Стучат гидрокомпенсаторы на холодном и горячем двигателе: диагностика, ремонт

Работа двигателя внутреннего сгорания непременно связана с выделением тепла. Как известно из курса физики, при взаимодействии тепла с металлом, он расширяется. Конструкторы моторов принимают этот факт во внимание при их проектировке и предусматривают тепловые зазоры. Особое внимание при расчете тепловых зазоров уделяется клапанному механизму автомобиля, где ошибка может привести к прогоранию клапана или появлению стуков в двигателе.

Чтобы автомобильные мастерские и водители могли контролировать зазор, в клапанном механизме двигателя присутствует возможность его регулировки. Выполнять ее требуется по ходу эксплуатации машины, поскольку изношенные детали ведут к изменению зазора.

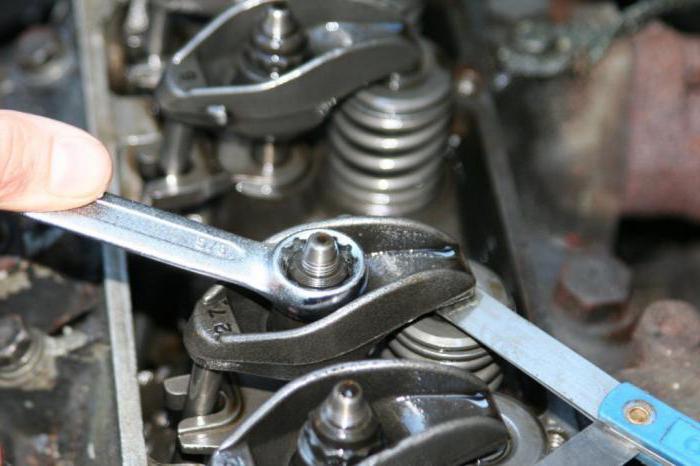

Изначально регулировка зазора выполнялась при помощи шайб и рычагов, что было крайне неудобно, а для конечного автомобилиста еще и слишком сложно. Со временем конструкторы предложили более современное решение – использование гидрокомпенсаторов. Данные механизмы самостоятельно выбирают необходимый зазор и не нуждаются в дополнительных настройках. Но и с ними могут возникнуть проблемы, и наиболее известные из них – это появление стука в процессе работы двигателя.

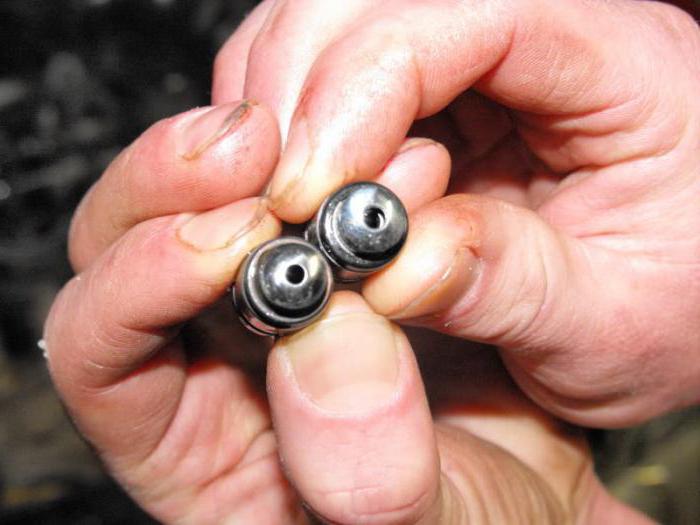

Что собой представляют гидрокомпенсаторы

Автомобильный гидрокомпенсатор представляет собой поршень, с дном которого взаимодействует кулачок распределительного вала. В поршне находится шариковый клапан, задачей которого является открытие заслонки для поступления масла в полость поршня. За передачу усилия от кулачка распределительного вала к стержню клапана отвечает плунжер.

В процессе работы внутрь поршня поступает масло. Оно заполняет свободное пространство, после чего начинает давить на плунжер. Это приводит к его перемещению вместе с поршнем вверх до тех пор, пока механизм не упрется в кулачок распределительного вала. Таким образом, удается достичь автоматического выбора оптимального зазора за счет механизма гидрокомпенсатора. Когда кулачок распределительного вала надавливает на поршень гидрокомпенсатора, часть масла из него выливается, после чего шариковый клапан блокирует путь маслу, поршень опускается вниз и создается зазор.

Гидрокомпенсатор, в отличие от шайб и рычагов, не требует дополнительной настройки при износе деталей двигателя. Зазор в любом случае регулируется, благодаря поступлению большего количества масла внутрь гидрокомпенсатора.

Почему стучит гидрокомпенсатор

Неисправность гидрокомпенсатора просто определить. Если с данным элементом возникли проблемы, он начинает стучать в процессе работы. Последствием возникновения стука гидрокомпенсатора является неправильная или несвоевременная регулировка клапанного зазора, что может привести к проблемам с двигателем.

Классифицировать причины, из-за которых стучит гидрокомпенсатор двигателя, можно по условиям их возникновения. В зависимости от того, на холодном или прогретом двигателе стучат гидрокомпенсаторы, отличаются неисправности, которыми может быть вызвана проблема.

Стучат гидрокомпенсаторы на холодном двигателе

Проблемы с работой гидрокомпенсаторов могут возникать в двух случаях: при неисправности самого механизма или из-за возникновения проблем в системе подачи масла. На холодном двигателе можно выделить следующие основные причины, почему стучат гидрокомпенсаторы:

• Загрязнение элемента. При загрязнении гидрокомпенсатора плунжер механизма может заклинить в посадочном месте. Также повышается риск заклинивания шарикового клапана в открытом положении;
• Загрязнение масла. Грязная эксплуатационная жидкость, засоренная продуктами трения, приведет к возникновению стука гидрокомпенсатора на холодном двигателе. Из-за нее может засориться канал подачи масла, но данная проблема исчезнет при прогреве мотора, благодаря вымыванию «мусора» текучей разогретой эксплуатационной жидкостью;
• Механический износ гидрокомпенсатора. Если на плунжере или его посадочном месте возникли повреждения, масло не будет удерживаться в подплунжерном пространстве, сохраняя требуемое давление, соответственно, механизм не сможет работать должным образом, обеспечивая необходимый зазор;
• Высокая вязкость масла. Когда в машине используется масло высокой вязкости, до полного прогрева двигателя оно не успевает поступать к гидрокомпенсаторы, из-за чего в них возникает стук;
• Сильное загрязнение масляного фильтра. При возникновении преград через масляный фильтр холодное масло не сможет в полном объеме подаваться в головку блока цилиндра.

Важно: Необходимо различать стук гидрокомпенсаторов на холодном двигателе и при старте двигателя. Многие водители ошибаются, считая, что если при запуске мотора слышен характерный звук, имеются проблемы с гидрокомпенсаторами. Стук может возникать и быстро стихать, поскольку некоторые из клапанов продолжают оставаться открытыми (учитывая расположение распределительного вала) после остановки двигателя.

Стучат гидрокомпенсаторы на горячем двигателе

Причины возникновения стука гидрокомпенсаторов на горячем двигателе частично повторяют неисправности, из-за которых возникает данная проблема на холодном моторе. Приведем проблемы, которые характерны только для разогретого двигателя:

• Увеличилось место посадки гидрокомпенсатора, а в процессе прогрева двигателя оно становится еще более просторным из-за расширения теплого металла;
• Проблемы с масляным насосом. Чаще всего неисправность связана с тем, что масляный насос не выдает необходимого давления;
• Мало или много масла в системе. Из-за этого может происходить обогащение масла воздухом, что критически сказывается на работе гидрокомпенсатора. Большое содержание воздуха в масле приводит к его сжатию в процессе работы гидрокомпенсатора, и он начинает стучать. Данная проблема имеет место быть только на горячем двигателе, поскольку лишь с прогреванием мотора масло обогащается воздухом.

Ситуация, когда гидрокомпенсаторы стучат только на горячем двигателе, возникает редко. Чаще всего проблема имеет место быть, как на холодном, так и на прогретом моторе, и она связана с плохим маслом, загрязненным масляным фильтром или повреждением гидрокомпенсатора.

Как определить стучащий гидрокомпенсатор

Поскольку гидрокомпенсаторов устанавливается в двигателе несколько, необходимо перед заменой или детальной диагностикой определить, какой именно из них стучит при работе. В сервисных центрах поиск неисправного механизма проводится с помощью специального прибора для измерения уровня шума. Акустическая диагностика является эффективным методом при поиске проблемного гидрокомпенсатора.

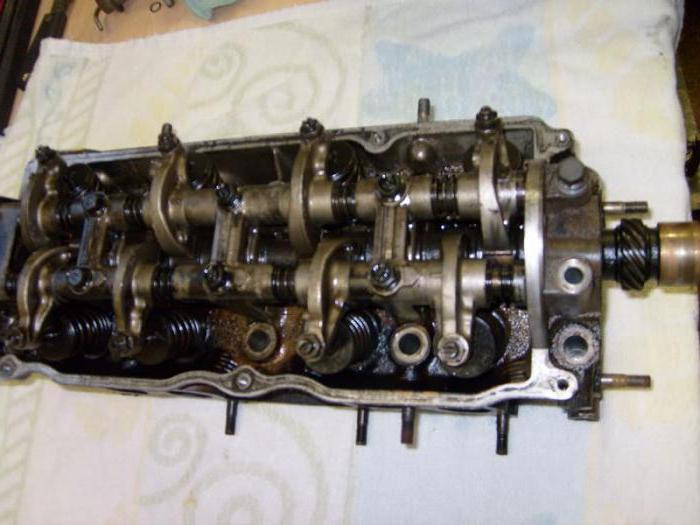

Также провести диагностику гидрокомпенсатора можно на разобранном двигателе. Для их проверки потребуется снять клапанную крышку, после чего приложить усилия для продавливания каждого элемента в отдельности. Гидрокомпенсаторы, которые при внешнем воздействии будут с легкостью утапливаться, имеют недостаточное давление масла, что говорит об их неисправности. Заклинивший гидрокомпенсатор утопить не получится силами человека.

Важно: Обращайте внимание, чтобы в процессе диагностики гидрокомпенсаторы не были прижаты кулачком распределительного вала.

К чему приводит неисправность гидрокомпенсаторов

Проблемы с гидрокомпенсаторами не оказывают сильного влияния на износ других компонентов двигателя, но откладывать решение проблемы не следует. Провести поиск неисправности гидрокомпенсатора следует, поскольку возникающие проблемы могут указывать на нарушение работы системы смазки.

Сами по себе неисправные гидрокомпенсаторы приведут к снижению мощности двигателя, ухудшению динамики разгона автомобиля и увеличению расхода бензина.

Что делать, если стучат гидрокомпенсаторы

В большинстве случаев стук гидрокомпенсаторов связан с проблемами системы смазки, которые вызваны плохим маслом. Поэтому при появлении посторонних звуков из гидрокомпенсаторов на холодном или горячем двигателе следует первым делом произвести замену масла и масляного фильтра.

Обратите внимание: Первый пуск двигателя после замены масла будет вновь сопровождаться стуками гидрокомпенсаторов. Это связано с тем, что после слива старого масла гидрокомпенсаторы становятся «пустыми».

Если замена масла не помогла исправить проблему, необходимо определить какой именно гидрокомпенсатор стучит в процессе работы. Выявив неисправный элемент, его можно снять с двигателя и попробовать промыть в бензине или керосине, после чего поставить на место. Это поможет в том случае, если причина возникновения стука кроется в загрязнении гидрокомпенсатора.

Важно: Устанавливать после промывки гидрокомпенсаторы необходимо на позиции, где они стояли до снятия.

Когда промывка гидрокомпенсаторов не помогает решить проблему с возникновением стука в них, элементы потребуется заменить.

Загрузка…

okeydrive.ru

Стучат гидрокомпенсаторы на холодную: устанавливаем причины

Опытные автовладельцы, которые внимательно следят за состоянием своего автомобиля, постоянно прислушиваются к различным шумам, что иногда возникают при эксплуатации машины. Услышав шум, они сразу пытаются найти причину и устранить ее. У многих стучат гидрокомпенсаторы на холодную. Попробуем разобраться в этом и узнаем, как устранить такой стук.

Как устроен гидрокомпенсатор

Конструкция представляет собой корпус и подвижную плунжерную пару, которая состоит из втулки, пружины, а также клапана с шариком. Существует несколько исполнений этих узлов. Стучат гидрокомпенсаторы на холодную также независимо от типа.

В тот момент, когда кулачки распредвала становятся к толкателю своей нерабочей стороной, то между плунжером и валом образуется зазор. Чтобы смазка могла попадать в плунжер, он оснащен специальным клапаном. Благодаря пружине он может подниматься, тем самым компенсируя зазор. Вместе с этим в корпус компенсатора попадает масло. Когда распределительный вал поворачивается и давит на толкатель, клапан с шариком закрывается. В зазор плунжера и втулки выдавливается масло. Это дополнительно изменяет объем. Так компенсатор выполняет свои функции.

Стучат гидрокомпенсаторы: устанавливаем причины

Итак. Автолюбители с большим опытом утверждают, что на полностью исправном авто ничего стучать не будет. А если посторонние шумы появились, значит, что-то не в порядке. Почему же эти узлы могут стучать?

Среди основных причин можно выделить механический износ или выработку, которая образуется на поверхности плунжерной пары. Также посторонние звуки могут возникать из-за нестабильной работы клапана, отвечающего за подачу масла.

Возможно банальное загрязнение компенсатора. Часто автолюбители сталкиваются с тем, что в машину залито неподходящее масло или же некачественное. Кроме всего этого, отмечается, что стучат гидрокомпенсаторы на холодную из-за воздуха, который появился в смазочной системе. Так, пузырьки воздуха влияют на сжимаемость масла. Также стоит проверить масляный фильтр, возможно, он забит. Не исключено, что забиты каналы для смазки.

Стучат компенсаторы не все сразу. Звуки могут появляться вследствие износа или выхода из строя даже всего одной детали.

Всему виной масло…

Если стучат гидрокомпенсаторы на холодную, то есть смысл грешить на масло.

А если говорить точнее, то именно на вязкость. Если смазку в двигателе давно не меняли, сейчас самое время ее заменить. Если вы решите продиагностировать свой автомобиль, то обязательно учтите наиболее оптимальную температуру масла. Может быть, дело именно в температуре.

Клапан компенсатора

Бывает, что этот самый клапан не держит масло. Тогда, когда мотор холодный, оно может вытекать из-за неплотных соединений. Так в систему поступает воздух. При прогревании он исчезает через десять минут после запуска.

Чтобы диагностировать это, нужно запустить мотор. Пусть двигатель работает не меньше трех минут. Обороты нужно держать на 2500. Затем сбавляйте до уровня холостого хода, а потом – снова добавьте оборотов. Этого достаточно, чтобы воздух полностью вышел, а компенсатор перестал стучать. Но при каждом запуске стучат гидрокомпенсаторы на холодную снова и снова.

Впускное отверстие

Случается, что это отверстие может забиваться, а ведь оно предназначено для поступления смазки. Как компенсатор работает дальше по мере того, как прогревается двигатель? Смазочная жидкость нагревается, затем расширяется зазор. Мусор, который закрывал отверстия, пропадает, и масло начинает поступать в количестве, близком к норме. Однако различные вязкие частицы при остывании снова забьют отверстие, что приведет к плохому доступу смазки. Вот почему стучат гидрокомпенсаторы на холодную.

Для устранения проблемы можно попробовать заменить масло.

Необходимая смазочная жидкость должна иметь меньшую вязкость. Двигатель перед заменой рекомендуется промыть. Также автолюбителей спасет установка нового узла.

Масляный фильтр

Если он забит, то это одна из причин, почему стучат гидрокомпенсаторы на холодную. Посторонние звуки прекращаются по мере прогрева двигателя. Тогда некоторая часть смазочной жидкости проходит сквозь фильтр. Однако в большинстве случаев чуда не случается. Водитель будет слышать стук даже при нагретом моторе.

Чтобы избавится от этой проблемы, нужно просто заменить фильтр.

Также можно заменить и саму смазку, если с момента прошлой замены прошло достаточно времени.

Более опытные автолюбители постоянно ведут «бортовой журнал», где пишут километраж при замене масла, а также время операции. Это очень помогает выполнить ее вовремя.

Почему стучат гидрокомпенсаторы на холодную: «Приора»

Это частая проблема на данных моделях, а также на многих других от «АвтоВАЗа». Попробуем разобраться, откуда берется стук и как бороться с проблемой.

Приведем несколько типичных причин появления стуков. Итак, если стучит при закуске, а затем шум пропадает, то это нельзя считать проблемой. Если посторонние звуки появляются и на холодном, и на достаточно прогретом агрегате в момент повышения оборотов, то, скорее всего, придется заменить узел. Возможно загрязнение – здесь можно обойтись банальной прочисткой.

Гидрокомпенсаторы и «Акцент»

Причины стука здесь стандартные. Владельцы пишут, что проблему удается решить заменой масла. Более опытные владельцы считают, что если стучат гидрокомпенсаторы на холодную («Акцент» не исключение) – это не что иное, как особенность двигателей.

Но в целом большинство водителей меняют масло вязкостью до 5W30, и это позволяет полностью избавиться от стука данных механизмов в двигателе.

Следует проверить маслонасос. Возможно, он не выдает нужного давления. Также многие рекомендуют смазочные продукты от производителя «Валволайн».

Как проверить гидрокомпенсаторы своими руками

Можно проверить, в каком состоянии находится пружина.

Также можно померить размер зазоров между направляющей втулки и стрежнем клапана. Если зазор большой, его необходимо устранить.

Затем следует провернуть коленвал таким образом, чтобы стучащий клапан начал открываться. После этого можно повернуть пружину. Клапан провернется вместе с ней. После запуска двигателя стук должен полностью исчезнуть. Если все еще стучат гидрокомпенсаторы на холодную, «Приора» нуждается в повторении вышеуказанных операций. А лучше всего заменить поврежденный узел на новый.

Как узнать, который из гидрокомпенсаторов вышел из строя

Обычно достаточно акустической диагностики. Если такой способ не помог, тогда нажмите на узел отверткой. Нормально работающая конструкция прожмется при условии приложения достаточно усилия. Если он легко прожимается, тогда он неисправен и должен быть заменен как можно скорее.

При втором способе следует установить по очереди кулачки механизма распределительного вала его выступами вверх. Здесь нужно убедиться, что между кулачком и толкателем есть определенный зазор. Утапливая компенсатор вниз, попробуйте сравнить его с заведомо исправными деталями. Если зазор есть или скорость опускания высокая, тогда вам необходима чистка либо замена элемента.

Как устранить стук

Естественно, оптимально – это замена. Также можно попробовать отремонтировать. Однако существуют и другие способы. Так, можно попробовать промыть эти узлы. Стоит сказать, что процесс этот требует определенных навыков и ресурса времени.

Но это мероприятие отнюдь не гарантирует, что звуки устранятся. У многих стук гидриков на холодную устранился только после замены их на новые. Даже новое масло не помогло.

Последствия стуков

Если вы регулярно слышите эти звуки, не стоит ждать чего-то. Срочно обратитесь в сервис. На некоторых автомобилях стук считается нормой. Это касается машин отечественного производства при прогреве (дальше шумы деталей пропадают). Но в большинстве случаев это значительно сокращает ресурс привода газораспределительного механизма. Ездить нужно аккуратней.

Стучит после замены

Обычно новые детали не стучат.

Если все-таки вы слышите звуки, тогда это производственный брак либо проблема с клапанами. Для того чтобы выполнить точную диагностику и убедится, что клапаны ни при чем, необходимо проверить их крепления. Существует вариант, что детали не дали нужной усадки. Мы просто подкручиваем их и тем самым удаляем стук гидрокомпенсатора.

В итоге…

Из всего этого видно, что стучать на холодную может по самым разным причинам. Если компенсаторы шумят и это никак не прекращается, то вам нужна замена. Но можно воспользоваться современными присадками, которые, по заявлениям производителей, снижают уровень шума. Также можно рассчитывать, что поможет замена масла. Теперь вы знаете, почему стучат гидрокомпенсаторы – вы легко сможете самостоятельно отыскать и устранить причину.

fb.ru

Гидрокомпенсатор стучит на холодную. Стук гидрокомпенсаторов на холодном двигателе

Каждый автолюбитель при эксплуатации транспортного средства непременно прислушивается к тому, как работает его авто. Появление в работе двигателя посторонних шумов, как правило, не доставляет радости владельцу. Наличие малейших неисправностей требует проведения срочной диагностики и устранения проблемы. При работе двигатель выделяет тепло, а при воздействии его на металл последний начинает расширяться. В итоге на некоторых деталях образуются большие зазоры, которые как раз и приводят к появлению посторонних шумов. Одной из проблем могут стать стучащие гидрокомпенсаторы, которые самостоятельно регулируют нужный зазор. В данной статье мы подойдем к широкому объяснению темы. Что такое гидрокомпенсаторы (их устройство, предназначение), почему стучат они на разных режимах работы двигателя — обо всем этом читайте ниже.

Что это такое?

Данный элемент представляют собой поршень, с помощью которого происходит автоматическая регулировка тепловых зазоров. Принцип работы данного устройства достаточно простой. Дно поршня взаимодействует с кулачком распредвала.

В поршне установлен шариковый клапан, с помощью которого открывается заслонка и начинается поступление масла. При заполнении маслом поршня на имеющийся плунжер будет оказано давление, что приведет к перемещению поршня до упора в кулачок. В итоге происходит установка автоматическим способом наиболее оптимального зазора. При воздействии кулачка на поршень через клапан часть масла уходит.

Поршень немного опускается, создавая тем самым зазор. Последний на гидрокомпренсаторе регулируется потоком поступающего масла. На данном этапе мы узнали, что такое гидрокомпенсаторы (их устройств).

Почему стучат

Это услышать достаточно просто. Стук гидрокомпенсаторов на холодном двигателе или горячем начинает проявляться непосредственно при работе двигателя и оказывает прямое влияние на стабильность его работы.

Причины того, что элемент стучит «на горячую», таковы:

• Вышел из строя масляный насос. В системе не создается нужное давление.
• Нарушена гидравлика гидрокомпенсатора, то есть в системе отсутствует необходимое количество масла или же, наоборот, присутствует его избыток.
• Место посадки детали значительно увеличилось из-за нагревания двигателя, в процессе чего происходит расширение металлов.

Данные причины неисправности характерны только для прогретого двигателя. Стоит отметить, что звучание данных элементов на горячем двигателе случается довольно редко.

Чаще всего гидрокомпенсатор стучит «на холодную», при этом для обоих режимов звук может появиться из-за низкого качества масла. Также он возникает из-за загрязненной системы очистки смазочной жидкости.

Стук гидрокомпенсаторов на холодном двигателе

Причин, почему именно деталь стучит на непрогретом двигателе, намного больше, нежели на горячем. Не всегда удается определить источник «цокота» гидрокомпенсаторов. Поэтому в некоторых ситуациях целесообразно обратиться за помощью на специализированную станцию.

Основные причины того, что на холодном двигателе стучат гидрокомпенсаторы:

1. Выработка на плунжере.
2. Сильная загрязненность моторного масла из-за нарушения сроков смены. Заметьте: при прогреве двигателя с данной причиной стук исчезнет, так как новая партия поданного масла в деталь вымоет выработку.
3. Образование пузырьков, что отрицательно влияет на сжимаемость смазки.
4. Выход из строя либо неравномерная работа шарикового клапана.
5. Использование масла низкого качества.
6. Использование смазки с высокой вязкостью. В результате этого к деталям масло не поступает совсем до тех пор, пока двигатель не прогреется.
7. Загрязнен фильтрующий элемент.

Теперь мы прекрасно знаем основные причины, из-за чего гидрокомпенсатор стучит «на холодную». Стоит отметить, что одновременно не может застучать несколько агрегатов, как правило, звучит только один. Чтобы выяснить, какой именно пришел в негодность, необходимо произвести диагностику.

Как узнать неисправный элемент

Разобравшись с причинами возможной неисправности в работе двигателя, нужно рассмотреть способ определения неисправной детали. В специализированных мастерских определение стучащего гидрокомпенсатора производится с помощью акустической диагностики.

Помимо этого, стучащий гидрокомпенсатор можно определить на разобранном движке. Для этого нужно снять крышку клапанов и каждый из элементов продавить. Элементы, которые с легкостью утопятся, как раз и будут неисправными, так как в них преобладает наименьше давление. Самое главное при диагностике неисправности — это отсутствие воздействия кулачка распредвала на агрегаты. Другими методами определить неисправный элемент невозможно.

Что делать, когда стучит элемент

Большинство водителей обеспокоены одним вопросом: когда стучит гидрокомпенсатор, что делать? Так как большинство проблем со стуком напрямую связаны с низким качеством масла либо перебоями в работе системы смазки, необходимо произвести замену масла и фильтрующего элемента двигателя. Помимо этого следует произвести промывку каналов системы для удаления имеющейся наработки.

Подбор масла

В такой ситуации многие задумаются о том, какое масло лить при стучащих гидрокомпенсаторах. Ответ достаточно прост: заливать необходимо смазку нужной вязкости, которая рекомендована к использованию заводом-изготовителем. В настоящее время в летний период популярнее всего использовать на автомобилях полусинтетику, то есть 10W-40. В зимнее время следует лить 5W-40.

После замены масла и фильтра не следует быть уверенным в том, что звука не будет. Как раз наоборот: стук гидрокомпенсаторов «на холодную» также будет слышен из-за того, что в поршнях не осталось смазки после слива. Однако после прогрева двигателя он должен исчезнуть, подтвердив тем самым правильность решения замены.

Промывка

Не всегда применение нового масла поможет убрать стук. Это связано с тем, насколько сильно была запущена неисправность. В таком случае необходимо произвести определение неисправного элемента и демонтировать его для последующей промывки в бензине. Зачастую из-за использования плохого масла происходит постепенное загрязнение компенсатора. Снятые компенсаторы монтируются обратно на место в том порядке, в котором были демонтированы. Стоит отметить, что промывка элементов является довольно сложным процессом, который потребует от автовладельца специальных навыков.

Стук можно устранить следующим способом:

1. Провернуть коленчатый вал до открытия клапана, который соответствует неисправному элементу.
2. Затем необходимо провернуть клапан под углом, чтобы восстановить правильность установки детали.
3. После этого следует запустить мотор и проверить наличие звука.

Такой способ применим в том случае, если на автомобиле «Гранта» стучат гидрокомпенсаторы «на холодную». Если причина не устранена и звук по-прежнему наблюдается, требуется полная замена детали.

При этом стоит помнить, что в силу конструкции современных автомобилей именно отечественного производства, у всех моделей последних поколений при запуске двигателя наблюдается кратковременный стук гидрокомпенсаторов. В этом нет ничего страшного, и устранить такую неисправность не всегда удается даже в результате ремонта в специализированном центре или после полной замены детали.

Установка новой детали

Она производится в том случае, если звук не пропал после нового масла. С промывкой автовладельцы экспериментировать не решаются. Заменить компенсатор можно своими руками, и для всех моделей автомобилей процесс идентичен. Единственное отличие в конкретных моделях — необходимость замены прокладки клапанной крышки в силу конструкции двигателя.

Рассмотрим процесс замены компенсаторов:

1. Демонтировать клапанную крышку.
2. Извлечь с распределительного вала звездочку.
3. Проверить на износ успокоитель и натяжное устройство.
4. Снять постель.
5. Выкладываем толкатели строго в порядке извлечения.
6. Достать компенсаторы и выложить их по порядку.
7. Производится очистка системы смазки и посадочных мест гидрокомпенсаторов.
8. Новые элементы устанавливаем аккуратно на места, при этом вкручивание следует производить динамометрическим ключом, чтобы контролировать прилагаемую силу.
9. Остальные детали устанавливаются в обратном порядке.

Результат игнорирования ремонта

Если водитель услышал, что гидрокомпенсатор стучит «на холодную», но все же проигнорировал ремонт, последствия могут быть не самыми приятными, несмотря на то что компенсаторы не оказывают особого влияния на износ других узлов двигателя.

В результате несвоевременного ремонта могут возникнуть проблемы с системой смазки двигателя. Помимо этого, признаками серьезных проблем станет снижение общей мощности силового агрегата, а также падение скорости разгона автомобиля и увеличение потребляемого топлива при движении на средних параметрах.

Итак, мы выяснили, почему гидрокомпенсатор стучит «на холодную».

fb.ru

Стучат гидрокомпенсаторы на холодную — что делать

Среди всех способов определения какого-либо повреждения или проблемы с транспортным средством, один из самых доступных является слуховой. Многие автолюбители давно заметили, что многие неприятности, возникающие при работе того или иного механизма, сопровождаются возникновением посторонних звуков. Иногда достаточно прислушаться к работе собственного автомобиля, чтобы иметь возможность понять – какой-то элемент, механизм или узел работает не правильно. Диагностируя на слух неприятность, можно оперативно устранить ее. Главное знать – что именно потребуется делать. Например, стучит гидрокомпенсатор на холодном двигателе – что делать?

Некоторые автолюбители совершают ошибку, сразу бросаясь заменять тот или иной гидрокомпенсатор. К сожалению, это не всегда устраняет стук, а значит, и саму проблему. Поэтому изначально следует знать возможные первопричины возникновения подобного явления.

Стучат новые гидрокомпенсаторы в двигателе – разбираемся в вопросе

Действительно, иногда замена этих элементов совершенно на новые изделия не дает требуемого результата. Чаще всего в этом случае есть две причины сохранения неприятного состояния:

• Плохое качество применяемого масла;
• Проблемы с масляным фильтром.

Важно отметить, что даже в совершенно новом транспортном средстве может возникнуть подобная ситуация, если изначально залито масло очень плохого качества.

Почему стучат гидрокомпенсаторы на холодную

Если посторонние звуки возникают при работе силового агрегата на холодную, а после его нагрева исчезают, то причину следует искать именно в состоянии масляной системы и в качестве рабочей жидкости. В этом случае основными причинами может стать:

• Засорение фильтрующего элемента, что не дает маслу оказывать нужное давление. При повышении температуры выходное отверстие фильтра расширяется и все приходит в норму – шумы исчезают;
• Загрязнение клапанов. Опять же – повышение температуры изменяет вязкость рабочей жидкости, делая ее более жидкой, что временно устраняет проблему и система начинает работать так, как это надо.

Больший или меньший уровень масла также может стать причиной подобного. В первом случае происходит вспенивание жидкости, что нарушает работу гидрокомпенсаторов, во втором – насос банально начинает качать воздух, что тоже не есть хорошо.

Естественно, что и самом насосное оборудование может стать основной причиной подобного эффекта. Если оно функционирует не правильно, то не будет создавать требуемый уровень давления в системе.

Ищем причины стука

Проще всего начать поиск первопричин с определения уровня масла в системе. Для этого достаточно использовать специальный щуп:

• Если жидкости больше, чем требуется по норме – слить лишнее;
• Если меньше – долить.

Следующий шаг – осмотреть насосное оборудование и фильтрующую систему на предмет загрязнений и повреждений.

Последний этап – проверка самих гидрокомпенсаторов.

Первый способ:

• Нажать на каждое подобное изделие специальной выколоткой из мягкого металла;
• Если для его прожимания не потребуется приложить значительных усилий, то с данным изделием явные проблемы – рабочий элемент прожимается с довольно серьезным усилием.

Второй способ:

• Выставить распредвальные кулачки выступами вверх;
• Визуально осмотреть их на наличие зазоров между ними и толкателями;
• Наличие зазора сигнализирует о неисправности.

Чтобы окончательно удостовериться в неисправности, необходимо поочередно утопить с помощью деревянного клина каждый гидрокомпенсатор и сравнить скорость их перемещения. Наиболее скоростной (особенно при наличии зазора) явно функционирует не правильно.

Исправление ситуации

Довести начатое после выявления всех возможных причин становится очень просто:

1. Если причиной того, что стучат гидрокомпенсаторы на холодную, являются сами изделия, то их придется банально заменить.
2. При наличии неправильного объема масла – долить или, наоборот, слить лишнее.
3. Фильтрующий элемент при засорении – меняется.
4. Аналогично следует поступить, если были обнаружены повреждения насосного оборудования.

Если же автолюбитель не смог выявить каких-либо явных признаков возникновения подобных шумов при эксплуатации своей машины, то рекомендуется приобрести и использовать более качественное масло. Если же и это не принесет результата, то остается только один выход – отправка транспортного средства на хорошую станцию техобслуживания, где более опытные специалисты смогут подобрать “оптимальное лечение”.

avtooverview.ru

Стучат гидрокомпенсаторы на холодную и на горячую

Почему стучат гидрокомпенсаторы, причины появления стука на холодном и горячем моторе, мы расскажем обо всем этом в этой статье, а также о принципе работы гидрокомпенсаторов. Появление гидрокомпенсаторов стало прорывом в двигателестроении, потому что позволило создавать моторы, не требующие обслуживания каждые 10 тысяч километров. Ведь теперь зазоры между кулачками распределительного вала (распредвала) и толкателями клапанов регулировались автоматически, причем с учетом температуры двигателя.

Как работают гидрокомпенсаторы

Масляная система двигателя подает масло в гидрокомпенсаторы, благодаря чему последние увеличиваются по высоте до тех пор, пока не достигнут распредвала. Вне зависимости от износа клапанов, масло эффективно прижимает верхнюю часть клапана к кулачку.



Это происходит благодаря наличию в гидрокомпенсаторе гидравлической камеры и плунжера с клапаном и пружиной. Поступая в гидрокомпенсатор через маленькое отверстие, масло наполняет камеру, благодаря чему верхняя часть приподнимается относительно нижней до прикосновения к распредвалу двигателя. Затем кулачок нажимает на гидрокомпенсатор и масло продавливает нижнюю часть, открывая соответствующий клапан.



Когда кулачок перестает давить на верхнюю часть гидрокомпенсатора, клапан в его составе открывается, выливая масло в маслоприемный канал, а клапан двигателя закрывается. Затем поступающая по масляной системе жидкость снова наполняет полость и прижимает верхнюю часть гидрокомпенсатора к распредвалу. Все это позволяет компенсировать влияние теплового расширения, являющегося основной причиной стука обычных клапанов «на холодную».

Почему стучит гидрокомпенсатор двигателя

Стучать гидрокомпенсатор начинает из-за того, что между его крышкой и кулачком распредвала появляется зазор. Когда кулачок, опускаясь, касается поверхности гидрокомпенсатора, это происходит не плавно, а резко, ударом, что и становится источником стука. Причины этого явления различны. Вот список наиболее частых причин:



• сильное загрязнение масляного фильтра;
• неподходящее (слишком вязкое или наоборот, слишком жидкое) масло;
• выработанное или испорченное продуктами горения и трения масло;
• засорение масляного канала головки блока цилиндров;
• засор плунжеров или клапана грязью из масла; зависший шарик клапана.

Когда масляный фильтр сильно загрязнен, падает давление в масляной системе. Это приводит к недостаточному наполнению гидрокомпенсатора маслом и появлению зазора между его крышкой и распредвалом. Ведь скорость наполнения гидрокомпенсатора маслом напрямую зависит от скорости вращения коленчатого вала. Чем выше обороты двигателя, тем больше давление масла и быстрей наполнение камеры гидрокомпенсатора. Появление стука на определенных оборотах может говорить о несоответствии масла двигателю. Если оно излишне вязкое, то не успеет наполнить камеру гидрокомпенсатора до подхода кулачка, если же вязкости недостаточно, то давление масла будет меньше необходимого и камера снова не успеет заполниться.

Если масло вовремя не заменили, причем с учетом фактического состояния двигателя, а не регламента из сервисной книжки, то в нем увеличивается содержание сажи, металлической пыли и стружки. Все эти вещества, попадая внутрь камеры гидрокомпенсатора, ухудшают работу плунжера и клапана, из-за чего камера либо не заполняется, либо теряет масло через неплотный клапан. Еще одна причина, приводящая к появлению стука гидрокомпенсаторов – забитый масляный канал. Это особенно актуально для изношенных двигателей, ведь у них пробег до замены масла в несколько раз меньше, чем у новых моторов. Это вызвано как большим объемом газов, прорывающихся из камеры сгорания в картер, так и задирами на трущихся поверхностях, которые наполняют масло металлической пылью и стружкой.

Как установить причину стука



Самостоятельно установить причину стука достаточно сложно.

• Во-первых, необходимо определить, какой из гидрокомпенсаторов стучит;
• Во-вторых, проверить его работу на специальном стенде.

Если стенд покажет, что проблема не в нем, то необходимо будет искать причину в двигателе. К тому же, для многих современных машин стук гидрокомпенсаторов на холодную является нормальным. Ведь холодное масло обладает огромной вязкостью и не успевает заполнять камеру гидрокомпенсатора, но через 30–50 секунд, когда масло хоть немного согреется, стук исчезает. Если же стук не исчезает через минуту, то необходимо искать его причину. Для большинства машин в порядке вещей стук на холодную в течение 5–15 секунд. Ведь масло из камер гидрокомпенсаторов вытекло, а новое холодное масло с трудом проходит через каналы и жиклеры.

Если же обратиться в мастерскую нет возможности, а установить причину стука гидрокомпенсаторов необходимо, то в первую очередь проверьте цвет и запах масла. Если оно очень темное или черное, с пузырями, белой пеной или пахнет гарью, необходимо не только сменить его, но и 2–3 раза промыть двигатель с помощью специального промывочного масла. Если в масле белая пена, то необходимо проверить двигатель на утечку охлаждающей жидкости. Ведь белую пену (эмульсию) образуют вода, тосол и антифриз, попавшие в масло. Помните, что во время промывки нельзя не только давать нагрузку двигателю, но даже увеличивать обороты. После промывки и установки нового масляного фильтра залейте масло, которое указано в инструкции к автомобилю и заведите двигатель. Даже если масло нормального цвета и не пахнет гарью, найдите канистру от него и сравните данные, указанные на наклейке с описанными в руководстве по обслуживанию машины.

Если стук исчез, значит, проблема была в масле или грязной масляной системе. Если же стук не исчез, снимите все гидрокомпенсаторы и уложите их по порядку, чтобы не перепутать в процессе установки. Разбирайте и промывайте каждый компенсатор, проверяйте работу жиклеров и клапанов, затем устанавливайте на двигатель. Если и это не помогло, то измерьте давление масла на холодном и горячем двигателе и сравните с рекомендованными значениями для вашего мотора. Если у вас нет данных о правильном давлении масла, вы не знаете где их взять, или как измерить давление масла, то не усугубляйте ситуацию неумелым вмешательством и направляйтесь в автосервис.

vipwash.ru

гидрокомпенсаторы. Опасен ли стук на холодную?

Вопрос стар как мир и по сей день волнует многих. Утром завели мотор — сразу же начался явно различимый стук. Резко прекратиться он может как через 3-5 секунд, так и через несколько минут. И выдвигаемые по этому случаю на форумах версии зачастую вызывают только улыбку. Но сегодня мы разберём данный вопрос чётко и однозначно. И для начала, чуть-чуть теории.

Начать стоит с такой штуки как ГРМ. Такую аббревиатуру слышали все, а вот что расшифровывается она как «газораспределительный механизм», знают не все. И предназначено оно для синхронизации всей работы двигателя — ни больше, ни меньше. Подробно о ГРМ мы уже говорили здесь, и углубляться не буду. А вот то, что в подавляющем большинстве современных моторов в эту систему входят гидрокомпенсаторы — это напрямую относится к сегодняшней теме. Если простыми словами, то гидрокомпенсатор — это посредник между распредвалом и клапаном, устраняющий зазор между ними. Откуда взялся зазор? Объясню. В двигателе автомобиля (как и в любом предмете на Земле) при нагреве проявляется эффект температурного расширения. То есть, когда машина просто стоит зимой на стоянке, между деталями мотора присутствуют «щели» куда бОльшие, нежели при его работе летом в пробке… И заранее «впритык» собрать его на заводе никак нельзя — иначе, он просто заклинит с нагревом. Кстати, при критическом перегреве именно так и происходит — пресловутое «словил клина», слышали?.. Соответственно, все узлы и агрегаты проектируются изначально с учётом температурного расширения.

измерение теплового зазора между распределительным валом и шайбой клапана (фото: autozam.ru)

На некоторых моторах зазоры между клапанами и распредвалом регулируются промежуточными шайбами различной толщины. И конечная задача состоит в том, чтобы сделать его как можно меньше. Дабы с прогревом двигателя и расширением деталей он становился настолько мизерным, чтобы кулачок плавно надавливал на шайбу, которая толкает клапан. И в то же время — зазор должен быть не настолько маленьким, чтобы шайба с нагревом начала тереть о распредвал. Та ещё задачка!

ГРМ с регулировкой шайбами. 1 – головка цилиндров; 2 – клапан; 3 – толкатель; 4 – корпус подшипников распределительного вала; 5 – распределительный вал; 6 – регулировочная шайба; 7 – маслооражательный колпачок; А – зазор между кулачком и регулировочной шайбой (фото: automnl.com)

Номинальный тепловой зазор между кулачком распредвала (РВ) и шайбой клапана составляет порядка 0.1-0.3 мм. Это очень-очень усреднённо, просто для понимания масштаба точности регулировок. И всё бы хорошо, но шайбы и толкающие их кулачки распредвалов (да и прочие детали) со временем изнашиваются. Тепловые зазоры с пробегом увеличиваются, и изначального допуска уже не хватает для нормальной работы. Получается, что кулачок распредвала в каждый цикл открытия клапана «с размаху» бьёт по шайбе, ещё сильнее увеличивая износ. Появляется тот самый «стук клапанов». И тепловой зазор необходимо снова регулировать. Это отнимает силы и время, да и просто неудобно. В зависимости от конструктива, ГРМ моторов такой конструкции регулируются каждые 20-50 тысяч километров. Не самый рекордный показатель, согласитесь.

регулировочная шайба (фото: autozam.ru)

Так вот, чтобы тепловой зазор между кулачком и клапаном устанавливался автоматически — придумали тот самый гидрокомпенсатор. Суть его проста, как всё гениальное. Если условно: вместо шайбы стоит бочонок с вставленным в него подвижным поршнем. Внутри находится масло, подаваемое системой смазки двигателя. За счёт давления масла сам корпус бочонка и поршень внутри него распираются друг относительно друга — таким образом, зазор между клапаном и кулачком РВ в момент открытия клапана всегда отсутствует. Это можно описать тремя основными циклами работы.

3 основных этапа работы (фото: bycars.ru)

1) Когда кулачок РВ идёт вверх — гидрокомпенсатор вбирает в себя масло. Оно попадает как в полость корпуса, так и в полость поршня через шариковый клапан. В этот момент образуется зазор (на картинке — «h»), куда также попадает смазка, минимизируя дальнейший износ детали.
2) Кулачок РВ прошёл верхнюю точку: к этому моменту внутренние полости уже полностью заполнены маслом. Шарик клапана закрылся под действием пружины. Гидрокомпенсатор встал враспор между РВ и клапаном — он готов к работе.
3) Кулачок РВ давит на гидрокомпенсатор. За счёт масла внутри, он передаёт давление клапану как единое целое, не успевая сжаться — клапан двигателя открылся. И тем не менее, небольшая часть масла из полостей гидрокомпенсатора в этот момент стравливается в систему смазки. Во-первых, это необходимо для постоянного обновления масла внутри самого гидрокомпенсатора. А во-вторых, в очередной цикл забора смазки (пункт «1») он наберёт её ровно столько, сколько необходимо для компенсации зазора именно в данный момент работы мотора. То есть, какой бы температуры не был двигатель и какой бы износ деталей не присутствовал (в разумных пределах) — в каждый такт открытия клапана, зазора не будет и кулачок распредвала передаст усилие плавно, а не ударом.

Таким образом, гидрокомпенсатор решает сразу две проблемы:

• собственно, компенсацию теплового зазора при нагреве
• компенсацию естественного износа деталей

гидокомпенсатор в разрезе (фото: bymotors.info)

Служит такая схема крайне долго: до 200-250 тысяч километров, если владелец нормально обслуживает автомобиль. Но разумеется, ничто не вечно. И именно стук на холодную, с которого мы сегодня начали, и говорит об износе гидрокомпенсаторов.

Насколько это опасно?

Ответ звучит примерно как: «смотря как долго и сильно стучит». 🙂 Разумеется, ставить диагнозы по фотографиям я не буду, но скажу, что если стук исчезает через 10-15 секунд после старта мотора — лезть туда в панике едва ли стоит. Но если трескотня замолкает только ближе к прогреву до рабочей температуры, то это уже повод задуматься. Кстати, некоторые обожают путать стук холодных гидрокомпенсаторов со стрёкотом клапана адсорбера бака. Также, зачастую по неопытности можно принять обычное «тикание» пьезоэлементов форсунок с теми же «гидриками». Третья возможная причина — недостаточное давление масла в системе. Но это всё мы уже обсуждали и повторяться не будем.

гидрокомпенсаторы бывают разных форм-факторов (фото: auto-geo.ru)

Надеюсь, кому-то будет полезно!
Всем исправных гидрокомпенсаторов и тихих моторов!

P.S.: Друзья, буду очень рад лайкам и подписке на мой канал Овер9000! Вам не сложно, а мне поможет развивать это дело для вас.

• Обочечники. Наглость второе счастье: простить или наказать?
• Конфискат: плюсы и минусы покупки такой машины

Категория: Советы



avtoidei.ru
