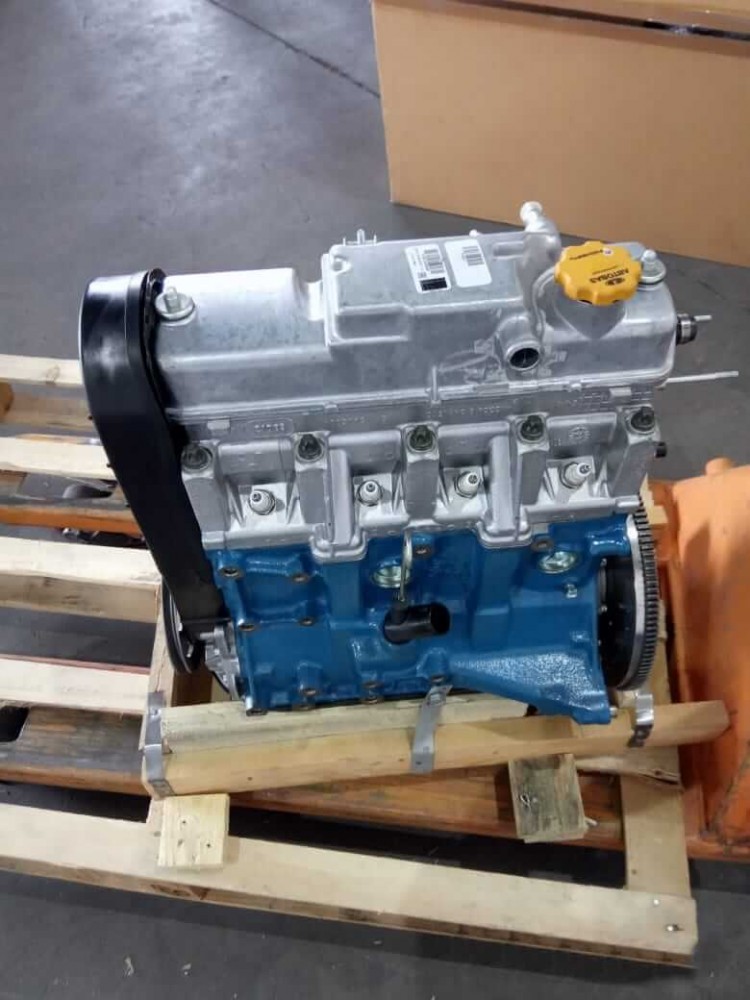

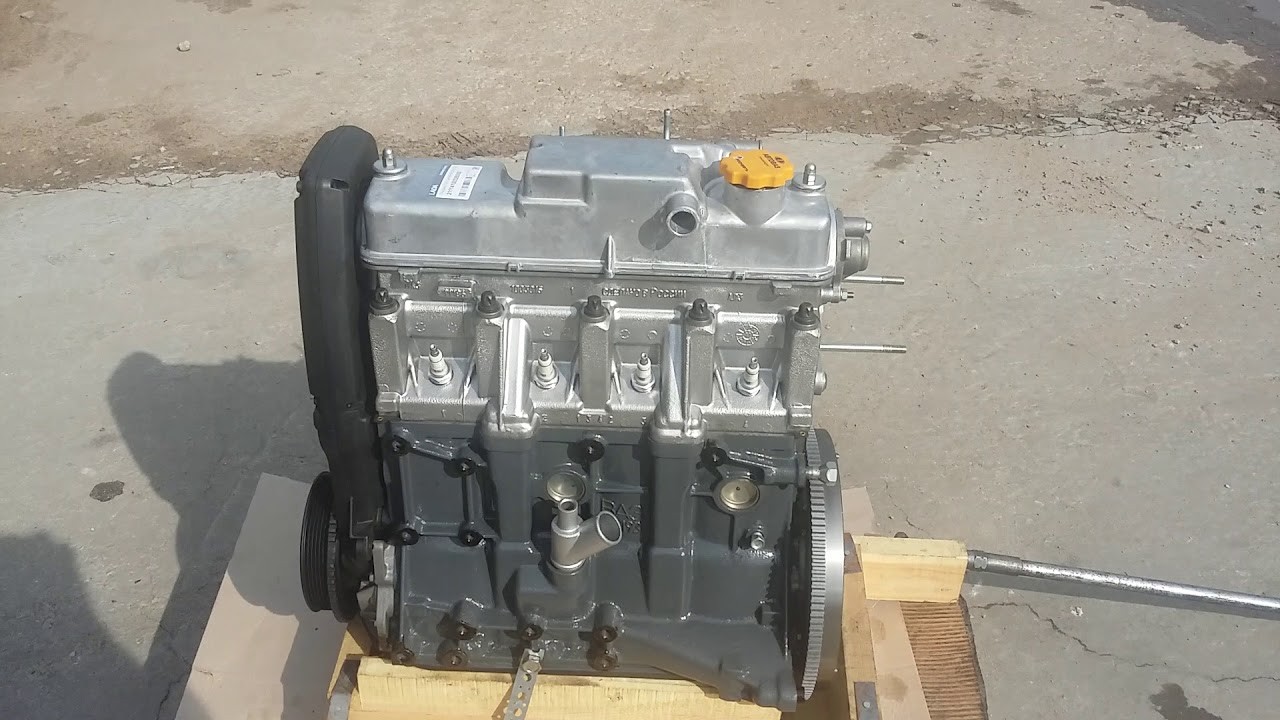

Двигатель ВАЗ 21111 инжекторный 8-ми клапанный 1,5 л

Описание

Прочный и надежный двигатель ВАЗ 2111

Предлагается купить новый двигатель ВАЗ 2111, ставший популярным и практичным среди владельцев отечественных автомобилей. Разрабатывался агрегат на основании популярной «восьмерки», переняв от нее многие показатели и преимущества. Агрегат стал гибридной моделью предшественников – 2108 и 2110, ДВС использует отдельные их детали в собственной конструкции. Начиная с «одиннадцатой» модели, производитель устанавливает мощный инжектор, обеспечивающий высокую результативность работы. Управляется оборудование с помощью бортового компьютера, проблем в эксплуатации мотора не возникнет. Ниже предлагается рассмотреть, чем отличается мотор, какие инновации были внесены в его конструкцию.

Технические характеристики ДВС 2111

Объем:	1,5 литра
Уровень  сжатия:	9,9
Кол-во  цилиндров:	4 штуки
Сила двигателя при  вращении 5400 об/мин,:	77 л. с.
Число  клапанов в двигателе:	4 впускных и 4 выпускных
Наименьшая  частота вращения:	800 оборотов в минуту
Очередность работы цилиндров:	парно 1 и 3, 2 и 4
Система подачи топлива:	электронная
Вес:	127 кг.

Проект был начат в 1993 году, автомобиль разрабатывался как переднеприводный седан, отличающийся повышенным комфортом. Для нового автомобиля старые модели считались неактуальными, они устарели, разработчики приступили к созданию нового мотора ВАЗ 2111. Конструкторы успешно использовали уже существующие элементы и узлы ранних версий, не изменив спецификации. Это позволило сделать их унифицированными, было легче менять масло, использовать охлаждающую жидкость.

Объем двигателя составляет 1,5 литров, мощность агрегата отмечена производителем как 77 лошадиных сил. Производился ДВС в период 1997-2014 года.

Преимущества и недостатки

Несмотря на популярность, прежде чем купить двигатель 2111, нужно учесть и недостатки, которые достались ему «в наследство» от предыдущих поколений моторов. К ним относится обрыв шпилек, что отмечается в области соединения выпускного коллектора и глушителя. Владельцы транспортных средств зачастую отмечают частые поломки погружного топливного насоса. Охлаждающая система двигателя имеет сравнительно невысокий ресурс, что потребует пристального внимания к техническому обслуживанию и регулярному осмотру оборудования.

Также отмечается негерметичность в области клапанной крышки, что связано с использованием некачественной прокладки, которую рекомендуется заменить. Потребуется проводить часто регулировку работы клапанов, но это не вызовет проблем, если регулярно следить за состоянием своего автомобиля.

Несмотря на все эти недостатки, мотор имеет массу преимуществ. Это касается невысокого расхода смазочных составов, а также топлива. Владелец авто сможет выполнить форсирование рабочих показателей не прибегая к помощи квалифицированных специалистов. Но производитель несколько ограничил область показателей, в которые можно вносить доработки.

Устанавливается агрегат на множество моделей отечественных транспортных средств. К ним относятся 2108-2115, выполненные в форме седана, универсала и хетчбэка. Перед тем, как выбрать конфигурацию оборудования, потребуется провести консультацию со специалистами магазина. Они помогут подобрать оптимальный двигатель с учетом спецификации вашего транспортного средства. Стоимость приятно удивит даже требовательного покупателя, который пожелает сэкономить средства и получить агрегат отличного качества.

Чем отличаются 8-ми и 16-клапанные двигатели – их достоинства и недостатки

Наверняка многие знают, что существуют автомобильные силовые установки, у которых бывает как 8, так и 16 клапанов. Даже не зная, как устроен двигатель внутреннего сгорания, можно понять, что если в одном из двух почти одинаковых двигателей, в одном из его функциональных элементов, по какой-то причине, количество каких-то рабочих единиц удваивается, то эта причина, безусловно, “уважительная”.

Ясно, что это делается для обретения каких-либо достоинств. Но удвоение их количества привносит некоторые отличия и сопряжено с усложнением конструкции, несущей данные рабочие единицы. Понятно, что это усложнение, приведет к, как минимум, двум недостаткам – удорожанию изготовления конструкции и, в случае поломки, – ее ремонта.

Сразу стоит сказать , что в не меньшей степени, чем от точного соприкосновения поршня с кольцами в цилиндре блока двигателя, от точной работы (идеально своевременное открывание и запирания) и плотности посадки клапанов в седле, зависит компрессия в цилиндрах, а это первый фактор, обеспечивающий максимальный КПД (мощность), при минимальном потреблении топлива. Логично полагать, что удерживать высокое давление в цилиндрах (компрессия) лучше меньшим количеством деталей, его обеспечивающих. Ведь даже мизерное ухудшение плотности посадки клапанов (изначально, или при износе) удваивает мизерную потерю энергии, приводящую в движение автомобиль, если таких деталей в 2 раза больше.

Поэтому, рассматривая плюсы и минусы двигателей с разным количеством клапанов, этот фактор мы пропустим – будем считать, что они идеальны.

Главные отличия.

У 8-клапанного двигателя головка блока узкая, так как он имеет один распредвал. Свечи расположены на блоке горизонтально и под определенным углом. Распределительный вал контролирует поочередность их открытия – вначале открывает впускной, затем выпускной. Открытие клапана происходит с помощью конусных частей расположенных на распредвале, а закрытие происходит с помощью пружин, находящихся на нем. В четырехцилиндровом – на каждый один цилиндр мотора по два клапана – впускной и выпускной. Собственно, поэтому их получается восемь на силовой агрегат.

В 16-клапанном двигателе головка блока широкая по отношению к однорядному четырехцилиндровому блоку, так как на ней расположены два распредвала. Сама конструкция усложненная, клапана регулируются с помощью гидрокомпенсаторов. Открытие и закрытие имеют принцип такой же, как в 8-клапанном двигателе. Свечи в таких двигателях расположены строго вертикально, как бы утопая в крышке блока цилиндров. На каждый один цилиндр двигателя уже по 4 клапана – значит, соответственно, 16 на двигатель. А что если вместо двух маленьких клапанов вставить два больших по размеру клапана… В принципе можно, но тогда газ камеру сгорания будет заполнять неравномерно, двигатель будет работать не так бесшумно, как хотелось бы.

Достоинства двигателя с 8 клапанами:

1. Изначально двигатель по конструкции, относительно, очень простой и, соответственно, прост в обслуживании.
2. Отсутствие гидрокомпенсаторов, несомненно, упрощает конструкцию силовой установки в целом.
3. Нетребователен к маслу.

Недостатки:

1. Мощность меньше по отношению к 16 клапанному двигателю. Таких высоких оборотов достигнуть тоже не получается – два клапана на цилиндр не позволяет ускорить впуск и выпуск топлива и газов из камеры. Процесс происходит медленнее, чем бы хотелось.
2. Увеличен расход топлива. По причине того, что газ выходит через один клапан, который не может пропустить больше, чем ему положено.
3. Такие двигатели, в сущности, более шумные, особенно когда передвигаешься на больших оборотах.
4. Отсутствие гидрокомпенсаторов требует регулировку клапанов по мере нарушения их четкой синхронизации (даже при небольшой деформации профиля кулачков распедвала), в худшем случае – появление стука.

Двигатель 16-клапанный и его значимые достоинства:

1. Более мощный. Лучше разгоняется и, следовательно, максимальная скорость будет значительно выше, чем у 8-клапанного двигателяБолее мощный. Лучше разгоняется и, следовательно, максимальная скорость будет значительно выше, чем у 8-клапанного двигателя.
2. Немаловажно, что расход топлива заметно меньше (должен быть).
3. Шумность двигателя меньше.
4. Клапана регулируются гидрокомпенсаторами.

Недостатки:

1. Присутствие гидрокомпенсаторов требует своевременно менять масло в двигателе во избежание закоксовывания гидрокомпенсаторов.
2. Обслуживание двигателя обходится дороже. Ведь конструкция такого двигателя на порядок сложнее, нежели конструкция 8-клапанного двигателя.

Несколько слов об еще одной из причин, почему клапана должны плотно сидеть в седле. Помимо обеспечения полной герметичности камеры сгорания, следует учитывать то, что тарелки на клапанах работают в тяжелых условиях сильного нагревания. К тому же тарелки должны плотно соприкасаться с седлом, которое расположено на головке цилиндра, которая охлаждается. Ведь нагретая тарелка передает седлу большую часть тепла. Особенно это касается выпускного клапана, так как он охлаждается только через плотное пролегание тарелки к седлу, а охлаждение впускного – при поступающей воздушно-топливной смеси в контакте с седлом. При плохом контакте с седлом никакой (даже самый жаростойкий) клапан не выдержит такого сильного перегрева. Он просто-напросто прогорит и разрушится, поэтому плотная его посадка в седло очень важна. Поэтому они делаются из жаростойких металлических сплавов.

К тому же, они не обладают магнитными свойствами.

По большому счету, самая распространенная поломка клапанов – это несоблюдение своевременной замены деформированного ремня привода, находящегося в распределительном вале. При обрыве ремня клапан напрямую встречается с поршнем и деформируется при ударе. Такая поломка может произойти и при попытке разогнать автомобиль с толкача, и тогда ремень перескакивает на один, два зуба, следовательно, ремонт неминуем. Т. е. это наверняка замена и поршня, и шатуна, возможно, и головки блока. В двигателях на цепном приводе таких поломок не встречается.

Что лучше 8 или 16 клапанный двигатель ВАЗ, плюсы минусы обслуживания мотора ДВС

Плюсы минусы обслуживания 8v и 16v клапанных ДВС.
Информация для автолюбителей.

16V ДВС:
Δ   При выборе 16 клапанных двигателей вы получаете более дорогое обслуживание, из-за более сложной конструкции мотора.

Самой серьезной проблемой является поршневая группа, так как при обрыве ремня ГРМ, поршни встречаются с клапанами, что неминуемо ведет к дорогостоящему ремонту.

» Исходя из этого, самым слабым местом шеснадцатиклапанников является именно система ГРМ.

» Необходимо за ней следить: за самим ремнем, за роликами, за помпой, несмотря на то, что производитель дает гарантию на 180000 км километров пробега ремня.

Любой водитель должен знать, что лучше менять ремень ГРМ раз в 60000-70000 км пробега, а так же при покупке подержанного автомобиля.

+ Плюсом 16 клапанных моторов является их более современная конструкция, и как следствие более высокая мощность.
– К минусам можно отнести «слабые низы» оборотов двигателя, когда вся мощность выдается при кручении мотора на средних и высоких оборотах.

8V ДВС:
»   Что касается 8 клаппаных ДВС, то главным их преимуществом является лучшая ремонтопригодность и легкость обслуживания.

+ При обрыве, не надо разбирать половину двигателя, ремень ГРМ можно заменить самому на обочине дороги и поехать дальше.
А так же из за малых габаритов достать можно до любой его части.
– Минусом восьмиклапанников является маленькая мощность, но она вполне компенсируется тяговитостью двигателя на низах, что очень нужно в городе.

Подводя итог: 16v более современный и дорогой двигатель, а 8v дешевый в обслуживании, но менее современный.

Специалист разобрал все плюсы и минусы 8-ми и 16-ти клапанных движков.

Подробный обзор. Различие 8v и 16v ДВС ВАЗ.

Отличия моторов с точки зрения взаимозаменяемости запчастей при переделках и тюнинге.
Смотрите это ВИДЕО.⇓ Все легко, просто, быстро.

  Руководство, описание, пошаговая инструкция.

В чем преимущества 16-клапанных двигателей над 8-клапанными?

Популярностью сегодня пользуются 4-цилиндровые двигатели, которые одновременно сочетают мощность и топливную экономичность. На автомобили устанавливают два типа четырехцилиндровых двигателей, которые могут иметь 8 и 16 клапанов. Разберем подробнее, какие же особенности у таких силовых агрегатов, в чём их преимущества и недостатки.

Особенности восьмиклапанных двигателей

Восьмиклапанные двигатели имеют на каждый цилиндр по два клапана, один из которых предназначен для впуска топливно-воздушной смеси, а через второй клапан отработанные газы выходят из камеры сгорания. В движение такие клапаны приводятся за счёт распредвала, а уже сам распределительный вал приходит в движение от цепи или ремня газораспределительного механизма. Такая конструкция силовых агрегатов отличается простотой и чаще всего встречается на бюджетных машинах.

Одним из преимуществ восьмиклапанных двигателей является простота конструкции, что позволяет обеспечить необходимую надежность, простоту обслуживания и ремонта. Восьмиклапанные двигатели оказались не столь требовательными к качеству бензина и моторного масла. Это позволяет несколько сэкономить на обслуживании двигателя, а автовладельцу не требуется постоянно думать о том, на какой заправке можно заправляться, а на какой АЗС может быть некачественное топливо.

Если же говорить о минусах таких восьмиклапанных двигателей, то необходимо отметить их несколько большие показатели расхода топлива, худшую динамику, в особенности, если сравнивать с 16-клапанными моторами. Также такие двигатели требуют регулярной ручной настройки системы выпуска, однако при наличии должного опыта работы весь сервис можно выполнить самостоятельно.

Особенности 16-ти клапанных моторов

В 16-ти клапанных двигателях на каждый цилиндр приходится по 4 клапана, два из которых отвечают за впуск, и два — за выпуск. Это достаточно сложная конструкция, которая потребует наличия сразу двух распредвалов. Однако у 16-клапанных двигателей имеются свои преимущества, которые позволяют существенно повысить комфорт управления автомобилем.

К преимуществам 16-клапанных двигателей относят их прекрасные показатели топливной экономичности, а также большую мощность, которую удается снять с одного литра рабочего объема двигателя. Неудивительно, что сегодня, когда автопроизводители борются всеми силами за показатели мощности, такие двигатели используются всё чаще.

Однако, как и у любой конструкции, 16-клапанные двигатели имеют свои определенные недостатки, в том числе это высокая себестоимость производства мотора, сложность конструкции, возможные проблемы при ремонте, а также повышенные требования к качеству масла и топлива. Такие повышенные требования к сервису неизменно увеличивают затраты автовладельца на содержание автомобиля.



Подведём итоги

Четырехцилиндровые двигатели, в зависимости от своей конструкции, могут выполняться с восемью и шестнадцатью клапанами. Каждая из таких конструкций имеет свои определенные преимущества, например восьмиклапанные моторы отличаются простотой в обслуживании, они не столь требовательны к моторному маслу и топливу. Шестнадцатиклапанные моторы  характеризуются лучшей мощностью и хорошей топливной экономичностью, однако они более требовательны к обслуживанию, что может существенно увеличивать расходы автовладельца.

10.09.2020

Замена двигателя 8 клапанного на 16 клапанный ваз 2110

замена двигателя с 8 на 16 клапанный — Лада 2110, 1.6 л., 2005 года на DRIVE2

сперва стоял родной модуль и машина сильно тупила, заменил на отдельные катушки

решил я поменять движок) сразу скажу что эта затея очень сильно бьет по карману и стоит еще раз подумать а стоит ли оно того. итак по порядку. для замены нам необходимо 16 клап. ГБЦ или сразу мотор(желательно мотор целиком). у меня появился мотор и возникло «дебильное» желание пихнуть его к себе. мотор я перебрал, поставил безвтыковые поршня, приору прокладку гбц (она железная) — увеличивает степень сжатия. основные проблемы по установке:
1 нужен будет кронштейн под генератор и нижнию подушку двигла,
2 саму балку нужно поменять или приварить ушки крепления подушки
3 самое геморойное наверно — у меня топливная система без обратки н/о, регулятор давления в баке в топливном насосе стоит и чтоб мотор правильно работал нужно менять подкапотную «косу» (проводку) и мозги (в зависимости от того какие у вас стоят, у меня стоят бош 7. 9.7. его геморойно прошить — спец сказал проще поставить от 16 клап.) или оставить модуль зажигания перепрошить свои мозги и сделать обратку на топливной системе. ( вам повезло если машина старая и с обраткой — тыщ 5 сэкономите!)
и 1 и 2 варианты по себе геморойны и каждый выбирает сам как лучше ему сделать. я выбрал 1 вариант: поменял проводку мозги и поставил отдельные катушки зажигания. по идее после этого даже прошивать не надо мотор, т.к у вас все стоит от 16клап. движка.
цена вопроса от 25штук и выше. кто как попадет!

Полный размер

фото не свое

безвтыковые поршни

Цена вопроса: 25 000 ₽

Makleren › Блог › 16 клапанный ВАЗ 2115.Замена двигателя или как я перешел с 8 на 16 клапанный двигатель

Приветствую всех автомобилистов.Мой рассказ прошу не судить, так как нет у меня образования авто механика и я не авто слесарь. Инфу частично находил тоже на драйве( но натыкался на много переделывание) много ковырялся в поисковике. читал литературу. В итоге решился (Замену выполнял на подьемнике) но можно и при помощи домкратов и подручных средств

Полный размер

Двигатель 2111

Для перехода с ИНЖЕКТОРНОГО!1.5 8 клапанного(2111)ЭБУ Январь 5.1. Без замены кпп Без
замены косы прошивки мозгов( в этом случае Датчик фаз и Лямбда-зонд не будут подключать) на 1.5 16(21120) мотор :Потребуется
—Мотор. В сборе.ЭТО значит — Все необходимые элементы установлены и закреплены, Мотор готов к установке( в моем случае это 21120)
— Бендикс от 2110.Корзина и диск сцепления 2110 ( если не будет производится замена маховика)
— Шланг систем.охолож. 2110 он длиннее чем на самарах.(Диаметр и длину его не помню) Который соединяет расширительный бачок с термостатом.
— Подушка двигателя 2110 (Гитара) для изготовление доп. опоры
— Распорка передних стоек (инжекторная! для самар!) для доп. опоры
— Двух жильный медный провод 1 метр сечением 2.0
— Изолирующая гофра( диаметр на любителя, лучше комбинировать, я потратил 3. 5метра)
— 2 мотка изоленты. по желанию! термоусадочные трубки.
— Резинки уплотнителя на соединения топливной системы

ПО ЖЕЛАНИЮ-4 литра моторного масла ( масло 5-30/40) На любителя
-масленый фильтр
— Ремень ГРМ 16
— Насос ОЖ- помпа 16кл.
— Ролик грм 1 шт. ( натяжения)
(ремень.ролик.помпу лучше заменить на не установленном моторе чтобы облегчить демонтаж и монтаж элементов)
Приступим

Полный размер

Демонтаж 2111

Подготовив все необходимое можно начать с демонтажа 8 кл мотора
Ослабляем передние! ступичные гайки.
Отключаем АКБ. извлекаем его из моторного отсека
Отключаем фишку от дмрв, отсоеденяем короб воздушного фильтра от дросельной заслонки, от кузова. извлекаем
Отключаем все датчики. Отключаем провода от стартера от двигателя( провода убираются в карман где установлен монтажный блок ) если боитесь перепутать то лучше пометить их)
Снимаем защиту двигателя и пыльники моторного отсека.
Сливаем ОЖ( можно в тару если соблюдается чистота или планируется дальнейшее использование)
Отсоединяем патрубки от термостата
Отсоединяем топливные трубки
Отсоединяем шланг ВУТ
Отключаем генератор, откручиваем и извлекаем его
Отсоединяем тросик управления дроселем
Отсоединяем тросик управления вилкой сцепления
Ослабляем болты крепления колес
Поднимаем переднею часть авто ( домкратами с левой и правой стороны синхронно, предварительно заблокировать нужно задние колеса авто во избежании его отката) Я делал на подьемнике
Ослабляем гайки болтов подушек двигателя и КПП. Откручиваем левый краб и рычаг подвески(для снятия кпп)
Снимаем колеса. сливаем масло с кпп. Сдергиваем привода.
Под двигателем размещяем дер. поддон. Синхронно опускаем на него.Откручиваем подушку кпп которая рядом с кулисой, потом извлекаем болты фиксаций из подушек остальные.
Если все сделали правильно двигатель уже находится на дер.шите(паддоне) Поднимаем переднею часть кузова до такого уровня чтоб было возможно извлечь дер. щит с находившимся на нем двигателе.
Убрав двигатель из под кузова. Можно приступить к отсоединении кпп от блока.
Снимаем со старого двигателя маховик и устанавливаем его на на тот который будет устанавливаться.
Если будет оставаться маховик 2110 то придется заводить болгарку и подтачивать колокол кпп.

Это нужно сделать при установки маховика 2110

По необходимости заменяем выжимной подшипник Корзину и диск сцепления.
Со снятого двигателя снимаем переднию подушку и устанавливаем на тот который будет устанавливаться
Такая же процедура и с креплением генератора. ( Лучше сразу же его установить и отрегулировать натяжку ремня)
Двигатель устанавливаем на щит соединяем его с кпп. Размещяем его под кузовом( моторным отсеком )
Синхронно опускаем кузов.Начинаем крепление двигателя с передней подушки. потом на любителя))
Далее производим монтаж всех узлов которые ранее были демонтированы перед процессом снятия двс и кпп в обратной последовательности.
! Дополнительная опора двигателя крепиться к распорке передних стоек( если нет на ней спец креплений, не беда их можно сделать но придется заняться сварочными работами.)

Распорка передних стоек и дополнительная опора ДВС

Стандартную проводку пришлось удлинить(8кл.)

Полный размер

Монтаж. Распутывание косы

А именно
-Датчик давления масла
-Датчик температуры(который вкручивается в термостат)
-Жгут проводов управления форсунками
Предварительно я немного все же распутал подкапотную проводку.
После удлинения проводов все аккуратно упаковал их в гофру и зафиксировал изолентой.
Устанавливаем датчики. Модуль(на старом двигатель был модуль 2112). свечи. подключаем.
Заливаем необходимые жидкости. Проверяем все ли подключено, наличие утечек, потеков.
Пробуем. Запуск. раза с 2-3 двигатель запустится (если все исправно и было правильно сделано)
Средняя часть выхлопной системы придется изменять либо менять на другую. В моем случае я взял ВАЗ 2112 с гофрой( но трубу пришлось укорачивать см на 3. (изгиб упирался в бак) после распило сварочных работ все подошло замечательно.

Полный размер

Монтаж и порядок окончен

список запчастей для замены 8v на 16v — Лада 2114, 1.5 л., 2005 года на DRIVE2

Комплект перехода 8ми клапанного инжекторного двигателя на 16ти клапанный двигатель.
Уточнить цены можно здесь .
Можно также заказать готовую, здесь и здесь сам не заказывал так что не знаю как и что там!
В комплект входит: цена:
1. ГБЦ 21126 в сборе.___________________17 000
2. Кожух ГРМ.___________________________1000
3. Ролики ГРМ___________________________500
4. Ремень ГРМ 2112______________________250
5. Водяной насос 2112________________550-1000
6. Рампа топливная голая с трубкой
7. Проводка форсунок
8. Поршни 21124 82,0____________________1000
9. Пальцы поршневые 2110______________50-75
10. Стопорные кольца___________________1-25 за 1 шт
11. Болты гбц 2108 доработанные___________40 за 1шт
12. Ресивер впускной____________________4500
13. Прокладка выпускного коллектора_______2-36 за 1 шт
14. Выпускной коллектор (паук 4-2-1)_______1800
15. Прокладка ГБЦ доработанная__________
16. Щуп масляный________________________75
17. Сапун аллюминивый__________________780
18. Шланг сапуна нижний (толстый) 2112_____30
19. Демпфер 2112_______________________550
20. Шкив коленчатого вала 2112____________870
21. Крышка клапанная 21126______________1400
22. Шкивы ГРМ__________________________950
23. Катушки зажигания
24. Проводка катушек зажигания
25. Свечи зажигания 2112
26. Болт коленчатого вала
27. Болты распределительного вала
28 Шайбы болта распределительного вала
29. Болты клапанной крышки
30. Гайки роликов ГРМ
31. Шайбы роликов ГРМ
32. Дисатнционные шайбы 4мм под ролики.
33. Болты крепления кожуха грм.
PS: Поршни можно заменить на размеры 82,4 и 82,8.__770-2950 за комлект

№7 можешь не искать старые провода дотягиваются нормально
№15 покупаешь прокладку гбц от приоры металлическую и ни чего дорабатывать не нужно + из-за неё увеличится степень сжатия, машина сильней начнет переть.
№23 не нужен, если найдешь гбц старого образца под броне провода, и дешевле и меньше если с установкой.
Ещё понадобится масленый насос,
При установке 16-ти клапанной головки вы столкнетесь с несколькими нюансами, про которые мы сейчас расскажем.

Болты, которые притягивают головку к блоку цилиндров, отличаются в 16-ти клапанном варианте от 8-ми клапанного длиной и диаметром. А так как у нас блок цилиндров от одного двигателя, а головка от другого, то нам понадобятся модифицированные болты. Эти болты имеют диаметр как 8-ми клапанный болт, а длину — как 16-ти клапанный. Для того, чтобы эти болты могли пройти в отверстия крепления шестнадцати клапанной головки, они заранее рассверливаются. Помимо головки также при необходимости дорабатывается прокладка головки блока цилиндров, т.к. в ней отверстия под болты тоже могут быть маленькие (зависит от производителя и даты производства прокладки). Устанавливая модифицированные болты, вы сразу увеличиваете надежность своего двигателя.

Перед установкой самой головки блока цилиндров необходимо будет собрать сам блок цилиндров. Конструктив поршней 8ми и 16ти клапанных поршней отличается. Поэтому необходимо будет заменить и их. В некоторых более старых моторах с завода также были установлены шатуны старого образца. Отличие от новых в том, что поршневой палец запрессовывается в них, а все 16ти клапанные поршни адаптированы только под шатун нового образца. Поэтому, если у вас шатуны старого образца ВАЗ 2108, то их необходимо заменить на шатуны ВАЗ 2110.

После того, как вы соберет весь мотор, необходимо будет немного доработать проводку. Из-за того, что некоторые датчики немного смещены на 16ти клапанном моторе, нужно будет удлинить провода до них. Для того чтобы не попадать на дополнительные траты по замене блока управления двигателем, рекомендуется оставить старый модуль зажигания и подключить его к свечам зажигания посредством высоковольтных проводов ВАЗ 2112.

Также, чтобы сэкономить еще некоторое количество денег и получить дополнительный прирост мощности, рекомендуется установка сразу тюнинг выпускного коллектора (паука), т.к. он гораздо дешевле, чем стандартный 16ти клапанный коллектор с катализатором.

После всех этих доработок вам желательно отправиться к настройщику блоков управления двигателя и записать программу для правильной работы двигателя.

Вот такой вот список тебе в помощь!;)

Замена 8 клапанного мотора на 16 клапанный мотор 1.5 — Лада 2109, 1.5 л., 2003 года на DRIVE2

Искал в интернете информацию о установке 16v в ваз 2109, но некоторые моменты ни где не были указанны, поэтому распишу подробно как это происходило:Для начала я купил мотор 16V 1. 5 под восстановление, мотор был практически в сборе но не хватало кое какой мелочёвки.

Вот в таком состоянии мотор был изначально

Было принято решение капиталить мотор так как был задир в 4 цилиндре, но финансы не позволяли, в итоге лёг мой 8V окончательно, около месяца ходил пешеходом, спустя некоторое время продолжил заниматься 16V, произвёл полную капиталку а именно, расточил блок, коленвал, новые вкладыши, поршня, кольца, сальники, прокладки, сцепление в сборе, помпа, это то что касается низа.Теперь поговорим о голове, изначально была мысль расточить каналы но к сажелению всё упиралось во время, так как холодало а гаража нет и на улице как то не в кайф лазить с машиной по морозам, заменил клапана, гидрокомпенсаторы, маслосъёмные колпачки, а так же новый комплект грм.

Сборка низа

Ну вот и готовый низ)))

коробку с машины я не снимал, отсоеденил только правый(длинный)привод и отодвинул в сторону, затем после сборки низа отнёс низ до машины и прикрутил к коробке(ах да чуть не забыл, сцепление(диск)нужно отцентровать иначе первичный вал просто не сядет, (я отцентровал, взял кусочек трубки и намотал изоленты затем вставил проверил что бы плотно сидела трубка в коленвале, затем чуть выше таким же образом намотал изоленты что бы диск сцепления плотно сидел, вот и вся центровка и не нужно покупать специальные центровики, соеденил коробку с блоком с первого раза))), затем позвал 2 друзей и втроём при помощи троса подняли блок с коробкой и прикрутили подушки в моторном отсеке, мотор я собирал не один а с другом у которого уже есть опыт в сборке моторов, затём друг приехал прикрутил голову ну а остальное я уже сам делал. Кстати коробка осталось родная от ваз 2109, просто оставляете маховик и сцепление от ваз 2109 и всё становится как родное)))

вот он)))

Фото не все сохранились((, а вот которую информацию я искал и не нашёл:
Меня интересовала топливная система, подойдут ли трубки, трубки подходят родные но возможно будут которковатые я их разрезал на пополам и соеденил обычнм топливным шлангом, а концевики с резьбой оставил на своих местах.
По поводу модуля зажигания, у меня ГБЦ нового образца под катушки зажигания(а это затратно)смысл их покупать если есть модуль(просто купил ВВ провода от ваз 2112)и всё нормально работает.
По поводу проводки, у меня стоит январь 5.1.1-71 эти мозги старенькие по этому в проводке нет датчика фаз, кислорода и ещё какого то, но это мелочи, после установки мотора, машина завелась всё нормально но педаль газа была чуть неадекватной и гудела словно валы стоят, после мне залили прошивку от ваз 2112 и отключили датчики которых у меня нет, в итоге машина работает как часы.

По поводу распорки стоек-нужны была распорка с доп.опорой но она дорогая в районе 2400р по этому было решенно просто приварить крепление на распорке к гитаре(доп.подушке)а так же крепление под модуль зажигания, так как на гбц нет места под модуль(ведь она нового образца под катушки).Насчёт паука-паук взял 4.2.1-по размерам я хз какой он но обычный длинный паук под 16V+ гофра для того что было меньше вибрации, гофру подбирали под паук но средняя труба выхлопная(ваз 2109) меньше диаметром чем паук и гофра, поэтому пришлось чуть потрудиться при обварке.По поводу проводки пришлось удлинить несколько фишек а так всё гуд)))

Рено дастер 8 клапанный двигатель — Какой двигатель лучше

Недорогие автомобили Рено Логан начали свою историю ещё в 1998 году, когда французский производитель решил наладить производство машин, ориентированных на развивающиеся страны. Но, именно в России, данные авто обрели действительно внушительную популярность. Дело в том, что уже к 2014 году производство машин под эгидой Рено на Волжском автомобильном заводе достигло показателей в 160 тысяч единиц за год.

Содержание

Двигатели линейки Рено Логан

Все двигатели модели Логан в соответствии с инструкцией завода изготовителя должны заправляться 95-ым бензином, а какой бензин заправляете Вы?

Значительную роль в этом сыграли и те двигатели, которые применялись на машинах. Это силовые агрегаты, которые прошли испытание временем, и отлично зарекомендовали себя на прочих автомобилях концерна. В частности, мы говорим о восьмиклапанных моторах серий K7J и K7M с объёмом в 1,4 и 1,6 литра соответственно. Тем не менее, флагманской моделью стал 16-ти клапанный четырехцилиндровый мотор с жидкостным типом охлаждения, доступный потребителям под индексом K4M.

Требования к обслуживанию всех двигателей линейки Рено Логан

Для обеспечения максимально возможного ресурса двигателя, необходимо следовать спецификациям завода-изготовителя:

1. правильно подобранное моторное масло;
2. свечи зажигания;
3. топливо и ГСМ;
4. регулярная проверка состояния и уровня охлаждающей жидкости;
5. регулярная диагностика и замена топливного фильтра и воздушного фильтра;
6. замена моторного масла в соответствии с требованиями завода изготовителя.

Особенности конструкции двигателей

Одни из наиболее массовых силовых агрегатов K7J, производством которых занимается румынское подразделение компании, оснащается значительная часть автомобилей.

Их ключевым недостатком стоит считать возраст самой конструкции, которая была разработана ещё несколько десятилетий тому назад, но несмотря на это моторесурс двигателя составляет не менее 400 000 км.

Если присмотреться, то в K7J можно увидеть некоторые особенности, характерные для серии ExJ, выпускавшейся компанией Рено в восьмидесятых годах прошлого столетия. К таким «архаизмам» стоит отнести цепной привод маслонасоса, старые типы коромысел ГРМ, а также способ размещения некоторых деталей. Прочие же решения мотора с объёмом 1,4 литра практически не отличаются от других моторов с одним валом из семейства SOHC.

Это всё то же рядное расположение цилиндров в вертикальной компоновке, наличие двух клапанов на цилиндр, а также система комбинированной подачи смазки. Тем не менее, всё это не уменьшает достоинств мотора, способного проработать без «капиталки» около четырехсот тысяч километров пути. При этом, Рено Логан с данным силовым агрегатом может разгоняться до «сотни» за тринадцать секунд, удерживая максимальную скорость на отметке в 162 километра в час.

Двигатель K7M

Вариант K7M с увеличенным объёмом мало отличается от своего «младшего собрата», только лишь ходом поршня, который стал больше на 10,5 миллиметров. Кроме того, применяются другой тип сцепления и маховик с увеличенным диаметром. Это позволило увеличить динамические и скоростные показатели почти на 10 процентов. А вот болезни с недолговечностью троса сцепления избежать не удалось, поэтому замена троса сцепления знакома большинству Логановодов.

Двигатель K4M

А вот мотор K4M с объёмом 1,6 литра и мощностью в 102 лошадиные силы может похвастать наличием 16 клапанов.

Он включает в себя пару облегченных распредвалов, а также совершенно новую поршневую систему. Регулировать же клапана слишком не нужно, так как в конструкции присутствуют гидрокомпенсаторы. При этом, «сотня» набирается за 10,5 секунд, а максимальная скорость составит 180 километров в час.

Достоинства и недостатки 8-ми клапанных двигателей

К достоинствам восьмиклапанных моторов можно отнести их невысокую стоимость, простоту конструкции и неплохую надёжность. К тому же, ремонтировать моторы будет легко, а крутящий момент окажется достаточно высоким.

Что же касается недостатков таких моторов, то они заключаются в повышенном расходе топлива, некачественной работе на холостом ходу, а также необходимости регулировки клапанов каждые 20 тысяч километров. А, при обрыве ремня ГРМ, клапаны будут загнуты. И мы уже не говорим о повышенной шумности.

Достоинства и недостатки 16-ти клапанных двигателей

А вот 16-ти клапанный двигатель предлагает увеличенный ресурс, соответствие стандарту Евро-4, а также низкий уровень шума. Помимо этого, система охлаждения окажется более надёжной и современной, нежели у 8-ми клапанного агрегата. Учитывайте лишь то, что запчасти на такой мотор будут дороже, проблема «загиба» клапанов останется, а показатель «эластичности» мотора будет минимальным, что скажется на качестве езды при обгонах.

Видео разгона до 100 км в час на 16-ти клапаннике

Выводы

Сказать о том, какой мотор лучше — сложно. Для любителей новых возможностей нужно рекомендовать шестнадцатиклапанный вариант, тогда как для тех, кто предпочитает простоту мотора, лучше подойдёт его восьмиклапанный вариант.

16-ти клапанный двигатель дороже в обслуживании, так как на нём установлено другое навесное оборудование (стартер (артикулы и замена подробнее), генератор и прочее.)

Но одно ясно точно, чтобы обеспечить максимальный ресурс работы двигателя, необходимо регулярно менять моторное масло и соблюдать температурные режимы работы двигателя.

Самый экономичный 8-ми клапанный двигатель ВАЗ (Лада)

Сегодня на автомобилях можно встретить различные типы ДВС, начиная от малообъемных 3-х цилиндровых агрегатов и заканчивая мощными V8 или V12. При этом подавляющее большинство авто под капотом имеют привычные моторы с 4 цилиндрами.

Если раньше такие силовые агрегаты ставились на модели начального и среднего класса, в данный момент 4-цилиндровый двигатель можно увидеть даже в премиальном сегменте.

Дело в том, что форсирование, увеличение количества клапанов на цилиндр, внедрение систем изменения фаз газораспределения, установка турбонаддува и другие усовершенствования позволили добиться от таких моторов необходимой мощности и эффективной отдачи.

Самым доступным решением для увеличения КПД оказалась конструкция, которая предполагает большее число клапанов на цилиндр. В самом простом варианте двигатели могут иметь 2 клапана (впускной и выпускной). В более технологичных версиях ГРМ получает 4 или 5 клапанов.

В этой статье мы поговорим о том, в чем заключается отличие 8 клапанного от 16 клапанного двигателя, а также какой двигатель лучше, 8 или 16 клапанный. Далее мы постараемся разобраться, какие преимущества и недостатки имеет большее или меньшее количество клапанов в моторе с учетом ремонта и обслуживания таких ДВС.

1_no_copyright

Модернизацию восьмиклапанного двигателя ВАЗ-21114 приблизили два крупных события: выпуск на рынок «Гранты» и переход всего модельного ряда на следующую экологическую ступеньку — Евро-4. И хотя прежний 1,6-литровый, несмотря на солидный возраст (его корни тянутся к середине 80-х годов прошлого века), не выглядел немощным стариком, новые стандарты и веяния требовали обширных изменений. В то же время возможности маневра мотористам, как это часто бывает, сужали финансовые рамки.

Поэтому пошли по уже проторенной дорожке. Ведь несколькими годами ранее обновление пережил 16-клапанный двигатель того же объема (ВАЗ-21126), на котором обкатали некоторые технические решения. Причем унифицировать смогли не только подход, но и многие детали, например шатун с вкладышами, поршневой палец и кольца. Блок цилиндров хоть и с собственным индексом, но в точности как у двигателя ВАЗ-21126: с дополнительными форсунками для охлаждения поршней маслом и платохонингованием стенок цилиндров, снижающим продолжительность обкатки.

Однако скопировать в точности все изменения не получилось: организовать рабочий процесс в моторе с двумя клапанами на цилиндр сложнее. Тем более что требования к модернизированному восьмиклапаннику оказались жестче. Взять хотя бы ресурс — 160 тыс. км для ВАЗ-21126 и 200 тыс. км для ВАЗ-21116. Что меняли и почему, расскажут фотографии с подписями.

8-ми клапанный двигатель

На Ладу Гранту автовладелец найдет двигатели с 8 клапанами и с 16-ю. Они отличаются друг от друга по техническим характеристикам и литражу. Первые движки автовладельцы не любят за их шумность. Некоторые двигатели с 16 клапанами частенько страдают обрывом ремня и загибом клапанов, что негативно влияет отзывы владельцев. Но в целом эти моторы надежные и проходят до 250 тысяч километров без капитального ремонта.

Давайте посмотрим, какие движки устанавливались на Лада Гранта из 8 клапанных:

• ВАЗ 1183-50;
• ВАЗ 21116;
• ВАЗ 11183.

К сведенью! Последний движок ВАЗ 11183 – это примитивный четырехцилиндровый мотор, который перешел к этому автомобилю по наследству от своих предшественников. Единственным плюсом силового агрегата была надежная система газораспределительного механизма. При обрыве ремня не гнулись клапана.

А теперь глянем на технические характеристики первых двух моторов, которые представляют усовершенствованные версии примитивного двигателя ВАЗ 11183.

Технические характеристики двигателя

Технические параметры восьмиклапанных моторов, вы увидите в таблице ниже.

Характеристика 1183-50	Значение
Цилиндры	4
Тип	Рядный
Объем	1,6 л
Клапаны	8
Сжатие	10
Мощность	82 лошадки
Вес	112 кг

Расход топлива двигателя Лада Гранта в смешанном режиме составляет 7,4 литра. Крутящий момент движка равен 132 Нм.

Это самый простой мотор, которые устанавливают на машинах Лада Гранта: седан или хэтчбек. Клапанам движка не страшен обрыв ремня. В отличие от примитивного мотора, из которого был создан этот силовой агрегат, 1183-50 отличает тяговитость на малых оборотах и экологичность. Производитель присваивает ему экологический класс Евро 4.

К отрицательным сторонам движка, по отзывам автовладельцев, относятся шумность и постоянная регулировка тепловых зазоров клапанов после пробега в 15 тысяч километров. При поломке термостата, двигатель перестает нагреваться до необходимой температуры.

К проблемам движка относят прогорание прокладки или клапанов. Из-за этого мотор может нестабильно работать.

Похожая статья Устройство и ремонт двигателя Cummins на Газель

Несмотря на некоторые минусы, тем автовладельцам, кто желает иметь маленький и неприхотливый двигатель, который к тому же и мало жрет, этот 1183-50 – идеальное решение для установки в автомобиль Лада Гранта.

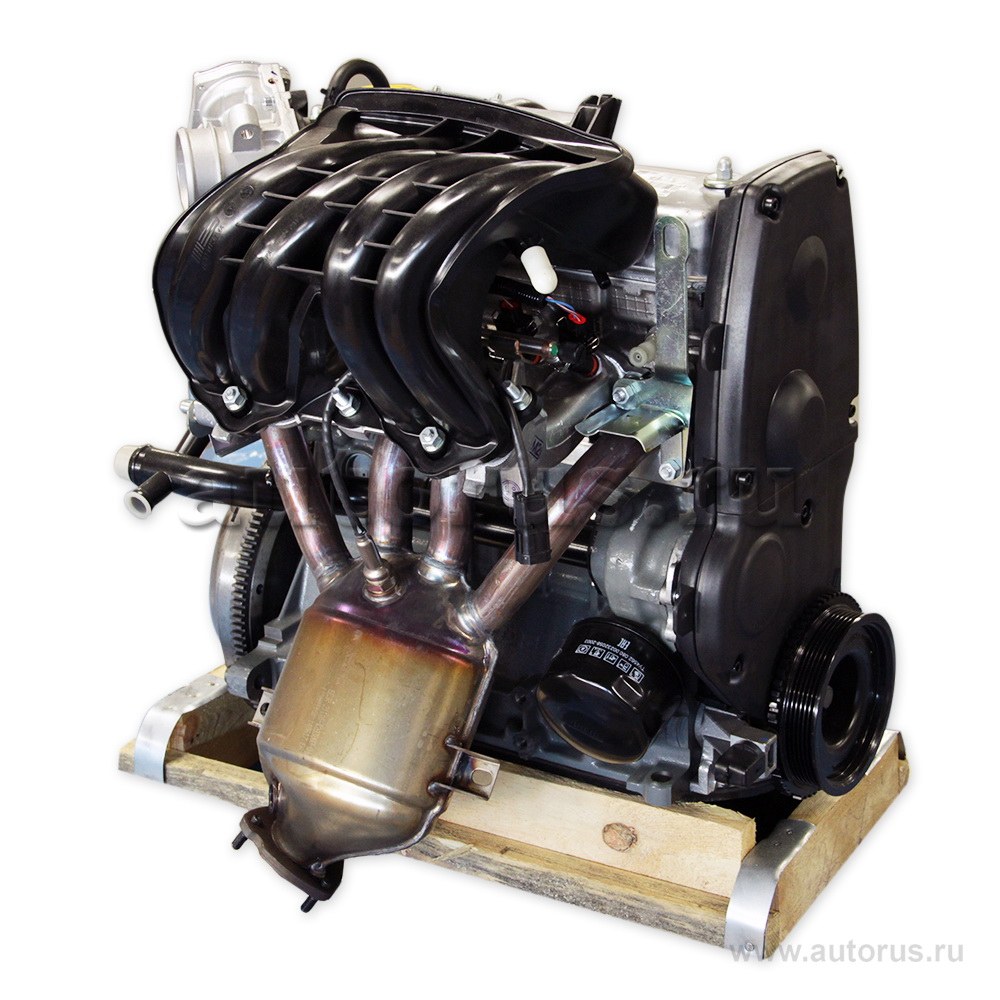

Теперь давайте посмотрим на технические характеристики еще одного восьмиклапанника.

Значение 11186	Параметр
Тип	Рядный
Цилиндры	4
Объем в литрах	1,6
Диаметр цилиндра	82 мм
Ход поршня	75,6
Клапана	8
Крутящий момент	143
Мощность	87 л.с.
Подача горючего	Методом впрыска
Используемое топливо	Бензин АИ 95

Этот двигатель является усовершенствованным силовым агрегатом модели ВАЗ 21114. Из плюсов можно наблюдать понижение шумности работы мотора и экономию горючего.

Из минусов – облегчение поршней. Из-за этого в таких поршнях нет места выемкам. Поэтому при обрыве ремня загибает клапана.

Устройство

Оба двигателя имеют чугунный блок цилиндров. Головка БЦ выполнена из алюминиевого сплава. Отличают от других движков ненадежная электроника, которая может подвиснуть в морозный день или дождливую погоду летом. А использование некачественного топлива обязательно приведет к прогару клапанов.

Само устройство двигателя выглядит довольно надежным. Восьмиклапанные силовые агрегаты служат долго при ежегодном техническом обслуживании и недопущении обрыва ремня.

Ресурс двигателя

Двигателя Лада Гранты ходят до 250 тысяч километров без капитального ремонта. Техническое обслуживание моторов состоит из замены фильтрующих элементов через каждые 15 тысяч километров. Воздушный фильтр можно менять и через 27 тысяч км.

Залив и обновление смазочной жидкости делают после пробега в пять или 10 тысяч километров. Зависит от региона, где используют машину. А вот замену охлаждайки можно производить через 60 тысяч километров.

Внимание! Не рекомендуется в эти моторы заливать бензин с октановым числом АИ 92. Так как все устройство силового агрегата очень чувствительно к качественному бензину. Так происходит потому, что степень сжатия равна 10 единицам. Это число, при котором бензин с октаном АИ 92 начинает детонировать. Последнее действие при постоянной эксплуатации приведет к смерти мотора.

H

H

Используя компьютерное моделирование, подобрали оптимальное проходное сечение газовых каналов, улучшив их пропускную способность и снизив потери на впуске. Так как мощность повысили, двигатель стал более термонагруженным, поэтому пришлось включить в технологический процесс дополнительную операцию — термообработку. Кстати, ее проходят все 16-клапанные головки. Кроме того, ради более эффективного отвода тепла увеличили сечение охлаждающих каналов, но только тех, которым это действительно необходимо.

Срок службы

Переходим к ресурсу данных силовых агрегатов. Это очень условная цифра, и конечный фактический срок службы зависит от большого количества показателей.

Вот некоторые из них:

1. Качество используемого топлива.
2. Качество масла и сроки его замены.
3. Условия эксплуатации.
4. Своевременность обслуживания.

Какой-то конкретной единственно верной цифры в этом плане попросту не существует. Исходя из своего опыта, я скажу, что ресурс у этих моторов примерно одинаковый. То есть, 200-250 тысяч км при должном обслуживании они выхаживают без проблем. Были экземпляры, которые отъездили 300-350 тысяч.

На данный момент эти моторы действительно можно назвать надежными, неприхотливыми. А их чугунный блок подразумевает ремонтопригодность.

Новый восьмиклоп от АвтоВАЗа 11182 — какие изменения

H

H

Он не только освобождает от лишней операции, но и обеспечивает правильное натяжение, что влияет на ресурс в не меньшей степени, чем качество самого ремня. Если перетянуть, страдают подшипники роликов и водяного насоса. Последний, кстати, тоже модернизирован: установили более надежные подшипник и сальник, а также подняли производительность (узел от шестнадцатиклапанника, только со шкивом под узкий ремень).

Пример увеличения мощности двигателя ВАЗ-2114

В ходе тюнинга дорабатывался двигатель 2111 (1,5 л).

Расточка сёдел по внутреннему диаметру, что равносильно увеличению клапана;

Сёдла клапанов, мотор ВАЗ 2111

Новые элементы ГБЦ

Тюнинговая шестерня ГРМ

Наш новый мотор остался «не втыковым» – клапаны не достают до поршней. При проверке на стенде (датчики были отключены) результат оказался не впечатляющим.

Проверка без настройки ЭБУ

Если установить инженерную прошивку, удаётся подобрать параметры «от и до». И тогда картинка выглядит лучше…

График крутящего момента после завершения тюнинга

Все датчики, включая лямбда-зонд, в последнем случае были подключены. Удалось снять 96 «сил» при 5300 об/мин!

Как не стоит увеличивать мощность!

• Не следует пытаться проводить расточку каналов. Эту операцию можно выполнить и при отсутствии шаровых фрез, но в гаражных условиях ничего не получится даже с фрезами. Суть в том, что важна точность установки фрезы – ошибка не должна превышать 1-2 мкм.
• Как видите, на стоковом хэтчбеке ВАЗ-2114 увеличение мощности составило 24%, и это – без установки «люстры», «улучшенного выхлопа» и других дорогостоящих элементов.
• Нет смысла покупать «гоночный распредвал», не располагая подходящей тюнинговой прошивкой.

Николай ГАНЮШКИН, начальник бюро проектирования двигателей

Модернизация восьмиклапанного двигателя для переднеприводных моделей шла два года. Основными целями поставили сокращение расхода топлива и повышение динамических показателей за счет снижения механических потерь двигателя, а попутно — уменьшение вредных вибраций и шумов. И конечно, увеличение надежности. Нормы Евро-4 требуют, чтобы двигатель сохранял первоначальные параметры по выбросам вдвое дольше — до 160 тыс. км. И почти вдвое мы подняли ресурс: со 120 тыс. до 200 тыс. км. Шатунно-поршневая группа у ВАЗ-21116, как и у шестнадцатиклапанника, покупная. В перспективе некоторые детали планируем выпускать сами, а часть будем по-прежнему закупать у иностранных партнеров из группы «Федерал Могул», которые намерены локализовать производство комплектующих в России. Мы учитываем также интересы альянса Renault-Nissan. Если объемы выпуска моторов вырастут, то разумно будет закупать дополнительное оборудование и организовывать производство деталей шатунно-поршневой группы в Тольятти.

Новый двигатель ВАЗ-21116: с легкой душой

Динамика

По паспорту Лада Гранта с восьмиклапанным мотором разгоняется до 100 км в час за 11.6 секунды. Гранта с шестнадцатиклапанником – за 10.5 секунды. То есть, разница в динамике составляет чуть более секунды.

Я немало поездил на этих автомобилях, и хочу сказать, что Гранта с восьмиклопом на низах едет даже бодрее, чем с шеснарем. Пик крутящего момента в первом случае доступен раньше, уже 3800 оборотах. Во втором случае на 4200 оборотах. То есть, для города Лады Гранты с 8-клапанником я считаю более, чем достаточно.

На трассе шеснарь, конечно, будет чувствовать себя более уверенно. У него есть запас мощности при обгонах. Летом при включении кондиционера у него не так сильно проявляется просадка мощности.

Если вы планируете покупать Ладу Гранту, ставить на нее фаркоп и тягать прицеп, то я рекомендую делать выбор в пользу шеснаря.

Выводы

Начнем с восьмиклопа. Это действительно простой неприхотливый мотор, который будет недорогой в обслуживании и содержании. Он небольших размеров, более резвый на низах, чем шеснарь. Кроме того, он не требователен к качеству моторного масла, так как у него нет гидрокомпенсаторов. Его минусы – он слабее, расходует больше топлива, периодически требуется регулировка клапанов, более шумный в работе.

Шеснарь и его плюсы. Первое – это мощность. Автомобилю этой массы он обеспечивает вполне достойную разгонную динамику. Благодаря гидрокомпенсаторам, он работает тихо, мягко. Не требуется регулировка зазоров клапанов. Кроме того, он экономичнее. В среднем Лада Гранта с 16-клапанным мотором расходует на 1 литр топлива меньше, чем такая же машина с 8-клапанником.

Его минусы – он сложнее и дороже в ремонте, больше по габаритам, меньше доступа, более требователен к качеству моторного масла. На плохой смазке может начаться стук гидрокомпенсаторов.

В комментариях обязательно напишите, какой по вашему мнению двигатель хуже или лучше, и почему. Делитесь своим опытом владения этими автомобилями и задавайте вопросы, если они у вас есть.

Лада Веста и Гранта — какая подвеска лучше, отличия, плюсы и минусы

8 клапанов для дороги

С первых дней разработки 4-тактных двигателей было ясно, что несколько клапанов в головке блока цилиндров имеют явные преимущества перед двумя; сами клапаны будут легче, что упростит жизнь компонентам клапанного механизма и клапанам с меньшей вероятностью их поломки. Также возможно пропускать больше воздуха через два (или более) маленьких клапана, чем через один большой, так как общая площадь поверхности нескольких клапанов может быть больше, чем через порт одного клапана, без риска возникновения трещины на головке блока цилиндров из-за слабой конструкции. с одной могучей дырой.Меньшие клапаны означали более легкую арматуру и более высокие обороты двигателя, что означало большую мощность и меньший износ, поскольку легче отводить тепло от многих мелких деталей, чем от пары больших. Оригинальный 8-клапанный родстер? Эта очень интересная особенность была построена в 1925 году в Англии с использованием двигателя Hedstrom 1914 года с индийскими 8-клапанными цилиндрами и головками, согласно записным книжкам Гарольда Биггса, изготовителя / тюнера мотоцикла, который задокументировал все изменения, необходимые для создания этой машины. Мотоцикл зарегистрирован на дорогах и включает в себя один из самых первых противомоскитных экранов, которые я когда-либо видел на мотоциклах.Хотел бы я найти эту фотографию перед публикацией моей истории быстрых шоссейных велосипедов — «Ton Up!» — которая включает в себя множество таких потерянных свидетельств непрерывной нити шоссейных мотоциклов с хот-родами с первых дней существования индустрии. [Архив Vintagent] Таким образом, в «подростковом возрасте» и «20-х годах» многие фабрики экспериментировали с 4-клапанными одноцилиндровыми или «8-клапанными» V-образными двигателями, особенно в мире гонок. Indian был первым со своим 8-клапанным двухклапанным гоночным автомобилем с толкателем в 1911 году, который доминировал в гонках на борд-треке и грунтовом треке в течение нескольких лет, но имел довольно грубую и хрупкую конструкцию с плохой смазкой его хрупкого клапана.Индийский 8-клапанный двигатель также хорошо проявил себя в европейских и австралийских гонках, но, насколько мне известно, только один или два были когда-либо преобразованы в шоссейный велосипед, как показывают фотографии. Жан Пеан на борту удивительного 8-клапанного параллельного двухцилиндрового двигателя Peugeot M500 1914 года. Зверь DOHC. Эта машина зарегистрирована на дорогах, так как уличные гонки на длинные дистанции были нормой во Франции до 1923 года, когда была построена скоростная чаша Monthléry. Эта машина также участвовала в гонках в Бруклендсе перед Первой мировой войной. [Жан Бурдаш] Концепция 8-клапанного механизма была значительно расширена в 1913 году компанией Peugeot, которая представила гоночный двигатель с параллельными двойными распределительными валами и двумя верхними распределительными валами с четырьмя клапанами на цилиндр, основанный на их всепобеждающем гоночном автомобиле Гран-при, разработанном Эрнстом Генри. и «Шарлатаны».«Peugeot 500M участвовал в гонках в Монлери и Бруклендс и был быстрым, но не доминирующим, как автомобили GP Peugeot с водяным охлаждением. После Первой мировой войны потребовались годы разработки, чтобы он стал конкурентоспособным, что потребовало потери одного распределительного вала и четырех клапанов! Тем не менее, замечательное технологическое достижение. К сожалению, ни один из них не выжил, и, похоже, ни один из них никогда не использовался в дороге. Подробнее читайте в нашей статье «Заблудшие гонщики Peugeot». Одно из замечательных преобразований Гарри Хакера с использованием реплики гоночных головок цилиндров Harley-Davidson на двухкамерных картерах JDH.Это 8-клапанная версия, которая выглядит действительно устрашающе: 2-клапанная версия с головками блока цилиндров Peashooter выдает 70 л.с.! [Поль д’Орлеан] Harley-Davidson, наконец заинтересованный в том, чтобы догнать Indian на гоночной трассе после отказа от участия фабрики в течение многих лет, представил свой собственный 8-клапанный гоночный V-образный двухцилиндровый двигатель в 1915 году и построил несколько версий до 1927 года. насколько мне известно, в то время были преобразованы в шоссейные велосипеды, хотя рост мелкосерийного производства воспроизводимых 8-клапанных двигателей (как HD, так и индийских) расширил горизонты профессиональных строителей.Одним из них является Гарри Хакер из Германии, который объединил двухклапанные гоночные цилиндры и головки Peashooter с двухцилиндровыми картерами двигателя JDH с V-образным двигателем, создав мощный особенный двигатель с мощностью 70 л.с. Он также использовал реплики 8-клапанных цилиндров и головок на базе JDH, что действительно является устрашающим зверем. Крофт был одним из нескольких небольших производителей, которые использовали 8-клапанные V-образные двигатели Anzani: этот явно предназначен для дорожного использования. со стойкой на заднем крыле! [Архив музея Хоккенхайма] В Великобритании 8-клапанный V-образный двухцилиндровый двигатель производился на коммерческой основе британской компанией Anzani, которая поставляла двигатели для всех областей применения, от авиации и катания на лодках до мотоциклов и мотоциклов. 8-клапанный мотор Anzani был разработан бельгийцем Хубертом Хагенсом, который имел значительный опыт в гонках до того, как присоединился к британской Anzani. Основатель компании Алессандро Анзани к тому времени завершил свое участие в нескольких своих филиалах в Англии, Франции и Италии и ушел на пенсию в 1927 году в возрасте 50 лет. V-twin Anzani также производился в двухклапанной конфигурации и продавался как модель. Вульпин. Но что касается гонок и очень немногих шоссейных мотоциклов, несколько производителей клюнули на приманку, в том числе Montgomery, McEvoy, Croft и Zenith, все из которых производили мотоциклы с 8 клапанами в однозначном количестве.Те, что выживают (циничный сказал бы, что их больше, чем когда-либо было произведено), представляют собой впечатляющие мотоциклы, чрезвычайно ценные из-за своей редкости и технического мастерства . Все эти производители сочли двухцилиндровый V-образный двигатель с 2 клапанами более надежным для регулярного использования, но нельзя отрицать привлекательность такого устрашающего двигателя в мотоцикле для горячих дорог. Родстер Montgomery 1924 года с 8-клапанным двигателем Anzani, который сидит прочно в нашем списке «100 самых дорогих мотоциклов» с самыми высокими ценами, заплаченными за мотоцикл.[Bonhams] Следует отметить, что несколько британских марок построили 4-клапанные одноцилиндровые шоссейные велосипеды, такие как Ricardo от Triumph (1921-24) и линейку Rudge с 4 клапанами и 4 скоростями (1924-40). Многие специализированные производители на протяжении многих лет адаптировали эти хорошо зарекомендовавшие себя 4-клапанные головки блока цилиндров на V-образные двухцилиндровые двигатели производства JAP или Harley-Davidson, но с неоднозначными результатами. Немедленное увеличение мощности означало, конечно, увеличение нагрева двигателя, с которым нужно было справиться, и отсутствие прямой смазки клапанов до конца 1930-х годов двигателей Rudge с закрытыми клапанами.Обнаруженная мощность также выявила слабые места в сцеплении и коробке передач (как Vincent-HRD обнаружил в своем первом OHV V-twin Series A Rapide в 1936 году), а также в раме, вилке и тормозах, которые были хорошо адаптированы к 24 л. с. V-образный цилиндр с боковым клапаном, но не до 60 л. с. от гораздо более дышащей модернизации. Головка блока цилиндров Triumph Ricardo с 4 клапанами, спроектированная сэром Гарри Рикардо и производимая с 1921 по 24 год. Смазка коромысел и штоков клапанов — смазка, надеюсь. [Архив Vintagent] А вернувшись в Европу, похоже, немецкая компания Wanderer построила 8-клапанный мотоцикл с V-образным твином в середине 1920-х годов.Головки блока цилиндров очень похожи на узор Anzani, но сохраняют характерные горизонтальные ребра Wanderer. Эта машина была замечена на Rétromobile в 2011 году, и я хотел бы узнать больше. Сколько еще компаний построили 8-клапанный V-образный двигатель в 1920-х годах? Мне бы хотелось узнать о более малоизвестных примерах: например, Италия Moto Guzzi построила гоночный сингл C4V с 4 клапанами, например, на основе своего прототипа 1921 года, разработанного Карло Гуцци: очевидно, что концепция была исследована во многих странах. 2011 на стенде Motos Antiguas — 8-клапанный двигатель Wanderer. [Поль д’Орлеан] Сегодняшние мастерицы, добавляющие 4-клапанные цилиндры и головки к старинным V-образным двигателям, не одиноки, поскольку игра уже давно существует. Еще в 1924 году импортер Excelsior в Бельгию, мистер Тайманс, решил установить пару цилиндров и головок Triumph Ricardo с 4-цилиндровыми цилиндрами на американский V-образный твин Excelsior, создав очень красивый дорожный родстер OHV. «Америкэн-Эксельсиор-Триумф». Согласно журналу The Motor Cycle , он построил несколько таких зверей, хотя эта статья — единственное свидетельство того, что я видел… сохранились ли какие-нибудь? Элегантный специальный выпуск Excelsior-Triumph, выпущенный ограниченным тиражом в 1924 году г-ном Таймансом из Брюссель, Бельгия.Крепкое шасси, мощный мотор, но без переднего тормоза! [Архив Vintagent] Из Motor Cycle , 24 июля 1924 года:

AMERICAN-EXCELSIOR-TRIUMPH

Американский V-образный твин, оснащенный британскими четырехклапанными цилиндрами

В «гибридах» появилось что-то новое. г-на Р. Тайманса, известного мотоциклиста и агента по мотоциклам Брюсселя.

Агент американского Excelsior, он восхищается прочностью, жесткостью и отличными управляемыми качествами этой машины; он также восхищается британской постановкой.Поэтому он изготовил восьмиклапанный American Excelsior, в котором используются два четырехклапанных цилиндра Triumph объемом 500 куб. См, адаптированные к картеру двигателя Excelsior.

Стандартные детали

За исключением небольшого изменения кулачков для повышения эффективности, используются полностью стандартные детали, и единственное структурное изменение — это опускание двигателя почти на два дюйма в раме. Стандартный карбюратор Schebler установлен, и с ним машина будет развивать скорость до 78 миль в час; это увеличено до 82 миль в час с трехдвигательным двигателем Binks.

По словам конструктора, разгон потрясающий. В целом машина уже целый год находится в пути, и с коляской. Это не чисто экспериментальная машина, но она действительно присутствует на рынке, многие из них уже проданы по всему европейскому континенту. В комплекте с электрооборудованием машина стоит 132 фунта стерлингов. Фирма г-на Таймана — Тайманс Фререс, 641, Chausée de Waterloo, Брюссель, Бельгия.

Еще один индийский 8-клапанный гоночный автомобиль, переоборудованный для использования на дорогах.Шасси явно от модели родстера, а не короткобюджетного и минималистичного шасси бортового гоночного трека: это все еще односкоростная машина, с муфтой и цепным приводом в стандартной комплектации с 1901 года для индийцев. Больше я ничего не знаю об этой фотографии — кто что где? [Архив Винтагента]

7 автомобилей с потрясающими «двухклапанными» двигателями

В эпоху впрыска топлива четыре клапана на цилиндр — это норма. Но было много блестящих машин с вдвое меньшим, и с четырьмя цилиндрами до 12, мы собрали одни из лучших

.

Еще до эпохи впрыска топлива, многоточечных форсунок и постоянно усложняющейся физики камеры сгорания большинство автомобилей обходилось одним впускным клапаном, а не соответствующим выпускным клапаном. И это не было препятствием для создания отличных двигателей, как показывает этот список…

Пежо 205 GTi

Давайте начнем с четырех горшков на абсолютно фантастическом Peugeot 205 GTi.Мы выбрали 1,9-литровый агрегат мощностью 130 л.с., который мы предпочитаем, хотя шипучий 1,6 также является жемчужиной. Эта восьмиклапанная звездочка доказала, что в то время, когда 16-клапанная технология начала распространяться на доступные автомобили, вам просто не нужны были дополнительные клапаны для производства отличного двигателя.

Благодаря минимальной звукоизоляции и базовой выхлопной системе он даже звучал намного лучше, чем современные четырехцилиндровые автомобили. Нам это нравится, и если бы хорошие были не так уж чертовски дорогими, то у нас, возможно, был бы хотя бы один в офисе.

Автомобиль

Citroen Saxo VTR

Пожалуй, менее хорош, но более доступный и примерно такой же популярный, как кислород, был восьмиклапанный 1.6 в Citroen Saxo VTR. Он всегда был в тени своего 16-клапанного брата VTS, но, поскольку страхование последнего стоило целое состояние, большинство молодых парней покупали VTR. А затем модифицировал его, настроил и разогнал с точностью до дюйма.

Его потенциал — вот почему он включен в этот список. Это доброжелательный маленький исполнитель с мощностью до 97 л. с. в стандартной комплектации, но это великолепный чистый холст для любого проекта.

Фольксваген Пассат VR6

Ракетки для гольфа по желанию…

А теперь давайте добавим пару цилиндров к замечательному Volkswagen VR6. Инициалы в названии произошли от немецких слов, означающих «V-образный двигатель» и «рядный двигатель», потому что вместо двух рядов по три цилиндра VR6 втиснул 15-градусный V6 в ступенчатую линию в одном блоке. Это удивительный элемент инженерной мысли, который до сих пор используется в таких проектах, как W16 Bugatti Veyron и Chiron, а также в автомобилях W12, которые можно найти во всем, от Passat до Continental GT.

12-клапанный 2,8-литровый двигатель, изначально разработанный Volkswagen, производил 172 л.с. и 177 фунт-фут, что не кажется большим по сегодняшним стандартам, но добавьте к нему фруктовый выхлоп, и вы получите лучший шум, чем вы могли ожидать. Примеры с большим пробегом также довольно дешевы в объявлениях.

Альфа Ромео 33 Страдейл

Добавление еще двух цилиндров подводит нас к удивительному автомобилю Alfa Romeo 33 Stradale, который был заимствован из гоночного автомобиля с той же ходовой частью.Построенный и названный в честь улицы, 2,0-литровый V8 Stradale мог выдавать 230 л.с. при стратосферных 8800 оборотах в минуту. Это было в 1967 году! Опять же, двигателю для этого требовалось всего один впускной и один выпускной клапан на цилиндр.

Еще один удивительный фактор, делающий 33 Stradale такой иконой, — это его снаряженная масса. При весе всего 700 кг четыре сильных человека с подходящим снаряжением могли поднять его и унести. Но, учитывая, что у него нет дверных замков, если вы его купите, вы, возможно, все равно не захотите оставлять его валяться.

MG ZT 260

На другом конце спектра 16-клапанных двигателей V8 находится модульный двигатель Ford с красивыми характерными особенностями, впервые представленный в 1991 году. Мы выбрали его использование в MG ZT в качестве примера, где он выдавал 258 л.с., но большой крутящий момент при 300 фунт-фут. Пикапы серии F. Он даже до сих пор используется в Mobility Ventures MV-1 для людей с ограниченными физическими возможностями.

Первоначально он производил всего 188 л.с., и всего пару лет спустя его затмила гораздо более мощная 32-клапанная версия, но явно держалась достаточно хорошо, чтобы оставаться в производстве более двух десятилетий.

Феррари 275 ГТБ

Ferrari 275 GTB — один из самых красивых автомобилей, когда-либо созданных, а под капотом — 60-градусный V12 Colombo с всего 24 клапанами. Это был один из последних Ferrari, в котором использовалось это семейство двигателей, после его первоначальной конструкции в начале 1950-х годов, но он, вероятно, был лучшим. Карбюраторный двигатель 3.3 — один из самых характерных и хорошо звучащих двигателей того времени.

3,3-литровый агрегат за время своего существования выдавал 280-300 л.с. Была также серия гоночных версий под названием Competizione Speciales (наш итальянский не очень хорош, но мы думаем, что мы это понимаем), которые прошли через программу массового снижения веса. Удивительно, но все это было уменьшено на 10 процентов в рамках экономии.

Ламборджини Миура

Если говорить о красивых итальянских спортивных автомобилях, то легендарный Lamborghini Miura — еще одна звезда истории с двухклапанным двигателем. V12 был основан на 3,5-литровом двигателе 350GT, но его мощность была увеличена до 3,9 литра. После того, как 350GT не оказал столь впечатляющего воздействия, на которое надеялся Ферруччо Ламборгини, Miura принесла 345 л.с. и положила начало феноменальной эре Lamborghini по созданию лучших в мире автомобилей с плакатами.

Как работает двигатель V-8?

Двигатели V-8 — один из наиболее распространенных типов двигателей во всей автомобильной промышленности, особенно когда целью является выработка большой мощности с плавной подачей.

Итак, как работает такой двигатель? Джейсон Фенске из Engineering Explained здесь, чтобы пролить свет на то, как работает двигатель V-8. В частности, он использует популярный 6,2-литровый V-8 от General Motors LS3, который используется в Corvette шестого поколения и Camaro пятого поколения.

Прежде всего, V-8 работает как любой другой четырехтактный двигатель с бензиновым двигателем. Цилиндр втягивает воздух и топливо, сжимает воздух и топливо, свеча зажигания воспламеняет смесь, создавая мощность и заставляя поршень опускаться, и, наконец, поршень выталкивает выхлопные газы, когда он движется обратно вверх.Цикл происходит в восьми различных цилиндрах в разное время, и цикл распространяется по цилиндрам для плавной подачи мощности. В LS3 V-8 порядок срабатывания 1-8-7-2-6-5-4-3, в котором цилиндр срабатывает на каждые 90 градусов вращения коленчатого вала.

Далее переходим к распределителю. Всасываемый воздух поступает из верхней части двигателя в боковые стороны головки блока цилиндров, а выхлопные газы проходят через выпускные клапаны на стороне головки блока цилиндров. Сама головка блока цилиндров включает единственный впускной клапан и единственный выпускной клапан.На видео мы видим больший клапан на впуске и меньший клапан на выпуске. Поскольку мы рассматриваем двигатель Chevrolet V-8, в нем присутствуют толкатели. Толкатели активируют коромысла, открывающие клапаны. Альтернативой является конструкция верхнего кулачка с цепным приводом, которую в GM вы теперь найдете в новейшем двигателе V-8 Cadillac.

Что касается толкателей, они работают через выступы распределительного вала, которые активируют толкатели, открывая соответствующий клапан при его повороте. Теперь распределительный вал, который управляет клапанами, соединен с коленчатым валом.На каждые два оборота коленчатого вала распредвал поворачивается один раз, и Джейсон снимает масляный поддон, чтобы показать, как работает коленчатый вал. К кривошипу добавляются грузы для уравновешивания двигателя, а шатуны соединяют кривошип с поршнями.

Итак, когда поршень достигает верхней части цилиндра, противовес располагается прямо напротив него, чтобы уравновесить силу. А еще при 90 градусах он нейтрализует силу другого поршня. Когда поршень возвращается в нижнюю часть, вес противодействует всей направленной вниз силе направленной вверх.Хотя это звучит сложно, на самом деле весь процесс представляет собой простой способ создать плавный двигатель без особых вибраций.

Многоклапанный | Тракторно-строительный завод Wiki

Головка блока цилиндров четырехклапанного двигателя.
(двигатель Nissan VQ)

В автомобилестроении многоклапанный двигатель или многоклапанный — это двигатель, в котором каждый цилиндр имеет более двух клапанов. Многоклапанный двигатель лучше дышит и может работать с более высокими оборотами в минуту (об / мин), чем двухклапанный двигатель, обеспечивая большую мощность. ^{[1] [2] [3]}

Обоснование использования нескольких клапанов

Многоклапанная конструкция

Мультиклапанная конструкция обычно имеет три, четыре или пять клапанов на цилиндр для достижения улучшенных характеристик. Любой четырехтактный двигатель внутреннего сгорания требует по крайней мере двух клапанов на цилиндр: один для всасывания, воздуха и топлива, а другой для выхлопа, газов сгорания. Добавление большего количества клапанов увеличивает площадь клапана и улучшает поток впускных и выхлопных газов, тем самым улучшая сгорание, объемный КПД и выходную мощность.Многоклапанная геометрия позволяет идеально расположить свечу зажигания в камере сгорания для оптимального распространения пламени. Многоклапанные двигатели, как правило, имеют клапаны меньшего размера, которые имеют меньшую возвратно-поступательную массу, что может снизить износ каждого выступа кулачка и обеспечить большую мощность при более высоких оборотах без опасности отскока клапана. Некоторые двигатели предназначены для открытия каждого впускного клапана в несколько разное время, что увеличивает турбулентность, улучшая смешивание воздуха и топлива на низких оборотах двигателя. Дополнительные клапаны также обеспечивают дополнительное охлаждение головки блока цилиндров.Недостатками многоклапанных двигателей являются увеличение стоимости производства и возможное увеличение расхода масла из-за большего количества уплотнений штока клапана. В некоторых многоклапанных двигателях SOHC (например, Mazda B8-ME) используется один коромысло в форме вилки для привода двух клапанов (обычно выпускных клапанов), поэтому для снижения производственных затрат потребуется меньше кулачков кулачка.

• Трехклапанная головка блока цилиндров

Имеет один большой выпускной клапан и два впускных клапана меньшего размера.Компоновка с тремя клапанами обеспечивает лучшее дыхание, чем головка с двумя клапанами, но большой выпускной клапан приводит к более низкому пределу оборотов. Стоимость изготовления этой конструкции может быть ниже, чем для конструкции с четырьмя клапанами. Эта конструкция была распространена в конце 1980-х — начале 1990-х годов, но ее в значительной степени вытеснили четырех- и пятиклапанные конструкции.

Это наиболее распространенный тип многоклапанных головок с двумя выпускными клапанами и двумя аналогичными (или немного более крупными) впускными клапанами. Эта конструкция обеспечивает такое же дыхание по сравнению с головкой с тремя клапанами, а поскольку небольшие выпускные клапаны допускают высокие обороты, эта конструкция очень подходит для больших выходных мощностей.

Реже встречается пятиклапанная головка с двумя выпускными клапанами и тремя впускными клапанами. Все пять клапанов похожи по размеру. Такая конструкция обеспечивает отличное дыхание, и, поскольку каждый клапан небольшой, доступны высокие обороты и очень большая выходная мощность. Был поставлен вопрос о том, дает ли конфигурация с пятью клапанами существенное преимущество перед конструкциями с четырьмя клапанами. ^[1] Теоретически конструкция с пятью клапанами должна иметь более высокие максимальные обороты, а три впускных отверстия должны обеспечивать как хорошее наполнение цилиндра, так и высокую турбулентность (оба желательных качества).После создания пятиклапанного двигателя Genesis в течение нескольких лет Yamaha вернулась к более экономичной конструкции с четырьмя клапанами.

Альтернативные технологии

Модель в разрезе системы изменения фаз газораспределения Subaru i-AVLS на оппозитном двигателе SOHC с 4 клапанами на цилиндр EJ25 на Токийском автосалоне 2007.

Турбонаддув и наддув — это технологии, которые также улучшают дыхание двигателя и могут использоваться вместо: или в сочетании с многоклапанными двигателями. То же самое относится к системе изменения фаз газораспределения и впускным коллекторам с изменяемой геометрией.Поворотные клапаны также обеспечивают улучшенное дыхание двигателя и высокие обороты, но они никогда не были очень успешными. Отверстие головки блока цилиндров, как часть настройки двигателя, также используется для улучшения характеристик двигателя.

Легковые и грузовые автомобили

До 1914 года

Первым в мире автомобилем с двигателем с двумя верхними распределительными валами и четырьмя клапанами на цилиндр стал гоночный автомобиль Peugeot L76 Grand Prix 1912 года. Его 7,6-литровый рядный четырехцилиндровый моноблок с современными полусферическими камерами сгорания выдавал 148 л.с.32 л.с. на кубический дюйм). В апреле 1913 года на ипподроме Бруклендс в Англии специально построенный L76 под названием «la Torpille» (торпеда) побил мировой рекорд скорости — 170 км / ч. ^[2] Роберт Пежо также поручил молодому Этторе Бугатти разработать гоночный автомобиль GP для Гран-при 1912 года. Этот Bugatti Type 18 с цепным приводом имел 5-литровый рядный четырехцилиндровый двигатель с SOHC и тремя клапанами на цилиндр (два впускных и один выпускной). Произведено ок. 100 л.с. при 2800 оборотах в минуту (0,30 л.с. на кубический дюйм) и может достигать 99 миль в час.Трехклапанная головка позже будет использоваться для некоторых из самых известных автомобилей Bugatti, включая гоночный Type 29 Grand Prix 1922 года и легендарный Type 35 1924 года. И Type 29, и Type 35 имели 2-литровый 24-клапанный SOHC мощностью 100 л.с. NA прямо 8, который производил 0,82 л.с. на кубический дюйм.

Между 1914 и 1945 годами

В 1916 году американский автомобильный журнал Automobile Topics описал автомобильный двигатель с четырьмя клапанами на цилиндр и четырьмя клапанами на цилиндр производства Linthwaite-Hussey Motor Co. из Лос-Анджелеса, Калифорния, США: «Фирма предлагает две модели высокопроизводительных двигателей. скоростной двигатель с двойным впуском и выпуском.». ^[4]

Ранними многоклапанными двигателями в конфигурации с Т-образной головкой были рядные 4-цилиндровые двигатели Stutz 1917 года и 6-цилиндровые рядные двигатели Pierce-Arrow 1919 г. очень эффективным, и конструкторы попытались улучшить характеристики двигателя за счет использования нескольких клапанов. Компания Stutz Motor Company использовала модифицированную Т-образную головку с 16 клапанами, двухискровым зажиганием и алюминиевыми поршнями для выработки 80 л.с. (59 кВт) при 2400 об / мин из 360,8 куб. (5,8-литровый) рядный 4-цилиндровый (0.22 л.с. на кубический дюйм). Было построено более 2300 таких мощных первых многоклапанных двигателей. Штутц использовал их не только в своем знаменитом спортивном автомобиле Bearcat, но и в своих стандартных туристических автомобилях. ^{[5] [6] [7]} В 1919 году компания Pierce-Arrow представила свой 6-цилиндровый двигатель объемом 524,8 литра (8,6 литра) с 24 клапанами. Двигатель производил 48,6 л.с. (0,09 л.с. на кубический дюйм) и работал очень тихо, что было преимуществом для бутлегеров той эпохи. ^{[8] [9] [10]}

Многоклапанные двигатели продолжают оставаться популярными в гоночных и спортивных двигателях.Роберт М. Руф, главный инженер Laurel Motors, в начале ХХ века разработал свои многоклапанные накладки Roof Racing Overheads . 16-клапанные головки типа A были успешными в подростковом возрасте, тип B был предложен в 1918 году, а 16-клапанный тип C — в 1923 году. Фрэнк Локхарт привел автомобиль с верхним расположением распредвала Type C к победе в Индиане в 1926 году. ^{[11] [ 12]}

Еще в 1914 году Bugatti разработала 1,5-литровый OHV рядный четырехцилиндровый двигатель с четырьмя клапанами на цилиндр, но не использовал этот двигатель до окончания Первой мировой войны.Произведено ок. 30 л.с. (22,4 кВт) при 2700 оборотах в минуту (15,4 кВт / л или 0,34 л.с. / куб. В 1920 году на Гран-при Voiturettes в Ле-Мане пилот Эрнест Фридрих финишировал первым на Bugatti Type 13 с 16-клапанным двигателем со средней скоростью 91,96 км / ч. Еще более успешным был Bugattis, занявший первые четыре места в Брешии в 1921 году. В честь этой памятной победы все Bugattis с 16-клапанными двигателями были названы Brescia . С 1920 по 1926 год было построено около 2000.

A.L.F.A. 40/60 GP был полностью работающим прототипом раннего гоночного автомобиля, созданным компанией, которая теперь называется Alfa Romeo.Только один экземпляр был построен в 1914 году, который позже был модифицирован в 1921 году. Эта конструкция Джузеппе Мерози была первым двигателем Alfa Romeo DOHC. У него было четыре клапана на цилиндр, угол поворота клапана 90 градусов и двухискровое зажигание. ^[13] Двигатель GP имел рабочий объем 4,5 литра (4490 куб. См) и выдавал 88 л.с. (66 кВт) при 2950 об / мин (14,7 кВт / л), а после модификаций в 1921 г. 102 л.с. (76 кВт) при 3000 об / мин. Максимальная скорость этого автомобиля составляла 88–93 миль в час (140–149 км / ч). Только в 1920-х годах эти двигатели DOHC появились на дорожных автомобилях Alfa, таких как Alfa Romeo 6C.

В 1921 году у Peugeot был автомобиль Grand Prix с 5-клапанным верхним расположением распредвала. ^[14]

Bentley с самого начала использовала многоклапанные двигатели. Bentley 3 Liter, представленный в 1921 году, использовал четырехцилиндровый моноблок с алюминиевыми поршнями, односкатными камерами сгорания, двойным искровым зажиганием, SOHC и четырьмя клапанами на цилиндр. Произведено ок. 70 л.с. (0,38 л.с. на кубический дюйм). Бентли 4½ литра 1927 года имел аналогичную конструкцию двигателя. Гоночная модель NA предлагала 130 л.с. (0,48 л.с. на кубический дюйм), а 4½ литра 1929 года с наддувом (Blower Bentley) — 240 л.с.89 л.с. на кубический дюйм). Bentley 1926 года выпуска 6½ литра добавил два цилиндра к рядному четырехцилиндровому моноблоку. Этот рядный 6-цилиндровый многоклапанный двигатель предлагал 180-200 л.с. (0,45-0,50 л.с. на кубический дюйм). 8-литровый многоклапанный рядный 6-цилиндровый Bentley 1930 года выпуска производил ок. 220 л.с. (0,45 л.с. на кубический дюйм).

В 1931 году компания Stutz Motor Company представила 322-цилиндровый (5,3-литровый) двигатель с двойным распределительным валом, 32-клапанный рядный 8-цилиндровый двигатель мощностью 156 л.с. (116 кВт) при 3900 об / мин, названный DV-32. Мощность двигателя составляла 0,48 л.с. на кубический дюйм. Было построено около 100 таких многоклапанных двигателей.Штутц также использовал их в своем топовом спортивном автомобиле DV-32 Super Bearcat, который мог развивать скорость до 100 миль в час (160 км / ч). ^{[15] [16]}

Двигатель Duesenberg SJ Mormon Meteor 1935 года представлял собой рядный 8-цилиндровый двигатель объемом 419,6 кубических сантиметра (6,9 литра) с DOHC, 4 клапанами на цилиндр и нагнетателем. Он достиг 400 л.с. (298,3 кВт) при 5000 об / мин и 0,95 л.с. на кубический дюйм. ^{[17] [18]}

Гоночный автомобиль Mercedes-Benz W125 1937 года использовал 5,7-литровый рядный 8-цилиндровый двигатель с наддувом, DOHC и четырьмя клапанами на цилиндр.Двигатель производил 592–646 л.с. (441,5–475 кВт) при 5800 об / мин и достигал 1,71–1,87 л.с. на кубический дюйм (77,8–85,1 кВт / л). Максимальная скорость W125 была ок. 200 миль / ч (322 км / ч).

После 1945 года

Камера сгорания 3,5-литрового бензинового двигателя V6 с турбонаддувом Ford Ecoboost 2009 года (77,8 кВт / л) с двумя впускными клапанами (справа), двумя выпускными клапанами (слева), центральной свечой зажигания и форсункой прямого впрыска топлива (справа).

Двигатель Cosworth DFV F1 1967 года, 3,0-литровый двигатель V8, производящий ок.400 л.с. (298 кВт / 406 л.с.) при 9000 об / мин (101,9 кВт / л), с четырьмя клапанами на цилиндр. В течение многих лет он был доминирующим двигателем в Формуле-1, а также использовался в других категориях, включая CART, Формулу 3000 и гонки на спортивных автомобилях.

Дебютировав на Гран-при Японии 1968 года в оригинальной 3,0-литровой версии мощностью 300 л.с. (221 кВт / 296 л.с.), двигатель Toyota 7 участвовал в гонках на выносливость как 5,0-литровый (4968 куб. -клапаны. Он производил 600 л.с. (441 кВт / 592 л.с.) при 8000 об / мин (88.8 кВт / литр) и 55,0 кг · м (539 Н · м / 398 фунт · фут) при 6400 об / мин.

Первым серийным автомобилем с четырьмя клапанами на цилиндр был British Triumph Dolomite Sprint 1973 года, в котором использовался 16-клапанный рядный четырехцилиндровый двигатель SOHC с цепным приводом и мощностью 127 л.с. (95 кВт / 129 л.с.).

Chevrolet Cosworth Vega 1975 года оснащалась многоклапанной головкой DOHC, разработанной Cosworth Engineering в Великобритании. Этот рядный 4-цилиндровый двигатель объемом 122 кубических дюйма производил 110 л.с. (82 кВт / 112 л.с.) при 5600 оборотах в минуту (0,90 л.с. / куб. Дюйм; 41,0 кВт / литр) и 107 фунт · фут (145 Н · м) при 4800 оборотах в минуту. ^[19]

Fiat 131 Abarth 1976 года (51,6 кВт / л), Lotus Esprit 1976 года с двигателем Lotus 907 (54,6 кВт / литр, 1,20 л.с. / куб. Дюйм) и BMW M1 1978 года с двигателем BMW M88 (58,7 кВт / куб. литр, 1,29 л.с. / куб. дюйм) все использовали четыре клапана на цилиндр. Двигатель BMW M88 / 3 использовался в BMW M635CSi 1983 года и в BMW M5 1985 года.

Гоночный Porsche 935/78 1978 года использовал 3,2-литровый оппозитный 6-цилиндровый двигатель с двойным турбонаддувом (845 л.с. / 630 кВт при 8 200 об / мин; 784 Нм / 578 фунт-футов при 6600 об / мин). Двигатель с водяным охлаждением имел четыре клапана на цилиндр и выдавал 196 единиц.2 кВт / литр. Porsche пришлось отказаться от традиционного воздушного охлаждения, потому что многоклапанный DOHC препятствовал воздушному охлаждению свечей зажигания. Всего было построено две машины.

Ferrari разработала свои двигатели Quattrovalvole (или QV) в 80-х годах. Для 308 1982 года и Mondial Quattrovalvole было добавлено по четыре клапана на цилиндр, что вернуло мощность до уровня 245 л.с. (183 кВт) до версии FI. Очень необычный Dino Quattrovalvole использовался в Lancia Thema 8.32 1986 года. Он был основан на двигателе 308 QV, но в нем использовался коленчатый вал с разъемной плоскостью, а не плоскость типа Ferrari.Двигатель был сконструирован Ducati, а не Ferrari, и производился с 1986 по 1991 год. Quattrovalvole также использовался Lancia для участия в чемпионате мира по спортивным автомобилям с LC2. Двигатель был с двойным турбонаддувом и разгонялся до 2,65 литра, но в квалификационной комплектации выдавал 720 л.с. (537 кВт). Позднее объем двигателя был увеличен до 3,0 л, а выходная мощность увеличилась до 828 л.с. (617 кВт). Ferrari Testarossa 1984 года имела 4,9-литровый 12-цилиндровый двигатель с четырьмя клапанами на цилиндр. С 1984 по 1991 год было произведено почти 7200 Testarossa.

В 1985 году Lamborghini выпустила Countach Quattrovalvole , производивший 455 л.с. (335 кВт / 449 л.с.) с 5,2-литровым (5167 куб.см) двигателем Lamborghini V12 (64,8 кВт / л).

Mercedes-Benz 190E 2.3-16 с 16-клапанным двигателем дебютировал на Франкфуртском автосалоне в сентябре 1983 года после того, как он установил мировой рекорд в Нардо, Италия, показав общую среднюю скорость 154,06 миль / ч (247,94 км / ч) сверх испытание на выносливость 50 000 км (31 000 миль). В основе двигателя лежал 2,3-литровый 8-клапанный агрегат мощностью 136 л.с. (101 кВт), уже установленный на сериях 190 и E-Class.Компания Cosworth разработала литейную головку блока цилиндров из легкого сплава DOHC с четырьмя большими клапанами на цилиндр. В дорожной комплектации 190 E 2.3-16 выдавал на 49 л.с. (36 кВт) и на 41 фут-фунт-сила (55 Н • м) крутящего момента больше, чем базовый двигатель 2.3 рядных четырехцилиндровых двигателей с одним верхним кулачком, на котором он был основан, предлагая 185 л.с. (138 кВт) при 6200 оборотах в минуту (59,2 кВт / литр) и 174 фунт · фут (236 Н · м) при 4500 оборотах в минуту. В 1988 году увеличенный 2,5-литровый двигатель заменил 2,3-литровый. Он предлагал двухклапанные цепи газораспределения, чтобы исправить легко защелкивающиеся одиночные цепи на ранних 2.3 двигателя и увеличенная пиковая мощность на 17 л.с. (12,5 кВт) при небольшом увеличении крутящего момента. Для омологации были произведены модели Evolution I (1989 г.) и Evolution II (1990 г.) с переработанным двигателем, обеспечивающим более высокий предел числа оборотов и улучшенные возможности максимальной мощности. Двигатель Evo II предлагал 235 л.с. (173 кВт / 232 л.с.) объемом 2463 куб. См (70,2 кВт / л).

Saab представила 16-клапанную головку для своего 2,0-литрового (1985 куб.см) рядного 4-цилиндрового двигателя в 1984 году и предложила двигатель с турбонагнетателем и без него (65.5 кВт / л и 47,9 кВт / л соответственно) в Saab 900 и Saab 9000.

1,6-литровый (1587 куб. См) двигатель Toyota 4A-GE был одним из первых рядных четырехцилиндровых двигателей, имевших как конфигурацию DOHC с 16 клапанами (четыре клапана на цилиндр, два впускных, два выпускных), так и электронный впрыск топлива ( EFI). Головка блока цилиндров была разработана Yamaha Motor Corporation и построена на заводе Toyota в Симаяме. Первоначально задуманный как двухклапанный, в 1984 году Toyota и Yamaha заменили 4A-GE на четырехклапанный после года испытаний.Он производил 115-140 л.с. / 86-104 кВт при 6600 об / мин (54,2-65,5 кВт / л) и 148 Нм / 109 фунтов · фут при 5800 об / мин. Чтобы компенсировать пониженную скорость вращения многоклапанного двигателя на низких оборотах, в двигатели первого поколения была включена функция T-VIS.

В 1986 году Volkswagen представил многоклапанный Golf GTI 16V. 16-клапанный 1,8-литровый рядный 4-цилиндровый двигатель мощностью 139 л.с. (102 кВт; 137 л.с.) или 56,7 кВт / литр, что почти на 25% больше, чем 45,6 кВт / литр для предыдущего 8-клапанного двигателя Golf GTI.

Семейство многоклапанных двигателей GM Quad 4 дебютировало в начале 1987 года.Quad 4 был первым массовым многоклапанным двигателем, произведенным GM после Chevrolet Cosworth Vega. NA Quad 4 достиг 1,08 л.с. (1 кВт / 1 л.с.) на кубический дюйм (49,1 кВт / л). ^{[20] [3]} Такие двигатели вскоре стали обычным явлением, поскольку японские производители приняли концепцию многоклапанных двигателей.

Три клапана

Головка блока цилиндров от Honda CRX Si 1987 года выпуска с SOHC, коромыслами, пружинами клапанов и другими компонентами. Это мультиклапанная конфигурация с двумя впускными клапанами и одним выпускным клапаном на каждый цилиндр.

Honda CR-X 1984 года и Honda Civic 1985 года представили 1,5-литровые 12-клапанные рядные четырехцилиндровые двигатели SOHC. Двигатель Nissan SOHC KA24E 1988–1992 годов также имел по три клапана на цилиндр (два впускных и один выпускной). Nissan модернизировал до DOHC после 1992 года для некоторых спортивных автомобилей, включая 240SX.

Mercedes и Ford производят трехклапанные двигатели V6 и V8, Ford утверждает, что на 80% улучшено дыхание при высоких оборотах без дополнительных затрат на клапанный механизм DOHC. В конструкции Ford используется одна свеча зажигания на цилиндр, расположенный в центре, но в конструкции Mercedes используются две свечи зажигания на цилиндр, расположенные с противоположных сторон, оставляя центр свободным для добавления топливной форсунки прямо в цилиндр в будущем.

Citroën XM 1989 года был первым автомобилем с 3-клапанным дизельным двигателем.

Четыре клапана

Nissan SR20VE 2,0-литровая прямая головка с 4 цилиндрами с DOHC, системой изменения фаз газораспределения Nissan Neo VVL с регулировкой подъема и четырьмя клапанами на цилиндр.

Многоклапанный привод грузового дизельного двигателя Volvo D13A 2005 года выпуска, 12,8-литровый рядный шестицилиндровый двигатель с турбонаддувом (21,1-28,1 кВт / л) с SOHC и четырьмя клапанами на цилиндр, расположенными вокруг центральной форсунки, и моторный тормоз VEB, который задействует оба выпускные клапаны.

Примеры четырехклапанных двигателей SOHC: двигатели Honda серии F, двигатели серии D, все двигатели серии J, двигатели серии R, Mazda B8-ME, двигатель Chrysler 3,5 л V6.

В двигателях V12 многих истребителей времен Второй мировой войны также использовалась конфигурация SOHC с четырьмя клапанами на каждый цилиндр.

Mercedes-Benz C-Class 1993 года (двигатель OM604) был первым автомобилем с 4-клапанным дизельным двигателем.

Пять клапанов

У

Peugeot в 1921 году был автомобиль Гран-при с тройным верхним расположением распредвала и пятью клапанами. ^[14]

В апреле 1988 года Audi 200 Turbo Quattro, оснащенного экспериментальным двигателем 2,2-литрового двигателя с 25-клапанным двигателем и прямым 5-цилиндровым двигателем с турбонаддувом, мощностью 478 кВт / 650 л.с. при 6200 об / мин (217,3 кВт / литр) установила два мировых рекорда скорости. в Нардо, Италия: 326,403 км / ч (202,8 миль / ч) на 1000 км (625 миль) и 324,509 км / ч (201,6 миль / ч) на 500 миль. ^{[21] [22]}

Компания Mitsubishi первой выпустила на рынок автомобильный двигатель с пятью клапанами на цилиндр с двигателем объемом 548 куб. См 3G81 в своем автомобиле Minica Dangan ZZ kei в 1989 году. ^{[23] [24]}

Компания Yamaha разработала пятиклапанную головку блока цилиндров для двигателей Toyota 4A-GE 20V 1991 Silvertop и 1995 Blacktop, используемых в MR2 и некоторых Corollas. Yamaha также разработала пятиклапанные двигатели Formula One: 1989 OX88 V8, 1991 OX99 V12, 1993 OX10 V10 и 1996 OX11 V10, но ни один из них не был очень успешным.

Bugatti (EB110), Ferrari (F355 и F50), Volkswagen — Audi (Audi Quattro) — Skoda (Octavia vRS) и Toyota выпустили автомобили с пятиклапанным двигателем.

Шесть клапанов

В 1985 году Maserati изготовила экспериментальный 2,0-литровый двигатель V6 с турбонаддувом с шестью клапанами на цилиндр (три впускных и три выпускных). Он достиг 261 л.с. (195 кВт / 265 л.с.) при 7200 оборотах в минуту (97,5 кВт / л). ^[25]

Толкатель

Хотя большинство многоклапанных двигателей имеют верхние распределительные валы, SOHC или DOHC, многоклапанный двигатель может иметь конструкцию двигателя с верхним расположением клапана (OHV). Chevrolet представила трехклапанную версию своего V8 поколения IV, в которой используются толкатели для приведения в действие вилочных коромысел, а Cummins производит рядный шестицилиндровый дизельный двигатель с четырехклапанным верхним расположением клапанов, Cummins B Series (теперь известный как ISB).

С турбонаддувом

Maserati Biturbo 1981 года (с 18-клапанным 2-литровым двигателем V6 AM452) был первым серийным автомобилем, в котором использовался многоклапанный двигатель с турбонаддувом.

Мотоциклы

Редкий 8-клапанный двигатель мотоцикла Honda NR500 V4 GP 1979 года с овальными поршнями и сдвоенными штоками. Двигатель DOHC объемом 500 куб. См развивал мощность более 115 л.с. при 19 000 об / мин (170 кВт / л).

Примеры мотоциклов с многоклапанными двигателями:

• 1914 Peugeot Grand Prix racer, 500 куб.см DOHC 8-клапанный параллельный твин (максимальная скорость более 122 км / ч). ^[26]
• 1915 Indian Board Track Racecer, 61-цилиндровый (1,0-литровый) OHV 8-клапанный V-образный твин. ^[27]
• Triumph Ricardo 1921 г. 4-клапанная одноцилиндровая машина с верхним расположением клапанов 499 куб.см, скопированная Rudge-Whitworth с их 4-клапанной одноцилиндровой машиной Rudge Four 350 куб.см 1924 г. и одноцилиндровой машиной Rudge Ulster 500 куб. .
• 1972 Honda XL250 4-клапанный одноцилиндровый двигатель с односкатной крышей SOHC (первый серийный 4-клапанный мотоцикл).
• 1977 Honda CB400 SOHC 6-клапанный параллельный твин.
• Honda CX500 1978 года, 8-клапанный V-твин с верхним расположением клапанов 498 куб.см, и Honda CBX1000 1978 года, 24-клапанный рядный 6-цилиндровый двигатель объемом 1047 куб.
• 1979-1992: Серия Honda NR, гоночные и серийные мотоциклы с 8-клапанными на цилиндр «овально-поршневыми» двигателями V4 (фактически 32-клапанные V8 с объединенными цилиндрами).
• Мотоцикл Yamaha FZ750 1985 года с 20-клапанным рядным 4-цилиндровым двигателем Yamaha «Genesis» DOHC.
• 1998–2006 Супербайк Yamaha YZF-R1 с модернизированным (более компактным) двигателем Genesis.Модель 2006 года выдавала 180 л.с. (134 кВт / 182 л.с.) при 12500 оборотах в минуту (130,3 кВт / литр).

Одинарный Yamaha XT660 когда-то имел пять клапанов на цилиндр, но последующая модернизация уменьшила количество клапанов до четырех. Сингл Aprilia Pegaso 650 также начинался с пяти клапанов, но текущие модели имеют только четыре. Совместно разработанный одноместный BMW F650 всегда имел четыре клапана.

Самолет

1916 Benz Bz.IV 19-литровый рядный 6-цилиндровый авиационный двигатель с водяным охлаждением, алюминиевыми поршнями, двойным распределительным валом и четырьмя клапанами на цилиндр, развивал мощность 230 л.с. / 170 кВт при 1400 об / мин (9.0 кВт / литр). Прибл. Было произведено 6400 двигателей.

Авиационный двигатель Packard Merlin 28 V12 1941 года в разрезе с SOHC и четырьмя клапанами на цилиндр. Этот широко используемый двигатель времен Второй мировой войны с наддувом производил 1390 л.с. (1037 кВт / 1409 л.с.) из 1649 кубических сантиметров (38,5 кВт / литр).

Этторе Бугатти разработал несколько многоклапанных авиационных двигателей. 16-цилиндровый Bugatti U-16 1484.3 cid (24,32 л) SOHC 1916 года, состоящий из двух параллельных рядов по 8 цилиндров, предлагал 410 л.с. (305 кВт) при 2000 об / мин (12.5 кВт / литр или 0,28 л.с. / куб. Каждый цилиндр имел два вертикальных впускных клапана и один вертикальный выпускной клапан, все они приводились в действие качающимися рычагами от распределительного вала. Другие продвинутые авиационные двигатели времен Первой мировой войны, такие как Maybach Mb.IVa 1916 года, который производил 300 л.с. (224 кВт / 304 л.с.) на высоте, Benz Bz.IV 1916 года с алюминиевыми поршнями и Napier Lion 1918 года (450 л.с. литровый DOHC 12-цилиндровый), использовались два впускных клапана и два выпускных клапана.

В двигателях V12 многих истребителей времен Второй мировой войны использовалась конфигурация SOHC с четырьмя клапанами на каждый цилиндр.

Примером современного многоклапанного поршневого двигателя для малой авиации является Austro Engine AE300. Этот 2,0-литровый (1991 куб.см) двигатель с жидкостным охлаждением и турбонаддувом DOHC с рядным 16-клапанным двигателем , дизельный использует непосредственный впрыск топлива Common Rail и развивает мощность 168 л.с. (125 кВт / 170 л.с.) при 3880 об / мин (62,0 кВт / л). Винт приводится в движение встроенной коробкой передач (передаточное число 1,69: 1) с гасителем крутильных колебаний. Общий вес силового агрегата составляет 185 кг (408 фунтов).

Лодки

В 1905 году производитель автомобилей Делахай экспериментировал с судовым гоночным двигателем DOHC с шестью клапанами на цилиндр.Этот двигатель Delahaye «Titan» был массивным 4-цилиндровым двигателем 5190 cid (85,0 литра), который производил 350 л.с. (0,07 л.с. / cid). Это позволило моторной лодке Le Dubonnet , пилотируемой Эмилем Дюбонне, установить новый мировой рекорд скорости на воде, достигнув 33,80 миль в час (54,40 км / ч) на озере в Жювизи, недалеко от Парижа, Франция. ^[28]

Примером современных многоклапанных двигателей для малых судов является серия Volvo Penta IPS. В этих бортовых дизельных двигателях с джойстиком и охлаждением морской водой используется комбинированный наддув (турбонаддув и нагнетатель, за исключением IPS450) с промежуточным охладителем, впрыском топлива с общей топливораспределительной рампой и DOHC с гидравлической 4-клапанной технологией.Мощность карданного вала составляет от 248 до 850 л.с. (от 185 до 634 кВт; от 251 до 862 л. Можно комбинировать несколько единиц.

Список литературы

1. ↑ ^{1.0 1.1} Марк Ван. «Многоклапанные двигатели (Autozine.org, 1997–2011)». Проверено 26 декабря 2011.
2. ↑ ^{2,0 2,1} Кевин Клеменс. «Эхо прошлого: история и эволюция двухкамерных двигателей (European Car, февраль 2009 г.)».Проверено 23 декабря 2011.
3. ↑ ^{3,0 3,1} Дэн МакКош. «Auto Tech 88: 4 клапана (Popular Science, май 1988 г., стр. 24, 37-40)». Проверено 23 декабря 2011.
4. ↑ Морт Шульц. «Двигатели: век прогресса (Popular Mechanics, январь 1985 г., стр. 95-97, 120, 122)». Проверено 26 декабря 2011.
5. ↑ Рынок спортивных автомобилей. «Родстер Stutz Series S 1918 года (Sportscarmarket.com, пятница, 31 марта 2000 г.)». Проверено 23 декабря 2011.
6. ↑ База данных классических автомобилей.»Стандартные технические характеристики родстера 1918 Stutz серии S (база данных по классическим автомобилям)». Проверено 23 декабря 2011.
7. ↑ PaulFreehill. «16-клапанный блок Stutz (видео YouTube.com, 6 мая 2010 г.)». Проверено 23 декабря 2011.
8. ↑ RM Auctions. «1919 Pierce-Arrow Model 48 с двумя клапанами и четырьмя пассажирами (RM Auctions, Феникс, Аризона, США)». Проверено 23 декабря 2011.
9. ↑ База данных классических автомобилей. «1919 Pierce Arrow 48-B-5 Series Touring Standard Технические характеристики (База данных по классическим автомобилям)». Проверено 23 декабря 2011.
10. ↑ Conceptcarz.com. «Технические характеристики модели 48 Pierce Arrow 1919 года выпуска (Conceptcarz.com)». Проверено 23 декабря 2011.
11. ↑ Northwest Vintage Speedsters. «Алфавитный указатель и изображения крыши (nwvs.org)». Проверено 23 декабря 2011.
12. ↑ Американский клуб Ford Model T. «Роберт М. Руф (MTFCA.com)». Проверено 23 декабря 2011.
13. ↑ «Альфа-конструкторы». velocetoday.com . Проверено 30 декабря 2011.
14. ↑ ^{14,0 14,1} Рынок спортивных автомобилей.»Peugeot 3-литровый Racer 1921 года (Sportscarmarket.com, 30 июня 1999 г.)». Проверено 27 декабря 2011.
15. ↑ Дональд Осборн. «В честь оригинальных американских спортивных автомобилей (New York Times, 12 августа 2011 г.)». Проверено 23 декабря 2011.
16. ↑ База данных классических автомобилей. «1932 Stutz CD DV 32 Series Super Bearcat Стандартные спецификации (База данных по классическим автомобилям)». Проверено 23 декабря 2011.
17. ↑ Ричард Оуэн. «1935 Duesenberg SJ Mormon Meteor (Supercars.net)». Проверено 22 декабря 2011.
18. ↑ Дэниел Воган.«1935 Duesenberg SJ Special Mormon Meteor (Conceptcarz.com, март 2011 г.)». Проверено 22 декабря 2011.
19. ↑ Wikimedia Commons. «Реклама Cosworth Vega 1975 года (журнал Motor Trend, 1975)». Проверено 23 декабря 2011.
20. ↑ Майк Аллен. «Quad 4: The Inside Story (Popular Mechanics, февраль 1988 г., стр.62-65)». Проверено 23 декабря 2011.
21. ↑ Д. Шерман. «Пять клапанов для Audi (Popular Science, январь 1990 г., стр. 35, 37)». Проверено 30 декабря 2011.
22. ↑ Brunn Racing.«AUDI 200 N6000 — ПРОТОТИП МИРОВОГО РЕКОРДА (Brunnracing.com, декабрь 2011 г.)». Проверено 30 декабря 2011.
23. ↑ «Ребенок, который мчится: крохотный двигатель Mitsubishi взрывается с помощью пяти клапанов», Ward’s Auto World (апрель 1989 г.)
24. ↑ Майкл Ноулинг. «Mighty Minica ZZ-4 (выпуск Autospeed 353, 19 октября 2005 г.)». Проверено 26 декабря 2011.
25. ↑ Эрманно Козза и Джордж Липпертс. «Maserati Sei Valvole (страницы Энрико Maserati, 2002–2004)». Проверено 26 декабря 2011.
26. ↑ Ив Дж. Хаят и Бернар Сальват. «Peugeot Racers — Часть 1 (Лучший мотоцикл, 26 января 2010 г.)». Проверено 27 декабря 2011.
27. ↑ Yesterdays.nl. «Indian 8 Valve Boardtrack Racer 1915 года (видео YouTube.com, 18 марта 2010 г.)». Проверено 27 декабря 2011.
28. ↑ Жеральд Гета. «Классические скоростные катера 1916–1939 (Motorbooks International, 1997, стр. 16, ISBN 0-7603-0464-5)». Проверено 23 декабря 2011.

Внешние ссылки

Дизельный двигатель с турбонаддувом

, 8-клапанный Common Rail, FIAT / Alfa Romeo, FWD, 5-ступенчатая коробка передач с реверсом и дифференциалом

Этот продукт представляет собой сокращенную версию турбодизельного двигателя, 8-клапанного Common Rail, FIAT / Alfa Romeo, FWD, 5-ступенчатой ​​коробки передач с реверсом и дифференциалом.Он работает от сети с напряжением 120 В и установлен на стойке с колесами.

Этот продукт представляет собой сокращенную версию турбодизельного двигателя, 8-клапанного Common Rail, FIAT / Alfa Romeo, FWD, 5-ступенчатой ​​коробки передач с реверсом и дифференциалом. Он работает от сети с напряжением 120 В и установлен на стойке с колесами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• 4-х тактный двигатель; 4 рядных цилиндра
• Рабочий объем: 1900 куб. См
• Мощность: 115 л.с. при 4000 об / мин
• Верхний распределительный вал (OHC) с зубчатым ремнем
• 2 клапана на цилиндр
• Прямой впрыск с распределительной рампой и электро-форсунками
• Торбонагнетатель
• Генератор, масло фильтр, масляный насос
• Коробка передач, 5 скоростей + задний ход
• Дифференциал
• Работает электрически при 120 В
• Установлен на стойку с колесами

ВЕС И РАЗМЕРЫ
Размер: 90 см x 100 см x 120 см (Д x Ш x В)
Вес нетто: 150 кг
Вес брутто: 210 кг

Дополнительная информация

Название продукта	Дизельный двигатель с турбонаддувом, 8-клапанная система Common Rail, FIAT / Alfa Romeo, FWD, 5-ступенчатая коробка передач с реверсом и дифференциалом
PDF Загрузки	Описание продукта для N98-ND6017E

Товары, относящиеся к этому элементу

Клапан головки цилиндра 8 стиля

ОЭ алюминиевый обнаженный, совместимый с Мицубиси 4Д56 / 4Д56Т 2.5 Совместимость с дизельным двигателем: автомобильный

---

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

• Убедитесь, что это подходит введя номер вашей модели.
• ▶ ️ Эта головка блока цилиндров совместима с автомобилями с двигателями 4D56, использует выхлопные клапаны 34 мм и форсунки 20 мм.
• ▶ ️ Поставляется с [1] неизолированной головкой блока цилиндров, изготовленной в соответствии с исходными заводскими спецификациями.
• ▶ ️ Он изготовлен из прочного алюминия в сборе. Обладая великолепными характеристиками и впечатляющей стабильностью, он может обеспечить вашему автомобилю долгий срок службы.
• ▶ ️ Простой в установке, он полностью собран и рассчитан на точные зазоры.Заменяет головки цилиндров механического типа с регулировочной гайкой на конце коромысла.
• ▶ ️ Новые колпачки для кулачков | OEM номер детали: 22100 42U00 | Номер паркслинка: MD185918 MD109733 ME201539

› См. Дополнительные сведения о продукте

Uruguayan Garage Find — Индийский 8-клапанный гоночный трекер

за $ 85000 долларов США 1914 года

Индийский восьмиклапанный гоночный трекер был одним из первых заводских супербайков, он был выпущен в 1911 году с передовым для той эпохи V-образным твином с четырьмя верхними клапанами на цилиндр, приводящим в действие цепную передачу сцепления. Система аналогична той, что используется практически на всех современных мотоциклах.

Индийский 8-клапанный гонщик на гусеничном ходу

8-клапанный V-образный твин был разработан Оскаром Хедстромом, Чарльзом Густафсоном-старшим и Чарльзом Б. Франклином в 1910/1911 годах для борьбы с растущими проблемами, создаваемыми конкурирующими марками, такими как Excelsior и Harley-Davidson.

Одной из ключевых проблем, с которыми столкнулся индийский V-образный двухцилиндровый двигатель, был отказ выпускного клапана, вызванный перегревом, поскольку металлургия была в то время, отказ клапана был серьезной проблемой, которая обычно приводила к разрушению всего двигателя.

Команда из Indian пришла к идее установить по четыре клапана на каждую головку, таким образом удвоив количество штоков выпускных клапанов и обеспечив более быстрый поток газов из головки блока цилиндров. Это имело дополнительное преимущество, позволяя более быстрый поток газа как в голову, так и из нее, а с другими улучшениями привело к значительному увеличению производительности двигателя — достаточного для скорости более 120 миль в час на некоторых из более длинных бортовых гусениц.

Первые 8-клапанные индейцы были выпущены в конце 1911 года, это был один из самых важных лет в истории американского производителя мотоциклов, поскольку это был год, когда они заняли 1-е, 2-е и 3-е места на острове Мэн. лучшие мотоциклы и райдеры мира в совершенно убедительной форме.

Выпуск 8-клапанного механизма как для официальных гонщиков индийской команды, так и для других частных гонщиков в Соединенных Штатах позволит Индии занять первое место в списке на следующие несколько лет, гарантируя, что они будут той командой, которая побьет десятки быстро построенных Трассы для досок, проложенные от побережья до побережья, имеют длину до 1 мили в окружности.

Простота конструкции бортовой гоночной трассы в сочетании со скоростью более 120 миль в час, на которую были способны некоторые из них, привела к тому, что многие стали называть их первыми супербайками.В то время это были почти наверняка самые быстрые мотоциклы в мире, не предназначенные для гонок на суше, и они, должно быть, были зрелищем, когда они мчались по наклонным деревянным гусеницам в облаке дыма, масла и громового шума.

К сожалению, не осталось ни одной рельсовой цепи на одной плате, они в основном были построены из необработанной древесины и прослужили не более нескольких лет.

Вскоре мотоциклетные гонки с овальной трассой перешли на грунтовые трассы, где они остаются и по сей день, теперь мы называем это гонками по плоской или грунтовой дороге, а Indian (теперь дочерняя компания Polaris) выиграла чемпионат AMA Flat Track Racing Championship в прошлом году.

Показан индийский 8-клапанный гоночный трекер

Индийский 8-клапанный гоночный трекер, который вы видите здесь, находится в основном в оригинальном, нереставрированном состоянии. Его купил гонщик из Южной Америки по имени Луккезе, который хотел с ним соревноваться, но, к сожалению, после того, как он прибыл, стало ясно, что не было подходящих классов для гонок — он доминировал бы почти над всеми другими мотоциклами, доступными в Южной Америке. в то время.

В конце концов, Луккезе использовал свой Indian для серии выставочных гонок, пока в какой-то момент в 1930-х годах его не поставили в гараж после укуса Великой депрессии.После повторного открытия был предпринят процесс восстановления механических характеристик мотоцикла без потери патины.

Теперь краска Indian представлена ​​в оригинальном состоянии на 70%, недавно она была импортирована в США из Уругвая, и теперь она выставлена ​​на продажу вместе с Mecum. Ориентировочная цена молотка составляет от 75 000 до 85 000 долларов США, хотя мы видели, что они продаются по более высокой цене, если в тот день присутствуют правильные участники торгов.

Если вы хотите узнать больше об этом или зарегистрироваться для участия в торгах, нажмите здесь, чтобы просмотреть список на Mecum.

Изображения любезно предоставлены Mecum

Работа

Бена была представлена ​​на CNN, Popular Mechanics, Smithsonian Magazine, Road & Track Magazine, официальном блоге Pinterest, официальном блоге eBay Motors, BuzzFeed и многих других.

Silodrome был основан Беном в 2010 году, за годы, прошедшие с тех пор, как сайт стал мировым лидером в секторе альтернативных и винтажных автомобилей, с миллионами читателей по всему миру и многими сотнями тысяч подписчиков в социальных сетях.
