Принцип работы инжекторного двигателя

Автор admin На чтение 6 мин. Просмотров 793

Принцип работы двигателя внутреннего сгорания (ДВС) основан на сгорании небольшого количества топлива в ограниченном объеме. При этом высвобождающаяся энергия преобразуется за счет движения поршней в механическую энергию. Дозированное количество топлива обеспечивается карбюратором или специальным устройством – инжектором. Двигатели с такими устройствами называются инжекторными. Рабочий принцип инжекторного двигателя прост – подача в нужный момент времени нужного количества топлива в нужное место.

Как работает ДВС

Чтобы ясно понимать различие между двумя типами силовых устройств, необходимо предварительно коснуться того, как вообще работает ДВС. Существует несколько отличающихся типов, из которых самыми распространенными будут:

бензиновые;
дизельные;
газодизельные;
газовые;
роторные.

Принцип работы мотора лучше всего можно понять на примере бензинового двигателя. Самый популярный из них – четырехтактный. Это означает, что весь цикл преобразования энергии, образующейся при сгорании топлива, в механическую осуществляется за четыре такта.
Устройство двигателя таково, что последовательность выполнения тактов следующая:

впуск – заполнение цилиндров топливом:
сжатие – подготовка топлива к сгоранию;
рабочий ход – преобразование энергии сгорания в механическую;
выпуск – удаление продуктов сгорания топлива.

Для обеспечения работы двигателя у каждого из них своя задача. Во время первого такта поршень опускается из верхнего положения до крайнего нижнего, открывается клапан (впускной) и цилиндр начинает заполняться топливно-воздушной смесью. Во втором такте клапана закрыты, а движение поршня происходит от нижнего положения к верхнему, смесь в цилиндре сжимается. Когда он доходит до верхнего положения, на свече проскакивает искра и поджигается смесь.

При ее сгорании образуется повышенное давление, которое заставляет двигаться поршень от верхнего положения к нижнему. После его достижения под действием инерции вращения коленвала поршень начинает двигаться опять вверх, при этом срабатывает выпускной клапан, продукты сгорания топлива выводятся наружу из цилиндра. Когда поршень дойдет до верхнего положения, закрывается выпускной, но зато открывается впускной клапан и весь цикл работы повторяется.

Все описанное выше можно увидеть на видео

О карбюраторе, его достоинствах и недостатках

Здесь необходимо сделать небольшое дополнение. Раз мы рассматриваем бензиновый мотор, то в нем подача бензина в цилиндры двигателя возможна различными способами. Исторически первой была разработана подача и дозировка бензина при помощи карбюратора. Это специальное устройство, которое обеспечивает необходимое количество топливно-воздушной смеси (ТВС) в цилиндрах.

Топливно-воздушной называется смесь воздуха и паров бензина. Она приготавливается в карбюраторе, специальном устройстве, для их смешивания в нужной пропорции, зависящей от режима работы двигателя. Будучи достаточно простым по своему устройству, карбюратор длительное время успешно работал с бензиновым мотором.
Однако по мере развития автомобиля выявились недостатки, с которыми в сложившихся к тому времени условиях уже было трудно мириться разработчикам двигателя. В первую очередь это касалось:

топливной экономичности. Карбюратор не обеспечивал экономного расходования бензина при внезапном изменении режима движения машины;
экологической безопасности. Содержание в отработанных газах токсичных веществ было достаточно высоким;

недостаточной мощности двигателя из-за несоответствия ТВС режиму движения автомобиля и его текущему состоянию.

Чтобы избавиться от отмеченных недостатков был реализован иной принцип подачи топлива в мотор – с помощью инжектора.

Про инжекторные моторы

У них есть еще одно название – впрысковые двигатели что, в общем-то, никоим образом не изменяет сути происходящих явлений. По выполняемой работе впрыск напоминает принцип, реализуемый в работе дизеля. В двигатель в нужный момент через форсунки инжектора впрыскивается строго дозированное количество топлива, и оно поджигается искрой со свечи, хотя при работе дизеля свеча не используется.

Весь цикл четырехтактного ДВС, рассмотренный ранее, остается неизменным. Основное отличие в том, что карбюратор готовит ТВС за пределами двигателя, и она потом поступает в цилиндры, а у инжекторного двигателя последних моделей бензин впрыскивается непосредственно в цилиндр.

Как это происходит, можно в деталях увидеть на видео

Подобное устройство мотора позволяет решить те проблемы, которые возникают при работе карбюратора. Использование инжектора обеспечивает по сравнению с карбюраторным вариантом следующие преимущества мотору:

повышение мощности на 7-10%;
улучшение показателей топливной экономичности;
снижение уровня токсичных веществ в составе выхлопных газов;
обеспечение оптимального количества топлива, зависящее от режима движения автомашины.

Это только основные достоинства, которые позволяет получить инжекторный двигатель. Однако у каждого достоинства есть и свои недостатки. Если карбюраторный мотор чисто механический и его можно отремонтировать практически в любых условиях, то для управления инжекторным требуется сложная электроника и целая система датчиков, из-за чего работы (регламентные и ремонтные) необходимо проводить в условиях сервисного центра.

Устройство впрыска

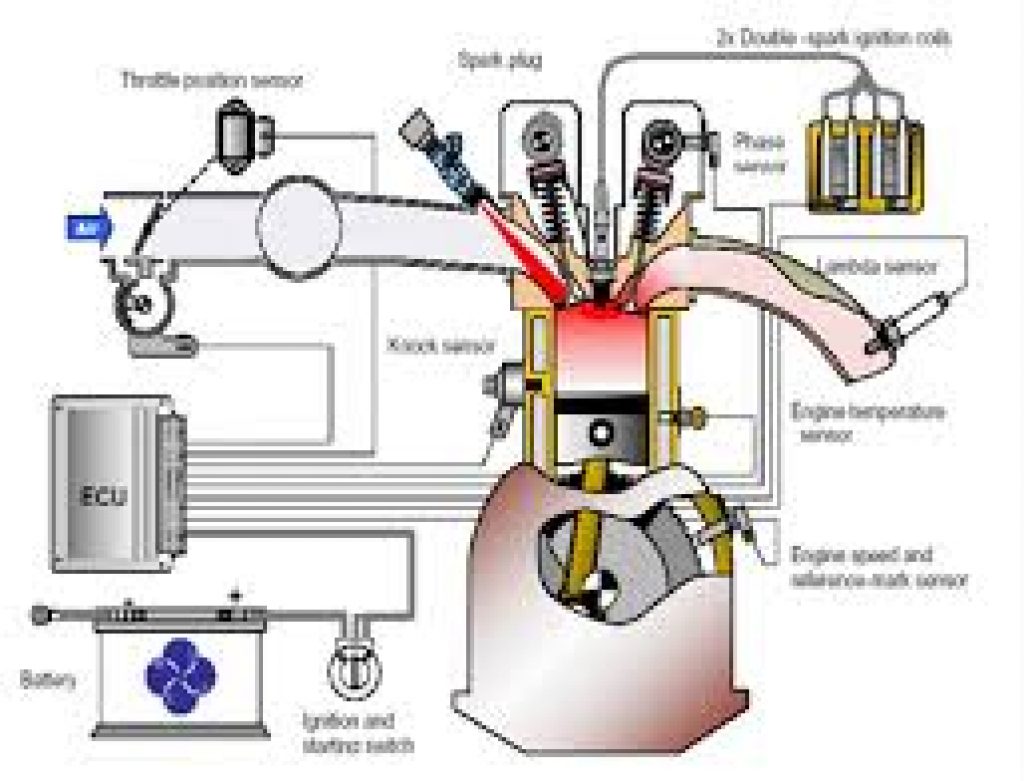

Если посмотреть, как выглядит устройство ДВС с впрыском вместо карбюратора, то можно выделить:

контроллер впрыска – электронное устройство, содержащее программу для работы всех составных узлов системы;
форсунки. Их может быть как несколько, так и одна, в зависимости от используемой системы впрыска;
датчик расхода воздуха, определяющий наполнение цилиндров в зависимости от такта. Сначала определяется общее потребление, а потом программно пересчитывается необходимое количество для каждого цилиндра;
датчик дроссельной заслонки (ее положения), устанавливающий текущее состояние движения и нагрузку на двигатель;

датчик температуры, контролирующий степень нагрева охлаждающей жидкости, по его данным корректируется работа двигателя и при необходимости начинается работа вентилятора обдува;
датчик фактического нахождения коленчатого вала обеспечивающий синхронизацию работы всех составных узлов системы;
датчик кислорода, определяющий его содержание в выхлопных газах;
датчик детонации контролирующий возникновение последней, для ее устранения по его сигналам меняется значение опережения зажигания.

Вот примерно так выглядит в общих чертах система, обеспечивающая впрыск топлива, принцип работы должен быть вполне понятен из ее состава и назначения отдельных элементов.

Виды впрысковых систем

Несмотря на достаточно простое описание работы инжекторного мотора, приведенное ранее, существует несколько разновидностей, осуществляющий подобный принцип работы.

Одноточечный впрыск

Это самый простой вариант реализации принципа впрыска. Он практически совместим с любым карбюраторным двигателем, разница заключается в применении впрыска вместо карбюратора. Если карбюратор во впускной коллектор подает ТВС, то при одноточечном впрыске во впускной коллектор впрыскивается через форсунку бензин.

Как и в случае с карбюраторным мотором, при такте впуск двигатель всасывает готовую топливно-воздушную смесь, и его работа практически не отличается от работы обычного двигателя. Преимуществом такого мотора будет лучшая экономичность.

Многоточечный впрыск

Представляет дальнейший этап совершенствования инжекторных моторов. Топливо по сигналам от контроллера подается к каждому цилиндру, но тоже во впускной коллектор, т.е. ТВС готовится вне цилиндра и уже в готовом виде поступает в цилиндр.
В таком варианте реализации принципа инжекторного двигателя возможно обеспечить многие из преимуществ, присущие впрысковому двигателю и отмеченные ранее.

Непосредственный впрыск

Является следующим этапом развития инжекторных двигателей. Впрыск топлива выполняется прямо в камеру сгорания, чем обеспечивается наилучшая эффективность работы ДВС. Итогом такого подхода является получение максимальной мощности, минимального расхода топлива и наилучших показателей экологической безопасности.

Инжекторный ДВС является следующим этапом в развитии бензинового мотора, значительно улучшающий его показатели. В моторах, использующих систему впрыска топлива, возрастает мощность, а также экономическая эффективность их работы, они отличаются значительно меньшим отрицательным влиянием на окружающую среду.

Мне нравится1Не нравится

Что еще стоит почитать

Как работает инжекторный двигатель?

Инжекторный двигатель – это довольно сложный механизм, работа которого должна быть хорошо отлажена, чтобы получить от него максимальную производительность. В статье подробно рассмотрен принцип работы инжекторного двигателя.Инжекторный двигатель – это довольно сложный механизм, работа которого должна быть хорошо отлажена, чтобы получить от него максимальную производительность. В статье подробно рассмотрен принцип работы инжекторного двигателя.

Содержание статьи:

Прежде чем начать разговор об этом чуде техники, развеем некоторые мифы. Инжекторный двигатель работает по тому же принципу, что и дизельный, за исключением системы зажигания, однако, это не придает ему гораздо большей мощности, чем карбюраторному. Прибавка составит максимум 10%.

Центром всей системы является ЭБУ (электронный блок управления). Он носит много названий, «мозги», «компьютер» и так далее.

По сути да, это компьютер, в который заложено огромное количество таблиц по составу смеси, времени впрыска топлива и прочего. Например, если обороты двигателя равны 1500, дроссельная заслонка открыта на 10 градусов, а расход воздуха составляет 23 кг, то в цилиндр будет поступать одно количество топлива. Если же вводные параметры изменяются, то и результат будет другим. Если с блоком управления возникают какие-то проблемы, например, слетает прошивка, то все идет прахом, двигатель либо начинает как попало работать, либо и вовсе перестает.

Датчики инжекторного двигателя

Все элементы можно поделить на исполнительные и датчики. Для начала мы рассмотрим датчики.

Датчик массового расхода воздуха (ДМРВ)

Этот элемент устанавливается перед воздушным фильтром, прямо на входе. В основе его работы лежит принцип разницы показаний. Так, через две платиновые нити проходит электричество. В зависимости от температуры их сопротивление меняется. Одна из нитей надежно укрыта от потока воздуха, что делает ее сопротивление неизменным. Вторая же охлаждается потоком, и на основании разницы величин, по тем же таблицам, о которых сказано выше, ЭБУ рассчитывает количество воздуха.

Датчик абсолютного давлении и температуры двигателя (ДАД)

Он используется либо в качестве альтернативы, либо вместе с вышеописанным для более высокой точности снятия показаний. Если вкратце, в нем имеется две камеры, одна из которых герметична и имеет внутри абсолютный вакуум. Вторая же камера подсоединяется к впускному коллектору, где создается разрежение во время такта впуска. Между этими камерами имеется диафрагма, а так же пьезоэлементы. Они вырабатывают напряжение при движении диафрагмы. Далее сигнал идет на ЭБУ.

Датчик положения коленчатого вала (ДПКВ)

Если посмотреть на шкив коленвала инжекторного двигателя, то можно рассмотреть на нем гребенку. Она магнитная. По всему периметру установлены зубцы. Всего их должно быть 60 штук, через каждые 6 градусов. Но двух из них нет, они нужны для синхронизации. Датчик положение коленчатого вала имеет в своем составе намагниченный стальной сердечный, а так же медную обмотку. При прохождении зубцов в обмотке возникает индукционный ток, напряжение которого зависит от скорости вращения шкива.

Датчик фаз (ДФ)

Не все двигатели им оснащались раньше, но сейчас его можно встретить практически везде. Он работает по принципу датчика Холла, то есть имеет диск с катушкой, а так же прорезь. Как только прорезь попадает на датчик, выходное напряжение на нем нулевое. Этот момент означает верхнюю мертвую точку такта сжатия первого цилиндра. Нужно это для того, чтобы ЭБУ мог генерировать напряжение для зажигания в нужном цилиндре, а так же контролировать такты. Чтобы, например, форсунка не открылась во время рабочего хода.

Датчик детонации

Он устанавливается на блоке цилиндров инжекторного двигателя. Как только в двигателе возникает детонация, по блоку передается вибрация. Датчик представляет собой пьезоэлемент, который генерирует напряжение, чем сильнее вибрации, тем выше напряжение. Соответственно, ЭБУ на основании его показаний корректирует момент зажигания. Но об этом позже.

Датчик положения дроссельной заслонки (ДПДЗ)

По сути своей, это обычный потенциометр. Опорное напряжение на нем, как правило, составляет 5 вольт. Так вот, в зависимости от того, на какой угол отклоняется дроссельная заслонка, меняется напряжение на контрольном выводе. Все просто.

Датчик температуры охлаждающей жидкости (ДТОЖ)

Этот датчик нужен для определения температуры двигателя. Если на карбюраторном двигателе он нужен просто для включения и выключения электровентилятора, то здесь он представляет собой более сложное устройство. Это термосопротивление, величина которого меняется в зависимости от температуры. Соответственно, меняется и напряжение, при прохождении через него.

Датчик кислорода

Он устанавливается в выхлопной системе, существуют системы с двумя датчиками. Его задача – отслеживать количество свободного кислорода в выхлопных газах. Например, если его слишком много, то это значит, что смесь вся не сгорает, а значит, надо обогатить. Если же кислорода меньше, чем значится в нормативных таблицах ЭБУ, то ее надо обеднить.

Исполнительные элементы

Исполнительные элементы получили свое название за то, что именно они вносят коррективы в работу двигателя. ТО есть, блок управления получает сигнал от датчика, анализирует его, после чего отправляет сигнал на исполнительный элемент.

Топливный насос

Начнем с системы питания. Он установлен в баке и подает топливо в топливную рампу под давлением 3,2 – 3,5 Мпа. Это позволяет гарантировать качественный распыл топлива в цилиндры. Как только повышаются обороты двигателя, повышается и аппетит, а значит в рампу надо подавать большее количество топлива для сохранения давления. Насос начинает вращаться быстрее по команде блока управления. Большинство современных автомобилей, начиная примерно с 2013 года выпуска, оснащаются топливным модулем, который включает в себя насос и встроенный фильтр. Это существенно сказывается на стоимости замены фильтра, потому что менять надо весь модуль. Некоторые производители в инструкциях пишут, что модуль устанавливается на весь срок службы авто, однако не стоит верить, что какой-то фильтр способен проходить больше 2 сезонов.

Форсунка

После того, как топливо прошло всю цепь провода, оно попадает в форсунку, которая дозирует его подачу в цилиндр. Форсунка представляет собой электромагнитный клапан очень маленького диаметра, который обеспечивает распыл бензина в камеру сгорания. ЭБУ изменяет количество топлива, которое подается, при помощи временных промежутков, пока открыта форсунка. Как правило, это десятые доли секунды.

Дроссельная заслонка

Все мы когда-то видели карбюратор, заглядывали в него сверху. Так вот в нем имелись заслонки, которые перекрывали воздух. Здесь принцип тот же. Пожалуй, и рассказать больше нечего.

Регулятор холостого хода (РХХ)

Это тоже электромагнитный клапан, шток которого закрывает воздуховод, проходящий в обход дроссельной заслонки. В зависимости от напряжения, которое на него подает блок управления, он открывает этот самый канал.

Модуль зажигания

В принципе, это та же катушка зажигания, только их здесь четыре. При прохождении тока через первичную обмотку во вторичной коммутируется высокочастотный ток высокого напряжения, который подается на свечу.

Принцип работы инжекторного двигателя

Итак, после того, как мы разобрались в основных узлах инжекторного двигателя, посмотрим, как же он работает. После того как стартер провернул коленчатый вал, ДПКВ сообщил блоку управления, какой цилиндр в каком положении находится. В свою очередь, датчик фаз сообщил о тактах. Блок управления принял эту информацию к сведению и открыл форсунку в том цилиндре, в котором начинается такт впуска. Но открыл ее не просто так, а на строго определенный промежуток времени, который по таблицам соответствует показаниям ДМРВ или ДАД. Так сформировалась рабочая смесь.

Видео: как работает бензиновый инжекторный двигатель внутреннего сгорания

После того как здесь такт впуска закончился, начинается сжатие, в это время впуск происходит в другом цилиндре. Здесь же поршень доходит до верхней мертвой точки, о чем говорит ДПКВ и ДФ, соответственно, пора подавать напряжение на модуль зажигания, в нужный цилиндр. Для этого в блоке управления стоит два транзистора, которые берут на себя по два цилиндра.

Дальше, когда взрыв произошел, ЭБУ смотрит на показания датчик детонации и корректирует момент зажигания уже для следующего по ходу цилиндра. Но это еще не все. После этого, когда газы дошли до датчика кислорода, блок управления корректирует состав смеси, а именно, время открывания форсунки, что позволяет максимально эффективно использовать топливо и его сгорание. Если ЭБУ распознает недостаток кислорода, но при этом дроссельная заслонка остается открытой, то приоткрывается регулятор холостого хода.

Прогрев двигателя и датчик температуры двигателя

Этот момент стоит рассмотреть отдельно, скажем так, это небольшое уточнение. Итак, прогревочный режим двигателя никак не связан с показаниями некоторых датчиков, то есть, от них ничего не зависит. В частности, это ДМРВ и ДАД, а так же датчик детонации. В блоке, как уже говорилось, заложены определенные таблицы, их очень много, миллионы. Так вот, во время прогревочного режима ЭБУ работает строго по этим таблицам и никак иначе. Это значит, что если в него прописано соотношение воздуха к топливу 14,1:1, то так оно и будет. Эта цифра является общепринятой нормой для рабочей температуры. Так вот, пока температура двигателя не достигнет той, которая прописана в прошивке блока управления, то прогревочный режим не отключится. После ЭБУ начинает работать по датчикам.

Что лучше, инжекторный или карбюраторный двигатель?

Этот вопрос достаточно спорный, у каждой точки зрения есть много противников и приверженцев как среди простых водителей, так и среди специалистов, которые полностью понимают принцип работы инжекторного двигателя. Итак, карбюраторный двигатель отличает простота и прозрачность работы. То есть, если механик отрегулировал холостые обороты, то они такими и остались.

Что касается инжекторного двигателя, то ту все дело сводится к своевременному обслуживанию, а так же к качеству применяемых деталей.

Принцип работы инжекторного двигателя автомобиля, сравнение с карбюраторным

У этого поста — 1 комментарий.

Содержание статьи:

Современный ритм движения и растущие потребности в комфортном управление автомобилем на передовой рубеж вывели инжекторный (впрысковый) тип двигателя. Он практически вытеснил устаревшую систему карбюраторов. Инжекторный двигатель кардинальным образом улучшил не просто эксплуатационные качества автомобиля, но и изменил показатели мощности (расход топлива, динамику в отношении разгона, экологические характеристики).

Инжекторный двигатель – это двигатель, имеющий инжекторную подачу топлива. Система подобного типа полностью заменила карбюраторную систему и предназначена для всех современных двигателей, использующих бензин.

Инжекторный двигатель – принципы работы.

В сравнении с карбюраторным двигателем, было выявлено, что двигатель с инжектором способен продолжительное время поддерживать высочайшие экологические стандарты, причем без дополнительных ручных регулировок. Это стало возможно лишь из-за самонастройки кислородного датчика по поступающим к нему данным.

И все же, постараемся четко себе представить, как работает инжекторный двигатель. В двигатель инжекторного типа подача топливо в воздушный поток осуществляется с помощью специальных форсунок. Они могут располагаться на выпускном коллекторе, и в этом случае речь идет о системе «Моновпрыск». Если форсунки расположены либо непосредственно во впускном коллекторе каждого цилиндра либо неподалеку от него, принято вести речь о системе «распределенного впрыска». Синонимом этого названия стало «многоточечный коллекторный впрыск». Третий вариант, когда форсунки находятся в головке цилиндров. При подобном расположении впрыск происходит напрямую в камеру сгорания, соответственно система называется « прямой впрыск».

Подача топлива к форсункам в обязательном порядке осуществляется только под давлением. Бортовой компьютер автомобиля в определенный момент времени подает импульс тока, который служит сигналом для открытия форсунок. Объем впрыснутого тока определяет длительность импульса. В свою очередь параметры для длительности подачи тока берутся из данных, поступающих с датчиков, которые и отвечают за контроль над параметрами двигателя. К основным параметрам можно отнести температуру и обороты двигателя, информация о разрежении в задроссельном пространстве и об угле под которым открыта дроссельная заслонка. Не стоит забывать и о контроле над расходом воздуха.

Вот что получает автомобиль, если на нем установлен инжекторный двигатель (сравнение ведется с карбюратором).

1. Осуществляется точная дозировка топлива. Как следствие, расход топлива более экономный, что в свою очередь приводит к снижению токсичности у выхлопных газов.

2. Мощность двигателя возрастает в среднем на 7-10%. Это происходит из-за улучшения наполнения цилиндров. К тому же устанавливается оптимальный угол опережения зажигания, что полностью соответствует рабочему движению двигателя.

3. Динамические свойства автомобиля значительно улучшаются. Вкратце это выглядит так. Система впрыска практически моментально реагирует на малейшие изменения в нагрузке и корректирует параметры топливно–воздушной массы.

4. Автомобиль с легкостью заводится при любых погодных условиях.

Другие похожие статьи:

Устройство автомобиля: инжектор

Споры о преимуществах инжекторного двигателя над карбюраторным, давно не актуальны – инжекторные системы воцарились на рынке, а новый автомобиль с карбюратором теперь попросту не найти. И все же не лишним будет разобраться, что же такое «инжектор», и чем обеспечено его тотальное господство на рынке легкового автотранспорта?

История инжектора

Впервые о замене карбюратора принципиально новой системой задумались ещё в самом начале 20-го века авиационные инженеры. Перепробовав все известные типы карбюраторов, они уже к сороковым годам прошлого века пришли с готовой к серийному производству системой инжектора, под давлением подающей топливо в камеру сгорания независимо от гравитации (что важно для самолётов) и точно в требуемом количестве (что позволяет получать меньший расход топлива, большую мощность и снижение уровня вибраций).

К концу второй мировой войны инжекторный двигатель с механическим впрыском можно было встретить на истребителях и бомбардировщиках Германии, Японии, Великобритании, СССР и США.

Кстати, тогда же появилась и столь знакомая многим современным автолюбителям процедура, как промывка инжектора — легендарный японский истребитель А6М «Зеро» требовал чистки форсунок после каждого вылета.

Затем автопроизводители оценили возможности применения впрыска для увеличения мощности двигателя при сохранении его экономичности: в 1940 году итальянцы из Alfa Romeo на своём купе 6C тестируют экспериментальную систему электронного впрыска, а Mercedes-Benz в 1954 году запускает в серию своё легендарное купе 300SL «Крыло Чайки», где была установлена механическая система прямого впрыска топлива.

Впрочем, никто из них не был пионером в создании «инжектора» – те или иные технические решения, примененные в этих автомобилях, отрабатывались на множестве экспериментальных конструкций, начиная с французских двигателей Леона Левассера с механическим впрыском образца 1902 года.

В России же системами инжекторного впрыска на автомобильной технике занимались и в Центральном научно-исследовательском автомобильном и автомоторном институте «НАМИ» и на Горьковском автомобильном заводе. Впрочем, некоторое отставание в области электронных компонентов не позволило удачно развернуть производство электронных систем впрыска в шестидесятых годах. Механический же впрыск в СССР, к сожалению, массово не вышел за рамки авиационных и дизельных двигателей.

Схема работы инжектора

Схема инжектора и закономерности его работы, пожалуй, даже проще для понимания, чем принципы работы карбюратора. Если карбюратор – это изящное техническое воплощение целого ряда физических законов в металле, то даже самая современная система инжектора таит в себе всего-лишь насос, подающий топливо сначала в находящуюся под небольшим давлением систему топливных каналов (топливную рампу), а потом (через электрический клапан) в сопло форсунки. Сопло, в свою очередь, распыляет топливо, которое смешивается с воздухом внутри впускного коллектора и через впускной клапан попадает в цилиндр уже в виде топливо-воздушной смеси. Собственно, терминами «инжектор» и «форсунка» сейчас чаще всего обозначают устройство, совмещающее в одном корпусе сопло-распылитель и электрический клапан.

Для понимания принципов работы инжекторного двигателя можно представить себе обычный цикл работы цилиндра четырёхтактного двигателя. При установке на нём карбюратора можно вполне налить топлива в сам карбюратор и отключить его от топливной системы вовсе – двигатель сможет завестись сам, так как топливно-воздушная смесь формируется в карбюраторе под действием втягивающего потока воздуха, который «засасывает» с собой смесь, и она уже готовой попадает во впускной коллектор. Не нужно ни давления, ни особого управления – схема проста и характеризуется тем, что топливная смесь формируется ещё до попадания к впуску в цилиндр.

В схеме с применением инжекторных форсунок смесь «готовится» непосредственно во впускном коллекторе (а в случае прямого впрыска – вообще в самой камере сгорания). В точно заданный системой управления момент открывается электроклапан, разделяющий топливную систему и впускной коллектор. Под давлением, созданным бензонасосом, инжектор распыляет топливную смесь в количестве, строго необходимом для поддержания близкого к стехиометрическому (читай-оптимальному) составу смеси. При этом воздух в коллектор на большей части нетурбированных автомобилей попадает под воздействием разряжения, созданного цилиндром – что позволяет, зная текущую его температуру, точно понимать, сколько топлива можно сжечь, имея данный объем воздуха.

Минус схемы инжектора в том, что смесь получается не настолько гомогенной (однородной и хорошо перемешанной), как на дорогих спортивных карбюраторах, а система управления форсунками требует точной настройки для оптимальной синхронизации работы топливных форсунок, впускных клапанов и цилиндров. Но плюсов системы всё же оказывается больше:

растёт экономичность и одновременно мощность за счёт точной дозировки топлива в зависимости от текущей потребности и ситуации.
равномернее распределяется топливо и между цилиндрами (мы не берем сейчас многокарбюраторные системы и ранние инжекторы с одной форсункой на несколько цилиндров),
автоматизируются процессы настройки двигателя в зависимости от условий эксплуатации,
понижается уровень вредных выбросов в атмосферу,
расширяются возможности для тюнинга двигателя
облегчается диагностика двигателя (с учетом использования электронных технических средств)
сборка и настройка инжекторных двигателей в производстве обходится дешевле, чем сборка и настройка карбюраторных систем

С точки зрения водителя, автомобиль с инжекторной системой впрыска, как правило, быстрее реагирует на изменение положения педали газа, легче заводится в условиях, отличных от идеальных, потребляет меньше топлива и обладает более высокой мощностью по сравнению с аналогичным двигателем с карбюраторной системой питания.

Кстати, возможность выбирать – карбюратор или инжектор, когда-то была: на раннем этапе развития систем впрыска применялся в основном центральный (моно, одноточечный, Single-Point injection, SPi) впрыск, форсунка легко ставилась на место карбюратора как опция и работала одновременно на все цилиндры двигателя. Система была проста, надёжна и предполагала расположение форсунки вне зоны высоких температур.

При такой схеме не требовалось сложной электроники или механики для синхронизации работы форсунок на нескольких цилиндрах, но за это приходилось платить отсутствием той универсальности, которую дают более современные системы с распределенным, или многоточечным (Multi-Point Injection, MPi), впрыском.

В итоге именно распределенный впрыск получил наибольшее распространение и сейчас эволюционировал во множество подвидов, как то непосредственный впрыск в камеру сгорания (Direct Fuel injection, DFI) и несколько подвидов обычного распределенного впрыска в зависимости от времени открытия форсунок:

при параллельном, или одновременном, впрыске (SMPI) все форсунки в двигателе срабатывают одновременно и независимо от тактов цилиндров, дважды за цикл впрыскивая топливо во впуск соответствующего цилиндра. При данном способе впрыска, часто встречавшемся на автомобилях 90-х годов, форсунки нужны в основном для более точной – по сравнению с центральным впрыском — дозировки топлива. Тем не менее, время между впрыском и попаданием топлива в цилиндр для разных цилиндров оказывается разным (пусть мы и говорим о миллисекундах), что сказывается на неравномерности смеси от цилиндра к цилиндру.
при попарно-параллельном – форсунки делятся на группы, срабатывающие в разное время. Таким образом, точка срабатывания форсунки приближается к оптимальному времени впрыска топлива для подготовки смеси – что позволяет сократить разницу в качестве смеси в цилиндрах. За цикл работы двигателя топливо впрыскивается дважды, как и при одновременном впрыске – более того, на время пуска двигатель с попарно-параллельной схемой впрыска переходит в режим одновременного впрыска.
при фазированном впрыске или (CIFI) – каждая форсунка управляется независимо от остальных и открывается точно перед тактом впуска. Именно эта система в данный момент является наиболее распространенной, так как позволяет обеспечить точное управление каждой форсункой и использовать оптимальное для каждого цилиндра время впрыска.

Отдельно следует отметить, что система инжекторного впрыска сама по себе универсальна и используется не только для бензиновых автомобилей. Механический впрыск на дизельных двигателях появился едва ли не раньше, чем на бензиновых – с двадцатых годов двадцатого века и поныне только на модельных дизелях и некоторых тракторных моторах используется схема, отличная от инжекторного впрыска.

Например, для дизельных силовых агрегатов крайне распространена прогрессивная система прямого впрыска Common Rail (она же известна как TDI, VCDi, CDI, TCDi, i-DTEC, CRDi – в зависимости от производителя), фактически превращающая топливную рампу в замкнутый аккумулятор для хранения топлива под более высоким, по сравнению с другими системами впрыска, давлением. В результате форсунки подают топливо с ещё большим давлением, что положительно сказывается, в частности, на расходе топлива. Но между прочим, впервые эта «современная» система была применена на британских двигателях для подводных лодок Vickers в 1916 году и в дальнейшем развивалась в основном по пути повышения давления в топливном аккумуляторе.

Система управления инжектора

Системы, координирующие действия каждой отдельной форсунки- инжектора двигателя, бывают как механическими, так и электронными. Собственно, первые массовые системы впрыска на легковых автомобилях появились в пятидесятых годах двадцатого века и довольно долгое время были исключительно механическими (как, например, целое семейство систем Bosch D-Jetronic).

Но по-настоящему эпоха инжекторного впрыска началась только с распространением микроконтроллеров — стоимость их разработки, производства и настройки гораздо ниже в сравнении с аналогичными процессами для механических систем с теми же функциональными возможностями.

Сегодня система управления инжекторным двигателем далеко ушла от алгоритмов работы первых механических систем. Соблазн относительно недорого использовать возможность оперативного изменения дозировки и времени подачи топлива на каждый отдельный инжектор двигателя (форсунку – ведь именно так переводится слово «инжектор») сделал своё – микроконтроллер сейчас собирает данные со множества дополнительных датчиков (от температурных и ДМРВ(Датчик Массового Расхода Воздуха) до датчиков включения кондиционера и отслеживания неровностей дороги). В зависимости от результата анализа этих данных контроллер выдаёт указания целому ряду устройств помимо, собственно, связки «бензонасос-инжектор» — системе зажигания, регулятору холостого хода, системе охлаждения и тому же кондиционеру.

Промывка инжектора

Есть целый ряд проблем, характерных именно для инжекторных двигателей. Это могут быть проблемы, общие для всех типов двигателей, а могут появляться и проблемы с электронными датчиками, вышедшими из строя по разным причинам.
Но главная проблема даже самого надежного инжекторного двигателя в России — сбои из-за засорения системы топливоподачи.

Троение, не связанное с состоянием свечей зажигания, катушек и высоковольтных проводов, трудности запуска зимой, заметное ухудшение приемистости двигателя, разница в нагаре на свечах зажигания из разных цилиндров, повышенный расход топлива и неполное сгорание смеси – всё это действительно может указывать в том числе и на закоксовывание форсунок.

Большая часть операций с системой впрыска инжекторного двигателя, с точки зрения многих официальных производителей, сводится к замене неразборных форсунок новыми, но существуют и методики чистки, охотно предлагаемые различными автосервисами.

Их условно можно разделить на два типа – промывку инжектора и ультразвуковую чистку форсунок. И та, и другая операция выполняется как со снятием топливных форсунок, так и прямо на двигателе.

У каждого способа свои нюансы, но следует помнить, что при промывке форсунок жидкостью без снятия их с двигателя после завершения процедуры рекомендуется заменить свечи и масло (и соответствующий фильтр) в двигателе, предварительно промыв его — что делает операцию весьма накладной. Кроме того, следует учитывать, что ввиду наличия в форсунках сеточки-уловителя, промывка некоторых форсунок может быть возможна только в направлении, обратном обычному распылению.

При снятии форсунок с двигателя замене подлежат уплотнительные резиновые прокладки этих форсунок. При этом для самой чистки потребуется специальный промывочный стенд либо самодельные приспособления, которые заставят форсунку открыть клапан для промывки.

В любом случае есть серьёзный риск повреждения двигателя в результате неверных действий. А в случае обслуживания дизельных двигателей следует учитывать еще и возможность наличия в системе серьёзного остаточного давления.

И все же нельзя сказать, что диагностика и обслуживание инжекторного двигателя существенно сложнее диагностики и обслуживания карбюраторного.

Конечно, для обслуживания карбюраторного двигателя не нужен сканер ошибок или бортовой компьютер. В нем не присутствует того количества датчиков и подсистем, которое мы встречаем в системе управления инжекторным двигателем.

С другой стороны – при наличии нужного оборудования компьютер инжекторного двигателя тут же объясняет, где искать неисправность – и для этого не надо вызывать опытного специалиста-диагноста, а достаточно подключить бортовой компьютер или OBD-сканер.

На ряд же неисправностей, не улавливаемых сканером, существует управа в виде внимательного отношения к собственному авто – изменение поведения автомобиля на дороге, смена звучания двигателя, сбои в работе отдельных систем или внезапно проснувшийся аппетит – всё это указывает на возникшие проблемы и необходимость диагностики. А еще, самый страшный враг «инжектора» — некачественное топливо. Так что внимательно стоит отнестись и к выбору заправочной станции.

Автор: Дмитрий Лонь, корреспондент MotorPage.ru
Издание: MotorPage.Ru

Инжекторный двигатель: устройство и принцип работы

Инжекторный двигатель представляет собой сложное устройство, обеспечивающее максимальную производительность автомобиля. В отличие от карбюраторных моделей, инжектор более экономичен и прост в обслуживании. Такие двигатели снабжены системой впрыскивания топлива, благодаря чему повышается мощность авто, а расходы топлива, наоборот, снижаются. Принцип работы инжекторного двигателя рассмотрен в нашей статье.

Принцип работы инжектора

Использование устройств с подобным алгоритмом действия поначалу коснулся авиастроительного производства. Ужесточение экологических норм привело к тому, что многие производители автомобилей отказались от применения карбюраторных двигателей, дальнейшее усовершенствование которых не приводило к желаемому результату.

Управление системой впрыскивания топлива проводится автоматизированной системой или бортовым компьютером. Проводится проверка состояния воздушно-топливной смеси и при ее соответствии происходит последовательный впуск топлива непосредственно во впускной клапан. Так обеспечивается более точный расход, а также быстрое сгорание топлива.

Устройство инжекторного двигателя можно охарактеризовать выполнением следующей последовательности:

Нажатие на педаль газа открывает дроссельную заслонку. Это обеспечивает поступление воздуха в двигатель.
Компьютер анализирует объем поступающего воздуха (в зависимости от усилия нажатия педали), после чего дает команду для подачи оптимального объема топлива.
Специальный датчик контролирует количество поступающего в двигатель кислорода и его соответствие объему топлива.
Топливный нанос перекачивает необходимый объем, после чего происходит его впрыск под давлением. В результате образуется мелкодисперсный туман, который быстро сгорает, приводя в движение механизмы вращения движущихся частей мотора.

Даже упрощенная схема показывает, насколько сложным является процесс движения автомобиля. Работа двигателя инжектора представляет собой замкнутую систему, в которой значение имеет каждая деталь. При выходе из строя любой составляющей, сигнал об этом поступает на электронную систему, после чего компьютер сам принимает решение о возможность дальнейшего движения. Это одновременно является достоинством и недостатком такого механизма, ведь при измененных условиях труда раскачать «вручную» систему не получиться, придется обращаться за квалифицированной помощью.

В чём особенности устройства?

Как показывает приведенная информация, главным отличием от более старых карбюраторных моделей является автоматическая подача топлива. Это ключевой момент, определяющий преимущества использования инжекторного устройства. Кроме того, существует еще несколько пунктов, которые выгодно отличают разницу между инжектором и карбюратором.

Ключевые отличия:

За счет того, что в карбюраторном двигателе создается определенный уровень давления, позволяющий засасывать воздушно-топливную смесь, а в инжекторе она подается автоматически, экономится мощность отдачи. Это позволяет в целом увеличить производительность авто на 10%. Показатель небольшой, но при длительной эксплуатации это существенная экономия топлива.
Быстрое реагирование на изменение условий движения. В инжекторе практически моментально происходит увеличение или уменьшение подачи топлива. Это позволяет маневрировать на дороге гораздо быстрей.
Система впрыскивания топлива обеспечивают легкий запуск двигателя.
Инжекторное устройство менее чувствительно к измененным погодным условиям. Расход топлива будет экономиться за счет того, что не требуется длительный прогрев двигателя.
Также такие устройства соответствуют более строгим современным экологическим стандартам. Уровень вредных выбросов, как правило, ниже на 50-70%, что в современном мире просто необходимо.

Среди главных недостатков — полная зависимость системы от исправности всех элементов. Инжектор снабжен несколькими датчиками, которые анализируют параметры топлива и условия эксплуатации. При выходе электроники из строя может понадобиться дорогостоящий ремонт.

Также при эксплуатации авто с инжекторным двигателем необходимо тщательней следить за состоянием используемого топлива. Форсунки, обеспечивающие подачу и распыление воздушно-топливной смеси, часто забиваются при использовании некачественного бензина. Вместе с тем, этот критерий очень сложно контролировать, особенно при длительной поездке, когда приходится заправляться на непроверенных точках. К недостаткам также можно отнести дорогостоящий ремонт в случае поломок. Самостоятельная починка электронной части на практике оказывается неудачным решением и может привести к необходимости восстановления системы, а это стоит немало.

ЭБУ

Главным центром управления инжектора является ЭБУ — электронный блок управления. В его задачи входит непосредственный контроль над работой всех систем, расходом и подачей топлива, а также сигнализирование о возможных неполадках в работе автомобиля. Отчеты о возможных сбоях в системе и алгоритм правильной работы храниться в специальных ячейках памяти,

В зависимости от модели, обычно есть три типа памяти устройства:

ППЗУ требует однократного программирования, после чего сохраняются все алгоритмы действия для управления системой. Чип хранится на плате блока, при необходимости подлежит замене. Информация не подлежит удалению при сбоях сети, корректированию не поддается.
ОЗУ — оперативное запоминающее устройство. Относится к временному хранилищу файлов. Также служит местом для расчета и анализа полученной информации. Располагается ОЗУ на печатной плате блока, при сбоях в сети информация стирается.
ЭПЗУ представляет собой электрически программируемое запоминающее устройство. В основном используется для хранения информации для противоугонной системы (коды и пароли владельца). При нарушении ввода данных, двигатель не заведется. Такое хранилище не зависит от данных сети, информация сохраниться при любых ситуациях.

Форсунки

Заслонка, позволяющая контролировать впрыск топлива в систему, называется форсункой. Используется два типа системы подачи топлива. Моновпрыск сейчас практически не используется. При таком расположении форсунки топливо подается вне зависимости от открытия впускного клапана двигателя. К тому же, такое управление мало контролируется электроникой. Второй вид — распределительный впрыск представлен более совершенной системой. Благодаря нескольким форсункам, расположенным непосредственно вблизи каждого цилиндра, происходит направленный доступ горючего. Такая система четко регламентирует подачу топлива, а также увеличивает производительность двигателя. Тип управления инжектором также определяется ЭБУ и может быть точечным и последовательным.

Каталитический нейтрализатор

Этот элемент системы инжекторного двигателя предназначен для контроля выхлопов авто. Для его работы необходим датчик содержания кислорода в выхлопных газах (лямбда-зонд). При превышении допустимых значений проводится корректировка впрыска топлива, а также проводится процесс рециркуляции отработанных газов. Кроме того, в системе предусмотрены специальные катализаторы, уменьшающие содержание вредных примесей после сжигания топлива.

Датчики

Сложная система электронного управления подразумевает проверку и регулировку нескольких датчиков. При выходе из строя хотя бы одного элемента, ЭБУ выдает ошибку.

Основные датчики инжекторного двигателя:

ДМРВ (датчик массового расхода воздуха). Обеспечивает информацию о массе воздуха, поступающего в двигатель.
Лямбда-зонд (датчик кислорода). Определяет содержание кислорода в воздушно-топливной смеси. При помощи такой информации ЭБУ может выявить изменения топливной смеси и откорректировать ее значения.
Датчик дроссельной заслонки. Контролирует положение дроссельной заслонки, согласно которому блок управления может реагировать, увеличивая или сокращая подачу топлива по мере необходимости.
Датчик напряжения. Контролирует напряжение бортовой сети машины. Показания датчика при необходимости заставляют блок управления увеличить число оборотов холостого хода, если напряжение понижено (чаще всего при высоких электрических нагрузках).
Датчик контроля температуры охлаждающей жидкости. Дает сигнал о прогреве двигателя, после чего ЭБУ запускает работу других систем.
Датчик абсолютного давления. Следит за показателем давления во впускном коллекторе. От количества воздуха, которое поступает в двигатель, меняется потребление топливной смеси. Также этот показатель используется при определении производительности авто.
Датчик вращения коленвала. Скорость вращения коленчатого вала – один из определяющих факторов, которые влияют на расчет необходимой длительности импульса.

Преимущества инжектора уже оценили многие автолюбители. Снижается расход топлива, повышается производительность автомобиля, а также облегчается процесс его управления. Работа инжекторного двигателя обеспечивается непосредственным впрыском топлива в систему, на основании проанализированных данных о параметрах топливной смеси и режиме эксплуатации двигателя. Как работает инжекторный двигатель, его преимущества и недостатки по сравнению с карбюраторным устройством рассмотрены в нашей статье.

Признаки загрязнения инжекторов

Инжекторный двигатель сегодня установлен на большинстве современных автомобилей, однако в процессе эксплуатации ему свойственна одна неприятная особенность – скопление загрязнений в системе впрыска. К таким загрязнениям относятся различные мелкодисперсные частицы, а также более тяжелые фракции, среди которых лаковые и углеродистые отложения – обычно они поступают вместе с топливом и скапливаются на форсунках. Мы уже писали, что загрязнение форсунок неизбежно приводит к изменению факела распыла, а иногда полному прекращению подачи топлива.

Как результат – образование топливовоздушной смеси ухудшается, а мощность двигателя падает. Перед тем, как разобраться, какие признаки расскажут нам о загрязнения инжектора, стоит вкратце вспомнить принцип его работы.

Как работает инжектор

Инжекторная подача топлива реализована при помощи форсунок, которые соединяются с топливной рампой. Электрический бензонасос подает топливо под давлением – подача выполняется от бака к топливной магистрали инжектора. Электронный блок управления в это время получает информацию от различных датчиков, среди которых ДМРВ, датчик положения дроссельной заслонки, температуры антифриза, положения коленчатого вала и так далее. Проанализировав полученные данные, ЭБУ отправляет сигнал на электромагнитный клапан, который открывается и происходит впрыск горючего из топливной рампы внутрь впускного тракта цилиндра либо в камеру сгорания двигателя.

Признаки загрязнения инжектора

Описанный выше принцип работы достаточно прост и понятен, однако, когда в него вмешиваются загрязнения – вы можете прочувствовать характерные признаки данного явления. Итак, если внутри инжектора скопилась грязь, можно столкнуться с нижеперечисленным:

Станет труднее запустить двигатель, особенно на холодную при понижении температуры воздуха.
На холостом ходу двигатель станет работать нестабильно.
При резком ускорении появятся заметные провалы в мощности.
Былая динамика разгона пропадет.
Расход бензина станет ненормированным, количество потребляемого топлива увеличится.
Повысится токсичность выхлопных газов.
При разгоне есть риск столкнуться с детонацией, так как повышается температура внутри камеры сгорания, а топливовоздушная смесь обедняется.
Появятся пропуски зажигания, а из выпускной системы будут доноситься периодические хлопки.
Начнут преждевременно выходить из строя различные элементы автомобиля: датчики, катализатор, свечи зажигания и лямбда-зонд.

Как вы можете видеть, загрязнение инжектора разглядеть довольно просто по причине множества признаков, которые сопутствуют данному явлению. Однако, есть одна неприятность – такие же симптомы свойственны разряжению топливного бака, засорению топливного фильтра, пережатию топливопровода и даже неисправностям регулятора давления топлива. Именно поэтому важно сначала убедиться в отсутствии более серьезных, нежели загрязнения, проблем, а уже затем проводить комплексную очистку и промывку инжекторов.

принцип работы, плюсы и минусы

Современный автомобильный мир ушел на несколько шагов вперед. И это не удивительно, ведь только так можно оставаться на плаву и получать хорошую прибыль. Особенно это касается силовых установок, которые устанавливаются на автомобили. Вы наверняка слышали такое словосочетание, как инжекторный двигатель. По сути, это всем известный карбюратор, только немного видоизмененный.

В нем также происходит процесс сгорания топлива и выделение мощности. Единственное отличие инжектора заключается в новой инжекторной системе подачи топливовоздушной смеси.

История

Многие знают, что первая система по образованию топливовоздушной смеси называлась карбюратор.

Она позволяет подавать топливо непосредственно в каждый цилиндр автомобиля и приводить его в движение. Что касается расположения, то изначально карбюратор устанавливался перед впускным коллектором и готовил качественную смесь.

С некоторым временем потребности современных водителей и конструкторов возросли в несколько раз. Из-за этого система не могла выдавать того желаемого результата, который хотели видеть все. Особенно это касается кораблестроения и самолетостроения. Дело в том, что в этих отраслях нужна огромная мощность и высокий КПД.

В результате этого конструкторы придумали совершенно новую систему, которая немного походила на дизельный двигатель, но имела стандартные свечи зажигания. Все это произошло в начале 40-х годов, именно в это время были сконструированы первые инжекторные двигатели.

Данный скачок позволил получить желаемый результат по мощности, но немного не подходил под экологическую безопасность. В результате, разработки пришлось на время прекратить до начала 70-х годов. Именно в это время американские конструкторы решили возродить подачу топлива непосредственно в цилиндры двигателя и сделать более усовершенствованную систему.

Устройство

В современных инжекторных двигателях топливо подается не самотеком, а при помощи небольшой системы, под названием форсунка.

Ее работа основана на считывании всевозможных датчиков, которые располагаются в двигателе. Благодаря этому топливовоздушная смесь дозируется небольшими порциями и подается именно в тот момент, когда это необходимо.

Что касается самого управления, то все держится на простом блоке управления, так называемом компьютере. Именно он и раздает небольшие команды каждой форсунке.

Инжекторная система имеет следующие компоненты:

Топливная форсунка;
Топливная рампа;
Насос;
Сам блок управления;
И небольшая система датчиков.

Подробнее о каждом компоненте:

Топливная форсунка является основным компонентом, который и называют инжектором. Она позволяет своевременно подавать топливо и распылять его непосредственно в каждый цилиндр. В основе форсунки лежит простой корпус и электромагнитный клапан, который и осуществляет процесс открытия и закрытия форсунки. Что касается самого распыления, то оно происходит через специальное отверстие, управляемое клапаном.
Топливную рампу можно найти в любом современном инжекторном двигателе. Ее главное предназначение состоит в подводе топлива ко всем форсункам. Если говорить просто, то она соединяет все форсунки в единое целое.
Что касается топливного насоса, то он просто подает топливовоздушную смесь под давлением, сравнимую с давлением в несколько атмосфер. Без него бы топливо подавалось просто самотеком, как и в карбюраторном двигателе.
Мозгом системы является блок управления, который и отдает команды всем форсункам. По сути, это небольшой микроконтроллер, соединенный с большим количеством датчиков, форсунками, топливным насосом, системой зажигания, регулятором холостого хода и другими системами. Его главная задача состоит в сборе всей информации по состоянию двигателя и распределении топлива.
Датчики отвечают за измерение основных параметров силовой установки в реальном времени. В основном это расход воздуха, расположение коленвала, образование детонации в цилиндрах, температура, скорость транспортного средства и другое. Также можно встретить датчики, которые определяют включен ли кондиционер, ровная ли дорога и как располагается распределительный вал.

Принцип работы

В силовом агрегате топливная смесь подготавливается вне камеры сгорания при помощи специального устройства. В результате движения поршня вниз определенное количество топлива всасывается в камеру сгорания.
Далее идет основной процесс, так называемый рабочий ход. В это время происходит сжимание топлива и поджигание при помощи искры.
В итоге все топливо сгорает и выделяется огромное количество тепла, которое идет на мощность инжекторного двигателя.
В конце такта поршень движется вверх и открывается выпускной клапан, который и выводит отработавшие газы. Далее приоткрывается впускной клапан, и новая порция топлива поступает в цилиндр.

Данный процесс происходит в течение долгого времени, пока двигатель работает. Специалисты называют такой газообмен четырехтактным. То есть все это происходит за четыре такта:

Впуск;
Сжатие;
Сгорание;
Выпуск.

Чтобы совершить один такой цикл требуется два оборота коленвала. Чтобы потери мощности были минимальны, конструкторы придумали многоцилиндровые системы. Они позволяют выдавать огромное количество тепла и мощности.

В современном мире большую популярность получил четырехтактный инжекторный двигатель, что неудивительно. Дело в том, что он отличается не только техническими характеристиками, но и самими габаритами. В основе данной системы лежит порядок работы цилиндров.

Режимы работы

Сейчас можно встретить восемь режимов работы силового агрегата:

При холодном пуске топливная смесь очень сильно обедняется. Это случается из-за того, что топливо очень плохо смешивается с воздухом. В результате не происходит того испарения, которое нужно. Такой способ работы двигателя очень сильно вредит деталям. То есть большое количество топлива оседает на стенках цилиндра и выпускных труб;
Если вы заводите авто при низкой температуре, то на начальном этапе требуется очень обогащенная смесь. Для этого нужно подавать большее количество топлива, пока температура в камере сгорания не повысится до нужного значения;
После пуска идет процесс прогрева инжекторного двигателя. Вы знаете, что во время пуска в мороз смесь очень бедная, образуется некая топливная пленка в выпускной трубе. Она исчезает только после достижения очень высокой температуры. В связи с этим топливную смесь нужно очень сильно обогащать;
При частичной нагрузке необходимо поддерживать определенный состав топливовоздушной смеси. Если двигатель инжекторный не оснащен нейтрализатором, то обогащенность должна быть в пределах 1,05 – 1,2;
При полной нагрузке дроссельная заслонка полностью открыта. Поступает большое количество воздуха, что очень хорошо. В этом режиме достигается максимальная мощность и крутящий момент;
Во время ускорения заслона то открывается, то закрывается. В результате этого смесь кратковременно обедняется и происходит ограничение подачи топлива. Для предотвращения такого явления обогащение должно быть меньше 1;
В холостом режиме происходит замедление, автомобиль двигается по инерции. В этом случае подача топлива полностью перекрывается;
Если происходит увеличение высоты, то плотность воздуха уменьшается. Из этого следует, что двигаться в горах очень сложно, топливная смесь будет очень обогащена. Это может привести к трудному пуску силового агрегата и увеличению расхода топлива.

Преимущества и недостатки

Инжектор получил огромную популярность в современном мире. Это обусловлено следующими плюсами:

Режим работы меняется автоматически, без использования человеческого фактора;
Полностью отсутствует необходимость в ручной настройке;
Двигатель очень экономичный;
Полностью соответствует всем экологическим нормам;
Очень легко запускать в любую погоду, нет потери мощности.

Кончено, без недостатков никуда. О них тоже стоит рассказать:

Довольно высокая стоимость и обслуживание;
Многие детали непригодны к ремонту. То есть их придется полностью выкидывать и менять на новые;
Производить ремонт и обслуживание в домашних условиях практически невозможно. Для этого требуется специальное оборудование и опыт;
Двигатель очень зависим от напряжения сети.

Типы инжекторной системы

Сейчас можно встретить три типа:

Одноточечный впрыск;
Многоточечный впрыск;
Непосредственный впрыск.

Первый является самым простым и очень распространённым. Он не очень сильно начинен электроникой, что приводит к меньшему эффекту. Большим недостатком такой системы является то, что некая часть топлива теряется во время впрыска. То есть топливная смесь подается через форсунку во впускной коллектор, где происходит распределение по цилиндрам.

Следом идет многоточечный впрыск, который позволяет подавать топливо индивидуально в каждый цилиндр. Благодаря этому у вас не будет возникать вопрос: нужно ли прогревать инжекторный двигатель. Что касается самого распределения, то он мощнее и экономичнее. По многочисленным тестам можно увидеть, что мощность увеличивается на 7 процентов. К основным преимуществам можно отнести автоматическую настройку подачи топлива и впрыскивание вблизи клапана.

Непосредственный впрыск используется во многих современных автомобилях. Его особенность состоит в том, что подача топлива происходит непосредственно в каждый цилиндр. Ни одной капли смеси не будет расходоваться впустую. Если у вас возникает вопрос надо ли прогревать двигатель, то ответ очень простой. Это зависит от самого производителя и его рекомендаций. Некоторые рекомендуют прогревать силовой агрегат не очень долго, чтобы не навредить всем деталям. Каждый должен сам ответить на вопрос, надо ли ему прогревать двигатель, изучив рекомендации к своему авто.

Основы прямого впрыска | HowStuffWorks

Непрофессионалу лабиринт шлангов, жгутов проводов, коллекторов и трубок под капотом автомобиля может показаться устрашающим. Но когда дело доходит до бензинового двигателя, просто знайте следующее: для работы ему нужны топливо, воздух (если быть точным, кислород) и искра.

Два наиболее важных различия между двигателем с прямым впрыском и стандартным бензиновым двигателем заключаются в том, как они подают топливо и как топливо смешивается с поступающим воздухом.Эти основные предпосылки имеют огромное значение для общей эффективности двигателя.

Прежде чем мы заглянем внутрь двигателя с непосредственным впрыском, давайте посмотрим на короткую секунду из жизни стандартного бензинового двигателя (для более полного взгляда на бензиновый двигатель см. Как работают автомобильные двигатели). Сначала топливо поступает через насос из топливного бака через топливопровод в топливные форсунки, которые установлены в двигателе. Форсунки распыляют бензин во впускной коллектор, где топливо и воздух смешиваются в мелкий туман.Через точно определенные промежутки времени открываются впускные клапаны, соответствующие различным цилиндрам двигателя. Когда впускной клапан цилиндра открывается, поршень в этом цилиндре опускается, всасывая топливно-воздушный туман из воздушного коллектора вверху в нижнюю камеру. Когда поршень поднимается еще раз, он сжимает (сжимает) топливно-воздушную смесь, пока она не станет почти в девять раз плотнее, чем была вначале. Затем загорается свеча зажигания, предназначенная для этого цилиндра, в результате чего камера вызывает взрыв под высоким давлением и большой энергией.Этот небольшой удар толкает поршень обратно вниз с огромной силой, заставляя его вращать коленчатый вал и, в конечном итоге, передавать мощность на колеса.

Понял? Довольно сложно, да? Это работает, но с инженерной точки зрения оставляет желать лучшего и довольно расточительно.

Однако с двигателем с прямым впрыском топливо пропускает ступеньку и добавляет немного эффективности. Вместо того, чтобы болтаться во впускном коллекторе, топливо впрыскивается прямо в камеру сгорания.С помощью современных компьютеров управления двигателем топливо сжигается именно там, где необходимо, и тогда, когда это необходимо [источник: Fueleconomy.gov].

Чтобы узнать больше о том, что делает двигатели с прямым впрыском топлива более эффективными, перейдите на следующую страницу.

Как работают системы впрыска топлива

Алгоритмы, управляющие двигателем, довольно сложны. Программное обеспечение должно позволять автомобилю соответствовать требованиям по выбросам на 100 000 миль, соответствовать требованиям EPA по экономии топлива и защищать двигатели от неправильного использования.И есть еще десятки других требований.

Блок управления двигателем использует формулу и большое количество справочных таблиц для определения ширины импульса для заданных условий эксплуатации. Уравнение будет представлять собой серию множества множителей, умноженных друг на друга. Многие из этих факторов будут взяты из справочных таблиц. Мы рассмотрим упрощенный расчет ширины импульса топливной форсунки . В этом примере в нашем уравнении будет только три фактора, тогда как в реальной системе управления их может быть сто или больше.

Блок управления двигателем использует формулу и большое количество справочных таблиц для определения ширины импульса для заданных условий эксплуатации.Уравнение будет представлять собой серию множества множителей, умноженных друг на друга. Многие из этих факторов будут взяты из справочных таблиц. Мы рассмотрим упрощенный расчет ширины импульса топливной форсунки . В этом примере в нашем уравнении будет только три фактора, тогда как в реальной системе управления их может быть сто или больше.

Ширина импульса = (Базовая ширина импульса) x (Фактор A) x (Фактор B)

Для вычисления ширины импульса ЭБУ сначала просматривает базовую ширину импульса в справочной таблице.Базовая ширина импульса является функцией частоты вращения двигателя (об / мин) и нагрузки (которая может быть рассчитана по абсолютному давлению в коллекторе). Допустим, частота вращения двигателя составляет 2000 об / мин, а нагрузка равна 4. Мы находим число на пересечении 2000 и 4, что составляет 8 миллисекунд.
об / мин Нагрузка
1 2 3 4 5
1,000 1 2 3 4 5
2,000 2 4 6 8 10
3,000 3 6 9 12 15
4,000 4 8 12 16 20

В следующих примерах A и B — это параметры, поступающие от датчиков.Допустим, A — температура охлаждающей жидкости, а B — уровень кислорода. Если температура охлаждающей жидкости равна 100, а уровень кислорода равен 3, справочные таблицы говорят нам, что коэффициент A = 0,8 и коэффициент B = 1,0.
A Фактор A
B Фактор B
0 1,2
0 1.0
25 1,1
1 1,0
50 1.0
2 1,0
75 0,9
3 1.0
100 0,8
4 0.75

Итак, поскольку мы знаем, что ширина основного импульса является функцией нагрузки и числа оборотов в минуту, и что ширина импульса = (ширина основного импульса) x (коэффициент A) x (коэффициент B) , общая ширина импульса в нашем примере равна:
8 x 0,8 x 1,0 = 6,4 миллисекунды

Из этого примера вы можете увидеть, как система управления выполняет настройки. Если параметр B представляет собой уровень кислорода в выхлопе, справочная таблица для B — это точка, в которой (по мнению разработчиков двигателей) слишком много кислорода в выхлопе; и, соответственно, ЭБУ сокращает расход топлива.
Реальные системы управления могут иметь более 100 параметров, каждый со своей таблицей поиска. Некоторые параметры даже меняются со временем, чтобы компенсировать изменения в характеристиках компонентов двигателя, таких как каталитический нейтрализатор. И, в зависимости от частоты вращения двигателя, ЭБУ, возможно, придется выполнять эти вычисления более ста раз в секунду.
Чипы производительности
Это подводит нас к обсуждению чипов производительности. Теперь, когда мы немного понимаем, как работают алгоритмы управления в ЭБУ, мы можем понять, что делают производители микросхем производительности, чтобы получить больше мощности от двигателя.
Чипы Performance производятся компаниями вторичного рынка и используются для увеличения мощности двигателя. В ЭБУ есть микросхема, которая содержит все таблицы поиска; чип производительности заменяет этот чип. Таблицы в микросхеме производительности будут содержать значения, которые приводят к увеличению расхода топлива в определенных условиях движения. Например, они могут подавать больше топлива при полностью открытой дроссельной заслонке на каждой скорости двигателя. Они также могут изменить время зажигания (для этого тоже есть справочные таблицы). Поскольку производители чипов производительности не так озабочены такими проблемами, как надежность, пробег и контроль выбросов, как производители автомобилей, они используют более агрессивные настройки в топливных картах своих чипов производительности.
Для получения дополнительной информации о системах впрыска топлива и других автомобильных темах перейдите по ссылкам на следующей странице.
Как это работает: впрыск топлива
Ссылки на следы
Как это работает
История возможностей
Подача топлива прямо в цилиндр оказалась намного более эффективной, чем старый добрый карбюратор
Автор статьи:
Джил МакИнтош
Дата публикации:
27 сентября 2017 г. • 7 февраля 2019 г. • 4 минуты чтения • Присоединяйтесь к разговору
Содержание статьи
Вот как вы завели машину с карбюратором холодным утром в «старые добрые времена» .«Вы вытаскиваете дроссельную заслонку, несколько раз откачиваете дроссель и поворачиваете ключ. Если не переборщить и залить бензином, двигатель заведется, и вы будете нажимать на дроссельную заслонку и дроссельную заслонку, чтобы он продолжал работать. Через несколько минут, когда вы узнали, что все в порядке, вы могли уехать.
Объявление
Это объявление еще не загружено, но ваша статья продолжается ниже.
Содержание статьи
Сегодня? Вы поворачиваете ключ или нажимаете кнопку стартера, и через несколько секунд все готово.Отличие заключается в впрыске топлива, который используется во всех новых автомобилях.
Бензин должен быть смешан с воздухом, прежде чем его можно будет сжечь, и когда поршни двигателя опускаются, они создают внутренний вакуум, который втягивает этот воздух. В старых автомобилях этот воздух поступает через карбюратор, который измеряет его и смешивает с нужным количеством топлива. (На любом транспортном средстве педаль «газа» на самом деле является пневматической педалью: нажатие на нее сигнализирует двигателю о необходимости втянуть больше воздуха, и система добавляет необходимое дополнительное топливо.) Эта воздушно-топливная смесь втягивается во впускной коллектор и в цилиндры, где он воспламеняется в каждом из свечей зажигания.
Двигатель Ford EcoBoost V8 с двойным турбонаддувом сочетает в себе турбонаддув с прямым впрыском топлива для создания системы, которая обеспечивает мощность безнаддувного V8 с экономией топлива V6
Гораздо эффективнее заправлять топливо именно там, где это необходимо, и это что делает двигатель с впрыском топлива. Топливные форсунки распыляют бензин под давлением изнутри в двигатель, когда воздух врывается внутрь, создавая пар топливо-воздух в точке, где двигатель использует его, в отличие от карбюратора, который установлен над двигателем.Топливо впрыскивается точно в нужное время и в нужном количестве, чтобы максимизировать эффективность двигателя.
Объявление
Это объявление еще не загружено, но ваша статья продолжается ниже.
Содержание статьи
В самых ранних основных системах впрыска топлива, которые появились на автомобилях в 1980-х годах, использовалась простая и недорогая система, называемая впрыском через корпус дроссельной заслонки. Блок был установлен над двигателем и, как и карбюратор, добавлял топливо, когда воздух проходил через впускной коллектор.Двигатель было легче запускать, но у него был общий недостаток с карбюратором: не все цилиндры получали одинаковое количество топлива, что приводило к потере газа и увеличению выбросов.
Система дроссельной заслонки была заменена многоточечным впрыском, который сегодня используется в некоторых автомобилях. Над каждым поршнем имеется камера сгорания, в которой впускные клапаны открываются, впуская топливно-воздушную смесь. Свеча зажигания воспламеняет топливо для подачи энергии, а затем открываются клапаны для выпуска выхлопных газов. В многопортовой системе есть инжектор за пределами каждой камеры сгорания, распыляющий топливо в воздух непосредственно перед его поступлением в камеру.Предоставление каждому цилиндру собственной форсунки решает старую проблему неравномерного распределения топлива.
Объявление
Это объявление еще не загружено, но ваша статья продолжается ниже.
Содержание статьи
Следующим шагом стал непосредственный впрыск бензина, или GDI, который раньше использовался почти исключительно на дорогих автомобилях, но теперь также используется большинством основных производителей. Форсунка установлена так, что ее сопло находится внутри камеры сгорания.Когда впускные клапаны открываются, в камеру попадает обычный воздух. Форсунка распыляет топливо, и вихревой воздух смешивается с ним, образуя пар, прежде чем свеча зажигания воспламенит его.
Прямой впрыск более эффективен, чем многопортовый. GDI создает более мелкий туман, который воспламеняется более полно, а также распыляет более точное количество топлива. Эти двигатели могут быть более мощными, даже если они потребляют меньше топлива и выбрасывают меньше выбросов из выхлопной трубы. Относительно новый для бензина, непосредственный впрыск всегда использовался в дизельных двигателях, которые зависят от тепла сжатия, а не от свечи зажигания для воспламенения топлива.
Объявление
Это объявление еще не загружено, но ваша статья продолжается ниже.
Содержание статьи
Ни одна система не идеальна. GDI более сложен, чем многоточечный впрыск, и, поскольку он находится под более высоким давлением, а форсунки должны выдерживать интенсивную теплоту сгорания, компоненты более мощные и, соответственно, более дорогие. У них также может быть проблема с отложениями в двигателе. Все двигатели выделяют загрязняющие вещества и углерод, которые вместе с остатками масла могут превращаться в твердую жирную субстанцию, известную как мусор.
На верхнюю часть впускных клапанов в многопортовых двигателях попадает очищающий спрей бензина, а на клапаны двигателей GDI — нет, и они могут образовывать слой грязи. Сколько мусора и сколько проблем это создаст, может зависеть от производителя, двигателя и даже от того, кого вы спрашиваете — это может быть спорным вопросом для автолюбителей, а также от того, что с этим делать. Любые несгоревшие пары бензина рециркулируют обратно в систему как часть системы контроля выбросов двигателя, поэтому использование топлива хорошего качества может помочь уменьшить отложения, а также сохранить чистоту форсунок.Кроме того, замените свечи зажигания и выполните другое техническое обслуживание в соответствии с графиком вашего автомобиля, который вы найдете в руководстве по эксплуатации, включая своевременную замену воздушного фильтра и моторного масла.
Регулярная промывка форсунок или чистящие добавки также вызывают споры. Некоторые говорят, что это профилактическое обслуживание, а другие называют это пустой тратой денег. Они часто были полезны на старых двигателях, когда форсунки и топливо были не так хороши, как сегодня, но если ваша машина работает нормально и в руководстве по эксплуатации не указано ни одного из них, вероятно, вы сможете обойти это стороной.
Поделитесь этой статьей в своей социальной сети
Подпишитесь, чтобы получать информационный бюллетень Driving.ca Blind-Spot Monitor по средам и субботам
Нажимая кнопку подписки, вы соглашаетесь на получение вышеуказанного информационного бюллетеня от Postmedia Network Inc. откажитесь от подписки в любое время, нажав на ссылку отказа от подписки внизу наших писем. Postmedia Network Inc. | 365 Bloor Street East, Торонто, Онтарио, M4W 3L4 | 416-383-2300
Спасибо за регистрацию!
Приветственное письмо уже готово.Если вы его не видите, проверьте папку нежелательной почты.
Следующий выпуск «Монитора слепых зон» Driving.ca скоро будет в вашем почтовом ящике.
Комментарии
Postmedia стремится поддерживать живой, но гражданский форум для обсуждения и поощрять всех читателей делиться своим мнением о наших статьях. На модерацию комментариев может потребоваться до часа, прежде чем они появятся на сайте. Мы просим вас, чтобы ваши комментарии были актуальными и уважительными.Мы включили уведомления по электронной почте — теперь вы получите электронное письмо, если получите ответ на свой комментарий, есть обновление в цепочке комментариев, на которую вы подписаны, или если пользователь, на которого вы подписаны, комментарии. Посетите наши Принципы сообщества для получения дополнительной информации и подробностей о том, как изменить настройки электронной почты.
Общие сведения о прямом впрыске топлива и принципах его работы
Прямой впрыск топлива — это технология подачи топлива, которая позволяет бензиновым двигателям сжигать топливо более эффективно, что приводит к большей мощности, более чистым выбросам и повышенной экономии топлива.
Как работает прямой впрыск топлива
Бензиновые двигатели работают, всасывая смесь бензина и воздуха в цилиндр, сжимая его поршнем и воспламеняя искрой. В результате взрыва поршень движется вниз, производя энергию. Традиционные системы непрямого впрыска топлива предварительно смешивают бензин и воздух в камере сразу за цилиндром, называемой впускным коллектором. В системе прямого впрыска воздух и бензин предварительно не смешиваются. Скорее, воздух поступает через впускной коллектор, а бензин впрыскивается непосредственно в цилиндр.
Преимущества прямого впрыска топлива
В сочетании с сверхточным компьютерным управлением прямой впрыск позволяет более точно контролировать дозирование топлива, то есть количество впрыскиваемого топлива и время впрыска, точную точку, когда топливо вводится в цилиндр. Расположение форсунки также позволяет получить более оптимальную форму распыления, при которой бензин разбивается на более мелкие капли. Результат — более полное сгорание. Другими словами, сжигается больше бензина, что означает большую мощность и меньшее загрязнение от каждой капли бензина.
Недостатки прямого впрыска топлива
Основные недостатки двигателей с прямым впрыском — сложность и стоимость. Системы прямого впрыска более дороги в изготовлении, поскольку их компоненты должны быть более прочными. Они работают с топливом при значительно более высоком давлении, чем системы непрямого впрыска, а сами форсунки должны выдерживать высокую температуру и давление сгорания внутри цилиндра.
Насколько мощнее и эффективнее эта технология?
Cadillac CTS продается как с прямым, так и с прямым впрыском топлива.6-литровый двигатель V6. Непрямой двигатель производит 263 лошадиных силы и 253 фунт-фут. крутящего момента, в то время как прямая версия развивает 304 л.с. и 274 фунт-фут. Несмотря на дополнительную мощность, оценки экономии топлива EPA для двигателя с непосредственным впрыском на 1 милю на галлон выше в городе (18 миль на галлон против 17 миль на галлон) и равны на шоссе. Еще одним преимуществом является то, что двигатель Cadillac с непосредственным впрыском работает на обычном 87-октановом бензине. Конкурирующие автомобили Infiniti и Lexus, использующие двигатели V6 мощностью 300 л.с. с непрямым впрыском, требуют топлива премиум-класса.
Возобновление интереса к непосредственному впрыску топлива
Технология прямого впрыска существует с середины 20 века. Однако немногие автопроизводители использовали его для автомобилей массового потребления. Непрямой впрыск топлива с электронным управлением выполнял эту работу почти так же хорошо, как и значительно более низкие производственные затраты, и предлагал огромные преимущества по сравнению с механическим карбюратором, который был доминирующей системой подачи топлива до 1980-х годов. Такие события, как рост цен на топливо и ужесточение законодательства об экономии топлива и выбросах, побудили многих автопроизводителей начать разработку систем прямого впрыска топлива.Вы можете ожидать, что в ближайшем будущем все больше и больше автомобилей будут использовать систему прямого впрыска.
Дизельные автомобили и прямой впрыск топлива
Практически все дизельные двигатели используют прямой впрыск топлива. Однако, поскольку дизельные двигатели используют другой процесс сжигания своего топлива, когда традиционный бензиновый двигатель сжимает смесь бензина и воздуха и воспламеняет ее от искры, дизели сжимают только воздух, а затем распыляют топливо, которое воспламеняется от тепла и давления. , их системы впрыска отличаются по конструкции и принципу действия от систем непосредственного впрыска бензина.
.

об / мин	Нагрузка
об / мин	1	2	3	4	5
1,000	1	2	3	4	5
2,000	2	4	6	8	10
3,000	3	6	9	12	15
4,000	4	8	12	16	20

A	Фактор A	B	Фактор B
0	1,2	0	1.0
25	1,1	1	1,0
50	1.0	2	1,0
75	0,9	3	1.0
100	0,8	4	0.75

Принцип работы инжекторного двигателя

Как работает ДВС

О карбюраторе, его достоинствах и недостатках

Про инжекторные моторы

Устройство впрыска

Виды впрысковых систем

Одноточечный впрыск

Многоточечный впрыск

Непосредственный впрыск

Что еще стоит почитать

Как работает инжекторный двигатель?

Датчики инжекторного двигателя

Датчик массового расхода воздуха (ДМРВ)

Датчик абсолютного давлении и температуры двигателя (ДАД)

Датчик положения коленчатого вала (ДПКВ)

Датчик фаз (ДФ)

Датчик детонации

Датчик положения дроссельной заслонки (ДПДЗ)

Датчик температуры охлаждающей жидкости (ДТОЖ)

Датчик кислорода

Исполнительные элементы

Топливный насос

Форсунка

Дроссельная заслонка

Регулятор холостого хода (РХХ)

Модуль зажигания

Принцип работы инжекторного двигателя

Прогрев двигателя и датчик температуры двигателя

Что лучше, инжекторный или карбюраторный двигатель?

Принцип работы инжекторного двигателя автомобиля, сравнение с карбюраторным

Принцип работы инжекторного двигателя автомобиля, сравнение с карбюраторным

Инжекторный двигатель – принципы работы.

Вот что получает автомобиль, если на нем установлен инжекторный двигатель (сравнение ведется с карбюратором).

Другие похожие статьи:

Устройство автомобиля: инжектор

История инжектора

Схема работы инжектора

Система управления инжектора

Промывка инжектора

Инжекторный двигатель: устройство и принцип работы

Принцип работы инжектора

В чём особенности устройства?

Форсунки

Каталитический нейтрализатор

Датчики

Основные датчики инжекторного двигателя:

Признаки загрязнения инжекторов

Рекомендации по очистке

принцип работы, плюсы и минусы

История

Устройство

Принцип работы

Режимы работы

Преимущества и недостатки

Типы инжекторной системы

Основы прямого впрыска | HowStuffWorks

Как работают системы впрыска топлива

Как работают системы впрыска топлива

Как работают системы впрыска топлива

Как работают системы впрыска топлива

Как это работает: впрыск топлива

Ссылки на следы

Содержание статьи

Объявление

Содержание статьи

Объявление

Содержание статьи

Объявление

Содержание статьи

Объявление

Содержание статьи

Поделитесь этой статьей в своей социальной сети

Спасибо за регистрацию!

Комментарии

Общие сведения о прямом впрыске топлива и принципах его работы

Как работает прямой впрыск топлива

Преимущества прямого впрыска топлива

Недостатки прямого впрыска топлива

Насколько мощнее и эффективнее эта технология?

Возобновление интереса к непосредственному впрыску топлива
