Как установить противотуманные фары на Тойоту?

15.12.2015

Многие из автолюбителей, покупая автомобиль японского производства, приобретают транспортное средство в стандартной, базовой комплектации без ПТФ, поэтому предпочитают купить фары Тойота в комплекте с проводами для установки. Это обусловлено несколькими факторами. Противотуманные фары не только дополняют штатный головной свет, улучшая видимость дороги в сложных метеорологических условиях, но и служат своеобразным элементом тюнинга. Помимо этого они обеспечивают лучшую видимость самого автомобиля в условиях тумана, снегопада или сильного ливня.

Но приобрести противотуманные фары Тойота для модели Королла мало, нужно еще правильно их установить.

  • Важное условие для успешной установки – убедиться, что ваш автомобиль имеет штатную проводку для ПТФ и если она есть в наличии, процесс интеграции туманок можно провести самостоятельно.

Простейший способ проверить наличие штатной проводки для подключения противотуманок – выдернуть одну из заглушек, которые рассчитаны под установку ПТФ и находятся на бампере автомобиля.

Если видны провода, значит, штатная проводка имеется, если нет, потребуется квалифицированная рука мастера сервиса.

Полный комплект для установки – успешная интеграция

Выбирая – какие купить противотуманные фары для Тойота, обратите внимание на ассортимент магазина Wesem-light.ru, в котором представлен широкий выбор штатной и дополнительной световой оптики, включая фары дальнего/ближнего света на основе светодиодов.

Если выяснилось, что проводка для подключения противотуманных фар имеется, следует для полного комплекта приобрести:

  • Специальное реле для противотуманок на Toyota Corolla;

  • Переключатель, подходящий к приборной панели автомобиля;

  • Непосредственно сами фары и декоративные заглушки под ПТФ.

Убедившись в полном комплекте и наличии инструментов можно приступать непосредственно к процессу интеграции фар.

Процесс установки ПТФ – этапы

Прежде, чем приступить к установке, следует снять заглушки на бампере, очистить штатные места от пыли и грязи.

Следующий этап – подключение противотуманных фар к проводке и надежное их закрепление на бампере. Это сделать довольно просто – достаточно вставить ПТФ и с обратной стороны прикрутить на саморез. Убедившись, что фары надежно закреплены, следует вставить заглушки, придав тем самым законченный вид всей конструкции.

Это самый простой этап установки противотуманной фары Тойота на штатное место. Далее следует подключение реле, которое проводится в салоне автомобиля и вывод переключателя ПТФ. Вариантов подключения переключателя может быть несколько, где, к примеру, ПТФ будут включаться одновременно с габаритами или ближним светом фар, но лучше выбрать независимое включение/выключение ПТФ. После всех действий по подключению реле и переключателя следует проверить фары на работоспособность. Если они включаются и выключаются, значит все сделано правильно и теперь головной свет вашего авто значительно улучшен за счет установленных противотуманных фар.

Источник: linaris.ru

Как установить противотуманные фары на Гранту своими руками • Сам автоэлектрик

Как известно, противотуманные фары на Лада Гранта не входят в базовую комплектацию, поэтому если вы решили доработать свой автомобиль, то придется провести работы самостоятельно, тем более, что в них нет ничего сложного – важно соблюдать аккуратность и следовать нескольким простым рекомендациям. Установить противотуманки вам придется самостоятельно

Что понадобится приобрести

Для работы нужен определенный набор, в который входят следующие изделия:

  1. Комплект фар. Противотуманные фары лада Гранта выпускаются в двух вариантах «BOSCH», выпускаемые в Рязани, и ПТФ Киржач, произведенные в одноименном городе. Первый тип имеет прямое стекло, второй – выпуклое, по этому признаку их различить проще всего.
  2. Монтажный набор. В него входит вся необходимая проводка с разъемами для присоединения к фарам, салонные провода, кнопка включения и реле. То есть, в одном комплекте вы получаете все требуемое для подключения своими руками, при этом его цена достаточно демократична.
  3. Дополнительные материалы
    . Сюда входит гофра для прокладки проводки под капотом, обжимные клеммы, изолента и другие полезные мелочи. Для установки также понадобится дрель со сверлами, круглая шарошка и желательно кольцевое сверло на 60 мм, хотя можно обойтись и без него.

Важно! Дополнительно запаситесь острым ножом и саморезами для крепления ПТФ, если их не было в наличии, эти мелочи значительно упростят работу.

Рабочий процесс

Все мероприятия можно разделить на два этапа – подготовительный и монтажный, рассмотрим каждый из них более подробно. Об установке ПТФ на другие модели ВАЗа, к примеру противотуманные фары на Калину своими силами, вы можете прочесть в других разделах сайта.

Подготовка

Эта стадия состоит из множества операций:

  • В первую очередь следует снять клемму с аккумулятора, после чего откручивается бампер: саморезы в колесных арках, два самореза в креплении к подкрылку, отвинчиваются гайки крепления защиты картера, а также снимается решетка, и не забудьте о креплении к раме, два болта спрятаны под номером, как показано на фото. После этого углы конструкции слегка разводятся — и бампер снимается.

Важно! Не забудьте подстелить на землю тряпки или ветошь, чтобы не поцарапать краску на бампере.

Не забудьте о болтах под номерной площадкой
  • Чтобы поставить противотуманные фары для Лада Гранта ВАЗ 2190, вам в любом случае придется резать бампер, можно по диаметру насверлить отверстий и после вырезать фрагмент, а можно кольцевым сверлом сделать первичную заготовку, а после расширить ее с помощью ножа.
Отверстие, сделанное кольцевым сверлом, легко расширяется с помощью канцелярского ножа
  • Далее край зачищается с помощью шарошки, так вы сделаете прорез аккуратным и ровным.
  • Затем прикрепляем противотуманные фары на Гранту – установка производится посредством трех саморезов, вворачиваемых прямо в бампер.

Подключение

Тут все также довольно просто:

  • Перед тем, как установить противотуманные фары на Гранту, изучается схема подключения, она очень проста, и в ней можно разобраться даже без соответствующей квалификации.
Схема чаще всего размещена прямо на упаковке
  • Далее протягивается проводка от кнопки в салоне к установочному блоку под капотом, характер работ зависит от места расположения переключателя. Блок подключается согласно схемы.
  • Проводка под капотом протягивается в гофрах, ее положение фиксируется пластиковыми хомутами, важно, чтобы все соединения были максимально надежно защищены от воздействия влаги, для этого на них рекомендуется надевать термоусадочные элементы.
  • Далее подключаются разъемы фар, и система проверяется на работоспособность, если все нормально, можно окончательно собирать все узлы. Как видите, инструкция проста, но поработать все равно придется достаточно много.

Для того чтобы улучшить внешний вид, на фары дополнительно могут устанавливаться реснички или специальные наклейки. Изготовление наклеек на фары – новая услуга, которая позволяет улучшить внешний вид автомобиля с минимальными затратами.

Вывод

Чтобы установить противотуманки на Гранту, вам понадобится готовый комплект подключения и небольшой набор инструмента

. Видео в этой статье расскажет о данном процессе некоторые важные подробности.

Установка и подключение противотуманных фар машины

Когда не хватает света штатных фар машины помогут противотуманки. Дадим советы как подключить самостоятельно, а в конце статьи - подробный видео урок установки ПТФ своими руками через реле.

Противотуманные фары автомобиля различаются цветом, ценой, мощностью и другими параметрами. Выбор зависит от того, для чего собираетесь использовать. Самые распространённые – жёлтые и белые. Жёлтые фары делают видимость в тумане лучше по сравнению с белыми.

Делаем своими руками

Перейдём к подключению. По правилам подсоединять их нужно к задним противотуманкам - это безопасно и затратите минимум усилий. Но некоторым захочется, чтобы передние фары включались независимо от задней подсветки. Тогда можно использовать в светлое время суток как ДХО (дневные ходовые огни). Но придётся немного потрудиться и самостоятельно делать проводку.
Для работы потребуется купить дополнительную кнопку. Также в авто магазинах встречаются специальные комплекты для подключения противотуманных фар к автомобилю. В них входят все необходимые элементы для установки: проводка, реле, специальные штекеры и разъемы.

Первый шаг самостоятельной установки – вставка кнопки реле в свободное пространство. Подсоедините плюсы, идущие кнопки включения ближнего света к реле в левой части проводов. Закрепите его с помощью винта, расположенного на внутренней стороне подкапотного пространства.

Затем нужно вывести плюсы от реле в места, где будут располагаться противотуманные фары. Подсоедините провода к ним.

Видео - как подключить ПТФ

На последнем этапе установки противотуманок нужно обязательно проверить изоляцию, а затем можно переходить к непосредственной настройке, проводить которую лучше в вечернее время.

Настройка осуществляется с помощью специального винта на самих фарах. Откручивая или закручивая этот самый винт, изменяем угол наклона и соответственно свечение. Противотуманные фары автомобиля не должны светить выше ближнего света.

Установка противотуманных фар

Комплектация купленного автомобиля предусматривает все необходимое для полноценного вождения. Однако, не каждое авто имеет набор всех необходимых установок, таких как противотуманные фары. Они могут идти в наличии при приобретении дорогой модели, хотя такое устройство нужно каждому водителю.

“Противотуманки” устанавливаются в нижней части машины для четкой подсветки не менее десяти метров во время тумана. На самом деле такие фары нужны не только в подобную погоду, они станут отличным дополнением и к стандартному свету вашей машины. Так и дорога будет лучше видна, да и ваш автомобиль станет более заметным на дороге.





Какие фары против тумана лучше купить?

Если вы твердо решили устанавливать ПТФ, то их можно приобрести у любого производителя автомобилей, в частности у изготовителя вашей марки машины.

Такие фары будут смотреться максимально органично со всем авто, а крепления и другие запчасти будут предоставлены в комплектации. Осталось только поставить и использовать их в свое удовольствие. Но есть и минусы таких фирменных “противотуманок”. Для их изготовления берутся редкие лампочки, поэтому цена на этот продукт является значительно высокой.

Мы можем пойти и другим путем: воспользуемся универсальными комплектами. Чтобы установить такие фары, нужно хоть чуть-чуть разбираться в технике и уметь держать отвертку в руках. Подобный вариант более бюджетный, плюс замена запчасти при необходимости не влетит в копеечку. Единственный недостаток в том, что подобные ПТФ будут бросаться в глаза и выбиваться из общего дизайна автомобиля. Выбор за вами: красота или ценовая политика.





Техника установки:

Чтобы установить противотуманные фары самостоятельно, нужно приобрести:

  • Фары
  • Стандартный набор инструментов
  • Набор проводов и контакты для них
  • Реле
  • Предохранитель
  • Кнопка для включения
  • Изолента





Сборка и монтаж

Для начала снимите бампер и защиту картера. Для установки противотуманных фар в машине предусмотрены специальные отверстия, закрытые глушителями. Вам всего лишь остается поместить ПТФ в специальные гнезда и закрепить их. Провода нужно проложить под капотом автомобиля, а лучше всего сразу подхватить их хомутами. Помните, что провод со знаком минус должен быть подключен к кузову.

После всех этих действий верните на место те части машины, которые мы снимали. Теперь осталось проложить второй проводок в салон, где его следует присоединить к кнопке управления. Подобная заглушка очень удобно располагается под мотором стеклоочистителя.





Как подключить фары

Как гласят правила дорожного движения, “противотуманки” обязательно должны работать одновременно с габаритными фарами. Для соблюдения этого закона внесите еще один элемент в имеющуюся электросеть. Схема очень проста, и посмотреть её можно либо в Интернете либо у продавца автомагазина. Если вы купили фирменные ПТФ, то инструктаж уже будет представлен в комплекте. Совет для забывчивых автомобилистов: во время установки включите сначала одно добавочное реле, а потом противотуманные фары. В результате “противотуманки” будут работать исключительно включении зажигания.

Обязательно еще раз проверьте перед заведением автомобиля все проводки и соединения. Если все в порядке, можно начинать проверку. Кстати, для защиты от грязи и сколов можно установить на такие фары специальную защиту.





Стадии установки:
  1. Отсоединить аккумулятор.
  2. Установить ПТФ на бампер.
  3. Проложить провода.
  4. Подключить фары.
  5. Проверить соединения и шнуры.
  6. Подключить аккумулятор и оценить работу “противотуматок”.

Вы уже успели понять, что установить противотуманные фары самостоятельно, может каждый водитель. Однако, очень важно отрегулировать ПТФ: у светового пучка должна быть четкая верхняя граница. Все это нужно непременно проверить для вашей безопасности на дороге. Если вы не уверены в правильности ваших действий по ходу подключения фар, обратитесь к специалисту.



Тойота Королла противотуманные фары: поэтапная установка

Дата: 22.12.2014

Многие покупают автомобили в стандартных комплектациях, которые не имеет климат контроля, противотуманок и других приятностей. Сегодня мы поговорим о том, как установить противотуманные фары на Тойоту Короллу. Вы спросите: для чего они нужны? Ответ очень прост – такие фары необходимы для применения их в тяжелых метеорологических условиях. Они обеспечивают улучшенную видимость дороги и общую заметность транспортного средства в условиях пониженной видимости.

А с другой стороны они просто придают автомобилю более интересный вид, машина сразу смотрится эффектней, особенно в ночное время суток. Итак, разобравшись для чего нужны ПТФ, давайте рассмотрим поэтапный процесс их установки в автомобиль Тойота Королла.

Поэтапная установка противотуманок на Короллу

Перед началом всего действа, нам необходимо убедиться в том, что мы в силах произвести самостоятельную установку ПТФ фар в автомобиль. Здесь все зависит от того есть ли у вашего автомобиля штатная проводка для них или нет. Если такая проводка имеется – самостоятельная установка возможна и вам пригодится данная инструкция, если же такой проводки нет – то понадобится рука специалиста, так как самому проводку в автомобиле провести будет очень сложно. Проверить наличие штатной проводки, можно выдернув одну из заглушек для противотуманных фар на бампере. Если там имеются провода, значит проводка на месте, если же нет, то вам не повезло – придется потратиться на проводку и работу электрика.

Итак, выяснив, что штатная проводка присутствует, мы можем ехать в магазин за покупками. Для самостоятельной вставки фар нам понадобятся:

  • Специальное реле для противотуманок на Тойоту Короллу;
  • Переключатель, который подойдет к приборной панели вашего авто;
  • Противотуманные фары – подходящие под вашу модель;
  • И наконец, заглушки под фары, которые также подойдут вашей Королле.

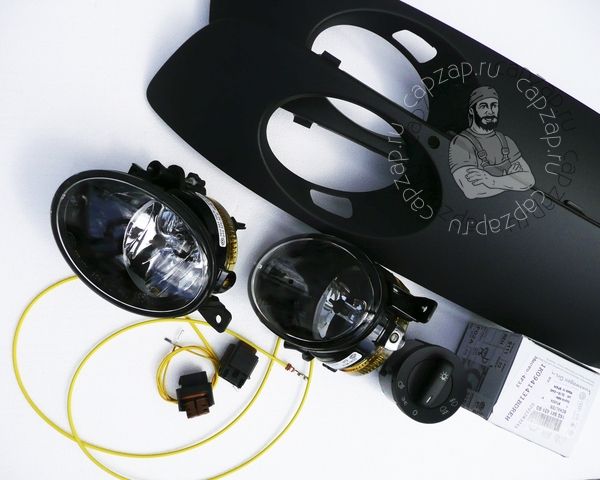

В итоге должен получиться примерно такой же набор как на фотографии снизу.

Закупив все запчасти, начинаем непосредственный процесс установки. На первом этапе нам необходимо вытащить обе заглушки. Сначала вытаскиваем с одной стороны, затем с другой. Освободив место под купленные фары, необходимо тщательно отмыть бампер вокруг этих отверстий, а затем протереть сухой тряпкой. Это позволит провести работу чисто и в тоже время более плотно установить новые заглушки.

Очистив рабочее место от грязи и пыли переходим ко второму этапу. Нам необходимо достать провода из отверстий под фары и подключить их к вашим ПТФ. После этого необходимо надежно закрепить подключенные фары в самих отверстиях бампера. Сделать это очень просто – одной стороной фара вставляется в бампер, а с другой стороны мы просто прикручиваем ее на саморез. С другой фарой делаем то же самое.

Надежно закрепив противотуманку и убедившись в том, что она не выскочит, не открутится и тому подобное, можно вставить заглушки на места и придать автомобилю внешне законченный вид. После того как были вставлены заглушки вы сами убедитесь в том, что они там как будто и стояли всегда. На каждую фару вам понадобится примерно 5-10 минут.

Закончив с внешней работой, давайте переберемся в салон автомобиля и займемся установкой реле. В процессе установки ПТФ данная стадия самая сложная. Она займет у вас примерно полчаса, если не запутаетесь в инструкции. Реле устанавливается в специальную колодку, расположенную над бардачком со стороны переднего пассажирского сидения, легче будет тем, кто уже менял салонные фильтра на своем авто, так как контейнер с фильтром находится рядом с колодкой, в которую нужно вставить реле. Короб с колодкой выглядит примерно как на фото.

Реле вставляется на ощупь, поэтому для того чтобы иметь хотя бы примерное понимание того, куда его вставлять необходимо снять крышку данного короба – сделать это не сложно, придется открутить один или два болтика. На фотографии ниже указано примерное место установки реле, которое вставляется через верх.

Закончив с установкой реле, собираем все обратно. И переходим к заключительной стадии – установка и подключение выключателя. Здесь каждый сам для себя должен решить, куда ему удобней установить выключатель – мы использовали разъем под монетницу.

Для того чтобы подключить сам выключатель и он исправно работал, нам необходимо снять обшивку рулевой колонки – это позволит нам получить доступ к разъему левого рулевого переключателя.

Получив доступ, вытаскиваем разъем. На фотографии имеются два вида стрелочек – зеленые и синие. Данными стрелками показаны возможные варианты подключения противотуманных фар на Тойоту Короллу. Если подключить по зеленым стрелкам – ПТФ будут включаться при включенных габаритах или ближнем свете головной оптики. Зеленые стрелки указывают на соединение проводов выключателя с красно голубым проводом и зеленым.

Синими стрелками показан вариант независимого включения и выключения противотуманных фар. Для такого варианта нам необходимо подсоединить провода выключателя к красно-голубому проводу и красному. Подключать необходимо к одному из вариантов указанных на фото.

Подсоединив провода, вставив разъем обратно проверяем работоспособность ПТФ, если все работает замечательно, то прикручиваем обшивку и приятного вам пользования, если не получилось необходимо еще раз проверить комбинации проводов.

Другие статьи

Установка противотуманных фар на ВАЗ 2107


Яркие фары являются главными помощниками автомобилиста в борьбе с непогодой и вечерними сумерками. Они должны хорошо освещать дорогу, чтобы вы были уверены за рулем даже при самом густом тумане. Но если вам мало света, который дают стандартные фары, рекомендуем установить туманки на ВАЗ 2107 для лучшей видимости. Это можно сделать самостоятельно, не прибегая к помощи специалистов. О том, как правильно производится установка и как нужно выбрать «фонари», мы подробно расскажем ниже.

Что это такое?

Уже из названия становится ясно, что эти фары были придуманы специально для того, чтобы автомобилисты могли хорошо видеть дорогу при тумане или, например, снегопаде. Дело в том, что они располагаются очень близко к дорожному покрытию, где туман не очень густой. Таким образом, они легко могут пробить его своим светом и улучшить видимость вокруг. Им нестрашны самые неожиданные капризы природы, поэтому тем, кто часто водит машину, они просто необходимы.

Стоит отметить, что такие фары не только усовершенствуют ваш автомобиль, но и сделают его внешне отличающимся от других ВАЗ 2107, так как противотуманки не были задуманы заводом-изготовителем в качестве стандартных элементов на этом авто. Такой тюнинг очень украшает машину и делает ее заметной.

Какие выбрать?

Как мы уже сказали, противотуманки являются не только важной деталью автомобиля, но еще и его украшением. Таким образом, к их выбору надо подойти ответственно.

Сначала определитесь с дизайном и цветом света. Вы можете выбрать круглую форму или квадратную, желтый свет или белый. Широкий ассортимент предлагают такие фирмы как Освар, Wesem, Hella, Catz и Osram.

Ценовая политика этих марок различна, но стоит полагать, будто чем фары дороже, тем они лучше. Обратите внимание, чем больше у нее поверхность, тем ярче она будет светить. Именно поэтому лучше всего выбрать модели самого большого размера из всех представленных в магазине.

Помимо этого, советуем сразу приобрести для них лампочки требуемой категории (h2, h3, h4, H7 или другие) мощностью не более 55 ватт, чтобы не ослеплять водителей встречных машин и не перегревать реле.

Подготовка к работе

После того, как вы купили понравившиеся фары, можно приступить к установке. Материалы, которые нам понадобятся:

  1. Разъем «мама».
  2. Проводка.
  3. Четырехтактное стандартное реле.
  4. Кнопка включения\выключения.

Если есть возможность, то лучше всего приобрести специальный комплект для подключения противотуманных фар на ВАЗ 2107.

Чтобы работать было удобнее, рекомендуем перед началом процесса снять бампер с авто, так как установка противотуманок должна происходить под ним. Обращаем ваше внимание, что по ГОСТу лампы должны быть расположены под фарами ближнего света и не ниже, чем в 25 см от дорожной поверхности.

Рабочий процесс

Выбираем желаемое место и сверлим дрелью дырки под болты, на которых будут крепиться противотуманки. В правой части моторного отсека расположите реле. Его следует подключить к проводу, находящемуся рядом с брызговиком. Теперь подсоедините реле к новым фарам.

Из двух проводов, идущих от левой и правой противотуманки, формируем жгут, чтобы провода не болтались и не мешали. Затем просверливаем три отверстия в бампере, закрепляем жгутик с помощью проволоки.

К бамперу прикручиваем крепления фар, потом ставим его на место. Разбираем фонари и вставляем в них заранее купленные лампочки.

Теперь повесим задние части от противотуманок. Сначала продеваем подведенные провода в левую фару, зачищаем их, обжимаем разъемы. Теперь можно подключить к ним лампочку и собрать ее до конца. Те же действия совершаем с правой, но кроме этого дополнительно обжимаем параллельное питание и жгут на левую противотуманку.

Подключение туманок

Все, необходимые действия следует производить строго по данной схеме.

В конце устанавливаем кнопку включения на приборной панели в салоне авто, а также проверяем, как все работает.

Как вы теперь видите, установка не заняла много времени, а результат превзошел все ожидания.


Установка противотуманных фар своими руками: схема подключения, инструкция, особенности



Противотуманные фары, согласно законодательству РФ, не входят в число обязательных технических элементов. Поэтому их установка в машине обычно осуществляется по инициативе самого владельца. Исключение – современные модели авто, у которых наличие противотуманных фар обусловлено заводской комплектацией (например, как у Skoda Octavia, Renault Kaptur, Kia Rio). Тем, чей автомобиль не оснащен современной системой освещения в условиях плохой видимости, стоит задуматься о том, как установить противотуманные фары.

Зачем нужны противотуманные фары

Отсутствие «противотуманок» в базовой комплектации большинства иностранных и отечественных автомобилей обусловлено, в первую очередь, лояльностью российской законодательной базы. Так, в европейских странах наличие противотуманных фар давно стало обязательством. Но в РФ пока такого закона нет. Поэтому многие производители, в том числе филиалы иностранных автомобильных концернов, расположенные на территории России, предпочитают отказаться от включения противотуманных фар в список обязательных элементов.

Однако их польза на дороге очевидна. Так, противотуманные фары:

 Улучшают видимость транспортного средства. По закону РФ, все владельцы транспортных средств обязаны включать фары даже в дневное время суток. Те, у кого есть автомобиль со встроенными противотуманными фарами, могут включить только их. Благодаря улучшенным характеристикам и светоотражению авто с противотуманными фарами, в среднем, видно лучше примерно на 30%. Особенно полезной эта функция является в период плохой видимости, когда свет обычных фар практически не заметен на расстоянии свыше 5 м.

 Повышают безопасность на дорогах. Это качество сопряжено с предыдущим. Благодаря особой яркости и свойствам, противотуманные фары увеличивают видимость на дорогах в тяжелых условиях (туман, пар, газ, дым, дождь). Улучшенная видимость в дождливое время обусловлена особой светоотражательной функцией. В отличие от обычных фар, свет которых фактически рассеивается в тумане или мгле, «противотуманки» аккумулируют энергию и направляют лучи концентрированно, подсвечивая отдельные участки дороги.

 Улучшают маневренность. Эта особенность также вытекает из предыдущей. Благодаря особой концентрации света и его направлению, противотуманные фары лучше освещают плохие участки дороги. Они незаменимы при путешествиях по труднопроходимой трассе, дороге-серпантину или заброшенной местности.

м Придают особый стиль авто. В моделях 2016-2020 года выпуска, как правило, предусмотрено отдельное место для установки противотуманных фар. Если владелец купит и установит оригинальные фары от производителя, такой рестайлинг будет смотреться стильно и весьма уместно.

С покупкой и установкой противотуманных фар справится даже новичок. Главное – выбрать качественные комплектующие и соблюдать требования закона при установке осветительных запчастей.

Покупка противотуманных фар

Перед тем, как установить противотуманные фары, нужно правильно выбрать модель. Идеально, если приобретенные детали будут официальными комплектующими с завода-изготовителя. Это гарантирует 100% совместимость с автомобилем не только по техническим характеристикам, но и стилю. К тому же, такие противотуманные фары гарантированно прослужат дольше и будут выполнять свой функционал на полную мощность: они не будут слишком яркими или, наоборот, тусклыми.

При покупке противотуманных фар стоит обратить внимание на:

 Цвет стекла. В РФ запрещены цветные противотуманные фары. По закону, отражающийся от автомобиля свет может быть исключительно белого или ярко-желтого цветов. Классические противотуманные фары – это запчасти желтого цвета с пропускающим свет элементом. Однако в некоторых моделях установлен светоотражающий элемент белого цвета, что также допускается. Установка цветных противотуманных фар не только запрещена, но еще и нерациональна. Во-первых, такие запчасти не будут выполнять свои «прямые обязанности»: светоотражающая способность у цветных фар до 10 раз меньше, чем у классических. Во-вторых, установка цветных элементов спереди запрещена. В задней части автомобиля наличие противотуманных фар является скорее элементом декора, чем технической необходимостью.

 Маркировку. При покупке противотуманных фар рекомендуется выбирать только элементы, изготовленные у официальных производителей. Это необязательно могут быть фирмы-партнеры автомобильных концернов. Главное – чтобы компания имела соответствующую лицензию. Наличие такого разрешения можно проверить на самой фаре: надпись обычно располагается либо на рассеивателе света, либо прямо на стекле. Все противотуманные фары в РФ обозначаются символом «B». Однако есть и другие значения, определяющие фару как сертифицированный элемент освещения. Подобные элементы в РФ имеют в обозначении букву «E». Кроме того, по международной сертификации страны-производители имеют свою цифровую маркировку. Так, на сертифицированных в России противотуманных фарах будет отображаться значение «E22».

 Возможность установки противотуманных фар. В авто 1980 года выпуска и раньше не всегда есть возможность простой установки элементов. Для этого в некоторых моделях придется менять все переднее освещение целиком, что увеличит стоимость рестайлинга на 150%.

Особенности установки

В 90% случаев противотуманные фары устанавливают неподалеку от обычных фар, в передней части автомобиля. Установка фар сзади, во-первых, малофункциональна, а во-вторых, требует дополнительных финансовых затрат. Большая часть иномарок 2005 года выпуска и позднее имеет специально адаптированный разъем именно спереди, в то время как для установки противотуманных агрегатов в задней части авто потребуется приобрести необходимую консоль.

Самый быстрый вариант, как установить противотуманные фары на автомобиль – прикрепить их в специальный разъем – отделение на бампере, спроектированное исключительно для этой возможности. Если подобрать оригинальные модели фар, изготовленные на заводе фирмы-производителя транспортного средства, установка противотуманных фар займет всего 15 минут.

При отсутствии соответствующего разъема на бампере требуется приобрести дополнительные крепления. В частности, необязательно устанавливать фары исключительно снизу: световые элементы могут располагаться в верхней части машины, что никак не повлияет на их прямые функции и не запрещено законом.

В штатный проем

Как правильно установить противотуманные фары в штатный проем:

 Поднять автомобиль на 15-20 см с помощью подъемного механизма.

 Отпустить (снять) защиту на бампере.

 Снять защитные фиксаторы на бамперных заглушках.

 Поместить фару в соответствии с направляющими линиями, скрепить саморезами.

 Подключить электропроводку.

Если фары оригинальные, то процесс занимает не более 15 минут. При использовании неподходящих креплений или фар, например, китайских аналогов, потребуется больше времени, чтобы обеспечить совместимость деталей.

С помощью консоли (кронштейна)

Кронштейн (или консоль) представляет собой элементы для установки различных деталей на горизонтальной поверхности. Например, противотуманной фары на бампере автомобиля или верхней части кузова.

Обычно кронштейн используется на авто, у которых нет специальной выемки для установки противотуманных фар. Таким образом, дополнительное освещение может устанавливаться не только по бокам (классическая установка, обычно используемая большинством компаний на заводе-изготовителе), но и в центральной части бампера.

Как установить противотуманные фары с помощью дополнительных конструкций:

 Прикрепить кронштейны с помощью саморезов или болтов. Обычно на бампере есть множество отверстий, которые могут быть использованы для размещения дополнительных конструкций, в том числе консоли.

 Прикрутить противотуманные фары к кронштейну. Для этого лучше использовать болты.

 Подключить проводку.

В зависимости от сложности конструкции, установка противотуманных фар с использованием консоли занимает около 20-30 минут. Здесь основную роль играет выбор крепежного элемента: рекомендуется выбирать подходящий по стилю авто материал и цвет консоли. При этом выбранный элемент должен быть довольно крепким: в процессе движения со скоростью 80 км/ч и выше слабо закрепленные кронштейны могут расшатываться, что впоследствии приведет к возможной утере «противотуманки» или повреждению отдельных элементов.

С реконструкцией бампера

Самый кардинальный и наиболее затратный способ установки противотуманных фар связан с заменой бампера. Фактически это полноценный рестайлинг авто, так как замена бампера с одновременной установкой противотуманных фар меняет не только внешний вид машины, но и технические характеристики (улучшает видимость, маневренность и т.д.).

Инструкция – как установить противотуманные фары с демонтажем старого бампера:

 Снять старый бампер.

 Отмерить расстояние, на котором будет располагаться новое освещение.

 Нарисовать макет выемки под противотуманные фары.

 Просверлить отверстия и обработать края бампера пилкой. Самые мелкие элементы бампера удаляются с помощью обычного канцелярского ножа (для бумаги).

 Просверлить отверстия для крепежных элементов (болтов, саморезов).

 Вставить противотуманные фары в специально проделанные выемки. Закрепить их болтами или саморезами.

 Установить защитную накладку, которая идет в комплекте с фарами и размещается в верхней части. Не требует новых отверстий.

 Настроить фару. Ключ для вкручивания элемента и его подгонки входит в стандартный заводской комплект противотуманных фар.

 Настроить электропроводку.

 Установить бампер на авто.

Время установки противотуманных фар таким способом обычно составляет около 2 часов. Самый длительный этап связан с созданием отверстий для фар, а также демонтажем-установкой самого бампера на автомобиль. При наличии определенных навыков в ремонте можно установить всю конструкцию за час.

Этот вариант установки противотуманных фар, несмотря на повышенную сложность процесса, является самым надежным видом крепления. В отличие от кронштейна, фара надежно защищена корпусом бампера, а потому ее случайное падение или расшатывание практически исключены. Однако при отсутствии навыков можно всерьез испортить технику: при снятии бампера следует внимательно удалить все элементы, а также отключить проводку. Малейшее замыкание может привести к возгоранию.

Как установить противотуманные фары?

Признайся. Фары не хватает в нескольких условиях движения и теперь задаешься вопросом, , как установить противотуманные фары ?

Дождливая погода, темная дорога и почти нулевая видимость - вот лишь некоторые из ситуаций, когда противотуманные фары могут спасти вас. Они достаточно мощные, чтобы значительно увеличить вашу видимость, позволяя вам управлять автомобилем с большей уверенностью и безопасностью.

Противотуманные фары также удобны для водителей-противников - они достаточно яркие для дороги, но не ослепляют других водителей.Прелесть противотуманных фар заключается в их способности излучать свет, который может прорезать туман, дым и влагу.

Хотя есть модели автомобилей с предустановленными противотуманными фарами, есть другие автомобили, у которых их нет. Если вы один из последних, вот как установить противотуманные фары.

Покупка нужного агрегата

Невозможно выбрать случайный противотуманный свет. Вы должны убедиться, что они совместимы с вашей конкретной маркой и моделью. Личные предпочтения также играют роль в выборе типа или цвета.

Желтый свет: Меньше эстетики, но более полезен, особенно при вождении в плохую погоду - причина, по которой вы собираетесь купить противотуманные фары в первую очередь.

Белый / синий свет: Более эстетичный и однородный, поскольку они имеют те же цвета, что и ваши основные фары. Однако они могут вызывать больше бликов, когда вы едете по снегу или туману.

Примечание. Если вы не знаете, какой тип противотуманных фар использовать на вашем автомобиле, вы можете выполнить одно из следующих действий:

• Обратитесь в местное представительство и спросите их о своем запросе

• Прочтите руководство пользователя и найдите нужные характеристики

• Проконсультируйтесь в местном магазине автозапчастей.Они будут рады помочь вам

Оценка места установки противотуманных фар

Если у вас одна из последних моделей, вам повезло, потому что производители автомобилей обычно разрабатывают новые автомобили с готовыми к использованию прорезями для противотуманных фар.

С предустановленными слотами

В бампере должно быть специальное место, обычно в нижней части. Если он у вас есть, вам не придется сверлить или модифицировать его. Вам нужно только снять крышку и выполнить необходимые действия по установке фонарей.

Без предустановленных слотов

Вам нужно будет выбрать, где вручную установить противотуманные фары, поскольку у вас нет предустановленных слотов. Золотое правило - это должно быть где-то в нижней части вашего бампера, чтобы противотуманные фары могли выполнять свое предназначение.

Вы также можете выбрать противотуманные фары с кронштейном, который можно привинтить прямо к решетке бампера. Это лучше подходит для грузовиков и внедорожников.

Изучите проводку ваших противотуманных фар

Это изделие своими руками не так просто, как подключи и работай.Независимо от того, являетесь ли вы экспертом или новичком, каждый начинает с макета.

Оценка, куда его подключить

Это обязательно перед постоянной установкой. Изучите электрическую схему ваших противотуманных фар; он должен идти в упаковке. Схема покажет вам правильное подключение к электрической системе вашего автомобиля.

Знать свои провода

Обычная противотуманная фара состоит из нескольких проводов. Он включает:
• Белый провод питания
• Черный провод заземления
• Разветвленный провод красной противотуманной фары
• Зеленый переключатель противотуманных фар

Расположение сквозного отверстия

Знайте сквозное отверстие в брандмауэре вашего автомобиля.Здесь проходят провода противотуманной фары. Сквозное отверстие обычно находится спереди со стороны водителя.

Если в вашем автомобиле нет сквозного отверстия или вы его не можете найти, у вас не будет выбора, кроме как просверлить отверстие.

Примечание. Важно обернуть провода резиновой втулкой, чтобы предотвратить возможные повреждения и внешние элементы, вызывающие помехи.

Установка выключателя противотуманных фар
В первую очередь необходимо выполнить важные шаги:
1.Откройте капот автомобиля.
2. Найдите отрицательную клемму аккумуляторной батареи и отсоедините ее.

Примечание: Шаг 2 важен, поскольку он устраняет риск короткого замыкания, которое может произойти, когда металлический инструмент соприкасается с любой из металлических частей или поверхностей автомобиля.

Установка выключателя противотуманных фар

Было бы лучше, если бы в вашем автомобиле уже был специальный выключатель противотуманных фар. Однако это не всегда так, особенно если в автомобиле нет предустановленного блока противотуманных фар.Даже если есть предустановленные слоты, это не гарантирует, что коммутатор также доступен.

Вам необходимо установить его. Два идеальных места были бы где-то на приборной панели или на рулевом колесе. Легче было бы первое.

1. Выберите место, где можно легко дотянуться до кнопки включения / выключения

2. Где-то на панели управления рекомендуется, так как там проще установить

3. Найдите заземление для подключения заземляющего провода. Ищите болт, непосредственно прикрепленный к металлической поверхности

4.Посмотрите на крышку блока предохранителей и определите правильное место для запасного аксессуара - в данном случае выключателя противотуманных фар

.

5. Теперь подключите плюсовой разъем выключателя света к пустому предохранителю

.

Установка проводов противотуманных фар

1. Возьмите провода противотуманной фары и проведите их через сквозное отверстие в брандмауэре.

2. Теперь пора подключить проводку переключателя включения / выключения к проводке противотуманных фар.

3. Обратитесь к электрической схеме противотуманных фар еще раз, чтобы убедиться, что вы все делаете правильно.

4. Возьмитесь за кабельные стяжки и закрепите провод.

5. Есть ли у вашего комплекта противотуманных фар зеленый провод? Если да, осторожно подключите указанный зеленый провод к предохранителю зажигания вашего автомобиля. Эта функция действует как автоматический выключатель, который включает противотуманные фары при включении зажигания.

Установка блока противотуманных фар
Теперь, когда ваша проводка готова, пора установить противотуманные фары.

С предустановленными слотами

Вам просто нужно снять крышку предварительно установленного слота.Если вы приобрели правильную противотуманную фару, она должна точно соответствовать вашим требованиям. Вы также можете проверить руководство пользователя для получения дополнительной информации.

Без предустановленных слотов

В вашем бампере нет предварительно вырезанных отверстий? Это означает, что вам нужно создать его.

1. Приобретите вращающийся режущий инструмент

2. Начните вырезать отверстие в идеальном месте. Убедитесь, что отверстие немного больше, чем на самом устройстве, чтобы лицевые панели подходили по размеру (см. Следующий шаг)

3. Ваш комплект противотуманных фар должен иметь пластиковую рамку.Используйте их при установке блоков. Если сделать отверстия немного больше, чем у противотуманных фар, то лицевые панели подойдут.

Противотуманные фары прочие

Есть противотуманные фары, которые можно просто установить на решетку гриля. В этом случае отверстия делать не нужно. Просто установите противотуманные фары с соответствующими кронштейнами, которые можно прикрутить непосредственно к бамперу или решеткам.

Еще несколько шагов

1. Подключите черные заземляющие провода каждого блока к удлинителям заземляющих проводов

.

2.Концевая часть этих заземляющих проводов должна быть подключена к любой неокрашенной металлической части вашего автомобиля.

3. Подсоедините белые провода питания противотуманной фары к удлинителю белого провода питания.

4. Подключите провода питания, выходящие через сквозное отверстие, к концам каждого провода питания.

5. Готово! Включите двигатель и посмотрите, работают ли противотуманные фары.

Заключение

Поздравляем! Знать, как установить противотуманные фары, кажется непростой задачей.Однако для того, чтобы сделать это успешно, потребуется немного терпения и понимания шагов. Включив новые противотуманные фары, вы можете распрощаться с практически нулевой видимостью на дороге!

B6 Passat / CC Руководство по установке жгута противотуманных фар - Настройка ECS

Если у вас B6 Passat или CC и он не был оборудован противотуманными фарами, вы всегда можете сделать это самостоятельно! Эта подвеска позволит вам быстро и легко взять заводские противотуманные фары и подключить их к машине. Это идеальный комплект, если ваш автомобиль не был оборудован противотуманными фарами, и это руководство по установке поможет вам выполнить задачу поэтапно.
Итак, давайте посмотрим на обзор того, каким будет наш процесс сегодня:
(1) Снимите существующие решетки и установите противотуманные фары
(2) Подсоедините жгут противотуманных фар ECS к переключателю фар
.
(3) Подключите реле жгута проводов противотуманных фар ECS к источнику питания и массе.
(4) Подсоедините жгут противотуманных фар ECS к противотуманным фарам
(5) Соберите автомобиль
Шаг 1

Хотя это и не обязательно, если вы хотите поднять автомобиль для работы с ним, используйте домкраты и противооткатные упоры.

С помощью биты Torx T15 открутите крепежные винты на нижней правой и левой решетках бампера.
* Примечание * Наша тестовая машина уже оснащена противотуманными фарами. Однако расположение всех крепежных элементов остается неизменным на всех линиях модели.
Выдавите решетки из проема бампера. Они удерживаются пластиковыми зажимами. Потяните за центральную линию автомобиля, чтобы освободить зажимы. Повторите с другой стороны.

Шаг 1 Продолжение

Очистите место, где будет крепиться противотуманная фара.
Установить противотуманную фару с помощью двух креплений T25 Torx. Повторите с другой стороны.

Шаг 2

Жгут проводов противотуманных фар ECS имеет семь соединений:

Синий провод , который подключается к переключателю фар. Два провода желтого цвета (с разъемом) и два провода коричневого цвета (масса), по одному на каждую противотуманную фару. Красный провод (с предохранителем), который подключается к блоку предохранителей. Коричневый провод, который соединяется с массой реле.
Начните с отсоединения кабелей аккумуляторной батареи (сначала отрицательный) с помощью 10-миллиметрового гнезда.С помощью 13-миллиметрового гнезда и удлинителя снимите удерживающий кронштейн аккумулятора в нижней левой части аккумуляторного отсека. Затем снимите аккумулятор.
Снимите заднюю половину пластикового батарейного отсека. Он удерживается на месте тремя зажимами, которые отключаются после нескольких рывков.

Шаг 2 Продолжение

Теперь, когда аккумулятор убран, вы должны увидеть брандмауэр и резиновые втулки. С помощью кирки или аналогичного острого предмета проделайте небольшое отверстие в правой втулке.
Чтобы пропустить синий пусковой провод через втулку в кабину, используйте полужесткую «рыбу», например вакуумный шланг или изогнутую вешалку для одежды. Приклейте проволоку спускового крючка к концу рыбы, а затем протолкните его через отверстие, которое вы только что создали в люверсе, но не до конца.

Шаг 2 Продолжение

Зайдите в автомобиль и снимите обшивку под панелью приборов. Его удерживают три застежки Torx T15.
* Примечание * Нет необходимости снимать коленную панель, только панель над педалями.
Чтобы упростить прокладку провода пускового курка к переключателю фары, снимите раскрывающийся лоток для хранения. Откройте лоток наполовину и нажмите на два удерживающих выступа, изображенных на рисунке. После этого лоток полностью опустится, и вы сможете снять его с петли.

Шаг 2 Продолжение

Найдите провод, который вы протолкнули через втулку, и протяните его до конца. Проложите провод пускового курка за приборной панелью и блоком реле к переключателю фар.
Теперь снимите выключатель фар. Нажмите на селектор и поверните его наполовину между O и Auto, чтобы отсоединить фиксаторы, удерживающие его на месте. Затем сразу потяните выключатель.

Шаг 2 Продолжение

Отсоедините разъем переключателя фар. Вам нужно будет приподнять зажим (показан на фото) с помощью резца, чтобы освободить разъем от крышки. Снимите крышку разъема.
ПРИМЕЧАНИЕ. Для включения противотуманных фар у вас должен быть евровыключатель или переключатель противотуманных фар для США.
Вставьте маленький штифт на проводе спускового механизма в прорезь 5 (он проштампован на разъеме). Установите на место крышку разъема, свяжите провода вместе и установите переключатель фар.

Убедитесь, что проводка закреплена, и установите на место панель под приборной панелью.
ПРИМЕЧАНИЕ. Дополнительный провод существует, потому что у нашего тестового автомобиля уже были противотуманные фары в качестве опции. У вашего автомобиля без противотуманных фар не будет этого провода.

Шаг 3

Установите аккумулятор на место, выполнив процедуру снятия в обратном порядке.Присоедините положительный кабель, но не подключайте отрицательный кабель, пока не будут выполнены все электромонтажные работы.

Теперь снимите крышку блока предохранителей.
Используя торцевой ключ на 10 мм, снимите гайку со шпильки блока предохранителей, которая является четвертой справа.

Поместите ушко красного провода жгута на эту шпильку и установите на место провод питания и гайку.
Заправьте линейный предохранитель на место, чтобы можно было установить крышку блока предохранителей.

Шаг 3 Продолжение

Теперь подсоедините коричневый провод жгута к шпильке заземления перед блоком предохранителей.Вы можете очистить эту область перед установкой провода.
Используйте торцевой ключ на 10 мм и удлинитель, чтобы снять гайку. Снимите пластиковый фиксатор и два провода заземления со шпильки (это упростит установку заземляющего провода на следующем этапе).
Вставьте коричневый провод жгута в пластиковый фиксатор, как показано. Проделайте то же самое с заземляющими проводами на машине.
Установите удерживающий зажим, все три провода заземления и гайку 10 мм на шпильку.

Шаг 3 Продолжение

Теперь оберните лишнюю синюю, красную и коричневую проволоку и закрепите ее стяжками.
Из-за личных предпочтений, гарантийных обязательств и других модификаций мы не указываем место установки реле. Он должен находиться в вертикальном положении в сухом месте вдали от движущихся частей.
В целях обучения мы выбрали крышку блока предохранителей как наиболее удобное место.

Шаг 4

Проложите желтые провода с разъемами к каждой противотуманной фаре.Один провод длиннее другого и пойдет к правой противотуманной фаре.
В моторном отсеке за фарами есть пустоты, через которые можно направить провода к противотуманным фарам.
Закрепите с помощью стяжки-молнии по своему усмотрению.

Шаг 4 Продолжение

Вставьте разъемы в противотуманные фары. Сделать это можно с установленными в автомобиле противотуманными фарами, фото справа носит исключительно иллюстративный характер.
Найдите рожки сбоку от противотуманных фар.Используйте торцевой ключ на 10 мм, чтобы снять гайку, удерживающую их на кронштейнах. Обязательно держите рог, иначе он упадет.
Поместите коричневый провод массы от разъема противотуманных фар на шпильку на звуковом сигнале. Затяните гайку 10 мм. Повторите с другой стороны.

Шаг 5

Установите решетки противотуманных фар в порядке, обратном процессу, который мы использовали для снятия старых.
Уберите лишнюю проводку. Вы хотите, чтобы он был надежным, чтобы предотвратить трение о любую поверхность и не допускать контакта с движущимися компонентами.
Подсоедините отрицательный провод аккумуляторной батареи и установите крышку аккумуляторного отсека.
Дважды проверьте установку и проверьте противотуманные фары. При включенном ключе и выключенном двигателе переведите переключатель фар в положение включения противотуманных фар. Если все было сделано правильно, свет будет!
На этом установка жгута проводов противотуманных фар ECS B6 Passat / CC завершена. Мы надеемся, что это руководство по установке было полезным и информативным. Спасибо за прочтение!
Комплект противотуманных фар Passat / CC B6

Тот факт, что ваш Passat или CC не был на заводе оснащен противотуманными фарами, не означает, что они должны оставаться такими же.Этот ремень позволит вам использовать заводские противотуманные фары и правильно подключить их к автомобилю, оборудованному противотуманными фарами.

КУПИТЬ СЕЙЧАС

Установить противотуманные фары

Роб Робинетт

Самая сложная часть установки противотуманных фар - это переключить провод через межсетевой экран. Мне удалось протянуть свой через трос открывания капота. (просто пройдите по кабелю от рычага под приборной панелью до брандмауэра.Вы можете упростить разводка путём установки дневного Контроллер ходовых огней и пропустить кабину установленный переключатель. Я установил фонари, просверлив два маленьких отверстия и используя маленькие саморезы. саморезы (см. фото ниже).
Крепление в носу

Электропроводка фар

Я купил штатный выключатель противотуманных фар у дилера за 70 долларов, чтобы он выглядел заводским. Вы должны подключиться к коммутируемому источнику питания в блоке предохранителей.Большинство магазинов автозапчастей продают маленькие металлические переходники, которые устанавливаются на предохранители, чтобы вы могли подключиться к блоку предохранителей. Запустите свой провод с питанием (и линейный предохранитель) от блока предохранителей к выключателю противотуманных фар и проложите провод от другого вывода переключателя через межсетевой экран к реле противотуманных фар. Этот провод провод управления, который сообщает реле о включении света. Вы должны использовать реле, потому что противотуманные фары потребляют слишком много силы тока, чтобы использовать прямой выключатель. Реле имеет три соединения: управление, земля и питание.Когда реле получает питание на клемму управления он подает напряжение на клемму питания. Провод выключателя противотуманных фар подключается к блоку управления. клемму, заземлите клемму заземления (см. фото) и подключите обе противотуманные фары к источнику питания. Терминал. Наконец вам нужно заземлить противотуманные фары.
Реле: желтый - масса, красный - питание на свет, зеленый идет на переключатель в кабине
Заводской выключатель противотуманных фар - 70 $
Хотите превратить противотуманные фары в дневные ходовые огни? Бонус-ты не нужно прокладывать провода к переключателю в кабине.См. Инструкции по использованию дневных ходовых огней.
Роб Робинетт

Подробное руководство по установке Inspire Fog Lights от guitarplayer16 | поделки

Чтение за 11 минут

Подробное руководство по установке противотуманных фар Inspire

Комплименты гитариста16 @ https://acurazine.com

5-11-2015

1.0 Введение

Я не могу напомню, что была полная запись об установке противотуманных фар Inspire.Однако я видел, как люди публикуют очень красивые фотографии своего пути установки, но они разбросаны по случайным цепочкам.

Раньше я выполнял установку, но я не могу найти ее фотографии, поэтому сегодня у меня была возможность установить их на машину Попи, и я решил сделать это своими руками.

Поскольку это модернизация и есть много разных способов и результатов, вот как я выполняю установку.

Если вас интересуют аккордные туманы, вам может пригодиться эта поделка:

https: // acurazine.com / forum / third-g ...- 06-tl-817615/

2.0 Материалы

+ Dremel (с режущей коронкой, шлифовальной коронкой, сверлом)
+ Различные винты и отвертки, которые, вероятно, есть у вас гараж.
+ гнездо 10 мм и гнездо 12 мм.
+ Защитные очки (вы НЕ хотите, чтобы кусочки пластика попадали в глаза)

3.0 Детали

+ Противотуманные фары Inspire, обычно встречаются на eBay

4.0 Отказ от ответственности

Этот мод требует обрезки вашего переднего бампера, и нижние решетки.Здесь также рассматривается проводка.
Я создал это руководство, чтобы помочь вам в процессе установки как можно лучше, но если вы что-то напутаете, я не буду нести ответственности

Теперь это не в порядке, давайте приступим!

5.0 Раскрой

1. Снимите передний бампер.

Видео:

2. Перенесите его в дом или на открытое пространство, где его будет легко чистить / пылесосить.

3. Снимите нижние решетки.
Есть 4 выступа вверху и 4 выступа внизу нижней решетки.
Если у вас есть губа A-Spec, вам нужно будет частично снять ее, чтобы решетка выступила наружу.

Теперь мы готовы резать!

4. Возьмите дремель и прикрепите режущую коронку.
Я начал с правой стороны, а здесь я начал резать.
Фотографии только для справки. В конце концов, я вырезал немного больше, поэтому обязательно ознакомьтесь с фотографиями окончательных результатов, размещенными далее в разделе DIY.

Тестовая посадка ... все еще слишком тугая.

Пришлось отрезать больше слева и справа.

5. Как только противотуманная фара проходит через бампер, пора разрезать нижнюю решетку. Я начал с того, что оценил область, которая должна выйти наружу, удерживая противотуманную фару за решеткой.

6. Отшлифуйте линии решетки, торчащие из "лицевой панели".Мы хотим, чтобы противотуманная фара входила заподлицо с внешней лицевой панелью нижней решетки.

7. Вот размеры разреза с использованием средней вертикальной линии решетки в качестве ориентира. Эти измерения безопасны, так как мне все равно пришлось немного срезать стропы, чтобы стержни не сгибались из-за слишком тугой затяжки.

Есть 5 линий гриля, идущих горизонтально.

Снизу вверх:

3 см
3,4 см
4 см
5.3 см
6,7 см

Обратитесь к изображению выше в шаге 6, чтобы понять, как это ...

8. Если посадка слишком тугая и линии решетки изгибаются, потрите ее еще больше с помощью шлифовальной насадки .

Идеально подходит. Вы можете увидеть, что линии гриля не обрезаются и не изгибаются из-за слишком тугой длины.

9. Для большой средней линии решетки я сделал выемку посередине, чтобы противотуманная фара могла «выематься» внутри. Это потому, что я видел много установок, в которых большая средняя линия решетки выглядела слишком короткой.Если вы сделаете надрез, линия решетки все равно будет длинной, но противотуманная фара сможет поместиться на место.
Вы можете увидеть выемку в средней полосе, если посмотрите сюда:

10. В целом, с противотуманными фарами, установленными внутри нижней решетки, поместите их внутри бампера и защелкните все выступы.

11. Если он слишком плотно прилегает и вдохновляющий туман выскакивает из нижней решетки, это означает, что вам нужно вырезать еще немного на задней части бампера.
Независимо от того, сколько вы отрезаете, вы заметите, что посадка ОЧЕНЬ плотная и никуда не денется.

12. После того, как все встало правильно, возьмите небольшое сверло и проделайте пилотное отверстие для винта, чтобы закрепить его. Посадка плотная и без винта, но винт нужен только для «безопасности».
Возьмите небольшой винт, я использовал винт 8x1 / 2, и проденьте его через бампер в корпус противотуманной фары.

13. Выполните те же действия для левой стороны.

На рисунках ниже показан окончательный результат резки.
Вы можете заметить, где мне пришлось вырезать еще немного из некоторых изображений, показанных выше.

Правая сторона:

Левая сторона:


6.00003 жгутов

.
Жгут проводов моторного отсека и кабины.

Жгут проводов моторного отсека:

+ клемма с черным кольцом - масса. Это касается любого тела. Я использовал болт пассажирского крыла.

+ Красный провод с кольцевой клеммой - Плюс. Это идет на положительный полюс аккумуляторной батареи или винт блока предохранителей.

+ желтый провод. Этот провод идет к желтому проводу кабины.
Необходимо будет подключиться через межсетевой экран с помощью предоставленного красного провода.

+ свечи противотуманных фар - вставляются в лампы противотуманных фар.

Ремни безопасности для кабины

Вам нужно будет снять нижнюю откидную панель передней панели.

+ Красный провод - Плюс. Это ваш спусковой крючок.
Если вы хотите независимый контроль над вашими туманами, используйте «дополнительный контур» и вставьте его в предохранитель №32. Если вы хотите, чтобы они включались габаритными огнями, подключите их к проводу с красной / черной полосой за нижней панелью.

+ Черный провод, с кольцевой клеммой - масса. Используйте любое заземление. Я использовал болт под рулевой колонкой.

+ Желтый провод - прикрепите к желтому проводу, идущему от моторного отсека, с помощью красного провода из комплекта.

+ Зеленый штекерный разъем - Присоединить к выключателю противотуманных фар.
Вытяните пустой выключатель рядом с органами управления зеркалами, сняв нижнюю панель, и замените его выключателем противотуманного света.

Вот картинка, если вы визуально обучаетесь.

Надеюсь, это поможет!

13-2015

Вот фиксированное изображение:

5-14-2015

Если вы хотите, чтобы они зависели от габаритных огней, то есть они могут только включаться / выключен, когда включены габаритные огни, и если габаритные огни выключены, туман выключается автоматически (довольно похоже на OEM), вместо того, чтобы использовать дополнительную схему, вы поместите красный провод от жгута проводов кабины и соедините его с проводом стояночного света с помощью соединительного разъема.

Провод габаритных огней ЛЮБОЙ красный с черной полосой по всей машине.
Тот, который меня научили использовать, находился слева вверху за нижней чертой. Я считаю, что есть фотографии этого места в моем собственном тумане.

Теперь, когда я стал немного умнее с тех пор, как Accord fog DIY, я бы просто вставил его в провод габаритного света (красный / черный полосовой провод), идущий от кнопки VSA.

Во многих, если не во всех Honda и Acura, провод с красной / черной полосой, как известно, является проводом габаритных огней, на который подается питание для включения подсветки внутренней кнопки.
Все, что загорается в вашей машине, как только вы включаете габаритные огни, использует красный / черный провод.

Как установить противотуманные фары: пошаговая процедура

Заявление об ограничении ответственности: Мы можем получать комиссионные, когда вы совершаете покупки, щелкая по нашим ссылкам. Но учтите, что это никак не влияет на качество наших обзоров и руководств по покупке. Мы всегда стремимся предоставить нашим посетителям лучший опыт, предоставляя им высококачественные и хорошо написанные статьи.

В плохую, туманную погоду или темной ночью водителям может быть неприятно водить машину. Установка высококачественной противотуманной фары на ваш автомобиль может значительно улучшить вашу видимость в таких плохих погодных условиях. Вы получите комплекты фар с подробными инструкциями для владельцев автомобилей или водителя по их правильной установке. Они лучше всего подходят для людей, у которых очень мало или совсем нет опыта электромонтажа. Процесс установки противотуманных фар отличается от одного к другому в зависимости от модели.Вы можете обратиться за профессиональной помощью или внимательно прочитать инструкции по установке фонарей. Когда вы действительно изо всех сил пытаетесь установить фары, вы можете воспользоваться помощью Интернета, чтобы получить лучшую и самую простую процедуру установки.

Пошаговая процедура установки противотуманных фар на себя

Выбор подходящей противотуманной фары для автомобиля

Вы должны начать процесс с выбора правильной фары для вашего автомобиля. Чтобы получить лучший, сначала проверьте закон вашего штата, потому что в некоторых местах есть определенные ограничения на разные цвета и типы противотуманных фар, которые вы можете установить в своем автомобиле.Ознакомьтесь с правилами и правилами вашего региона, чтобы убедиться, что ваша предпочтительная противотуманная фара им соответствует. Все противотуманные фары не одобрены транспортным отделом.

Статья по теме: 5 лучших противотуманных фар (обзоры) и руководство по покупке в 2020

Выберите правильный тип лампы

Когда вы собираетесь установить противотуманные фары на свой автомобиль, вы используете три разных типа огней или лампы, которые, как известно, используются в качестве противотуманных фар.Вы можете выбрать свой собственный стиль в соответствии с вашими требованиями и предпочтениями: светодиодные фонари сейчас очень популярны среди молодых водителей, поскольку они обеспечивают очень яркое освещение и имеют долгий срок службы. Еще один плюс фонарей в том, что они потребляют очень мало энергии. Эти типы фонарей не подвержены вибрации. Если сравнивать фары с галогенными, то единственный недостаток - это цена. Они дороже галогенных ламп. Если вам нужен более яркий, но успокаивающий взгляд свет для вашего автомобиля, вам следует выбрать HID или разрядный свет высокой плотности.В наши дни очень популярны HID-светильники, поскольку они излучают очень естественный свет, близкий к солнечному. Номер три - старые традиционные галогенные фары, они самые старые, но широко распространенные в современной автомобильной промышленности. Их очень дешево купить, но они сильно нагреваются и быстрее сгорают.

Стиль света

Существует несколько вариантов выбора правильного стиля для вашей противотуманной фары. Но они делятся на три основные категории:

Крепление бампера

Они разработаны специально для определенных отверстий и обычно имеют прямоугольную или круглую форму.Большинство противотуманных фар поставляются в оригинальном стиле прямо с завода. Это основной тип противотуманных фар, который вы можете выбрать.

Крепление для гриля

Они обычно значительно больше по размеру и имеют округлую форму. Эти типы фонарей устанавливаются на решетку радиатора автомобиля или прямо за решеткой радиатора. Вы получите стиль, типичный для внедорожников и грузовиков.

Скальное крепление

Они обычно бывают прямоугольной и круглой формы.Они специально устанавливаются над автомобилем или на защиту передней боковой щетки автомобиля. Этот тип света также чаще встречается на внедорожниках и грузовиках.

Установить свет

Начните процесс установки с выключения автомобиля и сначала припаркуйте его. Постарайтесь проделать процесс на ровной поверхности, задействовав стояночный тормоз автомобиля. Если вы выбираете фонарь, устанавливаемый на бампер, они будут расположены в нижней части фары. Если вы не можете найти их, проверьте руководство, чтобы сделать это правильно.Пришло время самостоятельно позаботиться о безопасности. Просто отключите противотуманную фару от электросети вашего автомобиля. Отсоедините зажим, чтобы правильно его отсоединить. Снимите болт, шайбу и гайку, и таким образом вы сможете снять корпус противотуманной фары. Только убедитесь, что в процессе вы держитесь за целые части. Подержите до конца процесса.

Снять корпус

Теперь аккуратно и осторожно снимите корпус фары. Не царапайте бампер автомобиля.Если вы устанавливаете фары на крыше или решетке радиатора, снимите их с машины, чтобы не поцарапать корпус или крышу автомобиля.

Вставить фонарь

А теперь пора установить предпочитаемую противотуманную фару. Корпус фонаря должен вписываться в определенное пространство противотуманной фары, оставленное вашим старым фонарем. Купите противотуманные фары по пространству. Сначала убедитесь, что отверстия для болтов совпадают, в противном случае просверлите несколько новых отверстий для болтов.

Вставить болты

Теперь вставьте все болты.Навинтите гайки и шайбу на эти болты и затяните их гаечным ключом или трещоткой. Слишком высокая герметичность может привести к повреждению корпуса противотуманной фары и всегда будет оставаться неподвижным и плотно прилегающим корпусом.

Включение

Теперь снова прикрепите выключатель противотуманных фар с помощью зажима. Противотуманная фара для вашего автомобиля теперь должна правильно питаться от автомобильного аккумулятора.

Проверить свет

Наконец, пришло время тестирования. Итак, запустите процесс розжига. Вам необходимо протестировать новые светильники, которые вы установили.Убедитесь, что они правильно установлены и закреплены болтами. Убедитесь, что угол освещения хороший, он обеспечит вам отличную видимость и никогда не будет светить в глазах других водителей.

Вы можете установить его впервые или заменить старый, выполнив следующие действия. Но сделайте это надлежащим образом или надлежащим образом, вы можете получить услуги профессионального эксперта для этой работы. Опытный автомеханик может сделать эту работу со своими навыками и знаниями, не повредив никакую часть вашего автомобиля.

Соответствующие ресурсы:

1. Как установить светодиодные фары JEEP Wrangler?

2. Как установить галогенную фару?

3. Как установить светодиодные ленты в автомобиле?

Установка классических противотуманных фар Ford Mustang

17 апреля 1965 года, ровно через год после публичного представления Mustang, Ford отпраздновал первую годовщину, представив пару основных дополнительных пакетов.Одним из них была компания Interior Dcor Group, более известная сегодня как Pony Interior. Другой был GT Equipment Group, который добавил противотуманные фары, боковые полосы, выхлопные патрубки, быстрое передаточное отношение рулевого управления, управляемую подвеску, передние дисковые тормоза и приборы с пятью циферблатами (также часть Interior Dcor Group). В частности, противотуманные фары, закрепленные на решетке, установили традицию для Mustang GT: все последующие Mustang GT, кроме 69-го, имели противотуманные фары, установленные в решетке радиатора с 66 по 68 год и в нижней передней панели с 82 по 2004 год.В 2005 году противотуманные фары GT вернулись на видное место в решетке радиатора.

Установка противотуманных фар на Мустанги, не относящиеся к GT, была популярной практикой с 65 года, когда даже Ford поддержал модификацию GT, предлагая дополнительные комплекты противотуманных фар через представительства Ford. Теперь Virginia Classic Mustang упростила обновление стандартных Мустангов 65-68 годов с помощью новых комплектов для переоборудования противотуманных фар. В комплекты входит все необходимое для установки заводских противотуманных фар GT, включая лампы, проводку, переключатель и световые панели для моделей 65-67 годов.Цены варьируются от 189,95 до 279,95 долларов из-за различных компонентов. Например, комплекты 65-го используют существующий загон для беговых лошадей, а 68-е не требуют загона или решеток вообще.

Мы последовали за установкой комплекта противотуманных фар на Mustang '66 на выставке Classic Creations of Central Florida. Это простой болт, кроме просверливания отверстий в опоре радиатора для проводки и в приборной панели для переключателя. Однако вы можете избежать сверления постоянных отверстий, проложив проводку над опорой радиатора или вокруг нее и установив переключатель под панелью приборов.Проводка противотуманных фар соединяется с заводским жгутом переключателя фар, поэтому задние фонари освещаются противотуманными фарами. Полезно иметь заводскую электрическую схему под рукой для правильного подключения.

Светодиодные противотуманные фары

Установить 5th Gen 4Runner, светодиодные противотуманные фары 5th Gen 4Runner

Светодиодные противотуманные фары Установить 5th Gen 4Runner2017-12-242019-10-17https: // trail4runner.com / wp-content / uploads / 2017/08 / Trail_4R_Logo-4.pngTrail4R.com - 5-е поколение 4Runner Mods Светодиодные противотуманные фары (6000k) на 5-м поколении 4Runner (Обзор и установка)

ОБНОВЛЕНИЕ: Несколько дней назад мы установили эти фары в 4Runner моих девочек. Покатавшись с ними в темноте, мы узнали их немного лучше. Эти лампы ОЧЕНЬ помогают при одновременном включении ближнего света и противотуманных фар.У нее штатные галогенные фары (ближнего и дальнего света) с этими лампами, и это была выдающаяся разница. Противотуманные фары почти размывают желто-оранжевый оттенок штатных галогенных ламп ближнего света. Широкий свет был намного лучше, ярче и белее. Цвет кристально белый, а светоотдача намного лучше, чем у заводских лампочек. Мы оба были очень впечатлены.

После разговоров о фарах в течение последних двух недель мы все еще занимаемся этим. На этот раз речь идет о противотуманках, а конкретно о светодиодной лампочке.

Первый вариант, который рассматривают многие владельцы, - это линейка Baja Squadron. Это полный корпус, который вы меняете и заменяете OEM-сборкой.

Эти внедорожные фары в виде капсул невероятно мощные. Эскадрильи Baja Designs не одобрены Министерством транспорта (DOT) для использования на дорогах. У эскадрилий такой интенсивный световой поток, что они могут быть слишком яркими для использования в дороге и повседневной езды.

Существует несколько различных вариантов модернизации противотуманных фар на выбор. Вам решать, какой из них лучше всего подходит для ваших нужд.

Off-Road Lights Vs. Одиночная светодиодная лампа

С установленными внедорожными фарами вместо одной вторичной светодиодной лампы вы будете мигать встречным транспортом. Мы знаем это, потому что недавно мы установили Baja Designs Squadrons в качестве противотуманных фар.

Установив одну вторичную светодиодную лампу, вы будете спокойны, путешествуя по городу, зная, что вас не сверкнет встречный транспорт. Хотя эта лампочка (h26) не такая яркая, как внедорожные фонари, они все равно будут освещать дорогу намного лучше, чем любая галогенная лампа.

Цена

Разница в цене этих лампочек по сравнению со светодиодами Off-Road также весьма существенна. Мы заплатили за нашу эскадрилью почти 400 долларов. И мы заплатили всего 125 долларов за эти лампы Philips. Это огромная разница в стоимости. Но, например, эскадрильи производят гораздо больше света и созданы для использования на бездорожье. Если вы не собираетесь много ездить по бездорожью или не ищете действительно дорогой свет, то подумайте об этих лампах Philips, лампах Xenon Depot h26 или менее ярких наборах внедорожных фонарей, таких как KC HiLiTES Gravity. G4s.

Процесс установки

Установка была невероятно простой. Эта установка может быть выполнена менее чем за 30 минут. Все, что вам нужно сделать, это снять подкрылок, протянуть руку и вытащить лампу. Это оно.

Если у вас есть время на выходных, это отличный маленький мод, который можно завершить, выпив второй кофе.

Единственная реальная проблема при установке противотуманных фар - это сторона пассажира. Со стороны пассажира есть большой черный ящик, который окружает узел.Вам нужно открыть две защелки с обеих сторон этого поля, а затем полностью удалить его, чтобы получить доступ к сборке.

Рекомендуемые лампы Philips:

Эти светодиоды выглядят и выглядят как довольно качественные лампы. Это не самая дешевая лампа h26, которую вы можете получить, но вы никогда не захотите экономить на освещении.

С качественной лампой у вас будет продукт, который прослужит дольше, будет лучше работать и его будет легче установить. Некоторые из ламп более низкого качества склонны к выгоранию, и их установка может быть головной болью из-за слишком больших выступов и громоздких вентиляторов или плавников.

Этап № 1 - Отверните болты на облицовке крыла

Этап № 2 - Снимите болты с нижней облицовки крыла (2)

Этап № 3 - Отверните язычки на верхней облицовке крыла (осторожно)

Если у вас есть инструменты для удаления пластика, я бы порекомендовал им воспользоваться. Набор пластиковых инструментов обычно менее 10 долларов и делает процесс установки немного более плавным.

Если у вас есть отвертка с плоским шлицем, воспользуйтесь ею. Просто будьте осторожны, отрывая язычки от корпуса 4Runner.Эти язычки подкрылка очень плотно прилегают к телу, так что будьте терпеливы и осторожны.

Две нижние петли в этой секции закрывают тело изгибом, а верхняя - только под ним. Опять же, здесь нужно терпение. Просто наберитесь терпения и работайте над подкрылком снизу вверх, а затем снова вниз. В конце концов, вы это получите.

Шаг № 4 - Отодвинуть подкрыльник / сложить за шину

После того, как вы освободите подкрылок от кузова, отогните его назад и поместите за шину.Это должно удерживать подкрылок на месте и дать вам достаточно места для замены светодиодной лампы.

Шаг № 5 - Отсоедините жгут проводов противотуманных фар

Начните с снятия жгута проводов с штатной лампы. Отсоедините жгут от лампы.

Шаг № 6 - Поверните лампу противотуманной фары и снимите лампу

Отсоединив жгут проводов, вы можете снять свои штатные лампы противотуманных фар. Просто поверните против часовой стрелки и выдвиньте лампочку. Это намного проще, чем фары ближнего и дальнего света на вашем 4Runner.Все это довольно просто, но это настолько просто, насколько возможно.

Шаг № 7 - Вставьте новую лампочку (вкладки с примечаниями)

Когда вы вставите новую светодиодную лампу (h26), обратите внимание на положения выступов. На светодиодной лампочке h26 есть три выступа. Каждая из этих лапок занимает свое определенное положение в корпусе противотуманной фары. Самый большой выступ находится в верхнем левом положении, если смотреть на корпус. Установите светодиодную лампу на место, а затем поверните лампу по часовой стрелке.

Шаг № 8 - Подключаемая лампа жгута проводов OEM

После того, как вы установили светодиодную лампу противотуманной фары на место и закрепили, вы можете подключить жгут проводов OEM.

Шаг № 9 - Ziptie Wiring

Застегните все и скрепите свободную связку. Здесь вам не понадобится больше одной застежки-молнии. Просто свяжите провода в одну связку.

Шаг № 10 - Верните подкрылок на место

Установка противотуманных фар (ПАССАЖИР) - Снимите черную крышку корпуса

Единственное отличие противотуманных фар 4Runner со стороны пассажира - это черный корпус, который закрывает противотуманная фара в сборе.Это было своего рода занозой в заднице. На картинке выше это должно помочь вам понять, что находится на другой стороне. Есть два язычка, которые удерживают крышку противотуманной фары на месте. Для этой детали вам понадобится отвертка с плоским жалом.

Поместите отвертку с плоской головкой внутрь области выступа и освободите выступ. Освободив внешнюю вкладку, вы можете выйти из-под 4Runner, протянуть руку и оторвать вторую вкладку. Отсюда вы сможете свободно двигать всю крышку противотуманной фары.

ПАССАЖИР - Повторите те же шаги, что и выше

Обновление противотуманных фар 5-го поколения 4Runner (до и после)

ДО И ПОСЛЕ НАЗЕМНЫХ ВЫСТРЕЛОВ СКОРО !!

Если у вас есть какие-либо вопросы или комментарии по установке противотуманных фар, оставьте комментарий ниже.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
