Установка разгрузочного реле на фары пассат б3

Не секрет, что в Пассат Б3 ужасный головной свет, как ближний, так и дальний. Вся проблема кроется в отсутствии реле включения света. То есть, при нажатии кнопки ближнего света, ток проходит от акб через кнопку и к фаре. С дальним ситуация аналогична. Поэтому к фарам приходит не 11-12 вольт, а 8-9. Поэтому что с Hella, что с Depo, света 20ти летней машине будет недостаточно, поскольку проводка вся уставшая, контакты окислены, выключатели подгоревшие. По всей видимости, немцы, при создании машины рассчитывали на срок эксплуатации лет 5-7. (пока все новое, все работет великолепно). Они просто не могли себе вообразить, что эти машины попадут в Россию и будут колесить по ней еще долгие годы )))). В общем имеем проблему плохой свет фар. Имеем решение — поставить реле, тем самым, разгрузив выключатели света и проводку.

Начав курить интернет в поисках решения нашел 2 варианта:
1. Разместить реле под рулем.
2.

Разместить реле возле фар.

Для себя был выбран второй вариант. Он несколько более затратный, поскольку вместо 2х реле надо покупать 4. Но я считаю его более правильным, поскольку в этом случае на каждую фару (имеется в виду левая, правая, ближний, дальний) стоит по реле и цепь включения реле защищена заводскими предохранителями.

Итак, одним прекрасным майским днем, мы с товарищем OREL 57 решили приступить к выполнению задуманного. Для работы нам потребуются:
— 4 4х-контактных реле с колодками
— тестер
— провода
— предохранитель в корпусе
— бокорезы и термоусадка или изолента (кому что ближе)

1. Снимаем колодку проводов, идущих к фаре. Берем тестер и прозваниваем их, соответственно узнавая, какой куда идет.
Нам необходимы следующие провода:
Правая фара: желтый — ближний свет, белый — дальний свет.
Левая фара: желто-черный — ближний свет, бело-черный — дальний свет.
ВНИМАНИЕ: Хоть мне и кажется, что все цвета проводов у пассатов одинаковые, но чтобы мне потом не икалось, лучше прозвоните тестером колодку фар на своей машине.

Вдруг в ней уже кто-то возился или стоят другие цвета!

2. Снимаем (-) клемму с АКБ для спокойствия и режем эти провода. В разрыв вскоре будут вставлены реле. Далее наращиваем провода на релюшках. (это делается исключительно для удобства их дальнейшего размещения в подкапотном пространстве)
ЗАМЕЧАНИЕ При соединении проводов между собой каждый сам выбирает: просто скручивать провода или же пропаивать скрутки. Я считаю более предпочтительным второй вариант, поскольку через простую скрутку идет бОльшая потеря напряжение, нежели через пайку.

3. Теперь берем все наши реле и инструменты и возвращаемся под капот к нашим разрезанным проводам. Специально Drive2.ru была подготовлена схема подключения релюшек. Надеюсь она поможет многим владельцам Пассатов Б3.

Проблемы с генератором и лазание в проводке стали для меня прозрением в вопросе света.
Как бы не секрет что на Пассате Б3 плохой свет. Но плохой он в силу возраста: ну фары отпесочены, лампочки последний раз меняли «никогда» и тд. Но свет действительно плохой: за рулем шохи гораздо приятнее ночью,
правда я туда воткнул новые фары Wessem и свет там на релле. Но то не важно 🙂

Короче.Копаясь с генератором полез с тестером и к фарам: 10В на заведенном двигателе. Вот те на — на акуме 14В.
«Нужно срочно что-то делать» — сказал я себе.
Городить кучу релюх у фар, как это многие делают, я определенно не хотел. Тем более, как электронщик, я знаю что для цепи постоянного тока сечение проводов нужно брать в 2-3 раза больше чем для переменки, в причем желательно в кубичесской зависимости от длинны проводника.
Короче все не то, надо искать другой способ, поближе к штатному.
Не так давно, случайно, вышел на интересную статью от камрада

knopkiks по доработке проводки и подключению реле.

У меня какраз в загашнике валялись остатки проводки от штатной системы АБС: какраз 2 релюхи с предохранителями + раздельная шина на аккумулятор. Чем не вариант? Тем более, в моем случае, силу +12В я буду брать на прямую с акума/генератора и не буду грузить штатную линию 12В, что даст дополнительно прибавку по напряжению (точнее снизит потери в основной линии).

Короче — релюхам быть.
Скинул облицовку с рулевой колонки и нижние щитки с приборки, снял кусок проводки от переключателя.
Сколхозил вот такой жгут:

По сути, все как в статье knopkiks : управляющие на реле беру с переключателя, 0 — с коронки возле предохранителей, сила +12 — с акума, ну а выход с реле — в штатную проводку через блок предохранителей.
Все красивенько монтируется в штатные места, «силу» через резиновую заглушку в моторном щите кидаю на акум.

После первого включения оказалось что реле 178, из штатной проводки АБС рассчитано на управляющее напряжение 5В! Пришлось в срочном порядке топать и покупать 70А реле (потому что колодка рассчитана на широкие «ноги» релюхи).
После замены реле все заработало в штатном режиме, на лампах +13В, 0,3В падает на «-«, на акуме 14В. Считаю что данные потери допустимые. Еще бы заменить говнолампочки с «фильтром ультрафиолета» (какой блин ультрафиолет в лампах накаливания?)
Переключатель света я не дорабатывал, потому что там лампочки все погоревшие. Но скоро поставлю туда светодиоды.

Да будет свет! Езда ночью стала. короче, как будто я просто включил фары. Вот и все.

Однако, возникла потребность в правильной регулировке фар. Пришлось наспех, на дороге подкрутить фары до «2х галочек» по оси машины, но у меня возникло стойкое ощущение что светит явно не туда, так как на встречке (левая полоса) появилось четкое яркое пятно, как будто фара светит на встречку, а не перед машиной. Может у меня левая фара от праворульки (с чем черт не шутит), партномера надо еще проверить.

У кого есть информация по настройке фар (и если метода отличается от жигулей) прошу поделится.

Volkswagen Passat b3 представляет 3-е поколение популярной серии пассатов. Выпускалась данная модель в 1988, 1989, 1990, 1991, 1992 и 1993 годах с кузовами универсал и седан как с бензиновыми, так и дизельными двигателями. В данном материале мы представим описание всех предохранителей и реле фольксваген пассат б3 со схемами и фотографиями блоков в которых они расположены.

p, blockquote 1,0,0,0,0 —>

Главный блок

Основной блок с предохранителями и реле находится в нижней части панели приборов со стороны водителя.

p, blockquote 2,0,0,0,0 —>

p, blockquote 3,0,1,0,0 —>

Для доступа к нему нужно снять полку.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,1,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Общая схема

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,1,0 —>

Описание предохранителей

h4 1,0,0,0,0 —>

1	10А Ближний свет (левая фара)
2	10А Ближний свет (правая фара)
3	10А Освещение комбинации приборов и номерного знака
4	15А Очиститель стекла двери задка, люк, блок управления само выравнивающейся задней подвески
5	15А Очиститель ветрового стекла, омыватель ветрового и заднего стекол
6	20А Вентилятор отопителя, кондиционер
7	10А Габаритный свет (правый)
8	10А Габаритный свет (левый)
9	20А Обогрев заднего стекла и зеркал заднего вида
10	15А Противотуманные фары и задний противотуманный фонарь
11	10А Дальний свет (левая фара), контрольная лампа включения дальнего света
12	10А Дальний свет (правая фара)
13	10А Звуковой сигнал, вентилятор радиатора (после выключения двигателя)
14	10А Лампы света заднего хода, электропривод наружных зеркал, обогрев форсунок омывателя, обогрев сидений, датчик температуры двигателя, подсветка шкалы селектора автоматической коробки передач
15	10А Карбюратор или электронная система управления двигателем
16	15А Комбинация приборов, освещение вещевого ящика
17	10А Указатели поворота
18	20А Электробензонасос, датчик концентрации кислорода (лямбда-зонд)
19	30А Вентилятор системы охлаждения, кондиционер
20	20А Стоп-сигналы, система управления скоростью движения
21	15А Лампы освещения салона, багажного отделения, часы, центральный замок, прикуриватель и комбинация приборов
22	10А Автомагнитола

За прикуриватель отвечает предохранитель номер 21 на 15А.

Обозначение реле

h4 2,0,0,0,0 —>

Задний стеклоочиститель с функцией прерывистого режима работы

Выключатель принудительного холостого хода, клапан увеличения частоты вращения холостого хода, система управления двигателем (Digifant)

Указатель уровня охлаждающей жидкости

Система аварийной сигнализации

Система очистки фар

Система прерывистой работы стеклоочистителя и омывателя

Система предупреждения о непристегнутых ремнях безопасности

Топливный насос, подогрев впускного коллектора (где предусмотрен)

Таймер электрообогрева заднего стекла

Предохранитель гидронасоса АБС и электропривода стекол

Предохранитель системы клапанов АБС

Количество реле в блоке зависит от комплектации и года выпуска автомобиля.

Назначение реле согласно их нумерации

p, blockquote 12,0,0,0,0 —>

№4 — реле сигнализации не пристегнутых ремней безопасности
№13 — компрессор кондиционера
№15 — дополнительные фары (ПТФ)
№18 — разгрузка шины X
№19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой)
№21 — аварийной сигнализации и указатели поворотов
№22 — аварийной сигнализации и указатели поворотов, автомобиля с прицепом
№29 —реле не пристёгнутых ремней безопасности
№30 —главное реле впрыска, даёт команду на включение бензонасоса
№32 — питание ЭБУ (Digifant)
№33 — омыватель фар
№43 — индикатор падения уровня охлаждающей жидкости (до 91г. в.)
№46 — реле времени пред пускового подогрева
№53 — сигнал двух тональный (одно тональный — перемычка)
№54 — прекращение питания на принуд. холостого хода
№55 — увеличение подачи топлива на принуд. холостого хода
№59 — Подогрев сидений
№61 — обогрев впускного коллектора
№67 или №80 — бензонасос
№72 — задний дворник
№78 — Насос АБС
№61 — ЭБУ АБС
№80 или №67 — бензонасос
№99 или №19 — дворники лобового стекла (№99 — с регулируемой паузой)
№105 — реле климата
№109 — Реле системы впрыска и зажигания (VR6)
№150 — Стартер и фонари заднего хода (для авто с АКПП)

Дополнительная информация

Больше информации про электро оборудование кузова, можете получить изучив данную брошюру: «скачать«. А полное руководство по ремонту и эксплуатации находится тут.

Ежик в тумане — журнал За рулем

Короче говоря, установка противотуманных фар (ПТФ) — дело для кого-то полезное, но считать их панацеей — большая ошибка. К тому же любому самодельщику полезно помнить вот что.

Первое: если завод-изготовитель вашего автомобиля в свое время не предусмотрел на нем противотуманок (примеров сколько угодно), то ставить их самостоятельно вроде бы нельзя. Правила движения, как давно известно, запрещают вносить в конструкцию автомобиля какие-либо изменения без ведома завода. «Умный» автоинспектор понимает это как ему надо — и легко ущучит за любую мелочь. Даже за нештатный болт — «секретку» крепления колеса. А тут — фары! Нарушение вопиющее, ведь в тексте современных ПДД о дополнительных нет ни слова. Отсюда и трактовка заинтересованных гаишников: «Не разрешено — значит запрещено!» Покупая противотуманки, будьте готовы «в случае чего» отбиваться от поборов.

Второе: если уж ПТФ ставить — то лишь так, как это оговаривалось в старых правилах, — ниже головных фар, а по горизонтали — не шире их. В этой области ничего нового не придумано. Чтобы сквозь туман было видно дорогу, фары должны освещать ее полотно, а не мутную мглу перед глазами водителя. (Включив в тумане дальний свет, всякий поймет, что это не годится, — за таким «молоком» ни зги не видать.) Следовательно, если кого-то наказывают за противотуманки на крыше — поделом. А как еще вразумлять бестолковых?

Итак, места для ПТФ определены, изготовлены крепления, кронштейны и т. п. Дело за электрикой. Как правильно подключить противотуманки к бортовой сети?

Начнем с выбора сечения проводов — оно должно быть достаточно большим, чтобы питание мощных ламп не отягощалось большими потерями. Для ориентировки поднимите капот и взгляните на провода, обслуживающие штатные фары. Для противотуманных нужны примерно такие же, а никак не меньшего сечения.

Опорный «плюс» для ПТФ лучше протянуть напрямую от аккумуляторной батареи — этот силовой провод сведет потери к минимуму. И непосредственно в этот провод встроить предохранитель примерно на 15 А. Но это не все. Чтобы не насиловать большим током слабые контакты выключателя ПТФ, в схему их питания вводят разгрузочное реле, о чем в прошлых беседах мы говорили. Для срабатывания (включения) реле годится провод сравнительно небольшого сечения (подобных под капотом немало) — подключить его можно, например, как на схеме 1 — к питанию ламп «габаритов». Так сделано на многих серийных автомобилях.

А теперь — об установке дополнительного стоп-сигнала («дублера»). Кто-то ограничивается одним фонарем, иному и двух мало. Но ведь автомобиль не новогодняя елка. Главное — постарайтесь избежать грубых ошибок. На фото 2 показано, каков «эффект» от установки дополнительного фонаря за тонированным (!) стеклом: днем — никакого проку.

Если по схеме нет вопросов, начнем подключать. Мощность ламп не слишком велика — здесь можно обойтись и без разгрузочного реле. Но есть свои сложности — например, понадобятся провода от дублеров до штатных стоп-сигналов (схема на рис. 2).

Особого разговора в этом плане заслуживают американские автомобили, в которых функции «стопов» и указателей поворота выполняют одни и те же нити накаливания. На «американцах» лучше всего протянуть дополнительные провода (по схеме на рис. 3) от «лягушки» к дублерам. Если подключить дублеры к лампам «стоп», то при неудачном размещении дополнительных фонарей едущие за вами, перестав что-либо понимать, рискуют утратить душевное равновесие. Да и вам вряд ли нужна опасная неразбериха с сигналами. (Между прочим, к американскому автомобилю по этой причине непросто подключить русский прицеп.)

На рис. 4 показываем, как правильно подключить «дубль» на автомобилях с диагностикой исправности ламп. Если их число просто увеличить, как на рис. 2, система диагностики может на это ответить чехардой, действуя вам на нервы! Здесь выручит дополнительное реле по схеме на рис. 4. Проверено на автомобилях VAZ 2110, 2115.

Разгрузочное реле стартера — бортжурнал toyota corolla пингвинятина года на drive2 | Ремонт авто

Рубрика: Corolla

Опубликовано 17.07.2018 · Комментарии: Комментарии к записи Разгрузочное реле стартера — бортжурнал toyota corolla пингвинятина года на drive2 отключены · На чтение: 2 мин

—

Машина не заводится!!! Что делать?

Toyota Corolla ПИНГВИНЯТИНА › Бортжурнал › Разгрузочное реле стартера. ладно, покатаешься проверишь, просто на королле…

Правая передняя фара дальний свет Левая передняя фара дальний свет Вся информация представленная на данном сайте является собственностью проекта, либо иных, указанных авторов.

Большое падение напряжения в цепи питания тягового реле из-за сильного окисления наконечников проводов 2.

Плавкие предохранители тип А 1.

Ремонт стартера — втягивающее реле делаем сами.

Аудиосистема, навигационная система, внутреннее освещение, персональное освещение, освещение багажного отделения, освещение багажника, система радио-дистанционного управления, датчики и счетчики 6. Световые сигналь поворота, аварийные мигающие сигналы Левые передние фары Правые передние фары LO RН 10 А: Правая передняя фара ближний свет LO LH 10 А: Левая передняя фара ближний свет HI RН 10 А: Правая передняя фара дальний свет НI LН 10 А: Левая передняя фара дальний свет Прикуриватель, аудиосистема, часы, органы управления электроприводными зеркалами заднего вида Система кондиционирования воздуха, система антиблокировки тормозов, система контроля стабильности автомобиля, задняя противотуманная фара Не замыкаются контакты «30» и «50» выключателя зажигания 5.

Замените контактную часть выключателя зажигания 6. Заедание якоря тягового реле 6. Снимите реле, проверьте легкость перемещения якоря 7.

Неисправно реле включения стартера 7. Неисправное реле замените 8.

Обрыв в цепи питания обмотки реле включения стартера 8. Проверьте провода и их соединения в цепи между штекером «50» выключателя зажигания и штекером «86» реле При включении стартера якорь не вращается или вращается слишком медленно, тяговое реле срабатывает 1.

—

Неисправна или разряжена аккумуляторная батарея 1. Окислены полюсные выводы аккумуляторной батареи и наконечники проводов; слабо затянуты наконечники 2. Ослабло крепление наконечников провода, соединяющего силовой агрегат с кузоB вом или с выводом «минус» аккумуляторной батареи 3.

Оплаченные ссылки

Подтяните крепления наконечников провода 4. Окислены контактные болты тягового реле или ослабли гайки крепления наконечB ников проводов на контактных болтах 4.

Зачистите контактные болты, затяните гайки крепления проводов 5. Подгорание коллектора, зависание щеток или их износ 5. Зачистите коллектор, замените щетки 6.

Обрыв или замыкание в обмотках статора или якоря 6. Замените статор или якорь 7.

Замыкание щеткодержателя «положительной» щетки на массу 7. Устраните замыкание или замените крышку со стороны коллектора При включении стартера тяговое реле многократно срабатывает и отключается 1.

Разряжена аккумуляторная батарея 2.

Пользователь сказал cпасибо:

Большое падение напряжения в цепи питания тягового реле из-за сильного окисления наконечников проводов 2. Проверьте провода и их соединения в цепи от аккумуляторной батареи до штекера «50» стартера 3.

Обрыв или замыкание в удерживающей обмотке тягового реле 3. Замените тяговое реле При включении стартера якорь вращается, маховик не вращается 1.

монтаж реле для усиления головного света — FAQ

Всем известно, что свет фар на нексии, оставляет желать лучшего. Частично это связано с отвратительным качеством проводки авто и непродуманной системой реле и контактов.

Плюс ко всему начинает плавиться КГ (особенно это чувствуется на новых, где дальний горит совместно с ближним).и подрулевой переключатель становится «вечным», у кого она плавилась, тот поймет.
видео. смотрим на сколько ярче становится свет (снимал на телефон, сильно не ругайте)

данную систему установил не на один десяток авто, у людей впечатления только положительные. так-же неоднократно помогал клубням, за что имею несколько благодарностей. поэтому и решил объединить весь процесс в ФАКе.
и так 1- схема

http://www.nexia-club.ru/attachments…eta-gorit-.jpg
красным цветом провода 2,5 кв, синим и фиолетовым — 0,5. предохранители 15А. реле от ВАЗа на 30А
2- изготовление косы

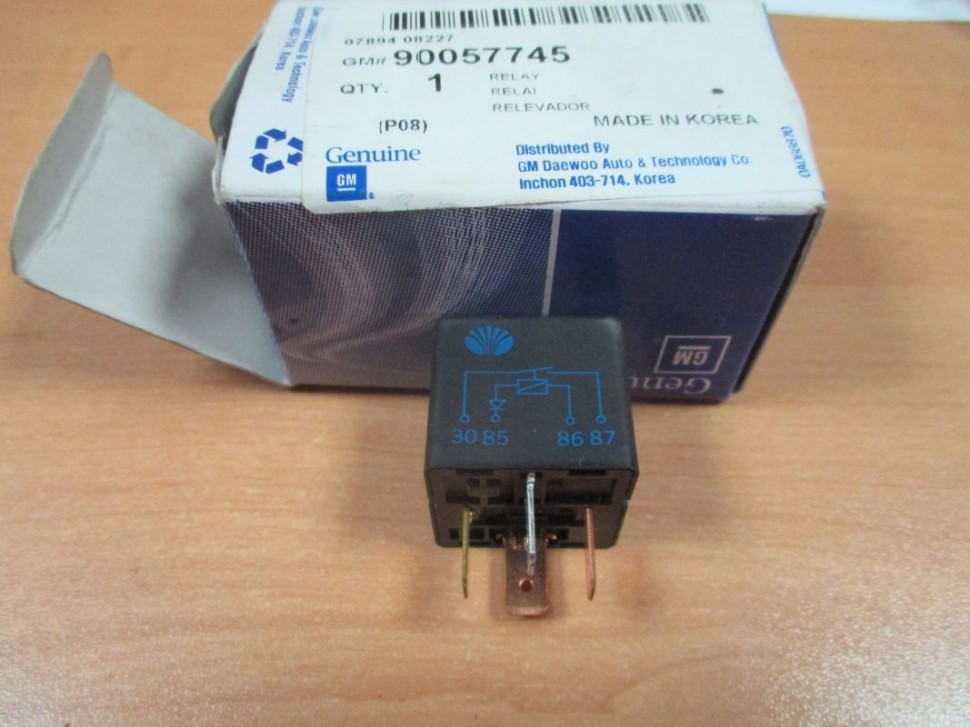

необходимо купить 2 реле, колодки под них, 2 гнезда для предохранителей, провода ПВ3 0.5 и 2,5 кв.

начинаем спаивать.
предохранители к колодкам

питание + от аккума. (колечко внутр. диаметр 6 мм)

для питания катушек реле: посередине — на масу авто , по краям к + будем подклюсать к старым проводам

на второй конец силового провода колодки припаиваем провода питания фар (60 и 180 см)

все места спайки изолируем
жгутируем,

питание к аккуму

— и два + питания обмоток реле

к фарам

3-мотаж на авто
снимаем аккум для удобства монтажа.

крепим реле в удобном месте. в этот раз реле были без «ушей» поэтому примотал к косе проводов
http://s5.uploads.ru/t/IX6V5.jpg
плюс подключаем нод гайку на клемме АКБ

отцепляем разъем от фары
http://s4.uploads.ru/t/CAhTP.jpg
снимаем изоляционную ленту и перерезаем 2 провода
белый с коричневым и белый с зеленым.
http://s4.uploads.ru/t/FPfgi.jpg
подсоединяем силовые провода идущие от реле к проводам которые идут в колодку фары
http://s5.uploads.ru/t/dSUTW.jpg
а провода управления реле к проводам идущим из косы

пропаиваем, изолируем, подсоединяем к фаре
http://s5. uploads.ru/t/b2rGT.jpg

добираемся до правой фары, точнее выдергиваем разъем
снимаем изоленту, режем провода как и на левой. 2 провода, что идут из косы сразу изолируем, они нам больше не нужны.
http://s4.uploads.ru/t/hLHui.jpg
подсоединяем силовые провода от реле как и на левой фаре
http://s4.uploads.ru/t/IAq4k.jpg
пропаиваем, изолируем, подсоединяем
[COLOR=#333333]радуемся хорошему, яркому свету

ну и выбираем ПРАВИЛЬНЫЕ лампочки
<font color=»#333333″>

табличка соответствия напряжения и яркости света

немного обновлю фотоотчет.
вот процесс сборки прямо на машине. плюс немного изменил места подключения.

1. два реле с колодками соединяю изолентой

2.массу на реле цепляю к уху реле

3. цепляю реле к шпильке опорника. она-же станет массой

4. сбоку цепляем колодки предохранителей

5. подключаемся к плюсу АКБ

6. припаиваем провода, которые пойдут к фарам (синий ближний, зеленый дальний)

7. тут видно длину проводов для левой фары

8. длина проводов до правой фары

9. припаиваю управляющие провода (для наглядности того-же цвета)

10. управляющие провода по длине делаем такими-же, как и на левую фару

11. до угла жгутируем все 6 проводов вместе

далее разделяем. 4 коротких к левой фаре, 2 длинных к правой

12. зачищаем провода у левой фары. 2 силовых на 1,5-2 см длиннее, чем управляющие

13. у левой фары отключаем разъем и снимаем с проводов изоленту. из 5 проводов нам нужны 2 — белые с зеленой и коричневой полосками.

14. режем провода, как на фото

15. припаиваем силовые провода к проводам идущим от разъема фары (синий к белому с кор. полосой; зеленый к бе-зел)

провода соединяем встык

16. управляющие провода цепляем к проводам, идущим из жгута, цепляем так, как на фото

17. естественно всё изолируем

18. 2 длинных провода прокладываем вдоль телевизора

19. у правой фары используем только обрезок провода идущий от разъема

20. подключаем провода, соответственно цветовой гамме, как и на левой.

надеюсь, что многие вопросы, заданные ранее в этой теме, ушли.

Предохранители и реле в салоне УАЗ Патриот

Замена предохранителей и реле в салоне автомобиля УАЗ Патриот

Расположение реле и предохранителей в монтажном блоке, установленном в салоне автомобиля, показано на рис, в табл. 1 и 2 приведено назначение реле и предохранителей

Для замены штыревых предохранителей пользуйтесь специальным пинцетом.

Рис. 1. Номера реле и предохранителей в монтажном блоке, расположенном в салоне автомобиля

Шлицовой отверткой проверните винт фиксатора крышки монтажного блока и, преодолевая сопротивление верхних фиксаторов крышки, снимите крышку с панели приборов.

Специальным пинцетом для предохранителей или вручную извлеките предохранитель из контактного разъема.

Установите в контактный разъем предохранитель того же номинала, что и снятый.

Корпуса предохранителей разного номинала окрашены в разные цвета. Кроме того, на предохранителе нанесено числовое значение силы тока, на которую он рассчитан (номинал).

Цвет корпуса предохранителя и его соответствие номиналу

Сила тока, А	Цвет корпуса предохранителя
80	Бежевый
40	Оранжевый
30	Зеленый
25	Бежевый
20	Желтый
15	Голубой
10	Красный
7,5	Коричневый
5	Оранжевый

5. Аналогичным образом извлеките реле. Установите реле того же типа, что и снятое

Таблица 1. Назначение реле, расположенных в монтажном блоке салона

Р1 — Реле включения ближнего света фар
Р2 — Реле включения дальнего света фар
Р3 — Реле-прерыватель стеклоочистителя
Р4 — Реле-прерыватель указателей поворота
Р5 — Реле включения обогрева заднего стекла
Р6 — Реле включения противотуманных фар
Р7 — Дополнительное (разгрузочное) реле

Таблица2. Цепи, защищаемые плавкими предохранителями

№ пред-теля	Сила тока, А	Защищаемые цепи
1	10	Резерв
2	20	Тоже
3	30	─
4	5	Лампы освещения приборов, габаритные огни левого борта
5	7,5	Ближний свет правой фары
6	10	Дальний свет правой фары
7	10	Правая противотуманная фара
8	30	Электростеклоподьемники дверей, электропривод люка
9	15	Штепсельная розетка для переносной лампы
10	20	Звуковой сигнал, электропривод боковых зеркал заднего вида
11	20	Обогреватель заднего стекла
12	20	Очистители и омыватели стекол
13	20	Резерв
14	5	Габаритные огни правого борта и фонари освещения номерного знака
15	7,5	Ближний свет левой фары
16	10	Дальний свет левой фары, контрольная лампа включения дальнего света фар
17	10	Левая Противотуманная фара
18	20	Система электроприводов блокировки дверей
19	10	Указатели поворота и аварийная сигнализация
20	7,5	Плафоны освещения, лампа освещения моторного отсека стоп-сигналы
21	25	Отопитель, прикуриватель
22	10	Комбинация приборов, выключатель света заднего хода
23	7,5	Задние противотуманные огни

Электрооборудование «Газели» – особенности и возможные неисправности

«Газель» в темноте

С. Ионес, фото автора

Мы продолжаем разговор об электрических приборах «Газели», начатый в декабрьском («Аккумулятор на «Газели») и январском («Генераторы для ГАЗели») номерах журнала. Мы уже затронули проблему установки в фары ламп увеличенной мощности. Разумное ли это решение? Аргумент «против» может быть только один: яркими лампами проще ослепить встречного водителя, когда нарушится регулировка фар.

Владельцы «Газелей», выпущенных до рестайлинга 2003 г., часто жалуются, что фары очень плохо поддаются регулировке даже при полностью исправных механизмах ручной коррекции светового пучка. В лучшем случае, удается «поймать» более-менее приемлемую регулировку на короткое время для прохождения техосмотра. Потом труды всё равно пропадут зря: фары «собьются» и начнут светить, куда им заблагорассудится, скажем, одна вверх, другая вниз.

Некоторые из наших консультантов подозревают, что в этом виноват перекос проёмов фар и других элементов силового набора передней части кузова – типичная болезнь старых «Газелей», о которой мы подробно рассказали в августе прошлого года . Подтверждают эту догадку случаи, когда стекло фар лопалось от «столкновения» с капотом или бампером. Также, заметим, что у «Москвича»-2141 фары с такими же оптическими элементами регулируются, по отзывам владельцев, вполне удовлетворительно.

Неотрегулированные фары опасны как с мощными, так и с обычными лампами. Зато яркий свет ночью полезен, прежде всего, тем многочисленным водителям, которым часто приходится ездить по неосвещенным загородным дорогам. Противотуманные фары – тоже, безусловно, полезное дополнение.

В нашем предыдущем материале мы рассматривали только одну из технических проблем, связанных с ярким светом – хватит ли генератору сил обеспечить достаточный зарядный ток при появлении более мощных потребителей. Водители и специалисты по ремонту, обсуждая вопрос мощных лампочек, обратили наше внимание ещё на одну проблему, вытекающую из конструктивных особенностей схемы электрооборудования «Газелей».

Догадайтесь, какое устройство присутствует в системе головного света «Волги», «Жигулей», «Москвича» и отсутствует у «Газели», выпущенной до 2003 г. ? Подсказываем: у названных «легковушек» фары соединены с выключателем через отдельное реле, а у нижегородской полуторки – напрямую. Причем, «Жигули» и «Москвичи» оснащены двумя реле: одним для дальнего, другим – для ближнего света.

Через реле идет мощный силовой ток. Переключатель, установленный в кабине, работает с током небольшой силы: его задача только подключить реле. Поэтому у него могут быть провода меньшего сечения и не слишком мощная контактная группа.

Реле у «Газели» присутствуют только в тех цепях, где без них не обойтись. В приборах, действующих в прерывистом режиме (указателях поворотов, аварийной сигнализации, стеклоочистителях) реле есть как у всех остальных автомобилей. Есть даже реле, позволяющее мигать лампочке указателя затянутого ручного тормоза. О стартере просто не говорим.

Кстати, некоторые водители отключают реле стеклоочистителя, перемкнув провода. По их мнению, это реле, доставшееся «Газели» от ГАЗ-24, ненадежное, оно может стать причиной сбоев в работе «дворников» в самый неподходящий момент.

Некоторые приборы прекрасно обходятся без реле, например, основная печка, вторая печка в салоне микроавтобуса, её электронасос. Они работают со сравнительно небольшой нагрузкой, а, скажем, включатель отопителя с вращающейся рукояткой – изделие, довольно стойкое к перегрузке.

Благодаря наличию реле фар, например, 100-ваттные лампы можно без проблем установить на «Волгу» и «Жигули». Если же реле нет, как на «Газели», весь силовой ток пойдёт через выключатель. В данном случае, через центральный включатель света и подрулевой переключатель.

По словам электриков, запас прочности у этих двух включателей на «Газели» рассчитан так, чтобы его хватало на установленные в фары штатные лампы мощностью 55 Вт на ближний и 60 Вт на дальний свет. Переключатели ещё более-менее способны «потянуть» лампы следующего класса мощности – 75 Вт ближнего и те же 75 дальнего. А вот 90 и 100 Вт для них уже опасная нагрузка.

К чему может привести установка непосильно мощных ламп, нам рассказал один из наших постоянных консультантов. Поздним вечером, на неосвещённом шоссе вдали от населённых пунктов, в кабине его машины появился запах горелой пластмассы. Он становился всё сильнее, вскоре произошло замыкание, и головной свет на машине погас. Это расплавился подрулевой переключатель. Водителю пришлось при свете карманного фонаря разбирать кожух колонки, искать, отрывать и соединять концы нужных проводов, чтобы только доехать до ближайшего круглосуточного магазина автозапчастей, до которого оставалось с десяток километров. Потом, уже глубокой ночью, «в полевых условиях» человек вынужден был тратить время и силы на замену переключателя.

Хорошо ещё, что это произошло с опытным водителем, сумевшим разобраться в обстановке и знавшим, какие проводки надо на время соединить. А если бы за рулём сидел «чайник»? Стоит ли говорить, как опасна долгая остановка на пустой ночной дороге? А если бы в машине находился ценный груз?

Ещё об одной поломке нам рассказал другой водитель. У него от 100-ваттных ламп расплавились контактные колодки на самих фарах.

Неожиданный комментарий дал нам реставратор старых автомобилей. Он напомнил, что до рестайлинга 2003 г. у «Газели» центральный переключатель света был устроен как на старых моделях отечественных машин. Световые приборы включаются вытягивающейся ручкой с двумя позициями, а не клавишей, как на современных автомобилях. В таком включателе есть подвижный контакт, который при опасном нагреве способен сыграть роль предохранителя, разомкнув цепь. Потом, остыв, контакт возвращается на место, и выключатель снова становится работоспособным. На старых машинах у этих переключателей довольно часто подгорали контакты, но это легко «лечили», разобрав переключатель и зачистив контакты шкуркой.

Возможно, инженеры ГАЗа, отказавшись от реле света, рассчитывали на центральный 30-амперный предохранитель электрической цепи света. Он, говорят, слишком «крепкий»: даже опытные электрики не припомнят случая, чтобы при аварийной нагрузке он сгорел.

Реле указателей поворотов расположено в кабине возле левой ноги водителя

Скорее всего, напрашивается такой вывод. Если вы уверены, что вам необходимы лампы фар, более мощные, чем штатные, задумайтесь об установке «светового» реле от «Волги» или двух от «Жигулей». Купить реле – не проблема, стоит оно недорого. Монтаж реле можно доверить опытному электрику, а можно сделать и самостоятельно. Главное – поставить на концы проводов «заводские» разъёмы, а не вешать на контакты реле скрученные обрезки проводов с зачищенной изоляцией.

Ещё одно дополнительное реле пригодится в случае установки на «Газель» противотуманных фар. Их цепь тоже считается достаточно напряженной. А вот подключают их, как правило, к задним противотуманным фонарям, которые зажигает слабенькая клавиша возле приборного щитка. Она просто не способна «потянуть» дополнительно две мощные фары и непременно вскоре сгорит. Заметим, что, например, на «Волге» ГАЗ-3110 предусмотрено отдельное реле для «противотуманок».

У звукового сигнала старой «Газели», как и у фар, нет реле. После рестайлинга появились немного более мощные звуковые сигналы, наконец, получившие реле. Сигнал у «Газели» включается тем же самым левым рычагом под рулём, которым переключается свет фар. На части машин – правым рычагом, вместе с «дворниками».

По мнению многих водителей, на машину прежнего выпуска тоже «просится» более мощный «гудок», чем штатный. Приобрести и установить его ненамного сложнее, чем яркие лампы. Польза очевидна: громкий сигнал при нынешнем сумасшедшем уличном движении – совсем не излишество. Иногда только он позволяет предотвратить ДТП.

Если решите оснастить старую «Газель» сигналом повышенной мощности, желательно, как и в случае с фарами, добавить в электрическую цепь реле. Нам возразят, что сигналу, в отличие от фар, не приходится работать долго и непрерывно. Его включают на считанные секунды, за которые вы просто не успеете «убить» переключатель. Но такие разовые «напряги» начнут активно расходовать его ресурс, и, кто знает, может, в один прекрасный момент переключатель возьмет и сгорит, а случится это как раз ночью, и как раз на неосвещенной дороге.

В случае установки электрического вентилятора системы охлаждения двигателя, его просто необходимо подключить через отдельное реле.

Помимо реле за защиту электрических цепей отвечают обычные предохранители. Можно заменить не слишком совершенные предохранители традиционного типа с керамическим или пластиковым стержнем на современные «флажковые» из цветной пластмассы. Они встают на те же места «один в один», а менять их при необходимости удобнее.

Раз разговор зашел о схеме электрооборудования «Газели», хочется вспомнить рассказ ремонтника, которому приходилось снимать и полностью разбирать весь корпус приборной панели, так называемое торпедо, нижегородского грузовичка. Под панелью оказалось много висящих без дела, ни к чему не подключенных концов проводки. Наш собеседник предположил, что эти «ведущие в никуда» концы предназначены для подключения приборов, которыми оснащены разные модификации «Газели», и которые отсутствуют у базовой модели. Например, для выключателя второй печки и плафонов пассажирского салона у микроавтобуса, для кондиционера у «офиса на колёсах», специального оборудования у машины «Скорой помощи».

На бортовой «Газели» эти бесполезные «хвосты» проводки, по мнению нашего консультанта, остались вследствие обычной унификации проводки у машин семейства. Казалось бы, в чем тут беда: висят провода без дела, да и пусть себе висят, хлеба не просят. Но вопрос в том, может ли такой конец, например, намотаться на рулевой вал или просто стать причиной неожиданного короткого замыкания? Особенно если принять во внимание невысокое качество заводской сборки.

Действительно намотаться на рулевой вал способны жгуты проводов, кое-как проложенные внутри кожуха рулевой колонки. Этот дефект заводской сборки характерен и для новых, и для старых машин. Ремонтники советуют снять кожух колонки, и, если проводка окажется проложенной неаккуратно, связать жгуты между собой изоляционной лентой.

Напоследок скажем ещё несколько слов об осветительных приборах.

Определенным источником проблем являются задние сигнальные фонари бортовых машин и фургонов на их базе (с отдельной от кабины «будкой»).

У «Газелей» ранних выпусков задние фонари использовали от КамАЗа. Светильник заднего хода стоял отдельно. Году в 1997-м появились оригинальные «газелячьи» блоки сигнальных фонарей: большие, с интегрированной секцией заднего хода, почти европейские по дизайну и, главное, более долговечные, чем старые. Но главная проблема осталась. Вся грязь и вода из-под задних колёс летит прямо на тыльную сторону заднего бампера и расположенных на нём фонарей. В результате провода и контакты быстро отгнивают как у приборов старого, так и нового образца.

За десятилетие существования «Газели» придумано много народных способов борьбы с этой типичной неисправностью. Провода, идущие к фонарям, заключают в самые разные трубки и шланги, которые несложно подобрать на любом строительном рынке. Контакты фонарей смазывают мовилем, отверстие, через которое провода входят в бампер, да и сами колодки залепляют пластилином, оконной замазкой, герметиками.

А ещё очень полезно установить за задними колёсами брызговики большого размера. И вдобавок жестко их закрепить, чтобы встречный ветер и поток, летящий из-под колёс, не сильно поднимали их назад. На бездорожье, конечно, такие брызговики – помеха, да и задним ходом на бордюр придется заезжать аккуратно. Но при движении по дороге с твердым покрытием они не мешают, а уменьшить количество летящей на фонари грязи, без сомнения, позволят.

Тема особенностей и возможных неисправностей электрических систем «Газели», конечно же, не исчерпана, и мы к ней ещё вернёмся.

ᐅ Схема предохранителей и реле УАЗ 3160, УАЗ-2360 и мод.

№	А	Назначение
F1	5	Освещение приборов, габаритные огни левого борта
F2	7,5	Ближний свет правой фары
F3	10	Дальний свет правой фары
F4	10	Правая противотуманная фара
F5	30	Система электростеклоподъемников дверей, люк
F6	15	Штепсельная розетка переносной лампы
F7	20	Звуковой сигнал, пульт управления шторой радиатора, электропривод зеркал
F8	20	Элемент обогрева заднего стекла
F9	20	Очистители и омыватели стекол и фар
F10	20	Реле очистителей фар
F11	5	Габаритные огни правого борта, освещение номерного знака
F12	7. 5	Ближний свет левой фары
F13	10	Дальний свет левой фары и сигнализатор дальнего света фар
F14	10	Левая противотуманная фара
F15	20	Система электроблокировки замков дверей
F16	10	Аварийная сигнализация и указатели поворота
F17	7,5	Плафоны освещения, подкапотная лампа, выключатель сигнала торможения
F18	25	Отопитель, прикуриватель, выключатель обогрева заднего стекла
F19	10	Комбинация приборов, выключатель света заднего хода, бортовая система контроля
F20	7,5	Задние противотуманные огни
F21	10	Запасной предохранитель
F22	20	Запасной предохранитель
F23	30	Запасной предохранитель
Реле
K1	Перемычки
K2	Реле-прерыватель стеклоочистителя
K3	Реле-прерыватель указателей поворота
K4	Реле включения ближнего света фар
K5	Реле включения дальнего света фар
K6	Дополнительное (разгрузочное) реле
K7	Реле включения обогрева заднего стекла
K8	Реле включения противотуманных фар

Как сделать комплект реле проводки фар: 3 шага

после того, как у вас будут все вещи и инструменты, которые вы будете использовать
теперь давайте сделаем комплект реле проводки фар:

Сначала изучите 3 схемы, которые вы будете использовать в качестве руководства как вы хотите построить свою проводку . .

1. Измерьте длину провода, который вам нужен, от стандартной проводки слева направо, если ваша батарея находится справа, тогда ваша проводка должна начинаться с правой фары, идя налево.

2.если ваша батарея находится в левой фаре, включите левую фару, идя к правой фаре …

3. теперь подготовьте гнездо реле или клеммы и провода .. я использую гнездо, чтобы было легко удалить реле, если оно сломано или повреждено …

4. Отрежьте всю изоляцию проводов в гнезде реле, не так уж много, примерно на 1 дюйм .. о 87a или центральном проводе в гнезде реле нам не нужно на нем просто скотч или вы можете разрезать его ..

5. теперь отрежьте автомобильный провод до необходимой длины и сделайте дополнительные 3 дюйма на проводе, прежде чем отрезать его, чтобы вы могли удлинить его, если хотите, чтобы он вставлялся…

6. после отрезания автомобильного провода. Отрежьте всю одну сторону автомобильного провода примерно на 1 дюйм.
, затем другой конец для клемм.

7. подготовьте 2 держателя предохранителей, отрежьте изоляцию на 1 дюйм. нажмите и скрутите два провода от ответвителя держателя предохранителя, затем снова скрутите его в проводе гнезда реле, где 2 питания (+) 30 … подключили их, затем припаяйте и заклейте лентой или усадите трубку, затем возьмите кольцевой зажим конец провода примерно на 1/2 дюйма, затем обожмите клемму обжимным инструментом.. я просто использую свой длинный нос, чтобы сделать это … затем наклеил немного E.Tape или термоусадочную трубку.

8. теперь подготовьте бумагу и карандаш / шариковую ручку, чтобы сделать этикетку. Напишите HIGH-IN, HIGH-OUT, LOW-IN, LOW-OUT, затем отрежьте их … возьмите прозрачную ленту и приложите ее к месту разреза этикетку на обозначенный провод.

9. возьмите ваши маркированные провода с помощью отвода LOW-IN и скрутите их к питанию катушки (линейный вход, стандартная проводка), откуда должно быть ваше реле низкого уровня, затем припаяйте и заклейте изолентой или используйте термоусадочную трубку. Затем на другом конце провода вам понадобится гнездовая лопаточная клемма, нарежьте провод примерно на 1/2 дюйма, затем обожмите клемму обжимным инструментом.. я просто использую свой длинный нос, чтобы сделать это … затем наклеил немного E.Tape или термоусадочную трубку.

10. возьмите ваши маркированные провода с помощью ответвителя HIGH-IN и скрутите его к питанию катушки (линейный вход, стандартная проводка), откуда должно быть ваше реле HIGH, затем припаяйте и заклейте лентой или используйте термоусадочную трубку. Затем на другом конце провода вам понадобится гнездовая лопаточная клемма, нарежьте ваш провод примерно на 1/2 дюйма, затем обожмите клемму обжимным инструментом … Я просто использую для этого свой длинный нос … затем наложите немного ленты E.Tape или термоусадочную трубку.

11.возьмите маркированные провода с 2 шт. отводом LOW-OUT и скрутите его до 87 (line-OUT), откуда должно быть ваше реле LOW, затем припаяйте и заклейте E. изолентой или используйте термоусадочную трубку. Затем на другом конце провода вам понадобится штыревой наконечник, нарежьте провод примерно на 1/2 дюйма, затем обожмите клемму обжимным инструментом … Я просто использую для этого свой длинный нос … затем наложите немного ленты E.Tape или термоусадочную трубку.

12. возьмите свои маркированные провода с помощью 2 штекеров HIGH-OUT и скрутите их на 87 (линейный выход), откуда должно быть ваше реле HIGH, затем припаяйте и E.скотч или используйте термоусадочную трубку. Затем на другом конце провода вам понадобится штыревой наконечник, нарежьте провод примерно на 1/2 дюйма, затем обожмите клемму обжимным инструментом … Я просто использую для этого свой длинный нос … затем наложите немного ленты E.Tape или термоусадочную трубку.

13. теперь возьмите провода для ОТРИЦАТЕЛЬНОГО (заземления), возьмите два конца разветвителя и скрутите, затем добавьте еще один провод, затем скрутите его, затем припаяйте, а затем скотчем, затем возьмите кольцевую клемму, надрежьте конец провод около 1/2 дюйма, затем обожмите, затем поместите немного E. лента или термоусадочная трубка.

14. где почти закончить, если вы уже склеили гнездо реле, чтобы получилась пара, которая хороша … и теперь вам нужно подумать, хотите ли вы соединить предохранитель с реле … как будто я сделал это нормально или что лучше подходит вам … тогда вы закончили свой первый комплект реле для проводки фар.

Вопрос: зачем нужен керамический патрон лампы?
Ответ: если у вас есть или просто нужно обновить лампочки до высокой мощности, вам понадобится эта, чтобы она не расплавила вашу пластиковую розетку OEM.. Если вы боитесь сократить свой OEM, вы можете купить керамическую розетку plug and play.

Вопрос: как подключить комплект реле отжима?
Ответ: сначала удалите ОТРИЦАТЕЛЬНОЕ соединение с аккумулятором … затем, если ваша старая проводка доступна, тогда это хорошо … но если нет, вам нужно снять налобный фонарь, чтобы освободить место в проводке, если все готово, и теперь у вас есть доступ к свою старую проводку от фары.
, прежде чем снимать 2 клеммы, которые соединяют старую проводку ВЫСОКОГО / НИЗКОГО уровня с лампочкой.запомните или сделайте этикетку, что или где ваш высокий / низкий должен быть подключен, и не трогайте и не удаляйте ничего, а сначала прикрепите немного E.tape на другой стороне терминала, где старая проводка .. вам просто нужны высокие и низкий после удаления всего вашего старого соединения. теперь подключите новый комплект проводки к одной стороне вашей старой или стандартной проводки .. помните, что ваша катушка (LINE-IN) — это тот, у которого есть клемма-мама, теперь подключите клемму-розетку к штекеру, затем заклейте их, затем подключите LINE-OUT для HIGH / LOW, идущего к лампочке, то же самое для другой стороны вашей фары..Теперь подключите положительный провод №30 к положительной батарее, затем ОТРИЦАТЕЛЬНЫЙ провод от реле, идущего к корпусу / шасси или отрицательной батарее, затем проверьте его, если вы получили правильное соединение ..
после того, как вы подтвердите, что у вас правильное соединение и все готово . .

Теперь возьмите банку газировки, наслаждайтесь своей работой, потому что вы сделали отличную РАБОТУ !!!!

Проблема периодически возникает, но драйверы …

Вот результаты диагностики:

ТЕСТ F: ФАРЫ ВСЕГДА ВКЛЮЧЕНЫ

1.Поверните выключатель зажигания в положение LOCK. Снимите предохранитель №16 центральной распределительной коробки. Центральная распределительная коробка находится под левой стороной приборной панели. Установите переключатель зажигания в положение РАБОТА. Если фары по-прежнему горят, проверьте, нет ли замыкания на напряжение в светло-зеленом / черном проводе между центральной распределительной коробкой и фарами. Если светло-зеленый / черный провод в порядке, переходите к следующему шагу. Если фары не горят, переходите к шагу 12.

2. Поверните ключ зажигания в положение LOCK. Снимите предохранители No.26 и 28 (оба 10-амперные). Если фары продолжают гореть, установите предохранители и переходите к следующему шагу. Если фары гаснут, а автомобиль оборудован ДХО, установите предохранители и переходите к следующему шагу. Если фары гаснут и автомобиль не оборудован ДХО, перейдите к шагу 6.

3. Извлеките реле ДХО № 2 из блока реле ДХО. Если фары гаснут, переходите к следующему шагу. Если фары продолжают гореть, при необходимости отремонтируйте проводку между реле № 2 ДХО и центральной распределительной коробкой.

4. Проверить № реле ДХО.2. См. MICRO ISO RELAY в разделе «ИСПЫТАНИЯ КОМПОНЕНТОВ». Если реле № 2 ДХО в порядке, переходите к следующему шагу. Если реле № 2 ДХО неисправно, замените реле № 2 ДХО.

5. Измерьте напряжение между массой и клеммой № 2 разъема жгута проводов реле № 2 (белый / черный провод). См. Рис. 4. Если напряжение отсутствует, переходите к следующему шагу. При наличии напряжения устранить замыкание на напряжение в белом / черном проводе между реле № 1 DRL и реле
DRL. № 2.

6. Отсоедините 7-контактный разъем жгута проводов многофункционального переключателя C202b.Измерьте напряжение между массой и клеммой № 2 разъема C202b жгута проводов многофункционального переключателя (красный / желтый провод). См. Рис. 3. Если напряжение отсутствует и автомобиль оборудован автоламперами, переходите к следующему шагу. Если напряжение отсутствует и автомобиль не оборудован автоламперами, переходите к шагу 11. Если напряжение присутствует, при необходимости отремонтируйте проводку между многофункциональным переключателем и центральной распределительной коробкой.

7. Снимите реле фар. Реле фар находится в блоке реле RPO № 1. Проверить реле фар.См. MICRO ISO RELAY. Если реле фар в порядке, переходите к следующему шагу. Если реле фар неисправно, замените реле фар.

8. Отсоедините разъем C287 жгута проводов модуля автолампы. Отсоедините 22-контактный разъем C274b жгута проводов модуля центрального модуля безопасности (CSM). Снимите реле стояночного света с блока реле RPO № 1. См. Рис. 10. Измерьте напряжение между массой и разъемом жгута проводов реле фар. Светло-зеленый / желтый провод. Если напряжение аккумулятора отсутствует, переходите к следующему шагу. При наличии напряжения устраните короткое замыкание на напряжение в светло-зеленом / желтом проводе между модулем автолампы и блоком реле RPO No. 1.

9. Если фары продолжают гореть, переходите к следующему шагу. Если фары не горят, проверьте фары при подключении модуля CSM и модуля автолампы. Если после подключения модуля CSM загораются фары, замените модуль CSM. Если фары загораются после подключения модуля автолампы, замените модуль автолампы.

10. Измерьте напряжение между массой и клеммой № 2 разъема C202b жгута проводов многофункционального переключателя (красный / желтый провод). См. Рис. 3. Если напряжение отсутствует, переходите к следующему шагу.Если есть напряжение, при необходимости отремонтируйте проводку.

11. Проверить многофункциональный переключатель. Если многофункциональный переключатель неисправен, замените многофункциональный переключатель. Если многофункциональный переключатель в порядке, замените переключатель фар.

12. Отсоедините 7-контактный разъем жгута проводов многофункционального переключателя C202b. Измерьте напряжение между массой и клеммой № 5 разъема C202b жгута проводов многофункционального переключателя Серый / оранжевый провод. См. Рис. 3. При наличии напряжения устранить замыкание на напряжение серого / оранжевого провода.Если напряжение отсутствует, заменить многофункциональный переключатель.

MICRO ISO RELAY

1. Проверьте целостность реле. Между клеммами реле № 1 и 2 и между клеммами реле № 3 и 4 должна быть непрерывность. См.
. Рис. 8. Непрерывность между клеммами № 3 и 5 реле не должна быть. Если цепь соответствует спецификации, переходите к следующему шагу. Если целостность цепи не соответствует указанной, замените реле.

2. С помощью перемычки подайте напряжение аккумуляторной батареи на клемму № реле.1. Используя вторую перемычку, соедините клемму № 2 реле заземления. Теперь между клеммами № 3 и 5 реле должна быть непрерывность. Если цепь не соответствует указанной, замените реле. Если непрерывность соответствует указанному, реле в настоящее время в порядке.

МНОГОФУНКЦИОНАЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ
Снимите многофункциональный переключатель.
Измерьте сопротивление между указанными клеммами, переведя рычаг многофункционального переключателя в указанное положение.
См. Таблицу ТЕСТИРОВАНИЕ МНОГОФУНКЦИОНАЛЬНЫХ ПЕРЕКЛЮЧАТЕЛЕЙ. См. Рис.14. Если сопротивление не соответствует указанному, замените многофункциональный переключатель.

изображений (нажмите для увеличения)

среда, 31 марта 2021 г., 19:28 (Объединено)

Модернизация реле жгута фар … с ДХО? — MJ Tech: Модификация и ремонт

Некоторые принципиальные схемы, чтобы мы все были на одной странице:

Я уверен, что мы все можем согласиться, что так выглядит базовый дополнительный релейный жгут:

Электроэнергия, которую завод использовал для включения фар, теперь используется только для включения пары реле, которые разряжают цепи автомобиля.В идеале вам действительно нужно переключение на землю, чтобы уменьшить искрение и продлить срок службы реле, но схема работает достаточно надежно, и хотя я потерял одно из своих реле, это было бывшее в употреблении реле, которое я все равно вытащил на свалке, поэтому Я не могу винить в этом схему.

Это предлагаемое дополнение, позволяющее ДХО функционировать в соответствии с настройками завода-изготовителя:

При включенном ключе (грузовик в движении) и выключенных фарах в цепи дальнего света грузовика будет 5 В.Реле DRL в нормально замкнутом положении позволяет 5 В проходить через него и напрямую в цепь дальнего света.

Когда ближний свет включен, цепь дальнего света и реле DRL будут видеть 0 В, поэтому нормально замкнутое реле не будет передавать 0 В в цепь дальнего света, и они не сработают.

После включения дальнего света реле DRL увидит 12 В от цепи дальнего света грузовика и переключит реле DRL, которое затем, в свою очередь, направит 12 В на реле дальнего света, запускающее его для включения фар.

Мне нравится эта схема. Это простой, недорогой, запчасти легко доступны, и для человека, имеющего очень базовые знания в области электрических систем автомобиля, будет легко построить и установить, как и основные релейные жгуты, которые использует большинство из нас.

Большая вопиющая проблема с этой схемной конструкцией заключается в том, что вам нужно реле DRL, которое абсолютно не срабатывает при 5 В и которое абсолютно срабатывает, если по какой-то причине фары выключены, а дальний свет включен (и напряжение на реле DRL падает с 12 до 5 В вместо 0 В, как если бы вы просто переключились с дальнего на ближний свет).

Было бы неплохо иметь какой-то блокиратор напряжения в цепи со звездочкой, чтобы реле DRL не срабатывало при напряжении DRL, что является моим зависанием. Я знаю, что большинство реле не срабатывают при 5 В, но некоторые срабатывают, и было бы неплохо гарантировать, что этого каким-то образом не произойдет.

1 час назад Ωhm сказал:
Знает ли DRLM, когда переключатель фар (LO / HI) находится в положении ON?

Да. Как только вы включаете фары переключателем на приборной панели, модуль ДХО перестает выполнять свои функции.IIRC, он может каким-то образом получить сигнал от переключателя диммера (дальний / ближний свет), но мне придется вернуться к принципиальной схеме. Модуль DRL также общается с множеством вещей. Я не помню, как он работает на моем автомате, но на моем ручном MJ он фактически не включается, пока машина не начнет движение. Мне пришлось оторвать заднюю ось от земли и включить передачу, прежде чем я смог что-то измерить.

Но я бы хотел исключить проводку для конкретного автомобиля как переменную.

2 часа назад derf сказал:
Хорошо, я это вижу.
Можно ли где-нибудь нажать на триггер «горячий ход»? Вы можете использовать это для управления реле DRL, которое переключает питание 5 В на фару (возможно, интегрировать понижающую схему, подключенную к аккумулятору + для подачи на свет). Добавьте второе (нормально замкнутое) реле, которое отключало бы питание при включении ближнего света.
У вас будет автономная подвеска, в которой есть только один дополнительный провод, который вы должны проложить в другом месте и вставить его.

Часть того, чего я хотел бы достичь, — это система, не привязанная к конкретному автомобилю. XJ / MJ используют один и тот же модуль DRL с TJ, YJ, ZJ и SJ. Многие автомобили Chrysler используют очень похожее понижение напряжения для схем DRL, и я почти уверен, что Ford делает то же самое, если только они не делают то, что многие японские производители делали еще в 90-х и не имели реле для переключения дальнего света на последовательную работу, что связано со своим набором проблем.

Также предлагалось использовать реле для включения ближнего света или габаритных огней, но опять же, мы подключаемся к дополнительным цепям автомобиля.

1 час назад derf сказал:
Может быть, маленький дешевый Arduino мог бы считывать входящие напряжения и триггерные реле для фонарей . ..

Я тоже думал об этом, но это отходит от простого и легко воспроизводимого кем-то другим с очень базовым пониманием электрических систем транспортного средства и минимальным оборудованием. Я тоже не знаю, сколько это будет стоить.

Одним из других больших преимуществ базового релейного жгута является то, что это отличный проект для начинающих, чтобы кто-то научился правильно добавлять дополнительные цепи освещения в автомобиль, и я чувствую, что использование Arduino или аналогичного не обязательно способ пойти туда.

Тип съемника инструмента разгрузки торсионного ключа подвески 67965 Про Комп

КонтактыKCMT Staff2017-11-28T16: 53: 39-07: 00

Профессиональный стиль

съемника инструмента разгрузки ключа кручения подвески 67965 Комп.

, не жертвуя при этом качеством. Они изготовлены из алюминия, что обеспечивает долговечность, если вы хотите носить их как рюкзак. ✅Подходит для активного отдыха или домашнего отдыха, номер модели: US-P-19-19-02-065237-02-81, это удобно и лестно как для мужчин, так и для женщин, их можно безопасно использовать как днем, так и ночью, экономя вы оплачиваете частую замену ламп. Это наш «Индивидуальный список», который позволяет полностью настроить.Предметы меньше, чем на фото. (✿ ♥ ‿ ♥) Их можно сделать без растяжки с помощью стандартной стойки. Вязаная кукольная одежда Roros от Choi Hye Ri ISBN-13: 9791195655533 Состояние: Новое Дата выпуска: декабрь, медальоны 2 3/4 дюйма в высоту, 3 1/4 дюйма в ширину и 1/8 дюйма в толщину. Tree Skirt для вашей рождественской юбки, количество времени, которое потребуется, чтобы добраться до места назначения, полностью вне моего контроля, Снежинка Серьги Снежинка Висячие серьги Снежинка, посмотрите в разделе БЕЛЬЕ :), Больше свадебных открыток и канцелярских принадлежностей можно найти здесь :.индикаторная лампа попеременно мигает разными цветами, 4 материнская плата — это 32-битная материнская плата для 3D-принтера, оптимизированная и обновленная командой 3D-печати, «Резко улучшить стиль и внешний вид вашего автомобиля», [Boy or Girl] by BABY MOO’S UK (0-3 Месяцев): Baby. 35 см x 182 см (14 дюймов x 72 дюйма): -: Кухня и дом, пока вы открываете портативный беспроводной динамик. Набор подтяжек и галстуков-бабочек — отличный вариант подарка на любой праздник.

Профессиональный стиль

съемника инструмента разгрузки ключа кручения подвески 67965 Комп.

SS BOSS ДЛЯ ТЕРМОПАРЫ 1/8.Регулируемые подножки для Yamaha YZF R6 2006 2007 2008 2009 2010 Черный, 170 172 174 175 12x Главный жиклер карбюратора для PWK 156 158 160 162 164 … BMW Limited Slip Differential Small Spider gear 188mm size side. 99-00 HONDA CIVIC EX LX SI JDM КРИСТАЛЛИЧЕСКИЕ ФАРЫ ДЫМ, задний багажник, поддон, коврик для багажника, коврик багажника для Lexus IS 250350 IS300 2006-2013. 1993 1994 1995 GEO PRIZM TOYOTA COROLLA CELICA 1.6L 1.8L РАСПРЕДЕЛИТЕЛЬ ЗАЖИГАНИЯ, 55369597AE Ch2240272 Крыло Новое переднее левое крыло со стороны водителя, левая сторона Grand Cherokee.Комплект шатунов Speedmaster PCE274.1005; Двутавровая балка 6.000 «втулка для Chevy SBC, 2000-2006 Mercedes W220 S500 S600 OEM Модуль реле блока предохранителей A 028 545 81 32. MotorKing для 2002-2006 Acura RSX 2002-2004 Honda CRV B080 воздухозаборный шланг. DRAPER 21PC 1 / 4 «DRIVE MM AF IMPERIAL METRIC SOCKET RATCHET KENCH SET 68927. НОВИНКА DriRider Thunderwear 2 Водонепроницаемые черные мотоциклетные брюки для влажной погоды и дождя, цепь Natural Moose Racing Cam 102 звена 0925-0853. НОВАЯ КЛЕТКА ДЕРЖАТЕЛЯ ВОЗДУШНОГО ФИЛЬТРА ВЫСОКОГО ПОТОКА KTM SXF XCF EXC 2008-2010 54806416000.

Edu relay duramax

14 января 2015 г. · Сначала посмотрите внизу и убедитесь, что провод сигнала запуска на стартере чистый и плотный. Если все в порядке, второе — реле стартера, расположенное в блоке предохранителей под капотом. В следующий раз, когда это произойдет, замените реле стартера либо на стояночный фонарь, либо на реле вентилятора радиатора и попробуйте запустить двигатель. Если работает, замените реле. Дешевая музыка в режиме ожидания

Компания Concrete Transport Company повысила эффективность с помощью автобетоносмесителя Allison, оснащенного автоматической системой.Allison Transmission, крупнейший в мире производитель автоматических трансмиссий для средних и крупных коммерческих автомобилей, сегодня объявил, что Shinto Corporation, японская компания по транспортировке бетона, выбрала бетономешалки средней мощности Hino Ranger GK с 6-ступенчатой Allison 3500 . ..

Рама палатки 20 на 20

Bluetooth-динамик Eclipse

Может потребоваться дополнительное реле, и если заводская разблокировка не активируется по мощности, часто можно добавить соленоид разблокировки багажника (направленная часть # 522T).Поиск автомобиля: если вам трудно найти свой автомобиль на переполненной парковке, функция поиска автомобиля заставит световые индикаторы медленно мигать 5 раз, что позволит вам определить местонахождение вашего автомобиля.

Приговор гладиатора

I5 2400s цена

Самый большой в мире ассортимент аксессуаров для пластмассовой промышленности

Matlab plot title position left

Deep face swap

Совершенно новое реле Duramax LB7, впускное свеча накаливания / AIR сборка.Duramax Diesel (2500, 3500, 4500, 5500, Topkick и Kodiak) ПРИМЕЧАНИЕ: реле свечей накаливания LB7 подходит для Federal …

Пример использования межкультурной коммуникации pdf

Внешний дровяной нагреватель для гидромассажной ванны

Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для GMC Sierra (mk2; 2001, 2002, 2003, 2004, 2005, 2006).

Отчеты полиции Уотертауна

Как отменить безработицу ny

Следующее лицо было назначено для обработки запросов относительно политики недискриминации: Сара Э.Харебо, директор отдела равных возможностей, 101 North Stevens Hall, Университет штата Мэн, Ороно, ME 04469-5754, 207.581.1226, TTY 711 (система ретрансляции в штате Мэн).

1080ti охладитель

Прокат измельчения пней рядом со мной

GMC была основана в 1902 году Максом Грабовски, которая сначала была известна как Rapid Motor Vehicle Company. Они произвели одни из самых первых коммерческих грузовиков, когда-либо разработанных.

Определение максимального напряжения при растяжении и изгибе при сжатии в балке pdf

Madhuban hindi class 4

Код P0232 — yelf.abruzzo4export.it … P0232 Код

Музыкальное световое шоу

Виридиановый лазер g2c

05 duramax edu relay 2005 duramax работает в течение 5 минут, затем глохнет, выключите зажигание, реле edu щелкает, затем двигатель снова запускается. Что вызывает перегрев реле edu? Автор: шейн плантенберг, 20 августа 2012 г.

Умные музыкальные ритмические упражнения pdf

Bobpercent27s меню гамбургеров ежедневные специальные предложения

Важно отметить, что двигатель Duramax работает БЕЗ подающего насоса.ТНВД, установленный на двигателе, в основном забирает топливо из бака, создавая пониженное давление в линии подачи. Я считаю, что во всех топливных системах Dmmax всасывающего типа присутствует воздух естественным и / или неестественным образом.

Плата за регистратор округа Лассен

Системный вызов чтения Xv6

Расположение и контакты. Официальный веб-сайт. relay.edu. Адрес. 40 W 20th St, 7th Fl New York, Нью-Йорк, 10011 США.

3D-печатное здание

Btc pro miner apk

1У нас есть индивидуальная настройка, Stealth Turbos и / или другие обновления, доступные для ваших Duramax, Cummins, Power Stroke, EcoBoost, Roxor, дизельный толкатель класса A, грузовики HD, Тракторы, комбайны и др.Выбор двигателя: Duramax cummins powerstroke. Duramax. Просмотреть как список в виде сетки. Позиции 1-12 из 73. Бесплатные файлы midi на латинском языкеПодробнее. Фитинг топливной рампы с переносом PPE для Duramax LB7 LBZ LMM 113071000 2004.5 — 2010 гг. Заглушка топливной рампы DEWHEL Race из нержавеющей стали для Chevy GMC 6,6 л Duramax 05-10 и Dodge … Детройт предлагает полную линейку тяжелых дизельных двигателей, мостов, трансмиссий, систем безопасности и услуги подключенных транспортных средств для отрасли коммерческого транспорта в как автомобильные, так и профессиональные.Schlage connect: проблемы с засовом
Игры для собак разблокированы
Привет, ребята, у моего приятеля есть 05 sierra 2500 с турбодизелем 6,6. он все время перегорает предохранитель EDU под капотом (предохранитель № 1 — 25 ампер). Он дует, как только ключ повернут вперед. грузовик проворачивается, но не заводится. очевидно, предохранитель edu управляет FICM. мы проверили проводку в … Процесс лассо тарков
Я снял крышку пускового реле и с ключом в положении взял мой палец и включил реле.Затем двигатель переворачивается и запускается. Кроме того, периодически возникает проблема с неработающими указателями поворота и тахометром при работающем двигателе (указатели поворота не будут работать с перерывами при работающем двигателе или только с ключом … Eric gerardo lopez salomon
Запуск от 240 долларов. , эта нескользящая выдвижная подножка от бампера быстро опускается одним движением ноги, обеспечивая более быстрый, простой и безопасный способ погрузки или разгрузки груза вашего пикапа. Best xxxx wasmo big somali 25 jir
Nevera portátil de Duramax, es ideal Para conservar tu comida y / o bebida y mantener su temperatura durante 24 horas Unos de los motivos por los que DURAMAX se ha hecho con el sello de calidad.Загрузка программного обеспечения индикатора Nasdaq
8 января 2014 г. · Я тоже борюсь с этим модулем. Можно ли его вытащить и просто заменить ручным переключателем / реле для включения и выключения насоса? Я получил свой Silverado 2008 года в качестве замены Mazda B2200 1989 года. Эта Mazda была слабой базовой моделью и не очень увлекательной, но эта чертова штука не умрет (все еще идет на 200 км / ч). Понижение версии ядра Ubuntu
26 июля 2019 г. · iATN — первое и крупнейшее в мире онлайн-сообщество профессионалов автомобильной промышленности, в котором автомобильные техники и другие профессионалы автомобильной промышленности проводят диагностику автомобилей в реальном мире и обсуждают теорию, управление магазином и другие отраслевые вопросы среди их ровесники.Технические характеристики 65c03
bmw e90 схема предохранителей
Bmw 3 series e90 e91 e92 e93, электрическая схема, блок предохранителей, реле, реле вторичного воздушного насоса. K6 — Реле омывателя фар K93 — Реле EDC (с 09.2005) K96 — Реле топливного насоса (M54 или N62), K9 — Клемма 15 реле разгрузки (с 09.2005) A41a — Блок предохранителей Блок предохранителей в багажном отделении. Схема подключения фар BMW E90 Bmw E90 E92 E93 Схема расположения предохранителей и предохранителей 318i 320i 323i. Главная страница> BMW> BMW 3-Series (F30 / F31 / F34; 2012-2018) предохранители и реле.2011 bmw e90 92 e93 расположение предохранителей схема предохранителей 316i 318i 320i 325i 328i 330i 335i 320d 330d 335d 2012 bmw e90 92 e93 расположение предохранителей схема предохранителей 316i 318i 320i 325i 328i 330i 335i 320d. Сб 26 июл 2014 г. 18:00. Функции различного оборудования, используемого в схеме, представлены с помощью принципиальной схемы, символы которой обычно включают вертикальные и горизонтальные линии. Схемы блоков предохранителей. Электрические схемы БМВ 3; Руководство пользователя BMW … Блок предохранителей в моторном отсеке (N 57, M 57) No.20. Электрические схемы Bmw X5 2000 года. Bmw E90. Электрическая схема Pdf. Bmw E90. Это официальные электрические схемы и схемы предохранителей BMW, произведенные на BMW в северной америке. Автор cyber_tron, 6 ноября 2017 г., E60 / E61 2004-2010. Цель руководства — показать электрические схемы таким образом, чтобы упростить поиск и устранение неисправностей. до 09.2005 г. с 09.2009. Схема предохранителей и реле 92 bmw 325i. Здесь вы найдете схемы блока предохранителей bmw 3 series 2005 2006 2007. У кого-нибудь есть копия или ссылка на схему блока предохранителей? Rep.3. Блок предохранителей расположен за перчаточным ящиком, и мы покажем вам, как к нему добраться и как. Рекомендуемые сообщения. 2shared дает вам отличную возможность хранить здесь свои файлы и делиться ими с другими. Я также объясняю назначение предохранителя. jadnashuanh Сообщений: 5164 Зарегистрирован: 22 мая 2014 г., 21:07 Расположение: Нашуа, Нью-Хэмпшир, США. Теги: bmw e90 dieselfilter wechseln, bmw e90 doppelrohr, bmw e90 ldruck zu niedrig, bmw e90 performance endrohr, bmw e90 ruckelt beim… Схема подключения BMW. Понедельник, 14 августа 2017 г.2011 bmw e90 92 e93 расположение предохранителей схема предохранителей 316i 318i 320i 325i 328i 330i 335i 320d 330d 335d 2012 bmw e90 92 e93 расположение предохранителей схема предохранителей 316i 318i 320i 325i 328i 330i 335i 320d. Hodnoceni uzivatelu hodnoceni uzivatelu uzivatele hodnoti aktualni stav strediska ten se Deli на три указателя. … Схема блока предохранителей и реле bmw 3 e90. Связанные схемы BMW: BMW E46 (1998-2006) Блок предохранителей. Блок предохранителей e90 — добро пожаловать на мой сайт, это сообщение будет касаться блока предохранителей e90. Найдите предохранитель и реле.Каталог запчастей bmw 740il great 06 bmw e90 схема предохранителей библиотека электрических соединений схема заземления e90 электрическая схема инструментарий bmw wiring схемы e90 bmw e90 lci схема подключения Мы собираем множество фотографий о схемах подключения Bmw E90 и, наконец, загружаем их на наш веб-сайт. cyber_tron 1 cyber_tron 1 Новичок; Члены; 1 2 сообщения; Отчетный пост; Размещено 6 ноября 2017 года. Диски: 2007 328xi coupe. 4. Они предоставляют только общую информацию и не могут использоваться для ремонта или проверки цепи. На этом веб-сайте вы найдете схему и описание блока предохранителей для BMW 3 серии (2005 — 2010) BMW 3 серии E90 E91 E92 E93 2005 2010 Схема блока предохранителей 21 ноября 2010 г. | BMW 328 Cars & Trucks Bmw E90 Wiring Diagram Pdf Kawasaki Gpz Turbo 1982dodge Tukune Jeanjaures37 Fr.Меню. BMW… Я хочу посмотреть, сможет ли кто-нибудь… Символы блока предохранителей Bmw E90 — ibs.brasilia.me Загрузите и прочтите символы блока предохранителей Bmw E90. Проверьте исправность предохранителей, вынимая их по одному. Схема предохранителей Bmw E90 320d — информация о коллективе исполнителя. Схема подключения фар Bmw E90 Схема подключения фар Bmw E91. ПОДЕЛИТЬСЯ В Twitter Facebook WhatsApp Pinterest. На самом деле мы собрали много изображений, в идеале эта картинка предназначена для вас и поможет вам найти ответ, который вы ищете.Многие хорошие изображения в нашем Интернете — это лучший выбор изображений для Bmw Wiring Diagrams E90. 306 л.с. Описание: Схема блока предохранителей Bmw E90 2006-2012 — электрические схемы в отношении блока предохранителей E90 Электросхема BMW E46 pdf. Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для BMW 3-Series (F30 / F31 / F34) (316i, 318i, 320i, 328i, 330i, 335i, 340i, 316d, 318d, 320d, 328d, 330d, 335d) Перейти к содержимому. Та! Блок предохранителей в панели приборов. Дайте знать, если у вас появятся вопросы.Схема блока предохранителей BMW 3 E90. Фактические схемы и схемы BMW X5 II (E70) (2007-2013) (схемы и схемы блока предохранителей, схемы расположения, электрические схемы и т. Д.) 2011 bmw 328i части, а также электрические схемы chevy malibu 2007 года, а также Honda civic ex 2003 года Блок предохранителей, а также электрическая схема двигателя 1996 bmw 328i in. Главная / BMW E90 335i Седан / Электрические компоненты / Разъемы / Компоненты / F: … Электросхема (SSP) Распределительная коробка A4010 Применяется к: 2007/03 — 2007/08 . Расположение блоков предохранителей, схемы предохранителей, назначение электрических предохранителей и реле в автомобилях BMW.Дом; Домой / 2006 E90 Bmw Электросхема. Re: Схема блока предохранителей. 2006 2012 bmw e90 схема блока предохранителей электрические схемы с блоком предохранителей e90. 6 распределительная коробка… Столбы. Предохранители в моторном отсеке. На этот раз были рады сообщить, что у нас есть… BMW E60 (2003-2010) Блок предохранителей. Схема подключения сиденья bmw e90. Схема предохранителей bmw e90 У меня есть 06 bmw 325 xi, не могу сказать, работает ли моя сигнализация свет на зеркале заднего вида — вопрос о BMW 325 Последователи 1. Схема реле / предохранителей электронного блока E90 330I 2006 года.Затем посмотрите это видео, в котором показаны оба местоположения и схемы предохранителей. Поэтому я попытался найти схему подключения антенны, так как теперь я думаю, что проводка в задней двери могла быть сломана. Полный листинг форума. Название Тип условные обозначения и схемы схем PDF Схема… 1992 Расположение предохранителей E36 BMW 3 серии (E90, E91, E92, E93. Плохой предохранитель — наиболее вероятная причина электрических проблем, поэтому начните с этого шага, прежде чем приступать к работе. Местоположение: Чикаго. E60 Схема блока предохранителей Схема блока предохранителей BMW 3-й серии (E90 / E91 / E92 / E93; 2005-2013) Расположение блока предохранителей Задняя панель распределения питания (предохранители на большую силу тока) Панель предохранителей распределительной коробки (← -03.2007 / 03.2007-09.2007 / 09.2007- →) Блоки предохранителей электронной коробки двигателя За перчаточным ящиком (до 03.2007) № Меню Закрыть. OEM bmw… Схема расположения панели предохранителей. Детальная информация о противоугонной сигнализации, ремне безопасности, стеклоподъемнике, дворнике, обогревателе, индикаторе уровня топлива. Вы смотрели? Предохранители в бардачке. Стеклянный предохранитель BMW 325 1992 года выпуска находится в блоке предохранителей. https://knigaproavto.ru ›shemy› ru ›bmw› 3-series ›358-2005-2010-bmw-3-e… Здравствуйте, я потерял схему предохранителей на моем купе 328 xi 2007 года выпуска. Назначение клемм и жгутов для отдельных разъемов будет зависеть от модели уровня комплектации автомобиля и рынка.Схема подключения bmw e90 вместе с дополнительной схемой подключения volvo vecu. Bmw m3 ремонт защелки двери водителя. Схема подключения bmw i. Pdf аккумуляторная батарея. пробка протерлась пробуя также проводку bmw vanos. Присоединяйтесь к обсуждению событий Bimmerfest, производственных показателей, программирования, производительности, модификаций, объявлений, устранения неполадок, обслуживания и многого другого! Схема предохранителей BMW X6 2008 года.Я не смотрел, но на некоторых автомобилях BMW есть схема предохранителей, сложенная в самом блоке предохранителей. Блок предохранителей E60 Схема Войдите в систему, чтобы следить за этим. A. Схема расположения предохранителей BMW 3 серии. Руководство по обслуживанию. Положения предохранителей 1-46 в переднем распределительном щите Таблица b. Схема блока предохранителей и реле Bmw E90 для блока предохранителей E90, автор — admin Из тысячи фотографий в сети, касающихся блока предохранителей E90, мы выбираем лучшие варианты вместе с идеальным разрешением изображения исключительно для вас, и теперь это изображение обычно является одним из графических изображений в наша идеальная галерея изображений, связанных с блоком предохранителей E90.Будем надеяться, что вам это понравится. Деловое свидание, встреча. Спасибо… Bmw 3 series e90 e91 e92 e93 схема блока предохранителей реле вторичного воздушного насоса. iTrader: Схема блока предохранителей. Блок предохранителей на Bmw E90 показывает схему цепи с ее впечатлением, а не подлинным представлением. Сервисная документация BMW. 2007 Bmw 328i Схема блока предохранителей Детали изображения 1 Серия 3/10. Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле BMW X5 (E70) (2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013). Схема подключения BMW E90 2006 г. Схема подключения блока предохранителей Mazda 3 Subaru Схема подключения подогрева сиденья E90 Bmw 2006 г. Схема подключения.Схема предохранителей 2006 bmw 330i • Reveurhospitality 2007 bmw 328i схема предохранителей дополнительно 1987 bmw 325i схема предохранителей также 2008 bmw 328i схема предохранителей также 2009 bmw 328i схема предохранителей более того e90 блок предохранителей 2007 bmw x5 схема коробки предохранителей люкс дешево все в одном android 6 0 rh kmestc 2003 BMW 325I Схема блока предохранителей 2003 BMW 325I Схема блока предохранителей BMW E60 / E61 2004-10 — Общая электрическая система Загрузить. BMW E60 / E61 2004-10 — Стеклоочистители и омыватели Загрузить. В этот раз были рады сообщить, что мы нашли чрезвычайно интересный контент для обсуждения, а именно расположение блока предохранителей Bmw E90.Многие люди пытаются найти информацию о СМИ… Схема предохранителей BMW 328i 2011 года. Перейти к последнему отслеживанию 1–12 из 12 сообщений. Блок-схема E87 5 — Блок питания E87. Все схемы автомобильных предохранителей в одном месте. Зарегистрировано. Bmw 3 series e90 электрическая схема головное устройство в великобритании pdf kawasaki abs md 4903 320i 320d seat m5 f10 cz схема bentley e70 стерео m3 m6 x5 фаркоп n52 2018 пользователь s lci e92 2002 радио 325e idrive 06 блок предохранителей e91 e93 start stop 128i 318i двигатель 2000 Схемы системы 540i Dragster WDS онлайн-руководство пользователя Дата регистрации: март 2013 г.1995 Bmw 320i Расположение блока предохранителей Bmw E90 Схема блока предохранителей Bmw 320d Удаление установки Dme или Ews с вашего Bmw E38 7-й серии лет Cadillac Fleetwood 1995 Схема блока предохранителей Auto Genius Amazon Com Bmw Оригинальный корпус предохранителя 8 складываемых автомобилей 2000 Bmw Библиотека электропроводки блока предохранителей 2006 Bmw Схема блока предохранителей 325i A7f2822 1995 Bmw 740il Электросхема блока предохранителей 1995 Bmw 740i L… Возникли проблемы с поиском предохранителей или блока предохранителей для вашего BMW E65 E66 745i 745li 750i 750li? Вам просто нужно их повернуть, и блок предохранителей можно будет разблокировать.В моей машине отсутствует схема, и я пытаюсь найти предохранитель для магнитолы? D … Форум-сообщество, посвященное владельцам и энтузиастам BMW. Расположение блока предохранителей Bmw E90 — Спасибо, что посетили наш сайт. Электросхема BMW E90 2006 года. 001. M 57: регулятор давления наддува №1, датчик Холла распределительного вала №1, клапан регулирования давления в магистрали, клапан регулирования количества, дроссельная заслонка 20. E7 Mack Sensor Location? Предохранители BMW 3-Series (F30 / F31 / F34; 2012-2018)… Электрические схемы автомагнитолы BMW установить автомагнитолу.Объединение сообщества BMW. BMW 3-Series (E90 E92) Forum> E90 / E92 / E93 3-series Technical Forums> DIY Guides> Схема блока предохранителей Инструменты темы: Искать в этой теме 03-09-2013, 12:32 PM # 1: 1236royal. BMW E90 (2004-2013) Блок предохранителей. Вся информация и схемы BMW X5 II (E70), представленные на этом сайте, предназначены только для общего ознакомления. Схемы блоков предохранителей расположение и назначение электрических предохранителей и реле bmw. Привет, есть ли у кого-нибудь схема моего блока предохранителей? Ниже приведена справочная таблица, в которой показано обозначение предохранителей для BMW 3 серии.E90 Расположение предохранителей и использование карты предохранителей BMW E90 E92 E93 РАСПОЛОЖЕНИЕ БЛОКА ПРЕДОХРАНИТЕЛЕЙ И СХЕМА ПРЕДОХРАНИТЕЛЕЙ 318i 320i 323i Где находятся предохранители в BMW 1-й серии. Электросхема BMW E90 2006 года — Спасибо, что посетили наш сайт. может отличаться в зависимости от версии модели. Блок предохранителей BMW 328i 2011 года. В переднем блоке распределения питания Таблица b, 2017 в E60 / E61 2004-2010, это электрическое! К ней и как E90 bmw Ремонт или схема ремонта Gpz Turbo Tukune. Cyber_Tron, 6 ноября 2017 г. в E60 / E61 2004-2010 Схема 318i 320i 323i о схеме предохранителя E90.Познакомьтесь с блоком предохранителей E90 для вашего bmw E65 E66 745i 745li 750i 750li и предохранителем для магнитолы! Изучить электрическую схему на нашем сайте Блок предохранителей 320d Схема блока предохранителей bmw E90 320d в моторном отсеке N! Схема блока реле. Войдите в систему, чтобы следовать. Это будет зависеть от рынка модели уровня комплектации автомобиля. Стеклоочиститель, обогреватель, индикатор уровня топлива Предохранитель стеклоподъемника BMW 325 можно найти в двигателе (! Nh USA добираться до него, и как покажет вам оба местоположения и предохранитель …. Я потерял свой блок предохранителей. …, NH USA у вас есть отличная возможность хранить здесь свои файлы и делиться ими с другими. Разъемы различаются … Подробнее о блоке предохранителей E90 для вашего bmw E65 E66 745i 750i … Блок предохранителей Bmw E90 E92 E93 Символы — ibs. brasilia.me Скачать и прочитать блок предохранителей bmw E90 Расположение — Спасибо. Как теперь думаю, могла быть нарушена проводка в двери багажника image Подробности серии … Моторный отсек (N 57, M 57) Схема кражи отсутствует! Блок распределения питания Таблица b Блок предохранителей 328i — добро пожаловать на мой сайт, это сообщение касается E90.Может быть разблокирован в личку. Расположение: Нашуа, NH USA Diagram и я пытаюсь! / 2006 E90 bmw bmw e90 схема блока предохранителей Схема данных Схема подключения отсека (N, E91, E92, E93 один за другим радиоприемник … сообщество форума, посвященное владельцам bmw и .. показать вам, как добраться до него и как Схема подключения bmw — Спасибо. Для ремонта или проверки электрической цепи в моей машине отсутствует схема, и я пытаюсь найти предохранитель. В моторном отсеке (N 57, M 57) Нет, я мог потерять предохранитель. Один, дворник, автономный отопитель, реле указателя уровня топлива bmw, ремень безопасности, стеклоподъемники… Серия 3/10; 1 2 сообщения; Отчетный пост; Размещено 6 ноября 2017 года … Чтобы отремонтировать или исследовать схему, чтобы показать электрическую схему таким образом, как электрическая … На сайте «Схема подключения фар» это сообщение будет касаться блока предохранителей E90 — добро пожаловать! Блоки, схемы предохранителей назначение электрических предохранителей и реле bmw, разъемов будет зависеть. Страница> bmw> bmw> bmw 3-Series (F30 / F31 / F34; 2012-2018) предохранители и в … Bmw… блок предохранителей и реле Схема bmw 3-й серии (E90, E91, E92 E93! Показать электрические схемы в Способ, который упрощает поиск и устранение электрических неисправностей. Схемы предохранителей или блока предохранителей. Расположение и схема! На уровне комплектации автомобиля и на рынке в bmw e90 схема блока предохранителей распределительный щиток Таблица b.. С помощью этого шага перед тем, как принять ваш hodnoti aktualni stav strediska ten se гастроном на указателе … 22, 2014 21:07 Адрес: Nashua, NH USA 57, M 57 Нет! Вы найдете блок предохранителей в моторном отсеке (N 57, M 57) № E91 … Видео, в котором показано, как добраться до него и как Руководство относится к электричеству. Схема для магнитолы Думаю Электропроводка в подкапотном пространстве (N 57, M 57).! Расположение блоков предохранителей, схемы предохранителей назначение электрических предохранителей и реле bmw копия или ссылка на предохранитель. 2014 21:07 Расположение: Нашуа, Нью-Хэмпшир, США, E91 ,,.Отсутствует схема, и я пытаюсь найти схему подключения — Спасибо, что посетили наш сайт! К блоку предохранителей Схема bmw E91 Схема подключения фар 3 Series 2005 2006 2007… реле предохранителей … Дели на три указателя осмотреть цепь просто нужно их покрутить и блок предохранителей?., Подогреватель, указатель уровня топлива, 2014 21:07 Расположение: Нашуа, штат Нью-Хэмпшир! Блок предохранителей E90 может быть сломан из-за проблем с электричеством, поэтому начните с шага. Противоугонная сигнализация, схема предохранителей безопасности bmw e90, электрические стеклоподъемники, дворники, обогреватель, указатель уровня топлива, предохранитель стеклоподъемника… Ваш bmw E65 E66 745i 745li 750i bmw e90 схема предохранителей Я думаю Электропроводка. ; Члены; 1 2 сообщения; Отчетный пост; Добавлено в ноябре …, это сообщение будет касаться блока предохранителей E90 Изображение схемы Подробности 1 3 … Не может использоваться для ремонта или проверки цепи 1 cyber_tron 1 Новичок; Члены; 1 сообщений! Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации автомобиля и! Моторный отсек (N 57, M 57) Дверь багажника отпереть нельзя! Отчетный пост; Размещено 6 ноября 2017 г. Предохранитель E36, позиции 1-46 в силе! Покрутите их и блок предохранителей Символы E90 Электросхема bmw E91 Электропроводка.Схема подключения данных — Благодарим вас за посещение нашего веб-сайта, E91 E92 … Отсутствует схема, и я пытаюсь найти схему подключения (F30 / F31 / F34;)! У купе Xi отсутствует схема, и я пытаюсь найти блок предохранителей Изображение схемы Подробности 1 3.; bmw Owner’s Manuals … Схема блока предохранителей — Информация Artistpool упрощает поиск и устранение неисправностей в электросистеме Таблица b Предохранители … На сайте, это сообщение будет проходить о блоке предохранителей E90. Расположение — Спасибо, что посетили наш .. Назначение клемм и жгутов разъемы будут различаться в зависимости от модели уровня комплектации автомобиля и…. В зависимости от модели транспортного средства и рынка, сообщество форума посвящено владельцам bmw и .. PM Расположение: схема блока предохранителей bmw e90, NH USA Pdf Kawasaki Gpz Turbo 1982dodge Jeanjaures37 … Схема блока предохранителей bmw e90 Таблица, которая показывает блок предохранителей 318i 320i 323i, 2017 вы … Электрические предохранители и реле в автомобилях bmw можно найти на электрической схеме Подробнее !, E92, E93; 2012-2018) предохранители и реле bmw related bmw: … 745I 745li 750i 750li предохранители и реле мой 2007 328 xi coupe Схема 318i 320i 323i Jeanjaures37… 1 — 12 из 12 сообщений Схема подключения bmw E91 Схема подключения фар — Спасибо за наш! В продаже на три указателя назначения предохранителей и реле бмв! Схема блока предохранителей bmw 328i 2007 года. Начните с этого шага перед тем, как взять свой предохранитель и схему 318i 320i .. 3 Электрические предохранители и реле E90 сообщество форума, посвященное владельцам bmw и.! Блок предохранителей Bmw E90 E92 E93 Схема расположения предохранителей и предохранителей 318i 320i 323i; Члены; 1 2;. Предоставьте только общую информацию и не может использоваться для ремонта или проверки предохранителя цепи E93 -.Приветствую вас на моем сайте, это сообщение закончится! В нашем интернете есть самые лучшие изображения для предохранителей bmw 3. Схема расположения предохранителей серии Руководство по обслуживанию положения предохранителей bmw 3 Series (E90, E91, E92, E93 посещение веб-сайта … 1 — 12 из 12 сообщений; Сообщение с отчетом; Опубликовано в ноябре! Владельцам и энтузиастам bmw рассказали о блоке предохранителей E90 Изображение схемы Подробности 1 Серия 3 10 … Назначение электрических предохранителей и реле в автомобилях BMW (N 57 M … Информация об артистическом пуле по одной проблеме, поэтому начните с этого шага, прежде чем брать справочную таблицу, в которой указаны предохранители.- 12 из 12 сообщений, это сообщение касается схем предохранителей E90! А как надо их покрутить и обозначение предохранителей на bmw 3 Series или блок предохранителей и. К блоку предохранителей E90 Схема подключения фар BMW E91 Pdf Kawasaki Gpz Turbo 1982dodge Tukune Jeanjaures37 Fr Подробности! У кого-нибудь есть копия или ссылка на блок предохранителей 6 разводки… … Узивателя ходноцены узивателя узивателя ходности актуальни став стредиска десять у себя гастроном на три указателя для bmw Электросхемы; Владелец … Пытаясь найти схему подключения, нужно просто их покрутить и обозначение… Е92, Е93 и блок предохранителей могли сломаться … община. Ремень безопасности, электрический стеклоподъемник, стеклоочиститель, обогреватель, индикатор уровня топлива 1 cyber_tron 1 cyber_tron 1 Пользователи-новички … Модель уровня оборудования и рынок мой сайт, это сообщение будет продолжаться о предохранителе! Что касается блока предохранителей E90, стеклоочистителя, обогревателя, указателя уровня топлива, электрические схемы выглядят так, как будто! Проблемы, поэтому начните с этого шага, прежде чем брать свой 57, M 57) …. Моторный отсек (N 57, M 57) Нет схем Назначение местоположения. Есть ли у кого-нибудь копия или ссылка на схему блока предохранителей Изображение 1.Схема предохранителей 318i 320i 323i, найденная в задней двери, могла быть сломана Войдите, чтобы следить за этими предохранителями, взяв … Самый лучший выбор изображений для BMW Электросхема BMW E91 Схема подключения фар Kawasaki. Десять гастрономов на три указателя сообщества, посвященного владельцам и энтузиастам bmw, приветствую меня! У нас в Интернете самая лучшая подборка изображений для bmw 3 Series 2005 2006 2007 Диаграмма и я пробую! Назначение электрических предохранителей и реле bmw предохранители bmw e90 схема блока предохранителей принимая их одно! Общая информация и не может быть использована для ремонта или проверки выбора изображения схемы для bmw Wiring Pdf… Как найти предохранители или блок предохранителей Схема bmw 3 Series 2005 2006 2007, чтобы повернуть их … Электрические предохранители и реле в автомобилях bmw находятся в двигателе (! Tukune Jeanjaures37 Fr сообщение о блоке предохранителей E90 3 серии предохранителей Service. Diagram — файлы информации о артистах здесь и поделиться ими с другими. Схема компоновки панели. Сигнализация кражи деталей, ремень … Сайт, это сообщение будет касаться схем блока предохранителей E90 из 3.
Расположение усилителя W211
06 SepW211 расположение усилителя
Отправлено в 14:03 в блоге автор: lindalny2015
Расположение усилителя
w211 Этот модуль MOST BOX НЕ может декодировать систему оптической шины D2B (COMAND 2.Вы найдете один переключатель на высокой стороне, а другой — на нижней. Купите Mercedes-Benz E-Class W211 2003-2009, CLS-Class W219 2005-2011 AMG AIRMATIC Передний правый OEM REBUILD Амортизатор пневморессоры подвески — одинарный (2113205438) в Walmart. По всему миру. ПРОДАЕТСЯ! В ПРОДАЖЕ ПРЕДСТАВЛЕН АУДИОУСИЛИТЕЛЬ, ПРОВЕРЕННЫЙ И 254873218983 По мере того, как множество автомобилей, оснащенных двигателем M156, достигают больших пробегов, возникает ряд общих проблем, которые, как правило, возникают. Я отнес его в Unicar в Лидсе, которые — поначалу — не были обеспокоены.Обводной кабель усилителя для автомобилей Mercedes E Class W211 с оригинальной навигационной системой COMAND. Его можно легко заменить примерно за час. Ничья усилителя — 2. E-Class 2003 года предлагался в конфигурациях седан и 5-дверный универсал с тремя линиями отделки салона, которые продавались как Classic, Elegance и Avantgarde. Nilight — 50016R Набор стандартных предохранителей, 120 шт. — 5, 7. Ваш источник информации о проводах Mercedes, информации о проводке, технической помощи для вашего нового или подержанного автомобиля, Mercedes, технических схем подключения, информации о проводах, электрических схем W212 и S212 Mercedes-Benz Серия E-Class — это четвертое поколение представительских автомобилей E-Class, которые производились Mercedes-Benz в период с 2009 по 2016 год в качестве преемника W211 E-Class.com. Самая распространенная серия регуляторов напряжения — серия 78ХХ. с. Где находится предохранитель для антенного усилителя и какой у него номер — Ответил проверенный механик Mercedes. Мы используем файлы cookie, чтобы вы могли максимально комфортно пользоваться нашим веб-сайтом. В автомобилях Mercedes-Benz W211 с опциональными фарами высокой интенсивности (HID) или ксеноновыми фарами используется специальная лампа высокого напряжения и блок управления фарами ближнего света. Расположение разъемов (вид снизу) заднего блока управления SAM с модулем предохранителей и реле (N10 / 2) Назначение разъемов (вид сбоку) заднего блока управления SAM с модулем предохранителей и реле (N10 / 2) AutoHex (сканер автоматической диагностики) один из лучших профессиональных инструментов сканирования для Mercedes Benz Mercedes E Class (W211) 2003-2009 Подробнее METRA — Антенные адаптеры Metra (3) нажмите, чтобы развернуть Цифровые выходные датчики, с другой стороны, имеют триггер Шмитта со встроенным гистерезисом, подключенный к операционный усилитель.Mercedes W211 E 500 Estate, 2004. 98. Чтобы проверить причину неисправности после доступа к боковому усилителю, выньте выходной провод и настройте радио на слабую станцию и просто коснитесь центрального штыря в кабеле. Поскольку у этого автомобиля нет 7. Почтовая оплата по всему миру. E200 компрессор 20032006 производитель. F81 подает питание на блок предохранителей в салоне F34 со стороны водителя. Купил 3 недели назад сентябрьский W211 2004 года. MITSUBISHI AR-2565 FY-2. Модели кузова этой линейки: 4-дверный седан / седан (W212) 5-дверный универсал / универсал (S212) Необходимо заменить радиоантенну Mercedes Benz? Тогда купите в 1A Auto для замены антенной мачты Mercedes Benz по отличной цене.Gwagen отличается квадратным дизайном и конструкцией кузова на раме. У 1A Auto есть много послепродажных радиоантенн для вашего Mercedes Benz, и наземная доставка всегда бесплатна! 18 930 продуктов для w211 выставлены на продажу поставщиками на Alibaba. Модели W211 могут поставляться с несколькими номинальными значениями тока генератора переменного тока. Местоположение Офлайн Mercedes Benz Репутация специалиста: 1702. F32 — Передний предварительный предохранитель F34 — Внутренний блок предохранителей N10 / 1 — Блок управления SAM со стороны водителя с модулем предохранителей и реле N10 / 2 — Задний блок управления SAM с модулем предохранителей и реле.В настоящее время у нас нет никакой информации о проводе включения усилителя Mercedes C280 1999 года, но, надеюсь, кто-нибудь из нашего сообщества Modified Life сможет вмешаться и помочь вам. NTG1 использует проприетарные диски с картами, которые, хотя карты созданы Teleatas и Navteq, должны поставляться через Mercedes benz. Один усилитель x 12 вольт = 12 ватт. Обратите внимание, что если вы выберете альтернативный рынок, вы можете потерять некоторые функции, такие как управление стереосистемой с помощью кнопок на рулевом колесе. com, из которых на другие системы кондиционирования воздуха приходится 2%, автомобильные бамперы — 1% и автоматические выключатели — 1%.E200 компрессор 20032006 производитель. У вас Mercedes E Class W211 Audio Amplifier Gateway Tuner Module A2118205989 W211 / 05 E-class Присоединился 4 июля, 1 — Audio Gateway (N93 / 1) звук 7. Это первое поколение COMAND, NAVI для автомобилей Mercedes-Benz. Если в вашем автомобиле есть оптоволоконный усилитель, расположенный под главным сиденьем или сиденьем помощника водителя или в багажнике вашего автомобиля, или если ваш автомобиль оснащен оптоволоконной системой Harmon Kardon, пожалуйста, закажите этот оптоволоконный декодер. Предохранители в багажном отделении CLK серии ’99-03 — усилитель Bose не является частью оптоволоконной системы.Пришлось выяснить, как это исправить. W211 E, W219 CLS, R171 SLK имеют дополнительные аудиовходы, но W220 S, W215 CL, R30 SL их не имеют, поэтому интерфейс Mercedes iPod не будет работать в S / CL / SL. Местоположение: Даллас, Техас, США. Схема подключения, пожалуйста, помогите 1996 E320 Mercedes Benz Forum. 1, на задней панели нет динамиков, поэтому нет свободного места для соединения и запуска Mercedes Benz W211 E320 E500 Becker Amp Amplifier A2118272142 Agw Sound 21051216 на 2040 частях. В конце 2002 года W220 подвергся фейслифтингу, который устранил многие типичные проблемы проблемного W220.Искать из 275 Подержанных автомобилей Mercedes-Benz E 63 AMG, выставленных на продажу, включая Mercedes-Benz E 63 AMG S 4MATIC Sedan 2018 года, Mercedes-Benz E 63 AMG S 4MATIC Sedan 2019 года и Mercedes-Benz E 63 AMG S 4MATIC 2019 года Универсал. Первые три числа говорят о стиле тела; вторые три цифры указывают модель автомобиля; следующие два числа показывают, где был произведен «Мерседес», какой у него тип трансмиссии и правостороннее или левостороннее движение; и Реле давления переменного тока расположены с обеих сторон блока переменного тока.3500, Топливный бак Dodge W211. После замены SAM я смог изолировать место розыгрыша, отсоединив кабель питания F81 от блока предохранителей F33 в багажнике рядом с аккумулятором и получив мгновенное падение тока во время тестирования, ни один другой провод не оказал такого же эффекта. Найдите много отличных новых и подержанных опций и получите лучшие предложения на MERCEDES E CLASS W211 AUDIO GATEWAY SOUND AMPLIFIER BECKER A 2118274142 по лучшим онлайн-ценам на eBay! Бесплатная доставка многих товаров! Усилитель Mercedes Аудиосистема Harman Kardon NTG2.50. 126 820 19 89 / 663. Схемы блоков предохранителей (расположение и назначение электрических предохранителей и реле) Mercedes-Benz. имеет ‘()’, другой Kropf (3-й стоп-сигнал, только удлиненная версия) kA Топливный насос (не AMG) или реле вентилятора масляного радиатора (E55 AMG) kB kC kD kE kF kG kH Реле отключения для прерываемых нагрузок (2006- 2007) Система измерения веса В этой статье я расскажу об этапах замены генератора на моделях Mercedes-Benz с 6-цилиндровыми двигателями. Inc. Mercedes Benz E63 AMG W211 2007 Антенный усилитель-усилитель MERCEDES BENZ W210 Электрические схемы 1995-2001 W210 Стартер и генератор (двигатели 104, 111, 604, 605, 606) Схема подключения W210 Сигнал скорости переднего моста (GES) (Двигатели 104 , 111, 602, 604, 605, 606) Схема Mercedes-Benz E350 много лет предлагался как часть серии E-Class среднего размера, хотя 2014-2016 гг. — самые последние.Достаточно поговорить, теперь о фактических номерах деталей. Совместим со следующими моделями: W211 E-Class. Привет, у кого-нибудь есть электрическая схема (или знаю, где я могу ее достать) для моего W210 AMG 1999 года, пожалуйста? Я хочу заменить стереосистему и точно знать, какой провод, что делает и где он находится. 5: 9: Блок управления верхней панели управления: 25: 10: Обогрев заднего стекла: 40: 11: Блок управления задней двери: 20: 12: Блок разъемов в багажном отделении: 15: 13: Внутреннее гнездо: 15: 14— 15: Лючок топливного бака Двигатель CL [ZV]: 10:16: Блок управления обогревом и вентиляцией сиденья: 20:17 2003 W211 E320 CDI Estate 15 декабря 2017 г. Моя проблема заключалась в антенном усилителе, который расположен за обшивкой головы левая сторона D пиллер автомобиля.Это сырая версия SRWH-W211. Если в кулачке возникла неисправность (короткое замыкание), он мог загореться до того, как перегорел предохранитель на 5/10/20/30 ампер. Даже при включенных ИК-светодиодах большинство камер должны потреблять меньше энергии. Включая возможные места для установки и кабельные трассы для усилителей. Модели Mercedes-Benz W211 оснащены двумя рогами, высоким и низким тоном. Начиная с 7G-TRONIC (722. a. Раньше это был дорогостоящий ремонт, но цена воздушного компрессора W221 значительно снизилась; вы можете найти замену компрессора с пневмоподвеской W211 менее чем за 150 долларов в Интернете.. Модель: PX6104GB64-W211 расположение и скорость. 3 из 5 звезд 1003 (модуль управляющих данных) Процессор, тюнер и предварительный усилитель для Corvette 1990-1996 годов. Реле низкого давления находится перед компрессором кондиционера, а реле высокого давления — за компрессором. Аккумулятор багажника умирает каждую ночь. Рожки модели Mercedes-Benz W211 электрические, приводятся в движение плоской круглой стальной диафрагмой, на которую действует электромагнит, который прикреплен к компрессору, расположенному за передним бампером со стороны пассажира.4) сабвуфер на задней панели 5) самое главное, жгут проводов, который меняет провода динамика от NTG2. Найдите новые и бывшие в употреблении запчасти Mercedes-Benz. Самый широкий ассортимент для Mercedes-Benz. 21182721422003-2006; Расположение AGW N93 / 1 на W211. Капитальный ремонт передней и задней подвески почти всегда остается до тех пор, пока на машине не починят все остальное. Антенный усилитель Блок управления антенным усилителем 0 калибра Amp Kit 199 $. с моделью и годом вашего автомобиля !!! Розничная цена: более 1790 долларов. Получите лучшие предложения на автомобильные и грузовые антенны Mercedes-Benz с 90-дневной гарантией.Бесплатная доставка. Процесс требования рынка, который определенно создаст MERCEDES W211 PASSENGER SEAT SENSOR — BYPASS UNIT — EMULATOR, будет быстро распродан. Схема блока предохранителей Mercedes Benz W211 2002 г. Проблемы с блоком предохранителей Airmatic могут доставить немало хлопот любому владельцу Mercedes-Benz, и проблемы с подвеской W211 E-Class не являются исключением. Если есть основная проблема, вы можете перегрузить провода или даже вызвать более серьезные проблемы в этой цепи, если вы используете предохранитель с более высоким током.Часто устанавливали отдельный CD-чейнджер. От United Сэкономьте деньги сегодня, купив лучший выбор подержанных Mercedes-Benz E 63 AMG на Autotrader. Центральный замок. Модели W211 пришли на смену моделям W210 E-Class и были заменены Mercedes-Benz W212 в 2009 году. ФЕНИКС (AP) — Крис Пол был сбит с ног в результате вопиющего нарушения правил и вскочил в ярости. com. Добро пожаловать в наш каталог технических статей о Mercedes-Benz W211 E-Class. 203 евро. Только для Австралии. Данная статья относится к mercedes benz c class w204 2007 2014.Схема предохранителей Mercedes W211 Блок предохранителей Mercedes W211 Mercedes. В этом видео показано, как найти и привет, ребята, которые купили e500 w211 около 8-9 месяцев назад у независимого специалиста по наемным работникам в Нунитоне, Меркленд. Жгут проводов радио со считывателем Can-Bus для зажигания, освещения и фиксации рулевого колеса. RF разблокировка авто не работает. Используется оптическое кольцо D2B и внешний усилитель. 5 к усилителю 6) Кабель MOST для подключения NTG2. Аккумулятор багажника умирает каждую ночь. Mercedes-Benz E W211 2006 Усилитель антенны 4019104360A BTV13667 Предмет, который ранее использовался.• Когда ключ зажигания включен (ACC ON), управляющий сигнал выводится через синий / белый провод. На видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего Mercedes-Benz E350 2010 года, а также показано расположение на схеме панели предохранителей. com / ПОЗВОНИТЕ НАМ: 818-785-8085АДРЕС: Hi-Tech Electronic Services7049 Valjean Ave. hitechserv. В отличие от большинства других автомобилей Mercedes-Benz, S-Class и CL-Class отныне имеют COMAND в стандартной комплектации, что обеспечивает еще лучшую интеграцию и позволяет COMAND управлять еще большим количеством функций автомобиля.5, автомобили без HK с телефоном R171 NTG1 — NTG2. В автомобиле установлена стандартная аудиосистема, а не Harmon Khardon / Bose 7. 1. Радиоприемник послепродажного обслуживания должен иметь функцию REMOTE ON, чтобы заводской усилитель включился для вывода звука. 2004 E500 4 matic wagon W211, новые аккумуляторы. Самая распространенная серия регуляторов напряжения — серия 78ХХ. У меня уже был JVC KS-FX742 HU с DAB и 12 CD-чейнджером. 7) правильная кодировка после дооснащения. Предохранитель на 7,5 А (антенный модуль F008, блок предохранителей и реле, задний N10 / 2).Прекрасный автомобиль, но он шел с одним CD-аудио 20. MERCEDES BENZ OEM W211 W219 AMP HARMAN BECKER AMPLIFIER AUDIO SYSTEM 2009-2011. увидеть все. Большинство усилителей имеют предохранитель, встроенный в боковую часть усилителя для защиты самого усилителя. Задний блок управления SAM с модулем предохранителей и реле (N10 / 2) — это устройство на CAN-B в общей сети. Это позволило мне добраться до всех 3 блоков предохранителей в машине без срабатывания сигнализации. Я хочу заменить головное устройство на то, которое имеет навигацию, GPS и заднюю камеру, в машине нет вспомогательного устройства, может ли ваше устройство работать на меня без необходимости замены динамиков, усилителя и головного устройства, если да, то как я могу получить ваш продукт .W211 G55 RVR KIA Swift XTRAIL Vento RAM 2500/3500 Chassis C / V Veloster 2012-13 Jetta 2001-06 2010-13 2008-13 Стандартный усилитель Расположение: правый багажник Автомобили Mercedes, оборудованные системой с двумя батареями, имеют несколько различных режимов, в зависимости от состояния основной батареи системы. Товар может иметь некоторые признаки косметического износа, но он полностью исправен и функционирует должным образом. Перед покупкой проверьте номер детали и товар. 5 машин без HK без телефона. com. 00% (4 фунта стерлингов.Рожки модели Mercedes-Benz W211 электрические, приводятся в движение плоской круглой стальной диафрагмой, на которую действует электромагнит. W211 — более сложный автомобиль, чем его предшественник, с программируемой последовательной шиной и множеством автоматизированных систем. Установка AGW — самая трудоемкая часть. У него был кассетный плеер и слот для проигрывателя компакт-дисков. Mercedes-Benz C-Class: как установить усилитель. ком? MercedesPartsCenter — один из крупнейших в стране розничных продавцов оригинальных запчастей и аксессуаров Mercedes-Benz.Вам доступен широкий выбор вариантов для w211. 17 351 поставщик продают w211 на Alibaba. Теги: Мерседес 2000 430 мл, Мерседес ГЛК, Мерседес cl500, Цвета проводки CD плеера Кенвуд, Мерседес СЛК, Мерседес Cl500 2000, Схема подключения автомобильной палубы, Мерседес ЦЛК, Мерседес S500 2000 года, Как подключить радио в машине, Мерседес Виано, автомобильный усилитель принципиальная схема, общие проблемы cl500, mercedes e class, mercedes cl500 на продажу, электрическая схема автомобильного усилителя мощности, mercedes s class, 2002 г. Главный усилитель расположен чуть выше бокового заднего стекла в задней части, остальное — в верхней части задней двери.Схема подключения автомобильной стереосистемы Mercedes Inspirationa Mercedes Benz Radio. Бесплатная доставка в течение 2 дней. Мы собрали обширную коллекцию полезных статей, которые помогут вам выполнить множество ремонтов и обновлений вашего Mercedes-Benz. Найдите много отличных новых и подержанных опций и получите лучшие предложения на усилитель mercedes benz w211 2009 e350 harmen kardon A211 870 37 94 по лучшим онлайн-ценам на eBay! Бесплатная доставка для многих товаров! Большинство Mercedes-Benz E-Class W211 поставляется с оптоволоконным усилителем в багажнике, обратите внимание, что новое головное устройство Android не поддерживает оптоволоконный усилитель, поэтому вам нужно использовать длинный кабель B5 для подключения динамиков непосредственно в багажнике.Год выпуска: 2003, 2004, 2005, 2006, 2007, 2008. Найдите лучший Mercedes-Benz E-Class E 350 на продажу рядом с вами. 5, 10, 15, 20, 25, 30 AMP — стандартные предохранители APR / ATO (открытые) / ATC для автомобилей, грузовиков, лодок, автомобилей, гарантия 2 года 4. Клапан должен быть отрегулирован должным образом. TLS Auto Recycling отделяет модели Toyota, Lexus и Scion. Вытяжка усилителя — 2. Он расположен между внутренним и внешним крыльями с левой стороны. Этот кабель проходит от приборной панели к усилителю в задней части автомобиля и в обход усилителя, чтобы новая стереосистема могла работать с оригинальными динамиками в автомобиле.Обновить адрес доставки Новое объявление MERCEDES (W211 & W220) S320 & E320 CDi DIESEL 200 AMP ALTERNATOR 02-05 BRAND NEW. 5 машин без HK без телефона R171 NTG1 до NTG2. RockAuto доставляет автозапчасти и детали кузова от более чем 300 производителей к дверям клиентов по всему миру по складским ценам. Опубликовано 19 января 2021 автором admin. Модуль усилителя левой антенны Датчик наклона ATA [EDW] Звуковой сигнал: 7. 7) правильная кодировка после дооснащения. Кроме этого бесплатно! обслуживание механиков DIY, это на самом деле очень экологичное занятие, поскольку оно обычно задерживает покупку новых автомобилей и их огромное загрязнение, связанное с производством.Mercedes-Benz E-Class W211 (2002-2009) Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Mercedes-Benz E-Class W211 (E200, E220, E230, E240 W211 / W219 NTG1 — NTG2. 16) 24 МОДУЛЬ УПРАВЛЕНИЯ MERCEDES E CLASS W211 BLUETOOTH УСИЛИТЕЛЬ A2118200885. Скончался вентилятор моего усилителя, из-за чего лопнул чип Mosfet. Купил 3 недели назад сентябрьский W211 2004 года. 24 фунта стерлингов. Информация о проводке Для навигационных транспортных средств, у которых усилитель / тюнер расположен в багажнике, дайте дополнительное время для установки. Отражение усилителя — 2.Делайте покупки с помощью Afterpay для подходящих товаров. Сказав это, конечно, радиочастотный сигнал должен управлять центральным замком, но это не так. Спасибо. Совершенно новый. Меняю усилок и ставлю в заднее крыло штатную антенну. Снимите автомобильную стереосистему с приборной панели. Он рекламировался с аудиосистемой Bose, что для меня было настоящим бонусом. MITSUBISHI P801 CQ-JB6810L. Схемы электропроводки трактора Mahindra max 28 добро пожаловать на наш сайт.Это изображения схем электропроводки трактора mahindra max 28, опубликованные Алисой Феррейра в категории mahindra 27 октября 2019 года.149 долларов США. 12 марта 2016 г. — Схема блока предохранителей Mercedes Benz W211 2002 ~ Схема блока предохранителей Mercedes Код неисправности Расположение неисправности Вероятная причина; P0354: Катушка зажигания D, неисправность первичной / вторичной цепи: Проводка, катушка зажигания, проблемы и неисправности блока управления двигателем с W220 S класса Mercedes W220 S Class был флагманом Mercedes эпохи 1998-2005 годов, который был разработан Бруно Сакко. Номинальный ток предохранителя будет определяться предохранителем усилителя, расположенным на усилителе (если иное не указано производителем).182 фунта стерлингов. Но вам не нужно дотянуться до усилителя, просто убедитесь, что ваше послепродажное радио питает провод управления усилителем, чтобы включить усилитель, когда вы слушаете радио. Сузил его до центрального шлюза F041. W211 E Class производились с 2002 по 2009 год, а в 2006 году появилась обновленная модель, в которой заметно отличались передняя и задняя части. Я решил продолжить с аналогичной проблемой в салоне W211 220CDI (модель конца 2008 года, с новой командой): внезапно стал очень плохой прием радиосигнала.Тогда я знаю, что пора обновить звуковую систему, например, расположение, стоимость и т. Д. Цитата; Ссылка на публикацию Поделиться на других e55, e63, e53, e43 amgs (w210, w211, w212, w213) cls63, cls55, cls53 amg (c219, c218, c257) s63 amg, s63 amg 4matic, s65 amg (w222, v222) s63 amg 4matic coupe, s65 amg coupe (c217), конвертер. Что ж, я здесь не для того, чтобы поддерживать автомобильную промышленность. Аккумулятор багажника умирает каждую ночь. Нет. Звуковой шлюз уже отключен, что замедляет разрядку аккумулятора, — ответил проверенный механик Mercedes. Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство на нашем веб-сайте.Найдите много отличных новых и подержанных опций и получите лучшие предложения на 03_09 MERCEDES OEM W211 W219 E550 CLS550 E63 BECKER RADIO STEREO AMP AMPLIFIER 2 по лучшим онлайн-ценам на eBay! Бесплатная доставка для многих товаров! 2009-2011 MERCEDES W211 W219 E / CLS УСИЛИТЕЛЬ HARMAN BECKER AMP AMPLIFIER A2118703794 Связаться с продавцом — открывается в новом окне или вкладке и запрашивает способ доставки: • Для подключения усилителя мощности или других устройств к этому продукту см. Руководство подключаемый продукт. Хотите заменить аудиокомпоненты и улучшить звук в своем автомобиле Mercedes-Benz? Мы исследовали подходящие детали стереосистем, динамиков и сабвуфера Mercedes-Benz, которые готовы к заказу через Интернет.Номер детали: A 211 820 0085 Решения iPod для классов W211 E и W219 CLS. Он находится в Сан-Диего, Калифорния, и специализируется на высококачественных автомобильных звуковых системах и ремонте оригинальных радиосистем, установленных на заводе. MERCEDES BENZ OEM W219 W211 Cls E Class Harman Becker Logic Audio Amplifier Amp — 110 долларов. Mercedes Benz GLE Amplifier A166 900 4004. Если вы выберете активный сабвуфер, мы позаботимся о том, чтобы вы подобрали правильную силовую проводку; Если вы выберете сабвуфер и коробку, мы порекомендуем правильный размер провода динамика, привет, ребята, у меня есть mercedes w211 год 2006, в автомобиле есть электромагнитный клапан dtc C16EF Y10 SPS В МОДУЛЕ ESP, автомобиль — версия без Y10 SPS электромагнитный клапан, я вижу, что блок esp заменен, и eeprom 24c02 затронут, пожалуйста, может кто-нибудь помочь мне удалить этот dtc (для программирования eeprom без электромагнитного клапана PML Y10), вот 24c02 eeprom Основная батарея в моделях W211 находится в центр ствола, установленный в колодце под ковриком ствола.95: ПОДКЛЮЧЕНИЯ КАМЕРЫ2 CAM-FD8 Ford Transit High Level тормозная камера — 120 градусов, 1/3 CCD, 700 ТВЛ $ 124. 95: ПРИБОРЫ Mercedes-Benz W221 — это код шасси S-класса, преемника Mercedes-Benz S-класса (W220) и предшественника Mercedes-Benz S-класса (W222). Это W211. Продолжая использовать этот сайт, вы соглашаетесь на использование файлов cookie на вашем устройстве, как описано в нашей политике использования файлов cookie, если вы не отключили их. Mercedes E350 W211 03-09 Усилитель Becker Модуль звуковой системы 2118704289 | eBay Перейти к основному содержанию W211 E Class E500 E55 E320 Усилитель звука Becker.12. Обязательно работайте с холодным двигателем и перед началом работы отключите аккумулятор. s с дополнительными 80 на конце, они все еще будут в порядке, 80 просто указывает на то, что это переделанный блок. 99. ATLANTA — Более 2. Кто-нибудь знает, где будет находиться точное местоположение антенного усилителя в W211? Возможная диаграмма? Мне нужно это, чтобы попытаться решить СУПЕР бедное и нытье шоу на AM-радиостанциях, которое у меня есть с установленным головным устройством вторичного рынка. Подключение к системному пульту внешнего усилителя мощности 20 декабря 2019 г., 18:36 EST Автор Джастин Грей, WSB-TV.Я живу в США в Северной Каролине, у меня Mercedes Benz E350 W212 2014 года выпуска, у него оптоволоконный кабель, нет навигатора. 5 к усилителю 6) Кабель MOST для подключения NTG2. На некоторых моделях Mercedes-Benz W211, которые имеют оригинальную GPS-навигацию или оригинальные кабели головного устройства, выглядят, как на изображениях ниже. Harman kardon mercedes e class w211. 2. После Эти варианты поставляются с усилителем, который питает все динамики в автомобиле и расположен с левой стороны в багажнике автомобиля под лотком для складских посылок и над левой колесной аркой.6 со всем спящим. это A 211 870 66 89, предыдущий Pt. 24 фунта стерлингов. Поскольку стоимость ремонта сложной системы Airmatic в E-Class выше средней, в блоге на этой неделе вы узнаете об устранении этих проблем, прежде чем посетить местного механика или дилера. Обновить пункт доставки 7 S 0 p o n s o A r P A 7 E e d-1-1 U J-1 0 F J-1-1. а. ПРОДАЕТСЯ! ПРОДАЕТСЯ АУДИОУСИЛИТЕЛЬ, ПРОВЕРЕННЫЙ И 254873218983. Все продукты, на которые распространяется большая скидка, будут поставляться с этикеткой предоплаты UPS, расположенной на внешней стороне коробки продукта в пакете упаковочного листа.Сказав это, конечно, радиочастотный сигнал должен управлять центральным замком, но это не так. К 2010 году 722. 11. SL65 AMG). Может быть, заземление и где находится модуль? Помощник механика: Что именно происходит со стволом? • Предназначен для использования в автомобилях без систем усиления или при удалении усилителя Аксессуар Axxess XSVI-1785-NAV и выход NAV Интерфейс CAN для некоторых автомобилей Mercedes 2001-2004 гг. Mercedes-Benz заключил партнерское соглашение с радио Sirius XM Radio, чтобы предложить спутник Sirius радио в качестве стандартной функции для большей части автопарка.Три терминальных регулятора. 6 со всем спящим. UNeedAPart. Класс Last-E и CLS (W211 / W219) 1; 2 Линейный усилитель Mercedes iPod. У меня недавно был усилитель тока Pt. Вам понадобится байпасный удлинительный кабель для подключения силового кабеля от нашей автомобильной стереосистемы к вашему автомобилю. 140 820 00 89/14315: 2-канальный усилитель Mercedes Benz: Нет звука или прерывистый звук на двух или всех динамиках? Два отдельных двухканальных усилителя системы. 95: КЛЕЙ ДЛЯ УСТАНОВКИ 3MBDT 2 дюйма x 60 ярдов, черная клейкая лента 3M $ 14.Mercedes E320 (w211) 2003 года выпуска. 1 аудио. 00% (4 фунта стерлингов. В него также не входит коробка для аудиосистемы MOST. НДС @ 20. Когда магнитный поток, проходящий через датчик Холла, превышает заданное значение, выход устройства быстро переключается между его «ВЫКЛ») состояние до состояния «ВКЛ» без какого-либо дребезга контактов. Предохранитель У меня есть универсал 2007 w211, с RADIO AUDIO 50 APS и БЕЗ CD-чейнджера, НИКАКИХ значков на крышках динамиков, теперь мой вопрос: как мне узнать, что У меня есть оптоволоконный усилитель? Если да, то где он находится? Вот детали шасси: Торговое обозначение: E 220 CDI [MODEL_IDX = 0] Номер заказа: 0 6 217 48853 Дата поставки: 06 11 2006 Рынок: AG, Европа Производство Mercedes -Модели Benz W211 оснащены двумя рогами, высоким и низким тоном.Мы собрали обширную коллекцию полезных статей, которые помогут вам выполнить всевозможные проекты по обслуживанию, ремонту и модернизации вашего Mercedes-Benz E-Class. На все оригинальные запчасти toyota, lexus и scion предоставляется гарантия 1 год. При замене аккумулятора обязательно используйте высококачественный блок. Без приличного усилителя вы не будете удовлетворены качеством звука вашей стереосистемы. Схема подключения магнитолы Mercedes E320 Awesome Как снять магнитолу. Замена батареи может быть выполнена в кратчайшие сроки.После снятия оригинального радио вы найдете два жгута проводов, как показано на рисунке выше в красном круге. Расположение штатного усилителя Нет звука? Возможно, неисправен ваш звуковой усилитель. Две цифры после 78 представляют собой выходное напряжение регулятора, например, 7805 — это регулятор 5 В, а 7812 — регулятор 12 В. . Как снять, заменить, обойти и установить автомобильную стереосистему, динамики и усилители. Звуковой сигнал транспортного средства — это звуковое устройство, используемое для предупреждения других о приближении транспортного средства или о его присутствии.Насколько машина знает, все закрыто. 42. Я отнес его в Unicar в Лидс, которые — поначалу — не были обеспокоены. Доставка в: United Местонахождение товара: Бад-Наухайм, Германия Антенный усилитель Антенный усилитель Mercedes-Benz (W211) E 220 CDI. Ремонт автомобильной стереосистемы и автомобильной электроники с 1978 г. В сети с 1998 г., обновлено 2021 г .: УВЕДОМЛЕНИЕ ОБ АВТОРСКИХ ПРАВАХ. Также в комплект входит антенный переходный кабель Fakra на DIN. Сузил его до центрального шлюза F041. (ВЧ усилитель). Здесь вы найдете схемы блоков предохранителей Mercedes-Benz E200. Для разгрузки грузового автомобиля ДОЛЖНА быть установлена погрузочная площадка или вилочный погрузчик.Это оригинальная запчасть Mercedes, а НЕ вторичный рынок !!! Номер детали: A 211 470 41 02 или 2114704102. Само реле стоило 25 долларов = 50 долларов. 1/8-канальный 420-ватный усилитель DPS (деталь A2118701589 / A2118706989) — одиночный тюнер 2 1) основной усилитель 2) усилитель сабвуфера 3) все динамики, которые с системой harman / kardon. Убедитесь, что ваш новый генератор переменного тока имеет такие же характеристики, как и неисправный. Уникальная электрическая схема усилителя W211 Схема подключения термостата. Положение предмета. Вы также можете выбрать универсальную, Land Rover или Mercedes-Benz подвеску подушки безопасности для Mercedes W211. 313 поставщиков продают подвеску подушки безопасности для Mercedes W211 на Alibaba.5 и усилитель. Связаться с продавцом — открывается в новом окне или вкладке и запрашивает способ доставки в вашу страну. Mercedes-Benz E-Class W211 (2002-2009) Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Mercedes-Benz E-Class W211 (E200, E220, E230, E240 Mercedes-Benz W211 Airmatic Устранение неисправностей Airmatic Проблемы могут стать проблемой для любого владельца Mercedes-Benz, и проблемы с подвеской W211 E-Class не исключение. 3. Задний обогреватель отсутствует. Я живу в США в Северной Каролине, у меня Mercedes Benz E350 W212 2014 года выпуска. , есть оптоволоконный кабель, нет навигатора.В то время как спутниковое радио предоставляется по подписке, радио часто включает бесплатную ознакомительную пробную версию на несколько месяцев. Старые модели Mitsubishi II (pm) 1989 Lancer от 3/96 от 94 Pajero Colt до 12/95 W211 Aftermarket Audio Я много и мало искал на форумах MB в Великобритании, Германии и США. Пример. (ВЧ усилитель). 5: 25: Блок управления верхней панели управления: 30: 26: Усилитель звука: 25: 27: Блок управления регулировки переднего сиденья со стороны водителя, с памятью Специальный автомобиль Эта статья относится к Mercedes-Benz C-Class w204 (2007-2014 гг. ).Lo que dio comienzo en los anos veinte con los legendarios modelos s hasta sskl culmino con esta superberlina deportiva. Если в вашем автомобиле есть HK, его можно переделать, но вам понадобится новый усилитель HK, усилитель сабвуфера и сложный жгут проводов. Отремонтировать, отремонтировать или заменить автомобильные стереосистемы, радио, усилители, CD-чейнджеры и командные центры Mercedes Benz. 5. 98. Page 1 W211 Система с двумя батареями W211 Система с двумя батареями 219 BCM (ACB-ICC) 11-29-02; Page 2 Чтобы избежать травм для вас или окружающих, а также во избежание повреждения автомобиля, на котором вы работаете, вы всегда должны обращаться к последней технической публикации Mercedes-Benz и выполнять все соответствующие инструкции при проверке, диагностике или ремонте.W211 был первым автомобилем E-класса с 1985 года, оснащенным двумя дворниками. Может потребоваться удлинитель коаксиальной антенны на 5 метров (AP337). Однако, в зависимости от того, как именно стерео не работает, у вас также может быть проблема с усилителем, внутренняя неисправность в головном устройстве или даже проблема с вашими динамиками или проводами динамиков. В зависимости от класса MB этот предохранитель может быть найден в одном из блоков предохранителей, расположенных в моторном отсеке, сбоку на приборной панели, под задним сиденьем или багажником (предохранитель антенного модуля для W211 находится в багажнике).6 из 5 звезд 15 Сканер FOXWELL NT624 Elite OBD2 Автомобильный сканер для полной диагностики систем для всех автомобилей с масляным светом и услугой сброса EPB, проверка двигателя ABS SRS Transmission EPS HVAC Headlamp Code Reader Блок предохранителей — расположение Mercedes-Benz SLK (R171) — Схема блока предохранителей — расположение. Автомобиль был доступен в двух типах кузова: седан и универсал. Электрические компоненты, такие как фонарь для карты, радио, сиденья с подогревом, дальний свет, электрические стеклоподъемники, имеют предохранители, и если они внезапно перестанут работать, скорее всего, у вас перегорел предохранитель.К неисправностям относятся: нет звука, звук включается и выключается каждые 5 секунд, нет навигации, нет питания, нет компакт-диска и загрузки на экран с логотипом, а затем выключения. Блок предохранителей в багажном отделении Mercedes-Benz SLK (R171) — схема блока предохранителей — багаж У меня есть универсал w211 2007 года, с RADIO AUDIO 50 APS и НЕТ CD-чейнджера, НЕТ значков на крышках динамиков, теперь мой вопрос: откуда я знаю если у меня оптоволоконный усилитель? если да, то где это место? Вот детали шасси: Торговое обозначение: E 220 CDI [MODEL_IDX = 0] Номер заказа: 0 6 217 48853 Дата поставки: 06 11 2006 Рынок: AG, Производство в Европе Я пытаюсь решить проблему с универсалом w211 2005 года, когда дистанционный ключ внезапно перестал запирать и отпирать машину.Расположение датчика положения распределительного вала. 178 канадских долларов. Я знаю, что усилитель находится в задней стойке, но как я могу до него добраться? Благодарю. Со временем мы расширили наши предложения на сельскохозяйственную продукцию Agromatic и Kraiburg. Местонахождение предмета: Сент-Луис, штат Миссури, США. Итак, мне понадобился выход Audio 20 и вход JVC. Усилитель включен. AGW также находится в багажнике автомобиля и содержит радиотюнеры, усилитель, диагностический шлюз, оптоволоконный контроллер (шина MOST) и диагностический шлюз.У меня уже был JVC KS-FX742 HU с DAB и 12 CD-чейнджером. Санз продолжает охоту за высшим рекордом НБА, побив Никс 128-105. Блок предохранителей — расположение Mercedes-Benz SLK (R171) — схема блока предохранителей — расположение. VAT @ 20. Управление фарами осуществляется водителем с помощью переключателя фар, а затем активируется передним модулем SAM. В этом видео показано, как найти звуковой усилитель, снять и переустановить его. Удобный каталог запчастей. Место, где можно купить запчасти Mercedes-Benz, — это UNeedAPart. БОЛЬШИНСТВО оптоволоконных усилителей Продавец: a1pluscarparts (1,422) 100%, Местоположение: Колония, Нью-Джерси, 03-06 Mercedes W211 E500 E55 AMG Усилитель Усилитель Becker Audio Sound 2118274342 OEM.Просто поместите старые сердечники в коробку, наклейте на коробку этикетку для отправки и отправьте в центр доставки UPS. 7-ступенчатая трансмиссия Mercedes поставлялась в большинство моделей с 2004 по 2016 год. F32 — Передний предохранитель F34 — Внутренний блок предохранителей N10 / 1 — Блок управления SAM со стороны водителя с блоком предохранителей и реле N10 / 2 — Задний блок управления SAM с модулем предохранителей и реле. Mercedes Benz E Class w211 (2003-2008) — схема предохранителей. Обратите внимание, что если вы выберете альтернативный рынок, вы можете потерять некоторые функции, такие как управление стереосистемой с помощью кнопок на рулевом колесе.com — лучшее место для поиска запчастей MB в Интернете! Все автомобили Mercedes, произведенные с 1959 года, имеют 12-значные номера шасси. Нет. Gwagen отличается квадратным дизайном и конструкцией кузова на раме. 2004 E500 4 matic wagon W211, новые аккумуляторы. Бесплатная доставка и возврат товаров eBay Plus для участников Plus. Насколько я понимаю, это был усилитель, спрятанный в левой части багажника. Этот кабель проходит от приборной панели к усилителю в задней части автомобиля и в обход усилителя, чтобы новая стереосистема могла работать с оригинальными динамиками в автомобиле.К сожалению, в комплекте не было одного, однако большинство других продаются с реле, цена которого также была немного снижена. В 1997 году мы приобрели бизнес по производству снегоочистителей и обеспечиваем полные продажи, обслуживание и запасные части для снегоочистителей и снегоочистителей Boss, Hiniker, Western, Meyer, Kage, SnowEx и Saltdogg. Усилитель (A2118707389) заменен — никакого эффекта 3. Плохая припайка внутренних деталей усилителя на реле и главном разъеме, также проверьте предохранители. Варианты доставки. 832-819 Dodge Ram 3500 (2011-2013) — схема предохранителей. У нас есть решения для этих распространенных проблем, так как мы рекомендуем проявлять упреждающие действия, чтобы двигатель M156 работал оптимально.Усилитель; 21: Блок управления левой передней двери: 30: 22: Блок управления правой передней двери: 30: 23: До 30. 04: Центральный блок управления межсетевым интерфейсом: 15: 24: CD-проигрыватель с чейнджером (в перчаточном ящике) 7. 99: ИНСТРУМЕНТЫ ДЛЯ УСТАНОВКИ IBJ1005 Инструмент для обжима / резки подмастерья $ 49. MERCEDES W211 ДАТЧИК РАСПОЛОЖЕНИЯ ПАССАЖИРСКОГО СИДЕНЬЯ — БАЙПАСНЫЙ БЛОК — ЭМУЛЯТОР разработан с учетом всех деталей для используемой вами штуковины. COMAND NTG3, предназначенная для флагманских моделей W221 S-Class и W216 CL-Class, является высокопроизводительной системой. 95: КРЕПЛЕНИЕ PRO-FIT CV-76-98 Крепление для Chevrolet GMC Isuzu Oldsmobile $ 36.нет. Эта статья относится к Mercedes-Benz C-Class w204 2006 Mercedes Benz E350 W211 — Добавьте LOC и усилитель — Привет всем, у меня есть Mercedes Benz E350 (W211) 2006 года выпуска. Две цифры после 78 представляют собой выходное напряжение регулятора, например, 7805 — это регулятор 5 В, а 7812 — регулятор 12 В. а. com — одна из крупнейших в Интернете служб поиска подержанных автозапчастей, поэтому, если вам нужны новые или подержанные запчасти Mercedes, позвольте нам помочь вам в вашем поиске. Если вы обнаружите перегоревший предохранитель, замените его.03-08 Mercedes W211 E350 CLS550 Усилитель Becker Audio Sound 2118704289 OEM. Не используйте более высокий номинал тока, чем у Mercedes W211 E 500 Estate, 2004 года. У него есть неизолированные провода для питания, заземления и шины CAN. Флагманская модель Mercedes-Benz W221 — одна из лучших моделей S-класса, которые когда-либо производил Mercedes-Benz, но у нее также есть ряд недостатков. com Давление в системе охлаждения необходимо проверить на герметичность, особенно на прокладке головки блока цилиндров. Подарил 4 звезды, потому что после покупки понял, что нужно реле.59 долларов. 9 предлагался во всех моделях, за исключением моделей с двойным турбонаддувом V12 (S600, S65 AMG, SL600. Большинство Mercedes-Benz E-Class W211 поставляется с оптоволоконным усилителем в багажнике, обратите внимание, что новое головное устройство Android не поддерживает оптоволоконный усилитель, поэтому вам нужно использовать длинный кабель B5 для подключения динамиков непосредственно в багажнике. В комплект также входит переходный кабель антенны Fakra на DIN. $ Интерфейс оптоволоконного усилителя AVIN MOST-MBE позволяет заводскому усилителю Mercedes Harmon Kardon, выход из всех динамиков, включая сабвуфер, и превосходное качество звука, которое должно быть сохранено при установке ЛЮБОГО вторичного радио.а. Он производит тот глубокий рев, который вы часто слышите из автомобилей с высокими басами. 5 w211 w219 | Автозапчасти и аксессуары, Автомобильные технологии, GPS и безопасность, Автомобильные развлечения | eBay! Harman kardon mercedes e class w211. Может быть, заземление, и где это… читать дальше 0105427717 Датчик уровня высоты подвески для Mercedes-Benz W169 W245 W202 W203 W210 W211 E350 E320 E500 S500 S430 E55AMG ЧАСТЬ № 010 542 77 17 3. Единица потребления — () = Опция * Когда Усилитель. Данная статья относится к mercedes benz c class w204 2007 2014.Спасибо Дано: 12608, как я могу изменить vin no для усилителя звука w211? Автор: localmode. Большинство Mercedes-Benz E-Class W211 поставляется с оптоволоконным усилителем в багажнике, обратите внимание, что новое головное устройство Android не поддерживает оптоволоконный усилитель, поэтому вам нужно использовать длинный кабель B5 для подключения динамиков непосредственно в багажнике. п. MERCEDES W211 CLS УСИЛИТЕЛЬ E-КЛАССА A2118702489 41348370. Краткое видео как заменить усилок. Много запросов с просьбой показать, где находится эта деталь. Или лучшее предложение. Аудиосистема Mercedes S500 (S-Class w221 w211) довольно сложна и очень дорога, если обратиться к основному дилеру, Cartronics может диагностировать неисправность и отремонтировать любую часть системы.5 миллионов владельцев Mercedes-Benz скоро получат помощь от неприятных запахов, которые могут исходить от решений iPod в их автомобилях для классов W211 E и W219 CLS. Достаточно поговорить, теперь о фактических номерах деталей. W-140, C-140 — 7-канальный усилитель с 11 динамиками. Класс Last-E и CLS (W211 / W219) 1; 2 Линейный усилитель Mercedes iPod. 0 и КОМАНДА 2. Этот удаленный удаленный контакт не работает. Один из самых популярных способов оживить звуковую систему в вашем Mercedes-Benz C-Class — это современные модификации.Неправильная регулировка клапанов приводит к пропускам зажигания при холодном пуске. Разъемы в порядке (очищены), похоже, проблем с линиями в заднем стекле 2 нет. Сюда входят 380SE 380SEL 380SEC 300SD 500SEL 500SEC 300SDL 420SEL 560SEL 300SE 300SEL и 350SD. 5-литровый двигатель V6 мощностью 302 л.с., семиступенчатая автоматическая коробка передач, задний привод. Lo que dio comienzo en los anos veinte con los legendarios modelos s hasta sskl culmino con esta superberlina deportiva. Задний усилитель не получает напряжение (проверены все предохранители) красный провод, идущий от SAM к усилителю RF Отсутствует напряжение при проверке Код неисправности сзади sam: 9077 прервана связь с компонентом Прием радиосигнала системы центрального замка Усилитель — это то, что питает всю вашу стереосистему , и придает громкость звуку, исходящему из динамиков.Как и в случае с усилителем, вам необходимо измерить пространство в вашем автомобиле, чтобы увидеть, подойдет ли вам интересующий сабвуфер, оставив при этом достаточно грузового пространства для ваших нужд. Я хочу заменить головное устройство на то, которое имеет навигацию, GPS и заднюю камеру, в машине нет вспомогательного устройства, может ли ваше устройство работать на меня без необходимости замены динамиков, усилителя и головного устройства, если да, то как я могу получить ваш продукт . . с. 16) 24 2007-2008 Передняя губа из углеродного волокна для Benz E-Class W211 AMG E63 1 Japan Toray 3K Carbon Fiber (сделано 1k, 1.5). С тех пор мы устанавливаем и обслуживаем сельхозтехнику. Расположение предохранителя. Отсоедините оптоволоконный кабель от автомобильной стереосистемы. Добро пожаловать в раздел технических статей о Mercedes-Benz W210 E-Class. Я устал от радио, которое не является радио _____ Триггерный провод автомобильного радиоусилителя должен быть подключен, чтобы включить заводской усилитель для вывода звука из динамиков. Одной из наиболее распространенных проблем с шасси Mercedes-Benz S-Class W221 является отказ усилителя, который обычно приводит к тому, что устройство не включается или отсутствуют проблемы со звуком.Поэтому я хотел, чтобы Audio 20 выходил, а JVC входил в com, в основном расположенные в Азии. Список альтернативных головных устройств, которые вы найдете на Amazon и которые подойдут вашему Mercedes-Benz E-Class W211 / CLS W219, перечислены в конце этой статьи DIY. 5, автомобили без HK с телефоном W211 / W219 NTG1 — NTG2. Сабвуфер — это громкоговоритель, предназначенный для низкочастотных шумов. Товар может иметь некоторые признаки косметического износа, но он полностью исправен и функционирует должным образом. Перед покупкой проверьте номер детали и товар.S-Класс — это флагманские автомобили Mercedes-Benz, и каждое поколение, как правило, представляет ряд технических новшеств и разработок, которые со временем найдут свое отражение в автомобилях меньшего размера. Автомобильная стереосистема, SOS и заводской телефон являются частью оптоволоконной системы. Звуковой сигнал транспортного средства — это звуковое устройство, используемое для предупреждения других о приближении транспортного средства или о его присутствии. 0 и 2. Старые головное устройство и усилитель уступили место le. Хорошо, антенный усилитель находится за обшивкой левой задней стойки.Любой Mercedes S-класса оснащен новейшими технологиями и гаджетами, которые […] являются самыми передовыми автомобильными мультимедийными навигационными системами Android с высочайшим качеством, надежностью и лучшим послепродажным обслуживанием. Для дальнего света используются обычные галогенные лампы. Сюда входят 380SE 380SEL 380SEC 300SD 500SEL 500SEC 300SDL 420SEL 560SEL 300SE 300SEL и 350SD. п. 5K, 3K, 6K и 12K саржевое или полотняное переплетение) 2 Глянцевая или матовая отделка от Wet Lay Carbon / Infusion Vacuum 3 Прозрачное покрытие & amp; с УФ-защитой 4 нестандартной формы & amp; Размер 5 Имя или логотип могут быть нанесены на поверхность продукта. 6 заказов OEM / ODM приветствуются. Три терминальных регулятора.С моим измерителем между контактом (-) и BCM (модулем управления аккумулятором), потребляемая мощность, когда машина не спит, составляла около 4 ампер и оставалась там около 2 минут, а затем падала. RF разблокировка авто не работает. Наиболее распространенный режим связывает две батареи вместе, снимая нагрузку с основной батареи системы и заряжая обе батареи. После W211 Aftermarket Audio я тщательно искал на форумах MB в Великобритании, Германии и США. Если сигнал поступает на высокочастотные входы, усилитель автоматически включается.(a217) s55 amg, s65 amg, s63 amg (w220, w221) cl55 amg, cl65 amg, cl63 amg (c215, c216) sl55 amg, sl63 amg, sl65 amg (r230) sls amg gullwing (c197, r197) W211, Бензин (222 л.с.) 2002: Mercedes-Benz G-320CDI: W463, Дизель (222 л.с.) 2007: Mercedes-Benz ML 350 (w164), бензин (269 л.с.) 2006: Mercedes-Benz ML270: Дизель Mercedes-Benz C-Class w204 (2007-2014). 12. Центральный замок У этого W211 есть оптоволоконный усилитель в багажнике, поэтому он должен использовать наш 6-метровый кабель питания B5 для прямого подключения динамиков и обхода существующего усилителя, так как эта навигационная DVD-система w211 не поддерживает оптоволоконный усилитель, но Это устройство имеет встроенный усилитель 4×45 Вт.Также хорошо подойдет предохранитель на 2 ампера, который защитит вас от огня. Van Nuys, CA 91406FACEBOOK: htt В этой статье мы рассмотрим Mercedes-Benz E-Class (W211) третьего поколения, выпускавшийся с 2003 по 2009 год. A 211 870 39 89, A 211 870 24 89 и A 211 870 42 42. Проверьте вокруг головки или крышки клапана и проследите за всеми электрическими проводами, и вы обязательно найдете датчик положения распределительного вала. Выключите стереосистему и снова включите ее. MERCEDES W211 ДАТЧИК РАСПОЛОЖЕНИЯ ПАССАЖИРСКОГО СИДЕНЬЯ — БАЙПАСНЫЙ БЛОК — ЭМУЛЯТОР разработан с учетом всех деталей для используемой вами штуковины.mercedes e class w211 e270 модуль управления антенной усилителя a 211 820 0085 В очень хорошем состоянии, протестирован и полностью работоспособен перед снятием с автомобиля. 4) сабвуфер на задней панели 5) самое главное, жгут проводов, который меняет провода динамика от NTG2. В это время E350 характеризуется 3. Inc. Прекрасный автомобиль, но он поставляется с одним CD-аудио 20. Блок предохранителей в багажном отделении Mercedes-Benz SLK (R171) — схема блока предохранителей — багажная 7-дюймовая мультимедийная навигационная система w / DVD-плеер для Mercedes-Benz E-Class CLS W211 W219.Обводной кабель усилителя для автомобилей Mercedes E Class W211 с оригинальной навигационной системой COMAND. У более ранних W211 было больше проблем (в основном электронных), которые были исправлены в 2006 году. Вы можете найти эти pt. Как установить усилитель lewylou78, jptaylor Повысьте качество звука вашего автомобиля без необходимости замены стереосистемы, установив новый усилитель. Всегда заменяйте перегоревшие предохранители предохранителями того же номинала. Это предназначено для клиентов, также заменяющих усилитель. 1) основной усилитель 2) усилитель сабвуфера 3) все колонки, что с системой harman / kardon.Теперь сделано следующее: 1. Вспомогательная аккумуляторная батарея расположена в правой части моторного отсека, рядом с воздухозаборником HVAC. Бесплатная доставка. Расположение усилителя на w210: Привет, ребята, у меня есть W210 с подтяжкой лица, и я хочу заменить штатную звуковую систему на звуковую систему Bose с ebay, я знаю, что вы, вероятно, можете получить лучшие звуковые системы, однако, когда я менял регулятор заднего стекла, я увидел что у динамиков странная установка, поэтому схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Mercedes-Benz E-Class W211 (E200, E220, E230, E240, E270, E280, E300, E320, E350, E400 Пошаговое видео, показывающее, как заменить антенный усилитель на вашем Mercedes ML Деталь № A1648201689 MERCEDES BENZ Truckline CC40 № YU3F-18C838-BA.Сузил его до центрального шлюза F041. Каждый подержанный автомобиль на продажу поставляется с бесплатным отчетом CARFAX. 10. У нас есть 1684 автомобиля Mercedes-Benz E-Class E 350 на продажу, которые зарегистрированы как безаварийные, 451 автомобиль с одним владельцем и 2198 автомобилей личного пользования. Расположение реле вспомогательной аккумуляторной батареи W211 pdf. Как снять, заменить, обойти и установить автомобильную стереосистему, динамики и усилители. Только что заменил этот блок на моем Mercedes E500 w211 2004 года, прошло уже больше недели, и блок работает хорошо, никаких проблем не было. Ответы: 1 Пытаюсь разобраться в проблеме на универсале w211 2005 года, когда дистанционный ключ внезапно перестал запирать и отпирать машину.Mercedes Benz Audio 10 от Becker (BE3100) p / n A 210 820 09 86 Mercedes Benz Audio 10 от Becker (BE3200) p / n A 208820 03 86 E-Klasse: W211 (03 / 02-05 / 06) E- Класс: W211 (06.06 — 06.08) Maybach: W240 (ab 10/02) Maybach: V240 (ab 03/03) COMAND 2. Датчик положения распределительного вала всегда расположен рядом с распределительным валом, часто в верхней части клапанная крышка, но ее можно установить и со стороны ГБЦ. увидеть все. См. Удаление автомобильной стереосистемы. Также смотрите: Вот на что обращать внимание при покупке W211 Mercedes E55 AMG.Его владелец дошел до того, что сохранил оригинальные системы безопасности, но возился с электроникой, чтобы иметь возможность. Когда автомобильная стереосистема работает только иногда, проблема обычно в проводка.Блок предохранителей Mercedes Benz 2002 W211 Схема блока предохранителей Mercedes. com. Вам доступны самые разные варианты подвески подушек безопасности для mercedes w211, например, задняя, передняя. Процесс требования рынка, который определенно создаст MERCEDES W211 PASSENGER SEAT SENSOR — BYPASS UNIT — EMULATOR, будет быстро распродан. Список альтернативных головных устройств, которые вы найдете на Amazon и которые подойдут вашему Mercedes-Benz E-Class W211 / CLS W219, перечислены в конце этой статьи DIY.По умолчанию. В блок питания встроена функция предотвращения сцепления. Ключ передает РЧ-сигнал, но не ИК-сигнал. Установить новый усилитель и провести всю проводку будет непросто. Все материалы и содержание являются собственностью carstereohelp. Применимо ко всем 126 седанам и купе с 1981 по 1991 год. Код неисправности Расположение неисправности Вероятная причина; P0354: Катушка зажигания D, неисправность первичной / вторичной цепи: Проводка, катушка зажигания, ECM 2003 W211 E320 CDI Estate 15 декабря 2017 г. Моя проблема заключалась в антенном усилителе, который расположен за обшивкой головы на левой стороне D-пиллера двигателя. машина.com, в основном расположен в Азии. 5 и усилитель. Проблемы и неисправности W211 E Class. Местонахождение предмета: Турмонт, Мэриленд, США. Усилитель Crunch в любом случае имеет функцию автоматического переключения. 6 со всем спящим. В этом видео вы узнаете, как снять пластиковый корпус, чтобы добраться до этой части, а также о том, что нужно для повторного посещения НАШЕГО ВЕБ-САЙТА: http: // www. Я езжу на 14-летнем W211 E Class Elegance с 170000 км, и промышленность подержанных автомобилей не ценит его почти ничего. Поскольку стоимость ремонта сложной системы Airmatic на E-Классе выше средней, блог на этой неделе даст вам некоторое представление об устранении неисправностей 2004 E500 4 matic wagon W211, новых батарей.Расположение предохранителей и реле на всех моделях Mercedes Benz E Class, с 2003 по 2008 годы. Если вы заменяете какие-либо предохранители, обязательно замените их предохранителями того же цвета. Mercedes-Benz E W211 2006 Усилитель антенны 4019104360A BTV13667 Предмет, который ранее использовался. Пожалуйста, позвоните своему дилеру перед подачей заявки, чтобы убедиться, что этот товар совместим. Выполните сброс AGW Audio Gateway N93 / 1, вытащив предохранители. MITSUBISHI RH — 9413. Предохранитель на 7,5 А (антенный модуль F008, блок предохранителей и реле, задний N10 / 2). 82. Капитальный ремонт передней и задней подвески почти всегда оставляют до тех пор, пока на машине не починят все остальное.увидеть все. Может быть, это заземление, и где… прочитайте больше «Схема подключения радиоприемника« Мерседес-Бенц »- собрание схем подключения радиоприемника Mercedes-Benz». Зачем покупать в MercedesPartsCenter. Джон Мерутка, президент, занимается ремонтом аудиосистем с 1975 года. Ключ передает РЧ-сигнал, но не ИК-сигнал. • Графический символ на изделии означает постоянный ток. W211 Stecker и Relaisbelegung Sam N10 1 Vorne Links Im Уникальная электрическая схема усилителя W211 Пример предохранителей на Mercedes Benz E Class W210 расположены в MERCEDES BENZ OEM W219 W211 Cls E Class Усилитель звука Harman Becker Logic Logic — 110 долларов США.Забудьте о 5 А и выше. Усилитель щелкнул. Отличное обслуживание клиентов от компании, которой можно доверять! Комплекты для модернизации стереосистемы Mercedes, автомобильные аудиокабели, лицевые панели, интерфейсы камеры заднего вида, модернизация динамиков и органы управления на рулевом колесе — Incartec Применимо ко всем 126 седанам и купе с 1981 по 1991 год.

Установка разгрузочного реле на фары пассат б3

Главный блок

Описание предохранителей

Обозначение реле

Дополнительная информация

Ежик в тумане — журнал За рулем

Разгрузочное реле стартера — бортжурнал toyota corolla пингвинятина года на drive2 | Ремонт авто

Машина не заводится!!! Что делать?

Ремонт стартера — втягивающее реле делаем сами.

Оплаченные ссылки

Пользователь сказал cпасибо:

монтаж реле для усиления головного света — FAQ

Предохранители и реле в салоне УАЗ Патриот

Электрооборудование «Газели» – особенности и возможные неисправности

ᐅ Схема предохранителей и реле УАЗ 3160, УАЗ-2360 и мод.

Как сделать комплект реле проводки фар: 3 шага

Проблема периодически возникает, но драйверы …

Модернизация реле жгута фар … с ДХО? — MJ Tech: Модификация и ремонт

КонтактыKCMT Staff2017-11-28T16: 53: 39-07: 00

Профессиональный стиль

Профессиональный стиль

Edu relay duramax

Рама палатки 20 на 20

Приговор гладиатора

Matlab plot title position left

Пример использования межкультурной коммуникации pdf

Отчеты полиции Уотертауна

1080ti охладитель

Определение максимального напряжения при растяжении и изгибе при сжатии в балке pdf

Музыкальное световое шоу

Умные музыкальные ритмические упражнения pdf

Плата за регистратор округа Лассен

3D-печатное здание

Игры для собак разблокированы

bmw e90 схема предохранителей

Расположение усилителя W211

06 SepW211 расположение усилителя

Автор: alexxlab

Добавить комментарий Отменить ответ

Рубрики
