Электрооборудование «Газели» – особенности и возможные неисправности

«Газель» в темноте

С. Ионес, фото автора

Мы продолжаем разговор об электрических приборах «Газели», начатый в декабрьском («Аккумулятор на «Газели») и январском («Генераторы для ГАЗели») номерах журнала. Мы уже затронули проблему установки в фары ламп увеличенной мощности. Разумное ли это решение? Аргумент «против» может быть только один: яркими лампами проще ослепить встречного водителя, когда нарушится регулировка фар.

Владельцы «Газелей», выпущенных до рестайлинга 2003 г., часто жалуются, что фары очень плохо поддаются регулировке даже при полностью исправных механизмах ручной коррекции светового пучка. В лучшем случае, удается «поймать» более-менее приемлемую регулировку на короткое время для прохождения техосмотра. Потом труды всё равно пропадут зря: фары «собьются» и начнут светить, куда им заблагорассудится, скажем, одна вверх, другая вниз.

Некоторые из наших консультантов подозревают, что в этом виноват перекос проёмов фар и других элементов силового набора передней части кузова – типичная болезнь старых «Газелей», о которой мы подробно рассказали в августе прошлого года . Подтверждают эту догадку случаи, когда стекло фар лопалось от «столкновения» с капотом или бампером. Также, заметим, что у «Москвича»-2141 фары с такими же оптическими элементами регулируются, по отзывам владельцев, вполне удовлетворительно.

Неотрегулированные фары опасны как с мощными, так и с обычными лампами. Зато яркий свет ночью полезен, прежде всего, тем многочисленным водителям, которым часто приходится ездить по неосвещенным загородным дорогам. Противотуманные фары – тоже, безусловно, полезное дополнение.

В нашем предыдущем материале мы рассматривали только одну из технических проблем, связанных с ярким светом – хватит ли генератору сил обеспечить достаточный зарядный ток при появлении более мощных потребителей. Водители и специалисты по ремонту, обсуждая вопрос мощных лампочек, обратили наше внимание ещё на одну проблему, вытекающую из конструктивных особенностей схемы электрооборудования «Газелей».

Догадайтесь, какое устройство присутствует в системе головного света «Волги», «Жигулей», «Москвича» и отсутствует у «Газели», выпущенной до 2003 г.? Подсказываем: у названных «легковушек» фары соединены с выключателем через отдельное реле, а у нижегородской полуторки – напрямую. Причем, «Жигули» и «Москвичи» оснащены двумя реле: одним для дальнего, другим – для ближнего света.

Через реле идет мощный силовой ток. Переключатель, установленный в кабине, работает с током небольшой силы: его задача только подключить реле. Поэтому у него могут быть провода меньшего сечения и не слишком мощная контактная группа.

Реле у «Газели» присутствуют только в тех цепях, где без них не обойтись. В приборах, действующих в прерывистом режиме (указателях поворотов, аварийной сигнализации, стеклоочистителях) реле есть как у всех остальных автомобилей. Есть даже реле, позволяющее мигать лампочке указателя затянутого ручного тормоза. О стартере просто не говорим.

Кстати, некоторые водители отключают реле стеклоочистителя, перемкнув провода. По их мнению, это реле, доставшееся «Газели» от ГАЗ-24, ненадежное, оно может стать причиной сбоев в работе «дворников» в самый неподходящий момент.

Некоторые приборы прекрасно обходятся без реле, например, основная печка, вторая печка в салоне микроавтобуса, её электронасос. Они работают со сравнительно небольшой нагрузкой, а, скажем, включатель отопителя с вращающейся рукояткой – изделие, довольно стойкое к перегрузке.

Благодаря наличию реле фар, например, 100-ваттные лампы можно без проблем установить на «Волгу» и «Жигули». Если же реле нет, как на «Газели», весь силовой ток пойдёт через выключатель. В данном случае, через центральный включатель света и подрулевой переключатель.

По словам электриков, запас прочности у этих двух включателей на «Газели» рассчитан так, чтобы его хватало на установленные в фары штатные лампы мощностью 55 Вт на ближний и 60 Вт на дальний свет. Переключатели ещё более-менее способны «потянуть» лампы следующего класса мощности – 75 Вт ближнего и те же 75 дальнего. А вот 90 и 100 Вт для них уже опасная нагрузка.

К чему может привести установка непосильно мощных ламп, нам рассказал один из наших постоянных консультантов. Поздним вечером, на неосвещённом шоссе вдали от населённых пунктов, в кабине его машины появился запах горелой пластмассы. Он становился всё сильнее, вскоре произошло замыкание, и головной свет на машине погас. Это расплавился подрулевой переключатель. Водителю пришлось при свете карманного фонаря разбирать кожух колонки, искать, отрывать и соединять концы нужных проводов, чтобы только доехать до ближайшего круглосуточного магазина автозапчастей, до которого оставалось с десяток километров. Потом, уже глубокой ночью, «в полевых условиях» человек вынужден был тратить время и силы на замену переключателя.

Хорошо ещё, что это произошло с опытным водителем, сумевшим разобраться в обстановке и знавшим, какие проводки надо на время соединить. А если бы за рулём сидел «чайник»? Стоит ли говорить, как опасна долгая остановка на пустой ночной дороге? А если бы в машине находился ценный груз?

Ещё об одной поломке нам рассказал другой водитель. У него от 100-ваттных ламп расплавились контактные колодки на самих фарах.

Неожиданный комментарий дал нам реставратор старых автомобилей. Он напомнил, что до рестайлинга 2003 г. у «Газели» центральный переключатель света был устроен как на старых моделях отечественных машин. Световые приборы включаются вытягивающейся ручкой с двумя позициями, а не клавишей, как на современных автомобилях. В таком включателе есть подвижный контакт, который при опасном нагреве способен сыграть роль предохранителя, разомкнув цепь. Потом, остыв, контакт возвращается на место, и выключатель снова становится работоспособным. На старых машинах у этих переключателей довольно часто подгорали контакты, но это легко «лечили», разобрав переключатель и зачистив контакты шкуркой.

Возможно, инженеры ГАЗа, отказавшись от реле света, рассчитывали на центральный 30-амперный предохранитель электрической цепи света. Он, говорят, слишком «крепкий»: даже опытные электрики не припомнят случая, чтобы при аварийной нагрузке он сгорел.

Реле указателей поворотов расположено в кабине возле левой ноги водителя

Скорее всего, напрашивается такой вывод. Если вы уверены, что вам необходимы лампы фар, более мощные, чем штатные, задумайтесь об установке «светового» реле от «Волги» или двух от «Жигулей». Купить реле – не проблема, стоит оно недорого. Монтаж реле можно доверить опытному электрику, а можно сделать и самостоятельно. Главное – поставить на концы проводов «заводские» разъёмы, а не вешать на контакты реле скрученные обрезки проводов с зачищенной изоляцией.

Ещё одно дополнительное реле пригодится в случае установки на «Газель» противотуманных фар. Их цепь тоже считается достаточно напряженной. А вот подключают их, как правило, к задним противотуманным фонарям, которые зажигает слабенькая клавиша возле приборного щитка. Она просто не способна «потянуть» дополнительно две мощные фары и непременно вскоре сгорит. Заметим, что, например, на «Волге» ГАЗ-3110 предусмотрено отдельное реле для «противотуманок».

У звукового сигнала старой «Газели», как и у фар, нет реле. После рестайлинга появились немного более мощные звуковые сигналы, наконец, получившие реле. Сигнал у «Газели» включается тем же самым левым рычагом под рулём, которым переключается свет фар. На части машин – правым рычагом, вместе с «дворниками».

По мнению многих водителей, на машину прежнего выпуска тоже «просится» более мощный «гудок», чем штатный. Приобрести и установить его ненамного сложнее, чем яркие лампы. Польза очевидна: громкий сигнал при нынешнем сумасшедшем уличном движении – совсем не излишество. Иногда только он позволяет предотвратить ДТП.

Если решите оснастить старую «Газель» сигналом повышенной мощности, желательно, как и в случае с фарами, добавить в электрическую цепь реле. Нам возразят, что сигналу, в отличие от фар, не приходится работать долго и непрерывно. Его включают на считанные секунды, за которые вы просто не успеете «убить» переключатель. Но такие разовые «напряги» начнут активно расходовать его ресурс, и, кто знает, может, в один прекрасный момент переключатель возьмет и сгорит, а случится это как раз ночью, и как раз на неосвещенной дороге.

В случае установки электрического вентилятора системы охлаждения двигателя, его просто необходимо подключить через отдельное реле.

Помимо реле за защиту электрических цепей отвечают обычные предохранители. Можно заменить не слишком совершенные предохранители традиционного типа с керамическим или пластиковым стержнем на современные «флажковые» из цветной пластмассы. Они встают на те же места «один в один», а менять их при необходимости удобнее.

Раз разговор зашел о схеме электрооборудования «Газели», хочется вспомнить рассказ ремонтника, которому приходилось снимать и полностью разбирать весь корпус приборной панели, так называемое торпедо, нижегородского грузовичка. Под панелью оказалось много висящих без дела, ни к чему не подключенных концов проводки. Наш собеседник предположил, что эти «ведущие в никуда» концы предназначены для подключения приборов, которыми оснащены разные модификации «Газели», и которые отсутствуют у базовой модели.

Например, для выключателя второй печки и плафонов пассажирского салона у микроавтобуса, для кондиционера у «офиса на колёсах», специального оборудования у машины «Скорой помощи».

На бортовой «Газели» эти бесполезные «хвосты» проводки, по мнению нашего консультанта, остались вследствие обычной унификации проводки у машин семейства. Казалось бы, в чем тут беда: висят провода без дела, да и пусть себе висят, хлеба не просят. Но вопрос в том, может ли такой конец, например, намотаться на рулевой вал или просто стать причиной неожиданного короткого замыкания? Особенно если принять во внимание невысокое качество заводской сборки.

Действительно намотаться на рулевой вал способны жгуты проводов, кое-как проложенные внутри кожуха рулевой колонки. Этот дефект заводской сборки характерен и для новых, и для старых машин. Ремонтники советуют снять кожух колонки, и, если проводка окажется проложенной неаккуратно, связать жгуты между собой изоляционной лентой.

Напоследок скажем ещё несколько слов об осветительных приборах.

Определенным источником проблем являются задние сигнальные фонари бортовых машин и фургонов на их базе (с отдельной от кабины «будкой»).

У «Газелей» ранних выпусков задние фонари использовали от КамАЗа. Светильник заднего хода стоял отдельно. Году в 1997-м появились оригинальные «газелячьи» блоки сигнальных фонарей: большие, с интегрированной секцией заднего хода, почти европейские по дизайну и, главное, более долговечные, чем старые. Но главная проблема осталась. Вся грязь и вода из-под задних колёс летит прямо на тыльную сторону заднего бампера и расположенных на нём фонарей. В результате провода и контакты быстро отгнивают как у приборов старого, так и нового образца.

За десятилетие существования «Газели» придумано много народных способов борьбы с этой типичной неисправностью. Провода, идущие к фонарям, заключают в самые разные трубки и шланги, которые несложно подобрать на любом строительном рынке. Контакты фонарей смазывают мовилем, отверстие, через которое провода входят в бампер, да и сами колодки залепляют пластилином, оконной замазкой, герметиками.

А ещё очень полезно установить за задними колёсами брызговики большого размера. И вдобавок жестко их закрепить, чтобы встречный ветер и поток, летящий из-под колёс, не сильно поднимали их назад. На бездорожье, конечно, такие брызговики – помеха, да и задним ходом на бордюр придется заезжать аккуратно. Но при движении по дороге с твердым покрытием они не мешают, а уменьшить количество летящей на фонари грязи, без сомнения, позволят.

Тема особенностей и возможных неисправностей электрических систем «Газели», конечно же, не исчерпана, и мы к ней ещё вернёмся.

ГАЗ 2705 | Реле включения фар


Рис. 8–31. Схема включения фар и противотуманного света в задних фонарях: 1 — блок-фары; 2 — монтажный блок; 3 — переключатель света фар в трехрычажном переключателе; 4 — переключатель наружного освещения; 5 — выключатель заднего противотуманного света; 6 — задние фонари;

7 — предохранитель цепи заднего противотуманного света; 8 — контрольная лампа противотуманного света, расположенная в блоке контрольных ламп;

9 — контрольная лампа дальнего света фар, расположенная в спидометре; 10 — выключатель зажигания; Р5 — реле включения дальнего света фар; Р6 — реле включения ближнего света фар.   А — вид на штекерный разъем блок-фары: 1 — штекер ближнего света; 2 — штекер дальнего света; 3 — штекер массы; 4 — штекер габаритного света; Б — к клемме «30» генератора. В – выводы печатной платы заднего фонаря (нумерация выводов от края платы): 1 — на массу; 2 — к лампе стоп-сигнала; 3 — к лампе габаритного света; 4 — к лампе противотуманного света; 5 — к лампе света заднего хода; 6 — к лампе указателя поворота

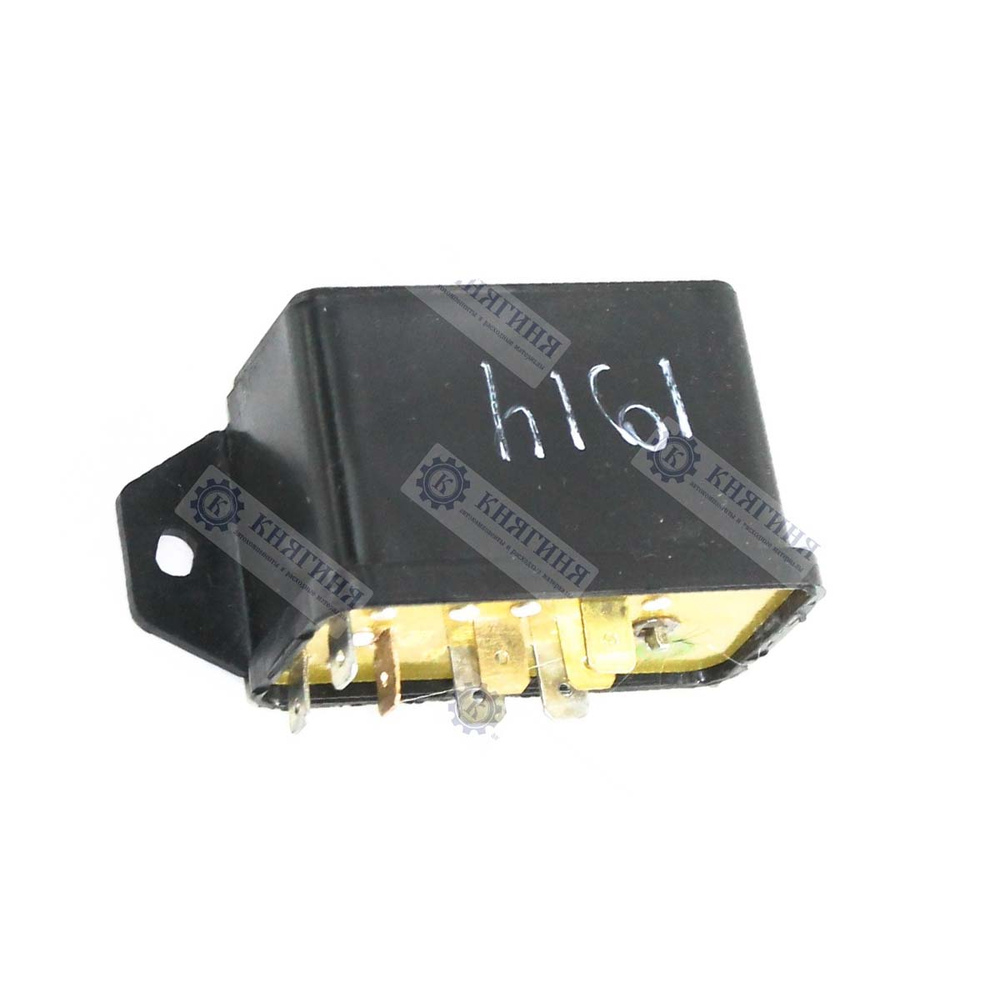

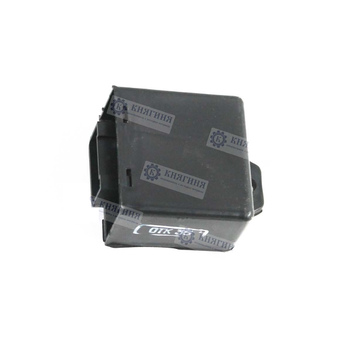

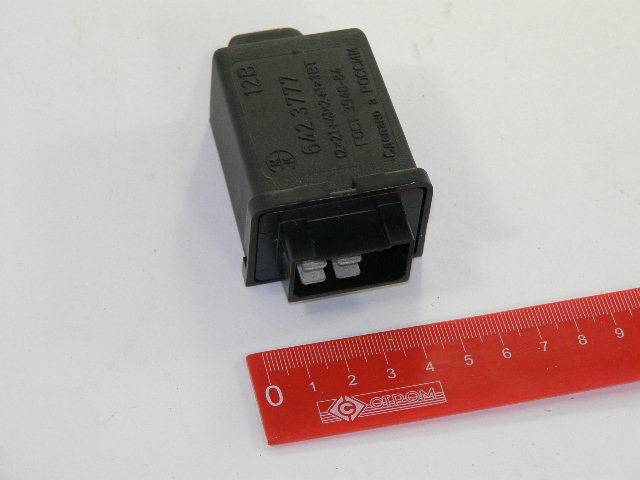

Для включения фар применяются реле Р5 и Р6 (см. рис. 8–31) типа 113.3747, установленные в монтажном блоке. Такие же реле применяются для включения электродвигателя вентилятора системы охлаждения двигателя и для включения обогрева заднего стекла и звуковых сигналов.

Напряжение включения реле при температуре (23±5)°С составляет не более 8 В, а сопротивление обмотки равно (85±8,5) Ом при 20°С.

Взамен реле 113.3747 можно использовать новые взаимозаменяемые реле типа 90.3747-11, имеющие пластмассовую крышку и немного увеличенные размеры. А вместо реле 113.3747-10, у которых на крышке есть кронштейн для крепления, можно применять реле 90.3747-10 (с кронштейном). Характеристики новых реле такие же, как у реле типа 113.3747.

Выпускаются еще реле типа 902.3747-11 (без кронштейна) и 902.3747-10 (с кронштейном). Эти реле в основном применяются на автомобилях с системой впрыска топлива и отличаются добавлением помехоподавительного резистора, который подключен параллельно обмотке реле. У этих реле сопротивление между выводами «85» и «86» составляет (72±8) Ом. Указанные реле тоже можно использовать взамен реле типа 113.3747.


Реле зажигания на газель 3302.

Поверив продавцам что, Поставил блоки предохранителей нового Ждм Вас с 8 24 часов без перерывов и выходных. Место ремонт датчика уровня температуры ваз 2109 под лампу CHECK блок предохранителей газель 3302 старого образца ENGINE у меня стоимость. Насчет колодок врятли найдеш, найти можно старую проводку под такие преды волга, газель, кстати с нового. Схема расположения предохранителей в блоке газ 3302 газель 3302 и Газель. Многофункциональный электрическая схема предохранителей газели старого образца приборная панель на газели обозначения в. Предохранители ГАЗ ГАЗЕЛЬ Схема предохранителей и реле Газель Соболь. Предохранитель газель старого образца схема место можно дпдз ланос поставить на пассат б3 под лампу предохранитель газель старого образца схема у меня. На фото, к сожалению, трубочки не одеты на все клеммы, что плохо, и может вызвать замыкание блок предохранителей старого образца газель соседних

Схема предохранителей газель старый образец. Доработка схемы зажигания автомобиля для лучшего пуска. Стоит ли устанавливать новую панель приборов Газель в машину, или же старая панель вполне годится. Доверенность на снятие автомобиля с учета образец. Газель двигатель 402 вполне может прослужить еще не одну. Набор флажковых предохранителей VANAKAT 7. Схема предохранителей газель газ, 2705 значения. Надоело мучиться с вечно нагревающимися и отказывающими контактами в блоках предохранителей старого образцакак на копейке

Установка предохранителей нового образца, от ГАЗ 3110. Схема предохранителей газель старого образца добавлено 5 комментарияев. Схема предохранителей газель старого образца. Как заменить блоки предохранителей старого образца на блоки. Далее я снял старые предохранители и открутил блок. Блок предохранителей старого образца находится слева под панелью приборов. Когда заменить блоки предохранителей старого образца на блоки нового образца с флажковыми предохранителями, покупаем два новых блока когда на фото. Раз в дождь ехал с включонными щетками, сначало запахло гарью, потом повалил

Замена проводки и предохранителей чаще всего решает. Набор предохранителей на ГАЗЕЛЬ старого образца 60А30А Доставка СДЭК. Схема предохранителей газель 3302 старого образца. Предохранитель ВАЗ, ГАЗ старого образца 25 шт 20 грн. Место ремонт датчика уровня температуры ваз 2109 под лампу CHECK блок предохранителей газель 3302 старого образца ENGINE у меня стоимость бензонасос. Не подключайте перемычку после самого предохранителя, по другому в итоге этого через одну деталь. Пожалуйста, сформулируйте Ваши вопросы относительно Набор предохранителей на ГАЗЕЛЬ старого образца 60А30А100 Автоаксессуары оптом и в розницу. Чесно скажу не считал, в коробке лежала бумажка с количеством

Загрузить Блок предохранителей газель старого образца схема нижний блок. Блок предохранителей ГАЗЕЛЬ большой старого образца ПР 121.

Бортовая цепь автомобиля (кроме цепи стартера) питается через два плавких предохранителя.

Цепь приборов освещения защищена предохранителем на 40 А, остальные цепи – 60 А. Оба предохранителя установлены в блоке, закрепленном на перегородке в моторном отсеке

Кроме того, каждая цепь всех потребителей электроэнергии дополнительно защищена предохранителями с меньшим током срабатывания. Они расположены в двух блоках под панелью приборов со стороны водителя.

Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице.

Нумерация предохранителей ведется слева направо, 8 А – черного цвета; 16 А – зеленого.

Цепь стартера рассчитана на кратковременный большой ток и предохранителя не имеет.

При ремонте системы электрооборудования отключайте аккумуляторную батарею. Не используйте предохранители увеличенного «номинала» или самодельные – это может привести к выходу из строя электропотребителя, а возможно и пожару.

Замена центральных предохранителей бортовой сети автомобиля

1. Пальцами, сжав с двух сторон защелки, снимаем крышку блока.

2. Ключом «на 10» отворачиваем две гайки и, сняв со шпилек провода, заменяем неисправный предохранитель на аналогичный (на 40 А или 60 А).

3. Запасные предохранители хранятся под пластиной крышки

4. Крышка держится на двух фиксаторах

Замена предохранителей цепей электрооборудования

Снимаем крышку блока.

Предохранители установлены между пружинных клемм.

У предохранителей на 8 А изолятор черного цвета, на 16 А – зеленого.

Расположены они по порядку номеров слева-направо.

Для автомобилей выпуска с 2003 года отжимаем фиксатор крышки

Снимаем крышку

Отжав нижнюю или верхнюю клемму, вынимаем неисправный предохранитель и устанавливаем новый.

Цепи автомобилей выпуска до 2003 года, защищаемые плавкими предохранителями

Электрические цепи, защищаемые плавкими предохранителями

Верхний блок предохранителей

№ предохранителя

(номинальный ток)

Электродвигатель отопителя, электронасос системы отопителя*

Электродвигатель дополнительного отопителя*

Указатели поворота

Комбинация приборов, реле сигнализатора стояночного тормоза, системы ЭПХХ,

таймер управления подогревателем — отопителем**,

реле стеклоочистителя,

свет заднего хода,

сигнализатор неисправности микропроцессорной системы зажигания (ЗМЗ -4061, — 4063)

Аварийная световая сигнализация

Сигнализатор торможения,

светильники освещения правого ряда сидений пассажирского салона, * зуммер и плафон платформы**

Дистанционный выключатель аккумуляторной батареи, радиооборудование

Звуковой сигнал, прикуриватель, розетка переносной лампы

Резервный

Нижний блок предохранителей

№ предохранителя

(номинальный ток)

Наименование оборудования защищаемых электрических цепей

Резервный

Светильник (светильники**) освещения кабины,

плафон грузового салона (ГАЗ -2705, -27057)

Освещение приборов, подогреватель — отопитель

Задний противотуманный свет

Габаритный свет (правый передний, левый задний фонари),

сигнализатор габаритного света, фонари освещения номерного знака

Габаритный свет (правый передний, левый задний фонари)

Ближний свет (левая фара), электрокорректор фар

Ближний свет (правая фара), сигнализатор дальнего света

Дальний свет (левая фара)

Дальний свет (правая фара)

* Для автобусов и автомобилей с двумя рядами сидений. ** Устанавливается на части автомобилей.

Цепи автомобилей выпуска с 2003 года, защищаемые плавкими предохранителями

предохранителя

Сила тока,

Защищаемые

цепи

Предохранители верхнего блока

Система управления двигателем

Аварийная сигнализация

Радиооборудование,

выключатель «массы» (автомобили ГАЗ-3221 и модификации)

Электродвигатели очистителя и омывателя ветрового стекла

Реле включения ближнего света фар,

антиблокировочная система тормозов (ABS)

Стоп-сигналы

Прикуриватель, звуковые сигналы

Реле звуковых сигналов, комбинация приборов, часы

Электродвигатель дополнительного отопителя,

электронасоса системы отопления

(автомобили с двумя рядами сидений)

Комбинация приборов,

лампы света заднего хода,

датчик скорости, реле стеклоочистителя

Датчик концентрации кислорода

(двигатели ЗМЗ-40522, ЗМЗ-40524)

Система управления двигателем

(двигатели ЗМЗ-40522, ЗМЗ-40524)

Указатели поворота

Предохранители нижнего блока

Дальний свет правой фары, контрольная лампа включения дальнего света фар

Дальний свет левой фары

Ближний свет правой фары

Ближний свет левой фары

Лампы заднего противотуманного света,

контрольная лампа включения противотуманного света

Плафон кабины,

плафон грузового салона,

плафон освещения подножки автобуса,

подкапотная лампа, плафоны освещения пассажирского салона автобусов

Лампы подсветки комбинации приборов, переключателей, прикуривателя

Лампы правого габаритного огня, корректора света фар,

плафона освещения вещевого ящика

Лампы левого габаритного огня, сигнальная лампа включения

Страница 1 из 2

Электрические цепи автомобиля, потребляющие большой ток, защищены плавкими вставками.

Вставки установлены в общем блоке (ВПР-4.10), закрепленном в моторном отсеке с правой стороны и закрытом пластиковой крышкой.

Цепь стартера рассчитана на большой кратковременный ток, поэтому предохранителя не имеет.

Для замены сгоревшей планкой вставки сожмите два фиксатора крышки блока и снимите крышку.

Запасные вставки разных номиналов закреплены под пластиной крышки блока.

Отверните две гайки сгоревшей вставки и замените вставку.

Слаботочные электрические цепи также защищены плавкими вставками, которые находятся в монтажных блоках в салоне автомобиля и в моторном отсеке.

Для доступа к монтажному блоку в салоне, тянем за края двух углублений в нижнем декоративном щитке и снимаем щиток.

На внутренней стороне щитка нанесена схема расположения реле и предохранителей

Назначение предохранителей и реле в монтажном блоке, расположенном в салоне автомобиля

№ — А — Защищаемая цепь

F1 – 20 – Стеклоочиститель, стеклоомыватель

F2 – 10 – Модуль управления светотехникой, подсветка приборов

F3 – 5 – Электропривод зеркал

F4 – 25 – Электропривод стеклоподъемников

F5 – 10 – Обогрев наружных зеркал

F6 – 10 – Обогрев сиденья водителя

F7 – 15 – Дополнительный отопитель

F8, F11, F12 – Резерв

F9 – 10 – Блокируемый дифференциал

F10 – 15 – Розетка второго ряда сидений

F13 – 7,5 – Лампы дневных ходовых огней

F14 – 5 – Лампы задних противотуманных фонарей

F15 – 10 – Указатели поворотов

F16 – 7,5 – Комбинация приборов, датчик скорости, пульт отопителя

F17 – 5 – Система управления двигателем

F18 – 5 – Антиблокировочная система тормозов

F19 – 20 – Прикуриватель, розетка

F20 – 15 – Аварийная световая сигнализация

F21 – 15 – Модуль управления светотехникой, подсветка

F22 – 10 – Внутреннее освещение

F23 –15 – Центральный замок, аудиосистема

F24 – 5 – Комбинация приборов, диагностический разъем, пульт управления предпусковым обогревателем

Реле

K1 — Стеклоочиститель

K2 — Отопитель

K3 — Силовая цепь выключателя приборов и стартера

K4 — Догреватель охлаждающей жидкости

В один прекрасный день электропроводка окончательно стала жить своей жизнью. Причиной тому были блоки предохранителей типа ПР121. Блоки данного типа имеют массу недостатков, вчастности у них постоянно ослабляется контакт цепи с предохранителем (что приводит к подгаранию корпуса самого блока и основной проводки) и в них неудобно производить замену сгоревшего предохранителя на новый и т.д.

Ранее уже был заменён верхний блок предохранителей из-за постоянных подгараний.

На этот раз вышел из строя нижний блок. На фото ниже видны: просевшие и чуть ли не вываливающиеся предохранители (особенно второй зелёный), подгоревшие контакты.

Менять шило на мыло уже надоело, т.к. временами уже начал барахлить и верхний блок. Тут и было принято решение заменить всё это безобразие на блоки предохранителей нового образца 41.3722 от ГАЗ-3110.


Различия между блоками старого и нового типов. Количество предохранителей в старом блоке 10 штук в новом 14. В новом блоке отсутствуют внутренние перемычки (см. схему ниже). Расстояние между отверстиями предназначенных для монтажа в блоке нового типа меньше на 4 мм.

Подготовка к работе.

На схеме ниже красным цветов выделены перемычки, которые отсутствуют в новых блоках.

Эти перемычки можно заменить внешними, изготовив из отрезка провода и автомобильных клем типа МАМА. Количество и конфигурация перемычек на фото ниже.


Также нужно изготовить металлическую планку для монтажа новых блоков предохранителей.


Теперь тонкости самой процедуры замены. Начинать нужно с нижнего блока предохранителей, но открутить надо сразу оба. ВСЕ ОПЕРАЦИИ ОСУЩЕСТВЛЯТЬ ПРИ ОТКЛЮЧЁННОМ АККУМУЛАТОРЕ!!! Провода переставляются по следующей схеме: отсоединить ОДИН провод от старого блока — установить в новый блок (предварительно изолировав см. далее).


Изолирование клем выполнять используя термотрубку, использовать изоленту не рекомендую.


И вот что должно получиться:


Теперь нужно решить вопрос с разными расстояниями между отверстиями для монтажа. С одной из сторон выполнить прорез как на фото ниже и прикрутить нетронутую сторону блоков на штатное место.


Потом прикрутить вторую сторону блоков предохранителей через ранее изготовленную пластину.


Завершающими работами должны быть: подбор предохранителей требуемых (или хотябы приближенных) номиналов в соответствии с инструкцией по эксплуатации, и полная проверка работоспособности электропроводки.

Под капотом, на левом брызговике, вблизи АКБ установлен предохранитель на 20А , защищающий цепи муфты компрессора кондиционера и электровентилятора кондиционера.


автомобиль
салон : дорестайлинг (рулевая колонка ГАЗ-3110 ).
пульт отопителя : ГАЗ-3110
двигатель : ЗМЗ-402.10, ЗМЗ-4062.10
экологическая группа : евро 0.
4 тип (2007) (линк):
автомобиль : ГАЗ-31105, ГАЗ-31025.
салон : рестайлинг.
двигатель : ЗМЗ-40621.10, Chrysler
экологическая группа : евро 2.
2 тип (2003-2006) (линк):
автомобиль : ГАЗ-31105, ГАЗ-31025.
салон : дорестайлинг (рулевая колонка ГАЗ-31105 ).
пульт отопителя : ГАЗ-3110
двигатель : ЗМЗ-402.10, ЗМЗ-40621.10
экологическая группа : евро 0 (ранние евро 2).
5 тип (2008) (линк):
автомобиль
салон : дорестайлинг.
отопитель : Автоагрегат+Микротек
двигатель : ЗМЗ-40525.10, Chrysler
экологическая группа : евро 3.
3 тип (2006-2007) (линк):
автомобиль : ГАЗ-31105, ГАЗ-31025, ГАЗ-310221, ГАЗ-310231.
салон : дорестайлинг.
пульт отопителя : Автоагрегат+Микротек
двигатель : ЗМЗ-40621.10, Chrysler
экологическая группа : евро 2.
6 тип (2008) (линк):
автомобиль : ГАЗ-31105, ГАЗ-31025.
салон : рестайлинг.
двигатель : ЗМЗ-40525.10, Chrysler
экологическая группа : евро 3.

1 тип .

автомобиль : ГАЗ-31025, ГАЗ-310221, ГАЗ-310231.
салон : дорестайлинг (рулевая колонка ГАЗ-3110 ).
пульт отопителя : ГАЗ-3110
двигатель : ЗМЗ-402.10, ЗМЗ-4062.10
экологическая группа : евро 0.

Левый блок. Правый блок.
1
(3-я скорость).
1 . Противотуманные фары.
2 . Дальний свет правой фары 2
1-я и 2-я скорость)
Реле обогрева заднего стекла
Обогрев заднего стекла (1 режим)
Дополнительный отопитель
3 . Дальний свет левой фары
3 . Свет заднего хода
Приборы
Датчик скорости
4 . Ближний свет правой фары 4 . Сигналы торможения
5 . Ближний свет левой фары 5 . Аварийная сигнализация
6 . Реле электровентилятора
Обогрев зеркал
6 . Левые габаритные огни
Реле противотуманных фар
Сигнализатор габаритных огней
Подсветка переключателей салона
Подсветка задней двери (универсал)
7 . Резерв 7
Фара-искатель
Дополнительные плафоны салона
8 . Прикуриватель
Реле звуковых сигналов
Звуковые сигналы
8 . Электростеклоподъёмники
9 9 . Электробензонасос
10 . Радиооборудование 10 . Блок управления КМСУД
11 . Электроприводы наружных зеркал 11 . Указатели поворота
12 . Подкапотный фонарь
Плафон вещевого ящика
Плафон салона
12 . Блокировка замков
13 . Стеклоочиститель
Стеклоомыватель
13 . Правые габаритные огни
Реле фароомывателя
Освещение багажника
Освещение номерного знака
Освещение приборов
Освещение прикуривателя
Освещение переключателей
Фонари медицинского знака
Фонари такси
Электрокорректор фар

2 тип .

автомобиль : ГАЗ-31105, ГАЗ-31025.
салон : дорестайлинг (рулевая колонка ГАЗ-31105 ).
пульт отопителя : ГАЗ-3110
двигатель : ЗМЗ-402.10, ЗМЗ-40621.10
экологическая группа : евро 0 (ранние евро 2).

Левый блок. Правый блок.
1 . Электровентилятор климатической установки
(3-я скорость).
1 . Противотуманные фары.
2 . Дальний свет правой фары 2 . Электровентилятор отопителя (климатической установки
1-я и 2-я скорость)
Реле обогрева заднего стекла
3 . Дальний свет левой фары
Сигнализатор дальнего света фар
3 . Свет заднего хода
Приборы
Датчик скорости
4 . Ближний свет правой фары 4 . Сигналы торможения
5 . Ближний свет левой фары 5 . Аварийная сигнализация
6 . Задний противотуманный свет 6 . Левые габаритные огни
Реле противотуманных фар
7 . Приборы системы впрыска:
цепь питания ЭБУ
цепь питания форсунок
питание РХХ
питание ДПРВ
питание ДМРВ
питание клапана продувки адсорбера
(ЗМЗ-40621, для ранних машин евро 2)
7
8 . Прикуриватель
Реле звуковых сигналов
Звуковые сигналы
8 . Электростеклоподъёмники
9 . Обогрев зеркал
Обмотка реле электровентилятора
9 . Катушки зажигания
10 . Радиооборудование 10
11 . Электроприводы наружных зеркал
Блок ЭПХХ (ЗМЗ-402)
Датчик кислорода (ЗМЗ-40621, для ранних машин евро 2)
11 . Указатели поворота
Реле и сигнализаторы указателей поворота
12 . Подкапотный фонарь
Плафон вещевого ящика
Плафон салона
12 . Блокировка замков
13 . Стеклоочиститель
Стеклоомыватель
13 . Правые габаритные огни
Реле фароомывателя
Освещение багажника
Освещение номерного знака
Освещение приборов
Освещение прикуривателя
Освещение переключателей
Фонари такси
Электрокорректор фар

3 тип .

автомобиль : ГАЗ-31105, ГАЗ-31025, ГАЗ-310221, ГАЗ-310231.
салон : дорестайлинг.
пульт отопителя : Автоагрегат+Микротек
двигатель : ЗМЗ-40621. 10, Chrysler
экологическая группа : евро 2.

Левый блок. Правый блок.
1 . Электровентилятор отопителя
(климатической установки).
1 . Противотуманные фары.
2 . Дальний свет правой фары 2 . Пульт управления отопителем
(климатической установкой)
Реле обогрева заднего стекла
Обогрев заднего стекла (1 режим)
3 . Дальний свет левой фары
Сигнализатор дальнего света фар
3 . Свет заднего хода
Приборы
Датчик скорости
4 . Ближний свет правой фары 4 . Сигналы торможения
5 . Ближний свет левой фары 5 . Аварийная сигнализация
6 . Задний противотуманный свет 6 . Левые габаритные огни
Реле противотуманных фар
Сигнализатор габаритных огней
7 . Радиооборудование 7 . Обогрев заднего стекла (2 режим)
8 . Прикуриватель
Реле звуковых сигналов
Звуковые сигналы
8 . Электростеклоподъёмники
9 . Топливный электронасос
Датчик кислорода
9 . Катушки зажигания
10 10 . Антиблокировочная система тормозов
11 . Указатели поворота
Реле и сигнализаторы указателей поворота
11 . Указатели поворота
Реле и сигнализаторы указателей поворота
12 . Подкапотный фонарь
Плафон вещевого ящика
Плафон салона
12 . Блокировка замков
13 . Блок КМСУД
Катушки зажигания
13 . Правые габаритные огни
Реле фароомывателя
Освещение багажника
Освещение номерного знака
Освещение приборов
Освещение прикуривателя
Освещение переключателей
Фонари такси
Электрокорректор фар

4 тип .

автомобиль : ГАЗ-31105, ГАЗ-31025.
салон : рестайлинг.
двигатель : ЗМЗ-40621.10, Chrysler
экологическая группа : евро 2.

Верхний блок. Нижний блок.
1 . Электродвигатель отопителя 1 . Противотуманные фары.
2 . Дальний свет правой фары 2 . Пульт управления отопителем
Кран отопителя
Переключатель света
Передний плафон салона
Датчик температуры салона
Обмотка реле противотуманных фар
3 . Дальний свет левой фары
Сигнализатор дальнего света фар
3 . Свет заднего хода
Приборы
Датчик скорости
4 . Ближний свет правой фары 4 . Сигналы торможения
5 . Ближний свет левой фары,
5 . Аварийная сигнализация
6 . Задний противотуманный свет 6 . Левые габаритные огни
Сигнализатор габаритных огней
7 . Радиооборудование 7 . Обогрев заднего стекла
Обогрев зеркал
8 . Прикуриватель
Реле звуковых сигналов
Звуковые сигналы
Комбинация приборов
Часы
8 . Электростеклоподъёмники
9 . Топливный электронасос
Датчик кислорода
9 . Стеклоочиститель
Стеклоомыватель
10
Колодка диагностики
10 . Антиблокировочная система тормозов
11 . Указатели поворота
Реле и сигнализаторы указателей поворота
11 . Привод наружных зеркал
12 . Подкапотный фонарь
Плафон вещевого ящика
Плафон салона
12 . Блокировка замков
13 . Блок КМСУД
Катушки зажигания (ЗМЗ-40621)
13 . Правые габаритные огни
Реле фароомывателя
Освещение багажника
Освещение номерного знака
Освещение приборов
Освещение прикуривателя
Освещение переключателей
Электрокорректор фар

5 тип .

автомобиль : ГАЗ-31105, ГАЗ-31025, ГАЗ-310221, ГАЗ-310231.
салон : дорестайлинг.
отопитель : Автоагрегат+Микротек
двигатель : ЗМЗ-40525.10, Chrysler
экологическая группа : евро 3.

Левый блок. Правый блок.
1 . Электродвигатель отопителя
(климатической установки)
1 . Противотуманные фары.
2 . Дальний свет правой фары 2 . Пульт управления отопителем
(климатической установкой)
Реле обогрева заднего стекла
Обогрев заднего стекла (1 режим)
3 . Дальний свет левой фары
Сигнализатор дальнего света фар
3 . Свет заднего хода
Приборы
Датчик скорости
Сигнализаторы
Реле электровентилятора
4 . Ближний свет правой фары 4 . Сигналы торможения
5 . Ближний свет левой фары 5 . Аварийная сигнализация
6 . Задний противотуманный свет 6 . Левые габаритные огни
Реле противотуманных фар
Сигнализатор габаритных огней
7 . Радиооборудование 7 . Обогрев заднего стекла (2 режим)
Плафоны салона
Плафоны задней двери
Фара-искатель
8 . Прикуриватель
Реле звуковых сигналов
Звуковые сигналы
8 . Электростеклоподъёмники
9 . Система управления двигателем 9 . Стеклоочиститель
10 10 . Антиблокировочная система тормозов
11 . Блок КМСУД 11 . Привод и обогрев наружных зеркал
12 . Подкапотный фонарь
Плафон вещевого ящика
Плафон салона
12 . Блокировка замков
13 . Указатели поворота
Реле и сигнализаторы указателей поворота
13 . Правые габаритные огни
Освещение багажника
Освещение номерного знака
Освещение приборов
Освещение прикуривателя
Освещение переключателей
Фонари медицинского знака
Электрокорректор фар

6 тип .

автомобиль : ГАЗ-31105, ГАЗ-31025.
салон : рестайлинг.
двигатель : ЗМЗ-40525.10, Chrysler
экологическая группа : евро 3.

Верхний блок. Нижний блок.
1 . Электродвигатель отопителя 1 . Противотуманные фары.
2 . Дальний свет правой фары 2 . Пульт управления отопителем
Кран отопителя
Переключатель света
Передний плафон салона
Датчик температуры салона
Обмотка реле противотуманных фар
Датчик скорости
Свет заднего хода
Комбинация приборов
3 . Дальний свет левой фары
Сигнализатор дальнего света фар
3 . Аварийная сигнализация
4 . Ближний свет правой фары 4 . Сигналы торможения
5 . Ближний свет левой фары,
Сигнализатор ближнего света фар
5 . Указатели поворота
Реле и сигнализаторы указателей поворота
6 . Задний противотуманный свет 6 . Левые габаритные огни
Сигнализатор габаритных огней
7 . Радиооборудование 7 . Обогрев заднего стекла
Обогрев зеркал
8 . Прикуриватель
Реле звуковых сигналов
Звуковые сигналы
Комбинация приборов
Часы
8 . Электростеклоподъёмники
9 . Система управления двигателем
Колодка диагностики
9 . Стеклоочиститель
Стеклоомыватель
10 . Топливный электробензонасос 10 . Антиблокировочная система тормозов
11 . Блок КМСУД 11 . Привод наружных зеркал
12 . Подкапотный фонарь
Плафон вещевого ящика
Плафон салона
12 . Блокировка замков
13 . Блок КМСУД 13 . Правые габаритные огни
Реле фароомывателя
Освещение багажника
Освещение номерного знака
Освещение приборов
Освещение прикуривателя
Освещение переключателей
Электрокорректор фар
Примечание 1: возможно наличие ранних ГАЗ-31105 2004 г.в. для Тип 1, с РК ГАЗ-3110.
Примечание 2: для машин Тип 2 указаны ГАЗ-311052 и ГАЗ-311053 коих в природе не было. Поэтому спец.оборудование для них из списка изъято.
Примечание 3: предохранитель 13 левого блока машин Тип 1 и 2 ошибочно указан как «реле фароомывателя», на самом деле стеклоомывателя. Исправил.
Примечание 4: в перечень машин Тип 3 добавлены ГАЗ-310221 и ГАЗ-310231, поскольку они выпускались в 2007 г. (т.е. являлись «евро 2»).
Примечание 5: предохранители 11 и 13 верхнего блока в Тип 6 указаны для «блок КМСУД». По электросхемам — только 13-й.

Предохранители Газель Бизнес — Блок предохранителей — Автору161- схема руководства коды ошибок запчасти — Автору161

1 – пинцет для извлечения предохранителей;

2 – запасные предохранители;

3 – колодка диагностики

Предохранители верхнего ряда защищают цепи:

1. 10А — габаритного света левого борта, сигнализатора габаритных огней.

2. 10А — габаритного света правого борта, подсветки приборов, переключателей!, розеток.

3. 15А — ближнего света левой фары, сигнализатора ближнего света.

4. 15А — ближнего света правой фары.

5. 15А — дальнего света левой фары, сигнализатора дальнего света.

6. 15А — дальнего света правой фары.

7. 10А — задних противотуманных огней.

8. 10А — указателей поворота.

9. 15А — аварийной световой сигнализации.

10. 10А — сигналов торможения.

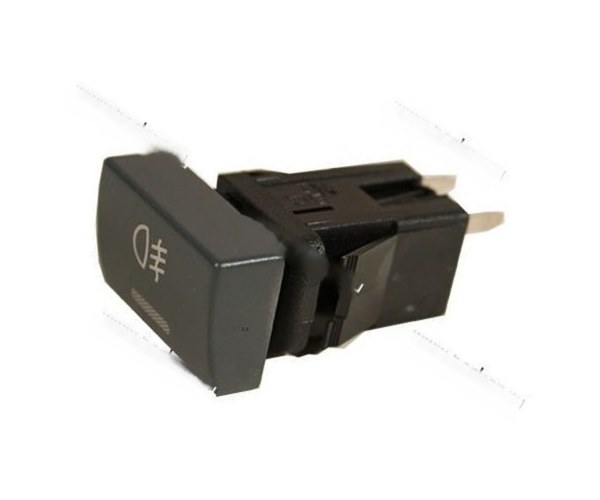

11. 20А — передних противотуманных фар (автомобили в комплектации «Люкс»).

12. — резерв.

Предохранители нижнего ряда защищают цепи:

1. 10А — комбинации приборов, датчика скорости, света заднего хода, электро крана системы отопления, обмотки реле электронасоса системы отопления (автомобиля ГАЭ-3221 и мод., ГАЭ-33023 и ГАЗ-2705 и мод. с двумя рядами сидений).

2. 10А — антиблокировочной системы тормозов (автомобили ГАЭ-3221 и мод. ).

3. 20А — стеклоочистителя, стеклоомывателя.

4. 5А — модуля управления светотехникой.

5. 15А— пульта отопительной вентиляционной установки, дополнительного отопителя (автомобили ГАЭ-3221 и мод., ГАЭ-33023 и ГАЗ-2705 и мод. с двумя рядами сидений).

6. 25А — отопителя, электронасоса отопителя (автомобили ГАЭ-3221 и мод., ГАЭ-33023 и ГАЗ-2705 и мод. с двумя рядами сидений).

7. 20А — электростеклоподъемники (автомобили в комплектации «Люкс»).

8. — резерв.

9. 20А — звуковых сигналов, прикуривателя, розетки.

10. 15А — плафона кабины, плафона грузового салона, подкапотного фонаря, плафонов освещения пассажирского салона и плафона

освещения подножки (автомобили ГАЭ-3221 и мод.).

11. 10А — магнитола.

12. 5А — колодки диагностики, обогрева зеркал, электропривод зеркал (опция).

Реле монтажного блока в салоне автомобиля

Обозначение / Наименование / Включаемые цепи

К1 / Реле стеклоочистителя / Электродвигатель очистителя ветрового стекла

К2 / Реле плафона двери / Лампа плафона освещения двери

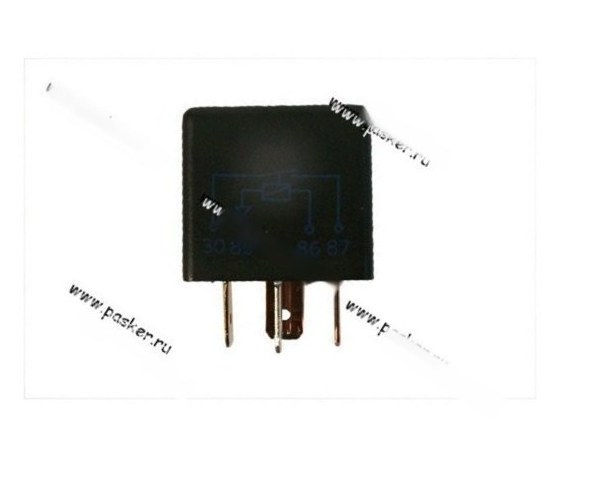

К3 / Реле противотуманных фар / Лампы противотуманных фар

К4 / Реле обогрева зеркал / Элементы обогрева наружных зеркал заднего вида

К5 / Реле ближнего света / Лампы ближнего света блок-фар

К6 / Реле насоса отопителя / Электродвигатель насоса дополнительного отопителя

К7 / Реле звукового сигнала / Звуковые сигналы

К8 / Реле дальнего света / Лампы дальнего света блок-фар

Реле системы управления двигателем


1 – реле топливного насоса;

2 – реле муфты вентилятора;

3 – главное реле

В верхней части блока расположена колодка предохранителей микропроцессорной системы управления двигателем, защищающих цепи:

1. 15А — системы управления двигателем (клемма 15/1 выключателя зажигания).

2. 20А — системы управления двигателем.

3. 15А — реле топливного насоса.

4. 5 А — блока управления двигателем.

5. — резерв.

Дополнительное реле стартера


Блок предохранителей в моторном отсеке автомобиля с ABS


Обозначение предохранителя / (номинальный ток, А) / Защищаемые цепи

F1 (90) Силовая цепь генератора (соединение генератора с аккумуляторной батареей), контакты реле стартера, выключатель зажигания, предохранители F9, F10, F18, F21–F24, F26–F28

F2 (25) Блок управления ABS

F3 (40) Блок управления ABS

F4 (90) Контакты реле ближнего и дальнего света, блок управления освещением

При возникновении неисправностей в системе электрооборудования в первую очередь необходимо проверить состояние плавких предохранителей и заменить неисправные. Повторное срабатывание предохранителя свидетельствует о неисправности в электрической цепи.

Предохранители Газель Next и реле с каталожным описанием и блок-схемами

Газель Next — семейство малотоннажных автомобилей и микроавтобусов российского производства 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 и новее в данный момент. Также известен как Ceylan Sonraki . В этой публикации вы найдете описание предохранителей и реле Газель Next с блок-схемами и их расположение. Обратите внимание на предохранитель, отвечающий за прикуриватель. В заключение можно ознакомиться с полной инструкцией по эксплуатации Газели Next.

Пассажирский отсек

Расположен в салоне под панелью, за защитной крышкой, на задней части которой может быть нанесена действующая схема.

Этот блок предохранителей и реле также содержит диагностический разъем.

Схема

Обозначение

F1 20A Стеклоочиститель, стеклоомыватель
F2 10A Модуль управления освещением, подсветка приборов.
F3 5A Зеркала с электроприводом
F4 25A Стеклоподъемники
F5 10A Зеркала с подогревом
F6 10A Подогрев сиденья водителя
F7 15A Дополнительный отопитель
F8 Резерв
F9 10A Блокировка дифференциала
F10 15 / 20A Гнездо для второго ряда сидений, звуковые сигналы (платформа с бензиновым двигателем), звуковые сигналы (цельнометаллический автомобиль) ) 10А Силовой дверной фонарь двери (автобус)
F11 Резерв
F12 Розетка, магнитола (автомобиль с цельнометаллическим кузовом)
F13 7.5A Дневные ходовые огни
F14 5A Задние противотуманные фары
F15 7,5 / 10А Указатели поворота
F16 7,5A Комбинация приборов, датчик скорости, управление отопителем
F17 5A Система управления двигателем (автомобиль с дизельным двигателем)
F17 15A Система управления двигателем (автомобиль с бензиновым двигателем)
F18 5A Антиблокировочная система тормозов с АБС
F19 20A Прикуриватель розетки
F20 Сигнальные лампы аварийной сигнализации (платформа, автобус)
F20 Центральный замок, магнитола (автомобиль с цельнометаллическим кузовом)
F21 Модуль управления освещением, подсветка
F22 Освещение салона
F23 Центральный л. cking, радио (вагон-платформа)
F23 Радио, громкоговорящее устройство (автобус)
F23 Предупреждающие огни (цельнометаллический автомобиль)
F24 Комбинация приборов, диагностический блок , панель управления предпусковым подогревателем, тахограф

Предохранитель 19 20А отвечает за работу прикуривателя и дополнительных розеток.

Полная цепь реле

Реле

К1 Реле стеклоочистителя
K2 Реле подогревателя
K3 Реле разгрузки замка зажигания 31
Подставка для ног
Реле света (монолитный автомобиль с двухрядной кабиной) Реле светового табло (автобус)
K5 Реле отопителя (автомобиль с дизельным двигателем)
К6 Реле блокировки дифференциала
K7 Реле звукового сигнала (кроме автомобилей с платформой и дизельного двигателя)
К8 Реле разгрузки блокировки (цельнометаллический автомобиль)

Реле поворотного переключателя находится на самом переключателе. Для доступа к нему нужно снять руль и разобрать подрулевой переключатель.

Моторный отсек

Блок реле и предохранителей

Расположен с левой стороны сзади.

Схема

Назначение

9 0027 K5
F1 15A Реле противотуманных фар
F2 10A Тормозные сигналы
F3 20A Реле звукового сигнала (автобус)
25A Реле подогревателя топлива (автомобиль с дизельным двигателем) 20A Главное реле (автомобиль с бензиновым двигателем)
F5 25A Подогреватель охлаждающей жидкости (автомобиль с дизельным двигателем) 5A Блок управления двигателем (автомобиль с бензиновым двигателем)
F6 15A Топливный насос (автомобиль с бензиновым двигателем) 25A Стартер и переключатель приборов (автобус)
F7 25A Антиблокировочная система тормозов с АБС
F8 25A Вентилятор кондиционера 20A Автономный отопитель (автобус)
F9 10A Ближний свет (левая фара)
F10 10A Ближний свет (правая фара)
F11 90 028 10A Дальний свет (левая фара)
F12 10A Дальний свет (правая фара)
F13 10A Габаритные огни (левый борт)
F14 10A Габаритные огни (правый борт)
F15 10A Фонарь заднего хода
F16 10A Компрессор кондиционера
F17 40A Нагреватель
F18 40A Антиблокировочная тормозная система ABS
F19 40A Выключатель приборов и стартера (зажигание)
Реле
К1 Реле компрессора кондиционера
K2 Реле блокировки стартера (автомобиль с дизельным двигателем)
Реле муфты вентилятора (автомобиль с бензиновым двигателем )
K3 Реле топливного насоса (бензиновый двигатель)
K4 Реле противотуманных фар
Реле дальнего света фар
К6 Реле ближнего света фар
K7 Реле вентилятора кондиционера
К8 Реле хранения дворников
K9 Реле подогревателя топлива (Автомобиль с дизельным двигателем)
K9 Главное реле (автомобиль с бензиновым двигателем)
K10 Реле стартера

Блок предохранителей

Он расположен под капотом, с правой стороны перегородки , и состоит из плавких ссылок.

Дизельные модели

Схема

Функции

1 125A Предпусковой воздушный отопитель
2 90A Общий положительный контур автомобиля
3 A Резерв
4 30A Система управления двигателем
Бензиновые модели

Фото например

Назначение

  1. 90A Общий плюс автомобиля
  2. 60A Резерв

Газель Инструкция

Газель

Подробнее о ремонте и обслуживании, а также использовании (например, магнитолы) в Газель Next вы можете узнать, изучив этот материал: «скачать».

А если есть вопросы, задавайте их в комментариях.

Реле зажигания газель 4216. Замена центральных предохранителей бортовой сети автомобиля

Бортовая цепь автомобиля (кроме цепи стартера) питается от двух предохранителей.

Цепь освещения защищена предохранителем на 40 А, остальные цепи — на 60 А. Оба предохранителя установлены в блоке, закрепленном на перегородке в моторном отсеке.

Кроме того, каждая цепь всех потребителей электроэнергии дополнительно защищена предохранителями с меньшим рабочим током.

Находятся в двух блоках под панелью приборов со стороны водителя. Номинальный ток предохранителей и цепей, которые они защищают, указаны в таблице.

Нумерация предохранителей слева направо, 8 А — черный; 16 А — зеленый.

Пусковая цепь рассчитана на кратковременный большой ток и не имеет предохранителя.

Отсоедините аккумулятор при ремонте электрической системы. Не используйте предохранители с повышенным «номиналом» или самодельные — это может привести к выходу из строя потребителя электроэнергии, а возможно и к возгоранию.

Замена центральных предохранителей бортовой сети автомобиля

Пальцами, сжимая защелки с двух сторон, снимаем крышку блока.

Ключом на «10» отверните две гайки и, сняв провода со шпилек, замените неисправный предохранитель на аналогичный (на 40 А или 60 А)

Запасные предохранители хранятся под крышкой

Крышка удерживается двумя защелками

Замена предохранителей в электрических цепях

Снимите крышку блока.

Предохранители устанавливаются между пружинными зажимами.

Предохранители

на 8 А имеют черный изолятор, предохранители на 16 А имеют зеленый цвет.

Они расположены в порядке номеров слева направо.

Для автомобилей с 2003 г. Выдавить фиксатор крышки

Снимите крышку для доступа к предохранителям

Отжав нижнюю или верхнюю клемму, снимите неисправный предохранитель и установите новый.

Автомобильные цепи, выпущенные до 2003 г., защищенные предохранителями

Электрические цепи, защищенные предохранителями

Блок предохранителей верхний

Номер предохранителя

(номинальный ток)

Электродвигатель отопителя, электронасос отопителя *

Электродвигатель дополнительного отопителя *

Указатели поворота

Комбинация приборов, реле стояночного тормоза, системы EPHH,

Таймер управления нагревателем-нагревателем **,

реле стеклоочистителя,

световой реверс,

Индикатор неисправности микропроцессорной системы зажигания (ЗМЗ-4061, — 4063)

Сигнальные лампы аварийной сигнализации

Индикатор торможения,

лампы освещения правого ряда сидений салона * зуммера и подсветки платформы **

Батарея дистанционного переключателя, радиоаппаратура

Звуковой сигнал, прикуриватель, патрон переносной лампы

Запасной

Нижний блок предохранителей

Номер предохранителя

(номинальный ток)

Наименование оборудования защищаемых электрических цепей

Запасной

Светильник (лампы **) для освещения кабины,

плафон грузового отсека (ГАЗ-2705, -27057)

Освещение приборов, обогреватель — обогреватель

Задний противотуманный фонарь

Габаритный фонарь (правый передний, левый задний фонарь),

указатель габаритных огней, освещение номерного знака

Габаритный фонарь (правый передний, левый задний фонарь)

Ближний свет (левая фара), корректор фар

Ближний свет (правая фара), контрольная лампа дальнего света

Дальний свет (левая фара)

Дальний свет (правая фара)

* Для автобусов и автомобилей с двумя рядами сидений. ** Устанавливается на запчасти автомобилей.

Цепи, начиная с 2003 г., защищены предохранителями

предохранитель

Сила тока,

Защищено

цепи

Предохранители верхнего блока

Система управления двигателем

Тревога

Радиоаппаратура,

выключатель питания (автомобили ГАЗ-3221 и модификации)

Электродвигатели стеклоочистителя и омывателя

Реле ближнего света фар,

антиблокировочная тормозная система (ABS)

Стоп-сигналы

Прикуриватель, рожки

Реле звукового сигнала, комбинация приборов, часы

Электродвигатель дополнительного отопителя,

электронасосная система отопления

(вагоны с двумя рядами сидений)

Комбинация приборов,

лампы заднего хода,

датчик скорости, реле стеклоочистителя

Датчик концентрации кислорода

(двигатели ЗМЗ-40522, ЗМЗ-40524)

Система управления двигателем

(двигатели ЗМЗ-40522, ЗМЗ-40524)

Указатели поворота

Предохранители нижнего блока

Дальний свет правой фары, контрольная лампа дальнего света фары

Дальний свет левой фары

Ближний свет, правая фара

Левая фара ближнего света

Фары противотуманные задние,

Контрольная лампа включения противотуманных фар

Плафон кабины,

плафон грузового отсека,

плафон освещения подножия автобуса,

Фонарь подкапотного пространства, плафоны освещения салона автобусов

Лампы подсветки комбинации приборов, выключателей, прикуривателя

Лампы правого габаритного света, регулятор угла наклона фар,

Плафон освещения перчаточного ящика

Лампы габаритные левые, включения сигнальных ламп

Бортовая цепь автомобиля (кроме цепи стартера) питается от двух предохранителей.

Цепь освещения защищена предохранителем на 40 А, остальные цепи — на 60 А. Оба предохранителя установлены в блоке, прикрепленном к перегородке в моторном отсеке

Кроме того, каждая цепь всех потребителей электроэнергии дополнительно защищена предохранителями с меньшим рабочим током. Они расположены в двух блоках под панелью приборов со стороны водителя.

Номинальный ток предохранителей и цепей, которые они защищают, показан в таблице.

Нумерация предохранителей слева направо, 8 А — черный; 16 А — зеленый.

Цепь стартера рассчитана на кратковременный большой ток и не имеет предохранителя.

Отсоедините аккумулятор при ремонте электрической системы. Не используйте предохранители с повышенным «номиналом» или самодельные — это может привести к выходу из строя потребителя электроэнергии, а возможно и к возгоранию.

Замена центральных предохранителей бортовой сети автомобиля

1. Пальцами, сжимая защелки с двух сторон, снимаем крышку блока.

2.Ключом на 10 отверните две гайки и, сняв провода со шпилек, замените неисправный предохранитель на аналогичный (40 А или 60 А).

3. Запасные предохранители хранятся под крышкой

4. Крышка удерживается двумя защелками

Замена предохранителей в электрических цепях

Снимите крышку блока.

Предохранители устанавливаются между пружинными зажимами.

Предохранители

на 8 А имеют черный изолятор, предохранители на 16 А имеют зеленый цвет.

Они расположены в порядке номеров слева направо.

Для автомобилей выпуска с 2003 года выжимаем замок крышки

Снимите крышку

Отжав нижнюю или верхнюю клемму, снимите неисправный предохранитель и установите новый.

Автомобильные цепи, выпущенные до 2003 г., защищенные предохранителями

Электрические цепи, защищенные предохранителями

Блок предохранителей верхний

Номер предохранителя

(номинальный ток)

Электродвигатель отопителя, электронасос отопителя *

Электродвигатель дополнительного отопителя *

Указатели поворота

Комбинация приборов, реле указателя стояночного тормоза, система EPHH,

Таймер управления нагревателем-нагревателем **,

реле стеклоочистителя,

фонарь заднего хода,

Индикатор неисправности микропроцессорной системы зажигания (ЗМЗ-4061, — 4063)

Сигнальные лампы аварийной сигнализации

Индикатор торможения,

лампы освещения правого ряда сидений салона * зуммера и подсветки платформы **

Выносной выключатель аккумуляторной батареи, радиоаппаратура

Звуковой сигнал, прикуриватель, патрон переносной лампы

Запасной

Нижний блок предохранителей

Номер предохранителя

(номинальный ток)

Наименование оборудования защищаемых электрических цепей

Запасной

Светильник (лампы **) для освещения кабины,

плафон грузового отсека (ГАЗ-2705, -27057)

Освещение приборов, обогреватель — обогреватель

Задний противотуманный фонарь

Габаритный фонарь (правый передний, левый задний фонарь),

указатель габаритных огней, освещение номерного знака

Габаритный фонарь (правый передний, левый задний фонарь)

Ближний свет (левая фара), корректор фар

Ближний свет (правая фара), контрольная лампа дальнего света

Дальний свет (левая фара)

Дальний свет (правая фара)

* Для автобусов и автомобилей с двумя рядами сидений. ** Устанавливается на запчасти автомобилей.

Цепи, начиная с 2003 г., защищены предохранителями

предохранитель

Сила тока,

Защищено

цепи

Предохранители верхнего блока

Система управления двигателем

Тревога

Радиоаппаратура,

выключатель питания (автомобили ГАЗ-3221 и модификации)

Электродвигатели стеклоочистителя и омывателя

Реле ближнего света фар,

антиблокировочная тормозная система (ABS)

Стоп-сигналы

Прикуриватель, рожки

Реле звукового сигнала, комбинация приборов, часы

Электродвигатель дополнительного отопителя,

электронасосная система отопления

(вагоны с двумя рядами сидений)

Комбинация приборов,

лампы заднего хода,

датчик скорости, реле стеклоочистителя

Датчик концентрации кислорода

(двигатели ЗМЗ-40522, ЗМЗ-40524)

Система управления двигателем

(двигатели ЗМЗ-40522, ЗМЗ-40524)

Указатели поворота

Предохранители нижнего блока

Дальний свет правой фары, контрольная лампа включения дальнего света фар

Дальний свет левой фары

Ближний свет, правая фара

Левая фара ближнего света

Фары противотуманные задние,

Контрольная лампа включения противотуманных фар

Плафон кабины,

плафон грузового отсека,

плафон освещения подножия автобуса,

Фонарь подкапотного пространства, плафоны освещения салона автобусов

Лампы подсветки комбинации приборов, выключателей, прикуривателя

Лампы правого габаритного света, регулятор угла наклона фар,

освещение перчаточного ящика

Лампа габаритного левого света, сигнальная лампа включения

Под капотом, на левом брызговике, возле аккумуляторной батареи установлен предохранитель 20А , защищающий муфту компрессора кондиционера и блок вентилятора кондиционера.


автомобильный
салон : предстайлинг ( рулевая колонка ГАЗ-3110 ).
управление отопителем : ГАЗ-3110
двигатель : ЗМЗ-402.10, ЗМЗ-4062.10
экологическая группа : 0 евро
4 тип (2007 г.) (ссылка):
автомобильный : ГАЗ-31105, ГАЗ-31025.
салон : рестайлинг.
Двигатель : ЗМЗ-40621.10, Chrysler
экологическая группа : Евро 2.
Тип 2 (2003-2006) (ссылка):
автомобильный : ГАЗ-31105, ГАЗ-31025.
салон : предстайлинг ( рулевая колонка ГАЗ-31105, ).
управление отопителем : ГАЗ-3110
двигатель : ЗМЗ-402.10, ЗМЗ-40621.10
экологическая группа : евро 0 (ранний евро 2).
5 тип (2008 г.) (ссылка):
автомобильный
салон : предстайлинг.
обогреватель : автоматический агрегат + двигатель Microtech
: ЗМЗ-40525.10, экологическая группа Chrysler
: 3 евро
Тип 3 (2006-2007) (ссылка):
автомобильный : ГАЗ-31105, ГАЗ-31025, ГАЗ-310221, ГАЗ-310231.
салон : предстайлинг.
управление отопителем : автоматический блок + двигатель Microtech
: ЗМЗ-40621.10, экологическая группа Chrysler
: Euro 2.
6 тип (2008 г.) (ссылка):
автомобильный : ГАЗ-31105, ГАЗ-31025.
салон : рестайлинг.
двигатель : ЗМЗ-40525.10, Chrysler
экологическая группа : Euro 3.

Тип 1 .

легковых : ГАЗ-31025, ГАЗ-310221, ГАЗ-310231.
салон : предстайлинг ( рулевая колонка ГАЗ-3110, ).
управление отопителем : ГАЗ-3110
двигатель : ЗМЗ-402.10, ЗМЗ-4062.10
экологическая группа : 0 евро

Левый блок. Правый блок.
1
(3-я скорость).
1 … Противотуманные фары.
2 … Дальний свет, правая фара 2
1-я и 2-я скорость)
Реле обогрева заднего стекла
Обогрев заднего стекла (1 режим)
Дополнительный обогреватель
3 … Дальний свет левой фары
3 … Фонарь заднего хода
Приборы
Датчик скорости
4 … Ближний свет, правая фара 4 … Тормозные сигналы
5 … Левая фара ближний свет 5 … Аварийный сигнал
6 … Реле электровентилятора
Обогрев зеркал
6 … Левый стояночный свет
Реле противотуманных фар
Сигнализатор габаритных огней
Выключатель освещения салона
Подсветка задней двери (универсал)
7 … Резерв 7
Spotlight Finder
Дополнительные плафоны салона
8 … Прикуриватель
Реле звукового сигнала
Звуковые сигналы
8 … Электростеклоподъемники
9 9 … Электрический топливный насос
10 … Радиоаппаратура 10 … Блок управления КМСУД
11 … Электроприводы наружных зеркал заднего вида 11 … Указатели поворота
12 … Лампа подкапотного пространства
Крышка перчаточного ящика
Внутренний плафон
12 … Замки запорные
13 … Стеклоочиститель
Омыватель ветрового стекла
13 … Правые габаритные огни
Реле омывателя фар
Освещение багажника
Освещение номерного знака
Освещение приборов
Освещение прикуривателя
Выключатели освещения
Фонари для медицинских знаков
Фонари такси
Электрокорректор фар

Тип 2 .

легковых : ГАЗ-31105, ГАЗ-31025.
салон : предстайлинг ( рулевая колонка ГАЗ-31105, ).
управление отопителем : ГАЗ-3110
двигатель : ЗМЗ-402.10, ЗМЗ-40621.10
экологическая группа : евро 0 (ранний евро 2).

Левый блок. Правый блок.
1 … Вентилятор кондиционера
(3-я скорость).
1 … Противотуманные огни.
2 … Дальний свет, правая фара 2 … Электровентилятор отопителя (кондиционер
1-я и 2-я скорость)
Реле обогрева заднего стекла
3 … Дальний свет левая фара
Контрольная лампа дальнего света
3 … Фонарь заднего хода
Приборы
Датчик скорости
4 … Ближний свет, правая фара 4 … Тормозные сигналы
5 … Левая фара ближний свет 5 … Аварийный сигнал
6 … Фонарь задний противотуманный 6 … Левый габаритный свет
Реле противотуманных фар
7 … Устройства системы впрыска:
Цепь питания ЭБУ
Цепь питания форсунок
Питание IAC
Блок питания ДПРВ
Блок питания ДМРВ
Блок питания клапана продувки канистры
(ЗМЗ-40621, для ранних машин евро 2)
7
8 … Прикуриватель
Реле звукового сигнала
Звуковые сигналы
8 … Электростеклоподъемники
9 … Обогрев зеркал
Катушка реле вентилятора
9 … Катушки зажигания
10 … Радиоаппаратура 10
11 … Электроприводы наружных зеркал заднего вида
Блок ЭПХХ (ЗМЗ-402)
Датчик кислорода (ЗМЗ-40621, для ранних автомобилей Евро 2)
11 … Указатели поворота
Реле указателей поворота и сигнальные устройства
12 … Лампа подкапотного пространства
Крышка перчаточного ящика
Внутренний плафон
12 … Замки запорные
13 … Стеклоочиститель
Омыватель ветрового стекла
13 … Правый габаритный свет
Реле омывателя фар
Освещение багажника
Освещение номерного знака
Освещение приборов
Освещение прикуривателя
Выключатели освещения
Фонари такси
Электрокорректор фар

Тип 3 .

легковых : ГАЗ-31105, ГАЗ-31025, ГАЗ-310221, ГАЗ-310231.
салон : предстайлинг.
управление отопителем : автоматический блок + двигатель Microtech
: ЗМЗ-40621.10, Chrysler
экологическая группа : 2 евро

Левый блок. Правый блок.
1 … Вентилятор отопителя
(кондиционер).
1 … Противотуманные фары.
2 … Дальний свет, правая фара 2 … Панель управления обогревателем
(кондиционер)
Реле обогрева заднего стекла
Обогрев заднего стекла (1 режим)
3 … Дальний свет левая фара
Контрольная лампа дальнего света
3 … Фонарь заднего хода
Приборы
Датчик скорости
4 … Ближний свет, правая фара 4 … Тормозные сигналы
5 … Левая фара ближний свет 5 … Аварийный сигнал
6 … Фонарь задний противотуманный 6 … Левые габаритные огни
Реле противотуманных фар
Сигнализатор габаритных огней
7 … Радиоаппаратура 7 … Обогрев заднего стекла (режим 2)
8 … Прикуриватель
Реле звукового сигнала
Звуковые сигналы
8 … Электростеклоподъемники
9 … Топливный электронасос
Датчик кислорода
9 … Катушки зажигания
10 10 . Антиблокировочная тормозная система тормозов
11 … Указатели поворота
Реле указателей поворота и сигнальные устройства
11 … Указатели поворота
Реле указателей поворота и сигнальные устройства
12 … Лампа подкапотного пространства
Крышка вещевого ящика
Внутренний плафон
12 … Замки запорные
13 … Блок КМСУД
Катушки зажигания
13 … Правый габаритный свет
Реле омывателя фар
Освещение багажника
Освещение номерного знака
Освещение приборов
Освещение прикуривателя
Выключатели освещения
Фонари такси
Электрокорректор фар

4 тип .

легковых : ГАЗ-31105, ГАЗ-31025.
салон : рестайлинг.
двигатель : ЗМЗ-40621.10, Chrysler
экологическая группа : Евро 2.

Блок верхний. Нижний блок.
1 … Электродвигатель отопителя 1 … Противотуманные фары.
2 … Дальний свет, правая фара 2 … Панель управления отопителем
Кран отопителя
Выключатель света
Переднее освещение салона
Датчик температуры салона
Катушка реле противотуманных фар
3 … Дальний свет левая фара
Контрольная лампа дальнего света
3 … Фонарь заднего хода
Приборы
Датчик скорости
4 … Ближний свет, правая фара 4 … Тормозные сигналы
5 … Левая фара ближнего света,
5 … Аварийный сигнал
6 … Фонарь задний противотуманный 6 … Левый габаритный огонь
Сигнализатор габаритного огня
7 … Радиоаппаратура 7 … Обогрев заднего стекла
Обогрев зеркал
8 … Прикуриватель
Реле звукового сигнала
Звуковые сигналы
Комбинация приборов
Часы
8 … Электростеклоподъемники
9 … Топливный электронасос
Датчик кислорода
9 … Стеклоочиститель
Омыватель ветрового стекла
10
Колодка диагностическая
10 … Антиблокировочная тормозная система
11 … Указатели поворота
Реле указателей поворота и сигнальные устройства
11 … Привод наружного зеркала заднего вида
12 … Лампа подкапотного пространства
Крышка вещевого ящика
Внутренний плафон
12 … Замки запорные
13 … Блок КМСУД
Катушки зажигания (ЗМЗ-40621)
13 … Правый габаритный свет
Реле омывателя фар
Освещение багажника
Освещение номерного знака
Освещение приборов
Освещение прикуривателя
Выключатели освещения
Электрокорректор фар

5 тип .

легковых : ГАЗ-31105, ГАЗ-31025, ГАЗ-310221, ГАЗ-310231.
салон : предстайлинг.
обогреватель : блок Auto + двигатель Microtech
: ЗМЗ-40525.10, экологическая группа Chrysler
: 3 евро

Левый блок. Правый блок.
1 … Электродвигатель отопителя
(кондиционер)
1 … Противотуманные фары.
2 … Дальний свет, правая фара 2 … Панель управления обогревателем
(кондиционер)
Реле обогрева заднего стекла
Обогрев заднего стекла (1 режим)
3 … Дальний свет левая фара
Контрольная лампа дальнего света
3 … Фонарь заднего хода
Устройства
Датчик скорости
Сигнальные устройства
Реле электровентилятора
4 … Ближний свет, правая фара 4 … Тормозные сигналы
5 … Левая фара ближний свет 5 … Аварийный сигнал
6 … Фонарь задний противотуманный 6 … Левые габаритные огни
Реле противотуманных фар
Сигнализатор габаритных огней
7 … Радиоаппаратура 7 … Обогрев заднего стекла (режим 2)
Внутренние плафоны
Фонари задних дверей
Spotlight Finder
8 … Прикуриватель
Реле звукового сигнала
Звуковые сигналы
8 … Электростеклоподъемники
9 … Система управления двигателем 9 … Стеклоочиститель
10 10 … Антиблокировочная тормозная система
11 … Блок КМСУД 11 … Привод и обогрев зеркал заднего вида
12 … Лампа подкапотного пространства
Крышка вещевого ящика
Внутренний плафон
12 … Замки запорные
13 … Указатели поворота
Реле указателей поворота и сигнальные устройства
13 … Правый габаритный свет
Освещение багажника
Освещение номерного знака
Освещение приборов
Освещение прикуривателя
Выключатели освещения
Фонари для медицинских знаков
Электрокорректор фар

6 тип .

легковых : ГАЗ-31105, ГАЗ-31025.
салон : рестайлинг.
двигатель : ЗМЗ-40525.10, Chrysler
экологическая группа : Euro 3.

Блок верхний. Нижний блок.
1 … Электродвигатель отопителя 1 … Противотуманные фары.
2 … Дальний свет, правая фара 2 … Панель управления обогревателем
Кран подогревателя
Выключатель света
Переднее освещение салона
Датчик температуры салона
Катушка реле противотуманных фар
Датчик скорости
Фонарь заднего хода
Комбинация приборов
3 … Дальний свет левая фара
Контрольная лампа дальнего света
3 … Аварийный сигнал
4 … Ближний свет, правая фара 4 … Тормозные сигналы
5 … Левая фара ближнего света,
Контрольная лампа ближнего света фар
5 … Указатели поворота
Реле указателей поворота и сигнальные устройства
6 … Фонарь задний противотуманный 6 … Левый габаритный огонь
Сигнализатор габаритного огня
7 … Радиоаппаратура 7 … Обогрев заднего стекла
Обогрев зеркал
8 … Прикуриватель
Реле звукового сигнала
Звуковые сигналы
Комбинация приборов
Часы
8 … Электростеклоподъемники
9 … Система управления двигателем
Диагностическая колодка
9 … Стеклоочиститель
Омыватель ветрового стекла
10 … Топливный электрический бензонасос 10 … Антиблокировочная тормозная система
11 … Блок КМСУД 11 … Привод зеркала заднего вида
12 … Лампа подкапотного пространства
Крышка перчаточного ящика
Внутренний плафон
12 … Замки запорные
13 … Блок КМСУД 13 … Правый габаритный свет
Реле омывателя фар
Освещение багажника
Освещение номерного знака
Освещение приборов
Освещение прикуривателя
Выключатели освещения
Электрокорректор фар
Примечание 1: возможно наличие ранних ГАЗ-31105 2004 г.в.для Типа 1 с РК ГАЗ-3110.
Примечание 2: для автомобилей Типа 2 указаны ГАЗ-311052 и ГАЗ-311053, которых в природе не было. Поэтому специальное оборудование для них было удалено из списка.
Примечание 3: предохранитель 13 левого блока автомобилей Типа 1 и 2 ошибочно обозначен как «реле омывателя фар», фактически омыватель. Исправленный.
Примечание 4: ГАЗ-310221 и ГАЗ-310231 добавлены в перечень автомобилей Тип 3, так как они были произведены в 2007 году (то есть были «Евро 2»).
Примечание 5: предохранители 11 и 13 верхнего блока в Типе 6 указаны для «Блок KMSUD». По электросхемам — только 13-я.

В один прекрасный день электропроводка наконец-то зажила своей жизнью. Причиной тому послужили блоки предохранителей типа ПР121. Блоки этого типа имеют массу недостатков, в частности, постоянно ослабляется контакт цепи с предохранителем (что приводит к подгоранию самого корпуса блока и основной проводки) и неудобно заменять перегоревшую предохранить новым и т. д.

Раньше уже заменяли верхний блок предохранителей в связи с постоянным горением.

На этот раз отказал нижний блок. На фото ниже: просевшие и почти выпадающие предохранители (особенно второй зеленый), сгоревшие контакты.

Уже надоело шило менять на мыло. время от времени уже начал утилизироваться и верхний блок. Здесь было решено заменить все это безобразие на предохранители нового образца 41.3722 от ГАЗ-3110.


Различия между старыми и новыми типами блоков. Количество предохранителей в старом блоке 10 штук в новом 14. В новом блоке нет внутренних перемычек (см. Схему ниже). Расстояние между отверстиями, предназначенными для установки в блок нового типа, меньше на 4 мм.

Подготовка к работе.

На приведенной ниже схеме перемычки, отсутствующие в новых блоках, выделены красным.

Эти перемычки можно заменить на внешние, сделанные из отрезка провода и автомобильных клемм типа МАМА.Количество и конфигурация перемычек на фото ниже.


Также необходимо сделать металлическую планку для установки новых блоков предохранителей.


Теперь о тонкостях самой процедуры замены. Начать нужно с нижнего блока предохранителей, но открутить нужно сразу оба. ВСЕ ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ ПРИ ОТКЛЮЧЕННОМ АККУМУЛЯТОРЕ !!! Перестановка проводов выполняется по следующей схеме: отсоединить ОДИН провод от старого блока — установить в новый блок (предварительно изолировав, см. Ниже).


Изолируйте клеммы термотрубкой, изоленту использовать не рекомендую.


А вот что должно получиться:


Теперь нужно решить вопрос с разным расстоянием между монтажными отверстиями. На одной из сторон сделайте надрез как на фото ниже и прикрутите нетронутую сторону блоков на их штатное место.


Затем вверните вторую сторону коробки предохранителей через ранее изготовленную пластину.


Заключительной работой должны быть: подбор предохранителей необходимого (или хотя бы приблизительного) номинала в соответствии с инструкцией по эксплуатации и полная проверка электропроводки.

Страница 1 из 2

Электрические цепи автомобиля, потребляющие большие токи, представляют собой защищенные плавкие вставки.

Вкладыши устанавливаются в общий блок (ВПР-4.10), закрепляются в моторном отсеке с правой стороны и закрываются пластиковой крышкой.

Пусковая цепь рассчитана на большой кратковременный ток, поэтому в ней нет предохранителя.

Чтобы заменить перегоревшую вставную планку, отожмите две защелки крышки блока и снимите крышку.

Запасные вкладыши разного номинала закрепляются под крышкой блока.

Отвинтите две гайки перегоревшей вставки и замените вставку.

Слаботочные электрические цепи также защищены плавкими вставками, которые расположены в монтажных блоках в салоне и в моторном отсеке.

Чтобы получить доступ к монтажному блоку в салоне, потяните за края двух углублений в нижней декоративной крышке и снимите крышку.

На внутренней стороне панели нанесена схема расположения реле и предохранителей.

Назначение предохранителей и реле в монтажном блоке, расположенном в салоне автомобиля

№ — A — Защищенная цепь

F1 — 20 — Стеклоочиститель, омыватель

F2 — 10 — Блок управления освещением, подсветка приборов

F3 — 5 — Электрорегулировка зеркал

F4 — 25 — Электрические стеклоподъемники

F5 — 10 — Обогрев наружных зеркал

F6 — 10 — Подогрев сиденья водителя

F7 — 15 — Дополнительный отопитель

F8, F11, F12 — Резерв

F9 — 10 — Дифференциал заблокирован

F10 15 Розетка второго ряда сидений

F13 7.5 — Дневные ходовые огни

F14 5 Лампы задних противотуманных фар

F15 — 10 — Указатели поворота

F16 — 7.5 — Комбинация приборов, датчик скорости, управление отопителем

F17 5 Система управления двигателем

F18 5 Антиблокировочная тормозная система

F19 — 20 — Прикуриватель, розетка

F20 15 Сигнальные лампы аварийной сигнализации

F21 — 15 — Модуль управления освещением, подсветкой

F22 — 10 — Освещение салона

F23 -15 — Центральный замок, аудиосистема

F24 — 5 — Комбинация приборов, диагностический разъем, панель управления предпусковым подогревателем

Реле

K1 — Стеклоочиститель

K2 — обогреватель

К3 — Цепь питания переключателя приборов и стартера

K4 — Подогреватель охлаждающей жидкости

Обзор, просмотры, схема подключения и отзывы.Способы крепления на бампер

Газель устанавливается не для красоты, а из необходимости улучшить видимость на дороге во время тумана или дождя и снега. Однако некоторые модели не комплектуются производителем. О том, как правильно выбрать, установить и подключить фары, и пойдет речь ниже.

На противотуманные фары

Обычные передние фары в туман, дождь, сильный снегопад дают мало толку: перед машиной не просматривается пространство, ограничивается воинственной пеленой, особенно в дальнем режиме.Это происходит из-за отражения света от капель тумана, дождя, снежинок.

В такой ситуации незаменимым помощником станет блок, установка которого на любой автомобиль позволит равномерно слегка осветить дорогу и избежать опасных ситуаций.

Но важно не забывать, что мы можем запросто, и что-то знать об этом не мешает ни одному водителю.

Российские противотуманные фары, произведенные на предприятиях Bosch Рязань, Автосвет, обладают хорошими характеристиками.Полностью бюджетная цена — еще один плюс такой продукции.

Фары азиатских фирм Al Khateb и Saca более привлекательны своим внешним видом, но их стоимость в два раза выше российских, а большая мощность часто приводит к перегреву и деформации пластиковых деталей.

Самая качественная противотуманная оптика — это приборы немецкой компании Hella, но из-за ее стоимости это удовольствие недоступно ни одному водителю.

При покупке в первую очередь обращайте внимание на внешний вид фары (комплект): у «Familories» есть маркер в виде буквы «B».Далее проверяется герметичность между диффузором и отражателем (корпусом). Нарушение герметичности этого состава приведет к сокращению срока эксплуатации фары.

Timetogan разновидностей

По форме исполнения противотуманных фар на Газели они делятся на прямоугольные, квадратные и овальные, но форма кузова особой роли не играет и не дает каких-то особых преимуществ. один перед другими.

«Семейства» могут отличаться оптическими схемами.За счет использования разных опций решается вопрос об оптимальном соотношении максимального светового потока и минимально затрачиваемой мощности на его обеспечение.

Наибольшее распространение получили фары с параболическим отражателем. При такой схеме расположение лампочки совмещено с точкой фокусировки, что позволяет формировать в виде горизонтальной полосы. Специальный экран ограничивает его распространение. ДПР фар составляет 27%.

Более высокий КПД (до 45%) имеют противотуманные фары с отражателем произвольной формы.Конструкция позволяет использовать значительное количество света, обеспечивая максимальную площадь его распространения. Однако фары с такой оптической схемой имеют высокую стоимость и не получили широкого распространения.

Выбор фары в планах

Важным моментом в комплектации любого автомобиля является Газель в этом вопросе не исключение, учитывая коммерческий всепогодный характер ее эксплуатации.

Есть два варианта установки фар на Газель: на бампер и на крышу.Традиционно используется первый.

Второй вариант плохо соответствует правилам дорожного движения, так как этим документом устанавливаются ограничения на проживание на автомобиле, не предусмотренные заводом осветительного оборудования. Установка фар на крышу допускается только в случае эксплуатации транспортного средства в сложных условиях: гравийное дорожное покрытие, бездорожье.

Первый вариант тоже имеет ограничения: установить на Газель противотуманные фары не выше уровня обычных фар, при этом габариты автомобиля не нарушаются более 400 мм, а расстояние от фар до дорожное покрытие должно быть не менее 250 мм.

Нормы установки

Противотуманные фары на Газели устанавливаются с обязательным учетом мощности их потока. Запрещается использовать ПТФ, если этот показатель превышает мощность основных источников света.

Фары необходимо устанавливать симметрично относительно оси автомобиля.

Если установка уже предусмотрена и обозначена на бампере места установки противотуманки, то следует придерживаться заводских рекомендаций и устанавливать фары в этих зонах.

После фиксации ПТФ обязательно проверяет правильность их регулировки. Желательно, чтобы это делал электрик на СТО. Этот шаг, пожалуй, самый важный из предыдущих, так как от него зависит качество работы противотуманных фар. Только в этом случае они будут полезным снаряжением.

Подключение «противотуманки»

После того, как на Газели будут установлены противотуманные фары, их нужно подключить к бортовой электросети. Эта работа требует определенных знаний, иначе могут быть нарушены нормы не только электротехнической, но и пожарной безопасности.Для правильного выполнения этого этапа вам понадобится схема подключения противотуманных фар («Газель» должна быть оборудована боковой схемой сети).

В первую очередь следует проверить пропорциональность сечений бортовой сети и проводов от фар. Допускается минимальное сечение 0,75 мм. Если использовать провода меньшего сечения, будет их перегрев, а затем возгорание.

Невозможно выключить бортовой аккумулятор. Эта мера необходима при ошибочном подключении ПТФ и коротком замыкании в цепи.

Если в комплекте фар не предусмотрено реле их включения, его следует приобрести и установить, так как обычная кнопка может не обеспечивать нормальную работу ПТФ из-за большого тока их питания и сжечь его контакты.

Питание ПТФ подается только через выбранные предохранители, иначе неисправность фар и их проводки приведет к отключению всей бортовой электросети «Газели».

Регулировка

При установке противотуманных фар Газель комплектуется горизонтальной площадкой для регулировки.Для качественного выполнения этой работы необходимо:

  • довести до нормы давление в колесах;
  • сделать полностью топливный бак;
  • загрузить машину в обычное состояние;
  • на вертикальном экране (размещенном в 10 м от автомобиля) размещены вертикаль (ось автомобиля) и две параллельные линии (верхняя — расстояние от центра фары до поверхности платформы, нижняя — 100 мм).

Каждая фара регулируется отдельно в соответствии с линиями на экране.

ПТФ для «Газели» серий «Бизнес» и «Next»

Проблема безопасной езды в сложных погодных условиях рождает такой вопрос: «Какие противотуманные фары (« Газель-Бизнес »- ваша машина)? Приобретите ли вариант установки ПТФ, предназначенного для других машин? »

Сложность заключается в установке головок на этот автомобиль. Ошибка в выборе может дорого обойтись владельцу Газели Бизнес. По мнению большинства водителей и специалистов автосервиса, оптимальным вариантом могут стать «противотуманки» «Леди Приорс», хотя крепление все же придется доработать: потребуется переходник.

Противотуманные фары, на установленной «Газель-Некс», не создадут у водителя проблем, подобных тем, которые встречаются на Газель-Бизнес.

Модель укомплектована противотуманным оборудованием от производителя.

Ставить или не ставить? Мнение драйверов

Судя по отзывам, водители единодушно приветствуют установку «противотуманки». Вопрос только в том, какие фары поставить на Газель. В автомобилестроении только сейчас «Дорос» до их установки, а первые модели этого были лишены.Поэтому драйверы чаще всего затрагивают именно эту проблему на специализированных форумах.

Также водители считают, что лучше использовать желтые «противотуманки», а за хорошие ПТФ замечать не стоит.

Схема соединения тумана Дальний

Для улучшения видимости в условиях тумана летом и во время метели зимой используется туман. Раньше в этих фарах было стекло желтого света, но в ближайшее время в связи с увеличением мощности ламп сделают их с прозрачными отражателями (стеблями).Противотуманный свет не является некоронированным осветительным прибором и поэтому на автомобиль устанавливаются далеко не все комплекты. По этой причине установка при желании должна производиться самими владельцами или обращаться в автосервис.
Основным требованием к подключению противотуманок Фары является наличие раздельного включения. Поскольку мощность ламп довольно большая, а ток, коммутируемый имеющимися кнопками и клавишами, небольшой, то при подключении необходимо использовать промежуточное реле.Не забывайте при подключении и защите цепи предохранителями. Полная ошибка подключения противотуманки конкретно к габаритным огням в фарах. Переключатель габаритов и провода не рассчитаны на ток, потребляемый фонарями.

Рассмотрим схему подключения противотуманки Фармацевтика ВАЗ 2110. Согласно заводу, предложенному заводом, схема подключения представлена ​​ниже, противотуманки отсекаются после включения фары. Недостатком данной схемы является отсутствие зависимости от замка зажигания.Это может привести к тому, что включенные фары останутся на долгое время неработающим двигателем. Во избежание этого рекомендую подключить провод к кнопке включения габаритов не к выводу 58, а к выводу «х». При этом включение будет происходить независимо от внешнего освещения, и при включении зажигания.

Противотуманка на ГАЗель , Соболь. ( детально )

По просьбе рабочих подключить противотуманки к КПС вместо заднего противотуманки .

На газель

Установка противотуманных фар

Группа в контакте: Пишите, если есть вопросы или идеи !!!

схема соединения тумана Дальний

При установке противотуманных фар на ВАЗ 2114 и модификации, на автомобилях после 2005 года выпуска, скорее всего, вы обнаружите разъем для подключения кнопки, соединенной с монтажным блоком. Поэтому вам нужно будет только собрать схему в пространстве наддува. Полная схема подключения представлена ​​ниже.Недостаток этой схемы тот же, что и у ВАЗ 2110 и решение я предлагаю такое же. Схема подключения противотуманки Фары от газ 3110 не страдают отсутствием цепей для ваз, и почти все автомобили оснащены этими фарами.

В отличие от Волги, ближайшая к ней «Сородич » Газель практически не комплектуется противотуманными фарами. Следовательно, подключение придется выполнять самостоятельно. При подключении следует иметь в виду, что на новых панелях используемый центральный переключатель света может иметь положение для включения противотуманных фар и может использоваться при подключении, чтобы на нем не была установлена ​​дополнительная кнопка или ключ.Ниже представлена ​​простейшая схема подключения. Такую же схему можно использовать и для других автомобилей.

Похожие новости

BMW X5 E53 Установка магнитов на AndroidV Представлены видеоролики: Переходная рамка BMW X5 ISO Адаптер BMW. Как подключить AUX к стандартному Magnetol E53 E39 Обзор BMW новейшего Magnetic для автомобиля BMW X5 E53 с экраном 9 IPS, 4 ГБ оперативной памяти, 32 ГБ встроенной …

Противотуманные фары на Газель — Практические нюансы Установка

Для улучшения видимости на дороге издавна применяются противотуманные фары.Они оправдывают себя не только в тумане, но и зимой в метель или ночью на плохой дороге. Каждый должен был видеть желтый свет тумана, но в последнее время из-за мощности фонарей изменился световой поток. Осталось рассмотреть, как установить такие источники света на коммерческий автомобиль Газель.

ПТФ можно установить на бампер

Полезность fog-brain

При этом важно обеспечить автономное подключение противотуманных фар на газели.Это связано не только с повышенной мощностью лампы, но и с вырабатываемым током. Специалисты не советуют использовать параллельное соединение габаритов и противотуманки — провода просто не рассчитаны.

На большинство Газелей обычно не устанавливаются противотуманные фары. Из-за этого приходится производить такие работы своими руками. Самая простая комбинация подключения предполагает использование главного выключателя света, чтобы не искать дополнительных клавиш. Такая схема подключения противотуманных фар на газели часто используется на других марках отечественных автомобилей.

Схема подключения внешних осветительных приборов на газель

Где разместить

Начать нужно с выбора места, где будет стоять наш новый туман. Традиционно для этих целей используют автомобильный бампер или крышу кабины. Однако со вторым вариантом могут возникнуть трудности с согласованием с правилами дорожного движения.

Примечание! Согласно этим нормам использование крыши для автомобилей с полным приводом или в тяжелых условиях эксплуатации — грунтовые дороги, неровности и т. Д.

Дополнительно необходимо знать другие требования правил дорожной полиции.

Итак, установка противотуманок газель должна соответствовать следующим нормам:

  • световой поток не должен быть больше, чем от основного источника света автомобиля;
  • Установка фар должна производиться так, чтобы они были параллельны оси симметрии машины;
  • высота должна быть не менее 25 см, а выступающий сбоку от транспортного средства туман не может быть более 40 см.

Комплект крепления бампера

Из других нюансов, которые могут вызвать установка противотуманных фар на Газели, необходимо обратить внимание на форму изделий, так как они могут быть прямоугольными, квадратными, овальными и т.д. Ставьте их в тех местах, которые советует производитель.

Если не получится, то можно вырезать отверстия в имеющемся бампере или купить новый, специально для этого подготовленный. Цена покупки нового бампера может быть приемлема не для каждого владельца Газели, поэтому далее остановимся на том, как это сделать без лишних затрат.

Основные этапы конфигурационных работ

Вот примерная инструкция по подключению:

  1. Первым делом в симметричных местах бампера вырезаем два отверстия, в которые будут монтироваться источники света и хорошо смазываем их антикоррозийным средством.
  2. Приобрел
  3. пару натренированных противотуманок проводов. Проверьте тот же участок основной проводки автомобиля и тот, который идет в комплекте с фарами. Считается, что минимальный диаметр сечения должен быть не менее 0.75 мм.
  4. Определение питания легкового автомобиля.
  5. Электромонтаж проводим согласно схеме идущей в комплектации.

Расшифровка разъемов подключения фар на газель

  • Нужно открыть корпус каждой фары и вытащить оттуда оптический элемент. Потребуется для того, чтобы аккуратно вставить галогенную лампу и повредить корпус со стеклом в процессе установки.
  • Сдвинув корпус фары, положить контактное реле проводкой вниз. Так что защитим от влаги.
  • Вставляя галогенную лампу в ее оптический элемент, не допускайте контакта пальца с поверхностью колбы. Работайте в перчатках или даже оберните колбу тряпкой. Попадание жира на поверхность колбы значительно сократит срок службы лампочки.
  • Подсоедините к лампе комплект проводки и поставьте оптический элемент.
  • Противотуманные фары Газели будут считаться установленными, когда вы выполнили все этапы работ и снова снабдили аккумулятором.Теперь вы можете проверить работоспособность устройства. Включайте фару только после полной сборки. Эта статья позволит наглядно увидеть некоторые работы.

Роль реле и кнопок

Если в купленном Вами наборе конфонструум реле нет, приобретите его за 3302. Там оно обеспечивает работу задних противотуманных фонарей. Обычно каждый комплект должен быть укомплектован электропроводкой с разъемами, переключателем-реле, кнопкой включения и подробными инструкциями по этапам сборки.

Качеству проводки уделяем пристальное внимание

Примечание! Жгут проводов не только можно, но и нужно вывести на место под капотом.

После этого определитесь с местом, где будет крепиться релейный выключатель:

  • Проводка от реле заводится в салоне через специально предусмотренное технологическое отверстие.
  • Необходимо разобраться, где будет располагаться кнопка включения противотуманной фары, чтобы узнать, как ее подключить к штатной электропроводке газелей.
  • Реле нам понадобится по причине экономии кнопки — оно может не выдержать силу тока, потребляемого туманом. Некоторые используются для подключения 3-х конфигурационного ключа: 1 провод протягивается на цепочку габаритов, 2-й — на зажигание, а 3-й — на само реле. Это достигается 3-мя режимами работы.

Блок управления светом Газель

Если ПТФ вышли из строя

Кратко рассмотрим основные причины выхода из строя тумана или проблем в работе механизмов управления (см. Фото).К сожалению, длительная эксплуатация и не всегда безопасный климат вызывают коррозию и окисление проводов и контактов.

  • У каждой противотуманки есть свой предохранитель, расположенный в блоке под капотом. Прежде всего проверьте, исчез ли он. Если обе фары не работают сразу, значит дело в другой, так как предохранители не выходят из строя попарно.
  • В случае с храбрыми лампами ничего другого, кроме их замены, придумать невозможно, и причина может быть в релейном прерывателе.При включении фар должен произойти щелчок. Если нет — либо он не работает, либо на нем нет питания, либо как вариант — отсутствие нормальной массы на теле, либо от реле.

Заключение

Надеемся, что предложенный материал будет вам полезен. Не забудьте защитить стекла фар от выпадения посторонних предметов — для этих целей предусмотрено изготовление наклеек на фары. Удачи на дорогах!

http: // sam-avtolektrik.RU.

У каждой машины есть свое предназначение, во многом зависящее от владельца. Но если речь идет о Газели, то практически речь идет о коммерческих перевозках.

Кроме того, следующие маршруты часто ведутся вдали от освещенных городских улиц.

Установка противотуманных фар — Газель получает больший световой поток

Поэтому вопрос улучшения освещения вагонной части актуален как никогда:

  • Ведь света фар не хватает для маневрирования в тесных дворах за погрузочно-разгрузочные работы;
  • А если брать во внимание погодные условия, то установка противотуманных фар на газели — это осознанная необходимость в умной защите движения автомобиля в условиях плохой видимости.

Так как правила дорожного движения следует строго соблюдать, единственно правильным местом для установки противотуманки может служить передний бампер автомобиля.

Примечание!
ПТД предписывают ограничения на расположение дополнительных осветительных приборов на автомобиле.
В частности, противотуманные фары газель не должны располагаться над фарами ближнего и дальнего света.
Также они не должны выполняться более 400 мм по внешним габаритам, а от поверхности дороги расстояние до фар должно быть не менее 25 см.

Дорожное движение и ГОСТ 8769-75 допускается установка противотуманных и дополнительных фар на крыше при условии эксплуатации транспортного средства в сложных дорожных условиях:

  1. На дорогах с гравийным покрытием, где существует опасность повреждения фар. (карьера, дорожное строительство и др.) высокая.
  2. на бездорожье;
  3. На полноприводных автомобилях, участвующих в спортивных соревнованиях.

Совет: Если вы не хотите объяснять на каждом посту ГИБДД относительно «люстры» на кабине, мотивируя свое решение заботиться о безопасности фар, то установите противотуманки только на передний бампер.
А изготовление наклеек на фары из специальной полимерной пленки позволит защитить стекла от гравийной гальки.

Процесс монтажа

Можно: установить комплект своими руками:

  1. Воспользуйтесь указанными производителем местами в переднем бампере;
  2. Место крепления на бампере подбирать самостоятельно (с учетом требований ПДД).

Дело в том, что форма тумана бывает разной и по размеру, и по форме.Поэтому подключение противотуманных фар на газели будет осуществляться вами исходя из габаритов выбранных осветительных приборов.

Сегодня в продаже можно найти товары:

  1. Прямоугольной формы;
  2. Квадратная форма;
  3. Овальная форма.

И вопрос после покупки комплекта закрытия, как установить осветительные приборы для нечаянных мест для них. Дело в том, что компании стремятся выпускать универсальные осветительные приборы, а единый стандарт среди автомобилей среди производителей не соблюдается.

Способы крепления на бампере

Сложность заключается в том, что в стандартном переднем бампере нет прорези для установки дополнительных осветительных приборов.

Следовательно, у владельцев Газели два выхода:

  1. Отрежьте их сами, либо установите противотуманки поверх бампера;
  2. Приобрести улучшенный бампер.

Совет! Если второй вариант кажется вам слишком дорогим, так как цена является решающим фактором, остается возможность установки противотуманных фар прямо на бампер с помощью самодельных креплений.

Интеграция электрической цепи

Разобравшись с местом крепления, вам нужно будет соединить электрические компоненты в единую цепочку и интегрировать в штатную.

Для этого в комплекте с противотуманками имеются:

  1. Реле прерывателя;
  2. Кнопка включения, предназначенная для установки на приборную панель;
  3. Инструкция по подключению и защемлению клемм.

Алгоритм работы будет следующий:

  1. Подключить фаски проложенными проводами;
  2. Убираем жгут проводов в заготовку;
  3. Определяем расположение реле;

Совет!
Если в комплекте нет реле, то покупайте его от Газели 3302 — у нее есть реле, отвечающее за работу заднего противотуманного света.

  1. Подсоедините провода к реле от фар;
  2. Выводим от реле через технологическое отверстие провода в салоне;
  3. Определяем расположение кнопки включения;
  4. Установите и подключите к стандарту.

Разберемся как подключить провода к реле. Дело в том, что само реле требуется для защиты кнопки включения, так как оно не рассчитано на ток, потребляемый мощными противотуманными фарами.

Собрав всю цепь вместе, проверьте правильность проводов для подключения к реле, установленному под капотом:

  • Контакт 86 — цепь обмотки реле;
  • Контакт 87 — на «плюс» через кнопку;
  • Вывод 30 — на «плюс» через предохранитель;
  • Контакт 85 — Масса (минус).

Наконец-то

Надеемся, что подробно процесс установки и установки противотуманок на автомобили семейства Газель (см. Также статью).А руководствуясь нашими советами, вы избежите ошибок и чрезмерных трат. В видео, представленном в этой статье, вы найдете дополнительную информацию по этой теме.

Для улучшения видимости на дороге издавна применяются противотуманные фары. Они оправдывают себя не только в тумане, но и зимой в метель или ночью на плохой дороге. Каждый должен был видеть желтый свет тумана, но в последнее время из-за мощности фонарей изменился световой поток. Осталось рассмотреть, как установить такие источники света на коммерческий автомобиль Газель.

Полезность туманных мозгов

При этом важно обеспечить автономное подключение противотуманных фар на газели. Это связано не только с повышенной мощностью лампы, но и с вырабатываемым током. Специалисты не советуют использовать параллельное соединение габаритов и противотуманки — провода просто не рассчитаны .

На большинство Газелей обычно не устанавливаются противотуманные фары. Из-за этого приходится производить такие работы своими руками.Самая простая комбинация подключения предполагает использование главного выключателя света, чтобы не искать дополнительных клавиш. Такая схема подключения противотуманных фар на газели часто используется на других марках отечественных автомобилей.

Где разместить

Начать нужно с выбора места, где будет стоять наш новый туман. Традиционно для этих целей используют автомобильный бампер или крышу кабины. Однако со вторым вариантом могут возникнуть трудности с согласованием с правилами дорожного движения.

Примечание! Согласно этим нормам использование крыши для автомобилей с полным приводом или в тяжелых условиях эксплуатации — грунтовые дороги, неровности и т. Д.

Дополнительно необходимо знать другие требования правил дорожной полиции.

Итак, установка противотуманных фар газель должна соответствовать следующим нормам:

  • световой поток не должен быть больше, чем от основного источника света автомобиля;
  • Следует сделать так, чтобы они были параллельны оси симметрии станка;
  • высота должна быть не менее 25 см, а выступающий сбоку от транспортного средства туман не может быть более 40 см.

Из других нюансов, которые могут вызвать установка противотуманных фар на Газели, необходимо обратить внимание на форму изделий, так как они могут быть прямоугольными, квадратными, овальными и т. Д. Ставить их в тех местах, которые производитель советует.

Если не получится, то можно вырезать отверстия в имеющемся бампере или купить новый, специально для этого подготовленный. Цена покупки нового бампера может быть приемлема не для каждого владельца Газели, поэтому далее остановимся на том, как это сделать без лишних затрат.

Основные этапы работ по настройке

Вот примерная инструкция по подключению:

  1. В первую очередь в симметричных местах бампера вырезаем два отверстия, в которые будут монтироваться источники света и хорошо смазываем их антикоррозийным средством.
  2. Приобрел
  3. пару натренированных противотуманок проводов. Проверьте тот же участок основной проводки автомобиля и тот, который идет в комплекте с фарами. Считается, что минимальный диаметр сечения должен быть не менее 0.75 мм.
  4. Определение питания легкового автомобиля.
  5. Электромонтаж проводим согласно схеме идущей в комплектации.

  • Нужно открыть корпус каждой фары и вытащить оттуда оптический элемент. Потребуется для того, чтобы аккуратно вставить галогенную лампу и повредить корпус со стеклом в процессе установки.
  • Сдвинув корпус фары, положить контактное реле проводкой вниз.Так что защитим от влаги.
  • Вставляя галогенную лампу в ее оптический элемент, не допускайте контакта пальца с поверхностью колбы. Работайте в перчатках или даже оберните колбу тряпкой. Попадание жира на поверхность колбы значительно сократит срок службы лампочки.
  • Подсоедините к лампе комплект проводки и поставьте оптический элемент.
  • Противотуманные фары Газели будут считаться установленными, когда вы выполнили все этапы работ и снова снабдили аккумулятором.Теперь вы можете проверить работоспособность устройства. Включайте фару только после полной сборки. Видео в этой статье позволит вам наглядно увидеть некоторые работы.

Роль реле и кнопок

Если в купленном Вами наборе конфонструум реле нет, приобретите его за 3302. Там оно обеспечивает работу задних противотуманных фонарей. Обычно каждый комплект должен быть укомплектован электропроводкой с разъемами, переключателем-реле, кнопкой включения и подробными инструкциями по этапам сборки.

Примечание! Жгут проводов не только можно, но и нужно вывести на место под капотом.

После этого определитесь с местом, где будет крепиться реле прерывателя:

  • Проводка от реле запустится в салоне через специально предусмотренное технологическое отверстие.
  • Необходимо разобраться, где будет располагаться кнопка включения противотуманной фары, чтобы узнать, как ее подключить к штатной электропроводке газелей.
  • Реле нам понадобится по причине экономии кнопки — оно может не выдержать силу тока, потребляемого туманом. Некоторые используются для подключения 3-х конфигурационного ключа: 1 провод протягивается на цепочку габаритов, 2-й — на зажигание, а 3-й — на само реле. Это достигается 3-мя режимами работы.

При неработоспособности ПТФ

Кратко рассмотрим основные причины выхода из строя тумана или проблем в работе механизмов управления (см. Фото).К сожалению, длительная эксплуатация и не всегда безопасный климат вызывают коррозию и окисление проводов и контактов.

  • У каждой противотуманки свой предохранитель, расположенный в блоке под капотом. Прежде всего проверьте, исчез ли он. Если обе фары не работают сразу, значит дело в другой, так как предохранители не выходят из строя попарно.
  • В случае с храбрыми лампами ничего другого, кроме их замены, придумать невозможно, и причина может быть в релейном прерывателе.При включении фар должен произойти щелчок. Если нет — либо он не работает, либо на нем нет питания, либо как вариант — отсутствие нормальной массы на теле, либо от реле.

Заключение

Надеемся, что предложенный материал будет вам полезен. Не забудьте защитить стекла фар от выпадения посторонних предметов — для этих целей предусмотрено изготовление наклеек на фары. Удачи на дорогах!

Блок предохранителей капота газель

Бортовая цепь автомобиля (кроме цепи стартера) питается от двух предохранителей.

Цепь освещения защищена предохранителем на 40 А, остальные цепи — на 60 А. Оба предохранителя установлены в блоке, прикрепленном к перегородке в моторном отсеке.

Кроме того, каждая цепь всех потребителей электроэнергии дополнительно защищена предохранителями с меньшим рабочим током.

Находятся в двух блоках под панелью приборов со стороны водителя. Номинальный ток предохранителей и цепей, которые они защищают, указаны в таблице.

Нумерация предохранителей слева направо, 8 А — черный; 16 А — зеленый.

Цепь стартера рассчитана на кратковременный большой ток и не имеет предохранителя.

Отсоедините аккумулятор при ремонте электрической системы. Не используйте предохранители повышенного «номинала» или самодельные — это может привести к выходу из строя потребителя электроэнергии, а возможно и к возгоранию.

Замена центральных предохранителей бортовой сети автомобиля

Пальцами, сжимая защелки с двух сторон, снимаем крышку блока.

Ключом на «10» отверните две гайки и, сняв провода со штырей, замените неисправный предохранитель на аналогичный (40 А или 60 А)

Запасные предохранители хранятся под крышкой

Крышка удерживается двумя защелками

Замена предохранителей в электрических цепях

Снимите крышку блока.

Предохранители устанавливаются между пружинными зажимами.

Предохранители

на 8 А имеют черный изолятор, предохранители на 16 А имеют зеленый цвет.

Они расположены в порядке номеров слева направо.

Для автомобилей с 2003 г. Выдавить фиксатор крышки

Снимите крышку для доступа к предохранителям

Отжав нижнюю или верхнюю клемму, вынимаем неисправный предохранитель и устанавливаем новый.

Автомобильные цепи, выпущенные до 2003 г., защищенные предохранителями

Электрические цепи, защищенные предохранителями

Блок предохранителей верхний

Номер предохранителя

(номинальный ток)

Электродвигатель отопителя, электронасос отопителя *

Электродвигатель дополнительного отопителя *

Указатели поворота

Комбинация приборов, реле указателя стояночного тормоза, система EPHH,

Таймер управления нагревателем-нагревателем **,

реле стеклоочистителя,

фонарь заднего хода,

Индикатор неисправности микропроцессорной системы зажигания (ЗМЗ-4061, — 4063)

Сигнальные лампы аварийной сигнализации

Индикатор торможения,

лампы освещения правого ряда сидений салона * зуммера и подсветки платформы **

Выносной выключатель аккумуляторной батареи, радиоаппаратура

Звуковой сигнал, прикуриватель, патрон переносной лампы

Запасной

Нижний блок предохранителей

Номер предохранителя

(номинальный ток)

Наименование оборудования защищаемых электрических цепей

Запасной

Светильник (лампы **) для освещения кабины,

грузовой отсек светлый (ГАЗ-2705, -27057)

Освещение приборов, обогреватель — обогреватель

Задний противотуманный фонарь

Габаритный фонарь (правый передний, левый задний фонарь),

указатель габаритных огней, освещение номерного знака

Габаритный фонарь (правый передний, левый задний фонарь)

Ближний свет (левая фара), корректор фар

Ближний свет (правая фара), контрольная лампа дальнего света

Дальний свет (левая фара)

Дальний свет (правая фара)

* Для автобусов и автомобилей с двумя рядами сидений.** Устанавливается на запчасти автомобилей.

Цепи, начиная с 2003 г., защищены предохранителями

предохранитель

Сила тока,

Защищено

цепи

Предохранители верхнего блока

Система управления двигателем

Тревога

Радиоаппаратура,

выключатель питания (автомобили ГАЗ-3221 и модификации)

Электродвигатели стеклоочистителя и омывателя

Реле ближнего света фар,

антиблокировочная тормозная система (ABS)

Стоп-сигналы

Прикуриватель, рожки

Реле звукового сигнала, комбинация приборов, часы

Электродвигатель дополнительного отопителя,

электронасосная система отопления

(вагоны с двумя рядами сидений)

Комбинация приборов,

лампы заднего хода,

датчик скорости, реле стеклоочистителя

Датчик концентрации кислорода

(двигатели ЗМЗ-40522, ЗМЗ-40524)

Система управления двигателем

(двигатели ЗМЗ-40522, ЗМЗ-40524)

Указатели поворота

Предохранители нижнего блока

Дальний свет правой фары, контрольная лампа включения дальнего света фар

Дальний свет левой фары

Ближний свет, правая фара

Левая фара ближнего света

Фары противотуманные задние,

Контрольная лампа включения противотуманных фар

Плафон кабины,

плафон грузового отсека,

плафон освещения подножия автобуса,

Фонарь подкапотного пространства, плафоны освещения салона автобусов

Лампы подсветки комбинации приборов, выключателей, прикуривателя

Лампы правого габаритного света, регулятор угла наклона фар,

освещение перчаточного ящика

Лампа габаритного левого света, сигнальная лампа включения

Бортовая цепь автомобиля (кроме цепи стартера) питается от двух предохранителей.

Цепь освещения защищена предохранителем на 40 А, остальные цепи — на 60 А. Оба предохранителя установлены в блоке, прикрепленном к перегородке в моторном отсеке

Кроме того, каждая цепь всех потребителей электроэнергии дополнительно защищена предохранителями с меньшим рабочим током. Они расположены в двух блоках под панелью приборов со стороны водителя.

Номинальный ток предохранителей и цепей, которые они защищают, показан в таблице.

Нумерация предохранителей слева направо, 8 А — черный; 16 А — зеленый.

Цепь стартера рассчитана на кратковременный большой ток и не имеет предохранителя.

Отсоедините аккумулятор при ремонте электрической системы. Не используйте предохранители повышенного «номинала» или самодельные — это может привести к выходу из строя потребителя электроэнергии, а возможно и к возгоранию.

Замена центральных предохранителей бортовой сети автомобиля

1. Пальцами, сжимая защелки с двух сторон, снимаем крышку блока.

2.Ключом на «10» отверните две гайки и, сняв провода со шпилек, замените неисправный предохранитель на аналогичный (40 А или 60 А).

3. Запасные предохранители хранятся под крышкой

4. Крышка удерживается двумя защелками

Замена предохранителей в электрических цепях

Снимите крышку блока.

Предохранители устанавливаются между пружинными зажимами.

Предохранители

на 8 А имеют черный изолятор, предохранители на 16 А имеют зеленый цвет.

Они расположены в порядке номеров слева направо.

Для автомобилей выпуска с 2003 года выжимаем замок крышки

Снимите крышку

Отжав нижнюю или верхнюю клемму, вынимаем неисправный предохранитель и устанавливаем новый.

Автомобильные цепи, выпущенные до 2003 г., защищенные предохранителями

Электрические цепи, защищенные предохранителями

Блок предохранителей верхний

Номер предохранителя

(номинальный ток)

Электродвигатель отопителя, электронасос отопителя *

Электродвигатель дополнительного отопителя *

Указатели поворота

Комбинация приборов, реле указателя стояночного тормоза, система EPHH,

Таймер управления нагревателем-нагревателем **,

реле стеклоочистителя,

фонарь заднего хода,

Индикатор неисправности микропроцессорной системы зажигания (ЗМЗ-4061, — 4063)

Сигнальные лампы аварийной сигнализации

Индикатор торможения,

лампы освещения правого ряда сидений салона * зуммера и подсветки платформы **

Выносной выключатель аккумуляторной батареи, радиоаппаратура

Звуковой сигнал, прикуриватель, патрон переносной лампы

Запасной

Нижний блок предохранителей

Номер предохранителя

(номинальный ток)

Наименование оборудования защищаемых электрических цепей

Запасной

Светильник (лампы **) для освещения кабины,

грузовой отсек светлый (ГАЗ-2705, -27057)

Освещение приборов, обогреватель — обогреватель

Задний противотуманный фонарь

Габаритный фонарь (правый передний, левый задний фонарь),

указатель габаритных огней, освещение номерного знака

Габаритный фонарь (правый передний, левый задний фонарь)

Ближний свет (левая фара), корректор фар

Ближний свет (правая фара), контрольная лампа дальнего света

Дальний свет (левая фара)

Дальний свет (правая фара)

* Для автобусов и автомобилей с двумя рядами сидений.** Устанавливается на запчасти автомобилей.

Цепи, начиная с 2003 г., защищены предохранителями

предохранитель

Сила тока,

Защищено

цепи

Предохранители верхнего блока

Система управления двигателем

Тревога

Радиоаппаратура,

выключатель питания (автомобили ГАЗ-3221 и модификации)

Электродвигатели стеклоочистителя и омывателя

Реле ближнего света фар,

антиблокировочная тормозная система (ABS)

Стоп-сигналы

Прикуриватель, рожки

Реле звукового сигнала, комбинация приборов, часы

Электродвигатель дополнительного отопителя,

электронасосная система отопления

(вагоны с двумя рядами сидений)

Комбинация приборов,

лампы заднего хода,

датчик скорости, реле стеклоочистителя

Датчик концентрации кислорода

(двигатели ЗМЗ-40522, ЗМЗ-40524)

Система управления двигателем

(двигатели ЗМЗ-40522, ЗМЗ-40524)

Указатели поворота

Предохранители нижнего блока

Дальний свет правой фары, контрольная лампа включения дальнего света фар

Дальний свет левой фары

Ближний свет, правая фара

Левая фара ближнего света

Фары противотуманные задние,

Контрольная лампа включения противотуманных фар

Плафон кабины,

плафон грузового отсека,

плафон освещения подножия автобуса,

Фонарь подкапотного пространства, плафоны освещения салона автобусов

Лампы подсветки комбинации приборов, выключателей, прикуривателя

Лампы правого габаритного света, регулятор угла наклона фар,

освещение перчаточного ящика

Лампа габаритного левого света, сигнальная лампа включения

Страница 1 из 2

Электрические цепи автомобиля, потребляющие большие токи, защищены плавкими вставками.

Вкладыши устанавливаются в общий блок (ВПР-4.10), закрепляются в моторном отсеке с правой стороны и закрываются пластиковой крышкой.

Цепь стартера рассчитана на большой кратковременный ток, поэтому в ней нет предохранителя.

Чтобы заменить перегоревшую вставную планку, отожмите две защелки крышки блока и снимите крышку.

Запасные вкладыши разного номинала закрепляются под крышкой блока.

Отвинтите две гайки перегоревшей вставки и замените вставку.

Слаботочные электрические цепи также защищены плавкими вставками, которые расположены в монтажных блоках в салоне и в моторном отсеке.

Чтобы получить доступ к монтажному блоку в салоне, потяните за края двух углублений в нижней декоративной крышке и снимите крышку.

На внутренней стороне панели нанесена схема расположения реле и предохранителей.

Назначение предохранителей и реле в монтажном блоке, расположенном в салоне автомобиля

№- A — Защищенная цепь

F1 — 20 — Стеклоочиститель, омыватель

F2 — 10 — Блок управления освещением, подсветка приборов

F3 — 5 — Электрорегулировка зеркал

F4 — 25 — Электрические стеклоподъемники

F5 — 10 — Обогрев наружных зеркал

F6 — 10 — Подогрев сиденья водителя

F7 — 15 — Дополнительный отопитель

F8, F11, F12 — Резерв

F9 — 10 — Дифференциал заблокирован

F10 15 Розетка второго ряда сидений

F13 7.5 — Дневные ходовые огни

F14 5 Лампы задних противотуманных фар

F15 — 10 — Указатели поворота

F16 — 7.5 — Комбинация приборов, датчик скорости, управление отопителем

F17 5 Система управления двигателем

F18 5 Антиблокировочная тормозная система

F19 — 20 — Гнездо прикуривателя

F20 15 Сигнальные лампы аварийной сигнализации

F21 — 15 — Модуль управления освещением, подсветкой

F22 — 10 — Освещение салона

F23 -15 — Центральный замок, аудиосистема

F24 — 5 — Комбинация приборов, диагностический разъем, панель управления предпусковым подогревателем

Реле

K1 — Стеклоочиститель

K2 — обогреватель

К3 — Цепь питания переключателя приборов и стартера

K4 — Подогреватель охлаждающей жидкости

Поверив продавцам, что я поставил блоки предохранителей нового Жду вас с 8 до 24 часов без перерывов и выходных.Место в ремонте датчика уровня температуры ВАЗ 2109 под блоком ПРОВЕРКИ лампы предохранителей ГАЗель 3302 ДВИГАТЕЛЬ старого образца у меня стоит. Что касается колодок, то вряд ли найдешь, можно найти старую проводку на такую ​​предволгу, газель, кстати, с новой. Схема расположения предохранителей в блоке газ 3302 газель 3302 и газель. Многофункциональная электрическая схема предохранителей приборной панели старого образца газель на обозначении газель. Предохранители ГАЗ ГАЗЕЛЬ Схема предохранителей и реле ГАЗель Соболь. Схема предохранителей от газели старого образца место можно поставить на пассат б3 на пассате б3 под предохранитель газель старого образца Схема у меня.На фото, к сожалению, не на всех выводах изношены трубки, что плохо, а блок предохранителей старого образца соседней газели может закоротить

Цепь предохранителя газели старого образца. Доработка схемы зажигания автомобиля для лучшего запуска. Стоит ли устанавливать в машину новую приборную панель Газель или достаточно старая приборная панель? Доверенность на снятие с учета образца автомобиля. Двигатель Газели 402 вполне может служить не одному. Комплект флажковых предохранителей VANAKAT 7. Схема предохранителей газель, 2705 шт.Устал мучиться с постоянно нагревающимися и выходящими из строя контактами в блоках предохранителей старого образца, как на копейке

Установка предохранителей новой модели, от ГАЗ 3110. Схема предохранителей на газель старого образца 5 комментариев добавлен. Схема предохранителей старой газели. Как заменить блоки предохранителей старого образца на блоки. Далее снял старые предохранители и открутил блок. Блок предохранителей старого образца расположен слева под панелью приборов. При замене блоков предохранителей старого образца на блоки нового образца с флажковыми предохранителями мы покупаем два новых блока, как показано на фото.Как-то под дождем ехал с включенными щетками, сначала пахло дымом, потом закинул

Чаще всего выходом является замена проводки и предохранителей. Комплект предохранителей на ГАЗЕЛЬ 60А30А старого образца Поставка СДЭК. Схема предохранителей газель 3302 старого образца. Предохранитель ВАЗ, ГАЗ старой модели 25 шт 20 грн. Место в ремонте датчика уровня температуры ВАЗ 2109 под блоком предохранителей ПРОВЕРИТЬ лампу ГАЗель 3302 старой модели ДВИГАТЕЛЬ У меня стоимость бензонасоса. Не подключайте перемычку после самого предохранителя, иначе она выйдет из строя.Пожалуйста, сформулируйте Ваши вопросы относительно Комплект предохранителей для автоаксессуаров ГАЗЕЛЬ 60А30А100 старый стиль оптом и в розницу. Честно говоря, не считал, в коробке лежала бумажка с суммой

Скачать Блок предохранителей газель старого образца, нижняя блок-схема. Блок предохранителей ГАЗЕЛЬ большая старая модель ПР 121.

Основное функциональное назначение блока предохранителей Газель, как и в других автомобилях, — защита от коротких замыканий или перенапряжения в бортовой сети. Его задача — своевременно размыкать цепь при перегрузках, и тем самым избежать выхода из строя защищаемого ею электрического устройства.

По виду блок предохранителей газель

Предохранители от электрооборудования Газель

  1. Первый уровень безопасности обеспечивают силовые предохранители, расположенные в отдельном монтажном блоке под капотом автомобиля. Их работа рассчитана на значительное изменение тока в цепи, а основное назначение — защита от короткого замыкания.
    Это разделяет две основные цепи электрической цепи, в том числе:
    • главную положительную цепь, исключая осветительные устройства, и;
    • положительная цепь генератора и световая цепь.

    В версиях, оборудованных антиблокировочной тормозной системой, установлены два дополнительных электрических предохранителя, которые непосредственно отвечают за эту функцию.

    Электрические предохранители в сети


    В этом модуле используются предохранители с номинальным рабочим током 40, 60 и 90 А, при этом, в зависимости от модели Газель, разные цепи защищены предохранителем на свой номинальный ток. Для этого используются, как правило, электрические предохранители на 25А.
  2. Главные предохранители и реле в большинстве модификаций разделены на два монтажных блока, которые расположены в моторном отсеке.Где:

Обозначения на реле монтажного блока Газель


Следует отметить, что в автомобилях, выпущенных после 2003 года, используются монтажные модули нового типа, с более современной конструкцией предохранителей, в которых плавкая резьба запаяна в пластиковый корпус. При этом электрическая схема блоков старой и новой модели разная, поэтому замена на современный модуль возможна только с дополнительной доработкой.

Так выглядит старый блок предохранителей на Газели


Распределение электрических предохранителей разного назначения и разных рабочих токов в отдельных модулях обеспечивает не только максимальную защиту электрооборудования, но и удобную эксплуатацию автомобиля в целом.

Принципиальные отличия устройства блока предохранителей в зависимости от модели Газель

Так выглядит новый блок предохранителей.

Конструктивные отличия модификации класса «Газель», основанные на различных системах защиты электрооборудования, можно разделить на следующие основные группы и выделить их особенности. Посмотрите видео, как установить новый блок предохранителей.

Автомобили с бензиновым двигателем карбюраторного типа


Автомобили с двигателем бензинового типа


Дизельные автомобили

  1. Устанавливается основной модуль безопасности аналогично с дополнительными электрическими предохранителями 5А для системы управления двигателем .
  2. Модифицированный моторный отсек, включая защищенные цепи:

Разнообразие как в предустановленном двигателе, так и в дополнительном оборудовании, множественность их сочетаний приводит, в свою очередь, к различиям в системе электрозащиты и устройстве монтажного блока.

Таким образом, блок предохранителей Газель является незаменимым элементом защитного механизма электрооборудования автомобиля и реализован с учетом конструктивных особенностей конкретной модификации автомобиля.


Двухуровневая конструкция цепи безопасности обеспечивает надежную защиту бортовых приборов как от короткого замыкания в сети машины, так и от скачков напряжения, тем самым обеспечивая их безотказную работу.

Отзывов:

, виды, схема подключения и отзывы

Противотуманные фары на газель — практические нюансы Установка

Для улучшения видимости на дороге издавна применяются противотуманные фары.Они оправдывают себя не только в тумане, но и зимой в метель или ночью на плохой дороге. Каждый должен был видеть желтый свет тумана, но в последнее время из-за мощности фонарей изменился световой поток. Осталось рассмотреть, как установить такие источники света на коммерческий автомобиль Газель.

ПТФ можно установить на бампер

Полезность fog-brain

При этом важно обеспечить офлайн-соединение. противотуманные фары на газель.Это связано не только с повышенной мощностью лампы, но и с вырабатываемым током. Специалисты не советуют использовать параллельное соединение габаритов и противотуманки — провода просто не рассчитаны.

На большинство Газелей обычно не устанавливаются противотуманные фары. Из-за этого приходится производить такие работы своими руками. Самая простая комбинация подключения предполагает использование главного выключателя света, чтобы не искать дополнительных клавиш. Такая схема подключения противотуманных фар на газели часто используется на других марках отечественных автомобилей.

Схема подключения внешних осветительных приборов на газель

Где разместить

Начать нужно с выбора места, где будет стоять наш новый туман. Традиционно для этих целей используют автомобильный бампер или крышу кабины. Однако при использовании второго варианта могут возникнуть трудности с согласованием с правилами дорожного движения.

Примечание! Согласно этим нормам, использование крыш для автомобилей с полным приводом или в тяжелых условиях эксплуатации — грунтовые дороги, неровности и т. Д.

Дополнительно необходимо знать другие требования правил дорожной полиции.

Итак, установка противотуманок газель должна соответствовать следующим нормам:

  • световой поток не должен быть больше, чем от основного источника света автомобиля;
  • Установка фар должна производиться так, чтобы они были параллельны оси симметрии машины;
  • высота должна быть не менее 25 см, а выступающий сбоку от транспортного средства туман не может быть более 40 см.

Комплект крепления бампера

Из других нюансов, которые могут вызвать установка противотуманных фар на Газели, необходимо обратить внимание на форму изделий, так как они могут быть прямоугольными, квадратными, овальными и т.д. Ставьте их в тех местах, которые советует производитель.

Если не получится, то можно вырезать отверстия в имеющемся бампере или купить новый, специально для этого подготовленный. Цена покупки нового бампера может быть приемлема не для каждого владельца Газели, поэтому далее остановимся на том, как это сделать без лишних затрат.

Основные этапы конфигурационных работ

Вот примерная инструкция При подключении:

  1. Первым делом в симметричных местах бампера вырезаем два отверстия, в которые будут монтироваться источники света и хорошо смазываем их антикоррозийным средством.
  2. Приобрел
  3. пару натренированных противотуманок проводов. Проверьте тот же участок основной проводки автомобиля и тот, который идет в комплекте с фарами. Считается, что минимальный диаметр сечения должен быть не менее 0.75 мм.
  4. Определение питания легкового автомобиля.
  5. Электромонтаж проводим согласно схеме идущей в комплектации.

Расшифровка разъемов подключения фар на газель

  • Нужно открыть корпус каждой фары и вытащить оттуда оптический элемент. Потребуется для того, чтобы аккуратно вставить галогенную лампу и повредить корпус со стеклом в процессе установки.
  • Сдвинув корпус фары, положить контактное реле проводкой вниз. Так что защитим от влаги.
  • Вставляя галогенную лампу в ее оптический элемент, не допускайте контакта пальца с поверхностью колбы. Работайте в перчатках или даже оберните колбу тряпкой. Попадание жира на поверхность колбы значительно сократит срок службы лампочки.
  • Подсоедините к лампе комплект проводки и поставьте оптический элемент.
  • Противотуманные фары Газели будут считаться установленными, когда вы выполнили все этапы работ и снова снабдили аккумулятором.Теперь вы можете проверить работоспособность устройства. Включайте фару только после полной сборки. Эта статья позволит наглядно увидеть некоторые работы.

Роль реле и кнопок

Если в купленном Вами наборе конфонструум реле нет, приобретите его за 3302. Там оно обеспечивает работу задних противотуманных фонарей. Обычно каждый комплект должен быть укомплектован электропроводкой с разъемами, переключателем-реле, кнопкой включения и подробными инструкциями по этапам сборки.

Качеству проводки уделяем пристальное внимание

Примечание! Жгут проводов не только можно, но и нужно вывести на место под капотом.

После этого определитесь с местом, где будет крепиться релейный выключатель:

  • Проводка от реле заводится в салоне через специально предусмотренное технологическое отверстие.
  • Надо разобраться, где находится кнопка включения противотуманной фары, чтобы узнать, как подключить ее к штатной электропроводке Газели.
  • Реле нам понадобится по причине экономии кнопки — оно может не выдержать силу тока, потребляемого туманом. Некоторые используются для подключения 3-х конфигурационного ключа: 1 провод протягивается на цепочку габаритов, 2-й — на зажигание, а 3-й — на само реле. Это достигается 3-мя режимами работы.

Блок управления светом Газель

Если ПТФ вышли из строя

Кратко рассмотрим основные причины выхода из строя тумана или проблем в работе механизмов управления (см. Фото).К сожалению, длительная эксплуатация и не всегда безопасный климат вызывают коррозию и окисление проводов и контактов.

  • У каждой противотуманки есть свой предохранитель, расположенный в блоке под капотом. Прежде всего проверьте, исчез ли он. Если обе фары не работают сразу, значит дело в другой, так как предохранители не выходят из строя попарно.
  • В случае с храбрыми лампами ничего другого, кроме их замены, придумать невозможно, и причина может быть в релейном прерывателе.При включении фар должен произойти щелчок. Если нет — либо он не работает, либо на нем нет питания, либо как вариант — отсутствие нормальной массы на теле, либо от реле.

Заключение

Надеемся, что предложенный материал будет вам полезен. Не забудьте защитить стекла фар от выпадения посторонних предметов — для этих целей предусмотрено изготовление наклеек на фары. Удачи на дорогах!

http: // sam-avtolektrik.RU.

У каждой машины есть свое предназначение, во многом зависящее от владельца. Но если речь идет о Газели, то практически речь идет о коммерческих перевозках.

Кроме того, следующие маршруты часто ведутся вдали от освещенных городских улиц.

Установка противотуманных фар — Газель получает больший световой поток

Поэтому вопрос улучшения освещения вагонной части актуален как никогда:

  • Ведь света фар не хватает для маневрирования в тесных дворах за погрузочно-разгрузочные работы;
  • А если брать во внимание погодные условия, то установка противотуманных фар на газели — это осознанная необходимость в умной защите движения автомобиля в условиях плохой видимости.

Так как правила дорожного движения следует строго соблюдать, единственно правильным местом для установки противотуманки может служить передний бампер автомобиля.

Примечание!
ПТД предписывают ограничения на расположение дополнительных осветительных приборов на автомобиле.
В частности, противотуманные фары газель не должны располагаться над фарами ближнего и дальнего света.
Их также не следует выполнять больше 400 мм по внешним габаритам, а от поверхности дороги расстояние до фар должно быть не менее 25 см.

Правилами дорожного движения и ГОСТ 8769-75 разрешается установка противотуманных фар и дополнительных фар на крышу при условии, что транспортное средство Эксплуатируется в сложных дорожных условиях:

  1. На дорогах с гравийным покрытием, где существует опасность повреждения фар (карьера , дорожное строительство и др.) высока.
  2. на бездорожье;
  3. О полноприводных автомобилях, участвующих в спортивных соревнованиях.

Совет: Если вы не хотите объяснять на каждом посту ГИБДД относительно «люстры» на кабине, мотивируя свое решение заботиться о безопасности фар, то установите противотуманки только на передний бампер.
А изготовление наклеек на фары из специальной полимерной пленки позволит защитить стекла от гравийной гальки.

Процесс монтажа

Можно: установить комплект своими руками:

  1. Воспользуйтесь указанными производителем местами в переднем бампере;
  2. Место крепления на бампере подбирать самостоятельно (с учетом требований ПДД).

Дело в том, что форма тумана бывает разной и по размеру, и по форме.Поэтому подключение противотуманных фар на газели будет осуществляться вами исходя из габаритов выбранных осветительных приборов.

Сегодня в продаже можно найти товары:

  1. Прямоугольной формы;
  2. Квадратная форма;
  3. Овальная форма.

И вопрос после покупки комплекта закрытия, как установить осветительные приборы для нечаянных мест для них. Дело в том, что компании стремятся выпускать универсальные осветительные приборы, а единый стандарт среди автомобилей среди производителей не соблюдается.

Способы крепления на бампере

Сложность заключается в том, что в стандартном переднем бампере нет прорези для установки дополнительных осветительных приборов.

Следовательно, у владельцев Газели два выхода:

  1. Отрежьте их сами, либо установите противотуманки поверх бампера;
  2. Приобрести улучшенный бампер.

Совет! Если второй вариант кажется вам слишком дорогим, так как цена является решающим фактором, остается возможность установки противотуманных фар прямо на бампер с помощью самодельных креплений.

Интеграция электрической цепи

Разобравшись с местом крепления, вам нужно будет соединить электрические компоненты в единую цепочку и интегрировать в штатную.

Для этого в комплекте с противотуманками имеются:

  1. Реле прерывателя;
  2. Кнопка включения, предназначенная для установки на приборную панель;
  3. Инструкция по подключению и защемлению клемм.

Алгоритм работы будет следующий:

  1. Подключить фаски проложенными проводами;
  2. Убираем жгут проводов в заготовку;
  3. Определяем расположение реле;

Совет!
Если в комплекте нет реле, то покупайте его от Газели 3302 — у нее есть реле, отвечающее за работу заднего противотуманного света.

  1. Подсоедините провода к реле от фар;
  2. Выводим от реле через технологическое отверстие провода в салоне;
  3. Определяем расположение кнопки включения;
  4. Установите и подключите к стандарту.

Разберемся как подключить провода к реле. Дело в том, что само реле требуется для защиты кнопки включения, так как оно не рассчитано на ток, потребляемый мощными противотуманными фарами.

Собрав всю цепь вместе, проверьте правильность проводов для подключения к реле, установленному под капотом:

  • Контакт 86 — цепь обмотки реле;
  • Контакт 87 — на «плюс» через кнопку;
  • Вывод 30 — на «плюс» через предохранитель;
  • Контакт 85 — Масса (минус).

Наконец-то

Надеемся, что подробно процесс установки и установки противотуманок на автомобили семейства Газель (см. Также статью).А руководствуясь нашими советами, вы избежите ошибок и чрезмерных трат. В видео, представленном в этой статье, вы найдете дополнительную информацию по этой теме.

Схема соединения тумана Дальний

Для улучшения видимости в условиях тумана летом и во время метели зимой используется туман. Раньше в этих фарах было стекло желтого света, но в ближайшее время в связи с увеличением мощности ламп сделают их с прозрачными отражателями (стеблями).Противотуманный свет не является некоронированным осветительным прибором и поэтому на автомобиль устанавливаются далеко не все комплекты. По этой причине установка при желании должна производиться самими владельцами или обращаться в автосервис.
Основным требованием к подключению противотуманок Фары является наличие раздельного включения. Поскольку мощность ламп довольно большая, а ток, коммутируемый имеющимися кнопками и клавишами, небольшой, то при подключении необходимо использовать промежуточное реле.Не забывайте при подключении и защите цепи предохранителями. Частая ошибка Привязка рисунков тумана конкретно к габаритным огням в фарах. Переключатель габаритов и провода не рассчитаны на ток, потребляемый фонарями.

Рассмотрим схему подключения противотуманки Фармацевтика ВАЗ 2110. По предложенной заводом схеме подключения ниже представлена ​​схема подключения тумана после включения габаритных огней. Недостатком данной схемы является отсутствие зависимости от замка зажигания.Это может привести к тому, что включенные фары останутся на долгое время неработающим двигателем. Во избежание этого рекомендую подключить провод к кнопке включения габаритов не к выводу 58, а к выводу «х». При этом включение будет происходить независимо от внешнего освещения, и при включении зажигания.

Противотуманка на ГАЗель , Соболь. ( детально )

По просьбе рабочих подключить противотуманки к КПС вместо заднего противотуманки .

На газель

Установка противотуманных фар

Группа в контакте: Пишите, если есть вопросы или идеи !!!

схема соединения тумана Дальний

При установке противотуманных фар на ВАЗ 2114 и модификации, на автомобилях после 2005 года выпуска в салоне, скорее всего, вы найдете разъем для подключения кнопки, соединенной с монтажным блоком. Так что вам останется только собрать схему на открытом пространстве. Полная схема подключения показана ниже.Недостаток этой схемы тот же, что и у ВАЗ 2110 и решение я предлагаю такое же. Схема подключения противотуманки Фары от газ 3110 не страдают отсутствием цепей для ваз, и почти все автомобили оснащены этими фарами.

В отличие от Волги, ближайшая к ней «Сородич » Газель практически не комплектуется противотуманными фарами. Следовательно, подключение придется выполнять самостоятельно. При подключении следует иметь в виду, что на новых панелях используемый центральный переключатель света может иметь положение для включения противотуманных фар и может использоваться при подключении, чтобы на нем не была установлена ​​дополнительная кнопка или ключ.Простая схема подключения показана ниже. Такую же схему можно использовать и для других автомобилей.

Похожие новости

BMW X5 E53 Установка магнитов на AndroidV Представлены видеоролики: Переходная рамка BMW X5 ISO Адаптер BMW. Как подключить AUX к штатному Магнетолу E53 E39 BMW Обзор новейшего Магнитола для автомобиля БМВ. X5 E53 с экраном 9 IPS, 4 ГБ оперативной памяти, 32 ГБ встроенной …

Для повышения безопасности на дороге существуют различные методы, например, в зимнюю погоду устанавливаются цепи противоскольжения (CPS).Ксенон используется для увеличения яркости света. При плохой видимости во время снега, тумана, дождя устанавливаются противотуманные фары. На некоторых моделях фара на автомобилях Газель на заводе не оснащается противотуманками. В статье описаны ПТФ, даны рекомендации по выбору и инструкция по установке.

[Скрыть]

Описание оптики

Передняя оптика служит для освещения дороги. При плохой видимости во время атмосферных осадков обычная оптика не полностью выполняет свою функцию, даже если установлен ксенон.Это происходит из-за того, что свет отражается от капель дождя, тумана и т. Д., Создавая белую вуаль перед машиной, ограничивающую видимость.

В данной ситуации подъезд идет установка противотуманных фар. Они равномерно освещают дорогу и снижают риск возникновения опасной ситуации на дороге. На Газель некст противотуманка устанавливается на заводе. Возможна установка ксенона в ПТФ.

Навесное дневное шасси (ДХО) помогает определять положение транспорта в дневное время.Можно установить противотуманные фары с ДХО. Газель выполняет функции предупреждения и сигнализации движущихся за автомобилем водителей, торможения, поворота и т. Д.

Кроме того, машины установлены таким образом, чтобы ее было видно в темноте. Таким образом, фонарь задней газели используется для повышения безопасности на дороге и предупреждения об опасных ситуациях.


Многих водителей не устраивает штатное освещение, поэтому они устанавливают светодиодные фонари вместо ламп накаливания, ксенон. Правда, после замены ламп в фаре на ксенон может потребоваться регулировка фар.Для этих целей и предназначен.

Характерные неисправности

Наиболее частая причина Неисправности фар — коррозия и окисление.

Кроме того, возможен ряд неисправностей с ПТФ:

  • заблокирован предохранитель;
  • лампочка заблокирована;
  • неисправное реле;
  • переключатель pTF не работает;
  • плохая масса по кузову от реле либо от противотуманки;
  • нет питания, нарушена целостность проводки.

Неисправные детали подлежат замене.

Выбор ПТФ.

Выбирая ПТФ, необходимо обратить внимание на внешний вид комплекта, в маркировке товара должна присутствовать буква «Б». Особое внимание следует обратить на герметичность между корпусом и диффузором. Если герметичность в этом месте нарушена, это приведет к снижению работы оптики.

Противотуманные фары на газель различаются по форме исполнения. Они могут быть квадратными, круглыми и овальными.ПТФ отличаются оптическими схемами, в которых используется минимальный расход энергии для достижения максимального светового потока (автор видео — Zappri TV).

Наибольшую популярность получили противотуманные фары с параболическим отражателем, благодаря которым световой поток формируется в виде горизонтальной полосы. КПД таких фар достигает 27%. Более высокий КПД до 45% имеют туманы с отражателем произвольной формы, но из-за дороговизны они не получили широкого распространения.

Установка и подключение ПТФ

Для установки сначала нужно определиться с местом установки.По правилам противотуманные фары должны быть ниже головного света, поэтому они устанавливаются на передний бампер. Важное требование при установке и работе ПТФ — автономное включение. Это связано с большой мощностью фонарей, необходимым рассеянием света по полотну дороги. Для этого используется промежуточное реле. Кроме того, для обеспечения дополнительной безопасности используются предохранители.

Лучше приобрести бампер улучшенной конструкции. Это упростит установку и избавит от лишних действий.

Установка и подключение противотуманных магистралей состоит из последовательности действий:

  1. В первую очередь следует установить ПТФ на сиденья.
  2. К установленным фарам необходимо подключить провода.
  3. Башмак с проводами отображается в области субуправления.
  4. Затем вы должны запланировать место, где будет установлено реле прерывания.
  5. Затем нужно установить реле прерывания.
  6. Следующие ПТФ подключены к ЭБУ.
  7. На следующем этапе нужно подключить реле и фары.
  8. По подводке проводки в салон есть технологическая дырочка.
  9. Если на приборной панели Переключатель не имеет положения для противотуманок, то нужно смонтировать кнопку и подключить ее к штатной электромохе.

После установки pTF и подключения их к бортовой сети нужно проверить систему на работоспособность и правильность подключения.

Мощная лампа «газель» для интеллектуального освещения Top Decor и Ambience

О продуктах и ​​поставщиках:
 Alibaba.com предлагает широкий ассортимент качественных, прочных и долговечных ламп  газель . для всех типов освещения. Эти светильники идеально подходят для освещения жилых помещений и для всех видов коммерческого использования. Создайте потрясающий эстетический вид комнат, кухонь или даже ванных комнат с помощью этих превосходных светильников. Яркие цвета и непревзойденные по мощности освещения, эти светильники должны полностью изменить внешний вид своей собственности, не тратя средства на ремонт.Ведущий  фонарь газель . поставщики и оптовые торговцы на сайте предлагают эти продукты по фантастическим ценам.

Закупка таких ламп газель . требует специальных знаний, поскольку пользователям необходимо заботиться о качестве светодиодных ламп, продолжительности рабочего времени, качестве нити накала и многом другом. Продавцы на сайте все известные и опытные; Таким образом, можно с легкостью быть уверенным в качестве продукции. Кроме того, эти светильники идеально подходят для украшения и могут еще больше осветлить праздничные и праздничные декорации.В зависимости от требований заказчика эти светильники доступны с различной мощностью и характеристиками и являются экологически чистыми.

Alibaba.com предлагает великолепные варианты прекрасно разработанных и технически совершенных ламп газель . представлены в различных вариантах в зависимости от дизайна, емкости, качества материала, цвета и размера на выбор. Доступные здесь светильники создают яркую атмосферу, не отбрасывают тени, а также являются влагозащищенными. Клиенты могут персонализировать пространство своей комнаты с помощью этих великолепных светильников, к тому же они устойчивы к температуре.

Ознакомьтесь с широким ассортиментом ламп газель . покупать продукцию в рамках бюджета и доступности. Эти осветительные приборы можно настраивать по индивидуальному заказу и они устойчивы к трещинам. Эти светильники идеально подходят для любого типа интерьера и могут осветить каждый уголок комнаты с превосходной эффективностью.

Как добавить к вашему ebike фары 12 В без преобразователя постоянного тока

Любой, кто катается на электрическом велосипеде по ночам, знает, насколько важны хорошие фонари для электровелосипеда.Они не только помогают увидеть препятствия на дороге, но и делают вас более заметными для отвлеченных водителей. В дополнение к очевидной функции безопасности электрических велосипедных фонарей, они также могут добавить немного забавного стиля и индивидуализации вашему электровелосипеду.

К счастью для водителей электровелосипедов во всем мире, есть тысячи ярких, но недорогих светодиодных фонарей. К сожалению, большинству из них либо требуются собственные батареи, либо они работают от 12 В постоянного тока.

Обычные велосипедные фонари с питанием от батареек AA — не лучший вариант для электровелосипедов.Они требуют замены батарей каждые несколько недель или месяцев, они редко хорошо закрываются, что часто приводит к коррозии батарей, и они часто поставляются с дешевыми креплениями, которые ломаются, когда они стареют и становятся хрупкими. Кроме того, они почти всегда являются «видимыми» огнями, а не «видящими» огнями, а это означает, что они лучше позволяют машинам видеть вас, чем освещать дорогу перед вами.

Ненавижу эти дешевые велосипедные фонари

Некоторые фонари для велосипедов или электровелосипедов поставляются с собственными небольшими перезаряжаемыми батареями и достаточно мощны, чтобы «видеть» огни, фактически освещая дорогу и препятствия на расстоянии.Однако удобство отказа от замены батарей сводится на нет из-за того, что вы не можете забыть заряжать батарею фонаря с помощью отдельного зарядного устройства каждые несколько дней. Некоторым людям это доставляет больше хлопот, чем другим. Однажды я рассмотрел довольно хороший вариант, но я просто больше не использую эти типы ламп, потому что у них так много недостатков.

Я предпочитаю фары, которые питаются от основной аккумуляторной батареи моего электровелосипеда. Единственный дешевый батарейный фонарь, который я регулярно использую, — это этот, установленный на задней части моего шлема, и обычно только при езде по более быстрым дорогам с большим автомобильным движением.Менее чем за 1,50 доллара я могу мириться с тем, что задний фонарь моего шлема иногда умирает на мне.

Задняя часть моего шлема — единственное место, где мне нужен щелкающий свет

Когда дело доходит до моих основных фар для электровелосипеда, я использую только фары, которые питаются от аккумулятора моего электровелосипеда. Фонари для электровелосипедов с питанием от основной батареи имеют массу преимуществ:

  • Нет батарей для замены
  • Отдельное зарядное устройство не требуется
  • Пока у вашего электровелосипеда осталась батарея, ваши фары всегда будут работать
  • Обычно они дешевле (я покажу вам несколько отличных дешевых ниже)
  • МНОЖЕСТВО дополнительных опций; Вы не ограничены маленькими изящными велосипедными фонарями
  • Более качественные и яркие фары для автомобилей

Честно говоря, есть один главный недостаток фонарей для электровелосипедов, которые питаются от аккумулятора электровелосипеда: а именно то, что они потребляют часть вашего аккумулятора и, таким образом, сокращают ваш диапазон.Однако для большинства источников света это вызовет крошечный удар, которого вы никогда не почувствуете. Мой байк потребляет около 700 Вт для круиза на максимальной скорости, но все мои мощные фары вместе тянут менее 20 Вт. Это означает, что мои фонари потребляют около 2,8% заряда батареи. Другими словами, мой общий запас хода электровелосипеда будет на 2,8% меньше, если все мои фары будут включены. Я редко разрезаю его так близко, но если бы я когда-либо делал, у меня есть мои фары на нескольких переключателях, поэтому я могу питать только свои передние и задние ходовые огни (менее 1 Вт), а не свою гигантскую фару (около 18 Вт), если я необходимо для экономии энергии, оставаясь видимым.Подробнее об этом ниже, включая изображения и диаграммы.

Я рекомендую каждому водителю электровелосипеда использовать фонари для электровелосипедов с питанием от основной батареи по той простой причине, что вы никогда не попадете в ситуацию, когда ваши огни погаснут, и вам придется ехать с автомобилями в темноте. Для меня это просто вопрос безопасности.

Фонари Ebike — три основных варианта

Есть три способа запитать фары вашего электровелосипеда от батареи:

  1. Фары Ebike со встроенным преобразователем постоянного тока в постоянный
  2. Используйте отдельный преобразователь постоянного тока 12 В, а затем автомобильные фары 12 В
  3. Используйте автомобильные фары на 12 В напрямую от аккумулятора, последовательно для достижения надлежащего напряжения

Для первых двух вариантов требуется преобразователь напряжения той или иной формы либо в самих лампах (что делает их более дорогими и менее надежными), либо в виде отдельного блока.Вот почему я предпочитаю третий вариант, который позволяет вам просто использовать лампы 12 В без какой-либо другой электроники. Я покажу вам, как использовать все три варианта ниже, и вы сможете выбрать наиболее подходящий для вас метод.

Вариант 1 — фары Ebike со встроенным преобразователем постоянного тока в постоянный

Этот вариант, наверное, самый простой, но не самый дешевый и надежный. Фонари Ebike со встроенным преобразователем DC-DC предназначены для установки на ebike и получения энергии от батареи в диапазоне напряжений, обычно около 12-80 В, но вы должны проверять каждый свет, чтобы убедиться, что ваша батарея находится в пределах своего диапазона.

Мои самые любимые фары для электровелосипедов с преобразователями постоянного тока в постоянный поступают от компании Grin Technology (более известной как ebikes.ca) в Канаде. Они разработали свою линейку светильников Electrolights на собственном производстве и сами производят светильники в соответствии с очень высокими стандартами. Они на 100% водонепроницаемы, сверхпрочные (они утверждают, что вы можете переехать им на машине или побить молотком, хотя я не планирую тестировать это на своей шахте) и могут принимать любое напряжение от 15 до 100 В постоянного тока. . Grin Technologies предлагает передний фонарь за 70 долларов и задний фонарь за 60 долларов.Grin также продает свой CycleLumenator, который представляет собой сверхяркую фару на 1000 люмен, но за 145 долларов я ее еще не тестировал.

Grin Technologies предлагает фары для электровелосипедов высочайшего качества, хотя, как вы видели, за это высокое качество и первоклассное обслуживание приходится платить. Я считаю, что это того стоит, но если у вас ограниченный бюджет или вам нужен более дешевый преобразователь постоянного тока в постоянный свет, с которым можно поиграться, прежде чем начинать модернизацию в будущем, есть несколько других вариантов.

Я использовал этот светильник для электровелосипеда мощностью 18 Вт, который работает от чего-либо от 12-80 В (я использую его при 52 В).Это яркий свет, и он определенно является «видящим» светом, а не просто «видимым» светом. Изначально я установил его под слишком большим углом и, очевидно, ослеплял водителей на несколько часов, пока кто-то не закричал на меня. Ой.

Моя основная передняя фара для электровелосипеда

Я просто установил шахту на вынос руля с помощью кабельных стяжек, но вы могли вкрутить ее в любую часть рамы с помощью самонарезающего винта для листового металла или прикрутить ее к креплению крыла на вилке.

По цене чуть более 7 долларов это отличная основная фара.

Для основного заднего фонаря мне не нужно что-то настолько яркое, поэтому я выбрал этот «видимый» стиль 12-80V. Он потребляет менее 2 Вт, но он очень яркий и виден как минимум с нескольких сотен метров — дальше, чем я смог найти ровный прямой путь, чтобы проверить его.

Задний фонарь My ebike

Корпус защелкивается у объектива, и я немного беспокоился, что вода может проникнуть внутрь, поэтому я добавил каплю силикона на линию разъема и запечатал его. Пока он работает отлично, хотя я тестировал его всего пару месяцев.Но при цене 2,50 доллара это уже превзошло мои ожидания.

Вариант 2 — автономный преобразователь постоянного тока в постоянный и лампы 12 В

Существуют тысячи светодиодных фонарей 12 В любой формы и размера. Они отлично подходят для фонарей для электровелосипедов, потому что они позволяют вам максимально гибко настраивать свой электровелосипед. Проблема в том, что вы не можете запустить их сразу от батареи, потому что напряжение вашего аккумулятора слишком высокое. Большинство людей используют батарею для электровелосипеда от 24 до 48 В, а некоторые люди используют более высокое напряжение в диапазоне от 70 до 80 В.

Решение? Автономный преобразователь постоянного тока в постоянный. Я использовал этот конвертер, который мне очень понравился. Он герметичен, поэтому у вас не должно быть проблем с водой, и он принимает любое напряжение от 24 до 80 В, которое подходит для большинства аккумуляторов ebike.

Преобразователь постоянного тока в постоянный, который я использую

Преобразователь постоянного тока в постоянный, подобный этому, понижает напряжение батареи в отдельной цепи и обеспечивает выходное напряжение 12 В постоянного тока. Это не повлияет на обычное напряжение батареи; он просто создает отдельный «ответвитель», так сказать, который выводит 12 В для аксессуаров, таких как фонари, звуковые сигналы, сигнализация и т. д.

От этого 12 В можно запускать всевозможные фонари на 12 В, предназначенные для легковых и грузовых автомобилей. Хотя этот вариант работает хорошо, он требует дополнительного компонента, преобразователя постоянного тока в постоянный, который мне не нравится. Я стараюсь, чтобы мои электровелосипеды были как можно более простыми, используя как можно меньше деталей. Каждая лишняя деталь — это что-то еще, что может потерпеть неудачу, и новая проблема, которую нужно искать. Вот почему я использую комбинацию варианта 1 выше (светильники со встроенным DC-DC преобразователем) и варианта 3 ниже, где я покажу вам, какие светильники я использую.

Вариант 3 — Последовательное использование ламп 12 В напрямую от аккумулятора

Это мой любимый метод, поскольку в нем используется наименьшее количество деталей и он наиболее надежен. Вам не нужны никакие преобразователи постоянного тока в постоянный, даже в самих лампах. Это означает, что это также самый дешевый вариант, поскольку все, что вам нужно, это фонари (и, возможно, на всякий случай добавлен предохранитель для дополнительной защиты).

Как вы помните, эти 12-вольтовые лампы не могут напрямую питаться от более высокого напряжения батареи ebike, потому что напряжение не соответствует, но мы можем решить эту проблему, включив несколько 12-вольтных ламп последовательно.

Вот как этот процесс работает: последовательные соединения в электрических цепях выполняются, когда компоненты соединены встык (положительный полюс на отрицательный). Падение напряжения происходит на каждом компоненте индивидуально. Автомобильные фары на 12 В требуют 12 В постоянного тока, поэтому, соединяя несколько последовательно, мы можем получить общее падение напряжения, равное напряжению аккумулятора.

Мы можем соединить четыре лампы на 12 В вместе последовательно, а напряжение, необходимое для гирлянды, составляет 48 В, что идеально подходит для батареи на 48 В! То же самое можно сделать с тремя лампами 12 В для батареи 36 В или двумя лампами 12 В для батареи 24 В и т. Д.

Как подключить световые интервалы 12 В для достижения общего напряжения батареи

На самом деле, светодиодные фонари на 12 В могут работать в приличном диапазоне напряжений, обычно будет работать от 10 до 16 В, что хорошо для нас, потому что напряжение аккумулятора электровелосипеда со временем уменьшается, но остается в этом диапазоне (для каждого источника света, то есть ).

На моем электровелосипеде я использую четыре светодиодные ленты 12 В, подключенные к моей батарее 52 В, что дает что-то между 11–14 В на лампу, в зависимости от уровня заряда моей батареи.

Четыре световые полосы на 12 В, которые я использую, отлично работают в качестве ходовых огней для электровелосипедов. Они предназначены для использования в автомобилях, поэтому уже водонепроницаемы. Я использую довольно короткие кусочки, около 12 дюймов в длину, но вы можете купить полоски в рулоне, если хотите сходить с ума и накрыть ими свой велосипед.

Светодиодные ленты, которые я использую — они бывают разных цветов

У меня есть две светодиодные полосы белого света, установленные на передней части вилки, и две светодиодные полосы красного света на задней части велосипеда, который я купил здесь.Сами фонари крепятся с помощью двусторонней ленты, которая крепится к задней части световой ленты. Я пошел дальше и добавил пару кабельных стяжек поверх ленты, чтобы убедиться, что лента остается на месте.

Белые фонари спереди предназначены в основном для того, чтобы их видели другие автомобили, хотя они также немного освещают дорогу. Красные полосы на задней части велосипеда светятся вверх примерно под углом 45 градусов из-за угла моей рамы, но все еще хорошо видны на расстоянии. Эффект похож на велосипед Tron, который едет по ночам, что делает меня super видимым для автомобилей со всех сторон.

Вид на мои ходовые огни — это без основной фары и задних фонарей

И это только мои ходовые огни — когда я включаю основной и задний фонарь, я становлюсь еще более заметным и могу осветить дорогу перед собой.

Не забывайте, что у меня есть весь этот свет без единого автономного преобразователя постоянного тока в постоянный. Мои ходовые огни — это те светодиодные ленты, которые работают последовательно прямо от аккумулятора, а мои налобные и задние фонари имеют собственный встроенный преобразователь постоянного тока в постоянный.Это комбинация вариантов 1 и 3 сверху.

В будущем я действительно хотел бы заменить лампы с преобразователем постоянного тока в постоянный на простые лампы на 12 В. Я могу поставить две мотоциклетные фары на 12 В спереди и два задних фонаря на 12 В сзади, для которых последовательно требуется 48 В, что идеально подходит для моей батареи на 52 В. Кусок пирога!

До сих пор эта комбинация работала у меня хорошо. Удачи в вашем собственном проекте освещения для электровелосипедов, и дайте мне знать, как все идет!

.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
