Ремонт гидрокорректора фар ваз 2114: Как поднять фары на ваз 2114

Содержание

Сломалась регулировка фар ваз 2114

Полгода назад перестала регулироваться правая фара, в общем стандартная болячка, накрылся гидрокорректор. Как накрылся, да просто соединение шлангочки и самого корректора прослабло, он потерял давление и наглотался воздуха. На прошлых выходных "дошли" руки до этой болячки, так как уже рано темнеет и фары нужны.
В инете, и здесь на драйве много информации по устранению данной неисправности. Вариантов ее устранения — 5.
1. Поменять на новый. Я насчитал два минуса; не факт что будет долго работать и установить, как я понял, еще тот геморой Замена гидрокорректора фар ;
2. Выкинуть и поставить электрокорректор. Минус один — цена ЭЛЕКТРОКОРРЕКТОР ФАР ДЛЯ ВАЗ 2108-15;
3. Отрезать "гидравлику" и поставить "механику", то есть вкрутить винт, саморез и т.п. Механический корректор фар. Еще один метод ;
4. Первый способ ремонта, заключается в вынимании латунных заглушек в корректорах и в регуляторе и прокачка системы на манер тормозной Ремонт гидрокорректора;
5. Второй способ ремонта, заключается в отрезании корректора от шланги, прокачка самого корректора и последующая сборка Ремонт гидрокорректора фар.

Так как способ с выниманием заглушек подразумевает и нагрев, а с нагревом у меня вечно косяки получаются, то решил сперва попробовать второй способ.

Что нам нужно:
1. шприц, в принципе пойдет любой, я использовал 10мл;
2. тисочки маленькие или зажимные клещи;
3. тосол или антифриз, мне хватило 10мл.

Приступим, сперва выводим регулятор до упора против часовой стрелки,

таким способом бы уменьшаем давление в "системе" и "прячем" шток чтобы проще было вынять корректор. Вынимаем сам корректор с фары. Немного неудобно, но можно добраться до левой фары не снимая аккумулятор. С правой фарой проще, там просто снимаем и отодвигаем бачок омывателя. "Больная" у меня была правая фара, с нее и начал. Симптомы были выражены во вращении корректора на шланге как флюгера, то есть почти без усилий, то есть прослабло соединение шланги подводящей и елочки из-за чего и проник в систему воздух.
Отрезаем шлангу рядом с корректором, так как снять не представляется возможным, да и запас позволяет.

Световой пучок от фар меняет направление в зависимости от нагруженности автомобиля. Если он перевозит тяжелый груз, он проседает и фары светят под углом, при котором плохо видна дорога. Для регулировки фар автомобиль ВАЗ 2114 оснащен гидравлическим корректором фар. Неисправность устройства создает неудобства при движении по дороге в темное время суток. Неисправный гидрокорректор на Лада Самара легко заменить самостоятельно, пользуясь пошаговой инструкцией.

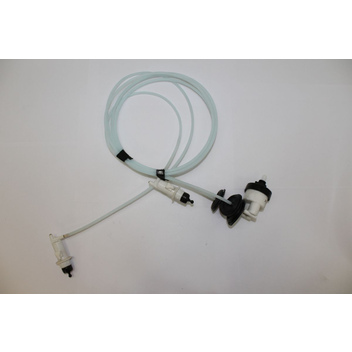

Конструкция гидравлического устройства

Гидрорегулятор разборке не подлежит. Если он ломается, приходится менять устанавливать полностью новый комплект. В состав устройства входят следующие детали:

  • регулировочную ручку на приборной панели;
  • главный цилиндр;
  • два исполнительных цилиндра, расположенные на передней оптике;
  • два трубопровода, соединяющие цилиндры;
  • рабочая незамерзающая жидкость в замкнутом контуре.

Система цилиндров работает в замкнутом герметичном контуре, заполненным жидкостью под давлением. В базовом состоянии система гидрорегулятора находится под максимальным давлением. Переключатель занимает положение I. При переключении ручки последовательно в положения II, III и IV создается разряжение, соответственно изменению давления втягиваются штоки рабочих цилиндров и меняют угол наклона оптики, фара поворачивается вниз. При возврате переключателя в исходное положение давление увеличивается до максимума, поршни выступают и поворачивают фару вверх.

Конструкция устройства представляет собой несколько соединений. Шток главного цилиндра связан с рычагом, соединенным в свою очередь со штоком исполнительного цилиндра, находящегося на передней оптике. Функцию опорной точки выполняет рычаг, который проходит через болт регулировки. В работе гидрорегулятора используется принцип работы качелей.

При полной загруженности машины фары нужно опустить вниз, чтобы направить свет от фар на дорожное покрытие. Если загрузка минимальная, то задняя часть кузова приподнимается и фары следует повернуть вверх.

Движение опорной точки вверх и вниз осуществляется благодаря регулировочному болту. Корректор поворачивает плафон. Когда болт занимает крайнее положение, возможно выскакивание противоположного конца рычага из своего крепления. Понимая принцип работы регулятора фар, следует учитывать эту особенность и не допускать ситуацию, при которой потребуется ремонт гидрокорректора.

Признаки и причины выхода из строя гидрорегулятора

Гидравлический корректор легко диагностировать. Если обнаружилось, что фары занимают одно и тоже положение и все время светят либо вверх, либо вниз, а ручкой-регулятором не удается изменить направление светового пучка фар, необходимо осмотреть устройство. Возможна ситуация, когда не работает только регулировка одной фары, в этом случае можно попробовать заменить только корректор на том направлении, где он не работает.

Перед заменой корректор нужно убедиться, что в исправности соединения штока и рычага. Нужно проверить есть ли жидкость в магистралях и цилиндрах гидрорегулятора. Для этого необходимо снять все элементы и замерять рабочий ход поршней, но должен быть примерно 7 мм.

Часто гидрокорректор перестает функционировать во время холодов, когда из-за резких температурных колебаний приходит в негодность уплотнитель, изготовленный из некачественной резины. В этом случае рабочая жидкость из гидрорегулятора, когда он занимает определенное положение просачивается сквозь уплотнитель и попадает на поршни цилиндров.

Самой распространенной причиной поломки регулятора является просочившаяся жидкость. Она попадает на поршни, и они периодически заклинивают, угол поворота фар не регулируется переключателем. Может поломаться регулировочный рычаг. Ремонт заключается в замене вышедших из строя элементов.

Инструкция по замене гидравлического регулятора на Лада Самара

Замену системы гидрорегулятора на ВАЗ 2114 можно выполнить своими руками, не прибегая к помощи специалистов. Для проведения процедуры необходимо приготовить отвертку с плоским лезвием, накидную головку с удлинителем и новый комплект гидравлического корректора.

автомобильном рынке есть три вида корректоров:

  • гидравлические, функционирующие благодаря изменению давления в замкнутом контуре;
  • электрические, функцию электропривода в них выполняют электромоторчики;
  • автоматические, сами регулирующие направление света фар в зависимости от загоузки транспортного средства.

Первый вариант устройств имеют самую низкую стоимость, вторые более надежны и обладают повышенной эффективностью. Лучшие корректоры автоматические, но они и самые дорогие. Выбирать устройство можно любое, так как все они используют одну схему. Отличаются составом и габаритами. При покупке нужно учитывать информацию, нанесенную на упаковку. С завода Лада Самара комплектуют регулятором гидравлического типа. Но его можно заменить электрическим, устанавливается на место гидравлического.

Демонтаж и установка нового гидрорегулятора

Чтобы выполнить замену, нужно снять вышедшую из строя систему. Для этого нужно выполнить последовательность действий:

  • Сначала отворачиваем крепежные винты на хомутах трубопроводов, с помощью которых они крепятся к скобам крепления.
  • Снимаем переключатель с приборной панели, потянув его на себя.

  • Далее откручиваем гайку крепления, благодаря которой главный цилиндр фиксируется на панели приборов.

  • Снимаем облицовку рычага.

  • Вынимаем основной цилиндр из посадочного места и выводим с обратной стороны панели.

  • Поочередно отсоединяем исполнительные цилиндры от блок-фар путем нажатия на фиксаторы.
  • Выталкиваем рабочие цилиндры вместе с уплотнительными резинками в салон.

  • Демонтируем полностью гидрокорректор.

После удаления неисправного гидрокорректора на его место устанавливаем новую систему. Порядок действий по установке обратный снятию. Перед монтированием новой системы гидрорегулятора следует заменить резиновое уплотнительное кольцо. После установки новой детали проверяем систему на работоспособность. Если не отрегулировать систему, то возникает риск попасть в аварийную ситуацию, когда фары не освещают правильно дорогу.

Установка электрического устройства

Многие водители предпочитают вместо гидравлического регулятора устанавливают электрическое устройство, как более надежное и эффективное. Он легко устанавливается на место старого механизма. Его отличие заключается только в электрическом приводе.

Монтируется электрическая система по следующему алгоритму:

  1. Снимаем отрицательную клемму с аккумулятора.
  2. Демонтируем основной цилиндр, провернув его против движения часовой стрелки.
  3. Меняем уплотнительное кольцо.
  4. Устанавливаем новое устройство на место главного цилиндра.
  5. Демонтируем рычаг механизма в салоне машины.
  6. Положительную клемму электрического корректора соединяем с разъемом колодки № 20. Крепим под приборкой на одну из шпилек кузова.
  7. Вместо гидравлических магистралей прокладываем электрические провода, можно прикрутить их к общему жгуту электрической проводки автомобиля.
  8. Далее подключаем исполнительные цилиндры.
  9. Возвращаем на АКБ снятую клемму.
  10. Проверяем работоспособности системы.

Во время выполнения работ можно провести ряд действий по повышению эффективности работы осветительной системы:

  • Если внутрь фары попадает конденсат, снижается уровень освещенности дорожного покрытия в темное время суток, поэтому блок-фару следует поменять.
  • Если на фаре появился черный налет, это признак того, что в скором времени может выйти из строя лампа, поэтому ее лучше заменить. При замене лучше поставить лампы с большим углом светоотдачи.
  • При обнаружении отслаивания отражающего материала внутри фары дефектную блок-фару следует заменить новой.
  • Колпаки фар следует очистить от загрязнений и наклеить на поверхность очищающую пленку.

Замена гидравлического корректора простая процедура доступная любому автолюбителю. Если гидрокорректор перестал эффективно работать или не регулирует совсем, нужно купить новый комплект и установить его на место вышедшего из строя. Ремонтировать лучше не стоит из-за целостности конструкции регулятора.

Многие автомобилисты сталкивались с тем, что на ВАЗ-2114 не регулируется фара, но не все понимают, с чем это может быть связано. В данной статье, рассмотрим, причины возникновения такого эффекта, а также возможные варианты решения проблемы.

На видео ремонт гидрокорректора фары

На видео показано, как в полевых условиях отремонтировать гидрокооректор фары. Если гидрокорректор неисправен, то свет лампы «падает» в самый низ — на землю. Ехать с такой фарой ночью- опасно !

Основные причины

Свет отрегулированных фар автомобиля

Прежде чем рассмотреть данный вопрос необходимо понимать, что причин может быть несколько. Итак, рассмотрим, возможные варианты неисправности:

  • Поломка гидрокорректора.
  • Выпала линза с фары.
  • Разбитая фара.

Демонтаж фары

Для того, чтобы точно и четко определить неисправность, необходимо демонтировать фару. Рассмотрим, последовательность действий:

    Проводим демонтаж решетки радиатора.

В кружке болт крепления фары

Сборка проводится в обратном порядке.

Замена гидрокорректора

Нечасто, но во многих случаях, причиной неисправности невозможности отрегулировать фару становится гидрокорректор. Итак, рассмотрим процесс демонтажа данного элемента:

  1. На фаре находим гидрокорректор, и выкручиваем его с посадочного места крепления.

Демонтируем регулятор гидрокорректора салона

Снимаем рукоятку управления светом

Снимаем пластиковую накладку с ручки управления гидрокорректора фар

«>

Гидрокорректор и электрокорректор фар на ВАЗ 2110: частые поломки, замена и установка своими руками

Гидрокорректор фар – это устройство, с помощью которого реально менять направление светового потока. Благодаря этому вы не будете слепить других водителей на дороге в случае, если везете какой-то тяжелый груз. Есть гидрокоректор фар и на ВАЗ-2114.

Если говорить в целом, то сама система здесь не особо сложная. Она, в частности, состоит из:

  • основного и исполнительного цилиндров;
  • соединительных трубопроводов;
  • не замерзающей при низкой температуре жидкости.

Принцип работы устройства следующий. Для того чтобы подкорректировать направление светового потока, нужно изменить положение штока главного цилиндра. Делается это с помощью ручки, расположенной на панели приборов. В результате меняется давление, из-за чего приходит в движение жидкость – она выдвигает или, наоборот, втягивает шток рабочих цилиндров. Далее усилие передается на рычаг, который крепится на оси наподобие детских качелей. В итоге положение отражателя фары меняется рычажным механизм, и световой поток поднимается или опускается.

Читайте также: Почему заливает свечи ВАЗ-2114 инжектор

Проверить работоспособность гидрокорректора несложно. Например, в темное время суток поставить автомобиль таким образом, чтобы его фары светили на стену какого-нибудь здания. После этого поверните ручку гидрокорректора. Если устройство работает нормально, то вы увидите, как поднимается или опускается световой поток. Если же никаких изменений не произошло – значит, произошла поломка.

Как правило, гидрокорректор фар – это неразборная конструкция.

Соответственно, в случае поломки отремонтировать его нельзя, и придется менять на новый. Чаще всего проблемы случаются при резких перепадах температуры – из-за этого имеющиеся на цилиндрах уплотнительные резинки трескаются, пропуская жидкость наружу.

Впрочем, иногда может возникнуть такая проблема, как потеря контакта между штоком рабочего цилиндра и регулировочного рычага, через который передается усилие на отражательный элемент. В таком случае менять гидрокоректор не придется. Чтобы устранить проблему, нужно будет зацепить выемку, имеющуюся на рабочем штоке, с окончанием регулировочного рычага. Сама процедура устранения неисправности очень простая. Здесь нужно завернуть до упора болт, с помощью которого осуществляется регулировка положения точки опоры рычага. Далее смещаем в крайнее нижнее положение отражатель. После этого совмещаем имеющуюся на штоку выемку и окончание рычага. Вот и все – осталось только вернуть в прежнее положение регулирующий болт.

Гидрокорректор фар

Во время эксплуатации автомобиля в зависимости от его загруженности, состояния самого авто и подвески может меняться направленность светового потока. Для его корректировки на ВАЗ 2114 устанавливается гидрокорректор (автор видео — Павел В. М.).

Устройство и принцип работы

Прибор представляет собой неразборное устройство, регулирующий положение луча света благодаря изменению давления жидкости внутри патрубков. Блок не разбирается, поэтому при его поломке заменяется новым прибором.

Конструкция корректора состоит из следующих элементов:

  • главного цилиндра;
  • рабочей жидкости;
  • патрубков, в которых жидкость содержится;
  • цилиндров.

Настройка фар с помощью гидрокорректора осуществляется водителем с помощью колеса корректора, находящегося на торпеде. Поворотом колеса можно поднять или опустить фонарь.

Колесо корректора в салоне

Особенности ремонта своими руками

Калибровку корректора можно выполнить самостоятельно по инструкции, которая к нему прилагается.

Перед тем, как менять устройство, следует выяснить причину неисправности и попытаться восстановить работоспособность гидрокорректора. Для этого необходимо сначала осмотреть все трубочки и резинки, недопустимы никакие дефекты. Если течи нет, осматриваются цилиндры и проверяется ход штока. Если принятые меры не привели устройство в рабочее состояние, то возможно, что неисправен главный блок, нужно менять гидрокорректор.

Гидрокорректор фар ВАЗ 2114

Монтаж и доработка

Для установки нового корректора следует выполнить следующие действия:

  • ослабив хомуты, снимаем их с патрубков с рабочей жидкостью;
  • в салоне демонтируем ручку на основном цилиндре;
  • открутив крепежные болты, снимаем основной цилиндр;
  • на последнем этапе снимаем все рабочие цилиндры и достаем их через салон.

Доработка и ремонт гидрокорректора фар заключается в проверке положения регулировочного болта. Его нужно выставить так, чтобы регулировка света осуществлялась с минимальными усилиями.

Инструкция по замене корректора

Многие водители хотят сделать свой автомобиль тюнингованным. Тюнинговать автомобиль можно ангельскими глазками, ресничками на фары. Тюнингом фар является модернизация корректора. Для этого меняют штатный гидрокорректор фар на электрический корректор. Сняв фару на ВАЗ, меняют лампочки. Выполнив на автомобиле ВАЗ 2114 тюнинг, замену стекла фары, следует отрегулировать оптику.

Набор для установки электрокорректора

Замена гидрокорректора фар ваз 2114 состоит из следующих действий:

  1. Отключается питание авто путем отсоединения отрицательной клеммы с АКБ.
  2. Далее откручивается основной цилиндр, а затем снимается устройство вместе с рычагом.
  3. Меняется уплотнительное кольцо.
  4. На штатное место прикручивается электрический корректор.
  5. Далее отрицательный провод подключается к кузову авто, а положительный крепится к выводу «20» на колодке кабелей.
  6. Затем проводка проводится к моторчикам фар.

Таким образом, зная, как снять фару, чтобы заменить оптику, а также, как регулировать свет на ВАЗ 2114 своими руками, можно добиться идеального освещения дороги. Настроенный правильно свет не будет слепить водителей на встречном транспорте.

Вы меняли на своем автомобиле штатный гидроколлектор на электрический?

Опрос

 Загрузка …

Основные причины

Свет отрегулированных фар автомобиля

Прежде чем рассмотреть данный вопрос необходимо понимать, что причин может быть несколько. Итак, рассмотрим, возможные варианты неисправности:

  • Поломка гидрокорректора.
  • Выпала линза с фары.
  • Разбитая фара.

Демонтаж фары

Для того, чтобы точно и четко определить неисправность, необходимо демонтировать фару. Рассмотрим, последовательность действий:

  1. Проводим демонтаж решетки радиатора.

    Схема расположения болтов решётки радиатора

    Долой решётку

  2. Демонтируем аккумуляторную батарею.
  3. Отсоединяем разъемы проводов питания фары.
  4. Демонтируем противотуманные фары.
  5. Постараемся снять ресничку фары. Для этого необходимо добраться до крепления винтов под поворотниками и рамкой.
  6. Откручиваем крепления фары и проводим ее демонтаж.

    В кружке болт крепления фары

  7. Готово — мы без фары!

    Фару демонтировали

Сборка проводится в обратном порядке.

Замена гидрокорректора

Нечасто, но во многих случаях, причиной неисправности невозможности отрегулировать фару становится гидрокорректор. Итак, рассмотрим процесс демонтажа данного элемента:

  1. На фаре находим гидрокорректор, и выкручиваем его с посадочного места крепления.

    Демонтаж гидрокорректора

    Смотрим на стрелки направления

  2. Снимаем рукоятку управления корректором.

    Демонтируем регулятор гидрокорректора салона

  3. Демонтируем рукоятку управления регулятора освещения приборной панели.

    Снимаем рукоятку управления светом

  4. Демонтируем пластиковую накладку.

    Снимаем пластиковую накладку с ручки управления гидрокорректора фар

  5. Демонтируем световод с панели приборов.

    Снимаем световод

  6. Откручиваем гайку крепления.

    Демонтируем крепежную гайку управления гидрокорректором

  7. Демонтируем гидрокорректор.

    Регулятор гидрокорректора фары

    Снимаем гидрокорректор

  8. С переднего щита выводим резиновый уплотнитель.

    Демонтируем уплотнитель на щите

  9. Выводим рабочий цилиндр гидрокорректора через салон, и демонтируем его окончательно.

    Вынимаем гидрокорректор в сборе

  10. Сборка проводится в обратном порядке.

Конструкция

Конструктивно гидрокорректор фар представляет собой набор следующих компонентов.

Компонент Характеристика
Главный цилиндр Он крепится на приборной панели
Исполнительные цилиндры Они находятся на блок фарах, и обеспечивают их повороты
Соединительный трубопровод Его фиксация осуществляется хомутами
Рабочая жидкость Они имеет повышенную устойчивость к низким температурам воздуха



Принцип работы устройства основан на следующем — корректор поддерживает необходимое давление. Если водитель переключается на ближний свет, в системе происходит снижение давления, шток с помощью поршня поворачивает фары вниз. Если жидкость вытекла, корректировать направление света становится невозможно.

УСТРОЙСТВО КОРРЕКТОРА

Гидрокорректор фар представляет собой цельное неразъёмное устройство, которое предназначено для изменения положения светового луча путем изменения давления жидкости внутри патрубков. Для автомобилей этого семейства блок корректора имеет неразъёмный вид, поэтому он даже не подлежит ремонту, тем более самостоятельному. При выходе его из строя нужно заменить поломавшиеся элементы на новые и отрегулировать свет фар по норме.

Большинство конструкций гидрокорректоров на ВАЗ 2114 имеют следующий вид:

  1. Главный цилиндр, который крепится под приборной панелью;
  2. Небольшие рабочие цилиндры, которые крепится под фарами, они нужны чтобы поднять фары на ВАЗ 2114;
  3. Рабочая жидкость, которая стойка к низким и очень высоким температурам;
  4. Трубопроводы, которые эту жидкость содержат. Всегда закрепляются хомутами.

Замена гидрокорректора фар ВАЗ-2114 – последовательность действий

Описанный выше случай – это единственная неисправность, которую можно устранить. В других случаях придется менять гидрокорректор. Здесь тоже нет ничего сложного. Первое, что нужно сделать – это снять неисправный прибор. Для этого отворачиваем винты, с помощью которых хомуты трубопроводов прикреплены к скобам.

Далее снимаем ручку с основного цилиндра, а также откручиваем гайку, которой он крепится к приборной панели. После этого переходим к фарам. Здесь нужно отсоединить основные цилиндры и просунуть их вместе с трубками в салон автомобиля. Делать это следует аккуратно, чтобы не повредить электропроводку вашего автомобиля. Половина дела уже сделано, то есть первый этап работы завершен.

Теперь следует поставить исправное устройство. Ничего сложного здесь также нет. Берем новый гидрокорректор и устанавливаем его на место старого. Все действия здесь осуществляются в обратной последовательности. Следует также отметить, что многие владельцы «четырнадцатых», сталкиваясь с такой проблемой, вносят в конструкцию определенное усовершенствование.

В частности, вместо гидравлического они устанавливают электрический корректор фар. Последний является более надежным и долговечным, однако и стоит он дороже. Наиболее оптимальный вариант для ВАЗ-2114 – это электрокорректор типа «СиличЪ Зенит». Все дело в том, что он идеально становится на штатное место. Соответственно, никаких проблем и сложностей здесь не возникнет.

Читайте также: Регулировка зазоров клапанов ВАЗ-2114 8 клапанов

Процедура его монтажа несколько отличается от установки гидрокорректора. В первую очередь следует отсоединить от аккумуляторной батареи минусовую клемму. Далее поворачиваем против хода часовой стрелки основной цилиндр и снимаем его. После этого следует заменить уплотнительное кольцо. Следующий этап – установка электрического корректора. Ставится он на место главного цилиндра.

Читайте также: Признаки неисправности ДТОЖ ВАЗ-2114

Далее нужно снять регулирующий рычаг. Он, как уже говорилось выше, находится в салоне. После этого минусовую клемму устройства нужно зафиксировать на одной из имеющихся под приборной панелью шпилек кузова, а плюсовую – соединить с гнездом колодки под номером 20. Проводка электрического корректора прокладывается вдоль жгута электропитания. Впрочем, ее впору запустить вместо трубопроводов гидрокорректора. Выбрать можно любой вариант по своему усмотрению. Вот, в принципе, и все. Осталось только лишь подсоединить обратно к аккумулятору минусовую клемму и проверить работоспособность установленного прибора.

https://youtu.be/Laf5GeHh6X4

Видео «Как отрегулировать свет своими руками»

В этом видео показывается самостоятельная регулировка фар (автор ролика — avtomobilistTV).

Регулировка света фар на ВАЗ-2114

После того как всё отремонтировано и работает, необходимо провести регулировку фар по схеме рекомендованной заводом изготовителем. Итак, рассмотрим, последовательность действий:

  1. Устанавливаем автомобиль в 5м от гладкой стены.
  2. Размечаем стену, согласно технической схемы указанной ниже.

    Схема для регулировки фар

  3. При помощи ручки гидрокорректора выставляем свет.
  4. Регулируются световые пучки на каждую фару отдельно.

    Для точной регулировки проводить ее необходимо на каждую фару отдельно

  5. Если гидрокорректора не достаточно, то отрегулировать нужное положение фар можно при помощи механических рычагов, которые расположены непосредственно на детали.

    Механические рычаги регулировки фары

Замена гидрокорректора

Сперва рассмотрим ситуацию, при которой вышедший из строя гидрокорректор фар меняется на аналогичное устройство. Процедура замены не так сложна, как многим кажется. Следуйте инструкции, и у вас все получится.

  1. Отсоедините все имеющиеся крепления, хомуты трубок. Устройство нужно отсоединить от кузова вашего автомобиля.
  2. Теперь направляемся в салон. Снять ручку управления корректором легко. Для этого она тянется на себя. Находится она, если что, в салоне на приборной панели.
  3. Освободите себе пространство, необходимое для ремонта. Заменить гидрокорректор на «десятке» сложно во многом из-за того, что отверстия для прохождения трубок устройства расположены очень неудобно. Именно здесь у большинства новичков возникают сложности, они предпочитают отдать машину на СТО. Но не спешите готовить кругленькую сумму денег.
  4. Чтобы получить доступ к агрегату, снимите бачок, в котором находится охлаждающая жидкость. То есть тосол. Освободив проход сверху, вы без проблем продолжите выполнять процедуру замены гидрокорректора.
  5. Извлеките цилиндр. Эту часть работы делают из салона. Тяните ручку корректора на себя, что позволит ее снять. Теперь демонтируйте цилиндр головкой на 22 миллиметра.
  6. Там вы увидите крышку с предохранителями, которую нужно открыть и потянуть. Так цилиндр окажется в висячем положении, а удерживать его будут шланги.
  7. Теперь можно извлечь корректор. Нажмите защелку на исполнительном цилиндре и по часовой стрелке поверните ее до упора. Так девайс легко выйдет со своего посадочного места. Аналогичная операция выполняется со второй фарой.
  8. Гидрокорректор от вашего автомобиля проталкивается внутрь салона и снимается.
  9. Установка нового устройства осуществляется в строго обратной последовательности демонтажа.
  10. Предварительно обязательно убедитесь, что новый гидрокорректор эффективно справляется со своими задачами, дабы вам не пришлось заново разбирать далеко не самый доступный узел.

ЗАМЕНА КОРРЕКТОРА НА БОЛЕЕ СОВЕРШЕННЫЙ

На автомобилях серии ВАЗ 2114 установлен штатный гидравлический корректор положения световых приборов. А на новых машинах уже применяется электрический корректор. Многие водители заменяют штатный на новый, чтобы улучшить свет фар на ВАЗ 2114. Основное отличие от гидравлического здесь заключается в полном отсутствии шланг с рабочей жидкостью – всю работу здесь делают электромоторы. Замена гидрокорректора фар ВАЗ 2114 производится очень легко, так как он занимает положенное место гидрокорректора.

Замена происходит по таком алгоритму:

  1. Снимаем клемму АКБ, чтобы нас не ударило током;
  2. Открутив основной цилиндр под панелью, вращая его против часовой стрелки снимаем устройство и его рычаг;
  3. Заменяем уплотнительное кольцо перехода кабины в подкапотное пространство;
  4. Прикручиваем на освободившееся место электрический корректор;
  5. От главного устройства минусовой провод крепим к кузову, а плюсовой закрепляем на выводе под номером 20 колодки кабелей под панелью машины;
  6. Вдоль кабелей прокладываем проводку к исполнительным моторам на фарах;
  7. Подключаем минусовую клемму АКБ обратно и проверяем, что у нас получилось.

Теперь мы знаем, как самостоятельно настроить фары на ВАЗ 2114 и впредь трудностей возникать не должно.

Как работает корректор фар на ваз 2114

Гидрокорректор фар применяется для того, чтобы поменять угол наклона пучка света фар. Дело в том, что в зависимости от загрузки автомобиля, направление света фар меняется и может случиться так, что он будет направлен не на дорожное полотно, а прямо в глаза водителю встречного транспорта, что создает опасную ситуацию при движении.
Гидрокорретор фар для Ваз 2114 состоит из главного цилиндра, который находится на панельно доске, и рабочих цилиндров, они расположены прямо на корпусе фар и связаны с главным цилиндром соединительными трубками. Внутри цилиндров и трубок имеется специальный состав, устойчивый к низкой температуре. Данная жидкость абсолютно не контактирует с воздухом.
Стоит заметить, что гидрокорректор представляет собой целостный механизм, его нельзя разобрать и в случае поломки ремонту он не подлежит. Во время эксплуатации Ваз 2114 может случиться заклинивание поршней в цилиндрах либо утечка жидкости из трубок или цилиндров. Так что когда гидрокорректор автомобиля выходит из строя, имеет смысл поменять его на более современный электромеханический корректор фар.

Комплект электрического коллектора включает в себя регулятор положения фар, несколько исполнительных механизмов с уплотнительными кольцами и жгут соединительных проводов. Приступим к установке оборудования в салоне Ваз 2114. Для начала нужно демонтировать рукоятку выключателя освещения приборной доски и рукоятку гидрокорректора, если таковая имеется в наличии.
Берем тонкую плоскую отвертку и поддеваем облицовку со шкалой корректора, тем самым снимаем ее. Затем, используя крестообразную отвертку выворачиваем саморез крепления световода подсветки шкалы корректора и вынимаем этот световод. Берем головку на 21 и выворачиваем гайку крепления главного цилиндра корректора, для этого надавливаем на его стержень и вдавливаем его в дырку, которая имеется на панели приборов Ваз 2114.
Открываем капот автомобиля и разъединяем от корпуса фары рабочие цилиндры корректора, надавливаем на фиксатор и проворачиваем рабочий цилиндр против часовой стрелки, тем самым мы освобождаем его от крепления, теперь его можно вытащить с корпуса. С помощью бокорезов перекусываем трубки и удаляем правый цилиндр. Такими же действиями освобождаем от крепления левый цилиндр.

Чтобы было удобнее работать, рекомендуется отсоединить клеммы аккумуляторной батареи. Прокладываем сквозь уплотнитель колодки жгута проводов электрического корректора фар Ваз 2114. Проводку корректора прокладываем вдоль штатных проводов машины. Устанавливаем электрический корректор в отверстие корпуса фары и подсоединяем его к правой и левой фаре.
Теперь проходим в салон машины и присоединяем минусовой провод электрического корректора к массе, а питающий провод соединяем с проводом, который подает напряжение на нить ближнего света. Присоединяем колодку жгута проводов электрического корректора к регулятору, сам регулятор собираем в обратной снятию последовательности. Итак, мы своими руками установили на автомобиль Ваз 2114 электрический корректор фар.

  • Причины и устранение неисправностей гидрокорректора фар на Lada Samara
  • Как устроен корректор фар ВАЗ 2114
  • Когда требуется замена или ремонт детали
  • Причины поломок корректора и способы их устранения на ВАЗ 2114
  • Замена гидрокорректора фар на ВАЗ 2114
  • Как выбрать гидрокорректор
  • Снятие гидрокорректора
  • Установка новой детали

Направление светового потока фар транспортного средства изменяется в зависимости от того, насколько машина нагружена. Если она везет много груза, кузов немного проседает и свет от фар освещает дорогу под неудобным углом. Чтобы отрегулировать этот угол, в автомобиль вмонтированы гидрокорректоры фар. Если они функционируют неправильно или вовсе сломаны, это создает много неудобств на дороге. Давайте разберемся, как исправить эту неприятность.

Как устроен корректор фар ВАЗ 2114

Вначале уточним, из чего состоит эта деталь и как работает корректор фар.

Что касается собственно конструкции и принципа работы гидрокорректора фар ВАЗ 2114, то шток его основного цилиндра соединен с рычагом, который соединен с другим штоком, закрепленном на фаре. В качестве опорной точки используется проходящий через регулировочный болт рычаг. Соответственно, весь механизм функционирует по принципу работы качелей.

Поднимать или опускать опорную точку конструкции помогает регулировочный болт, а сам корректор раскачивает плафон. Когда болт установлен в крайнее положение, большая вероятность того, что обратный конец рычага выскочит из места крепления. Используя корректор фар, надо учитывать этот принцип его работы, чтобы не доводить дело до ремонта.

Когда требуется замена или ремонт детали

Эта деталь машины легко поддается диагностике. Если вы стали замечать, что пучок света не меняет своего положения, в то время как вы пытаетесь его поменять специальной ручкой, или он все время направлен в одно положение (только вниз или только вверх), стоит осмотреть эту деталь машины.

Бывает, что одна фара регулируется, а вторая не поддается никакому управлению. В этом случае необходима замена корректора фар только с проблемной стороны.

Однако прежде чем решаться на замену, надо убедиться в том, что соединение рычага и штока находится в рабочем положении. О замене стоит подумать и во время холодов, когда из-за резкого изменения температур на уплотнителе трескается некачественная резина. Тогда жидкость из гидрокорректора просачивается на поршни цилиндров при определенном его положении.

Причины поломок корректора и способы их устранения на ВАЗ 2114

Итак, самой распространенной причиной выхода из строя этой детали можно назвать попадание жидкости, вытекшей из цилиндра при треснувшей резине уплотнителя. В этом случае поршни периодически заклинивает, угол фар меняется и не регулируется рычагами. Иногда проблема оказывается в поломке самого регулировочного рычага. Соответственно, устранить эти проблемы можно заменой сломанных деталей.

Замена гидрокорректора фар на ВАЗ 2114

Провести смену данной детали машины довольно просто и ехать на СТО ради этого не всегда надо. Тем более что для проведения работ понадобятся всего лишь удлинитель с накидной головкой и плоская отвертка.

Как выбрать гидрокорректор

В целом на рынке представлены такие корректоры:

  • гидравлические, которые функционируют за счет давления в них жидкостей и поршней;
  • электрические;
  • автоматические, которые сами регулируют уровень фар в зависимости от загруженности автомобиля.

Первые — самые дешевые и чаще всего выходят из строя, вторые более надежные, а третьи — самые дорогие.

Выбор гидрокоректорра не составит особого труда, поскольку все разнообразие этой детали выполнено по одной схеме. Наблюдаются лишь некоторые различия в составе креплений цилиндров, габаритах и трубопроводах. Однако на каждой детали указано, для какой модели машины она подходит. Поэтому достаточно ориентироваться на информацию на упаковке. На рынке представлены такие гидрокорректоры:

  • 21213-3718010 для 21213 «Нива»;
  • 2114-3718010 для ВАЗ 2113-2115;
  • 2110-3718010 и 2110-3718010-10 для ВАЗ 2110-2112
  • 2108-3718010 для ВАЗ 2108-21099;
  • 2105-3718010 для ВАЗ 2105-2107.

Также сегодня рынок предлагает деталь электрического типа. Считается, что он имеет повышенную эффективность по сравнению с гидравлическим. Но последний обычно входит в заводскую комплектацию ВАЗа. Главное его отличие — функции привода в нем выполняют электрические моторы. Он также легко вставляется в гнездо гидравлического механизма и монтируется точно таким же образом.

Снятие гидрокорректора

Ремонт гидрокорректора фар ВАЗ 2114 начинается с того, что надо демонтировать вышедшую из строя деталь. Это вполне можно сделать самостоятельно, если придерживаться такой последовательности действий:

  1. отвернуть винты крепления хомутов трубопроводов к скобам крепления;
  2. снять ручку с основного цилиндра;
  3. открутить гайку, которой рабочий цилиндр крепится к панели приборов;
  4. отсоединить рабочий цилиндр от блок-фары;
  5. протолкнуть исполнительный цилиндр вместе с уплотнителями в салон.
Установка новой детали

После всех действий по удалению отработавшей детали, необходимо установить новую. Эти действия надо провести в обратном порядке относительно указанного выше. Но перед тем, как поставить новый, не забудьте заменить уплотнительное кольцо. Закончив установку новой детали, обязательно проверьте всю систему на работоспособность.

Как видим, заменить гидрокорректор фар на ВАЗе несложно. Ремонтировать эту деталь не стоит и пытаться по причине цельности конструкции, поэтому если вы заметили, что система регулирования фар барахлит, покупайте новый комплект корректора. Во время его замены стоит провести ряд профилактических работ по улучшению работы системы освещения.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Гидрокорректоры фар на ВАЗ 2114: особенности, подмена и самообслуживание

Зачем служит это устройство? Гидрокорректор фар ВАЗ 2114 употребляется для фиксации конфигурации уровня наклона светового пучка фар. Этот устройство помогает избежать негативных последствий при движении авто, которое может быть нарушено вследствие неверного свечения фар, к примеру, не на дорогу, а в глаза водителю встречной машины. Чтоб этого не допустить, необходимо впору смотреть за техническим состоянием агрегата и проводить профилактические процедуры.

Гидрокорректор фар ВАЗ 2114

Корректор фар на ВАЗ 2114 содержит:

  • основной цилиндр, датчик которого расположен на приборной панели;
  • ведущие регуляторы, размещены на блоках-фар и соединительных трубках.

Снутри их заливается универсальная жидкость, которая не греется и не леденеет при перепадах температуры.

Существует три вида корректоров:

Читайте так же

  1. Гидравлические, за счет давления жидкостей и поршней.
  2. С электрическим приводом.
  3. Автоматические, угол наклона света фар регулируется самостоятельно, вне загруженности автомобиля.

Последние – самые дорогие, но вот по качеству множество автовладельцев предпочитают ставить электрические корректоры, которые по функциональным возможностям более надежные, чем гидравлические. Эти корректоры боле дешевые, но и требуют более частой проверки и замены изделия.

Как работает корректор фар на ВАЗ 2114? При ручной регулировке положение фар устанавливается регулятором, который размещен в салоне на панели приборов. Водитель путем вращения ручки гидрокорректора изменяет степень наклона оптики.

Если установлен электрокорректор, то электроника сама определяет уровень регулировки в зависимости от нагрузки авто.

Обслуживание и эксплуатация изделия

Конструкция гидрокорректора фар неразборная, в случае неисправности меняется целиком. Главное, его снять полностью, а не отрезать, чтобы легче было вмонтировать новый прибор.

При увеличении угла наклона света фар можно попробовать отрегулировать механизм. Что нужно сделать?

  • Когда машина загружена – фары нужно повернуть вниз так, чтобы световой луч был направлен на проезжую часть.
  • Если загрузка авто минимальная и задняя часть рамы находится в приподнятом состоянии – фары следует спроектировать вверх.

Если агрегат не возобновил правильную работу, то нужно проверить наличие жидкости в цилиндрах и трубках. Для этого снимаются изделия и замеряется рабочий ход штоков, он должен быть около 7 мм.

Так производителями задумано, что большую часть времени гидрокорректор находится под давлением, в результате которого шток рабочего цилиндра втягивается, а оптика вращается вниз.

Корректор фар НА ВАЗ 2115, 2114 , 2110 , 2112 , 2109, 2199

Показываю как я поменял гидрокорректор фар на ВАЗ 2115.

Как поменять гидрокорректор фар ВАЗ 2113-15

Фары стали светить очень низко и трястись на кочках, из салона фары гидрокорректором не поднимались, вытащи.

Причины неисправности механизма

Причиной поломки изделия может стать вытечка жидкости из цилиндра или трубок, что вызывает нарушения в структуре уплотнителей. Плохое качество резины вызывает потери рабочей жидкости, что приводи к заклиниванию поршней агрегата в одном положении. Соответственно меняется угол освещения фар, который устранить без замены всего механизма просто невозможно.

Если установлен на машине электронный корректор, то очень часто начинает барахлить датчик системы, по причине разрушения крепления кронштейна агрегата. Иногда может быть проблема в контактном соединении.

Правильная работа корректора фар напрямую зависит от безопасности автомобилистов и пешеходов. Вот для чего нужен гидрокорректор фар, исправный и полнофункциональный!

Устранение неисправности

Как поменять корректор фар на ВАЗ 2114? Чтобы его снять, нужно от фиксаторов крепления проводов отсоединить хомуты, перед эти рекомендуется убрать клеммы с аккумуляторной батареи. Дальше:

  1. Снять ручку цилиндра (регулятора), потянув ее немного на себя.
  2. Отвинтить гайку цилиндра на панели.
  3. Снять облицовку рычага.
  4. Вывести из-под панели механизм.
  5. Вынуть цилиндры корректора из корпусов, нажимая на их фиксаторы.
  6. Далее нужно вывести шланги крепления с хомутами на кузове авто.
  7. Задвинуть резиновый уплотнитель в середину салона и туда же провести еще два цилиндра с трубками.

Читайте так же

Снятие гидрокорректора на ВАЗ 2114

Продолжая ремонт гидрокорректора фар внимательно помещаем новый проверенный агрегат на ВАЗ 2114 в гнездо механизма, только в обратной последовательности.

Какой гидрокорректор выбрать?

Часто автолюбители вместо штатного агрегата предпочитают более практичный и эффективный электрокорректор, который не предусмотренный производителем, но легко вмещается в гнездо старого механизма. Его отличие заключается в электромоторах, которые обеспечивают функционирование привода изделия. Такой корректор монтируется так же, как и обычный.

Электрическое устройство гидрокорректора фар ВАЗ 2114 устанавливается следующим образом:

  • убирается минусовая клемма с батареи;
  • главный цилиндр поворачивается против часовой стрелки и демонтируется;
  • меняется уплотнительный фиксатор, кольцо;
  • устанавливает корректор на место главного цилиндра;
  • снимается рычаг устройства в салоне авто;
  • плюсовая клемма электрокорректора соединяется с гнездом колодки №20 и фиксируется под панелью приборов на одной из шпилек кузова;
  • вместо трубопроводов прокладывается проводка;
  • прибор подключается к исполнительному механизму;
  • подсоединяется клемма к батарее;
  • проверяется функциональность агрегата.

Гидрокорректора фар на ВАЗ 2114 с электрическим приводом

Вот так выполняется замена гидрокорректора фар на ВАЗ 2114 с электрическим приводом!

Что же еще можно сделать для более эффективного освещения дороги при движении автомобиля?

Другими словами, как улучшить свет фар на ВАЗ 2114? Что нужно сделать?

  1. Заменить существующие лампы на улучшенные, которые имеют больше угол светоотдачи. Можно установить ксенон.
  2. Если у машины происходит отслаивание отражающей поверхности от металлического корпуса, то будет правильным установить новую блок-фару, вместо старой, нефункциональной.
  3. Регулярная очистка колпаков фар от загрязнения, в качестве профилактических средств можно использовать защитную пленку.
  4. При возникновении черного налета на колбе фары качество освещения снижается. Поэтому нужно вовремя заменить лампу.
  5. При попадании внутрь лампы конденсата снижается уровень эффективности освещения дороги. Во избежание несчастного случая верным решением будет замена дефектной фары.

Дорогие автомобилисты, вовремя проверяйте качество функционирования автомобильных фар, предъявляйте повышенные требования к работе этих агрегатов. Устраняйте всевозможные причины и помните, что безопасность движения гарантирует все участникам движения покой и порядок.

Установка гидрокорректора фар ваз 2110


Замена гидрокорректора фар на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Гидрокорректор фар – очень нужна вещь в каждом автомобиле, но не каждом автомобиле он стоит, но всё же если брать автомобили десятого семейства то он там присутствует и очень выручает в таких ситуациях как сильная нагруженность задней части автомобиля, вить когда задняя часть у машины нагружена то соответственно она и опускается ниже, а фары то не меняют своего положения, то есть если они у вас светят в середину, то при сильной нагруженности задней части они у вас будут светить вверх, из-за чего вы создаёте неудобство встречным водителям когда будете проезжать мимо них, а если в вашем автомобиле будет установлен гидро-корректор фар, то вы уже посредством поворачивая рычажка спокойно можете направить фары либо же высоко вверх, либо же просто вниз и тем самым уже вам не придётся слепить встречных водителей когда задняя часть вашего автомобиля будет перегружена, но всё же данный корректор фар время от времени приходит в негодность и после чего уже регулировка фар не может осуществляться и требуется его замена, а о том как заменить данный корректор фар вы сегодня и узнаете из этой статьи по его замене.

Примечание!
Для того чтобы заменить гидро-корректор фар, вам нужно будет запастись: Удлинителем с накидной головкой, а ещё возможно вам понадобиться отвёртка!

Краткое содержание:

Где находится гидрокорректор фар?
Прежде чем начать объяснять, взгляните на самый первый рисунок который находиться вверху статьи, на данном рисунке изображён этот самый гидро-корректор фар, как вы видите он имеет длинную форму и поэтому он располагается одним концом в салоне автомобиля (Цифра 1), а другим своим концом он подсоединяется к обоим передним фарам (Цифра 2, показано на примере только одной фары).

Когда нужно менять гидрокорректор фар?
Его нужно менять в том случае, если из какой либо трубки, либо же из какого ни будь другого места гидро-корректора, начнёт вытекать жидкость, она может идти очень маленькой струёй, а может просто по чуть-чуть капать, поэтому просто осмотрите сами трубки этого самого корректора и если обнаружите на них следы подтёка, то весь гидро-корректор вам нужно будет заменить на новый.

Примечание!
Кстати, этот самый корректор идёт как одно целое и если хоть какая либо одна из трубок выйдет из строя, то есть деформируется, порвётся и т.д. То вам нужно будет менять уже весь корректор, потому что он идёт как уже было сказано ранее как одно целое и в случае выхода из строя какого либо элемента, данный корректор заменяется целиком и ремонту пригодности он не подлежит, только под замену!

Ещё гидро-корректор фар подлежит замене, если ход штока у исполнительных цилиндров перестал укладываться в норму, а именно от 6,5 и до 7,5 мм, о том как проверить ход штока этих цилиндров, мы вам объясним чуть позже.

Примечание!
Если окажется что ход штока не будет укладываться в норму, то данный корректор фар вам нужно будет заменить на новый!

А так же его ещё нужно менять, если он перестал регулировать фары, то есть вы его крутите а фары как стояли в одном положении так и стоят, обычно после поломки гидро-корректора фары ещё бывает либо задираются высоко вверх, либо же наоборот опускаются в самый низ и не подлежат дальнейшей регулировки, это и говорит то что корректор пришёл в негодность.

Примечание!
Так же корректор может выйти к примеру только на правой фаре, то есть левая будет регулироваться а правая нет, и наоборот он может выйти только на левой фаре а правая при этом будет пучок света регулировать, но всё же в этом случае вам придётся заменить полностью гидро-корректор на новый, потому что как уже было сказано чуть ранее отдельно он не меняется а меняется он только весь целиком!

Как заменить гидроккоректор фар, он же просто корректор на ВАЗ 2110-ВАЗ 2112?

Снятие:
1) В самом начале операции, откройте капот и переберитесь к обратной стороне обоих фар автомобиля, так вот на обоих сторонах к фарам будут подсоединены так называемые исполнительные цилиндры корректора фар (Один из таких цилиндров указан ниже на фото стрелкой), так вот вам нужно будет их отсоединить (По одному цилиндру на каждую фару), для этого возьмите за них рукой и просто аккуратно поверните против часовой стрелки и после того как услышите щелчок а сам исполнительный цилиндр провернётся, то после этого извлеките его из отверстия и переходите к отсоединению другого данного цилиндра.

Примечание!
Чуть ранее мы уже упоминали на счёт этих самых исполнительных цилиндров, так вот на них вы увидите штоки, к примеру возьмём один из исполнительных цилиндров (См. фото ниже) и укажем на этом цилиндре его шток красной стрелкой, так вот данный шток должен иметь ход от 6,5 и до 7,5 мм, для того чтобы этот ход узнать просто покрутите ручку гидро корректора фар (Показано на примере маленького фото) и замерьте этот самый ход штока!

2) Далее переберитесь в салон автомобиля и снимите ручку с самого корректора фар, вернее ту ручку которая его регулирует, она находиться с левой стороны под рулёвым колесом автомобиля и снимается очень просто, для её снятия просто возьмитесь за неё рукой и аккуратно потяните на себя и когда она сойдёт из зацепления, то просто снимется.

3) После того как ручка будет снята, присмотритесь в это отвёрстие и вы увидите что там будет гайка и будет ещё торчать сам шток, так вот эта гайка крепит главный цилиндр корректора фар к панели приборов, поэтому если вы хотите снять корректор тогда с помощью удлинителя с накидной головкой, или же при помощи чего ни будь ещё, отверните полностью эту гайку (На фото на неё человек показывает пальцем).

4) Когда гайки будет вывернута, нажмите на кнопку которая находиться под самим гидро-корректором (На фото указана красной стрелкой), так вот после нажатия на эту кнопку нижняя панель с предохранителями которая указана синей стрелкой упадёт вниз и тем самым вы обеспечите себе полный доступ к главному цилиндру корректора фар.

5) Теперь просуньте руку через отверстие которое появилось в следствии нажатия на кнопку которая на фото выше указана красной стрелкой и через это отверстие разыщите главный цилиндр корректора фар, а после того как разыщите аккуратно извлеките сперва его шток который идёт с ним как одно целое из отверстия в панели, а потом и выньте сам главный цилиндр как показано на маленьком фото чуть ниже.

6) После того как вы извлечёте главный цилиндр и он у вас будет в руках и при этом оба исполнительных цилиндра которые идут на каждую фару тоже будет сняты, тогда потяните за главный цилиндр на себя и тем самым попытайтесь вынуть его, если он где ни будь у вас зацепиться к примеру в подкапотном пространстве тогда выпутайте его от туда и в итоге тяните за главный цилиндр дальше и вы вынете данный корректор.

Примечание!
Возможно когда будете снимать данный корректор фар а так же устанавливать его, чтобы проложить трубки от этого корректора таким образом чтобы из было не видно, то может быть такое что вам будет мешать какой либо бачок и тем самым вам придётся его снять, а чтобы снять их просто посмотрите болты на которых они крепятся, а так же пометьте маркером все клеммы которые к бачкам подсоединяются чтобы их просто не перепутать при дальнейшей установки бачка, да ещё кой что, к бачкам скорее всего будут крепиться резиновые шланги их отсоединять не нужно, но всё же можно только в том случае если бачок у вас полностью пуст, так как после отсоединения какого либо шланга через это отверстие сразу же начнёт вытекать вся жидкость которая находиться в этом бачке! (Перед работай с электроникой, к примеру с проводами, обязательно скиньте клемму – с аккумуляторной батареи, чтобы не произошло не какого замыкания если влага попадёт внутрь какого либо провода, а о том как скинуть клемму, см. в статье под названием: «Замена аккумулятора на ВАЗ»)

Установка:
Установка нового гидро-корректора фар происходит в обратном порядке снятию.

Примечание!
При установки обязательно помните одно главное правило, а именно гидро-корректор фар устанавливается через салон автомобиля а не через подкапотное пространство, там в салоне если отогнуть весь стандартный шумоизоляционный материал то вы можете увидеть отверстие (Указано красной стрелкой), через которое нужно будет засунь оба исполнительных цилиндра (Один цилиндр указан синей стрелкой), а засовывать их нужно будет по одному и после того как они туда пролезут просто подойти к подкапотному пространству автомобиля и уже там их принять и подсоединить к каждой фаре!

Дополнительный видео-ролик:
Более подробная замена гидра-корректора фар показана на видео-ролике, который размещён чуть ниже:

vaz-russia.com

Замена гидрокорректора ВАЗ 2110 — Лада 2111, 1.5 л., 2002 года на DRIVE2

Продолжаю готовиться к ТО. И один из последних пунктов у меня был гидрокорректор, который не работал уже чёрт знает сколько. Конечно, я хотел установить электрокорректор, но как-то не подвернулся, да и стоит ого го, не дешево. Поэтому посмотрим, сколько родной проходит. Опять же, читал, что на ВАЗ 2111 свой корректор, шток у него чуть длиннее (или его ход), но в магазине об этом даже не слыхали. Ладно, ставим что есть.
Вот он, собственной персоной.

Полный размер

Изначально идет без гайки и ручки, это я со старого уже снял

О замене гидрокорректора написано достаточно, но я постараюсь остановиться на значимых на мой взгляд моментах.
Для начала снимаем жабо, а с ним и шумоизоляцию, и отставляем бачок охлаждающей жидкости в сторону (шланги можно не отсоединять). Стоит сказать, что для удобства я уже выдернул не разбирая все трубки, просто по откусав их в удобных местах(осторожно, из них может капать жидкость), и вытащив остатки вместе с главным цилиндром. В общем сняв всё это мы обнаружим отверстие с резинкой (или уже без нее), в которое и предстоит продеть трубки. В моем случае я обнаружил кучу мусора в углу под моторчиком стеклоочистителя.

Полный размер

Ужас, надо чаще заглядывать в такие укромные места

Для удобства продеваем в отверстие верёвку, лучше проволоку, но ее под рукой не оказалось.

Полный размер


С обратной стороны привязываем верёвку к рабочему цилиндру гидрокорректора.

Полный размер


Через нишу монтажного блока подводим его максимально к отверстию, по возможности продеваем его туда под наиболее удобным углом (т.к. цилиндр и трубка образуют угол в 90 градусов, лучше просовывать его штоком вверх). Затем со стороны капота придерживая и натягивая верёвку, другой рукой вынимаем цилиндр корректора. Эту процедуру мы проделываем соответственно дважды.

Полный размер

В общем то эта процедура отнимает не много времени. Если бы, как всегда, не одно НО. Есть ещё резиновое уплотнение, которое нужно вставить в отверстие для герметичности. Учитывая, что отверстие находится аккурат между тем местом, куда постоянно попадает вода, и монтажным блоком, установке этого элемента следует уделить особое внимание. Не знаю есть ли рациональные способы установки этого элемента, но кроме как из ниши монтажного блока, левой рукой, с периодическим отдыхом, я ничего больше не придумал. Пальцами последовательно загоняешь края резинки пазом в кромку кузова. Рука сильно устаёт, поэтому, делаем паузы. В конце концов мне это удалось.

Полный размер


Убедился, что всё сидит плотно и продолжил разводку.

Полный размер

от бачка крепим вот здесь

Полный размер

дальний край

Полный размер

дальше

Полный размер

второй фонарь


В конце затягиваем гайку главного цилиндра, ручку, убеждаемся, что она поставлена в правильное положение, проверяем работу корректора. Выдыхаем! Фууууууууууууф! Всё! На всё про всё ушло около часа и десяти минут. Жутко замёрз, теперь в тёплую ванну!

Полный размер

Полный размер

А это теперь в топку

Осталось только отрегулировать свет.
Спасибо, что следите за машинкой, до новых встреч! И пусть встречка Вас не слепит!

www.drive2.ru

Электрокорректор фар на ВАЗ 2110 — Лада 2110, 1.6 л., 2005 года на DRIVE2

Для регулировки фар ВАЗ 2110 с завода устанавливается гидрокорректор фар. Из-за конструктивных особенностей гидрокорректора он часто выходит из строя. Для того, чтобы сделать регулировку фар более надежной можно установить в десятку электрокорректор.

Корректоры фар бывают:
1. Гидравлические (корректировка фар за счет поршней и давления жидкости)
2. Электромеханические (корректировка фар за счет электричества)
3. Автоматические корректоры (автоматическое подстраивание света фар в зависимости от нагруженности автомобиля). Например, автокорректор фар для ВАЗ 2110 "СиличЪ-Зенит".

В большинстве случаев после установки электрокорректора на десятку владельцы забывают о его поломках. В случае гидрокорректора поломки гораздо чаще и связано это из-за его конструкции.
Максимальное давление в системе гидрокорректировки фар создается в "нулевом" положении корректора. А когда мы опускаем пучок света фар, то давление в системе снижется. Таким образом получается, что система все время под давлением и из-за качества уплотнительной резины поршня зимой она приходит в негодность и система выходит из строя (могут произойти заклинивание поршней в цилиндрах или утечка жидкости из цилиндров или трубок).

Установить электрокорректор ВАЗ 2110 своими руками достаточно просто:
1. Демонтировать гидрокорректор ВАЗ 2110
2. Установить электрокорректор для ВАЗ 2110 в штатные места
3. Провести проводку вместо трубок гидрокорректора
4. Подключить электрокорректор ВАЗ 2110

Для тех, кто не совсем понял, процесс установки электрокорректора в десятку более детально:
Отсоединяем минусовую клемму с АКБ. Снимаем рабочий цилиндр гидрокорректора из фары путем поворота его против часовой стрелки.

Снимаем рабочий цилиндр гидрокорректора…

Меняем уплотнительное кольцо.

Уплотнительное кольцо…

Устанавливаем механизм электрокорректора.

Механизм электрокорректора…

В салоне снимаем рукоятку главного цилиндра гидрокорректора фар (гайка на 21)

Рис. 1

Рис. 2

Рис. 3

Рис. 4

"Плюс" жгута проводов электрокорректора подключаем в 20е гнездо колодки Ш2 монтажного блока.
"Минус" регулятора закрепляем на одной из кузовных шпилек под панелью приборов.

Рис. 5

Рис. 6

Рис. 7

Рис. 8

Прокладываем жгут проводов электрокорректора фар вдоль заводского жгута проводов либо вместо трубок гидрокорректора.
Присоединяем колодки жгута проводов электрокорректора фар к исполнительным механизмам.

Рис. 9

Рис. 10

Подключаем "минус" к АКБ, проверяем работу электрокорректора фар, и радуемся результату.

P.S. В зависимости от модели ЭК количество положений регулировки может быть различным (4, 12, 15 и т.д.)

Удачи на дорогах!

www.drive2.ru

Замена гидрокорректора фар ВАЗ 2110 своими руками

Причины поломки

На автомобиле ВАЗ 2110 обычно используются гидрокорректор фар «2110-3718010» или «2110-3718010-10». Довольно часто, особенно зимой, из-за температурных перепадов, а также не слишком высокого качества резины уплотнителей, происходит утечка рабочей жидкости и тогда без замены гидрокорректора ВАЗ 2110 не обойтись.

Принцип работы гидрокорректора фар ВАЗ 2110

Конструктивные особенности

Конструкция гидрокорректора предусматривает такие составляющие:

  • Главный цилиндр, который закреплён на приборной панели;
  • Исполнительные цилиндры, которые монтируются на блок-фарах и поворачивают их;
  • Соединительные трубопроводы гидрокорректора, фиксируемые хомутами;
  • Рабочая жидкость, которая отличается повышенной морозостойкостью.

Гидрокорректор работает так: нормальный исправный корректор поддерживает нужное для работы давление. Если водителю нужно направить свет фар вниз, тогда давление в системе понижается. При этом шток при помощи поршня поворачивает оптику вниз. Если жидкость вытекает, поршни корректора фиксируются в каком-то одном положении, и регулировка направленности светового потока фар становится невозможной.

Схема гидрокорректора фар ВАЗ 2110

Обнаружение неисправности

Если отрегулировать фары невозможно, спешить тотчас менять корректор бывает нецелесообразно, ведь вполне возможно, что дело в чем то другом. Если вы удостоверились, что подтекание жидкости отсутствует, а регулировочными винтами направленность светового потока нельзя изменить, замерьте ход штоков. Для чего снимите исполнительные цилиндры и произведите замеры. Нормальным ход считается, если он составляет 6,5—7,5 мм.

На ВАЗ не предусмотрели ремонт корректора, его конструкция не разборная. Именно поэтому, если возникла надобность, производится замена всей конструкции, включающей также трубки и цилиндры.

Порядок замены

У неопытных водителей замена корректора часто вызывает трудности, о чем свидетельствуют многочисленные обсуждения на форумах владельцев ВАЗ. И все же гидрокорректор поменять не так уж сложно. Производится это в таком порядке:

  1. Крепления. Сначала нужно отсоединить все хомуты, крепящие трубки гидрокорректора к кузову;
  2. Управление в салоне. Снять ручку переключателя корректора, находящуюся на панели в салоне. Для этого достаточно дернуть ее на себя;
  3. Пространство для ремонта. У ВАЗ 2110 ремонт гидрокорректора фар сложен именно из-за неудобства расположения отверстия, через которое продеты трубки корректора. На этом этапе у многих «тормозится» весь процесс. Чтобы подобраться к отверстию, нужно как-то убрать бачек с тосолом. Необходимо просто сверху освободить «подход», чтобы можно было работать;
  4. Достаем цилиндр. Дальнейший ремонт происходит из салона. На панели нужно резко потянуть переключатель на себя (сдернуть), он снимется. Затем открутить цилиндр, с помощью головки на «22». Открыть крышку с находящимися там предохранителями и, потянув, выдернуть цилиндр, чтобы он повис на шлангах;
  5. Достаем гидрокорректор. Гидрокорректор имеет защёлку исполнительного цилиндра, нужно ее нажать. Затем по ходу часовой стрелки повернуть до упора (на 90°) и вынуть его из гнезда. Проделать те же действия с другой фарой;
  6. Протолкнуть внутрь салона и снять гидрокорректор;
  7. Новый корректор устанавливается в обратном порядке;
  8. Контроль. Проверить, как работает новый гидрокорректор. Обязательно опробовать, изменяет ли новый прибор угол наклона фар. Если ремонт успешен, то световой поток будет оптимальным и послушным вашим регулировкам.



Особенности эксплуатации

Новый корректор будет служить долго, и ремонт ему еще долго не понадобится, если замена произведена правильно. Обязательно в процессе эксплуатации корректор нужно проверять относительно целостности трубопровода. Если будет выявлена течь, необходимо снова менять весь комплект.

Оцените статью: Поделитесь с друзьями!

vazweb.ru

Лада 2112 ᵀᴴᴱ ᴼᴿᴵᴳᴵᴺᴬᴸ › Бортжурнал › Выявление неисправности и замена гидрокорректора фар ВАЗ 2110

Содержание

1 Причины поломки
2 Конструктивные особенности
3 Обнаружение неисправности
4 Порядок замены
5 Особенности эксплуатации

Причины поломки
На автомобиле ВАЗ 2110 обычно используются гидрокорректор фар «2110-3718010» или «2110-3718010-10». Довольно часто, особенно зимой, из-за температурных перепадов, а также не слишком высокого качества резины уплотнителей, происходит утечка рабочей жидкости и тогда без замены гидрокорректора ВАЗ 2110 не обойтись.
Конструктивные особенности
Конструкция гидрокорректора предусматривает такие составляющие:

Главный цилиндр, который закреплён на приборной панели;
Исполнительные цилиндры, которые монтируются на блок-фарах и поворачивают их;
Соединительные трубопроводы гидрокорректора, фиксируемые хомутами;
Рабочая жидкость, которая отличается повышенной морозостойкостью.

Гидрокорректор работает так: нормальный исправный корректор поддерживает нужное для работы давление. Если водителю нужно направить свет фар вниз, тогда давление в системе понижается. При этом шток при помощи поршня поворачивает оптику вниз. Если жидкость вытекает, поршни корректора фиксируются в каком-то одном положении, и регулировка направленности светового потока фар становится невозможной.
Обнаружение неисправности
Если отрегулировать фары невозможно, спешить тотчас менять корректор бывает нецелесообразно, ведь вполне возможно, что дело в чем то другом. Если вы удостоверились, что подтекание жидкости отсутствует, а регулировочными винтами направленность светового потока нельзя изменить, замерьте ход штоков. Для чего снимите исполнительные цилиндры и произведите замеры. Нормальным ход считается, если он составляет 6,5—7,5 мм.

На ВАЗ не предусмотрели ремонт корректора, его конструкция не разборная. Именно поэтому, если возникла надобность, производится замена всей конструкции, включающей также трубки и цилиндры.
Порядок замены
У неопытных водителей замена корректора часто вызывает трудности, о чем свидетельствуют многочисленные обсуждения на форумах владельцев ВАЗ. И все же гидрокорректор поменять не так уж сложно. Производится это в таком порядке:

Крепления. Сначала нужно отсоединить все хомуты, крепящие трубки гидрокорректора к кузову;
Управление в салоне. Снять ручку переключателя корректора, находящуюся на панели в салоне. Для этого достаточно дернуть ее на себя;
Пространство для ремонта. У ВАЗ 2110 ремонт гидрокорректора фар сложен именно из-за неудобства расположения отверстия, через которое продеты трубки корректора. На этом этапе у многих «тормозится» весь процесс. Чтобы подобраться к отверстию, нужно как-то убрать бачек с тосолом. Необходимо просто сверху освободить «подход», чтобы можно было работать;
Достаем цилиндр. Дальнейший ремонт происходит из салона. На панели нужно резко потянуть переключатель на себя (сдернуть), он снимется. Затем открутить цилиндр, с помощью головки на «22». Открыть крышку с находящимися там предохранителями и, потянув, выдернуть цилиндр, чтобы он повис на шлангах;
Достаем гидрокорректор. Гидрокорректор имеет защёлку исполнительного цилиндра, нужно ее нажать. Затем по ходу часовой стрелки повернуть до упора (на 90°) и вынуть его из гнезда. Проделать те же действия с другой фарой;
Протолкнуть внутрь салона и снять гидрокорректор;
Новый корректор устанавливается в обратном порядке;
Контроль. Проверить, как работает новый гидрокорректор. Обязательно опробовать, изменяет ли новый прибор угол наклона фар. Если ремонт успешен, то световой поток будет оптимальным и послушным вашим регулировкам.
Особенности эксплуатации
Новый корректор будет служить долго, и ремонт ему еще долго не понадобится, если замена произведена правильно. Обязательно в процессе эксплуатации корректор нужно проверять относительно целостности трубопровода. Если будет выявлена течь, необходимо снова менять весь комплект.

www.drive2.ru

Ремонт и замена гидрокорректора фар ВАЗ 2110

В зависимости от загруженности автомобиля свет фар может быть направлен выше или ниже. Для регулировки светового потока применяются специальные устройства – гидрокорректоры. Если машина загружена, фары следует повернуть вниз, чтобы поток света был направлен не вверх, а на дорогу. Тем самым обеспечивается необходимое освещение дорожного полотна и предотвращается ослепление водителя встречного автомобиля. В случае минимальной загрузки авто, когда задняя часть рамы приподнята,  фары следует развернуть вверх.

Конструкция гидрокорректоров фар

Как правило, в конструкцию гидрокорректора включены следующие компоненты:

  • главный цилиндр, закреплённый на приборной панели;
  • исполнительные цилиндры, смонтированные на блок-фарах;
  • соединительные трубопроводы, которые фиксируются с помощью хомутов;
  • рабочая жидкость повышенной морозостойкости.

Обычно гидрокорректоры изготавливаются в виде неразборной конструкции, которая не подлежит ремонту. Поэтому, если вышел из строя, например, гидрокорректор фар ВАЗ-2114, ремонт его выполняется методом замены новым комплектом.

Производителем предусмотрено в нормальном состоянии корректора максимальное рабочее давление. Чтобы направить световой поток фары вниз производится понижение давления в системе, в результате чего шток исполнительного цилиндра втягивается и оптика поворачивается вниз. Таким образом, большую часть времени устройство находится под повышенным давлением.



Довольно часто при возникновении температурных перепадов, особенно зимой, происходит нарушение структуры уплотнителей из-за низкого качества резины, что приводит к утечке рабочей жидкости. В свою очередь, это приводит к заклиниванию поршней цилиндров в одном из положений.

Конструктивно все гидрокорректоры, которые устанавливаются на автомобилях ВАЗ, выполнены по аналогичной схеме, за исключением некоторых отличий в размерах, компоновке крепления цилиндров и трубопроводов. Сегодня на рынок поставляются следующие модификации гидрокорректоров:

  • «2105-3718010» — для ВАЗ 2105—2107;
  • «2108-3718010» — для ВАЗ 2108—21099;
  • «2110-3718010» и «2110-3718010-10» — для ВАЗ 2110—2112;
  • «2114-3718010» — для ВАЗ 2113—2115;
  • «21213-3718010» — для 21213 «Нива».

Как отремонтировать гидрокорректор на ВАЗ 2110 - 2115

Ремонт гидрокорректора фар ВАЗ-2110 заводом-изготовителем не предусмотрен. Поэтому, при выходе его из строя производится замена всего устройства в комплекте с трубопроводами и цилиндрами.

Если угол наклона оптики во время изменения загруженности автомобиля не регулируется и с помощью регулировочных винтов на блок-фарах не удаётся добиться оптимального светового потока, следует проверить работоспособность корректора следующим образом:

  • В первую очередь необходимо осмотреть устройство на предмет целостности трубопроводов и отсутствия утечки жидкости.
  • Если после данных мероприятий неисправность не обнаружена, переходим к проверке работоспособности исполнительных цилиндров. Для этого снимаем их с блок-фары и замеряем ход штоков. Нормальная работа цилиндров обеспечивается при ходе штоков в пределах 6,5—7,5 мм.
  • Так как, ремонт корректора фар ВАЗ- 2110 конструктивно не предусмотрен, неработающее устройство заменяем новым устройством в комплекте.

Регулировка штока корректора фар

Иногда неисправность системы регулировки фар может быть вызвана из-за нарушения зацепления регулировочного рычага со штоком плафона. Поэтому, если не работает, например,  гидрокорректор фар ВАЗ-2112, ремонт путём его замены производить не спешите. Сначала убедитесь в том, что соединение рычага и штока соответствует рабочему положению.



Шток исполнительного цилиндра корректора упирается в рычаг, который, в свою очередь, воздействует на аналогичный шток, жёстко закреплённый на плафоне фары. Рычаг проходит через регулировочный болт, который является для него точкой опоры. Механизм регулировки работает по принципу качелей. Корректор качает плафон, а регулировочный болт позволяет поднимать или опускать опорную точку этих качелей. Если болт вывернут в максимальное положение, то обратный конец рычага в виде шарика может выскользнуть из зацепления со штоком плафона.

Чтобы снова заработал гидрокорректор фар ВАЗ-2115, ремонт устройства необходимо произвести путём возврата рычага в специальную выемку на штоке. Для этого следует сначала регулировочный болт завернуть до упора, а затем нажать на плафон вниз и вставить шарик рычага в нужное положение.

Замена гидрокорректора фар ВАЗ 2110, 2111, 2112

Самостоятельно произвести замену вышедшего из строя корректора не составляет никакого труда. Последовательность выполнения замены следующая:

  1. выкручиваем винты крепления хомутов трубопроводов к крепёжным скобам;
  2. с главного цилиндра снимаем ручку;
  3. выкручиваем гайку крепления главного цилиндра к приборной панели;
  4. от блок-фары отсоединяем исполнительные цилиндры;
  5. проталкиваем вместе с уплотнителями исполнительные цилиндры внутрь салона;
  6. устанавливаем новый агрегат в обратной последовательности.

Многие автолюбителя вместо штатного гидрокорректора, предусмотренного производителем, устанавливают более практичный и эффективный электрокорректор фар. Его отличие от гидравлического устройства в том, что в качестве привода задействованы электромоторы. Для автомобилей ВАЗ предусмотрен штатный электрический корректор серии «СиличЪ-Зенит». Он легко монтируется в те же места, что обычный гидрокорректор. Порядок установки электрического корректора следующий:



  • отключаем от АК минусовую клемму;
  • поворачиваем главный цилиндр против часов стрелки и сниманием его;
  • заменяем уплотнительное кольцо;
  • монтируем электрокорректор на место главного цилиндра;
  • демонтируем рычаг главного цилиндра в салоне;
  • плюсовую клемму корректора соединяем с гнездом колодки №20;
  • минусовую клемму крепим на одной из шпилек кузова под приборной панелью;
  • прокладываем проводку корректора вместо трубопроводов или вдоль жгута электропитания;
  • подключаем электропроводку корректора к исполнительным устройствам;
  • подключаем минусовую клемму к АБ;
  • проверяем работоспособность корректора.

Выполнив самостоятельно установку корректора, вы будет иметь представление, как работает данное устройство. При необходимости, ремонт электрокорректора не составит особого труда.

Особенности восстановления гидрокорректоров для ВАЗ 21072109

Как правило, на автомобилях серий ВАЗ 2107—2108 устанавливается ручной гидрокорректор фар. С помощью него водитель может вручную изменять направление светового потока в зависимости от того, какая загрузка машины, перемещая блок-фары вверх или вниз в небольших пределах.

Конструкцией ремонт гидрокорректора фар ВАЗ-2107 не предусмотрен, поэтому при выходе из строя его заменяют новым устройством.  Единственное, что можно попытаться сделать в случае невозможности регулировать угол наклона блок-фар, это отрегулировать работу корректора в порядке, указанном выше.

Принципиальных отличий в устройстве регулировки оптики в «девятке» по сравнению с другими моделями нет. Поэтому ремонт гидрокорректора фар ВАЗ-2109 производится методом замены.

vipwash.ru

Меняем своими руками гидрокорректор ваз 2110

Гидрокорректор ваз 2110

Фары автомобиля с практической точки зрения в тёмное время суток символизируют собой рабочее поле зрения. Дальность световой видимости определяется интенсивностью светового потока.
Гидрокорректор ваз 2110 является автономным устройством регулирования параметров светового потока фар. Это в свою очередь существенным образом, повышает их степень эффективного функционирования. Очень важно чтобы была возможность регулировать положение фар в пространстве.
На ваз 2110 замена гидрокорректора может быть проведена и своими руками, если прочитать нижеприведенную инструкцию.

Основные функциональные особенности гидрокорректора

Гидрокорректор фар ваз 2110

Весьма обыденная практическая ситуация, когда багажный отсек автомобиля просто-таки переполнен и как следствие, проседание задней части подвески можно заметить невооруженным глазом. При таком положении фары автомобиля обращены вверх, что в свою очередь существенным образом, уменьшает расстояние видимости.
В этой ситуации коррекция положения фар автомобиля с помощью гидрокорректора позволяет вернуть эффективное расстояние обзора, за счёт искусственного освещения.

Базовые особенности строения гидрокорректора

Ваз 2110 гидрокоректор фар

Итак, гидрокорректор состоит из следующих составляющих:

  • приборная панель в своём составе содержит прикреплённый главный цилиндр автомобиля;
  • на блоках фар имеются исполнительные цилиндры;
  • хомуты фиксируют в пространстве соединительные трубопроводы;
  • морозостойкость гидрокорректора обеспечивается за счёт специализированного состава рабочей жидкости.

Примечание. Абсолютное большинство гидрокорректоров выполнены в виде единой монолитной конструкции, поэтому в случае, если возникает необходимость проведения ремонтных работ, то гидрокорректор просто заменяется на новый, который является исправным.

Практический взгляд на функционирование гидрокорректора:

  • главная суть практического функционирования гидрокорректора состоит в поддержании рабочего давления в необходимых пределах;
  • регулировка положения фар осуществляется за счёт повышения либо понижения рабочего давления;
  • на практике гидрокорректор большую часть времени своего функционирования находится в режиме повышенного давления.

Как влияет низкая температура на функционирование гидрокорректора:

  • как известно, в холодное время постоянно случаются сильные перепады температуры, так как уплотнители гидрокорректора выполнены в большинстве случаев, именно из резины низкого качества, соответственно структура уплотнителя также нарушается;
  • нарушения структуры резинового уплотнителя в свою очередь приводит к резкому снижению уровня рабочей жидкости;
  • когда уровень рабочей жидкости существенно снижается, регулирование цилиндровых поршней в некоторых положениях становится просто невозможно.

Основные отличия между всеми гидрокорректорами:

  • габариты;
  • цилиндровая компоновка крепежа;
  • различное строение и положение трубопровода и т.п.

Примечание. Необходимо объективно понимать, что общий принцип строения и функционирования абсолютно всех гидрокорректоров является идентичным.

Ремонт гидрокорректора

Ваз 2110 не работает гидрокорректор

Как выше было сказано, объективно следует понимать, что гидрокорректор фактически представляет собой единое целое и поэтому в случае, если выйдет из строя хотя бы один функциональный элемент, то менять придётся весь гидрокорректор.
Как на практике проверить работоспособность гидрокорректора:

  • первостепенно необходимо крайне внимательно осмотреть трубопровод гидрокорректора на предмет его целостности и проверить, нет ли следов подтёков;
  • в случае, если описанных дефектов обнаружено не будет, то следует перейти к полной проверки степени работоспособности соответствующих исполнительных цилиндров;
  • исполнительные цилиндры заключены в фаре(см.Ремонт фары ваз 2110 своими руками), оттуда их необходимо вынуть;
  • после чего, необходимо максимально точно замерить ход штока;
  • в норме ход штока исполнительных цилиндров находится в пределах от 6,5 и до 7,5 мм;
  • если будет обнаружено нарушения хода штока, то гидрокорректор необходимо поменять на новый, так как его ремонт просто невозможен.
Практический взгляд на замену гидрокорректора

Примечание. Самостоятельно выполнить установку гидрокорректора под силу каждому автомобилисту.


Алгоритм проведения установки нового гидрокорректора взамен старого:
  • все гайки хомутного крепления необходимо отвинтить в направлении крепёжных скоб;
  • на главном цилиндре гидрокорректора расположена ручка, её необходимо снять;

Ваз 2110 установка гидрокорректора фар

  • панель приборов удерживает главный цилиндр при помощи одной крепёжной гайки, которую необходимо отвинтить;
  • исполнительные цилиндры и блок-фар соединены друг с другом, это соединение необходимо прервать;
  • исполнительные цилиндры в себе содержат резиновые уплотнители, которые необходимо вместе с самими цилиндрами протолкнуть по направлению к салону;
  • установка нового гидроккоректора происходит строго в обратной последовательности.

Примечание. В последнее время многие автомобилисты устанавливают электрокорректор, считая его намного более эффективным. Однако, на практике электро – и гидрокорректоры по степени эффективности являются идентичными.

При выборе гидрокорректора важно обращать внимание на срок, который предлагает той или иной производитель, поскольку данный критерий является одним из показателей качества.
Инструкция самостоятельной диагностики и замены гидрокорректора своими руками по своему существу является предельно простой. Главная суть заключена непосредственно в самом понимание практического функционирования гидрокорректора и в этом, разобраться помогут фото и видео — материалы.
Если замену гидрокорректора произвести исключительно своими руками, то цена такой технической процедуры будет невысока. Главное особое внимание обращать на все нюансы конструкции гидрокорректора.

masteravaza.ru

Замена гидрокорректора фар на ваз 2114: принцип работы и устройство

Перед тем, как приступить к регулировке, необходимо подготовить инструменты и автомобиль

 Важно отметить, что достижение точности в регулировке зависит от соблюдения всех рекомендаций и предписаний

Первое на что следует обратить внимание перед регулировкой – это место. Оно должно быть ровным (желательно проверить территорию по уровню), без дополнительного освещения (либо с возможностью сделать это место темным), напротив фар должна находиться ровная плоскость (стена, забор и др.) От всего перечисленного влияет точность регулировки


Регулировочные винты блок-фар: 1 – винт регулировки пучка света в вертикальной плоскости; 2 – винт регулировки пучка света в горизонтальной плоскости; 3 – винты крепления кожуха; 4 – защитный кожух

Если регулировка планируется на улице, то должна быть сухая и безветренная погода.


Схема регулировки света фар

Автомобиль подготавливается в соответствии следующим показателям:

  • Автомобиль чист. Отсутствует грязь на кузове и подкрылках.
  • Багажник пуст.
  • Запаска на месте.
  • Полный топливный бак, либо заправлен до отсечки.
  • Давление во всех колесах 2,0 или 2,1 бара.
  • Стекла оптики без трещин, сколов и дефектов.
  • Крепление фар к кузову целые, не болтаются.

В случае, если на стекле имеются трещины или сколы, луч света преломляется искаженно, в результате чего, часть света будет отвлекать других водителей или будет направленна в сторону. Также крепления оптики перед регулировкой стоит заменить, так как от креплений зависит угол расположения фары.

До начала регулировки требуется подготовка следующего инвентаря:

На основе выше представленного списка следует сделать вывод, что для самостоятельной регулировки фар на ВАЗ 2114 не требуется специальная техника, для этого требуются лишь те средства, которые имеются в каждом гараже.

В принципе, рассмотренные способы подходят для любых легковых автомобилей, применяются для настройки ближнего и дальнего автосвета. А вот ПТФ настраиваются несколько иначе, как и фары на грузовике.

Предлагаемые способы настройки могут использовать на таких авто:

  • на Гранте;
  • на Газели;
  • Рено Логан 2 поколения;
  • ВАЗ 2110;
  • Шкода Октавия;
  • Лада Калина;
  • Сузуки Гранд Витара;
  • ВАЗ 2106;
  • Форд Фокус;
  • Ссанг Йонг Актион Нью;
  • Ниссан Х-Трейл Т31;
  • Дэу Ланос;
  • Рено Клио;
  • Ниссан Альмера и пр.

Главное, что речь идет именно о легковом автомобиле.

Для выполнения поставленной цели вам потребуется соблюсти несколько важных условий. Для начала подготовьте ровную вертикальную стену и такую же ровную горизонтальную поверхность, на которой будет стоять машину.

Рекомендуемое достаточное расстояние для легковых машин составляет около 7-8 метров.

Также подготовьте обычный белый мел или липкую ленту. Эти материалы нужны для нанесения разметки. Поскольку авто обладают разными габаритами, клиренсом и расстоянием от поверхности до центра фар, то разметка наносится индивидуально. Но есть и стандартные параметры, которые часто используются для большинства машин.

Есть еще несколько моментов, о которых следует позаботиться заранее:

Если по этим пунктам есть проблемы и неточности, обязательно подготовьте машину, подкачайте колеса или спустите лишнее давление, приведите в норму подвеску. После этого можно начинать.

Первый метод

Тут вам нужна ровная горизонтальная площадка под авто и одна пустая вертикальная стенка, на которую будет направлен свет. Подъехав вплотную к стенке, нужно мелком или лентой отметить центр авто, а также центр оси оптики.

Для правильной разметки сделайте замеры от пола до лампы, и непосредственно от автолампы до центра ТС на стенке. Далее делается еще одна линия, которая будет проходить на 5 мм ниже предыдущей. От стенки следует отъехать на 7,5 м, после чего провести еще одну горизонтально направленную линию, соединяющую точки центров двух ламп ближнего автосвета. Через полученные центральные точки оптики наносятся вертикальные линии. Плюс еще одна вертикалка проходит через центр авто. Последняя должна располагаться на 7,62 см ниже, нежели линия, соединяющая центр оптических приборов.

Далее включайте ближний свет и начинайте корректировать фары. Угол их наклона должен совпасть с горизонтальной разметкой. На участке, где пучок света начинает идти вверх или подниматься, должно быть совпадение по разметке.

Настройка выполняется с помощью специальных, предусмотренных конструкцией, регулировочных винтов. Следует добиться того, чтобы световой пучок проходил немного ниже, нежели метка центра фар.

Если на автомашине стоит совмещенная оптика, тогда настраивается сначала дальний, а ближний откорректируется автоматически.

Второй способ

Тут тоже нужна ровная стена. Только авто будет располагаться уже в 10 метрах от нее. На стене делаются метки центра оптики на их высоте от пола в условиях, соответствующих реальным, то есть с водителем за рулем и стандартным оснащением.

Полученные 2 точки нужно соединить ровной горизонтальной линией. Относительно нее делается еще 2 линии горизонтальной направленности. Первая будет на 22 сантиметра выше, а вторая на 12 см ниже.

Теперь выставите регулятор, отвечающий за ширину освещения, в нулевое положение. Верхней границей-ориентиром будет выступать именно вторая линия. Третья же выполненная линия будет ориентиром в ситуации, когда настраивается верхняя граница ПТФ.

Прежде чем делать декоративные реснички на фары, а также думать относительно использования светодиодов в автомобильной оптике, убедитесь, что ваши фары работают правильно, никому не мешают, и обеспечивают вам нужный уровень видимости происходящего на дороге и обочине.

На этом у меня все.

Всем спасибо за внимание! Не забывайте подписываться, оставлять комментарии и задавать актуальные вопросы!


Watch this video on YouTube

UltraVision – тонирование с помощью пленки хамелеон

Когда водитель решает, что нужна настройка фар он для этого поворачивает специальную рукоять в салоне автомобиля. Она управляет давлением в системе трубопроводов корректора.Соответственно, когда нужно чтобы фары опустились вниз происходит все следующим образом:

Исходя из этого, можно сказать, что основную часть времени в рабочих механизмах поддерживается высокое давление, это нужно для поддержания горизонтального положения фары.

Зимой, или в переходной период, когда температура на улице и в подкапотном пространстве сильно отличаются друг от друга трубопроводы и уплотнительные резинки могут расслаиваться, и рабочая жидкость может вытекать. Корректор фар при этом, скорее всего, выйдет из строя, а рабочие цилиндры заклинят и будут требовать полной замены.

В плане калибровки устройства, то подойдет инструкция от любого отечественного гидрокорректора. Это связано с тем, что конструктивно все они выполнены очень схоже и разобраться самостоятельно можно в любом из них.

Описанный выше случай – это единственная неисправность, которую можно устранить. В других случаях придется менять гидрокорректор. Здесь тоже нет ничего сложного. Первое, что нужно сделать – это снять неисправный прибор. Для этого отворачиваем винты, с помощью которых хомуты трубопроводов прикреплены к скобам.

Теперь следует поставить исправное устройство. Ничего сложного здесь также нет. Берем новый гидрокорректор и устанавливаем его на место старого. Все действия здесь осуществляются в обратной последовательности. Следует также отметить, что многие владельцы «четырнадцатых», сталкиваясь с такой проблемой, вносят в конструкцию определенное усовершенствование.

В частности, вместо гидравлического они устанавливают электрический корректор фар. Последний является более надежным и долговечным, однако и стоит он дороже. Наиболее оптимальный вариант для ВАЗ-2114 – это электрокорректор типа «СиличЪ Зенит». Все дело в том, что он идеально становится на штатное место. Соответственно, никаких проблем и сложностей здесь не возникнет.

Далее нужно снять регулирующий рычаг. Он, как уже говорилось выше, находится в салоне. После этого минусовую клемму устройства нужно зафиксировать на одной из имеющихся под приборной панелью шпилек кузова, а плюсовую – соединить с гнездом колодки под номером 20. Проводка электрического корректора прокладывается вдоль жгута электропитания.

Когда водитель решает, что нужна настройка фар он для этого поворачивает специальную рукоять в салоне автомобиля. Она управляет давлением в системе трубопроводов корректора. Соответственно, когда нужно чтобы фары опустились вниз происходит все следующим образом:

Ручка поворачивается вниз;

Переключатель в салоне выглядит так

Зимой, или в переходной период, когда температура на улице и в под капотном пространстве сильно отличаются друг от друга трубопроводы и уплотнительные резинки могут расслаиваться, и рабочая жидкость может вытекать. Корректор фар при этом, скорее всего, выйдет из строя, а рабочие цилиндры заклинят и будут требовать полной замены.

Видео: Плюсы и минусы Тонировки (Американка vs Съёмная тонировка).

Корректор, с помощью привода, изменяет регулировку фар, поднимая или опуская светотеневую границу.

Он может быть нескольких типов:

  1. С автоматическим управлением;
  2. С ручным, принудительным регулированием.

Автоматические с помощью датчиков определяют положение кузова автомобиля, просадку передней и задней подвески, и исходя из этих данных регулируют луч фар. Помощи от человека в этом случае не требуется, все настройки закладываются заводом изготовителем в блок управления корректором.

У ручных корректоров заложено несколько положений, и присутствует переключатель между ними в салоне. Чаще всего на пороге автомобиля со стороны водителя имеется таблица с рекомендуемыми положениями, при разной загрузке автомобиля. Так же его можно регулировать в движении, например, если у вас плохая освещенность — поднять луч или если встречные автомобили сигнализируют о том, что вы их слепите, луч нужно опустить.

Привод корректора может быть также нескольких типов:

  • электрокорректор;
  • гидрокорректор;
  • механический корректор.

Смена положений механическим корректором происходит с помощью тросика, это достаточно надежное решение, но со временем рубашка может перетереться, а тросик заклинить поэтому его уже достаточно давно не применяют.

Гидрокорректор, как раз-таки устанавливается с завода на ваз 2114, работает он по принципу изменения давления жидкости в трубках. Жидкость морозостойкая, а система замкнутая, но такое решение считается ненадежным и часто выходит из строя, так же хромает точность, из-за влияния температур на плотность жидкости.

Электрокорректор надежен и точен. Он использует электрические актуаторы для изменения светотеневой границы. Комплект электрокорректора фар на ваз 2114 устанавливается вместо гидрокорректора без каких-либо переделок и стоит ненамного дороже, зато служит намного дольше.

Преимущества пленки Ultra Vision Supreme

Пневматические пробойники различного диаметра типа «Крот»
  • Установка ГПУ-600. При прокладке способом прокола труб диаметра от 104 до 630 мм, длина которых до 80 м, на грунтах I-IV групп (без крупных твердых включений) мы используем установку ГПУ-600. Ее принцип работы называют «шагающими домкратами». Сначала гидродомкратами на 1,2 м (длина хода штока) рабочие проталкивают подвижную нажимную плиту с трубой, включив маслостанцию. Завершив рабочий цикл обратным ходом домкратов освобожденный подвижный цикл подтягивают следом за прокладываемой трубой. Эти операции повторяются до внедрения первого звена в грунт. Затем салазки с домкратами, подвижной упор и нажимная плита принимают исходное положение. После этого мы монтируем следующее звено трубопровода и процесс повторяется.
  • Установка Главмосстроя. Трубы диаметром от 209 до 426 мм в грунтах I–IV групп (независимо от влажности) на длину до 45 м целесообразно разместить с помощью установки Главмосстроя — она работает по тому же принципу «шагающих домкратов», что и ГПУ-600.
  • Грунтопрокалыватели и пневматические пробойники типов ИП-4605, ПР-400 (или СО-134), ПР-60 (или СО-144) и ИП-4603 применяются нами для прокладки труб диаметром от 63 до 400 мм закрытым методом. Пневмопробойники типа «Крот» позволяют создавать скважины любых видов (открытые/закрытые, наклонные/горизонтальные) с уплотненными стенками длиной до 40-50 м. Ударник, находящийся в корпусе, под воздействием сжатого воздуха осуществляет возвратно-поступательные движения по корпусу пневмопробойника, который является его рабочим органом, таким образом вбивая его в грунт.
  • Гидропрокол. Используя кинетическую энергию водного потока мы можем прокалывать трубы способом гидропрокола. При этом струя воды, выходящая из специальной насадки на передней части трубы размывает отверстие до 500 мм в диаметре. В нем и прокладываются трубы. Расход воды рассчитывается с учетом напора, скорости струи и типа грунта. Данный способ имеет свои особенности: ведение работ упрощается и повышается до 30 м/смену скорость образования скважины, но при этом возможно появление отклонений от проектной оси и протяженность проходки не может превышать 20-30 м. При этом усложняются сами условия работы – загрязняется рабочий котлован.

Не работает регулировка фар ВАЗ-2114 не регулируется вообще

Многие автомобилисты сталкивались с тем, что на ВАЗ-2114 не регулируется фара, но не все понимают, с чем это может быть связано. В данной статье, рассмотрим, причины возникновения такого эффекта, а также возможные варианты решения проблемы.

На видео ремонт гидрокорректора фары

На видео показано, как в полевых условиях отремонтировать гидрокооректор фары. Если гидрокорректор неисправен, то свет лампы «падает» в самый низ — на землю. Ехать с такой фарой ночью- опасно!

Основные причины

Свет отрегулированных фар автомобиля

Прежде чем рассмотреть данный вопрос необходимо понимать, что причин может быть несколько. Итак, рассмотрим, возможные варианты неисправности:

  • Поломка гидрокорректора.
  • Выпала линза с фары.
  • Разбитая фара.
Демонтаж фары

Для того, чтобы точно и четко определить неисправность, необходимо демонтировать фару. Рассмотрим, последовательность действий:

  1. Проводим демонтаж решетки радиатора.

    Схема расположения болтов решётки радиатора

    Долой решётку

  2. Демонтируем аккумуляторную батарею.
  3. Отсоединяем разъемы проводов питания фары.
  4. Демонтируем противотуманные фары.
  5. Постараемся снять ресничку фары. Для этого необходимо добраться до крепления винтов под поворотниками и рамкой.
  6. Откручиваем крепления фары и проводим ее демонтаж.

    В кружке болт крепления фары

  7. Готово — мы без фары!

    Фару демонтировали

Сборка проводится в обратном порядке.

Замена гидрокорректора

Нечасто, но во многих случаях, причиной неисправности невозможности отрегулировать фару становится гидрокорректор. Итак, рассмотрим процесс демонтажа данного элемента:

  1. На фаре находим гидрокорректор, и выкручиваем его с посадочного места крепления.

    Демонтаж гидрокорректора

    Смотрим на стрелки направления

  2. Снимаем рукоятку управления корректором.

    Демонтируем регулятор гидрокорректора салона

  3. Демонтируем рукоятку управления регулятора освещения приборной панели.

    Снимаем рукоятку управления светом

  4. Демонтируем пластиковую накладку.

    Снимаем пластиковую накладку с ручки управления гидрокорректора фар

  5. Демонтируем световод с панели приборов.

    Снимаем световод

  6. Откручиваем гайку крепления.

    Демонтируем крепежную гайку управления гидрокорректором

  7. Демонтируем гидрокорректор.

    Регулятор гидрокорректора фары

    Снимаем гидрокорректор

  8. С переднего щита выводим резиновый уплотнитель.

    Демонтируем уплотнитель на щите

  9. Выводим рабочий цилиндр гидрокорректора через салон, и демонтируем его окончательно.

    Вынимаем гидрокорректор в сборе

  10. Сборка проводится в обратном порядке.

Регулировка света фар на ВАЗ-2114

После того как всё отремонтировано и работает, необходимо провести регулировку фар по схеме рекомендованной заводом изготовителем. Итак, рассмотрим, последовательность действий:

  1. Устанавливаем автомобиль в 5м от гладкой стены.
  2. Размечаем стену, согласно технической схемы указанной ниже.

    Схема для регулировки фар

  3. При помощи ручки гидрокорректора выставляем свет.
  4. Регулируются световые пучки на каждую фару отдельно.

    Для точной регулировки проводить ее необходимо на каждую фару отдельно

  5. Если гидрокорректора не достаточно, то отрегулировать нужное положение фар можно при помощи механических рычагов, которые расположены непосредственно на детали.

    Механические рычаги регулировки фары

Найти причину того, что свет не регулируется на ВАЗ-2114 достаточно легко, а вот устранить неисправность под силу далеко не каждому автомобилисту. Так, если автомобилист не уверен в своих силах необходимо обратиться в автосервис для устранения неполадок.

Для того, чтобы заменить поврежденный гидрокорректор необходимо от скоб крепления проводов отсоединить хомуты,также рекомендуем отсоединить клеммы аккумуляторной батареи.

  1. Потянув на себя ручку основного цилиндра необходимо ее снять.
  2. Далее нужно отвернуть гайку основного цилиндра к панели приборов. Снимается декоративная облицовка ручки гидрокорректора фар и выводится из-под панели приборов основной цилиндр.
  3. Далее нажать на фиксатор и вынуть рабочие цилиндры гидрокорректора из их корпусов.
  4. Необходимо вывести шланги гидрокорректора фар из зацепления с хомутами на кузове.
  5. Необходимо протолкнуть резиновый уплотнитель аккуратно вовнутрь салона, чтобы не повредить электрическую проводку автомобиля, далее извлеките в салон два рабочих цилиндра гидрокорректора вместе со шлангами.
  6. Ну а потом идет процесс установки гидрокорректора фар в порядке, обратном снятию. Итак, вы только что своими руками установили на автомобиль Ваз 2114 корректор фар.

Гидрокорректор фар ВАЗ 2114

В зависимости от загруженности автомобиля свет фар может направляться ниже или выше. Для регулировки светового потока используются особые устройства, называемые гидрокорректорами. Если автомобиль загружен, фары лучше опустить ниже, чтобы световой поток был направлен на дорогу, а не вверх. Таким образом вы обеспечите необходимое освещение дорожного полотна и предотвратите ослепление водителя движущимся навстречу транспортом. При минимальной загрузке машины, когда задняя часть авто приподнята, фары можно слегка поднять.

Гидрокорректор фар ВАЗ 2114: устройство и ремонт

Световой пучок от фар меняет направление в зависимости от нагруженности автомобиля. Если он перевозит тяжелый груз, он проседает и фары светят под углом, при котором плохо видна дорога. Для регулировки фар автомобиль ВАЗ 2114 оснащен гидравлическим корректором фар. Неисправность устройства создает неудобства при движении по дороге в темное время суток. Неисправный гидрокорректор на Лада Самара легко заменить самостоятельно, пользуясь пошаговой инструкцией.

Конструкция гидравлического устройства

Гидрорегулятор разборке не подлежит. Если он ломается,приходится менять устанавливать полностью новый комплект. В состав устройствавходят следующие детали:

  • регулировочную ручку на приборной панели;
  • главный цилиндр;
  • два исполнительных цилиндра, расположенные напередней оптике;
  • два трубопровода, соединяющие цилиндры;
  • рабочая незамерзающая жидкость в замкнутомконтуре.

Система цилиндров работает в замкнутом герметичном контуре,заполненным жидкостью под давлением. В базовом состоянии системагидрорегулятора находится под максимальным давлением. Переключатель занимаетположение I. Припереключении ручки последовательно в положения II, III и IVсоздается разряжение, соответственно изменению давления втягиваются штоки рабочихцилиндров и меняют угол наклона оптики, фара поворачивается вниз. При возвратепереключателя в исходное положение давление увеличивается до максимума, поршнивыступают и поворачивают фару вверх.

Конструкция устройства представляет собой несколько соединений.Шток главного цилиндра связан с рычагом, соединенным в свою очередь со штоком исполнительногоцилиндра, находящегося на передней оптике. Функцию опорной точки выполняетрычаг, который проходит через болт регулировки. В работе гидрорегулятораиспользуется принцип работы качелей.

При полной загруженности машины фары нужно опустить вниз,чтобы направить свет от фар на дорожное покрытие. Если загрузка минимальная, тозадняя часть кузова приподнимается и фары следует повернуть вверх.

Движение опорной точки вверх и вниз осуществляется благодарярегулировочному болту. Корректор поворачивает плафон. Когда болт занимаеткрайнее положение, возможно выскакивание противоположного конца рычага изсвоего крепления. Понимая принцип работы регулятора фар, следует учитывать этуособенность и не допускать ситуацию, при которой потребуется ремонтгидрокорректора.

Признаки и причины выхода из строя гидрорегулятора

Гидравлический корректор легко диагностировать. Еслиобнаружилось, что фары занимают одно и тоже положение и все время светят либовверх, либо вниз, а ручкой-регулятором не удается изменить направлениесветового пучка фар, необходимо осмотреть устройство. Возможна ситуация, когдане работает только регулировка одной фары, в этом случае можно попробоватьзаменить только корректор на том направлении, где он не работает.

Перед заменой корректор нужно убедиться, что в исправностисоединения штока и рычага. Нужно проверить есть ли жидкость в магистралях ицилиндрах гидрорегулятора. Для этого необходимо снять все элементы и замерятьрабочий ход поршней, но должен быть примерно 7 мм.

Часто гидрокорректор перестает функционировать во времяхолодов, когда из-за резких температурных колебаний приходит в негодностьуплотнитель, изготовленный из некачественной резины. В этом случае рабочаяжидкость из гидрорегулятора, когда он занимает определенное положениепросачивается сквозь уплотнитель и попадает на поршни цилиндров.

Самой распространенной причиной поломки регулятора являетсяпросочившаяся жидкость. Она попадает на поршни, и они периодически заклинивают,угол поворота фар не регулируется переключателем. Может поломатьсярегулировочный рычаг. Ремонт заключается в замене вышедших из строя элементов.

Инструкция по замене гидравлического регулятора на Лада Самара

 Замену системы гидрорегулятора на ВАЗ 2114 можно выполнить своими руками, не прибегая к помощи специалистов. Для проведения процедуры необходимо приготовить отвертку с плоским лезвием, накидную головку с удлинителем и новый комплект гидравлического корректора.

автомобильном рынке есть три вида корректоров:

  • гидравлические, функционирующие благодаряизменению давления в замкнутом контуре;
  • электрические, функцию электропривода в нихвыполняют электромоторчики;
  • автоматические, сами регулирующие направлениесвета фар в зависимости от загоузки транспортного средства.

Первый вариант устройств имеют самую низкую стоимость,вторые более надежны и обладают повышенной эффективностью. Лучшие корректорыавтоматические, но они и самые дорогие. Выбирать устройство можно любое, таккак все они используют одну схему. Отличаются составом и габаритами. Припокупке нужно учитывать информацию, нанесенную на упаковку. С завода Лада Самара комплектуют регуляторомгидравлического типа. Но его можно заменить электрическим, устанавливается наместо гидравлического.

Демонтаж и установка нового гидрорегулятора

Чтобы выполнить замену, нужно снять вышедшую из строясистему. Для этого нужно выполнить последовательность действий:

  • Сначала отворачиваем крепежные винты на хомутах трубопроводов, с помощью которых они крепятся к скобам крепления.
  • Снимаем переключатель с приборной панели, потянув его на себя.
  • Далее откручиваем гайку крепления, благодаря которой главный цилиндр фиксируется на панели приборов.
  • Снимаем облицовку рычага.
  • Вынимаем основной цилиндр из посадочного места и выводим с обратной стороны панели.
  • Поочередно отсоединяем исполнительные цилиндры от блок-фар путем нажатия на фиксаторы.
  • Выталкиваем рабочие цилиндры вместе с уплотнительными резинками в салон.
  • Демонтируем полностью гидрокорректор.

После удаления неисправного гидрокорректора на его место устанавливаем новую систему. Порядок действий по установке обратный снятию. Перед монтированием новой системы гидрорегулятора следует заменить резиновое уплотнительное кольцо.  После установки новой детали проверяем систему на работоспособность. Если не отрегулировать систему, то возникает риск попасть в аварийную ситуацию, когда фары не освещают правильно дорогу.

Установка электрического устройства

Многие водители предпочитают вместо гидравлического регулятора устанавливают электрическое устройство, как более надежное и эффективное. Он легко устанавливается на место старого механизма. Его отличие заключается только в электрическом приводе.

Монтируется электрическая система по следующему алгоритму:

  1. Снимаем отрицательную клемму с аккумулятора.
  2. Демонтируем основной цилиндр, провернув егопротив движения часовой стрелки.
  3. Меняем уплотнительное кольцо.
  4. Устанавливаем новое устройство на место главногоцилиндра.
  5. Демонтируем рычаг механизма в салоне машины.
  6. Положительную клемму электрического корректорасоединяем с разъемом колодки № 20. Крепим под приборкой на одну из шпилеккузова.
  7. Вместо гидравлических магистралей прокладываемэлектрические провода, можно прикрутить их к общему жгуту электрическойпроводки автомобиля.
  8. Далее подключаем исполнительные цилиндры.
  9. Возвращаем на АКБ снятую клемму.
  10. Проверяем работоспособности системы.

Во время выполнения работ можно провести ряд действий поповышению эффективности работы осветительной системы:

  • Если внутрь фары попадает конденсат, снижаетсяуровень освещенности дорожного покрытия в темное время суток, поэтому блок-фаруследует поменять.
  • Если нафаре появился черный налет, это признак того, что в скором времени может выйтииз строя лампа, поэтому ее лучше заменить. При замене лучше поставить лампы сбольшим углом светоотдачи.
  • При обнаружении отслаивания отражающегоматериала внутри фары дефектную блок-фару следует заменить новой.
  • Колпаки фар следует очистить от загрязнений инаклеить на поверхность очищающую пленку.

Замена гидравлического корректора простая процедура доступная любому автолюбителю. Если гидрокорректор перестал эффективно работать или не регулирует совсем, нужно купить новый комплект и установить его на место вышедшего из строя. Ремонтировать лучше не стоит из-за целостности конструкции регулятора.

Замена гидрокорректора фар на ВАЗ 2114.

Снятие правой фары ВАЗ 2115. РЕМОНТ ГИДРОКОРРЕКТОРА ФАР ВАЗ, прокачка и полное восстановление корректора

Комментарии к теме Снятие правой фары ВАЗ 2115

Lilie

У сына на vaz и без правой фары полно чем заняться можно )) через 25 лет куплю

Булат Бобровничий

Евгений подскажи пожалуйста, какие свечи брать на 406 двигатель летний и зимний сезон???

John ⚠Предупреждение за CapsLock

ЗИМОЙ СЛУЧАЕТСЯ ТАКОЕ,КОГДА К -20ГР.? РАЗЪЁМ НАДО В ЭТОТ РАЗ ПОСМОТРЕТЬ,КАК АВТОР РОЛИКА ПОДСКАЗАЛ.

Марио

Редкие геморрои с правой фарой не так и страшны… береш семник    и за  5минут   поменял

Wolf

В сырую погоду после выключенич зажигания и всех осветительных приборов, через пару секунд сами включаются фары, подскажите пожалуйста где копать?

Ляля

Да валы проверяют в токарном станке на гнутость.У меня всё.!!! Хотелось бы, чтобы подробнее по правой фаре посоветовал бы )))

Доброхотов-Майков Вегас

Красава рахмет большой?

Пятачев Мурин

Про правую фару куча информации в интернете… такая ситуация после замены масла в коробке передач, буквально через 5000 км. начался шум как будто гудит или больше на скрежет похоже в коробке сперва на первой скорости потом на второй, а теперь на всех передачах, что может быть кто сталкивался с таким подскажите пожалуйста.

Бенито

а что можно сделать чтоб корректор не выскакивал дальнейшем?

Даниэль

Подскажите пожалуста почему правые поворотники моргают быстро а левые медленно все лампы исправны ваз 09

Йосип

ss20 сегодня поставил!

Бакыт

с такой переделкои не влезит в фару...

Маз Лепуткин

Добрый день, может в курсе? Задний дворник перестал работать,что может быть? Предохранитель, или?? Спасибо заранее? У друга на 2115 с правой фарой пока все в ажуре 🙂

Михеев Каро

Где же это можно ??

Кларус

А как сделать чтобы туманки горели при габарите и при ближнем свете???

Хаим

Про тундру обзорчик не делали?

Диллон

Сергей здравствуйте!На шестерке установлена сигнализация pantera время стала внезапно срабатывать,причем заметила,когда оттепели,сырая погода.В чем может быть причина?

Фельтгейм Энгельс

мне чтоб понять тебя надо два высших закончить. Лучше что-то конкретное по правой фаре на вазике объяснил бы.

Алвин

получился прекрасный свет

Даир

Мусора нихрена не работают, ублюдки..У меня с Рендж ровера даже на стоянке хотели снять фары.  Но не получилось!

Палана

очень доходчево и ничего лишнего.дизлайки от рукожопов диванных наверное. Мне приятель сказал на 2115 с правой фарой до сих пор все в ажуре,

Are

Скажи еще пожалуйста, между бампером и усилителем есть свободное пространство или там впритык совсем?

Акад

А нету у вас видео как разобрать переднюю панель и поменять лампочки!? Очень интересно узнать... и как поменять лампочку на кпп(где указаны все передачи)

Farnham

напиши пожалуйста с какого Форда катушка

Томпсон

Здравствуйте, Денис! Вопрос у меня хоть и не по теме этого видео, но все-таки: На машине стоит аккумулятор 12В и 35Ач. Пришла, насколько я думаю, необходимост ь менять. Старый уже. Два-три дня постоит при минус 5 и уже мой аккумулятор не тянет. Приходится прикуривать, тогда с полпинка. Заряжу - без проблем. Снова постоит малость и опять не тянет. Задрало уже. Вот и хочу новый . Можно ли поставить на 50 (или там на 55) Ач.? Стоит ли? Не спалю ли я тем самым чего-нибудь? В электричестве я совсем ничего не понимаю, потому и спрашиваю. Говорят, что с таким лучше. Но, это говорят. А как на самом деле? Ваше мнение по Демио для меня решающее. Спасибо. Про правую фару можно говорить бесконечно 🙂

Похожие видео по ремонту

Как установить фары на ВАЗ-2114

Отечественные автомобили марки ВАЗ всегда пользуются большим спросом у наших водителей. И на то есть веские причины - эти машины имеют довольно приемлемую стоимость, а также низкие затраты на обслуживание. Однако рано или поздно автомобилисты сталкиваются с ситуацией, когда железному другу требуется мелкий ремонт. К таким случаям можно отнести и замену фары на ВАЗ-2114.

Конечно, можно воспользоваться СТО, заплатив за услугу несколько сотен рублей, но зачем переплачивать, если то же самое можно сделать самостоятельно? Итак, давайте разберемся, как выбрать и установить фары на ВАЗ-2114.

Краткая инструкция по выбору фар

Не спешите сразу приобретать стандартные фары, ведь у вас есть возможность улучшить световые характеристики автомобиля. Но владельцы отечественных ВАЗов не понаслышке знают, насколько сильно светят их ближний свет. Поэтому многие автолюбители советуют вместо обычных галогенных ламп устанавливать ксенон. Здесь следует помнить, что не всегда ксенон может попасть прямо в вашу машину. Лучше всего устанавливать только те лампы, на которых производитель указал вашу марку и модель автомобиля.Также для улучшения ближнего света на ВАЗ-2114 можно дополнительно установить противотуманные фары.

Процесс установки

Итак, для начала нужно выбрать место, где будет произведена замена. Оптимальный вариант - гараж, а если его нет, можно заменить фары на ВАЗ-2114 и на улице. Главное, чтобы ваша машина не мешала движению других машин. Также стоит помнить, что процесс монтажа следует проводить исключительно в сухую погоду.

Поставьте автомобиль на ручной тормоз, выключите и отсоедините клемму аккумулятора от аккумулятора. Это необходимо для того, чтобы вас не ударило током при подключении проводов. Затем снимите декоративную крышку, закрывающую радиатор. Эта деталь часто крепится на 4 болта. Далее найдите специальный винт, который находится под пластиковым бампером, и также открутите его. После этого откручиваем винт, который находится возле радиатора (он соединяет нашу запчасть с планкой). После этого вы заметите, что фары на ВАЗ-2114 немного начнут двигаться - это признак того, что запчасть полностью освободилась от креплений.

Теперь вы можете безопасно снять световое устройство. Но не забывайте, что поворотники и фары на ВАЗ-2114 тесно взаимосвязаны, поэтому разделять их категорически запрещено.

Итак, переходим к завершающему этапу - снимаем все провода. Для этого нужно снять 2 заглушки, идущие к поворотникам и фарам головного света, и снять гидрокорректор. На обратной стороне запчасти вы увидите еще 4 винта - их тоже нужно открутить. Все, на данном этапе разборку фар на ВАЗ-2114 можно считать завершенной.Сборка производится в обратном порядке.

Полезный совет: при выполнении всех процедур сборки / разборки желательно отмечать все раскрученные болты. Это значительно сэкономит время на установку.

Что лучше 2109 или 21099. На чем остановить свой выбор

Теперь пару слов от специалистов по ВАЗ-2114. Новая покупка требует антикоррозийной обработки, замены фар на электроустановку, заводские передние динамики, последние сильно портят диск, отвечающий за тормоза.

Ничего хорошего нельзя сказать о качестве комплектующих, а вот в ВАЗ-2109 все хуже. Безопасность страдает так же, как и девятка, серповидный салон - обязательное условие комфортной езды.

В преимуществах ВАЗ-2114 специалисты записали такие:

  • недорого, экономичное обслуживание, возможность устранения неисправностей своими руками;
  • простота эксплуатации;
  • хороший показатель проходимости;
  • малый расход бензина;
  • бесконечные возможности настройки.

Владельцы о ВАЗ-2109


Лада 2109 Он дешевле своего последователя ВАЗ-2114 почти в 2 раза, поэтому водители все чаще задумываются, стоит ли переплачивать за вторую модель. Чтобы понять, что лучше ВАЗ-2109 или автомобиль ВАЗ-2114, обратимся к изучению отзывов автомобилистов о Lada 2109 на форумах:

  1. Корпус быстро вращается. Что тоже неприятно удивило, так это то, что цена датчиков такая же, как в иномарках.Хотя за такую ​​копейку от автомобиля многого ожидать не стоит - главное, что на ходу.
  2. Едет хорошо, управляется, без батареек за 170 000 км пробега. Передний привод Радует габаритами, машина маневренная, но не хватает места на задних сиденьях.
  3. Оставляет желать покраску получше - сразу нужно на сотку пригнать и перекрасить, а поверх антикоррозийный состав. Двигатель мог бы быть и мощнее - 8 клапанов для хорошей мощности явно недостаточно.Тем, кто разбирается в обслуживании и ремонте, девятка понравится - ее легко ремонтировать, не сложно найти запчасти, при правильном уходе машина остается надежным железным конем В любых погодных условиях на разных российских трассах.
  4. Живу в деревне, эксплуатирую девятку до налогообложения, проходимость проселочных дорог отличная! Расход топлива экономичный.
  5. После полугода использования Лады 2109 разошлось днище, пришлось сделать капремонт.
  6. Коробка слабенькая, разваливается, дверные ручки очень хрупкие.Окольцованы пороги, арки, появляется ржавчина.

Сравнение отечественных автомобилей ВАЗ-2114 и ВАЗ-2109 вполне актуально. Многие автомобилисты продолжают спорить насчет этого. Похоже, выпускали одну и ту же фабрику. Поэтому естественно будет выяснить, в чем разница, стоит ли переплачивать за более новую версию и насколько четырнадцатая модель превосходила легендарную «девятку». Выбирая между ВАЗ 2109 или ВАЗ 2114, следует учитывать все аспекты этих автомобилей. Потому что производитель не стал бы выпускать абсолютно одинаковые автомобили под разными названиями.Хотя среди автолюбителей бытует такое мнение, что обе машины совершенно одинаковые. Следует полагаться на факты, по которым можно будет сравнить обе машины и найти среди них лучший способ покупки.

Сравнение ВАЗ-2114 или ВАЗ-2109.

Коротко об автомобилях

Начнем со старшей модели, которая существует на отечественном рынке уже не один десяток лет. ВАЗ-2109 - пятидверная версия купе, которая выпускалась под названием ВАЗ-2108.«Девятка» позиционируется как пассажирская. Такую машину Волжский завод производил до 2006 года, после чего право выпуска моделей перешло к сызранскому предприятию. Чаще всего машину называют просто «девяткой» или сателлитом.

И ВАЗ-2114 стал обновленной версией легендарной «девятки». Изменения в меньшей степени коснулись технических характеристик, но заметно изменились внутреннее оборудование и внешний вид автомобиля. Серийное производство «Четырнадцатого» стартовало в 2003 году. Выпуском занимался Волжский завод.Это тоже хэтчбек с 5 дверями и передним приводом. Часто ее называют Самара 2. Авто можно считать полноправными родственниками. Нельзя сказать, что ВАЗ-2114 получил большое количество обновлений, из-за которых автомобиль стал существенно отличаться от предшественника.

Это сильное сходство между автомобилями заставляет потенциальных покупателей задуматься о целесообразности приобретения автомобиля. С одной стороны, переплачивать за более дорогой 2114 я не хочу, так как «девятка» почти такая же.С другой стороны, четырнадцатая модель новее, а потому потенциально должна быть намного лучше «девяток». Чтобы понять истинные особенности двух автомобилей, следует изучить их сильные и слабые стороны.

ВАЗ-2114.

Знатоки отмечают несколько сильных и слабых сторон этого автомобиля. Не будем забывать, что речь идет об аппарате отечественного производства. При всей любви и уважении к российскому автопрому, пока наши автомобили не выдерживают конкуренции с ведущими автопроизводителями Европы, США и Азии.Но им все же удалось добиться определенных успехов. Для начала рассмотрим недостатки четырнадцатой модели, которые удалось выявить в процессе эксплуатации и содержании такой машины. Покупая этот автомобиль, настоятельно рекомендуется обработать кузов антикоррозийными составами, заменить гидрокорректор передней оптики и поставить вместо него электрические приборы.

Также есть проблемы с заводскими передними колодками, которые негативно влияют на состояние тормозного диска. Комплектующие не на высшем уровне качества, хотя в случае с «девяткой» дела обстоят еще хуже.Машина безопасности осталась такой же, как и до модернизации. Следовательно, в этой составляющей покупатель не выиграет. Еще одна весомая проблема - уровень комфорта. Шумоизоляция в низкоуровневом автомобиле. Если вы хотите добиться относительно хорошего комфорта, необходимо будет окурить салон шумоизолирующими материалами.

К основным достоинствам ВАЗ-2114 можно отнести такие моменты:

  • машина недорогая в обслуживании;
  • покупка запчастей обходится недорого;
  • большинство ремонтных работ можно выполнить своими руками;
  • это элементарная машина по сложности эксплуатации;
  • хорошие параметры дорожного покрытия, что позволяет машине проезжать по самым сложным участкам и дорогам без асфальта;
  • Неплохие показатели эффективности по расходу топлива и масла;
  • машина открывается.

это хороший выбор Для жителей регионов, молодых парней, которые ищут хорошую первую машину за небольшие деньги. Сейчас ассортимент запчастей и элементов для тюнинга настолько огромен, что открывает невероятный простор для творчества. Неудивительно, что основной аудиторией этого автомобиля отечественного производства считается молодежь и любители автотюнинга. Хотя можно рассматривать 2114 как семейный автомобиль 2114. Машина не имеет серьезных проблем с точки зрения технических характеристик, надежности и долговечности.Поэтому ВАЗ-2114 не требует большого объема семейного бюджета, что делает машину выгодным приобретением за скромные деньги.

ВАЗ-2109

Кто-то скажет, что «девятки» такие же, как их наследник в лице ВАЗ-2114. Но это не так. Производитель выпустил «девятку» в нескольких модификациях, поставил на машину разные силовые агрегаты, работающие на бензине. Цены даже ниже, чем у аналога ВАЗ-2109.

Специалисты отмечают несколько основных достоинств этого автомобиля:

  1. Двери.Они широки, удобны для посадки людям полностью, чем любой комплекс. Поэтому даже толстяка сажают в машину.
  2. Багажник. Багажный отсек на ВАЗ-2109 нельзя считать образцовым и рекордным среди автомобилей своего класса. Но при кажущихся внешне скромных размерах машины в багажнике помещается внушительное количество вещей.
  3. Подвеска. Что не забирает «девятка», так это основательно проработанная подвеска. Это преимущество делает эту машину очень проходимой.Не каждый современный кроссовер пройдет там, где все препятствия отечественного ВАЗ-2109 преодолеет без проблем. Поэтому эту машину предпочитают покупать те, кому приходится регулярно ездить по ухабистым дорогам, ямам, неровностям, неконтролируемым участкам и т. Д. Как известно, подобных дорог в России очень много.
  4. Удельный вес. У него есть небольшая машина, которая позволяет перемещаться на больших скоростях и преодолевать внушительные расстояния. Салон хоть и не самый удобный, но водители без проблем выдерживают многочасовые поездки за рулем.
  5. Динамический. Для отечественных автомобилей это понятие относительное. Но если сравнивать со всем остальным ассортиментом АвтоВАЗа того времени, когда выпускалась «девятка», то эта модель объективно самая динамичная. Хороший разгон, довольно плавный ход при адекватном расходе топлива.

Но не все так идеально в случае с легендой российского автопрома. Есть ВАЗ-2109 и его объективные недостатки.

Основные шахты автомобиля специалисты звонят:

  1. Старые двигатели.Первые модели выпускались с 1987 года. Затем капот ставили на восьмистворчатые моторы. Современные автомобили соответствуют улучшенным шестнадцатеричным перчаткам силовых агрегатов, которым ВАЗ-2109 существенно проигрывает.
  2. Безопасность. Это актуальная проблема всего модельного ряда ВАЗ, включая ВАЗ 2109 и 2114. Показатели прочности по результатам испытаний оказались низкими. Поэтому при неаккуратном вождении велика вероятность получения тяжелых травм в результате аварии. Подведены неодобрительные итоги. Так что водителям следует быть предельно внимательными на дорогах и придерживаться правил безопасного вождения.
  3. Слабые системы. В случае с «девяткой» чаще всего выходит из строя и подогрев. Из-за этого возникают регулярные вопросы по ремонту этих узлов.

Если говорить в общих чертах, ВАЗ-2109 выглядит неплохим вариантом как бюджетная подержанная машина. Эти автомобили заслуженные, часто встречаются у владельцев разного возраста, что делает машину универсальной. «Девяткой» не назовешь образец семейного автомобиля. Хотя бы из-за того, что здесь невысокие показатели безопасности. Но если вы ищете за скромные деньги автомобиль, который можно тюнинговать, использовать как рабочую лошадку и заниматься постоянным ремонтом, то ВАЗ-2109 станет одним из приоритетных выборов на российском рынке.Найти достойный аналог среди иномарки за те же деньги вам не удастся.

Основные отличия и сравнение автомобилей

На первый взгляд найти разницу между этими двумя отечественными машинами не так-то просто. Это и понятно, ведь ВАЗ-2114 пришел на смену ВАЗ-2109 как модернизированный, улучшенный вариант предшественника. Это не переход на совершенно новую модель. Сейчас такие перевоплощения называют рестайлингом. До автомобиля нового поколения ВАЗ-2114 не дотягивает, потому что остается слишком много общего с «девяткой».«Авто другой, но по менее значимым параметрам, по мнению экспертов и автомобилистов. Но вы можете сравнить ВАЗ-2114 и 2109. Если внимательно изучить особенности двух автомобилей, выпущенных российским предприятием, вы поймете, чем они отличаются.

Сравнивая ВАЗ-2109 и ВАЗ-2114, приходим к следующим выводам:


Это основные отличительные особенности, с которыми можно сравнивать две машины российского производства. рабочие лошади », а не предметом роскоши или автомобилей повышенной комфортности.Если вам нужны высококлассные удобства, современное оборудование, кондиционеры, подушки безопасности разного типа, то эти автомобили явно не для вас.

На чем остановить свой выбор

Каждый покупатель сам должен решить для себя, какая машина ему подойдет. Это зависит от ряда факторов, ведь нужно отбиваться не от одного, а от нескольких важнейших критериев.

Подводя итоги сравнения ВАЗ-2109 и ВАЗ-2114, можно сделать такие выводы:

  • четырнадцатая модель - усовершенствование «девятки», а не переход на полностью новую машину или серьезный переворот в России. область отечественного автомобилестроения;
  • ВАЗ-2114 получил измененную переднюю часть кузова, которая стала интереснее и привлекательнее, но потеряла в надежности бампера;
  • Ваза четырнадцатая Новая приборная панель, приближающая автомобиль к европейскому уровню по комфорту и просто по внешним данным;
  • машин собрано на разных предприятиях, поэтому даже одни и те же машины иногда производятся по-разному качественно;
  • ВАЗ-2114 сделан с целью приближения к европейским стандартам качества и придания автомобилю лаконичного, интересного и динамичного внешнего вида;
  • ВАЗ-2109 остается одной из самых надежных отечественных машин, которые продолжают пользоваться огромным спросом.

Практически со 100% уверенностью можно, что выход 2114 не полностью оправдал ожидания автопроизводителя. АвтоВАЗ хотел сделать достойный переход на легендарную «девятку», которая удовлетворит потребности современного потребителя и сможет составить конкуренцию импортным машинам. В результате получился практически такой же ВАЗ-2109, но с измененной внешностью и обновленным салоном. Суть осталась прежней. Тем более, что производитель решил добавить в линейку 16-клапанный двигатель.

Если хотите «девятку» с более привлекательным дизайном, прекрасными возможностями тюнинга и с электростеклоподъемниками, но готовы заплатить немного больше, то однозначно берите ВАЗ-2114. Только опытные автомобилисты настоятельно рекомендуют в этом случае брать версию только с новым двигателем. В сочетании с восьмиперчаточными двигателями четырнадцатая модель теряет ряд своих достоинств. Для людей, которым нужна конструктивная простая, надежная и долговечная машина, хоть и лишенная некоторых прелестей автомобилей европейского образца, «девятка» подойдет как нельзя лучше.Кроме того, сейчас существует множество способов самостоятельно преобразить машину, установить такие же стеклоподъемники на электропривод, изменить внешний вид и добавить разного рода оборудование в салон. ВАЗ-2109 дешевле, но по сути мало чем уступает своему наследнику.

Решение принимайте сами. Многое зависит от того, в каком состоянии вы сможете найти машину. В связи с этим добавим, что лучше брать «девятку» в отличном состоянии, чем за те же деньги покупать ВАЗ-2114 с явными проблемами по кузову или мотору.

Продал свою любимую машину ВАЗ-2107, махровую хочу другую - девятку. Вопрос только в том, есть ли разница между 09 и 099 кроме багажника, спинки дворника и цены 100 долларов. Имею в виду управляемость, обслуживание и какие-то "подводные камни". Буду рад любому ответу.

Что вам еще нравится?
Разница только в очках - в 99 больше, ну и вообще 99 человек опять немного из-за того, что болота изолированные и полка не гремит как в девятке, а едут одинаково , по крайней мере, простая разница в смерти не будет ощущаться

Re: Разница в телосложении и длине ~ 20 см (-) Re: Выбор 2109 или 21099?
Технически это абсолютно идентичные машины.099-й длиннее 200 мм. Но сначала это почувствовалось, а то если перебрался с 09. Разницу еще можно почувствовать, при желании перевезти что-то подолгу. В 09 подойдет длина до 2,5м. Для того, чтобы в 099 так же смыть придется повозиться со спинкой.
Не так давно пересел с 093 на 099, машиной очень доволен. Багажник побольше. На сколько тише в салоне сказать не могу, т.к. на зиму ставятся шумные колеса.
Bon Voyage! Всем кто идет по трассам, добрый путь! И Мерсам, и Камазам... Водитель, добрый путь!

немного добавить внутренние размеры
"Логин" в багажнике 99-го 1.20, расстояние между стойками (зад, конечно) Толи85, Толи 100см. При откинутой спинке заднего сиденья можно заблокировать что-то длиной 160 см.
при откинутой спинке передних сидений по правой стороне салона можно утопить двухметровую фиг. (У меня вот наличник длиной 2,20, они лежат на торпеде и на задней полке
если раскрутить диван задний, сложить спинки задних сидений и штурман, то фантазии нет предела
, полагаю и в более чем 2.50 войдет
шум в салон будет абсолютно такой же (если в 99 не меньше за счет нижней задней полки)
про обзорность в девятке не скажу. по моему толерантный (даже для меня слепой
). Здорово вырезает панорамное зеркало, ну я к нему привык!
вот так вот))
Товарищи заяц! Дед Мазай - это миф !! Вам нужно выйти из себя! / С крыши броневика ВАЗ 21099-Карб-97год /

Ну и еще 099 как-то протыкает - в смысле по телу чуть меньше играет. Re: Выбор 2109 или 21099?
Т.к. у сама 21093, то для ЕС-СНО она многовато.
Более "рабочая" машина за счет багажника. Как сильно я к ней собираюсь!
21099 - еще Пжонская, что ли. Похоже колбаса на колесах :).
Конструктивно - тоже самое.
Единственное что есть заднее стекло 21099 Не такое уж и грязное.
В общем я 2109.
«Двойка, восьмерка, тройка и девятка - лучшие машины» - «Сектор Газа». С уважением, Вадим.

После 2107.
багажник 2109 покажется крохотным. Багажник на 99 больше. Если вы собираетесь перевезти много груза, то предпочтительнее 09. Дело в том, что у первых 99 крепление задних ставок Один к одному вроде девятки было. И машина тяжелее сзади. Из того что в багажник вылезло 5 человек + ям = стойка. Последние годы разницы не встречал, видел что-то усиленное, но попа так и осталась тяжелее. В порогах машины есть вставка, корпус менее жесткий на изгиб. Но разница незначительная и в штатном режиме работы не ощущается.Так что выбирайте сердце.

Есть, еще девять стволов! А у 9-ки есть багажник ??? А-а, это весь салон через пятую дверь ??? :-)))) Re: Выбор 2109 или 21099?
на 099 не ездил - а вот дворник задний с омывателем мне нравится - стекла помыл - да и чисто. Хотя на 099 он менее грязный, но когда его красят на раковине или тряпочку в руках. Дребезжит задняя полка в 93 - чего не Дулай с ней - не больше, чем у знакомого (до этого была)

Сейчас на том же перекрестке... и проехал на обоих .....
И я должен определить разницу ... и для себя определить разницу, так сказать круг плюсов каждой модели ... Фактически, одна и та же машина ....... с одной стороны, изолированный багажник ... а у меня он почти всегда пустой ...... с другой вроде бы полезный объем побольше .. Но довелось пользоваться ... Но заднее стекло греется дольше (( (((((
Удачи

Нет разницы, но есть удивительная особенность психики человека -
когда ездил на девятке, хотелось страшный седан.Сейчас езжу на девятке-девятке, не понимаю, как люди живут без хэтчбека. И так всегда, начиная с времен volz 440 и 460, это не зависит от марки. Но все же девятка лучше. 1. Дешевле. 2. Нет невидимого багажника, какой-то его вытаскивает. 3. Вы можете отправить ovelast. Все это, ИМХО, перевешивает недостатки хэтчбека.

Насчет люка - вчера елку приставили, как не закрывали в 99 - вспомнил доброе слово мой 093)))) В хетче получишь саб... а багажника нет ... остается только полка ... Девятка
и девятка есть еще место под газовый баллон ...)))

99 - Понтехи ​​

Сижу, читаю конференцию и что думаю.

25 1970-01-01
10 1970-01-01

Уникальный и единственный в мире автомобиль Kombat T98

6 1970-01-01

Нагар в блоке дроссельной заслонки.

6 1970-01-01

🐇 👩🏻‍✈️ 👊🏽 WPF UserControl не заполняет родительский контейнер при связывании во время выполнения

Я обнаружил, что использование UniformGrid было более удовлетворительным решением для этого, поскольку оно позволяет использовать динамический диапазон элементов в контейнер без необходимости использовать заранее известный набор размеров. Он также лучше работает с большим количеством элементов. Фрагмент кода, в котором я использовал это как решение:

     # B22234   # FFFFFF   # 3C3B6E
