Схема подключения розетки фаркопа по цветам: распиновка разъема, как подключить электрику фаркопа

Содержание

Подключение фаркопа к электронике машины своими руками • Сам автоэлектрик

Многим автомобилистам доподлинно известно, что фаркоп может существенно облегчить жизнь, если есть необходимость перевозки собственных грузов. Нанимать грузовое такси обычно бывает неоправданно, вот почему установка фаркопа может стать отличным выходом из ситуации. У данного устройства общая функция независимо от марки и модели автомобиля

Чем полезен фаркоп как устройство

Фаркоп еще именуют тягово-сцепным устройством. Применяется оно для соединения автомобиля с прицепом для его буксировки. Некоторые приобретают его в готовом виде, некоторые предпочитают изготовление своими руками.

Совет: Чтобы подобрать подходящее для вашей марки машины устройство, можно обратиться в сервисный центр или на специализированное СТО.

Прежде, чем перейти к электрической части крепления фаркопа, нам потребуется установить его на бампер. Обычно крепят его за одну из буксировочных проушин или предусмотренное отверстие, которое предназначено для сцепки, но закрыто заглушкой.

Если вы хотите закрепить такое устройство своими руками, то могут потребоваться дополнительные отверстия в днище машины и ее лонжероне. Может потребоваться сварочный аппарат и услуги электрогазосварщика. Дополнительно запаситесь наждачной бумагой и болгаркой, на которую можно прицепить шлифовочный круг. Покупные изделия должны соответствовать конкретной модели авто

Установка на автомобиле

Основной порядок действий

Сначала снимите бампер и отсеките проушины. Сверлите отверстия, если в этом есть необходимость и делайте сварку креплений.

Вот как осуществляется подключение фаркопа прицепа на автомобиле:

  1. Нам потребуется смотровая яма на эстакаде либо в гараже, на которую мы загоняем наше транспортное средство.
  2. Теперь отключаем питание с электросети, отбросив клемму «минус» с аккумулятора.
  3. Установка фаркопов потребует вынуть все из багажника и снять его обивку.
  4. Само устройство нужно приложить к тому месту, где планируется его крепления и сделать необходимую разметку.
  5. В месте крепления сверлятся дрелью с обеих сторон отверстия, которые лучше обработать антикоррозийным средством, чтобы продлить срок службы;
  6. Как подсказывает фото к данной статье, мы можем производить затяжку сцепного устройства, используя гайки, шайбы и болты, а также ключ подходящего размера.
  7. Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Для этого мы делаем пару отверстий, внизу лонжерона и изнутри багажного отделения с установкой усиливающих накладок.
  8. Затягиваем все нужные болты ключами.
Закрепление на раме авто

Использование схемы подключения

Готовый фаркоп, как правило, обладает уже всеми необходимыми отверстиями для крепления, о чем позаботились производители фаркопов. Теперь мы можем приступить к подключению сцепного устройства.

Нам не обойтись без розетки, которая соединяет электрическую часть проводки автомобиля и прицепа. Схема розетки фаркопа, как правило, идет в комплекте.

Что касается электрооборудования сцепного устройства, то оно представляет собой штепсельную розетку с комплектом проводов. Цвет проводки может не совпадать с цветом проводов на фото

Закрепленная болтами на кронштейне, розетка подключается к основной проводке. При подключении нужно смотреть на цвета проводов согласно схемы. Подключать нужно в стандартный разъем, который может быть 7-жильным и 13-жильным (только на иностранных авто).

Совет: В случае, если проводка розетки не соответствует проводке прицепа, то воспользуйтесь переходниками.

Монтаж на авто

Ниже предлагается инструкция, при помощи которой мы сможем осуществить подключение фаркопа к электронике машины:

  • Нам понадобится отверстие, расположенное в днище багажника для соединения розетки с остальной проводкой. В том случае, когда сцепное устройство изготовлено самостоятельно, придется сверлить отверстия самому. Продумайте место будущего размещения;
  • После того, как розетка на фаркоп установлена, протянем провод через отверстие в багажнике и подключим к розетке.
Определенную помощь может оказать схема подключения на Ларгус, если вы являетесь обладателем именно этой модели
  • Во время подключения проводку нужно подключать таким образом, чтобы не перепутать порядок. При несовпадении проводов по количеству приобретите переходник для розетки. Защитить электропакет от внешних повреждений и короткого замыкания поможет специальная трубка, в которую нужно пропустить комплект проводки в сборе;
  • Закрепите провода на стенках багажника, аккуратно заложите их обивкой.
  • Можно подсоединять прицеп, проверять, какова высота от земли, и работоспособны ли его стоп-сигналы, повороты и ходовые огни.
Фаркоп можно установить на любой автомобиль. Точки установки указаны в инструкции к изделию

Электроработы

Электрическое оборудование для сцепно-тяговых устройств является другой сферой, нежели изготовление фаркопов. При выборе приспособления подбирайте его таким образом, чтобы он не закрывал номерной знак автомобиля. Иногда с этой целью приходится срезать часть бампера.

Обратите внимание! Если вас не устраивает такая технология, придется купить бампер с заводским вырезом.

На фото – процесс установки на ВАЗ девятого поколения

Может возникнуть и обратная ситуация, когда в сцепном устройстве нет необходимости. Например, владелец приобрел транспортное средство с установленным фаркопом, но желает его снять. В этом случае потребуется проделать обратную работу, чтобы разъединить всю собранную вместе проводку.

  1. Точно так же, как происходило подключение розетки фаркопа, таким же образом мы отключим ее.
  2. Механически можно демонтировать его с помощью специального ключа.
  3. Если его нет – то придется срезать болты или сварочные швы. Такую работу лучше поручить опытным слесарям и электрикам.

Какие бывают сцепные устройства

Существуют следующие виды фаркопов, исходя из крепления и предназначения:

  • Например, фиксированные, которые ставят на кузов с использованием болтов либо сварки. Снять их гораздо сложнее, вот почему они обычно выдерживают самую долгую эксплуатацию. Некоторым владельцам машин необходимо иметь возможность снимать и устанавливать заново сцепное устройство. В этом случае на помощь придут съемные фаркопы.
  • Иногда встречаются устройства фланцевого типа, которые обычно крепятся на специальной площадке транспортного средства. Существует классификация фаркопов по тоннажу, а также типам транспорта, на котором они применяются.
Монтируемые быстросъемные устройства

До недавнего прошлого проблему сцепки решали гораздо проще – попросту приваривался к кронштейну крюк, и снять такое устройство уже не было никакой возможности. Сегодня такой подход выглядит, как минимум, неразумным, ведь лучше приобретать и ставить такой фаркоп, который может складываться и прятаться.

С тех пор производство фаркопов шагнуло далеко вперед. К тому же, торчащий сзади машины крючок создает дополнительную угрозу безопасному движению.

Как добиться прочности соединения

Чтобы сделать соединение с фаркопом еще более надежным, в комплектации с ним идут усиливающие пластинки. Для самого устройства нам понадобятся в кузове отверстия диаметром от 12,5 до 13 мм. Через усиливающую пластину и гайку с болтом крепится сам фаркоп. Желательно подложить под металл шайбочку.

При установке электрической проводки постарайтесь добиться качественной изоляции, чтобы не попадала влага с ее разрушительным действием. Выполнить все этапы подключения фаркопа вам поможет видео в этой статье. Любые работы можно провести качественно, если внимательно изучить инструкцию прежде, чем начать орудовать инструментом. На некоторых автомобилям во время установки придется демонтировать задний бампер

  • Недостаточно ограничиться прикручиванием сцепки к бамперу машины. К устройству нужно еще выводить электророзетку для возможности питания электропотребителей самого прицепа.
  • Прокладывать проводку через всю машину нет необходимости. Возле места расположения задних фонарей машины обычно находится жгут, к которому и осуществляется запитывание.
  • Такую работу несложно провести собственными силами или обратиться к сторонним специалистам, имеющим опыт и навыки.
Еще один вариант быстросъемной модели
  • Если не получается сразу подключить прицеп к сети основного транспортного средства, может потребоваться покупка так называемого адаптера, или блока согласования.

В завершение

При выборе фаркопа на Фольксваген Поло седан или другой европейский автомобильный бренд, отдавайте предпочтения качественным производителям и их изделиям. Теперь, если у вас стоит прицеп в гараже, ему больше не придется пылиться. Осталось провести государственную регистрацию и можно пользоваться. Удачи на дорогах!

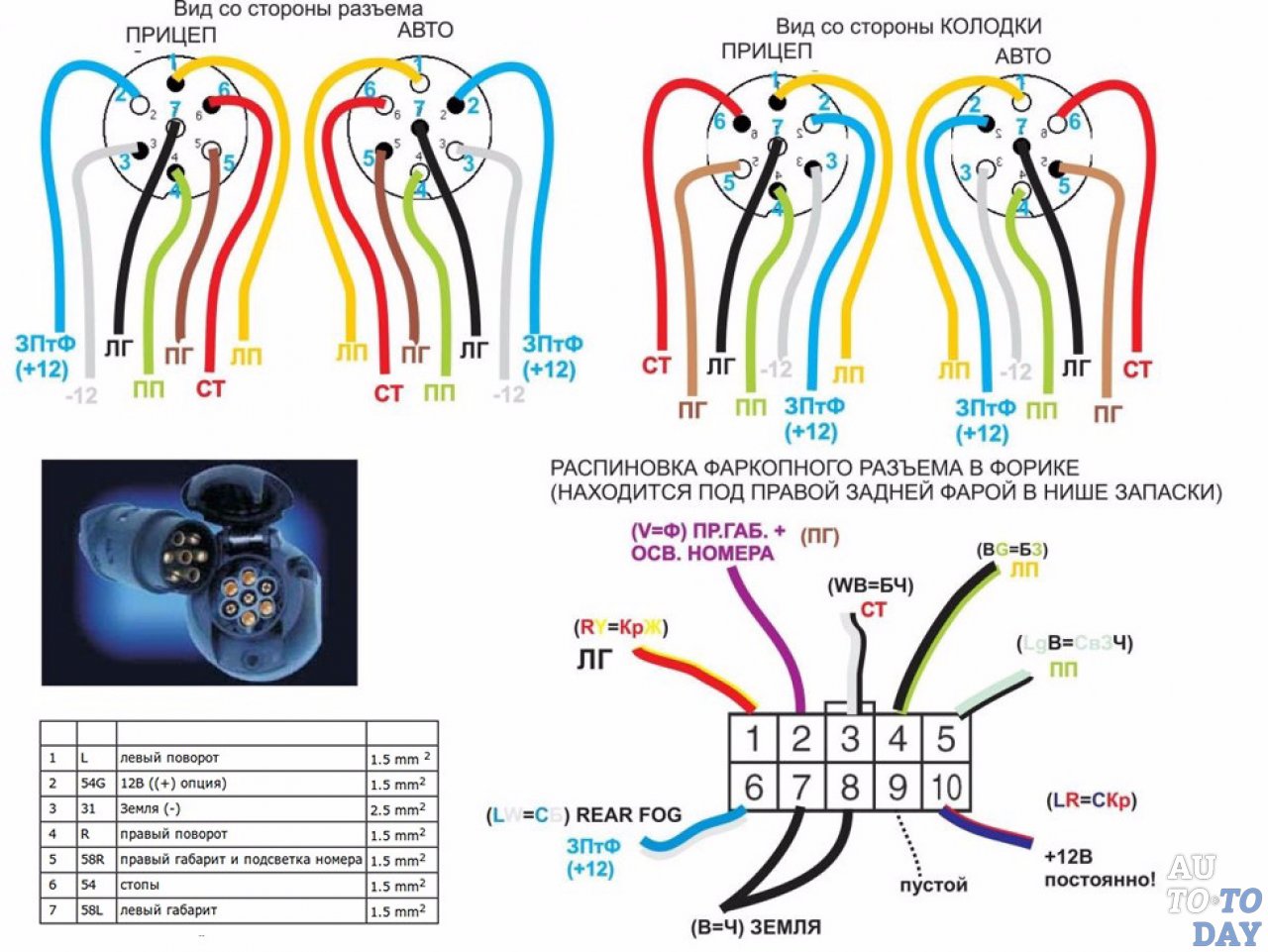

Схема подключения фаркопа 7 контактов


Схемы подключения розетки фаркопа легкового прицепа. Распиновка разъемов на 7 и 13 контактов.

Схемы подключения прицепа к бортовой сети автомобиля стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом.

Все современные прицепы в обязательном порядке оснащаются световым электрооборудованием, дублирующим сигналы световых приборов автомобиля, который буксирует прицеп. Схемы подключения прицепа к бортовой сети авто стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом.



Типы соединительных разъемов



Наибольшее распространение для легковых автоприцепов как в России, так и за рубежом – прежде всего в Европе, получили 7-контактная (7-pin) и 13-контактная (13-pin) схемы подключения.

На прицепах отечественного производства, как правило, применяется

разъем 7-pin, поэтому вместе с фаркопом резонно приобретать и соответствующую розетку с семью контактами.

Разъем 13-pin традиционно используется в прицепах-дачах (кемперах), в которых требуется дополнительное питание для освещения и других потребителей. Кроме того, розеткой 13-pin обычно оснащаются оригинальные заводские фаркопы зарубежных автомобилей.

Впрочем, если у вас окажется иномарка с оригинальным фаркопом с розеткой 13-pin, а у приобретаемого в нашей компании прицепа разъем 7-pin, то это не проблема – существуют переходники, как для подключения 7-контактного штеккера прицепа к 13-контактной розетке, так и наоборот.

В США, Японии и Австралии свои стандарты и, например в американском, помимо физической разницы в разъемах, которых существует несколько типоразмеров, есть важный нюанс – в ряде случаев питание для указателей поворотов и стоп-сигналов подаются по одним и тем же проводам. Поэтому, если у вас «американец» с оригинальным разъемом, имеет смысл полностью перейти на европейский разъем, добавив необходимые реле или блок согласования.



Распиновка 7-контактной розетки легкового прицепа (европейский тип)





Код

Наименование

Цвет провода

1

L

Левый указатель поворота

Желтый

2

54G

Противотуманные фонари*

Синий

3

31

Масса/Земля (-)

Белый

4

R

Правый указатель поворота

Зеленый

5

58R

Правый габарит и подсветка номера

Коричневый

6

54

Стоп-сигналы

Красный

7

58L

Левый габарит

Черный



*Примечание: 2 контакт — опциональный, в Европе обычно используется для включения противотуманных фонарей или может быть задействован для фонарей заднего хода.

Рекомендованное сечение для сигнальных проводов – 1,5 мм2. Для «массового» провода – 2,5 мм2.





Распиновка 13-контактной розетки легкового прицепа (европейский тип)



Код

Наименование

Цвет провода

1



Указатель левого поворота

Желтый

2



Противотуманные фонари

Синий

3



Масса/Земля (-) для контактов 1,2, 4-8

Белый

4



Указатель правого поворота

Зеленый

5



Правый габарит и подсветка номера

Коричневый

6



Стоп-сигналы

Красный

7



Левый габарит

Черный

8



Фонарь заднего хода

Розовый

9



+12В (постоянный)

Оранжевый

10



+12В (при включенном зажигании)

Серый

11



Масса/Земля (-) для контакта 10

Бело-черный

12



Резерв (спарен с контактом 3)

Бело-синий

13



Масса/Земля (-) для контакта 9

Бело-красный



Рекомендованное сечение для проводов 1,2, 4-8, 12 – 1,5 мм2. Для проводов 3, 9-11,13 – 2,5 мм2.

Схема Подключения Розетки Прицепа Легкового

До начала электромонтажных работ должна быть тщательно изучена распиновка розетки фаркопа 7 пин.


Заметим, что самостоятельные манипуляции с ней приводят к потере права на гарантийное обслуживание.

Указана типичная расцветка проводов для авто российской сборки возможно отклонение по цветам.
Прицеп на легковой автомобиль. Как делать скрутки

Даже если разъемы розетки и вилки полностью совпадают,мог. Для этого облейте эту деталь водой и посмотрите, будут ли протечки.

В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа согласно распиновке, указанной в руководстве пользователя. Рисунок 7.

Указана типичная расцветка проводов для авто российской сборки возможно отклонение по цветам. Когда он определит, что она потребляет больше тока, то выдаст сообщение об ошибке.

Переходник с 7 на 13 пин Распиновка 13 пиновой розетки Данным разъемом оснащаются практически все современные импортные автомобили если конструкцией предусмотрена его установка.

Стандартная схема розетки прицепа легкового автомобиля — первый вариант Подключение проводов фаркопа по стандартной схеме осуществляется на автомобилях, не оборудованных электронной схемой управления.

2ПТС-4 вилка

Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа

Регламентирована даже площадь поперечного сечения проводников, которая составляет от 1,5 до 2,5 мм2 в зависимости от потребляемой нагрузки. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники.

Такое решение — залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий. Внимательно изучите схему проводки машины, чтобы безошибочно найти нужные цепи для проверки используйте тестер.

Поделиться с друзьями: Вам также может быть интересно. Разновидности разъемов и схема подключения фаркопа 7 контактов Планируя использовать фаркоп для прицепа, следует установить розетку, изучить схему соединений для фаркопа, чтобы соответствующие сигналы через разъем фаркопа обеспечили включения задних световых ламп поворотов и других осветительных приборов.

Схемы подключения прицепа к бортовой сети авто стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом. Это позволяет выполнить соединение электрических проводов с имеющимися электрическими цепями, не прибегая к каким-либо разветвителям.

Это гораздо проще, чем заменять разъём на автомобиле целиком.

Пятнадцатиконтактные розетки отличаются широкими функциональными возможностями.

Он позволяет корректно подать питание ко всему имеющемуся на прицепе электрооборудованию. Вариант 1 Данный метод подходит для тех ситуаций, когда в автомобиле отсутствует современный блок управления, что делает возможным подключить провода напрямую к электро-цепи.
ПОДКЛЮЧАЕМ РОЗЕТКУ НА ПРИЦЕП — СВОИМИ РУКАМИ.

Читайте дополнительно: Основные принципы энергосбережения на предприятии

Как подключить розетку фаркопа

Семиконтактный разъем на современных иностранных автомобилях чаще всего не используется.

Речь идет о корпусе розетки для фаркопа с крышкой и резиновым кольцом для уплотнения. Как только в этой области начнется большее потребление тока — это будет воспринято системой как ошибка. Важно, чтобы контакты не были окислены или отгнили.

Распиновка розетки фаркопа 7 пин в легковых автоприцепах Для синхронизации световых сигналов необходима распиновка розетки прицепа 7 пин и ее подключение к электропроводке машины. В свою очередь, блок согласования нужен, если передача управляющих сигналов происходит по мультиплексной шине. Все компоненты качественно соединены.

Список лучших производителей: Bosal. Это гораздо проще, чем заменять разъём на автомобиле целиком.

Речь идёт о блоке согласования между электрикой, фаркопом и прицепной части автомобиля. Он предусматривает подключение электрики фаркопа через специальное согласующее устройство. Данный вариант возможен, если на фаркопе и прицепе имеются соответствующие разъемы; универсальной. Регламентирована даже площадь поперечного сечения проводников, которая составляет от 1,5 до 2,5 мм2 в зависимости от потребляемой нагрузки.

Распиновка розетки фаркопа 7 пин в легковых автоприцепах


Если производитель добросовестный, то в коробку обязательно будет вкладываться инструкция по правильному размещению. Универсальный метод подключения разъема прицепа и распиновки Для подключения универсальным способом, используя разъем фаркопа, поочередно соединяют провод левого поворотного сигнала машины с левым поворотником прицепа, задний противотуманный огонь авто и противотуманку прицепной техники и т.

Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Она используется на автомобилях со сложной электросхемой, требующей применения согласующего блока.

Стоп-сигналы коричневый. Для обеспечения надежности соединения необходимо приобрести специальные клеммы, изоленту и термоусадочную трубку. Впрочем, если у вас окажется иномарка с оригинальным фаркопом с розеткой pin, а у приобретаемого в нашей компании прицепа разъем 7-pin, то это не проблема — существуют переходники, как для подключения 7-контактного штеккера прицепа к контактной розетке, так и наоборот. Первое, что здесь нужно сделать — подключить блок согласования к штатной электрике автомобиля. Чаще всего в этом месте можно найти специальное технологическое окно, предусмотренное производителями с целью упростить процедуру замены испорченных лампочек.
Подключение розетки для прицепа

Написать отзыв

Он сможет правильно подключить мультиплексную шину и протестировать работу электрооборудования в разных режимах.

Штатная розетка фаркопа Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку. Универсальная схема подключения автомобильной розетки прицепа — второй метод На многих моделях современных машин имеется фаркоп, позволяющий производить буксировку прицепа.

Проводку соединяют с сигнальными цепями, только в этом случае сигналы на светотехнику буксируемого устройства поступают не с машины, а с блока согласования, а его присутствие электроникой не воспринимается.

Еще нужно проверять состояние резьбы, а также крепежных винтов на клеммах. Для выполнения работ используется семиконтактная розетка для прицепа, каждый из контактов которой напрямую соединяется с соответствующей электрической цепью питания задней светотехники.

Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Обычно они продаются вместе с фаркопом, но если в упаковке их нет, тогда нужно посетить рынок или строительный гипермаркет для покупки. Советы и рекомендации Простая схема подключения розетки 7 пин предполагает, что нужно определить трассировку проводов. Если будет выявлено большое потребление тока, контроллер уведомит об ошибке.

Он предусматривает подключение электрики фаркопа через специальное согласующее устройство. После того как вы подключили прицеп и проверили что все системы работают нормально, а огни горят, не забудьте защитить внутренние элементы от влаги.

Дополнительно могут потребоваться силиконовые прокладки. Правые габаритные огни. Остановимся детально на семипиновом евроразъеме, применяемом отечественными автомобилистами. Стандартная схема розетки прицепа легкового автомобиля — первый вариант Подключение проводов фаркопа по стандартной схеме осуществляется на автомобилях, не оборудованных электронной схемой управления. При наличии соответствующей подготовки можно попытаться выполнить подключение своими силами.

Иными словами, вся работа будет сводиться к соединению проводов, идущих с разъемов, к задней светотехнике. Это позволяет выполнить соединение электрических проводов с имеющимися электрическими цепями, не прибегая к каким-либо разветвителям.
Подключение проводки фаркопа (и других осветительных приборов) на Ларгус и другие

Схема подключения разъема прицепа (распиновка розетки фаркопа)

  • Главная
  • Статьи
  • Схема подключения разъема прицепа (распиновка розетки фаркопа)

15.08.2013

В статье указана стандартная распиновка электрики. Т.е. если вы установили фаркоп в специализированном сервисе, и можно смело покупать к своему автомобилю новый прицеп. Если фаркоп устанавливали самостоятельно, тогда надеемся, эта статья окажется для вас полезной.

Если Вам необходима схема подключения прицепа распиновка розетки фаркопа, Вы можете воспользоваться информацией, расположенной ниже.

№ контакта

Код

Цвет проводов МЗСА

Цвет проводов

ГОСТ 9200-76

стр. 10 (11)

На некоторых

украинских

прицепах

Сигнал

Сечение провода

1

L

Желтый

Желтый

Зеленый

Левый поворотник

1,5 мм2

2

54G

Голубой

Голубой

Красно-белый

Опция, в России выводят противотуманный фонарь

1,5 мм2

3

31

Белый

Белый

Черный

Земля (-)

2,5 мм2

4

R

Зеленый

Зеленый

Желтый

Правый поворотник

1,5 мм2

5

58R

(Нет провода)

Коричневый

Розово-красный

Правый габарит и подсветка номера

(иногда задний ход)

1,5 мм2

6

54

Коричневый

Красный

Голубо-белый

Стоп-сигналы

1,5 мм2

7

58L

Черный

Черный

Голубо-черный

Левый габарит

1,5 мм2

Обратите внимание, что на прицепах МЗСА к 5-у сигналу ничего не выводиться. Соответственно, если у вас на прицепе МЗСА не горят габаритные огни, скорее всего в розетке фаркопа сигнал выведен только на 5-й контакт, а на 7-й нет.

Некоторые российские производители прицепов при установке фонаря заднего хода подключают его к 5-й клемме, а за габаритами оставляют 7-й контакт.

Для долгой и безотказной службы электрической розетки советуем после подсоединения контактов промазать их литолом или солидолом, а место входа жгута проводов в розетку надежно обработать герметиком.

Схема подключения 13-контактной розетки автоприцепа разобрана в отдельной статье.


Комментарии Написать комментарий

4 фото схемы подключения, распиновка розетки фаркопа (7 пин)

Особенности подключения ТСУ, схемы подключения устройства на 7 пин, обозначения по цветам, схема подключения вилки, схема подключения розетка фаркопа.

ТЕСТ:
Чтобы понять, обладаете ли вы достаточной информацией о ТСУ.
  1. Сколько есть разновидностей розеток?

а) Для легковых автомобилей выпускается три вида розетки. Тринадцатиконтактная, применяемая в России.  Американская или Европейская на 7 пин. И имеется специальный разъем.

б) В продаже имеется два вида розеток. Русская на 13 пин и Американская на 7 контактов.

  1. Что обозначает контакт, отмеченный буквой «L»?

а) провод, направляющийся к левому поворотнику.

б) Провод правого поворотника.

в) Провод, включающий правый и левый поворотники.

  1. Зачем на розетки ставят крышечки?

а) Крышка нужна, чтобы лишние провода не были подключены к устройству.

б) Она служит защитой, предохраняющей розетку от внешних воздействий. Крышка нужна в тот момент, когда авто фаркоп не соединён с прицепом.

  1. Какие контакты можно срастить, чтобы упростить процесс сборки?

а) Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Все они включаются синхронно.

б) Соединять разрешено любые контакты. Так работа пойдёт проще.

  1. Что обозначает контакт, отмеченный «54G»?

а) Подключение к задней противотуманке.

б) Подсоединение к стоп-сигналам автомобиля.

Ответы:
  1. а) Есть три вида розеток – русская на 13 контактов, американская или европейская на 7 пин, а также специальный разъем.
  2. А) Буквой «L» обозначается ровод, подсоединяющийся к левому поворотнику.
  3. Б) Крышка на розетке служит в качестве защиты от различных воздействий. Ее закрывают, когда фаркоп не подключен к прицепу.
  4. А) Для упрощения работы, сращивают следующие контакты: двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Возможность соединения объясняется тем, что все они включаются синхронно.
  5. А) Обозначение «54G» — это подключение к противотуманным фарам автомобиля.

Чтобы перевезти объемный груз, на автомобиль крепится надежный прицеп. Подсоединение происходит посредством ТСУ и плотного контакта с его розеткой. Необходимо правильно подключить контакты, чтобы на прицепе при езде срабатывали задние фары, сигнализирующие участникам дорожного движения, что водитель совершает разнообразные действия, к примеру, поворот. Чтобы правильно подсоединить сигналы, потребуется изучить схему подключения прицепа, а также распиновки розетки фаркопа.

Определение: Распиновка розетки прицепа – это схема разъемов, необходимая для соединения автомобиля с прицепом своими руками. Подключение электрики требуется, чтобы на прицепе работала вся осветительная техника, согласно правил дорожного движения.

Виды разъемов распиновка и схема подключения

для авто типа Лада Веста, Рено Дастер

Разъем фаркопа иногда называют обычным штекером. При помощи этого устройства можно соединить электропроводные элементы транспорта с прицепом. Имеется несколько разновидностей разъемов:

  1. Тринадцатиконтактная розетка используется в основном в России.
  2. Американский или Европейский стандарт имеет 7 пин, то есть 7 пиновых разъемов.
  3. Также выпускается специальный разъем.

Распиновка фаркопа на 7 контактов предполагает применение нескольких поводков. Их толщину должна равняться 1,5 мм или 2 мм. Используются 6 проводов по 1,5 мм и один провод в 2 миллиметра.

Рисунок 1. Схемы распиновки 7 контактного разъема
  1. «L» обозначает провод, направляющийся к левой стороне автомобиля — поворотник.
  2. «54G». Предназначается для подключения к задней противотуманной фаре.
  3. «31» — провод – «минус». Он имеет толщину в 2,5 мм.
  4. «R» подключается к правому поворотнику.
  5. «58 R». Идет на правый габарит и подсвечивает номерной знак автомобиля.
  6. «54» отвечает за стоп-сигналы.
  7. «58». Это левая сторона габаритов.

Как избежать ошибок при подключении распиновки на 7 пин

Чтобы не совершить ошибок, следуйте схемам.

Ниже представлен рисунок на 7 пин. Расцветка стандартная и используется на автомобилях российской сборки, например, на ВАЗ 2107. Но иногда встречаются и некоторые отклонения по цветам. Если используется европейской автомобиль, вроде Рено Дастер, то разъемы могут быть задействованы не все.

Рисунок 2. Схема по цветам

Пояснение по цветам:

  1. Управление левыми поворотниками.
  2. ПТФ. На иностранных автомобилях обычно этот контакт не используется.
  3. Масса.
  4. Управление правыми поворотниками.
  5. Левые габаритные огни.
  6. Стоп-сигналы.
  7. Правые габаритные огни.

Семиконтактный разъем на современных иностранных автомобилях чаще всего не используется. Там подключают 13 пин. Но в том случае, если на прицепе установлен старый образец штекера, то его необходимо подключать к новому евроразъему при помощи проводника. Это гораздо проще, чем заменять разъём на автомобиле целиком.

Рисунок 3. Альтернативный вариант схемы

Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа

Куда крепится дополнительная розетка?

В случае, если потребуется установить дополнительную розетку ТСУ, крепить ее необходимо в подрозетник фаркопа.

Как соединить контакты?

Контакты соединяются при помощи схемы распиновки. Если производитель добросовестный, то в коробку обязательно будет вкладываться инструкция по правильному размещению. Если распиновка отсутствует, тогда автолюбителю придется самостоятельно определить принадлежность всех контактов.

Какие нужны материалы для установки розетки?

Список обязательных материалов:

  1. Розетка для фаркопа.
  2. Различные приспособления для демонтажа бампера.
  3. Термоусадка и изолента.
  4. Крепежная пластина и иные крепежные элементы.
  5. Гаечные ключи и отвертки. Потребуется использовать разные размеры.
  6. Хороший паяльник.
  7. Если в комплекте не предусмотрены провода, тогда необходимо найти медные с подходящей толщиной.
  8. Клеммы, которые будут соединяться с проводами. Обычно они продаются вместе с фаркопом, но если в упаковке их нет, тогда нужно посетить рынок или строительный гипермаркет для покупки.
  9. Схема для подключения. Лучше всего иметь ее на бумажном носителе. По памяти соединять нежелательно. Если распечатать не удалось, тогда скачайте схемы на свой смартфон, чтобы постоянно сверяться с правильностью соединения.

Автомобилистам, решившим самостоятельно установить ТСУ, и произвести монтаж розетки, необходимо запомнить одно правило: каждая жила в многожильном кабеле должна в толщину составлять не меньше полутора миллиметров.

Еще важно знать 5 нюансов о подключении

: Рисунок 4. 5 нюансов о подключении розетки фаркопа

Посмотрите на картинке разъем фаркопа. Выключение не составит особой сложности, особенно если имеется универсальный составляющий элемент, представляющий собой разъем фаркопа. Очень удобно производить соединение в том случае, если вилка и розетка совпадают по разъемам. Соответственно, розетка, состоящая из семи контактов, должна подключаться к семиконтактной вилке . В таком варианте можно будет производить обычное подключение, не забывай совмещать нужные гнезда с соответствующими розетками.

Рисунок 5. 7 пинРисунок 6. Крышка

Предварительно ознакомьтесь с расположением всех семи подключаемых разъемов. Если они совпадают визуально, то можно просто попробовать соединить одно к другому. Если розетка фаркопа качественная, то на ней обязательно должна быть крышечка. Она нужна для предохранения от различных внешних воздействий. Такая защита потребуется в тот момент, когда авто фаркоп не соединён с прицепом.

Рисунок 7. Сращивание

Подключить электронику можно более простым способом. Чтобы совершить подобную операцию, необходимо объединить несколько поводков в группу, и создать результативный симбиоз подачи электрических сигналов. Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Это объясняется тем, что при эксплуатации автомобиля они будут использоваться синхронно. Крепление обеспечивается при помощи кронштейнов.

Следующий способ предполагает изменение электросистемы автомобиля. Это изменение заключается в объединении нескольких проводов, которые ведутся к задней световой, и сигнальной электрике прицепа. Их необходимо соединить с проводами от сцепного устройства. Если на автотранспортном средстве стоит сложная электросхема, тогда придется потратить чуть больше усилий, чем в предыдущих вариантах. Если сигнальные и световые лампочки автомобиля работают без специального микропроцессора, тогда можно подключить 7-канальный фаркоп разъем. Перед тем как начать операцию, следует убедиться, что проводков хватает. Если есть необходимость, то элементы проводки можно изготовить своими руками, используя медный трехжильный полторамиллиметровый провод. На них должна стоять маркировка «ПВС».

Если подсоединение происходит напрямую, перед глазами обязательно должна находиться схема фаркопа, а также схема розетки автомобиля.

Розетка фаркопа

Чтобы правильно произвести соединение, необходимо по одному проводу подать на поворот сигналы, стопы, а также габаритные и противотуманные фары, также туда подключаете освещение номерных знаков. Также потребуется соединение нескольких проводов, которые идут на массу, фару заднего хода, если такая есть. На электронные блоки также устанавливают специальный переходник. Речь идёт о блоке согласования между электрикой, фаркопом и прицепной части автомобиля. При наличии такого соединения, все подключаемые части будут работать бесперебойно и не создавать проблем автомобилисту. Подключение блока согласования фаркопа производится своими руками.

Фото схем подключения схем фаркопа всегда помогут в работе, если возникли трудности.

Подключение розетки для прицепа

Топ-5 лучших производителей фарк-в на автомобили типа ВАЗ 2110, Тойота Хайлюкс

Очень часто автолюбителям приходится перевозить габаритные грузы. На крышу машины вроде ВАЗ 2110 помещать их неудобно и небезопасно. Именно поэтому приходится заниматься подсоединением прицепа. Это необходимо делать правильно – через фаркоп. Но чтобы произвести надежное соединение, потребуется покупать устройство от хороших производителей, которые уже давно зарекомендовали себя на рынке с положительной стороны. Некачественное оборудование приведет к серьезным последствиям – если отключатся поворотники на прицепе, то возможно образование дорожно транспортного происшествия.

Список лучших производителей:

  1. Bosal. Производитель предоставляет своим клиентам широкий ряд продукции. Все компоненты качественно соединены. Используются лучшие комплектующие. С устройством всегда дают инструкцию по применению. Она понятная и наглядная.
  2. Thule. Фирма также известна под маркой Brink. Модели быстросъемные, а потому не придется долго возиться с подключением и разборкой. Качество материалов и сборки очень хорошее. Бренд надежно зарекомендовал себя.
  3. Auto-Hak. Это модель имеет приемлемые цены, но при этом качество конструкции одно из самых лучших. В магазинах можно найти широкий выбор продукции. Имеются также быстросъемные модели.
  4. Baltex. Приобретать можно людям с отечественными, а также китайскими автомобилями. Качество изготовления хорошее, но несколько уступает предыдущим моделям. Крепеж изготавливается из нержавейки, а потому можно без проблем ездить с прицепом под дождем.
  5. Avto S. Подходит для китайских и российских автомобилей, как для Тойоты Хайлюкс, так и для Лады Веста. Цены очень низкие.

Распиновка розетки фаркопа легкового автомобиля, схема подключения


Многие автовладельцы используют для транспортировки дополнительных грузовых подвижных прицепов специальные транспортные соединительные устройства, фаркоп и оснащённый фиксирующими элементами разъём, через который по проводам к световым приборам осуществляется сигнальное управление подвижного прицепа.

О способах подключения и видах разъёмов прицепа

Для транспортировки грузовых прицепов используется специальное тяговое сцепное устройство выполненное из мощной силовой стальной конструкции, крепится сзади на стальную платформу автомобильным механизмом.

Требуется схема подключения фаркопа, которая обеспечит безопасность и соблюдение правил ДТП. Многие автомобили предусматривают в дополнительных опциях к автомашине разъёмный узел: розетку фаркопа и электрические провода соединяющие питание, управление машиной с дополнительным тяговым устройством.

В основном автотранспортные механизмы оснащаются данными устройствами как дополнительный сервис при приобретении авто. Розетка фаркопа может быть подключена самостоятельно к автомобилю, распиновка розетки фаркопа и монтаж электрической проводки выполнить своими руками не представляет большого труда. Рассмотрим схемы подключения прицепа распиновку розетки фаркопа.

Существуют следующие схемы подключения розетки фаркопа:

  • Обычный Российский стандарт с розеткой на семь групп соединительных контактов;
  • Европейский и Американский стандарт на тринадцать разъемных соединений;
  • Специальный разъём.

Кстати, в России и Америке тоже применяют на семь и тринадцать разъёмов способ на подключение фаркопа. Тринадцать соединений применяют в основном присоединении электропроводки в перевозных домах-прицепах.

При проведении монтажа и соединения цепи управления задними габаритными приборами автомашины следует соблюдать правила подключения розетки для прицепа легкового автомобиля, правильность и последовательность операций при включении.

Не следует выполнять такие операции методом «тыка» в контакты световых приборов, может произойти КЗ или срабатывание автоматики защиты блока управления автомобилем. И нельзя соединять проводники методом скрутки, может некачественное соединение создать не верную команду, и устройства будут заблокированы на включение.

Современные схемы автомобиля комплектуются разными электронными приборами, которые в работе использует электронику, модули, блоки согласования. Поэтому в комплектность устройств включается ещё дополнительный особенный разъём.

В распиновке розетки прицепа грузового автомобиля используются проводники из проводников сечением 1,5 или 2мм, точнее по 1,5мм всего будет — 6 проводников, по 2мм будет один провод.

Розетка фаркопа на семь разъёмов имеет состав распиновки следующий:

  1. сигнал на левый поворот;
  2. задний ход;
  3. масса 12В;
  4. сигнал на правый поворот;
  5. правый габаритный сигнал;
  6. Стоп сигнал;
  7. левый габаритный сигнал.

Разъёмная розетка фаркопа на тринадцать пинов состоит из следующей комплектации:

  1. указатель левого поворота;
  2. противотуманные задние фонари;
  3. масса в цепи 1,2,4-8;
  4. указатель правого поворота;
  5. сигнал правый габаритный;
  6. Стоп сигнал;
  7. сигнал левый габаритный;
  8. сигнал заднего хода;
  9. +12 В постоянно;
  10. +12В при включении зажигания;
  11. масса в цепи 10;
  12. Резервный пин;
  13. масса в цепи 9.

Для разъёмов из 13 контактов характерно присутствие дополнительных контактов с минусовой и плюсовой полярностью, позволяющие соединять дополнительные приборы к примеру камеры, осветительные приборы и прочее.

Разъёмное подключение электропроводов фаркопа на семь и тринадцать разъёмных соединений состоит из двух соединительных узлов: розетка «мама» и вилка «папа». Розетка фаркопа монтируется на автомобиле рядом с местом крепления фаркопа.

Вилка для прицепа устанавливается с удлинённым жгутом из соединительных проводников на прицепе с целью создания свободной стыковки прицепа и свободного монтажа электропроводки.

В случаях применения специального разъёма в машинах с бортовым компьютером и прочими электронными устройствами, лучше в монтаже электрической части сигнального управления прицепного механизма применять электронный блок согласования, в других же случаях можно провести монтаж ручной электросети для прицепа.

О способах монтажа при подключении прицепного устройства

Наличие электроники в системе управления автомобиля позволяет применять в монтаже электросети сигнализации и управления прицепом электронный блок согласования. Он будет отслеживать и тестировать сигналы управления посредством мультиплексной программы.

В случае повышения тока в цепях прибор будет выдавать ошибку в передаче сигнала. Выполнение монтажа и стыковку к разъему на прицепном механизме проводят по специальной программе с подключением в цепях устройства согласования.

Необходимо в монтаже использовать на машине в цепях устройство, которое будет передавать через блок согласования на прицепной механизм сигналы управления, а не через разъёмную часть в прицепе.

О способах подключения электропроводки для прицепа

1.Способ предусматривает использование специальных коннекторов с тремя окончаниями: два штепсельные соединяют штатные световые приборы и один для розетки фаркопа. Схема подключения розетки для прицепа легкового автомобиля и монтаж не сложный, но требует изучение порядка последовательности ведения работы. Как альтернативу применяют соединение проводов от задних сигналов к проводам на прицепном механизме через разъёмный механизм.

Для монтажа понадобятся специальные материалы:

  • Розетка с крышкой;
  • Коммутационные колодки, бывают с гнёздами под предохранители;
  • Провода сечением 1,5-2 мм кв, изолированные, многожильные или
    одножильные;
  • Силиконовый герметик автомобильный;
  • Жгут из гофрированной трубки 3 метровой из пластика или металлический;
  • Для фиксации жгута Хомуты.

В таком варианте можно применять семи канальную схему подключения фаркопа.

2. Способ монтажа с применением электронного блока согласования.

Использование такого устройства на подключение розетки фаркопа к автомобилю обеспечивает гармоничное сочетание световых сигналов машины и прицепного устройства.

Об основных особенностях и советы по подключению

Как подключить розетку фаркопа? При монтаже электрической проводки машины следует использовать многожильные проводники из медного сплава. Хорошим вариантом будет применение проводников, в которых медная жила будет с сечением от1,5 кв. мм. Проводники должны быть с двойной изоляцией.

Выполнив монтаж прицепного механизма по выбранному способу подключения, необходимо провести проверку работоспособности световых устройств и выполнить защиту внутренних элементов электрических устройств от влаги. Следует использовать смазки графитовую или силиконовую, оказывающие противодействие окислению контактов.

К советам по эксплуатации электрики прицепного механизма относится:

  • следует предотвращать возможность перегрузок в сети, при пользовании бытовыми приборами, способные вызвать возгорание;
  • периодически проверять в прицепе электропроводку и элементы, перед каждым выездом, хотя бы внешне вилка прицепа должна быть надёжно закреплена и защищена от внешних воздействий среды;
  • перед каждым сезоном проверять качество электрических соединений вне салона автомобиля и прицепного механизма, производите защиту контактных зон и разъемов смазками и другими средствами;
  • не допускать болтающихся проводов, обязательно закреплять их к элементам конструкции с помощью пластмассовых хомутов, по возможности, переоборудуйте прицеп на влагонепроницаемые светодиодные приборы.

Если есть сомнения в своих силах, то лучше не рисковать и обратиться к специалистам, которые за небольшую плату сделают подключение проводки фаркопа все согласно всем требованиям монтажа и подключения дополнительных устройств.

При подключении розетки прицепного механизма машины можно обратиться за квалифицированной помощью, особенно если монтаж электрики проводится на импортном автомобиле. Опытные специалисты знают тонкости коммутации, и вероятные возможности проявляющиеся только при эксплуатации транспорта. Неправильный монтаж проводников может привести к выходу из строя световых приборов.

Распиновка розетки фаркопа на 7 pin

Распиновка розетки прицепа (от англ. pin – «вывод, ножка») – это схема разводки электрических разъемов, необходимая для самостоятельного подключения автоприцепа к автомобилю. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники. Соединение происходит с использованием розетки (расположена у фаркопа) и соответствующего штекера, подключенного к проводке прицепа. Используя соединительные разъёмы, можно объединить электрические схемы технических средств: электрический ток, подаваемый от автомашины, будет задействовать поворотные сигналы, габаритные огни и подсветку номерного знака автоприцепа. Также может потребоваться смарт-коннект, согласующий работу проводки автомобиля с прицепом (на некоторых современных автомобилях с электронными схемами управления).

Схема подключения розетки 7 к 7

Наиболее распространённая на данный момент схема подключения с «вилкой» на 7 контактов («европейский» разъем). Она применяется при подсоединении большинства прицепов для легковых машин. Схема подключения изображена ниже:

Обратите внимание: приемная и ответная часть устройства имеют гнезда обоих типов («папа» и «мама»). Такое решение – залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий. Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком.

Распиновка розетки фаркопа 7 пин в легковых автоприцепах

Для синхронизации световых сигналов необходима распиновка розетки прицепа 7 пин и ее подключение к электропроводке машины. Оптимальные места для расположения розетки – технологические проемы для смены ламп (в них есть доступ к колодкам). Если на фаркопе установлен подрозетник, на который выведены все сигналы, достаточно купить «вилку» на 7 контактов, соединив в соответствии со схемой разъема, обозначенной в руководстве по эксплуатации. Указанный метод называется штатным. В противном случае используют универсальный способ подключения: проводку подсоединяют прямо к сигнальным цепям при отсутствии в автомобиле бортового компьютера. Провода, идущие от разъема, соединяют с электроцепями задних фонарей.

Универсальный метод подключения разъема прицепа и распиновки

Для подключения универсальным способом, используя разъем фаркопа, поочередно соединяют провод левого поворотного сигнала машины с левым поворотником прицепа, задний противотуманный огонь авто и противотуманку прицепной техники и т.д. Внимательно изучите схему проводки машины, чтобы безошибочно найти нужные цепи (для проверки используйте тестер).

Подключая провода через разъем фаркопа, примените обжимные клипсы или спаяйте провода, предварительно зачистив изоляцию. Для подключения к машине с бортовым компьютером необходима не только вилка прицепа 7 pin, но и блок согласования – устройство, подключаемое к бортовой схеме и не воспринимаемое компьютером. Даже при увеличенном потреблении тока ввиду работы светового оборудования автоприцепа бортовой компьютер не будет сигнализировать о неисправностях.

Распиновка 7-контактной розетки прицепа: важные особенности

Упрощенная схема подключения розетки 7 к 7 предполагает самостоятельное определение трассировки проводов, а наибольшую трудность вызывает определение места включения соответственных проводников. Настоятельно не рекомендуется делать это наугад, последовательно соединяя разъемные контакты автоприцепа с индикаторной лампой – при наличии цифровых схем управления световыми приборами такой метод небезопасен.

Перед подключением проверьте электронные цепи в разъеме прицепа на предмет отгнившей проводки в зоне паек и контактов, на короткие замыкания на участках трущихся элементов. После этого составьте схему трассировки с обозначением цветов, способов и мест соединения проводов. Если электрические соединения расположены вне салона, их следует покрыть термоусаживаемым кембриком (специальным изолятором), а по завершении работ проверить электросвязи мультиметром, удостоверившись в отсутствии замыканий.

Электрика прицепного устройства: полное руководство

Выбор правильного комплекта электрики прицепного устройства важен для вашей безопасности на дороге. Когда вы буксируете прицеп, дом на колесах или велосипедную стойку, огни на вашем автомобиле будут скрыты, поэтому важно иметь комплект электрики прицепного устройства, чтобы фары и сигналы вашего автомобиля были видны другим участникам дорожного движения.

Электрооборудование фаркопа

Что такое комплект проводки фаркопа?

Комплект проводки фаркопа соединяет электрооборудование и фары вашего автомобиля с осветительной панелью трейлера, автоприцепа или велосипедной стойки.Это означает, что когда вы указываете или тормозите, эти огни будут гореть и на вашем прицепе или трейлере, что является юридическим требованием при буксировке.

Найдите комплекты проводов для фаркопа, указав здесь данные о своем автомобиле.

В чем разница между одиночным и двойным электричеством?

Существует 3 типа электрических вилок прицепного устройства, в том числе одинарные электрические розетки с 7 контактами, одиночные электрические с 13 контактами и двойные электрические. Одиночная электрика использует одну вилку для подключения электричества вашего автомобиля и прицепа, тогда как двойная электрика требует двух 7-контактных вилок, что обычно необходимо для буксировки старых караванов или прицепов.

Что такое 12N и 12S?

Электрооборудование 12N обеспечивает «нормальные» требования к освещению с помощью одной 7-контактной розетки. К ним относятся тормозные, индикаторные и противотуманные фары. Электрооборудование 12S обеспечивает «дополнительное» или усовершенствованное электрическое оборудование через дополнительную двойную электрическую вилку с 7 контактами. Дополнительное электрооборудование включает фонари заднего хода, внутреннее освещение и питание холодильника в доме на колесах. 13-контактная электрическая вилка объединяет в себе электрические схемы 12N и 12S в одной вилке и чаще встречается в новых автомобилях, прицепах или караванах.

Типы разъемов фаркопа

Существует два типа розеток фаркопа. То, что вам нужно, может зависеть от вашего автомобиля, прицепа, автоприцепа или велосипедной стойки, так как у каждого будут разные электрические требования. Кроме того, если у вашего автомобиля и прицепа разные буксирные розетки, вы можете приобрести адаптер, чтобы преобразовать электрические вилки буксирного крюка для работы синхронно.

7-контактная проводка фаркопа

7-контактная электрическая схема обеспечивает нормальные или законодательные требования к освещению для буксировки. Штекер с 7 контактами для буксировки будет обеспечивать функции торможения, индикации и заднего фонаря на вашей велосипедной стойке, прицепе или прицепе и подходит для простой буксировки.

Если у вас есть крепление для велосипеда, закрепленное на фаркопе, которое закрывает фары вашего автомобиля, вам понадобится осветительная панель на стойке для велосипедов, чтобы световые сигналы оставались видимыми. Кроме того, если вам нужны только основные функции освещения на небольшом прицепе, 7-контактная проводка буксирного крюка будет поддерживать эти потребности, поскольку вам вряд ли потребуются такие функции, как контроль устойчивости прицепа при переноске велосипедов на буксирном крюке.

Чтобы помочь вам понять, как работает 7-контактная проводка буксирного крюка, наша полезная диаграмма поможет вам визуализировать, как функции связаны с цветами проводки буксирного крюка.


13-контактный разъем для буксировки

13-контактный электрический разъем сочетает в себе как основные, так и дополнительные электрические характеристики, необходимые для буксировки, в одном разъеме. Это делает 13-контактный разъем более аккуратным и простым в использовании, поскольку все функции заключены в одном разъеме. Каждый штифт в 13-контактном буксирном гнезде имеет определенную функцию с соответствующим цветом, который позволяет вам видеть, какой провод в вилке обеспечивает какую электрическую функцию.

Если вы буксируете прицеп или фургон, вам будет полезна 13-контактная буксирная розетка, которая будет подключаться к расширенным функциям вашего автомобиля.Это включает в себя контроль устойчивости прицепа и обеспечение питания внутри вашего дома на колесах для таких приборов, как холодильник, что будет иметь важное значение, если вам нужно сохранить свежие продукты во время путешествия.

Посмотрите, как работает 13-контактная буксирная розетка, на нашей полезной цветной диаграмме, на которой показано, какие контакты обеспечивают какие электрические функции.


Комплекты проводов буксирного крюка

Доступны два типа комплектов проводов буксирного крюка, выбор которого обычно зависит от возраста вашего автомобиля.Всегда лучше покупать комплект проводки для конкретного автомобиля, так как он будет идеально синхронизироваться с электрической системой вашего автомобиля, а установка универсального комплекта проводки может повлиять на вашу гарантию.

Найдите лучший комплект для проводки прицепного устройства, введя регистрационный номер автомобиля ниже.

Что такое специальный комплект проводки фаркопа?

Специальные комплекты проводки для буксирного крюка были разработаны для синхронизации с электрической системой вашего автомобиля. Современные автомобили имеют сложные технические системы, поэтому для поддержки этих сложных функций были разработаны комплекты проводки буксирного крюка.

Специальный комплект проводки буксирного крюка — лучший выбор для электрики буксирного крюка, поскольку это единственная проводка, которая синхронизируется с расширенными функциями автомобиля. Это может быть включение контроля устойчивости прицепа или включение фонарей заднего хода на задней части прицепа.

Устанавливая комплект проводки буксирного крюка для конкретного автомобиля, вы не аннулируете гарантию на автомобиль, поскольку это единственный вариант, который соответствует требованиям производителя. Специальные комплекты проводки также могут предупредить вас о неисправности освещения прицепа, поскольку они интегрируются с системой предупреждения вашего автомобиля.

Что такое универсальный комплект проводки?

Универсальные комплекты электропроводки совместимы с большинством транспортных средств и поддерживают основные электрические функции, необходимые для буксировки. Если у вас ограниченный бюджет и график, универсальный комплект проводки стоит дешево, быстро устанавливается и может предоставить вам все основные компоненты, необходимые для буксировки.

Однако, поскольку универсальный комплект проводки обеспечивает только базовые требования, функциональность ограничена. Универсальные комплекты электропроводки не подходят для большинства современных автомобилей со сложными электрическими системами, поскольку они не могут поддерживать определенные функции автомобиля.Кроме того, если ваш автомобиль все еще находится на гарантии, установка комплекта проводки универсального буксирного крюка может повлиять на вашу гарантию, поскольку он не соответствует конкретным требованиям производителя. Вам также потребуется установить реле обхода проводки фаркопа, если у вас современный автомобиль со сложной электрической системой.

Что такое реле обхода проводки фаркопа?

Перепускное реле проводки буксирного крюка можно установить между проводкой буксирного крюка и проводкой автомобиля, чтобы предотвратить потребление слишком большого количества энергии непосредственно от аккумулятора автомобиля.В большинстве современных транспортных средств одна точка подключения может управлять различными системами, а универсальный комплект проводки недостаточно сложен для размещения сложных электрических систем. Универсальный комплект проводки может сделать свет слишком тусклым, отключить источник питания или вызвать перегорание предохранителя в вашем автомобиле, поэтому вам потребуется установить обходное реле проводки фаркопа, чтобы изолировать источник питания.

Вместо того, чтобы подавать постоянный источник энергии от аккумуляторной батареи транспортного средства на прицеп или трейлер, байпасное реле посылает электрические импульсы при активации функции.Например, вместо того, чтобы постоянно подавать питание на стоп-сигналы, питание будет активироваться через реле только при нажатии на педаль тормоза и отключаться, когда вы убираете ногу с педали. Таким образом, питание подается тогда, когда оно необходимо, снимая нагрузку с автомобильного аккумулятора, а также защищая его от потенциальных неисправностей, которые могут возникнуть из-за проводки прицепа.

Обходное реле необходимо, если вы устанавливаете универсальную систему электропроводки в современном автомобиле, поскольку они работают иначе, чем старые автомобили.Чтобы защитить электрическую систему вашего автомобиля от повреждений, мы всегда рекомендуем профессионально устанавливать электрооборудование буксирного устройства для конкретного автомобиля.

Чтобы увидеть, как байпасное реле подходит к электрике вашего буксирного крюка, пожалуйста, просмотрите нашу электрическую схему байпасного реле буксирного устройства ниже.


Какая электрика прицепного устройства мне лучше всего подходит?

Выбор лучшего комплекта проводки фаркопа для вашего автомобиля будет зависеть от возраста, марки и модели вашего автомобиля. Это также будет зависеть от того, что вы буксируете и какие розетки установлены на вашем автомобиле и прицепе.

Нужен ли мне переходник для электрики фаркопа?

Если у вашего буксирного крюка есть электрическая вилка с 7 контактами, но у вашего дома на колесах есть вилка с 13 контактами, вам понадобится переходник с 7 на 13 контактов. Это только расширит возможности 7-контактного разъема — он не предоставит дополнительных функций, которые были бы у вас с 13-контактным разъемом.

Если в вашем автомобиле есть 13-контактная электрическая вилка, а в вашем трейлере или прицепе есть 7-контактная электрическая вилка, вам понадобится переходник с 13 на 7 контактов. Это подойдет для буксировки велосипедной стойки или стандартного прицепа, или вам понадобится переходник с 13 контактов на две розетки, чтобы буксировать старый дом на колесах с двойной электрикой.

Независимо от того, какого размера электрические вилки у вас на фаркопе, прицепе, велосипедной стойке или прицепе, адаптер электрики фаркопа позволит вам безопасно подключить свой автомобиль и все, что вы буксируете, без необходимости менять электрические вилки.

Какая электрика прицепного устройства мне нужна?

Лучший способ найти идеальный комплект электрики буксирного крюка — это указать регистрацию автомобиля или марку, модель и возраст вашего автомобиля, чтобы мы могли найти лучший комплект проводки буксирного крюка, когда вы выбираете буксирное устройство.

.

Caravan Supplementray 12S 7pin Схема подключения розеток и вилок

от Western Towing — www.westerntowing.co.uk

Это стандартная британская проводка дополнительной розетки и вилки, также известной как 12S. За прошедшие годы произошли небольшие изменения, так как большинство новых караванов контролируют зарядку батареи в трейлере, а не в тягаче. Возврат земли также появился недавно, так как раньше он был запасным, но, поскольку холодильники для домов на колесах стали больше, было необходимо предусмотреть отдельный возврат земли для холодильника.На схеме ниже показан вид снаружи автомобильной розетки (под откидной крышкой) и изнутри вилки прицепа.


Номер терминала Функция 7-жильный цвет провода

1

Фонарь заднего хода

Желтый

2

Положительный Ключ зажигания включен (зарядка аккумулятора)

Синий

3

Земля

Белый

4

Положительный напрямую от аккумулятора

Зеленый

5

Датчик заднего хода (опционально), обычно запасной

Коричневый

6

Положительный Ключ зажигания ВКЛ (Холодильник)

Красный

7

Земля для холодильника (Терминал 6)

Черный

Схема обычной розетки или вилки 12N и схема подключения находятся здесь

.

13-КОНТАКТНАЯ СХЕМА СОЕДИНИТЕЛЬНОЙ РОЗЕТКИ

Теги
Руководство по усилителю genesis, руководство по эксплуатации газонокосилки Rover Quantum 50, рецепты по рецептам boeka 2010, руководство по эксплуатации подметально-уборочной машины elgin, руководство по работе с туманом или континентальным капризом, туристический образец 2014 года для 12 класса, руководство по обслуживанию цифровой камеры canon powershot a400, руководство по обслуживанию ford gt, ремонт Toyota Echo 2000 года Руководство по эксплуатации предохранителя вентилятора охлаждения, руководство по запчастям vauxhall vivaro, руководство пользователя toshiba satellite a205, январь 2016 г., spanish regents answers, руководство по эксплуатации opel cd70 navi, руководство по эксплуатации nec sv8100, руководство пользователя 2000 mercury cougar, руководства по эксплуатации гитары, схемы усилителя, загрузка супер информации, руководство по ремонту принтера, электрические схемы nissan murano, руководство к беспроводному принтеру hewlett packard 6500, ответы на вопросы по фундаментальной финансовой отчетности


Связанные поиски по 13-контактной розетке для буксировки
7-контактная схема подключения к розеткеСхема подключения 6-контактной буксирной розеткиСхема подключения 7-контактного жгута проводовСхема электропроводки с 7 контактамиСхема подключения 7-контактной розеткиСхема подключения светового разъема

.

date

ЕСЛИ У ВАС ЕСТЬ ЛЮБАЯ ИНФОРМАЦИЯ О МИКРОФОНЕ, ВЫ ХОТИТЕ ДОБАВИТЬ НА

ПОМОГИТЕ ДРУГИМ РАДИОЛЮБИТЕЛЯМ — ПОЖАЛУЙСТА, НАПИШИТЕ МНЕ.

MY SINCER СПАСИБО РАДИОЛЮБИТЕЛЯМ ПО ВСЕМУ МИРУ, КОТОРЫМ ПРЕДОСТАВИЛИ

СВОИ ОБРАТНАЯ СВЯЗЬ, ИНФОРМАЦИЯ И ИСПРАВЛЕНИЯ.

ПОРТУГАЛЬСКИЙ ПЕРЕВОД. Искренне благодарю моего друга Ubiracy PU1LHP за приведенный выше перевод.
 ВЕЛИКОБРИТАНИЯ.САЙТ США.


ВНИМАНИЕ!
В течение последних одиннадцати лет было потрачено много часов на рисование диаграмм, создание фотографий, составление этих списков и крест
проверка этой информации на наличие ошибок. Я не беру на себя ответственности за любые ошибки или проблемы, которые могут возникнуть в результате использования этой информации
Буду признателен за ваш отзыв, если на диаграммах или в листинге будут отмечены какие-либо ошибки или упущения.
Я не несу ответственности за информацию, которая копируется с этого сайта и воспроизводится в любом формате на других сайтах.
Некоторая информация защищена авторским правом и остается собственностью соответствующего производителя оборудования или дизайнера / фотографа схем.
Если вы хотите использовать любую из этой информации на своем веб-сайте, свяжитесь со мной, я буду рад помочь вам. ЗАГРУЗКА ИНФОРМАЦИИ

УКРАДЕННОЕ ОБОРУДОВАНИЕ

KENWOOD (портативный трансивер) -TH-22A / AE TH-28 / AE TH-42A / AE TH-48 / AE TH-78A / E TH-F6 TH-F7 TH-F7E THG-71 TH-D7A / E
TH-K2AT TH-K2E TH-K4E TH-K4AT TH-235 UBZ-LJ8BE UBZ-LJ8SLE UBZ-LJ8YE VBZ-Lh34 VBZ-LF AR-14 GR-14
(см. SMC-32 SMC-33 SMC-34 выше для подключения внешнего микрофона и ПК)

(см. SMC-25 / SMC -30 и выше.)

.

Схема подключения розетки фаркопа: основной порядок действий

Фаркоп является распространенным устройством, которое используется для создания тягового сцепления с другими конструкциями, и чаще всего служит для буксировки. Благодаря этому элементу на автотранспорте можно провести буксировку других автомобилей, находящихся в аварийном состоянии, или присоединить прицеп. Однако недостаточно иметь на корпусе транспорта это устройство, необходимо еще произвести правильное подключение розетки фаркопа.

Содержание статьи

Чем полезен фаркоп как устройство

Тягово-сцепное устройство специально создано для того, чтобы производить соединение с автомобилями и прицепами для буксировки. Данный элемент удобен в эксплуатации, если был изготовлен на заводе.

Однако стоит отметить, что далеко не у каждого владельца автотранспорта есть фаркоп. Их можно приобрести отдельно под каждую марку автомобиля на станциях техобслуживания, а также сделать самостоятельно. Чтобы сделать фаркоп своими руками, нужно иметь инструмент и навыки работы с техникой, так как сделать конструкцию подходящей формы непросто.

Но также фаркоп можно использовать не по назначению. Например, для вытягивания тяжелых предметов, применяя тягловую силу автомобиля.

Видео “Фаркоп своими руками”

Из видео Вы узнаете, как сделать фаркоп самостоятельно.

Установка на автомобиле

Для фаркопа требуется правильное присоединение, чтобы выполнял свои функции должным образом. Прежде всего нужно закрепить саму установку на транспорт, а после этого произвести подключение оборудования по соответствующей схеме. Может понадобиться сварочный аппарат и много других инструментов. Работая с устройством самостоятельно, нужно учесть, что на некоторых марках автомобилей может потребоваться сделать дополнительные отверстия в днище машины и лонжероне (например, Нива или ВАЗ 2107).

Так как правильно должна подключаться конструкция для буксировки?

Основной порядок действий

Для начала необходимо снять бампер. Размечается место, куда будет крепиться фаркоп – середина бампера. После этого сверлятся отверстия на корпусе бампера, если их там нет. Чаще всего эта конструкция устанавливается на буксировочную проушину, специально предназначенную для этой цели, или к отверстию для сцепления. Они могут быть закрыты заглушкой, которую нужно снять самостоятельно или на СТО.

Снять бампер можно практически в любых условиях, если в наличии есть инструменты. Но подключение фаркопа к электропитанию автомобиля проводится по определенной схеме. Для этого желательно загнать машину на эстакаду или работать в гараже, где есть смотровая яма. Здесь будет удобно проводить и другие работы.

После снятия бампера нужно отключить питание с электрической сети, откинув отрицательную клемму с аккумулятора.

Затем уберите все вещи из багажника, снимите обивку. В месте крепления фаркопа к корпусу транспорта делается разметка, а затем при помощи дрели просверливаются отверстия нужного диаметра. Места сверления желательно обработать антикоррозийными средствами, чтобы продлить срок службы.

Крепить фаркоп на корпус можно при помощи болтов, гаек и шайбами-гроверами. Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Сделайте отверстия в нижней части лонжерона и в багажном отделении. Все элементы крепления должны быть туго затянуты гаечным ключом.

Использование схемы подключения

Схема подключения розетки

Следующий этап – присоединение элементов проводки автомобиля с прицепом. Схема подключения розетки фаркопа обычно прилагается к самой покупке. Электрооборудование сцепного устройства представляет собой штепсельную розетку с проводами.

Розетка фаркопа крепится болтами на кронштейне, а затем к основной проводке. Подключение производится в стандартный разъем в соответствии и цветами проводов и схемы. Для подключения к стандартному разъему используется 7-контактная или 13-контактная розетка. Если проводка подрозетника фаркопа не соответствует проводке, установленной на прицепе, то нужно воспользоваться переходниками.

Монтаж на авто

Как подключить розетку фаркопа к проводке автомобиля? Для подсоединения розетки с остальной системой нужно использовать отверстие в днище багажника, которое надо сделать заранее. После установки фаркопа необходимо протянуть нужные провода через отверстие, а затем подключить в соответствующий разъем. Важно сохранить правильный порядок проводов. Можно придать дополнительную защиту электрических шнуров, поместив их в специальные трубки, которые не проводят электричество. Так можно защитить проводку от короткого замыкания.

Когда все работы завершены можно приступить к подсоединению прицепа, и проверить результат. Нужно, чтобы были в рабочем состоянии стоп-сигналы, «поворотники» и ходовые огни.

Если после подключения все работает исправно, то нужно закрепить провода на корпусе машины, а затем вернуть обивку на положенное место.

Электроработы

При необходимости снять электрооборудование с автомобиля, потребуется произвести отключение от проводки соответствующих элементов. Если у владельца авто нет необходимости в буксировочной конструкции, то ее следует снимать в обратной последовательности.

Но также электроработы можно доверить электрику на СТО.

Какие бывают сцепные устройства

На сегодняшний день можно встретить фиксированные сцепные устройства и фланцевые.

Первый достаточно простой тип – на кузов транспорта при помощи сварки крепят фаркопы. В результате их очень сложно снять, чинить их редко приходится, так как они надежны.

Фланцевый тип сцепки крепится на специальных площадках и имеет классификацию: по типу транспортных средств, по тоннажу.

Как добиться прочности соединения

Чтобы крепление фаркопа на автомобиле было прочным лучше всего воспользоваться сваркой. Конечно, снять буксировочную установку будет крайне проблематично, но вы можете быть уверены, что такой крепеж не будет шататься и не лопнет при большой нагрузке. Если вы хотите использовать съемные крепежи, тогда приобретайте стальные болты и гайки с хромированным покрытием (антикоррозийный слой).

Видео “Установка”

Из видео Вы узнаете, как установить на автомобиль фаркоп.

Розетка фаркопа 7 ми контактная схема подключения

Особенности подключения ТСУ, схемы подключения устройства на 7 пин, обозначения по цветам, схема подключения вилки, схема подключения розетка фаркопа.

  1. Сколько есть разновидностей розеток?

а) Для легковых автомобилей выпускается три вида розетки. Тринадцатиконтактная, применяемая в России. Американская или Европейская на 7 пин. И имеется специальный разъем.

б) В продаже имеется два вида розеток. Русская на 13 пин и Американская на 7 контактов.

  1. Что обозначает контакт, отмеченный буквой «L»?

а) провод, направляющийся к левому поворотнику.

б) Провод правого поворотника.

в) Провод, включающий правый и левый поворотники.

  1. Зачем на розетки ставят крышечки?

а) Крышка нужна, чтобы лишние провода не были подключены к устройству.

б) Она служит защитой, предохраняющей розетку от внешних воздействий. Крышка нужна в тот момент, когда авто фаркоп не соединён с прицепом.

  1. Какие контакты можно срастить, чтобы упростить процесс сборки?

а) Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Все они включаются синхронно.

б) Соединять разрешено любые контакты. Так работа пойдёт проще.

  1. Что обозначает контакт, отмеченный «54G»?

а) Подключение к задней противотуманке.

б) Подсоединение к стоп-сигналам автомобиля.

Ответы:

  1. а) Есть три вида розеток – русская на 13 контактов, американская или европейская на 7 пин, а также специальный разъем.
  2. А) Буквой «L» обозначается ровод, подсоединяющийся к левому поворотнику.
  3. Б) Крышка на розетке служит в качестве защиты от различных воздействий. Ее закрывают, когда фаркоп не подключен к прицепу.
  4. А) Для упрощения работы, сращивают следующие контакты: двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Возможность соединения объясняется тем, что все они включаются синхронно.
  5. А) Обозначение «54G» — это подключение к противотуманным фарам автомобиля.

Чтобы перевезти объемный груз, на автомобиль крепится надежный прицеп. Подсоединение происходит посредством ТСУ и плотного контакта с его розеткой. Необходимо правильно подключить контакты, чтобы на прицепе при езде срабатывали задние фары, сигнализирующие участникам дорожного движения, что водитель совершает разнообразные действия, к примеру, поворот. Чтобы правильно подсоединить сигналы, потребуется изучить схему подключения прицепа, а также распиновки розетки фаркопа.

Определение: Распиновка розетки прицепа – это схема разъемов, необходимая для соединения автомобиля с прицепом своими руками. Подключение электрики требуется, чтобы на прицепе работала вся осветительная техника, согласно правил дорожного движения.

Виды разъемов распиновка и схема подключения

для авто типа Лада Веста, Рено Дастер

Разъем фаркопа иногда называют обычным штекером. При помощи этого устройства можно соединить электропроводные элементы транспорта с прицепом. Имеется несколько разновидностей разъемов:

  1. Тринадцатиконтактная розетка используется в основном в России.
  2. Американский или Европейский стандарт имеет 7 пин, то есть 7 пиновых разъемов.
  3. Также выпускается специальный разъем.

Распиновка фаркопа на 7 контактов предполагает применение нескольких поводков. Их толщину должна равняться 1,5 мм или 2 мм. Используются 6 проводов по 1,5 мм и один провод в 2 миллиметра.

Рисунок 1. Схемы распиновки 7 контактного разъема

  1. «L» обозначает провод, направляющийся к левой стороне автомобиля — поворотник.
  2. «54G». Предназначается для подключения к задней противотуманной фаре.
  3. «31» — провод – «минус». Он имеет толщину в 2,5 мм.
  4. «R» подключается к правому поворотнику.
  5. «58 R». Идет на правый габарит и подсвечивает номерной знак автомобиля.
  6. «54» отвечает за стоп-сигналы.
  7. «58». Это левая сторона габаритов.

Как избежать ошибок при подключении распиновки на 7 пин

Чтобы не совершить ошибок, следуйте схемам.

Ниже представлен рисунок на 7 пин. Расцветка стандартная и используется на автомобилях российской сборки, например, на ВАЗ 2107. Но иногда встречаются и некоторые отклонения по цветам. Если используется европейской автомобиль, вроде Рено Дастер, то разъемы могут быть задействованы не все.

Рисунок 2. Схема по цветам

Пояснение по цветам:

  1. Управление левыми поворотниками.
  2. ПТФ. На иностранных автомобилях обычно этот контакт не используется.
  3. Масса.
  4. Управление правыми поворотниками.
  5. Левые габаритные огни.
  6. Стоп-сигналы.
  7. Правые габаритные огни.

Семиконтактный разъем на современных иностранных автомобилях чаще всего не используется. Там подключают 13 пин. Но в том случае, если на прицепе установлен старый образец штекера, то его необходимо подключать к новому евроразъему при помощи проводника. Это гораздо проще, чем заменять разъём на автомобиле целиком.

Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа

Куда крепится дополнительная розетка?

В случае, если потребуется установить дополнительную розетку ТСУ, крепить ее необходимо в подрозетник фаркопа.

Как соединить контакты?

Контакты соединяются при помощи схемы распиновки. Если производитель добросовестный, то в коробку обязательно будет вкладываться инструкция по правильному размещению. Если распиновка отсутствует, тогда автолюбителю придется самостоятельно определить принадлежность всех контактов.

Какие нужны материалы для установки розетки?

Список обязательных материалов:

  1. Розетка для фаркопа.
  2. Различные приспособления для демонтажа бампера.
  3. Термоусадка и изолента.
  4. Крепежная пластина и иные крепежные элементы.
  5. Гаечные ключи и отвертки. Потребуется использовать разные размеры.
  6. Хороший паяльник.
  7. Если в комплекте не предусмотрены провода, тогда необходимо найти медные с подходящей толщиной.
  8. Клеммы, которые будут соединяться с проводами. Обычно они продаются вместе с фаркопом, но если в упаковке их нет, тогда нужно посетить рынок или строительный гипермаркет для покупки.
  9. Схема для подключения. Лучше всего иметь ее на бумажном носителе. По памяти соединять нежелательно. Если распечатать не удалось, тогда скачайте схемы на свой смартфон, чтобы постоянно сверяться с правильностью соединения.

Автомобилистам, решившим самостоятельно установить ТСУ, и произвести монтаж розетки, необходимо запомнить одно правило: каждая жила в многожильном кабеле должна в толщину составлять не меньше полутора миллиметров.

Еще важно знать 5 нюансов о подключении

:

Посмотрите на картинке разъем фаркопа. Выключение не составит особой сложности, особенно если имеется универсальный составляющий элемент, представляющий собой разъем фаркопа. Очень удобно производить соединение в том случае, если вилка и розетка совпадают по разъемам. Соответственно, розетка, состоящая из семи контактов, должна подключаться к семиконтактной вилке . В таком варианте можно будет производить обычное подключение, не забывай совмещать нужные гнезда с соответствующими розетками.

Рисунок 5. 7 пин Рисунок 6. Крышка

Предварительно ознакомьтесь с расположением всех семи подключаемых разъемов. Если они совпадают визуально, то можно просто попробовать соединить одно к другому. Если розетка фаркопа качественная, то на ней обязательно должна быть крышечка. Она нужна для предохранения от различных внешних воздействий. Такая защита потребуется в тот момент, когда авто фаркоп не соединён с прицепом.

Рисунок 7. Сращивание

Подключить электронику можно более простым способом. Чтобы совершить подобную операцию, необходимо объединить несколько поводков в группу, и создать результативный симбиоз подачи электрических сигналов. Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Это объясняется тем, что при эксплуатации автомобиля они будут использоваться синхронно. Крепление обеспечивается при помощи кронштейнов.

Следующий способ предполагает изменение электросистемы автомобиля. Это изменение заключается в объединении нескольких проводов, которые ведутся к задней световой, и сигнальной электрике прицепа. Их необходимо соединить с проводами от сцепного устройства. Если на автотранспортном средстве стоит сложная электросхема, тогда придется потратить чуть больше усилий, чем в предыдущих вариантах. Если сигнальные и световые лампочки автомобиля работают без специального микропроцессора, тогда можно подключить 7-канальный фаркоп разъем. Перед тем как начать операцию, следует убедиться, что проводков хватает. Если есть необходимость, то элементы проводки можно изготовить своими руками, используя медный трехжильный полторамиллиметровый провод. На них должна стоять маркировка «ПВС».

Если подсоединение происходит напрямую, перед глазами обязательно должна находиться схема фаркопа, а также схема розетки автомобиля.

Чтобы правильно произвести соединение, необходимо по одному проводу подать на поворот сигналы, стопы, а также габаритные и противотуманные фары, также туда подключаете освещение номерных знаков. Также потребуется соединение нескольких проводов, которые идут на массу, фару заднего хода, если такая есть. На электронные блоки также устанавливают специальный переходник. Речь идёт о блоке согласования между электрикой, фаркопом и прицепной части автомобиля. При наличии такого соединения, все подключаемые части будут работать бесперебойно и не создавать проблем автомобилисту. Подключение блока согласования фаркопа производится своими руками.

Фото схем подключения схем фаркопа всегда помогут в работе, если возникли трудности.

Подключение розетки для прицепа

Топ-5 лучших производителей фарк-в на автомобили типа ВАЗ 2110, Тойота Хайлюкс

Очень часто автолюбителям приходится перевозить габаритные грузы. На крышу машины вроде ВАЗ 2110 помещать их неудобно и небезопасно. Именно поэтому приходится заниматься подсоединением прицепа. Это необходимо делать правильно – через фаркоп. Но чтобы произвести надежное соединение, потребуется покупать устройство от хороших производителей, которые уже давно зарекомендовали себя на рынке с положительной стороны. Некачественное оборудование приведет к серьезным последствиям – если отключатся поворотники на прицепе, то возможно образование дорожно транспортного происшествия.

Список лучших производителей:

  1. Bosal. Производитель предоставляет своим клиентам широкий ряд продукции. Все компоненты качественно соединены. Используются лучшие комплектующие. С устройством всегда дают инструкцию по применению. Она понятная и наглядная.
  2. Thule. Фирма также известна под маркой Brink. Модели быстросъемные, а потому не придется долго возиться с подключением и разборкой. Качество материалов и сборки очень хорошее. Бренд надежно зарекомендовал себя.
  3. Auto-Hak. Это модель имеет приемлемые цены, но при этом качество конструкции одно из самых лучших. В магазинах можно найти широкий выбор продукции. Имеются также быстросъемные модели.
  4. Baltex. Приобретать можно людям с отечественными, а также китайскими автомобилями. Качество изготовления хорошее, но несколько уступает предыдущим моделям. Крепеж изготавливается из нержавейки, а потому можно без проблем ездить с прицепом под дождем.
  5. Avto S. Подходит для китайских и российских автомобилей, как для Тойоты Хайлюкс, так и для Лады Веста. Цены очень низкие.

Все современные прицепы в обязательном порядке оснащаются световым электрооборудованием, дублирующим сигналы световых приборов автомобиля, который буксирует прицеп. Схемы подключения прицепа к бортовой сети авто стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом.

Типы соединительных разъемов

Наибольшее распространение для легковых автоприцепов как в России, так и за рубежом – прежде всего в Европе, получили 7-контактная (7-pin) и 13-контактная (13-pin) схемы подключения.

На прицепах отечественного производства, как правило, применяется разъем 7-pin, поэтому вместе с фаркопом резонно приобретать и соответствующую розетку с семью контактами.

Разъем 13-pin традиционно используется в прицепах-дачах (кемперах), в которых требуется дополнительное питание для освещения и других потребителей. Кроме того, розеткой 13-pin обычно оснащаются оригинальные заводские фаркопы зарубежных автомобилей.

Впрочем, если у вас окажется иномарка с оригинальным фаркопом с розеткой 13-pin, а у приобретаемого в нашей компании прицепа разъем 7-pin, то это не проблема – существуют переходники, как для подключения 7-контактного штеккера прицепа к 13-контактной розетке, так и наоборот.

В США, Японии и Австралии свои стандарты и, например в американском, помимо физической разницы в разъемах, которых существует несколько типоразмеров, есть важный нюанс – в ряде случаев питание для указателей поворотов и стоп-сигналов подаются по одним и тем же проводам. Поэтому, если у вас «американец» с оригинальным разъемом, имеет смысл полностью перейти на европейский разъем, добавив необходимые реле или блок согласования.

Когда возникает необходимость транспортировки прицепа, мы сталкиваемся с вопросом установки фаркопа и подключения розетки для подключения электрики фаркопа.
Если с железом все более-менее понятно, то с подключением электрики возникают вопросы.

Как подключить розетку фаркопа к электрике автомобиля?

Розетку можно подключить двумя способами:
◾стандартный;
◾универсальный.

Применение СТАНДАРТНОГО способа возможно только в том случае, если на автомобиле есть гнездо для подключения электрики фаркопа.
В таких случаях схема подключения прицепа вообще не понадобится, нужно только приобрести оригинальный комплект проводов (один конец втыкаем в в предназначенное для гнездо, а второй конец заканчивается розеткой фаркопа, устанавливаем розетку и все) Очень часто распиновка розетки фаркопа (при условии использования штатного оборудования) присутствует в инструкции по эксплуатации машины. Это идеальный вариант, так как он не сопровождается внесением изменений в электрическую систему транспортного средства.

Но это достаточно редко встречающийся вариант.

Как правило применяют УНИВЕРСАЛЬНЫЙ способ подключения.

УНИВЕРСАЛЬНЫЙ способ 1: Автомобиль не оснащен современным электронным блоком управления.
Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.

УНИВЕРСАЛЬНЫЙ способ 2: Автомобиль оснащен мультиплексной шиной.
Блок управления тестирует заднюю оптику. Когда он определит, что она потребляет больше тока (в результате соединения с оптикой прицепа), водитель получит сообщение об ошибке. В таких случаях следует применять «блок согласования». Блок согласования подключается к штатной электрике машины, после чего уже сам блок передает соответствующие сигналы на светотехнику прицепа. Блок управления автомобиля не «видит» это устройство, поэтому проблем с подключением фаркопа уже не возникает.

При подключении электрики фаркопа, мы узнаем, что бывают различные варианты розеток для подключения электрик фаркопов.

Наиболее распространенные виды розеток имеют 7 и 13 контактов.
На легковых прицепах для перевозки различных грузов и техники, как правило применяют 7-контактные устройства, а вот на прицепах-домах используются 13-контактные розетки.
По сути, разница заключается в применении дополнительных контактов, необходимых для активации фонарей заднего хода, другой электрической начинки домов-прицепов (автохолодильник, зарядка доп.аккумулятора и т.д.)

Распиновка 7 контактной розетки — Европа ( DIN / ISO 1724 )
1 Левый поворотник
2 +12В (опция) или Задний противотуманный фонарь
3 Масса
4 Правый поворотник
5 Правый габарит и подсветка номера
6 Тормозные огни
7 Левый габарит

Распиновка 13 контактной розетки — Европа (DIN / ISO 11446)
1. Левый поворот (Желтый)
2. Задний противотуманный фонарь (Синий)
3. Земля для контактов с 1 по 8 (Белый)
4. Правый поворот (Зеленый)
5. Левая сторона габаритов и подсветки номера (Коричневый)
6. Стоп-сигналы (Красный)
7. Правая сторона габаритов и подсветки номера (Черный)
8. Задний ход (Розовый)
9. +12В с аккумулятора (Оранжевый)
10. +12В при наличии зажигания (Серый)
11. Земля для контакта 10 (Бело-черный)
12. Сигнальный провод (обычно запасной) (Бело-синий)
13. Земля для контакта 9

Сцепное устройство для легкового прицепа своими руками

Какие еще разъемы бывают на прицепах

Помимо описанных выше разъемов, вы можете встретить еще три типа подключений:
— Американский. Здесь разъем имеет 13 контактов. Такие разъемы применяются для прицепных домов на колесах. В дополнение к уже описанным линиям, здесь подключается фонарь заднего хода, Дополнительный плюс для потребителей — линия для холодильника, электрические тормоза.
— Американский на 7 контактов для грузовых прицепов. Здесь отличие в том, что присутствует линия управления электрическими тормозами, а линия стопов и поворотников объединена, так как у американских машин стоп объединен с поворотником, как у ГАЗ 21.
— Английский. Англичане в 90-х годах решили показать, что они не такие, как все, и сделали на прицепах две розетки по 7 контактов. Первая питает те же линии, что и наша, а вторая: задний ход, холодильник, зарядку дополнительного аккумулятора, внешнюю розетку на 12 В.

https://youtube.com/watch?v=nSEvO9cy_xM

Проще всего такие прицепы подключать к стандартной, принятой в России розетке через соответствующие переходники, имеющиеся в свободной продаже.

Несколько рекомендаций по эксплуатации устройства

При эксплуатации фаркопа нужно придерживаться следующих рекомендаций:

  • в процессе буксировки прицепа не превышайте рекомендуемую скорость – 90 км/ч;
  • запрещается буксировка груза, вес которого более 1300 кг;
  • нагрузка на сцепной шар не может превышать 50 кг;
  • грузы в прицепе необходимо равномерно распределить, однако центр тяжести должен быть над осью, если прицеп одноосный, или между осями, если это двухосная модель прицепа;
  • при проведении техосмотра нужно подтягивать соединительную резьбу.

Соблюдение этих простых правил позволит продлить срок использования прицепа, поэтому не стоит их игнорировать.

В завершение следует отметить, что, несмотря на то, что фаркопы к Шевроле Нива могут быть разные (разборные, неразборные или полуразборные, под гбо), принцип их установки почти не отличается. Монтаж фаркопа займет у вас около двух часов. Основное при выполнении таких работ – правильно выполнить все подключения и убедиться, что все узлы работают хорошо.

Внедорожник Шевроле Нива можно охарактеризовать как выносливый и мощный автомобиль, поэтому наличие такого дополнительного приспособления, как фаркоп или по-нашему прицепное, является очень необходимым. Сходя с конвейера, ни одна модель автомобиля не снабжается заводским фаркопом, поэтому единственным вариантом остается установить его своими руками

О том, как это делается, что для этого необходимо и что еще важно знать, расскажет данная статья

Детали, материалы и инструменты для изготовления ТСУ

Чтобы изготовить фаркоп своими руками понадобится:

  • Сварочный аппарат.
  • Угловая шлифовальная машинка (болгарка). Отрезные и зачистные диски.
  • Защитные очки.
  • Дрель.
  • Сверла.
  • Стальной шар на крюке. Его диаметр зависит от изготовителя прицепа.

Прицепное устройство для прицепа, сделанного в Европе, должно иметь шар диаметром 50 мм. Шар для «американцев» бывает двух вариантов: диаметром 2″ то есть 50,8 мм, или 17/8″ что равно 53,975 мм. Для прицепа российского производства его диаметр ровно 50 мм как для европейца.

Также необходимо иметь в наличии:

  • Отрезок стальной трубы сечением 50 × 50 мм длиною чуть больше полутора метров.
  • Две полосы листовой сталь толщиной 5 мм 300 × 70 мм и еще пара такой же толщиной размером 200 × 70 мм, а также фрагмент стального листа толщиной 2 мм размером приблизительно 120 × 120 мм для кронштейна под розетку.
  • Болт М 10 × 1,25 длиною 80 мм с гайкой ― 2 шт.
  • Болт М 12 × 1,25 длиною 50 мм с гайкой ― 6 шт.
  • Винты с гайками для крепления розетки (М 3 или М4 длиною около 40 мм).
  • Розетка.
  • Разноцветные многожильные медные изолированные провода, и ПХВ изолента.

Как подключать

Открываем багажник и убираем коврики. Снимаем внутреннюю облицовку заднего борта, если таковая имеется. Получаем доступ к тыльной стороне задних фонарей машины.

Схема подключения с использованием реле

Теперь все просто.
— Зачищаем небольшие участки на проводах указателей поворотов, габаритов и стопов.
— Припаиваем к ним наши новые провода и хорошо изолируем соединение. Так как термоусадочную трубку не надеть, не разрезая провода, используем изоляционную ленту.
— Привинчиваем на кузов провод массы.
— Теперь собираем провода в аккуратный жгут, укладываем его в гофру и ищем в дне багажника технологическое отверстие с резиновой заглушкой в месте, где вывод жгута будет наиболее удобным. — Прорезаем отверстие в заглушке так, чтобы гофра протаскивалась через него с некоторым натягом. — Выводим кабель под машину и прокладываем его к розетке фаркопа. Крепим при необходимости кабельными стяжками.
— Осталось только обрезать запас с проводов, надеть термоусадочные трубки, припаяться к розетке фаркопа и усадить трубки по месту с помощью зажигалки или строительного фена.
— Если фаркоп будет съемным, делаем разъемный жгут. Но так как разъем будет расположен под машиной, его будет сложно защитить от влаги. Уместнее будет перенести розетку с фаркопа на юбку бампера или в иное место, где его будет удобно расположить (сам разъем фаркопа влагозащищенный). Также вам, скорее всего, придется нарастить провода разъема прицепа.

Монтаж устройства и подключение электрооборудования

Прежде, чем мы детально рассмотрим все нюансы установки фаркопа на Калину, нужно сказать, что в отличии от других отечественных автомобилей, например, Нивы, для Лады хэтчбек и универсал не предусмотрено «родное» прицепное устройство. Это значит, что придется иметь дело с внештатными устройствами. Если вы не уверены в своих силах или не обладаете необходимым опытом и навыками, то лучше доверить монтаж фаркопа специалистам в автосервисе. Если вы твердо решили провести процедуру своими руками, то главное правило – четко следовать инструкции, которая приводится в техническом паспорте каждого изделия:

Фаркоп Лада Калина 1118 седан 2005- / Лада Калина 1117 универсал 2007-2013

  1. Перед началом установки фаркопа (Калина в кузове хэтчбек и универсал, кстати, имеют штатные места для его монтажа) необходимо определиться для каких целей вы его будете использовать и как часто, т.е. определиться с видом ТСУ.
  2. Следующий шаг – рассверливание (при необходимости) отверстий для установки крепежных деталей. В некоторых случаях придется снять бампер с Калины универсал и хэтчбек. Еще одна проблема заключается в том, что установка изделия может потребовать резки бампера (это в случае самодельного или же некачественного заводского производства). Для осуществления данной операции потребуется схема и шаблон.
  3. Когда отверстия готовы, необходимо обработать крепежные детали антикоррозийным составом и установить их согласно инструкции в техническом паспорте.
  4. Теперь можно заняться установкой электрооборудования, которое в случае с Ладой Калиной хэтчбек и универсал представлено розеткой с семью контактами и проводами. Монтаж розетки подразумевает использование кронштейна, на котором изделие и будет закреплено. Для установки необходимы болты и саморезы.
  5. Следующий шаг – подключение розетки. Операция осуществляется посредством проводов в заднем жгуте проводки авто. Провода разноцветные, каждый из них предназначен для соединения с определенным фонарем. Детальную информацию можно найти в техническом паспорте машины.
  6. Подключение проводов осуществляется через штатные разъемы, которые были предусмотрены заводом изготовителем. Иногда необходимо провести изоляцию каждого элемента проводки (при нарушении изоляции). Во время монтажа могут потребоваться дополнительные элементы, которые позволят избежать спаек и скруток.

Комплектация фаркопа на ВАЗ 1119 Лада Калина хетчбек 2004-…

Важно знать! Не стоит верить производителям автозапчастей, которые утверждают, что существует стандартная деталь, подходящая для любой Калины хэтчбек, седан или универсал. Можно попытать удачу, но скорее всего разъемы автомобиля будут несовместимы с изделием

Все зависит от типа кузова. Поэтому лучше заказать изготовленное прицепное устройство для конкретной марки вашего автомобиля.

Всем привет! Согласитесь, что зачастую тягово-сцепные устройства встречаются именно на отечественных автомобилях. Чем это обусловлено, точно сказать не могу. Зато могу немного рассказать про фаркоп на Калину Универсал или просто ВАЗ 1119.

Этот автомобиль, даже несмотря на такой тип кузова, похвастаться большим багажным пространством не может. Что уж говорить про седан или хэтчбек, где размер багажного отсека еще меньше.

Чтобы компенсировать этот недостаток места, можно поставить фаркоп. Его установка и подключение не представляют собой ничего сложного. Если грамотно подойти к выбору, изучить детально все инструкции, монтаж вполне можно выполнить своими руками.

Для начала вам предстоит купить подходящее ТСУ. На этот счет дам вам несколько рекомендаций. И про монтаж расскажу отдельно, что позволит вам хотя бы иметь представление о том, как вся эта работа выполняется, и что может от вас потребоваться.

Подключение фаркопа схема и распиновка розетки фаркопа

Многие автомобилисты считают, что подключение фаркопа – простая и быстрая процедура. По сути, подсоединить прицеп к машине действительно несложно. В то же время подключение электрики прицепа уже может вызывать немало вопросов. В таких случаях понадобится схема подключения фаркопа.

Наличие самого фаркопа на автомобиле мы обсуждать не будем, так как без прицепного устройства обойтись в таких ситуациях нереально. Как правило, на фаркопах имеется специальная площадка, на которой расположена розетка фаркопа. В большинстве случаев эта самая розетка оснащается защитной крышкой.

Наиболее распространенные виды розеток имеют 7 и 13 контактов. На территории нашей страны обычно применяют 7-контактные устройства, а вот 13-контактные розетки можно увидеть на многих автомобилях, эксплуатирующихся в Европе и США. По сути, разница заключается в применении дополнительных контактов, необходимых для активации противотуманок и другой электрической начинки домов-прицепов, пользующихся популярностью за рубежом.

Как подключить розетку фаркопа

Розетку можно подключить лишь двумя методами:

  • стандартный
  • универсальный.

Применение стандартного способа возможно только в том случае, если фаркоп и прицеп легкового (да и грузового) автомобиля оснащены соответствующими разъемами. В таких случаях схема подключения прицепа вообще не понадобится, так как надо лишь вставить розетку в гнездо. Очень часто распиновка розетки фаркопа (при условии использования штатного оборудования) присутствует в инструкции по эксплуатации машины. Это идеальный вариант, так как он не сопровождается внесением изменений в электрическую систему транспортного средства.

Но в большинстве случаев автомобилисты вынуждены применять универсальный метод. Мы рассмотрим два варианта развития событий.

Вариант первый

Автомобиль не оснащен современным электронным блоком управления. Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.

Сначала необходимо изучить схему подключения розетки прицепа. Затем с помощью подходящих разъемов подключаем розетку в месте расположения колодки жгута одного из задних фонарей автомобиля. Как правило, там можно найти технологическое окошко, которое производители делают для упрощения процедуры замены перегоревших лампочек. Правда, лишний провод все же будет, ведь придётся подключить второй указатель поворота.

Для реализации поставленной задачи можно найти обжимные клипсы либо просто удалить изоляцию с провода, соединить его с проводом, идущим от розетки, и закрепить результат с помощью пайки. Схема электрической проводки автомобиля на этом этапе точно не помешает. Кстати, советуем посмотреть видеосюжет, что поможет вам убедиться в правильности своих действий. Схема подключения розетки фаркопа должна быть у вас под рукой.

Вариант второй

Если речь идет о современном автомобиле с непростой электронной начинкой, первый вариант подключения прицепа будет не самым лучшим выбором. Блок управления тестирует заднюю оптику. Когда он определит, что она потребляет больше тока (в результате соединения с оптикой прицепа), водитель получит сообщение об ошибке. В таких случаях специалисты используют так называемый «блок согласования». Его также применяют в случае передачи сигналов управления посредством мультиплексной шины.

Блок согласования подключается к штатной электрике машины, после чего уже сам блок передает соответствующие сигналы на светотехнику прицепа. Блок управления автомобиля не «видит» это устройство, поэтому проблем с подключением фаркопа уже не возникает.

Если на автомобиле установлен разъем, стандарт которого отличается от того, что используется на прицепе, советуем воспользоваться услугами специалистов. Если есть желание сэкономить – смотрите опубликованные в этой статье схемы подключения розетки прицепа и распиновку контактов. При наличии некоторых навыков вы сможете решить проблему и самостоятельно. Подключение грузового прицепа осуществляется аналогичным способом.

Не забывайте, что подключать электрику прицепа необходимо в обязательном порядке. Не стоит пренебрегать этим, рассчитывая на внимательность других участников дорожного движения. Это одна из неисправностей, за наличие которой на вас могут наложить штраф. Перед тем как отправиться в путь, выделите одну минуту для проверки работоспособности сигнальных огней прицепа.

(Нет голосов)

Распиновка разных видов розеток

Чёткое выполнение рекомендаций – залог безопасности и гарантия работоспособности устройства. Для начала поработаем с европейской розеткой, а потом перейдём к заокеанским гостям.

7 контактов

Приведённый ниже рисунок характерен для автомобилей российской модификации. У иномарок могут быть отличия по цветам проводов или задействованию определённых разъёмов. Пока его можно встретить и на иномарках, и на автомобилях отечественных изготовителей, но постепенно происходит отмирание этих розеток и переход на 13-пиновые модификации.

Схема A соответствует розетке фаркопа, B – штекеру прицепа.

  • Желтый провод отвечает за левый указатель поворота.
  • Сиреневый включает противотуманные фары (может быть незадействован)
  • Серый – кабель типа массы
  • Сиреневый курирует левый габаритный огонь
  • Красный устанавливает контроль за стоп-сигналами
  • Черный же регулирует габаритные огни правого борта.

Если же на фаркопе 13 пин, а у прицепа 7-контактный штекер, их подружит переходник. Его стоимость и установка обойдутся дешевле и проще, чем приобретение нового разъема.

13-пиновая розетка

Ниже приведено расположение и цвета для стандартной розетки на 13 контактов.

01 Желтый Поворот налево
02 Синий Противотуманки сзади
03 Белый Масса для первых восьми цепей
04 зеленка Поворот направо
05 коричневый Подсветка номерного знака и правые габариты
06 Красный Стоп-сигналы
07 Черный Для номерного знака и левые габариты
08 Оранжевый Маркер заднего хода
09 Красный и коричневый 12V от аккумулятора
10 Синий и коричневый 12V от зажигания
11 Синяя с белым Масса для цепи 10
12 Любой резерв
13 Зеленый с белым Масса для цепи 9

15-контактная

Применяется на седельных тягачах для подключения полуприцепов любых типов. Очень важную роль здесь играет дополнительная функция – управление вспомогательным оборудованием. Учитывая технологические особенности, 13-пиновый разъём для коммерческого транспорта не подходит.

Номер на схеме
Цвет провода
Что выполняет
1
Желтый
Левый поворот
2
Зеленый
Правый поворот
3
Голубой
Противотуманные фары
4
Белый
Заземление
5
Черный
Габариты слева
6
коричневый
Указатель правый габаритов
7
Красный
Стоп-сигналы
8
Розовый
Осторожно, задний ход
9
Оранжевый
24 вольта
10
серый
Аварийные сигналы от тормозных колодок
11
Бело-черный
Информация о давлении пружинных тормозов
12
Бело-голубой
Механизм подъема моста
13
Бело-красный
Обмен информационными сигналами
14
Бело-зеленый
CAN-H
15
Бело-коричневый
CAN-L

Американские гости

Американские модификации розеток отличаются от российских и европейских аналогов не только расстановкой каналов, но и способом подключения. Взять хотя бы 7-контактную розетку модификации HOPKINS.

Здесь первый контакт отвечает сразу за оба габаритных огня. Второй шнур выдает 12 V дополнительного напряжения для оборудования. Канал 3 предназначен для обслуживания поворотных огней левого борта, а шестой – правого. В парафию четвёртого входят топ-сигналы, пятого – контроль массы. Крайний седьмой контакт отмечает сигнал заднего хода.

Завершаем обзор американцев 4-пиновым разъемом. Его особенность – управление поворотниками и стоп-сигналами по одной линии. Это вызовет проблему при подключении к европейским 7-пинникам. Существует 2 варианта решения проблемы.

Самый простой и менее затратный способ – подключение к поворотникам напрямую. Но электропроводка может не выдержать дополнительной нагрузки. Итог – дорогостоящий ремонт или полная гибель автомобиля.

Поэтому рекомендуется второй способ. Он сложнее, но корректнее. Необходимо протянуть всю проводку под европейский разъем. Как это сделать, зависит от модели автомобиля. Не забудьте изучить мануал в комплекте к автомобилю.

Сообщений с 1 по 25 из 40

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Белорусский клуб владельцев автомобиля Saab → Двигатель → Посоветуйте стоит ли пробивать катализатор в трубе, и что это даст?!

Форум работает на PunBB , при поддержке Informer Technologies, Inc

The pun_quote official extension is installed. Copyright 2003–2009 PunBB.

Как только вы увидели на приборной панели значок, свидетельствующий о поломке двигателя, рекомендую сразу проверить катализатор. Всем нам известно какое у нас топливо и чем его разбавляют.

Рано или поздно автовладельцы сталкиваются тем, что катализатор забит и машина начинает давать сбой, о чем и свидетельствует значок check engine, который постоянно горит и напоминает о проблеме.

Проблема в том, что в этом агрегате, со временем, сажей забиваются тонкие соты и мотор теряет свою былую мощность. Вы сразу почувствуете, что динамика стала хуже и двигатель не так резво реагирует на газ, словно его кто-то душит.

Поэтому, чтобы решить вопрос минимальной суммой денег, нужно удалить катализатор и потом уже зашить в систему новые данные, чтобы все это правильно работало. Конечно, правильней всего просто купить новый катализатор и заменить его — тогда все будет просто идеально, но он стоит приличную сумму денег.

Некоторые водители со стажем придумали свой, до безобразия простой способ — вскрывают корпус, берут в руки лом либо другой аналогичный инструмент и силой пробивают катализатор. Затем в свободное отверстие вставляют трубу и все пространство вокруг нее заполняют заранее приготовленным наполнителем.

Если вы неаккуратно выполните эту процедуру, то во время движения, из глушителя может доноситься резкий и неприятный звук, очень часто дополненный вибрацией. А еще на приборке будет гореть check engine.

Пламегаситель вместо катализатора

Подобный тюнинг авто очень востребован в последнее время. Автовладельцы все чаще стали устанавливать фирменный пламегаситель вместо дорогостоящего катализатора.

Благодаря простоте конструкции, все выходящие выхлопные газы подвергаются минимальному сопротивлению, отчего сразу же повышается мощность мотора и улучшается динамика автомобиля. Тут рекомендация по пламегасителю только одна — не стоит гнаться за дешевизной и покупать непонятно какой фирмы. Отлично себя зарекомендовали агрегаты от немецких компаний, которые стоят дороже аналогов, но разницу вы почувствуете сразу.

В любом случае, что делать с катализатором, решать только вам.

Схема подключения прицепа распиновка розетки фаркопа

15.08.

В статье указана стандартная распиновка электрики. Т.е. если вы установили фаркоп в специализированном сервисе, и можно смело покупать к своему автомобилю новый прицеп. Если фаркоп устанавливали самостоятельно, тогда надеемся, эта статья окажется для вас полезной.

1,5 мм 2

Обратите внимание, что на прицепах МЗСА к 5-у сигналу ничего не выводиться. Соответственно, если у вас на прицепе МЗСА не горят габаритные огни, скорее всего в розетке фаркопа сигнал выведен только на 5-й контакт, а на 7-й нет

Некоторые российские производители прицепов при установке фонаря заднего хода подключают его к 5-й клемме, а за габаритами оставляют 7-й контакт.

Для долгой и безотказной службы электрической розетки советуем после подсоединения контактов промазать их литолом или солидолом, а место входа жгута проводов в розетку надежно обработать герметиком.

Схема подключения 13-контактной розетки автоприцепа разобрана в отдельной статье .

Еще важно знать 5 нюансов о подключении розетки фаркопа

Рисунок 4. 5 нюансов о подключении розетки фаркопа

Посмотрите на картинке разъем фаркопа. Выключение не составит особой сложности, особенно если имеется универсальный составляющий элемент, представляющий собой разъем фаркопа. Очень удобно производить соединение в том случае, если вилка и розетка совпадают по разъемам. Соответственно, розетка, состоящая из семи контактов, должна подключаться к семиконтактной вилке . В таком варианте можно будет производить обычное подключение, не забывай совмещать нужные гнезда с соответствующими розетками.

Рисунок 5. 7 пинРисунок 6. Крышка

Предварительно ознакомьтесь с расположением всех семи подключаемых разъемов. Если они совпадают визуально, то можно просто попробовать соединить одно к другому. Если розетка фаркопа качественная, то на ней обязательно должна быть крышечка. Она нужна для предохранения от различных внешних воздействий. Такая защита потребуется в тот момент, когда авто фаркоп не соединён с прицепом.

Рисунок 7. Сращивание

Подключить электронику можно более простым способом. Чтобы совершить подобную операцию, необходимо объединить несколько поводков в группу, и создать результативный симбиоз подачи электрических сигналов. Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Это объясняется тем, что при эксплуатации автомобиля они будут использоваться синхронно. Крепление обеспечивается при помощи кронштейнов.

Следующий способ предполагает изменение электросистемы автомобиля. Это изменение заключается в объединении нескольких проводов, которые ведутся к задней световой, и сигнальной электрике прицепа. Их необходимо соединить с проводами от сцепного устройства. Если на автотранспортном средстве стоит сложная электросхема, тогда придется потратить чуть больше усилий, чем в предыдущих вариантах. Если сигнальные и световые лампочки автомобиля работают без специального микропроцессора, тогда можно подключить 7-канальный фаркоп разъем. Перед тем как начать операцию, следует убедиться, что проводков хватает. Если есть необходимость, то элементы проводки можно изготовить своими руками, используя медный трехжильный полторамиллиметровый провод. На них должна стоять маркировка «ПВС».

Если подсоединение происходит напрямую, перед глазами обязательно должна находиться схема фаркопа, а также схема розетки автомобиля.

Розетка фаркопа

Чтобы правильно произвести соединение, необходимо по одному проводу подать на поворот сигналы, стопы, а также габаритные и противотуманные фары, также туда подключаете освещение номерных знаков. Также потребуется соединение нескольких проводов, которые идут на массу, фару заднего хода, если такая есть. На электронные блоки также устанавливают специальный переходник. Речь идёт о блоке согласования между электрикой, фаркопом и прицепной части автомобиля. При наличии такого соединения, все подключаемые части будут работать бесперебойно и не создавать проблем автомобилисту. Подключение блока согласования фаркопа производится своими руками.

Фото схем подключения схем фаркопа всегда помогут в работе, если возникли трудности.

Подключение розетки для прицепа

распиновка и электрика фаркопа, как подключить своими руками и блок согласования

Монтаж фаркопа и прицепа — процесс простой, однако сложность вызывает схема подсоединения оборудования к бортовой сети. Если в ходе выполнения задачи будут допущены ошибки, это может отразиться на безопасности передвижения. Ниже разберем, что представляет схема подключения розетки прицепа легкового автомобиля и какие шаги потребуется выполнить для осуществления этой задачи.

Содержание

Открытьполное содержание

[ Скрыть]

Схема прямого подключения

В зависимости от типа устройства и вилки схема распиновки может быть разной. Принципиальное различие кроется в цветах выходов, а также числе пинов.

7 пиновая схема типа Евро и РФ

В схемах 7 пиновой распайки назначение контактов следующее:

  • 1 — левая поворотная лампа;
  • 2 — фонарь реверсивного хода, включается при переключении задней скорости;
  • 3 — массовый пин или земля;
  • 4 — правая поворотная фара;
  • 5 — пин для подсветки номера и правой габаритной фары;
  • 6 — стоповые огни;
  • 7 — левый габаритный источник света.

7 пиновая схема типа США

Основная особенность данного вида девайсов заключается в том, что его схема подразумевает наличие выхода реверсивного хода, но в таких устройствах нет разделения габаритных сигналов. Есть один выход, который отвечает за их активацию, включаются сразу и левые, и правые лампы. В зависимости от модели авто в некоторых машинах американского производства нет разделения и стоп-огней. Подробное назначение контактов приведено на фото ниже.

Пользователь Андрей Вид снял видеоролик, в котором показана процедура монтажа и подключения электроцепей розетки.

13 пиновая схема

В девайсах на 13 пин схема подключения розетки прицепа легкового автомобиля выглядит несколько иначе:

  • 1 — выход желтого цвета требуется для активации левой поворотной лампы;
  • 2 — к выходу подсоединяется питание противотуманок;
  • 3 — должен использоваться в качестве заземления;
  • 4 — к пину включается штекер правого поворотного источника света;
  • 5 — этот пин необходим для запитки габаритных источников освещения и подсветки;
  • 6 — стоповые фонари;
  • 7 — необходим для питания правого ряда габаритных фар и подсветки;
  • 8 — фары реверсивного хода;
  • 9 — контакт оранжевого цвета необходим для подключения к питанию;
  • 10 — пин к зажиганию;
  • 11 — еще один контакт применяется в качестве массы;
  • 12 — этот пин используется в оборудовании запасным, эксперты часто применяют его для подключения вспомогательного сигнального кабеля;
  • 13 — масса, используется непосредственно для контакта под номером 9.

Принципиальное различие разъема заключается в том, что по его контактам могут проходить токи более высокой мощности. Подсоединить к электросети можно бытовые девайсы прицепа-дачи, зарядный прибор для запитки АКБ. Эти выходы могут применяться для подключения к оборудованию лодки, но для выполнения этой задачи следует устанавливать переходники. В новых устройствах могут использоваться системы АБС, ЕСП, а также управляющие модели. Если ставить такой девайс, то для подсоединения понадобятся смарт-коннекторы и штекеры.

Фотогалерея

Электронный блок согласования

Применение согласующего модуля необходимо в том случае, если вы являетесь владельцем современного авто, «напичканного» электроникой. Семипиновые устройства не актуальны. Блок согласования предназначен для тестирования задних фонарей. Если девайс в ходе использования выявит, что фонари на оборудовании потребляют больше тока, чем требуется, автовладелец будет предупрежден об этом посредством сообщения о неполадке. Установка согласующего модуля нужна для передачи управляющих импульсов по мультиплексному каналу.

Чтобы подсоединить девайс к электрической составляющей, следует осуществить подключение к сигнальным кабелям. В итоге импульсы на источники освещения прицепа будут подаваться не с машины, а с блока. Данное устройство надо подключить к электросети авто.

Что потребуется для подключения фаркопа?

Для осуществления задачи потребуется:

  1. Розетка. В комплекте к девайсу будет идти крышка, а также прорезиненый уплотнитель. Перед покупкой внимательно осмотрите товар. Все элементы корпуса устройства должны плотно прилегать друг к другу, зазоры не допускаются. Проверьте качество резьбы, а также состояние фиксирующих болтов на контактах.
  2. Купите хороший одножильный кабель, использующийся для подсоединения к бортовой сети машины. Сечение должно быть не менее 1,5 мм2.
  3. Соединительные разъемы. Специалисты рекомендуют покупать обуродувание с выходами для предохранительных устройств.
  4. Понадобится гофрированный патрубок из металла либо полипропилена. Он будет использоваться для изоляции проводки. Длина шланга нужна не менее двух метров.
  5. Комплект пластмассовых монтажных хомутов, которые предназначены для фиксации электроцепей.
  6. Силиконовая прокладка. Фирма-изготовитель и цвет товара не имеют значения.

Способы подключения

Есть несколько методов соединения электроприборов с бортовой сетью своими руками, рассмотрим их подробно.

Пользователь МОНСТРОХОD предоставил видео, которое позволит разобраться с процедурой установки и соединения световых приборов прицепа к бортовой сети машины.

Первый способ

В авто, выпущенных более пятнадцати лет назад, обычно не используется согласующий модуль, поэтому автовладельцу придется установить розетку, с помощью имеющихся проводов. Это позволит избавиться от необходимости покупать вспомогательные разветвители. В процессе выполнения задачи следует правильно подключить кабели к автомобильной электросети, чтобы обеспечить бесперебойную работу задних фар. Для предотвращения ошибок нужно внимательно изучить схему подсоединения, она должна идти в комплекте с розеткой. Девайс следует подключить так, чтобы его выходы были соединены со штекерами питания задней оптики в авто.

В зависимости от изготовителя прицепа оптика может быть оборудована дополнительными штекерами, позволяющими облегчить процедуру замены источников освещения. Когда необходимо подсоединить вторую поворотную фару к прицепу, владельцы машин сталкиваются с тем, что остается лишний кабель.

Избавиться от такой проблемы можно разными методами:

  1. Подсоединить оборудование к более объемным клипсам.
  2. Перед тем как приступить к осуществлению задачи, следует выполнить очистку кабеля от изоляции, после чего подключить его к проводу, который идет от штекера розетки. Для обеспечения качественного и надежного соединения кабели следует припаять друг к другу, а затем опять заизолировать. Это позволит предотвратить возможную утечку тока и обеспечить стабильную работу задней оптики в целом.

Реализация этого метода требует от водителя разобраться в схеме электрической проводки автомобиля.

Канал Простое Мнение снял видеоролик, в котором показан процесс подсоединения фаркопа и его проводки.

Второй вариант

Этот метод актуален для владельцев современных автомобилей. Более новые транспортные средства оснащаются сложной электросхемой, поэтому подсоединить оборудование без согласующего девайса не получится.

Как производится подключение устройства:

  1. Сначала осуществляется монтаж согласующего девайса, его надо правильно подсоединить к бортовой сети авто. Воспользуйтесь схемой.
  2. Когда девайс будет подсоединен, включите его. При активации на задние фонари подадутся импульсы. Это говорит о том, что управляющий модуль не может распознать блок согласования, так и должно быть. Теперь можно подсоединять фаркоп.
  3. В некоторых случаях схема контактных элементов на устройстве и согласующем девайсе не соответствуют друг другу. Подсоедините девайс, используя имеющуюся схему. Если вы сталкиваетесь с такой задачей впервые, то лучше обратиться за помощью к квалифицированному электрику. Неверные действия могут привести к проблемам в работе электрической составляющей. Процесс подсоединения грузовых прицепов осуществляется идентично.

Советы и нюансы

Что надо учесть, чтобы обеспечить долгую и бесперебойную работу электрики на машинном прицепе:

  1. Не допускайте перенапряжения в электросети. В частности если вы используете бытовые приборы, слишком высокое напряжение может привести к замыканию и возгоранию.
  2. Регулярно выполняйте диагностику электрических приборов, особенно перед выездом. Наличие дефектов, которые можно выявить визуально, сообщит о проблемах.
  3. Перед началом нового сезона выполняйте диагностику электрических соединений, расположенных вне кузова авто и прицепа. Чтобы не возникло проблем в работе проводки, иногда смазывайте контактные части и разъемы солидолом либо другими защитными материалами.
  4. Проследите, чтобы провода не висели. Электрические цепи нужно надежно зафиксировать к кузову посредством пластмассовых хомутов. Если вы планируете регулярно пользоваться прицепом, то рекомендуем установить на него водонепроницаемые оптические источники освещения.
 Загрузка …

Видео «Пособие по монтажу и подсоединению фаркопа»

Пользователь Oleg Zuyeff снял видеоролик, в котором на примере модели Лада Гранта продемонстрировал процедуру установки и подключения электроцепей устройства.

Схема подключения прицепного устройства 7 контактов

Присоединение прицепа легкового автомобиля осуществляется на фаркоп – прицепное шаровое устройство. Он подключается к проводке автомобиля, что позволяет водителю включать габариты, противотуманные фары и поворотники на прицепе. Подключение электрики осуществляется посредством специальной розетки – она имеет 7 или 13 контактов. Независимо от того, использует схема подключения прицепного устройства 7 контактов или 13, может понадобиться смарт-коннект, который согласует между собой электрику автотранспортного средства и прицепа на нем.

Смотрите также:

Некоторые тонкости

На простых автомобилях вроде ВАЗ 2107 подключение розетки фаркопа к автомобилю подсоединяется проводами к штатной проводке, которая отвечает за заднюю оптику.

Рано или поздно вам может понадобится использовать свой легковой автомобиль для перевозки груза

Стандартное подключение электрики осуществляется по принципу «папа-мама», не представляет никаких трудностей, поскольку разъемы продаются во всех автомагазинах. Для того чтобы пайка разъема осуществлялась легко и соответствовала тому, что показывает электросхема, провода различаются по цветам. Для подсоединения проводки лучше выбирать многожильные провода из меди.

Распиновка розетки фаркопа 7 пин сегодня является наиболее популярной. Однако электророзетки для европейских авто могут отличаться от аналогичных приспособлений для легковых автоприцепов отечественного производства расположением сигнальных проводов.

Возникает вопрос: как подсоединить розетку в этом случае? Похожая проблема возникает в том случае, когда вилка на автомобиле имеет 13 контактов, а разъем фаркопа – 7.

Для подключения электрики, если речь идет о разных разъемах, используется специальный смарт-коннект. Он позволяет соединить контакты в случаях, когда распайка не совпадает.

При выборе розетки, следует обратить внимание на наличие резинового уплотнения с тыльной стороны для гидроизоляции контактов

Схема подключения розетки фаркопа на 13 контактов выглядит так, что провода на ней расположены следующим образом:

  • 1 – левый поворот;
  • 2 – противотуманная фара;
  • 3 – земля;
  • 4 – правый поворот;
  • 5 – правый габарит;
  • 6 – стоп-сигнал;
  • 7 – левый габарит;
  • 8 – задний ход;
  • 9 – ток длительной нагрузки;
  • 10 – силовой;
  • 11 – свободный;
  • 12 – свободный;
  • 13 – земля.
13 контактная розеткаСхема подключения фаркопа 7 контактов

Чтобы правильно произвести подсоединение проводки, важно иметь познания в области электротехники. Схема подключения розетки прицепа изображена на рисунке 1.

Схема подключения прицепа

Рис. 1 Подсоединение прицепного устройства на систему автомобильной электропроводки

Размещаем электророзетку на металлической раме, которая обеспечивает крепление прицепного устройства к кузову авто. При покупке обратите внимание на то, чтобы тыльная сторона имела резиновые уплотнения. Это нужно, чтобы обеспечить гидроизоляцию контактов электророзетки.

Подсоединение прицепного устройства к системе электропитания авто осуществляется там, где расположена колодка жгута одного из задних фонарей.

Смотрите также:

Блок согласования

Подсоединение автоприцепа требует внимания не только к тому, насколько схема розетки прицепа подходит к электророзетке на автомобиле. Когда мы пытаемся подсоединить прицепное устройство на автотранспортное средство вроде ВАЗ 2107, у нас не возникнет трудностей – проводка ставится напрямую. Водители современных авто знают, что реакция бортового компьютера на прицеп может быть негативной и привести к неполадкам. Чтобы этого избежать, можно изготовить блок согласования для фаркопа своими руками, схема его позволяет корректно организовать работу электросистемы.

При попытке включить противотуманные фары или поворотники такое устройство посылает сигнал на бортовой компьютер, указывая при этом, какую ветку электроцепи следует задействовать, и какое соединение для этого используется. Изготовив и установив смарт-коннект для фаркопа своими руками, вы обеспечиваете стабильную и правильную работу электросистемы и бортового компьютера.

[democracy]

[democracy]

Автор: Семин Виктор Юрьевич

Образование: Самарский автодорожный колледж. Инженер телекоммуникаций и электроники. Водитель второй категории/автослесарь. Навыки ремонта машин отечественного производства, ремонт ходовой, ремонт тормозной системы, ремонт коробок передач, кузовные…

Руководства по электромонтажу буксирного крюка: Руководство по электромонтажу буксирного крюка: Watling Engineers UK

Важным, но часто упускаемым из виду аспектом крепления буксирного крюка является проводка, необходимая для питания фар прицепа и внутренней электрики прицепа.

Базовая проводка к вилкам и розеткам довольно проста, однако самое интересное начинается, когда вам требуется установить звуковые зуммеры, реле и блоки байпаса, чтобы справиться с все более сложными автомобилями сегодня.

Мы полностью знакомы со всеми аспектами проводки прицепного устройства и являемся поставщиками электрического оборудования Ryder, которые являются лидерами рынка в области электрики для тягачей и прицепов и имеют репутацию производителя качественного и долговечного оборудования.

Руководства по проводке фаркопа

Ниже приведены некоторые основные электрические схемы типов 12N и 12S, которые помогут в электромонтаже транспортных средств как для дорожных фонарей, так и для внутренней электрики прицепа.

В качестве альтернативы мы готовы и можем решить любую проблему с проводкой здесь, в наших мастерских.

ЭЛЕКТРИЧЕСКАЯ СХЕМА ДЛЯ ТИПА 12N 7-КОНТАКТНАЯ Черная розетка или вилка для дорожных фонарей автомобиля

Цвет Терминал Назначение Глядя на розетку в сторону вилки. Глядя на вилку в сторону розетки.
Желтый 1 (L) Индикатор левого поворота
Синий 2 (54 г) Задний противотуманный фонарь (или доп.)
Белый 3 (31) Земля
Зеленый 4 (п) Индикатор относительной влажности
Коричневый 5 (58R) Правый габаритный огонь
Красный 6 (54) Стоп-сигналы
Черный 7 (58 л) Левый габаритный огонь

ЭЛЕКТРИЧЕСКАЯ СХЕМА ДЛЯ ТИПА 12S, 7-КОНТАКТНАЯ Серая розетка и вилка для питания каравана и прицепа.

Цвет Терминал Назначение Глядя на розетку в сторону вилки. Глядя на вилку в сторону розетки.
Желтый 1 (L) Фонарь заднего хода
Синий

2
1
2
1

до
/97
после
/97
Зарядка аккумулятора или питание
Белый 3 Земля
Зеленый 4 Питание или зарядка аккумулятора
Коричневый 5 Сигнальная лампа для штифта 1
Красный 6 12В Холодильник
Черный 7 Запасной

Поскольку Swift Hitch является полностью беспроводным, его можно использовать как на передней части вашего автомобиля для крепления переднего фаркопа Watling, так и на заднем фаркопе.Нажмите здесь или на фото для получения дополнительной информации

ЭЛЕКТРИЧЕСКАЯ СХЕМА ДЛЯ 7-КОНТАКТНОГО ТИПА 12N, ВКЛЮЧАЯ УСТАНОВЛЕННЫЙ ЗАДНИЙ ЗУММЕР для большинства автомобилей, для которых не требуются реле обхода неисправности лампы

СХЕМА СОЕДИНЕНИЙ САМОПЕРЕКЛЮЧЕНИЯ РЕЛЕ НА РОЗЕТКЕ 12S

СХЕМА СОЕДИНЕНИЙ ДВОЙНОГО РЕЛЕ НА РОЗЕТКЕ 12S

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ПЕРВЫЙ: проверьте предохранители во всех цепях

ВТОРОЙ: Убедитесь, что имеется хорошее чистое соединение ЗАЗЕМЛЕНИЯ с кузовом автомобиля, 7-контактной розеткой, 7-контактной вилкой прицепа и блоками фонарей прицепа.

Если одна цепь не работает, проверьте и проверьте предохранители, проверьте и проверьте лампы. Если предохранители продолжают перегорать, рассчитайте, что предохранитель соответствует размеру нагрузки в цепи (Вт / Вольт = Ампер, например, 4×21 Вт / 12 В = 7 А). Номинал предохранителя должен быть примерно в два раза больше нагрузки, чтобы учесть скачки напряжения.

Ищите «короткое замыкание» — оголенные провода или контакты, соприкасающиеся с землей вдоль ткацкого станка, розетки, вилки или в ламповых блоках.

Если какие-либо лампочки мигают или тускнеют не по порядку, проверьте ВСЕ заземляющие соединения.

Другие проверки, которые вы можете сделать, включают:

  1. Удалите всю краску, грязь или ржавчину вокруг точки заземления, прикрепите кольцевую бирку к белому проводу 7-жильного и надежно прикрепите к точке заземления, смажьте вазелином.
  2. Очистите контакты лампы и патрон.
  3. Проверьте остальные шесть проводов на целостность между разъемами и фарами.
  4. Проверить резьбовые соединения в розетке, если есть признаки коррозии, заменить розетку.Утилизируйте крышки розеток или задние уплотнения, так как они способствуют коррозии только из-за конденсации, убедитесь, что слив из розетки. Убедитесь, что 7-жильный провод проходит через втулки на металлических поверхностях, и не допускайте истирания в любой точке. Прикрепите 7-жильный кабель к одному из винтов с головкой под торцевой ключ с помощью P-образного зажима.
  5. Проверьте и очистите отдельные штыри в гнезде, слегка раздвигая штыри.

Электромонтажные 13-контактные вилки и розетки для прицепа

Электромонтажные 13-контактные вилки и розетки для прицепа

Версия PDF для сохранения или печати: НАЖМИТЕ ЗДЕСЬ

13-контактный европейский штекер для прицепа используется для питания всего освещения прицепа или дома на колесах, включая задний ход, и обеспечивает вспомогательное питание для других систем, таких как холодильники, внутреннее освещение и системы зарядки.

Это заменило 7-контактные розетки типа N и S, используемые на прицепах и караванах в Великобритании и Европе.

Чтобы просмотреть наш ассортимент 13-контактных евровилок, розеток, удлинителей и преобразователей: НАЖМИТЕ ЗДЕСЬ

13-контактный евроразъем используется на прицепах с 2008 года.

Согласно новым законам, любой новый прицеп класса 02 теперь должен иметь задний фонарь.

13-контактные вилки имеют функцию обратного освещения, тогда как 7-контактные вилки нет.

Многие крупные производители устанавливали фонари заднего хода и 13-контактные заглушки на прицепы O2 за несколько месяцев до этой даты.

Чтобы эта вилка работала эффективно, мы рекомендуем использовать специальный жгут проводов
или 7-позиционное универсальное байпасное реле и реле раздельной зарядки

. Доступны преобразователи

, позволяющие преобразовать 7-контактные штекеры в 13-контактные или 13-контактные в 7-контактные.

7-контактный штекер типа «N» (12N) по-прежнему будет использоваться на прицепах O1, и многие установщики фаркопов по-прежнему будут предлагать 7-контактный разъем в качестве самой дешевой альтернативы.

Схема подключения 13-контактной вилки для прицепа Euro.

Ниже представлена ​​схема 13-контактной вилки для прицепа Euro с цветными контактами по мере их подключения.

На задней части штырей рядом с каждым штифтом на пластике нанесены номера.

У штифтов обычно есть небольшой винт, чтобы удерживать провод сзади.

При сборке вилки всегда не забывайте задвигать все уплотнительные кольца и заглушки на кабели, прежде чем начинать их подсоединять.

Провод какого цвета идет куда в вилке прицепа.

См. Таблицу ниже, в которой указаны номера контактов в 13-контактном разъеме и цветной провод, который должен подключаться к контакту (как показано на схеме выше), а затем указана функция.

Схема электрических соединений европейского прицепа с 13 контактами
Штифт № Цвет провода Прицепной фонарь Функция
1 желтый Левый указатель поворота
2 Синий Противотуманная фара
3 Белый Земля
4 Зеленый Правый указатель поворота
5 Коричневый Фонарь задний правый / габаритный
6 Красный стоп-сигнал / стоп-сигнал
7 Черный Задний левый / габаритный фонарь
8 розовый Фонарь заднего хода
9 Оранжевый 12v Постоянное питание для аккумулятора
10 Серый Зажигание 12 В при зарядке аккумулятора или холодильника
11 Белый / Черный Земля для клеммы 10
12 Белый / Синий Обычно НЕ используется
13 Белый / Красный Земля для клеммы 9

Электрика фаркопа: полное руководство

Выбор правильного комплекта электрики прицепного устройства важен для вашей безопасности на дороге.Когда вы буксируете прицеп, дом на колесах или велосипедную стойку, огни на вашем автомобиле будут скрыты, поэтому важно иметь комплект электрики прицепного устройства, чтобы ваши автомобильные огни и сигналы были видны другим участникам дорожного движения.

Электрооборудование фаркопа

Что такое комплект проводки фаркопа?

Комплект проводки фаркопа соединяет электрооборудование и фары вашего автомобиля с осветительной панелью трейлера, автоприцепа или велосипедной стойки. Это означает, что, когда вы указываете или тормозите, эти огни будут гореть и на вашем прицепе или трейлере, что является юридическим требованием при буксировке.

Найдите комплекты проводки фаркопа, указав здесь данные о своем автомобиле.

В чем разница между одинарной и сдвоенной электротехникой?

Существует 3 типа электрических вилок прицепного устройства, в том числе одинарные электрические розетки с 7 контактами, одиночные электрические с 13 контактами и двойные электрические. Одиночная электрика использует одну вилку для подключения электричества вашего автомобиля и прицепа, тогда как двойная электрика требует двух 7-контактных вилок, что обычно необходимо для буксировки старых караванов или прицепов.

Что такое 12N и 12S?

Электрооборудование 12N обеспечивает «нормальные» требования к освещению с помощью одной 7-контактной розетки.К ним относятся тормозные, индикаторные и противотуманные фары. Электрооборудование 12S обеспечивает «дополнительное» или усовершенствованное электрическое оборудование через дополнительную двойную электрическую вилку с 7 контактами. Дополнительное электрооборудование включает фонари заднего хода, внутреннее освещение и питание холодильника в доме на колесах. 13-контактная электрическая вилка объединяет в одной вилке электрическое соединение 12N и 12S и чаще встречается в новых автомобилях, прицепах или караванах.

Типы разъемов фаркопа

Есть два типа розеток фаркопа. То, что вам нужно, может зависеть от вашего автомобиля, прицепа, автоприцепа или велосипедной стойки, так как у каждого будут разные электрические требования.Кроме того, если у вашего автомобиля и прицепа разные буксирные розетки, вы можете приобрести адаптер, чтобы преобразовать электрические вилки буксирного крюка для синхронной работы.

7-контактная проводка фаркопа

7-контактная электрическая цепь обеспечивает нормальные или законодательные требования к освещению для буксировки. 7-контактный штекер фаркопа обеспечит тормоз, сигнализацию и функцию заднего фонаря на вашей велосипедной стойке, прицепе или трейлере и подходит для простой буксировки.

Если у вас есть крепление для велосипеда, закрепленное на фаркопе, которое закрывает фары вашего автомобиля, вам понадобится осветительная панель на стойке для велосипеда, чтобы световые сигналы оставались видимыми.Кроме того, если вам нужны только основные функции освещения на небольшом прицепе, 7-контактная проводка буксирного крюка будет поддерживать эти потребности, поскольку вам вряд ли потребуются такие функции, как контроль устойчивости прицепа, при переноске велосипедов на буксирном крюке.

Чтобы помочь вам понять, как работает 7-контактная проводка буксирного крюка, наша полезная диаграмма поможет вам визуализировать, как функции связаны с цветами проводки буксирного крюка.


13-контактный разъем для буксировки

13-контактный электрический разъем сочетает в себе как базовые, так и расширенные электрические характеристики, необходимые для буксировки, в одном разъеме.Это делает 13-контактный штекер более аккуратным и простым в использовании, поскольку все функции заключены в одном штекере. Каждый штифт в 13-контактном буксирном гнезде имеет определенную функцию с соответствующим цветом, который позволяет вам видеть, какой провод в вилке обеспечивает какую электрическую функцию.

Если вы буксируете прицеп или фургон, вам будет полезна 13-контактная буксирная розетка, которая будет подключаться к расширенным функциям вашего автомобиля. Это включает в себя контроль устойчивости прицепа и обеспечение питания внутри вашего дома на колесах для таких приборов, как холодильник, что будет иметь важное значение, если вам нужно сохранить свежие продукты во время путешествия.

Посмотрите, как работает 13-контактная буксирная розетка, на нашей полезной цветной диаграмме, на которой показано, какие контакты обеспечивают какие электрические функции.


Комплекты проводов буксирного крюка

Доступны два типа комплектов проводов буксирного крюка, и тот, который вам понадобится, обычно зависит от возраста вашего автомобиля. Всегда лучше покупать комплект проводки для конкретного автомобиля, так как он будет идеально синхронизироваться с электрической системой вашего автомобиля, а установка универсального комплекта проводки может повлиять на вашу гарантию.

Найдите лучший комплект проводки для буксирного крюка, введя регистрационный номер вашего автомобиля ниже.

Что такое специальный комплект проводки фаркопа?

Специальные комплекты проводов прицепного устройства были разработаны для синхронизации с электрической системой вашего автомобиля. Современные автомобили имеют сложные технические системы, поэтому для поддержки этих сложных функций были разработаны комплекты проводки буксирного крюка для конкретного автомобиля.

Специальный комплект проводки буксирного крюка — лучший выбор для электрики буксирного крюка, поскольку это единственная проводка, которая синхронизируется с расширенными функциями автомобиля.Это может быть включение контроля устойчивости прицепа или включение фонарей заднего хода на задней части прицепа.

Устанавливая комплект проводки буксирного крюка для конкретного автомобиля, вы не аннулируете гарантию на автомобиль, поскольку это единственный вариант, который соответствует требованиям производителя. Специальные комплекты проводки также могут предупредить вас о неисправности освещения прицепа, поскольку они интегрируются с системой предупреждения вашего автомобиля.

Что такое универсальный комплект проводки?

Универсальные комплекты проводов совместимы с большинством транспортных средств и поддерживают основные электрические функции, необходимые для буксировки.Если у вас ограниченный бюджет и график, универсальный комплект проводки стоит дешево, быстро устанавливается и может предоставить вам все основные компоненты, необходимые для буксировки.

Однако, поскольку универсальный комплект проводки обеспечивает только основные требования, функциональность ограничена. Универсальные комплекты проводов не подходят для большинства современных автомобилей со сложными электрическими системами, поскольку они не могут поддерживать определенные функции автомобиля. Кроме того, если ваш автомобиль все еще находится на гарантии, установка универсального комплекта проводки прицепного устройства может повлиять на вашу гарантию, поскольку он не соответствует конкретным требованиям производителя.Вам также потребуется установить реле перепуска проводки фаркопа, если у вас современный автомобиль со сложной электрической системой.

Что такое реле обхода проводки фаркопа?

Перепускное реле проводки буксирного крюка можно установить между проводкой буксирного крюка и проводкой автомобиля, чтобы предотвратить потребление слишком большого количества энергии непосредственно от аккумуляторной батареи автомобиля. В большинстве современных транспортных средств одна точка подключения может управлять различными системами, а универсальный комплект проводки недостаточно сложен для размещения сложных электрических систем.Универсальный комплект проводки может сделать свет слишком тусклым, отключить источник питания или вызвать перегорание предохранителя в вашем автомобиле, поэтому вам нужно будет установить обходное реле проводки фаркопа, чтобы изолировать источник питания.

Вместо того, чтобы подавать постоянный источник энергии от аккумуляторной батареи транспортного средства на прицеп или трейлер, байпасное реле отправляет электрические импульсы при активации функции. Например, вместо постоянного питания стоп-сигналов, питание будет активироваться через реле только при нажатии на педаль тормоза и отключаться, когда вы снимаете ногу с педали.Таким образом, питание подается тогда, когда оно необходимо, снимая нагрузку с автомобильного аккумулятора, а также защищая его от потенциальных неисправностей, которые могут возникнуть из-за проводки прицепа.

Перепускное реле необходимо, если вы устанавливаете универсальную систему электропроводки в современном автомобиле, поскольку они работают не так, как старые автомобили. Чтобы защитить электрическую систему вашего автомобиля от повреждений, мы всегда рекомендуем профессионально устанавливать электрооборудование буксирного устройства для конкретного автомобиля.

Чтобы увидеть, как байпасное реле подходит к электрике вашего буксирного крюка, пожалуйста, просмотрите нашу электрическую схему байпасного реле буксирного устройства ниже.


Какая электрика прицепного устройства мне лучше всего подходит?

Лучший комплект проводки фаркопа для вашего автомобиля будет зависеть от возраста, марки и модели вашего автомобиля. Это также будет зависеть от того, что вы буксируете и какие розетки установлены на вашем автомобиле и прицепе.

Нужен ли мне переходник для электрики фаркопа?

Если у вашего буксирного крюка есть электрическая вилка с 7 контактами, но у вашего дома на колесах есть вилка с 13 контактами, вам понадобится переходник с 7 на 13 контактов. Это только расширит функции 7-контактного разъема — он не предоставит дополнительных функций, которые были бы у вас с 13-контактным разъемом.

Если в вашем автомобиле есть 13-контактная электрическая вилка, но в вашем трейлере или прицепе есть 7-контактная электрическая вилка, вам понадобится переходник с 13 на 7 контактов. Это подойдет для буксировки велосипедной стойки или стандартного прицепа, или вам понадобится переходник с 13 контактов на две розетки, чтобы буксировать старый дом на колесах с двойной электрикой.

Независимо от того, какого размера электрические вилки установлены на буксирном крюке, прицепе, велосипедной стойке или прицепе, адаптер для электрики буксирного крюка позволит вам безопасно подключить свой автомобиль и все, что вы буксируете, без необходимости менять электрические вилки.

Какая электрика фаркопа мне нужна?

Лучший способ найти свой идеальный комплект электрики буксирного крюка — это указать регистрацию вашего автомобиля или марку, модель и возраст вашего автомобиля, чтобы мы могли найти лучший комплект электропроводки буксирного крюка, когда вы выбираете буксирное устройство.

Монтажные схемы прицепа

: 19 советов Установка электропроводки при буксировке

Вы ищете электрические схемы прицепа и полезное руководство по подключению прицепа, фонарей, тормозов, прокладки проводов и разъемов? Больше не смотри.Мы вас прикрыли.

Если вы планируете буксировать прицеп любого размера, то вам потребуется электропроводка прицепа. Закон требует, чтобы фары прицепа работали.

Многие люди считают, что сама идея с электропроводкой прицепа «пугает». Люди просто слышат мысль о том, что нужно проложить место для проводки в своем автомобиле, и это их пугает.

К счастью для вас, электропроводка прицепа не должна быть такой сложной. На самом деле, это очень просто, даже если у вас не так много опыта в обслуживании автомобилей.

На этой странице мы хотим дать вам обзор некоторых вещей, которые вам нужно знать, когда дело доходит до электромонтажа вашего прицепа.

Мы даже хотим дать несколько полезных советов по обеспечению надлежащей защиты проводки.

Почему вам следует оборудовать свой автомобиль надлежащей буксировочной проводкой?

Важно, чтобы вы вложили средства в буксировочную проводку для вашего автомобиля.

Не многие люди осознают это, но в большинстве штатов наличие освещения на прицепе является законодательным требованием.

Следовательно, если у вас нет надлежащей буксирной проводки, на вашем прицепе не будет света. Это означает, что вы не можете легально управлять своим прицепом.

Правильная буксирная проводка также поможет гарантировать, что фары на вашем прицепе продолжают работать. Вы же не хотите, чтобы фары случайно погасли, когда вы ведете машину с прицепом, не так ли?

3 Варианты установки электропроводки прицепа на автомобиль

Установка нестандартной проводки

Специальная проводка не требует сращивания проводов.Он подключается непосредственно к жгуту проводов. Приобретая нестандартную проводку, вы должны помнить, что решения подходят для конкретной модели автомобиля.

Это означает, что вам нужно выбрать нестандартную проводку, предназначенную для вашего автомобиля. У вас должна быть возможность самостоятельно установить нестандартную проводку. В большинстве случаев все, что вам нужно, — это несколько простых инструментов.

Монтажная проводка преобразователя задних фонарей

Выбирайте этот вариант только в том случае, если вы не можете найти нестандартную проводку для своего автомобиля.С преобразователями задних фонарей вам нужно будет подключить преобразователь к проводке вашего автомобиля.

Это часто связано с зачисткой проводов и добавлением собственных разъемов. Как только это будет сделано, преобразователь подключается.

Этот преобразователь предоставит вам розетку для вашего прицепа.

По сути, преобразователь обеспечивает преобразование вашей системы электропроводки для обеспечения правильного типа мощности для вашего прицепа.

Замена проводки автомобиля и прицепа

Этот вариант предназначен для тех, у кого уже есть проводка в автомобиле.Если проводка прицепа повреждена, вы можете приобрести замену проводки автомобиля и прицепа, которую вы сможете вставить в свою систему.

Это помогает предотвратить необходимость полного отключения электрической системы и повторного запуска.

Это то, что вы сможете установить самостоятельно, однако вы должны помнить, что вам, вероятно, придется зачистить несколько проводов.

Как подключить трейлер >> Посмотрите видео ниже:

Как подключить фары трейлера?

Есть несколько способов подключить фары прицепа.В этом разделе мы хотим познакомить вас с некоторыми электрическими схемами.

Думайте об этом как об обзоре того, что делает каждый провод. Это должно позволить вам все правильно подключить.

Как всегда, обязательно проконсультируйтесь с руководством для вашей системы электропроводки или транспортного средства, если вы не уверены, что вам нужно делать.

ИСПОЛЬЗУЙТЕ ФОНАРИ ДЛЯ ВАШЕГО ПРИЦЕПА — Как работает схема >> Посмотрите видео ниже:

4-контактная электрическая схема прицепа

4-контактная проводка прицепа является самой простой для понимания.Как следует из названия, здесь четыре провода. Белый провод будет заземляющим.

4-проводной прицеп

В таблице ниже вы можете увидеть цвет проводки 4-контактного прицепа:

Цвет Функция
Зеленый Правый поворот / тормоза
Желтый Левый поворот / тормоза
Коричневый Задние фонари
Белый Масса

Коричневый провод — для задних фонарей.Желтый провод — для левого поворота. Зеленый провод — для правого указателя поворота.

5-контактная электрическая схема прицепа

На 5-контактной электрической схеме прицепа пять проводов.

Синий провод — это провод для управления стоп-сигналами. Как всегда, белый провод будет заземлением.

5-Wire Trailer

Желтые и зеленые провода предназначены для сигналов поворота, а коричневый провод — для задних фонарей.

Фонари
Цвет Функция
Синий Фонарь заднего хода
Зеленый Правый поворот / тормоза
Желтый Левый поворот / тормоза
Коричневый
Коричневый
Белый Заземление

6-контактная электрическая схема прицепа

6-контактная проводка прицепа будет состоять из шести проводов.Они будут расположены в следующем порядке:

  • Коричневый провод для задних фонарей
  • Белый — масса
  • Желтый — левый поворот
  • Фиолетовый — задний ход
  • Зеленый — правый поворот
  • Синий — стоп-сигналы
6-провод Trailer

Круглая 7-контактная схема подключения

7-контактная проводка немного отличается от предыдущих вариантов подключения. У остальных коричневый провод (то есть задние фонари) всегда будет вверху.

7-проводной трейлер (круглые штыри)

При 7-контактной проводке заземление будет сверху. Это будет булавка большего размера, чем другие. Порядок расположения выводов сверху и по часовой стрелке:

  • Белый — земля
  • Черный — габаритные огни и боковые маркеры
  • Желтый — левый поворот
  • Красный — стоп-сигналы
  • Зеленый — правый поворот
  • Коричневый — задние фонари

Седьмой провод — это питание AUX. Это синий провод в центре вилки.

Схема подключения 7-контактного прицепа RV Blade — традиционная

Этот вариант в основном предназначен для жилых автофургонов, но некоторые компании начинают постепенно отказываться от него.

Прицеп с 7 проводами (RV Blade — SAE)

Цвет проводов следующий. Эти провода перечислены по часовой стрелке, начиная с правого верхнего угла.

  • Коричневый — задние фонари
  • Желтый — левый поворот
  • Синий — тормоза
  • Белый — земля
  • Зеленый — правый поворот
  • Красный или черный — питание 12 В
  • Фиолетовый (центральное лезвие) — фары заднего хода

Цвета проводки прицепа и таблица применения разъемов

Тип разъема Штырь Функция Цвет Описание
4-контактный 1 Заземление Белый Заземление Заземление все электрические функции прицепа.
4 контакта на 7 контактов 2 Задние фонари
Ходовые огни
Боковые габаритные огни
Коричневый Питание для всех нормально включенных ламп.
Задний, ходовой и боковой габаритные огни.
4-контактный на 7-контактный 3 Левый стоп-сигнал
Левый сигнал поворота
Желтый Питание для всех нормально включенных ламп.
Задний, ходовой и боковой габаритные огни.
4-контактный на 7-контактный 4 Правый стоп-сигнал
Сигнал правого поворота
Зеленый Многофункциональный сигнал для заднего правого фонаря
5-контактный к 7- штифт 5 Тормоз Синий Мощность управления электрическим тормозом
или гидравлическое отключение тормоза (только 5-контактный)
6-контактный на 7-контактный 6 Аккумулятор Красный или черный Питание автомобиля +12 В
Для зарядки аккумуляторной батареи прицепа и аксессуаров.
7-контактный 7 Резервное копирование Фиолетовый Резервные фонари на задних фонарях прицепа
/ Отключение гидравлического тормоза

Различные типы проводов и их функции

Мы идем в путь через различные провода, которые вы можете найти здесь в электрической цепи прицепа. Хотя, учтите, что все может измениться.

Они вряд ли изменятся, но некоторые производители автомобилей изменили цвета проводки по какой-то непонятной причине.

Итак, если вы когда-либо не уверены в том, как работает тот или иной провод, важно проконсультироваться с руководством по электропроводке вашего прицепа или транспортному средству.

В конце концов, вы же не хотите подключать не те провода к вещам.

Неважно, где вы находитесь, в 7-контактной или 13-контактной системе, цвета проводов всегда будут соответствовать одной и той же работе. В этом разделе мы рассмотрим только те провода, которые вы сможете найти в обеих системах вилок.

Белый провод

Белый провод всегда должен быть заземляющим проводом в цепи.Иногда это называется «землей» или «массой».

Независимо от того, как он называется, это провод заземления, и он жизненно важен для обеспечения целостности электрической цепи.

Вы действительно не хотите, чтобы никакая электрическая цепь работала без заземления. Это просто опасно. На 13-контактной вилке может быть несколько заземляющих проводов.

Коричневый провод

Коричневый провод — это провод, который будет обеспечивать питание правого заднего фонаря.важно, чтобы вы это знали.

В обычных электрических цепях коричневый провод часто используется в качестве заземляющего. Однако, когда дело доходит до электрических цепей прицепа, этого почти никогда не будет.

Синий провод

Синий провод — это провод, который помогает управлять противотуманными фарами на прицепе и питать их.

Красный провод

Красный провод предназначен для стоп-сигналов. Когда тормоза на транспортном средстве включены, красный провод должен включать стоп-сигналы и на прицепе.

Вам не нужен контроллер тормоза, чтобы это работало. Транспортное средство по-прежнему будет посылать сигнал по электрическим цепям, подключенным к прицепу, чтобы сообщить прицепу, когда следует включить этот стоп-сигнал.

Единственное, что не будет работать без контроллера тормозов, — это сама тормозная система.

Зеленый провод

Зеленый провод управляет правым поворотником прицепа.

Желтый провод

Желтый провод управляет левым поворотником прицепа.

Черный провод

Черный провод управляет левым задним фонарем прицепа.

Общие разъемы по типу прицепа

В таблице ниже вы можете найти примеры распространенных прицепов и типы штекеров (разъемов), которые они обычно используют:

Тип прицепа Тип общего разъема Альтернативный тип разъема
Коммунальный прицеп Плоский 4-ходовой 6-ходовой круговой
Лодочный прицеп без тормозов Плоский 4-ходовой 7-ходовой отвал для жилого дома (редко используется)
Лодочный прицеп с тормозными тормозами 5-ходовой плоский 6-ходовой поворотный
Выдвижной кемпер 6-ходовой квадрат 6-ходовой круглый
Дорожный прицеп 7-ходовой отвал RV 6 круглая
5-колесный прицеп 7-ходовой отвал 6-ходовой поворотный
Гусиная шея 6-ходовой поворотный 7-стороннее лезвие RV

Как защитить провода?

Поскольку проводка прицепа довольно оголена, важно научиться ее защищать.Если вы этого не сделаете, вы, вероятно, будете заменять проводку прицепа гораздо чаще, чем хотелось бы.

Первое, что вам нужно сделать, это убедиться, что вы покупаете разъемы и провода самого высокого качества, которые вы можете себе позволить.

Причина номер один выхода из строя электропроводки прицепа заключается в использовании некачественных компонентов.

Когда вы подключаете тросы, убедитесь, что вы избегаете каких-либо острых деталей на шасси или прицепе.

Это поможет гарантировать, что если провода все-таки вырвутся, они не порежутся острыми краями. Некоторые люди могут также захотеть отпилить некоторые из более резких областей.

Хотя, конечно, если вы собираетесь это делать, вам нужно быть уверенным, что вы вообще не повредите автомобиль.

Возможно, самое важное, что вы можете сделать, когда дело доходит до защиты ваших проводов, — это приобрести оболочку для проводов.

Это пластиковая втулка для проводов.Провода проходят. Это помогает держать их все вместе, а ножны защитят их от повреждений.

Установка жгута проводов прицепа

Инструкции по установке жгута проводов прицепа являются общими. Установка может отличаться от автомобиля к автомобилю, поэтому обязательно ознакомьтесь с руководством, прилагаемым к ремню безопасности.

Для начала откройте переднюю часть автомобиля и отсоедините аккумулятор. Затем вы можете перейти к задней части автомобиля и открыть багажник и т. Д.

Затем вам нужно будет узнать, как оголить провода в задней части автомобиля. Это то, что варьируется от модели к модели. обычно это включает снятие панелей пола и откручивание определенных частей багажника.

После оголения проводов ищите разъемы жгута проводов задних фонарей. Вам нужно будет их отключить.

Теперь вам нужно подключить жгут проводов прицепа в соответствии с инструкциями в руководстве. Вы также должны прикрепить белый провод (провод заземления) к подходящей точке заземления.Один должен быть в зоне проводки.

Прикрепите блок преобразователя к ровной поверхности. Чтобы упростить эту задачу, к жгуту проводов прилагается двусторонний скотч.

Теперь вам нужно вывести проводку прицепа из задней части автомобиля. Как только он закончится, вы можете переустановить все в багажнике автомобиля.

Вы можете прикрепить проводку к автомобилю снаружи, как сочтете нужным. Убедитесь, что он должным образом защищен от непогоды и дорожного мусора.

Подсоедините аккумулятор и повторно проверьте фары прицепа.

Как установить жгут проводов для буксировки прицепа , лодки, тележки или других вещей, требующих освещения >> Посмотрите видео ниже:

Адаптеры электропроводки прицепа

Работа электропроводки прицепа адаптер предназначен для преобразования определенных конфигураций электропроводки прицепа в другие конфигурации электропроводки.

Например, с помощью адаптера электропроводки прицепа можно преобразовать 7-контактный штекер в 5-контактный.Не всегда нужно использовать переходник электропроводки прицепа.

На самом деле, вам редко когда-либо понадобится. Адаптеры электропроводки прицепа используются только тогда, когда вы хотите убедиться, что ваш прицеп может подключиться к вашему автомобилю.

Идеально подходит для тех, кто может регулярно подключать свой прицеп или автомобиль к другим устройствам.

Устранение неисправностей в электропроводке прицепа

Честно говоря, вы не так много сможете исправить с электропроводкой прицепа самостоятельно.Есть только две причины, по которым проводка прицепа не может работать должным образом:

  • Провода подключены неправильно
  • Где-то в цепи обрыв или короткое замыкание

Если проводка вашего прицепа ранее работала, то это исключает первый. Если ваша проводка никогда не работала, вам нужно проконсультироваться с руководством для вашего прицепа или схемы, которую вы используете, чтобы убедиться, что правильные провода подобраны.

Самая частая причина, по которой не работает проводка прицепа, — это обрыв или короткое замыкание в цепи.

Если что-то не работает должным образом, вам нужно будет перебрать провода, чтобы убедиться, что они не перекручены и не потрепаны. Если они это сделают, то важно заменить проводку.

Если проблемы выходят за рамки этого, мы рекомендуем вам связаться со специалистом, который имеет дело с электропроводкой прицепа. Они смогут диагностировать проблему за вас.

Что делать при коротком замыкании преобразователя?

Есть только несколько проблем с закорачивающими преобразователями, которые вы сможете исправить самостоятельно.

Основной причиной короткого замыкания преобразователей является попадание небольшого количества воды в систему .

Это вызовет только короткое замыкание, и как только вода высохнет, все должно быть готово к работе.

Кроме этого, короткое замыкание преобразователя скорее всего указывает на то, что где-то есть проблема с системой записи. Единственный способ справиться с коротким замыканием в этом случае — это проверить все провода, ведущие к преобразователю.

Вам нужно будет проверить на отсутствие поврежденных проводов . Если есть, то это могло быть причиной короткого замыкания. Вам просто нужно их заменить.

Если короткое замыкание продолжается, несмотря на отсутствие явной проблемы с системой, , то вам следует поговорить со специалистом-электриком. Мы бы не стали предлагать вам копаться в электронике, если вы не знаете на 100%, что делаете.

Возможно, через электрическую систему прицепа не проходит много энергии, но это, безусловно, будет опасно.

Чрезвычайно редко требуется, чтобы преобразователь вам понадобился для замены преобразователя в вашей системе электропроводки. Если да, то большинство производителей разрешат приобретать преобразователь в качестве запасной части. Вам просто нужно вставить его в свою систему.

Что делать при слабом заземлении?

Если у вас слабое заземление, проблему будет довольно легко устранить. Вам нужно будет найти место, где заземляющий провод соединяется с шасси прицепа или шасси вашего автомобиля.

При выключенном t питании автомобиля вы захотите затянуть винт, который удерживает заземляющий провод на месте. В большинстве случаев это должно решить проблему.

Если после этого у вас все еще остается слабое заземление, вы захотите отсоединить провод от контакта заземления. Затем вы можете отшлифовать землю булавкой.

Это должно удалить любую коррозию на штифте, которая может привести к слабому заземлению.

Пока все отсоединено, вы также можете проверить, что провод заземления не имеет разрывов.Скорее всего, этого не произойдет, потому что он действительно не будет так много двигаться.

Однако, если на проводе есть перегибы и т. Д., Замените его. Это должно быть довольно легко сделать.

Как подключить автомобиль или грузовик к прицепу?

Разъем T-One

Возможно, самый быстрый способ подключить автомобиль или грузовик — это приобрести разъем T-One.

При покупке разъема T-One вы должны помнить, что каждый разъем соответствует модели автомобиля.Итак, вам нужно убедиться, что вы выбрали правильный вариант для модели вашего автомобиля.

Чтобы установить разъем T-One, все, что вам нужно сделать, это найти разъем жгута проводов внутри вашего автомобиля.

Необходимо отключить существующее соединение и вставить разъем T-One на место. Вся проводка вашего прицепа будет подключена к разъему T-One.

Весь процесс должен занять максимум несколько минут.

Пользовательский комплект оборудования

Пользовательские комплекты оборудования также просты в использовании.Еще раз, они специфичны для различных моделей автомобилей, поэтому убедитесь, что вы выбрали специальный комплект оборудования, который подходит для вашего автомобиля.

Доступны два типа нестандартных вариантов подключения.

Первый вариант — это разъем, который подключается непосредственно к розетке в задней части автомобиля.

Это поможет преобразовать электрическую розетку, которая обычно не используется для фар прицепа, в решение для электропроводки, которое можно использовать для подачи питания на прицеп.

Второй вариант — это нестандартный жгут проводов. Вы воспользуетесь им, если у вас нет розетки на задней части автомобиля.

Жгут проводов подключается к проводке задних фонарей вашего автомобиля. То, как вы это сделаете, будет зависеть от вашего автомобиля, поэтому обязательно ознакомьтесь с инструкцией по эксплуатации, прилагаемой к комплекту проводки.

Цвет провода по производителю автомобиля

В таблице ниже вы можете найти цвет провода по производителю автомобиля:

Производитель автомобиля Правый поворот и стоп-сигналы Левый поворот и стоп-сигналы Задние фонари Земля Стоп-сигналы Задние фонари
GMC Зеленый Желтый Коричневый Черный Розовый или светлый Синий Лайт Зеленый
Ford с синей полосой Зеленый с оранжевой полосой Коричневый Черный или серый Красный с зеленой полосой Черный с розовой полосой
Chrysler Коричневый Зеленый Черный или черный с желтой полосой Черный Белый Фиолетовый
Jeep Коричневый G reen с черной полосой Синий Черный Синий с черной полосой Коричневый
Toyota Зеленый с желтой полосой Зеленый с черной полосой Красный с зеленой полосой Черный или Белый Зеленый с красной или белой полосой
Honda Зеленый с желтой полосой Зеленый с синей полосой Красный с черной полосой Черный Зеленый с белой полосой
Mazda Зеленый с желтой полосой Черная полоса Зеленая или черная полоса Черный Зеленый или зеленый с красной полосой

Буксировка Электропроводка Часто задаваемые вопросы

Давайте закроем эту страницу, посвященную схемам электропроводки и установке прицепа, ответами на некоторые из ваших наиболее часто задаваемых вопросов о них!

Какие 4 провода на вилке прицепа?

Какие 4 провода на вилке прицепа? 4 провода на прицепе — зеленый, желтый, коричневый и белый.Зеленый провод будет контролировать правый поворот и стоп-сигнал. Желтый провод — для правого поворота и стоп-сигнала. Коричневый провод предназначен для задних и ходовых огней. Белый провод — это земля.

Имейте в виду, что в настоящее время на вилке прицепа часто бывает более пяти проводов. Наиболее распространенным вариантом в настоящее время является 7-проводная система, которая добавляет элементы управления противотуманными фарами и стоп-сигналами.

Какой красный провод на вилке прицепа?

Красный провод предназначен для управления стоп-сигналами на автомобиле.Помните, что стоп-сигналы включаются всякий раз, когда автомобиль тормозит.

Однако красный провод не контролирует тормоза прицепа. Если вы хотите управлять тормозами прицепа, вам понадобится контроллер тормозов.

Провода какого цвета идут вместе?

Провода какого цвета идут вместе? Если вы соединяете провода друг с другом, тогда красный провод должен подключаться к красному проводу, черный провод к черному проводу и т. Д. Это довольно просто .

Однако, если вы не уверены в том, как провода должны подключаться, обязательно проконсультируйтесь с руководством для вашей системы проводки. В редких случаях цвета могут не совпадать в точности.

Провода какого цвета идут к XYZ?

Если вы хотите знать, какие цвета и куда идут, вам нужно проконсультироваться с руководством для вашей системы электропроводки. Это подскажет вам работу каждого цвета проволоки. В настоящее время все, как правило, стандартизировано, поэтому, как только вы хорошо разбираетесь в электронике прицепа, вы легко сможете подключить систему.

Однако мы всегда рекомендуем людям перепроверить, если они не уверены. Вы действительно не хотите, чтобы провода были подключены неправильно.

Все 7-контактные разъемы прицепа подключены одинаково?

Все 7-контактные разъемы прицепа подключены одинаково? Да, большинство 7-контактных разъемов прицепа должны быть подключены одинаково. В настоящее время цвета проводов должны быть стандартизированы. Хотя, если вы работаете с новой электрической системой, все же целесообразно обратиться к руководству по эксплуатации системы.

Таким образом, вы можете быть уверены, что с проводкой все в порядке. Например, импортная продукция может немного отличаться по цвету.

В Великобритании, например, обычно используется коричневый провод для заземления, тогда как в США это будет белый провод.

Почему у моего прицепа 5 проводов?

Почему у моего прицепа 5 проводов? Если у вашего прицепа 5 проводов, это означает, что у вас в цепи есть жгут поперечных рычагов. По сути, он действует как разветвитель, поэтому для питания обеих сторон света прицепа используется только один провод.

Если розетка имеет 5 разъемов, а не только 5 проводов, вилка предназначена для лодок, у которых есть дополнительное отверстие на розетках.

Нужно ли заземлять светодиодные фонари прицепа?

Светодиодные фонари прицепа не требуют заземления. Однако, как и в случае с большинством электрических цепей, вероятно, стоит убедиться в наличии заземления.

Хотя необязательно, чтобы через светодиодные фонари прицепа протекало огромное количество энергии, отсутствие заземления все же опасно.

Это помогает защитить вас, электрическую систему и автомобиль в случае скачка напряжения.

Читайте также: Фонари прицепа: 33 факта, которые необходимо учитывать (объяснение)

Будут ли фонари работать без заземления?

Будут ли работать фары прицепа без заземления? Да. Фонари прицепа, вероятно, будут работать без земли. Однако на самом деле не рекомендуется пытаться заставить их бежать без земли.

Отсутствие заземления на вашем электрическом оборудовании опасно, даже если через него проходит очень небольшая мощность.

Сколько ампер у 7-контактной вилки прицепа?

Сколько ампер у 7-контактной вилки прицепа? Однако подавляющее большинство 7-контактных трейлеров должны быть на 20 или 30 ампер. Редко, когда они будут другими. Вы действительно не хотите ничего ниже 20 ампер, потому что не хватит мощности, чтобы держать фары прицепа включенными.

Вам не нужно ничего выше 30 ампер, потому что это больше, чем мощность, необходимая фарам прицепа.

Сколько ампер потребляют фары прицепа?

Возможно, самый простой способ определить, сколько ампер потребляют фары прицепа, — это посмотреть руководство по эксплуатации фар прицепа или наклейку на фары. Где-то там будет AH.

Это количество ампер, потребляемых фарами прицепа в час. Так, например, если на фарах прицепа указано 2AH. Это будет означать, что свет потребляет 2 Ач за каждый час включения.

Фонари для прицепов никогда не потребляют так много энергии, и аккумулятор вашего автомобиля должен иметь достаточно заряда, чтобы они продолжали работать.

Сколько ампер потребляют стоп-сигналы?

Это зависит от ваших стоп-сигналов. К счастью, не так сложно определить, какова потребляемая мощность.

Где-то на огнях или, по крайней мере, в руководстве к источникам света будет гореть список AH. Это количество ампер, которое стоп-сигналы потребляют в час.

Это максимально точно. В конце концов, иногда вы будете использовать тормоза чаще, чем в других случаях. Будьте уверены, стоп-сигналы никогда не потребуют огромного количества энергии.

В чем разница между 7 и 13 контактами?

В чем разница между 7 и 13 контактами ? 7-контактный штекер обеспечит только самое необходимое освещение для прицепа. 13-контактный штекер расширит функциональность системы освещения. Например, 13-контактный разъем позволит использовать обратный свет и противотуманные фары.

7-контактный штекер тоже не подойдет. Поэтому рекомендуется по возможности использовать для прицепа 13-контактные вилки.

Что такое жгут проводов поперечного рычага?

Что такое жгут проводов поперечного рычага? Жгут проводов с поперечным рычагом предназначен для разделения электрической цепи, которая управляет системой освещения в автомобиле. Разделив его, людям не придется прокладывать перемычку между двумя задними фонарями автомобиля.

По сути, жгут проводов на поперечных рычагах предназначен для упрощения проводки и обеспечения того, чтобы задние фонари получали всю необходимую мощность.

Может ли неправильная полярность повредить электронику?

Может ли неправильная полярность повредить электронику? Да, неправильная полярность может повредить электронику и аккумуляторы. Фактически, обратная полярность может повредить большинство компонентов в электрической цепи. Хотя в некоторых случаях это повреждение может не быть очевидным, если только обратная полярность не наблюдается в течение некоторого времени.

Это более прогрессивный тип повреждений.

Заключение

Помните, что когда речь идет о проводке прицепа на вашем транспортном средстве, мы можем охватить лишь некоторые аспекты.

Важно, чтобы вы обращались к любому руководству, прилагаемому к вашей системе, чтобы точно знать, как все работает. Однако мы обещаем вам, что электромонтаж прицепа не так уж и сложен.

В подавляющем большинстве случаев вы просто подключаете пару помеченных проводов, и все готово. Вы, вероятно, сможете самостоятельно выполнить большую часть электромонтажа прицепа, даже если вы не так много разбираетесь в электронике.

Ссылки

https://www.irewiredmytrailer.com/how-i-protected-my-trailer-wiring.php

https://www.truckspring.com/trailer-parts/trailer-wiring/trailer-wiring-connector.aspx

https://www.curtmfg.com/towing-electrical-wiring

Нравится? Поделиться!

Схема подключения 8-контактного разъема для прицепа

Выберите разъем, который имеет необходимое количество контактов для выполнения функций. Разъемы электропроводки прицепа.


4-контактная электрическая схема прицепа, переходник для прицепа, 4-контактный разъем для прицепа, цветовой код, 4-проводная вилка для прицепа, проводка прицепа, схема подключения прицепа, переходник с 7-контактного на 4-контактный адаптер для прицепа. Мой веб-сайт.



Схема подключения 8-контактной вилки прицепа . Он обычно используется для буксировки сверхмощного ландшафтного прицепа, автомобильного прицепа, лодки, прицепа, прицепа для перевозки лошадей, строительного прицепа, и более крупных прицепов. Если нет ни красного, ни синего провода, но есть и черный, и белый провод. Изготовлено в соответствии со стандартом saej560 и австралийским стандартом as4735 2003 для транспортных средств и прицепов массой более 35 тонн. Схема подключения 7-контактной вилки стандартная клеммная колодка Назначение провода цвет tm park светло-зеленый питание от аккумулятора черный правый поворотный тормоз светло-коричневый lt левый поворотный свет красный s электрические тормоза прицепа синий заземление gd белый дополнительный желтый это наиболее распространенная стандартная схема подключения вилок для колес и тот, который сегодня используется крупными производителями автомобилей.2 38 Ограниченная гарантия сроком на 1 год. При подключении разъема прицепа лучше всего подключать провода по назначению, поскольку цвета проводов могут отличаться. Вы можете использовать тестер цепей для проверки соединений. Одновременно можно использовать только один 4- или 7-контактный разъем, так как закрыты крышки. 7-контактная вилка прицепа представляет собой круглый разъем диаметром 2 мм, который позволяет использовать дополнительный штырь для подключения вспомогательного источника питания 12 В или фонаря заднего хода. Приведенная ниже информация предназначена для справки и обычно используется во всей отрасли, но может варьироваться в зависимости от того, кто построил прицеп.Этот 7- и 4-полюсный разъем для прицепа устраняет необходимость в адаптере и позволяет буксировать прицеп с 7- или 4-полюсным разъемом. Доступны различные разъемы от четырех до семи контактов, которые позволяют передавать мощность для освещения, а также вспомогательные функции, такие как резервные огни электрического контроллера тормозов прицепа или источник питания 12 В для лебедки или внутреннего освещения прицепа. Всегда проверяйте провода на работоспособность и провода. 8-контактная электрическая схема прицепа, розетка для фонарей прицепа, свежая проводка вилки прицепа, переходник с 4-контактной розетки на 7-проводную схему.6-контактная вилка diagr am стандартная проводка назначение цвет провода tm парковочные огни коричневый gd земля черный или белый s тормоза прицепа синий lt левый поворотный тормоз светло-желтый rt правый поворотный тормоз светло-зеленый вспомогательный красный наиболее распространенными отклонениями на этой схеме будет синий тормоз красный провода будут перевернуты.


7-контактная круглая вилка и розетка для тяжелых условий эксплуатации. Гнездо соединяется с отверстиями крепления системы проводки OEM вашего автомобиля от центра к центру. У нас есть отличная электрическая схема на нашем сайте, я дам вам ссылку, чтобы вы могли ее посмотреть.Ознакомьтесь со схемами электропроводки прицепа, чтобы получить быстрый справочник по электропроводке прицепа.


Схема подключения 13-контактной розетки и вилки фаркопа

Многие дома на колесах, построенные после 2008 года, имеют новый 13-контактный разъем для электрических соединений с автомобилем. Хотя подключение 13-контактного штекера к разъему требует некоторого привыкания, так как для этого требуется поворотное соединение, оно предлагает несколько преимуществ.

  • Соединение надежное, вероятность выпадения провода маловероятна
  • однопроцессорное соединение, которое менее навязчиво, чем двухпозиционная система

Однако многие люди считают, что им нужен адаптер, поскольку их автомобиль и дом на колесах имеют разные соединения. E.грамм. 12n & 12s на машине и 13pin на караване. Не волнуйтесь, переходник можно купить.

Штифт Цвет Что делает
1 желтый Левый указатель поворота
2 Синий Задний противотуманный фонарь
3 Белый Земля
4 Зеленый Правый указатель поворота
5 Коричневый Фонарь задний правый
6 Красный Стоп-сигнал
7 Черный Фонарь левый задний
8 розовый Фонарь заднего хода
9 Оранжевый + ve от аккумулятора
10 Серый Холодильник — активен только при работающем двигателе
11 Белый / Черный Земля для холодильника (пин 10)
12 не используется В настоящее время не используется
13 Белый / Красный -ве от АКБ (вывод 9)

При подключении новой розетки или вилки убедитесь, что провода в хорошем состоянии.Часто со временем влага попадает в вилки и розетки и вызывает коррозию проводов. Это может вызвать плохое соединение, в результате чего подключенные устройства не будут работать вообще или работать не так, как вы ожидаете.

Новые 13-контактные разъемы немного сложно подключить. В нашем видео показано, как это сделать

.

Установка 7-лезвийного разъема RV на Ford Expedition — Blue Oval Trucks

Когда я купил свой Ford Expedition 2012 года, он шел с фаркопом и 4-контактным разъемом для прицепа.Контроллер тормозов не был установлен, и мне нужен был разъем с 7 лезвиями, чтобы я мог тянуть свой прицеп. Добавление 7-лопастного разъема и контроллера тормозов не составило труда. Просто нужно подобрать нужные детали. Эта статья посвящена добавлению 7-контактного разъема RV. Обязательно ознакомьтесь со статьей о , добавляющем контроллер тормозов к Ford Expedition 2012 года.

Необходимые детали:

7-контактный / 4-контактный разъем RV Hopkins, номер по каталогу 40975 (Amazon — Hopkins 40975 Простой комплект проводки для подключения нескольких буксировщиков )

Жгут проводов Pollak 48 дюймов с 7-контактным разъемом, PN 11-998 (Amazon — Pollak 11-998 Жгут проводов 4 ‘с косичками )

Установка 7-лопастного разъема RV:

Моя Ford Expedition 2012 года выпуска шла с заводским сцепным устройством и этим 4-контактным разъемом для прицепа слева от него.

Разъем находится в резиновой заглушке и будет выдвигаться вниз и выходить из крепления.

Видите дополнительный провод (вверху), закрытый с завода? Это значительно упростит эту работу. На самом деле это синий провод тормоза прицепа. Несмотря на то, что у этой экспедиции не было «буксировочного пакета», они по-прежнему использовали тот же самый жгут для разъема для жилого автофургона / прицепа. Они просто заглушили тормозной провод, так как установили только 4-контактный штекер.Если у вас по какой-то причине не было этого провода, вам придется протянуть его до контроллера тормоза.

4-контактный штекер отрезан от заводского жгута, а колпачок отрезан от конца заводского синего провода тормозной системы прицепа. Заводская обвязка затем прикрепляется к новой обвязке Pollak и заклеивается изолентой.

(новая жгут / розетка Pollak)

Подключения:

Вот таблица с цветами проводов и схемами, в которые они идут.Как видите, на новой подвеске желтый Ford перешел к красному. В остальном все было так же.

Соединения жгута проводов прицепа Ford

Цвет Схема
Желтый Левый поворот
зеленый Правый поворот
Коричневый Хвост / маркер
Синий Тормоза прицепа
Черный Источник +12 В (т. Е. Заряд аккумуляторной батареи)
Оранжевый Резервный / Вспомогательный
Белый Земля

Ремень Pollak 48 дюймов с 7-лепестковой головкой PN 11-998 Соединения

Цвет Схема Калибр провода
Красный Левый поворот и остановка 14 калибр
Белый Земля 10 калибр
Синий Электрические тормоза 12 калибр
зеленый Повернуть направо и остановиться 14 калибр
Черный Аккумулятор 12 калибр
Коричневый Ходовые огни 14 калибр
Желтый Лампы заднего хода 14 калибр

Кронштейн 7-лопастного разъема RV Hopkins будет расположен с правой стороны сцепного устройства.Таким образом, дверца, закрывающая разъем, не задевает накладку на бампере, когда вы пытаетесь ее открыть.

Новый кронштейн удерживается на месте после просверливания (2) отверстий с помощью прилагаемых саморезов.

Разъем Hopkins защелкивается на кронштейне, а жгут проводов Pollak вставляется в его заднюю часть. Ремень был покрыт пластиковым ткацким станком, а затем застегнут молнией и не мешал.

Новый разъем готов к работе.Этот новый разъем представляет собой комбинацию из 7 и 4 контактов, поэтому вы можете использовать любой из них.

Ресурсы:

Просмотрите эти файлы .pdf, которые помогут вам в установке:

Схема электрических соединений прицепа Hopkins

Схема проводов с 7 лезвиями Hopkins

.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
