Все лампы на Шкода Октавия А5

На данной странице представлен полный список ламп, стоящих в передних фарах и задних фонарях Шкода Октавия А5. Приведены фото, обозначения, коды и характеристики лампочек ближнего и дальнего света, указателей поворота, габаритов, противотуманных фар и фонарей, подсветки номерного знака.

Наименование Фото Тип Характеристики Код заказа Количество
Дальний свет

12V55W h2
галогенная лампа

Цоколь — h2
База — P14,5s
Напряжение — 12V
Мощность — 55W
N 017 76 12 2
Ближний свет

H7-12V-55W
галогенная лампа

Цоколь — H7
База — PX26d
Напряжение — 12V
Мощность — 55W

N 103 201 01
N 103 201 02 — Longlife
N 103 201 06 — Super-Longlife

2

Противотуманные фары

H8-12V-35W
галогенная лампа

Цоколь — H8
База — PGJ19-1
Напряжение — 12V
Мощность — 35W
N 105 295 01 2
Габаритные огни передние

W5W-12V5W
лампа накаливания

Цоколь — W5W
База — W2,1×9,5d
Напряжение — 12V
Мощность — 5W

N 017 75 32
N 017 75 35 — Longlife

2
Указатели поворота передние

PY21W12V
лампа накаливания, желтая

Цоколь — PY21W
База — BAU15s
Напряжение — 12V
Мощность — 21W
N 102 564 07 2
Указатели поворота в боковых зеркалах

3T0 949 101 — левый
3T0 949 102 — правый

2
Габаритные огни задние

W3W-12V3W
лампа накаливания

Цоколь — W3W
База — W2,1×9,5d
Напряжение — 12V
Мощность — 3W

N 017 75 22

4
Указатели поворота задние PY21W12V
лампа накаливания, желтая
Цоколь — PY21W
База — BAU15s
Напряжение — 12V
Мощность — 21W
N 102 564 07 2
Стоп-сигнал

P21W-12V21W
лампа накаливания

Цоколь — P21W
База — BA15s
Напряжение — 12V
Мощность — 21W
N 017 73 22 2
Противотуманные фонари

P21/4W-12V
лампа накаливания

Цоколь — P21/4W
База — BAZ15d
Напряжение — 12V
Мощность — 21/4W
N 102 510 02 4
Задний ход

P21W-12V21W
лампа накаливания

Цоколь — P21W
База — BA15s
Напряжение — 12V
Мощность — 21W
N 017 73 28 2
Освещение номерного знака

C5W-12V5W
лампа накаливания

Цоколь — C5W
База — SV8. 5
Размер — T10,5×36
Напряжение — 12V
Мощность — 5W

N 017 72 54 2
Дополнительный стоп-сигнал 1Z9 945 097 C 1





Другие статьи в разделе «Полезно»

У Вас недостаточно прав для комментирования

Шкода Октавия — Фары Skoda Octavia A5

Фары Шкода Октавия А5. На автомобилях Skoda Octavia применяются блок-фары, объединяющие в себе фары ближнего, дальнего света, габаритные огни и указатели поворота. В фарах применена так называемая оптика прозрачных стекол. Плафон фары Шкода Октавия абсолютно прозрачен и не имеет какого-либо рассеивания. Он изготовлен из пластика, который обладает большей прозрачностью, чем стекло, к тому же он намного легче стеклянного плафона. Слой защитного лака предохраняет его от мелких повреждений (царапин). В указателях поворота, вмонтированные в блок-фары, нет цветных светофильтров, вместо них используются лампы со стеклом определенного цвета.
Ближний свет фар Шкода Октавия включается переключателем наружного освещения, дальний свет -левым подрулевым переключателем. Управляющее напряжение подается на обмотки реле включения дальнего света фар от переключателя света фар, если переключатель наружного освещения находится в положении включения света фар. Независимо от положения переключателя наружного освещения можно кратковременно включать дальний свет фар, перемещая на себя рычаг подрулевого переключателя света фар.
Фары автомобилей Skoda Octavia оснащены электрокорректором света фар, который позволяет с места водителя регулировать по высоте направление световых пучков фар в зависимости от степени загрузки автомобиля.
Противотуманные фары. В нижней части переднего бампера автомобиля могут быть установлены противотуманные фары Шкода Октавия. Их можно включить только в том случае, если включено наружное освещение.

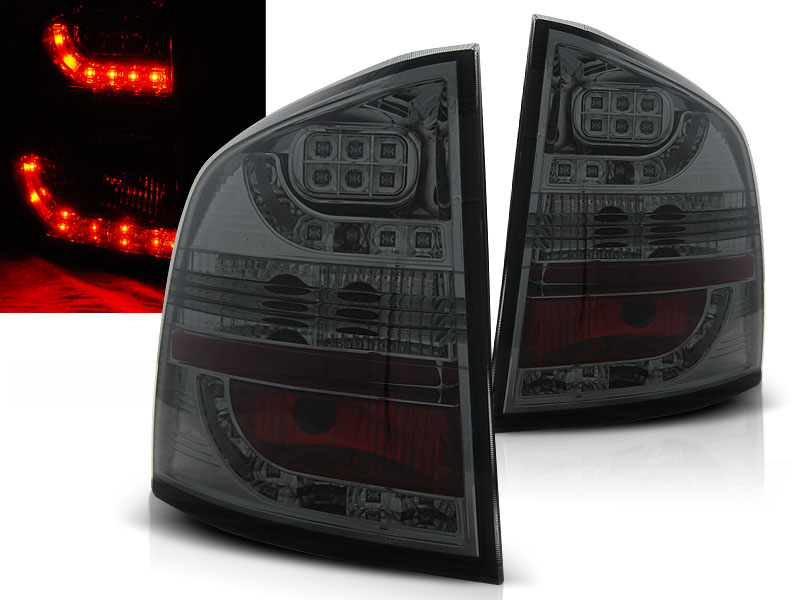

Задний фонарь. Фонарь состоит из указателя поворота, габаритного огня, стоп-сигнала, противотуманного фонаря и фонаря света заднего хода. Дополнительный стоп-сигнал установлен в верхней части заднего стекла.
Задний противотуманный фонарь. Лампу противотуманного света в заднем фонаре можно включить переключателем только в том случае, если включены фары ближнего света. При выключении фар задний противотуманный свет выключается автоматически.
Указатели поворота. Указатели правого или левого поворота включаются левым подрулевым переключателем. Указатели поворота выключаются вручную или автоматически при обратном вращении рулевого колеса. В режиме аварийной сигнализации выключателем аварийной сигнализации включаются все указатели поворота.

ПОЛЕЗНЫЕ СОВЕТЫ
Если фары Skoda Octavia A5 вдруг стали гореть тускло, а при включении сигнала поворота начинает мигать лампа габаритного огня, восстановите контакт «массового» провода с кузовом. Возьмите себе в привычку регулярно менять лампы (особенно головного света фар). Со временем колба лампы мутнеет, ее яркость уменьшается. Причем этот процесс происходит довольно медленно, поэтому водитель не замечает постепенного ухудшения освещенности дороги.

Еще недавно на дорогах в вечернее и ночное время было много машин, у которых фары сияли, как новогодняя елка, различными оттенками голубого цвета. Все это ошибочно называли словом «ксенон». Ксеноновые фары намного лучше освещают дорогу, да и автомобиль с ними смотрится значительно эффектнее. Неудивительно, что многие тоже старались улучшить свой автомобиль, тем более что на прилавках была масса «ксеноновых» ламп различного производства (чаще всего китайского). Такие лампы не имеют ничего общего с настоящими ксеноновыми газоразрядными лампами без нитей накаливания. Это обычные лампы с окрашенным стеклом. Светопропускная способность такого стекла значительно ниже, чем у стандартных ламп, нити, как правило, установлены не в фокусе, фара Шкода Октавия А5 с такой лампой при внешней эффектности практически ничего не освещает, причем дополнительно нещадно слепит встречных водителей. К тому же производители таких ламп, чтобы компенсировать снижение светового потока, увеличивают их мощность сверх нормы.
Часто установка таких ламп приводит к оплавлению изоляции проводов, перегоранию печатных схем монтажных блоков и даже к пожару! Лучше не приобретайте за свои деньги «головную боль», а купите обычные, рекомендованные автопроизводителем лампы хорошего качества, тем более что закон в настоящее время не поощряет установку на автомобиль нештатной светотехники.

См. также: Датчики системы управления двигателем. Снятие и установка ЭБУ двигателем.

Светодиодный свет вместо галогена на Octavia 2

КАЧЕСТВЕННЫЙ СВЕТ В ШТАТНУЮ ОПТИКУ SKODA OCTAVIA 2 (2008-2013)

Светодиодный свет в штатной оптике современных авто давно стал нормой. Прогресс технологий в производстве автомобилей идет вперед и считающиеся когда-то ксеноновые фары воспринимаются специалистами как не самое лучшее решение для качественного освещения дороги. Что уж говорить о галогеновом свете — технологии прошлого века. Такие автомобили все еще в ходу и чаще всего встречаются на дорогах нашей страны.







Низкий коэффициент освещения, частые перегорания ламп и повышенная нагрузка на бортовую сеть автомобиля — все эти факторы полностью вытеснили галоген, как не соответствующий нормам безопасности для современных авто. Однако как быть владельцам таких авто? Особенно когда автопроизводитель не предлагает ничего лучше? Верно — делать конверсию (ретрофит) оптики.






ОКТАВИЯ 2 — ДО НАЧАЛА РАБОТ

Один из таких авто приехал в наш установочный центр в январе 2020 года для модернизации оптики. Белая SKODA Octavia II с линзованной галогеновой оптикой и существенными следами износа стекол. Помимо типичных для галогенового света проблем, в процессе осмотра стало понятно — оптика запотевает. После короткого согласования перечня работ, мы приступили к действиям. При определении задач мы руководствовались принципом достаточного минимума, необходимого для эффективного освещения дороги, без излишеств и украшательств.



СПЕЦИФИКА ЭЛЕКТРОНИКИ КОНЦЕРНА VAG

Любой владелец автомобилей концерна VAG (AUDI, Volkswagen, Porsche, Skoda, Bentley) отлично знает — компьютерная система контроля и мониторинга электроники в таких машинах не позволяет разгуляться с экспериментами и жестко блокирует любые нештатные решения, будь то замена обычных ламп на светодиоды и тем более совершить глобальный переход на LED. Марка Шкода в этой истории пошла еще дальше и любой «чих» связанный с оптикой подключенной в бортовую сеть воспринимается заводским блоком-комфорта как неисправность с последующим отключением цепи питания или неравномерным свечением «пульсацией» нештатных световых приборов.



НАЧАЛО РАБОТ С АВТО

Несмотря на вышеперечисленные трудности, специалисты ТОП Тюнинг знают как решать такие задачи. Оптика была снята и мы перешли в стадию вскрытия фар и отделения стекол от корпусов. Передние фары в Skoda Octavia 2 являются «неразборными» и простое вскрытие методом нагрева в духовом шкафу не поможет. Используя специальный химический состав фары были вскрыты и мастер перешел в стадию установки новых линз.





ВЫБОР КОМПОНЕНТОВ

Новые светодиодные БИ линзы Dixel 3.0 дюйма завоевали уважение в мире профессионалов по доработке и тюнингу оптики благодаря ряду явных преимуществ: двойной системе световых чипов CREE, двойной системе отражателей, компактной конструкции и эффективной системе охлаждения. Главное достоинство таких линз — их плотный световой поток, яркий, с четкой светотеневой границей и широким охватом обочины. В качестве дополнения к новому светодиодному свету были установлены габаритные огни Philips Ultinon LED W5W с температурой свечения 6000К.


ФИНАЛ — ГОТОВАЯ РАБОТА

Финальная часть работ — сборка корпусов на термопластичный герметик, настройка и монтаж были закончены и стекла на фарах прошли процесс «мягкой» полировке. Это позволило очистить поверхность фар от помутнений и большинства царапин, сохранив достаточное количество защитного слоя лака. Такая полировка не может убрать абсолютно все царапины возникшие за годы эксплуатации авто, однако результат такой полировки явно лучше, чем матовые стекла Skoda в начале.




РЕКОМЕНДАЦИИ ВЛАДЕЛЬЦУ

Мы рекомендовали владельцу в ближайшее время выполнить бронирование оптики слоем прозрачного полиуретана, что гарантированно избавит авто от проблем с царапинами на стеклах и сохранит оптические свойства фар на долгие годы.

Лампы Skoda Octavia — A4, A5, A7

Лампы Шкода Октавия а4 модель с 1996 года и рестайлинг с 2000 года

Ближний свет

    h5 — с галогеновыми фарами
    D2S — с ксеноновыми фарами

Дальний свет

    h2 — с ксеноновыми фарами
    h5 — с галогеновыми фарами

Передние габариты    W5W

Противотуманные фары    h4

Передние поворотники

    PY21W

Боковой указатель поворота

    WY5W

Задние поворотники    PY21W

Стоп-сигнал    P21W — до 2000

Стоп-сигнал + габариты    P21/4W — от 2001

Задний ход    P21W

Задний противотуманный фонарь

    P21W — до 2000
    P21/4W — от 200

Задние габариты

    P21/4W — от 2001
    R5W — до 2000

Подсветка номера    W5W

Подсветка багажника    C5W

Плафон салона    W5W — сзади
Подсветка для чтения    W5W

Дополнительный стоп-сигнал    W2,3W

Лампы Шкода Октавия а5 модель с 2004 года и рестайлинг с 2008 года 1Z3

Ближний свет

    D1S — с ксеноновыми фарами
    H7 — с галогеновыми фарами

Дальний свет    h2

Передние габариты    W5W — в галогеновых фарах с прозрачной колбой, в ксеноновых — колба с голубым напылением

Противотуманные фары

    h2 — RS-версия, до 2009
    HB4 — RS-версия, с 2009
    H8 — стандартная версия

Передние поворотники    PY21W

Боковой указатель поворота    LED

Дневные ходовые огни

    P21W — стандартная версия
    LED — RS-версия

Задние поворотники

    PY21W

Стоп-сигнал + габариты

    P21/4W — 12V 21/4W BAZ15d; оригинальный № запчасти VAG N10251002

Задний ход

    P21W

Задний противотуманный фонарь    P21/4W

Задние габариты    W3W

Подсветка номера    C5W

Подсветка багажника    W5W

Подсветка ног    W5W


Подсветка для чтения    W5W

Дополнительный стоп-сигнал    LED

Освещение дверей    W5W — пространство перед дверью для удобства выхода из салона


Лампы Шкода Октавия а7 модель с 2012 года и рестайлинг с 2016 года 5E, NL, NR — третье поколение

Ближний свет

    D3S — с биксеноновыми фарами
    H7 — с галогеновыми фарами
    LED — светодиодные фары

Дальний свет

    D3S — с биксеноновыми фарами
    H7 — с галогеновыми лампами в ближнем свете, от 2017
    h25 — с галогеновыми лампами в ближнем свете, до 2017, лампа выполняет функцию еще дневных ходовых огней и габаритов
    LED — светодиодные фары

Передние габариты

    W5W — в фарах c ксеноновыми лампами и функцией адаптивного освещения
    P21/5W — в фарах с ксеноновыми лампами в ближнем свете, без функции адаптивного освещения; габариты совмещены с функцией ДХО
    LED — в фарах c ксеноновыми лампами и функцией адаптивного освещения; при включении основной биксеноновой фары светодиод переходит в режим габаритного огня + в галогеновых фарах от 2017 + в светодиодных фарах

Противотуманные фары

    H8 — без функции подсветки поворотов
    h26 — с функцией подсветки поворотов + версия RS до 2017
    LED — версия RS от 2017

Передние поворотники

    LED — указатели повотора с светодиодами
    PWY24W — с лампами накаливания

Дневные ходовые огни

    h25 — с галогеновыми лампами в дальнем свете, одна лампа на ДХО и дальний свет
    P21/5W — в фарах с ксеноновыми лампами в ближнем свете, без функции адаптивного освещения; ДХО совмещены с функцией габаритов
    LED — в фарах c ксеноновыми лампами и функцией адаптивного освещения; при включении основной биксеноновой фары светодиод переходит в режим габаритного огня + в галогеновых фарах от 2017

Задние поворотники    PY21W

Стоп-сигнал

    P21W — с лампами накаливания
    LED — светодиодные фонари

Задний ход    P21W

Задний противотуманный фонарь    h31W

Задние габариты

    W5W — фонари с лампами накаливания
    LED — светодиодные фонари

Подсветка номера

    W5W — до 2017
    LED — от 2018

Плафон салона

    C5W — сзади (с раздвижной крышей)
    W5W — спереди + сзади (без сдвижной крыши)

Подсветка ног    W5W

Подсветка перчаточного ящика    W5W

Подсветка для чтения    W5W

Дополнительный стоп-сигнал    LED

Освещение дверей    W5W — пространство перед дверью для удобства выхода из салона + страховочное освещение двери

Все лампы шкода октавия а5

Перечень ламп установленных на шкоде октавия а5 fl с каталожными номерами в skoda octavia a5

Очень удобная табличка (распечатать и возить с собой для удобства) в которой указаны какие лампочки используются в фарах на шкоде, их описание и фото,
стоимость и каталожные номера, цоколь.
А так же, внизу видео как заменить лампу ближнего света на Шкоде.

Табличку скачали 224 раз.

*Цены на период март 2014 го. См.аналоги в разы дешевле – Экзист и др.инет-магазы

Список лампочек применяемых на шкода а5

Таблицу делал для удобства: название, цена, кат.номер, фото.

На данной странице представлен полный список ламп, стоящих в передних фарах и задних фонарях Шкода Октавия А5. Приведены фото, обозначения, коды и характеристики лампочек ближнего и дальнего света, указателей поворота, габаритов, противотуманных фар и фонарей, подсветки номерного знака.

Наименование Фото Тип Характеристики Код заказа Количество
Дальний свет

12V55W h2
галогенная лампа

Цоколь – h2
База – P14,5s
Напряжение – 12V
Мощность – 55W N 017 76 12 2 Ближний свет

H7-12V-55W
галогенная лампа

Цоколь – H7
База – PX26d
Напряжение – 12V
Мощность – 55W

N 103 201 01
N 103 201 02 – Longlife
N 103 201 06 – Super-Longlife

Противотуманные фары

H8-12V-35W
галогенная лампа

Цоколь – H8
База – PGJ19-1
Напряжение – 12V
Мощность – 35W N 105 295 01 2 Габаритные огни передние

W5W-12V5W
лампа накаливания

Цоколь – W5W
База – W2,1×9,5d
Напряжение – 12V
Мощность – 5W

N 017 75 32
N 017 75 35 – Longlife

2 Указатели поворота передние

PY21W12V
лампа накаливания, желтая

Цоколь – PY21W
База – BAU15s
Напряжение – 12V
Мощность – 21W N 102 564 07 2 Указатели поворота в боковых зеркалах – –

3T0 949 101 – левый
3T0 949 102 – правый

2 Габаритные огни задние

W3W-12V3W
лампа накаливания

Цоколь – W3W
База – W2,1×9,5d
Напряжение – 12V
Мощность – 3W 4 Указатели поворота задние PY21W12V
лампа накаливания, желтая Цоколь – PY21W
База – BAU15s
Напряжение – 12V
Мощность – 21W N 102 564 07 2 Стоп-сигнал

P21W-12V21W
лампа накаливания

Цоколь – P21W
База – BA15s
Напряжение – 12V
Мощность – 21W N 017 73 22 2 Противотуманные фонари

P21/4W-12V
лампа накаливания

Цоколь – P21/4W
База – BAZ15d
Напряжение – 12V
Мощность – 21/4W N 102 510 02 4 Задний ход

P21W-12V21W
лампа накаливания

Цоколь – P21W
База – BA15s
Напряжение – 12V
Мощность – 21W N 017 73 28 2 Освещение номерного знака

C5W-12V5W
лампа накаливания

Цоколь – C5W
База – SV8. 5
Размер – T10,5×36
Напряжение – 12V
Мощность – 5W

Можем вам предложить подробную таблицу о применяемых лампах на автомобиль Škoda Octavia 2004 — 2013 годы выпуска. На данный автомобиль устанавливался в головные фары ксеноновый свет, мы рассмотрим фары с галогеновым светом.

Типы ламп Шкода Октавия а5

Подробное описание устанавливаемых ламп на Шкода Октавия, их характеристики и визуальные отличия.

1 Лампа ближнего света — галогеновая лампа Н7 мощностью 55 ватт. Цилиндрической формы, с двумя контактами.

2 Лампа дальнего света — галогеновая лампа Н1 мощностью 55 ватт. Небольшого, вытянутого размера с одним электрическим контактом.

3 Лампа в противотуманной фары — галогеновая лампа Н8 мощностью 55 ватт. лампа Г образной формы с пластиковым цоколем.

4 Лампа указателя поворота — одноконтактная лампа накаливания PY21W, мощностью 21 ватт оранжевого цвета.

5 Лампа сигнала тормоза, заднего хода, дневного света и заднего противотуманного фонаря — одноконтактная лампа накаливания P21W, мощностью 21 ватт.

6 Лампа освещения багажника, переднего габарита и освещения салона — маленькая одноконтактная лампа W5W, мощностью 5 ватт.

7 Лампа подсветки номера — лампа с двумя контактами по краям C5WLL, цилиндрическая лампа мощностью 5 ватт.

Замена ламп ближнего света Skoda Octavia a5

Для замены лампы на Шкода Октавия вам не нужно обладать какими-либо навыками в ремонте автомобиля, замена производится совсем не сложно. Чтоб произвести замену лампы необходимо снять блок фару.

1 Вам необходимо открутить пластиковый «барашек» .

2 Далее нужно потянуть рычажок с ушком в сторону.

Замена лампы ближнего света Шкода Октавия а5

Лампа ближнего света – это один из основных элементов оптической оснастки Шкода Октавия а5. Деталь используется гораздо чаще, чем лампы дальнего света, к примеру, для дневного освещения. Это значит, что нагрузка на данные элементы достаточно высока. Следовательно, срок службы лампы ближнего света ограничивается одним годом. Замена лампочки в фаре осуществляется из-за полного выхода из строя или из-за неудовлетворительной работы.

Важно знать! Современный рынок наполнен разнообразными вариантами данных устройств, которые отличаются друг от друга цветом лучей, температурным спектром, а также интенсивностью пучка света.

Правила выбора детали

Главным критерием при выборе лампы ближнего света для автомобиля Шкода Октавия а5 является качество. Существуют довольно дешевые аналоги, но срок их эксплуатации очень короткий, а это значит, что их замена должна проводиться очень часто. Отлично зарекомендовали себя устройства следующих производителей:

  • Phillips;
  • Osram;
  • Koito;
  • Hammer;
  • Narva.
Лампы ближнего света

Продукция данных торговых марок стоит дороже дешевых китайских аналогов, но и ее качество заметно выше.

Также следует помнить о том, что человеческий глаз лучше всего воспринимает желтую и оранжевую часть светового пучка, поэтому замена должна производиться с использованием соответствующих излучателей. Бытует мнение, что белый свет лучше всего подходит для фар Skoda Octavia а5, но это не больше, чем заблуждение. Излучение этого спектра плохо освещает такие поверхности, как мокрый асфальт. Исключительно желтый цвет является лояльным к глазам автомобилиста и обеспечивает высокую заметность объектов. Фары ближнего света на Skoda Octavia а5 оснащаются лампами модели Н7 мощностью в 55 Вт. Это должно быть указано на упаковке. Другие модели не подойдут для этого автомобиля.

Важно знать! Лучше не рисковать и не устанавливать самостоятельно ксенон и биксенон в Шкода Октавия а5. Данный процесс должен выполнять специалистами, которые смогут профессионально провести корректировку функций электроники в авто.

Замена лампы в фаре Шкода Октавия А5

Установка осветительного элемента

Замена такой детали на Skoda Octavia – это довольно простой процесс, с которым вполне может справиться обычный автолюбитель, не обладающий специальным образованием и навыками. Процесс состоит из следующих этапов:

  1. Первым делом нужно открыть капот Шкода Октавия.
  2. Затем следует снять фиксатор, которым здесь выступает белая гайка, с корпуса лампы.
  3. Теперь необходимо отщелкнуть защелку на фаре. Она находятся возле решетки радиатора. Защелку необходимо перевести ближе к решетке.
  4. Аккуратно потянуть в свою сторону фару и достать ее. Если все сделано правильно, фара должна легко извлечься.
  5. Затем требуется снять круглую крышку, находящуюся на задней части фары.
  6. Под крышкой расположен отражатель и патрон. Патрон нужно провернуть вокруг своей оси, после чего просто достать его.
  7. Лампа ближнего света в авто Skoda Octavia а5 закрепляется довольно плотно, поэтому для ее демонтажа нужно будет воспользоваться отверткой.
  8. После этого нужно только установить новую лампу на место старой и повторить все вышеизложенные действия в обратном порядке.
