Выхлопная система: устройство и функции

Оснащенный двигателем внутреннего сгорания автомобиль нуждается в системе, через которую бы осуществлялся выпуск отработанных газов. Такая система, названная выхлопной, появилась одновременно с изобретением двигателя, и наряду с ним на протяжении многих лет совершенствовалась и модернизировалась. Из чего состоит выхлопная система автомобиля, и как работает каждый ее компонент, мы расскажем в этом материале.

Три столпа выхлопной системы

Когда топливовоздушная смесь в цилиндре двигателя сгорает, образуются отработанные газы, которые необходимо вывести, чтобы цилиндр снова наполнился необходимым количеством смеси. Для этих целей автомобильные инженеры изобрели выхлопную систему. Она состоит из трех основных компонентов: выпускного коллектора, каталитического конвертера (нейтрализатора), глушителя. Рассмотрим каждый из компонентов этой системы в отдельности.

Схема выхлопной системы.

В данном случае резонатор — это дополнительный глушитель.

Выпускной коллектор появился практически одновременно с ДВС. Он представляет собой навесное оборудование двигателя и состоит из нескольких труб, которые соединяют камеру сгорания каждого цилиндра двигателя с каталитическим конвертером. Изготавливается выпускной коллектор из металла (чугун, нержавеющая сталь) или керамики.

Выпускной коллектор

Так как коллектор постоянно пребывает под воздействием высоких температур отработанных газов, более «жизнеспособными» являются коллекторы из чугуна и нержавеющей стали. Причем, коллектор из нержавеющей стали предпочтительнее, так как в процессе охлаждения агрегата после остановки автомобиля на нем собирается конденсат. В чугунном коллекторе конденсат может вызвать коррозию, а в коллекторе из нержавейки коррозии не возникает. Преимущество керамического коллектора – в его малом весе, но он не может длительное время выдерживать влияния высоких температур отработанных газов и трескается.

Выпускной коллектор Hamann

Принцип работы выпускного коллектора прост. Отработанные газы через выпускной клапан попадают в выпускной коллектор, а оттуда – в каталитический нейтрализатор. Кроме основной функции отвода выхлопных газов, коллектор помогает камерам сгорания двигателя продуваться и «забирать» новую порцию отработанных газов. Происходит это благодаря разнице давления газов в камере сгорания и коллектора. В коллекторе давление ниже, чем в камере сгорания, поэтому в трубах коллектора образуется волна, которая, отражаясь пламегасителя (резонатора) или каталитического нейтрализатора, идет назад к камере сгорания, и в момент очередного цикла выхлопа способствуют выведению очередной порции газов. Скорость создания этих волн зависит от скорости оборотов двигателя: чем выше обороты, тем быстрее «ходит» в коллекторе волна, и тем скорее камера сгорания цилиндра освобождается от выхлопных газов. Выпускной коллектор – один из наиболее популярных агрегатов для тюнинга.

Из выпускного коллектора отработанные газы попадают в каталитический конвертер или нейтрализатор. Он состоит из керамических сот, на поверхности которых находится слой платиноиридиевого сплава.

Схема каталитического нейтрализатора

Соприкасаясь с этим слоем, из выхлопных газов посредством химической реакции восстановления образуются оксиды азота и кислород, который используется для более эффективного сгорания находящихся в выхлопе остатков топлива. В результате воздействия реагентов катализатора, из него в выхлопную трубу подается смесь из азота и диоксида углерода.

Наконец, третьим основным элементом выхлопной системы автомобиля является глушитель, который представляет собой устройство, предназначенное для снижения уровня шума при выпуске отработанных газов. Он, в свою очередь, состоит из четырех компонентов: трубы, соединяющей резонатор или каталитический конвертер с глушителем, глушитель, выхлопная труба и наконечник выхлопной трубы.

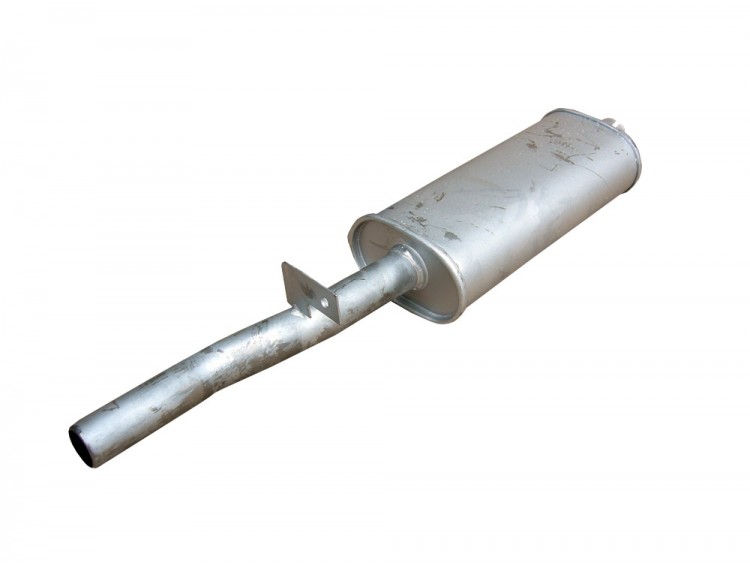

Глушитель

Очищенные от вредных примесей выхлопные газы поступают от катализатора по трубе в собственно глушитель. Корпус глушителя изготовляют из различных видов стали: обычной (срок службы – до 2 лет), алюминизированной (срок службы – 3-6 лет) или нержавеющей (срок службы – 10-15 лет). Он имеет многокамерное строение, при этом каждая камера снабжена отверстием, через которое выхлопные газы поступают в следующую по очереди камеру. За счет такой многократной фильтрации, выхлопные газы глушатся, звуковые волны выхлопа гасятся. Далее газы поступают в выхлопную трубу. В зависимости от мощности установленного на автомобиль двигателя, может варьироваться количество выхлопных труб: от одной до четырех. Последним элементом выступает наконечник выхлопной трубы. Он изготавливается из хромированной стали и выполняет эстетическую функцию. Выхлопная труба и ее наконечники также являются элементами тюнинга автомобиля.

На автомобилях с турбированными двигателями устанавливают глушители меньших размеров, чем на машинах с атмосферными моторами. Дело в том, что турбина использует для работы выхлопные газы, поэтому в выхлопную систему попадает лишь некоторая их часть – вот почему у таких моделей маленькие глушители.

Читайте также о том, как устроен прямоточный глушитель.

Выхлопная система автомобиля: схема устройства, возможные неисправности и методы диагностики

Многие автолюбители даже не представляют, насколько важна выхлопная система автомобиля в безаварийной работе силового агрегата, и не уделяют её обслуживанию должного внимания, в результате чего, может произойти выход из строя двигателя. Именно по этой причине, стоит внимательно ознакомиться с принципом работы выхлопной системы, её конструктивными особенностями, и знать, из чего состоит выхлопная система.

В работе двигателя внутреннего сгорания важная роль отводится своевременному выводу наружу отработавших газов, начинающих скапливаться в камере сгорания головки блока цилиндров сразу после воспламенения топливной смеси. Данную задачу призваны выполнять выхлопные системы, или как говорят автолюбители, глушители, которыми оснащаются все современные машины. Должная работа выхлопной системы, направленная на отвод из мотора остатков отработанной топливной смеси, целиком зависит от исправности всех её составных элементов, имеющих некоторые конструктивные отличия в зависимости от типа двигателя.

Принцип работы выхлопной системы

Современная автомобильная выхлопная система состоит из нескольких частей, в отличие от первых устройств, имеющих вид механического клапана, который принудительно открывался водителем автомобиля вручную. Все элементы выхлопной системы, которые соединяются между собой с помощью крепёжных болтов через расположенные на их концах фланцы, предназначены для:

отвода из камеры сгорания двигателя выхлопных газов и прочих не сгоревших остатков топливной смеси;
уменьшения выделяемого мотором во время работы шума;
уменьшения количества токсичных веществ находящихся в выхлопе автомобиля;
предотвращения попадания в салон транспортного средства токсичных газов.

Устройство выхлопной системы автомобиля обладает довольно простым принципом работы, которая подразумевает отвод отработанных газов из камеры сгорания, проводя их через трубы к задней части транспортного средства, понижая при этом, за счёт герметичности всей конструкции и соединений через фланцы с термоустойчивыми уплотнителями, выделяемый мотором шум.

Уменьшение количества токсичных веществ в выхлопных газах достигается за счёт применения в конструкции выхлопной системы каталитических нейтрализаторов (катализаторов), работоспособность которых контролирует специальный датчик, называемый лямбда-зонд. В современных дизельных автомобилях, для повышения показателя экологичности выхлопа, производители используют сажевый фильтр, которым также оснащается выхлопная система дизеля.

В конструкции дизельного мотора, а также современного бензинового агрегата, довольно часто используется турбонагнетатель, который использует для подачи в камеру сгорания воздушную смесь из кислорода и отработавших газов, забираемых из выпускного коллектора. Количество попадающих в турбину выхлопных газов, регулирует датчик, расположенный на корпусе выпускного коллектора.

Устройство конструкции и назначение её составных частей

Детали, составляющие данную конструкцию, имеют различную функциональную нагрузку и собственные обозначения, отражающие этапность их работы. Сама схема выхлопной системы и наименования её частей, выглядят следующим образом:

коллектор выпускной;
приёмная труба выхлопных газов;
катализатор или по-другому каталитический нейтрализатор;
резонатор или пламегаситель;
глушитель.

Коллектор выпускной, представляет собой навесной тип оборудования силового агрегата, и предназначен для поступления в него отработавших частиц и газов топливной смеси с камер сгорания каждого из цилиндров, и изготавливается в основном из керамики, сплавов чугуна или нержавеющей стали, обладающих повышенной термоустойчивостью.

Конструкция выхлопной системы

Приёмная труба, именуемая автолюбителями как «штаны», из-за схожего внешнего вида, предназначена для объединения нескольких потоков выхлопных газов в один, и для дальнейшего их продвижения к каталитическому нейтрализатору (катализатору). Труба зачастую оснащается так называемой гофрой, с помощью которой происходит гашение вибрации, передаваемой на всю конструкцию выхлопной системы работающим мотором.

Катализатор, представляет собой керамические соты, поверхность которых покрыта слоем сплава из платины и иридия, что позволяет вступить в химическую реакцию с ними выхлопным газам, в результате чего происходит их разделение на кислород и оксид азота. Выделенный кислород в катализаторе помогает более эффективно сгорать остаткам топливной смеси, в результате чего к глушителю подаётся исключительно азотно-диаксидноуглеродная смесь. Работу каталитического нейтрализатора контролирует специальный датчик лямбда зонд, передавая сигнал на блок управления силового агрегата автомобиля. Аналогичный датчик, устанавливается и на выпускной коллектор, для анализа показателей токсичности поступающих в катализатор отработанных газов.

Резонатор или пламегаситель, предназначен для понижения высокой температуры отработанных выхлопных газов, что достигается с помощью его ячеистого внутреннего строения. Последней деталью в конструкции, является глушитель, задача которого заключена в понижении шума работающего двигателя за счёт перфорированной трубы внутри его корпуса.

Все составные части выхлопной системы соединены друг с другом через фланцы с помощью крепёжных болтов и термостойких уплотнителей, отвечающих за герметичность данной конструкции, без которой невозможна полноценная работа двигателя современного автомобиля.

Схема выхлопной системы

Возможные неисправности, методы их устранения и варианты тюнинга

Конструкция выхлопной системы является идеальным вариантом для проведения тюнинга легкового автотранспортного средства, благодаря простате монтажа её составных частей и наличием большого ассортимента различных деталей. Самым частым вариантом тюнинга глушителя является установка так называемого прямоточного выхлопа, когда из системы убирается резонатор.

Наиболее частые неисправности выхлопной системы связаны с потерей герметичности деталей или их соединений, уплотнители в которых могут сильно износиться. Для замены уплотнительных элементов, необходимо приобрести ремонтный комплект выхлопной системы, и открутив крепёжные болты, поменять их на новые.

Сделанные из различных сплавов металла детали выхлопной системы, подвергаются значительному нагреву, резкому перепаду температур, и работают в условиях повышенных нагрузок, в результате чего подвержены сильному износу и прогаранию внутренних частей. Определить данные поломки позволит громкий шум работающего мотора и визуальная диагностика выхлопной системы, после проведения которой, повреждённую деталь конструкции необходимо либо заменить на новую, в случае внутренних неисправностей, либо отремонтировать её корпус с помощью электро/газосварки.

В современных автомобилях работа силового агрегата контролируется блоком управления, который получает определённые сигналы от многочисленных датчиков, расположенных на всех его конструктивных узлах. В конструкции выхлопной системы расположен датчик, именуемый лямбда-зондом, замеряющий количество токсичных веществ в отработанных газах. Его неисправность или некорректную работу способен выявить только диагностический стенд, после чего датчик необходимо заменить.

Эксплуатировать автомобиль с неисправной выхлопной системой нельзя, это может привести, как к поломке силового агрегата, на клапанах образуется закоксование рабочей поверхности, приводящее к потере мощности мотора, так и к возможному нанесению вреда здоровья водителя и всех пассажиров, из-за попадания в салон токсичных выхлопов.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Выхлопная система или как понять принцип ее работы? + Видео » АвтоНоватор

Каждый более-менее опытный автомобилист прекрасно знает, что выхлопная система является неотъемлемой частью автомобиля, без которой правильное функционирование машины просто невозможно. Предлагаем поговорить о том, из чего же она состоит, а также с какими неисправностями можно столкнуться в процессе эксплуатации автомобиля.

Выхлопная система – основные узлы и элементы

Один из главных элементов системы выхлопа – коллектор. С помощью данного узла система может выводить отработанные газы из камеры сгорания. Эти отходы поступают в специальные трубки, служащие промежуточными звеньями в процессе отвода газов наружу. Именно коллектор подвергается тюнингу специалистами для того, чтобы обеспечить большим количеством топлива цилиндры, тем самым увеличив мощность двигателя.

После коллектора идет каталитический нейтрализатор. Этот узел способствует тому, чтобы выхлопные газы имели меньший уровень токсичности. Если рассмотреть структуру катализатора в разрезе, то вы увидите внешнюю оболочку из керамики, которая состоит из тонких каналов. Внутри эти каналы покрыты мизерным слоем платины. Вместо платины вполне могут применяться более редкие металлы. Например, палладий или родий.

Внимание! Ввиду того, что при изготовлении катализатора используются дорогие материалы, его стоимость также является недешевой.

После катализатора идет резонатор. Его главная задача – резкое расширение отработанных газов. Благодаря такому процессу, снижается противодавление выхлопного канала, и смягчается ударная волна. Последним узлом, который имеет выхлопная система автомобиля, является глушитель. Именно эта часть ответственна за издаваемый машиной звук. На сегодняшний день используется три вида этого узла:

Отражатель;
Ограничитель;
Поглотитель.

Теперь, когда вы имеете представление о том, каково устройство выхлопной системы автомобиля, можно рассмотреть, по какой схеме система работает.
<div id="yandex_rtb_2" class="lazy lazy-hidden yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-744095-3";} else{var rtbBlockID="R-A-744095-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_2",blockId:rtbBlockID,pageNumber:2,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","7683656859");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","7683656859");} g.setAttribute("data-ad-client","ca-pub-5948177564140711");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_2").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_2");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

Принцип работы системы

Разобраться с принципом работы выхлопной системы будет по силу каждому. Выясним, как газы из камеры сгорания попадают наружу. Когда выпускной клапан открывается, масса отработанных газов поступает в выпускной коллектор. Если речь идет о бензиновых двигателях, то после коллектора газы сразу перемещаются в приемную трубу, откуда идут далее по схеме. Если же двигатель дизельный, то отработанные газы сперва активизируют крыльчатку турбокомпрессора, а только затем попадают в трубу.

Как бы то ни было, схема выхлопной системы предполагает, что после приемной трубы газы идут сначала в катализатор, где проходят очистку при повышенных температурах, примерно 250 градусов. Стоит отметить, что температура полностью контролируется лямбда-зондом. В зависимости от того, какие показатели температуры выдает специальный датчик, в цилиндры поступает то или иное количество воздуха и топлива.

Далее отработка проходит процесс гашения в резонаторе и выходит через глушитель наружу.

Неисправности системы и методы их устранения

Большинство автомобилистов уже прекрасно знают, как должна вести себя их машина и какой звук при этом она должна издавать. Таким образом, на слух можно выявить некоторые неисправности системы выхлопа газов. Самой распространенной проблемой считается высокий уровень шума выхлопной системы. Это значит, что повреждена основная или дополнительная части глушителя. Также это могут быть неполадки с потерей плотности соединительных элементов или же износ, или повреждение прокладок.

Совет! Устранение проблемы с повышенным уровнем шума происходит с помощью замены прокладок или же сварки соединений системы вывода выхлопных газов.

Еще одной нередкой проблемой является повышенный уровень окиси углерода или же потеря мощности двигателем. Это первый признак поломки каталитического нейтрализатора. К сожалению, проблема устраняется только полной заменой данного узла системы.

Оцените статью: Поделитесь с друзьями!

Как называются части выхлопной трубы? Из чего состоит выхлопная система автомобиля? Выхлопная труба у машины.

Если бы не созданный французской компанией Panhar-Levassor первый в мире глушитель, то возможно сегодня бензиновых автомобилей не было бы.

Выхлопная система позволила «успокоить» ДВС и дать этому мотору «вторую жизнь».

Первоначально глушители выполняли не много функций и считались больше вспомогательной составляющей, нежели важной, как другие агрегаты. Однако с течением времени выхлопные системы начали играть более значительную роль. Сегодня благодаря глушителям удается не только значительно снижать уровень шума от работающего мотора, но и уменьшать температуру выхлопных газов, выводить отработанные газы за пределы авто и уменьшать уровень вредных выбросов в окружающую среду.

Исходя из этого, стоит обратить внимание на строение глушителя, а также на его разновидности.

Основные элементы выхлопной системы

Конструкция выхлопной системы становится более сложной, но с каждой новой моделью машины она включает в себя все те же элементы.

Коллектор

Приемная труба является промежуточным звеном между двигателем машины и нейтрализатором (катализатором). Коллектор отвечает за вывод газов. Так как в этом случае идет очень сильная механическая и температурная нагрузка, которая может доходить до 1000 градусов, то к этой части глушителя предъявляются довольно строгие требования. Поэтому при изготовлении приемной трубы используют только самые лучшие сплавы чугуна и стали.

Также на этой детали иногда устанавливают вибро-компенсатор (гофру), благодаря которому вибрация двигателя гасится и не переходит дальше по выхлопной системе.

Нейтрализатор

В каталитическом нейтрализаторе (или катализаторе) происходит «дожиг» несгоревших остатков топлива и переработка окиси углерода. Этот элемент выхлопной системы представляет собой специальную камеру или бачок, в котором расположен керамический или металлический элемент в виде сот. Благодаря этим сотам газовые смеси очищаются за счет химических реакций.

Сейчас производители начали изготавливать многосекционные нейтрализаторы, отвечающие всем международным стандартам, которые производят обработку большего спектра вредных веществ.

Передний глушитель (резонатор)

Резонатор — по сути, является одной из тех деталей, которые принято называть глушителями. Этот элемент выполняет функцию снижения шума, но никак не очистки выхлопных газов. Когда газы проходят через резонатор, создается много шума. Поэтому внутренняя «начинка» переднего глушителя представляет собой многочисленные решетки и отверстия, которые позволяют снизить скорость вырывающихся газов, а также вибрацию. По большому счету резонатор — это бак с перфорированной трубой.

Передние глушители бывают:

Активными. Такие глушители изготавливаются из специальных звукопоглощающих материалов, а их конструкция отличается простотой.
Реактивными. В глушителях этого типа используются комбинации из расширительных, а также резонаторных камер.

Не стоит путать резонатор с задним глушителем, так как их конструкция сильно отличается.

Когда мы говорим «глушитель» то чаще всего в виду имеется именно задняя часть выхлопной системы. Этот элемент производит окончательное поглощение шума, а также осуществляет завершающий вывод газов.

В отличие от резонатора, внутренняя «начинка» заднего глушителя неоднородна. Внутри него установлено несколько камер со специальными наполнителями. Благодаря пористой структуре, системе перегородок и воздуховодам удается не только избавиться от сильного шума, но снизить температуру в системе.

Говоря о снижении шума, нельзя обойти стороной другой тип системы, который снижает повышенный шум в выхлопной трубе.

Прямоточный глушитель

В обычных глушителях в процессе сопротивления отработанным выхлопным газам, теряется часть мощности мотора. Хоть этот расход и незначительный, многие автолюбители ищут способы, как сделать глушитель тише без потери мощностей двигателя. Для этих целей производители разработали специальные прямоточные модели.

Устройство такого глушителя отличается от привычной схемы. В отличие от штатных моделей, в прямоточных агрегатах мощность двигателя не только снижается, но и повышается, за счет использования энергии выходящих газов.

Суть работы «прямотоков» заключается в том, что при выходе газов из коллектора требуется меньшее сопротивление. Благодаря этому мотору не приходится затрачивать лишней энергии, чтобы преодолеть давление. Полученная разница преобразуется в полезную мощность движения.

Сам прямоточный глушитель представляет собой прямую трубу с перфорированной поверхностью. По большому счету она заключена во внешний кожух. Внутри глушителя также есть разделители и камеры, просто их меньше, чем у штатных систем. Благодаря такой конструкции, отработанные выхлопные газы движутся по прямой и не встречают сильного сопротивления. В то же время, благодаря перфорированной поверхности они расширяются и свободно выходят.

Внешний кожух прямоточного глушителя покрыт специальным поглощающим составом, за счет чего газы, находящиеся внутри, не резонируют, а звук мотора не превышает допустимых пределов. Таким образом, уровень шума сводится к минимуму.

Чтобы усилить эффект некоторые автовладельцы используют дополнительные внешние сегменты.

Как еще можно снизить уровень шума глушителя

Также для снижения шума можно установить зеркальный глушитель. Такие модели работают по такому же принципу, как и акустические зеркала. Чаще всего зеркальные глушители можно встретить в выхлопных системах двухтактных моторов мотоциклов и скутеров. Устройство глушителя в этом случае представляет собой выпускное колено и резонаторную банку, в которой отработанные газы «утихомириваются». При этом уровень сопротивления будет значительно ниже, а на мощность двигателя не будет расходоваться. Однако стоит учитывать, что из-за зеркального эффекта температура выхлопной трубы будет повышаться.

Подобный принцип используется в системах автомобилей ВАЗ 2107, Нива, 2115 и многих других.

Помимо этого существуют поглотительные и ограничительные глушители, которые также понижают шум.

В заключении

Конструкция автомобильных глушителей постоянно претерпевает изменения, хоть общий принцип работы и сама конструкция остается неизменной уже много десятков лет. Сегодня это не обычная металлическая «банка» а полноценная система, которая обеспечивает правильную работу двигателя автомобиля. Именно поэтому, если из глушителя начинает идти пар или раздаются хлопки, необходимо незамедлительно производить диагностику и ремонт этого немаловажного узла.

Военным, например, нравится, что кроме собственно снижения звука выстрела хороший глушитель убирает пламя и искры. Например, вечером и тем более ночью звук выстрела не очень информативен. А вот по вспышкам отстреливаться очень удобно. Ну и кто захочет ночью стать мишенью с подсветкой? Другое полезное свойство глушителя — это улучшение кучности. И винтовка, и автомат с правильно установленным глушителем показывают кучность лучше, чем без него. При этом еще и отдача снижается. То есть правильно сконструированный глушитель выполняет еще и работу дульного тормоза.

Давление внутри глушителя влияет и на оружие, и на стрелка самым наихудшим образом. Оно всем мешает.

Основной рынок глушителей — это не шпионы и спецназовцы, а обычные охотники. В некоторых странах, например в России, за использование этого прибора граждан преследуют по закону, а в некоторых без него и в лес на охоту не пустят — нечего пугать животных и людей. После охотников главные потребители глушителей — спортсмены-любители. Кто ходил целый день в стрелковых наушниках, поймет. От хорошего выстрела подходящего калибра шнурки на ботинках могут развязаться, что уж говорить о барабанных перепонках.

Короче — замечательный прибор. Снижает звук, улучшает точность, убирает пламя. И если мы не видим эти устройства на каждой винтовке, пистолете и автомате, значит с ними что-то не то.

Обратная тяга

Во-первых, глушитель существенно увеличивает габариты оружия и вес. Причем для эффективной работы должен быть некий минимальный «свес» перед дульным срезом — 100−200 мм. Иначе поток газов в коротком устройстве не успеет затормозиться. Ну и полкилограмма дополнительного веса тоже не радует никого.

Борьба за каждый грамм веса глушителя приводит к появлению систем, каждый элемент которых сам по себе не обладает необходимой прочностью. И только в сборе они составляют жесткую конструкцию.

Во-вторых, любое дульное устройство сильно влияет на точку попадания пули. Меняются период, амплитуда колебаний ствола и баланс оружия. Пулю начинает «уносить». Это происходит стабильно, но тем не менее физически обоснованно. Пристрелка оружия с глушителем и без глушителя не совпадает никогда, и надо заранее знать, куда будет приходиться средняя точка попадания после присоединения глушителя. Бороться с этим просто: прикрутил глушитель, пристрелял оружие, и не трогай его больше.

В-третьих, на автоматических системах использование глушителя — сплошное мучение. Дело в том, что чем лучше глушитель задерживает давление внутри себя, а следовательно, заглушает звук, тем больше газов после выстрела отправляется назад, когда затвор снова открылся. Это приводит к целому вееру проблем: намного сильнее загрязняется оружие — ствол, затвор и газовый двигатель через пару магазинов покрыты таким нагаром, будто вы уже несколько сотен выстрелов сделали. Через ствол и окно выброса гильзы часть газов прямиком отправляется в лицо стрелка. Стрельба без очков становится просто очень опасной. На автомате Калашникова бойцы вынуждены малярной липкой лентой обклеивать сзади щели на крышке ствольной коробки — остатки горящего пороха долетают туда довольно энергично. Сильно увеличивается скорость отката затворной рамы. На американском автоматическом карабине M4 происходит похожая история, но выражается она в другом — в полтора раза вырастает темп автоматической стрельбы, а сама винтовка через несколько магазинов наедается таким количеством нагара, что может заклинить. Лечат это колдовством с регулятором газового двигателя и утяжелением затвора.

Европейский тип «открытого» глушителя производит финская Saimaa Still. Для охлаждения и торможения потока используется сетка или металлическая пена. Кроме того, он снимается и надевается буквально за одну секунду на дульный тормоз или пламегаситель.

Оружейники ищут способы избавиться от обратной тяги. В результате этих поисков набирает влияние новый тренд в «глушителестроении» для самозарядных систем. Чтобы снизить давление в глушителе и убрать нагар и копоть с лица и из оружия, конструкторы начали делать «открытые системы», то есть давление сбрасывается из глушителя еще и через альтернативные отверстия. Тем или иным способом снижают энергию газов при движении их через стенки вдоль или поперек хода пули. Среди пионеров этого начинания — компания OSS с глушителями Helix и финская Saimaa Still c целой линейкой «вентилируемых» глушителей.

Американский глушитель Helix «открытого» типа с отводом давления из альтернативных каналов. Торможение потока достигается закручиванием его по лопастям внутри внешнего контура.

Глушителям тут не место

Попытки сделать удобный глушитель на гладкоствольные ружья предпринимались в 30-е годы XX века, потом в 60-е и вот сейчас под влиянием фильма братьев Коэнов «Старикам тут не место». Основная проблема у этого типа глушителей — отвратительный внешний вид. Они настолько большие, что смотрятся совершенно нелепо. Крепить такой глушитель можно только за чоковую резьбу. И если случайно стукнуть им обо что-то, а на охоте такое случается часто, ствол на срезе может повредиться. Охотнику ходить по лесу с ружьем с примкнутым глушителем крайне неудобно — 250−350 мм лишней длины будет за все цеплять. Спортсменам-стендовикам тем более такой глушитель не нужен — баланс оружия меняется неузнаваемо, а именно баланс ружья отвечает за скорость прицеливания и точность выстрела. Своя ниша для ружейных глушителей нашлась в полуавтоматических системах. Ствол у них один и часто относительно короткий, а дульная часть с чоковой резьбой прочнее, чем у двустволки. Именно с такой системой разгуливает Антон Чигур в фильме «Старикам тут не место». Но эстетики и удобства дробовику глушитель не добавляет, поэтому увидеть его можно только в фильме и на картинках.

Шпионские штучки

Долгое время шпионы в кино и в реальной жизни пользовались пистолетами, действующими по принципу запирания свободным затвором. Например, Walter PPK Джеймса Бонда или пистолет Макарова его противников. Подобная конструкция очень надежна, но в принципе не может работать с мощными патронами. Именно поэтому весь мир тайных операций перевооружается на мощные пистолеты, автоматика которых работает по принципу запирания коротким ходом ствола. Такая схема применяется, например, в легендарном австрийском пистолете Glock или не менее легендарном Colt 1911.

Глушители на ружья по размерам и форме напоминают либо огнетушитель, либо кирпич. Последний смотрится лучше. А весят они все примерно одинаково.

Проблема в том, что, если к подвижному стволу пистолета прикрутить обычный глушитель, он один раз выстрелит, но не перезарядится. Это происходит из-за того, что масса глушителя начинает участвовать в откате подвижных частей, и патрону просто не хватает мощности растолкать всю потяжелевшую систему. Лет 30 назад была придумана система под названием Нильсен-девайс, или ствольный бустер. Это втулка с пружиной — посредник между глушителем и пистолетом. Она закручивалась на ствол, но взаимодействовала с корпусом глушителя через пружину. И систему удалось обмануть. Во время перезарядки после выстрела глушитель как бы висит в воздухе, а «бегает» со стволом вперед-назад только легкая втулка. Теперь на шпионской службе можно использовать не семь-восемь слабых патронов из однорядного магазина Вальтера или Макарова, а любые пистолетные патроны. И при этом очень тихо.

Глушение автоматического, да еще и скорострельного оружия — задача настолько тяжелая, что пока сделаны только первые шаги в этом направлении. Отвод тепла и давления заставляет инженеров делать причудливые конструкции.

Но пару лет назад произошел следующий прорыв — производители догадались крепить пистолетный глушитель к рамке пистолета, а не к стволу. Это может сделать пистолет с глушителем значительно короче и удобнее. Сейчас по выставкам кочуют прототипы нового форм-фактора, и скоро в кино у очередного суперагента мы увидим новый непривычный силуэт его «любимого пистолета с глушителем».

По субъективным ощущениям стрельба с глушителем становится намного комфортнее. Уходят и удар по ушам, и толчок в плечо, нагруженный ствол меньше «гуляет», и хорошо виден результат выстрела. И самое, наверно, важное — если какое-то время пострелять из винтовки с глушителем, потом совершенно не хочется стрелять без него. С ним уходят основные беспокоящие факторы выстрела.

Система отвода отработанных газов и глушения – попросту глушитель. Раньше носила характер чисто этетический, то есть не давала автомобилям реветь как «угорелым». Ведь если снять глушитель и запустить мотор — будет стоять такой треск, что уши будет закладывать. Но на данный момент, это уже не только труба для глушения и отвода газов, это еще и чистящий и повышающий мощность узел. В общем, сегодня хочу вам рассказать про устройство этого важного, на мой взгляд элемента любой машины …

К сожалению, двигатель внутреннего сгорания это мягко сказать не эффективное устройство, (в этом смысле электрический двигатель намного совершеннее). Отработанные газы которые выходят из двигателя не только «гремят», причем очень громко, их еще нужно охладить, ведь зачастую температура может быть и 300 и даже больше градусов Цельсия. Поэтому и была создана специальная система, которая получила название глушитель.

Части глушителя

Эта система не однородна, она собирается из нескольких частей, а именно их пять:

Это выпускной коллектор, сейчас многие могут сказать — что он не относится к глушащей системе, но он с ней взаимодействует напрямую – основное его назначение отводить газы из двигателя, поэтому я все же его включу в схему.
Приемная труба.
Катализатор.
И последняя часть, собственно сам глушитель.

Про выпускной коллектор мы с вами поговорили, также можете почитать . Переходит сразу к приемной трубе . Она создана для соединения выпускного коллектора и катализатора. Вроде что на нее обращать внимание, труба и труба – НО, в ней зачастую устанавливают так называемый виброгаситель (попросту гофру), которая призвана гасить вибрации от двигателя и не передавать их дальше, ни на кузов, ни на глушитель.

Катализатор – призван бороться с отработанными газами, а именно с их отчисткой. Выхлоп, который идет от силового агрегата содержит много вредных элементов. Катализатор дожигает их, делая – безвредными, концентрация падает в разы. Конечно совсем отчистить не получается, но прогресс на лицо. Если бы не было катализаторов, мегаполисы просто задохнулись от выхлопных газов. Про его .

Резонатор и глушитель – эти две части уже борются с потоком газов и звуком, они предназначены в первую очередь для гашения звука и только во вторую снижения температуры. Газы, которые прошли катализатор, по трубам достигают сначала резонатора, а уже затем самого глушителя.

Подробнее об устройстве глушителя и резонатора

Если честно, то сейчас нет одинакового строения глушителя, каждый производитель ищет свое решение и способы производства. Но почему так?

Это достаточно сложный цикл, ведь глушитель должен поглощать звук, но и не лишать двигатель мощности. Как заверяют производители, машину можно сделать практически бесшумной, установив еще один резонатор и нарастив объем глушителя — вот только мощности от двигателя будет «отжираться» значительно. Если штатный вариант отнимает от 5 до 7%, то установка новых резонаторов увеличит этот показатель до 10 – 15%! А оно нам нужно? Вот и химичат производители над идеальной формой, чтобы слышен был только «шелест» силового агрегата, да и мощность была на уровне.

Какой резонатор в разрезе – если представить его разрез, то это несколько перфорированных труб внутри металлического корпуса, они находятся не на одном уровне, а как бы параллельны. Поток «отработки» — попадает в резонатор, где встречается сначала со стенками, теряя свое давление и часть звука. Происходит это так, волна ударяется о стенку и возникает ответная волна, которая встречается с вновь поступившими газами – то есть энергия гасит сама себя. Затем в параллельную трубу поток проходит в другую камеру, там также встречается со стенкой, опять теряя часть энергии. Внизу этой камеры есть третья труба, по которой газы поступают уже до глушителя. Таким образом, на уровне резонатора, гасятся 30 – 40% давления газа и его звука (в основном низкие тона). Но почему не все? Если сделать резонатор больше он попросту не поместится под машиной в середине — будет слишком большой объем, который также скрадет мощность двигателя.

Глушитель – находится сзади, где больше всего места. Он самый крупный из всех частей, по сути он мало чем отличается устройством от резонатора (также есть камеры и «глухие» стенки), только объемами. Еще одно отличие здесь встречается камера с так называемым поглотителем – из перфорированной трубы газы и звук проходят в поглотитель, оставляя там большую часть энергии и звука.

Устройство поглотителя

Камера – поглотитель, как я писал, сверху имеет перфорированную трубу (если простым языком просверленную множеством дырочек) и обложенной с ней рядом, мягким и пористым материалом поглотителем. В первую очередь поглощающим звуковые колебания.

Этим материалом может служить не горючее вещество:

Стекловала или прочая минеральная вата.
Металлическая стружка
Металлическая вата
Прочие пористые не горючие материалы

Таким образом, звук уходит в стекловату, оставляя там большую часть звуковой энергии. При поглощении мягки материал разогревается, но не горит из-за высокой устойчивости к возгоранию.

Нужно отметить, что глушителей в системе может быть и два! Например на каждые 3 — 4 цилиндра, с каждого бока силового агрегата.

Каким образом увеличивает мощность?

Сверху заикнулся об этом – сейчас хочу немного раскрыть тему. Да все просто – вспомните турбины, которые работают на отработанных газов? Откуда они черпают энергию? Конечно от выхлопных газов которые потоком идут от двигателя и после через различные ответвления, в таком примере , попадают на горячее колесо турбины. Таким образом, можно дополнительно снимать до 10 — 15% КПД.

Пару слов о прямотоках

Про это у меня есть , почитайте. Вот только некоторым из нас с вами не нужен акустический комфорт – важна только мощность. Поэтому резонатор, да и сам глушитель модернизируются, у них убираются перегородки, которые «стопорят» газы – соответственно энергия на преодоление этих барьеров не тратиться, вот вам + 5 + 7% к мощности двигателя.

А если убрать еще и катализатор, еще + 5%. Таким образом можно добиться до 10% мощности что уже ощутимо!

Однако такой «ревущий тюнинг», запрещен законом! Нельзя гонять по улицам выше определенных децибел, только на гоночных треках. ДА и без катализатора, вы никогда не пройдете ТО автомобиля, а соответственно не получите страховку.

Почему выходит из строя?

Ответ достаточно банален, так как сделан из металла и постоянно в агрессивной среде высокие температуры и вода (снег) под днищем – попросту прогорает или гниет. Металл начинаем разлагаться и от соли на дорогах.

Конечно, устройство современных глушителей улучшено, применены другие сплавы в конструкции, все рано через какое-то время он выгорает. Причем у современных вариантов, зачастую страдают перегородки внутри, либо прогорает пористый материал (зачастую минеральная вата) из-за чего начинает реветь даже целый снаружи глушитель.

Часто при выстреле стремятся скрыть его звук. И основной причиной для этого, является желание скрыть сам выстрел или свое местоположение. Для этой задачи и были созданы глушители для оружия , или как их еще называют саундмодераторы. В основном, они используются снайперами в армии и спецподразделениях, хотя иногда и охотники ими не брезгуют.

Цены на эти аксессуары колеблются в достаточно широком диапазоне, именно поэтому многие пытаются собрать глушитель в домашних условиях, иногда даже из подручных средств. Главное не забывать, что использование саундмодераторов в Украине вполне легально, но только на не самодельных. И только на том оружии, которое для этого предусмотрено.

Как работает глушитель для оружия?

Для того чтобы понять принцип работы и устройство глушителя, необходимо разобраться что же является причиной звука. Существует три основных источника:

подвижные части оружия — при выстреле они с большой силой и скоростью бьются друг о друга тем самым создавая звук

ударная волна от пули (если пуля имеет скорость выше скорости звука)

звук от пороховых газов — при выходе из ствола они имеют сверхзвуковую скорость и при расширении издают громкий звук

И если с первыми двумя пунктами сделать практически ничего нельзя, то с третьим как раз и призван справится глушитель.

Принцип работы саундмодератора

Принцип работы ПБС заключается в снижении скорости пороховых газов, их охлаждении и тем самым снижения давления в дуле пистолета или винтовки. Добиться этого позволяют камеры внутри цилиндра. В них газы завихряются и выходят уже с меньшей скоростью. Также в глушителе могут использоваться теплопоглощающие материалы, которые способствуют охлаждению пороховых газов, тем самым поглощая энергию и снижая их скорость.

В некоторых моделях имеются только газорасширительные камеры, в других — теплопоглощающие материалы. Но самыми лучшими считаются те модели в конструкции которых используется и тот и другой метод снижения энергии пороховых газов.

Устройство пистолетного глушителя

Все приборы бесшумной стрельбы делятся на два типа:

тактические — накручиваются на дуло с помощью специальной резьбы или закрепляются зажимами

Именно тактические глушители и являются самыми распространенными. Они также бывают нескольких видов и различаются по внутреннему устройству. Самыми распространенными являются:

Простейший — состоит из расширительной камеры цилиндрической формы, с соединительной гайкой и щелью закрытой спереди резиновой мембраной. Так как камера больше канала ствола, газы в ней расширяются, теряя скорость и выходят из нее после пули с меньшей энергией. Со временем мембрана изнашивается (она рассчитана примерно на 100 выстрелов) и ее необходимо периодически менять или использовать сплошную каучуковую пробку.

С обтюрацией — также состоит из расширительной камеры и двух резиновых или эбонитовых пробок-обтюраторов между которыми расположена распорная втулка.

Двухкамерный эксцентрический — имеет камеру с перегородкой и действует практически как простейший.

С теплопоглащением — принцип основан на поглощении тепла, а вследствии энергии с помощью медной или латунной проволоки или же алюминиевой стружки. Минусом таких моделей является необходимость часто менять поглотители.

Многокамерный — действуют по принципу простейших, но так как имеют несколько камер с перегородками вместо мембран, нет необходимости в их заменах, а значит срок службы более длителен.

С разбиением потока — состоит из внутренней втулки с перфорацией и винтовой спирали разбиения потока.

Как сделать самодельный глушитель для пистолета?

Самодельные глушители для оружия не самый лучший вариант. Ведь для того чтобы такое изделие полностью выполняло свои функции, и ко всему еще и было безопасным в использовании, необходимо провести множество расчетов, правильно подобрать материалы и собрать всю эту конструкцию. А это не так уж и просто, тем более в «кустарных» условиях. И даже если вы все сделаете правильно, нет гарантии что вы получите именно тот результат к которому стремились. Поэтому мы вам настоятельно не советуем заниматься этим делом самостоятельно. Лучше обратитесь в специализированные магазины где вы сможете выбрать и купить не только саундмодератор на ваш карабин или пневматику, но и другой тюнинг оружия .

Некоторые умельцы, конечно, пытаются сделать глушители из ПЭТ-бутылок или масляных фильтров от МАНов. Первый вариант вообще выглядит комично, а второй может быть что-то и заглушает, но проработает не долго и может быть опасен в использовании. Конечно, есть еще вариант откопать в сети интернета парочку чертежей и обратиться к какому-нибудь токарю. Но и это не даст гарантии, что вы получите именно то что хотели. Поэтому лучше не рисковать, а обратиться с этим вопросом к профессионалам.

Главный вывод

Итак, разобравшись в принципе работы ПББС и ознакомившись с чертежами глушителей можно сделать один главный вывод — изготовление глушителя для огнестрельного оружия вопрос довольно сложный как в плане вычислений так и в плане производства. А посему настоятельно не советуем вам заниматься этим самостоятельно. Лучше обратитесь в специализированные магазины и приобретите данное приспособление там. Тем более что там же вы можете купить не только глушитель, но и затыльник на приклад , опоры, рукояти и многое другое, что значительно облегчит вам охоту.

Еще недавно выхлопная система служила для отвода отработанных газов и снижения уровня шума во время езды. Она воспринималась как вспомогательная и не столь важная, как другие агрегаты. Сейчас устройство глушителя автомобиля играет гораздо большую роль, чем раньше. В первую очередь – повышение эффективной работы двигателя.

Схема глушителя простым языком

Выхлопная система с каждой новой моделью авто усложняется и более сильно влияет на характеристики машины. Но, принципиальной разницы в конструкции глушителя пока не существует.

Традиционный глушитель автомобиля можно разделить на четыре части:

приемную трубу,
катализатор,
резонатор,
заднюю часть, собственно – глушитель.

Приемная труба играет промежуточную роль, отводя газы из выпускного коллектора в катализатор. На ней может быть установлен виброкомпенсатор, в народе называемый «гофрой», который принимает на себя вибрацию и не дает ей передаваться на выхлопную систему.

После приемной трубы расположен катализатор, в котором дожигаются несгоревшие остатки бензина, а окись углерода переходит в менее вредную фазу. Этот элемент системы представляет бачок, внутри которого находятся керамический или металлический элемент, выполненный в виде сот. Проходя через них выхлопные газы преобразуются за счет химической реакции.

За катализатором расположены и, собственно, глушитель. Они имеют различную внутреннюю конструкцию и снимают шум не только за счет того что гасят его, но и за счет сглаживания тактов работы двигателя. Резонатор по своей структуре прост, он представляет бачок с перфорированной трубой, ну, а устройство глушителя гораздо сложнее. Именно он выполняет основную функцию по выходящих выхлопных газов.

Как устроен глушитель и как он работает?

Все описанное выше – только основные положения. Из чего состоит глушитель зависит от многих факторов, а именно: от марки автомобиля, модели, его объема и типа двигателя, а также от производителя – не всегда вторичные производители придерживаются оригинальной геометрии. При проектировании внутренней начинки глушителя используются стандартные приемы – обустройство перфорированных патрубков, перегородок и набивка жаростойкой ватой.

Принцип работы глушителя прост – он призван замедлить поток газов, чтобы сгладить отдельные такты работы двигателя. Нет каких-либо определенных стандартов по его внутреннему строению, поэтому каждый производитель ищет свои решения. Любой глушитель в разрезе может отличаться от аналогичной детали других производителей.

Немалую роль играет то, как спроектирована выхлопная система автомобиля. Например, если объем резонатора невелик, он не сможет в достаточной мере сглаживать поток выхлопных газов. Соответственно, большая нагрузка приходится на глушитель, он должен иметь немалый объем и соответствующее строение. Глушитель в разрезе напоминает нагромождение трубок с перфорацией и перегородок, но в нем все спроектировано таким образом, чтобы максимально эффективно использовать его объем.

Через отверстия в трубках нагретые газы быстро расширяются и заполняют пространство бачка глушителя, а перегородки отражают их в обратном направлении, чтобы сгладить неравномерность поступления выхлопных газов. Жаропрочная минеральная вата сдерживает ударные волны газов, предохраняя стенки бачка, чтобы избежать лишних шумов.

Почему изнашивается глушитель автомобиля?

Основная причина, по которой глушитель приходит в негодность – прогар сварочных швов. Устройство автомобильного глушителя таково, что в местах соединения и крепления трубок и перегородок, используется обычная , которая более подвержена влиянию температуры и влаги (особенно это касается автомобилей, работающих на бензине).

Она и является слабым местом любого глушителя. Когда на шве появляется небольшая трещинка, она начинает увеличиваться за счет вибрации выхлопной системы, неизбежной при езде. Как результат – трубки обрываются, перегородки отделяются от стенок, и появляется нежелательный шум.

Но есть и вторая причина, по которой глушитель может работать громко – выгорание минеральной ваты. Выхлопные системы дешевых производителей грешат тем, что в них используется некачественная минеральная вата. Она выгорает, волокна разрушаются и их частички выходят с потоком выхлопных газов. Как результат – появление нежелательного шума, который будет все громче с каждым новым километром пробега.

Как мы видим, глушитель это не просто металлическая «банка», подвешенная под днищем автомобиля, равно как и вся выхлопная система, частью которой он является. Его устройство рассчитывается профессионалами, чтобы обеспечить максимально: устойчивую работу двигателя авто и комфортную езду. Качественный глушитель по определению не может быть дешевым, это полноценная деталь автомобиля, которая подлежит периодической замене.

Устройство выхлопной системы автомобиля

Привет автолюбитель. Как известно выхлопная система автомобиля выполняет несколько функций, когда двигатель автомобиля работает.

Вот об этих функциях и каково устройство выхлопной системы автомобиля я и хочу рассказать в этой статье.

Функции выполняемые выхлопной системой автомобиля

1. Во время работы двигатель автомобиля образует большое количество продуктов сгорания, которые мало того, что очень горячие, так они еще и очень токсичные.

2. Помимо этого когда двигатель работает, происходит воспламенение горючей смеси, вследствие чего возникает очень много шума.

Так вот для того, чтобы в атмосферу не попадали токсичные вещества и звук при нахождении рядом с работающем автомобилем был максимально тихим и используется выхлопная система автомобиля.

Так из чего же состоит выхлопная система автомобиля?

Наиболее важные части выхлопной системы автомобиля включают в себя:

1. Выпускной коллектор представляет собой четыре гнутые трубы, которые соединены на другом своем конце в одну трубу, в народе имеет название «штаны».

Крепится непосредственно к двигателю автомобиля и через гибкую гофру к остальной части выхлопной системы автомобиля.
2. Катализатор (далеко не на все автомобили устанавливается). Цель у него одна: уменьшение влияния отработанных газов на окружающую среду.
3. Резонатор. Предназначен для выравнивания звука (грохота) исходящего от работающего двигателя в более ровную звуковую волну.

4. Глушитель. При помощи внутренних камер гасит звуковые волны до приемлемого уровня шума воспринимаемого человеческим ухом.
5. Выхлопная труба. Служит для окончательного выброса отработанных газов за пределы выхлопной системы автомобиля.

Устройство выхлопной системы автомобиля различны по многим причинам, но основные функции и задачи для которых она предназначена будут всегда одинаковы.

Конструкция системы выпуска

Строение выхлопной системы автомобиля может быть различно. Вот например в стандартную выхлопную систему входит всего три элемента:

Впускной коллектор, резонатор, и глушитель. Так было на практически всех автомобилях до середины 90 годов.

А вот потом начали использоваться в массовом производстве и дополнительные части выхлопной системы автомобиля.

Это в первую очередь связано с экологической безопасностью.

Поэтому к ДВС (двигателя внутреннего сгорания) начали применяться более завышенные требования по экологической безопасности, при чем во всех странах мира.

Так появились: катализаторы, сажевые фильтры, лямбда зонд, пламегаситель (применяется вместо катализатора или сажевого фильтра) но их функцию он не заменяет, а лишь снижает нагрузку на глушитель, дополнительные глушители.

Принцип работы выхлопной системы автомобиля

В классическом исполнении выхлопная система автомобиля с бензиновым двигателем будет работать следующим образом:

1. Через выпускные клапаны отработавшие газы за счет давления поршня выбрасываются в выхлопную систему автомобиля.
2. Попав в выпускной коллектор, газы проходят первый лямбда зонд который определяет количество оставшегося кислорода в выхлопе. Из полученных данных ЭБУ (электронный блок управления) корректирует количество подаваемого топлива.

3. Попав в катализатор газы вступают в реакцию с платиной, палладием и родием. При этом газы должны иметь температуру не ниже 300°С.

4. После катализатора газы двигаются в следующую часть выхлопной системы автомобиля через второй лямбда зонд, который оценивает исправность самого катализатора.
5. Попав в резонатор газы относительно стабилизируются по шумности.
6. Попав в последнюю часть выхлопной системы автомобиля – глушитель, газы расширяются, сужаются, перенаправляются в другие стороны, и в конце концов поглощаются, что в свою очередь снижает уровень шума.
7. Из глушителя отработавшие газы попадают непосредственно в атмосферу.

Устройство выхлопной системы автомобиля неразрывно эволюционирует с ужесточением экологических стандартов применяемых к автомобилю.

А кто любит поэкспериментировать с глушителем автомобиля предлагаю ознакомится со статьей «Изготовление самодельного глушителя для автомобиля».

Вот например в категории Евро-3, установка сажевого фильтра и катализатора для дизельного и бензинового двигателей обязательна, и заменить их на пламегаситель недопустимо это будет считаться нарушением закона.

Надеюсь вам стало более понятно, основное устройство выхлопной системы автомобиля.

Ну а если вам необходим ремонт глушителя то вам в помощь статья «Как отремонтировать выхлопную систему».

На этом у меня на сегодня все. Всем удачи на дороге.

C уважением автор блога: Doctor Shmi

Выхлопная система автомобиля — как она устроена?

Одной из основных систем автомобиля является выхлопная система, которая предназначена для отвода отработанных продуктов сгорания топливной смеси из КС (камеры сгорания). Помимо этого она выполняет несколько других функций, в числе которых снижение шума выхлопов двигателя. Важное внимание выхлопному тракту уделяется при тюнинге. При этом правильный выхлоп оказывает существенное влияние на звук работы автомобиля.

Устройство выхлопной системы автомобиля

Конструктивно устройство выхлопной системы автомобиля реализовано на базе выпускного коллектора, катализатора, резонатора, глушителя, соединительных труб, специального гофра и крепёжных элементов. В системах выхлопа современных автомобилей устанавливается дополнительно датчик кислорода (лямда-зонд), который обеспечивает контроль кислорода в отработанных газах.

Выпускной коллектор

Выпускной коллектор крепится непосредственно на выходное отверстие двигателя с помощью фланца. Он является началом любой системы выхлопа. В коллекторе отработанные газы из каждого цилиндра объединяются в общий поток, который поступает в соединительную трубу. На выходе из камеры сгорания создаётся высокое давление газов и большая температура.

Поэтому для обеспечения требуемой герметичности применяются специальные уплотнительные прокладки, изготовленные из огнеупорного графитового материала. Как правило, уплотнитель обрамлён кольцами из меди, что гарантирует максимально плотное соединение коллектора с двигателем.

Из-за специфики расположения коллектор постоянно работает в экстремальном режиме. Температура потока выхлопных газов может достигать +1000оС и более. После выключения двигателя температура внутри конструкции коллектора резко уменьшается. В такого резкого температурного перепада образуется конденсат, что приводит к образованию ржавчины.

Форма и размеры выпускного коллектора оказывает непосредственное влияние на характер пульсации потока выхлопа. В свою очередь, это сказывается на мощности силового агрегата. Для защиты узлов двигателя и элементов выхлопного тракта от вибрации и колебаний в современных автомобилях предусмотрена специальная виброизолирующая муфта (гофр), выполненная в виде гибкого металлического шланга, смонтированного в стальном кожухе.

Эффективность работы катализатора определяется степенью концентрации кислорода в выхлопных газах. Оптимальным является соотношение кислорода в топливной смеси 14,7 к 1. То есть, чтобы в выхлопе было минимальное количество вредных веществ, необходимо смешивать 1 часть топлива и 14,7 частей кислорода. Контроль этого соотношения в топливной смеси реализован путём измерения остатка кислорода в выхлопе. Поэтому лямбда-зонд установлен перед катализатором.

Катализатор выхлопной системы

Каталитический нейтрализатор (катализатор) обеспечивает снижение токсичности продуктов выхлопа. Это реализуется путём преобразования токсичных газов и в безвредные в результате восстановления окислов азота, в процессе которого появляется кислород. В свою очередь кислород используется в качестве катализатора для сгорания угарного газа и углеводородов. В зависимости от принципа работы нейтрализаторы могут восстанавливающими или окислительными. В том и другом случае катализатор представляет собой неразборную керамическую конструкцию в виде сот, защищённых специальным покрытием из огнеупорного платиноиридиевого сплава.

Надёжная и прочная конструкция современных катализаторов рассчитана на эффективную работу при пробеге в пределах 150 тысяч километров. Основными причинами преждевременного выхода из строя катализатора могут быть разрушение или повреждение блока-носителя в результате коррозии, загрязнения или оплавления. Оплавиться нейтрализатор может в случае, когда внутри его конструкции происходит догорание определённого количества горючей смеси из-за её неполного сгорания в КС в результате неисправностей в системах подачи топлива и зажигания.

Резонатор обеспечивает снижение шума двигателя, гашение пламени и транспортировку продуктов выхлопа по соединительной трубе к глушителю. Схема выхлопной системы предполагает монтаж резонатора за катализатором. В результате многочисленных испытаний установлено, что качество и эффективность работы резонатора оказывают непосредственное влияние на мощность двигателя. Надёжный и правильно работающий резонатор обеспечивает не только минимальный шум работы двигателя, но и существенно продлевает срок службы всей системы выхлопа.

Роль глушителя в выхлопной системе авто

Глушитель, как и резонатор, предназначен для снижения шумов выхлопа, но конструктивно выполнен по другой схеме. Как правило, он представляет собой металлический бак (ёмкость), внутри которого устроено несколько перегородок. Как вариант, перфорированная труба. В результате неоднократной смены направления потока снижается уровень шума. Внутри банки дополнительно устанавливаются звукопоглотители, изготовленные из специального волокна. В модернизированных типах глушителей внутри конструкции или в средней части перфорированной трубы оборудуются отсек большего диаметра. За счёт этого снижается скорость потока газов, что положительно сказывается на поглощении шума.

Соединительные элементы

Соединительные трубы обеспечивают соединение основных узлов в единый выхлопной тракт. Приёмная труба монтируется между выпускным коллектором и катализатором. Для соединения резонатора с глушителем применяется средняя труба, которая повторяет конфигурацию днища с учётом расположения различных узлов и элементов ходовой части.

Гофр является важным элементом, без которого не обходятся выхлопные системы. Он обеспечивает компенсацию вибрации и колебаний, которые возникают между компонентами конструкции выхлопа. Отработанные газы поступают из двигателя не равномерно. При открытии выпускных клапанов создаётся мощный поток, а при закрытии он прекращается. Чем больше количество цилиндров, тем выше частота колебаний.

Неисправности выхлопной системы автомобиля

Большинство современных автомобилей оборудовано бензиновым или дизельным двигателем внутреннего сгорания. Работа этого двигателя основана на сгорании топлива со взрывом, а взрыв – это громкий хлопок, взрывная волна, высокая температура, образование большого количества продуктов сгорания. Движение первых примитивных автомобилей сопровождалось страшным шумом и чадом, а современные машины могут двигаться практически бесшумно и незначительно загрязняют окружающую среду. И все это благодаря выхлопной системе.

Конструкция и назначение выхлопной системы

Выхлопную систему часто называют глушителем, это не совсем правильно, поскольку глушитель является лишь одним из узлов этой довольно сложной конструкции. Обычно она состоит из следующих элементов:

выпускной коллектор, в который из цилиндра ДВС выводятся продукты сгорания;
гофра (сильфон), снижающая вибрации, защищающая кузов от резонанса и предотвращающая преждевременный износ всей системы;
катализатор (каталитический нейтрализатор), понижающий токсичность выхлопных газов путем их окисления и дожигания несгоревших частичек;
резонатор, снижающий температуру выхлопных газов и скорость их движения;
глушитель, сводящий к минимуму уровень шума.

Схема выхлопной системы

Внутри катализатора находятся благородные металлы – родий, платина, иридий, которые контактируют с токсичными частицами, содержащимися в отработанных газах, и окисляют их. Металлы располагаются внутри корпуса в виде скрученной ленты или покрытия многочисленных керамических ячеек, так что площадь их поверхности максимально большая, поэтому контакт происходит активно. Нейтрализатор – самый дорогостоящий элемент выхлопной системы.

Снижение уровня шума начинается в резонаторе, где подавляются пульсации потока, и заканчивается в глушителе. В активных глушителях снижение уровня шума обеспечивается шумопоглощающей начинкой, а в реактивных (резонаторных) – системой камер и перегородок, заставляющих поток газов менять направление.

В турбированных двигателях в состав выхлопной системы включается дополнительный элемент – турбина. Еще одним важным элементом является лямбда-зонд (датчик кислорода), регулирующий состав топливно-воздушной смеси. Обычно их устанавливают парами, на входе в каталитический нейтрализатор и на выходе из него. В некоторых системах, в основном в отечественных автомобилях, вместо катализатора используется пламегаситель.

Пламегаситель – более дешевый прибор в сравнении с катализатором. Он разбивает поток газа на несколько отдельных потоков. При этом уменьшается скорость потока, его энергия и температура. Подобную функцию выполняет резонатор, так что использование пламегасителя снижает нагрузку на него и риск его оплавления горячими газами. Но этот элемент, в отличие от катализатора, не осуществляет окисления выхлопных газов, поэтому токсичность выхлопа не снижается.

Выхлопная система предназначена для решения следующих задач:

вывод продуктов сгорания из цилиндров ДВС;
защита водителя и пассажиров от их проникновения в салон – выхлопные газы выбрасываются за корму автомобиля, достаточно далеко от салона;
снижение шума;
уменьшение вибраций, которые при передаче на кузов вызывают его ускоренный износ;
повышение экологичности двигателя.

Признаки неисправности выхлопной системы

Заподозрить поломку выхлопной системы в первую очередь позволяют характерные звуки:

рев, доносящийся из-под днища или капота автомобиля, свидетельствует о том, что какие-то детали прогорели, образовалась трещина, нарушилась герметичность гофры, износились прокладки, оборвались эластичные крепления;
металлическое дребезжание из-под капота указывает на разрушение внутренней структуры резонатора, а в районе заднего бампера – реактивного глушителя;
прерывистый стук из-под днища характерен для износа опор глушителя.

Прогоревший резонатор

Снижение мощности двигателя также может указывать на поломки системы отвода, оно обусловлено разными причинами, приводящими к увеличению сопротивления потоку газов:

поврежден каталитический нейтрализатор;
произошло разрушение внутренней структуры резонатора;
неисправен кислородный датчик;
выхлопная труба помята, сузился ее просвет.

Другие признаки неисправности выхлопной системы – на деталях появляется копоть, в салоне систематически ощущается запах сероводорода (характерно для неисправностей нейтрализатора). О неполадках каталитического нейтрализатора и лямбда-зонда может сигнализировать система самодиагностики.

Виды и причины поломок

В выхлопной системе поломкам и повреждениям подвержены все элементы, но чаще всего выходят из строя каталитический нейтрализатор, глушитель и датчик кислорода (лямбда-зонд). Поломки делят на:

механические, обычно возникающие вследствие наезда на препятствие – деформация, вмятины, трещины, обрыв металлических ячеек внутри резонатора или реактивного глушителя. В первую очередь страдает гофра, трубы прогорают или трескаются, обычно в местах изгибов;
коррозионные, вызванные воздействием воды, конденсата, соли – повышенная хрупкость металла, разрушение металлических элементов;
эксплуатационные – естественный износ, прогорание, достижение предельного срока службы.

Также поломки могут быть связаны с тем, что изначально использовались некачественные компоненты, которые сами быстро выходят из строя и провоцируют разрушение связанных с ними элементов.

При неправильной эксплуатации происходит преждевременный износ и отказ элементов системы, особенно уязвим нейтрализатор:

при использовании некачественного бензина (этилированного, с металлсодержащими добавками) его каналы быстро забиваются;
попадание масла в топливо приводит к коксованию ячеек нейтрализатора продуктами его сгорания;
в ряде ситуаций часть топливно-воздушной смеси сгорает не внутри двигателя, а уже в нейтрализаторе, вызывая оплавление его сот. Такое происходит при неисправностях датчиков, пропусках зажигания, запуске машины в процессе буксировки;
механические повреждения при неаккуратной езде или резкое охлаждение горячего корпуса при въезде в лужу приводят к разрушению корпуса.

Засорившийся каталитический нейтрализатор

В глушителе, помимо повреждений и износа корпуса, может случиться:

обрыв внутренних перегородок, разрушение металлических секций – в реактивном;
коксование шумопоглощающего наполнителя – в активном;
повреждение подвески.

Кислородные датчики могут выходить из строя попарно или по отдельности. Им вредят те же факторы, что и нейтрализатору – некачественное топливо, примеси масла в продуктах сгорания, неполадки системы зажигания. К основным поломкам лямбда-зондов относятся:

неисправность нагревателя;
нарушение контакта, обычно вследствие окисления;
прогорание или загрязнение керамического наконечника.

Ремонт выхлопной системы

При неисправности одного из элементов выхлопной системы все остальные работают с повышенной нагрузкой, кузов может страдать из-за вибраций, громкий звук выхлопа пугает и нервирует, серьезный дискомфорт причиняет запах тухлых яиц в салоне, да и вообще появляется риск отравления выхлопными газами. Так что чинить поврежденную систему нужно незамедлительно. В большинстве случаев нет необходимости прибегать к слесарному ремонту в автосервисе, устранить повреждения можно самостоятельно.

Обычно для ремонта необходимо полностью демонтировать выхлопную систему, это довольно продолжительный процесс, хотя ее удерживает относительно небольшое количество крепежных элементов.

Сварка выхлопной системы

иногда проблемы связаны с тем, что между корпусом выхлопной системы и днищем автомобиля набилась грязь. Если в результате не произошло механических повреждений и коррозии, грязь достаточно просто вычистить;
прогоревшие уплотнительные прокладки между элементами необходимо заменить;
небольшие трещины, отверстия в трубах завариваются. При крупных повреждениях проблемный участок вырезается и закрывается заплаткой из листового металла, которую приваривают по периметру. Перед началом сварки обрабатываемый участок нужно тщательно очистить от ржавчины и загрязнений;
при засорении, оплавлении, разрушении корпуса каталитического нейтрализатора его необходимо менять полностью. Ремонту и восстановлению эта деталь не подлежит;
гофра с нарушенной герметичностью также подлежит замене;
если оборвались, ослабли эластичные крепления, их необходимо заменить, если такое происходит в дороге, можно временно зафиксировать глушитель подручными средствами;
при отрыве разделительной перегородки внутри глушителя его необходимо вскрыть болгаркой или фрезой, приварить отвалившиеся элементы и заварить шов на корпусе.

Если нет возможности обратиться в автосервис или воспользоваться сварочным аппаратом, при внешних повреждениях корпуса возможен временный ремонт с применением эпоксидного клея и термостойкого бинта или стеклоткани. Но таких мер хватит максимум на месяц.

Контроль состояния штатных подвесов, использование качественного топлива, своевременный ремонт системы зажигания продлят срок службы выхлопной системы. При появлении первых подозрительных признаков нужно ее обследовать и произвести необходимый ремонт. Если возникают затруднения с самостоятельной диагностикой и ремонтом этой системы, можно обратиться к специалистам компании JapZap. Также здесь можно приобрести контрактные запчасти для замены пришедших в негодность.

Запасные части выхлопной системы | Глушители, трубы, каталитические преобразователи

Выхлопная система: какие части?

Каталитический нейтрализатор

Каталитический нейтрализатор содержит катализатор. (Катализатор — это вещество, которое способствует химической реакции, но само остается неизменным в результате реакции.)

Каталитические нейтрализаторы — это в основном газовые реакторы, которые уменьшают количество вредных загрязнителей в выхлопных газах, когда они проходят через выхлопную систему.

Катализаторы в нейтрализаторе вступают в реакцию с углеводородами, оксидом углерода и оксидами азота в выхлопных газах и преобразуют их в менее вредные выбросы.

Каталитический нейтрализатор состоит из корпуса из нержавеющей стали, в котором заключен керамический сотовый сердечник. Сердечник имеет покрытие из оксида алюминия, пропитанного благородными металлами — платиной, палладием или родием.Они обеспечивают катализатор, который вызывает реакцию с выхлопными газами.

Ячеистый сердечник используется, потому что он обеспечивает свободный поток газа через преобразователь, а также обеспечивает большую площадь поверхности контакта между катализатором и выхлопным газом. Требуется большая площадь поверхности, потому что реакция происходит на поверхности катализатора.

Каталитические нейтрализаторы называются двух- или трехходовыми преобразователями.

Двухсторонние или окислительные конвертеры используют платину и палладий в качестве катализатора и преобразуют HC и CO в H ₂ O и CO ₂.H ₂ O — вода, а CO ₂ — газ (углекислый газ), не опасный для здоровья. Двухсторонние каталитические нейтрализаторы не вступают в реакцию с NO _x, поэтому двигателю по-прежнему требуется система рециркуляции отработавших газов, чтобы контролировать выбросы NO _x.

Трехходовые преобразователи имеют дополнительный керамический сердечник с покрытием из родия, которое вступает в реакцию с NO _x в выхлопных газах и снижает его количество.

В некоторых системах рециркуляции выхлопных газов воздух впрыскивается в выхлопную систему перед преобразователем для подачи так называемого вторичного воздуха.Этот воздух обеспечивает дополнительный кислород, который необходим для ускорения реакции с NO _x в конвертере.

Вернуться к началу

Выпускной коллектор

Выпускной коллектор прикручивается болтами к головке цилиндров, чтобы закрыть отверстия выпускного порта.

Коллектор обычно изготавливается из чугуна. Иногда его изготавливают из нержавеющей стали или легких стальных труб.

Поверхность сопряжения головки блока цилиндров гладкая и плоская. Прокладка выпускного коллектора обычно используется между головкой блока цилиндров и коллектором, чтобы предотвратить утечку.

Выпускной конец выпускного коллектора имеет единственное круглое отверстие с приспособлениями для шпилек, болтов или винтов с головкой под ключ. Прокладка или уплотнительное кольцо (бублик) закрывает соединение между выпускным патрубком выпускного коллектора и трубой двигателя, чтобы предотвратить утечку.

Рядные двигатели будут иметь только один выпускной коллектор, но двигатели V и плоские будут иметь два выпускных коллектора, поскольку у них две головки.

Вернуться к началу

Тепловой экран выпускного коллектора

Тепловой экран выпускного коллектора защищает другие компоненты двигателя от тепла выпускного коллектора, а также предотвращает попадание горючих жидкостей в выпускной коллектор и возгорание.

Тепловой экран выпускного коллектора крепится болтами между теплом цилиндра и выпускным коллектором и обычно имеет прокладки с каждой стороны.

Вернуться к началу

Выхлопные трубы

Выхлопные трубы обычно изготавливаются из нержавеющих стальных труб. Более современные выхлопные трубы изготавливаются из нержавеющей стали.

Форма и размер выхлопных труб определяются объемом двигателя и маршрутом, по которому выхлопная система должна двигаться к задней части автомобиля.

Количество выхлопных труб на транспортном средстве может варьироваться от двух до восьми (некоторые автомобили имеют двойную выхлопную систему, например, автомобиль V8 может иметь полную выхлопную систему для каждого коллектора).

Трубы крепятся к глушителям и коллектору с помощью фланца или выхлопных хомутов.

Трубы обычно называют по их положению по отношению к глушителям.

Наиболее распространенные названия:

Передняя труба
Промежуточная труба
Задняя труба
Хвостовая труба

В случае двойной выхлопной системы трубы обозначаются по имени и стороне автомобиля. находятся на.например Правая передняя труба.

К концу выхлопной трубы иногда можно добавить удлинитель выхлопной системы для украшения автомобиля. Эти расширения бывают разных форм и размеров, а также цветов.

Вернуться наверх

Прокладки

Прокладка представляет собой гибкий кусок материала или, в некоторых случаях, мягкий герметик, помещенный между двумя или более частями. Когда детали стянуты вместе, любые неровности (деформированные пятна, царапины, вмятины) будут заполнены прокладочным материалом для создания герметичного соединения.

В конструкции прокладок используется множество материалов. Сталь, алюминий, медь, пробка, резина (синтетика), бумага, войлок и жидкий силикон. Материалы можно использовать по отдельности или в комбинации.

Прокладки, используемые в выхлопной системе:

Прокладки коллектора
Прокладки турбины
Фланцевые прокладки

Вернуться вверх

Теплозащитные экраны

Тепловые экраны расположены там, где выхлопная система (особенно преобразователи и глушители) близко к кузову автомобиля.Экран предотвращает передачу слишком большого количества тепла на кузов или землю.

Старые тепловые экраны используются повторно при замене каталитического нейтрализатора или глушителя.

Вернуться к началу

Глушитель

Глушители также называют резонаторами и глушителями, хотя обычно используется термин «глушитель».

Глушитель содержит перфорированные трубы, перегородки и резонансные камеры, которые предназначены для подавления пульсирующего воздействия выхлопных газов и, таким образом, снижения шума.

В то же время это должно выполняться с минимальными ограничениями, поскольку ограничения могут вызвать противодавление и препятствовать потоку газа.

Глушители на транспортном средстве обозначаются по их местонахождению, например:

Передний глушитель
Промежуточный глушитель
Задний глушитель

Объяснение 6 деталей выхлопной системы автомобиля (с помеченной схемой)

4. Глушитель

Какая польза от глушителя?

Глушитель заглушает звук двигателя автомобиля.Видите ли — горение, возникающее в камере сгорания, — это взрывы с громкими звуками. Чтобы соответствовать действующим законам и привлечь массовый рынок, производители автомобилей должны снизить уровень шума своих автомобилей — значительно снизить его. Здесь на помощь приходят глушители.

Если вы разрежете глушитель, вы увидите, что он состоит из нескольких камер и металлических пластин. Эти покрытия предназначены для того, чтобы звуковые волны отражались в противоположном направлении — где они сталкиваются с другими звуковыми волнами и нейтрализуют друг друга.Довольно крутой трюк, а? 🙂

Зачем устанавливать вторичный глушитель?

Я говорил вам, что производители автомобилей должны значительно снизить уровень шума. Но что, если вам действительно нравятся эти звуки двигателя и вы хотите, чтобы они были громче? Здесь на место приходит глушитель вторичного рынка — он содержит меньше металлических покрытий и не так сильно заглушает звук двигателя. Это приводит к более громкому и часто более агрессивному звуку.

Разные глушители издают разные звуки. Я предлагаю вам сначала послушать до и после записи, если вы когда-нибудь захотите ее приобрести.Мне лично нравится звук Flowmaster Super 40. В этой статье я расскажу, почему.

Помимо отличного звука, послепродажные глушители предположительно могут улучшить характеристики автомобиля. В стандартных глушителях камеры и металлические обшивки могут ограничивать поток выхлопных газов, заставляя их двигаться медленно и застревать в выхлопной системе. Это увеличивает давление в выхлопной системе, что затрудняет удаление большего количества газов из камеры сгорания. Если вы все еще помните, это означает, что при горении меньше места для свежего кислорода, что приводит к слабому горению.

Глушители для вторичного рынка, ориентированные на эксплуатационные характеристики, полые внутри. Это означает, что выхлопные газы проходят быстро и не создают противодавления. Конечно, это также означает очень громкий шум двигателя, потому что металлических покрытий, заглушающих звуковые волны, больше нет. Я сказал, что послепродажные глушители , предположительно, улучшают характеристики автомобиля. Я хочу сказать следующее: теоретически глушитель на вторичном рынке работает отлично. Но на самом деле не так уж и много. Я не вижу, чтобы глушители послепродажного обслуживания значительно повышали мощность в лошадиных силах.Если, конечно, вы не участвуете в гонке и вам не нужно настраивать каждую деталь вашего автомобиля для повышения производительности.

Выхлопные системы 101 — Разъяснения по выхлопным системам автомобилей

Что делает один автомобиль громче другого? Как автомобили могут снизить выбросы? Ответ прост, из-за выхлопной системы. Выхлопная система работает через несколько компонентов, которые собирают выхлопные газы из цилиндров двигателя и удаляют вредные вещества, уменьшая при этом шум и выпуская выхлопные газы за пределы транспортного средства.

Все выхлопные системы производят шесть газов в виде выбросов, три из которых являются токсичными, включая окись углерода, окись азота и окись азота. Хотя основная задача выхлопной системы заключается в отводе вредных газов, выделяемых камерой сгорания двигателя, ей также поручено приглушать звук. Автомобиль с плохой выхлопной системой будет проявлять такие проблемы, как более низкая топливная эффективность, грохот выхлопной трубы или глушителя, опасные газы и может издавать запах тухлых яиц.

Выхлопная система

Выхлопная система состоит из нескольких компонентов, которые работают вместе, чтобы уменьшить шум выхлопа и обеспечить канал для выхлопных газов, выходящих из двигателя, попадая под автомобиль. Этот путь используется для предотвращения попадания вредных газов в автомобиль и заражения пассажиров. Во многих случаях выхлопная система делает выхлопные газы чище, чтобы уменьшить выбросы и защитить окружающую среду от дальнейшего ущерба.Некоторые компоненты включают в себя ряд труб, зажимов, подвесов и датчиков. Однако в каждом автомобиле вы найдете следующие компоненты, из которых состоит выхлопная система:

Выпускной коллектор — Собирает выхлопные газы из каждого цилиндра из камеры сгорания двигателя и направляет их в выхлопную трубу. Обычно изготавливается из чугуна или стали со специальными изгибами для повышения эффективности.

Каталитический нейтрализатор — или «кот», как его называют многие. То, что он делает, заключено в названии.Он использует катализатор или вещество, такое как платина, палладий, родий, или химическое вещество, которое заставляет другие химические вещества реагировать без изменения своего собственного состава. Он преобразует вредные выбросы из камеры сгорания двигателя в водяной пар и двуокись углерода. Окисление превращает оксид углерода в диоксид углерода и углеводороды в диоксид углерода и воду. Хотя эти газы по-прежнему вредны для атмосферы, они менее вредны, чем газы, производимые двигателем. Эти компоненты обычно служат около 100 000 миль, но обычно выходят из строя из-за утечки выхлопных газов, несгоревшего топлива, пропусков зажигания в двигателе или внешних повреждений.Когда кошка начинает терпеть неудачу, вы можете почувствовать запах тухлого яйца, и загорится индикатор проверки двигателя. К сожалению, замена этого кота может обойтись дорого из-за того, что он состоит из драгоценных металлов, таких как церий, платина, родий или марганец.

Глушитель — Глушитель также назван в честь того, что он делает, он уменьшает или заглушает звук, производимый двигателем, при максимальном увеличении потока выхлопных газов. Лучшая скорость потока означает лучшую производительность всех функций автомобиля. Однако даже крошечное отверстие в глушителе может повлиять на его способность заглушать звук или на эффективность потока.

Резонатор — Подобно глушителю, этот компонент изменяет звуковые колебания двигателя и может быть размещен до или после глушителя в выхлопной системе. Основная задача резонатора — организовать и настроить звуки вибрации, но также играет большую роль в повышении эффективности потока выхлопных газов. Так же, как и правильно спроектированный, работающий глушитель, это может привести к повышению производительности и топливной эффективности.

Хвостовая труба — В качестве последней части выхлопной системы выхлопная труба выходит из глушителя и выходит за задний бампер большинства автомобилей, направляя выхлопные газы наружу и прочь.На многих современных автомобилях он также служит декоративным элементом и может быть покрыт хромом.

В следующий раз, когда вы едете по дороге и позади вас подкрадывается тихая машина, вы узнаете, что это хорошо настроенная выхлопная система делает свое дело! Напротив, если вы слышите шум автомобиля или, что еще хуже, этот шумный автомобиль принадлежит вам, вероятно, пришло время осмотреть автомобиль квалифицированным специалистом. В автомобилях с плохой выхлопной системой может светиться контрольная лампа двигателя, от автомобиля исходят неприятные запахи или низкая топливная экономичность.

Сертифицированные специалисты ASE

Sun Devil Auto обладают знаниями, необходимыми для диагностики и ремонта всех аспектов легковых, грузовых автомобилей и внедорожников, включая выхлопные системы. Вы будете впечатлены уровнем качества, обслуживания клиентов и мастерством, которые присущи только Sun Devil Auto. Кроме того, мы гарантируем выполнение всех работ в письменной форме, предлагаем обслуживание в тот же день (в большинстве случаев) и обеспечиваем бесплатную буксировку с капитальным ремонтом! Благодаря нашим многочисленным точкам в районе Феникс-Метро, где предоставляются комплексные услуги, рядом с вами всегда есть автомобиль Sun Devil Auto!

Выхлопная система, глушитель и преобразователь · BlueStar Inspections

Выхлопная система транспортного средства предназначена для отвода вредных газов от водителя и пассажиров, уменьшения выбросов, выделяемых транспортным средством в окружающую среду, управления подачей горячих выхлопных газов, предоставления информации на компьютер транспортного средства для улучшения характеристик транспортного средства и значительного сокращения выбросов. количество шума, производимого автомобилем.

Единственный компонент выхлопной системы, который можно легко увидеть, — это выхлопная труба, расположенная под задней частью автомобиля. Однако на самом деле вся система намного больше и сложнее. Выхлопная система начинается в камерах сгорания двигателя и проходит вдоль ходовой части автомобиля, заканчиваясь видимой выхлопной трубой.

Основные компоненты выхлопной системы включают выпускной коллектор (-ы), кислородные датчики, каталитический нейтрализатор (-ы), резонатор, выхлопные трубы, глушитель и выхлопную трубу.

Выпускной коллектор подсоединен непосредственно к двигателю и предназначен для отвода продуктов сгорания в выхлопную систему. В зависимости от размера двигателя возможно наличие двух выпускных коллекторов. Коллектор, состоящий из гладких изогнутых каналов для улучшения потока выхлопных газов, может быть изготовлен из стали, алюминия, нержавеющей стали или, чаще, из чугуна. Растрескивание, деформация и утечка из-за сломанных крепежных болтов — распространенные заболевания.

Во всех современных автомобилях с впрыском топлива используются датчики кислорода (O2) для измерения количества кислорода в выхлопных газах.На основе этой информации компьютер может добавлять или вычитать топливо, чтобы получить правильную смесь для максимальной экономии топлива и оптимальной производительности. В большинстве случаев в четырехцилиндровом двигателе есть два датчика O2. Один расположен на выпускном коллекторе перед каталитическим нейтрализатором. Другой расположен после каталитического нейтрализатора на выхлопной трубе. В двигателях V6 или V8 есть четыре датчика O2. Два датчика O2 расположены перед каталитическим нейтрализатором на каждом ряду цилиндров. Два других датчика O2 расположены после каталитического нейтрализатора на соответствующих блоках.

Каталитический нейтрализатор снижает вредные выбросы выхлопных газов двигателя. Преобразователь, установленный между выпускным коллектором и глушителем, использует сочетание тепла и металлов, которые действуют как катализаторы. Катализатор — это металл, а иногда и химическое вещество, которое заставляет другие химические вещества вступать в реакцию, не затрагивая себя. Внутренняя часть каталитического нейтрализатора состоит из таких материалов, как платина, палладий и родий. Эти материалы являются катализатором, который заставляет монооксид углерода и углеводороды реагировать с образованием водяного пара и диоксида углерода, которые гораздо менее вредны для атмосферы.

Резонатор похож на мини-глушитель с меньшими ограничениями. Это пустая эхо-камера, через которую проходит выхлоп, где энергия выхлопа отскакивает, резонирует, а некоторые шумы нейтрализуют друг друга. Резонатор не просто удаляет звук, он делает его более приемлемым. Резонатор может быть как до, так и после глушителя в выхлопной системе.

Выхлопные трубы соединяют все компоненты выхлопной системы. Они предназначены для наиболее эффективного направления выхлопных газов по мере их продвижения к задней части автомобиля и для предотвращения попадания горячих выхлопных газов в термочувствительные компоненты в моторном отсеке и вдоль ходовой части автомобиля.Выхлопные трубы обычно изготавливаются из стали, но это могут быть трубы из алюминированной стали или из нержавеющей стали, которая служит дольше из-за ее коррозионной стойкости. Соединения обычно выполняются с помощью зажимов, прокладок или сварных швов.

Глушитель снижает шум двигателя. Есть два вида глушителей. Один использует перегородки для уменьшения шума. Когда звуковые волны проходят через этот тип глушителя, они отражаются от перегородок и расходуют свою энергию внутри глушителя, теряя силу и громкость. Другой тип выталкивает выхлоп прямо через перфорированную трубу, содержащую металл, стекловолокно или какой-либо другой звукопоглощающий материал.Этот тип глушителя предназначен для уменьшения противодавления, которое возникает, когда выхлопные газы возвращаются по трубам к двигателю, и, следовательно, производят больше шума.

Выхлопная труба выходит из глушителя за задний бампер автомобиля и отводит выхлопные газы от автомобиля. Некоторые автомобили могут иметь более одной выхлопной трубы. Выхлопная труба часто заканчивается прямым или угловым вырезом, но может иметь необычный наконечник. Выхлопная труба часто больше в диаметре, чем остальная часть выхлопной системы.Это приводит к окончательному снижению давления выхлопных газов и иногда используется для улучшения внешнего вида автомобиля.

Злейший враг выхлопной системы — это коррозия, более известная как ржавчина. Влага или водяной пар присутствуют в выхлопных газах как побочный продукт сгорания и каталитического нейтрализатора. Коррозия также может возникнуть из-за внешних факторов, таких как дождь, снег и соль. Если вы живете в районе, где зимой используют дорожную соль, обязательно мойте днище автомобиля водой каждые несколько недель.Соль ускоряет процесс коррозии, и ее скорейшее удаление поможет остановить коррозию.

Другие симптомы проблем с выхлопной системой могут включать снижение мощности, снижение расхода топлива, шипящие шумы, металлический дребезжащий звук, слишком громкий двигатель, выхлопные газы, наличие контрольной лампы двигателя и физические повреждения из-за того, что система висит низко под транспортное средство.

Многие факторы, такие как климат и условия вождения, могут повлиять на срок службы вашей выхлопной системы.Чем чище работает двигатель, тем чище будут выхлопные газы, проходящие через выхлопную систему, что поможет предотвратить выход из строя каталитического нейтрализатора и датчика O2. Важно, чтобы ваша выхлопная система проверялась сертифицированным специалистом ASE не реже одного раза в год или всякий раз, когда вы испытываете симптомы, возможно, связанные с выхлопной системой. Каждый компонент должен быть осмотрен на предмет повреждений, ржавчины, утечек, сломанных болтов, трещин, шумов, надежный монтаж и наличие всех критических компонентов.

Если вы покупаете подержанный автомобиль, убедитесь, что вся выхлопная система была тщательно проверена, прежде чем принимать решение о покупке. Осмотр выхлопной системы обеспечит эффективную работу автомобиля, поможет защитить ваших пассажиров и поможет избежать дорогостоящего ремонта.

Купить выхлопные системы и другие детали в Интернете | Автозапчасти

Все, что вам нужно знать о выхлопных системах

Что касается деталей, то вкладывать деньги в выхлопную систему послепродажного обслуживания — непростая задача.Но, как один автолюбитель другому, доверяйте нам, когда мы говорим, что это вложение того стоит. Инвестиции в послепродажную выхлопную систему выгодны для общей производительности вашей езды и экономии топлива, добавляя при этом основные элементы стиля и звуковую привлекательность. Выхлопная система состоит из нескольких основных компонентов, поэтому ниже у нас есть для вас исчерпывающая разбивка.

Выхлопные коллекторы: Выхлопные газы расположены на блоке двигателя в выпускном коллекторе вашего автомобиля. Стандартные коллекторы вызывают скопление выбросов в выхлопных трубах, что приводит к сильному противодавлению.Это противодавление не позволяет вашему двигателю забирать воздух, необходимый для безупречной работы. Здесь в игру вступают послепродажные выпускные коллекторы. Высокопроизводительные коллекторы дают каждому цилиндру отдельную трубу, устраняя узкое место в транспортном потоке и позволяя вашему автомобилю дышать должным образом.
Глушители и советы: более широкий глушитель на вторичном рынке обеспечивает повышение производительности и может придать вашему двигателю более глубокий и сильный рев. С другой стороны, наконечники — это трубы, которые, как вы видите, выступают из задней части глушителя.У вас есть выбор для хромированных или плоских черных труб, и их также можно настроить для звука.
Cat-back vs. Axle-back Выхлопные системы: давайте изучим некоторую терминологию. Выхлопная система от каталитического нейтрализатора до задней части автомобиля называется «кошачьей спиной», также известной как «кошка». С другой стороны, выхлопные трубы заднего моста размещены на задней оси и доходят до задней части вашего автомобиля. Редукторы предпочитают катапульты из-за их способности открывать выхлоп, а также из-за гладкой промежуточной выхлопной трубы малого диаметра.Задние мосты предпочитают те, кто ценит эстетическую привлекательность перед производительностью.

Итак, теперь вы знаете основы выхлопных систем. Надеюсь, вы сможете принять обоснованное решение, используя всю эту замечательную информацию. Но если вам нужно больше ясности или у вас есть вопросы, на которые еще нет ответа, позвоните нам. Наша команда экспертов более чем квалифицирована и ответит на любые ваши вопросы.

Разъяснение выхлопной системы вашего автомобиля

От сотрудников AutoRepairKey.com, ниже представлен всесторонний обзор выхлопной системы автомобиля. Как всегда, ваши комментарии приветствуются. Наслаждаться!

Что он делает:

Для того, чтобы автомобиль мог работать, топливо и воздух должны сжигаться в камере сгорания, вызывая не менее шести различных выбросов, включая чрезвычайно вредные газы — оксид углерода, оксид азота и оксид азота. Выхлопная система автомобиля отвечает за удаление этих выбросов, позволяя автомобилю быть безопасным для водителя и пассажиров, а также окружающей среды.Выхлопная система выполняет еще две важные функции. Первый — заглушить громкий взрывной шум горения. Другой — обеспечить максимальную топливную экономичность вашего автомобиля.

Детали:

Выхлопная система представляет собой серию камер и труб, которые начинаются у двигателя и заканчиваются в задней части автомобиля выхлопной трубой. Большинство автомобилей имеют одну выхлопную систему, хотя автомобили с восьмицилиндровыми двигателями могут иметь две выхлопные системы: одну для правого цилиндра, а другую — для левого.В этом случае важно, чтобы обе системы работали эффективно, хотя в основном они одинаковы. Типичная выхлопная система состоит из пяти основных частей.

Выпускной коллектор : Коллектор находится в передней части выпускной системы и прикреплен к двигателю на головке блока цилиндров. Он отвечает за отвод выхлопных газов из нескольких цилиндров в одну трубу. Коллектор также сжигает остатки топлива, не сгоревшего должным образом в двигателе.

Датчик кислорода : Расположенный в коллекторе или рядом с ним, датчик кислорода отправляет показания уровня кислорода на компьютер автомобиля, и отсюда компьютер регулирует, сколько топлива необходимо в двигателе для максимальной топливной экономичности.

Выхлопные трубы : Эти трубы проводят выхлоп через всю систему. Они соединяются с коллектором в начале и заканчиваются выхлопной трубой, где выхлоп делает свой последний выход за пределы автомобиля.

Каталитический нейтрализатор : Эта важная деталь устанавливается после выпускного коллектора и служит для преобразования вредного монооксида углерода и углеводородных газов в диоксид углерода и водяной пар, делая выхлопные газы более безопасными для окружающей среды. Хотя автомобиль будет работать без преобразователя, в большинстве штатов запрещено ездить без него.

Глушитель : Как следует из названия, глушитель действует как глушитель для чрезвычайно громких шумов сгорания, происходящих по всей выхлопной системе. Звуковые волны сгорания проходят через систему, пока не достигают глушителя, обычно соединенного с выхлопной трубой автомобиля. Глушитель представляет собой металлический ящик, содержащий ряд трубок, называемых перегородками, некоторые из которых имеют перфорацию, но волны должны проходить через них, теряя при этом энергию и, таким образом, становясь тише. В задней части глушителя находится резонатор, который за счет повышенного давления гасит звуковые волны.Другие глушители работают с использованием стекловолокна для поглощения звуковых волн. Лучше всего использовать оба метода. Замена глушителя автомобиля придаст выхлопной системе совершенно другой звук.

Возможные проблемы:

Ржавчина — одна из самых больших проблем, с которыми сталкивается выхлопная система. Ржавчина увеличивает вероятность того, что потрескавшиеся или сломанные детали выхлопной системы станут причиной утечки выхлопных газов. Жизнь в районе, где используется соль на обледенелых дорогах, может увеличить риск возникновения таких проблем, поскольку соль вызывает коррозию.В этом случае может помочь промывание днища автомобиля каждые несколько недель в зимние месяцы. Однако будьте осторожны, чтобы не переусердствовать, так как излишки воды на автомобиле также могут вызвать ржавчину. Если ваше вождение, как правило, связано с короткими поездками (менее пятнадцати миль) или частым движением с остановками и движением, ваша выхлопная система также может подвергаться большему риску проблемы, потому что водяной пар в системе конденсируется в воду после остановки автомобиля. Если машина не эксплуатировалась очень долго, трубы недостаточно горячие для испарения воды, и конденсированная вода вызывает ржавчину.Утечки в выхлопной системе также могут возникать из-за трещин при нормальной эксплуатации.

Признаков наличия проблемы:

Если вы чувствуете запах дыма, это может быть причиной для беспокойства и может указывать на утечку выхлопных газов. Опустите окна, чтобы уменьшить вдыхаемый дым. Возможно, лучше остановиться и обратиться к механику. Шипение или треск, исходящие из выхлопной системы, также могут быть признаком утечки или глушителя, который требует замены. Даже если проблема с вашей системой не обнаруживается, рекомендуется попросить механика осмотреть ее, когда вам предстоит другой ремонт или регулярная замена масла.Помните, что смертельно опасный угарный газ не имеет запаха, поэтому может быть утечка, которую вы не обнаружите. И, конечно же, своевременное обнаружение проблемы может сэкономить много денег в долгосрочной перспективе.

Выхлопная система: устройство и функции

Выхлопная система автомобиля: схема устройства, возможные неисправности и методы диагностики

Принцип работы выхлопной системы

Устройство конструкции и назначение её составных частей

Возможные неисправности, методы их устранения и варианты тюнинга

Выхлопная система или как понять принцип ее работы? + Видео » АвтоНоватор

Выхлопная система – основные узлы и элементы

Принцип работы системы

Неисправности системы и методы их устранения

Как называются части выхлопной трубы? Из чего состоит выхлопная система автомобиля? Выхлопная труба у машины.

Основные элементы выхлопной системы

Коллектор

Нейтрализатор

Передний глушитель (резонатор)

Прямоточный глушитель

Как еще можно снизить уровень шума глушителя

В заключении

Обратная тяга

Глушителям тут не место

Шпионские штучки

Как работает глушитель для оружия?

Принцип работы саундмодератора

Устройство пистолетного глушителя

Как сделать самодельный глушитель для пистолета?

Главный вывод

Схема глушителя простым языком

Как устроен глушитель и как он работает?

Почему изнашивается глушитель автомобиля?

Устройство выхлопной системы автомобиля

Функции выполняемые выхлопной системой автомобиля

Конструкция системы выпуска

Принцип работы выхлопной системы автомобиля

Выхлопная система автомобиля — как она устроена?

Устройство выхлопной системы автомобиля

Выпускной коллектор

Катализатор выхлопной системы

Роль глушителя в выхлопной системе авто

Соединительные элементы

Неисправности выхлопной системы автомобиля

Конструкция и назначение выхлопной системы

Признаки неисправности выхлопной системы

Виды и причины поломок

Ремонт выхлопной системы

Запасные части выхлопной системы | Глушители, трубы, каталитические преобразователи

Категории

Рекомендуемые бренды

Выхлопная система: какие части?

Объяснение 6 деталей выхлопной системы автомобиля (с помеченной схемой)

4. Глушитель

Какая польза от глушителя?

Зачем устанавливать вторичный глушитель?

Выхлопные системы 101 — Разъяснения по выхлопным системам автомобилей

Выхлопная система, глушитель и преобразователь · BlueStar Inspections

Купить выхлопные системы и другие детали в Интернете | Автозапчасти

Все, что вам нужно знать о выхлопных системах

Разъяснение выхлопной системы вашего автомобиля

Автор: alexxlab

Добавить комментарий Отменить ответ

Рубрики
