Что такое рхх – Что такое регулятор холостого хода (рхх)

Содержание

что такое, принцип работы и симптомы неиспраностей

Содержание статьи

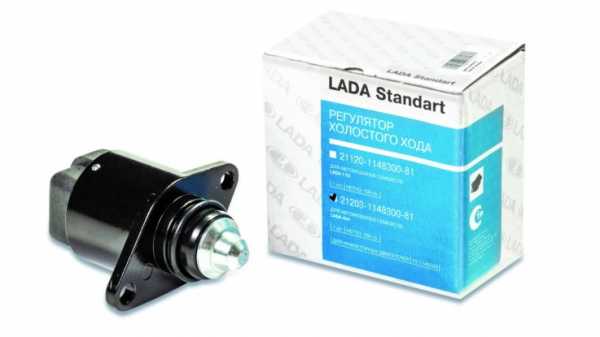

Если сказать простыми словами, то РХХ (регулятор холостого хода) — деталь, которая отвечает за регуляцию оборотов автомобиля на холостом ходу. Конечно же это важная часть любого двигателя.

В карбюраторных системах датчик называют «электромагнитный клапан», «электропневмоклапан». Есть основные виды датчиков.

  1. Соленоидный – принцип работы основан на электромагнитной силе.
  2. Шаговый – принцип построен на кольцевом магните.
  3. Роторный — схож с соленоидным видом, но используется именно ротор.

Датчик является довольно надеждой деталью и выход его из строя – откровенно говоря редкость. Но любой водитель должен понимать, что поломка может случиться, и знать, как правильно проверить работоспособности детали и убедиться, что проблема в РХХ или другой части двигателя. Перед тем как перейти к признакам неисправности и рекомендациям по ремонту детали, стоит обсудить принцип работы и её расположение внутри двигателя.

Расположение и принцип работы датчика холостого хода

Регулятор холостого хода расположен рядом или на корпусе дроссельного узла. Расположение датчика может меняться в зависимости от марки автомобиля. Например, на моделях Opel и BMW регулятор выносной, то есть расположен отдельно от коллектора.

В большинстве случаев РХХ закреплён двумя болтами через резиновое уплотнительное кольцо и расположен непосредственно в дроссельной заслонке. Сложности при демонтаже и монтаже изделия могут возникнуть по причине прикипания болтов, если такая проблема будет актуальна, то попробуйте самый простой способ – высверливание.

Основная задача РХХ это подача топлива на холостых оборотах, что помогает нам в экономии расхода топлива

motorsguide.ru

Регулятор холостого хода (РХХ) - неисправности и проверка

Чем отличается двигатель со впрыском топлива от карбюраторного с точки зрения пользователя? Здесь не нужно ни вытягивать подсос, ни играть с педалью газа при запуске двигателя. Автомобиль сам поднимает обороты для уверенной работы холодного мотора, сам опускает их до нормальных и никак не реагирует на включение фар или кондиционера, несмотря на увеличение нагрузки. До перехода на электронные дроссели эти функции выполнял отдельный узел – регулятор холостого хода (РХХ). Что такое РХХ? Это электронно-управляемый клапан, позволяющий системе впрыска увеличивать или уменьшать количество воздуха, попадающего в двигатель, независимо от положения дроссельной заслонки. Как только системы впрыска «научились» управлять непосредственно дросселем, надобность в отдельном РХХ пропала.

Часто употребляемый термин «датчик холостого хода» в корне неверен. Датчик – это узел, передающий какую-то информацию ЭБУ впрыска, регулятор ХХ – механизм исполнительный, которым ЭБУ воздействует на работу двигателя. Они стоят в разных концах алгоритма работы системы впрыска, и что-то общее иметь не могут. Появление термина «датчик холостого хорда» связано с малой технической грамотностью: любой непонятный узел, подключенный к «мозгам», можно посчитать датчиком. Датчик холостого хода действительно существовал на примитивных системах впрыска – это был простейший концевик, замыкавшийся при отпускании педали газа. И вот он-то и сообщал ЭБУ, что машина перешла на холостой ход. В дальнейшем же это определялось уже по датчику положения дроссельной заслонки, и отдельный «датчик холостого хода» был не нужен.

Конструкции регулятора холостого хода

Где находится РХХ? Ответ зависит от конкретной конструкции регулятора. Распространены два варианта:

  • с шаговым двигателем
  • широтно-импульсным управлением.

Первые традиционно устанавливаются на корпусе дроссельной заслонки, вторые из-за больших габаритов устанавливаются отдельным узлом. Исключение – ряд японских автомобилей, где ШИМ-регуляторы компактны для установки на дросселе.

Регулятор холостого хода с шаговым управлением – это клапан, установленный на резьбовом валу шагового электродвигателя малой мощности. Так как шаговый мотор может чисто конструктивно совершать поворот только на определенный угол, то каждый управляющий импульс превращается в перемещение штока клапана на строго определенное расстояние. Этот тип РХХ широко распространен, а благодаря ВАЗовским автомобилям всем известен.

Главный недостаток таких регуляторов в необходимости установки нуля. ЭБУ не имеет возможности точно узнать, насколько открыт клапан регулятора, поэтому при включении зажигания вынужден пытаться полностью закрыть РХХ и считать это положение нулевым, рассчитывая перемещения клапана от него.

Ещё кое-что полезное для Вас:

Второй тип регуляторов с широтно-импульсным управлением из отечественных автомобилей знаком по «Газелям» и «Волгам» (его принято называть РДВ – регулятор дополнительного воздуха). Здесь, пока на его обмотки не подается напряжение, секторная заслонка открывается автоматически, пропуская полный поток воздуха. При работе РХХ же на его обмотки приходят импульсы с постоянной частотой, но с изменяющейся длительностью – чем она выше, тем меньше угол открытия заслонки РХХ и меньше объем проходящего сквозь регулятор воздуха. Но может быть и наоборот (импульсы будут пытаться открыть нормально закрытую заслонку).

Достоинство таких регуляторов холостого хода – в гарантированной самоустановке нуля: в момент включения зажигания клапан РХХ точно открыт или закрыт. К тому же он меньше покрывается нагаром за счет высокочастотной вибрации ротора (за промежуток между импульсами возвратная пружина успевает сдвинуть заслонку назад), даже если мотор работает на установившемся режиме. В то же время шаговые РХХ на постоянном режиме работы двигателя неподвижны и нагар собирают активнее.

Неисправности РХХ

Так как работает РХХ, исходя из названия, в первую очередь на холостом ходу, то и его неисправности заметны на этом режиме. Как и у любого электромеханического узла, у регулятора холостого хода выше вероятность отказа механики.  Подвижные части покрываются отложениями от картерных газов, если же на моторе установлена система УПК (рециркуляция выхлопных газов), то РХХ «коптится» еще быстрее.

Поскольку ЭБУ впрыска не может отслеживать реальное изменение проходного сечения регулятора холостого хода, то малейшие подклинивания штока или ротора заслонки моментально выдадут себя. Плавание, зависание оборотов холостого хода, невозможность запуска без педали газа указывают на то, что регулятор холостого хода подклинивает или не движется вовсе. Такие неисправности РХХ не вызывают появления каких-либо кодов ошибок в памяти ЭБУ впрыска.

Проблемы с электрической частью встречаются реже, причем обычно не в самом регуляторе, а в разъеме и проводке: обрывы, короткие замыкания, окисление контактов. Здесь уже будет установлена ошибка со стандартным кодом по OBD-II:

  1. P1513 – короткое замыкание на массу.
  2. P1514 – обрыв цепи.

Самостоятельная диагностика регулятора

Признаки неисправности регулятора холостого хода – повод провести хотя бы базовую проверку. Извлеките регулятор и проверьте состояние: обильные отложения углерода станут прямым поводом выполнить чистку, чтобы исключить их влияние на РХХ.

В этом плане клапана с ШИМ-управлением удобнее: в них можно залить очиститель карбюратора и оставить регулятор холостого хода «отмокать», шаговые РХХ же моют под давлением струи из баллона, расход средства при этом выше.

Когда РХХ извлечен, сразу проверьте его уплотнение (прокладку или резиновое кольцо), если на автомобиле РХХ установлен на патрубок или дроссель. Внешние РХХ соединяются со впускным коллектором резиновыми патрубками – внимательно осмотрите их в поисках трещин или разрывов. Дефектную прокладку или патрубок потребуется заменить.

Гораздо проще проверить РХХ при наличии хотя бы простейшего диагностического оборудования, например – адаптера ELM327 с соответствующим программным обеспечением. Рассмотрим проверку регулятора холостого хода на примере программы OpenDiag (которая есть и в бесплатной, и в платной версии, в том числе и для смартфонов).

Как проверить РХХ на работающем моторе? Запустите программу и обратите внимание на две строки: желаемое и текущее положение регулятора. Цифры изменяются синхронно с изменением оборотов (снижение по мере прогрева). При включении фар или кондиционера Вы увидите изменение степени открытия РХХ, но обороты мотора при этом не должны падать. Причем первой меняется строка «желаемое положение» (этот параметр рассчитывается ЭБУ впрыска каждый цикл), а за ней – «текущее положение» (для шаговых РХХ – после передачи каждой серии импульсов на регулятор смещение составит один шаг, вплоть до совпадения «текущего» и «желаемого»). Если же данные меняются, а обороты нет – то у нас или серьезный подсос воздуха, компенсировать который закрытие РХХ не может, или сам регулятор не движется.

Можно проверить РХХ еще быстрее. Перейдем в меню управления исполнительными механизмами, вызываемое из верхнего левого угла. Здесь нас интересуют параметры «Желаемое положение регулятора ХХ» и «Желаемые обороты ХХ»: нажимая кнопки «вправо-влево» при работе мотора, можно либо изменять текущее положение клапана РХХ, либо устанавливать по желанию обороты, точно так же управляя клапаном. Любое вмешательство должно сразу отражаться на работе двигателя. Если же в каком-то участке хода команда на его изменение не вызывает реакции, то становится видно, что в этом месте регулятор холостого хода подклинивает.

topmekhanik.ru

Регулятор Холостого Хода (РХХ) - Устройство, Неисправности, Проверка

Смысл назначения РХХ — регулятора холостого хода, вытекает из его названия — стабилизация оборотов двигателя на холостом ходу.

Содержание

Регулятор холостого хода

Принцип работы и местонахождение РХХ

Вкратце, все происходит следующим образом. Когда двигатель работает на холостых, в него поступает определенный объем воздуха, который позволяет ему ровно функционировать.

ДПКВ учитывает количество оборотов, эти данные поступают на блок управления, с которого на РХХ дается команда уменьшить или увеличить подачу воздуха. Что он и делает, игнорируя прикрытую дроссельную заслонку.

Устройство регулятора холостого хода

Устройство РХХ: 1) клапан; 2) корпус регулятора; 3) обмотка статора; 4) ходовой винт; 5) штекерный вывод обмотки статора; 6) шариковый подшипник; 7) корпус обмотки статора; 8) ротор; 9) пружина.

Если прогреть двигатель до рабочей температуры, контроллер автоматически начинает поддерживать обороты холостого хода. Если же двигатель не нагрелся до нужного градуса, тогда сам контроллер за счет РХХ увеличит обороты, тем самым обеспечив прогрев двигателя на повышенных оборотах. Такой режим работы двигателя разрешает начать движение автомобиля сразу, без прогрева.

Где находится регулятор холостого хода? Да в корпусе дроссельной заслонки — там крепится двумя винтами. Встречаются автомобили, головки крепежных винтов на которых могут быть рассверлены или же сами винты посажены на лак, что, безусловно, может значительно усложнить замену или прочистку воздушного канала РХХ. В таких случаях крайне сложно обойтись без демонтажа корпуса дроссельной заслонки.

В настоящее время автопроизводители используют следующие типы регуляторов холостого хода:

  • соленоидный;
  • шаговый;
  • роторный.

Рассмотрим каждый из перечисленных типов более детально.

Соленоидный регулятор холостого хода работает, используя электромагнитную силу. Так, когда на его катушку подается напряжение, сердечник втягивается, а механически связанная с ним заслонка поднимается, открывая тем самым воздушный канал. Когда напряжение пропадает (то есть, соленоид отключается), заслонка возвращается на свое место, перекрывая канал.

Регулировка работы соленоидного РХХ выполняется путем изменения частоты подачи командных сигналов на исполнительный орган. Для того чтобы пропустить через себя точно отмеренное количество воздуха, на рабочий орган подаются сигналы большой частоты. Это позволяет подавать воздух небольшими порциями.

Шаговый регулятор холостого хода имеет в своей конструкции кольцевой магнит, а также четыре электромагнитные обмотки. На них поочередно подается напряжение, благодаря чему создается вращающееся магнитное поле, заставляющее вращаться управляющий ротор. Он соединен с исполняющим механизмом, который и запирает или отпирает воздушный канал.

Что касается роторных регуляторов холостого хода, то они управляются с использованием частотных импульсов. Алгоритм работы схож с соленоидным типом, однако вместо соленоида в данном случае используется именно ротор.

Неисправности регулятора холостого хода

Как и любая другая деталь, РХХ не застрахован от поломок. При этом признаки выхода из строя во многом сходны с теми, которые возникают при проблемах с датчиком положения дроссельной заслонки. Только в отличии от ДПДЗ, уведомление об ошибке (чек энджин) — не появится, поскольку регулятор ХХ — устройство исполнительное.

О неисправности РХХ можно судить по таким признакам:

  1. Неустойчивость оборотов двигателя на холостом ходу, в некоторых случаях отключение двигателя (если не поддерживать обороты с помощью педали акселератора).
  2. Снижение или повышение оборотов без причины.
  3. Полная остановка двигателя в момент включении передач или при трогании машины с места.
  4. При холодном запуске двигатель работает не на повышенных оборотах.
  5. Падение оборотов двигателя на холостом ходу при включении фар или печки.Далее рассмотрим причины неисправности регулятора холостого хода. Их всего две:
  • естественный износ направляющей иглы регулятора;
  • обрыв электрических контактов внутри корпуса регулятора.

Как проверить регулятор холостого хода

Исходя из этих симптомов, можно сделать вывод, что регулятор холостого хода нуждается в проверке. Существует несколько методов.

Проверка мультиметром

Несколько способов проверить РХХ

Самый известный способ. Сначала надо выключить зажигание и отсоединить фишку жгута от регулятора. Затем мультиметром померить сопротивление обмоток. Если между С и В, А и D показывает обрыв цепи, не стоит волноваться, так и должно быть. А вот между А и В или С и D сопротивление должно находится в пределах 40-80 Ом.

Проверка самодельным тестером

На впрысковых авто от проверки мультиметром мало толку. Зачастую поломка РХХ кроется в том, что регулятор заедет в открытом или закрытом состоянии.

Если вышло так, тогда подойдет и самодельный тестер, который можно смастерить своими руками из трансформатора переменного тока на 6В (подойдет от обычной зарядки для мобильного телефона). Играя выключателями, следует проверить ход штока регулятора холостого хода. При исправном штоке лампочка будет еле светиться, а яркий свет говорит о том, что шток где-то заедает.

Визуальный осмотр

Самая простая и, пожалуй, первоочередная диагностика — визуальный осмотр. Он проводится после демонтажа узла из посадочного места. При визуальном осмотре можно выявить дефекты корпуса, износ иглы или другие, видимые глазу, неисправности. Однако если в процессе такой проверки вы выявили повреждение останавливаться лишь на этом этапе нельзя. Необходимо продолжить проверку для выявления возможных причин поломки.

Если в случае выполнения визуальной проверки вы обнаружили значительное загрязнение корпуса или внутреннего объема регулятора, то рекомендуем вам выполнить его очистку. Причем независимо от того, находится ли РХХ в исправном или неисправном состоянии.

РХХ и дроссельная заслонка

Снятие/замена РХХ

Рассмотрим детальнее процесс демонтажа и замены регулятора холостого хода. Стоит сразу отметить, что на разных автомобилях процесс может отличаться в некоторых деталях, однако в целом же алгоритм будет состоять из следующих этапов:

  1. Все работы необходимо выполнять при выключенном двигателе. Также желательно отсоединить минусовую клемму от аккумуляторной батареи.
  2. Отсоединить разъем (фишку) контакта, идущего к регулятору.
  3. Открутить монтажные болты, с помощью которых крепится корпус регулятора. При этом следите, чтобы открученные болты не упали в двигательный отсек.
  4. Извлечь непосредственно регулятор из посадочного места.

Установка нового регулятора выполняется в обратной последовательности. Однако перед тем как выполнять монтаж, необходимо смазать уплотнительное кольцо фланца моторным маслом. Марка в данном случае неважна, главное, чтобы оно было неагрессивным по отношению к резине. Также проверьте расстояние от фланца до крайней точки конусной иглы. Оно должно составлять 23 мм. Такой зазор нужен для того, чтобы при монтаже РХХ его конусная игла не смогла упереться в седло на корпусе дроссельной заслонки. Значение зазора можно регулировать с помощью специального мультитестера или формирователя управляющих импульсов.

Как не попасться на подделку при выборе РХХ

Если проверка показала поломку регулятора, стоит быть готовым к его замене, о которой было упомянуто чуть выше. Если говорить о РХХ на ВАЗ, то по качеству и надежности выделяются регуляторы холостого хода ОМЕГА и КЗТА (Калуга). Разумеется, речь идет об оригинальных деталях, а не подделках.

Выявить поддельный РХХ можно уже по коробке, в которую он упакован. Дешевая упаковка, странный шрифт, плохая, размазанная печать — все это указывает на подделку.

Сама поддельная деталь тоже имеет изъяны. Как правило, это люфт направляющей втулки и самой шляпки. Со временем люфт только увеличивается, что негативно сказывает на работе РХХ. Кроме этого на корпусе регулятора может быть зазор, из-за которого появится подсос воздуха. Не исключена и плохая припайка контактов.

Уберечься от подделки можно и с помощью самого производителя, который применяет меры защиты. Это может быть уникальный код запчасти, который можно сверить по СМС или на сайте.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Клапан холостого хода — Википедия

Материал из Википедии — свободной энциклопедии

Клапан холостого хода (КХХ) — деталь двигателя внутреннего сгорания в современных автомобилях.

Неправильное название — «датчик холостого хода». Во впрысковых системах автомобилей ВАЗ более распространено название РХХ (регулятор холостого хода), у автомобилей ГАЗ — РДВ (регулятор добавочного воздуха), в карбюраторных системах используют термины «электромагнитный клапан» и «электропневмоклапан».

Клапан холостого хода является исполнительным устройством.

КХХ впрыскового двигателя в режиме холостого хода отвечает за подачу воздуха в обход дроссельной заслонки во впускной коллектор и используется для удержания холостых оборотов мотора в пределах, заданных конструктивно (обычно это 700 — 900 об/мин коленчатого вала). Регулируемое положение КХХ задается электронным блоком управления (ЭБУ) двигателя, который опирается на показания ряда своих датчиков.[1]

Когда клапан ХХ по команде ЭБУ увеличивает количество проходящего через себя воздуха, он участвует в поддержании или изменении оборотов двигателя и таким образом компенсируется нагрузка со стороны навесного оборудования: генератора, ГУРа, кондиционера. Также клапан ХХ отвечает за прогревочные обороты двигателя, увеличивая скорость вращения коленвала холодного мотора и плавно снижая их по мере его нагрева.

Клапан холостых оборотов карбюраторного двигателя входит в систему ЭПХХ[2] и принципиально отличается от КХХ впрыскового двигателя: он управляет не воздухом, а топливом в канале холостого хода карбюратора — во время торможения двигателем клапан перекрывает подачу топлива, обеспечивая тем самым экономию горючего.

Наиболее распространённые конструкции клапанов впрысковых систем представляют из себя либо электромагнитные клапаны с ШИМ-управлением, либо клапаны с шаговыми двигателями.

Клапан располагается в непосредственной близости от дросселя: обычно он интегрирован в узел дроссельной заслонки, крепится к ней на винтах или запрессовывается в неё, так как его задача — перепускать воздух в обход заслонки. Иногда клапан может быть выполнен в виде отдельного устройства, которое установлено поблизости от дросселя и соединяется с воздушными каналами, обходящими заслонку при помощи гибких шлангов.

На двигателях с электронной дроссельной заслонкой (с электроприводом вместо тросового) КХХ отсутствует — подачу воздуха на всех режимах, включая холостой ход, регулирует заслонка.

ru.wikipedia.org

Принцип действия регулятора (датчика) холостого хода

Принцип действия регулятора холостого хода (РХХ) рассмотрим на примере РХХ (датчика холостого хода) ЭСУД автомобилей ВАЗ 21083, 21093, 21099, 21102, 2111.



Принцип действия регулятора холостого хода и порядок его работы на разных режимах

По сигналу контроллера (ЭБУ), на разных режимах работы двигателя, регулятор холостого хода перемещением наконечника штока изменяет величину проходного сечения байпасного канала, через который подается воздух под дроссельную заслонку. Предельно выдвинутое положение штока является исходным (нулевой шаг). Его можно наблюдать на не запущенном двигателе при выключенном зажигании. В этом положении сечение байпасного канала полностью перекрывается наконечником, и воздух под дроссельную заслонку не поступает. Полностью втянутый шток соответствует перемещению на 255 шагов и полностью открытому байпасному каналу.

Работа РХХ при запуске двигателя

При запуске и прогреве двигателя, когда дроссельная заслонка полностью закрыта, контроллер, ориентируясь на показания датчика температуры, при помощи РХХ приоткрывает доступ необходимого количества воздуха для поддержания повышенных оборотов ХХ. По мере прогрева двигателя уменьшает количество поступающего воздуха – обороты снижаются до нормы.

Работа РХХ на холостом ходу

На прогретом двигателе, при закрытой дроссельной заслонке, контроллер при помощи РХХ обеспечивает необходимые обороты ХХ. Шток регулятора втянут, байпасный канал полностью открыт.

Работа РХХ на режимах средних и полных нагрузок

При нажатии на педаль «газа» и открытии дроссельной заслонки воздух во впускной коллектор двигателя начинает поступать через сечение дроссельной заслонки, а РХХ устанавливается в такое положение, при котором при сбросе газа и резком закрытии дроссельной заслонки обеспечивалось бы плавное снижение оборотов двигателя до нормы. Для определения количества шагов РХХ в той или иной ситуации, контроллер использует показания датчика положения коленчатого вала (частота вращения коленчатого вала), датчика положения дроссельной заслонки (положение дроссельной заслонки в настоящий момент), датчика скорости (двигается автомобиль или стоит) и т. д.

Работа РХХ при увеличении нагрузки

При увеличении нагрузки (включение вентилятора системы охлаждения, компрессора кондиционера и т. д.) контроллер при помощи РХХ производит увеличение необходимого объема воздуха поступающего в двигатель для обеспечения его мощностных характеристик и предотвращения «провала» оборотов в режиме холостого хода.

Примечания и дополнения

— Регулятор холостого хода является элементом системы управления двигателем (ЭСУД). Это исполнительное устройство. С его помощью блок управления (ЭБУ) регулирует количество воздуха поступающего в цилиндры двигателя.

Еще статьи по принципу действия элементов электронной системы управления двигателем (ЭСУД)

— Принцип действия датчика положения дроссельной заслонки

— Принцип действия датчика положения коленчатого вала

— Проверка регулятора холостого хода ЭСУД ВАЗ 21083, 21093, 21099

twokarburators.ru

Как проверить регулятор холостого хода, основные неисправности

Стабильную и ровную работу двигателя автомобиля поддерживает большое количество разнообразных датчиков и систем. Например, когда полноценная нагрузка отсутствует, клапан дросселя находится в закрытом положении, но, тем не менее, силовой узел продолжает работать. Поддержание оборотов, без постоянной необходимости заводить ДВС после каждой остановки, возможно за счет регулятора холостого хода (РХХ). Даже небольшая поломка этого элемента может доставить большой дискомфорт водителю.

Датчик холостого хода: устройство, назначение, принцип работы

Датчик холостого хода визуально выглядит как электродвигатель, который имеет конусообразную иглу. Необходим регулятор для стабилизации и контроля над холостыми оборотами.

Главная задача РХХ – обеспечивать подачу необходимого количества воздуха в обход дроссельной заслонки на холостом ходу. Поток воздуха должен поступать в двигатель по периферийному каналу. Контролировать обороты возможно благодаря сечению канала, который управляется конусообразной игрой датчика.

Принцип работы основывается на анализе датчиком массового расхода воздуха (ДМРВ) количества поступающего потока и передаче данных ЭБУ. Далее в ход вступают форсунки инжектора, которые подают определенное количество топлива, которое необходимо для поддержания хода автомобиля.

Отдельно блок управления принимает показатели датчика положения коленвала, чтобы определить количество оборотов мотора в разных ситуациях. Одновременно с этим, ЭБУ контролирует работу РХХ, чтобы в нужный момент открыть периферийный канал для подачи воздуха, с целью поддержания определенного количества оборотов ДВС.

Регулятор холостого хода может изменить размер сечения дополнительного канала. После момента включения зажигания, шток датчика выдвинут до тех пор, конусообразная игла не займет калибровочное отверстие. РХХ самостоятельно открывает канал для подачи воздуха. Кроме того, если охлаждающая жидкость слишком холодная, датчик холостого хода может обеспечить более сильный поток воздуха для быстрого прогрева. За счет этого, автомобиль может стартовать без предварительного прогревания двигателя.

Располагается РХХ около ДПДЗ; отличается пластиковой накладкой электродвигателя, которая выступает над всем узлом. Питает датчик провод от общего жгута, который подключен к общему контроллеру.

Виды датчиков холостого хода

На сегодняшний день автомобильные производители представляют несколько типов РХХ:

  1. Соленоидный датчик. Работает, основываясь на электромагнитной силе. После того как на катушку попадает напряжение, сердечник прячется. Клапанная заслонка открывает возможность потоку воздуха беспрепятственно поступать внутрь. После отключения соленоида периферийный канал блокируется.

Контроль работы датчика происходит за счет динамики частоты командных сигналов. Определенное количество воздуха имеет свой частотный эквивалент, что позволяет четко регулировать работу РХХ.

  1. Шаговый. В технической структуре такого датчика предусмотрен кольцевой магнит и обмотки. Из-за шаговой подачи напряжения на каждый элемент, под воздействием магнитного поля, вращается главный ротор. Исполняющий механизм в зависимости от положения ротора контролирует открытие воздушного протока.
  2. Роторный датчик. Контроль происходит за счет поочередных частотных импульсов. Очень схож по структуре с соленоидным РХХ, но главное место в конструкции занимает непосредственно ротор.

Возможные проблемы в работе датчика холостого хода, признаки неисправности

Как и любой механизм, регулятор холостого хода не застрахован от неисправностей или поломок. «Симптомы болезни» будут очень схожи с поломками десятков датчиков, и датчиком положения дроссельной заслонки в частности. Однако если проблема в датчике дросселя – водитель увидит индикатор «check engine», если же проблема в РХХ бортовой компьютер может не показывать ошибку.

Понять, что регулятор работает неисправно можно по нескольким признакам:

  • На холостом ходу мотор может произвольно глохнуть, обороты крайне неустойчивы без поддержки педали акселератора.
  • Самопроизвольная динамика оборотов двигателя.
  • Двигатель глохнет при переключении передачи или при старте с места.
  • При запуске мотора на холоде обороты не повышаются.
  • Обороты резко падают при работе фар или печки.

Причин неисправностей еще меньше, чем «симптомов»:

  1. Естественный износ конусовидной иголки датчика.
  2. Нарушение целостности контактов внутри тела электродвигателя регулятора.

Методика проверки датчика при помощи мультиметра

Самый надежный и распространенный способ проверить работоспособность датчика – воспользоваться мультиметром. Но для этого регулятор предварительно нужно снять. Обычно, он крепится несколькими винтами около датчика дросселя, но на некоторых автомобилях может быть закреплен специальным раствором или лаком.

Демонтировать РХХ с применением силы нельзя, поскольку существует большой риск повредить впускную систему. В подобном случае придется снимать весь дроссельный узел.

Для проверки электромотора необходимо замерять сопротивление обмоток. Контакты мультиметра нужно поочередно подключать на каждую из обмоток A и B, C и D. Если все работает исправно, то полученные данные попадут в диапазон 40–80 Ом.

В качестве дополнительной проверки мультиметром контакты можно поменять местами. Датчик, в таком случае, должен показать обрыв электрических цепочек.

Самодельный тестер РХХ

В некоторых случаях проверять регулятор холостого хода мультиметром на грани бесполезности. К примеру, на впрысковых ВАЗ. В таком случае данные мультиметра не будут информативными, поскольку главной проблемой является закоксовывание винтовой пары. Такая проблема ведет к заеданию датчику, из-за чего он просто не может обеспечивать постоянный поток воздуха.

Некоторые умельцы самостоятельно изготовляют устройства для проверки РХХ в такой ситуации. Для самодельного тестера необходимо иметь под рукой трансформатор зарядного устройства телефона на 6В переменного тока. Если использовать контроллеры поочередно, можно проверить прямой и обратный ход регулятора. Рабочее устройство засветит лампочку индикатора тусклым светом, а обратный эффект подскажет о заедании и необходимости ремонта.

Что делать, когда обнаружилась поломка?

Чаще всего главным истоком всех поломок регулятора холостого хода является налипание пыли и грязи. В таком случае можно самостоятельно попробовать зачистить датчик.

После того как датчик отсоединен, все контакты необходимо протереть спиртом или специальной жидкостью. В случае если игла или шток сильно покрыты грязью – можно воспользоваться WD-40. В качестве дополнительной страховки, лучше проверить состояние дроссельного клапана и, при необходимости, провести зачистку. Если же очистка не помогла, будет лучше полностью заменить неработающее устройство и не ставить под вопрос безопасность участников дорожного движения.

Детально ознакомиться с технологией проверки датчика холостого хода можно на видео:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

pricurivatel.ru

Принцип работы, устройство и проверка регулятора холостого хода

Так называемые холостые обороты двигателя, при которых коленвал вращается настолько медленно, насколько это возможно, — головная боль инженеров-конструкторов. Они, как ни странно, дают двигателю наибольшую нагрузку. Причина в том, что при низком давлении процесс сгорания топливно-воздушной смеси нестабилен; кроме того, сама смесь не может быть отрегулирована по пропорциям.

В эпоху карбюраторных двигателей эта проблема решалась с помощью газоанализатора, тахометра и отвёртки. Сейчас же инженеры построили цепь из трёх элементов: сам двигатель, вычисляющий блок и регулятор холостого хода. Вычисляющий блок (контроллер) проверяет обороты двигателя, в случае необходимости даёт ему команду, и он через механизм регулятора меняет обороты.

Принцип работы регулятора холостого хода

Регулятор холостого хода — это механическое устройство с электромотором и конусной иглой, на которую намотана пружина. По сути, единственная движущаяся часть РХХ и выполняет его основную функцию: изменяет геометрию канала подачи воздуха в обход заслонки дросселя.

Как работает устройство

Когда контроллер по показателям датчика положения коленчатого вала даёт команду регулятору, тот включает электромотор, изменяет длину иглы и тем самым открывает обходной канал. Вот как это работает: воздух, поступивший в результате через этот канал во впускной коллектор, обогащает смесь, её сгорание становится более стабильным, что, соответственно, стабилизирует обороты двигателя, оптимизирует давление и устраняет перепады оборотов.

Таким образом, благодаря бесперебойной работе этого устройства в современном автомобиле двигатель работает в обычно режиме даже без предварительного прогрева.

Где находится регулятор

Регулятор холостого хода крепится к корпусу дроссельной заслонки. Как правило, для крепления используется два винта. То, где находится РХХ в конкретной машине, определяется местоположением обходного воздушного канала. Открывая и закрывая этот канал, регулятор обеспечивает подачу воздуха за счёт изменения сечения этого канала и его геометрии.

Когда стоит беспокоиться

Симптомы неисправности

Зная, как работает устройство, можно без труда понять симптомы его поломки. Если РХХ не в порядке, мотор не будет «держать холостые», будет глохнуть при выключении передачи. Также возможно, что обороты будут сами по себе снижаться и повышаться. Все это, конечно, применительно к холодному двигателю. Кроме того, если обороты начинают «скакать» при включении дополнительного оборудования (кондиционера, прикуривателя, подсветки и т. п.), то с высокой долей вероятности причина именно в регуляторе холостого хода.

Возможно, у читателя возникнет вопрос: для чего мне это знать? Причина проста: регулятор холостого хода — исполнительное устройство, так что его не затрагивает процедура самодиагностики автомобиля. Симптомы его неисправности немного напоминают признаки поломки датчика положения дроссельной заслонки. Но в этом случае диагностика как раз работает, и такая неисправность зажжёт на приборной панели соответствующий индикатор. При этом РХХ в инжекторном двигателе — необходимая деталь; именно поэтому важно знать, как проверить регулятор холостого хода, не заезжая на компьютерную диагностику.

Следующий шаг

Итак, у вас появились описанные симптомы, и при этом не зажглась лампочка «Проверьте двигатель». Как заменить сломавший регулятор холостого хода? Он прикреплён к корпусу дроссельной заслонки; нюанс в том, что некоторые производители рассверливают или заливают лаком головки винтов, которыми крепится устройство. В таком случае, конечно, придётся снимать дроссельную заслонку полностью. Впрочем, это маловероятно.

Как правило, с крепёжными винтами все в порядке, и нужно только открутив их, отключить разъем с четырьмя контактами, посредством которого РХХ получает сигналы от управляющего контроллера. Важно заметить, что описанные ваши симптомы необязательно автоматически означают замену регулятора холостого хода; часто достаточно просто очистить обходной воздушный канал.

В зависимости от модели автомобиля может быть установлен РХХ одного из трёх типов. Сути работы устройства это не меняет, и, по большому счету, вам необязательно знать, какой именно тип используется в вашей машине. Однако, если для ремонта вы будете использовать не «родные» запчасти, то этот момент становится важным. Итак, регулятор холостого хода может быть соленоидным, роторным или шаговым. В зависимости от типа, разнится и способ подачи управляющего сигнала от контроллера, так что эти регуляторы не являются обратно совместимыми!

После демонтажа РХХ и его замены/проверки, в обратном порядке производится его установка. Главное, нужно следить за тем, чтобы расстояние между корпусом устройства и крайней точкой его конусной иглы было равно 23 миллиметрам, иначе такой регулятор неисправен, и его нужно заменить.

Вывод

Холостой ход — весьма важный и сложный момент в работе двигателя. Нагрузка, как бы ни парадоксально это звучало, будет наибольшей именно на малых оборотах.

Как проверить работу регулятора холостого хода:

  • падение/повышение оборотов двигателя, даже когда вы не трогаете педаль газа;
  • мотор глохнет, когда вы включаете «нейтралку»;
  • обороты меняются при включении фар.

Если ваша машина начинает так себя вести, не зажигая индикатора проверки двигателя — значит, пора проверить РХХ и заменить его. Или при необходимости просто прочистить байпасный канал дроссельной заслонки.
