Установка центрального замка ВАЗ 2110

Центральный замок – это система устройств, предназначенных для отпирания или запирания дверей автомобиля. Как правило, отпирание и запирание происходит с помощью дистанционного пульта, на котором, помимо запирания дверей, есть функция открывания багажника.

Кроме того, если пульт перестает работать, то можно вставить ключ в личинку замка и повернуть его по часовой стрелке. После этого действия, при запирании одной двери, закроются все остальные, облегчая работу водителю.

Если автомобиль по каким-либо причинам попадает в ДТП, то замки автоматически откроются, тем самым, облегчая покидание автомобиля, и создают доступ в салон спасателям.

Схема и принцип работы центрального замка

В конструкции центрального замка есть специальные датчики, которые являются основой системы запирания. Они представляют собой переключатели очень малых размеров и концевые выключатели, а также активаторы и главный блок управления. Концевые выключатели предназначены для удержания двери и дальнейшей передачи информации на управляющий блок. Переключатели же, управляют положением детали, которая должна выполнять запирание замка.

Для блокирования передних дверей используются кулачковые устройства, которые управляются с помощью двух переключателей. Первый предназначен для открывания двери, второй – для запирания.

Аналогичная система применяется и для задних дверей, однако, существует еще и пятый переключатель. Он замыкается при открытой двери и выключает центральный замок.

Управляющий блок принимает информацию с пульта и переключателей дверей, обрабатывает ее и посылает сигнал на исполнение переключателям, которые, в дальнейшем, замыкают цепи приводов управления замками.

Видео - Причины неисправности центрального замка ВАЗ

Как и любая техника, центральный замок может выйти из строя. Чаще всего, водители сами оказывают губительное влияние на центральный замок автомобиля. Примером этому может послужить длительное нажатие на кнопку пульта. Ведь при замыкании цепи запирания или отпирания срабатывает электромотор, коллектор которого здорово нагревается и выводит из строя весь привод активатора. Дверь, при этом, никак не реагирует на нажатие кнопок пульта. Устранить такую неисправность можно путем замены активатора новым.

Если у всего замка внезапно пропало питание, то поиск неисправности начинается именно с предохранителя. Его расположение может варьироваться от блока предохранителя, до пола автомобиля. В случае с полом, если он расположен под ковриком, то причиной его перегорания может стать влага, накапливающаяся в процессе эксплуатации автомобиля зимой, весной и при использовании линолеума в качестве обшивки пола. В этом случае причина неисправности устраняется, а предохранитель следует заменить.

Помимо электрических неисправностей, существуют и механические неполадки в работе системы центрального замка. К ним относятся поломки шестерен всего модульного блока привода запирания и износ соленоида. Модульный блок необходимо полностью заменить, но можно обойтись и простой заменой шестерни. Соленоид же, в свою очередь, тоже подвергается замене, так как его ресурса хватает, обычно, на 10 тысяч операций по закрыванию и открыванию.

Поломки механических частей могут возникнуть и из-за отсутствия смазки в движущихся частях. Поэтому, рекомендуется периодически проверять состояние металлических частей и наличие смазывающего вещества на них.

Как установить центральный замок на ВАЗ 2110

Перед началом установки необходимо снять клемму аккумулятора, демонтировать обшивку двери и подобрать место для монтажа. Стоит учитывать, что у механизма перемещения стекол есть свои особенности. Поэтому, прежде чем устанавливать замок на выбранное место, убедитесь, что оба механизма не будут друг другу мешать. Обычно заводом предусмотрены специальные места крепления таких замков, а в исключительных случаях еще и электрические составляющие, которые уже закреплены на своих местах. Крепление докупленных элементов осуществляется с помощью саморезов и болтов с гайками.

Проводку необходимо тянуть до блока управления бортовым компьютером. Обнаружить его можно прямо под шахтой печки в салоне автомобиля. Так как есть определенные стандарты подключения центральных замков, у вас не составит труда правильно подключить всю проводку. Помимо этого, к таким элементам, обычно, прилагаются электрические схемы. Проводку замков задних дверей рекомендуется протягивать вдоль порогов автомобиля.

После подключения всех элементов необходимо проверить процесс запирания. Закройте все двери и останьтесь внутри автомобиля. Нажмите на пульте кнопку запирания и убедитесь, что все двери заперты. Попробуйте опустить стекла транспорта. Если стекла опустились без каких-либо проблем, и это никак не повлияло на работоспособность центрального замка, то это значит, что замок установлен правильно. В последнюю очередь, проверьте, не мешают ли штанги приводов замков открыванию двери при помощи стандартных рукояток.

Если все элементы работают правильно, то установка замка прошла успешно. Все металлические детали центрального замка подлежат обязательной смазке, и только после этого допускается устанавливать карты обшивок дверей.

Это, пожалуй, все, что необходимо знать об установке центрального замка ВАЗ 2110. Однако, не стоит забывать, что установку замка можно произвести не только своими силами, но и обратиться а помощью в любую станцию технического обслуживания автомобилей, где с этой работой справятся без труда и выполнят ее качественно.

Центральный замок ВАЗ 2110 – монтаж своими силами + Видео » АвтоНоватор

Автомобили, производимые в 21 веке, очень технологичны и продуманы с точки зрения безопасности. Они включают в себя много приборов для защиты и комфорта владельца автомобиля. Отечественный автопром пытается в меру своих возможностей не отставать – так и в автомобиле ВАЗ 2109 и 2110 появился центральный замок.

Дополнительная опция – стоит ли заказывать?

Наличие центрального замка в автомобиле ВАЗ относится к дополнительным опциям, да и то, если говорить об автомобилях, выпущенных после 2000 года. Впрочем, в моделях ВАЗ 2109, лишенных этого достоинства, не составляет никакого труда его поставить.

Основным предназначениям центрального замка ВАЗ 2109 является автоматическое открытие и закрытие всех дверей автомобиля одновременно. Управления центральным замком может происходить с помощью пульта сигнализации, который взаимодействует с системой, а также при помощи ключа. Состоит механизм центрального замка из нескольких датчиков, которые расположены в конвертах дверей, и автоматических выключателей. Вся эта система связана между собой и закольцована с электропитанием автомобиля.

Установка центрального замка – апгрейд автомобиля

Если вас заинтересовало такое приспособление, можно произвести его установку самостоятельно в домашних условиях. Купить центральный замок для ВАЗ 2109 можно практически в любом автомагазине. По типу конструкции они одинаковы, поэтому подойдет замок и от других автомобилей ВАЗ. Для установки, кроме замка, нужно будет несколько отверток и ключей, а также желание и терпение.

Перед началом работ нужно отсоединить клеммы от аккумулятора автомобиля, так как установка замка требует действий с подключением электропитания. После этого можно приступать к снятию карт с обшивкой. В процессе снятие защелки, на которых они держатся, могут сломаться, поэтому приготовьте новые заранее.

Далее нужно правильно подобрать место для установки центрального замка. Стоит учесть особенность перемещения механизма стекла. В редких случаях вам может понадобиться докупить крепления для конверта автомобиля. Крепится центральный замок на саморезы и болты с гайками. В основном на заводе предусмотрено место для установки замка, также имеются специальные электрические фишки для его подключения.

Если же в конверте вашего ВАЗ 2109 нету таких фишек, тогда нужно будет протянуть проводку до блока управления бортовым компьютером. Находится он внутри салона автомобиля под шахтой печки. Правильно подключить электропитание у вас не составит труда, потому как все фишки универсальные. Аналогичную процедуру по установке нужно проделать и с остальными картами автомобиля. Проводку из замков задних дверей лучше всего пустить по порогам автомобиля.

После установки механизма центрального замка убедитесь, что все двери работают правильно. Очень важно, чтобы штанги замка двигались свободно и не препятствовали открытию ручки основного замка, а также опусканию стекла автомобиля. Во время установки все металлические соединения необходимо смазать. И только после этого приступайте к обратной сборке карт с обшивкой.

Поломка центрального замка – ремонтируем сами!

Довольно часто случается, что система центрального замка отказывает в работе – если вы владелец отечественного автомобиля, к поломкам вам не привыкать. Это может быть частичная поломка, которая требует в некоторых случаях прочистки механизма от пыли или более точного выставления штанг крепления замка, или же незначительные сбои в системе электропитания. Иногда происходит полный выход из строя всего устройства, который требует замены некоторых элементов механизма.

Зачастую из строя выходят датчики центрального замка, которые легко заменить. Так как замок напрямую связан с сигнализацией автомобиля, то в нашем случае необходимо начать проверку именно с неё. Попробуйте открыть и закрыть замок водительской двери с ключа. Если система центрального замка сработает, тогда проблема именно в сигнализации. Если же сигнализация в вашем автомобиле отсутствует, тогда приступайте сразу к проверке системы всего замка.

Основной причиной поломки в механизме центрального замка является устройство, которое называют активатором.

Оно установлено в передних дверях автомобиля. Его основное действие – это отправка электрического сигнала на остальные двери для их открытия или закрытия. При срабатывании активаторов сигнал поступает на центральную плату, в которой есть предохранители. Хоть они выходят из строя довольно редко, однако их тоже нужно проверять.

Дополнительные предохранители размещаются в самом конверте автомобиля, возле каждого механизма со штангой. Если не срабатывает замок именно на одной двери, то тогда проблема находится именно там. Для её устранения вам понадобится новый предохранитель и набор инструментов. Очень часто владельцы ВАЗ 2109 приходят к другому решению и соединяют провода напрямую, однако делать это не рекомендуется, потому как в будущем может полностью выйти из строя вся система центрального замка.

Механизм центрального замка устроен таким образом, что при поломке активатора в конверте водительской двери остальные также не будут работать. Если у вас возникает проблема с кнопкой ручного открывания двери, то ищите причины в нарушении фиксации крепления тяги активатора.

При подключении электрической цепи лучше всего сделать так, чтобы центральный замок ВАЗ 2110 срабатывал при повороте ключа в замке зажигания. Это обезопасит вас при поездке. Для выполнения такого типа подключения нужно внимательно ознакомиться с инструкцией по установке. Если необходимо, то стоит позвать на помощь электрика или выполнять установку на специализированном автосервисе.

Оцените статью: Поделитесь с друзьями!

Почему не работает центральный замок на ВАЗ-2112: причины, ремонт

Центральный замок, или как его коротко называют «ЦЗ» — нужная и необходимая вещь для любого автомобиля, позволяющая владельцу лишь одним движением руки открыть и закрыть любую дверь в автомобиле. Однако случается так, что эта система перестаёт функционировать полностью, либо отдельные её части не работают должным образом.

Существуют причины по которым может отказать та или иная часть центрального замка, и о каждой мы расскажем ниже подробно.

Не работает центральный замок: признаки неисправности и причины их возникновения

Случается, так, что во время закрывания центрального замка, расположенного на водительской двери никаких действий на остальных дверях не происходит. Однако стоит немного пошевелить его, как тут же двери закрылись. Сразу понятно, что дело тут в наличии неисправностей в центральном замке и этому способствуют некоторые причины.

Среди всех возможных причин неисправностей можно выделить все самые основные.

Нет контакта в приводе

При такой неисправности контакты внутри привода управления необходимые контакты не замыкаются вовремя. Это происходит по нескольким причинам:

  • Регулировка тяги, которая соединяет кнопку замка и привод сделана неправильно. Эта причина способствует неправильному положению тяги и отсутствия контакта с электроприводом.
  • Кнопка задевает часть обшивки и не даёт возможности опуститься ей на необходимую глубину для обеспечения контакта тяги с электроприводом. Несмотря на то, что водительская дверь закрывается, сигналов на остальные двери так и не приходит.

    Проверьте состояние металлической тяги.

Когда в работе центрального замка встречаются подобные неполадки, в первую очередь необходимо убедиться в том, что кнопка опущена до самого конца. Если же по какой-то причине этого не происходит, сначала осмотрите обшивку на наличие задиров, а после, осмотреть тягу на её ровное и точное положение.

Перегорел предохранитель

Если манипуляции с тягой центрального замка не приносят никаких результатов, и они никак не реагируют ни на открывание, ни на запирание, то в первую очередь необходимо проверить его электрическую цепь, а конкретно предохранитель. Потому, что на центральном замке он может выйти из строя не только при возникновении короткого замыкания в цепи, но и от возникновения малейшей перегрузки.

Предохранитель центрального замка указан маркером.

Перегрузка возникает чаще всего от недостаточного положения тяг, а также смазки в них во время зимней эксплуатации автомобиля.

Провода центрального замка перебиты

Разрыв проводов – не основная, но одна из причин выхода из строя центрального замка. Основная причина этому именно излом проводов в тех местах где на них приходится наибольшая нагрузка. Таким местом безусловно является проход гофры со стороны стойки и водительской двери. А так как именно водительскую дверь чаще всего открывают в любом автомобиле, то большую часть нагрузки достаётся именно ей.

  • Выявить подобную неисправность достаточно легко, необходимо лишь освободить один из концов гофры, в котором проходят провода в дверь и потянуть один из пяти проводов центрального замка. Как правило, они соединены в один жгут, либо идут рядом друг с другом.
  • После проведения таких манипуляций, провод который порван или перебит будет легко поддаваться среди общей кучи.
  • Если вы точно уверены в неисправности той или иной цепи, заменить её не составит труда, путём врезки нужного провода и дальнейшей изоляцией при помощи изоленты.
  • Когда провода перебиты или порваны в иным местах, найти неисправность можно только лишь путём прозвона цепи мультиметром.

Перегорел блок

Ещё одной причиной по которой возможен выход из строя центрального замка – это перегорание блока центрального замка. И для того, чтобы провести его диагностику, необходимо воспользоваться вышеназванным мультиметром и определить наличие напряжения на контактах блока.

Так выглядит иммобилайзер и блок ЦЗ за панелью приборов.

Обратите внимание, что во время диагностики необходимо воздействовать на замок в водительской двери, чтобы от него поступали импульсы на основной блок.

Активатор центрального замка неисправен

И последней причиной по которой центральный замок отказывается работать будет – отказ активатора на центральном приводе. Он может выйти из строя как по механическим причинам, ввиду износа трущихся деталей, так и ввиду воздействия на него внешних факторов влаги и коррозии.

В случае поломки самого активатора, требуется заменить электропривод на новый и провести его замену. Обратите внимание на тот, факт, что привод должен иметь пять проводов различных расцветок.

Принцип работы центрального замка на ВАЗ-2112

Центральный замок, который работает от привода водительской двери ВАЗ-2112 работает следующим образом:

  • Установленный в двери электропривод предназначен не только для управления замком, но и для выдачи сигнала на блок ЦЗ. Он же в свою очередь передаёт команды на остальные двери по открытию и закрытию дверей.
  • Для того, чтобы привод водительской двери был настолько многофункциональным он имеет целых пять проводов, в отличии от стандартных приводов с двумя. Дополнительные каналы предназначены для связи с блоком управления центрального замка.

    Привод для водительской и пассажирской двери.

Когда замок закрывается, то шток на водительской двери опускается вниз, замыкая тем самым определённые контакты на электроприводе. От этих действий блок центрального замка получает сигналы, и передаёт команды на приводы всех остальных замков дверей. Таким же образом происходит и их открытие.

На ваз 2110 не работает центральный замок

Центральный замок — это важный элемент, установленный на ВАЗ 2110. Легким движением руки можно открыть либо закрыть автовладельцу дверь в техническом средстве. На практике встречаются случаи, когда перестал работать центральный замок ВАЗ 2110 частично или полностью поломался. Как исправить неполадки, и каковы их причины?

Какими могут быть неисправности

При закрывании замка на двери иных действий не отмечается. Но если хотя бы немного нужно  сделать попытку открыть его ключом, то дверца может сразу открыться. Наличие неисправностей здесь сразу видно. Основные из них можно выделить. Центральный замок сам открывается и сам закрывается на ВАЗ — это нормальное положение дел, но если он неисправен

Контакт не размыкаются в приводе центрального замка

Контакт не размыкаются в приводе центрального замка

Контакты не размыкаются своевременно, а это происходит вследствие следующих причин:

  1. Регулирование тяги. Конструктивно это работает так: кнопка замка и привод соединяются вместе. Тяга при этом приобретает неправильное положение, и контакт с электроприводом отсутствует.
  2. При затрагивании кнопкой части обшивки. На нужную глубину элемент не опускается, чтобы контактирования электропривода и тягой. Сигналов на другие двери не проходит.

При наличии неполадок данного рода необходимо удостовериться, что положение кнопки зафиксировано на самом конце. Если такого не наблюдается, то стоит проверить обшивку и удостовериться, чтобы не отмечалось задиров, только после этого обратить внимание на идеальное ровное и точное положение тяги.

Выход из строя предохранителя

Если на ВАЗ не работает центральный замок, то  причиной этого обстоятельства может быть перегорание предохранителя. Если водитель старался открыть дверь, то это ни привело к нужному результату, то нужно посмотреть, как работает электрическая цепь, а боле конкретно — предохранитель. Этот элемент может быстро выйти из строя и причиной будет не только замыкание, а также даже самая маленькая нагрузка.

Выход из строя предохранителя

Расположение тяги при эксплуатации авто в зимнее время в результате выдает перегрузку на элементы двигателя.

Нарушение целостности проводов центрального замка

Если на ВАЗ не срабатывает центральный замок, то это может произойти в результате разрыва участка проводов. Это главная причина, так как излом отмечается в тех местах, где нагрузка на узел наибольшая. Это место — прохождение гофры со стороны дверцы и стойки. При открывании двери в авто основная часть нагрузки получается именно в этом механизме.

Нарушение целостности проводов центрального замка

Алгоритм действий:

  1. Определить место неисправности просто, нужно освободить один из концов гофрированного элемента, в котором сосредоточены провода внутри двери, а после одни из проводов центрального замка подтянуть. Конструктивное их соединение — в единый жгут, а также рядом друг к другу.
  2. После выполнения простой работы, поврежденный провод в результате повреждения или перебивания будет несложно ремонтироваться.
  3. При подтверждении факта неисправности внутри цепи произвести замену будет несложно. Для этого достаточно вырезать неисправный участок и заменить на новый, концы проводов достаточно перекрутить между собой, а после заизолировать.
  4. Если визуально сложно определить, в каком месте перебиты провода, то всегда можно воспользоваться мультиметром. Прибор точно укажет на место неисправности и хозяин без проблем произведет ремонт.

При перегорании блока центрального замка

На ВАЗ 2110 перестал работать зуммер, то причиной этому может быть излом центрального замка, а конкретно — перегорание его отдельного блока. Для проведения работ по выявлению неисправностей, необходимо воспользоваться мультиметром. Таким образом, можно будет установить наличие напряжения на контактах.

При перегорании блока центрального замка

Во время проведения диагностики, нужно чтобы на основной блок поступали импульсы.

При неисправности активатора центрального замка

На ВАЗ не работает центральный замок, также причина этого может крыться в неисправности активатора. Этот элемент расположен на центральном приводе.

При неисправности активатора ключа ваз 2110

Детали в процессе эксплуатации между собой перетираются, что в конечном итоге приводит их к износу. Такие внешние факторы, как повышенная влажность воздуха и ржавчина  тоже являются неблагоприятными факторами для работы механизма.

Если произошла поломка, то необходимо электропривод поменять на новый, главное при выборе учесть, чтобы было пять разных цветов на элементе.

О работе центрального замка

Где находится центральный замок на ВАЗ 2110 и как он работает? Предназначение привода не только для замка, но и для передачи сигнала на установленный блок. После команды передаются на иные дверцы.

Многофункциональный привод должен иметь пять проводов, а дополнительные контакты нужны для связи с управлением авто. Как подключить центральный замок на ВАЗ 2110, достаточно воспользоваться простой схемой.

Почему не работает центральный замок ВАЗ 2110 и как его отремонтировать

ВАЗ 2110 Центральный замок

Центральный замок

Сервомотор центрального замка

При испорченном приемнике инфракрасного
излучения (3) его необходимо заменять вместе с передатчиком на ключе зажигания
из-за несоответствия кодирования. Однако сначала проверьте контактное
соединение (2). Для этого выньте приемник из гнезда (1) при помощи отвертки.

На оборудованных центральным замком модификациях Renault 19 все двери и дверь
багажника могут быть одновременно открыты или закрыты, при закрытии замка двери
водителя или при нажатии на кнопку инфракрасного дистанционного передатчика
на ключе зажигания. Для этого в каждой двери имеются маленькие электродвигатели.

Одновременно с закрытием замка двери водителя остальные серводвигатели получают
импульс. В зависимости от того, закрывается или открывается замок двери водителя,
остальные замки всех дверей также закрываются или открываются.

Снятие серводвигателя центрального замка

  1. Снимите внутреннюю облицовку двери.
  2. В торце двери выкрутите 3 винта TORX крепления замка двери.
  3. Отсоедините фиксирующие зажимы передаточных штанг фиксатора
    двери, внешнего и внутреннего устройства открытия замка.
  4. Выньте сервомотор вместе с замком из коробки двери.
  5. Отсоедините разъемы.
  6. В зависимости от типа установленного двигателя, открутите винт
    или, соответственно, вытяните предохранительный штифт и снимите
    двигатель с замка двери.
  7. Перед установкой внутренней облицовки двери проверьте работоспособность
    устройства.

Устранение неисправностей

Центральный замок

 Неисправность

Причина

Устранение неисправности

A. Центральный замок не работает. 1. Перегорел плавкий предохранитель.
2. Неисправен мотор в двери водителя.
3. Неисправность проводов.
Замените.
Проверьте работу, при необходимости замените.
Проверьте, при необходимости замените.
B. Фиксаторы замков открываются, но не закрываются.

1. Смотри A 2.
2. Ослаб или окислился разъем на моторе.
3. Неисправен мотор с водительской стороны.

Проверьте, крепко ли сидит разъем, при необходимости зачистите.
Проверьте прохождение электричества на клемме 2 (красный провод) и клемме
1 (белый провод), а также клемм 2 и 4 (фиолетовый провод).
C. Фиксаторы замков закрываются, но не открываются. 1. Смотри А 2.
2. Смотри В 2 и 3.

D. Один из фиксаторов замков не работает.

1. Смотри В 2.
2. Повреждено соединение провода на моторе.
3. Перебита проводка к мотору.
4. Заклинены механические передаточные устройства.

Проверьте, при необходимости отремонтируйте.
Проверьте, при необходимости отремонтировать.
Проверьте работу элементов и плотность их посадки. Детали при необходимости
смажьте, поврежденные детали замените.

21. Система центрального замка

ОБЩИЕ СВЕДЕНИЯ

Расположение элементов системы центрального замка

1. Блок предохранителей N2 (Предохранитель АМ1)
2. Замок зажигания
(Выключатель сигнальной лампочки)
3. Контрольное реле замков дверей
  4. Блок предохранителей N1 (Предохранитель
стеклоподъемника) (Предохранитель приборного щитка)
5. Выключатель замков
6. Замки дверей (Двигатель замка) (Контрольный выключатель, проверяющий
закрытие замка)

Таблица подключения тестера
и проводимости главного блока выключателей системы центрального замка

Таблица подключения тестера
и проводимости выключателя замка

1. Замкнуто
2. Отомкнуто
3. Перед

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Система центрального замка использует двусторонние
соленоиды для замыкания и отмыкания замков дверей. Выключатели замков
имеют два рабочих состояния: Замкнуто (Lock) и Открыто (Unlock). Эти
выключатели приводят в действие реле, которое в свою очередь подает
напряжение на соленоиды замков дверей. В зависимости от того, какой
сигнал посылается на реле, оно меняет свою полярность, позволяя обеим
частям цепи иметь положительное или отрицательное напряжение.
2. Всегда, прежде всего, проверяйте защиту электрической
цепи. На некоторых автомобилях используются вместе автоматические
выключатели и предохранители.
3. Переключите выключатели в оба положения
(Lock и Unlock) при выключенном двигателе. Прислушайтесь к слабому
щелчку срабатывающего реле.
4. Если вы не услышите щелчка, проверьте присутствие
напряжения на выключателях. Если напряжение присутствует, проверьте
провода между блоком предохранителей и выключателями на наличие коротких
замыканий или разрывов.
5. Если напряжение присутствует, но щелчка не
слышно, проверьте выключатель на проводимость тока. Замените выключатель,
если он не проводит ток ни в одном из положений (см. табл.
Таблица подключения тестера и проводимости главного блока выключателей системы
центрального замка).
6. Если выключатель проводит ток, но реле не
щелкает, проверьте провода между выключателем и реле. Восстановите
соединение, если в цепи есть разрыв.
7. Если реле получает питание от выключателя,
но не посылает его на соленоиды, проверьте надежность заземления корпуса
реле. Если заземление корпуса реле в порядке, замените реле.
8. Если работают соленоиды всех замков, кроме
одного, снимите панель отделки с той двери (см. подраздел
11.12) и проверьте наличие напряжения на соленоиде при
включении/ выключении выключателя замка. На одном из проводов должно
быть напряжение, когда выключатель находится в положении замкнуто;
второй провод должен быть под напряжением, когда выключатель находится
в положении отомкнуто.
9. Если на неработающем соленоиде присутствует
напряжение, замените его.
10. Если на неработающем соленоиде отсутствует
напряжение, проверьте провод между соленоидом и реле на наличие разрыва.
Предупреждение

Зачастую провода
ломаются в той части жгута проводов, который расположен между кузовом
и дверью (постоянное открытие и закрытие двери приводит к накоплению
в проводах усталости и, в конечном счете, к разрыву проводов).

подготовка места и описание процедуры схема подключения АвтоНоватор

Центральный замок принято относить к дополнительным опциям автомобилям, однако в настоящее время большинство каров оснащены им даже в базовой комплектации.

Подготовка места под установку центрального замка

Главное предназначение центрального замка – это автоматическое одновременное открывание и закрывание нескольких дверей в авто. Конструкционно он представляет собой механизм, соединяющий выключатели, датчики, провода. Замком можно управлять как ключом, так и брелоком сигнализации.

Неоценимую пользу от центрального замка можно получить в случае, когда вы возите детей на заднем сидении автомобиля. Все мы знаем, какими они порой бывают проказниками, представьте ситуацию, если они на ходу откроют дверь. Думаем, о последствиях говорить бессмысленно, поскольку они очевидны. Нередко водители сталкиваются с проделками воров, которые крадут ценные вещи с задних сидений авто, стоящих в пробке. Таким образом, центральный замок – это не просто полезная, а самая самая необходимейшая опция. Как уже было сказано, большинство автомобилей оборудовано им даже в базовой комплектации, однако есть львиная доля авто, где этой опции недостает, поэтому мы решили сегодня исправить эту ситуацию и установить центральный замок самостоятельно, к тому же при наличии необходимого инструмента, желания и времени это под силу каждому.

В самом начале работы нужно снять обшивку дверей, поэтому заранее не забудьте купить комплект пластмассовых защелок, с помощью которой она крепится, т. к. они являются одноразовыми, и в завершение процедуры вам придется их менять. Не лишним будет также отсоединить от аккумулятора клеммы, поскольку работа с электропроводкой требует соблюдения техники безопасности.

После того как обшивка и пылезащитная штора сняты, нужно подобрать место для установки механизма, с учетом расположения внутренностей стеклоподъемника и хода стекла. Не исключаем, что вам придется изготовить дополнительный кронштейн для крепления центрального замка.

Установка центрального замка

Ну вот, место для механизма замка выбрано, можно его крепить, для этого вам понадобятся саморезы. Для корректной работы после установки следует произвести сопряжение центрального замка с тягой замка, которая отвечает за опускание-поднятие кнопки запирания двери. Для наиболее точной подгонки, тягу не возбраняется выгибать. Теперь необходимо проверить ход сопряженных деталей, он должен быть легким и плавным.

Следующим этапом установки центрального замка является проводка — протяните необходимые провода через гофрированную трубу, находящуюся между дверью и стойкой кузова, которая защищает провода от перетирания. Следуя прилагаемой инструкции, подключите провода к блоку сигнализации.

Вот практически все и готово! Теперь вам необходимо проверить работоспособность как механической, так и электрической части установленного механизма, перед этим не забудьте подсоединить аккумулятор. Убедившись, что все исправно работает, следует в обратной указанной выше последовательности восстановить обшивку и наслаждаться полученным результатом.

Центральный замок сделает вашу водительскую жизнь проще, комфортнее и безопаснее. Однако, чтобы избежать неприятностей, следует знать, что некоторые подобные приблуды оснащаются дополнительными опциями, так, например, иногда минут через 10 замок самостоятельно закрывает все двери, это хорошо, если вы забыли закрыть машину, но плохо если помимо этого оставили в салоне ключи. Порой центральный замок закрывает двери, стоит лишь водителю запустить двигатель и нажать тормоз (это в большей мере присуще автомобилям с автоматической трансмиссией).

В любом случае, чего бы новенького вы не привносили в автомобиль, будь то установка сигнализации, монтирование парктроников или прочей приятной необходимости, помните о технике безопасности, это не только добавит комфорта, но и оградит от неприятностей.

Привод центрального замка ВАЗ 2110

Автоотзыв о ВАЗ 2110.

Лада 2110 Green Dream.

…я буквально вчера получил вызов на драг рейс с лада 2110 мотор

Автокнига для Ваз 2110.

Lada 2110 Чёрная молния.

Купить ВАЗ 2110 2005 в Кемерово, бензин

Фото на ваз 2110 на посадке.

Указатели поворота для ВАЗ 2110/11/12, хромированные.

Бортжурнал Лада 2110 стройвариант) .

фото машин ваз 2110.

allwantsimg.com / ваз 2110 млечка.

Lada 2110 «Релейная» Logbook.

Куплю ваз 2110 фото.

Рекомендации автовладельца Лада 2110.

Прокат ВАЗ 2110.

Bogdan 2110 Серебристый Люкс+ Bogdan 2110.

Мой 2110 достался мне в люксовой комплектации

Как поменять чехлы на ваз 2110 амортизаторов пружин.

Бортжурнал Лада 2110 капитошка.

Фото Лада 2110 от владельца.

Бпан ваз 2110 вк.

ВАЗ 2110 взгляд из прошлого.

2110 черный — mimege.ru.

Замены фильтрующего элемента в машине Ваз 2110.

Фотографии автомобилей Лада 2110 (1996 — 2007) Седан.

Метод привода активатором в работу центрального замка

Выявление причин не срабатывания центрального замка надо начинать с активатора. Конструкция активатора:

  • к нему подходят пять проводов электропитания;
  • сверху находится пыльник, это можно увидеть, когда снимется верхняя крышка;
  • электромотор подключен к питанию двумя проводами;
  • к концевым фишкам подходят три провода;
  • на валу моторчика насажена шестерня;
  • имеется хвостовик штока.

Примечание: для безопасной работы штока или предохранения корпуса от ударов штока при выходе в крайние положения — установлены амортизационные каучуковые вставки.

  • Проверку работы активатора необходимо проводить с фиксацией на месте с подключенной тягой.
  • Так как не закрепленный активатор показывает неправильную работу, шток постоянно будет самопроизвольно уходить в противоположное направление.

ВАЗ 2110 Система центрального замка

12.21. Система центрального замка

ОБЩИЕ СВЕДЕНИЯ

1. Блок предохранителей N2 (Предохранитель АМ1)
2. Замок зажигания
(Выключатель сигнальной лампочки)

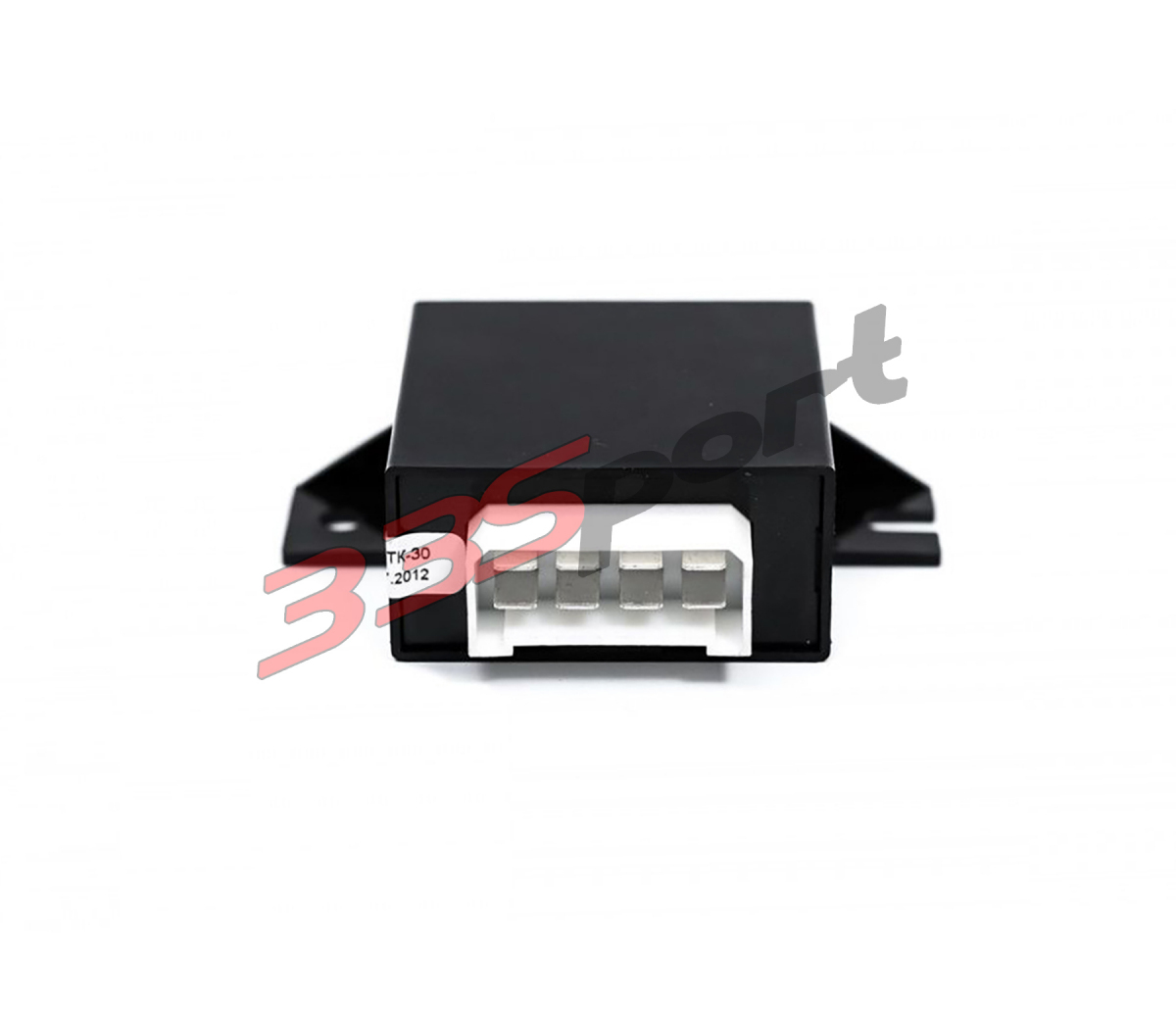

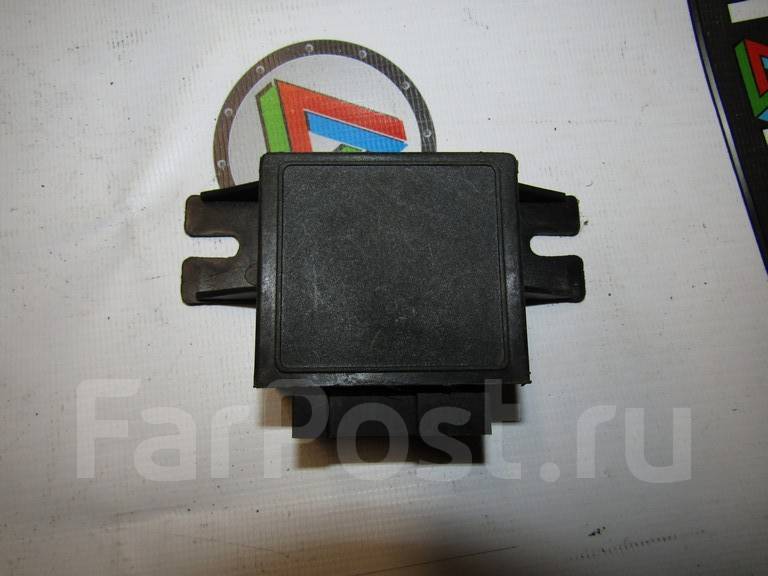

3. Контрольное реле замков дверей

  4. Блок предохранителей N1 (Предохранитель
стеклоподъемника) (Предохранитель приборного щитка)
5. Выключатель замков
6. Замки дверей (Двигатель замка) (Контрольный выключатель, проверяющий
закрытие замка)

Система состоит из выключателей, приводов и соединительных проводов.

Диагностика обычно ограничена проверкой соединений проводов и приводов на наличие
мелких неисправностей, которые легко устранить.

Таблица подключения тестера
и проводимости главного блока выключателей системы центрального замка

1. Замкнуто

2. Отомкнуто

3. Перед

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Система центрального замка использует двусторонние
соленоиды для замыкания и отмыкания замков дверей. Выключатели замков
имеют два рабочих состояния: Замкнуто (Lock) и Открыто (Unlock). Эти
выключатели приводят в действие реле, которое в свою очередь подает
напряжение на соленоиды замков дверей. В зависимости от того, какой
сигнал посылается на реле, оно меняет свою полярность, позволяя обеим
частям цепи иметь положительное или отрицательное напряжение.
2. Всегда, прежде всего, проверяйте защиту электрической
цепи. На некоторых автомобилях используются вместе автоматические
выключатели и предохранители.
3. Переключите выключатели в оба положения
(Lock и Unlock) при выключенном двигателе. Прислушайтесь к слабому
щелчку срабатывающего реле.
4. Если вы не услышите щелчка, проверьте присутствие
напряжения на выключателях. Если напряжение присутствует, проверьте
провода между блоком предохранителей и выключателями на наличие коротких
замыканий или разрывов.
5. Если напряжение присутствует, но щелчка не
слышно, проверьте выключатель на проводимость тока. Замените выключатель,
если он не проводит ток ни в одном из положений (см. табл.
Таблица подключения тестера и проводимости главного блока выключателей системы
центрального замка).
6. Если выключатель проводит ток, но реле не
щелкает, проверьте провода между выключателем и реле. Восстановите
соединение, если в цепи есть разрыв.
7. Если реле получает питание от выключателя,
но не посылает его на соленоиды, проверьте надежность заземления корпуса
реле. Если заземление корпуса реле в порядке, замените реле.
8. Если работают соленоиды всех замков, кроме
одного, снимите панель отделки с той двери (см. подраздел
11.12) и проверьте наличие напряжения на соленоиде при
включении/ выключении выключателя замка. На одном из проводов должно
быть напряжение, когда выключатель находится в положении замкнуто;
второй провод должен быть под напряжением, когда выключатель находится
в положении отомкнуто.
9. Если на неработающем соленоиде присутствует
напряжение, замените его.
10. Если на неработающем соленоиде отсутствует
напряжение, проверьте провод между соленоидом и реле на наличие разрыва.
Предупреждение

Зачастую провода
ломаются в той части жгута проводов, который расположен между кузовом
и дверью (постоянное открытие и закрытие двери приводит к накоплению
в проводах усталости и, в конечном счете, к разрыву проводов).

Неисправности центрального замка

Возникающие неисправности в работе замка могут вызываться незначительными деформациями двери:

  • легкие удары по кузову автомобиля,
  • нагревание металла на ярко освещенных солнцем местах стоянки,
  • резкое остывание корпуса двери.

Схема центрального замка

Это может приводить к самопроизвольному открыванию дверей.При рассмотрении этого случая выясняется, что шток активатора находится в задвинутом положении, концевые датчики показывают пограничное состояние (нажаты или нет). Далее происходит следующее:

  • Поступает команда на блок управления от центрального замка, а замки остальных дверей закрываются.
  • Незначительное прикосновение — происходит обратная команда переключения, замки открываются.
  • Происходит нештатное срабатывание механизма и возвращение тяги штока в открывание дверей.

Для проверки этого недостатка надо находиться внутри автотранспортного средства:

  • провести включение сигнализации;
  • рукой нажать на кнопку замка двери, этим предотвращая пружинящий эффект механизмов активатора.
  • Если двери остаются закрытыми — необходимо провести регулировку системы активатора и тяги.

При работе центрального замка в одну из сторон, он проявляет движение и в другую:

  • Необходимо проверить крепление винта на самой тяге.
  • Возникающая проблема при открывании/закрывание замка слышен скрежет, но шток не двигается.
  • Необходимо проверить состояние шестерни вала активатора, зубьев на штоке (они представлены в пластмассовом исполнении и могут быть повреждены детали шестерни или зубцов на штоке).
  • Шпилька, на которой находится шаговая шестеренка, может разбивать отверстие посадки (из-за этого происходит перекашивание шестеренки, заклинивает активатор, происходит скрежет зубчатой сцепки).

Примечание. Поэтому рекомендуется проводить регулярную проверку всех пластмассовых частей активатора.

  • На моторчике активатора установлена латунная шестеренка.
  • Она чаще всего разбивает пластмассовые детали.
  • В таком случае шестерня вала работает вхолостую.

При несрабатывании центрального замка, движение штока происходит от легкого нажима рукой:

Если такое произошло, значит, произошла поломка моторчика привода в центральном замке.

Причиной этого может служить повреждение полюсной обмотки.При подаче электропитания свыше 1 сек. происходит разогревание коллектора, что вызывает плавление пластмассовых деталей.Установленные на щетках пружины вызывают соединение.При этом выдавливает расплавленную пластмассовую массу, что вызывает перегорание предохранителя.

Примечание: вызывают такую поломку дешевые сигнализации, пониженная температура воздуха.

Так же причина кроется в износе пластин коллектора:

Работа центрального замка происходит не постоянно, с промежутками (происходит это из-за загустевшей смазки).

Центральный замок и его установка

Пластиковая пластина выдавливается по причине поступления импульса долгое время, что вызывает перегревание коллектора.

Проводить проверку работы центрального замка необходимо после внимательного просмотра видео и фото, которые приложены к этой статье. Так же конструктивно ознакомиться с инструкциями пользования и регулирования. Рекомендуется прочитать внимательно материалы по конструкции и проверке центрального замка. Только после этого можно приступать к проведению работ своими руками. Цена на новое устройство не такая уж и высокая. Проверенный, отрегулированный центральный замок никогда не подведет во время его эксплуатации. Можно будет смело оставлять автотранспортное средство на стоянке.

Ремонт центрального замка ваз 2110 — как починить центральный замок — Всякая всячина

11 Октября, 2014 1770 просмотров Теги: как починить центральный замок

Проблемы в работе центрального замка

Почему такой проблемы центрального замка нет на иномарках ? команду на открывание замка дают другие цепи, сигнал подтверждения положения штока.

Если центральный замок работает только в одну сторону , а в другую попытка движения происходит, то возможно причина в плохом креплении активатора.

Проблема, когда при закрытии/открытии центрального замка происходит дребезжание и движения штока не происходит . деталях. Промежуточная шестерня передает вращение с шестеренки на валу штока. Т.к. шестеренка пластмассовая, то со временем происходят сколы и поломки зубцов. Данная встречается в активаторах фирмы «Альфа». Шпилька, на которую разбивает посадочное отверстие, либо это отверстие размеров, чем необходимо. Отсюда перекос шестерни, заклинивание треск зубьев от не плотного их прилегания. остальные пластиковые элементы активатора с течением времени и из не замка могут ломаться.

Моторчик активатора которая со временем разбивает пластмассу шестеренки, будет просто прокручиваться.

Проблема, когда центральный замок не работает, а шток может двигаться как обычно, от руки . Или центральный замок работает не всегда (через раз) . В из строя моторчика центрального замка. Моторчик активатора в «А» — полюс коллектора с припаянной к нему обмоткой, «В» — полюса коллектора, а «С» — щетки коллектора. Не работать моторчик центрального замка может по ряду причин:

  1. около одного из полюсов.
  2. подается более одной секунды, то коллектор будет после окончании движения горячий коллектор приводит к его пластинами. Т.к. щетки подпружинены, то они расплавленную пластмассу и когда щетки соединятся, то сгорает замка (после этого шток активатора перестает двигаться даже вручную) является дешевые сигнализации (например, не хватает времени того что бы замок закрылся полностью) и холодное время года.
  3. постоянного открытия/закрытия в короткий период времени(30-40сек).
  4. В этом случае центральный замок срабатывает не всегда, а либо пластик выдавило из под пластин на верх и коллектор перегрелся.
Правильное крепление тяги замка

обе тяги задвинуты мы фиксируем со средним усилием активатора. Придерживая штатную тягу на месте, вместе с креплением на 2-3мм и фиксируем со на штатной тяге замка.

Проверка работы: активатора вместе с механизмом замка двери, щеколда Проверяем открытие щеколды в крайних положениях активатора. положениях происходит закрывание остальных дверей. Главное чтобы одним из крайних положений или близко к активатора. Проверяем ход стеклоподъемника. Прикладываем обшивку двери на предмет последующего выступающих элементов. Если все нормально, закручиваем с максимальным усилием. от руки еще раз. Проверяем работу активатора от проводами от АКБ к проводам активатора, меняем активатора в другом направлении.

Ряд отступлений, поправок и пожеланий:

  1. Может быть так, что штатный замок будет закрываться, а при втягивании штока открываться. не пугает, главное результат качественной работы активатора, а будет переключить в салоне около проводов сигнализации.
  2. может быть сильно затрудненной. Возможно мешает отсутствие смазки в замке. Причиной трудной работы может быть попадание пыли и грязи,
  3. замка можно убрав пружинку (служит для фиксации крайних положений) в усилие активатора не достаточно.
  4. желательно контрить краской (после окончательного крепления на резьбу винта и можно затягивать)
  5. При тягах, проверять работу активатора, как от руки, подачей напряжения с АКБ. Движение соединенных тяг затруднений. Причиной может быть деформация корпуса деформация штока, следствием будет выход из строя активатора.

Не работает центральный замок на Ваз 2110

Систему, которую все называют центральным замком, устанавливают не на всех легковых автомобилях ВАЗ-2110, а только на некоторой их части. Предназначением этой системы является одновремённая блокировка замков четырёх дверей, когда водитель при помощи ключа замка закрывает левую переднюю дверь своей «десятки». Аналогичная картина происходит и при нажатии кнопки блокировки замка водительской двери со стороны салона.

Есть несколько проблем, связанных с работой центрального замка на «десятках». Во-первых, водитель должен знать, что ни в коем случае нельзя подавать длинный или частый импульс управления открытием или закрытием дверей, так как это может привести к выходу из строя активаторов, при помощи которых происходит срабатывание замка. Они расположены в каждой двери автомобиля ВАЗ-2110. При длинном импульсе, коллектор электродвигателя активатора разогревается настолько, что плавится пластмассовый щёткодержатель и его заклинивает. В этом случае активатор будет подлежать замене.

Вторая проблема связана с предохранителем, который защищает электрическую цепь центрального замка, ведь при его отказе поиск неисправностей обычно начинают с проверки целостности этого предохранителя. Расположен он в неудобном месте, за монтажным блоком предохранителей в салоне автомобиля. Там его очень трудно найти среди жгутов проводов, а он при помощи изоленты привязан именно к ним. Стоит он в разрыве розового провода и заключён в стаканчик из пластмассы.

Ещё одной проблемой, по которой центральный замок отказывается работать, является штекерный разъём, который находится под ковром в месте расположения ног водителя. Со временем там накапливается влага и происходит окисление контактов, из-за чего пропадает питание на активаторе.

Возможен также и отказ в работе блока управления модуля центрального замка, в котором при помощи двух реле происходит подача напряжения на активаторы для открытия или закрытие замков дверей. Проверить его исправность можно путём подачи напряжения с аккумуляторной батареи на контакты разъёма модуля (белый цвет, восемь контактов), к которым подходят красный или жёлтый провод. Если замки срабатывают, значит, модуль неисправен.

Возможны и механические неисправности, связанные с износом пластмассовых шестерён редуктора активатора. В этом случае водитель при включении или отключении центрального замка будет слышать посторонний шум, исходящий из-за обшивки двери.

Поделитесь статьей с друзьями:

Facebook

Twitter

Вконтакте

Одноклассники

Центральный замок ВАЗ 2110: устройство системы блокировки

Центральный замок ВАЗ-2110 для владельца этого автомобиля считается достаточно безопасным устройством. Шагая в ногу с прогрессом, человек стремится везде успеть. Такой вид транспорта, как автомобиль, давно стал не роскошью, а средством передвижения. По статистике, каждый второй человек управляет автомобилем.

1. Монтажный блок. 2. Предохранитель на 8 А. 3. Блок управления. 4. Моторедуктор блокировки замка правой передней двери. 5. Моторедуктор блокировки замка правой задней двери. 6. Моторедуктор блокировки замка левой задней двери. 7. Моторедуктор блокировки замка левой передней двери с контактной группой. А — к источникам питания; В — условная нумерация штекеров в колодке блока управления; С — условная нумерация штекеров в колодках моторедукторов блокировки замков.

Сегодня продукция отечественного автопрома особым спросом не пользуется, так как на рынке доминируют иномарки. Но не каждый может себе позволить иномарку. Поэтому люди покупают более дешевые средства передвижения отечественного производства. Одним из таких автомобилей является ВАЗ 2110, который отличался своей стабильной работоспособностью, дешевизной в ремонте и простым управлением.


Вернуться к оглавлению

Принцип работы центрального замка

Центральный замок — это система, которая при определенной команде выполняет функцию открывания или закрывания объекта. Для удобства в работе эта операция выполняется дистанционно. Некоторые автолюбители выбирают функцию закрытия всех дверей по истечении некоторого срока. Она очень удобна для тех случаев, когда водитель не успевает или забывает закрыть дверь автомобиля.

Как правило, при помощи дальностного пульта можно управлять и багажником, и капотом, закрывать и открывать стекла. Самый распространенный способ управления дистанционным пультом — эта нажатие одной кнопки, после чего срабатывают все замки на автомобиле. Если пульт не работает по некоторым причинам, то нужно вставить ключ в дверной замок и повернуть его по часовой стрелке.

Если произойдет ДТП, система безопасности автомобиля срабатывает автоматически, все замки открываются. В основе механизма центрального замка есть входящие датчики, находящиеся в самой конструкции. Это микропереключатели и включатели дверей (концевые), актуаторы и блок для управления.

Концевой выключатель должен удерживать расположение дверцы, и эта информация должна передаваться на управляющий блок. Переключатели осуществляют фиксацию конструктивной детали дверного замка. Кулачковым устройством оборудуют двери машины спереди. Для фиксации кулачка передние двери оборудованы микропереключателями: на каждый механизм приходится по две детали.

Блокирование замка формирует один переключатель, а разблокирование — второй. Есть еще два микропереключателя, которыми пользуется центральный запирающий механизм. На рычажном устройстве в приводе замка установлен пятый переключатель. Он служит для определения положения двери: при открытой дверце контакты переключателя замыкаются, система центрального замка деактивируется.

Электронный механизм (блок) воспринимает сигнал от микропереключателей и отправляет информацию на центральное управление. Для того чтобы открыть какой-то объект, центральное устройство направляет сигнал на определенные блоки управления, тем самым приводя в действие механизмы в замках.


Вернуться к оглавлению

Возможные проблемы с системой блокировки

Как мы знаем, любая техника рано или поздно выходит из строя. И центральный замок на ВАЗ 2110 не исключение. Есть ряд проблем, которые проявляются в работе этой системы. Многие автолюбители по неосторожности губят охранную систему автомобиля. Водитель не должен подавать длительный или учащенный импульс на запрос открывания или закрывания двери.

Схема центрального замка на ВАЗ 2110

Это действие может вывести из строя активатор, с помощью которого работает замыкающее устройство. При подаче длинного импульса очень сильно разогревается коллектор электромотора активатора. В связи с этим начинает плавиться щеткодержатель, и его может заклинить. После этого потребуется замена активатора.

Защищает электроцепь центрального замка предохранитель. Именно с него начинают производить поиски неисправности в работе всей схемы. Находится он в салоне машины, за блоком с предохранителями. По схеме стоит на разрыве розового провода (в изоляции). Под ковриком у водителя расположен провод со штекерным разъемом, который накапливает влагу, окисляется. Пропадает питание на активаторе.

Может сломаться модульный блок центрального замка. Следует проверить его работоспособность при помощи подачи напряжения от аккумуляторной батареи на контакт разъема модуля. Шестерни редукторного активатора изготовлены из пластмассы. Такие детали подвергаются износу, и это механическая неисправность.

Но самым слабым местом центрального замка считается соленоид, чаще всего именно он выходит из строя. Управление электромагнитом осуществляется через переключатель. При открывании и закрывании дверей ресурс соленоидов рассчитан примерно на 10 тысяч операций. По истечении этого количества переключений начинаются сбои в работе. Ремонт прост: нужна замена самого соленоида.


Вернуться к оглавлению

Рекомендации по установке

При покупке ВАЗ 2110 в специализированном автосалоне есть вероятность того, что функциональность базовой комплектации охранной системы будет ограниченной. То есть блокироваться с пульта или ключом могут только двери (иногда даже не все). Для безопасности машины водители устанавливают сигнализацию на все открывающиеся части автомобиля.

Для этого можно воспользоваться услугами специалистов со станции технического обслуживания, а можно сделать установку и самостоятельно. Если знать схемы центрального замка и работы самого электронного устройства, то можно без проблем поставить замок на любую часть автомобиля. Специалисты разного уровня при установке сигнализации на автомобиль пользуются инструкциями.

Схемы центрального замка ВАЗ 2110 и правила установки охранной системы идут в комплекте с сигнализацией. Несмотря на то, что такая простая, но важная система, как центральный замок, может выйти и строя, вы не встретите водителя, который не похвалил бы ее. При приобретении автомобиля все смотрят на комплектацию, в которую должна входить электросигнализация (или центральный замок).

Во многих автомобилях сигнализации нет, но стоит центральный замок, который был установлен на заводе. Большого отличия нет, но удобство от присутствия системы централизованного блокирования оценивается по достоинству. Это лучше, чем ждать, когда из автомобиля выйдут пассажиры, потом изнутри закрыть все двери и при выходе закрыть свою. Удобно нажать на одну кнопку пульта управления, чтобы сразу все двери закрылись/открылись.

Возможна такая проблема с системой, когда в ключе села батарейка. Но это не слишком серьезная «беда», которая решается простой заменой источника питания. Схема центрального замка наглядно доказывает простоту и уникальность устройства.

Центральный замок ВАЗ-2110: устройство систем, схемы и ремонт

Центральный замок ВАЗ-2110 - дополнительная опция, которая не входит в комплектность каждого автомобиля. На самом деле механизм довольно дешевый, прост в установке, ремонте и использовании, но при малейшей поломке автовладелец сталкивается с трудностями. Проверять перед каждым выходом из машины, опущены ли флажки блокировки, не очень удобно. Гораздо проще закрыть все замки, нажав одну кнопку на панели управления сигнализацией или повернув ключ в дверце личинки водителя.

СН на автомобили десятого семейства

Основная функция устройства понятна из названия: с его помощью можно одновременно отпирать и запирать все замки автомобиля. Эксплуатация данного устройства может осуществляться как вместе с автосигнализацией, так и без нее. В основе устройства лежит центральный замок ВАЗ-2110, представляющий собой небольшую схему, состоящую из нескольких полупроводниковых элементов и электромагнитных реле. Вместо последнего можно использовать транзисторы и силовые переключатели, а не реле.

Несмотря на все преимущества центрального управления замками, полностью доверять ему не стоит, особенно если за ним последовали определенные грехи. При незначительных сбоях один или несколько замков не могут быть заблокированы до конца. Причиной этого может быть неисправность электродвигателя, редуктора, входящего в его состав, или системы управления. Для проведения даже мелкого ремонта необходимо знать устройство и работу центрального замка.

Основные компоненты

Центральный замок (ВАЗ-2110) имеет в своей конструкции таких узлов:

  1. Полупроводниковый блок управления электроприводами.
  2. Исполнительные механизмы - мотор-редукторы (их четыре - по одному на каждый замок, но если есть привод для отпирания багажника, то пять). Это небольшие электродвигатели, на роторах которых стоят редукторы.
  3. Концевой выключатель, позволяющий определить состояние замка (установлен в мотор-редукторе, установленном в двери водителя).
  4. Провода, соединения, предохранитель.

Центральный замок ВАЗ-2110 может работать в нескольких режимах:

  1. Привод всех замков происходит при отпирании / запирании водительской двери.
  2. При постановке и снятии с охраны. При условии, что подключены блоки управления сигнализацией и центральным замком.
  3. В наличии дистанционное управление функцией центрального замка с брелока. Такие системы управления имеют довольно низкую стоимость и могут использоваться на автомобилях без сигнализации.

Основные причины поломки CH

Если не работает центральный замок ВАЗ-2110, виной всему неисправность исполнительных механизмов - мотор-редукторов. Во всей конструкции они являются наиболее уязвимым местом, так как подвергаются наибольшей нагрузке.Эти устройства перемещаются при работе, что ускоряет производство элементов, входящих в их конструкцию.

Но есть одна важная деталь - автомобили ВАЗ-2110 были сняты с производства более десяти лет назад, что уже говорит о том, что у любой из машин будут проблемы, связанные с «моральным износом» элементов. Разрушается проводка, мотор-редукторы приходят в негодность, даже транзисторы в блоке управления из-за частого перегрева могут выйти из строя в этот период. Поэтому необходимо внимательно изучить все симптомы поломок и методы их устранения.

Активаторы центрального замка

Именно с их помощью управляется центральный замок ВАЗ-2110. Они вмонтированы в дверь, имеют пластиковый корпус. Случаи оплавления редки, но случаются. Особенно, если устройство находится под большой нагрузкой или часто срабатывает мотор. В случае физического дефекта (плавление, разрушение) появляются следующие симптомы:

  1. На двери, в которой находится неисправный активатор, перестает работать функция разблокировки / блокировки.
  2. Плавкий предохранитель выходит из строя из-за чрезмерных нагрузок в цепи питания.

Причины поломок активатора

Практически все компоненты активаторов изготовлены из пластика. Он достаточно прочный, способен выдерживать большие нагрузки. Но есть и брак, и нарушение замков. В последнем случае происходит резкое увеличение нагрузки на двигатель, шестерни способны разрушиться, выйти из зацепления. Замок будет гудеть, но флаги не опускаются (или не поднимаются, в зависимости от текущего состояния).

Но такое проявление поломки может быть вызвано неправильной установкой. Это только в том случае, если относительно недавно проводились работы, прямо или косвенно касающиеся элементов центрального замка. Нарушение регулировки нагрузки - это первый звоночек к тому, что вся система будет работать некорректно. Замок, на котором неправильно отрегулирован, не сработает, а остальные работают как надо.

Блок управления центральным замком

О том, где находится центральный замок (ВАЗ-2110), знает каждый автомобилист, который хоть раз сталкивался с этим.Он находится под центром приборной панели, прямо на полу. Отличить его довольно просто: колодка из пластика, к нему подходит шлейка с колодкой на конце. Сняв крышку с блока, вы увидите на ней небольшую плату с электромагнитными реле. Именно этот блок отвечает за работу всей системы. А причины выхода из строя у него могут быть такие:

  1. При неисправностях активатора, повышении нагрузки на них, происходит увеличение тока в цепи питания.Это приводит к значительным перегрузкам, выходу из строя предохранителя, разрушению дорожек печатной проводки. При длительных термических нагрузках пайка разрушается, ножки крепления элементов теряют электрический контакт со всей схемой.
  2. Возраст играет большую роль, поэтому со временем контакты в электромагнитных реле могут разрушиться. Транзисторы не вечны, при перегрузках тоже могут выйти из строя.
  3. Перегорание предохранителя приводит к тому, что не работает вся схема - центральный замок ни на что не реагирует.Предохранитель находится в специальном прорезиненном или пластиковом корпусе, в промежутке красного (иногда розового) провода. Учтите, что установка предохранителей с более высоким номиналом невозможна, так как это приведет к перекосу проводки и возгоранию.
  4. Штекерное соединение блока управления - одно из самых уязвимых мест. Рядом с ним и печка (источник тепла), и обувь водителя, на которой может быть и пыль, и грязь, и вода. Все это вместе вызывает окисление блока. Избавиться от него можно с помощью специальных растворов или спреев (WD-40 и им подобных).Если состояние колодки оставляет желать лучшего, проще заменить ее полностью.

Блок управления электроникой

Схема центрального замка ВАЗ-2110 состоит из полупроводников и электромагнитных реле. Но последние используются не во всех моделях ЦЗ. Ведь гораздо эффективнее использовать транзисторные ключи, они работают по принципу реле, но при этом нет физической нагрузки. Как результат - механический износ полностью исключен. Но шанс выхода из строя полупроводниковых элементов все же присутствует.

В случае выхода ЧР на первую десятку, она либо будет постоянно приведена в движение, либо полностью перестанет реагировать на действия. Для проверки работоспособности блока управления необходимо поочередно подключить желтый и красный провода мотор-редуктора водительской двери. Желательно прямо на колодке подключения к блоку управления. Если флажки поднимаются и опускаются нормально, то грешить на поломку электроники нет смысла, нужно искать причину в других компонентах.

Обрыв проводки

Следующим важным элементом всей системы является электромонтаж. От того состояния, в котором он зависит от работы центрального замка. Если есть изношенные провода, порезы, то это неизбежно приведет либо к самопроизвольной активации активаторов, либо к их выходу из строя. Чаще всего разрушается проводка в местах складок - между дверью и кузовом. Для проверки целостности нужно набрать каждый провод отдельно. Только не забудьте выключить питание, иначе мультиметр выйдет из строя.

Неисправности концевого выключателя

Концевой выключатель позволяет системе управления понять, в каком положении (заблокировано или разблокировано) дверь в настоящее время находится. Служит для сигнализации о разблокировке и блокировке реле центрального замка ВАЗ-2110. В случае разрушения может наблюдаться картина, при которой сигнал для разблокировки поступает, а для блокировки отсутствует. Для ремонта нужно полностью поменять активатор водительской двери. Эти элементы ремонту не подлежат, поэтому в случае поломки поможет только полная замена.

Центральный замок не закрывает двери ВАЗ 2110. Установка и ремонт центрального замка на ВАЗ десятой модели

Почти подключил сигнализацию
возникла проблема с подключением центрального замка.
На штатном блоке центрального замка ВАЗ-2110 есть свободные 6 и 8 контактов. Это контроль и какой полярности он контролируется?

не подскажите где это?
Установил сигнализацию - искал центральный замок, лазил все, но не нашел.Я вышел из положения, обнаружив провода в жгуте от центрального замка. Контроль - отрицательная полярность (по крайней мере для меня)

29-04-2002, 11:05

Re: подскажите где это?
Блок центрального замка находится рядом с блоком управления двигателем, чуть выше, ближе к магнитоле. Также рядом стоит штатный иммобилайзер.

29.04.2002 12:43

Re: Управление центральным замком ВАЗ-2110?
На мой взгляд, нужно подключить сигнализацию к коричневому и белому проводу.Какой отвечает за открытие, а какой за закрытие не помню. CH относится к трехпроводной системе с отрицательной полярностью.

29.04.2002 12:40

Слушайте здесь
Блок центрального замка находится под центральной консолью. Добраться до него лучше, открутив левый (водительский) щиток у ног водителя. Но все равно не видно (не смог). И только наощупь, когда увидел подходящий жгут проводов - дотянулся рукой до колодки и с большим трудом отсоединил от нее разъем (советские разъемы отсоединить сложнее всего - тянул и качал минут десять)
Уверенно советую доверить управление замками не этому блоку, а самой сигнализации.Дело в том, что были случаи, что этот блок глючит и не отключает механизмы в дверях - в результате загорелись все 4 замка. (Когда недавно проходил ТО1, сам был свидетелем, как меняли все 4 замка крестьянина на 10-ке и этот блок. - электрики не могли разделить вины с сигнализаторами). Так что вытащите этот разъем и подключите к нему сигнальные провода. И все будет ОК.
С уважением, Евгений

Центральный замок - это система устройств, предназначенная для отпирания или запирания дверей автомобиля.Как правило, отпирание и запирание происходит с помощью пульта дистанционного управления, который помимо запирания дверей имеет функцию открывания багажника.

Кроме того, если пульт перестает работать, вы можете вставить ключ в личинку замка и повернуть его по часовой стрелке. После этого действия, когда одна дверь заперта, все остальные закроются, облегчая работу водителя.

Если автомобиль по какой-либо причине попадет в аварию, замки автоматически откроются, тем самым облегчая выход из машины и открывая доступ в салон для спасателей.

Схема и принцип работы центрального замка


В конструкции центрального замка есть специальные датчики, которые являются основой системы запирания. Это очень маленькие переключатели и концевые выключатели, а также приводы и главный блок управления. Концевые выключатели предназначены для удержания двери и дальнейшей передачи информации на блок управления. Переключатели контролируют положение части, которая должна заблокировать замок.

Для блокировки передних дверей используйте кулачковые устройства, которые управляются двумя переключателями.Первый - для открывания двери, второй - для запирания.

Аналогичная система применяется к задним дверям, но есть еще пятый переключатель. Он закрывается при открытии двери и выключает центральный замок.

Блок управления получает информацию от выключателей панели и двери, обрабатывает ее и посылает сигнал на исполнение выключателям, которые в дальнейшем замыкают цепи управления замками привода.

Видео - Причины неисправности центрального замка ВАЗ

Как и в любой технике, центральный замок может выйти из строя.Чаще всего пагубно воздействуют на центральный замок автомобиля сами водители. Примером этого может быть долгое нажатие на кнопку пульта дистанционного управления. Ведь при замыкании цепи блокировки или разблокировки срабатывает электродвигатель, коллектор которого сильно нагревается и выводит из строя весь привод исполнительного механизма. При этом дверь никак не реагирует на нажатие кнопок пульта ДУ. Устранить такую ​​неисправность можно, заменив активатор на новый.

Если вдруг весь замок потерял питание, то поиск неисправности начинается с предохранителя. Его расположение может варьироваться от блока предохранителей до пола автомобиля. В случае с полом, если он расположен под ковриком, то причиной его прогорания может стать влага, которая накапливается при эксплуатации автомобиля зимой, весной и при использовании линолеума в качестве напольного покрытия. В этом случае причина неисправности устраняется и предохранитель подлежит замене.

Помимо неисправностей электрооборудования, существуют еще и механические неисправности в работе центрального замка.К ним относятся повреждение шестерен всего модульного блока привода и износ соленоида. Модульный блок необходимо полностью заменить, но можно обойтись без простой замены шестерни. Соленоид, в свою очередь, тоже подлежит замене, так как его ресурса обычно хватает на 10 тысяч срабатываний на закрытие и открытие.

Отказ механических частей также может произойти из-за недостаточной смазки движущихся частей. Поэтому рекомендуется периодически проверять состояние металлических деталей и наличие на них смазки.


Перед началом установки необходимо снять клемму аккумулятора, демонтировать обшивку двери и найти место для установки. Следует учитывать, что механизм движения стекла имеет свои особенности. Поэтому перед установкой замка в выбранное место убедитесь, что оба механизма не будут мешать друг другу. Обычно на заводе предусмотрены специальные точки крепления для таких замков, а в исключительных случаях - уже закрепленные на месте электрические компоненты.Крепление купленных элементов осуществляется при помощи саморезов и болтов с гайками.

Протянуть провод к блоку управления бортовым компьютером ... Находится прямо под валом печки в машине. Поскольку существуют определенные стандарты подключения центральных замков, вам не составит труда правильно подключить всю проводку. Кроме того, к таким элементам обычно относятся электрические цепи ... Проводку замков задних дверей рекомендуется прокладывать по порогам автомобиля.

После подключения всех элементов необходимо проверить процесс запирания. Закройте все двери и оставайтесь внутри автомобиля. Нажмите кнопку блокировки на пульте дистанционного управления и убедитесь, что все двери заперты. Попробуйте опустить окна автомобиля. Если окна выпали без проблем, и это не повлияло на работоспособность центрального замка, значит, замок установлен правильно. В последнюю очередь проверьте, не мешают ли стержни приводов замков открывать дверь стандартными ручками.

Если все элементы работают правильно, то установка замка прошла успешно. Все металлические детали центрального замка подлежат обязательной смазке, и только после этого допускается установка карт обшивки дверей.

Это, пожалуй, все, что вам нужно знать об установке центрального замка ВАЗ 2110. Однако не стоит забывать, что установку замка можно произвести не только своими силами, но и обратиться на любую станцию ​​обслуживания автомобилей. , где эту работу можно сделать легко и качественно.

Несмотря на то, что центральные замки (ЦЗ) сейчас устанавливаются практически повсеместно на всех автомобилях, некоторые автомобили не оснащены этой системой защиты. Хотя это сложно назвать системой, поскольку единственное препятствие, которое центральный замок создает для злоумышленника, - это закрытые двери автомобиля. Подробнее о том, как поставить на автомобиль ВАЗ 2110, читайте в этой статье.

Принцип центрального замка

На ВАЗ 2110 центральный замок - это система, предназначенная для открывания и закрывания дверей автомобиля.Для более удобного управления центральным замком на ВАЗ 2110, да и на других автомобилях давно применяется пульт. При необходимости центральный замок можно настроить так, чтобы он автоматически включался через определенный промежуток времени. В зависимости от системы с помощью брелока можно также управлять дверью багажного отделения, моторным отсеком, а иногда центральный замок даже позволяет открывать и закрывать окна. В случае аварии центральный замок может сработать автоматически, открыв все двери автомобиля.

Центральный замок ВАЗа включает в себя датчики - это дверные выключатели, соленоиды, блок управления. Концевой регулятор предназначен для фиксации положения дверей, а эти данные, в свою очередь, передаются на ВАЗ 2110. Назначение переключателей - скрепление конструктивных элементов дверного замка.

Непосредственно блокировка системы осуществляется одним переключателем, а функция разблокировки - другим датчиком. В конструкцию включены еще два переключателя для обеспечения нормальной работы запорного механизма.Другой - пятый переключатель - установлен на рычажном механизме привода, его назначение - определять положение двери. Если дверь автомобиля открыта, то контакты элементов замыкаются, соответственно, отключается вся система. Для выполнения той или иной функции блок управления передает импульс определенным устройствам управления, тем самым активируя привод.

Возможные неисправности системы запирания

Если вам необходимо узнать, как найти главный блок управления своими руками, то в первую очередь необходимо ознакомиться с сервисной книжкой - в ней должно быть указано, где находится механизм.Как правило, под центральной консолью находится блок, иногда его можно спрятать в самой двери. Ни для кого не секрет, что любое устройство не может работать вечно и со временем, также могут появиться сбои в работе центрального замка. На практике устройство часто может перестать работать из-за того, что водитель через пульт дистанционного управления посылает расширенный или частый сигнал на открытие или закрытие дверей.

Если по этой причине перестал работать центральный замок, то в первую очередь нужно проверить активаторы.При подаче длинного сигнала нагревается коллектор двигателя системы, что может привести к оплавлению щеткодержателя. Последние могут заклинивать. ВАЗ 2110 в этом случае будет заключаться в замене этого элемента.

Устройство безопасности, расположенное в салоне, используется для защиты электромонтажной машины сразу за блоком. Если у вас есть схема центрального замка ВАЗ 2110, то этот элемент вы легко найдете. В том случае, если центральный замок не работает, нужно проверить этот компонент.Отремонтировать центральный замок потребуется даже в том случае, если окислилась вилка с проводкой, которая обычно находится у ног водителя.

Как показывает практика, иногда причиной поломки является модульный центральный замок. Его диагностика заключается в подаче напряжения на контакт разъема непосредственно от аккумулятора. В активаторах передач шестерни сделаны из пластика, соответственно они со временем изнашиваются, поэтому их тоже нужно будет менять. Но самым слабым местом системы являются соленоиды - они ломаются чаще всего.

Инструкции по установке

В вашем автомобиле осуществляется так:

  1. Для начала необходимо отключить аккумулятор и демонтировать обшивку двери автомобиля и демонтировать электрические стеклоподъемники. Сделав это, нужно выбрать место для крепления активатора. Установка этого элемента осуществляется в любом положении, важно, чтобы для работы устройства было много места, чтобы тяга могла беспрепятственно проходить. Также следует учитывать, что тягу следует подключать наиболее удобным способом.
  2. Активатор необходимо закрепить на самой ровной поверхности. Если допустить даже небольшое смещение, которое может возникнуть в результате закрепления устройства на неровной поверхности, это может вызвать трудности в работе валов шестерен. При установке устройства необходимо будет использовать шайбы или втулки, это обеспечит выравнивание поверхности. В том случае, если элемент попадает в отверстие в металле двери, в активатор обязательно должна быть включена специальная пластина, воспользуйтесь ею.
  3. Так как конструкция у дверей «дюжины» своеобразная, сам штангу перед установкой необходимо правильно согнуть. Сам угол изгиба должен быть минимальным и желательно максимально точным. В том случае, если угол близок к самой дуге, или расстояние от стержня до держателя элемента слишком велико, возникнут проблемы в работе системы центрального замка. Система не будет увеличивать силу для перемещения тяги, но даст эту силу для преодоления изгиба дуги.
  4. При установке этого элемента провода прокладываются от каждой двери до места, где будет установлен блок управления. Провода должны быть проложены в нижней части дверей, чтобы предотвратить попадание в них окон и других движущихся частей кузова. В местах подключения провода должны быть хорошо изолированы, иначе влага может спровоцировать короткое замыкание в системе. Для прокладки проводки между дверями и кузовом есть специальные резиновые гофры - провода нужно пропустить через них.P при прокладке проводов через дверь следите за тем, чтобы они не порывались при закрытии.
  5. Следующим шагом будет установка блока. Как правило, блок размещается либо за центральной консолью, либо в двери автомобиля. При этом следует учитывать, что агрегат должен располагаться в труднодоступном для злоумышленника месте, но при этом это место должно быть сухим и защищенным от влаги. Поэтому, если вы решили поставить центральный замок в двери, то ни в коем случае нельзя ставить его под ней, так как здесь обычно скапливается влага и грязь.Через некоторое время эксплуатации эти факторы приведут к тому, что агрегат не сможет нормально работать. Также при установке агрегата обратите внимание на то, что электрические стеклоподъемники не должны мешать его работе, а сам агрегат не должен им мешать.
  6. После установки агрегата подключается проводка, для этого используется схема подключения центрального замка ВАЗ 2110, который должен входить в комплект системы. После подключения проверьте, правильно ли работает центральный замок.Если соленоиду не хватает усилия для открытия штоков, нужно найти причину и избавиться от неисправности (автор видео - канал ПРОСТЫЕ ШТУКИ).

Особенности ремонта

Как правило, в случае выхода из строя центрального замка, опытные электрики в первую очередь проверяют состояние датчиков. Если центральный замок связан с противоугонной системой, то в первую очередь проверяется именно он. Как уже было сказано выше, активаторы чаще всего выходят из строя, поэтому их тоже стоит проверить.

В том случае, если некая дверь отказывается работать, причина должна быть в ней икота. Это может быть как сам соленоид, так и провода. Во время эксплуатации автомобиля и частого открывания и закрывания дверей в цепи электропроводки может возникнуть обрыв цепи из-за перегиба и механического пробоя самого провода. В таком случае необходимо заменить провод или заново соединить порванные части, а затем заизолировать.

Автомобили, произведенные в 21 веке, очень технологичны и продуманы с точки зрения безопасности.В их состав входит множество устройств для защиты и комфорта владельца транспортного средства. Отечественный автопром старается как мог угнаться за своими возможностями - и в автомобилях ВАЗ 2109 и 2110 был центральный замок.

Дополнительная опция - стоит ли заказывать?

Наличие центрального замка в автомобиле ВАЗ относится к дополнительным опциям, да и то, если говорить об автомобилях, выпущенных после 2000 года. Однако в модели ВАЗ 2109, лишенные этого достоинства, установить его несложно.

Основное назначение центрального замка ВАЗ 2109 - автоматически открывать и закрывать все двери автомобиля одновременно. Центральным замком можно управлять как с помощью панели сигнализации, которая взаимодействует с системой, так и с помощью ключа. Механизм центрального замка состоит из нескольких датчиков, которые расположены в дверных оболочках, и автоматических выключателей. Вся эта система соединена между собой и подключена к источнику питания автомобиля.

Установка центрального замка - апгрейд автомобиля

Если вас заинтересовал такой прибор, вы можете установить его самостоятельно в домашних условиях.Купить центральный замок на ВАЗ 2109 можно практически в любом автомагазине. По типу конструкции они одинаковы, поэтому подойдет и замок от других автомобилей ВАЗ. Для установки помимо замка понадобится несколько отверток и ключей, а также желание и терпение.

Перед началом работы нужно отсоединить клеммы от автомобильного аккумулятора, так как установка замка требует действий с подключением блока питания. После этого можно приступать к снятию карт со скином.В процессе снятия защелки, на которых они держатся, могут сломаться, поэтому заранее подготовьте новые.


Далее нужно правильно выбрать место для. Стоит учесть особенность движения стеклянного механизма. В редких случаях может понадобиться приобрести вложения для автомобильного конверта. Центральный замок крепится на винты и болты с гайками. В основном на заводе предусмотрено место для установки замка, также есть специальные электрические микросхемы для его подключения.

Если в конверте вашего ВАЗ 2109 таких фишек нет, то потребуется протянуть проводку к блоку управления бортовым компьютером. Он находится внутри машины под валом печки. Правильно подключить блок питания вам не составит труда, ведь все фишки универсальные. Аналогичную процедуру установки необходимо проделать и с остальными автомобильными картами. Лучше всего проводить проводку от замков задних дверей на порогах автомобиля.


После установки центрального замка проверьте исправность всех дверей. Очень важно, чтобы штанги замка свободно двигались и не мешали открытию основной ручки замка, а также опусканию окна автомобиля. Все металлические соединения необходимо смазать во время установки. И только после этого приступайте к повторной сборке карт со скином.

Центральный замок сломан - сами починим!

Довольно часто случается, что система дает сбой - если вы владелец отечественной машины, то поломки вам не привыкать.Это может быть частичная поломка, которая в некоторых случаях требует очистки механизма от пыли или более точной центровки тяг крепления замка, либо незначительные сбои в системе электропитания. Иногда происходит полный выход из строя всего устройства, что требует замены некоторых элементов механизма.

Датчики центрального замка часто выходят из строя и их легко заменить. Поскольку замок напрямую связан с автомобильной сигнализацией, в нашем случае запускать проверку необходимо именно с нее.Попробуйте открыть и закрыть замок водительской двери ключом. Если работает центральный замок, то проблема как раз в сигнализации. Если в вашей машине нет сигнализации, то сразу приступайте к проверке системы всего замка.

Основная причина поломки механизма центрального замка - устройство, называемое активатором.


Устанавливается в передних дверях автомобиля. Его основное действие - посылать электрический сигнал другим дверям, чтобы открыть или закрыть их.При срабатывании активаторов сигнал поступает на центральную плату, на которой установлены предохранители. Хотя выходят из строя довольно редко, их тоже нужно проверять.

Дополнительные предохранители расположены в самой оболочке автомобиля, возле каждого механизма со штангой. Если не работает замок на одной двери, значит, проблема там. Чтобы исправить это, вам понадобится новый предохранитель и набор инструментов. Очень часто владельцы ВАЗ 2109 приходят к другому решению и подключают провода напрямую, однако делать это не рекомендуется, так как в будущем может полностью выйти из строя вся система центрального замка.

Механизм центрального замка устроен таким образом, что при поломке активатора в оболочке водительской двери остальное тоже не сработает. Если у вас возникла проблема с кнопкой ручного открывания двери, то ищите причины в нарушении фиксации крепления стержня активатора.


При подключении электрической схемы лучше всего заводить ВАЗ 2110 при повернутом ключе в замке зажигания. Это защитит вас во время путешествия.Чтобы выполнить такое подключение, необходимо внимательно прочитать инструкцию по установке. При необходимости следует вызвать на помощь электрика или провести установку в специализированном автосервисе.

Центральный замок, или как его сокращенно называют «ЦЗ», - необходимая вещь для любого автомобиля, позволяющая владельцу открывать и закрывать любую дверь в машине одним движением руки. Однако бывает, что эта система полностью перестает функционировать или некоторые ее части не работают должным образом.

Есть причины, по которым может выйти из строя та или иная часть центрального замка, и мы подробно опишем каждую ниже.

Не работает центральный замок: признаки неисправности и их причины

Бывает, что при закрытии центрального замка, находящегося на водительской двери, на остальные двери не происходит никаких действий. Однако как только вы немного сдвинете ее, двери сразу же закроются. Сразу видно, что дело здесь в наличии неисправностей в центральном замке и некоторые причины этому способствуют.

Среди всех возможных причин можно выделить все самые основные неисправности.

Нет контакта в приводе

В случае такой неисправности контакты внутри управляющего привода требуемые контакты не замыкаются вовремя. Это происходит по нескольким причинам:

Когда возникают такие проблемы в работе центрального замка, первым делом нужно убедиться, что кнопка нажата до самого конца. Если по какой-либо причине этого не происходит, сначала проверьте кожух на предмет заклинивания, а затем проверьте тягу на предмет ровного и точного положения.

Перегорел предохранитель

Если манипуляции со штангой центрального замка не приносят результатов, и они никак не реагируют ни на размыкание, ни на запирание, то в первую очередь необходимо проверить его электрическую схему, а именно предохранитель. Потому что у центрального замка он может выйти из строя не только при коротком замыкании в цепи, но и от малейшей перегрузки.


Предохранитель центрального замка помечен маркером.

Перегрузка возникает чаще всего от недостаточного положения шатунов, а также смазки в них при зимней эксплуатации автомобиля.

Обрыв троса центрального замка

Обрыв проводов - не основная, а одна из причин выхода из строя центрального замка. Основная причина этого - именно обрыв проводов в тех местах, где они испытывают наибольшую нагрузку. Это место непременно прохождение гофры со стороны стойки и водительской двери. А так как в любой машине чаще всего открывается водительская дверь, именно она получает большую часть нагрузки.

  • Выявить такую ​​неисправность достаточно просто, достаточно освободить один из концов гофры, в которой провода проходят через дверь, и вытащить один из пяти проводов центрального замка.Как правило, они связаны в одну связку или идут рядом друг с другом.
  • После проведения таких манипуляций оборванный или оборванный провод легко увязнет среди общей кучи.
  • Если вы уверены в неисправности той или иной цепи, заменить ее не составит труда, воткнув нужный провод и дополнительно изолировав изолентой.
  • Когда провода оборваны или порваны в других местах, неисправность можно найти, только прозвонив цепь мультиметром.

Перегоревший блок

Еще одна причина возможного выхода из строя центрального замка - прогорание центрального замка. А чтобы его диагностировать, необходимо воспользоваться уже упомянутым мультиметром и определить наличие напряжения на контактах блока.


Так выглядит иммобилайзер и центральный замок за панелью приборов.

Обратите внимание, что во время диагностики необходимо воздействовать на замок в водительской двери, чтобы от него пошли импульсы на основной блок.

Привод центрального замка неисправен

И последней причиной отказа центрального замка будет выход из строя активатора на центральном приводе. Он может выйти из строя как по механическим причинам, из-за износа трущихся деталей, так и из-за воздействия на него внешних факторов влаги и коррозии.

При выходе из строя самого активатора требуется замена электропривода на новый и его замена. Обратите внимание на то, что у исполнительного механизма должно быть пять проводов разного цвета.

Принцип работы центрального замка на ВАЗ-2112

Центральный замок, который управляется от привода водительской двери ВАЗ-2112, работает следующим образом:

При закрытии замка шток на водительской двери опускается вниз, замыкая тем самым определенные контакты на электроприводе. От этих действий центральный замок получает сигналы и передает команды на приводы всех остальных дверных замков. Их открытие происходит точно так же.

Система

устройство, схема и ремонт

Центральный замок ВАЗ-2110 - дополнительная опция, она не входит в комплект поставки каждого автомобиля.По сути, довольно дешевый механизм, простой в установке, ремонте и эксплуатации, но при малейшей поломке автовладелец сталкивается с трудностями. Проверять перед каждым выходом из машины, опущены ли флажки блокировки, не очень удобно. Намного проще закрыть все замки, нажав одну кнопку на панели охранной сигнализации или повернув ключ в личинке водительской двери.



Центральный замок на автомобилях десятого семейства

Основная функция устройства понятна из названия: он одновременно отпирает и запирает все замки дверей автомобиля.Работа этого устройства может осуществляться как совместно с автосигнализацией, так и без нее. В основе устройства лежит центральный замок ВАЗ-2110, представляющий собой небольшую схему, состоящую из нескольких полупроводниковых элементов и электромагнитных реле. Вместо последних можно использовать не реле, а транзисторные силовые переключатели.

Несмотря на все преимущества централизованного управления замками, полностью доверять ему не стоит, особенно если были соблюдены определенные грехи. В случае незначительных сбоев один или несколько замков не могут быть заблокированы до конца.Причиной этого может быть нарушение работы электродвигателя, коробки передач, входящей в его состав, или системы управления. Для даже мелкого ремонта необходимо знать устройство и принцип работы центрального замка.





Основные узлы

Центральный замок (ВАЗ-2110) имеет в своей конструкции следующие узлы:

  1. Полупроводниковый блок управления электроприводами.
  2. Приводы - мотор-редукторы (всего их 4 - по одному на каждый замок, но пять, если есть привод для отпирания багажника).Это небольшие электродвигатели, на роторах которых установлены шестерни.
  3. Концевой выключатель, позволяющий определить состояние замка (установлен в мотор-редукторе, установленном в двери водителя).
  4. Провода, соединения, предохранитель.

Центральный замок ВАЗ-2110 может работать в нескольких режимах:

  1. Все замки приводятся в действие путем отпирания / запирания двери водителя.
  2. При постановке и снятии с охраны автосигнализации. При условии, что подключены блоки управления сигнализацией и центральным замком.
  3. С функцией дистанционного управления центральным замком с брелока. Такие системы управления имеют довольно низкую стоимость и могут использоваться на автомобилях без сигнализации.


Основные причины выхода из строя центрального замка

Если центральный замок ВАЗ-2110 не работает, виноват какой-то дефект исполнительных механизмов - мотор-редукторы. Во всей конструкции они являются наиболее уязвимым местом, так как подвергаются наибольшей нагрузке. Эти устройства перемещаются во время работы, что ускоряет изготовление элементов, входящих в их конструкцию.

Но есть одна важная деталь - автомобили ВАЗ-2110 сняты с производства более десяти лет назад, что уже говорит о том, что в любой из машин возникнут проблемы, связанные с «моральным устареванием» элементов. Разрушается проводка, мотор-редукторы приходят в негодность, даже транзисторы в блоке управления могут выйти из строя из-за частого перегрева в такой период. Поэтому необходимо внимательно изучить все симптомы поломок и методы их устранения.

Активаторы центрального замка

Именно с их помощью управляется центральный замок ВАЗ-2110.Вмонтированы в двери, имеют пластиковый корпус. Случаи оплавления редки, но встречаются. Особенно, если устройство подвергается большой нагрузке или двигатель часто отключается. В случае физического дефекта (слияние, разрушение) появляются следующие симптомы:

  1. На двери, где находится неисправный активатор, перестает работать функция разблокировки / блокировки.
  2. Сбой предохранителя из-за чрезмерных нагрузок в цепи питания.

Причины поломок активатора


Практически все компоненты активатора изготовлены из пластика.Он достаточно прочный, способен выдерживать большие нагрузки. Но есть и брак, и срыв замков. В последнем случае происходит резкое увеличение нагрузки на двигатель, шестерни могут сломаться, выйти из зацепления. Замок будет гудеть, но флаги не опускаются (или не поднимаются, в зависимости от текущего состояния).

Но такое проявление поломок тоже может быть вызвано неправильной установкой. Это только в том случае, если относительно недавно проводились работы, прямо или косвенно относящиеся к элементам центрального замка.Нарушение регулировки навески - это первый сигнал к тому, что вся система будет работать некорректно. Замок, на котором настроена неправильная настройка, не будет работать, а остальные работают исправно.



Блок управления центральным замком

Каждый автомобилист, хоть раз сталкивавшийся с ним, знает, где находится центральный замок (ВАЗ-2110). Он расположен под центральной частью приборной панели, прямо на полу. Отличить его достаточно просто: к нему подходит пластиковая колодка, жгут проводов с колодкой на конце.Сняв крышку с блока, вы увидите на ней небольшую плату с электромагнитными реле. Именно этот блок отвечает за работу всей системы. А причины поломки у него могут быть:

  1. При неисправностях активатора, повышении на них нагрузки, повышении тока в цепи питания. Это приводит к значительным перегрузкам, выходу из строя предохранителя, разрушению дорожек печатной проводки. При длительных термических нагрузках пайка разрушается, ножки крепления элементов теряют электрический контакт со всей схемой.
  2. Возраст играет большую роль, поэтому контакты в электромагнитных реле со временем могут выйти из строя. Транзисторы не вечны, при перегрузках тоже способны выйти из строя.
  3. Перегорание предохранителя приводит к тому, что не работает вся цепь - центральный замок ни на что не реагирует. В промежутке красного (иногда розового) провода находится предохранитель в специальном прорезиненном или пластиковом корпусе. Учтите, что предохранители более высокого номинала устанавливать нельзя, так как это приведет к слиянию проводки и возгоранию.
  4. Штекерное соединение блока управления - одно из самых уязвимых мест. Рядом печка (источник тепла) и обувь водителя, которая может содержать пыль, грязь и воду. Все это вместе вызывает окисление блока. Избавиться от него можно с помощью специальных растворов или спреев (WD-40 и им подобных). Если состояние блока оставляет желать лучшего, его проще полностью заменить.


Электроника блока управления

Схема центрального замка ВАЗ-2110 состоит из полупроводников и электромагнитных реле.Но последние используются не во всех моделях центрального замка. Ведь гораздо эффективнее использовать транзисторные ключи, они работают по принципу реле, но нет физических нагрузок. В результате полностью исключается механический износ. Но шанс выхода из строя полупроводниковых элементов все же присутствует.

В случае поломки первая десятка из первой десятки либо будет постоянно приведена в движение, либо полностью перестанет реагировать на действия. Для проверки работоспособности блока управления необходимо поочередно подключить желтый и красный провода редуктора мотора двери водителя.Желательно прямо на колодке подключения к блоку управления. Если флажки поднимаются и опускаются нормально, то грешить на поломку электроники нет смысла, нужно искать причину в других компонентах.



Обрыв электропроводки

Следующим важным элементом всей системы является электропроводка. Работа центрального замка зависит от того, в каком состоянии он находится. Если есть потертые провода, порезы, то это неизбежно приведет к самопроизвольной активации активаторов, либо к их выходу из строя.Чаще всего разрушается проводка в местах перегибов - между дверью и кузовом. Для проверки целостности необходимо провести обрыв каждого провода отдельно. Только не забудьте выключить питание, иначе мультиметр выйдет из строя.

Неисправности пределов

Прицеп позволяет системе управления понять, в каком положении (заблокировано или разблокировано) дверь находится в данный момент. С его помощью выдается сигнал на отпирание и запирание реле центрального замка ВАЗ-2110.В случае разрушения может наблюдаться такая картина, при которой сигнал на разблокировку получен, но сигнала на запирание нет. Чтобы произвести ремонт, нужно полностью поменять активатор водительской двери. Эти элементы ремонту не подлежат, поэтому при поломках поможет только полная замена.

Самостоятельная регулировка дверных замков

В каждой машине есть двери, однако со временем при длительной эксплуатации они выходят из строя. Точнее, некоторые из их функциональных дверей начинают работать неэффективно или даже перестают функционировать.
В связи с этим в ВАЗ 2110 регулировка замков дверей - явление не редкое. На ВАЗ 2110, как регулировать дверные замки, желает узнать каждый водитель и такая практическая необходимость возникает время от времени.

Общие сведения о функционировании автомобильного замка

В автомобиле принцип устройства всех замков практически идентичен. Однако самым надежным считается замок системы зажигания.
С точки зрения безопасности автомобиль - это последняя линия защиты от угона.Двери автомобиля - это функциональный элемент, который ежедневно подвергается механическому воздействию извне.
Мало кто из автомобилистов на практике к дверям собственной машины относится бережно.
Основные функции автомобильных дверей:

  • защитный, который должен поддерживать безопасность;
  • изолирующий, заключается в создании визуальной герметичности автомобиля, тем самым значительно повышая уровень комфортности передвижения.

Примечание. В процессе эксплуатации все металлические элементы дверей автомобиля, которые невооруженным глазом не представляют практической сложности, необходимо регулярно покрывать антикоррозийными веществами, так как открытые участки металла значительно увеличивают вероятность гниения металла из-за воздействия внешних неблагоприятных факторов. факторы.

Практический вид на дверной замок автомобиля

Случаев, когда возникает практическая необходимость в регулировке замка двери автомобиля:

  • неудачная попытка угона и, как следствие, механическое повреждение замка;
  • сверхнормативный период эксплуатации;
  • воздействие неблагоприятных факторов;
  • неосторожное обращение и др.

Замок регулировочный

Примечание. Для того, чтобы отрегулировать автомобильный замок, саму дверь снимать не нужно.Тем более, что в этом нет практической необходимости.

Подробный алгоритм управления:

  • изначально необходимо очертить контуры самого замка, причем обязательно стоять на стойке;
  • далее перейти к калибровке двери и нужно определить, насколько свободно она закрывается;

  • в случае, если дверь закрывается очень плотно, необходимо ослабить винты крепления приспособления;
  • поле ослабления винтов, сам фиксатор нужно будет немного сдвинуть в наружную сторону, а затем снова закрутить все гайки;
  • если дверь автомобиля напротив закрыта слишком свободно, то замок нужно сдвигать не внутри, а наоборот.

Примечание. Необходимо следить за тем, чтобы сама дверь автомобиля была выполнена в виде единого монолита.

  • иногда бывает, что дверь автомобиля при закрытии слегка приподнимается вверх, в этом случае фиксатор должен быть немного опущен вниз;
  • , если дверь при закрывании напротив слегка опускается вниз, фиксатор должен быть немного гладким.

Примечание. Главное - объективно понимать, что вся суть регулировки двери заключается в положении замка, а точнее в векторе его пространственной ориентации.

Алгоритм регулировки замка багажника автомобиля:

  • сначала необходимо снять кожух, чтобы получить практическую возможность ослабить все три винтовых крепления замка, ослабив натяжение выхлопа;
  • после этого необходимо немного сдвинуть фиксатор в нужном векторе;
  • то нужно плотно затянуть винт упора насадки;
  • хорошо проверить эффективность блокировки функции замка;
  • если замок плохой или наоборот, все в порядке, его нужно перенастроить;

  • как только будет произведена окончательная регулировка, необходимо будет максимально сильно закрутить стопорную гайку;
  • внимательно убедитесь, что защелка и фиксатор хорошо состыкованы друг с другом, но если это не соблюдается, нужно немного снизить степень натяжения болтового крепления, а затем сместить сам фиксатор в нужном направлении;
  • после успешного завершения всех перечисленных технических манипуляций необходимо проверить, насколько легко запирается дверь багажного отделения и при отрицательном результате регулировка фиксатора повторяется заново;
  • Теперь можно безопасно затянуть все крепежные болты.

Примечание. Иногда в холодное время года может заклинивать замок багажного отделения, в результате промерзания замочной скважины. Чтобы не допустить этого явления, необходимо несколько раз в неделю закапывать в ключевой колодец несколько капель вазелинового масла.

Инструкция по регулировке дверей своими руками предельно практична и проста для понимания, однако использование дополнительно фото и видео материалов является обязательным условием. Потому что это поможет существенно сэкономить средства.
Цена настройки замка в автосервисе невелика, однако, скорее всего, сотрудники мастерской просто заменят его для увеличения собственной степени материальной выгоды.

ВАЗ 2111

16-ти клапанный двигатель причины перегрева. Проверка системы охлаждения


Ежедневные проверки и поиск неисправностей
Эксплуатация автомобиля зимой
Поездка на STR
Инструкция по эксплуатации и техническому обслуживанию
Меры предосторожности и правила техники безопасности при выполнении работ на автомобиле
Основные инструменты, измерительные приборы и методы работы
Двигатель и его системы
Коробка передач
Шасси
Рулевое управление
Тормозная система
Кузов
Система вентиляции и отопления
Электрооборудование автомобиля
Коды неисправностей
Electrochemis

  • Введение

    Введение

    В 1996 году началось производство нового семейства переднеприводных ВАЗ-2110.Примечательно, что это единственное семейство автомобилей ВАЗ, не получившее названий, а потому продаваемое под заводским индексом (даже для внешнего рынка модель называется просто LADA 110). Семейство включает модификации в кузове седан (ВАЗ-2110, LADA 110), универсал (ВАЗ-2111, LADA 111) и хэтчбек (пятидверный - ВАЗ-2112, LADA 112; или трехдверный - BA3-. 21123). Кроме того, существуют различные мелкосекторные варианты, например, удлиненный ВАЗ-21108 «Премьер» или ВАЗ-21104М - седан с другими крыльями, капотом, бамперами, оригинальной обивкой дверей.
    Новое семейство отличалось хорошей аэродинамикой, оригинальным дизайном внешнего вида и салона. Для изготовления деталей кузова, наиболее подверженных коррозии, в кузов вклеивают оцинкованный металл, а также неподвижные стекла (ветровые, задние и боковые).
    Даже в седановом багажное отделение очень просторное для своего класса, а в хэтчбеках и универсале, у которых можно складывать спинки задних сидений, можно еще и перевозить вполне габаритный груз, например, холодильник.
    Изначально только карбюратор короткоземный 1.На Десятку устанавливались 5-литровые двигатели ВАЗ21083 мощностью 69 л. с участием. Однако довольно скоро этот силовой агрегат уступил место двигателям нового поколения с распределенным впрыском топлива и электронным управлением. Новые 1,5 и 1,6 литра могут иметь как по два, так и по четыре клапана на цилиндр, что сказывается на их тяговых качествах и экономичности.
    Настоящее руководство адресовано установленным на данный момент всем моделям семейства шестнадцатых плавленых ВАЗ-2112 (1,5л) и ВАЗ-21124 (1,6л) с электронным управлением Bosch, «Январь» или GM, однако приведенное выше описание также полностью подходит Для ремонта восьмистворчатых двигателей, установленных ранее.
    Все двигатели агрегатируются пятиступенчатыми механическими коробками передач.
    В базовой комплектации Автомобили «десятого» семейства могут похвастаться наличием твидового салона, иммобилайзера, центрального замка, электростеклоподъемников передних дверей и атермальных стекол. Более дорогая комплектация оснащена подогревом передних сидений, противотуманными фарами, бортовым компьютером, велюровым салоном (который другие дилеры называют бархатом) и литыми дисками. Перечень оборудования, которое может быть установлено по запросу, не ограничивается: комплект пластиковых ящиков, хромированные дверные ручки, доработанный щиток приборов, кондиционер и т. Д.
    «Десятку» уже давно можно назвать новинкой, но приемлемая ремонтопригодность, а также невысокая цена и доступность запчастей по-прежнему делают этот автомобиль одним из самых популярных среди покупателей. Даже после того, как в 2007 году выпуск «десятого» семейства на заводе АвтоВАЗ был прекращен, производство моделей возобновилось в Украине на автомобильном заводе Корпорации «Богдан».
    Как и ВАЗ, Богдан 2110 неплохо подходит для дальних поездок по отечественным дорогам - облегчены хорошие динамические показатели, комфортная подвеска и небольшой расход топлива.

    Заводская гарантия на автомобили десятого семейства - 35 тыс. Км или 2 года, смотря что будет раньше. Многие официальные дилеры также предоставляют собственную, более продолжительную гарантию, сокращая при этом межсервисные пробеги в полтора-два раза.
    В данном руководстве даны рекомендации по ремонту и эксплуатации автомобилей ВАЗ / Богдан 2110/2111/2112 с инжекторными восьми- или шестнадцатыми перчаточными двигателями объемом 1,5 и 1.6 литров.
    Примечание
    Данные о расходе топлива приведены для справки и имеют усредненный характер для различных типов кузова.
    Рекомендации руководства также можно использовать для ремонта восьмиклапанных двигателей.

  • Чрезвычайные ситуации
  • Эксплуатация
  • Двигатель
  • 2. Перегрев двигателя

    Как правило, при нормальных условиях эксплуатации автомобиля стрелка указателя температуры охлаждающей жидкости постоянно находится в средней зоне шкалы.Температура двигателя может повыситься при длительном движении автомобиля на подъеме, особенно в жаркую погоду. Если стрелка указателя температуры охлаждающей жидкости находится в критической зоне, необходимо выяснить причину перегрева двигателя.

    ВНИМАНИЕ
    Если продолжить движение на автомобиле, когда стрелка указателя температуры охлаждающей жидкости находится в критической зоне, двигатель может получить серьезные повреждения и выйти из строя.

    ВНИМАНИЕ
    Пары и брызги кипящей охлаждающей жидкости, вытягивающиеся под давлением из-под крышек перегретого двигателя, могут вызвать сильные ожоги.Не поднимайте вытяжку, если из-под нее выходит пар.

    1. Включите аварийную световую сигнализацию и, выжимая педаль сцепления, отправьте машину на обочину, после чего она должна оставаться в безопасном месте. Переведите рычаг переключения передач в нейтральное положение и включите стояночный тормоз. Отключите все вспомогательное электрооборудование.
    2. Если стрелка указателя температуры находится в критической зоне, но пар не выходит из-под капота, следует полностью открыть блок управления расходом воздуха и установить подогреватель на максимум.Дайте двигателю поработать на холостом ходу в течение нескольких минут. Следите за поведением стрелки указателя температуры охлаждающей жидкости. Если перегрев был вызван повышенной нагрузкой на двигатель (например, при преодолении затяжного крутого подъема в жаркий день), температура двигателя должна практически сразу начать снижаться. В этом случае нужно охладить двигатель на холостом ходу. После нормализации температурного режима двигателя, когда стрелки указателя температуры вернутся в среднюю зону шкалы, можно продолжить поездку на автомобиле.
    ВНИМАНИЕ
    Если пар не выходит из-под капота, а горячая охлаждающая жидкость не течет по дороге, не останавливайте двигатель сразу.

    3. Если пар идет из-под капота или если горячая охлаждающая жидкость стекает на дорогу - это признак разгерметизации системы охлаждения, например, из-за лопнувшего или заклинившего шланга. Вы должны немедленно выключить двигатель. Следует отметить, что перегретый двигатель часто не останавливается сразу после выключения зажигания, продолжая работать в результате так называемого псевдокального зажигания.Для того, чтобы принудительно остановить двигатель, необходимо плавно выжать упор педали акселератора или включить любую передачу при сжатии рукоятки, нажать на тормоз и отпустить сцепление.
    4. Дождитесь прекращения выделения пара или утечки жидкости, а затем откройте капот.
    5. Проверить отсутствие видимых причин потери теплоносителя, например, трещин на стенках шлангов или протечек трубопроводов. Поскольку все детали двигателя и системы охлаждения имеют высокую температуру, следует соблюдать осторожность, чтобы не получить ожоги.Если вы обнаружили утечку охлаждающей жидкости, перед продолжением поездки на автомобиле необходимо устранить неисправность и восстановить герметичность системы охлаждения. Прорванный шланг можно временно восстановить с помощью липкой ленты. Повреждения радиатора, термостата или обогревателя устранить на месте довольно сложно, поэтому для того, чтобы добраться до ближайшей СТО, рекомендуется долить воды в систему охлаждения и при перемещении внимательно следить за указателем температуры, периодически останавливаясь для охлаждения двигателя и восстановления уровня жидкости в системе охлаждения.
    ВНИМАНИЕ
    Не добавляйте холодную воду в горячий двигатель, так как это может привести к его поломке. Дать двигателю полностью остыть нужно при открытом капоте не менее получаса.
    Не допускайте длительной эксплуатации двигателя с использованием чистой воды вместо охлаждающей жидкости (смеси антифриза и дистиллированной воды), так как это приведет к образованию накипи в системе охлаждения, в результате чего ее охлаждающая способность снизится, и ресурс двигателя уменьшится.

    6. Причиной перегрева двигателя может быть вышедший из строя термостат. Чтобы это проверить, необходимо внимательно проверить температуру верхнего и нижнего шлангов радиатора на ощупь. Если нижний шланг холодный - неисправен термостат, из-за чего охлаждающая жидкость не может циркулировать по радиатору. В этом случае нужно дать двигателю полностью остыть, а затем продолжить движение к ближайшей СТО, внимательно следить за указателем температуры и периодически останавливаться, чтобы двигатель остыл.
    7. Если термостат исправен, а двигатель все еще не охлаждается, необходимо включить зажигание и убедиться, что электровентилятор радиатора вращается. Проверить сервисный датчик включения вентилятора радиатора. Для этого отсоедините разъем от датчика, установленного на корпусе термостата, и подключите выводы разъема, после чего включите зажигание.
    8. Если вентилятор после замыкания выводов не включается, причиной неисправности может быть перегоревший предохранитель, вышедший из строя реле или сгоревший мотор.Проверьте состояние соответствующего предохранителя (см. Раздел «Предохранители» ниже в этой главе) и, при необходимости, замените его новым соответствующим номиналом.
    9. Для проверки работоспособности электродвигателя вентилятора необходимо использовать два дополнительных провода, которые нужно подключить сначала к разъему электродвигателя, а затем непосредственно к извлечению аккумуляторной батареи, соблюдая полярность. Если электромотор заработал, необходимо проверить проводку и включение вентилятора радиатора с помощью дополнительного оборудования.
    ВНИМАНИЕ
    Провода должны быть изолированы и надежно закреплены. Нельзя допускать замыканий проводов между собой!

    10. Если утечки охлаждающей жидкости не обнаружено, проверьте ее уровень в системах охлаждения расширительного бачка.
    ВНИМАНИЕ
    Никогда не открывайте пробку расширительного бачка, пока двигатель не остынет полностью. Поскольку горячая жидкость в этот момент находится под давлением, она может вылиться вверх или из-под трубки, пар под давлением вырвется наружу, что может вызвать серьезные ожоги.

    11. Если расширительный бачок был пуст, то может потребоваться доливка охлаждающей жидкости. Необходимо надеть защитные перчатки или накрыть крышку большим куском плотной ткани. Осторожно поверните крышку против часовой стрелки до ощутимого упора. Поворачивая крышку, нельзя давить на нее сверху. После того, как давление в системе охлаждения станет атмосферным, следует дополнительно повернуть крышку против часовой стрелки. Снимаем крышку.
    12. Полицейская охлаждающая жидкость. Как уже было сказано выше, если охлаждающая жидкость рекомендованной марки отсутствует, может быть адресована чистая вода радиатора.При первой возможности необходимо полностью слить из системы охлаждения двигателя разбавленную водяную охлаждающую жидкость и заменить ее кондиционированной жидкостью рекомендованной марки.
    13. Плотно закройте крышку. Запустите двигатель и следите за поведением стрелки указателя температуры охлаждающей жидкости. Если стрелка снова поднимется в красную зону, двигатель нуждается в ремонте. Следует подтянуть машину к СТО.
    14. Если температура двигателя нормализовалась, необходимо проверить уровень охлаждающей жидкости в расширительном бачке.При необходимости долейте охлаждающую жидкость в бак и доведите ее до отметки «MAX». Затем закройте крышку расширительного бачка.

    При первых признаках перегрева, если стрелки указателя температуры ушли в красную зону, но паровые клубы не вылезают из-под капота, включить максимальный режим обогрева салона (см. «Система автоматического управления отопителем»). Это необходимо для того, чтобы снизить температуру охлаждающей жидкости в системе охлаждения двигателя.

    Включите сигнализацию, разблокируйте педаль сцепления и по инерции автомобиля постарайтесь плавно съехать к краю проезжей части и максимально остановиться у обочины, а по возможности - вне проезжей части.Дайте двигателю поработать пару минут на нормальных оборотах холостого хода с включенным на полную мощность подогревателем.

    A ПРЕДУПРЕЖДЕНИЕ
    Не останавливайте двигатель немедленно! Единственное условие - сохранить герметичность системы охлаждения. Если у меня лопнул или соскочил шланг или образовалось другое место утечки, кроме выброса жидкости из-под съемного бачка, двигатель придется немедленно остановить!

    После остановки перегретого двигателя возможен локальный перегрев охлаждающей жидкости в местах ее соприкосновения с верхними частями двигателя и образование паровых пробок.Это явление называется «тепловым ударом».

    1. Заглушите двигатель.

    2. Откройте капот и осмотрите пространство подкаста. Определите, откуда берутся пары. При осмотре двигателя обращайте внимание на наличие охлаждающей жидкости в расширительном бачке, целостность резиновых шлангов, радиатора, термостата.

    A ПРЕДУПРЕЖДЕНИЕ
    Никогда не открывайте сразу пробку расширительного бачка. Жидкость в системе охлаждения находится под давлением, при открытии пробки давление резко падает, жидкость закипает и брызги могут разлетаться.Если вы хотите открыть пробку расширительного бачка на горячем двигателе, предварительно затяните сверху плотную толстую тряпку и только после этого осторожно поверните пробку.

    Полезный совет
    Клапан пробки расширительного бачка играет большую роль в обеспечении оптимального температурного режима. Поддерживает в системе избыточное давление не менее 0,1 МПа (1,1 кгс / см2). При этом температура кипения воды повышается до 120 ° C, а токсола до 130 ° C. К сожалению, при закрытом клапане в закрытом положении наблюдается значительное превышение избыточного давления - более 0.2 МПа (2 кгс / см2), что может привести к разрыву расширительного бачка или разрыву одного из шлангов.

    3. Взгляните на панель приборов со стороны переднего пассажира и выясните, нет ли под ней протечек или следов охлаждающей жидкости, выходящей из радиатора отопителя.

    При обнаружении утечки охлаждающей жидкости прорванный шланг можно временно восстановить с помощью липкой ленты.

    ПОЛЕЗНЫЙ СОВЕТ
    Особенно хорошо для этой цели подходит армированная (обычно серебристого цвета) липкая лента, которую можно приобрести в автомагазинах.

    Кожаный радиатор, термостат или обогреватель довольно сложно устранить на месте, поэтому в такой ситуации необходимо доливать воду в систему охлаждения и при перемещении внимательно следить за указателем температуры, периодически восстанавливая уровень в системе охлаждения.

    Предупреждения
    Длительное использование воды вместо антифриза приводит к образованию накипи в системе охлаждения двигателя, ухудшению его охлаждения и, как следствие, снижению ресурса.
    Никогда не закачивайте холодную воду в перегретый двигатель.Двигатель необходимо охлаждать при открытом капоте не менее 30 минут.

    4. Двигатель может перегреться при выходе из строя термостата, регулирующего расход жидкости в системе охлаждения через радиатор или им (для ускорения прогрева прогрева двигателя). Для проверки термостата необходимо проверить температуру шланга, соединяющего корпус термостата с радиатором на прогретом двигателе. Если шланг холодный, термостат неисправен, циркуляции по радиатору нет.

    5. Очень часто причиной перегрева двигателя, в системе охлаждения которой установлен электровентилятор, является мощность вентилятора. Дайте двигателю следить за температурой и обратите внимание, срабатывает ли вентилятор системы охлаждения при перегреве двигателя.

    6. Если вентилятор не включается, возможно, он заблокировал предохранитель, неисправно реле включения, заблокирован электродвигатель или неисправна проводка.

    7. Проверить целостность электропроводки, надежность подключения электрических разъемов.

    8. Если проводка в порядке, проверьте предохранитель и в случае неисправности замените его.

    9. Если предохранитель исправен, попробуйте заменить реле мощности вентилятора.

    11. Если электродвигатель заработал, неисправна проводка; В противном случае неисправна также проводка или сам электродвигатель. Реле и электродвигатель малопривлекательные, замените их сборными (см. Раздел 9 «Электрооборудование»).

    ПРИМЕЧАНИЕ
    Допускается попадание на место ремонта с подключенным непосредственно к аккумуляторной батарее электродвигателем.По приезду не забудьте отключить электродвигатель от аккумулятора, иначе это приведет к его разрядке.

    Каждый автовладелец сталкивался с тем, что 16-клапанный двигатель ВАЗ-2112 стал греться. Если посмотреть на индикаторный щиток, стрелка стремится в красную зону, а в расширительном бачке закипает жидкость - это значит, что в системе охлаждения неисправность.

    Стрелка указателя температуры ушла в красную зону, значит двигатель в состоянии перегрева

    Многие автомобилисты помнят причины наезда на старые «Жигули».На 16-клапанных двигателях причины такого эффекта почти такие же. Рассмотрим, по каким причинам основной блок питания начинает греть сверхъестественное:

    • Система засорения.
    • Корпус термостата.
    • Повреждение насоса. Заменить насос. .
    • Радиатор.
    • Неисправность датчика охлаждения.
    • Не запускать охлаждающий вентилятор (см. «)».

    Все эти проблемы могут быть вызваны перегревом двигателя.

    Методы ликвидации

    Для устранения причины нагрева двигателя необходимо установить эпицентр воздействия.Для этого стоит проверить каждый узел. После определения проблемы стоит найти точную причину и устранить ее. Итак, рассмотрим последовательность действий.

    Контур системы охлаждения двигателя

    Радиатор и патрубки

    Одной из причин перегрева двигателя может быть засорение радиатора и форсунок, что влияет на циркуляцию жидкости в системе, а также может привести к появлению трещин в форсунках и поломке радиатора, что появится течь охлаждающей жидкости.

    При недостаточном количестве охлаждающей жидкости в системе силовой агрегат будет быстрее прогреваться и долго остывать, а вентилятор охлаждения будет работать практически непрерывно.

    Форсунки радиатора и системы охлаждения

    Проблема решения проблемы довольно простая - демонтаж радиатора из системы и его чистка как снаружи, так и изнутри.

    Второй этап - осмотр труб на предмет расходов и замены продуктов износа.Как показывает практика, многие автолюбители расширяют систему охлаждения за систему охлаждения (тюнинговый вариант) радиатора и патрубков.

    Помпа (водяной насос)

    Одной из основных причин перегрева становится то, что появляется водяной насос платформы . Определить эту неисправность довольно просто, ведь в районе помпы появляется соответствующий вой. Также признаком неисправности может быть то, что по валу помпы потечет жидкость. Неисправность достаточно серьезная - замена водяного насоса.

    Водяной насос установлен на двигатель

    Термостат

    Термостат - это первое место, где стоит поискать неисправность.

    Итак, как термостат в малом круге, двигатель греется чаще, даже при движении по трассе, где достаточно набегающего воздушного потока, чтобы система могла остыть.

    Моторный термостат

    Есть один нюанс, когда термостат не стоит менять - это если он вышел из строя зимой. Затем дополнительное охлаждение обеспечивает минусовую температуру.Конечно, если летом вышел из строя термостат, то для предотвращения перегрева мотора его необходимо как можно скорее заменить.

    Датчик охлаждения

    Датчик температуры охлаждения - безобидная поломка, которая может привести к тому, что на панели приборов индикатор будет показывать неверные данные, поэтому водитель даже не узнает, какой перегрев двигателя произошел, пока он не разогреется по ходу движения.

    Обычно эта неисправность сопровождает множество справедливых факторов, поэтому пропустить ее довольно сложно.Решение проблемы одно - замена датчика системы охлаждения и сброс возникших ошибок в ЭБУ.

    Датчик охлаждения

    Вентилятор

    Последней причиной перегрева, особенно летом, становится вентилятор системы охлаждения.

    Вентилятор под капотом обозначен стрелкой

    Итак, поломка этого узла может привести к тому, что двигатель будет перегреваться, но.

    В этом случае последствия могут быть самые разнообразные, ну нужно проверить вентилятор в исправном состоянии, а так же точный датчик его включения.Этот элемент выходит из строя довольно редко, а потому причиной не срабатывания может стать элементарный предохранитель или неисправность проводки, которую легко устранить.

    Последствия несвоевременного устранения дефектов

    Не все водители осознают, к каким последствиям может привести тот факт, что двигатель будет перегреваться и продолжит ездить с постоянно работающим вентилятором или частыми перегревами.

    Итак, последствия сильного нагрева двигателя делятся на 3 этапа, которые следует рассматривать отдельно.

    Слабый перегрев

    При перегреве двигателя до 10 минут последствия могут быть незначительными. Значит, будут трещины в форсунках системы охлаждения, сальники клапанов развернуты и распределены Vala. Также будут выдвинуты клапаны, и масло будет попадать в камеры сгорания, что будет отмечаться выходом черного дыма из выхлопной системы.

    Последствия слабого перегрева, а именно выдвижение клапанов

    Значительный перегрев

    При значительном перегреве происходит деформация, а точнее прогиб головки блока цилиндров. Для устранения этих последствий придется разобрать GBC и выдать его на поверхность протоката. Таким образом, получается, что капитальному ремонту подлежит голова блока.

    Сильный перегрев

    При сильном перегреве блока цилиндров блок цилиндров деформируется и поджигается, при этом расплавляется поршневая группа, деформация шатунов или даже поломка коленвала. Таким образом, двигатель ремонту не подлежит, так как обычно это стенки силового агрегата Рушане, и их восстановление невозможно.

    выводы

    Причины нагрева и перегрева 16 клапанного двигателя Методы устранения установлены и рассмотрены. Таким образом, несвоевременный ремонт этого узла может привести к тому, что двигатель окончательно выйдет из строя и будет подлежать замене. Поэтому при первых признаках того, что система охлаждения дала сбой, необходимо найти и устранить причину, так как замена выйдет гораздо дороже.

    Авария перегрева охлаждающей жидкости

    Большинство автомобилей оборудовано термодатчиком, измеряющим рабочую температуру двигателя.Если во время поездки срабатывает аварийный сигнал о перегреве (или стрелка индикатора температуры переходит в красную зону опасного нагрева), это означает, что температура охлаждающей жидкости составляет от 120 ° C до 126 ° C.Эта температура все еще ниже точки кипения охлаждающей жидкости. (при условии хорошей системы охлаждения и радиатора охлаждения). Если загорается сигнал о перегреве охлаждающей жидкости, необходимо выполнить следующее:

    Шаг 1. Выключите кондиционер в салоне и включите обогреватель салона.Это поможет вам быстро выбрать двигатель из движка. Установите вентилятор на максимальную скорость вращения.

    Шаг 2. По возможности выключите двигатель и дайте ему остыть (может потребоваться более часа).

    Шаг 3. Ни в коем случае не пытайтесь снимать герой радиатора, пока двигатель не остынет.

    Шаг 4. Если горит сигнализация перегрева, продолжить поездку невозможно, иначе двигатель может получить серьезные повреждения.

    Шаг 5. Если двигатель не дышит теплом и явно не перегревается, возможно, проблема связана с неисправностью термодатчика или индикатора температуры. После этого можно продолжать движение, но необходимо время от времени останавливаться, чтобы проверить, не появились ли признаки перегрева двигателя и нет ли следов утечки охлаждающей жидкости.

    Общие причины перегрева двигателя

    Низкий уровень охлаждающей жидкости.

    Засорен, грязный или забитый радиатор.

    Фактическая муфта привода вентилятора или неисправен электровентилятор.

    Неправильный угол опережения зажигания.

    Низкий уровень масла в системе смазки двигателя.

    Ремень привода поворотного вентилятора.

    Неисправен ее железный радиатор.

    Сияющие тормоза.

    Замерзание теплоносителя (в морозную погоду).

    Неисправен термостат.

    Система охлаждения фортифицированного водяного насоса
    (работа с рабочим колесом насоса с внутренним валом).

    Обмен опытом

    Владелец жаловался, что двигатель его машины перегревается, но это происходит только тогда, когда он едет по скоростной автомагистрали.Автомобиль был оснащен двигателем, который при движении в городском цикле работал безотказно.

    Слесарь промыл систему охлаждения и заменил герметик радиатора и водяного насоса, посчитав, что причина перегрева - снижение расхода охлаждающей жидкости в системе охлаждения. В ходе дальнейшей проверки выяснилось, что при вращении двигателя охлаждающая жидкость разбрызгивалась из одного из цилиндров при закручивании двигателя. Проблема была устранена после замены уплотнительной прокладки головки блока цилиндров.Очевидно, утечка, вызванная дефектом прокладки, была не настолько велика, чтобы вызвать нарушение режима двигателя - до тех пор, пока частота вращения и нагрузка на двигатель не увеличиваются настолько, чтобы не происходило роста утечки охлаждающей жидкости и нагрева. быстрый рост температуры.

    Слесарь также заменил датчик кислорода (0 2), так как в состав охлаждающей жидкости входят силиконовые соединения и силикаты, которые, попадая в этот датчик, обычно отравляются. Ухудшение характеристик датчика может способствовать возникновению этой неисправности.


    Рис. 7.42. В середине 1980-х многие производители стали использовать приводные поликлинические ремни (ремень с продольным V-образным ходом вместо поперечных зубцов). К двигателю подходят водяные насосы старых моделей, но может оказаться, что они будут вращаться в направлении, противоположном тому, в котором должны. Это может привести к перегреву двигателя после замены насоса. Если установить неподходящий вентилятор, угол атаки его лопастей не будет соответствовать требуемому потоку воздуха через радиатор

    .

    Для правильной работы системы охлаждения большое значение имеет правильная установка приводного ремня.Натяжение приводного ремня решающим образом сказывается не только на режиме работы водяного насоса, но и генератора переменного тока, компрессора системы кондиционирования и других агрегатов ременной передачи. При замене ремня или регулировке его натяжения необходимо измерить натяжение ремня с помощью измерителя натяжения ремня, чтобы убедиться, что оно определяет желаемое.

    Перегрев двигателя - не редкость для такой машины, как ВАЗ 2110. В основном эта проблема встречается на автомобилях с большим пробегом.Хотя с относительно новыми экземплярами не стоит исключать перегрев мотора.

    Виновником часто становится пробег. По мере эксплуатации автомобиля детали изнашиваются, системы постепенно приходят в негодность.

    Общие причины

    Как известно, ВАЗ 2110 комплектуется двумя типами двигателей - с 8 и 16 клапанами. Существует несколько основных, наиболее частых причин, из-за которых происходит самый перегрев силовых агрегатов.

    Рассмотрим каждую из причин и способы устранения этих проблем по отдельности.

    Низкий уровень охлаждающей жидкости

    Охлаждающая жидкость играет огромную роль в системе охлаждения. В расширительный бачок залили специальное вещество, а именно антифриз или тоосол.

    Материал по теме:

    В нормальной ситуации уровень охлаждающего раствора должен быть на уровне быстрого риска МАХ на корпусе резервуара. Это говорит о том, что мощность заполнена примерно на 50-60 процентов.

    Если на бачке такой отметки нет, ориентируйтесь на хомут.Жидкость должна доходить до верхнего края.

    1. Если происходит перегрев двигателя, попробуйте просто добавить недостающее количество охлаждающей жидкости, чтобы она была на оптимальном уровне.
    2. Если вы давно не меняли охлаждающую жидкость, лучше не добавлять свежую, а просто полностью заменить на новую охлаждающую жидкость.
    3. Выбирая между Тосолом и Антифризом, большинство владельцев ВАЗ 2110 отдают предпочтение первому. И в основном из-за финансовой доступности Тосола. Но на практике антифриз лучше .Одно из важнейших его достоинств - вещество не замерзает при сильных морозах. Для отдельных регионов нашей страны это ключевой фактор при выборе теплоносителя.

    Термостат

    Еще одна причина перегрева мотора - заклинивание клапана термостата. Если он остается в закрытом положении и не открывается, охлаждающая жидкость будет осуществлять свое движение только по небольшому контуру. В результате это приведет к сильному нагреву. электростанция. Сам по себе перегрев грозит очень и очень серьезными последствиями.

    Такая неисправность может проявиться в самый неподходящий момент - в дороге. Выполнить качественный ремонт на обочине дороги у вас вряд ли получится . Но один метод можно опробовать - постучать по корпусу термостата. Часто это позволяет на какое-то время вернуть устройству работоспособность. Так вы сможете добраться до собственного гаража или ближайшей станции техобслуживания. Там уже термостат заменен на новый. Ремонтировать нет смысла. Если он один раз возглавил, ситуация наверняка скоро повторится.

    Материал по теме:

    датчик температуры

    Датчик температуры необходим для того, чтобы реагировал на изменение нагрева мотора . При достижении указанной отметки датчик срабатывает и включает охлаждающий вентилятор.

    При выходе из строя этого устройства происходит перегрев силового агрегата, т. К. Вентилятор не работает. Следовательно, температура не опускается ниже критических отметок, а продолжает постепенно повышаться.

    Материал по теме:

    Если у вас похожая беда, застрявшая в пути ( чаще всего перегревается мотор в пробках, так как двигатель работает, а встречные воздушные потоки не охлаждаются) ), Постарайтесь побыстрее выехать из затора, найдите свободный участок дороги.

    На свободном отрезке повернуть, а затем начать торможение двигателем. Так температура снизится, перегрева не произойдет. Регулярно эксплуатировать машину никак нельзя.Но это отличный способ добраться до гаража или автосервиса, определить причину неисправности датчика, а затем заменить его.

    Вентилятор охлаждения

    Симптомы неисправности вентилятора аналогичны неработающему датчику температуры. То есть двигатель прогреется, указатель на панели приборов будет в красной зоне.

    vaz - Перевод на польский - примеры английский

    Эти примеры могут содержать грубые слова, основанные на вашем поиске.

    Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

    Эта книга также является руководством по эксплуатации и обслуживанию автомобиля Лада Гранта / ВАЗ 2190.

    Ta książka jest również Instrukcja obsługi i konserwacji samochodów Łada Granta / WAZONY 2190.

    Продам ВАЗ 210432005 С.в хорошем состоянии. Бензин-газ. Центральный замок.

    Sprzedam WAZONY 210432005r. ш. w dobrym stanie. Бензина-газ. Центральный замок.

    ВАЗ-21063: Автомобиль производства ВАЗ , с объемом двигателя от 1200 до 1800 куб. ).

    WAZ-21063: pojazd wyprodukowany przez WAZ , z silnikiem o pojemności od 1200 cm³ do 1800 cm³ (2), który jest samochodem osobowym (1), z fabrycznym kodem modelu 06 (06) i trze modi wersjj.

    Продам ВАЗ 2101 в хорошем состоянии, цвет оранжевый. шапка. Документы на ремонт двигателя подходят.

    Sprzedam ваз 2101 в добрым стане, цвет помара? czowy. шапка. naprawa silnika dokumenty w porz? dku.

    И вот Иосиф Ваз , как благовестник Шри-Ланки.

    Tutaj Józef Vaz , jako ewangelizator Sri Lanki.

    Рассмотрены факторы, влияющие на техническую надежность, безопасность и экономичность автомобилей ВАЗ, 2110 и 21109.

    Oddzielnie omówiono czynniki mające wpływ na techniczną niezawodność, bezpieczeństwo i ekonomiczność samochodu ВАЗ 2110 и 21109.

    ВАЗ 2106, 1984р.Б., Двигатель после капитального ремонта, требует косметики.

    ВАЗ 2106, 1984р.Б., Maszyna remontowanych, wymaga kosmetyk? ш.

    RU №49774 / 16.05.2011 / Львов Пожаловаться на объявление Автомобиль ВАЗ ВАЗ 2106 красный 1985 года выпуска, нормальная эксплуатация.недорого м.

    Skarga na ogłoszenie Samochodu VAZ 2106 kolor czerwony 1985 rok produkcji w .: tanio m.

    Продам авто ВАЗ 2107 Год выпуска 1991. Состояние отличное.

    Sprzedam auto ВАЗ 2107, Rok produkcji 1991.

    Требуется водитель погрузчика ВАЗ 21111.

    Potrzebny kierowca -? adowarka na ВАЗ 21111.

    Священник молельни своего родного Гоа Святой Иосиф Ваз приехал в эту страну, вдохновленный миссионерским рвением и большой любовью к своему народу.

    Pochodzący z Goa kapłan, oratorianin, św. Józef Vaz przybył do tego kraju inspirowany zapałem misyjnym i wielką miłością do jego mieszkańców.

    Книга подверглась критике со стороны бывшего министра Великобритании по делам Европы Кейта Ваз , который обвинил ее в использовании предрассудков.

    Książka ta także wzbudziła kontrowersje, kiedy brytyjski były Minister ds. europejskich Keith Vaz oskarżył ją o nadużywanie uprzedzeń związanych z Europą wschodnią.

    Вместе со своими товарищами по флоту, Тристаном Ваз Тейшейра и Бартоломеу Перестрело, он начал колонизацию островов в 1425 году.

    Otrzymał zarząd nad połową wyspy i razem z towarzyszami, Tristão Vaz Teixeirą i Bartolomeu Perestrelo, rozpoczął jej kolonizację w 1425 roku.

    УКРАВТО реализует несколько торговых марок, в том числе ЗАЗ, Daewoo, Chevrolet, , ВАЗ и Opel.

    UKRAVTO prowadzi dystrybucję kilku marek, w tym ZAZ, Daewoo, Chevrolet, ВАЗ и Opel.

    Центральное контактное лицо по государственной поддержке рыболовства Великобритании: Jacinta Vaz

    Główna osoba kontaktowa ds. pomocy państwa dla rybołówstwa w Zjednoczonym Królestwie: Jacinta Vaz

    Ботаники из водного города Нью-Мартим Ваз , в Атлантике Земли.

    Ботаника.Z океанического миаста New Martim Ваз . Океан Атлантицкий.

    Святой Иосиф Ваз продолжает быть примером и учителем по многим причинам, но я хотел бы остановиться на трех.

    Święty Józef Vaz wciąż jest przykładem i nauczycielem z wielu powodów, ale chciałbym skupić się na trzech.

    Продам ВАЗ 2105, печать, 1998 г., двигатель бензиновый после капремонта, салон 07КПП 4-х ступенчатый, кузов Седан в хорошем состоянии, есть ржавчина, пробег около 40000кМ.

    Sprzedam WAZONY 2105, wydanie 1998 roku, silnik benzynowy remontowanych, салон 07KПП 4-stopniowy, nadwozie Sedan w przyzwoitym stanie, jest rdza, przebieg oko? o 40000кМ.

    Я не Эшли Родригес ... Я Диего Ваз .

    Не Джестем Эшли Родригес ... Джестем Диего Ваз .

    А вот например номер КПП ВАЗ ЗП

    Ale na przykład, liczba PPC ВАЗ RFP

    Технические характеристики ВАЗ 2112. Все автомобили ваз

    Выпуск десятого семейства переднеприводных автомобилей ВАЗ начался в 1995 году с седана - ВАЗ 2110, в 1998 году началось производство универсала - ВАЗ 2111, а в 1999 году началась сборка хэтчбеков.В первый год выпуска хэтчбека под капот ВАЗ 21120 установили шестнадцатиклапанный 1.5, на тот момент это была вершина моторостроения ВАЗ. Спустя год, в 2000 году, появилась менее мощная модификация хэтчбека - ВАЗ 21122, которая оснащалась обычной восьмиклапанной. ВАЗ 21122 (восьмиклапанный) предлагался в следующих комплектациях: стандарт, норма и люкс, а более мощный и, возможно, даже более престижный - Lada 21120 16v предлагался в следующих комплектациях: стандарт и люкс, то есть для шестнадцатиклапанная «двойка», минимальной комплектации не было.В этом обзоре мы уделим внимание «двойке», как мы рассмотрели в отдельном обзоре.

    Внешний вид и корпус:

    Оцинкованные кузова десятого семейства в свое время наделали много шума, но при ходьбе можно увидеть ржавчину и даже сквозные дыры на порогах. Некоторые владельцы новеньких «двойок», да и вообще любой машины из десятого семейства, не подвергали кузова своих оцинкованных автомобилей антикоррозийной обработке, в результате чего днище таких машин быстро покрылось. с ржавчиной.Двенашка на 93мм короче седана - десятка, стыковка произошла исключительно в заднем свесе, колесная база у обеих моделей идентична. По сравнению с «зубилами» и ВАЗ классикой, у этих двоих неплохая аэродинамика даже по сегодняшним меркам, коэффициент лобового сопротивления ВАЗ 2112 - 0,3. В 2003 году началось мелкосерийное производство ВАЗ 21123, отличающегося от привычного «двойки» трехдверного кузова. Двери двухдверного купе на 200 мм длиннее, чем у обычного двухдверного пятидверного.ВАЗ 21122 - это тот, который с восьмиклапанным двигателем сошел с конвейера на 13-дюймовых дисках, а более мощный шестнадцатиклапанный двое сошел с конвейера на 14-дюймовых дисках. Стоит сказать, что помимо трехдверного кузова двухкамерное купе имеет более развитые колесные арки, любители тюнинга без труда установят на Ладу 21123 диски пятнадцатого диаметра. ВАЗ 21123 - машина редкая даже в России, в России. В других странах СНГ встретить модель 21123 совершенно нереально, но отличия двухдверной машины от обычной двухдверной можно посмотреть на фото.Если изначально относится к классу - B, то десятое семейство и в частности два изначально относились к классу - C, два на 320 мм длиннее Lada Kalina в кузове хэтчбек. Но по своим габаритам двенашка совершенно не вписывается в выросший современный гольф-класс, обратите внимание на такие автомобили как: - конечно, иномарки класса - С, намного крупнее десятого семейства. Заглянув в воздухозаборники переднего бампера, легко можно увидеть радиатор охлаждения, дополнительной защиты он не имеет и бывают случаи, когда в радиатор попадает камень, по отзывам автовладельцев он пробивается и вызывает течь. .Восьмиклапанный твин обут в шины размером 175/70 R13, ВАЗ 21120 с шестнадцатью клапанами обут в шины размером 185/65 R14.

    Салон и оборудование:

    Водитель, который ведет «десятку», сидя за рулем двух, практически сразу заметит одну, но довольно существенную разницу. Пластиковая крышка коробки передач у двух больше и это приводит к тому, что от правого края педали тормоза у двух до трансмиссионного туннеля - крышки коробки передач, примерно 9 см, а в этих 9 см нужно выжимаем педаль газа.На такие педали, конечно, нажимать не очень удобно, ведь вместе с газом можно нажать на тормоз и наоборот. Руль, как на других десятках и как на машинах семейства Самара 2, регулируется по углу наклона. Сиденья и дверные карты двухку-ку не обтянуты тканью того же цвета, что и кузов авто. Крыло на крышке багажника «двенашки» значительно ухудшает обзор, многие энтузиасты тюнинга его снимают, но делают это в основном ради изменившегося внешнего вида... Как показали испытания на безопасность, проведенные сотрудниками Auto Review, двухсекционная модель хорошо выдержала лобовой удар на скорости 64 км, однако ремни безопасности без натяжителей повышают вероятность травм. Бардачок в ВАЗ 2112 перед передним пассажиром достаточно вместительный, в него поместятся листы А4. В дорогой комплектации Lux, как и в случае с автомобилями семейства Samara 2, есть бортовой компьютер, который информирует водителя о мгновенном расходе топлива, среднем расходе и о том, как далеко машина может проехать на оставшемся бензине.В стандартную комплектацию входят центральный замок, иммобилайзер и электроприводы всех стеклоподъемников, опять же - как в версии Lux. Объем багажника хэтчбека - ВАЗ 2112 - составляет 400 литров, что очень внушительно для автомобиля в кузове хэтчбек. Вместимость багажника можно увеличить, сложив спинки заднего дивана.

    Техническая составляющая и характеристика ВАЗ 2112

    Изначально ВАЗ 21120 оснащался шестнадцатиклапанным двигателем объемом 1,5 литра, двигатель с двумя распредвалами выдает 91 л.с. и крутящий момент 128 Н.М. Восьмиклапанный ВАЗ 21122 изначально оснащался карбюратором 1.5 с восьмиклапанной ГБЦ, мощность силового агрегата - 71 л.с. В 2004 году на смену 1,5-литровым двигателям пришли шестнадцатиклапанные и восьмиклапанные 1.6. ВАЗ 21120 оснащался двигателем 1,6 л мощностью 89 л.с. и крутящим моментом 131 Нм. Восьмиклапанный 1.6 выдает 81 л.с. и 120 Нм крутящего момента. Степень сжатия восьмиклапанного двигателя 1,6 - 10,0: 1. Есть модификация ВАЗ 21128 с двигателем 1,8 л, но такие две машины встречаются крайне редко.Мощность от 1,8 до 98 сил не кажется слишком значительной, но такой мотор намного тяговитее, чем 1,6 и 1,5. Двести километров в час с восьмиклапанным двигателем 1.6 набирает за 13,5 с, максималка 170км. Можно отметить хорошую развесовку, 59,6% массы Лада 2112 давит на переднюю ось, а на заднюю - 40,6%. Конечно, это не 50/50, но для обычной переднеприводной машины это приемлемая развесовка. Владельцы автомобиля десятого семейства, которые раньше ездили на классике, тоже могут порадоваться пластиковой крышке двигателя - как на иномарке.В пятиступенчатую механику ВАЗ заливается масло GL4, GL5 с вязкостью 74W90, 80W90. Регулировка клапана в восьмиклапанных моторах по два требуется каждые 100 тыс.

    Технические характеристики ВАЗ 21120 1.6 16в.

    Силовая установка: 1.6 бензин 16в

    Объем: 1597куб

    Мощность: 89 л.с.

    Крутящий момент: 131 Нм

    Всего клапанов / клапанов на цилиндр: 16 В, 4 клапана на цилиндр

    Показатели эффективности:

    Набор скорости (0 - 100км): 12.5s

    Предельная скорость: 180 км

    Комбинированный расход топлива: 7,7 л

    Емкость топливного бака: 43л

    размеры: 4170мм * 1680мм * 1420мм

    Колесная база: 2492 мм

    Снаряженная / полная масса: 1060 кг / 1515 кг

    Дорожный просвет (дорожный просвет): 165 мм

    Стоимость

    Сегодня цена бывшего в употреблении ВАЗ 2112 в ухоженном состоянии составляет 5000 долларов. Лада десятого семейства, выпущенная в начале 2000-х годов и находящаяся в хорошем состоянии, стоит около 4000 долларов.

    Если молодой человек стоит перед выбором - отечественная машина или старая БМВ, десятка или бирка может показаться ему слишком скучной, но более спортивная двенадцатая может привлечь такого же покупателя.

    На ВАЗ 2112 геометрические размеры кузова обязательно понадобятся владельцу, который намерен самостоятельно ремонтировать или восстанавливать детали. Ситуация на дорогах в последнее время крайне удручающая. Из-за большого количества транспортных средств автомобилисты чаще попадают в аварии, как серьезные, так и мелкие.Не исключение в этом плане и владельцы «двойки», количество которых в России очень велико. Узнайте из статьи, как геометрические размеры кузова ВАЗ 2112 влияют на удобство управления и какие детали на этой модели наиболее подвержены деформации.

    Знакомство с «двенашкой»

    ВНИМАНИЕ! Нашел совершенно простой способ снизить расход топлива! Не верите мне? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал.А теперь на бензине экономит 35000 рублей в год!

    Автомобиль ВАЗ 2112 или «двенашка» производился, как и его аналоги, на Волжском автозаводе. Это 5-дверный кузов хэтчбек, напоминающий седан ВАЗ 2110.

    Производство «двенашек» началось в 99-м году прошлого века. Кузов машины скопировали с ВАЗ 2110, но укоротили до 4170 мм. Объем багажного отделения оказался 400 литров. За счет укорочения кузова машина по сравнению с «десяткой» стала лучше реагировать на поворот руля.

    И в целом модель имеет более спортивный характер, чем ВАЗ 2110. Сочетая в себе все достоинства «десятки», ВАЗ 2112 оснащается еще и задним сиденьем универсала 2111.

    Явные улучшения по сравнению с предыдущими моделями заключаются в следующем:

    • Несмотря на небольшую длину кузова, небольшой объем хэтчбека можно увеличить трансформацией заднего сиденья;
    • Лучшая управляемость, особенно при входе в повороты.

    Как и большинство моделей ВАЗ, «двенашка» выпускалась в нескольких модификациях и исполнениях.В частности, отметим ВАЗ 21123 в кузове купе. Эта модификация даже прошла 3 рестайлинга кузова и изначально имела своеобразный оригинальный капот и бампер. Впоследствии модель оснастили решеткой радиатора и стандартной вытяжкой.

    Особенности тела и важность геометрических размеров

    В целом модель «Двенашка» - чуть ли не самый популярный автомобиль в отечественном автопроме, он недорогой, с хорошим дизайном и большим разнообразием конструкций кузова.

    При разработке данной модели производитель учел множество факторов, в том числе соответствие индивидуальным вкусам каждого покупателя.В связи с этим было выпущено несколько вариантов кузова Ваз 2112, каждая из которых имела разные цели.

    Купе, универсал, седан, хэтчбек - все эти типы кузова оснащались «двойкой». Купе правильнее называть 3-дверным хэтчбеком. Это самая редкая модификация ВАЗ 2112. Спортивный дизайн выгодно отличает его от других версий семейства, которые в целом достаточно однообразны.

    Кузовной ремонт ваз 2112 купе

    Специалисты считают, что именно купе ВАЗ 2112 вправе называться лучшим по конструктивным особенностям кузова и дизайну.Всего было выпущено около 10 тысяч автомобилей этого типа, после чего производство было прекращено.

    Размеры и габариты, наряду с типом конструкции кузова, также играют большую роль в обеспечении комфорта пассажиров и хорошей управляемости. Некоторые модификации ВАЗ 2112 даже оснащались люком, повышающим удобство эксплуатации автомобиля.

    Итак, вот габариты кузова на ВАЗ 2112:

    • Кузов - хэтчбек;
    • Длина, мм - 4170;
    • Высота, мм - 1435;
    • Ширина без зеркал заднего вида, мм - 1680;
    • Ширина с зеркалами заднего вида, мм - 1875.

    Как видно из таблицы, они лучше соответствуют современным требованиям и помогают машине справляться с большим количеством функций. Хороший простор салона и багажника «двойки» - яркое тому подтверждение. Пассажиры внутри чувствуют себя очень комфортно, машина способна перевезти много груза, если вы планируете семейную поездку на дальние расстояния.

    Кузовные детали

    Ваз 2112 пользуется популярностью у начинающих автомобилистов. Этим можно объяснить определенные недостатки и деформации, которые со временем появляются на элементах кузова автомобиля.Начинающий водитель обычно неопытен и совершает определенные ошибки, которые приводят к авариям или поломкам.

    Примечание. Бамперы страдают чаще других. Эти элементы кузова повреждаются при резком торможении или при несвоевременном трогании, что приводит к ударам спереди и сзади.

    Крылья автомобиля не менее подвержены деформации. Эти детали сами по себе не очень прочные и при столкновении с серьезной аварией сильно деформируются.Менее серьезные поломки можно исправить, по габаритам, которые дает стандартная геометрия кузова ВАЗ 2112. Сложные деформации не подлежат восстановлению, их легче заменить.

    Примечание. Чаще всего страдают передние крылья ВАЗ 2112, так как именно эти детали ломаются при боковых лобовых ударах, когда «двойка» не поддается.

    И, конечно же, коррозия съедает очень много деталей ВАЗ 2112, если владелец недостаточно заботится о транспортном средстве... Чаще всего отрицательно сказывается рожь на капоте, дверях и тех частях кузова, которые либо скрыты от глаз, либо расположены вблизи дорожного покрытия.

    Геометрические размеры проемов

    Для корпуса 2111 Для корпуса 2112 Для корпуса 21123
    A - длинная диагональ рамы заднего бокового окна - 780 мм D - длинная диагональ рамы заднего бокового окна - 710 мм I - короткая диагональ проема передней двери - 1000 мм
    B - короткая диагональ рамы заднего бокового окна - 370 мм E - короткая диагональ рамы заднего бокового окна - 230 мм K - большая диагональ проема передней двери - 1500 мм
    B - диагональ проема задней двери - 1280 мм F - диагональ проема задней двери - 1320 мм M - короткая диагональ рамы заднего бокового окна - 720 мм
    D - расстояние от середины верхней балки проема задней двери до середины нижней балки проема - 925 мм З - расстояние от середины верхней балки проема задней двери до середина нижней балки проема - 1050 мм Н - длинная диагональ рамы заднего бокового окна - 1040 мм

    Подробнее о том, какие основные габариты кузова Ваз 2112, можно узнать из таблицы выше и из фотоматериалов.Кроме того, вы можете найти ценную информацию о методах измерения геометрических диагоналей из других инструкций, представленных на нашем сайте.

    ВАЗ-2112 - динамичный комфортабельный автомобиль, отличающийся современным дизайном, улучшенными ходовыми качествами и более высоким уровнем оснащения.

    3 февраля 1998 года на конвейере Волжского автомобильного завода началась сборка автомобилей ВАЗ-2112. Именно эта дата рождения «двенадцати» указана в книге «ВАЗ: Страницы истории».На сайте Дирекции технического развития ОАО «АВТОВАЗ» датой начала производства данной модели является 1999 год. А первая серийная партия из 32 машин поступила в продажу только 20 марта 2000 года. И до июля 2000 года. Продажа ВАЗ-2112 осуществлялась только на тольяттинской площадке через сеть АвтоВАЗтехобслуживание.

    ВАЗ-2112, хэтчбек, собран на базе «дюжины», с укороченным до 4170 мм кузовом пятидверного хэтчбека (объем багажника 400 л), за счет чего более четкая реакция на поворот руля.«Двенадцатая» имеет свой, более спортивный характер управляемости, но по комфорту эта машина сильно отличается в лучшую сторону от «девятки» с аналогичным типом кузова. С 2000 года выпускается более дешевая модификация ВАЗ-21122.

    Кузов ВАЗ-2112 - практически полная копия несущего цельнометаллического кузова «десятки» за исключением задней части. На конструктивные особенности повлияла и замена заднего сиденья, которое было позаимствовано от универсала ВАЗ одиннадцатой модели.Сохраняя все положительные качества автомобиля LADA-110, этот автомобиль обладает дополнительными преимуществами: при небольшой длине кузова небольшой багажный отсек можно увеличить при складывании заднего сиденья. Спинка заднего сиденья разделена на 2 части, которые можно складывать независимо друг от друга, тем самым сохраняя удобство «универсала» при транспортировке малогабаритных грузов.

    В стандартную комплектацию входят люк, электрические стеклоподъемники, иммобилайзер, центральный замок, электрозамок крышки багажника, электро подогрев передних сидений, роскошный салон (как АвтоВАЗ называет обычную велюровую «десятку» салона) и другие важные мелочи.Дополнительно по вашему желанию может быть установлен гидроусилитель руля, антиблокировочная тормозная система.

    Передняя и задняя подвески в сочетании с легким реечным рулевым управлением и вентилируемыми 14-дюймовыми передними тормозами обеспечивают плавное управление и точное управление. Все автомобили оснащены рулевой колонкой с регулировкой по углу наклона.

    Автомобильные системы спроектированы таким образом, что обеспечивают надежную без проблем работу при температурах от -40 до +45 С. В этом автомобиле вы не останетесь беззащитными перед непогодами ни в одном населенном пункте мира.В самые сильные морозы эффективный обогреватель обеспечивает температуру в салоне до 20 С. Техника освещения эффективна как темными ночами, так и в сильный туман.

    В этом автомобиле используется двигатель с многоточечным впрыском с электронным управлением (каждый цилиндр имеет собственное сопло) и электронная система зажигания. Двигатель рабочим объемом 1,5 литра с 16 клапанами, двухвальной ГБЦ, обеспечивающий повышенную мощность (69 кВт) и крутящий момент (130 Нм), что позволяет автомобилю иметь улучшенные динамические качества. 16-клапанный 94-сильный двигатель позволяет разогнаться до скорости 185 км / ч.В значительной степени этому способствует низкий аэродинамический коэффициент Сх = 0,3.

    Выпускаются следующие модификации: ВАЗ-21120 с 16-клапанным многоклапанным двигателем с 14-дюймовыми шинами и версия ВАЗ-21122 с 8-клапанным многоклапанным двигателем с 13-дюймовыми шинами. Оба двигателя имеют рабочий объем 1,5 литра. Также есть вариант ВАЗ-2112и (инжектор).

    В октябре 2003 года началось серийное производство автомобиля ВАЗ-21123 на площадках одного из партнеров АВТОВАЗа - Автокомплекта.ВАЗ-211223 - трехдверный хэтчбек семейства ВАЗ-2110 («купе»).

    Трехдверное купе отличается от стандартного хэтчбека главным образом наличием всего трех дверей вместо пяти. Однако этот фактор привел к существенным изменениям характера машины. Например, внешний вид автомобиля стал намного спортивнее и стремительнее, чего явно не хватало другим моделям «десятого» семейства, особенно седану. Безусловно, элегантности добавляет задний спойлер, который отличается от того, что ставят на «ВАЗ-2112».Также появились новые наружные зеркала заднего вида.

    Двери стали шире на двести миллиметров. Это оценят «респектабельные» люди, с трудом вписывающиеся в стандартную «десятку» или «двенадцатую». Для перехода на заднее сиденье спинки откидываются так же, как в 2108. И пусть дверной проем «сто двадцать третье» будет немного уже, чем «восьмерка», - задним пассажирам это не будет ощущаться благодаря почти вертикальная средняя стойка. (В ВАЗ-2108 он наклонен вперед - стилистическое решение - что при заходе на заднее сиденье доставляет некоторые неудобства.) Тяжелые двери имеют прочные литые петли.

    Технический эффект от устранения двух дверей - более жесткий кузов. Конечно, плавностью хода пришлось немного пожертвовать - корпус перестал «играть», смягчили удары, но управляемость заметно улучшилась. Этому способствует и более жесткая подвеска.

    Подвеска заметно жестче стандартной, но для настоящей боевой машины все же мягкая. Однако купе создавалось для энергичной, но все же нормальной эксплуатации, а не для митингов.Руль «упругий», строгий, четкий, напоминает «восьмерку». В любом случае разница с «двенадцатой» очень заметна.

    Самая простая «стандартная» комплектация с двигателем ВАЗ-2112 и 14-дюймовыми колесами ориентирована на деловых людей, которые, как правило, используют только одно-два сиденья (заднее сиденье все же присутствует «на всякий случай»). В зависимости от характера и достатка клиента автомобиль будет укомплектован всем, что душе угодно. На выбор: колеса 14 и 15 дюймов, несколько вариантов сидений - стандартные «десятые», оригинальные ковшовые и даже фирменные «Рекаро», кондиционер, гидроусилитель руля.А чуть позже появится «спортивная» версия - с двигателем побольше и шинами 195 / 55R15.

    Помимо обычной версии трехдверного хэтчбека «Автокомплект» готов выпустить на рынок более мощную модификацию нового ВАЗ-21128, уже оснащенного 1,8-литровым инжекторным двигателем и прошедшего «доработку». "специалистами по тюнингу автомобилей. При этом автомобиль отличается от базовой версии не только технической начинкой, но и дизайном интерьера и даже некоторыми изменениями экстерьера.Двигатель установлен на подрамнике, чтобы сделать предку еще жестче и «заточить» рулевое управление. При этом появится сопутствующий эффект - несколько уменьшатся вибрации, передаваемые от двигателя на кузов. Стоимость данной модификации точно не определена - она ​​может варьироваться в зависимости от уровня оснащения и набора переделок.

    Модификации

    • ВАЗ-21120 - с 16-клапанным двигателем с многоточечным впрыском топлива, рабочий объем 1.5 литров. 14-дюймовые диски.
    • ВАЗ-2112-37 - гоночная модель ВАЗ-2112, подготовленная к «кольцу» в зачетной группе Кубка «Лада». Двигатель ВАЗ-2112, 1,5 л, 74 кВт / 100 л.с. с., Кузов Хэтчбек, количество дверей - 5, количество посадочных мест - 1, оборудован каркасом безопасности, внешним аэродинамическим комплектом, передним удлинением опорных стоек.
    • ВАЗ-21122 - с 8-ми клапанным двигателем с многоточечным впрыском топлива, рабочим объемом 1,5 л, колесами 13 дюймов.
    • ВАЗ-211223 - трехдверный хэтчбек семейства ВАЗ-2110 («купе»).

    Оборудование ВАЗ-2112

    Существуют следующие модификации автомобилей ВАЗ-21120 - 01 «норма» и 02 - «люкс», ВАЗ-21122 - 00 «стандарт», 01 - «норма» и 02 - «люкс».

    Габаритные размеры ВАЗ-2112

    Технические характеристики

    ВАЗ 2112

    ВАЗ 21121

    ВАЗ 21122

    перед

    перед

    перед

    Макферсон

    Макферсон

    Макферсон

    продольно-рычажный

    продольно-рычажный

    продольно-рычажный

    диск

    диск

    диск

    барабан

    барабан

    барабан

    кабель

    кабель

    кабель

    кабель

    кабель

    кабель

    не более 72

    не более 72

    не более 72

    Модель

    Тип корпуса
    Количество мест
    Кол-во дверей
    Объем багажника, (дм3)
    Габариты автомобиля:
    - длина, (мм)
    - ширина без зеркал, (мм)
    - высота, (мм)
    Собственная масса, (кг)
    Основание, (мм)
    Колея передняя, ​​(мм)
    Колея задняя, ​​(мм)
    Дорожный просвет до поддона, (мм)
    Дорожный просвет до самой нижней точки выхлопной системы, (мм)
    Характеристики устройства:
    Двигатель
    Шины
    Колеса рабочие
    Рулевое управление
    Передняя подвеска
    Задняя подвеска
    Количество ступеней редуктора
    Передаточное число:
    Я передаю
    2-я передача
    III шестерня
    IV передача
    В шестерня
    Реверс
    Передние тормоза
    Задние тормоза
    Привод стояночного тормоза
    Привод сцепления
    Динамические и рабочие характеристики:
    Максимальная скорость с полной нагрузкой, (км / ч)
    Время разгона до 100 км / ч с полной нагрузкой, с
    Наименьший радиус поворота, (м)
    Максимальный подъем без ускорения
    Тормозной путь с грузом от 80 км / ч, (м)
    Расход топлива при 90 км / ч, (литров на 100 км)
    Расход топлива при 120 км / ч, (литров на 100 км)
    Расход топлива в городском цикле, (л на 100 км)
    Емкость топливного бака, (л)
    Масса буксируемого прицепа с тормозами, (кг)
    Масса буксируемого прицепа без тормозов, (кг)
    Cx (коэффициент аэродинамического сопротивления)
    Уровень шума в салоне при 100 км / ч, (дБ)

    Технические характеристики ВАЗ-2112-37

    Двигатель ВАЗ-2112
    Рабочий объем 1500 куб. См
    Количество клапанов 16
    Система управления "5 января.1 "с измененными калибровками
    Выхлопная система проходной, с коллектором 4-2-1
    Максимальная мощность 100 л.с. при 5800 об / мин
    Максимум 135 Нм
    крутящий момент при 5000 об / мин
    Сцепление Sachs
    Трансмиссия ВАЗ-2112-69, усиленный
    Передаточное число
    I 2,92
    II 2,05
    III 1,55
    IV 1,31
    В 1,13
    Основная пара 4,1-4,7
    Подвеска
    Пружины специальные виды спорта
    Амортизаторы ВАЗ-2112-27, газовый
    Поперечный стабилизатор усиленный (21 мм)
    устойчивость
    Кронштейны сталь, армированная
    Тормозная система
    Передние тормоза AP Racing, дисковый, вентилируемый
    Задние тормоза AP Racing, диск
    Регулятор тормозных сил AP-Racing
    Шины Мишлен 18 / 58-15 *
    Количество мест Sparco
    Руль Sparco
    Ремни Сабельт
    Система пожаротушения Sparco
    Снаряженная масса 910 кг
    * Вариант для асфальтовых ралли.
    Результаты измерений
    Максимальная скорость, км / ч 147,5
    Время разгона, с
    0-50 км / ч 3,05
    0-100 км / ч 8,78
    в пути 400 м 16,69
    в пути 1000 м 31,77
    60-100 км / ч (III) 5,20
    60-100 км / ч (IV) 7,94
    80-120 км / ч (В) 8,95
    Биение, м
    от 50 км / ч 307
    130-80 км / ч 634

    Модификации

    LADA 21120 (ВАЗ-21120): 16-ти клапанный 1.5-литровый двигатель 21120 в стандартной версии и в версии люкс GLI.
    LADA 21121 (ВАЗ-21121): 8-клапанный 1,6-литровый двигатель 21114.
    LADA 21122 (ВАЗ-21122): 8-клапанный 1,5-литровый двигатель 2111. Бюджетная версия на дисках R13, невентилируемые тормоза от ВАЗ 2108 и без стеклоподъемников.
    LADA 21124 (ВАЗ-21124): 16-клапанный 1,6-литровый двигатель 21124. Выпускался с 2004 по 2008 год. В данной модификации двигателя 2112 проблема с загибом клапанов решена за счет увеличения глубины расположения клапанов. канавки в головках поршней (до 6.5 мм). Кроме того, был переработан блок цилиндров для достижения рабочего объема 1,6 литра. Для этого его высота была увеличена на 2,3 мм соответственно, а радиус кривошипа коленчатого вала увеличен на 2,3 мм.
    LADA 21128 (ВАЗ-21128): 16-клапанный 1,8-литровый двигатель мощностью 98 л.с. и 123 л. Это роскошная версия автомобиля от ЗАО «Супер-Авто».

    Тактико-технические характеристики ВАЗ 2112 двенадцатый хэтчбек

    Максимальная скорость: 185 км / ч
    Время разгона до 100 км / ч: 12.5 с
    Расход топлива на 100 км по городу: 9,4 л
    Расход топлива на 100 км по трассе: 5,9 л
    Расход топлива в смешанном цикле на 100 км: 7,4 л
    Объем бензобака: 43 л
    Снаряженная масса: 1060 кг
    Допустимая полная масса: 1515 кг
    Размер шин: 175/65 R14

    Характеристики двигателя

    Расположение: спереди, поперек
    Объем двигателя: 1597 см3
    Мощность двигателя: 90 ч.п.
    Число оборотов: 5000
    Крутящий момент: 131/3700 ​​* м
    Система подачи: Распределенный впрыск (многоточечный)
    Турбонаддув: не
    Газораспределительный механизм: DOHC
    Расположение цилиндров: Рядный
    Количество цилиндров: 4
    Диаметр цилиндра: 82 мм
    Ход поршня: 75,6 мм
    Степень сжатия: 10.3
    Количество клапанов на цилиндр: 4
    Рекомендуемое топливо: AI-95

    Тормозная система

    Передние тормоза: Диск
    Задние тормоза: Барабан

    Рулевое управление

    Тип рулевого управления: Зубчатая рейка
    Усилитель руля: не

    Трансмиссия

    Привод: Передний
    Количество передач: Коробка механическая - 5

    Подвеска

    Передняя подвеска: независимая, рессорная
    Задняя подвеска: полунезависимая, рессорная

    Кузов

    Тип кузова: хэтчбек
    Количество дверей: 5
    Количество мест: 5
    Длина станка: 4170 мм
    Ширина станка: 1680 мм
    Высота станка: 1420 мм
    Колесная база : 2489 мм
    Колея передняя: 1400 мм
    Колея задняя: 1370 мм
    Дорожный просвет (клиренс): 171 мм
    Объем багажника: 400 л

    Производство

    Год выпуска: с 1999 по 2008

    Малолитражные автомобили ВАЗ-2110 (экспортное наименование LADA 110) с четырехдверным пятиместным кузовом типа седан (класс С по международной классификации) комплектуются 1.6-литровые инжекторные двигатели: восьмиклапанный мод. ВАЗ-21114 мощностью 80,2 л.с. и шестнадцатиклавишный обр. ВАЗ-21124 мощностью 89,1 л.с. Двигатели расположены поперек моторного отсека, оснащены трехходовым катализатором выхлопных газов замкнутого цикла и соответствуют нормам Евро-2 и Евро-3. Ранее на автомобили устанавливались двигатели рабочим объемом 1,5 литра: сначала карбюраторные, а затем инжекторные. Рисунок: 1.1. габариты автомобиль ВАЗ-2110 Кузов несущий, цельнометаллический, сварной конструкции с распашными дверями, передними крыльями, капотом и крышкой багажника.Люк, открывающийся из багажника в салон, позволяет перевозить длинномерные предметы. Часть выпуска модификации 21103 с 16-клапанным двигателем ВАЗ-2112 оснащается кондиционером, а с конца 2002 года по заказу - гидроусилителем руля от ZF. Эта модификация отличается от базового капота интегрированной решеткой радиатора более современной формы и передним бампером, а также оригинальными фарами. Также были изменены задние фонари, молдинги и детали интерьера.В 1998 году начато производство автомобиля ВАЗ -2111 (экспортное наименование LADA 111) с кузовом универсал. По компоновке, двигателю, трансмиссии, шасси, оснащению кузова эта машина идентична ВАЗ-2110. Отличается только измененной задней частью с большой дверью багажника. Багажник у этой машины самый вместительный в семье: 490 литров при поднятом заднем ряду сидений и 1420 литров в сложенном состоянии. Автомобиль ВАЗ -2112 выпуска (экспортное наименование LADA 112) с кузовом типа хэтчбек был запущен в 2000 году.Компоновка этого автомобиля такая же, как у ВАЗ-2111, но кузов имеет большой угол наклона оперения. На этой модели автомобиля используются только инжекторные двигатели: как 8-клапанные, так и 16-клапанные. Заднее сиденье складывается в соотношении 2: 3, что увеличивает объем багажника с 415 литров до 1270 литров.
    Рисунок: 1.2. Габаритные размеры автомобиля ВАЗ-2111 Салон, как и другие модели семейства, оборудован комплектациями «стандарт», «норма» и «люкс». Новейшее оборудование включает в себя противотуманные фары, очиститель и омыватель фар, 14-дюймовые легкосплавные диски, трехкомпонентный каталитический нейтрализатор (Евро-2), внутреннюю шумоизолирующую обивку капота, планку безопасности в дверях, иммобилайзер, бортовая система управления, бархатная обивка сидений и мягкая обивка дверей, центральный электрозамок дверей, электрические стеклоподъемники.По дополнительному заказу устанавливаются бортовой компьютер, подогрев передних сидений, электропривод зеркал заднего вида, антиблокировочная система тормозов, подушки безопасности и люк.
    Рисунок: 1.3. Габаритные размеры автомобиля ВАЗ-2112

    Ваши отзывы, комментарии, вопросы и ответы на сайте

    Все желающие могут принять участие в обсуждении причин неисправности и других проблем.
    Если знаете, что ответить, напишите и тем самым помогите другим владельцам ВАЗ 2110 в их поисках истины.

    Elyza 2016-06-01 00:54:14

    Приятно найти человека, который может так хорошо объяснить


    Руслан 2014-05-06 19:37:23

    У 2112 расстояние между центром заднего колеса и концом заднего бампера составляет менее 949 мм.

    Автор: alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
