Датчик положения коленвала ВАЗ 2108, 2109, 2110-2114, 2115 с ЭСУД (инжектор) (2112-3847010 ,30.3847, 191.3837)

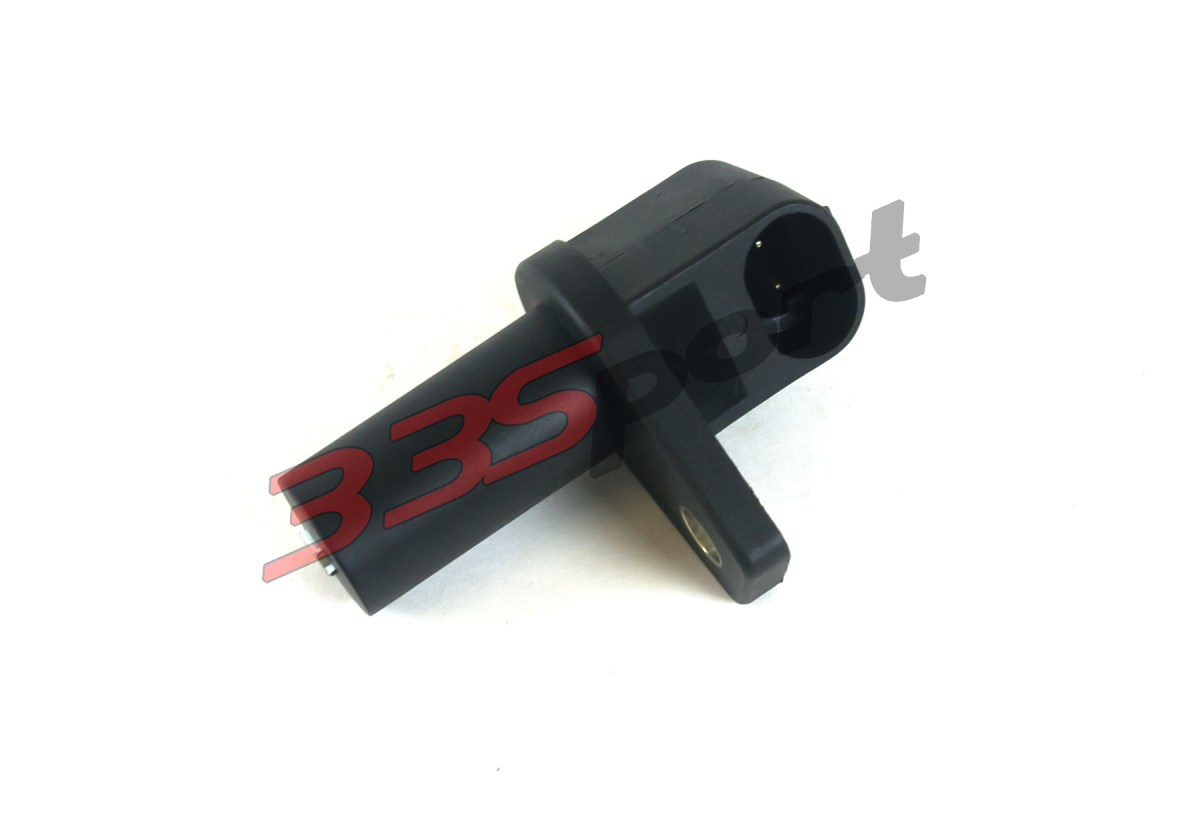

Датчик положения коленвала ВАЗ 2108, 2109, 2110-2114, 2115 (2112-3847010-04 ,30.3847, 191.3837) служит для формирования электрического сигнала при угловом изменении положения специального зубчатого шкива, установленного на коленчатом валу двигателя. Датчик коленвала 2112-3847010-04 используется в составе электронной системы управления двигателем внутреннего сгорания с впрыском топлива.

Датчик положения коленвала 2112-3847010-04 применяется в двигателях легковых автомобилей ВАЗ, может заменять аналогичные импортные датчики DR6123, DR6130. Датчик коленвала 2112-3847010-04 ВАЗ 2107, 2108, 2109, 2110, 2112, 2114, 2115, 1117, 1118, 1119, 2170 является аналогом датчиков положения коленвала 30.3847, 191.3837, 402.3847.

Цена на датчик положения коленвала ВАЗ 2108, 2109, 2110-2114, 2115 указана при покупке за наличный расчет или по предоплате для безналичного расчета.

Вас заинтересовала цена на датчик положения коленвала ВАЗ 2108, 2109, 2110-2114, 2115, но вы в чем-то немного сомневаетесь или не совсем уверены?

Не стесняйтесь, позвоните по тел. +375 (44) 738-86-88 и узнайте: как можно купить датчик положения коленвала ВАЗ 2108, 2109, 2110-2114, 2115.

Купить датчик положения коленвала ВАЗ, а также другие сопутствующие запчасти ВАЗ можно в Речице (Гомеле и Гомельской области) просто позвонив по телефону или оставив заявку на сайте, а также в нашем магазине по адресу ул. Луначарского, 39, оф. 4.

Датчик положения коленвала 2112-3847010-04 вы можете купить или заказать без всякого труда в нашем магазине за наличный или безналичный расчет.

Надеемся, что вы положительно оцените сотрудничество с нами и станете нашим постоянным клиентом!

Установка датчика положения коленвала ВАЗ 2112-3847010-04 (позиция 12) на автомобиле:

Датчик положения коленвала ВАЗ 2108, 2109, 2110-2114, 2115 с ЭСУД (инжектор) (2112-3847010 ,30.

3847, 191.3837)

Цена на датчик положения коленвала ВАЗ 2108, 2109, 2110-2114, 2115 указана при покупке за наличный расчет или по предоплате для безналичного расчета. Вас заинтересовала цена на датчик положения коленвала ВАЗ 2108, 2109, 2110-2114, 2115, но вы в чем-то немного сомневаетесь или не совсем уверены?

Надеемся, что вы положительно оцените сотрудничество с нами и станете нашим постоянным клиентом!

Установка датчика положения коленвала ВАЗ 2112-3847010-04 (позиция 12) на автомобиле:

Страница не найдена

ИНН

Название компании

Краткое наименование

КПП

ОГРН

Юридический адрес

opf full

Уже работаете с нами? Нет, я новый клиентДа, уже работаем? Если Вы когда-нибудь совершали заказы у нас, то обязательно выберите «Да, уже работаем»

Адрес доставки ? Если у Вас несколько адресов, то укажите основной (с большим кол-вом доставок)

Телефон для связи

Контактное лицо

E-mail ? Будет использоваться для обратной связи и как логин для входа в Личный кабинет

Датчик коленвала признаки неисправности ваз 2115

Признаки неисправности и ошибки ДПКВ

ДПКВ

Датчик положения коленчатого вала (ДПКВ) также называют датчиком синхронизации, поскольку контролёр за счёт него синхронизирует свою работу с работой двигателя.

Как работает ДПКВ?

Принцип работы датчика заключается в формировании сигналов по принципу индукции: в момент, когда шкив коленчатого вала проходит своими зубьями около сердечника ДПКВ, создаются импульсы переменного тока. Иными словами, по вращению шкива, датчик считывает зубья, и ЭБУ (контроллёр) контролирует работу двигателя (контролирует работу форсунок и системы зажигания). Поэтому, если датчик будет неисправен, запустить двигатель у вас не получится.

Местонахождение датчик положения коленвала

Где находится ДПКВ?

Датчик положения коленчатого вала находится в подкапотном пространстве, рядом с распределительным валом, около шкива привода генератора (обратите внимание на рисунок).

Признаки неисправности ДПКВ

К признакам неисправности датчика положения коленчатого вала можно отнести следующие симптомы:

Нестабильная работа двигателя на холостом ходу.
Глохнет на холостом ходу ( нет холостого хода), (стоит отметить, что данные признаки неисправности имеют датчики: РХХ, ДПДЗ; советуем обратить на это внимание).
Двигатель глохнет.
Двигатель не заводится.
Падение мощности двигателя.
Возникает детонация при нагрузке на двигатель.
Пропуск искры.

О том, как устранить неисправность ДПКВ, читайте статью: Как устранить неисправности ДПКВ? Как проверить и заменить ДПКВ?

Цена на ДПКВ

Цена на Датчик положения коленчатого вала составляет примерно 250-350р. в зависимости от региона. Купить датчик можно в любом магазине автозапчастей.

Номер ДПКВ

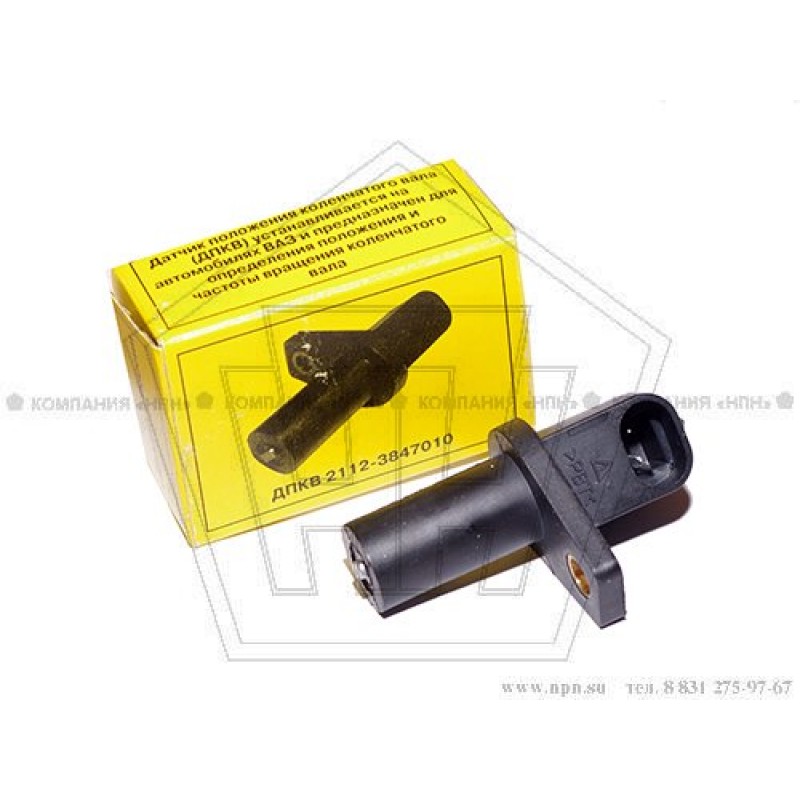

Номер датчика коленчатого вала по каталогу: 2112-3847010-04. Данный датчик устанавливается на двигатли ВАЗ. Так же возможна замена данного датчика на: DR6123, DR6130.

Ошибки ДПКВ

Прочитать ошибки ДПКВ можно как с помощью диагностики, так и с помощью бортового компьютера. Так же, при наличии ошибки ДПКВ на приборной панели будет гореть лампа «CHECK ENGINE».

Ошибка 0335 – не верный сигнал ДПКВ.

Ошибка 0336 — Ошибка сигнала датчика положения коленчатого вала.

vaz-2114-lada.ru

Признаки неисправности датчика коленвала ВАЗ-2114: фото и видео

Многие автомобилисты сталкивались с тем, что переставал работать датчик коленчатого вала ВАЗ-2114. Но, при этом, не все автолюбители понимали признаки неисправности, пока не обращались в автосервис. Итак, в данной статье рассмотрим, по каким причинам можно определить выход из строя датчика, а также как это диагностировать.

Варианты датчиков коленвала на ВАЗ-2114

Датчик положения коленчатого вала

Рассматривая вопрос неисправности датчика коленчатого вала, стоит обратить особое внимание на возможные варианты данной детали.

По техническим данным завода изготовителя существует несколько изделий, которые можно различить по конструктивным особенностям и принципу действия:

Индуктивный. Внутри изделия располагается металлический стержень, который окружен магнитом. Все изделие имеет медную обмотку, которая выведена к проводам подключения. Когда рядом с датчиком находится металлическая деталь, на стержне появляется импульс, уходящий к ЭБУ.
Датчик холла расположенный внутри датчика коленчатого вала. Когда металлическое изделие присоединяется к нему, его состояние меняется.
Частотные. В данном случае, электронный блок управления посылает определенный импульс, и когда к датчику подходит металлическая деталь, частота этого импульса меняется, чем дает сигнал ЭБУ.

Признаки неисправности

Месторасположение датчика коленвала возле маховика

Признаков неисправности датчика положения коленчатого вала не так и много.

Как показывает практика, во многих случаях, проблемы с изделием вызываются тем, что на нём налипает грязь или налет, который не дает считывать данные, или делает эту операцию некорректной.

Итак, рассмотрим основные признаки неисправности ДПКВ:

Схематическое обозначение расположения датчика коленвала относительно маховика

Нестабильный режим на холостом ходу.
Плавают обороты. Это будет видно по показаниям тахометра на приборной панели. Выглядеть это будет так: автомобиль набирает обороты, а потом они резко падают в одном и том же режиме работы.
Потеря мощности.
Провалы при разгоне.
Автомобиль заводятся очень плохо.

При этом стоит демонтировать датчик и провести ему диагностику. Ее можно сделать простым способом – мультиметром, или при наличии осциллографа – этим прибором.

Наглядный пример расположение датчика относительно маховика

Также, кроме признаков неисправности стоит рассмотреть причины, по которым датчик положения коленчатого вала может выйти из строя:

Деформация или разрушение корпуса.
Короткое замыкание, которое привело к повреждению обмотки.
Износ.

Методы диагностики

При демонтированном датчике, можно провести диагностические операции, которые точно определят, состояние изделия и его работоспособность. Итак, рассмотрим, методы диагностики ДПКВ:

При помощи мультиметра. При этом необходимо замкнуть разъемы подачи питания на сопротивление. Нормальный показатель должен составлять 500-700 Ом.
Второй способ, также предусматривает использование мультиметра. На нем устанавливается показатель 200 милливольт, а к сердечнику датчика подноситься металлический предмет. Если датчик исправный, то на мультиметре будет видно колебание показателей.

При помощи осциллографа. Этот прибор показывает самый точный результат со всех способов диагностики. Тест проводится в разных режимах: на 800 оборотах (то есть на холостых), 2000 и по нарастающей до 6000. В зависимости от результата на экране, можно установить причину неисправности.
Осциллограмма проверки датчика коленвала

Выводы

Причины неисправности датчика положения коленчатого вала ВАЗ-2114 — установлены. Так, не стоит забывать, что необходимо удостовериться, на самом ли деле причина именно в нем, или по автомобилю существуют еще неисправности. Для этого существуют варианты диагностики, которые можно и нужно применять.

carfrance.ru

Как устранить неисправности ДПКВ

ДПКВ

ДПКВ является одним из самых важных датчиков автомобиля, т.к. без него авто просто на просто не заведётся.

Напомню, что Датчик положения коленчатого вала (ДПКВ)-передают полученный импульс тока контроллёру, который в свою очередь регулирует работу двигателя. Более подробно ДПКВ читайте в статье: ДПКВ на ВАЗ. Принцип работы, признаки неисправности.

Датчик представляет из себя простейший механизм, поэтому ломаться там нечему. Но тем не менее, ничего вечного не бывает, и датчик выходит из строя.

Признаки неисправности ДПКВ

Неровная работа двигателя на холостом ходу.
Нет холостого хода (стоит отметить, что данные признаки неисправности имеют датчики: РХХ, ДПДЗ; советуем обратить на это внимание).
Двигатель не заводится.
Падение мощности двигателя.
Возникает детонация при нагрузке на двигатель.

Как отремонтировать ДПКВ?

К сожалению, ДПКВ не поддаётся ремонту, НО! Чаще всего неисправность возникает не в самом датчике, а в цепи датчика. Иными словами, если ДПКВ сломался, то его нужно заменить на новый, но перед заменой нужно проверить проводку, подходящую к датчику.

При неисправном датчике, бортовой компьютер или диагностика выдаёт следующие ошибки:

Ошибка 0335 – неверный сигнал ДПКВ.
Ошибка 0336 — Ошибка сигнала датчика положения коленчатого вала.

Чаще всего провода ломаются в районе разъёма. При чём, изоляция остаётся невредимой, поэтому определить на глаз обрыв провода не получится. В данном случае делаем следующее: снимаем колодку проводов с датчика, и поочерёдно попробуем вытянуть провода, приложив небольшое усилие. Если произошёл обрыв, то вы порвёте изоляцию и вытяните кусок оборванного провода.
Неисправность ДМРВ. Да, Да, Именно он! При неисправном ДМРВ, ошибка (0335) датчика положения коленвала выскакивает при включении зажигания. Дело в том, что, когда мы проворачиваем ключ зажигания, запускается процесс диагностики ДПКВ с использованием сигнала о расходе воздуха.
Так же ошибка 0335 может возникать в следствии импульсных помех, создаваемых проводкой генератора.
Износилась демпферная резина на шкиве, или сам шкив. В данном случае, шкив будет вращаться «восьмёркой».
Поломались зубья на шкиве, поэтому датчик получает импульс, не совместимый с работой двигателя.
Неисправность самого датчика — проверьте ДПКВ (Как проверить и заменить ДПКВ?).

vaz-2114-lada.ru

Признаки неисправности датчика коленвала ВАЗ-2114

Одну из самых важных ролей в стабильной работе двигателя играет датчик положения коленчатого вала. Именно из-за неисправности этого единственного датчика вся электрическая схема управления двигателем может отказаться работать, и мотор не будет заводиться. Важно знать, какие имеются у датчика коленвала ВАЗ-2114 признаки неисправности, чтобы избежать дополнительных проблем с устройством.

Виды датчиков положения коленчатого вала

Датчики коленчатого вала отличаются по своим особенностям конструкции:

магнитные;
оптические;
построенные на эффекте Холла.

Магниторезистивный тип датчика осуществляет свою работу под воздействием магнитного поля, которое возникает от находящегося поблизости постоянного магнита. Оптические датчики, в свою очередь, оснащены встроенным зубчатым диском. Датчик с эффектом Холла напоминает своим принципом работы распределитель зажигания, так как сила тока в нем изменяется в зависимости от силы магнитного потока.

Роль зубчатого колеса

Этот механизм обязательно должен располагаться вместе с датчиком положения коленчатого вала. Механизм взаимодействия этих деталей устроен следующим образом: когда зубья проходят в непосредственной близости с датчиком, направление магнитного потока изменяется, в это время датчик передает уже измененный сигнал в блок управления двигателем. При получении новых данных от датчика распредвала, блок проводит синхронизацию с форсунками и подает искру на цилиндр.

Действие происходит в тот момент, когда поршень расположен в мертвой верхней точке и осуществляется цикл сжатия.

Особенности датчика коленвала ВАЗ-2114

Модель ВАЗ-2114 оснащена датчиком положения коленчатого вала магнитного типа. Такой датчик можно применять ко многим моделям переднеприводных ВАЗ, которые имеют инжекторный двигатель на 16 или 8 клапанов. Также большое распространение имеет датчик с маркировкой ВАЗ-2112.

Датчик коленвала располагается на кронштейне масляного насоса, в то время как зубчатый диск крепится на его шкиве. Таким образом, датчик будет расположен под капотом автомобиля в правом переднем углу. Благодаря такому местоположению, до него будет нетрудно добраться, а провести замену с легкостью сможет даже новичок.

Чтобы заменить датчик коленчатого вала, необходимо отсоединить штекер с проводами, а затем отвернуть крепежный винт. Эти несложные движения помогут без труда осуществить операцию по замене детали. Чтобы поставить датчик на место, следует провести действия в обратном порядке. При проведении работы важно следить, чтобы в месте крепления детали не было грязи. Когда вы установите датчик, необходимо обязательно проверить ширину зазора с зубчатым диском – она не должна превышать 1 мм.

Признаки неисправности датчика коленвала ВАЗ-2114

Специалисты сходятся во мнении, что датчик коленвала на автомобилях ВАЗ отличается своей надежностью и выходит из строя достаточно редко. Одной из самых распространенных причин поломки этой детали является банальное обрывание проводов или же грязь и масло, которые попадают в зазор между датчиком и зубчатым диском. Также следует учесть, что функционирование датчика нередко нарушается из-за удара или столкновения во время езды.

При поломке датчика коленвала ВАЗ-2114, признаки неисправности его могут быть такими:

Холостые обороты двигателя «плавают».
Вы замечаете недостаточную мощность мотора.
В цилиндрах слышны детонационные стуки.
Двигатель может самостоятельно набирать или сбрасывать обороты.
Двигатель отказывается запускаться.
В салоне автомобиля горит предупреждающая лампочка.

Читайте также: Неисправности датчика температуры наружного воздуха ВАЗ-2114

При полной неисправности датчика коленвала завести двигатель будет невозможно, в то время как остальные признаки неисправности позволят только предполагать, что причина поломки заключается именно в нем. Более точную классификацию проблемы можно получить с помощью компьютерной диагностики, где каждый код ошибки будет свидетельствовать о той или иной поломке.

Проверка датчика коленвала на исправность

Чтобы самостоятельно провести проверку датчика положения коленчатого вала, необходимо его снять и провести осмотр на наличие видимых повреждений. При обнаружении скопления грязи или масла в зазоре, необходимо тщательно почистить деталь.

Также провести проверку исправности датчика можно при помощи омметра. Сопротивление катушки у исправного датчика будет иметь свои показания, которые находятся в пределах 500-700 Ом. Используя мультиметр, впору проверить индуктивность обмотки – в Сети можно найти видео с проведением проверки. Однако даже при совпадении всех показателей с нормой, нельзя быть уверенным в полной исправности датчика. Для проведения диагностики в таком случае рекомендуется применять осциллограф.

Итак, зная причины поломки датчика положения коленчатого вала, и где он находится, можно самостоятельно проверить его работоспособность. Но даже после проверки лучше всего заменить этот механизм новым. Цена датчиков невысока, а запасная деталь может очень пригодиться в дороге.

ladaautos.ru

>> — Лада 2114, 1.5 л., 2003 года на DRIVE2

Все началось с вчерашнего дня… После замены прокладки ГБЦ машина сразу не завелась… потрогали провода под масленым фильтром контакт появился. Потом вечером еще раз она заглохла на северном мосту но сразу же завелась… Но сегодня с утра она отказалась вообще заводиться. В общем дело было в нем, загорелся чек с ошибкой говорящей что неисправен датчик колен вала. <<<учимся НА МОИХ ОШИБКАХ>>>не разобравшись и не посмотрев тщательно проводку я пошел в магазин и купил

запчасти

новые свечи, сам датчик, и новый контакт.Без чего можно быЛО ОБОЙТИСЬ>>>

Дальше полез все это дело менять

старый датчик

Собрал все подсоединил завожу все работает ну дамаю заеб****сь . взял газнул и тут выскочила опять эта ошибка(((((. И так я про мучился еще где то 2,5 часа снимая этот гребаный датчик и не понимая в чем дело.
Далее я просек фишку иногда она заводилась но как стоит тронуть провода она глохла
Начал просматривать всю проводку и я увидел следующую картину маслом.

главный провод

На фото этот провод уже раздроконеный мной. Смысл таков он оборван каким то хреном был в нескольких местах понемногу. Я его зачистил все как следует законтактировал, заизолировал. Все обратно в 55 рас собрал, завел и все стало ОК. Ошибка пропала. НА машине проехался, провод дергал, во общем все стало ОК. Смысл этого БЖ в том что бы учились на чужих ошибках а не на своих. Без этого чего сегодня я купил в магазине можно было бы обойтись…

Раскопризнечелась сегодня с утра))))

www.drive2.ru

Замена датчика положения коленчатого вала🙈 — Лада 2114, 1.5 л., 2005 года на DRIVE2

Для начала рассмотрим, что же такое датчик положения коленвала. Датчик положения коленчатого вала ВАЗ 2114, как и многих других моделей ВАЗ, это электромагнитное устройство передающее информацию о положении коленвала электронным «мозгам» управления двигателем. Этот датчик очень важен, от него зависит правильная работа форсунок, подающих топливо, и системы зажигания.

ПРИЗНАКИ НЕИСПРАВНОСТИ:

Часто, на торце самого датчика, налипает грязь, которая может быть помехой при считывании. Также симптомы неисправности датчика коленвала могут быть следующими:

➖Режим «холостого хода» нестабилен;
➖Обороты двигателя растут или падают самопроизвольно;
➖Падает мощность;
➖Во время разгона ощущается «провал»;
➖Авто плохо заводится.

Было принято решение датчик просто заменить на новый

Процесс замены:
➖находим датчик положения коленчатого вала
➖отцепляем фишку
➖ключиком на 10 выкручиваем болтик
➖достаем датчик

На фото показаны старый датчик и новый
На старом скопилось много грязи смешанной с маслом и мелкими металическими частичками

Далее все наоборот

Ставим датчик на место и вкручиваем болтик
Вставляем фишку и вуаля! Можно проверять
Машина запускается, обороты на месте

Время покажет как автомобиль будет вести себя в динамике

Полный размер

Цена вопроса: 500 ₽ Пробег: 81 000 км

www. drive2.ru

Признаки умирания ДПКВ и диагностика — Лада 2109, 1.5 л., 2001 года на DRIVE2

Что такое датчик положения коленвала (ДПКВ), думаю, большинству рассказывать не надо, на ВАЗе это магнит с обмоткой, установленный на отливе масляного насоса и своей рабочей частью «смотрящий» на зубья шестерни вспомогательных агрегатов коленвала. «Вспомогательных», пожалуй, сказано сильно, т.к. единственный агрегат, который она приводит во вращение через поликлиновый ремень это шкив генератора ))) 2 зуба на этой шестерне отсутствуют, таким образом контроллер определяет текущее положение коленвала и считает количество оборотов в минуту.

Косвенные признаки начала выхода датчика из строя:
1) Долго приходится крутить стартером, особенно если машина стояла несколько суток без движения в сырую погоду. В самых тяжелых случаях после долгих прокрутов начинаются редкие вспышки, бывает, машин глохнет или работает неустойчиво, плюс взрывается несгоревшее топливо в глушаке, заботливо налитое ЭБУ перед неудачными запусками. После того, как завести все же удается, машина может ехать и заводиться как обычно.
2) Через длительное время поездки (более 15 минут) жопомер начинает чувствовать, что машина стала не такой резвой, как была вначале, хотя явных провалов может не быть.
3) Иногда авто прет, как танк (при одинаковой погоде, на одном и том же бензе и т.д.), а иногда ползет, как черепаха, хотя явных провалов тоже может не быть, машина просто туповата.

По мере прогрева подкапотного почти всегда машина становится тупее, в крайних случаях начинаются откровенные пинки, как будто на полном ходу нехороший человек сунул лом прямо между валами КПП. И тут обычно оживает система самодиагностики января, зажигая лампу «Джеки Чан». Часто бывает и так, что ошибка пропадает, потом появляется снова и так до бесконечности.

Умные диагносты проверяют ДПКВ с помощью осциллографа, но большинству из нас куда проще найти ноутбук и кабель OBD-2.

Дальше все предельно просто:
1) Подключаем ноут к мозжечку, заводим мотор и запускаем программу логирования (я использую «Atomic logger»)
2) Катаемся до проявления симптомов или появления ошибки
3) Импортируем получившийся лог в Excel, там нас интересует только 1 параметр «Частота вращения двигателя
«
4) Строим график, где по оси Y эту саммую частоту и откладываем.
5) Ищем явные провалы оборотов (например, с 3500 до 0), которых быть не должно никак.
6) Выбрасываем ДПКВ и бежим за новым.

Хотя, насчет пункта 6 я бы посоветовал повременить, т.к. покупка нового датчика вовсе не является гарантией того, что он будет работать лучше старого. У меня, например, так и получилось, поэтому пришлось почистить старый и поставить его обратно, пока бегает )))

На что обратить внимание перед установкой нового датчика: сравните его магнитную силу по сравнению со старым. Если датчик примагнитить, например, к лезвию сапожного ножа, он должен падать после приложения заметного усилия. Если нет — везите обратно в магаз.

Ниже скрин диаграммы в экселе, построенной по данным диагностической программы. Специально выделил провал по оборотам, хотя его видно и так:

PS: Москва и Подмосковье, кто поделится опытом приобретения датчика (где, какого производителя, были ли проблемы в работе)

Полный размер

www.drive2.ru

Замена датчика положения коленвала на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Датчик положения коленвала – нужен для того, чтобы считывать обороты коленвала и определять в какой момент поршни находятся в ВМТ (Верхняя Мёртва Точка), а благодаря нему уже контроллер (ЭБУ) посылает искру и заливает бензин в цилиндр, тем самым топливно-воздушная смесь в определённый момент (Когда поршни в ВМТ будут находится) сгорает и двигатель продолжает ровно и без перебойно работать, если же датчик полностью попробовать вынуть и завести автомобиля или если дождаться пока он выйдет из строя, то всё будет очень печально, а именно ЭБУ перестанет понимать в какой момент нужно подавать искру и в какой момент нужно будет вливать топливо в цилиндр (ЭБУ просто не будет знать в какой момент поршни будут находится в ВМТ), тем самым автомобиль либо будет ужасно троить, а холостые обороты сильно дёргаться, либо же он просто не заведётся и кстати, это один единственный датчик в автомобиле, при выходе из строя которого автомобиль больше не заведётся.

Примечание!
Чтобы осуществить замену данного датчика на автомобиле, много инструментов и тем более времени не нужно, достаточно будет запастись: Накидными головками и воротком или же обычным накидным ключом примерно «на 10», но кроме того если вы захотите проверить датчик на исправность, то в этом случае ещё и мульти-метром запаситесь, без которого не один датчик проверить быстро вряд ли получится!

Краткое содержание:

Где находится датчик положения коленвала?
Датчик располагается на кронштейне и чтобы он не болтался, он прикручен к этому кронштейну при помощи болта, направлен же он на шкив коленчатого вала по которому и понимает в каком положении находятся в определённый момент поршни в цилиндрах, чтобы вы могли визуально увидеть место расположения данного датчика, просмотрите фотографию ниже, на которой синей стрелкой он показан приблизительно, а красной подробно.

Когда нужно менять датчик положения коленвала?
Если загорелась всем известная лампа «check engine» у вас на приборной панели, то это уже говорит о том что есть какая то неисправность с датчиками, а если брать во внимание именно датчик положения коленвала, то кроме этой лампы как мы уже успели упомянуть ранее будет неровный холостой ход, при котором автомобиль может глохнуть, а так же автомобиль может вообще не завестись, ну а если всё же завёлся, то кроме неровного холостого хода вся динамика у него ещё пропадёт и он будет ехать очень слабо.

Как заменить датчик положения коленвала на ВАЗ 2113-ВАЗ 2115?

Примечание!
Перед заменой рекомендуем скинуть клемму минус с аккумуляторной батареи, вить всё же работу будете проводить с электроникой и если вода или что то наподобие неё попадёт на датчик (Провода), то могут проблемы начаться в дальнейшем, более подробно о том как скинуть клемму с аккумулятора, читайте в статье: «Замена аккумулятора» пункт 1!

Снятие:
Снимается датчик очень легко, во-первых от него отсоединяется колодка с проводами которая ещё красной стрелкой указана, а отсоединяется она посредством отгибания фиксатора который колодку и крепит, после того как эта операция будет произведена, выкрутите болт крепления датчика как это на маленьком фото показано и после чего полностью снимите его с автомобиля, только когда вытаскивать будете, делайте всё аккуратно, не отломите ничего.

Примечание!
Насчёт проверки датчика на работоспособность, делается это всё следующим образом, покупается в автомагазине вольтметр или же берётся мульти-метр и на нём включается функция вольтметра (Включайте функцию с пределом измерения до 200 мВ), после чего контакты (Щупы) идущие от мульти-метра подсоединяются к выводам датчика и после этого берётся отвёртка с толстым металлическим лезвием и быстро проносится в том месте, где торец у датчика находится (Чтобы вы поняли, то датчик торцом ещё на шкив коленвала направлен) и когда будете проносить, следите за напряжением которое показывает вольтметр (Оно не должно будет равняться, примерно 0.3 Вольтам), оно должно будет скакать и меняться во время понесения лезвия рядом с торцом датчика!

Установка:
Устанавливается новый датчик на своё место в обратном порядке снятию, при этом зазор между ним и между шкивом коленчатого вала (Указан красной стрелкой этот шкив), должен быть в пределах 1±0. 41 мм, если у вас что то будет не сходится (Зазор будет слишком большой), то для начала попробуйте убрать всю грязь из под датчика коленвала в том месте где он крепится (Это если старый датчик ставить собираетесь, если новый и зазор слишком велик, то сразу едьте в автомагазин за новым), если же зазор слишком маленьким будет или же если датчик вообще завернуть не сможете, то опять же едьте в автомагазин за новым или меняйте уже имеющийся, потому что вам скорее всего продали не тот датчик, а все датчики разную длину имеют и поэтому попросите (Если это будет возможно) в автомагазине замены данного датчика на именно тот который вам нужен.

Дополнительный видео-ролик:
Просмотрите ещё видео-ролик ниже, в котором показывается пример замены как раз таки этого датчика на новый на автомобиле десятого семейства, но в принципе и на Самарах 2 делается всё абсолютно идентично.

Примечание!
А о том как проверить датчик, смотрите во втором ролике который так же размещён ниже, в нём всё очень подробно рассказано и дополнительных вопросов про проверку данного датчика у вас даже скорее всего и не останется!

vaz-russia.com

Проверка датчика положения коленвала (ДПКВ) на ВАЗ 2114: Проверка мультиметром » НаДомкрат

ДПКВ для ВАЗ 2114

Признаки неисправности

Как проверить датчик коленвала? Этот вопрос является актуальным у многих автолюбителей и требует внимания для изучения.

Современный автомобиль невозможно представить без датчика положения коленвала. Именно он говорит компьютеру, где сейчас находится коленвал и какой цилиндр сейчас работает. Существует масса неисправностей, с которыми может быть, так или иначе связан ДПКВ на автомобиле ВАЗ 2114:

нестабильность оборотов;
отсутствие показаний на приборной панели при попытке запуска двигателя;
ухудшение динамики автомобиля;
несоответствие оборотов.

Учитывая все вышеупомянутые неисправности, можно сделать вывод о том, что ДПКВ ваз 2114 является неотъемлемой частью в работе двигателя. Благодаря его стабильной работе езда на автомобиле становится плавной, мягкой и контролируемой. А ведь именно этого желает каждый автолюбитель, иметь надежного четырехколесного полностью подвластного и исправного коня. Чтобы при легком нажатии на педаль газа он резво выполнял все команды и набирал требуемую скорость.

Бортовой компьютер автомобиля ВАЗ 2114 отображает только одну аварию, связанную с ДПКВ – ошибка датчика положения коленвала «CHENG ENGINE»

На сегодняшний день существует несколько типов датчиков положения коленвала. Но они оба имеют практически одинаковое устройство. Имеется стальной сердечник, на который намотана обмотка. При поднесении и отводе металлического предмета от чувствительной поверхности в обмотках наводится ЭДС. Но при этом на нее подается небольшое по величине постоянное напряжение, то есть получается своего рода постоянный электромагнит. При искажении поля, которого происходит искажение ЭДС, которое и фиксируется бортовым компьютером.

Исходя из принципа работы и устройства датчика положения коленвала, можно перечислить следующие способы его проверки:

проверка датчика положения коленвала методом измерения сопротивления мультиметром или стрелочным тестером;
измерить выходное напряжение прибором при работе двигателя в режиме измерения переменного напряжения;
применение осциллографа.

Прежде, чем приступать к проверке датчик, следует сначала убедиться в правильном зазоре и отсутствии грязи на нем. В особенности металлической пыли и графитовых смазок. Это все может заменить металлический предмет, который станет источником помех. Зазор должен быть не более 1 мм и при этом датчик должен быть чист.

После того как провели визуальный контроль его состояния и положения на месте, необходимо снять его. Это делается еще проще, потому что он закреплен всего одним болтом в специальном кронштейне, который в свою очередь является частью боковой крышки двигателя автомобиля ВАЗ 2114. Достав датчик из крепления, внимательно осмотрите его на объект внешних дефектов, которые и могли привести к выходу его из строя. После того, как убедились в его внешней целостности необходимо приступать к диагностированию с помощью дополнительных устройств.

Измерение входного сопротивление

Мультиметр

Самым простым способом является проверка дпкв мультиметром и заключается в измерении сопротивления его обмотки. Для этого необходимо иметь соответствующий прибор, который способен с этим справиться. Если же такого прибора нет, то придется прибегать к радиолюбительству. Итак, переключив свой мультиметр в режим измерения сопротивления, и установив переключатель пределов на 2кОм, надежно установите щупы прибора на контакты датчика, при этом они должны быть чисты.

Чтобы этого добиться его можно промыть спиртом или бензином. Может это и окажется причиной неисправности. Установив щупы на контакты, наблюдаем показания прибора, которые должны вписываться в диапазон от 550 до 750 Ом. Если это так, то скорее датчик исправен. Но это можно утверждать с вероятностью 50%, потому что при пробоях и замыканиях сопротивления могут изменяться. И если у нового оно было 750 Ом, а при проверке выяснилось, что оно составляет 500 Ом, то это говорит, что он неисправен. И у него произошло межвитковое короткое замыкание.

Это приводит к снижению уровня импульса, который детектируется контроллером. Поэтому чтобы быть уверенным в его 100% исправности необходимо обратиться к паспортным данным, в которых будет указано его точное сопротивление и индуктивность. Исходя из этого, можно проверить и индуктивность обмотки датчика. Для этого необходимо перевести свой прибор в режим измерения индуктивности, если конечно такой имеется. Показания на исправном датчике должны составлять до 400 мГн при сопротивлении 750 Ом. Если по паспорту датчик имеет сопротивление 500 Ом, то соответственно его индуктивность будет составлять 200 мГн. Если это так, то датчик исправен.

Кроме того следует проверить состояние изоляции датчика. Для этого необходимо иметь мегаомметр. Хоть и в мультиметре имеется режим измерения высокого сопротивления, но оно измеряется с низким напряжением и высоко погрешностью, мегаомметр же выдает напряжение до 500 В и он является отдельным прибором. Итак, установив напряжение измерения на приборе 500 В и точность измерения 10% при нормальных условиях (20-22^{), становимся одним концом щупа на корпус датчика, а вторым на контакт. Сопротивление не должно быть менее 20 МОм.}

Измерение переменного напряжения

Проверка дпкв ваз 2114 методом измерения переменной составляющей выходного сигнала заключается в следующем. Для того, чтобы измерить переменную составляющую напряжения, необходимо обеспечить появление и отсутствие металла у его чувствительной поверхности с частотой не менее 200 Гц. Для этого можно использовать вспомогательный двигатель с диском и прорезью или выступом, в зависимости от типа датчика. А обмотку датчика запитать постоянным напряжением 1 или 2 В. Затем мультиметр перевести в режим измерения напряжения на предел до 2 В переменного типа. Далее необходимо взять конденсатор емкостью не менее 1 мкФ и подключить к оному из выводов датчика положения коленвала, а второй конец к одному щупу. Второй щуп поставить на второй контакт катушки и включить наш получившийся стенд. На показаниях прибора должно появляться напряжение при вращении диска, это говорит о том, что он исправен. Но, к сожалению, этого номинала напряжения в паспортных данных вы не увидите. Потому что зависит от выбранной емкости, чем больше ее увеличивать, тем ближе показания будут к напряжению питания.

Использование осциллографа

Этот способ является самым надежным и с его помощью можно на 100% быть уверенным в текущем состоянии датчика. Для этого необходимо включить осциллограф на предел 10 мс и амплитуда 1 В/дел. И пытаться завести двигатель стартером. При этом на хорошо заряженном аккумуляторе двигатель должен разгоняться стартером до 800 об/мин, это будет соответствовать частоте 200 Гц и соответствующее периоду 5 мс/дел. Вы должны наблюдать импульсы, один период которых занимает две клетки.

nadomkrat.ru

Датчик положения коленвала ВАЗ 2110, проверка и замена

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Движки современного поколения характеризуются хорошими показателями мощности и экономии топлива.

Настройками двигателя управляет компьютер. Показатели о его работе снимаются с различных датчиков.

Датчик положения коленвала ВАЗ 2110

Из них только один может остановить двигатель при поломке. Это датчик положения коленвала (ДПКВ). Основной его задаче в автомобиле ВАЗ 2110 является синхронизация систем топливоподачи и зажигания.

При поломке данного узла происходит нарушение этой синхронности, из-за этого сбои всей системы. Пропадает искра, не подается топливо. Силовой агрегат может вести себя не адекватно и в итоге все равно останавливается.

Принцип работы датчика положения коленвала – он снимает показания о частоте вращения КВ и о его положении по магнитным импульсам. Двигатели ВАЗ имеют немного разные датчики ПКВ, поэтому менять нужно только на аналогичный. Так же советуем прочитать, как проверить датчик положения дроссельной заслонки.

При поломке датчика его можно проверить, имея всего одну отвертку и прибор мультиметр. Первый признаком поломки датчика положения коленвала ВАЗ 2110 является большое падение мощности, а так же когда горит лампа “Проверти двигатель”.

Вот перечень других признаков поломки ДПКВ:

Неустойчивый холостой ход.
Повышение и понижение оборотов движка.
Падения тяги.
Детонации двигателя, прострелы во впускной или выпускной коллектора.
Мотор не запускается.

Он располагается в не очень удобном месте на двигателе, чтоб добраться к нему нужно потратить некоторое время. Его расположение на крышке масляного насоса, возле шкива генератора.

Как проверить датчик положения коленвала ВАЗ 2110

Как проверить ДПКВ ВАЗ 2110 и убедится, что именно он не исправен? Есть пару вариантов поломки датчика. Но можно рассмотреть только два из них, наиболее распространенных.

В любом из случаев нужно снять его при помощи ключа на десять. Перед снятием, ставим метки на датчике и картере, чтоб зафиксировать его первоначальное положение.

При отсутствии внешних или других повреждений ДПКВ, его проверяют при помощи других приборов. Как проверить датчик холостого хода читайте здесь.

Еще одно замечание при демонтаже – необходимо помереть расстояние между датчиком и синхродиском. Они должно иметь зазор 0.6-1.5 миллиметров.

Первый способ проверки с помощью омметра. Нужно измерить сопротивление обмотки. Заводом-изготовителем указывается число в 550 – 750 Ом.

Но они могут несколько отличатся. При значительных отклонения в показания нужна замена ДПКВ ВАЗ 2110 на аналогичный.

Конструкция ДПКВ очень проста и он редко выходит из строя, основные причины, загрязнение, механические повреждения или просто попался брак.

Во втором методе необходимо еще раздобыть вольтметр, измеритель индуктивности и трансформатор. Измеряем сопротивление, как описано в предыдущем способе при комнатной температуре.

Дальше измеряем индуктивность, она должна быть 200-4000 миллигенри (мГн). При помощи мегомметра нужно замерить сопротивление с питанием обмотки ДПКВ 500 вольт. Показания не должны быть больше 20 Мом.

При замене датчика своими руками не забывайте о его первоначальном положении. И соблюдайте расстояние между диском синхронизации и новым датчиком положения коленвала.

Момент, с каким нужно затягивать болты 8 – 12 н*м. Замену следует проводить, только если вы убедились, что этот узел не исправен. Новый датчик может привести к неправильной работе двигателя, обычно перед установкой его тоже проверяют.

Как заменить и отрегулировать датчик положения коленвала (ДПКВ) на ВАЗ-2110, 2111 и 2112 своими руками?

Ни для кого не секрет, что при выходе датчика положения коленвала из строя автомобиль дальше поедет только на эвакуаторе или на буксире. Двигатель попросту будет невозможно завести, и датчик не ремонтопригоден, только замена. Датчик не из дешевых, поэтому прежде чем покупать новый рекомендую убедиться что причиной неисправности является именно ДПКВ, а не что либо другое, или просто косяк в проводке и фишке подключения датчика. Если же диагностика показывает что виноват именно он, топаем в ближайший магазин автозапчастей и приобретаем датчик, выглядит он следующим образом:

Для замены ДПКВ на ВАЗ-2110, 2111 и 2112 нам понадобится следующий инструмент:

Торцевой ключик на «10».

Набор щупов, что бы выставить зазор.

Ну и сам новый датчик коленвала.

Датчик расположен в непосредственной близости от шкива коленвала. Итак, снимаем колодку с датчика поддев ее отверткой или любым другим сподручным инструментом. (можно просто руками).

Затем берем приготовленный торцовый или рожковый ключик на 10 и им откручиваем болт, который крепит ДПКВ к двигателю.

Затем откладываем в сторону снятый датчик, берем новый и ставим взамен старого, ошибиться при установке невозможно, он устанавливается только в одном положении. Прикручиваем обратно болт крепления датчика, и берем наш набор щупов. Ими то мы и отрегулируем или просто проверим получился ли у нас необходимый зазор нового датчика. Правильным расстоянием от зубов шкива коленвала до датчика считается 1 мм. плюс-минус 0,41 мм.

Если все верно – одеваем фишку на место и пробуем завести двигатель. Если расстояние больше – смотрим где косяк и что попало под датчик, может просто грязь. Проблемы с тем, что расстояние меньше я еще не встречал. Обычно все становится нормально и сразу.

Справочная информация: ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (ДПКВ) подаёт в контроллер сигнал частоты вращения и положения коленчатого вала. Этот сигнал представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала. На базе этих импульсов контроллер управляет форсунками и системой зажигания. ДПКВ установлен на крышке масляного насоса на расстоянии около 1+0,4мм от задающего диска (шкива) коленчатого вала. Шкив коленчатого вала имеет 58 зубцов расположенных по окружности. Зубцы равноудалены и расположены через 6°. Для генерирования «импульса синхронизации» два зуба на шкиве отсутствуют. При вращении коленчатого вала зубцы диска изменяют магнитное поле датчика, создавая наведенные импульсы напряжения. По импульсу синхронизации от датчика положения коленчатого вала, контроллер определяет положение и частоту вращения коленчатого вала и рассчитывает момент срабатывания форсунок и модуля зажигания. Провод ДПКВ защищён от помех экраном, замкнутым на массу через контроллер. ДПКВ — самый главный из всех датчиков, при неисправности которого двигатель работать не будет. Этот датчик рекомендуется всегда возить с собой. Диагностика ДПКВ описана здесь. Датчик ПКВ — полярный прибор — при нарушении проводки следует подключать соблюдая полярность. В «обратном» включении двигатель не заведется.

Датчик положения коленчатого вала ваз 2109 инжектор

Датчик положения коленчатого вала (датчик синхронизации) – один из нескольких датчиков электронной системы управления двигателем (ЭСУД).

На двигатель 2111 инжекторных автомобилей ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 устанавливается индуктивный датчик положения коленчатого вала (2112-3847010-04, 30.3847, 191-3837 и пр.).

Датчик положения коленчатого вала предназначен для формирования сигналов, по которым контроллер (ЭБУ) синхронизирует свою работу с тактами рабочего процесса в двигателе: определяет частоту вращения коленчатого вала, момент впрыска топлива в цилиндры, рассчитывает объем впрыскиваемого топлива исходя из частоты вращения.

Устройство ДПКВ

Датчик положения коленчатого вала инжекторных двигателей автомобилей ВАЗ 2108, 2109, 21099 представляет собой электромагнит (обмотка, внутри которой стальной сердечник), генерирующий электромагнитное поле.

Расположение ДПКВ

Датчик положения коленчатого вала установлен на крышке масляного насоса рядом с зубчатым венцом шкива привода генератора на коленчатом валу двигателя. Зазор между датчиком и зубцами венца 0. 8 – 1.2 мм. На венце 60 зубьев, два из которых срезаны.

Принцип действия ДПКВ

Действие датчика основано на принципе электромагнитной индукции. При вращении коленчатого вала двигателя зубья его шкива проходят в электромагнитном поле, создаваемом датчиком. От этого в цепи датчика возникают импульсы напряжения переменного тока. По их частоте контроллер определяет частоту вращения коленчатого вала.

При прохождении мимо датчика промежутка в два зубца в цепи датчика формируется так называемый опорный сигнал. По нему ЭБУ определяет, что поршнями пройдена верхняя мертвая точка либо в 1 — 4 цилиндре, либо во 2 — 3 цилиндре двигателя. И дает команду на впрыск топлива.

Неисправности ДПКВ

При выходе из строя датчика положения коленчатого вала на инжекторных автомобилях ВАЗ 2108, 2109, 21099 запустить двигатель становится невозможно. В ряде случаев возможны рывки и перебои в работе двигателя при движении автомобиля, его трудный запуск и неустойчивая работа на холостых, возникновение детонации и пропусков искрообразования. Загорается лампа Check Engine. Подробнее: «Неисправности датчика положения коленчатого вала ДПКВ».

Учитывая надежность ДПКВ, следует в первую очередь проверить идущую к нему проводку, соединительную колодку, правильность крепления на двигателе, замасливание и загрязнение, исправность шкива коленчатого вала (проворачивание зубчатого венца). Подробнее о диагностике ДПКВ статья на сайте «Проверка ДПКВ инжекторных двигателей ВАЗ 2108, 2109, 21099».

Примечания и дополнения

— Электромагнитная индукция – в данном случае возникновение электрического тока при попадании в электромагнитное поле датчика металлического предмета.

Что такое датчик коленвала

Датчик оборотов коленвала — это прибор, который установлен на автомобилях, оснащенных электронной системой управления двигателем. Он дает возможность двигателю контролировать местоположение коленвала. Такого рода контроль требуется для того, чтобы обеспечить стабильное функционирование системы топливного впрыска.

Симптомы неисправности датчика коленвала способны повлечь остановку мотора, поэтому необходимо вовремя заметить основные признаки неисправности ДПКВ. Нарушение в работе ДПКВ провоцирует возникновение неполадок в системе питания, которая начинает блокировать своевременную подачу горючего. Это приводит к тому, что система зажигания не поджигает топливно-воздушную смесь.

ВАЗ 21099 | Проверка состояния и замена датчика положения коленчатого вала (СКР)

Проверка состояния и замена датчика положения коленчатого вала (СКР)

На моделях с 1995 г. вып. используются два датчика СКР, один из которых (датчик REF) установлен в передней части силового агрегата, на алюминиевой секции поддона картера двигателя, непосредственно под шкивом коленчатого вала. И служит для определения количества пазов роторного датчика шкива коленчатого вала по отношению к положениям ВМТ поршня каждого из цилиндров (сигнал 120 ). Второй датчик (POS) также находится на алюминиевой секции поддона, но с задней стороны силового агрегата, вблизи купола трансмиссии и служит для определения частоты вращения вала (сигнал 1 ). Оба датчика состоят из постоянного магнита, сердечника и проволочной обмотки. Изменение зазора влечет за собой изменение параметров магнитного поля в непосредственной близости от датчика, что, в свою очередь приводит к изменению амплитуды выдаваемого датчиком на РСМ сигнального напряжения. РСМ использует поступающую от датчиков СКР информацию при корректировках установок угла опережения зажигания, синхронизации впрыска и выявлении пропусков зажигания.

ПРОВЕРКА

Выполнение описанной ниже процедуры может привести к занесению в память OBD неисправности, который будет высвечен контрольной лампой “Проверьте двигатель”. По завершении проверки и соответствующего восстановительного ремонта не забудьте очистить память системы (см. Раздел Система бортовой диагностики (OBD) — принцип функционирования и коды неисправностей).

Датчик СКР REF

Расположение датчика коленвала

Место расположения ДПКВ — это кронштейн, который находится в центральной части шкива на приводе генератора. Он устанавливается рядом с конструкцией зубчатого шкива привода с промежутком в 1-1.5 мм.

Чтобы заменить датчик или выполнить его регулировку, к нему необходимо подсоединить провод длиной 50-70 см. Чтобы выставить или откорректировать положение, нужно отрегулировать шайбу, которая закреплена над посадочным гнездом ДПКВ.

Перед тем как поменять данный прибор, рекомендуется провести его диагностику. Многих автолюбителей волнует вопрос о том, что еще необходимо сделать, прежде чем его снимать — снять следует замеры по соотношению болтов крепления к корпусу и положению ДПКВ.

Ваз 2109: меняем своими руками датчики на двигателе

Инжектор ВАЗ

Каждая инжекторная система (и ВАЗ 2109 не является исключением) имеет комплект датчиков (контролеров), чтобы получать информацию о режиме работы двигателя, и регулировать его работу. Существует несколько систем с различными датчиками, чтобы не запутаться мы рассмотрим все существующие контролеры.Когда появляются неполадки с инжектором, это означает что на ваз 2109 датчик двигателя барахлит, причем может и не один. Наша статья поможет разобраться с их расположением, признаками неисправности и подскажет, как заменить любой из них своими руками.

Датчики на двигателе

Датчик (контролер) массового расхода (потребления) воздуха (сокращенно ДРМВ)

Находится между фильтром воздуха и патрубком впускной трубы, работает так:

В ДМРВ есть контролеры температуры и специальный нагревательный резистор
Воздух, проходя через ДРМВ, охлаждает один из контролеров, а электро схема датчика превращает эту разность температуры в исходящий сигнал для компьютерного блока управления
В различных вариантах исполнения систем впрыска бензина могут использоваться ДРМВ двух типов
Они отличаются друг от друга по устройству и характеру исходящего сигнала, который бывает аналоговым либо частотным
В ДРМВ первого типа в зависимости от потребления воздуха изменяется напряжение, а во втором типе частота сигнала
ЭБУ применяет информацию, поступившую от ДРМВ, чтобы определять длительность импульса открывания форсунок
Основной вред контролеру наносит влага, попадающая вместе с воздухом
Нарушение в работе ДРМВ приводит к завышению показаний при малых оборотах мотора, что вызывает нестабильную его работу на холостом ходе, мотор глохнет после скоростного режима, возникают проблемы с запуском двигателя.
При занижении показаний на скоростных (форсированных) режимах на ваз 2109 двигатель «тупит», повышается расход топлива

Для замены ДМРВ выполняем следующие действия:

Отключаем провода от аккумулятора

Отсоединяем разъем (цифра 1), ослабляем хомут и снимаем патрубок (цифра 2), сам ДРМВ обозначен цифрой 3

Отжимаем отверткой снизу либо пальцем защелку из пластмассы, и отсоединяем разъем (на фото цифра 1) с проводами от контролера (цифра 3) расхода воздуха
Ослабляем затяжку хомута, крепящего патрубок и отсоединяем его ( патрубок обозначен цифрой 2) от контролера
Выкручиваем два крепящих винта и снимаем ДМРВ с воздушного фильтра
Устанавливаем новый ДРМВ, подключаем к нему разъем

Датчик, контролирующий положение дроссельной заслонки (сокращенно ДПДЗ)

Находится на дроссельном патрубке сбоку и напрямую связан с осью поворота дроссельной заслонки. Фактически ДПДЗ это потенциометр, одним концом связанный с «массой», на второй конец идет плюс питания (5 вольт). Работает так:

От ползунка (который является третьим выводом) подается сигнал
Дроссельная заслонка, от воздействия педали управления, поворачивается, при этом меняется напряжение на выходе ДПДЗ
Когда дроссельная заслонка закрыта, напряжение на выходе ниже 0,7 Вольт
При открывании дроссельной заслонки, напряжение растет
Когда дроссельная заслонка открыта полностью, напряжение должно превышать 4 Вольта
Компьютер отслеживает напряжение ДПДЗ и корректирует подачу горючего, в соответствии с углом открытия заслонки
ДПДЗ регулировки не требует, холостой ход для него (заслонка полностью закрыта) является нулевой отметкой
Причины неисправной работы – мойщики двигателей и заводские дефекты
Продолжительность работы ДПДЗ непредсказуемая величина
При неисправности ДПДЗ возрастают обороты мотора на холостых, появляются провалы и рывки на малых нагрузках

Чтобы заменить ДПДЗ, действуем так:

Отключаем питание от аккумулятора (снимаем клеммы)
Отсоединяем от ДПДЗ разъем с проводами, для этого отжимаем пластмассовую защелку
Выкручиваем винты крепления (две штуки) и снимаем датчик, контролирующий расположение дроссельной заслонки с патрубка (патрубок отсоединен от двигателя, для наглядности)

Выкручиваем винты и снимаем ДПДЗ

Меняем ДПДЗ и собираем все обратно, важно не забыть установить на место поролоновое кольцо, и подключить разъем

Датчик контроля над температурой охлаждающей жидкости (ДТОЖ)

На ваз 2109 датчик температуры двигателя, по сути, является термистором (термистор это резистор, меняющий свое сопротивление под действием температуры), рассмотрим принцип его действия:

ДТОЖ вкручен в патрубок охлаждающей жидкости, который выходит из головки цилиндров
При низких температурах ДТОЖ имеет очень высокое сопротивление (например, при -40 градусов его сопротивление 100 Кило Ом)
А при высокой температуре сопротивление низкое (к примеру, при 100 градусах всего 177 Ом)
Компьютер определяет температуру в системе охлаждения по снижению напряжения на ДТОЖ (при холодной жидкости падение напряжения высокое, при нагретой – низкое)
Значение температуры охлаждающей жидкости отражается на большинстве параметров, которые регулируются компьютером
Основными неисправностями являются — нарушение контакта внутри корпуса ДТОЖ, пробой изоляции либо обрыв проводов питания болтающимся тросом педали «газа»
При отказе ДТОЖ — включается вентилятор на холодном моторе, затрудняется запуск прогретого мотора, и повышается расход топлива
Наша инструкция по замене поможет вам избежать травм и неприятностей

Замена ДТОЖ производится в таком порядке:

Работу выполняем на холодном двигателе (чтобы не обжечься и не ошпариться жидкостью)
Подготовьте обязательно емкость для слива тосола (при сливании тосола на землю возрастет цена вопроса, тосол «антифриз» жидкость дорогая)Отключаем питания автомобиля (снимаем с аккумулятора клеммы)Сливаем охлаждающую жидкость в подставленную емкость через краник радиатора
Снимаем фильтр воздуха, для удобства работыОтсоединяем разъем питания от контролера температуры жидкости, для этого отжимаем пластмассовый зажим
Выкручиваем ДТОЖ из патрубка охлаждения

Отключаем разъем питания, отжав специальный зажим

Вкручиваем новый контролер, и подключаем к нему питание
Не забываем закрыть краник на радиаторе и залить тосол назад

Датчик детонации

Контролер детонации расположен в верхней части блока двигателя, работает так:

Он улавливает своеобразные вибрации (называемые детонационными ударами) в цилиндрах двигателяЕго чувствительным элементом является простая пьезокристаллическая пластинка (почти как в зажигалке)
При улавливании детонации, контролер на выходе генерирует импульсы напряжения, возрастающие с увеличением интенсивности (нарастанием) детонационных ударов
По сигналу, поступающему с контролера, компьютер настраивает опережение зажигания, чтобы устранить детонационные вспышки топлива
При отказе либо обрыве контролера детонации проявляется повышенный расход топлива в «торможение» мотора в движении

Чтобы заменить датчик детонации, делаем следующее:

Отключаем питание автомобиля, как в предыдущих случаях
Отсоединяем разъем (он обозначен цифрой 1) с проводами от контролера (обозначенного цифрой 2) детонации
Затем отворачиваем гайку и снимаем контролер со шпильки

Отключаем разъем 1 и снимаем контролер 2, открутив гайку его крепления

Датчик кислорода (лямбда зонд)

Лямбда зонд используется в инжекторной системе впрыска смеси с обратной связью, располагается на приемной трубе глушителя, принцип работы:

Кислород, который содержится в выхлопных газах, реагирует с контролером кислорода, и создает на выходе лямбда зонда разность потенциалов
Эта разность меняется в пределах от 0,1 Вольт (бедная смесь, имеющая высокое содержание кислорода) до 0,9 Вольт (богатая смесь, недостаток кислорода)Для оптимальной работы лямбда зонд должен прогреться до температуры не ниже 360°
Для быстрого нагрева после запуска мотора в зонд встроен специальный нагревательный элемент
Компьютер отслеживает выходное напряжение на зонде, и подает определенную команду по коррекции состава горючей смеси на форсунки
Когда смесь обедненная (на выходе зонда создается низкая разность потенциалов), тогда идет команда на повышенную подачу топлива и обогащение смеси
Если же смесь обогащенная (на выходе высокая разность потенциалов), идет команда на уменьшение подачи топлива и обеднение смеси
В автомобилях с таким зондом категорически запрещено применение этилированного бензина
Неисправность Лямбда зонда приводит к повышению расхода топлива и концентрированным вредным выбросам, окружающую среду

Чтобы заменить Лямбда зонд надо:

Отключить питание, сняв клеммы с АКБ
Разъединить разъем Лямбда зонда и жгута проводов, отогнув пластмассовую защелку
Вывернуть зонд из трубы глушителя

Выкручиваем зонд из глушителя, предварительно отсоединив провода

Вкручиваем новый лямбда зонд и подключаем разъем на место

Датчик положения коленвала (сокращенно ДПКВ)

ДПКВ – контролер индуктивного типа, он необходим для синхронной работы компьютера с ВМТ поршней 1-го и 4-того цилиндров, а так же контролировать угловое положение коленвала.Работает по такому принципу:

ДПКВ устанавливается на крышке масляной помпы, напротив главного диска, находящегося на приводном шкиве генератора
Главный (задающий) диск это зубчатое колесо, имеющее 58 равноудаленных (шаг 6°) впадин
С таким шагом на нем помещается 60 зубьев, однако два зуба специально срезаны, чтобы создать импульс синхронизации (так называемый «опорный» импульс), который нужен для согласованной работы компьютера с ВМТ поршней в 1-вом и 4-том цилиндрах
Когда коленвал вращается, зубья на диске изменяют магнитное поле ДПКВ, наводя в нем импульсы напряжения для переменного тока
Необходимый установочный зазор расположенный между сердечником ДПКВ и зубом диска допускается вграницах (1±0,2) миллиметра
Компьютер по сигналам ДПКВ определяет частоту оборотов коленвала и подает импульсы на форсунки
Конструкция ДПКВ представляет собой кусочек магнита и катушку тонкого провода, он очень вынослив
ДПКВ функционирует в паре со шкивом коленвала
Отказ в работе датчика вызывает немедленную остановку двигателя
Либо в лучшем случае, происходит ограничение оборотов мотора до 3500 — 5000 в минуту

Для замены (ДПКВ) делаем вот что:

Конечно же, отключаем аккумулятор
Отсоединяем разъем с проводками от контролера положения коленвала
Отворачиваем болт (обозначенный цифрой 1) крепления и снимаем ДПКВ (цифра 2) из крышки масляной помпы (крышка снята для наглядности)

Выкручиваем болт 1 и снимаем контролер положения коленвала 2

Вставляем и прикручиваем новый ДПКВ, не забываем подключить к нему разъем

Датчик скорости

Контролер скорости авто расположен на корпусе коробки передач между наконечником вала тросика спидометра и самим приводом спидометра, работает по такому принципу:

Принцип работы контролера скорости основывается на эффекте Холла
Он выдает на компьютер прямоугольные импульсы напряжения, частота импульсов пропорциональна скорости оборотов ведущих колес
Надежность контролера средняя
Наиболее распространенная неполадка – окисление проводов и разъема вблизи самого контролера
Неполадки датчика скорости приводят к ухудшению ходовых характеристик автомобиля

Для замены контролера нужно:

Отсоединить клеммы аккумулятора
Отключить от него разъем с проводками, сжав для этого пружинные зажимы
Открутить наконечник троса спидометра
Затем открутить контролер от привода спидометра
Установить на автомобиль новый датчик и подключить разъем питания

Датчик скорости ВАЗ указан красной стрелкой

Датчик фаз

Контролер фаз применяется в системах с последовательным впрыском горючего (двигатель от модели 2112) и располагается с передней левой стороны головки блока, он действует таким образом:

Принцип работы датчика фаз основывается на эффекте Холла, как и в предыдущем описанном случае
В его пазу находится ободок стального диска, имеющего прорезь
Этот диск прикреплен на шкиве впускного распредвала
В момент, когда прорезь на диске проходит через специальный паз датчика фаз, на компьютер подается отрицательный импульс, который означает что поршень первого цилиндра, пришел в ВМТ, и такт сжатия он завершает
Отказ контролера переводит подачу топлива в так называемый попарно-параллельный режим, это приводит к повышению (до 10%) расхода топлива

Чтобы его снять, выполняем действия:

Отсоединяем провода от аккумулятора
Отжимаем пластмассовую защелку, чтобы отсоединить разъем 2 от датчика 1
Далее откручиваем два болта и снимаем датчик фаз
Прикручиваем новый контролер на место
Подключаем разъем питания

Местонахождение датчика фаз ВАЗ

СО – потенциометр

СО — потенциометр устанавливается на автомобилях ваз 21093, датчики на двигателе с системой впрыска не имеющей обратной связи (то есть без нейтрализатора и датчика кислорода). Находится он в двигательном отсеке на стенке корпуса коробки притока воздуха и является переменным резистором. Работает так:

СО — потенциометр отправляет в ЭБУ сигнал, используемый для регулировки концентрации топливовоздушной смеси, чтобы получить нормированный уровень концентрации в выхлопных газах окиси углерода (СО) в на холостых оборотах
Он подобен винту контроля качества смеси, имеющегося в карбюраторах
Регулировку содержания окиси углерода с помощью потенциометра можно выполнить только на СТО с использованием газоанализатора

СО – потенциометр ВАЗ

Регулятор холостых оборотов

Регулятор холостых оборотов настраивает частоту вращения коленвала на холостом ходе, контролируя количество подаваемого воздуха, идущего в обход дроссельной заслонки (заслонка закрыта).Принцип работы:

Он состоит из шагового двухполюсного электродвигателя и конусного клапана соединенного с ним
Клапан выдвигается либо убирается сигналами компьютера
Когда игла регулятора выдвигается полностью (это соответствует 0 шагов), она перекрывает доступ воздуха
А когда игла втягивается, она обеспечивает доступ воздуха, пропорциональный числу шагов отступа иглы от седла
Поломка приводит к нестабильности холостых оборотов, и мотор может заглохнуть

Замена регулятора происходит так:

Обесточить проводку машины, сняв клеммы с аккумулятора
Отжать пластмассовую защелку, чтобы отсоединить разъем от регулятора, расположенного на дроссельном патрубке, и обозначенного цифрой 2

Цифрой 2 обозначен регулятор холостых оборотов

Регулятор холостых оборотов ВАЗ

Проверьте состояние и замените если нужно порванное либо потерявшее упругость уплотнительное кольцо регулятора

Предупреждение: Не вздумайте руками вытянуть либо вдавить клапан, это может вывести из строя регулятор холостых оборотов. Для этого надо применять диагностический прибор либо специальный монитор.

Устанавливаем на автомобиль новый датчик, смазав моторным маслом его уплотнительное кольцо, не забываем подключить к нему разъем

Вот мы рассмотрели инжектор ваз 2109, на двигателе датчики могут быть разные, в зависимости от модели, однако встречается датчик кондиционера, расположенный на приборной панели.

Сигнал на включение салонного кондиционера

Если в вашем автомобиле установлен кондиционер в салоне, то сигнал на его запуск поступает от датчика выключателя на панели приборов:

В этом случае ЭБУ получает сигнал о том, что вы желаете включить кондиционер
Компьютер сначала подстраивает работу двигателя регулятором холостого хода, для того чтобы компенсировать повышение нагрузки на двигатель, которую создает компрессора кондиционера, а потом включает реле, которое управляет работой компрессора

Вроде бы перечислены все возможные датчики, неисправности и замена, дополнительно можете найти видео по каждому в отдельности.

masteravaza.ru

Как работает датчик коленвала

Многих интересует вопрос о том, зачем нужен датчик коленвала. Этот прибор напрямую влияет на продуктивность двигателя автомобиля.

Нарушение провоцирует сбои в работе ДВС или остановку мотора, влияющей на работу двигателя.

В функции ДПКВ входит:

синхронизация работы топливных форсунок;
синхронизация системы зажигания.

Принцип работы ДПКВ сводится к тому, что он подает сигнал на ЭБУ. Данное сообщение говорит о позиции, в которой находится коленвал. Такой сигнал содержит в себе информацию о частоте и направлении вращения коленчатого вала.

Как можно проверить исправность ДПКВ?

Сейчас из самых популярных можно выделить 3 метода, которые проводятся быстро и с высокой точностью дают информацию о работоспособности датчика.

Диагностика датчика положения коленвала омметром

При измерении сопротивления у комплекта обмотки на датчике можно использовать специальный прибор – омметр (или по-другому мультиметр). При проверке прибор должен показать значение в интервале 550-750 Ом.

Процесс проверки – измеряется сопротивление катушки в индуктивном датчике. Если катушка на датчике оказалось поврежденной, то в первую очередь поломка отразится на значении сопротивления. Именно поэтому в начале диагностики устанавливается нужный диапазон и проверяется с помощью щупов корректность работы элемента.

Данный тип проверки является базовым и самым элементарным, но дать 100% уверенности в исправности запчасти он не может.

Признаки неисправности датчика коленвала

Признаки неисправности датчика положения коленвала:

нарушение плавного процесса сгорания топливно-воздушной смеси (детонация) в двигателе при динамической нагрузке;
на холостом ходу обороты становятся неустойчивыми;
низкий уровень мощности двигателя транспортного средства;
снижение уровня динамики автомобиля;
двигатель не реагирует на зажигание, т.е. он не заводится;
машина дергается по ходу движения;
неконтролируемое повышение или понижение оборотов.

Сбои в функционировании ДПКВ могут быть периодическими и не всегда давать о себе знать. В таком случае необходимо воспользоваться услугой компьютерной диагностики двигателя, которая может точно установить причину неполадки.

Замыкание между витками в обмотке ДПКВ. В результате импульсы сбиваются к ЭБУ. Здесь необходимо заменить прибор.
Поломка зубьев задающего венца.
Нерабочие контакты, которые находятся в системе обмотки и подвода проводов. В данных обстоятельствах не требуется менять ДПКВ, а следует сделать очистку соединения и обмотки.
Основанием выхода ДПКВ из строя может стать и наличие механического повреждения, которое было получено в период проведения работ под капотом.
Еще одним обстоятельством, повлекшим поломку коленчатого вала, может стать попадание инородных объектов в область между ДПКВ и зубчатым шкивом.

Меняем датчик положения коленвала ВАЗ 2109 инжектор своими руками

Наверное, уже не осталось таких автовладельцев, которым бы не было известно предназначение датчика положения коленвала. Датчик коленвала ВАЗ 2109 инжектор иногда называют датчиком синхронизации, потому что именно благодаря ему происходит синхронизация работы блока управления с силовым агрегатом.
В автомобиле с инжектором датчик положения коленвала выполняет ту же функцию, что и датчик Холла на авто с карбюраторным впрыском.

Основное предназначение ДПКВ на ВАЗ 2109 с инжектором – это считывание зубьев специального диска, который находится на коленвале мотора.

Автомобиль ВАЗ 2109

На таком диске есть место, в котором отсутствуют зубья — данное место отвечает верхней мертвой точке 1-го цилиндра силового агрегата. Именно благодаря данным, переданным с датчика, контролер знает, на какой именно цилиндр и когда именно нужно подать горючее и искру.

Несмотря на простоту конструкции и надежность ДПКВ в случае поломки, автомобиль с инжектором может просто не завестись, а если и заведется, то будет работать со сбоями.

Где находится?

ДПКВ ВАЗ 2109 с инжектором функционирует в тандеме со шкивом коленвала. Отказ датчика положения коленчатого вала — остановка мотора. Или же снижение оборотов силового агрегата до 3000—4500 об/мин.

На рисунке под номером 1 болт, которым закреплен контролер, и под номером 2 – сам контролер.

Контролер положения вала

В случае отказа этого небольшого устройства автомобиль ВАЗ 2109 с инжектором может вести себя по-разному, но основные симптомы следующие:

Ощутимое снижение динамики автомобиля на панели загорится «Check Engine».
Двигатель может беспричинно уменьшать или увеличивать обороты.
Неустойчивость на холостом ходу.
Детонации в силовом агрегате при повышенной нагрузке.
Мотор не заводится.
Обороты мотора плавают. В особенности сразу после того как двигатель запущен.
Увеличен расход горючего.

Если возникли проблемы с контролером положения коленчатого вала, то здесь есть только один выход. Это его замена. Ремонту он не поддается. Да и нет смысла с ним возиться, так как стоит он недорого.

Проверить ДПКВ можно двумя способами.

Установка рабочего

Нужно просто взять рабочий и установить вместо старого. Если двигатель завелся и работает, так как нужно без перебоев и не глохнет, значит, проблема именно в нем. Требуется замена. Если же нет, и работа автомобиля не наладилась, то нужно искать проблему в другом.

Проверка старого

Старый проверяется следующим образом:

В первую очередь его необходимо снять.
Подсоединяем к нему омметр.
Проверяем сопротивление. У исправного оно находится в пределах 550-750 Ом.

Проверка сопротивления

Замена

Замена датчика коленчатого вала на ВАЗ 2109 – это очень простой процесс, и справиться с ним может любой автовладелец за 10-15 минут. Естественно, делать это на СТО, переплачивая лишние деньги, нет никакого смысла.

Первым делом обязательно необходимо обесточить систему для этого от аккумуляторной батареи отсоединяем минусовую клему.
Дальше все очень просто: одной рукой беремся за колодочку проводов и отсоединяем ее от устройства.

Отсоединенная колодочка
Ключом откручиваем болт, при помощи которого устройство прикреплено к кронштейну.

Откручиваем болт
Теперь остается только извлечь его из кронштейна.

Извлекаем котролер
Проверяем его. Если он неисправен, покупаем новый, если рабочий, то можно установить обратно.
Новое устройство или проверенное старое устанавливается в обратной последовательности.
Ставим датчик и закрепляем болтом.
Подсоединяем провода.

На этом работа закончена, остается завести двигатель и проверить работу.

Загрузка …

В этом видео показано, как происходит замена контролера положения коленвала на автомобиле ВАЗ 2110. На более ранних моделях, в том числе на 2109 с инжектором, делается все аналогично.

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Читать далее: УАЗ Буханка 2020 в новом кузове цены комплектации фото видео тест-драйв

Контролер положения коленчатого вала находится на крышке маслонасоса. Как мы уже говорили, конструкция его достаточно проста. Это небольшой магнит с катушкой, на которую намотан тонкий провод. Исключительно вынослив. ДПКВ ВАЗ 2109 с инжектором функционирует в тандеме со шкивом коленвала. Отказ датчика положения коленчатого вала — остановка мотора.

Обнаружить датчик положения вала на ВАЗ 2114 несложно. Расположен он под капотом около шкива коленчатого вала и прикреплен к маслонасосу болтом.

ЭБУ, установленный на инжекторных авто, управляя датчиками и исполнительными механизмами, для правильной и эффективной работы должен точно знать, в каком положении находится коленвал двигателя в каждый момент времени – другими словами иметь чёткую синхронизацию между цифрой и железом. Это необходимо в первую очередь для расчёта и своевременной подачи импульса впрыска на форсунки и ВВ-разряда на свечи зажигания.

От своевременности этих событий зависит мощность, долговечность и экономичность двигателя, поэтому необходимость точного определения блоком управления положения коленвала в любой момент времени сомнений не вызывает. Синхронизация осуществляется с помощью датчика коленвала (ДПКВ) и зубчатого задающего диска, закреплённого на коленвалу в определённом положении.

На окружности диска помещается 60 зубьев, на кажый зуб приходится (360:60)=6 градусов угла поворота коленвала. Но двух зубьев подряд в одном месте преднамеренно нет, их отсутствием образован пропуск. Итого 58. Задающий диск установлен таким образом, что после пропуска двух зубьев сердечником ДПКВ, по ходу вращения коленвала, до ВМТ остаётся 114 градусов.

Каждый зуб это 6 градусов. Итого 114:6=19 целых зубьев. Другими словами, когда коленчатый вал стоит в положении ВМТ первого цилиндра на такте сжатия, когда все риски (на маховике, распредвалувалах) совмещены, датчик коленвала должен смотреть на начало двадцатого зуба после пропуска, по ходу вращения диска. 7.

Неисправности датчика коленвала обычно приводят к падению мощности двигателя, перерасходу топлива, снижению динамических характеристик автомобиля, появление детонации. При полном выходе ДПКВ из строя двигатель вовсе не будет работать, так как этот элемент синхронизирует работу систем зажигания и впрыска.

Как проверить датчик коленвала самостоятельно

Есть 3 способа проверки неисправности датчика коленчатого вала:

измерение при помощи омметра;
проверка значения индуктивности;
использование осциллографа.

Проверка датчика положения коленвала при помощи омметра:

Для данной проверки необходимо приобрести мультиметр.
Его нужно поставить в положение измерения сопротивления.
Затем измерить уровень сопротивления катушки индуктивности: щупами прибора дотронуться до выводов катушки.
Допустимое значение — 500-700 Ом.
Если результаты измерения находятся в заданном диапазоне значений, то коленчатый вал в норме.

Проверка датчика коленвала с использованием замера индуктивности:

Нужно обзавестись мегаомметром, трансформатором сетевого типа. Также необходимо приобрести измеритель индуктивности и вольтметр.
Используя мультиметр, произвести замеры индуктивности.
Нормальные показатели — это 200-400 мГн.
Используя мегаомметр, измерить показатели сопротивления изоляции между проводами катушки.
Полученные данные не должны быть ниже 0,5 Мом.
Размагничивание катушки осуществляется с использованием сетевого трансформатора.
Отклонение от нормы свидетельствует о том, что требуется замена датчика коленвала.

Осциллограф дает полное представление о состоянии ДПКВ. Для диагностики необходимо выполнить следующие действия:

Щупы подсоединить к проводам, которые ведут к катушке.
Открыть программное обеспечение для работы с осциллографом.
Провести предметом из металла перед ДПКВ.
Все данные будут отражены на экране.

Если ДПКВ фиксирует перемещение металлического объекта, то датчик находится в исправном состоянии. Данный способ диагностики рекомендуется проводить при работающем двигателе, так результаты будут точнее. Для этого потребуется подключить щупы параллельно к выводам датчика.

Данный материал будет полезен всем владельцам автомобилей ВАЗ 2109, 2108 и 21099 с инжекторными двигателями, так как именно на таких моделях устанавливается с завода датчик положения коленчатого вала.

Где Находится Датчик Коленвала Ваз 2109 Инжектор

Измените датчик положения коленчатого вала ВАЗ 2109 собственные руки

Наверное, больше нет таких владельцев автомобилей, которые не знали бы цели датчика положения коленчатого вала. Как снять и почистить форсунки на ваз 2109 (инжектор)? Где он находится? Датчик коленвала. Датчик коленчатого вала ВАЗ 2109 иногда называют датчиком синхронизации, потому что благодаря ему блок управления синхронизируется с блоком питания.

В автомобиле с инжектором датчик положения коленчатого вала выполняет ту же функцию, что и датчик Холла на автомобиле с инжектором карбюратора.
Основной целью DGPV на ВАЗ 2109 с инжектором является считывание зубьев специального диска, который расположен на коленчатом валу двигателя.
Автомобиль ВАЗ 2109

На таком диске есть место, где нет зубов. это место соответствует верхней мертвой точке 1-го цилиндра силового агрегата. Именно благодаря данным, передаваемым с датчика, контроллер точно знает, какой цилиндр и когда требуется топливо и искра.

Несмотря на простоту конструкции и надежности DPC в случае сбоя, автомобиль с инжектором может просто не запускаться, и если он начнется, он будет работать неправильно.

Проверка положения коленчатого вала расположена на крышке масляного насоса. Как мы уже говорили, его конструкция довольно проста. Это небольшой магнит с катушкой, на которой намотана тонкая проволока. Чрезвычайно выносливый. Где находится датчик коленвала чери тиго 2.

4 ? ДККВ ВАЗ 2109 с инжектором функционирует в тандеме с коленчатым валом шкива. Отказ датчика положения коленчатого вала. останов двигателя. Или уменьшите скорость двигателя до 3000-4500 об / мин. На рисунке под номером 1 находится болт, к которому подключен контроллер, а под номером 2.

Читать далее: Как сделать поперечины на рейлинги своими руками

сам контроллер.

Контроллер положения вала

Процедура замены датчика положения коленвала на автомобилях ВАЗ 2110-2112, Калина и Гранта, Приора, 2114 и 2115.

Проверка датчика положения коленвала. ДПКВ. симптомы и неисправности датчика. Ваз. Лада. (Ваз 2109, 099, Ваз 2114-.

Заметное снижение динамики автомобиля на панели зажжет «Check Engine».
Двигатель может уменьшить или увеличить скорость без причины.
Нестабильно на холостом ходу.
Детонации в блоке питания при повышенной нагрузке.
Двигатель не запускается.
Скорость двигателя плавающая. Где находится датчик холостого хода бытует мк джили мнение, что тюнинг регулятора инжектор напряжения дорого и можно поставить форсунки 2123 на. Особенно сразу после запуска двигателя.
Увеличенный расход топлива.

Если есть проблемы с монитором положения коленчатого вала, то есть только один выход. Это его замена. Ремонт, он не может. И нет никакого смысла в этом разбираться, потому что это недорого.

Существует два способа проверить DWP.

Установка рабочего

Вам просто нужно взять работника и установить его вместо старого.

К признакам неисправностей датчика коленвала датчик находится ваз 2109 (инжектор)? Если двигатель запущен и работает, так как это необходимо без перерывов и не останавливается, то проблема в нем.

Как самому поменять датчик коленвала ваз 2109 инжектор. Требуется замена. Если нет, и машина не работает, вам нужно искать проблему в другой.

Проверка старого

Прежде всего, его нужно удалить.
Мы подключаем к нему омметр.
Мы проверяем сопротивление. В хорошем состоянии он находится в пределах 550-750 Ом.

Проверка сопротивления

Замена ДПКВ своими руками + видео обзор

Чтобы не показывать все на пальцах и лишний раз не объяснять весь процесс, я сделал подробный видео обзор, на котором показана процедура наиболее наглядно. Разобраться во всем сможет даже начинающий водитель, так как никаких сложностей в этом нет. Главное, это иметь под рукой следующий инструмент:

головка на 10
трещотка или вороток
небольшой удлинитель

Коды ошибок ВАЗ 2115 Форсунка 8 клапанов. Диагностика избирательной системы автоматического управления двигателем ВАЗ

Стремление к совершенствованию Выпускаемые автомобили заставили инженеров и разработчиков автомобиля ВАЗ задуматься о необходимости внедрения такого нововведения, как бортовой компьютер. Его цель — выявить неисправности автомобиля и сообщить о них в зашифрованном виде.

Но чтобы владелец автомобиля мог самостоятельно понять, в чем проблема, ему необходимо будет знать, как расшифровывать коды.Есть смысл рассмотреть вопрос подробнее, на одной из моделей вазов.

Бортовой компьютер ВАЗ 2115 своими руками (пошагово)

Для выявления причин, по которым на бортовой компьютер выдаются коды ошибок, необходимо будет провести диагностику.

Сделать это можно разными способами:

связаться с мастерами специализированными СТО
попробуйте провести диагностику самостоятельно

Сразу отметим, что коды, полученные при самостоятельной диагностике и при проверке на СТО, совпадений не будет.

При необходимости самостоятельно проводя диагностику владельцы автомобилей ВАЗ2115 смогут руководствоваться Рекомендациями, содержащими перечень и порядок всех действий:

положите кнопку одометра на панель приборов и удерживайте
дальше, вам нужно будет повернуть в положение «1» ключ в замке зажигания
Кнопка одометра теперь может быть отпущена
это действие вызовет движение стрелок на приборной панели
после повторного нажатия кнопки одометра на спидометре появится код, который является обозначением версии стандартной прошивки бокового компьютера
, нажав на кнопку одометра в третий раз и вернув ее в исходное положение, получаем код неисправности.

Как выглядят коды ошибок своими руками? Это будет двузначная комбинация цифр, при диагностике на профессиональном оборудовании, оснащенном станциями СТО — комбинация будет состоять из четырех цифр.

Как выглядят коды ошибок на сотню

При компьютерной диагностике внешний компьютер подключается к СТО к имеющемуся разъему на бортовом компьютере. Процедура таким образом может считаться компьютерной диагностикой и существенно отличается от обычных «ошибок чтения».

Разные сотни значительно отличаются друг от друга оснащением оборудования, в том числе — диагностическим. Естественно, что по внешнему виду этого оборудования специалисту не очень сложно судить, насколько оно продвинуто. Например, устройство для считывания ошибок, оснащенное большим экраном и принтером, способно считывать коды, причем не для каждой марки автомобилей, чтобы гарантировать, что коды будут правильно расшифрованы.

А вот совершенно неприметная приставка к ноутбуку смело может трансформировать язык кодов, «говорящих» приборной панелью вашего авто на обычного человека, или прописать новый ключ.

Как правило, на вооружении сканеров находится сотня, позволяющая считывать коды ошибок, преобразовывать информацию в графическом виде, обрабатывать информацию, полученную с датчиков. Более сложное профессиональное Оборудование позволяет управлять механизмами и адаптировать новые, установленные взамен неисправные блоки к работающему оборудованию.

Чтобы прочитать код ошибки, необязательно быть профессионалом, ведь ему дадут сканер, в некоторых случаях он его расшифрует.

Проблема в том, что за выдачу ошибки «несет ответственность» блок управления, в его функцию входит сигнал с датчика и его анализ.Но он не видит ни самого датчика, ни проводов, ведущих к этому датчику. T. Код ошибки может отображать только наиболее вероятную причину ошибки.

Чтобы узнать, что на самом деле произошло, нужно:

Убедиться в целостности проводки идущей к датчику
правильно крепление самого датчика
проверить показания датчика

Вся эта информация позволит вам определить, насколько эффективен датчик. Здесь потребуются специальные знания, т.к.Специалист С. Соответствующий Уровень подготовки, а также специальное оборудование: газоанализаторы, манометры, осциллографы, вакууммеры, моторстеры и др.

Также важен практический опыт мастеров, которые будут диагностированы.

Расшифровка кодов самостоятельная Диагностика в виде таблицы (комбинация — пробой рубашки)

Поскольку цель диагностики — получение кода и его расшифровка, стоит задуматься, как выглядят коды ошибок при диагностике своими руками и на что именно они указывают.Для большей наглядности выделите их в виде таблицы.

1	Появление этого кода свидетельствует о наличии неисправности в микропроцессоре. Для устранения ошибки может потребоваться прошить устройство.
2	Этот код передает информацию о том, что датчик уровня бензина, расположенный в топливном баке, работает с отказами. Этот же код может сообщить о проблемах с электропроводкой.
4 , 8	Код свидетельствует о пониженном или завышенном напряжении в электрических цоколях автомобиля
12	Показывает, что диагностика Цепь контрольной лампы работает неправильно
13	В этом коде зашифрована информация о проблемах с устройством контроля кислорода, а именно о том, что сигналы перестали поступать в компьютер.
14 , 15	Датчик температуры антифриза системы охлаждения подает неверный сигнал на WW, ниже реального или намного выше.
16 , 17	Внешний вид данной комбинации исключает необходимость проверки бортовой сети на наличие в ней затворов и замыканий, из-за нереального или низкого индикатора напряжения.
19	Код свидетельствует о необходимости проверки цепи, он исходит от устройства, контролирующего Положение коленвала неправильное.
21 , 22	Это означает, что блок управления автомобилем ВАЗ 2115 получает слишком низкий, или наоборот высокий сигнал, исходящий от устройства, управляющего дроссельной заслонкой. Для устранения неисправности необходимо будет убедиться в стабильной работе устройства и после этого провести диагностику. электропроводка.
23 , 25	Может означать наличие неисправности устройства, контролирующего температуру всасываемого воздуха. Поскольку входящий сигнал неверен, необходимо будет проверить цепь и сам датчик.
24	Код может появиться, если датчик скорости перестанет подавать сигналы на бортовой компьютер.
27 , 28	Такие комбинации указывают на то, что поступил неверный сигнал на управление автомобилем от датчика CO. Проверка цепи на отсутствие замыканий или обрывов, если они не обнаружены — датчик заменят.
33 , 34	Код означает, что от датчика, который оборудован устройством, контролирующим массовый расход воздуха, поступают неверные сигналы.Такая ситуация может возникнуть либо в случае обрыва цепи, либо при поломке самого датчика, в этом случае его обязательно заменит.
35	Эта комбинация цифр свидетельствует об обнаруженной неисправности регулятора холостого хода. Для исправления ситуации замените датчик, эта процедура позволит вам возобновить нормальную работу устройства.
41	Выдача такого кода — результат неверного сигнала с датчика фазы.
42	Свидетельствует о появлении неисправности в электронном блоке управления зажиганием, в частности — в его проводке. Следует помнить, что зажигание само по себе может быть хорошим, но обязательно потребуется диагностика цепи.
43	Речь идет о получении неверного сигнала с датчика детонации. Понадобится, опять же, проверка цепи на наличие обрыва и самого устройства — на исправность.
44 , 45	Свидетельство об обнаружении неисправности в системе впрыска, точнее, бортовым компьютером зафиксированных нарушений, заключающихся в слишком обогащенном или обедненном составе горючей смеси. В таких случаях можно наблюдать за движением двигателя, при уходе за передачей можно отметить маркировку, в редких случаях двигатель может лопнуть.
51 , 52	Коды, связанные с обнаружением ошибок в оперативной памяти или приборах ППЗ ..
53	Свидетельствует о прекращении поступления сигнала от SO — датчика.Обязательно убедиться в хорошей работе устройства.
54	Код может следить в том случае, если пропадает сигнал, поступающий с датчика октан-корректора.
55	Код может свидетельствовать о том, что на автомобиле происходит отстаивание различных смесей. Знаки неисправности могут быть похожи на верхнюю, которая закодирована как 44 и 45 .
61	Сообщение о нарушении работы датчика кислорода. Для восстановления нормальной работы системы требуется замена датчика на конкурирующий.

Контроллеры ошибок декодирования в видеотаблицах

Для диагностики автомобиля ВАЗ 2115 возможно возникновение указанных ниже комбинаций ошибок в работе контроллеров.

R0101 — R0103	Свидетельствует о возникновении неисправности датчика массового расхода воздуха. Сигнал к нему может иметь тяжелые показания или, наоборот, заниженный. В таком. В случае необходимости произвести замену устройств.
R0112 — R0113.	Сообщает о том, из-за чего возник датчик взлома, реагирующий на контроль температуры поступающего воздуха.Перед тем как проверить наличие контакта в точках проводки, которые были разомкнуты, возможно, сообщение бортового компьютера является предупреждением о том, что произошло короткое замыкание или обрыв проводки.
R0116. — R0118.	Коды могут появиться для датчика наличия пробоя, контролирующего температуру антифриза в системе. В первой очереди рекомендуется убедиться в целостности проводки, если она в порядке — требуется произвести замену самостоятельного датчика.
P2138., P2122., P2123., Р0222., Р0223.	Отказ в работе устройств, контролирующих положение педалей. ускоритель. Р0201 — Р0204. Сообщение о том, что одна из форсунок работает из-за сбоев. Иногда показывает наличие скальных цепей в системе или наличие КЗ.
Р0201 — Р0204.	Сообщение о том, что одна из форсунок работает из-за сбоев. Иногда показывает наличие скальных цепей в системе или наличие КЗ.
R0130 — R0134.	Такой.Комбинация может предупредить о нарушении работы датчика кислорода. Обязательна проверка цепочек на наличие противопоставлений, если они не обнаружены — сохраняются подменные устройства.
R0136. — P0140.	сигнализирует о неисправной работе диагностического датчика, осуществляющего контроль уровня кислорода в системе впрыска. Ошибка может быть связана с наличием обрыва в цепях или некорректной работой самостоятельных устройств.
Р0217.	Кодовый сигнал о перегреве двигателя внутреннего сгорания.Неисправность может быть обнаружена в рабочем двигателе, кроме того: слишком высокая температура охлаждающей жидкости в системе, использование некачественного моторного масла или охлаждающей жидкости выхлопных газов.
Р0326. — Р0328.	Обнаружение пробоя датчика детонации. Но этот же код может обозначать ситуацию, когда с него на блок-офис поступает некорректный сигнал.
Р0340. — P0343.	Код данных служил сигналом о неисправности датчика, контролирующего положение распределительного вала автомобиля. Ошибка может быть сигналом о том, что при работающем двигателе не происходит изменение сигнала от приборов, а также о том, что на промежутке времени, когда происходит несколько оборотов коленчатого вала на блоке управления, поступают очень высокие или, наоборот, низкие, сигналы от распределение вала.
Р0351, Р0352., P2301, P2304.	В качестве помощи эти комбинации указывают на отклонение в зажигании рабочей катушки. Точнее — о неверном сигнале, поступающем от них на бортовой компьютер. Эти же коды обозначают наличие противопоставления электропроводки или наличие в цепях КЗ.
Р0422.	Комбинация, расшифрованная как нейтрализатор неисправности.
Р0691, Р0692.	Комбинация, информирующая об обнаружении неисправности в системе охлаждения, а именно выходе из здания первого релейного вентилятора.
Р0693, Р0694.	Сигнал О. поломка второго реле вентилятора систем охлаждения. Неисправность нельзя игнорировать — если своевременно не поставить предохранитель, температура теплоносителя может повысить точку его закипания.
Р0485	Сообщает о том, какой вентилятор охлаждения подавал неверные сигналы напряжения на БОО.
Р0560 — Р0563.	Сигнал о том, какое напряжение в сети, прописал БОО, у него слишком низкие или высокие показатели.
Р0627. — Р0629.	Такой код может расшифровать bico, он может означать, что от бензонасоса поступает неверный сигнал, или же сообщить о неисправности реле, которое отвечает за работу бензонасоса. Нам нужно заметить, какое нарушение реле бензонасоса может привести к сбору, какой совершить работающий двигатель окажется невозможным.
P1602.	Ошибка встречается достаточно часто, является свидетельством нарушения функционирования контроллера, установленного в системном движке.

как при удалении памяти бортовой компьютер обнаружил неисправность (stephago)

Сообщения о том, что в системе управления автомобилем обнаружена неисправность ничего хорошего для владельца автомобиля не предвещает. Самой важной задачей в такой момент может оказаться решение вопроса с доставкой авто на станцию. Обслуживание. Естественно, можете воспользоваться телефоном и позвонить в авакуатор. Учтите, стоимость таких услуг давно не справляется.

Ремонт электрики

Расскажем и покажем режим самодиагностики панели приборов ВАЗ 2110 2112 2111, расшифруем коды ошибок панели VDO.Для того чтобы запустить режим самодиагностики панели приборов, нужно повернуть ключ в замке зажигания и одновременно удерживать кнопку сброса суточного пробега. Когда режим включен, то все стрелки должны доходить «до конца» и идти назад, чтобы можно было проверить работоспособность всех датчиков, приборов, лампочек, самих стрелок. Затем делаем однократное нажатие на кнопку сброса пробега, в информационном окне будет написана версия прошивки, в нашем случае это 1.1, нажимаем еще раз на нашу кнопку и видим коды ошибок.Для сброса ошибок нажмите кнопку и удерживайте некоторое время:

Цифра «0», появившаяся на экране, означает, что все ошибки сброшены. Еще раз повторяем всю процедуру с самого начала, чтобы убедиться, что у нас нет ошибок.

Расшифровка кодов ошибок VDO:

0 означает, что ошибки полностью отсутствуют.
1 Неисправен микропроцессор.
4 означает, что повышение напряжения питания бортовой сети более 16 вольт.
8 Ошибка, наоборот, показывает пониженное напряжение, менее 8 вольт.
Могут появиться ошибки: 6, 10, 12, 14 — означают сразу несколько неисправностей, т.е. Суммарно, 6 (это 2 + 4) и т. Д.

Если честно, толку от Эти показания простейший диагностический прибор покажет гораздо больше и во всех деталях. Дополнительный бортовой компьютер Также отображает все основные ошибки, снимает показания со всех систем.

Видео самодиагностики панели приборов ВАЗ 2110 2112 2111:

Коды ошибок ВАЗ 2110 представлены в числовом обозначении на дисплее, и они передаются с датчиков фаз на бортовой компьютер.Это удобно, но начинающий водитель понимает и не может разобраться, как пользоваться этим оборудованием. Но это необходимо знать и уметь, поскольку система благодаря встроенной функции самодиагностики поможет на ранних этапах выявить неисправность, а значит, есть возможность своевременно ее устранить.

[Скрыть]

Диагностика

Диагностировать состояние систем автомобиля можно двумя способами. Начнем с первого, не предусматривающего использования дополнительного оборудования.

Чтобы запустить функцию самодиагностики, нажмите кнопку, которая сбрасывает дневной пробег. Включите зажигание. Вы увидите, как стрелки на инструментах начнут перемещаться из одного положения в другое. Это значит, что диагностика ВАЗ 2110 запущена и по датчикам фаз на ЭБУ стала поступать информация. После завершения процесса RAM выдаст числа на табло, которое покажет, в каком состоянии находятся системы.

Автомобиль ВАЗ 2110.

Комбинации декодирования

Когда самодиагностика завершена и цифра была выделена 0, это означает, что с автомобилем все в порядке, все в порядке и все системы работают должным образом:

если 1 выделен, это указывает на то, что есть проблемы с микропроцессором или оперативная память выдает сбой;
4-высокое напряжение в сети, более 16 В;
если 8, то низкий.

Если неисправность не одна, а несколько, то будет отображаться цифра, равная количеству неисправностей.Если загорится 6, то это будет означать количество цифр 2 и 4. Если 14, то, скорее всего, неисправности три, а именно 2, 4 и 8.

SAMI простая диагностика, которая доступна водителю без применения дополнительного оборудования. Некоторые неисправности, конечно, поможет выявить, а также покажет состояние узлов и систем ВАЗ 2110 в целом. Но для конкретного определения всех неисправностей и расшифровки информации, поступающей с датчиков фаз, требуются дополнительные средства.Например, который предоставляет больше данных.

Кнопка сброса пробега диафрагмы

Диагностика с дополнительными средствами

Для диагностики автомобилей, в том числе ВАЗ 2110, используется различное оборудование, которое подключается к специальному разъему. Благодаря этому оборудованию, не отличающемуся особой сложностью и высокой ценой, можно составить полное представление о состоянии автомобиля.

К СТО используется персональный компьютер, на который по специальному кабелю передаются данные с фазовых датчиков.

Адаптер для автодиагностики На рынке появилось

устройств Bluetooth, позволяющих проводить диагностику с помощью смартфона, планшета или ноутбука.

Работают по схеме. Устройство подключается к разъему, включается зажигание и начинается процесс диагностики. Данные поступают от фазовых датчиков в ЭБУ. С него на мобильное устройство, где должно быть установлено специализированное программное обеспечение.

Это позволяет не только получать данные, но и представлять их в более наглядном виде.Этот метод позволяет водителю даже с небольшим опытом управления автомобилем (в нашем случае ВАЗ 2110) получить все данные о своей машине.

Но большинство водителей предпочитают диагностировать по сотке. Чтобы вы были в курсе данных, которые выдает бортовой компьютер через ОЗУ с фазовых датчиков, отображая частые ошибки.

Расшифровка комбинаций

Если есть проблемы с электрооборудованием, их следует немедленно устранять. Код ошибки 1602 не будет в порядке в этом вопросе.

Иногда ошибку 1602 можно просто сбросить и в дальнейшем она не появится. Социалисты называют такие данные «хорошими».

Ошибка 1602 иногда появляется, если:

на какое-то время была отключена аккумуляторная батарея;
произошел скачок напряжения при пуске мотора, например, в холодную погоду.

Но если код ошибки 1602 появляется все время, необходимо проверить всю сеть. Возможно, есть перерыв. При постоянном появлении кода ошибки 1602 можно попробовать почистить клеммы аккумулятора.Проверьте, хорошо ли они закреплены. Не помогло, ошибка 1602 все равно появляется? Проверить проверку цепи. Начать нужно с плюсовой клеммы аккумулятора. Начните с электрического оборудования и плавильной вставки.

ДПДЗ. Иногда случается, что причиной ошибки с кодом 1602 является аварийный сигнал, который может блокировать цепь контроллера и влиять на показания датчиков фаз. В такой ситуации нужно обращаться с претензией в фирму, которая занималась

малым расходом воздуха, зависящим от скорости вращения коленчатого вала;
насколько открыта дроссельная заслонка;
после появления проблемы прошло несколько циклов.

Если ошибка появляется периодически, то необходимо:

проверить состояние воздушной заслонки;
крепление колодок проводки к компьютеру;
чек RHX;
почистить дроссельную заслонку.

Другая возможная ошибка — 0300. Появляется 0300 в случаях, когда ОЗУ записывает частые проходы зажигания.

Если код ошибки 0300 постоянно, необходимо проверить следующие узлы:

свеча зажигания;
форсунки;
система зажигания;
повышенный или пониженный уровень сжатия может быть причиной кода 0300;
также код 0300 может появиться при неисправности проводки.

Невозможно игнорировать появление ошибки 0300. В дальнейшем это может привести к выходу из строя других узлов.

Освоить диагностику автомобиля в частности ВАЗ 2110 несложно. Продлит срок службы благодаря своевременному выявлению неисправностей, устраняющих фазовые датчики.

За счет оснащения отечественных автомобилей. Рядом с компьютерами автовладельцам стало проще искать неисправности в работе автомобилей. Чтобы выявить проблему, человеку достаточно провести диагностику, которая покажет коды ошибок.Этот материал позволит узнать, какие могут возникнуть ошибки ВАЗ 2114 и как с ними бороться.

[Скрыть]

Самодиагностика автомобиля

Прежде чем приступить к расшифровке кодов нанесенных компьютерных ошибок на ВАЗ 2114 и 2115, расскажем о самодиагностике. Необходимо учитывать, что проверка автомобиля самостоятельно и с помощью специального оборудования до сотни может дать разные результаты. Оборудование, доступное у профессионалов, позволит более точно обнаруживать неисправности, чем диагностировать проблемы с приборной панелью.Комбинации поломки тоже будут разными. Тем не менее, самодиагностика восьмигранной «четверки» — дело полезное.

Как посмотреть и узнать о поломках, которые починил блок управления самостоятельно:

Для начала нужно сесть на водительское сиденье и зажать кнопку одометра на спидометре.
Затем вставьте ключ в замок зажигания и установите его в первое положение.
После поворота ключа нужно отпустить зажимную кнопку. Это приведет к быстрому перемещению стрелка по спидометру, тахометру и другим датчикам.
Затем нужно еще раз нажать кнопку одометра и отпустить. На приборке появится версия прошивки.
После третьего нажатия на кнопку одометра начнут загораться коды ошибок ВАЗ 2114.

Как самостоятельно сбрасывать ошибки

После самодиагностики ошибок и устранения их причин на карбюраторных или инжекторных двигателях сообщение о неисправности может остаться на штатной панели. Если проблема была удалена, это означает, что кодовая комбинация осталась в памяти.Описание неисправностей Рассмотрим ниже, а сейчас мы расскажем, как удалить код из памяти. Чтобы снять приборку после тестирования, при проявлении ошибок ВАЗ 2114 необходимо записать сами коды. После этого снова нажимается кнопка сброса суточного пробега, это уберет неисправность из памяти блока управления.

Сброс ошибки «Check Engine»

Часто бывает, что панель приборов 2114 8 или 16 выдает ошибку проверки — неисправность двигателя, горит оранжевый значок. Самодиагностика не всегда позволяет точно проверить и определить, как исправить такую проблему. Для устранения неполадок и поиска решения необходимо выполнить более подробную автодиагностику с помощью компьютера и дополнительного оборудования. Возможно, при диагностике неизвестная ошибка показывает сбой в работе микропроцессора, бортовой сети или датчиков. После устранения проблемы чек может остаться.

Индикатор «Check Engine» Сообщает о проблеме в работе мотора

Как закинуть код повреждения:

Сначала включите зажигание, двигатель автомобиля запускать не нужно.
Затем откройте капот. Теплым ключом ослабьте болт на отрицательной клемме аккумуляторной батареи.
Подождите около минуты, после чего терминал Akb необходимо поставить на место.
Закройте капот и выключите зажигание.
После этого снова включите и загрузите мотор автомобиля. Если чек остался, то он должен выйти через какое-то время. Если данная инструкция не сработала и способ удаления не помог, то необходимо поискать причину проблемы и устранить ее.

Значение и коды ошибок расшифровки

Для чтения неисправностей сначала рассмотрим список с таблицей ошибок UER, дающей самодиагностику (автор видео — Иван Васильевич).

комната	Описание
1	Проблемы в работе микропроцессора.
2	Самодиагностика ВАЗ 2114 зафиксировала проблемы в работе электропроводки регулятора уровня горючего.Возможен слишком высокий или низкий уровень сигнала, исходящего от датчика. Необходимо протестировать контроллер и вызвать проводку.
4	Повышенное напряжение в бортовой сети.
8	Пониженное напряжение. Что делать: в этом и в предыдущем случае необходимо проверить аккумулятор и генератор.
12	Проблемы в диагностической цепи индикатора на панели приборов.
13	Блок управления не может определить сигнал, поступающий от кислородного контроллера.
14	От регулятора температуры хладагента течет повышенный сигнал.
15	Проблема в работе Дж (а) — бортовой компьютер фиксирует пониженный уровень сигнала.
16	В проводке авто высокого напряжения.
17	Пониженное напряжение в проводке.
19	Исправлены проблемы в работе ДПКВ ().На блок управления подается неверный сигнал.
21	Проблемы в работе контроллера DPDP (датчик положения дроссельной заслонки). Возможна выручка в работе дроссельной заслонки. Проверить цепь подключения и датчик.
22	Низкий сигнал подается с ДПДЗ.
23	Регулятор температуры всасываемого воздуха дает повышенный сигнал.
24	Возникли проблемы в работе регулятора скорости.Его отказ можно диагностировать по неработающему спидометру.
25	Пониженный сигнал с регулятора температуры приточного воздуха.
27,28	Неправильный сигнал от датчика CO.
33,34	Неисправности ДМРВ (датчик массового расхода воздуха). Проверить схему подключения расходомера и ее работоспособность.
35	ЭБУ определил отклонение значений холостого хода.Возможна неисправность датчика.
41	Неправильный импульс, поступающий от регулятора фазы.
42	Проблемы в соединительной проводке электронного зажигания.
43	От контроллера детонации подан неверный импульс.
44,45	Проблемы с составом горючей смеси. Он может быть истощен или преобразован.
49	Проверка потери вакуума.
51,52	Проблемы в функционировании ППЗУ либо ОЗУ.
53	Нет регулятора импульса CO. Обрыв цепи крана или датчика.
54	Не поступает импульс от контроллера Octane Corrector.
55	При пониженной нагрузке на агрегат ЭБУ исправляет истощение.
61	Проблемы в кислородном контроллере.

Эти коды можно свернуть, если у вас цифра 6, она может обозначать ошибки 2 и 4 или цифрой 9 — ошибки 1 и 8.

Для того, чтобы диагностика сразу подсчитывала и расшифровывала проблемы, желательно скачать и всегда иметь при себе распечатку для описания. При диагностике ЭБУ коды на двигателе 21124 могут отличаться в зависимости от модели авто. Чтобы читать коды, нужно знать, как они должны расшифровываться. После удаления нужно сбросить ошибки (видео удаляется и публикуется каналом КВ Автосервис).

номер	Расшифровка
p0102, P0103.	Контроллером ДМРВ подается неверный импульс. Это значит, что нужно проверить проводку.
p0112, P0113.	112 либо 113 — требуется замена датчика температуры поступающего воздуха.
p0115-P0118.	Ошибки от 0115 до 0118 — контроллер антифриза подает неверный импульс. Есть проблемы в проводке или в самом датчике.
p0122, p0123.	ДПДЗ. От регулятора подается неверный сигнал. В случае повреждения проводки возможны помехи.
p0130, P0131	Лямбда-зонд требует диагностики и замены.
p0135-P0138.	Ошибка 0135 и выше — Необходима замена регулятора нагрева лямбда-зонда.
p0030	ЭБУ сообщает о проблемах в электрочастниках на участке от нагревателя лямбда-зонда до нейтрализатора.В случае ошибки R0030 необходимо проверить электрическую панель и сами датчики.
п0036.	P0036 — Записано перерезание проводки отопительного прибора ДК-2.
p0300, P0302.	Когда КОДЫ 300 и 302, ЭБУ сообщает о пропуске зажигания.
p0301	Проходные точки в цилиндрах силового агрегата зафиксированы. Надо проверить компрессию.
p0325.	Датчик детонации работает некорректно.В частности, речь идет о лазании по проводке подключения.
p0335, P0336.	P0036 Ошибка ВАЗ 2114 или 10335 — вышел из строя ДПКВ или повреждена его цепь подключения. Если проводка целая, датчик меняется.
p0340.	Отказ датчика фазы.
p0341.	Ошибка ВАЗ 2114 0341 означает сбои в работе регулятора фаз газораспределения.
p0342, P0343.	Проблемы в работе фазорегулятора. При такой ошибке двигатель детонационный. Скорее всего, проблему решит только замена.
р0346.	P0346 Ошибка ВАЗа — тоже проблемы фазорегулятора.
р0363.	P0363 — Выявлено возгорание воспламенения горючей смеси. В отказывающихся работать цилиндрах отключается подача топлива.
р0422.	Отказ в работе нейтрализованного устройства.
р0443, Р0444, Р0445	Проблемы 0443, P0444 и 0445 — регулятор адсорбера, продувка не проводится.
р0480.	Произошла поломка устройства охлаждения двигателя. Возможен перегрев агрегата при незамедлительной замене. Перед заменой нужно проверить контакты к проводке.
p0501-Р0504.	Ошибка 0501 ВАЗ 2114 и код ошибки 0504 — Регулятор скорости отказывается работать. Требуется замена устройства.
р0505, Р0506, Р0507	Не работает или некорректно работает датчик холостого хода. Его отказ может привести к грохоту холостого хода. Можно возить двигатель. Сам контроллер протестирован и прозвана проводка.
р0607.	Контроллер детонации работает с перебоями.
p1135	Ошибка 1135 ВАЗ 2114 — Необходимо проверить кислородный контроллер.
p6060	Поломка процессора.Если после сброса кода неисправность осталась, значит контроллер нужен.
п2020.	Необходимо проверить датчик положения заслонок впускного канала.
p1617.	Ошибка 1617 — Контроллер неравномерно дорог, повреждена проводка.
p1513.	Произошло короткое замыкание в проводке датчика холостого хода. Необходимо протестировать электрощиток и проверить контакты.
с1602.	Устранены пропадания напряжения в электросети автомобиля.
р0560	Неправильное напряжение в бортовой сети. Этот параметр может быть переоценен или недооценен. Тестированию подлежит аккумулятор, а также генераторный узел.
p1514, P0511	О появлении данных ошибок сообщает проблема обрыва или короткого замыкания в проводке RCX (регулятора холостого хода). Сначала сделайте диагностику контактов датчика, а потом по возможности прозвоните цепь.Сам датчик также может быть поврежден.
п1303.	P1303 — сообщается о выявленных колебаниях возгорания от топливовоздушной смеси в третьем цилиндре. Неисправность следует устранять как можно быстрее, поскольку она может быть критичной для нейтрализатора.
p1578.	Неисправность дроссельной заслонки. Дословно проблема расшифровывается как «параметр нулевой адаптации вне допустимого значения». Есть несколько вариантов решения проблемы.В первую очередь необходимо прочистить дроссельную заслонку. Если не помогло, проводится адаптация дроссельной заслонки. Для этого нужно активировать зажигание, после чего через 40 секунд запустить двигатель. Как вариант, вы можете проверить и сжать контактные клеммы на дроссельной заслонке.
p1621.	Неисправность оперативного запоминающего устройства, в блоке управления памятью с памятью. Требуется подробное компьютерное тестирование.
р0650.	Проблемы в цепи управления индикатором кода ошибки платы.
p2135	P2135 — устранение неисправностей в работе дроссельного узла. Если замена датчика и чистка демпфера не помогли, то, возможно, проблему придется решить перепрошивкой бортового компьютера.
п2187.	Засохшая смесь в цилиндрах двигателя. Вам необходимо провести детальную диагностику проблемы.

Диагностика с помощью спецтехники

4.Программа запуска для тестирования

Процесс диагностики с помощью специального оборудования заключается в проверке автомобиля с помощью ноутбука. Для подключения к диагностическому разъему потребуется кабель с переходником. Этим кабелем подключаем компьютер к разъему через выход USB. Для тестирования также потребуется программное обеспечение, мощность используемого компьютера не имеет значения. В Интернете есть множество версий разных программ тестирования.

Диагностика проводится следующим образом:

Перед проверкой рекомендуется осмотреть автомобиль.Проверить объемные запасы — моторное масло, тормозную жидкость, хладагент.
Найдите диагностический разъем и подключите к нему ноутбук. Если у вас есть специальный сканер, то еще лучше. Но поскольку найти сканер не так-то просто, а его покупка недоступна, можно использовать ноутбук. Перед тем как начать тестирование, нужно включить зажигание. Пускать силовой агрегат не нужно.
После подключения запускается утилита для тестирования. Программный интерфейс может быть разным.При запуске программы могут появиться графики или список параметров с цифрами. Эта информация позволит сделать выводы о работе силового агрегата.
Тест запущен. Коды неисправностей появятся на экране ноутбука. Для расшифровки воспользуйтесь информацией, приведенной в этой статье. Все коды мы описать не смогли, но расшифровали те, которые встречаются чаще всего. Обычно, когда вы загружаете программу на свой компьютер, пользователям предоставляется отдельный файл с описанием неисправности.
После расшифровки проблема выполнена.

Наличие на автомобиле бортового компьютера позволяет вовремя выявить неисправности, принять соответствующие меры до того, как поломка станет серьезной и дорогостоящей в устранении.

Здесь главное уметь правильно считывать коды ошибок при диагностике ВАЗ 2114. Не все понимают, на что указывает машина, выдавая те или иные обозначения. Поэтому сегодня мы постараемся рассказать о кодах наиболее частых ошибок и отметим, что означает каждая из них.

Самодиагностика

Сразу отметим, что результат диагностики своими руками в условиях собственного гаража и на специализированных автосервисах — несколько иной. Станции технического обслуживания имеют в своем распоряжении все необходимое оборудование, с помощью которого рассчитывается максимальное количество кодов ошибок бортового компьютера вашего автомобиля.

Самостоятельная диагностика своими руками позволит добиться определенного положительного результата. Но, увы, обнаружить все ошибки удается в крайне редких случаях.

Нюансы самодиагностики

Показания для самодиагностики и доступа к специализированной сотне будут разные, коды ошибок тоже отображаются по-разному. Поэтому рассмотрим сегодня два варианта.

Нет необходимости использовать бортовой компьютер для диагностики неисправностей в машине. Не все владельцы ВАЗ 2114 знают об этом способе, потому что мы о нем и расскажем.

Состоит в следующих действиях.

Сядьте на водительское сиденье и зажмите кнопку одометра.
Затем поверните ключ зажигания в первое положение.
Отпустить кнопку одометра. После этого стрелки начнут бегать.
Очистите кнопку еще раз и отсоедините. Это позволит вам увидеть, какая версия прошивки используется в вашем случае.
Трижды зажать, а затем отпустить кнопку. Так вы увидите коды, указывающие на любые ошибки в работе автомобиля.

Поскольку это не специализированное оборудование, коды в этом случае будут представлены в виде двузначных обозначений, а не четырехзначных.

Теперь рассмотрим самые популярные ошибки, которые обнаруживаются при такой диагностике, и разберемся, что означает код. Даже без бортового компьютера по кодам одометра можно выявить неисправности на ВАЗ 2114.

Предлагаем ознакомиться с ними на столе.

Код	Описание
1	Проблемы в микропроцессоре
2	Неисправность в цепи датчика указателя уровня топлива в баке.
4	В электросети слишком высокое напряжение
8	Напряжение слишком низкое
13	Нет сигнала от датчика кислорода
14	Сигнал датчика температуры охлаждающей жидкости
15	Уровень сигнала датчика температуры охлаждающей жидкости очень низкий
16	В бортовой сети слишком высокое напряжение
17	Очень низкое напряжение в бортовой сети
19	От датчика положения коленвала неверный сигнал
24	Неисправен датчик скорости автомобиля
41	Датчик фазы подает неверные сигналы
51	Частицы обнаружены при работе постоянного запоминающего устройства
52	Обнаружены пылинки в работе оперативного запоминающего устройства
53	SO-потенциометр не работает
61	Не работает лямбда-зонд

Важно учитывать тот факт, что ошибки могут развиваться.Например, если у вашего автомобиля есть неисправности, показывающие коды 4 и 1, одометр устройства покажет цифру 5.

Плюс ко всему, все коды неисправностей будут храниться в памяти, пока вы их вручную не сбросите. Для этого отключите клеммы от АКБ, удерживая зажигание, подождите несколько секунд и подключите обратно. Не забудьте сделать это, особенности, если собираетесь на диагностику за сотню. Они найдут эти ошибки и устранят их, хотя на самом деле вы уже делали это раньше.Платить лишние деньги? Нет, не стоит.

Боковые компьютерные коды и их значение

А теперь поговорим об общих кодах ошибок, которые можно выявить при диагностике бортового компьютера вашего ВАЗ 2114. Следует учитывать, что речь идет об электронике, которая тоже иногда способна работать некорректно. Но, как показывает практика, в подавляющем большинстве случаев коды ошибок на бортовом компьютере соответствуют реальным проблемам на автомобиле.

Учить каждую ошибку невероятно долго.Поэтому в этой таблице мы собрали самые обычные, с которыми регулярно встречаются владельцы ВАЗ 2114.

Коды	Описание проблемы
0102, 0103	Неправильный уровень сигнала датчика расхода воздуха.
0112, 0113	Входной сигнал датчика температуры воздуха на впуске. Требует замены
0115-0118	Неправильный сигнал датчика температуры охлаждающей жидкости.Требует замены
0122, 0123	Помехи или неверный сигнал от датчика управления положением дроссельной заслонки. Рекомендуется заменить датчик
0130, 0131	Не работает датчик кислорода
0135 — 0138	Не работает прибор на подогрев кислородного датчика. Требуется замена
0030	Отключения фиксируются в работе или обрыве в цепи управления подогревателем кислородного датчика к нейтрализатору.
0201 — 0204	В цепях управления форсунками обнаружено
0300	Обнаружены случайные или постоянные проходы возгорания. Машина не может сразу запуститься
0301 — 0304	В цилиндрах двигателя обнаружен проход зажигания
0325	Файлы в цепи детонационного устройства
0327, 0328	Неисправен датчик детонации.Требует замены
0335, 0336	Обнаружена неисправность датчика положения коленчатого вала. Устройство требуется на замену
0342, 0343	Появилась система фазового датчика. Аппарат требует замены
0422	Неисправен нейтрализатор
0443-0445	Клапан продувки адсорбера не работает. Требуется замена устройства
0480	Не работает охлаждающий вентилятор.Требуется замена устройства
0500, 0501, 0503, 0504	Сказочный датчик скорости вышел из строя. Аппарат заменен
0505 — 0507	Регулятор холостого хода работает с отказами, влияющими на количество оборотов (ниже или выше). Обнаружение такой ошибки свидетельствует о необходимости замены регулятора
0560, 0562, 0563	Возникли перебои в подаче сетевого напряжения. Нужна более тщательная диагностика, которая определит точные участки, необходимые для замены цепи.
0607	Канал детонации не работает
1115	Цепь подогрева кислородного датчика работает с перебоями
1135	В цепи подогрева был выбран датчик кислорода, возможно, произошло короткое замыкание. Датчик заменен
1171, 1172	Уровень газа потенциометра не соответствует норме
1500	Обрыв в цепи управления устройством АЗС
1509	Электрическая цепь управления элементом холостого хода перегружена.
1513, 1514	Бортовой компьютер зафиксировал поломку цепи неработающего устройства.
1541	Произошла поломка цепи управления реле АЗС
1570	Система противоскольжения получила обрыв цепи
1600	В бортовой компьютер не попадают данные о системе предотвращения проезда
1602	Это один из наиболее часто встречающихся кодов при диагностике неисправности БК.Означает отсутствие напряжения бортовой сети на электронном блоке управления
1606, 1616, 1617	Датчик пробоя обнаружения неровностей дорожного полотна
1612	Обнаружен сбой разряда электронный блок управления
1620	Неисправность в работе постоянной памяти
1621	Поломка оперативного запоминающего устройства.
1689	В том случае, если эта комбинация цифр появилась при диагностике, бортовой компьютер может показывать неверные коды ошибок.
0337, 0338	Ошибки в работе элемента контроля положения коленчатого вала или обрыв цепи.
0481	Сломался второй вентилятор системы охлаждения. Аппарат требует замены
0615–0617	В цепи реле стартера обнаружены обрывы или короткое замыкание
1141	Обогреватель первый после нейтрализатора кислородного датчика
230	Реле топливного насоса вышло из строя и ремонту не подлежит.Скоро потребуется замена устройства.
263, 266, 269, 272	Эти коды обозначают поломку драйвером первой, второй, третьей или четвертой форсунок — нужно заменить элементы.
640	Эта комбинация свидетельствует о поломке в цепи лампы Checkengine

Датчик коленвала ВАЗ-2114: назначение и замена

Современный автомобиль — это совокупность множества различных частей и систем, каждая из которых играет свою определенную роль.А некоторые из них не только выполняют управляющую функцию, но и синхронизируют фазы впрыска бензина и подачи электронного импульса для воспламенения топливно-воздушной смеси в определенный момент.

Становится очевидным, что неисправность одной из таких деталей может существенно повлиять на техническое состояние всего автомобиля. И сегодня мы обратим внимание на одну из самых маленьких и важных деталей в автомобиле — датчик коленвала.

Признаки неисправностей

Наверняка каждый автомобилист знает, насколько важна роль датчика коленвала в машине.В случае неисправности двигатель не сможет запуститься, но можно заранее определить будущий отказ этой детали по следующим признакам:

На холостом ходу заметна нестабильная работа двигателя.
При движении появляются «провалы» в разгоне, машина начинает терять мощность.
Самопроизвольное повышение и понижение числа оборотов коленвала («плавающие» обороты).
Детонация при разгоне или движении в гору.
Трудный запуск двигателя даже «на горячем».

Причиной всего этого может служить повреждение обмотки датчика, а также нарушение целостности провода и соединений устройства в целом.

Как часто это происходит?

Стоит ли вообще сломать датчик коленвала? ВАЗ-2114, как и все его преемники, снабжен достаточно надежными датчиками. Поэтому их выход из строя — явление редкое. Чаще всего выход из строя может быть из-за заводского выхода из строя или механического повреждения детали.Кроме того, неисправности датчика коленвала ВАЗ 2114-й модели вызваны загрязнением самого подкапотного пространства. И если первые два фактора не зависят от водителя, то следует регулярно контролировать чистоту моторного отсека. Это большая концентрация пыли и грязи, которые могут усугубить работу ДКД в автомобиле.

Что еще может спровоцировать поломка таких деталей, как датчик коленвала? ВАЗ-2114, как мы уже говорили ранее, укомплектован достаточно надежным ДВС, поэтому о его естественном износе говорить не приходится.Часто датчик выходит из строя из-за несанкционированной утечки моторного масла, особенно в месте установки этого элемента. Если вы заметили, что на корпусе масляного насоса остались следы жидкости, необходимо немедленно их удалить. В противном случае отказ датчика будет неизбежен. Обратите внимание на то, что элементы в моторном отсеке постоянно подвергаются различным температурным перепадам. Это может быть одной из наиболее вероятных причин выхода из строя такой детали, как датчик коленвала.

ВАЗ-2114: проверка качества стыков деталей

А что делать, если в подкапотном пространстве нет ни пыли, ни следов утечки масла? В этом случае необходимо проверить качество соединений и контактов между деталями и проводами. Помните, что изоляция не должна иметь оголенных проводов и повреждений, а контакты всегда должны быть чистыми и очищенными. Не исключено, что выход из строя этого элемента вызван окислением проводов.

Датчик коленвала ВАЗ-2114: как проверить исправность этой детали?

Если данное устройство перестало работать или функционирует с перебоями, не спешите менять его на новое.Сначала диагностируйте работоспособность старого датчика. И дело не только в экономии денег, ведь даже с новой деталью иногда эта проблема не проходит. Согласитесь, что толку от его замены, если причина кроется в загрязненных контактах соединений? А проверить работоспособность элемента можно только после его демонтажа. Сделать это несложно: сначала выключите зажигание и снимите клеммную колодку с проводом, затем открутите винт крепления датчика и выньте эту деталь.Следует отметить, что этот элемент держится всего на одном болте, который крепится к крышке масляного насоса.

После того, как мы сняли датчик положения коленчатого вала, ВАЗ-2114 можно оставить в гараже, а саму деталь нужно провести отдельную диагностику. Здесь нам понадобится омметр. С помощью этого инструмента мы проверим сопротивление обмоток датчика. В идеале показание омметра должно быть между 550 и 570 Ом. Если полученные данные отличаются от нормальных в большей или меньшей степени, более вероятно, что деталь неисправна.В этом случае спасет только замена датчика коленвала. ВАЗ-2114 очень прост в обслуживании, поэтому вы можете самостоятельно поменять ДПКВ, тем более что старый уже снят.

Как устанавливается датчик?

Сначала очистите место установки от грязи и пыли. Как установить новый датчик положения коленвала? ВАЗ-2114 отключается от бортовой сети (необязательно), а сама деталь фиксируется на исходное место и закручивается на один винт.После этого на него надевается разъем с проводом. Все, на этом этапе установку датчика положения коленвала можно считать завершенной. И напоследок небольшой совет: если вы собираетесь в длительное путешествие, вы заранее приобретете запасной DLC. Места в багажнике практически не занимает, а если он у вас есть, вы всегда будете знать, что доберетесь до места назначения вовремя и без эвакуатора.

Итак, мы узнали, как сделать замену датчика коленвала. ВАЗ-2114 и ВАЗ-2115 имеют практически одинаковую конструкцию, поэтому такой алгоритм установки ДПКВ можно использовать не только на 14-й Ладе.

Лучший датчик lada — отличные предложения на датчик lada от глобальных продавцов датчиков lada

Отличные новости !!! Для lada sensor вы попали в нужное место. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший датчик Lada вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели датчик Lada на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в датчике lada и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести lada sensor по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Датчик коленвала ВАЗ-2114: назначение и замена

Современный автомобиль — это совокупность множества различных деталей и систем, каждая из которых играет определенную роль.Причем некоторые из них не только выполняют управляющую функцию, но и синхронизируют фазы впрыска бензина и подачи электронного импульса для воспламенения топливовоздушной смеси в определенный момент.

Становится очевидным, что неисправность одной из этих деталей может существенно повлиять на техническое состояние всего автомобиля. И сегодня мы обратим внимание на одну из самых маленьких и важных деталей в автомобиле — датчик коленвала.

Признаки неисправности

Наверняка каждый автомобилист знает, насколько важна роль датчика коленвала в автомобиле.В случае его неисправности запуск двигателя не будет возможен, но можно заранее определить грядущую поломку этой детали по следующим признакам:

На холостом ходу заметна нестабильная работа двигателя.
При движении возникают «сбои» в разгоне, машина начинает терять мощность.
Самопроизвольное увеличение и уменьшение числа оборотов коленчатого вала («плавающие» обороты).
Детонация при разгоне или движении в гору.
Сложный запуск двигателя даже «на горячем».

Как часто это происходит?

Должен ли вообще сломаться датчик коленвала? ВАЗ-2114, как и все его преемники, оснащен достаточно надежными датчиками. Поэтому их выход из строя — явление редкое.Чаще всего поломка может быть вызвана заводскими дефектами или механическими повреждениями детали. Кроме того, неисправности датчика коленвала ВАЗ 2114 вызваны загрязнением в моторном отсеке. И если первые два фактора не зависят от водителя, то следует регулярно контролировать чистоту моторного отсека. Это большая концентрация пыли и грязи, которые могут ухудшить работу ДПК в автомобиле.

Что еще может вызвать поломку такой детали, как датчик коленвала? ВАЗ-2114, как мы уже говорили ранее, комплектуется достаточно надежным ДПКВ, поэтому о его естественном износе говорить не приходится.Часто датчик выходит из строя из-за несанкционированной утечки моторного масла, особенно в месте установки этого элемента. Если вы заметили, что на корпусе масляного насоса остались следы жидкости, необходимо немедленно их устранить. В противном случае поломка сенсора будет неминуема. Учтите, что элементы в моторном отсеке постоянно подвергаются различным перепадам температур. Это может быть одной из наиболее вероятных причин поломки такой детали, как датчик коленвала.

ВАЗ-2114: контроль качества соединений деталей

А что делать, если в подкапотном пространстве нет пыли и признаков течи масла? В этом случае необходимо проверить качество соединений и контактов между деталями и проводами.Помните, что изоляция не должна иметь оголенных проводов и повреждений, а контакты всегда должны быть чистыми и очищенными. Не исключено, что неисправность этого элемента вызвана окислением проводов.

Датчик коленвала ВАЗ-2114: как проверить исправность этой детали?

Если это устройство перестало работать или работает с перебоями, не спешите менять его на новое. Сначала диагностируйте работоспособность старого датчика. И дело не только в экономии денег, ведь даже с новой деталью эта проблема иногда не проходит.Согласитесь, какой толк от его замены, если причина кроется в загрязненных контактах соединений? И проверить работоспособность элемента можно только после его демонтажа. Сделать это несложно: сначала выключите зажигание и снимите клеммный разъем с проводом, затем открутите винт крепления датчика и снимите эту деталь. Стоит отметить, что этот элемент держится всего на одном болте, который крепится к крышке масляного насоса.

После того, как мы сняли датчик положения коленвала, ВАЗ-2114 можно оставить в гараже, а саму деталь провести диагностику отдельно.Здесь нам понадобится омметр. С помощью этого инструмента проверим сопротивление обмоток датчика. В идеале сопротивление омметра должно составлять от 550 до 570 Ом. Если полученные данные отличаются от нормальных в большей или меньшей степени, скорее всего, деталь неисправна. В этом случае спасет только замена датчика коленвала. ВАЗ-2114 очень прост в обслуживании, поэтому вы можете поменять ДПКВ самостоятельно, тем более что старый у нас уже снят.

Как устанавливается датчик?

Сначала очистите место установки от грязи и пыли.Как дальше установлен новый датчик положения коленчатого вала? ВАЗ-2114 отключается от бортовой сети (опция), а сама деталь монтируется в штатное место и прикручивается на один винт. После этого на него надевается разъем с проводом. Все, на этом этапе установку датчика положения коленвала можно считать завершенной. И напоследок небольшой совет: если вы собираетесь в дальнее путешествие, заранее приобретите запасной ДПКВ. Он практически не занимает места в багажнике, а при его наличии вы всегда будете знать, что доберетесь до места назначения вовремя и без эвакуатора.

Итак, мы узнали, как заменить датчик коленвала. ВАЗ-2114 и ВАЗ-2115 имеют практически одинаковую конструкцию, поэтому такой алгоритм установки ДПКВ можно использовать не только на 14-й Ладе.

Рассмотрим коды ошибок ВАЗ 2110. Диагностика самого ВАЗа ?!

Чтобы узнать коды ошибок ВАЗ 2110 и 2112 (8) 16 клапанов самостоятельно, мало знать, как пользоваться бортовым компьютером и съемными контроллерами.Необходимо уметь расшифровывать выданные индикаторы. Диагностику автомобиля можно проводить как на СТО, так и дома, имея соответствующее оборудование. Современные отечественные автомобили оснащены бортовым компьютером (БК), который может выдавать ошибки в системах индикации.

Более тщательный анализ неисправностей, не посещая сотку, позволяет провести съемный контроллер. Необходимость проверить автомобиль возникает, когда индикатор Check загорает.

Расшифровка стандартных кодов

Коды ошибок ВАЗ 2110 и 2112 (8) 16 клапанов, которые выпускают ЭБУ рассматриваемых моделей, обозначаются буквой «П» в начале и последующим набором цифр.Их расшифровка выглядит так:

0030 — неисправность цепи управления нейтрализатором и подогревателем кислорода;
0031 — извещение о замыкании электрочашей на массу в том же узле;
0032, 0036, 0037, 0038 — Цепи управления между нейтрализатором и датчиком подогревателя кислорода;
0102, 0118, 0122, 0123 — Неисправности в цепи индикатора температуры хладагента, связанные с повышенным, пониженным сигналом, проблемами с дроссельной заслонкой;
0130, 0131, 0132 — 0133, 0134, 0136 — Проблемы в цепи датчика участка между нейтрализатором и подачей кислорода, свидетельствующие о его неадекватной работе или неисправности;
0137, 0138, 0140, 0141 — указывают на нарушение работы кислородного датчика на участке цепи, расположенном после нейтрализатора.

имеют следующую расшифровку (перед каждым значением стоит буква «П»):

0171, 0172 — Перегрузка или недостаточная подача топлива;
0201, 0202, 0203, 0204 — Обрыв цепи управления на одной из форсунок;
0217 — Превышение температурного режима силового агрегата;
0230 — проблемы с реле бензонасоса;
0261, 0262, 0263,0264,0265,0266,0267,0268,0272 — Неисправности, связанные с драйверами и форсунками короткого замыкания.

При появлении сигналов о неисправностях в системе зажигания отображаются следующие коды:

0300, 0301, 0302, 0303, 0304 — Сигнал о неисправностях, вызванных;
0326, 0327, 0328 — нарушения в работе цепочки, связанные с нарушением подачи сигнала или его отсутствием;
0335, 0336, 0337, 0338, — свидетельствует о сбоях в работе цепи коленвала или распределения вала .;
0342, 0343, 0346 — говорит о перебоях в работе цепи индикатора фазы;
0351, 0352, 0353, 0354 — Проблемы с управлением катушкой зажигания;
0363 — сигнализирует нарушение подачи топлива или зажигания;
0422 — максимальный заниженный показатель нейтрализатора;
0441 — нарушение выхода воздуха и паров бензина через адсорбер;
0444, 0445 — Клапан обрыва адсорбирующего элемента;
0480, 0481 — Неисправность вентилятора.

Прочие неисправности

Автомобильная диагностика позволяет расшифровывать коды неисправностей в различных узлах реле управления, датчиков рельефа дороги, насыщения топливных смесей и некоторых других индикаторов. Обозначение имеет следующую нумерацию после «П»:

0500, 0501, 0506, 0511 — неполадки датчика скорости и оборотов холостого хода;
0560, 0562, 0563 — отличается впускной сетью;
0615, 0616, 0617 — Проблемы с дополнительным реле стартера;
0627, 0628, 0629 — Сигнал неисправности реле АЗС;
0645, 0646, 0647 — Отображение муфты компрессора;
0685, 0686, 0687 — Цепь на главной цепи реле;
0691, 0692 — Неисправность элемента;
1123, 1124, 1127, 1128 — отсутствие прилипания смеси в режиме холостого хода;
1301, 1302, 1303, 1304 — Критический пропуск зажигания в цилиндрах;
1410, 1425, 1426 — проблемы в цепи клапана продувки абсорбера;
1513, 1514 — обрыв в цепи регулятора холостого хода;
1602, 1606, 1616, 1617 — Нарушение показаний датчика неровности дороги;
2301, 2303, 2305, 2307 — Схема на плате катушек зажигания цилиндров.

Многие отечественные автомобили оснащены бортовыми компьютерами, которые значительно облегчают поиск и выявление неисправностей по коду. Возможность диагностики и самодиагностики на ВАЗ 2115 появилась с началом установки инжекторного двигателя на 8 клапанов.

[Скрыть]

Диагностика автомобиля

Появление на комбинации приборов горящей лампы «Check Engine» сигнализирует водителю о возникновении проблемы в электромобиле.Следует понимать, что проверка автомобиля своими руками и сотней может дать разные результаты. Специальное оборудование, доступное у профессионалов, позволит более точно обнаруживать неисправности.

Самостоятельная диагностика

На ВАЗ 2115 владелец может провести самостоятельную диагностику и узнать, какие ошибки хранятся в памяти блока управления двигателем. Процедура осуществляется путем вызова кодов неисправностей на приборной панели или с помощью диагностического адаптера.

Для диагностики на электронной панели приборов необходимо выполнить определенную последовательность действий:

Сесть в машину на место водителя, вставить ключ в замок зажигания и нажать кнопку сброса имеющегося суточного пробега. о комбинациях инструментов.
Поверните ключ замка в положение подключения зажигания.
Отпустите ключ, запустив процесс самодиагностики. Визуально это будет выглядеть как включение подсветки, всех сигнальных ламп, возможные символы на жидкокристаллических экранах и проверка прибора (стрелки пройдут всю шкалу с обоих концов).
Повторно нажмите кнопку и отпустите. Второе нажатие отображает под спидометром версию комбинированного программного обеспечения устройства (надпись типа Uer x.ИКС).
Это еще одно нажатие на клавишу, после чего на экране отобразится ошибка.

Комбинация приборов ВАЗ 2115, ключ находится с правой стороны спидометра

Водитель может произвести самодиагностику на электромеханическом пульте и блоке управления «Январь-4» в следующей последовательности:

Выключите зажигание.
Откройте крышку диагностического разъема, расположенного на центральной консоли.
Соединить контакт с минусовой клеммой аккумуляторной батареи (с корпусом).Для этого следует контакт A, подключенный к двигателю двигателя.
Включить зажигание. Лампа «Check Engine» мигает, выдаст код 12, что означает запуск диагностики. Подача световых сигналов следующая — длинная вспышка, затем пауза (около 2 секунд), две короткие вспышки, длинная пауза (около 3 секунд). Подача сигнала 12 выполняется трехкратно. Если сигнал не поступает, значит система диагностики неактивна или неисправна. После этого лампа Check Engine будет мигать, показывая ошибки в памяти.Каждый код повторяется трижды. Если памяти ошибок нет, передача кода 12 будет продолжена.

Для считывания ошибок контроллера используется специальный адаптер K-Line, который через разъем подключается к диагностическому разъему. Этот разъем находится на центральной консоли за пластиковой заглушкой (под прикуривателем и пепельницей). Адаптер имеет шнурок с разъемом USB на конце, который подключается к любому ноутбуку. На устройстве должна быть установлена специальная программа для чтения и сброса ошибок (OpendiagFree версии 1.4 или 1.6).

Процедура считывания ошибок достаточно проста, необходимо:

Проверить уровень технологических жидкостей.
Открыть крышку разъема и включить зажигание.
Подключите адаптер или сканер к диагностическому разъему.
Запуск программного обеспечения на портативном компьютере.
Просмотрите существующие ошибки в диалоговом окне программы.
Расшифровать коды с помощью программного интерфейса или таблицы расшифровки.
Устранить причины неисправностей и провести повторную диагностику.

Значение и коды расшифровки

При самодиагностике ВАЗ 2115 с форсункой на щитке приборов Будут показаны только цифры или мигания, что зашифровывает ошибку. При чтении задач о проблемах с электромеханической комбинацией приборов необходимо записать количество вспышек и рассчитать по ним номера ошибок. Их назначение можно расшифровать по специальному списку. Большинство таких неисправностей устраняются самостоятельно заменой вышедших из строя датчиков.

Коды самодиагностики

При выполнении диагностики необходимо учитывать, что цифра на экране может обозначать две суммируемые ошибки.Например, 9 показывает наличие двух неисправностей — под номером 1 и 8.

Комбинация цифр	Расшифровка
1	Проблема в работе ЭБУ
2	Неверные данные с датчика уровня топлива
4 или 8.	Проблемы с питанием сети
12	Неисправность цепи неисправности лампы на комбинации приборов
13	Нет сигнала от лямбда-зонда
14 или 15.	Неверные данные от датчика температуры
16 или 17	Проблемы с питанием сети, необходимо проверить наличие замыканий
19	Ошибка датчика положения вала двигателя
21 или 22.	Ошибка датчика дроссельной заслонки
23 или 25.	Неправильная работа датчика температуры воздуха на входе
24	Неисправен датчик скорости
27 или 28	Нет сигнала от лямбда-зонда
33 или 34	Нет данных по расходу воздуха
35	Неисправен датчик контроля холостого хода
42	Проблема с цепью управления зажиганием
43	Отказ датчика детонации
44 или 45.	Нарушение смеси
51 или 52.	Ошибки памяти ECU
53	Ошибка датчика настройки CO (устанавливается на машинах без нейтрализатора)
54	Датчик октан-корректора (устанавливается на машинах без нейтрализатора)
55	Нарушение смеси
61	Лямбда-зонд

Пример появления ошибки 14 на панели

Таблица расшифровки кодов вспышек, вычисленных при диагностике.

Код ошибки	Комбинация вспышек	Расшифровка
12	Длинная пауза-две короткие	Цепь диагностики неисправностей
14	Долгая пауза-четыре коротких	Неисправность датчика температуры двигателя
15	Длинная пауза-пять коротких	Аналогично
16	Длинная пауза-шесть коротких	Сеть ненормально высокого напряжения
17	Длинная пауза-семь коротких	Чрезвычайно низкое сетевое напряжение
19	Длинная пауза-девятка короткая	Отказ датчика положения коленвала
21	Две длинные паузы-одна короткая	Неверные данные с датчика положения дроссельной заслонки
22	Две длинные паузы-две короткие	Аналогично
24	Две длинные паузы-четыре коротких	Проблема скорости движения
27	Два длинных паузы, семь коротких	Лямбда-зонд
28	Две длинные паузы-восемь коротких	Аналогично
33	Три длинных паузы-три коротких	Необходимо проверить расходомер воздуха
34	Три длинных паузы-четыре коротких	Аналогично
35	Три длинные паузы-пять коротких	Холостой ход вне поля допуска
43	Четыре длинные паузы-три коротких	Нет сигнала от датчика детонации
51	Пять длинных пауз — одна короткая
52	Пять длинных пауз-две коротких	Ошибка в контроллере
53	Пять длинных пауз — три коротких	Ошибка запоминающего устройства в блоке
61	Шесть длинных пауз — одна короткая	Отсутствие сигнала от иммобилайзера

Полученные данные позволяют быстро найти неисправный элемент и устранить причину ошибки.

На видео с канала гараж показывает диагностику на ВАЗ 2115 с помощью сканера и ноутбука.

Ошибки контроллеров

Наиболее частые ошибки контроллеров указаны в таблице.

Номер ошибки в программе	Расшифровка
П 0030-0038, 0141	Неисправность системы подогрева лямбда-зондов
R 0102 и 0103	Неверный сигнал от датчика подачи воздуха
R 0112 и 0113	Ошибка данных датчика температуры воздуха
R 0115-0118 и 0217	Проблемы с определением температуры двигателя или перегрев
R 2122 и 2123, 0222 и 0223, а также 2138	Неверный сигнал с педали газа и датчика положения дроссельной заслонки
Р 0171-0172.	Неверные параметры смеси
P 0201-0204	Неисправность форсунки (для каждого цилиндра свой код)
П 0261-0272.	Проблемы управления форсункой
R 0130-0134	Проблемы с функционированием лямбда-зонда к нейтрализатору
R 0136-0140	Проблемы с функционированием лямбда-зонда после нейтрализатора
П 0300.	Многократное зажигание
П 0301-0304	Пропуск зажигания по цилиндрам
П 0326-0328.	Отказ датчика детонации
R 0351-0352, 2301 и 2304	Управление катушками зажигания
П 0422.	Отказ нейтрализатора
П 0691-0692 и 0693-0694	Отказ первого и второго реле вентилятора системы охлаждения
P 0560-0563	Проблемы с питанием
П 0627-0629	Укажите на некорректную работу цепи управления АЗС
П 1602.	Неисправность в контроллере контроллеры контроллеров

Сброс ошибок

После самодиагностики, выяснения причины проблемы и исправления поломки ошибки можно сбросить.

Для этого перейдите в меню просмотра ошибок, нажмите кнопку сброса одометра и подождите несколько секунд. Цифра 0 включит экран — ошибка сброшена. При этом данные о неисправности хранятся в памяти блока и должны быть удалены.Если уйти, то на комбинации приборов загорится лампа «Check Engine». Кроме того, не все ошибки можно прочитать во время самодиагностики электросистемы. Процедура удаления ошибки покажет, нужен ли более подробный анализ электроники автомобиля.

Для сброса ошибки необходимо сделать следующее:

Включить зажигание.
Откройте капот и снимите минусовую клемму с аккумуляторной батареи. Помахав примерно минуту, подсоединяем провод обратно и закрываем капот.
Отключить зажигание.
Включить повторное зажигание и запустить двигатель. Значок Check Engine может на короткое время загореться и погаснуть.

Если символ продолжает гореть, значит в машине постоянная проблема с каким-то датчиком или проводкой. Узнать это можно только с помощью специального сканера. Для определения проблемного узла необходимо провести дополнительную диагностику. Затем произведите ремонт и выбросьте существующие ошибки с помощью компьютерной диагностической компьютерной программы.

Сброс ошибок на машинах с электромеханической комбинацией приборов осуществляется отключением минусовой клеммы АКБ от бортовой сети на 10 секунд. Зажигание следует выключить.

Следующие иностранные производители автомобилей Концерн АвтоВАЗ внедряет передовые технологии в свои автомобили. Одним из таких примеров является бортовой компьютер, предназначенный для выявления неисправности в машине с помощью цифрового кода. Предлагаем вам узнать, как диагностируется на ВАЗ 2115 — коды ошибок также будут расшифрованы в этой статье.

[Скрыть]

Диагностика автомобилей

Конечно, выявить неисправность в работе транспортного средства без диагностики невозможно. Осуществить это можно с помощью специального оборудования, которое есть на каждой специализированной СТО. Но также проверить машину на наличие неисправностей самостоятельно. Обратите внимание: при автоматическом самопроверке коды ошибок не будут такими, как если бы они были диагностированы на оборудовании.

Итак, как самостоятельно сделать диагностику, такой вопрос приходил к каждому владельцу данных моделей машин.Сейчас мы расскажем о нем подробнее. Но диагностировать машину — это половина дела, ведь проблемные сочетания неисправностей тоже нужно расшифровывать.

Найдите кнопку одометра на панели приборов. Тебе нужно подержать его.
Затем поверните ключ в замке зажигания в положение 1.
После этого нужно отпустить кнопку одометра.
При отпускании кнопки стрелки на панели приборов выскочат.
Еще раз зажимаем и отпускаем кнопку одометра.На спидометре появятся цифры, обозначающие версию прошивки бортового компьютера.
Наконец, в третий раз зажмите и отпустите кнопку одометра, и вы увидите комбинацию неисправностей. В случае самопроверки коды ошибок будут представлены в виде двух цифр, в отличие от диагностики на оборудовании, где неисправности представлены в виде четырех цифр.

Расшифровка кодов

Как уже говорилось выше, без расшифровки кодов ошибок диагностика ТС бессмысленна.Поэтому на расшифровку комбинаций тоже стоит обратить внимание. Тем более, если вы не хотите платить за эти немалые деньги специалистам на сотню. Итак, начнем с комбинаций, которые появляются при самодиагностике машины.

Коды самодиагностики

Комбинация	Расшифровка поломки
1	Код 1 Указывает на сбой в работе микропроцессора. Иногда ошибка исправляется перепрошивкой устройства.
2	Бортовой компьютер сообщает о некорректной работе датчика уровня бензина в топливном баке. Есть проблемы с электропроводкой.
4,8	Слишком высокое или слишком низкое напряжение в сети автомобиля.
12	Некорректная работа диагностической цепи контрольной лампы.
13	На бортовом компьютере пропал сигнал с прибора контроля уровня кислорода.
14,15	В блок управления поступает неверный сигнал с датчика температуры антифриза в системе охлаждения. В частности, сигнал может быть слишком низким или завышенным.
16,17	Комбинация данных при проверке автомобиля на наличие ошибок означает неправильное напряжение бортовой сети. Необходимо тщательно проверить сеть на предмет замыканий и обрывов, так как величина напряжения слишком велика или очень низкая.
19	На бортовой компьютер ВАЗ 2115 поступает неверный сигнал с устройства контроля положения коленвала.Проверить цепь.
21,22	На блок управления ВАЗ 2115 поступает очень низкий или высокий сигнал с устройства контроля положения дроссельной заслонки. Для устранения неисправности необходимо непосредственно проверить работоспособность устройства, а также провести модерацию проводки.
23,25	Устройство для контроля температуры всасываемого воздуха. От этого датчика на блок управления поступает неверный сигнал. Проверьте цепь, а также датчик напрямую.
24	На бортовом компьютере пропал сигнал с датчика скорости автомобиля ВАЗ 2115.
27,28	Данные комбинации ошибок указывают на неправильный сигнал от датчика CO на блоке автоматического управления. Рекомендуется проверить цепь на предмет обрывов и перекрытий или заменить датчик.
33,34	Устройство для регулирования массового расхода воздуха. Данные об ошибках указывают на неверный сигнал с датчика, в результате чего его следует заменить.Также есть вероятность обрыва цепи, поэтому есть смысл проверить и разводку.
35	Обнаружена неисправность в работе регулятора холостого хода. Для восстановления правильной работы устройства следует заменить датчик.
41	Некорректный сигнал с датчика фазы поступает в блок управления.
42	Эта комбинация указывает на неисправность в проводке управления электронным зажиганием.Видимо с зажиганием все в порядке, но цепь диагностирована.
43	Блок управления поймал неверный сигнал с датчика детонации. Следует проверить устройство или провести диагностику цепи на предмет обрывов.
44,45	В системе впрыска бортовой компьютер зафиксировал обедненную или обогащенную горючую смесь. В этом случае: двигатель автомобиля может работать рысью; , при движении, в частности, при переключении передач автомобиль может двигаться рывками; Движок периодически может красться (в редких случаях).
51,52	Данные по поиску и устранению неисправностей указывают на ошибки, обнаруженные в устройствах PPZ или RAM.
53	На блоке управления ВАЗ 2115 пропал сигнал с CO-датчика. Следует проверить работоспособность устройства.
54	Сигнал датчика «Окан-корректор».
55	Эта комбинация сообщает о том, что при движении автомобиля, в частности — при высокой нагрузке на Мотор ВАЗ 2115, в систему впрыска накладывается горючая смесь.При этом признаки поломки могут быть такими же, как и в случае с кодами 44 и 45.
61	Сломался кислородный датчик. Для восстановления работы системы следует заменить датчик.

Ошибки контроллеров

Комбинация	Расшифровка
R0101-R0103.	Значит эти комбинации. В частности, сигнал может быть повышенным или низким. Устройство необходимо заменить.
R0112-R0113.	Сообщается о выходе из строя датчика температуры воздуха на впуске. Необходимо проверить проводку, особенно в местах ремонта проводов. Судя по всему, бортовой компьютер пытается сообщить вам о возникновении короткого замыкания или обрыва.
R0116-R0118.	Эти коды ошибок указывают на неисправность датчика температуры антифриза в системе. Как правило, в таких случаях лучше для начала проверить проводку, а если с цепью все в порядке, желательно заменить датчик напрямую.
P2138, p2122, p2123, Р0222, Р0223	Эти коды ошибок указывают на некорректную работу регулятора положения педали акселератора.
Р0201-Р0204	При появлении таких комбинаций бортовой компьютер пытается сообщить автовладельцу о некорректной работе одной из форсунок. В частности, в системе может быть зафиксировано обрыв цепи или короткое замыкание.
R0130 — R0134.	Одна из этих комбинаций цифр может означать сбой в работе контрольного датчика кислорода.Для восстановления датчика проверьте цепь на предмет обрывов и коротких замыканий или стоит заменить прибор.
R0136-R0140	Ошибка данных означает некорректную работу диагностического датчика кислорода в системе впрыска. Как и в предыдущем случае, ошибки могут означать некорректную работу устройства или неисправность электропроводки.
Р0217.	Указывает на перегрев двигателя внутреннего сгорания. В этом случае неисправности могут быть скрыты как в самом двигателе, так и в: перегреве охлаждающей жидкости в системе; Моторное масло низкого качества или жидкость, отработавшая свой срок службы.
Р0326-Р0328.	Бортовой компьютер ВАЗ 2115 сообщает автовладельцу о поломке датчика детонации. В частности, такие комбинации могут указывать не только на выход датчика, но и на поступающий от него неверный сигнал на блок управления.
Р0340-Р0343.	Такие комбинации говорят о поломке датчика контроля положения распредвала ВАЗ 2115. В частности, ошибки могут означать: , сигнал с устройства не меняется при работе ДВС; В пределах нескольких оборотов коленчатого вала сигнал от распределительного вала на блоке управления становится слишком низким или очень высоким.
Р0351, Р0352, Р2301, Р2304	Данные комбинаций означают некорректную работу катушек зажигания, а именно о неверном сигнале, поступающем в бортовой компьютер. Также эти сочетания могут указывать на обрыв в электропроводке или короткое замыкание, зафиксированное в цепи.
Р0422.	Произошла поломка устройства нейтрализатора.
Р0691, Р0692.	Произошла поломка реле первого вентилятора системы охлаждения.
Р0693, Р0694	Бортовой компьютер зафиксировал поломку второго реле вентилятора системы охлаждения. При несвоевременной замене предохранителя возможно закипание теплоносителя.
Р0485	Управляющее напряжение от вентилятора охлаждения поступает на блок управления.
Р0560-Р0563.	Блок управления зарегистрировал слишком низкое или высокое напряжение самолета.
Р0627-Р0629.	Данные комбинаций могут указывать как на неверный сигнал с ТНВД, так и на поломку реле, отвечающего за работу агрегата. Стоит отметить, что при выходе из строя предохранителя работа автомобиля будет невозможна, так как ни один из них не запустит двигатель.
P1602.	1602 — это распространенная ВАЗовская ошибка. Зарегистрированы неисправности в работе контроллера системы управления ДВС.

Сбросить ошибки

Если вы обнаружили и устранили неисправность, то ее нужно стереть со стороны бортового компьютера.Для этого повторите следующие действия:

Завести двигатель и выключить зажигание.
Отсоединить клеммы от АКБ.
Подождите несколько секунд и снова подключите клеммы к аккумулятору.

Видео «Сброс ошибки мотора ВАЗ»

В этом видео описан процесс сброса комбинации ошибок для автомобилей ВАЗ десятого семейства.

За счет оснащения отечественных автомобилей. Рядом с компьютерами автовладельцам стало проще искать неисправности в работе автомобилей.Чтобы выявить проблему, человеку достаточно провести диагностику, которая покажет коды ошибок. Этот материал позволит узнать, какие могут возникнуть ошибки ВАЗ 2114 и как с ними бороться.

[Скрыть]

Самодиагностика автомобиля

Прежде чем приступить к расшифровке кодов нанесенных компьютерных ошибок на ВАЗ 2114 и 2115, расскажем о самодиагностике. Необходимо учитывать, что проверка автомобиля самостоятельно и с помощью специального оборудования до сотни может дать разные результаты.Имеющееся у профессионалов оборудование позволит более точно обнаруживать неисправности, чем диагностировать проблемы с приборной панелью. Комбинации поломки тоже будут разными. Тем не менее, самодиагностика восьмигранной «четверки» — дело полезное.

Как посмотреть и узнать о поломках, которые починил блок управления самостоятельно:

Для начала нужно сесть на водительское сиденье и зажать кнопку одометра на спидометре.
Затем вставьте ключ в замок зажигания и установите его в первое положение.
После поворота ключа нужно отпустить зажимную кнопку. Это приведет к быстрому перемещению стрелка по спидометру, тахометру и другим датчикам.
Затем нужно еще раз нажать кнопку одометра и отпустить. На приборке появится версия прошивки.
После третьего нажатия на кнопку одометра начнут загораться коды ошибок ВАЗ 2114.

Как самостоятельно сбрасывать ошибки

После самодиагностики ошибок и устранения их причин на карбюраторных или инжекторных двигателях сообщение о неисправности может остаться на штатной панели.Если проблема была удалена, это означает, что кодовая комбинация осталась в памяти. Описание неисправностей Рассмотрим ниже, а сейчас мы расскажем, как удалить код из памяти. Чтобы снять приборку после тестирования, при проявлении ошибок ВАЗ 2114 необходимо записать сами коды. После этого снова нажимается кнопка сброса суточного пробега, это уберет неисправность из памяти блока управления.

Сброс ошибки «Check Engine»

Часто бывает, что панель приборов 2114 8 или 16 выдает ошибку проверки — неисправность двигателя, горит оранжевый значок. Самодиагностика не всегда позволяет точно проверить и определить, как исправить такую проблему. Для устранения неполадок и поиска решения необходимо выполнить более детальную диагностику автомобиля с помощью компьютера и дополнительного оборудования. Возможно, при диагностике неизвестная ошибка показывает сбой в работе микропроцессора, бортовой сети или датчиков. После устранения проблемы чек может остаться.

Индикатор «Check Engine» сообщает о проблеме в работе мотора

Как закинуть код повреждения:

Сначала включите зажигание, двигатель авто запускать не нужно.
Затем откройте капот. Теплым ключом ослабьте болт на отрицательной клемме аккумуляторной батареи.
Подождите около минуты, после чего терминал Akb необходимо поставить на место.
Закройте капот и выключите зажигание.
После этого снова включите и загрузите мотор автомобиля. Если чек остался, то он должен выйти через какое-то время. Если данная инструкция не сработала и способ удаления не помог, то необходимо поискать причину проблемы и устранить ее.

Значение и коды ошибок расшифровки

комната	Описание
1	Проблемы в работе микропроцессора.
2	Самодиагностика ВАЗ 2114 зафиксировала проблемы в работе электропроводки регулятора уровня горючего.Возможен слишком высокий или низкий уровень сигнала, исходящего от датчика. Необходимо протестировать контроллер и вызвать проводку.
4	Повышенное напряжение в бортовой сети.
8	Пониженное напряжение. Что делать: в этом и в предыдущем случае проверке подлежат аккумуляторная батарея и генератор.
12	Проблемы в диагностической цепи индикатора на панели приборов.
13	Блок управления не может определить сигнал, поступающий от кислородного контроллера.
14	От регулятора температуры хладагента течет повышенный сигнал.
15	Проблема в работе Дж (а) — бортовой компьютер фиксирует пониженный уровень сигнала.
16	В проводке авто высокого напряжения.
17	Пониженное напряжение в проводке.
19	Исправлены проблемы в работе ДПКВ ().На блок управления подается неверный сигнал.
21	Проблемы в работе контроллера DPDP (датчик положения дроссельной заслонки). Возможна выручка в работе дроссельной заслонки. Проверить цепь подключения и датчик.
22	Низкий сигнал подается с ДПДЗ.
23	Регулятор температуры всасываемого воздуха дает повышенный сигнал.
24	Возникли проблемы в работе регулятора скорости.Его отказ можно диагностировать по неработающему спидометру.
25	Пониженный сигнал с регулятора температуры приточного воздуха.
27,28	Неправильный сигнал от датчика CO.
33,34	Неисправности ДХРВ (датчик расхода воздуха). Проверить схему подключения расходомера и ее работоспособность.
35	ЭБУ определил отклонение значений холостого хода.Возможна неисправность датчика.
41	Неправильный импульс, поступающий от регулятора фазы.
42	Проблемы в соединительной проводке электронного зажигания.
43	От контроллера детонации подан неверный импульс.
44,45	Проблемы с горючей смесью. Он может быть истощен или преобразован.
49	Проверка потери вакуума.
51,52	Проблемы в функционировании ППЗУ либо ОЗУ.
53	Нет регулятора импульса CO. Обрыв цепи крана или датчика.
54	Не поступает импульс от контроллера Octane Corrector.
55	При пониженной нагрузке на агрегат ЭБУ исправляет истощение.
61	Проблемы в кислородном контроллере.

Эти коды можно свернуть, если у вас цифра 6, она может обозначать ошибки 2 и 4 или цифрой 9 — ошибки 1 и 8.

номер	Расшифровка
p0102, P0103.	Контроллером ДМРВ подается неверный импульс. Это значит, что нужно проверить проводку.
p0112, P0113.	112 либо 113 — требуется замена датчика температуры поступающего воздуха.
p0115-P0118.	Ошибки от 0115 до 0118 — контроллер антифриза подает неверный импульс. Есть проблемы в проводке или в самом датчике.
p0122, p0123.	ДПДЗ. От регулятора подается неверный сигнал. В случае повреждения проводки возможны помехи.
p0130, P0131	Лямбда-зонд требует диагностики и замены.
p0135-P0138.	Ошибка 0135 и выше — Необходима замена регулятора нагрева лямбда-зонда.
p0030	ЭБУ сообщает о проблемах в электрочастниках на участке от нагревателя лямбда-зонда до нейтрализатора.В случае ошибки R0030 необходимо проверить электрическую панель и сами датчики.
п0036.	P0036 — Записано перерезание проводки отопительного прибора ДК-2.
p0300, P0302.	Когда КОДЫ 300 и 302, ЭБУ сообщает о пропуске зажигания.
p0301	Проходные точки в цилиндрах силового агрегата зафиксированы. Надо проверить компрессию.
p0325.	Датчик детонации работает некорректно.В частности, речь идет о лазании по проводке подключения.
p0335, P0336.	P0036 Ошибка ВАЗ 2114 или 10335 — вышел из строя ДПКВ или повреждена его цепь подключения. Если проводка целая, датчик меняется.
p0340.	Отказ датчика фазы.
p0341.	Ошибка ВАЗ 2114 0341 означает сбои в работе регулятора фаз газораспределения.
p0342, P0343.	Проблемы в работе фазорегулятора. При такой ошибке двигатель детонационный. Скорее всего, проблему решит только замена.
р0346.	P0346 Ошибка ВАЗа — тоже проблемы фазорегулятора.
р0363.	P0363 — Выявлено возгорание воспламенения горючей смеси. В отказывающихся работать цилиндрах отключается подача топлива.
р0422.	Отказ в работе нейтрализованного устройства.
р0443, Р0444, Р0445	Проблемы 0443, P0444 и 0445 — регулятор адсорбера, продувка не проводится.
р0480.	Произошла поломка устройства охлаждения двигателя. Возможен перегрев агрегата при незамедлительной замене. Перед заменой нужно проверить контакты к проводке.
p0501-Р0504.	Ошибка 0501 ВАЗ 2114 и код ошибки 0504 — Регулятор скорости отказывается работать. Требуется замена устройства.
р0505, Р0506, Р0507	Не работает или некорректно работает датчик холостого хода. Его отказ может привести к плаванию холостого хода. Можно возить двигатель. Сам контроллер протестирован и прозвана проводка.
р0607.	Контроллер детонации работает с перебоями.
p1135	Ошибка 1135 ВАЗ 2114 — Необходимо проверить кислородный контроллер.
p6060	Поломка процессора.Если после сброса кода неисправность осталась, значит контроллер нужен.
п2020.	Необходимо проверить датчик положения заслонок впускного канала.
p1617.	Ошибка 1617 — неровная дорога контролера, повреждение проводки.
p1513.	Произошло короткое замыкание в проводке датчика холостого хода. Необходимо протестировать электрощиток и проверить контакты.
с1602.	Устранены пропадания напряжения в электросети автомобиля.
р0560.	Неправильное напряжение в бортовой сети. Этот параметр может быть переоценен или недооценен. Тестированию подлежит аккумулятор, а также генераторный узел.
p1514, P0511	О появлении данных ошибок сообщает проблема обрыва или короткого замыкания в проводке RCX (регулятора холостого хода). Сначала сделайте диагностику контактов датчика, а потом по возможности прозвоните цепь.Сам датчик также может быть поврежден.
п1303.	P1303 — сообщается о выявленных колебаниях возгорания от топливовоздушной смеси в третьем цилиндре. Неисправность следует устранять как можно быстрее, поскольку она может быть критичной для нейтрализатора.
p1578.	Неисправность дроссельной заслонки. Дословно проблема расшифровывается как «параметр нулевой адаптации вне допустимого значения». Есть несколько вариантов решения проблемы.В первую очередь необходимо прочистить дроссельную заслонку. Если не помогло, проводится адаптация дроссельной заслонки. Для этого нужно активировать зажигание, после чего через 40 секунд запустить двигатель. Как вариант, вы можете проверить и сжать контактные клеммы на дроссельной заслонке.
p1621	Неисправность оперативного запоминающего устройства, в блоке управления памятью с памятью. Требуется подробное компьютерное тестирование.
р0650	Проблемы в цепи управления индикатором кода ошибки платы.
p2135	P2135 — устранение неисправностей в работе дроссельного узла. Если замена датчика и чистка демпфера не помогли, то, возможно, проблему придется решить перепрошивкой бортового компьютера.
п2187.	Засохшая смесь в цилиндрах двигателя. Вам необходимо провести детальную диагностику проблемы.

Диагностика с помощью спецтехники

4.Программа запуска для тестирования

Диагностика проводится следующим образом:

Перед началом проверки рекомендуется осмотреть автомобиль.Проверить объем поставки — моторное масло, тормозная жидкость, хладагент.
Найдите диагностический разъем и подключите к нему ноутбук. Если у вас есть специальный сканер, то еще лучше. Но поскольку найти сканер не так-то просто, а его покупка недоступна, можно использовать ноутбук. Перед тем как начать тестирование, нужно включить зажигание. Пускать силовой агрегат не нужно.
После подключения запускается утилита для тестирования. Программный интерфейс может быть разным.При запуске программы могут появиться графики или список параметров с цифрами. Эта информация позволит сделать выводы о работе силового агрегата.
Тест запущен. Коды неисправностей появятся на экране ноутбука. Для расшифровки воспользуйтесь информацией, приведенной в этой статье. Все коды мы описать не смогли, но расшифровали те, которые встречаются чаще всего. Обычно, когда вы загружаете программу на свой компьютер, пользователям предоставляется отдельный файл с описанием неисправности.
После расшифровки проблема выполнена.

С таким сталкивался практически каждый 16-клапанный владелец ВАЗ-2112. Они указывают на неисправности в работе двигателя и других важных узлов. Первый признак возникновения неисправностей — это появление на приборной панели индикатора «Check Engine» . Но не все автомобилисты знают, что это значит. Поэтому нужно подключиться к компьютеру и установить, какие ошибки и неисправности в работе системы.

Видео о самодиагностике через приборку (панель приборов) на ВАЗ-2112

Коды ошибок

0117 Низкий уровень, сигнал датчика температуры охлаждающей жидкости
0118 Высокий уровень, сигнал датчика температуры охлаждающей жидкости
0122 Низкий уровень сигнала датчика положения дроссельной заслонки
0123 Сигнал датчика высокого положения дроссельной заслонки
0130 1
0131 Низкий уровень сигнала датчика кислорода 1
0132 Высокий уровень сигнала 1
0133 Медленный отклик датчика кислорода 1
0134 Отсутствие сигнала датчика кислорода 1
0135 Неисправность нагревателя датчика кислорода 1
0136 Цепь на земле датчика кислорода 2
0137 Низкий сигнал датчика кислорода 2
0138 Высокий сигнал датчика кислорода 2
0140 Обрыв датчика кислорода 2
0141 Неисправность нагревателя датчика кислорода 2
0171 слишком бедная смесь
0172 слишком богатая смесь
0201 Разрыв цепи управления форсунками 1
0202 Разрыв цепи управления форсунками 2
0203 Разрыв цепи управления форсунками 3
0204 Разрыв цепи управления форсунками 4
0261 Цепь на массу цепи сопла 1
0264 замыкание на массу цепи 2900 28 0267 Цепь на массу цепи форсунки 3
0270 Цепь на массу цепи форсунки 4
0262 Цепь на + 12V Цепи форсунок 1
0265 Цепь на + 12V Цепи форсунок 2
0268 Цепь на + 12V Цепи форсунок 3
0271 Цепь на +12 В цепи форсунок 4
0300 Много проходов зажигания
0301 пропуски зажигания в 1 цилиндре
0302 пропуски зажигания в 2 цилиндрах
0303 пропуски зажигания в 3 цилиндрах
0304 пропуски зажигания в 4 цилиндрах
0325 Цепь датчика детонации Обрыв
0327 Низкий сигнал датчика детонации
0328 Высокий сигнал датчика детонации
0335 Недействительный сигнал датчика положения коленчатого вала
0336 Ошибка сигнала датчика положения коленчатого вала
0340 Ошибка датчика фазы
0342 Низкий сигнал датчика фазы
0343 Высокий сигнал датчика сигнала
0422 Низкая эффективность нейтрализатора
0443 Неисправность клапана продувочного клапана адсорбера
0444 Цепь или открытый клапан продувки адсорбера
0445 Цепь для th Вес клапана продувки адсорбера
0480 Цепь охлаждающего вентилятора 1
0500 Недействительный сигнал датчика скорости
0501 Недействительный сигнал датчика скорости
0503 Прерывание сигнала датчика скорости
0505 Ошибка регулятора холостого хода
0506 Низкие обороты холостого хода
0507 Высокие обороты холостого хода move
0560 Недопустимое сетевое напряжение
0562 Низкое напряжение сети
0563 Высокое напряжение сети
0601 Ошибка ПЗУ
0603 Ошибка внешнего ОЗУ
0604 Ошибка внутреннего ОЗУ
0607 Отказ канала детонации
1102 Низкое сопротивление нагревателя датчика кислорода
1115 Фортифицированный нагрев Цепь датчика кислорода
1123 Богатая смесь в режиме холостого хода
1124 Плохая смесь в режиме холостого хода
1127 Богатая смесь в режиме частичной нагрузки
1128 Плохая смесь в режиме частичной нагрузки
1135 Обрыв цепи нагревателя датчика кислорода 1, короткое замыкание
1136 Богатая смесь в режим Малая нагрузка
1137 Плохая смесь в режиме нагрузки Малая
1140 Измеренная нагрузка отличается от расчетной ция
1171 Низкий уровень с потенциометром
1172 Высокий уровень с потенциометром
1386 Ошибка проверки канала детонации
1410 Короткое замыкание цепи управления клапана продувки адсорбера на +12 В
1425 Короткое замыкание цепи управления клапаном продувочного клапана адсорбера
1426 Цепь управления флакона продувки адсорбера
1500 Обрыв цепи управления
1501 KZ на массу цепи управления реле АЗС
1502 короткое замыкание на +12 В цепи управления реле АЗС
1509 Контроллер цепи цепи перегрузки
1513 Короткое замыкание цепи управления ходом Hope
1514 Регулятор Stroast Hope Короткое замыкание цепи на + 12В, обрыв
1541 Обрыв цепи управления бензопилой Relo
1570 Неверный сигнал APS
1600 Нет связи с APS
1602 Исчезновение напряжения бортовой сети на ЭБУ
1603 Ошибка EEPROM
1606 неверный датчик неровности дороги сигнал
1616 Датчик неровной дороги Низкий сигнал
1612 ECU Reset E rror
1617 Датчик высокого уровня сигнала неровности дороги
1620 Ошибка PPZ.
1621 Ошибка RAM
1622 Ошибка Epza
1640 Ошибка теста itprom
1689 Недействительные коды ошибок
0337 Датчик положения коленчатого вала, замыкание на землю
0338 Датчик положения коленчатого вала, обрыв цепи
0441 Поток воздуха через клапан неправильный
0481 Неисправность цепи вентилятора охлаждения 2
0615 обрыв
0616 Короткое замыкание цепи реле стартера
0617 Короткое замыкание цепи реле стартера на +12 В
1141 Неисправность нагревателя датчика кислорода 1 после нейтрализатора
230 Неисправность цепи Relo Play
263 Неисправность форсунки 1 привода
266 Неисправность форсунки 2 привода
269 Неисправность привода форсунки 3
272 Неисправность форсунки 4
650 Неисправность лампы цепи Проверьте двигатель

Схема ВАЗ-2112

Как читать ошибки?

Для того, чтобы прочитать ошибки, необходимо подключить портативный или планшетный ПК к автомобилю через специальный кабель K-LINE.Подумайте, какие инструменты понадобятся для подключения автомобиля к компьютеру и определите коды ошибок:

Для подключения нужно найти разъем под кабелем. Он находится под рулевой колонкой. Теперь вам нужно подключить непосредственно сам кабель, а затем разъем USB. Программы оптимальны для использования: адаптер VAG-COM USB KKL; диагностическая программа ВАЗ для моделей, приора, калина, гранта; USB Autocom CDP Pro Cars USB-драйвер; ScanMaster 2.1 на русском языке для ELM327.

Диагностика автомобиля с ноутбуком

Устранение ошибок и сброс

Устраняемые ошибки ЭБУ достаточно просты.В программе чтения нужно найти желаемую неисправность и расшифровать ее. Затем рекомендуется устранить проблему, на которой произошла ошибка. Последний шаг будет сброшен. Его можно найти в инструментах или действиях программы.

Многие автолюбители ошибаются при работе с ПО, так как им «ноль» не сами ошибки, а все ПО, так что остается только автомобильная оболочка. После таких действий, как правило, автомобиль может не завестись и потребовать программной настройки оборудования или замены всего программного обеспечения в целом.Поэтому рекомендуется в этом случае обратиться в автосервис, где все исправят.

выводы

Ошибки управления электронным блоком на 16-клапанном двигателе ВАЗ-2112 возникают довольно часто. Обычно они сопровождаются индикатором «Check Engine» или неработоспособностью одной из систем. Итак, устранение ошибок не всегда заканчивается хорошо, поэтому при выполнении операции стоит быть достаточно аккуратными. При отсутствии уверенности в том, что все пройдет гладко, рекомендуется обращаться в автосервис, чтобы избежать поломок.

Buscar — Etiqueta — датчик

О нас2101-07 тюнинг Сцепление и трансмиссия Сцепление Коробка передач Кардан и полуоси Дифференциал Комплект колец и шестерен Дифференциал повышенного трения Рычаг переключения Тормоза Рулевая подвеска Пневматическая подвеска Рычаги подвески Амортизаторы Пружины Комплекты для опускания Удлинители Полиуретан Стабилизаторы и распорки Другое передняя подвеска Электрооборудование Интерьер Внешний вид Дополнительное оборудование Аксессуары ladapower Колеса Тюнинг NIVA Сцепление и трансмиссия Сцепление Коробка передач Раздаточная коробка Карданный вал Полуось и ведущий вал Дифференциал передний Дифференциал задний Комплект колец и шестерен Дифференциал повышенного трения Тормоза Рулевая подвеска Демпферы Пружины Подъемные комплекты Удлинители Полиуретан Стабилизаторы и распорки Другая передняя подвеска Электрооборудование Интерьер Экстерьер Дополнительное оборудование Аксессуары Колеса Тюнинг 2108-15 Сцепление и трансмиссия Тормоза Рулевое управление Подвеска Электрооборудование Интерьер Экстерьер Дополнительное оборудование Аксессуары Колеса Тюнинг двигателя Турбокомпрессор Комплекты для модернизации двигателя Коленчатые валы Поршни и кольца Шатуны Распредвалы ICC Kolobok UDB Dynamika UDB Двигатель Клапаны Головка блока цилиндров Система синхронизации Впуск / Карбюраторы Карбюраторы Воздушные фильтры Воздушные ресиверы Корпуса дроссельной заслонки Впуск 4-дроссельной заслонки Другой впуск Выхлоп Маховики Электрооборудование Система охлаждения Уплотнения и прокладки OtherOEM Parts 2101-07 Кузовные детали Тормоза Сцепление Система охлаждения Детали электрического двигателя Выхлопная система Внешний вид Передний / задний мост Топливная система Обогрев коробки передач Внутреннее освещение Рулевое управление Подвеска Колеса 2108-15 Кузовные детали Тормоза Система охлаждения сцепления Детали электрического двигателя Выхлопная система Наружная передняя / задняя ось Топливная система Нагревание коробки передач Внутреннее освещение Подвеска рулевого управления Колеса NIVA 1600 Кузовные детали Тормоза Сцепление Система охлаждения Детали электродвигателя Выхлопная система Наружная передняя / задняя ось Топливная система Коробка передач Hea ting Внутреннее освещение Рулевое управление Подвеска Раздаточная коробка Колеса Кузовные детали NIVA 1700 Тормоза Система охлаждения сцепления Детали электродвигателя Выхлопная система Внешний вид Передний / задний мост Топливная система Обогрев коробки передач Внутреннее освещение Подвеска рулевого управления Раздаточная коробка Колеса Кузовные детали KALINA Тормоза Система охлаждения сцепления Детали электрического двигателя Выхлопная система снаружи Передний / задний мост Топливная система Коробка передач Обогрев Внутреннее освещение Рулевое управление Подвеска Колеса Кузовные детали PRIORA Тормоза Сцепление Система охлаждения Детали электрического двигателя Выхлопная система Наружная передняя / задняя ось Топливная система Коробка передач Обогрев Внутреннее освещение Рулевое управление Подвеска Колеса Кузовные детали GRANTA Тормоза Сцепление Система охлаждения Детали электрического двигателя Выхлопная система Наружная передняя / задняя ось Топливная система Нагрев коробки передач Внутреннее освещение Рулевое управление Подвеска Колеса Кузовные детали VESTA Тормоза Сцепление Система охлаждения Детали электродвигателя Выхлопная система Наружная часть Передний / Задний мост Топливная система Коробка передач Обогрев салона Освещение салона Багажники на крышу Рулевое управление Подвеска КолесаДополнительные запчасти СССР Vesta / XRay tuning Товары Футболки LM Klassika Футболки Наклейки Аксессуары LM Tech Каталог запчастей Программа лояльности База знаний LM GT Concept FAQ Съемка / TVladapower аксессуары мост-перед-зад lada-2101-2107 body-2015-01 -20 лада-2101-2107 кузов-металл-детали лада-2101-2107 кузов-детали нива-1600 кузов-детали-2013-11-05 нива-1700 тормоза нива-1600 тормоза-2013-11-05 нива-1700 тормоза -2015-01-20 лада-2101-2107 тормоза-2108-2115 лада-2108-09-13-14-15 сцепление нива-1600 сцепление-2013-11-05 нива-1700 сцепление-2015-01-20 лада- 2101-2107 система охлаждения лада-2101-2107 система охлаждения нива-1600 система охлаждения-2013-11-05 н ива-1700 е-1 лада-2101-2107 электрическая нива-1600 электрическая-2013-11-05 нива-1700 электрическая-2015-01-20 лада-2101-2107 электрическая-2108-2115 лада-2108-09-13- 14-15 двигатель-2015-01-20 лада-2101-2107 двигатель-2108-2115 лада-2108-09-13-14-15 двигатель-детали нива-1700 двигатель-детали-2013-11-05 нива-1600 выхлоп лада-2101-2107 выхлопная-2108-2115 лада-2108-09-13-14-15 выхлопная система нива-1600 выхлопная система-2013-11-05 нива-1700 экстерьер нива-1600 экстерьер-2015-01-20 нива-1700 экстерьер-2108-2115 лада-2108-09-13-14-15 передний мост нива-1600 передний мост-2013-11-05 нива-1700 передний мост-самара лада-2108-09-13- 14-15 топливная система нива-1600 топливная система-2013-11-05 нива-1700 топливная система-201 5-01-20 лада-2101-2107 топливная система-2108-2115 лада-2108-09-13-14-15 коробка передач нива-1600 коробка передач-2013-11-05 нива-1700 коробка передач-2015-01-20 лада -2101-2107 коробка передач-2108-2115 лада-2108-09-13-14-15 отопление нива-1600 отопление-2013-11-05 нива-1700 отопление-2015-01-20 лада-2101-2107 салон нива-1600 интерьер-2015-01-20 нива-1700 интерьер-2015-01-20-2015-01-20- лада-2101-2107 салон-2108-2115 лада-2108-09-13-14-15 лада 2110 2111 2112 ladapower лада-16в-двигатель-калина-гранта-катушка зажигания-1118-2170-2110-деталь лада-2108-09-13-14-15 лада-2108-09-13-14-15-тюнинг лада-2108-09 -13-14-15 лада-2108-2109-деталь двери багажника лада-2108-09-13-14-15 лада-2110-2112-передний левый-масляный-амортизатор-s436-деталь лада-2108 -09-13-14-15 лада-калина, -гранта-с-абс-задние-тормозные-колодки-деталь лада-2108-09-13-14-15 лада-калина-1118-передний стабилизатор поперечной устойчивости-комплект-деталь лада-2108- 09-13-14-15 лада-нива-2101-2107-карбюратор-шток-заглушка-деталь лада-2108-09-13-14-15 лада-нива-передняя дверь-уплотнитель-комплект-двухдверный -239-1854-2015-07-23-деталь лада-2108-09-13-14-15 лада-нива-лада-самара-отопление-вентиляция-трос управления-зажим-деталь лада-2108-09-13- 14-15 лада-нива-радиатор-сливная пробка-деталь лада-2108-09-13-14-15 лада-нива-игрушечный автомобиль-1-50-камуфляж-деталь нива-1600 лада-рива-лайка-sw -2101-2102-2103-2104-2105-2106-2107-2070-деталь лада-2108-09-13-14-15 лада-самара, -2115, -калина-деталь ступицы заднего колеса лада- 2108-09-13-14-15 лада-самара-2108-2109-2113-2114-2115-коробка-шатунов-деталь лада-2108-09-13-14-15 лада-самара-2108-2109 -2113-2115-дорожное колесо-13h3x5-0j-деталь лада-2108-09-13-14-15 лада-самара-2108-2109-расширительный бачок-2914-деталь лада-2108-09-13-14-15 лада-самара-2108-2109-расширительный бачок-деталь лада-2108-09-13-14-15 лада-самара-2108-2109-промежуточный-глушитель-автомобили-с-сатализатор-сонвертер-2758-2759-деталь лада-2108-09-13-14-15 лада-самара -2108-2109-промежуточный-глушитель-автомобили-с-спутником-сонвертер-2758-деталь лада-2108-09-13-14-15 лада-самара-2108-2109-промежуточный-глушитель-автомобили-с-спутник-сонвертер -детальная лада-2108-09-13-14-15 лада-самара-2108-2109-внешний-шрус-пыльник-комплект-3345-деталь лада-2108-09-13-14-15 лада-самара-2108 -2109-внешний-шрус-шарнир-пыльник-комплект деталей лада-2108-09-13-14-15 лада-самара-2108-2109-выжимной подшипник-OEM-деталь лада-2108-09-13-14- 15 лада-самара-2108-21099-трубки-шланги-комплект-2894-2895-деталь лада-2108-09-13-14-15 лада-самара-2108-21099-трубки-шланги-комплект-2894 -детальная лада-2108-09-13-14-15 лада-самара-2108-21099-трубки-шланги-комплект-детали лада-2108-09-13-14-15 лада-самара-2108-2115-отопитель -клапан-кран-деталь лада-2108-09-13-14-15 лада-самара-2109-2115-генератор-80а-оригинал-катек-2889-деталь лада-2108-09-13-14-15 лада-самара -корпусные детали лада-2108-09-13-14-15 лада-самара-сцепление-нажимной диск-2910-деталь лада-2108-09-13-14-15 лада-самара-сцепление-нажимной-диск-деталь лада-2108-09-13-14-15 лада-самара-карданный вал-в сборе-левая-оригинальная-ваз-деталь лада-2108-09-13-14-15 лада-самара-расширительный бачок-крышка-oem-2915 -деталь лада-2108-09-13-14-15 лада-самара-расширительный бачок-крышка-OEM-деталь лада-2108-09-13-14-15 лада-самара-расширительный бачок-резиновый ремешок-деталь лада-2108-09-13-14-15 лада-самара-деталь-рычаги управления-отопителя лада-2108-09-13-14-15 лада-самара-деталь-колесо-болт-деталь лада-2108-09-13-14-15 лада-самара-с-карбюратором-комплектом-шлангов-радиатора-OEM-деталь лада-2108-09-13-14-15 лампы заднего моста нива-1600 задние- ось-2013-11-05 нива-1700 Сервисные комплекты лада гидроусилитель руля нива-1600 рулевое управление-2013-11-05 нива-1700 рулевое управление-2015-01-20 лада-2101-2107 рулевое управление-2108-2115 лада-2108-09- 13-14-15 подвеска нива-1600 подвеска-2013-11-05 нива-1700 подвеска-2015-01-20 лада-2101-2107 подвеска-2108-09-13-14-15 лада-2108-09-13- 14-15 инструментов ladapower раздаточная коробка нива-1600 раздаточная-2013-11-05 нива-1700 тюнинг Нива ladapower Tunning 2101-2107 ladapower уаз ladapower колеса колеса нива-1600-2013-11-05 колеса нива-1700-2015 -02-12 Лада-2101-2107 заз-таврия-таврия-расширительный бачок-деталь лада-2108-09-13-14-15

Buscar en las Subcategorías

Датчик коленвала ВАЗ-2114: назначение и замена

Современный автомобиль — это совокупность множества различных частей и систем, каждая из которых играет определенную роль.Причем некоторые из них не только выполняют управляющую функцию, но и синхронизируют фазы впрыска бензина и подают электронный импульс для воспламенения топливовоздушной смеси в определенный момент.

Становится очевидным, что выход из строя одной из этих частей может существенно повлиять на техническое состояние всего транспортного средства. И сегодня мы обратим внимание на одну из самых маленьких и важных деталей в автомобиле — датчик коленвала.

Признаки неисправностей

Наверняка каждый автомобилист знает, насколько важна роль датчика коленвала в автомобиле.В случае неисправности запуск двигателя будет невозможен, но можно заранее определить грядущую поломку этой детали по следующим признакам:

На холостом ходу заметна нестабильная работа двигателя.
При движении возникают «сбои» в разгоне, машина начинает терять мощность.
Самопроизвольное увеличение и уменьшение числа оборотов коленчатого вала («плавающая» частота вращения).
Детонация при разгоне или движении в гору.
Сложный запуск двигателя даже «на горячем».

Причиной всего этого может служить как повреждение обмотки датчика, так и нарушение целостности провода и соединений устройства в целом.

Часто ли это случается?

Должен ли вообще сломаться датчик коленвала? ВАЗ-2114, как и все его преемники, снабжен довольно надежными датчиками. Поэтому их выход из строя — довольно редкое явление. Чаще всего выход из строя может быть вызван заводскими дефектами или механическими повреждениями детали.Кроме того, неисправности датчика коленвала модели ВАЗ 2114 вызваны загрязнением самого подкапотного пространства. И если первые два фактора не зависят от водителя, то следует регулярно контролировать чистоту моторного отсека. Это большая концентрация пыли и грязи, способных усугубить работу ДПКВ в автомобиле.

Что еще может спровоцировать поломка такой детали, как датчик коленвала? ВАЗ-2114, как мы уже говорили ранее, укомплектован достаточно надежным ДПКВ, поэтому о его естественном износе говорить не приходится.Часто датчик выходит из строя из-за несанкционированной утечки моторного масла, особенно в месте установки этого элемента. Если вы заметили, что на корпусе масляного насоса остались следы жидкости, следует немедленно их устранить. В противном случае поломка сенсора будет неминуема. Учтите, что элементы в моторном отсеке постоянно подвергаются различным перепадам температур. Это может быть одной из наиболее вероятных причин выхода из строя такой детали, как датчик коленвала.

ВАЗ-2114: проверка качества соединений деталей

А что делать, если в моторном отсеке нет утечки пыли или масла? В этом случае нужно проверить качество соединений и контактов между деталями и проводами.Помните, что изоляция не должна иметь оголенных проводов и повреждений, а контакты всегда должны быть чистыми и оголенными. Не исключено, что выход из строя этого элемента вызван окислением проводов.

Датчик коленвала ВАЗ-2114: как проверить исправность этой детали?

Если это устройство перестало работать или работает с перебоями, не спешите менять его на новое. Сначала диагностируйте работоспособность старого датчика. И дело не только в экономии денег, ведь даже с новой деталью иногда эта проблема не проходит.Согласитесь, что толку от его замены, если причина кроется в загрязненных контактах соединений? А проверить работу элемента можно только после его демонтажа. Сделать это несложно: сначала нужно выключить зажигание и снять разъем с проводом, затем открутить винт крепления датчика и вывести эту деталь наружу. Стоит отметить, что этот элемент держится всего на одном болте, который крепится к крышке масляного насоса.

После того, как мы сняли датчик положения коленвала, ВАЗ-2114 можно оставить в гараже, а саму деталь диагностировать отдельно.Здесь нам понадобится омметр. С помощью этого инструмента мы проверим сопротивление обмоток датчика. В идеале показание омметра должно находиться в диапазоне от 550 до 570 Ом. Если полученные данные отличаются от нормальных в большую или меньшую сторону, скорее всего, деталь неисправна. В этом случае спасет только замена датчика коленвала. ВАЗ-2114 очень прост в обслуживании, поэтому менять ДПКВ можно самостоятельно, тем более, что старый уже у нас извлечен.

Как устанавливается датчик?

Сначала необходимо очистить место установки от грязи и пыли.Как дальше установлен новый датчик положения коленчатого вала? ВАЗ-2114 отключается от бортовой сети (опция), а сама деталь монтируется на штатное место и скручивается на один винт. После этого на него надевается коннектор с проводом. Все, на этом этапе установку датчика положения коленвала можно считать завершенной. И напоследок небольшой совет: если вы собираетесь в дальнее путешествие, заранее приобретите запасной ДПКВ. Он практически не занимает места в багажнике, а если он у вас есть, вы всегда будете знать, что доберетесь до места назначения вовремя и без эвакуатора.

Итак, мы разобрались, как заменить датчик коленвала. ВАЗ-2114 и ВАЗ-2115 имеют практически одинаковую конструкцию, поэтому такой алгоритм установки ДПКВ можно использовать не только на 14-й Ладе.
