Датчики коленвала: Датчик положения коленвала: основа работы современного двигателя

Содержание

Датчик положения коленвала - как он работает и какие симптомы его неисправности?

Современные двигатели окружены настоящей сетью датчиков, которые контролируют работу каждого из компонентов. Небольшого выхода из строя одного из этих датчиков достаточно для того, чтобы двигатель просто перестал работать.


Это может произойти, например, с датчиками положения коленчатого вала. Почему это происходит?

Как работает датчик положения коленчатого вала?

Технологическое развитие автомобильной промышленности уже около 20 лет подразумевает, что все без исключения приводы управляются бортовыми компьютерами. Глазами и ушами этих компьютеров являются датчики, которые собирают информацию от отдельных компонентов и отправляют ее в блок управления. На основе полученных данных данное устройство выбирает наилучший "путь работы" и посылает команды о сделанном выборе.

Датчик положения коленчатого вала является одним из элементов всей сети датчиков, окружающих двигатель.

Его задачей является сбор информации о текущем, кратковременном положении коленвала и скорости его вращения. Собранная информация — вместе с полученными данными, в том числе от датчика распределительного вала — поступает на компьютер, который на их основе определяет оптимальный момент впрыска следующей порции топлива и угол продвижения зажигания.

Измерение с помощью датчика должно быть очень точным. Точность измерений обеспечивается не только самим датчиком, но и специальным измерительным диском, установленным на маховике двигателя или на шкиве коленчатого вала. В зависимости от используемого решения, это будет диск с вырезанными пазами, либо зубчатый, либо с постоянными магнитами.

Каковы признаки неисправности датчика положения коленчатого вала?

Казалось бы, отказ одного датчика не должен иметь никаких серьезных последствий. Однако в случае датчика положения коленвала он может привести к полной иммобилизации автомобиля. Все это осуществляется компьютером, который управляет работой привода только на основе данных, собранных датчиками.

Поэтому если внезапно лишить его информации о положении коленчатого вала, компьютер начнет реагировать в соответствии с планом, сохраненным в памяти.

Отказ датчика положения коленвала обычно проявляется в неравномерной работе двигателя, внезапном отключении уже нагретого агрегата и проблемах с запуском автомобиля. Бывает, что внезапно во время движения загорается индикатор системы проверки и двигатель немедленно переходит в аварийное состояние (резко снижает мощность и увеличивает расход топлива). Почему это происходит? Двигатель не получает информацию от неисправного датчика или приходит противоречащая данным датчика распределительного вала, и воспринимает ее как неустановленную ошибку, для устранения которой наилучшим решением является предотвращение запуска двигателя.

Внимание: Некоторые люди могут спутать отказ датчика положения коленчатого вала с выходом из строя топливного насоса, поскольку в обоих случаях подача топлива в двигатель прекращается. Поэтому, после появления описанных выше симптомов, прежде чем предпринимать какие-либо попытки ремонта, необходимо провести тщательную диагностику бортового компьютера.

Датчик положения коленчатого вала: что это такое и как его проверить?

Так точно!​

Для чего нужен датчик положения коленвала? Ответ кроется в его названии: определять положение коленвала. Вот так просто, да. Но кроме этого тот же датчик определяет ещё одну важную деталь – момент прохождения поршнями верхних и нижних мёртвых точек. Делает он это, конечно, не сам – всё считает ЭБУ. Но без него получать эти данные просто невозможно. На всякий случай скажем несколько слов о том, зачем блоку управления эти данные нужны и как он их использует.

Несмотря на кажущуюся скудность информации, которую передаёт ДПКВ, она крайне необходима для регулировки блоком сразу нескольких параметров. Во-первых, это, конечно же, время подачи топлива. Кстати, тут как раз важно определить момент прохождения мёртвых точек. Во-вторых, это угол опережения зажигания. В-третьих, не без участия ДПКВ определяется количество поданного топлива. И, наконец, этот датчик нужен для синхронизации работы коленвала и распредвалов и для нормального функционирования адсорбера (если быть точнее – его клапана).

Если всё суммировать, то датчик положения коленвала – один из основных датчиков, сигнал с которого требуется ЭБУ для корректного управления зажиганием. Конечно же, им одним дело не ограничивается, без него мотор нормально работать тоже не может. А иногда – и вообще просто работать, хотя бы как-то. Ведь если ЭБУ не знает, в какой момент ему следует подать напряжение на свечи зажигания или велеть форсункам впрыснуть очередную дозу топлива, куда деваться мотору? Только глохнуть.

Собственно, обычно так и происходит. Дело осложняется тем, что ДПКВ практически не умеет «глючить» в силу своей простоты. Так что если он умирает, то делает это полностью. Одно из наименее тяжёлых последствий – это появляющаяся ошибка фаз (например, Р0016). Разумеется, при этой ошибке в первую очередь возникает желание проверить механизм газораспределения (может быть, растянулась цепь, перескочил ремень ГРМ или что-то не так с натяжителем или успокоителем цепи или с демпфером шкива коленвала). Но эту ошибку вполне может зажечь и ДПКВ.



В один момент ЭБУ видит, что сигнал с датчика расположения распредвала не совпадает с сигналом датчика положения коленвала. При нормальной работе пики на осциллограмме должны совпадать через раз, так как за два оборота коленвала распредвал сделает только один оборот. Если же при наложении двух сигналов замечается рассинхронизация, появляется ошибка фаз. Таким образом, ЭБУ не только управляет зажиганием и впрыском, но и проводит своеобразную самодиагностику, проверяя синхронизацию фаз. И ДПКВ – один из элементов, который в ходе этой самодиагностики проходит постоянную проверку. Каким-то образом искажать или переносить сигнал во времени этот датчик не может, и единственная его неисправность – полное отсутствие сигнала.

Свет, магнит и Холл

Существует три типа ДПКВ: оптический, индукционный (магнитный) и датчик, основанный на эффекте Холла (иногда его так и называют – датчик Холла). Для работы каждому датчику нужна ещё одна деталь – задающий (или реперный) диск, который стоит либо на шкиве коленвала, либо прямо на его носке.

Задача реперного диска: вращаться с той же скоростью, что и коленвал, и подавать сигналы о каждом обороте датчику.

Оптический датчик используется реже остальных. Он состоит из двух частей: из источника света и его приёмника. Обычно это светодиод и фотодиод соответственно. При вращении задающий диск в определённый момент перекрывает светодиод, и фотодиод фиксирует изменение сигнала. Недостаток этого типа датчика очевиден: если он покроется пылью или грязью, то работать не будет. Намного проще и надёжнее работает индукционный датчик.

Это всего лишь катушка с магнитным сердечником и обмоткой. В момент прохождения метки реперного диска рядом с датчиком, около сердечника, изменяется магнитное поле, а в обмотке появляется ток. Ну, а ток – это и есть тот сигнал, которого так ждёт ЭБУ. Индукционные датчики – наиболее популярные. Они надёжные, простые, недорогие и почти безотказные.

Датчик Холла – он и есть датчик Холла. В корпусе с магнитопроводами стоят микросхемы, а реперный диск для такого датчика отличается намагниченными зубцами.

Дальше всё понятно: намагниченный зубец проходит около датчика, возникает ток, ЭБУ получает сигнал. Теоретически это наиболее продвинутый датчик, хотя и более сложный. Хотя бы по одной причине: ему нужно питание, а значит, и проводов к нему идёт больше. Зато он очень точный.

Думаю, надо сказать несколько слов и о задающих дисках. Обычно это простой зубчатый диск, у которого отсутствует пара зубчиков. Обычно общее количество зубцов – 60. Таким образом, каждый зубец отмеряет 6 градусов вращения (6х60=360, полный оборот). Такие диски называют дисками типа 60-2 (без двух зубчиков). Но иногда встречаются диски, у которых нет ещё двух зубов на противоположенной стороне (через 180 градусов). Их называют тип 60-2-2.

Если с материалом для оптических и индукционных датчиков обычно не заморачиваются (их часто отливают из стали вместе со шкивом коленвала), то диски для датчика Холла немного сложнее из-за необходимости ставить в зубцы магниты. Поэтому они обычно пластмассовые.

Дёргается, не едет, не запускается

На всякий случай опишем симптомы выхода из строя ДПКВ. Как я уже говорил, машина не будет нормально ехать или пуск мотора может быть вообще невозможен. Кроме того, это тот редкий случай, когда мотор может глохнуть прямо на ходу без видимых причин.

Так как неработающий ДПКВ вносит изменения в работу системы зажигания, то возможна детонация (особенно под нагрузкой). На холостых мотор может работать неустойчиво, могут плавать обороты. Одним словом, букет последствий большой и неприятный. И вряд ли получится разобраться со всем этим набором без диагностики. Но у ДПКВ есть одна приятная особенность: часто его можно очень легко снять, а вместо него поставить новый. Чаще всего даже не придётся стирать ошибки или совершать другие действия со сканером: если мотор заработал, дело в этом датчике. Это, конечно, хорошо, но вряд ли у кого-то дома лежит запас ДПКВ. Может, есть способ проверить его без замены? И даже без сканера? Да, такой способ есть.

Малой кровью

Пальцем, конечно, ДПКВ не проверишь, понадобится хотя бы мультиметр.

И проверить так можно только наиболее распространённый индукционный датчик. Способ очень простой: выставляем мультиметр в режим омметра и проверяем сопротивление катушки. Оно у датчиков бывает разным, но приблизительное значение сопротивления катушки – от 500 Ом до 1 кОм. Само собой, перед замером желательно найти точное значение того датчика, который стоит на конкретном автомобиле. Но в целом можно ориентироваться на эти значения – 0,5-1 кОм.

К сожалению, этот способ не даёт стопроцентного результата. То есть отсутствие сопротивления – это гарантия выхода из строя датчика, а вот его наличие – ещё не гарантия его нормальной работы. И в нормальных сервисах ДПКВ проверяют ещё двумя способами. Но для первого нужен как минимум измеритель индуктивности, для второго – осциллограф. Ни того, ни другого дома просто так не держат, так что описывать эти методы не буду.

Печально, но датчик Холла обычным мультиметром вообще проверить невозможно, так что тут потребуется либо дорогое оборудование, либо (что намного проще и эффективнее) новый датчик.

Вообще, замена подозрительного датчика на заведомо исправный – лучший способ диагностики.

К счастью, ДПКВ сам по себе ломается крайне редко. Внутри него ничего не движется и не изнашивается, так что механически износиться у него не получается. Повреждают его обычно при криворуком ремонте, так что если есть подозрение, что ДПКВ начал дурить после посещения «дяди Васи», это подозрение может быть вполне обосновано.

Прежде чем искать на мультиметре режим омметра и думать, куда в датчик засунуть два щупа прибора, нужно обязательно осмотреть его снаружи. Каким бы простым он ни был, если его нечаянно ушатали молотком, он может и погибнуть. Чаще он умирает от попадания грязи между ним и задающим диском. Расстояние между ними небольшое (в среднем 0,5-1,5 мм), так что даже небольшой камешек, неудачно прилипший к грязи, способен принести много горя.

Кроме того, как и любая электрическая деталь, датчик может отказываться работать из-за неисправной или окислившейся проводки. Поэтому нужно проверить его разъёмы, и если они грязные или окисленные, почистить.

Может так получится, что проблема именно в них, а не в датчике.

И последнее: трясущийся и глохнущий мотор вместе с горящим Check Engine и ошибками Р0016 (равно как и Р0335 или Р0336) не всегда указывают на неисправность ДПКВ однозначно. Да, есть ошибки, которые более-менее точно указывают на отсутствие сигнала с датчика, и хороший диагност увидит это сразу. Лучше всего не заниматься «самолечением» и обратиться к профессионалу.

Опрос

Ломался ли у вас когда-нибудь ДПКВ?

Всего голосов:

Датчик положения коленчатого вала: индуктивный датчик срабатывания

Датчик положения коленчатого вала

Датчик положения коленвала – это устройство, с помощью которого блок управления определяет положение коленчатого вала и частоту его вращения.

Расположение датчика распредвала. Индуктивный датчик коленчатого вала, как правило, размещается в отверстии на корпусе маховика. Непосредственно под этим отверстием находится маховик, по периметру которого располагается зубчатое кольцо. Расстояние между измерительной частью датчика и зубьями кольца составляет не более нескольких миллиметров.

Индуктивный датчик коленчатого вала состоит из следующих компонентов:

  • Пластиковый корпус
  • Катушка
  • Магнит
  • Сердечник.
У пластикового корпуса, как правило, имеется посадочное место с резьбой под болт. Для того, чтобы закрепить датчик, вставьте болт в отверстие и затяните его.

Принцип работы

Металлический блок изготовлен из магнитопроводящего материала, который позволяет генерировать напряжение в катушке. Если Вы уменьшите расстояние между металлическим блоком и датчиком, генерируемое напряжение уменьшится.

Если металлический блок находится под датчиком, напряжение не генерируется. С помощью этого датчика Вы не сможете определить положение стационарных объектов.




Магнитное поле. Изменяющееся магнитное поле создаёт напряжение в катушке датчика. Когда зубец приближается к датчику, сила магнитного поля увеличивается. Когда зубец приближается к датчику, сила магнитного поля увеличивается. Когда зубец находится прямо напротив датчика, магнитное поле максимальное. Напряженность пля вновь уменьшается, когда зубец удаляется от датчика.


Важнейшая часть каждого модуля – тестовые задания. В рамках изучения датчика положения коленчатого вала всем, кто изучает материал на платформе ELECTUDE, предлагается определить верхнюю мертвую точку (ВМТ).


Обучающимся даётся «вводная» «На зубчатом колесе намерено отсутствует один зуб. Зуб отсутствует в углублении, которое расположено непосредственно перед индуктивным датчиком, когда коленчатый вал оказывается под углом в 90 градусов перед ВМТ цилиндра 1.

Из-за этого при каждом обороте коленчатого вала ни один зуб не будет проходить вдоль индуктивного датчика.

Блок управления с помощью отклоняющейся частоты распознаёт место, где отсутствует зуб, и определяет, что коленчатый вал находится под углом в 90 градусов перед ВМТ цилиндра 1.

Для определения текущего положения коленчатого вала блок управления должен получить информацию о количестве зубьев, которые были прокручены вслед за отсутствующим зубом».

На основе этой «вводной» и предлагается выполнить несколько заданий, которые позволяют оценить, насколько глубоко усвоен материалы.

Датчик положения дроссельной заслонки

Датчик положения дроссельной заслонки – это датчик, который измеряет вращение и, следовательно, степень открытия дроссельной заслонки.


По сигналу датчика блок управления определяет, находится ли дроссельная заслонка в нужном положении и какое количество воздуха попал во впускной коллектор.


Положение датчика. Датчик устанавливается на оси дроссельной заслонки так, чтобы можно было измерять его вращение.


    Компоненты датчика. Датчик представляет собой потенциометр, в корпусе которого находятся различные компоненты. Когда корпус закрыт, пружина прижимает ползунок с помощью контактов, прикреплённым к резистивным дорожкам и проводникам.

Многие датчики положения дроссельной заслонки имеют двойную конструкцию. В зависимости от конструкции датчик имеет от 3 (одиночная версия) до 6 (двойная версия) подключений

.

Принцип работы



Когда дроссельная заслонка вращается, ползунок и прикреплённые к нему контакты тоже вращаются. И из-за этого на подключениях возникает другое сопротивление, и блок управления может определить положение дроссельной заслонки.

Наличие двух потенциометров в датчике положения заслонки служит для повышения точности измерения текущего положения заслонки, для точного распознавания блоком управления неисправностей датчика, а также для повышения надёжности узла заслонки.

Если заслонка не вращается, сопротивление на всех подключениях будет одинаковым.

Управление работой двигателя

Из-за того, что блок управления не может измерить сопротивление, он подаёт постоянное напряжение на резистивные дорожки через точки подключения А и В. Один из контактов ползунка подключается к контакту С. Через контакт С блок управления измеряет выходное напряжение датчика положения дроссельной заслонки.

Напряжение на контактах ползунка зависит от положения, в котором они касаются резистивных дорожек. При открытии дроссельной заслонки контакты перемещаются по резистивным дорожкам. Пока дроссельная заслонка закрыты, контакты находятся близко к отрицательному концу резистивной дорожки. В этом случае напряжение составляет приблизительно 0,5 В.

При дальнейшем открытии заслонки напряжение на контактах увеличивается. Когда дроссельная заслонка полностью открыта, напряжение составляет приблизительно 4,5В.



Неисправности

Соединения и разъёмы проводов могут быть повреждены. Кроме того, датчик положения дроссельной заслонки иногда выходит из строя из-за износа резистивных дорожек. В модуле предлагается несколько тестов для проверки знаний, которые помогут выявить неисправности.


Узкополосный кислородный датчик

Бензиновый двигатель сжигает смесь воздуха и бензина. Чтобы проверить соотношение «воздух-бензин» в этой смеси, измеряется концентрация кислорода в отработанных газах. Для этого блок управления использует кислородный датчик с подогревом.



Положение

Кислородный датчик с подогревом измеряет состав отработанных газов. Отработанные газы поступают в выхлопную трубу, поэтому там, как правило, и размещается кислородный датчик.


Если в двигателе имеется несколько выхлопных труб, то рядом с ними также устанавливают датчики кислорода. В современных автомобилях второй датчик кислорода располагается после каталитического нейтрализатора и проверяет его работу.



Ниже показан принцип работы узкополосного кислородно датчика. Разность напряжений можно измерить с помощью вольтмера.



Потенциометр

Потенциометр – переменный резистор. Потенциометр имеет прочную металлическую или пластиковую ручку, связанную с ползунком, которая позволяет отрегулировать сопровтивление, после чего происходит деление переменного напряжения. В условных знаках и обозначениях символом потенциометра является резистор с проходящей через него стрелкой.




Стрелка является третьим соединением и показывает, что потенциометр – это переменный резистор.

Потенциометры широко применяются в современных электронных устройствах. Когда речь идёт про автомобили, переменные резисторы можно найти в датчике положения дрюссельной заслонки и в датчике положения педали аксеператора.

Потенциометр включает электрические соединения, ось регулировки, дорожку переменного сопротивления, резистивную дорожку для переменного сопротивления
подвижной контакт (скользящий элемент), ползунок, корпус, потенциометр имеет две круглые дорожки: внешнюю и внутреннюю.

Внешняя дорожка выполнена из углеводорода, поэтому на ней возникает сопротивление. Внутренняя дорожка выполнена из высокопроводящего материала.

В зависимости от характера измерения сопротивления выделяются линейные и логарифмические потенциометры. В логарифмических потенциометрах значения сопротивления увеличивается с помощью логарифмической функции. В начале движения ползунка сопротивление изменяется быстро, а затем замедляется.

А вы уже используете модули ELECTUDE для обучения и повышения квалификации автомобильных электриков и диагностов?


Как выбрать датчик положения коленчатого вала

Работоспособность современного автомобиля невозможно представить без большого количества различной электроники. Ведь она невероятно облегчает и улучшает многие процессы во время использования автомобиля. Все эти системы очень важны для отлаженной работы всего автомобиля. Но среди них есть датчик, без которого вы не сможете завести авто – датчик положения коленвала.

Функции и назначение

Принцип, по которому работает ДПКВ, сложностью не отличается. Датчику необходимо образовывать индуктивные сигналы. В тот момент, когда зубья колеса, вращающего коленчатый вал, минуют сердечник датчика, генерируются импульсы переменного тока. Иначе говоря, ДПКВ представляет собой электромагнитный датчик. В топливной системе он поддерживает синхронное выполнение работы топливных форсунок вместе с зажиганием. Автолюбителям важно знать, что это очень важная деталь, без которой не будет качественной работы топливной системы, а двигатель не будет заводиться.

Сегодня большое количество разных ДПКВ, так как мировой автопарк представлен моделям транспортных средств с самыми различными характеристиками. Но вне зависимости от характеристик все датчики имеют основные функции, не разнящиеся от модели к модели: запуск двигателя или синхронизация форсунок мотора. Выполняет свою работу ДПКВ вместе с диском синхронизации, что позволяет генерировать специальные импульсы. Если датчик начинает неправильно выполнять свои функции, топливная система не может образовать необходимую для исправной работы ДВС топливно-воздушную смесь. Вследствие этого автомобиль практически полностью теряет свою производительность. Давайте попробуем подробнее разобрать механизм работы. В датчике генерируются импульсы, которые полностью соответствуют моменту движения зубцов около торцов детали. Максимальное значение перемены напряжения и частота последовательности импульсов будут прямо пропорциональна оборотам двигателя.

Рассмотрим типы ДПКВ

Также важной задачей датчика положения коленвала является определение позиции, в которой находится газораспределительный механизм. В свою очередь, эта информация влияет на запуск двигателя и последующий впрыск топливной смеси. Сегодня производители чаще всего устанавливают три основных типа датчиков:

  1. Магнитный датчик. У него есть большой функциональный плюс, заключающийся в автономности. Для выполнения работы датчик не использует сторонние источники энергии. Для передачи сигнала, напряжение увеличивается в момент, когда зуб синхронизации перемещается через магнитное поле, которое образуется вокруг ДПКВ. Кроме своей основной задачи он также служит датчиком скорости. Именного такого типа датчик чаще всего ставится на заводе-изготовителе;
  2. Оптический датчик. Он может захватывать генерирующийся поток света. Далее происходит передача импульса блоку регулировки работы двигателя. С помощью этих сигналов электронный блок имеет возможность правильно выполнять контроль над форсунками и в целом работой бензонасоса. Проводя параллель с магнитным датчиком вы заметите различия в конструкции и физическому принципу работы, но не заметите разницы в конечном результате;
  3. Датчик Холла. Его работа полностью базируется на эффекте Холла. Движения тока происходит вследствие сближения датчика к меняющемуся магнитному полю. Также его используют как анализатор распределителя зажигания.

Подробнее об конструкции датчика и его составляющих

Чтобы окончательно понять важность этой детали, стоит напомнить, что при неработающем датчике вы будете неспособны привести автомобиль в движение, а если быть точнее, завести двигатель.ДПКВ дает возможность ЭБУ работать синхронно с механизмом распределения газа в моторе авто. Таким образом, он обеспечивает надежную работу топливной системы, гарантируя отлаженный впрыск топлива.

Давайте подробнее рассмотрим конструкцию датчика и разобьем ее на элементы:

  • Корпус в виде цилиндрической формы, материалом для него может служить как пластик, так и метал;
  • Основа, оборудованная фланцем и специальным отверстием для установки детали;
  • Кабель, служащий для передачи информации, и блок управления длиной примерно 60–70 см;
  • Трехконтактная вилка соединителя.

Находиться ДПКВ на специальной опорной конструкции вблизи фрикционного колеса привода генератора. Он имеет корпус подобный корпусам других датчиков, но, в свою очередь, оснащен довольно длинным проводом, так как находится в очень неудобном месте. Этим проводом он подключен к бортовой системе.

Признаки неисправности и их причины

Итак, подробно разобрав назначение ДПКВ становиться понятно, что неисправность этой детали выводит из строя всю топливную систему. Чтобы уберечь себя от неожиданных поломок, а в особенности при длительных поездках, проводите диагностику датчика и по необходимости производите замену. Но перед этим обязательно ознакомьтесь с тем, на что желательно обращать внимание. Перво-наперво водителю нужно запомнить, что датчик положения не может работать с переменной производительностью. Другими словами, он или выполняет свою задачу хорошо, или не выполняет ее вообще. Так что если же датчик пришел в непригодность, он становится абсолютно неремонтопригодным.

Причин, по которым устройство могло сломаться не так уж и много. В большинстве случаев поломке сопутствуют регулярные температурные перегрузки, которые плохо сказываются на состоянии устройства. Корпус и начинка медленно, но верно разрушаются. То же касается кратковременных перепадов температур. Также датчик не сможет долго работать в условиях высокой влажности.

Очень частой проблемой датчиков положения коленвала является износ проводки. Обычно проводка стареет и просто требует замены на новую. Точно продиагностировать все «болезни» может только специалист. Мастера на СТО используют специальную диагностическую технику, с помощью которой можно проверить все элементы автомобильной проводки и электрические устройства.

Также обращайте внимание на датчик состояния двигателя (check engine). Если и он, и проводка исправны, придется проверять ДПКВ. Если ваш автомобиль датчиком состояния двигателя не оборудован, можно обойтись и без него. Вот на что нужно обратить внимание:

  • Машина глохнет, так как нет холостых оборотов;
  • Нет реакции автомобиля на попытку старта зажигания;
  • Постоянно глохнет двигатель во время движения машины;
  • Производительность двигателя значительно уменьшается;
  • Во время повышенной нагрузки в двигателе происходит детонация.

Если вы заметили несколько или одну из этих проблем, то есть смысл не выжидать, а сразу ехать на СТО. Там специалисты с необходимым оборудованием быстро выяснят конкретную неисправность и устранят ее. Также вас проконсультируют о том, как избежать этих неприятностей при дальнейшей эксплуатации автомобиля.

В случае отсутствия быстрого доступа к станции технического обслуживания или же вашему нежеланию обращаться к посторонним людям, вы можете своими силами выполнить диагностику датчика коленвала.

Проверяем датчик самостоятельно

До того как пускать в действие различные приборы, проведите визуальный осмотр устройства. Если в глаза бросаются различные механические повреждения, то дальнейшие действия не имеют смысла – с вероятностью 99% датчик придется менять.

Если визуально никаких неполадок незамеченно, вы можете сделать главное — проверить сопротивление в обмотке устройства. Выполнить это можно при помощи мультиметра. Результаты диагностики должны показать сопротивление в районе 650–850 Ом. После можете проделать следующий этап диагностики и посмотреть, как ДПКВ реагирует на металл.

Рядом с ДПКВ ускоренно проносят какой либо металлический предмет и в том случае если прибор покажет перемены в напряжении – датчик находится в рабочем состоянии.

Если мотор прекратил заводиться, то сначала обратите внимание на присутствие питания и искры на форсунках. Далее, с любой свечи зажигания снимают кабель, после чего его подносят к двигателю, при этом прокручивая стартер. Если после проделанных действий мы наблюдаем отсутствие искры, можно предположить, что ДПКВ не выполняет свою задачу. Во время работы будьте как можно осторожнее. В момент образования искры мощный разряд тока может запросто привести ЭБУ мотора в непригодность.

Наличие тока на форсунках можно определить с помощью мультиметра или же обыкновенной лампочки, которая подключается к разъему форсунок. При правильно работающем датчике в момент оборотов стартера образуется напряжение и лампочка загорается. Если подобного не случилось, то вы имеете дело с неисправным ДПКВ.

Бренды, которым можно довериться

Итак, у вас на руках неисправный датчик и вы ищете ему замену. Самым правильным и надежным выбором будет оригинальная деталь, которая устанавливалась на заводе производителем. По VIN-коду вы легко сможете подобрать себе дорогостоящий оригинал или ближайший к нему аналог. Есть и другой вариант. Укажите менеджеру параметры автомобиля: года выпуска, модель, кузовной тип и мощности двигателя.

Самыми качественными считаются аналоги вот этих производителей:

Из всего списка отдельно отметим FEBI. Продукция данного бренда сочетает в себе немецкое качество с приемлемым ценником. Бесспорным лидером в плане качества является Blue Print, но не каждый захочет платить такие деньги за деталь, которые многие считают чуть ли не расходником.

Из бюджетных вариантов можно обратить внимание на продукцию этих брендов:

Самым экономным вариантом будет MAXGEAR, но есть смысл немного доплатить и купить Mobiletron. Качество детали ощутимо лучше, а разница в цене между двумя датчиками составит от силы 20%. Ведь купив деталь «подешевле» вы рискуете купить ее снова спустя короткий промежуток времени. Избегайте покупок в непроверенных местах, так как можете приобрести нерабочею деталь. Перед покупкой внимательно проводите визуальный осмотр датчика на наличие дефектов корпуса, а также обращайте внимание на маркировку.

Автолюбители, сталкивавшиеся несколько раз с непредвиденными поломками ДПКВ, советуют всегда иметь при себе запасную деталь. Такая «запаска» может выручить вас во время неожиданной поломки.

Коротко про самостоятельную замену

Итак, после диагностики старого датчика и при выявлении неполадок в работе встает вопрос о замене. И если очень хочется сделать эту процедуру самому, то необходимо заострить внимание на величине зазора в промежутке сердечника датчика и диска синхронизации, так как у различных моделей этот зазор имеет свою форму. Непосредственно сам процесс снятия старого устройства не составит никакого труда.

Описать его невозможно, так как нет никакой уникальной формулы из-за технических особенностей разных автомобилей. И также не помешает, если закреплять новый датчик вы будете с помощью старых болтов. Это обусловлено тем, что они не создадут лишних колебаний или непредвиденных люфтов.

В свою очередь, глубину установки вы легко сможете отрегулировать при помощи шайбы. Она должна предоставляться в одном комплекте с ДПКВ.

Вывод

Подводя итоги, сразу становится понятно, насколько важна целостность всех деталей механизма для его отлаженной работы. Ведь, казалось бы, от простого датчика с несложным механизмом может перестать функционировать весь автомобиль. Чтобы не допустить такой ситуации необходимо помнить о признаках поломки и при их появлении моментально решать проблему.

Есть три основных вида датчиков, но все они созданы для выполнения одной задачи. А также если вы часто совершаете длительные поездки не лишним будет купить себе запасной датчик, ведь никто не знает, какая поломка может застать вас врасплох. К тому же самостоятельная замена ДПКВ не требует никаких особых навыков и специальных инструментов.


Как проверить датчик коленчатого вала и определить его неисправность

Двигатели современных автомобилей претерпели не так много конструктивных изменений, в сравнении моторами, которые выпускали несколько десятилетий назад. Ключевым этапом в сфере их развития можно назвать переход с карбюраторной системы на инжекторную, которая стала использоваться повсеместно. Работа инжекторного двигателя зависит от электронного блока управления, который является «мозгом» машины. Он собирает информацию со всех ключевых систем, анализирует ее, и на основе полученных данных корректирует работу отдельных агрегатов. За сбор данных для ЭБУ отвечают датчики, расположенные повсеместно в автомобиле. Датчик положения коленчатого вала (он же датчик синхронизации) является одним из важнейших среди них, и от его грамотной работы зависит стабильность мотора.

Зачем нужен датчик положения коленчатого вала


Датчик положения коленвала выполняет две важные функции:

  • Фиксация момента прохождения верхних и нижних мертвых точек поршнями двигателя – первым и последним;
  • Замер углового положения коленчатого вала.

На основании данных, полученных от датчика, электронный блок управления корректирует следующие параметры двигателя:

  • Количество поступающего в камеры сгорания топлива;
  • Момент подачи топлива;
  • Момент зажигания;
  • Время и продолжительность включения клапана адсорбера;
  • Угол поворота распределительного вала.

В зависимости от сложности конструкции двигателя, задачи ЭБУ могут меняться. При этом ни один блок управления не будет работать без показаний с датчика коленчатого вала.

Где находится датчик положения коленчатого вала

Схема работы датчика коленчатого вала

Выполняется датчик синхронизации в стандартном пластмассовом корпусе. Он располагается на кронштейне неподалеку от синхронизацинного диска или шкива генератора. От других датчиков его отличает длинный (около 70 сантиметров) провод с разъемом.

При установке датчика положения коленчатого вала необходимо оставлять зазор между его сердечником и диском синхронизации, чтобы он имел возможность правильно считывать информацию. Величина данного зазора может варьироваться, в зависимости от модели автомобиля. Чаще всего она находится в пределах от 0,5 до 1,5 миллиметров. Регулировка расстояния происходит при помощи шайб, которые располагаются между датчиком и посадочным местом.

Признаки неисправности датчика положения коленчатого вала

На основе информации, поступающей от датчика синхронизации, электронный блок управления регулирует важные параметры зажигания и работы двигателя. Соответственно, при выходе из строя датчика (или сбоях в его работе, при которых неверная информация поступает в ЭБУ), в первую очередь пострадает стабильность функционирования мотора. Характерные симптомы неисправности датчика синхронизации следующие:

  • Проблемы с пуском двигателя;
  • Неустойчивая работа мотора в различных режимах;
  • Отсутствие искры на свечах;
  • Наличие детонации мотора с увеличением нагрузки;
  • Серьезное снижение мощности двигателя;
  • Горит лампочка Check Engine.

Симптомы, которые возникают из-за неисправности датчика коленчатого вала, типичны и для ряда других проблем. Именно поэтому нельзя однозначно сказать, что проблемы в моторе возникают именно по причине поступления неправильных данных о положении коленвала в электронный блок управления. Чтобы в этом убедиться или опровергнуть данное утверждение, необходимо выполнить проверку датчика.

Обратите внимание: Типичные ошибки датчика положения коленчатого вала: 19 и 35. Если они показываются на контроллере в буфере ошибок, виной тому может являться датчик, либо шкив генератора.

Как проверить датчик коленчатого вала

Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.

Проверка датчика коленвала на сопротивление

Самым простым, но и наименее надежным, способом проверки датчика коленчатого вала является замер его сопротивления. Проверка проводится при помощи омметра, который имеется в современном мультиметре. По результатам проверки удается выяснить сопротивление катушки индуктивности датчика.

Чтобы провести проверку мультиметром, необходимо его щупы подключить к выводам датчика. Замерив подобным образом сопротивление катушки индуктивности, надо сравнить его с идеальными показателями для датчика конкретной марки автомобиля. Если такие данные обнаружить не удалось, принято считать, что датчик исправен, если его сопротивление находится в диапазоне от 550 до 750 Ом.

Проверка ключевых параметров датчика коленчатого вала

Второй способ диагностики датчика коленчатого вала предполагает замер сразу нескольких его параметров при помощи ряда приборов:

  • Омметр. Замер сопротивления производится так же, как описано в инструкции выше, и полученный результат должен находиться в диапазоне от 550 до 750 Ом;
  • Измеритель индуктивности. С его помощью потребуется проверить индуктивность датчика, которая на работоспособном устройстве должна находиться на уровне от 200 до 400 мГн;
  • Вольтметр и мегаомметр. С их помощью замеряется сопротивление изоляции, которое при напряжении в 500 Вольт не должно превышать 20 МОм.

Обратите внимание, что для снятия идеальных показаний, необходимо проводить процедуру в помещении, температура в котором находится в диапазоне от 20 до 22 градусов.

Важно: Если в процессе ремонта или диагностики датчика был случайно намагничен диск синхронизации, его можно размагнитить с помощью сетевого трансформатора.

Проверка датчика коленвала осциллографом

В сервисных центрах для диагностики параметров датчика синхронизации используют осциллограф, который позволяет замерить стабильность характеристик. На итоговых диаграммах можно четко видеть провалы в получении сигнала, которые указывают на проблемы работы датчика или поломку зубцов синхродиска.

При установке датчика после диагностики, важно пользоваться метками, которые были сняты при его демонтаже. Также следует помнить о расстоянии в 0,5-1,5 мм между его сердечником и диском синхронизации.

Загрузка...

Замена датчиков коленвала и распредвала

Датчики коленчатого и распределительного валов по используемому принципу аналогичны друг другу.

Датчик положения коленчатого вала (ДПКВ) основываясь на скорости вращения колен. вала вырабатывает опорный сигнал для систем впрыска топлива и зажигания. Конструкция датчика может быть основана на эффекте Холла (так называемый датчик Холла) или же электромагнитного типа. Этот датчик обеспечивает возможность работы двигателя, поэтому при его неисправности возникают сбои в работе.

При полном отказе датчика колен. вала двигатель заглохнет и перестанет включаться.

Задача датчика положения распред.вала (ДПРВ) заключается в подаче блоку управления двигателем информации о положениях газораспределительного механизма относительно положений колен.вала. Благодаря этой информации блок управления определяет синхронность или же асинхронность в работе коленчатого и распределительного валов, а затем производит расчет сигналов для систем впрыска и зажигания, в противном случае включает лампочку CHECK ENGINE. В случае поломки датчика распред. вала двигатель начинает работать в аварийном режиме, решить проблему можно только заменой датчика.



Признаки неисправности датчика



К сожалению неисправности в работе этих датчиков сложно заметить, до того времени, когда они начинают отказывать совсем. Однако есть возможность определить неисправность самому. К примеру, машина глохнет, и определенное время не заводится после этого. Причиной может служить перегрев одного из датчиков. Также можно отметить, что при механических повреждениях корпуса датчиков следует немедленно их заменить.



Диагностика



В большинстве случаев, для определения неисправности ДПРВ и ДПКВ и BMW следует обратиться на станцию техобслуживания с хорошим диагностическим оборудованием, или воспользоваться услугами хорошего диагноста с осциллографом. Датчики при нормальной работе должны выдавать ровный сигнал с постоянными амплитудой и периодом при одинаковых оборотах двигателя.



Где и как производить замену



Замену пришедших в негодность датчиков можно произвести на СТО, но не составит большого труда и самому. Причем для самостоятельной замены не требуется разбирать двигатель или снимать поддон, достаточно лишь демонтировать колесо.



Время выполнения работ

Время ремонта - в районе 3 часов.

Стоимость выполнения работ по замене или установке уточняйте у мастера-приемщика автосервиса.





Замену датчика коленвала лучше доверить нам – специалистам компании «Мистер Мотор». Мы делаем свою работу на совесть, вы можете смело доверить автомобиль нам! Вас интересует замена датчика распредвала? Тогда смело звоните нам прямо сейчас, мы все сделаем за вас!





Мы производим ремонт всех автомобилей, приведенных в списке ниже:



Volkswagen Audi BMW
TRANSPORTER A3 1 series
TOURAN A4 3 series
TOUAREG A5 5 series
TIGUAN A6 7 series
SHARAN A7 X1
POLO A8 X3
PASSAT CC Q3 X5
PASSAT Q5 X6
GOLF Q7 Z4











Ремонтные работы по электрике





Замена датчика коленвала и распредвала (QR20)

Столкнулся с проблемой.

Nissan X-trail, 2005 год. Европеец. АКПП. двигатель QR20. Пробег 270000км.

Симптомы: При длительном движении, особенно в жаркую погоду, начала пропадать тяга двигателя... Ну конечно-же бензонасос! Мало того, спустя некоторое время (3-4 дня) автомобиль мог запросто заглохнуть во время движения. Но стоили выключить зажигание и снова его включить - он спокойно заводился и ехал дальше. Затем, спустя еще пару дней, произошел случай, который заставил принять срочные меры. Доехали на автомобиле до места. Заглушили. Сходили в магазин (минут 15-20), вернулись к машине и она отказалась запускаться. Стартер мотор крутит - бензонасос молчит. Спустя час машина завелась сама. Было решено, что бензонасос остыл и начал работать. Сразу поехали менять бензонасос. Бензонасос заменили. Подходит на 100% бензонасос от ВАЗ 2110. Его и поставили. Машина сразу завелась и поехала.

Сутки она ездила очень хорошо. Без провалов и прочих признаков неисправности. Затем, спустя сутки, после непродолжительного похода на рынок, она отказалась заводиться. Постояла часа полтора и завелась. Но холостой ход нестабильный. Поехали. Отъехали с килметр - решил проверить. Остановился. Заглушил. Завести не смог! И тут пришел "Джеки Чан" !!!

Была вызвана кавалерия с диагностическим компьютером. Диагностика показала ошибку датчика положения коленвала!!!

Вот так! А симптомы изначально были как будто бензонасос подох!

Датчик конечно был заменен. После чего я в сети нашел очень грамотную статью по замене датчика:

===========================================================================

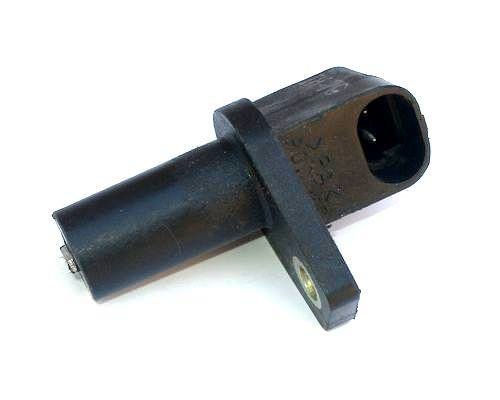

Датчик положения коленчатого вала (ДПКВ) является эл.магнитным датчиком, по которому в системе впрыска топлива производится синхронизация работы топливных форсунок и системы зажигания. В этой связи ДПКВ является основным, без которого работа системы впрыска топлива не возможна. Неисправности ДПКВ неминуемо при ведут к сбоям в работе двигателя.

Симптомы неисправного ДПКВ:

  • неустойчивые обороты двигателя на холостом ходу,
  • самопроизвольное повышение или снижение оборотов двигателя,
  • остановка работы двигателя,
  • невозможность запуска двигателя,
  • снижение мощности двигателя,
  • возникновение детонации при динамических нагрузках,
  • мультитроникс выдает ошибку 0335,
  • пропадает шкала тахометра,
  • пропуски искрообразования.


Датчик положения распределительного вала (ДПРВ) предназначен для определения углового положения газораспределительного механизма в соответствии с положением коленчатого вала двигателя. Информация, поступающая от датчика положения распределительного вала, используется системой управления двигателем для управления впрыском и зажиганием. Функционально датчик связан с датчиком частоты вращения коленчатого вала двигателя.
Симптомы неисправного ДПРВ схожи с симптомами неисправного ДПКВ.

Замена неисправных ДПКВ и ДПРВ
Номер ДПКВ точно такойже как и у ДПРВ, т.е. эти два датчика абсолютно одинаковые!

 Замена датчика положения распределительного вала

Снятие
1) Отсоедините провод от отрицательного вывода аккумуляторной батареи.
2. Отсоединить разъем от датчика.
3) Выкрутите болт крепления датчика.
4) Снимите датчик с головки блока цилиндров.

Установка
1) Проверьте уплотнительное кольцо на наличие повреждений.
2) Убедитесь, что датчик не имеет повреждений и на нем отсутствуют металлические частицы.
3) Установить датчик на головку блока цилиндров.
3) Подключите разъем к датчику.
4) Подключите провод к отрицательному выводу аккумуляторной батареи.

Замена датчика положения коленчатого вала
Этот датчик находится в труднодоступном месте (за подушкой двигателя). Снять его можно лишь на яме или подъемнике. Я умудрился снять и поставит его прямо на улице. Через открытый капот. Но! У меня длинные руки!



Снятие
1) Отсоедините провод от отрицательного вывода аккумуляторной батареи.
2. Отсоединить разъем от датчика.
3) Выкрутите болт крепления датчика.
4) Снимите датчик.

Установка
1) Проверьте уплотнительное кольцо на наличие повреждений.
2) Убедитесь, что датчик не имеет повреждений и на нем отсутствуют металлические частицы.
3) Установите датчик.
3) Подключите разъем к датчику.
4) Подключите провод к отрицательному выводу аккумуляторной батареи.

===================================================================================

P/S.

1. Как я уже говорил я менял датчик на асфальте без подъемника или ямы. Через открытый капот. Жутко неудобно. Нужно иметь длинные руки и огромное желание... Честно говоря не представляю как его снять с ямы. Там тоже подступы к нему ОЧЕНЬ затруднены.

2. Клеммы с аккумулятора не скидывал и честно говоря смысла в этом не вижу. Во первых если зажигание выключено - на датчиках напруги нет. Во вторых - скинув клемму с аккумулятора вы потом сможете оживить магнитолку? Она у вас не закодирована?

3. Комп запоминает ошибку датчика. После замены датчика ошибку необходимо скинуть. Либо диагностическим компьютером, как я и сделал, либо отключением аккумулятора, если не боитесь, что магнитолка заблокируется. ..

4. Датчики положения коленвала и положения распредвала абсолютно одинаковые. Если датчик колена сдох у вас в дальней дороге, либо нет возможности купить новый, а машина должна быть на ходу, то можно поменять их местами. В итоге машина оживет, но не будет работать механизм смещения фаз газораспределения. Но машина будет передвигаться своим ходом!

6 Признаков неисправного датчика положения коленчатого вала и стоимость замены в 2021 г.

Последнее обновление 10 июля 2020 г.

В этой статье мы рассмотрим один из важных датчиков в двигателе, обычно называемый «положением коленчатого вала». датчик ». После этого вы поймете его основную функцию, принцип работы, признаки неисправности и стоимость замены этого датчика.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Как работает датчик положения коленчатого вала

Энергия вращения двигателя внутреннего сгорания зависит от коленчатого вала. Основная функция коленчатого вала - преобразование возвратно-поступательной энергии (также известной как линейная энергия) в энергию вращения.

Последний затем передает мощность на колеса трансмиссии под автомобилем. Таким образом колеса могут вращаться вперед и позволять автомобилю двигаться в этом направлении.

Что касается датчика положения коленчатого вала, он просто определяет, насколько быстро коленчатый вал вращается.Как только он определяет скорость вращения, он отправляет эту информацию в блок управления двигателем транспортного средства.

Эта информация определяет, как блок управления двигателем регулирует синхронизацию системы впрыска топлива и системы зажигания. Вам нужно, чтобы двигатель вырабатывал нужную мощность в самый подходящий момент.

Положение коленчатого вала сообщает блоку управления двигателем все, что ему нужно знать. Видите ли, коленчатый вал использует цепь привода ГРМ, шестерни и зубчатый ремень для привода распределительного вала. Двигатель зависит от распределительного вала, чтобы управлять выпускными клапанами в нужное время.

Если они не открываются и не закрываются правильно, это создает проблемы с выхлопной системой. Все это связано с функциональностью коленчатого вала.

Следовательно, блок управления двигателем будет знать положение коленчатого вала через датчик положения коленчатого вала. Судя по скорости коленчатого вала в сочетании с его положением, он также будет знать состояние функциональности распределительного вала.

Top 6 Признаки неисправности датчика положения коленчатого вала

Двигатель внутреннего сгорания должен иметь исправный датчик положения коленчатого вала. В противном случае блок управления двигателем не получит точной информации о положении и частоте вращения коленчатого вала.

Это вызовет всевозможные проблемы с функциональностью двигателя и ходовыми качествами автомобиля. Вы обязательно узнаете эти симптомы по мере их появления.

Ниже приведены 6 основных симптомов неисправности датчика положения коленчатого вала.

# 1 - Вибрация двигателя

От вашего двигателя исходит ли вибрация? Если у вас неисправный датчик положения коленчатого вала, это означает, что блок управления двигателем не может правильно управлять коленчатым валом.

В результате ваш двигатель будет довольно сильно вибрировать. Вы даже можете почувствовать, как эти вибрации проникают в рулевое колесо, когда держите его руками.

# 2 - Проверьте свет двигателя

Блок управления двигателем поддерживает постоянную связь с датчиком положения коленчатого вала.Если с датчиком что-то не так, компьютер получит неверную информацию о частоте вращения коленчатого вала и его положении.

Это вызовет проблемы с функциональностью двигателя, в результате чего на приборной панели загорится сигнальная лампа Check Engine. По сути, это должно быть одним из первых симптомов неисправного датчика положения коленчатого вала. P0335 - это общий код, который может отображаться.

# 3 - Слабая работа двигателя

Из-за неисправного датчика положения коленчатого вала блок управления двигателем не знает правильного положения коленчатого вала или цилиндров. Это приведет к задержке способности блока управления поддерживать работу и производительность двигателя.

Во время этой задержки каждый раз, когда вы немного сильнее нажимаете на педаль газа, будут моменты колебания. Иногда он вообще не отвечает. Это может быть очень опасно на дороге, требующей, чтобы вы без колебаний ехали быстрее.

# 4 - Неисправность запуска автомобиля

Блок управления двигателем будет уведомлен, когда датчик положения коленчатого вала неисправен.Датчик получает специальный код неисправности, который указывает на некоторую проблему с его функциональностью.

Когда вы попытаетесь завести автомобиль из-за этой неисправности, будет труднее запустить двигатель. Если проблема не устранена, возможно, вы вообще не сможете запустить двигатель.

# 5 - Двигатель глохнет

Вы можете ехать один день и ваш двигатель внезапно остановится. Это заглохание двигателя, и это может происходить довольно часто, если у вас неисправный датчик положения коленчатого вала.

Если вы не замените этот датчик в ближайшее время, ваш двигатель в конечном итоге вообще перестанет работать. Тогда вам не останется ничего другого, как отбуксировать автомобиль к механику, чтобы датчик можно было заменить.

# 6 - Пропуски зажигания в цилиндре

Неисправный датчик положения коленчатого вала не сможет точно передать данные о положении поршня в блок управления двигателем. Это часто приводит к пропуску зажигания внутри одного или нескольких цилиндров камеры.

Иногда плохая свеча зажигания тоже может сделать это, но если вы испытываете какие-либо из этих других симптомов, не исключайте возможность неисправного датчика положения коленчатого вала.

Читайте также: Датчик кислорода: основная функция, симптомы неисправности и стоимость замены

Стоимость замены датчика положения коленчатого вала

Если вы испытываете по крайней мере два или более из вышеперечисленных симптомов, то, вероятно, у вас неисправный датчик положения коленчатого вала. Единственный способ узнать наверняка - это показать свой автомобиль лицензированному механику и попросить его диагностировать проблему за вас.

После того, как они убедятся, что проблема связана с датчиком положения коленчатого вала, вы можете приступить к замене датчика.

Стоимость замены датчика положения коленчатого вала составляет от 120 до 300 долларов. Стоимость самой детали составит от 75 до 120 долларов. Стоимость рабочей силы составит от 45 до 180 долларов.

Вам необходимо учесть предполагаемые налоги и другие сборы, которые также будут добавлены к общей сумме. В конце концов, это будет не очень дорогая работа по замене. Это стоит вложенных средств, потому что вы защищаете функциональность своего двигателя.

Признаки неисправности датчика коленчатого вала автомобильного двигателя

Датчики коленчатого вала постоянно выходят из строя

В большинстве современных автомобильных двигателей используется Датчик коленчатого вала для контроля вращения коленчатого вала двигателей. Этот датчик отправляет информацию обратной связи на компьютер автомобиля, который затем регулирует зажигание. и синхронизация топливных форсунок по мере того, как двигатель требует изменения. Когда один из этих датчиков не удается это может вызвать двигатель осечки, сваливание во время вождения и глохнет на холостом ходу.

Чаще всего один из этих датчиков выходит из строя, когда двигатель работает на холостом ходу. он просто заглохнет. Это потому, что ширина импульса находится на самом большом промежутке, потому что более низких оборотов двигателя.Тепло также приведет к выходу датчика из строя из-за обмотка из тонкой проволоки, которая при нагревании расширяется и замыкается друг на друга изменение сопротивления датчика, которое приведет к тому, что датчик перестанет подавать сигнал на главный компьютер. Как только это произойдет, генерация импульсов на системы форсунки и зажигания остановят работу двигателя.

СПОНСИРУЕМЫЕ ССЫЛКИ

Поскольку датчик положения коленчатого вала связан с частотой вращения двигателя, когда они провал, это может не вызвать CEL свет. Это потому, что есть некоторые вещи, которые могут остановить сигнал датчика положения коленчатого вала, который не будет иметь ничего общего с датчиком идет плохо, например, заканчивается бензин или заглохнет двигатель, когда педаль сцепления быстро.

Неисправный датчик коленчатого вала известен тем, что срабатывает при холодном двигателе и затем перестать работать, когда двигатель нагревается. Когда вы дадите двигателю остыть датчик снова заработает. Проверка периодического отказа этого датчика может быть трудным из-за его способности снова начать работать.Хотя вы можете проверить сопротивление датчика с помощью вольтметра, истинный способ проверить датчик - это используйте осциллограф, когда сенсор горячий, это единственный верный способ проверить, не в Датчик коленвала требует замены.

Если у вас есть вопросы по датчику коленчатого вала, посетите наш форум. Если тебе надо машина совет по ремонту, пожалуйста, спросите, наше сообщество механиков с радостью вам поможет и это всегда на 100% бесплатно.

Статья опубликована 29.11.2020

Датчики коленчатого вала | Holstein Parts - Датчики системы управления двигателем

Для чего нужен датчик положения коленчатого вала?

Датчик положения коленчатого вала контролирует положение и / или скорость вращения коленчатого вала.Датчик обменивается данными с бортовым компьютером для управления моментом зажигания и впрыском топлива. Он работает с датчиком положения распределительного вала, чтобы контролировать положение клапанов и поршней. Датчик положения коленчатого вала также измеряет частоту вращения двигателя в оборотах в минуту.

Где находятся датчики положения коленчатого вала?

Датчик положения коленчатого вала обычно расположен за гармоническим балансиром на коленчатом валу.

Будет ли неисправный датчик положения коленчатого вала включать лампу проверки двигателя?

Да.Если измерения датчика положения коленчатого вала и датчика положения распределительного вала различаются, на приборной панели загорится индикатор проверки двигателя.

Каковы общие причины сбоев?

Часто эти датчики выходят из строя из-за высоких температур.

Как определить, неисправны ли датчики положения коленчатого вала:

Профессиональный автомобильный профессионал будет использовать специальные инструменты для измерения частоты вращения и других данных, чтобы определить, неисправен ли датчик.

Что делает датчики положения коленчатого вала Holstein лучшими?

  • Holstein Parts фокусируется на использовании только материалов высочайшего качества, изготовленных в соответствии со строгими стандартами для вторичного рынка, который действительно построен, чтобы соответствовать или превосходить оригинальную деталь
  • Holstein Parts Линия датчиков положения коленчатого вала имеет превосходное покрытие для внутреннего и импортного применения
  • Гарантия 3 года / 36000 миль на все датчики положения коленчатого вала Holstein Parts

Обзор продукта

  • Более 400 наименований товаров покрывают 98% североамериканского рынка
  • Изготовлены из высококачественных материалов для обеспечения надлежащего функционирования
  • Прокладки , винты и другое оборудование прилагаются для обеспечения правильной посадки
  • Герметичная антистатическая защитная упаковка гарантирует, что электрические компоненты не будут повреждены во время транспортировки

Датчики положения коленчатого и распределительного вала

Для систем зажигания без распределителя требуется датчик положения коленчатого вала (CKP), а иногда также датчик положения распределительного вала (CMP). Эти датчики служат в основном для той же цели, что и датчик зажигания и спусковое колесо в электронном распределителе, с той лишь разницей, что основной сигнал синхронизации считывается с коленчатого вала или гармонического балансира, а не с вала распределителя. Это устраняет колебания момента зажигания, которые могут возникнуть в результате износа и люфта в цепи привода ГРМ и распределительной шестерне. Это также отменяет корректировку времени (или неправильную регулировку, в зависимости от обстоятельств).

На автомобилях 1996 года с бортовой диагностикой II (OBD II) датчик положения коленчатого вала также используется для обнаружения изменений частоты вращения коленчатого вала, вызванных пропусками зажигания.Если компьютер обнаружит их достаточно, он загорится или мигнет индикатором Check Engine или Service Engine Soon, чтобы сообщить водителю, что у него возникла проблема.

РАЗЛИЧНЫЕ ДАТЧИКИ ПОЛОЖЕНИЯ КОЛЕНВАЛА

Существует множество различных типов датчиков положения коленчатого вала. Один из них - датчик положения кривошипа на эффекте Холла, который считывает показания металлического «прерывающего» кольца с выемкой на задней стороне гармонического балансира. Впервые это было использовано на ранних двигателях (и турбинах) GM 3.8L V6 Buick с последовательным впрыском топлива (SFI) с катушечным зажиганием с компьютерным управлением (C3I) без распределителя.Датчик положения кривошипа подает сигнал включения-выключения на модуль управления трансмиссией (PCM), который компьютер использует для отслеживания оборотов двигателя и положения кривошипа. Система также использует отдельный датчик положения кулачка вместо оригинального распределителя, чтобы информировать PCM о фазах газораспределения. Это позволяет PCM определять правильную последовательность зажигания, которую он затем использует для управления как форсункой, так и моментом зажигания. Ford использует аналогичную установку на своем 5,0-литровом двигателе V8 с зажиганием без распределителя.

Другой тип датчика положения коленчатого вала, который использует GM, - это «комбинированный датчик», который вы найдете установленным на передней части 3. 0L и 3300 V6. GM называет это комбинированным датчиком, потому что датчик положения кривошипа содержит пару переключателей на эффекте Холла, которые генерируют два отдельных сигнала. На задней стороне гармонического балансира есть два зубчатых кольца прерывателя. Одно кольцо имеет три выемки, которые заставляют один из переключателей на эффекте Холла генерировать три сигнала положения кривошипа за каждый оборот. Другое кольцо имеет только одну выемку, что заставляет другой переключатель на эффекте Холла генерировать одиночный сигнал «синхроимпульса», который контроллер ЭСУД использует для расчета частоты вращения и момента зажигания.

Другой вариант комбинированного датчика - это система «быстрого запуска», используемая на двигателе GM 3800. Пара переключателей на эффекте Холла установлена ​​на шкиве кривошипа, а датчик кулачка установлен на зубчатом колесе. Один сигнал кривошипа генерирует 3 импульса на оборот, а другой - 18. Это позволяет модулю катушки «синхронизироваться» с двигателем быстрее, так что двигатель запускается почти мгновенно.

Третий тип датчика положения коленчатого вала - это магнитный датчик, который считывает прорези, выполненные в кольце «отражателя» в центре коленчатого вала, на гармоническом балансире или маховике.Эта установка используется на двигателях GM с системами прямого зажигания (DIS) на двигателях 2,0 л, 2,5 и 2,8 л и интегрированным безраспределительным зажиганием (IDI) на 2,3 л Quad 4, а также на многих Ford, Chrysler и импортных двигателях. двигатели.

В приложениях GM кольцо реактора кривошипа имеет шесть равноотстоящих пазов, разнесенных на 60 градусов. Седьмой паз расположен на расстоянии 10 градусов от одного из других, поэтому датчик кривошипа будет генерировать дополнительный «синхроимпульс» на каждом обороте. Затем PCM использует эту информацию для расчета правильного зажигания и синхронизации форсунок.Датчик этого типа необходимо аккуратно разместить так, чтобы воздушный зазор находился в пределах 0,050 дюйма от реактивного кольца коленчатого вала.


ДИАГНОСТИКА ДАТЧИКА CKP И CMP

Самый быстрый способ проверить датчики коленвала и / или распределительного вала на автомобиле 1995 года или новее с OBD II - это подключить диагностический прибор и проверить коды неисправностей.

P0335 .... Цепь датчика положения коленчатого вала

P0336 .... Датчик положения коленчатого вала Диапазон / рабочие характеристики цепи

P0337.... Низкий уровень входного сигнала цепи датчика положения А положения коленчатого вала

P0338 .... Высокий входной сигнал цепи датчика положения коленчатого вала

P0339 .... Неисправность цепи датчика А положения коленчатого вала

P0340 .... Цепь "A" датчика положения распределительного вала (блок 1 или отдельный датчик)

P0341 .... Датчик положения распределительного вала 'A' Диапазон / рабочие характеристики цепи (ряд 1)

P0342 .... Низкий уровень входного сигнала цепи датчика положения распределительного вала A (банк 1)

P0343 .... Высокий уровень входного сигнала в цепи датчика положения распределительного вала (банк 1)

P0344.... Неисправность цепи датчика положения распределительного вала A (банк 1)

P0345 .... Цепь датчика положения распредвала (банк 2)

P0346 . ... Датчик положения распределительного вала 'A' Диапазон / рабочие характеристики цепи (банк 2)

P0347 .... Низкий уровень входного сигнала в цепи датчика положения распределительного вала (банк 2)

P0348 .... Высокий уровень входного сигнала в цепи датчика положения распределительного вала (банк 2)

P0349 .... Неисправность цепи датчика положения распределительного вала A (банк 2)

Вы также можете использовать свой диагностический прибор для проверки наличия сигнала оборотов при проворачивании, если двигатель проворачивается, но не запускается из-за отсутствия искры (что часто является признаком того, что датчик положения коленчатого вала не работает).

На автомобилях до OBD II вы можете использовать диагностический прибор для проверки кодов или использовать ручную процедуру прошивки кода для считывания кодов. В приложении GM до OBD II код неисправности 12 при проворачивании коленчатого вала будет указывать на то, что опорный сигнал не генерируется. В приложениях Ford до OBD II код 14 будет указывать на проблему с сигналом датчика положения коленчатого вала, который Форд называет сигналом «PIP» (Profile Ignition Pick-up).


ПРОВЕРКИ ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ПОЛОЖЕНИЯ

Независимо от того, является ли датчик положения коленчатого вала датчиком магнитного типа или переключателем на эффекте Холла, большинство проблем можно связать с неисправностями в жгуте проводов.Нарушение напряжения питания датчика, цепи заземления или обратной цепи может вызвать потерю важнейшего сигнала синхронизации, в результате чего двигатель проворачивается, но не запускается.

Кроме того, на некоторых автомобилях повреждение кольца датчика с выемкой на коленчатом валу, гармонического балансира или маховика может вызвать неустойчивый сигнал датчика коленчатого вала.

При поиске и устранении предполагаемой проблемы с датчиком положения коленчатого вала, вы должны следовать диагностическим блок-схемам в сервисной литературе производителя транспортного средства, чтобы изолировать неисправный компонент при наличии кода неисправности, в противном случае невозможно узнать, возникла ли проблема с запуском без искры. неисправный модуль зажигания, катушка, компьютер, неисправность проводки или выключатель зажигания.

Магнитные датчики можно проверить, отсоединив электрический разъем и проверив сопротивление между соответствующими клеммами. Например, на GM 2.3L Quad 4 датчик должен показывать от 500 до 900 Ом. При проверке этих датчиков всегда сверяйтесь со спецификациями испытаний производителей автомобилей. Очевидно, что если вы видите показание нулевого сопротивления (короткое замыкание) или бесконечное (разомкнутое) показание, датчик неисправен и его необходимо заменить. Если смотреть на осциллограф, магнитный датчик кривошипа выдаст сигнал, подобный приведенному ниже:


Формы сигналов цифрового и аналогового датчика кривошипа, как они выглядят на осциллографе DSO.

Хороший магнитный датчик положения кривошипа должен вырабатывать переменный ток при запуске двигателя, поэтому проверка выходного напряжения при запуске двигателя - еще один тест, который можно выполнить. При подключенном датчике измерьте выходное напряжение на соответствующих клеммах, проворачивая двигатель. Если вы видите не менее 20 мВ на шкале переменного тока, датчик исправен, а это означает, что неисправность, вероятно, связана с модулем, катушкой, проводкой или компьютером.

Датчики положения коленчатого вала на эффекте Холла обычно имеют три вывода; один для подачи тока, один для заземления и один для выходного сигнала.Для подачи сигнала датчик должен иметь напряжение и заземление, поэтому сначала проверьте эти клеммы с помощью аналогового вольтметра. Выходной сигнал датчика можно проверить, отсоединив катушку и проворачивая двигатель, чтобы увидеть, выдает ли датчик сигнал напряжения. Стрелка вольтметра должна подпрыгивать каждый раз, когда жалюзи проходят через переключатель на эффекте Холла. Если наблюдать на осциллографе, вы должны увидеть прямоугольную форму волны (см. Выше), которая изменяется по частоте.

Если ваша диагностика обнаруживает неисправный датчик кривошипа, единственный вариант - заменить его. В датчиках на эффекте Холла датчик должен быть правильно выровнен с кольцом прерывателя, чтобы генерировать чистый сигнал. Любое трение или помехи могут вызвать проблемы с холостым ходом, а также повреждение датчика. Магнитные датчики положения коленчатого вала должны устанавливаться с надлежащим воздушным зазором, который обычно находится в пределах 0,050 дюйма от реактивного колеса на коленчатом вале.

ДАТЧИКИ ПОЛОЖЕНИЯ РАСПРЕДВАЛА

На многих двигателях с безраспределительной системой зажигания и последовательным впрыском топлива датчик положения распределительного вала используется для информирования модуля управления двигателя о положении распределительного вала относительно коленчатого вала.Контролируя положение кулачка (что позволяет модулю управления определять, когда впускные и выпускные клапаны открываются и закрываются), модуль управления может использовать вход датчика положения кулачка вместе с входным сигналом датчика положения коленчатого вала, чтобы определить, какой цилиндр работает в двигателе. последовательность приближается к верхней мертвой точке. Эта информация затем используется модулем управления двигателем для синхронизации импульсов последовательных топливных форсунок, чтобы они соответствовали порядку включения двигателя. В некоторых приложениях для определения угла опережения зажигания также требуется входной сигнал от датчика положения распределительного вала.

Датчик положения распределительного вала может быть магнитным или на эффекте Холла и установлен на крышке привода ГРМ над шестерней распределительного вала, на конце головки блока цилиндров в верхнем распределителе или в специальном корпусе, заменяющем распределитель (в случае некоторые из приложений GM). Работа и диагностика практически такие же, как и у датчика положения коленчатого вала.



Вопросы о датчиках положения коленчатого вала:

Контролирует ли датчик коленвала опережение зажигания?

Да.Датчик кривошипа выдает базовый сигнал синхронизации, который сообщает компьютеру двигателя об относительном положении поршней при вращении коленчатого вала. Затем управляющий сигнал используется компьютером двигателя для расчета угла опережения зажигания. Тот же сигнал датчика кривошипа также используется для определения момента впрыска топлива, а на двигателях с регулируемым синхронизацией клапана для изменения момента распредвала по мере необходимости для оптимизации производительности, выбросов и экономии топлива.

Может ли неисправный датчик коленчатого вала помешать запуску моего двигателя?

Да.Сигнал от датчика кривошипа сообщает компьютеру двигателя, что двигатель запускается. Если сигнал отсутствует, компьютер не может установить правильную синхронизацию зажигания и синхронизацию топливной форсунки. Отсутствие сигнала датчика кривошипа также может препятствовать работе топливного насоса при проворачивании двигателя.

Может ли неисправный датчик коленчатого вала заглохнуть двигатель?

Да. Если сигнал от датчика кривошипа слабый или неустойчивый, компьютер двигателя может потерять опорную синхронизацию, что приведет к пропуску зажигания или остановке двигателя.

Почему не работают датчики запуска?

Датчик кривошипа может выйти из строя по одной из нескольких причин. Коррозия или повреждение проводки датчика могут помешать его сигналу. Коррозия, повреждение или несоосность спускового колеса, считываемые датчиком кривошипа, также могут нарушить сигнал. Внутренний электрический сбой внутри самого датчика, такой как обрыв проводки или короткое замыкание, или трещина в изоляции, может быть результатом производственного дефекта или воздействия чрезмерного тепла.

Где находится датчик кривошипа?

Расположение датчика кривошипа зависит от двигателя. Он может быть расположен в передней части двигателя рядом с гармоническим балансиром коленчатого вала, или он может быть расположен в задней части двигателя рядом с маховиком, или он может быть расположен где-то в нижней средней части блока двигателя, чтобы он мог читать зубчатое спусковое колесо на коленчатом валу.

Насколько сложно заменить неисправный датчик кривошипа?

Зависит от расположения датчика. Если до него относительно легко добраться, его можно просто заменить. Ослабьте болт, удерживающий датчик на месте, вытащите его и вставьте новый датчик. Однако на некоторых автомобилях датчик действительно скрыт под землей, и до него трудно добраться. Перед заменой датчика, возможно, придется удалить другие компоненты.

Сколько стоит новый датчик кривошипа?

Это зависит от года выпуска / марки / модели вашего автомобиля и от того, где вы покупаете новый датчик. Сменные датчики для некоторых автомобилей (в первую очередь, европейских производителей класса люкс), как правило, дороже, чем датчики более распространенных отечественных, корейских и японских производителей.Цены могут варьироваться от менее 20 долларов за новый датчик кривошипа до более 200 долларов! Будьте готовы заплатить самую высокую цену, если купите датчик кривошипа у дилера новых автомобилей. Розничные магазины автозапчастей и интернет-магазины обычно предлагают лучшие цены. Мы советуем покупать датчик NAME BRAND (например, ACDelco, Bosch, Denso, NAPA, Wells и т. Д.) Или оригинальные запасные части OEM. Избегайте недорогих безымянных датчиков, которые часто являются дешевыми подделками, которым не хватает долговечности, как у OEM или фирменных деталей.

Сколько будет стоить замена датчика кривошипа?

Это зависит от того, где у вас ремонтируют автомобиль (если вы не делаете это самостоятельно).Помимо стоимости самого датчика, вам придется оплатить трудозатраты на установку датчика. Плата за труд будет варьироваться в зависимости от времени, необходимого для замены детали. Замена легко заменяемого сенсора может занять всего 20 минут или меньше, в то время как сенсор, который действительно трудно достать, может занять до часа. Тарифы на рабочую силу в магазине обычно колеблются от 75 до 125 долларов в час. Продавцы новых автомобилей и специалисты по импорту обычно взимают самые высокие ставки оплаты труда, в то время как независимые ремонтные мастерские обычно взимают меньшую плату.Таким образом, ваш общий счет за ремонт может варьироваться от менее 100 долларов до более 300 долларов.




Статьи по теме:

Двигатель не запускается, нет искры

Системы зажигания с катушкой над свечой (COP)

Системы зажигания без распределителя (DIS)

Системы зажигания без распределителя (многокатушечные)

Анализ датчиков двигателя

Понимание систем управления двигателем

Модули управления трансмиссией (PCM)

Все о бортовой диагностике II (OBD II)

Обнуление диагностики OBD II

Щелкните здесь, чтобы увидеть больше технических статей Carley Automotive

Нужна информация из руководства по заводскому обслуживанию для вашего автомобиля?

Mitchell 1 DIY eautorepair manuals




Sensor Guide охватывает основы датчиков двигателя.
Хороший обучающий и справочный ресурс!

Признаки неисправного или неисправного датчика положения коленчатого вала

Датчик положения коленчатого вала - это компонент системы управления двигателем, который имеется практически во всех современных автомобилях с двигателями внутреннего сгорания. Он отслеживает положение и частоту вращения коленчатого вала и отправляет информацию в блок управления двигателем, чтобы он мог внести соответствующие корректировки в зависимости от условий эксплуатации. Скорость и положение коленчатого вала являются одними из наиболее важных параметров, используемых в расчетах управления двигателем, и многие двигатели не могут работать, если датчик положения коленчатого вала не выдает точный сигнал.Обычно неисправный датчик положения коленчатого вала вызывает несколько симптомов, которые предупреждают водителя о потенциальной проблеме, которую необходимо устранить.

1. Проблемы с запуском автомобиля

Наиболее частым признаком неисправного или неисправного датчика положения коленчатого вала является затруднение запуска двигателя. Датчик положения коленчатого вала контролирует положение и частоту вращения коленчатого вала, а также другие параметры, которые играют важную роль при запуске двигателя. Если датчик положения коленчатого вала неисправен, у автомобиля могут возникать периодические проблемы с запуском или он может вообще не запускаться.

2. Прерывистая остановка

Другой симптом, обычно связанный с неисправным датчиком положения коленчатого вала, - это периодическая остановка двигателя. Если датчик положения коленчатого вала или его проводка имеют какие-либо проблемы, это может привести к отключению сигнала коленчатого вала при работающем двигателе, что может привести к остановке двигателя. Обычно это симптом проблемы с проводкой, однако неисправный датчик положения коленчатого вала также может вызывать этот симптом.

3. Загорится индикатор двигателя.

Другой проблемой потенциальной проблемы с датчиком положения коленчатого вала является горящий индикатор Check Engine.Если компьютер обнаруживает проблему с сигналом датчика положения коленчатого вала, он активирует индикатор проверки двигателя, чтобы предупредить водителя о проблеме. Индикатор Check Engine также может быть вызван множеством других проблем, поэтому настоятельно рекомендуется сканировать компьютер на наличие кодов неисправностей.

Датчик положения коленчатого вала имеет решающее значение для правильной работы и производительности двигателя из-за важного сигнала, который он обеспечивает для расчетов двигателя. Когда возникают проблемы, они могут быстро привести к проблемам, влияющим на управляемость автомобиля.По этой причине, если вы подозреваете, что датчик положения коленчатого вала неисправен, обратитесь к профессиональному специалисту YourMechanic для осмотра автомобиля. Они смогут диагностировать ваш автомобиль и при необходимости заменить датчик положения коленчатого вала.

Общие проблемы с датчиком коленчатого вала

Датчик положения коленчатого вала (CKP), пожалуй, самый важный датчик в современном двигателе. Его также называют датчиком оборотов двигателя (ESS или RPM, для оборотов в минуту). Без сигнала положения кривошипа модуль управления двигателем (ЕСМ) не может определить, где находятся цилиндры и насколько быстро они движутся.

Если у вас проблемы с датчиком коленчатого вала, ECM не может синхронизировать впрыск топлива, искровое зажигание (для бензиновых двигателей) или управлять изменением фаз газораспределения. Проблемы с датчиком коленчатого вала могут вызвать ряд проблем.

Как работают датчики CKP

Существует два типа датчиков коленчатого вала, на эффекте Холла и индуктивный, которые генерируют сигнал на основе магнитных полей. Оба датчика выглядят одинаково, но работают немного по-разному:

  • Индуктивные датчики CKP имеют один или два провода и генерируют аналоговый сигнал.
  • Датчики CKP на эффекте Холла имеют трех- или четырехпроводную схему и передают цифровой сигнал.

Датчик CKP, независимо от его типа, устанавливается рядом с зубчатым кольцом реактора или колесом реактора.

Этот датчик положения коленчатого вала устанавливается за гармоническим балансиром. На кольце реактора имеется много зубцов, обычно «отсутствующие» зубцы, соответствующие положениям цилиндра и верхней мертвой точке цилиндра номер один (ВМТ). Когда каждый зуб кольца реактора проходит через датчик, он на короткое время гасит его магнитное поле.

Как выходят из строя датчики CKP

Есть несколько вещей, которые могут вызвать отказ датчика положения коленчатого вала, включая повреждение, мусор и неисправную электрическую схему.

Даже для современной электроники двигатель представляет собой агрессивную и разрушительную среду. Несмотря на то, что они созданы для этого, большинство датчиков в конечном итоге поддаются постоянному нагреву и вибрации двигателя. Даже незначительные колебания теплового расширения или сами вибрации могут ослабить и сломать внутреннюю проводку и цепи в датчиках CKP.Изогнутые, сломанные или изношенные зубцы кольца реактора также могут генерировать слабый или нестабильный сигнал, который блок управления двигателем не сможет проанализировать.

Аналогичным образом, поврежденные металлические детали могут образовывать мусор в виде металлической стружки или стружки, который может улавливать магнитный датчик положения коленчатого вала. Датчик CKP работает на определенном расстоянии, учитывая воздушный зазор от кольца реактора, но захваченная металлическая стружка расширяет магнитное поле, закрывая зазор и приводя к плохой генерации сигнала.

Наконец, неисправные цепи могут вызвать отказ датчика CKP. Если провода между блоком управления двигателем и датчиком положения коленчатого вала повреждены, блок управления двигателем не может распознать сигнал. Каждый раз, когда вы исследуете проблемы с датчиком кривошипа, очень важно проверять цепь CKP.

Как диагностировать датчик CKP Проблема

Если ваш датчик CKP выходит из строя, первое, что вы можете заметить, это MIL (индикаторная лампа неисправности), обычно с диагностическими кодами неисправности CKP (DTC). Общие коды неисправности CKP включают: P0335-P0339 и P0385-P0389, цепи датчика положения коленчатого вала «A» и «B.”

Условия жесткого запуска, остановки двигателя или отсутствия запуска - все это более заметные симптомы, но они могут не сопровождаться кодами неисправности, относящимися к проблемам с датчиком коленвала. Неисправный датчик CKP может вызвать колебания и снижение мощности при ускорении. Также обратите внимание на снижение расхода топлива, так как ECM компенсирует плохой сигнал CKP, с контрольной лампой MIL или без нее.

Это основные причины появления проблем с датчиком коленчатого вала, но также полезно знать, что большинство других датчиков скорости работают аналогичным образом, например датчики скорости вращения колес.Если вы когда-либо сомневаетесь в следующем шаге в процессе ремонта, проконсультируйтесь с надежным механиком: вопросы, связанные с электрикой, лучше оставить профессионалам.

Проверьте все реле, датчики и переключатели , доступные в NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания AutoCare NAPA для текущего обслуживания и ремонта. Для получения дополнительной информации о распространенных проблемах с датчиком коленчатого вала поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Фото любезно предоставлено Wikimedia Commons.

Что такое датчики распредвала и коленчатого вала? »NAPA Know How Blog

Датчики распределительного и коленчатого валов контролируют положение коленчатого и распределительного валов двигателя, генерируя электрический сигнал в зависимости от положения спускового колеса (датчик переменного сопротивления) или металлического ротора (датчик Холла). Эта информация используется модулем управления зажиганием и / или компьютером управления двигателем для определения последовательности опережения зажигания и опережения топливной форсунки.

Где расположены эти датчики?

Датчик положения распределительного вала обычно расположен в головке блока цилиндров двигателя и имеет цилиндрическую часть, которая вставляется в головку.Датчик положения коленчатого вала обычно расположен в крышке привода ГРМ или на стороне блока с цилиндрической частью, которая вставляется в блок.

Какие бывают типы датчиков распредвала и коленчатого вала?

Датчики на эффекте Холла чаще всего используются в автомобильной промышленности для измерения скорости вращающегося объекта, такого как колесо, коленчатый вал или распределительный вал. Датчики на эффекте Холла выбираются за их точность во всем диапазоне скоростей, а также за их устойчивость к грязи, грязи, воде и ржавчине.Они состоят из стационарного постоянного магнита и полупроводника, который содержит аналого-цифровой (A / D) преобразователь сигналов. Преобразователь A / D вырабатывает прямоугольный электрический сигнал, который интерпретируется электронным управлением транспортного средства для определения положения распредвала или коленчатого вала двигателя.

Датчик переменного магнитного сопротивления - это датчик, генерирующий аналоговый сигнал, который состоит из постоянного магнита и полюсного наконечника. Когда металлический зубец тонального кольца или реактивного колеса проходит через наконечник датчика, генерируется сигнал, который падает по мере удаления зубца.Уровень сигнала увеличивается с увеличением скорости и близости датчика к звуковому кольцу.

Магниторезистивный датчик - это устройство, которое использует магнитное поле для преобразования механического движения в электрический сигнал. Для работы требуется источник питания. Этот тип датчика используется в датчиках CMP, CKP, ABS и скорости вращения рулевого колеса из-за его повышенной точности и устойчивости к электромагнитным помехам (EMI).

Возможные симптомы неисправности датчика распредвала или коленчатого вала

  • Сканирующий прибор - P0335 - P0349 Коды
  • Сканирующий прибор
  • - Нет оборотов при проворачивании коленчатого вала
  • Система зажигания - пропуски зажигания двигателя
  • Система зажигания - Низкое качество зажигания
  • - Жесткий запуск
  • Система зажигания - Без искры
  • Топливная система - Глохнет
  • Топливная система - Низкая мощность
  • Топливная система - Нет импульса топливной форсунки
  • Топливная система - Низкая экономия топлива

СОВЕТ - Двигатели Chrysler требуют очень точной работы Синхронизация датчика положения коленчатого вала (CKP) и датчика положения распределительного вала (CMP).Отсутствие надлежащей синхронизации приведет к множеству симптомов, связанных с работой двигателя. Идентификаторы PID данных синхронизации CMP и CKP могут ввести вас в заблуждение, поэтому лучший способ проверить выравнивание датчиков - это использовать лабораторный осциллограф с двойной трассировкой. На двигателях, предшествующих контроллеру нового поколения (PCM с 4 разъемами), практическое правило состоит в том, что импульсы CMP должны находиться между импульсами CKP.

Ознакомьтесь со всеми электрическими деталями, доступными на NAPA Online, или доверьтесь одному из наших 17000 центров NAPA AutoCare для текущего обслуживания и ремонта.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
