Адаптация электронной педали газа ВАЗ 2114: порядок действий

20.05.2014

Провал при резком нажатии газа

Для многих это в новинку. Возможно, и вы читаете об этом впервые.
Дело в том, что многие водители жаловались на е-газ, неисправность системы и т. д.
В дальнейшем АвтоВАЗ выпустил информационное письмо, в котором содержалась инструкция по адаптации е-газа.

При ремонте автомобиля (замене контролера, или после снятия аккумулятора) нужно выполнить адаптацию электронной педали газа.

Зачем нужна адаптация е-газа?

Она нужна для того, чтобы выставить нулевое положение педали газа. Говоря простым языком, это нужно сделать, чтобы педаль автоматически не газовала, не держала обороты.

Как адаптировать педаль газа?

Процедуру проводим после ремонта либо замены эбу.

Подключаем аккумулятор.
Вставляем ключ первый раз после установки аккумулятора и проворачиваем его в положение «зажигание». На панели загораются индикаторы, ждем не менее 30 секунд и запускаем двигатель.
Важно: температура воздуха, двигателя должна быть не менее 7 градусов тепла, иначе адаптацию проводить бесполезно, двигатель будет работать в аварийном режиме.
Далее адаптируем функцию диагностики зажигания: разгоняемся на второй передаче и тормозим двигателем с 4 тыс. об. До 1 тыс. об. — проделываем данную операцию шесть раз обязательно в течение одной поездки.

Адаптация функции диагностики нужна для сохранности катализатора и возможного возгорания.

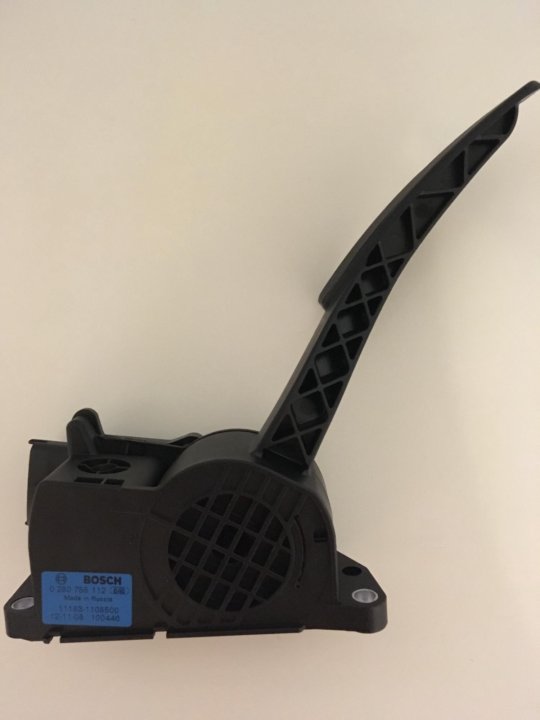

Электронная педаль газа ВАЗ 2114

Дата публикации Янв 13, 2014, Рубрики Запчасти для ВАЗ |

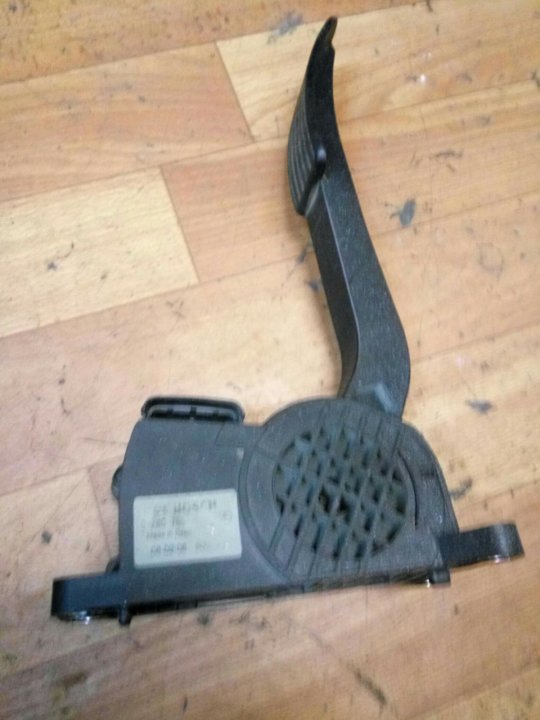

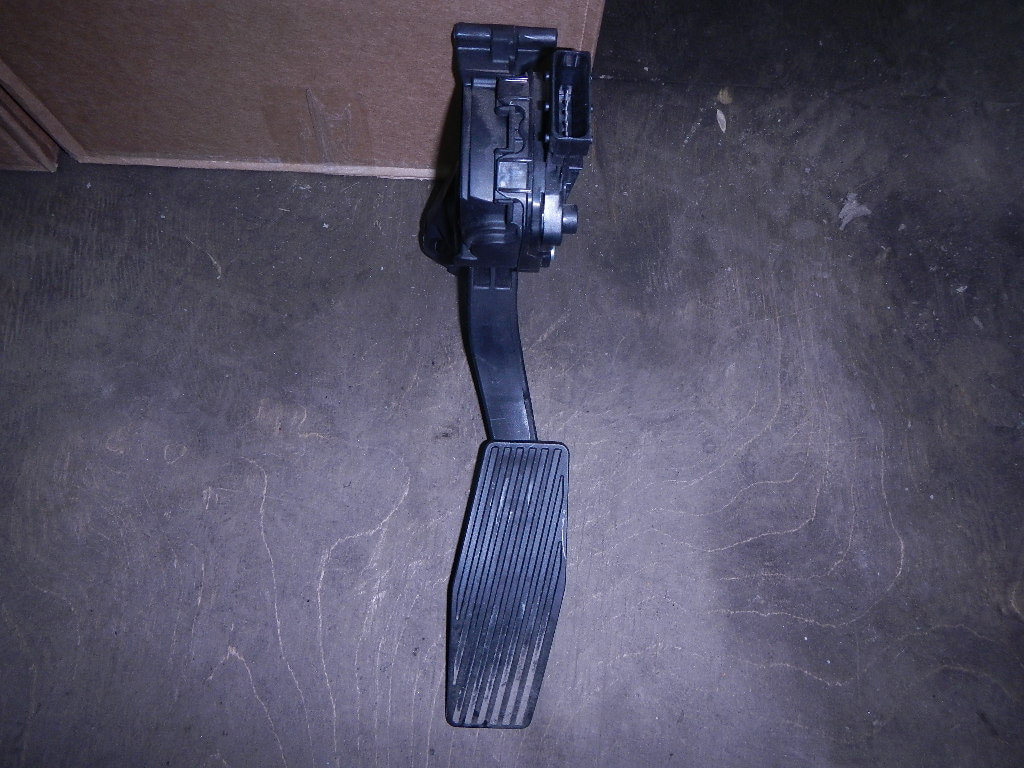

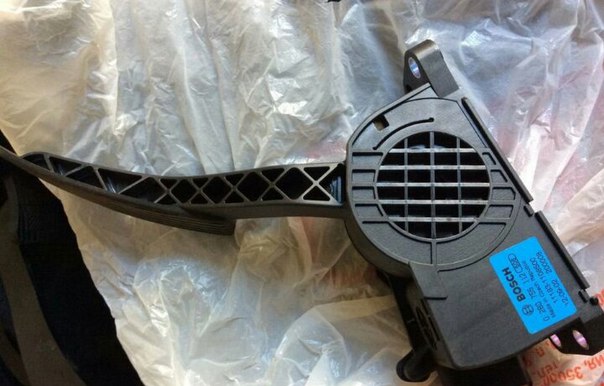

Электронная педаль газа ВАЗ 2114 появилась на автомобилях из-за введения норм и ограничений токсичности машин Евро-4. Это новшество побудило производителей принимать кардинальные меры. Вместе с электронной педалью, на “свет” появилась и электронно управляемая дроссельная заслонка, в результате чего, подача воздуха в цилиндры попала под полный контроль ЭБУ автомобиля, невзирая на, порой, неправильные действия водителя. Хотелось бы добавить, что сами водители, в большинстве своем, отзываются о данной педали не очень лестно.

Автомобилисты, опробовавшие, как работает электронная педаль газа ВАЗ 2114 заявляют, что, при резком нажатии на акселератор, наблюдается задержка, которой, по сути, нет и быть не может. ЭБУ автомобиля реагирует на команду водителя моментально, просто он обеспечивает плавный, без рывков, набор оборотов двигателя, посему и создается некая иллюзия “зависания” срабатывания системы впрыска. Это особенно ощущается, если автомобилист привык управлять транспортным средством оснащенным обычным карбюратором.

То, с какой скоростью двигатель будет набирать обороты после нажатия на электронную педаль ВАЗ 2114, полностью зависит от калибровок ЭСУД, которые на всех машинах различные. После установки и применения системы E-GAS (электронная педаль), качественно пополнился список разнообразных датчиков, используемых в автомобилях и функционирующих с контроллерами BOSCH M 17. 9. 7., или М74.

Данная педаль располагается с правой стороны у ноги водителя и фиксируется на специальном кронштейне (блок МПА). По своей сути, это пара датчиков, от которых информация поступает на контроллер, извещая его о положении педали газа в данный момент. Оба этих датчика совершенно независимые, имеют калиброванное напряжение 3,3V, запитываются, опять же, от различных, независимых один от другого выводов контроллера.

Так, как адекватная работа данных датчиков очень важна для слаженной работы двигателя автомобиля ВАЗ, они находятся под постоянным мониторингом контроллера, который наблюдает за малейшими отклонениями в работе системы и прописывает ошибки.

Датчик фаз ВАЗ 2114
Датчик дроссельной заслонки ВАЗ 2110
Датчик кислорода ВАЗ 2110
Датчик температуры ВАЗ 2114
Подлокотник на ВАЗ 2107 2114 2115

Еще по теме

Нет связанных постов

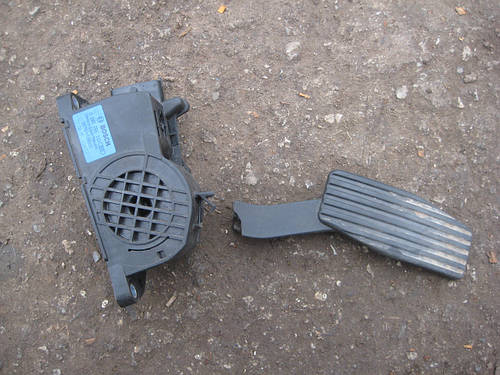

Е-Газ — что это, для чего и как работает? Особенности электронной педали

Е-Газ (электронная педаль газа) — это электронная педаль газа, которая пришла на смену тросовому приводу дроссельной заслонки. Эл. педаль газа управляет дроссельной заслонкой при помощи электроники, а не путем физического воздействия. АвтоВАЗ стал выпускать модели с Е-Газом в начале 2011 года, причиной стали экологические нормы Евро-4 и Евро-5, которые необходимо соблюдать.

В этой статье вы узнаете, что такое Е-Газ, как работает, для чего он был внедрен, а также какими преимуществами и недостатками обладает.

Для чего АвтоВАЗу понадобился Е-газ?

Как я уже говорил, экологические стандарты становятся все жестче с каждым годом, чтобы выхлоп соответствовал нормам тросик пришлось убрать. Это позволило избавиться от пустых перегазовок водителя, а также прочих лишних действий, которые увеличивают токсичность выхлопных газов. Электронная педаль как бы регулирует «по своему усмотрению» как нужно открыть дроссель. Даже резкое нажатие на педаль будет обработано таким образом, чтобы в атмосферу было выброшено как можно меньше вредного CO2.

Как это работает?

Электронная педаль состоит из трех основных элементов: педаль, эл. заслонка, а также датчик расположенный на самой педали. Датчик считывает степень нажатия на педаль, после чего отправляет данные в электронный блок. Тот принимает данные, анализирует и посылает сигнал электронной заслонке, которая открывается на необходимый градус.

Какими плюсами обладает Е-газ для самого автомобилиста?

Прежде всего электронная педаль способствует снижению потребления топлива.
Несмотря на распространенное мнение о том, что Е-газ «давит» мотор, статистика свидетельствует о том, что электроника наоборот улучшает динамику. Хотя небольшой «тупняк» вначале действительно присутствует.

Теперь о минусах Е-газа

Чаще всего эл. педаль ругают за ее паузу («тупняк») на старте, при резком нажатии на педаль и попытке ускориться. По мнению многих, двигатель плохо взаимодействует с педалью, в результате чего теряется примерно одна секунда. Хотя данный недостаток научились исправлять.
Е-газ не дает выполнить серьезный тюнинг двигателя, так как педаль сводит на нет все старания. Установка тросикового привода — решает проблему. Также отмечу, что педаль научились настраивать и прошивать под определенные нужды.
Электронная педаль доставляет немало хлопот во время эксплуатации.

Основные проблемы Е-газа

Кроме недостатков с динамикой, наблюдаются и другие проблемы, например, плавающие обороты, «залипание» педали, самовольная подгазовка. Основные ошибки электронной педали: (Р2122-Р2123, Р2127-Р2128, Р2138).

В оф. обращении АвтоВАЗа сообщается, что при замене контроллера или снятии клеммы АКБ, электронная педаль требует адаптации.

Как это делается?

Чтобы адаптировать Е-газ необходимо выполнить следующее:

Подключаем клемму АКБ, если была снята;
Затем поворачиваем ключ в замке зажигания в положение «зажигание». На приборной панели вы увидите загоревшиеся индикаторы. Подождите полминуты и заведите мотор. Температура воздуха при этом должна быть не меньше +7°C;
После этого адаптируем функцию диагностики зажигания. Делаем разгон на второй скорости, после чего тормозим двигателем с 4000 об/мин до 1000 об/мин. Выполняем шесть таких циклов за один заезд.

Полезное видео: Как выполнить регулировку электронной педали

&nbsp

Корректор Е-газа ВАЗ, ГАЗ, УАЗ

Название:

Артикул:

Текст:

Выберите категорию:
Все Двигатель » Двигатели ВАЗ в сборе » Блоки цилиндров » Головки блока цилиндров (ГБЦ) » Коленвалы » Распредвалы 16V » Распредвалы 8V » Распредвалы Классика » Шкивы / звезды / шестерни » Шатуны облегченные » Поршни » Кольца поршневые » Клапана облегченные » Тарелки клапанов » Направляющие клапанов » Толкатели клапанов жесткие » Ремни ГРМ / ролики / натяжители цепи » Маховики облегченные » Прокладки » Буст-контроллеры » Шатуны стандартные и комплектующие » Подогрев тосола » Комплекты для ТО Впускная система » Спортивные ресиверы » Дроссельные заслонки спорт » Карбюраторы спорт » Фильтры нулевого сопротивления инжекторные » Фильтры нулевого сопротивления карбюраторные » Кронштейн нулевого фильтра » Регулятор давления топлива » 4-х дроссельный впуск Выхлопная система » Комплекты выхлопной системы »» Лада Веста »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Лада Нива 4×4 »» ВАЗ 2108-2109-21099 »» ВАЗ 2110-2111-2112 »» ВАЗ 2113-2114-2115 »» ВАЗ 2101-2105-2107 (Классика) » Пауки (выпускной коллектор) » Вставки для замены катализатора » Резонаторы (приемные трубы) » Глушители »» Лада Веста »» Лада Икс Рей »» Лада Гранта, Гранта FL »» Лада Калина, Калина 2 »» Лада Ларгус »» Лада Приора »» Лада 4х4 (Нива) »» Шевроле/Лада Нива »» ВАЗ 2108, 2109, 21099 »» ВАЗ 2110, 2111, 2112 »» ВАЗ 2113, 2114, 2115 »» ВАЗ 2101-2107 (Классика) »» Иномарки » Комплектующие для установки » Насадки на глушитель » Виброкомпенсаторы (Гофра) Турбо раздел » Приводные компрессоры АвтоТурбоСервис » Интеркулеры » Турбины » Турбоколлектор КПП / Коробка передач » Главные пары » Спортивные ряды » Блокировки КПП » Усиленные полуоси / валы / привода » Сцепление » Сцепление металлокерамика » Карданчик кулисы КПП » Короткоходные кулисы » Раздаточная коробка и комплектующие Подвеска » Стойки и амортизаторы KYB » Стойки и амортизаторы DEMFI » Стойки и амортизаторы SS20 » Стойки и амортизаторы АСТОН » Опоры стоек / усилители опор » Пружины » Проставки развала / шпильки колес » Шумоизоляторы и отбойники »» ВАЗ 2108-2115 »» ВАЗ 2110-2112 »» Лада Калина, Лада Гранта » Полиуретановые сайлентблоки и втулки » Комплектующие » Подшипники » Поворотные кулаки и комплектующие » Ступицы и комплектующие » Задний мост Рулевое управление » Электроусилители руля (ЭУР) » Комплектующие ЭУР » Гидроусилители руля » Рулевой промежуточный вал » Рулевая рейка » Комплектующие рулевой рейки Тормозная система » Гидравлический ручной тормоз » Вакуумные усилители тормозов / ГТЦ » Задние дисковые тормоза » Тормозные диски » Тормозные колодки » Комплектующие тормозной системы » Задние тормозные барабаны Растяжки / защита / упоры / усиление жесткости кузова » Растяжки » Опоры двигателя » Подрамники » Защита картера » Рычаги передней подвески » Рычаги задней подвески » Стабилизатор устойчивости » Поперечины » Усилители кузова » Упоры капота и багажника » Крабы / гитары » Реактивные штанги » Комплектующие Внешний вид/обвесы » Бампера передние »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Датсун »» Лада Нива 4×4 »» ВАЗ 2108-2109-21099 »» ВАЗ 2113-2114-2115 »» ВАЗ 2110-2111-2112 »» ВАЗ 2101-2105-2107 »» Рено Дастер » Бампера задние »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Датсун »» Лада Нива 4×4 »» ВАЗ 2108-2109-21099 »» ВАЗ 2113-2114-2115 »» ВАЗ 2110-2111-2112 »» ВАЗ 2101-2105-2107 » Решетки радиатора »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Лада Нива 4×4 »» ВАЗ 2108-21099 »» ВАЗ 2113-2114 »» ВАЗ 2110-2112 »» Датсун »» ВАЗ 2101-2105-2107 »» Лада Ларгус »» Рено Дастер »» KIA »» Лада Нива (ВАЗ 2123), Шевроле Нива (ВАЗ 2123) » Решетки бампера нижние »» Лада Веста »» Лада Приора »» Лада Калина »» Лада Ларгус »» Датсун » Кузовные детали »» Лада Приора »» Лада Гранта »» ВАЗ 2110-2111-2112 »» ВАЗ 2113-2114-2115 »» ВАЗ 2108-2109-21099 »» Лада Нива 4х4 »» Лада Ларгус »» Шевроле Нива »» Лада Веста »» Лада Иксрей »» ВАЗ 2101-2105-2107 » Реснички на фары »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Ларгус »» ВАЗ 2110-2111-2112 »» ВАЗ 2113-2114-2115 »» ВАЗ 2108-2109-21099 » Накладки на фонари » Боковые зеркала и стекла »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Шевроле Нива »» Лада Нива 4×4 »» ВАЗ 2108-2115 »» ВАЗ 2110-2112 »» Лада Ларгус »» Датсун »» ВАЗ 2101-2105-2107 (Классика) » Накладки на зеркала »» Лада Веста »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Лада Нива 4×4 »» Датсун »» ВАЗ 2108-2109; 2113-2115 »» ВАЗ 2110-2111-2112 »» Шевроле Нива »» Ларгус, Дастер » Евроручки » Накладки на ручки » Сабли (планки номера) » Молдинги » Накладки на пороги внешние » Накладки кузова / бампера / Cross » Спойлера » Рамки ПТФ » Жабо » Плавники на крышу » Фаркопы » Защита порогов »» Лада Нива 4×4 »» Шевроле Нива »» Лада Иксрей » Навесная защита » Рейлинги и комплектующие » Дефлекторы » Автобоксы / автопалатки » Рамки на номера » Знаки и наклейки » Брызговики и подкрылки » Автостекла » Прочее для внешнего тюнинга » Материалы для установки » Шноркели Салон » Европанели и комплектующие » Обивки дверей »» Лада Приора »» Лада Калина »» Лада Гранта »» ВАЗ 2110-2111-2112 »» ВАЗ 2108-2109-2115 »» Лада Нива 4х4 »» Шевроле Нива »» ВАЗ 2101-2105-2107 » Комплектующие обивок дверей » Обивка багажника и капота » Бесшумные замки ВАЗ » Центральная консоль » Коврики в салон »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Нива 4х4 »» Datsun on-Do, mi-Do »» Шевроле Нива »» Лада Ларгус »» ВАЗ 2110-2111-2112 »» ВАЗ 2108-2114-2115 »» ВАЗ 2101-2105-2107 »» УАЗ »» Renault »» Nissan »» Chevrolet »» Mitsubishi »» Mercedes »» Opel »» Peugeot »» Porsche »» Audi »» BMW »» Citroёn »» Daewoo »» Ford »» Hyundai »» Kia »» Volkswagen » Ковролин пола / багажника » Рули »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Нива 4х4 »» Datsun on-Do, mi-Do »» Шевроле Нива »» ВАЗ 2110-2111-2112 »» ВАЗ 2108-2114-2115 »» ВАЗ 2101-2105-2107 » Муляжи подушек / подушки безопасности » Кожух руля » Подрулевые переключатели » Ручки КПП и ручника » Накладки на педали » Сидения, чехлы и комплектующие » Обогрев сидений » Подлокотники / подголовники » Выкидные и заводские ключи / чипы » Блоки управления / Кнопки » Ремни безопасности » Накладки на пороги » Уплотнители дверей | багажника | стекол »» Лада Веста »» Лада Икс Рей »» Лада Гранта, Гранта FL »» Лада Калина, Калина 2 »» Лада Приора »» Лада 4х4 (Нива) »» Шевроле/Лада Нива »» ВАЗ 2108, 2109, 21099 »» ВАЗ 2110, 2111, 2112 »» ВАЗ 2113, 2114, 2115 »» ВАЗ 2101-2107 (Классика) » Обивка потолка » Плафоны освещения салона » Солнцезащитные козырьки » Облицовки | обшивки | прочее для салона »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Нива 4х4 »» Datsun on-Do, mi-Do »» Шевроле Нива »» ВАЗ 2110-2111-2112 »» ВАЗ 2108-2114-2115 »» ВАЗ 2101-2105-2107 »» Лада Ларгус Полки, подиумы, короба » Лада Веста » Лада Приора » Лада Калина » Лада Гранта » Лада Ларгус » Шевроле Нива » ВАЗ 2110-2112 » ВАЗ 2113-2115 » ВАЗ 2108-21099 » ВАЗ 2105-2107, Нива 4х4 » Ford » Chevrolet » KIA » Hyundai » Разное (Mazda, Opel, Skoda, Renault, Daewoo) Автомобильная оптика » Стандартная оптика »» Лада Веста »» Лада Икс Рей »» Лада Гранта, Гранта FL »» Лада Калина, Калина 2 »» Датсун »» Лада Ларгус »» Лада Приора »» Лада 4х4 (Нива) »» Шевроле/Лада Нива »» ВАЗ 2108, 2109, 21099 »» ВАЗ 2110, 2111, 2112 »» ВАЗ 2113, 2114, 2115 »» ВАЗ 2101-2107 (Классика) » Фары передние тюнинг »» Лада Веста »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Нива 4х4 »»» Передние фары »»» Подфарники »» Шевроле Нива »» ВАЗ 2108-2109-21099 »» ВАЗ 2113-2114-2115 »» ВАЗ 2110-2111-2112 »» ВАЗ 2101-2105-2107 » Задние фонари тюнинг »» Лада Веста »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Нива 4х4 »» Лада Ларгус »» ВАЗ 2108-2109-2115 »» ВАЗ 2110-2111-2112 »» ВАЗ 2101-2105-2107 » Противотуманные фары (ПТФ) »» Лада Веста »» Лада Икс Рей »» Лада Гранта, Гранта FL »» Лада Калина, Калина 2 »» Лада Ларгус »» Лада Приора »» Лада 4х4 (Нива) »» Шевроле/Лада Нива »» ВАЗ 2110, 2111, 2112 »» ВАЗ 2113, 2114, 2115 » Поворотники (повторители поворота) » Дневные ходовые огни » Ангельские глазки » Ксенон » Галогеновые лампы » Электрокорректоры фар » Комплектующие для установки » Светодиодные балки » Светодиодные лампы Электроника » Бортовые компьютеры » Электронные комбинации приборов » Стробоскопы » Блоки управления двигателем (ЭБУ) » Блоки управления двигателем для Е-газа » Радар-детекторы » Корректоры Е-газа ВАЗ, ГАЗ, УАЗ » Корректоры Е-газа Иномарки » Камеры заднего вида » Парктроники » Блоки управления подушкой безопасности » Реле, автосвет, прочее » Музыка Сигнализации и противоугонные системы » Автосигнализации » Блокираторы руля » Чехлы для брелков Тонировка / шторки / пленка для кузова » Съемная тонировка » Тонировочная пленка » Солнцезащитные шторки » Пленки для кузова » Тонировочный лак » Водоотталкивающая пленка Стандартные запчасти ВАЗ » Топливная система / бензобаки »» Баки топливные »» Бензонасосы и комплектующие »» Крышки и клапаны » Крышки двигателя » Уплотнители / утеплители / шумоизоляция » Стеклоподъемники » Шкивы коленвала » Толкатели гидравлические » Радиатор / система кондиционирования » Стартеры » Модули и катушки зажигания » Бачки омывателя » Высоковольтные провода » Водяные помпы » Датчики скорости » Жгуты проводов »» Жгуты проводов для ВАЗ 2101-2107 »» Жгуты проводов для ВАЗ 2108-21099 »» Жгуты проводов для ВАЗ 2113-2114 »» Жгуты проводов для ВАЗ 2110-2112 »» Жгуты проводов для Lada Kalina 1/2 »» Жгуты проводов для Lada Priora »» Жгуты проводов для Lada 4х4 »» Жгуты проводов для Сhevrolet Niva »» Жгуты проводов для Lada Granta »» Жгуты проводов для Lada Largus »» Жгуты проводов для Lada Xray »» Жгуты проводов для Lada Vesta »» Жгуты проводов для UAZ Patriot » Генераторы и комплектующие » Фильтры » Шаровые опоры » Резисторы электронного вентилятора отопителя » Свечи зажигания » Электродвигатели отопителей » Буксировочные крюки » Замки зажигания » Щетки стеклоочистителя » Вентиляторы и комплектующие » Система смазки.

Комплектующие » Маховики и комплектующие » Термостаты и комплектующие Аксессуары » Звуковые сигналы » USB зарядники » Компрессоры / Насосы » Комплектующие колес » Автоодеяла

Новинка:
Вседанет

Спецпредложение:
Вседанет

Результатов на странице: 5203550658095

Найти

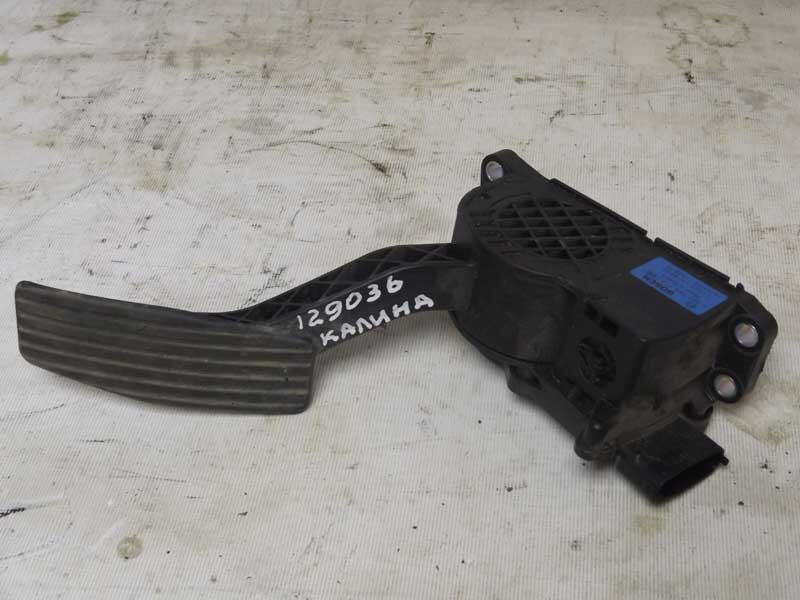

ВАЗ 2110 электронная педаль газа

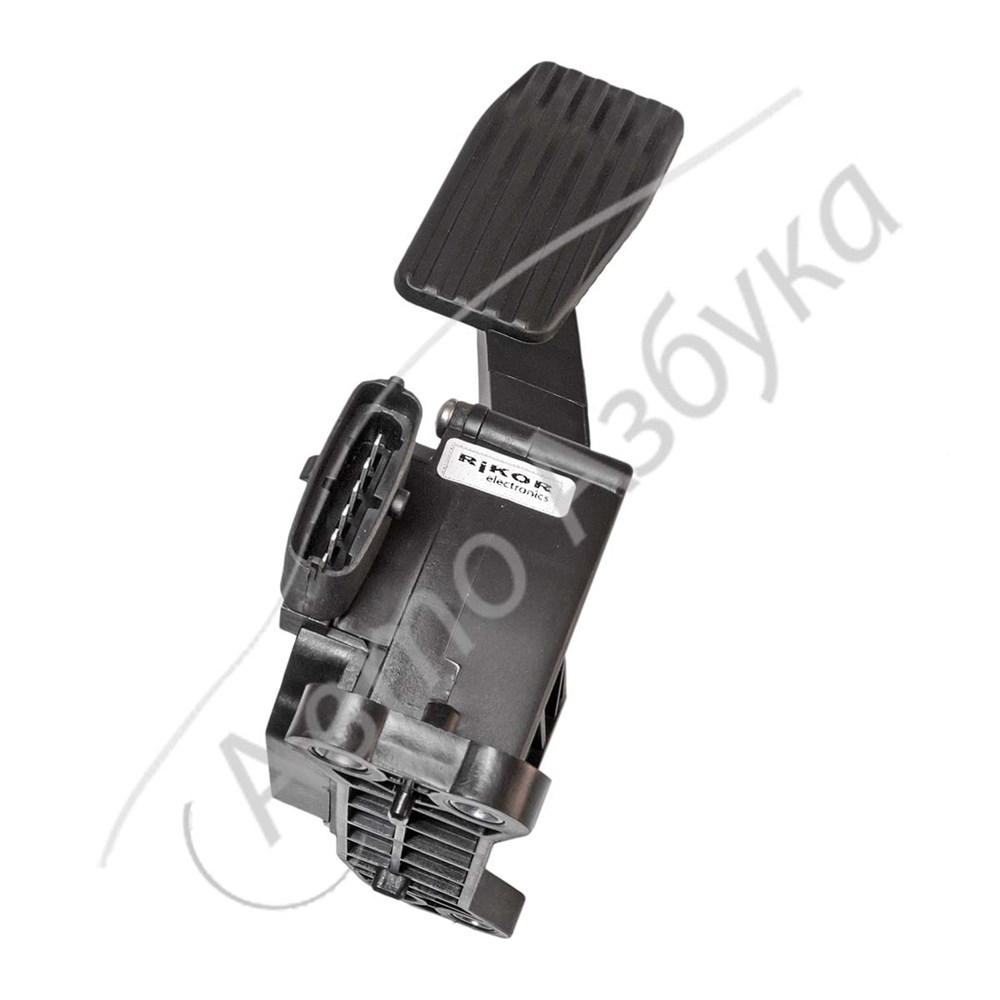

педаль газа электронная ВАЗ-2170-1108500 2171, 2172, 2113, 2114, 2115 росси. ..

Педаль привода акселератора.

педаль газа ваз 2110 после переделки.

на Превзошел калине педали снятие газа. русификатор для магнитолы в нисан н…

электронная педаль газа.

электронной педали газа. лада,гранта,тюнинг,lada,granta,tuning,буст,педаль …

Автомобили с электронной педалью акселератора Евро-4.

педаль газа ваз 2110 после переделки.

причина медленно разгоняется ваз 2112.

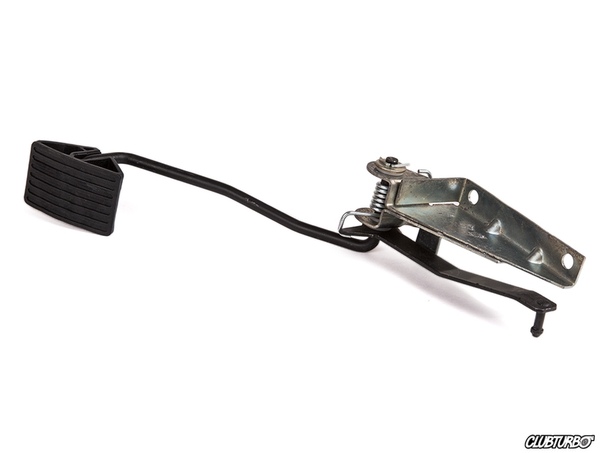

Педаль газа (рычаг привода акселератора) на ВАЗ 2101, 2102, 2103, 2104, 210. ..

Обучение электронной педали ваз.

Педаль акселератора ВАЗ-2110 АвтоВАЗ.

Форум клуба ВАЗ 2113, ВАЗ 2114, ВАЗ 2115 — Показать сообщение отдельно — &q. ..

педаль газа ваз2110 устройство — Схемы.

Официальный Лада Приора Клуб — Показать сообщение отдельно — Всё об Электро…

Примерзла педаль газа ваз.

Неисправности электронной педали газа.

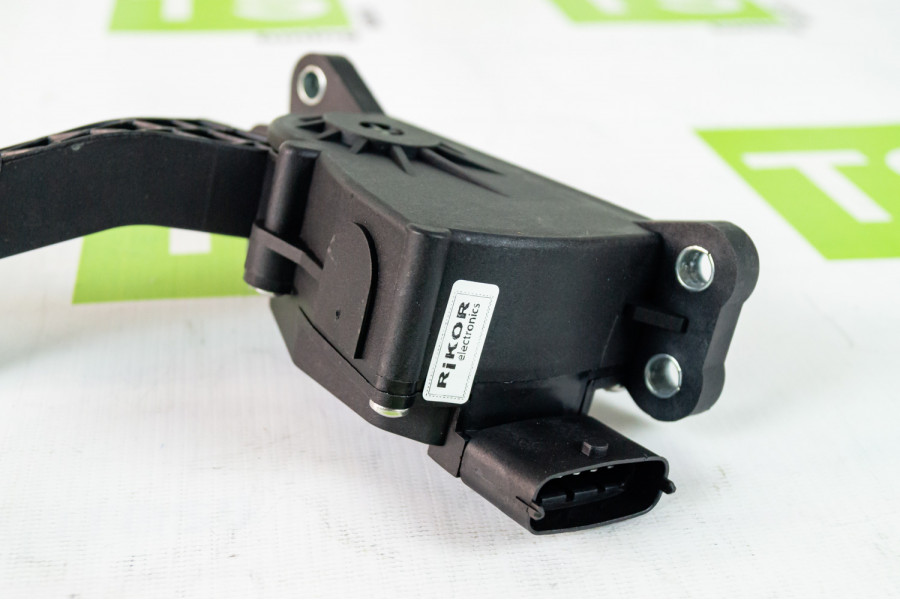

Электронная педаль газа.

2. Нажмите до упора на педаль акселератора.

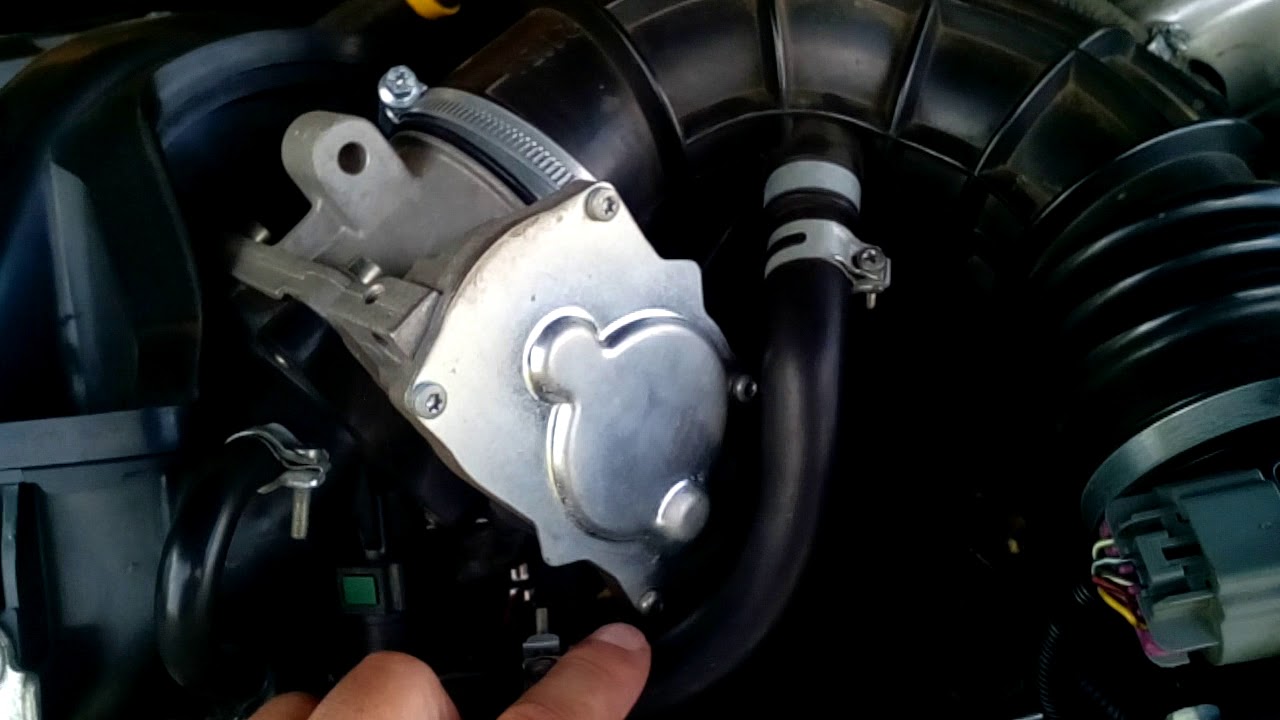

Модуль управления дроссельной заслонки (Е-газ).

Электронная педаль газа – как найти поломку и устранить ее? + видео » АвтоНоватор

Как работает электронная педаль газа, как проявляются ее достоинства и недостатки, какие неисправности встречаются чаще всего, и как с ними бороться? Все эти вопросы весьма актуальны, ведь сегодня многие производители автомобилей заменили традиционный тросовый привод на более современную электронную педаль.

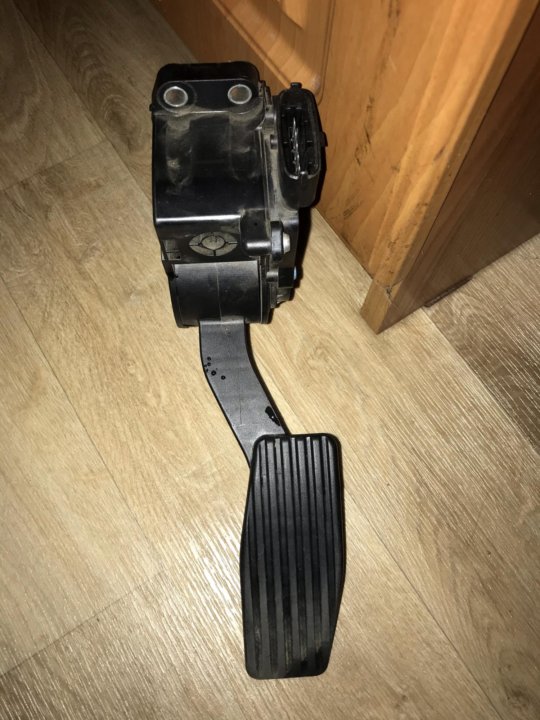

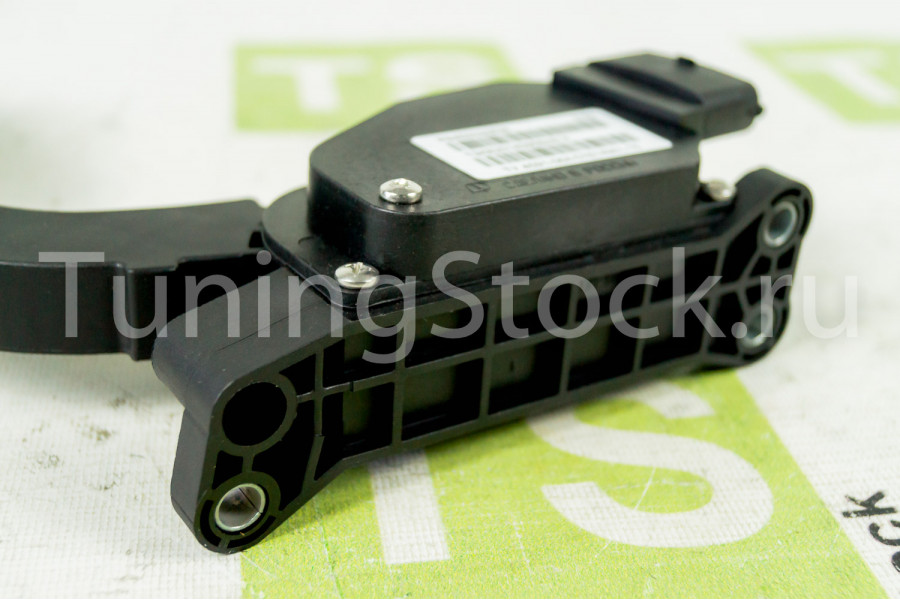

Электронная педаль газа – как она работает?

Современные технологии направлены на то, чтобы максимально облегчить нашу жизнь. С одной стороны, это огромный плюс, но с другой – они попросту лишают нас возможности принимать какое-либо решение, вернее, корректируют его, и таким образом, что не всегда можно добиться желаемого результата. Это хорошо видно и при работе столь популярной в современном автомобилестроении электронной педали. Хотя для тех, кто неуверенно себя чувствует за рулем, и тем более не вникает в технические нюансы авто, это новшество только в плюс.

Принцип работы электронной педали газа следующий: после нажатия водителем акселератора данные об углах надавливания сразу же попадают в блок управления посредством специальных датчиков. Далее в ход идет ЭБУ, который и рассчитывает необходимый угол открытия дроссельной заслонки, а привод, исходя из полученных данных, открывает ее на этот угол. При этом если вдруг необходимо будет изменить величину этого угла (для более экономичного режима либо же безопасности), то блок управления делает это сам, без получения соответствующей команды. Получается, что водитель не может на все 100 % регулировать данный процесс.

Когда необходима замена электронной педали газа?

В связи с тем, что это электронный привод, то и основные неисправности в нем связанны с электроникой. В кронштейне педали встроены два датчика, которые передают команды на блок управления. Если один из этих датчиков выйдет из строя, то на панели загорится лампочка, отвечающая за исправность системы управления движком. В этом случае ЭБУ переходит в резервный режим (обороты растут намного медленнее). Если же из строя вышли два датчика, то включится аварийный режим, и движок будет работать как на холостом ходу. Так как датчики ремонту не подлежат, необходима замена электронной педали газа.

Также может повредиться проводка, и тогда нарушается работа дросселя. Если же износился электрический движок, то на мониторе также выдается ошибка, указывающая на аварию. Эти повреждения можно устранить, но если из строя вышел ускоритель электронной педали газа, отвечающий за динамику авто, то данную деталь стоит немедленно заменить новой. Как это сделать, мы рассмотрим чуть ниже.

Ремонт электронной педали газа – исправляем поломки сами

В основном при каких-либо проблемах требуется замена всего узла в целом. Но прежде чем приступать к столь решительным действиям, не мешало бы выяснить причину поломки. Для этого, конечно, стоит ознакомиться с информацией, как проверить электронную педаль газа. Для этого необходимо разъединить колодку и датчики, а затем, открутив крепежные гайки, демонтировать педаль.

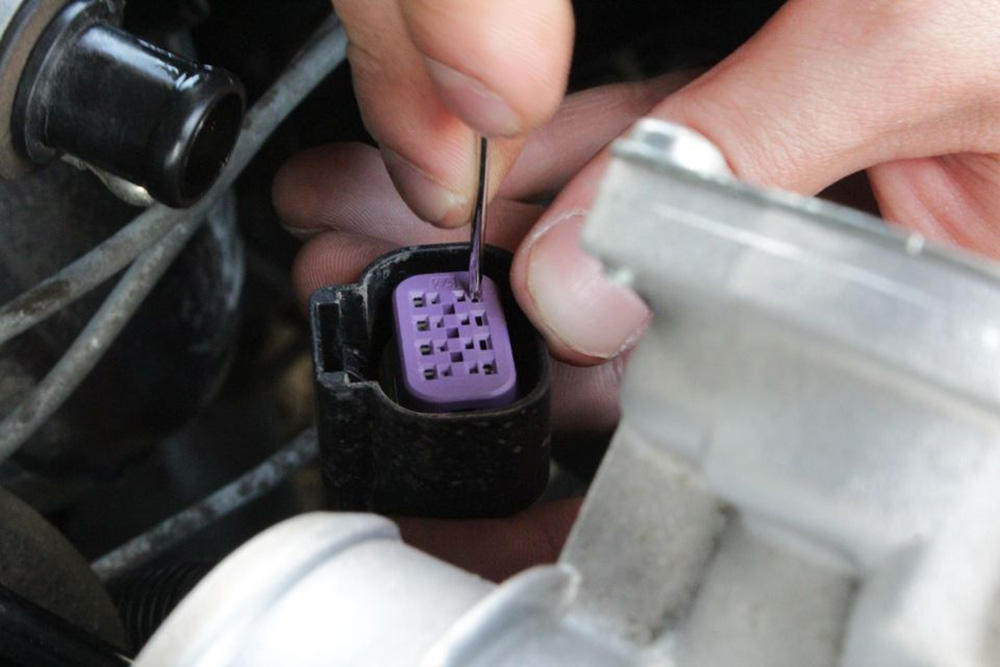

Непосредственно для проверки потребуется мультиметр: подсоединяя его к разным выводам, следим за изменением электрического сопротивления. Оно должно уменьшаться плавно, если же наблюдаются скачки, то деталь неисправна.

В некоторых же случаях возможен и ремонт электронной педали газа, допустим, при повреждении проводки. Так что, обнаружив дефект (нарушена изоляция, повреждены сами провода и т.д.), действовать нужно по следующей схеме. Освободив ось крепления шестеренки, снимаем жгут. Для этого необходимо отпаять провода, освободить скобу и вытянуть кабель. Затем производим замену проводов, и, разобрав разъем под педалью, распаиваем их. Теперь можно собрать заслонку и спокойно ездить.

Если же автомобиль реагирует на нажатие акселератора, так сказать, «с запаздыванием», то нужна шпора (электронный корректор) педали газа. Данное устройство позволяет сократить интервал между нажатием и открытием заслонки до минимума. Это отдельный модуль, который подключается к датчикам и через микропроцессор преобразует подаваемые с них сигналы, а затем подает их на контроллер.

Так мы видим, что электронная педаль газа, тюнинг которой возможен в любом специализированном центре, с одной стороны, является явным результатом прогресса, а с другой – несколько ограничивает наши желания. Правда, если вы не относитесь к категории тех людей, которым нужно «проехаться с ветерком», а предпочитаете ездить аккуратно с минимальными затратами топлива, то данный вариант будет именно для вас.

Оцените статью: Поделитесь с друзьями!

Контроллеры ЭБУ под Е-ГАЗ – ВАЗоригинал.ру

Для более быстрого и удобного поиска выберите модель своего автомобиля

Контроллер ЭБУ BOSCH 21214-1411020-60 (ME17.9.7 E-GAS)

Товар в наличии

Применяемость: Лада 4х4/Нива 3д (ВАЗ 2121)

9.790 руб.

Контроллер ЭБУ BOSCH 21230-1411020-50 (ME17.9.71)

Товар в наличии

Применяемость: Шевроле Нива (ВАЗ 2123)

9.690 руб.

Контроллер ЭБУ BOSCH 21126-1411020-45 (М17.

9.7 Е-газ)

Товар в наличии

Применяемость: Лада Приора седан (ВАЗ 2170), Лада Приора хэтчбек (ВАЗ 2172), Лада Приора универсал (ВАЗ 2171), Лада Приора 2 седан (ВАЗ 2170), Лада Приора 2 хэтчбек (ВАЗ 2172), Лада Приора 2 универсал (ВАЗ 2171)

9.690 руб.

Контроллер ЭБУ BOSCH 21126-1411020-50 (M17.9.7 E-Gas)

Товар в наличии

Применяемость: Лада Калина 2 хэтчбек (ВАЗ 2192), Лада Калина 2 универсал (ВАЗ 2194), Лада Приора седан (ВАЗ 2170), Лада Приора хэтчбек (ВАЗ 2172), Лада Приора универсал (ВАЗ 2171), Лада Приора 2 седан (ВАЗ 2170), Лада Приора 2 хэтчбек (ВАЗ 2172), Лада Приора 2 универсал (ВАЗ 2171)

9.690 руб.

Контроллер ЭБУ BOSCH 21126-1411020 (M7.9.7)

Товар в наличии

Применяемость: Лада Приора седан (ВАЗ 2170), Лада Приора хэтчбек (ВАЗ 2172), Лада Приора универсал (ВАЗ 2171)

590 руб.

Контроллер ЭБУ Январь 21127-1411020-22 (Итэлма)

Товар в наличии

Применяемость: Лада Приора седан (ВАЗ 2170), Лада Приора хэтчбек (ВАЗ 2172), Лада Приора универсал (ВАЗ 2171)

8.990 руб.

Контроллер ЭБУ BOSCH 21126-1411020-75 (M17.9.7 E-Gas)

Товар в наличии

9.590 руб.

Контроллер ЭБУ BOSCH 21126-1411020-70 (М17.9.7 E-Gas)

Товар в наличии

690 руб.

Контроллер ЭБУ Итэлма 21126-1411020-46 (M17.9.7 E-Gas)

Товар в наличии

Применяемость: Лада Приора универсал (ВАЗ 2171), Лада Приора 2 седан (ВАЗ 2170), Лада Приора 2 хэтчбек (ВАЗ 2172), Лада Приора 2 универсал (ВАЗ 2171), Лада Приора седан (ВАЗ 2170), Лада Приора хэтчбек (ВАЗ 2172)

9.690 руб.

Контроллер ЭБУ Январь 21126-1411020-67 (Итэлма)

Товар в наличии

Применяемость: Лада Гранта седан (ВАЗ 2190), Лада Гранта лифтбек (ВАЗ 2191)

9.490 руб.

Контроллер ЭБУ Январь 21126-1411020-90 (Итэлма)

Товар в наличии

Применяемость: Лада Гранта седан (ВАЗ 2190), Лада Гранта лифтбек (ВАЗ 2191)

9.490 руб.

Контроллер ЭБУ Январь 21116-1411020-12 (Итэлма)

Товар в наличии

490 руб.

Контроллер ЭБУ BOSCH 11194-1411020-30

Товар в наличии

Применяемость: Лада Калина седан (ВАЗ 1118), Лада Калина хэтчбек (ВАЗ 1119), Лада Калина универсал (ВАЗ 1117)

9.690 руб.

Контроллер ЭБУ BOSCH 11194-1411020-20

Товар в наличии

Применяемость: Лада Калина седан (ВАЗ 1118), Лада Калина хэтчбек (ВАЗ 1119), Лада Калина универсал (ВАЗ 1117)

9.390 руб.

Контроллер ЭБУ Январь 21126-1411020-42 (Итэлма)

Товар в наличии

Применяемость: Лада Приора седан (ВАЗ 2170), Лада Приора хэтчбек (ВАЗ 2172), Лада Приора универсал (ВАЗ 2171)

9.690 руб.

Неисправный дпдз ваз. Способы проверки датчика положения дроссельной заслонки (тпдз)

ВАЗ-2114 — это улучшенная версия «девятки». Практически такие же моторы устанавливались на эту «Ладу». Однако главное отличие — впрыск топлива. В 14-й «Жигули» полностью отошли от старых карбюраторов. Однако для новой системы потребовались новые датчики. Для правильной работы мотора в конструкции срабатывают десятки датчиков. Они считывают сигналы и передают их электронному блоку.Эти сигналы включают температуру охлаждающей жидкости, давление масла, концентрацию CO в выхлопных газах, положение коленчатого вала и расход воздуха.

Но есть еще один элемент, без которого невозможна стабильная работа двигателя. Это датчик положения дроссельной заслонки ВАЗ-2114 (сокращенно ДПДЗ). Что это за элемент, почему он не работает и как его проверить? Рассмотрим в нашей сегодняшней статье.

Характеристика

TPS — это устройство, преобразующее угловое положение воздушной заслонки в постоянный ток.Этот элемент устанавливается на всех автомобилях с системой впрыска топлива. Информация с датчика о состоянии перепускного клапана поступает в коллектор. Сам ДПДЗ бывает разных типов — пленочный или магнитный (бесконтактный). Он устроен так же, как и воздушный клапан. Когда элемент открыт, давление в системе такое же, как атмосферное. Но как только деталь закрывается, давление внутри падает — образуется вакуум.

Электронный датчик положения дроссельной заслонки ВАЗ-2114 имеет переменный и постоянный резистор.Сопротивление обоих составляет около восьми Ом. Но выходное напряжение может меняться. Этот показатель зависит от положения самой дроссельной заслонки. Эти процессы также контролируются специальным контроллером. В зависимости от принимаемых сигналов от ДТП система регулирует количество воздуха и концентрацию топлива в смеси. При малейшей неисправности датчика положения дроссельной заслонки ВАЗ-2114 не будет корректно работать. Двигатель получит слишком много топлива. В обоих случаях мотор испытывает значительные нагрузки, и эластичность его работы теряется.

Где это установлено?

Этот элемент находится в дроссельной заслонке.

Точнее, датчик прикреплен к корпусу демпфера (связан с его осью) рядом с регулятором холостого хода двигателя.

Ресурс

Сколько прослужит датчик положения дроссельной заслонки на автомобиле ВАЗ-2114? В следующие 50 тысяч километров замена этого элемента не требуется. Это средний срок службы ДПДЗ на ВАЗе. Но поскольку пробег большинства автомобилей этой модели давно перевалил за сотню, владельцы часто сталкиваются с неисправностями элементов.Как определить, что деталь вышла из строя? Об этом мы поговорим ниже.

Признаки

Есть несколько признаков, указывающих на неисправность этого элемента:

Высокие обороты холостого хода. Также аналогичная неисправность возникает при неработающем регуляторе ХХ. В обоих случаях заслонка открывается на гораздо больший угол. Из-за этого в камеру попадает много кислорода. И чем больше воздуха, тем быстрее загорится смесь. Соответственно, из-за этого бесконтрольно растут обороты.
Пониженная мощность двигателя. Это может произойти из-за неправильного приготовления рабочей смеси. Он содержит больше кислорода, чем должен. В результате у двигателя не хватает энергии для создания крутящего момента. Вместе с этим заметно падает разгонная динамика автомобиля.
Рывки при нажатии на педаль акселератора. Суть проблемы проста — в момент нажатия газа в баллоны поступает больше воздуха. А так как его концентрация уже выше нормы, возникают провалы и мотор в движении не может достичь нормальной скорости.
Самопроизвольное отключение двигателя на ходу. Также это происходит из-за высокой концентрации воздуха. В камере сгорания недостаточно топлива для рабочего хода поршня. Из-за этого мотор троит и просто глохнет.

Причины

Ранее мы разбирали причины некорректной работы силового агрегата. Как видите, сбои возникают из-за неправильной концентрации воздуха в смеси.

А по каким причинам на ВАЗ-2114 выходит из строя сам датчик положения дроссельной заслонки? Среди причин неисправностей ТПС следует выделить следующие:

Сгоревшие контакты.Когда заслонка открывается, подвижный контакт датчика начинает двигаться, контактируя с резистивным полем. При длительном использовании поле разрушается и контакт исчезает. Сигнал больше не может передаваться на контроллер, что препятствует нормальной работе системы.
Окисление контактов. И если в первом случае их уже невозможно восстановить, то в этой ситуации можно попробовать вернуть датчик в работу. Итак, для восстановления окисленных контактов в блок и в пространство под крышкой распыляется смазка ВД-40.Эта смазка содержит антикоррозионные присадки, разрушающие ржавчину. В половине случаев это помогает вернуть датчик к жизни.
Износ субстрата ДПДЗ. Однако в конструкции он присутствует только в том случае, если предусмотрено специальное напыление, состоящее из резистивного слоя.
Неполное закрытие заслонки. В этом случае можно подпилить сиденье датчика положения дроссельной заслонки ВАЗ-2114, и двигатель снова заработает исправно.

Диагностика

Можно сделать самому.Однако проверку датчика положения дроссельной заслонки ВАЗ-2114 следует проводить с помощью специального прибора — мультиметра. Его необходимо переключить в режим измерения напряжения и заземлить. Подключите красный щуп к положительной клемме «A». Он расположен на корпусе разъема TPS. Обратите внимание, что измерения проводятся при включенном зажигании. В противном случае значение всегда будет нулевым. Включив зажигание, смотрим на результат. Напряжение на выводе должно быть пять вольт. Допускается небольшая погрешность в районе 0.3 В. Если напряжение ниже 4,7 В, этот элемент неисправен и подлежит замене.

Если мультиметр показывает ноль при включенном зажигании, это может быть обрыв цепи и напряжение просто не достигает датчика. Но если с проводами все в порядке, то вышел из строя сам контроллер датчика положения дроссельной заслонки ВАЗ-2114. Признаками его неисправности является полное отсутствие напряжения на выводах ТПС.

Диагностика: метод №2

Также можно проверить работу элемента, не отсоединяя от него разъем.Для этого понадобится такой же мультиметр. Воспользуемся ими для проверки наличия напряжения на датчике. При включенном зажигании на выводах будет заметно плавное повышение напряжения от 0,8 до 4 В.

При этом нужно повернуть пластиковый сектор воздушной заслонки. Разъем датчика должен быть подключен. А напряжение проверяется протыканием провода щупом мультиметра.

Метод №3

Переводим наш измерительный прибор в режим омметра.Далее отсоединяем разъем от датчика.

После этого подключаем щупы мультиметра к любому подвижному и неподвижному контакту. Если повернуть сектор, стрелка омметра будет двигаться плавно. Наличие резких скачков стрелки говорит о неисправности ДПС.

Что выбрать?

Обращаем ваше внимание, что датчики положения дроссельной заслонки ВАЗ-2114 ремонту не подлежат. Этот элемент полностью изменен на автомобиле. Производителей ДПДЗ для Лада-Самара-2 существует несколько:

«Счетмаш».
«Автоэлектрик».
«Омега».

Последний устанавливается на «Жигули» с завода. Служит достаточно долго. При выборе нужно обращать внимание на бесконтактные элементы. Стоят они порядка 600-900 рублей.

Но служат очень долго — отзывы отмечают. Покупать резистивные датчики не стоит. Они ненадежны и быстро выходят из строя. Что касается датчика положения дроссельной заслонки ВАЗ-2114 «Калуга» (тот же «Автоэлектрик»), то он бесконтактный и продается по цене от тысячи рублей.Отзывы о нем положительные. Единственный недостаток — высокая цена. Но это полностью оправдано ресурсом данной модели сенсора.

Замена

Заменить этот элемент достаточно просто. Вам нужно открыть капот и найти датчик.

Затем отверткой отожмите пластиковую защелку и снимите колодку с проводами. После этого откручиваем болты крепления датчика к корпусу дроссельной заслонки. Вместе со старым ТПС снимается и прокладка.На его место устанавливается новый, из поролона. Затем на него монтируется сам новый датчик. Он крепится на тех же двух болтах. Его следует затягивать плотно, чтобы исключить лишние вибрации (деталь может от них работать некорректно). После этого соединяем колодку проводами и делаем первый запуск. Двигатель должен стабилизироваться.

Владельцам автомобилей ВАЗ-2110 часто приходится ремонтировать свой автомобиль. А следствием ремонтных работ могут быть как значительные поломки, так и мелкие неисправности.Какой вид неисправности — неисправность датчика положения дроссельной заслонки? За что отвечает эта деталь в машине? Как определить, что именно эта деталь перестает правильно работать? Об этом читайте в нашей статье.

Что такое ДПДЗ в автомобиле ВАЗ-2110

Датчик положения дроссельной заслонки у автомобилистов сокращенно именуется ДПДЗ. Эта деталь используется в нескольких типах двигателей:

Бензиновый впрыск.
Моновпрыскивающий тип.
Дизельные двигатели.

DPDZ также известен как потенциометр дроссельной заслонки. Это связано с тем, что датчик предназначен для работы в качестве переменного резистора. Сам датчик установлен в моторном отсеке — дроссельная заслонка служит точкой фиксации. Механизм работы датчика следующий: в зависимости от того, какое положение и степень открытия имеет дроссельная заслонка, изменяется и сопротивление. То есть уровень величины такого сопротивления зависит от нажатия педали газа.Если педаль не нажата, дроссельная заслонка будет закрыта и сопротивление будет наименьшим. Когда заслонка открыта, наоборот. Соответственно, напряжение на TPS, прямо пропорциональное сопротивлению, также изменится.

Управлением такими изменениями занимается электронная система управления, именно она принимает все сигналы от ДПС и подает топливо с помощью топливной системы.

Итак, при максимальном напряжении индикатора сигнального контакта датчика положения дроссельной заслонки топливная система ВАЗ-2110 подаст наибольшую порцию топлива.

Таким образом, чем точнее показатели от ДПДЗ, тем лучше электронная система ВАЗ-2110 настраивает двигатель на правильный режим работы.

Связь дроссельной заслонки с другими автомобильными системами ВАЗ-2110

Дроссельная заслонка ВАЗ-2110 является составной частью системы впуска двигателя и имеет непосредственное отношение к большому количеству других систем автомобиля. К ним относятся следующие системы:

курсовая устойчивость;
антиблокировочная;
противоскользящий;
антипригарное;
круиз-контроль.

Кроме того, есть те системы, которыми управляет электроника коробки передач. Ведь именно эта дроссельная заслонка регулирует подачу воздуха в систему автомобиля и отвечает за качественный состав топливно-воздушной смеси.

Конструкция ТПС

Датчик положения дроссельной заслонки бывает двух типов:

пленка;
магнитный или бесконтактный.

По своей конструкции он напоминает воздушный клапан — в открытом положении давление соответствует атмосферному, в закрытом — опускается до состояния вакуума.TPS включает в себя резисторы постоянного и переменного тока (каждый с сопротивлением 8 Ом). Процесс открытия и закрытия заслонки контролируется контроллером с последующей регулировкой подачи топлива.

Если проявляется хотя бы один признак неисправности в работе этого датчика, то двигатель может быть заправлен топливом в избытке или в дефиците. Подобные сбои в работе двигателя отражаются на двигателе самого автомобиля ВАЗ-2110 и на его коробке передач.

Типичные признаки неисправного состояния TPS

За счет исправного функционирования датчика положения дроссельной заслонки топливная система двигателя автомобиля ВАЗ-2110 работает с сглаживающим эффектом.То есть автомобиль движется плавно, а педаль газа хорошо реагирует на нажатие. Поэтому неисправность ДПС практически сразу можно заметить по следующим признакам:

Плохой запуск двигателя.
Заметное увеличение расхода топлива.
Автомобиль движется с перебоями.
Обороты холостого хода двигателя заметны в рабочем состоянии.
Загорается сигнал на панели приборов Проверить е
Автомобиль плохо разгоняется из-за задержек в разгоне.
Во впускном коллекторе слышны хлопки.

Конечно, эти признаки неисправного состояния датчика не могут наблюдаться сразу. Но даже если вы заметили только один из этих признаков, стоит провести компьютерную диагностику автомобиля в сервисном центре.

Проблемы TPS и их диагностика

Как известно, вечных деталей для автомобилей еще не изобретено. Причем поломку ДПС можно предвидеть, для этого необходимо поинтересоваться возможными причинами выхода из строя этой детали.Вот основные из них:

Истирание напыляемого основного слоя, служащего для перемещения ползуна (результат — неверные показания TPS).
Выход из строя сердечника подвижного типа (результат — ухудшение контактов между ползунком и резистивным слоем).

Как можно самостоятельно разобраться в проблемах с этим датчиком? Для этого вы можете самостоятельно провести диагностику работы вашего диагноза:

Послушайте холостой ход двигателя ВАЗ-2110:
- Поломка очевидна, если вы заметили, что его обороты находятся в «плавающем» состоянии;
Резко отпустите педаль акселератора:
- неисправность присутствует, если двигатель останавливается после этого действия.
Скорость набора:
- Возникает проблема TPS, если автомобиль начинает рывками двигаться, что указывает на неправильную подачу топлива в систему.

Специалисты говорят, что чаще всего датчик выходит из строя при сильном загрязнении резистивной дорожки или ее полном срезании. Чтобы убедиться в обратном, необходимо проверить рабочее состояние ДПС.

Проверка работы датчика положения дроссельной заслонки

Для проверки ТПС самостоятельно не обязательно вызывать на консультацию автоэлектрика.Для этого нужен мультиметр или вольтметр. Далее специалисты предлагают пошаговые инструкции по проверке датчика.

Первым делом повернуть ключ в замке зажигания, снять показания напряжения между контактом ползунка датчика и «минусом». В нормальном состоянии показатель будет до 0,7 В.

Второй шаг — повернуть пластиковый сектор и открыть заслонку, а затем снова снять мерки. В нормальном состоянии датчика прибор покажет результат 4 В.

В современных автомобилях, оснащенных превосходной электроникой, иногда одна маленькая деталь может заблокировать работу всех систем. Таким элементом может быть датчик положения дроссельной заслонки (ДПЗ).

Почему дроссельная заслонка оснащена датчиком?

Инжектор оборудован заслонками, которые изменяют угол положения, открывая / закрывая зазор для прохождения воздушного потока. Его объем должен быть достаточным для создания смеси с топливом в оптимальных пропорциях (в идеале 14.7 частей воздуха на 1 часть бензина). Затем смесь порциями впрыскивается в цилиндры двигателя, где сжигается.

Чтобы успешно регулировать все этапы подачи топлива (а это огромное количество параметров), вам нужен надежный помощник, который будет собирать и своевременно собирать и отправлять правдивую и своевременную информацию в центральный орган.

Такие функции возложены на миниатюрное устройство — датчик ПДЗ, от бесперебойной работы которого зависит правильная и эффективная работа двигателя.

Данные этого датчика составляют основу конструктивных параметров многих электронных систем, управляемых ЭБУ:

— стабильность курса

— противоскользящий

— управление АКПП

— антизанос

— Круиз-контроль

Как работает датчик положения ДЗ?

Большинство производителей поставляют автомобили с подвижными (контактными) датчиками, которые представляют собой понеттиометры с подвижным элементом. Это его слабое место, потому что он испытывает эффект трения, что приводит к быстрому износу.Сейчас активный переход на бесконтактный вариант. Обладает большим эксплуатационным потенциалом и высокой точностью измерения параметров.

На примере подвижного типа рассмотрим особенности конструкции и принцип работы датчика ПДЗ. Он жестко закреплен на оси, в корпусе дроссельной заслонки. Один конец подключен к батарее, другой — к отрицательному электроду. На них подается напряжение (5В). Третий конец движется по оси, на которой изменяется значение напряжения при изменении положения заслонки.Интервал смены составляет от 0,7 до 4 В. На это указывает датчик c. Этот сигнал имеет основополагающее значение для регулирования топливной системы. Электронное управление осуществляется с помощью датчиков, передающих следующие данные:

Индикаторы вращения коленчатого вала
Расход воздуха и его температура
Температура антифриза
Положение дроссельной заслонки
Система обратной связи (состав выхлопных газов)
Детонация в двигателе
Напряжение сети
Скорость передвижения
Положение распределительного вала
Активация кондиционера
Неровности дороги

Как только датчик отправит ошибочные данные, запустить двигатель станет невозможно.Мы можем убедиться в этом сами. ЭБУ использует следующие данные для расчета доли впрыскиваемой смеси:

— температура двигателя

— текущее положение валов

— увеличенный угол зажигания

— положение заслонки, угол ее поворота

А теперь представьте, что датчик передал неверные данные. ЭБУ сигнализирует о подаче завышенной доли бензина, зажигание срабатывает несвоевременно. В результате будут заправлены контакты свечей зажигания и заглохнет двигатель.И это лишь один из сценариев неисправности TPS.

Основные источники отказа датчика

Самой очевидной причиной некорректной работы такого устройства считается износ. Более того, износ разных деталей по-разному влияет на систему.

После обнаружения таких конструктивных изменений у вас нет выбора, устройство не подлежит ремонту, его необходимо заменить. Конечно, лучше приобрести бесконтактный прибор.Он намного надежнее, потому что в нем нет трущихся элементов.

Каковы последствия неисправностей TPS

По параметрам обороты холостого хода … У форсунок нет единой системы этого хода в том виде, в каком мы привыкли видеть это в карбюраторных двигателях. Все параметры этого режима рассчитываются только по показаниям TPS. Нестабильная скорость, прерывистый режим работы двигателя.
Повышенный расход топлива … Устройство подает сомнительный сигнал, который воспринимается ЭБУ как закрытые заслонки (хотя на самом деле он открыт). Включены параметры, предполагающие увеличение доли топлива в смеси. Оказывается, машина работает в обычном режиме, со стабильной скоростью вращения валов, а бензина расходует гораздо больше.
Набирает обороты, ощущаются сбои, машина заметно дергается.
При постоянном положении педали акселератора машина дергается, а при резком отпускании педали двигатель глохнет окончательно.
Автомобиль не тянет, чувствуется потеря мощности.

Кнопка включена, это означает, что ошибка исправлена.

Ошибка P2135 dpdz

Наряду с этой ошибкой выдает и другие, отражающие отклонения от нормальных рабочих параметров дроссельной заслонки и их датчиков — P0120, 0122, 0123, 0220, 0223, 0222, 01578.

Проверка сводится к измерению напряжения сигнала датчика, а также сопротивления проводов, в частности состояния пиновой «массы» электронного блока.

Возможные причины:

Итак, возможная причина появления P2135 — выход из строя ДПЗ — чрезмерный износ, хрупкое сращивание штифтов, короткое замыкание. Такую деталь необходимо заменить. На отечественных автомобилях, где установлен жгут проводов Тольяттинского автозавода, частая причина данной ошибки — некачественная изоляция в жгуте.

После замены датчика необходимо сбросить код. Опытные водители утверждают, что можно обойтись без простой манипуляции — вынуть минусовой штифт АКБ, подержать в таком состоянии 10 минут и вернуть все на место.

Алгоритм самотестирования TPS

Вооружившись теорией, вы можете приступить к практике. Прежде чем бегать за новой деталью, нужно постараться найти неисправность. И только убедившись в серьезности ситуации, решайтесь на окончательную замену датчика.

Сделать это не так уж и сложно, нужно лишь придерживаться определенной схемы действий.

Подвести итог. TPS — важный элемент системы управления бортовым компьютером. Он подключен к ЭБУ автомобиля и передает ему важную информацию о текущем положении дроссельной заслонки, а точнее об угле открытия / закрытия.Данные с этого устройства влияют на параметры многих функций различных систем.

Какие бы отклонения в работе автомобиля ни были вызваны неисправностью ДПС, игнорировать их нельзя. Как бы банально это ни звучало, своевременная замена или устранение неполадок убережет вас от лишних трат.

Регулярный осмотр и эффективное профилактическое обслуживание обеспечат безопасное и комфортное использование вашего автомобиля.

Каждый автомобилист прекрасно знает, что такое дроссельная заслонка и какое место она занимает под капотом автомобиля.В процессе работы эта деталь занимает два положения — она может быть закрытой или открытой. А чтобы водитель точно знал, в каком положении находится деталь в тот или иной момент, есть специальный датчик положения дроссельной заслонки. Попробуем разобраться в устройстве, причинах неисправности и способах устранения последней.

1 Как и почему выходит из строя датчик положения дроссельной заслонки

Чтобы понять, как работает самый популярный бесконтактный датчик положения, нам необходимо разобраться в конструкции детали.Этот элемент относится к резистивным устройствам. Если разбирать сенсорное устройство, то внутри можно обнаружить подвижный ползунок, который движется по колее в виде подковы или дуги. Устройство работает за счет воздействия магнитных волн, которые создаются с помощью воздушных потоков. Именно из-за такого принципа работы эта деталь называется бесконтактным датчиком.

Приступим к обзору наиболее частых поломок столь важного элемента автомобиля. Неисправности часто возникают из-за износа резистивного слоя на дорожках, по которым движется ползун.Такие поломки возникают как в датчиках приближения, так и в других типах деталей. Часто износ происходит на участке дорожки, где ползунок начинает двигаться. Эта неисправность хорошо видна при визуальном обзоре элемента.

Другой тип датчиков положения дроссельной заслонки, питающийся от электроэнергии, очень часто перестает выполнять свои функции из-за износа проводов. В большинстве случаев такие детали работают от напряжения 5В.

Если датчик неисправен, то при замере индикатора вы увидите, что деталь запитана на 0.3-0,5В. В этом случае при полностью открытом положении заслонки датчик будет работать от напряжения 3,2-4,7В.

Некоторые модели автомобилей оснащены датчиками с обратными характеристиками на выходе. При закрытом дросселе такие детали покажут максимальное напряжение. Чем больше открывается заслонка, тем ниже будет напряжение питания. Очень часто водители путают эту особенность датчика положения дроссельной заслонки с поломкой. Чтобы убедиться в достоверности своих догадок, необходимо изучить технический паспорт автомобиля, в котором указан тип датчика.Для проверки таких моделей автомобилей блок питания нужно определять не одним, а сразу двумя потенциометрами. Одно устройство предназначено для определения прямой обратной характеристики, а второе покажет на выходе инверсный индикатор.

2 Первые симптомы поломки датчика положения дроссельной заслонки

Каждый автовладелец может сказать, что датчик положения дроссельной заслонки сломан. Для этого нужно знать об основных симптомах поломки детали. К ним относятся:

двигатель машины работает нестабильно или глохнет на холостом ходу;
при нажатии на педаль акселератора машина произвольно перегоняет газ или, наоборот, глохнет;
машина «проваливается» на 1–3 передаче.

Последний тип неисправности очень распространен, когда он безуспешен. Также с этой проблемой сталкиваются водители, заменившие оригинальный датчик на некачественный аналог. Неоригинальные детали отличаются тем, что практически полностью зависят от температуры. Это значит, что чем больше нагревается корпус датчика положения дроссельной заслонки, тем чаще меняется индикатор выходной мощности элемента. Например, если датчик показывает выходное напряжение того же значения, когда двигатель не работает, то по мере нагрева двигателя этот показатель будет быстро расти.При этом ЭБУ не успеет отреагировать на повышение напряжения датчика, что напрямую влияет на работу автомобиля при переключении передач.

Чтобы устранить неисправность на время, водителю достаточно выключить зажигание, а затем сразу же перезапустить двигатель. В этом случае ЭБУ сохранит последний индикатор питания датчика как при закрытой дроссельной заслонке. Когда водитель снова заводит машину, ЭБУ будет работать более стабильно, не «подводя» машину при переключении передач.Но не забывайте, что это всего лишь временная помощь машине. И как только обнаружите неисправность — немедленно отправляйтесь в ближайший автосервис.

3 Ремонт датчика положения дроссельной заслонки в домашних условиях

Выше мы разобрались с наиболее частыми причинами поломки датчика положения дроссельной заслонки. Поскольку чаще всего в конструкции детали изнашивается резистивный слой, ремонт именно этой части устройства стоит рассмотреть более подробно. Очень часто водители, уже столкнувшиеся с такой проблемой, задаются вопросом о способах ее решения.Ответ очень простой — дома это сделать невозможно. Единственный выход — полностью заменить датчик положения заслонки. Для этого снимите неисправный прибор, открутив крепеж и отключив его от источника питания и от ЭБУ двигателя. После этого устанавливаем новый датчик, подключаем его сначала к ЭБУ, а уже потом включаем питание. Очень важно установить новую деталь именно в таком порядке. Никаких дополнительных настроек делать не нужно.

Прежде чем говорить о проверке и неисправности датчика положения дроссельной заслонки (ДПЗ), предлагаю выяснить, что это за датчик. DPDZ — потенциометр, информирующий контроллер о положении дроссельной заслонки после нажатия водителем на педаль акселератора.

На выходе датчика постоянно меняется напряжение, которое контролируется контроллером, что позволяет ему производить правильную дозировку топлива и осуществлять его правильную подачу. Следовательно, если TPS неисправен, искажает информацию о положении дроссельной заслонки, что вызывает перебои в работе двигателя, а также чрезмерный расход топлива.

Где находится ДПДЗ ВАЗ 2110?

Датчик положения ВАЗ 2110 расположен под капотом в моторном отсеке на дроссельной трубе и соединен с валом дроссельной заслонки.

Как узнать о неисправности датчика положения дроссельной заслонки ВАЗ 2110?

Повышенные обороты холостого хода.
Двигатель глохнет на нейтрали.
Плавающие обороты холостого хода.
Рывки при разгоне.
В некоторых случаях может загореться лампа «».

Почему ДПДЗ ВАЗ вышел из строя?

Самая частая причина поломки — это исчезновение основного аэрозоля в начале хода ползуна. В результате этого явления не происходит линейного увеличения напряжения выходного сигнала.
Вторая возможная причина неисправности датчика положения дроссельной заслонки — неисправный подвижный сердечник. Повреждение одного из наконечников чревато задировами на субстрате, после чего остальные наконечники выходят из строя. Контакт между резистивным слоем и слайдером пропадает.

Как проверить ТПС ВАЗ 2110?

Диагностика датчика положения дроссельной заслонки производится следующим образом:

Включить, затем проверить вольтметром напряжение между контактом ползунка и минусом. На вольтметре должно быть не больше 0,7 В.
Далее поверните пластиковый сектор, тем самым полностью открыв шторку, затем снова измерьте напряжение. Прибор должен показать минимум 4 В.
Теперь полностью выключите зажигание и вытащите разъем.Проверьте сопротивление между контактом ползунка и любой клеммой.
Медленно, поворачивая сектор, смотреть показания вольтметра. Следите за тем, чтобы стрелка двигалась плавно и медленно, если вы заметили скачки — датчик положения дроссельной заслонки неисправен и подлежит замене.

Какой датчик положения дроссельной заслонки лучше купить?

Как правило, популярны пленочно-резистивные датчики; они устанавливаются производителем. Цена ДПДЗ Ваз 2110 этого типа не высока, ну и срок службы, как известно, соответствующий.Я бы порекомендовал купить датчик приближения положения дроссельной заслонки, но цена выше, да и срок службы намного больше. В связи с тем, что принцип его действия основан на магниторезистивном эффекте.

Как проверить неисправность дроссельной заслонки. За что отвечает датчик положения дроссельной заслонки, регулировка и неисправность

Практически любое транспортное средство включает в себя большое количество всевозможных механизмов и узлов.Поэтому, когда неисправность касается даже небольшого агрегата, все это сулит серьезные проблемы для всей машины. Датчик положения дроссельной заслонки — один из тех маленьких и в то же время очень значимых узлов в автомобиле. Рассмотрим его назначение, принцип действия и основные причины неисправностей, а также способы их устранения.

В автомобильные двигатели внутреннего сгорания Бензиновый рабочий, неотъемлемой частью системы впуска является дроссельная заслонка. Основная задача этого механизма — регулировать количество поступающего воздуха в камеру.Таким образом, обеспечивается пропорциональное смешивание воздуха с топливом для достижения максимального результата при сгорании. Как и во многих других, в автомобилях марки Kia Spectrum данный агрегат устанавливается на участке между воздушным фильтром и впускным коллектором. Можно сказать, что его действие сродни воздушному клапану: в открытом состоянии достигается давление, равное атмосферному, а в закрытом понижается до вакуума.

Компоненты датчика включают переменные, постоянные и одноразовые резисторы, общее сопротивление которых составляет примерно 8 кОм.Датчик положения дроссельной заслонки имеет два крайних вывода, на один из которых поступает напряжение, подаваемое контроллером.

Второй вывод одновременно запитан по массе. Сигнал на контроллер поступает через резистор, который передает фактическое положение заслонки тока. В зависимости от положения передается сигнал, импульс которого варьируется в диапазоне 0,7 — 4 В.

Типы ДПДЗ

Как правило, различают два типа ДЗ: электрические и механические.Последний обычно используется в недорогих автомобилях. Состоит из следующих узлов: Регулятор холостого хода, корпус, датчик, дроссельная заслонка. Что касается корпуса, то он является частью системы охлаждения. Для обеспечения вентиляции картера и фильтрации паров бензина в системе предусмотрены форсунки с датчиком. При закрытом положении дроссельной заслонки, при запуске или прогреве двигателя регулятор холостого хода обеспечивает необходимую частоту оборотов. коленчатый вал. RHX обеспечивает подачу воздуха во впускную систему за счет заблокированной заслонки.

Датчик дроссельной заслонки Электрический тип более популярен и используется в автомобилях последнего поколения. Этот вид является наиболее производительным и имеет электронную систему управления, которая достигает наиболее идеального значения крутящего момента, увеличивается мощность и снижается расход топлива. В отличие от механического, между педалью газа и заслонкой нет прямого взаимодействия, а регулировка холостого хода осуществляется путем изменения ее положения. Кроме того, электроника может определить оптимальное значение крутящего момента. Этот процесс осуществляется благодаря работе блока управления и датчиков ввода.Именно благодаря датчикам и блоку управления многие процессы в конечном итоге связаны с контролем подачи воздуха.

Этот модуль состоит из дроссельной заслонки, пружинного механизма, электродвигателя, редуктора, ДПДЗ и корпуса. Существует практика установки одновременно двух датчиков положения дроссельной заслонки. Это связано исключительно с мерами предосторожности, так как позволяет одному переключить одно, переключиться на другое. При этом различают бесконтактный датчик положения дроссельной заслонки и со скользящим контактом.Пружинный механизм обеспечивает возвратное положение заслонки при аварийном режиме.

Признаки неисправностей

Как и любой механизм, ДПДЗ подвержен неисправностям. Проверка его статуса позволит вам определить поломку. В случае серьезной поломки он будет заменен.

Для начала стоит обратить внимание на количество оборотов, совершаемых двигателем на холостом ходу. Если их значение подскакивает, то следует проверить работу датчика. Может потребоваться его замена.Еще одна неисправность — при резком сливе газа глохнет двигатель. Или при приеме скорость скачет, на нажатие педали газа нет реакции, обороты двигателя в пределах полторы — три тысячи. Все это указывает на необходимость проверки работоспособности ДПДЗ, и при необходимости заменой следует заменить либо весь узел, либо его компоненты.

Диагностика

Диагностика для любого автомобиля, а также для KIA в том числе проводится одинаково. Все, что потребуется от инструментов, — это мультиметр.Далее нужно завести машину и посмотреть, не светит ли Check Endin. Если все в порядке, то моторчик моет, находим под капотом массу и снова заводим двигатель. Начинаем поиск минуса. Ищем угольную проволоку. Следует проверить, доходит ли до датчика ток. Затем нужно убедиться, что открывающийся проем работает исправно. Для этого подключите один из проводов нашего измерителя к разъему датчика, а вторым измените положение заслонки.Если все в порядке, стоимость устройства изменится. Если значение не изменилось, это говорит о неисправности переменного резистора и возможно потребуется его замена.

Скважина №

ВАЗ-2114 — это усовершенствованная версия «девятки». Практически такие же моторы устанавливались на эту «Ладу». Однако главное отличие — инжекторный впрыск. В 14-м «Ладе» полностью отошли от старых карбюраторов. но новая система требовала наличия новых датчиков. Чтобы мотор работал исправно, в конструкции работают десятки датчиков.Они считывают сигналы и передают их электронному блоку. Среди таких сигналов стоит отметить температуру охлаждающей жидкости, давление масла, концентрацию CO в выхлопных газах, положение коленчатого вала и расход воздуха.

Но есть еще один элемент, без которого невозможна стабильная работа Engine. Это датчик положения дроссельной заслонки ВАЗ-2114 (сокращенно ДПДЗ). Что это за элемент, почему он выходит из строя и как это проверить? Рассмотрим в нашей сегодняшней статье.
