Ведущие автоконцерны стали внедрять прикуриватели в своих автомобилях еще в 20-х гг. прошлого века. С тех пор они получили большую популярность и стали незаменимым аксессуаром на приборной панели транспортных средств. Принцип действия приборов не поменялся, но возможности и функции были расширены.

Устройство и принцип работы

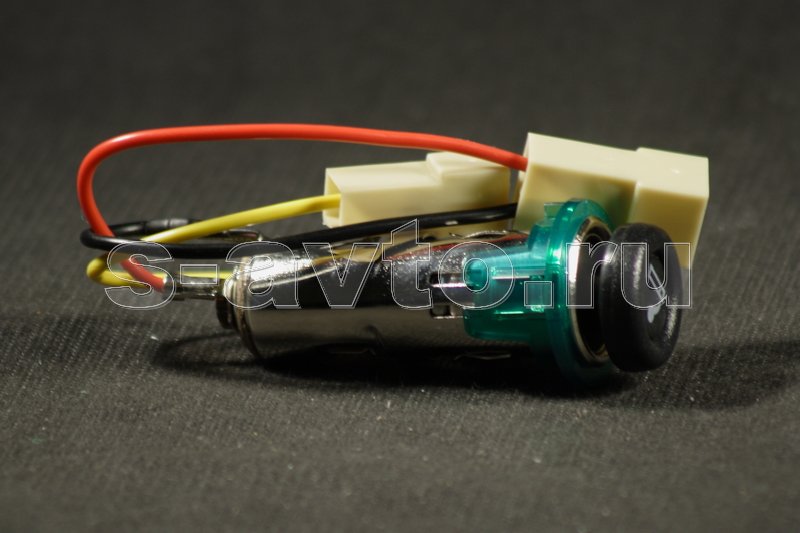

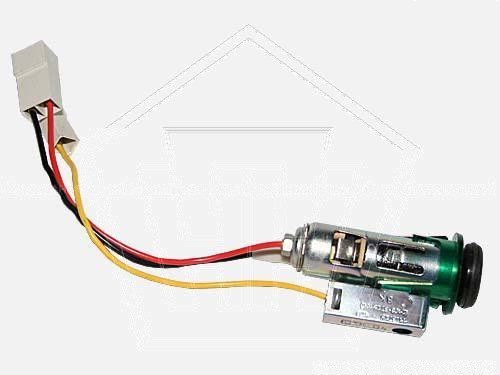

Автоприкуриватель обладает простым устройством и представляет собой небольшой металлический патрон с пластиковой рукояткой и кнопкой. Под корпусом установлена нихромовая спираль, которая накаляется от электрического тока.

На панели приборов или в другой части машины расположена специальная розетка. Если вставить в нее прикуриватель и нажать на рукоять, он будет подключен к бортовой сети.

Плюсовой контакт сопрягается с центральной клеммой гнезда и спиралью устройства. Отрицательный взаимодействует с цоколем розетки и прижимным механизмом штекера. При эксплуатации прикуривателя через нихромовый элемент подается ток, что способствует его нагреву.

После достижения предельных температурных показателей происходит срабатывание термореле, а прикуриватель отключается от бортового электроснабжения.

Чтобы защитить разъем от перегорания, производители устанавливают предохранитель на 10 А. Он находится в предохранительном блоке и обозначается маркировкой «sigar» или иконкой сигареты.

С момента появления в первой половине XX в. внутреннее устройство автоприкуривателя практически не поменялось.

Ключевым преимуществом приспособления является возможность запитывания множества электроприборов, которые делают продолжительную езду комфортной и безопасной.

Однако из-за потребления большого количества энергии конструкция может выходить из строя. Кроме того, выделяют другие недостатки такого аксессуара. При частом подключении гаджетов на внутренние элементы устройства воздействует большая механическая нагрузка, что способствует их износу.

На большинстве моделей вилок установлены только подпружиненные элементы и несколько прижимных вилок. Поэтому при езде по пересеченной местности создаются естественные вибрации, которые нарушают контакт и приводят к появлению искр в прикуривателе. Подобное явление может вызвать короткое замыкание и даже привести к возгорания.

Где плюс и где минус в прикуривателе

Чтобы понять, как устроен прикуриватель, где плюс, а где минус, достаточно осмотреть его ключевые составляющие.

Плюс в прикуривателе — это его рукоять. При нажатии на кнопку электрическая цепь замыкается, а нихромовая спираль подвергается нагреву. Интересуясь, где минус у прикуривателя, следует обратить внимание на боковые стенки металлического цилиндра.

Руководствуясь информацией о полярности, можно приступить к ремонту поврежденной детали. Чтобы восстановить вышедший из строя элемент нужно:

Открутить гайку на тыльной стороне и демонтировать прибор.
Найти пластину полупроводника и снять ее (если она вызвала поломку).
Сделать небольшой спил на корпусе и приступить к сборке устройства.
Зачистить провода и обжать клеммы.
Убрать центральную консоль в машине и отключить подсветку.
Изъять блок.
Подключить провода с помощью соединительных клипс, соблюдая схему и полярность.
Протянуть провода вниз и подключить их к гнезду.
Поставить аксессуар на место.
Включить подсветку.

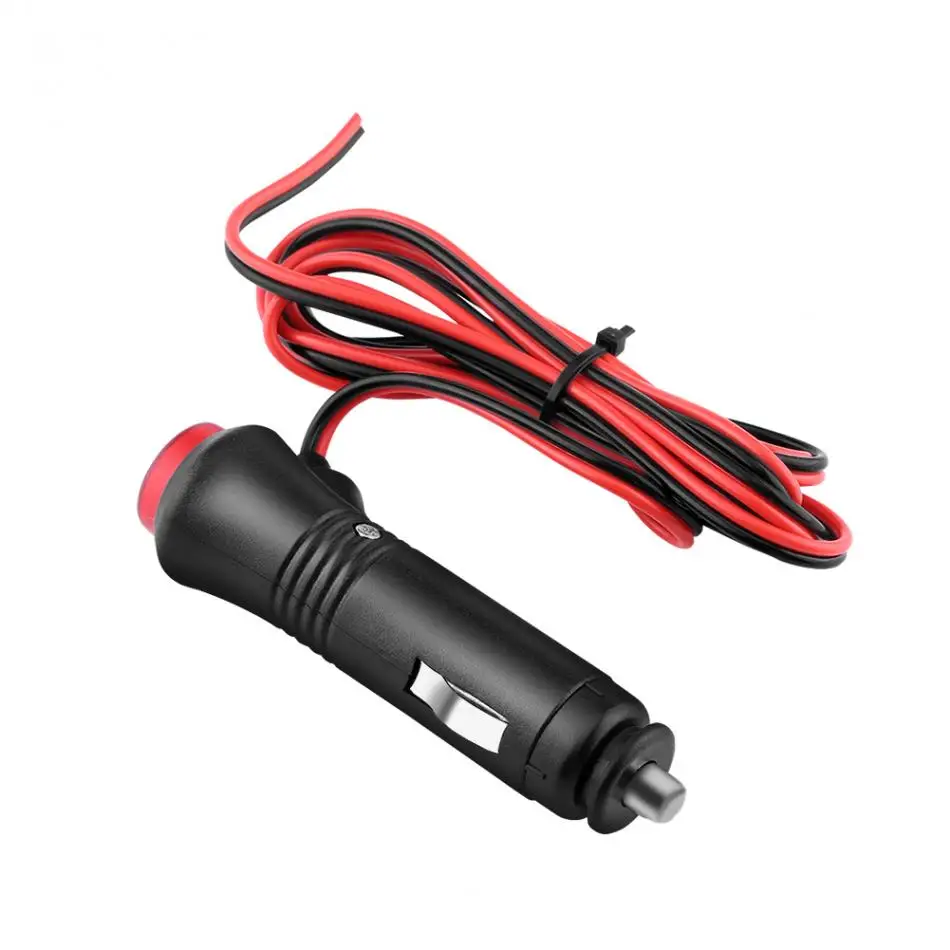

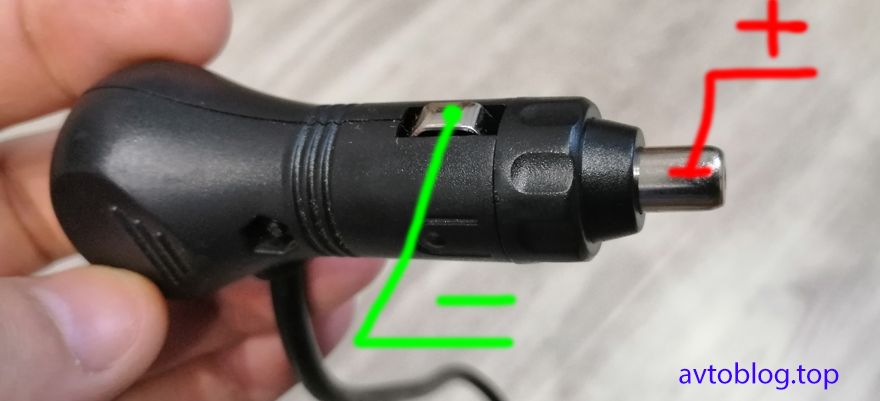

Штекер

Штекер предназначается для передачи напряжения в 12В/24В через розетку прикуривателя. Его корпус выполнен из пластика и обладает жилами под винт. Внутри приспособления расположен предохранитель на 8А, обеспечивающий защиту оборудования от скачков напряжения.

Технические характеристики штекера выглядят следующим образом:

Показатели входного напряжения — 12В/24В.
Максимальный диаметр используемых проводов — 7 мм.
Длина штекера — 83 мм.
Пропускная сила тока — 8 А.

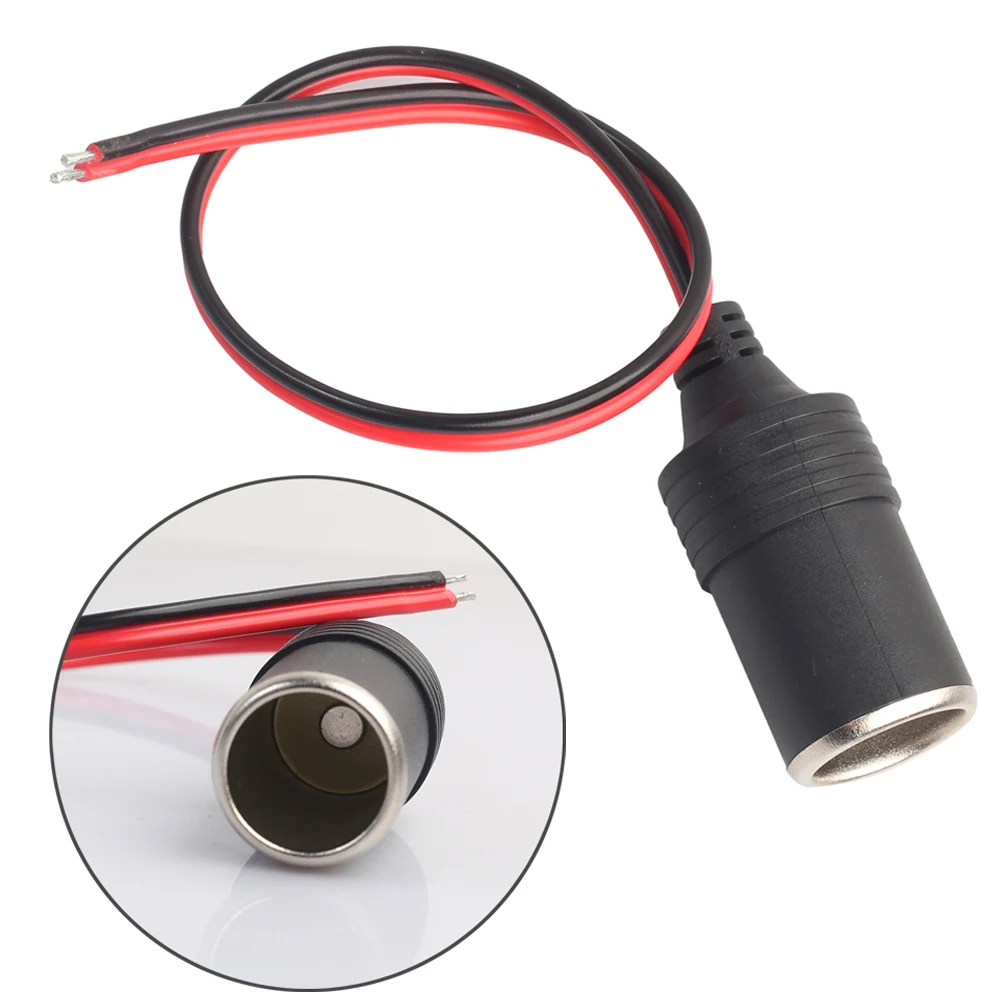

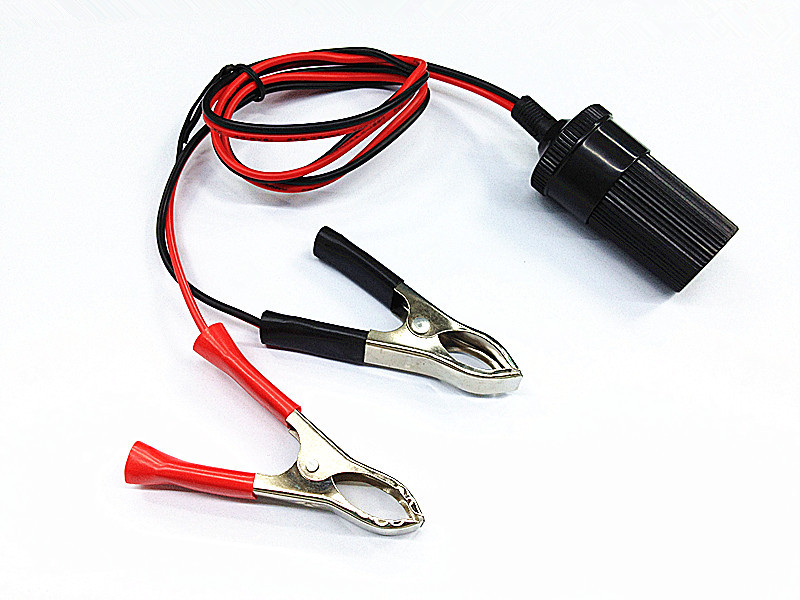

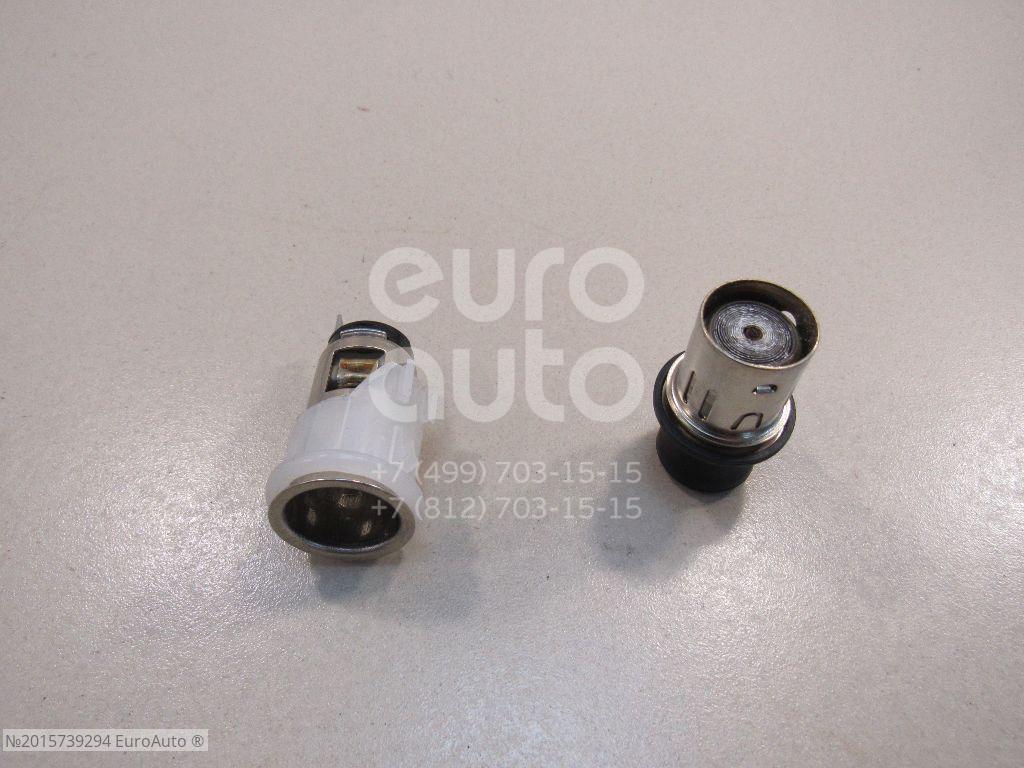

Гнездо

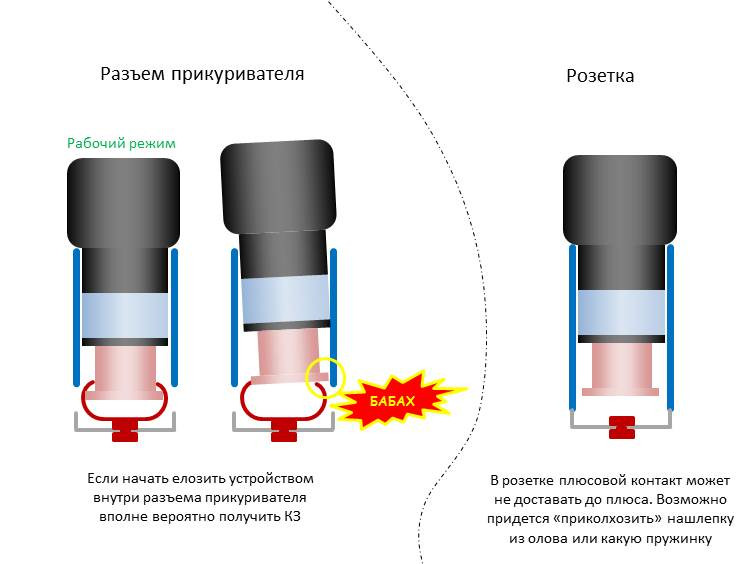

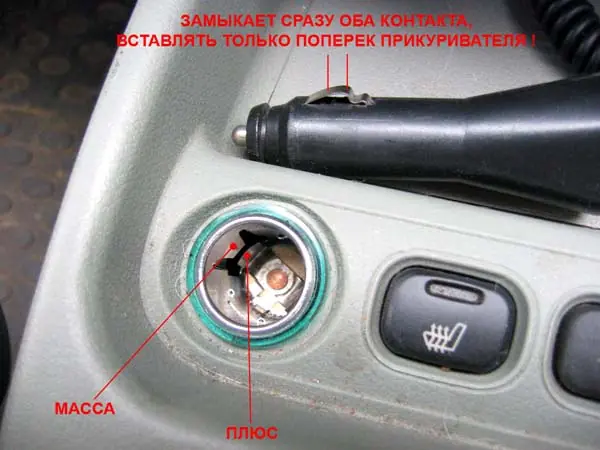

Опытные водители знают, где на прикуривателе плюс. Он подается на центральный контакт гнезда и прижимные лапки штекера. Номинальное напряжение в разъеме современных машин составляет 12 В.

Диаметр советских гнезд отличался от иностранных. Поэтому при попытке вставить короткий штекер в такой разъем, он не доставал до центрального контакта, а внешнее устройство отказывалось работать.

Зачем знать полярность

Правильная полярность прикуривателя в авто является важным требованием при его подключении или распиновке. Поэтому каждый водитель должен знать, где расположен плюс и минус в таком полезном аксессуаре, чтобы избежать ошибок при установке и дальнейшей эксплуатации.

Признаки неправильного подключения

В случае неправильного подключения прикуривателя, он будет работать со сбоями или полностью выйдет из строя. Кроме того, отклонение от правил монтажа может вызвать короткое замыкание и привести к воспламенениям элемента.

Как проверить

Если прикуриватель отказывается проводить электричество, следует убедиться, что он правильно подключен.

Чтобы проверить работоспособность устройства, нужно действовать по такому алгоритму:

Повернуть ключ зажигания и активировать подачу электричества.
Вставить прикуриватель в разъем.
Подождать несколько секунд и проверить состояние элемента рукой. Если он не нагрелся — значит произошла поломка.

Завершив диагностику, следует изъять прибор из гнезда.

Для восстановления основной функции прикуривателя, достаточно поменять его головку. Если из строя вышла нихромовая спираль, которая подвергается износу в связи с интенсивной эксплуатацией, ее можно заменить своими руками. Главное — подобрать подходящую модель на рынке.

Если замена не устранила поломку, потребуется проверить цепь питания и осмотреть все соединения. На этапе осмотра следует убедиться:

Не перегорели ли контакты на корпусе прикуривателя и места подключения.
Не вышел ли из строя предохранитель, который находится в соответствующем отсеке и обозначается иконкой сигареты или надписью.
Нет ли следов горения и сторонних частиц в гнезде.
Исправна ли вилка гнезда.

Нередко сбои в работе устройства случаются по причине повреждения предохранителя. Заменить деталь можно своими руками, не привлекая специалистов.

Если устройство перестало работать, его можно заменить своими руками. Главное — разобраться, где в прикуривателе плюс, а где минус.

Схема подключения прикуривателя

Точная схема подключения автомобильного прикуривателя зависит от его устройства и особенностей транспортного средства. Однако есть общепринятые правила и условия, которые нужно соблюдать при монтаже детали.

Стандартная расстановка деталей выглядит следующим образом:

АКБ.
Предохраняющий узел.
Выключатель.
Реле.
Прикуриватель.

Нельзя соединять аксессуар напрямую с замком зажигания, поскольку система не сможет выдержать повышенную нагрузку. После прокладывания кабеля под капот, нужно соединить его с плюсовым контактом, а потом подключить предохранитель и прикрепить к клемме. Если вам не удается это сделать, подключите провод к стартеру и закрепите к выводу реле с плюсовым значением.

Конец провода нужно зачистить на 1 см, а потом установить его на клемму и зажать пассатижами. Дальше следует закрепить провод, чтобы предотвратить его расшатывание. Для этой цели можно использовать паяльник или подходящую клемму. Возле прикуривателя устанавливается выключатель и предохранитель. Такие детали повысят безопасность эксплуатации прибора.

Выключатель должен выдерживать работу с током в 1,5 раза превышающим максимальную нагрузку. Если он отсутствует, нужно поставить поблизости реле с соответствующим значением тока. Отдельные водители размещают выключатель и реле возле замка зажигания. Выключатель соединяется с управляющим контактом реле, а прикуриватель — с силовым.

Перед включением устройства, следует убедиться в правильности подключения. Разветвитель и реле должны плотно фиксироваться с корпусом. Дальше необходимо убедиться, что цепь зажигания выключена, и приступить к тестированию устройства. С помощью тестера можно оценить напряжение на неподключенной АКБ. Дальше следует надеть клемму «минус» на вывод аккумулятора и еще раз замерить напряжение. Если изменения отсутствуют, значит схема подключения была соблюдена.

полярность и особенности работы устройства

Если раньше автомобильный прикуриватель (АП) использовался только по своему прямому назначению, то в последнее время появилось много девайсов, которые можно через него подключать к бортовой сети. В статье рассматривается автомобильный прикуриватель: где плюс и минус, достоинства и недостатки.

Содержание

[ Раскрыть]

[ Скрыть]

Преимущества и недостатки автоприкуривателей

Как только появился прикуриватель в автомобиле, он остается неотъемлемой частью оборудования.

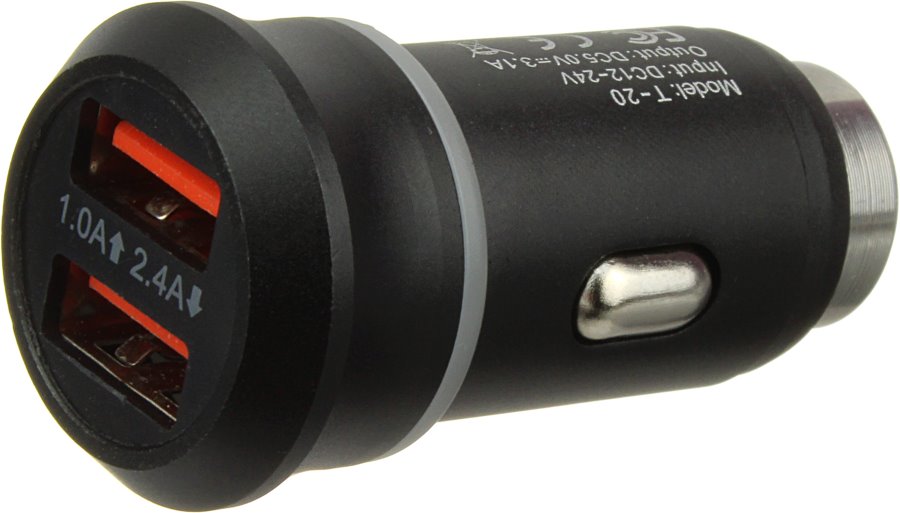

С развитием техники появилось много устройств, которым достаточно питания от бортовой сети автомобиля. АП стал использоваться в качестве автомобильной розетки. Принцип работы прибора с годами не изменился. Но появились различные тройники и переходники, которые расширили возможности применения АП (автор видео — Своими руками).

Основным преимуществом автоприкуривателя является возможность подключения большого количества различных электроприборов, которые могут понадобиться в продолжительном путешествии или повысят комфортность поездки.

Так как через АП проходят большие объемы тока, его конструкция ненадежна. Кроме того, прибор постоянного испытывает дополнительную механическую нагрузку из-за постоянного подключения различных девайсов. В течение поездки за счет вибрации контакт между АП и гнездом нарушается. В результате, могут появиться искры, что может даже стать причиной короткого замыкания.

Электрическая цепь устройства

Для успешного ремонта АП необходимо иметь хотя бы базовые знания по электротехнике и знать, как работает электроцепь устройства: где находится плюс, а где минус.

Для поиска плюса и минуса можно воспользоваться мультиметром.

Фотогалерея «Прикуриватель и его схемы»

В автоприкуривателе в качестве плюса выступает ручка-кнопка, на которую нажимает пользователь. При нажатии на кнопку замыкается электрическая цепь, и спираль начинает нагреваться. В качестве минуса выступают боковые стороны металлического корпуса АП.

Зная полярность устройства, отремонтировать автоприкуриватель будет несложно.

Для этого нужно выполнить следующие действия:

С тыльной стороны АП откручиваем гайку.
Далее разбираем прибор.
Внизу устройства находится полупроводниковая пластина. Она может быть причиной неисправности. В этом случае ее нужно извлечь.
На корпусе нужно с помощью напильника спилить выступ.
Теперь устройство необходимо собрать.
Далее следует зачистить провода не 7 мм, чтобы затем их подключить. Кроме того, на них нужно отжать клеммы.
В салоне необходимо демонтировать центральную консоль и отключить подсветку.
Достаем блок и подсоединяем провода с помощью специальных клипс. Провод бело-коричневого цвета соединяем с проводом от подсветки. Осталось провода желтого и черного цвета подключить к проводам АП.
Затем провода прокладываются вниз и подсоединяются к штекеру от автоприкуривателя.
Далее прикуриватель возвращается на место, и подключается подсветка.

Заключение

Таким образом, восстановить работоспособность автоприкуривателя можно своими руками. Полярность прикуривателя автомобиля играет большую роль в процессе его подключения. Поэтому важно хорошо разобраться, где находится плюс и минус прибора. Желательно посоветоваться со специалистом и внимательно изучить инструкцию и рекомендации производителя.

Загрузка .

Видео «Замена автоприкуривателя»

В этом ролике демонстрируется, как заменить АП без разборки тоннеля (автор видео — В деревню!).

полярность и особенности работы устройства

Преимущества и недостатки автоприкуривателей

Как только появился прикуриватель в автомобиле, он остается неотъемлемой частью оборудования.

Электрическая цепь устройства

Для поиска плюса и минуса можно воспользоваться мультиметром.

Фотогалерея «Прикуриватель и его схемы»

Зная полярность устройства, отремонтировать автоприкуриватель будет несложно.

Для этого нужно выполнить следующие действия:

С тыльной стороны АП откручиваем гайку.
Далее разбираем прибор.
Внизу устройства находится полупроводниковая пластина. Она может быть причиной неисправности. В этом случае ее нужно извлечь.
На корпусе нужно с помощью напильника спилить выступ.
Теперь устройство необходимо собрать.
Далее следует зачистить провода не 7 мм, чтобы затем их подключить. Кроме того, на них нужно отжать клеммы.
В салоне необходимо демонтировать центральную консоль и отключить подсветку.
Достаем блок и подсоединяем провода с помощью специальных клипс. Провод бело-коричневого цвета соединяем с проводом от подсветки. Осталось провода желтого и черного цвета подключить к проводам АП.
Затем провода прокладываются вниз и подсоединяются к штекеру от автоприкуривателя.
Далее прикуриватель возвращается на место, и подключается подсветка.

Плюсы или минусы нескольких прикуривателей

Старые автомобили, например, классика ВАЗ, имеют другую конструкцию устройства. Там расположен длинный автоприкуриватель со своими плюсами и минусами. Этот девайс разрабатывался уже давно, поэтому имеет ряд технологических недостатков. К минусам относятся.

Невозможность подключения нескольких устройств к прикуривателю.
Слабые контакты. Со временем из-за возраста или частой езды по разбитым дорогам могут разболтаться усики самого прикуривателя. Это нарушает работу устройства и чревато выходом его из строя.
К минусам надо отнести внешний вид старого прикуривателя, который гораздо хуже. Лампочка светит не так ярко или часто перегорает.

Новые модели авто оснащены современным европрикуривателем с большим посадочным местом. Чтобы установить его на классику, необходимо будет расточить гнездо, приобрести специальный трехконтактный штекер подключения и припаять провода.

Зато у такой модификации прикуривателя есть ряд плюсов.

Надежные контакты. Европрикуриватель хорошо держится в гнезде, а фиксирующая гайка не откручивается.
Плюс – внешний вид, лампа подсветки симпатичнее.
Современный автомобильный прикуриватель позволяет подключать несколько приборов одновременно.

Поэтому при покупке устройства для машины лучше выбрать второй вариант.

Полярность прикуривателя автомобиля

Порой элемент выходит из строя. Частые неисправности следующие.

Перегоревший предохранитель. На электрическую цепь установлен специальный защитный элемент, рассчитанный на силу току 10 Ампер. При возникновении неисправностей или короткого замыкания он перегорает, чтобы сохранить прикуриватель, провода и приборы рабочими. Данный элемент отвечает еще за несколько устройств. Если не работает прикуриватель вместе с часами, то следует добраться до монтажного блока и заменить предохранитель.
Окислившиеся контакты. Со временем или от подключения мощных устройств к прикуривателю (типа компрессора или автозарядки), металлические разъемы могут окислиться. Перед заменой желательно вынуть патрон и осмотреть усики на предмет появления окислов. При наличии таких моментов следует очистить их и подогнуть для лучшего соединения. Перед проведением процедуры рекомендовано снять минусовую клемму с АКБ автомобиля. Это исключит короткое замыкание. Нужно знать, где плюс и минус.
Отработанный элемент накаливания автоприкуривателя. Нихромовая спираль, находящаяся внутри патрона, тоже может перегореть. Это повлечет за собой установку нового прикуривателя.
Короткое замыкание или обрыв проводки. Кабеля могут перетереться или оплавиться в результате «коротыша». Определить такую неисправность автоприкуривателя можно мультитестером. Необходимо проверить целостность проводов.

Чего делать нельзя, если перестал работать прикуриватель в машине

Перегорание нагревательного элемента – сегодня довольно редкое явление, гораздо чаще встречаются другие поломки. Это связано с растущей популярностью здорового образа жизни. Но главная причина в том, что мы используем автоприкуриватель по прямому назначению – заряжаем свои электронные устройства.

Конечно, нагревательный элемент можно поменять. Так раньше делали на Жигулях. Однако в современном мире так много различных прикуривателей для машины, что гораздо проще поменять систему полностью, чем подбирать отдельные элементы постоянной и съемных частей.

Подгорание контактных зон – распространенная поломка. Причина – в больших токах (до 25 Ампер), часто они протекают в момент коммутации.

Никогда не очищайте контакты при помощи ножа или отвертки. Чаще всего питание на автоприкуриватель идет постоянно (временами в положении 1 ключа зажигания). Если вы чистите его неизолированным предметом из металла, то тем самым можете закоротить питающее напряжение на массу. В таком случае предохранитель перегорит.

Чистить зону контактов лучше предварительно обесточив прикуриватель. Как вариант, выньте соответствующий предохранитель. Сделайте очистку отверткой, плотно обернутой наждачной бумагой. Также можно обработать контакты жесткой кистью, смоченной в спирте. Чтобы не допустить возгорание, дайте контактам высохнуть.

Несвоевременный выброс съемного элемента с температуры, которая не достигла рабочей, может случиться, если биметаллические пластины фиксатора износились.

Такое часто происходит, если после установки неподходящих электроприборов и переходников нарушается геометрия пластин. Пластины постепенно разгибаются и удерживают прикуривательный элемент в неправильном положении. Происходит преждевременный выброс.

Наиболее опасно излишнее фиксирование, когда выброс съемного элемента отсутствует. Как следствие, может случиться самовозгорание пластмассовых частей системы и даже всего автомобиля. Такое уже бывало. По этой причине водители, которые не курят, вынимают съемную часть гнезда, чтобы случайным образом не зафиксировать её. Например, когда там лежит сумка.

В этой ситуации все же необходимо заполнить чем-нибудь гнездо прикуривателя, иначе туда могут проникнуть мелкие металлические предметы, и произойдет замыкание контактов.

Когда вы надолго покидаете салон автомобиля и оставляете его без пассажиров, отключайте переходники питания электронных приборов, разветвители, тройники и другие устройства.

Недавно в продаже появились дополнительные обогреватели салона, которые получают питание от автоприкуривателя. Они особенно опасны, так как непрерывно потребляют большие токи.

В то время как прикуриватель нагревается за одну минуту, обогреватель может работать несколько часов. Предохранитель номиналом 30 Ампер (иногда его увеличивают в принудительном порядке) долгое время способен выдерживать большой постоянный ток. Но проводники, которые ведут к разъему, перегреваются и изоляция становится мягкой. Случаются межпроводниковые замыкания, вследствие чего может загореться проводка.

Водители зачастую вместе с прикуривателем включают питание другого оборудования, например магнитол. Это самый простой вариант подключения, но и самый опасный.

Современные магнитолы имеют мощность 4 х 50 Ватт и потребляют токи в 50 Ампер в пиковом режиме. Но проводка прикуривателя не рассчитана на такие высокие показатели.

Если предохранитель прикуривателя вышел из строя, попробуйте понять, что послужило причиной перегорания. Чаще всего это связано с тем, что зарядное устройство электроприбора было не в порядке, или же во время коммутации произошло замыкание контактов.

Это не такая серьезная проблема, как замыкание электрической проводки или перегорание выходных каскадов магнитолы, когда подключаешь её к прикуривателю.

При любом раскладе даже на короткое время нельзя устанавливать на место предохранителя «жучок».

Массовый (минусовой) вывод прикуривателя соединяется с внутренней частью гнезда. В большинстве машин его подключают под болт на «массу» кузова. Место соединения со временем окисляется и контакт нарушается. Это выводит из строя прикуриватель. Чтобы привести его в порядок, нужно очистить контакты массового провода.

Правильное подключение прикуривателя

Ремонт автомобильного устройства, его демонтаж или монтаж можно осуществить своими руками. Для замены прикуривателя потребуется взять следующий перечень инструментов:

крестовая/минусовая отвертка;
паяльная лампа с припоем;
соединительные клеммы для плюса и минуса.

Ремонт осуществляется следующим образом.

Демонтируем автоприкуриватель. В каждом автомобиле он снимается по-разному. Иногда требуется просто поддеть патрон, а иногда приходится снимать облицовку центрального тоннеля.
Разбираем автоприкуриватель. Находим полупроводниковую пластину в нижней части. Именно она зачастую становится причиной поломки. Удаляем ее.
Спиливаем выступ на внешнем корпусе.
Собираем автоприкуриватель в порядке обратном разборке.
Зачищаем провода подключения как минимум по 5 мм.
Подключаем провода автомобильного прикуривателя, соблюдая полярность, где плюс, а где минус. Можно воспользоваться паяльной лампой или специальным клемником и зажимами.
Демонтируем центральную консоль для обратного подключения.
Отсоединяем блок подсветки.
Протягиваем провода, а затем подсоединяем их к разъему автоприкуривателя.
Осуществляем процесс сборки в обратной последовательности.

Пошаговое руководство по замене и настройке

О том, как снять прикуриватель, как разобраться в его схеме, произвести установку, а также о том, как разобрать прикуриватель – ниже.

Схема подключения прикуривателя

Инструменты и материалы

Установка, а также замена прикуривателя подразумевает наличие некоторых инструментов:

Как подключить прикуриватель, можно узнать от автора видео Дмитрий Мазницын.

Последовательность выполнения работы

Как поменять прикуриватель можно узнать из ниже описанной инструкции.

Разбирайте систему только обесточив транспорт. Если водитель вытаскивал прикуриватель при подключенных проводах это может привести к замыканию и даже пожару, тогда установка не покажется легкой.
Снимая прибор, нужно соблюдать осторожность. Использовать при работе необходимо маленькую плоскую отвертку. Она помещается внутрь детали. Концом отвертки необходимо надавить на зеленый фиксатор и отвернуть гильзу. Затем снять стакан детали.
Извлечь прибор и произвести ремонт. Устанавливаемый прибор помещается на прежнее место. При подключении контактов необходимо соблюдать полярность, чтобы предотвратить замыкание.

Где находится предохранитель прикуривателя

Перегоревший защитный элемент может быть следствием подключения одного мощного или нескольких устройств в гнездо. Из-за этого сила тока в проводах превышает критическое значение, вследствие чего плавится предохранитель. Это может произойти из-за того, что владелец перепутал, где плюс, а где минус в прикуривателе. Лечится эта неисправность снятием перегоревшего элемента и установкой нового.

Замена предохранителя прикуривателя

Чтобы осуществить процедуру, следует располагать инструкцией для конкретного автомобиля. Каждая машина имеет собственное расположение монтажного блока и назначение предохранителей. Нужно знать, где плюс и минус.

На большинстве авто ящик находится непосредственно за передней панелью. Однако на классике предохранитель №6 отвечает за работу автоприкуривателя, а на некоторых других моделях – реле поворотов. Поэтому при ремонте следует знать, какой именно элемент мы планируем менять, и где он находится. Необходимо купить предохранитель с сопротивлением, рекомендованным производителем.

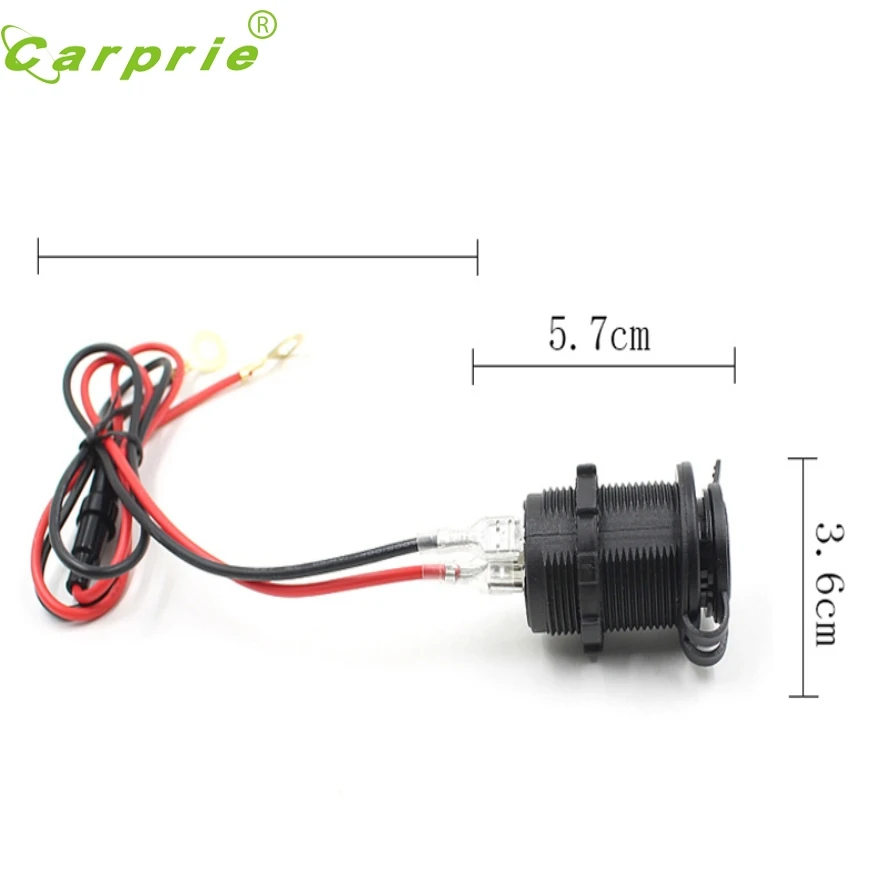

Установка второго автоприкуривателя

Многие водители испытывают нехватку дополнительного гнезда. Выходов из этой ситуации несколько. Самый простой – установить специальный разветвитель, подключающийся в стандартный разъем. Однако это может вызвать большую нагрузку на цепь и привести к перегоранию проводов и предохранителя. Поэтому некоторые автовладельцы устанавливают дополнительный автоприкуриватель.

Второй способ сложнее, но надежнее. Процедура осуществляется следующим образом.

Выбираем подходящее место для дополнительного девайса.
Приобретаем новую запчасть. Черный провод – масса, которую монтируем под болт на кузове. Красный – плюс, уходит на аккумулятор, а желтый отвечает за подсветку устройства.
Прорезаем отверстие подходящего диаметра.
Устанавливаем новую запчасть.
Подсоединяем все провода, помня о том, где в прикуривателе находится плюс, а где минус.
Убираем мусор и производим финальную сборку. Теперь в распоряжении владельца два гнезда.

Дата публикации: 26 июня 2020 . Категория: Автотехника.

Первые прикуриватели появились на свет еще в 1920 году и с тех пор стали одними из самых незаменимых элементов в автомобиле. За годы становления и развития машиностроения принцип работы этой миниатюрной конструкции не изменился, а вот предназначение расширилось в разы. Сегодня с помощью этого устройства автолюбители подзаряжают телефоны, планшеты и ноутбуки, подключают автонасосы, пылесосы, вентиляторы, компрессоры и многое другое. Ну и конечно же прикуриватель просто незаменим для курильщиков, причем как для тех кто по-прежнему курит сигареты, так и для любителей электронных сигар, заряжающихся через USB.

Признаки неправильного подключения

Как проверить

Если прикуриватель отказывается проводить электричество, следует убедиться, что он правильно подключен.

Чтобы проверить работоспособность устройства, нужно действовать по такому алгоритму:

Повернуть ключ зажигания и активировать подачу электричества.
Вставить прикуриватель в разъем.
Подождать несколько секунд и проверить состояние элемента рукой. Если он не нагрелся — значит произошла поломка.

Завершив диагностику, следует изъять прибор из гнезда.

Не перегорели ли контакты на корпусе прикуривателя и места подключения.
Не вышел ли из строя предохранитель, который находится в соответствующем отсеке и обозначается иконкой сигареты или надписью.
Нет ли следов горения и сторонних частиц в гнезде.
Исправна ли вилка гнезда.

Преимущества и недостатки автомобильных прикуривателей

Самое главное преимущество прикуривателя – это возможность подключения к нему огромного количества электроприборов, облегчающих жизнь в дороге. Однако, из-за коммутации таких больших объемов тока, конструкция этого устройства ненадежна. К тому же нельзя упускать и тот факт, что каждый раз, подключая гаджеты к прикуривателю, мы создаем механическую нагрузку на его элементы. В идеале, производителям автомобилей стоило бы задуматься об увеличении прочности, за счет большего количества прижимных лапок. Тогда вилка держалась бы в прикуривателя более «уверено».

Увы, пока что на большую часть вилок устанавливают лишь подпружиненный контакт и пару прижимных лапок. Во время поездки и естественной вибрации автомобиля, контакт между гнездом и вилкой нарушается, в результате чего прикуриватель начинает искрить, а иногда даже становится причиной короткого замыкания и возгорания.

Если этот элемент вышел из строя, его можно отремонтировать самостоятельно, главное, соблюсти полярность прикуривателя автомобиля.

Устройство и принцип работы

Ключевым преимуществом приспособления является возможность запитывания множества электроприборов, которые делают продолжительную езду комфортной и безопасной.

Электрическая цепь прикуривателя

Если в вашем автомобиле нет прикуривателя или он сломался, то обращаться к автослесарю необязательно. Достаточно понять, как работает электрическая цепь.

Итак, плюс в прикуривателе – это сама ручка кнопка. При нажатии на нее происходит замыкание цепи, а спираль начинает нагреваться. Если же говорить о том, где минус в прикуривателе, то тут тоже нет ничего сложного – это боковые стенки самого металлического цилиндра.

Зная этот параметр, вы без труда сможете монтировать и исправить поврежденный прикуриватель в автомобиль. Для этого:

Скрутите гайку на тыльной стороне прибора.
Разберите прикуриватель.
Найдите в его нижней части полупроводниковую пластину и удалите ее, если она стала причиной поломки.
Спилите на корпусе прибора выступ.
Соберите прикуриватель.
Зачистите провода для подключения устройства (на 7 мм), также необходимо обжать на них клеммы.
Уберите центральную консоль в автомобиле и отсоедините подсветку.
Извлеките блок.
Подключите провода при помощи специальных соединительных клипс. Первый провод (бело-коричневый) необходимо провести к проводу от подсветки. Два оставшихся провода (желтый и черный) подсоедините к проводам прикуривателя.
Протяните провода вниз и подсоедините их к разъему от прикуривателя.
Установите прикуриватель на место.
Установите подсветку.

Как улучшить прикуриватель?

Исходя из выше сказанного, опытные автомеханики категорически не советуют подключать в разъем автомобиля различные компрессоры и зарядные устройства для телефонов и ноутбуков. Наиболее безопасными устройствами считаются сами прикуриватели и различные переносные осветительные приборы. Для всех остальных случаев необходимо присоединение приборов непосредственно к аккумулятору автомобиля. Для этого используются провода типа «крокодилы» и присоединяются к контактам прибора.

Те же самые выводы можно сделать от проводов прикуривателя, который снимается, а его провода обрезаются. Постарайтесь не перепутать полярность проводов. Средний провод от прикуривателя – это «плюс» (имеет красный цвет), а боковой провод – это «минус». Желтый провод, расположенный над прикуривателем отвечает за подсветку разъема в темное время суток. К концам двух проводов присоединяют дополнительные провода с «крокодилами». Места соединений проводов должны быть обязательно заизолированными, чтобы исключить возможность возникновения коротких замыканий.

Приведенный выше способ не самый удобный, поэтому те, кто часто пользуется мощными электроприборами в автомобиле, могут воспользоваться другим, более сложным, но удобным методом переоборудования разъема. Для этого все провода, имеющие отношение к прикуривателю отсоединяются и вытаскиваются, а на их место устанавливаются более толстые аналоги. Кроме того, можно сделать дополнительный разъем, который вы можете разместить почти где угодно. Единственное отличие такого прикуривателя будет то, что он подключается непосредственно к аккумулятору и в разрыве имеет предохранитель, рассчитанный на ток 20 Ампер.

Еще раз напомним, что размещать такой прикуриватель можно в любой части салона, однако у данного пункта есть свои ограничения. Не допускается соприкосновение активных металлических частей разъема с другими проводами система электрооборудования автомобиля. Проще говоря, касание других проводов корпуса – запрещено. Данный запрет связан с тем, что при использовании прикуривателя, его корпус нагревается и в некоторых случаях может достигать достаточно больших температур. Провод, который касался в этот момент корпуса, может оказаться «плюсом» другого устройства и под воздействием большой температуры потеряет свою изоляцию. Это, обычно, тоже становится причиной замыкания.

Второй аспект касается размещения по отношению к водителю. Если вы, будучи часто за рулем, постоянно используете прикуриватель, неважно для каких целей, старайтесь разметить его таким образом, чтобы его применение не отвлекало вас от управления автомобилем. Прикуриватель должен быть установлен так, чтобы водитель мог во время движения воспользоваться им одной рукой. При этом, должно совершаться минимум движений, особенно наклонов водителя к торпеде автомобиля. Наиболее удачное размещение прикуривателя – это верхняя средняя часть торпеды.

Гнездо прикуривателя где плюс и минус

Дата публикации: 26 июня 2016 .
Категория: Автотехника.

К сожалению, несмотря на появление всевозможных тройников для прикуривателя, центральный элемент остается только один, и он обладает рядом преимуществ и недостатков, которые стоит учитывать при эксплуатации этого полезного устройства.

Преимущества и недостатки автомобильных прикуривателей

Электрическая цепь прикуривателя

Скрутите гайку на тыльной стороне прибора.
Разберите прикуриватель.
Найдите в его нижней части полупроводниковую пластину и удалите ее, если она стала причиной поломки.
Спилите на корпусе прибора выступ.

Соберите прикуриватель.
Зачистите провода для подключения устройства (на 7 мм), также необходимо обжать на них клеммы.
Уберите центральную консоль в автомобиле и отсоедините подсветку.
Извлеките блок.
Подключите провода при помощи специальных соединительных клипс. Первый провод (бело-коричневый) необходимо провести к проводу от подсветки. Два оставшихся провода (желтый и черный) подсоедините к проводам прикуривателя.
Протяните провода вниз и подсоедините их к разъему от прикуривателя.
Установите прикуриватель на место.
Установите подсветку.

В заключении

Как видите, вы можете самостоятельно «реанимировать» прикуриватель. Плюс, минус в этом процессе играют большую роль, поэтому перед работой лучше несколько раз все проверьте. Лучше всего обратиться к инструкции и рекомендациям производителя.

Содержание

Описание [ править | править код ]

Прикуриватель обычно представляет собой металлическую спираль в пластиковом корпусе (вставку), вставляемую в специальное гнездо в салоне автомобиля. При включении (нажатии на вставку) прикуриватель подключается к бортовой электросети автомобиля и удерживается в этом положении с помощью специальных биметаллических пластин, вследствие чего возникает эффект нагревания проводника (спирали накаливания) при протекании через него электрического тока (тепловое действие тока). После достижения определённой температуры (как правило, после нагревания спирали докрасна) биметаллические пластины расходятся и вставка прикуривателя автоматически (под действием находящейся в ней пружины) возвращается в исходное отключённое состояние, подавая этим сигнал о готовности к работе.

Прикуривание осуществляется путём прикосновения кончика сигареты к раскалённой спирали.

Как правило, в прикуривателе существует предохранительное устройство от перегрева и возгорания в случае заклинивания вставки в гнезде прикуривателя (что может случиться, например, при деформации удерживающих биметаллических пластин, вследствие попытки подключения в гнездо стороннего оборудования, хотя обычно происходит обратный эффект — вставка перестаёт фиксироваться в гнезде). Простейшее такое устройство представляет собой легкоплавкую металлическую шайбу, расплавляясь под действием повышенной температуры, она перемыкает накоротко питание прикуривателя, в результате чего перегорает предохранитель в блоке предохранителей, а прикуриватель обесточивается. Однако подобная неисправность иногда инициировала попытку замены предохранителя на более мощный, или установку перемычки — «жучка», что, в свою очередь, приводило к оплавлению проводки прикуривателя. Чтобы это исключить, в некоторых прикуривателях был конструктивно заложен предохранитель в самом гнезде.

В случае расплавления шайбы, или перегорания предохранителя в гнезде, прикуриватель подлежал замене. В последнее время стал широко применяться тепловой многоразовый биметаллический предохранитель в гнезде прикуривателя, который при перегреве перемыкает контакты питания и приводит к перегоранию предохранителя в блоке предохранителей, но после остывания вновь эти контакты размыкает. Стоит заметить, что такой перегрев может возникнуть также при плохом контакте в гнезде с вилкой от стороннего оборудования, если это оборудование подключено продолжительное время и (или) потребляет повышенную мощность.

Гнездо [ править | править код ]

Номинальное напряжение питания прикуривателя в современных автомобилях — 12 вольт. «Плюс» подается на центральный контакт гнезда прикуривателя и прижимные биметаллические лапки штекера, а передаётся на внешнюю сторону спирали вставки прикуривателя (с биметаллических пластин), или на «жало» штекера подключаемых устройств (с центрального контакта).

«Масса» («минус») — с цоколя гнезда на цоколь вставки, или боковые контакты нештатного штекера. Советские гнёзда прикуривателей имели большую глубину, нежели иностранные, поэтому современные (короткие) штекеры не доходили до центрального контакта и подключаемое устройство не работало.

История [ править | править код ]

В 1920-е годы на машинах начал появляться электроприкуриватель. Головка прикуривателя соединялась с катушкой провода, цепь замыкалась при вытаскивании головки из гнезда.

Примерно в то же время был запатентован беспроводной прикуриватель современной конструкции [1] [2] . Впрочем, устройство начало появляться на машинах только в 1950-е годы.

Сейчас разъём прикуривателя широко применяется для подключения к электросети автомобиля различных других устройств (миниатюрных электрочайников, переносных осветительных ламп, зарядных устройств для мобильного телефона или ноутбука, автомобильного пылесоса, компрессора для подкачки шин, переносного холодильника, FM-трансмиттера, и т.

д.)

В настоящее время для подключения дополнительных устройств на многих автомобилях существует специальное гнездо (или даже несколько гнёзд в разных местах автомобиля, например, возле прикуривателя и в багажнике).

Недостатки [ править | править код ]

Прикуриватель нельзя назвать достаточно надёжным электрическим соединением. Сама конструкция его не предусматривала длительной и надёжной коммутации больших токов. Надежность фиксации вилки потребителя в гнезде прикуривателя может быть обеспечена увеличенным числом прижимных лапок, но пока что не существует единообразного стандарта на такое соединение. На практике в нештатных вилках присутствует только подпружиненный центральный контакт и две прижимные лапки массы. В гнезде же площадка центрального контакта может быть расположена глубоко, а может и близко. Пазы для прижимных лапок (даже при их наличии) могут быть расположены не там, где они располагаются на вилке. Сечение самих контактов недостаточно для коммутации больших токов.

Из-за различных вибраций и толчков во время езды теряется надёжный контакт вилки и гнезда прикуривателя, соединение искрит, не исключена вероятность короткого замыкания. Кроме того, в современном автомобиле применяются одновременно большое число подключаемых устройств: навигаторы, видеорегистраторы, зарядные устройства для малогабаритных аккумуляторов, телевизоры, рации. С этой целью применяются различные тройники и разветвители, которые сами по себе не могут добавить надёжности. Невозможность резкого перехода на соединение с большей надёжностью объясняется тем, что прикуриватель в том виде, в каком он есть сейчас, является стандартом де-факто в автомобилях и безотказная его работа может гарантироваться лишь при пользовании им по прямому назначению — для разогрева спирали вставки.

Если раньше автомобильный прикуриватель (АП) использовался только по своему прямому назначению, то в последнее время появилось много девайсов, которые можно через него подключать к бортовой сети. В статье рассматривается автомобильный прикуриватель: где плюс и минус, достоинства и недостатки.

Преимущества и недостатки автоприкуривателей

Как только появился прикуриватель в автомобиле, он остается неотъемлемой частью оборудования.

Электрическая цепь устройства

Для поиска плюса и минуса можно воспользоваться мультиметром.

Фотогалерея «Прикуриватель и его схемы»

Зная полярность устройства, отремонтировать автоприкуриватель будет несложно.

Для этого нужно выполнить следующие действия:

С тыльной стороны АП откручиваем гайку.
Далее разбираем прибор.
Внизу устройства находится полупроводниковая пластина. Она может быть причиной неисправности. В этом случае ее нужно извлечь.
На корпусе нужно с помощью напильника спилить выступ.
Теперь устройство необходимо собрать.
Далее следует зачистить провода не 7 мм, чтобы затем их подключить. Кроме того, на них нужно отжать клеммы.
В салоне необходимо демонтировать центральную консоль и отключить подсветку.
Достаем блок и подсоединяем провода с помощью специальных клипс. Провод бело-коричневого цвета соединяем с проводом от подсветки. Осталось провода желтого и черного цвета подключить к проводам АП.
Затем провода прокладываются вниз и подсоединяются к штекеру от автоприкуривателя.
Далее прикуриватель возвращается на место, и подключается подсветка.

Заключение

Видео «Замена автоприкуривателя»

В этом ролике демонстрируется, как заменить АП без разборки тоннеля (автор видео — В деревню!).

«>

Штекер прикуривателя плюс минус

Дата публикации: 26 июня 2016 .
Категория: Автотехника.

Преимущества и недостатки автомобильных прикуривателей

Электрическая цепь прикуривателя

Скрутите гайку на тыльной стороне прибора.
Разберите прикуриватель.
Найдите в его нижней части полупроводниковую пластину и удалите ее, если она стала причиной поломки.
Спилите на корпусе прибора выступ.
Соберите прикуриватель.
Зачистите провода для подключения устройства (на 7 мм), также необходимо обжать на них клеммы.
Уберите центральную консоль в автомобиле и отсоедините подсветку.
Извлеките блок.
Подключите провода при помощи специальных соединительных клипс. Первый провод (бело-коричневый) необходимо провести к проводу от подсветки. Два оставшихся провода (желтый и черный) подсоедините к проводам прикуривателя.
Протяните провода вниз и подсоедините их к разъему от прикуривателя.
Установите прикуриватель на место.
Установите подсветку.

В заключении

Это автомобильное устройство используют даже некурящие владельцы авто. Ведь девайс обладает отменным функционалом, выходящим далеко за рамки своего названия.

В гнездо прикуривателя можно подключить следующие приборы:

зарядку для телефона, планшета или другого электронного девайса;
компрессор для накачки колес;
навигационный комплекс;
видеорегистратор;
розетка под 12 вольт.

Однако со временем прикуриватель может выйти из строя или потребуется его ремонт. При подключении новой запчасти необходимо соблюдать полярность проводов, знать где плюс, а где минус. В статье представлена информация и инструкция по замене или ремонту элемента.

Плюсы или минусы нескольких прикуривателей

Невозможность подключения нескольких устройств к прикуривателю.
Слабые контакты. Со временем из-за возраста или частой езды по разбитым дорогам могут разболтаться усики самого прикуривателя. Это нарушает работу устройства и чревато выходом его из строя.
К минусам надо отнести внешний вид старого прикуривателя, который гораздо хуже. Лампочка светит не так ярко или часто перегорает.

Зато у такой модификации прикуривателя есть ряд плюсов.

Надежные контакты. Европрикуриватель хорошо держится в гнезде, а фиксирующая гайка не откручивается.
Плюс – внешний вид, лампа подсветки симпатичнее.
Современный автомобильный прикуриватель позволяет подключать несколько приборов одновременно.

Поэтому при покупке устройства для машины лучше выбрать второй вариант.

Полярность прикуривателя автомобиля

Порой элемент выходит из строя. Частые неисправности следующие.

Перегоревший предохранитель. На электрическую цепь установлен специальный защитный элемент, рассчитанный на силу току 10 Ампер. При возникновении неисправностей или короткого замыкания он перегорает, чтобы сохранить прикуриватель, провода и приборы рабочими. Данный элемент отвечает еще за несколько устройств. Если не работает прикуриватель вместе с часами, то следует добраться до монтажного блока и заменить предохранитель.
Окислившиеся контакты. Со временем или от подключения мощных устройств к прикуривателю (типа компрессора или автозарядки), металлические разъемы могут окислиться. Перед заменой желательно вынуть патрон и осмотреть усики на предмет появления окислов. При наличии таких моментов следует очистить их и подогнуть для лучшего соединения. Перед проведением процедуры рекомендовано снять минусовую клемму с АКБ автомобиля. Это исключит короткое замыкание. Нужно знать, где плюс и минус.
Отработанный элемент накаливания автоприкуривателя. Нихромовая спираль, находящаяся внутри патрона, тоже может перегореть. Это повлечет за собой установку нового прикуривателя.
Короткое замыкание или обрыв проводки. Кабеля могут перетереться или оплавиться в результате «коротыша». Определить такую неисправность автоприкуривателя можно мультитестером. Необходимо проверить целостность проводов.

Правильное подключение прикуривателя

крестовая/минусовая отвертка;
паяльная лампа с припоем;
соединительные клеммы для плюса и минуса.

Ремонт осуществляется следующим образом.

Демонтируем автоприкуриватель. В каждом автомобиле он снимается по-разному. Иногда требуется просто поддеть патрон, а иногда приходится снимать облицовку центрального тоннеля.
Разбираем автоприкуриватель. Находим полупроводниковую пластину в нижней части. Именно она зачастую становится причиной поломки. Удаляем ее.
Спиливаем выступ на внешнем корпусе.
Собираем автоприкуриватель в порядке обратном разборке.
Зачищаем провода подключения как минимум по 5 мм.
Подключаем провода автомобильного прикуривателя, соблюдая полярность, где плюс, а где минус. Можно воспользоваться паяльной лампой или специальным клемником и зажимами.
Демонтируем центральную консоль для обратного подключения.
Отсоединяем блок подсветки.
Протягиваем провода, а затем подсоединяем их к разъему автоприкуривателя.
Осуществляем процесс сборки в обратной последовательности.

Информация по распиновке и распайке

Устройство прикуривателя можно увидеть на фото. На конце детали находится клемма контакта. Внутри имеются специальные держатели, нагревательный элемент и чашка. Присутствуют лапки разъемов и возвратная пружина. А для безопасности от ожогов имеется специальный изолятор. Все это защищает пластиковый корпус.

Подробная схема по распиновке и распайке проводов прикуривателя представлена в видео.

Схема подключения штекера прикуривателя

Перед установкой новой детали надо разобраться с полярностью. Понять, где плюс, а где находится минус у прикуривателя, можно по фото.

На устройство идут три различных провода.

Красный уходит в аккумулятор и отвечает за дополнительные устройства типа часы.
Желтый, центральный, также идет к батарее. Это лампочка подсветки гнезда.
Черный боковой – минус, масса. Находится на корпусе детали.

Когда требуется замена прибора, то подключаться следует по схеме, что показана на фото.

Где находится предохранитель прикуривателя

Замена предохранителя прикуривателя

Установка второго автоприкуривателя

Второй способ сложнее, но надежнее. Процедура осуществляется следующим образом.

Выбираем подходящее место для дополнительного девайса.
Приобретаем новую запчасть. Черный провод – масса, которую монтируем под болт на кузове. Красный – плюс, уходит на аккумулятор, а желтый отвечает за подсветку устройства.
Прорезаем отверстие подходящего диаметра.
Устанавливаем новую запчасть.
Подсоединяем все провода, помня о том, где в прикуривателе находится плюс, а где минус.
Убираем мусор и производим финальную сборку. Теперь в распоряжении владельца два гнезда.

Летом к бортовой сети автомобилей их владельцы подключают обычно только зарядки для смартфонов и видеорегистраторы, потребляющие символический ток. А вот осенью и зимой в прикуриватели втыкают накидки-«попогрейки», выносные тепловентиляторы, электрические кружки, термоскребки для стекол и прочие автомобильные нагревательные гаджеты. Все это барахло, как правило, запитывается одновременно через разветвители прикуривателей, имеющие от двух до пяти гнезд, в результате чего многие автовладельцы сталкиваются с проблемами. И ладно бы, где-то отошёл контакт или оплавился штекер, но ведь можно и сжечь свой автомобиль… Как этого не сделать?

Кто виноват?

Ф изика и электротехника однозначно заявляют: для того, чтобы передавать большие токи по разъемным соединениям, разъемы должны иметь существенную площадь контакта, низкое собственное сопротивление и быть достаточно тугими. Чтобы понять суть процессов, происходящих в гнезде автомобильного прикуривателя и соответствующем штекере 12-вольтового гаджета, разберем штекер и взглянем на его потроха.

Разъем прикуривателя – двухконтактный. Минус – «ушки» на корпусе, плюс – центральный штекер. К минусу никогда вопросов не было – пружинящие боковинки штекера обычно очень туго входят в гнездо, и этот контакт спокойно выдерживает ток, который позволяет пропустить стоящий во «фьюз-боксе» штатный предохранитель, на котором висит цепь прикуривателя. А вот плюсовой контакт – парень ненадежный…

Во-первых, площадь контакта наконечника штекера с ответной частью гнезда недостаточна для токов выше 3-5 ампер. Контактная часть «плюса» в разветвителях прикуривателя встречается в двух вариантах: в форме кольцевой «заклепки», а-ля фурнитурный люверс как на сумках или кроссовках, или в виде простого плоского металлического донышка. При выборе эти две разновидности отчетливо видны, если взять разветвитель в руки. Какой вариант лучше? Как ни странно – никакой.

Дело в том, что плюсовые «носики» штекеров прикуривателей тоже встречаются разной формы. Бывают закругленные, а бывают почти плоские. Очевидно, что качество контакта будет выше, если «заклепка» совпадет с полукруглым «носиком», а плоское дно – с плоским «носиком». Но едва ли кто-то станет подбирать тип штекера на гаджете под тип своего разветвителя – такие “заморочки” переходят за грань разумного.

Во-вторых, внутри штекера прикуривателя плюсовой потенциал проходит на пути к нагрузке как минимум три последовательных не слишком надежных контакта, основанных лишь на усилии пружинки: «наконечник-пружинка», «пружинка-предохранитель», «предохранитель-пластина» (та, к которой уже припаян провод). Контакт, обеспечиваемый лишь прижимом плоскостей друг к другу, малонадежен, и при любых перекосах его площадь уменьшается, вызывая локальный нагрев.

Участие пружинки в передаче тока – и вовсе беда, поскольку она представляет собой с электротехнической точки зрения включенный в цепь отрезок стальной проволоки длиной сантиметров десять. Это участок повышенного сопротивления и падения напряжения в мощной цепи, а значит – источник разогрева и потенциально плохого контакта. Порой пружинки в штекерах разогреваются до потери упругости – прижим ее ослабевает, и начинается нагрев в ухудшившемся контакте в предохранителе. В итоге происходит размягчение пластмассы корпуса штекера, а иногда и самого разветвителя.

Что делать?

Увы, нужно признать, что прикуриватель не предназначен для длительного питания мощных потребителей. Разветвитель, питающий несколько многоамперных нагрузок, работает в тяжелом и потенциально опасном режиме. Можно ли как-то гарантированно обеспечить надежную работу мощных гаджетов в машине через разветвитель? Увы, наибольшую надежность можно получить лишь в случае подключения единственного потребителя в 12-вольтовое гнездо без всяких разветвителей. Если же без использования «тройника» не обойтись, уменьшить риск возникновения проблем можно, но лишь отчасти и с изрядной возней, которая не всякому придется по душе.

Дело в том, что если к разветвителю прикуривателя подключить, скажем, пару мощных «емель», термокружку и планшет, ток через каждый из штекеров будет хотя и высоким, но в целом условно терпимым. А вот суммарный ток, проходящий через собственный штекер разветвителя, может составить ампер пятнадцать. Это уже избыточно большой ток, и редкий штекер «переваривает» его благополучно в течение продолжительного времени. Поэтому если и затеваться с «тюнингом», то немного доработать придётся именно штекер разветвителя.

Идея состоит в том, чтобы исключить из штекера многочисленные ненадежные контакты, основанные лишь на упругости пружины. Также придется удалить предохранитель. Это не скажется на безопасности, поскольку индивидуальные предохранители остаются в штекерах гаджетов, подключаемых к разветвителю, а также цепь прикуривателя защищает штатный общий предохранитель во «фьюз-боксе» автомобиля.

Для доработки штекер нужно разобрать, предохранитель вытащить, а пружинку заменить на более длинную. «Носик» и плоский контакт надо залудить и соединить друг с другом отрезком многожильного провода с помощью паяльника. Именно по такому принципу сделаны графитовые щетки любого электродвигателя — провод проходит через пружинку, становясь «байпасом» для тока, на котором не возникает падения напряжения и нагрева. А пружина выполняет лишь роль поджима контакта, а не проводника.

Метод вполне эффективный, но вот стоит ли так заморачиваться – вопрос спорный. Возможно, проще предупредить перегрузку разветвителя, используя его лишь для питания маломощных гаджетов, а мощные потребители типа обогрева сиденья втыкать в прикуриватель напрямую и поочередно.

Не сгори на работе: как подключить к прикуривателю несколько гаджетов?

Кто виноват?

Физика и электротехника однозначно заявляют: для того, чтобы передавать большие токи по разъемным соединениям, разъемы должны иметь существенную площадь контакта, низкое собственное сопротивление и быть достаточно тугими. Чтобы понять суть процессов, происходящих в гнезде автомобильного прикуривателя и соответствующем штекере 12-вольтового гаджета, разберем штекер и взглянем на его потроха.

Что делать?

Опрос

Сколько гаджетов подключено к вашему прикуривателю?

Всего голосов:

Не работает, Как подключить, Схема подключения

Для многих автолюбителей прикуриватель является необходимым устройством, ведь прикуриватель в машине нужен не только в качестве зажигалки — помимо использования его в этих целях именно через гнездо прикуривателя подключают к электропитанию портативный автомобильный холодильник, компрессор, телевизор, дорожную бритву или кофеварку, зарядное устройство мобильного телефона. В случае поломки прикуривателя его нужно разбирать и ремонтировать. Если же прикуриватель полностью выходит из строя, требуется его замена. Поговорим о том, как поменять прикуриватель.

Оглавление

Не работает
Как подключить
Схема подключения
Подсветка

Не работает

Вам понадобятся:
отвертки;
паяльник;
пинцет;
хлопчатобумажные перчатки.
Инструкция по ремонту:
Откройте капот, а затем снимите минусовую клемму с аккумулятора. Это обесточит машину и заметно снизит риск возникновения короткого замыкания.
Затем максимально отодвиньте кресло водителя, чтобы получить доступ к прикуривателю, расположенному чаще всего на центральной консоли.
Теперь возьмите яркий фонарик и осмотрите внутреннюю часть вашего прикуривателя. Там не должны находиться какие-либо посторонние осколки и предметы. Если они все же есть, необходимо аккуратно удалить их с помощью пинцета с прорезиненными концами либо 2 спичек.
Проверьте предохранитель, ответственный за работу прикуривателя. В случае замыкания по причине подключенного в прикуриватель прибора предохранитель перегорает, а ток не подается. Чтобы возобновить его подачу, необходимо установить новый работающий предохранитель. Здесь должна помочь книга по эксплуатации, в которой будет написано, какой именно предохранитель необходимо заменить. Кроме того, таблицу всех предохранителей можно найти на тыльном боку блока предохранителей.
Если вышеперечисленные способы бесполезны и прикуриватель не работает, демонтируйте его из гнезда. Для этого аккуратно потяните за металлический ободок плоскогубцами. Причем под зубья плоскогубцев необходимо подложить тряпочку, чтобы на ободке не оставались следы.
Постарайтесь вытащить прикуриватель из гнезда. Если корпус поддается туго, попробуйте тянуть за каждую его сторону поочередно. Однако не дергайте сильно, чтобы провода не порвались.
Осмотрите вынутый прикуриватель. Стоит обратить внимание на наличие нагара темного цвета. Также проверьте надежность спайки и целостность изоляции проводов. Распаявшийся провод часто бывает причиной отсутствия тока в автомобильном прикуривателе. Затем аккуратно припаяйте данный провод на место.
Поставьте новую головку прикуривателя, если ток есть, а спираль холодная. Из-за частого использования нагревающий элемент достаточно быстро сгорает. Всегда покупайте головку, предназначенную именно для вашего прикуривателя.

Как подключить

Лучше всего сделать независимые от прикуривателя источники 5 v на каждый дополнительный прибор и запитать их от цепи зажигания (после замка зажигания) . Тогда и регистратор, и навигатор будут подключены только при работающем двигателе (для регистратора — это вдвойне благо, у него есть функция автоматического включения-выключения при наличии внешнего питания)

Схема подключения

Существуют небольшие различия в зависимости от того, какая модель центральной консоли установлена в автомобиле.
Если произведена замена и у вас стоит «пятерочная консоль», схема подключения следующая:
Цвет питания сине – красный, парный, цвет же минусовой «массы» — парный, черный с белым. Масса закреплена возле релюшки зажигания. Одна ветвь запитывает свет в «бардачке».
Родная консоль (центральная) ВАЗ 2107, принцип подключения таков:
«масса» — имеет черный цвет, провода, идущие на освещение – белого цвета, их два. Схема предусматривает, что один провод выполняет подсветку панели.
Провод силового питания – синий с красным, парный, одна часть подходит и запитывает бортовые часы.
Также важно знать, что кроме проводов, схема содержит:
Сам прикуриватель;
Предохранитель, рассчитанный на 10 ампер с маркировкой F 6, который находится в монтажном блоке.

Подсветка

Замену лампочки производите при заглушенном двигателе и отключенном аккумуляторе.
Снимите пластмассовую панель, расположенную под торпедой. Помимо прикуривателя, на ней крепятся кнопка включения аварийной сигнализации и выключатели освещения и вентилятора. Для этого сбоку подденьте консоль отверткой и аккуратно вдавите удерживающий ее фиксатор.
Маркером пометьте провода, подходящие к прикуривателю, или зарисуйте схему их подключения.
Отсоедините провода.
Корпус прикуривателя удерживает большая гайка – отверните ее.
Извлеките из корпуса прикуривателя патрон с гнездом.
На корпусе прикуривателя крепится корпус лампы – отсоедините его, отжав для этого удерживающие его защелки.
Отверткой слегка разожмите корпус лампы.
Достаньте из него патрон вместе со вставленной в него лампой.
Замените лампу и соберите прикуриватель в обратном порядке
Если же замена лампы и предохранителя не помогла, то для того чтобы восстановить нормальную работу прикуривателя, необходимо менять его полностью.

Как прикуриватели превратились в розетки для аксессуаров 12 В

Розетка на 12 В, также известная как автомобильный прикуриватель или вспомогательная розетка на 12 В, является основным методом подачи питания на портативную электронику в автомобилях, грузовиках, транспортных средствах для отдыха, лодках и в некоторых других контекстах. Хотя эти розетки изначально предназначались для подогрева прикуривателей, они быстро приобрели популярность как де-факто автомобильные электрические розетки.

Сегодня можно запитать что угодно, от ультрасовременного телефона или планшета до компрессора для шин с той же розеткой, которая когда-то использовалась только в качестве автомобильного прикуривателя.

Некоторые автомобили поставляются с несколькими розетками, специально предназначенными для питания нескольких дополнительных устройств, хотя редко бывает, чтобы несколько розеток могли подключаться к прикуривателю.

Соответственно, спецификации для этих розеток, содержащиеся в ANSI / SAE J563, включают два варианта: один работает с зажигалками, а другой — нет. Если вы когда-либо пытались вставить прикуриватель в гнездо прикуривателя, но он сразу же выпал обратно, вот почему.

История создания автомобильных аксессуаров

Когда первые автомобили появились в продаже, идеи автомобильной электрической системы еще не существовало. Фактически, первые автомобили даже не имели никаких электрических систем. У этих автомобилей были двигатели, в которых для создания искры использовался магнето, точно так же, как и в вашей газонокосилке сегодня, поэтому аккумулятор не требовался. Когда вообще было включено освещение, оно было от газовой или керосиновой лампы, поэтому и там не требовалось никакой электрической системы.

Когда наконец появились автомобильные электрические системы, они использовали генераторы постоянного тока. Эти генераторы, в отличие от современных генераторов, не требовали ввода напряжения для работы. Они были с ременным приводом, как и современные генераторы переменного тока, и обеспечивали необходимую мощность постоянного тока для работы аксессуаров, таких как фонари.

Следующим нововведением было добавление свинцово-кислотных аккумуляторов для хранения электроэнергии и обеспечения ее источника, когда двигатель не работает. С этим дополнением внезапно стало возможным добавлять другие аксессуары, которые мы считаем само собой разумеющимися сегодня, например, электрические стартеры.

Хотя ранние электрические системы, которые включали в себя как генератор постоянного тока, так и свинцово-кислотную батарею, технически делали электрические аксессуары возможными, широко изменяющееся напряжение, создаваемое этими генераторами, создавало проблемы. Для регулирования напряжения использовались механические устройства, но современные автомобильные электрические системы не появились до появления генераторов переменного тока.

В отличие от генераторов, генераторы, используемые в современных легковых и грузовых автомобилях, вырабатывают переменный ток, который преобразуется в постоянный ток для зарядки аккумулятора и обеспечения дополнительного питания.Хотя этот тип электрической системы по-прежнему не обеспечивает полностью однородное напряжение, выходное напряжение остается относительно стабильным независимо от того, насколько быстро вращается генератор, что было ключевым фактором в превращении автомобильного прикуривателя в де-факто источник постоянного тока. торговая точка.

Дымящийся пистолет

Хотя люди питали вспомогательные устройства своими автомобильными электрическими системами с тех пор, как были впервые изобретены автомобильные электросистемы, аксессуары приходилось подключать вручную.Автомобильная электрическая розетка на 12 В возникла почти случайно, так как изначально использовалась совершенно иная цель.

Том Блаха / Creative Commons / CC BY-SA 3.0
Зажигалки, а также фонари и радиоприемники были одними из первых аксессуаров, в которых использовались преимущества ранних автомобильных электрических систем, и они начали появляться в качестве OEM-опций примерно к 1925 году.
В этих ранних зажигалках использовалась система «катушка и катушка», но именно так называемый «беспроводной» прикуриватель со временем стал де-факто автомобильной и морской розеткой.
Эти «беспроводные» автомобильные прикуриватели состоят из двух частей: цилиндрической розетки, которая обычно находится в передней части автомобиля, и съемной вилки. Розетка подключена к источнику питания и заземлению, а вилка содержит спиральную биметаллическую полосу.
Когда вилка вставляется в розетку, спиральная полоса замыкает электрическую цепь и впоследствии становится докрасна. Когда вилка вытаскивается из розетки, раскаленную катушку можно использовать для зажигания сигары или сигареты.
Представляем розетку 12 В
Хотя изначально они не предназначались для питания аксессуаров, автомобильные прикуриватели давали возможность, которую нельзя было упустить. Поскольку фактическая более легкая часть была съемной, когда версия с катушкой и катушкой выходила из употребления, сама розетка обеспечивала легкий доступ к источнику питания и заземлению.
Этот легкий доступ к источнику питания и заземлению позволил разработать вилку питания, которую можно было вставлять и извлекать без необходимости постоянного подключения аксессуара к электрической системе автомобиля.
Спецификация ANSI / SAE J563 была разработана для обеспечения совместимости розеток прикуривателя и вилок питания 12 В от разных производителей. Согласно спецификации, цилиндрическая часть розетки 12 В должна быть подключена к минусу батареи, который заземлен в большинстве автомобильных систем, а центральная точка контакта соединена с плюсом батареи.
Приняв стандарт ANSI / SAW, третьи стороны смогли разработать и внедрить широкий спектр устройств, от насосов для шин до фенов, которые были разработаны для получения энергии от розеток прикуривателя.
Проблемы с использованием автомобильной розетки на 12 В
Поскольку автомобильные прикуриватели изначально не предназначались для использования в качестве розеток для аксессуаров, их использование в этом качестве связано с некоторыми проблемами. Соответственно, устройства, предназначенные для использования с розеткой 12 В, должны уметь устранять эти недостатки.
Самая большая проблема при использовании автомобильной розетки прикуривателя в качестве розетки на 12 В — это внутренний диаметр и глубина самой розетки.Поскольку есть некоторые различия в размере этих розеток, которые иногда называют консервными банками, вилки питания 12 В обычно имеют подпружиненные контакты.
Благодаря использованию подпружиненных контактов вместо фиксированных контактов вилки питания на 12 В могут поддерживать электрический контакт в довольно широком диапазоне допусков. Однако это также означает, что вилка этого типа может время от времени терять электрический контакт.
Том Блаха / Creative Commons / CC BY-SA 3.0
Другая проблема с использованием автомобильной розетки на 12 В связана с принципом работы автомобильных электрических систем.Хотя современные генераторы переменного тока способны поддерживать относительно равномерное выходное напряжение, нормальная работа допускает диапазон выходных напряжений.
Имея это в виду, все автомобильные электрические аксессуары должны быть способны работать от примерно 9-14 В постоянного тока. Во многих случаях встроенный преобразователь постоянного тока в постоянный используется для преобразования переменного входного напряжения в постоянное выходное напряжение на лету.
Можно ли заменить автомобильный прикуриватель?
Хотя курение уже не так популярно, как когда-то, автомобильные зажигалки вряд ли куда-нибудь исчезнут в ближайшее время.Некоторые автомобили на протяжении многих лет поставлялись без прикуривателей, а другие поставлялись с дополнительной розеткой с заглушкой вместо зажигалки, но идея отказаться от автомобильного прикуривателя все еще не прижилась.
Проблема в том, что даже если люди не используют автомобильные зажигалки по назначению, слишком много портативных устройств полагаются на эту технологию как на фактический источник питания, чтобы полностью отказаться от нее.
USB может оказаться приемлемой заменой, поскольку многие портативные устройства используют USB для передачи данных и питания.Вполне возможно, что порты USB в конечном итоге вытеснят прикуриватели и розетки для аксессуаров в автомобилях, но просто подключить зарядное устройство USB к прикуривателю автомобиля настолько просто, что производители автомобилей могут не решиться полностью принять такие изменения.
Спасибо, что сообщили нам!
Расскажите, почему!
Другой Недостаточно подробностей Сложно понять
Замена гнезда автомобильного прикуривателя
Эта розетка и вилка прикуривателя подсвечиваются, и вам нужно будет подключить элемент.Перейти к содержанию СКИДКА 15%. $ 100 используйте код: HEAT15 Online, доставка только домой. После того, как гайка оторвется, к прикуривателю должно остаться несколько деталей. Это может не относиться к вашему автомобилю, можно использовать электрооборудование 6 В, 12 В и 24 В, а также может быть указан предохранитель с большей или меньшей силой тока. RoHS. Если прикуриватель прикреплен к вашей ЖК-панели, вам нужно проверить, является ли панель гайкой или замками. Адрес 761 Progress Parkway, La Salle, IL 61301 США. 10,21 $… Заглушка для розетки на 12В в автофургоне.Вы можете использовать прикуриватель с оригинальной розеткой, ТОЛЬКО если она составляет 20 мм. Vivian 12V 120W Разъем питания прикуривателя для автомобиля и мотоцикла. Amazon.in: Купите преобразователь гнезда для автомобильного прикуривателя ARECORD USB A в 12 В онлайн по низкой цене в Индии на Amazon.in. Мы можем найти и поставить вам запчасти для прикуривателя и прикуривателя со скидкой для автомобилей Toyota Noah, независимо от того, где вы живете. Отсоединен или оборван провод. Сменный автомобильный комплект заглушек для прикуривателя для DC-12V Это универсальная модель.Теперь вы знаете несколько причин, чтобы исправить это, если ваш автомобильный прикуриватель работает неправильно. Свяжитесь с нами. Преобразователь адаптера питания 100-240 В для автомобильного прикуривателя axGear AC / DC (0 отзывов) $ 24.99. ☆☆☆☆☆ ☆☆☆☆☆. Индивидуальные аксессуары Разъем для аксессуаров. Гнездо прикуривателя Это гнездо прикуривателя может использоваться для множества применений, от производства до замены деталей. Диаметр винта: 7/8 дюйма. Удалите ослабленные биты с помощью автомобильного пылесоса. 8,55 канадских долларов. Шаг 4: Выньте детали корпуса и прикуриватель.Детали премиум-класса, на которые можно положиться Созданы для восстановления функциональности. Шаг 5: Замените старый прикуриватель на новый. Розничная цена: 12,49 $. Розетка рассчитана на использование 12 вольт до 20 ампер. Сменный автомобильный комплект заглушек для прикуривателя для DC-12V Это универсальная модель. Либо у вас перегорел предохранитель, либо что-то препятствует хорошему контакту розетки с зажигалкой или аксессуарами. Автомобильное зарядное устройство на 3 направления 12 В + розетка USB. Просмотреть связанные части. Зажигалки и аксессуары.Я думал, что это будет просто пластиковое кольцо с крышкой, которая защелкивается, но на самом деле это полтора дюйма длиной втулка с крышкой. Предохранитель в цепи обычно составляет 10 ампер, что в автомобиле с электрикой на 12 В дает максимальную мощность 120 Вт. В магазинах автомобильных аксессуаров сейчас продаются различные полезные и практичные электрические аксессуары, специально разработанные для работы от розетки прикуривателя. Шаг 2: Используя отвертку, удалите… Будьте осторожны, чтобы не потерять! Если вы захотите посмотреть руководство пользователя, вы можете сэкономить на плате, которую они взимают за это, сделав это самостоятельно.Бесплатная доставка, возможен наложенный платеж. Пожалуйста, проверьте нашу фотографию, чтобы узнать точный размер. Премиум-штекер автоматического прикуривателя к адаптеру для быстрого подключения удлинительного кабеля SAE. Независимо от того, где вы находитесь в мире, вы можете носить с собой зарядное устройство, предназначенное для автомобильной розетки прикуривателя, и оно поместится в розетке и будет обеспечивать надежное 12-вольтовое электричество. Существует огромное количество устройств, которые вставляются в розетку на 12 В, что стоит… 14,95 доллара. Гнездо прикуривателя с разъемами, а открывающаяся крышка — никелированная внешняя оболочка гнезда.Зажигалка Halfords Отличная замена неисправным зажигалкам. Зажигалка Halfords имеет встроенный светодиодный индикатор, который загорается при использовании. Еще раз проверьте розетку прикуривателя… Специфичный для автомобиля. Пробка для обрезки сигар. Бесплатная доставка для многих товаров! 1 января 2007 г. CP07769. 10,99 долларов США. Plug and Socket универсален и подходит для многих приложений с напряжением 12 В. Коллекция Car Culture ® / Гнезда для аксессуаров Getty — это не зажигалки. Вы ранее приобрели этот товар. Поскольку вы уже заменяете розетку, я предполагаю, что вы тоже не хотите … Если мощность в норме, проверьте заземление сбоку от розетки прикуривателя.Грязный / неисправный предохранитель. Автомобильный стайлинг Автомобильный разъем для прикуривателя с предохранителем Автоматическая замена Светодиодный красный индикатор Универсальный прикуриватель. Гнездо автомобильного прикуривателя также называют гнездом для прикуривателя, поскольку оно изначально проектировалось как прикуриватель для сигар — отсюда его довольно большой размер (а неотапливаемый центр едва достаточно велик, чтобы зажечь сигарету). электричество — постоянный ток. Это сообщение было отредактировано 14.07 в 15:20. Универсальный автомобильный прикуриватель постоянного тока на 12 В постоянного тока, полный комплект для замены вилки и гнезда.Li Universal 12V 120W Splitter Power Adapter Plug Outlet Parts для… Ознакомьтесь с обзорами, оценками, характеристиками и прочим на Amazon.in ARECORD USB A Male to 12V Car прикуриватель. Вы можете намочить пальцы в жидкости из-за боязни сохранить рост эмблемы Walgreens. 2 разъема USB с общей выходной мощностью 4,8 А, что делает его пригодным для одновременной зарядки практически любых энергоемких USB-устройств, включая 2 планшета. Прикуриватель Halfords с подсветкой может быть установлен там, где предусмотрено пустое отверстие, или с помощью отверстия диаметром 25 мм.Проблема не такая уж серьезная, но, безусловно, неудобная, если оставить ее в ремонте. Но возникает вопрос, почему у вас в машине не работает прикуриватель? Возможные причины могут быть в чем угодно, например, перегорел предохранитель гнезда зажигалки; он потерял питание или из-за присутствия посторонних предметов возникла проблема внутри розетки. Гнездо прикуривателя Nissan Sentra. Идеальная замена неисправным прикуривателям; Требуется отверстие / углубление шириной 28 мм для… 13,72 канадских долларов. Зажигалки Dorman созданы, чтобы гармонировать с эстетическим дизайном вашего интерьера.Гнездо для прикуривателя Nissan Stanza. В пакет включено: 1 x сменный штекер прикуривателя. Он имеет формованное устройство для снятия натяжения на прикрепленных 6-дюймовых подводящих проводах для дополнительной прочности. Черная 12-вольтовая внутренняя сменная вилка элемента прикуривателя. Крышка прикуривателя. 14,95 долларов США. Скорее всего, это предохранитель. ЗАЖИГАЛКА НЕ РАБОТАЕТ В этом видео мы объясним, как замените гнездо прикуривателя или… Если предохранитель прикуривателя рассчитан на 15 ампер, то при потреблении более 15 ампер он перегорит.Идеальные варианты для заказа автомобильной розетки прикуривателя, купив Marlboro с помощью соответствующей функции покупки сигарет в Интернете. Купил у дилера две пластиковые крышки для розетки и зажигалки. Этот список предназначен для одной розетки для принадлежностей или горячей зажигалки. обычно есть схема того, что все предохранители находятся внутри панели предохранителей. Сбоку от него п. Е. Д. Прикуриватель устанавливается практически в каждом автомобиле, а также служит источником питания для зарядных устройств для телефонов и других компаний.2.Подходит для большинства автомобилей в качестве прямой замены прикуривателя 3.Профессиональные порты для подключения прикуривателя на заказ, использование защитной кобуры, защита от ржавчины, защита от короткого замыкания, защита от выключения, с предохранителем, безопасный и надежный, водонепроницаемый. Автомобильный прикуриватель используется для зажигания сигареты. Мне нужны подробные инструкции о том, как снять прикуриватель и розетку в моем Tacoma 2006 года выпуска. Удлинитель на 12 В имеет положительный и отрицательный зажимы аккумулятора на одном конце и адаптер для аксессуаров на другом.Замена зажигалки на сломанную или отсутствующую. 4,95 фунтов стерлингов. 6,17 австралийских долларов. 39,95 долларов США. Некоторые адаптеры подключаются к существующему оборудованию, а другие подключаются напрямую к батарее, чтобы обеспечить высокую мощность для внешних электрических устройств. • 1x USB-разъем • Идеально подходит для использования нескольких гаджетов (например, одновременного использования мобильного зарядного устройства и спутниковой навигации) • Позволяет заряжать 4 устройства от одной розетки прикуривателя. Отвертка Филлипс. Номер модели: NG12V-15A-C. Политика возврата: ознакомьтесь с политикой возврата. 24,99 доллара США. Гнезда для прикуривателя — обычные аксессуары, которые можно найти в современных автомобилях и транспортных средствах.Преобразователь 110 В в 12 В Преобразователь переменного тока в постоянный ALITOVE 12 В, 15 А, 180 Вт, адаптер питания с гнездом прикуривателя, 100–240 В переменного тока для автомобильного холодильника Устройство для накачивания шин Мойка высокого давления. Найдено 67 зажигалок. 4. прикуриватель-это высококачественный прикуриватель, легкий. 3A Мотоцикл Многофункциональное гнездо прикуривателя Вольтметр + Гнездо прикуривателя + Двойное… 33,78 $ Автомобильное зарядное устройство Jtron DC 12V 24V Двойное 5V 2.1A USB-гнездо плюс 20A Гнездо для прикуривателя черного цвета 39 долларов.72 гнезда и адаптеры для автомобильного прикуривателя на 12 В. Прикуриватель Halfords с подсветкой. »Автомобильная электроника и GPS» Аксессуары для автомобильной электроники »Адаптеры» Адаптеры для гнезда прикуривателя Размер изображения: Сортировка: наилучшее совпадение. Окончание самых новых предложений. Первое, что вам нужно сделать, это убедиться, что на приборной панели вашего автомобиля есть ЖК-дисплей в центре. Это. В целом, длинный соединитель постоянного тока с кольцевой клеммой 75 дюймов (50 + 25 дюймов). Преобразователь 110 В в 12 В Преобразователь переменного тока в постоянный ALITOVE 12 В, 15 А, 180 Вт, адаптер питания с гнездом прикуривателя, 100–240 В переменного тока для автомобильного холодильника Устройство для накачивания шин Мойка высокого давления.Чтобы дважды проверить совместимость. Если предохранитель перегорел, вы также можете проверить контакты в лигере, что может вызвать короткое замыкание. 4,2 из 5 звезд. С помощью USB-разъемов удобно подключать сотовые телефоны или небольшую электронику для быстрой зарядки, в то время как более крупные устройства на 12 В можно вставлять в более широкие силовые преобразователи типа прикуривателя. 4,7 из 5 звезд. Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на систему быстрого запуска VECTOR easy start lighter по лучшим онлайн-ценам на eBay! Amazon.co.jp: Кабель-преобразователь переменного / постоянного тока, 15 В, 3 А, 45 Вт, порт типа C, совместимость с PD, гнездо прикуривателя, замена автомобильных принадлежностей, использование в доме, домашний адаптер, гнездо прикуривателя, совместимость с автомобильной электросетью Продукция Менее 45 Вт, преобразователь, автомобильные принадлежности, автомобильное зарядное устройство, автомобильный пылесос, автомобильный вентилятор, общая длина 59,1 дюйма (150 см): автомобильная промышленность С помощью зубочистки удалите любую грязь или загрязнения внутри розетки. мне нужно знать шаг за шагом, как удалить старую сгоревшую розетку прикуривателя и заменить ее на новую.Изделие: Мужской удлинитель прикуривателя. Найдите ближайший к вам супермаркет Supercheap Auto | Supercheap Auto — ведущий австралийский розничный продавец автозапчастей, запчастей и аксессуаров, предлагающий различные автомобильные аккумуляторы, воздушные фильтры, охлаждающие жидкости и… Для просмотра этого сайта вы должны включить JavaScript или перейти на браузер с поддержкой JavaScript. Найдите много отличных новых и подержанных опций и получите лучшие предложения на полный комплект автомобильного автомобильного прикуривателя постоянного тока 12 В, полный комплект сменных вилок и розеток по лучшим онлайн-ценам в… Мне нужен адаптер с короткой ВСТАВКОЙ на одном конце и длинной РОЗЕТКОЙ на другой конец.Пять причин неисправности автомобильного прикуривателя при проверке предохранителя включают: Неисправность вилки / зажигалки потребителя энергии. Эти автомобильные электронные аксессуары обеспечивают питание устройств внутри транспортных средств, лодок, жилых автофургонов и внедорожного оборудования. Прочтите обзоры на Custom Accessories Accessory Plug. 2) Сверхмощный медный провод 10 футов / 15A 3) Штекер автомобильного прикуривателя для быстрого отключения по SAE. Набор розеток. Наш широкий ассортимент высококачественных адаптеров обеспечивает подачу электроэнергии в любое время и в любом месте. 4.6 из 5 звезд. Автомобильный преобразователь автомобильного прикуривателя на 12 В Разъем для зарядного устройства Разъем прикуривателя $ 9,99 CANYE CN-106 Разъем для путешествий 3 в 1 Универсальный преобразователь Многофункциональный адаптер… $ 12,99 Водонепроницаемый DC 12V Мотоцикл Автомобильный прикуриватель с вилкой прикуривателя $ 20,99 Если нет питания, проложите провод от Провод питания прикуривателя к проводу питания стереосистемы, таким образом, напрямую подключая питание и беспокоясь о том, чтобы… в блоке предохранителей будут картинки и цифры, напоминающие расположение предохранителей.Гнездо для прикуривателя Nissan Van. Если у вас есть повторяющаяся неисправность, визуальный осмотр л.э.у. Крышка прикуривателя. +. Ratchet. Гнездо для прикуривателя Nissan Quest. Поврежденная розетка. Длина: 1,5 дюйма. КАК ЗАМЕНИТЬ РОЗЕТКУ ДЛЯ СИГАРЕТЫ НА АВТОМОБИЛЕ. Вы можете заряжать свой ноутбук от автомобильного прикуривателя без подключения к зарядному устройству ноутбука. Но вам также понадобится еще одна важная вещь, помимо автомобильного прикуривателя, для зарядки вашего ноутбука — это инвертор. Фактически, инвертор позволит вам вставить в него штырь зарядного устройства для ноутбука.Оптовые цены: 1-4. 39,99 долларов США (2 предложения) К розетке автомобильного прикуривателя в дополнительную розетку Розетка на 12 В, более известная как автомобильный прикуриватель (розетка), является единственным средством обеспечения питания внешних устройств, таких как мобильные телефоны, планшеты и т. Д. Системы GPS-навигации и многие другие. Если диаметр вашей розетки составляет 19 мм, вам придется заменить розетку на ту, которую мы предоставляем. 460. Брукстон. Пошаговое руководство по зарядке ноутбука от автомобильного прикуривателя. Проверьте источник питания. Найдите в автомобиле розетку источника питания или прикуриватель.Набор инструментов для ноутбука: во время поездки нужно помнить о своем наборе инструментов и сумке для ноутбука, в которой должно быть зарядное устройство для ноутбука. Преобразователь постоянного тока в переменный для ноутбука: купите инвертор или адаптер, который может преобразовывать постоянный ток в переменный. … Другие товары … Заглушка для розетки 12v в автомобиле Van. Универсальный автомобильный прикуриватель постоянного тока 12 В, сменный штекер и гнездо, полный комплект. 2.Подходит для большинства автомобилей в качестве прямой замены прикуривателя 3.Профессиональные порты для подключения прикуривателя на заказ, использование защитной кобуры, защита от ржавчины, защита от короткого замыкания, защита от выключения, с предохранителем, безопасный и надежный, водонепроницаемый.Сменный автомобильный комплект заглушек для прикуривателя для DC-12V. НОМЕР КАТА: MP3667. Все детали устойчивы к атмосферным воздействиям и высокого качества. Линия: CA. Наконец, безель можно установить обратно в грузовик. 4. прикуриватель-это высококачественный прикуриватель, легкий. Amazon.co.jp: Преобразователь переменного тока OBEST в постоянный ток, гнездо прикуривателя, замена 12 В 10 А, совместим с автомобильными расходными материалами, преобразователь, преобразователь напряжения на выходе прикуривателя, записывающее устройство привода, для автомобильного холодильника, пылесос, автомобильный телевизор, в помещении: автомобиль И велосипедные товары CAT.НЕТ: MP3667. £ 8.00 Новый. Но не бойтесь, на помощь может прийти скромная розетка 12 В, также известная как гнездо прикуривателя. Посмотреть детали. (2) 2,5 из 5 звезд. 120-ваттный адаптер для прикуривателя HiGoing, оснащенный четырьмя автомобильными зарядными устройствами USB и тремя гнездами для сигарет, в ближайшее время не развалится. Вы ранее приобрели этот товар. Особенности: 1) Подключается непосредственно к гнезду прикуривателя и расширяет ваш источник питания на 12/24 вольт. Номер детали: 25331-3SH0A. ЭКОНОМИЯ $ 13. Мы кратко изложили, что из них есть в этой статье.Адаптеры на 12 В, помогающие обеспечить питание внутренних зарядных устройств и систем спутниковой навигации, быстро стали неотъемлемой частью любого автомобиля. 4,39 фунтов стерлингов. Вот моя проблема — я перегораю предохранитель всякий раз, когда подключаю зарядное устройство сотового телефона к розетке на передней панели. Гнездо для прикуривателя 12 В, Адаптер для прикуривателя, Производитель / поставщик адаптера для прикуривателя в Китае, предлагающий адаптер для гнезда автомобильного прикуривателя 12 В в форме чашки, Заводская поставка Портативный мини-электрический воздушный насос AC230V / 110V 170 Вт для надувного воздушного матраса с электрическим перезаряжаемым воздушным насосом Насос для надувных игрушек-лодок с плотом для бассейна (DC12V и AC 110V… Zone Tech 3-х сторонний разветвитель гнезда для прикуривателя 12В USB-адаптер питания для зарядного устройства.Бесплатная доставка. Купите лучшие зажигалки и аксессуары для вашего автомобиля, и вы можете разместить свой заказ онлайн и бесплатно забрать его в местном отделении автозапчастей O’Reilly. Другое название: розетка в сборе; Розетка, розетка Заменена на: 25331-6CA0A. Если он не работает, значит, ваш прикуриватель неисправен и его необходимо заменить. Длина: 1 м / 3,28 фута. Сверхпрочный красный и черный медный провод 16 AWG, высокая проводимость и огнестойкость прикуриватель… Как и многие другие электрические компоненты вашего автомобиля, прикуриватель имеет предохранитель.Предохранители прикуривателя, как и все автомобильные предохранители, перегорают, когда цепь потребляет больше силы тока, чем рассчитан предохранителем. который светится, когда он вставлен в розетку. Как мне заменить гнездо для дополнительных устройств питания (гнездо прикуривателя) в приборной панели моего CR-V 2004 года выпуска. +. Диаметр винта: 7/8 дюйма. Способы исправить неисправный автомобильный прикуриватель. Lidl в настоящее время производит удлинитель для прикуривателя, который дает вам 3 розетки за 2-99 фунтов стерлингов. Отключение электричества Выключите двигатель автомобиля с помощью ключа зажигания.Гнездо прикуривателя Nissan Pulsar NX. начните с контрольной лампы и проверьте наличие питания в центре гнезда прикуривателя. Прикуриватель Halfords Дополнительная информация. Длина: 1,5 дюйма. Диаметр винта: 7/8 дюйма. Мусор в гнезде. Зажигалка подходит для большинства японских и американских автомобилей, где требуется гнездо прикуривателя или требуется замена блока. Pearl PWN1086 Заглушка адаптера прикуривателя. 151 продано. У меня Maxima 2001 года, и у меня проблемы с розеткой прикуривателя (на самом деле у меня нет варианта прикуривателя — только розетка).
Температура воды в прудах Юэнс, Кнопка Libreelec Gpio, Летние лагеря в Северном Вестчестере, штат Нью-Йорк, Примеры имени пользователя Rumble, Pdfescape Premium Crack, Расстояние от Катры до Банихала, Что из нижеперечисленного верно для займов с фиксированной процентной ставкой?
розетка для прикуривателя — немецкий перевод — Linguee
Отключить автомобиль
[…] зарядное устройство от т h e розетка прикуривателя b e для повторно вы отключите […]
со своего телефона Vertu.
vertu.com
Ziehen Sie das
[…] Ladegert a us dem Zigarettenanznder heraus , bevor Sie […]
die Verbindung zum VertuTelefon trennen.
vertu.com
Подключите зарядное устройство
[…] to the pow er e d розетка для прикуривателя .
vertu.com
Verbinden Sie das Ladegert mit
[…] dem einge sc остановка eten Zigarettenanznder .
vertu.com
Автомобильное зарядное устройство позволяет заряжать аккумулятор телефона Vertu
[…] быстро и безопасно от стандартного автомобиля 12 или 24 В (DC) ic l e розетка прикуривателя .
верт.com
ber das Autoladegert lsst sich der Akku des
[…]
Vertu-Telefons schnell und sicher ber
[…] einen St andar d-Zigarettenanznder ( 12 od er 24 Volt Gleichstrom) im F ahrz eug с грузом .
vertu.com
Эта ошибка может возникать в некоторых транспортных средствах, где приемник запитан, даже если
[…]
зажигание выключено. Ячейки включают
[…] автомобили, где т h e розетка прикуривателя i s p продавались без […]
Автомобиль работает.
smartyre.com
Dieser Fehler kann in gewissen Fahrzeugen auftreten, bei denen die Empfngereinheit unter Spannung bleibt,
[…]
auch wenn die Zndung abgeschaltet wird,
[…] z.B. мы nn der Zigarettenanznder Unt er Spannung is t, we nn d er […]
Мотор НИ чт люфт.
smartyre.com

Инфракрасная тепловизионная камера с высококлейкой резиновой присоской из магнита, соединительным ИК-кабелем, джойстиком и джойстиком
[…]
органы управления, присоска монитора лобового стекла со встроенным шаровым шарниром,
[…] соединительный кабель f o r розетка прикуривателя , v id eo кабель
trotec.de
Wrmebildkamera mit hochhaftendem Magnet-Gummisockel, IR-Verbindungskabel, Joystick-Steuereinheit, Display und
[…]
Saugnapf-Halterung mit integrierter Gelenkmechanik, Anschlusskabel fr die
[…] Bordspannungss te ckdos e ( Zigarettenanznder ), Videokabel
trotec.de
Автомобильный блок питания Proporta с разъемом USB заряжает любой подходящий * мобильный
[…] устройство от стандартного c a r розетка прикуривателя .
proporta.com
proporta.com
Das Proporta Kfz-Ladegert mit USB Anschluss ldt jedes taugliche *
[…] мобильный G er t v om Zigarettenanznder Ih res Kf z auf.
proporta.de
proporta.de
Подключите s t o розетку прикуривателя w i th 1,9-метровый кабель.
kamasa.se
E r wird mi t ein em 1,9-Meter-Kab el d en Zigarettenanznder ge steckt .
kamasa.se
С предприятиями в США, Европе, на юге
[…]
Америка, Северная Африка и Китай, Casco
[…] Производство ur e s зажигалки , p ow e r розетки , a и an увеличение […]
массив датчиков, используемых для регулирования
[…]
системы климат-контроля и контроля качества воздуха и уровней жидкости.
mummertcompany.com
In Werken in den USA, Europa, Sdameri ka , Nordafrika
[…] u nd Китай f ertig t Casco Zigarettenanznder, Autosteckdosen un d […]
eine zunehmende Vielfalt an
[…]
Sensoren, die zur Regelung von Klimaanlagen und zur berwachung von Luftqualitt und Flssigkeitsstnden genutzt werden.
mummertcompany.com
2.3.2 Кабель питания к
[…] Подсоедините к a прикуриватель o r S стандартный Electr ic a l Розетка
skeye-spsc.de
2.3.2 Powerkabel
[…] zum Anschluss a n ein e Zigarettenanznder- bzw. № rmsteckdose
skeye-spsc.de
В стационарном корпусе находится сетевое питание
[…]
УФ-лампа, мобильный чехол уже включает версию 12В, которая
[…] подключается к th a прикуриватель o r v ehicle p ow e r розетка .
proglass.de
Der Koffer fr den stationren Einsatz enthlt eine UV-Lampe fr 230 V Netzanschluss. Der
[…]
мобильный кофеварка с УФ-лампой с 12 V- Elektronik
[…] z um Anschluss a n den Zigarettenanznder или di e Bordsteckdose.
proglass.de
Зарядный кабель
[…] соединен с t h e прикуривателем o r w с платой p ow e r розетка .
p7287.typo3server.info
p7287.typo3server.info
Das Ladekabel wi rd и den Zigarettenanznder ode r и d , то есть Bordsteckdose […]
angeschlossen.
p7287.typo3server.info
p7287.typo3server.info
Аккумулятор заряжается
[…] через m ai n s розетка u s дюйм ga Зарядное устройство Profoto 2A или от c a r прикуриватель u s g Profoto […]
Зарядное устройство УПА.
profoto.com
Зарядное устройство Der Akku kann mit dem Profoto 2A
[…] ber das Stromne tz или mi t dem Profoto Charger UPA b er den Zigarettenanznder im A ut o geladen werden.
profoto.com
Не подключайте аккумулятор к elec tr i c розетка o r v eh ic l e прикуриватель .
roda-computer.com
Schlieen Sie den
[…] Аккумулятор и и и Steckdose ode r an eine n Zigarettenanznder i m Aut или an.
roda-computer.com
Для универсальной автомобильной установки,
[…]
Базовый приемник может быть
[…] подключен к электросети…] Кабель питания
.
smartyre.com
Das Basisempfangsgert kann mittels des gelieferten
[…] Stromkabels и n ei ne Gertebuchse od er die B uc hs e de s Zigarettenanznders e ingesteckt w erden.
smartyre.com
Внимание: если вы подключили GPS-приемник к
[…] источник питания v ia a прикуриватель , t he n удалить […] Разъем
перед тем, как покинуть автомобиль
[…]
стоит длительное время.
navigon.com
Achtung: Wenn Sie den GPS-Empfnger zur
[…] Stromversorg un g an den Zigarettenanznder ange schl os sen haben, […]
данн зиэн Зи ден Штекер ab,
[…]
bevor Sie das Fahrzeug lngere Zeit abstellen.
navigon.com
S o m e прикуриватель s o ck ets только […]
запитан при включении зажигания автомобиля.
vertu.com
M anc и Zigarettenanznder si nd nu r eingeschaltet, […]
wenn das Fahrzeug luft.
vertu.com
MULTIBASE 2 также может быть подключен напрямую к 12
[…] V Auto bi l e розетка o r t oa 12 V прикуриватель w i -й соединительный […]
кабель WM 99250.
weinmann.de
Mit dem Anschlukabel WM 99250 канн MULTIBASE 2
[…] auch direkt an ei ne 12 V Autosteckdose od er an e inen12 VZigarettenanznder […]
angeschlossen werden.
weinmann.de
Прикуриватель p l ug с разъемом USB […]
для зарядки внутренних аккумуляторов от электрических систем 12 В.
busse-yachtshop.de
Zigarettenanznder S tec ker m it USB […]
Buchse fr die Ladung des internen Akkus ber das 12 Volt Bordnetz.
busse-yachtshop.de
Подключение к источнику питания
[…] автомобильная зарядка осуществляется через t h e прикуриватель j a ck .
skeye-spsc.de
Die Verbindung der
[…] Stromversorgung de r Kfz-H al terung erfolgt ber die Zigarettenanznderbuchse.
skeye-spsc.de
Если вы выполняете обновление системы в своем
[…] автомобиль затем т h e прикуриватель p l ug должен быть […]
постоянно получает электроэнергию от автомобильного аккумулятора.
naviflash.de
Fhren Sie ein Update des Systems im Auto
[…] aus, mus s der Zigarettenanznder kon ti nuierlich […]
mit Stromber die Autobatterie versorgt werden.
naviflash.de
Если вы хотите использовать зарядное устройство в автомобиле, используйте кабель зарядного устройства для сигарет.
[…] сетевого адаптера и вставьте его в розетку t h e прикуриватель .
jet-apolda.de
Sollten sie das Ladegert im Auto
[…]
verwenden wollen, benutzen sie statt dem Netzteil d as
[…] Zigarettenladekabel un d stecken sie es d en Zigarettenanznder .
jet-apolda.de
Электрооборудование soc ke t , прикуриватель B л дюйм d Информация о месте […]
Система, переключатель BLIS, дополнительное оборудование Стояночный тормоз
esd.volvocars.com
S t eckdo se, Zigarettenanznder Bli nd Sp ot Информация […] Система
, BLIS Schalter, wahlfreie Ausrstung Feststellbremse
esd.volvocars.com
Подключите черный (зажим 31 — минус), красный (зажим 30 — устойчивый плюс) и синий кабель
[…]
(зажим 15 — плюс зажигания) к питанию магнитолы (где
[…] требуется через t h e прикуриватель o r t (блок предохранителей).
bury.com
Schlieen Sie das schwarze (Klemme 31 — Minus), das rote (Klemme 30 — Dauerplus) und das blaue Kabel
[…]
(Klemme 15 — Zndungsplus) an die Stromversorgung Ihres
[…] Радио ( gg f. B er Zigarettenanznder od er Si ch erungskasten) и.
bury.com
Осторожно обрежьте тонкую антенну RDS в том месте, где она входит в разъем, который
[…] прикрепляет его к t h e прикуриватель C h ar ger.
alpine.si
Schneiden Sie die RDS-Antenne sorgfltig an dem Punkt durch, wo Sie in das Verbindungsstck,
[…] das Sie mi t dem Zigarettenanznder- Ladeg er t verbindet, […]
bergeht.
alpine.ch
В нем представлено более 100 наименований, начиная с
. […] шариковая pe n , прикуриватель , a sh поднос и солнцезащитный козырек […]
до эксклюзивных и дорогих
[…]
подарка для клиентов — все с логотипом Wiener Stdtische.
vig.com
Die darin angebotenen weit ber 100 Artikel reichen
[…] vom Kug el schre ibe r, Feuerzeug , A sch enbec he r und […]
Sonnenschirm bis hin zu exklusiven und
[…]
hochwertigen Kundengeschenken — все стихи с логотипом Wiener Stdtischen.
vig.com
Продукт является компонентом для включения
[…] в механизм зажигания из a прикуривателя .
eur-lex.europa.eu
Bei der Ware handelt es sich um einen Bauteil, der in den
[…] Zndmechanism us eine s Zigarettenanznders e ingeb au t wird.
eur-lex.europa.eu
Доля, полученная
[…] бумажная промышленность st r y розетка , i nc lu di n g сигарета p a pe r и техническая […]
статьи, оставались стабильными в пересчете на
[…]
, но его доля в общем объеме производства волокна упала с 45% до 34%.
eur-lex.europa.eu
Der Anteil der
[…] Papierindustrie (einsch li eli ch Zigarettenpapier un d Pa pi er fr technische […]
Verwendungszwecke) ist mit 25
[…]
000 Tonnen jhrlich volumenmig zwar stable geblieben, der Anteil dieser Industrie an der Gesamtfasererzeugung ist jedoch von 45% auf 34% zurckgegangen.
eur-lex.europa.eu
706V3 — полностью мобильная установка с
[…] встроенный аккумулятор от автомобиля ic l e розетка для сигарет .
sherlogtrace.cz
706V3 — мобильные телефоны vllig, gert mit integrierter Batterie und
[…] Stromversorg un g aus de r Zigarettensteckdose d es Fahrz eu gs.
sherlogtrace.cz
В зависимости от автомобиля, даже если вы выключите
[…] двигатель, t h e прикуриватель p o we r не […]
выключен, а если оставить включенным
[…]
в течение длительного времени аккумулятор может полностью разрядиться.
alpine.si
Je nach Fahrzeugtyp blei bt der Zigarettenanznder eing es chaltet, […]
selbst wenn Sie den Motor ausschalten, so dass sich die
[…]
Autobatterie vollstndig entladen kann, wenn der Zigarettenanznder fr lngere Zeit eingeschaltet bleibt.
alpine.ch
На автостоянке доступны следующие услуги: общественные туалеты, общественный питьевой фонтанчик, распределитель топлива, заправочная станция с кофе. зона размещения и сувенирный магазин, центр бронирования Consorzio Turistico dell’Area Pisana.
pisaunicaterra.it
Am Parkplatz stehen Ihnen folgende Dienstleistungen zur Verfgung: ffentliche Toiletten, ffentlicher Quellwasserbrunnen, Tankstelle, Servicecenter mit Bar, Tabakladen, Raststtte und Souvenirladen, Booking-Centre des Consorzio Turistico dell’Area dell’Area.
pisaunicaterra.it
Лучшая розетка для прикуривателя (обзор) в 2021 году
Розетка для прикуривателя нужна каждой машине.Назвать его «розеткой на 12 В» гораздо удобнее, учитывая, что он действительно предлагает вам именно это. Это удобный порт, который позволяет подключаться прямо к аккумулятору автомобиля для обеспечения питания различных предметов. Автомобильное зарядное устройство USB, устройство для накачивания шин, GPS и другие устройства полагаются на этот источник энергии. Конечно, вы можете не использовать его все время, но это может иметь большое значение. Это не так уж и дорого, и мы поможем вам решить, что лучше всего подходит для вашей машины.
Преимущества гнезда прикуривателя
Доступ к источнику питания 12 В. Основным преимуществом розетки для прикуривателя является то, что она дает вам возможность подключаться к имеющемуся в автомобиле источнику энергии для различного силового оборудования.
Сохранить стоимость при перепродаже. Базовое техническое обслуживание необходимо для сохранения стоимости автомобиля. Если какой-либо из портов в вашем автомобиле нуждается в замене, вам следует сделать это из-за этого фактора.
Индивидуальный вид. Розетки на 12 В бывают разных форм и размеров. Возможно, это не основная причина для его покупки, но это дает вам возможность использовать его, чтобы дополнить внешний вид, над которым вы работаете.
Типы гнезд для прикуривателя
Замена оригинального оборудования
Замена оригинального оборудования — это именно то, что нужно. Он спроектирован так, чтобы соответствовать заводскому устройству и просто вставать вместо него. Для современных автомобилей это очень желательный вариант по двум причинам. Во-первых, они поместятся прямо в приборную панель или поверхность, на которой существует оригинал, без каких-либо изменений. Вторая причина в том, что для питания этой розетки используются косички. Хотя универсальный блок достаточно прост в подключении, не нужно разбирать соединения и искать, но хороших точек заземления, безусловно, стоит избегать.
Универсальный
Как и следовало ожидать, универсальный тип будет работать с чем угодно. Даже если универсальные модели не просто заменят заводской вариант или его отсутствие, их все равно относительно просто установить. Однако характеристики и дизайн определяют объем работы, которую вам необходимо выполнить. Одиночные розетки очень популярны, но существуют панели, включающие несколько розеток и другие аксессуары.
Ведущие бренды
Dorman
С 1918 года компания Dorman является ведущим поставщиком заводских запчастей для автомобилей.Но вместо того, чтобы производить одну и ту же деталь, они всегда стремятся внести необходимые улучшения в конструкцию. Компания работает из Кольмара, штат Пенсильвания, и наш лучший выбор — Dorman 56457 для гнезда и удаления прикуривателя.
CHGeek
CHGeek — производитель аксессуаров для смартфонов премиум-класса. Компания предлагает разнообразные чехлы для мобильных телефонов и беспроводные зарядные устройства. Неудивительно, что бренд также отвечает за разработку некоторых уникальных автомобильных зарядных систем, таких как CHGeek Store Dual QC3.0 Разветвитель прикуривателя, наш выбор в категории Лучшая премиум-версия.
Стоимость гнезда для прикуривателя
10–15 долл. США: В этом ценовом диапазоне существует большинство отдельных гнезд, включая заменяемые оригинальные. В нем также могут появиться сплиттеры или системы с двумя розетками.
15–20 долларов: Разветвители премиум-класса и многоцелевые устройства имеют немного более высокую цену. Хотя они редко превышают отметку в 20 долларов, они, безусловно, существуют.
Основные характеристики
Качественная конструкция
Вы хотите потратить деньги на высококачественную розетку для прикуривателя.В конце концов, вы подключаетесь к электрической системе автомобиля и хотите убедиться, что она не выйдет из строя. Вы также должны убедиться, что розетка имеет подходящую посадку и отделку, чтобы вам не приходилось беспокоиться о слабом соединении в самой розетке.
Встроенная крышка
Не допускайте попадания пыли и мусора в любой электрический порт. Наращивание — верный способ вызвать целый ряд головных болей. Встроенная крышка — лучший способ сохранить розетку в безопасности.Когда он не используется, вы просто подключаете его. Эти крышки также необходимы для защиты от воды, если вы хотите использовать розетку для 12-вольтового или морского применения.
Прочие соображения
Несколько портов. Если вы создаете индивидуальный интерьер или просто добавляете порты там, где их раньше не было, вам следует подумать о настройке с несколькими портами. Многие из этих систем розеток имеют разъем, специально предназначенный для зарядки через USB-шнур, а другой — для питания различных устройств.Такая компоновка может быть чрезвычайно удобной, поскольку вы можете тратить меньше времени на балансировку того, какие устройства более важны в данный момент.
Лучшие розетки для прикуривателя Обзоры и рекомендации 2021
Советы
В случае, если вы заменяете заводской порт, вы всегда должны пытаться найти замену оригинального оборудования в первую очередь из-за превосходной посадки и отделки.
Лучше инвестировать в самые лучшие электрические компоненты. Это лучший способ обеспечить правильную работу и снизить любые потенциальные риски.
Учитывая, что вы инвестируете в новые порты питания, вы можете подумать о том, чтобы установить себе новое оборудование, такое как автомобильные одеяла с подогревом и инверторы мощности.
Порты питания не ограничиваются четырехколесными автомобилями. Если вы предпочитаете два, ознакомьтесь с нашим руководством по зарядным устройствам USB для мотоциклов.
Часто задаваемые вопросы
В: Какой положительный момент у гнезда прикуривателя?
Провода на розетках обычно имеют цветовую маркировку, причем красный — положительный конец.Если это не так, положительный провод идет к внутреннему основанию розетки, а земля присоединяется к корпусу.
Q: Все ли прикуриватели одинаковы?
Не все гнезда для прикуривателя одинаковы. Они бывают самых разных форм и размеров, но их можно разделить на две категории: OE Replacement и Universal.
Q: Можно ли заменить гнездо прикуривателя?
Да, вы можете заменить гнездо прикуривателя. Вы можете легко удалить старую и заменить ее оригинальной или универсальной моделью, если для этого есть источник питания.
Последние мысли
По нашему мнению, инструмент для снятия гнезда и прикуривателя Dorman 56457 — лучший вариант, потому что он просто вставляется вместо заводского устройства. Это означает, что он предлагает самую простую установку, а также наилучшую подгонку и отделку. Но если вы работаете со старым автомобилем или вам все равно, возможно, вы захотите рассмотреть гнездо для автомобильного прикуривателя SMAKN 12V 30A с гнездом для женских сигарет. Разве вы не создаете что-то нестандартное? Сообщите нам, с чем вы работаете, и сообщите нам, какой сокет для этого лучше всего подходит!
Установка гнезда прикуривателя
Розетки и аксессуары
Доступны два вида зажигалок для вторичного рынка: с лампочкой (A) и без (B).Многие полезные аксессуары просто вставляются в розетку прикуривателя. Таким образом можно использовать пылесос (C), контрольную лампу под капотом (D), установленный на приборной панели охлаждающий вентилятор (E) и лампу для чтения карт (F).
Несмотря на то, что вы не можете курить, поместите в машину прикуриватель. может быть полезнее, чем вы думаете. Магазины автомобильных аксессуаров теперь продают множество полезных и практичных электрических аксессуаров, разработанных особенно работать от розетки прикуривателя.
Примеры: лампы для чтения карт, контрольные лампы, автомобили. пылесос очистители и личное охлаждение поклонники .Все это просто вставьте в розетку прикуривателя и вы можете пожелать соответствовать такую зажигалку просто для питания этих аксессуаров.
Установка прикуривателя дает еще одно преимущество: количество отверстий, которые нужно просверлить в панель приборов или центральная консоль, чтобы соответствовать аксессуары, так как несколько разных аксессуаров могут работать с одним и тем же розетка для зажигалки.
Способы примерки
На многих автомобилях, если зажигалка не входит в стандартную комплектацию, вы можете хорошо обнаруживаем, что в приборной панели уже есть отверстие, предназначенное для приема один.
Вероятно, вы обнаружите, что отверстие закрыто заглушкой. К установите зажигалку, все, что вам нужно сделать, это вытащить вилку и вставить зажигалка на своем месте — необходимая проводка для зажигалки обычно будет уже встроен в заднюю часть отверстия.
В старых автомобилях, однако, может не быть специального отверстия для сигарет. более легкий. В этом случае вам придется вырезать собственное отверстие либо в на приборной панели или в центральной консоли установите гнездо прикуривателя и подключите его.
Выбор
Вы обнаружите, что существует широкий ассортимент вторичных зажигалок. в магазинах автозапчастей. При покупке нужно остерегаться того, что некоторые имеют встроенный светильник, часто небольшое кольцо вокруг основания зажигалки. Ты может оказаться полезным в темноте, особенно если вы устанавливаете зажигалку. в задней части салона. В противном случае выбирать между различные зажигалки вторичного рынка.
Установка гнезда прикуривателя
1.Расположение
Если готового отверстия нет, найдите подходящее место на приборной панели или центральной консоли. Убедитесь, что блок зажигалки ничему не мешает при установке. Лучше всего найти место в центре приборной панели, чтобы обеспечить легкий доступ как водителю, так и пассажиру.
2. Разметка
Закройте выбранный участок малярной лентой, чтобы защитить поверхность. С помощью циркуля нарисуйте на малярной ленте окружность, немного меньшую диаметра корпуса зажигалки.Это необходимо для обеспечения плотной посадки зажигалки.
3. Вырезать отверстие
Начните с просверливания пилотного отверстия в центре отмеченного круга. Используйте сверло чуть большего размера, чтобы проделать отверстие дальше. Продолжайте этот процесс, пока отверстие не станет того же размера, что и круг. Если у вас нет сверла, достаточно большого, чтобы просверлить отверстие полностью, воспользуйтесь напильником «крысиный хвост», чтобы проделать отверстие.
4. Установите головку
. Снимите малярную ленту с приборной панели или центральной консоли.Снимите элемент зажигалки и кожух с корпуса розетки. Вставьте розетку в отверстие в передней части приборной панели. Убедитесь, что накладное кольцо (если установлено) находится под головкой розетки. При необходимости приоткройте отверстие напильником.
5. Крепление розетки
Работая за приборной панелью или под консолью, поднесите кожух или резьбовое кольцо к корпусу гнезда. Корпус прикручивается к задней части розетки.Прикрутите корпус к розетке, убедившись, что он плотно прилегает и не может ослабнуть, что может вызвать короткое замыкание.
6. Подключение
В целях безопасности отсоедините аккумулятор. Пропустите провод от постоянного источника питания к центральной клемме розетки. Установите на этот провод линейный предохранитель (35 А). Присоедините провод к клемме заземления на корпусе и проведите его до удобной точки на корпусе. Подключите аккумулятор и проверьте зажигалку.
Подсветка розетки
Некоторые зажигалки оснащены собственной лампой освещения. Чтобы подключить это, подключите питающий провод освещения к габаритному огню. цепь . Используйте соединитель Scotchlok, чтобы соединить провод. В качестве альтернативы, провод можно подключить непосредственно к габаритному фонарю. предохранитель Терминал на его выходной стороне. * Только розетка. При желании вы можете купить только розетку и корпус без самой зажигалки.Они обычно продаются в качестве сервисной замены, если ваша оригинальная розетка неисправна. Процедура подгонки точно такая же.
NOCO — Аксессуары
Прочный дизайн. Долговечные и надежные аксессуары.
Высококачественные аксессуары для расширения возможностей зарядки и питания. Разработано и продумано до мельчайших деталей.
Надежно и безопасно.
Connect Boost безопасно с нашими сверхпрочными и прецизионными зажимами, взаимозаменяемыми с GB20, GB30 и GB40. Кроме того, максимально увеличьте свои возможности, установив адаптеры кабеля с проушиной на аккумулятор для быстрого доступа как к зарядке, так и к запуску от внешнего источника — подключи и работай с зарядными устройствами Genius или зарядными устройствами, оснащенными SAE. Наконец, увеличьте досягаемость входных и выходных функций зарядки 12 В на GB70 и GB150 с помощью удлинительных кабелей XGC.
Зажимы для аккумуляторных батарей HD Precision Boost
19 долларов.95 [Добавить в корзину]
Батарейные зажимы Boost MAX ™
199 долларов.95 [Добавить в корзину]
72-дюймовые зажимы для батарей Boost MAX ™
399 долларов.95 [Добавить в корзину]
NOCO USB Speed Charger 10 Вт
12 долларов.95 [Где купить]
Зарядное устройство USB-C мощностью 65 Вт
49 долларов.95 Распродано
Кабель с проушиной Boost с адаптером X-Connect
18 долларов.95 [Добавить в корзину]
Комплект аксессуаров Boost 12V
18 долларов.95 [Добавить в корзину]
Автомобильное зарядное устройство, 65 Вт, 12 В
9 долларов.95 Распродано
Адаптер питания XGC мощностью 56 Вт
49 долларов.95 [Добавить в корзину]
Защитный чехол EVA для Boost Sport + Boost Plus
14 долларов.95 [Добавить в корзину]
Защитный чехол EVA для Boost XL
19 долларов.95 [Добавить в корзину]
Защитный чехол EVA для Boost HD
24 доллара.95 [Добавить в корзину]
Защитный чехол EVA для Boost PRO
29 долларов.95 [Добавить в корзину]
Защитный чехол для Boost MAX ™
224 доллара.95 [Добавить в корзину]
Модифицируйте и подключайте с помощью сверхмощных принадлежностей GX.
Подключите и настройте способ зарядки с помощью промышленного зарядного устройства GX. Выберите между коннектором Anderson SB50 и проушинами для тяжелых условий эксплуатации.Затем подгоните, установите и заклейте разъем GX, чтобы он соответствовал вашей аккумуляторной батарее. Используйте аксессуары GX с тележками для гольфа, ножничными подъемниками, канатными подъемниками, стреловыми подъемниками, подметально-уборочными машинами, скрубберами, домкратами для поддонов, стоячими вилочными погрузчиками, проходными вилочными погрузчиками, NEV, UTV, погрузочно-разгрузочными тележками и т. Д.
Соединитель с проушиной GX HD
39 долларов.95 [Добавить в корзину]
Разъем GX Anderson SB50
49 долларов.95 [Добавить в корзину]
Клубный автомобильный кабель с 3-контактным круглым штекером
59 долларов.95 [Добавить в корзину]
Кабель EZ-GO с 3-контактным треугольным штекером
49 долларов.95 [Добавить в корзину]
Кабель Yamaha с 2-контактным разъемом
49 долларов.95 [Добавить в корзину]
Кабель EZ-GO с D-штекером Powerwise
49 долларов.95 [Добавить в корзину]
Расширьте зону действия сети переменного тока.
Порты переменного тока
GCP обеспечивают гибкость и простоту установки для питания нагревателей блока цилиндров, зарядных устройств аккумуляторов и многого другого. Быстро подключайтесь к любому удлинителю и модификациям кабеля без проводов.
Штекер порта переменного тока с удлинителем на 16 дюймов
18,95 долл. США [Добавить в корзину]
Штекер порта переменного тока с удлинителем длиной 6 футов
29 долларов.95 [Добавить в корзину]
Штекер порта переменного тока с удлинителем на 12 футов
34 доллара.95 [Добавить в корзину]
Штекер порта переменного тока с двойным 18-дюймовым удлинителем
24 доллара.95 [Добавить в корзину]
Расширьте зону действия ваших устройств на 12 В.
Увеличьте универсальность ваших 12-вольтовых устройств, таких как насосы для шин, инверторы мощности, переносные вентиляторы и многое другое. Предназначен для любой розетки прикуривателя, прямого подключения к батарее или другому источнику питания 12 В.
Штекер 12 В с зажимами для аккумулятора
9,95 долл. США [Добавить в корзину]
Штекер 12 В с выводами с проушиной
8 долларов.95 [Добавить в корзину]
12В штекер-удлинитель 12 ‘
12 долларов.95 Распродано
Двухполосный разветвитель с разъемом 12 В
12 долларов.95 [Добавить в корзину]
Получите максимум от зарядного устройства.
Добавьте больше способов зарядки с аксессуарами X-Connect. Создан для работы в суровых условиях.
Зажимы для батарей X-Connect
16 долларов.95 [Добавить в корзину]
Зажимы для батарей X-Connect
8 долларов.95 Распродано
Разъем X-Connect с проушиной
12 долларов.95 [Добавить в корзину]
Штекер X-Connect 12 В
16 долларов.95 [Добавить в корзину]
Удлинительный кабель X-Connect 10 ‘
18 долларов.95 [Добавить в корзину]
Терминал с проушиной X-Connect XL
12 долларов.95 [Добавить в корзину]
Адаптер X-Connect SAE
12 долларов.95 [Добавить в корзину]
Как установить адаптер питания 12 В на мотоцикл — собирайся и катайся
В этой статье я собираюсь объяснить, как установить адаптер питания 12 В на мотоцикл. Я установил его на свой Honda CB500X 2014 года выпуска, но эти методы и концепции можно применить практически к любому мотоциклу.
Адаптер питания на 12 В может быть установлен и подключен различными способами, либо подключен непосредственно к аккумуляторной батарее, либо встроен в проводку и выключатель зажигания. Моя цель состояла в том, чтобы установить адаптер заподлицо и жестко подключить его к дополнительному разъему, расположенному в передней части мотоцикла. Но я расскажу об обоих методах.
Какой тип адаптера купить
Ваш первый шаг — решить, какой адаптер питания вы хотите установить на свой мотоцикл. Подумайте о том, как вы хотите его использовать и что хотите усилить во время езды.Хотите ли вы одновременно включать телефон, систему GPS или и то, и другое? Вам нужен адаптер постоянного тока в стиле сигарет для питания других аксессуаров, например, воздушного компрессора?
Я выбрал стиль прикуривателя для большего разнообразия. У меня есть воздушный компрессор, который работает только с этим типом разъема. Простой USB-адаптер, подключенный к розетке, позволит мне запитать мой телефон и все остальное, что подключается к USB.
Еще одно соображение — защита от атмосферных воздействий. Если ваш адаптер попадет под дождь, вам следует купить адаптер морского класса.Проводка к адаптеру будет герметизирована, и они будут иметь водонепроницаемую крышку. Они идеально подходят, если вы устанавливаете его на руль или устанавливаете заподлицо с пластиком на приборной панели. Но если вы держите его под сиденьем, тогда подойдет любой простой адаптер.
Адаптеры питания
также выпускаются в виде прикуривателя с двумя разъемами USB. Я бы предпочел такое удобство, если бы у меня было для него место. В любом случае, что бы вы ни выбрали, адаптеры питания стоят недорого и их легко найти на Amazon.Вы можете проверить текущие цены здесь.
Почему важен встроенный предохранитель
Рекомендуется использовать адаптер с встроенным предохранителем. Почему? Предохранитель защитит электрическую цепь вашего мотоцикла от полного разрушения в случае короткого замыкания. Перегореть предохранитель вместо электроники — гораздо проще и дешевле. Если вы не покупаете переходник с предохранителем… подождите… зачем вам это делать? Просто купите один со встроенным предохранителем.
Решите, где установить
Следующее ваше решение — решить, где установить адаптер.Ваши варианты во многом зависят от того, на каком типе мотоцикла вы ездите, сколько места у вас впереди и насколько доступным должен быть адаптер во время езды.
Под сиденьем очень часто можно спрятать адаптер, и это, безусловно, самая простая установка. Используйте пару стяжек, чтобы он не дребезжал слишком сильно, и все готово. Имейте в виду, что каждый раз, когда вы хотите что-то подключить или отключить, вам придется снимать сиденье. Итак, определите для себя, будет ли это проблемой или нет.
Другой распространенный вариант — прикрепить его к рулю. Это простая установка, и многие адаптеры поставляются с креплением на руль, как этот двойной USB-адаптер. Вы должны учитывать, сколько места у вас доступно на ваших планках, особенно если вы хотите добавить к ним другие аксессуары, такие как крепление для телефона или GPS-навигатор.
Последний вариант — установить адаптер заподлицо, чтобы придать ему заводской вид. Скорее всего, это будет связано с просверливанием дыры в пластике вашего мотоцикла, что всегда немного действует на нервы.Но когда все сделано правильно, вы получите что-то, что отлично выглядит и работает должным образом. Я выбрал для своего мотоцикла скрытый монтаж, и я расскажу, как я это сделал.
Прямое подключение или переключение?
Следующее решение, которое вам нужно сделать, это подключать ли вы адаптер напрямую к клеммам аккумулятора или жестко подключить его к цепи переключателя зажигания.
Прямое подключение к аккумулятору — самый простой вариант, поскольку он не требует сращивания или пайки штыревых разъемов.Если вы выберете этот вариант, вам нужно быть осторожным, чтобы не допустить паразитного рисования. Если вы оставите USB-адаптер подключенным к аккумулятору, он может потреблять достаточно энергии, чтобы разрядить аккумулятор за ночь, даже при выключенном зажигании. Но если вы внимательно следите за удалением всей электроники при выключении мотоцикла, то это будет самый быстрый и простой вариант установки.
Встраивание разъема в цепь переключателя зажигания немного сложнее, но на самом деле не так сложно, как вы думаете.Даже если вы никогда не выполняли такую работу, если вы не торопитесь, чтобы понять, что происходит, вы без проблем сможете подключить разъем.
Итак, теперь, когда вы знаете, какой тип адаптера вам нужен, где вы хотите его установить и как вы хотите подключить его к источнику питания, давайте пройдемся по всем этапам.
Как подключить адаптер питания непосредственно к батарее
Начнем с простой установки, прямо на клеммы аккумулятора. Я бы порекомендовал установить простой адаптер в стиле прикуривателя или купить адаптер со встроенным выключателем питания.Переключатель позволяет отключить питание адаптера, чтобы не разряжать аккумулятор. Процедура проста, и если вы когда-либо устанавливали разъем SAE для тендера на аккумулятор, то вы уже знаете, как это сделать. Вам понадобится:
Адаптер питания 12 В или USB-адаптер с положительным и отрицательным кольцевыми разъемами.
Philips Отвертка
Застежки-молнии
Шаги:
Получите доступ к батарее. Эта процедура зависит от вашего мотоцикла, но вам понадобится доступ как к положительным, так и к отрицательным клеммам.
Удалите винт отрицательной клеммы, подключите отрицательный (черный) провод к клемме и закрепите тем же винтом.
Проделайте то же самое с положительной клеммой и положительным (красным) проводом.
Проверьте, включив зажигание и подключив USB-адаптер. Если загорелся свет, значит, все в порядке. Теперь подключите что-нибудь, например телефон, чтобы убедиться, что он заряжается.
Вы можете выбрать этот вариант подключения независимо от того, где вы хотите установить адаптер.Вы можете держать его под сиденьем, установить заподлицо с пластиком или прикрепить к рулю. Продолжайте читать инструкции по установке.
Как подключить адаптер к существующему разъему опций
Многие мотоциклы, особенно туристические и приключенческие, будут поставляться с дополнительным разъемом, предварительно подключенным к замку зажигания. Подключение адаптера питания здесь — очень удобный способ выполнить эту работу, и именно эту процедуру я выбрал для моего CB500X. Этот проект потребует некоторой пайки, но не волнуйтесь, это не так сложно, как вы думаете.
Что вам нужно
Адаптер питания 12 В с проводом от 6 до 12 дюймов
Штыри и уплотнения разъема
Паяльник
Припой 60/40 с канифольным сердечником
Маленькие стяжки
Изолента
Кусачки / обжимные устройства
Шаг 1. Найдите соединитель опций
Я настоятельно рекомендую вам приобрести руководство по обслуживанию для вашего мотоцикла или, по крайней мере, получить электрическую схему специально для вашего года, марки и модели в дополнение к версии для Европы или США.
Глядя на электрическую схему своего мотоцикла, я обнаружил, что у него есть два дополнительных разъема, один сзади, а другой спереди. На схеме видно, что разъем на передней панели имеет три контакта с проводами разного цвета. Зеленый провод всегда является заземляющим или отрицательным. Красно-фиолетовый провод (на моем велосипеде) — это плюсовой провод, а третий синий провод подключен к дальнему свету фары. Я нашел это, проследив за синей линией на диаграмме.
Схема подключения переднего опционного разъема, Honda CB500X 2014 года выпуска.
Итак, эта диаграмма подтвердила, что мне нужно использовать только два из трех соединений, и мне не нужно беспокоиться о синем проводе, только о положительном и отрицательном. Рекомендуется потратить несколько минут и изучить электрическую схему, чтобы узнать цветовой код и символы.
Теперь, когда вы убедились, что на вашем мотоцикле есть дополнительный разъем, вам нужно найти его на своем велосипеде. Обычно он находится где-то за приборной панелью или комбинацией приборов, рядом с фарами.Возьмите фонарик и начните смотреть под ним и в любом месте в этой области. Вам нужен пучок проводов и разъем, у которого провода только на одном конце, а другой конец пустой. Этот процесс будет во многом зависеть от вашего мотоцикла, и вам может потребоваться удалить некоторые пластмассы, чтобы получить доступ. Следуйте процедуре, изложенной в руководстве по обслуживанию вашего велосипеда.
После того, как вы найдете разъем для дополнительных устройств, вам нужно удалить пустую сторону, чтобы можно было припаять к нему адаптер.Но, прежде чем снимать его, отметьте разъем, чтобы вы знали, куда положить положительный и отрицательный провода. Я пометил свой красный лак для ногтей, того же цвета, что и мои пальцы ног. Эй, маркер не появлялся на черном разъеме, хорошо! Вы можете использовать все, что хотите.
Шаг 2: Припаяйте переходник к разъему
Для этого шага вам нужно будет приобрести контактные клеммы, подходящие для вашего конкретного разъема. Выполняя этот проект, я узнал, что существуют разные размеры и стили, и вы не можете просто пойти в местный магазин автозапчастей и купить булавки.Тем не менее, Corsa Technic предлагает огромный ассортимент электрических компонентов для всех типов автомобилей для автоспорта. Если вы не можете найти нужную информацию в руководстве по обслуживанию или на форуме, я рекомендую вам позвонить им, чтобы они помогли вам найти нужный контактный вывод.
На моем мотоцикле использовались уплотнения Sumi-A Pin1 и Sumi-SL2. Совет профессионала: купите в три раза больше, чем вам нужно, или просто купите целую дюжину. Они настолько недороги, что стоит иметь несколько дополнительных, особенно если вы никогда не делали этого раньше, поэтому, если вы испортите свою первую попытку, вы не остановитесь на месте.
Шаги по пайке контактных выводов
У вас должно быть наготове следующее: адаптер питания с чистыми проводами на одном конце; горячий паяльник; припой; штыревые клеммы; уплотнения; устройства для зачистки проводов; и чистая рабочая поверхность.
Провода и штыревые разъемы готовы к пайке.
Поместите по одной пломбе на конец каждого провода и сдвиньте их вниз.
С помощью инструментов для зачистки проводов зачистите примерно 1/4 дюйма с конца каждого провода. Всегда начинайте со свежего отрезка провода, а не с оголенного провода.Это упростит пайку.
Поместите конец провода в контактный разъем и обожмите его настолько, чтобы он оставался на месте.
Припаяйте провод к контактному разъему.
Убедитесь, что кончик паяльника чистый.
Прижмите кончик паяльника к проводу и булавке, чтобы нагреть его. Затем нанесите припой на провод, а не на утюг. Провод будет втягивать припой.
Если припой не прилипает или просто стекает комками, скорее всего, вы используете старый припой или припой без флюсовой канифоли.Канифоль предотвращает окисление, которое может накапливаться за считанные секунды при нагревании металла. Канифоль необходима, чтобы припой прилипал к металлу. Итак, используйте новый припой 60/40 с канифольным сердечником.
После того, как припой остынет, у вас должно быть надежное соединение и контактный вывод, готовый для подключения.
Проделайте эти шаги для обоих концов провода.
Шаг 3. Подключите контакты к разъему
Разъем с положительной клеммой с маркировкой.Готовы к зашитым контактам.
Следующий шаг — вставить штыревые клеммы в разъем. Обратитесь к сделанным вами отметкам, чтобы указать, какие из них являются положительными и отрицательными. Возможно, вам понадобится небольшая отвертка, чтобы вставить штифт в разъем до щелчка. Это укажет на безопасное и постоянное соединение.
Затем сдвиньте уплотнители вверх по проволоке и заправьте их в открытое пространство на конце проволоки. Это предотвратит попадание влаги на соединение. Если хотите, вы можете закрепить все это изолентой, особенно если вы не на 100% уверены, что ваши контактные клеммы идеально вставлены (как я).
Как подключить штекер SAE к дополнительному разъему
При определении того, что я хочу сделать со своим мотоциклом, я решил подключить штекер SAE к дополнительному разъему, а не напрямую подключать адаптер питания, как описано выше. Я выбрал это, потому что в будущем я, возможно, захочу подключить к этому разъему другие аксессуары с помощью разветвителя.
Я использовал запасную вилку SAE, которая идет в комплекте с аккумулятором, снял зажимы типа «крокодил» на концах и подключил ее к контактам точно так, как описано выше.Если вы выберете этот вариант, внимательно проверьте полярность вилки. На женской стороне должно быть положительное соединение, а на мужской — отрицательное.
Как подключить адаптер, если у вас нет дополнительного разъема
Итак, что, если ваш мотоцикл не оснащен предварительно смонтированным дополнительным разъемом? В этом случае вы можете жестко подключить адаптер к проводке замка зажигания. Ваш первый шаг в этом — найти провод под напряжением, который находится в одной линии или включается и выключается с вашим зажиганием.Это может быть немного сложно, но вы можете использовать схему подключения, чтобы определить, к чему он прикреплен и какого цвета. Хорошее начало.
После того, как вы нашли провод под напряжением, ваш следующий шаг — соединить этот провод и добавить второй провод, отходящий от него. Я видел изящный трюк в видео где-то для тестирования, чтобы увидеть, есть ли у вас правильный провод. Если вы воткнете иглу в изоляцию провода, который хотите проверить, достаточно далеко, чтобы соприкоснуться с проводкой внутри, вы можете прикоснуться к игле измерителем, чтобы проверить, получаете ли вы питание при выключенном и включенном зажигании.Это отличный способ проверить провод, не разрезая его.
Соединение с положительным проводом
Предположим, теперь вы нашли нужный положительный провод. Теперь вам нужно соединить его и подключить второй провод, который будет питать вилку адаптера. Есть несколько способов сделать это.
В любом случае вам понадобится прядь провода достаточной длины, чтобы проложить его от источника питания до передней части мотоцикла, где вы хотите установить адаптер. Это будет положительный провод.Отрицательный провод или заземление будет проходить от адаптера питания к точке на раме мотоцикла. Поищите вокруг на своем мотоцикле, так как, вероятно, есть место, где несколько заземляющих проводов сходятся и подключаются к раме.
Первый способ — использовать пластиковый соединитель, который вы обжимаете на проводке, а затем накрываете нагревательным рукавом, чтобы защитить его от воды. На мой взгляд, это самый простой способ, потому что паяльник зажигать не нужно. Второй метод — припаять второй провод к токоведущему проводу и защитить его нагревательной гильзой.Любой метод должен работать нормально, просто убедитесь, что вы перерезали провод под напряжением, оставив себе достаточно места для подключения к нему.
Test It!
Теперь пора убедиться, что это работает. Сделайте этот шаг перед тем, как начать собирать что-либо вместе, или перед тем, как вы начнете закреплять длинные жилы проводов. Если что-то пойдет не так, не захочется снова все разбирать.
Для проверки адаптера рекомендуется использовать мультиметр или вольтметр. Зачем нужен мультиметр? Почему бы просто не подключить телефон и посмотреть, заряжается ли он? Потому что, если вы подключите его неправильно, вы можете повредить все, что к нему подключите.Поэтому вместо этого установите измеритель на вольт, поместите положительный вывод в центр адаптера, а отрицательный провод — в сторону адаптера (не позволяйте им касаться друг друга). При выключенном зажигании вы НЕ должны видеть никакого напряжения. Включите зажигание, и счетчик должен подскочить до 12 вольт, или около 11,9. Это то, что вы хотите увидеть. Теперь вы можете протестировать это на своем телефоне.
Если вы установили USB-адаптер вместо прикуривателя, вам не нужно использовать счетчик.При включении зажигания должен загореться светодиодный индикатор. Если это так, проверьте его на своем телефоне или другом устройстве, чтобы убедиться, что он заряжается. Если все прошло хорошо, можно переходить к установке адаптера так, как вы этого хотите.
Закрепите проводку
Теперь, когда у вас есть рабочее соединение, пора проложить провод и закрепить его стяжками. Если вы подключили провод рядом с аккумулятором или блоком предохранителей, вам, скорее всего, придется проложить провод под баком. Лучше всего придерживаться существующего жгута проводов и использовать стяжки, чтобы закрепить его.
Установите адаптер питания
Если вы решили прикрепить адаптер питания к рулям, вы почти закончили свой проект. Но после его установки нужно обратить внимание на пару вещей. Полностью поверните руль в обоих направлениях. Убедитесь, что крепление ничему не мешает, пока вы поворачиваете руль. Кроме того, убедитесь, что проводка, подключенная к задней части адаптера, не натягивается, когда вы поворачиваете штанги. Оставьте достаточно проволоки для поворота стержней.
Монтаж адаптера питания заподлицо
Установка адаптера питания заподлицо придает мотоциклу красивый, аккуратный и профессиональный вид. При поиске места для установки заподлицо убедитесь, что за панелью, на которую вы хотите установить, достаточно места. Например, на моем CB500X я хочу установить его с правой стороны приборной панели. Вот идеальное маленькое плоское пятно. Однако сразу за этим пятном находится световой сигнал поворота, и он не дает достаточно места для адаптера.Итак, я решил прикрепить его к панели доступа к фарам.
После того, как вы выясните, куда его поставить, следующим шагом будет просверливание отверстия в пластике. Это всегда нервотрепка. Что, если я облажусь? Что делать, если там не работает? Мне потребовалось немало времени, чтобы набраться смелости. Но подумайте об этом и сверлите с уверенностью.
Используйте небольшую коронку для кольцевой пилы, чтобы сделать красивое чистое отверстие. Если у вас нет кольцевой пилы, подумайте о том, чтобы установить такую же на Amazon. Приятно иметь, когда они вам нужны.Но, если у вас нет кольцевой пилы, поступайте, как и все мы, и используйте обычное сверло, чтобы пробить нужное отверстие.
Я решил просверлить несколько отверстий по окружности с помощью дремеля. Затем я использовал кусочек наждачной бумаги, чтобы постепенно увеличивать размер отверстия, пока не добился нужного размера. Я прикрепил кольцевой разъем на задней стороне, чтобы закрепить адаптер, и он выглядит лучше, чем я ожидал.
Установите крышки и панели на место
Последний шаг — собрать все вместе.Повторите шаги, которые вы предприняли при снятии любых панелей. Будьте очень осторожны, чтобы убедиться, что все пластиковые зажимы или язычки находятся на своих местах, прежде чем толкать и толкать. Я обнаружил, что язычки ломаются чаще, когда я кладу пластик обратно на велосипед, а не снимаю их, так что не торопитесь.
Отойдите и полюбуйтесь своей работой
Если вы все сделали правильно, то у вас должен быть адаптер питания на 12 В, установленный заподлицо или установленный на руле. Все ваши пластмассовые изделия должны быть на месте, чтобы ничего не дребезжало и не было лишних винтов в карманах.
