Тормозной цилиндр описание,устройство,принцип работы,неисправности,фото. | НЕМЕЦКИЕ АВТОМАШИНЫ





Механические устройства для остановки транспортного средства содержат большое количество составляющих, но наиболее значимые из них — тормозные цилиндры, являющиеся основой всей этой конструкции.

Предназначен главный тормозной цилиндр (ГТЦ) для того, чтобы видоизменять сжатие воздуха в усилителе при нажатии на рычаг тормоза в мощные давления жидкости, запуская весь механизм.



Принцип работы главного тормозного цилиндра

При торможении шток вакуумного усилителя тормозов толкает первый поршень. При движении по цилиндру поршень перекрывает компенсационное отверстие. Давление в первом контуре начинает расти. Под действием этого давления перемещается второй контур, давление во втором контуре также начинает расти. В образовавшиеся при движении поршней пустоты заполняются через перепускное отверстие тормозной жидкостью. Перемещение каждого из поршней происходит до тех пор, пока позволяет возвратная пружина. При этом в контурах создается максимальное давление, обеспечивающее срабатывание тормозных механизмов.

При окончании торможения поршни под действием возвратных пружин возвращаются в исходное положение. Когда поршень проходит через компенсационное отверстие, давление в контуре выравнивается с атмосферным давлением. Даже если тормозная педаль отпускается резко, разряжения в рабочих контурах не создается. Этому препятствует тормозная жидкость, заполнившая полости за поршнями. При движении поршня эта жидкость плавно возвращается (перепускается) в бачек через перепускное отверстие.

Если в одном из контуров произойдет утечка тормозной жидкости, другой контур будет продолжать работать. Например, при утечке в первом контуре первый поршень беспрепятственно переместиться по цилиндру до соприкосновения со вторым поршнем. Второй поршень начинает перемещаться, обеспечивая срабатывание тормозных механизмов во втором контуре.

При утечке во втором контуре, работа главного тормозного цилиндра происходит несколько иначе. Движение первого поршня вовлекает в движение второй поршень, который не встречает препятствий на своем пути. Он двигается до достижения упором торца корпуса цилиндра. После чего давление в первом контуре начинает расти, обеспечивая торможение автомобиля.

Несмотря на то, что ход педали тормоза при утечке жидкости несколько увеличивается, торможение будет достаточно эффективным.

Устройство главного тормозного цилиндра

А1,А2 — компенсационные отверстия; Б1,Б2 — перепускные отверстия; В,Г,Д,Е — полости; 1- корпус; 2- трубка; 3- соединительная втулка; 4 — бачок; 5 — защитный колпачок; 6 — датчик сигнализатора аварийного падения тормозной жидкости; 7 — упорное кольцо; 8 — наружная манжета; 9 — направляющая втулка; 10, 17 — поршни; 11 — стопорное кольцо; 12 — уплотнительное кольцо; 13 — шайба поршня; 14, 16 — манжеты; 15, 18 — упорные шайбы; 19 — пружина; 20 — пробка; 21 — болт держателя пружины; 22 — держатель пружины; 23 — пружина.

Главный цилиндр располагается на крышке вакуумного усилителя тормозов. Конструктивная схема главного тормозного цилиндра следующая:

• корпус
• бачок (резервуар) ГТЦ
• поршень (2 шт.)
• возвратные пружины
• уплотнительные манжеты

Бачок с жидкостью главного тормозного цилиндра расположен непосредственно над цилиндром и соединен с его секциями через перепускные и компенсационные отверстия. Бачок необходим для восполнения жидкости в системе тормозов в случае ее утечки или испарения. Уровень жидкости можно отслеживать визуально за счет прозрачных стенок бачка, где находятся контрольные метки.

Кроме того, за уровнем жидкости следит специальный датчик, расположенный в бачке. В том случае, когда жидкость опускается ниже установленной нормы, загорается сигнальная лампа, расположенная на панели приборов.



В корпусе ГТЦ расположены два поршня с возвратными пружинами и резиновыми уплотнительными манжетами. Манжеты нужны для уплотнения поршней в корпусе, а пружина обеспечивает возврат и удержание поршней в исходном положении. Поршни обеспечивают нужное давление тормозной жидкости.

Главный тормозной цилиндр может быть дополнительно оборудован датчиком перепада давления. Последний необходим для предупреждения водителя о неисправности в одном из контуров по причине потери герметичности. Датчик давления может располагаться как в главном тормозном цилиндре, так и в отдельном корпусе.

Возможные неисправности

В процессе эксплуатации главный тормозной цилиндр, как и все механизмы автомобиля, приходит в негодность, что влечет за собой ремонт либо замену деталей. В основном причиной может стать неравномерное распределение тормозной жидкости внутри конструкции. Диагностику неисправностей проводят сначала, используя внешний осмотр: проверяют наличие дефектов и протечки тормозной жидкости. Затем проверяют работоспособность узла: при обычном надавливании штока заеданий и проваливания не должно быть.

Рабочий тормозной цилиндр, как правило, при долгом использовании подвергается износу, а также поражается ржавчиной с внутренней стороны. Это – следствие попадания посторонних веществ (воды, кислорода) в тормозную жидкость. Существуют и такие нюансы, как: изнашивание уплотнительной манжеты и пружин возврата, их задирания, также ветхость зеркала устройства. Такие нарушения требуют обязательного ремонта либо замены.

Среди других факторов, по которым колесный тормозной цилиндр ломается, выделяют разгерметизацию его. Выявляется это при внешнем осмотре: остается характерный след и присутствует сильный запах, уровень жидкости будет быстро понижаться. Колесный тормозной цилиндр, в котором набухли уплотнительные чехлы снаружи, свидетельствует о негодности и внутренних уплотнителей.

Аварийный режим

Стоит отметить высокую надежность системы. И даже если будут неисправности главного тормозного цилиндра (ВАЗ — не исключение), автомобиль исправно затормозит. Это обеспечивает второй аварийный контур. Если произошла утечка в первом, поршень переместится в цилиндре до соприкосновения со вторым. А далее он начнет перемещаться, обеспечивая исправную работу тормозных механизмов. Но если наблюдаются утечки во втором контуре, работа механизма будет немного отличаться. Первый поршень будет толкать собой второй, пока он не упрется в верхнюю часть металлического корпуса. Далее уровень давления в первом контуре возрастает и автомобиль начинает тормозить. И несмотря на то что система работает в аварийном режиме, машина успеет затормозить в случае необходимости.

При утечке во втором контуре работа главного тормозного цилиндра происходит иначе. Первый поршень выталкивает второй, после чего он двигается до верхней части металлического корпуса. Уровень давления в первом контуре растет. Автомобиль начинает тормозить. Разумеется, имея такие неисправности главного тормозного цилиндра, эксплуатировать автомобиль без ремонта просто опасно. Но доехать до ближайшего гаража или СТО – возможно.

А что будет — если один из контуров потеряет герметичность

Даже несмотря на потерю герметичности одного из контуров, второй контур останется в рабочем состоянии. Вот допустим, утечка произошла в первом контуре, тогда первый поршень переместиться без сопротивления по цилиндру до второго поршня. А второй поршень перемещаясь создаст давление, необходимое для работы тормозных механизмов в своем контуре. Только следует учитывать, что свободный ход педали добавится из-за неисправности первого контура.

Если утечка произошла во втором контуре, то работа первого контура будет происходить вот так: оба поршня будут перемещаться, пока второй поршень не дойдет до конца и только потом в первом контуре создастся давление способное привести контур в рабочее состояние. Тут тоже ход педали тормоза будет увеличен, но тормозная система будет работать.

Проверка главного тормозного цилиндра

Устройство главного тормозного цилиндра подразумевает использование уплотнительных резиновых деталей, которые периодически выходят из строя и стают основной проблемой при проведении проверки. Поэтому, в случае, если в работе тормозной системы возникли неполадки, описанные выше, необходимо проверить ее работу. И начать необходимо именно с ГТЦ. Проверка выполняется в такой последовательности:

Если проверка показала появление изменений в работе ГТЦ, то не дожидаясь полного выхода его из строя, рекомендуем отремонтировать его, заменив некоторые элементы из ремкомплекта. Учтите, что с его помощью можно устранить лишь мелкие неисправности (например, течь тормозной жидкости).

В случае же, если было повреждено зеркало цилиндра, то есть, на нем появились царапины, раковины или другие повреждения, то он становится неремонтопригоден. Единственный выход в таком случае — его полная замена.





seite1.ru

Главный тормозной цилиндр и все,что нужно о нем знать.





Гидравлическая тормозная система любого легкового автомобиля состоит из множества узлов и элементов. В этой статье мы рассмотрим устройство и принцип работы наиболее важного узла тормозной системы – главного тормозного цилиндра. Данный узел предназначен для преобразования механического усилия на педаль тормоза, в давление жидкости в системе и обеспечения эффективного замедления автомобиля. Эффективное функционирование тормозной системы обеспечивается только при условии применения специальной тормозной жидкости, которая не сжимается и имеет высокую температуру кипения.

Для обеспечения максимальной надежности системы и повышения уровня безопасности, практически на всех современных автомобилях устанавливаются двухсекционные главные цилиндры, которые делят систему на два практически независимых контура. Двухсекционный тормозной цилиндр обеспечивает полное или частичное сохранение работоспособности тормозной системы в случае потери герметичности какого-либо контура.

В автомобилях с передними ведущими колесами первый контур отвечает за функционирование переднего правого и заднего левого рабочих тормозных механизмов, а второй контур – соответственно за работу переднего левого и заднего правого. В автомобилях с классическим задним приводом первый контур отвечает за функционирование передних рабочих тормозных механизмов, второй контур – задних.

Устройство главного цилиндра

Принцип действия и устройство главного тормозного цилиндра схож с главным вальцом сцепления, учитывая, что во многих автомобилях один механизм выполняет двойную функцию. Но во многих автомобилях в тормозном вальце расположены два поршня для работы переднего и заднего или левого и правого контура, в зависимости от марки машины. Произведя разборку главного тормозного цилиндра можно увидеть такие основные запчасти:

1, 2 — Крышка бачка с прокладкой. 3 — Бачок главного тормозного цилиндра. 4 — Втулки под перепускной штуцер. 7 — Корпус бачка. 10, 28 — Возвратные пружины. 12, 26 — Внутренние манжеты. 13, 25 — Перепускные клапаны. 14 — Поршень, включающий передние тормоза. 15, 16 — Наружные манжеты переднего привода тормозов. 20, 22 — Наружные манжеты заднего привода тормозов. 24 — Поршень, отвечающий за работу задних тормозов.

Главный цилиндр: его назначение и функции

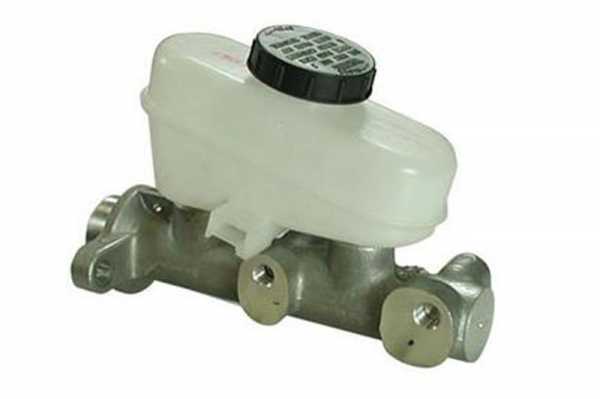

Общий вид главного тормозного цилиндра

В процессе торможения происходит непосредственное воздействие водителя на педаль тормоза, которое передается на поршни главного цилиндра. Поршни, воздействуя на тормозную жидкость, приводят в действие рабочие тормозные цилиндры. Из них, в свою очередь, выдвигаются поршни, прижимающие тормозные колодки к барабанам или дискам. Работа главного тормозного цилиндра основана на свойстве тормозной жидкости не сжиматься под действием внешних сил, а передавать давление.

Главный цилиндр выполняет следующие функции:

• передача механического усилия с педали тормоза с помощью тормозной жидкости к рабочим цилиндрам
• обеспечение эффективного торможения автомобиля

В целях повышения уровня безопасности и обеспечения максимальной надежности системы предусмотрена установка двухсекционных главных цилиндров. Каждая из секций обслуживает свой гидравлический контур. В заднеприводных автомобилях первый контур отвечает за тормоза передних колес, второй – задних. В переднеприводном автомобиле тормоза правого переднего и левого заднего колес обслуживает первый контур. Второй – отвечает за  тормоза левого переднего и правого заднего колес. Данная схема называется диагональной и получила наибольшее распространение.

Диагностика главного тормозного цилиндра

Первым признаком того, что главный цилиндр не в порядке, является низкая эффективность торможения либо слишком мягкий ход педали тормоза. Значит, пришла пора провести тщательную диагностику тормозной системы. И начать нужно с главного тормозного цилиндра.

На неисправности тормозов влияют многие факторы, и не факт, что причина кроется в главном цилиндре. Диагностика тормозов может подвести вас к необходимости проводить ремонт переднего тормозного цилиндра или ремонт заднего тормозного цилиндра. Но, как говорится, — вскрытие покажет.

Проверяем главный тормозной цилиндр

Проверка начинается с корпуса. В первую очередь проверяем следы подтекания тормозной жидкости на корпусе цилиндра, затем наличие трещин самого корпуса.

Затем переходим к проверке состояния уплотнительных элементов цилиндра. Уплотнители разбухли, значит приступаем к промывке главного тормозного цилиндра. Промывку нужно осуществлять спиртом. Виной всему является, скорее всего, неподходящая тормозная жидкость. Либо её сильное загрязнение.



Любой ремонт главного тормозного цилиндра подразумевает полную замену резино-технических изделий.

После промывки деталей они должны быть высушены сжатым воздухом. Зеркало самого цилиндра и поршни должны быть чистыми, без визуально видимых механических повреждений и ржавчины.

Герметичность главного тормозного цилиндра проверяется на стенде. Поэтому в гаражных условиях такая проверка исключена. Не допускается увеличенный зазор между поршнями и цилиндром, проверьте его в соответствие с параметрами мануала.

Признаки неисправности главного тормозного цилиндра

При выходе из строя главного тормозного цилиндра (ГТЦ) возникают различные неприятности. Например, может уменьшиться эффективность работы тормозов или они вообще могут отказать. Чтобы не допустить этого любому автовладельцу нужно разбираться в признаках неисправностей тормозной системы и знать способы их устранения.

Распространенные неисправности главного тормозного цилиндра

Для своевременного выявления неисправностей ГТЦ и ее устранения, необходимо знать их основные признаки, к которым относятся:

1. 1. Повышение износа тормозных колодок или утечка тормозной жидкости, снижающая ее уровень. Если была выявлена течь, необходимо выполнить замену неисправной детали.
   2. Уменьшение эффективности торможения (мягкость тормоза). Это связано с падением уровня тормозной жидкости или смешиванием ее с воздухом. Если торможение наоборот стало жестче, то может сломаться усилитель торможения или клапан, регулирующий вакуумный усилитель.
   3. Увеличение хода тормозной педали. Обычно это происходит, если были неправильно отрегулированы тормоза, в системе есть воздух или неисправен ГТЦ.
   4. Неравномерность торможения или сильное падение эффективности системы торможения. Первая причина связана с попаданием на тормозные колодки рабочей жидкости, другая причина обычно связана с износом тормозных дисков.

Ремонт главного цилиндра

После того как произвели снятие главного тормозного цилиндра, стоит произвести осмотр на предмет механических повреждений, если их нет, нужно разобрать его и поменять вышедшие из строя запчасти, на те, которые находятся в ремкомплекте. Произведя разбор главного тормозного цилиндра, в любом случае надлежит поменять все резиновые запчасти – манжеты и пр. Принцип разборки своими руками прост:

• предварительно закрепив его в тисках, из корпуса выкручиваем штуцеры подвода жидкости;
• отверткой снимаем стопорное кольцо;
• аккуратно разобрать и вынуть манжеты, поршни, пружины и прочие запчасти.

Очистив все составляющие и промыв их в гидравлической жидкости, требуется внимательно осмотреть внутреннее зеркало корпуса на предмет задиров и прочих повреждений. Если выявлены разбухшие манжеты, стоит поменять гидравлическую жидкость, плохое качество которой может быть причиной такого явления. Одним из табу является регулировка и ремонт регулятора давления, у которого параметры выставлены производителем, его замена производится в комплекте.



Сборка главного тормозного цилиндра производится в обратном порядке. Поменяв требующие замены запчасти: штуцер, комплект манжетов и другие на новые, возникает вопрос, как проверить главный тормозной цилиндр после сборки?Для этого существует специальный стенд, состоящий из таких узлов:

1. Клапаны прокачки.
2. Манометры.
3. Поглощающие вальцы.
4. Бачок с гидравлической жидкостью.
5. Указатель максимального смещения.
6. Механический маховик.
7. Корпус главного вальца.

Этот стенд поможет определить, правильно ли произведена сборка своими руками. После установки главного вальца на место нужно прокачать систему тормозов. Если же найдены механические повреждения на корпусе, то требуется замена главного тормозного цилиндра на новый.

Замена вальца

Как заменить главный тормозной цилиндр? Все действия производятся, как и при его ремонте. Откачать гидравлическую жидкость из бачка, отсоединить все патрубки от корпуса, сам вальц отсоединить от вакуумного усилителя или корпуса авто и от педали тормоза. Установка главного тормозного цилиндра производится в обратном порядке. Выполнив все ремонтные действия, следует прокачать тормоза. Прокачка производится по схеме: задние правое и левое колесо и после этого передние. После прокачки производится регулировка педали тормоза по высоте.

Работа системы при выходе из строя одного из контуров

Устройство двухконтурного тормозного привода

В случае утечки тормозной жидкости в одном из контуров — второй продолжит работу. Первый поршень будет перемещаться по цилиндру до контакта со вторым поршнем. Последний начнет перемещение, за счет которого произойдет срабатывание тормозов второго контура.

Если произойдет утечка во втором контуре, главный тормозной цилиндр будет работать по другой схеме. Первый клапан за счет своего движения приводит в действие второй поршень. Последний двигается беспрепятственно до достижения упором торца корпуса цилиндра. За счет этого начинает расти давление в первом контуре, и происходит торможение автомобиля.

Даже при увеличении хода педали тормоза вследствие утечки жидкости автомобиль сохранит управление. Однако торможение будет не столь эффективным.





seite1.ru

Главный тормозной цилиндр — Энциклопедия журнала «За рулем»

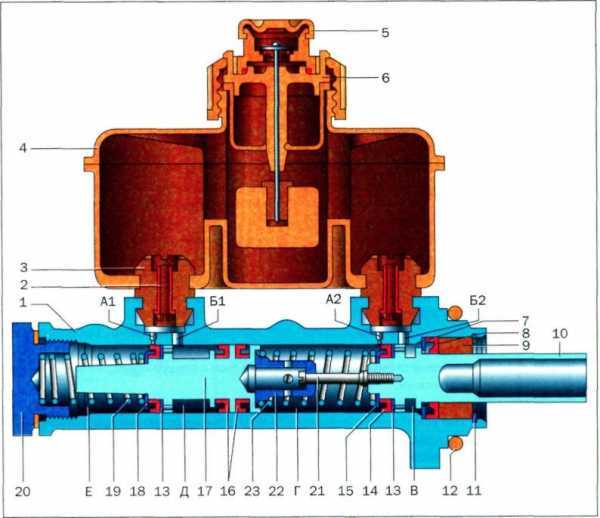

Главный тормозной цилиндр типа тандем:
А1, А2 — компенсационные отверстия;
Б1, Б2 — перепускные отверстия;
В, Г, Д, Е — полости;
1 — корпус;
2 — трубка;
3 — соединительная втулка;
4 — бачок;
5 — защитный колпачок;
6 — датчик сигнализатора аварийного падения уровня тормозной жидкости;
7 — упорное кольцо;
8 — наружная манжета;
9 — направляющая втулка;
10, 17 — поршни;
11 — стопорное кольцо;
12 — уплотнительное кольцо;
13 — шайба поршня;
14, 16 — манжеты;
15, 18 — упорные шайбы;
19 — пружина;
20 — пробка;
21 — болт держателя пружины;
22 — держатель пружины;
23 — пружина

Главный тормозной цилиндр типа тандем показан на рисунке. В корпусе друг за другом (тандемно) размещены два поршня. В первый поршень упирается шток усилителя тормозов, второй поршень установлен свободно. Поршни уплотняются в цилиндре двумя резиновыми кольцами. В исходном расторможенном положении поршни прижимаются к ограничителям возвратными пружинами. На верхней части главного цилиндра через резиновые втулки закреплен бачок с запасом тормозной жидкости.

Бачок внутри разделен перегородкой на два объема, соединенные каналами с полостями соответствующих секций главного цилиндра. Стенки бачка прозрачные, на них выполнены метки, по которым осуществляется визуальный контроль за уровнем жидкости в бачке. В крышке бачка имеется датчик аварийного уровня поплавкового типа. При падении уровня жидкости ниже определенного уровня на приборном щитке автомобиля загорается сигнальная лампа. Бачок служит для пополнения жидкости в гидроприводе в случае небольших утечек.
При торможении шток усилителя тормозов перемещает первый поршень, который при этом в полости перед поршнем и в соединенном с ней трубопроводом контуре системы создает давление жидкости. Это же давление воздействует на второй поршень, который, перемещаясь, создает давление во втором контуре.
Если в результате повреждения привода произойдет утечка жидкости из контура переднего поршня, то при нажатии тормозной педали первый поршень совершит большее перемещение и войдет в контакт со свободным поршнем. В камере свободного поршня будет создано давление жидкости, которое приведет в действие тормоза исправного контура.
В случае утечки жидкости из контура свободного поршня при нажатии тормозной педали он упирается в ограничитель, в результате чего обеспечивается создание избыточного давления жидкости в камере первого поршня и в соответствующем контуре привода.

wiki.zr.ru

Объясняем принцип работы главного тормозного цилиндра Просто, для новичков

Как на самом деле работает главный тормозной цилиндр?

Главный тормозной цилиндр (ГТЦ). Что мы о нем знаем? Да, в принципе не та много. Он редко получает должного внимания от автомобилистов. Многие теперь о нем вряд ли слышали, а если и слышали, то точно не смогут назвать где он находится. А ведь без него единственный путь для летящего вперед автомобиля проложен в кювет (в лучшем случае) или в стену (если не повезет).



Смотрите также: Как работают тормоза в автомобиле: Объяснение



Вероятно, мы должны начать с того, что главный тормозной цилиндр являясь центральным элементом тормозной системы, на самом деле, как звено этой самой системы мог бы и не появиться на свет. Если бы не были соблюдены два условия: автомобили не перешагнули бы массу в 600 – 800 кг и их скорости остались в районе 30- 40 км/ч, не более того.



Тогда, чисто теоретически, привод тормозных механизмов мог бы оставаться даже тросиковым, таким же как на недорогих велосипедах современности. Этого хватало бы для остановки допотопного автомобиля. Однако, пришлось бы подкачать правую ногу и тормозить сильно заранее, чтоб не попасть в аварию. Но история не имеет сослагательного наклонения, автомобильный мир начал развиваться по известному всем пути, в котором приходится тормозить одну, две, а иногда и двадцать тонн металла, пластика и резины, несущиеся на скоростях хорошо за 100 км/ч. Делать это, как известно нужно четко, быстро, эффективно и надежно.



Поэтому быстро появились и более практичные решения для работы тормозной системы, главной из которых стала гидравлика. Тот факт, что жидкость не сжимается, делает ее идеальной для передачи силы от одной части системы к другой. Вот здесь-то во главу угла встает тот самый ГТЦ, ведь именно он обеспечивает преобразование усилия с педали тормоза в гидравлическое давление в системе, становясь ее ключевым компонентом.



Схема ГТЦ



Представь себе педаль тормоза. Погрузитесь в относительную темноту этого воображаемого пространства для ног и нажмите педаль. Что произойдет?



В большинстве автомобилей движение педали будет переведено непосредственно на шток вакуумного усилителя, который передаст давление на поршень первого контура. В процессе перемещения он перекрывает компенсационное отверстие, за счет чего начинает расти давление в этом контуре. Под действием давления начинает свое перемещение второй контур, давление в котором также поднимается.





Если в этот момент вы отпустите тормозную педаль, она вернется в свое обычное положение при помощи возвратных пружин, находящихся внутри главного тормозного цилиндра.



Продолжаем. Тормозная педаль нажата, а это значит, что поршни внутри ГТЦ начинают двигаться вперед, преодолевая сопротивление возвратной пружины. Перемещение поршней сопровождается перекрытием компенсационных каналов, что вызывает открытие перепускного канала и герметизацию всех контуров. Начинают срабатывать тормозные механизмы, их движение инициировано созданием избыточного давления жидкости в магистралях (избыточного по отношению к атмосферному давлению). Тормозная жидкость начинает давить на исполнительные механизм, цилиндры в суппортах движутся навстречу роторному диску, прижимая колодки к последнему.





Не забудем упомянуть, что из главного тормозного цилиндра ведут две магистрали в которых, также находится тормозная жидкость. Одна магистраль ведет к двум противоположным по диагонали колесам, а другая ведет к другим. Это называется двухконтурная тормозная система, точнее сказать, одна из ее разновидностей – диагональное подключение. Это функция безопасности, которая гарантирует, что даже если одна из тормозных магистралей даст течь, вы все равно сможете остановить автомобиль, поскольку вся тормозная жидкость полностью не покинет исполнительные механизмы.



После отпуска тормозной педали, поршни возвращаются в исходное положение. Давление в контурах снижается до атмосферного. Тормозная жидкость через перепускное отверстие возвращается в бачок.





Если вы посмотрите на главный цилиндр (он как правило установлен на вакуумном усилителе тормозов, со стороны водителя в задней части моторного отсека), который обычно располагается горизонтально, увидите на нем вертикально стоящий резервуар для тормозной жидкости (расширительный бачек). Его задача состоит в том, чтобы убедиться, что в систему не попадет воздух во время рабочего хода сжатия, сохраняя достаточный объем запасной жидкости, чтобы система полностью «питалась тормозухой» на всех этапах ее работы и при любых условиях эксплуатации, а также, чтобы ее работа была бесперебойной и безопасной.



Смотрите также: Основные принципы работы тормозного механизма автомобиля [Принцип работы и элементы тормозной системы]



Так что все достаточно просто, главный тормозной цилиндр работает как насос: педаль тормоза двигает два поршня внутри мастер цилиндра (ГТЦ), которые в свою очередь передают усилие тормозной жидкости в двух магистралях для отправки равного давления на все четыре колеса. Две пружины, находящиеся за поршнями ГТЦ, возвращают систему в исходное положение при отпуске педали тормоза, тем самым отводя тормозные колодки от тормозных дисков.



Теперь, в общих чертах, вы знаете, как работает главный цилиндр тормозов.



Наглядное видео с объяснением работы главного цилиндра:

Видео взято с YouTube-канала Устройство Автомобилей

www.1gai.ru

Главный тормозной цилиндр – назначение, устройство и его работа

В данной статье попробуем рассмотреть принцип работы и устройство главного тормозного цилиндра — это важный узел тормозной системы. Этот узел преобразует усилие, которое прикладывается к педали тормоза, в давление в гидравлической тормозной системе, для замедления и остановки автомобиля.

Устройство главного тормозного цилиндра

Для надежности тормозной системы и повышения безопасности, сейчас на всех автомобилях монтируются двухсекционные главные цилиндры, которые разделяют систему на два контура. Тормозной двухсекционный цилиндр способен обеспечить работоспособность тормозной системы, даже в случае раз герметичности одного из контуров.

Если в автомобиле есть вакуумный усилитель, то главный тормозной цилиндр крепится на его стенке. Над самим цилиндром или бывает в другом месте находится бачок с тормозной жидкостью, который соединен с секциями главного тормозного цилиндра через гибкие трубки. Резервуар служит для контроля и восполнения тормозной жидкости в системе, в случае надобности. На стенках бачка есть метки для лучшего просмотра уровня жидкости. Вдобавок, в бачок вмонтирован датчик, следящий за уровнем тормозной жидкости.

Схема главного тормозного цилиндра:
1 — шток вакуумного усилителя тормозов; 2 — стопорное кольцо; 3 — перепускное отверствие первого контура; 4 — компенсационное отверстие первого контура; 5 — первая секция бачка; 6 — вторая секция бачка; 7 — перепускное отверстие второго контура; 8 — компенсационное отверстие второго контура; 9 — возвратная пружина второго поршня; 10 — корпус главного цилиндра; 11 — манжета; 12 — второй поршень; 13 — манжета; 14 — возвратная пружина первого поршня; 15 — манжета; 16 — наружная манжета; 17 — пыльник; 18 — первый поршень.

В главном тормозном цилиндре, в его корпусе находятся два поршня с уплотнительными резиновыми манжетами и две возвратные пружины. Поршни призваны создавать давление в рабочих контурах системы с помощью тормозной жидкости. А возвратные пружины служат для возврата поршней в исходное положение.

На некоторых автомобилях главные цилиндры оборудуются датчиком, который следит за перепадом давления в контурах. Он своевременно предупредит водителя о не герметичности одного из контуров.

Теперь о работе главного тормозного цилиндра

1. При нажатии тормозной педали шток вакуумного усилителя приводит в движение первый поршень.

Работа главного тормозного цилиндра

2. Двигаясь по цилиндру поршень закрывает компенсационное отверстие и создает давление, которое действует на первый контур и двигает второй поршень следующего контура. Также продвигаясь вперед второй поршень в своем контуре закрывает компенсационное отверстие и тоже создает давление в системе второго контура.

3. Давление созданное в контурах обеспечивает срабатывание рабочих тормозных цилиндров. А пустоты, что образовались при движении поршней тут же заполняются жидкостью тормозной через специальные перепускные отверстия, что позволяет уберечь систему от попадания не нужного воздуха.

4. После окончания торможения поршни от действия возвратных пружин передвигаются обратно. При этом компенсационные отверстия получают сообщение с резервуаром и благодаря этому давление выравнивается с атмосферным. А колеса автомобиля в это время растормаживаются.

А что будет — если один из контуров потеряет герметичность

Даже несмотря на потерю герметичности одного из контуров, второй контур останется в рабочем состоянии. Вот допустим, утечка произошла в первом контуре, тогда первый поршень переместиться без сопротивления по цилиндру до второго поршня. А второй поршень перемещаясь создаст давление, необходимое для работы тормозных механизмов в своем контуре. Только следует учитывать, что свободный ход педали добавится из-за неисправности первого контура.

Если утечка произошла во втором контуре, то работа первого контура будет происходить вот так: оба поршня будут перемещаться, пока второй поршень не дойдет до конца и только потом в первом контуре создастся давление способное привести контур в рабочее состояние. Тут тоже ход педали тормоза будет увеличен, но тормозная система будет работать.

Принцип работы главного тормозного цилиндра — видео:

Хоть видеоролик без перевода, но суть то, понятна. Удачи на дорогах!

Загрузка…

avto-i-avto.ru

Замена и ремонт главного тормозного цилиндра

Конструкция и принцип работы главного тормозного цилиндра (ГТЦ) на любом автомобиле с вакуумным усилителем тормозов (ВУТ) одинаковы. Именно ГТЦ обеспечивает необходимое давление тормозной жидкости, поэтому эффективность тормозов напрямую связана с его состоянием.

Устройство главного тормозного цилиндра

 Основа ГТЦ – чугунная литая труба с полированной внутренней поверхностью, в которой перемещаются поршни. Когда водитель нажимает на тормоз, прикрепленный к педали шток приводит в действие ВУТ. Шток ВУТ нажимает на задний поршень ГТЦ, который перекрывает компенсационное отверстие и создает давление в тормозных трубках.

По мере продвижения вперед, задний поршень поднимает давление в передней камере как через переходные отверстия, так и с помощью пружины, которой он соединен с поршнем переднего цилиндра. Поршень переднего цилиндра начинает двигаться, перекрывает компенсационное отверстие и поднимает давление в передней камере и тормозных трубках.

Неисправности ГТЦ

Основные неисправности главного тормозного цилиндра:

• износ резиновых уплотнительных элементов;
• образование царапин и ржавчины на внутренней поверхности ГТЦ;
• попадание воздуха внутрь ГТЦ.

Во время торможения сильно возрастает температура в рабочих цилиндрах, что ведет к сильному нагреву тормозной жидкости. Через 1 – 2 года свойства жидкости начинают меняться, это приводит к повышенному износу резиновых уплотнений. Ведь в жидкость попадают частицы металлических окислов и гидроксидов, а также микроскопические фрагменты резиновых уплотнений. В результате уплотнители, а нередко и внутренняя поверхность ГТЦ изнашиваются, это приводит к появлению утечек тормозной жидкости.

Если где-то в тормозной системе присутствует даже небольшая утечка, уровень жидкости в бачке будет постоянно понижаться. При достижении критического значения внутрь ГТЦ может попасть воздух, это сильно снизит эффективность торможения. Чем больше воздуха, тем хуже работает система. В некоторых случаях тормоза срабатывают только с 4 – 5 нажатия на педаль.

Как снять главный тормозной цилиндр

Технология демонтажа ГТЦ на любом автомобиле одинакова. Сначала шприцем откачивают тормозную жидкость из бачка (бачок можно снимать как на машине, так и после демонтажа ГТЦ). Затем с помощью специального ключа откручивают наконечники тормозных трубок (желательно сразу же надеть на них резиновые колпачки). После этого откручивают гайки крепления ГТЦ к ВУТ и снимают цилиндр.

Разборка и ремонт ГТЦ

После демонтажа ГТЦ необходимо внимательно осмотреть его на предмет утечки жидкости. Если задний сальник влажный или мокрый, скорее всего, часть тормозной жидкости попала в ВУТ и разъедает его мембраны. Необходимо шприцем и тонкой трубочкой откачать жидкость из ВУТ.

Для разборки ГТЦ слейте с него жидкость, затем аккуратно зажмите в тисках таким образом, чтобы отверстия для установки бачка оказались внизу. Открутите стопорные винты, которые не позволяют поршням возвращаться излишне далеко. Извлеките ГТЦ из тисков и с помощью съемника снимите стопорное кольцо со стороны ВУТ. Вытащите первый поршень и пружину. Нередко второй поршень выходит с трудом, поэтому приходится или стучать ГТЦ по деревянному бруску, или глушить одно из отверстий дальнего цилиндра с помощью подходящего болта и подключать ко второму отверстию компрессор с давлением не меньше 6 атмосфер. Вытаскивая поршни, обязательно запоминайте, как установлены резиновые уплотнители и как расположены поршни, это очень поможет при сборке.

Внимательно осмотрите внутреннюю поверхность ГТЦ. Любые царапины ведут к снижению эффективности торможения, поэтому недопустимы. Если на внутренней поверхности обнаружены царапины, корпус или ГТЦ целиком необходимо заменить. Убедившись, что внутренняя поверхность ГТЦ не имеет повреждений, покупайте соответствующий ремкомплект. При выборе ремкомплекта отдавайте предпочтение изделиям, которые изготовлены предприятиями-партнерами крупных автопроизводителей. Нередко оригинальные ремкомплекты от одной марки или модели подходят к другой.

Снимите все старые резиновые уплотнители с поршней. Промойте поршни водой и просушите сжатым воздухом. Установите новые уплотнители из ремкомплекта. Перед установкой обязательно смажьте их тормозной жидкостью, это облегчит их посадку на место и предотвратит повреждение. Не перепутайте направление установки манжет. Перед сборкой ГТЦ промойте его корпус водой с моющими средствами, просушите сжатым воздухом и обильно смажьте тормозной жидкостью. Не используйте для промывки бензин или другие нефтепродукты, если вы некачественно смоете их, то они разъедят резиновые уплотнители. Установите на место поршни, закрутите стопорные болты, вставьте задний сальник и стопорное кольцо.

Установка и прокачка ГТЦ

Установку выполняйте также, как демонтаж, только в обратной последовательности. После того как затянули наконечники трубок, заливайте тормозную жидкость. Теперь необходимо прокачать главный тормозной цилиндр. Попросите помощника 4 раза плавно и до упора нажать на педаль тормоза, затем нажать еще раз и не отпускать. Ослабьте задний правый наконечник тормозной трубки, чтобы из-под него потекла тормозная жидкость. После того, как жидкость и воздух перестанут выходить, затяните наконечник и разрешите помощнику отпустить педаль тормоза. Повторите эту процедуру 3 – 4 раза для каждой трубки.

В половине случаев такой подход позволяет избежать полной прокачки тормозов. После прокачки педаль тормоза должна быть очень тугой. Заведите двигатель, и несколько раз нажмите педаль тормоза. Если она легко продавливается больше, чем на 1/6 часть хода, необходима полная прокачка тормозов. Выезжайте на любой прямой участок, где можно без помех разгоняться и тормозить. Разгонитесь до 5 – 10 километров в час и нажмите на тормоз, чтобы убедиться, что тормоза работают. Если все нормально, разгонитесь до 30 километров в час, затем резко и сильно нажмите на педаль тормоза. Если машина будет тормозить быстро и без увода в стороны, вы все сделали правильно. Если автомобиль повело в сторону, необходима полная прокачка тормозов.

vipwash.ru

Как работает гтц

Главный тормозной цилиндр (ГТЦ): устройство и принцип работы

Центральным элементом тормозной системы автомобиля является главный тормозной цилиндр (сокращенно ГТЦ). Он обеспечивает преобразование усилия с педали тормоза в гидравлическое давление в системе. Рассмотрим функции ГТЦ, его устройство и принцип работы. Уделим внимание и особенностям работы элемента при выходе из строя одного из его контуров.

Главный цилиндр: его назначение и функции

Общий вид главного тормозного цилиндра

В процессе торможения происходит непосредственное воздействие водителя на педаль тормоза, которое передается на поршни главного цилиндра. Поршни, воздействуя на тормозную жидкость, приводят в действие рабочие тормозные цилиндры. Из них, в свою очередь, выдвигаются поршни, прижимающие тормозные колодки к барабанам или дискам. Работа главного тормозного цилиндра основана на свойстве тормозной жидкости не сжиматься под действием внешних сил, а передавать давление.

Главный цилиндр выполняет следующие функции:

• передача механического усилия с педали тормоза с помощью тормозной жидкости к рабочим цилиндрам
• обеспечение эффективного торможения автомобиля

В целях повышения уровня безопасности и обеспечения максимальной надежности системы предусмотрена установка двухсекционных главных цилиндров. Каждая из секций обслуживает свой гидравлический контур. В заднеприводных автомобилях первый контур отвечает за тормоза передних колес, второй – задних. В переднеприводном автомобиле тормоза правого переднего и левого заднего колес обслуживает первый контур. Второй – отвечает за  тормоза левого переднего и правого заднего колес. Данная схема называется диагональной и получила наибольшее распространение.

Устройство главного тормозного цилиндра

А1,А2 — компенсационные отверстия; Б1,Б2 — перепускные отверстия; В,Г,Д,Е — полости; 1- корпус; 2- трубка; 3- соединительная втулка; 4 — бачок; 5 — защитный колпачок; 6 — датчик сигнализатора аварийного падения тормозной жидкости; 7 — упорное кольцо; 8 — наружная манжета; 9 — направляющая втулка; 10, 17 — поршни; 11 — стопорное кольцо; 12 — уплотнительное кольцо; 13 — шайба поршня; 14, 16 — манжеты; 15, 18 — упорные шайбы; 19 — пружина; 20 — пробка; 21 — болт держателя пружины; 22 — держатель пружины; 23 — пружина.

Главный цилиндр располагается на крышке вакуумного усилителя тормозов. Конструктивная схема главного тормозного цилиндра следующая:

• корпус
• бачок (резервуар) ГТЦ
• поршень (2 шт.)
• возвратные пружины
• уплотнительные манжеты

Бачок с жидкостью главного тормозного цилиндра расположен непосредственно над цилиндром и соединен с его секциями через перепускные и компенсационные отверстия. Бачок необходим для восполнения жидкости в системе тормозов в случае ее утечки или испарения. Уровень жидкости можно отслеживать визуально за счет прозрачных стенок бачка, где находятся контрольные метки.

Кроме того, за уровнем жидкости следит специальный датчик, расположенный в бачке. В том случае, когда жидкость опускается ниже установленной нормы, загорается сигнальная лампа, расположенная на панели приборов.

В корпусе ГТЦ расположены два поршня с возвратными пружинами и резиновыми уплотнительными манжетами. Манжеты нужны для уплотнения поршней в корпусе, а пружина обеспечивает возврат и удержание поршней в исходном положении. Поршни обеспечивают нужное давление тормозной жидкости.

Главный тормозной цилиндр может быть дополнительно оборудован датчиком перепада давления. Последний необходим для предупреждения водителя о неисправности в одном из контуров по причине потери герметичности. Датчик давления может располагаться как в главном тормозном цилиндре, так и в отдельном корпусе.

Принцип работы главного тормозного цилиндра

1 — тормозной бачок; 2 — вакуумный усилитель; 3 — педаль тормоза; 4 — главный тормозной цилиндр.

В момент нажатия педали тормоза шток вакуумного усилителя начинает толкать поршень первого контура. В процессе перемещения он перекрывает компенсационное отверстие, за счет чего начинает расти давление в этом контуре. Под действием давления начинает свое перемещение второй контур, давление в котором также поднимается.

Через перепускное отверстие в образовавшуюся при движении поршней пустоту попадает тормозная жидкость. Поршни перемещаются до тех пор, пока им это позволяют делать возвратная пружина и упоры в корпусе. Срабатывание тормозов происходит за счет максимального давления, создаваемого в поршнях.

После остановки автомобиля поршни возвращаются в исходное положение. При этом давление в контурах постепенно начинает соответствовать атмосферному. Разряжению в рабочих контурах препятствует тормозная жидкость, которая заполняет пустоты за поршнями. При движении поршня жидкость через перепускное отверстие возвращается в бачок.

Работа системы при выходе из строя одного из контуров

Устройство двухконтурного тормозного привода

В случае утечки тормозной жидкости в одном из контуров — второй продолжит работу. Первый поршень будет перемещаться по цилиндру до контакта со вторым поршнем. Последний начнет перемещение, за счет которого произойдет срабатывание тормозов второго контура.

Если произойдет утечка во втором контуре, главный тормозной цилиндр будет работать по другой схеме. Первый клапан за счет своего движения приводит в действие второй поршень. Последний двигается беспрепятственно до достижения упором торца корпуса цилиндра. За счет этого начинает расти давление в первом контуре, и происходит торможение автомобиля.

Даже при увеличении хода педали тормоза вследствие утечки жидкости автомобиль сохранит управление. Однако торможение будет не столь эффективным.



techautoport.ru

Неисправности главного тормозного цилиндра

Приветствую вас друзья на сайте ремонт авто своими руками. Тормозная система автомобилей состоит из целой группы узлов, каждый из которых берет на себя определенную функцию. При этом одним из наиболее важных элементов является главный тормозной цилиндр. Благодаря его действию усилие, прикладываемое к системе, приобретает форму гидродавления.

Неисправности главного тормозного цилиндра

Неисправности главного тормозного цилиндра могут привести к ряду негативных последствий. К примеру, возможно снижение эффективности тормозов или их отказ. Во избежание данных проблем каждый водитель должен знать, как распознать и устранить неисправность.

Как работает ГТЦ?

Принцип работы ГТЦ построен на способности жидкости держать свою «форму» под действием определенного давления. При этом конструктивно устройства состоят из 2-секционного главного цилиндра, каждая из секций которого имеет свой гидравлический контур.

Переднеприводные машины состоят из контуров, которые объединяют тормозные системы задних и передних колес по схеме «крест-накрест». К примеру, правое заднее колесо связано с левым передним, а левое заднее — с правым передним.

По-другому обстоят дела на заднеприводных автомобилях, где контуры формируются по-иному. Так, один из контуров работает на двух передних колесах, а второй — на колесах сзади.

ГТЦ смонтирован на корпусе вакуумного усилителя. При этом заливка рабочей жидкости производится в 2-секционный бак, находящийся над основным цилиндром. Соединение бака с ГТЦ обеспечено, благодаря специальным отверстиям.

Чтобы упростить обслуживание стенки бачка были изготовлены из полупрозрачной пластмассы, что позволяет визуально держать под контролем уровень рабочей жидкости. Как только уровень опускается ниже нормированной величины, датчик дает сигнал на панель управления, и светится лампочка.

В самом корпусе ГТЦ есть два поршня, которые смонтированы один за другим. Первый имеет свободное расположение, а другой, наоборот, фиксирован и касается штоковой части вакуумного усилителя.

С целью повышения надежности поршни уплотнены с помощью резиновых манжет. Возврат поршней в первоначальное положение производится с помощью специальных пружин. К слову, именно они удерживают поршни в первоначальной позиции.

Как только вы нажимаете на педаль, производится вдавливание вакуумного усилителя посредством штока. Перемещаясь по цилиндрической полости, шток перекрывает отверстие для компенсации. Как следствие, в 1-м контуре возрастает давление, приводящее в движение 2-й поршенек. Итог — прирост общего давления и во 2-м контуре.

motorsmarine.ru
