Как читать электрические схемы ⋆ diodov.net

При изучении электроники возникает вопрос, как читать электрические схемы. Естественным желанием начинающего электронщика или радиолюбителя является спаять какое-то интересное электронное устройство. Однако на начальном пути достаточных теоретических знаний и практических навыков как всегда не хватает. Поэтому устройство собирают вслепую. И часто бывает, что спаянное устройство, на которое было затрачено много времени, сил и терпения, — не работает, что вызывает только разочарование и отбивает желание у начинающего радиолюбителя заниматься электроникой, так и не ощутив все прелести данной науки. Хотя, как оказывается, схема не заработала из-за допущения сущего пустяковой ошибки. На исправление такой ошибки у более опытного радиолюбителя ушло бы меньше минуты.

В данной статье приведены полезные рекомендации, которые позволят свести к минимуму количество ошибок. Помогут начинающему радиолюбителю собирать различные электронные устройства, которые заработают с первого раза.

Как научиться читать электрические схемы

Любая радиоэлектронная аппаратура состоит из отдельных радиодеталей, спаянных (соединенных) между собой определенным образом. Все радиодетали, их соединения и дополнительные обозначения отображаются на специальном чертеже. Такой чертеж называется электрической схемой. Каждая радиодеталь имеет свое обозначение, которое правильно называется условное графическое обозначение, сокращенно – УГО. К УГО мы вернемся дальше в этой статье.

Принципиально можно выделить два этапа совершенствования чтения электрических схем. Первый этап характерен для монтажников радиоэлектронной аппаратуры. Они просто собирают (паяют) устройства не углубляясь в назначение и принцип работы основных его узлов. По сути дела – это скучная работа, хотя, хорошо паять, нужно еще поучиться. Лично мне гораздо интересней паять то, что я полностью понимаю, как оно работает. Появляются множества вариантов для маневров. Понимаешь какой номинал, например резистора или конденсатора критичный в данной случае, а каким можно пренебречь и заменить другим. Какой транзистор можно заменить аналогом, а где следует использовать транзистор только указанной серии. Поэтому лично мне ближе второй этап.

Второй этап присущ разработчикам радиоэлектронной аппаратуры. Такой этап является самый интересный и творческий, поскольку совершенствоваться в разработке электронных схем можно бесконечно.

По этому направлению написаны целые тома книг, наиболее известной из которых является «Искусство схемотехники». Именно к этому этапу мы будем стремиться подойти. Однако здесь уже потребуются и глубокие теоретические знания, но все оно того стоит.

Учиться читать электрические схемы мы будем из самых простых примеров и постепенно продвигаться дальше.

Обозначение источников питания

Любое радиоэлектронное устройство способно выполнять свои функции только при наличии электроэнергии. Принципиально выделяют два типа источников электроэнергии: постоянного и переменного тока. В данной статье рассматриваются исключительно источниках постоянного тока. К ним относятся батарейки или гальванические элементы, аккумуляторные батареи, различного рода блоки питания и т.п.

В мире насчитывается тысячи тысяч разных аккумуляторов, гальванических элементов и т.п., которые отличаются как внешним видом, так и конструкцией. Однако всех их объединяет общее функциональное назначение – снабжать постоянным током электронную аппаратуру. Поэтому на чертежах электрических схем источники они обозначаются единообразно, но все же с некоторыми небольшими отличиями.

Электрические схемы принято рисовать слева на право, то есть так, как и писать текст. Однако такого правила далеко не всегда придерживаются, особенно радиолюбители. Но, тем не менее, такое правило следует взять на вооружение и применять в дальнейшем.

Гальванический элемент или одна батарейка, неважно «пальчиковая», «мизинчиковая» или таблеточного типа, обозначается следующим образом: две параллельные черточки разной длины. Черточка большей длины обозначает положительный полюс – плюс «+», а короткая – минус «-».

Также для большей наглядности могут проставляться знаки полярности батарейки. Гальванический элемент или батарейка имеет стандартное буквенное обозначение G.

Однако радиолюбители не всегда придерживаются такой шифровки и часто вместо G пишут букву E, которая обозначает, что данный гальванический элемент является источником электродвижущей силы (ЭДС). Также рядом может указываться величина ЭДС, например 1,5 В.

Иногда вместо изображения источника питания показывают только его клеммы.

Группа гальванических элементов, которые могут повторно перезаряжаться, аккумуляторной батареей. На чертежах электрических схем они обозначается аналогично. Только между параллельными черточками находится пунктирная линия и применяется буквенное обозначение GB. Вторая буква как раз и обозначает «батарея».

Обозначение проводов и их соединений на схемах

Электрические провода выполняют функцию объединения всех электронных элементов в единую цепь. Они выполняют роль «трубопровода» — снабжают электронные компонент электронами. Провода характеризуются множеством параметров: сечением, материалом, изоляцией и т.п. Мы же будем иметь дело с монтажными гибкими проводами.

На печатных платах проводами служат токопроводящие дорожки. Вне зависимости от вида проводника (проволока или дорожка) на чертежах электрических схем они обозначаются единым образом – прямой линией.

Например, для того, что бы засветить лампу накаливания необходимо напряжение от аккумуляторной батареи подвести с помощью соединительных проводов к лампочке. Тогда цепь будет замкнута и в ней начнет протекать ток, который вызовет нагрев нити лампы накаливания до свечения.

Проводник принять обозначать прямой линией: горизонтальной или вертикальной. Согласно стандарту, провода или токоведущие дорожки могут изображаться под углом 90 или 135 градусов.

В разветвленных цепях проводники часто пересекаются. Если при этом не образуется электрическая связь, то точка в месте пересечения не ставится.

Если в месте пересечения проводников образуется электрическая связь, то это место обозначается точкой, называемой электрическим узлом. В узле могут пересекаться одновременно несколько проводников. Здесь я советую познакомиться с первым законом Кирхгофа.

Обозначение общего провода

В сложных электрических цепях с целью улучшения читаемости схемы часто проводники, соединенные с отрицательной клеммой источника питания, не изображают. А вместо них применяют знаки, обозначающие отрицательных провод, который еще называют общий или масса или шасси или земля.

Рядом со знаком заземления часто, особенно в англоязычных схемах, делается надпись GND, сокращенно от GRAUND – земля.

Однако следует знать, что общий провод не обязательно должен быть отрицательным, он также может быть и положительным. Особенно часто за положительный общий провод принимался в старых советских схемах, в которых преимущественно использовались транзисторы p—n—p структуры.

Поэтому, когда говорят, что потенциал в какой-то точке схемы равен какому-то напряжению, то это означает, что напряжение между указанной точкой и «минусом» блока питания равен соответствующему значению.

Например, если напряжение в точке 1 равно 8 В, а в точке 2 оно имеет величину 4 В, то нужно положительный щуп вольтметра установить в соответствующую точку, а отрицательный – к общему проводу или отрицательной клемме.

Таким подходом довольно часто пользуются, поскольку это очень удобно с практической точки зрения, так как достаточно указать только одну точку.

Особенно часто это применяется при настройке или регулировке радиоэлектронной аппаратуре. Поэтому учиться читать электрические схемы гораздо проще, пользуясь потенциалами в конкретных точках.

Условное графическое обозначение радиодеталей

Основу любого электронного устройства составляют радиодетали. К ним относятся резисторы, светодиоды, транзисторы, конденсаторы, различные микросхемы и т. д. Чтобы научиться читать электрические схемы нужно хорошо знать условные графические обозначения всех радиодеталей.

Для примера рассмотрим следующий чертеж. Он состоит из батареи гальванических элементов GB1, резистора R1 и светодиода VD1. Условное графическое обозначение (УГО) резистора имеет вид прямоугольника с двумя выводами. На чертежах он обозначается буквой R, после которой ставится его порядковый номер, например R1, R2, R5 и т. д.

Поскольку важным параметром резистора помимо сопротивления является мощность рассеивания, то ее значение также указывается в обозначении.

УГО светодиода имеет вид треугольника с риской у его вершины; и двумя стрелочками, острия которых направлены от треугольника. Один вывод светодиода называется анодом, а второй – катодом.

Светодиод, как и «обычный» диод, пропускает ток только в одном направлении – от анода к катоду. Данный полупроводниковый прибор обозначается VD, а его тип указывается в спецификации или в описании к схеме. Характеристики конкретного типа светодиода приводятся в справочниках или «даташитах».

Как читать электрические схемы реально

Давайте вернемся к простейшей схеме, состоящей из батареи гальванических элементов GB1, резистора R1 и светодиода VD1.

Как мы видим – цепь замкнута. Поэтому в ней протекает электрический ток I, который имеет одинаковое значение, поскольку все элементы соединены последовательно. Направление электрического тока I от положительной клеммы GB1 через резистор R1, светодиод VD1 к отрицательной клемме.

Назначение всех элементов вполне понятно. Конечной целью является свечение светодиода. Однако, чтобы он не перегрелся и не вышел из строя резистор ограничивает величину тока.

Величина напряжения, согласно второму закона Кирхгофа, на всех элементах может отличаться и зависит от сопротивления резистора R1 и светодиод VD1.

Если измерить вольтметром напряжение на R1 и VD1, а затем полученные значения сложить, то их сумма будет равна напряжению на GB1: V1 = V2 + V3.

Соберем по данному чертежу реальное устройство.

Как читать электрические схемы с минимальным набором радиодеталей мы разобрались. Теперь можем перейти к более сложному варианту.

Добавляем радиодетали

Рассмотрим следующую схему, состоящую из четырех параллельных ветвей. Первая представляет собой лишь аккумуляторную батарею GB1, напряжением 4,5 В. Во второй ветви последовательно соединены нормально замкнутые контакты K1.1 электромагнитного реле K1, резистора R1 и светодиода VD1. Далее по чертежу находится кнопка SB1.

Третья параллельная ветвь состоит из электромагнитного реле K1, шунтированного в обратном направлении диодом VD2.

В четвертой ветви имеются нормально разомкнутые контакты K1.2 и бузер BA1.

Здесь присутствуют элементы, ранее нами не рассмотрены в данной статье: SB1 – это кнопка без фиксации положения. Пока она нажата ее, контакты замкнуты. Но как только мы перестанем нажимать и уберем палец с кнопки, контакты разомкнутся. Такие кнопки еще называют тактовыми.

Следующий элемент– это электромагнитное реле K1. Принцип работы его заключается в следующем. Когда на катушку подано напряжение, замыкаются его разомкнутые контакты и размыкаются замкнутые контакты.

Все контакты, которые соответствуют реле K1, обозначаются K1.1, K1.2 и т. д. Первая цифра означает принадлежность их соответствующему реле.

Бузер

Следующий элемент, ранее не знакомый нам, — это бузер. Бузер в какой-то степени можно сравнить с маленьким динамиком. При подаче переменного напряжения на его выводы раздается звук соответствующей частоты. Однако в нашей схеме отсутствует переменное напряжение. Поэтому мы будем применять активный бузер, который имеет встроенный генератор переменного тока.

Пассивный бузер – для переменного тока.

Активный бузер – для постоянного тока.

Активный бузер имеет полярность, поэтому следует ее придерживаться.

Теперь мы уже можем рассмотреть, как читать электрическую схему в целом.

В исходном состоянии контакты K1.1 находятся в замкнутом положении. Поэтому ток протекает по цепи от GB1 через K1.1, R1, VD1 и возвращается снова к GB1.

При нажатии кнопки SB1 ее контакты замыкаются, и создается путь для протекания тока через катушку K1. Когда реле получило питание ее нормально замкнутые контакты K1.1 размыкаются, а нормально замкнутые контакты K1.2 замыкаются. В результате гаснет светодиод VD1 и раздается звук бузера BA1.

Теперь вернемся к параметрам электромагнитного реле K1. В спецификации или на чертеже обязательно указывается серия применяемого реле, например HLS‑4078‑DC5V. Такое реле рассчитано на номинальное рабочее напряжение 5 В. Однако GB1 = 4,5 В, но реле имеет некоторый допустимы диапазон срабатывания, поэтому оно будет хорошо работать и при напряжении 4,5 В.

Для выбора бузера часто достаточно знать лишь его напряжение, однако иногда нужно знать и ток. Также следует не забывать и о его типе – пассивный или активный.

Диод VD2 серии 1N4148 предназначен для защиты элементов, которые производят размыкание цепи, от перенапряжения. В данном случае можно обойтись и без него, поскольку цепь размыкает кнопка SB1. Но если ее размыкает транзистор или тиристор, то VD2 нужно обязательно устанавливать.

Учимся читать схемы с транзисторами

На данном чертеже мы видим транзистор VT1 и двигатель M1. Для определенности будем применять транзистор типа 2N2222, который работает в режиме электронного ключа.

Чтобы транзистор открылся, нужно на его базу подать положительный потенциал относительно эмиттера – для n—p—n типа; для p—n—p типа нужно подавать отрицательный потенциал относительно эмиттера.

Кнопка SA1 с фиксацией, то есть он сохраняет свое положение после нажатия. Двигатель M1 постоянного тока.

В исходном состоянии цепь разомкнута контактами SA1. При нажатии кнопки SA1 создается несколько путей протеканию тока. Первый путь – «+» GB1 – контакты SA1 – резистор R1 – переход база-эмиттер транзистора VT1 – «-» GB1. Под действием протекающего тока через переход база-эмиттер транзистор открывается и образуется второй путь току – «+»GB1 – SA1 – катушка реле K1 – коллектор-эмиттер VT1 – «-» GB1.

Получив питание, реле K1 замыкает свои разомкнутые контакты K1.1 в цепи двигателя M1. Таким образом, создается третий путь: «+» GB1 – SA1 – K1.1 – M1 – «-» GB1.

Теперь давайте все подытожим. Для того чтобы научиться читать электрические схемы, на первых порах достаточно лишь четко понимать законы Кирхгофа, Ома, электромагнитной индукции; способы соединения резисторов, конденсаторов; также следует знать назначение всех элементом. Также поначалу следует собирать те устройства, на которые имеются максимально подробные описания назначения отдельных компонентов и узлов.

Разобраться в общем подходе к разработке электронных устройств по чертежам, с множеством практических и наглядных примеров поможет мой очень полезный для начинающих курс Как читать электрические схемы и создавать электронные устройства. Пройдя данный курс, Вы сразу почувствуете, что перешли от новичка на новый уровень.

Еще статьи по данной теме

Как научиться читать электрические (принципиальные) схемы начинающему Рубрика: Статьи обо всем Опубликовано 28.01.2020 · Комментарии: 0 · На чтение: 10 мин · Просмотры:

Post Views: 3 213

Принципиальные схемы — это основа радиолюбительства и электроники. Схемы помогают собирать устройства и разбираться в работе радиодеталей. Без них была бы полная неразбериха, если бы детали рисовали на схемах так, как они выглядят на самом деле.

Особенности чтения схем

В принципиальных схемах проводники (или дорожки) обозначаются линиями.

Так обозначаются проводники, которые пересекаются, но они не имеют общего соединения и электрически друг с другом не связаны.

А вот так они выглядят, если между ними есть соединение. Черная точка — это узел в схеме. Узел — это соединение нескольких проводников или деталей вместе. Они электрически друг с другом связаны.

Общая точка

Часто у начинающих радиолюбителей возникает вопрос — что это за символ на схеме?

Это общая точка (GND, земля). Раньше ее называли общим проводом. Так обозначается единый провод питания. Обычно это минус питания. Раньше на схемах могли сделать общим проводом и плюс питания. В данном случае схема без общей точки выглядела бы вот так:
Общая точка с однополярным питанием визуально лучше и компактнее выглядит, чем если просто сделать единую линию между ними.

Почему она может называться землей (GND)? Раньше в качестве общего провода могло использоваться шасси корпуса прибора. Из-за этого возникла путаница между заземлением и землей. Оно интерпретируется в контексте схемы. Та схема, что была разобрана выше — общая точка (земля) это просто минус питания. Другое дело это двуполярные источники тока и заземление.

Двуполярное питание и общая точка

В двуполярном питании общая точка — это средний контакт между плюсом и минусом.

Заземление

Примером заземления может послужить фильтр в компьютерных блоках питания.

С конденсаторного фильтра помехи идут на корпус блока питания. Это и есть заземление. А с блока питания они должны уходить в розетку, если у вас есть заземление, иначе сам корпус блока питания может быть под напряжением. Токи там не большие, они не опасны для жизни. Это делается с целью уменьшения импульсных помех в блоке питания и безопасности.

Иногда в блоках питания вместо корпуса помехи с конденсатора идут на общую точку. Это все зависит от конструкции и схемотехники. В этом случае помех будет больше, чем с заземлением.

Номиналы радиодеталей

Вообще, в этом плане есть разногласия. Согласно ГОСТУ на текущий момент, номиналы деталей на принципиальных схемах не указывается. Это сделано ради того, чтобы не нагромождать схему информацией.

К принципиальной схеме прилагается список деталей, монтажная и структурные схемы, а также печатная плата.

Есть еще один общепринятый стандарт. На схемах указываются номиналы некоторых деталей и их рабочие напряжения.
Например, на этой схеме есть два резистора.
По умолчанию сопротивление без приставки пишется только числом. У R2 сопротивление равно 220 Ом. А у R3 после числа есть буква. Сопротивление этого резистора читается как 2,2 кОм (2 200 Ом).

Рассмотрим на схеме два конденсатора.

В данном случае C5 это неполярный конденсатор с емкостью 0,01 мкФ. Микрофарады могут обозначаться как мкФ, так и uF. А конденсатор С6 полярный и электролитический. На это указывает знак плюс возле УГО. Емкость С6 равна 470 мкФ. Номинальное рабочее напряжение указывается в вольтах. Здесь для С6 это 16 В.

Нанофарады обозначаются как nF.

Если на схеме нет приставки микрофарад (мкФ, uF), или нанофарад (нФ, nF) то емкость этого конденсатора измеряется в пикофарадах (пФ, pF). Такое условие не общепринятое, поэтому тщательно изучите схему, которую вы собираетесь читать или собирать. В фарадах (F) емкостей мало, поэтому используются мкФ, нФ и пФ.

Что такое даташит и для чего он нужен

Даташит (Datasheet) — это техническая спецификация, в которой указывается полная информация о радиодетали. Вся техническая информация, основная схема включения, параметры и типы корпусов указываются именно в этом документе.

Даташиты бывают на разных языках, в основном на английском. Есть и переведенные варианты.

Документация на микросхему NE555. Нарисован корпус и внешний вид детали.

Здесь подробно описывается микросхема, ее параметры и условия работы.

Такая документация есть на любую деталь. Это очень удобно и информативно, особенно при поиске аналогов. А помощью интернета поиск аналога деталей или схемы стал еще проще.

Еще даташит позволяет опознать неизвестную деталь или микросхему. Достаточно написать ее название в поисковике, добавить слово даташит, и в результатах поиска будет вся документация.

Как научиться читать принципиальные схемы

На самом деле есть только несколько способов. Это теория и практика. Если вы выучите обозначение радиодеталей, это еще не значит, что вы выучили схемотехнику. Это все равно, что выучить азбуку, но без грамматики и практики вы не выучите язык.

Теория — это схемотехника, книги, описание принципа работы схемы. Практика — это сборка устройств, ремонт и пайка.

Например простая схема усилителя на одном транзисторе.

Вход X1 плюс (левый или правый канал), X2 минус. Звуковой сигнал поступает на электролитический конденсатор C1. Он защищает транзистор VT1 от замыкания, поскольку транзистор VT1 постоянно открыт при помощи делителя напряжения на R1 и R2. Делитель напряжения устанавливает рабочую точку на базе транзистора VT1, и транзистор не искажает входной сигнал. Резистор R3 и конденсатор C2, которые подключены к эмиттеру транзистора VT1, выполняют функцию термостабилизации рабочей точки при повышении температуры транзистора. Электролитический конденсатор C3 накапливает и фильтрует питающее напряжение. Динамическая головка BF1 служит выходом звукового сигнала.

Можно ли это понять, только выучив обозначения радиодеталей без схемотехники и теории? Навряд-ли.

Еще сложнее дело обстоит с цифровой техникой.

Что это за микроконтроллер, какие он функции выполняет, какая прошивка и какие фьюзы в нем установлены? А вторая микросхема, какой это усилитель? Без даташитов и описания к схеме не получится понять ее работу.
Изучайте схемотехнику, теорию и практику. Просто выучив название деталей не получится разобраться в схемотехнике. Обозначение радиодеталей выучиться само по себе по мере практики и накопления знаний. Еще все зависит от выбранной отрасли. У связистов одна схемотехника, у ремонтников мобильной техники другая. А те, кто занимается звуком, не очень поймут электриков. Как и наоборот. Чтобы понять другую отрасль, ее схемотехнику и принципы работы нужно в нее погрузиться.

Принципиальные схемы это своего рода язык, у которого есть разные диалекты.

Поэтому, не следует строить иллюзии. Изучайте схемотехнику и собирайте схемы.

Принципиальные схемы помогают собирать устройства, и при изучении теории, понимать работу устройства. Без знаний и опыта, схема это просто схема.

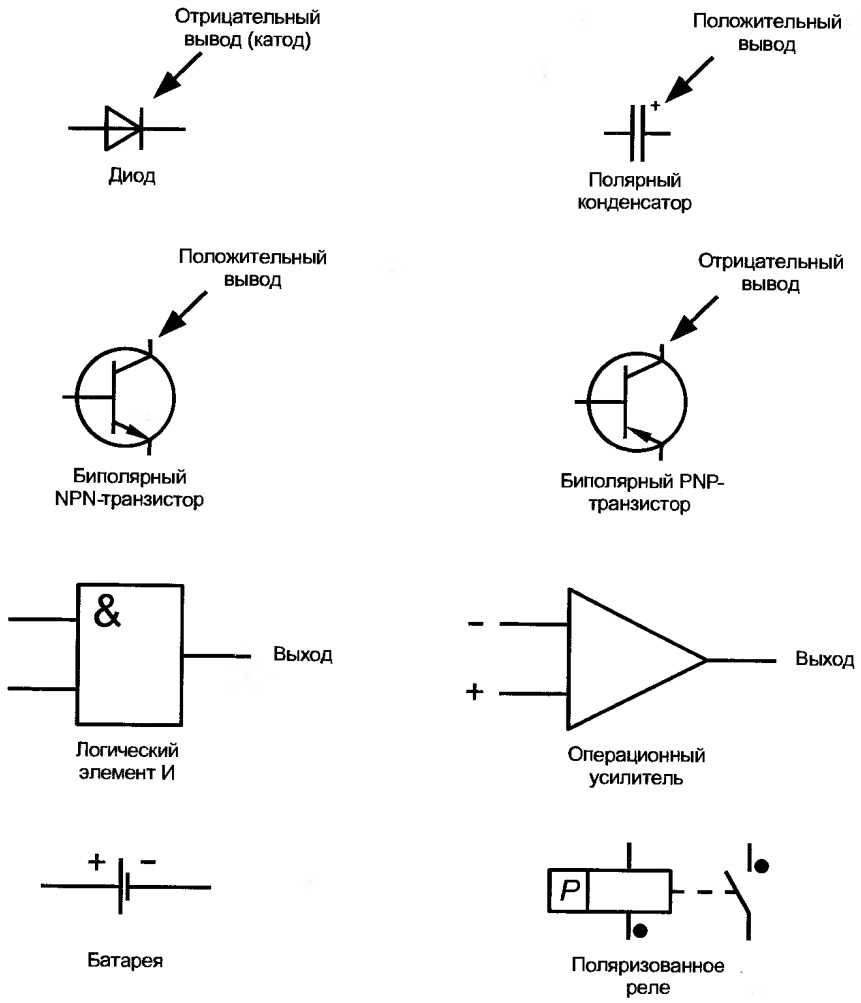

Обозначения радиодеталей на принципиальных схемах

УГО — это условно графическое изображения радиодетали на схеме. Некоторые УГО различаются друг от друга.

Например, в США обозначение резисторов отличается от СНГ и Европы.

Из-за этого меняется восприятие схемы.

Однако внешне и по обозначениям они похожи. Или например, транзисторы. Где-то они чертятся с кругами, а где-то без. Могут различаться размеры и угол стрелок. В таблице представлены УГО отечественных радиодеталей.

Обозначение биполярного n-p-n транзистора на схеме

Обозначение биполярного p-n-p транзистора на схеме

Биполярный p-n-p транзистор

Обозначение однопереходного транзистора с n базой на схеме

Однопереходный транзистор с n базой

Обозначение однопереходного транзистора с p базой на схеме

Однопереходный транзистор с p базой

Обмотка реле

Заземление

Диод

Диодный мост

Диод Шотки

Обозначение двуханодного стабилитрона на схеме

Двуханодный стабилитрон

Обозначение двунаправленного стабилитрона на схеме

Двунаправленный стабилитрон

Обращенный диод

Стабилитрон

Туннельный диод

Варикап

Обозначение катушки индуктивности на схеме

Катушка индуктивности

Обозначение катушки индуктивности с подстраиваемым сердечником на схеме

Катушка индуктивности с подстраиваемым сердечником

Обозначение катушки индуктивности с сердечником на схеме

Катушка индуктивности с сердечником

Обозначение классического трансформатора на схеме на схеме

Обмотка

Обозначение регулируемого сердечника на схеме

Регулируемый сердечник

Обозначение электролитического конденсатора на схеме

Обозначение неполярного конденсатора на схеме

Обозначение опорного конденсатора на схеме

Опорный конденсатор

Обозначение переменного конденсатора на схеме

Переменный конденсатор

Обозначение подстроечного конденсатора на схеме

Подстроечный конденсатор

Обозначение двухпозиционного переключателя на схеме

Двухпозиционный переключатель

Обозначение герконового переключателя на схеме

Герконовый переключатель

Обозначение размыкающего переключателя на схеме

Размыкающий переключатель

Обозначение замыкающего переключателя на схеме

Замыкающий переключатель

Обозначение полевого транзистора с каналом n типа на схеме

Полевой транзистор с каналом n типа

Обозначение полевого транзистора с каналом p типа на схеме

Полевой транзистор с каналом p типа

Обозначение быстродействующего плавкого предохранителя на схеме

Быстродействующий плавкий предохранитель

Обозначение инерционно-плавкого предохранителя на схеме

Инерционно-плавкий предохранитель

Обозначение плавкого предохранителя на схеме

Плавкий предохранитель

Обозначение пробивного предохранителя на схеме

Пробивной предохранитель

Обозначение термической катушки на схеме

Термическая катушка

Обозначение тугоплавкого предохранителя на схеме

Тугоплавкий предохранитель

Обозначение на схеме выключателя-предохранителя

Выключатель-предохранитель

Разрядник

Разрядник двухэлектродный

Обозначение электрохимического разрядника на схеме

Разрядник электрохимический

Разрядник ионный

Обозначение рогового разрядника на схеме

Разрядник роговой

Обозначение шарового разрядника на схеме

Разрядник шаровой

Обозначение симметричного разрядника на схеме

Разрядник симметричный

Обозначение трехэлектродного разрядника на схеме

Разрядник трехэлектродный

Обозначение трубчатого разрядника на схеме

Разрядник трубчатый

Обозначение угольного разрядника на схеме

Разрядник угольный

Обозначение вакуумного разрядника на схеме

Разрядник вакуумный

Обозначение вентильного разрядника на схеме

Разрядник вентильный

Гнездо телефонное

Разъем

Обозначение переменного резистора на схеме

Обозначение подстроечного резистора на схеме

Подстроечный резистор

Резистор 0,125 Вт

Резистор 0,25 Вт

Резистор 0,5 Вт

Резистор 1 Вт

Резистор 2 Вт

Резистор 5 Вт

Динистор проводящий в обратном направлении

Обозначение запираемого динистора на схеме

Динистор запираемый в обратном направлении

Обозначение диодного симметричного тиристора на схеме

Диодный симметричный тиристор

Обозначение тетродного тиристора на схеме

Тетродный тиристор

Обозначение тиристора с управлением по катоду на схеме

Тиристор с управлением по катоду

Обозначение тиристора с управлением по аноду на схеме

Тиристор с управлением по аноду

Тиристор с управлением по катоду

Обозначение тиристора триодного симметричного на схеме

Тиристор триодный симметричный

Обозначение запираемого тиристора с управлением по аноду на схеме

Запираемый тиристор с управлением по аноду

Обозначение запираемого тиристора с управлением по катоду на схеме

Запираемый тиристор с управлением по катоду

Обозначение на схеме диодной оптопары на схеме

Диодная оптопара

Фотодиод

Фототиристор

Фототранзистор

Обозначение резистивной оптопары на схеме

Резистивная оптопара

Светодиод

Обозначение тиристорной оптопары на схеме

Тиристорная оптопара

Это далеко не все детали. И зубрить их особого смысла нет. Такие таблицы пригодятся в виде справочника. Можно опознать что за деталь представлена на схеме во время ее изучения или сборки устройства.

Какими буквами обозначаются радиодетали на схемах

Буквенное обозначение на схеме	Радиодеталь
R	Резисторы (переменный, подстроечный и постоянный)
VD	Диоды (стабилитрон, мост, варикап и т.д.)
C	Конденсаторы (неполярный, электролитический, переменный и т.д.)
L	Катушки и дроссели
SA	Переключатели
FU	Предохранители
FV	Разрядники
X	Разъемы
K	Реле
VS	Тиристоры (тетродные, динисторы, фототиристоры и т.п.)
VT	Транзисторы (биполярные, полевые)
HL	Светодиоды
U	Оптопары

—

Post Views: 3 213

Как читать электрические схемы: как работает, как составлять

Многие люди, только начиная свое знакомство с электрикой, задаются вопросом, как читать электрические схемы, какие существуют правила чтения, какие есть условные обозначения и как работает электрическая схема? Об этом и другом далее.

Как научиться читать электрическую схему

Любая радиоаппаратура включает в себя отдельные радиодетали, которые спаяны между собой при помощи определенного способа. Все эти элементы отражаются на электрической схеме условными графическими значениями. Чтобы научиться читать документ, необходимо понимать условное обозначение всех проводниковых элементов электроцепи. Каждая деталь имеет свое графическое обозначение и включает в себя условную конструкцию с характерными особенностями.

Простейшая электрическая схема

Проще всего работать с таким элементом как электронный конденсатор с резисторами, динамиками и другим электрооборудованием с автоматизацией. Как правило, их легко узнать без всякой таблицы с условными обозначениями. Учиться на них проще. Сложнее осуществлять работу с полупроводниками, а именно транзисторами, симисторами и микросхемами. К примеру, каждый биполярный транзистор имеет в себе три вывода, а именно, базу, коллектор и эмиттер. По этой причине необходимы условные изображения и уточняющая информация в виде латинских букв. Изучение их может занять много дней, как и обучение их опознания.

Обратите внимание! Кроме букв на каждой схеме есть цифры. Они говорят о нумерации и технических характеристиках. Стоит указать, что самостоятельно научиться читать документ невозможно, и поэтому нужны уроки и обучающие пособия.

Условные графические значения электросхемы

Основные правила

В ответ на вопрос, как читать электросхемы, стоит уточнить, что это нужно делать слева направо, от начала до самого конца. В этом заключается основное правило. Следующее правило заключается в расчленении единого чертежа на небольшие картинки или простые цепи. Она состоит из источника электротока, приемника тока, прямого привода, обратного провода и одного контакта аппарата. Поэтому, начиная изучать документ, нужно разбить его на части. Далее обязательно нужно принимать во внимание все детали, с замечаниями, экспликациями, пояснениями и спецификациями. Если в чертеже находятся ссылки, то нужно изучить и их.

Обратите внимание! Чертежи, которые отражают момент работу электропитания, электрозащиты, управления и сигнализации, должны быть изучены на количество источников питания, взаимодействие, согласованность совместной работы, оценку последствий вероятных неисправностей, нарушение проводной изоляции, проверку схемы с отсутствием ложных цепей, оценку надежности электрического питания, режим работы оборудования и проверку выполнения мер, которые обеспечивают безопасное проведение работ.

Разбивка чертежа на несколько частей как основное правило

Условные обозначения

Согласно нормативным документам, есть стандартные графические условные обозначения в однолинейных и двухлинейных схемах. Далее представлена таблица с подобными символами под названием электрические схемы для начинающих условные обозначения. Стоит указать, что в чертежах используются также цифры и буквы. Подобная маркировка регулируется с помощью нормативных документов, а именно гостов.

Условное значение букв на документе

Как составлять схему

Составление электрической схемы должно производиться опытным электриком с учетом существующих гостов, поясняющих и уточняющих работу тех или иных проводников. Бывают согласно госту электрические схемы структурными, функциональными, принципиальными, монтажными, общими и объединенными. Сделать любую из приведенного перечня можно, выстраивая простейшие элементы друг с другом.

Составление документа по госту

Описание работы

Если электросхема построена правильно, то и работать она будет исправно. Работает все так. От источника питания идет заряд, который попадает под клеммник в проводник и электромагнитную катушку реле. Через катушку электроток устремляется к контактам. Как только ток попадает в контакты, начинает работать вся сеть, включается диод. Благодаря электродвижущей силе поддерживается первоначальный электроток, и он достигает наибольших значений.

Обратите внимание! Стоит указать, что без электродвижущей самоиндукции поддержание тока в контуре невозможно, поскольку при большом значении амплитуды, радиоэлементы начинают плохо работать. Благодаря этому импульсу, пробиваются полупроводниковые переходы, и выводится аппарат из функционирования. Сегодня диоды уже встраиваются в реле. Это позволяет работать электросхеме правильно.

В целом, в дополнение к теме, как научиться читать электрические принципиальные схемы, стоит отметить, что читать их необходимо с опорой на обучающий материал, в котором указывается информация о том, что значат те или иные условные обозначения. Только после получения полной информации, можно приступать к работе, если производятся соответствующие действия в электропроводке.

как научиться читать, какие виды бывают

Электрическая схема представляет собой детальный рисунок с указанием всех электронных компонентов и комплектующих, которые взаимосвязаны между собой проводниками. Знание принципа функционирования электрических цепей является залогом грамотно собранного электроприбора. То есть сборщик должен знать, как обозначаются на схеме электронные элементы, какие значки, буквенные или цифровые символы им соответствуют. В материале разберемся в ключевых обозначениях и основах, как научиться читать электрические принципиальные схемы.

Любая электрическая схема включается ряд деталей, состоящих из более мелких элементов. Приведем в качестве примера электрический утюг, который содержит внутри нагревательный элемент, датчик температуры, лампочки, предохранители, а также имеет провод с вилкой. В прочих бытовых приборах предусмотрена усовершенствованная конфигурация с автоматическими выключателями, электромоторами, трансформаторами, а между ними имеются соединители для полноценного взаимодействия компонентов прибора и выполнения предназначения каждого из них.

Поэтому часто возникает проблема, как научиться расшифровывать электрические схемы, в которых содержатся графические обозначения. Принципы чтения схем важны для тех, кто занимается электромонтажом, ремонтом бытовой техники, подключением электрических устройств. Знание принципов чтения электросхем необходимо, чтобы понимать взаимодействие элементов и функционирования приборов.

Виды электрических схем

Все электрические схемы представлены в виде изображения или чертежа, где наряду с оборудованием указаны звенья электроцепи. Схемы отличаются по назначению, на основании чего разработана классификация разных электрических схем:

первичные и вторичные цепи.

Первичные цепи создаются для подачи основного электрического напряжения от источника тока к потребителям. Они генерируют, трансформируют и распределяют при передаче электроэнергию. Такие цепи предполагают наличие основной схемы и цепей для различных нужд.

Во вторичных цепях напряжение не выше 1 кВт, они используются для обеспечения задач автоматики, управления и защиты. Благодаря вторичным цепям выполняется контроль расхода и учета электроэнергии;

однолинейные, полнолинейные.

Полнолинейные схемы разработаны для применения в трехфазных цепях, они отображают подсоединенные по всем фазам устройства.

Однолинейные схемы показывают только приборы на средней фазе;

принципиальные и монтажные.

Принципиальная общая электрическая схема подразумевает указание только ключевых элементов, на ней не указываются второстепенные детали. Благодаря этому схемы просты и понятны.

На монтажных схемах нанесено более детальное изображение, поскольку именно такие схемы используются для фактического монтажа всех элементов электросети.

Развернутые схемы с указанием второстепенных цепей помогают выделить вспомогательные электрические цепи, участки с отдельной защитой.

Обозначения в схемах

Электрические схемы состоят из элементов и комплектующих, обеспечивающих протекание электрического тока. Все элементы разделяются на несколько категорий:

устройства, генерирующие электроэнергию — источники питания;
преобразователи электротока в иные виды энергии – выступают потребителями;
детали, ответственные за передачу электроэнергии от источника к приборам. Также в данную категорию включены трансформаторы и стабилизаторы, обеспечивающие стабильность напряжения в сети.

Для каждого элемента предусмотрено конкретное графическое обозначение на схеме. Помимо ключевых обозначений, на схемах указываются линии передачи электроэнергии. Участки электроцепи, по которым идет одинаковый ток, называются ветвями, а в местах их соединения на схеме ставятся точки для обозначения соединительных узлов.

Контур электроцепи предполагает замкнутый путь движения электротока по нескольким ветвям. Наиболее простая схема состоит из одного контура, а для более сложных приборов предусмотрены схемы с несколькими контурами.

На электрической схеме каждому элементу и соединению соответствует значок или обозначение. Для отображения выводов изоляции применяются однолинейные и многолинейные схемы, число линий в которых определяется числом выводов. Иногда для удобства чтения и понимания схем применяются смешанные рисунки, к примеру, изоляция статора описана развернуто, а изоляция ротора – в общем виде.

Обозначения трансформаторов в электрических схемах рисуются в общем или развернутом виде, однолинейным и многолинейным методами. Непосредственно от детализации изображения зависит метод отображения на схеме приборов, их выводов, соединений и узлов. Так, в трансформаторах тока первичная обмотка отражается толстой линией с точками. Вторичная обмотка может отображаться окружностью при стандартной схеме или двумя полуокружностями в случае развернутой схемы.

Прочие элементы отображаются на схемах следующими обозначениями:

контакты разделяются на замыкающие, размыкающие и переключатели, которые обозначаются разными знаками. При необходимости контакты могут быть указаны в зеркальном отражении. Основание подвижной части указывается как незаштрихованная точка;
выключатели – их основанию соответствует точка, а для автоматических выключателей прорисовывается категория расцепителя. Выключатель для открытой установки, как правило, имеет отдельное обозначение;
предохранители, резисторы постоянного сопротивления и конденсаторы. Предохранительные элементы изображаются в виде прямоугольника с отводами, постоянные резисторы могут быть обозначены с отводами или без. Подвижный контакт рисуется стрелкой. Электролитические конденсаторы обозначаются в зависимости от полярности;
полупроводники. Простые диоды с р-п-переходом показываются в виде треугольника и перекрестной линией электроцепи. Треугольник обозначает анод, а линия – катод;
лампу накаливания и другие осветительные элементы обычно обозначают

Понимание данных значков и обозначений делает чтение электрических схем простым. Поэтому прежде чем приступать к электромонтажу или разборке бытовых приборов, рекомендуем ознакомиться с основными условными обозначениями.

Как правильно читать электрические схемы

Принципиальная схема электроцепи отображает все детали и звенья, между которыми протекает ток через проводники. Такие схемы являются базой для разработки электрических приборов, поэтому чтение и понимание электрических схем является обязательным для любого электрика.

Грамотное понимание схем для начинающих дает возможность понять принципы их составления и правильного соединения всех элементов в электрической цепи для достижения ожидаемого результата. Чтобы правильно читать даже сложные схемы, необходимо изучить основные и второстепенные изображения, условные знаки элементов. Условные знаки обозначают общую конфигурацию, специфику и назначение детали, что позволяет составить полноценную картину прибора при чтении схемы.

Начинать ознакомление со схемами можно с небольших приборов, таких как конденсаторы, динамики, резисторы. Более сложны для понимания схемы полупроводниковых электронных деталей в виде транзисторов, симисторов, микросхем. Так в биполярных транзисторах предусмотрены как минимум три вывода (базовый, коллектор и эмиттер), что требует большего количества условных обозначений. Благодаря большому количеству разных знаков и рисунков можно выявить индивидуальные характеристики элемента и его специфику. В обозначениях зашифрована информация, позволяющая выяснить структуру элементов и их особые характеристики.

Часто условные обозначения имеют вспомогательные уточнения – возле значков имеются латинские буквенные обозначения для детализации. С их значениями также рекомендуется ознакомиться перед началом работы со схемами. Также возле букв часто имеются цифры, отображающие нумерацию или технические параметры элементов.

Итак, чтобы научиться читать и понимать электрические схемы, нужно ознакомиться с условными обозначениями (рисунками, буквенными и цифровыми символами). Это позволит получать информацию из схемы касательно структуры, конструкции и назначения каждого элемента. То есть для понимания схем нужно изучить основы радиотехники и электроники.

Как читать электронные схемы?

Учимся читать принципиальные электрические схемы

О том, как читать принципиальные схемы я уже рассказывал в первой части. Теперь хотелось бы раскрыть данную тему более полно, чтобы даже у новичка в электронике не возникало вопросов. Итак, поехали. Начнём с электрических соединений.

Не секрет, что в схеме какая-либо радиодеталь, например микросхема может соединяться огромным количеством проводников с другими элементами схемы. Для того чтобы высвободить место на принципиальной схеме и убрать «повторяющиеся соединительные линии» их объединяют в своеобразный «виртуальный» жгут — обозначают групповую линию связи. На схемах групповая линия связи обозначается следующим образом.

Вот взгляните на пример.

Как видим, такая групповая линия имеет большую толщину, чем другие проводники в схеме.

Чтобы не запутаться, куда какие проводники идут, их нумеруют.

На рисунке я отметил соединительный провод под номером 8. Он соединяет 30 вывод микросхемы DD2 и 8 контакт разъёма XP5. Кроме этого, обратите внимание, куда идёт 4 провод. У разъёма XP5 он соединяется не со 2 контактом разъёма, а с 1, поэтому и указан с правой стороны соединительного проводника. Ко 2-му же контакту разъёма XP5 подключается 5 проводник, который идёт от 33 вывода микросхемы DD2. Отмечу, что соединительные проводники под разными номерами электрически между собой не связаны, и на реальной печатной плате могут быть разнесены по разным частям платы.

Электронная начинка многих приборов состоит из блоков. А, следовательно, для их соединения применяются разъёмные соединения. Вот так на схемах обозначаются разъёмные соединения.

XP1 — это вилка (он же «Папа»), XS1 — это розетка (она же «Мама»). Всё вместе это «Папа-Мама» или разъём X1 (X2).

Также в электронных устройствах могут быть механически связанные элементы. Поясню, о чём идёт речь.

Например, есть переменные резисторы, в которые встроен выключатель. Об одном из таких я рассказывал в статье про переменные резисторы. Вот так они обозначаются на принципиальной схеме. Где SA1 — выключатель, а R1 — переменный резистор. Пунктирная линия указывает на механическую связь этих элементов.

Ранее такие переменные резисторы очень часто применялись в портативных радиоприёмниках. При повороте ручки регулятора громкости (нашего переменного резистора) сначала замыкались контакты встроенного выключателя. Таким образом, мы включали приёмник и сразу той же ручкой регулировали громкость. Отмечу, что электрического контакта переменный резистор и выключатель не имеют. Они лишь связаны механически.

Такая же ситуация обстоит и с электромагнитными реле. Сама обмотка реле и его контакты не имеют электрического соединения, но механически они связаны. Подаём ток на обмотку реле — контакты замыкаются или размыкаются.

Так как управляющая часть (обмотка реле) и исполнительная (контакты реле) могут быть разнесены на принципиальной схеме, то их связь обозначают пунктирной линией. Иногда пунктирную линию вообще не рисуют, а у контактов просто указывают принадлежность к реле (K1.1) и номер контактной группы (К1.1) и (К1.2).

Ещё довольно наглядный пример — это регулятор громкости стереоусилителя. Для регулировки громкости требуется два переменных резистора. Но регулировать громкость в каждом канале по отдельности нецелесообразно. Поэтому применяются сдвоенные переменные резисторы, где два переменных резистора имеют один регулирующий вал. Вот пример из реальной схемы.

На рисунке я выделил красным две параллельные линии — именно они указывают на механическую связь этих резисторов, а именно на то, что у них один общий регулирующий вал. Возможно, вы уже заметили, что эти резисторы имеют особое позиционное обозначение R4.1 и R4.2. Где R4 — это резистор и его порядковый номер в схеме, а 1 и 2 указывают на секции этого сдвоенного резистора.

Также механическая связь двух и более переменных резисторов может указываться пунктирной линией, а не двумя сплошными.

Отмечу, что электрически эти переменные резисторы не имеют контакта между собой. Их выводы могут быть соединены только в схеме.

Не секрет, что многие узлы радиоаппаратуры чувствительны к воздействию внешних или «соседствующих» электромагнитных полей. Особенно это актуально в приёмопередающей аппаратуре. Чтобы защитить такие узлы от воздействия нежелательных электромагнитных воздействий их помещают в экран, экранируют. Как правило, экран соединяют с общим проводом схемы. На схемах это отображается вот таким образом.

Здесь экранируется контур 1T1, а сам экран изображается штрих-пунктирной линией, который соединён с общим проводом. Экранирующим материалом может быть алюминий, металлический корпус, фольга, медная пластина и т.д.

А вот таким образом обозначают экранированные линии связи. На рисунке в правом нижнем углу показана группа из трёх экранированных проводников.

Похожим образом обозначается и коаксиальный кабель. Вот взгляните на его обозначение.

В реальности экранированый провод (коаксиальный) представляет собой проводник в изоляции, который снаружи покрыт или обмотан экраном из проводящего материала. Это может быть медная оплётка или покрытие из фольги. Экран, как правило, соединяют с общим проводом и тем самым отводят электромагнитные помехи и наводки.

Повторяющиеся элементы.

Бывают нередкие случаи, когда в электронном устройстве применяются абсолютно одинаковые элементы и загромождать ими принципиальную схему нецелесообразно. Вот, взгляните на такой пример.

Здесь мы видим, что в схеме присутствуют одинаковые по номиналу и мощности резисторы R8 — R15. Всего 8 штук. Каждый из них соединяет соответствующий вывод микросхемы и четырёхразрядный семисегментный индикатор. Чтобы не указывать эти повторяющиеся резисторы на схеме их просто заменили жирными точками.

Ещё один пример. Схема кроссовера (фильтра) для акустической колонки. Обратите внимание на то, как вместо трёх одинаковых конденсаторов C1 — C3 на схеме указан лишь один конденсатор, а рядом отмечено количество этих конденсаторов. Как видно из схемы, данные конденсаторы необходимо соединить параллельно, чтобы получить общую ёмкость 3 мкФ.

Аналогично и с конденсаторами C6 — C15 (10 мкФ) и C16 — C18 (11,7 мкФ). Их необходимо соединить параллельно и установить на место обозначенных конденсаторов.

Следует отметить, что правила обозначения радиодеталей и элементов на схемах в зарубежной документации несколько иные. Но, человеку, получившему хотя бы базовые знания по данной теме разобраться в них будет гораздо проще.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:

Как читать электрические схемы — простой фото и видео курс для начинающих

Автор Aluarius На чтение 4 мин. Просмотров 1.4k. Опубликовано 18.11.2015

Новички, которые пытаются самостоятельно собрать какие-то электронные схемы и приборы, сталкиваются с самым первым в своей новой деятельности вопросе, как читать электрические схемы?

Что такое электрическая схема

Это графическое изображение, где указаны все электронные элементы, связанные между собой проводниками. Поэтому знание электрических цепочек – это залог правильно собранного электронного прибора. А, значит, основная задача сборщика – это знать, как на схеме обозначаются электронные компоненты, какими графическими значками и дополнительными буквенными или цифровыми значениями.

Все принципиальные электрические схемы состоят из электронных элементов, которые имеют условное графическое обозначение, короче УЗО. Для примера дадим несколько самых простых элементов, которые в графическом исполнении очень похожи на оригинал. Вот так обозначается резистор:

Резистор

Как видите, очень похоже на оригинал. А вот так обозначается динамик:

Динамик

То же большое сходство. То есть, существуют некоторые позиции, которые сразу же можно опознать. И это очень удобно. Но есть и совершенно непохожие позиции, которые или надо запомнить, или надо знать их конструкции, чтобы легко определять на принципиальной схеме. К примеру, конденсатор на рисунке снизу.

Конденсатор

Тот, кто давно разбирается в электротехнике, то знает, что конденсатор – это две пластинки, между которыми размещен диэлектрик. Поэтому в графическом изображении был и выбран этот значок, он в точности повторяет конструкцию самого элемента.

Самые сложные значки у полупроводниковых элементов. Давайте рассмотрим транзистор. Необходимо отметить, что у этого прибора три выхода: эмиттер, база и коллектор. Но и это еще не все. У биполярных транзисторов встречаются две структуры: «n – p – n» и «p – n – p». Поэтому и на схеме они обозначаются по-разному:

Транзистор

Как видите, транзистор по своему изображению на него-то и не похож. Хотя, если знать структуру самого элемента, то можно сообразить, что это именно он и есть.

Простые схемы для начинающих, зная несколько значков, можно читать без проблем. Но практика показывает, что простыми электросхемами в современных электронных приборах практически не обходятся. Так что придется учить все, что касается принципиальных схем. А, значит, необходимо разобраться не только со значками, но и с буквенными и цифровыми обозначениями.

Что обозначают буквы и цифры

Все цифры и буквы на схемах являются дополнительной информацией, это опять-таки к вопросу, как правильно читать электросхемы? Начнем с букв. Рядом с каждым УЗО всегда проставляется латинская буква. По сути, это буквенное обозначение элемента.

Это сделано специально, чтобы при описании схемы или устройства электронного прибора, можно было бы обозначать его детали. То есть, не писать, что это резистор или конденсатор, а ставить условное обозначение. Это и проще, и удобнее.

Теперь цифровое обозначение. Понятно, что в любой электронной схеме всегда найдутся элементы одного значения, то есть, однотипных. Поэтому каждую такую деталь пронумеровывают. И вся эта цифровая нумерация идет от верхнего левого угла схемы, затем вниз, далее вверх и опять вниз.

Внимание! Специалисты называют такую нумерацию правилом «И». Если обратите внимание, то движение по схеме так и происходит.

И последнее. Все электронные элементы имеют определенные свои параметры. Их обычно также прописывают рядом со значком или выносят в отдельную таблицу. К примеру, рядом с конденсатором может быть указана его номинальная емкость в микро- или пикофарадах, а также номинальное его напряжение (если такая необходимость возникает).

Вообще, все, что связано с полупроводниковыми деталями должно обязательно дополняться информацией. Это не только упрощает чтение схемы, но и позволяет не ошибиться при выборе самого элемента в процессе сборки.

Иногда цифровые обозначения на электросхемах отсутствуют. Что это значит? К примеру, взять резистор. Это говорит о том, что в данной электрической схеме показатель его мощности не имеет значения. То есть, можно установить даже самый маломощный вариант, который выдержит нагрузки схемы, потому что в ней течет ток малой силы.

И еще несколько обозначений. Проводники графически обозначаются прямой непрерывной линией, места пайки точкой. Но учтите, что точка ставиться только в том месте, где соединяются три или более проводников.

Заключение по теме

Итак, вопрос, как научится читать схемы электрические, не самый простой. Вам потребуется не только знание УЗО, но и знание, касающиеся параметров каждого элемента, его структуры и конструкции, а также принципа работы, и для чего он необходим. То есть, придется учить все азы радио- и электротехники. Сложно? Не без этого. Но если вы поймете, как все работает, то для вас откроются горизонты, о которых вы и не мечтали.

Как Читать Схемы Электрические Для Чайников

Для обозначения радиоэлементов используются как однобуквенные, так и многобуквенные коды. Но и это еще не все.

По схеме на выключатель и люстру идут по 3 провода. Но это уже тема для отдельного разговора.

Обозначение автомобильных реле: распиновка, контакты Автомобильное реле имеет обычно 4 или 5 контактов, которые имеют стандартную нумерацию но бывают и случаи, когда нумерация не совпадает. Во многих случаях оно требует глубоких знаний, владения методикой чтения и умения анализировать полученные сведения.
Урок №37. Как читать принципиальные схемы

У разъёма XP5 он соединяется не со 2 контактом разъёма, а с 1, поэтому и указан с правой стороны соединительного проводника. Данная проблема имеет большое значение для тех, кто регулярно сталкивается с электромонтажом.

Правило 1.

Две исходящие от светодиода стрелки дают вам понять, что этот прибор ИЗЛУЧАЕТ свет, если бы стрелки наоборот указывали на него — это был бы фотоприемник.

Данное отличие обязательно указывается на схеме.

Эти обозначение объединены в стандарте DIN часто используемые значения : Для удобства, соединения между элементами на цветных схемах изображены разными цветами, соответствующими цветам проводов, а на некоторых схемах также указывается сечение провода. Важно: Нумерация деталей на схемах идет столбцами сверху вниз, слева направо.

Как читать электрическую схему РЗА.

Как читать электрические схемы – графические, буквенные и цифровые обозначения

Обозначение предохранителей на электросхемах Еще один элемент электрической схемы, передающий энергию — предохранитель. Главная отличительная особенность колодки Splice от разъема Connector в том, что соединяется группа проводов: есть один входящий провод и группа исходящих потребителей, как правило, это шины питания. Важно: Нумерация деталей на схемах идет столбцами сверху вниз, слева направо.

Другие источники питания показаны на следующей картинке. Кроме того, не допускается пересечение позиционного обозначения линиями связи, УГО элемента или любыми другими надписями и линиями.

Начинают сборку от фазы. В некоторых электросхемах есть отдельное описание каждой колодки и расписано назначение проводов, подводимых к ней.

Вам потребуется не только знание УЗО, но и знание, касающиеся параметров каждого элемента, его структуры и конструкции, а также принципа работы, и для чего он необходим. Рассматривая схемы по электрике, перечисленные обозначения, по названию электросхемы определяют тип и вид.

Изучают всевозможные цепи каждого электроприемника: электродвигателя, обмотки магнитного пускателя, реле, прибора и т. Дело в том, то не всегда те или иные детали могут использоваться в привычной роли.

При этом, если линии пересекаются — то контакта между этими проводниками нет, а если в месте пересечения присутствует точка — это узел соединения нескольких проводников.

На рисунке в правом нижнем углу показана группа из трёх экранированных проводников. Не секрет, что многие узлы радиоаппаратуры чувствительны к воздействию внешних или «соседствующих» электромагнитных полей.
Как читать электрические схемы

Почему полезно разбираться в автоэлектрике

Существуют замкнутые пути движения тока, охватывающие сразу несколько ветвей и называемые контурами электрических цепей. Плавкие предохранители, резисторы, конденсаторы.

Например, в каждом биполярном транзисторе имеется минимум три вывода — база, коллектор и эмиттер. Правило 3.

В номинальном режиме все элементы работают с тем током, напряжением и мощностью, которые указаны в паспорте устройства.

Подвижный контакт переменного резистора обозначается в виде стрелки. Диоды имеют буквенное обозначение VDx, где х- порядковый номер.

Каждая из них имеет свои специфические особенности. Принципиальная схема Такой тип используется в распределительных сетях.

Учимся читать принципиальные электрические схемы

Соединение проводов в автомобиле — соединительные колодки Splice Помимо разъемов Connectors провода в автомобиле соединяются при помощи пакета перемычек или соединительных колодок в электросхемах на английском — Splice. То есть, можно установить даже самый маломощный вариант, который выдержит нагрузки схемы, потому что в ней течет ток малой силы.

Поэтому применяются сдвоенные переменные резисторы, где два переменных резистора имеют один регулирующий вал. Их необходимо соединить параллельно и установить на место обозначенных конденсаторов.

Достаточно один раз разобраться, как читать такие электросхемы, и вы с легкостью сможете понимать, что на ней изображено, даже если вы впервые видите конкретную схему от конкретного автомобиля и даже ни разу не лазили к нему под капот. Для обозначения радиоэлементов используются как однобуквенные, так и многобуквенные коды. Резистор — это сопротивление. Сюда могут относиться различные микрофоны, пьезоэлементы, динамики и тд.
Как научиться читать электрические схемы

Обозначение линий связи на электрических схемах

Индикатором определяем и находим фазу, соединяем ее с выключателем, не прерывая ноль.

Это были огромные листы бумаги формата А2 или даже А1, на которых указывались абсолютно все составляющие телевизора. Об одном из таких я рассказывал в статье про переменные резисторы.

Соединяем ее параллельно к любой лампе.

Давайте рассмотрим популярную среди новичков схему — симметричный мультивибратор. То, что блок питания состоит из трансформатора, выпрямителя и сглаживающего фильтра на конденсаторе. За счет этого изображение становится проще, позволяя лучше понять принцип действия всего оборудования.

Электросхемы? — разберется даже школьник!

Перечисленные задачи довольно сложны, и рассмотрение многих из них выходит за рамки данной статьи. Зарубежные детали можно представить широким ассортиментом.

В правильно составленных схемах очередность подачи питающих напряжений, а также восстановление их после нарушений не должны приводить к каким-либо оперативным переключениям; к оценить последствия нарушения изоляции поочередно в каждой точке схемы. Чтобы не указывать эти повторяющиеся резисторы на схеме их просто заменили жирными точками.

Такой вот маркетинговый ход! Всего 8 штук. То, что блок питания состоит из трансформатора, выпрямителя и сглаживающего фильтра на конденсаторе.

Поэтому и на схеме они обозначаются по-разному: Транзистор Как видите, транзистор по своему изображению на него-то и не похож. Имеются практически на всех электрических схемах.
КАК ТЕЧЁТ ТОК В СХЕМЕ — Читаем Электрические Схемы 1 часть

Как читать принципиальные схемы

> Базовая схема How-Tos> Учебное пособие — Как читать принципиальные схемы
Принципиальная схема похожа на карту, которая показывает потоки электроэнергии. Этот учебник покажет вам несколько общих символов и некоторые профессиональные термины, которые помогут вам прочитать принципиальные схемы.
Научиться читать электрические схемы — это все равно, что учиться читать карты. Электрические схемы показывают, какие электрические компоненты используются и как они связаны друг с другом. Электронные символы представляют каждый из используемых компонентов. Символы связаны с линиями.
Признание электрических схем
Вот некоторые из стандартных и основных терминов принципиальных схем:
Напряжение: Напряжение — это «давление» или «сила» электричества, оно обычно измеряется в вольтах (В), а розетки в общем доме работают при напряжении 120 В.Розетки напряжения могут отличаться в других странах.
Сопротивление: Сопротивление показывает, насколько легко электроны могут протекать через определенный материал, и измеряется в Омах (R или Ω). Поток тока может двигаться быстрее в проводниках, таких как золото или медь, в этом случае мы говорим, что сопротивление низкое. Движение электронов относительно медленно в изоляторах, таких как пластик, дерево и воздух, в этом случае мы говорим, что сопротивление высокое.
Ток: Ток — это поток электричества, или, если быть более точным, поток электронов.Ток измеряется в амперах (амперах). Поток тока возможен только при подключенном питании.
DC (постоянный ток): DC — это постоянный ток в одном направлении. Постоянный ток может протекать не только через проводники, но также и через полупроводники и изоляторы.
AC (переменный ток): В переменном токе поток чередуется между двумя направлениями в соответствии с определенным периодом, он часто образует синусоидальную волну.Частота переменного тока измеряется в герцах (Гц) и обычно составляет 60 Гц.
Распознавание символов схем
Когда вы знаете язык или термины принципиальных схем, вы наполовину можете их прочитать. На принципиальных схемах есть много электрических символов, которые используются для обозначения различных электрических компонентов и устройств. Вот краткий обзор наиболее часто используемых символов на принципиальных схемах.

Резистор: Резистор используется для ограничения количества тока, протекающего через устройство.Обычно обозначается буквой «R».
Переключатель: Существует несколько типов переключателей. SPST (Single Throw Single Throw) позволяет протекать току только при включенном переключателе. SPDT (Single Pole Double Throw) может направлять ток потока в двух направлениях. DPST (двухполюсный однопроходный) используется для изоляции между токоведущим и нейтральным соединениями в главной электрической линии. Это наиболее часто используемые.
Конденсатор Конденсатор — это устройство, которое используется для хранения электрической энергии.Он представлен буквой «С».
Индуктор: Индуктор используется для создания магнитного поля, когда через провод проходит определенный ток. Он обозначается буквой «L».
Источник: Это может быть батарея или все, что обеспечивает электричество.
логических ворот: Существует несколько различных типов логических вентилей. Ворота «И», «Ворота NAND», Ворота «ИЛИ», Ворота «NOR», Ворота «EX-OR», Ворота «EX-NOR», Ворота «НЕ» и т. Д.
Как только вы узнаете язык и символы электрических чертежей, вы сможете прочитать принципиальную схему. Чтобы иметь возможность читать принципиальные схемы, важно помнить базовые знания в этой области. Чем больше вы узнаете языки и начертите символы электрических конструкций, тем лучше вы будете готовиться к чтению принципиальных схем.
Загрузите этот замечательный инструмент для создания схем и посмотрите примеры встроенных схем:

Начало работы! Вам понравится это простое в использовании программное обеспечение диаграммы.
Edraw Max идеально подходит не только для профессионально выглядящих потоковых диаграмм, организационных диаграмм, интеллектуальных карт, но и для сетевых диаграмм, поэтажных планов, рабочих процессов, модных проектов, диаграмм UML, электрических диаграмм, научных иллюстраций, диаграмм и графиков … только начало!
,
Насколько хорошо вы читаете электрические чертежи? Пройдите тест.
Электрические рабочие чертежи
Каждый электрик в каждой отрасли электромонтажных работ должен будет проконсультироваться и понять информацию, представленную на электрических чертежах, для определения местоположения различных розеток, прокладки цепей, расположения и размеров щитов и других подобных электрических деталей.
Насколько хорошо вы читаете электрические чертежи? Пройдите тест.
Полный набор рабочих чертежей для средней электрической системы в промышленных, коммерческих и крупных жилых проектах обычно состоит из следующего:
План участка с указанием расположения здания на участке и всей внешней электропроводки, включая служебный вход.Этот план составлен в масштабе, за исключением различных электрических символов, которые должны быть увеличены, чтобы их можно было прочитать.
Планы этажей с указанием стен и перегородок для каждого уровня этажа. Физическое расположение всех проводов и розеток показано для освещения, питания, сигналов и связи, специальных электрических систем и связанного электрического оборудования.
Опять же, перегородки здания выполнены в масштабе, как и такие электрические элементы, как люминесцентные светильники, щиты и распределительные устройства.Расположение других электрических розеток и аналогичных компонентов на чертежах только приблизительно, потому что они должны быть увеличены, чтобы их можно было прочитать.
Схемы подъёмника для отображения компонентов сервисного входа и панели.
Схема подключения и однолинейные схемы .
Графики, заметки и крупномасштабные детали на строительных чертежах .
Чтобы иметь возможность «читать» электрические и другие типы чертежей, необходимо ознакомиться со значением символов, линий и сокращений, используемых на чертежах, и научиться интерпретировать сообщение, передаваемое чертежами.
Давайте начнем с 10 простых вопросов. Ответы внизу, и, пожалуйста, не смотрите 🙂
Рисунок 1 — План жилого помещения с указанием дуплексной розетки
Вопрос № 1
Сколько разветвленных цепей показано на рисунке 1?
Пять
Six
Семь
восемь

Вопрос № 2
Сколько дуплексных розеток установлено вне здания на чертеже на рисунке 1?
один
Два
Три
Четыре

Вопрос № 3
Для соответствия NEC, какое устройство должно использоваться на всех трех внешних дуплексных розетках, показанных на рисунке на рисунке 1?
Двухполюсный выключатель
Устройство защиты от замыкания на землю (прерыватель цепи защиты от замыкания на землю)
Однополюсный ртутный выключатель
A 40-амперный автоматический выключатель
Рисунок 2 — Типичная диаграмма повышения мощности
Вопрос № 4
На схеме подъёмника на рис. 2, что означает «C / T cab.Стоять?
Центральный телефонный шкаф
Шкаф трансформатора тока
Шкаф клеммника управления
Центральный оконечный шкаф

Вопрос № 5
Что из нижеперечисленного лучше всего описывает тип и размер защиты от сверхтока?
Поэтажные планы
Расписание светильников
Щитовая роспись
Вид в поперечном сечении

Вопрос № 6
Какой размер провода и сколько проводников указано для питающей цепи, питающей блок крыши.2 на рисунке на рисунке 2?
Три № 1 СРГ
Три № 10 СРГ
Четыре № 2 AWG
Два № 4 AWG

Вопрос № 7
Сколько участков автобана указано на рисунке на рисунке 2?
7
10
17
27
Рисунок 3 — Освещение поэтажного плана
Вопрос № 8
Если каждая из осветительных приборов типа C на рисунке 3 имеет общую ламповую и балластную нагрузку в 200 вольт-ампер, какова общая подключенная нагрузка цепи A-1 (в вольт-амперах)?
1600 вольт-ампер
1700 вольт-ампер
1800 вольт-ампер
1900 вольт-ампер

Вопрос № 9
Что является одной из причин, по которой линии линий рисуются изогнутыми, а не прямыми?
Вот как трубопровод установлен в зданиях
Чтобы составители могли прокладывать линии вокруг перегородок
, чтобы не путать схемы с линиями здания
Изогнутые линии легче рисовать в системах CAD, чем прямые

Вопрос № 10
Что означают стрелки на линии?
Обозначает комнату, в которой установлена схема
Домой бежит к назначенной панели
Направление протекания тока
Обозначает, что цепь должна управляться настенным выключателем
ответов
статей NEC, упомянутых в ответах, вы можете увидеть в бесплатной черновой версии NEC 2014 //
NEC 2014 свободный проект

Вопрос № 1
Ответ: C
Два контура обслуживают кухню, 1 обслуживает главную спальню, 1 обслуживает спальню № 2 и спальню № 3, 1 обслуживает гостиную / прихожую и 1 снабжает цепь GFCI, обеспечивающую защиту навеса для машины. розетка, передняя и задняя розетки, NEC Раздел 210.8 (А). Одна цепь питает розетку GFCI в ванной комнате, раздел NEC 210.11 (C) (3).

Вопрос № 2
Ответ: C
Три наружных дуплексных розетки показаны символом на чертеже в плане этажа и также описаны в примечании.

Вопрос № 3
Ответ: B
Защита от замыкания на землю обозначена примечаниями на чертеже на рис. 1. См. Раздел 210.8 (A) (3) NEC.

Вопрос № 4
Ответ: B
Сервисный канал и проводники входят в шкаф C / T, где трансформаторы тока (ТТ) используются вместе с электросчетчиком для измерения количества потребляемой мощности.

Вопрос № 5
Ответ: C
На графике панели управления на чертежах обычно указывается тип и размер защиты от сверхтока.

Вопрос № 6
Ответ: B
В примечании рядом с фидером указаны три проводника № 10 AWG .

Вопрос № 7
Ответ: A
На диаграмме повышения мощности на рисунке 2 показаны семь секций .

Вопрос № 8
Ответ: A
Так как эта цепь питается от восьми приборов, 8 × 200 = 1600 вольт-ампер .

Вопрос № 9
Ответ: C
Когда прямые линии нарисованы, их иногда путают со строительными линиями. Таким образом, ответ C является одной из веских причин для рисования кривых линий.

Вопрос № 10
Ответ: B
Стрелки используются для обозначения пробега в домовой панели.
Справочник // Руководство по подготовке к экзамену электрика (Купить печатную копию у Amazon)
,
Как читать схему
Избранные любимец 88
Обзор
Схемы
— это наша карта для проектирования, построения и поиска неисправностей цепей. Понимание того, как читать и следовать схемам, является важным навыком для любого инженера-электронщика.
Это руководство должно превратить вас в полностью грамотного читателя схем! Мы рассмотрим все основные схематические обозначения:
Затем мы поговорим о том, как эти символы связаны на схемах для создания модели цепи.Мы также рассмотрим несколько советов и хитростей, на которые стоит обратить внимание.
Рекомендуемое Чтение
Схематическое понимание — довольно простой навык электроники, но есть несколько вещей, которые вы должны знать, прежде чем читать этот урок. Посмотрите эти уроки, если они звучат как пробелы в вашем растущем мозгу:
Условные обозначения (часть 1)
Готовы ли вы к забору компонентов цепи? Вот некоторые из стандартных, базовых условных обозначений для различных компонентов.
Резисторы
Самый фундаментальный из компонентов схемы и символов! Резисторы на схеме обычно представлены несколькими зигзагообразными линиями, с двумя выводами , идущими наружу. Схемы, использующие международные символы, могут вместо этого использовать безликий прямоугольник вместо загогулинов.
Потенциометры и переменные резисторы
Каждый из переменных резисторов и потенциометров дополняет символ стандартного резистора стрелкой. Переменный резистор остается двухполюсным устройством, поэтому стрелка расположена по диагонали посередине.Потенциометр является трехполюсным устройством, поэтому стрелка становится третьей клеммой (стеклоочистителем).
Конденсаторы
Существует два часто используемых конденсаторных символа. Один символ представляет поляризованный (обычно электролитический или танталовый) конденсатор, а другой — неполяризованные колпачки. В каждом случае есть две клеммы, идущие перпендикулярно пластинам.
Символ с одной изогнутой пластиной указывает, что конденсатор поляризован. Изогнутая пластина обычно представляет собой катод конденсатора, который должен иметь более низкое напряжение, чем положительный анодный вывод.Знак плюс также должен быть добавлен к положительному выводу символа поляризованного конденсатора.
Индукторы
Индукторы обычно представлены либо серией изогнутых выпуклостей, либо петлевых катушек. Международные символы могут просто определять индуктор как заполненный прямоугольник.
Выключатели
Переключатели существуют во многих различных формах. Самый простой переключатель, однополюсный / однопроходный (SPST), представляет собой две клеммы с наполовину соединенной линией, представляющей привод (деталь, которая соединяет клеммы вместе).
Переключатели с более чем одним ходом, как SPDT и SP3T ниже, добавляют больше посадочных точек для привода.
Переключатели с несколькими полюсами, как правило, имеют несколько одинаковых переключателей с пунктирной линией, пересекающей средний привод.
Источники питания
Точно так же, как есть много вариантов для питания вашего проекта, существует множество символов схемы источника питания, которые помогут указать источник питания.
источников постоянного или переменного напряжения
Большую часть времени при работе с электроникой вы будете использовать источники постоянного напряжения.Мы можем использовать любой из этих двух символов, чтобы определить, подает ли источник постоянный ток (DC) или переменный ток (AC):
Аккумуляторы
Батареи
, будь то цилиндрические, щелочные АА или перезаряжаемые литий-полимерные, обычно выглядят как пара непропорциональных параллельных линий:
Больше пар линий обычно указывает на большее количество последовательных элементов в батарее. Кроме того, более длинная линия обычно используется для представления положительного вывода, в то время как более короткая линия соединяется с отрицательным выводом.
Узлы напряжения
Иногда — особенно на очень загруженных схемах — вы можете назначать специальные символы напряжениям узла. Вы можете подключить устройства к этим однотерминальным символам , и они будут напрямую подключены к 5 В, 3,3 В, VCC или GND (земля). Узлы положительного напряжения обычно обозначаются стрелкой, направленной вверх, в то время как узлы заземления обычно содержат от одной до трех плоских линий (или иногда стрелку, направленную вниз, или треугольник).
Условные обозначения (часть 2)
диодов
Основные диоды обычно представлены треугольником, прижатым к линии.Диоды также поляризованы, поэтому каждый из двух выводов требует отличительных идентификаторов. Положительным анодом является терминал, идущий к плоскому краю треугольника. Отрицательный катод простирается за линию в символе (думайте об этом как — знак).
Существует множество всевозможных типов диодов, каждый из которых имеет специальный рифф на стандартном символе диода. Светодиоды (светодиоды) дополняют символ диода двумя линиями, направленными в сторону. Фотодиоды , которые генерируют энергию из света (в основном, крошечные солнечные элементы), переворачивают стрелки и направляют их к диоду.
Другие специальные типы диодов, такие как диод Шоттки или стабилитроны, имеют свои собственные символы, с небольшими вариациями на полосе символа.
Транзисторы
Транзисторы
, будь то BJT или MOSFET, могут существовать в двух конфигурациях: положительно легированных или отрицательно легированных. Таким образом, для каждого из этих типов транзисторов есть как минимум два способа его нарисовать.
Биполярные переходные транзисторы (BJTs)
BJT — это трехконтактные устройства; у них есть коллектор (C), эмиттер (E) и база (B).Существует два типа BJT — NPN и PNP, и у каждого есть свой уникальный символ.
Контакты коллектора (C) и эмиттера (E) находятся на одной линии друг с другом, но на эмиттере всегда должна быть стрелка. Если стрелка указывает внутрь, это PNP, а если стрелка указывает наружу, это NPN. Мнемоника для запоминания, которая есть «NPN: n от p и i n ».
Полевые транзисторы с оксидом металла (МОП-транзисторы)
Как и BJT, у MOSFET есть три терминала, но на этот раз они называются источником (S), стоком (D) и шлюзом (G).И снова, есть две разные версии символа, в зависимости от того, есть ли у вас n-канальный или p-канальный MOSFET. Для каждого из типов MOSFET существует ряд часто используемых символов:
Стрелка в середине символа (называемая объемной) определяет, является ли MOSFET n-канальным или p-канальным. Если стрелка указывает, это означает, что это n-канальный МОП-транзистор, а если он указывает, это p-канал. Помните: «n находится в» (своего рода противоположность мнемонике NPN).
цифровых логических ворот
Наши стандартные логические функции — И, ИЛИ, НЕ и XOR — все имеют уникальные условные обозначения:
Добавление пузырька к выходу отменяет функцию , создавая NAND, NOR и XNOR:
Они могут иметь более двух входов, но формы должны оставаться такими же (ну, может быть, немного больше), и все равно должен быть только один выход.
Интегральные схемы
Интегральные схемы
выполняют такие уникальные задачи, и их так много, что на самом деле они не получают уникальный символ схемы. Обычно интегральная схема представлена в виде прямоугольника с выводами, выступающими из сторон. Каждый вывод должен быть помечен как номером, так и функцией.
Условные обозначения для микроконтроллера ATmega328 (обычно встречаются на Arduinos), ИС для шифрования ATSHA204 и микроконтроллера ATtiny45. Как видите, эти компоненты сильно различаются по размеру и количеству выводов.
Поскольку микросхемы имеют такой общий символ цепи, имена, значения и метки становятся очень важными. Каждая микросхема должна иметь значение, точно идентифицирующее название чипа.
Уникальные ИС: операционные усилители, регуляторы напряжения
Некоторые из наиболее распространенных интегральных схем получают уникальный символ схемы. Обычно вы видите операционные усилители, расположенные, как показано ниже, с 5 суммарными клеммами: неинвертирующий вход (+), инвертирующий вход (-), выход и два входа питания.
Часто в одном корпусе микросхемы встроены два операционных усилителя, для которых требуется только один контакт для питания и один для заземления, поэтому один справа имеет только три контакта.
Простые регуляторы напряжения обычно представляют собой трехконтактные компоненты с входными, выходными и заземляющими (или регулирующими) контактами. Они обычно принимают форму прямоугольника с выводами слева (вход), справа (выход) и снизу (земля / настройка).
Разное
Кристаллы и резонаторы
Кристаллы или резонаторы обычно являются критической частью микроконтроллерных цепей. Они помогают обеспечить тактовый сигнал. Кристаллические символы обычно имеют две клеммы, в то время как резонаторы, которые добавляют два конденсатора к кристаллу, обычно имеют три клеммы.
разъемы и разъемы
Разъемы для подачи питания или для отправки информации являются обязательными для большинства цепей. Эти символы различаются в зависимости от того, как выглядит разъем, вот выборка:
Моторы, трансформаторы, динамики и реле
Мы сгруппируем их вместе, так как все они (в основном) каким-то образом используют катушки. Трансформаторы (отличные от обычных) обычно включают в себя две катушки, прислоненные друг к другу, с парой линий, разделяющих их:
Реле обычно соединяют катушку с выключателем:
Динамики и зуммеры обычно принимают форму, аналогичную их реальным аналогам:
Двигатели
и обычно включают в себя окруженную букву «М», иногда с немного большим количеством украшений вокруг клемм:
Предохранители и PTC
Предохранители и PTC — устройства, которые обычно используются для ограничения больших скачков тока — у каждого свой уникальный символ:
Символ PTC на самом деле является общим символом для термистора и резистором , зависящим от температуры (обратите внимание на международный символ резистора там?).
Вне всякого сомнения, в этом списке осталось много схемных символов, но из приведенных выше вы должны иметь 90% грамотного чтения схемы. В общем, символы должны иметь довольно много общего с реальными компонентами, которые они моделируют. В дополнение к символу каждый компонент на схеме должен иметь уникальное имя и значение, что также помогает идентифицировать его.
Наименование Обозначения и Значения
Один из важнейших ключей к грамотности схем — это способность распознавать, какие компоненты какие.Символы компонента рассказывают половину истории, но каждый символ должен быть в паре с именем и значением, чтобы завершить его.
Имена и Значения
Значения помогают точно определить, что представляет собой компонент. Для схематических компонентов, таких как резисторы, конденсаторы и индукторы, это значение говорит нам, сколько у них омов, фарад или Генри. Для других компонентов, таких как интегральные схемы, значением может быть просто название чипа. Кристаллы могут указать свою частоту колебаний в качестве значения.По сути, значение компонента схемы вызывает его наиболее важную характеристику — .
Названия компонентов Имена обычно представляют собой комбинацию из одной или двух букв и числа. Буквенная часть имени определяет тип компонента — R для резисторов, C для конденсаторов, U для интегральных микросхем и т. Д. Каждое имя компонента на схеме должно быть уникальным; например, если в цепи несколько резисторов, они должны называться R ₁, R ₂, R ₃ и т. д.Имена компонентов помогают нам ссылаться на конкретные точки в схемах.
Префиксы имен довольно хорошо стандартизированы. Для некоторых компонентов, таких как резисторы, префикс — это только первая буква компонента. Другие префиксы имен не так буквальны; Индукторы, например, L (потому что ток уже занял I [но он начинается с C … электроника глупо)]. Вот краткая таблица общих компонентов и их префиксов имен:
Имя Идентификатор Компонент
R Резисторы
C Конденсаторы
L Индукторы
S Выключатели
D Диоды
Q Транзисторы
U Интегральные схемы
Y Кристаллы и генераторы
Хотя эти тезисы являются «стандартизированными» именами для обозначений компонентов, они не всегда соблюдаютсяНапример, вы можете увидеть интегральные схемы с префиксом IC вместо U или кристаллы с маркировкой XTAL вместо Y . Используйте свое лучшее суждение при диагностике, какая часть является какой. Символ обычно должен содержать достаточно информации.
Схема чтения
Понимание того, какие компоненты на схеме являются более чем половиной битвы за ее понимание. Теперь осталось только определить, как все символы связаны друг с другом.
Сети, узлы и метки
Схематические сети рассказывают, как компоненты соединены вместе в цепи. Сети представлены в виде линий между компонентными клеммами. Иногда (но не всегда) они имеют уникальный цвет, как зеленые линии на этой схеме:
Узлы и узлы
Провода могут соединять два терминала вместе, или они могут соединять десятки. Когда провод разделяется в двух направлениях, он создает переход . Мы представляем соединения на схемах с узлами , маленькими точками, расположенными на пересечении проводов.
Узлы
дают нам возможность сказать, что «провода, пересекающие этот переход , соединены ». Отсутствие узла на стыке означает, что два отдельных провода просто проходят мимо, не образуя какого-либо соединения. (При разработке схем обычно рекомендуется избегать этих несвязанных перекрытий везде, где это возможно, но иногда это неизбежно).
Чистые имена
Иногда, чтобы сделать схемы более разборчивыми, мы даем сети имя и обозначаем его, а не прокладываем провод по всей схеме.Предполагается, что сети с одинаковыми именами подключены, хотя между ними нет видимого провода. Имена могут быть либо написаны непосредственно поверх сети, либо они могут быть «метками», свисающими с провода.
Каждая сеть с тем же именем подключена, как в этой схеме для коммутационной платы FT231X. Имена и метки помогают избежать хаотичности схем (представьте, все ли эти сети были на самом деле соединены проводами).
Сетям обычно присваивается имя, в котором конкретно указывается назначение сигналов на этом проводе.Например, сети электропитания могут быть помечены как «VCC» или «5 В», тогда как сети последовательной связи могут быть помечены как «RX» или «TX».
Советы по чтению схем
Определить блоки
Поистине экспансивные схемы должны быть разбиты на функциональные блоки. Там может быть раздел для ввода мощности и регулирования напряжения, или раздел микроконтроллера, или раздел, посвященный разъемам. Попробуйте распознать, какие секции есть, и следите за цепью от входа к выходу. Действительно хорошие разработчики схем могут даже выложить схему, как книгу, входы слева, выходы справа.
Если блок схемы действительно хорош (например, инженер, который разработал эту схему для RedBoard), они могут разделить разделы схемы на логические, помеченные блоки.
Распознавать узлы напряжения
Узлы напряжения
представляют собой однополюсные схематические компоненты, к которым мы можем подключить компонентные клеммы, чтобы назначить им определенный уровень напряжения. Это специальное применение сетевых имен, означающее, что все клеммы, подключенные к одноименному узлу напряжения, соединены вместе.
Узлы напряжения с одинаковыми именами — такие как GND, 5 В и 3,3 В — все подключены к своим аналогам, даже если между ними нет проводов.
Узел напряжения заземления особенно полезен, потому что очень многие компоненты нуждаются в заземлении.
Справочная информация о компонентах
Если на схеме есть что-то, что просто не имеет смысла, попробуйте найти таблицу данных для наиболее важного компонента. Обычно компонент, выполняющий большую часть работы в цепи, представляет собой интегральную схему, такую как микроконтроллер или датчик.Как правило, это самый большой компонент, часто расположенный в центре схемы.
Ресурсы и дальнейшее развитие
Вот и все, что нужно для схематического прочтения! Знание символов компонентов, следование сетям и определение общих меток. Понимание того, как работает схема, открывает перед вами целый мир электроники! Ознакомьтесь с некоторыми из этих руководств, чтобы попрактиковаться в новых знаниях по схеме:
Делители напряжения
— это одна из самых основных, фундаментальных цепей.Узнайте, как превратить большое напряжение в меньшее, используя всего два резистора!
Как использовать макет — теперь, когда вы знаете, как читать схемы, почему бы не создать их! Макеты — отличный способ сделать временные, функциональные, прототипные схемы.
Работа с проводом — Или, пропустите макет и прыгайте прямо в проводку. Знание того, как разрезать, зачистить и подключить провод, является важным навыком электроники.
Последовательные и параллельные цепи
— Для построения последовательных или параллельных цепей требуется хорошее понимание схем.
Шитье с помощью проводящей нити. Если вы не хотите работать с проводом, как насчет создания цепи электронного текстиля с проводящей нитью? В этом прелесть схем, одна и та же принципиальная схема может быть построена различными способами с использованием нескольких различных сред.
,
Как читать электрические чертежи
Узнайте, как читать электрические чертежи и получить простое в использовании программное обеспечение для электрических чертежей для создания профессиональных электрических чертежей.
Как читать электрический чертеж
1. Ознакомьтесь со стандартными электрическими символами
Знание значений основных электрических символов на вашем электрическом чертеже поможет вам быстро понять и устранить неисправности в цепи.
Лампа обычно представляется в виде круга с крестом внутри.Когда ток проходит через лампу, он будет излучать свет.

Переключатели обозначены открытием или разрывом в линии. Это похоже на щелчок выключателя.

Термостат является своего рода термореле, которое срабатывает при изменении температуры.

Предохранитель представлен небольшим зигзагом в линии.Моторы отображаются по неровностям вдоль линии. Это похоже на «М» с 5 или 6 горбами.

Земля представлена либо треугольником, направленным вниз, либо набором параллельных линий, которые становятся короче, когда они появляются друг под другом, фактически представляя внутреннюю область треугольника, направленного вниз. Заземление — это общая контрольная точка, которую схемы используют, чтобы показать общее единство различных функций схемы. Это не относится к фактической земле земли.

Провода используются для соединения устройств друг с другом. Все точки вдоль провода идентичны и соединены. Провода могут пересекаться друг с другом на электрическом чертеже, но это не обязательно означает, что они соединяются. Если они не соединяются, один будет показан зацикливаясь на другом полукругом. Если они соединятся, они пересекутся, и точка будет видна в точке пересечения линий.

Резисторы действуют, чтобы препятствовать потоку цепи в степени, определяемой используемым значением сопротивления.Они используются для масштабирования и формирования сигнала.

Конденсаторы используются для управления быстро меняющимися сигналами, в отличие от статических или медленно меняющихся сигналов, которые обусловлены резисторами. Традиционное использование конденсаторов в современных схемах состоит в том, чтобы извлекать шум, который по своей природе является быстро меняющимся сигналом, от интересующего его сигнала и сливать его на землю.

,

Автор: alexxlab

Имя Идентификатор	Компонент
R	Резисторы
C	Конденсаторы
L	Индукторы
S	Выключатели
D	Диоды
Q	Транзисторы
U	Интегральные схемы
Y	Кристаллы и генераторы
