Содержание

Схема Подключения Легкового Прицепа - tokzamer.ru

Проблема в том, что он постоянно горит? Думал розетки все стандартные а у моей какая то резинка стоит которая и уменьшает диаметр — как лечить?


Каждый знает, что на фаркопе есть розетка, а на прицепах предусмотрены вилки. В таких условиях на нормальную работу прицепа рассчитывать не стоит.

Если же речь идет о моделях с шиной «К» либо фонарями со светодиодной начинкой, придется подключать отдельный силовой кабель и монтировать специальный модуль с реле.
Автосвет Колхозим фонари прицепа МЗСА

Как соединить контакты?

Крепление обеспечивается при помощи кронштейнов.

Некоторым требуется специальный адаптер-переходник, другим нужно корректировать саму проводку и определять, куда какой проводок идет.

Очень удобно производить соединение в том случае, если вилка и розетка совпадают по разъемам. Если прицеп и ТСУ обладают соответствующими разъемами, то схемы для такого подключения не потребуется — достаточно всего лишь вставить розетку в гнездо.


В итоге вы сможете безопасно эксплуатировать прицеп, не переживая о том, что другие участники дорожного движения не могут понять ваших действий во время движения.

Замена вилки фаркопа на прицепе.

Распиновка 7 пиновой розетки

Если розетка фаркопа качественная, то на ней обязательно должна быть крышечка. Автомобилистам, решившим самостоятельно установить ТСУ, и произвести монтаж розетки, необходимо запомнить одно правило: каждая жила в многожильном кабеле должна в толщину составлять не меньше полутора миллиметров. Подключение розетки фаркопа может осуществляться по одной из двух схем: стандартной. Демонтировать ее не нужно.

Инструменты для снятия бампера либо его подрезки.

Существуют разные варианты разводки проводки в таких разъемах. Материалы для подключения фаркопа Отправляемся в автомагазин или на автомобильный рынок и покупаем материалы, необходимые для монтажа и подключения: корпус розетки для фаркопа с крышкой и резиновым уплотнительным кольцом.


Автомобилистам, решившим самостоятельно установить ТСУ, и произвести монтаж розетки, необходимо запомнить одно правило: каждая жила в многожильном кабеле должна в толщину составлять не меньше полутора миллиметров.

Какие нужны материалы для установки розетки?

В любом случае точно Вам подскажет только электрик прозвонив все провода. В итоге получаем нечто подобное, как показано на изображении ниже.

Фото схем подключения схем фаркопа всегда помогут в работе, если возникли трудности. Существуют разные варианты разводки проводки в таких разъемах.
Прицеп Экспедиция. Разветвления в проводке.

Читайте дополнительно: Подключить выключатель двухклавишный видео

Способы подключения розетки фаркопа

Подключение ПТФ в иномарках контакт может быть не задействован. Существуют разные варианты разводки проводки в таких разъемах.

Черный толще всех.

Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. Если рядом с вашим сцепным устройством она отсутствует, необходимо купить: крепежную пластину; крепежные элементы; жгут проводов.


В этом случае не предполагается никаких изменений электрической системы автомобиля. Отличия незначительные, но они есть. Заочно сложно определить.

Подключение розетки для прицепа Топ-5 лучших производителей фарк-в на автомобили типа ВАЗ , Тойота Хайлюкс Очень часто автолюбителям приходится перевозить габаритные грузы. Крепежная пластина и иные крепежные элементы. Он предусматривает подключение электрики фаркопа через специальное согласующее устройство.


Большинство соединений нашел, но за счет окисленных контактов соединение нестабильно и ездить нормально нельзя. Когда он определит, что она потребляет больше тока, то выдаст сообщение об ошибке. Если производитель добросовестный, то в коробку обязательно будет вкладываться инструкция по правильному размещению.

Прицеп БАЗ Зачастую в конструкции автомобиля предусматривается специальное окошко, посредством которого удобно просовывать провода. Варианты распиновки Сначала думал, что буду подробно вам расписывать, где какой контакт на розетке, куда он идет и для чего предназначен. Цены очень низкие. Она лишь еще больше вас запутает и загонит в тупик.

Что же, начнем со старых добрых отечественных автомобилей. При подключении прицепа на определенных линиях возрастает нагрузка. Выключение не составит особой сложности, особенно если имеется универсальный составляющий элемент, представляющий собой разъем фаркопа.
Схема подключения прицепа. Схема 7-контактного разъема.

Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа

Но эту теорию должен исключать тот факт, что на другом автомобиле все работает. Если в комплекте не предусмотрены провода, тогда необходимо найти медные с подходящей толщиной.

Может быть необходимо использовать смарт коннект, а у Вас он не установлен. Сейчас их доступно огромное количество самых разных производителей.

Стоп-сигналы коричневый. Всё равно не понимаю зачем он и зачем его выводить через 3-й разъем, если все лампы запитываются массой через корпус прицепа, а корпус и так берет массу через шар.

Большинство соединений нашел, но за счет окисленных контактов соединение нестабильно и ездить нормально нельзя. Кратко об использовании рамок перевертышей для гос. Иначе у вас не получится подсоединить прицеп. В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа согласно распиновке, указанной в руководстве пользователя.

Когда автомобиль не оснащен современным электронным блоком управления. Рассмотрим, как это делать. Универсальная схема подключения прицепа: распиновка розетки фаркопа под 7-пиновый стандарт Розетка фаркопа Вилка прицепа Для распиновки рекомендуется использовать многожильный медный провод в двойной изоляции с жилами сечением не меньше 1,5 кв.

Хотя прицеп никогда не подключал. Однако выполнять эту процедуру самостоятельно нужно предельно осторожно. В этом случае не предполагается никаких изменений электрической системы автомобиля.

Написать отзыв

Но чтобы произвести надежное соединение, потребуется покупать устройство от хороших производителей, которые уже давно зарекомендовали себя на рынке с положительной стороны. Подготовлю для вас несколько изображений, отображающих суть типовых распиновок на розетках тягово-сцепных автомобильных устройств. Думал розетки все стандартные а у моей какая то резинка стоит которая и уменьшает диаметр — как лечить? В качестве базовых выступают сигналы с задней оптики.

Заочно сложно определить. Причем не обязательно ехать в офис компании по производству автомобиля или прицепа.
ЗАМЕНА ПРОВОДКИ НА ПРИЦЕПЕ!

схема подключения розетки 7 pin, распиновка розетки фаркопа

Установка фаркопа на автомобиль является обязательным условием для получения возможности использовать автоприцеп. В свою очередь, кроме обеспечения самой сцепки прицепа, также предельно важна безопасность при использовании прицепной техники.

Другими словами, прицеп не только должен быть  надежно присоединен, но также подключен к автомобилю для того, чтобы могли работать поворотники, стоп-сигналы прицепа и т.д.

Для  того  чтобы  подключить прицеп правильно,  должна быть  заранее изучена схема подключения прицепа, распиновка розетки фаркопа, а также отдельное внимание следует уделить некоторым тонкостям и нюансам.  Далее мы рассмотрим, что представляет собой схема подключения прицепа и как правильно выполнить подключение фаркопа.

Содержание статьи

Распиновка и подключение розетки фаркопа

Начнем с того, что соединение прицепа и автомобиля осуществляется при помощи розетки, которая находится возле фаркопа, а также штекера (вилки), который подключен к проводке прицепа.

При этом распиновка розетки прицепа фактически представляет собой схему электроразъемов, чтобы владелец мог безошибочно подключить прицеп к машине и безопасно эксплуатировать технику.

Схема подключения розетки фаркопа предполагает несколько типов разъемов:

  • cемиконтактные 7 pin разъемы европейского типа;
  • разъемы американского типа 7 пин;
  • разъемы 13 pin;
  • особые разъемы.

При этом на территории СНГ зачастую используются 7-контактные разъемы, тогда как 13-контактные часто встречаются на европейских и американских авто. Основное отличие – наличие нескольких дополнительных контактов, чтобы получить возможность включить противотуманные фары, а также допоборудование, которое используется в домах-прицепах.

Что касается стандарта, на обычном прицепе для легковых машин  должны работать сигналы поворота и стопы. При этом схема подключения розетки прицепа зависит не только от того, сколько имеется  контактов, но и от стандартов конкретной страны. На деле, прицеп с европейской 13- пин разводкой  без доработок к розетке 7 пин  не подключить.

Так или иначе, благодаря наличию соединительных разъемов удается объединить электрические схемы автомобиля и прицепа. В двух словах, распиновка прицепа нужна для того, чтобы электрический ток от  сети автомобиля подавался на сеть прицепа. При этом должна быть реализована возможность синхронно использовать поворотники, стопы, а также включить габариты и подсветку номера прицепа.

Розетка фаркопа 7 пин

Итак, хотя на авто могут быть разные типы подключения, сегодня самым распространенным решением является схема подключения, когда вилка имеет 7 контактов. Это так называемый евроразъем 7 pin. Кстати, еще на авто с электронными схемами и блоками управления встречается вариант типа смарт-коннект, который согласует работу проводки машины с прицепом.

Если же говорить об упомянутом выше евроразъеме, такое решение используется для подавляющего большинства прицепов легковых машин. При этом важно учитывать, что приемная, а также ответная часть имеют гнезда двух типов, то есть гнездо «папа» и гнездо «мама». Данное решение необходимо для безопасности, чтобы исключить возможные ошибки при подключении таких разъемов. Также расположение гнезд предотвращает короткое замыкание.

Подобные разъемы можно приобрести в автомагазине или на авторынке. Чтобы выполнить соединение, обычно используются медные кабели с несколькими жилами, которые имеют провода разного цвета.

Еще добавим, чтобы разъемы служили как можно дольше,  контакты нужно намазать литолом. Также рекомендуется всегда использовать защитные пластиковое крышки-колпачки, чтобы вода и грязь не попадали внутрь тогда, когда прицеп отсоединен.

  • Идем далее. Чтобы синхронизировать световые сигналы, нужна особая распиновка розетки прицепа (обычно это 7 пин), а также подключение такой розетки к проводке автомобиля. Получается, на машине стоит розетка фаркопа (розетка прицепа), куда и вставляется вилка проводки прицепа.

Лучше ставить розетку в различные проемы для замены ламп, так как в таких областях наиболее удобный доступ к колодкам. Еще добавим, если на самом фаркопе есть розетка с выведенными на нее сигналами, можно приобрести 7-и контактную вилку. Такова штатная схема подключения фаркопа.

Если же такой розетки нет, тогда стоит прибегнуть к универсальному подключению, когда проводку можно соединять напрямую с сигнальными цепями, однако только на автомобилях без БК. Провода от разъема также соединяются с цепями на задние фонари. Давайте рассмотрим подключение более подробно.

Розетка прицепа: схема подключения

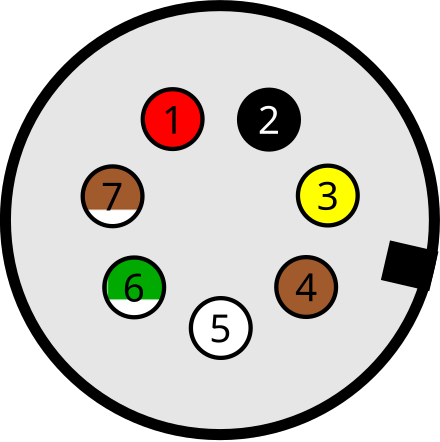

 Начнем с того, что распиновка 7 контактной розетки следующая:

  • поворотник левый;
  • фонарь заднего хода;
  • земля;
  • поворотник правый;
  • подсветка номера и правый габарит;
  • стоп-сигналы;
  • левый габарит;

Если все разъемы совпадают, тогда достаточно вставить вилку прицепа в розетку автомобиля. Однако часто такого совпадения нет. В этом случае есть другие доступные способы подключения.  Например, чтобы реализовать подключение универсальным способом через разъем фаркопа, сначала по очереди нужно соединить провод левого поворотника авто с левым поворотником прицепа, затем задние ПТФ (противотуманный фонарь)  машины с ПТФ прицепа и так далее.

Главное, изучить схему проводки автомобиля, чтобы правильно подобрать необходимые цепи. Для исключения ошибок можно использовать мультиметр. Далее, при подключении проводов через разъем фаркопа, потребуется использовать клипсы для зажима. Также провода можно паять, после чего тщательно изолируется место пайки.

Чтобы подключить фаркоп или подсоединить прицеп,   заранее нужно приготовить материалы для монтажа и подключения. Речь идет о корпусе розетки для фаркопа с крышкой и резиновым кольцом для уплотнения. При выборе нужно обращать внимание на то, чтобы все детали корпуса прилегали, не было люфтов, запрессованные латунные контакты не должны болтаться. Еще нужно проверять состояние резьбы, а также крепежных винтов на клеммах.

Еще понадобиться качественный провод с одной жилой с сечением провода, как минимум 1.5 мм2. Параллельно следует заготовить соединительные колодки (лучшими будут вариан6ты с гнездами для предохранителей). Отдельно стоит заготовить гофрированный шланг, чтобы изолировать жгут проводов, а также хомуты для фиксации проводки. Дополнительно могут потребоваться силиконовые прокладки.

Рекомендуем также прочитать статью о том, как установить Вебасто на машину своими руками. Из этой статьи вы узнаете о подключении Webasto, инструкции при таком подключении, а также на какие тонкости и нюансы следует обращать внимание при монтаже.

Обратите внимание, если же машина имеет БК, напрямую подключаться нельзя. Потребуется вилка прицепа 7 pin, а также блок  управления (блок согласования). Это позволит безболезненно подключиться к бортовой сети, при этом подключение не будет восприниматься основным блоком управления автомобиля как поломка или ошибка.

Электронный блок согласования необходим  для подключения  прицепа к машине со сложной электроникой. Блок управления на таких авто обычно тестирует все системы, оптику и т.д. Если будет выявлено большое потребление тока, контроллер уведомит об ошибке.

В свою очередь, блок согласования нужен, если передача управляющих сигналов происходит по мультиплексной шине. Проводку  следует соединить с сигнальными цепями, при этом сигналы на светотехнику прицепа будут идти не с машины, а с указанного блока согласования. При этом его наличие в цепи БК  автомобиля никак не определяет.

Другими словами, даже при условии того, что после подключения прицепа тока будет потребляться больше (электричество нужно для работы светотехники прицепа), БК автомобиля не будет зажигать индикаторы ошибок на панели приборов.

Советы и рекомендации

Простая схема подключения розетки 7 пин предполагает, что нужно определить трассировку проводов. Наиболее трудным моментом является необходимость определить места включения проводников. При этом наугад осуществлять поиск не рекомендуется.

Получается, лучше не пытаться последовательно соединять контакты автоприцепа с индикаторной лампой. Дело в том, что при наличии цифровых схем управления светотехникой данный способ может привести к поломкам и сбоям.

Еще рекомендуется перед самим подключением выполнять проверку электроцепей в разъеме прицепа (особенно в области контактов и пайки). Важно, чтобы контакты не были окислены или отгнили. Также контакты прозваниваются на предмет короткого замыкания, особенно в подвижных местах.

По окончании проверок нужно составить схему трассировки, распределив провода по цветам. Также нужно определиться с методом соединения проводов, местами их соединения и т.д. В случае, когда соединения вынесены за пределы салона машины, используется термоусадка для защиты и герметизации соединений. После того, как соединение проводки выполнено, выполняется финальная проверка мультиметром на предмет возможных замыканий или плохого контакта.

Подведем итоги

С учетом вышесказанного становится понятно, что подключить прицеп к фаркопу проще всего в том случае, если сам фаркоп уже соединен с проводкой автомобиля и имеет соответствующую розетку. Также в машине может иметься отдельная розетка для прицепа или фаркопа. В этом случае сначала фаркоп соединяется с розеткой, а уже затем прицеп можно подключить к фаркопу.

Задача усложняется в том случае, если таких готовых соединений нет. В этом случае оптимально сначала вывести розетку для прицепа на машине или фаркопе, а уже затем подключать прицеп. При этом нужно отдельно учитывать распиновку и т.д. Напоследок отметим, что если осуществляется подсоединение проводки, такое соединение должно быть выполнено надежно и качественно. Также для авто с электронными контроллерами может отдельно потребоваться блок согласования.



Читайте также

Подключение фаркопа прицепа на автомобиле (электрическая схема)

  В данной статье мы затронем тему установки и подключения электрической проводки для прицепа легкового автомобиля, то есть для контактов фаркопа.  Сразу начнем с аксиом. Все знают, что для перевозки прицепа и грузов на нем, на автомобиль должен быть закреплён  фаркоп или как его еще называют, прицепное устройство.
  В настоящее время, для легковых автомобилей, используются фаркопы со сцепным шаром. При этом размеры такого шара стандартизированы, но это тема другой статьи. Мы же здесь и сейчас рассмотрим лишь электрическую часть по установке фаркопа.  То есть разберем куда подключаться в машине, как работать с управляющим сигналом, какая должна быть розетка сопрягающаяся с вилкой на прицепе.

Розетки и вилки устанавливаемые на фаркоп

Сразу скажем, что в данном абзаце приведены розетки для фаркопов легких прицепов (разрешенная масса до 750 кг). Если вы что-то ищете про грузовые прицепы, это не к нам! Так вот, к конструкции фаркопа на автомобиле прикреплена площадка. Именно на эту площадку и устанавливается защищенный от внешних воздействий контактный разъем - розетка. Как правило это стандартные разъемы.

Для подключения легкового прицепа используются 7 и 13 контактные розетки - разъемы

Для Российских прицепов на фаркоп, как правило, устанавливаются 7 контактные розетки. Розетка с 13 выводами используется для стран запада (Америка, Европа), так дополнительные контакты отвечают за включение противотуманных фар и дополнительного оборудования в домах прицепах.



Внешний вид 7-ми контактной розетки устанавливаемой на большинство отечественных прицепов.



Внешний вид розетки для подключения 13 контактного штекера (с дополнительными контактами)

 Теперь разобравшись  с видами штекеров, рассмотрим вопрос о том, какие все-таки контакты за что отвечают. То есть определимся с  целевыми задачами каждого из контактов для разных штекеров.

Обозначение выводов на вилке - розетке фаркопа для подключения прицепа

 Далее приведены схемы для выводов - контактов. Рассмотрены как раз два выше оговоренных случая, для 7 и 13 контактной розетки. С указанием функции каждого из контактов.

Выводы контактов 7 контактного штекера (слева на рисунке) и 13 контактной розетки (справа на рисунке). Обратите внимание, что для 7 контактной розетки и 13 контактного штекера, контакты соответственно должны быть расположены зеркально, ведь это ответная часть.

Расшифровка относится как к 7, так и 13 контактному разъему-вилке

1 Левый поворот (Желтый)
2 Задний противотуманный фонарь (Синий)
3 Земля для контактов с 1 по 8 (Белый). То есть для 13 контактного разъема фаркопа, существует еще контакты заземления, об этом ниже
4 Правый поворот (Зеленый)
5 Левая сторона габаритов и подсветки номера (Коричневый)
6 Стоп-сигналы (Красный)
7 Правая сторона габаритов и подсветки номера (Черный)
8 Задний ход (Розовый)
9 +12В с аккумулятора (Оранжевый)
10 +12В при наличии зажигания (Серый)
11 Земля для контакта 10 (Бело-черный)
12 Сигнальный провод (обычно запасной) (Бело-синий)
13 Земля для контакта 9

Возможны другие цвета проводов, указаны наиболее популярные.

 Стоит заметить если у вас уже стоит 13 или 7 контактная розетка, а прицеп оборудован штекером не совпадающей по количеству контактов, то здесь можно применить адаптер - переходник, а не переделывать подключение штекера или розетки. Часть контактов для подключения на адаптере может отсутствовать, так как на 7 контактом штекере, на 6 контактов меньше, чем на 13 контактном разъеме.

Адаптер для подключения проводки прицепа к проводке автомобиля, в случае применения разных стандартов.

Теперь о подключении электрических проводов к проводке в машине. Смотрим.

Подключение проводки розетки фаркопа прицепа к электрической схеме автомобиля

После того, как вы определились с подключаемыми розетками, необходимо осуществить присоединение проводки розетки к электрической схеме автомобиля. Подключение можно проводить используя специализированные разъемы. Более подробно в статье «Подключения проводов к проводке в автомобиле».  Или вовсе зачистить проводку, сделать скрутку, а потом припаять провода.
 Кстати, в некоторых случаях в машине уже можно найти штекер предполагающий подключение к розетке фаркопа. Однако от такого штекера не будет идти "косы" проводов до розетки фаркопа. Скажем у Toyota Land Cruiser Prado 150 есть штекер под обивкой с левой стороны задка. То есть надо открыть дверку, где установлен домкрат, там можно будет найти вот такой штекер. (...виднеется домкрат)

А распиновка к нему такая...

Собственно теперь и останется найти ответную часть для штекера или просто вставить провода и пробросить их до розетки фаркопа.

Если специального штекера нет, то подключение лучше производить в районе колодки жгута одной из задних фар. Однако один из проводов все же придется тянуть от другого указателя поворота, то есть от противоположной блок- фары.

Еще одной проблемой является то, что в современных автомобилях при подключении к проводке может возникнуть некорректная работа световой индикации прицепа и автомобиля. Все дело в том, что схемотехника цепей проводки автомобиля изначально рассчитана на определенное сопротивление и ток. Так при подключении дополнительной нагрузки происходит уменьшение внутреннего сопротивления цепи, что вызывает повышенное потребление тока. Увеличение мощности провоцирует срабатывание автоматической системы защиты. Фактически автоматика может воспринимать данное вмешательство как короткое замыкание. В итоге простого подключения к проводам может быть мало, точнее они не обеспечат нормальной работы указателей поворотов, стоп - сигнала...

 В этих случаях применяют согласующий электрический адаптер с высоким внутренним сопротивлением, то есть с  управляющими цепями низкого тока, которые собственно говоря и подключены в схему световой индикации авто. Такой адаптер обеспечивает питание светотехники через альтернативный источник питания. То есть к нему необходимо будет тянуть еще и дополнительное питание с аккумулятора. Также такой блок может называться - smart connect, если перевести c английского, то звучит как - умелое подключение. Перевод говорит сам за себя.
 Если у вас нет такого модуля, то можно "схитрить". Для этого можно использовать реле, которые фактически будут управлять питающим напряжением для указателей поворота прицепа. Именно с ними появляются самые большие проблемы. При желании и необходимости, реле можно также установить и на другие функции, будь то габариты, стоп-сигнал, противотуманные фары (если они есть).

 Как видно из электрической схемы, которая по свой сути является схемой для подключения прицепа с 7 контактной розеткой, реле питаются от управляющих сигналов указателей поворотов, но для питания ламп на прицепе, используют альтернативное питание + 12 вольт. Его необходимо взять после замка зажигания, то есть оно должно появляться тогда, когда автомобиль заведен.

Именно с указателями поворотов чаще всего возникают проблемы с подключением. Поэтому для них на схеме выше и приведены реле. Если у вас не получится корректно подключить другие функции, то как мы уже сказали, используйте управляющие реле и для них. Вот такая электрическая схема. Практически это полная аналогия предыдущей, разве что реле здесь применяется для всех опций.

 Еще один вариант преобразовать управляющие сигналя с высоким внутренним сопротивлением не влияющим на работу схемы автомобиля, но при этом обеспечивающим силовое питание ламп прицепа это использование  полупроводниковых приборов. Вот такая схема.

Можно использовать электронный переключатель. BTS443P. Он намного меньше реле, не клацает, обладает высокой надежностью, может работать с напряжением как 12, так и 24 вольта. Управляющий сигнал приходит на ключ транзистор, а далее на сам переключатель. В зависимости от того, сколько у вас ламп планируется подключить по подобной схеме, столько и делаем электрических сборок.

Подводя итог о подключении розетки фаркопа (ТСУ) к проводке машины

 Теперь зная о особенностях подключения розетки прицепа на фаркопе автомобиля вы сможете сделать для себя вывод об объеме проводимых работ, о их сложности и определитесь с альтернативой подключать ли проводку прицепа самостоятельно, либо доверить ее мастерам автосервиса. По крайней мере осведомлен, значит вооружен! Ну и для примера механической установки фаркопа на автомобиль, можно посмотрет статью "Установка тягово-сцепного устройства (фаркопа) ВАЗ 2110 2111 2112".

Распиновка розетки фаркопа. Схема подключения электрики

 Поскольку тягово-сцепного устройство в основном подразумевает транспортировку прицепа по дорогам общего пользования, оно должно быть оборудовано электрической розеткой, дублирующей всю сигнализирующую светотехнику автомобиля на прицеп. Эксплуатация легкового прицепа с неработающими габаритами, стоп сигналами и указателями поворота запрещена. Не исправная световая сигнализация прицепа подлежит тем же самым штрафным санкциям, что и не работающие осветительные приборы на автомобиле. Отсюда следует, что после монтажа прицепного устройства, обязательно необходимо подключить электрику фаркопа.

Все легковые прицепы делятся на два вида по контактной группе подключаемой вилки. На 7-ми и 13-ти контактные разъемы. Тринадцати-пиновые розетки в основном используются на прицепах-кемперах, автодомах, на всех остальных легковых телегах для перевозки груза реализована семи контактная евро схема. О ней мы и поговорим далее.

Для многих автомобилей, как отечественного, так и иностранного производства самым распространенным является подключение проводки непосредственно напрямую к задним фонарям. Для этого необходимо два жгута трех и четырёх жильных кабелей длинною примерно по 1.5 метра.

К левому фонарю подключаем габарит, сигнал поворота и противотуманный фонарь (при наличии). К правому: габарит, поворотник, стоп сигнал и массу (земля). Далее выводим все жгуты в низ бампера где будет монтироваться розетка фаркопа и подключаем контактную группу по следующей нумерации:

1 - левый поворот

2 - противотуманный фонарь

3 - земля

4 - правый поворот

5 - габарит

6 - стоп сигнал

7 – габарит

После сборки розетки необходимо проверить правильность подключения либо сигнальным тестером, либо прицепом с исправной светотехникой.

Как правильно подключить прицеп к автомобилю

Подключение прицепа к автомобилю — не такое сложное дело, как может показаться. Всеобщая стандартизация и упрощение вариантов подключения позволяют спокойно выполнить эту задачу даже без какого-либо опыта работы с электрикой. В этом материале мы расскажем о наиболее популярной схеме подключения — через разъемы на семь контактов. Итак, как правильно подключить прицеп к автомобилю?

Как подключить прицеп к легковому автомобилю: система семи контактов

При подключении через 7-контактные разъемы разводка проводки может быть выполнена в двух популярных вариантах — «европейском» и «отечественном». Именно о них мы и расскажем, а для удобства вы можете сориентироваться по схеме:

«Европейский» вариант (разводка по кодам проводов):

  1. Код L отвечает за левый поворотник (провод на 1,5 мм²).
  2. Код 54G отвечает за противотуманку (провод на 1,5 мм²).
  3. Код 31 отвечает за массу (провод на 2,5 мм²).
  4. Код R отвечает за правый поворотник (провод на 1,5 мм²).
  5. Код 58R отвечает за правый габарит и подсветку номерного знака (провод на 1,5 мм²).
  6. Код 54 отвечает за «стопы» (провод на 1,5 мм²).
  7. Код 58L отвечает за левый габарит (провод на 1,5 мм²).

«Отечественный» вариант (разводка по цветам проводов):

  1. Провод желтого цвета — левый сигнал поворота.
  2. Провод голубого цвета — противотуманки.
  3. Провод белого цвета — масса («минус»).
  4. Провод зеленого цвета — правый сигнал поворота.
  5. Не подключается.
  6. Провод коричневого цвета — «стопы».
  7. Провод черного цвета — габариты.

Для проводов специалисты рекомендуют многожильный вариант из меди. Оптимальный выбор — провод, жилы которого выполнены с сечением в 1,5 мм2. И конечно же, лучше выбрать провод с усиленной либо двойной изоляцией.

Отметим, что если вы все-таки испытываете неуверенность в своих силах, стоит обратиться в автосервис, где вам без проблем подключат прицеп. Не стоит рисковать техникой и пытаться сэкономить, если вы сомневаетесь — обращайтесь к профессионалам!

Также в ходе подключения у вас могут возникнуть проблемы с работой габаритов: чаще всего это происходит потому, что розетка на фаркопе выполнена под российскую разводку, а на прицепе предусматривается использование европейской. Самая частая проблема в этом случае — не будет работать правый габарит.

ООО Торговый Дом «СаранскСпецТехника»: прицепы, удобные в использовании

Наши прицепы радуют покупателей простотой конструкции: как правильно подключить автоприцеп, так и безопасно эксплуатировать его может даже новичок! К тому же, компания «СаранскСпецТехника» не только выпускает, но и разрабатывает прицепы: у нас есть собственное конструкторское бюро, часть решений которого запатентована и применяется на производстве. Срок службы наших прицепов для легковых автомобилей, а также их стоимость вас приятно удивят!
На ваши вопросы мы готовы ответить по номеру 8 (800) 100 55 90.

схема подключения фаркопа, инструкция, советы эксперта



Когда водители пытаются самостоятельно подключить прицеп, у них порой возникают сложности с контактами.  Оснащение прицепов электроприборами – необходимость, которая позволяет урегулировать ПДД. Прицепы, которые оснащены специальной светодиодной техникой, которая позволяет сигнализировать передвигающимся сзади автомобилям о повороте, остановке и других манипуляциях, существенно снижают риски ДТП и других конфликтных ситуаций на дорогах.

Чтобы при соединении прицепа все работало корректно, собственник транспортного средства должен уделить особое внимание подключению световых приборов. Но если владелец машины ни разу ранее не присоединял прицеп к своей машине, у него могут возникнуть трудности. Как правило, основные сложности при соединении прицепа связаны именно со световой техникой. Чтобы избежать возможных трудностей, следует знать несколько важных моментов по поводу распиновки розетки прицепа и принципах ее соединения к разъему на самом автомобиле.

Что такое распиновка: определение термина

Прежде, чем пытаться подсоединить контакты прицепа к авто, следует знать, что же представляет собой распиновка розетки прицепа. Если говорить простыми словами, то это – схема электрических разъемов. С помощью нее можно правильно подключить розетку прицепа к электрическому разъему на автомобиле.

Не все водители в курсе, что у каждой марки и модели машины распиновка розетки может различаться. К тому же, некоторые автолюбители меняют световые приборы прицепа, следовательно, распиновка новой розетки в таком случае тоже может стать другой.

Большинство прицепов для легковых автомобилей скрепляются с машиной с помощью фаркопа. Это специальное устройство, которое не только позволяет надежно скрепить прицеп с кузовной частью автомобиля, но и позволяет равномерно распределить нагрузку на заднюю часть автомобиля. Для корректного соединения прицепа и машины требуется обратить внимание на распиновку розетки прицепа.

Если элементы будут соединены некорректно, то сигналы торможения, указатели влево/вправо или иные команды, отображаемые с помощью светодиодной техники в задней части прицепа, работать не будут. Это чревато возможными ДТП и проблемами для владельца прицепа, который не смог правильно соединить детали.

Где найти фаркоп для прицепа

Подключение розетки прицепа своими силами – несложная процедура, если владелец автомобиля знает распиновку розетки и имеет представление, как управлять контактами. Чтобы прицеп был надежно зафиксирован и не создавал сверхмерной нагрузки на автотранспорт, рекомендуется использовать фаркоп.

У большинства моделей этот элемент входит в состав базового набора комплектации. Но для более старых автомобилей (например, 1980 года выпуска и ранее) наличие фаркопа с возможностью подключения электроприборов маловероятно.

Для поиска и использования фаркопа следует использовать инструкцию от производителя. Там будет указано, какой вид крепления рекомендуется применять при  использовании прицепа, и входит ли фаркоп в состав комплектации.

Разъемы прицепа: виды, способы подключения


Фаркоп, с помощью которого можно не только надежно прикрепить прицеп, но и управлять автомобилем, есть не у всех моделей. Но если авто оснащен этим прибором, для транспортировки прицепа его использовать крайне желательно. Так водитель сможет быть уверен за прочность скрепления дополнительной конструкции и за ее максимальную маневренность.

Фаркоп состоит из металлической основы и «начинки» из контактов, которые с помощью специальной розетки соединяются с электроприборами на прицепе и управляются дистанционно водителем автомобиля.

В России распространены 3 схемы, с помощью которых происходит подключение розетки прицепа к транспортировщику грузов:

 Розетка по Росстандарту. Она представляет собой соединительный прибор, на котором располагаются 7 соединительных контактов, каждый из которых отвечает за выполнение определенной задачи.

 Розетка по иностранным стандартам. В РФ всего 7 контактов на розетке для фаркопа, а у иностранных производителей их больше – 13 штук.

 Спецразъем, по индивидуальному заказу или изготовление фаркопа своими силами.

Несмотря на то, что семиразъемная розетка на фаркопе считается «российской», в Америке такие устройства тоже активно применяются. Иностранные розетки с 13 контактами можно считать редкостью. В основном, они встречаются у владельцев «дома на колесах».

Зная схему подключения автомобильной розетки для прицепа, можно без труда правильно соединить все детали, чтобы правильно управлять задними габаритными устройствами. Не рекомендуется угадывать, какой контакт куда вставлять, не имея никаких представлений о расположении схемы. В лучшем случае это может привести к отказу от работы световых приборов при использовании прицепа. В худшем – спровоцировать аварию из-за неполноценного управления прицепом.

Схема подключения прицепа: распиновка розетки фаркопа

Модели машин, выпускаемые с 2000 года и позднее, оснащены различными электронными приборами. У каждого прибора есть своя методика подключения, которую следует осуществлять в строгом соответствии со схемой устройства.

Распиновка розетки прицепа автомобиля, рассчитанная на 7 разъемов, включает информацию о:

 1. Повороте налево.

 2. Включении противотуманки.

 3. Заземлении.

 4. Повороте направо.

 5. Правогабаритном сигнале.

 6. Торможении (стоп-сигнале).

 7. Левом габарите.

Независимо от того, есть ли в автомобиле специальное передаточное устройство для соединения с прицепом, к внутренним контактам можно подключить световые приборы и без фаркопа. Главное – знать схему расстановки контактов и особенности процедуры. 7-контактая схема подключения на автомобилях в РФ встречается довольно часто. А потому присоединение прицепа не вызывает особых трудностей у собственников машины.

Разбор схемы по цветам


Чтобы распиновка розетки фаркопа была успешной, необходимо использовать провод, изготовленный из меди, с двойным уровнем изоляции. Ширина сечения жил не должна быть менее 1,5 кв.мм. Когда используется заземление, то минимальные параметры ширины сечения жил составляют до 3,5 кв.мм.

В некоторых государствах для упрощения подключения выпускают инструкции – цветовые схемы, с помощью которых можно быстрее соединить розетку, выходящую из автомобиля, с вилкой из прицепа.

Итак, в соответствии с расположением контактов, распиновка розетки для прицепа легкового автомобиля может обозначаться следующими цветами:

 1. Зеленый.

 2. Белый с красным.

 3. Черный.

 4. Желтый.

 5. Ало-розовый.

 6. Бело-голубой.

 7. Черно-голубой.

Кроме того, цвет проводов для подключения их к прицепу тоже может различаться. В соответствии с принятыми в различных странах стандартами чаще всего встречаются следующие варианты (в последовательности соединения с контактами прицепа):

1. Желтый.

 2. Голубой.

 3. Белый.

 4. Салатовый.

 5. Коричневый.

 6. Алый.

 7. Черный.

Знания о распиновке розетки прицепа и расположении контактов не гарантируют, что световые приборы будут подключены сразу и без помех.  К сожалению, некоторые розетки, которые расположены на автомобилях по умолчанию, не всегда подходят к разъему-вилке на специализированных моделях прицепов.

Для таких случаев используют нестандартные разъемы, которые изготавливаются под заказ. Стоимость таких вилок на 20-30% дороже. Их обычно заказывают владельцы раритетных или редких моделей, которые не могут приобрести фаркоп, подходящий к розетке их авто, на обычном авторынке.  Распиновка розетки прицепа в таком случае может быть произвольной, отличающейся от «отечественного» и иностранных вариантов.

Но обычно такие устройства на российских дорогах встречаются редко. Причиной тому служит дороговизна аксессуара, а потому заказ индивидуальных разъемов и фаркопа обычно требуется тем, кто использует коммерческий транспорт (например, растаможенные авто из азиатских стран).

Как подключить прицеп, зная распиновку розетки?

Есть 2 способа подключения прицепа со световыми приборами. Первый называется «штатный». Его особенность – быстрое соединение вилки с подрозетником. Но этот вариант подходит только в случае, если фаркоп оснащен подрозетником. Иной вариант подключения проводки более универсальный. Он предусматривает соединение контактов проводки и сигнальных цепей на авто.

Но если на машине установлен бортовой компьютер, не исключены проблемы с работой световых приборов. К сожалению, не все бортовые компьютеры «распознают» подключенный таким образом габаритный прицеп. А потому его управление может быть осложнено появлением информации о сбое в системе.

Используя распиновку подключения розетки прицепа, соединить все детали довольно просто. Для этого левоповоротный контакт розетки соединяют с соответствующим блоком на вилке, далее – соединение контакта с противотуманкой с противотуманным светом на прицепной технике. По аналогии действуют со всеми следующими контактами.

Несмотря на то, что у большинства моделей автомобиля распиновка моделей прицепа идентична, при соединении с прицепом могут возникнуть неожиданные трудности. Чтобы их избежать, после подключения всех проводов через разъем фаркопа сначала необходимо проверить их на тестере. Если устройство будет работать успешно, можно заняться непосредственным включением приборов на самом прицепе.

Особенности подключения электроники с помощью распиновки розетки прицепа


Зная схему подключения розетки прицепа легкового автомобиля, наладить контакт с электроприборами, которые располагаются во внешних устройствах, несложно. Но следует помнить о некоторых важных моментах:

 1. Зачистка изоляции. При соединении проводок к разъему фаркопа, не следует забывать об их последующей изоляции. Некорректно подключенные приборы могут стать причиной замыкания в сети, что повлечет невозможность управлять электроприборами и может спровоцировать аварию. Чтобы обеспечить максимальную изоляцию жгутам, можно использовать трехметровый полипропиленовый шланг. Он также может быть заменен на металлический шланг, выполненный из гофрированного материала. Чтобы зафиксировать жгуты проводки, пригодятся 30 хомутов из пластикового материала.

 2. Блок согласования. К сожалению, при наличии встроенного бортового компьютера процедура подключения прицепа с помощью фаркопа осложняется. Бортовой компьютер не воспринимает внешние электронные устройства. И для нормального функционирования этих приборов необходимо приобрести дополнительное оборудование – блок согласования. Он тоже не всегда распознается «бортником», но все же позволяет управлять внешними устройствами с помощью встроенной компьютерной техники.

 3. Проверка мультиметром. Опытные водители, которые предпочитают сами заниматься ремонтом своего авто, давно используют специальный прибор, который позволяет измерить силу тока, напряжение или сопротивление. Перед тем, как заняться подключением контактов, следует проверить, нет ли среди них вышедших из строя элементов. Мультиметр быстрее всего справится с этой задачей. Если будут проблемы с напряжением, значит, какой-то из проводов следует заменить на новый. Перед работой с мультиметром, его следует проверить, соединив 2 щупа между собой и нажав на «пуск». На экране устройства должно появиться нулевое значение – это является гарантией того, что прибор работает. Проверка подсоединенных контактов мультиметром не гарантирует, что все устройства будут работать корректно. Но она позволяет на начальных этапах определить, нет ли замыкания во внутренней сети. Проверку мультиметром следует осуществлять в соответствии с рекомендованной схемой, используя красный и черный щуп для подключения к электроприборам.

Настоятельно не рекомендуется пытаться подключить контакты, не имея представления о распиновке розетки прицепа. Если автомобиль оснащен портативной схемой управления электроникой, любая ошибка при подключении  может привести к короткому замыканию, что спровоцирует выход из строя отдельных элементов.

Также не следует пытаться соединить 13-контактную иностранную розетку с 7-разъемной вилкой. Некоторые «умельцы» умудряются подключить контакты выборочно, что приводит к проблемам с электрическими устройствами. Такие действия могут вывести из строя ряд элементов, а для автомобилей, оснащенных бортовыми компьютерами, подобные манипуляции с распиновкой розетки прицепного транспорта еще более опасны.

Защита элементов

Внутренние контакты розетки подвержены негативному влиянию внешних факторов. Поэтому для эффективного функционирования электроприборов требуется заранее позаботиться об их защите. Это можно сделать с помощью графитовой смазки. Она продается в специализированных магазинах для автолюбителей. Графитовая смазка предотвратит попадание влаги к контактам, что является одной из основных причин их порчи (из-за окисления).

Схема подключения проводов розетки прицепа

Основная проблема, с которой сталкиваются владельцы легковых автомобилей при подсоединении прицепа, — это неисправности в работе светотехники. Даже если разъемы розетки и вилки полностью совпадают,могут не гореть или неправильно срабатывать габаритные огни, поворотники или стоп-сигналы. Это связано с различиями в стандартах, которые используются производителями при разводке электрики.

Существуют несколько основных схем подключения прицепа к фаркопу в зависимости от числа контактов розетки и стандартов стран. В России наиболее распространены 7-пиновые (европейские и американские) и 13-пиновые разъемы. Если автомобиль не оснащен электронным блоком управления, контакты розетки можно напрямую соединить с установленной проводкой.

Универсальная схема подключения прицепа: распиновка розетки фаркопа под 7-пиновый стандарт
Розетка фаркопа Вилка прицепа

Для распиновки рекомендуется использовать многожильный медный провод в двойной изоляции с жилами сечением не меньше 1,5 кв.мм, для заземления — 2,5 кв.мм.


контакта
Код Цвет провода по ГОСТ 9200-76 Цвет некоторых прицепов (Украина) Назначение
1 L Желтый Зеленый Поворотник левый
2 54G Синий Красно-белый Противотуманные огни
3 31 Белый Черный Минус (заземление)
4 R Зеленый Желтый Поворотник правый
5 58R Коричневый Розово-красный Правый габарит
6 54 Красный Бело-голубой Стоп-сигналы
7 58L Черный Черно-голубой Левый габарит

Особенности в схеме подключения вилки прицепа МЗСА: к контакту №5 питание не подается, а оба габаритных огня и подсветка номера замкнуты на 7 разъем. Если правый габарит не работает, необходимо в розетке фаркопа перенести черный провод из 7 гнезда к 5 или выполнить обратную процедуру в вилке. Также можно 5 и 7 разъемы замкнуть перемычкой.

13-пиновая схема подключения разъема прицепа
Розетка фаркопа Вилка прицепа

Используйте для основных сигналов многожильный провод с двойной изоляцией сечением 1.5 кв.мм, для распиновки заземления и питания — 2.5 кв.мм.

№ контакта Цвет провода Назначение
1 Желтый Поворотник левый и аварийка
2 Синий Противотуманки
3 Белый Заземление (минус) для клемм 1-8
4 Зеленый Поворотник правый
5 Коричневый Габарит правый
6 Красный Стоп-сигнал
7 Черный Габарит левый
8 Розовый Задний ход
9 Оранжевый Питание 12 В (35А) напрямую от аккумулятора
10 Серый Питание 12В (35А) при включенном зажигании
11 Черно-белый Заземление для № 10
12 Бело-синий Запасное гнездо (резерв)
13 Красно-белый Заземление для № 9

В некоторых моделях автомобилей даже при точном соблюдении схемы подключения разъема прицепа бортовой компьютер может выдавать ошибку (из-за увеличения нагрузки на сеть). В этом случае необходимо дополнительно установить smart-коннект (блок согласования).

Приобрести 7- и 13-контактные вилки, розетки, блок согласования, электропроводку и другие запчасти для прицепов вы можете в интернет-магазине МЗСА.рф.

Многие автолюбители имеют в своем хозяйстве прицепы для перевозки крупногабаритных грузов. В соответствии с действующими Правилами дорожного движения любое буксируемое транспортное средство (БТС) должно быть оборудовано исправными световыми сигналами. Прицеп подсоединяется к электрической сети автомобиля посредством вилки и розетки. Для синхронизации сигналов обоих транспортных средств существует универсальная схема подключения прицепа и распиновки розетки фаркопа.

Виды разъемов и схемы подключения

Существует несколько видов автомобильных электромеханических штепсельных устройств, в частности:

На некоторых американских автомобилях используются четырехпиновые розетки.

Семипиновые разъемы могут быть европейского и американского исполнения. В России чаще всего применяют европейскую распиновку. Такая схема подключения розетки для прицепа несложная, поэтому большинство автолюбителей делают ее самостоятельно.

Провода присоединяются к контактам с помощью винтов. Нумерация выводов разъема фаркопа выполнена по часовой стрелке, а в вилке на прицепе – против. В обеих частях соединителя имеются контакты разных типов – гнезда и штырьки. Это сделано для обеспечения безопасности при подсоединении розетки к прицепу в темное время суток.

Способы подключения розетки фаркопа

Для состыковки электропроводки автомобиля и прицепа можно использовать 2 варианта:

Штатное подключение используют при наличии в автомобиле специального разъема, предназначенного для этих целей. Автомобилисту остается только соединить вилку и розетку. Если последняя отсутствует, то необходимо проводку розетки фаркопа состыковать с фишкой, подходящей к штатному разъему. В этом случае водитель не вмешивается в электросхему машины.

В автомобилях, имеющих заводской разъем, схема распиновки приведена в инструкции по эксплуатации. Такой вариант соединения относится к некоторым моделям иномарок. В большинстве случаев подключение розетки фаркопа к автомобилю отечественного производства проводится универсальным (прямым) способом.

В моделях машин, не имеющих бортового компьютера, работы сводятся к подсоединению проводов розетки для фаркопа к колодке жгута одного из блоков задних фонарей. Соединение можно провести при помощи специальных клипс или использовать пайку. Последний способ менее трудоемкий, а соединение проводов получается более прочным.

Если в машине задняя оптика контролируется бортовым компьютером, то простое прямое подключение сделать не удастся, т.к. при увеличении нагрузки при включении фонарей автомобильная электроника будет выдавать ошибку. Этого можно избежать, если выполнить подключение с помощью блока согласования. Тогда соответствующие сигналы на светотехнику будут поступать не с колодок блока фонарей, а с установленного электронного устройства. При таком способе подключения бортовая электроника не видит электрооборудование прицепа.

Схемы различных видов розеток

На автомобилях отечественного производства чаще всего устанавливаются электрические разъемы на 7 пинов. Они обеспечивают передачу всех сигналов от автомобиля к БТС. Если вместо грузового прицепа необходимо подключить трейлер, то используют розетку на 13 контактов. Для электрической разводки (распиновки) используют многожильные провода в двойной изоляции с сечением жилы не менее 1,5 мм². Для защиты жгута от повреждения его помещают в гофрорукав.

Распиновка 7-пиновой розетки

Если в автомобиле отсутствует штатный разъем для подключения прицепа, то устанавливают розетку, купленную в магазине, на специальной пластине возле фаркопа. В этом случае распиновку делают универсальным способом. Для этого провода напрямую соединяют пайкой с соответствующими выводами контактных колодок задних фонарей.

Распиновка 7-контактной розетки выглядит следующим образом:

  • 1 – левый поворот;
  • 2 – противотуманный фонарь;
  • 3 – “масса”;
  • 4 – сигнал правого поворота;
  • 5 – фонарь заднего хода;
  • 6 – стоп-сигнал;
  • 7 – габаритные огни и освещение номера

В некоторых автомобилях европейского производства контакт заднего противотуманного фонаря может быть не задействован.

Сигналы управления от указателей поворотов снимают с обоих бортов и подводят к розетке разными проводами. Индикацию остальной светотехники можно брать с одного блока задних фонарей.

Распиновка 13-пиновой розетки

Большинство импортных автомобилей оснащаются штатными соединителями на 13 контактов. Если в автомобиле отсутствует фаркоп, то в большинстве случаев устанавливают розетку на 7 пинов. Когда одно из транспортных средств имеет 13-контактную розетку, а другое – вилку на 7 контактов, подключение проводят при помощи переходника.

В отличие от 7-пиновой, розетка на 13 контактов дополнительно имеет 3 вывода с “массой”, а через 2 подводится питание и 12 В от аккумуляторной батареи. 1 пин остается незадействованным. Лампы габаритов запитываются через разные проводники: каждая со своей стороны.

Для установки фаркопа на Ниву Шевроле используют штатный комплект проводов с концевыми разъемами, которые подсоединяются непосредственно к контактным фишкам задней светооптики.

Распиновка 15-контактного разъема

Такой тип соединительных устройств используется для состыковки буксируемых транспортных средств с тягачом в большинстве стран мира. Через разъем не только поступает сигнал от указателя поворота и стоп-сигнала, но и передается обратная информация водителю грузовика о состоянии тормозных систем и осуществляется управление некоторыми механизмами БТС. В остальном распиновка сходна с 13-контактной розеткой. Такие электрические разъемы применяются только на тяжелых грузовых тягачах.

Схемы прямого подключения

Такой вид соединения применяется при отсутствии в автомобиле штатной выводной колодки. В этом случае провода подключаются непосредственно к жгуту задних фонарей. Для облегчения монтажа можно использовать коннекторы, оборудованные штепсельными разъемами для состыковки с оптикой. С другой стороны прибора имеются провода для подсоединения к ответной части устройства.

Перед тем как подключить розетку фаркопа, необходимо определить место установки разъемов. К светотехнике подсоединяются через технологические вырезы, предназначенные для замены ламп, а вывод жгута наружу – через дренаж в днище багажника. В некоторых случаях схема подключения розетки на фаркоп предполагает пайку проводов. Такие соединения получаются более прочными.

Если планируется объединение двух контактов, например габариты правого и левого борта, то общий выводной провод должен быть сечением более 2 мм², т.к. нагрузка на него возрастет. Приобрести необходимые комплектующие можно в магазине или на авторынке. Не следует покупать коннекторы и разъемы кустарного производства, т.к. это чревато возникновением замыкания с дальнейшим возгоранием всей проводки.

Пошаговое подключение к машине

Перед тем как подключить розетку на фаркоп, необходимо подготовить следующие материалы:

  • разъем с крышкой;
  • соединительные колодки;
  • многожильный кабель в цветной изоляции с сечением жилы не менее 1,5 мм²;
  • защитную гофрированную трубку;
  • пластиковые хомуты.

Для автомобиля с бортовым компьютером нужно дополнительно приобрести блок согласования.

Работы по подключению разъема проводятся в следующем порядке:

  1. Подготовить провода необходимого размера.
  2. Снять изоляцию и залудить концы или обжать их в латунных гильзах. Это повысит прочность соединения и исключит нагрев.
  3. Закрепить провода в контактах разъемах.
  4. Полученный жгут поместить в гофрированный рукав.
  5. Закрепить выемную часть в корпусе розетки.
  6. Распаять по схеме провода в соединительных колодках.
  7. Подключить последние к разъемам светооптики обоих фонарей.
  8. Уложить жгут, зафиксировав хомутами на кузовных деталях, и установить заглушки на технологические отверстия.

После окончания монтажа подсоединить прицеп и проверить работу схемы. Если замечаний нет, то загерметизировать силиконом места возможного попадания воды в электрические части соединения. Для предотвращения окисления контактов смазать их техническим вазелином или графитовой смазкой.

Правильно проведенные распиновка и монтаж позволят быстро подключить прицеп, не тратя времени на проверку корректности соединения выводов.

Легковой автомобиль не рассчитан для транспортировки тяжелого и габаритного груза, а его багажника хватает только для перевозки домашних вещей и небольшого багажа. Для транспортировки более тяжелых и габаритных грузов необходимо использовать другие способы. Чтобы не перегружать автомобиль, оптимальным способом является применение специального прицепа. Его не обязательно покупать, так как требуется он довольно редко. Поэтому можно просто попросить его у знакомых или взять в аренду. Устройство прицепа несложное, при наличии навыков и инструмента его можно изготовить самостоятельно.

Для присоединения прицепа к автомобилю устанавливается фаркоп и специальная розетка фаркопа, для того, чтобы на прицепе работали стоп-сигналы, поворотные указатели и стояночные фонари. Подключить розетку фаркопа можно как самому, так и обратившись за помощью к специалистам.

Подключение розетки на отечественных автомобилях более простое, так как наши автомобили имеют простые электрические схемы. Кроме этого сложность подключения розетки зависит от выбора варианта схемы подключения. Для этого может понадобиться проведение некоторых испытаний с проводкой автомобиля.

Виды и устройство

Существует два вида розеток фаркопа, отличающихся количеством контактов и другими особенностями:

13-контактная розетка фаркопа

Такие модели чаще всего применяются на европейских и американских марках автомобилей. Вспомогательные контакты, находящиеся в розетке, применяются для подключения противотуманных плафонов и других электрических устройств. Например, в качестве прицепа может быть небольшой домик на колесах. В нем кроме габаритных фонарей и стоп-сигналов необходимо подключить питание различных устройств, которые будут использоваться.

  1. Левый поворот, аварийная сигнализация (желтый провод).
  2. Противотуманные фонари, при наличии ее на прицепе (синий провод).
  3. Отрицательный полюс питания, соединяемый с кузовом автомобиля, для контактов 1, 2 и с 4 по 8 на 35 ампер (белый провод).
  4. Правый поворот (зеленый провод).
  5. Правый габаритный огонь, номерное освещение (коричневый цвет).
  6. Стоп-сигналы (красный цвет). Запрещается использовать прицеп без подключенного провода стоп-сигналов, это нарушает безопасность движения.
  7. Левый габаритный фонарь, также соединяется с подсветкой номера (черный цвет).
  8. Фонарь заднего хода (розовый цвет).
  9. Положительный полюс питания, действующий даже при выключенном зажигании, соединенный напрямую с аккумуляторной батареей (оранжевый провод).
  10. Положительный полюс, работающий только при включенном зажигании (серый провод).
  11. Отрицательный полюс для 10-го контакта на 35 ампер, соединяется с кузовом автомобиля (черно-белый провод).
  12. Запасное гнездо контакта, к нему можно подключить сигнальный провод (сине-белый).
  13. Отрицательный полюс для 9-го контакта на 35 ампер.
7-контактная розетка фаркопа

Такие розетки обычно применяются на отечественных автомобилях. При этом применяются контакты для работы стоп-сигналов, ламп поворотов и огней габаритов. Это наиболее простой и популярный вид розеток фаркопа.

  1. Левый указатель поворота.
  2. Положительный полюс питания.
  3. Отрицательный вывод.
  4. Правый указатель поворота.
  5. Правый габаритный фонарь и номерная подсветка.
  6. Стоп-сигналы.
  7. Левый габаритный фонарь.
Необходимые материалы
  • Сама розетка фаркопа, резиновое уплотнение и крышка. При покупке необходимо проверить качественное прилегание деталей корпуса, наличие люфта в гнездах контактов, выполненных из латуни, состояние и качество резьбы, крепежных винтов на контактах розетки.
  • Соединительные колодки, желательно с наличием гнезд предохранителей.
  • Одножильный изолированный провод для автомобильной проводки сечением не менее 1,5 мм 2 .
  • Силиконовый герметик для автомобилей, любого производителя и цвета.
  • Металлическая или пластиковая гофрированная труба для прокладки жгутов проводов длиной 3 метра, набор пластиковых хомутиков для крепления жгутов проводов.

Перед тем, как собирать розетку и подключать провода, необходимо проверить герметичность и плотность соединений корпуса розетки с крышкой и заглушками, методом обливания водой. Если выявлены места с плохой герметичностью, то после окончательного монтажа и сборки их заделывают с помощью силикона.

Подключение к бортовой сети автомобиля

Широко применяемая на сегодняшний день розетка фаркопа – семиконтактная модель. Поэтому рассмотрим подключение к автомобилю этой розетки. Она применяется в случае, если на машине сигнальные лампы и световые устройства функционируют без микропроцессора.

Перед началом выполнения укладки и подключения проводки, необходимо приготовить электрическую схему вашего автомобиля и схему купленной розетки фаркопа. По ней можно определять место и назначение проводов.

В продаже часто бывает набор проводов для подключения фаркопных розеток. Если такого не оказалось, то его можно самостоятельно изготовить. Для жгута применяют провод ПВС сечением не менее 1,5 мм 2 с двумя или тремя жилами, в зависимости от схемы подключения.

Для подключения к гнездам розетки потребуется к каждому гнезду по одному 1-жильному проводу для стоп-сигнала, указателей поворота, противотуманных и габаритных фонарей, освещения номера. Дополнительно следует использовать два провода на массу (отрицательный полюс) и на фонарь заднего хода (при наличии). Также потребуется по 5 одножильных проводов на правый и левый плафон и провод массы. В общей сложности должно получиться 11 жил.

Правые и левые стороны стоп-сигналов, заднего хода, габаритов и противотуманок срабатывают синхронно, поэтому можно сделать схему проще. Для этого соответствующие разъемы розетки можно подключить не двумя, а одним проводом, что и делают многие автолюбители. Число жил проводов сразу становится меньше, вместо 11 проводов будет всего 7. Это и соответствует количеству гнезд в розетке. Но в заводских жгутах предусмотрено подключение разных ламп своими проводами.

Завод изготовитель применяет такую схему по следующим причинам:

  • Рабочий ток делится на два провода, чем уменьшается нагрузка и вероятность оплавления изоляции.
  • Увеличивается надежность работы фонарей.
  • Подключение и контроль работы фонарей и электрических цепей становится проще.
  • Можно использовать разные схемы подключения.
Достоинства схемы с меньшим числом проводов
  • Простая распиновка контактов и подключение жгутов.
  • Для функционирования любой спаренной системы стоп-сигналов или габаритных фонарей отводится по одному гнезду на розетке.
Недостатки

Вынужденное применение для подсоединения 3-х ламп одного 1-жильного провода, который рассчитан только на нагрузку одной лампы. Такая трехкратная токовая перегрузка способствует перегреву и оплавлению изоляции.

Удобным способом соединения проводов является использование коммутационной колодки. Ее можно зафиксировать на кронштейне возле левого фонаря автомобиля. Перед установкой нужно просверлить в полу багажника отверстия, и одинарным проводом замерить длину необходимого жгута от розетки до колодки с небольшим запасом провода.

Порядок подключения
  • Отрезать 5 кусков провода отмеренной длины, подписать их по соответствующим местам подключения.
  • Отмерить и отрезать проводник отдельно для ламп поворота на правый плафон и на освещение номерного знака. Длина этих проводов отличается от первых пяти штук, поэтому их лучше подключать отдельно. Маркировать провода желательно цветным фломастером или карандашом.
  • Концы проводов необходимо зачистить на 1 см, залудить припоем с помощью паяльника.
  • Соответственно схеме подключения зафиксировать концы проводников в гнездах контактов розетки и установить уплотнительное кольцо.
  • Провода свернуть в жгут и протянуть в гофрошланг.
  • Закрепить на фаркопе розетку по схеме.
  • Проложить гофрированный шланг со жгутом проводов по запланированному пути.
  • Концы проводников жгута зафиксировать на коммутационной колодке.
  • Выполнить распайку розетки по схеме. Можно не делать дополнительный монтаж, а припаять провода к проводке автомобиля, заранее очистив часть их изоляции горячим паяльником. Места соединения необходимо заизолировать.
Подключение к разъемам двух фонарей

Провода подключаем к разъемам правого и левого фонаря с разделением токовой нагрузки, так как потребляемый фонарями, расположенными на прицепе, ток разделяется на правую и левую ветки фонарей автомобиля. Соединение по такой схеме будет более безопасным. Нагрузка на провода спаренных фонарей уменьшается: была утроенной, а станет удвоенной, что значительно безопаснее.

Этот способ похож на предыдущий. Он отличается лишь необходимостью соединения с контактами двойного числа проводов, увеличится количество монтажных гильз.

По данной схеме розетка фаркопа подключена к автомобилю с соблюдением безопасности эксплуатации автомобиля.

Такую схему называют универсальной. Она рекомендована к широкому использованию. Розетка фаркопа подключается с помощью отдельного жгута проводников для управления ламп задних фонарей, противотуманок, освещения номерного знака, который подключается прямо на монтажном блоке.

Место подключения каждого провода электрической проводки прицепа расположено до клеммы предохранителя, а значит, на него нет дополнительной нагрузки. Чтобы предотвратить короткие замыкания дополнительный жгут нужно оснастить своей установочной предохранительной колодкой, и разместить в багажнике машины.

В этом случае сложность подключения заключается в том, что необходимо укладывать в салоне машины жгут проводников для подсоединения розетки, и дополнительно тратиться на покупку дополнительных проводов.

Если в устройстве автомобиля имеется проверка состояния приборов освещения и электропроводки с использованием микропроцессоров, то дополнительный жгут для прицепа нужно подключать с помощью особых микрокоммутаторов. Такая работа по установке довольно сложная, и требует участия опытного автоэлектрика.

Схема

, 7 направлений - Центр грузовых автомобилей и трейлеров AJ

Это руководство поможет вам. Если вы не можете понять свою проводку даже после прочтения этого руководства, обратитесь за помощью к своему МЕСТНОМУ механику или в магазин трейлеров. Мы предлагаем это, потому что сложно диагностировать проблему с проводкой по телефону.

Если вы живете в нашем городе, свяжитесь с нами, чтобы назначить время ремонта вашего прицепа.

Это устрашающая вилка для трейлеров и домов на колесах с 7 направлениями, которую мы все знаем и любим.Большинство новых автомобилей, оснащенных буксирным комплектом, имеют разъемы. Они тоже нужны прицепам с электрическими тормозами. 7-контактный разъем для прицепа имеет диаметр около 2 дюймов, что позволяет использовать дополнительный штырь для подключения вспомогательного источника питания 12 В или фонаря заднего хода. Он обычно используется для буксировки тяжелых грузовых прицепов, алюминиевых прицепов, самосвальных прицепов, ландшафтных прицепов, прицепов для оборудования, а также открытых и закрытых автоэвакуаторов.

Здесь, в AJ’s, мы слишком хорошо знакомы с несчастными случаями, которые случаются у людей с розетками; забывая отключиться и отрываясь, волоча по земле.При всех злоупотреблениях и повседневном износе вы рано или поздно можете обнаружить, что ремонтируете или заменяете один из них.

Если вы когда-нибудь смотрели на разъем для трейлера на 7 мест, вы, вероятно, стояли там и почесывали в затылке в замешательстве. Мы сделаем все возможное, чтобы упростить это, в основном с помощью хорошей диаграммы с цветовой кодировкой. Загрузите приведенное ниже руководство, распечатайте его и сохраните в своем наборе инструментов для использования в будущем.

При обращении к схеме 7-контактной вилки RV убедитесь, что вы смотрите на вилку так, как показано на схеме.Если провода перевернуты, возникнут проблемы. Имейте в виду, что не всегда бывает так просто подобрать цвета, как вы могли бы сделать. Подбирайте функции, а не цвета. Убедитесь, что провод заземления, который обычно белого цвета, надежно прикреплен к раме как со стороны грузовика, так и со стороны прицепа. Заземляющий провод должен быть достаточно большим, чтобы выдерживать всю нагрузку, не зависит от заземления через шар.

Смажьте свечу прицепа. Тонкий слой смазки поможет предотвратить образование оксида меди.Это зеленое вещество, которое образуется при контакте кислорода из воздуха или воды с медью. Вы можете подумать, что резиновые колпачки защищают пробку, но они, как правило, задерживают воду.

Если ваши стоп-сигналы работают или габаритные огни работают, но ничего не работает, когда вы включаете оба одновременно, ваш прицеп не заземлен на грузовик. Итак, если вы нажмете на тормоз и все фары прицепа погаснут, вам нужно заземлить прицеп на грузовик с помощью провода заземления.

Направляющая для вилок для жилых автофургонов с 7 направлениями
(Распечатайте это руководство и сохраните для использования в будущем.)

Как подключить 7 штекеров
(Распечатайте видеозаметки для использования в будущем.)

Удачи и счастливого буксировки!

Это всего лишь руководство, которое поможет вам. Если у вас возникли трудности с подключением проводов даже после прочтения этого руководства, обратитесь за помощью к своему МЕСТНОМУ механику или в магазин трейлеров. Мы предлагаем это, потому что сложно диагностировать проблему с проводкой по телефону или через чат.

Если вы живете в нашем городе, свяжитесь с нами, чтобы назначить время ремонта вашего прицепа.

Если вы ищете новый трейлер, загляните в наш инвентарь сейчас. Схема подключения прицепа

и помощь по установке

Оснащение вашего автомобиля надлежащей буксировочной проводкой

Для любого транспортного средства, буксирующего прицеп, требуется соединительная проводка прицепа для безопасного подключения задних фонарей, сигналов поворота, стоп-сигналов и других необходимых электрических систем.

Если ваш автомобиль не оборудован исправным жгутом проводов прицепа, существует ряд различных решений, которые идеально подходят для вашего конкретного автомобиля.В этом руководстве, вместе с цветной схемой проводки прицепа для каждого типа вилки, рассматриваются все доступные решения, включая индивидуальную проводку, встраиваемую проводку и замену проводки.

Если вы хотите заменить проводку в своем прицепе, ознакомьтесь с нашим руководством по замене проводки прицепа.

3 Варианты установки электропроводки прицепа на ваш автомобиль

Вариант A: Установка нестандартной проводки

Специальная электропроводка - идеальное решение для установки проводки освещения прицепа на вашем автомобиле.Изготовленный на заказ жгут проводов или «Т-образный соединитель» - это жгут проводов для конкретного автомобиля, который подключается без каких-либо добавок и обеспечивает стандартный выходной разъем, например, 4-контактный плоский.

Вся нестандартная проводка CURT поставляется с точными компонентами, необходимыми для полной установки на транспортном средстве, включая специальные вилки и электрический преобразователь, если это необходимо.

Пример установки нестандартного жгута проводов Видео

Два типа нестандартной проводки
Нестандартные жгуты проводов

Пользовательский жгут проводов имеет несколько разъемов, которые вставляются в задний фонарь автомобиля в виде буквы «Т», питаясь напрямую от задних фонарей или от прямого подключения аккумуляторной батареи и обеспечения стандартного разъема проводки фонаря прицепа.Хотя для нестандартных жгутов проводов обычно требуется две или более точек подключения, сращивание и пайка по-прежнему не требуются.

Индивидуальные разъемы проводки

Хотя некоторые автомобили могут не быть оборудованы стандартным разъемом проводки прицепа, они могут иметь специальную розетку, специально предназначенную для установки проводки, предоставленную производителем транспортного средства. В нестандартном разъеме проводки используется один штекер для подключения к заводской розетке и обеспечивается стандартный разъем проводки прицепа.

Электропроводка прицепа с оригинальным оборудованием для USCAR

Другой тип нестандартной проводки - это проводка от оригинального оборудования или проводка USCAR.Некоторые автомобили поставляются со стандартизированной розеткой USCAR, которая обеспечивает точку подключения для жгута проводов CURT OE.

Как и Т-образный соединитель, жгут проводов оригинального оборудования подключается к розетке USCAR без необходимости резки, сращивания или пайки, и он обеспечивает стандартный вывод проводки прицепа, такой как 4-контактный плоский или 7-контактный нож для RV.

Узнайте больше о проводке USCAR

Вариант B: Монтажная проводка преобразователя задних фонарей

Если нестандартная проводка недоступна для вашей конкретной марки и модели, может потребоваться преобразователь задних фонарей для оснащения вашего автомобиля правильным подключением проводов фонаря прицепа.

Преобразователь задних фонарей или электрический преобразователь подключаются к вашему автомобилю и имеют стандартный разъем для проводки вилки прицепа, обычно четырехконтактный. Преобразователь преобразует сложную систему электропроводки транспортного средства, чтобы она была совместима с простой системой электропроводки вашего прицепа. Чтобы узнать больше о системах электропроводки автомобиля, ознакомьтесь с нашим руководством по системам электропроводки автомобиля.

Пример установки соединительной проводки Видео

Вариант C: Замена проводки автомобиля и прицепа

Если проводка вилки прицепа на вашем автомобиле или прицепе повреждена или работает неправильно, вы можете заменить разъем на CURT вставная вилка или розетка.

Вилки (со стороны прицепа) и розетки (со стороны автомобиля) доступны во всех стандартных форматах и ​​могут быть вставлены в существующую буксировочную проводку. Найдите ниже схему подключения фонаря прицепа, которая соответствует вашей существующей конфигурации.

Если вы полностью меняете электромонтаж прицепа, ознакомьтесь с нашим руководством по ремонту прицепа.

Как подключить фары прицепа

4-контактная электрическая схема прицепа

Следование стандартному методу подключения разъема прицепа жизненно важно для безопасности вашего автомобиля во время буксировки.Подключение проводов неправильного цвета приведет к несоответствию функций задних фонарей и путанице на дороге.

Используйте эту 4-контактную электрическую схему, чтобы правильно подключить 4-проводную вилку прицепа.

• Зеленый Правый поворот / тормоза
• Желтый Левый поворот / тормоза
• Коричневый Задние фонари
º Белый Земля

4-проводной прицеп

Схема подключения 5-контактного прицепа

5 -контактная проводка прицепа очень похожа на 4-контактную, но добавляет синий провод для фонарей заднего хода или заднего хода.

Не все прицепы имеют фонари заднего хода, поэтому при подключении 5-контактной вилки подумайте о своем собственном прицепе.

• Синий Фонарь заднего хода
• Зеленый Правый поворот / тормоза
• Желтый Левый поворот / тормоза
• Коричневый Задние фонари
º Белый Земля

Прицеп с 5 проводами

Прицеп с 6 пальцами Схема подключения

В 6-контактной проводке прицепа добавлены две новые функции: провод для подключения тормозов прицепа и провод для вспомогательного питания +12 В.

6-контактная проводка наиболее распространена на прицепах с гибкой шеей и позволяет использовать ее с контроллером тормозов.

• Коричневый Задние фонари
• Синий Электрические тормоза
• Зеленый Правый поворот / тормоза
• Желтый Левый поворот / тормоза
º Белый Земля
• Черный +12 В

6- Wire Trailer

Круглая 7-контактная электрическая схема

7-контактную круглую вилку прицепа следует отличать от 7-контактной вилки для лезвий RV.Подключение и размещение проводки разные.

Обязательно проверьте свой собственный разъем прицепа перед подключением проводов.

º Белый Земля
• Коричневый Задние фонари
• Зеленый Правый поворот / тормоза
• Красный Вспомогательный двигатель
• Желтый Левый поворот / тормоза
• Черный Задний фонарь
• Синий Электрический тормоз

7-проводной прицеп (круглые штыри)

Схема подключения 7-контактного прицепа с отвалом RV - SAE

Не следует путать конфигурацию SAE 7-контактного разъема для лезвия RV с традиционной конфигурацией.Разные цвета проводов используются для разных функций.

Проверьте свой собственный трейлер перед подключением проводки.

• Коричневый Задние фонари
• Желтый
Левый поворот / тормоза
º Белый
Земля
• Синий
Электрические тормоза
• Зеленый
Правый поворот / тормоза
• Оранжевый
+12 В
• Серый
Фонари заднего хода

7-проводной прицеп (RV Blade - SAE)

Схема подключения 7-контактного прицепа RV Blade - традиционный

7-контактная проводка прицепа - одна из самых популярных конфигураций проводки, особенно традиционная конфигурация по сравнению с SAE J2863.

Используйте эту схему подключения 7-контактного прицепа, чтобы правильно подключить 7-контактный штекер прицепа.

• Зеленый Задние фонари
• Красный Левый поворот / тормоза
º Белый Земля
• Синий Электрические тормоза
• Коричневый Правый поворот / тормоза
• Черный +12 В
• Желтый Фонари заднего хода

Прицеп с 7 проводами (RV Blade - Традиционный)

Примечание. Не все прицепы оснащены фонарями заднего хода (желтый провод).Положение этого провода может отличаться в зависимости от вашей конкретной настройки.

Цвета и схемы электропроводки прицепа

Примечание. Цвет заземляющего провода на всех типах вилок прицепа всегда белый. Другие цвета различаются по функциям в зависимости от конфигурации.

Загрузить полную таблицу

7-позиционный отвал RV - традиционная конфигурация

• Зеленый Задние фонари
• Красный Левый поворот / тормоза
º Белый Земля
• Синий Электрические тормоза
• Коричневый Правый поворот / тормоза
• Черный +12 В
• Желтый Фонари заднего хода

7-позиционный передний отвал - SAE J2863 Конфигурация

• Коричневый Задние фонари
• Желтый
Левый поворот / тормоза
º Белый
Масса
• Синий
Электрический тормоз
• Зеленый
Правый поворот / тормоза
• Оранжевый
+12 В
• Серый
Фонари заднего хода

Различия в 7-контактной проводке прицепа

Традиционная конфигурация

Традиционная 7- Формат отвала way RV обычно используется на 5-колесных прицепах, туристических прицепах и кемпингах.Цвета проводки прицепа для этой конфигурации отличаются от цветов для конфигурации SAE.

Конфигурация SAE J2863

7-позиционный отвал SAE J2863 для жилых автофургонов обычно используется на прицепах с гибкой шеей, грузовых прицепах, грузовых прицепах и прицепах с оборудованием.

Общие разъемы по типу прицепа

Прицепы оснащены вилками разных типов в зависимости от их электрических компонентов. В таблице ниже приведены примеры распространенных прицепов и типов вилок, которые они обычно используют.

Прицеп
Тип
Обычный
Тип разъема
Альтернативные типы разъемов

Коммунальный прицеп

4-ходовая квартира

6-ходовой раунд

Самоходный отвал с 7 направлениями

Прицеп для лодки без тормозов

4-ходовая квартира

7-позиционный отвал RV (редко используется)

Лодочный прицеп с тормозами

5-ходовая квартира

6-ходовой раунд

Самоходный отвал с 7 направлениями

Кемпер выдвижной

Квадрат с 6 участками

6-ходовой раунд

Прицеп туристический

Самоходный отвал с 7 направлениями

6-ходовой раунд

7-ходовой раунд

Прицеп 5-ти колесный

Самоходный отвал с 7 направлениями

6-ходовой раунд

Прицеп Gooseneck

6-ходовой раунд

Самоходный отвал с 7 направлениями

Узнайте больше о различных типах прицепов здесь.Функции выбора цветов проводки прицепа см. На приведенных выше схемах электропроводки.

Буксировка 101 Содержание

Как подключить фонари прицепа

Перед тем, как буксировать прицеп, убедитесь, что он имеет исправные фонари. Поскольку монтажные работы, связанные с электричеством, пугают многих владельцев транспортных средств, они предпочитают, чтобы специалисты в магазинах прицепов сделали работу за них, а не пытались выяснить, как все работает. Однако в простейшем сценарии подключения фар прицепа, если вы купили новый автомобиль, единственное, что вам нужно будет сделать, это найти на нем заводской разъем и получить правильный жгут, чтобы прикрепить его к трейлер.

Давайте посмотрим, какие типы разъемов сегодня используются в индустрии электромонтажных работ для прицепов. В то время как базовая конфигурация представляет собой 4-контактный плоский разъем с одним охватывающим и тремя охватывающими концами, вы можете встретить разъемы с семью контактами для дополнительных функций, требующих подключения, включая тормоза с электрическим приводом, источник питания для лебедки и т. Д.

Основы: 4-контактный разъем

Это наиболее распространенный сценарий. Он имеет три полюса для основных функций (ходовые огни, указатели поворота и стоп-сигналы) и один штырь для заземления.Этот разъем обычно используется на большинстве прицепов малой грузоподъемности. Со стороны транспортного средства будет гнездовой разъем, а у жгута проводов прицепа / жилого дома - вилочный разъем. При подключении фар прицепа убедитесь, что жгут проводов удален от всего, что может повредить провода.

4-контактный разъем: Расшифровка цветового кода электропроводки прицепа

  • GREEN - Правые поворотные огни / тормоза
  • ЖЕЛТЫЙ - левые поворотные огни / тормоза
  • BROWN - задние фонари / ходовые огни
  • БЕЛЫЙ - провод заземления

Основы: 5-контактный разъем

Прицепы длиннее 15 футов и тяжелее 1500 фунтов должны иметь тормозную систему, то есть еще один контур для гидравлических тормозов.Пятый провод (синий) предназначен для фонарей заднего хода; это соединение необходимо для отсоединения гидравлического сцепного устройства или привода прицепа, когда транспортное средство движется задним ходом, таким образом деактивируя тормоза на прицепе.

5-контактный разъем: Расшифровка цветового кода электропроводки прицепа

  • GREEN - Правые поворотные огни / тормоза
  • ЖЕЛТЫЙ - левые поворотные огни / тормоза
  • BROWN - задние фонари / ходовые огни
  • БЕЛЫЙ - провод заземления
  • СИНИЙ - Фары заднего хода

Основы: 6-контактный разъем

Помимо основных функций, этот разъем имеет еще 2 порта для управления электрическим тормозом (синий) и питания 12 В (черный или красный).

6-контактный разъем: Расшифровка цветового кода электропроводки прицепа

  • GREEN - Правые поворотные огни / тормоза
  • ЖЕЛТЫЙ - левые поворотные огни / тормоза
  • BROWN - задние фонари / ходовые огни
  • БЕЛЫЙ - провод заземления
  • СИНИЙ - Фары заднего хода
  • ЧЕРНЫЙ - блок питания 12В

Основы: 7-контактный разъем

7-контактные разъемы

обеспечивают выполнение всех функций, обеспечиваемых 6-контактными разъемами (три основные функции освещения, электрические тормоза и дополнительный источник питания), с седьмым проводом для резервного освещения.По сути, это еще одна цепь 12 В, обычно используемая для блокировки заднего хода / заднего хода для тормозов прицепа.

7-контактный разъем: Расшифровка цветового кода электропроводки прицепа

  • GREEN - Правые поворотные огни / тормоза
  • ЖЕЛТЫЙ - левые поворотные огни / тормоза
  • BROWN - задние фонари / ходовые огни
  • БЕЛЫЙ - провод заземления
  • СИНИЙ - Фары заднего хода
  • ЧЕРНЫЙ - блок питания 12В
  • ФИОЛЕТОВЫЙ - фары заднего хода / заднего хода

Электропроводка для грузовых автомобилей с прицепом: опции и пакеты

Теперь, когда вы знаете типы разъемов, вы должны определить, что у вас есть на вашем автомобиле, чтобы подключиться к прицепу.Многие современные тягачи и внедорожники, особенно автомобили «большой тройки», поставляются с заводскими комплектами прицепов в рамках программы USCAR. Эта организация (Совет Соединенных Штатов по автомобильным исследованиям) объединила трех крупных американских автопроизводителей (Chrysler, Ford и GM) в их намерении продвигать автомобильные технологии. Они разработали универсальный соединитель для прицепов, который используется на их автомобилях с 1990-х годов. Чтобы определить, как подключить фары прицепа, вам необходимо знать, есть ли на вашем автомобиле установленный на заводе комплект прицепа и доступен ли на рынке для него Т-образный соединитель plug-and-play.

  • Если ваш автомобиль был предварительно подготовлен для буксировки, он может иметь заводское соединение ремня безопасности прицепа (разъем USCAR) в заднем бампере. Это лучший вариант, вам нужно будет купить только соответствующий жгут проводов с подходящими разъемами на каждом конце.
  • Если ваша последняя модель легкового автомобиля, грузовика или внедорожника не оснащена заводским комплектом прицепа, вы можете использовать Т-образный соединитель, сделанный специально для вашей марки и модели. Этот жгут проводов между автомобилем и прицепом создает стандартное соединение проводов прицепа, подключаясь к жгуту автомобиля и заднему фонарю, а затем прокладывая 4-сторонний жгут к задней части автомобиля.
  • Если у вас есть более старый автомобиль, скорее всего, на нем не будет ни установленной на заводе комплектации прицепа, ни Т-образных соединителей. В этом случае вы можете воспользоваться одним из универсальных комплектов электропроводки для прицепа, предлагаемых сегодня на вторичном рынке. Эти надежные и относительно простые в установке комплекты содержат все необходимое, чтобы выполнить подключение за час или около того.

Фактически, вторичный рынок предлагает жгуты для соединения двух разъемов любого типа. Даже если ваш автомобиль не оборудован разъемом, он может иметь разъем для проводов, расположенный сзади.В зависимости от модели расположение может варьироваться от внутренней части багажника до под задней панелью пола. Возможно, вам придется тщательно осмотреть свой автомобиль или связаться со службой поддержки производителя, чтобы узнать, оборудован ли им ваш автомобиль, и узнать его местонахождение. Если нет абсолютно никаких положений для фонарей прицепа, вы электрически наклонены или имеете приблизительное представление о том, как подключить фонари прицепа, вы можете подумать о том, чтобы сращивать существующую проводку. К счастью, почти все провода, которые вам нужны (за исключением провода контроллера тормоза), подключаются к заднему фонарю вашего автомобиля.В этом случае вам понадобится набор отводов для проводки и плоскогубцы.

Люди тоже спрашивают

Стандартный цветовой код для простого подключения четырехпроводного освещения прицепа. Ответ эксперта: Пока что у вас все правильно, 4-контактный разъем именно такой, как вы заявили. Помните, что у желтого есть L, так что это левый сигнал тормоза / поворота, а на зеленом есть R, так что это правый сигнал тормоза / поворота.

7-контактный разъем для прицепа представляет собой круглый разъем диаметром 2 дюйма, который позволяет использовать дополнительный штырь для подключения вспомогательного источника питания 12 В или фонаря заднего хода.

В электропроводке прицепа 5 проводов: белый, желтый, зеленый, желтый / коричневый и зеленый / коричневый. ... На плоском жгуте проводов прицепа с 4 направлениями белый цвет - земля, коричневый - ходовые огни, желтый - левый указатель поворота, зеленый - правый указатель поворота.

Электрические тормоза (иногда это будет черный провод в двойном проводе с белым).

Красный провод - это провод указателя поворота, и он будет проходить к зеленому проводу вашей привязи, если это правая сторона указателя поворота, а черный провод - к коричневому проводу вашей привязи.Желтый провод от ремня безопасности будет идти к красному проводу левого указателя поворота.

Каковы функции 5-контактного разъема для плоских прицепов с 8 проводами. Ответ эксперта: на 5-контактном разъеме прицепа, который обычно используется на прицепах для лодок, штифт на конце, наиболее удаленном от заземляющего штыря, используется в электрической блокировке заднего хода на сцепном устройстве прицепа.

7-контактный разъем для прицепа представляет собой круглый разъем диаметром 2 дюйма, который позволяет использовать дополнительный штырь для подключения вспомогательного источника питания 12 В или фонаря заднего хода.

В электропроводке прицепа 5 проводов: белый, желтый, зеленый, желтый / коричневый и зеленый / коричневый. Ответ эксперта: На плоском жгуте проводов прицепа с 4 направлениями белый цвет - земля, коричневый - ходовые огни, желтый - левый указатель поворота, зеленый - правый указатель поворота.

Когда усиление контроллера тормоза повернуто до упора, вы должны видеть около 12 вольт на разъеме прицепа. Вы теряете напряжение где-то между контроллером тормозов и разъемом прицепа.

На каждом отдельном магните электрического тормоза потребляемая сила тока будет равна 3.Максимальный ток от 0 до 3,2 ампер при 12-13 В на 7-дюймовых тормозных магнитах и ​​от 3,2 до 4,0 максимального тока при 12-13 В на 10 и 12-дюймовых тормозных магнитах.

  • электропроводка прицепа;
  • проводка тормозов прицепа;
  • Схема подключения прицепного фонаря
  • ;
  • Схема подключения прицепа
  • ;
  • 7-контактная проводка прицепа;
  • провод концевой;
  • Схема подключения прицепа, 7 контактов,
  • ;
  • Схема подключения вилки прицепа
  • ;
  • Электропроводка прицепа 4-х проводная;
  • Схема подключения 7-контактной вилки прицепа
  • ;
  • Схема подключения прицепа
  • ;
  • Схема вилки прицепа, 7 контактов,
  • ;
  • Схема подключения 7-контактной вилки прицепа
  • ;
  • Схема подключения тормозов прицепа
  • ;
  • 7-проводная проводка прицепа;
  • Схема подключения 7-контактной вилки прицепа gmc;
  • проводка фар прицепа;
  • проводка вилки прицепа;
  • Схема подключения 7-позиционного прицепа;
  • Штекер концевой 7-контактный;
  • Схема подключения прицепа 7 контактов с тормозами;
  • Схема подключения 7-контактного
  • ;
  • Вилка для прицепа, 7 ходовая;
  • 7-контактный разъем прицепа;
  • прицепной штекер;
  • 7-проводный концевой разъем.
Об Эндрю Демари

Эндрю Демари - постоянный технический писатель Bully и автомобильный эксперт. Эндрю, сертифицированный механик SAE, знает, как работает ваш автомобиль и как сделать его еще более плавным. Он также увлечен кастомизацией грузовиков и бездорожьем, поэтому, когда дело доходит до добавления стиля и функциональности вашему грузовику, вы можете положиться на знания Эндрю.

Схема подключения прицепа

- огни, тормоза, трасса, провода и разъемы

Так много проводов.. . Так много цветов. . . И так много видов разъемов для проводки прицепа. Ура! С чего начать? Мне нужна электрическая схема прицепа. И еще немного информации, чтобы убедиться, что я все правильно понял!


Существует несколько стандартов для проводов прицепа, и если вы поищете, вы найдете разные схемы подключения прицепа для каждого из них. У каждого стандарта свое предназначение, поэтому, пожалуйста, не придумывайте его на ходу. Не делайте странных трейлеров с проводом. Следуйте этим рекомендациям и сделайте все правильно!

Ваш подход зависит от ваших электрических потребностей.Для начала каждому прицепу нужны фонари - стоп-сигналы, поворотники и задние фонари. У некоторых также есть боковые маркеры и ходовые огни. Тормозам, вероятно, тоже нужно электричество - для приведения в действие электрических тормозов или отключения гидравлических тормозов при движении задним ходом.

Следующая электрическая схема (и) прицепа и пояснения представляют собой нечто среднее между электрической схемой и электропроводкой на прицепе. Мы рекомендуем эти стандарты, потому что они довольно универсальны. Тем не менее, для конкретных ситуаций существуют промышленные стандарты с различными разъемами и схемами проводов.Это может сбивать с толку, поэтому, если у вас еще нет определенного стандарта, следуйте им.

4-контактный плоский разъем

Как минимум, все прицепы должны иметь как минимум 4 функции: задние фонари, стоп-сигналы, левый и правый сигналы. Эти функции передадут 4 провода , поэтому самая простая схема - это 4-х контактный разъем.

Самым распространенным 4-проводным разъемом является 4-контактный плоский разъем, как показано здесь. Прицепы, в которых это используется, обычно довольно легкие и не имеют тормозов или других силовых аксессуаров.Это наиболее распространенный стиль для прицепов «потребительского» типа. Небольшие грузовые прицепы, прицепы для легких лодок, маленькие кемперы, внедорожные прицепы и многие другие используют этот традиционный 4-контактный плоский разъем.

Легкий прицеп (без тормозов) = Используйте 4-контактный разъем .

1 . Белый = земля (см. Примечания к белому проводу ниже)
2 . Коричневый = задние фонари, боковые габаритные огни и ходовые огни (см. Примечания к коричневому проводу ниже.)
3 . Желтый = левый указатель поворота и левый стоп-сигнал
4 . Зеленый = правый сигнал поворота и правый стоп-сигнал

См. Схему электрических соединений прицепа и схему применения разъема ниже. В 4-контактном разъеме указаны только первые 4 элемента. Остальное можно проигнорировать.

Плоский 5-контактный разъем

(Также существуют круглые 5-контактные разъемы.)

Прицепы с грузоподъемностью более 3000 # Общая полная масса прицепа должна иметь тормоза .Это не обязательно везде, но это хорошая идея.

Если у прицепа есть тормоза, то ему нужен разъем как минимум с 5 контактами. Пятый контакт, синий провод, дает питание для включения (или отключения) тормозов прицепа.

Традиционный прицеп + с тормозами = используйте 5-контактный разъем .

1-4 Подключите первые 4 контакта (белый, коричневый, желтый, зеленый) так же, как 4-контактный разъем выше.
5 . Синий = электрические тормоза или гидравлическое отключение заднего хода (см. Примечания к синему проводу ниже.)

На схеме подключения прицепа и схеме применения разъема ниже используйте первые 5 контактов и игнорируйте остальные.

Если ваш грузовик имеет встроенную 7-контактную розетку, но вам нужно только 5 контактов. В любом случае используйте 7-контактный разъем (см. Ниже), оставив только последние 2 провода. То же самое с 5 проводами, но с разъемом, совместимым с вашим грузовиком. Плоский 5-контактный разъем выше удобен в использовании, но если в вашем автомобиле уже есть 7-контактный разъем, просто используйте его.В рамках стандартов это нормально - не использовать провода для вашей индивидуальной ситуации.

7-контактный разъем

Для прицепов, у которых немного больше электричества, мы рекомендуем 7-контактные разъемы. 2 добавленных контакта предназначены для вспомогательного источника питания и вспомогательных фонарей .

Прицеп расширенного использования + с тормозами, дополнительным питанием и усилителем; Фонарь заднего хода = 7-контактный разъем . (6-контактные разъемы также существуют, но они встречаются реже.)

1-4 Подключите первые 4 контакта, как указано выше, а 5-я линия идет к тормозам.
5 . Синий = электрические тормоза или гидравлическое отключение заднего хода (см. Примечания к синему проводу ниже)
6 . Красный (или черный) = вспомогательное питание 12 В (см. Примечания к красному проводу ниже)
7 . Фиолетовый = фонари заднего хода (иногда другого цвета).

7-контактные разъемы, подобные изображенному на фотографии, очень распространены для жилых автофургонов и других более крупных прицепов.Это стиль, который мы рекомендуем. Существуют и другие стили, хотя распиновка часто отличается. Несколько индустриальных стилей похожи и определенно используют разные булавки.

Можно оставить один или два пустых контакта (неиспользуемых и неподключенных). Например, глядя на схему электропроводки прицепа, если вам нужен дополнительный источник питания, но нет фонарей заднего хода, просто оставьте фиолетовый провод снаружи. Пустое место (неподключенный штифт) ничего не повредит.

Схема электропроводки прицепа и таблица применения разъемов

Цветовые коды проводов прицепа - цвета соответствуют схеме электропроводки прицепа
Тип разъема Штырь Цвет Описание Цвет Назначение
7-контактный 6-контактный 5-контактный 4-контактный 1 Заземление Белый Заземление для всех электрических функций прицепа.
2 Задние фонари
Ходовые огни
Боковые маркеры
Коричневый Питание для всех нормально включенных ламп.
Задние, ходовые и боковые габаритные огни.
3 Левый стоп-сигнал
Левый указатель поворота
Желтый Многофункциональный сигнал для
Левый задний задний фонарь
4 Правый стоп-сигнал
Правый указатель поворота
Зеленый Многофункциональный сигнал для заднего правого фонаря
5 Тормоз Синий Мощность управления электрическим тормозом
или гидравлическое отключение тормоза (только 5-контактное)
6 Аккумулятор Красный
(или Черный)
Питание автомобиля +12 В
Для зарядки аккумулятора прицепа и аксессуаров.
7 Резервное копирование Фиолетовый Резервные фонари на задних фонарях прицепа
/ Отключение гидравлического тормоза

Типовая электрическая схема и схема прицепа

подходят для этих двух проводов большинства трейлеров. На изображении выше показан одноосный прицеп, а на следующем изображении показана электропроводка для сдвоенных мостов. Различаются только (синий) провод тормоза и (белый) заземляющий провод. То же самое для дополнительных осей.

Используйте только необходимые провода и игнорируйте остальные. Например, если вам не нужна вспомогательная мощность , просто оставьте ее. Если на осях нет электрических тормозов, то синий провод не нужен. Не меняйте номера контактов или положения проводов, если функция не используется - просто оставьте контакт пустым (не подключенным).

Три центральных габаритных огня

На приведенных выше схемах проводов прицепа не показан тройной набор габаритных фонарей, расположенных по центру спереди и сзади.Некоторым требованиям они нужны, а некоторым нет. Ознакомьтесь с местными постановлениями о требованиях. См. Раздел ниже для получения дополнительной информации.

Три центральных габаритных огня

Для некоторых прицепов требуется 3 центральных габаритных огня - расположенных по центру сзади и, возможно, высоко спереди. Ознакомьтесь с юридическими требованиями, чтобы узнать, требуются ли они в вашей стране или юрисдикции.

Для прицепов в США: Как правило, сзади требуется набор из трех красных фонарей, если прицеп составляет 80 дюймов или шире - или - если полная масса автомобиля превышает 10 000 фунтов.Кроме того, в верхней части спины, если они выше определенного размера. Светильник желтого цвета 3 требуется в верхней части передней части, если он выше определенного размера (обычно он превышает высоту буксируемого автомобиля). Опять же, проверьте региональные требования.

Обычно 3 центральных габаритных огня находятся на высокой точке прицепа - например, над задними дверями закрытого грузового прицепа. Они прекрасно подходят для заднего бампера прицепа-платформы, даже когда нагрузка намного выше. В законах есть много дополнений (например, маркировка в верхнем углу), так что узнайте, что вам нужно для вашего конкретного трейлера.

Если вам нужно больше габаритных огней, подключите их к коричневому и белому проводам, как и к боковым габаритным огням. (См. Частичную электрическую схему прицепа.) Для этого не требуются дополнительные соединения на сцепном устройстве, просто требуется дополнительная проводка внутри прицепа. Эти огни должны быть включены практически все время.

Боковое примечание: Отражатели

В дополнение к трем центральным габаритным огням для большинства прицепов шириной более 80 дюймов требуются светоотражатели или светоотражающая лента чередующегося красного и белого цветов по бокам и сзади.Здесь существует множество правил, касающихся высоты и полной разрешенной массы, особенно когда прицепы длиннее 30 футов. Я не уверен в требованиях за пределами США. Проверьте свою юрисдикцию, чтобы правильно отметить и осветить прицеп. Для некоторых это перебор, но даже если это так, исправление может сэкономить массу юридических хлопот и проблем.

Электросхема отрыва прицепа

Многие прицепы должны иметь на борту систему отрыва. По сути, это способ задействовать тормоза прицепа, если прицеп отсоединен от тягача.Во многих частях США прицепы с полной разрешенной массой более 3000 фунтов нуждаются в отрывном комплекте, поэтому проверьте свои местные законы.

Если у вас есть электрические тормоза (или электрические над гидравлическими, или какие-то другие), то это будет связано с проводкой прицепа. Вот частичная электрическая схема для включения системы отрыва прицепа. Поскольку есть что обсудить, у нас есть целая статья о наборах для разрыва с большим количеством информации. А пока используйте эту схему для руководства подключением системы. Наложите это на изображения выше, чтобы увидеть, как все это сочетается.

Система отрыва обычно находится в передней части прицепа, на ней или под ней. Выключатель вынимания штифта находится рядом с сцепкой. Система подключается к электрической системе путем подключения вспомогательного источника питания (красный провод +12 В постоянного тока) для поддержания заряда аккумулятора, тормозов (синий провод) для приведения в действие тормозов и заземления (белый провод) для замыкания цепи. Опять же, пожалуйста, прочтите статью об отколовшихся системах для получения более подробной информации.

Разводка проводов

Куда идут провода? Теперь, когда у нас есть электрическая схема прицепа и некоторые определения разъемов, куда на самом деле идут провода?

Уложите провода внутри и вокруг рамы, где это удобно для защиты.Мы рекомендуем защитить провода каким-либо покрытием. Крышки нет на схеме электропроводки прицепа, но гибкий кабелепровод, пластиковый кабелепровод или другие подходы отлично подходят. Покрытие не обязательно должно быть водонепроницаемым, но при соединении проводов необходимо учитывать защиту от атмосферных воздействий. Советы по электромонтажу, стыковке, прокладке и защите см. В нашей публикации о фарах и проводах для прицепов. Более подробную информацию см. В Примечаниях по маршрутизации провода ниже.

На этой фотографии показан идеальный способ работы с проводами прицепа.Гибкий герметичный кабелепровод входит в раму и крепится к ней, но защищает провода от заеданий и погодных условий. Отличная работа над этим.

Примечания к электрической схеме прицепа:


Примечания к размеру провода:

Доступны провода разных размеров. Обычно размеры проводов указываются по «Калибру» - чем меньше размер, тем толще провод. Для освещения мы рекомендуем калибр 16 и больше. Затем для энергоемких вещей, таких как тормоза, используйте более толстый провод, например, 14 или 12.То же самое для вспомогательного источника питания.

Осветительные цепи с маломощными лампами, такими как светодиоды, имеют низкое энергопотребление, поэтому даже при большом количестве источников энергии они не потребляют много энергии. Для фонарей подойдет относительно небольшой калибр проводов. Мы по-прежнему рекомендуем калибр 16 и больше, не столько из-за требований к питанию, сколько из-за того, что провода более прочные, надежные и имеют большую площадь поверхности для стыковых соединений. Это стоит небольших дополнительных затрат.

Фонари:

Мы рекомендуем герметичные и погружные светодиодные фонари практически для всего.Да, большинство прицепов никогда не погружаются в воду, но почти все они становятся очень мокрыми, например, во время сильного дождя или при стирке. Заплатите лишний доллар или два и получите более качественные фары. Безотказная работа с более качественными фарами того стоит.

Белый провод Примечания:

Белый провод - это «заземляющий» или «отрицательный» провод, подключенный к «минусовой» стороне аккумуляторной батареи автомобиля. На схеме электропроводки прицепа показан этот провод, идущий ко всем фарам и тормозам. Кроме того, он должен подключаться к вещам (если они есть), которые также используют дополнительные источники питания и резервные индикаторы.

Некоторые производители прицепов просто подключают этот провод к раме, а затем также подключают заземление от всех других фонарей и аксессуаров к раме. Хотя это обычно работает, заземляющая часть цепи часто является корнем электрических проблем прицепа. Чтобы избежать некоторых из этих проблем, мы рекомендуем соединить белый провод со всеми остальными и подключить землю от каждого источника света непосредственно к белому. Это немного больше работы, но позже это поможет избавить от головной боли.

Мы также рекомендуем подключить белый провод непосредственно к раме прицепа (дополнительно).

Размер: Этот провод должен быть не меньше самого большого провода в вашей привязи. Если в цепи включены только фары, а фары светодиодные (маломощные), то небольшой белый провод приемлем. Однако, если у вас есть электрические тормоза или вспомогательный источник питания, этот провод должен быть больше.

Коричневый провод Примечания:

Коричневый провод идет к фарам, которые всегда включены во время вашего путешествия. Это ходовые огни, задние фонари низкой интенсивности, боковые и угловые указатели.Также, если используются, комплекты из 3-х центральных фонарей спереди и сзади прицепа. Ознакомьтесь с местными законами, чтобы узнать, какие фары нужны вашему прицепу.

Хотя типичные комплекты из 3 центральных фонарей в прицепе отсутствуют на приведенной выше схеме электропроводки прицепа, в некоторых ситуациях они важны. Они не подходят для небольших прицепов хозяйственного типа, сделанных своими руками. Однако, если они вам нужны или они вам нужны, коричневая проволока тоже питает их (а белая - заземление). Крошечным домам могут понадобиться 3 светильника, а может и нет, но, опять же, проверьте местные законы.

Размер: Коричневый провод подает питание только на фонари, поэтому его размер должен соответствовать требованиям к мощности ваших фонарей. Для грузового прицепа это, вероятно, небольшая мощность, поэтому меньший габарит в порядке. Для большого закрытого прицепа с большим количеством ходовых огней рассмотрите вариант большего габарита.

Примечания к синему проводу:

В некоторых местах пятый контакт обозначается как «Обратный свет». Конечно, это работает, но не забудьте отметить это на трейлере, потому что синий - это цвет тормозов.Кроме того, некоторые прицепы с гидравлическими тормозами используют этот 5-й штифт для отключения тормозов при движении задним ходом. Этого нет на схеме электропроводки прицепа выше. (Если вы это сделаете, подключите синий провод к фарам заднего хода со стороны автомобиля, затем обязательно запишите, что вы сделали.) Еще лучше используйте фиолетовый провод и пометьте его.

Обратите внимание, что 5-й контакт не является стандартным, как первый 4. Будьте осторожны при использовании 5-контактного разъема. Убедитесь, что автомобильные провода соответствуют функциям прицепа.

Со стороны автомобиля для электрических тормозов синий провод идет к контроллеру тормозов. Доступно множество стилей контроллеров тормозов, поэтому найдите тот, который подходит для вашего автомобиля.

Пример корпуса: Для решения проблем с проводкой буксирующего транспортного средства, которая отличается от проводки моего прицепа (например, когда друг хочет ее одолжить), у меня просто есть короткий адаптер, который соединяет 5-контактный жгут с 4-контактным проводом. штифтовой автомобиль и прицеп едет без тормозов. Это работает, потому что прицеп не большой и не тяжелый, а при небольшом грузе тормоза не требуются.Я просто говорю заемщику, что грузоподъемность составляет 3000 # (хотя истинная емкость - 5000 #). Другой способ - иметь переходник, который переходит с 5-контактного прицепа на стандартный 7-контактный (с двумя пустыми проводами). Таким образом, тормоза прицепа готовы, если у тягача есть 7-контактный разъем.

Размер: Не экономьте на размере провода для тормозов. Для одиночной оси подойдет 14 калибр, но для сдвоенных осей используйте провод 12 калибра.

Красный провод Примечания:

Вывод для дополнительного питания обычно с красным проводом, но иногда он отличается от черного.Иногда мы называем это «дополнительным питанием» или «вспомогательным питанием», «дополнительным питанием» или «аккумуляторной батареей 12 В +». Каким бы ни было название, он соединяет с буксиром положительное напряжение постоянного тока. Как правило, вспомогательный источник питания предназначен для зарядки аккумуляторной батареи Breakaway, аккумуляторных батарей для жилых автофургонов, внутреннего освещения, питания аксессуаров и т. Д.

Протяженность прокладки красного провода не указана на приведенной выше схеме подключения прицепа , поскольку она является дополнительной и отличается для каждого трейлера. В разделе «Разрывная проводка» на схеме показано, как аккумуляторный блок Breakaway соединяется с красным.Это поддерживает заряд батареи.

Если вам не нужно отдельное питание прицепа, просто оставьте этот штырь. Если вы все же используете его, убедитесь, что вы защищаете электрическую систему автомобиля от короткого замыкания (используйте предохранитель или автоматический выключатель). Кроме того, это хорошо для защиты системы от полного разряда аккумуляторной батареи буксирующего автомобиля.

Размер: Используйте размер провода, соответствующий требованиям к мощности. Если это просто для зарядки оторвавшейся батареи, то 16 калибра вполне подойдет. Если вы подключаете больше батарей или фонарей в прицепе, используйте 14 или даже 12 калибр.Не перегружайте этот провод. Если вам действительно требуется большое количество вспомогательной энергии, используйте генератор или установите специальную проводку от генератора переменного тока автомобиля.

Примечания к прокладке проводов:

На приведенной выше схеме электропроводки прицепа показано одно направление прокладки - начиная с язычкового соединителя, а затем вокруг прицепа. Другие предлагают разделить провода рядом с язычком, а затем проложить их по обеим сторонам - в зависимости от правого и левого. Любой подход хорош.

Хотя разводка проводов - это личное предпочтение, мне немного больше нравится подход «кругового обзора», поскольку он создает «магистраль», которая распределяет мощность по мере ее поступления.Он также удерживает провода в одной группе, поскольку они проходят вдоль языка, поэтому их легче защитить. Количество проволоки практически одинаково для подходов с разделением и намоткой.

Защита проводов:

Полые элементы рамы часто служат маршрутом для проводов. Например, если рама сделана из прямоугольной стальной трубы, то размещение проводов по трубе кажется простым способом их защитить. Хотя это правда, это также означает, что вы не можете закрыть (запечатать) концы трубки, чтобы не допустить проникновения влаги.Это компромисс, который следует учитывать, но это не обязательно должно быть все или ничего. В моем последнем трейлере я проложил провода через трубку с язычком, а затем за пределы основных элементов (труб) рамы, чтобы они могли герметично закрываться. Соединения проводов и осветительных приборов находятся за пределами труб рамы под кузовом прицепа.

При прокладке проводов учитывайте возможность изменений в будущем. Если вы уверены, что изменений никогда не произойдет, застегивайте все как следует. Если вы думаете, что изменения могут произойти позже, оставьте доступ к проводам.Например, для маленького туриста вы можете подумать, что Aux Power находится в списке «Я никогда не собираюсь использовать это». Но через несколько лет вы можете обнаружить, что солнечная энергия не всегда работает, и внезапно возникает потребность в дополнительном питании. Оставив доступ к разводке проводов, проложить дополнительный провод не так сложно. Пища для размышлений.


Еще один действительно хороший источник информации со схемой электропроводки прицепа, сравнивающей различные типы разъемов, находится на сайте etrailer.com. Большинство электрических элементов прицепа можно приобрести в любом магазине запчастей для прицепов или в Интернете.Etrailer и JohnsonTrailerParts.com - хорошие источники запасных частей.

Диагностика проводки прицепа с помощью цветового кода

Независимо от того, устанавливаете ли вы новую цепь освещения прицепа в свой автомобиль или грузовик или пытаетесь устранить неисправность проводки прицепа, которая не работает, вам необходимо понимать, что делает каждый провод в жгуте проводов прицепа, куда он, вероятно, идет и почему. может не работать хорошо. На этой схеме показаны цвета базовой схемы электропроводки прицепа, а также то, к чему должен быть подключен каждый провод.

Простая закрытая система

Хотя никогда не стоит погружаться в проект проводки вслепую, на самом деле с проводкой прицепа очень просто работать и устранять неполадки. По большей части жгут проводов, который управляет фарами прицепа, представляет собой замкнутую систему. Единственная точка контакта с внешним миром (имеется в виду мир, существующий за пределами самого прицепа) находится на стороне грузовика четырехконтактного соединителя (или семиконтактного соединителя, если вы используете систему более высокого уровня для прицепов с электрическим приводом). тормозные системы).Даже на стороне грузовика, где проводка прицепа пересекается с жгутом проводов вашего автомобиля, нужно иметь дело только с четырьмя проводами. Когда вы устраняете проблемы с проводами прицепа, убедитесь, что вы делаете это по одному, начиная с проверки заземляющего провода с помощью тестера цепей.

Цвета проводки прицепа

Худшее, что обычно случается с обвисшей проводкой прицепа, - это перегорание предохранителя на буксируемом автомобиле или что-то странное, например, обратные указатели поворота или мигающие стоп-сигналы.Хотя мы не ожидаем ничего из вышеперечисленного при буксировке прицепа, их также легко исправить. Эти четыре цветных провода составляют систему электропроводки вашего прицепа. Каждый подключается к другой функции:

  • Коричневый провод к заднему или габаритному огню
  • Зеленый провод к правому указателю поворота / стоп-сигналу
  • Желтый провод к левому указателю поворота / стоп-сигналу
  • Белый провод на массу или массу шасси

При ремонте или подключении прицепа просто убедитесь, что эти провода подключены к соответствующему компоненту, как показано выше.

Свет всегда включен

Никогда не отправляйте прицеп на дорогу с сомнительной проводкой или системой освещения, которая уже заведомо выходит из строя. Когда водители замедляются позади транспортного средства, которое тянет с собой прицеп, они часто инстинктивно сосредотачиваются на ярких стоп-сигналах как на ориентире, определяющем, где остановиться и как быстро останавливается впереди идущий автомобиль. Если у вас есть яркие, хорошо работающие стоп-сигналы на прицепе, они будут привлекать внимание водителей позади вас, независимо от того, насколько они внимательны.Если фары вашего прицепа тусклые или отсутствуют, эти водители сосредоточат внимание на фарах вашего автомобиля, что, вероятно, не даст им достаточно времени для остановки, что может привести к аварии. Хотя они могут быть сочтены виновными, никому не нужна головная боль, связанная со страховыми компаниями, и вы не хотите, чтобы какой-либо груз, который вы перевозите, был поврежден или кто-либо был ранен.

Помните, что буксировка прицепа - это нелегкая задача. Всегда внимательно относитесь ко всему, что происходит вокруг вас, и давайте каждому преимущество.

Выбор правильных разъемов для электропроводки прицепа

Со всеми формами и размерами разъемов не всегда легко, когда дело доходит до проводка прицепа и выбор подходящей для вашего применения. Проводка прицепа или буксируемого транспортного средства может сбивать с толку из-за различного назначения разъемов, о которых вы, возможно, не подозреваете. Вам необходимо убедиться, что вы выбрали разъем с соответствующим количеством контактов для требуемых функций вашего прицепа или буксируемого автомобиля.Если у вас есть разъем, расположенный под автомобилем, вы можете подключить его к транспортному средству с помощью монтажного кронштейна, чтобы предотвратить повреждение из-за углового троса. Важно знать, какой тип разъема вам нужен, и мы готовы помочь.

4-контактные соединители для плоских прицепов

Вы найдете этот стильный разъем на небольших грузовых прицепах и кемпингах, для которых не требуются тормоза, а также в базовых комплектах проводки для буксируемых транспортных средств.Этот тип разъема позволяет выполнять базовое подключение трех функций освещения, включая ходовые огни, сигналы поворота и стоп-сигналы. Он также имеет один контакт для заземления.

Код подключения:
  • Белый = Земля
  • Коричневый = Ходовые огни
  • Желтый = левый указатель поворота и тормоза
  • Зеленый = Правый указатель поворота и тормоза

4-ходовые соединители для круглых прицепов

Это отличная замена 4-контактному плоскому разъему, поскольку он обеспечивает надежное соединение между крышкой розетки и язычком штекера.Будьте осторожны с 4-контактным разъемом, существует версия, рассчитанная на тяжелые условия эксплуатации, с номиналом 35 А и имеющей больший контакт заземления. Он не совместим со стандартной версией на 20 А, у которой 4 контакта одинакового размера. Если вы посмотрите на 4-контактные витые кабели, все они будут стандартной версией на 20 ампер. Этот тип разъема позволяет выполнять базовое подключение трех функций освещения, включая ходовые огни, сигналы поворота и стоп-сигналы. Он также имеет один контакт для заземления.

Код подключения:
  • Белый = Земля
  • Коричневый = ходовые огни и стоп-сигналы
  • Желтый = левый указатель поворота
  • Зеленый = Правый указатель поворота

5-контактные соединители для плоских прицепов

Вы найдете этот стильный разъем на служебных прицепах и кемпингах, которые требуют тормозов и обычно считаются временной установкой из-за его способности легко отсоединяться или корродировать.Этот тип разъема позволяет выполнять базовое подключение трех функций освещения, включая ходовые огни, огни поворота и стоп-сигналы, а также заземляющий штырь и подключение электрического тормоза.

Код подключения:
  • Белый = Земля
  • Коричневый = Ходовые огни
  • Желтый = левый указатель поворота и тормоза
  • Зеленый = Правый указатель поворота и тормоза
  • Синий = электрические тормоза

5-контактные соединители для круглых прицепов

5-контактный круглый разъем обеспечивает выполнение основных функций, а также контактный разъем для поддержки других функций.Этот разъем стал очень популярным среди автодомов, которые буксируют автомобиль за своим домом на колесах и хотят добавить сигнальную линию от тормозной системы буксируемого автомобиля. Это также можно использовать для прицепов с тормозами. Дополнительный провод подключается к фонарям заднего хода для отключения тормозов прицепа при движении задним ходом.

Код подключения:
  • Белый = Земля
  • Коричневый = Ходовые огни
  • Желтый = левый указатель поворота и тормоза
  • Зеленый = Правый указатель поворота и тормоза
  • Синий = электрические тормоза

6-контактные соединители для круглых прицепов

Как и 4-контактные и 5-контактные разъемы, 6-контактные разъемы также позволяют использовать три основных подключения освещения и оснащены контактом заземления и двумя дополнительными контактами для обеспечения двух дополнительных функций.Два дополнительных контакта обычно используются для «горячего» вывода на 12 В и электрических тормозов. Круглые разъемы обычно используются для прицепов для лошадей, которые используют питание 12 В для освещения внутренней части прицепа. Эта конфигурация также популярна для буксируемых транспортных средств для обеспечения питания линии зарядки от автодома до аккумуляторной батареи транспортного средства, которая используется тормозной системой.

Код подключения:
  • Белый = Земля
  • Коричневый = Ходовые огни
  • Желтый = левый указатель поворота и тормоза
  • Зеленый = Правый указатель поворота и тормоза
  • Синий = электрические тормоза
  • Черный = 12В Питание

6-контактные квадратные соединители для прицепов

Если вы встречали этот стильный соединитель в своем трейлере, скорее всего, вы должны были спросить себя «ПОЧЕМУ!» В основном потому, что будет почти невозможно легко найти адаптер для подключения этого разъема к вашему буксирующему автомобилю.И поиск замены соединений может быть столь же неприятным. Но вам повезло с тех пор, как вы нашли нас, мы предлагаем полную линейку сборок с 6-контактными квадратными и стандартными 7-контактными проводками для вашего конкретного производителя прицепов. Щелкните здесь, чтобы ознакомиться с электромонтажными изделиями для прицепов RV Pigtails.

Код подключения:
  • Белый = Земля
  • Коричневый = Ходовые огни
  • Желтый = левый указатель поворота и тормоза
  • Зеленый = Правый указатель поворота и тормоза
  • Синий = электрические тормоза
  • Черный = 12В Питание
Примечание. Цветовые коды могут различаться у разных производителей прицепов.

7-ходовые соединители для прицепов

7-контактный разъем - это самый популярный тип подключения прицепа, который можно найти на последних моделях внедорожников, грузовиков и жилых автофургонов, и он поставляется со всем, что есть у других, а также с возможностью подключения дополнительных фонарей. Существует два разных типа 7-контактных разъемов: один с плоскими контактами (ножками), а другой - с круглыми контактами.Соединители с круглыми штырями встречаются очень редко, тогда как плоские штифты распространены и часто встречаются на новых внедорожниках и грузовиках, которые поставляются с завода с прицепным устройством.

Код подключения:
  • Белый = Земля
  • Коричневый = Ходовые огни
  • Желтый = левый указатель поворота и тормоза
  • Зеленый = Правый указатель поворота и тормоза
  • Синий = электрические тормоза
  • Черный = 12В Питание
  • Оранжевый или красный = вспомогательные / резервные огни

Спиральные кабели

Спиральные электрические кабели

- идеальное решение для тех, кто буксирует прицеп или буксируемый автомобиль.Спиральные кабели заменяют те прямые кабели или свободные провода, которые свисают и тянутся между транспортным средством и прицепом. Вскоре у вас больше не будет света на этом прицепе и, что еще хуже, неработающих электрических тормозов! Эти спиральные шнуры типа «вилка и буксировка» доступны с высококачественными формованными разъемами на каждом конце, обеспечивающими прочное и надежное соединение. Доступны в 4, 5, 6 и 7 вариантах, некоторые в плоской и круглой версиях в различных комбинациях.

Щелкните здесь, чтобы просмотреть нашу подборку спиральных электрических кабелей
Это должно быть полезным руководством, которое поможет вам выяснить, какой тип разъема соответствует вашим потребностям при буксировке.Вы можете найти все необходимые разъемы для проводки жилого автофургона и прицепа в нашей категории проводки прицепа, поэтому обязательно просмотрите все наши продукты и свяжитесь с нами, если вам понадобится помощь в выборе.

Легко подключите автомобильные фары к фарам прицепа

Когда дело доходит до «электричества», многие люди либо его глупо боятся, либо бегут в другую сторону, вместо того чтобы пытаться узнать об этом. Поскольку это мощная сила, ее, безусловно, следует уважать.Для нас, владельцев транспортных средств, возможно, мы понимаем, что в наших легковых и грузовых автомобилях есть аккумулятор под капотом, который требует периодической замены, и лампочки, которые могут перегореть через несколько лет. Кроме того, многие из нас готовы доверить любые электромонтажные работы «специалистам».

Если вы недавно приобрели прицеп, «электричество» в конечном итоге станет вопросом, на который вам нужно будет ответить, например, как подключить фары моего прицепа к фарам моего буксирующего автомобиля? Может показаться очевидным, что у вашего прицепа сзади есть задние габаритные огни, поворотные огни и стоп-сигналы, которые должны работать синхронно с фарами вашего автомобиля.Это не произойдет по волшебству. Мы здесь, чтобы поделиться с вами замечательными новостями: для подавляющего большинства автомобилей на дорогах CARiD упростил «установление связи». Следуйте инструкциям и узнайте, насколько просто соединить эти две системы вместе. Мы рассмотрим конкретные компоненты в нашем магазине электромонтажных работ и электрооборудования для прицепов.

Типичная вилка жгута проводов прицепа представляет собой "4-плоскую" вилку с 3 штыревыми контактами и 1 гнездовой клеммой. Для соединения с 4-х плоской штепсельной вилкой прицепа вашему буксирующему транспортному средству также требуется 4-х плоская вилка, в данном случае: тот, который имеет 3 клеммы "мама" и 1 клемму "папа".

В рамках данной статьи предполагается, что ваш прицеп имеет то, что в индустрии называют «4-плоским» соединителем проводки, который является стандартом для многих новых прицепов, продаваемых в США. В этой статье объясняется покупка правильного ремня безопасности для вашего автомобиля. так что два могут быть соединены. Вилка прицепа должна быть «3-штыревой, 1-гнездовой», а вилка буксировщика должна быть противоположной, или «3 розетки, 1 вилка».

Определите, что у вас есть

На этом пикапе показан неиспользуемый заводской разъем жгута проводов прицепа, расположенный рядом с запасным колесом.

Хорошим первым шагом будет понимание того, оборудован ли ваш автомобиль или грузовик заводской электропроводкой прицепа. Если вы купили его новым, это должно быть довольно просто. Многие пикапы и внедорожники, пригодные для буксировки, доступны с заводскими комплектами прицепов. Фактически, представители «большой тройки» (GM, Ford и Chrysler) сделали эту подвесную систему стандартным оборудованием для многих своих последних полноразмерных пикапов. Посмотрите на этикетку Monroney, на которой будет указано любое дополнительное оборудование. Если вы приобрели подержанный автомобиль или просто не знаете, что у вас есть, вы можете связаться с отделом обслуживания клиентов производителя автомобиля.Вы также можете заглянуть под задний бампер и / или в задний отсек для хранения «неиспользованной» заглушки.

Чтобы еще больше помочь потребителю и обеспечить единообразие и последовательность, «большая тройка» в 1992 году создала USCAR (Совет Соединенных Штатов по автомобильным исследованиям) для работы в областях технологий, представляющих взаимный интерес. USCAR разработала дизайн унифицированного соединителя для прицепа, который используется с конца 1990-х годов. Если на вашем автомобиле есть разъем для прицепа в стиле USCAR, выбор и покупка подходящего ремня безопасности станет проще.

Вилка ремня безопасности прицепа USCAR, стандартизированная для автомобилей GM, Ford и Chrysler Corporation.

Давайте теперь рассмотрим несколько примеров транспортных средств и возможные сценарии, которые могут существовать. Мы выберем по одному автомобилю из каждой из «большой тройки» (GM, Ford и Chrysler) и рассмотрим различные уровни стандартного и дополнительного оборудования, а также наличие решений для жгутов без стыков.

Сценарий № 1: Автомобиль поставляется в стандартной комплектации с заводским комплектом прицепа

У тяжелых пикапов Ram есть заводское соединение для жгута проводов прицепа в заднем бампере.

Если вы приобрели новый пикап Ram 2500, поздравляем! Вы выбрали один из самых стильных и мощных полноразмерных звукоснимателей, доступных сегодня. Поскольку вы планируете буксировать изрядное количество буксиров, ваше решение будет вдвойне разумным, поскольку все современные грузовики Ram 2500 и 3500 имеют разъем для жгута проводов прицепа в стандартной комплектации в заднем бампере.

Этот жгут проводов прицепа с функцией буксировки имеет разъем USCAR на одном конце и 4-плоский разъем для прицепа на другом. Нет ничего проще этого.

Для этого грузовика все, что вам нужно, - это привязь с соответствующим разъемом USCAR на одном конце и 4-плоским разъемом для соединения с прицепом на другом конце. Tow Ready, подразделение Cequent, имеет все необходимое, чтобы дополнить ваши связи. Примерное время установки от производителя? Пять минут.

Сценарий № 2: Автомобиль не имеет заводского комплекта прицепа, и Т-образная подвеска доступна

Недавно вы заключили приятную сделку на Buick Enclave 2013 года выпуска, «полностью оборудованный», по словам продавца в представительстве (кто бы сказал вам правду, верно?).Вскоре после того, как вы его получили, вы и ваша вторая половинка решили получить лодку, о которой вы мечтали, в комплекте с прицепом. Теперь вам нужно выяснить, как подключить проводку прицепа лодки к Анклаву. Затем вы обнаруживаете, что, хотя Buick предлагал вариант заводского буксировочного пакета, у вас его нет.

Поскольку популярность буксировки сочетается с нежеланием клиентов обрезать проводку своих грузовиков, производители оборудования для прицепов придумали творческое решение: так называемый Т-образный жгут проводов, который устанавливается без резки или сращивания проводов. .Концепция великолепна в своей простоте: поскольку задние фонари буксирующего транспортного средства имеют все необходимые для прицепа «соединения» (поворот, тормоз и дневные ходовые огни), вы отсоединяете жгуты задних фонарей, вставляете тройники в жгут проводов автомобиля и задние фонари, затем проложите 4-плоский жгут проводов назад. Т-образный соединитель марки Curt (доступный в поле «Параметры продукта») выполняет эту работу для вашего анклава.

Жгут Т-образного соединителя марки Curt. После отсоединения разъемов задних фонарей 2 разъема возле желтого провода вставляются в жгут проводов и фонарь со стороны водителя.То же самое сделано на стороне пассажира с разъемами рядом с зеленым проводом. Затем 4-плоская заглушка справа выводится на задний бампер.

Хотя это занимает немного больше времени из-за необходимости снятия некоторых внутренних панелей для доступа к задним фонарям, Курт оценивает время установки всего 45 минут. Когда вы закончите, необходимый 4-плоский разъем будет готов и ждет у вашего заднего бампера.

Сценарий № 3: Автомобиль не имеет заводского комплекта прицепа, и Т-образная подвеска недоступна

Если вам посчастливилось жить в западной части США.S., где ржавчина на кузове требует гораздо больше времени, чтобы справиться с ней (а мы на востоке вам завидуем!), Вы все равно можете водить что-то вроде пикапа Ford F-серии 1979 года. Если он у вас был какое-то время, вы полностью понимаете, что это за рабочая лошадка. И даже на этом позднем этапе его жизни вы можете подумать об установке сцепного устройства для прицепа, чтобы получить больше работы! Однако давайте вспомним, что грузовик был построен, когда президентом был Джимми Картер. Если бы вы были живы тогда, этот комментарий гарантированно заставил бы вас почувствовать себя старым!

«Заводского буксирного комплекта» для этой поездки не существовало.А поскольку большинство поставщиков прицепов изготавливают Т-образные жгуты проводов для более поздних моделей, автомобили 1979 года выпуска не требуются. Однако еще не все потеряно. Существуют универсальные комплекты электропроводки для прицепа, которые не только чрезвычайно доступны по цене, но и просты в установке. Для наших целей еще одна прекрасная особенность этого грузовика заключается в том, что он использует "комбинированные" ходовые (хвостовые) и поворотные лампы, как и большинство прицепов, поэтому соединения намного проще.

Комплект 4-плоских разъемов Hopkins поставляется в комплекте с жгутом, электрическими разъемами и собственной контрольной лампой!

Hopkins Towing Solutions производит ряд разъемов с 4-мя плоскими проводами, которые могут выполнить эту работу.Если мы посмотрим на все варианты в меню «Параметры продукта», лучшим выбором будет комплект разъемов, в который входят устройства для сращивания проводов и кабельные стяжки. У него даже есть собственный тестер цепей! Просто найдите «горячие» провода, когда эта функция используется, обожмите соединители проводов и выведите 4-контактный разъем к заднему бамперу. Хотя Хопкинс не публикует примерное время для завершения работы, это должно занять чуть меньше часа, включая наливание второй чашки кофе.

Другие опции

Существуют жгуты проводов прицепа с выводами разъема, отличными от 4-плоских или USCAR.В вашем автомобиле может быть 6-контактный или 7-контактный разъем. Ваш прицеп может иметь 5-контактный разъем. Приведенная ниже диаграмма не предназначена для использования в качестве схемы подключения как таковой, а скорее показана для того, чтобы дать вам представление о том, как выглядят эти варианты.

Если вам нужно, например, переоборудовать буксирное транспортное средство с 4-плоской на 6-цилиндровую, Курт сделает такую ​​переоборудование. Требуется преобразование 4 плоских в 5 плоских? Хопкинс накрыл вас их переходным проводом. Или как насчет стиля RV от 5 до 7? Wesbar, бренд Cequent, сделает для вас именно этот соединитель для перемычек.

Дело в том, что практически любые два разных разъема жгута проводов прицепа можно соединить, просматривая веб-сайт CARiD. Чтобы купить правильный ремень, вам просто нужно проверить концы ремня на вашем автомобиле и прицепе и купить по одному ремню с подходящими заглушками на каждом конце. Любые вопросы, а ответ на ваш запрос - на расстоянии телефонного звонка! Мы надеемся, что эта статья показала вам, что подключение электрических цепей между вашим тягачом и прицепом не должно быть трудным для понимания или выполнения.CARiD здесь, чтобы помочь вам «установить связь».

Пункты, обсуждаемые в статье

.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
