Как проверить датчик АБС тестером на работоспособность

Исправность антиблокировочной системы тормозов – основа безопасной езды на автомобиле, особенно в условиях сложной дорожной обстановки. Если в процессе управления транспортным средством на приборной панели загорелся индикатор неисправности системы ABS, следует немедленно принять меры по ее устранению.

Даже, если один из датчиков АБС работает некорректно, это приводит к полному отказу антиблокировочной, противобуксовочной систем, неисправности системы курсовой устойчивости, если они установлены на автомобиле.

Диагностика системы ABS

Перед тем, как приступить к проверке датчика АБС, следует определить, какой из них не передает сигнал. Проще всего это сделать с помощью компьютерной диагностики.

Для автомобилей после 2000-х годов выпуска это не представляет труда. OBD-сканеры четко определяют какой из них не дает информации о состоянии вращательного движения колеса.

Но далеко не всегда эта информация свидетельствует о неисправности самого датчика. Наоборот, как правило, сам датчик  АБС исправен, а неисправность заключается в проводке, идущей к нему либо считывающему устройству вращения колеса.

Принцип работы датчика АБС

Датчик ABS – электромагнитный. То есть в него встроены индуктивность и магнитный сердечник, которые реагируют на сигнал, поступающий при вращении колес.

Автолюбители со стажем знают, что при торможении на скользкой дороге на педаль тормоза следует нажимать прерывисто, чтобы исключить блокировку колес, следовательно, что может привести к неуправляемости  автомобиля.

В принципе, такую функцию выполняет блок ABS. Он не дает заблокировать колеса. Если диагностика показала на неисправность датчика АБС, сначала следует убедиться в его работоспособности.

Конкретно компьютерная диагностика может показать неисправности «обрыв или короткое замыкание» или «отсутствие сигнала». И в том и в другом случае может быть виноват датчик ABS.

Как тестером проверить датчик АБС на работоспособность

Его работоспособность можно проверить с помощью мультиметра. Для этого необходимо перевести  мультиметр в положение «диод». Почему? Большинство датчиков ABS в схеме имеют защиту в виде диода, последовательно включенного в цепь схемы. То есть обычная прозвонка может привести к неправильным сведениям.

Его необходимо «прозвонить» в обоих направлениях. Обычно сопротивление датчика АБС составляет от нескольких сотен Ом до 2 килоОм.

Однако, прозвонка датчика непосредственно от его разъема не дает полной информации о прохождении его сигнала до блока ABS.

Во многих случаях повреждение имеет кабель, соединяющий разъем датчика с блоком ABS. Особенно часто такие неисправности встречаются для датчиков ABS задних колес, так как длина кабеля может составлять более 3-х метров, и не всегда производители грамотно конструируют его трассировку.

В процессе ремонта систем ABS имеются случаи до трех переломов либо протираний кабелей датчиков антиблокировочной системы.

Для того, чтобы проверить датчик от блока управления ABS, необходимо найти в справочниках либо Интернете распиновку (подключение) разъема. Далее следует отсоединить разъем от блока и прозвонить датчики АБС непосредственно от контактов разъема, как показано на примере:

Еще раз напоминаем, вид разъема ABS и контакты датчиков для каждой модели автомобиля будет различен, следует пользоваться справочными данными. На блоках ABS (их легко найти под капотом по большому количеству подходящих к ним тормозным трубкам) обычно наносят их классификацию, например BOSCH 5.2.

Если в результате проверки мультиметром датчик АБС прозванивается в одном или обоих направлениях, это еще не свидетельство об его исправности.

Конструктивно он выполнен в виде катушки индуктивности, помещенной в магнитный сердечник. Катушка имеет большое  количество (до нескольких тысяч) витков очень тонкого изолированного провода.

Часто внутрь датчика попадает влага, а это весьма вероятно, так как он расположен в наиболее подверженной коррозии зоне в непосредственной близости колес. Вода, особенно солевой раствор, могут вызвать межвитковые замыкания. В таком случае сопротивление обмотки изменится незначительно, а вот добротность падает в десятки раз. Это приводит к уменьшению уровня сигнала датчика АБС и его неработоспособности.

Очень часто в процессе эксплуатации, особенно после замены элементов ступицы, колес, начинает гореть лампочка неисправности ABS. Компьютерная диагностика показывает отсутствие сигнала датчика АБС, например, правого переднего колеса.

Владелец производит его замену, основываясь на показания диагностики, но система ABS остается все равно неисправной. Иногда после удаления ошибки сканером, лампочка неисправности потухает, но стоит проехать несколько сотен метров, произвести пару торможений, загорается вновь.

Здесь дело не в датчике, а в конструктивных особенностях формирования сигнала (индуцирования) датчика вращения колес.

Конструктивные особенности

На рисунке выше был показан случай, когда в качестве индуцирующего элемента используется гребенчатое кольцо, располагающееся на ступице. Торец датчика находится в непосредственной близости от гребенки из магнитомягкого материала. Расстояние зазора обычно от 0,2 до 0,8 миллиметров.

Иногда в зону зазора попадает грязь, мелкие камешки. Это может привести к тому, что зазор увеличится (датчик оттолкнется, либо разрушится его наконечник).  Сигнал резко уменьшится. Иногда к этому приводит даже засорение гребенки.

Поэтому перед заменой датчика следует почистить гребенку, лучше с использованием растворителя или дизтоплива (но не бензина, это может привести к возгоранию).

Затем с помощью щупа проконтролировать величину зазора, она должна быть не более 1 мм. Если нет набора щупов, можно визуально проверить, нет ли видимых разрушений элементов его конструкции. Для большей точности можно сравнить с его элементами противоположного колеса.

Если имеются разрушения металлической конструкции гребенки колеса, следует ее заменить.

В некоторых автомобилях индуцирующий элемент выполнен в виде резинового кольца, в которое вмонтированы магнитные вставки.

В процессе ремонта неопытные механики, не осознавая назначение этих колец, просто их не одевают, что приводит к неисправности системы ABS .

В настоящее время часто используются ленты, состоящие из микромагнитных элементов.

В процессе ремонта ступицы эту ленту иногда повреждают, даже не замечая этого. В таком случае датчик АБС также будет работать некорректно.

При замене подшипников ступицы следует обратить внимание, нет ли на нем индуцирующего кольца. На рисунке изображен подшипник с полуразрушенным кольцом. На уцелевшей части видны сегменты магнитных элементов.

При самостоятельном ремонте ступиц колес следует обязательно обращать внимание на конструктивные элементы, расположенные вблизи датчиков ABS.

Советы

Чтобы неисправности датчиков АБС случались как можно реже, следует:

• стараться избегать движения по местности с низкорослым кустарником, чтобы не повредить кабель ABS;
• периодически чистить мягкой щеткой место зазора между ним и металлической гребенкой;
• ремонт ступиц колес, рычагов подвески доверять механикам, имеющим представление о работе системы ABS.

Простая схема самодельного зарядного устройства для автомобильного аккумулятора выручающего в крайних случаях.

Как проверить сопротивление высоковольтных проводов мультиметром.

Почему закипает аккумулятор https://voditeliauto.ru/poleznaya-informaciya/avtoustrojstva/akb/kipit-akkumulyator-na-mashine.html на автомобиле.

Видео — как проверить какой датчик АБС не работает на BMW e32/34:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Добавить свою рекламу

Сравнить стоимость ОСАГО для своего авто

Добавить свою рекламу

Выбрать видеорегистратор: незаменимый гаджет для водителя

Добавить свою рекламу

Некоторые водители предпочитают видеорегистратор в виде зеркала

Добавить свою рекламу

Как проверить датчик АБС тестером.

Видео проверки на работоспособность датчика ABS мультиметром

Датчик ABS в антиблокировочной системе тормозов предназначен для фиксации разницы скорости вращения колес. Рассмотрим, как проверить датчик АБС. Правильная диагностика поможет найти причину, из-за которой на приборной панели загорелась индикация неисправности помощника в торможении.

Разновидности конструкции

Для расчета угловой скорости вращения колеса могут использоваться 2 типа устройства датчиков АБС:

• на основе индуктивного элемента. Еще их называют пассивными, так чувствительный элемент не нуждается во внешнем питании, а сам принцип работы основывается на эффекте электромагнитной индукции. Несмотря на простоту конструкции и надежность, на современных автомобилях такие устройства встречаются все реже. Главный недостаток конструкции – на низкой скорости движения авто невозможно адекватно рассчитать скорость вращения колес;
• датчики на основе эффекта Холла. Их еще называют активными, так как чувствительный элемент нуждается в питании – опорном напряжении. Вырабатываемый такими датчиками скорости сигнал позволяют ЭБУ точнее рассчитать скорость вращения колес.

Устройство, принцип работы индуктивных датчиков ABS

Благодаря принципу действия электромагнитной индукции, прохождение вблизи железного сердечника зубьев гребенки, установленной на корпусе ШРУСа, провоцирует скачки напряжения. Благодаря вращению колеса, на выводах датчика АБС фиксируется синусоидальное колебание напряжения; частота переменного напряжения прямо пропорциональная угловой скорости вращения колеса.

Блок управления антиблокировочной системой тормозов регистрирует и сравнивает аналоговые сигналы со всех чувствительных элементов, что позволяет рассчитать разницу угловых скоростей вращения колес.

Метод проверки мультиметром

Если вы знаете, как пользоваться мультиметром, то проверить датчик АБС пассивного действия можно с помощью даже самого дешевого универсального измерителя. Соответствие возможных неисправностей и методы их диагностики:

• обрыв цепи обмотки катушки. Переведите мультиметр в режим прозвонки диодов. Если прибор покажет бесконечное сопротивление, значит, в цепи присутствует обрыв;
• отпаивание контактов обмотки катушки. Характер поломки такой же, как и при обрыве;
• короткое замыкание. Для проверки переведите мультиметр в режим измерения сопротивления – омметр, диапазон измерений – до 20 кОм. Предварительно измерьте сопротивление заранее исправного датчика либо узнайте нормативное значение из технической документации. Обычно сопротивление исправных элементов колеблется от 0,7 до 2,5 кОм. При этом важно учитывать, что сопротивление исправных датчиков на передней и задней осях может значительно отличаться.

Если датчик АБС снят с автомобиля, то сымитировать вращение задающего диска можно любым предметом из магнитного металла.

Из-за агрессивности среды установки, датчики АБС на мотоциклах могут иметь вместо постоянного магнита электромагнит, что обязательно нужно учитывать при проверке без демонтажа (должно быть включено зажигание).

Как облегчить поиски

Чтобы не осуществлять проверку тестером на каждом из колес по отдельности, снимите разъем блока управления АБС. На видео показано, что разобравшись в распиновке, вы сможете быстро найти, в какой из цепей короткое замыкание либо обрыв.

Применение эффекта Холла

Принцип работы датчика Холла базируется на эффекте возникновения поперечной разницы потенциалов при помещении проводника с постоянным током в магнитное поле. Изменение магнитного поля при прохождении зубчатого колеса вблизи чувствительного элемента провоцирует возникновение скачков напряжение прямоугольной формы. Частота импульсов позволяет блоку управления ABS рассчитать фактическую скорость вращения колес.

Метод диагностики

Поскольку принцип работы датчика АБС основывается на эффекте Холла, его самостоятельная проверка схожа с диагностикой датчика скорости, использующегося в работе спидометра, ДПКВ. Полноценную проверку корректности сигнала можно осуществить только осциллографом, но для простейшей диагностики подойдет и обычный мультиметр.

Для проверки необходимо перевести тестер в режим измерения постоянного напряжения. Подключите измерительные щупы к сигнальным контактам датчика, предварительно подав питание через дополнительное сопротивление (резистор номиналом от 480 Ом до 1.2 кОм) и подключив контакт «массы» к неокрашенной части кузова автомобиля. Если элемент полностью неисправен, вращающийся вместе со ШРУСом маркерный диск не спровоцирует смену высокого и низкого уровня напряжения.

Автономная проверка

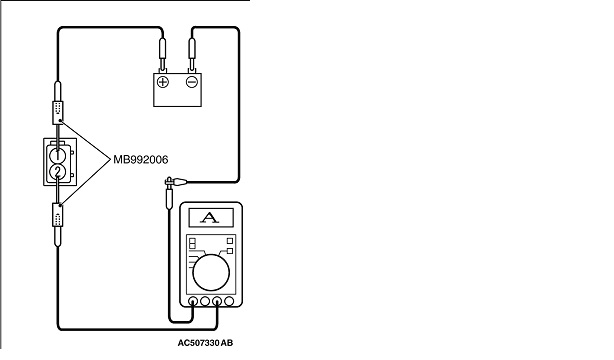

Для работы чувствительному элементу необходимо опорное питание, поэтому без внешнего источника ЭДС, способного выдать 9-12 В, проверить датчик АБС мультиметром не получится. Также в цепь необходимо будет включить дополнительный резистор (в случае с тормозной системой Opel Vectra C, как показано на видео, достаточно будет элемента с номиналом 680 Ом). Распиновку разъема можно найти в руководстве по ремонту и эксплуатации вашего авто.

Поскольку чувствительный элемент будет снят с автомобиля, имитировать вращение маркерного диска можно перемещением магнита вблизи чувствительного элемента.

Общие рекомендации по диагностике системы ABS

При обрыве цепи самодиагностика системы АБС обязательно зафиксирует факт уменьшения сопротивления в цепи датчиков и зажжет лампочку неисправности ABS на приборной панели. Некоторые системы способны не только регистрировать факт ошибки, но и вычислять, на каком из колес произошла поломка. Поэтому при возможности первым делом имеет смысл провести компьютерную диагностику. На многих автомобилях при поломке более 1 датчика система зажигает не только лампочку неисправности ABS, но и индикацию включения стояночного тормоза, после чего АБС выключается.

Перед началом диагностики мультиметром убедитесь, что воздушный зазор между датчиком и задающим диском выставлен правильно, а сами полости маркерного диска не имеют плотных грязевых, коррозийных отложений.

Будьте крайне аккуратны при демонтаже датчика. Часто они прикипают, но удары либо иное применение грубой силы может привести к повреждению пластикового корпуса. При установке следите за тем, чтобы между задающим диском и чувствительным элементом был корректный воздушный зазор.

Как проверить датчик абс мультиметром видео

Как проверить датчик АБС мультиметром

системы и Исправность тормозов – база надёжной езды на автомобиле, в особенности в условиях сложной дорожной обстановки. В случае если в ходе управления транспортным средством на приборной панели загорелся индикатор неисправности совокупности ABS, направляться срочно принять меры по ее устранению.

Кроме того, в случае если один из датчиков АБС трудится некорректно, это ведет к полному отказу антиблокировочной, противобуксовочной совокупностей, неисправности совокупности курсовой устойчивости, если они установлены на автомобиле.

Диагностика совокупности ABS

Перед тем, как приступить к проверке датчика АБС, направляться выяснить, какой из них не передает сигнал. Несложнее всего это сделать посредством компьютерной диагностики.

Для машин по окончании 2000-х годов выпуска это не воображает труда. OBD-сканеры четко определяют какой из них не дает информации о состоянии вращательного перемещения колеса.

Но далеко не всегда эта информация говорит о неисправности самого датчика. Напротив, в большинстве случаев, сам датчик АБС исправен, а неисправность содержится в проводке, идущей к нему или считывающему устройству вращения колеса.

Принцип работы датчика АБС

Датчик ABS – электромагнитный. Другими словами в него встроены магнитный сердечник и индуктивность, каковые реагируют на сигнал, поступающий при вращении колес.

Автомобилисты со стажем знают, что при торможении на скользкой дороге на педаль тормоза направляться нажимать прерывисто, дабы исключить блокировку колес, следовательно, что может привести к неуправляемости автомобиля.

В принципе, такую функцию делает блок ABS. Он не позволяет заблокировать колеса. В случае если диагностика продемонстрировала на неисправность датчика АБС, сперва направляться убедиться в его работоспособности.

Конкретно компьютерная диагностика может продемонстрировать неисправности «обрыв либо замыкание» либо «отсутствие сигнала». И в том и в другом случае возможно виноват датчик ABS.

Как тестером проверить датчик АБС на работоспособность

Его работоспособность возможно проверить посредством мультиметра. Для этого нужно перевести мультиметр в положение «диод». Из-за чего? Большая часть датчиков ABS в схеме имеют защиту в виде диода, последовательно включенного в цепь схемы.

Другими словами простая прозвонка может привести к неправильным сведениям.

Его нужно «прозвонить» в обоих направлениях. В большинстве случаев сопротивление датчика АБС образовывает от нескольких сотен Ом до 2 килоОм.

Но, прозвонка датчика конкретно от его разъема не дает всех данных о прохождении его сигнала до блока ABS.

Во многих случаях повреждение имеет кабель, соединяющий разъем датчика с блоком ABS. Особенно довольно часто такие неисправности видятся для датчиков ABS задних колес, поскольку протяженность кабеля может составлять более 3-х метров, и не всегда производители грамотно конструируют его трассировку.

В ходе ремонта совокупностей ABS имеются случаи до трех переломов или протираний кабелей датчиков антиблокировочной совокупности.

Для того, дабы проверить датчик от блока управления ABS, нужно отыскать в справочниках или Интернете распиновку (подключение) разъема. Потом направляться отсоединить разъем от блока и прозвонить датчики АБС конкретно от контактов разъема, как продемонстрировано на примере:

Еще раз напоминаем, вид разъема ABS и контакты датчиков для каждой модели автомобиля будет разен, направляться пользоваться справочными данными. На блоках ABS (их легко отыскать под капотом по громадному количеству подходящих к ним тормозным трубкам) в большинстве случаев наносят их классификацию, к примеру BOSCH 5. 2.

В случае если в следствии проверки мультиметром датчик АБС прозванивается в одном либо обоих направлениях, это еще не свидетельство об его исправности.

Конструктивно он сделан в форме катушки индуктивности, помещенной в магнитный сердечник. Катушка имеет громадное количество (до нескольких тысяч) витков тонкого изолированного провода.

Довольно часто вовнутрь датчика попадает влага, а это очень возможно, поскольку он находится в самая подверженной коррозии территории в близи колес. Вода, в особенности солевой раствор, смогут привести к межвитковым замыканиям. При таких условиях сопротивление обмотки изменится незначительно, а вот добротность падает в десятки раз.

Это ведет к уменьшению уровня сигнала датчика АБС и его неработоспособности.

Частенько в ходе эксплуатации, в особенности по окончании замены элементов ступицы, колес, начинает гореть лампочка неисправности ABS. Компьютерная диагностика показывает отсутствие сигнала датчика АБС, к примеру, правого переднего колеса.

Обладатель создаёт его замену, основываясь на показания диагностики, но совокупность ABS остается все равно неисправной. Время от времени по окончании удаления неточности сканером, лампочка неисправности потухает, но стоит проехать пара сотен метров, произвести несколько торможений, загорается снова.

Тут дело не в датчике, а в конструктивных изюминках формирования сигнала (индуцирования) датчика вращения колес.

Конструктивные изюминки

На рисунке выше был продемонстрирован случай, в то время, когда в качестве индуцирующего элемента употребляется гребенчатое кольцо, располагающееся на ступице. Торец датчика находится в близи от гребенки из магнитомягкого материала. Расстояние зазора в большинстве случаев от 0,2 до 0,8 миллиметров.

Время от времени в зону зазора попадает грязь, небольшие камешки. Это может привести к тому, что зазор увеличится (датчик оттолкнется, или разрушится его наконечник). Сигнал быстро уменьшится.

Время от времени к этому приводит кроме того замусоривание гребенки.

Исходя из этого перед заменой датчика направляться почистить гребенку, лучше с применением растворителя либо дизтоплива (но не бензина, это может привести к возгоранию).

После этого посредством щупа проконтролировать величину зазора, она должна быть не более 1 мм. В случае если нет комплекта щупов, возможно визуально проверить, нет ли видимых разрушений элементов его конструкции. Для большей точности возможно сравнить с его элементами противоположного колеса.

В случае если имеются разрушения железной конструкции гребенки колеса, направляться ее заменить.

В некоторых машинах индуцирующий элемент сделан в форме резинового кольца, в которое вмонтированы магнитные вставки.

В ходе ремонта неопытные механики, не осознавая назначение этих колец, легко их не одевают, что ведет к неисправности совокупности ABS .

На данный момент довольно часто употребляются ленты, складывающиеся из микромагнитных элементов.

В ходе ремонта ступицы эту ленту время от времени повреждают, кроме того не подмечая этого. При таких условиях датчик АБС кроме этого будет трудиться некорректно.

При замене подшипников ступицы направляться обратить внимание, нет ли на нем индуцирующего кольца. На рисунке изображен подшипник с полуразрушенным кольцом. На сохранившейся части видны сегменты магнитных элементов.

При независимом ремонте ступиц колес направляться в обязательном порядке обращать внимание на конструктивные элементы, расположенные вблизи датчиков ABS.

Рекомендации

Дабы неисправности датчиков АБС случались как возможно реже, направляться:

• стараться избегать перемещения по местности с не высокий кустарником, дабы не повредить кабель ABS;
• иногда чистить мягкой щеткой место зазора между ним и железной гребенкой;
• ремонт ступиц колес, рычагов подвески доверять механикам, имеющим представление о работе совокупности ABS.

Несложная схема самодельного зарядного устройства для автомобильного аккумулятора выручающего в крайних случаях.

Как проверить сопротивление высоковольтных проводов мультиметром.

Из-за чего закипает аккумулятор http://voditeliauto.ru/poleznaya-informaciya/avtoustrojstva/akb/kipit-akkumulyator-na-mashine.html на автомобиле.

Видео — как проверить какой датчик АБС не работает на BMW e32/34:

В обязательном порядке к прочтению:

Проверка датчика ABS

Статьи как раз той тематики,которой Вы интересуетесь:

Современный автомобиль не считая АБС оснащается совокупностями ЕСП, ЕТС и другими. Причем неисправность датчика АБС влечет за собой некорректную работу многих других систем, применяющих данные с…

Водители со стажем замечательно не забывают, как детонировали Жигули при заправке нехорошим бензином или бензином с пониженным октановым числом. Детонация двигателя проявляет себя в момент глушения ДВС….

Автомобильный генератор может выйти из строя по следующим обстоятельствам: износ втулок ротора катушки возбуждения; неисправность регулятора напряжения; пробой диодов выпрямительного моста; маленькое…

Датчик температуры охлаждающей жидкости либо, в сокращении, ДТОЖ, является прибором , определяющий температуру антифриза в совокупности охлаждения и дающий сигнал на ее понижение при помощи…

ЭБУ (электронный блок управления) — устройство, осуществляющее контроль параметров механизмов в ходе работы. В большинстве случаев сокращение ЭБУ применяют по отношению к блоку управления двигателем….

0 0 голос

Рейтинг статьи

Как проверить датчик АБС, неисправности ABS


Антиблокировочная система автомобиля (АБС) – это дополнительное оборудование, которое обеспечивает прямолинейность перемещения машины в случае резкого торможения на сложных покрытиях (мокрый асфальт, гололед). При экстренном торможении автомобиль становится фактически неуправляемым, и даже опытному водителю с помощью поворотов руля тяжело выправить траекторию движения.

Система ABS препятствует блокировке колёс, позволяет сохранить устойчивость транспорта в экстренных дорожных ситуациях и повышает его управляемость. Со временем элементы блокировочной системы изнашиваются и устройство выходит из строя. Поэтому любой автомобилист должен знать, как проверить датчик АБС самому, не прибегая к помощи сотрудников автосервисов.

Любой автомобилист должен знать, как проверить датчик ABS самому, не прибегая к помощи автосервисов.

Система является электронным устройством, состоящим из блока управления, управляющих клапанов и датчиков скорости, установленных на каждом колесе. Сигналы от датчиков передаются на блок управления, а затем поступают к клапанам, управляя их работой. Если во время езды на панели приборов загорелся датчик АБС – это сигнал того, что система работает некорректно и необходимо срочно принять меры по устранению неисправностей. Даже один неисправный элемент может способствовать полному отказу всей системы.



Место размещения датчика ABS


Помимо того, что на панели приборов загорается световой индикатор, есть еще косвенные свидетельства того, что AБС работает некорректно.
Признаки неисправности антиблокировочной системы:

Чтобы вовремя определить, что система ABS не работает необходимо знать несколько основных признаков её неисправности.

• Постоянная блокировка колес при внезапном торможении;
• Отсутствие характерного стука c вибрацией при нажатии водителем на педаль тормоза;
• На спидометре стрелка не соответствует разгону (запаздывает), либо вообще не сдвигается с исходного положения;
• Если неисправны более одного датчика, то на панели приборов загорается индикатор стояночного тормоза.

Как узнать какой датчик АБС не работает? Для этого можно обратиться на СТO, где проведут компьютерную диагностику Вашего автомобиля. А можно выполнить эту процедуру самим, сэкономив при этом финансовые средства.

Проверка работоспособности элементов АБС



Проверка датчика ABS тестером


Несложным способом диагностики неисправностей в системе является проверка датчика АБС тестером. Тестер (мультиметр) представляет собой прибор, позволяющий измерить силу тока, напряжение в сети и сопротивление. Он позволяет найти место обрыва провода – одну из распространенных причин неполадок в работе антиблокировочной системы.
Рассмотрим, как проверить датчик АБС тестером. Помимо мультиметра нам понадобятся ПИНы (провода со специальными разъемами) и инструкция по ремонту конкретного автомобиля. Целью проверки является замер сопротивлений в цепи системы. Для этого необходимо поднять машину домкратом или вывесить ее на подъёмнике и снять колесо, чтоб оно не препятствовало доступу к проверяемому устройству.

Дальнейшая проверка датчика АБС мультиметром предполагает следующие действия:

При проверке датчика ABS тестером, его показания должны меняться вместе с изменением скорости вращения колеса.

1. Снять с блока управления крышку, отсоединить разъемы контроллеров.
2. Подключить ПИН к мультиметру и контактному гнезду проверяемого датчика. Обычно разъёмы датчиков задних колес располагаются под сиденьями автомобиля внутри салона.
3. Выставить тестер в режим «Омметр» и измерить сопротивление цепи на контактах устройства. Допустимые параметры смотрим в инструкции по ремонту Вашей машины. Там же можно узнать, как проверить какой датчик AБС не работает. Необходимо полностью прозвонить проводку антиблокировочных датчиков на предмет короткого замыкания.
4. Прокрутить колесо вручную назад и вперед, одновременно измеряя сопротивление. При этом показания мультиметра должны меняться вместе с изменением скорости вращения колеса.
5. Переключить тестер в другой режим – режим «Вольтметра». Измерить напряжение на датчике, при этом также прокручивая рукой колесо. Напряжение в интервале 0,25-1,3 Вольт является оптимальным.



Демонтаж датчика ABS



Вовремя определив и устранив неисправность системы ABS тормозов вашего автомобиля, можно избежать многих неприятностей на дороге и повысить безопасность движения.

Это мы рассмотрели последовательность как прозвонить датчик АБС тестером. Затем надо правильно интерпретировать результаты. Показания тестера должны соответствовать тем данным, которые обозначены в инструкции по ремонту Вашего автомобиля. Если сопротивление в цепи ниже минимально допустимого заводского значения, то это свидетельствует о неисправности датчика. Если сопротивление колеблется около нуля – признак короткого замыкания. Скачущее сопротивление является признаком нарушения целостности контактов внутри проводки. Если же показания на мультиметре отсутствуют – это обрыв провода.

Зная, как проверить датчик AБС на работоспособность, несложно потом устранить саму неисправность. Если проблемой является само устройство, то его необходимо полностью заменить на новое. Если же обнаружены нарушения внутри проводки, то их можно легко устранить с помощью простого паяльника, тщательно замотав запаянные участки изоляционным материалом. Опытный водитель должен знать, как проверить датчик abs тестером, потому что эти несложные диагностические манипуляции позволят вовремя выявить неисправности в тормозной системе Вашего автомобиля и повысят его уровень безопасной эксплуатации.


Как проверить датчики абс мультиметром

Что такое ABS (Anti-lock Braking System) знают, наверное, даже дети. Эта система позволяет выполнять торможение наиболее эффективное для максимально быстрой остановки транспортного средства. Система электронная и оснащена множеством датчиков и блоком управления, который следит, чтобы колеса во время торможения не блокировались, то есть «не шли юзом». Такое изобретение ежедневно спасает сотни или может быть даже тысячи жизней на дороге. Система АБС предотвращает занос и потерю управляемости, что весьма важно на скользкой дороге, а также в случае экстренного торможения.

В этой статье я расскажу вам о том, как проверить датчик ABS в случае его неисправности, а также в случае появления на приборной панели аварийного индикатора в виде трех английских букв «ABS». Вы узнаете, как проверить датчик АБС в домашних условиях различными способами используя мультиметр.

Наиболее распространенной поломкой в системе ABS является разрыв цепи, когда между блоком управления и датчиком пропадает связь. Это может происходить по разным причинам, о которых вы узнаете чуть позже.

Как распознать неисправность системы АБС или датчика ABS?

1. Как я уже говорил на панели загорается соответствующий индикатор, это может происходить во время движения, торможения или при повороте ключа в замке зажигания. В последнем случае появления надписи говорит о самодиагностике системы, после того как вы заведете мотор лампочка должна погаснуть.

1. В случае неисправности системы АБС во врем торможения вы не услышите характерного звука блока АБС расположенного под капотом и не почувствуете вибрации, которая возникает при резком нажатии на педаль тормоза и попытке пробуксовки колес.

Что делать в первую очередь?

Необходимо выполнить проверку датчиков ABS которые располагаются возле каждой ступицы колеса. Ваша задача обнаружить нарушение в соединении датчиков, обрыв провода или повреждение корпуса датчика ABS. В любом из этих случаев вы так или иначе увидите на панели соответствующий индикатор, ну при условии, что сам блок управления системой рачий и не «глючит».

Проверка датчика АБС — меряем сопротивление

1. Домкратим колесо, то на котором по-вашему расположен нерабочий или неисправный датчик, или каждое колесо по очереди если вы точно не знаете какой из датчиков неисправен.
2. Далее снимаем колесо и получаем доступ к датчику.
3. Демонтируйте корпус, а также защитный блок управления и разъемы по которым поступает питание на датчики.
4. После этого в цепь провода с PIN-разъемами внедряем провода и коммутируем их с датчиком и мультиметром.
5. Производим замер сопротивления и сверяем его с тем, которое должно быть по умолчанию (его можно узнать в мануале) или у представителя производителя вашего авто.
6. Проводку «прозваниваем» на предмет обрыва или короткого замыкания.
7. Вращайте колесо при этом следите за показаниями мультиметра, сопротивление должно меняться.

• Устройство — ножка — 5-26 Ом.
• Устройство — «масса» — от 20 кОм и более.

Более детально о том, как проверить датчик ABS смотрите в этом видео:

Проверка датчика ABS при помощи тестера — меряем напряжение

1. Домкратим колесо.
2. Включите мультиметр, установите режим измерения постоянного напряжения.
3. Подключаем электроды прибора к разъемам и проверяем показания, при этом вращаем колесо (примерно 1 об/сек).
4. Исправный датчик ABS покажет напряжение на приборе

0,25-1,2 Вольта. Если скорость вращения колеса будет выше, то и показания соответственно будут увеличиваться.

Как проверить датчик осциллографом?

Чтобы диагностировать исправность или неисправность датчика АБС можно использовать даже осциллограф или проще говоря тестер. При подключении на приборе будет отражаться график, при помощи анализа амплитуды, можно судить о исправности или неисправности датчика.

Проблема заключается в том, что прибор этот есть не на каждом СТО, не говоря уже за гараж, в котором вы собрались проводить все свои «опыты». Прибор это дорогой, и довольно сложный для понимания поэтому для работы с ним необходимо обладать определенными знаниями и навыками.

В современных автомобилях система ABS имеет функцию самодиагностики, используя специальное ПО можно считать код ошибки после чего расшифровать его по специальной таблице.

Возможен ли ремонт датчика АБС?

На вопрос возможен ли ремонт данного датчика, ответить однозначно — сложно, все в большей степени зависит от степени его повреждения и неисправности. Если все заключается в банальном повреждении проводка, то решить проблему не составить труда. Если же повреждение более глобальное, поврежден сердечник или обмотка, то скорее всего ремонта такого датчика будет просто не возможным и потребует полной замены. Несмотря на то что 99% специалистов рекомендуют заменить датчик в случае его неисправности или проблем с обмоткой, есть те, кто успешно реставрирует эти датчики в домашних условиях используя подручные средства. Более подробно о таком ремонте вы можете узнать в видео расположенном чуть ниже.

В данном видео наглядно демонстрируется как в домашних условиях выполнить ремонт датчика ABS

На этом у меня все. Спасибо за внимание, надеюсь вам было интересно, и вы смогли почерпнуть для себя что-то новое. Жду ваших комментариев на эту тему, возможно вам приходилось сталкиваться с такой проблемой или удавалось ее решить. До новых встреч, пока.

Понятие знакомо практически каждому водителю ввиду его большого значения для работы автомобиля. Задача датчика АБС – обеспечить безопасность, при желании водителя остановить «стального коня». Благодаря сенсорным элементам, информация о степени вращения колес отправляется на ЭБУ АБС. Прибор проводит тщательный анализ принятых сведений, оказывая диагносту содействие в выстраивании подходящего алгоритма ремонтных действий. Если возникают сомнения в исправности, полезна будет информация о том, как прозвонить датчик АБС, сделав это самостоятельно или в автосервисе.

Главные составляющие ABS

Вам будет интересно: Самостоятельная замена переднего бампера ВАЗ-2114: полезные советы и рекомендации

Перед проведением самостоятельной диагностики следует понимать устройство системы. Если вы интересуетесь, как прозвонить датчик АБС, то важно знать основные элементы: блок управления, гидравлику, тормозные механизмы, измерители вращательной скорости дисков. Немалое количество проводов также нуждается в проверке время от времени. Как распознать неисправности?

Подробнее о признаках неполадок

Вам будет интересно: Авто «Лифан» — страна-производитель, технические характеристики и отзывы

О возникновении неисправностей датчиков машина дает знать с помощью приборной панели. Индикатор загорается при дезактивации конструкции, это происходит в случае малейших дефектов. Это дает понять, что защитное устройство перестало осуществлять функции и требуется прозвонить датчик ABS для дальнейшего осуществления ремонта.

Колеса блокируются в случае резкого торможения.

Используя педаль тормоза, автовладелец не слышит характерного стука и не ощущает вибрации.

Разгоняясь, он видит – стрелочка на спидометре «не подает признаков жизни» либо отличается медлительностью.

Дает о себе знать стояночный тормоз, сигнализируя на «приборке», лампочка его не гаснет.

Когда некорректно ведет себя прибор, значит, требуется прозвонить датчик ABS, решая вопрос об устранении проблемы. Приступать к его замене сразу -неоправданно, нужно вначале его продиагностировать. Можно сделать это своими руками.

Нюансы способов контроля работоспособности

Для определения состояния элементов придется выполнить диагностику ABS, предусматривающую следующий ряд мероприятий.

Первым делом надо осмотреть предохранители, предварительно вскрыв блок.

Обнаружив сгоревшее изделие, необходимо его заменить на новое.

Следует осмотреть разъемы на предмет сохранения целостности, проводку на наличие потертости, что ведет к короткому замыканию.

Потребуется проверить детали на загрязненность, «раны», полученные в ходе ударов механического типа.

Важно не «проморгать» фиксацию устройства с другими элементами.

Вам будет интересно: Шесть секретов двигателей «Ламборджини»

При бесполезности вышеуказанных действий в диагностике ABS своими руками, придется обратиться в центр для проверки на тестере или стенде с осциллографом.

Почему ломаются?

Датчики подвергаются влиянию агрессивной химической среды, могут повреждаться из-за удара покрышки. На них оказывают пагубное воздействие грязь, песок, камни. Шестерня протирает его, и к плачевному состоянию приводит перегрев суппорта, изделие попросту оплавляется.

Мультиметр — действенный инструмент

Размышляя над вопросом, как прозвонить датчик АБС мультиметром, водителю предстоит ознакомиться с подробностями работы этого аппарата. Вам потребуется тестер, провода с наличием специальных разъемов и ПИН. Прибор, измеряющий ток, именуют «мультиметром». Этот помощник диагноста универсален: он сочетает в себе опции вольтметра, амперметра, омметра. Аналоговые и цифровые модели помогут с высокой точностью определить характер и местоположение неисправности.

Для получения сведений о функционировании датчика понадобится произвести замеры в цепи. Для этого:

• «Железный конь» поднимается на домкрате.
• Никаких препятствий к доступу быть не должно – колесо смело надо убрать в сторону.
• У прибора управления надо снять крышку. Контроллерные разъемы надо отсоединить.
• ПИН следует синхронизировать с мультиметром, соединяя его одновременно с контактным гнездом датчика.

Сопротивление измеряется по контактам. Теперь самое время вспомнить об инструкции, заботливо предусмотренной производителем:

Электроцепь надо проверить, прозвонив проводку датчика.

Колесо надо прокрутить руками, измеряя при этом показатели сопротивления. Скорость вращения диктует и параметры на тестере.

Дальше нужно переключиться в режим вольтметра для произведения замеров напряжения. Колесо прокручивается с частотой 1 оборот в секунду. Нормальный показатель – от 0,25 до 1W.

Важно учесть: параметры прибора должны совпадать с пособием по ремонту и эксплуатации «ласточки».

С какими проблемами можно столкнуться?

При исправном состоянии датчик абс передний правый, покажет от 7 до 25 Ом. Сложности начинаются в следующих случаях:

• Цифры сопротивления ниже минимального порога, значит, датчик некорректно работает.
• Значение близится к нулевой отметке – появилось короткое замыкание.
• Нестабильность при подергивании электропровода – нарушились контакты сети.
• При отсутствии показаний – система «радует» обрывом проводки.

Замечание! На передних и задних осях одинаковых показаний быть не может. Разница может достигать в 1 кОм.

Что делать при обнаружении поломки?

При обнаружении неисправностей иногда требуется заменить датчик АБС передний левый или правый. Если же беспокойство вызвала электропроводка, можно поправить положение самому. Целостность восстанавливается методом пайки, с обмоткой мест соединения с помощью изоленты.

При загорании лампочки антиблокировки на панели – четко обозначенный признак «барахления» датчика. Дефицит технических знаний, опыта в ремонте мотивирует автолюбителя обратиться в профессиональную автомастеркую, где найдут ответ на волнующий вопрос, как прозвонить датчик абс тестером и помогут устранить проблему.

Хитрости исправления

Комплекс исследовательских мер – выход из ситуации.

Не помешает проверить внешний вид покрышек повнимательнее на степень износа.

Определение давления в колесах немаловажно. Требуется его сбалансировать.

Подшипники ступицы стоит осмотреть, выявляя свободный ход.

Дополнительные особенности диагностирования

Касательно блоков обработки данных, они могут быть резвыми и неспешными в формате обмена кодами. Любой блок наделен разъемами для подключения и проведения диагностических процедур при срабатывании зажигания. «Резвые» коды ошибок сверяются с каталожными, ставится «диагноз». Отдельные блоки не представляют возможным считывание кодов – они описаны в каталоге.

Особенности раскодировки неспешного кода

У приборов такого плана есть разъемы с аналогичной пометкой, как у L-Line. Эксперты советуют прикупить адаптер, отвечающий за неспешную кодировку. Коды ошибок распознаются легко по количеству сигналов, издаваемых адаптерным светодиодом. Читается он так: водитель видит три вспышки и паузу – это цифра «3».

Использование стенда

Требования к тормозным системам выросли вместе с ростом интенсивности движения на автомагистралях. Большое количество автомашин оснащается антиблокировками. В экзаменации тормозов и АБС принимает участие стенд для проверки датчиков абс, расположенных в СТО. Это наиболее быстрый, точный подход. Время диагностики датчика АБС на «Газель» занимает всего три минуты благодаря компьютерному управлению стендом. Приоритет данного оборудования – в исключении человеческого фактора в работе. Помимо состояния тормоза, можно проверить электроцепи, оценивается качество сигналов автодатчиков, клапанов, модуляторов.

Обслуживать стенды нетрудно благодаря понятному интерфейсу дисплея. Аномальные явления с транспортом обследуются с помощью автодиагностической линии Bilanamatic 10000. Это означает повышенную работоспособность, адаптированность к разным эксплуатационным условиям.

Общая характеристика стендов

В стенах СТО устанавливается платформа, размещаемая на уровне пола, с отличным функционалом. Стенд устроен с имитацией асфальтированного покрытия. На нем снимаются показания, выводимые на монитор. По ним специалист делает выводы, принимает меры по ликвидации проблемы. Функционирование датчиков базируется на гидравлике, и колебания погрешностей здесь допустимы до 10 %.

Помощь осциллографа

Осциллограф позволяет с высокой точностью замерять уровень сопротивления, обнаруживая сбои в тормозах. Единственный минус – аппаратура довольно дорогая, не каждая автомастерская способна закупить ее. АБС в своем функционировании рассчитывает на сведения, поступающие с датчиков индуктивного характера, устанавливаемые на ступицах. При резком торможении на ЭБУ не поступит сигнал с одного колеса. Он теряется, поскольку подразумевается блокировка покрышки. Она отдает сигнал электромагнитным клапанам для сброса гидравлического давления на пару секунд и для разблокирования колеса до того момента, пока блок не заметит возврат сигнала.

Именно поэтому неоценима роль датчиков. Они работают практически одинаково с датчиками коленвала. Колебание синусоидной формы отражается на экране осциллографа. С его помощью можно узнать о возникших вследствие механического удара на гребенках ступицы повреждениях, увидеть стертость магнитного напыления в системах индуктивных датчиков.

Перед работой обязательно поднятие авто на домкрате. Программу «Осциллограф» можно скачать в интернете и установить на ноутбук. Чем быстрее вращаем колесо, тем больше колебаний.

Датчик ABS в антиблокировочной системе тормозов предназначен для фиксации разницы скорости вращения колес. Рассмотрим, как проверить датчик АБС. Правильная диагностика поможет найти причину, из-за которой на приборной панели загорелась индикация неисправности помощника в торможении.

Разновидности конструкции

Для расчета угловой скорости вращения колеса могут использоваться 2 типа устройства датчиков АБС:

• на основе индуктивного элемента. Еще их называют пассивными, так чувствительный элемент не нуждается во внешнем питании, а сам принцип работы основывается на эффекте электромагнитной индукции. Несмотря на простоту конструкции и надежность, на современных автомобилях такие устройства встречаются все реже. Главный недостаток конструкции – на низкой скорости движения авто невозможно адекватно рассчитать скорость вращения колес;
• датчики на основе эффекта Холла. Их еще называют активными, так как чувствительный элемент нуждается в питании – опорном напряжении. Вырабатываемый такими датчиками скорости сигнал позволяют ЭБУ точнее рассчитать скорость вращения колес.

Устройство, принцип работы индуктивных датчиков ABS

Благодаря принципу действия электромагнитной индукции, прохождение вблизи железного сердечника зубьев гребенки, установленной на корпусе ШРУСа, провоцирует скачки напряжения. Благодаря вращению колеса, на выводах датчика АБС фиксируется синусоидальное колебание напряжения; частота переменного напряжения прямо пропорциональная угловой скорости вращения колеса.

Блок управления антиблокировочной системой тормозов регистрирует и сравнивает аналоговые сигналы со всех чувствительных элементов, что позволяет рассчитать разницу угловых скоростей вращения колес.

Метод проверки мультиметром

Если вы знаете, как пользоваться мультиметром, то проверить датчик АБС пассивного действия можно с помощью даже самого дешевого универсального измерителя. Соответствие возможных неисправностей и методы их диагностики:

• обрыв цепи обмотки катушки. Переведите мультиметр в режим прозвонки диодов. Если прибор покажет бесконечное сопротивление, значит, в цепи присутствует обрыв;
• отпаивание контактов обмотки катушки. Характер поломки такой же, как и при обрыве;
• короткое замыкание. Для проверки переведите мультиметр в режим измерения сопротивления – омметр, диапазон измерений – до 20 кОм. Предварительно измерьте сопротивление заранее исправного датчика либо узнайте нормативное значение из технической документации. Обычно сопротивление исправных элементов колеблется от 0,7 до 2,5 кОм. При этом важно учитывать, что сопротивление исправных датчиков на передней и задней осях может значительно отличаться.

Если датчик АБС снят с автомобиля, то сымитировать вращение задающего диска можно любым предметом из магнитного металла.

Из-за агрессивности среды установки, датчики АБС на мотоциклах могут иметь вместо постоянного магнита электромагнит, что обязательно нужно учитывать при проверке без демонтажа (должно быть включено зажигание).

Как облегчить поиски

Чтобы не осуществлять проверку тестером на каждом из колес по отдельности, снимите разъем блока управления АБС. На видео показано, что разобравшись в распиновке, вы сможете быстро найти, в какой из цепей короткое замыкание либо обрыв.

Применение эффекта Холла

Принцип работы датчика Холла базируется на эффекте возникновения поперечной разницы потенциалов при помещении проводника с постоянным током в магнитное поле. Изменение магнитного поля при прохождении зубчатого колеса вблизи чувствительного элемента провоцирует возникновение скачков напряжение прямоугольной формы. Частота импульсов позволяет блоку управления ABS рассчитать фактическую скорость вращения колес.

Метод диагностики

Поскольку принцип работы датчика АБС основывается на эффекте Холла, его самостоятельная проверка схожа с диагностикой датчика скорости, использующегося в работе спидометра, ДПКВ. Полноценную проверку корректности сигнала можно осуществить только осциллографом, но для простейшей диагностики подойдет и обычный мультиметр.

Для проверки необходимо перевести тестер в режим измерения постоянного напряжения. Подключите измерительные щупы к сигнальным контактам датчика, предварительно подав питание через дополнительное сопротивление (резистор номиналом от 480 Ом до 1.2 кОм) и подключив контакт «массы» к неокрашенной части кузова автомобиля. Если элемент полностью неисправен, вращающийся вместе со ШРУСом маркерный диск не спровоцирует смену высокого и низкого уровня напряжения.

Автономная проверка

Для работы чувствительному элементу необходимо опорное питание, поэтому без внешнего источника ЭДС, способного выдать 9-12 В, проверить датчик АБС мультиметром не получится. Также в цепь необходимо будет включить дополнительный резистор (в случае с тормозной системой Opel Vectra C, как показано на видео, достаточно будет элемента с номиналом 680 Ом). Распиновку разъема можно найти в руководстве по ремонту и эксплуатации вашего авто.

Поскольку чувствительный элемент будет снят с автомобиля, имитировать вращение маркерного диска можно перемещением магнита вблизи чувствительного элемента.

Общие рекомендации по диагностике системы ABS

При обрыве цепи самодиагностика системы АБС обязательно зафиксирует факт уменьшения сопротивления в цепи датчиков и зажжет лампочку неисправности ABS на приборной панели. Некоторые системы способны не только регистрировать факт ошибки, но и вычислять, на каком из колес произошла поломка. Поэтому при возможности первым делом имеет смысл провести компьютерную диагностику. На многих автомобилях при поломке более 1 датчика система зажигает не только лампочку неисправности ABS, но и индикацию включения стояночного тормоза, после чего АБС выключается.

Перед началом диагностики мультиметром убедитесь, что воздушный зазор между датчиком и задающим диском выставлен правильно, а сами полости маркерного диска не имеют плотных грязевых, коррозийных отложений.

Будьте крайне аккуратны при демонтаже датчика. Часто они прикипают, но удары либо иное применение грубой силы может привести к повреждению пластикового корпуса. При установке следите за тем, чтобы между задающим диском и чувствительным элементом был корректный воздушный зазор.

Как проверить датчик абс тестером | Ростов-на-Дону ГК Система Измерений

Как прозвонить датчик АБС тестером? Этот вопрос задают многие автолюбители, столкнувшиеся с проблемами в тормозной системе. И действительно, эта опция крайне важна для современного автомобиля, ведь она позволяет равномерно распределять давление в тормозной системе, сохраняя при этом прежний курс движения даже при резких торможениях. Сложно переоценить значение данной системы на скользкой поверхности – в снег, дождь или гололед. Малейшая неисправность тормозов может привести к ДТП или съезду в кювет. Поэтому давайте разберемся подробно, как проверить датчик АБС тестером и, по возможности, скорее устраним проблему.

Для начала стоит отметить, что если у вас загорелась аварийная лампа, указывающая на неисправность тормозной системы, стоит обратиться к специалистам. Тем самым вы получите гарантии на полное устранение проблемы и сможете провести диагностику всей системы. Но в некоторых ситуациях, особенно когда водитель уже имеет определенные навыки в самостоятельном ремонте, можно и на видео посмотреть, как прозвонить датчик АБС тестером.

Изучив подробнее алгоритм работы тормозной системы, можно увидеть, что датчики антиблокировочной системы монтируются болтом на тормозные суппорта. С одной стороны здесь подключается провод от центрального блока управления, а с другой – магнитный капан, сопрягающийся с шестерней АБС. Именно этот клапан позволяет создавать необходимое давление в тормозной системе.

Одной из распространенных проблем с системой АБС, является надлом электропроводки. В этом случае вам не стоит искать видео, как проверить датчик АБС тестером, ведь можно банально прозвонить каждый провод, ведущий к суппорту от центрального блока. Если тестера под рукой нет, посмотрите, хотя бы, целостность изоляции, отсутствие окислений или качество контакта.

Но как прозвонить датчик АБС, если с электропроводкой все в порядке? При таких симптомах, как показывает опыт, проблема скрывается в самом датчике, который придется менять. Для этого приподнимите автомобиль на подъемнике или с помощью домкрата, снимите колесо, открутите болт, удерживающий датчик, снимите два клеммника и поставьте на место старого датчика новый. Обязательно проверьте новый элемент с помощью тестера, убедившись при этом в целостности его цепи. Если слышно четкое потрескивание во время движения при вдавливании педали тормоза, значит, система исправна.

Стоит помнить, что иногда сигнализатор неисправности АБС может срабатывать ложно. Такая ситуация возникает при больших перепадах давления в шинах или непропорциональном износе протектора. Система распознает такое состояние как неисправность и выдает соответствующую информацию на сигнальную лампу. Устранить неисправность не сложно – просто подкачайте шины до рекомендуемого давления или поставьте покрышку с целостным протектором.

Как видите, при наличии соответствующих навыков, проверка датчика АБС – довольно простая процедура. Но если вы все же не имеете опыта работы с тормозной системой, лучше отправиться к профессионалам за помощью.

Сопротивление датчика абс приора

На панели приборов горит лампа ABS — неисправность датчика АБС по всей видимости или еще что то. Подскажите как проверить датчик антиблокировочной системы?

• Загорелись лампочки после замены передних подшипников – 2 ответа
• Двигатель не заводится, загорается неисправность АБС – 4 ответа
• Где расположен датчик каленвала Volkswagen Passat? – 2 ответа
• Отказывает электрооборудование после длительной стоянки в Фольксваген Пассат – 2 ответа
• Какие основные датчики отвечают за запуск двигателя на холодную? – 2 ответа

Собственноручно сможешь разве сопротивление да напряжение замерить и проверить проводку. Работоспособность датчика абс проверить лучше всего естественно осциллографом подключить и покрутив колесо увидим синусоиду (замер частоты и уровня колебания импульсов, передаваемых датчиком), можно цешку стрелочную (увидим отклонение стрелки), цифровая цешка покажет увеличение напряжения.

Этот номер не пройдет на новых на новых машинках, там нет сектора, там намагничен подшипник и в качестве датчика стоит датчик холла.

Для проверки исправности можно изготовить «пробник», состоящий из обыкновенного сопротивления на 900 – 1200 с проводами, заканчивающимися отдельными штырьками, которые «входят» в разъем. — Выворачивая колеса в одну и другую сторону попеременно подсоединять «пробник» к разъемам, включать зажигание и смотреть на поведение лампочки ABS на панели приборов. Если при подсоединении «пробника» к одному из разъемов лампочка погаснет – неисправность заключается именно в этом датчике.

Теперь поподробнее о проверке датчика тестером. Для того, чтобы проверить датчик АБС нужен мультиметр (тестер). Проверяем сопротивление, на разных авто оно разное (1,2–1,8 кОм), в общем все датчики должны иметь приблизительно одинаковое значение. При этом шевелишь провода к датчику в тех местах, где они чаще всего гнутся (между кузовом и ступицей), показания мультиметра не должны изменяться, иначе в проводке обрыв. Если вышеописанный тест проходит, то переключаешь мультиметр в режим измерения по напряжению, раскручиваешь колесо до 50 об/мин и измеряешь напряжение, выдаваемое датчиком. Величину напряжения где то около 2В (на всех датчиках одно и то же).

Таким образом, если сопротивление в норме, датчик жив. Но помни что подручными средствами можно проверишь только сопротивление и напряжение датчика системы ESP. Но чтобы убедится в его работоспособности, надо как минимум вагком подключить, поскольку кроме исправности проводки и обмотки датчика, есть проблема с регулировкой зазора (угол считывание), которая и диагностируется VAG-комом.

Сразу же после включения питания на приборной панели автомобиля должен загораться световой индикатор «ABS», свидетельствующий о готовности электронного блока машины к работе. Если с авто всё в порядке, то спустя пару минут надпись исчезает. Но блок АБС вполне может выйти из строя: как проверить датчик ABS и понять, что именно сломалось?

Как функционирует АБС

Разработка системы, которую активно начали устанавливать на выпускаемые автомобили в 1970-е годы, вывело понятие безопасности на новый уровень.

• блока управления;
• гидравлического привода;
• контроллеров, контролирующих обороты колеса;
• механизма, обеспечивающего торможение.

Самым главным считается блок управления: он оценивает сигналы, поступающие от датчиков. Данные в оперативном режиме анализируется, и система понимает, что происходит с автомобилем: замедляется он или начинает ехать быстрее. Далее обработанные данные передаются на гидравлический узел.

Тормозной цилиндр отвечает за передачу давления, необходимого для создания нажимного усилия, которое гарантирует, что колодки прижмутся к дискам. Вне зависимости от силы нажатия водителем на тормоз, уровень давления в системе окажется самым оптимальным. Основное достоинство ABS заключается в возможности анализирования системой состояния каждого колеса в отдельности, выбирая наиболее подходящее давление и не допуская блокировки. Торможение до полной остановки обеспечивается давлением, возникшем в тормозном приводе.

На полноприводных и заднеприводных автомобилях установлен единственный датчик, располагающийся на задней оси: данные в главный блок, отвечающий за управление, поступают с самого ближнего колеса, а сигнал, задающий требуемый уровень давления, отправляется сразу всем колесам.

Существует три возможных режима работы устройства, занимающегося управлением клапанами:

1. если впускной клапан находится в открытом состоянии, а выпускной – в закрытом, давление будет возрастать, поскольку отсутствуют препятствия этому;
2. впускной клапан может оставаться закрытым после получения соответствующего сигнала, что обеспечивает сохранение неизменного уровня давления;
3. выпускной клапан открывается, а впускной закрывается, что способствует снижению давления.

Наличие этих режимов работы гарантирует, что повышение или уменьшение давление будет происходить плавно. Когда в работе системы АБС возникают какие-либо проблемы, тормозной механизм начинает функционировать без её участия, а на панели загорается соответствующее уведомление.

Как самостоятельно проверить исправность датчика АБС

Когда датчик начинает функционировать неправильно, антиблокировочная система перестает получать сигналы и должным образом на них реагировать, что чревато блокировкой колес.

Датчик – это катушка индуктивности, работающая одновременно с зубчатым диском, имеющимся на ступице.

Диагностика ABS показывает, что одной из самых часто встречающихся причин неправильной работы становится обрыв кабеля. Определить характер неисправности поможет паяльник, специальный шнур, предназначающийся для проведения ремонта, и тестер.

Контакты кабеля присоединяются к разъемам, затем тестером устанавливается сопротивление агрегата (полученная величина должна быть в рамках допустимых границ, указанных в руководстве по работе устройства). Сопротивление, близкое к нулевому значению, свидетельствует о замыкании, если же сопротивление далеко выходит за границы максимальных значений, налицо обрыв.

Проверка колеса – следующий этап: меняющееся сопротивление означает, что датчик исправен и не нуждается в замене. Обнаруженные обрывы необходимо устранить: любой разрыв исправляется методом спайки, но ни в коем случае не скрутки, что позволяет свести вероятность появления новых обрывов и начала процесса окисления к минимуму.

Если диагностика датчика АБС показала, что он неисправен и не подлежит ремонту, его нужно отсоединить и заменить на новый.
Как правильно проверить датчик АБС на работоспособность, чтобы предотвратить появление отказов в его работе в ближайшем будущем? Для этого надо осмотреть контакты устройства и убедиться в исправном состоянии проводки: второй по популярности причиной неправильной работы узла является нарушение её целостности.

Если загорелась лампочка ABS, упростить диагностику блока и сэкономить средства на поездке в автосервис поможет специальная диагностическая система, дающая возможность провести проверку даже неспециалисту: после её запуска на экране появятся коды ошибок. Узнать, что они означают, можно с помощью прилагаемой к прибору инструкции.

Основные виды неисправностей АБС

Иногда при нажатии на тормоз возникает треск, заставляющий водителей думать, что с их транспортным средством что-то не в порядке. Но этот звук не является признаком поломки: треск может возникать во время работы модуляторов.

Если ABS выходит из строя, то после запуска двигателя значок на панели не гаснет, продолжая гореть всё время.

В процессе диагностики могут обнаружиться следующие неисправности:

1. Найденная при тестировании ошибка убирается самой системой ABS. Это не значит, что неисправность устранена: просто-напросто, либо в главном блоке контроллера возникает ошибка, либо в проводке датчика имеется обрыв.
2. При старте АБС самодиагностика проходит в нормальном режиме, но затем устройство самопроизвольно выключается. Среди возможных причин – некачественные контакты или их окисление, обрыв кабеля, отвечающего за питание, замыкание в работе датчика.
3. После старта ABS система самодиагностики находит ошибку, но всё равно работает. В большинстве случаев это говорит об обрыве в датчике, вследствие чего информация о скорости вращения колеса начинает передаваться с другого устройства. Причиной, вызвавшей появление неисправности, может быть и разница в давлении шин: если одно колесо спущено, то оно будет медленнее работать. Аналогичная ситуация наблюдается в случае установки шин с разным протектором.
4. АБС вообще не работает. Наиболее вероятными причинами будут обрыв, сильно изношенный ступичный подшипник, люфт ротора. Чтобы устранить неисправность, для начала стоит проверить люфт и состояние ротора. Если обнаружены сколы, элемент следует заменить. Далее – проверка проводов, подходящих к устройству. Если и эта мера не привела к должному результату, то всё дело в электронике – в таком случае необходимо с помощью системы диагностики узнать код ошибки для её устранения.

Видео: как проверить датчик АБС тестером

Датчики АБС играют важную роль в работе тормозной системы автомобиля — от них зависит эффективность торможения и бесперебойная эксплуатация узла в целом. Сенсорные элементы посылают на блок управления данные о степени вращения колёс, а тот анализирует поступающую информацию, выстраивая нужный алгоритм действий. Но что делать, если появились сомнения в исправности устройств?

Признаки неисправности устройства

О том, что датчик ABS неисправен, просигнализирует индикатор на панели приборов — он загорается при дезактивации системы, которая выключается даже при малейшей неполадке.

Свидетельства того, что АБС перестала «вмешиваться» в работу тормозов:

• Непрерывно блокируются колёса при резком торможении.
• Отсутствует характерный стук с одновременной вибрацией при нажатии на педаль тормоза.
• Стрелка спидометра запаздывает относительно разгона либо не двигается с исходного положения вовсе.
• При неисправности двух (и более) датчиков на приборной панели дополнительно загорается и не гаснет индикатор стояночного тормоза.

Индикатор АБС на приборной панели сигнализирует о неисправности системы

Что же делать, если контрольная лампа АБС на приборной панели автомобиля ведёт себя не вполне корректно? Не стоит сразу же менять датчик, сначала устройства следует проверить – эту процедуру можно выполнить самостоятельно, не прибегая к услугам высокооплачиваемых мастеров.

Способы проверки работоспособности

Чтобы определить состояние детали, выполним ряд действий по её диагностике, двигаясь от простого к сложному:

1. Проверим предохранители, вскрыв блок (внутри салона либо в подкапотном пространстве) и осмотрев соответствующие элементы (указаны в инструкции по ремонту/эксплуатации). При обнаружении сгоревшего компонента заменим его новым.
2. Осмотрим и проверим:
3. целостность разъёмов;
4. проводку на предмет потёртостей, увеличивающих риск возникновения короткого замыкания;
5. загрязнение детали, возможные внешние механические повреждения;
6. фиксацию и соединение с массой самого датчика.

Если перечисленные мероприятия не помогают выявить неисправность устройства, его придётся проверить с помощью приборов — тестера (мультиметра) или осциллографа.

Тестером (мультиметром)

Этот способ диагностики датчика потребует наличия тестера (мультиметра), инструкции по эксплуатации и ремонту авто, а также ПИН — проводки со специальными разъёмами.

Прибор объединяет в себе функции омметра, амперметра и вольтметра

Тестер (мультиметр) – прибор для измерения параметров электрического тока, объединяющий функции вольтметра, амперметра и омметра. Существуют аналоговые и цифровые модели устройств.

Для получения полной информации о работоспособности датчика АБС нужно замерить сопротивление в цепи устройства:

1. Поднимаем автомобиль домкратом или вывешиваем на подъёмнике.
2. Снимаем колесо, если оно препятствует доступу к устройству.
3. Снимаем крышку блока управления системой и отсоединяем разъёмы контроллеров.
4. Подключаем ПИН к мультиметру и контактному гнезду датчика (разъёмы датчиков задних колёс расположены внутри салона, под сиденьями).

Подключаем ПИН к тестеру и контактному гнезду датчика

Показания прибора должны соответствовать данным, указанным в пособии по ремонту и эксплуатации конкретного автомобиля. Если сопротивление устройства:

• ниже минимального порога − датчик неисправен;
• приближается к нулю − короткое замыкание;
• нестабильное (скачущее) в момент подёргивания провода — нарушение контакта внутри проводки;
• бесконечность либо показания отсутствуют — обрыв провода.

Внимание! Сопротивление датчиков АБС на передней и задней осях различается. Рабочие параметры устройств составляют 1–1,3 кОм в первом случае и 1,8–2,3 кОм во втором.

Видео «Диагностика датчика АBS»

Как проверить с помощью осциллографа (со схемой подключения)

Помимо самостоятельной диагностики датчика тестером (мультиметром), его можно проверить с помощью более сложного прибора — осциллографа.

Прибор исследует амплитуду и временные параметры сигнала датчика

Осциллограф — устройство, исследующее амплитудные и временные параметры сигнала, которое предназначено для точной диагностики импульсных процессов в электронных схемах. Данным прибором определяются неполадки в разъёмах, нарушение соединения с массой и обрыв проводников. Проверка выполняется посредством визуального наблюдения колебаний на дисплее устройства.

Для диагностики датчика АБС осциллографом необходимо:

1. Полностью зарядить аккумуляторную батарею, чтобы по ходу измерения наблюдать на разъёмах либо проводниках падения (скачки) напряжения.
2. Найти сенсорный датчик и отсоединить верхний разъём детали.
3. Подключить к контактному гнезду осциллоскоп.

Подключение прибора к разъёму датчика АБС (1 — зубчатый диск-ротор; 2 — датчик)

Об исправности датчика АБС свидетельствует:

• одинаковая амплитуда колебания сигнала при вращении колёс одной оси;
• отсутствие биений амплитуды при диагностике меньшим по частоте сигналом синусоиды;
• сохранение стабильной, ровной амплитуды колебания сигнала, не превышающей 0,5 B, при вращении колеса с частотой 2 об/сек.

Отметим, что осциллограф — прибор довольно сложный и дорогостоящий. Современные компьютерные технологии позволяют заменить это устройство специальной программой, скачанной из интернета и установленной на обычный ноутбук.

Видео «Ноутбук вместо осциллографа»

Проверка детали без приборов

Самым простым способом диагностики устройства без приборов является проверка магнитного клапана на индукционном датчике. К детали, внутри которой установлен магнит, прикладывают любое металлическое изделие (отвёртку, гаечный ключ). Если датчик не притягивает его − он неисправен.

Большинство систем антиблокировки тормозов современных автомобилей имеют функцию самодиагностики с выводом ошибок (в буквенно-цифровой кодировке) на экран бортового компьютера. Расшифровать эти символы можно с помощью интернета или инструкции по эксплуатации машины.

Что делать при обнаружении поломки

Что делать с датчиком АБС при обнаружении неисправности? Если проблемной точкой является само устройство, его придётся заменить, а вот в случае с электропроводкой – можно исправить дефект самостоятельно. Для восстановления её целостности используем метод «пайки», тщательно заматывая места соединений изоляционной лентой.

Если загорается индикатор ABS на приборной панели — это явный признак неисправности датчика. Описанные действия помогут выявить причину поломки, однако если не хватает знаний и опыта, лучше обратиться к мастерам автосервиса. В противном случае неграмотная диагностика состояния вкупе с неправильным ремонтом устройства снизят эффективность работы антиблокировочной системы и могут спровоцировать ДТП.

Индикатор ABS горит — как это проверить

Антиблокировочная система тормозов — одна из многих систем автомобиля, которые работают по принципу «все или ничего». Это означает, что, как и в случае с системой подушек безопасности, если одна часть системы неисправна, вся функция отключается во имя безопасности.

Горящий световой индикатор АБС может указывать на множество неисправностей, как и световой индикатор «Проверьте двигатель». Хорошее место для начала диагностики — датчики скорости вращения колес АБС.

Физическое повреждение датчика

Без диагностического прибора, способного считывать коды АБС, визуальный осмотр — это самое простое, что можно сделать при диагностике лампы АБС.Проводку датчика ABS можно проверить из-под автомобиля, который надежно закреплен на пандусах — возможно, вам даже не придется снимать колеса. Если какие-либо провода датчика изношены, корродированы или полностью сломаны — проблема обнаружена.

Датчик загрязнения

Датчики

ABS могут накапливать железные отложения или грязь, что мешает им считывать информацию о скорости. Удаление датчика — лучший способ его очистить, и в большинстве случаев химикаты не нужны. Если очистка не удалась, следующим шагом будет проверка с помощью мультиметра или диагностического прибора ABS.

Тестирование датчиков

Если все в порядке, датчик АБС все еще может выйти из строя. При отключенном датчике АБС вы можете проверить клеммы мультиметром, что избавляет от необходимости снимать датчик с автомобиля. Как пассивные (2-проводные), так и активные (2- или 3-проводные) датчики ABS можно проверить на базовую функциональность с помощью мультиметра. Прежде чем продолжить, выясните, какой тип датчика установлен в вашем автомобиле.

У большинства автомобилей есть доступ к жгуту датчика АБС внутри кабины, вместо того, чтобы поднимать автомобиль домкратом и снимать колесо.Передние датчики проверяйте возле опор внутренних стоек — именно здесь провода датчика АБС обычно заходят в моторный отсек. Для задних датчиков общие точки соединения находятся под подушкой заднего сиденья или внутри багажника.

На пассивном датчике ABS измерение сопротивления между сигнальным и заземляющим проводами обычно дает значение 800–2000 Ом. Устойчивые показания в этом диапазоне указывают на исправный датчик. Если на счетчике сопротивление постоянно меняется или увеличивается, датчик неисправен.Внутреннее короткое замыкание, треснувший корпус или проникновение влаги — вот лишь несколько причин, по которым датчик мог выйти из строя.

Если мультиметр показывает обрыв (отсутствие сопротивления) или короткое замыкание, это еще один признак неисправности датчика. Перед тем, как снимать неисправный датчик, необходимо приобрести новый датчик ABS Holstein, чтобы автомобиль оставался управляемым. Датчики Holstein соответствуют форме и функциям оригинальных датчиков по более конкурентоспособной цене, чем у дилеров.

Сначала диагностика и тестирование

Индикатор ABS может указывать на многие вещи, от отказа насоса до загрязненного датчика скорости колеса.Мастер-изготовитель может сэкономить деньги на деталях и рабочей силе, поставив успешный диагноз с помощью надлежащих процедур тестирования и осмотра. Прежде чем отправлять автомобиль дилеру, подумайте о самостоятельном подходе — большинство неисправностей АБС можно легко устранить самостоятельно за небольшую часть тарифов дилера или независимого магазина.

Проверка и замена ABS и датчиков частоты вращения колес

Усложняющаяся дорожная обстановка на наших дорогах предъявляет повышенные требования к водителям автомобилей. Системы помощи водителю снижают нагрузку на водителя и повышают безопасность дорожного движения. В результате современные системы помощи при вождении теперь входят в стандартную комплектацию практически всех новых европейских автомобилей. Это также означает, что перед мастерскими стоят новые задачи.

В настоящее время электроника автомобиля играет ключевую роль во всем оборудовании для обеспечения комфорта и безопасности. Оптимальное взаимодействие между сложными электронными системами обеспечивает бесперебойную работу автомобиля, а это, в свою очередь, повышает безопасность дорожного движения.
Интеллектуальная передача данных между электронными системами автомобиля поддерживается датчиками.Когда дело доходит до безопасности вождения, датчики скорости играют особенно важную роль, и это отражается в их разнообразном использовании в различных системах автомобиля
.

Они используются блоками управления в системах помощи при вождении, таких как ABS, TCS, ESP или ACC, для определения скорости вращения колес.

Информация о скорости вращения колес также передается другим системам (двигателю, трансмиссии, навигации и системам управления шасси) по линиям данных от блока управления ABS.

Благодаря разнообразному использованию датчики скорости напрямую влияют на динамику движения, безопасность движения, комфорт вождения, снижение расхода топлива и выбросов. Датчики скорости вращения колес часто также называют датчиками ABS, поскольку они впервые использовались в транспортных средствах, когда была представлена ​​ABS.

Датчики скорости вращения колес могут быть выполнены как активные или пассивные, в зависимости от того, как они работают. Ясный и точный способ их различения или категоризации не определен.

Таким образом, следующая стратегия оказалась полезной в повседневной работе мастерской:

• Если датчик «активируется» только при подаче напряжения питания, а затем генерирует выходной сигнал, это «активный» датчик.
• Если датчик работает без дополнительного напряжения питания, это «пассивный» датчик.

Диагностика датчиков скорости вращения колес антиблокировочной тормозной системы

Дом, Библиотека авторемонта, Автозапчасти, Аксессуары, Инструменты, Руководства и книги, Автомобильный БЛОГ, Ссылки, Указатель

Ларри Карли, авторское право 2019 AA1Car.com

Когда датчик скорости колеса (WSS) выходит из строя или возникает проблема в электрической цепи датчика, он обычно отключает систему ABS и вызывает загорание контрольной лампы ABS. Потеря сигнала скорости вращения колеса является серьезной проблемой, поскольку модулю ABS требуется точный входной сигнал от всех его датчиков, чтобы определить, блокируется ли колесо. Без этой жизненно важной информации система ABS не сможет справиться со своей задачей.

Датчики скорости вращения колеса вырабатывают выходное напряжение переменного тока (AC), частота и амплитуда которого изменяется в зависимости от скорости вращения колеса.Чем быстрее вращается колесо, тем выше частота и амплитуда выходного сигнала датчика. На силу сигнала может влиять сопротивление в датчике, сопротивление в проводке и разъемах, металлический мусор на конце датчика и воздушный зазор между датчиком и звуковым кольцом, установленным на оси, ступице, тормозном роторе, барабан или ШРУС.

Узкий воздушный зазор обычно необходим для наведения сильного сигнала в магнитных обмотках датчика. Воздушные зазоры обычно составляют от.От 016 до 0,050 дюйма (от 0,40 до 1,3 мм) в зависимости от области применения. Если горит сигнальная лампа АБС и вы обнаружите код датчика скорости вращения колеса (а датчик регулируется), проблема может быть не более чем в слишком большом воздушном зазоре. Используйте латунный или немагнитный щуп, чтобы установить зазор в соответствии со спецификациями, рекомендованными заводом-изготовителем.

Колебания воздушного зазора также могут вызывать колебания выходного сигнала датчика. Это может быть вызвано неисправными колесными подшипниками или отсутствием, поломкой или сколами зубьев тонального кольца. Даже незначительное повреждение тонального кольца, которое почти невозможно увидеть, иногда может вызвать проблему. Один поставщик оборудования делает испытательный стенд с магнитным датчиком и осциллографом для проверки звуковых колец на модернизированных полуосях передних приводов. Установка имитирует сигнал датчика скорости вращения колеса. Испытания показали, что изменение высоты одного зуба всего на 0,010 дюйма может вызвать заметные колебания выходного сигнала датчика!

ПРОВЕРКИ ДАТЧИКА ОБОРОТОВ КОЛЕСА

Один из способов проверить подозрительный датчик скорости вращения колеса — измерить его выходное напряжение.Один из способов сделать это — подключить коммутационную коробку к жгуту проводов модуля ABS и подсоединить измерительные провода цифрового вольт-омметра (DVOM) к соответствующим контактам цепи WSS.

Хороший датчик скорости вращения колеса обычно дает показание напряжения переменного тока (AC) от 50 до 700 МВ, когда колесо вращается вручную со скоростью примерно один оборот в секунду. Обратитесь к руководству по ремонту для получения точных спецификаций напряжения датчика.

Низкое напряжение или отсутствие показаний требует прямого измерения сопротивления в цепи WSS (при выключенном ключе).Это должно быть сделано через коммутационную коробку, чтобы проверить всю цепь. Хороший датчик скорости вращения колеса и цепь обычно имеют сопротивление от 800 до 1400 Ом (характеристики различаются, поэтому точные числа см. В руководстве).

Если цепь датчика имеет слишком большое сопротивление, разомкнута или закорочена (сопротивление мало или отсутствует), измерьте сопротивление на самом датчике. Если сам датчик считывает в пределах спецификации, проблема в проводке или разъемах. Если нет, значит, вы определили неисправный датчик, который необходимо заменить.

ПРОВЕРКА ОБЪЕКТА

Это не то, что может сделать самодельный, но динамическая проверка выходного сигнала датчика с помощью осциллографа — один из лучших способов анализа работы датчика скорости колеса. Форма волны на осциллографе может выявить проблемы, которые нельзя обнаружить другими способами. Например, поврежденный зуб на звуковом кольце может не вызвать заметного изменения выходного напряжения датчика, если вы читаете выходной сигнал с помощью DVOM или аналогового вольтметра.Но это может настолько исказить форму сигнала, чтобы нарушить работу системы ABS и установить код неисправности.

Подключение зонда можно выполнить через монтажную коробку или прикрепить непосредственно к датчику скорости вращения колеса. «Хорошая» диаграмма осциллографа должна показывать диаграмму синусоидального переменного тока, которая изменяется как по частоте, так и по амплитуде в зависимости от скорости вращения колеса. Более быстрое вращение колеса должно вызывать увеличение как частоты, так и амплитуды.

Если диаграмма осциллографа уплощена (уменьшена амплитуда) или неустойчива, это обычно указывает на слабый сигнал, вызванный чрезмерно большим воздушным зазором между наконечником датчика и его кольцом или скоплением металлического мусора на конце датчика. .Слабый сигнал также может быть вызван внутренним сопротивлением в датчике или его цепи проводки, а также ослабленными или корродированными разъемами проводки.

Поврежденные или отсутствующие зубцы на кольце датчика будут отображаться в виде плоских пятен или зазоров на синусоидальной диаграмме. Изогнутая ось или ступица образуют волнообразный рисунок, который изменяется по мере изменения силы сигнала датчика с каждым оборотом.

Еще что-то, что можно обнаружить с помощью прицела, — это несовпадающие детали. Если тормозной ротор, ШРУС или ось были недавно заменены, и у новой детали не было правильного количества зубцов на кольце датчика, это приведет к тому, что датчик будет считывать быстрее или медленнее по сравнению с другими и установит код неисправности .Поперечное сравнение рисунков датчиков выявит проблему такого рода.

АКТИВНЫЕ ДАТЧИКИ СКОРОСТИ КОЛЕС

На некоторых автомобилях последних моделей (например, Jeep, Chrysler и др. ) Используется датчик скорости колеса другого типа. Активные датчики скорости вращения колес (также называемые датчиками магнитного сопротивления или датчиками MRE) используют датчик Холла для генерации цифрового сигнала скорости с прямоугольной формой волны. Этот тип датчика может генерировать более точный сигнал скорости вращения колеса на низких скоростях (до 1 мили в час), чем магнитный WSS.Он также может определить, вращается ли колесо вперед или назад.

С этим типом датчика, блок управления телом или АБС модуль обеспечивает опорное напряжение для питания датчика. Внутри датчика находится пара датчиков, которые обнаруживают изменения магнитного поля магнитного кольца на ступичном подшипнике. Кольцо имеет постоянные магниты, которые чередуют северный и южный полюса. Когда колесо вращается, изменяющееся магнитное поле создает небольшой электрический ток в полюсных наконечниках датчика.Затем внутренняя электроника датчика преобразует напряжение в цифровой выходной сигнал, который возвращается в модуль управления. Напряжение, сила тока и частота обратного сигнала пропорциональны скорости вращения колеса.

Поиск и устранение неисправностей активного датчика скорости вращения колес

Некоторые из этих датчиков имеют три провода, а другие — только два. На трехпроводных датчиках один провод предназначен для питания, один для заземления и один для обратного сигнала. На двухпроводных датчиках один — это питание, а другой — заземление.Возвратный сигнал возвращается к модулю по проводу питания. В устройствах Jeep и Chrysler с двухпроводными датчиками обратный сигнал представляет собой прямоугольный сигнал от 7 до 14 мА. Вы должны увидеть сигнал, МЕДЛЕННО вращая колесо, проверяя обратную цепь с помощью мультиметр для считывания миллиампер или цифровой осциллограф. Отсутствие сигнала означает неисправный датчик или неисправность проводки.

ПРИМЕЧАНИЕ. Активные датчики скорости вращения колес не могут быть точно протестированы путем измерения сопротивления на выводах датчика. Вы должны искать хороший обратный сигнал от датчика, когда он получает питание от модуля управления или 12-вольтовой батареи, и когда колесо вращается.

Если у вас есть диагностический прибор, который может считывать коды ABS (а не только коды двигателя / трансмиссии), вы также можете проверить коды датчиков скорости колеса на вашем автомобиле. Диагностический прибор, который также может отображать показания скорости от каждого датчика во время вождения, также может помочь вам определить, какой датчик неисправен. Все датчики должны показывать одинаковые показания при движении по прямой.Если один из них показывает другую скорость (быстрее или медленнее, чем другие), в этой цепи датчика есть проблема (неисправный датчик, неисправное кольцо магнитного датчика или неисправность проводки). Датчик может неправильно считывать скорость вращения колеса, если магнитное кольцо на подшипнике колеса треснуто или повреждено.

Проверка и замена датчика скорости вращения колеса

Следующее видео любезно предоставлено Wells Manufacturing через YouTube.

---

---

Другие статьи об антиблокировочной тормозной системе:

Антиблокировочная система тормозов (АБС)

Таблица применения системы АБС (по годам выпуска, марке и модели автомобиля)

Системы АБС попали под огонь

Новые диагностические тестеры АБС

Диагностические коды АБС

Антиблокировочная система тормозов Honda

Chrysler Dodge Plymouth Minivan Bendix 10 Антиблокировочная система тормозов

GM Delphi DBC-7 ABS Антиблокировочная система тормозов

Jeep Bendix 9 Антиблокировочная система тормозов

Kelsey-Hayes RWAL Антиблокировочная система тормозов задних колес

Kelsey-Hayes 4WAL Antilock Brakes

Teves Mark 20

Проводное торможение

Щелкните здесь, чтобы увидеть больше автомобильных технических статей

Щелкните здесь, чтобы получить краткое руководство по антиблокировочной системе тормозов

---

Не забудьте посетить другие наши веб-сайты:

Auto Repair Yourself

Carley Automotive Software

OBD2HELP

Random-Misfire

ScanToolCompanion

ScanToolHelp

TROUBLE-CODES

-CODES

Как определить, какой датчик АБС неисправен?

Ваша система ABS — ключевая система в вашем автомобиле. ABS — это антиблокировочная тормозная система, которая помогает тормозам от блокировки при быстрой остановке.

Если в вашем автомобиле горит индикатор ABS, это означает, что ABS не будет работать, и ваши колеса могут заблокироваться при попытке остановиться. Вот почему важно как можно скорее устранить эту проблему. Когда ваш абс светится, вы должны использовать лучший сканер bluetooth obd2, чтобы найти код ошибки.

В этой статье мы поговорим о том, как определить, какой датчик ABS неисправен, чтобы вы могли его заменить, а также о том, что делать, чтобы индикатор ABS не загорелся снова после замены датчика.

Как определить, какой датчик АБС неисправен?

Где в твоей машине находится датчик АБС?

Прежде чем вы сможете проверить датчик ABS, вы должны сначала узнать, где он расположен. У всех автомобилей он находится в разных местах, но обычно он находится где-то рядом с задней частью колеса.

Вы можете посмотреть на схему вашего автомобиля, но датчик ABS будет небольшим датчиком с разъемом, идущим к нему за ступицей колеса.

При поиске датчика ABS необходимо убедиться, что вы случайно не нашли датчик износа тормозных колодок или другие жгуты проводов.После того, как вы нашли датчик ABS, пришло время проверить его, чтобы увидеть, плохой он или нет.

Как проверить датчик ABS

Проверить датчик АБС очень просто, и для проверки каждого из них требуется всего несколько шагов. Первое, что вам нужно сделать, чтобы проверить датчик АБС, — это подготовить вольтметр, а затем найти датчик АБС с помощью упомянутого нами метода.

После того, как вы найдете свой первый датчик ABS, вы можете осторожно отсоединить от него провода.Затем можно прижать щупы вольтметра к разъему на датчике АБС. Рекомендуется использовать вольтметр с зажимами, потому что удерживать щупы на датчике ABS рукой может быть сложно.

Подключив вольтметр, вы можете включить его и установить на переменный или переменный ток. Важно убедиться, что датчики не касаются друг друга, иначе это может испортить показания.

Когда вольтметр включен, он должен упасть до нуля. Как только он упадет до нуля вольт, система готова к тестированию.

Как проверить датчик ABS

Чтобы проверить датчик ABS, все, что вам нужно сделать, это повернуть ступицу колеса рукой. Важно делать это медленно. Вращение концентратора вызовет заряд, и это даст показания вольтметра. Если датчик работает правильно, показание будет около 400 переменного напряжения. Показания будут зависеть от того, насколько быстро вы вращаете ступицу, и могут варьироваться в зависимости от автомобиля.

После проверки датчика, если вы получаете правильные показания, вы можете переходить к следующему датчику.Если показания нет, то проверьте за рулем, нет ли шестерни с зубьями, называемой реактором ABS.

Вы можете покрутить его и проверить, все ли зубы на месте и не повреждены. Это может привести к неверным показаниям, и на самом деле это может быть не датчик. Кроме того, датчики колес являются магнитными, поэтому вам нужно очистить их от металлической стружки, а затем снова проверить датчик ABS. Когда вы снова проверяете датчик, если он все еще дает неправильные показания, это, вероятно, плохой датчик.

Советы по проверке датчиков ABS

Из этого видео вы узнаете, как определить, какой датчик ABS неисправен, с помощью лучшего сканера obd2. Попробуйте найти того, кто это сделает.

При тестировании датчиков ABS на вашем автомобиле, чтобы попытаться найти неисправный, обычно легко поднять автомобиль и поставить его на домкрат. Таким образом, вы можете снять сразу все четыре колеса и проверить все датчики вплотную друг к другу.

Таким образом, вам не придется постоянно поднимать и опускать автомобиль для проверки различных датчиков, снятия шин и их повторной установки.Если вы можете оторвать от земли все четыре колеса одновременно, это сэкономит вам много времени при попытке найти неисправный датчик ABS.

После тестирования всех четырех датчиков, если ни один из них не считал плохие или если вы очистили все датчики, и ни один из них не показал плохие результаты, вы должны быть в порядке. Однако, если вы снова установите шины и снова загорится индикатор ABS, вы поймете, что проблема с системой все еще существует. Проблема, вероятно, связана с проводкой системы ABS, и это может быть труднее найти, но это можно сделать с помощью вольтметра, установленного на ом для измерения сопротивления.

Проверка проводов

Чтобы проверить провода в системе, вам нужно установить вольтметр на Ом и получить электрическую схему.

Вам придется протестировать каждый провод от начала до конца. Для этого вы просто подключаете зонд к каждому концу провода и видите, что вы получаете показания.

Если да, то провод в порядке.

Если вы этого не сделаете, значит, этот провод закорочен или оборван.

Вам нужно будет заменить этот провод. После того, как вы проверили и заменили все поврежденные провода, это должно исправить систему, и индикатор ABS должен погаснуть, и система должна снова начать работать правильно.

Заключение

Итак, теперь вы знаете, как проверить свои датчики ABS, чтобы определить, какой из них неисправен. Используя вольтметр, вы можете подключить его к датчику ABS и повернуть колесо, чтобы получить показания. Если вы этого не сделаете или это неправильно, вы можете очистить реактор АБС. Если показания по-прежнему неверны, вы знаете, какой датчик заменить. Однако вы также знаете, что иногда датчики могут быть не тем, что вызывает свет ABS, а вместо этого плохая проводка. Теперь вы знаете, как это проверить с помощью вольтметра, установленного на сопротивление, и электрической схемы.Вы знаете, как найти неисправные провода, которые необходимо заменить, чтобы починить систему ABS. Проверить датчики ABS не так уж сложно, и теперь, когда вы знаете, как это сделать, не так сложно найти, какой из них заменить. Все, что вам нужно сделать, это поднять машину и снять колеса, и вы сможете диагностировать и найти, какой датчик АБС неисправен, и в кратчайшие сроки исправить свою систему АБС.

Как проверить датчик АБС? Вот как это сделать правильно! (Выпуск 2017)

Вы знакомы с датчиком АБС? Как насчет тестирования? Если у вас есть автомобиль, важно, чтобы вы были знакомы с датчиком ABS, поскольку антиблокировочная система тормозов входит в число многих систем, которые работают по принципу «все или ничего».

Подробнее …

Почему важно то, что вы также умеете это тестировать? Что ж, то же самое и с системой подушек безопасности: как только одна часть системы выходит из строя, есть гарантия, что вся функция отключится сама. Итак, как проверить датчик ABS?

Что такое датчик ABS? Важные вещи, которые вам нужно знать

Но прежде чем идея протестировать датчик ABS, вы должны сначала узнать, что это такое. АБС или антиблокировочная тормозная система называется усовершенствованной тормозной системой, которая в наши дни обычно встречается в современных автомобилях.

Это тип тахометра, который измеряет скорость вращения колеса, а также передает ее на ECM автомобиля.

Зная, что все колеса не вращаются с одинаковой скоростью, датчики ABS сообщают ECM о скоростях всех четырех колес в зависимости от того, определяет ли ECM, блокируются ли колеса.

Когда дело доходит до применения, тормоз с АБС работает намного быстрее, чем ручной тормоз. И из-за этого при включении АБС в некоторых автомобилях он будет издавать скрежет.Учитывая важность датчика ABS, действительно необходимо правильно его протестировать.

Где находится?

Как бы вы протестировали указанную систему, если не знаете, где она находится? Итак, вы должны знать, где находится датчик АБС.

В старых конфигурациях ABS датчики расположены вне ступицы колеса в таких деталях, как поворотный кулак, а также в корпусе дифференциала. Он также соединен с зубчатым венцом. Это кольцо также устанавливается на такие компоненты, как тормозной ротор и тормозной барабан.

С другой стороны, в более новых системах датчики ABS встроены в сам узел ступицы колеса. В зависимости от типа тормозной системы автомобили могут иметь от одного или даже до 4 датчиков ABS.

Механизм датчика ABS

Конечно, следует учитывать и механизм датчика ABS. Датчик ABS обычно состоит из зубчатого кольца, а также кольцевого магнита, заключенного в катушку. Контакт между ними создает электрическое поле, потому что генерируется сигнал.

Затем этот сигнал будет преобразован в цифровой и будет отправлен на контроллер АБС. Этот контроллер будет соответственно определять скорость колеса.

Но имейте в виду, что в наши дни более поздние модели действительно оснащены неким антипробуксовочным устройством, в котором датчик ABS является ключом к управлению движением автомобиля в любых условиях.

При потере сцепления скорость колеса с одной стороны будет отличаться от другой.И этот случай происходит, когда бортовой компьютер может регулировать тормозное усилие колес автомобиля и затем достигать желаемого тягового усилия.

Итак, датчик АБС, безусловно, является основным датчиком, который контролирует тормозную мощность автомобиля, находящегося под контролем. Этот датчик будет передавать информацию о вращении в сигнал ECM, когда одна из шин заблокирована.

В этом случае компьютер снизит тормозную силу, прилагаемую к рассматриваемому колесу.Как только тормозная сила снижается, колесо теперь может поворачиваться и, таким образом, восстанавливать сцепление с дорогой.

Действительно, большинство современных автомобилей имеют датчики ABS, которые взаимодействуют с электронными системами контроля тяги, а также системами контроля устойчивости, что обеспечивает безопасность вашего автомобиля и вашего автомобиля!

Признаки неисправности

И есть определенные признаки неисправности датчика АБС, с которыми вы также должны быть осторожны. Действительно, с течением времени воздействие дорожного мусора, а также других загрязнений может привести к выходу из строя датчика ABS.При этом очень важно очищать и проверять датчики с интервалами, указанными в руководствах.

Одним из наиболее частых признаков неисправности датчика АБС является включение лампы АБС или лампы контроля тяги на приборной панели автомобиля. Значительная потеря тяги при движении по скользкой дороге — еще один симптом неисправного датчика скорости вращения колес.

Но всегда имейте в виду, что датчик ABS не всегда является виновником, скорее, разъемы или проводка также могут выйти из строя, что не может передать необходимые сигналы на ECM.Таким образом, перед проверкой, а также заменой датчика ABS, стоит сначала проверить соответствующие компоненты или попробовать проверить его.

Необходимые предметы

Перед тем, как приступить к процессу тестирования датчика ABS, вам потребуется следующее:

И есть ряд других необходимых вещей, которые должны быть включены, например, жидкости, кондиционер и товары для магазинов. Хотя не все, что включено в этот список, следует использовать во время тестирования датчика ABS, тем не менее, вам дорого стоит наличие полного набора инструментов.

Но что касается самой важной части, наиболее важным элементом, который вам понадобится, является ВОЛЬТМЕТР. В процессе проверки датчика ABS в качестве основного элемента будет использован вольтметр.

Вольтметр

— это прибор, который используется для измерения разности электрических потенциалов между двумя точками в электрической цепи. Итак, если вы хотите сначала проверить датчик ABS, не забудьте взять с собой вольтметр.

Как проверить датчик АБС с помощью вольтметра?

Вот и мы! Вам будет предоставлено руководство о том, как проверить датчик ABS.Но прежде чем вы начнете, вы должны сначала припарковать автомобиль на ровной поверхности с включенной трансмиссией, с включенным аварийным тормозом и выключенным двигателем. Это важный шаг, который нельзя игнорировать!

Вам может понадобиться поднять автомобиль домкратом или снять шину для проверки, и домкраты могут вам очень помочь. Этот процесс может потребовать снятия шины, чтобы проверить и заменить некоторые детали.

И для шагов по тестированию датчика ABS руководствуйтесь следующим:

Шаг 1.Найдите и снимите разъем.

Ищите электрический разъем от определенного датчика скорости колеса, который в большинстве случаев находится рядом с рамой колеса. Вас не должны смущать другие жгуты проводов, которые могут вести к колесу, например датчик износа тормозных колодок.

Если он уже установлен, необходимо отсоединить провод датчика от разъема, освободив предохранительную защелку и осторожно потянув ее в стороны.

Шаг 2. Настройте вольтметр.

С помощью вольтметра, имеющего зажимы типа «крокодил», прикрепите провода вольтметра к датчику.Вы должны убедиться, что эти тестовые щупы не должны соприкасаться друг с другом, иначе датчик не будет протестирован должным образом.

Вы также не должны использовать эти портативные датчики, поскольку они могут покачиваться, вызывая колебания показаний вольтметра, что значительно усложняет процесс тестирования и может также компенсировать тест.

Если провода уже были подключены, установите измеритель на переменное напряжение переменного тока.

Этот измеритель в большинстве случаев показывает напряжение переменного тока с помощью символа волны.Если счетчик включен, он упадет до нуля вольт. Теперь датчик готов к тестированию.

Шаг 3. Выполните тест.

Наблюдая за вольтметром, вращайте ступицу или колесо, чтобы создать напряжение. Это будет зависеть от скорости вращения ступицы или колеса. Когда концентратор начинает вращаться, это напряжение будет расти и уменьшаться после остановки.

Теперь медленно вращайте ось или ступицу, чтобы создать напряжение. Как только показания не могут быть обнаружены, датчик вышел из строя, и поэтому существует необходимость в его замене.

Затем следует медленно повернуть кольцо, чтобы проверить, нет ли отсутствующих зубцов или возможных повреждений. Колесные датчики, известные как магнитные, следует проверять на наличие металлической стружки, которая может ухудшить работу датчика.

После того, как вы выполнили все шаги и все еще есть код для одного из датчиков, единственное, что возможно, — это обрыв цепи в любом месте проводки, который может быть обнаружен контактом к контакту. Проверьте эту проверку проводки. .

Кроме того, вам также необходимо использовать определенную схему подключения вместе с вольтметром, установленным на сопротивление Ом, как для проверки каждого провода от одного конца до другого.Это определенно поможет в обнаружении обрыва или короткого замыкания провода, в случае ремонта он должен выключить свет.

Последние мысли

Теперь у вас есть необходимая информация о датчике ABS и о том, как правильно его проверить? Я надеюсь, что ты такой! Но учтите, что вы должны проявлять наблюдательность, когда впервые водите машину сразу после проверки ее системы ABS.

Помимо того, что вы знаете, как проверять датчик ABS, вам также следует проявлять осторожность и особую осторожность для своей безопасности. Действительно, проверка датчика ABS очень важна, поскольку эта система играет решающую роль для всей функции вашего автомобиля.

Приятно знать, что существуют руководства, которые всегда помогут сделать процесс тестирования датчика ABS успешным.

Вы также можете посмотреть это видео для получения дополнительной информации.

Вы нашли статью полезной? Если да, мы будем рады услышать ваше мнение! Пожалуйста, оставьте свои комментарии ниже. Ставьте лайки и делитесь.

Признаки неисправности или неисправности датчика скорости АБС

Система антиблокировочной тормозной системы (ABS) использует датчики, которые отправляют данные в модуль ABS, который активирует его во время блокировки колес.Эти сенсорные механизмы устанавливаются на колесе и обычно состоят из двух компонентов. На оси будет установлено тормозное колесо или звуковое кольцо, которое будет вращаться вместе с колесом, а также магнитный датчик или датчик на эффекте Холла, которые работают вместе для отправки данных в модуль управления ABS. Со временем реактивное колесо может загрязняться или повреждаться до такой степени, что оно больше не может обеспечивать стабильные показания, или может выйти из строя магнитный датчик / датчик эффекта Холла. Когда любой из этих компонентов выходит из строя, система ABS не будет работать должным образом и потребует обслуживания.

У разных автомобилей разные конфигурации датчиков АБС. У старых автомобилей может быть только один или два датчика на всем автомобиле, в то время как у большинства новых будет по одному датчику на каждом колесе. Отдельные датчики на каждом колесе позволяют получать более точные показания и работу, однако это делает систему подверженной большему количеству проблем. Когда датчик ABS выходит из строя, обычно есть несколько предупреждающих знаков, которые предупреждают вас о проблеме.

1. На

загорается лампа ABS.

Самым очевидным признаком неисправности системы АБС является включение лампы АБС.Индикатор ABS является эквивалентом индикатора Check Engine, за исключением только системы ABS. Когда горит лампочка, это обычно первый признак, который отображается, указывая на то, что может быть проблема с системой ABS и, возможно, проблема с одним из датчиков системы.

2. Тормоза дольше останавливают автомобиль

В условиях резкого торможения система ABS должна автоматически активироваться, чтобы помочь замедлить автомобиль, а потеря тяги и занос должны быть минимальными.Хотя мы должны стараться практиковать регулярные привычки вождения, которые избегают резких тормозных ситуаций, если вы заметили, что транспортному средству требуется больше времени для остановки при резком торможении, или наблюдается потеря тяги и занос, то это может быть признаком того, что проблема с системой. Система АБС обычно состоит всего из нескольких компонентов — модуля и датчиков, поэтому проблема в ее работе будет связана либо с модулем, либо с датчиками.

3. Меньшая устойчивость при движении по льду или мокрой дороге

Со временем большинство водителей узнают, как их автомобиль ведет себя в определенных условиях, включая скользкие условия, например, движение по мокрой или обледенелой дороге.Правильно функционирующая система ABS сведет к минимуму любые потери тяги, особенно во влажных и обледенелых условиях. Если при движении по мокрой или обледенелой дороге вы испытываете скольжение шины или потерю сцепления с дорогой более чем на короткий момент при остановке или взлете, значит, система ABS может работать некорректно. Обычно это происходит либо из-за проблемы с модулем, либо, что более вероятно, из-за проблемы с датчиками.

Если ваш индикатор ABS загорается или вы подозреваете, что у вас проблема с одним или несколькими датчиками ABS, обратитесь к профессиональному специалисту, например, из YourMechanic, для осмотра автомобиля, чтобы определить точный характер проблемы. и если потребуется ремонт.Они также смогут заменить ваши датчики ABS, если это необходимо.

Признаки неисправности или неисправности датчика скорости колеса

Водители в США будут склонны к многократным штрафам за превышение скорости без важной помощи датчика скорости колеса. Этот компонент, который также называется датчиком АБС, прикреплен к ступице ведущей шины и отвечает за мониторинг нескольких функций транспортного средства, таких как контроль тяги, антиблокировочные тормозные системы и, очевидно, скорость транспортного средства.В связи с этим, когда датчик скорости вращения колеса выходит из строя или выходит из строя, он обычно влияет на работу этих других функций транспортного средства и отображает определенные предупреждающие знаки, которые любой водитель может сразу заметить во время движения.

Датчик скорости колеса отличается от датчика скорости, установленного внутри трансмиссии автомобиля. Его задача — записывать фактическую скорость вращения колес и передавать эти данные в ЭБУ транспортного средства, который контролирует все электронные функции автомобиля, грузовика или внедорожника. Как и в любом другом электронном устройстве, лучший способ определить, насколько хорошо работает датчик скорости вращения колеса, — это измерить выходное напряжение с помощью вольтметра.Поскольку у большинства владельцев автомобилей нет доступа к этому инструменту, им приходится полагаться на предупреждающие знаки, которые могут указывать на то, что этот компонент начинает изнашиваться или сломался и его необходимо как можно скорее заменить.

Ниже приведены некоторые из предупреждающих знаков неисправного или неисправного датчика скорости вращения колеса для вашего ознакомления.

1. Подсветка АБС на приборной панели

Поскольку датчик скорости вращения колеса также контролирует антиблокировочную тормозную систему вашего автомобиля, лампа ABS обычно загорается, когда датчик изношен, отсоединен или был поражен обломками, что означает, что вам придется заменить датчик скорости колеса.Этот индикатор также может загореться по другим причинам, включая неисправный насос АБС, изношенные тормозные колодки, низкий уровень тормозной жидкости, проблемы с тормозным давлением или попадание воздуха в тормозные магистрали.

Из-за серьезности неисправности компонентов тормоза или повреждения тормозов очень важно как можно скорее связаться с опытным механиком, если вы видите, что индикатор ABS на приборной панели горит во время движения.

2. АБС не работает должным образом

Антиблокировочная тормозная система предназначена для плавного применения тормозной жидкости для задействования тормозных суппортов и колодок для замедления вашего автомобиля без блокировки шин.Датчик скорости колеса отвечает за передачу информации о скорости вращения колеса в ЭБУ, чтобы он мог сообщить системе ABS, какое давление необходимо безопасно применить. Когда датчик скорости вращения колеса сломан или не работает должным образом, в первую очередь страдает система АБС.

Если вы нажмете на тормоз и заметите, что передние колеса заблокированы, вам следует немедленно связаться с местным сертифицированным механиком ASE для проверки этой проблемы. Эта проблема может быть проблемой безопасности, и ее не следует откладывать.При необходимости рекомендуется прекратить движение автомобиля до тех пор, пока механик не диагностирует проблему и не исправит систему ABS. В лучшем случае это будет неисправный датчик скорости вращения колеса, который просто необходимо заменить.

3. Включен свет антипробуксовочной системы

Лампа контроля тяги на современных автомобилях обычно загорается, когда водитель автомобиля выключает систему. Если вы не выполнили этот шаг или если система контроля тяги активна, наиболее частая причина, по которой горит индикатор, связана с неисправным датчиком скорости вращения колеса.Датчик скорости вращения колеса также отслеживает скорость вращения колеса и отправляет данные в систему контроля тяги; Вот почему этот предупреждающий знак обычно связан с изношенным или сломанным датчиком скорости вращения колеса.

Как и система ABS, противобуксовочная система является устройством безопасности для легковых, грузовых автомобилей и внедорожников.
