Как сделать нагрузочную вилку своими руками

Для новичков создание нагрузочной вилки своими руками не является чересчур сложным делом. Тем не менее, необходимы определенные знания процесса ее сбора и области применения. Она незаменима в случае осмотра аккумулятора.

Содержание статьи

Для чего нужна вилка?

Данным прибором можно с легкостью измерить то, насколько заряжен сам аккумулятор. Она представляет собой своеобразный элемент, относящийся к цепи электрики немалой мощности. Самая простая вилка оборудована парой зажимов и специальным вольтметром. Что же касается моделей посложнее, то в число их элементов входит также амперметр и прочие приспособления для измерения самых разных параметров автомобиля.

Конечно же, нагрузочный тип вилок можно разыскать в любом специализированном магазине, но при наличии желания и смекалки в процессе ее создания можно ограничиться исключительно своими силами.

Как правильно использовать

Самодельная вилка отлично подходит для измерения количества энергии в 12-ватных аккумуляторах.

Тем не менее, она подойдет и для батарей с большими емкостями. Разница только в том, что более мощный вариант требует пары нагрузочных пружин, а вариант менее емкий – только одной. Чтобы провести полноценную проверку при помощи данного прибора нужно:
  • Замерить напряжение на самих клеммах, не прибегая к использованию сопротивлений нагрузки, но такое действие наиболее уместно совершать минимум после шести часов пребывания мотора в заглушенном состоянии;
  • «Плюсовой» зажим подключается к соответственной клемме, но без пружинки;
  • «Минусовой» зажим подключается к клемме и только после этого вольтметр должен показать напряжение аккумулятора с разомкнутой цепью;
  • Полученную информацию необходимо сопоставить с описанной в руководстве по эксплуатации и только после этого можно сделать уверенный вывод о том, насколько разряжена батарея;
  • В случая наличия полного заряда, аккумулятор проверяют уже под нагрузкой, точнее – с использованием нижней нагрузки. Такая проверка предусматривает также все вышеперечисленные повторные действия;
  • После пяти секунд активной проверки можно снимать достоверные показания, которые отображает самодельный прибор.

Если во время подсоединения «минусового» зажима к соответственной клемме вдруг начали рождаться искры – ничего страшного, беды в этом нет и это нормально. Тем не менее, не следует забывать о том, что необходимо завернуть сами пробки батареи во время процесса проверки. Так как зажимам свойственно нагреваться, из-за проходящей через них энергии, лучше к ним не прикасаться после снятия всех нужных показателей.

Приемлемым показателем заряда считают девять Вт, так как иные значения буквально «кричат» о необходимо либо подзарядки, либо полной замены. Следует понимать и помнить о том, что такая проверка оказывает определенную нагрузку на аккумулятор автомобиля, поэтому такая слишком частая нагрузочная процедура оказывает крайне негативное влияние на процесс его эксплуатации.

Делаем своими руками

Перед непосредственным созданием нагрузочного прибора сперва замеряют значение напряжения одной под завязку заряженной баночки аккумулятора. Кроме этого, к каждой такой баночке должен быть свободный доступ по отдельности. Уже от полученных данных такого измерения и следует отталкиваться в составлении специальной шкалы, которая в будущем будет показывать заряд автомобильной батареи в необходимом диапазоне. Тем не менее, если к ней есть инструкция, то можно разузнать, таким образом, минимально допустимые и максимально допустимые значения заряда. Это также является важным.

Саму нагрузочную вилку нельзя присоединять к заряжаемому аккумулятору. Это так же недопустимо, как и ее хранение рядом с похожими приборами. Поэтому схема создания такого прибора предусматривает также наличие определенных знаний физики. В первую очередь, вычисляют сопротивление элемента нагрузки электрической цепи, что совершается при помощи следующей формулы:

R=U/I

Значение R является сопротивлением, измеряющееся в «Ом». Соответственно U – это само напряжение, которое измеряется в «В». Последнее значение, значение І, представляет собой непосредственную силу тока, которая измеряется в «А».

Что же касается мощности (P) такой цепи, то ее можно узнать при помощи умножения значения напряжения (U) на силу тока (I).

Понятное дело, что сами зажимы должны обладать огромной выдержкой, ведь через них будут струиться потоки высокого тока. Они присоединяются к элементу цепи вручную – при помощи качественных проводов, которые способны выдерживать большие нагрузки. Все детали в местах соединений между собой должны отлично спаиваться при помощи соответственного аппарата для пайки. К готовому устройству остается подключить вольтметр.

Для большего удобства при использовании желательно размещать все эти элементы на каркасе с ручкой, который не гнется. Кроме того, материалом такого каркаса не может служить дерево и любой иной материал, который обладает свойствами воспламенения. После процедуры проверки также полностью проветривается помещение, в которой она имела место.

Видео “Проверка аккумулятора нагрузочной вилкой”

На записи показан один из методов проверки аккумулятора с помощью нагрузочной вилки.



Нагрузочная вилка для аккумулятора своими руками

Нагрузочная вилка — прибор, необходимый для того, чтобы определять степень заряженности и исправности автомобильной аккумуляторной батареи. С ее помощью можно определять уровень напряжения АКБ на холостом ходу автомобиля и под нагрузкой. Нагрузочная вилка для аккумулятора своими руками также может быть изготовлена — при наличии определенных навыков и умения.

Что представляет из себя нагрузочная вилка

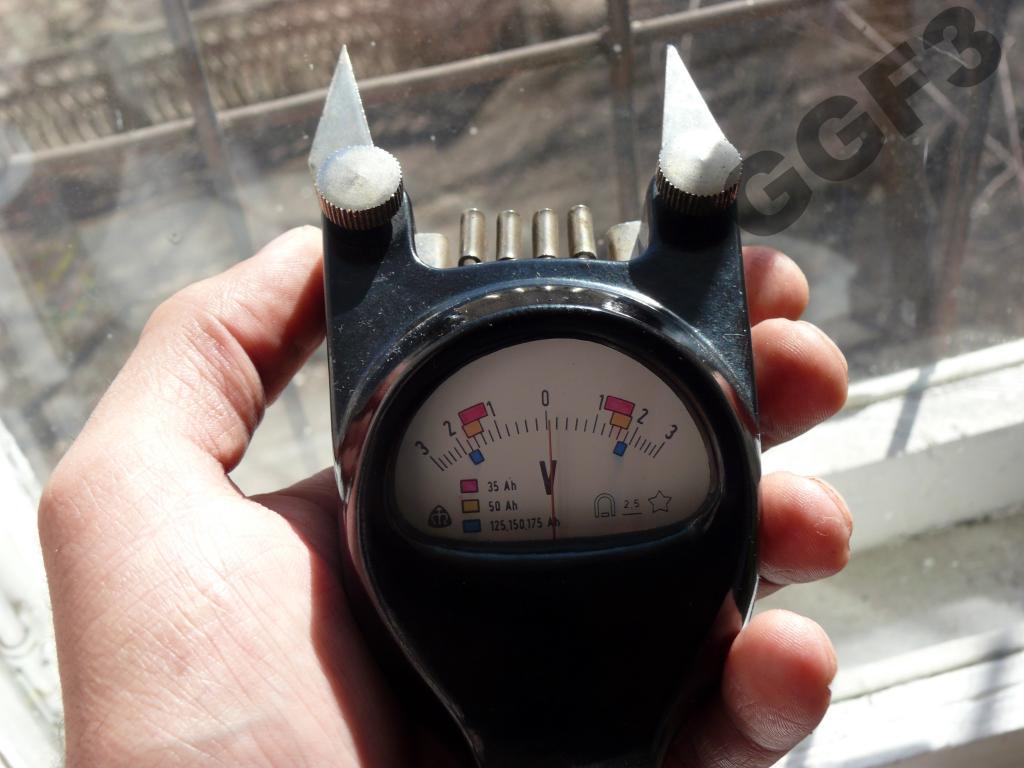

Стандартные нагрузочные вилки часто производятся в виде вольтметров с ручкой с возможностью подключения нагрузки параллельно самому вольтметру. Нагрузка выполняется в виде спирали, которая имеет функции подключения различными способами. Есть вилки, которые можно вывести на банки аккумулятора, есть приборы для тестирования 12-вольтовых аккумуляторов — когда нагрузка подсоединяется посредством гайки.

Современные вилки оснащены жидкокристаллическим дисплеем и, как правило, имеют несколько нагрузочных режимов. Для тестирования обычных аккумуляторов будет достаточно вилки, имеющей токовую нагрузку 100 А.

Любая нагрузочная вилка — это один из элементов замкнутой электрической цепи, который имеет довольно большой показатель мощности. Самый простой вариант такого прибора состоит из вольтметра, резистора из проволоки и двух зажимов.

Вариантов того, как сделать нагрузочную вилку самостоятельно, — много. Как говорится, «было бы достаточно хлама в гараже». Потому что часто ее мастерят именно из подручных средств, исходя из того, что используется она нечасто, и специально покупать ее вовсе не обязательно. Главное, чтобы электрическая схема была выстроена верно, в соответствии с простыми расчетами.

Самый простой способ изготовления нагрузочной вилки

Для того чтобы сделать самую простую вилку и тут же снять необходимые показания, вам понадобятся следующие подручные средства и действия:

  • Любая спираль.
    Можно взять добротную спираль от завалявшейся в гараже старой электрической плитки.
  • Спираль следует свернуть в несколько слоев (проволочных жил), добившись показателя сопротивления 0,1-0,15 Ом.
  • Нужно взять сам аккумулятор (с напряжением до 15 В), автомобильную лампочку (например, снять ее с поворотников, мощностью 21 Вт). Такое самодельное сопротивление можно либо припаять, либо закрепить винтом и гайкой. Также понадобится мультиметр с диапазоном тока 10 ампер.
  • Вся цепь собирается и подключается последовательно.
  • Затем зажимы выводятся на клеммы АКБ.
  • Мультиметр выдает показания тока, протекающего по цепи. Обычный показатель, в данном случае, равен ±1,78 А.
  • Теперь убираем мультиметр и снова включаем всю цепь.
  • Снимаем с его помощью показания напряжения на спирали, которая свита в несколько слоев. Здесь показатель будет уже в милливольтах, около 197 мВ.
  • Рассчитываем нужное сопротивление по закону Ома — 0,197: 1,78= 0,11 Ом.

Таким образом, сопротивление самодельного резистора у нас составляет 0,11 Ом. Теперь нужно подсоединить его к батарее на 5-10 секунд с подсоединенным к ней мультиметром, который будет измерять показатели напряжения в диапазоне постоянки на 20 вольт. Снимаем показания, фиксируем их. Нагрузочная вилка, сделанная своими руками, срабатывает хорошо в том случае, если сборка цепи была осуществлена правильно.

Второй способ настолько же прост

Для этого потребуются «запчасти» от старых автомобилей.

Если они имеются в гараже, то изготовить самодельную нагрузочную вилку можно так:

  • взять размыкатель массы от старого авто, например, от ГАЗЕЛи;
  • извлечь «на свет» из гаража два допрезистора для вентилятора;
  • добавить в схему зажимы и провода.

Общие технические характеристики такого устройства будут следующими: сопротивление резистора от 0,23 Ом (может быть чуть больше или меньше), показатель рабочей величины тока (учитывая охлаждение вентилятором) — 15 ампер, напряжение стандартное — 12 вольт. Что касается резисторов именно этого типа, их преимущество в том, что они имеют встроенные предохранители, срабатывающие в случае перегрева внутри цепи. Если используется один резистор, показатель нагрузки с ним будет 50 ампер, а если два идут в параллели, то, соответственно, 100 ампер.

Нестандартное решение вопроса

В данном случае нагрузочная вилка изготавливается еще более интересным способом, с помощью канализационной трубы, аккуратно разрезанной в продольном направлении.

Здесь приводится схема конструкции вилки, рассчитанная на проверку показателей сорпотивления аккумуляторов на 12 вольт с емкостью от нескольких десятков ампер-часов:

  • константовая проволока, 12 витков со внутренним диаметром намотки 38 мм;
  • к концам проволоки привариваются шпильки М8;
  • все это может прекрасно подойти к канализационной трубе, если ее диаметр составляет 50 мм;
  • щель закрывается вторым куском такой же трубы;
  • по бокам устанавливаются заглушки, и конструкция готова.

Технические параметры: показатель сопротивления около 0,1 Ом, ток при напряжении

12 вольт составляет от 110 до 120 ампер. Длительность нагрузки в этом случае должна быть минимальной, не более 3-5 секунд (к сожалению, устройство очень быстро нагревается). Все показатели аккумулятора измеряются так же, вольтметром любого типа. При создании такой вилки рекомендуется воспользоваться таблицей расчета сопротивлений проводов различной длины.

Общие рекомендации по конструированию самодельных нагрузочных вилок

Перед тем как начать собирать вилку самостоятельно, не забудьте измерить показатели напряжения в каждой банке аккумуляторной батареи и проверьте возможность доступа к банкам. Также не помешает заново прочесть инструкцию, прилагаемую к вашей батарее: в ней содержатся минимальные и максимально возможные для нее показатели тока под нагрузкой, что очень важно.

Зажимы, употребляемые при замерах, должны быть прочными, чтобы они могли выдержать большой ток, когда на батарею пойдет нагрузка.

Лучше присоединять «крокодилы» к аккумулятору с помощью крепких проводов.

Все соединительные части электрической цепи должны быть крепко спаяны. Для этого вам понадобится хороший сварочный аппарат.

Для удобства применения всю цепь рекомендуется размещать на заранее подготовленном каркасе. Материалы каркаса следует изготавливать из металла, устойчивого к возгоранию.

И еще несколько важных советов:

  • правильно рассчитывайте мощность во избежание перегрева;
  • не присоединяйте самодельное устройство к АКБ во время ее зарядки;
  • не храните самодельную вилку вблизи от аккумуляторов;
  • проветривайте помещение до и после работы с вашим устройством;
  • не держите вилку дольше, чем 3-5 секунд, во избежание порчи аккумулятора.

Как видите, нагрузочная вилка для аккумулятора своими руками изготавливается несложно. Важно вспомнить из школьного курса физики о том, как правильно рассчитывать показатели сопротивления, и правильно собрать электрическую цепь из подходящих подручных средств.

Также при использовании самодельной нагрузочной вилки не переборщите с током и внимательно следите за его показателями.

Как проверить аккумулятор автомобиля — способ

Принцип действия

Перед тем как проверить аккумулятор нагрузочной вилкой, необходимо знать не только его устройство, но и функциональные возможности. Хотя за счет встроенного в корпус вольтметра агрегат можно применять для контроля напряжения в любой точке бортовой сети, но основной задачей его является тестирование АКБ.

Классическая проверка АКБ нагрузочной вилкой подразумевает присоединение ее к клеммам батареи, после чего запускается нагрузка на короткий промежуток времени. Исходя из полученного значения напряжения, можно самостоятельно определить готовность источника питания к дальнейшей эксплуатации и об исправности агрегата.

Чаще всего применяются измерительные устройства для контроля аккумуляторных батарей, работающих на 12В или 24В. Редкие экземпляры имеют возможность замеров до 6 В, которые актуальны для достаточно старых авто, например, старая модель Volkswagen Beetle. В таком случае шкала вольтметра может доходить до 16 В, иногда в гаражных условиях она достигает 30 В.

Согласно техническим характеристикам большинства машин ток, помогающий запускать стартеры в легковушках, достигает 90–130 ампер. Это вынуждает подбирать оптимальное сопротивление для конструкции прибора, удовлетворяющее исходным параметрам.

Как правильно использовать устройство

Нагрузочная вилка годится для проверки аккумуляторных батарей на 12 Вт, а также для проверки аккумулятора повышенной емкости. В первом случае будет работать лишь одна нагрузочная пружинка, а во втором – две. Для проверки аккумуляторной батареи подобным устройством необходимо:

  1. Провести замеры напряжения на клеммах без применения нагрузочных сопротивлений. Делать это необходимо примерно через 6 часов после того как был заглушен мотор.

  2. Зажим, который соответствует «плюсу», подключается к соответственной клемме батареи, но при этом пружинку подключать не нужно.

  3. Минусовым зажимом прикасаются к клемме со значением «минус», после чего смотрят, что показывает вольтметр (см. фото).

  4. Так проверяется напряжение разомкнутой цепи аккумуляторной батареи. Полученные результаты сравниваются с данными, описанными в инструкции, после чего делается вывод о качестве заряженности аккумулятора.

  5. Если батарея полностью заряжена, можно переходить к ее проверке под нагрузкой. Для этого к устройству подключают нужную нагрузку, после чего делают все то, что было описано выше.

  6. Показания с прибора снимаются примерно на 5 секунде, после того как вилка была подключена.

Стоит отметить, что во время присоединения минусового зажима к минусовой клемме могут идти искры, но в этом нет ничего страшного. Пробки аккумуляторной батареи во время проверки обязательно должны быть завернуты. Сами зажимы могут нагреваться, поэтому после завершения измерений их брать голыми руками не стоит. Лучше дать им остыть несколько минут.

Отличным результатом считается показание вольтметра 9 Вт. Другие результаты могут свидетельствовать о том, что аккумулятор нужно либо зарядить, либо заменить новым. Так как подобный метод измерения осуществляет хоть небольшую, но нагрузку на аккумуляторную батарею, применять его рекомендуется не слишком часто.

Этапы создания

Перед тем как переходить к созданию нагрузочной вилки своими руками необходимо замерить напряжение одной полностью заряженной баночки аккумуляторной батареи. Также необходимо убедиться, что имеется доступ к каждой баночке по отдельности. В зависимости от полученного напряжения делается градуированная шкала, которая во время измерений будет показывать уровень заряда для конкретного прибора (см. видео). В инструкции к аккумуляторной батареи должны указываться минимальные и максимальные значения нагрузочного тока. Их также нужно учитывать.

Сопротивление нагрузочного элемента электрической цепи рассчитывается по формуле:

R=U/I,

где R – это сопротивление (Ом), U –напряжение (В), а I – сила тока (А). Стоит отметить, что в представленную формулу нужно вписывать величины только для одной баночки, а не для всего аккумулятора.

Мощность элемента электрической цепи рассчитывается по формуле:

P=U*I,

где Р – это мощность (Вт), U –напряжение (В), а I – сила тока (А).

Зажимы для нагрузочной вилки обязательно должны выдерживать большой ток, который будет через них проходить. К элементу электрической цепи их присоединяют своими руками при помощи проводов, которые также должны быть рассчитаны на большой ток. Все соединения обязательно должны хорошо спаиваться (см. фото), что также можно сделать самому с помощи сварочной аппарата. Далее к полученному устройству подключается вольтметр. Все элементы нагрузочной вилки для удобства использования можно разместить на негнущемся каркасе, можно с ручкой. При этом в качестве каркаса обязательно должны применяться материалы, которые не вспыхнут, если рядом будет открытый огонь, т.е. дерево уже не подойдет.

Нагрузочная вилка ни в коем случае не должна присоединяться к аккумуляторной батареи, которая в данный момент заряжается. Также ее нельзя хранить вблизи аккумулятором и других подобных приборов. После завершения работы с устройством необходимо обязательно тщательно проветривать помещение.

Полезные советы

Устройство нужно присоединять к каждой баночке по отдельности.

Важно правильно подобрать мощность тока, чтобы избежать порчи элементов.

Элемент электрической цепи обычно представляет собой проволоки, соединенные с серединкой из керамики.

Зажимы лучше всего сделать своими руками из нихрома или стали, как, например, на фото.

В устройстве можно применять как по одному контакту на клемму, так и по два контакта.

Аппарат, особенно тот, который удалось сделать своими руками, должен подключаться к батареи лишь на непродолжительно время. В ином случае могут возникнуть неполадки.

Как пользоваться нагрузочной вилкой

Нагрузочная вилка – это прибор, предназначенный для проверки автомобильного аккумулятора. Самое простое исполнение включает в себя вольтметр и нагрузочное сопротивление, более сложное исполнение включает в себя еще амперметр и возможность реализации всевозможных измерений не только АКБ, но и всей электрической цепи автомобиля. Чаще всего встречается вот такой вариант нагрузочная вилка нв 01.

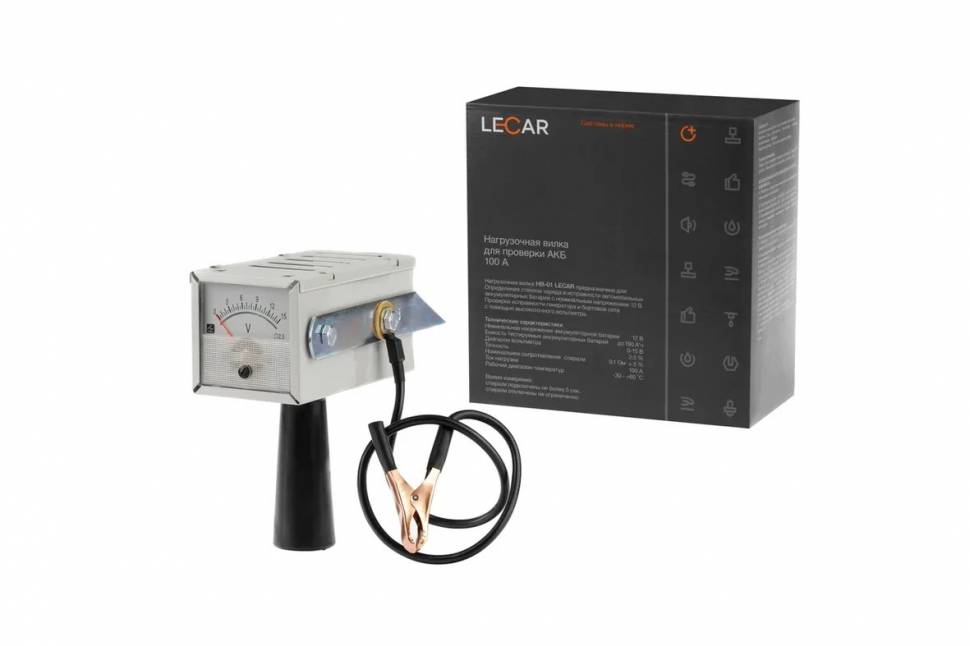

Металлический корпус на рукоятке со встроенным вольтметром и одной или несколькими нагрузочными спиралями. Толстый провод одной стороной подключен к «+» вольтметра, а на другой стороне закреплен зажим, обеспечивающий подключение нагрузочной вилки к клемме аккумулятора.

Минусовый электрод вольтметра соединен с металлическим штырем, расположенным на задней части корпуса.

Как же пользоваться нагрузочной вилкой и как проверить аккумулятор нагрузочной вилкой? Проверка аккумулятора нагрузочной вилкой производиться в два этапа. Сначала, Вам необходимо произвести замер напряжения на клеммах батареи, не подключая нагрузочные сопротивления. Чтобы произвести данную операцию Вам необходимо подождать 6-7 часов после того, как Вы заглушили автомобиль или же после того как на батарею перестал подаваться ток зарядки от зарядного устройства. Возьмите прибор, не подключая спирали, и соедините плюсовой зажим с плюсовой клеммой АКБ. После чего прикоснитесь минусовым штырем, расположенным на металлическом корпусе прибора отрицательной клеммы аккумулятора и следите за показаниями вольтметра. Итак, первый этап закончен. Отсоедините прибор. Если Вы выяснили, что Ваш аккумулятор заряжен на 100% можно смело переходить ко второму этапу – измерениям под нагрузкой. Теперь Вы должны подключить необходимую нагрузку и произвести те же самые манипуляции, что и на первом этапе. С той лишь разницей, что держать устройство нужно всего пять секунд и на пятой секунде снять измерения. Предупреждаем, что в момент касания штырем минусовой клеммы АКБ, работоспособная батарея будет немного «искрить», не пугайтесь, ведь все дело в том, что Вы подключили к ней нагрузку, сравнимую с пусковым током двигателя.

Внимание! В момент измерений не трогайте руками штырь нагрузочной вилки, т.к. он может сильно нагреваться

Выдержите паузу в 3-5 минут. Проверьте: во время всех действий  пробки АКБ должны быть завернуты.

Если на втором этапе измерений, значение вольтметра больше 9.0 Вольт, то значит Ваша батарея в отличном состоянии. Если ниже 9.0 Вольт, Вам необходимо провести обслуживание и заряд АКБ, и произведите контрольный замер. Если и это не поможет, то новость неутешительная – аккумулятор придется заменить.

Будьте бдительны: частая проверка нагрузочной вилкой аккумулятора навредит общему состоянию Вашего АКБ, потому как создает нагрузку на аккумулятор.

Сейчас представлены различные виды нагрузочных вилок, мы же советуем Вам приобретать нагрузочные вилки нв-01, нагрузочные вилки нв-02, нагрузочные вилки нв-03 и нагрузочные вилки-04.



Проверка аккумулятора нагрузочной вилкой

Проверка аккумулятора нагрузочной вилкой, проводится двумя способами: с нагрузкой и без нее. Для начала рассмотри второй вариант, который поможет определить степень заряженности батареи. Очень эффективная процедура для ответственного автолюбителя! Умея ее проводить, вы в любой момент сможете определить, требуется источнику питания подзарядка или нет.

Как уже говорилось ранее, диагностика проводится на заглушенном двигателе. Предварительно специалисты советуют включить на несколько минут фары, затем выждать еще минуту, можно приступать непосредственно к тесту.

Разумеется, в начале процедуры необходимо тщательно очистить клеммы АКБ от окисления, а уже затем переходить к подключению нагрузочной вилки к аккумулятору исключительно при правильной полярности. То есть, минусовой кабель подсоединяется к аналогичной клемме на батареи, а посредством электродов и плюсовой клеммы собственно и будет происходить замер напряжения. Ничего сложного, просто дотрагиваемся электродом (правым, к которому прикручен кабель) к клемме и смотрим на показания вольтметра:

  • 5-11.8 – аккумулятор вышел из строя или полностью разряжен.
  • 8-12.1 Вт – батарея разряжена на 25%.
  • 1-12.3 Вт – на 50%.
  • 3-12.6 Вт – до полной зарядки не хватает 25%.
  • 6-13 Вт – АКБ заряжен на 100%.

Выполняя такие нехитрые действия, при помощи вышеописанной информации вам запросто удастся установить уровень заряда вашего источника питания. Далее, вы узнаете, как проверить общую исправность АКБ.

Следующий тест, проводится также при выключенном двигателе только с аккумуляторами, разряд которых, не превышает отметку в 75%. Другими словами, показания после первой проверки не должны быть ниже чем 12.3 Вт. Процесс мало чем отличается от предыдущего, единственный нюанс – контакт с плюсовой клеммой необходимо выполнять левым электродом на протяжении 5-10 секунд, после чего можно смотреть показания вольтметра. Ответственно отнеситесь к отсчету времени или нагрузочная вилка вполне может выйти из строя. Вольтметр, продемонстрирует вам следующие показания:

  • 8 вольт и ниже – полный разряд или неисправность АКБ.
  • 4 В – 25% заряда.
  • 9 В – батарея заряжена наполовину.
  • 6 В – 75% заряды.
  • 2 В и выше – полностью заряженный, исправный аккумулятор.

Будьте осторожны, во время контакта могут появиться искры, это нормально, пугаться не стоит. Другое дело, что нужно понимать – штекер определенно нагреется, поэтому повторную диагностику лучше проводить только тогда (5-6 минут), когда он остынет. Однако, злоупотреблять данным методом не стоит, ведь высокая периодичность подобного рода тестов пагубно сказывается на составляющих батареи.

Как правильно померить напряжение источника питания думаю понятно, подведем итоги. Не стоит расстраиваться при плохих результатах, вполне вероятно покупать новый аккумулятор не придется. Произведите его подзарядку и снова повторите диагностический процесс! Если же цифры остались все те же, тогда уж растрат не избежать

Еще одна ситуация на которую, я хотел бы обратить ваше внимание, это несколько не правильные показания – процент заряженности АКБ под нагрузкой ниже чем без нее. В таком случае водители говорят – «аккумулятор не держит нагрузку»

Спасти такую батарею можно, но при условии наличия некоторых знаний и времени.

Как пользоваться нагрузочной вилкой

Это очень просто и может справиться почти каждый. Вилка это переносное устройство и ей можно воспользоваться хоть под капотом вашего автомобиля, не снимая аккумулятор.

Однако стоит помнить, использование должно быть в пределах от 20 до 25 градусов Цельсия В ИДЕАЛЕ (мы проверяли при 15 градусов)

Холодную батарею лучше не проверять! Это важно, потому как вы ее можете очень сильно разрядить, что чревато глубоким разрядом

Из этого следует, либо теплый гараж (если снимать не хотите), либо лучше снять и принести домой, ну или в специальное помещение. Все же не все аккумуляторы можно заряжать дома.

Подсоединяем плюс вилки (обычно это красный провод) к плюсу АКБ, соответственно минус (черный провод) к минусу.

Вилка должна включиться и показать вам напряжение. Даже «дохлые» аккумуляторы, могут показывать от 12,4 до 12,7 Вольт, что вроде как является нормой.

После специальной кнопкой (бывает «надавливанием» – нужно надавить плюсовой штырь) нужно подать нагрузку на аккумулятор – в ТЕЧЕНИЕ 5 СЕКУНД ЭТО ВАЖНО! Как я писал выше, нагрузка может составлять 100 – 200 Ампер, ОЧЕНЬ МНОГО!

За это время заряд нормальной батареи упадет не ниже 10,2В, затем после 5 секунд нагрузки он опять, довольно быстро восполнится до 12,4 – 12,8В.

Если батарея дохлая то заряд может упасть ниже 6 – 7В, да и восстанавливаться будет очень долго. Иногда не сможет восстановиться больше 11 – 11,5В. Лично у меня, как я писал выше, не восстанавливался больше 11,4, а при нагрузки вилкой уходил в дикий «АУТ» (горит «L»). Скорее всего банка посыпалась. И даже после долгой зарядки происходить будет тоже самое.

Собственно вот такая вот легкая проверка, кстати даже если показывает 9,6В то это разряд до 75%, это не так страшно, так что эта батарея также боевая просто ее нужно подзарядить.

Сейчас видео версия, смотрим.

НА этом заканчиваю, думаю моя статья была вам полезна, читайте наш АВТОБЛОГ, подписывайтесь на обновления канала на YOUTUBE.

Что изначально проверить на автомобиле

В самом начале хочется отметить такие особенности, прежде чем списывать батарею, нужно проверить:

  • Уровень электролита в банках (конечно если аккумулятор обслуживаемый)
  • Проверить утечки тока в бортовой сети автомобиля. Это обязательно!
  • Проверить зарядку генератора.
  • Попробовать правильно зарядить АКБ.
  • Попытаться сделать десульфатацию пластин
  • Обязательно осматриваем клеммы, на них возможны окислы

Зачастую из строя, изначально, выходит генератор или присутствуют большие утечки тока, что впоследствии приводит к сильным разрядам АКБ и может спровоцировать его досрочную смерть. Поэтому проверять ОБЯЗАТЕЛЬНО эти пункты!

Однако если у вас здесь все нормально, то есть и уровень электролита, и бортовая сеть ведет себя нормально, нет ни утечек, генератор работает хорошо. А в одной банке вы увидели — что она мутная или черная, значит время пришло (хотя банки могут быть и светлыми). Но все равно чтобы убедиться что дело именно в аккумуляторе, нужно его проверить и желательно под нагрузкой.

Что собой представляет НГ

В арсенале автомобилиста имеется различное ремонтное и диагностическое оборудование, помогающее поддерживать работоспособность транспортного средства. Большинство подобных инструментов представлено в виде мобильных переносных агрегатов, с которыми достаточно просто обращаться.

Приобрести такой диагностический аппарат можно практически в каждом автомагазине. В состав электроприбора входят такие элементы:

  • нагрузочный низкоомный резистор, который может быть выполнен в виде нихромовой проволоки;
  • пара щупов или пружинных зажимов, окрашенных в разные цвета для удобства маркировки;
  • вольтметр с градуированной шкалой.

НГ обычно скрыт пластиковым либо металлическим корпусом, внутри которого за стеклом располагается шкала вольтметра. Также виднеется нагрузочная спираль (сопротивление).

Нормальное напряжение под нагрузкой

При нажатой кнопке наш вольтметр должен показывать значение не менее 10 В! В момент паузы напряжение должно возвратится почти к исходному (например 12,5 В). Если за 10 секунд, что мы держали кнопку нажатой напряжение скатилось ниже 10 В, то аккумулятор не держит нагрузку и скорее всего не сможет нормально заводить машину. Другими словами, разница между напряжением под нагрузкой и напряжением без нагрузки должна быть не более 3 В.

Таких тестов «нагрузка (5-10 сек)-пауза (30 сек)» мы должны провести около пяти. Если после пятого теста напряжение под нагрузкой не скатывается ниже 10 В, а уверенно «замирает» выше, то АКБ полностью исправна и готова заводить автомобиль даже в суровый мороз.

Чтобы оценить состояние электрооборудования автомобиля, нужно знать, как пользоваться нагрузочной вилкой для аккумулятора. Особенно такие умения необходимы сегодня, когда установка многочисленного дополнительного электронного оборудования, круглогодичные поездки с включенными фарами не позволяют аккумулятору получить полноценную зарядку от автомобильного генератора. К тому же в холодное время года ускоряется процесс его саморазряда. В таких условиях необходим периодический контроль его состояния.

Как пользоваться нагрузочной вилкой для аккумулятора
полезно будет узнать для всех водителей, которые предпочитают несложные операции по обслуживанию своей машины проводить самостоятельно. Своевременный заряд батареи стационарным зарядным устройством позволит продлить срок её службы. Такой измерительный прибор особых финансовых затрат не потребует, а пользу может принести большую.

Зачем нужна проверка аккумулятора?

современного автомобиляприборная панель

Особенно важно провести эту операцию перед наступлением холодов. В такой период нагрузка на батарею возрастает значительно, плюс холод ускоряет процесс саморазряда

Обследование АКБ может быть проведено обычным вольтметром, однако отразить фактическое состояние её только с его помощью, практически невозможно. Для объективного обследования нужно использовать нагрузочную вилку.

Что это такое?

Представляет собой несложное устройство, в котором имеется вольтметр, одна клемма в виде металлического стержня, а вторая представляет собой отрезок толстого кабеля с наконечником. Также имеется изолированная ручка для удобства работы с прибором. В приборе может быть одно или несколько добавочных сопротивлений, которые нужны для оценки работоспособности батареи. Каждое из них рассчитано на ток силой примерно 100 Ампер.

Как проверяют АКБ?

При эксплуатации его в условиях умеренного климата плотность электролита должна быть на уровне примерно 1,27 г/см3
. Если этот показатель в норме, можно продолжить проверку, когда обнаруживается несоответствие, то нужно произвести его корректировку. Для этого нужно приобрести электролит с плотностью 1,33 г/см3
и довести его до нормы в каждой банке.

Проверку следует проводить в два этапа, без нагрузки и потом под нагрузкой. Желательно такую проверку производить только после «отстоя» батареи в течение нескольких часов после окончания зарядки или после поездки. Подключают нагрузочную вилку к батарее без добавочного сопротивления и смотрят на показания вольтметра. В том случае, когда его показания находятся в пределах 12,6 – 12,9 Вольт
, можно пока «условно» считать заряд равным 100%.

большие токи

Во время такой проверки при подключении к АКБ может происходить искрение, поэтому пробки должны быть закрыты. Если проверка показала, что напряжение при нагрузке будет более 9 Вольт, батарея в полном порядке, в противном случае, её нужно спасать. Надеемся, что после прочтения этой статьи стало понятным, как пользоваться нагрузочной вилкой для аккумулятора. Проводите регулярное обслуживание и проверку батареи вашего автомобиля, чтобы быть уверенным в ней в любое время года.

Измерение напряжения на аккумуляторе вольтметром или мультиметром

Оценить степень заряженности аккумулятора можно измерив напряжение на нем. Для этого необходим вольтметр или популярный в наше время прибор – мультиметр. Для измерения напряжение с помощью мультиметра, включите его в режим измерения постоянного напряжения, при этом диапазон установите выше максимального значения напряжения на заряженном аккумуляторе. Например, для популярного недорогого мультиметра серии DT-830 (M-830) это 20 вольт. Далее подключите черный (COM) щуп мультиметра на минус аккумулятора, красный (плюсовой) на плюс АКБ и снимите показания с дисплея мультиметра.

Напряжение полностью заряженного аккумулятора должно быть не менее 12,6 вольта. Если напряжение батареи менее 12 вольт, степень ее заряда упала больше чем на 50 %, аккумулятор необходимо срочно зарядить! Нельзя допускать глубоких разрядов АКБ, это ведет, повторюсь еще раз, к сульфатации пластин аккумулятора. Напряжение на аккумуляторной батареи величиной меньше 11,6 в означает, что батарея разряжена на 100 %.

Опять же нельзя жестко привязываться к конкретному значению напряжения, так как оно связано с плотностью электролита в аккумуляторе.

Автомобильный аккумулятор состоит из шести банок, соединенных последовательно. Напряжение одной банки можно вычислить по формуле:

Uб= 0,84 +ρ

где, ρ – плотность электролита;

Тогда напряжение на аккумуляторе будет равно:

Uакб = 6*(0.84 +ρ)

При плотности АКБ равной 1,27 г/см3 напряжение на аккумуляторе будет:

Uакб = 6*(0,84 +1,27) = 12,66 вольт

Соответственно при разной начальной плотности электролита в аккумуляторе будет и разной напряжение на нем.

Внешний осмотр аккумулятора

Внешний осмотр аккумуляторной батареи я советую проводить при любом удобном случае, когда вы заглядываете под капот своего авто. Причины этого действия лежат на поверхность аккумулятора. А именно в процессе эксплуатации на поверхности аккумулятора накапливается грязь, влага, потеки электролита (испарение при кипении). Все это приводить к возникновению токов саморазряда АКБ. И если к этому добавить окисленные клеммы аккумулятора, а еще токи утечки на электронику автомобиля, то и получается если вовремя не подзарядить батарею, то возникнет глубокий разряд аккумулятора, а частые глубокие разряды прямая дорога к сульфатации пластин и уменьшению срока службы аккумулятора.

Убедиться в наличии саморазряда можно подключив один щуп вольтметра на клемму АКБ а другим провести по поверхности аккумулятор, при этом вольтметр покажет какое-то напряжение, соответствующе определенному току саморазряда батареи.

Обычно потеки электролита убираются раствором соды в воде (чайная ложка на стакан воды), что и понятно: электролит-кислота, раствор соды – щелочь (для того кто химию не помнит!).

Клеммы зачищаются мелкой наждачной бумагой и проверяется надежность их соединения с проводами и АКБ.

Ну и обратите внимания на корпус в целом. В случае плохого крепления аккумулятора, особенно в морозы, когда пластиковый корпус довольно хрупок, могут возникнуть трещины в корпусе.

Нагрузочная вилка своими руками

Простой при изготовлении, и недорогой прибор будет полезным в гараже любого автолюбителя. С помощью данного аппарата станет возможным проводить постоянную диагностику источника питания, а также генератора. При отсутствии необходимой суммы для приобретения нагрузочной вилки ее можно сделать своими руками.

Используемый материал

При изготовлении вилки могут понадобиться следующие материалы:

  • для измерения напряжения понадобится вольтметр, если используем аналоговый, то он должен иметь предел замера до 20 В;
  • изолированные провода толщиной до 6 мм, рассчитываются на высокие значения тока;
  • на окончании проводов следует использовать специальные мощные зажимы из хромированной стали;
  • каркас из негорящих материалов;
  • держатель из прорезиненной стали.

Схемы

Нагрузочная вилка с одной спиралью:

Нагрузочная вилка с двумя спиралями:

где R- сопротивление в виде спиралей или набора резисторов;

S- выключатели или переключатели;

V- прибор вольтметр.

При измерении аккумулятора емкостью до 100 Ач необходимо использовать одно сопротивление, при проверке батареи внутренней емкостью выше 100 Ач применяют два и более сопротивлений.

Инструкция как сделать нагрузочную вилку для проверки аккумулятора

При изготовлении одним из распространенных способов необходимо следовать следующей инструкции:

  • Перед тем как проводить измерительные манипуляции необходимо обеспечить доступ к клеммам аккумулятора. Затем снимаются показания при помощи вольтметра в режиме без нагрузки.
  • Чтобы определить необходимое сопротивление следует обратиться к паспортным характеристикам, по ним узнаем номинальные значения напряжения и электрического тока. По формуле:

R= U/I,

где R- сопротивление добавочное, U- напряжение, I- сила тока под нагрузкой.

  • На следующем этапе необходимо подключить добавочное сопротивление. Значение должно быть немного больше, чем внутреннее сопротивление в одной из банок аккумулятора.
  • Щупы от вольтметра соединяем с окончанием проводов со специальными зажимными клеммами.
  • Все аппараты и коммутационные элементы размещают на пластине из текстолита и надежно закрепляют. Данный материал является негорючим и считается надежным изолятором. В некоторых случаях используется керамическое основание.
  • Самым последним этапом устанавливаем на каркас ручку с резиной. Резина применяется в качестве изоляционного материала.

Для самого простого способа необходимо сделать следующее:

  • Следует использовать кнопку включения массы от старого автомобиля.
  • Подобрать два добавочных сопротивления от старых вентиляторов.
  • Соединить все коммутирующие элементы.

Блок сопротивления, применяемый в таком случае, имеет внутреннюю защиту в качестве которой выступают встроенные предохранители, срабатывают при резком повышении внутренней температуры.

Описанные выше конструкции простейших приборов для проверки источников питания под нагрузкой довольно просты. В процессе усовершенствования возможно установка на одном каркасе амперметра и секундомера.

Как проверить аккумулятор автомобиля финальная проверка

Выполнять финальную проверку следует с нагрузочной вилкой. На нормальном аккумуляторе вольтметр будет показывать 12,5-12,9 В. Этот замер следует выполнять без нагрузки. С нагрузкой исправный аккумулятор будет показывать не менее 11 В (это значение должно удерживаться в течение десяти секунд). Если фактические параметры соответствуют требованиям, аккумулятор считается хорошим и подлежит установке на транспортное средство.

Понятно, что обслуживание аккумулятора автомобиля включает в себя и его зарядку. Подающий ток при этом устанавливается на величину одна десятая от общей емкости батареи. Длительность зарядки может быть от 4 до 12 часов и напрямую зависит от степени изношенности батареи. Признаком полной зарядки может послужить выделяющийся газ, образующийся при кипении электролита в аккумуляторных банках.

Решая, как проверить емкость, вы должны знать и некоторые справочные цифры:

  • в исправном и полностью заряженном аккумуляторе плотность электролита будет 1,24 г/см. куб в летнее время года и 1,28 — в зимнее,
  • снижение плотности электролита на четыре сотых грамма на кубический сантиметр говорит о том, что аккумулятор разрядился на четверть,
  • снижение плотности электролита на 0,08 гр/см. куб говорит о том, что аккумулятор потерял половину своего заряда.

Если быстро разряжается аккумулятор автомобиля, то причин тому может быть несколько. В частности, резкое понижение уровня рабочей жидкости. При необходимости выполнения доливки вначале нужно определить, почему снизился уровень. Так, если электролит выплеснулся или пролился, то его недостаток нужно компенсировать электролитом. Если же электролит выкипел, его можно долить дистиллированной водой.

Работы по проверке аккумулятора относятся к профилактическим. Они вполне доступны водителям для самостоятельного выполнения. Кстати, если вы решите установить сигнализацию на автомобиль, то не забывайте и о том, что нагрузка на аккумуляторный элемент увеличится.

Так, время зарядки будет небольшим, если исключить возможные утечки тока. Проверить наличие или отсутствие таких утечек можно с помощью несложных замеров. После ночи или нескольких часов стоянки измерьте цифровым тестером напряжение на аккумуляторной батарее. Его величина должна составлять 12,66 В. Если же она ниже требуемого показателя, то можно пойти таким путями:

  • учитывайте, что при длительной стоянке автомобиля может произойти саморазряд аккумуляторной батареи за счет «мелких» потребителей (той же сигнализации),
  • если утечка тока более значительна, следует снять любую из клемм и в образовавшийся разрыв включить тестер, работающий в режиме амперметра. Прибор должен отобразить показания в диапазоне от 30 до 40 мА. Если величина в данном случае существенно больше, вам придется искать утечку — конечно, только в том случае, если от аккумулятора не запитаны камеры слежения, дополнительные сигнализации или аудиосистема,
  • величину пускового тока, которую аккумулятор отдает при запуске двигателя измерять не следует по причине элементарной безопасности.

Как определить степень заряда аккумуляторной батареи

Существует множество рекомендаций относительно того, как продлить работу машинных узлов и механизмов — например, как поменять свечи и прочее. Однако вы должны понимать, что аккумуляторная батарея — не вечный элемент и после длительной эксплуатации подлежит замене.

Как уже упоминалось, напряжение, измеряемое на клеммах, соответствует определенному уровню заряда:

  • величина напряжения в 12,6 В соответствует стопроцентному заряду,
  • напряжение 12,4 В — батарея заряжена на три четверти,
  • напряжение 12,2 В соответствует пятидесятипроцентному заряду,
  • напряжение 12,0 В — батарея заряжена на одну четверть емкости,
  • напряжение 11,8 В говорит о том, что батарея разряжена,
  • напряжение ниже 11,0 В свидетельствует о том, что аккумуляторная батарея вышла из строя и нуждается в утилизации. При эксплуатации такой батареи вы сильно рискуете работоспособностью генератора или зарядного устройства.

Кстати, существуют еще и сопутствующие автомобильные проверки — например, вы должны знать, как проверить лямбда зонд и как проверить генератор. В ходе проверки генератора выполняется его визуальный осмотр — в том числе, проверяется проводка и ремень привода. Напряжение в данном случае измеряется в прикуривателе — оно должно быть около 14 В при замерах в «спокойном» состоянии и не менее 13 В при замерах под нагрузкой. Величина напряжения ниже рекомендуемых значений говорит о том, что вышли из строя регулятор генератора или выпрямительный блок.

Как проверять аккумулятор нагрузочной вилкой

Нагрузочные вилки по типу описанной выше подходят для проверки состояния аккумуляторов на 12 вольт (в этом случае работает одна нагрузочная спираль) или аккумуляторных батарей повышенной емкости (работают обе спирали).

Для проверки автомобильного аккумулятора нагрузочной вилкой надо выполнить следующие действия:

Хорошим результатом считается значение вольтметра 9,0 Вольт – это означает, что АКБ в хорошем состоянии. Другие результаты говорят о том, что аккумулятор необходимо зарядить с контрольным замером или же заменить его.

Поскольку этот метод исследования состояния АКБ создает некоторую нагрузку на аккумулятор, не следует применять нагрузочную вилку слишком часто.

Нагрузочная вилка

Электрическая схема аккумуляторной тележки модели 536.

Нагрузочная вилка ( рис. 66) предназначена для проверки исправности и степени заряда стартерных аккумуляторных батарей емкостью от 40 до 135 а-ч. Проверку осуществляют измерением напряжения каждого элемента батареи под нагрузкой, пропорциональной емкости аккумуляторной батареи.

Нагрузочная вилка должна иметь включенный резистор, соответствующий номинальной емкости проверяемого аккумулятора.

Нагрузочная вилка наиболее точно позволяет оценить техническое состояние аккумуляторной батареи после ее зарядки: если показания вольтметра в течение всего испытания будут устойчивыми, а напряжение 1 8 — 1 5 в, то аккумулятор исправен и заряжен. Нормы напряжения батареи под нагрузкой приводятся в инструкции, прилагаемой к каждому типу вилки. Неустойчивое положение стрелки вольтметра свидетельствует о неисправности аккумулятора. Если при проверке аккумулятора, бывшего в эксплуатации, напряжение падает ниже 1 5 в и неустойчиво или разность между показаниями вольтметра на разных аккумуляторах батареи превышает 0 1 в, то батарею нужно снять и отправить на зарядную станцию.

Схема прибора для проверки приборов зажигания. 1 — эталонная катушка зажигания. 2 — переключатель. 3 — неоновая трубка. 4 — регулируемый искровой промежуток. 5 — провода высокого напряжения. 5 — электродвигатель. 7 — держатель конденсатора. 8 — зажим конденсатора. 9 — эталонный конденсатор. 10 — переключатель конденсатора. Ч — контрольный переключатель. 12 — прибор для проверки прерывателя-распределителя. 13 — регулятор установки стрелки. 14 — дополнительное сопротивление. 15 — реле напряжения. 16 и 19 — предохранители. 17 — выключатель электродвщгателя. / — выключатель прибора для замера угла контактов. 20 — провода низкого напряжения. 21 — переключатель полярности.

Нагрузочная вилка ( рис. 53, б) служит для определения степени заряженности аккумуляторов батареи.

Нагрузочная вилка с добавочным сопротивлением позволяет определить состояние батареи под нагрузкой. Для этого наконечники вилки ( рис. 60, в) поочередно прижимают к клеммам аккумуляторной батареи не более чем на 5 сек. Степень разряженности батареи определяют по показаниям вольтметра. Если аккумуляторная батарея разряжена более чем на 25 % зимой и на 50 % летом, ее следует перезарядить.

Нагрузочная вилка ЛЭ-2 ( см. рис. 4.2, б) состоит из вольтметра, двух ножек 6 ( выводов вольтметра) и ручки.

Проверка электролита. а — ареометр с грушей. б — стеклянная трубка.

Нагрузочной вилкой измеряют напряжение каждого аккумулятора. Щелочные аккумуляторы, имеющие напряжение менее 1 2 В, а кислотные — менее 1 8 В, заменяют. Допускается в эксплуатации отключать один аккумулятор до очередного ТО-3. Проверяют плотность крепления перемычек батареи.

Нагрузочной вилкой не следует пользоваться в том случае, если батарея стоит рядом с двигателем, так как возможно воспламенение паров бензина.

Денсиметр для проверки плотности электролита в аккумуляторах батареи.| Нагрузочная вилка ЛЭ-2.

Затем нагрузочной вилкой НИИАТ ЛЭ-2 ( рис. 98) определяют степень разряженности каждого аккумулятора батареи следующим образом. Контактные ножки 2 и 3 вилки плотно прижимают к выводам одного аккумулятора не более чем на 5 с и по вольтметру 1 отмечают напряжение.

Если нагрузочная вилка имеет только одно сопротивление, то для определения с достаточной точностью степени разряженности аккумуляторов различной емкости эту вилку необходимо тарировать следующим способом. Аккумуляторную батарею известной номинальной емкости заряжают полностью и замеряют плотность электролита в ее аккумуляторах. Потом замеряют напряжение аккумулятора нагрузочной вилкой.

Проверка состояния аккумуляторной батареи нагрузочной вилкой.

Нагрузочная вилка для аккумулятора своими руками

Проверочный аппарат, представленный в виде нагрузочной вилки, она является одним из важных приборов, применяемых в процессе работы автоэлектрика. Однако не все автовладельцы готовы постоянно обращаться в автосервис, для этого необходимо самостоятельно изготовить данный прибор.

Нагрузочная вилка, принцип действия

Самостоятельная сборка аппарата не является задачей повышенной сложности. Перед сборкой необходимо разобраться для чего предназначен прибор и из чего состоит.

Устройство

Нагрузочная вилка представляет собой прибор, при помощи которого возможно произвести проверку источника питания в режиме схожем с его нормальными условиями эксплуатации. В большинстве случаев при заводской сборке аппарат состоит из стрелочного или электронного вольтметра, а также одного или двух сопротивлений в качестве которых устанавливаются металлические спирали. К окончаниям спирали присоединяются измерительные щупы с клеммами для подключения к аккумулятору.

Иногда в конструкцию нагрузочной вилки устанавливается амперметр. Сам прибор представлен в виде металлического или пластикового короба с выходящими проводами и зажимами. Современные модели снабжаются цифровыми измерительными приборами, жидкокристаллическими дисплеями, а также имеют несколько спиралей сопротивления с переключателем для комбинирования нагрузки к батарее.

Устройство применяется для проверки значения напряжения на источнике питания с электролитами на основе кислотных и щелочных соединений. При обследовании отдельных элементов банок применяются специальные вилки с упрощенными характеристиками. При помощи данного прибора возможно проверять работоспособность не только АКБ, но и любого элемента электрической цепи. Измерение проводятся при подключенном питании, а также при отключении электродвижущей силы. Контролироваться может не только напряжение, а также все необходимые параметры, все зависти от сложности конструкции вилки.

Применение нагрузочной вилки

При помощи данного прибора возможно провести следующие действий:

  1. Определение времени сохранения запаса внутренней энергии. Данный параметр зависит в основном от внутренней емкости. Распространенные модели со значением 50 А/ч способны держать свои параметры на протяжении 140 дней при соблюдении нормальных условий эксплуатации. При подключенном источнике питания к сети, время сокращается практически вдвое. В основном потери происходят при работающей сигнализации.

Важно знать! В зимний период разряд аккумулятора при работающей сигнализации происходит в среднем за 15 дней.

  1. Измерение состояние заряда. При этом значение 11,7 В показывает, что батарея разряжена. Полный заряд 12,7 В, половинчатый 12,3 В.
  2. Определение возможного времени удержания заряда. При показании на нагрузочной вилке значения ниже 12 В говорит о том, что необходимо провести восстановление заряда.
  3. Контроль за замыканием между пластинами в аккумуляторе. Если присутствует короткое замыкание напряжение падает до 9 В. При заряде происходит закипание электролита.
  4. Определение параметров генератора на выходе. Отклонения от нормально работы могут привести к проблемам при запуске, а также выходу из строя батареи.
  5. Контроль за сульфатацией электродных пластин, возможно произвести при наличии в комплектации амперметра.

Отличие моделей

Нагрузочные вилки отличаются друг от друга по некоторым параметрам:

  • четкость получения показаний;
  • тип измерительного прибора;
  • сопротивление резисторов или спиралей;
  • диапазон рабочих температур;
  • диапазон измеряемого напряжения;
  • номинальные значения силы тока;
  • различные среды используемых электролитов.

Как правильно проверять

Нагрузочная вилка предназначена для проверки источников питания с номинальным значением мощности не выше 12 Вт. Однако допускается использование в сети повышенной мощности, если задействовать при этом несколько резисторов. Для проведения точной проверки необходимо соблюдать следующий порядок действий:

  • измерить напряжение на клеммах без нагрузки;
  • полученное значение сопоставляют с паспортными данными;
  • при полной зарядке подключают нагрузку;
  • по истечению 5 секунд снимают показания вольтметра;
  • исправный аккумулятор должен показывать значение не ниже 9 В.

Нагрузочная вилка своими руками

Простой при изготовлении, и недорогой прибор будет полезным в гараже любого автолюбителя. С помощью данного аппарата станет возможным проводить постоянную диагностику источника питания, а также генератора. При отсутствии необходимой суммы для приобретения нагрузочной вилки ее можно сделать своими руками.

Используемый материал

При изготовлении вилки могут понадобиться следующие материалы:

  • для измерения напряжения понадобится вольтметр, если используем аналоговый, то он должен иметь предел замера до 20 В;
  • изолированные провода толщиной до 6 мм, рассчитываются на высокие значения тока;
  • на окончании проводов следует использовать специальные мощные зажимы из хромированной стали;
  • каркас из негорящих материалов;
  • держатель из прорезиненной стали.

Важно! При изготовлении самодельной нагрузочной вилки рекомендуется использовать провода и приборы рассчитанные на максимальные рабочие значения тока.

Схемы

Нагрузочная вилка с одной спиралью:

Нагрузочная вилка с двумя спиралями:

где R- сопротивление в виде спиралей или набора резисторов;

S- выключатели или переключатели;

V- прибор вольтметр.

При измерении аккумулятора емкостью до 100 Ач необходимо использовать одно сопротивление, при проверке батареи внутренней емкостью выше 100 Ач применяют два и более сопротивлений.

Инструкция как сделать нагрузочную вилку для проверки аккумулятора

При изготовлении одним из распространенных способов необходимо следовать следующей инструкции:

  • Перед тем как проводить измерительные манипуляции необходимо обеспечить доступ к клеммам аккумулятора. Затем снимаются показания при помощи вольтметра в режиме без нагрузки.
  • Чтобы определить необходимое сопротивление следует обратиться к паспортным характеристикам, по ним узнаем номинальные значения напряжения и электрического тока. По формуле:

R= U/I,

где R- сопротивление добавочное, U- напряжение, I- сила тока под нагрузкой.

  • На следующем этапе необходимо подключить добавочное сопротивление. Значение должно быть немного больше, чем внутреннее сопротивление в одной из банок аккумулятора.
  • Щупы от вольтметра соединяем с окончанием проводов со специальными зажимными клеммами.
  • Все аппараты и коммутационные элементы размещают на пластине из текстолита и надежно закрепляют. Данный материал является негорючим и считается надежным изолятором. В некоторых случаях используется керамическое основание.
  • Самым последним этапом устанавливаем на каркас ручку с резиной. Резина применяется в качестве изоляционного материала.

Для самого простого способа необходимо сделать следующее:

  • Следует использовать кнопку включения массы от старого автомобиля.
  • Подобрать два добавочных сопротивления от старых вентиляторов.
  • Соединить все коммутирующие элементы.

Блок сопротивления, применяемый в таком случае, имеет внутреннюю защиту в качестве которой выступают встроенные предохранители, срабатывают при резком повышении внутренней температуры.

Описанные выше конструкции простейших приборов для проверки источников питания под нагрузкой довольно просты. В процессе усовершенствования возможно установка на одном каркасе амперметра и секундомера.

Самодельная нагрузочная вилка для проверки аккумуляторов

Главная » Разное » Самодельная нагрузочная вилка для проверки аккумуляторов

Нагрузочная вилка для проверки аккумуляторов своими руками

Всем привет, на днях я приобрел автомобильный аккумулятор и чтобы проверять его на работоспособность, решил собрать нагрузочную вилку, такая штука здорово выручит и при выборе АКБ в следующий раз.

Пассивная токовая нагрузка при подключении к аккумулятору позволит, во-первых измерить напряжение на аккумуляторе, а  во вторых нагрузить аккумулятор током около 100 ампер, если аккумулятор отдаст такие токи на протяжении 4-5 секунд без значительных просадок напряжения, значит в нём ещё остался порох. Эти штуки часто применяются для теста аккумуляторов в сервисах по продаже и обслуживанию автомобильных аккумуляторных батарей.

Наша нагрузочная вилка ничем не уступает промышленным образцам, принцип работы нагрузочной вилки тот же, метод реализации также не отличается.

Конструкция вилки проста до безобразия в её состав входит мощная пассивная нагрузка в виде толстой проволоки,  рассчитанной таким образом, чтобы нагрузить аккумулятор током около 100 ампер и цифровой вольтметр, который позволит проверить уровень заряда батареи до и во
время теста.

Найти нужную нагрузку, которая потерпит токи в 100 ампер очень трудно, поэтому пришлось немножко подумать чтобы найти самое оптимальное решение с использованием доступных материалов, чтобы проект мог повторить любой желающий.

И тут под руки попался нагревательный элемент от мощной плиты на два с лишним киловатта, провод скорее всего нихром. Очень желательно, чтоб нагревательный элемент был новым, так как нам придётся его выпрямить, а старая отработавшая проволока будет периодически ломаться при деформациях.

Для начала экспериментальным образом выяснил, что этот провод спокойно терпит токи в 7 — 10 ампер, нагревается естественно и даже слегка краснеет, что полностью нормально, следовательно мы можем сказать, что 10 таких проводов параллельно, могут спокойно пропускать токи в 100 ампер.

Основа положена, теперь перейдём к теории, нам всего лишь нужны две формулы закон дедушки Ома, чтобы выявить нужное сопротивление нагрузки для наших целей и формула расчета параллельного соединения резисторов.Но с учётом того, что все 10 резисторов у нас имеют одинаковое сопротивление, полученное исходя из закона ома значение, просто нужно умножить на 10.

Сначала нам нужно понять, какое сопротивление должна иметь нагрузка, чтобы при питающем напряжении 12 вольт ток в цепи был бы в районе 100 ампер.

Вот формула которая нам нужна.

Исходя из формулы становится ясно, что сопротивление нагрузки должно быть в районе 0,12 Ом, естественно по мере
разогрева сопротивление будет расти, а ток падать, но в нашем случае это не столь важно.

Итак, мы планировали использовать 10 параллельных проводов для нагрузки и знаем сопротивление, которое нам нужно для того, чтобы получить таки в 100 ампер.

Умножив полученное значение на 10 становится ясно, что сопротивление каждой из проволок должно быть около 1,2 Ом.

С теорией покончено, теперь перейдём к практической части.

Берём мультиметр, который способен корректно измерять низкоомные резисторы и экспериментально подбираем длину проводника, так чтобы сопротивление в этом участке было около 1,2 Ома, отмеряем длину полученного участка + запас два сантиметра.

Далее отрезаем проволоку и так 10 раз.

Когда отмеряем 10 проводков, затем их нужно будет скрутить вместе, для этой цели я воспользовался шуруповёртом, зажал их и прокрутил.

Далее на провод надеваем керамические изоляторы для предотвращения замыканий между определенными участками этого же провода.

Корпусом послужил отрезок профиля, не забываем о вентиляционных отверстиях.

Ну а теперь сам процесс сборки и монтажа…

Надеюсь всё будет понятно из фоток…

корпус делаем из алюминиевого строительного профиля

припаиваем колодку для соединения медного наконечника и проводов — ниже будет понятней…

небольшой кусок текстолита для соединения провода и нагревательной скрутки.

тоже припаиваем колодку к текстолиту, который сперва весь пропаяли оловом

затем обернули это всё в тепло или термо скотч ( не помню точно как называется) и приклеили к профилю на клей.

затем взял три мощных провода, так как одного толстого кабеля не нашёл у себя, спаял их вместе.

припаял один конец к щупу

затем взял от паяльника небольшого наконечник.

с одного края вставил наконечник с другого закрутил нагревательную скрутку или наше собранное сопротивление-нагрузку.

Далее собираем ручку для прибора, тоже из профиля только немного меньшего сечения.

кнопка для включения вольтметра

скручиваем ручку и вставляем кнопку.

прикручиваем ручку к прибору саморезами и практически всё готово… а да забыл про вольтметр.

вырезаем под него окошечко и ставим на герметик.

После полной сборки на прибор приклеиваем табличку напряжений.

Порядок проведения тестов следующий.

В самом начале замеряем напряжение на аккумуляторе, далее один из токо-съёмных контактов, по схеме это контакт-1 подключается к плюсу аккумулятора, к массе аккумулятора подключается контакт-3 и вольтметр на данный момент отобразит действующее напряжение на аккумуляторе без нагрузки.

Далее убираем контакт-3. замыкаем тумблер «sa1» и подключаем контакт-2 к массе аккумулятора и наблюдаем за показаниями вольтметра.Сейчас наша самодельная нагрузка пожирает 100 ампер тока от аккумулятора, тест длится 5 секунд. За это время внимательно следим за показаниями вольтметра, после отключения нагрузки исходя из таблицы можно сделать вывод.Одним словом сперва мы проверили напряжение на батарее без нагрузки, а затем с нагрузкой, если аккумулятор разряжается слишком быстро, при том изначально он был полностью заряжен, то скорее всего пластины покрыты сульфатной плёнкой из-за чего аккумулятор потерял ёмкость.Либо имеется проблема с одной или несколькими банками, например обрыв или осыпание пластин.
И ещё раз повторюсь этот тест нужно делать кратковременно не более 5 секунд, сама нагрузка будет при этом нагреваться это нужно учитывать.

Друзья надеюсь эта самоделка позволит вам избежать от покупки плохих аккумуляторов, ну и проверить старый при
необходимости.

Автор; АКА Касьян


xn--100—j4dau4ec0ao.xn--p1ai

Нагрузочная вилка для проверки аккумулятора своими руками. — DRIVE2

Полный размер

Нагрузочная вилка для проверки аккумулятора автомобиля — своими руками.
Расчет и изготовление нагрузочной вилки из подручных средств.

Зачем нужен такой инструмент.
Допустим вы заметили, что аккумулятор быстро садится при работе стартера.
Причина может быть в слабом аккумуляторе или стартер начал на себя брать слишком большую нагрузку.
Вот тут и нужна нагрузочная вилка.
Методика:
1.заряжаем аккумулятор(не меньше 12,7 и то не сразу после выключения зарядки)
2. подсоединяем вольтметр к аккумулятору
3. нагружаем вилкой аккумулятор 5-7 секунд

если напряжение во время нагрузки упало ниже 10,7 то причина аккумулятор.
если выше 10,7 то с аккумулятором все в порядке. Разбирайтесь со стартером.

Я сделал такое устройство когда решил поменять аккумулятор.
Сделал. Проверил. И оказалось проблема в стартере. Разобрал стартер. Оказалось что все 6 втулок износились ПОЛНОСТЬЮ. От них остались только следы. Поменял и… Аккумулятор ездит ещё 2 года. Хотя поменять уже теперь подумываю.

Самая большая проблема найти подходящее сопротивление 0,1 Ом. 100 Ампер.
На фото и видео видно. У меня такие валялись в гараже(жалко было выбросить). Еще такие сопротивления использовали раньше для самодельных электросварок, чтобы подбирать нужный сварочный ток.

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

www.drive2.ru

Как своими руками сделать нагрузочную вилку для аккумулятора?

Нагрузочная вилка — прибор, необходимый для того, чтобы определять степень заряженности и исправности автомобильной аккумуляторной батареи. С ее помощью можно определять уровень напряжения АКБ на холостом ходу автомобиля и под нагрузкой. Нагрузочная вилка для аккумулятора своими руками также может быть изготовлена — при наличии определенных навыков и умения.

Содержание статьи

Что представляет из себя нагрузочная вилка

Стандартные нагрузочные вилки часто производятся в виде вольтметров с ручкой с возможностью подключения нагрузки параллельно самому вольтметру. Нагрузка выполняется в виде спирали, которая имеет функции подключения различными способами. Есть вилки, которые можно вывести на банки аккумулятора, есть приборы для тестирования 12-вольтовых аккумуляторов — когда нагрузка подсоединяется посредством гайки.

Современные вилки оснащены жидкокристаллическим дисплеем и, как правило, имеют несколько нагрузочных режимов. Для тестирования обычных аккумуляторов будет достаточно вилки, имеющей токовую нагрузку 100 А.

Любая нагрузочная вилка — это один из элементов замкнутой электрической цепи, который имеет довольно большой показатель мощности. Самый простой вариант такого прибора состоит из вольтметра, резистора из проволоки и двух зажимов.

Вариантов того, как сделать нагрузочную вилку самостоятельно, — много. Как говорится, «было бы достаточно хлама в гараже». Потому что часто ее мастерят именно из подручных средств, исходя из того, что используется она нечасто, и специально покупать ее вовсе не обязательно. Главное, чтобы электрическая схема была выстроена верно, в соответствии с простыми расчетами.

Самый простой способ изготовления нагрузочной вилки

Для того чтобы сделать самую простую вилку и тут же снять необходимые показания, вам понадобятся следующие подручные средства и действия:

  • Любая спираль. Можно взять добротную спираль от завалявшейся в гараже старой электрической плитки.
  • Спираль следует свернуть в несколько слоев (проволочных жил), добившись показателя сопротивления 0,1-0,15 Ом.
  • Нужно взять сам аккумулятор (с напряжением до 15 В), автомобильную лампочку (например, снять ее с поворотников, мощностью 21 Вт). Такое самодельное сопротивление можно либо припаять, либо закрепить винтом и гайкой. Также понадобится мультиметр с диапазоном тока 10 ампер.
  • Вся цепь собирается и подключается последовательно.
  • Затем зажимы выводятся на клеммы АКБ.
  • Мультиметр выдает показания тока, протекающего по цепи. Обычный показатель, в данном случае, равен ±1,78 А.
  • Теперь убираем мультиметр и снова включаем всю цепь.
  • Снимаем с его помощью показания напряжения на спирали, которая свита в несколько слоев. Здесь показатель будет уже в милливольтах, около 197 мВ.
  • Рассчитываем нужное сопротивление по закону Ома — 0,197: 1,78= 0,11 Ом.

Таким образом, сопротивление самодельного резистора у нас составляет 0,11 Ом. Теперь нужно подсоединить его к батарее на 5-10 секунд с подсоединенным к ней мультиметром, который будет измерять показатели напряжения в диапазоне постоянки на 20 вольт. Снимаем показания, фиксируем их. Нагрузочная вилка, сделанная своими руками, срабатывает хорошо в том случае, если сборка цепи была осуществлена правильно.

Второй способ настолько же прост

Для этого потребуются «запчасти» от старых автомобилей.

Если они имеются в гараже, то изготовить самодельную нагрузочную вилку можно так:

  • взять размыкатель массы от старого авто, например, от ГАЗЕЛи;
  • извлечь «на свет» из гаража два допрезистора для вентилятора;
  • добавить в схему зажимы и провода.

Общие технические характеристики такого устройства будут следующими: сопротивление резистора от 0,23 Ом (может быть чуть больше или меньше), показатель рабочей величины тока (учитывая охлаждение вентилятором) — 15 ампер, напряжение стандартное — 12 вольт. Что касается резисторов именно этого типа, их преимущество в том, что они имеют встроенные предохранители, срабатывающие в случае перегрева внутри цепи. Если используется один резистор, показатель нагрузки с ним будет 50 ампер, а если два идут в параллели, то, соответственно, 100 ампер.

Нестандартное решение вопроса

В данном случае нагрузочная вилка изготавливается еще более интересным способом, с помощью канализационной трубы, аккуратно разрезанной в продольном направлении.

Здесь приводится схема конструкции вилки, рассчитанная на проверку показателей сорпотивления аккумуляторов на 12 вольт с емкостью от нескольких десятков ампер-часов:

  • константовая проволока, 12 витков со внутренним диаметром намотки 38 мм;
  • к концам проволоки привариваются шпильки М8;
  • все это может прекрасно подойти к канализационной трубе, если ее диаметр составляет 50 мм;
  • щель закрывается вторым куском такой же трубы;
  • по бокам устанавливаются заглушки, и конструкция готова.

Технические параметры: показатель сопротивления около 0,1 Ом, ток при напряжении 12 вольт составляет от 110 до 120 ампер. Длительность нагрузки в этом случае должна быть минимальной, не более 3-5 секунд (к сожалению, устройство очень быстро нагревается). Все показатели аккумулятора измеряются так же, вольтметром любого типа. При создании такой вилки рекомендуется воспользоваться таблицей расчета сопротивлений проводов различной длины.

Общие рекомендации по конструированию самодельных нагрузочных вилок

Перед тем как начать собирать вилку самостоятельно, не забудьте измерить показатели напряжения в каждой банке аккумуляторной батареи и проверьте возможность доступа к банкам. Также не помешает заново прочесть инструкцию, прилагаемую к вашей батарее: в ней содержатся минимальные и максимально возможные для нее показатели тока под нагрузкой, что очень важно.

Зажимы, употребляемые при замерах, должны быть прочными, чтобы они могли выдержать большой ток, когда на батарею пойдет нагрузка. Лучше присоединять «крокодилы» к аккумулятору с помощью крепких проводов.

Все соединительные части электрической цепи должны быть крепко спаяны. Для этого вам понадобится хороший сварочный аппарат.

Для удобства применения всю цепь рекомендуется размещать на заранее подготовленном каркасе. Материалы каркаса следует изготавливать из металла, устойчивого к возгоранию.

И еще несколько важных советов:

  • правильно рассчитывайте мощность во избежание перегрева;
  • не присоединяйте самодельное устройство к АКБ во время ее зарядки;
  • не храните самодельную вилку вблизи от аккумуляторов;
  • проветривайте помещение до и после работы с вашим устройством;
  • не держите вилку дольше, чем 3-5 секунд, во избежание порчи аккумулятора.

Как видите, нагрузочная вилка для аккумулятора своими руками изготавливается несложно. Важно вспомнить из школьного курса физики о том, как правильно рассчитывать показатели сопротивления, и правильно собрать электрическую цепь из подходящих подручных средств. Также при использовании самодельной нагрузочной вилки не переборщите с током и внимательно следите за его показателями.

auto-gl.ru

Нагрузочная вилка для аккумулятора своими руками

Нагрузочная вилка — прибор, необходимый для того, чтобы определять степень заряженности и исправности автомобильной аккумуляторной батареи. С ее помощью можно определять уровень напряжения АКБ на холостом ходу автомобиля и под нагрузкой. Нагрузочная вилка для аккумулятора своими руками также может быть изготовлена — при наличии определенных навыков и умения.

Что представляет из себя нагрузочная вилка

Стандартные нагрузочные вилки часто производятся в виде вольтметров с ручкой с возможностью подключения нагрузки параллельно самому вольтметру. Нагрузка выполняется в виде спирали, которая имеет функции подключения различными способами. Есть вилки, которые можно вывести на банки аккумулятора, есть приборы для тестирования 12-вольтовых аккумуляторов — когда нагрузка подсоединяется посредством гайки.

Современные вилки оснащены жидкокристаллическим дисплеем и, как правило, имеют несколько нагрузочных режимов. Для тестирования обычных аккумуляторов будет достаточно вилки, имеющей токовую нагрузку 100 А.

Любая нагрузочная вилка — это один из элементов замкнутой электрической цепи, который имеет довольно большой показатель мощности. Самый простой вариант такого прибора состоит из вольтметра, резистора из проволоки и двух зажимов.

Вариантов того, как сделать нагрузочную вилку самостоятельно, — много. Как говорится, «было бы достаточно хлама в гараже». Потому что часто ее мастерят именно из подручных средств, исходя из того, что используется она нечасто, и специально покупать ее вовсе не обязательно. Главное, чтобы электрическая схема была выстроена верно, в соответствии с простыми расчетами.

Самый простой способ изготовления нагрузочной вилки

Для того чтобы сделать самую простую вилку и тут же снять необходимые показания, вам понадобятся следующие подручные средства и действия:

  • Любая спираль. Можно взять добротную спираль от завалявшейся в гараже старой электрической плитки.
  • Спираль следует свернуть в несколько слоев (проволочных жил), добившись показателя сопротивления 0,1-0,15 Ом.
  • Нужно взять сам аккумулятор (с напряжением до 15 В), автомобильную лампочку (например, снять ее с поворотников, мощностью 21 Вт). Такое самодельное сопротивление можно либо припаять, либо закрепить винтом и гайкой. Также понадобится мультиметр с диапазоном тока 10 ампер.
  • Вся цепь собирается и подключается последовательно.
  • Затем зажимы выводятся на клеммы АКБ.
  • Мультиметр выдает показания тока, протекающего по цепи. Обычный показатель, в данном случае, равен ±1,78 А.
  • Теперь убираем мультиметр и снова включаем всю цепь.
  • Снимаем с его помощью показания напряжения на спирали, которая свита в несколько слоев. Здесь показатель будет уже в милливольтах, около 197 мВ.
  • Рассчитываем нужное сопротивление по закону Ома — 0,197: 1,78= 0,11 Ом.

Таким образом, сопротивление самодельного резистора у нас составляет 0,11 Ом. Теперь нужно подсоединить его к батарее на 5-10 секунд с подсоединенным к ней мультиметром, который будет измерять показатели напряжения в диапазоне постоянки на 20 вольт. Снимаем показания, фиксируем их. Нагрузочная вилка, сделанная своими руками, срабатывает хорошо в том случае, если сборка цепи была осуществлена правильно.

Второй способ настолько же прост

Для этого потребуются «запчасти» от старых автомобилей.

Если они имеются в гараже, то изготовить самодельную нагрузочную вилку можно так:

  • взять размыкатель массы от старого авто, например, от ГАЗЕЛи;
  • извлечь «на свет» из гаража два допрезистора для вентилятора;
  • добавить в схему зажимы и провода.

Общие технические характеристики такого устройства будут следующими: сопротивление резистора от 0,23 Ом (может быть чуть больше или меньше), показатель рабочей величины тока (учитывая охлаждение вентилятором) — 15 ампер, напряжение стандартное — 12 вольт. Что касается резисторов именно этого типа, их преимущество в том, что они имеют встроенные предохранители, срабатывающие в случае перегрева внутри цепи. Если используется один резистор, показатель нагрузки с ним будет 50 ампер, а если два идут в параллели, то, соответственно, 100 ампер.

Нестандартное решение вопроса

В данном случае нагрузочная вилка изготавливается еще более интересным способом, с помощью канализационной трубы, аккуратно разрезанной в продольном направлении.

Здесь приводится схема конструкции вилки, рассчитанная на проверку показателей сорпотивления аккумуляторов на 12 вольт с емкостью от нескольких десятков ампер-часов:

  • константовая проволока, 12 витков со внутренним диаметром намотки 38 мм;
  • к концам проволоки привариваются шпильки М8;
  • все это может прекрасно подойти к канализационной трубе, если ее диаметр составляет 50 мм;
  • щель закрывается вторым куском такой же трубы;
  • по бокам устанавливаются заглушки, и конструкция готова.

Технические параметры: показатель сопротивления около 0,1 Ом, ток при напряжении 12 вольт составляет от 110 до 120 ампер. Длительность нагрузки в этом случае должна быть минимальной, не более 3-5 секунд (к сожалению, устройство очень быстро нагревается). Все показатели аккумулятора измеряются так же, вольтметром любого типа. При создании такой вилки рекомендуется воспользоваться таблицей расчета сопротивлений проводов различной длины.

Общие рекомендации по конструированию самодельных нагрузочных вилок

Перед тем как начать собирать вилку самостоятельно, не забудьте измерить показатели напряжения в каждой банке аккумуляторной батареи и проверьте возможность доступа к банкам. Также не помешает заново прочесть инструкцию, прилагаемую к вашей батарее: в ней содержатся минимальные и максимально возможные для нее показатели тока под нагрузкой, что очень важно.

Зажимы, употребляемые при замерах, должны быть прочными, чтобы они могли выдержать большой ток, когда на батарею пойдет нагрузка. Лучше присоединять «крокодилы» к аккумулятору с помощью крепких проводов.

Все соединительные части электрической цепи должны быть крепко спаяны. Для этого вам понадобится хороший сварочный аппарат.

Для удобства применения всю цепь рекомендуется размещать на заранее подготовленном каркасе. Материалы каркаса следует изготавливать из металла, устойчивого к возгоранию.

И еще несколько важных советов:

  • правильно рассчитывайте мощность во избежание перегрева;
  • не присоединяйте самодельное устройство к АКБ во время ее зарядки;
  • не храните самодельную вилку вблизи от аккумуляторов;
  • проветривайте помещение до и после работы с вашим устройством;
  • не держите вилку дольше, чем 3-5 секунд, во избежание порчи аккумулятора.

Как видите, нагрузочная вилка для аккумулятора своими руками изготавливается несложно. Важно вспомнить из школьного курса физики о том, как правильно рассчитывать показатели сопротивления, и правильно собрать электрическую цепь из подходящих подручных средств. Также при использовании самодельной нагрузочной вилки не переборщите с током и внимательно следите за его показателями.

batteryk.com

Самодельная нагрузочная вилка за 100 р — Lada Priora sedan, 1.6 liter, 2011 year on DRIVE2

Для тестирования Аккумуляторных батарей часто применяют нагрузочную вилку, для определения как АКБ держит нагрузку . Вот и мне захотелось завести такой прибор для теста АКБ . Но погуглив интерент и глядя на цены просто жаба душила отдавать минимум 700 р за кусок сопротивления и вольтметр .
Взвесив все за и против решил делать сам .
Задачей была поставлена
1. Минимальная цена
2. Функциональность .
Дизайн не в счет .
На работе раздобыл сопротивление с Ящика сопротивлений с неизвестным сопротивлением, главное что сечение материала позволяло пропустить ток довольно большой . Если взять технические характеристики то в зависимости от сопротивления оно способно выдержать ток порядка 180 А .

Zoom

Для нагрузочной вилки 100 А нам необходимо сопротивление согласно Закона Ома 12.6/100=0.126 Ом, а для вилки 200 А сопротивление 12.6/200=0.063 Ом .

С помощью того же закона Ома от сопротивления отрезал необходимое количество витков от заготовки .

Zoom

Получилось 4 витка . И вычисляем его сопротивление с помощью закона Ома .

Zoom

Ток 8.6 А напряжение 0.767 в Итого 0.767/8.6=0.089 Ом

В Итоге имеем нагрузочное сопротивление для АКБ 0.089 Ом

Что даст ток нагрузки для АКБ 12.6/0.089=141А

Ну а дальше
1. Кусок гибкого провода 10 мм*2 остатки 50 руб
2. Ручка от болгарки 20 руб
3. Плюсовая клема для АКБ
4. И кусок текстолита
5. Медная шпилька
6. И обычный китайский мультиметр
болтики не считаем ))))

Все собираем до кучи и тестируем

Zoom

Zoom

Zoom

Zoom

Zoom

Напряжение АКБ под нагрузкой 124А на 5 секунде измерения

Zoom

В процессе измерения сопротивление нагревается до 60 градусов за 5 секунд что для него просто мелочи

Price tag: 100 ₽ Mileage: 105,000 km

www.drive2.com

как ей пользоваться, как сделать своими руками

Многие автолюбители попадали в ситуацию, когда под рукой есть аккумуляторная батарея, а степень ее готовности к работе неизвестна. И хочется по-быстрому определить – можно ли ее ставить на автомобиль. Самый простой прибор для проверки аккумулятора – нагрузочная вилка. Имея ее под рукой и обладая небольшими знаниями по ее применению, можно почти мгновенно определить исправность аккумулятора, и одновременно оценить уровень его заряда.

Устройство нагрузочной вилки

В устройстве аккумуляторной вилки нет ничего сложного.

Современный вид аккумуляторной вилки

Независимо от типа и конструкции в ее состав входят следующие элементы:

  • Вольтметр с диапазоном измерений, соответствующим напряжению тестируемого аккумулятора.
  • Малоомный резистор, обеспечивающий при подключении рабочий ток для устройства, питаемого от тестируемой батареи. Это может быть и самодельный резистор из нихромовой проволоки.
  • Провода и зажимы для подключения нагрузки к выводам АКБ.
  • В большинстве современных устройств устанавливается выключатель или кнопка для подключения нагрузки в работу.

Не совсем понятно, почему этому измерительному прибору присвоено название вилки. Возможно, это название произошло от того, что первые модели вместо зажимов и проводов имели выступающие контакты в виде «рогов». А вся конструкция по внешнему виду действительно напоминала вилку, которую «втыкали» в тестируемую батарею.

Один из старых видов нагрузочной вилки

Принцип действия измерительного устройства

Поскольку в этом приборе обязательно устанавливается вольтметр, то аккумуляторная любая нагрузочная вилка может применяться и для проверки напряжения в любой точке бортовой сети автомобиля. Но основное ее назначение – тестирование аккумуляторной батареи, то есть проверка ее готовности к обеспечению рабочего значения тока.

Контактные зажимы вилки подсоединяются к клеммам аккумулятора, а затем производится «включение» нагрузки на короткое время. По уровню напряжения, которое выдает АКБ после подключения рабочего сопротивления, и по его изменению делается вывод о степени готовности аккумулятора и об его исправности.

В основном подобные устройства применяются для автомобильных аккумуляторов, рассчитанных на 12 В или 24 В. Поэтому шкала измерения вольтметра должна быть до 15 В, реже – до 30 В. Рабочий ток, обеспечивающий запуск автомобильного стартера, составляет 80 – 120 ампер. Подключаемое сопротивление прибора должно обеспечивать такой ток при соответствующем напряжении АКБ.

Перед включением нагрузки полезно проверить величину заряда аккумулятора. Для этого нужно измерить разность потенциалов на клеммах батареи в безнагрузочном режиме.

Для 12-вольтовых аккумуляторов их заряженность оценивается по следующим данным вольтметра:

Оценка заряда АКБ, проверяемая в режиме холостого хода

Напряжение на клеммах АКБ, В12,712,512,212Менее 12
ОценкаОтличноХорошоУдовлетворительноПлохоНет заряда
Степень заряженности, %1007550250

Понятно, что проверять работу слабо заряженной аккумуляторной батареи под нагрузкой не имеет смысла. Нагружая большим током такую АКБ, ее можно просто повредить. Сначала ее надо подзарядить, а уж затем устраивать проверку на готовность.

Полностью заряженный аккумулятор предстоит тестировать на готовность к работе. Для этого подключается рабочее сопротивление вилки на несколько секунд. По показаниям вольтметра определяется степень готовности АКБ.

Подключение аккумуляторной вилки с нагрузкой к АКБ

Оценка готовности аккумулятора к работе проводится в соответствии с данными, приведенными в таблице:

Оценка готовности АКБ, проверяемая при рабочей нагрузке

Напряжение на клеммах АКБ, В>10,29,58,58< 8
ОценкаОтличноХорошоУдовлетворительноПлохоНет заряда
Степень готовности к работе, %1007550250

Стоит заметить, что дополнительным показателем годности батареи является изменение напряжения на ее клеммах. У исправных аккумуляторов сразу после подключения нагрузки напряжение «проседает» до минимальных показаний, а затем за несколько секунд постепенно возрастает на 0,2 – 0, 5 В.

Разновидности нагрузочных аккумуляторных вилок

Даже такой несложный прибор выпускается в различных вариантах. И это относится не только к его внешнему виду.

Вилка со стрелочным индикатором и двумя проводами

Нагрузочные аккумуляторные вилки различаются по следующим характеристикам:

  • Вид вольтметра. Сейчас чаще пользуются цифровыми табло вместо стрелочных. Они дают лучшее восприятия и позволяют более точно оценить изменение напряжения при тестировании под нагрузкой.
  • Диапазон измеряемого напряжения и точность шкалы измерения.
  • Величина сопротивления подключаемой нагрузки.
  • Сменяемость нагрузочного сопротивления. У разных типов аккумуляторов величина рабочего тока может сильно отличаться. Если прибор содержит несколько сменных нагрузочных резисторов, то им можно тестировать АКБ при разных токах нагрузки. У современных нагрузочных вилок изменение нагрузочного сопротивления проводится не механической заменой, а изменением нагрузочного режима на электронном табло.
  • Вариантом подключения прибора к клеммам аккумулятора. Различаются нагрузочные вилки с двумя проводами и с одним проводом. Во втором случае роль провода выполняет контактный штырь, расположенный на корпусе прибора.

Вилка с цифровым дисплеем и одним проводом

Как правильно пользоваться нагрузочной вилкой для аккумулятора

Простому прибору соответствуют несложные инструкции по применению. Но соблюдение нехитрых правил обеспечит достоверность данных о состоянии аккумулятора. А их нарушение может повредить как само проверочное устройство, так и тестируемую АКБ.

  • Измерения при подключенной нагрузке проводить не более чем 10 сек. Этого времени вполне достаточно, чтобы получить все необходимые данные. А длительная работа под нагрузкой приведет к излишнему разряду АКБ и к перегреву собственного сопротивления прибора.
  • Подходящая температура для тестирования – 15 – 20 °С. Стандартные калибровки проводятся при такой температуре. Да и лишний раз нагружать аккумулятор, заставляя его работать в минусовых условиях, не следует.
  • Необходимо проверять надежность контактов при соединении проводов вилки с клеммами АКБ. Плохой контакт приведет к недостоверным показаниям при проверке.
  • Не стоит применять нагрузки, обеспечивающие ток проверки более 120 ампер. Да, при запуске бывают токи до 200 А. Но батарея, способная надежно выдавать 120 А, при необходимости выдержит и 200 А. Лишний раз нежелательно проводить проверку при самых экстремальных условиях.

Как самому сделать нагрузочную вилку для аккумулятора

При желании можно изготовить самодельную нагрузочную вилку. Из готовых изделий понадобится только вольтметр. Все остальное можно соорудить из подручных материалов.

Наибольшую трудность представляет расчет и создание внутреннего сопротивления, рассчитанного на необходимый ток. Если делать его своими руками, то самым подходящим материалом будет нихромовая проволока от нагревательных спиралей электроплиток. Можно подобрать металлическую полосу из других нагревателей. Для того, чтобы при напряжении 12 В обеспечить ток 80 – 120 А, сопротивление нагрузки должно составлять 0,1 – 0,15 Ом. Найти мультиметр, способный точно измерять подобные сопротивления, сложно. Поэтому проще подобрать длину одного элемента, замеряя ток, пропускаемый им, а затем соединить параллельно несколько таких проволок или полос.

Расчет рабочего сопротивления вилки

Порядок действий:

  • Используя мультиметр с диапазоном измеряемого тока до 15 А, подбирается длина одной нихромовой проволочины или нагревательной полосы, обеспечивающая пропускание тока в 10 – 12 А. Или точным мультиметром замерить сопротивление в 1 – 1,2 Ом.
  • Параллельное соединение 10 таких элементов позволит получить нагрузку, пропускающую ток в 100 – 120 А.
  • Все элементы соединяются параллельно. Проволоку лучше свивать в «косу». Для более надежной скрутки их можно зажать в патроне дрели или шуруповерта.
  •  Изготовленное сопротивление укладывается в подходящий корпус и закрепляется в нем. Если придется изгибать ее несколько раз, то надо следить за тем, чтобы витки не соприкасались друг с другом. Для надежности можно надеть на места изгиба изолирующие цилиндры.
  • Концы сопротивления припаиваются к выводным контактам, а снаружи припаиваются соединительные провода.

Самодельное нагрузочное сопротивление для аккумуляторной вилки в корпусе

  • Параллельно к нагрузке подключается вольтметр.
  • На концах соединительных проводов крепятся зажимы для подсоединения к клеммам АКБ.

technosova.ru

Нагрузочная вилка для аккумуляторов своими руками — Auto-Self.ru

 Если водитель автомобиля уверен в том, что топлива в баке достаточно, но машина не заводится, первое, что приходит на ум – проблема с аккумуляторной батареей. Аккумулятор – это одна из важных составляющих электрооборудования автомобильного транспорта. Основная его функция – помогать стартеру запускать двигатель. В случае если автомобиль не заводится, бывалые автолюбители рекомендуют провести проверку батареи. Способов существует достаточно много, но сегодня мы расскажем, как правильно проверить аккумулятор нагрузочной вилкой, о типах данного устройства, а также как сделать нагрузочную вилку для аккумуляторов своими руками.

Так что же такое нагрузочная вилка

Нагрузочное сопротивление вилки в виде спирали.



Итак, вилка нагрузочная для проверки аккумулятора – это прибор, главное функциональное свойство которого – измерять степень заряда или разряженности аккумуляторной батареи. Конструкция данного приспособления достаточно проста – в металлический корпус устанавливается вольтметр и определенное количество нагрузочных спиралей, которые выполняют роль сопротивления. Отрицательный (минусовой) электрод вольтметра присоединен к металлическому штырю (его видно на задней части металлического корпуса), а плюсовой – к проводу достаточно большого сечения, который заканчивается специальным зажимом. Именно зажим подсоединяют к клеммам аккумуляторной батареи в процессе диагностики последней.

Для чего нужна проверка аккумуляторной батареи

Как было сказано выше – аккумулятор прибор, отвечающий за запуск двигателя любого автомобильного транспорта, и от его исправности зависит, поедете вы сегодня на машине или будете идти пешком. К сожалению, покупка новой батареи не дает гарантии того, что она будет исправной, поэтому для успокоения лучше проводить проверку аккумулятора нагрузочной вилкой при покупке. Как проводить проверку будет описано ниже.

Если до изготовления нагрузочной вилки у вас не «дошли» руки, то существует несколько иных способов, как проверить аккумулятор без нагрузочной вилки.

Основные из них:

  • внешний (визуальный) осмотр батареи;
  • измерение уровня электролита;
  • диагностика плотности электролита с помощью ареометра;
  • проверка, используя вольтметр, а также мультиметр.

Как правильно сделать выбор

Разнообразный ассортимент нагрузочных вилок часто ставит в тупик желающего купить данное приспособление. Как понять, какая вилка для проверки аккумулятора лучше, как не ошибиться с выбором?

Прежде всего, стоит отметить, что, не смотря на широкий ассортимент, вилки отличаются по нескольким факторам: диапазоном измерения, величиной нагрузки, типом аккумулятора.

Виды нагрузочных вилок для проверки аккумуляторов можно классифицировать по такому принципу:

  • диапазон измерения;
  • величина нагрузки;
  • вид аккумуляторной батареи: кислотная или щелочная.

Кроме вышеперечисленных типов, нагрузочные вилки могут классифицироваться по виду индикатора. В современных вариантах данного приспособления вмонтированы уже жидкокристаллические индикаторы. Следует отметить, что ответ на вопрос, а сколько стоит нагрузочная вилка для аккумулятора, тоже будет зависеть от функциональных возможностей того ли иного типа прибора.

Как же использовать прибор

Проверка напряжения аккумулятора нагрузочной вилкой без нагрузки



Не секрет, что водители – новички, а в особенности водители – женщины, с опаской подходят к любым проблемам, относящимся к внутреннему строению и составляющим автомобиля. Однако, хотим вас успокоить, что работать с данным прибором достаточно просто.

Так как пользоваться нагрузочной вилкой для аккумулятора?

Существует два варианта проверки аккумулятора нагрузочной вилкой. Давайте коротко остановимся на каждом способе как проверить аккумулятор нагрузочной вилкой.

Проверка без нагрузки

Для данной диагностики необходимо провести предварительные работы – отключить батарею от зарядки и обязательно подождать, чтобы прошло не меньше 6 часов. Затем следует «плюсовой» зажим прибора подсоединить к аналогичной клемме АКБ, а «минусовым» штырем прикасаются к аналогичной клемме. Снимают показания индикатора. Этот способ работы с вилкой покажет вам степень заряженности батареи:

  • при значении вольтметра в промежутке 11,5–11,8 показывает полное разряжение аккумулятора;
  • показания, варьирующиеся в диапазоне 11,8–12,1 свидетельствуют, что осталось 25% заряда;
  • цифры 12,1–12,3 – значит, батарея заряжена наполовину;
  • показатели 12,3–12,6 – батарея имеет 75% заряда;
  • 12,6–12,9 – такие цифры говорят о полном (100%) заряде батареи.
Проверка с нагрузкой

Проверка напряжения аккумулятора нагрузочной вилкой под нагрузкой



Это следующий этап диагностики аккумулятора. Он ничем не отличается от первого способа, исключением является только то, что вы подключаете соответствующую нагрузку к нагрузочной вилке. Этапы проведение аналогичны для проверки без нагрузки. Обратите внимание, что диагностику необходимо проводить на протяжении не больше 5 секунд. Если показатели на индикаторе вилки показывают более 10, 2 вольт – значит, что аккумулятор заряжен, в противном случае следует провести зарядку. Если же результаты первой и второй диагностики разительно отличаются можно сделать итог, что батарея неисправна.

Делаем нагрузочную вилку самостоятельно

Именно потому, что нагрузочная вилка для аккумулятора имеет немаленькую цену, бывалые автолюбители предпочитают пользоваться вилком собственного изготовления. Весь процесс, как сделать нагрузочную вилку для проверки аккумулятора, можно разделить на такие этапы:

  • определяем напряжение в одной банки вашего аккумулятора в полностью заряженном состоянии. Это можно проводить опытным путем, или же прочитать в руководстве к батареи. Важный фактор – убедитесь, что у вас есть возможность доступа ко всем банкам;
  • используя микроамперметр и резистор, проведите градацию будущей вилки;
  • высчитайте сопротивление резисторов;
  • подключите щупы и хорошо пропаяйте места крепления. Не забудьте указать полярность каждого щупа;
  • закрепите все части будущей вилки в металлическом корпусе.

Надеемся, что хоть немного помогли вам изучить тему «Нагрузочная вилка для автомобильного аккумулятора», и теперь вы сможете выбрать или сделать самостоятельно именно тот прибор, который вам нужен.



Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Telegram

Vkontakte

auto-self.ru

ПРОВЕРКА АККУМУЛЯТОРА НАГРУЗОЧНОЙ ВИЛКОЙ — Сообщество «Гаражные дела» на DRIVE2


Основные функции
Нагрузочная вилка предназначена для определения степени заряженности и исправности автомобильной аккумуляторной батареи с номинальным напряжением 12 вольт; а также проверки исправности генератора бортовой сети с помощью высокоточного вольтметра.
Технические характеристики:
Номинальное напряжение АБ: 12 В
Емкость тестируемых АБ: до 190 А-ч
Диапазон вольтметра: 0-15 В
Точность: 2,5%
Номинальное сопротивление: 0,1Ом ± 10%
Рабочий диапазон температур: –30°С – +60°С
Время измерения:
под нагрузкой, электрод «Н»: не более 5 сек.
без нагрузки, электрод «В»: не ограничено
Особенности
Большой вольтметр облегчает считывание показаний
Наличие двух электродов упрощает использование прибора
Коррозиестойкое покрытие корпуса прибора
Проверка аккумулятора с помощью нагрузочной вилки
С помощью нагрузочной вилки можно проверить степень зарядки и состояние аккумулятора. Проверять следует каждый элемент батареи подсоединением нагрузочной вилки к его выводам. Проверка д.б. кратковременной.
Аккумуляторная батарея нормальна, если в течение 5 секунд напряжение на каждом из элементов не изменяется и составляет 1,7-1,8 В.
Если напряжение не изменяется в течение 5 сек, одинаково для всех элементов, но величина его находится в пределах 1,4-1,7 В, то необходимо произвести зарядку.
Если напряжение ниже 1,4 В, батарея неисправна.
Величина напряжения при измерении нагрузочной вилкой характеризует степень разрядки аккумулятора. Напряжение в диапазоне 1,4-1,5 В свидетельствует о 75%-ной разрядке аккумулятора в диапазоне 1,5-1,6 В — о 50%-ной разрядке, в диапазоне 1,6-1,7 В — о 25%-ной разрядке, в диапазоне 1,3-1,4 В — о 100%-ной разрядке или о неисправности элемента.
При отличии напряжения на 0,2 В для одного из элементов по отношению к другим элементам требуется зарядка или ремонт батареи.

www.drive2.ru

Нагрузочная вилка своими руками для автомобильного аккумулятора

Данная самодельная конструкция для проверки автомобильных аккумуляторов обладает неплохой точностью за счёт использования расширенной шкалы. Встроенное нагрузочное сопротивление дает возможность измерять напряжение как под нагрузкой, так и в режиме нагрузочной вилки. Устройство имеет суженный диапазон 0 — 10 В на четверть шкалы, а остальную часть занимает диапазон 10-15 вольт, что значительно снижает погрешность измерений. Автомобильную аккумуляторную батарею считают полностью заряженной при напряжении 14 В и полностью разряженной при 11 В. Для возможности измерения значений отдельных банок АКБ используется трехвольтовая шкала и другой вывод измерительного приспособления. Расширенная шкала на 15 вольт получается благодаря падению напряжения на стабилитроне и диоде. Если уровень напряжения выше, чем уровень открывания стабилитрона, ток через устройство возрастает. Диод выполняет еще и защитную функцию, в случае подачи напряжения ошибочной полярности.

От номинала сопротивления R4 зависит ширина узкого диапазона шкалы. Сопротивление R1 подает на стабилитрон требуемый ток стабилизации. Номиналы резисторов R2 и R3 подобраны с учетом головки микроамперметра М4256 и током полного отклонения 50 мкА. Сопротивление R5 является нагрузочным большой мощности для проверки АКБ под нагрузкой включается тумблером SB1 на соответствующий ток, о чем сигнализирует лампа. Ток нагрузки зависит от величины нагрузочного сопротивления и вычисляется из закона Ома

При замене стабилитрона, на другой номинал напряжения стабилизации, а также изменении номиналов отдельных сопротивлений можно применять устройство для проверки аккумуляторов другого напряжения. Высокая точность при расширенной шкале дает возможность точно узнать степень заряда, а значит и емкость проверяемой АКБ.

Нагрузочная вилка — прибор, необходимый для того, чтобы определять степень заряженности и исправности автомобильной аккумуляторной батареи. С ее помощью можно определять уровень напряжения АКБ на холостом ходу автомобиля и под нагрузкой. Нагрузочная вилка для аккумулятора своими руками также может быть изготовлена — при наличии определенных навыков и умения.

Что представляет из себя нагрузочная вилка

Стандартные нагрузочные вилки часто производятся в виде вольтметров с ручкой с возможностью подключения нагрузки параллельно самому вольтметру. Нагрузка выполняется в виде спирали, которая имеет функции подключения различными способами. Есть вилки, которые можно вывести на банки аккумулятора, есть приборы для тестирования 12-вольтовых аккумуляторов — когда нагрузка подсоединяется посредством гайки.

Современные вилки оснащены жидкокристаллическим дисплеем и, как правило, имеют несколько нагрузочных режимов. Для тестирования обычных аккумуляторов будет достаточно вилки, имеющей токовую нагрузку 100 А.

Любая нагрузочная вилка — это один из элементов замкнутой электрической цепи, который имеет довольно большой показатель мощности. Самый простой вариант такого прибора состоит из вольтметра, резистора из проволоки и двух зажимов.

Вариантов того, как сделать нагрузочную вилку самостоятельно, — много. Как говорится, «было бы достаточно хлама в гараже». Потому что часто ее мастерят именно из подручных средств, исходя из того, что используется она нечасто, и специально покупать ее вовсе не обязательно. Главное, чтобы электрическая схема была выстроена верно, в соответствии с простыми расчетами.

Самый простой способ изготовления нагрузочной вилки

Для того чтобы сделать самую простую вилку и тут же снять необходимые показания, вам понадобятся следующие подручные средства и действия:

  • Любая спираль. Можно взять добротную спираль от завалявшейся в гараже старой электрической плитки.
  • Спираль следует свернуть в несколько слоев (проволочных жил), добившись показателя сопротивления 0,1-0,15 Ом .
  • Нужно взять сам аккумулятор (с напряжением до 15 В), автомобильную лампочку (например, снять ее с поворотников, мощностью 21 Вт). Такое самодельное сопротивление можно либо припаять, либо закрепить винтом и гайкой. Также понадобится мультиметр с диапазоном тока 10 ампер.
  • Вся цепь собирается и подключается последовательно .
  • Затем зажимы выводятся на клеммы АКБ .
  • Мультиметр выдает показания тока, протекающего по цепи. Обычный показатель, в данном случае, равен ±1,78 А.
  • Теперь убираем мультиметр и снова включаем всю цепь .
  • Снимаем с его помощью показания напряжения на спирали , которая свита в несколько слоев. Здесь показатель будет уже в милливольтах, около 197 мВ.
  • Рассчитываем нужное сопротивление по закону Ома — 0,197: 1,78= 0,11 Ом.

Таким образом, сопротивление самодельного резистора у нас составляет 0,11 Ом. Теперь нужно подсоединить его к батарее на 5-10 секунд с подсоединенным к ней мультиметром, который будет измерять показатели напряжения в диапазоне постоянки на 20 вольт. Снимаем показания, фиксируем их. Нагрузочная вилка, сделанная своими руками, срабатывает хорошо в том случае, если сборка цепи была осуществлена правильно.

Второй способ настолько же прост

Для этого потребуются «запчасти» от старых автомобилей.

Если они имеются в гараже, то изготовить самодельную нагрузочную вилку можно так:

  • взять размыкатель массы от старого авто, например, от ГАЗЕЛи;
  • извлечь «на свет» из гаража два допрезистора для вентилятора;
  • добавить в схему зажимы и провода.

Общие технические характеристики такого устройства будут следующими: сопротивление резистора от 0,23 Ом (может быть чуть больше или меньше), показатель рабочей величины тока (учитывая охлаждение вентилятором) — 15 ампер , напряжение стандартное — 12 вольт . Что касается резисторов именно этого типа, их преимущество в том, что они имеют встроенные предохранители, срабатывающие в случае перегрева внутри цепи. Если используется один резистор, показатель нагрузки с ним будет 50 ампер, а если два идут в параллели, то, соответственно, 100 ампер.

Нестандартное решение вопроса

В данном случае нагрузочная вилка изготавливается еще более интересным способом, с помощью канализационной трубы, аккуратно разрезанной в продольном направлении.

Здесь приводится схема конструкции вилки, рассчитанная на проверку показателей сорпотивления аккумуляторов на 12 вольт с емкостью от нескольких десятков ампер-часов:

  • константовая проволока , 12 витков со внутренним диаметром намотки 38 мм;
  • к концам проволоки привариваются шпильки М8 ;
  • все это может прекрасно подойти к канализационной трубе , если ее диаметр составляет 50 мм ;
  • щель закрывается вторым куском такой же трубы;
  • по бокам устанавливаются заглушки, и конструкция готова.

Технические параметры: показатель сопротивления около 0,1 Ом , ток при напряжении 12 вольт составляет от 110 до 120 ампер . Длительность нагрузки в этом случае должна быть минимальной, не более 3-5 секунд (к сожалению, устройство очень быстро нагревается). Все показатели аккумулятора измеряются так же, вольтметром любого типа. При создании такой вилки рекомендуется воспользоваться таблицей расчета сопротивлений проводов различной длины.

Общие рекомендации по конструированию самодельных нагрузочных вилок

Перед тем как начать собирать вилку самостоятельно, не забудьте измерить показатели напряжения в каждой банке аккумуляторной батареи и проверьте возможность доступа к банкам. Также не помешает заново прочесть инструкцию, прилагаемую к вашей батарее: в ней содержатся минимальные и максимально возможные для нее показатели тока под нагрузкой, что очень важно.

Зажимы, употребляемые при замерах, должны быть прочными, чтобы они могли выдержать большой ток, когда на батарею пойдет нагрузка. Лучше присоединять «крокодилы» к аккумулятору с помощью крепких проводов.

Все соединительные части электрической цепи должны быть крепко спаяны. Для этого вам понадобится хороший сварочный аппарат.

Для удобства применения всю цепь рекомендуется размещать на заранее подготовленном каркасе. Материалы каркаса следует изготавливать из металла, устойчивого к возгоранию.

И еще несколько важных советов:

  • правильно рассчитывайте мощность во избежание перегрева;
  • не присоединяйте самодельное устройство к АКБ во время ее зарядки;
  • не храните самодельную вилку вблизи от аккумуляторов;
  • проветривайте помещение до и после работы с вашим устройством;
  • не держите вилку дольше, чем 3-5 секунд, во избежание порчи аккумулятора.

Как видите, нагрузочная вилка для аккумулятора своими руками изготавливается несложно. Важно вспомнить из школьного курса физики о том, как правильно рассчитывать показатели сопротивления, и правильно собрать электрическую цепь из подходящих подручных средств. Также при использовании самодельной нагрузочной вилки не переборщите с током и внимательно следите за его показателями.

Нагрузочная вилка просто незаменима в арсенале любого автомобилиста. А используется она для установления уровня заряда аккумулятора. Представляет вилка собой элемент электрической цепи большой мощности, оснащенный вольтметром и двумя зажимами. Это, пожалуй, самый будничный вариант аппарата. Более сложные модели оснащаются также амперметром, а также имеют возможность измерения других параметров. В магазинах для автомобилистов можно купить уже готовую нагрузочную вилку для аккумулятора, но ради интереса ее можно сделать и самому. Инструкция, как это правильно осуществить будет описана далее.

Как правильно использовать устройство?

Нагрузочная вилка годится для проверки аккумуляторных батарей на 12 Вт, а также для проверки аккумулятора повышенной емкости. В первом случае будет работать лишь одна нагрузочная пружинка, а во втором – две. Для проверки аккумуляторной батареи подобным устройством необходимо:

Провести замеры напряжения на клеммах без применения нагрузочных сопротивлений. Делать это необходимо примерно через 6 часов после того как был заглушен мотор.

Зажим, который соответствует «плюсу», подключается к соответственной клемме батареи, но при этом пружинку подключать не нужно.

Минусовым зажимом прикасаются к клемме со значением «минус», после чего смотрят, что показывает вольтметр (см. фото).

Так проверяется напряжение разомкнутой цепи аккумуляторной батареи. Полученные результаты сравниваются с данными, описанными в инструкции, после чего делается вывод о качестве заряженности аккумулятора.

Если батарея полностью заряжена, можно переходить к ее проверке под нагрузкой. Для этого к устройству подключают нужную нагрузку, после чего делают все то, что было описано выше.

Показания с прибора снимаются примерно на 5 секунде, после того как вилка была подключена.

Стоит отметить, что во время присоединения минусового зажима к минусовой клемме могут идти искры, но в этом нет ничего страшного. Пробки аккумуляторной батареи во время проверки обязательно должны быть завернуты. Сами зажимы могут нагреваться, поэтому после завершения измерений их брать голыми руками не стоит. Лучше дать им остыть несколько минут.

Отличным результатом считается показание вольтметра 9 Вт. Другие результаты могут свидетельствовать о том, что аккумулятор нужно либо зарядить, либо заменить новым. Так как подобный метод измерения осуществляет хоть небольшую, но нагрузку на аккумуляторную батарею, применять его рекомендуется не слишком часто.

Этапы создания

Перед тем как переходить к созданию нагрузочной вилки своими руками необходимо замерить напряжение одной полностью заряженной баночки аккумуляторной батареи. Также необходимо убедиться, что имеется доступ к каждой баночке по отдельности. В зависимости от полученного напряжения делается градуированная шкала, которая во время измерений будет показывать уровень заряда для конкретного прибора (см. видео). В инструкции к аккумуляторной батареи должны указываться минимальные и максимальные значения нагрузочного тока. Их также нужно учитывать.

Сопротивление нагрузочного элемента электрической цепи рассчитывается по формуле:

где R – это сопротивление (Ом), U –напряжение (В

nadouchest.ru

Как проверить аккумулятор без нагрузочной вилки: три способа

Оценку работоспособности аккумулятора сложно качественно провести без нагрузочной вилки. Показания бортового компьютера не помогут, так как они искажены. Однако, не каждый автовладелец постоянно проверяет АКБ и держит этот прибор, или чрезвычайные обстоятельства требуют срочного измерения в его отсутствие. Определить состояние батареи возможно либо на автосервисе, либо если заменить это устройство на другое.

Проверка аккумуляторной батареи мультиметром

Наиболее точные показания даёт мультиметр. Как и при работе с нагрузочной вилкой измерения проводятся в два этапа: под напряжением и без него. По результатам определяют характеристики источника питания машины, и автовладелец получает исчерпывающую информацию. Процедура проверки аккумулятора состоит из шести шагов.

  • Установить режим замера постоянного напряжения.
  • Задать диапазон, превышающий максимум автомобильного источника питания.
  • Чёрный зажим подсоединить к минусу АКБ.
  • Красный — к гнезду с плюсом.
  • Подождать зафиксированных величин.
  • Разомкнуть собранную цепь.

Процесс можно посмотреть здесь:

В принципе, с помощью мультиметра получают данные о напряжении, силе тока и сопротивлении. Проверка АКБ потребует только первого показателя. Но, кроме него, прибор позволит определить ёмкость. Есть три способа сделать замеры:

  • при нагрузке;
  • при работающем автомобиле и дополнительных потребителях;
  • при заглушённом двигателе.

Подобные действия можно осуществить и вольтметром. Приборы просты и дёшево стоят. Но они не единственный вариант проверки аккумулятора, если нет нагрузочной вилки.

Как узнать заряд АКБ по плотности рабочей жидкости и «зелёному окошку»

Метод определения характеристик смеси батареи работает только с обслуживаемыми источниками питания. Он хорош для обладателей автомобилей с таким типом аккумуляторов, так как многим из них приходится иметь дело с электролитом. Обычно в арсенале владельца такой машины найдётся чем определить плотность жидкости. Служит для этой цели ареометр.

Чтобы получить значение, прибор погружается в рабочую смесь через отверстие банки. Проба набирается при помощи груши. По шкале на колбе определяют плотность. Соответствующая отметка указывается верхним уровнем электролита. Для проверки разряженности нужно вычислить насколько полученный результат меньше номинального показателя. Каждые 0,01 г/л соответствуют потере около пяти или шести процентов. Для удобства можно воспользоваться таблицей.

Плотность при 100% заряде, г/см куб. Плотность при разряде, г/см куб.
25% 50%
1,29 1,25 1,21
1,28 1,24 1,20
1,26 1,22 1,18
1,24 1,20 1,16
1,22 1,18 1,14

Различная номинальная плотность объясняется разной температурой окружающей среды. Чем вторая выше, тем первая ниже. Рассмотрим, как проверить аккумулятор автомобиля с помощью ареометра. Для начала нужно знать характеристики рабочей жидкости. Наиболее распространённая величина — 1,27 г/см куб. Например, уровень электролита в колбе установился на делении 1,23. Разница получается 0,04 г/л. 0,04/0,01=4. 4*5=20% около 20 процентов — столько составляет потеря энергии.

Допустимая степень разряженности не превышает 50%. Если проверка аккумулятора показала величину меньше, то его достаточно только подзарядить. Но от температуры при измерении плотность меняется. На это надо делать соответствующую поправку.

  • При температуре от -55 до -45 уменьшить на 0,05 г/л;
  • От -40 °C до -25 °C — на 0,04 г/л;
  • От -25 °C до 11 °C — на 0,03 г/л;
  • От -10 °C до -4 °C — на 0,02 г/л;
  • От 5 °C до 19 °C — на 0,01 г/л;
  • От 20 °C до 30 °C не меняется
  • От 31 °C до 45 °C увеличить на 0,01 г/л;
  • От 46 °C до 60 °C — на 0,02 г/л.

Есть альтернативный вариант, как проверить автомобильный источник питания не обслуживаемого типа. Он также не универсален. Существуют АКБ, оборудованные встроенным индикатором, который называют «зелёным окошком». Находится последний сбоку или по центру прибора.

Это наиболее удобно — не требуется никаких дополнительных устройств и действий. Но не всем понравится цена вопроса. Аккумулятор без встроенного индикатора дешевле почти на 30 процентов. Возможно, выгоднее приобрести недорогой вольтметр. Если же автовладелец обладатель такого типа, то оценить состояние батареи можно, заглянув под капот. Цветовой сигнал означает следующее:

  • зелёный — полный заряд;
  • белый — низкий уровень рабочей жидкости;
  • чёрный — требуется подзарядка.

Выглядит это так:

Как проводятся измерения мультиметром под нагрузкой и без

Измерение АКБ под нагрузкой проводится при заведённом двигателе. Полученное напряжение должно быть в пределах от 13,5 до 14 В. Результат больше верхней границы может нормализоваться в течение десяти минут. Такой показатель часто говорит об интенсивной работе генератора при разряженной батарее, например, после простоя при низкой температуре.

Когда автомобильный аккумулятор достигнет оптимального состояния, напряжение опустится до нужного уровня. Однако, если первое не происходит, то начинается перезаряд. Он же грозит выкипанием электролита. Последствием становится преждевременный износ пластин и сокращение срока службы АКБ.

Если в результате проверки аккумулятора выяснилось недостаточное напряжение, то он не заряжается до конца. Рекомендуется повторить измерение, выключив всю постороннюю электронику или очистив клеммы от окиси. Теперь величина должна быть как минимум 13,5 В, в крайнем случае — 13 В. Цифры меньше указанных при соблюдении описанных условий свидетельствуют о неисправном генераторе.

Аналогичный способ под нагрузкой без остальных потребителей электроэнергии позволит быстро оценить работоспособность автомобильной батареи. Рекомендуется предварительно зарядить последнюю для большей точности. Процесс проводится в несколько этапов.

  1. Выключается всё бортовое оборудование.
  2. Подсоединяется мультиметр. Напряжение обычно составляет не менее 13,5 В.
  3. Включаются фары.
  4. Делается замер. Величина должна упасть на 0,1 или 0,2 В.
  5. По одному запускается остальная электроника.
  6. После каждого включения фиксируются показания мультиметра.

Все в порядке, если нет серьёзных потерь. Значительные изменения свидетельствуют об износе щёток и плохом функционировании генератора. При максимальном количестве потребителей электричества напряжение исправного прибора не опускается ниже 12,8 В. В противном случае АКБ разряжается и его остаётся только менять.

Мультиметр используют, как и нагрузочную вилку для измерения при выключенном двигателе. Процесс отличается от описанных ранее разницей в показаниях в зависимости от простоя. Аккумулятор заглушённого целую ночь автомобиля выдаст одно напряжение, а только что остановившегося — второе. Наибольшая польза будет от показаний, снятых перед поездкой.

Существует всего лишь три достоверных способа оценить работоспособность АКБ, если в наличие нет нагрузочной вилки. Из них универсальным является только применение мультиметра или вольтметра. Измерение плотности возможно лишь для обслуживаемого типа, а встроенный индикатор есть далеко не у всех. Расскажите в комментариях какой способ вы предпочитаете для проверки аккумулятора и почему он лучше остальных.

akkumulyatoravto.ru

Сообщества › Самоделки (гаражный автопром) › Блог › Ремонт-доработка нагрузочной вилки

Была у меня такая вот вилка производства не то России, не то СССР без каких-либо опознавательных знаков (в т.ч. нагрузочной мощности).

Полный размер

Полный размер

Полный размер

Пользовался ей на машинах клиентов редко, в основном, чтобы убедиться что акк не дохлый. И наивно верил в показания вольтметра, который без нагрузки показывал обычно чуть больше 12В, а под нагрузкой — 10-11. И, в очередной раз, когда в руки попал гарантированно конченый аккумулятор, который после полноценной зарядки даже не пробовал крутить стартер, а вилка показала под нагрузкой не совсем провальные ~9,5В, озадачился проверкой показаний. Параллельно подцепленный мультиметр показал ~3,5В. Вывод — акк точно мертв, вилка с таким вольтметром бесполезна.

Решение — заказ из Китая цифрового вольтметра с заявленным диапазоном измерения 4,5-30В. Цена ~ 70р. Три недели — он прибыл.

Полный размер

Полный размер

Посадочные размеры — 26х46мм. Подключение — два проводка. Проще не может быть.
Удален старый вольтметр.

Полный размер

Полный размер

Производство СССР, значит, вилка тех же времен.

Полный размер

Полный размер

Почему он помер — неизвестно. Может, пришло время, может до меня кто-то на 24В ее цеплял. Не суть.
С помощью дремеля расширил окно и срезал ненужный теперь крепеж.

Полный размер

Но, по невнимательности, чуть наеошибся с размерами и вольметр, который должен защелкиваться, в посадочное место провалился. Делать нечего, на помощь пришел термоклей. Не так изящно, но сам виноват, внимательней надо. Проводки, соответственно, припаяны на прежние места — плюсовой и минусовой выходы.

Полный размер

Проверил пока только на мотоаккумуляторе, который стоит дома — естественно, без нагрузки (обычно мощность вилки 100А — мотоаккум на это не рассчитан).

Полный размер

Тюнинг не абы какой, но, считаю, вполне полезный.
Замечания и критика — в коменты.
Спасибо за внимание!

www.drive2.ru

как ей пользоваться, как сделать своими руками

Многие автолюбители попадали в ситуацию, когда под рукой есть аккумуляторная батарея, а степень ее готовности к работе неизвестна. И хочется по-быстрому определить – можно ли ее ставить на автомобиль. Самый простой прибор для проверки аккумулятора – нагрузочная вилка. Имея ее под рукой и обладая небольшими знаниями по ее применению, можно почти мгновенно определить исправность аккумулятора, и одновременно оценить уровень его заряда.

Устройство нагрузочной вилки

В устройстве аккумуляторной вилки нет ничего сложного.

Современный вид аккумуляторной вилки

Независимо от типа и конструкции в ее состав входят следующие элементы:

  • Вольтметр с диапазоном измерений, соответствующим напряжению тестируемого аккумулятора.
  • Малоомный резистор, обеспечивающий при подключении рабочий ток для устройства, питаемого от тестируемой батареи. Это может быть и самодельный резистор из нихромовой проволоки.
  • Провода и зажимы для подключения нагрузки к выводам АКБ.
  • В большинстве современных устройств устанавливается выключатель или кнопка для подключения нагрузки в работу.

Не совсем понятно, почему этому измерительному прибору присвоено название вилки. Возможно, это название произошло от того, что первые модели вместо зажимов и проводов имели выступающие контакты в виде «рогов». А вся конструкция по внешнему виду действительно напоминала вилку, которую «втыкали» в тестируемую батарею.

Один из старых видов нагрузочной вилки

Принцип действия измерительного устройства

Поскольку в этом приборе обязательно устанавливается вольтметр, то аккумуляторная любая нагрузочная вилка может применяться и для проверки напряжения в любой точке бортовой сети автомобиля. Но основное ее назначение – тестирование аккумуляторной батареи, то есть проверка ее готовности к обеспечению рабочего значения тока.

Контактные зажимы вилки подсоединяются к клеммам аккумулятора, а затем производится «включение» нагрузки на короткое время. По уровню напряжения, которое выдает АКБ после подключения рабочего сопротивления, и по его изменению делается вывод о степени готовности аккумулятора и об его исправности.

В основном подобные устройства применяются для автомобильных аккумуляторов, рассчитанных на 12 В или 24 В. Поэтому шкала измерения вольтметра должна быть до 15 В, реже – до 30 В. Рабочий ток, обеспечивающий запуск автомобильного стартера, составляет 80 – 120 ампер. Подключаемое сопротивление прибора должно обеспечивать такой ток при соответствующем напряжении АКБ.

Перед включением нагрузки полезно проверить величину заряда аккумулятора. Для этого нужно измерить разность потенциалов на клеммах батареи в безнагрузочном режиме.

Для 12-вольтовых аккумуляторов их заряженность оценивается по следующим данным вольтметра:

Оценка заряда АКБ, проверяемая в режиме холостого хода

Напряжение на клеммах АКБ, В12,712,512,212Менее 12
ОценкаОтличноХорошоУдовлетворительноПлохоНет заряда
Степень заряженности, %1007550250

Понятно, что проверять работу слабо заряженной аккумуляторной батареи под нагрузкой не имеет смысла. Нагружая большим током такую АКБ, ее можно просто повредить. Сначала ее надо подзарядить, а уж затем устраивать проверку на готовность.

Полностью заряженный аккумулятор предстоит тестировать на готовность к работе. Для этого подключается рабочее сопротивление вилки на несколько секунд. По показаниям вольтметра определяется степень готовности АКБ.

Подключение аккумуляторной вилки с нагрузкой к АКБ

Оценка готовности аккумулятора к работе проводится в соответствии с данными, приведенными в таблице:

Оценка готовности АКБ, проверяемая при рабочей нагрузке

Напряжение на клеммах АКБ, В>10,29,58,58< 8
ОценкаОтличноХорошоУдовлетворительноПлохоНет заряда
Степень готовности к работе, %1007550250

Стоит заметить, что дополнительным показателем годности батареи является изменение напряжения на ее клеммах. У исправных аккумуляторов сразу после подключения нагрузки напряжение «проседает» до минимальных показаний, а затем за несколько секунд постепенно возрастает на 0,2 – 0, 5 В.

Разновидности нагрузочных аккумуляторных вилок

Даже такой несложный прибор выпускается в различных вариантах. И это относится не только к его внешнему виду.

Вилка со стрелочным индикатором и двумя проводами

Нагрузочные аккумуляторные вилки различаются по следующим характеристикам:

  • Вид вольтметра. Сейчас чаще пользуются цифровыми табло вместо стрелочных. Они дают лучшее восприятия и позволяют более точно оценить изменение напряжения при тестировании под нагрузкой.
  • Диапазон измеряемого напряжения и точность шкалы измерения.
  • Величина сопротивления подключаемой нагрузки.
  • Сменяемость нагрузочного сопротивления. У разных типов аккумуляторов величина рабочего тока может сильно отличаться. Если прибор содержит несколько сменных нагрузочных резисторов, то им можно тестировать АКБ при разных токах нагрузки. У современных нагрузочных вилок изменение нагрузочного сопротивления проводится не механической заменой, а изменением нагрузочного режима на электронном табло.
  • Вариантом подключения прибора к клеммам аккумулятора. Различаются нагрузочные вилки с двумя проводами и с одним проводом. Во втором случае роль провода выполняет контактный штырь, расположенный на корпусе прибора.

Вилка с цифровым дисплеем и одним проводом

Как правильно пользоваться нагрузочной вилкой для аккумулятора

Простому прибору соответствуют несложные инструкции по применению. Но соблюдение нехитрых правил обеспечит достоверность данных о состоянии аккумулятора. А их нарушение может повредить как само проверочное устройство, так и тестируемую АКБ.

  • Измерения при подключенной нагрузке проводить не более чем 10 сек. Этого времени вполне достаточно, чтобы получить все необходимые данные. А длительная работа под нагрузкой приведет к излишнему разряду АКБ и к перегреву собственного сопротивления прибора.
  • Подходящая температура для тестирования – 15 – 20 °С. Стандартные калибровки проводятся при такой температуре. Да и лишний раз нагружать аккумулятор, заставляя его работать в минусовых условиях, не следует.
  • Необходимо проверять надежность контактов при соединении проводов вилки с клеммами АКБ. Плохой контакт приведет к недостоверным показаниям при проверке.
  • Не стоит применять нагрузки, обеспечивающие ток проверки более 120 ампер. Да, при запуске бывают токи до 200 А. Но батарея, способная надежно выдавать 120 А, при необходимости выдержит и 200 А. Лишний раз нежелательно проводить проверку при самых экстремальных условиях.

Как самому сделать нагрузочную вилку для аккумулятора

При желании можно изготовить самодельную нагрузочную вилку. Из готовых изделий понадобится только вольтметр. Все остальное можно соорудить из подручных материалов.

Наибольшую трудность представляет расчет и создание внутреннего сопротивления, рассчитанного на необходимый ток. Если делать его своими руками, то самым подходящим материалом будет нихромовая проволока от нагревательных спиралей электроплиток. Можно подобрать металлическую полосу из других нагревателей. Для того, чтобы при напряжении 12 В обеспечить ток 80 – 120 А, сопротивление нагрузки должно составлять 0,1 – 0,15 Ом. Найти мультиметр, способный точно измерять подобные сопротивления, сложно. Поэтому проще подобрать длину одного элемента, замеряя ток, пропускаемый им, а затем соединить параллельно несколько таких проволок или полос.

Расчет рабочего сопротивления вилки

Порядок действий:

  • Используя мультиметр с диапазоном измеряемого тока до 15 А, подбирается длина одной нихромовой проволочины или нагревательной полосы, обеспечивающая пропускание тока в 10 – 12 А. Или точным мультиметром замерить сопротивление в 1 – 1,2 Ом.
  • Параллельное соединение 10 таких элементов позволит получить нагрузку, пропускающую ток в 100 – 120 А.
  • Все элементы соединяются параллельно. Проволоку лучше свивать в «косу». Для более надежной скрутки их можно зажать в патроне дрели или шуруповерта.
  •  Изготовленное сопротивление укладывается в подходящий корпус и закрепляется в нем. Если придется изгибать ее несколько раз, то надо следить за тем, чтобы витки не соприкасались друг с другом. Для надежности можно надеть на места изгиба изолирующие цилиндры.
  • Концы сопротивления припаиваются к выводным контактам, а снаружи припаиваются соединительные провода.

Самодельное нагрузочное сопротивление для аккумуляторной вилки в корпусе

  • Параллельно к нагрузке подключается вольтметр.
  • На концах соединительных проводов крепятся зажимы для подсоединения к клеммам АКБ.

Как пользоваться нагрузочной вилкой

При эксплуатации аккумулятора может возникнуть необходимость его диагностики. Замер напряжения не дает исчерпывающей информации о состоянии аккумулятора.

Для полноценной оценки необходимо знать, как аккумуляторная батарея ведет себя под нагрузкой. В этом помогает нагрузочная вилка — прибор,совмещающий в себе и вольтметр и заранее откалиброванную нагрузку. В современных реалиях популярность приобретают цифровые нагрузочные вилки, работа с ними сильно облегчает жизнь пользователя — количество расчетов сводится к минимуму и информация предоставляется более наглядно.

Нагрузочная вилка может содержать несколько нагрузочных спиралей для работы с разными нагрузками и типами аккумуляторных батарей.

Как правило один из контактов для подключения выполнен в виде провода большого сечения с зажимом типа крокодил, а второй в виде контактного штыря, закрепленного на корпусе вилки. Также на корпусе находится индикатор и средства управления, если вилка цифровая. При работе вилка коммутирует большие токи (50-200А), вся мощность рассеивается на измерительных сопротивлениях — спиралях выделяется в виде большого количества тепла. Именно поэтому время использования вилки ограниченно секундами, а корпус вилки оборудован ручкой из теплоизоляционного материала.

Подготовка аккумулятора

Для оценки состоянии батареи аккумулятор необходимо зарядить и подождать несколько часов, чтобы выровнялась температура и плотность электролита. Рекомендуется продержать АКБ в электрическом покое 24 часа. После этого можно приступать к замерам.

Как пользоваться нагрузочной вилкой со стрелочным вольтметром

В качестве примера вилки мы будем использовать Нагрузочную вилку Орион НВ-01. В целом приведенная информация применима для любой нагрузочной вилки с аналоговым вольтметром.

Для начала необходимо произвести замер напряжения на холостом ходу, то есть с отключенными нагрузочными спиралями. Для этого зажим «крокодил» подключается к минусовой клемме аккумулятора, а измерительный щуп с маркировкой «В» на плюсовую клемму. Сохраняем показания. Первичная оценка заряженности аккумулятора расчитывается из таблицы:

Показания вольтметра, В >12,7 12,5 12,3 12,1
Процент заряженности, % 100 75 50 25 0

Далее необходимо произвести замер под нагрузкой(с подключенными спиралями), для этого нужно подключить (наколоть) шуп вилки с буквой «Н» к плюсовой клемме АКБ. и удерживать около 5 секунд. Во время измерения через прибор протекает большой ток и выделяется много тепла, не удерживайте вилку более 5-9 секунд. Несоблюдение этой рекомендации может привести к выходу из строя нагрузочной спирали или привести к перегреву и возгоранию. В конце измерения необходимо снять показания вольтметра.
Для оценки заряженности аккумулятора используется следующая таблица:

Показания вольтметра, В >10,2 9,6 9 8,4
Процент заряженности, % 100 75 50 25 0

Выводы о состоянии аккумулятора можно сделать, сопоставив полученные результаты. Если при первом измерении степень заряда аккумулятора определяется ниже нормы, то возможно он не полностью заряжен или возникло короткое замыкание в одной из банок батареи.

В случае, если показания второго измерения сильно отличаются от первого, то вероятно повреждены пластины аккумулятора и он не способен выдавать большие токи, Нужно предпринимать решение о его ремонте или замене.

Как пользоваться цифровой нагрузочной вилкой

Действия, необходимые для оценки состояния аккумулятора с помощью цифровой нагрузочной вилки очень похожи с использованием аналоговой вилки.
Рассмотрим работу нагрузочной вилки Орион НВ-04. Подготовка аккумулятора производится так-же, как и в млучае с обычной вилкой. Для начала необходимо измерить напряжение на холостом ходу, для этого нужно перевести прибор в режим вольтметра и отключить измерительные сопротивления. Клемму с «крокодилом» соединить с минусовой клеммой аккумуляторной батареи а измерительный щуп с плюсовой клеммой. Провести замер.
Для оценки состояния аккумулятора нужно измерить напряжение под нагрузкой, для этого необходимо подключить соответствующую измерительную спираль. И в режиме измерения напряжения подключить измерительный щуп к плюсовой клемме на 5 секунд. Измерение происходит автоматически и после окончания измерения прибор подаст звуковой сигнал. через несколько секунд появится числовое значение. Цифровая нагрузочная вилка может сохранять лог и автоматически расчитывать степень заряда, что довольно удобно — не нужно хранить таблицы и вести запись.

Стоит отметить, что все рекомендации по времени работы нагрузочной вилки в режиме измерений под нагрузкой актуальны абсолютно для всех типов приборов. Не забывайте читать инструкцию к Вашей нагрузочной вилке.


Важность грузоподъемности вилочного погрузчика

Добавил: admin on 22 апреля, 2016

Несчастные случаи с вилочным погрузчиком могут произойти в любой момент, и они подвергают опасности операторов погрузчика и окружающих. Согласно OSHA, опрокидывание вилочного погрузчика является одной из основных причин несчастных случаев с вилочным погрузчиком и часто приводит к смертельному исходу.

Что вызывает опрокидывание погрузчика? Нестабильная нагрузка на вилочный погрузчик, неправильная загрузка и разгрузка вилочного погрузчика и работа вилочного погрузчика на недопустимо высоких скоростях — вот некоторые из основных причин, по которым вилочный погрузчик может перевернуться.Но если ваша компания научит своих сотрудников безопасному обращению с вилочным погрузчиком, вы сможете предотвратить опрокидывание погрузчика.

Как загрузить вилочный погрузчик: вот что вам нужно знать

Недавно OSHA проинспектировала сетевой распределительный центр Почтовой службы США (USPS) в Айове после получения жалоб на безопасность на рабочем месте от сотрудников. В ходе расследования OSHA обнаружило, что операторы вилочных погрузчиков были проинструктированы обращаться с нестабильными грузами и двигаться без свободного пути. Многие сотрудники USPS были уязвимы для того, чтобы их раздавили и ударили предметы.OSHA также обнаружила, что сотрудники распределительного центра не прошли должного обучения и не могли распознавать и избегать опасностей на рабочем месте. Распределительный центр USPS был оштрафован на 88 000 долларов из-за неспособности защитить своих рабочих от несчастных случаев с вилочным погрузчиком.

Вышеупомянутый пример подчеркивает важность обучения рабочих грузоподъемности вилочного погрузчика и другим темам, касающимся вилочных погрузчиков. Потому что, если рабочие знают, как загружать погрузчик, они могут минимизировать риск опрокидывания погрузчика.Они также могут помочь своему работодателю соблюдать требования OSHA и избежать штрафов и пени.

Погрузка вилочного погрузчика? Способы обеспечения устойчивости нагрузки

Нецентральные нагрузки, перегрузка, погрузка поврежденных или незакрепленных грузов и слишком быстрое движение являются основными причинами небезопасных, нестабильных грузов, которые приводят к несчастным случаям с вилочным погрузчиком. Вот области, которые необходимо оценить, чтобы убедиться, что груз вилочного погрузчика стабилен:

Обработка груза

  • Зафиксируйте груз вилочного погрузчика, чтобы он всегда оставался на месте.Избегайте подъема поврежденных грузов, если они не были закреплены обмоткой или обвязкой.
  • Убедитесь, что груз находится по центру погрузчика. Если невозможно избежать переноски груза со смещением от центра, расположите его так, чтобы самая тяжелая часть находилась ближе к передней части колес. Для получения дополнительной информации о безопасных центрированных грузах обратитесь к онлайн-калькулятору OSHA для вилочных погрузчиков. Этот ресурс грузоподъемности вилочного погрузчика следует использовать только в том случае, если данные о максимальной нагрузке, рекомендованные производителем, недоступны.Всегда консультируйтесь со своим руководителем по технике безопасности для получения рекомендаций и рекомендаций по транспортировке необычных тяжелых грузовых погрузчиков.
  • Не превышайте грузоподъемность вашего погрузчика.
  • При необходимости используйте удлинитель для груза.

Приближение к нагрузке

  • Подойдите к грузу осторожно и медленно; Помните, что опрокидывание погрузчика часто происходит, когда водитель движется слишком быстро.
  • Убедитесь, что вилочный погрузчик находится прямо перед грузом и по центру, а вилы находятся на правильной высоте.
  • Установите переключатель направления погрузчика в нейтральное положение.
  • Поднимайте вилы вил, только если погрузчик остановлен и тормоз затянут.
  • Перед тем, как поднимать груз, убедитесь, что над головой свободны.

Регулировка положения мачты для обеспечения стабильной нагрузки

  • Не наклоняйте вилочный погрузчик вперед с грузом с поднятыми вилами, кроме случаев, когда груз необходимо поднять. При штабелировании груза наклоните мачту назад, чтобы стабилизировать ее.
  • При работе с максимальной грузоподъемностью наклоните мачту назад и расположите груз так, чтобы самая тяжелая часть находилась напротив каретки.
  • Переместите погрузчик с откинутой назад мачтой.
  • Когда вы будете готовы штабелировать груз, медленно наклоните мачту вперед и не двигайтесь с наклоненной вперед мачтой.

Регулировка положения вил

  • Выровняйте вилы перед подъемом груза.
  • Разместите вилы как можно глубже под нагрузкой.
  • Отцентрируйте вес груза между вилками. Вы можете отрегулировать вилы вручную или с помощью позиционера вилки.
  • Наклоните мачту назад, чтобы стабилизировать груз.

Подъем груза

  • Перед подъемом груза убедитесь, что над головой достаточно свободного пространства.
  • Медленно поднимите груз и наклоните мачту назад, чтобы стабилизировать ее.
  • Медленно верните рычаг подъема в нейтральное положение.

Опускание груза

  • Убедитесь, что груз надежно закреплен.
  • Осторожно наклоните мачту назад, чтобы стабилизировать груз.
  • Медленно отведите погрузчик от штабеля.
  • Остановите погрузчик и верните мачту в вертикальное положение перед опусканием груза.
  • Опустите груз так, чтобы самая нижняя точка находилась на высоте 15–20 см от пола.

Калькулятор нагрузки на вилочный погрузчик OSHA: умный способ определить безопасную погрузку и транспортировку груза

OSHA осознает важность безопасного и разумного обучения грузоподъемности вилочного погрузчика. Их полезный онлайн-инструмент для электронного обучения работе с промышленными грузовыми автомобилями с приводом включает в себя раздел с информацией о расчетах грузоподъемности безопасных вилочных погрузчиков.

Согласно OSHA, центр нагрузки имеет решающее значение.При смещении центра загрузки даже тяжелый вилочный погрузчик может опрокинуться. Перед транспортировкой тяжелых грузов всегда рекомендуется обращаться к руководству пользователя погрузчика и выяснять рекомендованную производителем максимальную грузоподъемность.

Если эти цифры или руководитель службы безопасности недоступны, вы можете рассчитать безопасную грузоподъемность вилочного погрузчика с помощью калькулятора нагрузки на вилочный погрузчик OSHA.

Калькулятор нагрузки на вилочный погрузчик OSHA всегда под рукой. С помощью этого калькулятора оператор погрузчика может точно определить, сколько груза может выдержать погрузчик.

Наряду с калькулятором нагрузки для вилочного погрузчика OSHA предоставляет другие инструменты и ресурсы, помогающие операторам погрузчиков безопасно управлять грузами. OSHA даже предлагает рекомендации по использованию вилочного погрузчика для транспортировки поддонов.

Советы по использованию вилочного погрузчика для загрузки поддонов

OSHA предлагает следующие советы по загрузке поддонов на вилочный погрузчик:

  • Выровняйте вилы перед подъемом поддона.
  • Поместите вилы под груз.
  • Осторожно вставьте вилы в поддон; вилы должны составлять не менее двух третей длины груза.
  • Равномерно распределите вес между вилочными захватами и убедитесь, что груз находится по центру.
  • Наклоните мачту, чтобы стабилизировать груз.

Соблюдайте осторожность при снятии поддона с вилочного погрузчика. При медленном и устойчивом подходе к извлечению поддона вы можете свести к минимуму риск его опрокидывания.

Требуется обучение грузоподъемности и безопасности вилочного погрузчика? Свяжитесь с CertifyMe.net сегодня

CertifyMe.net обучает операторов вилочных погрузчиков безопасному центрированию груза на вилках, обеспечению устойчивости грузов и многому другому.Кроме того, наша программа обучения технике безопасности на вилочных погрузчиках предназначена для рабочих любого уровня подготовки и опыта и позволяет вашим сотрудникам быстро стать операторами вилочных погрузчиков, сертифицированными OSHA. Чтобы узнать больше о нашей программе обучения технике безопасности для погрузчиков, свяжитесь с нами через Интернет или позвоните нам сегодня по телефону 1-888-699-4800.

Все, что вам нужно знать о надставках для вилочных погрузчиков

Добавил: admin on 15 ноября, 2017

Хотите повысить универсальность и несущую способность ваших грузовиков? Попробуйте добавить в свой инструментарий насадки для вилочного погрузчика.

Удлинители вилочного погрузчика

: вот что вам нужно знать

Удлинители вилочного погрузчика, также называемые удлинителями для вилочных погрузчиков или длинными подъемниками на вилочном погрузчике, представляют собой особые виды навесного оборудования, которые устанавливаются прямо над вилками подъемника.

Длинные подъемники на вилочном погрузчике присоединяются к обычным вилам для увеличения грузоподъемности и устойчивости. Удлинители вилочного погрузчика облегчают погрузку грузовиков с большими грузами и грузами нестандартной формы. Они также обеспечивают устойчивость и снижают риск повреждения груза.

Удлинители вилочных погрузчиков различных размеров и грузоподъемности доступны для различных областей применения. Например, удлинители вилочных погрузчиков для пересеченной местности отличаются от удлинителей подъемников для закрытых складов. Каждый тип работы имеет свои собственные требования безопасности для удлинителей вилочных погрузчиков, но OSHA имеет минимальные требования безопасности для удлинителей вил.

При правильном использовании удлинители вилочного погрузчика — отличный способ повысить производительность. Однако при неправильном использовании они могут поставить под угрозу безопасность.

Удлинители вилочного погрузчика

изготовлены из сверхпрочной стали и имеют безопасную фиксацию пятки. Тем не менее, у них есть несколько проблем с безопасностью. Удлинители вилочного погрузчика могут сделать груз нестабильным. Слишком большая нагрузка на удлинители вилочного погрузчика может привести к его опрокидыванию. Удлинители вил могут даже ухудшить зрение водителя.

Еще одно распространенное приспособление — удлинитель стрелы вилочного погрузчика. Этот тип удлинителя устанавливается на вилы и может выдвигаться. Это означает, что стрелу можно удлинить для увеличения ее длины и использовать для работы с длинными грузами.

Что считается насадкой для вилочного погрузчика?

Удлинитель вилочного погрузчика — это приспособление для вилочного погрузчика, предназначенное для увеличения вылета и грузоподъемности подъемника. Используемые удлинители различаются в зависимости от типа подъемника. Кроме того, насадки для вилочных погрузчиков имеют маркировку с указанием производителя, грузоподъемности и других идентифицирующих характеристик.

Курс по сертификации вилочных погрузчиков

позволяет получить представление о удлинителях вил и других аксессуарах для подъемников. Тренинг учит операторов вилочных погрузчиков, как безопасно использовать и обслуживать различные аксессуары для подъемников.Он также подтверждает, что операторы вилочных погрузчиков могут соответствовать требованиям OSHA.

Как используются удлинители вилочного погрузчика?

Удлинители вилочного погрузчика

предлагают экономичные решения для увеличения вылета подъемника. Они лучше всего подходят для случайных больших нагрузок, когда требуется длинная вилка. Удлинители вил предназначены для легких нагрузок. Если нагрузка превышает максимальный центр нагрузки, более длинные вилочные погрузчики безопаснее, чем удлинители вил.

Использование удлинителей вилочного погрузчика может сэкономить время и место для хранения.Это также может снизить затраты на рабочую силу и повысить производительность. Удлинители вил экономят место, позволяя устанавливать стеллажи для поддонов двойной глубины с каждой стороны прохода. Это может увеличить вместимость склада до 30% по сравнению со стеллажами одинарной глубины.

Удлинители вилочного погрузчика

могут помочь операторам сэкономить время. Это связано с тем, что эти расширения позволяют операторам:

  • Перемещение грузов различного размера и формы с помощью одной тележки
  • Загружайте и выгружайте больше поддонов за один комплект, чем когда-либо прежде
  • Загрузка и разгрузка прицепов с одной стороны

Независимо от размера, груз никогда не должен превышать максимально допустимый вес.Длинные вилы погрузчика не предназначены для повседневного использования. При чрезмерном использовании они быстро изнашиваются.

Удлинители для вилочных погрузчиков и удлинители для вилочных погрузчиков легко прикрепить к подъемнику. Они скользят по обычным вилкам грузовика и фиксируются под крюком вилки. Многие удлинители вилок имеют на конце приваренную петлю. Это удерживает его на месте и упрощает установку или удаление расширений.

При правильном использовании длинные вилы вилочного погрузчика не расширяют центр тяжести груза за пределы номинальных значений погрузчика.В результате они не увеличивают вероятность опрокидывания погрузчика.

Законны ли насадки для вилочного погрузчика?

Удлинители стрелы вилочного погрузчика разрешены законом, но для них предусмотрены правила предотвращения несчастных случаев. Они не должны превышать длину вил в 1,5 раза и должны выдерживать равномерно распределенную нагрузку, в три раза превышающую номинальную. И, номинальный центр тяжести должен быть равен 50% от опорной длины загрузки расширения вилка в.

Удлинители вилочного погрузчика

должны иметь четкую печать и маркировку следующего содержания:

  • Индивидуальная грузоподъемность
  • Поддерживающей размер вилки
  • Марка производителя
  • Серийный номер
  • Год изготовления
  • Требуемое сечение ножа и минимальная длина ножа для основной вилки

Если удлинители вил для вилочного погрузчика не установлены на заводе, погрузчик должен иметь идентификационную маркировку:

  • Любое навесное оборудование
  • Ориентировочная масса автопогрузчика
  • Приблизительный общий вес навесного оборудования и тележки на максимальной высоте с грузом, центрированным по бокам

Любые изменения, влияющие на грузоподъемность или безопасность погрузчика, должны иметь письменное разрешение компании, производящей погрузчик.Это помогает гарантировать, что рабочие не будут превышать предельную нагрузку погрузчика для любого типа удлинителя вилочного погрузчика. Использование удлинителей вилки без письменного разрешения нарушает стандарты OSHA.

Какова максимальная длина удлинителей вилочного погрузчика?

Максимальная длина удлинителя вилочного погрузчика в 1,5 раза превышает длину вил. Кроме того, важно помнить, что удлинители вилочного погрузчика предназначены для легких грузов. Если нагрузка превышает максимально допустимый центр нагрузки, вместо удлинителей вилочного погрузчика следует использовать более длинные вилы.

Как установить удлинители вилочного погрузчика

Удлинители вил подходят для передней части погрузчика и должны быть установлены правильно. В противном случае удлинители могут упасть или повредиться во время использования.

Обычно удлинители вил могут быть размещены над вершинами вилки и зафиксированы у основания лезвий. Для фиксации удлинителей на месте используются различные механизмы, в том числе петли и штифты.

Также важно следовать инструкциям по установке, прилагаемым к удлинителям вилочного погрузчика.Кроме того, операторы вилочных погрузчиков должны убедиться, что удлинители надежно закреплены на месте, прежде чем использовать свой подъемник или его удлинители.

Советы по безопасности при использовании удлинителей вилочного погрузчика на вилочном погрузчике

Удлинители вил могут быть опасными. Самая большая опасность, связанная с удлинителями вил: снижение грузоподъемности из-за веса навесного оборудования. К другим опасностям относится опрокидывание погрузчика и падение груза. Удлинители вил могут также увеличить центр нагрузки, перемещая груз дальше от точки опоры.Это увеличивает риск опрокидывания грузовика.

Чтобы предотвратить несчастные случаи при использовании удлинителя вилочного погрузчика, операторы вилочного погрузчика должны:

  • Проверьте грузоподъемность погрузчика и избегайте перегрузки погрузчика. Вы всегда должны обращаться к диаграмме нагрузки, в которой указаны максимальные пределы подъема для разных центров нагрузки.
  • Используйте удлинители вилочного погрузчика, соответствующие ширине вил. Внутренняя ширина удлинителя вилки не должна превышать ширину вилки более чем на полдюйма.
  • Не поднимайте груз концом удлинителя. Центр нагрузки должен находиться над вилкой и не должен превышать 50% длины удлинителя вил.
  • Знайте механические ограничения удлинителей вилочного погрузчика.
  • Рассматривайте ненагруженный вилочный погрузчик с удлинителями вил как частично загруженный.
  • Обучить рабочих ограничениям длинных подъемников на вилочном погрузчике.
  • Переобучайте рабочих, если на погрузчик устанавливается новое навесное оборудование.
  • Проверяйте удлинители вилочного погрузчика каждые шесть месяцев и ищите проблемы с несущими элементами и трещины в несущих сварных швах.

Вышеупомянутые советы могут помочь работникам безопасно использовать удлинители вилочного погрузчика. Кроме того, включение рабочих в программу углубленного обучения по сертификации вилочных погрузчиков может усилить ценность этих советов. Программа также может гарантировать, что рабочие хорошо оснащены, чтобы избежать несчастных случаев с вилочным погрузчиком.

Расширения вилочного погрузчика: часто задаваемые вопросы

В удлинителях для вилочных погрузчиков есть что нравится. Чтобы получить максимальную отдачу от расширителей, вы должны узнать о них как можно больше.Теперь давайте рассмотрим некоторые из наиболее распространенных вопросов, касающихся вилочных погрузчиков и насадок для вилочных погрузчиков.

Q: Как установить удлинители вилочного погрузчика?

A: Чтобы установить удлинители вилочного погрузчика, вам необходимо поднять вилы вилочного погрузчика примерно на 1 дюйм. с земли. Затем поднимите переднюю часть удлинителя вилочного погрузчика под углом 45 °. Поместите противоположный конец удлинителя на кончик вилки. Наденьте удлинитель на вилку, пока он не достигнет пятки вилки.Снимите стопорный штифт, убедитесь, что удлинитель полностью вернулся к пятке вилки, и установите штифт на место. Установите оба удлинителя, затем совместите вилы подъемника с открытым концом удлинителей. Поднимите подъемник вперед, пока удлинители не достигнут пятки вил. Поднимите удлинители на несколько футов и потяните их наружу, чтобы убедиться, что они правильно встали на место.

Прочтите инструкции по установке удлинителей вилочного погрузчика. Они предоставляют пошаговое руководство по установке удлинителей для вилочных погрузчиков.

В: Сколько может 5000 фунтов. автопогрузчик?

A: Вилочный погрузчик грузоподъемностью 5000 фунтов. обычно может поднять такой вес с помощью 48 дюймов. вилки. Если вилы подъемника выдвинуты до 60 дюймов, его грузоподъемность может упасть до 4000 фунтов.

Q: Можно ли сваривать вилочные погрузчики?

A: Вилочные захваты вилочного погрузчика можно сваривать. Тем не менее, любая сварка или другой ремонт или обслуживание вилочного погрузчика должны выполняться опытным техником.

Q: Какова длина вил вилочного погрузчика?

A: Длина вил зависит от размера подъемника. Обычная длина вилочного погрузчика составляет 48, 72 и 96 дюймов.

Курс обучения по технике безопасности для вилочного погрузчика

отвечает на эти и многие другие вопросы. Это позволяет рабочим изучить все тонкости безопасного использования удлинителей вилочного погрузчика и соблюдать правила OSHA.

Зачем нужен тренинг по безопасности работы с вилочным погрузчиком

Известны ли вам правила OSHA для вилочных погрузчиков? Если нет, ознакомьтесь с нашим блогом о правилах OSHA для вилочных погрузчиков.Он охватывает некоторые из наиболее распространенных правил безопасности OSHA. Знание того, чего ожидает OSHA, может помочь предотвратить несчастные случаи и обеспечить безопасность ваших работников.

Некоторые из рассмотренных правил OSHA для вилочных погрузчиков включают:

  • Основные принципы
  • Обозначения
  • Важность источников питания и аккумуляторов
  • Правильная техника освещения
  • Погрузочно-разгрузочные работы

CertifyMe.net предлагает обширные онлайн-курсы обучения, которые дают советы по более безопасной работе каждый день.Эти советы включают:

  • Как проверить вилочные погрузчики
  • Как средства индивидуальной защиты влияют на безопасность погрузчика
  • Проверка уровня жидкости и аккумулятора
  • Почему рабочим следует применять размеренное и устойчивое торможение

Чтобы узнать больше или записаться на наши курсы, свяжитесь с нами через Интернет или позвоните нам сегодня по телефону 1-888-699-4800.

Вилочный погрузчик

Вилочный погрузчик также известен как погрузчик, поскольку это грузовик, который может поднимать грузы с помощью набора вил.Вилочный погрузчик можно использовать во многих местах, таких как склады, фабрики, фермы, судоходные станции и многое другое. Есть много типов вилочных погрузчиков, которые можно назвать разными именами; в этом случае мы будем использовать основные названия погрузчиков при описании их возможностей.

  • Мачта: Мачта представляет собой вертикальную опору, позволяющую поднимать и опускать груз.
  • Каретка: Опорная конструкция, на которой крепятся или монтируются вилы.
  • Задний упор: Прикрепленный к каретке и предотвращающий смещение груза назад, он защищает шланги цилиндров мачты, а также предотвращает падение товаров через мачту и удары оператора.
  • Вилка (Tynes): Консольные рычаги, прикрепленные к грузовой каретке, которые зацепляют груз.
  • Подъемный цилиндр: Управляет величиной, на которую конструкция мачты, вилы и каретка могут подниматься или опускаться по вертикали.
  • Защитный кожух: Каркас / крыша, обеспечивающий защиту оператора от падающих предметов сверху.
  • Цилиндр наклона: Управляет величиной, на которую конструкция мачты, вилы и каретка могут наклоняться за пределы вертикального положения, вперед или назад.
  • Паспортная табличка: Используется для информирования пользователей о максимальной нагрузке, которую может нести вилочный погрузчик по закону.
  • Противовес: Вес, установленный производителем для обеспечения устойчивости машины под нагрузкой.

Типы вилочных погрузчиков:

  1. Промышленные вилочные погрузчики с вилочным захватом
  2. Промышленные вилочные погрузчики с противовесом
  3. Вилочные погрузчики повышенной проходимости
  4. Промышленные вилочные погрузчики с боковой загрузкой
  5. Вилочные погрузчики с телескопической стрелой
  6. Пешеходные тележки для поддонов
Промышленные вилочные погрузчики с вилочным захватом:
Промышленные вилочные погрузчики

известны своей увеличенной высотой подъема, что делает их идеальными для любых складских помещений с высокими стеллажами для хранения поддонов.Существуют различные типы вилочных погрузчиков с вилочным захватом, которые лучше всего подходят для ряда сценариев:

Стоячие самосвалы являются наиболее распространенными и часто используются там, где на каждый отсек приходится только один груз. Две вилки в передней части грузовика скользят под грузами на поддонах для безопасного подъема и транспортировки.

Тележки с двойной глубиной похожи, но с более длинными вилками, что делает их идеальными для участков, где в каждом отсеке хранится несколько поддонов, так как они доходят до его задней части.Портальные погрузчики также имеют длинные вилы, позволяющие скользить под грузом, и при этом они могут цепляться за края для повышения устойчивости и облегчения доступа. Это идеально, если у вас есть несколько грузов в одном отсеке, к которому вы можете получить доступ под разными углами, поскольку грузовик может захватывать грузы дальше назад.

Промышленные вилочные погрузчики с противовесом:

Промышленные вилочные погрузчики с противовесом — это наиболее распространенные погрузчики, которые используются на закрытых складах и в магазинах, хотя их можно использовать и на открытом воздухе, на устойчивых, ровных поверхностях.Они просты в эксплуатации и имеют двойные вилы в передней части грузовика, которые поднимают и транспортируют грузы.

Доступны различные типы, в том числе трехколесные модели, которые обеспечивают лучшую маневренность, что делает их идеальными для узких проходов.

Вилочные погрузчики повышенной проходимости:

Для уличного строительства и труднопроходимой местности идеально подходит вилочный погрузчик для пересеченной местности. У него есть надувные шины с более толстой резьбой, обеспечивающие устойчивость на неровной поверхности, а также более мощный двигатель, позволяющий развивать более высокие скорости, и лучшую маневренность, что делает их более прочными и долговечными.

Это означает, что они идеально подходят для перевозки тяжелых грузов по пересеченной местности, при этом некоторые модели выдерживают до 3 тонн груза. Тщательно откалиброванный противовес в задней части грузовика предотвращает перебалансировку, позволяя легко управлять им в грязи, льду или даже снегу.

Промышленные вилочные погрузчики с боковой загрузкой:

Вилочные погрузчики с боковой загрузкой

идеально подходят для работы в узких проходах. Это связано с тем, что вилы устанавливаются сбоку от грузовика и могут поднимать широкие или длинные грузы, которые были бы неудобны или недоступны для прямого вилочного погрузчика.

Существует два основных типа вилочных погрузчиков с боковой загрузкой: закрытая кабина, которая чаще всего используется на открытом воздухе, и стоячая версия, которая больше подходит для внутренних работ. Существует также многоходовая версия, в которой все колеса вращаются на 90 °, что упрощает транспортировку в любом направлении. В результате они особенно полезны для безопасного и эффективного подъема и транспортировки труб, труб и листовых материалов.

Вилочные погрузчики с телескопической стрелой:
Погрузчики с телескопической стрелой

идеально подходят для использования в сельском хозяйстве и во всех отраслях промышленности, где требуется высокий подъем.Они предлагают целый ряд функций, которые делают их гораздо более полезными в различных ситуациях, настолько, что их часто считают небольшими кранами, а не вилочными погрузчиками.

Телескопические погрузчики

обладают дополнительным преимуществом в виде единственной телескопической стрелы, которая позволяет грузовому автомобилю стать гораздо более мощным и гибким механизмом. Доступен ряд практичных приспособлений, в том числе подъемный стол, ковш, вилочные захваты для поддонов и захват для навоза.

Это навесное оборудование и возможность расширения грузоподъемности с помощью передних выносных опор позволяют телескопическому погрузчику выполнять работу на высоте, недоступной для обычных вилочных погрузчиков.

Пешеходные тележки для поддонов:

Пешеходные погрузчики и тележки для поддонов чаще всего используются на складах и в складских помещениях для облегчения транспортировки поддонов. У всех пешеходных погрузчиков есть вилы, которые скользят под поддоном и используют гидравлический домкрат для подъема груза с земли для облегчения маневрирования.

Доступно большое количество стилей и конструкций, некоторые из которых способны перемещать грузы весом до 5000 фунтов, но основное различие заключается между подъемником и тележкой для поддонов.

Тележка для поддонов предназначена просто для перемещения грузов с одного места на другое на уровне земли, но имеет ограниченный вылет, в то время как погрузчик более сложен и способен транспортировать и поднимать грузы на поддонах на более высокий уровень или штабелировать грузы на друг на друга.

Общие сведения о вилочных погрузчиках — Forklift America

Щелкните ЗДЕСЬ, чтобы вернуться к нашему выбору вилочных захватов и удлинителей вил.
_______________________________________________________

Вилы часто упускаются из виду на погрузчиках из-за их простого действия.Однако, если вам нужна вилка другого размера или ваши старые уже вышли из строя. Может быть трудно понять, что вам нужно для их замены. Вот базовое руководство, которое поможет вам встать на путь.

Износ вилки (зная, когда вилки нуждаются в замене)

Вам следует регулярно проверять свои вилки, чтобы убедиться, что они не слишком истончены, с помощью суппорта изнашиваемого рычага вилки, чтобы убедиться, что он все еще способен выдерживать это номинальная нагрузка. Вилы считаются изношенными, превышающими их грузоподъемность, если их толщина составляет 90% от их первоначальной толщины.Чтобы проверить это, вы прикладываете внешние губки тормозного суппорта к хвостовику вилки, потому что он редко изнашивается. Затем вы прикладываете штангенциркуль к пятке вилки и проверяете, не проскальзывают ли внутренние губки в какой-либо точке. Если да, то они изношены более чем на 90%.

Вилки бывают двух основных стилей и нескольких специальных стилей. Прочтите ниже общее описание каждого из них.


Вилки стиля ITA

Наиболее распространенной вилкой является вилка стиля ITA, которая подразделяется на классы.Эти классы определяют высоту каретки, на которую они могут монтироваться.
  • , класс 2 = высота каретки 16 дюймов (грузоподъемность 1500-5500 фунтов)
  • класс 3 = высота каретки 20 дюймов (грузоподъемность 6000-11000 фунтов)
  • класс 4 = высота каретки 25 дюймов ( 11,500-17,500 фунтов)
  • Класс 5 = высота каретки 29 дюймов (грузоподъемность 18000 фунтов)
Вилки с креплением на валу или штифтом

Далее у нас есть вилки с креплением на валу, которые устанавливаются на опоре (валу), перекрывающей ширину каретки.В большинстве случаев, когда вы видите их, они устанавливаются на старый или больший вилочный погрузчик. Их также часто можно увидеть на навесном оборудовании для позиционирования вил, мини-погрузчиках и телескопических погрузчиках. Обычно они изготавливаются по индивидуальному заказу, поэтому для совершения покупки требуется заполнить специальную форму.

НАЖМИТЕ ЗДЕСЬ, если вам нужно заполнить форму крепления вала, чтобы мы могли получить ценовое предложение.

Размеры вилки

После того, как мы определили стиль вилки, затем нам нужно установить правильную длину, ширину и толщину вил.Обычно есть пара вещей, которые следует учитывать при выборе размеров; поддержание пределов грузоподъемности и способность надлежащим образом поддерживать груз или помещаться в него.

  • Длина вилки — Наиболее распространенная длина вилки составляет 42 дюйма для кареток как класса II, так и класса III. Этот размер позволяет поддерживать стандартный поддон длиной 48 дюймов без того, чтобы кончики вилки выступали и не повредили все, что находится за салазками. Конечно, для их применения желательна и другая длина.60-дюймовые и 72-дюймовые вилы очень востребованы из-за их досягаемости или их способности одновременно обрабатывать два поддона.
  • Ширина вил — Ширина вил обычно составляет 4 дюйма для класса II, 5 дюймов для класса III и 6 дюймов для класса IV. Это удерживает их в пределах своих возможностей для своих классов. Конечно, некоторым людям потребуются вилы более узкие или более широкие в зависимости от области применения. Часто требуются широкие вилы для более равномерного распределения груза.
  • Толщина вилки — Обычно толщина вилки выбирается в основном для сохранения грузоподъемности.Толстый продолжает изгибаться. Однако часто пользователю необходимо поднимать особенно тонкие поддоны или предметы без поддонов. В этих случаях вместимость обычно менее важна, чем возможность проникнуть под груз.
Тип конуса вил

Вилы могут иметь разную конусность, чтобы можно было по-разному воспринимать нагрузку. Обычно основное различие заключается в том, насколько тонкими они должны быть на кончике, чтобы выдерживать заданный груз.

Стандартный — это наиболее распространенный конус вил.Он идеально подходит для подъема большинства поддонов и салазок. Без снятия фаски, обычно конусы начинаются от 16 ″ до 24 ″ от кончика и заканчиваются кончиком 3/8 ″.

Полный конус — Конус начинается от пятки вилки и продолжается до кончика, заканчиваясь кончиком 3/8 дюйма. Можно полировать или нет. Подходит для попадания под фанерные или картонные коробки.

Full Taper & Polished — То же, что и Full Taper выше, но вилка отполирована.

Полностью коническая с нижним скосом — как следует из названия, вилка полностью коническая и будет иметь нижний скос на конце (также называемый кончиком долота)

Полностью конический с верхним скосом — То же, что и выше, но со скошенным сверху.

Стили наконечников

Существует три основных стиля наконечников.

Style 1 — это самый распространенный наконечник. Передняя часть вилки плоская с слегка закругленным краем.

Style 2 — Это довольно острая вилка без плоской передней части (популярна для блочных вилок).

Style 3 — Они почти полностью плоские по всей ширине наконечника и являются стандартными для вилок шириной более 7 дюймов.

Специальные вилки

Наряду с тем, что перечислено выше, существуют буквально десятки различных вилок специального назначения, которые выходят за рамки этой страницы. Однако вот несколько примеров ниже.

Обратите внимание: если вам нужна специальная вилка, свяжитесь с нами. Будем рады получить то, что вам нужно.

Вилы для погрузки и разгрузки блоков (вилы для кирпича) — Эти вилы в основном предназначены для подъема больших количеств бетонных блоков.Эти вилы действительно тонкие и обычно используются в количестве более 8 штук за раз, чтобы более равномерно распределить нагрузку и снизить риск потери структурной целостности салазками.

Вилки с болтовым креплением — Эти вилы встречаются довольно редко, потому что они крепятся болтами непосредственно к каретке и уменьшают возможность их бокового смещения.

Погрузочно-разгрузочные работы — Эти вилы имеют фаски по краям, чтобы они могли перемещать рулоны стали, рулоны, бетонные трубы и т. Д.при трансмиссии груза желательно.

Работа с шинами — Подобно вилкам для перемещения катушек, эти вилы имеют внутреннюю фаску для работы с шинами без повреждений.

Погрузочно-разгрузочные работы из гофрированного картона — Эти вилы обычно используются для подъема грузов, которые не находятся на салазках или блоках, и поэтому они очень тонкие, чтобы их можно было разместить между грузом и землей или разделить нагрузки. Как следует из названия, они популярны для подъема гофрированного металла.

Погрузочно-разгрузочные работы с барабанами — Эти вилы, очевидно, предназначены для лучшего подъема барабанов. У них есть радиусы, вырезанные из внутренних краев вил, которые предназначены для подъема бочек объемом 55 галлонов. Их использование в сочетании с ротатором позволит вам не только поднимать, но и наклонять барабан для разгрузки.

Смещение — Эти вилы в основном используются для того, чтобы вилы выходили за пределы стандартной ширины текущей тележки вилочного погрузчика.

Удлинители вилки

Еще одним соображением является использование УДЛИНИТЕЛЕЙ Вилки. Это экономичный способ получить необходимую длину, если вы только время от времени обрабатываете грузы, для которых требуется длинная вилка. Однако удлинители не предназначены для длительного использования и быстро изнашиваются, если оставить их для длительного использования. Дополнительное соображение заключается в том, что удлинители рассчитаны только на то, чтобы быть на 150% длиннее, чем вилка, на которой они используются. Итак, если у вас 42-дюймовая вилка, вам следует использовать только удлинители 60 дюймов или короче.

Словарь вилок:

Лезвие — Горизонтальная часть вилки, на которую опирается нагрузка.

Пятка — Закругленная часть вилки, соединяющая лезвие с хвостовиком.

Хвостовик — Вертикальная (вертикальная) часть вилки, к которой крепятся опорные крюки.

Крючки (или зажимы, подвески) — Проушины, прикрепленные к хвостовику для поддержки и удержания вилки на каретке.Они могут быть выполнены в виде несъемных крючков (прикрепленных к хвостовику) или в виде цельных крючков (выполненных за одно целое с хвостовиком).

Наконечник — свободный конец лезвия, вставляемый в груз.

Фиксатор позиционирования (или узел штифта, стопорный штифт) — Устройство для фиксации вилки на каретке (обычно в верхней части стержня на крюке).

Трубка — Трубка, используемая для крепления вил на каретки валкового типа.


Таблица грузоподъемности вил

Эта диаграмма представляет собой базовую диаграмму, описывающую минимальную грузоподъемность вил, имеющихся на складе.Емкость рассчитана на пару при центре нагрузки 24 дюйма (таким образом, x24).

Секция обучения работе с вилочными погрузчиками

Раздел 2 | Вождение, подъем и размещение

В любое время вы забираетесь на погрузчик, используйте трехточечную технику. Сделайте три точки соприкосновения с погрузчиком. Возьмитесь за безопасную часть подъемника с помощью каждой рукой и надежно поставьте одну ногу на погрузчик.

Эти основные меры предосторожности повысят вашу безопасность и безопасность окружающих ты.

  • На гладкие внутренние поверхности, держите вилы как можно ниже три из четырех дюймов от пола.
  • Не прокатить кого-либо на погрузчике, и не делать трюков вождения или хулиганство.
  • Хранить все ваши конечности внутри погрузчика. При движении задним ходом не обхватите рукой любых посторонних охранников, если лифт въезжает в что-то, ваша рука будет раздавлена.
  • Всегда пристегните ремень безопасности.Если у грузовика есть ремень безопасности, вы требуется носить его.
  • Никогда превышайте ограничение скорости в вашей рабочей зоне.
  • Избегать незакрепленные предметы, неровности или углубления в полу. Столкновения могли привести к потере контроля над рулевым управлением, переведите погрузчик в положение внезапная остановка или опрокидывание погрузчика.
  • Избегать мокрые, масляные или ледяные поверхности. Как можно скорее удалите жидкости.
  • Если твой рабочая зона имеет выпуклые зеркала в углах и слепых зонах, пользуйтесь ими.
  • Звук ваш рог в углах и слепых зонах, а затем медленно.
  • Никогда подходить к человеку лицом к лицу, особенно к человеку, стоящему перед неподвижный объект, например стена или стеллаж. Если вы не можете остановить погрузчик, или он кренится вперед, рабочий будет раздавлен. Вместо этого подойдите параллельно человеку.
  • Не пусть кто-нибудь гуляет или стоит под поднятыми вилками.
  • Остаться в не менее трех длин вилочного погрузчика от вилочного погрузчика впереди вас.
  • Не проезжайте вилочный погрузчик, едущий в том же направлении, если вы находитесь в слепой точка, перекресток или любые другие опасные точки. Избегайте прохождения на всех, если можно.

Никогда не прыгай с автопогрузчика. Если погрузчик опрокидывается, не пытайтесь спрыгните, потому что вас могут прижать к лифту.

Если погрузчик опрокидывается, защититесь, не двигаясь:

  • Оставаться в сиденье и не пытайтесь спрыгнуть.
  • Худой от направления падения лифта.
  • Держать на рулевое колесо и убедитесь, что вы устойчиво.

Ты никогда хотите наклониться к своему падению. Держись за руль, убедитесь, что вы устойчивы и отклоняетесь от направления падения.

До тебя поднимите груз, убедитесь, что он не превышает грузоподъемность вилочный погрузчик. Паспортная табличка сообщает вам три вещи:

  • В максимальная нагрузка, безопасная для жизни.
  • В максимальная высота подъема.
  • Как далеко центр нагрузки находится перед вилками.

Убеждаться вы точно знаете, что будете поднимать:

  • Theres большая разница между легким грузом и тяжелым, нецентральным грузом.
  • Если груз нестабилен, сложите его заново или надежно прикрепите груз к поддон с обвязкой или стрейч-пленкой.
  • Если Вы будете передавать груз необычной формы, знаете, где и как вы аккуратно сложите груз, прежде чем поднимать его.

Всегда бери эти меры предосторожности при подъеме груза:

  • Если собираетесь поднять груз, проверьте, нет ли препятствий над головой. Ищите фонари, трубы или спринклерные системы.
  • Центр вилы под нагрузкой, поэтому вес распределяется равномерно.
  • Уронить вилы к полу и медленно поместите их под груз.
  • Привод вперед, пока груз не коснется спинки.
  • Наклон нагрузка на спинку. Если груз нестабилен, поднимите сначала слегка загрузите, затем осторожно наклоните его назад, чтобы груз плотно прилегает к спинке. Если это стабильная нагрузка и надежная на поддоне сначала наклоните, а затем поднимите.
  • Один раз груз поднимается, опустите его на безопасную высоту перемещения. Держать вилка отрывается от пола на два-четыре дюйма при движении по гладкой поверхность.

Следовать эти меры предосторожности при движении с грузом:

  • Хранить ваши вилы на минимальной безопасной высоте.Слегка приподнимите их, если вы доходят до неровностей или швов на полу. На гладком полу в помещении держите вилки примерно на два-четыре дюйма от пола.
  • Не поднимайте или опускайте вилы во время движения. Это приводит к тому, что центр гравитация смещаться непредсказуемо.
  • Пешеходы всегда имеют преимущественное право проезда. Берегите их. Всегда смотрите по направлению движения. Двигайтесь задним ходом, если вы загружаете блокирует ваше зрение.
  • Если груз настолько высок, что вы не можете его увидеть, попробуйте разделить груз и перевозите его на двух отдельных поддонах в двух разных поездках.
  • если ты Невозможно разделить высокий груз, ехать задним ходом или использовать корректировщик. Убедитесь, что вы понимаете, какие сигналы рукой будет использовать корректировщик.
  • На пандусов и уклонов, удерживайте нагрузку на подъемной стороне вилочный погрузчик. Попробуйте двигаться прямо вверх и вниз по склонам, пандусам и наклоны. Погрузчик может опрокинуться при повороте на склоне.

Перед размещая груз, проверяем пункт назначения. Он плоский и устойчивый? Будет ли наклон или наклон груза? Следуйте этим рекомендациям при размещении груза:

  • Никогда размещайте тяжелые грузы поверх легких.
  • Если вы размещаете грузы на стеллаже или чердаке, убедитесь, что конструкция может выдерживать нагрузку.
  • Если есть ножки стойки или опорные элементы согнуты или отсоединены, подождите, пока стеллаж ремонтируется для размещения груза.
  • Делать убедитесь, что настил стеллажа находится в хорошем состоянии.
  • Если вы штабелируете, нижние поддоны должны быть в хорошем состоянии и способен выдерживать нагрузку.
  • Стоп вилочный погрузчик перед тем местом, где вы хотите разместить груз.
  • Медленно поднимите груз на необходимую высоту.
  • Двигаться медленно вперед с поднятым грузом.
  • Расположите груз для размещения и наклоните его вперед, чтобы он уровень.
  • Место груз прямо и прямо.
  • Один раз груз оседает, следите за собой на предмет пешеходов и прочего движение. Затем медленно вернитесь назад.
  • Делать убедитесь, что вилы освобождают поддон перед поворотом или опусканием вилки.
  • Ниже вилки, прежде чем снова двинуться.

ПЕРЕЙТИ К СЛЕДУЮЩЕМУ РАЗДЕЛУ


Раздел 1 | Основы и осмотр вилочного погрузчика

Раздел 2 | Вождение, подъем и размещение

Раздел 3 | Грузовые, прицепные и железнодорожные

Раздел 4 | Парковка и заправка

Раздел 5 | Специальные агрегаты и техническое обслуживание

Раздел 6 | Вывод

Длина вил | Блог о безопасном вилочном погрузчике D2000

Как оператор вилочного погрузчика вы можете не обращать особого внимания на длину вил, потому что они имеют одинаковую длину каждый день, когда вы садитесь на вилочный погрузчик.Но есть несколько принципов, касающихся длины вилки, о которых следует помнить.

Поддержка нагрузки
Если вы работаете с различными продуктами, вы должны быть уверены, что вилы вилки достаточно далеко выступают под нагрузкой, чтобы обеспечить достаточную поддержку. Как правило, Hyster рекомендует выдвигать вилы под нагрузкой не менее чем на две трети пути. Однако вы должны учитывать характеристики вашего груза. Ваши вилы, безусловно, должны полностью выдвигаться под нагрузкой при работе с несвязанным или сыпучим материалом.

Расширения вилки
Для некоторых приложений может иметь смысл использование расширений вилки. Но помните, что использование такого навесного оборудования может изменить центр тяжести груза, перемещая его дальше от спинки груза, и, следовательно, повлияет на грузоподъемность вашего погрузчика. Для грузов с неравномерным распределением веса обязательно кладите тяжелую сторону груза на спинку багажника.

Укладка / разборка
Если вилы длиннее груза, вы можете повредить продукт при штабелировании и расстановке груза.Поэтому вам нужно знать, как далеко ваши вилы выступают с другой стороны вашего груза. Лучше всего разместить стопки продуктов таким образом, чтобы кончики вилок не повредили продукт и не опрокинули его.

Аренда другого вилочного погрузчика
Вы когда-нибудь проверяли все вилочные погрузчики на вашем предприятии, чтобы узнать, какова длина их вил? Я измерил вилы на одном предприятии и обнаружил, что они имеют длину от 40 1/2 дюймов до 52 1/2 дюймов.Представьте на мгновение, что ваш погрузчик сломался, и вам нужно позаимствовать другой погрузчик. Если вы обычно используете вилы 52 1/2 дюйма и одалживаете вилочный погрузчик с вилками 40 1/2 дюйма, у вас могут возникнуть проблемы. Верно и обратное.

Если вы хотите поделиться своим опытом / фотографиями инцидентов с вилочным погрузчиком, которые могут рассказать другим о принципах безопасной эксплуатации погрузчика, отправьте их по адресу: [email protected]

Мы не будем публиковать названия компаний или физических лиц.

Информационные бюллетени

могут открываться или не открываться автоматически, в зависимости от настроек используемого вами веб-браузера.

Вилочный погрузчик

| Вилочный погрузчик Safety

Требуется ли переподготовка операторов вилочных погрузчиков? Или наблюдая за небезопасным вождением? ProLift предлагает занятия на вашем и нашем сайте. РАСПИСАНИЕ ОБУЧЕНИЯ

Знаете ли вы, где лучше всего расположить вилы на погрузчике? Правильный ответ может показаться незначительным, но это навык, требующий обучения оператора, а также соблюдения правил.Это снижает количество несчастных случаев, но, что более важно, снижает тяжесть травм, когда несчастные случаи все же случаются.

Вилка: Вождение

Из-за времени реакции оператора и веса вилочного погрузчика, по оценкам производителей, полностью загруженному вилочному погрузчику требуется 15-20 футов для остановки с полной скорости.

Правильно обученный оператор будет нести вилы или груз на высоте 4-6 дюймов от земли. Это положение достаточно высокое, чтобы уменьшить контакт с плитами стыковки, компенсационными швами в бетоне, неровностями, небольшими уклонами, уклонами и мусором на рабочих поверхностях.При высоте 4-6 дюймов вилы или груз достаточно малы, чтобы при наезде на пешехода тяжесть травмы была ограничена. [Примечание: если вы работаете на неровной поверхности, высоту, возможно, придется немного увеличить.]

В качестве примера, если пешеход выйдет на 6 футов перед оператором со слишком высоко поднятыми вилками или грузом, пешеход может быть сбит с ног и затащен под грузом против вращающихся шин на расстояние до 10 футов. Шансы на выживание очень малы.

Вилка: наклонная

Согласно правилам OSHA, всегда отклоняйте вилы назад при переноске груза.Хотя для разных грузов требуются разные углы, на большинстве погрузчиков требуется лишь небольшой наклон, чтобы удерживать грузы, когда требуется быстрая остановка. Нестабильные, круглые, жидкие или неплотно уложенные грузы могут потребовать более высокого угла наклона назад.

Вилка: Парковка

Вилы на земле создают опасность спотыкания. Однако, если вилы находятся на земле, у вас есть возможность приподнять ногу во время спуска, чтобы восстановить равновесие. Если кончик вилки или пятка останется вверху, пешеход, переступивший через нее, может зацепиться ногой и упасть.Это называется «падением на крючок». Падения с крюка опасны, потому что стопа не может двигаться, и при падении на нее тянется весь вес тела. Обычный результат — переломы костей стопы, лодыжки или голени.

Для достижения безопасного «припаркованного» положения вил оператор полностью опускает вилы при вертикальном положении мачты. Затем мачту слегка наклоняют вперед, пока концы вил не коснутся пола, предотвращая падение крюка пешехода.

Помогите ограничить ущерб, который может возникнуть на вашем складе.Стремитесь к тому, чтобы знать, следить за лучшими положениями вил вашего погрузчика и обеспечивать их соблюдение.

Есть дополнительные вопросы по безопасности погрузчика? ProLift предлагает аудиторию и практическую оценку по темам вилочных погрузчиков, канатных подъемников и мини-погрузчиков.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
