Как убрать люфт руля на ваз 2107: Регулировка люфта рулевого механизма ВАЗ 2107

Содержание

Люфт руля ВАЗ 2107 — как устранить?

Многим отечественным автолюбителям, в том числе и владельцам ВАЗовской «семерки», знаком такой дефект рулевого управления, каковым является люфт рулевого колеса. Особенно явственно он чувствуется при движении автомобиля с большой скоростью по прямой. Общепринятым способом выявления симптомов данной неисправности является резкий поворот рулевого колеса. В том случае если он (поворот) сопровождается стуком, налицо люфт руля «ВАЗ 2107».

В статье, предлагаемой вашему вниманию, пойдет речь о последовательности действий, выполняемых в процессе проверки технического состояния рулевого механизма, а также при осуществлении регулировочных мероприятий.

Контроль величины свободного хода (люфта) руля

I. Подготовительные мероприятия при проверке свободного хода рулевого колеса включают в себя установку транспортного средства на эстакаду (смотровую яму), доведения давления в шинах до уровня, рекомендованного производителем, и подбор помощника.

II. Выполняя покачивания рулевого колеса вправо-влево, определяем величину угла поворота до момента начала поворота колес. Он не должен превышать (в каждую сторону) 50. Кроме того, если усилие при повороте составляет более 20 кгс, или 196 Н, — это признак нарушения нормального зацепления элементов редуктора рулевого механизма (далее РМ).

Регулировка зацепления элементов рулевого редуктора:

I. Устанавливаем колеса транспортного средства в положение, соответствующее прямолинейному движению.

II. Очищаем крышку картера РМ от грязи и подтеканий смазки.

III. При помощи отвертки удаляем колпачок, защищающий регулировочный винт.

IV.   Посредством ключа на «19» ослабляем гайку фиксации регулировочного винта.
V.   Помощник выполняет энергичные покачивания рулевым колесом вправо-влево.
VI.   Вращением регулировочного винта корректируем величину свободного хода (уменьшения усилия, прилагаемого к рулевому колесу) увеличивая (уменьшая) зазор зацепления. Вращение по часовой стрелке обеспечивает его (зазора) уменьшение, против – увеличение.

VII.   Посредством шлицевой отвертки фиксируем регулировочный винт, одновременно затягивая гайку. Устанавливаем на место защитный колпачок.
VIII.   Проверяем усилие поворота при крайнем левом (правом) положении передних колес, что позволяет выяснить истинную степень износа червяка редуктора. В случае необходимости корректируем зацепление элементов редуктора РМ в одном из крайних положений колес.
IX.   Выполнение вышеперечисленных мероприятий обеспечивает люфт руля «ВАЗ 2107» в границах, указанных производителем.

Видео — Как устранить люфт руля

Регулировка люфта рулевого колеса на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Люфт рулевого колеса – это довольная частая проблема практически всех автомобилей в особенности автомобилей «Классического» семейства. Люфт может возникать по разным причинам, начиная от банального наезда на кочку и заканчивая неисправностью в системе самого рулевого управления, поэтому чтобы убрать люфт вам придётся приложить усилия которые в будущём вы оцените.

Примечание!
Для регулировки люфта вам нужно будет запастись: Отвёрткой и к тому же гаечным ключом на «17»!

Краткое содержание:

Из-за чего может возникнуть люфт?
На самом деле он возникает по разным причинам, часть из них описывалась выше. Но при возникновении люфта, в этом может быть виновато: Ослабленное или сильно изношенное крепление рулевого механизма, а так же маятникового рычага и самих рулевых тяг.

Примечание!
Прежде чем грешить на все эти предметы рулевого механизма, сперва рекомендуется проверить и по возможности исправить увеличившейся зазор который может быть найден в зацепление ролика с червяком рулевого механизма – этой регулировкой мы и займёмся!

Как отрегулировать люфт, он же свободный ход у руля на ВАЗ 2101-ВАЗ 2107?

Примечание!
Работу лучше делать с помощником, так как это намного проще и удобней!

1) В начале снимите защитный колпачок, который закрывает регулировочный винт колонки.

2) Затем ослабьте гайку регулировочного винта (Указана красной стрелкой) при помощи гаечного ключа «на 17». Гайку нужно ослабить до того, чтобы можно было поднять располагающуюся под этой гайкой шайбу (Указана синей стрелкой).

Следом когда гайку будет ослаблена, попросите вашего помощника сесть за руль в вашу машину и резко несколько раз поворачивая рулевое колесо в разные стороны, вы в это время отвёрткой вверните регулировочный винт который указан зелёной стрелкой.

Примечание!
Делайте это до того, пока люфт у руля не станет в пределах нормы. А так же не затягивайте больно сильно регулировочный винт, а иначе из-за этого руль может начать очень тяжело крутиться!

3) Далее полностью закрутите гайку регулировочного винта которая указана красной стрелкой, а во время заворачивания при помощи отвёртки удерживайте сам винт от его проворачивания.

Примечание!
После проделанных операций, проверьте свободный ход рулевого колеса в том случае если руль крутиться тяжело, тогда чуть ослабьте регулировочный винт ослабив для этого гайку. В том случае если после завершения работ люфт руля остался прежним или же сдвинулся но не значительно, и если поворачивание руля это сопровождается скрипом и щелчками, то в таком случае отремонтируйте в автомастерской или же замените рулевой механизм на новый!

Рулевой механизм вещь очень тонкая и поэтому не рекомендуется её чинить самостоятельно, потому что при неверной сборки механизм может заклинить на дороге в связи с чем машина перестанет откликаться на движения руля!

Если вы не знаете как проверить люфт рулевого колеса, то в таком случае прочтите статью под названием: «Проверка свободного хода у руля на ВАЗ»!

Вопрос?
А как вы регулируете свободный ход у рулевого колеса? (Ответ пишите в комментариях)

Дополнительный видео-ролик:
Более подробную регулировку свободного хода руля, вы сможете понаблюдать в видео-ролике который расположен чуть ниже:

Проверка люфта у руля на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Люфт в руле – на самом деле эта тема интересует очень многих, потому что знать точный люфт у руля должен каждый, так как это иногда пригождается в жизни (Например перед прохождением ТО).

Но не все люди знают как можно рассчитать люфт руля и поэтому мы специально для таких людей подготовили интересную статью, прочитав которую вы более подробно узнаете методы расчёта рулевого люфта.

Примечание!
Для расчёта люфта, вам нужно будет взять: Линейку и мел (Вместо мела можно использовать проволоку) при помощи которого вы будете наносить метки!

Когда нужно проверять люфт у рулевого колеса?
Как уже говорилось выше, люфт имеет смысл замерять перед поездкой на «Техосмотр», чтобы после приезда туда у вас не возникли казусы с большим люфтом руля.

А так же люфт рекомендуется проверять, при увеличение свободного хода руля потому что в связи с этим, сильно затрудняется управление «Транспортным Средством».

Примечание!
Люфт в рулевом колесе может происходить из-за износа или ослабления креплений: Рулевого механизма, маятников рычага или рулевых тяг!

Как проверить люфт, он же свободный ход у руля на ВАЗ 2101-ВАЗ 2107?

Примечание!
Свободный ход проверяется исключительно на ровной поверхности, не имеющей льда из-за которого колёса у автомобиля могут скользить. А так же люфт не должен превышать более чем «5°с»!

1) Сперва поставьте автомобиль таким образом, чтобы его колёса были направлены исключительно прямо.

Примечание!
В том случае если колеса у автомобиля направлены прямо, а сам руль стоит не так как надо то есть не ровно, то это говорит о том что: Нарушены углы установки колес, либо есть дефекты в подвески или в самом рулевом управлении, а так же неправильное направление руля может говорить об неправильно его установки! (Как снять руль и поставить его должным образом, см. в статье: «Замена руля на ВАЗ»)

2) Теперь для замера свободного хода руля, установите взятую с собой линейку таким образом, чтобы началом она упиралась в панель приборов, чтобы средней частью она касалась переключателя света фар который в этот момент должен стоять на отметки «Ближний свет», и ещё линейка должна касаться обода рулевого колеса.

3) Далее с установленной как надо линейкой, поверните рулевое колесо до того пока передние колёса не начнут своё движение. После того как колёса начали движение, сразу же прекратите вращать руль и на обод руля нанесите при помощи мела метку, или же оберните обод руля при помощи проволоки.

4) Затем не дёргая линейку, аккуратно поверните рулевое колесо в противоположную сторону и дождитесь того пока колёса не дёрнуться с места. Как только колёса дёрнулись, нанесите при помощи мела вторую метку или же оберните обод руля при помощи проволоки.

5) И в завершение той же или более короткой линейкой, измерьте расстояние между обоими метками или проволоками которые обёрнули обод руля.

Примечание!
Расстояние не должно превышать «5°с», поэтому если у вас заявленный свободный ход больше чем значение, то в таком случае доведите его до нормы отрегулировав зазор ролика с червяком! (Как отрегулировать зазор, см. в статье: «Регулировка люфта рулевого колеса»)

Рулевая колонка ваз 2107: устройство, регулировка, ремонт

Одним из элементов автомобиля ВАЗ 2107, получившим в этой модели ряд улучшений в сравнении с предыдущими, является рулевая колонка. Чем же отличается ее устройство? В ВАЗ 2107 вал рулевой колонки состоит из двух частей, соединенных крестовиной. Благодаря такой конструкции значительно повышается безопасность водителя, так как в случае столкновения вал просто сгибается в месте шарнирного соединения, и не наносит серьезного вреда человеку. Также вал в ваз 2107 обзавелся подшипниками благодаря чему поворот руля требует намного меньше усилий.

Рулевая колонка ВАЗ 2107 состоит из вала с шарнирным соединением и редуктора с червячной передачей. Ремонт колонки – явление очень редкое. Если обеспечить своевременное техническое обслуживание этого узла, то он может никогда не понадобиться. К работам по техническому обслуживанию рулевой колонки относится смазка шарнира рулевого вала, подтягивание гайки крепления руля, замена масла и регулировка редуктора. Рассмотрим возможные проблемы, связанные с рулевой колонкой, и методы их устранения.

Скрип в колонке

Как правило, скрип возникает из-за недостаточной смазки деталей вала – подшипников или крестовины. Лечится смазыванием, особых трудностей не вызывает, ремонт не требуется.

Люфт рулевого колеса

Появление люфта руля может быть вызвано двумя причинами. Первая – отпущена гайка, крепящая рулевое колесо на валу. Если не подтянуть гайку вовремя, со временем повреждаются шлицы на руле и валу, и может потребоваться замена одной из этих деталей. Второй причиной может стать износ червячной передачи. Для устранения этой неисправности предусмотрен специальное устройство — регулировочный болт с контргайкой.

Для того чтобы отрегулировать червячную передачу отпускается гайка, с помощью отвертки винт проворачивается до устранения люфта, после чего гайка затягивается для предотвращения самопроизвольного выкручивания. Если регулировкой устранить люфт невозможно, значит, необходим ремонт редуктора и замена червячной пары.

Для предотвращения преждевременного износа деталей редуктора рекомендуется периодический контроль уровня масла и его замена. Контроль уровня производится следующим образом:

При помощи ключа на 8 выкручивается пробка заливного отверстия;
Отверткой или другим предметом проверяется уровень масла. Он должен быть на уровне с нижним краем заливного отверстия.
При необходимости, масло доливают при помощи специального нагнетателя, пока оно не начнет вытекать из отверстия.

Для замены масла откручивают винты крепления крышки редуктора, предварительно подставив под него емкость для сбора отработанного масла. Так как полное снятие крышки не требуется, она отодвигается в сторону и масло сливается. Эту операцию лучше выполнять на горячем двигателе. Теплое масло имеет большую текучесть и сливается быстрее. После того как все масло вытечет, крышка прикручивается на место и в редуктор заливается новое описанным выше способом.

Снятие редуктора

Устройство редуктора не позволяет выполнить его ремонт без снятия с автомобиля. Для того чтобы выполнить его снятие, необходимо:

Отсоединить наконечники рулевых тяг от редуктора. Сначала онирасшплинтовываются, затем ключом на 22 откручиваются гайки и наконечники выпрессовываются при помощи специального съемника.
Раскрутить хомут, крепящий рулевой вал к редуктору.
Выкрутить три болта, которыми редуктор крепится к кузову автомобиля.

Устройство редуктора не должно вызвать особых затруднений при его ремонте. Следует лишь учесть, что изношенные элементы, называемые червячной парой, меняются оба одновременно. После этого обязательно выполняется регулировка.

Ваз 2107 люфт рулевого колеса

Скрип в колонке

Люфт рулевого колеса

При помощи ключа на 8 выкручивается пробка заливного отверстия;
Отверткой или другим предметом проверяется уровень масла.
Он должен быть на уровне с нижним краем заливного отверстия.
При необходимости, масло доливают при помощи специального нагнетателя, пока оно не начнет вытекать из отверстия.

Снятие редуктора

Отсоединить наконечники рулевых тяг от редуктора. Сначала онирасшплинтовываются, затем ключом на 22 откручиваются гайки и наконечники выпрессовываются при помощи специального съемника.
Раскрутить хомут, крепящий рулевой вал к редуктору.
Выкрутить три болта, которыми редуктор крепится к кузову автомобиля.

Примечание!
Для регулировки люфта вам нужно будет запастись: Отвёрткой и к тому же гаечным ключом на «17»!

Краткое содержание:

Как отрегулировать люфт, он же свободный ход у руля на ВАЗ 2101-ВАЗ 2107?

Примечание!
Работу лучше делать с помощником, так как это намного проще и удобней!

1) В начале снимите защитный колпачок, который закрывает регулировочный винт колонки.

Вопрос?
А как вы регулируете свободный ход у рулевого колеса? (Ответ пишите в комментариях)

Дополнительный видео-ролик:
Более подробную регулировку свободного хода руля, вы сможете понаблюдать в видео-ролике который расположен чуть ниже:

Непрочитанное сообщение ella » Вт май 04, 2010 17:24:53

Поменять редуктор(ну или отремонтировать его).

А люфт насколько градусов у тебя?-если 5-10 то не парься. А если боолее-токо редуктор снимать.

Re: Как убрать люфт руля ВАЗ-2107?

Непрочитанное сообщение Буйный » Вт май 04, 2010 18:41:44

Re: Как убрать люфт руля ВАЗ-2107?

Непрочитанное сообщение Жигуль » Чт июл 26, 2012 6:31:27

Re: Как убрать люфт руля ВАЗ-2107?

Непрочитанное сообщение Антон80 » Чт июл 26, 2012 6:47:17

Re: Как убрать люфт руля ВАЗ-2107?

Непрочитанное сообщение kosar » Чт июл 26, 2012 6:48:27

Re: Как убрать люфт руля ВАЗ-2107?

Непрочитанное сообщение Жигуль » Чт июл 26, 2012 7:12:00

Re: Как убрать люфт руля ВАЗ-2107?

Непрочитанное сообщение Антон80 » Чт июл 26, 2012 7:25:25

Re: Как убрать люфт руля ВАЗ-2107?

Непрочитанное сообщение ppg » Чт сен 20, 2012 17:39:52

Re: Как убрать люфт руля ВАЗ-2107?

Непрочитанное сообщение Meart » Чт сен 20, 2012 18:05:41

Пошаговая регулировка рулевого редуктора ВАЗ-2107 своими руками

В других случаях достаточно будет осуществить техническое обслуживание рулевой системы. Эти мероприятия не вызывают особых сложностей и могут быть выполнены собственноручно. Специалисты завода-изготовителя рекомендует следить за уровнем масла и периодически менять его в редукторе рулевого механизма. Снимать его с автомобиля для этого не требуется, все действия осуществляются без разборки.

Уровень проверяется чистой тонкой отверткой. Ключом на 8 мм откручивают пробку и замеряют наличие масла. Его уровень должен быть немного ниже заливного отверстия. Если уровень меньше, необходимо добавить масло.

Для замены в первую очередь нужно слить старую смазку. Это можно выполнить, сняв крышку редуктора, которая закреплена четырьмя болтами. После полного вытекания жидкости крышку монтируют на место и через отверстие для залива добавляют новое. На этом замена масла в рулевой системе считается оконченной.

Кроме осуществления контроля смазки, рекомендуется периодически проверять наличие люфта. Если он имеется, делается регулировка. Для работы используется плоская большая отвертка и ключ на 19 мм. Желательно найти помощника, так как вдвоем регулировать намного быстрее.

Для осуществления процесса нужно ключом отпустить зажимную гайку и постепенно отверткой закручивать регулировочный винт. Помощник одновременно проверяет люфт, находясь в салоне машины. После завершения регулировки, придерживая винт отверткой, его положение фиксируют с помощью контргайки.

Если выполненная процедура не помогла устранить люфт, то это говорит о том, что червячная пара сильно износилась, и требуется ремонт. В такой ситуации проблема решается ее заменой. Эту работу можно сделать самостоятельно, без помощи специалистов.

Здесь уже необходимо снятие редуктора с ВАЗ-2107:

отсоединяются наконечники рулевых тяг системы – они расшплинтовываются, и гайки скручиваются ключом на 22 мм;
отпускается хомут, которым фиксируется редуктор и колонка;
откручиваются три болта, крепящие редуктор к кузову.

Дальнейший ремонт проблем не составит.

Нужно следовать лишь нескольким правилам:

червячная пара меняется одновременно, комплектом;
после выполнения сборки/разборки нужно сделать регулировку;
старое масло не использовать, а заменить новой смазкой.

После окончания ремонта редуктор собирается и монтируется в обратной последовательности.

Читайте также: Какой аккумулятор лучше выбрать для автомобиля ВАЗ-2107

Регулировка люфта рулевого колеса на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Люфт рулевого колеса — это довольная частая проблема практически всех автомобилей в особенности автомобилей «Классического» семейства. Люфт может возникать по разным причинам, начиная от банального наезда на кочку и заканчивая неисправностью в системе самого рулевого управления, поэтому чтобы убрать люфт вам придётся приложить усилия которые в будущём вы оцените.

Примечание!
Для регулировки люфта вам нужно будет запастись: Отвёрткой и к тому же гаечным ключом на «17»!

Из-за чего может возникнуть люфт?
На самом деле он возникает по разным причинам, часть из них описывалась выше. Но при возникновении люфта, в этом может быть виновато: Ослабленное или сильно изношенное крепление рулевого механизма, а так же маятникового рычага и самих рулевых тяг.

Примечание!
Прежде чем грешить на все эти предметы рулевого механизма, сперва рекомендуется проверить и по возможности исправить увеличившейся зазор который может быть найден в зацепление ролика с червяком рулевого механизма — этой регулировкой мы и займёмся!

Как отрегулировать люфт, он же свободный ход у руля на ВАЗ 2101-ВАЗ 2107?

Примечание!
Работу лучше делать с помощником, так как это намного проще и удобней!

1) В начале снимите защитный колпачок, который закрывает регулировочный винт колонки.

Примечание!
Делайте это до того, пока люфт у руля не станет в пределах нормы. А так же не затягивайте больно сильно регулировочный винт, а иначе из-за этого руль может начать очень тяжело крутиться!

Примечание!
После проделанных операций, проверьте свободный ход рулевого колеса в том случае если руль крутиться тяжело, тогда чуть ослабьте регулировочный винт ослабив для этого гайку. В том случае если после завершения работ люфт руля остался прежним или же сдвинулся но не значительно, и если поворачивание руля это сопровождается скрипом и щелчками, то в таком случае отремонтируйте в автомастерской или же замените рулевой механизм на новый!

Вопрос?
А как вы регулируете свободный ход у рулевого колеса? (Ответ пишите в комментариях)

Дополнительный -ролик:
Более подробную регулировку свободного хода руля, вы сможете понаблюдать в -ролике который расположен чуть ниже:

Здравствуйте Павел!
У вас ролик в зацепление вошел с червяком, это случается когда данный винт постоянно вкручивается и наступает тот момент когда данный ролик упирается и входит в зацепление с червяком, в этом случае либо попросите кого ни будь руль покрутить и в этот момент вы данный регулировочный винт попытайтесь вывернуть, либо же крышку у рулевого вала снимите отвернув для этого болты её крепления и стукните снизу слегка несколько раз по валу сошки!

Отрегулировал все у себя. Все классно. Но если руль вывернуть на пол оборота влево или вправо то появляется люфт в этом положении. Если крутить дальше то люфта нет. Местами руль болтается местами жестко держится. В чем может быть дело?

Здравствуйте Леша!
Регулировали люфт поставив колёса при этом полностью прямо? Если да то такого быть не должно, возможно рулевой редуктор неисправен (Шестерёнки сносились), его так же придётся снять и все детали осматривать и по необходимости менять их на новые или же сразу новый редуктор приобрести в автомагазине, но это более накладней будет!

Благодарю, совет полезный, в выходной устраню люфт

Олег Смирнов
Спасибо за ответ.

Здравствуйте Олег!
Отрегулировал люфт руля по вашей инструкции,пока не выезжал на дорогу,завтра поеду,но на месте люфт уменьшился.Спасибо Вам!После чего посмотрел инструкцию,все хорошо обьясняете,узнал что масло надо доливать,а то думал зачем там ещё болт:)но там нет подтеков масла,но думаю надо проверить…
Проблема у меня в том что руль всегда тяжело крутится особенно при медленном движении, не помню я такого на машинах этого класса когда я ездил в 90х годах,вроде крутились легче рули тогда. А вот сейчас эта машина в семье с 2006 года пробег 50000 км и с нуля у неё руль тугой.В чем причина может быть? Или я слишком долго ездил с усилителями руля,отвык… Но я так не думаю, в общем руль тугой, какой дадите совет? Спасибо!

Здравствуйте Михаил!
Руль может от множества причин тяжело крутиться, вот к примеру если слишком затянут регулировочный винт или если рулевой механизм сильно изношен, а так же если трансмиссионного масла нет в рулевом механизме или от старого масла может такое быть, попробуйте сначала с замены масла в рулевом механизме и если не поможет, то в таком случае рулевой механизм меняйте или это просто у вас привычка, просто у автомобилей без гидро усилителя руля, сам руль действительно тяжело крутиться!

Здравствуйте! У мен тоже люфт большой на руле. но и вал рулевой поднимается и опускается вместе с рулем. Подскажите как исправить?

http://vaz-russia.ru

Как убрать люфт в рулевом механизме справочника. Какой должен быть люфт в рулевом управлении, как его устранить.

Допустимый люфт в автомобилях

Люфт определяется как свободный ход колеса, необходимый для реакции системы, то есть передних колес. Проще говоря, это расстояние, которое проходит рулевое колесо до выполнения маневра.

Минимальный люфт наблюдается в любом автомобиле и может быть увеличен в зависимости от размера автомобиля.В некоторых случаях люфт может возрасти до опасного уровня — машина больше не будет «подчиняться», реакция системы станет медленнее.

Причины люфта руля

Выход из строя рулевых наконечников часто приводит к увеличению свободного хода рулевого колеса.
Частично или полностью разрушенные ступичные подшипники.
Если ходовая часть ремонтировалась недавно, то может возникнуть люфт из-за дефектов при ремонте — гайка центрального подшипника может не затягиваться.
Перетянутая рулевая рейка.
Поломка шаровой опоры.
Необходимость замены масла.

Значительный люфт рулевого управления может угрожать безопасности водителя и пассажиров.

Как правило, люфт в большинстве случаев вызван неисправностью одного из звеньев одной цепи: рулевого колеса, стойки, тяг и колес. Когда шасси автомобиля становится менее чувствительным к действиям водителя, значит, самое время проанализировать возникшие проблемы в управлении.Согласно ПДД, допустимая величина свободного хода руля составляет 10 градусов или 30 миллиметров. Любое отклонение от этой нормы считается поломкой — ее следует устранять, предварительно проведя комплексную диагностику автомобиля.

Решение проблемы довольно простое — после проверки станка поврежденные детали необходимо либо отремонтировать, либо заменить. Главное здесь

4 года назад

Добро пожаловать!
Люфт рулевого колеса — обычная проблема почти для всех автомобилей, особенно в семействе «Классика».Люфт может возникнуть по разным причинам, начиная от банального столкновения с неровностью и заканчивая неисправностью в самой системе рулевого управления, поэтому для того, чтобы убрать люфт, вам придется приложить усилия, которые вы оцените по достоинству в будущем.

Примечание!
Для регулировки люфта необходимо запастись: отверткой и, кроме того, гаечным ключом на 17!

Резюме:

Что может вызвать люфт?
На самом деле возникает по разным причинам, некоторые из них были описаны выше.Но если возник люфт, виновато это может быть: Ослабленное или сильно изношенное крепление рулевого механизма, а также маятникового рычага и самих рулевых тяг.

Примечание!
Прежде чем грешить на все эти элементы рулевого механизма, рекомендуется сначала проверить и по возможности исправить увеличенный зазор, который может быть обнаружен в зацеплении ролика с червяком рулевого механизма — разберемся это корректировка!

Как отрегулировать люфт, люфт руля на ВАЗ 2101-ВАЗ 2107?

Примечание!
Лучше работать с помощником, так как это намного проще и удобнее!

1) Сначала снимите защитный колпачок, закрывающий винт регулировки колонки.

2) Затем ослабьте гайку регулировочного винта (обозначенную красной стрелкой) с помощью гаечного ключа на 17 дюймов. Гайку необходимо ослабить, чтобы можно было поднять шайбу, расположенную под гайкой (обозначена синей стрелкой).

Далее, когда гайка будет ослаблена, попросите помощника сесть за руль в вашей машине и несколько раз резко повернув руль в разные стороны, в это время отверткой закрутите регулировочный винт, указанный зеленой стрелкой.

Примечание!
Делайте это до тех пор, пока люфт на рулевом колесе не станет в пределах нормы.Также не затягивайте регулировочный винт слишком сильно, иначе рулевое колесо может сильно крутиться!

Примечание!
После проделанных операций проверьте свободный ход рулевого колеса в том случае, если рулевое колесо поворачивается с трудом, затем слегка ослабьте регулировочный винт, ослабив для этого гайку. В случае, если после завершения работ люфт рулевого колеса остался прежним или сместился, но незначительно, и если поворот руля сопровождается скрипами и щелчками, то отремонтируйте его в автомастерской или замените рулевой механизм. с новым!

Рулевой механизм — вещь очень хрупкая и поэтому ремонтировать его самостоятельно не рекомендуется, так как при неправильной сборке механизм может заклинивать на дороге, и поэтому автомобиль перестанет реагировать на движения рулевого колеса!

Вопрос?
Как контролировать свободный ход рулевого колеса? (Ответ напишите в комментариях)

Дополнительный видеоролик:
Более подробную настройку свободного хода руля вы можете посмотреть в видеоролике, который расположен чуть ниже:

Рулевое управление, включая свободный ход рулевого колеса, следует проверять при каждом следующем техническом обслуживании автомобиля или при возникновении такой необходимости.При осмотре следует обратить внимание и проверить:

— Расположение спиц рулевого колеса, которые, когда передние колеса находятся на прямой линии, должны располагаться симметрично относительно вертикальной оси.

— Состояние защитных крышек и резьбовых соединений. Порванные, потрескавшиеся или потерявшие эластичность резиновые накладки необходимо заменить, иначе вода, пыль и грязь, попавшие в узлы, быстро выведут их из строя.

— Состояние шлангов и трубопроводов, соединяющих насос гидроусилителя рулевого управления, его бачок и рулевой механизм.

— Затяжка болтов крепления корпуса рулевой коробки к раме, затяжка клиньев или болтов крепления карданного вала рулевой колонки, надежная затяжка и стопорение гаек шаровых шарниров.

— Отсутствие зазоров в шаровых опорах концов рулевой тяги, зазоров в верхнем и нижнем шарнирах и шлицевых шарнирах карданного вала рулевой колонки, наличие зазоров в рулевом механизме.

— Отсутствие заклинивания, стука и помех, препятствующих повороту руля.При обнаружении ударов и заеданий отсоедините рулевые тяги от шарнирных рычагов и повторите испытание. Если стук и заклинивание не прекратилось, но необходимо удалить и отремонтировать.

Неисправности, влияющие на управляемость и курсовую устойчивость УАЗ-3160, УАЗ-3162 и УАЗ Патриот, рассмотренные выше, вполне применимы и к рулевому управлению УАЗ Хантер с гидроусилителем.

Люфт рулевого управления или полный люфт рулевого управления Oise Hunter.

Свободный ход рулевого колеса или полный люфт рулевого управления — это угол поворота рулевого колеса из положения, соответствующего началу поворота передних колес в одну сторону, до положения рулевого колеса, соответствующего началу поворота передних колес. колеса в обратном направлении.При увеличении свободного хода руля становится сложно управлять автомобилем, так как он с задержкой реагирует на действия водителя.

Кроме того, повышенный люфт рулевого колеса, который не может быть устранен регулировкой рулевого механизма, свидетельствует о какой-то неисправности рулевого управления: ослабление крепления рулевого механизма, рулевых тяг, рычага или износ их части.

Максимальное значение суммарного люфта рулевого управления, установленное заводом для автомобилей Уаз Хантер до 2010 года включительно, составляет не более 10 градусов.После 2010 года по неизвестной причине такой же люфт по заводской инструкции по эксплуатации увеличен и должен быть не более 20 градусов.

На практике измерять свободный ход колеса в градусах не очень удобно, поэтому вам следует преобразовать их в миллиметры по следующей формуле: L = (G / 360) x 3,14 x D … Где L — свободный ход колеса в миллиметрах, G — максимально допустимый люфт, 3,14 — Pi, D — наружный диаметр руля, мм.

Пример:

Для рулевого колеса, внешний диаметр которого составляет 400 мм, при значении максимально допустимого люфта, установленном на 10 градусов, то же значение в миллиметрах будет: L = (10/360) x 3,14 х 400 = 34,88 мм.

Проверка люфта рулевого колеса проводится на автомобиле, установленном на ровной поверхности, и только при работающем двигателе на холостом ходу.

1. Передние колеса установлены в положение движения по прямой.

2. На приборной панели со стороны рулевого колеса жестко закреплена линейка, так что она касается плоскости внешней поверхности обода рулевого колеса.

3. Руль медленно поворачивается в каком-то направлении до момента начала поворота передних колес — в этом положении первая отметка наносится на обод рулевого колеса любым способом.

4. Не меняя положения линейки, рулевое колесо поворачивается в другую сторону, снова до момента начала поворота передних колес — в этом положении на ободе наносится вторая отметка.

Расстояние, измеренное по ободу рулевого колеса между метками, должно быть не более установленного значения суммарного люфта.В нашем случае, исходя из приведенного выше примера, не более 35 миллиметров.

Если люфт руля оказался больше допустимого, то следует проверить рулевое управление и определить, за счет какого узла получен повышенный люфт, для чего проверка:

— надежность крепления рулевое колесо и затяжка болтов крепления рулевого механизма,
— состояние шарниров рулевой тяги,
— затяжка гаек крепления сошки и рычага,
— затяжка болтов крепления карданного вала рулевой колонки, зазоры в его шарнирах и шлицевых соединениях,
— наличие зазоров в рулевом механизме.

Обслуживание ГУР УАЗ Хантер.

Состоит из проверки натяжения ремня привода насоса гидроусилителя руля, проверки герметичности шлангов и их соединений, проверки герметичности насоса и уплотнений рулевого механизма, проверки уровня и замены рабочей жидкости в бачке гидроусилителя рулевого управления. .

Жидкость для гидроусилителя руля должна соответствовать спецификации Dexron IID. Более подробно процесс замены рабочей жидкости и фильтра в бачке гидроусилителя руля, а также параметры натяжения приводного ремня насоса гидроусилителя руля на УАЗ Хантер описаны в отдельном разделе.

Если жидкость в бачке гидроусилителя рулевого управления сильно загрязнена или потемнела, то ее следует заменить раньше положенного срока. При сильном загрязнении или потемнении жидкости необходимо проверить исправность насоса гидроусилителя руля и рулевого механизма, может потребоваться их ремонт или замена.

Многим отечественным автомобилистам, в том числе и владельцам ВАЗ «семерки», знаком такой дефект рулевого управления, каким является люфт руля.Особенно ярко это чувствуется, когда машина движется с большой скоростью по прямой. Общепринятый способ диагностировать симптомы данной неисправности — резко повернуть руль. В том случае, если его (поворот) сопровождается стуком, возникает люфт руля «ВАЗ 2107».

В предлагаемой вашему вниманию статье будет обсуждаться последовательность действий, выполняемых в процессе проверки технического состояния рулевого механизма, а также при выполнении регулировочных мероприятий.

Контроль величины люфта (люфта) рулевого колеса

I. Подготовительные мероприятия для проверки люфта рулевого колеса включают установку транспортного средства на эстакаду (смотровую яму), доведение давления в шинах до уровня, рекомендованного производителя и выбирая помощника.

II. Раскачивая руль вправо и влево, определяем значение угла поворота до момента начала поворота колес. Он не должен превышать (в каждом направлении) 50.Кроме того, если усилие поворота больше 20 кгс, или 196 Н, это свидетельствует о нарушении нормального зацепления элементов редуктора рулевого механизма (далее РМ).

Регулировка зацепления элементов рулевого механизма:

I. Устанавливаем колеса автомобиля в положение, соответствующее прямолинейному движению.

II. Очищаем крышку картера ПМ от грязи и подтеков смазки.

III. С помощью отвертки снимите колпачок, защищающий регулировочный винт.

IV. Ключом «19» ослабьте гайку крепления регулировочного винта.
V. Помощник резко покачивает рулевое колесо вправо и влево.
Vi. Поворачивая регулировочный винт, мы корректируем величину свободного хода (уменьшение силы, прилагаемой к рулевому колесу), увеличивая (уменьшая) зазор включения. Вращение по часовой стрелке обеспечивает его (зазор) уменьшение, антиувеличение.

Vii. Используя шлицевую отвертку, закрепите регулировочный винт, затягивая гайку.Установите на место защитный колпачок.
VIII. Проверяем усилие поворота при крайнем левом (правом) положении передних колес, что позволяет узнать истинную степень износа зубчатого червяка. При необходимости корректируем зацепление элементов КПП ПМ в одном из крайних положений колес.
IX. Выполнение вышеуказанных мероприятий обеспечивает люфт руля «ВАЗ 2107» в пределах, установленных заводом-изготовителем.

Видео — Как устранить люфт рулевого управления

Система управления рулевым колесом любого автомобиля работает в достаточно экстремальных условиях, поэтому такая неисправность, как люфт в рулевом управлении, возникает очень часто.Устранение такого дефекта не следует откладывать, поскольку он приводит к задержке реакции на движение, а иногда и к полной потере управления транспортным средством. Это может представлять серьезную опасность для жизни не только владельца автомобиля и его пассажиров, но также пешеходов и других водителей, даже если он неукоснительно соблюдает правила дорожного движения.

Полный люфт рулевого колеса может возникать по нескольким причинам. Определить их очень легко, как и само наличие дефекта, но исправление ситуации лучше доверить опытному мастеру, хотя некоторые ремонтные операции можно провести своими руками.

1 Причины неисправности

К основным причинам люфта в рулевом управлении относятся:

ослабление или изначально плохая затяжка гайки крепления рулевого колеса (колеса), крепления самого рулевого механизма к кузову, регулировочных тяг;
износ или дефект одного из элементов агрегата — шлица, карданных шарниров промежуточного вала, наконечников, резино-металлических шарниров;
увеличенный зазор между шестерней и рейкой.

Неважно, какой автомобиль имеется в виду — грузовой или легковой, иностранного производства или отечественный: Газель Соболь, УАЗ Патриот, Форд Фокус, Рено Логан, любая из моделей ВАЗ или КамАЗ.Эти причины верны для всех машин.

2 Определение наличия люфта

Двигатель переводится в режим холостого хода, после чего рулевое колесо следует повернуть в разные стороны, обращая внимание на время реакции колес на эти команды. Наличие заметной задержки сигнализирует о наличии проблемы, а величина люфта — это расстояние, которое рулевое колесо проходит «впустую», то есть до того момента, когда колеса тоже начали поворачиваться — его «свободный ход».

Вы можете быстро и точно определить это значение с помощью специального прибора — измерителя люфта, который может быть электронным или механическим.

3 Поиск причины неисправности и ее устранение

Сам автовладелец сможет самостоятельно определить наличие люфта и его причины; для этой операции ему понадобится помощник. Машину необходимо припарковать на ровной поверхности, при этом колеса должны находиться в прямом положении.

После этого один человек резко поворачивает руль на небольшой угол в обе стороны, а второй по очереди прощупывает все узлы, которые могут отвечать за люфт.

Неисправный узел определяется сразу — по характерному смещению при качании колеса.

Ослабление гайки рулевого колеса и его последствия

Это наиболее «безобидная» причина появления неисправности и ее легче всего устранить. Необходимо снять декоративную накладку крепления и затянуть гайку торцевым ключом нужного размера. У большинства современных автомобилей в обшивке рулевого колеса есть модуль подушки безопасности — этот механизм нужно будет предварительно разобрать.

Износ шлица является следствием ослабления крепления руля, а износ элементов начинается именно в месте соединения, точнее при повороте руля. Ремонт в этом случае заключается в обязательной замене поврежденной детали.

Прочие варианты поломки

Износ карданных шарниров на промежуточном валу вызывает ярко выраженный «эффект зубчатого колеса»: при вращении рулевого колеса водитель периодически ощущает его трение (особенно это заметно на высоких скоростях) и ухудшение качества управляемость машины.В этом случае необходимо заменить весь промежуточный вал — другого способа убрать люфт нет.

Можно попробовать отрегулировать винты для усиления петель самостоятельно: найти регулировочный винт и выставить допустимое значение, еще раз проверить люфт, и если он все равно превышает допустимый, то причина не в этой детали.

Часто ослабевает крепление к корпусу самого рулевого механизма, в этом месте могут осесть резиновые прокладки. Правильное решение — сразу же подтянуть гайки или заменить изношенные детали.

Не предвещает ничего хорошего увеличенный зазор в шестернях и рейке, появляющийся в результате повреждения поверхностей в месте их соприкосновения, а также увеличения зазора между направляющими и рейкой. В этом случае необходимо заменить рулевую рейку или шестерни.

Самый опасный случай

Особенно опасен износ концов шатунов. Рулевая тяга работает в очень тяжелых условиях, постоянно подвергается воздействию влаги и грязи, в результате:

значительное увеличение зазоров;
внезапное разрушение шаровой опоры и самого наконечника;
потеря управления автомобилем.

Наконечники лучше заменить в автомастерской, как и любой другой ремонт ослабленных шатунов, потому что для работы требуется специальное оборудование и инструменты.

Иногда состояние руля не оставляет другого варианта, кроме как его полностью разобрать и заменить изношенные элементы на новые. В этом случае рекомендуется обратиться в профессиональную автомастерскую, чтобы не повредить настройки системы рулевого управления.

Общий люфт рулевого управления.Ремонт рулевого управления

Едем неделю, едем вдвоем, и вдруг замечаем, что руль начинает как-то странно вести себя при торможении.
И тут в голову приходит мысль, проверить, не болталась ли тяга вилки в рулевой колонке?
Задумано — сделано.

1. Возьмитесь левой рукой за руль и удерживайте передний тормоз. Большой и указательный пальцы правой руки прикладываются к кожуху рулевой колонки таким образом, чтобы одновременно касаться пальцами кожуха рулевой колонки и рулевой трубы рамы.И, удерживая передний тормоз, стараемся попеременно двигать байк вперед, то назад.

И … вот атака, мы действительно замечаем, что шток вилки немного болтается в рулевой колонке рамы (мы чувствуем, как крышка рулевой колонки немного сдвигается под нашими пальцами относительно рулевой трубы рамы при включении велосипед движется вперед-назад).
На лице вилка в рулевой колонке.

2. Возьмите подходящий шестигранник и ослабьте болты крепления штока к штоку вилки.

3. Затем затяните зажимной болт с шестигранником, который расположен сверху, и с помощью крышки над штоком и анкера в штоке вилки затяните систему шток-вилка-рулевое управление, тем самым устраняя провисание. этого устройства.

4. Вы можете просто затянуть его, но я затянул болт, совмещая процесс затяжки с перемещением велосипеда вперед и назад с зажатым передним тормозом, аналогично процедуре определения люфта стержня вилки в рулевой колонке.Считаю, что так более полно устраняется люфт, и все рабочие части лучше садятся на свои места. Мне это помогло.

5. Итак, стяжной болт затянут, еще раз проверяем систему шток-вилка-рулевое управление на люфт и отмечаем, что, наконец, под пальцами нет движения, все сидит плотно.

6. В этом случае нам остается выровнять руль, приведя его в положение перпендикулярно колесу и затянуть болты крепления на выносе.Для затягивания болтов штока мне достаточно относительно небольшого усилия одного пальца + рычаг в половину длинной части шестигранника, кто-то затягивает посильнее. Главное, затяжкой болтов не сорвать резьбу штока.

Изменение направления движения автомобиля — основная цель рулевого управления. Механизм обеспечивает движение автомобиля в заданном направлении.
Люфт руля ВАЗ 2109 — неприятный источник стука и неуправляемости автомобиля.Как устранить люфт рулевого управления в ВАЗ 2109 своими руками, эта статья предлагает вам ознакомиться с ней.

Рулевые агрегаты автомобиля ВАЗ 2109

Основные элементы рулевого управления:

Рулевой механизм. Он увеличивается и передает определенное усилие на привод рулевого колеса. Это усилие передается водителю.

На схеме:

1 — руль.
2 — вал с ведущей шестерней на конце.
3 -.
4 — рулевые тяги.
5 — рычаги поворотные.
6 — ведущие колеса.

Вращение рулевого колеса водителем приводит к вращению шестерни, при этом рейка перемещается влево или вправо. Затем рейка передает усилие, которое поступает на рулевое колесо, на его привод.

Другой рулевой узел — это его привод. На ВАЗ 2109 он оборудован двумя тягами, передающими усилие на рычаги, приводящие во вращение телескопические стойки, расположенные на подвесках колес. Стойки поворачивают колеса влево или вправо.

Причины люфта

Если во время движения автомобиль заводится:

Реагирует на его действия с некоторой задержкой.
Им трудно стать управляемыми.
Передние колеса плохо поворачиваются при резком повороте рулевого колеса на неподвижном автомобиле.

Такие неприятности свидетельствуют о наличии повышенного люфта в рулевом колесе — зазора между элементами в системе управления, образование которого связано с вращательными движениями.
Причинами, из-за которых возник люфт рулевого управления на ВАЗ 2109, могут быть:

Несвоевременная или некачественная смазка вызывает износ деталей.
Регулировка произведена неправильно или ослаблено крепление рулевых тяг и элементов рулевого механизма.
В камерах передних колес отсутствует давление или нет воздуха.
Деформированы рулевые тяги.
Езда на высокой скорости по плохой дороге.
Большие переменные нагрузки.

Совет: зазор нужно устранять как можно быстрее, иначе это может привести к непоправимым последствиям. Люфт руля ВАЗ 2109 не должен быть больше десяти градусов. При проверке люфта на автомобиле с усилителем двигатель должен работать.

Как измерить люфт рулевого управления

В инструкции указано, что для измерения люфта руля ВАЗ 21093 необходимо приобрести измеритель люфта.
Если его там нет, то вы можете выполнить эту операцию простым способом:

Передние колеса устанавливаются в прямолинейное положение.

Совет: Обратите внимание на положение ведущих колес. Если он соответствует прямолинейному движению, но спицы рулевого колеса не находятся в горизонтальном положении, то имеется нарушение углов установки колес, возникли дефекты подвески или рулевого управления.

Линейку устанавливают так, чтобы ее конец упирался, рычаг переключателя фар касался ее средней части, а плоскость линейки касалась внешней поверхности обода рулевого колеса, как показано на фото.

Не меняя положения линейки, рулевое колесо поворачивается в любом направлении, пока передние колеса не начнут вращаться.
На обод руля в этом положении нанесена отметка, можно закрепить трос.
Не меняя положения линейки, рулевое колесо поворачивается в обратном направлении, пока передние колеса не начнут вращаться.
Наносится вторая отметка, провод снова фиксируется.
Измеряется расстояние между метками по ободу.Его значение не должно быть больше расчетного.

В погонных единицах (миллиметрах) люфт пересчитывается по формуле:
L = (5 ° 360 °) hD, где
L — зазор рулевого колеса в миллиметрах;
ч = 3,14;
D — внешний диаметр рулевого колеса, мм. Для штатного руля он составляет 400 миллиметров.
Тогда L = (5 ° / 360 °) x3,14×400 = 17 (мм)
5 ° 360 ° — оптимальный люфт рулевого управления.

Если расстояние L больше и регулировка не удается, необходимо провести дополнительную проверку рулевого управления, чтобы определить причину увеличения свободного хода.

Люфт руля вверх-вниз ВАЗ 21093 появляется из-за трещины в кронштейне рулевого колеса. Поэтому для его снятия нужно заменить или отремонтировать кронштейн.
Может потребоваться заменить винты, которыми он крепится. Как определить люфт руля на автомобиле ВАЗ 2109 хорошо видно на видео.
Если обнаружен увеличенный зазор, необходимо найти и устранить неисправности.
Для этого:

Проверена надежность крепления к раме кратера руля на валу рулевого колеса.При необходимости их нужно исправить.
Надежность крепления рулевого колеса к валу проверяют раскачиванием его перпендикулярно плоскости вращения. Если есть качели, затяните гайки, которые его фиксируют.

Перед поездкой необходимо обязательно осмотреть автомобиль, чтобы впоследствии избежать ДТП и пострадавших. Стоимость ремонта не будет выше стоимости человеческой жизни.
При плохом и ненадежном управлении автомобиль может стать машиной смерти, когда пострадают невинные люди.

Многие водители задаются вопросом, как убрать люфт руля на ВАЗ 2107. Ведь такое нападение на эту машину навещает довольно часто. Для такого поведения есть множество причин. И, как обычно, «гладкие» отечественные дороги почти всегда виноваты в люфте. Часто люфт начинается прямо посреди дороги. Это может напугать даже опытного водителя. Если вы столкнулись с такой ситуацией, то главное не паниковать.

С такой неисправностью можно ехать домой.Только водить нужно очень осторожно, стараться избегать лишних маневров. Не превышайте скорость, при неспешной езде вы наверняка справитесь с управлением. Придя в гараж, обязательно займитесь выявлением и устранением причины неисправности.

Диагностика

Как убрать люфт рулевого управления на ВАЗ 2107? Вопрос довольно сложный. Ведь существует 2 вида этой проблемы:

Осевая — проявляется при плохом соединении шлицев или проблемах с коробкой передач;
Продольный , появляется при ношении кронштейна.

Никакой специальной проверки для определения люфта не требуется. Вы поймете это сразу после того, как оно появится. Величину люфта на СТО проверяют специальным прибором — измерителем люфта. Но в гаражах такие устройства встречаются редко. Поэтому обычно используется другой метод. Для этого вам понадобится помощник. Он будет крутить руль, и вам следует отследить момент начала реакции (поворота) колес. Нормальный люфт не должен превышать 10 °.Все, что указано выше, является признаком проблемы.

Ликвидация

Бороться с люфтом следует начинать с проверки и вытягивания всех резьбовых соединений. Часто это причина. Обратите особое внимание на гайку, которой колонка крепится к коробке передач. При частых поездках по грязи и изношенному асфальту эти крепления регулярно откручиваются. Если своевременно не отреагировать на проблему, есть риск получить более серьезные проблемы с рулевым управлением.Гайка может полностью ослабнуть, что приведет к полному выходу из строя рулевого управления. Также это приводит к повышенному износу всех частей механизма.

Также регулировка коробки передач помогает бороться с люфтом. Для этого придется заглянуть под капот. Там вы увидите коробку передач. На нем есть регулировочный винт. Чтобы добраться до него, вам придется снять заглушку. Винт защищен от проворачивания стопорной гайкой 19. Его немного ослабляют рожковым ключом. После этого производится регулировка отверткой.Задача — добиться уменьшения люфта. Если это у вас не работает, то пора менять коробку передач. Вместе работать легче.

Устройство

Рулевое управление на ВАЗ 2107 достаточно надежное. С его помощью достигается достаточный уровень управляемости. Конечно, комфорт автомобиля не сравнить с современными моделями, но в целом управлять этой моделью удобно.

Рулевое управление осуществляется путем передачи мощности от рулевой колонки на колеса.Это происходит через червячный редуктор. Сама рулевая колонка на ВАЗ 2107 — композитная. Он состоит из двух частей, соединенных карданом. Это позволяет ему сложить в случае аварии и снижает травмы.

Коробка передач имеет алюминиевый корпус, прикрепленный к левому лонжерону (в некоторых экспортных версиях — к правому лонжерону). В теле находится глобоидный червь. Сочетается с двухгребневым валиком. Передаточное число этой коробки передач не превышает 16,4. Это позволяет передавать усилие с максимальной точностью.В конструкцию также входят 2 шарикоподшипника. Они позволяют избежать повышенного износа элементов. Червячные передачи очень чувствительны к трению, поэтому редуктор содержит трансмиссионную смазку. Его следует регулярно проверять и при необходимости добавлять.

Также в рулевой механизм входят следующие элементы:

Рулевая тяга средняя;
Плечо маятника;
2 боковые (короткие) штанги.

Среднее звено подключается непосредственно к коробке передач.Это довольно надежный элемент конструкции. Поломки длинной поперечной рулевой тяги единичны.

Справа к нему прикреплен рычаг маятника. Это обеспечивает стабильность всей системы. Маленькие рулевые тяги имеют на концах шаровые опоры. Это позволяет передавать усилие на поворотный кулак максимально эффективно и без больших нагрузок. Эти рычаги сборные. Благодаря резьбе винта можно регулировать углы установки колес. Срок службы этих деталей от 10 до 15 тысяч километров.При замене новые штанги делаются одинаковой по длине с удаленными деталями.

Вывод … Рулевое управление на Жигулях имеет свои особенности. При этом на современных автомобилях подобные решения практически не используются. Поэтому вопрос, как убрать люфт руля на ВАЗ 2107, не редкость. В общем, исправить проблему несложно. Но, в некоторых случаях регулировка не помогает, тогда придется заменить коробку передач.

Если во время управления автомобилем вы начинаете замечать такие неприятные явления, как стук, чрезмерная вибрация, самопроизвольное отклонение от траектории, это может быть причиной образовавшегося люфта в рулевом управлении. По правилам дорожного движения суммарный люфт исправной машины не должен превышать 10 градусов. Но даже более низкие значения создают определенные неудобства и дискомфорт. Даже самый маленький люфт имеет свойство перерасти в большой. Согласитесь, это ненормально, когда на почти ровной дороге приходится постоянно крутить руль влево-вправо. При большом люфте это уже называется «ловить дорогу».

Причины люфта и методы обнаружения

Существует четыре основных причины появления люфта в рулевом управлении.Они возникают в результате износа деталей при длительной эксплуатации автомобиля. Так, например, со временем образуются зазоры и увеличиваются в сочленениях рулевых тяг передних колес. Их наличие и размер можно определить визуально или тактильно, пощупав пальцами части, соединенные этими петлями. В этом случае кто-то должен резко крутить руль, то вправо. Обе части должны двигаться синхронно. Выполните тест самостоятельно, перемещая рулевую тягу в продольном направлении.Люфта нет, если он двигается вместе с сошкой. Если есть даже небольшой зазор, стык необходимо заменить.

Вторая причина — повышенный износ или несоосность зацепления ролика и «червяка». При резких поворотах руля слышен стук в рулевом механизме. Также неисправность обнаруживается при покачивании рулевой сошки руками. Действия: отрегулировать или заменить детали.

Стук и скрип при повороте колес, а также при качании маятникового рычага вверх и вниз свидетельствует об износе втулок или оси этого же маятникового рычага.Примерьте гайку на оси. Изношенные детали необходимо заменить.

Наконец, четвертая причина — ослабление крепления кронштейна поворотного рычага или картера. Вам просто нужно подтянуть соответствующие гайки и болты.

Осталось добавить, что при правильной эксплуатации автомобиля и уходе за элементами рулевого управления: периодическая смазка, своевременное выявление дефектов и устранение возникающего люфта, все механизмы прослужат долго и не потребуют непредвиденных затрат на их замена.

Когда при осмотре машины выявляется неравномерный износ протектора шины колеса, то, как правило, есть как минимум две причины такого нарушения. Во-первых, разница в давлении в шинах. Второе: образование люфта в колесных опорах.

Вам понадобится

— гаечный ключ на 19 мм,
— гаечный ключ на 13 мм,
— ключ ступичный,
— домкрат.

Инструкции

В случаях, когда причиной сильного износа является давление в, этот параметр корректируется с помощью компрессора.Но когда из-за образовавшегося люфта возникает неравномерный износ, то необходимо выяснить, какой из узлов неисправен.

При захвате колеса в центре в одной горизонтальной плоскости и попытке повернуть его влево и вправо обнаруживается люфт наконечника рулевой тяги. Если результат положительный, насадку заменяют на новую.

Чтобы техническое состояние ступичного подшипника колеса и шаровой опоры, необходимо заложить крепление в верхнее отверстие колесного диска и, удерживая его руками, раскачивать подвеску вверх-вниз, при этом ступня вашей стопы прижимает нижнюю часть обода колеса внутрь. Любая отдача в ноге свидетельствует о неисправности проверяемых узлов.

Причем стуки шаровой опоры и подшипника ступицы разные. Так что определить, в каком узле образовался люфт, несложно. Выявить люфт в сайлентблоках немного сложнее, но с помощью монтировки или большой отвертки решается и эта проблема.

Выявив неисправные детали и заменив их новыми, тем самым исключив люфт колес, производится обязательная перестановка колес.

Люфт рулевого управления особенно заметен при движении на высокой скорости по прямой дороге. Признаком неисправности является стук при резком повороте руля при включенном или выключенном двигателе.

Инструкция

Обязательно найдите источник детонации и проведите диагностику подвески. Затем попробуйте подтянуть руль. Попробуйте найти причину люфта. Для выполнения этой операции вам обязательно понадобится помощник.

Многим отечественным автомобилистам, в том числе и владельцам ВАЗ «семерки», знаком такой дефект рулевого управления, каким является люфт руля. Особенно ярко это чувствуется, когда машина движется с большой скоростью по прямой. Общепринятый способ диагностировать симптомы данной неисправности — резко повернуть руль. В том случае, если его (поворот) сопровождается стуком, возникает люфт руля «ВАЗ 2107».

В предлагаемой вашему вниманию статье будет обсуждаться последовательность действий, выполняемых в процессе проверки технического состояния рулевого механизма, а также при выполнении регулировочных мероприятий.

Контроль величины люфта (люфта) рулевого колеса

Регулировка зацепления элементов рулевого механизма:

I. Устанавливаем колеса автомобиля в положение, соответствующее прямолинейному движению.

II. Очищаем крышку картера ПМ от грязи и подтеков смазки.

III. С помощью отвертки снимите колпачок, защищающий регулировочный винт.

Видео — Как устранить люфт рулевого управления

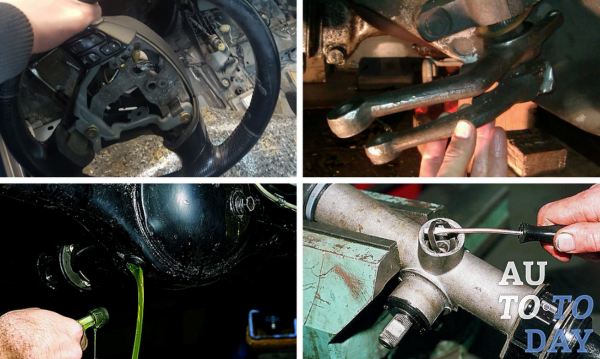

Ремонт рулевого управления — диагностика, устранение люфта рулевого колеса и замена датчика положения рулевого колеса.Как устранить люфт в рулевом управлении Как устранить люфт в рулевом управлении

Еще раз, говорить о роли рулевого механизма в автомобиле, наверное, не имеет смысла. Даже непосвященный понимает, насколько важно рулевое управление для любого автомобиля. Это неотъемлемая часть автомобиля, которая находится на одном уровне с двигателем, колесами и топливной системой. Неисправности рулевого управления часто становятся причиной многих серьезных и больших неприятностей автомобилистов.

Учитывая большую значимость данного агрегата автомобиля, необходимо уделять ему должное внимание и постоянно следить за состоянием рулевого механизма, а при необходимости немедленно ремонтировать рулевое управление. Ни в коем случае нельзя откладывать или игнорировать даже, казалось бы, незначительные отклонения, так как даже они могут привести к очень серьезным и катастрофическим последствиям.

Регулировка рулевого управления не требует специальных инструментов, для этого достаточно иметь:

1. Прежде всего, необходимо проверить люфт рулевого колеса. Для тех, кто не в курсе, объясню, что такое люфт рулевого управления. Эти слова означают расстояние, которое рулевое колесо «свободно» проходит до момента, когда колеса начинают вращаться.Задача — измерить люфт руля с помощью заранее подготовленного суппорта. Для этого его необходимо подвесить в нижнем или верхнем положении руля. После этого следует сделать контрольную отметку и совместить с ней начальную точку референтного механизма штангенциркуля. должен быть повернут к противоположной точке игры. Затем нужно раздвинуть измерительную руку, установив ее на ранее отмеченную контрольную отметку.

Теперь о допусках на люфт. Оптимально приемлемым считается люфт рулевого управления, значение которого не превышает 35 мм, если это значение больше, необходимо отрегулировать рулевое управление, если вы не сделаете это вовремя, то вскоре машине потребуется ремонт руля.

2. Регулировка рулевого управления осуществляется регулировкой винтов дополнительного усиления карданных шарниров, находящихся на рулевом валу. Чтобы приступить к регулировке, следует найти регулировочный винт шарниров, затем с помощью силовых винтов установить допустимое значение так, чтобы люфт руля находился в пределах люфта.

3. Далее необходимо сделать полный оборот рулевого колеса, закрепив на нем динамометр. Если рулевое управление оснащено гидроусилителем, то его значение на динамометре должно соответствовать силе, равной 5 кг.Для механического рулевого механизма допустимое значение составляет от 6 до 10 кг, в зависимости от модели и производителя автомобиля. Поэтому перед тем, как приступить к регулировке рулевого управления, следует ознакомиться с технической документацией автомобиля.

4. Рулевой механизм имеет шаровые опоры на рулевых тягах, которые также необходимо отрегулировать, если значения завышены. Правда, для этого потребуется подъемник или эстакада, так как регулировать ее придется со стороны днища машины. Если вы обнаружите, что шарниры «сломаны» по порядку, попробуйте подтянуть рулевые тяги и крепления шарниров.

Также не помешает проверить демпфер рулевой колонки, для этого снова понадобится динамометр, усилие не должно превышать 5 кг.

Вот и все. Надеюсь, следуя этим инструкциям, вы сможете устранить проблемы с рулевым управлением, а также устранить люфт рулевого управления своими руками.

Одним из элементов автомобиля ВАЗ 2107, получившим в этой модели ряд улучшений по сравнению с предыдущими, является рулевая колонка.Чем отличается ее устройство? В ВАЗ 2107 вал рулевой колонки состоит из двух частей, соединенных крестовиной. Благодаря такой конструкции значительно повышается безопасность водителя, так как при столкновении вал просто изгибается в точке шарнирного сочленения, и не причиняет серьезного вреда человеку. Также вал в ВАЗ 2107 обзавелся подшипниками, так что для поворота руля требуется гораздо меньше усилий.

Рулевая колонка ВАЗ 2107 состоит из вала с шарниром и редуктора с червячной передачей. Ремонт колонки бывает очень редко. Если обеспечить своевременное обслуживание этого агрегата, то он может никогда не понадобиться. Техническое обслуживание рулевой колонки включает смазку шарнира рулевого вала, затяжку гайки рулевого колеса, замену масла и регулировку коробки передач. Рассмотрим возможные проблемы, связанные с рулевой колонкой и способы их устранения.

Как правило, скрип возникает из-за недостаточной смазки деталей вала — подшипников или крестовины. Лечится смазкой, особых затруднений не вызывает, ремонта не требует.

Люфт руля направления может быть вызван двумя причинами. Сначала была отпущена гайка, которой рулевое колесо крепится к валу. Несвоевременная затяжка гайки приведет к повреждению шлицев руля и вала, и может потребоваться замена одной из этих деталей. Второй причиной может быть износ червячной передачи. Для устранения этой неисправности предусмотрено специальное приспособление — регулировочный болт с контргайкой.

Для регулировки червячной передачи гайку отворачивают отверткой, винт поворачивают до устранения люфта, после чего гайку затягивают во избежание самопроизвольного откручивания. Если устранить люфт регулировкой невозможно, то необходимо отремонтировать редуктор и заменить червячную пару.

Для предотвращения преждевременного износа деталей коробки передач рекомендуется периодически проверять уровень масла и менять его. Контроль уровня осуществляется следующим образом:

Для замены масла отверните винты крепления крышки коробки передач, предварительно поставив под нее емкость для сбора отработанного масла. Поскольку полного снятия крышки не требуется, она отодвигается в сторону и сливается масло.Эту операцию лучше всего выполнять при горячем двигателе. Теплое масло более жидкое и быстрее стекает. После того, как все масло слилось, крышка прикручивается на место и в коробку передач заливается новая, как описано выше.

Устройство коробки передач не позволяет отремонтировать ее без снятия с автомобиля. Для его снятия необходимо:

Устройство коробки передач не должно вызывать особых затруднений при ее ремонте. Следует только учитывать, что изношенные элементы, называемые червячной парой, меняют оба одновременно. После этого регулировка обязательна.

Заскучал от скуки ..

Насколько мне известно, угол бездействия руля в японских машинах (почти) полностью отсутствует — исправная рулевая система моментально реагирует на поворот руля.
Чтобы знать, куда копать, нужно сделать две простых проверки:

Во-первых, на люфт в системе гидроусилителя:

Возможные неисправности (три основных):
а) люфт в рулевом приводе — между рулевыми руль и гидроусилитель руля — лечится заменой приводного вала (вряд ли дорого),
б) люфт в гидроусилителе руля — в месте выхода рулевой палки-кардана на горизонтальную рулевую рейку — это самая скучная диагностика .здесь, конечно, можно гайку затянуть, но долго это не протянет — дальше сломается. лечится заменой рулевой рейки
в) люфт в торцах рулевых тяг. лечится заменой рулевых тяг.

Что проверяет:
— выключите двигатель, музыку, попросите молчать всех зрителей, ключ из замка не выдергивать, слегка (!!) крутить руль вперед-назад. Слушайте свои руки и звуки. Если ничего не почувствовал / не услышал, значит люфта нет.если есть легкий удар / стук, значит, собачий люфт.

Вывести машину на эстакаду или въехать в яму.
— посадите друга за руль, научите его не дергать резко руль, не включать музыку, не заводить двигатель. ему, конечно, может быть скучно, ну пусть терпит.
-само же попасть под машину. и выполните три проверки, чтобы определить люфт. в это время позвольте позвоночнику медленно тянуть рулевое колесо вперед и назад.и без фанатизма.
— здесь люфт можно послушать только руками. на концах рулевых тяг, на рейке гидроусилителя и на поворотном кулаке.

Вторая проверка касается схождения колес и развала колес (если есть). Осуществляется после устранения люфтов, в том числе в шаровых опорах. Иначе все это беспонтов и денег на ветер.

Домашние проверки:
руль должен стоять ровно,
и при езде прислушивайтесь к себе — ПОСТОЯННО поворачиваете руль при движении НЕПОСРЕДСТВЕННО
Резина не должна есть. обычно. Я имею в виду, он должен изнашиваться равномерно по всей ширине протектора.

Если чеки отрицательные — добро пожаловать на стенд. и в поисках, где тот дядя ВАСЯ с золотыми руками, который делает качественные сопудов на своем стенде.

После того, как убрали все люфты,
золотые руки ласково отрегулировали схождение / развал,
и ваша машина упорно волочится в дверной проем или на встречную полосу, а резину ест как голодная собака — ну и ваша машина когда-то была битая, и есть проблемы с геометрией кузова.

Рулевое управление, включая свободный ход рулевого колеса, следует проверять при каждом следующем техническом обслуживании автомобиля или при возникновении такой необходимости. При осмотре следует обратить внимание и проверить:

— Затяжка болтов крепления рулевой коробки к раме, затяжка клиньев или болтов крепления карданного вала рулевой колонки, надежная затяжка и стопорение гаек шаровых шарниров.

— Отсутствие заклинивания, детонации и столкновения, препятствующих вращению рулевого колеса. При обнаружении ударов и заеданий отсоедините рулевые тяги от шарнирных рычагов и повторите испытание. Если стук и заклинивание не прекратилось, но необходимо удалить и отремонтировать.

Люфт рулевого управления или полный люфт рулевого управления Oise Hunter.

Свободный ход рулевого колеса или полный люфт рулевого управления — это угол поворота рулевого колеса из положения, соответствующего началу поворота передних колес в одну сторону, до положения рулевого колеса, соответствующего началу поворота передних колес. колеса в обратном направлении. При увеличении свободного хода руля становится сложно управлять автомобилем, так как он с задержкой реагирует на действия водителя.

Кроме того, повышенный свободный ход колеса, который не устраняется регулировкой рулевого механизма, свидетельствует о какой-то неисправности рулевого управления: ослаблении крепления рулевого механизма, рулевых тяг, рычага или износе их деталей.

Максимальное значение суммарного люфта рулевого управления, установленное заводом для автомобилей Уаз Хантер до 2010 года включительно, составляет не более 10 градусов. После 2010 года по неизвестной причине такой же люфт по заводской инструкции по эксплуатации увеличен и должен быть не более 20 градусов.

На практике измерять свободный ход колеса в градусах не очень удобно, поэтому их следует переводить в миллиметры по следующей формуле: L = (G / 360) x 3,14 x D … Где L — свободный ход колеса в миллиметрах, G — максимально допустимый люфт, 3,14 — Pi, D — наружный диаметр рулевого колеса, мм.

Пример:

Для рулевого колеса, внешний диаметр которого составляет 400 мм, при значении максимально допустимого люфта, установленном в 10 градусов, такое же значение в миллиметрах будет: L = (10/360) x 3.14 х 400 = 34,88 мм.

1. Передние колеса установлены в положение движения по прямой.

Расстояние, измеренное по ободу рулевого колеса между метками, должно быть не более установленного значения суммарного люфта. В нашем случае, исходя из приведенного выше примера, не более 35 миллиметров.

— надежность рулевого управления крепление колеса и затяжка болтов крепления рулевого механизма,
— состояние шарниров рулевой тяги,
— затяжка гаек крепления сошки и рычага,
— затяжка болтов крепления карданного вала рулевой колонки, зазоры в его шарнирах и шлицевые шарниры,
— наличие зазоров в рулевом механизме.

Обслуживание ГУР УАЗ Хантер.

Если жидкость в бачке гидроусилителя рулевого управления сильно загрязнена или потемнела, то ее следует заменить раньше положенного срока. В случае сильного загрязнения или потемнения жидкости необходимо проверить исправность насоса ГУР и рулевого механизма, возможно, их потребуется отремонтировать или заменить.

Многим отечественным автомобилистам, в том числе и владельцам ВАЗ «семерки», знаком такой дефект рулевого управления, которым является люфт рулевого колеса.Особенно ярко это чувствуется, когда машина движется с большой скоростью по прямой. Общепринятый способ диагностировать симптомы данной неисправности — резко повернуть руль. В том случае, если он (поворот) сопровождается стуком, возникает люфт руля «ВАЗ 2107».

В предлагаемой вашему вниманию статье будет обсуждаться последовательность действий, выполняемых в процессе проверки технического состояния рулевого механизма, а также при выполнении регулировочных мероприятий.

Контроль величины люфта (люфта) рулевого колеса

I. Подготовительные меры для проверки люфта рулевого колеса включают установку транспортного средства на эстакаду (смотровую яму), доведение давления в шинах до уровня, рекомендованного производителя и выбирая помощника.

II. Поворачивая руль вправо и влево, мы определяем значение угла поворота до момента начала поворота колес. Он не должен превышать (в каждом направлении) 50.Кроме того, если усилие поворота больше 20 кгс, или 196 Н, это свидетельствует о нарушении нормального зацепления элементов редуктора рулевого механизма (далее РМ).

Регулировка зацепления элементов рулевого механизма:

I. Колеса автомобиля устанавливаем в положение, соответствующее прямолинейному движению.

II. Очищаем крышку картера ПМ от грязи и подтеков смазки.

III. С помощью отвертки снимите колпачок, защищающий регулировочный винт.

Vii. Используя шлицевую отвертку, закрепите регулировочный винт, затягивая гайку.Установите на место защитный колпачок.
VIII. Проверяем усилие поворота при крайнем левом (правом) положении передних колес, что позволяет узнать истинную степень износа зубчатого червяка. При необходимости корректируем зацепление элементов КПП ПМ в одном из крайних положений колес.
IX. Выполнение вышеперечисленных мероприятий обеспечивает люфт руля ВАЗ 2107 в пределах, установленных заводом-изготовителем.

Видео — Как устранить люфт рулевого управления

Что такое рулевая колонка ВАЗ 2107? Замена и регулировка

В этой статье вы узнаете о том, что такое рулевая колонка ВАЗ-2107, как ее заменить, и в чем отличия от тех коробок передач, которые были установлены на более ранних моделях — 2101-2106.Но обо всем по порядку. Сначала нужно продумать принцип работы всего рулевого управления, затем можно приступать к замене и снятию коробки передач. Каждый сможет выполнять свою работу самостоятельно, проблем не возникнет. Вот только после установки новой коробки передач необходимо всегда правильно выставлять углы схождения и развала передних колес.

Как работает рулевое управление?

По сути, рулевая колонка ВАЗ-2107 представляет собой сложный механизм, который включает в себя несколько элементов.Во-первых, это само колесо, которое вы вращаете руками. Во-вторых, карданная передача идёт от руля к коробке передач. В-третьих, это сам редуктор, который преобразует вращательное движение в поступательное. В этом случае выход редуктора воздействует на рычаг, который перемещает звенья влево или вправо, в зависимости от того, в каком направлении вы поворачиваете.

Но у редуктора есть еще одна функция — она позволяет в несколько раз увеличить усилие, прилагаемое к рулевому колесу.В результате поворот намного эффективнее. Редуктор состоит из нескольких элементов — червячной передачи, которая приводится в движение шестерней, соединенной карданной передачей с рулевым колесом. Внутри залито трансмиссионное масло.

Какие отличия от коробок передач, установленных на модели 2101-2106?

Несмотря на кажущуюся схожесть рулевых механизмов «семерки» и «копейки», первая система намного современнее и удобнее. Начинается все с того, что рулевая колонка ВАЗ-2107, цена которой около 2500 рублей, немного длиннее тех, что устанавливаются на «шестерку» и более старые модели автомобилей.Но это не последнее отличие, внутри тоже есть мелкие детали, делающие управление более удобным. К рулю необходимо прикладывать меньшее усилие.

К тому же колонка намного безопаснее. Если посмотреть на ранние модели «Жигулей», то можно заметить, что от редуктора к рулю проложен прочный штифт. А если представить себе лобовое столкновение, то эта булавка просто пронзает человека насквозь. Безопасность старых автомобилей не блещет. А вот на «семерке» впервые использован травматический руль.В нем нет ни одного штифта, есть карданные передачи, которые в случае аварии складываются и не доходят до водителя.

Могу ли я отрегулировать коробку передач?

К сожалению, ремонт рулевого механизма будет наиболее эффективным только в том случае, если поставить новый. Вот такими плохими свойствами обладает рулевая колонка ВАЗ-2107. Регулировка практически невозможна. Правда, только практически. Можно слегка нажать на червячный механизм редуктора. Тогда люфт руля уменьшится, но вы потеряете комфорт.Прокрутить колесо будет намного сложнее.

Представьте, что вы пытаетесь закрутить гайку болта. Причем шаг резьбы у обоих элементов одинаковый. Сделать это несложно, никаких усилий не потребуется. А теперь немного другая ситуация — на гайке шаг резьбы отличается на несколько микрон. Необходимо приложить усилие, но гайка все еще затянута. Та же история и с редуктором. При затяжке болта наверху коробки передач комфортность ухудшается, руль крутится сильнее.Но есть плюс — не нужно тратиться, а люфт уходит.

Замена коробки передач

Для замены коробки передач потребуется несколько инструментов. Сначала съемник для наконечников рулевых тяг. Во-вторых, набор ключей и отвертка. Все, домкрат вам даже не понадобится, так как всю процедуру замены можно проводить на ровной поверхности. Рулевая колонка ВАЗ-2107 снимается буквально за три движения. Его заменяют в течение нескольких минут при наличии всех необходимых инструментов.

Откройте капот, чтобы облегчить работу. Отсоедините от редуктора два звена — среднее и внешнее. Не пытайтесь снять рычаг с редуктора! Прижимается плотно, вытащить можно только срезанием автогеном или болгаркой. Из салона удобнее будет откручивать гайку, которую кардан будет стягивать в месте соединения с валом шестерни. Три гайки, которыми крепится корпус КПП, закручиваются, после чего весь механизм можно снимать для замены.Установка производится в обратной последовательности.

Послесловие

У вас не возникнет трудностей при снятии и установке рулевого механизма или карданной передачи. Но стоит отметить, что после всей работы с рулевым управлением нужно отрегулировать развал и схождение колес. Это сэкономит шины и кузов. И не забудьте залить трансмиссию трансмиссионным маслом. Это позволит механизму работать максимально легко. Вот так меняется рулевая колонка ВАЗ-2107.Цена б / у запчастей 500-1000 рублей в зависимости от состояния.

повернуть руль одним пальцем Установка гидроусилителя руля на ВАЗ 2107

ВАЗ-2107, к которому привыкли тысячи соотечественников, по ряду параметров уступает зарубежным аналогам, поэтому автолюбители, желающие иметь собственный автомобиль, производят тюнинг рулевого управления ВАЗ-2107 своими руками. Обдуманным и правильным тюнинговым решением можно считать установку гидроусилителя или электроусилителя руля.Благодаря грамотной модернизации в машине появится агрегат, за счет которого на колеса создается дополнительная сила при входе в поворот. Сделанная доработка приблизит отечественный автомобиль к классу более дорогих иномарок.

Тюнинг рулевого управления

Настройку рулевого управления ВАЗ-2107 можно начать с обоснованного решения о замене штатного руля на более спортивный, диаметром 320 мм. Такой агрегат даст автовладельцу множество преимуществ: во-первых, он сможет парковаться с большей маневренностью.На время модернизации руля не забудьте установить защитное стекло.

Тем автомобилистам, которые предпочитают спортивный тюнинг (малое количество граблей), стоит быть готовым заплатить за агрегат вдвое больше, чем за простое стандартное устройство. Однако после установки автомобиль сможет поворачивать колеса всего за два поворота рулевого колеса.

Третьим шагом к улучшению машины может стать регулировка развала и схождения. Специалисты, много лет работающие с ВАЗом, увеличивают схождение и отрицательный развал передней оси.При этом обязательно обращайте внимание на схождение задней колесной базы, которое, наоборот, должно уменьшаться.

Установка гидроусилителя

Если автомобилист желает внедрить на ВАЗ-2107 гидроусилитель руля, который производитель не посчитал необходимым устанавливать на один из самых бюджетных автомобилей в мире, он может пойти одним из двух возможных путей … Во-первых, Вы можете выбрать оптимальную рулевую рейку, которая имеет гидроусилитель руля, а затем определиться с ее дальнейшим размещением в автомобиле.Правда, такая акция потребует огромных трудозатрат и средств. Во-вторых, что более целесообразно, в магазине автозапчастей можно купить готовый комплект, позволяющий производить над стационарной рулевой рейкой всякие полезнейшие манипуляции.

Приобретенный гидроусилитель руля на ВАЗ-2107 будет состоять из множества частей: насоса, шкива, рулевого механизма, гидроцилиндра, расширительного бачка и шланговых систем.

Для установки гидроусилителя руля на ВАЗ-2107 нужно начать с помпы, через которую осуществляется прокачка и создается определенное давление в агрегате.Этот насос нужно ставить на блок цилиндров, так как он будет работать за счет ременной передачи. Следующим шагом будет определение места расположения шкива коленчатого вала. Затем заменяется рулевой механизм. Автовладельцу следует заранее уточнить размер приобретаемого устройства, так как он, скорее всего, будет отличаться от заводского аналога, что может потребовать доработки места установки устройства.

При установке гидроусилителя руля в свой автомобиль следует внимательно отнестись к гидроцилиндру, который должен располагаться в автомобиле согласно инструкции.Дальнейшая модернизация заключается в расположении расширительного бачка и последовательном соединении комплекса деталей с рукавами высокого давления. Установленный бачок должен быть укомплектован специальной жидкостью, предназначенной непосредственно для гидроусилителя руля. В результате проведенных манипуляций стоит прокачать систему.

Установка электроусилителя руля

Если владелец автомобиля желает установить на ВАЗ-2107 электроусилитель, ему следует отдать предпочтение заводским агрегатам.Перед настройкой и обновлением системы необходимо настроить датчик скорости трансмиссии. Это позволит избежать слишком резких движений рулевого управления.

Помимо прочего, у владельца ТС необходимо будет установить новый всасывающий кабель (можно приобрести в комплекте за евро на ВАЗ-2108), заменить коробку передач и поставить диод MUR1100E.

При покупке готового комплекта электроусилитель руля на ВАЗ-2107 подразумевает наличие датчика скорости, различных креплений, троса воздушной заслонки, выключателя зажигания, нескольких переключателей и кожуха для рулевой колонки.

На электроусилителе руля ВАЗ-2107 нужно начинать с переходной пластины и кардана. После снятия крестовины нужно выбрать кардан соответствующей длины. На сварную и собранную траверсу, а точнее на ее подшипники, нанесена новая смазка. После этого подключается рулевой механизм и электрическая составляющая ЭУР. Красный провод должен идти к аккумулятору, а коричневый — к шпильке его крепления. Синий провод, отвечающий за замок зажигания, должен идти к оранжевому.Провода тахометра должны идти к микросхеме приборной панели, а соединительные элементы между датчиками скорости — к девятому контакту ЭБУ.

Заключение

Настройка рулевого управления ВАЗ-2107 требует от автомобилиста времени, денег, сил и определенных знаний. Однако грамотно проведенные доработки в системе рулевого управления автомобиля улучшают поведение автомобиля на дороге, делая автомобиль более маневренным и управляемым водителем.

Если вы владелец действительно популярного автомобиля, то эта статья для вас.В нем мы рассмотрим, как добавить комфорта и удовольствия от вождения этой машины.

ГУР на ВАЗ 2107 не входит в стандартную комплектацию, производитель, вероятно, считает, что приложенные усилия к рулю недостаточно велики для установки. К тому же это, несомненно, увеличило бы конечную стоимость одного из самых бюджетных автомобилей.

Если вы все же хотите, чтобы рулевое колесо вращалось на месте так же легко, как на иномарках конца 90-х, то вам нужно подумать об установке гидроусилителя руля.Сегодня есть несколько способов решить эту непростую проблему.

Можно выбрать рулевую рейку с гидроусилителем руля и продумать установку на автомобиль, но на мой взгляд это довольно трудоемко и энергоемко. Самый простой способ — приобрести готовый комплект для доработки обычного, установленного на автомобиле.

В комплект входят помпа, шкив, специальный рулевой механизм, гидроцилиндр, расширительный бачок и комплект шлангов высокого давления. Теперь перейдем к описанию компонентов и способов их установки.

Комплект для установки

Начнем с насоса, он необходим для прокачки и создания необходимого давления в системе, установлен на блоке цилиндров и приводится в действие ременной передачей, для этого нужно установить новый шкив коленвала. Далее меняем рулевой механизм, его размеры немного отличаются от штатных, поэтому перед установкой может возникнуть необходимость переделать место вокруг него.

Устанавливаем гидроцилиндр по приведенной инструкции, выбираем место для расширительного бачка, подключаем систему шлангами высокого давления, заливаем в бачок специальной жидкостью для гидроусилителя руля, прокачиваем систему и радуемся результату.

После такой доработки рулевой системы автомобиля его поведение на дороге должно стать более управляемым и приятным для водителя. Несомненно, установка гидроусилителя руля на ВАЗ 2107 порадует своими результатами.

Рулевое колесо с ЭУР или электроусилителем теперь устанавливается на многих современных автомобилях. Это устройство позволяет обеспечить более комфортное и удобное вождение. Соответственно, многие автовладельцы, автомобили которых не оборудованы данной системой, решают установить агрегат самостоятельно.Из этого материала вы узнаете, как установить на ВАЗ 2107 и какова средняя стоимость такой системы.

[Скрыть]

Типы гидроусилителя

Если вы решили оснастить свой автомобиль усилителем, то у вас есть несколько вариантов — дороже и дешевле:

ГУР на ВАЗ 2107 — более дорогой вариант. Такая система состоит из насоса, подающих магистралей, патрубка и резервуара для рабочей жидкости … В данном случае рабочей жидкостью является масло, которое находится под давлением в системе.Процедура установки довольно сложная, как и конструкция самой системы, и автовладельцу также придется периодически ухаживать за системой. Как показывает практика и цены на автомобильном рынке, устанавливать такой агрегат нет смысла, так как его стоимость почти вдвое ниже цены 2107 б / у.
Более дешевый и подходящий вариант для «семерки» — электроусилитель. . На практике этот узел позволяет хорошо справляться с возложенной на него нагрузкой, тем более что его установка проще.На самом деле ЭУР на «семерках» работает почти так же эффективно, как и гидроусилитель. Следует отметить, что главным преимуществом такой системы является отсутствие необходимости в регулярном обслуживании. ЭУР на ВАЗе подключается к бортовой сети, так как для его работы требуется напряжение 12 вольт.

Возможность установки

евро

Ставить электроусилитель руля на 2107 или нет — личное дело каждого. Перед покупкой нужно взвесить множество факторов, в том числе финансовые возможности и целесообразность этого действия.Если автомобилем, помимо мужчины, управляют женщины или, например, старики, то для них установка ЭУР станет важным фактором, определяющим комфорт при управлении автомобилем. Конечно, если вы не против денег, которые отдаете за покупку.

Подробное руководство по установке электроусилителя рулевого управления

Купить электрический усилитель сегодня не проблема; Достаточно обратиться в любой специализированный магазин. Конструктивные особенности «семерки» допускают установку электроусилителя от Lada Priora.Но перед покупкой данного агрегата нужно учесть, что для установки потребуется изготовить или дополнительно купить кардан, а также переходную пластину. Мы не будем подробно описывать весь процесс, потому что если вы понимаете, о чем идет речь, то приведенной ниже инструкции будет достаточно для правильной и полной установки системы (автор видео — канал Антона Марьяна).

Если вы впервые столкнулись с необходимостью установки, то лучше обратиться за помощью в этом вопросе к квалифицированным специалистам.Ведь при допущенных ошибках избавиться от неисправностей может быть проблематично, поэтому при отсутствии опыта лучше сразу доверить это дело профессионалам.

Итак, как выполняется процедура установки:

Для начала следует полностью обесточить бортовую сеть, чтобы предотвратить возможное короткое замыкание при ремонтных работах. Для этого достаточно просто открыть капот и отсоединить клеммы от АКБ.
Затем вам нужно будет снять защитный кожух с руля.Для этого достаточно просто открутить болты, которыми крепятся две детали обшивки.
Следующим шагом будет снятие старого кардана рулевого колеса, а также установка новой детали, которая идет в комплекте с купленной системой.
После выполнения этих действий вам нужно будет просверлить отверстия дрелью для крепления электроусилителя. В зависимости от конструктивных особенностей нового ЭУР отверстия могут быть разными, поэтому на данном этапе необходимо воспользоваться инструкцией по установке, которая должна идти в комплекте.
Когда отверстия просверлены, необходимо закрепить электроусилитель.
Далее провода подключены от датчиков скорости, как и скорости. Будьте осторожны при подключении — нельзя допускать наличия оголенных проводов в электрической цепи, поэтому все кабели необходимо тщательно изолировать.
После выполнения этих действий, цепь электропитания агрегата подключена, помните, что электрическая цепь должна включать предохранительный элемент.
Собственно на этом процесс установки системы электроусилителя можно считать завершенным.Вам просто нужно установить на место протекторы рулевого колеса и затянуть все снятые ранее болты. Затем подключаются клеммы АКБ и проверяется работоспособность системы. Если есть проблемы в работе электроусилителя, то необходимо проверить правильность установки, а также убедиться, что вы не допустили ошибок при подключении проводов. Как показывает практика, одна из основных причин неправильной работы ЭУР — неправильная разводка.

Цена вопроса

Стоимость устройства зависит от его производителя, а также магазина, в котором вы покупаете товар.

Если вы решили установить на ВАЗ 2107 электроусилитель руля, то у вас есть два варианта.

1. Взять от Приоры или Нивы, доработать и вставить. Это будет стоить около 20-23 тысяч рублей.

2. Либо купить электроусилитель руля специально для ВАЗ 2107. Покупка и установка выйдет примерно на такую же сумму.

Мы не можем конкретно посоветовать, что выбрать, потому что (по поводу установки электрических усилителей Нивов или Приоров) кто-то говорит, что они неожиданно выходят из строя.Некоторые утверждают, что руль клинья. Это опасно при вождении, так как транспортным средством невозможно управлять.

По заводскому ЭУР пока претензий не поступало.

Вам нужно что-то изменить во время установки?

В любом случае, какой бы вариант вы ни выбрали, вам все равно придется настраивать датчик скорости коробки передач. Если этого не сделать, то вы не заметите никаких изменений при трогании с места и на малых скоростях. То есть крутить руль все равно будет сложно.И только когда вы наберете большую скорость, руль будет уступать вам с меньшим сопротивлением.

А если датчика скорости нет, то его надо установить. Вот так оно и должно быть: 6-ти пульсный сквозной от 214 Нивы (обычно идет в комплекте с заводским электроусилителем)

Кроме того, нужно будет внести еще несколько изменений в конструкцию. Вот они:

возьмите еще один трос воздушной заслонки (идет в комплекте с электроусилителем от ВАЗ 2108) и сдвиньте его;
заменить коробку передач — взять такую, чтобы на ней был короткий червячный вал, но сошки остались родными;
если ВАЗ 2107 с контактной системой зажигания, то нужно поставить диод МУР1100Е.

Что еще входит в комплект ESD для семерки?

В комплект помимо самого ЭУР входят:

крышка рулевой колонки, замок зажигания, подрулевые переключатели — все это от ВАЗ 2110;
датчик скорости;
всасывающий кабель;
крепежные;
паспорт и инструкция по установке ЭУР.

На автомобилях «классической» серии установка гидроусилителя руля не предусматривалась.На всех этих машинах используются рулевые механизмы. А электроусилитель руля на ВАЗ-2107 — хороший тюнинговый элемент. При движении по трассе управлять автомобилем очень просто, руль вращается без усилий. Но как только вы сбавляете скорость, совершаете парковочные маневры, крутить руль становится все труднее.

Именно для облегчения маневрирования на малых скоростях на ВАЗ-2107 необходимо установить электроусилитель руля. Это отдельный блок, который монтируется в рулевой колонке.Его установка и подключение не займет много времени. Для установки понадобится всего лишь набор ключей, набор электроусилителя со всем крепежом и проводкой, а также дрель.

Преимущества использования электроусилителя

На «классические» автомобили без проблем устанавливают электроусилитель руля «Приора». Но для этого придется дополнительно купить пластину и кардан. Задачи, с которыми справляется ЭУР:

Повышение безопасности, комфорта и удобства вождения.
Облегчение контроля при маневрировании. Это особенно полезно для женщин, пожилых людей и начинающих водителей, которым трудно повернуть тугое рулевое колесо.
Электрический усилитель действует как настраивающий элемент.

Но даже если вы много лет водите машину, от такого усовершенствования в своем автомобиле вряд ли можно отказаться. Ведь установка электроусилителя руля облегчит передвижение по городским улицам.

Почему не гидравлический?

Можно выделить два типа гидроусилителя руля:

Электромеханический.
Гидравлический.

При работе гидроусилителя рулевого управления масло под высоким давлением в системе. Конструкция гидроусилителя состоит из подающих трубок, насоса, специального резервуара и рабочей жидкости. С помощью насоса создается давление масла, оно действует на весь механизм, в результате чего значительно облегчается поворот колес.

Следовательно, поворачивать руль будет намного легче. В целом конструкция гидроусилителя очень сложная, установка занимает много времени, а все механизмы требуют регулярного обслуживания.Только в этом случае гидроусилитель будет работать безупречно.

Если на автомобиле не предусмотрена установка гидроусилителя, то установить его очень сложно. Придется приобретать дополнительные детали, а также вносить очень серьезные изменения в рулевой механизм. Именно по этой причине на «семерку» нецелесообразно устанавливать гидроусилитель.

Электрический усилитель

Имеет одно большое преимущество — стоимость почти вдвое меньше гидроусилителя.Установить устройство на «семерку» очень просто, сложностей не возникнет. В случае использования электрического усилителя не нужно проводить техосмотр, он очень надежен и долговечен.

В отличие от гидроусилителя, для нормальной работы не требуется доливать жидкость, поддерживать насос и трубопроводы в рабочем состоянии. Достаточно просто подключить прибор к автомобильной проводке. Именно по этим причинам такая конструкция гидроусилителя руля устанавливается на автомобили «классической» серии.

Оборудование

Без переделок можно установить электроусилитель руля Приора на «семерку». С таким же успехом используется продукция завода «Авиаагрегат». Комплектация прибора:

Прямо электрический усилитель.
Вал карданный промежуточный.
Крепеж.
Электропроводка.
Кронштейны крепления электроусилителя руля на рулевую «семерку».
Жгут декоративный.

При покупке обязательно проверяйте комплектацию устройства. Если в коробке нет товара, то необходимо немедленно сообщить об этом продавцу. В противном случае возникнут проблемы с установкой.

Как работает электроусилитель

Электроусилитель руля на ВАЗ-2107 начинает работать и создает дополнительный крутящий момент, что снижает усилие, необходимое для поворота колес. Причем он начинает работать одновременно с тем, как водитель поворачивает руль.Устройство способно снизить нагрузку на поворот руля в 5,7 раза.

Иными словами, если перед установкой устройства вы приложили силу 20 кг, то после этого для аналогичного действия достаточно всего 3,5 кг. Этапы работы устройства:

Датчик крутящего момента определяет, в каком направлении водитель поворачивает рулевое колесо.
Блок управления позволяет считывать все данные, касающиеся оборотов двигателя и скорости автомобиля.
Электродвигатель вращает карданный вал рулевого механизма.В результате уменьшается усилие, необходимое для поворота рулевого колеса.

Датчик скорости обеспечивает нормальное соотношение между коэффициентом усиления устройства и объемом движения автомобиля. Если скорость низкая, рулевое колесо поворачивать становится труднее. Поэтому блок управления понимает, что необходимо увеличивать усиление. И наоборот, если вы двигаетесь с большой скоростью, следует прилагать меньше усилий. Следовательно, рулевое управление с электроусилителем не участвует.

Устройство начинает работать через 5 секунд после включения зажигания водителем.Если вдруг в электроусилителе произошла поломка, автоматика системы управления отключит его, в результате автомобиль будет переведен в ручной режим. Это обеспечивает стопроцентную безопасность в случае внезапной поломки устройства. Поэтому можно не беспокоиться о безопасности своей жизни.

Установка электроусилителя на «семерку»

Блок-схема подключения электроусилителя (может использоваться с любым автомобилем ВАЗ) представлена ниже.

Для установки электроусилителя руля на 2107 необходимо выполнить следующие действия:

Отсоедините аккумулятор от аккумулятора во избежание короткого замыкания во время работы.
Выверните винты, которыми крышка крепится к рулевой колонке.
Снимите кардан рулевого управления, замените его новым, который идет в комплекте с устройством.
В инструкции вы обязательно найдете схему, по которой необходимо просверлить отверстия, которыми будет крепиться корпус усилителя.
Зафиксируйте весь механизм.
Подсоедините провода, идущие от датчиков частоты вращения и скорости двигателя.
Подключите питание к устройству с помощью предохранителя.
Затем необходимо переустановить кожух и подсоединить клеммы аккумулятора.

Монтажные работы займут не более двух-трех часов. Гарантийный срок службы электроусилителя — один год.

Как пройти техосмотр

Электроусилитель руля на 2110, как и на семерке, должен быть установлен правильно.Проблема в том, что при такой настройке вы формально вносите изменения в конструкцию рулевого управления, что запрещено правилами дорожного движения … Следовательно, вы можете столкнуться с определенными трудностями при прохождении техосмотра автомобиля.

Можно попытаться скрыть тот факт, что автомобиль оборудован электроусилителем. Для этого просто отключите его от источника питания. Если этого не сделать, то при диагностике люфта механик поймет, что была сделана доработка.И билет техосмотра он вам не выдаст. Поэтому, чтобы все было законно, нужно распечатать письмо производителя евро. В нем говорится, что конкретная модель электроусилителя отвечает всем требованиям, которые необходимы для установки на ВАЗ-2107. Копию этого письма необходимо иметь при себе во время технического обслуживания.

Вместе с этим письмом необходимо иметь справку, выданную автосервисом, в котором установлено устройство. Только при наличии всех этих документов вам может быть выдана диагностическая карта.Если даже при наличии этих документов вам не выдали диагностическую карту, вы должны запросить отказ в письменной форме с четким указанием всех причин. Если электроусилитель руля на ВАЗ-2107 установлен правильно и с соблюдением всех требований, вам не могут отказать в выдаче технологической карты.

Как убить задние тяги на ВАЗ 2107.

Замена втулок задних жиклеров на ВАЗ классика

Рулевой привод ВАЗ 2107 (комплект рулевых тяг и наконечников) обеспечивает вращение передних колес, передавая усилие с рулевого механизма на поворотные кулаки.Поломка рулевых наконечников и трапециевидных тяг может привести к аварии, поэтому необходимо следить за их состоянием и своевременно заменять. Для этого можно обратиться в специализированный СТО или выполнить работу самостоятельно. Как определить, исправны ли рулевые наконечники и как их заменить? Этим вопросам посвящена статья.

Где трапеция ВАЗ 2107

Рулевые тяги и наконечники расположены внизу моторного отсека (точнее под ним), ближе к перегородке между салоном автомобиля и моторным отсеком.Чтобы увидеть наконечники руля, соединенные с поворотным кулаком, нужно повернуть руль до упора.

Рулевая тяга состоит из средней и двух боковых рулевых тяг, а также шести рулевых наконечников (шарниров).

Признаки неисправности рулевой тяги ВАЗ 2107

Определить изношенность рулевых наконечников ВАЗ 2107 можно по следующим признакам:

повышенный люфт рулевого управления;
стук в руль;
Ускоренный или неравномерный износ шин.

Последнее также может быть вызвано деформацией рулевых тяг. Кроме того, их деформация приводит к съезду автомобиля с прямой.

Аналогичные явления наблюдаются при износе других элементов передней подвески и неправильно отрегулированных углах развала и схождения. Поэтому перед тем, как менять штанги и наконечники, нужно убедиться, что причина кроется в них. Для проверки наконечников и рулевых тяг ВАЗ 2107 необходимо обеспечить доступ к автомобилю снизу — поднять на подъемнике или установить над смотровой ямой.

Осмотр лучше начинать с рулевых наконечников. Проверить состояние пыльников, на них не должно быть разрывов и трещин. Допустимый люфт шарниров наконечника — 1,5 мм. Если при подъеме и опускании наконечника слышен стук, его необходимо заменить.

В отличие от наконечников рулевые тяги практически не изнашиваются. Они могут прогнуться только в результате аварии или сильного удара по подвеске (например, когда автомобиль на высокой скорости врезался в яму).

Примечание: В случае деформации рулевые тяги необходимо заменить.Попытка их выпрямить и вернуть назад недопустима!

Необходимые инструменты

Для замены рулевых тяг или трапециевидной сборки вам потребуются следующие инструменты:

набор гаечных или рожковых ключей;
плоскогубцы;
Съемник рулевых тяг.

Последний пункт крайне важен. Без съемника разобрать рулевые тяги если не невозможно, то крайне сложно. Есть несколько типов съемников, позволяющих снимать рулевые наконечники.Лучше приобрести универсальный съемник, позволяющий снимать рулевые и шаровые опоры на автомобилях различных марок.

Замена рулевых тяг ВАЗ 2107

В зависимости от количества заменяемых наконечников и тяг следует решить, покупать и менять детали отдельно или заменять рулевую тягу целиком. Трапеция ВАЗ 2107 в сборе проще в установке и дешевле, чем покупать запчасти по отдельности.

Работы следует проводить, подняв машину на подъемник или установив ее на смотровую яму. Стержни слева и справа меняются примерно одинаково. Порядок замены следующий:

Примечание: при отсутствии съемника можно молотком выбить палец из поворотного кулака, ударив рычагом по оси. Вы можете облегчить себе работу, нанеся WD-40 на палец. С его помощью палец выйдет из рычага намного легче.

Выкрутите и открутите гайку второго пальца наконечника.
Выдавите второй штифт из промежуточного соединения с помощью съемника или молотка.
Снять рулевую тягу.
Установите новую тягу.
Затяните и зафиксируйте гайки на пальцах тяги.

Таким образом, рулевые тяги ВАЗ 2107 заменены. При замене трапеции в сборе достаточно отстыковать тяги от поворотных кулаков колес и рычага рулевого механизма, что займет меньше времени и потребует меньше усилий.

Рулевые концы крепятся к тягам через специальные втулки, позволяющие регулировать их длину.Устанавливает угол схождения передних колес. При замене рулевых тяг или трапеции этот угол обязательно будет нарушен. При установке новых стержней и концов необходимо следить за тем, чтобы их длина соответствовала старым. Для этого необходимо перед демонтажем замерить их параметры. Это позволит минимизировать нарушение угла установки колес и безопасно доехать до СТО, где специалисты проведут тщательную регулировку с помощью специального оборудования.

В этой статье мы поговорим о замене рулевых тяг на ВАЗ 2107, что приводит к их несвоевременной замене и как определить, что пора менять тяги.
Замена рулевых тяг на ВАЗ 2107 — процесс, который можно выполнить самостоятельно, не обращаясь в автосервис. Хотя эта процедура не является элементарной, с которой справится даже ребенок, тем не менее, обладая некоторыми навыками ремонта авто, вполне можно справиться с ней самостоятельно.

Как определить, пришли ли в негодность рулевые тяги

В процессе эксплуатации автомобиля детали подвески подвергаются чрезмерным нагрузкам, в результате чего они впоследствии приходят в негодность и становятся неспособными обеспечить безопасную и комфортную езду.

Определить, что некоторые детали подвески пришли в негодность, можно по следующим признакам:

Подвеска при движении издает странные удары;
При движении по трассе подрагивает руль;
Повышенный люфт рулевого управления;
Неравномерный износ резины;
Автомобиль уклоняется в сторону при движении по прямой.

Если в процессе эксплуатации автомобиля вы начали замечать любой из вышеперечисленных признаков, то необходимо немедленно провести диагностику ходовой части автомобиля, самостоятельно или обратившись в специализированную службу.

Диагностика рулевой тяги

Если вам необходимо провести диагностику подвески самостоятельно, то для этого нам понадобится смотровая яма или эстакада. Самый идеальный вариант — это лифт, но не у каждого автолюбителя есть такая роскошь. Рассмотрим диагностику подвески на примере смотровой ямы.

Итак, устанавливаем машину на смотровую яму. Чтобы определить неисправность рулевых тяг, нужно знать их устройство. Некоторые автолюбители проверяют его на биение путем скручивания и ошибочно считают, что он не работает должным образом.Проверять его на биение нужно движением вверх-вниз. Она не должна болтаться и стучать.

Также при диагностике рулевых тяг обратите внимание на сошки маятника рулевой колонки. Так как если он болтается, а вы, не обращая на это внимания, ошибочно сочтете рулевые наконечники неисправными. Также обращаем внимание на сошки рулевого механизма.
Если в процессе диагностики выясняется, что элементы подвески пришли в негодность, их необходимо заменить.

Как самому поменять рулевые тяги

Если ваш автомобиль требует немедленной замены рулевых тяг, то вы можете заменить либо одну, либо обе тяги, в случае равномерного износа. Но все же рекомендуется поменять сразу всю трапецию, чтобы к этому вопросу в дальнейшем не возвращаться.

Для замены трапеции нам понадобится:

Набор необходимых инструментов;
Съемник шаровых шарниров;
Запчасти новые;
Немного терпения и свободного времени.

Демонтаж. Для большего удобства можно снять переднее колесо автомобиля с той стороны, где вы собираетесь менять тягу.

Перед тем, как приступить к демонтажу рулевой тяги, необходимо тщательно очистить ее от грязи и при необходимости нанести WD-40 на резьбовые соединения, чтобы еще больше облегчить вашу работу. Затем с помощью рулетки измерьте и запишите длину бокового натяжения на листе бумаги, чтобы не нарушать схождение колес.Осторожно снимите шплинт плоскогубцами и открутите гайку. Отвинтите гайку крепления от штифта, который крепится к сошке маятника или рулевого механизма.

Затем специальным съемником выдавливаем пальцы. Если нужного нам съемника нет в наличии, можно воспользоваться подручными инструментами. Для этого берем молоток и аккуратно, четкими и резкими движениями ударяем в ушко рычага поворотного кулака (место соединения пальца рулевой тяги). Выбив палец из петлицы, делаем то же самое с другой стороны стержня.Выжав пальцы, тяга свободно снимается.

Перед повторной сборкой деталей подвески обязательно установите их правильно.

Стержни отличаются друг от друга: левый и правый. Не забудьте отрегулировать длину рулевой тяги перед установкой. Он должен быть таким же, как и в разобранном виде.

Откручиваем хомуты и в зависимости от того, сколько нам нужно, закручиваем или откручиваем наконечник. Установив нужную нам длину, устанавливаем на место и собираем в обратном порядке.

При сборке желательно смазать все резьбовые соединения. Для смазки резьбовых соединений используйте нигрол. Смазывать стыки литолом не нужно, так как он применяется только в закрытых стыках. Нигрол идеально подходит для открытых швов, так как хорошо отталкивает воду.

После замены рулевых тяг на ВАЗ 2107 лучше всего обратиться в ближайший автосервис для проверки углов установки колес. Как ни старайся измерить тягу, устанавливая новые, некоторый перекос колес на машине все равно появится.

В процессе эксплуатации автомобиля детали подвески и других систем подвергаются значительным нагрузкам, что приводит к их износу и выходу из строя. На модели ВАЗ 2107 образуется выработка на концах рулевых тяг, появляются стуки при движении по плохой дороге. Игнорирование их чревато разрушением агрегата и потерей управления транспортным средством. Решение проблемы — замена неисправных деталей механизма.

Для проведения ремонтных работ на автомобиле ВАЗ 2107 потребуются следующие запчасти:

тяги рулевые;
защитные крышки;
Гайки с головкой и стопорным штифтом.

Замена агрегатов производится на автомобиле, установленном над смотровой ямой. Для демонтажа деталей и установки новых используется специальный съемник, торцевой ключ и удлинитель.

Порядок проведения ремонтных работ

Замена вышедшей из строя детали рулевого механизма производится в следующей последовательности:

Щеткой очищаем узел от грязи, на резьбовые соединения наносим проникающий состав.
С помощью плоскогубцев снимите стопорные штифты и гаечным ключом или головкой на 22 отверните гайку на пальце.
Рулевые тяги отсоединяются от поворотного кулака с помощью специального съемника. Устройство надевается на сборку сверху и с помощью болта выдавливается палец из ушка.

Полезный совет: если сначала в месте соединения будет врезаться медная или бронзовая выколотка, то процесс демонтажа значительно ускорится.

Производитель автомобиля ВАЗ 2107 рекомендует заменять изношенные рулевые тяги комплектом.Ресурс этих конструктивных узлов из одной партии, устанавливаемых на ТС, обычно одинаков. Замена только одного из них не решает проблемы. На это уйдет немного времени и процесс ремонта придется повторить для остальных элементов системы.

Установка и регулировка деталей

Установка рулевых тяг на классический автомобиль ВАЗ 2107 не представляет особой сложности и осуществляется следующим образом:

Длину старой сборки измеряем стальной линейкой с максимально возможной точностью.
Новый блок регулируется с помощью резьбового соединения до желаемого размера и фиксируется контргайками.
Установка детали на место осуществляется вставлением пальца в гнездо и затяжкой гайки с определенным моментом.

Если у вашей копейки, шестерки или семерки при трогании с места, езде по неровной дороге появился стук в зоне заднего моста и вместе с ним задняя ось автомобиля потеряла устойчивость, значит пора проверить состояние и, при необходимости, заменить втулки задней тяги (жиклеры) … Конечно, можно пойти и по более легкому пути. И заменить реактивную тягу на полностью. Но этот путь хоть и легкий, но стоит недешево. Вы можете самостоятельно сравнить стоимость ремкомплекта (металлические и резиновые втулки) реактивных штанг с ценой комплекта реактивной тяги в сборе. Думаю, вы заметите разницу. И зачем платить больше, если в этом нет необходимости? Если у реактивная тяга в норме (не сломана, не погнута, проушины не сломаны), значит можно просто заменить резиновые втулки. Да и если разберетесь, вам не составит труда это сделать. Все, что от вас требуется, — это желание выполнить работу самостоятельно и подготовить инструменты и принадлежности, необходимые для работы.

В первую очередь о запчастях. Вы можете купить сразу комплект резиновых и металлических втулок … Стандартный набор резиновых втулок на автомобили ВАЗ-2101, ВАЗ-21011, ВАЗ-2102, ВАЗ-2103, ВАЗ-2104, ВАЗ-2105, ВАЗ- ВАЗ 2106, ВАЗ-2107 состоит из 10 штук, четыре больших и шесть маленьких.Но можно посоветовать, купить комплект резиновых сайлентблоков на ВАЗ-2121 (Нива) , в этом комплекте все сайлентблоки одинакового размера. Вдавить их не намного сложнее, но нагрузку они выдерживают лучше стандартных. Также обязательно купите набор (10 штук) металлических втулок (старые часто сильно изношены) — четыре больших и шесть маленьких. Как выглядят резиновые и металлические втулки (обратите внимание на цвет металлических втулок, этот цвет покупаем) смотрите на фото No. 2. Новые крепежи (болты и гайки), конечно, тоже лучше покупать (особенно если с реактивными штангами уже давно никто не занимается), но здесь на ваше усмотрение или на усмотрение вашего кошелька. Плюс ко всему следует купить комплект резиновых втулок для задних амортизаторов .

Что касается инструмента…. Здесь потребуется минимум: два гаечных ключа на «19», молоток, металлический стержень (пригодится для выбивания болтов при снятии стержней).А вот об устройствах для выдавливания и запрессовки втулок придется подумать заранее (так как без них работать будет намного сложнее). Их можно изготовить самостоятельно (взять болт соответствующего диаметра, накрутить гайку и отшлифовать до размера наружного диаметра металлической гильзы) и купить (или заказать токаря) готовый инструмент (см. Фото № 3, как это выглядит). Также наличие тисков значительно облегчит работу.

1. Открутите гайки и выньте (или выбейте) болты крепления (фото №1).Убираем тягу.

2. Если с одного конца стержня металлическая втулка может выпасть сама (фото № 4), то с другого конца гильзу придется выбивать нашим заранее подготовленным приспособлением. (Фото №5). И, например, отверткой выковыриваем резиновую втулку (фото №6).

3. Ножом зачищаем внутреннюю часть тракционной проушины (фото №7).

4.С помощью тисков вдавите резиновую втулку в шток после его смазки, а тяговую проушину мыльной водой (фото №8). Только в мыльной воде и без использования масла, так как втулки НЕ изготовлены из маслостойкой резины. А смазав их маслом, вы сократите их жизнь.

5. После этого с помощью «специального инструмента» вдавить металлическую втулку , также смазав ее мыльной водой, см. Фото № 9 и № 10. При отсутствии «специального инструмента» металлическая втулка , как и резина , , можно прессовать в тисках.

И все! Проделываем ту же процедуру с другими. задние тяги … При установке жиклеров на автомобиль , болты крепления, лучше смазать, например, нигролом. Иначе очередной ремонт реактивных штанг превратится в экзамен на владение болгаркой!))

UPD 01.05.2016

Прошу любить и жаловать — втулки реактивных штанг (шатунов) SEVI-Extreme для автомобилей ВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 производства SEVI.Я не боюсь громких слов и скажу, что эти втулки, самые лучшие из возможных втулок рулевой тяги для Classic … Могу сказать так уверенно, потому что как только эти втулки появились на авторынке, я купил их и сразу установил на свою копейку. Вы можете назвать это пионерским экспериментом. На фотографиях ниже вы можете увидеть, в какой упаковке они продавались вначале (изначально втулки назывались SEVY-Spike ) и в какой коробке эти втулки можно найти сегодня.Плюс фото комплекта. И сказать, что результат эксперимента меня удивил, было бы неверно. Будет правильно — я был в шоке! Да, пришлось повозиться со вставкой сайлентблоков, но результат был просто потрясающий. Комфорт, появившийся в задней оси автомобиля, сложно передать словами. Задняя часть автомобиля стала более прочной и устойчивой. Уровень шума, передаваемого от подвески автомобиля на кузов, был значительно снижен. Плюс к этому можно добавить высокую износостойкость этих сайлентблоков — например на моей машине стабильно отработали почти 30 000 км пробега … И ни одна из сайлентблоков не вышла из строя. Сколько еще прослужили, точно сказать не могу, так как машина была продана.

После испытаний подошла очередь клиентов на их машине. Правда, не все согласились с на установку резинометаллических втулок реактивных штанг SEVI-Extreme. Так как цена комплекта этих сайлентблоков огорчила даже самого фанатичного автомобилиста, который души не чаял в своем железном друге и никогда не жалел на него денег Обслуживание и ремонт.Чтобы было понятнее: цена набора этих супервтулок была (и есть) равна цене полного набора реактивных штанг китайского производства. Или -60% от стоимости заводских реактивных стержня (стержней) балаковского производства … Есть над чем подумать …

Но, несмотря на цену, я уже успел установить эти ступицы примерно на десяток автомобилей. Все автовладельцы счастливы и не жалеют потраченных купюр.

Поэтому тоже рекомендую! Ничего сложного в установке втулки реактивной тяги SEVI-Extreme нет … Все так же, как и со штатными втулками. Но есть небольшие нюансы: проушины реактивных штанг вашего автомобиля должны быть в хорошем состоянии — не сломаны и не разрушены ржавчиной. Перед запрессовкой втулок проушины шатунов (шатунов) необходимо тщательно очистить. И только после этого можно приступать к установке. Слесарные тиски должны быть обязательными! Проушина и втулка обрабатываем мыльной водой. И потихоньку начинаем вдавливаться.

Вот как это было:

Стало:

Сложно, как я уже сказал, ничего нет.Главное, чтобы глаза были чистыми и не разваливались от ржавчины в руках. И результат должен вас порадовать. Буду рад, если в комментариях вы поделитесь своими впечатлениями или мнением о втулках SEVI-Extreme .

При использовании статьи или фотографий активная прямая гиперссылка на сайт www.!

Процесс замены рулевых тяг и рулевых наконечников автомобиля семейства ВАЗ модель 2107 рекомендован специалистами одновременно.Конечно, как и перед каждым ремонтом, нужно проводить полную диагностику автомобиля, чтобы узнать его состояние.

Для выполнения этого вида работ вам потребуются некоторые приспособления и инструменты:

Первый инструмент — рожковый гаечный ключ на двадцать два;
Съемник, который поможет вам снять шаровую опору;
Плоскогубцы;
Молоток, этот инструмент обязательно должен быть дома у каждого хозяина.

Признаки неисправности рулевых тяг

На неисправность рулевых тяг автомобиля ВАЗ 2107 указывают два признака:

Первая причина — стук передней подвески.Достаточно плохой симптом с серьезными последствиями. Этот стук особенно слышен при движении автомобиля по плохим участкам дороги и на малых скоростях. Стоит отметить, что этот симптом может указывать и на другие неисправности в вашей машине. Например, некоторые элементы подвески, шаровые опоры, стойки стабилизатора и прочее.
Вторая причина, которая может указывать на эту неисправность — это увеличение люфта на рулевом колесе. Это также заметно невооруженным глазом, когда при повороте рулевого колеса само колесо остается на месте и не движется.Это затрудняет движение на высокой скорости, особенно по плохой дороге.

Если вы хотите на себе проверить исправность рулевых тяг на своем автомобиле ВАЗ 2107, то есть способ, по которому вам не нужно будет обращаться к профессионалу для диагностики автомобиля. Вам стоит просто поставить машину в яму. Далее вам нужно будет взять эту тягу снизу и попытаться резко двигать ею вверх-вниз, а если вам это удается усилием рук, то следует менять наконечники.

Процесс замены рулевого наконечника

Считается, что процедуру такого типа легко выполнить своими руками, но, несмотря на это, потребуются определенные навыки. Замена осуществляется двумя вариантами. Первый — использовать съемник от производителя, а второй — выбить тягу своими руками и тем инструментом, который у вас есть.

Первый вариант разработан, чтобы сделать замену еще проще и быстрее. Вам нужно будет отсоединить штифт рулевого наконечника от колеса.Это может быть непросто, потому что этот палец при довольно долгой поездке начинает очень и очень сильно вдавливаться в конус. Поэтому для снятия шарового шарнира вам понадобится такой инструмент, как съемник. Съёмником очень легко управлять, его нужно надеть на головку наконечника и в момент поворота болта палец рулевого наконечника вылезет наружу. Сделать эту работу можно еще проще, если обработать состав специальной жидкостью VD-40.

Вариант номер два: вы нагружаете рулевую тягу, лом и молоток вам в этом помогут, ломом подденьте, а молотком сильно и довольно резко ударите прямо по сошкам. рулевые кулаки.Но, главное, не переусердствуйте, иначе можно повредить сошку. Именно такими способами можно выбить внутренний и внешний концы рулевых тяг. После того, как вы проделали ту работу, которую мы описали выше, вам нужно измерить длину стержня. Это необходимо сделать так, чтобы не было сильного изменения величины схождения и изгиба. Необходимо точно измерить расстояние от муфты до определенной вами точки и расположенной на наконечнике. Также нужно посчитать количество ниток на резьбе до соединительной муфты.

Ваша цель — обеспечить одинаковую длину тяги как для старого наконечника, так и для нового.

После того, как вы сделали все необходимые замеры, можно смело переходить к процессу разбора тяги, опускания хомутов сцепления и откручивания хомутов сцепления. Если вы хотите облегчить этот процесс, можете смазать все стыки смазкой. Вынув наконечник из рукава, на его место нужно поставить новый наконечник. Стоит отметить и запомнить, что вам нужно вкрутить новый наконечник до размера, который вы ранее измерили.Аналогично заменяется второй наконечник. После того, как вы проделали всю описанную выше работу, нужно затягивать хомуты очень осторожно и как можно плотнее, но не переусердствуйте, иначе они могут сломаться. Далее нужно установить шток на прежнее место и затянуть все необходимые гайки.

Стоит понимать, что эта работа в ваших силах, вам просто нужно понять это, и вы сэкономите свои деньги, потому что вам не нужно будет ехать на СТО и платить большие деньги за то, что вы сами умеете сделать.Замена рулевой тяги автомобиля ВАЗ 2107 не требует больших навыков автомеханика. Этот процесс происходит довольно быстро и без серьезных инструментов. Основным инструментом в этом процессе является съемник, который поможет вам без труда снять шаровую опору.

Было бы полезно прочитать:

Как убрать люфт рулевой рейки. Как устранить люфт люфт

Поддерживайте автомобиль в идеальном состоянии даже при самом аккуратном и деликатном вождении.Во всем виноваты наши дороги, суровый климат, стиль вождения других участников дорожного движения.

При попадании в рулевой блок можно легко произвести регулировку рейки своими руками. Процесс не сложный, ведь сотню обрабатывать не обязательно.

Зачем проводить корректировку

Усилие на передние колеса ВАЗ 2109 передается через шестерню, которая, в свою очередь, взаимодействует с зубчатой рейкой. Для зацепления для устранения зазоров используются прижимные пружины.

Регулировка очистки выполняется для устранения образовавшихся лошадей, а также для улучшения четкости и послушности рулевого управления.

Если речь была потянута неправильно, рулевое колесо будет слишком туго вращаться. Такое явление возникает из-за того, что был натянут регулировочный винт. Задача настройки — найти золотую середину.

Способы регулировки

Речь рулевого управления можно настроить двумя способами.

Неисправность

Имеются характерные неисправности Руль, с которыми столкнулись владельцы ВАЗ 2109.В некоторых ситуациях это можно сделать с помощью простой настройки, а в других потребуется более детальное вмешательство в конструкцию узла и его компонентов.

Поломки рулевой рейки следующие:

Ослаблено крепление рулевой рейки;
Изношены грабли или ее шестерни;
Неправильно отрегулировано зацепление пары;
Произошел износ втулок в месте стыка рельсов с рулевыми тягами.

Не всегда настройка рейки позволяет исключить ее неправильную работу.Это связано с тем, что формируется внушительное поколение комплектующих. Определить это можно по разборке. Ведь если регулировка не принесла ожидаемого эффекта, придется снять рейку со станка и проверить, что это не так.

Корректировка

Итак, ситуация складывается таким образом, что затяжка рулевой рейки еще может дать положительный результат. Поэтому нужно научиться тянуть узел и что для этого нужно будет.

Рельс можно отрегулировать через низ автомобиля, сняв защиту двигателя, или через верх. Во втором случае работу придется делать на ощупь. Так что решайте, как вам будет удобнее.

Для регулировки рулевой рейки необходимо потянуть регулировочный винт. Вы можете найти его в рулевом механизме. Точнее, то в торцевой крышке.
Оптимально иметь в распоряжении эстакаду или яму в гараже. Если таких условий нет, поднять машину можно с помощью домкрата.Только в этой ситуации необходимо будет дополнительно отремонтировать автомобиль, чтобы избежать его соскальзывания с домкрата и возможных последствий.
Перед подъемом кузова домкратом обязательно установите передние колеса прямо.
Люфт можно измерить с помощью люфта. И они винтажные или электронные. Последние более актуальны и удобны в использовании, но некоторые выбирать не приходится. То, что вы найдете, темы, которые вы будете использовать.
По действующим нормам у ВАЗ 2109 руль не будет превышать 10 градусов.
Найдите регулировочный винт и начните постепенно его тянуть. Операция проводится медленно. Периодически проверяйте рулевое управление, наличие люфта или стука в рулевой колонке.
Для регулировки используйте специальный ключ. Доступен в любом магазине автозапчастей.
Ключ вставляется в регулировочный винт и поворачивается против движения по часовой стрелке. Немного прокручивая, проверяем результат.
Процедура может затянуться. Все равно не торопитесь.
Когда почувствовали, что регулировка достигла желаемого уровня, проведите пробную проверку на моей машине, почувствуйте, как движется руль, исчез ли стук, люфт, насколько круто вращается руль.
Если рулевое колесо стало слишком туго затянутым, вам придется немного ослабить натяжение регулировочного винта.

За безопасность езды, вместе с другими важными системами, отвечает и рулевое управление. В интересах водителя следить за системой системы и не допускать неисправностей.

Автопроизводители утверждают, что рулевая рейка является одним из основных элементов рулевого управления — без проблем служит 10-15 лет. Естественно, при определенных условиях:

своевременное обслуживание;
с использованием качественных масел;
по качественным дорогам.

Первые два требования выполнить при абсолютно сознательном автовладельце. Но третье от этого не зависит. Что может сделать водитель в этой ситуации?

Как минимум, чтобы не пролететь мимо ям, аккуратно передвигать рельсы и выезжать на границы.

Неисправности рулевой рейки

Рулевые механизмы

Ratcher считаются самыми безопасными и надежными, но они не вечны. Первые «звонки», говоря о поломке, — это стук в области переднего моста и люфт рулевой рейки.Эти неисправности возникают из-за:

ложа и катушечный механизм;
износ опорной втулки справа;
износ руля и наконечников.

Проверка состояния рулевого управления

Кроме того, увеличивается люфт, в нейтральном положении нет усилия, машина становится неуправляемой.

В большинстве случаев регулировка рулевой рейки помогает избавиться от рулевой рейки во время управления автомобилем помогает избавиться от автомобиля.

Надо ли поднять рулевую рейку? Определенно да.

Усилие от рулевого колеса на колеса передается через передающую пару: шестерню (золотник), которая взаимодействует с зубчатой рейкой (ложей).

В передающей паре «Грабли-шпуля» подвижные элементы прижимаются друг к другу прижимными пружинами без зазора в определенном положении. При этом зажим должен быть умеренным, чтобы в процессе работы механизма зубья штока и золотниковый механизм эффективно соединялись, но не разрушались.

Если передающая пара рвется, рельс начинает разрастаться и отслаиваться, стержень и катушка ломаются друг о друга во время движения вагона. Если детали «кораблики», колеса крутятся слишком туго. В обоих случаях стоит отрегулировать рейку.

Регулировка рулевой рейки

Самостоятельно вытащить. Для этого понадобится гараж с ямой, напарник, руки «от плеч» и инструмент:

вагон нужно установить так, чтобы удобно было подъехать к рельсам: проехал в яму или пролет, в крайнем случае субдомроте;
закрепите автомобиль, установите колеса плавно;
люфтмер (если есть) или «по плотности» замеряют люфт люфт — зазор не должен быть больше 10 градусов;
открутите стопорную гайку (если она есть в вашем автомобиле), под ней будет регулировочная гайка.Его нужно медленно покрутить по часовой стрелке минут 10-15 и проверить люфт и руль — для этого нужен напарник. Если руль вращается слишком сильно, гайку нужно немного открутить.

Регулировка рулевой рейки своими руками

Обычно достаточно повернуть гайку на 20% от общего оборота, чтобы избавиться от проблемы. Если стук и люфт рулевой рейки все равно не исчезли, вероятно, шток или золотник окончательно изношены.

Регулировка может не дать результатов, если зажимной подшипник сломался. В этом случае нужно обратиться в автосервис, где механизм разобьется, осмотрят все детали и обязательно определят причину неисправности.

Регулировка рулевой рейки своими руками — вполне посильная задача, но не панацея. Если возникнут первичные проблемы, будьте готовы к тому, что узел скоро придется ремонтировать. Если у вас возникла потребность в покупке автозапчастей, добро пожаловать в Интернет-магазин автозапчастей Мастер Сервис.

Для обеспечения нормальной работы рулевой системы периодически регулирует рулевую рейку. Что это за деталь, как она работает? Это силовой узел в механизмах управления. С его помощью усилие от рулевой колонки передается колесами автомобиля. Таким образом, направляющая выполняет функцию управления, обеспечивая возможность поворота передних колес.

Важность регулировки

Рулевое управление отвечает за безопасность движения. В интересах владельца содержать его в надлежащем виде, а также при малейших изменениях выслушивать даже небольшие неисправности.Эта деталь не исключение, поэтому регулировка рулевой рейки — обязательная процедура для каждого автомобилиста.

Типичные неисправности, причины

Среди типичных неисправностей Этот важный узел можно выделить по различным люфтам.

Бывает, если регулярно ездить по пыльной или ухабистой дороге. Особенно плохо на состояние деталей влияют популярные в городах милиционеры. Городские чиновники редко ставят их так, как говорят технологии. Вход для этих охранных объектов слишком резкий, высота тоже больше, чем нужно.Чем дольше эксплуатируете машину в таких режимах, тем быстрее выходят из строя узлы рулевого управления. Люфт и стук — типичные проблемы этих деталей.

Кроме того, на границах могут быть зафиксированы причины слишком резких ускорений при крайнем положении руля. Это увеличивает нагрузку на коробку передач и другие детали, работающие с рейкой. В этих условиях терпят поражение даже гуру. Надо понимать, что регулировка рулевой рейки необходима, по характерным укладкам из-под днища автомобиля.

Как завязать узел в гараже своими руками?

Часто автолюбителям задают один и тот же вопрос об этой процедуре. Многие не хотят за такую простую процедуру идти на сотню и тратить на нее деньги. Людей интересует алгоритм действий по настройке и подтяжкам. Но нужно помнить, что подвеска не может решить проблему целиком и с полостью. Все это связано с тем, что передающая пара, а именно грабли и шестерня, имеют износ.К тому же этот износ неизвестен. Регулировка рулевой рейки не вызовет затруднений, но важно поставить грамотный и правильный диагноз.

Когда износ неизвестен, диагностика становится трудным процессом.

Для более точной диагностики необходимо всегда открывать узел. Здесь ведь поездка на сотню лишним не будет. Для выполнения обычных настроек и приостановленных процедур пригодится помощь друга, а также гараж со смотровой ямой и набором инструментов.

Перед тем, как запустить подвеску, автомобиль следует закрепить, а колеса установить непосредственно. Люфтомером следует измерить люфт переднего колеса. Оно не должно быть больше 10 градусов.

Для подвешивания рейки есть специальный винт. Его можно найти в торцевой крышке рулевой системы. Если эта операция проводится впервые, поможет инструкция или паспорт на автомобиль. Затягивая винт нужно медленно и постоянно следить за рулем, уровнем люфта и стука в рулевой колонке.

Марок автомобилей сегодня много. И по каждому авто секреты. Давайте разберемся, как выполнить эту процедуру на популярных моделях.

Как исправить стук в Калине?

Руль на «Калине» довольно часто стучит. На этих машинах достаточно ездить по дорогам нашей страны круглый год. Сначала только изредка стучит, со временем интенсивность будет все больше возрастать.

Регулировка рулевой рейки «Калина» осуществляется с помощью подвески всего одной гайки.Для этого вам понадобится голова на 10, ключ на 13 или голова, а также специальный ключ для регулировки этого узла специально для «Калины».

Как добраться до механизма?

Подъемник или яма в гаражах есть далеко не у всех. Поэтому, чтобы получить доступ к гайке, вам потребуется выполнить несколько простых действий. Итак, отсоединяем аккумулятор и два его вывода. Затем откручиваем крепления аккумулятора. Теперь его можно удалить, но это еще не конец. Поднимите пластиковую вставку и открутите еще четыре болта.И только после этого сдвиньте металлическую платформу вперед. Теперь у вас есть достаточно места для корректировок.

Регулировка рулевой рейки «Калина»: Порядок действий

Поднимите руки на рейке снизу, изнутри. Вот и завораживающий резиновый колпак. Снимите его — лучше будет надеть ключ. Работайте аккуратно, ведь не всегда можно просто взлететь. Далее в бой вступает специальный ключ.

Теперь вставьте ключ в отверстие ниже. Не тяните много, иначе при выполнении переворачивания предмет может съесть.Для того, чтобы биться от задников и ударов, обычно достаточно повернуть эту гайку на 30 градусов. Вот и все.

Конечно, при наличии подъемника или ямы все делается намного проще.

Затем вы можете достать регулировочную гайку и просто повернуть ее ключом.

Другие модели ВАЗ

Регулировка рулевой рейки ВАЗ осуществляется так же, как на Калине. Для этого автомобиль устанавливается на яме, затем снимается защита силового агрегата.Далее необходимо найти регулировочный винт. Большинство новичков справляются с этим не сразу — винт скрывается под слоем грязи. На большинстве моделей ВАЗ для затяжки винтов производится специальным ключом. Слегка очистите ключ и проверьте люфт. Если вы долго и с трудом настраивали, но ничего не вышло, а люфт не пропал, в этом случае элемент необходимо снять и проверить его износ.

«Форд»

На этих моделях, как и на других современных автомобилях, управление осуществляется все той же рулевой рейкой.Но эти узлы «Форд Фокус» очень надежны, и проблемы с ним возникают нечасто. Однако даже эти выносливые автомобили не могут ездить без ремонта по нашим дорогам. Регулировка рулевой рейки («Форд Скорпион» в том числе) — актуальное мероприятие для всех владельцев.

Диагностика Рейки на Фордах

Если этот узел требует настройки или ремонта, то владелец будет регулярно получать сигналы об этом от своего автомобиля. Например, среди первых симптомов можно выделить «прозрачность» управления.В этом случае водитель будет ощупывать руками каждый камушек. Вибрации небольшой силы передаются на руль во время движения. Это проблемы с ношей.

Больше неисправностей дает тихий стук с правой стороны.

Его некоторых путают с шумами от стойки стабилизатора. Когда машина едет ровно, стука не будет слышно. Но достаточно выполнить какие-то маневры, и это проявится.

Если вы слышите странные скрины, которые издаются при повороте на месте на хорошо стриженой машине, то это тоже сигнал.Если вы чувствуете серьезные вибрации, выполняя невольные повороты, то вам необходима регулировка рулевой рейки.

Ford Focus — Как настроить механизм?

Этот процесс не займет много времени и сил. На выполнение этой операции примерно полчаса и набор ключей. Помните, что подвеска может не решить проблем с люфтами и стуками.

Работы лучше всего производить на яме, но можно и домкратом.

Перед подъемом автомобиля выровняйте колеса.Люфтомер используется для измерения уровня гиперактивности. Лучше всего применять современное электронное устройство. По нормам производителя люфт должен быть не более 10 градусов.

Подъем осуществляется с помощью специального шурупа. Он спрятан в торцевой крышке на рулевом узле. Медленно отрегулируйте направляющую. Не делайте слишком резких движений. Постоянно проверяйте руль, а также люфт и стуки.

«Рено»

Для настройки данного узла на автомобили данной марки вам понадобится короткий и изогнутый ключ на 12.Или можно применить гибкий переходник с головкой в виде кабеля.

Для процесса должна быть снята защита двигателя. Найдите болт. Увидеть будет очень сложно, но он с обратной стороны детали.

Если вы используете изогнутый ключ, не стесняйтесь бросать его на болт и осторожно затягивать. Регулировку рулевой рейки Renault следует проводить с контролем. Проверяем руль на детонацию и люфт. Настраивать пока не перестанет стучать. Когда откладываете, не переусердствуйте.

«Тойота»

Как происходит регулировка рулевой рейки? «Тойота» и ее обслуживание практически не отличаются от аналогичных операций на других автомобилях. Единственное отличие состоит в том, что в качестве органов регулировки здесь — гайка и контргайка.

Автолюбители утверждают, что для закручивания контргаек нужно использовать стамеску. Для настроечных гаек понадобится специальный шестигранник на 24. Еще раз запомните точность — не нужно прикладывать всю свою силу.

«Hyundai»

Как на этой машине сделана саморегуляция рулевой рейки? «Хендай», а именно его ремонт, тоже не вызовет затруднений.Мне нужна только яма или лифт. Порядок действий такой же, как и для остальных автомобилей. На некоторых моделях может потребоваться специальный ключ. Но хозяева тоже пишут, что стук бывает и не из-за рейки, а из-за руля.

Грабли — одна из ключевых частей в рулевом механизме, и задача для передачи через шарниры и тяги поворачивающей силы на колеса, когда рулевое колесо движется в сторону. В современных автомобилях для облегчения процесса вращения рулевого колеса механизм снабжен гидравлическими стойками, но с этой меньшей стойки он не начинает играть роль.По разным причинам рулевая рейка может выйти из строя или сломаться, что приведет к возникновению затруднений в управлении автомобилем, а также появлению посторонних звуков при повороте руля.

Признаки выхода из строя рулевой рейки

Если возникли проблемы с рулевой рейкой, водитель сразу заметит «поведение» машины. Можно выделить следующие основные признаки неисправности рулевой рейки:

Симптомы могут проявляться как сразу, так и по отдельности.В большинстве случаев причина неисправности рулевого механизма именно отрезвляющая, а не вышедшая из строя рейка. Соответственно, подтянув рулевую рейку, удастся решить возникшие проблемы.

При чем тут затяжка рулевой рейки ведет

Чтобы понять, что нужно тянуть рулевую рейку, нужно немного разобраться в конструкции механизма. На колеса усилие после поворота рулевого колеса передается с помощью шестерни, которая может быть разбрызгиваемой или деформированной.Он находится на подшипнике и взаимодействует с зубчатой рейкой. При этом зажимные пружины обеспечивают зацепление зубчатой рейки и шестерен без зазора.

Если зацепление в передаваемой паре отрегулировано неправильно, поворот рулевого колеса потребует от водителя дополнительных усилий. В такой ситуации необходимо будет ослабить крепление и заменить смазку в рулевой рейке.

Если крепление картера рулевой рейки, монтажный рычаг картера или рычаг рулевой колонки появятся при повороте рулевого колеса и будет ощущаться люфт.Соответственно, в данной ситуации подтяжка рулевой рейки исправит ситуацию.

Важно: Не только из-за увеличения рулевой рейки может возникнуть люфт и стук. Причины таких неисправностей могут заключаться в износе компонентов соединения «Грабли-шестерня», аварии рулевого управления или других проблемах с зацеплением передающей пары.

Как тянуть рулевую рейку

Затяжка рулевой рейки не всегда устраняет люфт и стук при ее работе, но в большинстве случаев помогает исправить ситуацию.Если первый реечный подъемник помог решить проблему, но через несколько тысяч километров пробега проблема проявилась снова, в такой ситуации нужно обращаться в сервисный центр, так как со второго раза «фокус» не пройдет. Дело в том, что подвеска в большинстве случаев помогает устранить люфт, возникающий из-за деформации или повреждения пластиковых втулок внутри механизма. Рукава сделаны из пластика, и первое подтягивание позволит компенсировать образовавшееся излишнее пространство, а повторное уже приведет, скорее всего, к полной хитрости рукавов.

Для затяжки рулевой рейки автомобиля необходимо:

Решая проблему с люфтом и выбиванием в рейке затяжкой регулировочной гайки, следует подготовиться к тому, что в ближайшее время необходимо будет завершить полный ремонт рулевого механизма. В инструкции по эксплуатации машины часто можно встретить запись о том, что рулевой механизм должен в среднем прослужить около 10 лет, но эти значения указаны для Европы и Америки, в условиях российских дорог Грабли и другие детали рулевого управления выходило из строя намного быстрее.
