Клапан вентиляции картера: Клапан вентиляции картерных газов

Содержание

Признаки неисправности клапана вентиляции картера (PCV)

Перечень типичных признаков неисправности клапана вентиляции PCV включает в себя чрезмерное потребление или утечку масла, блокировку воздушного фильтра сапуна и общее снижение мощности.

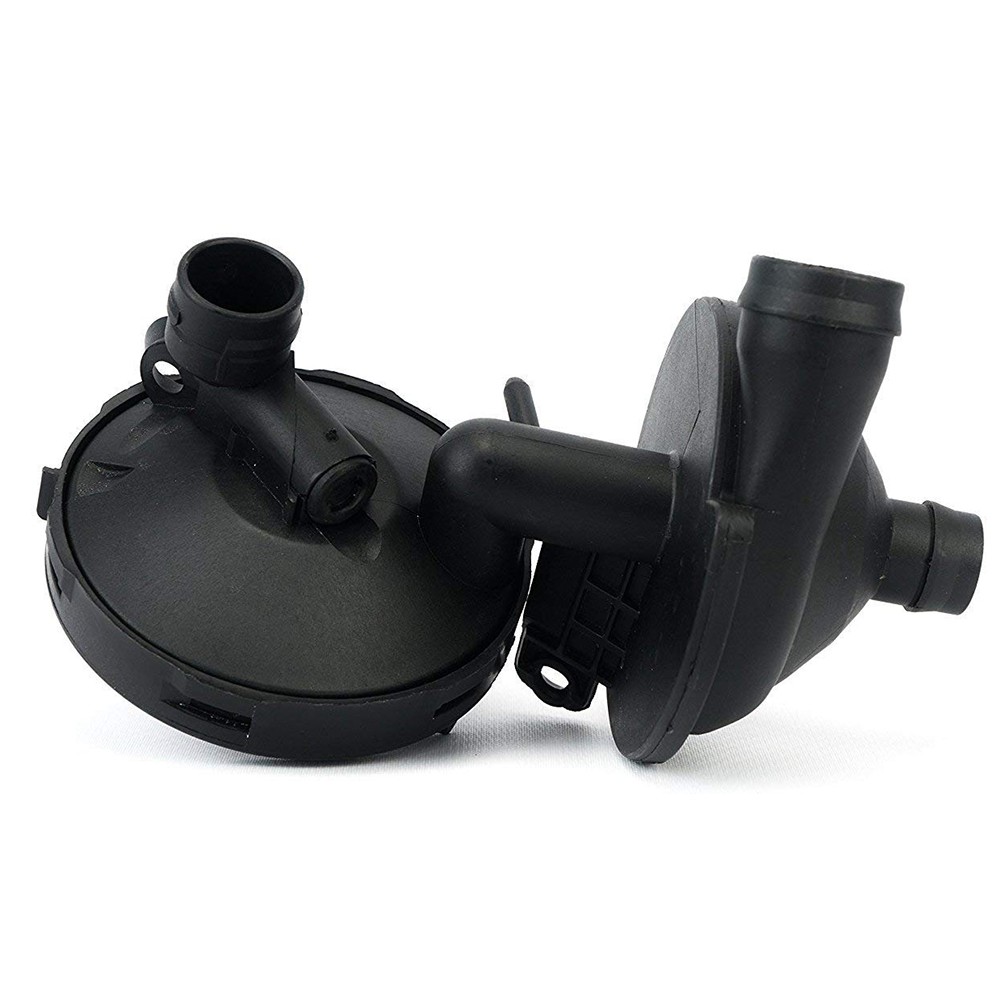

На фото представлен сапун - тройник, клапан отвода воздуха из картера и вентиляции картерных газов

Клапан вентиляции картера (PCV) обеспечивает отвод газов из картера двигателя. Он направляет эти газы обратно в камеры сгорания через впускной коллектор. Этот процесс во многом определяет производительность двигателя, его уровень вредных выбросов и общую работоспособность автомобиля. Неисправный клапан PCV будет оказывать влияние на работу транспортного средства, и вот несколько признаков, которые нужно не упустить из виду, прежде чем клапан полностью перестанет функционировать:

Чрезмерное потребление и утечка масла

Дефектный клапан PCV может пропускать масло, что приведет к его завышенному потреблению. Кроме того, утечку смазки через уплотнения можно выявить по каплям на полу вашего гаража. Когда клапан PCV выходит из строя, давление масла в картере может увеличиться. Оно будет выталкивать масло через уплотнения и прокладки, поскольку других механизмов сброса давления в узле нет. Утечка приведет к чрезмерному расходу масла и лужам смазки под вашим автомобилем. Если вы заметили эти признаки, обратитесь к профессиональному специалисту, который сможет заменить клапан PCV.

Читайте также: Как проверить уровень масла в двигателе?

Загрязненный фильтр

Загрязненный воздушный фильтр

Воздушный фильтр часто называют элементом системы дыхания автомобиля. Из-за выхода из строя клапана PCV он может загрязниться углеводородами и маслом. Это также связано с увеличением давления в картере, которое выдавливает водяной пар через элемент сапуна. Вода смешивается с бензином, вызывая образование нароста и увеличивая расход топлива. Один из способов проверить этот компонент – непосредственно осмотреть фильтр на предмет наличия наростов. Другой способ состоит в измерении расхода топлива автомобиля. Если он начнет увеличиваться, казалось бы, без причины, клапан PCV может отказать.

Общее снижение мощности

О приближающемся отказе клапана PCV свидетельствует снижение мощности двигателя автомобиля. Это может сопровождаться увеличением давления в системе выхлопа или полной остановкой мотора. Дефектный клапан PCV может не закрываться полностью, что приведет к попаданию кислорода в камеру сгорания. В таком случае концентрация топливно-воздушной смеси снижается, что приводит к работе двигателя в нештатных условиях и выходу его из строя.

Читайте также: Как почистить топливный фильтр? Чистка топливного фильтра в домашних условиях

Если вы заметили утечку или чрезмерное потребление масла в автомобиле, загрязнение фильтра или нехарактерную работу двигателя, следует осмотреть и при необходимости заменить клапан PCV. Своевременный ремонт поможет обеспечить бесперебойную работу транспортного средства и сохранить расход топлива на нужном уровне.

Клапан рециркуляции картерных газов : понятие, принцип работы и признаки неисправности

Содержание:
  1. Где находится и для чего нужен
  2. Принцип работы клапана рециркуляции картерных газов
  3. Признаки неисправности клапана рециркуляции

Где находится и для чего нужен

Клапан рециркуляции (PCV-клапан) входит в систему вентиляции картера двигателя автомобиля.

Составные части СВКД (системы вентиляции картера двигателя):
  • — клапан картерных газов;
  • — маслоотделитель;
  • — патрубки отвода воздуха.

Двигателю внутреннего сгорания необходим воздух, поступающий на постоянный основе, чтобы не возникало перегрева и он мог работать корректно, — для этого и нужен клапан рециркуляции картерных газов. И этот же клапан отвечает за снижение вредных веществ, попадающих в атмосферу, и не дает образовываться лишнему нагару на деталях. Газы сгорают в цилиндрах, а также примеси и масла.

Если в результате неисправности клапана вся систем начинает давать сбой, то обязательно возникнуть неполадки с автомобилем. Масло будет подтекать из прокладок (как следствие возросшего давления в двигателе, а это неизбежно при неверно функционирующем клапане).

Принцип работы клапана рециркуляции картерных газов

Конструкция клапана рециркуляции:

  • пластиковый корпус;
  • входной штуцер;
  • выходной штуцер;
  • полости;
  • мембрана;
  • пружина.

Клапан рециркуляции картерных газов находится в двигателе. Мотор соединен с впускным коллектором, в который засасываются газы, после чего попадают в камеру сгорания. За счет наличия клапан рециркуляции газы двигаются только в одну сторону, от мотора, и не могут попасть обратно. Этот механизм направляет газы во вне с помощью большого и маленького отверстий, создавая три потока.

Принцип работы клапана картерных газов основан на эффекте разряжения, происходящем во впускном коллекторе, и на разнице давлений перед клапаном и за ним. При помощи вакуумного преобразователя приходит в движение вал этого клапана, и запускается система рециркуляции.

Виды систем рециркуляции на современных авто:

  • механические;
  • электронные:
  • дискретные;
  • линейные.

Признаки неисправности клапана рециркуляции

О неисправности может говорить появившийся посторонний неприятный запах и копоть на выходе двигателя, а также излишнее расходование моторного масла. Все это может привести к проблемам с зажиганием и с впрыском в том числе. Поэтому важно следить за состоянием системы рециркуляции газов, чистить и заменять детали по мере необходимости.
При неисправности иногда бывает достаточно заменить мембрану клапана, а иногда весь клапан целиком.

Вы можете самостоятельно проверить, исправен ли клапан рециркуляции газов.

  1. Заглушите мотор.
  2. Снимите шланг, соединяющий картер и клапан рециркуляции.
  3. Запустите двигатель.
  4. Пальцем закройте штуцер клапана
.Если вы чувствуете, что создается вакуум, значит, клапан исправен. Когда вы отнимите палец, то услышите щелчок. Если этого не происходит, значит, клапан нуждается в замене.

Исходя из всего вышесказанного хочется сказать, что клапан рециркуляции и вся СВКД — важные части автомобиля, которые требуют внимательного отношения и своевременной замены. Старайтесь покупать детали для замены только в надежных местах и проверенных компаний-производителей для сохранности вашего автомобиля.


Симптомы и причины поломки клапана вентиляции картера

Как определить необходимость замены клапана?

Проверка узла достаточно простая: мотор запускается на холостом ходу, после чего извлекается клапан совместно с соединительным шлангом. Если на устройстве нет следов разрежения – это вызвано неправильной работой клапана либо подсоединяющих шлангов, утративших герметичность в местах стыков. Если проблема не связана с герметичностью системы, то необходимо заглушить мотор и встряхнуть клапан. В исправной запчасти должен наблюдаться характерный стук, издаваемый шариком, установленным внутри детали и пропускающим газы только в одном направлении. Однако из-за попадания внутрь масляных паров он забивается и не выполняет возложенные на него задачи.

Распространённые симптомы поломки клапана

Замена клапана рециркуляции картерных газов необходима в следующих ситуациях:


  • чрезмерное увеличение расхода масла;
  • увеличение уровня давления под крышкой клапана;
  • сильное задымление силового агрегата;
  • сторонние звуки, доносящиеся в области впускного коллектора;
  • падение показателей мощности мотора.

Рассмотренные проблемы в работе вентиляционного клапана картера приводят к всасыванию масла из поддона силового агрегата, что вызывает образование загибов в системе. В случае повреждения соединительных шлангов внутрь проникает воздух, что значительно снижает динамику работы транспортного средства в целом. Часто из-за сильного засорения патрубков могут выдавливаться сальники мотора, что в конечном итоге приводит к утечке масла через уплотнительную прокладку в районе коленчатого вала или крышки клапанов.

Почему за ремонтом нужно обращаться в сервис-центр?

Если автомобилисту нужна замена клапана рециркуляции картерных газов, в соответствии с графиком регулярного технического обслуживания, стоит сразу обращаться в профессиональный сервисный центр. Только высокая квалификация специалистов, наличие узкоспециализированного инструмента и оригинальных запчастей позволяет проводить ремонт быстро, качественно и по доступной цене.

Наши мастера специализируются на определённом виде ремонта, что позволяет им накопить огромный опыт в данном вопросе. Поэтому мы предлагаем высокий уровень сервиса и гарантируем, что после замены клапана вентиляции картера, Ваш автомобиль будет работать в предусмотренном производителем режиме. После проведения ремонта мы выдаём гарантию на установленные комплектующие.

принцип работы, устройство. Зачем нужна чистка системы принудительного вентилирования картерных газов и как проверить клапан PCV

Неисправность системы вентилирования картерных газов может привести к повышенному расходу масла и даже необходимости капитального ремонта двигателя. Поэтому важно не только понимать, как работает вентиляция картера, но и знать признаки поломки. Рассмотрим принцип работы, устройство клапана PCV, а также способы проверки и диагностики системы.

Предназначение системы отвода картерных газов

При сгорании топливовоздушной смеси в цилиндре создается огромное давление. Поэтому через поршневые кольца даже на исправном двигателе часть отработавших газов неминуемо прорывается в картер. Также из камеры сгорания через кольца на такте сжатия и при неполном сгорании ТПВС в поддон попадает дизельное топливо, пары бензина.

При работе смесь из паров масла, бензина, отработанных газов и водяного пара создает повышенное давление в картерном пространстве. Если не отводить это гремучую смесь, давление не только будет мешать съему масла со стенок цилиндров, но и выдавит сальники коленвала, распределительного вала.

Согласно экологическим нормам, все современные автомобили должны оборудоваться системой вентиляции картера закрытого типа. Это значит, что смесь паров и выхлопных газов подается обратно во впускной коллектор.

Устройство системы

Особенности устройства и принципа работы системы зависит от конкретной модели двигателя, но типичная конструкция предполагает наличие клапана вентиляции картера, патрубков и маслоотделителя.

Принцип работы

Выхлопные газы, смешавшиеся с парами бензина, из-за образовывающегося давления протекают к маслоотделителю. В корпусе маслоуловителя мелкодисперсные частички масла собираются на стенках фильтрующего элемента. Образовавшиеся капли под воздействием силы притяжения стекают в маслосборник, а отфильтрованные газы через клапан вентиляции картера попадают во впускной коллектор.

Устройство представленной выше системы предполагает наличие интеркулера, который служит для охлаждения воздушного потока. Необходимость в снижении температуры обусловлена не столько работой вентиляции картера, сколько особенностями системы турбонаддува, которой оборудован представленный на схеме двигатель TDI.

Масляные частицы, оседающие на стенках впускного тракта, приводят к уменьшению ресурса ДМРВ, ДАД, ДТВ, способствуют загрязнению дроссельного узла, РХХ. Для впускных коллекторов с выхревыми заслонками опасность еще и в том, что масляная пленка собирает на себе частички пыли и сажи, которые выступают абразивом для привода заслонок. Поэтому большинство современных систем вентиляции картерных газов оборудуются маслоуловителем.

Разделение потоков

Стандартная система вентиляции картера имеет два патрубка подвода газов во впускной тракт. Связанно это с разницей давления перед дросселем и в задроссельном пространстве. В режиме минимальной нагрузки, когда дроссельная заслонка едва открыта, проходное сечение минимально, поэтому наибольшее разрежение как раз в задроссельном пространстве. В режимах большой и полной нагрузки открытая дроссельная заслонка не создает значимого сопротивления протекающему потоку воздуха, поэтому разряжение во впускном тракте минимально. Разделение точек входа позволяет гибко дозировать порцию картерных газов.

Маслоуловитель

Наибольшее распространение получил циклический и лабиринтный способ фильтрации. В наиболее современных системах вентиляции картера применяются оба способа отделения масла.

Лабиринтный метод выступает в качестве стадии грубой фильтрации и служит для отделения крупных частиц масла. Принцип работы уловителя заключается в прохождении потока картерных газов через канал с маслоотражательными пластинами. Соприкасаясь с пластинами, крупные частицы оседают на стенках, после чего стекают в обратную масляную магистраль.

На стадии тонкой очистки картерные газы проходят через циклический (центробежный) маслоотделитель. Принцип работы основан на прохождении газов по окружности корпуса отделителя. Под воздействием центробежных сил капли масла, масса которых больше массы выхлопных газов, смещаются наружу и оседают на стенке. После отделения мельчайшие частички масла стекают в обратную магистраль.

Для уменьшения вредного влияния турбулентности газовых потоков на входе в воздушный тракт устройство системы такого типа предполагает наличие выходной успокоительной камеры. Благодаря ей после прохождения центробежного маслоотделителя снижается кинетическая энергия газа. Кроме того, на стенках камеры также оседают мелкодисперсные частицы моторного масла.

В некоторых системах вентиляции картера используется синтетический фильтрующий элемент. При прохождении через него картерных газов частички масла оседают на волокнах, собираются в крупные капли и стекают в магистраль обратного слива.

Клапан PCV

Клапан системы вентиляции картерных газов необходим для ограничения разряжения. Высокое разряжение, как и избыточное давление, может привести к повреждению сальников. Поэтому клапан PCV открывает доступ картерным газам по мере падения разрежения во впускном коллекторе.

В нормальном состоянии клапан возвратной пружиной удерживается в открытом положении. При работе двигателя на холостых оборотах разряжение преодолевает усилие пружины и перекрывает канал, соединяющий картер двигателя и впускной коллектор. Соответственно, по мере открытия дроссельной заслонки и снижения разряжения возвратная пружина приоткрывает канал для доступа газов.

На многих автомобилях VAG с двухступенчатой системой фильтрации работа клапана PCV заключается в прерывании потока от ступени грубой очистки к ступени тонкой очистки.

Симптомы неисправности

Признаки неправильной работы вентиляции картера:

  • повышенный расход масла;
  • обильные запотевания в местах установки сальников, прокладки ГБЦ, БЦ, поддона. По мере износа цилиндропоршневой группы двигателя количество прорывающихся в картер газов увеличивается, поэтому нагрузка на систему возрастает. Но симптомы повышенного давления в картере могут проявить себя и на исправном автомобиле. В морозное время года в патрубках системы скапливается конденсат, который при замерзании полностью блокирует вентиляцию картера. От повреждения сальников часто в таком случае спасает щуп, который выдавливает из посадочного места;
  • двигатель троит, плавают обороты. Причина – негерметичность клапана либо магистрали от клапана к впускному коллектору, из-за которой происходит подсос неучтенного воздуха;
  • моторное масло в воздушном фильтре, патрубке впускного тракта. Причина в забитом фильтрующем элементе;
  • при стоянке и движении на небольшой скорости система кондиционирования засасывает в салон выхлопные газы. На автомобиле негерметичны патрубки от картера до клапана PCV, из-за чего подкапотное пространство насыщается выхлопными газами.

Система вентиляции картера

⏰Время чтения: 7 мин.

Как устроена система вентиляции картера? Зачем она нужна и как работает? Что делает клапан PCV? Ответим на эти и некоторые другие вопросы, связанные с системой вентиляции картерных газов.

Эта простая и порой незаметная система устанавливается на все автомобили – старые и новые, карбюраторные и инжекторные, бензиновые и дизельные…

Со временем данная система становится умнее и сложнее, а пользу от её труда невозможно переоценить.

Система вентиляции картера выполняет самую грязную, но очень полезную работу как для экологии, так и для самого двигателя.

Но мало кто уделяет ей должное внимание и даже больше – мало кто задумывается, зачем, вообще, данная система нужна и какую роль она играет в работе двигателя внутреннего сгорания.

Зачем нужна система вентиляции картера

Дело в том, что при работе двигателя внутреннего сгорания неизбежно проникновение некоторого количества газов из камеры сгорания в картер двигателя. Эти газы просачиваются через неплотности между поршнем и стенками цилиндра. Плюс ко всему, от перепадов температур постоянно меняется давление в картере.

Прорвавшиеся газы пагубно влияют на свойства масла и окружающую среду, а также повышают давление в картере, что неизбежно приведёт к течи в местах уплотнений двигателя и перерасходу масла.

Вот для отвода этих газов и для снижения давления в картере двигателя и нужна данная система.

Как работает система вентиляции картера

Существует два типа данных систем:

  • Открытого типа – более старая. В данной системе полость картера соединялась непосредственно с атмосферой. У данной системы было два существенных недостатка. Первый – это сильное загрязнение окружающей среды, а второй – при остывании двигателя в картер засасывалась влага, пыль и т.п. Можно и сейчас наблюдать, как под капотом стареньких Жигулей телепается шланг, а из него валит огромное количество дыма. Это пример системы открытого типа. На самом деле этот шланг должен был идти к корпусу воздушного фильтра, подводя картерные газы к карбюратору для дальнейшего сжигания их в двигателе. Но чтобы не загрязнять впускной тракт маслянистыми отложениями от работы изношенного двигателя, наши люди, как всегда нашли простое решение.
  • Закрытого типа (или принудительная вентиляция) – система вентиляции картера нашего времени. В данной системе полость картера не имеет непосредственного контакта с атмосферой. Её мы и будем рассматривать более подробно на примере автомобиля Шевроле Лачетти. Но принцип работы ни чем существенным не отличается от других автомобилей.

Система вентиляции картера закрытого типа, как уже говорилось, не сообщается непосредственно с атмосферой, поэтому одновременно с отсосом газов и паров бензина в картере образуется разрежение при всех режимах работы двигателя, что повышает надежность различных уплотнений двигателя и уменьшает выброс токсичных веществ в атмосферу. Это касается исправных двигателей. Если двигатель сильно изношен и сапунит, то производительности системы вентиляции для создания разрежения в коллекторе может не хватить.

В систему вентиляции картерных газов обычно входят три составляющие – соединительные шланги, маслоотделитель (сепаратор) и клапан PCV.

Вся суть системы основана на отсосе газов из картера благодаря разрежению во впускном коллекторе. Простыми словами, двигатель сам высасывает газы из своего же картера.

Но тут важно отметить, что в прямом смысле газы не высасываются из картера до такой степени, что там будет разрежение. Рядом с клапаном имеется еще одна трубка, которая подключается после воздушного фильтра перед дросселем (длинная ветвь вентиляции). В теории через клапан воздух во впускной коллектор поступает как из картера, так и через эту трубку. То есть, в картере никогда не возникнет ощутимого разрежения, так как если в картере давление хоть немного станет ниже, чем перед дросселем, то воздух во впускной коллектор пойдет как раз от воздушного фильтра, через длинную трубку и во впуск.

Простыми словами, воздух через клапан может идти как из длинной ветви, так и из картера. Смотря, где выше давление. Если давление одинаково, тогда воздух идет одновременно с трубки и с клапанной крышки.

Но это в теории и на новых моторах. А если мотор уже повидал жизнь, тогда ситуация совершенно иная. На таких двигателях газы из клапанной крышки как высасываются через клапан во впускной коллектор, так и выдавливаются по длинной ветви в гофру перед дросселем. Именно поэтому гофра внутри покрывается масляным налетом.

Из картера газы по шлангу поступают к штуцеру клапанной крышки

В полости клапанной крышки находится маслоотделитель, который отделяет частички масла от газов. Эти частички собираются в капли и под действием силы тяжести стекают обратно в картер.

Мойка клапанной крышки

Пройдя маслоотделитель, газы подходят ко второму штуцеру клапанной крышки, расположенному на противоположном конце. В штуцер вкручен клапан вентиляции картера PCV. А также подключаются две трубки – перед клапаном и после клапана

Первая трубка отводит газы в полость перед дроссельной заслонкой, а вторая, через клапан в задроссельное пространство.

Именно клапан является самой важной составляющей правильной работы системы вентиляции картера любого автомобиля с закрытым типом вентиляции.

Не смотря на свой примитивный вид, он не такой простой, как кажется. Многие ошибочно считают, что это обычный обратный клапан. Да, это обратный клапан, но не обычный

Были случаи, когда некоторые умельцы пытались его заменить каким-либо похожим обратным клапаном. Этого делать категорически нельзя!

Вот я показал устройство клапана PCV на видео

При полностью открытой дроссельной заслонке, когда разрежение во впускном коллекторе невелико, клапан полностью открыт под действием встроенной в него пружины и картерные газы свободно проходят из картера в коллектор. При закрытой дроссельной заслонке (режим холостого хода) разрежение во впускном коллекторе увеличивается, а проходное сечение клапана уменьшается. Благодаря этому поступление картерных газов в коллектор ограничивается и обеспечивается устойчивая работа двигателя в режиме холостого хода.

Вот пример работы клапана вентиляции картера (PCV)

Более подробно про этот клапан можно почитать и посмотреть не странице Клапан PCV

Для обслуживания достаточно вывернуть клапан PCV

Осмотреть его на наличие загрязнений и повреждений

Промыть клапан PCV и трубки очистителем инжектора

Как проверить клапан PCV

После промывки, можно проверить общее состояние клапана. При малейшем подозрении на неисправность, клапан лучше заменить.

Проверка клапана системы вентиляции картера:

  • потрясти клапан – должно ощущаться и слышаться болтание элементов клапана – значит система клапана находится в свободном положении и не заклинила
  • подуть в обратную часть клапана (там где резьба) – воздух должен свободно проходить
  • подуть сильно в штуцер – воздух не должен проходить или проходить в малом количестве
  • всосать воздух со стороны штуцера, создавая разрежение до 30 кПа  Если Вы на это способны, то клапан должен почти закрыться. Но если Вы не супермен, а обычный человек, тогда подключите к клапану его трубку, но клапан не вкручивайте.  Заведите двигатель и дайте поработать на холостом ходу – клапан должен прикрыться. Можете заодно “погазовать” и посмотреть за работой клапана. При повышении оборотов, шток должен возвращаться в исходное положение, а при работе на холостом ходу – углубляться внутрь. Также при работе на холостом ходу необходимо пальцем легонько закрыть отверстие. Шток должен при этом вернуться в исходное положение. Также должно прослушиваться характерное клацанье. Вот снял этот процесс на видео, чтобы было понятней

Но а самый лучший способ проверить клапан – это компьютерная диагностика. Каке это сделать, показано в этом видео

Я данную процедуру провожу при каждой чистке дроссельного узла.

Плюсы и минусы закрытой системы вентиляции картерных газов

В конце хотелось бы сравнить достоинства и недостатки системы вентиляции картера для тех, кто мечтает избавиться от неё.

Минусы системы вентиляции картера:

  • замасливание впускного тракта двигателя – необходима регулярная чистка
  • при плачевном состоянии двигателя объём картерных газов на столько велик, что о нормальной работе системы и двигателя можно забыть – требуется ремонт двигателя

Плюсы системы вентиляции картера:

  • чище наш с Вами воздух, так как картерные газы на много токсичней отработанных
  • меньше шансов наблюдать течь через уплотнения и сальники
  • увеличивается ресурс моторного масла
  • уменьшаются окислительные процессы внутри двигателя
  • картерные газы повышают детонационную стойкость
  • картер не сообщается с атмосферой, в следствие чего в него не засасывается пыль и влага

Хотя ладно, ещё кое-что напишу

Что будет если заглушить систему вентиляции картера

Это реальная история.

Жил-был хороший парень и был у него Ваз 2106. Как и большинство водителей он отключил шланг вентиляции картерных газов от фильтра на карбюраторе и оставил его телепаться под капотом. Всё было как у всех – ездил, дымил потихоньку, никого не трогал.

Затем ему в голову пришла на первый взгляд нормальная идея – всё это дело окультурить, чтобы не дымило под капотом и не тянуло этой гадостью в салон. Он взял более длинный шланг и протянул его под днищем в район подвесного подшипника кардана. Всё хорошо подвязал и снова ездил дымил потихоньку.

Пришла зима. Вечером, после работы, каждый по своим машинам и собираемся разъезжаться по домам. Он завёл двигатель и стал ждать пока я отъеду, чтобы освободить проезд.

Я в своих мыслях тыкаю ключ в замок, включаю зажигание и тут раздаётся жуткий взрыв! Я с перепугу даже не понял, что происходит. Выскочил из машины, смотрю, у напарника глаза по пять копеек, весь трусится, а из под капота дымок идёт.

Открываем капот, а там… Хай Бог милует… Всё в масле, щупа нету на месте, шланг его вентиляции сорвало. Проводка, двигатель, капот – всё истекает маслом! Жуть, в общем…

Заглянули под машину, а из его шланга вентиляции висит большая-прибольшая сосулька. Тут всё стало понятно. Шланг этот был длинный и подвязан в нескольких местах. Мало того, что шёл “волнами”, так ещё и немного вверх. Там постоянно собирался конденсат и никуда не стекал, а с приходом морозов, начал обмерзать, пока не заглушил вентиляцию картера полностью.

Вот такие дела.

Теперь, в принципе, и всё, о чём хотелось написать про систему вентиляции картера.

Всем Мира и ровных дорог!!!

Ещё в сообществе Мой Лачетти:

Клапан вентиляции картерных газов лансер 10: как проверить и заменить

Как устроена система вентиляции картера? Зачем она нужна и как работает? Что делает клапан PCV? Ответим на эти и некоторые другие вопросы, связанные с системой вентиляции картерных газов.

  • Эта простая и порой незаметная система устанавливается на все автомобили — старые и новые, карбюраторные и инжекторные, бензиновые и дизельные…
  • Со временем данная система становится умнее и сложнее, а пользу от её труда невозможно переоценить.
  • Система вентиляции картера выполняет самую грязную, но очень полезную работу как для экологии, так и для самого двигателя.
  • Но мало кто уделяет ей должное внимание и даже больше — мало кто задумывается, зачем, вообще, данная система нужна и какую роль она играет в работе двигателя внутреннего сгорания.

Зачем нужна система вентиляции картера

Дело в том, что при работе двигателя внутреннего сгорания неизбежно проникновение некоторого количества газов из камеры сгорания в картер двигателя. Эти газы просачиваются через неплотности между поршнем и стенками цилиндра. Плюс ко всему, от перепадов температур постоянно меняется давление в картере.

Прорвавшиеся газы пагубно влияют на свойства масла и окружающую среду, а также повышают давление в картере, что неизбежно приведёт к течи в местах уплотнений двигателя и перерасходу масла.

Вот для отвода этих газов и для снижения давления в картере двигателя и нужна данная система.

Как работает система вентиляции картера

Существует два типа данных систем:

  • Открытого типа — более старая. В данной системе полость картера соединялась непосредственно с атмосферой. У данной системы было два существенных недостатка. Первый — это сильное загрязнение окружающей среды, а второй — при остывании двигателя в картер засасывалась влага, пыль и т.п. Можно и сейчас наблюдать, как под капотом стареньких Жигулей телепается шланг, а из него валит огромное количество дыма. Это пример системы открытого типа. На самом деле этот шланг должен был идти к корпусу воздушного фильтра, подводя картерные газы к карбюратору для дальнейшего сжигания их в двигателе. Но чтобы не загрязнять впускной тракт маслянистыми отложениями от работы изношенного двигателя, наши люди, как всегда нашли простое решение.
  • Закрытого типа (или принудительная вентиляция) — система вентиляции картера нашего времени. В данной системе полость картера не имеет непосредственного контакта с атмосферой. Её мы и будем рассматривать более подробно на примере автомобиля Шевроле Лачетти. Но принцип работы ни чем существенным не отличается от других автомобилей.

Система вентиляции картера закрытого типа, как уже говорилось, не сообщается непосредственно с атмосферой, поэтому одновременно с отсосом газов и паров бензина в картере образуется разрежение при всех режимах работы двигателя, что повышает надежность различных уплотнений двигателя и уменьшает выброс токсичных веществ в атмосферу. Это касается исправных двигателей. Если двигатель сильно изношен и сапунит, то производительности системы вентиляции для создания разрежения в коллекторе может не хватить.

В систему вентиляции картерных газов обычно входят три составляющие — соединительные шланги, маслоотделитель (сепаратор) и клапан PCV.

Вся суть системы основана на отсосе газов из картера благодаря разрежению во впускном коллекторе. Простыми словами, двигатель сам высасывает газы из своего же картера и их сжигает.

Из картера газы по шлангу поступают к штуцеру клапанной крышки

В полости клапанной крышки находится маслоотделитель, который отделяет частички масла от газов. Эти частички собираются в капли и под действием силы тяжести стекают обратно в картер.

Мойка клапанной крышки

Пройдя маслоотделитель, газы подходят ко второму штуцеру клапанной крышки, расположенному на противоположном конце. В штуцер вкручен клапан вентиляции картера PCV. А также подключаются две трубки — перед клапаном и после клапана

  1. Первая трубка отводит газы в полость перед дроссельной заслонкой, а вторая, через клапан в задроссельное пространство.
  2. Именно клапан является самой важной составляющей правильной работы системы вентиляции картера любого автомобиля с закрытым типом вентиляции.

Не смотря на свой примитивный вид, он не такой простой, как кажется. Многие ошибочно считают, что это обычный обратный клапан. Да, это обратный клапан, но не обычный

Были случаи, когда некоторые умельцы пытались его заменить каким-либо похожим обратным клапаном. Этого делать категорически нельзя!

Вот я показал устройство клапана PCV на видео

Клапан PCV выполняет несколько функций:

  • не пускает воздух в обратном направлении (из дросселя в картер)
  • снижает пропускную способность при большом разрежении в коллекторе
  • открывается полностью при низком разрежении в коллекторе

При полностью открытой дроссельной заслонке, когда разрежение во впускном коллекторе невелико, клапан полностью открыт под действием встроенной в него пружины и картерные газы свободно проходят из картера в коллектор.

При закрытой дроссельной заслонке (режим холостого хода) разрежение во впускном коллекторе увеличивается, а проходное сечение клапана уменьшается.

Благодаря этому поступление картерных газов в коллектор ограничивается и обеспечивается устойчивая работа двигателя в режиме холостого хода.

  • Вот пример работы клапана вентиляции картера (PCV)
  • Более подробно про этот клапан можно почитать и посмотреть не странице Клапан PCV
  • Засорение клапана вентиляции картерных газов может привести к его заклиниванию, что обязательно отразится на работе двигателя.
  • При заклинивании в открытом положении:
  • возрастут обороты холостого хода (РХХ их понизит, конечно, но проблема от этого не исчезнет)
  • может увеличиться расход топлива
  • работа на хх может стать неустойчивой

При заклинивании в закрытом положении:

  • возрастёт давление в картере
  • течь масла через всевозможные уплотнения и сальники
  • возможно нарушение работы системы смазки

Думаю, этих доводов достаточно, чтобы проверить работу клапана PCV и всю систему вентиляции картера в целом. А также начать проводить обслуживание системы через определённый промежуток времени или через определённый пробег.

  1. Для этого достаточно вывернуть клапан PCV
  2. Осмотреть его на наличие загрязнений и повреждений
  3. Промыть клапан PCV и трубки очистителем инжектора

Как проверить клапан PCV

После промывки, можно проверить общее состояние клапана. При малейшем подозрении на неисправность, клапан лучше заменить.

Проверка клапана системы вентиляции картера:

  • потрясти клапан — должно ощущаться и слышаться болтание элементов клапана — значит система клапана находится в свободном положении и не заклинила
  • подуть в обратную часть клапана (там где резьба) — воздух должен свободно проходить
  • подуть сильно в штуцер — воздух не должен проходить
  • всосать воздух со стороны штуцера, создавая разрежение до 30 кПа  Если Вы на это способны, то клапан должен почти закрыться. Но если Вы не супермен, а обычный человек, тогда подключите к клапану его трубку, но клапан не вкручивайте.  Заведите двигатель и дайте поработать на холостом ходу — клапан должен прикрыться. Можете заодно «погазовать» и посмотреть за работой клапана. При повышении оборотов, шток должен возвращаться в исходное положение, а при работе на холостом ходу — углубляться внутрь. Также при работе на холостом ходу необходимо пальцем легонько закрыть отверстие. Шток должен при этом вернуться в исходное положение. Также должно прослушиваться характерное клацанье. Вот снял этот процесс на видео, чтобы было понятней

Я данную процедуру провожу при каждой чистке дроссельного узла.

Плюсы и минусы закрытой системы вентиляции картерных газов

В конце хотелось бы сравнить достоинства и недостатки системы вентиляции картера для тех, кто мечтает избавиться от неё.

Минусы системы вентиляции картера:

  • замасливание впускного тракта двигателя — необходима регулярная чистка
  • при плачевном состоянии двигателя объём картерных газов на столько велик, что о нормальной работе системы и двигателя можно забыть — требуется ремонт двигателя

Плюсы системы вентиляции картера:

  • чище наш с Вами воздух, так как картерные газы на много токсичней отработанных
  • меньше шансов наблюдать течь через уплотнения и сальники
  • увеличивается ресурс моторного масла
  • уменьшаются окислительные процессы внутри двигателя
  • картерные газы повышают детонационную стойкость
  • картер не сообщается с атмосферой, в следствие чего в него не засасывается пыль и влага

Хотя ладно, ещё кое-что напишу

Что будет если заглушить систему вентиляции картера

Это реальная история.

Жил-был хороший парень и был у него Ваз 2106. Как и большинство водителей он отключил шланг вентиляции картерных газов от фильтра на карбюраторе и оставил его телепаться под капотом. Всё было как у всех — ездил, дымил потихоньку, никого не трогал.

Затем ему в голову пришла на первый взгляд нормальная идея — всё это дело окультурить, чтобы не дымило под капотом и не тянуло этой гадостью в салон. Он взял более длинный шланг и протянул его под днищем в район подвесного подшипника кардана. Всё хорошо подвязал и снова ездил дымил потихоньку.

Пришла зима. Вечером, после работы, каждый по своим машинам и собираемся разъезжаться по домам. Он завёл двигатель и стал ждать пока я отъеду, чтобы освободить проезд.

Я в своих мыслях тыкаю ключ в замок, включаю зажигание и тут раздаётся жуткий взрыв! Я с перепугу даже не понял, что происходит. Выскочил из машины, смотрю, у напарника глаза по пять копеек, весь трусится, а из под капота дымок идёт.

Открываем капот, а там… Хай Бог милует… Всё в масле, щупа нету на месте, шланг его вентиляции сорвало. Проводка, двигатель, капот — всё истекает маслом! Жуть, в общем…

Заглянули под машину, а из его шланга вентиляции висит большая-прибольшая сосулька. Тут всё стало понятно. Шланг этот был длинный и подвязан в нескольких местах. Мало того, что шёл «волнами», так ещё и немного вверх. Там постоянно собирался конденсат и никуда не стекал, а с приходом морозов, начал обмерзать, пока не заглушил вентиляцию картера полностью.

  • Вот такие дела.
  • Теперь, в принципе, и всё, о чём хотелось написать про систему вентиляции картера.
  • Ну, и видео про систему вентиляции картера

Всем Мира и ровных дорог!!!

Ещё в сообществе Мой Лачетти:

Заглушить ЕГР (EGR) или оставить?

Греется колесо Лачетти

Замена масла Шевроле Лачетти

Источник: https://MoyLacetti.ru/sistema-ventilyacii-kartera/

Клапан вентиляции картерных газов Лансер 10: как проверить и заменить

Основной задачей, возложенной на клапан вентиляции картерных газов является уменьшение влияния автомобиля на экологию. Неисправности в данном узле возникают преимущественно из-за накапливания смолистых отложений, затрудняющих проход потоков газов.

Проверка клапана вентиляции картерных газов

Нормально функционирующий клапан должен иметь плунжер, перемещению которого не мешают отложения. В зависимости от разряжения во впускном коллекторе, плунжер занимает различное положение.


Проверить клапан pcv lancer x можно выполнив следующую последовательность:

  1. Отсоединить шланг вентиляции.
  2. Снять клапан.
  3. Соединить с шлангом вентиляции.
  4. Запустить мотор.
  5. После непродолжительной работы на холостом ходу
  6. Поместить палец на клапан и проверить наличие разрежения, как показано на нижеприведенном рисунке.
  7. Если разрежение отсутствует, то необходимо заменить или почистить клапана. В противном случае, необходимо продолжить проверку.
  8. Заглушить мотор.
  9. Снять клапан.
  10. Вставить тонкий стержень и проверить ход штока.
  11. Отсутствие движения или наличие заедания в определенные периоды говорят о необходимости чистки либо замены клапана.

Визуальный осмотр также говорит о состоянии клапана. На нем не должно быть трещин и прочих механических повреждений.

Чистка клапана pcv


Замена клапана вентиляции картера

Замена клапана потребуется в случае если после очистки:

  • клапан продувается в обе стороны,
  • клапан невозможно продуть вообще.

Выполняя замену необходимо уделить внимание резиновой уплотнительной втулке. Она очень часто становится твердой и плохо герметизирует клапан. При необходимости ее необходимо заменить.

Источник: https://uazlyuks.ru/avto/mitsubishi/klapan-ventilyatsii-karternyh-gazov-lancer-10

Как работает система вентиляции картера двигателя

Среди различных систем авто система вентиляции картера играет значительную роль в формировании топливовоздушной смеси, стабильной и экономичное его работе, полной отдаче мощности, защите моторного масла и продления ресурса цилиндропоршневой группы.

В конструкции автомобиля система вентиляция картера – это «легкие» двигателя, необходимые для его нормальной жизнедеятельности. Система носит название PCV (Positive Crankcase Ventilation).

  • Однако именно ей незаслуженно уделяется минимум внимания и обслуживания, а многие автовладельцы даже не знают о ее существовании.
  • В этой статье постараемся разобраться для чего нужна данная система, как она работает, присущие ей неисправности и методы проверки ее работоспособности.

Что такое «картерные газы»?

Топливовоздушная смесь, при сгорании, резко увеличивается в объеме, создавая огромное давление внутри камеры сгорания. Расширяющиеся газы от сгорания заставляют поршень двигаться к нижней мертвой точке, приводя во вращательное движение коленчатый вал двигателя.

Часть газов через неплотности между кольцами и зеркалом цилиндров проникают в поддон картера, где, смешиваясь с парами масла, создают давление, агрессивно воздействующее на уплотнения коленчатого вала и прокладку поддона, и канал масляного щупа.

Такт расширения повторяется в каждом цилиндре, постоянно нагнетая в поддон следующую порцию газов и если вентиляция картера не будет работать, то газы либо выдавят сальники коленчатого вала, либо «выбьют» масляный щуп и выгонят масло из картера, со всеми вытекающими…

Помимо этого, вместе с газом в поддон переносятся частицы несгоревшего топлива, мелкие фрагменты нагара, пары влаги, которые смешивается с моторным маслом, находящимся в поддоне двигателя. Это, в свою очередь, ведет окислению масла, засоряет его продуктами износа, снижая его рабочие свойства и уменьшая его эксплуатационный ресурс.

Конструкция системы

Для того, чтобы снизить до минимума воздействие давления газов в конструкции двигателя предусмотрена систем вентиляции картера. В современных автомобилях применяется система вентиляция закрытого типа, что необходимо для соблюдения экологических норм.

Устройство системы вентиляции картера

  1. Несмотря на различие систем на разных марках авто, все они имею три общих компонента, таких как:
  2. • Воздушные патрубки для отвода газов из картера;
  3. • Клапан вентиляции, отвечающий за урегулирование величины давления газов;

Клапан системы PCV

• Маслоотделитель, отсекающий масляные пары при выходе газов из поддона двигателя.

Маслоотделитель

Клапан открывается при появлении избыточного давления и при разряжении закрывается, то есть принцип его работы основан на разности давлений за и перед ним.

Отделение частиц масла осуществляется при прохождении газов через систему лабиринтов, завихрений и сеток в маслоотделителях. Затем отделившееся масло стекает обратно в поддон двигателя. Это позволяет не только экономить масло, но и защищать детали двигателя от нагара.

При этом маслоотделители могут размещаться внутри крышки клапанов, быть встроенными в мотор или выполненные как отдельный узел.

Принцип работы

Система работает следующим образом. Патрубок вентиляции связан с впускным коллектором, где сразу после запуска двигателя создается разряжение, благодаря которому картерные газы «вытягиваются» из поддона и проходя через маслоотделитель попадают во впуск, где, смешиваясь с поступающим воздухом попадают в камеру сгорания и догорают.

Достоинства системы вентиляции

Применение вентиляции картера позволяет сократить процент вредных выбросов в атмосферу, снизить угар моторного масла, поддерживать стабильные обороты двигателя при прогреве, так как заборный воздух смешиваясь с картерными газами нагревается, что в целом благоприятно воздействует на работу силовой установки.

Недостатки

Несмотря на наличие маслоотделителя воздуховоды и элементы впуска загрязняются от прохождения картерных газов, вызывая частые отказы приборов при работе.

Так на бензиновых моделях авто покрываются налетом узел дроссельной заслонки и регулятор холостого хода, так как они имеют специальные каналы, выполняющие вытяжную функцию. Подобное может наблюдаться и на карбюраторных моделях, например, с карбюратором «Солекс», оснащенным штуцером для вентиляции картера.

Нагар на дроссельной заслонке

Узел дроссельной заслонки и вытяжной клапан газов на карбюраторах являются так называемой малой ветвью и задействуются тогда, когда разрежение в воздушном фильтре недостаточное.

Признаки неисправности PCV

  • • Появление следов масла в воздушном фильтре;
  • • Запотевание сальников и стыка крышки клапанов двигателя;
  • • Дым из выхлопа по причине попадания частиц масла с газами в камеру сгорания;
  • • Следы масла вокруг крышки заливной горловины и на крышке клапанов.

Cледы масла на заливной горловине и по стыку крышки клапанов

Помимо этого, данные симптомы указывают и на сильный износ или неисправность (сгорел клапан, залегли кольца, лопнули перегородки поршня) поршневой группы и необходимости их проверки путем замера компрессии.

Причины неисправности:

• Забит или неисправен клапан вентиляции картерных газов;

Загрязненный клапан PCV

• Загрязнились вытяжные отверстия в узле дросселя или штуцере карбюратора;

• Сильный износ поршневой группы;

Проверка исправности

Для проверки работы системы вентиляции нужно снять на заведенном моторе крышку с заливной горловины. Если все исправно, то могут наблюдаться лишь отдельные «выстреливающие» капельки масла, либо вообще не будет следов его появления. В противном случае из горловины будет выбрасываться моторное масло.

Если прикрыть отверстие рукой, то при исправной системе не должно чувствоваться какого-либо давления на нее, а когда система находится под избыточным давлением, то газ будет пытаться оттолкнуть ладонь и это усилие будет постепенно увеличиваться.

Для проверки исправности клапана вентиляции, а он обычно расположен во впускном коллекторе, нужно отсоединить шланг от картера к клапану, завести мотор и закрыть пальцем освободившийся штуцер на клапане. Если клапан рабочий, то палец почувствует создание вакуума, а при снятии пальца со штуцера, последует характерный щелчок. В противном случае клапан требует замены.

  1. Нарушение работы клапана отражается на нарушении состава топливной смеси и сопутствующими проблемами.
  2. В заключении.
  3. При обнаружении признаков неисправности вентиляции картера, рекомендуется, не откладывая на спасительное завтра, приступить к прочистке и профилактике системы, чтобы сократить до минимума угар масла и износ двигателя.

Источник: https://avtoexperts.ru/article/kak-rabotaet-sistema-ventilyatsii-kartera-dvigatelya/

Пресловутый клапан PCV, почему все же нужна замена (Lancer X) — Mitsubishi Lancer, 1.8 л., 2008 года на DRIVE2

Пробег у моего авто близится к 100 тысячам, поэтому в зону внимания попал клапан принудительной вентиляции картерных газов (PCV).Далее последуют мои изыскания на тему диагностики клапана, и проанализированный опыт участников drive 2.

Существуют две методики проверки. Назовем их — «Губами» и «Пальцем»)))

Первая — «Губами», вроде бы неправильная. Выкручивается клапан (ключом на 23) и продувается. Клапан должен продуваться под действием разрежения только в одном направлении от резьбового штуцера к штуцеру крепления шланга.

Однако, это не совсем так.

Вот и я выкрутив клапан, убедился что он продувается в одну сторону легко, а в другую с небольшим усилием.Ага! — подумал я, неисправность! Нужно менять. Заказал новый клапан. Парт 1035A422. Стоит довольно дорого, но не в этом суть (есть аналоги от других авто, но не будем здесь об этом).

Вторая методика — «Пальцем». Вроде бы правильная.Снимаем шланг. Выкручиваем клапан. Одеваем обратно на него шланг. Заводим авто.

На холостом ходу создается разряжение во впускном коллекторе и шток внутри клапана втягивается, преодолевая сопротивление пружины.

Дальше закрываем пальцем отверстие на клапане, слышим щелчок, это отошел шток при помощи пружинки. Убирая палец, клапан закрывается, закрывая пальцем — открывается.

Эта проверка тоже не покажет, нормально ли работает клапан.

Теперь объясню почему.Принцип работы.

Клапан позволяет дозировать поток газов в зависимости от силы вакуума во впускном коллекторе:— На холостом ходу давление вакуума во впускном коллекторе высокое, а газов в картере мало. Поэтому клапан почти закрыт.— На средних оборотах давление вакуума во впускном коллекторе средненькое, и газов не очень много. Клапан открыт наполовину.— На высоких оборотах давление вакуума во впускном коллекторе низкое, а газов в картере много. Клапан открыт на полную пропускную способность.

— Тормозим двигателем. Вакуума во впускном коллекторе нет. Картерных газов тоже практически нет. В результате воздух из впускного коллектора стремиться в двигатель. В этом случае клапан полностью запирается.

Теперь посмотрим на вскрытый старый клапан.

Итак, как видно, внутри клапана образуется нагар. И его не отмыть простым карбклинером, промывая клапан. Нагар очень твердый.Чему мешает нагар?

Вспоминаем принцип работы — На холостом ходу давление вакуума во впускном коллекторе высокое, а газов в картере мало. Поэтому клапан почти закрыт.

Почти, но конструкцией предусмотрены каналы по которым немного картерных газов отсасывается в коллектор. Из-за нагара, эти каналы забиваются и клапан перекрывается полностью.

Это не хорошо, потому что образуется излишнее давление. Что так или иначе влияет на стабильность холостого хода.

Далее, если клапан продувается обратно, вспоминаем вроде бы неправильную проверку «Губами».Опять про принцип работы — Тормозим двигателем. Вакуума во впускном коллекторе нет. Картерных газов тоже практически нет. В результате воздух из впускного коллектора стремиться в двигатель. В этом случае клапан полностью запирается.

В нашем клапан запирается не полностью, следовательно имеется не учтенный подсос воздуха. Что тоже не есть гуд.

Выводы.Обе методики «Губами» и «Пальцем» позволяют в той или иной мере ГРУБО диагностировать работу клапана. В первом случае на подсос воздуха, во втором на залипание штока.Промывкой закоксованые каналы не очистить. Пружинка со временем теряет свою упругость.

  • Так что вернее всего либо промывать с каждой заменой масла, тем самым не дав закоксоваться либо все же менять при пробеге от 100 тыс.
  • Надеюсь вам информация была полезна.

Источник: https://www.drive2.ru/l/456036742345001373/

Признаки неисправности клапана вентиляции картера (PCV)

Перечень типичных признаков неисправности клапана вентиляции PCV включает в себя чрезмерное потребление или утечку масла, блокировку воздушного фильтра сапуна и общее снижение мощности.

На фото представлен сапун — тройник, клапан отвода воздуха из картера и вентиляции картерных газов

Клапан вентиляции картера (PCV) обеспечивает отвод газов из картера двигателя. Он направляет эти газы обратно в камеры сгорания через впускной коллектор.

Этот процесс во многом определяет производительность двигателя, его уровень вредных выбросов и общую работоспособность автомобиля.

Неисправный клапан PCV будет оказывать влияние на работу транспортного средства, и вот несколько признаков, которые нужно не упустить из виду, прежде чем клапан полностью перестанет функционировать:

Чрезмерное потребление и утечка масла

Дефектный клапан PCV может пропускать масло, что приведет к его завышенному потреблению. Кроме того, утечку смазки через уплотнения можно выявить по каплям на полу вашего гаража. Когда клапан PCV выходит из строя, давление масла в картере может увеличиться.

Оно будет выталкивать масло через уплотнения и прокладки, поскольку других механизмов сброса давления в узле нет. Утечка приведет к чрезмерному расходу масла и лужам смазки под вашим автомобилем.

Если вы заметили эти признаки, обратитесь к профессиональному специалисту, который сможет заменить клапан PCV.

Загрязненный фильтр

Загрязненный воздушный фильтр

Воздушный фильтр часто называют элементом системы дыхания автомобиля. Из-за выхода из строя клапана PCV он может загрязниться углеводородами и маслом. Это также связано с увеличением давления в картере, которое выдавливает водяной пар через элемент сапуна.

Вода смешивается с бензином, вызывая образование нароста и увеличивая расход топлива. Один из способов проверить этот компонент – непосредственно осмотреть фильтр на предмет наличия наростов. Другой способ состоит в измерении расхода топлива автомобиля.

Если он начнет увеличиваться, казалось бы, без причины, клапан PCV может отказать.

Общее снижение мощности

О приближающемся отказе клапана PCV свидетельствует снижение мощности двигателя автомобиля. Это может сопровождаться увеличением давления в системе выхлопа или полной остановкой мотора.

Дефектный клапан PCV может не закрываться полностью, что приведет к попаданию кислорода в камеру сгорания.

В таком случае концентрация топливно-воздушной смеси снижается, что приводит к работе двигателя в нештатных условиях и выходу его из строя.

Если вы заметили утечку или чрезмерное потребление масла в автомобиле, загрязнение фильтра или нехарактерную работу двигателя, следует осмотреть и при необходимости заменить клапан PCV. Своевременный ремонт поможет обеспечить бесперебойную работу транспортного средства и сохранить расход топлива на нужном уровне.

Источник: https://automotolife.com/services/neispravnosti-klapana-ventilyatsii-kartera

Непонятно работает вентиляция картерных газов

05.02.2016, 13:57   #1
Житель Клуба
  • Имя: Сергей
  • Авто: Outlander XL 3.0
  • Сообщений: 167
Непонятно работает вентиляция картерных газов. Движок 3.0 Исследуя причины появления масла на свече зажигания, решил проверить как обстоит дело с вентиляцией картерных газов. Говорят, что при большом потоке и при изношенных кольцах может забрасывать масло во впускной коллектор. Толстая резиновая трубка входящая в впускной резиновый патрубок перед дроссельной заслонкой — это ведь оно? И выходит эта трубка из клапанной крышки.. Отсоединил, завел — ничего из трубки не дымит. Зажал пальцем — давления не чувствуется, но какие-то странные ощущения…. Кто-то может объяснить в чем дело???

09.02.2016, 12:29   #2
Житель Клуба
  1. Имя: Сергей
  2. Авто: Outlander XL 3.0
  3. Сообщений: 167
Re: Непонятно работает вентиляция картерных газов. Здесь никто ответа не знает.
В соседней ветке с общей помощью вычислили и делюсь для общего понимания — Во время малой нагрузки на холостом ходу воздух засасывается из впускного резинового патрубка перед дроссельной заслонкой, что я и наблюдал на своем автомобиле. Это нормально.
Этот воздух каким-то образом направляется в картер (возможно устроены спецканалы в клапанной крышке) и выдувает оттуда картерные газы через клапан PCV во впускной коллектор после дроссельной заслонки, где ваккуум намного выше. Т.е. за счет разницы давлений до и после дроссельной заслонки происходит принудительная вентиляция картера.
При высокой нагрузке дроссельная заслонка открыта гораздо сильнее и разницы давления практически нет, да и клапан уже не справляется с возросшим потоком картерных газов. В этом режиме газы будут выходить во впускной коллектор и через клапан и через шланг перед заслонкой (засоряя последнюю). Вывод. Если вышеуказанный шланг на холостом ходу «сосет», то это говорит о проходимости (исправности) всего тракта вентиляции. Клапан открыт («продувается») — и это его основной режим. Также в открытом состоянии его пропускная способность может меняться в зависимости от потока, как-то его регулируя. Так рассказывается про клапаны с двумя пружинками, но у нас пружинка одна и есть ли эта тонкая настройка неизвестно.
Клапан нужен для закрытия проходимости в обратном направлении (когда «не продувается»). Толковых объяснений, для чего это нужно и когда работает я пока не встретил. В одном месте пишется про Anti-Fire, т.е как защита от обратных вспышек и все. (Соответственно, а нужна ли нам исправность клапана в виде обратного закрытия и вообще сам клапан?)

Пользователь сказал cпасибо:
09.02.2016, 15:51   #3
Вступаю в Клуб
  • Имя: Всеволод
  • Авто: Citroen C-Сrosser 2.4 CVT
  • Сообщений: 5
Re: Непонятно работает вентиляция картерных газов. клапан нужен- попробуйте его снять совсем- и подключить трубку напрямую= под клапанной крышкой будет сильное разряжение- и воздух будет засасывать из впускного колектора .а работа клапана примитивная- внутри поплавок на пружинке- приоткрывает отверстие исходя от величины разряжения
09.02.2016, 18:56   #4
Опытный
  1. Имя: Александр
  2. Авто: Outlander XL 3.0
  3. Сообщений: 80
Re: Непонятно работает вентиляция картерных газов. Цитата:
Сообщение от Seva133 приоткрывает отверстие исходя от величины разряжения

ИМХО клапан закрывается при открытии дросселя более определенного значения, так как предполагаю, что если открыть дроссель «на всю», то разряжение до и после заслонки будет практически одинаковым и клапан должен закрыться под воздействием пружинки. Еще добавлю что клапан PCV выполняет функцию воздушного «жиклера» с заложенными заводом параметрами проходимости (см.куб/мин.).

11.02.2016, 15:52   #5
Житель Клуба
  • Имя: Сергей
  • Авто: Outlander XL 3.0
  • Сообщений: 167
Re: Непонятно работает вентиляция картерных газов. Цитата:
Сообщение от alex540 ИМХО клапан закрывается при открытии дросселя более определенного значения, так как предполагаю, что если открыть дроссель «на всю», то разряжение до и после заслонки будет практически одинаковым и клапан должен закрыться под воздействием пружинки. Еще добавлю что клапан PCV выполняет функцию воздушного «жиклера» с заложенными заводом параметрами проходимости (см.куб/мин.).

Нет.
Шланг с клапаном, входящий во впуск за заслонкой, тоньше шланга, входящего во впуск перед заслонкой. Первый шланг нужен только для создания принудительного потока воздуха через картер на холостом ходу, когда давление и количество газов очень мало. Этим потоком клапан и открывается.
Эта система вспомогательная.

При нагрузке давление газов многократно возрастает и клапан открыт естественным образом. Но в этом режиме он со своей тоненькой трубкой уже и не нужен. Газы совершенно свободно давят во впускной через «основной» толстый шланг без всяких клапанов.

11.02.2016, 17:07   #6
Опытный
  1. Имя: Александр
  2. Авто: Outlander XL 3.0
  3. Сообщений: 80
Re: Непонятно работает вентиляция картерных газов. Какой то спор ни о чем. Проведите опыт: выкрутите PCV из клапанной крышки, подсоедините к шлангу от вп. кол-ра и заведите мотор. По вашей теории клапан не откроется а из клапанной крышки пойдут газы. Заранее опишу что вы получите : клапан будет шипеть и сосать воздух из атмосферы, двигатель будет работать ровно, газы из клапанной крышки не полетят. Если оспариваете роль «жиклера» то тоже самое проделайте не подсоединяя клапан к вп. кол-ру, результатом будет: кол-во засасываемого воздуха возрастет в разы, ЭБУ не сможет стабилизировать ХХ.
11.02.2016, 17:21   #7
Гуру раздела Первое поколение Outlander XL 2007-2010 г.     Авто: XL 3.0 S11 black Сообщений: 4,244 тема плавно перешла в …
Пользователь сказал cпасибо:
12.02.2016, 11:54   #8
Житель Клуба
  • Имя: Сергей
  • Авто: Outlander XL 3.0
  • Сообщений: 167
Re: Непонятно работает вентиляция картерных газов. Цитата:
Сообщение от alex540 Какой то спор ни о чем. Проведите опыт: выкрутите PCV из клапанной крышки, подсоедините к шлангу от вп. кол-ра и заведите мотор. По вашей теории клапан не откроется а из клапанной крышки пойдут газы. Заранее опишу что вы получите : клапан будет шипеть и сосать воздух из атмосферы, двигатель будет работать ровно, газы из клапанной крышки не полетят. Если оспариваете роль «жиклера» то тоже самое проделайте не подсоединяя клапан к вп. кол-ру, результатом будет: кол-во засасываемого воздуха возрастет в разы, ЭБУ не сможет стабилизировать ХХ.

Да, клапан обязательно на выходных посмотрю, его загрязнение и опыт такой сделаю. Только по «моей теории» не следует совершенно что клапан не откроется. Если я правильно понял условия вашего опыта. Вывернутый клапан (он с резьбой или просто на резинке вставлен?) подключить к тому же шлангу куда он и был подключен? Тогда со «свободной» стороны клапана будет атмосферное давление, а той стороны что в шланге — при заведенном движке естественно будет пониженное давление от впускного коллектора. Положительный, назовем его так, перепад давления и клапан будет открыт и, возможно, шипеть (сосать воздух).
А вот почему из открывшейся дырки в клапанной крышке не полетят газы, как вы пишете, мне не понятно. Хоть немного, но должны быть на работающем моторе. Ведь поэтому эта вентиляция и задумана.
Насчет жиклера на холостом ходу — почему бы просто не сделать трубку еще тоньше? Или отверстие в одном из наконечников куда трубки одеваются? Я встречал что этот клапан может регулировать поток в зависимости от скорости, но это относилось к клапанам с двумя пружинками, а у нас одна. А не на холостом, повторяю, газы совершенно совершенно свободно пойдут на впуск через толстый шланг и тоже минуя МАФ.

Добавлено через 5 минут

Цитата:

Сообщение от YesYes тема плавно перешла в …

На рабочем компе видео не работает, дома посмотрю. Но пока тема никуда не перешла, говорим об одном и том же
А вот если бы модератор объединил две ветки в одну было бы правильно. Наверное, оттуда сюда, в эксплуатацию…

Последний раз редактировалось Сергей_XL3.0; 12.02.2016 в 12:09.

Пользователь сказал cпасибо:
12.02.2016, 21:32   #9
Опытный
  1. Имя: Александр
  2. Авто: Outlander XL 3.0
  3. Сообщений: 80
Re: Непонятно работает вентиляция картерных газов. Цитата:
Сообщение от Сергей_XL3.0 Вывернутый клапан (он с резьбой или просто на резинке вставлен?) подключить к тому же шлангу куда он и был подключен?
А вот почему из открывшейся дырки в клапанной крышке не полетят газы, как вы пишете, мне не понятно. Хоть немного, но должны быть на работающем моторе. Ведь поэтому эта вентиляция и задумана.

С резьбой, выполнен в виде шестигранника под ключ. Да к тому же шлангу. Не полетят потому что вы не учитываете, что со стороны заслонки стоит воздухофильтр и создает хоть небольшое но сопротивление. Вентиляция задумана что бы продлевать жизнь маслу в здоровом двигателе. Если мотор «болен» и сильно «сапунит» (на ХХ клапан не успевает засосать все газы прорвавшиеся через ЦПГ) то эта система уже не работает и «добивает» этот мотор.

14.02.2016, 02:20   #10
Житель Клуба
  • Имя: Сергей
  • Авто: Outlander XL 3.0
  • Сообщений: 167
Re: Непонятно работает вентиляция картерных газов. Цитата:
Сообщение от alex540 Не полетят потому что вы не учитываете, что со стороны заслонки стоит воздухофильтр и создает хоть небольшое но сопротивление.

А причем здесь воздухофильтр и заслонка? Во-первых, воздухофильтр вообще никак не участвует в потоке газов. А во-вторых, если клапан вывернут, то получается сквозная дыра из картера на улицу. Никакого сопротивления!

15.05.2016, 00:05   #11
Бывалый
  1. Имя: Борис
  2. Авто: Outlander XL 3.0
  3. Сообщений: 21
Re: Непонятно работает вентиляция картерных газов. При замене масла в ДВС обнаружил странный звенящий звук, звук как при включенном зажигании звенит катушка свечи — только этот был во много раз громче. Снял пластик с двигателя оказалось звуки идут от клапана, снятие и промывка клапана частично решило проблему, но потом звук вернулся опять. Проведена замена клапана, все стало хорошо, 1035A422 — цена вопроса 1200 р. Миниатюры
Пользователь сказал cпасибо:
24.11.2016, 20:18   #12
Вступаю в Клуб
  • Имя: Алексей
  • Авто: ASX 1.8 2WD CVT
  • Сообщений: 1
Цитата:
Сообщение от ebuilder При замене масла в ДВС обнаружил странный звенящий звук, звук как при включенном зажигании звенит катушка свечи — только этот был во много раз громче. Снял пластик с двигателя оказалось звуки идут от клапана, снятие и промывка клапана частично решило проблему, но потом звук вернулся опять. Проведена замена клапана, все стало хорошо, 1035A422 — цена вопроса 1200 р.

Здравствуйте! Извините а от этого не правильно работающего клапана может «дрожь» идти на руль на холостом ходу ?

04.12.2017, 04:59   #13
Бывалый
  1. Имя: Андрей
  2. Авто: Стремительный домкрат
  3. Сообщений: 22
Re: Непонятно работает вентиляция картерных газов. Цитата:
Сообщение от Citruss Здравствуйте! Извините а от этого не правильно работающего клапана может «дрожь» идти на руль на холостом ходу ?

Я бы правильно сказал от очень сильно загрязненного клапана такое может быть, лучше почистить его и заодно дроссель карб клинером. Так же еещ может быть от подушки двигателя, но мало вероятно! П.с: обратите внимание на тахометр, если ли не большое подрагивание стрелки?

04.12.2017, 11:06   #14
Вступаю в Клуб
  • Имя: Дмитрий
  • Авто: Outlander XL 2.4 MT
  • Сообщений: 11
Цитата:
Сообщение от Citruss Здравствуйте! Извините а от этого не правильно работающего клапана может «дрожь» идти на руль на холостом ходу ?

У себя обнаружил источник дрожи на холостом ходу в педаль тормоза: вентилятор отопителя. Проверить легко — выключить обдув.. Может похожий случай..

07.12.2017, 09:27   #15
Житель Клуба
  1. Имя: Александр
  2. Авто: Outlander XL 3.0
  3. Сообщений: 413
Re: Непонятно работает вентиляция картерных газов. Одно не понятно когда снимал впуск то в камере в которую вставляется трубка из клапанной крышки, больше все обнаружено масла. Вопрос клапан исправен продувается, откуда там масло ? уловительно должен его собирать по идее.

« Предыдущая тема | Следующая тема »

Ваши права в разделе
  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  • HTML код Выкл.

Текущее время: 01:33. Часовой пояс GMT +3.

Источник: https://out-club.ru/board/showthread.php?t=82625

Система вентиляции картера двигателя

Автор admin На чтение 4 мин. Просмотров 853

Казалось бы, сама по себе работа ДВС служит источником, осуществляющим сильное загрязнение атмосферы, а мы пытаемся говорить тут про вентиляцию. Однако не все так просто, мотору, как и всем остальным, тоже нужен свежий воздух. Обеспечивает его и система вентиляции картера.

О назначении системы вентиляции

Все проблемы, как всегда, таятся в мелочах. В данном случае это касается имеющихся зазоров между поршнем и блоком цилиндров двигателя. Казалось бы, конструкцией предусмотрены специальные элементы, минимизирующие эти зазоры. И все же, несмотря на уплотняющие кольца, происходит попадание продуктов сгорания топлива, его несгоревших частиц, паров воды в объем картера двигателя. Следствием этого является ухудшение качества масла и потеря его смазывающих свойств. Проявляется подобный эффект в том, что обычное масло становится водно-масляной эмульсией, а также происходит его разжижение.


В цилиндрах двигателя, при его работе, создается повышенное давление, так что нет ничего удивительного, что газы вырываются оттуда с повышенным давлением. Следствием этого будет создание такого же повышенного давления в картере, что может привести к выдавливанию сальников и утечке масла.

Именно для предотвращения подобных явлений, описанных выше, предназначена система вентиляции картера. Она позволяет вывести из него прорвавшиеся отработанные газы, обеспечить нормальное давление, тем самым, повысить надёжность и долговечность двигателя.

Как происходит вентиляция картера

Как всегда в таких случаях, существует выбор.

Реализация данной системы может быть двух типов:

  • открытая;
  • закрытая.

В первом случае, когда система вентиляции картера двигателя открытая, прорвавшиеся выхлопные газы удаляются наружу, за пределы силового агрегата. Простота и дешевизна этого способа компенсируется загрязнением окружающей среды.

Кроме того, следует знать, что открытая вентиляция:

  1. не работает при малой скорости и на холостом ходу;
  2. не справляется со своими обязанностями при высоких оборотах;
  3. через нее возможно засасывание атмосферного нефильтрованного воздуха при остывании двигателя;
  4. может послужить одной из причин увеличенного расхода масла, а также причиной замасливания мотора.

Закрытую или принудительную вентиляцию картера осуществляют тогда, когда пытаются уменьшить степень загрязнения, оказываемую автомобилем. Для этого устанавливается специальный клапан, благодаря которому, при принудительной вентиляции картера, попавшие туда выхлопные газы, выводятся во впускной коллектор двигателя.


К недостаткам такой системы можно отнести:
  • усиленное загрязнение карбюратора и входных воздуховодов;
  • сильная тяга на высоких оборотах в системе отсоса отработанных газов, что может служить дополнительной причиной окисления масла.

К достоинствам следует отнести:

  1. уменьшенный расход масла;
  2. стабильную работу в зимний период за счет подогрева входного воздуха картерными газами;
  3. они же повышают детонационную стойкость двигателя за счет разбавления топливно-воздушной смеси.

Варианты создания принудительной очистки от картерных газов

Правда не все так просто, как кажется с первого взгляда. Существует два подхода, по которым может быть выполнена принудительная вентиляция картера. Из картера могут выводиться выхлопные газы, а возможно и обратное действие — приток воздуха снаружи.


Пример того, как построена система принудительной вентиляции картера, основанная на отводе выхлопных газов, приведен выше. При этом прорвавшиеся отработанные газы, оказываются под действием разрежения во впускном коллекторе и поступают через маслоотделитель (1), клапан (2) и по шлангам, очистившись от частиц масла, попадают опять в цилиндры двигателя.

Вариант, когда система вентиляции построена на притоке свежего воздуха, приведен на рисунке ниже. В этом случае наружный воздух попадает в картер мотора, смешивается с картерным газами, и через специальный клапан PCV поступает обратно в цилиндры мотора. Построенная таким образом система вентиляции, позволяет избежать попадания продуктов работы ДВС в атмосферу. Именно такой подход используется современными автопроизводителями, при проектировании и изготовлении автомобилей.


Для поддержания нормальной работы мотора на холостом ходу, клапан PCV запирает выход газов из картера, при глубоком разрежении в трубопроводе.

Непременным атрибутом современного ДВС является вентиляции картера, выполненная чаще всего как закрытая система. Она позволяет повысить надёжность работы мотора и уменьшить отрицательное воздействие выхлопа автомобиля на атмосферу.

Мне нравится1Не нравится
Что еще стоит почитать
Клапан

PCV: что это такое?

Большинство водителей Evanston кое-что знают о профилактическом обслуживании автомобилей. Мы знаем, что необходимо регулярно заменять масло, щетки стеклоочистителя и другие жидкости. Но слышали ли вы о клапане PCV? Эту небольшую часть автомобиля необходимо регулярно заменять, иначе она может вызвать серьезные проблемы в двигателе вашего автомобиля.

PCV означает Positive Crankcase Ventilation . Картер содержит моторное масло и расположен в нижней части двигателя.

Когда топливо сгорает в вашем двигателе, образуются отработанные газы, которые в основном выводятся через выхлопную систему. Но некоторые из этих газов проходят через поршни и попадают в картер. Там эти газы могут смешиваться с моторным маслом с образованием масляного шлама, который может повредить детали двигателя автомобиля из-за коррозии и засорения каналов двигателя. Владельцам автомобилей Evanston следует сообщить, что, если двигатель работает на высоких оборотах, эти газы также могут вызывать повышение давления внутри картера.Это давление, в свою очередь, может вызвать повреждение прокладок и повреждение уплотнений, что приведет к утечке масла.

Отходящие газы, выходящие из двигателя, на 70% состоят из несгоревшего топлива. Раньше они выбрасывались из картера в атмосферу. Но, начиная с 1964 года, законы предписывали повторно улавливать эти газы. Производители начали устанавливать системы PCV, которые рециркулировали газы в систему впуска воздуха, где их можно было смешать с топливом и отправить в двигатель для сжигания.

Клапан PCV - это односторонний клапан, прикрепленный к картеру.Отработанные газы выходят из картера через клапан, но не могут попасть.

Со временем отходящие газы оставляют на клапане PCV отложения, которые могут склеивать его. Поэтому его нужно время от времени заменять. Это недорогая часть профилактического обслуживания, о которой часто забывают, но которая может иметь очень дорогие последствия. Хороший автосовет - содержать этот маленький клапан в чистоте и исправном состоянии.

Для поддержания эффективной циркуляции система PCV также имеет сапун, через который чистый воздух поступает в картер.Этот воздух обычно фильтруется через воздушный фильтр двигателя. Но некоторые автомобили имеют отдельный воздушный фильтр для сапуна, который называется сапун. Если это касается вашего автомобиля, надлежащее обслуживание PCV будет включать замену этого элемента. Чтобы узнать, есть ли в вашем автомобиле система PCV такого типа, обратитесь к руководству по эксплуатации или обратитесь к консультанту по обслуживанию в Auto Clinic Дока Абла.

Система PCV снижает вредные выбросы транспортных средств. Техническое обслуживание в автоклинике Дока Абла простое и недорогое.Загрязненная или поврежденная система PCV может привести к серьезному повреждению двигателя для водителей Evanston.

Давайте все научимся правильно ухаживать за автомобилем. Это хорошо для наших кошельков и для окружающей среды в Иллинойсе.

Doc Able’s Auto Clinic, Inc.
936 Chicago Avenue
Evanston, Illinois 60202
847-475-3600
[email protected]
www.docable.com

s

Что такое клапан PCV и почему он важен?

Каждая часть вашего двигателя так или иначе важна для здоровья вашего автомобиля.Пренебрежение ремонтом одной изношенной или поврежденной детали может привести к более серьезному и более дорогому ремонту. Хотя вы, возможно, знакомы с поршнями и прокладками, в вашем двигателе есть еще одна деталь, с которой вы должны быть знакомы: ваш клапан PCV. Если вы никогда не слышали о клапанах PCV или не знаете, как с ними обращаться, обратитесь в Kennedy Transmission. Мы предоставляем широкий спектр автомобильных услуг , чтобы ваш автомобиль работал бесперебойно.

Что такое клапан PCV?

«PCV» означает «принудительная вентиляция картера».«Это односторонний клапан, прикрепленный к картеру. Картер вашего автомобиля содержит моторное масло и расположен в нижней части двигателя. Он выделяет газы, когда ваш двигатель сжигает топливо. До устройств контроля выбросов выхлопные системы традиционно выпускали картерные газы из автомобиля.

Однако иногда эти газы проникают между поршнями двигателя и в картер. Это может привести к смешиванию газов с моторным маслом с образованием коррозионного и забивающего двигатель шлама.Кроме того, газы, выходящие через выхлопную систему, наносят вред окружающей среде, загрязняя атмосферу.

Для предотвращения засорения двигателей автомобилей нефтешламом и защиты окружающей среды от токсичных газов был создан клапан PCV.

Для чего нужен клапан PCV?

По сути, клапан PCV контролирует выбросы - он забирает газы, производимые картером, и направляет их обратно в камеры сгорания вашего двигателя для безопасного сжигания, не нанося вреда вашему автомобилю или окружающей среде.

Хотя газы могут выходить из картера через клапан PCV, они не могут возвращаться в него. Это предотвращает образование масляных отложений в картере двигателя, которые могут повредить двигатель. Кроме того, правильно ухоженный клапан PCV может дать вашему двигателю немного больше мощности, помогая картеру и поршневым кольцам улучшить компрессию в камере.

Когда следует заменять клапан PCV?

В отличие от замены аккумулятора или масла, нет установленных сроков для замены клапана PCV.Пока он работает нормально, вам не нужно его заменять. Однако со временем газы, проходящие через ваш клапан PCV, оставляют следы масла, которые могут засорить его. Обязательно обратите внимание на симптомы поврежденного клапана PCV, в том числе:

  • Выдутые уплотнения или прокладки
  • Ил вокруг двигателя
  • Заметные утечки масла
  • Ваш индикатор двигателя горит
  • Свистящий шум от двигателя

Чтобы напрямую проверить состояние клапана PCV, вы должны снять его с двигателя и встряхнуть.Обычно вы можете найти его прикрепленным к крышке клапана на конце шланга или трубки в вашем двигателе. Если вы встряхнете клапан PCV и услышите металлический дребезжащий звук при его открытии и закрытии, скорее всего, он работает нормально. Если он не издает шума, возможно, газовые отложения склеились и закрыли его.

Кроме того, если ваш автомобиль грубо работает на холостом ходу, может быть виноват ваш клапан PCV. Неровная работа на холостом ходу из-за поврежденного клапана PCV, к сожалению, часто ошибочно рассматривается как более дорогостоящая проблема.Сэкономьте время и нервы и свяжитесь с Kennedy Transmission , чтобы получить помощь от экспертов.

Позвольте специалисту Кеннеди позаботиться о вашем клапане PCV

Не позволяйте этой крошечной части двигателя вызвать у вас огромную головную боль. Если вы просто хотите проверить исправность клапана PCV или вам необходимо его заменить, обученные специалисты Kennedy Transmission могут дать вам душевное спокойствие.

Когда речь идет о здоровье вашего автомобиля, важна каждая деталь двигателя.Предотвратите более дорогой ремонт двигателя, позаботившись о клапане PCV. Зайдите сегодня в один из наших магазинов. - это отличное обслуживание клиентов и уход за автомобилем, которого вы заслуживаете.

Клапаны

PCV - Система вентиляции картера

Загрязнение масла картера увеличивается каждый раз, когда зажигается свеча зажигания. Побочные продукты взрыва бензина и воздуха - это в первую очередь оксид углерода, оксиды азота (NOx) и несгоревшие побочные продукты углеводородов.Некоторые из этих продуктов сжимаются вокруг поршневых колец и опускаются в картер; они называются продуктами сгорания. Эти газы смешиваются с парами масла в картере и сразу же начинают выделять неприятные вещества, которые могут и будут навредить вашему двигателю.

Мы должны удалить картерные продукты из картера. Но мы не можем просто выпустить их в атмосферу. Так что же нам делать?

До 1965 года у большинства легковых и небольших грузовиков было вентиляционное отверстие, часто называемое дорожной тяговой трубой, через которое выпускался воздух из картера двигателя.После 1965 года законодательство выдвинуло утвержденное правительством устройство, которое будет устанавливаться на всех транспортных средствах.

Что такое клапан PCV?

Клапан принудительной вентиляции картера (PCV) представляет собой простую систему, которая вводит фильтрованный свежий воздух в картер. Клапан PCV использует вакуум двигателя, чтобы втягивать воздух через картер и повторно вводить его обратно во впускной коллектор. Это дает несгоревшим углеводородам и оксидам азота, которые выдувают через кольца, еще один шанс для полного сгорания, а в более поздних транспортных средствах - управление системой контроля выбросов двигателя.

Эта система отлично работает и практически не требует обслуживания. Однако недостаток знаний в сочетании с тем фактом, что средний водитель не открывает капот двигателя при каждой заправке, может привести к большим проблемам. А незнание того, как и почему масло дышит, может привести к дорогостоящим счетам за ремонт вашего автомобиля.

Примерно в то время, когда мы перестали раздавать отработанное масло для борьбы с пылью, я узнал, что вино, как и масло, должно дышать. Однажды летом, когда я был молодым, мы с другом поняли, что можем делать вино из апельсинов, выращенных здесь же.

Между прочим, в двух милях от моего дома была большая коммерческая апельсиновая винодельня. Как трудно это может быть? Мы были слишком молоды, чтобы легально покупать вино, поэтому мы «одолжили» апельсины для образовательных целей в роще рядом с моим домом.

Чтобы начать процесс виноделия, мы выделили сок из апельсинов, отфильтровали мякоть, а затем поместили сок и дрожжи в три большие пятигаллонные стеклянные бутылки. Это были бутылки, в которых когда-то доставляли родниковую воду.Мы плотно закупорили пробку и даже изготовили элементарную клетку для пробки, вроде тех, что мы видели на бутылках с шампанским.

Жаль, что мы не знали о предохранительных или запорных клапанах.

Мы хранили бутылки на чердаке моего друга, вне поля зрения его родителей. В один прекрасный день дрожжи и сахар из сока сработали так, как и следовало ожидать, и сдули пробки с бутылок, разбрызгивая протухшее апельсиновое вино на чердак моего друга.

Запах был ужасный.Наши матери были в ярости, и нам потребовалось два дня, чтобы вычистить все, чтобы избавиться от этого гнилого запаха. Это была простая ошибка, но последствия нашего невежества были серьезными.

Последствия незнания систем PCV также могут быть дорогостоящими. Система проста. Как профессиональный механик, я почти каждую неделю вижу, как неисправная система PCV буквально измельчает двигатель. Резиновые шланги и втулки, входящие в состав системы, могут разбухнуть и ослабить их соединение с другими частями двигателя.Результаты зависят от того, где нарушается целостность соединения.

Если соединение неплотно и воздух засасывается в линию между корпусом воздушного фильтра и крышками клапанов или другой точкой всасывания, неочищенный нефильтрованный воздух попадает в картер. Это может привести к истиранию подшипников, перегрузке емкости масляного фильтра и, в целом, к образованию груды мусора в двигателе. Многие из преждевременно изношенных двигателей, которые я видел, могут связывать свои отказы с долговременной неисправностью системы PCV.

Если соединение на другой стороне между PCV и впускным коллектором выходит из строя, неочищенные продукты выброса газов выбрасываются в атмосферу. Результатом стали ужасно грязные моторные отсеки, покрытые маслом и пылью, которые многие из нас видели, и выброс в атмосферу многих агрессивных загрязнителей.

Незнание и невнимание к деталям сделали мой первый опыт вина моим последним. Не позволяйте, чтобы недостаток знаний и пренебрежение простым PCV на вашем автомобиле стоили вам многих миль обслуживания вашего современного двигателя внутреннего сгорания.Вы или ваш механик можете осмотреть всю систему всего за несколько минут. Замена шланга, втулки или PCV часто стоит менее 20 долларов. Сделайте одолжение себе и окружающей среде - проверьте и / или отремонтируйте эту жизненно важную систему на этой неделе.

Попробуйте сами: найдите под капотом белую пластиковую наклейку размером примерно 6 на 3 дюйма. В нем указаны объем двигателя, используемые системы выбросов, зазор свечи зажигания, информация о времени и другая полезная информация. Часть стикера выглядит как дорожная карта с цветными линиями.

Ищите PCV, игнорируя странные сокращения, такие как EGR, MAP или VSERV. Если вы можете найти клапан PCV на двигателе, следуйте карте и проверьте все шланги и соединения на вздутие или трещины. Замените все части, которые были расшатаны, треснуты, набухли или покрыты моторным маслом. В общем, если нет признаков утечки масла, проблем быть не должно. Неисправные клапаны PCV могут быть источником утечки и могут вызвать утечки в других прокладках вашего двигателя. Если сомневаетесь, обратитесь к профессионалу.

Amazon.com: Комплект сапуна клапана вентиляции картера - комплект из 5 компонентов - совместим с автомобилями BMW - E46, E39, E60 320i, 323i, 325, 325i, 325ci, 328i, 330i, 330ci, 330xi, 525i, 528i

Система принудительной вентиляции картера или система PCV удаляет воздух изнутри вашего двигателя, вызванный работой двигателя.Из-за требований к выбросам этот воздух должен быть рециркулирован обратно в двигатель. Для рециркуляции этого воздуха в двигатель необходим ряд шлангов и клапанов. Клапан картера и шланги обычно трескаются со временем и приводят к контрольной лампе двигателя (CEL), плохой экономии топлива, а иногда и к дыму из выхлопной трубы. В этот комплект входят все 5 компонентов PCV, которые обычно выходят из строя на вашем BMW.

Подходит для следующих моделей BMW:

2000 323Ci E46 2.5л L6

1999 323i E46 2,5 л L6

2000 323i E46 2,5 л L6

2002-2006 325Ci E46 2,5 л L6

2002-2005 325i базовый седан E46 2.5L L6

2002-2005 325xi база E46 2,5 л L6

Модель 328Ci Base Coupe E46 2000 года выпуска 2.8L L6

2000 328i базовый седан E46 2,8 л L6

2002-2006 330Ci E46 3,0 л L6

2002-2005 330i базовый седан E46 3.0L L6

2002-2005 330xi базовый седан E46 3.0L L6

2001-2003 525i E39 2,5 л L6

1998-2000 528i Base Sedan E39 2.8L L6 с 09/98

1999-2000 528i базовый универсал E39 2,8 л L6

2001-2005 530i базовый седан E39 3.0L L6

2001-2003 X5 3.0i Land Rover Range Rover Sport E53 3.0 л L6

1999-2002 Z3 купе купе E36 2,8 л L6

2001-2002 Z3 Roadster Кабриолет E36 2.5 л и 3,0 л L6

Система принудительной вентиляции картера (PCV)

Система принудительной вентиляции картера (PCV) снижает выброс картерных газов из двигателя. Около 20% общих выбросов углеводородов (УВ), производимых транспортным средством, составляют выбросы газов, которые проходят мимо поршневых колец и попадают в картер. Чем выше пробег двигателя и чем больше износ поршневых колец и цилиндров, тем больше прорыв в картер.

До изобретения PCV продувочные пары просто выбрасывались в атмосферу через «дорожную вытяжную трубу», которая выходила из вентиляционного отверстия в клапанной крышке или крышке долины вниз по направлению к земле.

В 1961 году первые системы PCV появились на автомобилях Калифорнии. Система PCV использовала всасывающий вакуум, чтобы отводить продувочные пары обратно во впускной коллектор. Это позволило повторно сжечь углеводороды и устранить выбросы паров как источника загрязнения.

Система оказалась настолько эффективной, что в 1963 году "открытые" системы PCV были добавлены к большинству автомобилей по всей стране.Открытая система PCV всасывает воздух через сетчатый фильтр внутри крышки маслозаливной горловины или сапун на крышке клапана. Поток свежего воздуха через картер помог удалить влагу из масла, продлить срок его службы и уменьшить образование отложений. Единственным недостатком этих ранних открытых систем PCV было то, что продувочные пары все еще могли подпитываться при высоких оборотах двигателя и нагрузках и уходить в атмосферу через крышку маслозаливной горловины или сапун крышки клапана.

В 1968 году "закрытые" системы PCV были добавлены к большинству автомобилей.Впускное отверстие сапуна было перемещено внутри корпуса воздухоочистителя, поэтому при повышении давления оно переливается в воздухоочиститель и всасывается в карбюратор. Пары не уходят в атмосферу.


Типовая система PCV .

КАК РАБОТАЕТ PCV

Основным компонентом системы PCV является клапан PCV, простой подпружиненный клапан со скользящей цапфой внутри. Штифт сужается, как пуля, поэтому он будет увеличивать или уменьшать поток воздуха в зависимости от своего положения внутри корпуса клапана.Движение иглы вверх и вниз изменяет отверстие отверстия для регулирования объема воздуха, проходящего через клапан PCV.

Клапан PCV обычно расположен в крышке клапана или впускной канавке и обычно вставляется в резиновую втулку. Расположение клапана позволяет ему вытягивать пары изнутри двигателя, не всасывая масло из картера (перегородки внутри крышки клапана или крышки впадины отклоняются и помогают отделить капли масла от выходящих паров).

Шланг соединяет верхнюю часть клапана PCV с вакуумным отверстием на корпусе дроссельной заслонки, карбюраторе или впускном коллекторе.Это позволяет перекачивать пары непосредственно в двигатель, не забивая корпус дроссельной заслонки или карбюратор.

Поскольку система PCV втягивает воздух и продувочные газы во впускной коллектор, она оказывает такое же влияние на топливно-воздушную смесь, как и утечка вакуума. Это компенсируется калибровкой карбюратора или системы впрыска топлива. Следовательно, система PCV не оказывает чистого влияния на экономию топлива, выбросы или работу двигателя - при условии, что все работает правильно.

ПРЕДУПРЕЖДЕНИЕ: Удаление или отключение системы PCV в попытке улучшить работу двигателя ничего не дает и является незаконным. Правила EPA запрещают вмешательство в любое устройство контроля выбросов. Отключение или отключение системы PCV также может привести к накоплению влаги в картере, что сократит срок службы масла и будет способствовать образованию шлама, повреждающего двигатель.

КАК ИЗМЕНЯЕТСЯ ПОТОК PCV В ЗАВИСИМОСТИ ОТ СКОРОСТИ И НАГРУЗКИ ДВИГАТЕЛЯ

Расход клапана PCV откалиброван для конкретного двигателя.Следовательно, для нормальной работы системы клапан PCV должен регулировать расход при изменении рабочих условий.

Когда двигатель выключен, пружина внутри клапана закрывает штифт, чтобы герметизировать картер и предотвратить выход любых остаточных паров в атмосферу.

Когда двигатель запускается, разрежение во впускном коллекторе притягивает стержень и всасывает клапан PCV. Штифт подтягивается к пружине и перемещается в самое верхнее положение.Но заостренная форма иглы не позволяет добиться максимальной текучести в этом положении. Вместо этого он ограничивает поток, чтобы двигатель работал на холостом ходу плавно.

То же самое происходит во время замедления, когда всасываемый вакуум высокий. Штифт вытягивается полностью вверх, чтобы уменьшить поток и свести к минимуму влияние прорыва на выбросы при торможении.

Когда двигатель движется при небольшой нагрузке и при частичном открытии дроссельной заслонки, уменьшается всасываемый вакуум и меньшее усилие на шкворне. Это позволяет стержню скользить вниз до среднего положения и пропускать больший воздушный поток.

В условиях высокой нагрузки или резкого ускорения разрежение на всасывании падает еще больше, позволяя пружине внутри клапана PCV толкать игольчатый клапан еще ниже до положения максимального потока. Если продувочное давление нарастает быстрее, чем может справиться система PCV, избыточное давление возвращается через шланг сапуна в воздухоочиститель, всасывается обратно в двигатель и сгорает.

В случае обратного зажигания двигателя резкое повышение давления во впускном коллекторе дует обратно через шланг PCV и захлопывает штифт.Это предотвращает прохождение пламени обратно через клапан PCV и возможное воспламенение паров топлива внутри картера.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ PCV

Поскольку система PCV относительно проста и требует минимального обслуживания, ее часто упускают из виду. Обычный интервал замены для многих клапанов PCV составляет 50 000 миль, однако многие двигатели никогда не заменяли клапан PCV. В руководствах владельцев многих поздних моделей даже не указан рекомендуемый интервал замены клапана PCV.В руководстве может содержаться только предложение «осматривать» систему периодически.

На многих автомобилях 2002 года и более новых с OBD II система OBD II контролирует систему PCV и проверяет расход один раз в течение каждого цикла движения. Но в старых системах OBD ​​II и OBD I система PCV НЕ контролируется. Таким образом, проблема с системой PCV на автомобиле до 2002 года, вероятно, не приведет к включению MIL (индикаторной лампы неисправности) или установке диагностического кода неисправности (DTC).

Клапаны

PCV могут служить долго, но со временем они могут изнашиваться или забиваться, особенно если владелец транспортного средства пренебрегает регулярной заменой масла и в картере скапливается осадок.Тот же осадок и масляный лак, которые склеивают двигатель, также могут засорить клапан PCV.

ПРОБЛЕМЫ PCV

Самая распространенная проблема, с которой сталкиваются системы PCV, - это закупорка клапана PCV. Скопление отложений горючего и масляного лака и / или шлама внутри клапана может ограничить или даже заблокировать поток паров через клапан. Закрытый или забитый клапан PCV не может вытягивать влагу и продувочные пары из картера. Это может привести к образованию осадка, повреждающего двигатель, и к резервному давлению, которое может вынудить масло вытечь через прокладки и уплотнения.Потеря воздушного потока через клапан также может привести к тому, что топливно-воздушная смесь станет богаче, чем обычно, что приведет к увеличению расхода топлива и выбросов. То же самое может произойти, если стержень внутри клапана PCV закроется.

Если стержень внутри клапана PCV заедает или пружина ломается, клапан PCV может пропускать слишком много воздуха и выводить смесь холостого хода. Это может вызвать резкий холостой ход, жесткий запуск и / или обеднение зажигания (что увеличивает выбросы и расход топлива). То же самое может произойти, если шланг, соединяющий клапан с корпусом дроссельной заслонки, карбюратором или впускным коллектором, ослабнет, потрескается или протекает.Ослабленный или негерметичный шланг позволяет «неизмеримому» воздуху попадать в двигатель и нарушать топливную смесь, особенно на холостом ходу, когда смесь холостого хода наиболее чувствительна к утечкам вакуума.

На автомобилях последних моделей с компьютерным управлением двигателем система управления двигателем обнаруживает любые изменения в топливно-воздушной смеси и компенсирует их увеличением или уменьшением краткосрочной и долгосрочной корректировки топлива (STFT и LTFT). Небольшие корректировки не вызывают проблем, но большие корректировки (более 10–15 отрицательных или положительных значений) обычно устанавливают DTC для обедненной или богатой смеси и включают контрольную лампу неисправности.

Проблемы также могут возникнуть, если кто-то установит неправильный клапан PCV для приложения. Как мы уже говорили ранее, расход клапана PCV откалиброван для конкретного двигателя. Два клапана, которые кажутся идентичными снаружи (одинаковый диаметр и штуцеры для шлангов), могут иметь внутри разные игольчатые клапаны и пружины, что дает им очень разные скорости потока. Клапан PCV, который пропускает слишком много воздуха, обедняет топливно-воздушную смесь, в то время как клапан, который течет слишком мало, обогащает смесь и увеличивает риск скопления осадка в картере.

Остерегайтесь дешевой замены клапанов PCV. Они могут отличаться от клапана OEM PCV. Качественные сменные клапаны PCV под торговой маркой калибруются точно так же, как и оригинальные клапаны, и предназначены для обеспечения длительной безотказной работы.


Клапан PCV обычно располагается на клапанной крышке или головке блока цилиндров.
Вытяните клапан (оставьте шланг подсоединенным) и нащупайте вакуум
пока двигатель работает на холостом ходу.Отсутствие вакуума указывает на засорение клапана PCV.

ПРОВЕРКА КЛАПАНА PCV

Есть несколько способов проверить клапан PCV:

1. Снимите клапан и встряхните его. Если он дребезжит, это означает, что стержень внутри не застрял и через клапан должен поступать воздух. Но нет никакого способа узнать, ослаблена ли пружина или сломана, или же скопление лака и отложений внутри клапана ограничивает поток.

2. Проверьте вакуум, удерживая пальцем конец клапана, когда двигатель работает на холостом ходу.Этот тест сообщает вам, достигает ли клапан вакуума, но не показывает, работает ли клапан должным образом. Если вы не чувствуете вакуума, это означает, что клапан или шланг забиты и их необходимо заменить.

3. Используйте расходомер, чтобы проверить работу клапана. Этот метод является лучшим, поскольку он проверяет как вакуум, так и поток воздуха.

Объем воздуха, который вытягивается из картера системой PCV, важен, потому что требуется определенный поток воздуха для удаления выходящих паров и влаги.Это предотвращает попадание влаги в масло и образование отложений в картере. Однако слишком большой поток воздуха может нарушить воздушно-топливную смесь в двигателе. Это также может увеличить расход масла.

Чтобы проверить поток воздуха через клапан PCV , вы можете выполнить любое из следующих действий:

Пережать или заблокировать вакуумный шланг к клапану PCV при работающем двигателе на холостом ходу. Обороты холостого хода двигателя обычно должны упасть примерно на 50-80 об / мин, прежде чем частота вращения холостого хода исправится сама собой (или вы можете отключить двигатель управления частотой вращения холостого хода, чтобы он не влиял на скорость холостого хода во время этого теста).Если обороты холостого хода не меняются, проверьте клапан PCV, шланг и сапун на предмет препятствий или закупорки. Более сильное изменение будет указывать на слишком большой поток воздуха через клапан PCV. Проверьте номер детали на клапане PCV, чтобы убедиться, что он правильный для двигателя. Неправильный клапан может пропускать слишком много воздуха. Если номер детали отсутствует, замените клапан новым (который соответствует спецификациям OEM) и повторите попытку.

Измерьте вакуум в картере. При нормальной рабочей температуре двигателя заблокируйте сапун PCV или вентиляционное отверстие двигателя (обычно шланг, идущий от корпуса воздушного фильтра к крышке клапана на двигателе).Вытяните масляный щуп и подсоедините вакуумметр к трубке маслоизмерительного щупа. Типичная система PCV на холостом ходу создает вакуум в картере от 1 до 3 дюймов. Если вы видите значительно более высокое значение вакуума, вероятно, прокладка впускного коллектора протекает и создает вакуум в картере (замените протекающую прокладку впускного коллектора). Если вы не видите вакуума или обнаруживаете нарастание давления в картере, система PCV засорена или неисправна. недостаточное количество воздуха через картер, чтобы избавиться от выхлопных паров.

ПРИМЕЧАНИЕ: Если двигатель имеет негерметичный масляный поддон, крышку клапана или прокладку впускного коллектора или негерметичные уплотнения коленчатого вала, он не сможет создать большой вакуум в картере, потому что он втягивает наружный воздух (что также нефильтрованный и может еще больше загрязнить масло).

Чтобы найти утечку воздуха в картер, вы можете слегка нагнетать (не более 1–3 фунтов на кв. Дюйм) в картер заводским воздухом через трубку масляного щупа, крышку маслозаливной горловины или сапун после закрытия всех остальных вентиляционных отверстий.Не используйте большее давление воздуха, чем это, иначе вы можете создать утечки там, где раньше утечек не было. Затем используйте распылитель, чтобы разбрызгать мыльную воду вокруг швов прокладок и уплотнений. Если вы видите пузыри, значит, вы обнаружили утечку воздуха (при необходимости замените прокладку или уплотнение).

Дымовая машина также отлично подходит для поиска утечек картера и вакуума. Дымовая машина генерирует дымообразный пар, нагревая минеральное масло. Затем туман может подаваться во впускной коллектор для проверки утечек вакуума во впускном коллекторе или в картер для проверки на предмет внутренних утечек воздуха в двигателе.Любая утечка позволит дыму выйти, и вы увидите дым снаружи двигателя.

СОВЕТЫ ПО ЗАМЕНЕ

PCV

При замене клапана PCV убедитесь, что новый клапан такой же, как и оригинал. Внешний вид может вводить в заблуждение, потому что клапаны, которые выглядят одинаково снаружи, могут быть откалиброваны по-разному внутри. Если новый клапан не обладает такими же характеристиками потока, как исходный, это может нарушить выбросы и вызвать проблемы с управляемостью.

Шланг PCV, который соединяет клапан PCV с двигателем, также следует заменять при замене клапана. Используйте только шланг, одобренный для использования с PCV.


Клапаны PCV направленные. Установить клапан паров картера так
поток из клапанной крышки или ГБЦ в шланг, идущий к
впускной коллектор, карбюратор или дроссельная заслонка.

ПРИМЕЧАНИЕ. Не можете найти свой клапан PCV? Некоторые двигатели не имеют клапана PCV, но используют систему вентиляции картера с фиксированным отверстием масло / пароотделителя.Сепаратор работает аналогично клапану PCV, но внутри нет подвижного стержня или пружины. Сепаратор представляет собой просто небольшую коробку с несколькими перегородками внутри и калиброванным отверстием, которое позволяет всасывающему вакууму втягивать продувочные пары обратно во впускной коллектор. Подобно клапану PCV, сепаратор может забиваться лаком и шламом, вызывая проблемы с управляемостью и выбросами.






Другие статьи о выбросах:

Рециркуляция выхлопных газов (EGR)

Система контроля за испарительными выбросами EVAP

Общие сведения о проблемах с управляемостью и выбросами с помощью OBD II

Устранение неисправностей с выбросами

Все о бортовой диагностике II (OBD II)

Обзор основных систем контроля выбросов

Выхлоп

Поиск и устранение неисправностей в катализаторе P0420 Код

Каталитические преобразователи

Диагностика управляемости: пропуски зажигания

Искровое детонация (детонация)

Обнаружение и устранение утечек вакуума

Датчики кислорода (O2)

Датчики воздуха

Топливо

с широким соотношением сторон Обнаружение проблем с выбросами (датчики O2)

Обновление тестирования выбросов

Щелкните здесь, чтобы узнать больше автомобильных технических статей

Как работает клапан PCV

MGA With An Attitude
Как работает клапан PCV - CV-103

Функциональное описание клапана принудительной вентиляции картера, выпуска конца 60-х - начала 70-х годов производства BMC (не входит в комплект поставки MGA):

Сверху вниз к деталям относятся монтажный зажим, металлическая крышка, большая резиновая диафрагма, маленький металлический тарельчатый клапан, пружина сжатия и корпус клапана.В верхней крышке есть небольшое отверстие для выпуска атмосферного воздуха. Седла диафрагмы и уплотнения вокруг верхнего обода корпуса. Боковой порт находится под диафрагмой и является впускным патрубком от картера. Нижний порт соединяется с впускным коллектором с высоким вакуумом. Сила пружины мала, поэтому вы можете одним пальцем прижать диафрагму вниз. В состоянии покоя при выключенном двигателе, отсутствии вакуума и потока пружина удерживает диафрагму вверх и тарельчатый клапан в открытом состоянии. Основание корпуса клапана также содержит слегка подпружиненный обратный клапан для устранения любого обратного потока в случае обратного огня во впускном коллекторе.Другой ключевой компонент - это впускной ограничитель на крышке клапана (и некоторый вид впускного воздушного фильтра).


Отказ диафрагмы клапана PCV

Когда двигатель запускается, разрежение во впускном коллекторе начинает втягивать воздух через корпус клапана. Поскольку на входе в клапанную крышку имеется некоторое ограничение, в картере создается небольшой вакуум. Как только в корпусе клапана возникает разрежение, он использует атмосферное давление воздуха, чтобы толкнуть диафрагму вниз, чтобы закрыть тарельчатый клапан.Когда тарелка приближается к седлу клапана, она ограничивает поток воздуха. Затем внутренняя полость корпуса клапана изолируется от разрежения в коллекторе и подвергается более низкому уровню разрежения в картере. Если тарельчатый клапан полностью закрыт, поток воздуха полностью остановится, в результате чего в корпусе клапана не будет вакуума, и пружина толкнет клапан в открытое положение. Таким образом, он приходит в состояние равновесия с очень небольшим потоком воздуха и небольшим вакуумом в корпусе клапана. Разница давлений между атмосферным давлением и абсолютным давлением в нижнем картере толкает диафрагму с силой, достаточной для сжатия пружины.Небольшой вакуум в корпусе клапана и картере является результатом воздушного потока и ограничения впуска на крышке клапана. Величина этого низкого уровня вакуума определяется силой пружины, воздействующей на диафрагму. Более сильная пружина удерживает клапан в открытом положении немного больше, обеспечивая больший поток воздуха и более высокий вакуум в картере. В результате при работе двигателя на холостом ходу через картер проходит небольшой воздушный поток. Карбюратор будет отрегулирован так, чтобы немного обогатить топливную смесь, чтобы приспособиться к этому дополнительному входу воздуха и привести к правильному общему соотношению воздух-топливо.

При нажатии на дроссельную заслонку для разгона в коллекторе падает разрежение. Это приведет к немного меньшему потоку воздуха через клапан PCV. Меньший поток снижает разрежение в картере. Поскольку вакуум в картере управляет диафрагмой, клапан открывается немного больше, чтобы пропустить больший воздушный поток. Повышенный поток увеличивает разрежение в картере за счет впускного ограничителя, и клапан немного закрывается. Конечным результатом этого действия по уравновешиванию является то, что при более низком вакууме в коллекторе клапан открывается немного больше, но разрежение в картере и воздушный поток остаются примерно такими же, как при работе на холостом ходу.Поскольку диафрагма регулируется разрежением в картере, уровень разрежения в картере и воздушный поток вентиляции остаются довольно постоянными в широком диапазоне рабочих условий и разрежения в коллекторе. Объем вентиляционного воздуха, проходящего через картер, определяется уровнем вакуума и размером входного ограничительного отверстия.

Выдув газов из поршней в картер приводит к увеличению абсолютного давления в картере (все еще ниже атмосферного). Повышение давления в картере позволяет диафрагме немного приподнять, открывая тарелку клапана.Это позволяет большему количеству воздуха проходить из картера во впускной коллектор, а клапан PCV будет пропускать как вентиляционный воздух, так и продувку газами. Когда поток клапана увеличится достаточно, чтобы соответствовать удару по объему, разрежение в картере затем опускает диафрагму клапана, чтобы отрегулировать исходный уровень вакуума в картере, что также приводит к тому же исходному вентиляционному потоку через впускной ограничитель. Сильнее нажимая на дроссельную заслонку, вы получаете более низкий вакуум в коллекторе и больший удар за счет более высокого давления в картере.Обе эти вещи способствуют большему открытию клапана PCV, чтобы обеспечить больший поток, пока не будет восстановлен исходный уровень вакуума в картере. Конечным результатом всего этого является то, что клапан PCV будет открываться на столько, сколько требуется, чтобы пропустить поток газов в любом переменном количестве, сохраняя при этом тот же уровень вакуума в картере.

Когда вы закрываете дроссельную заслонку на высоких оборотах двигателя, вы получаете очень высокий вакуум во впускном коллекторе и практически нулевой прорыв. Это вызывает более высокий вакуум на клапане PCV, поэтому диафрагма опускается, чтобы закрыть клапан, чтобы уменьшить поток.Уменьшенный поток снижает вакуум на стороне картера клапана до тех пор, пока он снова не вернется к равновесию с тем же исходным вакуумом в картере и скоростью вентиляции.

Итак, клапан PCV выполняет две функции. Он поддерживает постоянный легкий уровень вакуума в картере и регулирует воздушный поток, чтобы точно соответствовать объему вентиляции картера и продувке по объему, вместе взятым в любое время. Правильное описание этого устройства - «клапан регулирования потока с вакуумной модуляцией».Или, если вы думаете об абсолютном давлении в картере, вы можете назвать это «клапан регулирования потока с модулированным давлением». В простонародье мы просто называем это клапаном PCV.

У этого клапана есть несколько неестественных условий работы. Во-первых, если вы снимите крышку маслозаливной горловины во время работы, вы потеряете разрежение в картере. При повышении абсолютного давления в картере клапан PCV будет открываться шире, пытаясь обработать этот воспринимаемый избыточный «удар». Когда клапан не может увеличить поток настолько, чтобы восстановить вакуум в картере, лучшее, что он может сделать, - это полностью открыть.Если позволить максимальному потоку воздуха через клапан PCV, холостой ход двигателя немного ускорится, а топливная смесь станет обедненной, и она должна иметь немного грубый быстрый холостой ход.

Во-вторых, если положить руку на маслозаливное отверстие и закрыть впускное отверстие в крышке клапана, весь вентиляционный поток воздуха через картер остановится. Это вызовет более высокий вакуум в картере, который заставит клапан PCV полностью закрываться, за исключением того, что он может оставаться открытым только на трещину, чтобы обработать удар газами.Прекращение притока свежего воздуха для вентиляции немного замедлит работу двигателя на холостом ходу, а топливная смесь будет немного обогащенной, поэтому в этом случае она должна иметь ненормально медленный резкий холостой ход.

В-третьих, если впускное отверстие крышки клапана засорится во время нормальной работы, результаты будут аналогичны второму случаю при работе на богатой смеси. Это может привести к загрязнению свечей зажигания и камерам сгорания, а также к накоплению воды и других неприятных вещей в картере. Повреждение может привести к большому счету за ремонт.Это может произойти, если забивается впускной фильтр в вентилируемой крышке маслозаливной горловины. Поэтому в сервисных инструкциях содержится призыв периодически менять маслосъемную крышку вентилируемого типа.

В-четвертых, если поршневые кольца или стенки цилиндра сильно изношены, за пределами нормального ожидаемого диапазона нормального срока службы двигателя (или если поршневые кольца застревают в канавках), объемный удар может быть больше, чем может обработать клапан PCV. . В этом случае клапан PCV будет полностью открыт, и в картере может также возникнуть избыточное давление.Это приведет к обратному потоку через впускное отверстие в крышке клапана и возможному выбросу масла через обычные уплотнения двигателя. Затем вы можете повесить свой спортзал и отправиться домой, пока вы размышляете о стоимости необходимого капитального ремонта двигателя.

Спасибо за участие, можете забрать свой диплом по дороге.

Управление давлением в системе PCV в системах с турбонаддувом


Основная идея системы принудительной индукции заключается в подаче большего количества кислорода в камеру сгорания.Больше воздуха в двигателе означает большую мощность на коленчатом валу. Но создание давления во впускном коллекторе означает, что вакуум заменяется давлением. Это создает проблемы для управления парами и давлением в картере.

Естественное давление в картере

В двигателе без наддува давление в картере повышается и понижается при изменении нагрузки и частоты вращения двигателя. Газы из камеры сгорания могут просачиваться мимо поршневых колец, когда цилиндр поднимается вверх во время циклов сжатия и выпуска.

По мере того, как поршень опускается во время впускного цикла, газы, масло и пары из картера могут всасываться мимо поршневых колец в камеру сгорания.

Пары картера проходят через положительный клапан картера (PCV). Клапан PCV представляет собой простой подпружиненный клапан со скользящей цапфой внутри. Система позволяет отводить пары в двигатель с помощью вакуума двигателя.

Давление в картере наддува

Впускной коллектор находится под давлением в большинстве условий работы, когда двигатель имеет турбонаддув.Газ и масло, идущие в обход колец, все еще присутствуют, и давление, создаваемое турбонагнетателем, может увеличивать давление в картере. Вот когда требуется более совершенная система PCV.

Перед турбокомпрессором имеется разрежение. На некоторых двигателях вакуум больше, чем вакуум, создаваемый поршнями, движущимися вниз, но не всегда. Вакуум создается только при вращении турбонагнетателя. Обычно перед турбокомпрессором пары из картера попадают в двигатель.Некоторые двигатели с турбонаддувом будут подавать пары картера во впускной коллектор с помощью перепускного клапана, когда турбонаддув не создает достаточного вакуума.

Турбокомпрессоры не любят заглатывать масло, которое содержится в парах картера. Масло может образовывать нагар на лопастях и корпусе и вызывать потерю наддува.

Современные двигатели с турбонаддувом имеют большие маслоотделители, обычно встроенные в клапанную крышку или сбоку от блока цилиндров. Давление в картере не регулируется простым обратным клапаном.Давление контролируется электронным или механическим способом как в картере, так и на впуске. Система направляет пары либо перед турбонаддувом, либо во впускной коллектор, когда подходит время.

Эти системы PCV нового поколения могут выйти из строя, потому что они подвергаются воздействию высоких температур и газов сгорания, которые могут повредить пластик, гибкие диафрагмы и уплотнения.

Если система начинает протекать, это может привести к попаданию неизмеренного воздуха в воздухозаборник. Это может привести к пропускам зажигания и сбоям в работе.В некоторых случаях давление, создаваемое турбонагнетателем, может попасть в картер, если система вышла из строя. Это дополнительное давление может вызвать утечку масла. Если давление достаточно велико, оно может даже ограничить поток, идущий из возвратного маслопровода турбокомпрессора, тем самым сокращая срок службы подшипников.

.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
