Как пользоваться нагрузочной вилкой?

Нагрузочная вилка – это прибор, предназначенный для проверки автомобильного аккумулятора. Самое простое исполнение включает в себя вольтметр и нагрузочное сопротивление, более сложное исполнение включает в себя еще амперметр и возможность реализации всевозможных измерений не только АКБ, но и всей электрической цепи автомобиля. Чаще всего встречается вот такой вариант нагрузочная вилка нв 01.

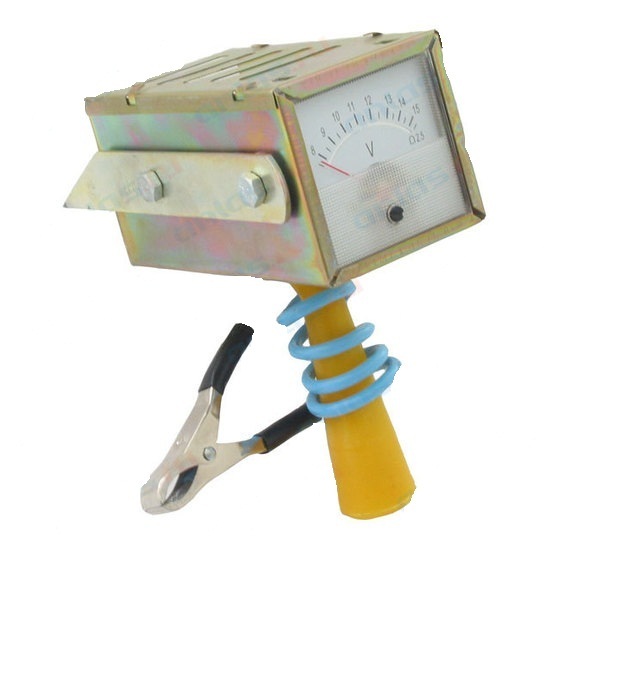

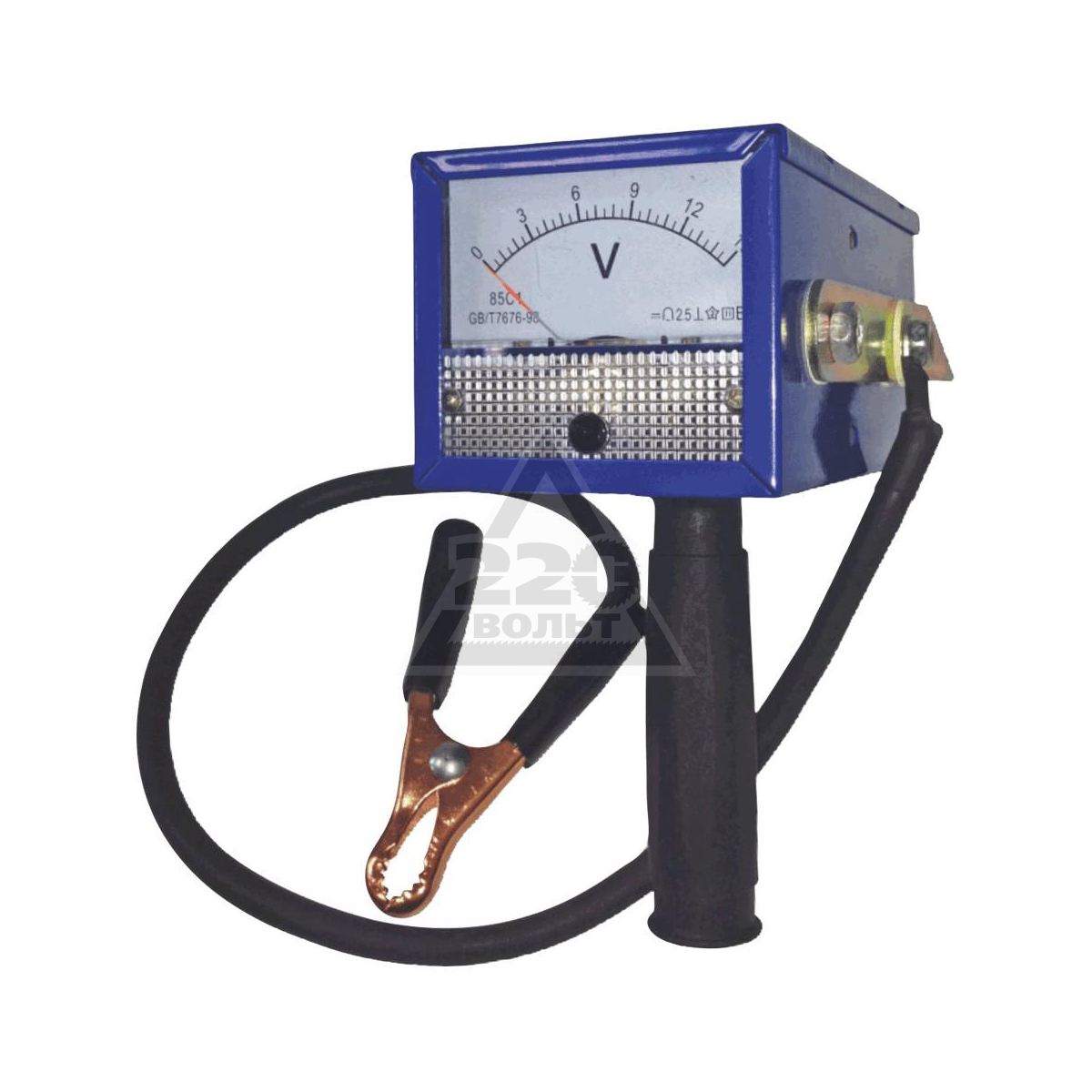

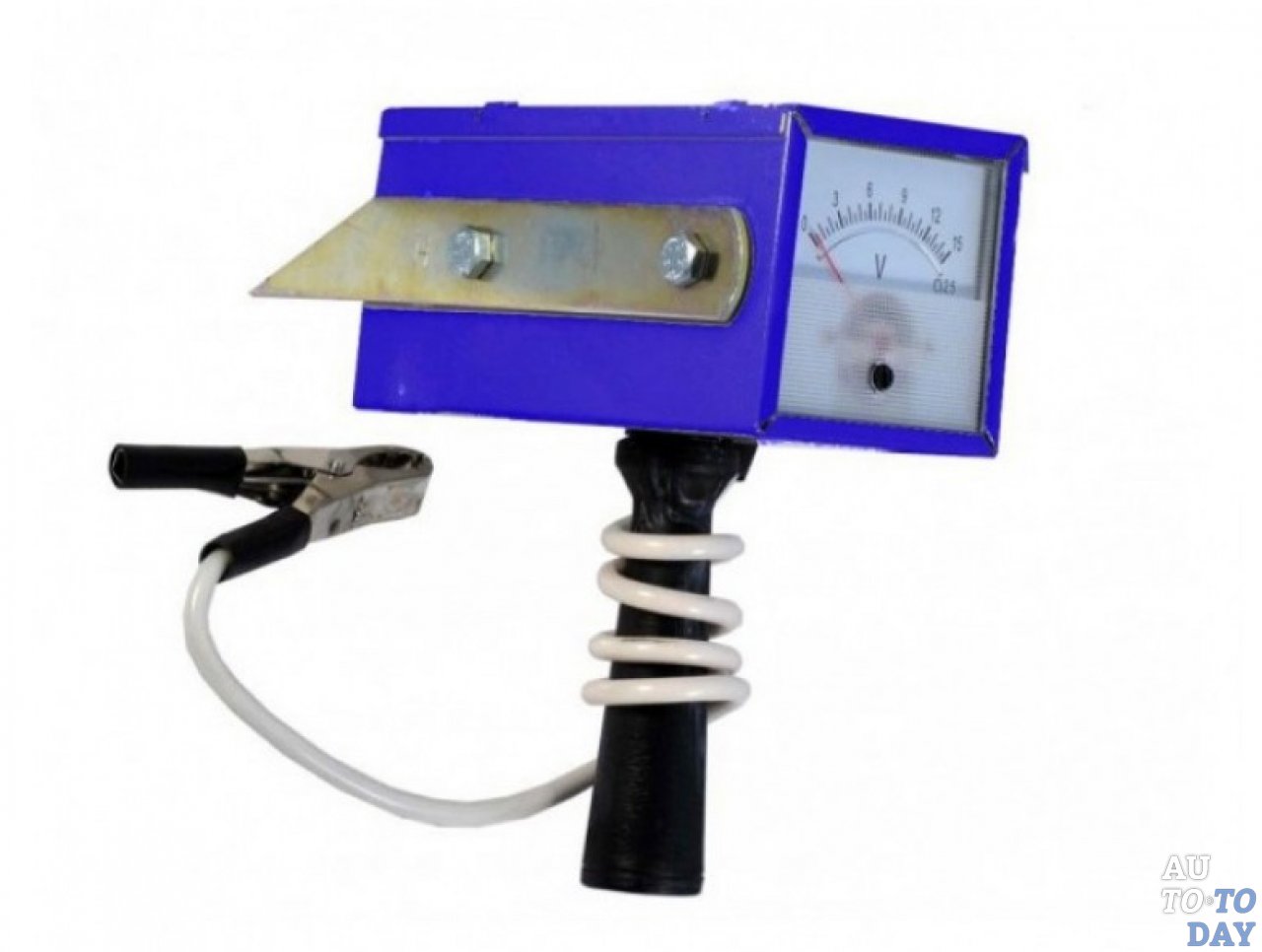

Металлический корпус на рукоятке со встроенным вольтметром и одной или несколькими нагрузочными спиралями. Толстый провод одной стороной подключен к «+» вольтметра, а на другой стороне закреплен зажим, обеспечивающий подключение нагрузочной вилки к клемме аккумулятора.

Минусовый электрод вольтметра соединен с металлическим штырем, расположенным на задней части корпуса.

Как же пользоваться нагрузочной вилкой и как проверить аккумулятор нагрузочной вилкой? Проверка аккумулятора нагрузочной вилкой производиться в два этапа. Сначала, Вам необходимо произвести замер напряжения на клеммах батареи, не подключая нагрузочные сопротивления. Чтобы произвести данную операцию Вам необходимо подождать 6-7 часов после того, как Вы заглушили автомобиль или же после того как на батарею перестал подаваться ток зарядки от зарядного устройства. Возьмите прибор, не подключая спирали, и соедините плюсовой зажим с плюсовой клеммой АКБ. После чего прикоснитесь минусовым штырем, расположенным на металлическом корпусе прибора отрицательной клеммы аккумулятора и следите за показаниями вольтметра. Итак, первый этап закончен. Отсоедините прибор. Если Вы выяснили, что Ваш аккумулятор заряжен на 100% можно смело переходить ко второму этапу – измерениям под нагрузкой. Теперь Вы должны подключить необходимую нагрузку и произвести те же самые манипуляции, что и на первом этапе.

С той лишь разницей, что держать устройство нужно всего пять секунд и на пятой секунде снять измерения. Предупреждаем, что в момент касания штырем минусовой клеммы АКБ, работоспособная батарея будет немного «искрить», не пугайтесь, ведь все дело в том, что Вы подключили к ней нагрузку, сравнимую с пусковым током двигателя.

Внимание! В момент измерений не трогайте руками штырь нагрузочной вилки, т.к. он может сильно нагреваться. Выдержите паузу в 3-5 минут. Проверьте: во время всех действий  пробки АКБ должны быть завернуты.

Если на втором этапе измерений, значение вольтметра больше 9.0 Вольт, то значит Ваша батарея в отличном состоянии. Если ниже 9.0 Вольт, Вам необходимо провести обслуживание и заряд АКБ, и произведите контрольный замер. Если и это не поможет, то новость неутешительная – аккумулятор придется заменить.

Будьте бдительны: частая проверка нагрузочной вилкой аккумулятора навредит общему состоянию Вашего АКБ, потому как создает нагрузку на аккумулятор.

Сейчас представлены различные виды нагрузочных вилок, мы же советуем Вам приобретать нагрузочные вилки нв-01, нагрузочные вилки нв-02, нагрузочные вилки нв-03 и нагрузочные вилки-04.



Вы можете зайти на сайт нашего Интернет-магазина и купить нагрузочную вилку отличного качества и по доступным ценам! Мы ждем Вас!

Проверка аккумулятора с помощью нагрузочной вилки

С помощью нагрузочной вилки можно проверить степень зарядки и состояние аккумулятора. Проверять следует каждый элемент батареи подсоединением нагрузочной вилки к его выводам. Проверка д.б. кратковременной.

Аккумуляторная батарея нормальна, если в течение 5 секунд напряжение на каждом из элементов не изменяется и составляет 1,7-1,8 В.

Если напряжение не изменяется в течение 5 сек, одинаково для всех элементов, но величина его находится в пределах 1,4-1,7 В, то необходимо произвести зарядку.

Если напряжение ниже 1,4 В, батарея неисправна.

Величина напряжения при измерении нагрузочной вилкой характеризует степень разрядки аккумулятора. Напряжение в диапазоне 1,4-1,5 В свидетельствует о 75%-ной разрядке аккумулятора в диапазоне 1,5-1,6 В — о 50%-ной разрядке, в диапазоне 1,6-1,7 В — о 25%-ной разрядке, в диапазоне 1,3-1,4 В — о 100%-ной разрядке или о неисправности элемента.

При отличии напряжения на 0,2 В для одного из элементов по отношению к другим элементам требуется зарядка или ремонт батареи.

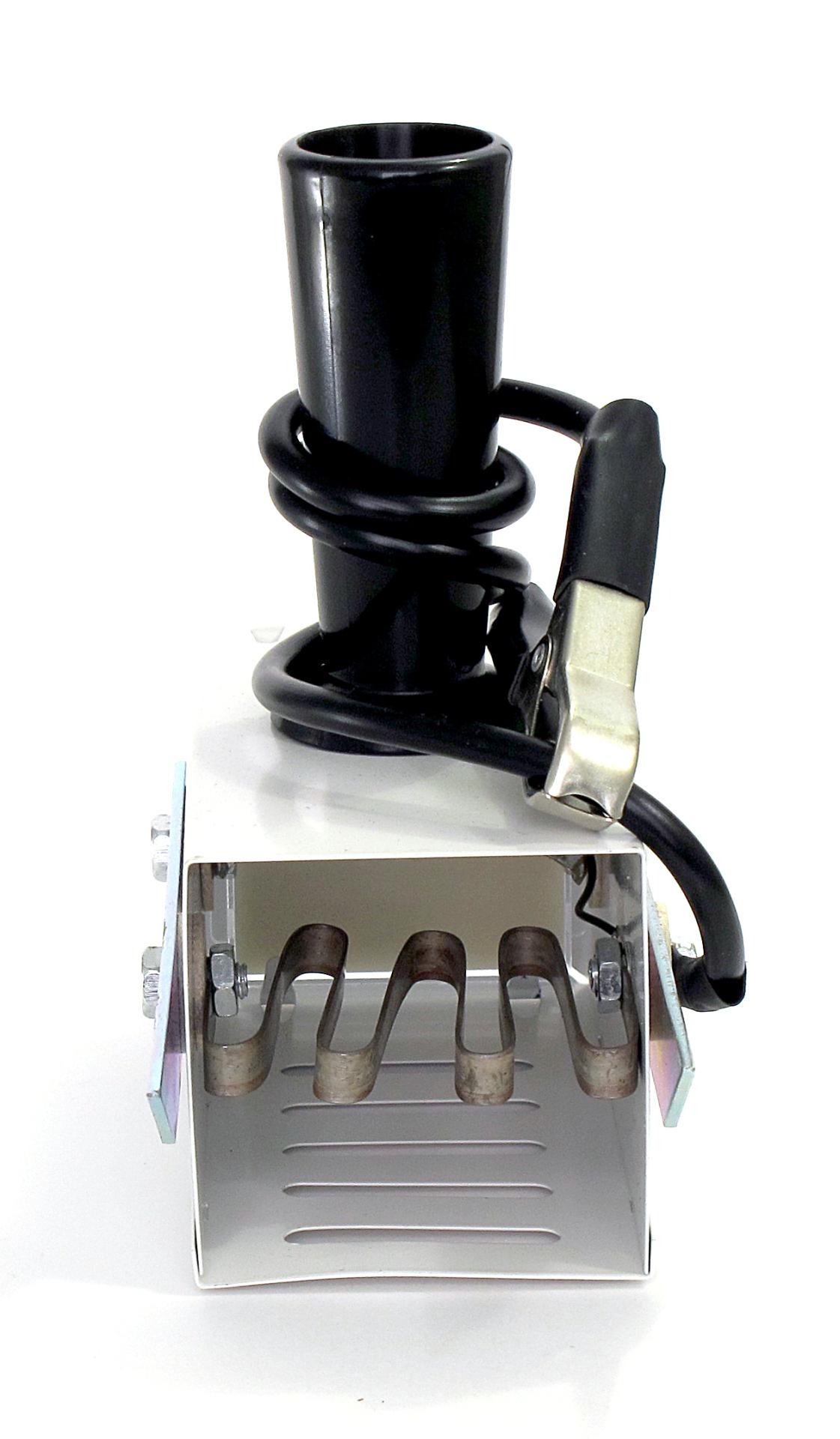

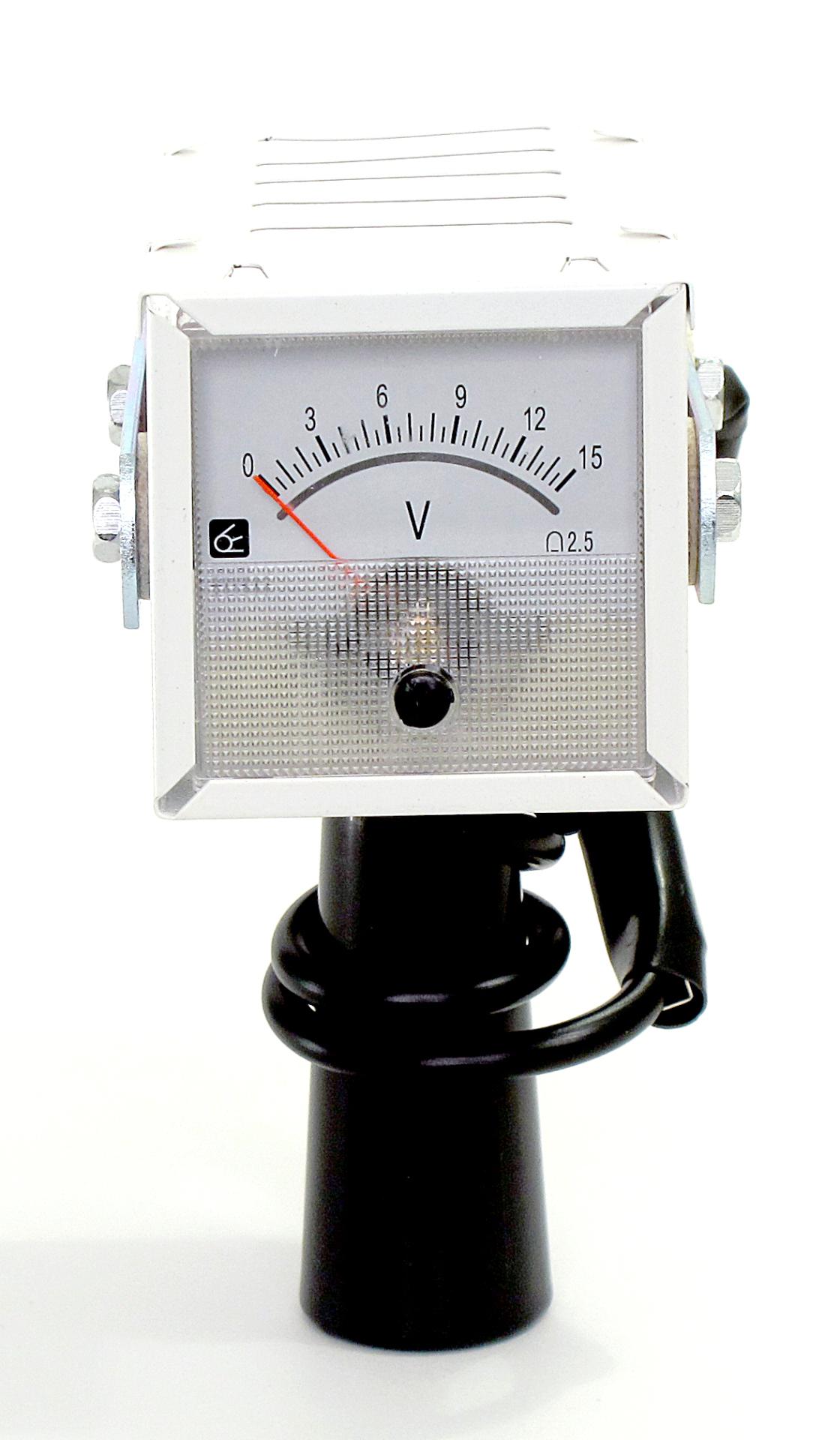

НАГРУЗОЧНАЯ ВИЛКА НВ-01 | АКБ-сервис

Основные функции

Нагрузочная вилка предназначена для определения степени заряженности и исправности автомобильной аккумуляторной батареи с номинальным напряжением 12 вольт; а также проверки исправности генератора бортовой сети с помощью высокоточного вольтметра.

Технические характеристики:

• Номинальное напряжение АБ: 12 В
• Емкость тестируемых АБ: до 190 А-ч
• Диапазон вольтметра: 0-15 В
• Точность: 2,5%
• Номинальное сопротивление: 0,1Ом ± 10%
• Рабочий диапазон температур: –30°С – +60°С
• Время измерения:
  • под нагрузкой, электрод «Н»: не более 5 сек.
  • без нагрузки, электрод «В»: не ограничено

Особенности

• Большой вольтметр облегчает считывание показаний
• Наличие двух электродов упрощает использование прибора
• Коррозиестойкое покрытие корпуса прибора



Проверка аккумулятора с помощью нагрузочной вилки

С помощью нагрузочной вилки можно проверить степень зарядки и состояние аккумулятора. Проверять следует каждый элемент батареи подсоединением нагрузочной вилки к его выводам. Проверка д.б. кратковременной.

Аккумуляторная батарея нормальна, если в течение 5 секунд напряжение на каждом из элементов не изменяется и составляет 1,7-1,8 В.

Если напряжение не изменяется в течение 5 сек, одинаково для всех элементов, но величина его находится в пределах 1,4-1,7 В, то необходимо произвести зарядку.

Если напряжение ниже 1,4 В, батарея неисправна.

Величина напряжения при измерении нагрузочной вилкой характеризует степень разрядки аккумулятора. Напряжение в диапазоне 1,4-1,5 В свидетельствует о 75%-ной разрядке аккумулятора в диапазоне 1,5-1,6 В — о 50%-ной разрядке, в диапазоне 1,6-1,7 В — о 25%-ной разрядке, в диапазоне 1,3-1,4 В — о 100%-ной разрядке или о неисправности элемента.

При отличии напряжения на 0,2 В для одного из элементов по отношению к другим элементам требуется зарядка или ремонт батареи.

Нагрузочная вилка для аккумулятора: особенности, устройство и использование

Батарея автомобиля, имеющая низкий заряд, доставит немалые хлопоты своему владельцу. АКБ может выйти из строя и придется долго ее восстанавливать. Чтобы избежать этой неприятной ситуации, необходимо регулярно обслуживать аккумуляторную батарею. С помощью нагрузочной вилки анализируют основные характеристики и оценивают уровень работоспособности аккумулятора. Чтобы грамотно пользоваться этим аппаратом, необходимо выяснить, как он устроен и каким образом работает. Это мы сегодня и разберем.

Устройство и принцип действия

Главная задача этого прибора в том, чтобы контролировать напряжение АКБ. Измерения могут проводиться как под нагрузкой, так и в режиме разомкнутой цепи ЭДС. Технически нагрузочная вилка – это не что иное, как вольтметр, оснащенный нагрузочными резисторами и щупами для подключения к клеммам АКБ автомобиля. Выглядит это как небольшой металлический корпус с проводами. К проводам подсоединены зажимы.

Функциональные возможности прибора

При помощи этих тестеров можно измерить массу важных параметров. Количество этих параметров зависит от того, как укомплектован прибор.

Что может данный прибор? Нагрузочная вилка позволяет измерять уровень выходного напряжения с генератора автомобиля, но это возможно не на всех моделях. Также измеряют при помощи данной вилки текущий уровень заряда аккумулятора в автомобиле. Можно определить, как долго АКБ способна хранить резерв заряда, узнать ресурс батареи. Еще доступны проверки на наличие замыкания между свинцовых пластин в аккумуляторе. С помощью этой вилки еще оценивают и степень сульфатации пластин, а также другие параметры.

Популярные модели

Чаще всего в магазинах можно встретить модели ВН-1 и НВ-01. Данные приборы были разработаны, а затем изготовлены для тестирования автомобильных и любых других АКБ, показатели напряжения и емкости которых составляли 12 Вольт и 190 Ач соответственно.

Среди особенностей и технических характеристик устройства ВН-1 можно выделить особенно важные. Температурных диапазон, в котором данная вилка показывает точные результаты, составляет от 0 до 35 градусов. Прибор оснащен вольтметром, способным делать замеры от 0 до 15 Вольт. Сопротивление резистора составляет 0,1 Ом. В устройстве есть возможность проводить измерения в двух режимах – это кратковременный и повторный режим измерений.

Нагрузочная вилка для аккумулятора ВН-1 практически вышла из обихода современного автомобилиста. Вместо нее используют современную, новую и точную модель НВ-01. Вилка отличается улучшенными характеристиками. Точность измерения составляет 2,5%. Измерения вольтметром проводятся в диапазоне от 0 В до 15 В. Нагрузка в данной вилке составляет от 100 А до 200 А. Прибор уверенно работает в широком температурном диапазоне. Сопротивление нагрузочного спирального резистора составляет 0,1 Ом.

Модель НВ-02 применяется для тестирования аккумуляторных батарей с емкостными характеристиками от 15 до 240 Ач. При этом работать вилкой можно только с напряжением в 12 В. Устройство отличается от аналогов высокой точностью измерений – 2,5%. Нагрузка стандартная для оборудования этого класса – от 100 до 200 Ампер. Диапазон температур, в котором рассматриваемый прибор можно эксплуатировать, составляет от -20 до +60 градусов Цельсия.

Все устройства оснащены вольтметром стрелочного типа. Более современный прибор НВ-03 имеет цифровой вольтметр. Показания выводятся на жидкокристаллический дисплей.

Точность НВ-03 значительно выше остальных аналогичных устройств – она составляет 0,5 процентов. Диапазон измерения вольтметра – от 0 до 16 Вольт. Режимы работы удобно переключаются кнопками.

Универсальная вилка НВ-04 и более мощная НВ-Б

Первая является замечательным универсальным помощником. Предназначена она для проверки аккумуляторных батарей, напряжение которых составляет 12 В и 24 В. Емкостный диапазон аппарата – от 15 до 240 Ач. Также с помощью НВ-04 проверяют отдельные элементы с напряжением до 2 Вольт.

Эта вилка хороша тем, что не только очень точно проверяет уровень заряда, а также исправность АКБ, но и позволяет оценить здоровье отдельных элементов, что часто бывает очень необходимым. Кроме того, время измерения с подключенным резистором составляет девять секунд. Это в два раза больше, чем у других моделей. Это универсальный аппарат, с помощью которого можно выполнять любые тесты любых АКБ.

Вилка НВ-Б изготавливалась для тестирования отдельных элементов батарей напряжением 1,2 и 2 Вольт и емкостью до пяти тысяч ампер-часов. Это самый мощный среди всех представленных моделей. Но недостаток в том, что устройство не может тестировать АКБ полностью.

Проверка АКБ с вилкой без нагрузки

Если в наличии имеется даже простейший прибор, то даже с его помощью можно уверенно заниматься диагностикой аккумуляторов. Если АКБ достаточно слабый, то для проведения тестов необходимо использовать не менее одного нагрузочного сопротивления. Для более мощных АКБ может потребоваться две спирали.

Проверяем аккумулятор нагрузочной вилкой следующим образом. Уровень напряжения на клеммах аккумуляторной батареи можно определить без необходимости использования нагрузочных сопротивлений. Для получения корректных результатов необходимо, чтобы перед замерами автомобиль не использовался в течении семи часов. В процессе тестирования мотор должен быть заглушен.

Плюсовую клемму АКБ соединяют с плюсовым зажимом на приборе. Не рекомендуется применять нагрузочные напряжения. Используя отрицательный штырь на приборе, проверяют, имеется ли напряжение на отрицательном контакте аккумулятора. Полученные данные следует запомнить или записать. Некоторые современные вилки умеют запоминать результаты измерений.

Показания проверки аккумулятора нагрузочной вилкой говорят о напряжении в разомкнутой цепи. Эти данные сверяют с нормативными цифрами. Так, показания вольтметра находятся в пределах от 11,5 до 11,8 Вольт, то батарея разряжена. Когда вольтметр показывает от 11,8 до 12,1 Вольт, то батарея заряжена на четверть. Показания от 12,1 В до 12,3 В – батарея заряжена на половину. 100-процентный заряд – от 12,6 до 12,9 Вольт.

Проверка под нагрузкой

Вот как проверить аккумулятор нагрузочной вилкой другим способом. Им пользуются, когда неизвестно текущее состояние батареи. Использовать способ нужно строго по схеме. Но имеются определенные нюансы. Вилку рекомендуется держать соединенной с АКБ не более пяти секунд.

При выполнении проверок необходимо проверить пробки – каждая из них должна быть плотно закручена. Лучший показатель при измерении – это 9 Вольт и более. Это гласит, что АКБ автомобиля находится в отличном состоянии. При меньших показателях можно попробовать зарядить батарею, провести восстановительные процедуры. Затем еще раз проверяем аккумулятор нагрузочной вилкой. Способы измерений мы уже рассмотрели.

Обзор вилок различных производителей

В магазинах представлено несколько компаний-производителей этих устройств. Рассмотрим основные устройства.

Первым в обзоре будет устройство «Автоэлектрика Т-2001». Данная вилка хорошо знакома всем – и автомобилистам, и продавцам. Тестер раньше считался идеальным вариантом. Однако для того, чтобы перейти в режим измерений под нагрузкой, нужно было утопить жало, которое замыкало контакт. Контакт на спираль подгорал и прибор выходил из строя.

Далее появилась модель “Автоэлектрика Т-2001 мини”. В этой вилке производитель полностью учел все минусы и здесь практически нет недостатков. Единственный минус – в процессе сборки нужно зачищают место, где устанавливается рукоятка – она не должна проводить ток и может вызывать некорректную работу измерителя.

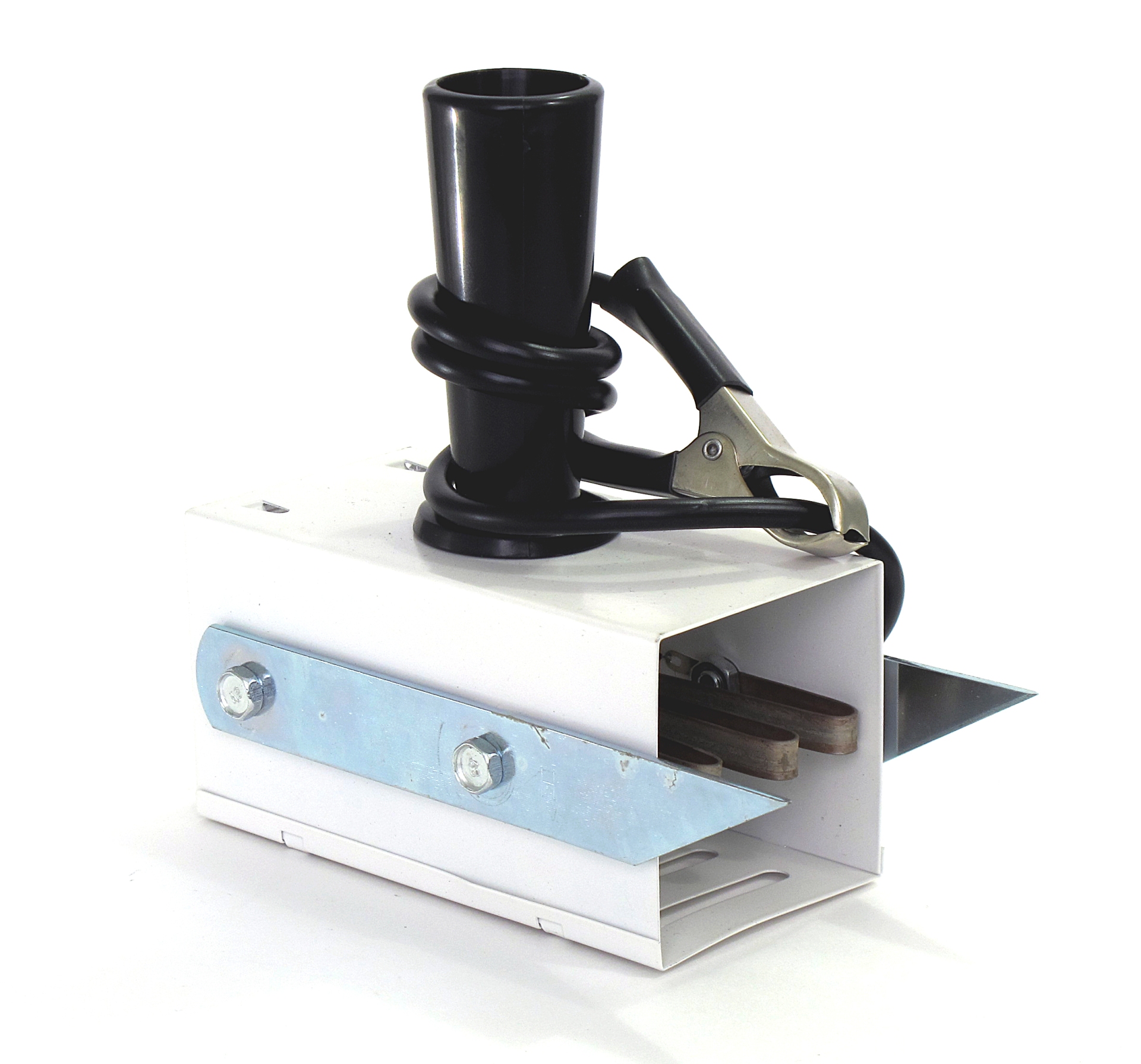

«Орион НВ-01» является самым примитивным вольтметром. По внешнему виду это небольшая кривая коробка с ручкой. Кажется, что прибор собран из консервной банки. Аппарат совсем не внушает доверия. “Орион НВ-02” – это уже более усовершенствованное изделие. Здесь цифровой вольтметр, две спирали – каждая по 100 А. Устройство можно отнести к разряду профессиональных. Минус в том, что прибор не запоминает измерения в памяти. “Орион НВ-4” – доработанная модель 03 для грузовых авто. Он практически не отличается от версии 03 – можно не переплачивать.

На рынке также имеется продукция под маркой “Ермак”. Покупать ее не рекомендуют, так как это продукция импортного китайского производителя. Из плюсов – только внешний вид. Что касается технических возможностей, то это не более чем игрушка. Инструкция, как пользоваться нагрузочной вилкой правильно, в комплекте имеется, но качество ее тоже низкое.

Можно ли сделать этот прибор своими руками

Сегодня есть разные инструкции, как изготовить подобные аппараты своими руками в гараже. Делать это не стоит — лучше приобрести готовый заводской вариант. Дело в том, что ток в АКБ очень большой – самодельные вилки могут быть опасны. Если вилка необходима для работы, то можно приобрести что-нибудь недорогое, но практичное.

Если нужно один раз протестировать собственную батарею, то лучше отнести ее в магазин и попросить продавца об услуге – обычно они соглашаются.

В заключение

Вот как правильно пользоваться нагрузочной вилкой. Это нужное устройство для автоэлектриков, продавцов аккумуляторов. Прибор найдет применение и в гараже. Однако, рядовой автолюбитель вполне может обойтись и без него.

Какое сопротивление в штекере нагрузки. Как сделать вилку нагрузки АКБ своими руками? Когда можно сэкономить. Видео «Тестирование АКБ с вилкой нагрузки»

Вилка погрузочная просто незаменима в арсенале любого автомобилиста. И он используется для установления уровня заряда аккумулятора. Представляет собой вилку как элемент электрической цепи большой мощности, снабженный вольтметром и двумя зажимами. Это, пожалуй, самый приземленный вариант устройства. Более сложные модели также оснащены амперметром, а также имеют возможность измерения других параметров. В магазинах для автомобилистов можно купить уже готовый штекер нагрузки для аккумулятора, но ради интереса можно сделать самому. Инструкции, как это сделать правильно, будут описаны ниже.

Убедитесь, что ваш смартфон не подвергается воздействию экстремальных температур. От батареи страдает слишком холодная среда, и вы заметите, что смартфон выключается намного раньше обычного.

• Обратите внимание на правильную рабочую температуру.
• Также избегайте слишком теплых помещений.
• Опять же аккум можно повредить.

Обычно сотовый телефон напрямую не указывает, от какого заряда он заряжается. Но есть способы измерить или отобразить зарядный ток. Таким образом вы сможете узнать, насколько хорошо и эффективно ваш телефон заряжается с помощью нового зарядного устройства.

Разъем нагрузки подходит для тестирования аккумуляторов мощностью 12 Вт, а также для тестирования аккумуляторов большой емкости. В первом случае сработает только одна силовая пружина, а во втором — две. Для проверки аккумулятора с помощью такого устройства необходимо:

Решающим фактором для наиболее эффективного и кратчайшего процесса зарядки является чистый ток, который зарядное устройство фактически передает на мобильный телефон. Существует ряд приложений для смартфонов, которые можно использовать для расчета чистого тока в мА. Таким образом, вы можете узнать, заряжает ли зарядное устройство ваш телефон достаточно сильным током, независимо от информации производителя.

Зарядные устройства для мобильных телефонов потребляют энергию даже в режиме ожидания, то есть когда мобильный телефон отключен, но зарядное устройство все еще подключено к электросети.Хотя в этом случае мобильный телефон не подключен, что может привести к выходу из зарядного устройства. Однако в зарядные устройства встроены трансформаторы, которые продолжают потреблять энергию, даже когда телефон отключен от сети.

Измерьте напряжение на клеммах без резисторов нагрузки. Это необходимо сделать примерно через 6 часов после выключения двигателя.

Зажим, соответствующий «плюсу», подключается к соответствующей клемме аккумулятора, но пружину подключать не нужно.

Зажимом «минус» касаются клеммы со значением «минус», после чего смотрят, что показывает вольтметр (см. Фото).

Конечно, сколько энергии потребляет зарядное устройство, конечно, зависит от времени ожидания и модели зарядного устройства. Однако среднее зарядное устройство потребляет около 0,4 Вт от сети, если оно не подключено к какому-либо сотовому телефону. При постоянном подключении к электросети это соответствует дневному потреблению энергии 9,6 Втч. Это соответствует примерно 3.5 кВтч в год.

Тепло, выделяемое вашим зарядным устройством в режиме ожидания, содержит информацию о потребляемом токе. Прикоснувшись к устройству, вы, по крайней мере, сможете узнать, есть ли значительное энергопотребление. Если зарядное устройство нагревается, вероятно, повышенное энергопотребление. С другой стороны, если зарядное устройство кажется холодным, потребление энергии обычно ниже.

Проверяет напряжение холостого хода аккумулятора. Полученные результаты сравниваются с данными, описанными в инструкции, после чего делается вывод о качестве заряда аккумулятора.

Если аккумулятор полностью заряжен, можно приступить к его тестированию под нагрузкой. Для этого подключают к устройству необходимую нагрузку, после чего делают все, что было описано выше.

Сколько энергии требуется для полной зарядки мобильного телефона, зависит, среди прочего, от емкости аккумулятора мобильного телефона и производительности зарядного устройства. Но вот зарядный кабель и вилка тоже работают. Потому что электроника зарядки смартфонов настолько чувствительна, что даже небольшая разница в длине кабеля влияет на потребление энергии.

Тем не менее, вы можете определить приблизительное энергопотребление зарядного устройства вашего мобильного телефона с помощью устройств электропитания. Как рассчитать энергопотребление зарядного устройства для мобильного телефона. Среднее зарядное устройство для мобильного телефона с вышеуказанными характеристиками потребляет 5 Вт в час во время зарядки. Если вы заряжаете свой смартфон в течение 2 часов каждый день, у вас будет эквивалентное энергопотребление 10 Втч в день. 365 дней в году, это, в свою очередь, соответствует годовому потреблению энергии 3,65 кВтч от ежедневной зарядки сотового телефона.

Показания прибора снимаются примерно через 5 секунд после подключения вилки.

Стоит отметить, что при подключении отрицательной клеммы к отрицательной могут возникнуть искры, но в этом нет ничего страшного. Во время теста вилки аккумулятора должны быть закрыты. Сами зажимы могут нагреваться, поэтому после завершения измерений не стоит брать их голыми руками. Лучше дать им остыть несколько минут.

Однако, кроме того, это связано с потреблением энергии, если вы не отключите зарядное устройство от сети после зарядки. При постоянном подключении зарядного устройства к электросети сумма, потраченная на неиспользование, примерно такая же, как на зарядку мобильного телефона.

Не рекомендуется оставлять зарядное устройство мобильного телефона подключенным после завершения процесса зарядки. Потери энергии Трансформатор внутри зарядного устройства обеспечивает ненужное потребление энергии, поскольку он продолжает потреблять энергию из розетки.Риск безопасности С другой стороны, постоянно подключенное зарядное устройство для мобильного телефона также представляет угрозу безопасности, поскольку в крайних случаях оно может перегрузить устройство, даже вызвать пожар. Обычно мобильные телефоны и смартфоны также можно использовать и заряжать зарядными устройствами других производителей.

Отличный результат — показание вольтметра 9 Вт. Другие результаты могут указывать на то, что аккумулятор необходимо зарядить или заменить новым. Поскольку этот метод измерения несет хоть небольшую, но нагрузку на аккумулятор, рекомендуется не использовать его слишком часто.

Этапы создания

Прежде чем приступить к созданию загрузочной пробки своими руками, необходимо измерить напряжение на одной полностью заряженной банке аккумулятора. Также необходимо убедиться, что у вас есть доступ к каждой банке отдельно. В зависимости от полученного напряжения сделана градуированная шкала, которая в процессе измерений покажет уровень заряда для конкретного устройства (см. Видео). В инструкции к аккумулятору должны быть указаны минимальное и максимальное значения тока нагрузки.Их тоже нужно учитывать.

Сопротивление нагрузочного элемента электрической цепи рассчитывается по формуле:

R = U / I,

где R — сопротивление (Ом), U — напряжение (В), I — сила тока (А). Стоит отметить, что в представленной формуле нужно вводить значения только для одной банки, а не для всей батареи.

Мощность элемента электрической цепи рассчитывается по формуле:

P = U * I,

где P — мощность (Вт), U — напряжение (В), I — ток (А).

Зажимы для вилки нагрузки должны выдерживать большой ток, который проходит через них. Их подключают к элементу электрической схемы своими руками с помощью проводов, которые также должны быть рассчитаны на большой ток. Все соединения необходимо хорошо сварить (см. Фото), что также можно сделать своими руками с помощью сварочного аппарата. Далее к получившемуся прибору подключается вольтметр. Для удобства использования все элементы погрузочной вилки можно разместить на жесткой раме или с ручкой.В этом случае в качестве каркаса нужно использовать материалы, которые не вспыхнут, если рядом будет открытый огонь, т.е. елка уже не влезет.

Вилку нагрузки нельзя подключать к аккумулятору, который заряжается в этот момент. Также его нельзя хранить рядом с аккумулятором или другими подобными устройствами. Завершив работу с устройством, необходимо в обязательном порядке тщательно проветрить помещение.

Устройство необходимо подключать к каждой банке отдельно.

Важно правильно выбрать мощность тока, чтобы избежать повреждения элементов.

Элемент электрической цепи обычно представляет собой провод, соединенный с керамическим центром.

Хомуты лучше всего делать своими руками из нихрома или стали, как, например, на фото.

Устройство может использовать как один контакт на клемму, так и два контакта.

Устройство, особенно то, что удалось сделать своими руками, следует подключать к аккумулятору только на короткое время.В противном случае могут возникнуть неисправности.

Инструкции

Узнайте, какое напряжение должно быть на полностью заряженной единичной аккумуляторной батарее, из ее руководства по эксплуатации. Также убедитесь, что батарея рассчитана на доступ к отдельным банкам.

Возьмите микрометр. Последовательно с ним включить резистор такого сопротивления, что при напряжении, немного превышающем допустимое, можно. Замените приборную шкалу на новую. Откалибруйте его, прикладывая переменное постоянное давление с правильной полярностью.Контролируйте напряжение, подаваемое во время калибровки, с помощью эталонного вольтметра.

Узнайте из инструкции к аккумулятору значение номинального (не максимального!) Тока нагрузки. Преобразуйте все значения в систему СИ, и результат будет в ней. Вычислите сопротивление нагрузочного резистора по формуле R = U / I, где R — сопротивление, Ом, U — напряжение, V, I — ток, A. Будьте осторожны: подставьте напряжение одной ячейки в формулу , а не всю батарею.
Рассчитайте мощность, выделяемую резистору, по формуле: P = UI, где P — мощность, W, U — напряжение, V, I — ток, A. Выберите номинальную мощность нагрузочного резистора, превышающую выделенную. из стандартной серии. Он должен быть подключен.

Приобретите тестовый провод, способный выдержать ток, протекающий через подтягивающий резистор. Подключите их к резистору проводами, также способными выдерживать этот ток. Хорошо спаяйте стыки.

Подключите вольтметр, состоящий из микроамперметра и небольшого резистора, последовательно с ним, параллельно нагрузке.На щупах указать полярность, соответствующую полярности вольтметра. Затем заизолируйте стыки.

Закрепите все детали на жестком диэлектрическом и огнестойком каркасе с ручкой. Расположите датчики так, чтобы расстояние между ними было равно расстоянию между выводами банки.

Убедитесь, что батарея в данный момент не заряжается и рядом с ней не заряжаются никакие другие батареи. Если зарядка тестируемого аккумулятора или соседних аккумуляторов недавно закончилась, проветрите помещение, чтобы в воздухе не было водорода, прежде чем использовать вилку нагрузки.

Подключите штекер нагрузки к банкам по очереди, соблюдая полярность. Подержите его подключенным к банке на несколько секунд, убедитесь, что показания не меняются за это время. Не оставляйте вилку подключенной больше. Прочтите показания непосредственно перед тем, как отсоединить прибор от банки.
