Плюсы и минусы независимой подвески и рамной конструкции

Автомобиль разнообразен настолько, что порой его трудно с чем-то сравнивать. Условия современного мегаполиса и разбитые просёлки, заброшенные лесные просеки и залитая водой грунтовка или участки пустыни – везде он выполняет свою основную задачу – перевозит людей и грузы. Автомобили должны, как минимум, быть приспособлены для разных условий эксплуатации. Наверно поэтому будет достаточно интересно обратить внимание на те конструктивные особенности, которые позволяют автомобилю работать в настолько различающихся условиях. Одним из таких элементов конструкции является подвеска.

О подвеске в целом

Подвеска в машине:

  • соединяет кузов или раму с колесами;
  • обеспечивает нужное движение колес по отношению к раме или кузову и передаёт на них возникающие при движении силы;
  • определяет управляемость, а также плавность хода машины, демпфирует часть воспринимаемой нагрузки.

За всю историю автомобиля разработчики создали самые разнообразные виды подвесок, но они могут быть разделены в основном на два больших класса, рассмотренные ниже.

Зависимая

Такой тип подвески достался автомобилю исторически, в наследство от телег и карет. Именно такой она была на первых машинах, такой же оставалась достаточно долгое время. Что она собой представляет, можно видеть на приведённом ниже рисунке:

Как из него видно – это два колеса, соединенные сплошной осью. Другим названием такой конструкции будет мост (передний или задний), и зачастую он включает в себя элементы трансмиссии. Характерная особенность – положение одного колеса оказывает влияние на другое. В случае перемещения одного колеса по вертикали, как показано на рисунке, это приводит к изменению площади контакта другого колеса с поверхностью, что влияет на управляемость, особенно на высокой скорости.

Зависимая подвеска может быть выполнена различным образом. В качестве узлов и деталей в ней могут использоваться разнообразные упругие элементы, рессоры (продольные или поперечные), пружины и т.д.

Из фотографии видно – зависимая подвеска отличается достаточно высокой прочностью, что является преимуществом при движении по бездорожью. Для обеспечения нормальной эксплуатации такая конструкция предусматривает значительный клиренс, а это также считается достоинством при передвижении вне дорог. Раз уж мы говорим об использовании автомобиля в подобных условиях, нельзя обойти молчанием факт, что зависимая подвеска допускает большие хода, значительно повышающие возможности машины в случае движения по пересеченной местности.

Таким образом, не вдаваясь в варианты построения зависимой подвески, можно сформулировать ее положительные характеристики:

— простота конструкции;
— прочность;
— дешевизна;
— устойчивость к повреждениям;
— проходимость.

Однако ради объективности необходимо отметить недостатки:

— недостаточная управляемость, особенно при высокой скорости движения;
— незначительный уровень комфорта;
— неинформативное рулевое управление.

Независимая

Что она собой представляет, понятно из рисунка ниже:

Из него ясно видно, что перемещение в вертикальной плоскости одного колеса никоим образом не отражается на положении другого. Это положительно сказывается на контакте колеса с поверхностью и, соответственно, управляемости автомобиля.

В конструкции независимой подвески используются разные элементы – пружины, разнообразные рычаги, торсионы. Существует множество различных вариантов, как может быть выполнена независимая подвеска. Так, один из распространённых ее видов – подвеска Макферсона, а также торсионная.

Тем не менее, несмотря на значительное разнообразие, нельзя не отметить ее особенности. К ним относится меньшее значение неподрессоренной массы.

Это понятие включает в себя суммарную массу всех элементов конструкции, через упругие элементы воздействующую на дорогу. Если у зависимой подвески они достаточно велики, что ухудшает управляемость, то для независимой эта величина значительно меньше.

Длительная ее эксплуатация позволила выявить положительные свойства, к которым относятся:

— хорошая управляемость автомобилем, особенно на высокой скорости;
— высокая информативность при управлении;
— возможность настройки параметров подвески под конкретные условия движения;
— повышенный комфорт при движении

Несомненно, что это все отражается положительно на автомобилях, эксплуатируемых в условиях города и на твердом (асфальтовом) покрытии. Однако не бывает все только хорошо, всегда есть недостатки, и они делают такую подвеску малопригодной для условия бездорожья.

Среди ее недостатков надо отметить:

— короткие ходы подвески;
— достаточно большое число деталей и, как следствие, повышенная вероятность их повреждения в сложных дорожных условиях:
— трудности в полевых условиях ремонта поврежденной подвески;
— высокая стоимость обслуживания и трудность регулировки.

Что и как используется на современных автомобилях

Здесь надо сразу отметить, что разработчики автомобилей в зависимости от их назначения используют самые разные варианты, в том числе комбинируя разнообразные типы подвесок. Так, УАЗ имеет обе зависимые подвески, но его назначение – преодоление бездорожья, при этом уровень комфорта в нем несравним с предоставляемым обычными паркетниками. Если в условиях бездорожья он король, то при движении в городе резко теряет все свои преимущества.

Нива имеет переднюю независимую подвеску и зависимую заднюю. Это позволяет ей быть более динамичной в городе и на трассе, обеспечивает достаточную проходимость при движении на легком бездорожье. В то же время наличие дополнительных устройств, таких как межосевая блокировка дифференциала и пониженная передача, позволяет ей хоть и ограниченно, но достаточно свободно передвигаться в сложных дорожных условиях.

Что касается многочисленных кроссоверов и паркетных джипов, то их место обитания – город и асфальтовое покрытие, ну может быть, пикник на опушке в ближайшем пригородном лесу или дорога на дачу. Для преодоления мало-мальски серьезного бездорожья они не пригодны. В этом случае требуется особый вид автомобиля, который раньше назывался вездеход, и УАЗ один из них.

Одним из факторов, ограничивающих использование кроссоверов на бездорожье, является подвеска. Во многом она и определяет, насколько автомобиль пригоден к движению в сложных дорожных условиях.

Созданы и применяются самые различные варианты подвесок, но конструкция каждой из них предполагает использование автомобиля в определенных условиях. Выбирая себе автомобиль, нужно понимать, что нет универсального варианта, способного двигаться, как болид формулы 1, и преодолевать бездорожье, как БТР.

Другие обзоры шин и дисков:

shina-gear.com

Независимые подвески, их плюсы и минусы

Продолжаем тему о подвесках  и сегодня расскажем о распространенных типах независимых подвесок, а это «Продольные рычаги», «поперечные рычаги» или как еще называют двух-рычажная подвеска, еще одна известная под названием «Мак Ферсон» или «качающая свеча» и в заключение подвеска торсионная. Поговорим кратко, но при этом узнаем все плюсы и минусы данной классификации подвесок.

.

Независимые подвески, их плюсы и минусы Шиномонтажник Шиномонтаж Публикации Автосервис Автомобиль Автолюбитель

.

Начнем с типа подвески «продольные рычаги». Самый простой тип независимой подвески, в ней каждый из колес одной оси прикреплен к рычагу, который закреплен на раме или кузове автомобиля неподвижно. К преимуществу можно отнести конструктивный выигрыш в объеме салона, за счет ровного пола. Особый эффект получается при применении торсионов в качестве упругих элементов.

.

Независимые подвески, их плюсы и минусы Шиномонтажник Шиномонтаж Публикации Автосервис Автомобиль Автолюбитель

.

Недостаток данной подвески выражен в значительном изменении базы автомобиля при ее работе. При повороте колеса в ней наклоняются вместе с кузовом существенно больше, чем в других типах подвесок. Обслуживание не легкое, так как требует специального инструмента, достаточно высокой квалификации исполнителя и дополнительно регулировочных работ.

Независимый тип подвески «поперечные рычаги» или еще ее называют двух-рычажной подвеской. Состоит из верхнего короткого рычага, длинного нижнего рычага, а так же имеет интегрированный узел, в котором собраны гасящий элемент – амортизатор и упругий элемент – пружина.

.

Независимые подвески, их плюсы и минусы Шиномонтажник Шиномонтаж Публикации Автосервис Автомобиль Автолюбитель

.

Двух-рычажная подвеска обеспечивает минимальное поперечное перемещение колеса, которое вредно для боковой устойчивости автомобиля, а так же незначительное перемещение в ходе «вверх» и «вниз». Конфигурация поперечного рычага позволяет каждому колесу независимо воспринимать неровности и оставаться при этом более вертикально по отношению к поверхности дороги, а значит лучшая реализация сцепления с дорожным покрытием. Является более эффективной подвеской в плане управляемости.

В двух-рычажной подвеске минимизированы недостатки, связанные с изменением базы, но при этом есть незначительные изменения калии. В сложной конструкции имеются ряд дорогостоящих элементов. В обслуживании один из самых сложных типов подвесок, требует применение специально инструмента, оборудования и дополнительных регулировок.

Подвеска «Мак Ферсон» или «качающая свеча». Это самый распространенный вариант типа подвески по причине соотношения цены и качества.

.

Независимые подвески, их плюсы и минусы Шиномонтажник Шиномонтаж Публикации Автосервис Автомобиль Автолюбитель

.

Благодаря компактной конструкции подвеска «Мак Ферсон» широко применяется на переднеприводных автомобилях, т.к. дает реализовать компоновку с поперечным расположением двигателя и трансмиссии. Преимущество подвески это простота в конструкции и большой ее ход, который препятствует пробоям. Особенности конструкции подвески такие, как шарнирные крепления амортизаторной стойки, большой ход приводит к значительным изменениям развала колес, то есть угла наклона колеса к радикальной плоскости, именно эта причина не дает подвеску применить для спортивных машин и машин премиум класса.

Мак Ферсон состоит из подрамника. Подрамник является несущим элементом всей системы. А так же в состав входят амортизаторные стойки, которые представляют собой интегрированный узел. В составе узла гасящий и упругий элемент, поворотный кулак, нижний поперечный рычаг и стабилизатор поперечной устойчивости.

Подвеска многорычажная. Этот тип подвески обеспечивает хорошую управляемость. Основные преимущества данной конструкции является плавность хода, низкий уровень шума и самая лучшая управляемость.

.

Независимые подвески, их плюсы и минусы Шиномонтажник Шиномонтаж Публикации Автосервис Автомобиль Автолюбитель

.

К минусам можно отнести высокую стоимость, сложность изготовления и монтажа. В обслуживании и ремонте требует специнструмент, спецоборудование и высокую квалификацию исполнителей. Данную подвеску используют производители Ауди, Инфинити, Шкода, Ниссан и т.д.

Торсионная подвеска. Вид подвески, у которой в качестве упругого элемента используется торсион. Торсион представляет собой металлический стержень, работающий на скручивание, и имеет шлицевые соединения на концах.

.

Независимые подвески, их плюсы и минусы Шиномонтажник Шиномонтаж Публикации Автосервис Автомобиль Автолюбитель

.

Торсион может состоять из набора пластин, стержней, балки определенного сечения. К преимуществам данной подвески относятся долговечность, легкость регулировки высоты и компактность по ширине транспортного средства. Подвеска занимает меньшее пространство по сравнению с пружинной подвеской.

К недостатку относится низкий комфорт задних пассажиров, плохая шумоизоляция. Обслуживание простое, для ремонта необходимы универсальные инструменты и нет необходимости применения спецсредств. Используют подвеску такие производители, как Пежо, Рено, Тойота и т.д.

В заключении

На финише всех изложенных статей о подвесках, хотим немного подытожить, тем самым выделить главное. Подвеска служит для погашения и смягчения ударов, воспринимаемых колесами от неровностей дороги и обеспечение плавности хода автомобиля. Различают такие виды подвесок, это независимая, полунезависимая и зависимая.

Независимая подвеска позволяет колесам, расположенным на одной оси перемещаться в вертикальной плоскости независимо друг от друга.  В зависимой подвеске единой осью объединены колеса. Подвеска соединяется с корпусом посредством пружин. Конструкция проста и прочна. Надеемся, наши читатели получили нужную и полезную информацию и возможно наша публикация поможет в правильном выборе автомобиля.

instrumenty.info

Независимая пружинная подвеска плюсы и минусы — Все о Лада Гранта

Содержание статьи

  • Что лучше: независимая подвеска или полунезависимая?
  • Как сделать подвеску
  • Что лучше для охоты Уаз или Нива

Подвеска современного авто — сложная конструкция, подразумевающая наличие элементов механики, пневматики, гидравлики и даже электроники. Удачное сочетание нескольких систем позволяет комфортно управлять машиной, не ощущать неровностей дороги. Еще одна задача подвески – связывание в единое целое кузова авто и его колес. На заре автомобильного машиностроения была известна только зависимая подвеска. Позже разработали более удачную независимую, полунезависимую систему. Обе они имеют свои плюсы, минусы.

Независимая подвеска

Здесь оба колеса никак не связаны промеж собой либо их влияние друг на друга незначительно. Один из наиболее ярких «представителей» подобной системы – рычажная передняя подвеска «Жигулей» (классика). Колесо подвешивается на паре рычагов, наружные концы которых связаны с колесом посредством шарниров, а внутренние прикреплены к кузову авто. Подобная система обладает хорошей кинематикой колеса. К минусам относится малый ход подвески, трудности при монтаже на переднеприводные машины.

Еще один вариант независимой подвески предложили инженеры из Mersedes. В конструкцию входит 5 трубчатых рычагов; 2 из них поддерживают колесо, а 3 придают нужное положение в пространстве. Подобная многорычажная система имеет хорошие преимущества по кинематике, — авто комфортно управлять на любой скорости. Подвеска стоит довольно дорого, поэтому устанавливается в основном на авто представительской категории.

Но «бестселлером» в семействе независимых подвесок справедливо считается система МакФерсона. Здесь нижние рычаги также крепятся к кузову, а вот передние по сути превратились в опоры для пружин и стойки. С точки зрения потребителей, эта конструкция, по сравнению с «жигулевской», не является более комфортной. Плюс – в меньшем количестве деталей, что важно для производителей. Подвеска МакФерсона монтируется в переднеприводных машинах. Изначально такая система была рассчитана на «небольшие авто и хорошие дороги». Поэтому езда с такой подвеской по разбитой дорожной поверхности ведет к разрушению и подвески и кузова.

Полунезависимая подвеска

Занимает промежуточное место между независимой, зависимой системами. Конструктивно представляет собой пару продольных рычагов, скрепленных поперечиной. Использование подвески этого типа возможно лишь сзади, — она устанавливается практически на все переднеприводные автомобили. Среди российских авто – это модели ВАЗ2108-ВАЗ2115. Плюс подобной подвески – хорошая кинематика, малая масса, простота конструкции. Минус – ограничение по возможности установки, — только не ведущий задний мост.

В результате можно сделать вывод об использовании полунезависимой и независимой подвесок. Первый вариант идеален для заднего моста автомобилей с передним приводом. Второй тип подвески нужно выбирать в соответствии с условиями эксплуатации; если это хорошие дороги, то подойдет «МакФерсон», если предполагается езда по кочкам, то лучше выбрать подвеску с поперечными рычагами. Если же средств достаточно, а поездки будут совершаться по качественному дорожному покрытию, то можно выбрать многорычажную систему.

— Сударыня, почему же, позвольте вас спросить, вы не надели алмазные подвески? Ведь вы знали, что мне было бы приятно видеть их на вас.
А. Дюма «Три мушкетера»

Напомним: подвеской автомобиля называется вся совокупность деталей и узлов, соединяющих кузов или раму автомобиля с колесами.

Перечислим основные элементы подвески:

  • Элементы, обеспечивающие упругость подвески. Они воспринимают и передают вертикальные силы, которые возникают при проезде неровностей дороги.
  • Направляющие элементы — они определяют характер перемещения колес. Также направляющие элементы передают продольные и боковые силы, и возникающие от этих сил моменты.
  • Амортизирующие элементы. Предназначены для гашения колебаний, возникающих при воздействии внешних и внутренних сил

Вначале была рессора

У первых колесных не было никаких подвесок — упругие элементы попросту отсутствовали. А затем наши предки, вероятно, вдохновившись конструкцией стрелкового лука, стали применять рессоры. С развитием металлургии стальным полосам научились придавать упругость. Такие полосы, собранные в пакет, и образовали первую рессорную подвеску. Тогда чаще всего использовалась так называемая эллиптическая подвеска, когда концы двух рессор были соединены, а их середины крепились к кузову с одной стороны и к оси колес с другой.

Затем рессоры стали применять на автомобилях, причем как в виде полуэллиптической конструкции для зависимых подвесок, так и установив одну, а то и две рессоры поперек. При этом получали независимую подвеску. Отечественный автопром долго использовал рессоры — на Москвичах до появления переднеприводных моделей, на Волгах (за исключением Волги Сайбер), а на УАЗах рессоры применяются до сих пор.

Рессоры эволюционировали вместе с автомобилем: листов в рессоре становилось меньше, вплоть до применения однолистовой рессоры на современных малых развозных фургонах.

Плюсы рессорной подвески

Минусы рессорной подвески

  • Простота конструкции — при зависимой подвеске достаточно двух рессор и двух амортизаторов. Все силы и моменты от колес рессора передает на кузов или раму, не нуждаясь в дополнительных элементах
  • Компактность конструкции
  • Внутреннее трение в рессоре с несколькими листами гасит колебания подвески, что снижает требования к амортизаторам
  • Простота изготовления, дешевизна, ремонтопригодность
  • Обычно используется в зависимой подвеске, а она сейчас встречается все реже
  • Достаточно высокая масса
  • Не очень высокая долговечность
  • Сухое трение между листами требует или применения специальных прокладок или периодической смазки
  • Жесткая конструкция с рессорами не способствует комфорту при малой нагрузке. Поэтому чаще применяется на коммерческих транспортных средствах.
  • Регулировка характеристик в эксплуатации не предусмотрена

Пружинная подвеска

Пружины начали устанавливать еще на заре автомобилестроения и с успехом применяют до сих пор. Пружины могут работать в зависимых и независимых подвесках. Их применяют на легковых автомобилях всех классов. Пружина, поначалу только цилиндрическая, с постоянным шагом навивки по мере совершенствования конструкции подвески приобрела новые свойства. Сейчас применяют конические или бочкообразные пружины, навитые из прутка переменного сечения. Все для того, чтобы усилие росло не прямо пропорционально деформации, а более интенсивно. Сначала работают участки большего диаметра, а затем включаются те, что поменьше. Так же и более тонкий пруток включается в работу раньше, чем более толстый.

Плюсы пружинной подвески

Минусы пружинной подвески

  • Отработанная и недорогая конструкция
  • Сравнительно высокая долговечность
  • Возможность обеспечения прогрессивной характеристики
  • Не нуждается в обслуживании и смазке
  • Подвеска получается не очень компактной, т.к. пружина не может передавать никаких усилий, кроме осевых, а потому требует направляющих элементов в виде рычагов.
  • Пружинная подвеска не обладает свойством гашения колебаний, а потому требует мощных амортизаторов
  • Нет возможности изменять характеристики подвески

Торсионы

А вы знаете, что почти в любом автомобиле с пружинной подвеской все равно есть торсионы? Ведь стабилизатор поперечной устойчивости, который сейчас ставят почти повсеместно, это и есть торсион. Вообще любой относительно прямой и длинный рычаг, работающий на кручение, представляет собой торсион. Как основные упругие элементы подвески торсионы стали применятся наряду с пружинами в самом начале автомобильной эры. Торсионы ставили вдоль и поперек автомобиля, использовали в самых разных типах подвесок. На отечественных автомобилях торсион использовался в передней подвеске Запорожцев нескольких поколений. Тогда торсионная подвеска пришлась кстати вследствие своей компактности. Сейчас торсионы чаще используют в передней подвеске рамных внедорожников.

Упругим элементом подвески является торсион — стальной стержень, работающий на кручение. Один из концов торсиона закреплен на раме или несущем кузове автомобиля с возможностью регулировки углового положения. На другом конце торсиона установлен нижний рычаг передней подвески. Усилие на рычаге создает момент, закручивающий торсион. Ни продольная, ни боковая силы на торсион не действуют, он работает на чистое кручение. Подтяжкой торсионов можно регулировать высоту передней части автомобиля, но при этом полный ход подвески остается прежним, мы только меняем соотношение ходов сжатия и отбоя.

Плюсы торсионной подвески

Минусы торсионной подвески

  • Очень компактны и легки
  • Возможно регулирование преднатяга торсиона, что позволяет перенастраивать подвеску под конкретные требования
  • При поломке, что бывает крайне редко, легко заменить своими силами. Также упрощается ремонт передней подвески, которую всегда можно разгрузить просто ослабив торсионы.
  • Очень высокие требования к качеству изготовления, поскольку торсион представляет собой не просто пруток, а требует прочной заделки концов, обычно с помощью шлицевых соединений.
  • Относительно дороги в производстве

Амортизаторы

Из курса школьной физики известно, что любой упругой системе свойственны колебания с некой собственной частотой. А если еще будет воздействовать возмущающая сила с совпадающей частотой, то возникнет резонанс — резкое увеличение амплитуды колебаний. В случае с торсионной или пружинной подвеской бороться с этими колебаниями и призваны амортизаторы. В гидравлическом амортизаторе рассеивание энергии колебаний происходит за счет потери энергии на перекачивание специальной жидкости из одной камеры в другую. Сейчас телескопические амортизаторы распространены повсеместно, от малолитражек до большегрузных автомобилей. Амортизаторы, называемые газовыми, на самом деле тоже жидкостные, но в свободном объеме, а он есть у всех амортизаторов, содержится не просто воздух, а газ под повышенным давлением. Поэтому «газовые» амортизаторы всегда стремятся вытолкнуть свой шток наружу. А вот у следующего вида подвесок без амортизаторов можно обойтись.

Пневматическая подвеска

В пневматической подвеске роль упругого элемента играет воздух, находящийся в замкнутом пространстве пневмобаллона. Иногда вместо воздуха используют азот. Пневмобаллон представляет собой герметичную емкость со стенками из синтетических волокон, завулканизированных в слой герметизирующей и защитной резины. Конструкция во многом напоминает боковину шины.

Важнейшим качеством пневмоподвески является возможность изменять давление рабочего тела в баллонах. Причем перекачка воздуха позволяет устройству играть и роль амортизатора. Система управления позволяет изменять давление в каждом отдельном баллоне. Таким образом автобусы могут вежливо наклоняться на остановке для облегчения посадки пассажиров, а грузовики сохранять постоянную «стать», будучи набитыми под завязку или абсолютно порожними. А на легковых автомобилях пневмобаллоны могут устанавливаться в задней подвеске для сохранения постоянного дорожного просвета в зависимости от загрузки. Иногда в конструкции внедорожников применяют пневмоподвеску и на передней, и на задней осях.

Пневмоподвеска позволяет регулировать клиренс автомобиля. На больших скоростях машина «приседает» ближе к дороге. Поскольку при этом центр масс становится ниже, уменьшается валкость в поворотах. А на бездорожье, где важен большой дорожный просвет, кузов, наоборот, приподнимается.

Пневмоэлементы совмещают в себе функции пружин и амортизаторов, правда только в тех случаях если это заводская конструкция. В тюнинговых конструкциях, когда пневмобаллоны просто добавляют к существующей подвеске, амортизаторы лучше оставить.

Плюсы пневматической подвески

Минусы пневматической подвески

  • Невысокая масса
  • Возможность изменения жесткости
  • Поддержание постоянного клиренса
  • Возможность изменения клиренса
  • Заменяет упругий и гасящий колебания элементы
  • Высокая сложность и цена всей системы
  • На легковых автомобилях и внедорожниках долговечность ниже, чем у других типов подвесок.

Установку пневмоподвесок очень любят тюнингисты всех мастей. И, как обычно, кто-то хочет пониже, кто-то повыше.

Войти

Обзор зависимых и независимых подвесок

Большинство автомобилей – плод некоего технического компромисса. Прежде всего, это связано с относительной универсальностью выполняемых ими задач. Речь идет, конечно, об автомобилях «общего назначения», предназначенных для передвижения и перевозки грузов, а не о специальных монофункциональных снарядах, которые, с одной стороны, представлены болидами «Формулы», а с другой – трофи-рейдовыми «котлетами» класса ТР-3. Со специальными машинами все просто – они заточены под конкретные условия (асфальтовый трек или болото). А вот если машина должна ехать и по асфальту, и по бездорожью, то тут без компромиссов не обойтись. Уж слишком разные требования предъявляются к ним одновременно. Особенно это касается серийных внедорожников, владельцы которых хотят сразу и проходимости, и комфорта.

Не зависнуть
Начнем с подвески независимой. В отличие от сплошных мостов, которые достались автомобилям непосредственно от телег, это относительно новое (не старше 100 лет) техническое решение.

Понятно, что если бы зависимая подвеска идеально выполняла свои функции, то изобретать столь замысловатую конструкцию было бы ни к чему. А значит, независимая подвеска имеет некие преимущества. Какие же?

Во-первых, у независимой подвески меньше неподрессоренные массы. Кстати, «подрессоренные массы» не расположены «под рессорами». На самом деле, это суммарная масса деталей и элементов конструкции, которая воздействует на дорогу через упругие элементы. Соответственно, то, что воздействует на дорогу непосредственно, является «неподрессоренными массами».

Кроме того, независимая подвеска позволяет отчасти компенсировать крены кузова в поворотах, сохраняя максимально возможное пятно контакта. Простейшее решение – разная длина рычагов (верхний короче). Но современные технологии пришли к сложным многорычажным конструкциям, которые могут поддерживать заданный угол развала колес во всем диапазоне работы подвески, что обеспечивает управляемость на любой дороге. А если добавить к этому изменяемую в реальном времени упругость элементов и мгновенно регулируемое усилие отбоя амортизаторов, что достигается компьютерным управлением? В общем, тут фантазия разработчиков ограничивается только кошельком покупателя.
Так что в области управляемости на высоких скоростях независимая подвеска определенно лучше зависимой.

Мосты и рессоры
При всей привлекательности независимой подвески, определенных недостатков она все-таки не лишена. И недостатки эти лежат именно в нашей, джиперской, плоскости. Один из главных – малая артикуляция (ход переднего колеса вверх относительно заднего, при котором наступает полная разгрузка заднего колеса).

«Проницаемость» независимой подвески оставляет желать лучшего, и это третий существенный недостаток. Проницаемость – это способность пропускать сквозь себя мягкий грунт, т.е. песок, ил, снег, грязь и т.д. Проходимость автомобиля в этих условиях определяется не только дорожным просветом, но и расстоянием между подвеской и рамой. Труба цельного моста спокойно режет мягкий грунт, имея относительно небольшую площадь лобового сопротивления и пропуская грунт над собой, а вот рычаги-пружины-тяги независимой подвески моментально забиваются грязью, превращаясь в монолитный якорь. Помимо этого стандартные машины с независимой подвеской имеют более низкую «посадку» над дорогой, чем внедорожники на цельных мостах.

Т.е. расстояние от земли до рамы (кузова) у них меньше, а это ухудшает обычную проходимость (т.к. машина легче повисает на брюхе при движении, например, в глубоком снегу или заболоченном грунте) и геометрическую (углы въезда, съезда, продольной проходимости)
Еще один фактор, важный для серьезного бездорожья – критичность повреждений. Гнутый мост позволяет худо-бедно двигаться своим ходом. Сильно гнутый мост можно отключить (или снять кардан) и все равно доползти. Поломать шкворень можно (хотя и тяжело), но поломать его до невозможности движения практически нереально. А вот вырванная шаровая или разлетевшийся ШРУС – это дальний пеший поход за трактором. (ШРУСЫ вообще больное место внедорожников с независимой подвеской – их пыльники очень не любят контакта с грунтом).

Для тех, кто ездит по бездорожью часто, немаловажно и то, что зависимая подвеска легко поддается внедорожному тюнингу – т.н. лифтовке.

1. Независимая подвеска. Чем выше скорость и лучше дорога, тем привлекательнее независимая подвеска.
Достоинства
Хорошая управляемость
Обратная связь руления
Малые крены
Отличная настройка параметров
В большинстве случаев высокий уровень комфорта при движении (но бывают неудачные модели)
Недостатки
Короткоходность
Уязвимость деталей
Сложность и дороговизна в эксплуатации
Большое количество деталей
Тонкость настройки, легко нарушаемая в тяжелых условиях
Сложность или отсутствие серьезных возможностей для внедорожного тюнинга

Отличное решение для скоростных асфальтовых машин. Приемлемое для кроссоверов. Слабо подходит внедорожникам, которым нужно ездить по реальному бездорожью.

2. Зависимая подвеска. Чем ниже скорость и хуже дорога, тем меньше вас волнует управляемость, и тем больше хочется чего-то помассивней.
Достоинства
Прочность
Простота конструкции
Большая артикуляция
Устойчивость к повреждениям
Дешевизна в эксплуатации
Проходимость
Возможность и в большинстве случаев простота осуществления высокоэффективного внедорожного тюнинга

Недостатки
Большие неподрессоренные массы
Плохая управляемость
Низкие информативность и острота рулевого управления
Не всегда хорошая курсовая устойчивость
Не всегда хороший уровень комфорта во время движения

Зависимая подвеска – отличное решение для внедорожника. Но при этом придется смириться с его неуклюжестью в городе и невысокой безопасной скоростью по трассе.
Впрочем, первый же серьезный выезд заставит забыть об этих мелких неудобствах. К сожалению, таких автомобилей становится все меньше и меньше…

3. Комбинированная подвеска. Независимая спереди, мост сзади. Относительно приемлемый компромисс для тех, кто ездит в основном по асфальту, но не чужд и толики внедорожных радостей.
Достоинства
Сочетание приличной управляемости, курсовой устойчивости, информативности рулевого управления и приемлемой проходимости машины
Относительно невысокая цена решения и дальнейшего обслуживания
Универсальность
Большой выбор машин
Недостатки
Ни рыба, ни мясо. И управляемость не идеальна, и проходимость не блещет.
Отличное решение в широком диапазоне: от паркетников до почти серьезных внедорожников. Устраивает 90% пользователей, кроме тех самых пресловутых могучих, грязных и небритых джиперов, которым всё мосты на рессорах подавай.

Павел Иевлев
Фото Александра Евдокимова, Макса Сергеева и компаний-производителей

4x4_life

o-ladagranta.ru

Полунезависимая подвеска - что это такое?

Полунезависимая подвеска В современном транспортном средстве насчитывается множество узлов и механизмов, от исправности которых, напрямую зависит функциональное состояние и рабочие возможности любого автомобиля. Одним из важнейших из них является подвеска, выполняющая много различных функций. Так, именно этот элемент влияет на плавность хода машины, ее устойчивость и управляемость.

Кроме того, благодаря подвеске, кузов и колеса транспортного средства связываются воедино. Конструкция данного узла, предусматривает наличие трех основных составляющих: гасящего, упругого и направляющего элементов. Как правило, роль первого выполняют амортизаторы; упругие детали, представленные в виде рессор, пружин, резины, торсиона и пневматика. Они играют роль буфера между кузовом и подвеской, сглаживая все неровности и толчки, встречающиеся при передвижении автомобиля по ухабам. Направляющее устройство – это, зачастую, рычаги подвески, которые не только соединяют кузов автомобиля с колесами, но и определяют кинематику, то есть траекторию перемещения колеса, а значит и управляемость машины на дороге.

Принимая во внимание вид направляющего элемента, специалисты выделяют два основных типа подвесок – зависимые и независимые конструкции. В первом варианте колеса, расположенные на одной оси, и жестко соединены между собой посредством балки или моста, а во втором – способны двигаться отдельно друг от друга. Однако, названные виды, не единственные возможные конструкции описанного узла. С развитием технологий, широкое распространение получили промежуточные их варианты, такие как, например, полузависимая и полунезависимая подвески.

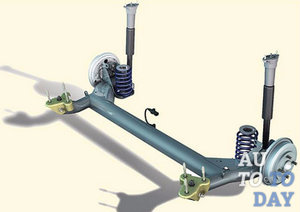

Полунезависимая подвеска

Последняя, представлена в виде продольных рычагов, соединенных между собой поперечной, упругой балкой. Такая схема отличается простотой и надежностью, обеспечивая хорошую управляемость и плавность хода. В данной статье, мы бы хотели уделить внимание рабочим принципам полунезависимой подвески и ее преимуществам, по сравнению с использованием других похожих конструкций, а поскольку, в нашем мире нет ничего совершенного, то нельзя не упомянуть и о существующих недостатках.

1. Принцип работы полунезависимой подвески

Как мы только что заметили, полунезависимая подвеска состоит из двух продольных рычагов, которые соединяются между собой с помощью поперечной балки, то есть вся конструкция имеет вид буквы «П». Продольные рычаги располагаются с обеих сторон автомобиля (по одному с каждой) и одним концом крепятся к кузову (или раме транспортного средства), а вторым к ступице колеса. Поскольку балка способна хорошо сопротивляться изгибу и легко скручиваться, то и принцип работы всей конструкции, основывается на форме упругого элемента. Благодаря этому, колеса получили возможность движения в вертикальной плоскости, вне зависимости друг от друга.

Когда автомобиль находиться в движении, на конструкцию подвески действуют силы скручивания, возникающие при разгоне или торможении, а поперечина (балка) стремиться вернуть колеса на место. Иногда, на вал (балку) устанавливается дополнительный электромотор и у водителя появляется возможность изменения жесткости подвески в ручном режиме. Сила скручивания появляется на оси и уже оттуда передается на подвеску. Данное явление компенсируется посредством усиления задней части подвески и ее упругих элементов. Такой рабочий принцип можно назвать аналогичным принципу работы подрессоренной и пружинной подвески.

Подвеска Полунезависимая подвеска – это промежуточное звено между зависимыми и независимыми подвесками, из-за чего она и получила такое название. Свое применение, конструкция такого рода, нашла на многих автомобилях, начиная от «А» класса и заканчивая транспортными средствами, принадлежащими к «С» классу.

Среди отечественных автомобилей, описанный вид подвески устанавливается на машинах марки ВАЗ от 2108 до 2115, а среди иномарок яркими представителями является Renault, некоторые модели HОNDA и многие другие. Особенностью полунезависимой подвески есть то, что она может использоваться только на заднем, не ведущем мосту переднее приводных автомобилей, однако, устанавливается практически на всех таких транспортных средствах.

2. Плюсы и минусы полунезависимой подвески

Особенности конструкции, которые и определяют тип задней подвески, предусматривают наличие не только преимуществ ее использования, но и некоторых недостатков. Понятное дело, что как и в любого другого автомобильного узла, в полунезависимой подвески есть свои характерные плюсы и минусы.

Среди основных положительных моментов применения конструкции такого рода, стоит отметить сравнительную легкость монтажа, высокий уровень жесткости в поперечном направлении, возможность изменения характеристик подвески при помощи геометрии поперечного сечения «П»-образной баки, компактные размеры и небольшой вес, что способствует уменьшению «неподрессоренных масс», но самым важным и существенным достоинством полунезависимой подвески, есть оптимальная кинематика колес.

Подвеска Кроме того, положительным моментом, но на этот раз уже для разработчиков механизма, есть малые затраты на изготовление полунезависимой подвески и упрощение процесса сборки автомобиля на заводе-производителе: вся конструкция такого вида (включая поперечину, рычаги и стойки), обычно, собирается на отдельном конвейере и устанавливается в один прием.

Ключевыми недостатками, многие специалисты называют возможность установки только на заднем, не ведущем мосту и наличие отдельных требований к геометрии днища кузова. В общем – это самый простой вариант конструкции подвески, подходящий для обычных автомобилей.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Зависимая и независимая подвеска - отличие, плюсы и минусы

Зависимая и независимая подвеска – это два вида систем, использующихся на транспортных средствах и выполняющих большое количество различных важных функций. Это касается плавного хода ТЗ, обеспечения требуемого перемещения колес относительно кузова, а также передачи сил и моментов на раму.

Чем отличается независимая подвеска от зависимой

Основные особенности зависимой подвески

Устройство зависимых и независимых подвесок сильно отличается друг от друга. Поэтому в их конструкции обязательно нужно разобраться, чтобы понимать принцип работы.

Зависимая подвеска – это агрегат, в котором колеса тесно связаны друг с другом. Вследствие такой своей конструкции возникает главный недостаток такого механизма – плохая езда автомобиля по неровностям. Если транспортное средство наедет колесом на возвышенность одним колесом, второе поднимется над поверхностью дорожного полотна. Таким образом снижается уровень сцепления машины с поверхностью.

Основное преимущество зависимой подвески заключается в том, что колеса при езде на ровной дороге не меняют своего вертикального положения. Это касается прежде всего моментов совершения поворотов.

Обязательно нужно обратить внимание на следующие особенности зависимой подвески:

  1. большие недопрессоренные массы;
  2. необходимость высоко поднимать пол машины для обеспечения полноценной артикуляции подвески.

На передней оси зависимые подвески практически не используются. Это обусловлено большим количеством их недостатков. Такие устройства заменили более совершенные подвески МакФерсон. Они отличаются меньшим весом и большим комфортом. На старых внедорожниках и автобусах, кроме них, может использоваться классический мост, расположенный спереди.

зависимая подвесказависимая подвеска

Использовать зависимую подвеску разрешается как на ведущих, так и ведомых задних осях. В этих случаях агрегат будет иметь некоторые особенности своего строения, такие как:

  1. На ведущем мосте зависимая подвеска выполняется в виде моста. Он подвешивается на продольных рессорах. Также для этого могут использоваться продольные направляющие рычаги. Данная система применяется как на внедорожниках, так и на пикапах.
  2. На ведомом мосте зависимая подвеска выполняется в виде задней балки. Она используется преимущественно на недорогих переднеприводных транспортных средствах. Если конструкция данного агрегата оснащена торсионами, можно говорить о полузависимой подвеске.

Зависимая и независимая подвеска автомобиля существенно отличаются друг от друга своими конструктивными особенностями.

Преимущества и недостатки независимой подвески

Чтобы выяснить, какая подвеска лучше – зависимая или независимая – необходимо оценить их основные преимущества и недостатки. Для этого следует проанализировать все ключевые особенности данных агрегатов.

Независимая подвеска – это агрегат, в котором колеса не связаны на одной оси друг с другом. Таким образом, смена положения одного из них не приводит к смене положения другого. Данная особенность механизма является его главным преимуществом. Вследствие этого обеспечивается больший комфорт вождения автомобиля, а также должный уровень его равномерного сцепления с дорожным полотном при прохождении неровностей.

независимая подвесканезависимая подвеска

Независимая подвеска способна обеспечивать меньшие неподрессоренные массы. К тому же в таких агрегатах существует возможность их уменьшения посредством изменения конфигурации расположения деталей и используемых для их производства материалов.

Понимая, чем отличается независимая подвеска от зависимой, можно понять, что во время езды автомобиля первая из них может менять свои параметры. Это касается прежде всего развала, схождения и ширины колеи.

Заключение

Зависимая и независимая подвеска отличия имеют между собой довольно значительные. Это касается не только их внешнего вида и конструктивных особенностей, но и принципа работы. Более совершенным и качественным в этом плане считается независимое устройство, преимущества которого высоко ценятся большим количеством водителей.

Также советуем ознакомиться со статьей — как определить реальный пробег автомобиля

независимая подвеска Загрузка...

autozavr.net

Какая подвеска автомобиля лучше — ликбез ЗР



 — Сударыня, почему же, позвольте вас спросить, вы не надели алмазные подвески? Ведь вы знали, что мне было бы приятно видеть их на вас.
А. Дюма «Три мушкетера»

Напомним: подвеской автомобиля называется вся совокупность деталей и узлов, соединяющих кузов или раму автомобиля с колесами.

Перечислим основные элементы подвески:



  • Элементы, обеспечивающие упругость подвески. Они воспринимают и передают вертикальные силы, которые возникают при проезде неровностей дороги.
  • Направляющие элементы — они определяют характер перемещения колес. Также направляющие элементы передают продольные и боковые силы, и возникающие от этих сил моменты.
  • Амортизирующие элементы. Предназначены для гашения колебаний, возникающих при воздействии внешних и внутренних сил



Вначале была рессора

У первых колесных не было никаких подвесок — упругие элементы попросту отсутствовали. А затем наши предки, вероятно, вдохновившись конструкцией стрелкового лука, стали применять рессоры. С развитием металлургии стальным полосам научились придавать упругость. Такие полосы, собранные в пакет, и образовали первую рессорную подвеску. Тогда чаще всего использовалась так называемая эллиптическая подвеска, когда концы двух рессор были соединены, а их середины крепились к кузову с одной стороны и к оси колес с другой.





У первых колесных транспортных средств никакой подвески не было.





И на передней, и на задней осях применены классические эллиптические рессоры.







Затем рессоры стали применять на автомобилях, причем как в виде полуэллиптической конструкции для зависимых подвесок, так и установив одну, а то и две рессоры поперек. При этом получали независимую подвеску. Отечественный автопром долго использовал рессоры — на Москвичах до появления переднеприводных моделей, на Волгах (за исключением Волги Сайбер), а на УАЗах рессоры применяются до сих пор.



Все, кто хоть раз пользовался услугами маршрутного такси на базе ГАЗели, ездили на машине с полностью рессорной подвеской. Листов в рессорах немного — два на передней оси и три на задней.



Рессоры эволюционировали вместе с автомобилем: листов в рессоре становилось меньше, вплоть до применения однолистовой рессоры на современных малых развозных фургонах.



Плюсы рессорной подвески

Минусы рессорной подвески



  • Простота конструкции — при зависимой подвеске достаточно двух рессор и двух амортизаторов. Все силы и моменты от колес рессора передает на кузов или раму, не нуждаясь в дополнительных элементах
  • Компактность конструкции
  • Внутреннее трение в рессоре с несколькими листами гасит колебания подвески, что снижает требования к амортизаторам
  • Простота изготовления, дешевизна, ремонтопригодность





  • Обычно используется в зависимой подвеске, а она сейчас встречается все реже
  • Достаточно высокая масса
  • Не очень высокая долговечность
  • Сухое трение между листами требует или применения специальных прокладок или периодической смазки
  • Жесткая конструкция с рессорами не способствует комфорту при малой нагрузке. Поэтому чаще применяется на коммерческих транспортных средствах.
  • Регулировка характеристик в эксплуатации не предусмотрена







Пружинная подвеска

Пружины начали устанавливать еще на заре автомобилестроения и с успехом применяют до сих пор. Пружины могут работать в зависимых и независимых подвесках. Их применяют на легковых автомобилях всех классов. Пружина, поначалу только цилиндрическая, с постоянным шагом навивки по мере совершенствования конструкции подвески приобрела новые свойства. Сейчас применяют конические или бочкообразные пружины, навитые из прутка переменного сечения. Все для того, чтобы усилие росло не прямо пропорционально деформации, а более интенсивно. Сначала работают участки большего диаметра, а затем включаются те, что поменьше. Так же и более тонкий пруток включается в работу раньше, чем более толстый.





На современных малолитражках спереди чаще всего применяют подвеску типа «качающаяся свеча», с пружинами сложного профиля.







В задней полузависимой подвеске недорогих легковых автомобилей почти безальтернативно применяется пружина.









Плюсы пружинной подвески

Минусы пружинной подвески



  • Отработанная и недорогая конструкция
  • Сравнительно высокая долговечность
  • Возможность обеспечения прогрессивной характеристики
  • Не нуждается в обслуживании и смазке





  • Подвеска получается не очень компактной, т.к. пружина не может передавать никаких усилий, кроме осевых, а потому требует направляющих элементов в виде рычагов.
  • Пружинная подвеска не обладает свойством гашения колебаний, а потому требует мощных амортизаторов
  • Нет возможности изменять характеристики подвески







Торсионы

А вы знаете, что почти в любом автомобиле с пружинной подвеской все равно есть торсионы? Ведь стабилизатор поперечной устойчивости, который сейчас ставят почти повсеместно, это и есть торсион. Вообще любой относительно прямой и длинный рычаг, работающий на кручение, представляет собой торсион. Как основные упругие элементы подвески торсионы стали применятся наряду с пружинами в самом начале автомобильной эры. Торсионы ставили вдоль и поперек автомобиля, использовали в самых разных типах подвесок. На отечественных автомобилях торсион использовался в передней подвеске Запорожцев нескольких поколений. Тогда торсионная подвеска пришлась кстати вследствие своей компактности. Сейчас торсионы чаще используют в передней подвеске рамных внедорожников.



Пример установки торсионов в передней подвеске Great Wall Hover.



Упругим элементом подвески является торсион — стальной стержень, работающий на кручение. Один из концов торсиона закреплен на раме или несущем кузове автомобиля с возможностью регулировки углового положения. На другом конце торсиона установлен нижний рычаг передней подвески. Усилие на рычаге создает момент, закручивающий торсион. Ни продольная, ни боковая силы на торсион не действуют, он работает на чистое кручение. Подтяжкой торсионов можно регулировать высоту передней части автомобиля, но при этом полный ход подвески остается прежним, мы только меняем соотношение ходов сжатия и отбоя.



На задних концах торсионов установлены рычаги, позволяющие регулировать преднатяг.





Плюсы торсионной подвески

Минусы торсионной подвески



  • Очень компактны и легки
  • Возможно регулирование преднатяга торсиона, что позволяет перенастраивать подвеску под конкретные требования
  • При поломке, что бывает крайне редко, легко заменить своими силами. Также упрощается ремонт передней подвески, которую всегда можно разгрузить просто ослабив торсионы.





  • Очень высокие требования к качеству изготовления, поскольку торсион представляет собой не просто пруток, а требует прочной заделки концов, обычно с помощью шлицевых соединений.
  • Относительно дороги в производстве







Амортизаторы

Из курса школьной физики известно, что любой упругой системе свойственны колебания с некой собственной частотой. А если еще будет воздействовать возмущающая сила с совпадающей частотой, то возникнет резонанс — резкое увеличение амплитуды колебаний. В случае с торсионной или пружинной подвеской бороться с этими колебаниями и призваны амортизаторы. В гидравлическом амортизаторе рассеивание энергии колебаний происходит за счет потери энергии на перекачивание специальной жидкости из одной камеры в другую. Сейчас телескопические амортизаторы распространены повсеместно, от малолитражек до большегрузных автомобилей. Амортизаторы, называемые газовыми, на самом деле тоже жидкостные, но в свободном объеме, а он есть у всех амортизаторов, содержится не просто воздух, а газ под повышенным давлением. Поэтому «газовые» амортизаторы всегда стремятся вытолкнуть свой шток наружу. А вот у следующего вида подвесок без амортизаторов можно обойтись.

Пневматическая подвеска



В пневматической подвеске роль упругого элемента играет воздух, находящийся в замкнутом пространстве пневмобаллона. Иногда вместо воздуха используют азот. Пневмобаллон представляет собой герметичную емкость со стенками из синтетических волокон, завулканизированных в слой герметизирующей и защитной резины. Конструкция во многом напоминает боковину шины.

Важнейшим качеством пневмоподвески является возможность изменять давление рабочего тела в баллонах. Причем перекачка воздуха позволяет устройству играть и роль амортизатора. Система управления позволяет изменять давление в каждом отдельном баллоне. Таким образом автобусы могут вежливо наклоняться на остановке для облегчения посадки пассажиров, а грузовики сохранять постоянную «стать», будучи набитыми под завязку или абсолютно порожними. А на легковых автомобилях пневмобаллоны могут устанавливаться в задней подвеске для сохранения постоянного дорожного просвета в зависимости от загрузки. Иногда в конструкции внедорожников применяют пневмоподвеску и на передней, и на задней осях.



Передняя пневмоподвеска внедорожника Audi Q7.



Пневмоподвеска позволяет регулировать клиренс автомобиля. На больших скоростях машина «приседает» ближе к дороге. Поскольку при этом центр масс становится ниже, уменьшается валкость в поворотах. А на бездорожье, где важен большой дорожный просвет, кузов, наоборот, приподнимается.

Пневмоэлементы совмещают в себе функции пружин и амортизаторов, правда только в тех случаях если это заводская конструкция. В тюнинговых конструкциях, когда пневмобаллоны просто добавляют к существующей подвеске, амортизаторы лучше оставить.



Плюсы пневматической подвески

Минусы пневматической подвески



  • Невысокая масса
  • Возможность изменения жесткости
  • Поддержание постоянного клиренса
  • Возможность изменения клиренса
  • Заменяет упругий и гасящий колебания элементы





  • Высокая сложность и цена всей системы
  • На легковых автомобилях и внедорожниках долговечность ниже, чем у других типов подвесок.





Установку пневмоподвесок очень любят тюнингисты всех мастей. И, как обычно, кто-то хочет пониже, кто-то повыше.





Пневматическая подвеска монструозного пикапа.







Тюнинговые пневмостойки, которые предназначены для замены традиционных амортизаторов с пружиной.







Пневмоподвеска на подготовленном внедорожнике. Ход подвески вниз ограничен ремнем.







Зависимая и независимая подвеска

Все слышали выражение «у него независимая подвеска по кругу». А что же это значит? Независимой подвеской называется такая подвеска, когда каждое колесо совершает ходы сжатия и отбоя (вверх и вниз) не оказывая влияния на перемещения других колес.





Независимая передняя подвеска торсионного типа чаще всего применяется на внедорожниках.







Независимая задняя подвеска применяется начиная от С-класса и до самых сложных и дорогих представительских автомобилей.







Независимая подвеска типа МакФерсон с L или А-образными рычагами — сегодня самый распространенный тип передней подвески в мире. Простота и дешевизна конструкции совмещаются с неплохой управляемостью.



Независимая передняя подвеска на L-образных рычагах и стойках МакФерсон (McPherson).





Зависимой называется такая подвеска, когда колеса объединяет одна жесткая балка. При этом ход одного колеса, например вверх, сопровождается изменением угла наклона другого колеса относительно дороги.



Жесткая балка заднего моста подвешивается к раме на пяти тягах.



Раньше такие подвески применялись весьма широко — взять хоть наши Жигули. Теперь только на серьезных внедорожниках с мощной неразрезной балкой заднего моста. Зависимая подвеска хороша только своей простотой и используется там, где по условиям прочности необходим жесткий неразрезной мост. Еще есть полузависимая подвеска. Такая используется на задней оси недорогих автомобилях. Она представляет собой упругую балку, которая связывает оси задних колес.



Задняя полузависимая подвеска благодаря простоте, дешевизне и неплохим характеристикам широко распространена.



Полузависимая подвеска обеспечивает относительно неплохие характеристики, при этом намного дешевле независимой. А вот независимая подвеска — королева подвесок — обеспечивает оптимальное сцепление каждого колеса с дорогой и наименьшую передачу толчков от неровностей на кузов автомобиля. При этом такая конструкция самая дорогая в обслуживании.

Вам помягче?

Какую подвеску предпочесть? Мягкую или жесткую? Ответим очень просто — ту, которая нравится вам, но при этом ту, которой оснастили данную модель автомобиля разработчики. Выбирайте себе автомобиль при покупке по шкале «Жестко — Мягко», а не пытайтесь усовершенствовать конструкцию после покупки. Амортизаторы разных производителей имеют разную славу на рынке: одни жестче, другие помягче. Но производитель впрямую никогда вам об этом не скажет. На коробке будет указано, применим данный амортизатор к вашему автомобилю, или нет.

Еще один способ которым допустимо немного менять жесткость подвески автомобиля, это установка шин более высокого или более низкого профиля из диапазона допускаемых заводом изготовителем. Об этом читайте здесь.

Заключение

Каждый тип подвески нашел свою нишу и неплохо себя там чувствует, продолжая постепенно развиваться. Пожалуй, специалисты в области двигателей внутреннего сгорания останутся без работы раньше, чем подвесочники! А если серьезно, то самой совершенной считается пневмоподвеска. Пока ее недостатком является сложность конструкции и цена. Но со временем, если не изобретут ничего нового, то за независимой пневмоподвеской будущее. А еще старайтесь поддерживать подвеску в исправности. Не стоит ездить с пустыми амортизаторами, гнутыми рычагами и пружиной, от которой «всего один виток с краешку отломился».

Пишите в комментариях, какой тип подвески предпочитаете вы и почему.

Фото: «За рулем» и из архива автора

exitauto.ru

Какая подвеска лучше?

При выборе автомобиля каждый автолюбитель подолгу проводит время в глубоких раздумьях, иногда мучаясь от своих переживаний и опасений, а иногда живёт в предвкушении этого радостного момента — покупки автомобиля — для кого-то первого, а для кого-то и очередного. Однако, стоит решить много вопросов, и один из них — авто с какой подвеской выбрать.

Подвеска автомобиляЛучше заранее определиться, какую подвеску вы хотите

Подвеска — что это?

Наверняка не каждый из нас в XXI веке имел возможность прокатиться в конной упряжке на телеге, испытать ощущения каждой ямочки и выбоины на дороге. Так вот это и есть ярчайший пример передвижного средства без той самой подвески. Именно такая немаловажная часть машины, как подвеска, определяет уровень комфорта, удобство управления, а также устойчивость и проходимость. На сегодняшний день существует несколько видов подвесок, среди которых можно выделить следующие основные части:

  • Крепёж.
  • Стабилизационные элементы поперечной упругости.
  • Распределительные элементы направления силы.
  • Гасящий момент.
  • Элементы упругости.

Каждый вид подвески имеет свои плюсы и минусы.

Подвеска по степени упругости

По виду эластичного элемента подвеску принято делить на четыре вида:

  • Торсионная.
  • Пружинная.
  • Рессорная.
  • Пневматическая.

Торсионная подвеска представляет собой скручивающиеся под нагрузкой стержни. Одна из главных особенностей торсиона — высокая упругость. Основу конструкции составляет сталь, закалённая под воздействием высоких температур. Если торсионную подвеску охарактеризовать кратко, буквально несколькими словами, то в голову сразу приходит следующее: стойкость к ударным нагрузкам, долговечность, компактность.

Торсионная подвеска

Рессорная подвеска нашла своё применение довольно давно. Ещё состоятельные дворяне могли себе позволить повозки оборудовать рессорной подвеской, что значительно увеличивало комфортабельность поездок. Основа — металлические пластины, соединённые воедино, которые частично выполняют функции амортизаторов, снижая нагрузку на последние. Достоинство — высокая выносливость, недостаток — не лучшие, мягко говоря, показатели эластичности и большая масса конструкции.

Рессорная подвеска

Пневмоподвеска характеризуется, в первую очередь, высокой стоимостью и повышенным уровнем комфорта. В транспортных средствах с пневмоподвеской дорожный просвет может регулироваться по высоте, также может регулироваться степени упругости. Из-за своей сложности этот вид ходовой части распространяется в нашей стране мало.

Пневмоподвеска

Пружинная ходовая часть, которая является основным «конкурентом» торсиона, имеет очень широкое применение. Основные преимущества — невысокая стоимость, доступность, надёжность, а также обеспечения большего комфорта. Минусы — низкая грузоподъёмность, чувствительность пружины к высоким нагрузкам.

Пружинная подвеска

Торсион или пружина?

Так какая подвеска лучше: торсионная или пружинная? Владельцы, эксперты и простые обыватели не могут найти точки соприкосновения, оспаривая каждое из мнений в вопросе о том, какую, в конце концов, ходовую часть выбрать. Современные производители начали комбинировать в некоторых моделях авто и применять оба типа эластичных элементов. Например, так называемые «каблучки» или же «пикапы» имеют переднюю пружинную подвеску, а заднюю — торсионную, что обеспечивает отличную мягкость и комфорт для пассажиров и водителя, и есть возможность перевозить малогабаритные грузы весом в пару сотен килограмм. Полностью пружинная подвеска может применяться в автомобилях представительского класса, в тех автомобилях, в которых не подразумевается перевозка даже среднегабаритных грузов.

Зависимая или независимая?!

Над этим вопросом также стоит задуматься каждому автолюбителю при выборе своей «ласточки». Именно на эти два типа и делится подвеска: зависимая и независимая. Зависимая представляет собой конструкцию, в которой два колеса одной оси жёстко связаны между собой. При этом перемещение одного колеса в оси влияет на перемещение второго. Зависимая «конструкция» используется в основном на заднеприводных авто, ярким примером являются «Жигули», а также мощные большегрузные авто и тягачи. Один из главных недостатков этого типа — большой вес сборки. В случае, когда мост задействован как ведущий, — теряется плавность хода.

Зависимая и независимая подвеска

Независимая подвеска — сложная конструкция, в которой одно колеса в оси не зависит от другого колеса в той же оси, а если и есть некоторая зависимость, то она минимальна. Сейчас производители используют несколько видов конструкция этого типа: McPherson (Макферсона), многорычажную, однорычажную. Каждая из них, естественно, имеет свои достоинства и недостатки. Самая эффективная, мягкая и комфортная — многорычажная, но она же является самой не практичной и дорогой в эксплуатации. Широкое использование она имеет в автомобилях представительского класса. В большинстве эксплуатируемых транспортных средств используется подвеска Макферсона — полунезависимая подвеска со средней стоимостью обслуживания и приемлемым уровнем комфорта.

Эксплуатация в России

Определить, какая лучшая подвеска для российских дорог, наши соотечественники конкретно не могут. Всё зависит от того, в каких целях вы берёте это транспортное средство, что вы от него ждёте, из какого ценового диапазона оно. Стиль вашего вождения также очень влияет на выбор. Лучшая подвеска автомобиля та, с которой вы будете чувствовать себя уверенно на дороге и комфортно в салоне. Для перевозки и доставки грузов лучше использовать подвеску более выносливую, то есть торсионную или даже рессорную. Для ежедневной езды по городу на малолитражке или авто эконом-класса можно выбрать пружинную подвеску Макферсон или однорычажную. Бизнес-класс, естественно, привык к комфорту, для них многорычажная независимая подвеска будет отличной основой удобной езды.

Делайте выбор только в правильном направлении, и, как говорится, ни гвоздя, ни жезла!

carextra.ru

Автор: admin

Отправить ответ

avatar
  Подписаться
Уведомление о
