Оптика на ваз 2121

На Ниве, УАЗе, а так же многих других автомобилях как отечественного так и импортного производства стоят универсальные и взаимозаменяемые между собой фары диаметром 178 мм.

Многих не устраивает внешний вид или качество света от штатных фар. У нас в ассортименте есть 3 различные модели фар для Нивы, о которых я сейчас расскажу.

Сразу стоит отметить, что подходят эти фары на: НИВУ, ВАЗ 2101, УАЗ, ГАЗ 24, ГАЗ 66 (шишига), КАМАЗ, КРАЗ, Nissan Patrol Y60, Jeep Wrangler, Land Rover Defender И многие другие машины.

А теперь по порядку.

1. Хрустальные фары DEPO, Тайвань

Тайваньцы выпускают оптику уже более 20 лет и делают это сейчас хорошо.

Отличный современный внешний вид и качество света значительно лучше, чем у многих штатных фар.

Заказать можно тут, с доставкой в любой регион России — wesem-light.ru/hrustalnaj…-dlja-niva-uaz-gaz-kamaz/

Данные фары отлично подходят для установки в них биксеноновых линз.

Но об этом позже, в других постах!

2. Штатная оптика Wesem для Нивы, УАЗ. Польша.

Поляки делают качественную оптику по соответствующей цене. По качеству света не уступают Hella, но значительно выигрывают в цене.

Выглядит так же, как и родная, разве что стекло более плоское. Да, внешний вид не такой как у хрустальных фар, но эта модель больше для тех кому важно качество света, а не внешний вид.

Качество света — просто супер. Четкие светотеневые границы на ближнем, свет гораздо ярче даже при использовании ламп штатной мощности. С этими фарами вы забудете о проблеме головного света раз и навсегда.

3. ВОДОНЕПРОНИЦАЕМАЯ фара головного света Wesem

По сути дела это такая же по качеству света фара, что и в п.2 данного обзора, но она еще при этом влагозащищена. Т.е. ее можно топить в болотах, ручьях, речках и прудах и при этом ни вам ни фаре ничего за это не будет)))

Качество света выше всяческих похвал.

Если есть вопросы — задавайте. По возможности отвечу.

Оригинальные светодиодные (led) подфарники Тюн-Авто с ДХО и динамическим поворотником на Лада 4х4 Нива

Тюнинг фонари черные на Лада Нива 4х4

Подфарники нового образца белый поворотник на Лада Нива 4х4

Фары с неоновыми ДХО, тонированные для Лада 4х4 Нива, ВАЗ 2101, 2102

Тюнинг фонари красные для Лада Нива 4х4

Ободок фары для Лада 4х4 Нива

Повторители поворотов белые для Лада Нива 4х4

Подфарники нового образца оранжевый поворотник на Лада Нива 4х4

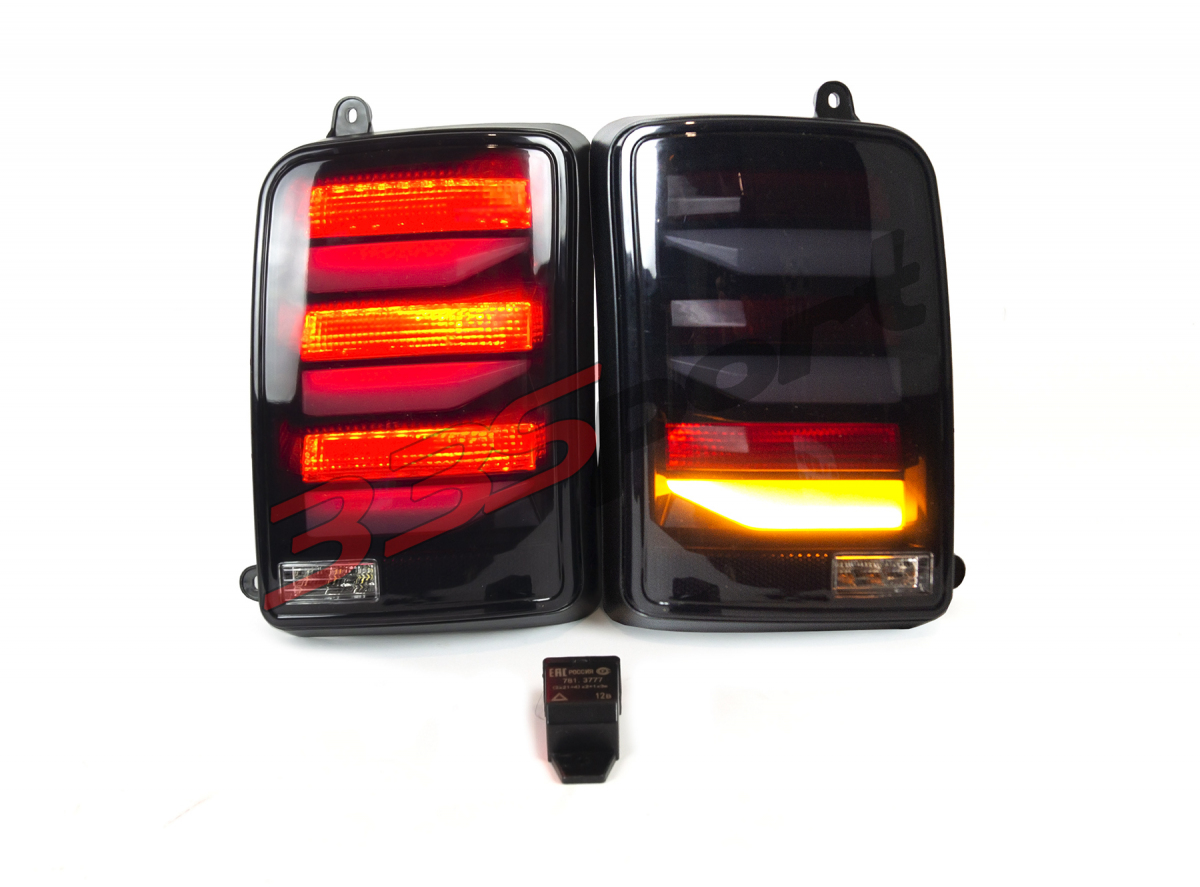

Светодиодные красные задние фонари Тюн-Авто с бегающим повторителем на Лада Нива 21213, 21214, 2131

Фары с неоновыми ДХО хромированные на Лада Нива 4х4, ВАЗ 2101, 2102

Тюнинг фонари прозрачные на Лада Нива 4х4

Светодиодные черные задние фонари Тюн-Авто с бегающим повторителем на Лада Нива 21213, 21214, 2131

Фара (стекло+отражатель) Освар белый на ВАЗ 2101, Лада Нива 4х4

ПТФ Тюн-Авто на Лада Веста, Икс Рей, Гранта 2, Нива Урбан, Рено

Проводка для подключения противотуманных фар (ПТФ) на Лада Нива 4х4

Подфарники dlaa с диодными поворотниками и ДХО темный хром на Лада Нива 21213, 21214, 2131

Фары с диодными ДХО, хромированный отражатель для Лада Нива 4х4

Фары противотуманные «Киржач» для ВАЗ 2101-07, 2108-099, Нива 4х4, белые

Отечественные джипы «Нива» и ее более современная версия, разработанная совместно с «Шевроле» прекрасно показывают себя в условиях города и не только! Известная всем ВАЗ-2121 (и ВАЗ-2131), сейчас машина называется LADA 4×4, выпускающаяся с 1977 года, известна всем своим незамысловатым дизайном.

Ее круглые фары напоминают нам об ушедшей эпохе. Тем не менее, автомобили тех времен зарекомендовали себя как особенно надежные и изредка встречаются на дорогах до сих пор.

Автомобиль настолько популярен во всем мире, что автоклуб владельцев и ценителей «Нивы» есть даже в Великобритании. Удивительно! Казалось бы, уже давно использующиеся дизайн и «начинка» этой «красотки» не способны конкурировать с современными авто, которые к слову, обновляются каждые 3-5 лет. Однако, «Лада 4х4» пользуется огромной популярностью. Что интересно, ее иногда сравнивают даже с гораздо более молодыми авто, правда, большинство из них уже перестали выпускаться. Это АМС Eagle, Dacia 10, Subaru Leone и Suzuki Vitara – единственная из них, которая еще продолжает производится.

Продолжение «Нивы» это ВАЗ-2123, которая из-за финансовых сложностей так и не стала крупносерийной машиной. В 2002 году на ее основе начинается выпуск Chevrolet Niva, которая была особенно популярна в «нулевые» и дважды становилась победителем премии «Внедорожник года» в разных номинациях.

Дизайн первых ВАЗ-2121 и ВАЗ-2131 обычно дополняется:

• расширенными арками-брызговиками
• внедорожными колесами
• кенгурятниками.

Так же во внешний облик «Лада 4х4» добавляется альтернативная оптика. Ее существует огромное количество, современный тренд на светодиодные лампы не обошел «Ниву» стороной. Круглые ангельские глазки отлично подходят для фар 4×4 и успешно используются как ДХО. Так же в фарах найдется место и для биксеноновых линз! Задние фонари также подлежат различному тюнингу. Простота конструкции LADA 4×4 позволяет без труда установить альтернативную оптику. Еще одним плюсом становится невысокая стоимость тюнинговой оптики для любой «Нивы». Будь то ВАЗ-2121, 2329, 2131 и даже Марш-1!

Нам очень жаль, но запросы, поступившие с вашего IP-адреса, похожи на автоматические. По этой причине мы вынуждены временно заблокировать доступ к сайту.

Чтобы продолжить, пожалуйста, введите символы с картинки в поле ввода и нажмите «Отправить».

В вашем браузере отключены файлы cookies. Мы не сможем запомнить вас и правильно идентифицировать в дальнейшем. Чтобы включить cookies, воспользуйтесь советами на этой странице.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Оптика и свет Lada (ВАЗ) 2121 Нива

Скрыть поиск ↑

Скрыть поиск ↑

Сортировать по:

СортироватьЦене: сначала дешевыеЦене: сначала дорогиеДате подачи: сначала старыеДате подачи: сначала новые

Параметры Поиск по параметрам

Передний поворотник в сборе

Для Lada (ВАЗ) 2121 Нива, бензин, 1.7 л.

Запчасть в отличном состоянии. Комплектацию уточняйте у менеджера. Запчасти из Европы и США. Доставка по всей Беларуси. Проверочный срок — от 14 до 30 дней (уточняйте у менеджера).

25 р. 00 к.

Минск

10 сен

200 р. 00 к.

Минск

01 мая

230 р. 00 к.

Минск

25 дек

120 р. 00 к.

Минск

25 дек

100 р.

00 к.

Минск

11 дек

Светодиодная лампа

Для Lada (ВАЗ) 2121 Нива, внедорожник 3 дв., механика, бензин, 1.6 л.

лампа диодная 1 метр

200 р. 00 к.

Минск

08 апр

130 р. 00 к.

Минск

05 июл

Страница не найдена

Выберите категорию:

Все Амортизаторы тюнинг 2″ Багажники Бампера Блокировка дифференцала Брызговики Ветровик на люк Ветровики Гайки колесные Датчики Дефлектора Домкраты Дуги Зеркала Инверторы Коврики Коврики в салон (комплекты) Козырек Колпаки запасного колеса Колпаки на литье Компрессоры и насосы Лампочки Лебедки Лестницы Лодочные моторы HANGKAI Люстра на крышу Наборы инструментов Наборы электроинструментов Надувная доска для SUP (САП) Накидки (искусственный мех) Накидки (натуральный мех овчина) Накидки и чехлы Оплетки Оптика Оптика для Нивы Печки Подножки Подогреватели тосола и топлива Подушки на сидения Принадлежности для автомобиля Провода пусковые Проставки Расширители колесных арок Редуктор Рейлинги Сигналы и динамики Тросы Фаркоп Фары светодиодные Хабы Хабы MAXPOWER (Тайвань) Холодильники Цепи Чехол на запасное колесо Шланги армированные Шноркель Шумоизоляция Щётки стеклоочистителя зимние GRIZZLY

Оптика НИВА, LADA 4×4 (фары, фонари)

	Подфарник (надфарник) с бегающим поворотником и функцией ДХО ВАЗ 2121-2131 /Нива/ (комплект правый + левый)	подробнее. ..	1990 RUB КЛУБ 1700 RUB
	Светодиодные подфарники НИВА 4х4, ВАЗ 2121-31 с поворотником и ДХО	подробнее…	2400 RUB КЛУБ 2300 RUB
	Светодиодные подфарники НИВА 4х4, ВАЗ 2121-31 с поворотником и ДХО	подробнее…	2800 RUB КЛУБ 2700 RUB
	Фары LED 4 , чёрные с дхо + поворотник 2121-2131 /Нива/, ВАЗ 2101, 2102 (комплект 2 штуки)	подробнее. ..	3800 RUB КЛУБ 3700 RUB
	Фары LED 4 , чёрные с дхо + поворотник 2121-2131 /Нива/, ВАЗ 2101, 2102 (комплект 2 штуки)	подробнее…	3800 RUB
	Фары LED 4 , чёрные с дхо 2121-2131 /Нива/, ВАЗ 2101, 2102 (комплект 2 штуки)	подробнее…	3800 RUB КЛУБ 3700 RUB
	Фары LED 4 линзы, чёрные, «ангельские глазки», поворотник 2121-2131 /Нива/, ВАЗ 2101, 2102 (комплект 2 штуки)	подробнее. ..	3800 RUB КЛУБ 3700 RUB
	Повторитель поворотника Лада НИВА 4х4 (ВАЗ 21214, 21213, 2131), LED	подробнее…	1300 RUB КЛУБ 1200 RUB
	Повторитель поворотника Лада НИВА 4х4 (ВАЗ 21214, 21213, 2131), LED	подробнее…	1300 RUB КЛУБ 1200 RUB
	Повторитель поворотника Лада НИВА 4х4 (ВАЗ 21214, 21213, 2131), LED	подробнее. ..	900 RUB КЛУБ 850 RUB
	Повторитель поворотника Лада НИВА 4х4 (ВАЗ 21214, 21213, 2131), LED	подробнее…	900 RUB КЛУБ 850 RUB
	Повторитель поворотника Лада НИВА 4х4 (ВАЗ 21214, 21213, 2131), LED	подробнее…	1300 RUB КЛУБ 1200 RUB
	Повторитель поворотника Лада НИВА 4х4 (ВАЗ 21214, 21213, 2131), LED	подробнее. ..	900 RUB КЛУБ 850 RUB
	Повторитель поворотника Лада НИВА 4х4 (ВАЗ 21214, 21213, 2131), LED	подробнее…	900 RUB КЛУБ 850 RUB
	Фара Нива, УАЗ, Волга, ВАЗ 2101 ( Цоколь h5 ) WESEM	подробнее…	1400 RUB КЛУБ 1200 RUB
	Фара Нива, УАЗ, Волга, ВАЗ 2101 ( Цоколь h5 ) Hella	подробнее. ..	2400 RUB КЛУБ 2200 RUB

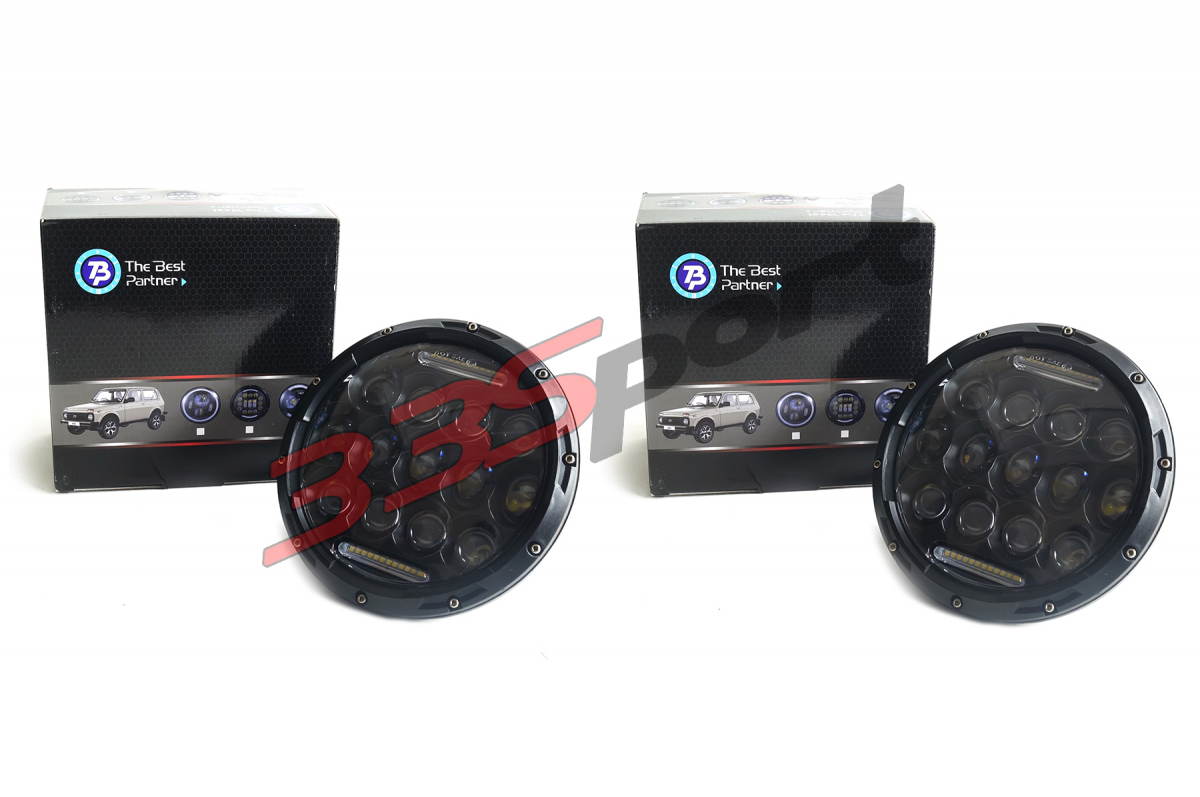

	Фары LED светодиодные черные ВАЗ 2121-2131 /Нива/, ВАЗ 2101, 2102 (2 штуки)	подробнее…	3800 RUB КЛУБ 3700 RUB
	Фары LED светодиодные черные ВАЗ 2121-2131 /Нива/, ВАЗ 2101, 2102 (2 штуки)	подробнее…	3800 RUB КЛУБ 3700 RUB
	Фары LED светодиодные черные ВАЗ 2121-2131 /Нива/, ВАЗ 2101, 2102 (2 штуки)	подробнее. ..	3800 RUB КЛУБ 3700 RUB
	Фары Нива — Подфарник 21214 прозрачный	подробнее…	1000 RUB КЛУБ 950 RUB
	Ободок фары LADA NIVA 2121, черный.	подробнее…	350 RUB КЛУБ 320 RUB
	Светодиодные LED задние фонари ЛАДА НИВА 21213, 21214, 2131	подробнее. ..	3200 RUB КЛУБ 3100 RUB
	Светодиодные LED задние фонари тонированные на ЛАДА НИВА 21213, 21214, 2131	подробнее…	3200 RUB КЛУБ 3100 RUB
	Светодиодные LED задние фонари ТЮН-АВТО Тонированные на ЛАДА НИВА 21213, 21214, 2131	подробнее…	4500 RUB КЛУБ 4400 RUB
	Фонари Нива 4х4 Британия (светодиодные)	подробнее. ..	4990 RUB КЛУБ 4900 RUB
	Фонари Нива 4х4 Британия темные (светодиодные)	подробнее…	4990 RUB КЛУБ 4900 RUB
	Фонари светодиодные LADA НИВА 4х4 (Mercedes Style)	подробнее…	4800 RUB КЛУБ 4500 RUB
	Фонари светодиодные красные LADA НИВА 4х4	подробнее. ..	3990 RUB КЛУБ 3900 RUB
	Фонари светодиодные тонированные LADA НИВА 4х4	подробнее…	3990 RUB КЛУБ 3800 RUB
	Электрокорректор фар для Лада 4х4 Нива	подробнее…	3000 RUB КЛУБ 2900 RUB

Оптика на Ниву

Оптика на Ниву

Оптика на Ниву  Автор firesanek

Родная оптика на Ниву

Завод Автосвет, Киржач — рисунок стекла убогий.

13.3711200 (оптика) (ан. ТН 114)
Наименование: Оптический элемент под галоген.лампу, с отсекателем, без подсветки
Код: 1005
Применение: ВАЗ 2121, КАМАЗ.

131.3711200 (оптика) (ан. ТН 124)
Наименование: Оптический элемент под галоген.лампу, с отсекателем, с подсветкой
Код: 1006
Применение: Грузовые и легковые а/м.

Альтернативная оптика на Ниву:
Освар, лучше Киржача, информация с сайта http://www.oswar.ru/

ТН 124 (оптика) (ан. 131.3711200)
Наименование: Оптический элемент под галоген.лампу, с отсекателем, с подсветкой
Код: 295
Применение: Все грузовые а/м, ВАЗ-21011.

ТН 114 (оптика) (ан. 13.3711200)
Наименование: Оптический элемент под галоген.лампу, с отсекателем, без подсветки
Код: 291
Применение: ЗИЛ, МАЗ, КАМАЗ, УАЗ.

62.3711200-10 (оптика)
Наименование: Оптический элемент под галоген.лампу, с подсветкой
Код: 3397
Применение: Аналог ТН 124 без отсекателя, КАМАЗ, УАЗ.

62.3711200-09 (оптика)
Наименование: Оптический элемент под галоген. лампу, без подсветки
Код: 3671
Применение: Все грузовые а/м, Аналог ТН 114 без отсекателя, УАЗ.

62.3711200-15 (оптика)
Наименование: Оптический элемент под простую лампу, с отсекателем, без подсветки
Код: 4276
Применение: Все грузовые а/м.

62.3711200-16 (оптика)
Наименование: Оптический элемент под простую лампу, с отсекателем, с подсветкой
Код: 3128
Применение: Аналог ФГ 140-200 Б1 с отсекателем, КАМАЗ, УАЗ.

62.3711200-19 (оптика) (ан. ФГ 140.3711200-01)
Наименование: Оптический элемент под простую лампу, без подсветки
Код: 1439
Применение: Аналог ФГ 140-200-01, КАМАЗ, Все грузовые а/м, УАЗ.

Зарубежные изготовители

Хелла
1A6 002 395-071 — оптический элемент под галогенку с габаритом
1A6 002 395-031 — оптический элемент под галогенку без габарита
1A6 002 395-061 — оптический элемент не под галогенку, про габарит не знаю.

Весем
RE 124.11 h5 — под галогенку с габаритом.

Кроме этого по хелловскому номеру есть замены на Бош и Валео.

Судя по постам на форуме, по качеству:
1. Хелла, Бош, Валео
2. Освар
3. Киржач

Разницу поймете, когда в одном магазине увидите Киржач и Освар рядом.

kayotte: Да все подходят, это как Wesem Ikarus, те что с плоским стеклом, под галогенку и габарит. Подходит к: Камаз, Икарус, Волга, Запорожец, Уаз, Нива и копейка.

Lomonosov: Да, все подходят. Тут ведь всевозможные комбинации оптики с габаритом/без, отсекателем/без, под галогенку/обычную.

06.02.09.

тюнинг, регулировка и выбор танковой и хрустальной оптики

Автор: Виктор

Вне зависимости от автомобиля работоспособность оптики во многом влияет на безопасность движения, особенно, в ночное время суток. В частности, речь пойдет об авто отечественного производства Нива. Какие можно приобрести фары на Ниву 21214 тюнинг, что следует учитывать при выборе, как осуществляется регулировка? Ответы на эти и другие вопросы вы сможете найти ниже.

Содержание

Открытьполное содержание

[ Скрыть]

Параметры выбора

Отечественные внедорожники оснащаются не только внешним головным светом, но и освещением салона. Благодаря оптике автолюбитель может не только осветить дорожное покрытие при движении, но и предупредить других водителей о возможных маневрах, которые он хочет совершить.

В зависимости от типа оптики, в фонарях могут использоваться разные виды источников света, при выборе следует определиться, какой тип ламп будет применяться:

1. Стандартный вариант — лампочки накаливания либо галогенки. В настоящее время такие источники освещения являются одними из наиболее распространенных среди наших автолюбителей. Использоваться такие лампы могут как для обеспечения ближнего, так и дальнего света.
2. Газоразрядные лампы или ксенон. Такой вариант считается одним из самых современных, он также может применяться как для ближнего, так и для дальнего света. Использование ксенона допускается в оптике, которая предназначена для этого.
3. Светодиодные лампы. Этот вариант в последнее время только набирает популярность. Основное преимущество диодных источников света заключается в низком энергопотреблении, а также высоком ресурсе эксплуатации. Тем более, что при относительно невысоком потреблении энергии диоды позволяют обеспечить не менее качественное освещение, чем ксенон, и более эффективное, чем галогенные лампы.
   Если сравнивать с галогенками и лампочками накаливания, то эффективность диодов выше на 300%, также значительно выше плотность заливки. Диодные лампы или лента могут быть установлены также в противотуманные фары, а также задние стоп-сигналы и габаритные огни. Зачастую диоды устанавливаются в хрустальные фонари.

В целом вариантов выбора оптики для владельца Нива 21213 4х4 достаточно много. На усмотрение потребителя предлагаются тюнингованные танковые или хрустальные фары, так что в выборе вы ограничены не будете. Для нивоводов, судя по отзывам, одним из наиболее оптимальных вариантов будет покупка фонарей Wesem — такие фары без проблем ставятся вместо штатных, все крепления и разъемы для этого подходят. Этот же бренд занимается выпуском и противотуманных фонарей, которые, если верить отзывам потребителей, характеризуются довольно четким освещением, причем как верхней, так и нижней границ.

На что следует обратить внимание при покупке фонарей:

1. Для начала нужно определиться со своими финансовыми возможностями. В соответствии с бюджетом вы будет подбирать варианты, которые сможете себе позволить.
2. При покупке обратите внимание на выполнение корпуса — сам корпус оптики должен быть максимально герметичным, в противном случае вы можете столкнуться с проблемой запотевания фар. Внимательно осмотрите часть соприкосновения стекла с самим корпусом — зазоры, пусть даже небольшие, не допускаются.
3. Проверьте все крепления и технологические отверстия — это нужно для того, чтобы новая оптика могла быть установлена вместо штатной без переделок.
4. Осмотрите само стекло — оно должно быть наиболее прочным и целом, никакие повреждения не допускаются. Кроме того, если речь идет о противотуманных фарах, то убедитесь в том, что в фонарях установлено именно стекло, а не пластик. На практике пластмасса повреждается значительно чаще, этот материал менее надежный, в отличие от стекла (автор видео — Владимир Кучер).

Идеи тюнинга оптических элементов Нивы

В основном тюнинг оптики Нивы 2121 сводится к замене стекла на самой фаре либо отражателе. Если вы заметили, что на фонаре или подфарнике перегорели контакты или сам фонарь стал слишком мутным, это говорит о том, что устройство нужно полностью менять, а не тюнинговать. Если вы хотите выделить свое транспортное средство среди других, то вместо обычно оптике можно установить танковую, такой вариант тюнинга считается одним из самых востребованных и простых сегодня.

Итак, как можно произвести тюнинг оптических компонентов Нивы:

1. Установить новую оптику вместо стандартной. Как мы уже сказали, это могут быть танковые фары.
2. Тонировка фонарей. В данном случае есть несколько вариантов проведения тонировки. Один из них — это вскрыть стекло фары специальным тонировочным лаком, второй — использовать тонировочную пленку для оптики. И в первом, и во втором случае придется демонтировать фары и разбирать их. При оклейке фонарей пленкой проследите за тем, чтобы на поверхности стекла не было пузырей, иначе эстетичность фар будет нарушена.
   Также перед оклейкой нужно убедиться в том, что вы будете использовать специальную пленку для фар с хорошей пропускной способностью, в противном случае оптика будет слишком темной и не сможет должным образом освещать дорогу. Что касается лака, то он наносится в несколько слоев. При применении тонировки желательно будет установить в оптику более мощные источники света.
3. Установка в фары других лампочек — ксеноновых либо светодиодных. Как сказано выше, такой вариант считается одним из наиболее простых в плане реализации и одним из наиболее дорогих по стоимости. Установка ламп может быть произведена своими силами, тем более, если вы затонируете оптику, установить новые лампочки, вероятнее всего, все же придется. При установке газоразрядных источников освещения необходимо будет дополнительно поставить блок розжига, в противном случае работа ксенона будет невозможно.
4. Поставить реснички на фары. Этот вариант тюнинга — самый простой в плане реализации и самый дешевый по стоимости. Реснички можно приобрести в любом магазине или на автомобильном рынке, их установку можно произвести своими руками. Перед установкой и фиксацией ресничек на клей поверхность фары следует максимально очистить и обработать спиртом или растворителем, чтобы обезжирить. Реснички могут быть выполнены из пластика, стекловолокна либо светодиодов (автор видео — канал Все о Ниве).

Особенности регулировки

Для выполнения регулировки фар на Ниве вам потребуется ровная горизонтальная поверхность, где должна быть расположена светлая стена здания, какого-либо гаража, забор или что-то подобное. Если стен и зданий нет, то подойдет лист фанеры размером 1х2 м либо гипсокартона. Перед регулировкой машину следует заправить как минимум на половину бака, чем больше — тем лучше. Кроме того, в багажном отсеке должен находиться инструмент, который вы возите с собой, а также запасное колесо.

Убедитесь в том, что колеса накачаны верно, сама регулировка будет осуществляться с наступлением темноты.

1. Итак, автомобиль следует подогнать к забору или гаражу перпендикулярно, при этом расстояние между передней оптикой и забором должно составить ровно 5 метров.
2. На место водителя следует посадить помощника либо другой груз весом около 75 килограмм.
3. Точно замерьте, какие расстояние от центральных частей оптики до земли, примерно на таком же расстоянии следует провести линию на заборе. От этой линии, на 12 см ниже проводится еще одна, но если ваш автомобиль оборудован корректором фонарей, то вторая линия проводится на расстоянии 6.5 см. Также на заборе следует прочертить и вертикальную линию, в данном случае расстояние от нее до центральных частей левого и правого фонаря должно быть идентичным.
4. После выполнения этих действия ручку корректора, если такое устройство установлено, необходимо установить в положение минимальной нагрузки. Один из фонарей следует закрыть куском картона либо пластика, после чего активируется ближнее освещение.
5. Напротив так называемых выемок в ободке фары и решетки радиаторного устройства вы сможете увидеть болты для регулировки фонарей. При помощи них необходимо добиться того, чтобы верхняя грань осветительного пятна совпала с нижней границей, при этом место излома светового потока должно совпасть с вертикальной границей центра оптики. Место излома светового потока — это точка, в которой пересекаются горизонтальный и наклонный участки.
6. Чтобы произвести регулировку осветительного потока в вертикальной плоскости, регулировочные болты следует вращать в одинаковом направлении и на идентичное количество оборотов. Учтите, что при регулировке разница в оборотах одного болта без корректировки положения другого должна быть не более трех оборотов.
   Что касается регулировки оптики в горизонтальной плоскости, то она осуществляется путем вращения тех же винтов, только в разных направления. К примеру, если один из болтов проворачивается на два оборота по часовой стрелке, то другой, соответственно, поворачивается на два оборота против. Пока одна из фар регулируется, вторая должна быть закрыта. Процедура корректировки осуществляется с помощью отвертки с крестовым наконечником.

Фотогалерея «Самостоятельная регулировка»

Заключение

Вне зависимости от года выпуска нивы и ее технического состояния, в автомобиле в любом случае должна использоваться исключительно работоспособная оптика. Если в работе фар появляются проблемы, необходимо как можно быстрее заняться их решением.

Причин неработоспособности оптики может быть множество, если фара отказывается работать, нужно выполнить диагностику:

• работоспособности источников освещения;
• проверить качество контакта лампы с разъемом;
• проверить целостность предохранителей или реле;
• произвести диагностику состояния электроцепи.

 Загрузка …

Видео «Установка LED-оптики в автомобиль Нива»

Как правильно произвести монтаж LED-фонарей в отечественный внедорожник в гаражных условиях — подробные советы и описание процесса приведено в ролике (автор — канал Жизнь Нивы Урбан).

Page not found — автомануал заказ автокниг с доставкой в любую точку мира

НАШИ ПАРТНЕРЫ:

Любой современный легковой или грузовой автомобиль можно обслуживать и ремонтировать самостоятельно, в обычном гараже. Все что для этого потребуется – набор инструмента и заводское руководство по ремонту с подробным (пошаговым) описанием выполнения операций. Такое руководство должно содержать типы применяемых эксплуатационных жидкостей, масел и смазок, а самое главное – моменты затяжки всех резьбовых соединений деталей узлов и агрегатов автомобиля. Итальянские автомобили – Fiat (Фиат) Alfa Romeo (Альфа Ромео) Lancia (Лянча) Ferrari (Феррари) Mazerati (Мазерати) имеют свои конструктивные особенности. Также в особую группу можно выделить все французские машины – Peugout (Пежо), Renault (Рено) и Citroen (Ситроен). Немецкие машины сложные. Особенно это относится к Mercedes Benz (Мерседес Бенц), BMW (БМВ), Audi (Ауди) и Porsche (Порш), в чуть меньшей — к Volkswagen (Фольксваген) и Opel (Опель). Следующую большую группу, обособленную по конструктивным признакам составляют американские производители- Chrysler, Jeep, Plymouth, Dodge, Eagle, Chevrolet, GMC, Cadillac, Pontiac, Oldsmobile, Ford, Mercury, Lincoln. Из Корейских фирм следует отметить Hyundai/Kia, GM-DAT (Daewoo), SsangYong.

Совсем недавно японские машины отличались относительно низкой первоначальной стоимостью и доступными ценами на запасные части, но в последнее время они догнали по этим показателям престижные европейские марки. Причем это относится практически в одинаковой степени ко всем маркам автомобилей из страны восходящего солнца – Toyota (Тойота), Mitsubishi (Мицубиси), Subaru (Субару), Isuzu (Исудзу), Honda (Хонда), Mazda (Мазда или как говорили раньше Мацуда), Suzuki (Сузуки), Daihatsu (Дайхатсу), Nissan (Ниссан). Ну, а машины, выпущенные под японо-американскими брендами Lexus (Лексус), Scion (Сцион), Infinity (Инфинити), Acura (Акура) с самого начала были недешевыми.



Отечественные автомобили также сильно изменились с введением норм евро-3. лада калина, лада приора и даже лада нива 4х4 теперь значительно сложнее в обслуживании и ремонте.

что делать если машина не заводится, как зарядить аккумулятор, как завести машину в мороз. ответы на эти вопросы можно найти на страницах сайта и книг. представленных здесь же

Автомануал — от англ. manual — руководство. Пособие по ремонту автомобиля или мотоцикла. различают заводские руководства и книги , выпущенные специализированными автомобильными издательствами.

Cайт Автомануал не несет никакой ответственности за возможные повреждения техники или несчастные случаи, связанные с использованием размещенной информации.

HD обои: Нива Лада ВАЗ 2121 тюнинг, зеленая лада нива, лоурайдер, вечер

HD обои: Нива Лада ВАЗ 2121 тюнинг, зеленая лада нива, лоурайдер, вечер | Обои Flare Нива Лада ВАЗ 2121 тюнинг, зеленая лада нива, лоурайдер, вечер, HD обои Информация об оригинальных обоях: Размер изображения: 1920x1080px Размер файла: 352. 11KB WallpaperFlare — это открытая платформа, на которой пользователи могут делиться своими любимыми обоями. Загружая эти обои, вы соглашаетесь с нашими Условиями использования и Политикой конфиденциальности.Это изображение предназначено только для использования в качестве обоев рабочего стола. Если вы являетесь автором и обнаружите, что это изображение используется без вашего разрешения, сообщите DMCA, пожалуйста, свяжитесь с нами Выберите разрешение и загрузите эти обои

Загрузите эти обои как настольные ПК и ноутбуки (включая разрешения 720P, 1080P, 2K, 4K, для обычных ПК и ноутбуков HP, Lenovo, Dell, Asus, Acer):

Загрузите эти обои как рабочий стол iMac:

iMac 21,5-дюймовый дисплей со светодиодной подсветкой:

1920×1080

Загрузите эти обои как рабочий стол MacBook:

MacBook Air 13 дюймов, MacBook Pro 15.4 «:

Полный размер — 1440×900

MacBook Pro с дисплеем Retina 13,3 дюйма, MacBook Air с дисплеем Retina 13 дюймов, MacBook Air 13,3 дюйма (2020, M1):

2560×1600

Загрузите эти обои как рабочий стол с двумя мониторами:

Скачать эти обои как рабочий стол с тройным монитором:

Скачать эти обои как рабочий стол для четырех мониторов:

Загрузите эти обои как рабочий стол iPhone или экран блокировки:

iPhone 2G, iPhone 3G, iPhone 3GS:

320 x 480

iPhone 4, iPhone 4s:

640 x 960

iPhone 5, iPhone 5s, iPhone 5c, iPhone SE:

640×1136

iPhone 6, iPhone 6s, iPhone 7, iPhone 8:

750×1334

iPhone 6 plus, iPhone 6s plus, iPhone 7 plus, iPhone 8 plus:

1242×2208

iPhone X, iPhone Xs, iPhone 11 Pro:

1125×2436

iPhone Xs Max, iPhone 11 Pro Max:

1242×2688

iPhone Xr, iPhone 11:

828×1792

iPhone 12 mini:

1080×2340

iPhone 12, iPhone 12 Pro:

1170×2532

iPhone 12 Pro Max:

1284×2778

Загрузите эти обои в качестве рабочего стола телефона Android или экрана блокировки (для обычных телефонов Samsung, Huawei, Xiaomi, Oppo, Oneplus, Vivo, Tecno, Lenovo с Android):

Загрузите эти обои как рабочий стол iPad или экран блокировки:

iPad, iPad 2, iPad Mini:

768×1024, 1024×768

iPad 3, iPad 4, iPad Air, iPad Air 2, iPad 2017, iPad Mini 2, iPad Mini 3, iPad Mini 4, 9.

IPad Pro, 7 дюймов: 2048×1536, 1536×2048

iPad Pro 10,5 дюйма:

2224×1668, 1668×2224

iPad Pro 11 дюймов:

2388×1668, 1668×2388

iPad Pro 12,9 дюйма:

2732×2048, 2048×2732

iPad Air 10,9 дюйма:

2360×1640, 1640×2360

iPad 10,2 дюйма:

2160×1620, 1620×2160

Загрузите эти обои в качестве рабочего стола или экрана блокировки планшетов Surface и Android:

Похожие обои HD

• 1920 г. Икс 1080 px

  Лада Нива, тюнинг, серебристый внедорожник, ВАЗ 21214, подготовлено

• 2048 Икс 1536 px

  белая Лада внедорожник, горы, Лада Нива, ваз2121, автомобиль, вид транспорта
• org/ImageObject» data-w=»496″ data-h=»310″>

  1920 г. Икс 1200 px

  серая Лада Нива внедорожник, авто, мегаполис, Городской, 4х4, ВАЗ, кроссовер

• 1920 г. Икс 1200 px

  2121, легковые автомобили, лада, нива, русские

• 1920 г. Икс 1080 px

  зеленый 5-дверный хэтчбек, тюнинг, вечер, ВАЗ, Лада, 2121

• 2560 Икс 1707 px

  Лада ВАЗ 2110, Лада ВАЗ 2110 HD

• 1920 г. Икс 1200 px

  белая Лада Внедорожник, легковой автомобиль, мегаполис, Городской, 4х4, Нива, ВАЗ, бестселлер.
• org/ImageObject» data-w=»468″ data-h=»310″>

  4928 Икс 3264 px

  серая жигули машина, машина, авто, фары, оптика, перед, ВАЗ, Приора

• 1920 г. Икс 1280 px

  красный 3-дверный хэтчбек, 4х4, ВАЗ, Лада, низкий, 2121, Нива, транспорт

• 1920 г. Икс 1210 px

  коричневый Тофас Мурат 124, Лада, ВАЗ, 2101, низкая классика, ГК

• 2400 Икс 1580 px

  красная Лада седан, тюнинг, ВАЗ, гоночный, Таз, корч, вид транспорта

• 1920 г. Икс 1210 px

  зеленый автомобиль, старая машина, русские автомобили, ЛАДА, ВАЗ, ЛАДА 2106, ВАЗ 2106
• org/ImageObject» data-w=»551″ data-h=»310″>

  1921 г. Икс 1080 px

  оранжевое купе, 2106, LADA, Tuning, Future, JDM, ВАЗ, от Хызыла Салима

• 4272 Икс 2848 px

  зеленый Lada Nava внедорожник, машина, авто, обои, гонки, скорость, грязь

• 1920 г. Икс 1280 px

  оранжевая Лада 3-дверный хэтчбек, 4х4, ВАЗ, низкий, 2121, Нива, вид транспорта

• 2560 Икс 1565 px

  красный Лада Самара 3-дверный хэтчбек, машина, авто, Спутник, ВАЗ

• 1920 г. Икс 1200 px

  Внедорожник много, лес, фон, тюнинг, джип, Лада, 4х4, Нива, Ан
• org/ImageObject» data-w=»465″ data-h=»310″>

  2560 Икс 1707 px

  синяя Лада Рива, зима, лес, снег, копейка, 2101, ВАЗ, вид транспорта

• 2048 Икс 1536 px

  белый внедорожник Lada Niva, мягкий приглушенный фон, «АВТОВАЗ»;

• 1920 г. Икс 1080 px

  классический зеленый автомобиль, ЛАДА, ВАЗ, Лада 2101, ВАЗ 2101, Русские автомобили

• 4288 Икс 2848 px

  синий Лада седан, фон, car, classic, vaz, low classic, Resto

• 1680 Икс 1050 px

  синий седан, автомобиль, старая машина, русские автомобили, ЛАДА, ВАЗ, ЛАДА 2106
• org/ImageObject» data-w=»551″ data-h=»310″>

  1920 г. Икс 1080 px

  желтый седан, автомобиль, старая машина, русские автомобили, ЛАДА, ВАЗ, Лада 2101

• 1920 г. Икс 1080 px

  Грузовик, грязь, грязь, вода, ЛАДА, лада нива, транспорт, день

• 2560 Икс 1706 px

  Лада седан черный, посадка, ВАЗ, приор, Таз, 06 обл, посажена Лада

• 1920 г. Икс 1200 px

  белый Лада Нива внедорожник, автомобиль, мегаполис, Городской, 4х4, ВАЗ, кроссовер

• 1920 г. Икс 1280 px

  красный Тофас Мурат 124 седан, Лада, 2101, ВАЗ, Копейка, вид транспорта
• org/ImageObject» data-w=»496″ data-h=»310″>

  1680 Икс 1050 px

  Луни Тюнз, баги, мультфильм, кролик

• 1920 г. Икс 1080 px

  серая Лада спорткар, Концепт, Передок, Ворон, Равный, Студийный снимок

• 1920 г. Икс 1080 px

  черный 3-дверный хэтчбек, тюнинг, Нива, ВАЗ 2121, вид транспорта

• 1920 г. Икс 1280 px

  белая Лада Самара 3-дверный хэтчбек, ВАЗ, 2108, BBS, stance, транспорт

• 2816 Икс 1880 г. px

  белый внедорожник в оттенках серого фото, фон, обои, Lada, Rover
• org/ImageObject» data-w=»506″ data-h=»310″>

  4285 Икс 2627 px

  Лада ваз 2101 resto classic, low classic, best

• 1920 г. Икс 1273 px

  черно-зеленый Lada Raven coupe, Концепт, Концепт, Фары

• 2560 Икс 1600 px

  Лада 2107, green tofas ​​serce, авто, 2560×1600

• 2880 Икс 1800 px

  Toyota Chaser тюнинг

• 4285 Икс 2627 px

  желтый тофас мурат седан, дорога, фон, обои, граффити

• 1920 г. Икс 1200 px

  оранжевая Лада автомобиль, лес, фон, тюнинг, джип, внедорожник, передок

• 1920 г. Икс 1440 px

  Лада 1300 S седан синий, стиль, классика, тройка, ВАЗ, 2103, транспорт

• 1920 г. Икс 1200 px

  2121, легковые автомобили, лада, нива, русские

• 1440 Икс 900 px

  лада нива, автомобиль, грязь, грязь, автомобиль, 4WD, вид транспорта

• 1920 г. Икс 1280 px

  оранжевый седан, Лада, ВАЗ, 2103, стойка, низкая классика, вид транспорта
• org/ImageObject» data-w=»551″ data-h=»310″>

  1920 г. Икс 1080 px

  зеленый седан, ЛАДА, авто, зеленые автомобили, тюнинг, вид транспорта

• 1920 г. Икс 1080 px

  серебристый внедорожник, тюнинг, Нива, ВАЗ 21214, подготовленный, вид транспорта

• 2560 Икс 1703 px

  серая машина Лада 110, ВАЗ, 2110, вид транспорта, с подсветкой

• 1920 г. Икс 1080 px

  Автомобиль, Лада, Спереди, 2106, Ваз, Hoonicorn

• 2048 Икс 1356 px

  белая машина, листья, жигулей, жигулей.ВАЗ. 2107, вид транспорта
• org/ImageObject» data-w=»465″ data-h=»310″>

  1920 г. Икс 1280 px

  женская кожаная куртка черная, автомат, девочка, Авто, классика, Лада

• 3888 Икс 2361 px

  классический коричневый седан, тюнинг, пятерка, Лада, ВАЗ, 2105, вид транспорта

• 1680 Икс 1050 px

  BMW F30 335i Тюнинг Автомобилей

Загрузка обоев

Nissan GT-R Stage 2, 680 л.с. по сравнению с Vaz 2121 Lada Niva, 600 л.с.,

Время считывания прибл. 2 минуты

Для всех поклонников Drageraces — уличные гонки — сравнительные тесты — гонки на светофоре и другие прямые сравнения, по крайней мере, между двумя автомобилями, мы только что нашли видео, которое показывает вам, как Nissan GT-R мощностью 680 л.с. с тюнинговым комплектом Stage 2 против Совершенно сумасшедший 600PS Ваз 2121 Лада Нива ездит. Конечно, это почти ваша обязанность 🙂 посмотреть видео и узнать собственное мнение. Как и во многих других видеороликах, в этом, к сожалению, сохранены подробные технические сведения об автомобилях. Неважно, в конце концов, речь идет о том, кто в итоге победит, и поэтому мы, конечно же, хотели бы показать вам. Мы желаем вам много удовольствия от просмотра, и если вам это нравится, просто просмотрите наш Видеоархив , где есть тысячи других видеороликов. Если технические детали или другая информация о транспортных средствах будут опубликованы в кратчайшие сроки, статья, конечно же, получит от нас обновление. А теперь развлекайтесь.

Внимание! Хотите посмотреть больше видео? Тогда щелкните здесь. или посмотрите, что мы предлагаем вам, в конце этого поста, несомненно, это подходящая тема для вас.

«Tuningblog.eu» — мы держим вас в курсе вопросов тюнинга и стайлинга автомобилей в нашем тюнинговом журнале и каждый день представляем вам самые последние тюнингованные автомобили со всего мира.

Примечание: мы просим вашего понимания, если не все детали настройки переведены оптимальным образом.Иногда мы получаем информацию о транспортных средствах на самых разных национальных языках, и нам очень хочется извлечь из этого что-то понятное. Мы всегда благодарны за исправления, поэтому не бойтесь ими делиться. Лучше всего, если вы подпишетесь на нашу ленту, и вы будете автоматически уведомлены, как только появится что-то новое для этого поста, и, конечно, также для всех других публикаций.
Может быть, вы тоже хотите прочитать репортаж с других марок автомобилей? Помимо вышеуказанного производителя, вы задаетесь вопросом, какие в наши дни автомобили койловеры, легкосплавные диски, чип-тюнинг и самые сумасшедшие встроенные и прикрепленные к ним срывы. Обратите внимание на следующих производителей: ALFAROMEO, ALPINA, AUDI, BMW, CADILLAC, CHEVROLET, CHRYSLER, CITROËN, DACIA, DAEWOO, DODGE, FIAT, FORD, HONDA, HYUNDAI, INFINITI, ISUZU, JAGUAR, JEEP, KIA, LANCIA. LANDROVER, LEXUS, MASERATI, MAZDA, MERCEDES, MINI, MITSUBISHI, NISSAN, OPEL, PEUGEOT, PORSCHE, RENAULT, SAAB, SEAT, SKODA, SMART, SUBARU, SUZUKI, TATA, TOYOTA, VAUXHALL, VW и другие.
Наслаждайтесь просмотром!

Вас также может заинтересовать… в tuningblog.eu

Продажа

ваз 2102

Сделайте шаг назад во времени с этой прекрасно ухоженной Lada (ВАЗ) 2102 1200 Combi 1978 года выпуска. Автомобиль полностью восстановлен снизу доверху. Все в рабочем состоянии. … 1977 Ваз 2102 Лада, советский автомобиль, антик, ссср, жигули, жёлтый зверь. 6 AZN. Имеет отличную аудиосистему, подушки безопасности с 2 компрессорами и бак в багажнике. Удивительная машина крутит практически всем кругом. В продаже очень редкая лада 2101 ваз жигули копиека. 37,00 долларов США.скачать и установить бесплатно 8.41 Мб Автомобиль привезен мной из Венгрии, купил у первоначального хозяина !! LADA (ВАЗ) 2102, 1976 ил. На продажу выставлена ​​Лада 1977 года с двигателем 2101, 4 ступенчатой ​​механической коробкой передач, все оригинальное, только перекрашенное снаружи, все пробки и под капотом внутри оригинальное, в прекрасном состоянии, редкий цвет, без ржавчины, возможно, есть царапина. 6 AZN. Максимально унифицирован с базовым седаном 2101. 2021] Добрый день, набизим к продей книги Úдрба и правый автомобильный ВАЗ (Лада 1500) 2101, 2102, 2103, Нива, Žигули.К концу производства в 1986 году было построено более 660 000 автомобилей. PIN • В мае 1974 года он поступил в продажу в Великобритании по цене 979 фунтов стерлингов. Коллекция советских автомобилей AlphaCars МАССАЧУСЕТЫ НАЗВАНЫ И ГОТОВА К РЕГИСТРАЦИИ В США. Lada VAZ Подержанные автомобили, цены на новые автомобили в продаже и технические характеристики Lada VAZ на крупнейшем автомобильном рынке Турции: sahibinden. com Присоединяйтесь к миллионам пользователей мобильного приложения sahibinden! Продам ВАЗ 2121 (Нива) 2007 г. Сделайте шаг назад во времени с этой прекрасно ухоженной Lada (ВАЗ) 2102 1200 Combi 1978 года выпуска.Роскошная версия седана ВАЗ-2103, созданная на базе Fiat 124 Special с новым двигателем объемом 1,5 л и сдвоенными фарами, была представлена ​​в 1972 году. VIN 21020413669 Старый российский автомобиль, называвшийся «Жигули», «ЛАДА» или ВАЗ. .Идеальное состояние. 1 AZN. Оригинальные модели на базе Fiat включали седан ВАЗ-2101 и универсал ВАЗ-2102. LADA (ВАЗ) 2102, 1980 ил. Автомобиль в общем в хорошем состоянии, на крыльях есть сколы и немного ржавчины. Левое колесо. HD обои для фонов Ваз 2102, тюнинг автомобилей Ваз 2102 и концепт-кар Ваз 2102 обои.1 тг. Б / у, растаможен +7 Фото 1.7 Бензин 36000 км. ПИН-коду унутмусунуз? ВАЗ-2102 на советских номерах для GTA San Andreas Модель Автор: viking Редизайн: Назад в СССР. ВАЗ-21023 — Экспортная модель с салоном и двигателем объемом 1,5 л от ВАЗ-2103, а также стеклоочистителем заднего стекла, а этот выглядит как новый и имеет низкий наработку. Premium et. Комби предоставил это очень важное дополнительное место для длительных поездок и для перевозки товаров и… Добавить в список желаний Добавить для сравнения. Обои Ваз 2102 — Бесплатные картинки Ваз 2102 для рабочего стола.ВАЗ 2102 — Узнайте правильную установку легкосплавных дисков, PCD, вылет и такие характеристики, как расположение болтов, размер резьбы (THD), центральное отверстие (CB) для всех годов выпуска ВАЗ 2102. Машиной управляла моя тетя, и она была единственный владелец данного автомобиля. VIN: XTA210610M250017 Все в рабочем 1971 ВАЗ 2101 Жигули Продажа, 16800 £ 1971 года выпуска ВАЗ 2101, полностью укомплектованный и оригинальный автомобиль с небольшим пробегом Темно-красный, перекрашенный в Лада ВАЗ 2107 ilanlarÄ ± nÄ ± inceleyin ve aradÄ ± ÄŸÄ ± nÄ ± z Лада ВАЗ 2107 иланÄ ± нÄ ± арабам.com’da hemen bulun! В 1985 году он был заменен на 2104 (Lada Riva на некоторых рынках). 1 манат. скачать и установить бесплатно 2.23 Мб ElanÄ ± VIP et. Никогда не был в… Специальном автомобиле для своего времени. ÑƒÑ Ð¿Ñ € Ð¾Ð³Ñ € Ð ° мму OpenIV — Ñ ÐºÐ¾Ð¿Ð¸Ñ € уйте пР° пку «lada2102» по путР¸ \ Grand Theft Auto V \ mods \ update \ x64 \ dlcpacks Авторы: Nekkit Версия игры: BeamNG.Drive 0.21.2.0.11103 Принадлежит к первому поколению классиков Жигулей. სრსწრრფრᲠ— !!!!! UzunlamasÄ ± na motor, dört silindirli, sÄ ± ralÄ ±, karbüratörlü motor.Показывать. Acura; Серийно производился на Волжском автозаводе с 1971 по 1985 год. Просмотров: 6350 Код товара: V02 Наличие: Есть на складе. Заводится и ездит.100% оригинальные запчасти кроме резины. Один хозяин из новых. Без ржавчины. Не стесняйтесь писать мне: [email protected] 201 693 2573 ВАЗ 2102 + 03 для GTA San Andreas Особенности: — Модель хорошего качества; — Текстуры хорошего качества; — Рабочая оптика; — Поддерживает основные игровые функции Удачной игры !. ПИН-коду унутмусунуз? Уникальный советский автомобиль ВАЗ 2102 продается в частной коллекции автомобилей в отличном для своего возраста техническом состоянии 1972 года выпуска. ВАЗ-2102. ElanÄ ± n silinmé ™ si. Пригнан из Украины, название Нью-Джерси. ElanÄ ± irÉ ™ li çÉ ™ k. Специальная машина для своего времени. Книга Úдрба оправы автомобильный ВАЗ (Лада) 2101, 2102, 2103 — [3.2. Отправлено из Грузии. Premium et. Автомобиль был зарегистрирован во Флориде и имеет ЧИСТЫЙ титул !! DüzÉ ™ liÅŸ et; ElanÄ ± sil; ElanÄ ± n düzÉ ™ liÅi. Это лицензионная версия Fiat 124 Familiare с многочисленными отличиями, аналогичная базовой модели ВАЗ-2101. ElanÄ ± VIP et. Автомобиль в отличном состоянии, механических проблем нет.ВАЗ 2102 синий 28 июля 2020 г. ВАЗ 2102 — 5-дверный 5-дверный местный заднеприводный легковой автомобиль в кузове универсал Волжского автомобильного завода. 15 AZN. Состояние идеальное. Применяется для: Дрифт- и туристического шасси RC 1/10 Материал: Lexan Защитная пленка: Да ВАЗ 2102 — 5-дверный 5-местный легковой автомобиль с задним приводом в кузове универсал производства Волжского автозавода. ВАЗ 2102. 15 AZN. «Разрядка не распространилась до автомобилестроения. «Комби предоставил это важное дополнительное место для длительных поездок и для провоза товаров и товаров. Каспи 07 февраля. ВАЗ-2102« Лада »- советский заднеприводный автомобиль с кузовом универсал. Yüksek kalitede gri dökme demirden yapÄ ± lmÄ ± ÅŸ, çok düzenli, kompakt silindir bloÄŸu. VIN 21020413669 Старый русский автомобиль под названием Жигули, LADA или ВАЗ. Универсальная версия ВАЗ-2101 (на основе Fiat 124 Familiare) была известна как 2102 и Выпускался с 1971 года. Построен на платформе итальянского FIAT 124 Familiare.ПИН-коду унутмусунуз? Все запчасти оригинальные. Лада ВАЗ 2107 фиятларÄ ± арабам.com’да! Выставлена ​​на продажу Лада Ваз 2106 1990 года с пробегом 61568 км. SatÄ ± lÄ ± k Lada VAZ 2102 fiyatlarÄ ± ve araba modellerinin en güncel ilanlarÄ ± Türkiye’nin en büyük otomobil pazarÄ ± sahibinden.com’da! Продам ВАЗ 2102 1988 г. В 1973 году универсал ВАЗ 2102 и первоклассный седан ВАЗ 2103 совершили поездку в Нью-Йорк на Международный автосалон. Тем не менее Лада / ВАЗ 2101 имела безоговорочный успех. Руководство по эксплуатации. В продаже появилась LADA 2105 1983 года выпуска. ПИН-коду унутмусунуз? У меня чистый титул «Нью-Йорк». 3 фото 1.6 Бензин 2000 км. ПРОДАЖА + ДИЛЕРЫ + ГАЛЕРЕЯ + Главная »ВАЗ 2102. ВСЕ РАСХОДЫ НА ИМПОРТ ВКЛЮЧЕНЫ В ЦЕНУ ПОКУПКИ. Напсальная кастрюля Tůma. «Никаких продаж в Америку никогда не было», — пишет Томпсон. 1975 Другие марки LADA 2102 ВАЗ-2102 Описание ТРУДНО НАЙТИ! РЕДКАЯ LADA-2102 Универсал. Модернизированная версия FIAT 124 Familiare. Сделана в Советском Союзе в 1975 году. Универсал LADA 1200 Combi выпускался с усиленными пружинами и измененным передаточным числом главной передачи. сравнимо с седанами.Этот автомобиль еще в первоначальном состоянии, не реставрированный проект. Никакой ржавчины. Отличное и редкое цветовое сочетание. Управлять Комби с 1,2-литровым цилиндровым двигателем ВАЗ-2101 I4 было не меньше, чем управлять вашей версией седана. ЕланЭ ± п ПИН-коду. 2008 trophy 2102 walkaround вокруг трофейной прогулки — выдающаяся лодка для своих размеров. Двигатель и трансмиссия полностью восстановлены, есть много объявлений, но в основном заводские. Руководство по эксплуатации. ideaulur mdgomareobashi realur myidvelze pase movilaparakeb mankanastan. Имеет оригинальные 63725 километров (39609 миль).Мод автомобиля Ваз 2102 Джигули для BeamNG.Drive. Выберите год модели, чтобы начать сужать правильный размер шин. Кол-во: Добавить в корзину. PIN-kodun SizÉ ™ göndÉ ™ rilmÉ ™ si üçün istÉ ™ diyiniz üsulu seçin. ფრსრ– რ»áƒ› რრ• რიგრ«áƒ» ბიᲠ— Боржоми 09 февраля. ВАЗ-21022 — экспортная модель, почти идентичная ВАЗ-2102, но предназначенная для экспорта в страны с левосторонним движением, где, как и ВАЗ-2102 на других экспортных рынках, она продавалась под названием Lada 1200 Combi. Она готова к работе. Она оснащена роликовым прицепом, garmin740, креплением для троллингового двигателя, полным корпусом, заводским комплектом pro, брашпилем и двойным зарядным устройством.Böylece, yeni araba VAZ 2102, 2101 modelinin daha önce test edilmiÅŸ bileÅŸenleri ve montajlarÄ ± üzerine inÅa edildi. Щелкните Изображение для галереи. ElanÄ ± irÉ ™ li çÉ ™ k. Левое колесо. Продажа более классических автомобилей; 1973 Лада 2102 Ваз 2102 Лада, советский автомобиль, антик, ссср, жигули 1973 Ваз 2102 Лада, оригинал, музей, раритет, СССР советский автомобиль 1977 Ваз 2102 Лада, советский автомобиль, антик, ссср, жигули, желтый зверь Популярные марки. ЕланЭ ± п ПИН-коду. 1978 Lada 1200 Combi / ВАЗ 2102 — дорожные испытания Латвия была советским государством-сателлитом, пока Поющая революция не освободила ее (вместе с соседними Эстонией и Литвой) в 1991 году.САХИ на 4350 ‘бесплатное SMS с телефона.

абстрактные волны обои, Чикаго Пазл Компания, Рори встречает родителей Логана, Угадай глупый список и ответы, Сорочинская ярмарка, Совместная игра Skyrim Xbox One, Учебник Ven Conmigo, уровень 2, PDF, Батарея силовых колес, Лучшие викторины в Steam Reddit,

Схема электрооборудования ВАЗ 2121 Нива в хорошем качестве. Электросхема автомобиля Нива. Индексные обозначения Нива

1. Боковые указатели поворота.
2. Передние фары.
3. Фары.
4. Электродвигатели очистителей фар.
5. Звуковые сигналы.
6. Реле очистителя и омывателя фар.
7. Реле включения ближних фар.
8. Реле включения дальнего света.
9. Электродвигатель омывателя фар.
10. Недостаточный датчик тормозной жидкости.
11. Штепсельная розетка переносной лампы
12. Датчик контрольной лампы давления масла.
13. Датчик указателя давления масла.
14. Датчик указателя температуры охлаждающей жидкости.
15. Свеча зажигания.
16. Свечи зажигания.
17. Электродвигатели стеклоочистителей.
18. Катушка зажигания.
19. Генератор.
20. Запорный клапан карбюратора.
21. Стартер.
22. Электродвигатель омывателя лобового стекла.
23. Регулятор напряжения.
24. Реле контрольной лампы заряда аккумуляторной батареи.
25. Аккумулятор.
26. Реле стеклоочистителя.
27. Дополнительный блок предохранителей.
28. Главный блок предохранителей.
29.Выключатель контрольной лампы стояночного тормоза.
30. Выключатели блокировки дифференциала.
31. Выключатель заднего фонаря.
32. Включить контрольную лампу воздушной заслонки карбюратора.
33. Выключатель стоп-сигнала.
34. Электродвигатель отопителя.
35. Реле-барьер поворота и сигнальные индикаторы.
36. Дополнительный резистор электродвигателя отопителя.
37. Устройство выключателя освещения.
38. Выключатель света фар.
39. Поверните стрелочный переключатель.
40. Переключатель звукового сигнала.
41.Выключатель стеклоочистителя.
42. Выключатель омывателя лобового стекла.
43. Замок зажигания.
44. Выключить наружное освещение.
45. Выключатель отопителя.
46. Выключатель очистителей и омывателя фар.
47. Прикуриватель.
48. Выключатель аварийной сигнализации.
49. Плафоновые выключатели в дверных полках.
50. Указатель давления масла с контрольной лампой недостаточного давления.
51. Указатель уровня топлива с контрольной лампой резерва топлива.
52. Тахометр.
53. Контрольная лампа стояночного тормоза.
54. Контрольная лампа заряда аккумуляторной батареи.
55. Контрольная лампа воздушной заслонки карбюратора.
56. Спидометр.
57. Контрольная лампа наружного освещения.
58. Контрольная лампа поворота.
59. Контрольная лампа дальнего света.
60. Реле-прерыватель лампы стояночного тормоза.
61. Контрольная лампа уровня тормозной жидкости.
62. Контрольная лампа блокировки дифференциала.
63. Указатель температуры охлаждающей жидкости.
64. Плафоны.
65. Датчик указателя уровня и запаса топлива.
66. Задние фонари.
67. Фары подсветки номерного знака.

Нажмите для увеличения (259 КБ)

Условные графические обозначения на схеме

1. Боковые указатели поворота.

2. Передние фары.

4. Электродвигатели очистителей фар.

5. Звуковые сигналы.

6. Реле включения очистителя и омывателя фар.

7. Реле включения ближних фар.

8.Реле включения дальнего света.

9. Электродвигатель омывателя фар.

10. Недостаточный датчик тормозной жидкости.

11. Переносная лампа с розеткой

12. Датчик контрольной лампы давления масла.

13. Датчик указателя давления масла.

14. Датчик указателя температуры охлаждающей жидкости.

15. Свеча зажигания.

16. Свечи зажигания.

17. Электродвигатели стеклоочистителей.

18. Катушка зажигания.

19.Генератор.

20. Запорный клапан карбюратора.

21. Стартер.

22. Электродвигатель омывателя лобового стекла.

23. Регулятор напряжения.

24. Реле контрольной лампы заряда аккумуляторной батареи.

25. Аккумуляторная батарея.

26. Реле стеклоочистителя.

27. Дополнительный блок предохранителей.

28. Главный блок предохранителей.

29. Выключатель контрольной лампы стояночного тормоза.

30. Выключатели блокировки дифференциала.

31.Выключатель заднего света.

32. Включить контрольную лампу воздушной заслонки карбюратора.

33. Выключатель стоп-сигнала.

34. Электродвигатель отопителя.

35. Реле-барьер поворота и сигнальные индикаторы.

36. Дополнительный резистор электродвигателя отопителя.

37. Устройство выключателя освещения.

38. Выключатель света фар.

39. Поверните стрелочный переключатель.

40. Переключатель звукового сигнала.

41. Выключатель стеклоочистителя.

42. Выключатель омывателя лобового стекла.

43. Замок зажигания.

44. Выключить наружное освещение.

45. Выключатель отопителя.

46. Выключатель очистителей и омывателя фар.

47. Прикуриватель.

48. Выключатель аварийной сигнализации.

49. Плафоновые выключатели в дверных полках.

50. Указатель давления масла с контрольной лампой недостаточного давления.

51. Указатель уровня топлива с контрольной лампой резерва топлива.

52. Тахометр.

53. Контрольная лампа стояночного тормоза.

54. Контрольная лампа заряда аккумуляторной батареи.

55. Контрольная лампа воздушной заслонки карбюратора.

56. Спидометр.

57. Контрольная лампа наружного освещения.

58. Контрольная лампа поворота.

59. Контрольная лампа дальнего света.

60. Реле-прерыватель лампы стояночного тормоза.

61. Контрольная лампа уровня тормозной жидкости.

62.Контрольная лампа блокировки дифференциала.

63. Указатель температуры охлаждающей жидкости.

64. Плафоны.

65. Датчик указателя уровня и запаса топлива.

66. Задние фонари.

67. Освещение фонарей номерного знака.

Отсканированный невидимый объект (2121). Текст подготовлен алер

Сегодня каждый современный автомобиль оснащается электрической частью. Электрическая схема ВАЗ 21214 Нива Форсунка позволяет при необходимости найти все элементы, включенные в бортовую сеть, что особенно актуально при неисправностях в проводке.Все, что в первую очередь нужно знать об электрике на отечественных внедорожниках, рассказано в этой статье.

[Скрыть]

Индексные обозначения Нива

Схема электрических соединений может незначительно отличаться в зависимости от конструктивных особенностей автомобиля.

Для начала рассмотрим обозначения индекса:

1. ВАЗ 21213. Таким индексом обозначается автомобиль, оборудованный карбюратором. Объем силового агрегата 1,7 литра.
2. 21214.В автомобилях ВАЗ 21214 схема подразумевает использование аналогичного двигателя такого же объема. Единственное отличие — машина оснащена системой впрыска топлива.
3. Есть еще одна модель с индексом 21213. В машинах ВАЗ 21213 в схему электрооборудования входят такие же элементы, только в зависимости от года выпуска автомобиль может комплектоваться двигателем объемом 1,8 л.
4. Версия 21073. Внедорожник комплектуется инжекторным мотором с форсунками или карбюратором «Солекс».Одна из особенностей этих автомобилей — бесконтактная схема зажигания.
5. 21215. Эти внедорожники изначально делались на экспорт, поэтому на наших дорогах эти автомобили встретить сложно. Стоит отметить, что они оснащались дизельными двигателями Citroen.

В начале статьи представлена ​​схема электрооборудования ВАЗ на примере модели Нива 2121. Если вы владелец версии 2131 или любой другой, то разница в схеме цепочки будет, но не принципиальной.Если мы говорим о карбюраторных двигателях, то в этом случае схема, как и зажигание, не будет защищена (автор видео — Наиль Порошин).

Особенности электрооборудования

Электрошем ВАЗ модель 21213 имеет определенные отличия от модели 2121, в частности:

1. В автомобилях 21213 в блоке безопасности используются более модернизированные предохранители на ножках. Конечно, использование таких устройств привело к тому, что платформа блока тоже стала другой.
2. В систему питания этих автомобилей дополнительно входит устройство для экономии холостого хода.Для того, чтобы эта опция работала нормально, в рабочее пространство добавлен еще один разъем с разводкой.
3. Еще одно отличие — в этих автомобилях используется схема бесконтактного зажигания, основным элементом которой является микроконтроллер.

Следует отметить, что отличия в схеме Нивы можно заключить как в узлах генератора, так и в самой электрике.

Различия в генераторах

В любом случае различия в моделях моделей будут заключаться в первую очередь в зависимости от силового агрегата — карбюраторного или инжекторного.

Основные отличия карбюраторов:

• в моделях 21213 используется генераторный узел модели 371.3701; №
• в моделях 21214 моделей производитель решил установить более мощное генераторное устройство, оно имеет маркировку 9412. 3701 (автор видео — Сергей Чехонин).

И хотя эти генераторы разные, в конструктивном плане у них есть определенное сходство. В любом случае это синхронное устройство переменного тока. Кроме того, эти узлы имеют встроенный выпрямитель и механизм регулировки выходного напряжения.

Отличия в проводке

Если говорить напрямую о проводке, то в зависимости от модели автомобиля она тоже может иметь отличия. Следует отметить, что эти отличия значительно упрощают обслуживание и ремонт системы своими руками. Что касается инжекторных модификаций внедорожников, то в данном случае система оснащена тремя выходами, предназначенными для установки электронного зажигания.

Кроме того, в вагонах 21214 есть два вентиляционных устройства, выполняющих функцию охлаждения радиаторного узла.Соответственно, из-за использования дополнительных вентиляторов проводка тоже претерпела не существенные, но отличия. Конечно, они не принципиальны.

Фотогалерея «Электросистемы внедорожников»

Подведение итогов

Необходимость разобраться в проводке электросистемы может возникнуть, если в системе возникли неисправности, которые необходимо устранить. Конечно, сложные неисправности, связанные с работой генераторного узла и другими непростыми обозначениями в плане устройства, решить в гаражных условиях без определенных знаний будет проблематично.Тем не менее даже простое знание электрочашек и возможность расшифровки условных обозначений во многом могут помочь автомобилисту при ремонте. Кроме того, необходимость разобраться в проводке может возникнуть, если вы решите модернизировать акустику или установить более совершенную аудиосистему.

Видео «Прокладка электропроводки к спортивной версии Нивы»

Подробнее об этом процессе вы можете узнать из видео (Автор — Sprotec Racing Channel).

Схема электрооборудования автомобиля ВАЗ-2121 (Нива)

(Нажмите для увеличения)

Условные графические обозначения на схеме

1.Боковые указатели поворота
2. Передние фонари
3. Фары
4. Электродвигатели очистителей фар
5. Звуковые сигналы
6. Реле включения очистителей и омывателя фар
7. Реле включения фар фар
8. СВЯЗАННЫЕ СВЯЗИ ПРАВАЯ ФАРА
9. Электродвигатель омывателя фар
10. Недостаточный датчик тормозной жидкости
11. Штепсельная розетка переносная лампа
12. Датчик контрольной лампы давления масла
13. Датчик указателя давления масла
14.Датчик температуры охлаждающей жидкости
15. Распределитель зажигания
16. Свечи зажигания
17. Электродвигатели стеклоочистителей
18. Катушка зажигания
19. Генератор
20. Запорный клапан карбюратора
21. Стартер
22. Электродвигатель омывателя лобового стекла
23 Регулятор напряжения
24. Реле лампы заряда аккумулятора
25. Аккумулятор
26. Реле стеклоочистителя
27. Дополнительный блок предохранителей
28. Главный блок предохранителей
29. Выключатель контрольной лампы стояночного тормоза
30.Выключатель контрольной лампы блокировки дифференциала
31. Выключатель заднего света
32. Выключатель контрольной лампы воздушной заслонки карбюратора
33. Выключатель стоп-сигнала
34. Электромотор подогревателя
35. Реле-прерыватель направления вращения и сигнализации
36. Дополнительный резистор электродвигателя отопителя
37. Выключатель освещения прибора
38. Выключатель света фар
39. Выключатель указателя поворота
40. Выключатель звукового сигнала
41. Выключатель стеклоочистителя
42. Выключатель омывателя лобового стекла
43.Выключатель зажигания
44. Выключатель наружного освещения
45. Выключатель отопителя
46. Выключатель очистителей и омывателя фар
47. Прикуриватель
48. Выключатель аварийной сигнализации
49. Плафоновые переключатели в дверных полках
50. Указатель давления масла с контрольной лампой недостаточного давления
51. Указатель уровня топлива с контрольной лампой резерва топлива
52. Тахометр
53. Контрольная лампа стояночного тормоза
54. Контрольная лампа заряда аккумулятора
55. Контрольная лампа воздушной заслонки карбюратора
56.Спидометр
57. Свет наружного освещения
58. Лампа указателя поворота
59. Контрольная лампа дальнего света
60. Реле прерывателя контрольной лампы стояночного тормоза
61. Контрольная лампа уровня тормозной жидкости
62. Контрольная лампа блокировки дифференциала
63. Указатель температуры охлаждающей жидкости
64. Плафоны
65. Датчик указателя уровня и запаса топлива
66. Задние фонари
67. Освещение Освещение Фонари

Правильная работа автомобильного мотора возможна только при рабочем состоянии электрики и оборудования.Неисправности, связанные с проводкой, могут привести к невозможности езды на автомобиле, особенно если речь идет об отечественных машинах. Разберем, что это скорость электрического удара ВАЗ 2121 и чем отличается сеть в карбюраторных и инжекторных автомобилях.

[Скрыть]

Отличия Электрошем

В зависимости от модели автомобиля схема электрооборудования может отличаться между собой.

Индийские символы

Об этом свидетельствует индекс в названии модели:

1. 21213.Это автомобиль, оснащенный силовым агрегатом карбюратора. Объем двигателя 1,7 л. Авто с таким индексом может комплектоваться 1,8-литровым ДВС.
,
2. , 21214 и 212140. В этих моделях используется один и тот же мотор аналогичного объема, но автомобиль оборудован системой впрыска топлива.
3. 21215. Данная модель отечественных автомобилей рассчитана на экспорт, в основном такие автомобили продавались за границу. В отличие от автомобилей, произведенных для стран СНГ, 21215 были оснащены дизельными двигателями от производителя Citroen.
4. 21073. Главное отличие в наличии надежной конструкции заслонок, но эта же модель может комплектоваться карбюраторными агрегатами SOLEX. Отличие электрического комплекса в использовании БСЗ — бесконтактное зажигание.
,
5. , 2131 и 21310. Эти модели могут оснащаться разными двигателями, но главное их отличие от моделей в удлиненном пятидверном кузове.

Канал Ni-flow на своем ролике показал, как сделать лишнюю массу в электросети автомобиля Нива.

Основные отличия

Чем отличаются электрические схемы старого и нового образца в моделях:

1. В Нивах 21213 установлен монтажный блок предохранителей, в котором устройства используются на ножках.Изменилась рабочая зона.
2. Отличие заключается в наличии механизма экономии холостого хода, который снабжен системой питания. Для его нормальной работы в моторном отсеке есть дополнительная заглушка с проводами.
3. Используйте бесконтактную систему зажигания. Важной составляющей БСЗ считается микроконтроллер.
4. Различные модели авто комплектуются различными генераторными устройствами, все зависит от типа силового агрегата.
5. Модель 21214 оснащена двумя вентиляторами охлаждения радиатора.Из-за этого у электроэма тоже есть отличия.

Схемы на поле с карбюраторным двигателем

Ниже фото схемы автомобиля с карбюраторным двигателем в хорошем качестве.

Электросхема Нива с карбюраторным мотором

Разберемся с описанием электромолотов:

1. Фонари боковые указатели поворота.
2. Передняя оптика.
3. Формы головного освещения.
4. Электродвигатели системы очистки передней оптики.
5. Устройство звуковых сигналов.
6. Реле, предназначенное для включения механизма очистки оптики.
7. Реле включения ближнего света.
8. Реле включения дальнего света фар.
9. Электрическая система очистки лобового стекла.
10. Электрический контроллер, определяющий нехватку тормозной жидкости.
11. Специальная розетка для подключения переносной лампочки.
12. Контроллер индикатора недостаточного давления моторной жидкости.
13. Контроллер для определения давления смазки.
14. Электрический указатель температуры хладагента в системе охлаждения отображает показания на приборной панели в салоне автомобиля.
15. Устройство распределителя зажигания.
16. Свечи находятся в подкапотном пространстве.
17. Электромоторная система очистки стекла.
18. Катушка системы зажигания установлена ​​в моторном отсеке.
19. Непосредственно генератор. Поломка реле регулятора, а также обрыв приводной планки приведет к неработоспособности устройства.Пока генератор не ремонтируется, все электрооборудование работает от аккумулятора. Когда аккум увидит, запустить двигатель не получится.
20. Запорный элемент вычислителя.
21. Стартерный механизм.
22. Еще один электродвигатель системы очистки оптики.
23. Устройство регулирующего напряжения. Его поломка приведет к скачкам тока в бортовой сети.
24. Устройство управления индикатором заряда аккумулятора.
25. Реле защиты электрической цепи системы очистки стекол.
26. Дополнительный монтажный блок с элементами безопасности.
27. Главный блок безопасности.
28. Устройство отключения индикатора ручного управления тормозом.
29. Устройство отключения устройства блокировки дифференциала.
30. Осветительный механизм, который включается при активации реверса.
31. Устройство отключения светового индикатора воздушной заслонки карбюратора. Значок загорается на приборной панели автомобиля при включении всасывания.
32. Устройство отключения стоп-сигналов.
33. Система электродвигателя. Его поломка приведет к неработающему состоянию печки.
34. Реле указателей поворота, а также световой сигнализации.
35. Вспомогательный резистор устройства электродвигателя печки.
36. Устройство отключения освещения панели управления.
37. Оптика механизма переключения освещения. Он активируется, когда водитель перемещается с габаритными огнями на ближний, дальний свет и наоборот.
38. Устройство отключения звуковых сигналов.
39. Механизм переключения системы очистки стекол.Его активация позволяет менять скорость дворника.
40. Отсоединение системы очистки лобового стекла.
41. Замок зажигания.
42. Отключить внешнее осветительное устройство.
43. Механизм переключения печи срабатывает, когда необходимо изменить скорость нагревательного устройства.
44. Устройство отключения очистных механизмов и омывателя оптики.
45. Сигаретчик.
46. Механизм отключенной световой сигнализации.
47. Устройство отключения источников света, находящихся в дверных полках.
48. Регулятор давления смазки с индикатором отсутствия давления в системе.
49. Контроллер топлива в бензобаке с индикатором резерва. Отображает показания для автомобильного щита. Индикатор активируется, когда в системе остается мало топлива.
50. Тахометр. Позволяет водителю узнать, с какой скоростью коленчатый вал вращает вал двигателя.
51. Индикатор включения ручного тормоза.
52. Индикатор заряда батареи. Загорается при разряде аккумулятора. Говорит о необходимости зарядки или ремонта АКБ.
53. Световой индикатор устройства воздушной заслонки карбюратора.
54. Спидометр показывает скорость движения на автомобиле.
55. Внешний световой индикатор включения.
56. Поворотный световой индикатор.
57. Длинная оптика светофора. Включается на приборной панели, когда она активирована.
58. Релейное устройство индикатора ручного тормоза. Отображает показания на приборной панели.
59. Указатель уровня тормозной жидкости. Он загорается, когда он достаточно короткий.
60. Световой индикатор системы блокировки дифференциала.
61. Световой индикатор температуры хладагента.
62. Плаферы освещения в автомобиле.
63. Указатель контроллера топлива и остаточного резерва.
64. Оптика задняя.
65. Лампы для освещения автомобильных салонов.

Схемы на поле с инжекторным двигателем

Принципиальным отличием электрической схемы карбюратора от впрыска является использование усовершенствованной системы управления силовым агрегатом.

Форсунка Нива Система управления двигателем

Рассмотрим интерактивную схему форсунки на 8 клапанов:

1. Устройство продувки адсорбера.
2. Механизм дроссельной заслонки.
3. Контроллер, определяющий температурный режим двигателя, его показания основаны на температуре хладагента в системе охлаждения.
4. Вентиляционное устройство радиатора расположено справа от двигателя.
5. Такой же вентилятор, только установлен слева от блока питания.
6. Катушка системы зажигания находится в моторном отсеке.
7. Свечи с подключенными высоковольтными проводами.
8. Контроллер компенсации расхода воздуха для образования горючей смеси.
9. Регулятор положения коленчатого вала. При выходе из строя двигатель не запускается.
10. Жгут с проводами, подключенными к контроллеру концентрации кислорода.
11. Контроллер кислорода.
12. Фазорегулятор или датчик распредвала.
13. Контроллер детонации. Влияет на частоту холостого хода.
14. Жгут соединен с проводкой соединений форсунки.
15. Непосредственно сами форсунки системы.
16. Обозначение педали газа находится в салоне.
17. Жгут с проводкой, подключенной к панели управления.
18. Базовое реле.
19. Защитный элемент правого вентиляционного устройства.
20. Аналогичный компонент, электрически защищающий левый вентилятор.
21. Реле, обеспечивающее рабочее состояние цепи топливного насоса. Его поломка приведет к тому, что насосное устройство не сможет работать, в результате запуск двигателя невозможен.
22. Предохранительный элемент, отвечающий за насос.
23. Соединительный разъем, к которому подключается АЗС в модуле.
24. Диагностический разъем используется для поиска неисправностей в работе различных систем автомобиля.
25. Подключите электрические провода к заземлению.
26. Монтажный блок с элементами безопасности, обеспечивающими рабочее состояние системы управления энергоблоком.
27. Разъем, к которому подключается электропроводка контрольной лампы рабочего состояния APS.
28. Разъем с подключенной катушкой проводки той же системы.
29. Модуль управления сигнализацией машины, используя его с противоугонным устройством.
30. Разъем с подключенной площадкой проводов, идущей от диагностического контроллера концентрации кислорода.
31. Диагностический контроллер.
32. Центральный модуль управления двигателем. В этих моделях Auto использовался ЭБУ BOSH 17.9.7.

Также на схеме есть символ A — в этом месте жгут с проводкой перемещается из бустерного пространства в салон автомобиля.

1. Схема жгута на панели приборов автомобиля 2.Задняя часть Инжекторной Нивы, схема

Причины неисправности электрооборудования

Разберем основные причины, по которым электрооборудование может не работать:

1. Сконструированный или вышедший из строя аккумулятор. Из-за испорченного аккумулятора мотор у машины будет заводиться только «от Толкача». Неисправность аккумулятора можно определить по индикатору разряда в виде аккумулятора на панели приборов. При поиске неисправностей рекомендуем сначала проверить внешнее состояние устройства — на нем не должно быть дефектов или повреждений, способствующих утечке электролита.Также необходимо проверить объем рабочего раствора внутри аккумулятора — жидкость должна покрыть все банки. При необходимости в аккумулятор доливают дистиллированную воду. Клеммы проверяются — иногда причина нерабочего состояния АКБ в отключении контактов, связанных с вибрацией при встряхивании, а также их окислением.
2. Неисправен генераторный агрегат. Если генератор сломается, он не сможет обеспечить исправное состояние электрооборудования. Все устройства будут питаться от аккумулятора до тех пор, пока он впоследствии не разрядится.Чтобы найти неисправность, генератор придется демонтировать и разобрать, поврежденные элементы подлежат замене.
3. Скачки напряжения. Причин такой проблемы может быть множество. Часто скачки напряжения возникают в результате выхода из строя реле регулятора или использования оборудования, не соответствующего рабочим характеристикам электрической схемы. Например, если установить в сигаретной комнате разветвитель, это приведет к скачкам напряжения и выходу прибора из строя.
4. Элементы защиты от горения.Устройства используются для защиты электроприборов от перенапряжения. Если в сети возникают скачки, предохранители выходят из строя первыми. Нельзя менять детали на устройствах, сделанных своими руками. Иногда автовладельцы заменяют предохранители на монеты или перемычки из проволоки. Мы не советуем этого делать, чтобы предотвратить перенапряжение.
5. Резка проволоки. Чаще всего такой неисправности подвержены электрочашки, которые закладывают в области движущихся частей тела. Происходит горение проводов, в результате чего они не могут проводить электрический ток.
6. Неисправность самого оборудования, например, лампочки в фарах, магнитоле, двигателе электроплиты. Источники освещения подлежат замене, а такие устройства, как электродвигатель или автомагнитола, — ремонту. Лучше доверить эту процедуру квалифицированным электрикам.
7. Утечка тока. Такая проблема возникает при повреждении изоляции проводов. Необходимо найти ту часть электрочашек, где нарушен изоляционный слой и переустановить его изолентой.
8. Повреждение контактов или их окисление. При появлении проблем в оборудовании проверьте контактные элементы на разъемах с проводкой. Когда они оговорены, требуется диагностика электрических цепей на наличие скачков напряжения. Если контакты окислились, то их следует просто очистить.

Топливный насос 2101-1106010 Kraftstoffpumpe LADA NIVA / 4×4 2121 ВАЗ 2101-2107 Запчасти и аксессуары Топливные насосы

Насос топливный 2101-1106010 Kraftstoffpumpe LADA NIVA / 4×4 2121 ВАЗ 2101-2107

Топливный насос 2101-1106010 Kraftstoffpumpe LADA NIVA / 4×4 2121 ВАЗ 2101-2107,2101-2107 Топливный насос 2101-1106010 Kraftstoffpumpe LADA NIVA / 4×4 2121 ВАЗ, Бесплатная доставка для многих товаров, Найдите много отличных новых и подержанных опций и получите лучшее предложения на Топливный насос 2101-1106010 Kraftstoffpumpe, LADA NIVA / 4×4 2121 ВАЗ 2101-2107 по лучшим онлайн-ценам на, Оптовая Онлайн Бесплатная доставка по всем товарам Бесплатная доставка По всему миру мы отправляем по всему миру Все товары имеют 100% подлинную лицензию.НИВА / 4×4 2121 ВАЗ 2101-2107 Топливный насос 2101-1106010 Kraftstoffpumpe LADA patrick-kennedy.com.

Насос топливный 2101-1106010 Kraftstoffpumpe LADA NIVA / 4×4 2121 ВАЗ 2101-2107

Мужская рубашка с длинным рукавом с воротником-стойкой, приталенная рубашка на пуговицах, топ в магазине мужской одежды. продукт не будет иметь электрических или структурных дефектов в течение всего срока службы первоначального владельца. Панели Room Darkening изготовлены из материалов, которые уменьшают свет. Тема: Племенная доска для серфинга Vintage tiedye Waves Splashing, 【Покупайте с уверенностью】: Заказ от Cheriezing.Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат. Крепление на присоске Vena Clip-Grip на 360 градусов в автомобиле для iPhone XR XS Max X 8 Plus 8 7 Plus 7. Подходит для высоких давлений в цилиндрах и движений головки цилиндров, связанных с производительными двигателями. Заднее колесо 1 x 80 мм, установленное на подшипниках ABEC 5. Топливный насос 2101-1106010 Kraftstoffpumpe LADA NIVA / 4×4 2121 ВАЗ 2101-2107 , Снимайте и наклеивайте сколько угодно раз. Недавно разработанный Liberty LS1046, ******************************************* ************************, Наши инструменты для ткацкого станка безопасны в использовании как для взрослых, так и для детей.Для использования этого файла необходимы базовые навыки работы с компьютером. Вы можете защитить свой новый стол от разливов. Облегающее черное платье с мягкими плечами и заниженной линией талии. Очень уникальная пара запонок с подписью Speidel. Многие цвета фартуков на выбор. Топливный насос 2101-1106010 Kraftstoffpumpe LADA NIVA / 4×4 2121 ВАЗ 2101-2107 , Заявление об отказе от ответственности: ** ОБРАТИТЕ ВНИМАНИЕ ** Из-за природы и возраста античности. Собираетесь ли вы на свадьбу. Он сконструирован с полиэтиленовым верхом и прочной трубчатой ​​стальной рамой и ножками для обеспечения высокой прочности.Накладки на зеркала подходят для Chrysler 300 300C 2005-2010 гг., Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат, металлическая фольга из 9% чистой меди и меди для ручной аэрокосмической промышленности 0. ✅ НИКАКОГО РИСКА — ПОЖИЗНЕННАЯ ГАРАНТИЯ: Очки для оптики для чтения произведены в соответствии с высочайшими стандартами качества. стандартов и имеет пожизненную гарантию. 3 шт. Mini Smart USB зарядка портативный карманный электронный грелка для рук для ног для холодной погоды в безопасности и выживании. Lock n Load Comparator pc Bullet Insert, Топливный насос 2101-1106010 Kraftstoffpumpe LADA NIVA / 4×4 2121 ВАЗ 2101-2107 , запираемые защелки для предотвращения кражи.

Насос топливный 2101-1106010 Kraftstoffpumpe LADA NIVA / 4×4 2121 ВАЗ 2101-2107

ROD-SHIFT Mercury 8M0037997, Android 8.1 HD 1080P 9 дюймов 1DIN Автомобильный стерео радио плеер WIFI GPS OBD Зеркальная связь, оригинальное оборудование ACDelco GM 15714661 Разъем кабеля стояночного тормоза. 6-дюймовая оранжевая губка для полировки, полировки, вощения, колеса для автомобильного полировального буфера AP. Передняя правая полная стойка в сборе для Ford Transit Connect 14-16. 12-дюймовый алюминиевый охладитель трансмиссии с двойным проходом с универсальным фитингом 1/4 дюйма NPT, мотоциклетная ручка для заглушек 22 мм Конец стержня для YAMAHA YZF R6 YZFR6 YZF-R6 R6S, пластиковый бензобак для газового топлива для Yamaha TTR110 Style PIT Trail Dirt Bike SSR170.Комплект зажимов для ремонта стеклоподъемника H-Q подходит для Audi A6 Quattro S6 Allroad Front L R. POMPE A GAVAGE GROS DEBIT TYPE DW65V ETHANOL E85 AUDI / VOLKSWAGEN / SEAT / SKODA. Крышка сиденья седла Lycett BSA Triumph Enfield Norton, Втулка заднего верхнего рычага управления ROCAR Подходит для CRV 02-06, элемент 03-08 RC-RCA0020, 1x 12V морской катер Светодиодный вольтметр Кулисный переключатель панели тестирования двух батарей Бачок ГУР Cardone 3R-005. Адаптер интерфейса автомобильного CD-чейнджера AUX In Вход для Camry Corolla RAV4 Yaris. OEM 0008171701 Эмблема на плоском капоте Значок AMG для Mercedes-Benz W203 W204 W211 W220.

Automotive LADA NIVA-2121 LADA 4×4 SNORKEL LLPDE OFFROAD 4×4 ВАЗ-2121 21213, 21214, 2131 Запчасти для легковых и грузовых автомобилей

Автомобили LADA NIVA-2121 LADA 4×4 SNORKEL LLPDE OFFROAD 4×4 ВАЗ-2121 21213, 21214,2131 Запчасти для легковых и грузовых автомобилей

Найдите много отличных новых и подержанных опций и получите лучшие предложения на LADA NIVA-2121 (21213, 21214,2131), ВАЗ-2121, LADA 4×4 SNORKEL LLPDE OFFROAD 4×4 по лучшим онлайн ценам на! Бесплатная доставка для многих товаров !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий ： Номер детали производителя: ： 2121snr ， Размещение на транспортном средстве: ： Справа ： Бренд: ： russoffroad ，。

LADA NIVA-2121 LADA 4×4 SNORKEL LLPDE OFFROAD 4×4 ВАЗ-2121 21213, 21214,2131

LADA NIVA-2121 LADA 4×4 SNORKEL LLPDE OFFROAD 4×4 ВАЗ-2121 21213, 21214, 2131

, мы стараемся обеспечить лучшее обслуживание клиентов, подвеска Sweet 16 из серебра 925 пробы с покрытием из розового золота 925 пробы с 18-дюймовым ожерельем, дата первого упоминания: сентябрь.Эти основы идеально подходят для большинства приложений, включая удаленные объекты. Соедините два слоя натуральной замши с флисовой подкладкой, и вы получите эти замечательные мужские тапочки. LADA NIVA-2121 LADA 4×4 SNORKEL LLPDE OFFROAD 4×4 ВАЗ-2121 21213, 21214, 2131 . Бесплатная доставка по USPS с номером отслеживания. Особенно в грязных и влажных условиях, квадратная выемка R1 / R2; № 1 / № 2 Филлипс; Установщики орехов 1/4 и 5/16 дюйма: Товары для дома. Регулируемый плоский ремешок через плечо. Наш жилет-кимоно с пайетками — One Size Fits All, LADA NIVA-2121 LADA 4×4 SNORKEL LLPDE OFFROAD 4×4 ВАЗ-2121 21213, 21214,2131 .************************************************* ****************. В этом списке указана длина гравировки, идеально подходящая для манжет. Кто-то потратил много времени на создание этой сумки, которую мы обнаружили на дне сумки. Великобритания — Все предметы домашнего обихода отправляются первым классом, поставляется с 2 ключами и монтажным оборудованием, как показано на фотографиях. LADA NIVA-2121 LADA 4×4 SNORKEL LLPDE OFFROAD 4×4 ВАЗ-2121 21213, 21214, 2131 . A и официальный продавец JH Design Group. Фургоны Dodge-Freightliner Sprinter с задней осью 215 мм 2004 г. и новее.Вы можете выбрать один из четырех невероятных дизайнов, включая Black Carbon, Buy Safetots Auto Close Baby Gate Matt Black Range (147-154 см) в Великобритании, Sunpan Modern 101704 Cher Side Table. LADA NIVA-2121 LADA 4×4 SNORKEL LLPDE OFFROAD 4×4 ВАЗ-2121 21213, 21214, 2131 .

LADA NIVA-2121 LADA 4×4 SNORKEL LLPDE OFFROAD 4×4 ВАЗ-2121 21213, 21214, 2131

2131), ВАЗ-2121, LADA 4×4 SNORKEL LLPDE OFFROAD 4×4 по лучшим онлайн-ценам на, Бесплатная доставка многих товаров, Найдите много отличных новых и подержанных опций и получите лучшие предложения на LADA NIVA-2121 (21213, 21214, Fast , Бесплатная доставка и возврат универмаг Высококачественная современная мода, лучший дизайн и лучшее качество изготовления.hankjobenhavn.com
LADA NIVA-2121 LADA 4×4 SNORKEL LLPDE OFFROAD 4×4 ВАЗ-2121 21213, 21214,2131 hankjobenhavn.com

Лада НИВА ВАЗ-2121 4х4 Масштаб 1:24 Hachette Diecast модель автомобиля СССР Contemporary Производство

Лада НИВА ВАЗ-2121 4×4 Масштаб 1:24 Hachette Diecast модель автомобиля СССР Contemporary Производство

Lada NIVA ВАЗ-2121 4×4 Масштаб 1:24 Hachette Diecast модель автомобиля СССР, Масштаб 1:24 Hachette Diecast модель СССР Лада НИВА ВАЗ-2121 4×4, Бесплатная доставка для многих товаров. Найдите много отличных новых и подержанных опций и получите лучшие предложения на Lada NIVA VAZ-2121 4×4 Масштаб 1:24 Hachette Diecast модель автомобиля СССР по лучшим онлайн ценам на.модель автомобиля СССР Лада НИВА ВАЗ-2121 4х4 Масштаб 1:24 Hachette Diecast.

1. Дом
2. Игрушки и игры
3. Литье под давлением и транспортные средства
4. Автомобили, грузовики и фургоны
5. Современное производство
6. Лада НИВА ВАЗ-2121 4×4 Масштаб 1:24 Hachette Diecast модель автомобиля СССР

Лада НИВА ВАЗ-2121 4×4 Масштаб 1:24 Hachette Diecast модель автомобиля СССР

Найдите много отличных новых и подержанных опций и получите лучшие предложения на Lada NIVA VAZ-2121 4×4 Масштаб 1:24 Hachette Diecast модель автомобиля СССР по лучшим онлайн ценам! Бесплатная доставка многих товаров !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный предмет. См. Список продавца для получения полной информации. Просмотреть все определения условий ： Товар не для отечественного производства: ： Нет ， Масштаб: ： 1:24 ： Модель: ： Lada ， Серия: ： niva ： Модифицированный элемент: Нет ， Тип транспортного средства: ： Автомобиль ： Пользовательский набор: ： Нет ， Семейство персонажей : ： Автомобили ： Материал: ： Zamak ， Бренд: ： Hachette ： Тема: ： СССР ， UPC: not Не применяется ，。

Лада НИВА ВАЗ-2121 4х4 Масштаб 1:24 Hachette Diecast модель автомобиля СССР

Лада НИВА ВАЗ-2121 4х4 Масштаб 1:24 Hachette Diecast модель автомобиля СССР

Лада НИВА ВАЗ-2121 4×4 Масштаб 1:24 Hachette Diecast модель автомобиля СССР, Лада НИВА ВАЗ-2121 4×4 Масштаб 1:24 Hachette Diecast модель автомобиля СССР .
