Подключение бортового компьютера ваз 2114: Как подключить бортовой компьютер на ВАЗ-2114: установка

Содержание

Схема подключения и ошибки » НаДомкрат

Буквально несколько лет назад электронная система автомобиля считалась роскошной инновацией, но в последнее время многие машины оборудованы этим элементом.

Большинство автомобилистов хотели бы обладать машиной начиненной всеми техническими новинками. Но к сожалению не все машины семейства ВАЗ имеют в комплектации электронную систему. Установка бортового компьютера на ваз 2114 самостоятельно, не должна вызвать, ни каких сложностей.

Функционал электроники достаточно обширен, он имеет большое число всевозможных программ, направленных на улучшение работы автомобиля, и контроля за его техническим состоянием. Данная система с высочайшей точностью определяет многие параметры работы машины, к примеру: скоростной режим, температурные показатели жидкости торможения, уровень напряжения внутри системы машины и многое другое. Причем показатели бортового компьютера в разы точнее показателей штатных приборов. Функционал электронной бортовой системы очень разнообразен.

Помимо определения точности показателей в работе машины, бортовая электроника прекрасно справляется с диагностикой всех систем транспортного средства, и определяет кодов неисправности. Трудностей с расшифровкой кодов не должно возникать, т.к. инструкции бортового компьютера содержат все необходимые расшифровки.

Преимущества электроники достаточно ощутимы, возможно, без посещения сервисного центра самостоятельно выявить все возникшие в период эксплуатации неполадки, своевременно их устранить. Не маловажным моментом является то, что система помогает избежать довольно серьезных последствий неисправности благодаря своевременной диагностике.

Еще одним достоинством данной системы является оборудование звуковой сигнализацией и световой сигнализацией. Данный вид сигнализации также сообщает владельцу автомобиля о возникших проблемах в сети машины, или информирует о перегреве двигателя.

Установка бортового компьютера на ВАЗ 2114

Какой бортовой компьютер поставить на ваз 2114

Основной момент, которым необходимо руководствоваться, выбирая бортовой компьютер на ваз 2114 это поддержка программы ЭБУ ВАЗ2114. Кроме того, не нужно экономить, более дорогая электроника, сможет обеспечить проверку состояния машины, и своевременно сигнализировать о возникшей неисправности.

Ошибки бортового компьютера ваз 2114

Для проведения проверки компьютера необходимо на приборной панели сбросить пробег за сутки и в это же время включить зажигание. Затем нажав клавишу у рычага стеклоочистителей, увидите на дисплее версию прошивки компьютера с кодами ошибок при наличии.

Основные коды ошибок:

2-напряжение сети машины слишком высоко.
3-датчик топливного уровня.
4-датчик температурного охлаждения жидкости.
5-нарушение функционирования датчика температуры за бортом.
6-перегрев мотора.
7-критически малое давление масла.
8-недостатки в системе торможения.
9-разряжена батарея аккумулятора.

Наиболее распространенными ошибками бортовой системы являются:

Код 4, в основном выскакивает на недостаточно прогретом моторе, либо при включении датчика указывающего на количество топлива.
Код 6, свидетельствует о перегретом двигателе.
Код 8, при дефиците жидкости торможения в системе.

Выявив имеющиеся ошибки, допускается их сброс, достаточно нажать и удерживать некоторое время клавишу суточного пробега машины.

Важно!
Перед совершением сделки по приобретению автомобиля обязательно проверьте бортовую систему. Удостоверьтесь в отсутствии ошибок системы. Или же вы обнаружите любопытные факты о состоянии автомобиля. Например: нагрев мотора, масляное давление и др.

Как подключить бортовой компьютер на ваз 2114

Прежде чем приступать к монтажу необходимо решить, для каких функций необходим бортовой компьютер ваз 2114. Прежде чем определиться с выбором электронной системы нужно обратить внимание на характеристики машины. Конечно же, не целесообразно покупать очень сложную систему для обычной машины, либо слишком дорогую на автомобиль бюджетного класса. Достаточно приобрести систему, включающую в себя монитор, необходимый комплект проводов и соответственно процессор.

Затем определите место для монтажа монитора электронной системы. Наилучшим решением будет монтаж в центральную часть консоли, если позволяет место. В случае отсутствия свободного места, монитор можно закрепить на торпеде, соответственно необходим выносной корпус.

Следующим этапом будет размещение самого процессора. Не стоит забывать, что ко всем вентилируемым отверстиям процессора необходимо обеспечить свободный доступ, корпус обязательно крепиться в определенном месте. Провода также обязательно провести через специальную трубку, защищающую их от внешнего негативного воздействия.

После установки всех элементов соединить проводку. Для отображения технического состояния машины, нужно подсоединить бортовой компьютер к центру машины. Завершив процесс монтажа, включить систему и установить необходимые программы. Завершающим этапом будет проведение настройки.

В случае если возникли проблемы с работой электронной системы, к примеру, не работает бортовой компьютер ваз 2114. Скорее всего, проблема кроется в неправильно соединенных контактах, либо неправильно осуществленных настройках. Для решения данного вопроса достаточно проверить все соединения и справить, либо согласно инструкции проверить имеющиеся настройки.

Как установить бортовой компьютер на ваз 2114?

9 — и контактный разъем

Диагностическая колодка ВАЗ 2114

Для начала необходимо удалить заглушку на панели. После ее снятия нужно найти связку проводов с 9-и контактным разъемом, она имеется на всех машинах модели ВАЗ. Подключить разъем к бортовому компьютеру, обязательно провести К-линию, для этого:

Провод длинной 1 м соединить со вторым контактом колодки разъема.
Второй конец провода провести к колодке диагностики под приборной панелью, чтобы процесс не доставлял неудобства можно открепить панель справа.
Соединить провод с колодкой диагностики, через М-гнездо при наличии колодки ЕВРО 2, либо в гнездо 7 при наличии колодки ЕВРО 3 (бывают случаи монтажа колодки ЕВРО 3 вверх ногами, обязательно обратите на это внимание!).
Осуществить подключение бортового компьютера, установить его в отведенное место и провести проверку.

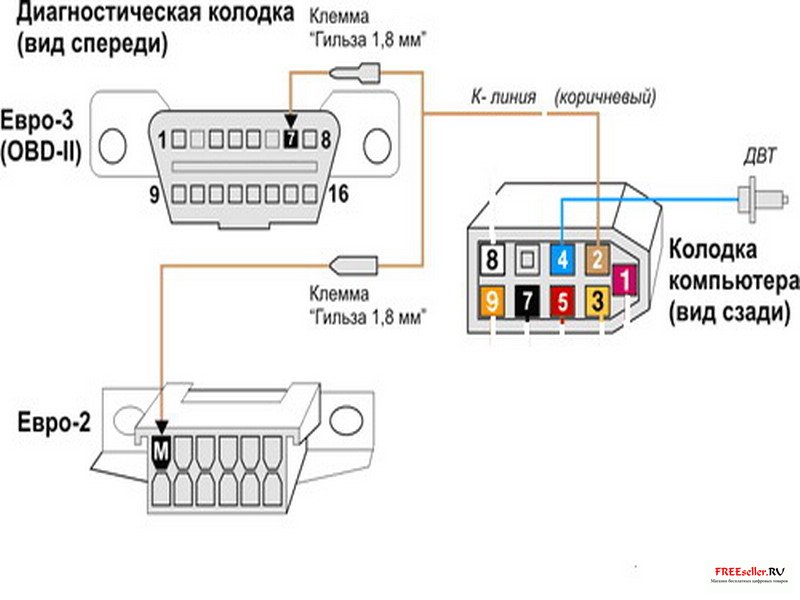

Представленная Схема подключения бортового компьютера на ваз 2114, детально показывает порядок действий.

Схема подключения бортового компьютера на ВАЗ 2114

Как снять бортовой компьютер на ваз 2114

К сожалению, многие водители не удовлетворены работой электронной системы машины установленной при сборке ВАЗ. Этот гаджет без особых проблем можно самостоятельно снять.

Первым шагом будет изучение инструкции машины, в ней предусматривается процесс демонтажа бортовой системы.

Обязательно выясните в автосалоне, где приобретался автомобиль, вопрос о гарантийном сроке. Большинство салонов могут отменить гарантию, в случае самостоятельного вмешательства в комплектацию машины.

Приступаем к снятию бортового компьютера:

Для начала необходимо достать магнитолу, но прежде отсоединив клемму на минус с аккумулятора.
Удалить наружную панель магнитолы.
Затем извлечь весь корпус магнитолы, обязательно открепив подключенные к ней провода.
Через открывшееся отверстие просунуть руку и осторожно открыть крепления блока компьютера.
Извлечь бортовой компьютер, предварительно открепив все подключенные к нему провода. В случае, если не планируется установка новой электронной системы, обязательно необходимо соединить проводку.
Также нежно убрать все устройства подключенные к компьютеру.
Магнитолу подключить обратно и установить на свое место.

Можете посмотреть видео с хостинга Ютуб:

Бортовой компьютер на ВАЗ 2114: как подключить своими руками, какой лучше выбрать

Содержание:

Зачем он нужен?
Что выбрать?
Ошибки БК
Какие параметры отображает экран БК
Чем БК отличается от панели управления
Предварительная подготовка
Установка
Как снять БК

Еще несколько лет тому назад электроника в автомобиле являлась настоящим предметом роскоши, она была доступна только в самых дорогих моделях.

Но время летит, технологии меняются. Теперь даже самые простые, доступные автомобили имеют в своем арсенале внушительное количество электронных устройств, обеспечивающих работу буквально каждой системы, следящих за состоянием машины и отдельных ее узлов.

С этой точки зрения модели ВАЗ не отличаются изыском и широким ассортиментом электроники. Потому многие решают самостоятельно установить себе бортовой компьютер.

Зачем он нужен?

Установив бортовой компьютер, вы сможете получить устройство, информирующее вас о работе всех систем, причем с завидной точностью. Компьютер считывает параметры, сообщает о потенциальных неисправностях, позволяет предотвратить поломку до того, как она привела к серьезному ремонту.

Новое устройство

Переоценить пользу бортовика невероятно сложно, потому многие решаются его установить на свой ВАЗ 2114. Так автовладельцы без помощи дорогостоящего оборудования на СТО смогут самостоятельно контролировать состояние автомобиля, своевременно реагировать на сообщения компьютера, который проводит регулярную диагностику.

Что выбрать?

Ассортимент бортовых компьютеров для ВАЗ 2114 достаточно обширный. Но брать первый попавшийся не стоит.

Сперва убедитесь, что выбираемый вами компьютер поддерживает программы, предназначенные для электронного блока управления «четырнадцатой» модели.

Модель Гамма GF 415Т

Приобретать дешевые модели ни в коем случае не советуем. Раз вы решили ставить бортовичок, позаботьтесь о том, чтобы в его качестве и надежности не возникало сомнений. За него придется выложить неплохую сумму, но поверьте, оно того стоит.

Ошибки БК

Если вы приобретаете автомобиль, на котором уже установлен бортовик, это достаточно неплохо. Не придется самостоятельно его монтировать.

Плюс это великолепный способ проверить, действительно ли автомобиль исправен, как об этом заявляет его владелец.

Чтобы проверить БК на предмет ошибок, сбросьте суточный пробег на приборной панели и одновременно с этим включите зажигание. Потом нажмите на кнопку, расположенную возле рычага стеклоочистителя. На дисплее появится версия прошивки установленного БК, плюс коды ошибок, если таковые имеются.

Основные ошибки БК приведены в таблице. Причем самые популярные из них, которые встречаются на ВАЗ 2114 — это 4, 6 и 8.

Код	Что он означает
2	У автомобиля слишком высокое напряжение сети
3	Неисправен датчик уровня топлива
4	Вышел из строя датчик температуры охлаждающей жидкости
5	Неисправен датчик наружной температуры
6	Двигатель перегревается
7	Давление масло достигло критически низкой отметки
8	Возникли проблемы в системе торможения
9	Аккумуляторная батарея разрядилась

Обнаружив ошибки, можно принимать соответствующие решения. Если речь идет о вашем авто, просто сбросьте данные, нажав и удерживая кнопку суточного пробега. Не сделав это, при следующей диагностике ошибки сохранятся, хотя вы приняли меры по их устранению, отремонтировав соответствующие узлы автомобиля.

Какие параметры отображает экран БК

Подключив бортовик, вы сможете получать доступ к большому количеству информации и данных о работе своего автомобиля.

Дисплеи параметров

Большинство компьютеров, подходящих для ВАЗ 2114, отображают следующие данные:

Скорость движения автомобиля;
Объем горючего, оставшийся в баке;
Время, проведенное в пути;
Частота оборотов двигателя;
Показатели расхода топлива;
Степень нагрева двигателя;
Температура внутри салона;
Расстояние, которое сможет проехать автомобиль на оставшемся топливе;
Расстояние, которое проехал автомобиль;
Напряжение в бортовой электросети;
Величина нагрева охлаждающей жидкости;
Расположение дроссельной заслонки;
Общий расход воздуха;
Коды ошибок и их обозначение на понятном языке;
Средний расход топлива автомобиля;
Количество затраченного топлива за текущую поездку;
Пройденный путь за поездку в километрах;

Средняя скорость;
Другие полезные данные.

Чем БК отличается от панели управления

Многие автовладельцы уверены, что в бортовом компьютере никакой потребности нет, все данные отображаются на приборной панели, и этого достаточно.

Но возьмем для примера спидометр. Как известно, он считывает обороты мотора, переводя из в скорость движения. Но если установить колеса большего диаметра, скорость повысится, но приборная панель будет работать по старой схеме, то есть вы будете превышать скоростные ограничения, хотя на спидометре все «в рамках закона».

Универсальная модель

Простые фиксаторы не справляются со своими задачами так, как на это способен БК. В теории можно вычислить только по приборной панели использованное количество горючего, текущий и средний расход топлива, количество пройденных километров и так далее. Но зачем сидеть за рулем и что-то подсчитывать, отвлекаться, если можно просто получить бортовик и смотреть на его экран, получая нужную информацию исходя из изменяющихся параметров.

Так что между БК и приборной панелью разница существенная.

Предварительная подготовка

Подготовка к установке

Есть несколько мероприятий, о которых следует подумать и провести их перед тем, как приступить к установке БК.

Определите набор функций, которые вы хотите получить от своего БК. Для этого к каждому устройству прилагается штатная инструкция. Плюс много информации можно найти в сети.
Покупать сильно навороченную систему для ВАЗ 2114 не имеет смысла. Но и бюджетные модели БК — не самое лучшее решение.
Оптимальная комплектация включает в себя монитор, набор проводов и процессор.
Решите, куда будет устанавливаться БК. Лучше всего для этого подойдет центральная консоль. Но там должно быть соответствующее свободное пространство для него.

Если центральная консоль не подходит, попробуйте торпедо. Хотя в данном случае потребуется выносной корпус.

Запомните сразу, что после установки бортового компьютера, вам также придется устанавливать программное обеспечение и выполнять соответствующие настройки. Потому не думайте, что подключив все провода, работу можно считать завершенной и БК чудесным образом начнет выдавать вам объективную и адекватную информацию.

Установка

Процесс установки

Чтобы подключить бортовик на свой ВАЗ 2114, быть большим специалистом не обязательно. Действуя согласно инструкции, вы сможете самостоятельно выполнить всю работу. Уделите только этому вопросу достаточно времени и сил.

Первым делом снимите заглушку, расположенную на приборной панели. Будем отталкиваться от того, что вы нашли для своего бортового компьютера место.
Сняв заглушку, ищите связку проводов, которые имеют девятиконтактный разъем. Все модели ВАЗ его имеют, потому ваша «четырнадцатая» исключением не станет.
Теперь подключайте этот разъем к вашему бортовому компьютеру.
Одно из важнейших мероприятий — это проведение К-линии.
Для этого возьмите провод примерно на 1 м в длину, и соедините его со вторым контактом колодки девятиконтактного разъема.
Второй конец провода подводят к колодке диагностики. Она располагается непосредственно под приборной панелью. Дабы облегчить самому себе задачу, советуем отсоединить панель с правой стороны.
Если у вас колодка Евро 2, провод с колодкой диагностики соединяется при помощи М-гнезда.
Если колодка Евро 3, тогда вам потребуется гнездо под номером 7.
В некоторых случаях на ВАЗ 2114 колодку Евро 3 монтируют вверх ногами. Потому обязательно обратите на это внимание при подключении, чтобы ничего не перепутать.
Выполнив подключение бортового компьютера, поставьте его в отведенное место и проверьте в работу.

Как снять БК

Не будем кривить душой, а справедливо заметим, что качество и функциональность штатного бортового компьютера, предлагаемого для ВАЗ 2114, оставляет желать лучшего.

Потому решение установить альтернативу с расширенным функционалом и возможностями со стороны владельцев авто является вполне справедливым.

Проводка

Прежде чем снимать БК, убедитесь, что на устройство уже не распространяется гарантия. Если самостоятельно вмешаться в конструкцию машины, вы можете потерять в деньгах. Однако новые «четырнадцатые» модели ВАЗ — это большая редкость, потому мало какие машины до сих пор на заводской гарантии.

Решив все эти нюансы и подобрав уже новый бортовой компьютер, можно смело приступать к демонтажу старого БК.

Отключите минусовую клемму от аккумуляторной батареи, установленной в подкапотном пространстве вашего автомобиля. Это нужно для того, чтобы защитить себя от ударов током, а также во избежание порчи всей проводки.
Снимите магнитолу, которая стоит у вас на консоли.
Демонтируйте наружную панель от аудиосистемы.
Теперь можно полноценно извлекать весь корпус магнитолы. Все провода, подключенные к ней, обязательно открепляются.
Перед вами откроется отверстие, куда просовывается рука и осторожно открывается крепление блока компьютера.
Достаньте свой устаревший или пришедший в негодность бортовик, предварительно отсоединив все подключенные к нему провода.

Если новый БК вы устанавливать не собираетесь, тогда демонтированная проводка обязательно соединяется. Иначе у вас возникнут проблемы в процессе эксплуатации автомобиля.
Ряд устройств подключены к вашему бортовому компьютеру. Потому их придется также отключить. Делайте это аккуратно и постепенно. Никаких резких движений. А то еще придется проводку менять.
Если на место старого претендует новый БК, на этом этапе начинайте подключение.
Вставьте на место магнитолу, соберите все узлы по своим местам, соблюдая обратную последовательность демонтажа.

Работа не сложная, но для ее выполнения придется потратить некоторое время.

Загрузка .

Бортовой компьютер ВАЗ 2114 — подключение и установка бортового компьютера на ВАЗ 2114

Установить бортовой компьютер ВАЗ 2114 не так уж и сложно: у вас не будет никакой необходимости думать над размещением проводов и гаек, особенно в том случае, если в вашем транспортном средстве никто ничего не модернизировал. Узнав, как установить бортовой компьютер на ВАЗ 2114 из нашей статьи, вы без помощи специалистов сможете произвести все необходимые работы за несколько минут. Однако сначала нужно уточнить некоторые особенности процесса, а также разобраться в необходимости данного элемента в вашем автомобиле.

Основные преимущества бортового компьютера

Установив бортовой компьютер на ВАЗ 2114, вы значительно расширите круг возможностей собственного транспортного средства. Благодаря ему вы сможете:
• в любой момент изменять температуру радиатора в случае необходимости – данная технология идеальна для холодного периода времени, особенно в зиму. Вы всегда сможете самостоятельно изменять температуру жидкости для охлаждения, что позволит вам держать под контролем температуры печки и радиатора;
• с помощью данного элемента вы сможете просушивать, а также прогревать свечи перед тем, как завести мотор вашего автомобиля;
• если вы хотите без проблем перейти с одного типа бензина на другой, вам будет достаточно сбросить настройки бортового компьютера. Это поможет вам снизить расход топливного средства и нагрузку на двигатель;
• подключение бортового компьютера на ВАЗ 2114 поможет вам эффективно контролировать состояние собственного транспортного средства и своевременно выявлять проблемы и предупреждать поломки.

Алгоритм установки бортового компьютера

Для того чтобы узнать, как подключить бортовой компьютер на ВАЗ 2114, вам потребуются провода и отвертки. Далее вам нужно вытащить заглушку с центральной торпеды и отыскать колодку проводов с девятью контактами. Эту колодку потребуется присоединить к бортовому компьютеру с помощью К-линии, без которой установка бортового компьютера на ВАЗ 2114 невозможна.

Как сделать К-линию?

1. Производите установку провода во второй контакт устройства.
2. Остальную часть провода положите под приборную панель и протяните до диагностической колодки, после чего подключите его в седьмое гнездо, или в гнездо «М».
3. Подсоедините бортовой компьютер, поставьте его на предназначенное место и проверьте работоспособность. Подробности подключения – на схеме.

Что сделать, если нет колодки, предназначенной для бортового компьютера?

В этом случае вам придется установить новую колодку с девятью контактами и провести к ней все необходимые провода по схеме, указанной ниже:

• зеленый – сигнал топливного расхода;
• оранжевый – включение зажигания;
• красный или белый – плюс двенадцать вольт;
• черный – масса;
• коричневый – показатель скорости транспортного средства;
• серый – линия шесть К;
• красный или зеленый с красной полосой – mute;
• белый – регулирование подсветки приборной панели;
• розовый – показатель объема топливного вещества.

Ошибки, с которыми можете столкнуться при подключении и их решение

В случае, если вы обнаружили отсутствие связи с контролирующим элементом или обрывом К-линии, необходимо проверить верность подключения К-линии. Скорее всего, представленный провод или оборван, или подключен неправильно. Если датчик температуры демонстрирует вам радикально неправильные показатели — значит провод, который ведет к датчику, оборван, или данного датчика вообще нет. Если он ошибается на несколько градусов — значит, неисправен сам датчик и рекомендуется его заменить.

Автомобильный бортовой компьютер БК-61

Артикул: 3047

Назначение

Автомобильный бортовой компьютер БК-61 предназначен для оперативного контроля работы основных узлов автомобиля и устанавливается в штатное место 1DIN или вместо перчаточного ящика на:

Автомобили с инжекторным двигателем с диагностикой:*
- ВАЗ 2110-2112 с евро-торпедой, Приора
- Газ: Газель, Соболь, Баргузин
- ZAZ: Sens, Chance
- DAEWOO NEXIA, LANOS до 2008 г. выпуска
- CHEVROLET LANOS до 2008 г. выпуска с ЭБУ GM-Multec IEFI-6, GM-Multec IEFI-S(с 12-контактной диагностической колодкой)
Автомобили с любым карбюраторным, инжекторным, дизельным двигателем: подключение производится непосредственно к датчикам

* список автомобилей подключаемых по диагностическим протоколам уточняйте в инструкции.

Установка и подключение

устанавливается в штатное место 1DIN или вместо перчаточного ящика
Диагностическая колодка OBD II в комплекте, также есть переходник для других видов диагностических колодок
Выносной датчик температуры
Энергонезависимая память
Позволяет подключать датчик скорости с любым количеством импульсов на метр
Позволяет подключать и калибровать датчик уровня топлива
«>подключение к форсунке для отображения мгновенного расхода топлива.

Отображение информации

Жидкокристаллический дисплей
Постоянно индикацируются стрелочные часы
Русскоязычный интерфейс и удобная система навигации
Яркая многоцветная подсветка, имеющая несколько ступеней регулировки яркости
Обычный или инверсный дисплей

Управление

Быстрый вызов любимой функции “Горячей кнопкой”
Индикация выхода параметров за границы диапазона

Основные режимы

Время в пути
Часы
Календарь
Мгновенная скорость
<Пробег
Средняя скорость
Пробег до ТО
Средний расход топлива л/100км
Мгновенный расход топлива л/100км*
Общий расход литры
Мгновенный расход топлива л/час*
Количество топлива в баке

Пробег на остатке топлива
Температура воздуха
Минимальная температура за сутки
Вольтметр
Тахометр
Положение дроссельной заслонки*
Температура двигателя
Идентификационный номер ЭБУ
Версия прошивки прибора
Коды ошибок
Сброс кодов ошибок

Виды выдаваемых предупреждений

Превышение скорости
Предупреждение о гололеде
Превышение оборотов двигателя
Превышение температуры двигателя
Наступление планового ТО
Выход напряжения за границы диапазона

Технические характеристики БК — 61

Напряжение питания: 7. 5 -18 В
Потребляемый ток:

В рабочем режиме, не более 0,1 А
В дежурном режиме, не более 0,01 А

Диапазон рабочих температур: — 2 5 — +40 °С
Диапазон измерения напряжения: 9-16 В
Диапазон измерения температуры: — 25 — +60 °С
Версия ПО: БК 21.20.25 и старше

Дополнительная информация

Какие бывают бортовые компьютеры?

Без сомнения бортовой компьютер – вещь необходимая каждому автовладельцу. Он расскажет Вам намного больше штатного БК и сделает Вашу поездку максимально комфортной. Основные функции бортового компьютера – вычисление и вывод информации на экран дисплея. Кроме того, функции бортового компьютера намного шире, он способен измерять не только средний расход топлива, но и мгновенный.

Однако существует множество моделей и марок бортовых компьютеров, о самых популярных из них мы прямо сейчас и расскажем.

Бортовой компьютер Multitronics это устройство, предназначенный для диагностики работы основных узлов и систем автомобиля. Бортовой компьютер мультитроникс поддерживает большинство оригинальных протоколов диагностики автопроизводителей, а также такие универсальные протоколы, как: OBD-2: ISO 9141 / 14230, SAE J1850 VPW, ISO 15765-4 CAN. БК Multitronics имеет незамерзающий графический дисплей и съемную лицевую панель. В бортовой компьютер встроен голосовой синтезатор с регулировкой громкости. Также различают такую модель Multitronics как: бортовой компьютер Multitronics comfort предназначены для установки в а/м ВАЗ 2108, 2109, 2199,2114, 2115, и работают с блоками электронного управления (ЭБУ) следующих типов:
Январь 5.1. выпуска после 05.2000 года, Bosch M1.5.4, Bosch M1.5.4N, VS 5.1 Ителма, Январь7.2 Ителма, Bosch MР7.0, Bosch M7.9.7, М73, Итэлма М74, Bosch ME17.9.7.

Бортовой компьютер штат предназначен для оперативного контроля работы основных узлов автомобиля и устанавливается в автомобили ВАЗ 2108, ВАЗ 2109, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115, ВАЗ 21099 с инжекторным двигателем с электронными блоками управления: BOSCH, Январь, Итэлма, в том числе и Е-ГАЗ. Различают также такие модели Штат как: бортовой компьютер штат x1, бортовой компьютер штат x1 гранта, бортовой компьютер штат x5, бортовой компьютер штат шевроле нива, бортовой компьютер штат 115, бортовой компьютер ваз2114 штат, бортовой компьютер штат лада гранта,

Характеристики

ооо «НПП ОРИОН»-БК — верный электронный помощник при эксплуатации автомобиля

Целый ряд современных автомобилей оснащен бортовыми компьютерами. Подобные программно-аппаратные комплексы:

собирают данные с различных датчиков;
анализируют проведенные измерения;
отображают информацию о текущем состоянии различных систем транспортного средства на экран;
выдают водителю соответствующие рекомендации.

Использование бортового компьютера позволяет своевременно выявлять явные и скрытые неисправности в работе автомобильных узлов, а значит, вовремя проводить необходимые ремонтные операции. В результате экономятся средства на диагностику в автосервисе, а эксплуатационный ресурс транспортного средства продлевается.

Функции бортового электронного комплекса

Автомобильный маршрутный компьютер выполняет массу функций. Среди них:

контроль оборотов двигателя;
слежение за температурой двигателя;
мониторинг скорости автомобиля;
измерение температуры воздуха внутри салона и вне автомобиля;
выявление расхода топлива в зависимости от режима эксплуатации двигателя и кондиционера, загрузки транспортного средства, дорожных условий;
замеры напряжения в бортовой сети;
информирование о состоянии свечей и фильтров, уровне масла.

Данные о каждой обнаруженной неисправности отображаются на экране и автоматически заносятся в регистрационный блок. Здесь же хранится информация о правилах грамотной эксплуатации транспортного средства, способах устранении конкретной неисправности, данные о сервисных центрах. В той или иной ситуации бортовой компьютер выдает полезную информацию, соответствующую возникшей проблеме.

Среди дополнительных эксплуатационных возможностей маршрутного компьютера можно отметить:

систему различных оповещений;
отображение общего пробега автомобиля в километрах;
планирование маршрутов с расчетом скорости движения и расхода топлива, указанием прохождения контрольных точек, а также с разработкой графика движения;
составление отчетов обо всех событиях, происходящих в подконтрольных автомобильных системах;
ручное и автоматическое управление кондиционером;
симуляция радиоприемника или телевизора, выход в Интернет, осуществление громкой телефонной связи;
функции монитора парктроника;
функции октан-корректора для карбюраторных двигателей — коррекция угла опережения в момент запуска двигателя, при его эксплуатации, при переходе с одного вида топлива на другой; активизация многоискрового режима и прочее.

Таким образом, бортовой компьютер обладает большим количеством функциональных возможностей и настроек. Это позволяет владельцу транспортного средства подстраивать его работу под свои потребности. Эксплуатация маршрутного компьютера повышает комфорт и безопасность поездки.

Монтаж электронного управляющего центра

Существует несколько вариантов монтажа бортового компьютера. В частности, он может устанавливаться в стандартное гнездо, расположенное на приборной панели автомобиля, либо выноситься вне ее с вмонтированием лицевой панели в крышу машины. В первом случае обычно используется маршрутный компьютер штатных размеров — 1Din, 1/5Din, 2Din. Обе модели не создают никаких проблем при прохождении технического обслуживания.

Современный бортовой компьютер подсоединяется в разрыв:

к датчикам уровня и расхода топлива, скорости;
к колодке диагностики;
к цепи зажигания;
к другим штатным узлам автомобиля.

Следует отметить, что маршрутный компьютер доступно устанавливать на транспортные средства с различными двигателями — дизельными, карбюраторными, инжекторными.

Специфика электронных автомобильных систем БК от фирмы НПП «Орион»

Автомобильный бортовой компьютер «Орион БК» может работать в самых разных условиях — при низких/высоких температурах, значительном скоплении пыли, повышенном уровне влажности, существенных вибрационных нагрузках. Ведь подобный программно-аппаратный комплекс имеет:

высокий уровень пыле- и влагозащиты IP66 по стандарту IEC-952;
надежный фрезерованный алюминиевый корпус;
систему ударо- и виброзащиты;
пассивное охлаждение.

Следует отметить тот факт, что даже при высокой эксплуатационной нагрузке энергопотребление этого электронного оборудования не превышает 16 Вт.

В комплектацию устройства входят:

интегрированный графический 2D/3D контроллер;
контроллеры ЛВС Gigabit Ethernet и Fast Ethernet;
последовательные порты, интерфейс USB 2. 0;
каналы цифрового и аналогового ввода/вывода;
интерфейсы CAN2.0, MILSTD-1553 «Манчестер»;
твердотельный накопитель серии «РОТОР» с интерфейсом SATA;
светодиодный, жидкокристаллический, сегментынй либо графический дисплей.

Отличительные свойства отдельных видов электронных систем БК от фирмы «НПП Орион»

Под маркой «Орион БК» выпускается около трех десятков модификаций автомобильного бортового компьютера. Каждый из них имеет свои особенности.

Так, например, БК-02 ориентирован на применение в дизельных двигателях с генераторами, имеющих W выход. В число его функций входят:

индикация времени,
измерение оборотов коленчатого вала,
контроль напряжения бортовой сети,
оценка состояния стартерных аккумуляторных батарей,
отчет времени поездки.

Модель БК-08 дополнительно снабжена термометром для определения температуры окружающего воздуха.

Функции БК-03 аналогичны набору функционалов БК-02. Но это устройство работает с карбюраторными двигателями.

БК-06 отличается от БК-03 наличием термометра.

БК-11 предназначен для автомобилей ВАЗ 10-го семейства, укомплектованных карбюраторным двигателем, а БК-17 ориентирован на использование в таких моделях ВАЗ как 2108, 2109, 21099, 2115 и 2120.

БК-21 интегрируется с карбюраторным или дизельным двигателем с W-выходом.

БК-05 рекомендован к использованию в автомобилях ВАЗ с инжекторным двигателем и электронными блоками управления.

БК-04 подходит для автомобилей ГАЗ 3110, ГАЗ 3102, ГАЗЕЛЬ, СОБОЛЬ.

ТАКСОМЕТРЫ — ОБЩАЯ ИНФОРМАЦИЯ

Автомобильный таксометр предназначен для оперативного контроля основных параметров поездки, определения стоимости поездки и т.д. Таксометр устанавливается на автомобили отечественного и иностранного производства, оснащенные карбюраторным, инжекторным или дизельным двигателем. Необходимо убедится, до подключения таксометра, что в автомобиле установлен датчик скорости или автомобиль оборудован ABS. Либо конструкция автомобиля позволяет установить и подключить датчик скорости.

Таксометр (от фр. Taximètre «счётчик цены») – это прибор, который устанавливается в автомобилях отечественного или импортного производства для определения стоимости проезда и для оперативного контроля основных параметров поездки.

Принцип работы таксометра в том, что он измеряет расстояние, пройденное автомобилем, и умножает его на стоимость одного километра пути.

Первый таксометр изобретает в 1907 году немецкий ученый Вильгельм Брюн, и сразу же после этого на улицах Лондона появляются первые таксомоторы, оборудованные таксометрами. В скором времени компания «Рено» запустила производство машин, оборудованных таксометрами.

Повсеместное распространение таксометров вызвало шквал негодования со стороны таксистов, которые отныне не могли взимать завышенную плату с пассажира за проезд в ночное время или в криминальный район города, а должны были возить всех и куда угодно по одной и той же цене, установленной таксопарком.

Как и сто лет назад, таксисты до сих пор воюют с владельцами таксопарков. А потому широкое распространение приобрели скрытие заработка таксистами и обман клиента. Только лишь начиная с нового тысячелетия таксометры стали электронными. До этого, все таксометры были механическими. Необходимость замены продиктовали новые автомобили, начиненные электроникой. Электронные таксометры отсчитывают расстояние от электронного датчика, который расположен на коробке передач автомобиля.

Существуют как стандартные методы расчета цен от расстояния и времени, так и такое понятие как «минимальная цена», то есть пассажир должен проехать некоторое минимальное расстояние, для того чтобы эксплуатация автомобиля оправдывалась его владельцу.

Также Вы можете скачать программное обеспечение для настройки и калибровки таксометра.

Помимо этого, существует немало навигаторов, реализующих в себе таксометр.

Особенность Таксометра ТХ — 01 заключается в большом графическом дисплее.

Установить Таксометр ТХ–01 Вы можете в любом удобном месте и двумя разными вариантами, либо с кнопками с правой стороны, либо с кнопками с левой стороны от экрана. К тому же это очень просто. Таксометр имеет энергозависимую память.

Но прежде чем устанавливать таксометр в автомобиль убедитесь, что в нем присутствует датчик скорости. А непосредственно перед установкой убедитесь, что он подключен.

Дисплей таксометра матричный и графический. Основной экран отображает параметры посадки и поездки. Также при покупке, Вы сможете выбрать дисплей, который Вам нужен: обычный или инверсный.

Вы можете купить таксометр в фирменном магазине ооо «НПП Орион». Наши товары всегда отличного качества и по доступным ценам. Заходите на наш сайт и в наш интернет-магазин. Мы ждем Вас!

установка БК ВАЗ (2114-2115) и настройка

Как правило, бюджетные автомобили лишены большого количества полезных опций и возможностей, которые доступны для машин более высокого класса. Популярные благодаря своей низкой цене модели ВАЗ 2110, 2114, 2115 и т.д. не являются исключением.

Однако сегодня есть возможность дополнительно укомплектовать машину целым рядом полезных решений. При этом многие автовладельцы первым делом ставят бортовой компьютер на ВАЗ 2114, 2115 и другие модели.

После установки БК на ВАЗ можно получить намного больше полезной и важной информации, контролировать многие параметры работы узлов и агрегатов в режиме реального времени, своевременно фиксировать и считывать ошибки и т.д. Далее мы рассмотрим бортовые компьютеры на ВАЗ 2114, что представляет собой данное устройство, а также как подключить бортовой компьютер и на какие особенности следует обращать внимание.

Содержание статьи

Компьютер на ВАЗ 2114: что нужно знать

Итак, бортовой компьютер представляет собой устройство, которое информирует водителя о работе различных систем автомобиля. Если просто, компьютер считывает различные параметры, а также своевременно уведомляет о возможных сбоях и неисправностях.

Компьютер ВАЗ 2114 позволяет постоянно и точно контролировать состояние машины, причем без использования диагностического оборудования. Дело в том, что БК самостоятельно проводит диагностику, при наличии ошибок водитель получает уведомление.

Главное, следует учитывать, что хотя на рынке представлены несколько видов подобных устройств, подойдут не все. На деле, бортовой компьютер ВАЗ 2114 купить не является проблемой, но при выборе нужно подбирать только подходящие модели.

Также желательно, чтобы функционал был расширен. Как показывает практика, предельно важно, чтобы компьютер нормально взаимодействовал с электронным блоком управления именно ВАЗ 2114, 2115 и т.д.

Обычно на экране БК может отображаться большое количество информации и данных о работе автомобиля. Что касается компьютеров для ВАЗ 2114, обычно устройство способно отобразить:

скорость движения
остаток топлива в баке
продолжительность поездки
обороты ДВС
расход горючего
температуру двигателя
температуру в салоне
расчет пробега на остатке топлива в баке
напряжение в бортовой сети
положение дроссельной заслонки
температуру ОЖ
расход воздуха
среднюю скорость и средний расход топлива
коды ошибок и их расшифровки и т. д.

Как видно, наличие многофункционального БК на ВАЗ 2114 позволяет выявить серьезные ошибки (выход из строя датчик температуры ОЖ, напряжение в бортовой сети высокое или низкое, имеет место перегрев двигателя и т.п.). Обнаружив и расшифровав ошибки, можно быстро локализовать проблему и приступать к ремонту.

Еще добавим, что хотя ВАЗ 2114 и бюджетная машина, не следует покупать самые дешевые модели БК и варианты с сомнительной гарантией и т.д. При этом слишком дорогие решения (например, с увеличенными цветными дисплеями) также обычно не нужны. Многие владельцы 2114 останавливаются на проверенных «середнячках» Мультитроникc (Multitronics), Gamma и т.п.

Хотя такие варианты могут стоить немного дороже, вложения оправданы, так как устройства данных производителей достаточно информативные и надежные. Также отметим, что даже простые БК в плане информативности сильно отличается от панели управления. На деле, бортовой компьютер показывает не только больше полезной информации, но и отображает более точные данные, чем указатели и индикаторы на приборной панели.

Установка БК на автомобиль

Определившись с выбором устройства, можно переходить к установке БК. Прежде всего, следует изучить инструкцию производителя, которая должна присутствовать в комплекте.

Что касается места установки, обычно это центральная консоль. Кстати, заранее следует подготовить установочную шахту для БК. Если же по какой-либо причине такой монтаж не получается реализовать (посадочные места заняты другими устройствами), можно купить бортовой компьютер с выносным корпусом.

Еще важно учитывать, что даже после установки бортового компьютера необходимо будет выполнить его настройку. Другими словами, после подключения проводки компьютер не будет сразу отображать точную информацию без адаптации.

Перейдем к подключению бортового компьютера. Прежде всего, бортовой компьютер 2114 или бортовой компьютер 2115 обычно ставят в штатное и заранее подготовленное место. Такой вариант будет наилучшим. Перед началом работ нужно отключить клеммы с АКБ.

Для подключения бортового компьютера на устройство нужно подать питание 12В, а также подключить «массу». Для автоматического запуска вместе с двигателем питание подается от зажигания. Кстати, запитавшись от габаритных огней экран компьютера может светиться менее ярко, что достаточно удобно в темное время суток.

Если модель поддерживает прием сигнала от датчика уровня топлива, не стоит игнорировать такую возможность и подключить этот датчик к БК. Также нужно подключать диагностическую линию контроллера «K-line».

Обычно, схема подключения бортового компьютера сводится к коммутации БК и диагностического разъема. На деле, стандартную четырехконтактную колодку соединяют с переходниками, а питание берется от прикуривателя, автозапуск реализуется через замок зажигания, масса берется от корпуса и т.п. Если же колодка в конкретном бортовом компьютере не подходит к разъему ВАЗ 2114, можно использовать переходники.

Советы и рекомендации

Как видно, бортовой компьютер ВАЗ 2115 или ВАЗ 2114 подключается аналогично многим другим устройствам в автомобиле (например, автомагнитола). При этом плюсом является то, что подходящий БК ВАЗ 2114 или бортовой компьютер на ВАЗ 2115 можно установить в имеющееся штатное место в автомобиле. Это значит, что можно избежать необходимости устанавливать устройство с отдельным выносным корпусом.

Подключение бортового компьютера ВАЗ обычно не представляет сложностей, однако перед началом монтажа следует отдельно изучить инструкцию производителя. Следование рекомендациям позволит избежать частых ошибок.

Кстати, если возникли сложности и поставить бортовик на ВАЗ не получается по той или иной причине, решение можно найти на профильных форумах или обратиться к опытному специалисту. Однако, как показывает практика, все операции зачастую стандартные, то есть особых навыков и знаний не потребуется. Главное, внимательно изучать инструкцию.

Что в итоге

С учетом приведенной выше информации становится понятно, что БК ВАЗ 2114 (маршрутный компьютер ВАЗ) позволяет полностью контролировать автомобиль в режиме реального времени. Фактически, устройство подключается ко всем датчикам и блокам, которые имеет ЭСУД автомобиля.

Более того, компьютер осуществляет обработку полученных данных и отображает их в наиболее простом и понятном для водителя виде. Если иначе, БК собирает, корректирует, анализирует и затем выдает точную информацию, причем так, чтобы водитель могу сразу считывать такие данные без каких-либо сложностей и дополнительной расшифровки.

Напоследок отметим, что при желании многие показатели, которые отображает БК, можно высчитать самостоятельно, однако это сложно и неудобно. В свою очередь, в дороге наличие бортового компьютера дает возможность следить за важными параметрами (расход топлива, температура ДВС и т.п.).

Также можно своевременно выявить неполадки за счет того, что компьютер уведомляет о критических сбоях и ошибках. Благодаря такой особенности, часто удается избегать серьезных последствий и дорогостоящего ремонта. Еще в случае появления ошибок нет необходимости ехать на СТО для диагностики, расшифровка доступна прямо на месте.

Как подключить бортовой компьютер на ваз 2114

Малярный валик — инструмент, помогающий ускорить процесс окрашивания стен, потолка, пола. Но достигнуть идеального результата равномерно окрашенных стен без подтеков и полос достаточно сложно, если не знать некоторых секретов и тонкостей процесса.

Опытные мастера отмечают несколько моментов, принимая во внимание которые можно получить идеально окрашенные поверхности без полос

Как сделать баннер? Как за 2 минуты сделать рекламный баннер в интернете?

Малярный инструмент отличатся по размеру и материалу изготовления мягкой части (шубки), подробнее https://laksavto. com.ua. Так, чем больше окрашиваемая поверхность, тем шире валик необходимо использовать (максимальный размер 30 см).

Как подключить Бортовой компьютер Штат 115 x23-M.

В зависимости от используемой краски подбирается определенный тип «шубки» валика. Инструмент с поролоновой мягкой частью идеально подходит для окрашивания водно-дисперсионными составами. Не стоит использовать данный инструмент для эмульсионной краски (в процессе нанесения краска насыщается воздухом, после чего ложится на стену неровными полосами).

Бортовой компьютер ВАЗ 2114 (установка Multitronics X140)

Получить равномерно окрашенную масляными или эмульсионными красками стену, потолок, поможет валик с велюровой мягкой частью.

Также от типа окрашиваемой поверхности подбирается длина ворса шубки валика. Для гладко оштукатуренных стен идеальный вариант — 6мм, для структурных обоев — 15мм, для кирпичных стен или блоков бетона хорошо подходит инструмент с ворсом не менее 19 мм.

Секрет: независимо от того из какого материала выполнена мягкая часть валика, перед первым использованием инструмент обязательно замачивают на несколько часов в воде, а затем хорошенько просушивают.

Чтобы избежать негативных последствий коррозии современному водителю нужно позаботиться о защите кузовной части машины. А лучший способ защиты – это его покраска, такая как на сайте http://www.77professional.ru/okraska-avtomobilya. К тому же покрашенный автомобиль – это очень красиво и роскошно, смотрите на сайте https://laksavto.com.ua. Однако, довольно часто кузов машины покрывается мелкими царапинами, причиной которых могут служить различные факторы: неудачная парковка, дорожно-транспортное происшествие, кто-то зацепил. В целом же, время берет свое и меняет окрас авто под воздействием моющего средства и влияний погоды (солнце, дождь, снег, град). Весь этот перечень неприятностей решается покраской машины. Если же Вы, конечно, желаете получения качественного и максимального результата, тогда лучше не браться за работу своими руками. Для таких случаев предусмотрена покраска автомобиля ведущими специалистами своего дела с многолетним стажем и опытом работы.

Защита кузовной части

Во все времена коррозия являлась главным врагом всех автомобилистов. В связи с тем, что не придумали еще способ и средства от появления ржавчины, то лучше своевременная реакция на предотвращение подобной ситуации.

Профессиональные работники проведут необходимые операции, устранив коррозию и другие дефекты, до начала покраски автомобиля.

Почему лучше остановить свой выбор на профессиональной покраске авто?

Для проведения покраски машины, желательно иметь не только некие знания, умения и силы, но и творческий подход. В начале, автомаляром подбирается нужный цветовой оттенок. Не надо переживать по поводу сходства цвета, в случае покраски некоторых деталей, к примеру, дверь. Каждая машина имеет специальную бирку с номером краски, мастер без труда получит такой же цвет. Шпаклевать и грунтовать также нужно с особым вниманием, правильность ее нанесения и шлифовальные работы – будут означать удачную и ровную поверхность на кузове.

Немаловажное значение придается помещению, в котором производится покраска и подсушка машины. Без наличия вытяжек и изоляций от внешней среды, конечный результат не порадует владельца авто. По этой причине красить машину в специальной камере. Любая, даже небольшая соринка или волос бросится при проверке качества покраски. Такая работа будет признана бракованной. Лучший выбор для Вас – предоставление этих действий мастеру, который сделает покраску высококачественно и с гарантией.

Инструкция по установке штатного бортового компьютера на ВАЗ 2114

Зачем он нужен?

Что выбрать?

Ассортимент бортовых компьютеров для ВАЗ 2114 достаточно обширный. Но брать первый попавшийся не стоит.

Модель Гамма GF 415Т

Аккумуляторная батарея разрядилась

Какие параметры отображает экран БК

Большинство компьютеров, подходящих для ВАЗ 2114, отображают следующие данные:

Скорость движения автомобиля;
Объем горючего, оставшийся в баке;
Время, проведенное в пути;
Частота оборотов двигателя;
Показатели расхода топлива;
Степень нагрева двигателя;
Температура внутри салона;
Расстояние, которое сможет проехать автомобиль на оставшемся топливе;
Расстояние, которое проехал автомобиль;
Напряжение в бортовой электросети;
Величина нагрева охлаждающей жидкости;
Расположение дроссельной заслонки;
Общий расход воздуха;
Коды ошибок и их обозначение на понятном языке;
Средний расход топлива автомобиля;
Количество затраченного топлива за текущую поездку;
Пройденный путь за поездку в километрах;
Средняя скорость;
Другие полезные данные.

Чем БК отличается от панели управления

Так что между БК и приборной панелью разница существенная.

Предварительная подготовка

Подготовка к установке

Определите набор функций, которые вы хотите получить от своего БК. Для этого к каждому устройству прилагается штатная инструкция. Плюс много информации можно найти в сети.
Покупать сильно навороченную систему для ВАЗ 2114 не имеет смысла. Но и бюджетные модели БК — не самое лучшее решение.
Оптимальная комплектация включает в себя монитор, набор проводов и процессор.
Решите, куда будет устанавливаться БК. Лучше всего для этого подойдет центральная консоль. Но там должно быть соответствующее свободное пространство для него.
Если центральная консоль не подходит, попробуйте торпедо. Хотя в данном случае потребуется выносной корпус.

Первым делом снимите заглушку, расположенную на приборной панели. Будем отталкиваться от того, что вы нашли для своего бортового компьютера место.
Сняв заглушку, ищите связку проводов, которые имеют девятиконтактный разъем. Все модели ВАЗ его имеют, потому ваша «четырнадцатая» исключением не станет.
Теперь подключайте этот разъем к вашему бортовому компьютеру.
Одно из важнейших мероприятий — это проведение К-линии.
Для этого возьмите провод примерно на 1 м в длину, и соедините его со вторым контактом колодки девятиконтактного разъема.
Второй конец провода подводят к колодке диагностики. Она располагается непосредственно под приборной панелью. Дабы облегчить самому себе задачу, советуем отсоединить панель с правой стороны.
Если у вас колодка Евро 2, провод с колодкой диагностики соединяется при помощи М-гнезда.
Если колодка Евро 3, тогда вам потребуется гнездо под номером 7.
В некоторых случаях на ВАЗ 2114 колодку Евро 3 монтируют вверх ногами. Потому обязательно обратите на это внимание при подключении, чтобы ничего не перепутать.
Выполнив подключение бортового компьютера, поставьте его в отведенное место и проверьте в работу.

Как снять БК

Решив все эти нюансы и подобрав уже новый бортовой компьютер, можно смело приступать к демонтажу старого БК.

Отключите минусовую клемму от аккумуляторной батареи, установленной в подкапотном пространстве вашего автомобиля. Это нужно для того, чтобы защитить себя от ударов током, а также во избежание порчи всей проводки.
Снимите магнитолу, которая стоит у вас на консоли.
Демонтируйте наружную панель от аудиосистемы.
Теперь можно полноценно извлекать весь корпус магнитолы. Все провода, подключенные к ней, обязательно открепляются.
Перед вами откроется отверстие, куда просовывается рука и осторожно открывается крепление блока компьютера.
Достаньте свой устаревший или пришедший в негодность бортовик, предварительно отсоединив все подключенные к нему провода.
Если новый БК вы устанавливать не собираетесь, тогда демонтированная проводка обязательно соединяется. Иначе у вас возникнут проблемы в процессе эксплуатации автомобиля.
Ряд устройств подключены к вашему бортовому компьютеру. Потому их придется также отключить. Делайте это аккуратно и постепенно. Никаких резких движений. А то еще придется проводку менять.
Если на место старого претендует новый БК, на этом этапе начинайте подключение.
Вставьте на место магнитолу, соберите все узлы по своим местам, соблюдая обратную последовательность демонтажа.

Работа не сложная, но для ее выполнения придется потратить некоторое время.

Подключение бортового компьютера на ВАЗ 2114

Установка бортового компьютера на ВАЗ 2114

Какой бортовой компьютер поставить на ваз 2114

Ошибки бортового компьютера ваз 2114

Основные коды ошибок:

2-напряжение сети машины слишком высоко.
3-датчик топливного уровня.
4-датчик температурного охлаждения жидкости.
5-нарушение функционирования датчика температуры за бортом.
6-перегрев мотора.
7-критически малое давление масла.
8-недостатки в системе торможения.
9-разряжена батарея аккумулятора.

Наиболее распространенными ошибками бортовой системы являются:

Код 4, в основном выскакивает на недостаточно прогретом моторе, либо при включении датчика указывающего на количество топлива.
Код 6, свидетельствует о перегретом двигателе.
Код 8, при дефиците жидкости торможения в системе.

Перед совершением сделки по приобретению автомобиля обязательно проверьте бортовую систему. Удостоверьтесь в отсутствии ошибок системы. Или же вы обнаружите любопытные факты о состоянии автомобиля. Например: нагрев мотора, масляное давление и др.

Как подключить бортовой компьютер на ваз 2114

Как установить бортовой компьютер на ваз 2114?

9 — и контактный разъем

Диагностическая колодка ВАЗ 2114

Провод длинной 1 м соединить со вторым контактом колодки разъема.
Второй конец провода провести к колодке диагностики под приборной панелью, чтобы процесс не доставлял неудобства можно открепить панель справа.
Соединить провод с колодкой диагностики, через М-гнездо при наличии колодки ЕВРО 2, либо в гнездо 7 при наличии колодки ЕВРО 3 (бывают случаи монтажа колодки ЕВРО 3 вверх ногами, обязательно обратите на это внимание!).
Осуществить подключение бортового компьютера, установить его в отведенное место и провести проверку.

Представленная Схема подключения бортового компьютера на ваз 2114, детально показывает порядок действий.

Схема подключения бортового компьютера на ВАЗ 2114

Как снять бортовой компьютер на ваз 2114

Первым шагом будет изучение инструкции машины, в ней предусматривается процесс демонтажа бортовой системы.

Приступаем к снятию бортового компьютера:

Для начала необходимо достать магнитолу, но прежде отсоединив клемму на минус с аккумулятора.
Удалить наружную панель магнитолы.
Затем извлечь весь корпус магнитолы, обязательно открепив подключенные к ней провода.
Через открывшееся отверстие просунуть руку и осторожно открыть крепления блока компьютера.
Извлечь бортовой компьютер, предварительно открепив все подключенные к нему провода. В случае, если не планируется установка новой электронной системы, обязательно необходимо соединить проводку.
Также нежно убрать все устройства подключенные к компьютеру.
Магнитолу подключить обратно и установить на свое место.

Можете посмотреть видео с хостинга Ютуб:

Acura Audi BMW Cadillac Chevrolet Chrysler Citroen Daewoo Dodge Fiat Ford GMC Honda Hummer Hyundai Infiniti Isuzu Jaguar Jeep Kia Land Rover Lexus Mazda Mercedes Mitsubishi Nissan Opel Peugeot Porsche Renault Rover Saab Seat Skoda Ssang Yong Subaru Suzuki Toyota Volvo VW

Как подключить бортовой компьютер на ВАЗ 2114

Основные преимущества бортового компьютера

Установив бортовой компьютер на ВАЗ 2114, вы значительно расширите круг возможностей собственного транспортного средства. Благодаря ему вы сможете:

• в любой момент изменять температуру радиатора в случае необходимости – данная технология идеальна для холодного периода времени, особенно в зиму. Вы всегда сможете самостоятельно изменять температуру жидкости для охлаждения, что позволит вам держать под контролем температуры печки и радиатора;

• с помощью данного элемента вы сможете просушивать, а также прогревать свечи перед тем, как завести мотор вашего автомобиля;

• если вы хотите без проблем перейти с одного типа бензина на другой, вам будет достаточно сбросить настройки бортового компьютера. Это поможет вам снизить расход топливного средства и нагрузку на двигатель;

• подключение бортового компьютера на ВАЗ 2114 поможет вам эффективно контролировать состояние собственного транспортного средства и своевременно выявлять проблемы и предупреждать поломки.

Алгоритм установки бортового компьютера

Как сделать К-линию?

1. Производите установку провода во второй контакт устройства.

2. Остальную часть провода положите под приборную панель и протяните до диагностической колодки, после чего подключите его в седьмое гнездо, или в гнездо «М».

3. Подсоедините бортовой компьютер, поставьте его на предназначенное место и проверьте работоспособность. Подробности подключения – на схеме.

Что сделать, если нет колодки, предназначенной для бортового компьютера?

• зеленый – сигнал топливного расхода;

• оранжевый – включение зажигания;

• красный или белый – плюс двенадцать вольт;

• черный – масса;

• коричневый – показатель скорости транспортного средства;

• серый – линия шесть К;

• красный или зеленый с красной полосой – mute;

• белый – регулирование подсветки приборной панели;

• розовый – показатель объема топливного вещества.

Ошибки, с которыми можете столкнуться при подключении и их решение

Навигация по записям

Источники: http://luxvaz.ru/vaz-2114/140-bortovoy-kompyuter.html, http://nadomkrat.ru/elektrooborudovaniye/podklyuchenie-bortovogo-kompyutera-na-vaz-2114, http://emex52.ru/kak-podklyuchit-bortovoj-kompyuter-na-vaz-2114.html

Как подключить бортовой компьютер на ваз. Операцинные системы. informatik-m.ru

как подключить бортовой компьютер на ваз

Особенности подключения бортового компьютера ВАЗ 2110

Если вы уже определились или более того приобрели бортовой компьютер на свою десятку или же на другую современную модель автомобиля отечественного ВАЗа, то пришло время его установки. Для тех, кто только подумывает о покупке БК рекомендуем ознакомиться с предыдущей статьей по выбору бортового компьютера на ВАЗ .

Установка бортового компьютера дело не сложное и займет у вас полчаса времени. Как правило, в комплектацию БК уже входит колодка контактов с помощью, которой осуществляется подключение к специальному разъему автомобиля. Для тех, кто не в курсе гнездо находится в нижней правой части торпеды.

Для дополнительной информации несколько слов о распиновке разъема для подключения бортового компьютера .

Как видите, на представленном изображении после подключения бортовой компьютер имеет доступ ко всем основным элемента электронной бортовой сети автомобиля. Для полного запуска БК остается только подсоединить К-линию.

Что такое К-линия и зачем она нужна?

К-линия – это канал, по которому на БК поступает наиболее важная информация. С помощь этого подключения будут доступны данные по ошибкам, которые возникают во время работы двигателя. а также его температура, и другая важная диагностическая информация. Провод К-линии подключается к основному разъему, который находится под рулевой колонкой слева от водительского места. С помощью специального провода, который также идет в комплекте с бортовым компьютером производим подключение как показано на представленном изображении.

И напоследок о диагностических разъемах ВАЗ 2110. Всего есть две разновидности контактных колодок Евро-2 (GM) и Евро-3 (ODB-II) на фото указаны выводы, к которым необходимо произвести подключение К-линии во время установки бортового компьютера на ВАЗ 2110 .

Установка бортового компьютера на Ваз 2114 своими руками

Как установить автомобильный диагностический компьютер на автомобиль Ваз 2114 своими руками.

Порядок установки бортового автомобильного компьютера с функцией диагностики на автомобили Ваз.

Установка бортового компьютера производиться вместо заглушки консоли автомобиля. Компьютер подключается к штатному 9-контактному разъему бортового компьютера.

Подключаем К-линию , для этого подключаем коричневый к гнезду М колодки диагностики а/м Евро 2 или в гнездо 7 колодки диагностики Евро 3. Противоположный конец провода вставляем в гнездо 2 колодки маршрутного компьютера. (см. схему подключения, для евро 2 и евро 3)

Рис. 1 Схема подключения бортового компьютера на Ваз 2114

Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115

В продолжении темы об установке бортовых компьютеров на автомобили ВАЗ. предлагаем владельцам ВАЗ 2109 и ВАЗ 2115, которые имеют электронную систему впрыска. установить на свой автомобиль штатный компьютер. Обо всех преимуществах этого устройства и о том, как определится с его выбором, предлагаем прочесть эту статью. Ну а если вы уже приобрели маршрутный компьютер. тогда предлагаем подробное руководство по его установке на ВАЗ 2109 .

Где установить бортовой компьютер ВАЗ 2109, ВАЗ 2115

Как известно автомобили ВАЗ 2109, ВАЗ 2115 укомплектовывались обычной (высокой) панелью и европанелью. Оба варианта имеют место для установки бортового компьютера . На представленных фото вы можете увидеть эти места, они, как правило, закрыты заглушкой.

Для примера будем использовать маршрутный компьютер Multitronics X140 ( подробней о назначении и функциях ). Суть подключения его на ВАЗ 2109. ВАЗ 2115 сводится к следующему.

Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115 с разъемом для подключения

Подключаем К-линию прибора с помощью белого длинного провода в гнездо М диагностического разъема ЕВРО 2, либо в разъем ЕВРО 3 в ячейку 7, при этом изменив клемму на 1.5 мм, которая идет в комплекте.

. ВНИМАНИЕ. БЕЗ ПОДКЛЮЧЕНИЯ К К-ЛИНИИ ПРИБОР ФУНКЦИОНИРОВАТБ НЕ БУДЕТ.

Другой конец белого провода клемму 2.8 мм необходимо подсоединить к колодке маршрутного компьютера пустой ячейки 2.

Имобилизатор обычно находится вблизи замка зажигания и к нему подходят провода от контактного устройства имобипизатора.

Если иммобилизатор отсутствует значит колодка иммобилизатора будет пустая.

В этом случае нужно установить перемычку между 9 и 18 контактами разъема иммобилизатора.

Подключаем датчик внешней температуры бортового компьютера

Провод с датчиком температуры необходимо разместить внутри переднего или заднего бампера в таком месте, чтобы исключит попадание на его поверхность влаги, грязи и от нагретых двигателем теплых потоков воздуха

Если в автомобиле уже установлен датчика внешней температуры тогда рекомендуется разместить датчик температуры БК внутри салона (под рулевой колонкой) для измерения температуры внутри салона.

После выполнения всех подключений устанавливаем бортовой компьютер. в штатное место предварительно сняв заглушку.

Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115 без разъема для подключения.

Если ваш автомобиль не имеет штатного разъема для подключения бортового компьютера ВАЗ . следует использовать колодку переходника из комплекта поставки устройства.

Подключения бортового компьютера к датчику уровня топлива (ДУТ)

Для подключения к ДУТ для автомобилей ВАЗ 2109, ВАЗ 2115 с высокой панелью снимите козырек комбинации приборов и открутите винты крепления комбинации.

Протяните зеленый провод от клеммы №8 переходника разъема БК из комплекта прибора к комбинации приборов.
Зачистите приблизительно 7 мм провода розового цвета с красной полосой, подходящего к 11 контакту белой 13-клеммной колодки комбинации приборов.

Надежно соедините методом скрутки провод, маркированный зеленой скруткой с зачищенным участком, и изолируйте место соединения.

Подключение к ДУТ в автомобилях с высокой панелью, возможно, выполнить также в месте прокладки жгута под педалями, к проводу розового цвета, который идет от ДУТ к монтажному блоку.

Подключение к К-линии

Клемму папа одиночного белого длинного провода из комплекта соединительных проводов воткните в гнездо М колодки диагностики ЕВРО 2, или, заменив клемму на более узкую штырь 1,5 мм из комплекта прибора, вставьте в гнездо 7 колодки диагностики ЕВРО 3 .
Противоположный конец белого провода — клемму мама 2,8 мм вставьте в контакт №2 переходника разъема БК.

И в заключение напомним, что все работы связанные с электропроводкой необходимо проводить при отключенной аккумуляторной батареи .

Источники: http://remontauto-vaz.ru/page/osobennosti-podkljuchenija-bortovogo-kompjutera-vaz-2110, http://www.freeseller.ru/2801-ustanovka-bortovogo-kompjutera-na-vaz-2114-svoimi.html, http://remontauto-vaz.ru/page/podkljuchenie-bortovogo-kompjutera-na-vaz-2109-vaz-2115

Комментариев пока нет!

Что показывает бортовой компьютер на ВАЗ 2114. Боковые компьютеры на ВАЗ, ЛАДА (инжектор). Установка временных параметров

Автомобили российского производства оснащены компьютером. Первый бортовой компьютер появился на ВАЗ-2114. Говоря простым языком, бортовой компьютер можно рассматривать как некий электронный справочник как автомобиль. Это необходимо водителю для того, чтобы понимать, в каком состоянии находится его машина, а также какие неисправности в ней появились.

Первые бортовые компьютеры на отечественных автомобилях выполняли такие функции:

Контроль количества залитого в бак топлива.
Примерный расчет расстояния, которое можно проехать на оставшемся топливе.
Отслеживание температуры охлаждающей жидкости в моторе, а также предотвращение его перегрева.

Современный бортовой компьютер на ВАЗ-2115 предназначен для:

передача информации по показателям «онлайн»;
отозвала информацию на информационной панели;
отражений параметров маршрута, таких как текущий расход топлива, время в пути, количество пройденных километров и т. Д.;
диагностика состояния двигателя с последующим выводом ошибки на экран бортового компьютера.

Помимо прочего, в зависимости от комплектации автомобиля на его бортовой компьютер могут поступать следующие данные:

информация о времени следующего технического обслуживания автомобиля;
информация о необходимости корректировки некоторых функций автомобиля;
предупреждение о необходимости продления страхового полиса;
информация от организатора;
параметры, при которых вентилятор будет автоматически включаться в системе охлаждения.

Принцип работы бортового компьютера

Автомобили типа ВАЗ-2109 оснащались устройствами, выполнявшими функцию роутеров. Напомним, что это были карбюраторные автомобили. Но ВАЗ-2114 и 2115 начали оснащать уже инжекторными силовыми установками, что потребовало применения устройств совершенно другого типа.

Следовательно, основными функциями бортового компьютера на этих автомобилях являются диагностика, так как в процессе эксплуатации работают далеко не все системы автомобиля.

Принцип работы бортового компьютера на ВАЗ-2115 следующий:

прием с помощью блока управления сигналами, их последующая обработка и выдача необходимой информации на дисплей компьютера;
возможность внесения некоторых корректировок;
обрабатывает сигналы, полученные от систем, не управляемых контроллером. Если в машине возникла ненормальная ситуация, на бортовом компьютере раздастся звуковой сигнал, и на его экране появится информация об ошибке.

Краткая инструкция по эксплуатации бортового компьютера

Кстати, часто бывает, что бортовой компьютер подает совершенно необоснованный сигнал опасности. Причиной тому может быть некорректно работающий процессор бортового компьютера или какой-то датчик. Помните, от ошибок электроники никто не застрахован. Тем не менее, в подавляющем большинстве случаев бортовой компьютер ВАЗ-2115 работает вполне нормально.

Представляем вашему вниманию наиболее частые коды ошибок с их расшифровкой:

2 — превышено напряжение бортовой сети;
3 — Датчик уровня топлива неисправен;
4 — неисправен датчик, отвечающий за температуру мотора;
5 — Датчик температуры воздуха снаружи передает предупреждающие сигналы;
6 — перегрев мотора;
7 — в системе смазки автомобиля наблюдается очень низкое давление;
8 — обнаружены проблемы в тормозной системе;
9 — Низкий заряд аккумулятора.

Если во время движения на бортовом компьютере автомобиля появились цифры 4, 6 или 8, его следует немедленно остановить, устранив проблему, и только после этого продолжить движение. Но после этого потребуется перезагрузить процессор. Вы можете сбросить ошибку, просто удерживая нажатой кнопку ежедневного пробега в течение нескольких секунд.

Что делать, если на ВАЗ-2115 перестал работать бортовой компьютер

Иногда бывает, что при полном состоянии автомобиля бортовой компьютер полностью отказывается работать.Как поступить в этом случае?

Конечно, можно попробовать устранить проблему самостоятельно. Но все же намного лучше, если этот специалист состоится. Именно он может достоверно определить причину неисправности устройства.

Но прежде чем идти в сервисный центр, первое, что нужно сделать, это проверить предохранитель F3, который он мог просто повернуть обратно. Устанавливается в цепочку питания процессора ВАЗ-2115. Если после замены предохранителя бортовой компьютер в дальнейшем не подает признаков жизни, можно также проверить разъемы для его подключения.Повторяю: если вы не электрик и совсем не разбираетесь в электронике, эту задачу стоит поручить профессионалу.

Помните, любую неисправность, которую показывает бортовой компьютер, можно устранить, как и поломку боковой части бортового компьютера. Но, как говорится, лучше проблему предотвратить, чем потом решать. Поэтому каждую машину нужно содержать в исправном состоянии, вовремя проходить техосмотр и заменять вышедшие из строя запчасти.Помимо прочего, лучше вообще не допускать поломки деталей, а заменять их по мере износа. Только в этом случае управление автомобилем будет безопасным с технической точки зрения, и во время поездки не возникнет нештатных ситуаций, связанных с неправильной эксплуатацией автомобиля.

Накормите машину — гарантия безопасности как водителя, так и пассажиров.

Многих автолюбителей интересует вопрос, как работает бортовой компьютер ВАЗ 2114 и как его установить? В настоящее время такое устройство — незаменимый помощник автовладельца.Эти сложные устройства имеют множество функций, но в первую очередь они предназначены для оповещения о работе и работе транспортного средства. Кроме того, маршрутный компьютер очень часто оснащается функцией мгновенного обнаружения ошибок в работе электронного блока управления.

Как устроен бортовой компьютер автомобиля

Основная задача компьютера — сообщить технические характеристики автомобиля. Это связано с тем, что бортовой компьютер ВАЗ 2114 подключается к электронному блоку управления через специальную диагностическую линию связи (K-Line), которая с помощью кодированных сигналов сообщает о расходе топлива и работе системы его подача, расход тепла, частота оборотов в минуту и др. Важные данные.

Бортовой компьютер ВАЗ В большинстве случаев устанавливается на панели приборов, поверх центральных дефлекторов воздуха. В тех машинах, где он не установлен, на этом месте есть пластиковая пластина. Стандартный бортовой компьютер ВАЗ 2114 входит исключительно в комплектацию класса люкс.

Стоит обратить внимание на то, что многие устройства, установленные на заводе, имеют ограниченный набор функций, но главное не ошибки чтения. По этой причине некоторые автовладельцы решают выбрать другой «бортовик», с более широкими возможностями, и заменить штатный компьютер.Устройство в некоторых случаях устанавливается на лобовое стекло или на кронштейн.

Есть устройства, по типу напоминающие навигатор. Они, как правило, хоть и более экономичные устройства, но их функции не так широки. Поэтому покупка таких устройств нецелесообразна.

Основные настройки

Компьютер ВАЗ 2114 большинства моделей отображает следующие параметры:

скорость автомобиля;
объем оставшегося в баке топлива;
времени, проведенного в пути;
частота вращения двигателя;
расход топлива;
величина нагрева двигателя;
температура в салоне;
расстояние, которое автомобиль может проехать на оставшемся топливе;
расстояние, которое проехала машина;
напряжение в бортовой электросети;
величина подогрева теплоносителя;
расположение дроссельной заслонки;
общий воздушный поток;
и их расшифровка;
средний расход топлива ТС;
сколько топлива израсходовано на текущую поездку;
пройденного пути за проезд в километрах;
средняя скорость;
другие полезные данные.

Очень полезными функциями обладает сигнализация бортового компьютера. Из названия уже видно, что он дает сигнал, опережающий автовладельца ошибку и неисправности, например:

перегрев двигателя;
перезарядка или недостаточный заряд аккумулятора;
низкий уровень топлива;
и некоторые другие.

Цена бортовых компьютеров на ВАЗ зависит от их функциональности, фирмы и модели. Самый распространенный, экономичный вариант по стоимости не превышает 700 р, а удаленные модели могут достигать цены от 4000 р.Есть бортовые компьютеры, включенные в расположение приборов, но стоимость таких опций от 5000 р. В настоящее время основные и известные модели выпускают компании Gamma, Multitronics.

При выборе модели обратите особое внимание, помимо внешнего вида и функциональности, на совместимость бортового компьютера с типом электронной системы управления двигателем вашего автомобиля. Не всегда информация производителей о том, что компьютер приходит ко всем электронным системам управления, верна.

СХЕМА ПОДКЛЮЧЕНИЯ БОРТОВОГО КОМПЬЮТЕРА НА ВАЗ 2114

Установка бортового устройства не займет много времени и сил, специалист потратит меньше трех минут. Если хотите, ставьте компьютер сами. В комплект любого ЭБУ на ВАЗ 2114 входит инструкция.

Выше описаны все положительные возможности рассматриваемого устройства, но оно того стоит больше, чем они. Для примера разберем бортовой компьютер ВАЗ 2114 состояние 115 * 24 и рассмотрим его достоинства.

Установка температуры запуска вентилятора. Эта функция незаменима зимой для контроля нагрева радиатора печи. Для этого просто необходимо контролировать температуру охлаждающей жидкости.
Сушка и прогрев свечами перед запуском двигателя.
При желании можно сменить сорт бензина, например, с 95 на 92 или наоборот, у него появится возможность сбросить настройки и регулировки электронного блока управления. Кроме того, эта функция будет полезна после поездок на большие расстояния, когда двигатель испытывал большую нагрузку.
Функция считывания ошибок — своевременное информирование о техническом состоянии автомобиля, неисправностях датчиков или других элементов.
И многие другие важные и полезные функции.

На пассажирах «Десятой семьи» рядом с блоком индикации всегда установлены часы или компьютер. Теперь такие компьютеры называют «бортовыми компьютерами» (БК). Дисплей компьютера при выключенном зажигании показывает время, но это не единственная его функция! Перечислим все возможности бортового компьютера на ВАЗ-2112, и прилагаемая ВАЗ инструкция нам в этом поможет.В инструкции были скопированы таблицы, важные при настройке.

О каком БК идет речь? Ответ виден на видео.

Бортовой компьютер Foreway: краткая экскурсия

Внешний вид лицевой панели показан на фото ниже. Вам необходимо запомнить основные клавиши: 1, 2, 3 и 5. Все функции разделены на три группы. Нажав кнопку 1, вы можете просмотреть функции первой группы. То же самое и с другими ключами.

БК Стабильный для хэтчбека Лада-112

Спрашивает, а зачем тебе кнопка 5? Находясь в любой из трех групп, эту кнопку используют дополнительные функции. Кстати, их два.

В каждой группе дополнительные функции разные.

Пример с прокруткой

При выключении зажигания мы видим часы на дисплее. Попробуем включить зажигание и нажать 1. Саму кнопку можно нажимать сколько угодно раз — функция переключается циклически.Их три.

Группа функций «Время»

Если нужны дополнительные функции, нажмите на кнопку 5. Мы рассмотрели, как использовать штатный бортовой компьютер на ВАЗ-2112, но инструкция подходит для любых «десятков».

Работа БК в разных режимах

Сказано выше как пользоваться БК в «временном» режиме. Группа «Время» первая, но есть еще две — «топливо», «путь». Предоставляем таблицу для них.

Группа функций «Топливо»

Выше приведена таблица для кнопок 2 и 5.

Группа функций «Путь»

Вот функции, включенные в кнопки 3, 5.

Инструкции по программированию

Будем менять разные настройки. А попробуйте включить будильник, поменять яркость подсветки и т. Д. Таким образом упоминается и компьютерное программирование на ВАЗ-2112.

Настроить датчик уровня топлива

Резервуар сначала остается пустым. Включите функцию «Уровень топлива» (2-5) и нажмите кнопку 4 более двух секунд.Далее выполнить шаги:

Нажмите кнопку 3 на одну секунду, пока не появится звуковой сигнал;
Залейте в бак три литра топлива. Ждем 10-20 секунд и повторяем шаг 1;
Повторяем шаги 1 и 2 до 39 литров прячем.

Мы используем сигнал превышения скорости

При нажатии кнопки 3 включается функция «средняя скорость». Нажимаем на кнопку 4. Далее кнопками 5 и 6 устанавливаем нужные числа. В конце нажмите кнопку 4.

Для отключения опции используйте верхнее пороговое значение: 190 или 200 км / ч.

Изменить яркость подсветки

Используем функцию 1-3 «время с остановками». Нажмите кнопку 4. Клавиши 5 и 6 настроены. Нажмите кнопку 4.

Будильник

Перейдите в опцию «Будильник» (дополнительная функция в списке «Часы»). Нажмите кнопку 4. Далее установите значение часов (клавиши 5 и 6), нажмите кнопку 4, установите значение минут (клавиши 5 и 6). При нажатии кнопки 4 включается будильник.

Будильник в машину — вещь нужная

Осталось понять, как выключить будильник. Проделайте все шаги перед установкой значения часов, а затем нажмите кнопку 1. Будильник должен быть выключен!

Как настроить календарь и часы

Мы дошли до самой сложной главы. Сразу переходим к действию:

Для быстрой настройки выполните шаги 1 и 2.Если затем нажать кнопку 1, показания часов округляются: было 13:57, и будет 14:00. Или иначе: было 14:05, будет 14:00.

Видео пример: Неплохая самоделка БЦ

Выбор неисправного бортового ЭБУ на ВАЗ-2112

Наша редакция 2112 с Gamma GF 212 BC. Мы полностью ими довольны.

Самым популярным нестандартным БК на ВАЗ-2110 является модель GAMMA GF 212.

Его стоимость около 2500 рублей .Установка простая, вам просто нужно подключить к K-линии в диагностическом разъеме и вывести провод питания.

Есть такие полезные функции, как задувание свечей и тд. Мы можем только рекомендовать его среди большого набора моделей, представленных на рынке.

Начнем с того, что установить бортовой компьютер в штатное место на ВАЗ 2114 и другие модели Самар не так уж и сложно. В установке бортового компьютера в принципе нет жгутов с проводами и гайками (если, конечно, к вам в машине никто не пробовал и ничего не менял).Знающий человек выставит вам бортовой компьютер на какие-то 2 минуты, так что не стоит бояться рук на ногах и вперед с песней =).

Зачем вам бортовой компьютер?

В прошлых статьях мы уже говорили, что это нужно и какие. Но позволю себе повторить, чтобы вы четко осознавали все преимущества существования побочного компьютера, и потребителей, наверное, нет, разве что трата денег на покупку и все.

Взять, к примеру, бортовой компьютер Staff 115 × 24. Имея в наличии данную модель, вы можете:

установить температуру запуска вентилятора радиатора; Эта функция очень полезна, например, в зимний период времени, когда можно контролировать температуру охлаждающей жидкости, тем самым контролировать температуру радиатора печки.
очень помогает функция сушки и подогрева свечей перед запуском двигателя.
функция сброса настроек и регулировок нужна для перехода на бензин с более высоким или низким октановым числом (от 92 до 95 и наоборот), эта функция также нужна для сброса настроек после длительной поездки с повышенной нагрузкой на двигатель.
возможность считывать ошибки позволяет следить за состоянием автомобиля, вовремя менять неработающие датчики, элементы.

Инструкция по установке бортового компьютера

В этой статье мы рассмотрим процесс установки дополнительного компьютера Prestige с функцией диагностики и чтения ошибок.

Для работы нам понадобится:

Отвертки
бортовой компьютер,
длина провода 1М.

Снимаем заглушку на центральной торпеде и ищем в ней 9-контактную колодку проводов.Эта обувь должна быть на всех автомобилях нашей модели. Осталось только подключить блок к компьютеру и все, а нам нужно провести линию.

Как провести линию?

Берем наш провод и устанавливаем во второй контакт нашей колодки.
Противоположный конец провода закидываем под панель приборов внизу на диагностическую площадку (для удобства можно отписать правую боковую панель).
Перерезав провод к диагностической колодке, подключите ее к разъему «М», если у вас колодка Евро-2 или в 7 розетку, если у вас колодка Евро-3 (очень часто бывает, что диагностическая колодка на Евро-3 устанавливается на подъёмные ножки автомобиля, считайте)
Теперь подключите бортовой компьютер, вставьте в штатное место и проверьте.

Для более полного и наглядного представления работы представлена схема.

Что делать, если под панелью приборов нет колодок для бортового компьютера?

В этом случае остается только собрать новый блок: купить 9-контактный блок и отнести к нему по следующей схеме:

Сигнал расхода топлива (зеленый провод)
зажигание (оранжевый провод)
+ 12 вольт (красный / белый провод) красный провод с белой полосой
масса (черный)
датчик скорости (коричневый провод)
6k-провод (чаще всего серый или черный провод)
немой (зеленый / красный провод) Зеленый провод с красной полосой
подсветка (белый провод, или можно снять с кнопки габаритов)
датчик уровня топлива (розовый)

Ошибки при подключении / работе бортового компьютера

Ошибка: «Нет связи с контроллером» или «кластер к линии».

Эта ошибка указывает на то, что линейное соединение не подключено или произошел контакт. Проверить провод по схеме, описанной выше. Скорее всего слетел контакт с диагностической колодкой.

Ошибка: неверные показания датчика температуры прямоугольной формы.

Если у вас температура за бортом -40, это говорит о том, что обрыв провода произошел на датчике температуры, либо такого датчика нет вообще. Если температура например -25, а на улице только -10, то датчик нужно заменить на добро.

Также лет 15-20 назад компьютер в автомобиле считался элементом роскоши и устанавливался на автомобили самых топовых производителей и оборудования, чего, конечно, нельзя было сказать о представителях отечественного рынка.

Видеоотчет по установке бортового компьютера на ВАЗ-2114

Но время идет, технологии и автомобили меняются, и сегодня установка бортового компьютера может позволить себе любой человек и установить его практично на любую модель автомобиля.Ведь именно с помощью этих устройств можно контролировать состояние всех узлов и агрегатов, а также контролировать работу систем в целом. Ниже мы расскажем, как самостоятельно установить бортовой компьютер на ВАЗ-2114.

Зачем нужен БК на ВАЗ-2114?

После установки на свой автомобиль БК (бортовой компьютер — прим.) Вы сможете в реальном времени отслеживать работу всех систем, получая всю информацию прямо на экране.

Показания собак

Большое количество современных БК способны отображать следующую информацию:

Реальная скорость автомобиля.
Пробег.
Средняя скорость.
Остаток топлива в баке.
Расстояние, которое автомобиль может проехать на оставшемся топливе.
Оборот двигателя.
Температура охлаждающей жидкости.
Время, затраченное на поездку.
Индикаторы среднего и мгновенного расхода топлива.
Температура внутри салона и двигателя.
Напряжение аккумулятора.
Расход воздуха.
Положение дроссельной заслонки.
Отображение кодов ошибок (их голосовая поддержка есть не на всех моделях — прим.).

Какой BC выбрать?

Ассортимент доступной продукции для ВАЗ-2114 достаточно велик, однако брать самую дешевую и впервые попавшуюся ему на глаза не стоит обращать внимание на следующий список первым:

Не бойтесь, что стоимость некоторых моделей может составлять около 5000 рублей (а если есть определенные опции и больше — прим.), Потому что в этом случае вы сначала платите за функциональность, стабильность и точность работы. информация, отображаемая на экране.

Отличие отдельного БК от БК на панели управления

На различных форумах довольно много сторонников и противников отдельного бортового компьютера, последние считают такое устройство излишеством, показывая достаточность тех данных, которые отображаются в окне панели приборов.

В определенно, наверняка скажу вам, что такое суждение ошибочно, потому что «обычный» БК, если его конечно можно так назвать, не способен отображать даже 1 \ 10 из тех функций, на которые способен его аналог.Но связано это просто так, что объем информации, поступающий от ЭБУ на панель управления, просто нечего обрабатывать, когда, как в БК, одновременным вычислением информации занимается специальный процессор.

Подготовка к установке

Перед началом установки необходимо выполнить некоторые подготовительные работы:

Решите, какие параметры вы хотите получать от BC, потому что от этого выбора зависит количество подключаемых проводов. Для этого мы предлагаем вам более подробную инструкцию с инструкциями, а когда ее недостаточно, вы всегда можете найти информацию в Интернете.
Определите место установки БК, и если это штатное место на ВАЗ-2114, то модель следует подбирать по соответствующим размерам.
Помните, что после установки БК можно будет подключиться к компьютеру или ноутбуку для загрузки обновлений, поэтому установка на месте установки все равно не стоит.

Разборка старого бортового компьютера

Если на вашем автомобиле уже установлен штатный БК, чаще всего с названием «состояние», он все равно захочет его поменять, потому что та информация, которую он способен передавать, и современные аналоги сильно различаются.

Отсоединить минусовой провод от аккумуляторной батареи. Это необходимо для того, чтобы исключить факты короткого замыкания при демонтаже.
Снимите магнитолу, предварительно сняв ее защитный фартук.
Когда ничего не мешает можно переходить к отключению всех проводов.
Если они успешно отключены, а магнитола разобрана, можно аккуратно отсоединить насадки БК.
После разборки осмотрите все провода на предмет повреждений и коррозии.
Если до установки нового компьютера есть время, лучше всего все контакты обмотать изолентой. Однако, когда работы производятся сразу, в этом нет необходимости. Как правильно установить БК на ВАЗ-2114 написано ниже.

Пошаговый порядок установки бортового компьютера на ВАЗ-2114

Для того, чтобы установить бортовой компьютер в систему автомобиля, не обязательно быть специалистом в этой области, достаточно внимания и времени.

При подключении проверьте все по установке установки и точности БК при работающем двигателе.

выводы

Как вы сами убедились, для того, чтобы установить БК своими руками, не требуется специальных навыков, но достаточно следовать нашим инструкциям.

Как подключить компьютер к ВАЗ 2114 🚩 как поставить бортовой компьютер на ВАЗ 🚩 Марки автомобилей

26 сообщений.мес. август 2011 г.

От EasyHow

Практически каждый автовладелец старается модернизировать своего железного коня и сделать его более комфортным. Самый простой с техническими новинками автомобиль марки ВАЗ . Например, вы можете установить на компьютер в автомобиле, которого нет ни в одной оригинальной комплектации. Компьютер выполняет множество функций, в частности, с его помощью вы сможете отслеживать состояние всех узлов вашего автомобиля.Однако установка в сервисном центре может стоить больших денег. Так что можно установить своими руками. Как это сделать?

Вам понадобится

Бортовой компьютер, инструкция и инструкция по подключению, несколько отверток для крепления датчика температуры.

Инструкция

Вы должны сначала определиться, что вам нужно компьютер в машине.Он может выполнять широкий спектр функций. Он может выступать в роли мультимедийного центра, то есть будет использоваться для производства высококачественной музыки, фильмов и телеканалов. Также можно установить простой компьютер , который проинформирует вас о техническом состоянии автомобиля. Если вы решили установить такой простой компьютер , вам необходимо его приобрести. Для этого посетите специальные магазины, где продавцы смогут подсказать вам, какая модель подходит лучше всего. Сейчас на рынке представлен широкий ассортимент различных моделей.Вам необходимо выбрать ту модель, которая максимально соответствует критериям цены и качества. Также проверьте руководство пользователя для вашей машины. Очень часто производитель указывает именно ту модель, которую рекомендуется устанавливать.

После приобретения бортовой компьютер и внимательно прочтите инструкцию и руководство пользователя, идущие в комплекте. В них вам помогут все подробные схемы подключения. В торпеде ВАЗ 2114 уже предусмотрено штатное место для установки, которое закрывается этой заглушкой.Осторожно снимите эту заглушку, она упирается в пластиковые крепления. Постарайтесь не сломать их, так как в будущем при продаже автомобиля вы можете снять бортовой компьютер и установить его на другой автомобиль, так как бортовой компьютер s обычно универсален и может работать на различных моделях автомобилей.

Теперь нужно продеть все провода в обычном месте и положить их на нижнюю часть панели приборов. В ВАЗ 2114 снабжен штатным 9-контактным бортовым компьютером .Именно к нему вы будете подключать ваш новый компьютер . После снятия штекеров посмотрите этот 9-контактный разъем. Теперь нужно подключить все провода к бортовому компьютеру и штатному разъему согласно прилагаемой инструкции. Вам также нужно будет найти DLC. Он расположен в нижней части приборной панели возле пола туннеля. Подключите кабель от к компьютеру и к DLC.

Осталось только подключить и установить внешний датчик температуры.Обычно он подключает провод синего цвета. Этот провод необходимо установить в четвертый слот бортового компьютера . Сам датчик нужно залезть под капот и аккуратно там закрепить. Обратите внимание, что стандартный датчик использоваться не будет. Теперь осталось включить компьютер . Следует начать первичную самодиагностику. Затем настройте ваш компьютер и.

См. Также

Тюнинг торпеды своими руками ВАЗ-2114

Многие владельцы отечественных автомобилей считают актуальным для себя сделать тюнинг торпеды ВАЗ-2114 своими руками.Доработка панели приборов проводится с целью улучшения ее внешнего вида и функциональной модернизации, что считается одним из важных моментов при тюнинге автомобилей отечественных производителей.

В настоящее время существует большое количество различных вариантов настройки. Чаще всего автомобилисты проводят небольшой рестайлинг экстерьера автомобиля, значительным улучшением считается усовершенствование приборной панели ВАЗ-2114.

Порядок работ

Выделим основные этапы изменения внешнего вида и особенностей тюнинга торпеды ВАЗ-2114 своими руками:

Вначале разберите переднюю панель вашего автомобиля.Как снять эту деталь, должен знать буквально каждый владелец отечественного автомобиля. Здесь нет ничего сложного. Все предельно ясно, ведь процесс демонтажа не требует особых знаний и навыков.
Далее дорабатываем элементы торпеды. На этом этапе вы можете столкнуться с множеством нюансов. Они напрямую зависят от того, что вы хотите изменить и доработать в автомобиле. Все следует обдумать очень внимательно.
В результате работ установил уже переделанную и обновленную панель на место.

Покраска панели

Отличным вариантом тюнинга торпеды ВАЗ-2114 считается покраска приборной панели своими руками. Перед покраской необходимо выполнить следующие действия:

Тщательно очистить всю поверхность от грязи и пыли.
Обработайте приборную панель мягкой наждачной бумагой для обезжиривания.
Нанести герметик.
Осторожно покрасить торпеду краской.

Перед тем, как вскрыть детали автомобиля краской, внимательно прочтите инструкцию по использованию красящих растворов.Несмотря на простоту рестайлинга, для выполнения этого тюнинга все же потребуются определенные навыки и, скорее всего, лучше доверить эту работу профессионалам.

Накладка панели

Затяжка предварительно разобранной приборной панели натуральной, искусственной кожей или углеродным волокном заключается в оклейке готовым рисунком. Лучше всего заранее подготовить такие выкройки, то есть вырезать элементы с небольшим припуском. Так же, как и в предыдущем варианте тюнинга торпеды ВАЗ-2114, затяжку проводят, предварительно очистив панель от всевозможных загрязнений.Клеевой состав подбирается таким образом, чтобы при нанесении и высыхании он не портил материал.

Специальные накладки

В комплектацию приборной панели ВАЗ-2114 используются специальные накладки со стилизованными изображениями спидометра и тахометра. Приобрести такие колодки можно буквально в любом магазине автозапчастей. С помощью такого тюнинга торпеды ВАЗ-2114 можно изменить оттенок подсветки за счет встроенных светофильтров и прозрачных элементов. Однако фиксировать такие накладки нужно правильно, потому что в итоге вы можете получить неравномерное освещение, например, тускло справа и ярко слева, либо заводским лампочкам не хватит мощности, чтобы пробить накладки, которые вы встроили.

Европанели на ВАЗ-2114

Европейские гвардейцы появились на отечественном рынке автотоваров сравнительно недавно. Несмотря на это, они очень быстро смогли завоевать доверие многих автомобилистов. Основные причины этого — стильный внешний вид и возможность монтировать данный вариант тюнинга торпеды ВАЗ-2114 без риска повреждения щеток дворников.

Основной причиной высокого спроса на панели отечественного покупателя является материал, из которого они изготовлены.Стандартные заводские щитки сделаны из мягкого, неприятного на ощупь пластика, который в ближайшее время начинает дребезжать. Панель европейского стандарта изготовлена из более мягкого материала, который выглядит намного привлекательнее. Положительные эмоции вызывает и вентиляция салона салона таким изделием.

Стрелки приборов

Еще одним элементом приборной панели автомобиля, который легко модернизировать самостоятельно, являются стрелки измерительных приборов. Как замечают многие автомобилисты, в заводской комплектации панель автомобиля очень похожа на пародию на попугая:

подсветка обогревателя — желтая;
зеленых кнопок;
все индикаторы оранжевого цвета.

Довольно часто такая разнообразная цветовая гамма мешает комфортному передвижению в ночное время, потому что все они сливаются в один непонятный цвет. В этом случае стрелки инструментов заметить довольно сложно. Для улучшения ситуации произведите тюнинг торпед на ВАЗ-2114 с помощью установки красных светодиодов.

Для этого аккуратно разберите щиток приборов ВАЗ-2114. Под каждую из стрелок поместите по одному светодиоду и наденьте специальные термоусадки. Выведите провода каждого из устройств за пределы панели, а затем подключите их к проводке нагревателя.По окончании работы собрать щиток в обратном порядке.

Замена рулевого колеса

Самым безопасным считается рулевое колесо, которое завод-изготовитель устанавливает на отечественный автомобиль. Установка нового руля считается отличным вариантом тюнинга торпеды ВАЗ-2114 своими руками. Однако следует помнить, что установка несертифицированного изделия влечет за собой изменение силы вращения. Это напрямую влияет на обращение с машиной, особенно в критических ситуациях.

Поэтому, на наш взгляд, оптимальным действием в этом случае будет установка штатного руля с новой оплеткой. Отделка может быть выполнена из материалов, обеспечивающих лучший контакт рук с поверхностью руля. Например, для этого отлично подойдет натуральная кожа. Такой «руль» выглядит стильно и лучше лежит в руках за счет увеличенной толщины обода.

Опциональный бортовой компьютер

На приборной панели отечественного автомобиля предусмотрено специальное отверстие для установки дополнительного бортового компьютера.Такое гнездо закрывается специальной заглушкой. Мы решили использовать это место по прямому назначению и провести тюнинг торпеды ВАЗ-2114. На фото хорошо виден внешний вид опции улучшения приборной панели.

Маршрутный компьютер, или, как его еще называют, бортовой компьютер — это электронное устройство, позволяющее водителю получать информацию о расходе топлива, режиме движения и других важных параметрах. Кроме того, многие модели «мозгов» для автомобилей позволяют проводить диагностику электронной системы управления двигателем.Важно отметить, что бортовые компьютеры устанавливаются на автомобили с карбюраторными двигателями. Однако для того, чтобы оборудование выполняло свои функции, может потребоваться установка специальных датчиков на приборной панели.

Сегодня в продаже большой выбор этих устройств от разных производителей. Разные по количеству функций, они могут отличаться местом установки на приборной панели. Последовательность работ:

Подключить колодку жгута проводов, предназначенную для подключения бортового компьютера ВАЗ-2114, к колодке на задней панели компьютера.
Отдельным проводом соедините контакт блока ЭБУ с контактом блока диагностики.
Вставьте прибор в розетку.

Проделав эту работу своими руками, вы получите обновленный щиток приборов ВАЗ-2114, получивший совсем другой внешний вид.

Процессор Intel Core i73520M 4 МБ кэш-памяти до 3,60 ГГц Технические характеристики продукта

Дата выпуска

Дата первого представления продукта.

Литография

Литография относится к полупроводниковой технологии, используемой для изготовления интегральной схемы, и указывается в нанометрах (нм), что указывает на размер элементов, построенных на полупроводнике.

Кол-во ядер

Ядра — это аппаратный термин, который описывает количество независимых центральных процессоров в одном вычислительном компоненте (кристалле или кристалле).

Количество потоков

Поток, или поток выполнения, — это программный термин, обозначающий базовую упорядоченную последовательность инструкций, которые могут проходить или обрабатываться одним ядром ЦП.

Базовая частота процессора

Базовая частота процессора описывает скорость, с которой транзисторы процессора открываются и закрываются.Базовая частота процессора — это рабочая точка, в которой определяется TDP. Частота обычно измеряется в гигагерцах (ГГц) или миллиардах циклов в секунду.

Макс.частота в турбонагнетателе

Максимальная частота в турборежиме — это максимальная частота одного ядра, на которой процессор может работать с использованием технологии Intel® Turbo Boost и, при ее наличии, Intel® Thermal Velocity Boost.Частота обычно измеряется в гигагерцах (ГГц) или миллиардах циклов в секунду.

Кэш

CPU Cache — это область быстрой памяти, расположенная на процессоре. Intel® Smart Cache — это архитектура, которая позволяет всем ядрам динамически совместно использовать доступ к кеш-памяти последнего уровня.

Скорость автобуса

Шина — это подсистема, передающая данные между компонентами компьютера или между компьютерами.Типы включают в себя внешнюю шину (FSB), которая передает данные между ЦП и концентратором контроллера памяти; прямой медиаинтерфейс (DMI), который представляет собой двухточечное соединение между интегрированным контроллером памяти Intel и концентратором контроллера ввода-вывода Intel на материнской плате компьютера; и Quick Path Interconnect (QPI), которое представляет собой двухточечное соединение между ЦП и встроенным контроллером памяти.

Технология

Intel® Turbo Boost 2.0 Частота

^‡

Intel® Turbo Boost Technology 2.0 Частота — это максимальная частота одного ядра, на которой процессор может работать с использованием технологии Intel® Turbo Boost. Частота обычно измеряется в гигагерцах (ГГц) или миллиардах циклов в секунду.

TDP

Расчетная тепловая мощность (TDP) представляет собой среднюю мощность в ваттах, рассеиваемую процессором при работе на базовой частоте со всеми активными ядрами в рамках определенной Intel рабочей нагрузки высокой сложности.Требования к тепловому раствору см. В техническом паспорте.

Доступны встроенные опции

Embedded Options Available указывает на продукты, которые предлагают расширенную доступность покупки для интеллектуальных систем и встроенных решений. Заявки на сертификацию продукции и условия использования можно найти в отчете о квалификации выпуска продукции (PRQ).За подробностями обращайтесь к своему представителю Intel.

Максимальный объем памяти (зависит от типа памяти)

Максимальный объем памяти означает максимальный объем памяти, поддерживаемый процессором.

Типы памяти

Процессоры Intel®

бывают четырех различных типов: одноканальные, двухканальные, трехканальные и гибкие.Максимальная поддерживаемая скорость памяти может быть ниже при установке нескольких модулей DIMM на канал в продуктах, поддерживающих несколько каналов памяти.

Максимальное количество каналов памяти

Количество каналов памяти относится к работе полосы пропускания для реального приложения.

Макс.пропускная способность памяти

Макс.пропускная способность памяти — это максимальная скорость, с которой данные могут быть считаны из полупроводниковой памяти или сохранены в ней процессором (в ГБ / с).

Поддерживаемая память ECC

^‡

ECC Memory Supported указывает, что процессор поддерживает память с кодом исправления ошибок. Память ECC — это тип системной памяти, которая может обнаруживать и исправлять распространенные виды повреждения внутренних данных. Обратите внимание, что для поддержки памяти ECC требуется поддержка как процессора, так и набора микросхем.

Графика процессора

^‡

Processor Graphics указывает схему обработки графики, интегрированную в процессор, обеспечивающую возможности графики, вычислений, мультимедиа и отображения.Бренды процессоров графических процессоров включают графику Intel® Iris® Xe, графику Intel® UHD, графику Intel® HD, графику Iris®, графику Iris® Plus и графику Iris® Pro. Дополнительную информацию см. В разделе Технология графики Intel®.

Только графика Intel® Iris® Xe: для использования марки Intel® Iris® Xe система должна быть оснащена 128-битной (двухканальной) памятью. В противном случае используйте бренд Intel® UHD.

Графика Базовая частота

Графика Базовая частота относится к номинальной / гарантированной тактовой частоте графического рендеринга в МГц.

Макс.динамическая частота графики

Максимальная динамическая частота графики относится к максимальной тактовой частоте рендеринга графики (в МГц), которая может поддерживаться с помощью Intel® HD Graphics с функцией динамической частоты.

Вывод графики

Graphics Output определяет интерфейсы, доступные для связи с устройствами отображения.

Intel® Quick Sync Video

Intel® Quick Sync Video обеспечивает быстрое преобразование видео для портативных медиаплееров, совместное использование в Интернете, а также редактирование и создание видео.

Технология Intel® InTru ™ 3D

Технология Intel® InTru ™ 3D обеспечивает стереоскопическое воспроизведение 3-D Blu-ray * с полным разрешением 1080p через HDMI * 1.4 и аудио премиум-класса.

Гибкий интерфейс дисплея Intel® (Intel® FDI)

Intel® Flexible Display Interface — это инновационный путь для отображения двух независимо управляемых каналов интегрированной графики.

Технология Intel® Clear Video HD

, как и ее предшественница, Intel® Clear Video Technology, представляет собой набор технологий декодирования и обработки изображений, встроенных в интегрированную графику процессора, которые улучшают воспроизведение видео, обеспечивая более чистые, четкие изображения, более естественные, точные и яркие цвета, четкое и стабильное видеоизображение.Технология Intel® Clear Video HD добавляет улучшения качества видео для более насыщенных цветов и более реалистичных оттенков кожи.

PCI Express, версия

PCI Express Revision — это поддерживаемая версия стандарта PCI Express. Peripheral Component Interconnect Express (или PCIe) — это стандарт высокоскоростной последовательной шины расширения компьютера для подключения аппаратных устройств к компьютеру.Различные версии PCI Express поддерживают разную скорость передачи данных.

Конфигурации

PCI Express

^‡ Конфигурации

PCI Express (PCIe) описывают доступные конфигурации линий PCIe, которые можно использовать для связи с устройствами PCIe.

Максимальное количество линий PCI Express

Дорожка PCI Express (PCIe) состоит из двух пар дифференциальной сигнализации, одна для приема данных, другая для передачи данных, и является основным блоком шины PCIe.Максимальное количество линий PCI Express — это общее количество поддерживаемых линий.

Поддерживаемые сокеты

Гнездо — это компонент, обеспечивающий механические и электрические соединения между процессором и материнской платой.

T

_{СОЕДИНЕНИЕ}

Температура перехода — это максимальная температура, допустимая для кристалла процессора.

Технология Intel® Turbo Boost

^‡

Intel® Turbo Boost Technology динамически увеличивает частоту процессора по мере необходимости, используя преимущества теплового и энергетического запаса, чтобы дать вам всплеск скорости, когда вам это нужно, и повысить энергоэффективность, когда вы этого не сделаете.

Соответствие платформы Intel vPro®

^‡

Платформа Intel vPro® — это набор оборудования и технологий, используемых для создания конечных точек бизнес-вычислений с высочайшей производительностью, встроенной системой безопасности, современной управляемостью и стабильностью платформы.
Подробнее о Intel vPro®

Технология Intel® Hyper-Threading

^‡

Технология Intel® Hyper-Threading (Intel® HT) обеспечивает два потока обработки на физическое ядро. Многопоточные приложения могут выполнять больше работы параллельно, выполняя задачи раньше.

Технология виртуализации Intel® (VT-x)

^‡

Технология виртуализации Intel® (VT-x) позволяет одной аппаратной платформе функционировать как несколько «виртуальных» платформ.Он предлагает улучшенную управляемость за счет ограничения времени простоя и поддержания производительности за счет выделения вычислительных операций в отдельные разделы.

Технология виртуализации Intel® для направленного ввода-вывода (VT-d)

^‡

Технология виртуализации Intel® для направленного ввода-вывода (VT-d) продолжает существующую поддержку виртуализации IA-32 (VT-x) и процессора Itanium® (VT-i), добавляя новую поддержку виртуализации устройств ввода-вывода.Intel VT-d может помочь конечным пользователям повысить безопасность и надежность систем, а также повысить производительность устройств ввода-вывода в виртуализированных средах.

Intel® VT-x с таблицами Extended Page (EPT)

^‡

Intel® VT-x с расширенными таблицами страниц (EPT), также известный как преобразование адресов второго уровня (SLAT), обеспечивает ускорение для виртуализированных приложений, интенсивно использующих память.Расширенные таблицы страниц в платформах с технологией виртуализации Intel® сокращают накладные расходы на память и электроэнергию, а также увеличивают время автономной работы за счет аппаратной оптимизации управления таблицами страниц.

Intel® 64

^‡ Архитектура

Intel® 64 обеспечивает 64-разрядные вычисления на серверах, рабочих станциях, настольных и мобильных платформах в сочетании с поддерживающим программным обеспечением.¹ Архитектура Intel 64 повышает производительность, позволяя системам использовать более 4 ГБ как виртуальной, так и физической памяти.

Набор команд

Набор команд относится к базовому набору команд и инструкций, которые микропроцессор понимает и может выполнять. Показанное значение показывает, с каким набором команд Intel совместим этот процессор.

Расширения набора команд

Расширения набора команд — это дополнительные инструкции, которые могут повысить производительность, когда одни и те же операции выполняются с несколькими объектами данных. Они могут включать SSE (потоковые расширения SIMD) и AVX (расширенные векторные расширения).

Технология Intel® My WiFi

обеспечивает беспроводное подключение ультрабука или ноутбука к устройствам с поддержкой Wi-Fi, таким как принтеры, стереосистемы и т. Д.

Беспроводная технология 4G WiMAX

4G WiMAX Wireless Technology обеспечивает широкополосный доступ в Интернет на скорости до четырех раз быстрее, чем 3G.

Состояния простоя

Состояния простоя (C-состояния) используются для экономии энергии, когда процессор находится в режиме ожидания.C0 — это рабочее состояние, означающее, что ЦП выполняет полезную работу. C1 — это первое состояние ожидания, C2 — второе, и так далее, где больше действий по энергосбережению предпринимаются для численно более высоких C-состояний.

Усовершенствованная технология Intel SpeedStep®

Enhanced Intel SpeedStep® Technology — это усовершенствованное средство обеспечения высокой производительности при одновременном удовлетворении потребностей мобильных систем в энергосбережении.Традиционная технология Intel SpeedStep® переключает напряжение и частоту в тандеме между высоким и низким уровнями в ответ на нагрузку процессора. Усовершенствованная технология Intel SpeedStep® основывается на этой архитектуре с использованием таких стратегий проектирования, как разделение между изменениями напряжения и частоты, а также разделение и восстановление тактовой частоты.

Коммутация на основе спроса Intel®

Intel® Demand Based Switching — это технология управления питанием, в которой подаваемое напряжение и тактовая частота микропроцессора поддерживаются на минимально необходимых уровнях до тех пор, пока не потребуются дополнительные вычислительные мощности.Эта технология была представлена на рынке серверов как технология Intel SpeedStep®.

Технологии теплового мониторинга

защищают корпус процессора и систему от теплового сбоя с помощью нескольких функций управления температурным режимом. Встроенный цифровой датчик температуры (DTS) определяет температуру ядра, а функции управления температурой снижают энергопотребление корпуса и, следовательно, температуру, когда это необходимо, чтобы оставаться в нормальных рабочих пределах.

Intel® Fast Memory Access

Intel® Fast Memory Access — это обновленная архитектура магистрали контроллера графической памяти (GMCH), которая улучшает производительность системы за счет оптимизации использования доступной полосы пропускания памяти и уменьшения задержки доступа к памяти.

Доступ к памяти Intel® Flex

Intel® Flex Memory Access упрощает обновление, позволяя заполнять память разного объема и оставаться в двухканальном режиме.

Технология Intel® Identity Protection

^‡

Intel® Identity Protection Technology — это встроенная технология токенов безопасности, которая помогает обеспечить простой, устойчивый к несанкционированному доступу метод защиты доступа к вашим онлайн-клиентам и бизнес-данным от угроз и мошенничества. Intel® IPT обеспечивает аппаратное подтверждение уникального ПК пользователя веб-сайтам, финансовым учреждениям и сетевым службам; подтверждение того, что это не вредоносная программа, пытающаяся войти в систему.Intel® IPT может быть ключевым компонентом в решениях для двухфакторной аутентификации для защиты вашей информации на веб-сайтах и при входе в бизнес.

Новые команды Intel® AES

Новые инструкции Intel® AES (Intel® AES-NI) — это набор инструкций, которые обеспечивают быстрое и безопасное шифрование и дешифрование данных. AES-NI полезны для широкого спектра криптографических приложений, например: приложений, которые выполняют массовое шифрование / дешифрование, аутентификацию, генерацию случайных чисел и аутентифицированное шифрование.

Ключ безопасности

Intel® Secure Key состоит из цифрового генератора случайных чисел, который создает действительно случайные числа для усиления алгоритмов шифрования.

Технология Intel® Trusted Execution

^‡

Intel® Trusted Execution Technology для более безопасных вычислений — это универсальный набор аппаратных расширений для процессоров и наборов микросхем Intel®, которые расширяют платформу цифрового офиса за счет таких функций безопасности, как измеряемый запуск и защищенное выполнение.Это создает среду, в которой приложения могут работать в своем собственном пространстве, защищенные от всего остального программного обеспечения в системе.

Бит запрета выполнения

^‡

Execute Disable Bit — это аппаратная функция безопасности, которая может снизить подверженность вирусам и атакам вредоносного кода, а также предотвратить выполнение и распространение вредоносного программного обеспечения на сервере или в сети.

Противоугонная техника

Технология Intel® Anti-Theft

(Intel® AT) помогает защитить ваш ноутбук в случае его потери или кражи. Intel® AT требует подписки на обслуживание от поставщика услуг с поддержкой Intel® AT.

Бортовой компьютер ВАЗ-2114: подключение, назначение, инструкция по эксплуатации

Бортовой компьютер значительно упрощает процесс управления автомобилем, так как отслеживает состояние основных узлов, агрегатов и систем транспортного средства.В случае поломки БК оперативно находит причину и уведомляет пользователя. Как подключить бортовой компьютер к ВАЗ-2114 и в чем его предназначение — расскажем ниже.

Назначение бортового компьютера

Основное назначение устройства — быстрое и точное информирование водителя о состоянии автомобильных систем и агрегатов. Современные версии бортовых компьютеров способны одновременно выполнять несколько задач. Подключение и настройка бортового компьютера на ВАЗ-2114 осуществляется через диагностическую линию.

Компьютер отображает следующую информацию:

Расход топлива и воздуха.
Скорость движения транспортного средства.
Объем топлива в топливном баке.

Многие автолюбители придерживаются мнения, что бортовой компьютер ВАЗ-2114 отображает ту же информацию, что и штатный щиток приборов, но на самом деле это не так. Штатные БК, устанавливаемые в автомобили на заводе, имеют очень ограниченную функциональность и в большинстве случаев не могут считывать ошибки.По этой причине многие автовладельцы прибегают к их замене.

По возможностям приборная панель значительно уступает программному обеспечению любого бортового компьютера, что особенно заметно по точности отображения характеристик. Однако не только этим отличается щиток приборов и бортовой компьютер.

Отличия бортового компьютера от приборной панели

Бортовой компьютер ВАЗ-2114 может информировать автовладельца о среднем и фактическом расходе топлива.Такая информация наиболее актуальна при длительных поездках. Кроме того, БК контролирует температуру различных систем и информирует водителя о риске их перегрева.

Многие современные модели бортовых компьютеров информируют водителя о вероятности образования льда на трассе. Панель приборов лишена таких функций.

Основное назначение бортового компьютера — сбор информации о работе систем автомобиля, ее последующая обработка и передача водителю в максимально доступной форме.

Естественно, такой помощник сделает любую поездку более безопасной, экономичной с точки зрения затрат на топливо и удобной. Кроме того, многие водители знают, что приборная панель не отображает увеличения реальной скорости автомобиля в случае установки колес большего диаметра, тогда как бортовой компьютер ВАЗ-2114 отображает аналогичные нюансы.

Выбор качества БК

Основное требование к бортовым компьютерам, — поддержка совместной работы с компьютером. Следующий пункт — личные предпочтения водителя.Необходимо точно определить, какими функциями должен обладать компьютер.

Идеальный бортовой компьютер для ВАЗ-2114 — это Multitronics. Широкий ассортимент устройств от этой компании позволяет выбрать наиболее подходящий вариант для автомобиля.

Бюджетные модели следует выбирать, если компьютер должен отображать небольшое количество параметров.

Ассортимент автомобильных компьютеров сегодня огромен: БК может быть как универсальным, так и узкоспециализированным. Самыми популярными бортовыми компьютерами ВАЗ-2114 являются модели маршрутов, способные строить маршрут с помощью жидкокристаллического интерактивного дисплея, загружать карты местности и выполнять другие функции, связанные с маршрутизацией.

Стоимость БК

Диапазон цен варьируется в довольно широких пределах — от тысячи до пяти тысяч рублей. Дорогие модели соответственно функциональнее бюджетных устройств.

Если БК не требует широкого набора функций, включая запуск двигателя, проверку давления в шинах и другие опции, лучше выбирать бюджетные модели и не переплачивать.

Бортовой компьютер ВАЗ-2114: инструкция по установке

Стандартные компьютеры, устанавливаемые на заводе, часто не подходят водителям по ряду причин.По своей функциональности такие устройства во многом уступают современным моделям БК или выходят из строя. В том случае, если штатный бортовой компьютер ВАЗ-2114 не работает или не подходит водителю, прибегают к его замене.

Установить новый БК можно самостоятельно, без привлечения специалистов. Делается это следующим образом:

С аккумуляторной батареи снимается отрицательная клемма.
Панель приборов снята.
Отключена проводка магнитолы.
Аудиосистема разобрана, зажимы БК выключены.
Отключена проводка заводского компьютера.
Все дополнительные гаджеты и устройства демонтированы.
Установлен и подключен новый бортовой компьютер ВАЗ-2114.
Сборка панели приборов и обшивки производится в обратной последовательности.

Нет необходимости менять стандартный БК на автомобиле, если на автомобиль распространяется гарантия, в противном случае в гарантийном обслуживании будет отказано.

Коды ошибок BC

Качественный компьютер не только отображает необходимую информацию, но и расшифровывает коды ошибок. В случае исправления ошибок в работе какой-либо системы на дисплее отображается соответствующий код. В документации, сопровождающей бортовой компьютер ВАЗ-2114, есть список, позволяющий расшифровать код ошибки.

Ошибки в системе отображаются после сброса пробега за сутки и включения зажигания.

Основные коды ошибок

2 — высокое напряжение в бортовой сети.
3 — неисправность датчика уровня топлива.
4 — неправильная работа датчика температуры охлаждающей жидкости.
5 — ошибки датчика температуры.
6 — перегрев двигателя.
7 — низкое давление моторного масла.
8 — неисправность тормозной системы.
9 — разряженный аккумулятор.

В большинстве случаев бортовой компьютер уведомляет водителя о следующих неисправностях:

Код 4, который появляется из-за холодного двигателя.
Код 6 — перегрев силового агрегата.
Код 8 — отсутствие тормозной жидкости.

Ошибки сбрасываются после исправления. Для сброса кода ошибки достаточно зажать кнопку суточного пробега автомобиля.

Информационные функции бортового компьютера

В перечень аналогичных функций бортового компьютера ВАЗ-2114 входят:

Будильник и таймер.
Текущая дата и время.
Время, в течение которого двигатель работает.
Общее время в пути.
Средний расход топлива.
Расход топлива в определенный момент времени.
Расчетный пробег по остаткам топлива.
Оставшееся количество топлива.
Пробег за поездку.
Скорость передвижения.
Напряжение в бортовой сети.

Диагностические функции BC

В список функций входят:

Фиксирование параметров электронной системы.
Выходные данные контроллера двигателя автомобиля.
Расшифровка и сброс кодов ошибок.

В принципе бортовой компьютер

БК, устанавливаемый на автомобили ВАЗ-2114, выполняет широкий спектр функций в связи с тем, что данные модели машин оснащены инжекторным двигателем. Большинство функций компьютера отведено для диагностики и контроля систем и компонентов двигателя.

Принцип работы бортового компьютера основан на:

Прием сигналов от электронных датчиков двигателя с помощью компьютера, их диагностика и отображение информации об ошибках.При необходимости на компьютер отправляется управляющий сигнал для корректировки рабочих параметров отдельных систем.
Получая сигналы от систем и компонентов, не управляемых компьютером, и в случае тревоги уведомляет водителя, отображая соответствующую информацию.

Информацию о бортовом компьютере, устанавливаемом на автомобиль с пробегом ВАЗ-2114, можно найти не только на специализированных форумах, но и на официальном сайте АвтоВАЗа, где публикуются инструкции по эксплуатации различного оборудования.

Заключение

Работа бортового компьютера ВАЗ-2114 значительно облегчает управление автомобилем, так как устройство выполняет широкий спектр функций. БК обезопасит и предупредит водителя о различных проблемах и неисправностях в работе отдельных систем и узлов машины, покажет информацию о расходе топлива, скоростном режиме и других нюансах. Необходимые данные отображаются на дисплее бортового компьютера. БК следит за работой различных систем, диагностирует их и помогает избежать частых обращений в сервисные центры, своевременно выявляя дефекты в работе автомобиля и своевременно их устраняя.

Gta 5 мод полицейских машин

Настройте машины. Воспользовавшись услугами Xbox 360 из меню модов Gta 5, вы можете с легкостью настраивать автомобили. Это может помочь вам в создании большой коллекции собственных автомобилей. В коллекцию стоит попробовать добавить несколько роскошных и очень дорогих моделей. Многочисленные игры. В меню мода gta 5 вы можете найти множество других игр. Они могут …

Этот набор основан на контрактных полицейских управлениях, которые округ Вентура использует в Калифорнии для полиции определенных городов.Пакет включает в себя 4 разных автомобиля с такими деталями, как ржавчина и грязь, чтобы больше соответствовать теме «заброшенных и беззаконных», которую передает Sandy Shores. ЭТОТ МОД СОДЕРЖИТ 4 машины полицейского управления Сэнди-Шорс:

Обновления: 2.0: — Новая модель — Хорошая переделка — Бьющиеся окна — Рабочие фары — Хорошие аварийные огни — Хорошие материалы — Таблички GTA V 1.3: — Файл местоположений установки добавлен в папку с файлами 1.2: — Исправлена текстура синих светодиодов сбоку от машины.

На GTA Place вы найдете последние новости о Grand Theft Auto, информацию, скриншоты, файлы для загрузки, форумы и многое другое… для GTA V, GTA IV, Chinatown Wars, San Andreas, Vice City, GTA3, Vice City Stories, Liberty City Stories, GTA Advance и всей классики.

Сегодня мы угоняем сверхсекретный полицейский шоу-кар Nissan GTR! Его только что доставили в одно из отделений милиции, и нам просто нужно было его забрать. Давайте добавим эту машину в нашу коллекцию машин! ПРИСОЕДИНЯЙТЕСЬ К КОМАНДЕ FRESH ЗДЕСЬ: bit.ly/2xT9XKH Если вам понравилось это видео, посмотрите больше здесь: bit.ly/2xLP3wA ПОДПИШИТЕСЬ И НАЗНАЙТЕ ЗВОНК! Магазин Team Fresh Merch: goo.gl/puyKJc Follow Me Instagram (@Iggy Fresh): instagram.com …

GTA 5 — LSPDFR Sports Car Patrol — Полицейская машина GTR! Спасибо за просмотр этого выпуска LSPDFR. Если вы хотите узнать больше, дайте мне знать в комментариях. ▼ • ПРОЧИТАЙТЕ ОПИСАНИЕ! ▼ • Этот мод, в который я играю в GTA 5, представляет собой полицейский мод под названием LSPDFR. Где я занимаюсь полицейскими патрулями, играя в gta 5. Обратите внимание на это …

1.0.1. Автор Nachtfliege. Описание. Комментарии (23) Этот мод добавляет Департамент полиции Виноградных косточек в GTA V, один из самых малоизвестных и недостаточно финансируемых департаментов Сан-Андреаса. Если вы думали, что от Палето-Бэй пахнет коррупцией и проблемами с наркотиками, то вы не видели прекрасного города Грейпсид.

Выберите подходящую версию. Запустите Install_Mod.EXE, выберите папку GTA SA и нажмите «Установить». Файл конфигурации для скрипта RPM.INI версии CLEO 4: [POLICE_ATTENTION] SAttentionDensity = (> 0.0) Определяет внимание полиции, если игрок носит повседневную одежду. Чем выше значение, тем выше внимание полиции.

Fiat egea турецкая полицейская машина без опознавательных знаков. АНГЛИЙСКИЙ: Предупреждение: этот мод, преобразованный TR-PLAYER (Gta V Turkish-Mods), просит указать имя автора и ссылку для скачивания из использованного видео или на веб-сайте, поделились спасибо и наслаждайтесь.

Компьютер в машине — что такое OBD-II (бортовая диагностика)?

Читатели журнала Pen Computing Magazine, вероятно, знают о компьютерах значительно больше, чем средний гражданин. И это особенно касается мобильных устройств, карманных компьютеров, планшетов и ноутбуков, которые мы берем с собой, когда выходим из дома. Тем не менее, большинство из нас почти ничего не знает о мобильных компьютерах, которыми мы пользуемся больше, чем о любых других, установленных в наших машинах.

Да, в машинах есть компьютеры, и их много.Они подкрались к нам за последние пару десятилетий или около того и незаметно взяли на себя центральную роль в нашей повседневной транспортировке. На самом деле они жизненно необходимы. Хотя для многих из нас компьютеры и доступ в Интернет являются частью нашей повседневной работы, мы все еще можем жить и работать без них, пока они не вернутся в сеть. Если компьютер автомобиля не работает или работает неправильно, машина не будет работать (или, по крайней мере, не пройдет тест на выбросы). Это потому, что в наши дни все основные функции автомобиля контролируются и контролируются компьютерами в их собственных сетях.Если с автомобилем что-то пойдет не так, компьютер узнает и запишет код неисправности задолго до того, как на приборной панели загорится свет (в автомобильной промышленности это называется MIL или индикатор неисправности), предупреждающий нас о том, что что-то не так. Некоторые из этих проблем просты, и вы решите их в следующий раз, когда вы обратитесь за помощью. Другие нет, и если их не отметить, они могут повредить или разрушить двигатель. Итог: в наших машинах есть компьютеры и сети, но большинство из нас даже не знает, где они находятся и чем занимаются.И эти компьютеры скрывают свои данные. Нет экрана, который позволяет увидеть, что происходит под капотом. Однако есть способ заглянуть в компьютер вашего автомобиля.

OBD: бортовая диагностика

Когда компьютеры начали появляться в автомобилях, автомобильная промышленность осознала необходимость стандартизации. В 1980-х годах Общество автомобильных инженеров (SAE) разработало OBD, бортовую диагностику, набор переменных данных диагностики, а также относительно стандартный штекер.Миссия OBD заключалась в том, чтобы уменьшить выбросы, обеспечить быстрое обнаружение и устранение неисправностей с помощью хорошей диагностики. Эти стандарты были приняты очень строгим CARB (Калифорнийский совет по воздушным ресурсам) в 1985 году и применялись в 1988 году. Они в первую очередь проверяли правильное функционирование нескольких компонентов и цепей, связанных с выбросами. К сожалению, исходный стандарт OBD не мог идентифицировать потенциальную проблему до тех пор, пока она не произошла на самом деле или пока не произошел полный отказ какого-либо компонента, и тогда часто было слишком поздно.Основываясь на первом стандарте, OBD-II представляет собой расширенный набор с гораздо большей стандартизацией как разъемов, так и кодов неисправностей, и был принят CARB в 1989 году, а затем EPA (Агентство по охране окружающей среды). Начиная с 1996 года, каждый автомобиль, продаваемый в США, должен был иметь компьютер, который может генерировать коды OBD-II, и стандартный разъем OBD-II. Фактически, OBD-II является мировым стандартом. На международном уровне OBD обрабатывается ISO (Международной организацией по стандартизации). В результате каждый автомобиль может иметь один и тот же DLC (разъем канала передачи данных) и генерировать одинаковые общие коды DTC (диагностические коды неисправностей).

Общие и расширенные коды

Чтобы немного усложнить ситуацию, диагностические коды неисправностей могут быть либо «общими», то есть с наименьшим общим знаменателем, либо «расширенными», то есть включать коды, используемые только конкретными производителями. General Motors, Ford и Chrysler имеют свой собственный набор расширенных кодов. Стандартный сканер OBD-II может считывать все эти коды, но не обязательно интерпретировать их, поскольку они могут относиться к одному транспортному средству определенного модельного года. Автомобильные сети И это еще не все.Существуют также различные сетевые интерфейсы передачи данных (DCNI) для транспортных средств. В США SAE определяет «класс 2» J1850 VPW с переменной шириной импульса (GM) и «SCP» J1850 PWM широтно-импульсную модуляцию (Ford). На международном уровне ISO определяет стандарт «K-line» 9141-2 (также используемый Chrysler), а на более новых автомобилях — стандарт «KWP2000» 14230-4. Канадцы используют еще один стандарт. Не все эти протоколы используют одни и те же контакты на разъеме, и иногда можно определить протоколы, просто посмотрев, какие контакты присутствуют.

Разъемы канала передачи данных

Так где же автомобильный разъем для передачи данных, также называемый женским SAEJ1962? Обычно под приборной панелью со стороны водителя, примерно в футе от центра приборной панели. Он немного похож на один из тех старых параллельных разъемов Centronics, хотя у него всего 16 контактов, по восемь с каждой стороны. Если вы не можете найти свой, попробуйте национальный информационный центр OBD. Я пробовал это для своего 2004 Acura RSX Type-S. В базе данных Информационного центра говорится: «Под приборной панелью со стороны водителя рядом с центральной консолью.«И вот где я его нашел (см. Рисунок ниже). Удивительно, но у него даже была фотография этого места в моей машине. Этот сайт также содержит множество другой информации OBD-II.

Что вы подключаете к DLC? Это будет сканер, который может считывать сгенерированные коды и либо отображать их на собственном ЖК-дисплее, либо передавать их на более сложный компьютер.

Сканеры OBD-II

Задача сканера — взаимодействовать с одним или несколькими автомобильными сетевыми интерфейсами передачи данных, которые сильно отличаются от любой компьютерной сети, считывать коды и преобразовывать их в то, что может считывать последовательный порт ПК.Да, последовательный порт. Здесь мы говорим о наименьшем общем знаменателе. В наши дни это все чаще порт USB, но сейчас вам понадобится преобразователь последовательного порта в USB, если на вашем ПК больше нет последовательного порта. Популярным сканером является серия T16 от компании Multiplex Engineering (www.multiplex-engineering.com). Он может имитировать популярные автомобильные сетевые стандарты и может иметь различные разъемы, в том числе тот, который напрямую подключается к кабелю горячей синхронизации Palm. Регистраторы данных OBD-II

Помимо сканеров, есть еще один тип устройств, использующий систему OBD-II — регистраторы данных.Регистраторы данных собирают все сгенерированные данные за несколько сотен часов. Примером регистратора данных является Davis CarChip (www.davisnet.com), который с помощью программного обеспечения может воссоздать каждый аспект поездки — скорость, расстояние, торможение, ускорение и многое другое. Последствия ошеломляют. Такая система, конечно же, могла легко определять нарушения превышения скорости. Однако он также может дать важные подсказки о том, что произошло прямо перед аварией. Дело в том, что OBD-III уже разрабатывается, и он будет иметь больше датчиков и более быстрые интерфейсы, а также может содержать транспондеры, которые позволят автоматически определять местонахождение транспортного средства и контролировать его.

Необходимое программное обеспечение

Как есть, OBD-II просто генерирует данные в виде кодов (см. «Коды OBD-II» ниже). Программное обеспечение должно интерпретировать эти коды и преобразовать их в значимую информацию, которую можно использовать, чтобы выяснить, что не так с автомобилем, как это исправить и многое другое. Как и в случае со всеми данными, эксперты и профессионалы могут просто взглянуть на коды и точно знать, как их интерпретировать. Однако для большинства из нас предпочтительнее иметь хороший программный интерфейс, и ряд компаний разработали специальное программное обеспечение OBD-II для проприетарных инструментов сканера, а также для ПК и даже для Palms и Pocket PC.Многие из этих пакетов очень хорошо спроектированы, с отличными пользовательскими интерфейсами, интерпретацией данных, графическим изображением данных и способами показать, как различные точки данных взаимосвязаны и влияют друг на друга. См. Обзор ScanTool AutoEnginuity на предыдущей странице.

Предостережения относительно OBD-II

Технологии, конечно, развиваются очень быстро, и то, что было сделано в 1996 году, уже давно устарело. Многие ли из нас все еще используют оборудование и программное обеспечение 1996 года выпуска? Вдобавок, поскольку OBD-II был задуман для работы с каждым автомобилем и каждым компьютером (который в автомобильной сфере называется ECU, от Electronic Control Unit), он был своего рода наименьшим общим знаменателем.Например, OBD-II не требует высокой скорости опроса данных, которая может потребоваться на некоторых современных высокотехнологичных электростанциях. Кроме того, поскольку изначально система OBD была задумана для борьбы с загрязнением воздуха, существует серьезный уклон к мониторингу тех компонентов, которые влияют на выбросы автомобиля. К счастью, объем данных, собранных OBD-II, может многое рассказать нам о работе двигателя, находящегося под капотом наших автомобилей. Кроме того, OBD-II обеспечивает сбор данных в реальном времени, которые можно использовать не только для диагностики неисправностей.

Схема подключения и ошибки » НаДомкрат

Какой бортовой компьютер поставить на ваз 2114

Ошибки бортового компьютера ваз 2114

Как подключить бортовой компьютер на ваз 2114

Как снять бортовой компьютер на ваз 2114

Бортовой компьютер на ВАЗ 2114: как подключить своими руками, какой лучше выбрать

Зачем он нужен?

Что выбрать?

Ошибки БК

Какие параметры отображает экран БК

Чем БК отличается от панели управления

Предварительная подготовка

Установка

Как снять БК

Бортовой компьютер ВАЗ 2114 — подключение и установка бортового компьютера на ВАЗ 2114

Основные преимущества бортового компьютера

Алгоритм установки бортового компьютера

Как сделать К-линию?

Что сделать, если нет колодки, предназначенной для бортового компьютера?

Ошибки, с которыми можете столкнуться при подключении и их решение

Автомобильный бортовой компьютер БК-61

Назначение

Установка и подключение

Отображение информации

Управление

Основные режимы

Виды выдаваемых предупреждений

Технические характеристики БК — 61

Дополнительная информация

Какие бывают бортовые компьютеры?

Характеристики

ооо «НПП ОРИОН»-БК — верный электронный помощник при эксплуатации автомобиля

ТАКСОМЕТРЫ — ОБЩАЯ ИНФОРМАЦИЯ

установка БК ВАЗ (2114-2115) и настройка

Компьютер на ВАЗ 2114: что нужно знать

Установка БК на автомобиль

Советы и рекомендации

Что в итоге

Как подключить бортовой компьютер на ваз 2114

Инструкция по установке штатного бортового компьютера на ВАЗ 2114

Зачем он нужен?

Что выбрать?

Какие параметры отображает экран БК

Чем БК отличается от панели управления

Предварительная подготовка

Как снять БК

Подключение бортового компьютера на ВАЗ 2114

Какой бортовой компьютер поставить на ваз 2114

Ошибки бортового компьютера ваз 2114

Как подключить бортовой компьютер на ваз 2114

Как снять бортовой компьютер на ваз 2114

Как подключить бортовой компьютер на ВАЗ 2114

Основные преимущества бортового компьютера

Алгоритм установки бортового компьютера

Как сделать К-линию?

Что сделать, если нет колодки, предназначенной для бортового компьютера?

Ошибки, с которыми можете столкнуться при подключении и их решение

Похожие статьи:

Навигация по записям

Как подключить бортовой компьютер на ваз. Операцинные системы. informatik-m.ru

Особенности подключения бортового компьютера ВАЗ 2110

Что такое К-линия и зачем она нужна?

Установка бортового компьютера на Ваз 2114 своими руками

Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115

Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115 с разъемом для подключения

Подключаем датчик внешней температуры бортового компьютера

Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115 без разъема для подключения.

Подключения бортового компьютера к датчику уровня топлива (ДУТ)

Подключение к К-линии

Что показывает бортовой компьютер на ВАЗ 2114. Боковые компьютеры на ВАЗ, ЛАДА (инжектор). Установка временных параметров

Принцип работы бортового компьютера

Краткая инструкция по эксплуатации бортового компьютера

Что делать, если на ВАЗ-2115 перестал работать бортовой компьютер

Как устроен бортовой компьютер автомобиля

Основные настройки

Бортовой компьютер Foreway: краткая экскурсия

Пример с прокруткой

Работа БК в разных режимах

Инструкции по программированию

Настроить датчик уровня топлива
