Замена подшипника коленвала ваз 2107

Замена подшипника коленвала ВАЗ 2105-2107 своими руками

С износом подшипника коленчатого вала автомобилей ВАЗ 2105-2107 автолюбители сталкиваются нечасто. Благодаря невысокой нагрузке, ресурс подшипника превышает 200 тыс. км – этим и объясняется тот факт, что его замену стараются приурочить к очередному капитальному ремонту. Если же подшипник вышел из строя раньше, то с установкой новой детали откладывать не стоит – это может повлечь за собой другие поломки. Сегодня мы расскажем о признаках неисправности и рассмотрим, как выполняется замена подшипника коленвала своими руками.

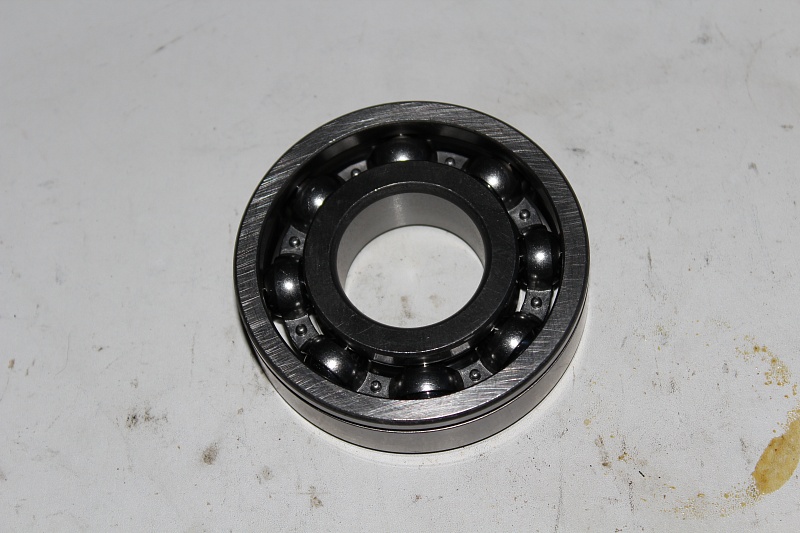

Где установлен и для чего служит подшипник коленвала

Установленный в фланце коленчатого вала подшипник относится не к двигателю, а к трансмиссии. Основное назначение этого узла заключается в центровке и поддержке первичного вала коробки переключения передач – он служит в качестве передней вращающейся опоры. С подшипником коленвала знаком каждый, кто хоть раз устанавливал КПП на автомобиль – в его внутреннюю обойму так трудно попасть хвостовиком первичного вала. Что же касается высокого ресурса детали, то он объясняется просто. Дело в том, что узел качения работает лишь при выжатом сцеплении. В остальное время коленвал и первичный вал КПП вращаются с одинаковой частотой. Несмотря на невысокую нагрузку, рекомендуется пополнять запас смазки в подшипнике  при замене заднего сальника коленвала, ремонте сцепления и т. д. Тем самым вы надолго отсрочите необходимость ремонта.

Признаки неисправности

Хоть опорный подшипник первичного вала и является недорогой деталью, его замена — трудоёмкий процесс. И связано это не столько со сложностью демонтажа самого узла качения, сколько с необходимостью снимать другие детали и агрегаты двигателя. Чтобы не заниматься тяжёлой работой понапрасну, следует правильно диагностировать выход подшипника из строя.  Признаки, указывающие на неисправность этого рода:

1. Шум, исходящий от работающего мотора при выжатом сцеплении. Похожий шорох или шелест появляется и при выходе из строя выжимного подшипника. И если шум от последнего улавливается даже при незначительном нажатии на лепестки пружинной диафрагмы корзины сцепления, то опорный подшипник КПП будет издавать посторонние звуки только при полном выключении сцепления.
2. Износ или подклинивание подшипника вследствие недостатка смазки приводит к тому, что первичный вал коробки передач поддаётся действию вращающего момента даже в то время, когда ведомый диск полностью отходит от маховика. На деле это проявляет себя такими же симптомами, как и со сцеплением, которое «ведёт» – затрудняется включение первой передачи при трогании с места, появляются рывки при переключении скоростей в движении и т. д.
3. Неритмичный стук, который появляется со стороны коробки передач, указывает на разрушение сепаратора подшипника. При этом шарики могут высыпаться или сбиваться в кучу, вызывая неприятный звук и являясь причиной дисбаланса кривошипа и первичного вала коробки переключения передач.

Последнее случается редко и говорит о том, что водитель длительное время не обращал внимания на шум и другие признаки неисправности.

Чем грозит поломка подшипника коленчатого вала

Чаще всего после появления подозрительного шороха автомобиль сможет проехать ещё не одну сотню километров. Но не откладывайте замену подшипника в долгий ящик, поскольку пустячная на первый взгляд неисправность может обернуться другими проблеми:

• разрушение подшипника — причина повышенной вибрации коленвала, а это приводит к износу заднего сальника и появлению течи моторного масла;
• из-за потери опоры и нарушения балансировки хвостовик первичного вала испытывает знакопеременные нагрузки, что в конечном итоге может закончиться поломкой КПП;
• обоймы заклинившего подшипника могут повреждать посадочные места на валу коробки переключения скоростей или в фланце коленвала;
• при разрушении сепаратора и потере шариков усложняется демонтаж внешней и внутренней обоймы.

Как вы и сами видите, не стоит доводить дело до полного разрушения узла. Тем более, что вытащить подшипник из коленвала под силу даже начинающему водителю.

Чтобы подобраться к неисправному узлу, придётся снять коробку переключения передач, сцепление и маховик. Подобную работу проводите на подъёмнике, яме или эстакаде, используя специальный съёмник подшипника коленвала (приспособление для выпрессовки из глухих отверстий).

Съёмник подшипника коленвала

Порядок замены следующий:

1.Первое – это разберите приспособление для демонтажа подшипника коленчатого вала на составные части, иначе при его установке повредите резьбу. После этого смажьте конический выступ на втулке съёмника моторным маслом или консистентной смазкой – это убережёт её поверхность от повреждений.

2.Установите распорную втулку выпрессовки во внутреннюю обойму подшипника и забейте приспособление внутрь до упора.

3.Чтобы вытащить подшипник из коленвала, проделайте следующее. Сначала заверните винт съёмника от руки. Затем, придерживая втулку выпрессовки от проворачивания рожковым ключом «на 14», затягивайте винт головкой «на 17». Упираясь в глухую стенку отверстия во фланце коленвала, хвостовик приспособления выдвигается из муфты, выталкивая её вместе с подшипником из гнезда.

4.Сняв повреждённую деталь, протрите посадочное место в коленчатом валу от пыли и смажьте моторным маслом. Не забудьте проверить и при необходимости пополнить количество смазки в новом подшипнике – производители нередко грешат излишней экономичностью.

5.Устанавливая на место новый подшипник коленвала ВАЗ 2107, проконтролируйте, чтобы он не перекашивался. Окончательную запрессовку проводят молотком и подходящей оправкой. Если же таковой не нашлось, то используйте демонтированный узел или забейте подшипник жёсткой резиновой киянкой.

6.Монтаж завершён, когда верхняя плоскость подшипника находится заподлицо с фланцем.

Если вам не удалось найти выпрессовку, не отчаивайтесь. О том, как снять подшипник с коленвала без приспособления, знает каждый опытный автомеханик. Вам понадобится в этом случае: выколотка диаметром 15 мм (можно использовать подходящий болт) и пластичный материал – смешанный с опилками литол, пластилин или хлебный мякиш.

Его закладывают через проём во внутренней обойме таким образом, чтобы заполнить пространство под подшипником. Затем в отверстие вставляют выколотку и бьют по ней молотком. Расширяясь в стороны, мягкая смесь выдавливает подшипник наружу. Так вы сможете заменить неисправный узел и избежать неприятностей в дальнейшем.

Ещё кое-что полезное для Вас:

Видео: Лёгкий способ замены подшипника коленвала

Как снять и заменить подшипник коленвала?

Подшипники играют очень важную роль в работе многих частей автомобиля. Не исключением является и сердце машины – двигатель, в котором также расположена деталь, закрепленная на двух подшипника. В этой статье мы узнаем, как снять и заменить подшипник коленвала, а также постараемся понять, для чего конкретно он нужен?

 Подшипник в конструкции коленчатого вала

Как известно, коленчатый вал – это деталь двигателя, предназначенная для преобразования возвратно-поступательного движения от поршней двигателя, с последующей передачей этого вращения на трансмиссию автомобиля. На обоих концах вала расположены подшипники, которые поддерживают его в блоке цилиндров и обеспечивают его вращение внутри блока с минимальным трением. Один из таких подшипников имеет широкую обойму, которая позволяет монтировать внутрь первичный вал коробки передач. Речь пойдет именно об этом подшипнике.

Данная деталь находится в постоянном напряжении: это и перепады температур и механические воздействия, поэтому очень важно, чтобы она была качественная и прекрасно справлялась со своими обязанностями.

Помимо самого подшипника, в месте его установки крепится сальник коленчатого вала. Данный уплотнитель страдает самым первым при повреждениях подшипника коленвала. Дело в том, что при возникновении неисправностей подшипника, он начинает вибрировать и задевать сальник коленвала. В связи с этим, уплотнитель трескается и пропускает часть масла наружу. Кроме того, поврежденный подшипник – это первая причина дисбаланса коленчатого вала. Он начинает вращаться неравномерно и вибрировать.

Пострадавшим можно считать не только коленчатый вал, но и первичный вал коробки передач. Данный узел намного чувствительнее к механическим перегрузкам, поэтому если «достанется» первичному валу, то проблемы начнутся у всей коробки передач.

Диагностика неисправности подшипника

Неисправный подшипник определить достаточно сложно и более информативной будет выглядеть элементарная разборка всего узла. Однако есть и другие признаки, по которым можно судить о неисправности подшипника коленвала.

Как было сказано ранее, повреждение подшипника непременно ведет к повреждению сальника коленчатого вала. Сальник начинает пропускать порцию масла в трансмиссию автомобиля. Оно попадает на диск сцепления, который, уменьшив свое трение, будет пробуксовывать и даст автомобилю нормально разогнаться. Данное явление может сопровождаться повышенным биением коленвала внутри блока цилиндров. Чтобы обнаружить его, достаточно просто прислушаться к поведению двигателя.

Также при повреждении этого подшипника можно заметить странное поведение коробки передач: скорости включаются с странными звуками в виде «подрыкиваний», а то и вовсе не включаются или включаются с рывками и ударами.

Как поменять подшипник коленвала ВАЗ 2107

При обнаружении вышеперечисленных неисправностей, необходимо провести замену подшипника, чтобы не допустить неисправности коробки передач и самой дорогой части двигателя – коленчатого вала. Чтобы выполнить эту операцию, необходимо снять коробку передач и открыть доступ к подшипнику. Ниже будет приведена подробная инструкция, как это сделать.

Порядок действий:

• Для удобства проведения работ, установите автомобиль на смотровую яму. Под колеса рекомендуется установить противооткатные упоры. Откройте капот машины и отсоедините отрицательную клемму аккумулятора. Далее в салоне автомобиля демонтируйте бороду со всем навесным оборудованием и отсоедините рычаг переключения передач. Для этого надавите на него и просуньте отвертку во втулку. Сдвигая ее вниз, вытащите рукоятку. После снятия рукоятку, не забудьте вытащить стержень втулки, предварительно разжав ее двумя отвертками.
• Далее отодвиньте ковролин в салоне и открутите саморезы, выполняющие крепление специальной уплотняющей крышки вокруг рычага переключения передач. Снимите крышку и отложите в сторону.
• Отключите клеммы выключателя фонарей заднего хода, расположенные непосредственно на самой коробке передач. Затем открутите трос привода спидометра и подвесьте внизу. Выкрутите также болты крепления стартера и сдвиньте его немного вперед. Чтобы не отсоединять данный механизм от проводов, его можно подвесить в подкапотном пространстве. В последнюю очередь демонтируйте привод сцепления.
• Открутите упругую муфту карданного вала, расположенную со стороны коробки передач и выведите кардан из зацепления. Теперь вам понадобится помощь напарника. Он должен придерживать коробку передач, а вы в этот момент откручиваете болты ее крепления к двигателю. Перед этим открутите поперечину, удерживающую ее в задней части.
•  Выводите коробку передач назад, вытаскивая первичный вал. Как только коробка будет снята, открутите крепление корзины сцепления и снимите ее целиком с диском. Далее демонтируйте маховик двигателя. Теперь перед вами будет виден подшипник коленчатого вала.

Видео — Как снять подшипник с коленвала

Снять подшипник достаточно просто, главное знать, как он там посажен. Установка любого подшипника выполняется при помощи пресса, поэтому достать его руками попросту не получится. Для его снятия можно воспользоваться множеством способов, но мы перечислим лишь два из них.

Первый – это просто разбить старый подшипник при помощи молотка и зубила. Метод этот хоть и действенный, но опасный для сальника коленвала, осколки могут попасть в блок цилиндров и повредить его. Поэтому пользоваться таким способом можно только в крайнем случае.

Второй способ более рациональный, но долгий, однако попробовать его стоит. Для этого подбирается болт произвольной длины, которая превышает длину подшипника. Самым главным условием является диаметр шляпки – она должна быть точно таких же размеров, что и отверстие внутренней обоймы подшипника. Внутрь обоймы кладется порция солидола, а болт устанавливается внутрь обоймы шляпкой. После этого, наносите удары молотком сверху болта. Таким образом, шляпка, выполняя функции поршня, сдавливает солидол, который и выдавливает подшипник. Постепенно увеличивайте порцию солидола по мере продвижения подшипника.

И все же, настоятельно рекомендуется приобрести специальный съемник, который поможет вам не только снять подшипник, но и установить на его место новый. Что касается установки, то ее можно производить при помощи молотка с мягкой подкладкой, но в этом случае, удары должны наноситься по всей окружности обоймы, чтобы подшипник вошел равномерно. Сборка деталей производится в обратной последовательности.

Замена подшипника коленвала ВАЗ 2105-2107 своими руками

С износом подшипника коленчатого вала автомобилей ВАЗ 2105-2107 автолюбители сталкиваются нечасто. Благодаря невысокой нагрузке, ресурс подшипника превышает 200 тыс. км – этим и объясняется тот факт, что его замену стараются приурочить к очередному капитальному ремонту. Если же подшипник вышел из строя раньше, то с установкой новой детали откладывать не стоит – это может повлечь за собой другие поломки. Сегодня мы расскажем о признаках неисправности и рассмотрим, как выполняется замена подшипника коленвала своими руками.

Где установлен и для чего служит подшипник коленвала

Установленный в фланце коленчатого вала подшипник относится не к двигателю, а к трансмиссии. Основное назначение этого узла заключается в центровке и поддержке первичного вала коробки переключения передач – он служит в качестве передней вращающейся опоры. С подшипником коленвала знаком каждый, кто хоть раз устанавливал КПП на автомобиль – в его внутреннюю обойму так трудно попасть хвостовиком первичного вала. Что же касается высокого ресурса детали, то он объясняется просто. Дело в том, что узел качения работает лишь при выжатом сцеплении. В остальное время коленвал и первичный вал КПП вращаются с одинаковой частотой. Несмотря на невысокую нагрузку, рекомендуется пополнять запас смазки в подшипнике  при замене заднего сальника коленвала, ремонте сцепления и т. д. Тем самым вы надолго отсрочите необходимость ремонта.

Признаки неисправности

Хоть опорный подшипник первичного вала и является недорогой деталью, его замена — трудоёмкий процесс. И связано это не столько со сложностью демонтажа самого узла качения, сколько с необходимостью снимать другие детали и агрегаты двигателя. Чтобы не заниматься тяжёлой работой понапрасну, следует правильно диагностировать выход подшипника из строя.  Признаки, указывающие на неисправность этого рода:

1. Шум, исходящий от работающего мотора при выжатом сцеплении. Похожий шорох или шелест появляется и при выходе из строя выжимного подшипника. И если шум от последнего улавливается даже при незначительном нажатии на лепестки пружинной диафрагмы корзины сцепления, то опорный подшипник КПП будет издавать посторонние звуки только при полном выключении сцепления.
2. Износ или подклинивание подшипника вследствие недостатка смазки приводит к тому, что первичный вал коробки передач поддаётся действию вращающего момента даже в то время, когда ведомый диск полностью отходит от маховика. На деле это проявляет себя такими же симптомами, как и со сцеплением, которое «ведёт» – затрудняется включение первой передачи при трогании с места, появляются рывки при переключении скоростей в движении и т. д.
3. Неритмичный стук, который появляется со стороны коробки передач, указывает на разрушение сепаратора подшипника. При этом шарики могут высыпаться или сбиваться в кучу, вызывая неприятный звук и являясь причиной дисбаланса кривошипа и первичного вала коробки переключения передач.

Это интересно:  Ошибки водителя, увеличивающие расход топлива

Последнее случается редко и говорит о том, что водитель длительное время не обращал внимания на шум и другие признаки неисправности.

Чем грозит поломка подшипника коленчатого вала

Чаще всего после появления подозрительного шороха автомобиль сможет проехать ещё не одну сотню километров. Но не откладывайте замену подшипника в долгий ящик, поскольку пустячная на первый взгляд неисправность может обернуться другими проблеми:

• разрушение подшипника — причина повышенной вибрации коленвала, а это приводит к износу заднего сальника и появлению течи моторного масла;
• из-за потери опоры и нарушения балансировки хвостовик первичного вала испытывает знакопеременные нагрузки, что в конечном итоге может закончиться поломкой КПП;
• обоймы заклинившего подшипника могут повреждать посадочные места на валу коробки переключения скоростей или в фланце коленвала;
• при разрушении сепаратора и потере шариков усложняется демонтаж внешней и внутренней обоймы.

Как вы и сами видите, не стоит доводить дело до полного разрушения узла. Тем более, что вытащить подшипник из коленвала под силу даже начинающему водителю.

Порядок проведения работ по замене подшипника

Чтобы подобраться к неисправному узлу, придётся снять коробку переключения передач, сцепление и маховик. Подобную работу проводите на подъёмнике, яме или эстакаде, используя специальный съёмник подшипника коленвала (приспособление для выпрессовки из глухих отверстий).

Съёмник подшипника коленвала

Порядок замены следующий:

1.Первое – это разберите приспособление для демонтажа подшипника коленчатого вала на составные части, иначе при его установке повредите резьбу. После этого смажьте конический выступ на втулке съёмника моторным маслом или консистентной смазкой – это убережёт её поверхность от повреждений.

2.Установите распорную втулку выпрессовки во внутреннюю обойму подшипника и забейте приспособление внутрь до упора.

3. Чтобы вытащить подшипник из коленвала, проделайте следующее. Сначала заверните винт съёмника от руки. Затем, придерживая втулку выпрессовки от проворачивания рожковым ключом «на 14», затягивайте винт головкой «на 17». Упираясь в глухую стенку отверстия во фланце коленвала, хвостовик приспособления выдвигается из муфты, выталкивая её вместе с подшипником из гнезда.

4.Сняв повреждённую деталь, протрите посадочное место в коленчатом валу от пыли и смажьте моторным маслом. Не забудьте проверить и при необходимости пополнить количество смазки в новом подшипнике – производители нередко грешат излишней экономичностью.

5.Устанавливая на место новый подшипник коленвала ВАЗ 2107, проконтролируйте, чтобы он не перекашивался. Окончательную запрессовку проводят молотком и подходящей оправкой. Если же таковой не нашлось, то используйте демонтированный узел или забейте подшипник жёсткой резиновой киянкой.

6.Монтаж завершён, когда верхняя плоскость подшипника находится заподлицо с фланцем.

Если вам не удалось найти выпрессовку, не отчаивайтесь. О том, как снять подшипник с коленвала без приспособления, знает каждый опытный автомеханик. Вам понадобится в этом случае: выколотка диаметром 15 мм (можно использовать подходящий болт) и пластичный материал – смешанный с опилками литол, пластилин или хлебный мякиш. Его закладывают через проём во внутренней обойме таким образом, чтобы заполнить пространство под подшипником. Затем в отверстие вставляют выколотку и бьют по ней молотком. Расширяясь в стороны, мягкая смесь выдавливает подшипник наружу. Так вы сможете заменить неисправный узел и избежать неприятностей в дальнейшем.

Подшипник коленчатого вала (коленвала), как снять, смазать или заменить своими руками опорный, коренной, задний или передний

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.Обращаться на почту [email protected]

Коленчатый вал двигателя внутреннего сгорания работает в экстремальных условиях. Коленвал раскручивается на большие обороты, испытывает динамические нагрузки, поэтому нуждается в подшипниках и принудительной смазке пар трения. Кроме того, такая деталь должна быть зафиксирована с минимальными люфтами. Например, допустимый зазор в сопряжении поверхностей шейки шатуна, шатунного вкладыша и самого шатуна коленвала ВАЗ 2106 должен составить не более 0,1 мм. Для долговечной и стабильной работы коленвалу нужны подшипники.

Типы и строение подшипников коленвала

Можно выделить следующие виды подшипников коленвала: опорные и упорные. По типу исполнения они могут быть качения или скольжения.

1. Подшипники качения. В таких подшипниках шарики (или ролики), заключенные в сепаратор, передвигаются по замкнутой траектории между внешним и внутренним кольцом тел вращения. Подшипник одевается на вал, плотно вставляется в блок двигателя. Такие подшипники применяются в качестве опорных на коленчатых валах двигателей с маленьким объемом (например, мопеды, мотоблоки). Еще подшипник качения используется для опоры и вращения первичного вала КПП, устанавливается во фланце коленчатого вала.
2. Подшипники скольжения устанавливаются в узлах коренных (опорных) и шатунных шеек коленчатого вала. Изготавливаются такие подшипники из стальной ленты в форме двух «полумесяцев» или цилиндрических втулок, соединенных между собой и с блоком двигателя специальным замком. Сверху подшипники с шейками фиксируются крышками на болтах. На поверхность трения подшипников коленчатого вала наносят специальное «антифрикционное» покрытие, которое препятствует износу. Проточки и отверстия в теле подшипника позволяют смазывать его принудительно. На более старых двигателях встречаются коленчатые валы, у которых передний и задний коренные подшипники скольжения (крайние с противоположных концов), выполнены в виде не разрезных втулок.

Коленчатый вал мопеда с опорными подшипниками каченияПодшипник качения в фланце коленчатого вала

Размер подшипников, а точнее их толщина подбирается в зависимости от состояния шеек коленвала. Со временем шейки стачиваются, чтобы компенсировать износ, производители выпускают ремонтные подшипники. Как правило, существует 4-5 ремонтных размеров. Чтобы подогнать шейки коленвала под новые подшипники, коленчатый вал шлифуют до следующего ремонтного размера.

В работе коленчатого вала необходимо предупредить продольные осевые смещения. Для этого также применяют подшипник скольжения, но устанавливают его в вертикальной плоскости. Такой подшипник является упорным. Он имеет форму «полуколец» и устанавливается между плоскостями постели вала и торцом его щеки. Полукольца не дают смещаться валу вперед или назад во время нагрузок. В современных двигателях коренные подшипники коленвала часто объединяют с упорными.

Упорный подшипник коленчатого вала в форме полукольца в блоке двигателяКомплект коренных подшипников коленчатого вала с совмещенными упорными подшипниками

Смазка узлов подшипников коленвала

Подшипники скольжения могут работать в режиме жидкостного или полужидкостного трения. В режиме жидкостного трения поверхности не соприкасаются, вращение осуществляется на слое масла, под нагрузкой образуется так называемый «масляный клин». В случае с полужидкостным режимом трение будет жидкостным и граничным (смешанным). При граничном трении работа осуществляется на тонкой пленке масла. Смешанный и особенно граничный режимы работы, опасны для двигателя. От трения поверхности могут нагреться до критической температуры, что приведет к повреждениям подшипников и шейки вала.

Во время запуска двигателя режим будет полужидкостным, низкие обороты не позволят обеспечить маслонасосу необходимое давление. Далее после запуска с ростом оборотов создадутся условия для жидкостного режима работы и для достаточной смазки двигателя.

Замена подшипников коленчатого вала

Итак, как снять подшипник с коленвала? Если говорить о подшипнике первичного вала КПП, то без применения специальных съемников для выпресовки подшипника не обойтись. На рынке в ассортименте представлены как универсальные съемники, так и съемники для конкретных моделей подшипников.

Сняите подшипника из фланца коленвала ВАЗ 2107Съемник подшипника коленвала ВАЗ 2107

Подшипники скольжения коленчатого вала снять не сложно, но для этого потребуется демонтаж и полная разборка двигателя. Рассмотрим замену подшипников на примере двигателя ВАЗ 2106.

Пред началом работ убедитесь, что располагаете всем необходимым. Не спешите снимать вал и подшипники, для начала необходимо проверить осевые люфты коленчатого вала.

1.Сняв все узлы и оборудование, мешающие работе, демонтировать блок двигателя (блок лучше установить на ремонтный стенд).

2. Демонтировать маховик. Для удобства на «венец» маховика необходимо установить фиксатор. Перед демонтажем необходимо отметить положение маховика относительно блока двигателя, промаркировать очередность болтов крепления маховика.

1 – ключ; 2 – маховик; 3 – болт крепления маховика; 4 – шайба; 5 – фиксатор для удержания маховика от проворачивания; 6 – передняя крышка картера сцепления.

3. Демонтировать поддон картера и маслонасос.

4.Открутить крышки подшипников шатунов, демонтировать шатуны, поочередно снимая их вместе с поршнями.

7. Снять коленчатый вал.

8. Выполнить очистку посадочных поверхностей. Заменить коренные подшипники. Важно: у подшипников № 1,2,4,5 есть проточка (канавка по центру). На третьем вкладыше проточки нет.

9. Заменить полукольца коленвала.

10. Установить коленчатый вал, накрыть его обратными половинками коренных подшипников, расставить крышки и обтянуть динамометрическим ключом. Установив в шатуны нижние половинки подшипников, поставить поршни, накрыть их ответными половинками подшипников с крышками, обтянуть динамометрическим ключом. Затяжка осуществляется с паспортными усилиями, установленными производителем. Для коренных подшипников ВАЗ 2106 усилие равно значению 68,31–84,38 Н.м, а шатунных —43,32–53,51 Н.м.

Подшипники коленчатого вала обеспечивают его стабильную нормальную работу, увеличивают ресурсность. При наличии необходимого оборудования и навыков, замена подшипников вполне по силам для рядового автомобилиста.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Вкладыши коренные (коленвала) GLYCO на LADA (ВАЗ 2103,2106)

В интернет магазине Dimavto.com любой покупатель-автолюбитель может выбрать и купить Вкладыши коренные (коленвала) на lada с объемом двигателя на 1.5,1.6 литров таких производителей GLYCO. Если у вас имеются вопросы, или они появились в процессе выбора, и это мешает вам определиться с окончательным решением, вам придет на помощь наша служба поддержки. Это поможет вам правильно выбрать именно те запчасти, которые соответствуют модели вашего автомобиля.

Успех поиска необходимой детали в нашем магазине обусловлен наличием широчайшего ассортимента запчастей, поставляемых нам от производителей с разных частей мира. Политика нашего магазина основывается на тщательной проверке качества продаваемых у нас запчастей и их соответствия высшим стандартам. Все продаваемые у нас товары имеют оригинальное происхождение. Каждый покупатель покупая Вкладыши коренные (коленвала) для ВАЗ 2103,2106 подбирает автозапчасть по той схеме поиска из огромного каталога, которая ему больше подходит.

Параметры поиска запчастей:

• По товарному коду;
• По производителю и модели автомобиля.
• С помощью подсказок специалиста по запчастям.

Выбранный товар можно сразу забрать в корзину на сайте в режиме онлайн, либо позвонить по телефону 096 258 29 80 или 066 663 64 31 или 093 630 27 55 и сделать заказ лично.

Наш магазин широко представляет автозапчасти не только по наименованиям известных производителей, но и по группам агрегатов и узлов. По нашему каталогу можно легко отыскать и купить дефицитные элементы ходовой, редко встречающиеся запчасти двигателя, надежные детали для тормозной и рулевой систем, коробки передач, а также других узлов автомобиля.

С помощью каталога наши покупатели могут не просто отыскать необходимый им товар, но и прочитать его характеристики. У нас можно увидеть детальное изображение товара по фотографиям и видеороликам. Наша ценовая политика всегда прозрачна и доступна.

Для того чтобы вам было проще разобраться в особенностях запчастей Вкладыши коренные (коленвала) и их совместимости с ВАЗ 2103,2106 по году выпуска, модификации и разновидностям автомобиля, лучше перестраховаться и уточнить нюансы с нашими менеджерами.

Прежде чем приобрести для замены Вкладыши коренные (коленвала) (подшипник коленвала) , лучше посоветоваться со специалистами. Предупредительная осторожность поможет вам без проблем заменить старую запчасть на новую с первого раза. Для этого наши менеджеры гарантированно помогут вам с выбором и быстро оформят покупку с доставкой.

Подшипники ВАЗ и аналоги | Подшипники в России

ВАЗ до сих пор остается самым популярным легковым автомобилем в стране, основное конкурентное преимущество которого — невысокая цена, а также не очень высокая цена владения, в первую очередь, за счет недорогих, повсюду распространенных запчастей, в том числе и подшипников. Однако, особенности российского рынка таковы, что среди потребителей превалируют такие, которые ориентируются исключительно на цену, что является в корне неправильным подходом. Торгующие организации, руководствуясь такой логикой автовладельцев, с удовольствием готовы предложить самые низкие цены… Но все это не может не отразиться на качестве поставляемых подшипников. Складывается ситуация, что в розницу нормальные подшипники (не китайские, не контрафактные, не б/у) купить бывает просто невозможно — везде предлагают все самое дешевое, а следовательно и крайне ненадежное. Срок службы таких изделий — совершенно непредсказуем.

Так, якобы литовские подшипники «Craft», польские «CX» и некоторые другие, в том числе и с торговыми марками якобы российскими (АПП и пр.), всюду распространенные, из одной партии могут простоять достаточно долго, а из другой — сломаться сразу же. То же относится и к советским подшипникам, которые до сих пор реализуются в больших количествах, им придается товарный вид путем подчистки абразивным инструментом, при этом внутренняя структура металла уже нарушена и изменены размеры. Еще более худший вариант — контрафакт. Некоторые «бизнесмены» закупают самые дешевые подшипники в Китае, какие только можно найти (при этом они даже по размерам могут не соответствовать нормальным), проставляют на них клейма действующих российских заводов, причем обычно неправильно (так, вологодский завод маркирует продукцию не 23 ГПЗ, а VBF, а Волжский не 15 ГПЗ, а VPZ) и продают по очень низким ценам. С каждым годом такие «подшипники» распространяются все больше и больше, как раковая опухоль заполоняя все. Отсюда рождается поверье, что российские подшипники — «все плохие».

Качественные же подшипники на ВАЗ лучше всего покупать только у официальных представителей российских заводов, либо хорошо зарекомендовавших себя фирм и магазинов автозапчастей (есть и такие, которые стараются покупать только у дилеров, несмотря на то, что по ценам они проигрывают своим конкурентам, продающих «лишь бы подешевле»). Либо же можно использовать импортные аналоги (перечень основных импортных брендов, которые можно купить в России с примерной сортировкой по цене и качеству представлен на сайте в соответствующем разделе). В некоторых городах подшипники можно купить напрямую у дилеров, что не только гарантирует качество, но и низкие цены.

Подробнее о российских производителях и их дилерах можно прочитать в конце статьи.

Подшипники ВАЗ 2108, 2109, 2110, 2111, 2112, 21314, 2115 и их аналоги

В перечне номера указаны только со значимыми дополнительными обозначениями (например, А — усиленный, Ш — требования по шумности и др.), в случае если существуют другие модификации, менее подходящие, номера для ВАЗ указаны полностью.



Подшипники ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 и их аналоги



Применяемость	Номер подшипника	Аналог импорт/Китай	Размеры	Количество
Подшипник карданного вала	180505	62205-2RS	25х52х18	1
Подшипник карданного вала	904902	—	14,7х23,8х13,1	8
Подшипник генератора	180201	6201-2RS	12х32х10	1
Подшипник генератора	180302	6302-2RS	15х42х13	1
Подшипник двигателя, механизма натяжения ремня	256705	—	25х62х28	1
Подшипник КПП, вала вторичного	205	6205	25х52х15	1
Подшипник КПП, вала вторичного	50306	6306N	30х72х19	1
Подшипник КПП, вала вторичного игольчатый	464904	—	19,3х25,3х19,8	1
Подшипник КПП, вала первичного	50706	—	30х75х19	1

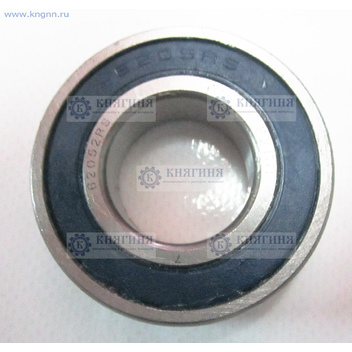

Подшипник КПП, вала первичного	180502	62202-2RS	15х35х14	1
Подшипник КПП, вала первичного роликовый	6-92705АЕУШ1	—	25х55х18	1
Подшипник КПП, вала промежуточного	156704	—	20х50х20,6	1
Подшипник КПП, вала промежуточного конический	6-7705А	—	28х67х20,5	1
Подшипник распределителя зажигания	7690906	—	30х47х7/8	1
Подшипник дифференциала заднего моста	6-7707У	—	33х62х16,5	2
Подшипник заднего моста шестерни ведущей	6-7807У	—	35х73х27	1
Подшипник заднего моста шариковый закрытый	180306	6306-2RS	30х72х19	2
Подшипник заднего моста шестерни ведущей	6-7705А	—	28х67х20,5	1
Подшипник водяного насоса	330902	—	16х30х115	1
Подшипник рулевого управления	776900	—	11,6х39х29	1
Подшипник рулевого управления	836904	—	20,5х36,3х39	2
Подшипник рулевого управления	904900	—	10х16х10,5	8
Подшипник рулевого управления	996805	—	28х50х20,2	1
Подшипник рулевого управления	996905	—	28х47х13,2	1
Подшипник передней ступицы наружная опора	6-7804У	VKBA 926 (ремкомплект)	19х45,25х15,5	2
Подшипник передней ступицы внутренняя опора	6-7805У	VKBA 926 (ремкомплект)	26х57х17,5	2
Подшипник сцепления	360708	—	40х70х18	1



Подшипники Chevrolet Niva (Шевроле Нива, ВАЗ-2123)



Применяемость	Номер подшипника	Аналог импорт/Китай	Размеры	Количество
Подшипник КПП первичного вала	750706	—	30х75х22,9	1
Подшипник КПП вторичного вала	750306	—	30х72х19	1
Подшипник КПП промежуточного и вторичного валов	92705	—	25х55х18	2
Подшипник КПП промежуточного вала	156704	—	20х50х20,6	1
Подшипник КПП, блок шестерни пятой ступени	6-42205А1ЕУШ1	NJ205	25х52х15	1
Подшипник КПП, первичного вала (задний конец коленвала)	180502	62202-2RS	15х35х14	1
Подшипник КПП, соединение рычага и КПП	2123-1703360	—		1
Подшипник водяного насоса (помпы)	1НР16115	—	16х30х39	1
Подшипник генератора	830803	—	17х64х12/28	1
Подшипник генератора	180202	6202-2RS	15х35х11	1
Подшипник генератора	180103	6003-2RS	17х35х10	1
Подшипник генератора	180302	6302-2RS	15х42х13	1
Подшипник генератора	180303	6303-2RS	17х47х14	1
Подшипник раздатки, вал ведущий	750706	—	30х75х22,9	1
Подшипник раздатки, валы промежуточный и ведущий	750306	—	30х72х19	1
Подшипник раздатки, вал промежуточный	12507	NF2207	35х72х23	1
Подшипник раздатки, передняя опора дифференциала	50209	6209N	45х85х19	1
Подшипник раздатки, вал ведущий, задняя опора дифференциала	209	6209	45х85х19	1
Подшипник полуоси заднего моста	180508	62208-2RS	40х80х23	2
Подшипник дифференциала переднего и заднего моста	6У-2007807АЕК1	—	35х62х16	2
Подшипник шестерни ведущей переднего заднего моста (передняя опора)	6-7705А	—	28х67х20,5	2
Подшипник шестерни ведущей переднего и заднего моста (задняя опора)	6-7807ЕУШ3	—	35х73х27	2
Подшипник вала привода переднего заднего моста	305	6305	25х62х17	2
Подшипник корпуса внутреннего шарнира переднего моста	50306	6306N	30х72х19	1
Подшипник передней ступицы	6-2007108А	32008Х	40х68х19,2	4
Подшипник рулевого механизма, опора нижняя	996805	—	28х50х20,2	1
Подшипник рулевого механизма, опора верхняя	996905	—	28х47х13,2	1
Подшипник муфты выключения сцепления	520907	—	37х62х14/21	1

* На Ладу Калина (ВАЗ 1118 и 1119) устанавливаются практически все те же самые подшипники, что и на семейство ВАЗ 2110, за исключением того, что в передней ступице не 256907, а 256707. Выжимной подшипник идет в сборе, каталожный номер 2110-1601180, опорный подшипник также, имеет номер 1118 — 2902840 (для покупки таких подшипников, за редким исключением, обращаться в фирмы по продаже подшипников не имеет смысла, это именно запчасти, которыми занимаются лишь немногие).

Подшипники Лада Гранта (перечень основных)

Где купить

Основные производители качественных подшипников, применяемых в автомобилях ВАЗ, в России и Украине:

• 23 ГПЗ (VBF, Вологда), 8 ГПЗ (HARP, Харьков) — шариковая группа;
• 3 ГПЗ (SPZ, Саратов) — шариковые, игольчатые, роликовые цилиндрические;
• 15 ГПЗ (VPZ, Волжский) и 9 ГПЗ (SPZ-GROUP, Самара) — роликовые конические, в том числе для ступиц и моста, при этом продукция самарского завода несколько дороже;
• 10 ГПЗ (Ростов-на-Дону) — роликовые.

Широко распространены подшипники разных конструкций производства СПЗ-4 (Самара). Они отличаются дешевизной, однако потребитель должен знать — собирается эта продукция из китайских комплектующих и обычно уступает по качеству изделиям перечисленных выше заводов (вместе с тем, в целом, они немного получше тех брендов, о которых говорилось в первой части данной статьи). Посмотреть перечень представителей действующих в настоящее время российских подшипниковых заводов, осуществляющих продажи оптом (подавляющее большинство работает также и в розницу), где оптимальнее всего покупать подшипники на отечественную технику, в том числе и легковые автомобили ВАЗ.

Замена двигателя на ВАЗ 2106 от иномарки.

ВАЗ 2106 (или «Шестерка», как в народе называют эту модель) — автомобиль, вошедший в историю АвтоВАЗа благодаря своей безумной популярности. Машинка завоевала популярность не только благодаря своему качеству и неприхотливости, но и благодаря наличию различных трансформаций. Например, владельцу доступен такой вариант, как замена двигателя на более производительный.Главное правильно выбрать для своей «шестерки» силовой агрегат и правильно его установить.

Какими моторами комплектуются ВАЗ 2106

ВАЗ 2106 считается логическим продолжением всей линейки продукции Волжского автозавода. В частности, Sixer — это модернизированная версия ВАЗ 2103. Шестая модель «Лада» выпускалась с 1976 по 2006 год.

ВАЗ 2106 — один из наиболее массовых отечественных автомобилей. Всего было выпущено 4,3 миллиона автомобилей.

В разные годы Sixer подвергался некоторым изменениям — например, инженеры производителя экспериментировали с силовыми агрегатами, чтобы придать машине динамичный и мощный.Во все годы ВАЗ 2106 комплектовался четырехтактным карбюраторным рядным двигателем.

Таблица: Варианты комплектации двигателя

Для двигателей шестой модели характерны те же характеристики, что и для предыдущих версий: Распредвал Расположенный в верхней части устройства смазка трущихся механизмов осуществляется двумя способами — под давлением и через разбрызгивание . Смазка при таком способе подачи расходуется довольно быстро: завод установил допустимую норму 700 грамм на 1000 километров пути, но в реальности расход масла может быть выше.

В Моторы заливают масла ВАЗ 2106 как отечественных, так и зарубежных производителей, важно использовать следующие виды масел:

• 5w — 30;
• 5w — 40;
• 10 Вт — 40;
• 15 Вт — 40

В рабочем состоянии в полости мотора и во всей системе смазки автомобиля должно быть не более 3,75 л масла. При смене жидкости рекомендуется заливать 3, 5 литра.

Основные технические характеристики двигателя «Сикстерс»

Как уже было сказано выше, силовой агрегат ВАЗ 2106 является результатом модификации мотора ВАЗ 2103. Цель такой доработки понятна — инженеры постарались увеличить мощность и динамику новой модели. Результат был достигнут за счет увеличения диаметров цилиндров до 79 мм. В целом новый мотор ничем не отличается от мотора ВАЗ 2103.

На двигателях «Sixters» конструкция поршней такая же, как и на предыдущих моделях: их диаметр составляет 79 мм, при номинальном перемещении поршня 80 мм.

Коленвал тоже был взят от ВАЗ 2103, единственное отличие — кривошип увеличен на 7 мм, что продиктовано увеличением диаметра цилиндров.Кроме того, длина коленчатого вала также была увеличена и составила 50,7 мм. За счет увеличения размеров коленчатого вала и цилиндров удалось сделать модель более мощной: коленчатый вал вращается при максимальных нагрузках со скоростью до 5400 об / мин.

С 1990 года все модели ВАЗ 2106 комплектуются «озоновыми» карбюраторами (карбюраторы Солекс использовались до этого периода). Карбюраторные силовые установки позволяют автомобилю с максимальной жизнеспособностью и производительностью. К тому же на момент выпуска карбюраторные модели считались очень экономичными: цены на АИ-92 были вполне доступными.

Все модели карбюраторов «Sixters» с 1990 г. имеют объем 1,6 литра и мощность 75 лошадиных сил (74,5 л.с.). Аппарат не обладает большими габаритами: в ширине всего 18,5 см, в длине 16 см, в высоте 21,5 см. Общий вес всего механизма в сборе (без бестопливного) — 2,79 кг. Размеры Весь двигатель имеет ширину 541 мм, длину 541 мм и высоту 665 мм. Двигатель ВАЗ 2106 в сборе весит 121 кг.

Рабочий ресурс двигателей на ВАЗ 2106 по заявлению производителя не превышает 125 тысяч километров, но при бережном обслуживании силового агрегата и периодической чистки карбюратора этот срок вполне можно продлить до 200 тысяч километров и выше.

Где находится двигатель

Важной идентификационной характеристикой любого двигателя считается его номер. На ВАЗ 2106 номер выбит сразу в двух местах (для удобства водителя и контролирующих органов):

1. На блоке цилиндров с левой стороны.
2. На металлической пластине под капотом.

Номер двигателя присваивается на заводе, исправления и номера прерывания в помещении не допускаются.

Какой двигатель можно поставить на ВАЗ 2106 вместо штатного

Главное преимущество «шестерки» — универсальность. Владельцы отечественных автомобилей ВАЗ 2106 практически без ограничений могут тюнинговать как двигатель, так и кузов.

Отечественные варианты

Силовые агрегаты могут идеально подходить к ВАЗ 2106 с любыми моделями ВАЗ. Однако не следует забывать, что заменяемый двигатель должен быть такого же размера, веса и примерно такой же мощности, как и штатный — можно безопасно и качественно заменить двигатель без каких-либо переделок.

Оптимальными вариантами замены можно считать двигатели АвтоВАЗа:

• ВАЗ 2110;
• ВАЗ 2114;
• «Лада Приора»;
• «Лада Калина».

Главный плюс такой замены в простоте регистрации автомобиля с новым двигателем в ГИБДД. Вам необходимо указать только новый идентификационный номер, так как производитель останется прежним.

Двигатель на иномарки

Чтобы увеличить мощность шестистеров, вам придется найти более «серьезные» типы двигателей.Без изменения моторного пространства на машину можно устанавливать двигатели ВАЗ 2106 с Ниссан или Фиат.

Однако любителям «острых ощущений» этой мощности может не хватить. На ВАЗ 2106 легко «встанет» двигатель от BMW 326, 535 и 746-й моделей. Однако следует учитывать, что с увеличением мощности придется усиливать всю конструкцию автомобиля в целом. Соответственно потребуются вложения в усиление подвески, тормозов, ответвлений в системе охлаждения и т. Д.

Дизель на ВАЗ 2106

Дизельные электростанции целесообразно было ставить на бензиновые отечественные автомобили еще несколько лет назад, когда стоимость дизеля была ниже АИ-92. Главное преимущество дизельного двигателя — его экономичность. Сегодня стоимость дизельного топлива превышает цену бензина, поэтому ни о какой экономии речи не может быть.

Однако любители повышенной тяги мотора вполне могут установить на ВАЗ 2106 различные дизельные агрегаты. Необходимо соблюдать три правила:

1. Дизель по габаритам и массе не должен сильно превышать вес штатного мотора ВАЗ.
2. Нельзя ставить на «шестерку» двигатели мощностью более 150 л.с. Без соответствующей переделки кузова и других систем.
3. Убедитесь, что все системы автомобиля будут надежно подключены к новому двигателю.

Стоит ли ставить роторный двигатель

На сегодняшний день только концерн Mazda использует роторные двигатели для оснащения автомобилей. В свое время роторно-поршневые двигатели производил АвтоВАЗ, однако из-за проблемности устройства на оснащении автомобилей такие установки было решено прекратить.

Установка роторного двигателя Mazda на ВАЗ 2106 не позволит обойтись без помех: необходимо будет расширить моторный отсек и произвести доработку ряда систем. При желании и наличии средств все эти задачи выполняются, но целесообразнее устанавливать двигатель, например, с Фиатом, так как при небольшом навесном оборудовании он будет давать такие же скоростные характеристики.

Таким образом, двигатель ВАЗ 2106 можно заменить как на аналог ВАЗа на другие модели, так и на импортный на более мощные иномарки.В любом случае, к замене блока питания нужно подойти максимально ответственно — ведь при неправильном подключении или несоблюдении рекомендуемых правил это будет небезопасно.

Двигатели 100260 устанавливаются на автомобили ВАЗ-2106. Кроме этого автомобиля они подходят и для всех других классических моделей ВАЗ от 2103 до 2107. Давайте разберемся, чем устроен мотор, какие с ним есть проблемы, как отремонтировать.

общее описание

Данные силовые агрегаты предназначены для установки на легковые автомобили малого класса.Двигатели на Волжском автозаводе. Выпускается с 1976 года. Такой же агрегат устанавливался на ВАЗ-21074, Нива-2121.

Двигатель имеет ресурс 125 000 км, однако это только паспортные данные. Практика показывает, что двигатели ВАЗ-2106 способны проехать от 200 тысяч км и выше. Естественно, это при условии качественного и своевременного обслуживания. Мотор имеет потенциал 80 л / с без потерь ресурса.

Технические характеристики

Итак, ВАЗ-2106-1000260 — бензиновый силовой агрегат.Система питания может быть разной. Старые двигатели ВАЗ-2106 были карбюраторными, современные — инжекторными. Его объем составляет 1568 см3. По паспорту мощность 77 л / с. Крутящий момент составляет 104 Нм при 3000 об / мин.

Расход топлива по городу 10,3 на 100 км пробега. По трассе можно немного экономично ездить. Расход по паспорту 7,4 литра. При эксплуатации авто в смешанном цикле аппетит будет около 10 литров. Двигателям для эффективной работы нужно не только топливо, но и моторные масла — агрегат потребляет 0.7 литров смазки На каждые 1000 км пробега. Залить в агрегат 3,5 л масла.

Отличительные особенности

Представляют собой довольно удачную доработку последней модели. В процессе создания силового агрегата инженеры использовали самые современные на то время технологии. Производитель поставил задачу улучшить конструкцию и технические характеристики двигателя любой ценой и всеми доступными методами.

Мощность двигателя ВАЗ-2106 могла увеличиваться при увеличении общего полезного объема.Особое внимание при разработке и производстве инженеры уделили повышению качества обработки камер сгорания. Благодаря доработке и модернизации на свет появился 10002011. Кроме диаметра других отличий в этом блоке базовой конструкции нет.

На производстве в технологических процессах Каждому блоку блока инженеры и специалисты присваивают определенный класс. Теперь вы можете выделить пять или более из этих классов. Они отличаются друг от друга на 0.01 мм. Этим классам присвоены символы — a, b, c, d, e. Чтобы узнать, как класс ранжируется с конкретным юнитом, достаточно заглянуть под движок. Буква указана внизу основания. С индексом 21011-10005011-10 остался без изменений. Чтобы отрегулировать общий размер цилиндров, разработчикам и инженерам пришлось применить новые прокладки GBC.

Что касается поршня, то стандартные и принятые во всем мире поршни имеют сходные по массе характеристики. В этом двигателе использовались детали поршневой системы от агрегата 21011.Номинальный диаметр такого поршня по паспортным данным — 79 мм.

Новая модификация двигателя имеет специальные цилиндрические колодцы. Также увеличена громкость. В процессе работы на каждом участке поршень нагревается более равномерно и не сразу, а постепенно. Таким образом, разработчикам удалось компенсировать тепловую деформацию. Также инженеры решили установить в катушках специальные термостатические пластины. С 1990 года силовые агрегаты комплектовались «озоновыми» карбюраторами 2107-1107010-20, а также вакуумным распределителем зажигания.

Особенности эксплуатации

Двигатели для данной модели имеют определенные особенности, которые необходимо учитывать при использовании автомобиля. Рассмотрим, насколько двигатель правильный. Также перечислите типичные неисправности.

Настоящее утепление

Чтобы силовой агрегат работал долго, необходимо к нему приобщиться. Итак, любой механизм, прежде чем начать активно работать, должен прогреться. Для нормального прогрева двигателя необходимо дать ему поработать пять минут на оборотах, близких к 2000 тысячам.Как понять, что можно начинать движение? Мотор сможет стабильно работать на холостом ходу.

Распредвал

В работе двигателя ВАЗ-2106 есть еще одна особенность. В процессе эксплуатации наблюдается повышенный износ Радредваля. Об износе Подробности Водитель может узнать по характерному стуку на холостом ходу.

Его будет слышно даже при закрытом капоте и в салоне автомобиля. Чтобы предохранить распредвал от преждевременного и интенсивного износа, требуется регулярно производить регулировку клапана.

Замена масла

Если вы нарушите правила производителя и не замените моторное масло вовремя, это приведет к износу цилиндров. Их диаметр увеличится на 0,15 мм. Не лейте недорогие и некачественные масла. Уровень не должен быть ниже среднего. На машине пробег более 60 тыс. Км. Цилиндры с недостатком масла выйдут из строя.

Если агрегат потребляет больше масла, чем его взвалили, то может сказать, что клапаны или кольца вышли из строя. В этом случае в первую очередь измеряют компрессию, а после ищут причину повышенного аппетита.

Перегрев

Проблема перегрева актуальна для любых моторов. Если двигатель ВАЗ-2106 (карбюратор) закипает, а не нагревается в штатном режиме, то владельцу следует обратить внимание на термостат.

Изменено на лучшее. Также проблема может скрываться в порезанном радиаторе. Дополнительно проверьте систему охлаждения. Это может привести к образованию пробки в воздухе.

Двигатель Torit.

Работа двигателя ВАЗ-2106 не всегда плавная и стабильная. Иногда вместо четырех цилиндров их всего три.Среди причин можно выделить несколько. Итак, чаще всего все вина не сконфигурированы или закрыты. Троя тоже возникает из-за горячей охлаждающей жидкости. Популярная причина — некачественное топливо в баке, неправильно работающий карбюратор, нарушение системы зажигания.

Выхлопная труба дымовая

Дымовой двигатель требует капитального ремонта. Причина — необратимые нарушения в работе сальников клапанов или технические характеристики двигателя ВАЗ-2106 меняются в худшую сторону.

Зимняя эксплуатация и запуск двигателя

Зимой производитель рекомендует запускать двигатель вручную с помощью пусковой рукоятки. Также важно прогреть аккумулятор — для этого на пару секунд включите фары. Чтобы двигатель не глючил, перед запуском выжимаем сцепление. Все дело в том, что трансмиссионное масло В КПП слишком густое и ему нужно время, чтобы снова стать жидким. На зимних маслах таких проблем не будет.

Стартер запускается только при выжатом сцеплении. Чтобы мотор не заглох, вытащите саблики. Его следует отпускать как можно медленнее по мере прогрева двигателя и снижения оборотов двигателя ВАЗ-2106 до холостого хода.

Периодически щелкайте и отпускайте педаль акселератора, чтобы смазка подавалась к узлам и механизмам двигателя. Двигатель должен проработать на холостом ходу не менее пяти минут.

Особенности капитального ремонта

Перед ремонтом в первую очередь необходимо произвести демонтаж. Для капремонта этого двигателя будут специальные инструменты — сантехнические и измерительные. Процесс сборки лучше всего доверить специалистам в данной области техники, однако многие автомобилисты собирают эти моторы самостоятельно.

Для демонтажа кожуха GBC и маховика необходимо иметь определенный опыт или обратиться на СТО. Особых навыков требует разборки пальцев. Также для капремонта необходимы диагностические навыки. Полные ремонтные работы Установка двигателя ВАЗ-2106 обратно на автомобиль.

Вывод

Итак, мы выяснили, что это силовой агрегат модели ВАЗ-2106. Мотор довольно слабый, поэтому на данный момент тюнингом и доработками этого двигателя занимаются многие автовладельцы.Частый вид тюнинга — установка головки блока на 16 клапанов. Это позволяет увеличить мощность на 20 процентов. Бюджет тюнинга не превышает 20 тысяч рублей. Некоторые устанавливают с турбонаддувом, но это очень дорогое удовольствие.

Какой дизель вариант ставить на ВАЗ 2106

Двигатель на ВАЗ 2105 | Автор темы: Tasanee

Народ, подскажите!
Тут мне подсказали, что на ВАЗ 2105 встает двигатель от Fiat! С этим он вставляет болт в болт.И коробка встает без доработок. Эти двигатели сейчас очень сложные. Речь идет о том, что еще можно поставить двигатели на ВАЗ 2105, без существенных доработок. Простите слова. И у кого есть опыт. Писать. Буду очень признательна.

Серега (Янсон) 2106 будет
можно сразу 5. Привязать ступку

Алексей (Гаянанд) Серега, если да, то у меня какой 5 ступка стоит.

Алексей (Гаянанд) У меня машина 2004 года выпуска, если что.Двигатель 2103. В августе поставлю двигатель от Corsa Tomata (праворукий)

Константин

(Lovinia) на двигатель от Fiat более поздние запчасти не узнаю

Андрей (Флорентиус) 2110 16V Подходит на ура)))

Похожие новости

Потарова (Ашира) http://www.avito.ru/items/aelektrostal_avtomobili_s_p.

Сергей (РОПАТА) народ, снял голову на 5-ке при отключении болтов уронил шайбу в резину откуда идет цепь, визуально нигде не видишь я думаю что картер свалил подскажите что делать)

Сергей (Ропата) Андрей, а что серьезно?

Владислав (HARATA) А что вы знали, в какой теме дорова до сих пор живы (либо и снова живы)? Не верю? Найдите сайт DrwebnezaHoditnasait RU.

Александр (Halldor) Подскажите, что делать с двигателем 1.5л. Может быть как-то так, чтоб было.

АРТЕМ (АДАН) Сергей], Магнит Парлепи Картеру

АРТЕМ (АДАН) Александр, шатуны двигателя до поршня Нивова будут примерно 1, 7 или просто поставить двигатель от Нивы.

Павел (Джинни) Алексей, продам, ты прав, желаю себе от Fiat 132 D, B 000 в 187 л.с. И другие варианты встают. У нас такой двигатель стоит 55 тысяч. Цены КПП, лучше через компанию довести надежно.Действительно, это Фиат, а не Ваз двигатель. а от 12 с ним не сравнится по ресурсу и надежности

ВАЗ

2106 дизель

ВАЗ 2106 дизель от гольф 3.5, расход 4л / 100км, задние дисковые тормоза.

Похожие новости

Дизель VW. 1.6 \ 1.9 C КПП ВАЗ (Классика) Часть-1.

Переоборудование на дизель , почтовое отделение: [Email Protected]
.

Павел (Джинни) Артем, нельзя отдельно по 2.4 мм. Такой двиг. Нет езды и 10 тысяч, потому что выйдет на отказ и вы возьмете блок. Что осталось сделать, чтобы наши клиентские блоки прошли железо. Если такой слой тонет, все, хан будет. Конечно, ремонтные габариты, которые нельзя превышать!

Павел (Джинни) Александр, Тюне Разное. Бабыск, выпуск. Расточка менее 3,5 мм. И экономия и меньше. Вам просто нужно знать эти размеры, что остается сделать нашему клиенту ремонт, если вы хотите, чтобы он оставил больше 50 тысяч как минимум.Ларис не пробуй ставить мотор 1700 от 21213. ГИБДД не пропустит. Проверено. поставьте те что заводские поставьте или проконсультируйтесь в МРЭО по этой теме

НУ (Элли) У меня ВАЗ 2105 с ГРМ

Ню (Элли) ой как мамонт, не хвалите из-за края запчастей

Теги: какой дизель вариант ставить на ВАЗ 2106

Похожие новости

Запуск двигателя Вольцхаген 1.6 Дизель заклинил коробку передач с шипом стартером!

Разрешено ли ставить

двигатель 2106 Андрей на ВАЗ 21013? А какие могут быть проблемы.| Автор темы: Олег

Ярослав лучше 1700 от Нивы.

Лена Б. Технический вариант Nacifics без уважения к допустимости его установки, также документально оформлен только дизайн.

Дима а почему бы и нет? На ВАЗ2106 ставился двигатель 1200. Просто обновляю стыковку.

Наталья без усилий

Виктор Запорочечки нет. Модель снята с производства. Хоть дизель иностранный поставить можно.

Вера последующая ступенчатая коробка пятерки!

Впуск — Sport Carb, Weber Lee с использованием.Изиклерс, распредвал с бедрами. Да ладно, приемник. Проблема Эта выхлопная магистраль в комплекте с поврежденным двигателем. Фокус 51 мм. Сток 46. И Паук 4.2.1.анатолий (Аглая) Сергей,))))) В пятерке ремень зубчатый а не цепь. Павел (Джинни) Анатолий, с поясом — уникальность. то их почему то не хвалят. И везде почти цепочка

Многие автолюбители задавались вопросом — как увеличить мощность двигателя ВАЗ 2106. Поскольку конструктивные особенности Силовой агрегат достаточно простой, то и процесс модификации мотора не сложен, и автомобилист со средними знаниями конструкции может справиться с этим. Но прежде чем приступить к раскрашиванию самого процесса, необходимо узнать, какими техническими характеристиками обладает двигатель 2106.

Технические характеристики

Мотор ВАЗ 2106 имеет стандартные технические характеристики, которые неразрывно связаны со всеми представителями линейки «Классик». Если смотреть с конструктивной точки зрения, то все двигатели внутреннего сгорания ВАЗ 2101-2107 на карбюраторной основе — похожи друг на друга. Прежде чем приступить непосредственно к доработке, рассмотрим, какие технические характеристики имеет силовой агрегат с маркировкой 2106:

Повышение мощности

Повышение мощности двигателя ВАЗ 2106 осуществляется в несколько этапов.Конечно, можно уловить силовые характеристики поверхностно, но если говорить о полном тюнинге, то необходимо понимать, что силовой агрегат подлежит доработке целиком. Этот процесс занимает не один час и не день, поэтому необходимо набраться терпения. Что стоит увеличить мощность двигателя — конечно от борска.

Расточка

Вытаскивание силового агрегата ВАЗ 2106 на специальном расточном стенде. Но для начала необходимо определиться с запчастями, которые устанавливаются в блок цилиндров.Лучшая рекомендация — поршневая группа диаметром 82 мм от компании API.

При этом поршни легче стандартных на 160 грамм, что снижает вес силового агрегата. Таким образом, под этими поршнями будут находиться комплекты маслосъемных колец, также производства этой компании.

Что касается коленчатого вала, стоит понимать, что для достижения максимального силового эффекта его тоже стоит заменить. Конечно, самой детали довольно много, поэтому большинство автолюбителей, занимающихся тюнингом, оставляют старый коленвал.

Но, тем не менее, если автомобилист решил пойти до конца, то можно установить коленвал, который предлагает польский производитель ДДТ. Стоит понимать, что его нужно предварительно подправить до первого ремонта, так как корнеплоды не влезут в бугель.

Еще одна доработка — замена распределительных валов и клапанов. Впускной и выпускной клапаны можно приобрести в компании API, но седло под ними придется стандартно подтягивать. Распредвал может быть установлен новый, родного производства или облегченный от ДДТ.

Установка зажигания

Следующим этапом доработок должна стать установка бесконтактного зажигания. Сегодня его моно можно свободно найти на любом авторынке по доступной цене. Таким образом, придется заменить не только замок, но и свечи, а также катушку зажигания и высоковольтные провода. Самыми лучшими и бюджетными в данном случае являются TESLA Wires.

OH Circulation System

Система охлаждения также заслуживает замены. В то же время он полностью меняется.Есть несколько компаний, которые производят тюнинговые комплекты системы охлаждения для классических автомобилей ВАЗ. К ним относятся такие известные производители, как Mastersport, Brembo, AWD, Intenzo и другие.

В тюнинг-комплект системы охлаждения входят:

• Водяной насос повышенной мощности (в некоторых случаях встречается с функцией принудительного включения электрики).
• Термостат.
• Комплект силиконовых форсунок системы охлаждения.
• Радиатор алюминиевый увеличенной площади.
• Электристант.
• Система Системная охлаждающая жидкость с проводкой.

Если установить такой комплект, двигатель будет лучше охлаждаться даже на высоких оборотах, что убережет мотор от перегрева.

Карбюратор

Для увеличения мощности на ВАЗ 2106, как правило, устанавливается дополнительный карбюратор. Это делается с целью увеличения количества топлива в цилиндрах, но при этом не обойтись без дополнительного впрыска воздуха. .

Турбина

Поскольку на двигатель был установлен дополнительный карбюратор, то потребуется восстановить баланс воздуха и топлива.Это достигается установкой турбонаддува. Конечно, проще всего поставить турбину с трактора МТЗ, но переделывать придется немало. Поэтому в продаже уже есть монотурбины, разработанные специально для установки на Classic Cars. Средняя стоимость такого готового комплекта — около 500 долларов.

Сцепление

Если речь идет о повышении силовых характеристик двигателя ВАЗ 2106, то комплект сцепления необходимо менять. В его состав входят следующие элементы:

• Выжимной подшипник.
• Ведущий диск сцепления.
• Ведомая муфта или корзина.

Оптимальным вариантом установки является муфта производства SACHS, которая идеально становится посадочными местами крепления, а передача крутящего момента значительно улучшена.

Другое

Последним усовершенствованием можно считать улучшение подачи воздуха в цилиндры. Для этого автомобилисты для легковых автомобилей вместо штатного воздушного фильтра устанавливают фильтрующий элемент «нулевого» сопротивления. Также вместе с этой доработкой рекомендуется дополнительно модернизировать демпфер карбюратора, но он этого не делает.

Помимо модернизации карбюратора, можно улучшить систему впрыска еще одним способом — установкой моногенератора, но при этом придется заменить головку блока цилиндров и смонтировать электронный блок управления двигателем. Эта процедура достаточно дорогостоящая, поэтому владельцы «шестерки» останавливаются на установке двухкарбюраторной системы.

Мощность

Модернизировать и увеличить мощность двигателя ВАЗ 2106 достаточно просто, поэтому даже автолюбитель сможет справиться с этой процедурой без технического образования.Есть несколько вариантов и способов доработки силового агрегата. Итак, все начинается с растачивания и заканчивается заменой воздушного фильтра. Все вышеперечисленные рекомендации позволят увеличить мощность силового агрегата на 50-80 лошадиных сил.

Если вы перейдете на ВАЗ-2106, то знаете, что у этой машины сравнительно небольшая мощность. К тому же такие двигатели недолговечны. Поэтому многие владельцы этих машин со временем принимают решение или сталкиваются с необходимостью замены двигателя. Какой двигатель можно поставить на ВАЗ-2106? Теоретически к такому автомобилю подойдет любой двигатель, который поместится под капотом.Поскольку под капотом данной модели автомобиля достаточно места, двигатель необходимо выбирать из аналогичных небольших машин.

Установка нового агрегата Вам придется не только переделать скобки и произвести ряд других процедур, но и заново пройти процедуру регистрации автомобиля. При замене двигателей необходимо будет перерегистрировать машину в ГИБДД. Такая необходимость связана с тем, что под номером двигателя присутствует номерной знак, который должен быть зарегистрирован в машине транспортного средства.

Мастера часто ставят на эту модель автомобильные двигатели от такой техники как:

При выборе стоит учитывать допустимую мощность агрегата. Он не должен быть слишком мощным, так как иначе есть риск вывести из строя тормозную систему, сломать мост. Также в этом случае подвеска автомобиля может не справиться с большой нагрузкой.

Двигатель лучше покупать сразу с КПП. Так вы достаточно установите кардан и соедините КПП с мостом.

Выбор двигателя

Это основной этап всей процедуры замены. Выбор следует осуществлять с учетом собственных целей и технических возможностей автомобиля. К этой модели автомобиля подойдут практически любые двигатели ВАЗа. Установить такую ​​силовую установку можно из таких автомобилей:

1. Нива.
2. Калина.
3. Приора.

Часто автовладельцы останавливают свой выбор на ВАЗ-2112. Можно скрестить двигатель и всю начинку от автомобилей ВАЗ-21045 или ВАЗ-21055.В итоге вы получите дизель ВАЗ-2106. Главное преимущество установки таких агрегатов ВАЗ в том, что они точно подойдут. Кроме того, в этом случае вам не придется тратить много денег и времени на прохождение процедуры перерегистрации.

Хороший вариант — установка мотора от приоры. Установка такого 16-клапанного агрегата обеспечит ваши 100 литров. из. При этом следует учитывать, что эта процедура замены мотора не из легких. Придется использовать болгарку для распиливания моторного щита, переварить поддон.Надо будет переустановить подшипник коленвала на восьмерку. Также потребуется доработать маховик, систему выпуска и охлаждения, привод акселератора. Если вы готовы потратить много времени, сил и денег, то подойдет такой способ увеличения мощности двигателя.

Если вы по каким-то причинам не рассматриваете варианты установок от ВАЗа, обратите внимание на Fiat 124. Такой двигатель — один из немногих, идеально подходящих для ВАЗ-2106. При этом работы по его установке и трудозатрат и времени будут минимальными.Также достаточно мощными являются двигатели: Lancia Thema (834), Alfa Romeo. (06476) и Fiat Croma (154). Вы можете просмотреть варианты таких моторов, так как они хорошо совместимы с автомобилем ВАЗ, имеют достаточно большой срок эксплуатации и хорошие технические характеристики.

Если вы хотите сделать из своего автомобиля BMW., Поставьте один из этих двигателей: 326, 536 или 746. Такие силовые установки отличаются большой мощностью. Поэтому в любом случае, в любом случае при их выборе необходимо усилить подвеску, тормозную систему и т. Д.в противном случае езда на автомобиле будет опасной для вас и для пассажиров.

Если вы планируете установить японский двигатель для дрифта, приготовьтесь к тому, что ваши затраты будут довольно большими. Потребуется немалый объем доработок, так как дрифт (профессиональный) на обычной машине просто невозможен. Любая машина, которая подготовлена ​​для этих занятий, претерпевает огромное количество изменений. ВАЗ-2106 — не исключение.

Какая мощность двигателя у ВАЗ 2106. Все автомобили ВАЗ. Снятие и установка

ВАЗ-2106 («Лада») — легковой заднеприводный автомобиль с кузовом типа «седан».Разработан на Волжском автомобильном заводе. Выпускался с 1976 по 2006 год.

История

Первый автомобиль ВАЗ-2106 сошел с III очереди главного конвейера 21 февраля 1976 года. Когда в Тольятти было освоено производство модели ВАЗ-2106 (Lada 1600), переделанной для отечественных условий эксплуатации из FIAT 124 От модели 1972 года никто не мог предположить, что именно она станет самым массовым и массовым продуктом Волжского автозавода.

ВАЗ-2106 — это рестайлинговая версия ВАЗ-2103.«Шестерка» отличается от ВАЗ-2103 более мощным 80-сильным двигателем ВАЗ-2106 рабочим объемом 1,6 литра, другой схемой электрооборудования и измененной конструкцией кузова и салона. Улучшена эргономика, упрощена и «модернизирована» конструкция за счет уменьшения количества хромированных элементов и увеличения количества пластиковых.

По сравнению с автомобилями «Москвич» эти 5-местные седаны, отличавшиеся лучшей динамикой и действительно комфортным салоном, были верхом комфорта и престижа для широкого круга автомобилистов в СССР.В конце 1970-х ВАЗ-2106 сразу приобрел славу «шикарного» и скоростного автомобиля, но более дорогого и менее «практичного», чем другие «Жигули». Приличная для того времени динамика (максимум 150 км / ч и 16 с до 100 км / ч), рельефные сиденья с подголовниками, приборная панель с тахометром и отличная звукоизоляция — было за что ценить.

В свое время автомобиль пользовался значительной популярностью у автолюбителей благодаря мягкому ходу, хорошей управляемости, высокой ремонтопригодности и относительной долговечности.По качеству сборки «шестерка» заняла одно из лидирующих мест среди других автомобилей ВАЗ.

В 1979 году завод начал выпуск менее мощных модификаций ВАЗ-21061 с двигателем ВАЗ-2103 мощностью 71 л.с. и ВАЗ-21063 с двигателем ВАЗ-21011 мощностью 64 л.с. В народе они не пользовались популярностью, но масштабы их производства росли (особенно 21063), и в условиях советского дефицита потребителю пришлось мириться с сочетанием дорогого и утяжеленного кузова со слабым двигателем, что значительно ухудшение динамики.С 1980 года устанавливаются карбюраторы Ozone типа 2107. Электрические изменения в связи с меняющейся технологией происходили постоянно. В 1977 году автомобили стали оснащать новыми клеммами и подключениями проводки, а с 1986 года было установлено новое реле.

В 1982 году была проведена первая модернизация автомобиля. На ВАЗ-2106 стали устанавливать модернизированные 75-сильные (по новому ГОСТу) двигатели ВАЗ-2106. На заднем крыле по линии молдинга перестали устанавливать светоотражатели.В 1988 году была проведена модернизация выхлопной системы: в нее установили одноразовую прокладку и гайку. В 1990 году ВАЗ освоил своеобразный пакет Lux — ВАЗ-21065 со штатным двигателем ВАЗ-2106 с бесконтактной системой зажигания, карбюратором Solex (21053-1107010-03), галогенными фарами, улучшенной обивкой салона и другими подголовниками сидений. Экспортные модификации ВАЗ-21064 внешне отличались от ВАЗ-21065 бамперами со встроенными поворотниками и несколько иной схемой электрооборудования… С 1985 года сначала на экспортные модификации, а иногда и на «внутренние» стали устанавливать 5-ступенчатую коробку передач типа ВАЗ-2112, а позже — типа ВАЗ-21074, что значительно снижает расход топлива на шум шоссе и двигателя.

Но времена меняются. К концу 80-х эта модель с доработками оставалась самой массовой и популярной в программе ВАЗа. Конечно, это уже не считалось престижным, но добрая память о первом семействе «Жигулей» поддерживала устойчивый спрос на шестерку.Даже засилье маломощной модификации ВАЗ-21063 и резкое ухудшение качества сборки и комплектующих в 1990-е годы на это не повлияло. Автомобиль со временем стал настолько доступным, что превратился в непритязательную «рабочую лошадку». Также у него есть постоянная армия поклонников.

Однако сейчас ВАЗ-2106 все же постепенно сдает позиции, в первую очередь из-за устаревания дизайна и интерьера, а также довольно невысоких ходовых качеств, органично присущих классической компоновке.Тем не менее, у «шестерки» есть все шансы встретить свое 30-летие на конвейере.

Производство ВАЗ-2106 было начато на Волжском автозаводе в 1976 году. С 1998 года автомобиль выпускается на конвейере компании «Рослада» в Сызрани. В 2002 году производство переведено на завод «Ижавто» в Ижевске. В январе 2006 года ВАЗ-2106 был снят с производства через 30 лет после начала производства.

Модификации

• ВАЗ-21060 — рабочий объем 1600 куб.см
• — пикап со встроенным тентом сзади, изготовленный по заказу технической дирекции.

• ВАЗ-21061 — двигатель ВАЗ-2103, рабочий объем 1500 см

Но изначально ВАЗ-21061 был версией автомобиля для Канады

.

«Канадская» версия с мощными алюминиевыми бамперами. ему был присвоен индекс 21061, но затем Канада «исчезла», и его носила самая «слабая» модификация с двигателем 1,3 л.

• ВАЗ-21062 — Экспортная версия ВАЗ-2106 с правым рулем.
• ВАЗ-21063 — рабочий объем 1300 куб.см (от ВАЗ 21011 (модификация ВАЗ 2101)) карбюратор «Озон» 2105-1107010-20
• ВАЗ-21064 — Модель ВАЗ-21064 является экспортной модификацией ВАЗ-21061 .
• ВАЗ-21065 — Рабочий объем 1500 куб.см, бампера от ВАЗ-2105, электрообогрев заднего стекла, более мощный генератор, пятиступенчатая коробка передач, бесконтактная система зажигания, карбюратор «СОЛЕКС-21053», электростеклоподъемники передних дверей. , руль, другая обивка, другие сиденья с подголовниками.
• ВАЗ-21065-01 — Рабочий объем 1500 куб.см, бампера от ВАЗ-2105, электрообогрев заднего стекла, более мощный генератор, пятиступенчатая КПП, бесконтактная система зажигания, КПП заднего моста 3.9, карбюратор Солекс 21053, передние двери силовые окна
• ВАЗ-21066 — Экспортная версия ВАЗ-21063 с правым рулем.
• ВАЗ-21067 — Ижевские модели ВАЗ-2106 последних выпусков имели индекс ВАЗ-21067, на них устанавливался двигатель ВАЗ-21067 объемом 1600 см3, являющийся модификацией двигателя ВАЗ-2106 с системой впрыска топлива. и каталитический нейтрализатор, соответствующий нормам токсичности Euro 2.с рычагом ручной подкачки и карбюратором. Компоненты системы питания инжекторной «шестерки» позаимствованы у переднеприводных автомобилей ВАЗ. Блок управления — «Январь 5.1», только с собственными калибровками. Воздушный и топливный фильтры, модуль зажигания также унифицирован. Ресивер — от инжекторного «Нивовского» двигателя. Датчик скорости устанавливается на коробке передач в месте подключения троса спидометра, а последний подключается через переходник — как на Ниве ВАЗ-21214.Нейтрализатор в выхлопной системе и адсорбер обеспечивают Евро 2 не только по выхлопу, но и по топливным парам. Октановое число используемого бензина не изменилось — АИ-92, потому что степень сжатия двигателя осталась прежней.
• ВАЗ-21067-20 — опытная, с инжекторным двигателем 2106, рабочий объем 1600 см3, 2005 г., левый руль
• ВАЗ-21068 — выпущен как носитель агрегатов в период доводки новых двигателей ВАЗ-2108 и ВАЗ-21083.
• ВАЗ-21069 — Модель ВАЗ-21069 внешне полностью идентична ВАЗ-2106, но с двухсекционным РПД ВАЗ-411 мощностью 120 л.с. С 1983 г. мог устанавливаться двигатель ВАЗ-413 мощностью 140 л.с., а с 1997 г. — универсальный РПД для заднеприводных и переднеприводных ВАЗ-415. Машины изготовлены по заказу спецслужб.
• — «Псевдо-семерка» для семьи Брежневых, сделанная из обычной «шестерки». Получил прозвище «половина восьмого».«

Модель	Рабочий объем двигателя , куб.см	Расположение органов управления	Заметки (править)
2106			Снято с производства в 1993 году.
21061
21062
21063
21064
21065
21066
21067
21067-20	1600 (однократный впрыск)		опытный с инжекторным двигателем 2106, 2005 г.
21069			с двигателем из Самары-21083, 1988 г.

Технические характеристики ВАЗ-2106

Год выпуска

	Лада 1600 GL (Нидерланды)	Lada 1600 LS (экспортная версия)	ВАЗ 2106	ВАЗ 21061	ВАЗ 21063	Лада 1600 (2106)	Лада 1600 ES 4-дверный Салон для Великобритании (21064)
Модификация	—	—	1600	1.5	—	1,6	—
—	—	1976 г.	1976 г.	—	1977-85	—
Геометрия
Тип корпуса	Седан	Седан	Седан	Седан	Седан	Седан	Седан
Кол-во двери	—	4	4	4	4	4	—
Кол-во мест	—	5	5	5	5	5	—
	—	Левый	Левый	Левый	Левый	Левый	Правый
	—	4116 мм	4166 мм	4166 мм	—	—	—
	—	1611 мм	1611 мм	1611 мм	—	—	—
	—	—	1440 мм	1440 мм	—	—	—
Колесная база	—	2424 мм	2424 мм	2424 мм	—	—	—
Колея передняя	—	1365 мм	1365 мм	—	—	—	—
Колея задняя	—	1321 мм	1321 мм	—	—	—	—
	—	—	170 мм	170 мм	—	—	—
Снаряженная масса	—	1030 кг	1045 кг	1085 кг	—	—	—
Полная масса	—	1430 кг	1445 кг	1485 кг	—	—	—
Двигатель
Двигатель	—	—	ВАЗ 2106	ВАЗ 2103	ВАЗ 21011	ВАЗ 2106	—
Расположение	—	спереди, продольно	спереди, продольно	спереди, продольно	спереди, продольно	спереди, продольно	—
	—	—	бензин	бензин	бензин	бензин	—
Система снабжения	—	—	карбюратор	карбюратор	карбюратор	карбюратор	—
Диаметр цилиндров	—	—	79 мм	76 мм	79 мм	79 мм	—
Ход поршня	—	—	80 мм	80 мм	66 мм	80 мм	—
Степень сжатия	—	—	8.5	8,5	8,5	8,5	—
	—	1,568 л	1,57 л	1.452 л	1,294 л	1,57 л	—
Турбонаддув	—	—	№	№	№	№	—
Мощность	—	78 ч.п.	80 л.с. при 5400 об / мин	77 л.с. при 5600 об / мин	69 л.с. при 5600 об / мин	80 л.с. при 5400 об / мин	—
Крутящий момент	—	—	122 Нм при 3000 об / мин	106 Нм при 3500 об / мин	94 Нм при 3400 об / мин	122 Нм при 3000 об / мин	—
Марка топливо	—	—	АИ-93	АИ-93	АИ-93	АИ-93	—
Трансмиссия

1.Краткие технические характеристики машины или двигателя

2. Назначение, устройство и работа КШМ

.

3. Назначение, устройство и работа таймера

4. Назначение системы электроснабжения, устройство и работа ее механизмов

5. Назначение систем смазки и охлаждения, устройство и работа их узлов

6. Техническое обслуживание двигателя

1. Краткие технические характеристики машины или двигателя

Двигатели — это машины, преобразующие любую энергию в механическую.На автомобили ВАЗ-2106 устанавливается двигатель внутреннего сгорания, то есть тепловой двигатель, использующий работу по расширению газообразных продуктов сгорания топлива, сжигаемого в специальных камерах.

Двигатель ВАЗ-2106 состоит из следующих механизмов и систем: кривошипно-шатунного механизма, балансировочного механизма, газораспределительного механизма, системы питания, системы смазки, системы охлаждения, системы запуска и системы зажигания.

Каркас двигателя представляет собой блок-картер или картер, закрытый сверху головкой, а снизу поддоном.Между головкой и картером устанавливаются уплотнительные прокладки, а также между картером и поддоном.

Рис. 1. Двигатель автомобиля ВАЗ-2106: 1 — коленчатый вал: 2 — зубчатый шкив коленчатого вала; 3 — шкив привода вентилятора водяного насоса и генератора; 4 — трещотка; 5 — крышка привода распредвала, 6 — средняя крышка; 7-шкив генератора; 8 — зубчатый приводной шкив масляного насоса и распределитель зажигания; 9 — вентилятор; 10 — блок цилиндров; одиннадцатиметровый натяжной ролик; 12 — зубчатый ремень; 13 — ГБЦ; 14 — зубчатый шкив распределительного вала; 15 — крышка верхняя; 16 — Выхлопной клапан; 17-впускной клапан; 18 — распределительный вал; 19- крышка газораспределительного механизма; 20 — прокладка ГБЦ; 21 — маховик; 22 — кронштейн перед ней опоры; 23 — Буфер подушки передней опоры; 24 — подушка; 25 — блок-картер; 26 — поршень: 27 — маслосливная пробка; 28 — шатун; 29 — поддон.

Все механизмы и системы двигателя расположены внутри или снаружи рамы.

2. Назначение, устройство и работа КШМ

.

Кривошипно-шатунный механизм служит для преобразования прямолинейного возвратно-поступательного движения поршней во вращательное движение коленчатого вала. В его состав входят: блок 10 (см. Рис.1) цилиндров, ГБЦ 13, поршни 25 с компрессионными и маслосъемными кольцами, поршневые пальцы, шатуны 28, коленчатый вал, коренные и шатунные подшипники, маховик 21 и поддон 29.

Блок цилиндров Двигатель автомобиля ВАЗ-2106 блочно-картерного типа отлит из специального высокопрочного низколегированного чугуна вместе с цилиндрами, внутренние поверхности которых отшлифованы. Для увеличения жесткости конструкции нижняя плоскость блока расположена на 50 мм ниже оси коленчатого вала, а в местах опор коренных подшипников выполнены ребристые перегородки. Пространство между внешней поверхностью стенок цилиндра и внутренней поверхностью стенок блока образует рубашку.В поперечных перегородках нижней части блока расположены пять опор коренных подшипников коленчатого вала. Крышки коренных подшипников не являются взаимозаменяемыми и для правильной сборки пронумерованы. Блок закрыт снизу стальным штампованным поддоном, вмещающим необходимый запас масла. В передней части блока находятся части привода распределительного вала, которые прикрыты крышками.

Головки цилиндров Двигатели отлиты из алюминиевого сплава, они общие для всех цилиндров.Головки состоят из основной части камеры сгорания, также имеют впускной и выпускной каналы и резьбовые отверстия для установки свечей зажигания. Двойные стенки головки образуют пространство, соединенное с рубашкой охлаждения цилиндра, в которой циркулирует охлаждающая жидкость. Головка крепится к блоку цилиндров болтами или шпильками.

Поршень служит для восприятия силы давления газа и передачи ее через поршневой палец и шатун на коленчатый вал. Поршни двигателя отлиты из алюминиевых сплавов.Поршень состоит из двух частей: головки и юбки. Нижняя часть головки образует нижнюю часть камеры сгорания и поглощает давление газов при их расширении. Головка имеет пазы, в которые устанавливаются поршневые кольца.

Юбка — это нижняя часть поршня, которая служит для направления его движения в цилиндре.

Рис. 2. Детали кривошипно-шатунного механизма двигателя автомобиля ВАЗ-2106: 1 — коленчатый вал; 2 — вкладыш подшипника нижней головки шатуна; 3 — поршневой палец; 4- шатун; 5 — болт крышки шатуна; 6 — крышка нижней головки шатуна; 7 — головка поршня; 8 — патрон; 9 отверстий; 10- маховик; 11- подшипник приводного вала трансмиссии; 12- коронная шестерня маховика; 13 — упорное полукольцо; 14 — вкладыши первого, второго, четвертого и пятого коренных подшипников; 15-вкладыши третьего (центрального) коренного подшипника; 16 — компрессионные кольца; 17-пружина расширительная; 18 — маслосъемное кольцо; В противовес; Б — шейка шатуна; Б — корневая шейка.

Из-за неравномерного расширения головки и юбки (головка больше нагревается и, следовательно, больше расширяется), диаметр головки сделан меньше диаметра юбки. Юбка поршня в поперечном сечении имеет овальную форму с меньшей осью овала в плоскости поршневого пальца и большей — в плоскости поперечных сил, что позволяет уменьшить зазор между поршнем и цилиндром и исключить детонацию при двигатель холодный. Посередине поршня в юбке 8 две бобышки. для установки поршневого пальца 3 .

На днищах поршней двигателя автомобиля ВАЗ-2106 фрезерованы отверстия 9 для предотвращения повреждения деталей механизма газораспределения и самого поршня.

Кольца поршневые из специального чугуна имеют прорези (замки). Два верхних кольца 16 (рис. 2 ) компрессионные, служат для уменьшения утечки газа. Верхнее компрессионное кольцо хромировано, что повышает его износостойкость и предотвращает появление задиров на гильзах цилиндров, нижнее — фосфатировано.

Третье поршневое кольцо 18 — маслосъемник, на внешней поверхности имеет канавку и несколько щелевых прорезей для слива излишков масла, удаленного со стенок цилиндра, во внутреннюю полость поршня. На внутренней поверхности маслосъемного кольца выточена канавка, в которую вставлена ​​стальная компенсационная пружина 17.

Палец поршневой 3 (рис. 2) служит для шарнирного соединения поршня с шатуном. Он полый, изготовлен из стали, его внешняя поверхность цементирована или упрочнена токами высокой частоты.

От продольного перемещения, в результате которого на стенках цилиндров могут возникнуть задиров, поршневой палец в двигателе ВАЗ-2106 закреплен в верхней головке шатуна путем усадки.

Шатун соединяет поршень с шейкой шатуна коленчатого вала. Он служит для передачи сил давления газа от поршня к коленчатому валу во время рабочего хода, а во время вспомогательных ходов — сил от коленчатого вала к поршню. Это двутавровая балка с верхней и нижней головками.Головка нижняя разъемная, в нее вставлены тонкостенные вставки 2.

Коленчатый Вал 1 (рис. 2) двигателя ВАЗ — пятиопорный, отлит из специального высокопрочного чугуна и установлен в коренных подшипниках с гильзами 14 и 15. Вставки сталь-алюминий. Они состоят из двух одинаковых половинок, которые удерживаются от проворачивания выступами, которые входят в соответствующие пазы. Противовесы используются для разгрузки коренных подшипников от центробежных сил. А, литые вместе с валом. В корневых шейках V, просверлены каналы для подачи масла к шатунным подшипникам в щеках и шатунных шейках В, на переднем конце вала двигателя установлены два шкива, с одного из них при помощи зубчатого ремня. привода распредвал приводится в движение, так же как масляный насос и распределитель зажигания, а от другого — обычным клином. Вентилятор с центробежным водяным насосом и генератор приводятся в движение ремнем.

Все эти детали устанавливаются на сегментированные шпонки и фиксируются храповым механизмом, ввинченным в передний конец вала.Храповик используется для поворота коленчатого вала пусковой рукояткой. На заднем конце коленчатого вала 10 установлен чугунный маховик. Выходящие из блока передний и задний концы коленчатого вала уплотнены резиновыми манжетами. Слив масла из сальников осуществляется с помощью маслосливной резьбы, выполненной на шейке заднего вала.

Маховик 10 (см. Рис. 2) служит для извлечения поршней из мертвых зон, безопасности; равномерное вращение коленчатого вала, кроме того, способствует плавному запуску автомобиля за счет своей массы.На его обод прижимается стальной зубчатый венец, с помощью которого запускается двигатель стартером.

3. Назначение, устройство и работа ГРМ

Газораспределительный механизм служит для своевременного впуска горючей смеси в цилиндры двигателя и выпуска из них выхлопных газов. Для двигателя ВАЗ-2106 он состоит из распредвала (рис.3), рычагов 18 с пружинами 17, впуск 2 и выпускной 19 клапаны с пружинами 7 и 8 и детали их крепления 5, 6, 9 и 10, детали привода.

Пятиопорный чугунный распределительный вал с восемью кулачками, установленный в корпусе 13, изготовлен из алюминиевого сплава и крепится к ГБЦ с помощью шпилек и гаек. Распредвал с приводом от шкива 4 (рис.13) коленчатый вал зубчатым ремнем 10, который одновременно через шкив 13 приводит в действие масляный насос, распределитель зажигания и топливный насос … Шкивы коленчатого и распределительного валов, приводной вал масляного насоса зубчатые.

Двигатель ВАЗ 2106 устанавливается на легковые автомобили Волжского автозавода, деятельность которого началась в 1976 году.Двигатель ВАЗ 2106 — четырехтактный силовой агрегат, схема карбюраторная, устройство рядное.

Особенности конструкции

Охлаждение двигателя осуществляется по замкнутому контуру за счет циркуляции охлаждающей жидкости. Принцип работы системы охлаждения принудительный.

Совместная работа системы смазки — распыление плюс подача моторного масла под давлением.

Порядок работы цилиндров следующий: 1-3-4-2.

Устройство ДВС позволяет производить капитальный ремонт двигателя ВАЗ 2106 и дополнительную настройку двигателя ВАЗ 2106.

Замена двигателя ВАЗ 2106 производится после пересмотра новых цен на этот тип двигателя. Прежде чем приступить к замене двигателя, нужно узнать, сколько весит двигатель ВАЗ 2106.

Силовой агрегат шестой модели устанавливается на автомобили ВАЗ 21074, НИВА, ВАЗ 2106. Автомобили УАЗ этими моторами не оснащаются.

Двигатель шестой — описание технических характеристик

Основные технические характеристики двигателя:

1. Блок цилиндров 2106 выполнен из чугуна.
2. Питание производится по карбюраторной схеме.
3. Тип двигателя — бензиновый, рядный.
4. Количество цилиндров в блоке 4.
5. Каждый цилиндр диаметром 79 мм оборудован двумя клапанами.
6. Ход поршня 80 мм.
7. Степень сжатия двигателя 8,5 атмосфер.
8. Мощность двигателя ВАЗ 2106 — 75 л.с.
9. Обороты равны 5400 об / мин.
10. Величина крутящего момента 116 Нм.
11. Рекомендуемое топливо — АИ 92.
12. Масса двигателя ВАЗ 2106 в сборе — 121 кг.
13. Замена масла в двигателе ВАЗ 2106 — необходимый объем 3,5 л.
14. Рекомендуемые марки моторного масла: 10w-40,5w-40, 15w-40, 5w-30.
15. Тюнинг ВАЗ 2106 — коня 200.

Каждая инженерная доработка приводила к значительному усовершенствованию конструкции, о чем свидетельствует представленная характеристика двигателя ВАЗ 2106.

Что существенно улучшено

Улучшены характеристики ВАЗ 2106:

• Применение нового блока цилиндров улучшенной конструкции с измененным диаметром.
• Двигатель ВАЗ 2106 имеет увеличенную мощность за счет увеличения общего объема силового агрегата и улучшения характеристик и свойств цилиндров.
• Применение новых прокладок в связи с изменением диаметров цилиндров.
• Оснащен поршнями диаметром 79 мм, позаимствованными у одиннадцатой модели.
• Обеспечение равномерного нагрева поршней за счет цилиндрических отверстий в двигателе и использования стальных термостатических пластин на поршнях.

Специальные термостатические пластины, установленные в поршнях, изготовлены из высококачественной стали.

Техническое обслуживание силового агрегата 2106

Для определения возможных проблем в работе автомобиля необходимо проводить регулярную диагностику всего автомобиля. С помощью мастера устанавливаются нормативы функционирования всех систем механизма.

Успешный ремонт двигателя ВАЗ 2106 своими руками производится с приобретением определенного опыта и навыков. В помощь умельцам выпущено специальное руководство, которое можно приобрести в розничной сети в магазинах автозапчастей.

ВАЗ 2106 Ремонт, сборка и разборка производятся с опытом работы, также понадобится полный набор инструментов и необходимые запчасти.

Наиболее частые поломки шестого мотора

Автовладельцы чаще всего сталкиваются с такими дефектами в работе двигателя:

1. Внутренний диаметр цилиндра увеличивается на 0,15 мм после прохождения более 5 тыс. Км. Этот дефект образуется, если не произведена своевременная замена моторной смазки.
2. Распредвал изношен.
3. Шумовые эффекты в виде постукивания в двигателе. Этот дефект устраняется регулировкой клапанов, заменой топлива на топливо с более высоким октановым числом. Если эти меры не помогли, то нужно обратиться в ближайший СТО, где будет проведена диагностика и ремонт поршней и шатунных подшипников.
4. Падение давления масла. При этом смазка не попадает на трущиеся поверхности, в результате чего увеличивается сила трения, вызывая возгорание прокладок, ускоренный износ рабочих частей, устройство приходит в негодность.
5. Скрипы говорят о поломке натяжителя цепи ГРМ, демпфера или подшипника насоса.
6. Если двигатель глохнет на ходу, нужно разобраться с системой зажигания или питания.
7. Двигатель выключается на холостом ходу при неисправности регулятора скорости холостого хода или воздушной заслонки.
8. Конструкция двигателя, при данном дефекте необходимо отрегулировать или заменить прогоревшие клапана, прокладку ГБЦ. Триплет также может быть вызван топливом с низким октановым числом.

Почему нагревается двигатель

Наиболее частая неисправность двигателя 2106 — перегрев. Рабочая температура двигателя находится перед отметкой + 96 ° C.

Причинами того, что мотор начал сильно греться, могут быть неисправности следующих систем и узлов:

• термостат, возникновение шлюзовой пробки;
• радиатор, его засорение;
• жидкость для охлаждения некачественная;
• вентилятор вышел из строя.

При обнаружении перегрева двигателя необходимо срочно остановить автомобиль, провести тщательный осмотр и устранить причину.Если двигатель начинает нагреваться из-за поломки термостата, то это устройство необходимо заменить на новый экземпляр .

При дефектах радиатора необходимо дать время охлаждающей жидкости полностью остыть и только после этого приступить к диагностике, слить антифриз и устранить поломку.

Как повысить мощность двигателя ВАЗ

Для увеличения мощности двигателя используются различные технологии. Форсирование двигателя ВАЗ 2106 производится с помощью тюнинга.

Самый действенный способ- это установка турбо на ВАЗ 2106 и отвод продуктов сгорания через прямоточную систему.

Ваз 2106 с турбонаддувом соревнуется на дороге со многими известными брендами.

Турбина, турбонаддув установлена ​​на улучшенную шестерку с целью ее модернизации. При этом значительно увеличивается его мощность. Установка специальных деталей внутри силового агрегата не дает такого эффекта, как турбина.

Ваз 2106 турбо используется любителями высоких скоростей … Сменный тюнинговый автомобиль имеет дополнительное оборудование, требующее дополнительных затрат на уход и контроль работы всех систем, периодический технический осмотр. Стоимость установки до половины стоимости машины.

Характеристики двигателя ВАЗ 2106

Двигатель Ваз 1.6л.
Годы выпуска — (с 1976 г. по настоящее время)
Материал блока цилиндров — чугун
Система питания — карбюратор / инжектор
Тип — рядный
Количество цилиндров — 4
Клапанов на цилиндр — 2
Ход поршня — 80 мм
Цилиндр диаметр — 79 мм
Степень сжатия — 8.5
Объем двигателя 2106 — 1569 куб.см
Мощность двигателя 2106 — 75 л.с. / 5400 об / мин
Крутящий момент — 116 Нм / 3000 об / мин
Топливо — AI92
Расход топлива — город 10,3л. | трасса 7,4 л. | смешанный 10л / 100 км
Расход масла — 700 г на 1000 км
Габариты двигателя 2106 (ДхШхВ), мм — 565x541x665
Масса двигателя 2106 — 121 кг
Масло для двигателя 2106:
5W-30
5W-40
10W-40
15W-40
Сколько масла в двигателе 2106: 3,75 л.
При замене залейте примерно 3.5 литров.

Ресурс двигателя ВАЗ 2106:
1. По данным завода — 125 тыс. Км
2. Практически — до 200 тыс. Км

TUNING
Потенциал — 200 л.с.
Без потери ресурса — 80 л.с.

Двигатель устанавливался на:
ВАЗ 2106
ВАЗ 2121 «Нива»
ВАЗ 21074

Проблемы, неисправности и ремонт двигателя 2106

Двигатель ВАЗ 2106 1,6 л. продолжение троешного двигателя и, в свою очередь, мотора копейки.Основные отличия двигателя ВАЗ 2106 от поршневого 2103 с увеличенным диаметром до 79 мм, блок двигателя 2106 остался прежним. Кстати, слева от него, слева от бензонасоса, есть место, где проштампован номер двигателя 2106, многие не могут его найти, эта информация решит ваш вопрос раз и навсегда. Есть еще двигатель 21067 инжекторный, это обычный шестиступенчатый мотор прикрытый ГБЦ от инжекторного нивального мотора 21214, собственно все отличия.Как показало время и практика, шестерки карбюраторных двигателей более устойчивы, чем инжекторные.
Сам двигатель 2106 представляет собой инжекторный или карбюраторный рядный 4-цилиндровый с верхним распредвалом, ГРМ 2106 имеет цепной привод. Мотор относится к так называемой «классической» серии с высоким блоком. Ресурс мотора при бережной эксплуатации, своевременном ремонте превышает установленные заводом 125 тыс. Км и достигает 180-200 тыс. Км. Несмотря на это, в народе этот мотор считается менее надежным, чем двигатель от 2103.Чтобы мотор жил долго и счастливо, его необходимо прогреть перед движением. В зимнее время прогрев двигателя ВАЗ 2106 длится около 5 минут при 1500-2000 об / мин, как только он начинает держать холостые обороты, можно ехать.
Ниже мы увидим основные недостатки и проблемы этого двигателя, которые встречаются чаще всего. Начнем с масла, несвоевременная замена масла в двигателе 2106 или экономия и использование масла низкого качества, приводит к тому, что после пробега 60000 км диаметры цилиндров увеличиваются на 0.15 мм, забудьте про дешевые масла К тому же часто бывает так, что мотор ВАЗ 2106 кушает масло, больше литра на 1000 км. В этом случае замеряем компрессию, исходя из этого определяем приехавшие клапаны или кольца или еще что-то.
На двигателях 06 проблема повышенного износа распредвала, болезнь всех жигулей. Как и все предыдущие двигатели Жигулей, этому двигателю ВАЗ 2106 требуется регулировка клапанов, примерно раз в 7-10 тысяч км, об этом говорит громкий стук при работе двигателя на холостом ходу, слышимый с места водителя с закрытым капотом.О звуках и стуках в двигателях шестерок можно говорить вечно, помимо уже упомянутых клапанов, к основным причинам шума в двигателе ВАЗ 2106 относится и детонация, почему двигатель детонирует — низкооткрывающееся топливо, нагар в камера сгорания и неправильная настройка зажигания, отрегулируйте зажигание, залейте нормальный бензин и проблема исчезнет. Стук двигателя ВАЗ 2106 издает металлический звук? Это поршневые пальцы или шатунные подшипники, нужно срочно в сервис.Звук появляется при прогреве двигателя и похож на стук глиняной посуды? Проблема в поршнях, можно потихоньку попасть в сервис. Стук в двигателе ВАЗ 2106, который слышен снизу двигателя, одновременно с падением давления масла говорит о проблеме с коренными подшипниками, выключаем машину и идем в сервис на буксире. Если шум больше похож на скрип в двигателе ВАЗ 2106, посмотрите демпфер и натяжитель цепи ГРМ, если скрежет — это подшипник помпы.
Нестабильная работа двигателя ВАЗ 2106 — обычное дело на карбюраторных машинах, прочистите жиклеры карбюратора. Если двигатель ВАЗ 2106 глохнет на холостом ходу, при этом обороты холостого хода регулируются нормально, отрегулируйте воздушную заслонку … Если глохнет на ходу, причина в блоке питания или системе зажигания.
Двигайтесь дальше, ваш двигатель 2106 греется или кипит? Проверяем термостат (копили и хлам покупали?), Радиатор (забит он или нет), возможно воздух в системе охлаждения, это основные моменты, вызывающие перегрев.Владельцы, особенно впервые купившие машину, часто кричат, почему двигатель ВАЗ 2106 троит? Назову основные причины: неправильно отрегулированы клапаны, сгорела клапана, вышла из строя прокладка ГБЦ, об этом будет свидетельствовать скачок температуры охлаждающей жидкости, повышенная задымленность из выхлопной системы (белый дым). Низкооктановый бензин, неправильно настроенный карбюратор, тот же карбюратор может быть причиной рывков двигателя ВАЗ 2106, но если он не работает на холостом ходу, смотрите систему зажигания.Хочу добавить про дымность, сильно ли дымит двигатель ВАЗ 2106? Это маслосъемные кольца или сальники клапанов, отнесите машину в сервис и поставьте себе на капремонт.
Ладно, разобрались, теперь обратите внимание на подушки двигателя в 2106, они могут вызывать вибрацию двигателя, если подушки изношены, ехать на СТО для их замены. Кроме того, вибрация двигателя может быть вызвана дисбалансом коленчатого и карданного валов, различными поршнями и другими менее распространенными причинами.Все это диагностируется и устраняется в условиях эксплуатации.
Иногда задают интересный вопрос: что делать при заклинивании двигателя ВАЗ 2106? Однозначного ответа тут нет, вскрытие покажет. Отнесите машину в сервис, мастер на месте определит причину и будет готов расстаться с хорошей суммой денег.
Все вышеперечисленные проблемы актуальны для всего классического семейства двигателей, включая Нивов 1,7 л. и 1,8 л.

Тюнинг двигателя 2106 своими руками

Увеличение объема двигателя ВАЗ 2106

Рано или поздно стандартных 75 сил всем владельцам уже не хватит, машина начинает казаться вялой, неуправляемой, и возникает вопрос, как увеличить мощность двигателя 2106.Самый экономичный и простой тюнинг — расточка двигателя ВАЗ 2106 на 3 мм под поршень 82 мм. Заточить уже не получится, стенки блока станут очень тонкими, останется только гильза блока. Для получения более крутящего момента мотора и дальнейшего увеличения объема до 1,8 л. нужно увеличить ход поршня до 84 мм. В остальном модернизация, доработка и форсирование двигателя 2106 1: 1 повторяет ревизию 2103, про установку валов читаем.

Двигатель от Приоры до ВАЗ 2106

Если у вас в гараже оказался лишний приоромотор, не торопитесь отправлять его на свалку, есть идея получше. Установка 16 клапанного двигателя на ВАЗ 2106, это один из лучших способов получить надежные 100 л.с., но при этом процедура довольно сложная, придется болгаркой разрезать моторный щит, переварить поддон, установить коленвал 2101 подшипник на восьмерке, коробка родная остается, сцепление меняется на приоровское. Кроме того, доработки потребуют маховик, выхлопная система, охлаждение и привод акселератора.Если не страшно, то попробовать стоит. Материалы с пошаговым фотоотчетом широко доступны, найти его не составит труда. С двигателем 2112 на ВАЗ 2106 ситуация аналогичная, в любом случае такая свап лучше, чем выжать соки из старого классического мотора. Все это реализуемо с Нивой 1.7 и 1.8

Турбодвигатель ВАЗ 2106

Самый дорогой способ увеличения мощности двигателя ВАЗ 2106 — турбина и используется только любителями для развлечения, развлечения и т. Д.Если деньги для вас не важны, прочтите раздел «Турбо-классик», в противном случае посмотрите другие варианты переделки двигателя ВАЗ 2106.

Дополнительно на автомобиле ВАЗ-2106 мощность двигателя увеличена до 75 лошадиных сил.

Всего «шестерки» использовали три основных типа силовых агрегатов:

• 1,6-литровый двигатель, который является классической моделью и используется в подавляющем большинстве автомобилей, успешно сохранившихся до наших дней;
Двигатель
• объемом 1.3 литра. Для достижения этого показателя производитель немного уменьшил длину хода поршня (на 1,4 сантиметра по сравнению с предыдущей моделью). Кроме того, значительные корректировки были внесены в конструкцию блока цилиндров, газораспределительного механизма и распределительного вала. Наконец, был применен принципиально новый карбюратор для снижения расхода топлива и повышения эффективности сгорания топлива;
Двигатель карбюраторный
• объемом полтора литра. Главная особенность конструкции — это уменьшение диаметра поршней, а также ряд корректировок всех основных элементов поршневой и шатунной группы.

Неограниченные возможности модернизации двигателя

Одним из ключевых преимуществ мотора, использованного в конструкции автомобиля ВАЗ-2106, является возможность его модернизации. Многие отечественные мастера нашли способы самостоятельно поднять мощность до 110 лошадиных сил, выполнив следующие операции.

Замена шатунных подшипников ВАЗ 2106. Полукольца коленвала

Признаки: низкое давление в системе смазки, глухие стуки металла в двигателе.

Возможная причина: поврежден коленчатый вал или его вкладыши.

Инструменты: набор ключей, набор отверток, микрометр.

1. Поставьте автомобиль на смотровую яму или эстакаду, затем отсоедините отрицательный провод от клеммы аккумулятора.

2. Снимите масляный поддон двигателя с автомобиля.

4. Снимите крышку привода распределительного вала вместе с уплотнительной прокладкой, затем снимите цепь со звездочки коленчатого вала.

5. Отметьте взаимное положение шатунов и их крышек, а также взаимное расположение крышек коренных подшипников относительно блока цилиндров.

6. Используя торцевой гаечный ключ на 14 дюймов, отверните две гайки, крепящие крышку шатуна.

7. Снимите крышку шатуна вместе со втулкой.

8. Отделите оставшиеся шатуны от коленчатого вала и сдвиньте их вверх. После этого снимите втулки с шатунов и с их крышек.

9. С помощью торцевого ключа «17» ослабьте болты, которыми крепятся крышки коренных подшипников коленчатого вала двигателя.

10. Выверните два крепежных болта и снимите крышку коренного подшипника заднего коленчатого вала. Обратите внимание, что в пазы, сделанные в задней опоре коленчатого вала, устанавливаются два упорных полукольца. Переднее кольцо (обозначено буквой «А» на прилагаемой фотографии) изготовлено из стали-алюминия, а заднее кольцо (обозначено буквой «В») — из металлокерамики. Эти кольца можно снять, нажав на концы тонкой отверткой.

11. Снимите болты остальных крышек коренных подшипников, удерживая коленчатый вал двигателя от падения. Затем поочередно снимаем крышки и снимаем коленчатый вал с картера. Обратите внимание, что все втулки крышки, кроме третьей, установлены в постелях коренных подшипников вала и имеют проточку.

Также следует помнить, что на крышках подшипников есть метки, обозначающие их порядковые номера (отсчет начинается с носка коленчатого вала; метки обращены к левой стороне блока цилиндров).Пятая крышка имеет две метки, разнесенные по краям.

12. Чтобы заменить втулки, сначала снимите втулки с шатуна, а затем снимите главные втулки с блока цилиндров.

13. Осмотрите коленчатый вал: на шейках и щеках не должно быть повреждений. При обнаружении дефектов коленчатый вал необходимо срочно заменить.

14. С помощью микрометра измерьте диаметры крышек коренных и шатунов, а затем сравните полученные значения с данными, приведенными в таблице на прилагаемой фотографии.В случае износа или овальности более 0,03 миллиметра шейки необходимо отшлифовать в мастерской с помощью специального оборудования и инструментов. После шлифовки коленчатого вала снова измерьте диаметры шейки, чтобы определить ремонтный размер гильз.

15. Промойте коленчатый вал керосином, а затем продуйте его внутренние полости сжатым воздухом. Установить новые вкладыши коренных подшипников коленчатого вала номинального или ремонтного размера.

Примечание. На внешней цилиндрической поверхности гильз нанесены цифры, обозначающие ремонтный размер: 0.25 — первая ремонтная, идет под шейку коленчатого вала, диаметр которой уменьшен на 0,25 миллиметра. Соответственно, второй, третий, четвертый ремонтные размеры будут характеризовать числами 0,5, 0,75, 1 миллиметр.

Не перепутайте шатун и коренной подшипник. На внутренних вкладышах коренных подшипников, кроме среднего, имеются кольцевые канавки. Кроме того, втулки средней опоры отличаются другой (большей) шириной.

Втулки шатуна взаимозаменяемы, так как имеют одинаковый размер.Шатунные подшипники по диаметру меньше основных. Также втулки шатуна не имеют кольцевых канавок.

16. Установите упорные полукольца в канавки пятого коренного подшипника, ориентируя канавки по отношению к коленчатому валу. Изготовлено полуколец:

— номинальная толщина — 2,310-2,360 мм;

— увеличенная толщина — 2,437-2,487 мм.

17. Проверить осевой зазор между упорными полукольцами и упорными поверхностями коленчатого вала.Этот зазор должен быть в пределах 0,06-0,26 мм. В случае, если зазор превышает 0,35 мм (предельно допустимый), заменить упорные полукольца номинальной толщины на новые увеличенной толщины (толщина на 0,127 мм больше прежних).

Коленчатый вал — важнейшая деталь двигателя внутреннего сгорания с кривошипно-шатунным механизмом. От его состояния напрямую зависит исправность всего двигателя. Силовой агрегат с изношенным коленчатым валом не развивает полную мощность, и давление масла в таком двигателе снижается даже на номинальных оборотах, не говоря уже о холостом ходу.

Коленвал ВАЗ 2106, износ которого превышает допустимый уровень, не сможет надежно работать. Поэтому во избежание заклинивания двигателя эту деталь снимают и ремонтируют.

Признаки неисправности коленчатого вала

Есть несколько признаков, по которым прямо или косвенно можно судить о неисправности коленчатого вала:

• при работе двигателя на малых оборотах горит контрольная лампа давления масла;
• при работе в режиме средних и высоких оборотов отчетливо слышен металлический стук, частота которого увеличивается с увеличением количества оборотов;
• захват двигателя.

В первых двух случаях причиной неисправности является выработка шатуна или шейки кривошипа. Увеличенный зазор между поверхностью шейки и гильзой является причиной падения давления масла. При критически большом зазоре вал может вылететь, что приведет к детонации (двигатель «стучит»). Третий случай самый сложный. Только небольшая часть коленчатых валов с заклинившими двигателями подлежит ремонту. В большинстве случаев необходимо будет заменить коленчатый вал.

Ремонт коленвала

Коленчатый вал, снятый с автомобиля, тщательно очищается и осматривается. Не допускается наличие трещин на коренных и шатунных шейках, а также щеках. Если они обнаружены, коленвал можно сдать на сварку, но лучше заменить. Обычно восстановленные коленчатые валы не проходят более 50 тысяч км. Также проверяют наличие глубоких канавок, задиров, царапин и задиров в месте соприкосновения сальника коленвала ВАЗ 2106.

Для определения биения, а также смещения осей шейки шатуна кривошип устанавливается на призмах. Измерьте значения радиального биения, осевого смещения и неперпендикулярности конца фланца оси коленчатого вала. При превышении допустимых параметров принимается решение о замене детали или выпрямлении на гидравлическом прессе. Сразу отметим, что коленчатые валы ВАЗ 2106 изготовлены из чугуна, поэтому попытка исправить его геометрию прессом часто заканчивается поломкой детали.

Далее измеряются параметры шейки (шатунной и корневой). Когда они доведены до размера на 0,005 мм меньше минимально допустимого (для данного ремонтного размера) и (или) их овальность превышена более чем на 0,05 мм, принимается решение о необходимости шлифовки и замены вкладышей коленчатого вала. Шейки необходимо отшлифовать до максимально близкого размера (согласно таблице ремонтных размеров). Межосевое расстояние между коренными шейками и шатуном должно обеспечивать ход поршня от 79.От 9 мм до 80,05 мм.

Необходимые допуски размеров коленвала ВАЗ 2106 после шлифовки:

№

• при установке на призмы 1 и 5 шейки биение 2, 3 и 4 шейки более 0,03 мм не допускается;
• биение подшипника коленчатого вала и посадочного места звездочки — до 0,04 мм;
• конусность, а также овальность шейки шатуна — до 0,007 мм.

Перед сборкой снимаются заглушки с коленчатого вала, масляные каналы прочищаются и промываются.После этого продуйте сжатым воздухом и установите новые заглушки.

Установка коленвала

Коленчатый вал установлен на предварительно промытый, сухой и чистый блок. Сборка осуществляется в следующей последовательности:

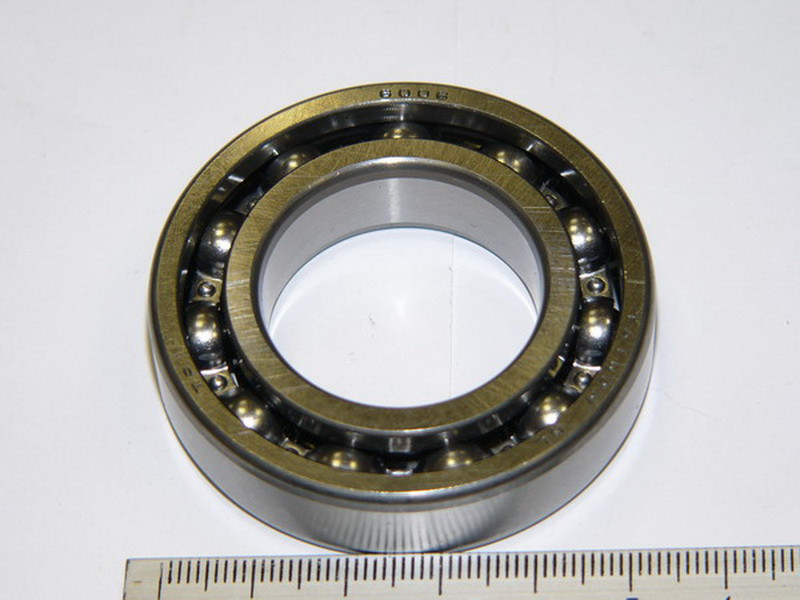

1. Опорный подшипник первичного вала запрессован.
2. Установить новые коренные подшипники коленчатого вала.
3. По параметрам допуска подбираются полукольца коленвала.
4. Шатун и коренные шейки смазываются моторным маслом, после чего коленчатый вал помещается в блок.
5. Крышки подшипников ставятся на метки и болты крепления затягиваются с усилием 68-84 Нм.
6. Далее устанавливаются втулки шатуна и крепятся шатуны. Затягивать болты необходимо с усилием не более 54 Нм.
7. Установить задний сальник коленвала.
8. К блоку крепится отстойник агрегата.
9. Передний сальник устанавливается на блок вместе с крышкой (замена сальника коленвала необходима в любом случае после шлифовки).
10. Шкив коленвала устанавливается после затяжки передней крышки.
11. Далее на двигатель устанавливают промежуточный вал, устанавливают головку блока цилиндров и детали газораспределительного механизма.
12. Отрегулируйте натяжение цепи.
13. Сделать отметку на коленчатом валу и на распредвале.
14. Остальные детали и агрегаты установлены.
15. Отрегулируйте натяжение ремня генератора.
16. Установить и отрегулировать зажигание.

При сборке все прокладки должны быть установлены на автомобильный герметик. Таким образом можно избежать утечки масла во время работы агрегата.

Вы решитесь каким-либо образом отремонтировать или поменять коленчатый вал? Цена на новый на данный момент не менее 3000 руб. Если отшлифовать и отремонтировать старый коленвал ВАЗ 2106, стоимость работ будет в 5 раз меньше этой суммы, поэтому выгода очевидна.

Коленвал и фото этапов его ремонта, чтение специальной литературы — все это поможет уверенно подойти к работе, вдохнуть новую жизнь в двигатель своими руками, расти в глазах друзей и знакомых.

Снимите капот (см. Замена капота) и аккумулятор.
Слейте масло (см. Замена масла).
Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости).
Снимите радиатор вместе с термостатом (см. Замена радиатора и Замена термостата).

Снимите карбюратор (см. Замена карбюратора).
Стреляем бензонасосом (см. Замена топливного насоса).
Снимите распределитель зажигания (см. Замена распределителя зажигания).
Набросав процедуру подключения, отсоединяем от двигателя шланги и провода, делаем блок цилиндров легче, для чего снимаем головку блока (см. Замена прокладки ГБЦ).
Снимаем генератор (см. Снятие генератора).
Снимите стартер (см. Замена стартера).
Снимите насос охлаждающей жидкости (см. Замена насоса охлаждающей жидкости).
Откручиваем верхнюю или нижнюю гайки крепления подушки опоры двигателя (см. Замена подушки опоры двигателя).
Откручиваем болты крепления картера сцепления к двигателю.

Закрепляем тросы подъемного устройства на блоке и поднимаем. Установив домкрат под коробку передач и немного покачивая блок, отсоединяем блок и картер сцепления.

Устанавливаем блок цилиндров на подставку.
Снимите сцепление (см. Замена узла нажимного диска и выжимного подшипника).
Снимите шкив, крышку привода распределительного вала, цепь и шестерню привода масляного насоса (см. Замена приводной цепи распределительного вала).
Снимите вспомогательные блоки приводного ролика (см. Замена приводного ролика вспомогательного оборудования).
Снимите маховик и держатель заднего сальника коленчатого вала (см. Замена заднего сальника коленчатого вала).

Ключом на «10» отверните четырнадцать болтов крепления масляного поддона к блоку цилиндров …

И снимаем вместе с уплотнительной прокладкой.

Снимите масляный насос (см. Снятие и разборка масляного насоса).

Головкой «14» откручиваем две гайки крепления крышки шатуна…

И снимите крышку шатуна.

Упираясь деревянной ручкой молотка в шатун, выталкиваем поршень из цилиндра.

Таким же образом вынимаем остальные три поршня.

Головкой «17» отверните два болта крепления крышки коренного подшипника коленчатого вала …

И снимаем.

Таким же образом снимите остальные четыре крышки коренных подшипников.На них нанесены метки, соответствующие их серийному номеру (считая от носка коленчатого вала). На последней (пятой) крышке выбиты две метки, разнесенные по краям.

Отметки на крышках коренных подшипников.

Снимите коленчатый вал.

Вытаскиваем два полукольца упорного подшипника коленвала из пазов станины пятого коренного подшипника.

Вкладыши сталеалюминиевые, установленные в станинах 1-го, 2-го, 4-го и 5-го коренных подшипников, имеют проточку.Гильза 3-го подшипника не имеет канавки (аналогично вкладышам, установленным в крышках коренных подшипников).

Разбираем коленвал (см. Разборка коленвала).
Вытаскиваем старые вкладыши коренных подшипников. Промываем в солярке или керосине блок и коленвал. Их внутренние полости и масляные каналы продуваем сжатым воздухом.
Протираем салфеткой гнезда коренных подшипников и устанавливаем новые вкладыши соответствующей категории (штатная или ремонтная).
Смазываем коренные и шатунные шейки коленчатого вала моторным или трансмиссионным маслом и устанавливаем вал в блок.

Устанавливаем в соответствии с маркировкой крышки коренных подшипников с установленными в них новыми вкладышами категории, соответствующие шейкам коленчатого вала. Затяните болты крышки динамометрическим ключом (см. Приложения).

Проверяем вращение коленвала. Он должен быть легким и гладким, без заеданий и люфтов.
Устанавливаем новые сталеалюминиевые вкладыши в нижние головки и крышки шатунов (см. Замена поршня).

Смажьте поршень, кольца и стенки цилиндра моторным маслом. Сжимаем кольца специальным приспособлением и поворачиваем поршень меткой «П» до носка коленвала. Легкими ударами деревянной рукоятки молотка по днищу поршня погружаем его в цилиндр.

Надеваем крышку шатуна и затягиваем болты динамометрическим ключом (см. Приложения).
Дальнейшая сборка двигателя производится в порядке, обратном разборке.

Коленчатый вал двигателя состоит из отдельных элементов, которые невозможно соединить между собой. Такая конструкция создает дополнительные проблемы для ее размещения во внутренней части блока и способствует появлению осевого люфта. При увеличении люфта коленчатый вал начнет двигаться по двигателю и может нарушить работу шатунов, что приведет к ускоренному износу всей поршневой группы.

Кроме того, конструкция некоторых двигателей устроена таким образом, что свободно движущийся коленчатый вал может касаться шкивом любого другого элемента моторного отсека. Примером может служить радиатор, чувствительный к внешним воздействиям. Повреждение радиатора сразу приведет к быстрой утечке охлаждающей жидкости, что станет дополнительными расходами при ремонте автомобиля.

Для уменьшения или исключения возможности проворачивания коленчатого вала на двигателях применялись специальные полукольца.Они выполнены из металла и устанавливаются между опорой блока и щеками коленчатого вала. Таким образом, коленчатый вал фиксируется в горизонтальной плоскости и исключает любое движение.

Зачем менять полукольца и когда это необходимо?

Полукольца расходные материалы и подвержены износу. При их износе коленчатый вал начинает двигаться по горизонтали, что ускоряет износ полуколец. В конечном итоге полукольца приходят в полную негодность (стираются) и коленчатый вал теряет всякую фиксацию, создавая угрозу, в первую очередь, для всей поршневой группы.Кроме того, коленчатый вал может истереть закрывающую его крышку и повредить упорные подшипники. Эти детали отлиты вместе с блоком, что говорит о высокой вероятности замены последнего. Чтобы этого не произошло, необходимо своевременно произвести устранение неисправностей и при необходимости поменять полукольца.

Диагностика проводится через 120 тысяч километров пробега и начинается с внешнего осмотра двигателя. Утечка масла — это первый признак, но не главный. Дело в том, что при появлении люфта коленчатый вал может выдавить сальник, что очень быстро приведет к утечке моторного масла.Однако утечка масла не всегда происходит именно по этой причине. Не исключено, что сальник просто пришел в негодность из-за естественного износа.

Возьмите установочный инструмент и, опираясь им на генератор, попробуйте покачать шкив коленчатого вала. Допустимый осевой зазор не должен превышать 0,35 мм. Также попросите кого-нибудь нажать на педаль сцепления. Если коленчатый вал выдавлен вперед, то это наиболее явный признак неисправности полуколец коленвала.

Перед заменой приобретите новый.моторное масло, так как это может быть отличной возможностью заменить его, прокладку и сами полукольца.

Выбирая полукольца, учитывайте марку и модель автомобиля, а также характеристики двигателя. Комплект полуколец изготавливается индивидуально для двигателей разной мощности и мощности.

Порядок работы

1. Припаркуйте автомобиль на яме или эстакаде и исключите возможность передвижения.

2.Открутите защиту двигателя и снимите ее. Слить моторное масло.

3. Открутите все болты крепления масляного поддона и снимите его вместе с прокладкой.

4. Выверните болты крепления крышки коренного подшипника и снимите ее.

5. Установите новое полукольцо так, чтобы его концы упирались в концы старого. Для облегчения переместите вал отверткой.

6. Выдавите старый элемент новым. Новая деталь должна входить абсолютно свободно.

Вот и все. На этом замена полуколец коленвала завершена. Соберите все узлы в обратном порядке. При установке новой прокладки поддона обязательно обработайте ее герметиком, выдерживающим высокие температуры. После сборки залейте новое масло.

Снимите капот (см. Замена капота) и аккумулятор.
Слейте масло (см. Замена масла).
Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости).
Снимите радиатор вместе с термостатом (см. Замена радиатора и Замена термостата).
Снимите карбюратор (см. Замена карбюратора).
Снимите топливный насос (см. Замена топливного насоса).
Снимите распределитель зажигания (см. Замена распределителя зажигания).
Набросав процедуру подключения, отсоединяем от двигателя шланги и провода, делаем блок цилиндров легче, для чего снимаем головку блока (см. Замена прокладки ГБЦ).
Снимаем генератор (см. Снятие генератора).
Снимите стартер (см. Замена стартера).
Снимите насос охлаждающей жидкости (см. Замена насоса охлаждающей жидкости).
Откручиваем верхнюю или нижнюю гайки крепления подушки опоры двигателя (см. Замена подушки опоры двигателя).
Откручиваем болты крепления картера сцепления к двигателю.

Устанавливаем блок цилиндров на подставку.
Снимите сцепление (см. Замена узла нажимного диска и выжимного подшипника).
Снимите шкив, крышку привода распределительного вала, цепь и шестерню привода масляного насоса (см. Замена приводной цепи распределительного вала).
Снимите вал привода вспомогательного оборудования (см. Замена вала привода вспомогательного агрегата).
Снимите маховик и держатель заднего сальника коленчатого вала (см. Замена заднего сальника коленчатого вала).

Снимите масляный насос (см. Снятие и разборка масляного насоса).

Таким же образом вытаскиваем остальные три поршня.

Разбираем коленвал (см. Разборка коленвала).
Вытаскиваем старые вкладыши коренных подшипников. Промываем блок цилиндров и коленчатый вал в дизельном топливе или керосине.Их внутренние полости и масляные каналы продуваем сжатым воздухом.
Протираем салфеткой гнезда коренных подшипников и устанавливаем новые вкладыши соответствующей категории (штатная или ремонтная).
Смазываем коренные и шатунные шейки коленчатого вала моторным или трансмиссионным маслом и устанавливаем вал в блок.

Проверяем вращение коленвала. Он должен быть легким и гладким, без заеданий и люфтов.
Устанавливаем новые сталеалюминиевые вкладыши в нижние головки и крышки шатунов (см. Замена поршня).

Надеваем крышку шатуна и затягиваем болты динамометрическим ключом (см. Приложения).
Дальнейшая сборка двигателя производится в порядке, обратном разборке.

Если вы заметили ошибку, выделите фрагмент текста и нажмите Ctrl + Enter

.
