Содержание

Шины низкого давления своими руками, колеса сверхнизкого давления Арктиктранс

Автотранспорт высокого уровня проходимости, независимо от времени года, сезонности эксплуатирования и предложений изготовителей, всегда интересовал водителей. На качественный ход транспорта, кроме уникальной конструкции силового агрегата и трансмиссии, оказывают влияние шины низкого давления, превращающие слабой мощности недорогой джип в мощный вездеходный автомобиль.

Покрышки сверхнизкого давления

Многие знают, что на вездеходных авто стоят шины сверхнизкого давления, повышающие проходимость в условиях бездорожья. Особенностью такой резины считается объемность, а сниженное давление повышает свойства плавучести и амортизирующие качества. Всё в симбиозе позволяет автомобилю наиболее уверенно двигаться в условиях бездорожья. Их конструкция такая же, как и у стандартной шины — это бескамерная покрышка и автомобильный диск.

Применение покрышек низкого давления

Важно!

Резина без камеры позволяет проводить ремонтные и реставрационные мероприятия.

Как сделать самостоятельно

Шины вполне возможно сделать дома. Работа включает поэтапное снятие с обычной шины нескольких слоёв по составленному заблаговременно плану. С боковин и протекторного рисунка удаляется большая часть резиновой поверхности.

Ребрами жёсткости в покрышках низкого давления служат узорчатые выступы, которые не затрагиваются. В роли рапорта традиционно используется «елочка» с зауженной ребордой — в средней части (или без).

Для самостоятельного изготовления резины следует подготовить инструмент.

Перед частичным удалением резины нужно разделить первую автопокрышку и хорошо ознакомиться с ее устройством. Это окажет помощь в определении глубины залегания определенного слоя. Еще одна покрышка должна применяться в роли учебного пособия. На ней следует отработать все тонкие моменты создания колеса низкого давления самостоятельно (к примеру, вытягивание ниток корда или отрезание одинаковых частей по выстроенному плану).

Самодельная автопокрышка

Профи советуют резать на высоте в тех зонах, где идут границы более жестких слоёв. Это даст возможность сэкономить время и трудозатраты.

Создание шин самостоятельно предусматривает следующие этапы:

Подготовка. Чтобы ободрать шину, её следует очень хорошо помыть, очистить и просушить. Затем при помощи маркера надо сделать разметку.
Разрезание контура. Правильно надрезать сначала сбоку покрышки, разрезав на высоту первого слоя ниток корда изделия. Далее следует аккуратно доставать волокна из металла, перерезав предварительно проволоку пассатижами. По заблаговременно сделанному эскизу надо прорезать материал сквозь беговую дорожку и боковину. Затем пассатижами надо надсечь поверхность шины и оторвать часть обшивочного материала. Если есть лебёдка, то повышается натяжение троса до полноценного отделения послойной части резины, называемой клыком.
Окончив операции, важно точно понять, что основа самодельной покрышки низкого давления не имеет повреждений. Иначе потребуется делать все заново и брать свежее колесо.
Если все сделано правильно, то на следующем этапе проводится ошкуривание резиновой поверхности наждачкой и легкое рихтование молотком.

На заметку.

В роли основы традиционно применяют готовый колесный диск. Его следует распилить вдоль и вставить вкладыши из металла — они расширят конструкцию. Можно наварить шпильки или прутья (рядами). Устанавливается колесо с использованием ремней, которые обернуты кольцами шин и диска.

Отлично в этом деле применить:

пожарный шланг;
ленту промышленного транспортера;
брезентовые полоски.

Нередко предпочитают нарезать ленты из алюминиевого листа и закрепляют их болтами. Монтирование начинают с одной стороны автодиска, а затем, когда будет обогнута резина, оканчивают на другом основании. Минимум лент — 12. В конце работы по производству шин выполняют их подкачку.

Резина сверхнизкого давления: обзор производителей

Модель бренда «Арктиктранс»

Производят шины низкого давления по всему миру.

В России востребована продукция следующих производителей:

«Арктиктранс». Бренд актуален среди автовладельцев. Резину изготовитель на рынок поставляет с 1990 года. Бренд занимается изготовлением болотоходов, снегоходов и вездеходных машин. На авто «Арктиктранс» ставятся их штатные покрышки низкого давления. Продукт обязательно испытывается, что является гарантией высокого качества. На покрышке данного бренда должно присутствовать жёлтое клеймо ОТК «Опытно-годен». Это сообщает о том, что пройдены тестирования и резину можно эксплуатировать. Сегодня нередко можно видеть негативные отзывы о шинах «Арктиктранс». Изготовитель объясняет это тем, что на рынок попал фальсификат. Важно проверять сертификаты и приобретать только подлинную продукцию.
«Авторос» — шины низкого давления. Производитель на рынок вышел относительно недавно. Но это не является помехой для того, чтобы занимать одну из лидирующих позиций по реализации продукции. Резину ставят на вездеходные авто «Шаман» и на прочие внедорожники.
«Трэкол». Автовладельцы, оставляя отзывы о продукте бренда «Трэкол», говорят, что покрышки являются более уязвимым изделием. Однако нередко можно видеть и позитивные мнения о шинах сверхнизкого давления. К примеру, система крепежа покрышки к колесу не позволяет ей перекручиваться. Благодаря этому получается добиться сверхнизкого давления в шине. Покрышки данного бренда создаются как для сложных территорий, так и для болот и дорожного полотна с большим количеством грязевой каши. Колеса сами деформируются под действием препятствий на дорожном полотне, что позитивно сказывается на управляемости.
«Вектор 4Х4» изготавливает комплектующие и автомобильные диски под шины сверхнизкого давления, на которые можно ставить покрышки вышеописанных производителей. Бренд действует на рынке недавно, но уже полюбился отечественным автовладельцам. Качество продукции очень высокое.

Внимание!

При наезде на разного рода препятствия покрышки сверхнизкого давления снижают нагрузку на автодиск от удара. Гибкость и мягкость изделия защищает от разрушений и увеличивает долговечность покрышек.

Классификация авторезины

Тироидная модель

Покрышки классифицируются по типу конструкции.

Сегодня автовладельцы используют следующие виды шин сверхнизкого давления:

Арочные покрышки. Стандарт давления в таких покрышках не больше 0,05 МПа, зато они в 3-5 раз шире традиционных шин и имеют высоту примерно 80 см.
Тироидные шины могут быть камерными и безкамерными. Отличаются высокой надежностью и универсальностью.
Широкопрофильная покрышка. Давление в шине в 2 раза ниже, чем в обычных покрышках, потому как шина деформируется при контактах с ямами, кочками и свободно преодолевает препятствия.

Помимо этих видов шин в продаже можно встретить пневмокатки. Такие покрышки очень объемные, имеют выраженные грунтозацепы, надежный корд. Считаются очень долговечными.

Минусы шин с низким давлением

Высокий центр тяжести

Помимо преимуществ, покрышки сверхнизкого давления имеют некоторые недостатки:

Отличием конструкции покрышки является то, что при длительном эксплуатировании на трассе с асфальтом она быстро износится.
Так как центр тяжести авто может быть серьезно поднят, в период передвижения с высоким скоростным режимом машина может опрокинуться.
Следует избегать экстремального стиля автовождения — колесо может лопнуть.
Стоят фирменные покрышки дорого.

Передвижение по бездорожью требует качественной комплектации и серьезной надежности машины. Шины сверхнизкого давления увеличат управляемость, надёжность автотранспортного средства. Правильный выбор покрышек продлит долговечность авто без необходимости ремонта и опасности ДТП.

Порез и ремонт шины низкого давления Шерп 1600

В одном из походов, двигаясь вдоль заросшего берега озера в поисках потерявшейся дороги наткнулся на бетонную конструкцию, стал ее аккуратно объезжать и раньше необходимого стал поворачивать, заднее колесо при повороте прочертило о металлическую конструкцию, получив при этом поверхностный порез. Этой конструкцией оказался фундамент действовавшего когда-то парома. Осмотр пореза показал, что сквозного отверстия нет, воздух не травит, но нитки корда оголились.

Практически незаметный порез задней шины

Передвигаться с такой травмой шины можно, но не долго, поскольку управляется вездеход бортовым поворотом и на шины идет значительная изгибающая нагрузка. Я это понимал, но как покажет дальнейшая эксплуатация — полностью не оценил последствия такого пореза. Поскольку для качественного ремонта необходимо снимать бортовое кольцо, откручивать шину и разгерметизировать ее от диска, было решено осуществить ремонт малой «кровью» и наклеить латку снаружи колеса.

Самое интересное стало происходить с шиной уже в многодневном походе по онежскому озеру. Поход был очень живописным и водоплавающим, очень много пути преодолевали вплавь по онежскому озеру и через онежский канал.

Водная гладь Шимозера, для справки это карстовое озеро в Вытегорском районе, площадь поверхности — 7,9 км². Высота над уровнем моря в месте, где сделана фотография 218 м. Относится к группе периодически исчезающих карстовых озёр. Исчезает через карстовую воронку, называемую Чёрной ямой. Соединено протокой с Долгозером, впадает Векшручей, Сюрьга. На озере несколько островов, самый крупный — Неростров. По размерам озеро достаточно большое, на берегу есть очень древняя церковь, а точнее две: кирпичная и деревянная. Рядом старое кладбище. Окрестности озера населяли вепсы, сейчас все деревни вокруг озера нежилые.

Преодоление водной глади положительно сказывались на ресурсе травмированной шины и оттягивал все самое интересное, что часто запоминается в походе, а особенно в дали от цивилизации.

Фото онежского озера из салона вездехода.

Дикие пляжи онежского озера

После преодоления водных преград, было большой марш бросок по болоту, а вот в лесном буреломе на шину пошли увеличенные нагрузки и начали образовываться сквозные отверстия, через которые выходил воздух. Сначала проблема решалась установкой промазанных клеем жгутиков, но не надолго.

Большой порез пришлось зашивать проволокой диаметром 2 мм. В идеале необходима обожженая проволока диаметром 3 мм, она позволяет зашить порез и достаточно прочная, хорошо держит нагрузку от бортового поворота.

Тонкая двухмиллиметровая проволока в процессе движения перегибалась и приходилось зашивать шину заново и в новых местах дырявить шилом и расходовать в большом количестве жгутики. Подкачка конечно очень сильно спасала, поскольку при движении по поваленным деревьям и преодолении рек и ручьев шина пропускала воздух в большом обьеме. Не смотря на это, пробег отремонтированной шины проволокой и жгутиками позволили преодолеть около 60 км конкретного лесного бурелома и болот, без сторонней помощи и эвакуации вездехода. Весь путь финиша вездеход преодолел самостоятельно.

Заплыв по озеру с порезанной шиной.

Общий пробег с порезанной шиной составил порядка 400 — 500 км бездорожья.

Колесо было снято с вездехода и стоял вопрос, что лучше сделать купить новое или отремонтировать старое и посмотреть что из этого получиться. Новая шина на тот момент стоила 85 т.р.

Травмированное порезом колесо Шерп

Погрузка на прицеп.

В итоге решено было отремонтировать шину путем установки большой латки с внутренней стороны с вулканизацией травмированного места сырой резиной.

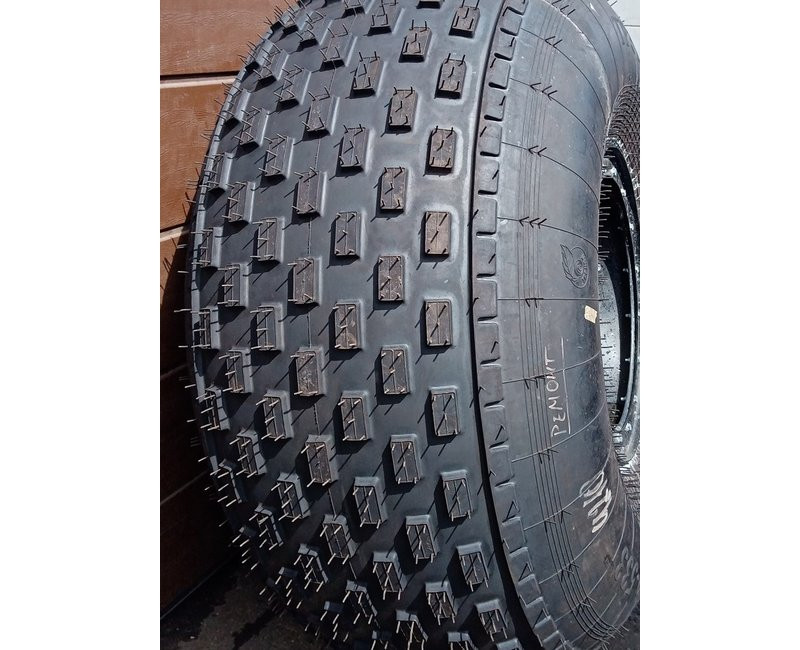

Шина после ремонта

После ремонта прошло 1,5 года эксплуатации и не один поход, нареканий по качеству ремонта нет.

Ремонт диска колеса вездехода Шерп

Колесо с шиной низкого давления: как сделать своими руками

Для любого вездехода решающим условием отличной проходимости является использование правильных покрышек.

Но стоимость подходящего комплекта немалая, ведь нередко его выпускают либо в незначительных количествах, либо по специальному заказу.

А ведь изготовить шины низкого давления вполне реально самостоятельно. Работа эта трудоемкая, требует терпения и внимания. Готовый продукт имеет характерное название – ободрыши.

Что такое ободрыши и для чего они нужны?

Ободрыши (они же шины низкого давления) – это «ободранные» от лишней резины огромные покрышки трактора, грузовика или вертолета.
Благодаря большой площади таких колес и их низкому давлению на поверхность, оснащенная ими обычная легковушка становится настоящим внедорожником.

С ободрышами Нива и Уазик могут преодолеть самые разнообразные препятствия – поля, пустыни, каменистую и заболоченную почву.

Без колес с низким давлением сложно обойтись охотникам и просто любителям покататься по труднопроходимой местности.

Самостоятельно сделать такие шины – не проблема. Для этого вполне хватит самых обычных инструментов вроде ножа или лебедки. Еще понадобится немного сноровки.

Перед тем, как начинать создавать шины с низким давлением, нужно ясно понимать, для чего конкретно они понадобятся, то есть, в каких условиях, где именно они будут эксплуатироваться.

в первую очередь для езды по грязным ухабистым трассам и сельским дорогам – тогда нужно использовать протектор с самоочисткой;
если же на ободрышах будем преодолевать болота, нужно будет канавки протектора чуть занизить, чтобы сцепление стало максимально хорошим;
по снеговым заносам и пескам лучше ездить на шинах, на которых элементы рисунка протектора находятся максимально близко друг от друга.

Подумать о вышеперечисленном необходимо заранее.

Покрышки сверхнизкого давления – машина проедет везде!

Авто на больших колесах в наши дни все чаще появляются на отечественных дорогах. Ставят на огромные покрышки низкого давления и заводские транспортные средства (например, вездеходы), и самодельные. В большинстве случаев ШНД для них изготавливаются по специальному заказу, что, естественно, требует существенных финансовых затрат.

При желании можно не тратиться, а попытаться сделать шины низкого давления своими руками. О процессе их самостоятельного изготовления мы поговорим ниже, предоставив видео этой операции. А сейчас опишем основное достоинство ШНД. Оно состоит в том, что малое удельное давление на грунт (автомобильную дорогу) таких шин для внедорожников позволяет создавать из обычных авто настоящие вездеходы, которым не страшно движение по пересеченной местности.

Машины с резиной сверхнизкого давления без проблем преодолевают любое бездорожье и болота, на них можно передвигаться по проселочным дорогам и сельскохозяйственным угодьям.

Доказано, что проходимость транспортных средств, оснащенных ШНД, на 20–40 процентов выше проходимости аналогичных авто, на которых стоят стандартные покрышки.

Кроме того, описываемые шины (и самодельные, и выполненные в производственных условиях по спецзаказу) характеризуются большим показателем соприкосновения с дорогой. За счет этого покрышка при наезде на какую-либо преграду на грунте принимает ее форму – «обволакивает», повышая тем самым площадь соприкосновения ШНД с препятствием, что дает возможность проехать его без затруднений.

Обратите внимание – автомобили с покрышками сверхнизкого давления требуют от водителя транспортного средства особых умений. Управлять такой машиной сложнее, чем авто с обычными легковыми шинами. Очень важно максимально плавно проходить повороты, чтобы не повредить боковые части покрышек. Именно они подвергаются активному износу при эксплуатации. Автоэксперты советуют свести к минимуму поездки по твердым дорожным покрытиям на ШНД. Рекомендуется использовать машины с такой резиной исключительно на бездорожье.

Процесс создания шин низкого давления

Чтобы изготовить шины с низким давлением на УАЗ, каракат или Ниву, нужно создать саму покрышку, а также крепкое основание из металла, чтобы на него ее прикрепить.

Для самостоятельного создания ободрышей понадобятся:

Основной материал — старые покрышки для грузового транспорта типа Газа-66, Краза 255 (шины ВИ-3), ЗИЛа 131. Также прекрасно подойдут шины с вертолетов, тракторов и небольших самолетов. Если у покрышек «пожеванная» внутренняя часть, использовать их не стоит. В такой резине может образоваться дыра после того, как будет снят верхний слой. В результате их придется попросту выбросить.
Шило, нож (строительный), набор лезвий и точило для их правки. Соприкасаясь с прочными грузовыми покрышками лезвия быстро тупятся и становятся непригодными, так что одним обойтись не получится.
Специальный шаблон из тонкого стального листа или картона поплотнее, а также мелок или маркер для обводки шаблона.
Зажимы (максимально прочные). Лучше всего подойдут те, которыми рихтовщики зажимают кузова покореженного автотранспорта, когда пытаются их выровнять. Для обдирания шин подойдет и стандартная струбцина, но понадобится максимальная аккуратность. Можно орудовать рабочий процесс и обычными кусачками.
Лебедка (автоматическая или ручная) и трос, чтобы натягивать ту часть протектора, которую будем отрезать. Натягивать ее можно и ручным редуктором.

Также может понадобиться молоток (для рихтовки).

Чтобы сделать ободрыши, большие шины нужно будет освободить от лишней резины на протекторе и боковых частях (боковинах). Также необходимо удалить посадочные сердечники и основание корда (внутренний защитный слой покрышки).

шину тщательно очищаем от всей грязи, а затем сушим;
используя шаблон, маркером или мелком по всей окружности колеса создаем рисунок протектора (таким, каким он станет после того, как часть ненужной резины будет убрана).

По внутреннему периметру шины делаем надрез, чтобы избавиться от проволоки. Надрез лучше делать строительным ножом. Он удобен тем, что на нем можно выставлять длину лезвия.
В районе надреза маркером размечаем прямоугольники и начинаем их вырезать.
Через образовавшиеся отверстия в шине сможем увидеть проволоку, от которой и будем избавляться.
Фиксируем покрышку железным стержнем, чтобы не сдвигалась, и поддеваем проволоку крюком, лебедкой с шины убираем. Убрать ее можно и отверткой, но для этого понадобится немало усилий.

Теперь начинаем шину обдирать:

по периметру нарисованной нами окружности протектора делаем надрезы, немного заглубляемся в прорезиненную основу корда;
с использованием клещей образовавшееся отверстие фиксируем;
резину, которая отслоилась, с помощью лебедки тянем и обдираем.

Чтобы дело шло легче и быстрее, подрезаем ее ножом.

постепенно сдираем ненужные слои резины и корда с поверхности протектора и боков, пока не останется один каркас;
чистим поверхность с помощью наждачки (если понадобится, рихтуем молотком).

Камера для будущего колеса готова.

Создаем новый шинный каркас. Свариваем колесные диски с пластинами. Колесные диски с низким давлением также можно создать самому. Для этого подойдет самый заурядный таз из алюминия и пожарный шланг (для крепления).
Шлифуем каркас.
Надеваем камеру-ободрыш на каркас.

Покрышку качаем и можем устанавливать на наш автомобиль.

Самодельные диски и шины

Прежде всего, необходимо выбрать исходный материал, на основе которого будут делаться подобные покрышки. Лучше всего, если основой конструкции станут шины с авиационного транспорта – они выполнены из резины повышенной прочности и самого наилучшего качества. Также подойдут покрышки от сельскохозяйственной техники или промышленных вездеходов.

Каждая шина состоит из нескольких взаимосвязанных элементов. Для изготовления ШНД необходимо снять избыточную резину с протектора и боковых поверхностей, а с внутренней части – удалить посадочные сердечники. При необходимости, можно убрать даже прорезиненную часть кордовой основы, но сделать это достаточно сложно, не затронув близлежащий слой. Итак, главная задача – это облегчить покрышки и сделать такими, что они будут позволять автомобилю передвигаться по сложным участкам местности и слабонесущим грунтам.

Процедура изготовления включает в себя несколько этапов:

Чистим, моем и сушим заготовку. Размечаем маркером узоры нового протектора (места надрезов).
Прорезаем резину по внутреннему периметру окружности, чтобы выдрать всю лишнюю проволоку.
После этого вырезаем небольшие «окошки».
Сквозь отверстия видим проволоку, которую поддеваем с помощью подручных инструментов.
Фиксируем покрышку и цепляем проволоку к лебедке.
С помощью лебедки вытягиваем всю проволоку.
Подрезаем периметр окружности чуть ниже корда и фиксируем с помощью клещей.
Отрываем лишнюю резину с помощью лебедки.
Оттянутый кусок резины подрезаем с помощью ножа.
С поверхности шины (протекторов и боковин) снимаем основную часть материала, слой за слоем, пока шина не будет представлена исключительно первоначальным каркасом.
Зачищаем поверхности с помощью наждачной бумаги.
Собираем каркас. К диску привариваем металлические трубки (пластины) и свариваем их между собой с помощью аналогичных трубок соответствующего размера.
Тщательно отшлифовываем полученную заготовку, чтобы камера колеса не повредилась об острые фрагменты, оставшиеся после сварки.
Натягиваем камеру на диск и подкачиваем шину. В результате, получаем готовую конструкция колеса, которую можно использовать для заранее определенных целей.
Пришло время «одеть» получившиеся колеса на транспорт и испытать на ходу.

Видео: шины низкого давления своими руками

В данном ролике описана технология обдирки покрышки и станок для этой процедуры.

Самоделки и сирийники на необычных колёсах

Примеры заводских транспортных средств и изделий, произведённых народными умельцами, в конструкции которых используются ШНД.

Промышленные:
Миниболотоход КИТ TM06.
Вездеход-амфибия Тигр XBH 8X8.
Внедорожник ТРЭКОЛ.
Самодельные:
Снегоболотоход XPEN.
Лёгкий каракат 4WD.
Мотовездеход MVH.

Как видим, снегоходы, болотоходы, каракаты и квадроциклы не могут обойтись без ШНД, особая конструкция которых позволяет с легкостью перемещаться по заболоченной или заснеженной поверхности. На мотовездеходах и кроссовых мотоциклах также достаточно часто устанавливаются подобные покрышки. Благодаря им, мотовездеходы быстрее и эффективнее проходят пересеченную местность.

Плюсы и минусы

У ободрышей много преимуществ перед купленными колесами:

Цена. Колеса высокой проходимости очень дорогие, чего никак не скажешь об ободрышах.
Такие колеса прекрасно сцепляются практически с любой поверхностью, что существенно снижает опасность аварий.
Весят ободрыши сравнительно немного. «Непрокачанный» легковушный двигатель с их проворачиванием вполне справится.
Низкое давление на поверхность за счет большой площади шин. С ободрышами топкая местность, зыбучие пески и глубокий снег становятся вполне проходимыми препятствиями. Давление шин на поверхность можно регулировать. Их просто нужно немного подкачать или приспустить.
Шины с низким давлением никак не вредят поверхностным грунтовым слоям, так что на вездеходе с ободрышами можно спокойно ездить по распаханным полям, использовать его в качестве трактора в сельском хозяйстве.

Не лишены ободрыши и некоторых недостатков:

По твердым асфальтным и бетонным покрытиям на ободрышах нужно стараться ездить поменьше. Иначе их очень скоро придется менять.
Легковушка на таких колесах не очень устойчива. Резких поворотов на ней лучше не делать, а быстро гнать вообще нельзя.
Колеса изнашиваются намного быстрее обычных.
Ободрыши – это немалая нагрузка. Детали трансмиссии и подвески с такими колесами менять и ремонтировать придется чаще.
Шины с низким давлением очень эластичны. Это повышает их проходимость. Но из-за повышенной растяжимости ободрыши прокалываются чаще обычных шин.
Автомобиль придется переоформлять – «повышать» до статуса вездехода.

Целесообразность установки

Рассмотрим особенности, которые делают шины низкого давления настолько эффективными:

небольшой вес, по сравнению с обычными внедорожными покрышками соизмеримых габаритов. Благодаря этому ДВС намного легче проворачивать колеса, что равнозначно увеличению крутящего момента без изменений в двигателе либо трансмиссии;
увеличенная площадь контакта с дорожным полотном. Как известно из курса физики, чем больше площадь, на которую распределяется масса, тем меньше давление на поверхность в каждой точке. Именно это обуславливает использование колес низкого давления на болото- и снегоходах. Аналогичный эффект используется и в сельскохозяйственной технике, где излишняя нагрузка на грунт вредна для культур. При определенном соотношении массы транспортного средства, вытесняющей площади и количества помещающегося в покрышку воздуха, автомобиль приобретает плавучесть.

Регулировать удельное давление на грунт, а следовательно, и проходимость можно изменение внутреннего давления покрышки. Транспортное средство реально оборудовать автоматической подкачкой шин, после чего изменять давление можно из салона.

Единственный заметный недостаток шин низкого давления – уязвимость к прокалыванию острыми предметами. Такой минус обусловлен высокой эластичностью резины, что при преодолении бездорожья является дополнительным плюсом.

Шинный ассортимент

Есть несколько видов шины низкого давления. Они отличаются по функциональным возможностям и постройке (форме).

Арочные шины шире стандартных в 2–5 раз.
Толщина — до 700 мм. Внешне они похожи на бочонки. Такие покрышки — короли бездорожья. А давление в них при этом не больше, чем в простом игрушечном мяче.
Есть овальные покрышки, которые называют широкопрофильными.Давление в такой резине практически в два раза ниже, чем в стандартных колёсах. Они хороши для грузоподъёмных машин.
Есть шины со средним профилем, где практически идентичный диаметр окружности — 0,95–1,15.

Варианты конструкции

Поскольку в нашем случае нам интересен процесс изготовления покрышек повышенной проходимости своими руками, останавливаться на заводских вариантах конструкции мы не будем. Виды шин низкого давления, которые доступны для самостоятельного изготовления:

в качестве базы используется камера из шины нужного размера. Диск при этом можно полностью изготовить своими руками либо дооснастить необходимыми упорами и крепежами готовое колесо. Поскольку камера очень эластичная, ей необходим дополнительный подпор, который будет препятствовать заламыванию при боковых нагрузках. По периметру пятная контакта камера обвязывается кусками плотного материала или цепями, что необходимо не только для крепления камеры к диску, но и для создания эффекта грунтозацепов. Возможность цепляться важна не только на песке, рыхлом грунте либо снегу, но и на воде;
ободрыши низкого давления. В качестве основы используются грузовые шины, из которых срезается часть протекторного и профильного слоя. В итоге покрышка становиться легче и приобретает дополнительную эластичность. Чтобы уменьшить риск разбортировать колеса при езде на низком давлении, как и в предыдущем случае, необходимо изготовить дополнительный боковой упор. Как сделать ободрыши, а также конструкцию диска рассмотрим далее на фото и видео.

Камерный вариант

В первую очередь вам необходимо подобрать или выточить самостоятельно диски, которые будут подходить под параметры ступиц вашего ТС. Как можно поступить, если необходимо подогнать ширину диска под камеру:

разрезать диск, вырезав внутреннюю часть необходимого размера, затем опять сварив диски, если необходимо уменьшить посадочный размер;
если ширину нужно увеличить, то между двумя разрезанными половинами вваривается часть другого диска. Сделать такие колеса вам могут на заказ, так как изготовление разварок – довольно распространенная class=»aligncenter» width=»600″ height=»390″[/img]

Для изготовления выбранного нами вида колес низкого давления потребуются металлические пруты (безопасная толщина зависит от размера камеры, а также частоты расположения перемычек). Боковые упоры привариваются к основе диска, к ним потом крепятся поперечные перемычки, которые и будут посадочным местом на диске для камеры. Для улучшенной боковой поддержки вся система укрепляется по внутреннему периметру профиля шины круговым прутом.

Некоторые изобретатели для перемычек, огибающих пятно контакта, используют цепи. Решение неплохое, поскольку позволяет получить дополнительные снего-, водо- и грунтозацепы. Также можно использовать буксировочные тросы, которые после обвязки будут покрывать долю камеры, препятствуя ее повреждению.

Скорее всего, лишним будет напоминание о том, что все крепежные элементы, обращенные к камере, должны быть довольно плоскими. Иначе при проезде неровностей есть большая вероятность пробить камеру.

Как сделать диски?

Естественно, что без дисков использовать шины будет невозможно. Следовательно, изготовить их потребуется самостоятельно. Рассмотрим данный процесс более детально:

Наиболее распространённое явление – это изготовление диска из стандартного, при этом крайне важно правильно подкорректировать его параметры.

Расширение диска принято производить при помощи дополнительной вставки в виде полосы.

На легких вездеходах распространена установка дисков изготовленных из алюминиевых тазиков, но в тяжёлых условиях они, как показывает практика, не выдерживают нагрузку.

Хотя именно на просторах Диски

интернета это, казалось бы, странное техническое решение получило достаточно высокую популярность

Крепление к диску производится при помощи ремней, в качестве которых применяют транспортную ленту или даже пожарные шланги, которые так же обладают достаточной прочностью. По большому счёту использовать можно всё что угодно, самое главное, что бы материал был достаточно прочным и эластичным.

В целом, диск для шин низкого давления – достаточно индивидуальная конструкция, которая зависит от многих факторов. Многие решения автовладельцев требуют тщательного испытания «в деле», при этом дорабатываются они в процессе эксплуатации. Весьма распространены решения, когда диск состоит из двух половинок и сваривается при помощи полосок металла или стягивается насквозь длинными металлическими шпильками.

Делаем ободрыши

Для самостоятельного изготовления шин низкого давления вам потребуются:

б/у покрышки от грузовика (к примеру, от Газ-66 или шины ВИ-3, устанавливаемые на Краз 255). Если вы будете покупать шины специально под ободрыши, то выбирайте резину, не «пожеванную» внутри. Иначе после снятия верхнего слоя вы получите слабое место или и вовсе дыру, которую придется вулканизировать;
строительный нож и комплект сменных лезвий, так как в конструкции шины используются достаточно прочные нити, которые быстро тупят лезвия;
шаблон, который можно изготовить из плотного картона или тонколистовой стали. Чтобы ободрыши были не только эффективными, но и смотрелись неплохо, протектор необходимо вырезать максимально ровно и симметрично. Также вам потребуется мелок либо маркер, которым вы будете обводить шаблон;
прочные зажимы. Таковые часто используют рихтовщики для зажатия кузовных панелей при восстановлении битых автомобилей. Подойдет и обычная струбцина, но действовать в таком случае нужно аккуратней;
ручная либо механическая лебедка, а также трос, которыми натягивается отрезаемый кусок протекторного слоя. Можно использовать ручной редуктор либо лебедку, установленную на автомобиле. Вручную создать усилие, чтобы сделать ободрыши, у вас не получится, так как слои резины очень плотно скреплены.

Самостоятельное изготовление

Чтобы изготовить ободырыши, первым делом необходимо вытащить боковой металлический корд. Для этого сделайте надрез, отступив от внутренней части покрышки примерно 10 мм. Подцепите корд отверткой, а затем, зацепив крюком, выдерните металлический обод с помощью лебедки.

По всему периметру колеса с помощью шаблона нанесите будущее очертание протектора. Некоторые ободрыши можно увидеть с оставленным по центру протектором. Именно по контуру очертаний необходимо сделать надрезы резины. Для этого лучше всего использовать строительный нож, так как вы сможете контролировать глубину пореза, выставив необходимую длину лезвия. Если вы уверены в своих силах, можете использовать болгарку. Чтобы не прорезать шину насквозь, ориентируйтесь по звуку. Как только вы прорежете резиновый слой и достанете до металлического корда шины, звук приобретет соответствующую окраску.

Надрежьте профиль покрышки по внутреннему периметру (где раньше было металлическое кольцо из проволоки). Именно за надрезанный отрезок необходимо зацепиться зажимом. С помощью лебедки создайте натяжения, а затем канцелярским ножом постепенно подрезайте отслаиваемый кусок. После обдирки всей шины вы получите ободрыши. Учтите, что при создании натяжения шина будет стремиться посунуться, поэтому необходимо реализовать упор.

При работе не стойте по направлению натяжения лебедки, чтобы зацеп не сорвался и не причинил вам травм. Разумеется, стоит подумать о сохранности вещей, находящихся в зоне поражения.

Особое внимание этому пункту стоит уделить, если ободрыши вы делаете с помощью установленной на автомобиле лебедки. Для обдирки совсем необязательно создавать большое усилие. Для пущей безопасности положите на трос старую куртку, которая послужит своеобразным гасителем, если зажим все-таки сорвется.

Диски

На видео достаточно ясно показан процесс изготовления дисков своими руками. Поскольку шина после обдирки приобретает эластичность, необходимо позаботится о хорошем боков подпоре. Чтобы при уменьшении давления ободрыши не спускали и не стремились разбортироваться, при монтаже применяется специальный герметик. При выполнении всех рекомендаций самостоятельно сделанные шины низкого давления практически не уступают заводским аналогам.

Время на чтение: 5 минут

Изготовить облегченные шины для вездехода самостоятельно вполне возможно. В простонародье их еще называют колеса ободрыши и пневматики. Основой для будущих комплектующих вездехода могут послужить бывшие в употреблении колеса трактора, КАМАЗа и КрАЗа.

Весят такие покрышки много, поэтому чтобы подогнать их под обычный вездеход, понадобится ободрать верхний слой. И тут встает вопрос: как ободрать колеса на вездеход? Процедура это довольно сложная и трудоемкая, поэтому сразу следует запастись терпением и силами. Работа предстоит очень аккуратная, так как при любом неловком движении можно будет испортить шину навсегда.

Шины ободрыши

Когда необходимая покрышка уже выбрана, то нужно ее подготовить к работе. Для этого потребуется вымыть ее и высушить, а также металлической щеткой убрать все камни, застрявшие в протекторе. Еще одним важным моментом предшествующей работы является выбор помещения. Оно должно быть просторным и хорошо оборудованным. Отличным вариантом может стать вместительный гараж.

Обдирка шин для вездехода

Из самых необходимых можно выделить:

Если все комплектующие имеются, то можно начинать. Наносить меловую разметку необходимо для будущей прорисовки протектора. Причем это можно делать насколько позволит фантазия. Но лучше нарисовать самый простенький, чтобы работы было меньше.

Самой первой подготавливается лебедка, ее следует надежно прикрепить к стене либо полу. Недалеко от лебедки потребуется оборудовать место фиксации покрышки. Она должна устанавливаться и быть неподвижной во время работы электролебедки. Можно сделать отверстие в бетонном полу и вставить туда лом, а на него в последствии одеть шину. Но если фантазия может выдумать крепление поинтереснее, то не стоит сдерживаться. Для канцелярского ножа обязательно понадобятся сменные лезвия, так как во время работы они очень быстро тупятся.

Инструкция по обдирке резины

Начинать обдирать можно сразу после всех подготовительных этапов и сбора инструментов. После нанесения разметки протектора по меловым линиям следует пройтись канцелярским ножом. Его необходимо держать под углом, иначе у протектора не получится вид трапеции. Глубина надреза должна доходить до плетеного корда. Лезвие ножа не нужно выдвигать сильно, так как оно быстро сломается под усилием. Только кончик должен выглядывать из пластмассовой основы.

Для этого следует прорезать колесо по всей окружности, отступив от края около одного сантиметра. Глубина надреза должна быть такая, как и на протекторе. Чтобы поддеть проволоку, понадобится прорезать ножом небольшой квадрат и отодрать его. После этого она станет видна и ее легко можно будет поддеть. Сделать это можно отверткой, понемногу оттягивая проволоку к себе. Потом уже отвертку можно заменить монтажкой, чтобы вытянуть больше проволоки для зацепки лебедкой.

Чтобы проволока отворачивалась быстрее, ее с обеих сторон нужно подрезать ножом. Когда получилось вытянуть достаточную петлю, то можно переходить к этапу фиксирования покрышки. Трос с крюком цепляется за петлю и запускается лебедка. Шина должна быть неподвижной, иначе проволоку вытянуть не получится. Спешить не стоит, так как рядом с проволокой нужно будет делать подрезы для ее хорошего выхода. Также можно немного помогать лебедке монтажкой. Когда этот этап работы окончен, можно переходить к следующему.

После удаления проволоки канцелярским ножом следует прорезать выше посадочного места покрышки по кругу. В место разреза нужно вставить клещи и плотно зажать. Крюк лебедки зацепить за клещи и понемногу тянуть. Таким образом получится содрать резиновое кольцо. После этого поперечными надрезами нужно исполосать бок колеса. Но заранее лучше сделать разметки, чтобы было виднее.

Когда надрезание закончено, то до края полоски нужно прицепить клещи и зажать. И с помощью лебедки содрать отмеченный пласт. Для удобства нужно подрезать ножом края, но делать это аккуратно, дабы не задеть корд. После обдирки всех полос можно приступать к протектору. Его понадобится прорезать бензопилой. Но делать тоже надо все аккуратно, иначе вся работа сойдет к нулю. Если все делать правильно, то получатся очень даже добротные колеса обдирыши для вездехода.

Колёса-гиганты своими руками

При этом чем легче станут покрышки после обработки, тем лучше.

Процесс изготовления.

Теперь можно приступать непосредственно к изготовлению шин с низким давлением. Делается это в следующем порядке:

1. Почистите, хорошо вымойте и просушите подготовленную покрышку.
Внимание
С помощью маркера наметьте места, где будут находиться новые надрезы. 2. Пройдите острым ножом по внутреннему периметру колеса.

Это необходимо, чтобы убрать ненужную проволоку.

3. Сделайте небольшой «проем» в любом из мест только что прорезанной полосы.

4.
Подцепите проволоку с помощью отвертки или любого другого подручного инструмента.

5. Надежно зафиксируйте покрышку таким образом, чтобы можно было подцепить лебедку за проволоку и выдернуть ее.

6.
После удаления проволоки подрежьте покрышку по периметру на уровне немного ниже корда.

Как ободрать шины от ГАЗ 66 на УАЗ

Покрышки от ГАЗ 66 наиболее часто пригождаются для такого рода работ, так как кордовых слоев там немного, и сделать из них легкие колеса не так уж трудно. Но многие профессионалы своего дела все же отмечают, что данные покрышки после обдирки сильно лохматятся. Такие колеса быстро стираются и могут прослужить совсем недолго. Поэтому во время срезания боковых полос стоит работать аккуратнее, дабы не сильно порезать нити. Но зато покрышки получаются не жесткими, что очень хорошо для вездехода.

Ободрыш от ГАЗ 66

Еще автолюбители часто интересуются: какие шины ободрать под высоту 900? Для такого дела подойдут покрышки с посадочным диаметром на 16 дюймов, имеющие 850 мм по наружному диаметру. Это такие шины, как я-324, нкф-8 от тракторной телеги ПТС-4, и колеса от комбайна л-163. После обдирки получится сделать их как раз около 900 мм в высоту.

Купить уже готовые колеса с дисками специально для вездехода — очень дорого, поэтому можно попробовать сделать все самостоятельно. Главное — найти покрышки-доноры и запастись терпением. А если присутствует страх, то можно отдать такие колеса на обдирку профессионалам. Стоить это будет все-равно дешевле, чем новый комплект шин.

Использовать автомобиль для разных целей — мечта любого владельца. Помимо штатных передвижений в условиях городской местности, агрегат хочется применить и для поездки на рыбалку в отдаленную деревеньку, и доставки компании друзей на заимку с тем, чтобы вволю поохотится и наговориться. Стоимость покрышек специального назначения для «переобувки« легкового транспорта выше типовых конструкций 3—4 раза. Проблема как изготовить шины низкого давления своими руками давно и успешна решена семейством «самоделкиных», к многочисленному отряду которых читателям web-ресурса предлагается присоединиться.

Общая информация о камерах для караката

Конструкция колеса состоит из покрышки, установленной поверх диска. Первым этапом работы является создание шины низкого давления, вторым — металлического основания, на которую она крепится, затем идет сборка.

Наиболее доступны покрышки от ГАЗ-66 или ЗИЛа 131. Стоит упомянуть о том, что лучшими исходниками для экспериментов являются колеса от авиационной техники. Они рассчитаны на значительную нагрузку. Их структура и свойства однозначны во всех направлениях.

Можно использовать шины, бывшие в употреблении.

Для того чтобы ознакомиться с фронтом работ, следует представить конструкцию покрышек. Многослойный «пирог», названный автомобильной шиной, представляет собой череду разного рода оболочек, составленных из металлизированных нитей, тканевой основы, несходных покровов резины.

Машина на колёсищах

Наверняка вы видели на дорогах или хотя бы по телевизору машины с гиперколесами. Такие покрышки называются шинами низкого давления. Чаще всего их устанавливают на рыбацкой, военной и сельскохозяйственной технике. Также используют большую резину охотники и путешественники, любители экстремального отдыха. Помните, как выглядят квадроциклы или снегоходы? Вот о подобных шинах и идёт речь. Давление в подобных покрышках низкое — 2–4,25кг/см². Оно способствует тому, что вес машины в равной степени распределяется на все колёса (в зависимости от количества) за счёт чего снижается давление агрегата на землю.

Алгоритм процесса

Суть работы состоит в планомерном избавлении исходной покрышки от нескольких наслоений. Выполняется согласно заранее продуманной схеме.

Основную часть материала снимают с протектора и боковин. Демонтируют крепежные сердечники. Роль ребер жесткости в конструкции шин низкого давления играют выпуклые элементы узора, оставшиеся нетронутыми. Как правило, в качестве рапорта применяется «елочка» с узкой дорожкой — ребордой — посередине (или без нее).

Для первопроходцев этого дела, рекомендуют раздобыть не один комплект шин, а на одну-две больше. Перед тем как приступить к частичной обдирке слоев, первую покрышку нужно разрезать и внимательно ознакомиться с ее строением. Например, определиться с тем, на какой глубине расположен тот или иной слой. На второй запасной шине желательно отработать приемы работы, например, сделать вытяжку нитей корда или отсечь одинаковые куски резины по размеченной схеме.

Опытные водители предлагают приноровиться резать на глубине, где проходит границы самых прочных слоев. Так затрачивается меньше физических усилий. Работа получается более аккуратной и протекает быстрее.

Не можешь купить — сделай сам

Действительно, стоить такие шины могут, как половина автомобиля. Поэтому самодельные шины низкого давления — реальный выход для тех, кто хочет такую резину, но не готов заплатить полную цену.

Как сделать шины низкого давления самому и что для этого нужно? Работа делится на два этапа. Создаём саму шину и металлическое основание, на которое она крепится.

«Обувка» с самолёта

Для начала разберёмся с исходниками. Основой для изготовления шин низкого давления чаще всего становятся бэушные покрышки с промышленного, сельскохозяйственного или авиационного транспорта. Также подходит резина с грузовиков. Эти колёса станут «фундаментом». А дальше предстоит избавиться от лишней резины с протектора и по бокам. Внутри нужно удалить сердечники. Возможно, даже придётся убрать часть корды. Главное — сделать шины более лёгкими, избавиться от всего «лишнего». Перед началом работ обязательно моем и сушим колесо.

Разным полотнам — разная резина

Изготавливая шины низкого давления своими руками, нужно понимать, где они будут эксплуатироваться. Ведь, например, для езды по очень грязной дороге лучше подходит высокий самоочищающийся протектор. Для торфяников, напротив, нужно занизить канавки протектора, чтобы не потерять в силе сцепления. По песку и снегу лучше едут колёса, где элементы рисунка очень тесно прилегают друг к другу.

Для изготовления шин низкого давления можно использовать шины с самолета

Тренировка для самоделкина

Для тех, кто будет изготавливать самодельные шины низкого давления впервые, желательно иметь на одно-два исходных колеса больше. Во-первых, на всякий случай. А во-вторых, не мешало бы сначала потренироваться. Прежде чем начать обдирать слои шины, желательно разрезать экспериментальное колесо и изучить «что внутри». Важно понять глубину слоёв и попробовать откусывать резину и вытягивать проволочные нити.

Перечень мероприятий

1. Подготовка. Для процесса обдирки будущей шины низкого давления, она должна быть вычищена, вымыта и обсушена. Затем ее поверхность размечают с помощью маркера.

2. Прорезание контура. Более легко надрезать боковину, поэтому с этого места начинают работу. Делают надрез на глубину до первого слоя нитей корда шины. Через него с помощью кусачек перерезают проволоку. Одно за другим вытягивают металлические волокна.

Согласно эскизу делается более широкий надрез, проходящий через беговую дорожку и боковину. Используя кусачки, надсекают поверхность и отрывается часть обшивки. В случае если есть лебедка, натяжение троса постепенно увеличивают, пока не достигнут цели — полного отделения слоистого элемента резины, называемого клыком.

Таким способом обрабатывают всю поверхность. По завершении работы покрышку необходимо внимательно проконтролировать на предмет перерезания основания. Если такой казус случился, то время потрачено впустую, и надо брать в работу новую шину.

3. Конструкция подчищается наждачной шкуркой и слегка рихтуется молотком.

Изготовление диска и сборка конструкции

Для основания каркаса чаще всего берут готовую конструкцию. Как правило, ее разрезают вдоль и для расширения вставляют дополнительный лист-вкладыш из металла или создают жесткую конструкцию путем наваривания ряда шпилек (либо прутков).

Монтаж колеса осуществляют посредством ремней, обвернутых кольцами резины и диска. В качестве подсобных средств применяется пожарный шланг, тонкая лента от промышленного транспортёра, брезентовые полосы.

Иногда нарезают алюминий на ленты. Каждая из них крепится болтовыми соединениями или заклепками. Начинают монтаж с одной стороны диска, затем огибают резину и заканчивают у другого основания. Минимально число лент — 12.
