Герметик радиатора – эффективный препарат, но в его применении есть небольшие нюансы! Во первых не покупайте порошковые герметики! Они по эффективности такие-же, как и жидкие, но проблем приносят гораздо больше. Во вторых, – на баночках с составом написано(далеко не в целях рекламмы. ), что перед применением данного состава, желательно промыть систему охлаждения. Попытаюсь объяснить: Возьмм для примера новую систему охлаждения на новой машине. Каналы, по которым циркулирует антифриз имеют диаметр – 1см. (допустим) После 3-4 лет эксплуотации(тем более на отечественном тосоле! ) этот канал снановится по диаметру на 3-4мм. Меньше, т. К. Образуются на стенках канала отложения в виде накипи и т.

П. Берем стоп-течь, и заливаем в эту систему охлаждения. Любая стоп-течь для радиатора ОЧЕНЬ хорошо осаждается на отложениях. В итоге, от оставшихся 6-7мм.

Получаем 3-4мм. (все данные условны! ) Что происходит с машиной, когда ухудшается циркуляция охлаждающей жидкости из-за почти трхкратного уменьшения диаметра канала? – Правильно, начинаем перегреватся, хуже (слабже) работает печка и т. Д. Поэтому, если вы обладатели 3х – 4х летней машины, то перед применением вышеописанного состава промывайте систему охлаждения( желательно промывками) И ещ, ненадо забывать, что все эти составы (стоп-течи) – составы РЕМОНТНЫЕ, т.

Всем автолюбителям известно о такой проблеме, как утечка антифриза из системы охлаждения двигателя. Одним из средств защиты от такой неисправности принято считать герметики. При правильном использовании, данное средство позволяет избавиться и забыть об утечках на довольно длительный срок, а при не правильном – нанести вред, а использование герметика для фар при ремонте радиатора исключено. Постараемся разобраться, зачем он нужен, какие существуют виды герметиков и как применяется герметик для радиатора автомобиля.

Для чего и где применяются герметики?

Герметиком принято называть вещество, которое обладает специальными свойствами заделывать небольшие отверстия в системе охлаждения автомобиля, чтобы избежать течи технической жидкости. Применение герметиков появилось наравне с использованием тосола – вещества, которое обладает слишком большой текучестью, чтобы удерживаться с помощью обычных резиновых уплотнителей. Когда двигатели эксплуатировались исключительно на воде, нужда в специальных герметизирующих веществах попросту отсутствовала, однако, почти все современные двигатели в обязательном порядке подключаются к системе охлаждения с помощью герметиков.

Стоит отметить, что радиаторный герметик применяется не только для самого радиатора, но и для герметизации остальных частей охлаждения. Таковыми являются: соединения различных кранов, патрубков и заделывание всевозможных отверстий, которые появились в тех или иных деталях.

В соответствии с особенностями работы двигателя, единственным требованием к герметику является его

термическая стойкость. Качественный герметик способен выдержать повышение температуры до 300 градусов Цельсия и при этом сохранить свои уплотняющие свойства.

Каки бывают герметики для системы охлаждения

Всего существует несколько видов автомобильных герметиков:

  • В виде специальной «мази», которая наносится на поверхность соединений и уплотняет их. Особенностью работы такого герметика является то, что он является своего рода «клеем», который не только уплотняет соединяемые части, но и скрепляет их, увеличивая надежность герметизации. Плюсом можно считать, что он легко удаляется при помощи обычного ножа и не наносит вреда системе охлаждения, а срок его службы определяется сроком эксплуатации антифриза.
  • В виде порошка. Данный порошок засыпают в радиатор автомобиля для устранения течей небольших размеров. Таковыми считаются отверстия, размеры которых не превышают 1 миллиметра. Самым первым видом такого герметика считалась обычная порошковая горчица, которая засыпалась в радиатор. Позднее, автолюбители стали использовать различные твердые мелкие частицы даже в виде сигаретного табака. В дальнейшем, появились специальные порошки, которые имеют к радиатору, как раз, прямое назначение и применяются исключительно для герметизации. Единственным недостатком данных средств можно считать, что они не только заполняют течи, но и мелкие каналы трубок радиатора или крана печки, нарушая работу системы охлаждения в целом. Их применение является временным, если утечка антифриза застигла вас в пути, поэтому после того, как водитель добирается до станции технического обслуживания, антифриз необходимо сразу же сменить.
  • Наиболее рациональным развитием порошковых герметиков стало добавление в такой порошок жидкой основы. Данный герметик способен лучше цепляться за шероховатые поверхности и улучшать свои герметизирующие свойства. Плюсом данного средства можно считать то, что оно не задерживается в системе охлаждения и удаляется вместе с антифризом, однако спектр отверстий, которые оно может заделать, не достигает двух миллиметров. Применяется такой герметик для устранения течи в двигателе. К примеру, очень частой становится ситуация, когда прокладка ГБЦ прогорает и антифриз уходит в камеру сгорания двигателя. В этом случае такой полимерный состав становится просто не заменимым. Но это всего лишь временная мера, поэтому менять прокладку ГБЦ все же придется.

Как применяются автомобильные герметики?

Итак, после того, как мы определились с выбором герметика, самое время изучить инструкцию к применению.

  • Во-первых, перед использованием любого герметика необходимо слить охлаждающую жидкость. Для этого выворачиваются краник на радиаторе и специальный сливной болт на блоке цилиндров.
  • Перед заменой антифриза или при ремонте системы охлаждения, все его части, имеющие стыковку с резиновыми уплотнителями, подлежат герметизации при помощи специальных герметиков в виде «мази». Для этого снимают патрубки, зачищают изнутри и обезжиривают. То же самое делают и с металлическими частями, к которым они присоединяются.
  • Затем нужно выждать 5 минут и после этого присоединить все патрубки. Помимо патрубков, герметик пригоден и для присоединения водяного насоса к блоку цилиндров автомобиля. Заливать антифриз можно только после 24 часов высыхания герметика.
  • Если вы планируете временно устранить течь, то для этого антифриз сливается в отдельную тару и разводится со специальным порошком. Количество герметика, необходимого для использования, определяется инструкцией к применению средства.
  • После этого, закручиваются все сливные краны и болты, а затем смесь антифриза со специальным порошком заливается в систему охлаждения двигателя. После этого, крышка расширительного бачка заворачивается, и двигатель можно запускать.

Видео – Чистка радиатора после применения герметика

На этом герметизация системы охлаждения завершена.

что делать, как найти течь и как устранить

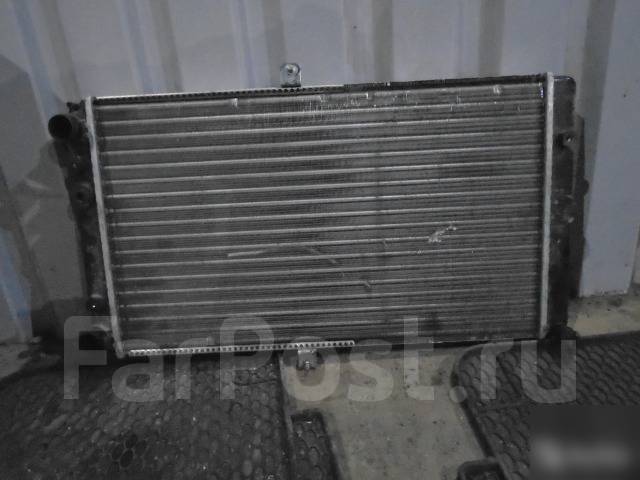

Радиатор охлаждения является основным элементом системы охлаждения двигателя. Работа радиатора охлаждения - это активная передача тепла в атмосферу от разогретой охлаждающей жидкости. Этот процесс важен для эффективной работы двигателя, т.к. охлаждающая жидкость, прежде чем отдать тепло в радиаторе, это тепло забирает от разогретых узлов и деталей двигателя. Так изначально задумано конструкторами, но жизнь вносит свои коррективы в эксплуатацию автомобиля на дороге.

Ситуация, когда стрелка на приборке начинает предательски ползти вверх, и, к сожалению, эта стрелка не показатель уровня топлива, а показатель температуры охлаждающей жидкости, скромно указывая на начинающийся перегрев автомобиля.  Валит пар из под капота, а на асфальте медленно, но уверенно расползается жидкое пятно из охлаждающей жидкости. Радиатор потек, что делать?

Причины течи радиатора системы охлаждения автомобиля

Прежде чем что-то делать, нужно разобраться, что привело к такому результату. Это может быть внешнее повреждение в результате попадания камней, или же пластиковые элементы радиатора могут потрескаться в результате удара при мелком ДТП. Такие мелкие повреждения, как правило, сразу идентифицировать не удается, и проявляются от них проблемы с течением времени. А пока, водитель продолжает эксплуатацию автомобиля, постепенно, по капелькам теряя охлаждающую жидкость из системы.

Чем опасна утечка антифриза из системы охлаждения авто

С понижением уровня охлаждающей жидкости возрастает риск перегрева двигателя, в свою очередь, это может привести к следующим проблемам:

·         Деформация плоскости блока цилиндров или головки блока цилиндров

·         Заклинивание двигателя

·         Деформация прокладки головки блока цилиндров

·         Изменение конфигурации системы охлаждения и попутный выход из строя компонентов системы

Все перечисленные случаи приведут к дорогостоящему ремонту.

 Что делать если подтекает радиатор охлаждения

Первое правило при таком случае, это следить за уровнем охлаждающей жидкости. На самом деле, периодическая проверка технических жидкостей автомобиля перед поездкой хорошее правило, это поможет своевременно заметить зарождающуюся проблему и устранить ее.

Даже если течь радиатора охлаждения небольшая, не стоит недооценивать масштаб сложившейся ситуации. Со временем течь радиатора увеличится, а этот момент можно упустить из внимания. Итог водителю не понравится.

Поэтому при возникновении такой ситуации необходимо иметь запас охлаждающей жидкости или дистиллированной воды. Да, если потеря охлаждающей жидкости небольшая, то на первое время можно использовать дистиллированную воду, но нужно учитывать, что чем больше дистиллированной воды попадет в систему, тем больше мы повысим температуру замерзания охлаждающей жидкости. Поэтому если за бортом зима, дистиллированной водой увлекаться не стоит, а доливать охлаждающую жидкость.


Что делать при большом повреждении и течи системы охлаждения

При серьезных повреждениях системы охлаждения двигателя ремонт неизбежен, эксплуатация автомобиля в таком случае крайне нежелательна. И чтобы не попасть еще и на ремонт двигателя, следует автомобиль переместить в техцентр посредством эвакуатора, в крайнем случае, на тросу.

Как заклеить пластиковые детали системы охлаждения с течью

Если конструкция радиатора позволяет, то можно воспользоваться термостойким герметиком-клеем, более известным как холодная сварка. В некоторых случаях понадобится снятие радиатора с автомобиля.

Холодная сварка – специальный двухкомпонентный герметик, в составе которого может присутствовать металлическая стружка. Такие герметики позволяют быстро восстановить пластиковые или металлические детали.

Сам процесс заклейки не сложен:

·         Перед нанесением герметика поверхность необходимо подготовить, зачистить и обезжирить.

·         Подготовить герметик к работе посредством смешения двух компонентов. Компоненты необходимо тщательно перемешать, чтобы получилась однородная масса.

·         Герметик наносится на деталь.

Состав схватится через 3-5 минут, но до полного затвердевания потребуется от часа до суток, в зависимости от состава.

Можно ли запаивать алюминиевые радиаторы и как правильно

Если течь радиатора образовалась на алюминиевой части, то возможна запайка. Процесс сложен, и мы бы рекомендовали доверить его профессионалам, т.к. при неудачной попытке придется все переделывать заново.

·         Понадобится мощный паяльник и перед работой эго необходимо хорошо прогреть.

·         Стенки радиатора также понадобится тщательно прогреть.

·         Поверхность перед пайкой тщательно зачистить.

·         Для обеспечения хорошего качества пайки необходимо использовать припой с большим содержанием олова.

Данный способ потребует снятия радиатора с автомобиля, а значит при установке радиатора после ремонта обратно, желательно, полностью заменить охлаждающую жидкость.

Устранение утечки антифриза в системе охлаждения с помощью специального герметика

Есть еще один способ устранения течи радиатора, не требующий частичной или полной разборки системы. Это герметик который работает внутри системы охлаждения. К примеру, Liqui Moly - Герметик системы охлаждения Kuhler-Dichter. Это средство герметизирует небольшие места утечек в радиаторе, пористость металла в местах пайки, волосяные трещины. Герметизирует повреждения, которые достаточно трудно локализовать (определяются лишь по падению уровня охлаждающей жидкости). Можно использовать средство со всеми видами присадок в систему охлаждения и любыми антифризами. Подходит для всех систем охлаждения и нагрева.


Содержит водорастворимый мономер и пластиковую крошку, взвешенные в растворе моноэтиленгликоля. При перепаде давления и при доступе кислорода активируется реакция полимеризации и продукты полимеризации герметизируют места утечек охлаждающей жидкости.

Применение герметика очень простое:

·         Перед использованием встряхнуть баллончик.

·         Добавить герметик в систему охлаждения из расчета 250 мл. присадки на 10 л. охлаждающей жидкости.

·         Дать поработать двигателю на холостых оборотах или проехать на автомобиле минимум 10 минут

Герметик может находиться в системе охлаждения весь срок службы охлаждающей жидкости.


ИТОГ

Чтобы избежать крупных ремонтов, следует регулярно проверять систему охлаждения на предмет малейших неисправностей и течей, своевременно меняйте шланги и патрубки, следите за температурой антифриза в процессе эксплуатации. Так же не забывайте своевременно менять охлаждающую жидкость, так как со временем он теряет свои свойства, что может привести к неполадкам в работе всей системы.

Течет радиатор ВАЗ: что предпринимать?

Что же делать, если вдруг течет радиатор ВАЗ, да еще если и случилась такая неприятность в дороге? Это серьёзная поломка, требующая пристального внимания и комплексного подхода для полноценного устранения силами опытных специалистов. Однако если такая неприятность настигла водителя в пути, в качестве временного решения проблемы подойдут всевозможные герметики, речь о применении которых пойдёт ниже.

Средства для «лечения»

Отличным средством для устранения течей в охладительной системы являются специальные герметики. Весь процесс применения такого средства сводится к его вливанию в расширительный бачок охладительной системы ВАЗ или непосредственно в радиатор. Основные преимущества таких средств заключаются в их следующих особенностях:

  • Герметик не боится воздействия высоких температур.
  • Герметик не испаряется.
  • Герметик продолжает действовать на протяжении длительного времени после того, как был добавлен в систему, предохраняя её и после первого использования без добавления средства в систему.
  • Рассматриваемые вещества не наносят ущерба материалам, из которых состоит охладительная система, таким как чугун, сплавы из цветных металлов, пластик.
  • Не засоряет шланги и отверстия, принимая твёрдое состояние исключительно в местах протечки.
  • Не вступает взаимодействие ни с одной из известных охлаждающих жидкостей.

Наряду с указанными достоинствами, рассматриваемые вещества имеют несколько значимых недостатков:

  • Применение герметика обеспечивает лишь временное решение проблемы, для полноценного решения проблемы требуется комплексный ремонт охладительной системы.
  • После использования герметика и последующего ремонта охладительная система нуждается в тщательном промывании. В противном случае, системе грозит серьёзное засорение.

В тех случаях, когда характер поломки радиатора не ограничивается мелкими трещинами, а охладительная система ВАЗ имеет более серьёзные повреждения, отличным решением проблемы может стать применение «холодной сварки». «Холодная сварка» — это клей-герметик, приобретающий необычайную прочность после высыхания. Применять такой клей достаточно просто: «холодная сварка» реализуется не в тюбиках, как обычный герметик, а в колбах, кусками различного размера.

Преимущества холодной сварки

Чтобы устранить течь, достаточно отрезать (отломать) кусок герметика, тщательно размять его в руках до приобретения им состояния и вида однородной массы, а затем намазать непосредственно на повреждённый участок радиатора ВАЗ. Использовать автомобиль можно уже через 15 минут после высыхания, а полностью клей застывает спустя сутки после ремонта.

Основные преимущества рассматриваемого клея заключаются в его следующих особенностях:

  • «Холодная сварка» имеет такой же коэффициент расширения, как и металл, что позволяет избежать комплексного ремонта после устранения течи с помощью рассматриваемого вещества.
  • Срок службы заплатки, изготовленной из «холодной сварки» при правильном её нанесении может достигать нескольких лет.

Быстро и эффективно выявить место образования течи помогут флуоресцирующие добавки. Они смешиваются с любым антифризом, окрашивая его. Водителю остаётся лишь осмотреть места соединения патрубков (протечки чаще всего случаются именно здесь) и оперативно устранить выявленную неисправность для того чтобы без проблем добраться до места ремонта. Отправляясь в дальнее путешествие за рулём собственного автомобиля, крайне важно иметь при себе какой-нибудь герметик.

Вам будет интересно:

Жидкий герметик для радиатора. Польза? Вред? ⋆ I Love My Car

Течь в системе охлаждения, особенно в самый неожиданный момент, может не только сорвать планы и крепко испортить настроение. Внезапная потеря антифриза может привести к перегреву и заклиниванию двигателя. Потек антифриз, что делать? В городе решить эту проблему легко. Попроситься «на галстук» знакомому, можно вызвать эвакуатор или добраться до гаража или СТО, постоянно доливая воду. Вдали от цивилизации единственным выходом может стать жидкий герметик для радиатора. Как выбрать, что это такое и безопасны ли герметики для системы охлаждения, будем разбираться вместе.

Что такое герметик для радиатора

До появления спецсредств и автохимии на помощь на помощь дедам и прадедам приходила обычная горчица. Не само растение, а пряная приправа в виде порошка. Ходят слухи что практиковать использование горчицы начали советские военные в Афганистане. Как бы там ни было, при протечке порошок просто засыпали в систему, запускали и прогревали двигатель. Результата можно было ждать уже через несколько минут.

Неприкосновенный запас из набора опытного водителя

Порошок растворялся в воде и беспощадно закупоривал все мыслимые отверстия. Горчице не объяснишь, что латать нужно только одну брешь, поэтому она исполнительно закоксовывала все, что видела — каналы, перепускные магистрали, трубки, компенсационные отверстия, радиатор отопителя. Течь могла прекратиться, но система требовала основательной промывки, поскольку безбожно забивала каналы. Сегодня на рынке есть более цивилизованные средства и методы для того, чтобы устранить течь радиатора. Жидкие герметики для системы охлаждения представлены на рынке довольно обширно.

Виды герметиков для радиатора

Существует 2 вида герметиков и первый, самый простой — порошковый. Действует по аналогии с горчицей. Впитывает в себя жидкость, затем разбухает, тем самым цепляясь за края протечки и создавая затор. Имеет единственный плюс, это цена. В остальном эффективность у него низкая. Предотвращает лишь мелкие трещины и пробои. Также намного сильнее загрязняет систему. Впрочем, если бюджет ограничен, то на безрыбье и рак на горе свиснет.

Виды жидких герметиков

Жидкие герметики представлены наиболее широко и пользуются определённой популярностью. По своей основе делится на несколько видов:

В принципе, цена жидкого герметика едва ли играет решающую роль при выборе. Это не бензин и не масло, достаточно один раз купить герметик и положить его в багажник, и мы будем чувствовать себя спокойнее.

Какой герметик лучше. Цена и производители

Не каждый герметик может быть эффективным и безопасным

Чтобы определиться с выбором герметика и решить какой лучше, рассмотрим несколько популярных примеров. Не все они одинаково работают, у всех разные цены и характеристики. Тесты герметиков для радиатора проводятся регулярно, поэтому мы приводим несколько таблиц с результатами тестов, основными показателями и ценами.

Тест герметиков от журнала За рулем, как всегда, результаты не особо совпадают с реальными отзывами

Изготовлен на полимерной основе. Визуально выглядит как эмульсия белого цвета. Отечественный производитель. На рынке с 1996 года. За это время хорошо зарекомендовал себя. Имеет довольно низкую цену. Отзывы по большей части положительные. Для затягивания пробоя требуется от 3 до 5 минут. Оставляет минимальное количество отложений.
Завод-изготовитель даёт гарантию на 36 часов работы. Практически срок намного выше. Широко распространён, купить можно в ближайшем автомагазине.Оптимальный выбор, благодаря соотношению цена-качество.
Цена: $1,3. Артикул: 3322.

Применение:

  1. Заглушите мотор.
  2. Дайте двигателю остыть до 60 градусов.
  3. Несколько раз встряхните тюбик.
  4. Залейте в радиатор или расширительный бочок (объем герметика на литр ОЖ инструкция не регламентирует).
  5. Заведите автомобиль. Дайте поработать 10-15 минут на холостом ходу.

Liqui Moly Kuhler Dichter 250 ml

Полимерная основа. Герметик от известного германского производителя. Подходит для устранения микротрещин и маленьких побоев. Преимущественно производитель указывает на содержание в составе средства водорастворимого мономера и пластиковой крошки.

Отзывы разные, от резко негативных, до крайне положительных. Связано с большим количеством подделок. Цена порядка 5,2 долларов.
Применение:

  1. Взболтайте средство.
  2. Заведите автомобиль.
  3. Включите печку на максимальные обороты.
  4. Залейте раствор в соотношении 25 ml на 1 литр ОЖ.
  5. Дайте поработать около 10 минут

Hi-Gear Radiator Stop Leak

Американский производитель, получил свою популярность благодаря качественным раскоксовкам топливной системы. Специализируется на добавках, присадках и прочей автохимии. Герметик позволяет устранить довольно крупные повреждения. Отзывы по большей части негативные. Причинами тому являются большое количество отложений и проблемная очистка системы.

Отмечают также позднюю активацию средства-вплоть до полу часа. В такой ситуации вероятнее всего ОЖ сохранить не удастся. Положительной стороной является самый высокий срок службы среди конкурентов-около 90 часов. Состав образует прочную оболочку, служит долгое время.

Цена: За 444ml $6. 7, за 325ml просят 50 долларов. Артикул: HG9029 – 444 ml, HG9025 — 325 мл.
Применение:

  1. Заглушите, дайте двигателю остыть.
  2. Слейте 2-3 литра ОЖ.
  3. Тщательно встряхните баллон.
  4. Залейте состав в радиатор или в его верхний патрубок(15ml на 1 литр ОЖ).
  5. Дайте двигателю полностью остыть, затем заводите.
  6. Прогрейте 5-7 минут.
  7. Затем снова заглушите.

Подождите 10-15 минут.

Помпа системы охлаждения после обработки герметиком Феликс

Итоги подведём. Отзывы и выводы

Корпус термостата. Косметику навел жидкий герметик для радиатора Абро

Герметик для радиатора — не панацея. Это просто временная мера. Именно так к нему и нужно относиться. Каким бы золотым и интеллектуальным не был бы состав, он все равно будет наносить вред системе охлаждения. Проверено опытом. Применяя герметики, мы негласно подписываем условия договора с физикой и химией — платить за быструю заплатку придётся забитыми каналами системы, а также забитым радиатором печки почти во всех случаях.

Радиатор печки после применения жидкого герметика

Кроме этого, заливая герметик, почти на 80% можно быть уверенным, что придётся попрощаться и с помпой. Особенно это касается современных недорогих двигателей, где материалы крыльчатки помпы и её уплотнителей не самые стойкие к агрессивным средам. Да, в большинстве случаев герметик способен за 5-10 минут устранить течь в радиаторе, но судя по отзывам владельцев и личному опыту, мы можем сказать, что куда эффективнее устранять течь радиатора заменой или ремонтом протекающего элемента. Герметик — самый крайний и довольно опасный выход из ситуации.



Как самостоятельно устранить течь радиатора? | Инфо-Ваз

Течь радиатора — очень неприятная поломка, которая может вывести из строя двигатель. Если объём охлаждающей жидкости не соответствует необходимому, то мотор может быстро перегреться и последствия этого будут плачевными.

Далее речь пойдет о том, что предпринять при обнаружении протечки радиатора и как самостоятельно ее устранить.

Как образуется течь?

Если радиатор потек, значит нарушилась герметичность его корпуса. Такое случается из-за механических повреждений, при образовании трещин или же радиатор просто износился. Признаком течи служит мокрое пятно, появляющееся на асфальте под радиатором после долгого простоя автомобиля. Если эта «лужица» замечена после долгого простоя, тогда есть шанс избежать проблем с силовым агрегатом, но если она обнаружится во время продолжительного движения автомобиля — результат будет очень неприятным.

Если течь радиатора выявилась во время движения, то заменить его или произвести ремонт вряд ли есть возможность, поэтому следует воспользоваться временными решениями, которые позволяют быстро справиться с возникшей проблемой.

1. Использование герметика.

Этим средством устраняется небольшая протечка. Применяется очень просто: герметик необходимо залить либо в расширительный бак, либо в радиатор. Когда герметик начнет растекаться по всей системе, он загерметизирует пробоину.

Минусом этого средства является то, что дыра должна быть 1,5-2 кв. мм в диаметре. Когда герметик застынет, перепады температур ему не страшны. Также были случаи, что он засорял каналы, делая проблему еще хуже.

2. Применение «холодной сварки».

Этот способ серьезней предыдущего. Такое средство обычно продается в двух тюбиках, в них содержатся герметизирующие компоненты. Их необходимо смешать, а затем нанести на поверхность, которая должна быть подготовлена заранее. Чтобы герметизация была более надежной, слой «холодную сварку» следует укрепить сеткой или стекловолокном.

Плюс у этого средства в том, что для его применения не нужны специальные знания или навыки, хватит и соблюдения инструкции. Застывает «холодная сварка» в течении 15-20 минут, а потом радиатор можно ставить на место и использовать.

3. Пайка радиатора.

Этот способ наиболее эффективен, но и наиболее трудный в выполнении, так как запаять трещину дано не каждому, поэтому лучше обратиться к специалисту. Перед пайкой радиатора, необходимо его демонтировать, почистить от грязи и обезжирить трещину, которая будет подвергаться пайке. Для прочности сверху пайки многие автолюбители наносят «холодную сварку» или герметик.

4. Крайние меры.

Если на радиаторе образовалась слишком большая трещина или дыра и никакими способами не удаётся её устранить, то выход один — замена радиатора на новый. Заменить радиатор можно своими руками или на станции технического обслуживания.

Для снижения риска появления протечки необходимо своевременно заменять охлаждающую жидкость, контролировать ее уровень, также следует следить за состоянием самого радиатора. Нужно, по возможности, исключить механические повреждения, ведь они зачастую и являются причиной возникновения протечки.



Поделиться в соц. сетях:

в чем причина, как обнаружить и устранить течь радиатора автомобиля?

Ситуация, когда течет антифриз из радиатора, может возникнуть в каждом автомобиле, независимо от марки и класса. Такие проблемы вполне ожидаемы, потому что данный узел рассчитан примерно на 7 лет службы. Но многое зависит и от условий эксплуатации, а также качества заливаемой охлаждающей жидкости. Чем оно хуже и агрессивнее стиль вождения, тем выше вероятность, что устранение течи радиатора автомобиля потребуется уже через пять лет. Ремонт таких изделий выполняют на специальном оборудовании, потому что вернуть заводскую герметизацию не так просто. Если поврежденный участок будет восстановлен не качественно, он и в дальнейшем будет представлять угрозу, потому что со временем снова разрушится. В зависимости от материала изготовления, не всегда можно устранить течь радиатора охлаждения, а иногда выполнение этой работы будет финансово не оправдано. Чтобы не совершать ошибок, рассмотрим как выявить и решить эту задачу.

Почему течет радиатор

Прежде чем рассматривать способы устранения данной проблемы, необходимо определить ее причины. В основном, бежит радиатор сверху при повреждении пластиковых составляющих узла. В остальных случаях причина заключается в повреждении циркуляционных трубок. Последние изготавливаются из алюминия или меди, в зависимости от типа радиатора и модели авто. Пластиковые элементы со временем теряют свойства, а потому могут деформироваться или треснуть, испытывая на себе дополнительную нагрузку от вибрации, поступающей с ходовой части. Если по этой причине возникла течь радиатора, как ее устранить рассмотрим на примере циркуляционных трубок. Они прочнее, но подвергаются окислительным процессам, несмотря на то, что изготовлены из цветного металла. Это приводит к естественному износу, а потому, при попадании камней в радиатор во время движения автомобиля, трубки трескаются, что и вызывает причины течи радиатора.

Последствия течи

При сильном повреждении утечка антифриза будет сразу видна. Но незначительные трещины делают потери незаметными, а потому сложно сразу определить, что потек радиатор в машине. В результате уровень охлаждающей жидкости будет постепенно снижаться, что отразится на рабочей температуре двигателя. Это приведет к систематическим перегревам силового агрегата, что способствует возникновению следующих технических проблем:

  • Деформация плоскостей соприкосновения блока цилиндров и его головки, что приводит к пропуску отработанных газов и подсасыванию воздуха в камеры сгорания. Это негативно скажется на работе двигателя, а потому нужно знать, как проверить радиатор на течь, чтобы своевременно обнаружить уменьшение уровня охлаждающей жидкости.

  • Закипание двигателя ускоряет процесс окисления моторного масла и потери антифризом технических качеств. В результате технические жидкости приходится менять чаще. Поэтому, когда капает радиатор, что делать должен знать каждый владелец авто.

  • Деформация прокладки ГБЦ из-за термического воздействия, вызванного перегревом двигателя. Деформированная прокладка не может обеспечить герметизацию камер сгорания и требует замены. Сама по себе она стоит недорого, но с учетом оплаты услуги автомастера, рациональнее понимать, как устранить течь в радиаторе автомобиля, чтобы не допускать перегрева силового агрегата и не устранять вытекающие отсюда проблемы.

Чтобы избежать вышеперечисленных последствий, необходимо хоть минимально понимать, как найти течь в радиаторе автомобиля, чтобы устранить ее, если не собственными силами, значит руками автомастеров.

Подтекает радиатор, что делать

Выше мы описали что будет, если не знать, как остановить течь радиатора, и довести до того, что уровень антифриза постепенно снизится. Также мы уточнили, что такую ситуацию необходимо сразу устранять, но некоторые владельцы авто решают подобные проблемы другим способом. Если утечки незначительны, они просто доливают антифриз в радиатор, регулярно проверяя его уровень. Данный способ финансово не оправдан и может привести к вышеперечисленным последствиям, если упустить момент, когда сильнее потек радиатор охлаждения, а уровень антифриза упал быстрее, чем ожидал владелец автомобиля. Поэтому следует устранять даже мелкие повреждения, используя специальный клей герметик.

Наружный герметик

Если обнаружена небольшая течь радиатора, герметик считается лучшим и самым удобным средством ее ликвидации. Особенно он эффективен для ремонта пластиковых составляющих узла, если они треснули. С металлами данное средство работает хуже, но его технических возможностей хватает, чтобы устранить мелкие трещины, когда радиатор потек. В его состав входит металлическая стружка, которая усиливает застывший слой материала. Работать с таким герметиком необходимо быстро, потому что он схватывается за нескольких минут. Полное застывание протекает в течение нескольких часов. Необходимо изучить рекомендации производителя, потому что некоторые герметики полностью застывают в течение суток.

Для тех, кто не знает, как устранить небольшую течь радиатора, стоит сказать, что перед выполнением этой работы края трещины необходимо обработать с последующим обезжириванием. В противном случае восстановленный участок будет слабым, а образование новой трещины на нем останется вопросом времени. Герметик состоит из двух компонентов, которые необходимо смешать перед использованием, и только потом нанести на поврежденную поверхность, чтобы выполнить устранение течи в радиаторе. В зависимости от расположения поврежденного участка, некоторые работы можно выполнять, не снимая узел. Если трещина находится в труднодоступном месте, придется демонтировать деталь для проведения ремонта.

Внутренний герметик

Мы рассмотрели, чем заделать течь в радиаторе с наружной стороны узла. Но производители предлагают еще серию герметиков для внутреннего использования. Принцип работы такого средства заключается в том, что оно заливается вместе с другими присадками в охлаждающую жидкость и циркулирует по системе. Тем, кто не понимает, как заделать течь в радиаторе автомобиля таким способом, не трудно все объяснить. Данное средство имеет в своем компонентном составе пластиковую крошку, которая, благодаря наличию водорастворимого мономера и доступу кислорода, полимеризуется, затягивая трещины изнутри. Таким образом происходит герметизация системы охлаждения.

Когда сильно бежит радиатор, что делать

Выше мы рассмотрели варианты того, как устранить небольшую течь. Но если сильно течет радиатор, что делать? Тут не помогут герметики, потому что внушительная течь может образоваться только при трещинах и отверстиях большой площади. Из-за таких глобальных повреждений антифриз практически сразу вытечет. Это приведет к молниеносному закипанию силового агрегата. Рассмотрим что делать, если течет радиатор в машине из-за таких повреждений. Начнем с того, что большие дыры финансово не оправдано ремонтировать, потому что стоимость таких услуг может оказаться дороже, чем новый узел. Это обусловлено тем, что используется метод пайки, и выполнить его могут только квалифицированные специалисты автосервиса.

Для тех кто не знает, как устранить течь радиатора автомобиля методом пайки, поясним. Поврежденный участок разогревается специальным паяльником. Затем плавится припой, изготовленный из того же металла, что и циркуляционные трубки, чтобы заплавить в них отверстие или большую трещину. Данный метод актуален для узлов, изготовленных из меди, потому что этот металл хорошо паяется. Но медь дорогая и тяжелая, а потому большинство современных автомобилей оснащаются алюминиевыми изделиями. Они легче, обладают повышенными свойствами теплопередачи, но их гораздо сложнее паять. Поэтому даже нет смысла гадать, как убрать течь радиатора этим методом, потому что такую работу необходимо доверить специалистам автосервиса. Они выполняют ее в следующей последовательности:

  • торцы трещины или отверстия зачищаются;

  • разогревается поврежденный участок на трубке;

  • плавится припой, капли которого аккуратно укладываются на зачищенные края до полного заплавления поврежденного участка.

Прежде чем устранить течь радиатора таким способом, необходимо уточнить у автомастера состав припоя. Для лучшего качества ремонта, в нем должно быть большое содержание олова.

Выводы: потек радиатор, что делать, чтобы решить проблему

Выше мы рассмотрели варианты того, какими могут быть причина течи радиатора охлаждения и способы ее устранения. Но как говорят мастера автосервисов, лучше избежать этих проблем. Для этого рекомендуется заливать в систему охлаждения качественный антифриз, не экономить на присадках, продлевающих срок службы узла. Если выполнять эти рекомендации, вам не придется интересоваться тем, как заделать течь радиатора, потому что он отработает заявленный производителем срок. Повреждения, появившиеся после окончания эксплуатационного срока, можно не ремонтировать, просто заменив весь радиатор.

Если данная проблема появилась, течет верхняя часть радиатора или трещина обнаружена в другом месте, посетите один из наших автосервисов компании Oiler. Они расположены в разных частях Киева, к каждому предусмотрен удобный подъезд. Наши мастера быстро определят, почему течет радиатор охлаждения, и устранят проблему. Чтобы не потерять личное время, рекомендуется предварительно записаться на посещение автосервиса. Это можно сделать на сайте компании или в телефонном режиме. Наше преимущество заключается в том, что мы решаем проблему в день обращения. Поэтому, используя герметики, мы быстро устраним небольшую течь радиатора, выполним ремонт также в день обращения, если необходимо устранить большие повреждения методом пайки.

Герметик для радиатора автомобиля: виды, плюсы, минусы, отзывы

Система охлаждения автомобиля может дать течь в любой момент. И здесь не стоит искать причин — в большинстве своем это происходит неожиданно для автовладельца и действительно не имеет под собой никаких предпосылок. Кстати, чаще всего брешь возникает в радиаторе. И если такое случилось, то радиатор лучше заменить. Однако не всегда возникшие неисправности мы замечаем в гараже, это может произойти и в дороге. Что делать тогда? Ответ очевиден – временно законопатить место течи. А сделать это  можно с помощью герметика. Рекомендую прочитать статью — ремонт радиатора автомобиля своими руками.

Герметик для радиатора автомобиля: что такое, и каким может быть?

Герметик для радиатора – это специальное химическое средство, позволяющее устранить течь радиатора без применения слесарных или каких-либо других инструментов: оно просто засыпается (заливается) в радиатор или расширительный бочок и в течение не более 10 минут решает возникшую проблему.

Виды герметиков.

Выделяют два основных вида таких герметиков: порошковые и полимерные.

Порошковые герметики.

Выглядят как мелкий порошок (отсюда и название) и действуют следующим образом: засыпанные в систему охлаждения, частички порошка оседают там, где образуется застой жидкости, — как правило, это место течи, здесь они, задерживаясь у отверстия, слипаются, образуют комок, который и закупоривает собой брешь. К слову, именно такой принцип действия и обусловил применение для устранения течи радиатора народными умельцами горчицы, как краткосрочной альтернативы порошковых герметиков.

Полимерные герметики.

Выглядят как жидкий однородный раствор, могут встречаться разной консистенции и цвета. Наносятся они на внешнюю поверхность бреши, затем взаимодействуя с кислородом полимеризуются, образуя тем самым прочную герметичную пробку.

Плюсы и минусы использования.

Главное предназначение любого герметика – временное  «латание» бреши. Отсюда вытекают и все главные его достоинства:

  • мгновенная скорость решения проблемы;
  • невысокая стоимость — в сравнении с заменой детали или ценой ее капитального ремонта;
  • высокие эксплуатационные качества и возможность применения с различными охлаждающими жидкостями (в большей степени это относится к полимерным растворам).

Но есть у герметиков для радиатора автомобиля и довольно увесистый список недостатков:

  • провоцируют образование налета на внутренней части радиатора  системы охлаждения;
  • могут взаимодействовать с охлаждающими жидкостями;
  • могут провоцировать засор радиатора и приводить к поломке движка;
  • имею положительный эффект лишь временно.

Область применения радиаторного герметика.

Радиаторный герметик в автомобилях применяют для:

  1. устранения течи охлаждающей жидкости непосредственно в радиаторе;
  2. устранения течи в кранах и соединениях охлаждающей системы двигателя;
  3. заделки бреши в блоке цилиндров.

Работают с ним только при заглушенном двигателе,  остывшей жидкости в системе охлаждения и лишь по инструкции, которая указана на его упаковке.

Мнение автовладельцев.

О мнении автомобилистов касательно данных веществ можно сказать словами известной поговорки: сколько людей – столько и мнений. И это действительно так. Одни автовладельцы нахваливают герметики, рассказывая только об их преимуществах, другие, наоборот, — ругают. Как бы то ни было, все хорошо в меру, а в нашем случае – при необходимости и ненадолго – пока не появится возможность произвести нормальный ремонт прохудившегося узла.

Видео

Рекомендую прочитать:

Замена радиатора охлаждения на ВАЗ-2110. Инструкция, причины замены. Устройство и принцип действия радиатора

Любому ДВС нужен хороший радиатор. Для этого в автомобиле предусмотрен радиатор охлаждения. Ими оснащается и ВАЗ-2110. Со временем его работоспособность ухудшается. Поэтому у автомобилистов назревает вопрос о его замене.

Устройство, принцип действия

Конструкция радиатора ВАЗ предполагает наличие следующих элементов:

  • Кожух, состоящий из двух половин.
  • Патрубки.
  • Сливной кран.
  • Заклинившая вилка.
  • Клапаны впускные и выпускные.
  • Ядро.

По материалам корпус может быть выполнен из меди или алюминия. К нему примыкают резиновые ниппели. По ним циркулирует охлаждающая жидкость. Сердечник - серия латунных трубок. Они припаяны к ребрам охлаждения. Антифриз попадает в систему через верхнюю пробку. Внизу имеется сливной кран. Кроме того, в конструкции предусмотрен электровентилятор.Он производит принудительную циркуляцию воздуха.

Причины замены

Радиатор не является расходным материалом, но срок его службы не регламентирован. Причем на одном автомобиле этот показатель может существенно отличаться и составлять от трех до десяти и более лет. Все зависит от качества жидкости, которая была залита в систему, а также периодичности ее замены. Если вовремя не поменять антифриз, он начинает выпадать в осадок. Из-за этого ухудшается пропускная способность трубок.Это может привести к плохой теплоотдаче и, как следствие, к перегреву двигателя.

Еще одна причина замены радиатора охлаждения ВАЗ-2110 - поломка элемента. И это может быть не так очевидно. Например, автомобилист может заменить небольшой забор жидкости из расширительного бачка. Это связано с разгерметизацией корпуса. И если раньше эти радиаторы ремонтировались, то теперь их проще и быстрее заменить целиком.

Сколько стоит радиатор ВАЗ-2110?

Стоимость теплообменника напрямую зависит от материала, из которого он изготовлен.Ранее мы уже говорили, что есть медные и алюминиевые радиаторы. Стоимость последнего на порядок меньше. Самым доступным по стоимости считается радиатор «Лузар». Его можно приобрести за тысячу рублей. Продукция компании «Pramo» стоит около полутора тысяч.

Алюминиевый радиатор легкий. Однако у него меньше тепловыделения. К тому же алюминиевый радиатор быстрее подвергается коррозии. Что касается изделий из меди, то они тяжелее.Однако они обладают высоким КПД, который на 40 процентов выше, чем у алюминиевых аналогов. Стоимость двухсекционного медного радиатора - пять с половиной тысяч рублей.

Инструменты и аксессуары

Крепится этот элемент достаточно просто. Поэтому радиатор охлаждения ВАЗ-2110 можно заменить с минимальным набором инструментов. Для выполнения этой операции нам понадобится ключ на 13, отвертка Phillips и емкость для слива жидкости. Желательно использовать плоский таз. Можно использовать пластиковую канистру на 10 литров (предварительно вырежьте из нее боковину).

Замена

Перед снятием радиатора на ВАЗ-2110 необходимо слить старую охлаждающую жидкость. Открываем капот и ставим под теплообменник емкость. Откручиваем сливной кран ключом на 13. Во избежание разрежения в системе откручиваем крышку расширительного бачка. Так жидкость потечет намного быстрее.

Поскольку в системе используется электрический вентилятор принудительного охлаждения, его необходимо отключить. Сначала откручиваем клемму, от которой он запитан.

Далее находим по бокам два крепежных болта.Откручиваем их гаечным ключом или гаечным ключом. После этого откручиваем третий болт. Он расположен в нижней части блока вентилятора. После этого вы можете спокойно снимать его с креплений наружу.

Но на этом замена радиатора охлаждения ВАЗ-2110 не заканчивается. Поскольку теплообменник подключается к системе с помощью патрубков, необходимо их удалить. Эти резиновые элементы расположены по периметру снизу и сверху. С помощью отвертки Phillips открутите фиксирующие зажимы.

Как заменить радиатор охлаждения на ВАЗ-2110? Затем осторожно отсоедините трубы. Учтите, что их можно плотно зажать в отверстиях. Следовательно, необходимо приложить силу. Старайтесь не повредить расположенные рядом установленные элементы. Затем вы можете снять старый радиатор. Чтобы получить его нужно наклонить (в сторону двигателя), иначе он будет упираться в «телевизор».

Установка

Установка производится в обратном порядке. Обратите внимание на резиновые подушки, на которых стоит теплообменник.Если на них есть трещины, их следует заменить новыми. То же самое и с насадками. Хомуты желательно заменить комплексно. Сами трубы садятся на «Литол».

Итак, мы выяснили, какая цена у радиатора ВАЗ-2110 и как его заменить своими руками. p>

Как снять радиатор охлаждения ВАЗ 21 15. Замена радиатора охлаждения

Охлаждение двигателя

Система охлаждения двигателя - важная система автомобиля.Осторожно добраться до нужной точки можно с поломкой, например, в подвеске машины или с неработающими фарами, а вот с неработающей системой охлаждения - нет: двигатель автомобиля моментально перегреется и закипит, что уже чревато серьезные последствия.

Радиатор - один из ключевых элементов системы охлаждения. Радиатор играет немаловажную роль, так как он является центральным узлом всей системы охлаждения двигателя и защищает мотор от серьезного перегрева.Известно, что радиатор охлаждения двигателя автомобиля располагается в условиях повышенных температур и давления. В этих экстремальных условиях компоненты систем загрязняются и ухудшаются из-за многих других жилетов автомобиля. Поэтому поломка радиаторов охлаждения двигателя - явление очень частое. При выходе из строя радиатора охлаждения двигателя его замена становится наиболее очевидным способом решения проблемы. Это самый быстрый и надежный вариант, надежный от проблемы. Однако с другой стороны, замена поврежденного радиатора охлаждения двигателя на новый стоит недешево.Часто радиатор автомобиля выгоднее отремонтировать. Чтобы решить, менять ли радиатор автомобиля или можно делать только ремонт, необходимо понимать происхождение и форму повреждений этой части автомобиля.

Виды неисправностей радиатора автомобиля

Конструктивно радиатор автомобиля устроен довольно просто. Он состоит из сердечника, пронизанного множеством трубок. Тем не менее, в конструкцию этого устройства входят два резервуара или две банки, расположенные выше и ниже активной зоны. Иногда по бокам стоят банки.Специальная охлаждающая жидкость, циркулирующая в системе, отводит ненужное тепло от цилиндров двигателя и попадает в циркуляцию в трубке радиатора автомобиля, где двигатель охлаждает встречный поток воздуха. В случае, если двигатель работает в стоячей Машине, движение воздуха к радиатору охлаждения двигателя принудительно обеспечивается лопастями вентилятора.

Просверливание радиаторов охлаждения двигателя, как правило, вызвано естественными причинами старения и выработки ресурса, а также невнимательностью владельца автомобиля, не уделившего радиатору должного внимания. .В том числе, забыв вовремя долить охлаждающую жидкость или очистить поверхность радиатора автомобиля от пыли и грязи. Есть две основные группы разбивки. Первый - это повреждение активной зоны и утечки из резервуаров. В основном бачки радиаторов изготавливаются из пластика, на котором образуются вызывающие протечки микротрещины. Многие автовладельцы, обнаружив подобную неисправность, предпринимают попытки решить проблему самостоятельно, с помощью кустарных методов восстановления баков. Увы, большинство этих попыток ремонта радиатора автомобиля лишь на короткое время останавливают протечки, и в дальнейшем с ними очень сложно справиться профессионалам.Тут детали ремонта уже ни к чему, а надо покупать новую - заменять. Обратившись к специалистам, еле обнаружив течи бачков радиатора, ремонт радиатора автомобиля можно произвести совсем недорого. При этом владелец автомобиля получает гарантию на проделанные работы, так как применяемая технология сварки пластика отработана на долгие годы и может обеспечить работу детали надолго. Более радикальный способ - замена пластиковых гвоздей на металлические, которые навсегда решают проблему протечек, но стоят они заметно дороже.Кстати, этот метод очень популярен у многих владельцев японских автомобилей. Например, на отдельных моделях Subaru пластиковые баки часто трескаются даже на новых машинах.

Более серьезный ремонт автомобильного радиатора требует поломки сердечника радиатора. Эти повреждения обычно связаны с появлением протечек, которые в данном случае являются результатом повреждения алюминиевых или медных трубок, из которых образованы так называемые ячейки, или центральной части радиатора охлаждения двигателя. Причины повреждения активной зоны разные.В основном это результат повреждений механического характера: те, кто попал в радиатор камнями от колес других автомобилей или соприкоснулся с радиатором лопастей вентилятора охлаждения. Одна из частых причин появления течи - коррозия. Ремонт сломанных ячеек - занятие крайне сложное и, увы, зачастую малоэффективное. Для его изготовления необходимо не только специальное оборудование, но и высокий профессионализм. О ремонте радиатора автомобиля хорошо в кустарных условиях гаража - нужно сразу забыть.Стоимость ремонта сердечника радиатора автомобиля намного превышает восстановление его пластиковых деталей. Если повреждение сердечника не массовое, а течет только одно, а сам автомобиль еще совсем новый, то есть радиатор автомобиля не забит отложениями, можно обратиться в специализированную мастерскую по ремонту радиатора автомобиля, так как покупка и установка нового обойдется дороже, чем ремонт сломанного.

Ремонт или замена?

Применяемые в наше время методы ремонта автомобильных радиаторов позволяют в большинстве случаев практически полностью восстановить эту деталь автомобиля.В наиболее частых случаях поломки - ремонт радиаторов автомобиля требует почти в два раза меньше, чем замена на новый. Особенно если речь идет о дорогих моделях автомобилей. Также необходимо учитывать, что нередко это решение вопроса поломки радиатора автомобиля заменой на новый, может сделать его игольчатую запчасть Месяц, а то и больше. Таким образом, если для российских моделей машин и для большинства недорогих иномарок радиаторы охлаждения двигателя крайне часто можно найти в специализированных магазинах, то для других автомобилей радиатор найти не сразу.На ремонт и восстановление поврежденного автомобильного радиатора уйдет около пары дней. Но часто бывает, что ремонт радиатора автомобиля ожидаемого эффекта не приносит. Скорее нужно сказать о случаях, в которых ремонт нецелесообразен. Ведь некоторые неисправности этой детали ремонту не подлежат. Так, например, когда неисправность вызвана засорением трубок вагона агрессивными химикатами, чистка будет бесполезной. Трубки не смогут пропускать через себя охлаждающую жидкость.Вот единственный действенный способ. Будет замена радиатора на новый. Бывает и так, что после ручного ремонта радиатор автомобиля подлежит только замене. Особенно часто это происходит после разного рода неправильной эксплуатации, из-за которой обдувается не только поток, но и весь радиатор автомобиля в целом. Нельзя забывать, что нерегулярный ремонт радиатора автомобиля может повредить всю систему охлаждения автомобиля. А это гораздо более серьезные масштабы работ и их стоимость...

Эксперты:

Анна Лайкова , директор специализированного автоцентра « Термо». - Мобильный » :

- Ремонт, наверное, нельзя только повернуть радиатор автомобиля. Все остальные поломки можно устранить. Я бы порекомендовал водителям покупать медные радиаторы. Во-первых, у них лучше теплопередача, то есть они лучше отводят тепло, и двигатель быстрее охлаждается.Во-вторых, их легче ремонтировать. Медный радиатор Почти со 100-ступенчатой ​​вероятностью можно восстановить. Вообще, ремонт радиатора автомобиля практически всегда дешевле, чем покупка нового. Появляются новые технологии. Например, проточные трубки можно закрепить по технологии «напыление металла» - поврежденное место усиливается, металл увеличивается на молекулярном уровне. Ремонт одной трубки в среднем 700 руб. В общем на машину проблем не составит купить новый радиатор. Это будет стоить всего 3-4 тысячи рублей.На грузовики и спецтехнику новый радиатор купить уже тяжело. В таких случаях, как правило, практикуется изготовление под заказ.

Сергей Борисов. , директор цеха ремонта автомобильных радиаторов :

- В каждом отдельном случае нужно разбираться отдельно. Один раз дешевле отремонтировать радиатор автомобиля, один раз купить новый. В одних случаях цена ремонта составляет 30% от стоимости нового радиатора, в других - равна стоимости нового.

Некоторые поломки легко устранить. Например, если трубка радиатора пробила камень, стоит это исправить. И это будет скрыто. Однако если сгнил радиатор автомобиля, то ничего не поможет. Его ремонт просто невыгоден. Особенно актуален гнилой радиатор для городов, в которых дорогу будут разбрызгивать реагентами.

Он является основным элементом жидкостной системы охлаждения «Десятки». Именно радиатор охлаждает жидкость (воду, антифриз или антифриз), которая забирает тепло от блока цилиндров двигателя, где происходит процесс сгорания рабочей смеси.В блоке цилиндров целая сеть каналов. Попутно горячая жидкость поступает в радиатор печки отопителя, которым нагревается салон ВАЗ 2110.

Кроме обогрева салона, система охлаждения двигателя параллельно камере карбюраторного стартера или камере дроссельного узла в зависимости от по типу двигателя.

Устройство системы охлаждения ВАЗ 2110

Система охлаждения имеет много важных элементов. Жалуются на шланги, патрубки и патрубки.Охлаждающая жидкость движется по системе за счет насоса, который находится в блоке цилиндров и приводится в действие шестеренчатым распределительным механизмом с зубчатым ремнем. Потоки охлаждающей жидкости перенаправляют термостат. Термостат в зависимости от температуры может ограничивать циркуляцию жидкости для быстрого прогрева двигателя и, наоборот, перенаправлять поток через радиатор охлаждения, чтобы максимально использовать ресурсы системы охлаждения.

Однако, если не помогает и температура начинает расти, датчик температуры включает вентилятор радиатора охлаждения.Перегрев двигателя часто происходит из-за неисправности термостата, который вовремя не включается, или из-за неисправного датчика температуры и вентилятора. При длительной эксплуатации радиатор ВАЗ 2110 засоряется и процесс теплообмена с окружающей средой затрудняет, это также может быть причиной перегрева двигателя, что в свою очередь приведет к поломке ДВС.

Еще одна причина плохой работы систем охлаждения - это шлюз, возникающий чаще всего после ремонта или замены элементов системы охлаждения автомобиля.Далее подробный чертеж со всеми элементами системы охлаждения ВАЗ 2110.

Собственно вот из этих элементов и состоит система охлаждения ВАЗ 2110 -

  • 1 - отопитель радиатора печки
  • 2 - Шланг печи радиатора для сельского хозяйства
  • 3 - Распределительный шланг
  • 4 - Шланг опорный
  • 5 - датчик температуры охлаждающей жидкости (карбюраторный двигатель)
  • 6 - Шланг со стороны насоса
  • 7 - Термостат
  • 8 - шланг заливной
  • 9 - Пробка расширения емкости
  • 10 - датчик уровня жидкости
  • 11 - Расширительный бак
  • 12 - труба выхлопная
  • 13 - Лопастная камера карбюратора
  • 14 - Утилизация шланга радиатора
  • 15 - Опора шланга радиатора
  • 16 - Шланг радиатора Различный
  • 17 - бачок радиатора левый
  • 18 - Датчик мощности вентилятора
  • 19 - электродвигатель вентилятора охлаждения радиатора
  • 20 - Крыльчатка вентилятора
  • 21 - Бачок радиатора правый
  • 22 - Сливной пробковый радиатор
  • 23 - Корпус радиатора Электровентин
  • 24 - ремень ГРМ
  • 25 - Насос охлаждающей жидкости Imprett
  • 26 - Насос подачи насоса
  • 27 - Шланг подающий в камеру карбюратора
  • 28 - Сливной шланг

Следует учитывать, что система охлаждения инжекторного двигателя ВАЗ 2110 имеет некоторые отличия.Во-первых, датчик температуры находится не в блоке цилиндров, а во впускном патрубке. Во-вторых, теплоноситель, поступающий в камеру пускового устройства, в инжекторном варианте подается в дроссельный узел. Но по сути функция та же - подогрев топливной смеси.

Видео Замена радиатора ВАЗ 2110

Снятие Установка радиатора ВАЗ 2110

Порядок снятия радиатора охлаждения ВАЗ 2110 Next -

  • Ждем пока двигатель остынет
  • Затем слейте охлаждающую жидкость, открутите сливную пробку радиатора
  • Снять опору радиатора (кожух вентилятора)
  • Затем снимаем кожух вместе с электровентилятором
  • Ослабить хомут, затем вращательными движениями снять гасящий и пароносный шланги
  • Следующим этапом ослабляем хомут и демонтируем переходной шланг радиатора
  • Ослабить хомут и демонтировать шланг подводного радиатора
  • Наклоняем радиатор к мотору и снимаем

Сбор в обратной последовательности.При установке радиатора обязательно обратите внимание на две резиновые подушки, которые амортизируются при эксплуатации. Во время установки радиатора ВАЗ 2110 они должны четко попасть в отверстия перекладины.

В принципе трудностей с установкой радиатора на ВАЗ 2110 возникнуть не должно. Перед установкой внимательно осмотрите хомуты, патрубки и шланги, если на них есть поверхностные трещины или потертости, их лучше заменить на новые.

Строка (10) «Статистика ошибок»

Если в результате эксплуатации автомобиля вышел из строя радиатор системы охлаждения автомобиля, то для устранения неисправности, равно как и, можно заменить двумя способами.

1 путь. Обратитесь к специалистам за помощью. В этом случае вам понадобятся две вещи: время и деньги. За качество работы отвечают мастерские, ведение ремонта. Они (в большинстве случаев) дают гарантию на свою работу и используют оригинальные комплектующие и узлы.

2-ходовой. Сделать своими руками выполнить работу. Вам необходимо будет решить ряд организационных вопросов и совершить покупки, в том числе:

  • Потратьте личное время на поиск и покупку нового радиатора;
  • время на снятие радиатора и его установку;
  • денег;
  • Набор инструментов: ключи, головки No.8.10, 13, 17, отвертки с острым и крестообразным лезвием, плоскогубцы, удлинители, храповая ручка и / или узел, герметик;
  • определитесь с местом проведения технической обработки вашего автомобиля.

Не мешает знание устройства станка и последовательности работы.

Сколько еще предстоит пройти, решать вам. Необходимо помнить, что экономия не всегда стоит на первом месте, особенно если мы говорим о транспортном средстве - автомобиле!

Как работает и по какому принципу работает система охлаждения силового агрегата

Радиатор представляет собой два бака, соединенных патрубками.В нем циркулирует техническая жидкость. Охлаждается вентиляторным силовым агрегатом. Процесс охлаждения предотвращает повышение режима T0.

Для жидкости Б. современные автомобили Б / у расширительные бачки из пластика. К сожалению, они подвержены деформации в результате механических повреждений, со временем трескаются. В результате жидкость просачивается через трещины бачка.

Недолговечная и трубка, которая со временем приходит в негодность. Также течет охлаждающая жидкость. Его уменьшение приводит к перегреву мотора, что может серьезно повредить его.

В результате перегрева пластиковая вставка предохранителя деформируется. В итоге предохранитель будет заменен.

Самостоятельная замена радиаторов

Первоначальные действия предполагают остановку двигателя до полного остывания. Затем снимается пробка с расширительного бачка, через сливную пробку сливается тосол или антифриз.

Далее снимается радиатор с вентилятором охлаждения. Для этого снимаем разъем питания блока питания электровентилятора.Ослабление и откручивание хомутов, соединяющих форсунки, контактирующие с радиатором.

После этого можно переходить к снятию пластины, удерживающей радиатор. Затем наклоните его в сторону блока питания и снимите с установленного места.

Установка радиаторов производится в обратном порядке. После установки следует залить в расширительный бачок новый токсол. Запустите мотор и проверьте его. Обратите внимание на работу системы охлаждения. Следите за тем, чтобы тосол не закипал в тосоле.

Замена радиатора охлаждения предполагает соблюдение техники безопасности и соблюдение инструкций производителя.

Основные проблемы выхода из строя радиатора

Радиатор может выйти из строя по разным причинам, но наиболее распространенными считаются:

  • ДТП;
  • механическое повреждение элемента: камни, песок, гравий, посторонние предметы;
  • уменьшение внутреннего рабочего объема трубок радиатора из-за засорения агрессивными химическими соединениями;
  • механические и другие повреждения сопла и ствола охлаждающей жидкости;
  • разупрочнение соединений металлических и пластмассовых деталей;
  • старение естественного металла.

Кроме того, но крайне редко, автомобили поступают в продажу с заводским дефектом радиатора.

Признаки неисправности и возможные решения

Принять к сведению. Сразу не грешу на радиатор. Ведь система охлаждения - сложный компонент, в котором много уязвимых мест.

Возвращаясь к проблеме радиатора, отметим, что когда он течет, причиной может служить высокое давление в системе.
Рекомендуем обратиться за помощью к сотне специалистов.Как ремонт своими руками В гараже: Заливка эпоксидной смолы Без тщательной подготовки (зачистки) и обезжиривания неизбежно приведет к повторению проблемы протечек.

Это недостаточно быстро, или антифриз вообще не охлаждается. Проблема указывает на горячие сопла вверху и внизу.
В этом случае потребуется чистка или промывка радиатора. Не исключено, что его поверхность была присыпана или забита тополевой пеной, листьями.

Снизу и вверху радиатор не греется: холодно.Причина кроется в том, что горячий антифриз не проходит через забитые трубки и контур радиатора. Следовательно, он не охлаждает верхнюю и нижнюю часть.

Неисправность крышки радиатора или расширительного бачка. Эти элементы необходимо будет заменить. Пружины можно распечатать самостоятельно.

Еще одна проблема может заключаться в выходе из строя термостата, помпы или датчиков. Особое внимание рекомендуется обратить на термостат.

При доведении двигателя до рабочего Т0 стрелка датчика стоит на месте.Советуем обратиться за помощью к сотне специалистов.

К информации авто / владельцев. Если антифриз течет сквозь пальцы, как песок, остановитесь и вызовите машину.

При небольших отклонениях объем антифриза можно направить дистиллированной водой и продолжить движение в сторону СТО.

Снизить вероятность преждевременного выхода из строя радиатора системы охлаждения двигателя, соблюдая график прохождения. Рекомендуемый интервал замены регистрируется производителем.

Охлаждающую жидкость нужно менять после пробега 80 тыс. Км. Регулярная замена гарантирует удаление окалины и ржавчины, которые препятствуют свободной циркуляции охлаждающей жидкости.

Важно не забывать, что необходима промывка всей системы при условии, что вся грязь и остатки старой жидкости удалены.

Используйте антифриз при низком t0, не используйте воду. Иначе машина может не завестись, а вода замерзнет. При этом некоторые детали вышли из строя или лопнули.В итоге ремонт радиаторов неизбежен.

Замена радиатора печки

Эта проблема не частая. Но при выходе из строя радиатора отопителя проблем не избежать. Устанавливается в некоторых автомобилях внутри приборной панели («Спасибо» дизайнерам).

Вопрос можно решить двумя способами:

  • перейти на сотню;
  • самостоятельно заменить радиатор печки.

Во втором варианте подойдет радиатор печки без снятия панели.Для этого нужно отключить минусовую клемму. Снимаем крышку рулевого колеса, откручивая 4 болта крепления.

Аренда накладки на педаль. Затем, утопив педаль газа до упора, откручиваем крепление тормоза. Далее делаем патрубки радиатора отопителя: отсоединяем их. Отодвинув нижнюю часть панели, снять радиатор. Придется изрядно попотеть.

Сборка производится в обратной последовательности. Для того, чтобы при установке не возникло проблем нужно укорачивать форсунки примерно на 20 мм.

Есть другой способ решить проблему. Но это более трудоемкий метод, связанный с демонтажем панели приборов, радиатора отопления и снятием ЭБУ.

Сборка производится в обратной последовательности. Но самостоятельно с этой задачей вряд ли справится. Это проблема Мастеров сотни.

Если возникнут вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Как известно, радиатор охлаждения - один из основных элементов конструкции автомобиля.Радиатор охлаждения занимает основную позицию в системе охлаждения, и его задача - отвод тепла в воздухе, исходящем от мотора.
На ВАЗ 2112 Замена радиатора охлаждения - процесс ответственный и обычный. Замена радиатора охлаждения ВАЗ 2112 происходит при обнаружении течи или других проблем.

Радиатор и все о нем

Его изобрели очень давно, в 19 веке. Уже тогда он начал выполнять важнейшие функции и гениальная человеческая мысль постепенно довела его до совершенства, и сегодня представить себе автомобиль на жидкостном охлаждении без этого элемента просто невозможно.
Радиатор, как и любой механизм, узел, элемент автомобиля со временем выходит из строя. Но есть особые правила, которые нужно соблюдать.
В противном случае выход из строя радиатора произойдет раньше срока. Итак, открывать радиатор при высоких температурах Ко запрещено, но некоторые автомобилисты продолжают это делать.

Эффект термосфона или водяной помпы

Итак:

  • Любой радиатор охлаждения взаимодействует с помпой или водяным насосом, как ее еще называют. Но в старом с таким насосом не было и охлаждающая жидкость попадала в радиатор по другому, из-за физического эффекта под названием «Термосимфон».

Примечание. Действие термосифера заключается в следующем: при нагревании плотность воды падает, тем самым жидкость начинает стремиться вверх. После этого через верхнее сопло попадает в радиатор. Когда вода охлаждается, ее плотность увеличивается, и жидкость автоматически опускается в нижнюю часть радиатора.

  • Со временем из-за низкого КПД действие термосимфона стало постепенно уступать место более совершенной системе, предполагающей использование насоса.

Задача радиатора

Не стоит говорить, что важнейшая задача любого обратного осмоса - отвод тепла от двигателя в атмосферу. Таким образом, тосол или антифриз охлаждается, проходя через радиатор.
После модернизации РО удалось добиться:

  • РО начали устанавливать в максимально удобном для обеспечения теплоотвода. В частности, впереди автомобиль, который при движении обдувается сильным потоком холодного воздуха впереди.

Примечание. На некоторых автомобилях двигатель находится не спереди, а сзади. Но опять же, в этом случае RO устанавливается впереди, и весь CO уже переносится в двигатель через весь кузов автомобиля.

  • Модернизация РО позволила надежно защитить ее в холодное время года. Речь идет о жалюзи, которые устанавливаются перед радиатором на этапе производства ВАЗ 2112 или самостоятельно владельцем.

Из чего состоит заказ на поставку:

  • РА всегда из 2 баков: верхнего и нижнего.Они могут быть металлическими или пластиковыми.
  • К этим резервуарам или ответвлениям проводились трубы СО.
  • РО состоит из сердечника, который представляет собой набор бесшовных алюминиевых трубок (могут быть и из латуни, реже из меди). Толщина этих наконечников, а точнее их стенок, составляет 0,15 мм и менее. Каждая трубка покрыта медными лентами или таким же алюминием.

Примечание. Алюминиевые радиаторы намного легче латуни, но быстрее разрушаются под воздействием механических воздействий.
К тому же ремонт таких радиаторов крайне сложен, так как подразумевает сварку, которую выполнить очень сложно. Как известно, для алюминия нужна специальная сварка.
А чтобы сравняться с показателями с латунным радиатором, алюминий нужно делать намного толще и побольше.

Этот элемент очень важен для нормального функционирования РО. Он поддерживает основную функцию обратного осмоса, то есть помогает поддерживать постоянную температуру.
В жаркую погоду недостаточно одного термостата и тогда используется вентилятор или даже несколько вентиляторов дополнительно устанавливаются на ВАЗ 2112.

Замена RO

Как уже было сказано выше, необходим в том случае, когда его ремонт невозможен и обнаруживаются частые протечки. ОО проверяется с помощью специального оборудования в мастерской, где его еще можно «вылечить».
Как уже говорилось выше, съеденные места с ржавчины, восстанавливаются сваркой.

Если ремонт не помогает, то заменяют РО:

  • Первым делом сняли с автомобиля АКБ.
  • Co. объединяется.
  • Удалено также.
  • После этого нужно найти фиксатор, который стягивает жгуты проводов и расстегнуть его (в крайнем случае можно разрезать и поставить новый).
  • Таким же образом расстегнуть зажим дроссельной заслонки, расположенный на кожухе вентилятора.
  • Пора ослабить затяжку хомутов с последующим отсоединением редукционного шланга ОО от термостата. В то же время необходимо снять и вывести шланг обратного осмоса из охлаждающей рубашки.

  • Теперь нужно ослабить затяжку хомута, фиксирующего паровой шланг, и отсоединить его от расширительного бачка. После этого снимите крепежный хомут со шланга.
  • Шланг для пропаривания вытаскивается из хомутов, которые стянуты шлангом расширительного бачка и подающей трубкой водяного насоса.
  • Гайка крепления радиатора к корпусу в правой части отворачивается. Речь идет о гайке, которая одновременно образует кожух вентилятора.
  • Наклоните обратный осмос к двигателю и уберите механизм вверх. Снимите нужный вам предмет с помощью вентилятора.
  • Отсоединить от ro все навесное оборудование (шланги).
  • 2 болта и гайки удерживают кожух с вентилятором. Они отворачиваются, и кожух с вентилятором отделяется от РО.

Примечание. Должно быть две подушки нижнего крепления. Они также должны подлежать обязательной замене, если они сломаны или потеряли прежнюю эластичность.

  • Новый радиатор одеть кожух с вентилятором.Подушки, как уже говорилось, поставили новые.
  • RO устанавливается на место. Залил в систему охлаждающую жидкость.
  • Процесс замены окончен.

Ремонт радиатора

Отремонтировать РО своими руками можно, если есть возможность. Другими словами, при повреждении активной зоны, верхнего или нижнего бака, форсунок на Po, в этом случае все может быть устранено.
Хоть это и очень кропотливая работа, но с ней все же можно справиться, если есть терпение, желание и знания.
Итак:

  • Ремонт этого элемента начинается с проверки уровня охлаждающей жидкости в расширительном бачке. На расширительном бачке ВАЗ 2112 есть надпись min / max, которую можно определить по норме.
    Если жидкость постоянно уменьшается, то скорее всего дело в утечках, которые могут образоваться в форсунках.
  • Осматриваем все шланги и порваны замены.
  • Найти трещину в шлангах несложно, а вот в самом радиаторе немного проблематично, особенно если трещина небольшая.Но на сегодняшний день в магазинах продаются специальные присадки к Тосолу, которые попадают в радиатор, закрывают микротрещины. Очень удобно и практично.
  • Если в патрубках радиатора обнаруживается течь, ее можно устранить с помощью герметика, ленты или отрезанного шланга.

Инструкция по замене РО приведена здесь для того, чтобы помочь начинающим водителям самостоятельно проводить ремонтные работы, цена на которые сегодня явно повышается в специализированных автосервисах. В процессе проведения операции рекомендуется просматривать фото и видео материалы, дающие практическое понимание.

Как правило, большинство автолюбителей на систему охлаждения начинают обращать внимание только тогда, когда она начинает подводить то, что по статистическим данным случается довольно часто. И при этом большая часть проблем, возникающих при эксплуатации автомобиля, вызвана неисправностью радиатора охлаждения. И это логичное объяснение: система охлаждения вынуждена работать не в самых благоприятных условиях.

Часто рабочая температура приближается к 120 градусам, близка к отметке 120 градусов, в сочетании с высоким давлением не способствует сохранению радиатора и других элементов системы охлаждения.

При этом также нельзя сбросить банальное старение радиатора охлаждения автомобиля, в связи с чем необходимо его менять. А вот как это сделать на разных моделях автомобилей отечественного производства мы и поговорим в этой статье.

Содержание статьи:

Как поменять радиатор охлаждения на ВАЗ 2110, 2111, 2112

Вам понадобится:

  • Ключ "на 10";
  • Отвертка;

1). Открыть капот, отсоединить минорную клемму от аккумулятора, вынуть сливную пробку с левой стороны радиатора и слить охлаждающую жидкость.

2). Сливаем антифриз из блока цилиндров (для ускорения этого процесса можно открутить пробку на расширительном бачке).

3) . Выключите вентилятор радиатора (воздушный фильтр тоже можно снять для удобства).

4). Слева у радиатора раскручиваем болты.

5). Еще один низ радиатора.

6). Аккуратно снимаем вентилятор радиатора.

7). Откручиваем крепления хомутов и отсоединяем патрубки радиатора.

8). Сам радиатор вытаскиваю, меняя на новый и устанавливаю в обратном порядке. Не забываем заливать охлаждающую жидкость.

ВИДЕО

Как поменять радиатор охлаждения на ВАЗ 2113, 2114, 2115

Вам понадобится:

  • Ключи и головки «на 8» и «на 10»;
  • Отвертка;

1). Отсоединить минусовую клемму от аккумуляторной батареи. С расширительного бачка снимаем пробку и сливаем охлаждающую жидкость.

3) . Снимаем радиатор вместе с охлаждающим вентилятором. Чтобы упростить эту задачу, рекомендую сначала снять вентилятор, а уже потом - радиатор. Для этого нам необходимо снять разъем питания электровентилятора, снять хомуты и отсоединить все форсунки, подходящие к радиатору.

4) .Пластину, за которую закреплен радиатор, переворачиваем, наклоняем в сторону двигателя и снимаем с места установки.

5) . Установка нового радиатора проводится в обратной последовательности, после чего заливаем охлаждающую жидкость в расширительную планку и проверяем работу двигателя, а точнее работу системы охлаждения.

Как поменять радиатор охлаждения на Ниве Шевроле?

Вам понадобится:

  • Головки на «10» и «7»;
  • Удлинитель для ключа;

1) .Отсоедините минусовую клемму от аккумуляторной батареи и слейте охлаждающую жидкость.

2) . Снимаем воздушный фильтр и кожух, в связи с чем откручиваем четыре стопорных болта и ослабляем фиксатор форсунки.

3) . Откройте крышку на гидробаке и открутите хомуты крепления шланга, идущие к радиатору.

4) . Перед тем, как полностью демонтировать первый шланг, подготавливаем емкость и сливаем сюда жидкость, после чего повторяем ту же операцию со вторым шлангом.

5) . Отключаем клеммы от пускового блока вентилятора.

6) . Отсоединяем хомут от патрубка, идущего к термостату.

7) . Для удобства снятия радиатора также рекомендуется демонтировать и «мухоловку», которая держится на 4-х болтах.

9) . После этого можно будет разделить блок с вентилятором и сам радиатор.

10) .Для демонтажа и их отсоединения предусмотрено шесть точек крепления, откручиваемых ключом.

11) . Даже после того, как все болты будут откручены, радиатор все равно не поддастся, потому что он будет удерживать шланг в нижней части и воздушный блок.

12) . Отсоединяем эти детали ключом на «10», закручивая 2 болта, и воздушный блок просто гнется, потому что он сделан из легкого металла.

13) . Как только все детали будут демонтированы, можно снимать радиатор с места посадки.

Как поменять радиатор охлаждения на Лада Калина?

Вам понадобится:

  • Головки на 7, 8, 10, 13 и 17 мм;
  • Рукоятка или узел с храповым механизмом;
  • Удлинители;
  • Отвертки плоские и крестообразные;
  • Плоскогубцы;

Хочу сразу отметить, что в данном случае рассматривается вариант замены радиатора на Лада Калина без климатической установки.

1) .Отсоедините аккумуляторные клеммы и слейте охлаждающую жидкость.

2) . Сняв корпус воздушного фильтра, снимите вентилятор, открутив болты и гайки его крепления и отсоединив два разъема питания.

3) . Ослабьте нижний стяжной винт крепления лифа форсунки и аккуратно отсоедините форсунку от радиатора, подставив емкость, так как возможно разбрызгивание остатков охлаждающей жидкости.

4) .То же самое и с верхним патрубком радиатора.

5) . Не забываем также о верхнем шланге, который идет от расширительного бачка к верхней части радиатора.

7) . После этого немного наклонили радиатор назад к двигателю, выходу насадки из рубашки.

8) . Осторожно вынуть радиатор охлаждения.

9) .Заменяем на новый и устанавливаем на место в обратной последовательности.

Как поменять радиатор охлаждения на Лада Приора?

1)

2) . Снимаем электровентиляцию радиатора.

3) . Убрать звуковой сигнал.

4) . Ослабление затяжки хомута крепления к буровому шлангу радиатора.

5) . Снимаем шланг с патрубка радиатора.

6) .Аналогичным образом снимаем шланг с радиатора.

7) . Заворачиваем две гайки крепления радиатора к кузову.

8) . Вытаскиваем держатель шланга из отверстия в верхней перекладине моторного отсека.

9) . Наклоните радиатор к двигателю. Ослабление натяжения цепного пузырчатого шланга.

10) . Снимите шланг с штуцера радиатора.

11) .Вынимаем радиатор вверх.

12) . Снимаем с радиатора две подушки нижнего крепления, если они остались на штифтах крепления радиатора или вынимаем их из отверстий в перекладине, если они остались на корпусе. Заменяем подушки порванные или эластичные.

13) . Снимите резинометаллические втулки с кронштейнов радиатора. Заменяем резиновые втулки порванные или эластичные.

14) . Радиатор на место устанавливаем в обратном порядке, предварительно надев подушки подушки на подушки и вставив втулки верхнего крепления в кронштейны.

ВИДЕО

Как поменять радиатор охлаждения на ВАЗ 2109 2108

1). Отсоедините аккумулятор и слейте жидкость.

2) . В случае если ваша машина с инжекторным двигателем, я снимаю с нее корпус воздушного фильтра.

3) . Обрезаем хомут, фиксирующий жгуты проводов.

4) . Отсоедините колодку проводов вентилятора ;.

5) . Снимите зажим дроссельной заслонки, расположенный на кожухе вентилятора.

6) . Отсоедините переходной шланг радиатора, который подсоединен к термостату.

7) . Также отсоединяем входной шланг, подключенный к патрубку рубашки охлаждения.

8) . Снимите паровой шланг.

9) . Замочите гайку, крепящую сверху радиатор к корпусу (кожух вентилятора закреплен).

10) . Наклоните радиатор к двигателю.

11) .Снимите его, подняв узел с вентилятором.

12) . Ослабляем затяжку хомутов.

13) . Отсоедините все шланги от радиатора.

14) . Замочите болты и гайки, которыми крепится кожух с вентилятором и радиатор.

15) . Отсоедините кожух с вентилятором.

16) . Снимаем с радиатора две подушки нижнего крепления (если они порваны или потеряли эластичность, заменяем на новые).

ВИДЕО

Как поменять радиатор охлаждения на ВАЗ 2107

Вам понадобится:

  • Ключи на «10» и «8»;
  • Отвертка;

1) . Отсоедините клеммы от АКБ и слейте охлаждающую жидкость.

2) . Ослабляем хомут и снимаем нижнюю и верхнюю подающие патрубки.

3) . Отсоедините разъем электрического датчика вентилятора.

4) . Отключите электрический разъем вентилятора.

5) . Откручиваем три болта крепления электровентилятора к радиатору (ключ на 8 мм).

8) . Снимаем радиатор охлаждения (делать это нужно предельно аккуратно, чтобы не повредить).

9) . Проверяем состояние резиновых подушек и при необходимости их замены.

10) . Ставим новый радиатор (выполняем те же действия в обратной последовательности).

Заключение

По окончании монтажных работ заливаем охлаждающую жидкость, заводим машину и ждем, пока она прогреется до рабочих температур и включаем вентилятор. Осуществляем проверку всех составов на наличие шлифов.

Замена подушки двигателя ВАЗ 2110.

Замена подушки двигателя ВАЗ 2110 - процедура очень важная и ответственная. Его следует проводить при необходимости как можно раньше, пока проблема, казалось бы, мелкие детали не привела к вибрации на пути и, как следствие, внутреннему износу основных элементов трансмиссии, а также глобального двигателя. поломки.

Когда заменять?

Замену подушек безопасности двигателя, как уже отмечалось ранее, необходимо проводить при первом обнаружении их неисправности. Распознать эту неисправность несложно, конечно, если только регулярно осматривать данную сборку автомобиля - тогда все малейшие трещинки, связки, «недосмотр» и полное разрушение резинки подушки не останутся незамеченными и не успеют. повредить двигатель.

Как проверить, в каком состоянии сейчас подушки?

  1. Поднимите автомобиль на домкрате.Освободите последний, зафиксировав положение автомобиля специальными ремонтными подпорками.
  2. Подставьте домкрат под поддон паллеты, разделив их небольшой деревянной планкой - это поможет равномерно распределить давление при подъеме, чем защитит поддон от деформации.
  3. Аккуратно приподнимите мотор - так, чтобы его масса переместилась с опор на домкрат.
  4. Осмотрите резиновые подушки на предмет визуальных дефектов, наиболее опасным среди которых, кстати, является трещина в центральной части детали.
  5. Если визуально все в порядке, оцените люфт между мотором и подушками подушек. Этого быть не должно, иначе, опуская двигатель на место, затяните крепление опор.

А теперь вернемся к ситуации, когда визуальные дефекты на подушках все же присутствуют, поэтому названия необходимо заменить.

Как заменить подушки безопасности в двигателе ВАЗ 2110: пошаговая инструкция.

Замена правой опоры двигателя.

1.Подготовьте необходимые инструменты и материалы: набор гаечных ключей, маркер, домкрат, лом, запасные части для ремонта, целлофановые пакеты и фиксирующий герметик.

2. При выключенном зажигании отсоединить минусовую клемму от аккумулятора.

3. Поставить машину в ремонт бэкап и поднять двигатель - по технологии описанной выше. Делайте это максимально аккуратно, чтобы не повредить кожух вентилятора и радиатор.

4. Отсоедините тросовую опору. Для этого потяните сквозной болт, предварительно ослабив соответствующую гайку.

5. С учетом того, что вы делаете эту работу впервые, все снятые детали, болты и т. Д. Сразу разложите на пакеты, пронумерованные маркером. Это впоследствии облегчит сборку.

6. Крайне осторожно снимите старую подушку двигателя и установите новую, предварительно протрубив резьбу болтов подготовленным герметиком.

7. Собрать все в обратном порядке.

Замена левой опоры двигателя (фото).

Что такое радиатор и какие функции он выполняет?

Современный автомобиль - это сложная система, от производительности которой зависит безопасность и надежность машины.Чтобы иметь представление о его устройстве, нужно разбираться в принципе работы двигателя, системы охлаждения и многих других элементов.

Чтобы машина проработала долго, без сбоев и поломок, ей необходимо регулярное обслуживание. Радиатор тоже требует должного уважения. От его правильной работы зависит ресурс двигателя и всего автомобиля. Что такое радиатор, какими функциями он обладает, необходимо знать каждому автомобилисту.

Функция радиатора

Изучая, что такое радиатор, необходимо понять суть устройства двигателя автомобиля.Мотор представляет собой систему, внутри которой от электрической искры воспламеняется топливная смесь. При этом в цилиндрах наблюдается образование тепловой энергии, которая впоследствии преобразуется в механическую движущую силу машины. Работает, когда машина заводится.

Имея такой прибор, двигатель быстро нагревается. Уровень повышения температуры требует постоянного контроля. Если нагрев превышает допустимое значение, мотор перегревается и перестает работать. Чтобы этого не произошло, используется система охлаждения.Его часть - радиатор.

Это оборудование отводит тепло из систем жидкостного охлаждения. Зимой радиатор печки нагревается теплом двигателя. Жидкость воздействует на него, прежде чем вернуться в систему охлаждения. Так салон прогревается. поэтому замена радиатора отопителя тоже периодически требуется для эксплуатации авто.

Радиатор в сборе

Радиатор состоит из металлических многослойных пластин и трубок. Благодаря такому устройству площадь контакта с атмосферным воздухом увеличивается вместе с устройством.Само устройство чаще всего располагается в передней части машины под капотом. Во время движения автомобиля радиатор способен пропускать через себя много воздуха.

Радиатор состоит из нескольких основных элементов. Прежде всего, это ядро. Он образует охлаждающее отделение. Также в конструкции есть емкости (ящики) с патрубками. Есть разновидность верхнего и нижнего. Радиаторы имеют в сердечнике овальные трубки из латуни. Они расположены в шахматном порядке. Трубки соединяются с ребрами жесткости.

Верхний ящик имеет горловину, а нижний - кран.Сливает жидкость для охлаждения. Он проходит через весь двигатель, забирая излишки тепла и выводя его в радиатор. Здесь антифриз снова остывает.

Обслуживание радиаторов

Учитывая, что такое радиатор, необходимо сказать о принципах его обслуживания. В некоторых моделях автомобилей очистить радиатор будет несложно. В машинах некоторых марок этот процесс потребует больших финансовых затрат. Поэтому проще сразу купить новый радиатор.

Летом система охлаждения автомобиля требует особого внимания.Именно в этот период времени велика вероятность его загрязнения пылью, пухом и т. Д. Помимо внешних факторов, на радиаторе может скопиться масляная пленка. Это приводит к уменьшению циркуляции воздуха, а также к снижению охлаждающей способности системы.

Зная особенности радиатора вашего автомобиля, вы сможете принять правильное решение в процессе его обслуживания. Со временем любая система охлаждения потребует ремонта. Чтобы этого не происходило как можно дольше, необходимо правильно настроить систему охлаждения в летний период, защитить ее от загрязнения.

Ремонт радиатора

Ремонт системы охлаждения может потребоваться по разным причинам. Наиболее частыми из них являются загрязнение внутренних полостей или утечка хладагента. В любом случае причину может определить только специалист. Если вам удалось понять, чем вызвана неисправность, вы сможете отремонтировать самостоятельно.

Для начала нужно выяснить, как снять радиатор. Для этого из системы сливается весь антифриз. Некоторые модели имеют сливные отверстия в нижней части радиатора.Во всех других автомобилях этот процесс требует снятия гибкого шланга с нижнего патрубка.

Сердцевину лучше очищать специальными средствами. Их используют согласно инструкции производителя.

Устранение протечек

Более сложная поломка - устранение протечек антифриза. Если это явление определяется возле пластиковой трубы, которая входит в радиатор, самостоятельно решить проблему не удастся. Если в трубках прибора появились трещины, их можно устранить специальным герметиком.

При крупномасштабных отказах (например, после аварии) может потребоваться сварка. В некоторых случаях водитель может уберечь от замены радиатора специальное вещество. Это называется «холодная сварка».

Определить качество ремонтных работ поможет только подключение радиатора. В систему заливают антифриз и дают двигателю поработать около 30 минут. Только после этого станет ясно, устранена ли утечка.

Рассмотрев, что такое радиатор, какие у него особенности и особенности, вы можете самостоятельно обслуживать систему охлаждения.Не имея достаточного опыта, лучше доверить такую ​​работу специалисту.

Дополнительная печка УАЗ 469. Доработка конструкции отопителя УАЗ Хантер, выбор и замена электродвигателя, сезонное обслуживание. Доработка и доработка конструкции отопителя УАЗ Хантер, выбор и замена электродвигателя, сезонный

Отопитель УАЗ Хантер, это его замена на более совершенный и производительный серийный отопитель у нас. Его достоинств больше, чем недостатков, главный из которых - большая цена.При желании сэкономить можно повысить КПД штатного обогревателя, применив несколько простых улучшений, о которых речь пойдет ниже.

Доработка и усовершенствование конструкции отопителя УАЗ Хантер.

Начните стоять с уплотнения корпуса нагревателя. Для этого его необходимо снять с автомобиля и закрыть изнутри автомобильным герметиком все углы и места расположения деталей корпуса. И тогда желательно тоже изнутри стенки ящика выстругать тонкими, 2-3 мм, автомобильными шумо- и виброизоляционными листами.Все это в комплексе исключит утечку воздуха, немного увеличит теплоотдачу и немного снизит общий шум ТЭНа при работе электродвигателя.

Следующий шаг - попытаться любым доступным способом, например, оконным уплотнением окна по периметру, герметизировать нижний прямоугольный выходной выводной шкаф корпуса нагревателя. Это необходимо для того, чтобы исключить утечки воздуха при закрытой накладке, тем самым увеличивая силу воздушного потока, который будет идти по гофрированным шлангам на лобовом стекле или через нижние боковые воздухораспределители.

Ну и в заключение необходимо убрать или просто отогнуть влево прямоугольный выступ, который находится с внутренней стороны отопителя и частично закрывает левый выход воздуха на лобовое стекло. Общее назначение и функциональность этого выступа в конструкции до конца не изучены, но то, что без него увеличивается мощность подачи воздуха в левый гофрированный шланг, а значит, мощность обдува увеличивает лобовое стекло Со стороны водителя - факт .

Несмотря на установленную пластиковую коробку под воздухозаборник, кусок дождевой воды при закрытой крышке люка, во время стоянки все равно может попасть в салон УАЗ Хантер. Изначально в результате осмотра и контроля во время дождя казалось, что поток капель воды в салон как бы происходил по сливному шлангу коробки.

Тогда предполагалось, что поврежден сам пластиковый ящик. На самом деле точно было установлено, что вода в салон поступает через стык верхней внутренней железной крыши отопителя, выходящего из кузова.Там он образует небольшую сторону, на которой устанавливается нижний уплотнитель люка.

Дождевая вода следует за этим уплотнением, затем попадает в зазор между выступающей стороной коробки и непосредственно корпусом. А оттуда он сразу попадает внутрь корпуса отопителя, а затем по неплотности перетекает под ноги к водителю или переднему пассажиру. То есть изначально не попадает в пластиковую коробку, а в обход.

Поэтому нижний резиновый уплотнитель люка необходимо удалить, его хорошо обработать герметиком корпуса по кругу, по которому стал виден стыковочный шов, после чего установить уплотнитель на место.Больше воды в салон через ТЭН не потечет.

Установка уплотнителя двери на крышку воздухозаборника УАЗ Хантер.

В любом случае пластиковый бокс установлен на машине над радиатором отопителя или нет, естественный выход воды и пыли в отопитель, а потом в салоне при закрытом воздухозаборнике воздухозаборник должен быть предотвращенным. Лучше всего справится пластиковая накладка, установленная сверху люка. Просто нужно заранее узнать, подходит ли он для УАЗ Хантер с нижним расположением поводков или нет.

Если нет желания сверлить дополнительные отверстия в корпусе станка, установить такую ​​накладку, то есть более простой и бюджетный способ. Он заключается в замене штатного резинового уплотнителя крышки воздухозаборника на уплотнитель, который с завода устанавливается на внутренний проем дверей УАЗ Хантер, его каталожный номер 3153-6107018 или 3153-6107019. А по сути это штатный уплотнитель дверей от ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, который идет под номерами 2101-6107018, 2101-6207024, 2101-6207025.

Особых сложностей при установке такого герметика нет. Единственное, на что следует обратить внимание, так это то, что при установке крышки крышка поднимается максимально насколько это позволяет ее регулировочные отверстия. Теперь в закрытом состоянии крышка люка воздухозаборника максимально герметична по всему периметру и попадание в воду практически исключено даже во время очень сильного дождя.

Выбор и замена электродвигателя УАЗ Хантер.

Штатный, в отопитель УАЗ Хантер установлен электродвигатель МЭ236 мощностью 25 Вт.Его возможностей откровенно говоря достаточно, чтобы протянуть воздух через радиатор. Еще от малогабаритного ME236 качество обдува лобового стекла очень сильное.

Подобрать под замену ME236 Более мощный электродвигатель особого труда нет. Например, это могут быть электродвигатели 19.3730, 191.3730, 192.3730 и 194.3730 мощностью 40 Вт, или 197.3730 мощностью 60 Вт, или 51,3730 и 511.3730 мощностью 90 Вт. Главное, чтобы диаметр выходного вала у электродвигателя был 8 мм, чтобы можно было без переделок установить обычную крыльчатку, а также чтобы на корпусе были подходящие шпильки или резьбовые отверстия для ее крепления. в обогревателе.

Кроме того, не лишним будет учесть нагрузку, которую этот электродвигатель будет создавать в бортовой сети и, соответственно. Таким образом, ток, потребляемый на электродвигателе 511.3730 мощностью 90 Вт, составляет 15 ампер, против 5 ампер у штатного ME236. Поэтому, пожалуй, золотой серединой станет установка электродвигателя 197.3730 мощностью 60 Вт и потребляемым током в 8 ампер.

Если не учитывать глобальные переделки, то легкодоступной альтернативы штатной крыльчатке не существует.На эффективность работы крыльчатки сильно влияет высота ее установки на валу электродвигателя.

Если крыльчатка установлена ​​высоко и ее лопасти практически полностью скрыты в диффузоре, то при всех прочих равных условиях поток воздуха от отопителя будет горячим и соответственно салон будет прогреваться быстрее. А если крыльчатка невысокая, то эффективность обдува лобового стекла повысится и, соответственно, его будет быстрее устранить.Итак, здесь необходимо подбирать высоту его установки исходя из личных предпочтений.

Установка пульта дистанционного управления приводом крана-отопителя УАЗ Хантер.

Кран блока питания, установленный на УАЗ Хантер, позволяет дистанционно регулировать подачу охлаждающей жидкости в радиатор отопителя, но такая возможность по каким-то причинам осталась не реализованной автомобильными инженерами.

Для исправления этого недостатка можно самостоятельно установить управление отопителем от какой-нибудь модели ВАЗ или ЗАЗ.Подробнее об этом в отдельном.

Я уже рассказывал, как готовил свой УАЗ к переезду с юга в Сибирь и пообещал, что и дальше буду рассказывать о переделках своими руками, так что ...

Эксплуатация машины зимой выявила проблему. Если за бортом ниже 30 по Цельсию, то передняя печка останавливается и прогревает и обдувает стекла - спереди остается 2 «амбрусуры», сторона полностью изнутри прикрыта литьем, несмотря на то, что машина хорошо утеплена.Поиск в Интернете показал, что проблема не нова, вариантов решения (и результатов) много. Но поскольку я был в СССР «наворочен», имея техническое образование, технику ума и вроде бы не с кривыми, я пошел своим путем. Так что проблема печки - плохой нагрев (быстрое охлаждение) и небольшой расход воздуха в плите; Смог кардинально решиться ...

Я "поставил" эту мысль и ждал пока мне в руки попадется что-нибудь из того, что мне пригодится.И вот сосед (держит вереницу контрактных запчастей рядом с соткой, где я работаю) принес ... это была печка (точнее половинка кожуха двигателя с моторчиком печки и с заслонками) от Тойоты ( Не знаю какой) с надписью на нем ST-215 и работа пошла. Печка оза снята и разобрана, все разложено на полу ...

Печка УАЗ разобрана пополам (заводским подключением), радиатор снят и отправлен на тираж-проверку специально обученный человек))).Новая печка подошла как родная, а не задняя (снята половинка) родная, а вот радиатору места нет. Было решено двигаться вперед - болгарка, писанка, гнутка и ... Оказалось))). Радиатор Breppie на б / у ремнях ГРМ, естественно все через резину (везде между вставками металл).

Все собирают в одном здании, не забывая задымить теплозащитный экран все что можно и все трещины я залил обычным силиконовым герметиком

Все еще раз проверяем и ставим на месте и снова засада - немного мешает передняя панель... Болгарка это решит))) Также гнуть рычаги включения моста и низко. Окна «летнего» дутья со старой печкой остались в рабочем состоянии.

И снова нужно подумать ... Воздуховоды не нашел - пробовал подобрать ... Оказалось, труба для сантехники на 50 - самая))). Схема электрического подключения Взято в интернете - теперь у меня 3 скорости вентилятора за счет резистора печки ВАЗ 2110.

Все зазоры снова заливаем герметиком, ждем около суток, заглушка.На выходном шланге из головки блока охлаждения ставим доп. Электропома (берем только чушь - наша нет) и торжественный запуск ...)))

Надежда оправдалась - зима не наступила, но «ходовые испытания» показали: на 1 скорости печка дует в разы сильнее старой один; На 3 скорости - снимает заглушку с головы за козырек))) Горячий радиатор - рука не терпит. Полученная внешняя эстетика оставлена ​​на потом - узкую полочку поставлю просто сверху и закрою вид на двигатель печки изнутри.Новые амортизаторы тоже буду делать по механической тяге - рычаг поднял и открыл, опустил - закрыл, ничего интересного. Теперь о расходах:

Электропрома была в наличии, в магазине стоит от 2.500р

резистор

, провода, переключатель 3 положение - 800р

ремонт радиатора печки, агитация и проверка -

500р, герметик, винты, болты пластиковые хомуты и др. - 300р

, труба воздуховода

, 2 тройника, 4 уголка, переход 100 на 50 - 400р

Утеплитель

(Пенофор 10 мм) - 200р

ИТОГО - 2200П (без стоимости доп.Электропрома)

В общем все, патентовать не буду - пользуюсь)))

И опускание люковых ящиков. Если не поднимать машину и не опускать выводной шкаф, конструкция не подходит! Понадобилось серьезно обработать нижнюю часть печки.
Предупреждение Шелиховский С.

Конструктивное вентиляционно-отопительное устройство (далее - печь) состоит из двух частей: верхней и нижней. Такое разделение необходимо для удобства установки печки на автомобиль.

Вверху расположены: два инжекторных вентилятора от ВАЗ-2108, а также верхний распределительный клапан, который направляет воздух либо на радиатор отопителя, либо прямо в салон. Также в верхней части есть отражатели для обдува водителя и пассажира, а также «выходы» на обдув лобового стекла.

Нижняя часть - это радиатор отопителя АЗЛК-2141 (лучше покупать иранский - сделан аккуратно, по АЗЛК (Терра инкогнито), сглажены меньше, чем у нас, а с 4-х стоящих на моих машинах ни одного нет техники (потекли наши 3 - заменили на иранские).Но при покупке надо быть внимательнее - есть турецкие - они тоньше и теплопередача соответственно меньше. А по ирански отзывы только положительные.) Воздух либо до ног, либо путем обдува лобового стекла, либо для обогрева водителя и пассажира (верх кузова).

На чертежах представлены (30-40 Кб): вид сбоку (с разрезом), вид из салона (с разрезом по сечению аа), а также внешний вид из салона. Все размеры, указанные на чертежах, являются внешними. Увеличивать эти размеры не рекомендуется, так как могут возникнуть сложности с установкой печки на автомобиль.При соблюдении заданных размеров печь поднимается без дополнительных операций. Толщина стенки примерно 5 мм.

В качестве силового каркаса печки я применил каркас, сбитый из алюминиевых уголков. На чертежах углы изображены красным цветом. После изготовления каркаса это был органит (можно Панеру). Для прочности шва между органотом и каркасом нанесла клей-герметик. После обшивки органит снаружи ковра пропитывали водостойким лаком, а полость вентиляторов оклеивалась полиэтиленом для тепло-шумоизоляции.Приведу примерный перечень деталей и инструментов, необходимых для изготовления печки.

  • тепловентилятор ВАЗ-2108 - 2 шт.,
  • радиатор отопителя АЗЛК-2141 (лучше брать иранские) - 1 шт.,
  • дефлекторы АЗЛК-2141 боковые, правая - 2 шт., Левая - 2 шт. ,
  • АЗЛК-2141 или ВАЗ-2108 печной резистор или ВАЗ-2108 - 2 шт.
  • кабели для управления арматурой АЗЛК-2141 и им подобных - 4 шт.,
  • жесть (оцинкованная или обыкновенная),
  • уголки алюминиевые 10х10, 25х25, 30х30, 1.5 - 2 мм.,
  • органит
  • ковролин,
  • клей-герметик типа жидких гвоздей,
  • заклепки под пистолет диаметром 3,5 или 4,0 мм и длиной 6 и 8-10 мм.
  • крепеж (болты, гайки, шайбы М4-М6).

Инструмент:

  • сверло со сверлами
  • болгарка или ножовка
  • ножницы по металлу,
  • пистолет для заклепок.

Возьмем следующие условные термины: перед печкой - сторона печки, близкая к двигателю; Тыльная сторона - это сторона печки, обращенная в кабину.Правая и левая сторона печки соответственно расположены по ходу движения автомобиля.

Изготовление начинается с каркаса верха. Из уголка 25х25 вырезаем 4 штуки по 190 мм. Они образуют вертикальный каркас столешницы верха. Правая и левая сторона (попарно) соединяются в нижней части 30x30 (угол: один вертикально вверх, один горизонтально снаружи) и длиной 175 мм (этот угол образует плоскость для соединения с нижней частью, поэтому необходимо прикрепить не менее 3-4 заклепок).Между собой правая и левая части скрепляются снизу уголком 10х10, длиной 310 мм (сторона по вертикали и по горизонтали внутри).

На высоте 55мм правая и левая часть соединяются уголком 25х25 (сторона вертикально вверх и внутрь). На такой же высоте с боков крепится уголок 25х25 (сторона вертикально вниз и горизонтально наружу).

Далее из органичности вырезается дно веерной полости размером 405х175 мм.Дно должно иметь люфт слева от центральных стоек на 45 мм, а справа на 50 мм. Внизу следует разместить окошко для вставки выпуска вентилятора. Вентиляторы должны располагаться внутри силовой рамы.

Боковые полости (слева 45 мм, справа 50 мм) выполняют роль воздуховодов и силовые нагрузки не несут. Задняя стенка вентиляторной полости имеет размер 420х130 мм. Передняя стенка вентиляторной полости имеет Т-образную форму и ширину 310 мм при высоте 60 мм и ширину 420 мм при высоте 130 мм (общая высота 190).Боковые стенки полости имеют размер 175х130 мм. В углах органические листы стягиваются уголком 10х10 и заклепками.

Прорезь в нижней части полости вентилятора отверстие для воздуховода вентилятора необходимо тщательно подогнать по периметру. Форсунка вентилятора должна входить в это окно плотно и без деформации. При установке вентилятора потребуется вырезать штатные «ушки» крепления, а также небольшой «клювик» выемки воздуховода.(Иначе вставить вентилятор в окно будет сложно). После приклеивания полость вентиляторов следует пропитать краской или лаком, потеряв герметиком, не допуская зазоров и более рыхлых. Для увеличения жесткости конструкции можно использовать эпоксидную смолу. Отверстия для установки вентилятора должны быть закрыты полиэтиленом или губчатой ​​резиной таким образом, чтобы обеспечить герметичность. Для повышения тепло- и теплоизоляции полость вентиляторов изнутри из вспененного полиэтилена толщиной 4-6 мм, а снаружи из материала коврового типа.Еще раз проверьте, как болельщики добираются до наших локаций. Корпус вентилятора должен плотно вставляться между вертикальными стенками, а сопло плотно входить в забой. В дальнейшем вентиляторы будут удерживаться на своих местах рамкой из угла 30х30 мм, образующей верхнюю рамку крепления (которая прижимается к плоскости штатного воздуховода автомобиля). Пространство, в котором сопло вентиляторов условно назовем полостью нагнетателя.

Для равномерного распределения воздушного потока по радиатору необходимо прикрепить наклонную панель от хода окна вентилятора к передней нижней части рамы.Полость между наклонной панелью и плоским дном вентиляторной полости желательно заполнить монтажной пеной.

В том случае, если система управления вентиляцией и обогревом раздельная для водителя и пассажира, полость супердиатора должна быть разделена перегородкой посередине. Перегородка крепится ко дну веерной полости по углам или приклеивается эпоксидным клеем.

Боковые части полости суперкатчика должны быть закрыты прямоугольными пластинами из органики, но это предварительно сделанные окна для размещения резистора электрического вентилятора.Его следует разместить так, чтобы поток воздуха от вентилятора постоянно его обдувал.

Далее следует изготовить верхние клапаны. В крайних положениях заслонка распределяет поток воздуха в двух направлениях: 1) все давление воздуха проходит через радиатор, 2) большая часть, примерно 90% воздуха поднимается за счет обдува, минуя радиатор, и 10% идет вверх. через радиатор. В промежуточных положениях это соотношение меняется плавно. Для того, чтобы можно было направить к ногам и столкнуться с воздухом разной температуры - вниз горячим, вверх - прохладнее.Если такой режим нагревателя не нужен, то можно исключить верхние клапаны, закрыв заднюю стенку полости наддува. Амортизатор изготовлен из жести, а его ось - из стального бруса толщиной 3-4 мм (я использовал тягу дверной ручки от вазы).

Левый и правый створки симметричны. Примерный профиль створки показан на чертеже (вид сбоку). Вырез а выполнен для «прохождения» заслонки резистором вентилятора, выступ посадочных мест АБ внутри сопла вентилятора, вырез В - выполнен на месте из следующего условия - в верхнем положении , эта часть заслонки должна лежать на дне полости вентилятора.Выступы предназначены для изготовления «петли» - их следует вывести вокруг оси клапана и в таком положении промыть. Демпфер должен вращаться на оси свободно и без люфта. Выступ предназначен для крепления троса управления заслонкой. Чтобы исключить «звон» заслонки, желательно проклеить демпфер (или всю ее) резиной.

Далее делаются воздуховоды - под дефлектор «в лицо» и боковой отвод для обдува лобового или бокового стекла. Сделал их из оцинкованной жести (этот материал был под рукой).Также возможно их изготовление из эпоксидной смолы и стекловолокна.

Для изготовления воздуховода на забой измерить размер корпуса дефлектора АЗЛК-2141 и изготовить деталь следующего типа (рис.) Корпус дефлектора должен плотно входить в отверстие. Корпус дефлектора имеет заслонку, при закрытии воздух перераспределяется (поток «в лицо» прекращается и направляется на обдув стекол). Во избежание лишних выступов внутреннюю часть корпуса дефлектора следует слегка продуть.

Далее следует сделать боковой отвод для выдувания стекла. Я сделал это следующим образом: от шума в ушах почистил квадратную «трубу», а затем ее край под шлангом под пассатоны превратился в круглую трубку. Таким образом, получился переходник с квадратного сечения на круглое (под штатный шланг для выдувания стекла).

Две части соединяются заклепками, а затем таким же образом соединяются с верхом плиты. Щели и неплотность стыков следует обернуть клеем-герметиком.По желанию внешняя поверхность воздуховодов может быть покрыта ковролином.

В передней части вентиляторной полости следует предусмотреть отверстие для слива воды - для этого правой стороной схемы просверливаем канал, и вклеиваем в него шланг диаметром 8-10 мм. . От вентиляторной полости шланг отрезать заподлицо. Конец шланга в дальнейшем забираем в штатную дырочку корпуса.

Далее приступаем к изготовлению днища печки. Для этого сделайте каркас радиатора.На боковом срезе печки виден профиль нижней части. Для простоты каркаса я использовал изогнутый в двух местах уголок 25х25 мм. Для этого на расстоянии 60 мм от края делается надрез с одной из сторон уголка и в этом месте угол нагревается примерно до 400 градусов. Контролировать достижение этой температуры можно с помощью деревянной палочки (например, спичек), которая при этой температуре начинает оставлять темный след на металле. После нагрева до заданной температуры уголок следует охладить в холодной воде.Примерно через сутки материал приобретает пластичность, затем место нагрева становится твердым. Далее на расстоянии 95 мм угол снова отбраковывается и обрезается еще через 120 мм. Таким образом изготавливаются правая и левая части каркаса.

Далее следует отрезать от уголка два куска по 180 мм. Они образуют плоскость разъема с верхом печки и крепятся перпендикулярно стороне 60 мм левой и правой частей соответственно.

Далее отрезаются две части уголка 118 мм (общая высота 60 + 60 = 120 - толщина уголка 2 мм) уголки скрепляются между собой, образуя боковую рамку.Радиатор должен свободно проходить по ширине между боковыми ребрами. На рисунке изображена левая часть. Справа - симметричная.

Далее замеряется длина радиатора и с запасом 20 мм отрезаются два куска уголка 10 * 10 мм. В моем случае размер был 310 мм. На высоте 60 мм от верхней плоскости правая и левая часть каркаса уплотняются между собой этими уголками. В углах расположены «полочки» - именно на них и будет «лежать» радиатор.

Боковые вертикальные стенки расположены «внутри» каркаса, а расстояние в 25 мм между ними и внешней частью дополнительно заполняется монтажной пеной и служит опорной площадкой для баков радиаторов.

Далее "выходы" стен приклеиваются уголком. Обратите внимание - его концы срезаны с одной стороны и загнуты вниз. В дальнейшем ось нижних амортизаторов будет удерживаться.

Делаем фасадную стенку.

Пространство между боковой стенкой и внешней рамой залито «пеной».После заморозки выровняйте плоскость ножом.

Далее приклеиваем боковые стенки ковролина, не забывая проделывать отверстия под патрубки радиатора.

Делаем воздуховод и прикрепляем к ножкам на саморезы задних пассажиров. Жестокая труба прямоугольного сечения 135 * 55 с центральной перегородкой. Данный размер Изготовлен под шланг бокового воздуховода от АЗЛК-2141.

Далее в боковых стенках делаем краны для обогрева боковых окон. Их изготовление аналогично изготовлению насадок для верхней половины печки.

Далее производим откидные днища. Каждая из заслонок посередине имеет сектор - он разделяет потоки на два направления - «к ногам назад» и «к ногам вперед». Для уменьшения потерь воздушного потока, на половине заслонки, которая направляет воздух к ножкам передних отложений (соответственно внешней «половине заслонки»), выполнен полукруглый направляющий поток. Процесс изготовления нижних заслонок аналогичен изготовлению верхних заслонок, только край планки, без хитрых выступов.На боковой (внутренней) стороне заслонки имеется загиб, в который вставляется трос управления. Сам кабель проходит через «дно», где крепится его оболочка.

Из жести изготавливаем и корпус дефлектора до ножек передних отложений (на рисунке справа). Внутри него после «Филовиков» вставлен корпус дефлектора АЗЛК 2141. Таким образом, воздушный поток «к ногам» может быть направлен в желаемом направлении. Сам корпус дефлектора крепится к корпусу печи саморезами, образуя в дальнейшем одну из точек опоры печи.

После сборки нижняя часть печки принимает следующий вид:

Далее на центральную перегородку накладываем уплотнитель и вставляем радиатор печки. Затем соединяем верхнюю и нижнюю части печки, выравниваем и переворачиваем на 6 отверстий диаметром 7 мм (по 3 с каждой стороны) в углах «соединительной плоскости». По бокам радиатора трещины заделывают уплотнитель и собирают печку.

Проверяем его работу - удар, работу заслонок и т. Д.Проверив верхнюю и нижнюю части, снова разбираем.

Далее осталось на верхний край вентиляторной полости поставить два уголка 30 * 30 (прикрепив их к вертикальным углам болтами М6), промазать крестовинами и наметить отверстия для крепления к корпусу. Трахнул штатные "уши" печки, используя два шурупа от поручня ВАЗ-2108 для крепления (длинные шурупы М6 длиной около 80 мм). Под них нужно проложить шайбы. В правой части рамки образуется «окно» размером примерно 100 * 125 мм.Его следует закрыть листом гибкого материала (например, пенополиэтиленом), прикрепленным с одной стороны к перекладине. Таким образом получается клапан рециркуляции - при включении обогревателя на полную мощность этот клапан открывается и воздух из салона частично всасывается в печку, ускоряя нагрев.

На верхнюю плоскость рамки крепежа следует наклеить уплотнитель высотой 5-15 мм (в зависимости от механизма полки корпуса под нагревателем).

Сначала настраивается верхняя часть (не забываем проверить легкость открытия клапана рециркуляции), потом правая нижняя сторона может быть порошковой и прикреплена к верхней.

Радиатор подключается так - переднее нижнее сопло - вход, заднее верхнее - выход охлаждающей жидкости. Для подключения вентиляторов можно использовать штатный жгут обогревателя азлк-2141, либо сделать его самостоятельно. Т. К. Вентиляторы отопителя намного мощнее штатного, желательно раздельное питание через предохранитель на 30 А и реле.

В качестве ручек управления заслонками удобно использовать ручки управления от ВАЗ-2105 (07). Один рычаг там лишний и просто убери его...



Вид сбоку

Вид сверху

Подсветка

Дуть сзади

Результат превзошел все ожидания - при проветривании на малой скорости окна вообще нельзя открывать. При включении вентилятора создается эффект отсутствия лобового стекла при движении на скорости. В этом случае воздушный поток можно регулировать по направлению и интенсивности. Пассажир управляет своей стороной.Например, можно включить обогрев только ног, а водителю обогрев ног и дуть «холодом» в лицо, а можно вообще выключить пассажира. Температуру выходящего потока воздуха рука не переносит, но сам двигатель, несмотря на исправный термостат на 80 грамм, охлаждается до 70 ...

Эксплуатация выявила один нюанс - к сожалению, расход охлаждающей жидкости в штатном версия не очень высокая и радиатор АЗЛК-2141, имеющий очень высокую теплоотдачу, очень ее включает "на выходе".В результате возможности печки используются не полностью. Для устранения этого желательно встроить в отопитель электронасос от Газели. Есть возможность включить его для увеличения теплоотдачи отдельным тумблером.

Система вентиляции и обогрева Салона автомобилей УАЗ-31512, УАЗ-31514, УАЗ-31519 и УАЗ Хантер очень проста и примитивна как по устройству, так и по принципу действия. Отопитель с системой ОВ простейшая Распределение воздуха одновременно, так или иначе, участвует как в работе системы отопления, так и в работе системы вентиляции салона УАЗ.

Штатный отопитель УАЗ-31512, УАЗ-31514, УАЗ-31519 и УАЗ Хантер - крайне примитивная установка, состоящая из коробки с заслонками, в которой расположен радиатор, электродвигателя с крыльчаткой и дополнительного сопротивления.

Несложная система распределения приточного воздуха включает воздухозаборник с механическим приводом управления, две насадки намотки лобового стекла, два гофрированных шланга и клапан коробки обогревателя.

На автомобилях УАЗ Хантер в конструкцию отопителя добавлен пластиковый бокс, каталожный номер 3151-8101231, который устанавливается между люком воздухозаборника и радиатором отопителя и предназначен для сбора и разрушения дождевой воды, попадающей в систему отопления. открыть крышку отопителя.Люк воздухозаборника.

Дождевая вода, попадающая через легкое воздухозаборника в этом пластиковом боксе, сливается наружу через резиновый шланг, проходящий к перегородке моторного отсека внутри кабины.

А вода или конденсат из внутренней части нагревателя сливается через второй резиновый шланг, расположенный в нижней части его корпуса, а также выводится из моторного отсека через отверстие в его перегородке.

Установка пластикового бокса 3151-8101231 сильно снизила интенсивность набегающего потока воздуха, поступающего в салон при движении автомобиля и ухудшила естественную вентиляцию, но дождевая вода не попадает на горячий радиатор отопителя и не падает не образуют в салоне пары, которая отправляет изнутри на очки.Кроме того, этот бокс предотвращает попадание непосредственно в обогреватель, а через него и в салон большую часть пыли, песка и грязи.

Вентиляционный салон автомобилей УАЗ-31512, УАЗ-31514, УАЗ-31519 и УАЗ Хантер.

В машине предусмотрена естественная и принудительная вентиляция. При естественной вентиляции воздух попадает в салон через открытые поворотные или дверные окна. Во время движения автомобиля падающий воздушный поток далее попадает в кабину через воздухозаборник, установленный перед лобовым стеклом.Воздухозаборник открывается рычагом, установленным слева от отопителя.

При закрытых окнах и принудительной вентиляции воздух в салон УАЗ нагнетается электровентилятором отопителя без его нагрева. Воздух проходит через воздухозаборник, отключенный радиатор отопителя, вентилятор и попадает в зону ног водителя и передних пассажиров, а также из центральной части салона на задние сиденья. Кроме того, воздух попадает в форсунки обдува лобового стекла по гофрированным пластиковым шлангам.

Интенсивность принудительной вентиляции кабины при закрытых окнах регулируется включением электродвигателя отопителя в один из режимов, а также регулировкой габаритов подъемника воздухозаборника.

Практика показывает, что возможности штатной системы вентиляции с закрытыми окнами очень ограничены и работает она неэффективно, в салоне нет нормальной циркуляции воздуха, что приводит к постоянным стеклам. Поэтому, как и все в УАЗе, систему вентиляции желательно как-то доработать, один из вариантов такой доработки рассматривается в.

Обогрев салона автомобилей УАЗ-31512, УАЗ-31514, УАЗ-31519 и УАЗ Хантер.

Салон УАЗ отапливается нагретым воздухом, поступающим внутрь, а также при принудительной вентиляции, но уже с включенным радиатором отопителя.Для регулировки потока горячей жидкости от системы охлаждения двигателя к радиатору отопителя используется кран, который устанавливается на головку блока цилиндров в автомобилях с двигателем UMW-417 и UMNS-421, либо находится внутри переднего пассажира на со стороны переднего пассажира, в автомобилях с двигателем ЗМЗ - 409.

В автомобилях УАЗ Hunter с двигателем ЗМЗ-409 возможна установка системы дистанционного управления для упрощения работы с краном отопителя. Подробнее об этом в отдельном.

При открытом регулирующем кране жидкость из головки блока цилиндров двигателя попадает в радиатор отопителя и затем удаляется в водяной насос, образуя небольшой круговой циркуляционный контур, параллельный в системе.Свежий воздух снаружи через выводной воздухозаборник попадает в коробку обогревателя, затем тошнота или принудительный вентилятор через горячий радиатор попадает в уже нагретый салон.

Тепловой поток воздуха, прошедший через радиатор, распределяется на обдув лобового стекла, обогревая ноги водителя, переднего пассажира и через центральную часть салона на задние сиденья. Поток воздуха можно полностью направить на обдув лобового стекла обдувом, для чего необходимо закрыть переднюю крышку коробки обогревателя и заслонку на патрубках нижних воздуховодов-распределителей.

Количество и интенсивность поступающего в кабину нагретого воздуха регулируется открытием крышки люка воздухозаборника и частотой вращения вентилятора отопителя. Вы можете выбрать один из двух режимов работы отопителя - минимальную или максимальную частоту вращения вентилятора.

Отопитель салона УАЗ эффективно работает только при температуре жидкости в системе охлаждения двигателя не менее 80 градусов. В холодное время года для повышения температуры охлаждающей жидкости на автомобиле УАЗ Хантер желательно устанавливать на облицовку радиатора изоляционный кожух, а на автомобилях УАЗ-31512, УАЗ-31514, УАЗ-31519 регулировать расход воздуха с помощью жалюзи радиатора.

Доработка и доработка конструкции отопителя УАЗ Хантер, выбор и замена электродвигателя, сезонное обслуживание отопителя.

Как и всякая примитивная конструкция, для повышения эффективности работы штатный отопитель УАЗ Хантер нуждается в доработке и некоторой незамысловатой доработке. Один из возможных вариантов такой доработки, а также сезонного обслуживания отопителя и воздухораспределительной системы более подробно рассматривается в отдельном.

УАЗ 469, как и УАЗ Хантер, оборудован системой отопления, которая не способна обогреть салон. Прорези и мелкая теплоизоляция делают УАЗ и холодным патриотом.

Правильный выбор

Зимой хочу комфортного тепла в салоне

Допускается установка в задней части салона моделей дополнительного отопителя. Выбор печки зависит от личных предпочтений, вкусов и финансов владельца УАЗ 469 или УАЗ Хантер. В любом случае конфигурация ТЭНа меняется. В его качестве могут выполнить:

  • КИТБ.3221-8110010;
  • погода-4 или ус-7,
  • жигули печка.

Автомеханики рекомендуют установить на эту модель обогреватель Нами-4, который будет работать на газовом топливе. При этом учитывается, что вне зависимости от выбора подбора плита должна иметь мощность 2-4 кВт. Плюс такой системы - автономная поддержка температуры в салоне. Минус - Сложная установка.

Прежде чем приступить к Тюнингу УАЗ Хантер, нужно учесть, что и кран подлежит замене.Это связано с его неудобным расположением и протечкой. Правильным решением в этом случае является установка нового блока в эту систему. Кран устанавливают ближе к плите.

Необходимо врезать угловой кран в кабину, иначе он может загнать грязь. В этой ситуации в поле выводится один штуцер, а второй соединяется с аналогичным элементом радиатора. Важный момент В этом вопросе правильный выбор Подробности. Рекомендуется установить регулируемый кран.

Вы можете предпочесть электромагнитный клапан от BMW 5 серии. Необходимо установить его в зазор градуировочного и всасывающего патрубка радиатора топки. Этот пункт не понимает. Чтобы модернизировать его, вам нужно будет просверлить в крышке 4 заклепки. В этом случае получается разборная конструкция, которая легко поддается чистке. Винты относятся к ее коллекции.

Основные работы

Установка дополнительного источника тепла

Перед установкой ТЭН, у нас 4 или другая модель, старая печка разобрана.По возможности дорабатывают существующую систему отопления, продувая боковые окна.

Здесь используется тройник, гибкая проводка, дрель. Изначально в торпеде нужно будет проделать дыры, установив боковые воздуховоды от КАМАЗа или ЗИЛа.

Если в УАЗ ХАНТЕР или УАЗ 469 установлен ТЭН - 4 как дополнительная топка, то он подключается следующим образом:

  1. Параллельно: Моторный блок - Электронасос - Тройник - Шаровые краны - Радиаторы печки - Тройник - Мотопомпа. Необходимо учитывать, что каждый радиатор имеет свою теплоотдачу и проницаемость.По окончании демонтажных работ, проход тосола регулируется при помощи канавок через ТЭН. Этот шаг позволит им дуть в одном направлении.
  2. Последовательно: Моторный блок - электронасос - радиатор печки - радиатор печки - мотопомпа.

При проведении настройки нужно помнить, что электронасос работает эффективнее, когда на него Тосол оказывает сильное давление. Поэтому необходимо устанавливать первый элемент после мотоблока. Для лучшего прогрева горячий тосол должен попасть в радиатор, а оставшаяся жидкость - ниже.Объясняется это изменением плотности вещества.

Другой действенный метод обогрева салона УАЗ 469 - это тюнинг системы охлаждения. Его работа устроена так, что на радиатор отопителя практически не попадает охлаждающая горячая жидкость. Для этого устанавливается дополнительный электрический насос. Первоначально это понятно. Вместо саморезов используются саморезы. Такой тюнинг избавит от протечек.

Новая конструкция устанавливается до либо после печки. Помпа крепится к кузову УАЗ Хантер 2 Селфи.С точки зрения электричества это устройство будет работать от напряжения. При этом клапан перекроет магистраль. Автомеханики рекомендуют водить современную систему отопления с 2 переключателями:

  • 1-й отвечает за включение клапана и напряжение питания;
  • 2-е включает помпу.

Данная схема позволяет заблокировать случайное включение насоса и закрытый клапан. В случае установки турбины от отопителя МАЗ потребуется помощь специалиста.

Mengganti pam dengan ВАЗ-2110 (8 ingap) lakukan sendiri | Масяракат

Артикель ини акан мембинкангкан багаймана пам диганти пада керета ВАЗ-2110 (8 инструкций). Pro edurnya mudah, tetapi pengetahuan ma ih diperlukan Untuk pelak anaan yang berjaya. Перлу диамбил кира бахава пе

Кандунган:

Артикель ини акан мембинкангкан багаймана пам диганти пада керета ВАЗ-2110 (8 инструкций). Prosedurnya mudah, tetapi pengetahuan masih diperlukan Untuk pelaksanaan yang berjaya.Перлу диамбил Кира Бахава Пенггантян Харус Дилакукан тепат пада вактунья, Джика Тидак, Пам Болех Рунтух, Семуа Секар Дари Систем Акан Келуар.

Untuk apa pam dan untuk apa?

Sebelum meneruskan penggantian pam dengan ВАЗ-2110 (8 ingap), anda perlu memahami apa itu dan mengapa ia diperlukan. Пам (атау лебих рингкасня, пам пеньеджук) адалах салах сату элемент пентинг далам система пенежукан мана-мана энджин (байк бензин дан дизель). Я мемболехкан и менгепам пенежук ке далам система, членан передаран антибеку дан пенежюкан мотор беркуалити тингги.


Reka bentuk pam terdiri daripada komponen berikut:

  1. Perumahan.
  2. Pendesak.
  3. Галас.
  4. Memandu шестерня.

Pada 2110 kereta, pam terletak di sebelah kanan blok silinder di bawah penutup ремень ГРМ пластик. Ротор pam digerakkan oleh ремень ГРМ, dialah yang memutar gear pemacu.

Kerosakan utama pam cecair

Gejala kerosakan pam adalah seperti berikut:

  • Munculnya hum atau gemerisik di kawasan pemacu mekanisme pengedaran gas.
  • Kehadiran kebocoran penyejuk di kawasan tempat duduk pam.
  • Kerosakan mekanikal pada tali masa (пемаканан гиги, пенкабутан гиги атау керетакан).

Kegagalan ян палинг biasa adalah kegagalan menanggung. Berlaku kerana pemakaian янь berlebihan. Tetapi selalunya galas tersebut gagal kerana tali pinggang masa ditarik dengan kekuatan yang berlebihan.


Sekiranya anda mengalami kerosakan pada bantalan, kemudian segera ubah pam sepenuhnya, ia tidak akan dapat berfungsi dalam jangka masa yang lama.Jumlah sumber pam cecair adalah 50-60 рибу км. Ремень привода ГРМ juga berfungsi dengan jumlah yang sama. Tetapi kadang-kadang penggantian diperlukan walaupun dengan jarak tempuh yang lebih sedikit - jika tanda-tanda kerosakan pertama mula muncul.

Апа ян акан menyebabkan penggantian pam pada waktunya?

Tetapi jika mengganti pam ВАЗ-2110 (penyuntik 8 injap) sebelum waktunya, anda boleh mendapatkan akibat berikut:

  1. Kerosakan atau kerosakan pada ремень ГРМ.Кита харус мелакукан пембайкан янь лебих сериус, керана интегрити иняп атау бахкан кепала блок серинг кали диланггар. Каданг кала поршневой малах тидак дапат дигунакан.
  2. Пеманасан энджин берлебихан берлаку, интегрити элемент гетах - паип, прокладка диланггар, прокладка кепала силиндер, пенутуп инджап, компонент кумпулан омбох ханкур.

Harga penggantian pam dengan ВАЗ-2110 (8 ingap) di bengkel adalah sekitar 1500-2000 руб. Семакин румит пембайкан, семакин махал. Sekiranya anda perlu menukar Roller дан зубчатый ремень, kosnya akan meningkat.

Perlu diingat bahawa anda boleh mengganti pam dengan "sepuluh teratas" sendiri, ia tidak akan menimbulkan kesukaran.

Apa yang perlu dicari semasambeli pam

Semasambeli pam cecair, anda perlu memberi tumpuan kepada perkara berikut:

  1. Siapa pengeluar alat ganti itu? Секиранья дженама иту тидак анда кенали, мака лебих байк анда менолак унтук мембели.
  2. Apakah nombor bahagian produk? Pam stok untuk enjin ВАЗ-2110 8-ийджап mempunyai номбор каталог 2108-1307010.
  3. Adakah pembungkusan asal ada?
  4. Прокладка Adakah disertakan dengan pam bendalir?
  5. Adakah kad jaminan disertakan?

Hanya dengan syarat semua perkara ini diambil kira, anda bolehmbeli produk tersebut. Пам berkualiti tinggi акан bertahan sepanjang temh jaminan jika dipasang dengan betul.


Mengeluarkan pam lama

Sebelum memasang pam air baru untuk Lada VAZ-2110, anda perlu mengeluarkan yang lama. Lakukan semua kerja pada mesin янь дизеджуккан, kerana kebarangkalian terbakar sangat tinggi.

Membongkar urutan:

  1. Pasang kereta di lubang pandang atau jalan tol.
  2. Buka tudung, matikan kuasa. Untuk melakukan ini, cabut terminal negatif dari bateri.
  3. Buka penutup penutup tangki pengembangan.
  4. Секаранг анда перлу мелакукан беберапа манипуласи дари бахагиан бавах керета. Anda mengalirkan cecair dari sistem penyejukan - pertama dari radiator, kemudian dari blok mesin.
  5. Dengan menggunakan kunci "10", anda perlu melepaskan ketiga-tiga baut yang menahan penutup tali pinggang masa.
  6. Кемудианская бука пенутупня.
  7. Sekarang anda perlu meletakkan poros engkol sedemikian rupa sehingga omboh silinder pertama berada di TDC. Untuk menjadikannya lebih mudah, perlu menggunakan gear нейтральный дан menghidupkan takal penjana dengan kunci pada "19". Tanda pada шестерня распределительного вала harus sejajar dengan plat pada pemacu masa.
  8. Periksa sama ada tanda pada roda gila sesuai - Untuk melakukan ini, buka palam pada kopling.
  9. Sekarang anda perlumbetulkan poros engkol - pasangkan pemutar skru kepala rata yang kuat di gigi roda gila.
  10. Dengan menggunakan kunci "17", longgarkan kacang yangmbetulkan Roller Pemasa.
  11. Tanggalkan takal дан tali pinggang masa.
  12. Pada kereta keluarga kesepuluh, anda perlu melepaskan baut sarung masa yang terdapat di bawah. Пам Дикат Денган Тига Баут Ке Блок Месин.
  13. Tarik keluar pam cecair dengan berhati-hati, cabut sedikit dengan pemutar skru rata.

Setelahmbongkar pam, perlu menyingkirkan sisa-sisa прокладка paronit lama. Джанган гунакан бенда таджам атау кертас пасир.

Memasang pam baru

Harap maklum bahawa tidak ada kerosakan pada pam air ВАЗ-2110 (8 индап). Larian pertama (percubaan) mesti dilakukan di atas air - dengan cara ini anda boleh menyiram sistem dan memastikan pam dipasang dengan betul.

Prosedur memasang pam baru adalah seperti berikut:

  1. Смажьте прокладку из кедуа сиси dengan герметиком putih dan letakkan di perumahan pam.
  2. Pasang pam di tempatnya.
  3. Sebaiknya ganti ремень ГРМ дан ролик.
  4. Kumpulkan semua komponen dalam urutan terbalik.

Ini melengkapkan penggantian pam VAZ-2110 (8 ingap), anda boleh menuangkan cecair ke dalam sistem dan memeriksa operasinya.

Установка Электроприводов Сибирь на УАЗ. Описание и установка отопителя "Альянс" на автомобиль ВАЗ Предпусковой подогреватель на УАЗ Буанкка

.

Задача: Установить самодельный подогреватель 220В на УАЗ 31512

Ходовые работы по установке самодельного подогревателя 220В на УАЗ 31512


Установил на раме под краном слива теплоносителя из блока.У меня так же специально на раме был какой-то кронштейн. К нему и натянул хомут.

Вид на радиатор охлаждения

Вместо привинченного крана резьбового фитинга К1 / 4 - забор холодного теплоносителя.

Подача подогретой охлаждающей жидкости сначала планируется убрать в блоке, есть заглушка под масляный фильтр. К1 / 2 ...

Должно получиться так

... Но я не смог его открутить и пришлось подключить через тройник к шлангу, идущему от головки блока к печка радиатор.

Залил антифриз fusion + еще около литра. Поехал, загнал систему из пробок.
Утром после ночных морозов включил подогрев. Через 2-3 минуты шланг от ТЭНа уже теплый. Через полчаса головка блока нагрелась. Через 40 минут сам блок уже стоит.
Теперь двигатель заводится с пол оборота, как летом, а не троит первые 5 секунд, как раньше.

Схема нагревателя

Схема нагревателя.Стимпл с инетом

Добавлено 02.02.2015

Выкладываю небольшой отчет по работе.
Температура после ночи -4,7 градуса. Можно было и не греть, но прибор был под рукой и решил замерить.

Включите ТЭН и через 20 минут головка блока прогреется до +12,2 градуса

Рейтинг 0.00.

Даже в теплый период года не стоит забывать о предстоящей эксплуатации автомобиля зимой.В условиях сурового времени года установка подогревателя двигателя 220В станет надежным и простым способом подготовить автомобиль к холодному пуску.

Назначение и основные отличия

Пусковой подогреватель двигателя предназначен для сохранения заданной температуры охлаждающей жидкости на определенном уровне. Например, температура 40 ° C обеспечит в цилиндре необходимые условия для быстрого запуска мотора независимо от внешних условий.

Конструктивный электронагреватель представляет собой доступную конструкцию по сравнению с автономными устройствами запуска двигателя.Обычный ТЭН с приставкой «Электро» - это ТЭН с размещением в корпусе блока питания питающих проводов.
Среди достоинств такого устройства можно выделить:

  1. Простая конструкция, установка которой произведена самостоятельно.
  2. Невысокая стоимость, что обусловлено конструктивными особенностями.
  3. Возможность более поздних обновлений. При необходимости для легковых автомобилей вы сможете добавить таймер, датчик предохранителя и другие дополнительные устройства.

Перед тем, как перейти на установку подогревателя двигателя от стационарной сети 220В, ознакомьтесь с конструктивными особенностями.В основе конструкции - вольфрамовая нагревательная спираль с размещением в блоке цилиндров. В зависимости от мощности небольшое количество антифриза можно нагреть относительно быстро.

Главный недостаток - высокое энергопотребление. Всего за одну ночь отдельные модели потребляют до 10 кВт электроэнергии. Именно поэтому прогрессивные образцы оснащены датчиками для периодического отключения устройства от сети.

Стоит отметить, что тип двигателя не влияет на работу устройства.Бензиновый или дизельный двигатель на УАЗе, устанавливается устройство аналогично. Здесь разница не так велика, как соответствие размера шин и дисков для внедорожников. При определенном навыке и соблюдении мер безопасности собрать предпусковой подогреватель двигателя своими руками несложно. Во избежание неудачных экспериментов рассмотрим на примере оригинального автомобильного отопителя на 220 В.

Пример самодельного обогревателя


Принцип работы отопителя основан на свободной циркуляции теплоносителя в замкнутом контуре системы охлаждения.Устройство для нагрева жидкости встроено в радиаторы параллельно. Ускоренная циркуляция жидкости обеспечит дополнительный насос, где естественной скорости движения жидкости будет недостаточно.

Для того, чтобы самостоятельно изготовить электронагреватель двигателя вам потребуется:

  1. Отрезок трубы. С одного конца требуется отверстие для установки нагревательного загара. На разных участках трубы подготовлены отверстия для установки арматуры.
  2. Электрический ТЭН.. Мощность выбирается исходя из размера двигателя и мощности системы смазки - от 400 Вт до 2 кВт.
  3. Две штуцера с учетом диаметров патрубков системы охлаждения.
  4. Кусок кабеля и вилка Для подключения Tan к сети 220V.

Для собранной конструкции необходимо обеспечить установку под тент. Это обеспечит возможность движения антифриза. Дополнительно перед установкой ТЭНа обеспечивает его теплоизоляцию.

Примеры промышленных устройств


Налажено серийное производство подогревателей двигателя 220В как для отечественных моделей, так и для установки на любой автомобиль. Для установки на модель ВАЗ подойдут предочистители следующих моделей:

  1. Устройство "Шторка". Модель предназначена для установки на автомобиль Волжского автозавода с учетом размера форсунок. Стоимость не превышает 1,3 тысячи рублей.
  2. Товар "Старт Мини".Он имеет простую конструкцию с созданием естественной циркуляции термофона в контуре. Стоимость - около 1000 руб. Имеет несколько модификаций для установки на разные моторы.
  3. Модели стартового типа - М1 / М2, «Сибирь-Мальсо» обеспечивают подогрев двигателя для отечественных моделей. Ценовой диапазон от 1000 до 1800 руб.

Среди моделей нового поколения выделяются обогреватели «Северс-М», оборудованные аварийным выключателем, адаптированные к некоторым популярным моделям зарубежных производителей.

При необходимости выбрать предпусковой подогреватель двигателя 220В, стоит обратить внимание на продукцию горячего старта из США. Можно будет найти модели самой разной степени сложности:

  1. Линия ТПС. Имеется широкий ассортимент вертикальных моделей в зависимости от диаметра сопла на термостате или изготавливаются со встроенным термостатом. Отличается компактностью и ремонтопригодностью.
  2. Линия приборов типа CB, SB, Cl, WL, EE. Характеризуется горизонтальной компоновкой, вместимостью 1.От 5 до 5 кВт и предназначен для установки с моторами от 2,0 л до 10,0 л.
  3. Модель горячего течения. При необходимости поставить эффективный утеплитель с ПОМПА, стоит обратить внимание на устройства этой группы. Мощность образцов находится в диапазоне от 1 до 144 кВт.

В последнее время установка предпускового подогревателя двигателя стала возможной на моделях китайских производителей. При этом часто такие изделия оснащаются специальными розетками. Кто устанавливал бюджетные модели, знает, что главное неудобство обогревателей 220В - необходимость открывать вытяжку каждый раз при каждом подключении.Именно поэтому часто выбор делается в пользу автономного отопителя. Поэтому удаленная розетка - существенное преимущество некоторых моделей.

Порядок установки ТЭН 220 В

Самым простым решением установки отопителя является обращение в СТО. Стоимость работ в этом случае не превысит 1,5 тысячи рублей. Однако на практике самостоятельная установка не является более сложной задачей, чем запуск двухтактного двигателя.

В целом алгоритм работы установки подогрева двигателя для легковых автомобилей выглядит так:

  1. Слив антифриза. Весь объем не нужен - порядка 2 литров сливается со сборником в отдельную емкость.
  2. Гибкие трубы отсоединяются На месте установки.
  3. Обогреватель устанавливается с подключением к замкнутому контуру, с соблюдением конструктивных особенностей.
  4. Конечная сборка.На сцене предусмотрена надежная фиксация насадок, розеток питания.
  5. Пополнение уровня охлаждающей жидкости.

На завершающем этапе необходимо проверить не только работоспособность устройства, но и нормальное функционирование системы охлаждения в целом. После этого будьте уверены - машина готова к зимней эксплуатации.

В поисках средств для обеспечения беспрепятственного пуска силовой установки в условиях пониженных температур многие автовладельцы останавливают свой выбор на предпусковых подогревателях антифриза, работающих от сети 220 В в таких устройствах.Мощные ТЭНы обеспечивают достаточно быстрый прогрев мотора зимой.

В то же время автомобилисты часто отдают предпочтение таким приборам отечественного производства, среди которых предпусковой подогреватель Alliance.

Такое решение часто связано с тем, что отечественные устройства дешевле зарубежных, с сносным качеством сборки и приемлемыми для выполнения своих функций.

Этот производитель на рынке отопления электростанций появился давно, и его продукция пользуется спросом.

Типы обогревателей, особенности

Компания предлагает на выбор ряд моделей с различным дизайном и техническими характеристиками. В большинстве случаев устройства предназначены для использования на отечественных легковых и грузовых автомобилях - ВАЗ, ГАЗ, УАЗ, Газель и др. Но в то же время установка отопителя «Альянс» на иномарки вполне возможна.

В каталоге подогревателей этой компании представлены модели:

«Альянс-2-ПК»

Единственная в списке модель бакового типа, в конструкцию которой входит насос, обеспечивающий циркуляцию количества охлаждающей жидкости в системе во время работы подогревателя.Это обеспечивает более равномерный нагрев блока цилиндров. Оборудование имеет вертикальное исполнение. Мощность ТЭНа 2 кВт;

Данная модель бывает двух типов - на 1,5 и 2,0 кВт. Внешне он идентичен модели с помпой, но в этой версии помпы нет. Циркуляция жидкости - габаритная;

«Альянс-07»

Модель горизонтально-восходящая с перпендикулярным расположением выводов. Предназначен для установки на автомобиль, в конструкции которого использованы укороченный патрубок системы охлаждения и угловая подача антифриза к корпусу термостата (ВАЗ классических моделей и некоторые модели с передним приводом).Мощность ТЭНа всего 0,7 кВт, поэтому он больше подходит для поддержания температуры, а не для нагрева теплоносителя;

«Альянс-08» и «08 Универсал»

Проточная модель с горизонтальным расположением выводов. Первый вариант предназначен для установки на газ, второй универсален и может использоваться на иномарках. Мощность нагревателя 0,8 кВт;

Горизонтальная модель резервуарного типа с перпендикулярной мощностью и мощностью 3 кВт.Этот обогреватель предназначен для двигателей грузовых автомобилей;

Тип устройства влияет на принцип работы. Если с баком-подогревателем, оснащенным насосом, все ясно - насос при включении обеспечивает циркуляцию, то более интересным следует считать самотан, так как схема его функционирования довольно интересна.

Конструкция и принцип работы

Конструкция устройства «Альянс 1.5» состоит из корпуса с двумя выводами - подающий боковой и напорный центральный.Этот корпус играет роль резервуара, поэтому внутри него размещается ТЭН. Штифты Tan проходят через нижнюю крышку, где он соединяется с питающим кабелем. Кроме того, в конструкции используется термостат, который включает / выключает устройство при достижении определенной температуры (верхний предел - 85 град. С, а нижний - 50 град. С).

Для обеспечения движения теплоносителя самотана на подводном выходе установлен шаровой кран.

Все работает так: Изначально клапан открыт, значит бачок залит антифризом из системы.Когда нагревательный элемент нагревается с помощью нагревательного элемента, он начинает расширяться, в результате чего клапан перекрывает подачу. Дальнейшее расширение приводит к тому, что уже нагретый антифриз проталкивается через центральный (ие) вывод. Внутри корпуса происходит перепад давления, и клапан снова открывается, пропуская очередную порцию охлаждающей жидкости.

Что касается проточных моделей, то это обычная трубка, в которой установлен ТЭН. В таких устройствах осуществляется самовозводимая циркуляция за счет разницы температур.

Схемы подключения

Для каждого типа модели существует схема подключения, которую необходимо соблюдать, иначе циркуляция антифриза не будет обеспечена (касается моделей на самотане).

Вариантов вставки нагревателя в систему может быть несколько. Например, на некоторых автомобилях используется классическая схема подключения, в которой подача жидкости осуществляется от отверстия для сливной пробки (вместо нее устанавливается штуцер), а вывод ведет к верхнему патрубку, идущему от радиатор (вставка осуществляется при помощи тройника).

Но чаще используется несколько иная схема подключения. Это делается в нем с антифризом через ту же сливную пробку, но слив производится в отверстие термодатчика блока цилиндров. Для такого подключения ведро идет в комплекте с устройством. Получается вместо термодатчика. Затем в переднюю часть штуцера ввинчивается сам датчик, а на боковой вывод тройника надевается патрубок от ТЭНа.

Что касается проточных моделей, то их установка намного проще, потому что они просто врезаются в нужный патрубок системы охлаждения.

В целом при обслуживании монтажные трудности не должны вызывать никаких затруднений, так как переделывать ничего не нужно, достаточно правильно сделать вставку.

Напоследок немного о работе устройства. После подключения ТЭНа к системе охлаждения, само устройство (тип бачка) необходимо закрепить на двигателе (для этого в комплекте есть кронштейн)

Все форсунки и проводку от оборудования следует проложить так, чтобы они не попадали. обеспокоены движением и сильно колеблются во время срабатывания силовой установки элементов.

Все модели "Альянс" хоть и оснащены термостатом, но, надеюсь, не стоят. Поэтому подключать устройство лучше через переходник с таймером.

Видео с описанием обогревателя "Альянс"

Статей в теме:

ВНИМАНИЕ ! Установка электронагревателя Сибирь. Автомобили УАЗ с карбюраторным двигателем УМЗ 414 417 421 рекомендуется предоставить специалистам на СТО.

Перед тем, как приступить к установке и отключению электронагревателя Сибирь, внимательно прочтите инструкцию по установке.

Комплект поставки электронагревателя :

Электронагреватель

Кронштейн 190.

Тройник 1.

Пружинная шайба 6.

Зажим S16-25

Застежка-лямка

L = 200 мм

Рукав (шланг) 16

L = 1000мм (400-600)

Руководство по монтажу

Инструкция

Упаковка упаковка

Примечание: При необходимости компания может сделать возможным изготовление и отправку необходимой для монтажа детали .

Рисунок 1

Внимание! Электронагреватель не должен касаться двигателя и других частей автомобиля. Электронагреватель должен быть установлен в вертикальном положении выводом вверх ( см. Рис.1, ), при этом допускается незначительный (не> 15 градусов) уклон.

  1. Капнуть охлаждающую жидкость, открутив сливную пробку блока цилиндров, прочистить отверстие.
  2. Нанесите герметик на резьбу фитинга К1 / 4 и прикрутите его вместо сливного крана ( рис.1 ).
  3. Закрепите кронштейн на болтах электрического нагревателя M6 * 45 с помощью пружинных шайб и гаек.
  4. Нарежьте рукава по длине: входная L = 400 мм и выходная L = 600 мм.
  5. Снимите болт крепления правой подушки опоры двигателя, затем кронштейн с подогревателем, чтобы закрепить этот болт ( рис.1 ).
  6. Входная втулка должна надевать отсек К1 / 4 и соединяться с входным патрубком нагревателя. Затяните зажимы ( рис.1 ).
  7. Вырезать втулку, соединяющую форсунку радиатора отопителя и головку блока цилиндров, на расстоянии 60мм от детали втулки из отверстия в корпусе. Укоротите кусок рукава от крана на 25мм. Вставьте тройниковые втулки и уплотните соединения, затянув хомуты ( Рис.1 ).
  8. Соединить тройник и выходное сопло электрокросса с выходной втулкой, затянуть хомуты ( рис.1 ).
  9. Убедитесь, что втулки находятся на достаточном расстоянии от выхлопной трубы и выпускного коллектора.
  10. Залить охлаждающую жидкость в систему охлаждения двигателя.
  11. Закрепите электронасос на кузове автомобиля так, чтобы не было контакта с движущимися и греющими частями двигателя.

Подготовка к работе

  1. Проверить герметичность соединения.
  2. Запустить двигатель автомобиля и дать ему поработать 5-10 минут. Затем остановите двигатель и при необходимости долейте охлаждающую жидкость.
  3. Подключить электронагреватель к сети.
  4. Через 2-5 минут работы электронагревателя проверьте входную и выходную муфты.Выходной рукав должен быть теплее входного

ВНИМАНИЕ ! Работу электронагревателя можно производить только после прогрева двигателя до заданной температуры (термостат должен быть открыт) и проверки работоспособности обогревателя салона. Это необходимо сделать, чтобы исключить воздушную сторону в системе охлаждения.

Предпусковой подогреватель Электромобиль + спутник для моделей УАЗ с двигателем УМЗ 1,5 кВт предназначен для подогрева охлаждающей жидкости внутреннего сгорания автомобилей и агрегатов в холодное время года.

Технические характеристики:

Напряжение питания, 220
Потребляемая мощность, Вт не более 1500
Температурный термостат (отключение), 95 ° C
Температура возврата, температура (включение), 65 ° C
Класс защиты от поражения электрическим током I
Степень защиты от влаги IP34
Установка и эксплуатация:

Установка:

Электронагреватель не должен касаться корпуса двигателя и других частей автомобиля.

Электронагреватель должен быть установлен в вертикальном положении розеткой вверх, при этом допускается небольшой наклон (не более 15 °).

Обрежьте гильзу сегментами по длине: входная гильза 400 мм, выходная 230 мм. Закрепите кронштейн на нагревателе шпильками с помощью шайб и гаек. Наденьте втулки на соответствующие форсунки нагревателя и закрепите соединения хомутов.
Откройте сливной кран и слейте охлаждающую жидкость. Снимите сливной кран. Снимите трубку с резьбой K1 / 2 с блока цилиндров двигателя с правой стороны автомобиля.Очистите отверстия. Откручиваем болт крепления лапы двигателя с правой стороны вдоль автомобиля.
Нанесите герметик на резьбу фитинга К1 / 4 и прикрутите его вместо сливного крана.
Нанесите герметик на резьбу фитинга K1 / 2 и завинтите его вместо пробки.
Закрепите кронштейн с ТЭНом болтом лап двигателя.
Наденьте зажим на выходную втулку. Выходная втулка надевается на штуцер С1 / 2 и закрепляет соединение хомута. Залить через входной патрубок в подогреватель 250 мл охлаждающей жидкости.Входная втулка Для установки резьбового фитинга С1 / 4 и закрепления компаунда хомута. Залить систему охлаждения.
Сетевой провод должен быть вымощен и закреплен ремнями для обеспечения его сохранности от механических повреждений, а также исключения возможного контакта с подвижными и нагревающимися частями двигателя.
Проверить составы на наличие утечки охлаждающей жидкости, если это предусмотрено заранее. Запустить двигатель на 3-5 минут, а после остановки двигателя долить охлаждающую жидкость до необходимого уровня.
Подготовка к первому запуску:

Залить систему охлаждения, проверить герметичность соединений.
Запустите двигатель автомобиля и дайте ему поработать 5-10 минут. Затем остановите двигатель и при необходимости долейте охлаждающую жидкость.
Подключите электронагреватель к сети.
Через 2-5 минут работы электронагревателя проверьте входную и выходную муфты. Выходной рукав должен быть теплее входного.
Меры предосторожности:

Работу отопителя можно производить только после прогрева двигателя до рабочей температуры (термостат должен быть открыт) и проверки работоспособности отопителя салона.Это необходимо сделать для устранения пробок в системе охлаждения.
Запрещается использовать электрические удлинители без заземляющего провода, рассчитанные на ток менее 15 А.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
