Развальцовка труб — обзор технологии и оборудования

Развальцовка труб — это процесс по изменению конфигурации края трубы для придания полому изделию требуемой формы по расширению или сужению диаметра.

Развальцовка — это процесс по частичному изменению конфигурации края трубы для придания полому изделию требуемой формы по расширению или сужению диаметра путем заданной деформации металла.

Сферы применения

Применение на практике развальцовки труб имеет несколько специфичное положение. Это связано с тем, что сам метод соединения труб с помощью развальцовки довольно старый технологический прием, который с развитием промышленности был в основном заменен другими типами соединений. А вот ряд конкретных сфер применения развальцовки так и не нашли должной технологической замены и используются в своем неизменном виде до сих пор. Для примера приведем наиболее характерные и часто встречающиеся сферы применения развальцовки, а именно:

• В энергетической промышленности при изготовлении решеток водотрубных теплообменников с целью создания прочного герметичного соединения между медными или латунными трубами и цилиндрическими отверстиями стальной трубной решетки. А также на предприятиях жилищно-коммунального хозяйства для уже соответственно ремонта этих водотрубных теплообменников. Развальцовку все реже используют для закрепления труб в различном котельном оборудовании как конденсаторы, парогенераторы, экономайзеры и маслоохладители.
• В сфере бытового хозяйства для создания разъемных соединений из медных трубок, при монтаже систем кондиционирования. С помощью медных трубок и соединяют внешние и внутренние блоки сплит-системы, по которым и циркулирует хладагент.
• В пищевой отрасли при изготовлении промышленных холодильных камер для создания надежных разъемных соединений медных и латунных трубок непосредственно на месте монтажа оборудования, позволяя со стандартным оборудованием вписываться в любую конфигурацию помещений.
• В альтернативной энергетики при монтаже тепловых насосов, для соединения медных трубок по полной аналогии со сплит-системами.
• На предприятиях автопрома при изготовлении быстроразъемных соединений стальных трубок для гидравлической тормозной системы или медных трубок для гидравлической системы сцепления автомобиля. А также развальцовку методом штамповки применяют при изготовлении различных радиаторов охлаждения для двигателей внутреннего сгорания.

Особенности технологии

В современном автомобилестроении существует восемь видов развальцовки медных, латунных, алюминиевых и стальных трубок. Их применяют для создания разъемных соединений различных гидравлических и топливных систем в современных автомобилях. Большинство видов этих развальцовок производится промышленным способом на специальных станках в заводских условиях.

Три типа развальцовки

Но основные три типа развальцовки являются наиболее распространенными и применяются как в автомобилестроения, так и при монтаже различного энергетического оборудования. К ним относится:

• простая одинарная развальцовка под конус типа «D», делается под углом в 45 градусов в виде одинарной воронки, для ее изготовления подойдет большинство ручных приспособлений для развальцовки трубок;
• двойная развальцовка трубок под конус типа «E» также выполняется под углом в 45 градусов в виде одинарной воронки с двойным усиленным краем трубки, для ее выполнения подойдет уже более специализированный инструмент для развальцовки со специальными насадками;
• одноразовая развальцовка стальных труб под грибок типа «F», выполняется специальной эксцентриковой развальцовкой.

Развальцовка труб является достаточно непростой в технологическом плане операцией и требует тщательной подготовки. Поэтому для получения качественного соединения с помощью развальцовки необходимо выполнять и соблюдать следующие условия:

• срез трубы должен быть идеально ровным,
• стенки трубы, предназначенной под развальцовку, должны иметь одинаковую толщину по всему диаметру;
• место развальцовки должно быть идеально ровным и гладким, при этом не должно иметь следов остаточной деформации и трещин.

Технология развальцовки трубок

Технология развальцовки трубок

Технологию развальцовки трубок можно привести на примере работы ручного инструмента для развальцовки, состоящего из основания с раззенкованными отверстиями на основные типоразмеры труб и соответствующего им набора насадок.

Перед началом работ трубку необходимо ровно обрезать, так, чтобы срез был строго перпендикулярным центральной оси. Рекомендуется использовать специально приспособленные для этого труборезы. После этого отрезанный край трубы обрабатываем напильником или срезаем фаску с помощью риммера и тем самым удаляем все заусенцы с внутренней и внешней части торца.

Далее, в отверстие основания строго по диаметру вставляется трубка и зажимается прочной металлической рамкой так, чтобы край трубки немного выступал над плоскостью уровня основания.

Берем соответствующую отверстию насадку, представляющую с одной стороны стальной цилиндрический предмет с поверхностью конусообразной формы и приспособлением для прижимного винта на другой стороне. В зависимости от вида будущего соединения насадка для развальцовки может иметь различную форму, поэтому подбираем поверхность необходимой конфигурации.

Установив нужную нам насадку, начинаем постепенно закручивать винт центрирующего стержня, давя поверхностью насадки на трубку, постепенно прижимая ее к краям отверстия в основании. По завершении операции винт стержня раскручивается, основание разбираем и развальцованная трубка свободно достается из приспособления.

Самое главное, не забывать одевать гайку штуцера на трубку заранее, в противном случае вам придется повторить все операции в той же последовательности еще один раз.

Совет: как и при любой обработке металлических изделий, рекомендуется место развальцовки заранее смазать небольшим количеством машинного масла.

Применяемое оборудование

Экспандер — это самое простое и незамысловатое приспособление для развальцовки трубок небольшого диаметра, которое представляет собой устройство со сменными насадками, позволяющее развальцовывать трубки за одну простую операцию. Правда, особого качества от экспандера ожидать не надо, да и для работы с ним необходима определенная сноровка.

Следующей категорией ручного инструмента для развальцовки служат различные наборы, в комплект которых, как правило, входят:

• две планки основания со специальной формы отверстиями, соответствующих основным типоразмерам стальных и медных трубок, в количестве от 5 до 11 штук в зависимости от комплектации и цены,
• приспособление развальцовки с резьбой для крепления пяти сменных штампов.
• набор сменных штампов.

Нередко такие наборы комплектуют ручными роликовыми, предназначенными для резки алюминиевых, латунных, медных, стальных и металлопластиковых труб с диаметром от 3 до 29 мм включительно.

Стоит отметить, что по многочисленным отзывам на форумах в интернете пользователи обращают внимание на прямую зависимость качества и надежности в работе таких инструментов от стоимости наборов. Как правило, дешевый станок для развальцовки трубок быстро ломается и не рекомендуется для использования при больших объемах работ.

Следующей категорией приспособлений являются различные виды станков для развальцовки трубок. Они отличаются более надежными и качественными узлами, высокой стоимостью и предназначаются для профессионального применения.

На станках развальцовку труб производят с помощью электрического, гидравлического или пневматического привода с применением контроллеров крутящего момента для полной автоматизации рабочих процессов.

Специфика развальцовки стали и алюминия.

При развальцовке стальных или алюминиевых трубок, в отличие от медных и латунных труб, операцию раскатки необходимо проводить медленно, производя постоянный контроль за состоянием поверхности, так как при приложении чрезмерного давления можно получить разрывы при растяжении металла. Это связано с тем, что стальные и алюминиевые трубки обладают меньшей пластичностью, поэтому при формировании грибка или конуса могут образоваться многочисленные микротрещины.

При неуверенности в достаточной пластичности материала стальных или алюминиевых трубок их рекомендуется предварительно перед развальцовкой нагревать соответственно для стали до 500-600⁰ C, а для алюминия до 200-300⁰ C.

Как выполнить развальцовку трубок

Вам необходимо поменять стальную или медную трубку в вашем автомобиле, а специализированный инструмент для развальцовки отсутствует, причем идея найти его или купить связана с определенными трудностями. Вот тут и пригодиться совет, как развальцевать трубку своими руками.

Приступаем:

1. Для начала берем два небольших деревянных бруска, подобрав размеры и толщину так, чтобы можно было зажать их в обычных тисках.
2. Зажимаем выбранные бруски в тисках и по центру шва их соединения сверлим сквозное отверстие диаметром той самой стальной или медной трубки, которую вам надо развальцевать.
3. Далее, с одной стороны отверстия сверлом большего диаметра высверливаем небольшое конусообразное углубление. Все основание готово.
4. Закрепляем трубку в изготовленном основании из двух деревянных брусков и прочно зажимаем всю конструкцию в тисках. Трубка должна возвышаться на один-два миллиметра над поверхностью брусков.
5. Берем стальной шарик от подшипника диаметром примерно в полтора-два раза большим, чем у трубки и не очень сильными ударами молотка начинаем процесс развальцовки. Если трубка начнет проскальзывать в деревянном основании, то, по необходимости, обматываем ее тонкой наждачной бумагой.

Совет. Если «развальцованное» соединение подтекает, то для устранения течи можно подложить тонкую свинцовую шайбу между трубкой и штуцером.

Если вы знаете свой способ развальцовки или у вас есть особый опыт в этом деле, поделитесь им в блоке комментариев.

герметичные трубопроводы за несколько минут

В тормозной и топливной системах автомобиля применяются трубки из стали и цветных металлов. Такие же трубки входят в состав систем кондиционирования и других технических устройств. Для получения герметичных и надежных соединений трубки подвергаются особой обработке — развальцовке. Эта непростая операция проводится с помощью специального инструмента, о котором Вы узнаете из этой статьи.

Данная публикация продолжает серию статей о специальном инструменте.

Надежный монтаж тонких металлических трубок — серьезная проблема, которая, однако, давно имеет решение. Это — развальцовка трубок и их монтаж с помощью специальных гаек. Однако развальцовка только теоретически очень проста, на практике же выполнить ее иногда бывает очень сложно, а без специального инструмента — и вовсе невозможно.

Что такое развальцовка трубок

Развальцовка — особое расширение на конце металлической трубки, благодаря которому обеспечивается надежный контакт трубки с гайкой (или штуцером) и, соответственно, полная герметичность соединения. Герметичность достигается за счет плотного прилегания развальцованной части трубки к внутренней поверхности гайки и штуцера и ее частичного расплющивания при закручивании.

Выделяют три типа развальцовки:

• Односторонняя воронкообразная;
• Двухсторонняя воронкообразная;
• Бочкообразная (в форме шара на конце трубки).

Обычная односторонняя развальцовка — это конусообразное (или воронкообразное) расширение конца трубки на длине 2-5 мм. Угол раструба обычно составляет 90 градусов. Этот тип развальцовки применяется преимущественно в кондиционерах.

Двухсторонняя развальцовка — это конусообразное расширение конца трубки, при этом край конуса завернут внутрь, поэтому в конусе получается два слоя металла. Этот тип развальцовки более надежен, а поэтому применяется для трубок в тормозных магистралях автомобилей и других ответственных системах.

Бочкообразная развальцовка — это расширение конца трубки особой формы, похожей на шарик. Такой тип развальцовки можно представить как два конуса, соединенных своими широкими основаниями. Угол внутреннего конуса обычно составляет 80 градусов, внешнего — около 115 градусов. Развальцовка этого типа применяется в тормозных магистралях автомобилей.

Как выполнить развальцовку

Для развальцовки трубок используются специальные приспособления, которые, обычно, поставляются наборами. В самом простом случае в набор входит непосредственно приспособление для развальцовки и устройство для фиксации трубки (планка или отдельные зажимы). Многие наборы также комплектуются штампами для выполнения двухсторонней и бочкообразной развальцовки, а также специальным инструментом для резки трубок.

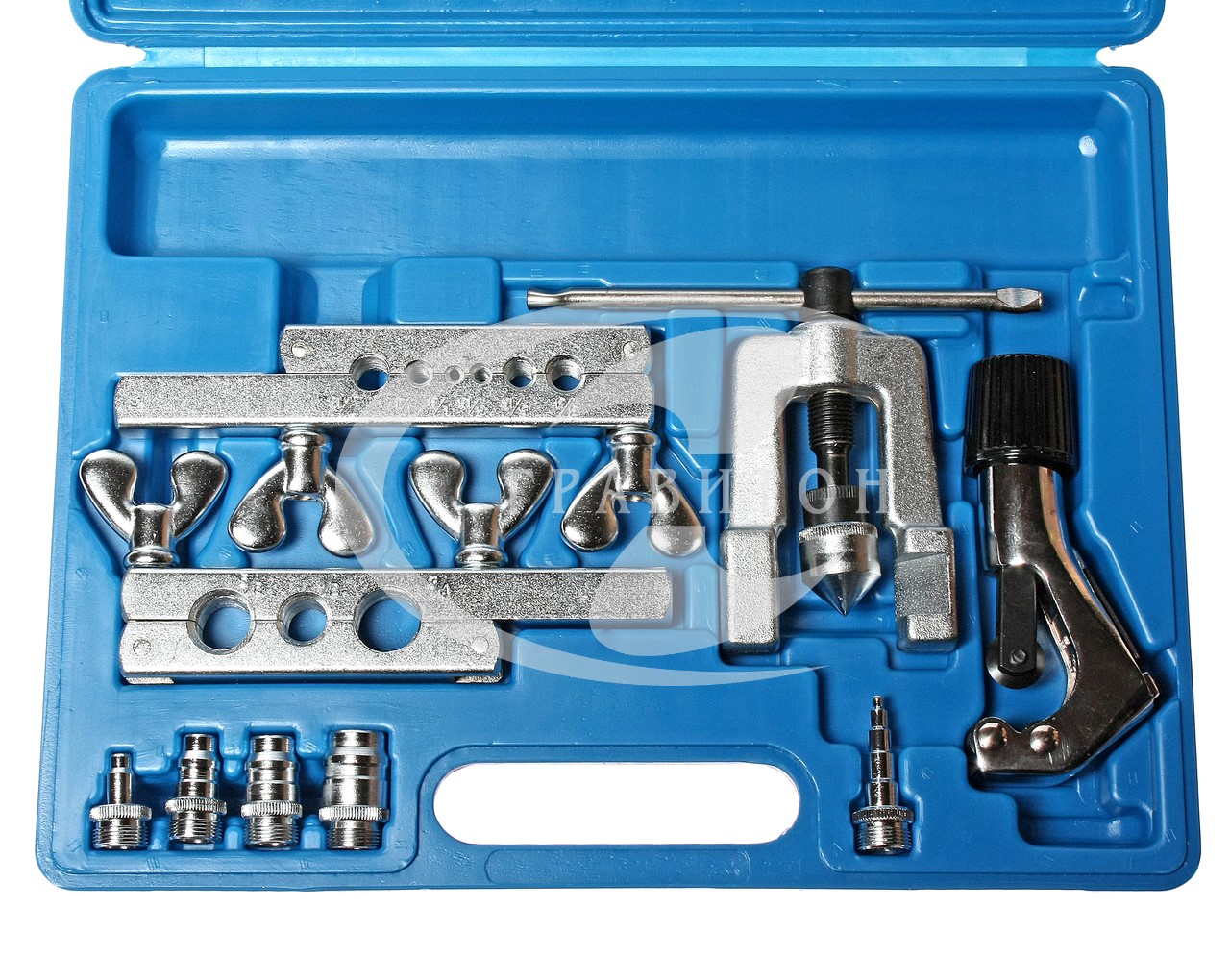

Яркий пример такого комплекта — набор для резки и развальцовки трубок JTC. С его помощью можно выполнять одностороннюю и двухстороннюю развальцовку трубок различного диаметра и назначения (для автомобилей, кондиционеров и т.д.) из стали, меди, латуни и алюминия, а также выполнять обрезку трубок необходимой длины.

Как выполняется развальцовка? Воронкообразное расширение создается простым вкручиванием стального конуса в торец зажатой трубки. Постепенно края трубки будут расходиться, образуя конус с углом 90 градусов. При этом трубка надежно фиксируется в планке или особом зажиме, а вкручивание конуса осуществляется посредством специального винтового приспособления.

Для двухсторонней развальцовки используется этот же инструмент, однако сначала край трубки сплющивается специальным штампом, а затем развальцовывается конусом. Так при выполнении двух операций получается конусообразное расширение с двойными стенками.

Бочкообразная развальцовка более сложна и производится с применением особых штампов, но лучший результат достигается с помощью специально предназначенного для этого инструмента.

Выполнение развальцовки

На рынке можно найти множество разных инструментов и наборов для развальцовки трубок, однако в общем случае порядок работы с ними схож. Для односторонней развальцовки нужно выполнить следующее:

• Зажать трубку подходящего диаметра в фиксирующем устройстве, при этом край трубки должен выступать на 2-5 мм;
• Вкручиванием конуса развальцевать трубку;
• Вынуть трубку и провести обработку (очистить от заусенцев, отшлифовать и т.д.).

При выполнении двухсторонней развальцовки необходимо провести больше операций:

• Зажать трубку подходящего диаметра в фиксирующем устройстве, при этом край трубки должен выступать на 2-5 мм;
• Установить вместо конуса штамп необходимого диаметра;
• Вкручиванием штампа сплющить торец трубки;
• Заменить штамп конусом;
• Вкручиванием конуса произвести развальцовку трубки;
• Вынуть трубку и провести окончательную обработку.

При развальцовке важно не допустить образования трещин и скосов — это достигается оптимальной скоростью вкручивания конуса и правильной центровкой трубки и конуса (или штампа). При некотором навыке на развальцовку трубок тратится всего несколько минут, а результат получается качественным.

Наборы для резки и развальцовки трубок — незаменимый инструмент, который всегда должен быть в гараже, особенно у фанатов тюнинга и приверженцев отечественного автопрома.

инструмент развальцовщик, чем и как развальцевать

Содержание:

Довольно часто требуется проводить развальцовку медных трубок, например, при монтаже кондиционера или системы водопровода. Этот процесс подразумевает осуществление направленной деформации трубок в нужном направлении. Об инструменте для развальцовки труб из меди и поговорим ниже.

Развальцовку труб можно провести как на производстве при помощи вальцов, так и в домашних условиях. В любом случае, осуществляя данную операцию, для правильного изгибания трубки без нарушения ее целостности и прочности, следует быть максимально осторожным.

В каких случаях нужна развальцовка

В продаже можно встретить множество разных медных труб и соединительных деталей, так что вам не составит труда подобрать нужный профиль или фитинг. Однако бывают случаи, когда без развальцовки на дому не обойтись.

Она потребуется в таких случаях:

• изделие с нужными размерами не производится;
• подходящие фитинги в настоящий момент не продаются;
• возникла необходимость в точной подгонке изделия.

Существующие инструменты для вальцовки

Чтобы развальцовка трубок своими руками прошла правильно, нужно обзавестись подходящим инструментом. Стоит отметить, что такое приспособление не составит труда смастерить из подручных материалов. Потребуется конический шаблон, который нужно вводить в трубку и проворачивать, пока не будет достигнут требуемый результат.

Тем не менее, у такого инструмента будет ряд недостатков:

• нельзя проконтролировать точность вальцовки;
• присутствует шанс повреждения стенок трубы.

Самодельный вальцовщик нельзя назвать надежным способом для подгонки трубок, поэтому прибегать к его использованию стоит лишь в особых единичных случаях, но при укладке целой системы водоснабжения, кондиционирования или холодоснабжения, такой инструмент не подойдет.

Чтобы произвести качественную укладку, понадобится инструмент надежнее. Для дома некритичным будет и использование конусообразного развальцовщика трубок со струбцинами под разные сечения трубок. Хотя, нужно быть готовым, что результат не будет идеальным.

У профессионального же инструмента присутствует предохраняющая трещотка. Главным инструментом в профессиональном наборе мастера является развальцовщик. Читайте также: «Как выполнить вальцовку для медных труб – теория и практика от опытного мастера».

Разнообразие инструмента для развальцовки медной трубки довольно велико, можно встретить такие модели:

• механического типа;
• электрический;
• набор, в котором присутствует развальцовщик, труборасширители, труборез и набор ключей.

Целым набором обзаводиться целесообразно лишь в случае использования его на постоянной основе, например для заработка. В качестве единичного использования вполне будет достаточно приобрести обычный универсальный набор, в который входит простой развальцовщик.

Последовательность развальцовки трубок

Качественного соединения между медными трубками можно добиться только в случае следования всем правилам развальцовки.

Для правильной развальцовки трубы своими силами понадобится осуществить ряд действий:

• произвести зачистку требуемого торца трубопровода;
• насадить на торец специальную муфту;
• вставить трубу в развальцовщик и прокручивать, пока не получится кромка в 45 градусов;
• изъять трубу из приспособления;
• подвести муфту, чтобы соединить две части трубы.

Только что мы описали, чем развальцевать медную трубку. Стоит отметить и то, что не только фитинги можно использовать в качестве основы для соединения. Развальцовщик может быть применен и для подготовки труб под пайку. Такая технология несколько схожа, и обуславливается она специальной деформацией трубы до нужного размера для возможности соединения.

Сервис объявлений OLX: сайт объявлений в Украине

2 000 грн. Договорная Ивано-Франковск Сегодня 12:22

800 грн. Договорная Одесса, Малиновский Сегодня 12:22

200 786 грн. Договорная Киев, Соломенский Сегодня 12:22

Iphone 11 ProMax Телефоны и аксессуары » Мобильные телефоны / смартфоны Киев, Святошинский Сегодня 12:22

Теплообменные аппараты.

Часть 1: стойки сверлильные в Санкт-Петербурге

В истории технического прогресса существуют неоспоримые прорывы, разделяющие технологии на «до» и «после». Открытия и разработки, такие как колесо, паровая машина, реактивный двигатель, локомотивом движущие все сферы нашей жизни, затмевают менее заметные, но не менее важные устройства, обеспечивающие ход промышленной эволюции.

Теплообменное оборудование – яркий пример «рабочей лошадки», обслуживающей потребности человека вот уже несколько тысячелетий.

Именно тысячелетий, ведь далеким предком современных высокоэффективных теплообменных аппаратов были примитивные установки, позволявшие нагревать и охлаждать воду без ее перемешивания (рекуператоры) в римских банях. И это было техническим чудом своего времени. Пройден долгий путь от несовершенных водяных котлов до высокопроизводительных парогенераторов и конденсаторов, сменились инструменты изготовления и ремонта с молотков и клиньев на высокотехнологичные сварочные стенды, стойки сверлильные и комплексы по обработке и вальцовке труб и трубных пучков. Теплообменные аппараты (ТА) продолжают служить человечеству. Они приносят тепло зимой и прохладу летом, помогают вырабатывать электроэнергию, незаменимы во многих проявлениях жизни человека и окружают нас повсюду. К слову, изготовление сахара также без них не обходится.

В энергетике и на транспорте (прежде всего морском транспорте) применяются главным образом трубчатые кожухотрубные ТА. Этот выбор обусловлен высокой надежностью аппаратов, неприхотливостью к качеству теплоносителей, простотой ремонта и обслуживания, возможностью быстрого аварийного ремонта с длительным сохранением работоспособности, высоким запасом эксплуатационного ресурса.

Кожухотрубные ТА представляют из себя резервуар цилиндрической формы, в который встроен трубный пучок.

Трубный пучок – это конструкция из параллельно установленных трубок, закрепленных сваркой, пайкой или вальцовкой по торцам в трубных решетках. Трубный пучок в свою очередь крепится внутри корпуса резервуара таким образом, что образуются две независимые герметичные полости: внутри трубок трубного пучка и снаружи трубок. Причем особенно важно сохранить абсолютную герметичность соединения труб с решетками, чтобы жидкости, протекающие в ТА, не смешивались.

Интересно взглянуть на способы обеспечения герметичности соединения трубок с трубными досками в контексте развития технологий. Если в начале 19 века в России при изготовлении теплообменного оборудования для нужд флота использовали клепку и кузнечную сварку с преимущественно ручным трудом, то сейчас тяжелую и вредную работу выполняют роботизированные сварочные и вальцовочные комплексы, в которых человек выступает в роли оператора-контролера.

Развальцовка труб в отверстиях трубной доски представляет собой наиболее широко распространенный тип крепления по многим причинам. Прежде всего, это технологичность и надежность. В основу метода положена идея управляемого радиального деформирования трубы, установленной в трубную решетку, под действием вращающихся роликов.

Подробнее о процессе вальцовки, о таких видах инструмента, как труборез для труб, торцеватель для труб, о проблемах и перспективах технологии, позволяющей развальцевать трубы, мы напишем в следующих статьях.

Жесткие трубопроводы для жидкости — развальцовка труб

Развальцовка труб

В трубопроводах самолетов обычно используются два вида факелов: одиночный и двойной. [Рис. 7-7 (A и B)] Факелы часто подвергаются чрезвычайно высокому давлению; поэтому раструб на трубке должен иметь правильную форму, иначе соединение будет протекать или выйти из строя. Слишком маленький раструб приводит к слабому стыку, который может протекать или разъединяться; если он сделан слишком большим, он мешает правильному зацеплению винтовой резьбы на фитинге и вызовет утечку.Изогнутая раструб — это результат того, что трубка разрезана не под прямым углом. Если развальцовка сделана неправильно, дефекты не могут быть исправлены приложением дополнительного крутящего момента при затяжке фитинга. На развальцовке и трубках не должно быть трещин, вмятин, зазубрин, царапин или других дефектов.

Рисунок 7-7. Вид в разрезе концов трубы с одинарным и двойным раструбом.

Инструмент для развальцовки, используемый для авиационных насосно-компрессорных труб, имеет резьбовые и охватываемые штампы, отшлифованные для получения развальцовки от 35 ° до 37 °. Ни при каких обстоятельствах нельзя использовать развальцовку автомобильного типа, которая дает развальцовку под углом 45 °.[Рисунок 7-8] Рисунок 7-8. Инструмент для развальцовки.

Ручной инструмент для развальцовки с одним развальцовкой, аналогичный показанному на Рисунке 7-9, используется для развальцовки НКТ. Инструмент состоит из развальцовочного блока или зажимной матрицы, вилки и штифта для развальцовки. Развальцовочный блок представляет собой шарнирную двойную штангу с отверстиями, соответствующими разным размерам НКТ. Эти отверстия утоплены на одном конце, чтобы сформировать внешнюю опору, на которой образуется раструб. Хомут используется для центрирования развальцовочного штифта над концом трубы, подлежащей развальцовке.Для создания развальцовки на НКТ используются два типа развальцовочных инструментов: ударного типа и накатного типа.

Рисунок 7-9. Инструмент для развальцовки ручной.

Инструкции для развальцовочных инструментов накатного типа

Используйте эти инструменты только для развальцовки труб из мягкой меди, алюминия и латуни. Не используйте с коррозионно-стойкой сталью или титаном. Отрежьте трубку под прямым углом и удалите все заусенцы. Наденьте на трубку гайку фитинга и втулку. Ослабьте зажимной винт, используемый для фиксации скользящего сегмента в держателе матрицы.Это позволит им разделиться. Инструменты самодостаточные; раструб необходимого размера получается, когда трубка зажимается заподлицо с верхней частью штамповочного блока. Вставьте трубку между сегментами штамповочного блока, которые соответствуют размеру трубки, подлежащей развальцовке. Продвиньте зажимной винт к концевому сегменту и плотно затяните. Переместите вилку вниз поверх держателя матрицы и поверните ее по часовой стрелке, чтобы зафиксировать ее в нужном положении. Плотно закрутите подающий винт и продолжайте, пока не почувствуете легкое сопротивление.Это означает, что точная вспышка была завершена. Всегда читайте инструкции производителя инструмента, потому что существует несколько различных типов инструментов для развальцовки накатного типа, в которых используются несколько разные процедуры.

Двойное развальцовывание

Двойное развальцовывание используется на трубах из мягкого алюминиевого сплава с внешним диаметром 3⁄8 ″ и ниже. Это необходимо для предотвращения отсечения раструба и выхода из строя трубного узла при рабочих давлениях. Двойной раструб более гладкий и концентрический, чем одинарный, и поэтому обеспечивает лучшее уплотнение.Он также более устойчив к срезанию крутящего момента.

Инструкции по двойному развальцовке

Удалите заусенцы как с внутренней, так и с внешней стороны НКТ, подлежащей развальцовке. Отрежьте конец трубки, если он кажется поврежденным. Отожгите латунь, медь и алюминий путем нагревания до тускло-красного цвета и быстро охладите в холодной воде. Откройте инструмент для развальцовки, отвернув оба зажимных винта. Выберите отверстие в развальцовке штанги, соответствующее диаметру трубки, и поместите трубку только что подготовленным концом, выступающим над вершиной штанги на расстояние, равное толщине заплечика переходной вставки.Затяните зажимные винты, чтобы надежно удерживать трубку. Вставьте пилот адаптера правильного размера в трубку. Наденьте вилку на развальцовку и отцентрируйте над адаптером. Продвиньте конус вниз, пока заплечик адаптера не коснется развальцовки. Это выскакивает из конца трубки. Затем отодвиньте конус ровно настолько, чтобы снять адаптер. После снятия адаптера продвиньте конус прямо в конец трубки с выступом. При этом трубка складывается сама по себе и образуется точная двойная развальцовка без трещин или расколов трубки.Во избежание истончения раструба не перетягивайте. [Рисунок 7-10] Рисунок 7-10. Инструмент двойной развальцовки.

Летный механик рекомендует

Speedway 37 градусов AN Развальцовка НКТ Стандартный инструмент для развальцовки труб

Подробности

Степень конусности:

37 градусов

Информация

Это инструмент, который вам понадобится для изготовления развальцовки ТОЛЬКО 37 °, необходимых для фитингов AN.Этот инструмент НЕ будет делать развальцовку под 45 ° для стандартных тормозных и топливных магистралей, несовместимых с оборудованием AN. Этот инструмент каждый раз делает чистую и точную развальцовку под углом 37 °. Легко и просто использовать.

• Требуется ТОЛЬКО для изготовления развальцовки под углом 37 ° для фитингов AN
• НЕ будет делать развальцовки под 45 ° для стандартных тормозных и топливных магистралей, которые НЕ совместимы с оборудованием AN
• Делает чистый и точный развал каждый раз
• Простой и легкий в использовании
• Работает на трубах от 3/16 «до 5/8»
• Не рекомендуется для использования на нержавеющей стали
• Этот элемент заменяет артикул № 91089529

Работает на 3/16 «, 1 / Трубы из мягкого металла с внешним диаметром 4, 5/16, 3/8, 1/2 и 5/8 дюйма, такие как алюминий , медь и низкоуглеродистая сталь .

Примечание: При развальцовке линии из нержавеющей стали мы настоятельно рекомендуем наш инструмент для развальцовки с храповым механизмом 910-89524.

Узнайте больше о линиях развальцовки для наших автомобильных фитингов, прочитав нашу техническую статью. Принципы автомобильной арматуры.

Примечания

1. Совет производителя тормозной системы (ссылка)
2. Изготовитель рекомендует использовать этот инструмент только на линиях из мягкого материала. Однако нам посчастливилось использовать его на стальных линиях 3/16 дюйма.Частое использование на трубопроводах 3/16 дюйма или на стальных трубопроводах большего диаметра может привести к более быстрому износу инструмента. Мы рекомендуем использовать смазку на валике. Инструмент Deluxe 910-89528 рекомендуется только при работе со стальными трубами.
3. При развальцовке нержавеющей стали стальной линии, мы настоятельно рекомендуем наш инструмент для развальцовки с храповым механизмом 910-89524.

Описание позиции

Не рекомендуется для использования на трубах из нержавеющей стали.

Банкноты

Воксы для труб из алюминия, меди или мягкой стали размером: 3/16 «, 1/4», 5/16 «, 3/8», 1/2 «и 5/8» O.Д. Не для использования с трубками из нержавеющей стали.

Важные сообщения

• Получите БЕСПЛАТНУЮ доставку, если ваш заказ включает этот товар на сумму более 99 долларов! Наземная доставка только на территории США.

Использование некоторых деталей запрещено в Калифорнии или других штатах с аналогичными законами / постановлениями.

Различные инструменты, методы и советы

Изучение того, как развальцовывать медные трубки, может пригодиться по ряду причин.Медные трубы используются не только для магистральных водопроводов, но и для различных бытовых нужд. Когда для водопровода используются мягкие медные трубки, используются различные типы компрессионных фитингов для создания герметичных соединений. Чтобы убедиться, что фитинг будет герметичным, необходимо правильно развальцовывать медные трубки с помощью соответствующих инструментов и методов. Для меди разных размеров требуются определенные комплекты оборудования, но большинство комплектов для развальцовки легко найти и относительно недорого.

Накидная гайка, медь с развальцовкой и переходник под развальцовку.

Если вы попытаетесь поджечь медь с помощью подручных инструментов или любых бытовых инструментов, вы рискуете получить негерметичные соединения или соединения низкого качества. Вложение в комплект для развальцовки или наем квалифицированного сантехника того стоит. Обычные бытовые комплекты для развальцовки доступны в любом хозяйственном магазине; в то время как инструменты для развальцовки меди большего размера можно будет приобрести в местных сантехнических компаниях. Чтобы правильно развальцовывать медные трубки, следуйте этим инструкциям:

Правильно отрезать медную трубку

Первый шаг — отрезать трубку до нужной длины (помните, что труба и водяная трубка — это два совершенно разных типа сантехнических материалов).Вместо ножовки используйте подходящий инструмент для резки труб. Ножовка действительно режет медь ровно или чисто. Ножовка оставит неровные и неровные края на обрезанном конце. Это приведет к неудачному соединению или будущим утечкам.

Резак для медных труб

Режущий инструмент вращается вокруг трубы, обеспечивая аккуратный и чистый срез. Обычно он имеет режущее лезвие, направляющее колесо и ручку для затяжки. Когда вы вращаете инструмент вокруг меди, лезвие постепенно разрезает трубку и оставляет чистый край.Поскольку вам нужно вращать инструмент во время процесса, такой инструмент лучше всего использовать, когда вам нужно отрезать трубу, которая немного длиннее, чем вам нужно. Вам нужно крепко держать трубу, чтобы делать точные разрезы, аккуратно затягивая инструмент каждый раз или около того. После того, как трубка будет отрезана, вам, возможно, придется очистить отдельные куски меди. Многие режущие инструменты для меди также содержат чистящую кромку.

Как «нельзя» развальцовывать медные трубки

Последствия неправильного сжигания меди в факеле — потенциально ненужный и дорогостоящий ремонт.На этой фотографии ниже показаны работы по ремонту магистрального водопровода на Балканах, поскольку предыдущий подрядчик подключил медь, не сжигая ее. Конечным результатом стало то, что медь буквально выскользнула из раструба, что вызвало затопление проезжей части. Кроме того, домовладельцу в Квинсе, штат Нью-Йорк, был выставлен довольно дорогой счет за ремонт.

Причиной прорыва водопроводной магистрали вызвано неправильное сжигание меди в факеле

Как развальцовывать медные водопроводные трубы меньшего размера

Небольшой набор инструментов для развальцовки состоит из двух частей: раструба и расширителя.Форма раструба похожа на зажим, который имеет ряд отверстий, предназначенных для работы с медными трубками различного диаметра. Он надежно удерживает трубу, поэтому вы можете развальцовывать трубу с минимальными усилиями. Перед тем, как поместить медную трубку в раструб, обязательно сначала сдвиньте стяжную гайку. После развальцовки вы не попадете на НКТ, если не перережете трубу снова. Это частая ошибка новичков

Развертка имеет коническое острие, винт и держатели; это инструмент, который производит фактическое развальцовку.Чтобы развальцовывать трубу, вставьте ее в отверстие, размер которого совпадает с размером меди на раструбе. Поместите расширитель поверх раструба так, чтобы коническая точка была напротив трубки.

Развальцовка медных труб меньшего размера

Когда вы затягиваете развертку, коническая точка будет легко расширять медь. Затягивать расширитель будет сложнее, так как медные трубки расширяются. Продолжайте затягивать, пока вы не перестанете двигать ручку, никогда не затягивайте слишком сильно. Чрезмерная затяжка при развальцовке медных трубок приведет к расколу меди.

Все шаги должны быть выполнены для успешного завершения

Ослабляйте развертку до тех пор, пока не сможете вынуть ее из формы для развальцовки. Снимите трубу, ослабив зажимы на развальцовке. В некоторых случаях развальцовка не бывает гладкой, потому что труба скользит при затягивании расширителя. Чтобы отремонтировать его, сделайте новый разрез под развальцованной частью и повторите процедуру. Изучение того, как обжигать медь, означает знать, что, если развальцовка сделана неправильно, никогда не применяйте грубую силу и не затягивайте конусный фитинг слишком сильно для решения проблемы.Излишнее затягивание раструба приведет к разрыву меди или поломке латунного фитинга.

Сжигание меди меньшего размера, предназначенной для домашнего использования, относительно просто. Однако развальцовка медных водопроводных труб для реальных водопроводных сетей требует навыков. Капелька на медном трубопроводе вашего льдогенератора сильно отличается от капельки на вашем подземном водопроводе.

Труба водяная медная тип К для развальцовки

Медные трубки бывают четырех разных типов в зависимости от толщины их стенок.Четыре основных типа медных трубок: Тип K, L, M и DWV. Тип K имеет самый толстый диаметр по сравнению с другими типами меди любого заданного диаметра. Тип DWV (слив, сброс и сброс) используется в основном для приложений без давления. Идеальным типом для развальцовки является тип K, потому что он имеет толстую стенку, которая может выдерживать расширение из-за развальцовки, а также из-за своей мягкой податливой природы. Медь типов L и M предназначены для пайки или пайки, чтобы соединить их вместе по длине, поскольку они считаются жесткими медными трубками.Жесткие медные трубки труднее всего развальцовывать, и они специально не предназначены для этой цели.

Необходимо использовать конусные фитинги из латуни

Фитинг компрессионного типа, используемый для раструбной меди, называется раструбом. Помимо меди, он также обычно используется для других металлических труб, включая алюминий и мягкую сталь. Такой фитинг состоит из двух частей: конусной гайки и конического конца с резьбой. Во время сборки развальцованный конец медной трубы прикрепляется к конусному фитингу с помощью накидной гайки.Он обеспечивает герметичное и устойчивое к давлению уплотнение.

Конусный развальцовщик расширяет конец меди

Две части развальцовочного фитинга, накидная гайка и сам конусный фитинг, должны легко стыковаться друг с другом. Если для их затяжки необходимо приложить чрезмерное усилие, возможно, они не выровнены. Инструкция по установке следующая:
1. Накидная гайка должна находиться за медной трубкой перед развальцовкой.
2. Развальцованный конец медной трубки ровно обращен к конусному концу раструбного фитинга.
3. Оба конца должны соприкасаться плотно и идеально равномерно.
4. Сдвиньте накидную гайку и вручную затяните ее на развальцовочном фитинге. Примерно один оборот гаечного ключа подходящего размера должен обеспечить герметичное соединение.
5. Если соединение негерметично, это, вероятно, вызвано неправильным развальцовкой. Расширяющийся конец медной трубки должен образовывать угол 45 градусов по всему периметру и легко закрывать поверхность раструба.

Раструб

лучше всего подходит для мягкой меди типа К по двум основным причинам.Во-первых, медь типа K имеет самую толстую стенку при любом заданном диаметре по сравнению с медью типа L или M. Во-вторых, медь из мягкой меди позволяет плотно прилегать к конусу. Потому что он затянут на конусную гайку на другом конце; обе части продолжают прижимать друг друга, образуя идеально герметичное соединение.

K Инструмент для развальцовки меди

Всегда используйте утвержденный латунный фитинг для соединения медных трубок

Фитинги из латуни — лучший материал для изготовления меди с развальцовкой по разным причинам.Эти причины включают, но не ограничиваются ими, долговечность, универсальность и пластичность. Кроме того, использование непохожих металлов (например, оцинкованной стали) создаст условия электролиза и приведет к сгниванию трубы.

После использования латунные фитинги остаются в хорошем состоянии на протяжении десятилетий. Латунь нелегко разрушается или трескается. Кроме того, при использовании для распределения горячей воды латунь действует как хороший проводник для повышения эффективности. По сравнению с другими металлическими материалами, латунь служит дольше при постоянном контакте с горячей водой; он также огнестойкий.Если вам нужен точный монтаж сантехники, латунные фитинги все упростят. Еще немаловажно то, что латунь устойчива к коррозии. Сантехника — это вода, и многие металлические материалы не так устойчивы к коррозии и ржавчине.

Медь

К применяется для водопроводных сетей диаметром до 2 дюймов. К-медь относительно легко сгибать или формировать, а это означает, что у нее много применений, которых нет в жестких трубных материалах. 2-дюймовая медь K требует гораздо больше навыков и специальных инструментов.Таким образом, вы можете знать, как обжигать медь, но 2-дюймовая медь может стать особой проблемой, требующей услуг профессионального сантехника.

Раструб

Защищенный сайт Магазин с Доверие Лучше всего просматривать при использовании: Internet Explorer или Mozilla Firefox

Развальцовка НКТ в подготовка к установке абажуров Есть по сути, это два разных метода развальцовки конца сегмента нашего тонкостенные трубки из нержавеющей стали. Первый, вполне прост и применим для нашего N2018 (0,018 » диаметром) и N2025 (диаметр 0,025 дюйма). к этому методу как к «холодному сжиганию», потому что это одностадийный процесс, не требует отжига (размягчения) конца НКТ. Чем больше Трубка диаметром (0,032 дюйма и больше) имеет больший материал поперечное сечение и, как правило, более толстая стенка трубы, что делает холод процесс сжигания намного сложнее.Для этих больших размеров мы сначала отожгите кончик трубки. Тогда факел очень легко выполнено. Холодный факел труб: Однажды трубка сегмент отрезан до нужной длины и снят заусенец, его можно развальцовывать. Самый простой способ, который мы нашли до сих пор, — сдвинуть опору 0,012 дюйма провод в трубку с небольшим изгибом провода, чтобы он оставался на месте в трубка. Плотно зажмите трубку в тисках с концом трубки. просто выступать за губки штифтовых тисков (примерно 1-2 диаметра трубки или около того).Расположите поддерживающую проволоку немного вогнутой от конца трубки (возможно, даже губками тисков или немного глубже. Убедитесь, что трубка плотно прилегает зажимается штифтовыми тисками. Держи Зажмите тиски вертикально так, чтобы оголенный конец трубки был направлен вверх. Если долго секция НКТ должна быть развальцована, рекомендуется использовать тиски со штифтом компанией L. S. Starrett Tool Company, потому что их тиски имеют открытые губки, чтобы трубка могла полностью проходить через тиски и из задней части ручки тисков.Некоторые более дешевые пи-визы имеют челюсти с твердой опорой, которые не позволяют материалу проталкиваться назад зубы челюсти. Мы нашли простой метод поддержки тисков в вертикальном положении на верстак — это использование куска металла (стали, алюминия или латуни) с просверленным отверстием на одном конце, чтобы ручка тисков могла продвиньтесь и остановитесь на задней части головки тисков. Рисунки 1 и 2 ниже показан способ удержания. фигура 1 Рисунок 2 Убедитесь, что трубка плотно затянуты в губках тисков.Хотя меньшая трубка очень тонкостенная, ее можно плотно удерживать в тиски, не повредив (не раздавив) его. Выберите твердосплавный резец, штифт компаса, зубочистка, маленький стальной штифт, отшлифованный до коническая точка, или даже обычная прямая шпилька. Это будет ваш «инструмент для развальцовки». Поместите заостренный наконечник в конец трубки и сильно постучите (но не слишком сильно) по задний конец.Возможно, вам придется проверить и повторить нажатие, чтобы получить небольшой блики, которые вы хотите, но как только вы это сделаете один раз, это легко будет повторить процесс. Количество засветки на конец трубки не , а не должно быть очень много. Когда в абажуре пробивается отверстие сверлом правильного размера для используемой трубки, оттенок будет очень плотно прилегать к трубка. Достаточно лишь небольшого засвета, чтобы абажур оставался на месте. и операция эпоксидирования для удержания этих двух частей вместе — это то, где вся сила достигнута. Вы обнаружите, что есть немного проб и ошибок при выполнении этой операции. Если вы тоже нажмете жестко, трубка исчезнет в тисках. Не трудно достаточно, и трубка не будет достаточно расширяться. Вы можете обнаружить, что губки штифтовых тисков должны быть затянуты сильнее, чтобы удерживать трубку в большей степени. твердо. Возможна чрезмерная затяжка и некоторая деформация трубку, но в большинстве случаев для этого требуется очень сильная затяжка. После развальцовки одной трубки вы будете знать правильные штифтовые тиски. затягивание и постукивание, которое работает для вас. НКТ, отожженные развальцовкой: Наши трубки из нержавеющей стали изготавливаются с термообработка, которая придает ему хорошую твердость и прочность конструкции не будучи слишком твердыми и, следовательно, хрупкими. Не совсем весна вспыльчивый, но близкий. В больших размерах это затрудняет блики, как нам нужно для крепления абажуров на концах трубок. Легкий способ обойти эту проблему можно путем полного отжига самого кончика конца трубки, что доводит его до мертвенно-мягкого (для нержавеющей стали) состояния.Один раз отожженный он конечно будет не такой мягкий, как скажем медь, но безусловно, намного мягче, чем раньше, и с ним намного легче работать. В причина, по которой мы отжигаем только самый кончик трубки, так это остальное остается конструктивно максимально прочным для хорошей долговечности. Если этот метод используется для развальцовки мы рекомендуем любой изгиб НКТ (для изогнутой горловины уличные фонари или строительные светильники на гусиной шее) должны быть выполнены первый и отжиг наконечника НКТ должен быть выполнен после гибки .Пин-тиски не нужно использовать, когда развальцовка отожженных труб, как вы увидите ниже. Процесс отжига очень прост для факел мы будем делать, поэтому нам не нужна фантастическая лаборатория печи для отжига или любое подобное оборудование. Единственный необходимый источник тепла будет открытый огонь, такой как спичка, свеча или небольшой фонарик. Ваш газовая плита жены на кухне тоже подойдет, но я предлагаю что если это ваш источник тепла, вы ждете, пока она не отключится поход по магазинам. Для отжига конца трубки нагреваем самый конец до тех пор, пока он светится вишнево-красным цветом (только на самом кончике). Тогда пусть остудить до комнатной температуры. Вот и все … это все отожжено! Посмотреть цифры 3 и 4 ниже. Рисунок 3 Рисунок 4 Как только трубка остынет, его можно протянуть через кусок тонкой стальной мочалки несколько раз, чтобы удалите темный сажистый вид в конце. Теперь трубку можно зажать в тисках с мягкими губками или в любом удерживающем приспособлении, которое будет удерживать его устойчиво на верстаке. Он должен быть расположен так, чтобы конец трубки был лицом вверх и к вам. Как с холодным факелом способ, описанный выше, будет использоваться небольшая прямая булавка или игла, но постукивать по булавке или игле нет необходимости. Игла будет помещен в конец трубки и слегка из стороны в сторону и движение «поддев» вперед-назад исказит конец трубки в расклешенная форма.См. Рисунок 5 ниже. Рисунок 5 Цель не в том, чтобы сделать идеально симметрично выглядящий раструб (форма рога), но для придания трубке закончить довольно ровный свет, который будет удерживать абажур на месте в то время как эпоксидная смола помещается на обод раструба, на котором абажур сидит, можно полностью вылечить. На этом развальцовка НКТ завершена. процедуры. 2008 Ngineering

Услуги компаний по сжиганию труб на факеле | Справочник IQS

Развальцовка трубы

Развальцовка трубы — это процесс изготовления трубы или формовки концов трубы, используется для создания чрезвычайно плотного уплотнения на конце трубы или трубки. Многие промышленности требуют использования труб и насосно-компрессорных труб в проточной системе и поэтому возможность соединения труб и трубок без утечки важный.

Развальцовка создает форму воронки на конце трубы, которая спроектирована так, чтобы точно соответствовать размерам, на которые устанавливается труба, для создания плотного уплотнения.При установке трубы раструб точно подгоняется под резьбовой фитинг. Внутренняя часть раструба трубки прилегает к конусообразному концу фитинга. Затем накидная гайка скручивает фитинг и прижимает развальцовку к соединительному компоненту. Это создает плотное уплотнение между двумя деталями и устраняет необходимость в прокладке между трубкой и фитингом. Развальцовка аналогична процессу обжатия трубок в том, что между двумя ранее не присоединенными трубками и компонентами трубок создается уплотнение. После соединения жидкости и газы могут безопасно проходить через систему трубок. Для труб, которые подвержены большему износу и используются в более суровых условиях, может быть реализовано развальцовка в два нахлеста, чтобы сделать конец трубы более прочным и придать внутренней поверхности развальцовки немного больший диаметр.

Обычный инструмент для развальцовки используется как для одинарных, так и для двойных развальцовок, и наиболее часто используемый угол для обоих составляет 45 °. Для процесса используется матрица с отверстиями в ней. Отверстия позволяют правильно обращаться с трубками разного диаметра.Затем зажим фиксирует концы трубки в отверстиях и делает чистый разрез на конце для наиболее точного развальцовки. К штамповочному блоку крепится ярмо с конусообразным компрессором, которое надевается поверх зажатого конца трубы. Т-образная рукоятка используется для перемещения винта компрессора в трубку под большим давлением, что приводит к возникновению единственного раструба на конце трубки. Размер раструба зависит от того, насколько далеко конец трубки выходит за зажим штампа. Процесс создания двойного раструба такой же; однако трубка слегка поворачивается адаптерами для создания двойного прихлеста.Процесс развальцовки может занять много времени, поскольку результирующая развальцовка должна быть достаточно большой, чтобы плотно прилегать к фитингу, но достаточно маленькой, чтобы точно соответствовать резьбе накидной гайки.

Больше развальцовки труб

Развальцовка труб — Tube Bending Incorporated	Развальцовка труб — Tube Bending Incorporated
Развальцовка труб — Tube Bending Incorporated	Развальцовка труб — SCR Precision Tube Bending, Inc.

---

Информационное видео о развальцовке труб

---

Формовка и развальцовка концов труб для вашего проекта восстановления классических автомобилей

ВОССТАНОВЛЕНИЕ АВТО КАК НА

Крис Вантак

В большинстве автомобилей, произведенных в 20 веке, использовались трубки в той или иной форме для различных целей.Топливные линии, вакуумные линии, масляные линии и даже водяные линии могли быть изготовлены с использованием медных, латунных, стальных или алюминиевых труб. Во время проекта восстановления автомобиля вы можете ожидать, что вам придется заменить или даже изготовить с нуля линию из металлических труб. В этой статье мы рассмотрим изготовление трех нестандартных изогнутых трубопроводов для масляного фильтра, топливопровода и водопровода для обогревателя с межсетевым экраном. Изготовление трубопроводов зависит от трех параметров: длины сегмента, угла изгиба и угла поворота (если есть), как показано на рисунке 1.Помните об этих трех при чтении статьи и просмотре фотографий. В случае существующего нефтяного трубопровода (Фото 1) форма и ориентация казались неправильными, а осмотр существующего масляного трубопровода показал, что участки не были прямыми, а один участок был изношен тонким (Фото 2). Он наверняка лопнул бы под давлением, поэтому требовалось полностью новое изготовление. Топливопровод также был изготовлен по существующему образцу, однако водопровод был новым.

Рисунок 1 — График, показывающий три параметра трубки: 1) длина (сегмента), 2) угол изгиба и 3) угол поворота.Длины сегментов (L) и углы изгиба прямые, но в некоторых случаях трубка поворачивается при следующем изгибе.

Фотография 1 — Эта длина оригинальной медной трубки была исследована и обнаружила, что царапина длиной в один дюйм почти равна толщине стенки трубки. Очевидно, эта длина трубки трулась о что-то в течение своей жизни, вызывая изношенное пятно сбоку от лески. Несомненно, что под давлением эта трубка разорвалась бы.

\

Фото 2 — Изношенная часть крупным планом. Этой длине трубки нельзя доверять, и ее не стоит ремонтировать.

Наш осмотр оригинального маслопровода показал, что он был изменен когда-то в течение своей жизни, поэтому его форма не могла быть использована для точного рисунка. Поэтому пришлось сделать новый узор. Сгибание труб до почти точных углов и в определенных местах может быть достаточно сложной задачей; иметь хороший узор очень важно.Для создания выкройки можно было использовать сплошную медную проволоку, однако эта многоразовая резиновая завязка Twist Tie под названием Gear Tie (Фото 3) была еще лучшим выбором. Они легко доступны в хозяйственных магазинах. Первоначально предназначенный для организации электрических удлинителей, использование его в качестве схемы трубок хорошо зарекомендовало себя.

Фото 3 — Вид сбоку на масляный фильтр, установленный напротив брандмауэра, где должна быть подсоединена эта маслопровод. Раструб 5/16 находится в нижней части фильтра и является важным фактором при изготовлении этой трубки.Обратите внимание на ориентацию масляного фильтра и головки двигателя. Трубопровод по мере его опускания из фитинга должен быть смещен (изогнут) в сторону брандмауэра, а затем выпрямлен вниз перед изгибом до развальцовочного фитинга на картере.

Первым шагом в создании этой масляной линии является определение маршрута, по которому линия будет проходить между фитингами. Он должен пройти вокруг головки двигателя, возле брандмауэра и рядом с выпускным коллектором и, наконец, наклониться к картеру.На фото 3 показан этот путь и небольшое пространство, доступное для прокладки маслопровода. Раструб под масляным фильтром — наша отправная точка. Это позволяет иметь длину около двух дюймов, прежде чем мы дойдем до смещения, необходимого для очистки головки двигателя. Поскольку GearTie намного длиннее, чем необходимо, и мы не особенно хотели его разрезать, излишек был намотан на себя, и был сделан изгиб, где его можно было вклинить, чтобы не мешать доступу во время регулировки ( Фото 4). На фотографиях 5-8 показан узор GearTie, изогнутый по форме и размещенный напротив латунной трубки для разметки изгибов.

Фотография 4 — Как и в большинстве проектов, где есть некоторая неопределенность, создание выкройки помогает изготовителю, предлагая визуальное руководство, которое воспроизводит желаемую деталь. В этом случае в местном хозяйственном магазине была найдена многоразовая резиновая завязка Twist Tie от GearTie (жесткая гибкая проволока с резиновым покрытием). Они предназначены для обертывания электрических удлинителей, временного подвешивания вещей и многих других целей. Его способность легко сгибаться и сохранять форму была основным фактором использования GearTie для этого выкройки, и он работал исключительно хорошо.Примечание. GearTie наматывается на себя, потому что он длиннее, чем необходимо.

Фото 5 — Зубчатая стяжка прикладывается к трубке, и следы изгиба переносятся.

Фото 6 — Первый сегмент в нашей схеме трубок проходит прямо вниз, и смещение было сформировано для прохождения между брандмауэром, выпускным коллектором (покрытым высокотемпературной тканой пленкой) и головкой двигателя. Нет никаких правил относительно того, какой изгиб необходим.В целом, плавные изгибы делать легче, и они приветствуются. В дизайне каждого проекта есть свои ограничения. Обратите внимание на контрольную линию на латунной трубке, чтобы помочь сохранить изгибы на плоскости.

Фото 7 — На латунную линию перенесено больше следов изгиба. Обратите внимание, что контрольная линия на конце повернулась.

Фото 8 — Следы изгибов снова переносятся на латунную трубку, на этот раз трубка повернута по шаблону.

Вот некоторые вещи, которые следует учитывать при создании шаблона: 1) угол изгибов, 2) расположение изгибов (от начальной точки) и 3) угловая привязка, где эти изгибы возникают (также называемый углом поворота). В этом случае отправной точкой является штуцер под масляным фильтром. Поскольку мы хотели, чтобы наша трубка оставалась плоской, чтобы избежать ее изгиба в каком-либо нежелательном направлении, мы разместили контрольную линию на трубке, чтобы ее можно было легко увидеть при изготовлении трубки (фото 6 и 7).Первые два изгиба (т. Е. Смещение для прохождения головы) совпадают друг с другом, поэтому опорная линия проводится под углом 90 градусов к изгибам. В этом проекте трубопровода для нефтепровода используются латунные трубки от Restoration Supply Company. Он продается длиной восемь футов. Хотя можно отрезать трубку приблизительной общей длины и начать этапы развальцовки и гибки, имеет смысл работать со всей длиной трубки, сначала развальцовывая один конец, и изгибайте с этой точки. Если что-то пойдет не так, и вам придется начинать все сначала, вы хотите, чтобы кусок трубки был как можно длиннее, чтобы вы не отставали.

Развальцовка — структура двойного развальцованного конца показана на фотографиях 9 и 10. Конец сначала расширяется, чтобы сформировать внешний угол, а на следующем этапе кончик загибается внутрь себя. Используемый набор инструментов для развальцовки показан на Фото 11. Держатель тисков для трубок должен быть закреплен в тисках, пока длина трубки поддерживается (Фото12). На фото 13 показана трубка, зажатая в держателе, с выступающей трубкой на соответствующую величину. Используйте формовочную вставку в качестве измерителя того, насколько труба должна выступать.С помощью конических тисков и формовочной вставки конец трубки полностью закрывается и принимает форму пузыря. Для создания пузыря в трубке требуется значительное усилие. Использование расширения значительно облегчит эту задачу (фото 14-15). После образования пузыря (Фото 16) вставка удаляется, и конические тиски снова навинчиваются на трубку, чтобы сформировать внутреннюю часть раструба (Фото 17). Готовая вспышка представлена ​​на Фото 18.

Фото 9 — Двойной факел, вид сбоку крупным планом.Разрез на кончике раструба — еще одна причина, по которой нельзя было использовать эту трубку.

Фото 10 — Вид того же двойного блика сверху вниз крупным планом.

Фото 11 — Этот инструмент для формирования развальцовки от Oldforge позволяет вставлять как одиночные, так и двойные концы раструба в концы НКТ. В этот набор входит многоразмерный держатель для трубок (тиски), формовочные вставки разного размера и конусообразный формирователь тисков. В комплект для развальцовки входят тиски для трубок, которые подходят для размеров 3/16, 1/4, 5/16, 3/8 и 1/2 дюйма.Пять черных дисков с маленькими штифтами — это развальцовщики для каждого размера. Конусообразный формирователь тисков используется для установки внутреннего раструба при выполнении двойного раструба.

Фото 12 — Тиски для труб надежно удерживаются в тисках рабочего стола, и трубка поддерживается от перегиба или изгиба. Трубка фиксируется в тисках, при этом часть трубки выступает наружу.

Фото 13 — Крупным планом вид трубки, удерживаемой в держателе трубки.Обратите внимание, что в соответствии с инструкциями по инструменту для развальцовки он выступает из держателя на толщину формирующей вставки.

Фото 14 . — Первый этап развальцовки выполняется с использованием развальцовочной вставки с формирующим дюбелем, вставленным в НКТ. Конусные тиски фиксируются на развальцовочной вставке и прижимаются к трубке. Приложено сильное давление, чтобы сформировать концы раструба с помощью удлинителя.

Фото 15 — Формовочная вставка прилегает к трубным тискам, чтобы обеспечить полное формирование угла раструба.

Фото 16 — Крупный план факела «пузырь».

Фото 17 — На этот раз снова используются конические тиски без формирующей вставки. Конус образует внутренний угол для двойного раструба.

Фото 18 — Завершенный двойной факел крупным планом.

Развальцовка концов трубок требует значительных усилий для получения необходимых формованных концов. Мы обнаружили, что прогрев трубок пропановой горелкой может облегчить задачу.Вы должны быть уверены, что трубка надежно закреплена в держателе. Неплотно удерживаемая трубка может засорить раструб и может выдолбить трубку (Фото 19), что потребует повторного запуска, что немного сократит длину последней трубки). Вот почему имеет смысл развальцовывать один конец, прежде чем делать изгибы, на случай, если вам нужно отрезать конец и начать все сначала. Если трубка окажется выдолбленной в держателе, если это не слишком серьезно, вы можете отшлифовать ее наждачной бумагой (Фото 20). Также сама гайка может закрывать эту область.Несколько намоток ленты вокруг области зажима трубки — это один из методов, который помогает свести к минимуму зарезание (фото 21).

Фото 19 — Пример некоторой зазубрины на конце в результате использования тисков для труб. В некоторых случаях накидная гайка может закрывать эту область, что может быть приемлемо.

Фото 20 — Если в процессе развальцовки возникла строжка, наждачной бумагой можно отшлифовать поверхность до гладкости.

Фото 21 — Пара слоев ленты, намотанная вокруг трубки, может помочь минимизировать измерение поверхности трубки.

Гибка — существует несколько альтернативных вариантов гибки трубки в зависимости от желаемого радиуса изгиба. На фото 22 показаны три различных типа гибочных инструментов, каждый из которых имеет свои преимущества. Пружинный гибочный станок может делать изящные изгибы с большим радиусом, в то время как два других лучше подходят для более крутых изгибов. Черный гибочный станок с U-образной опорой для гибки и рукояткой для формирования канавок — это станок, который мы использовали для всех гибов, показанных в этой статье. Номера углов на кромке, формирующая ручка и ее способность делать небольшие изгибы до полных резких изгибов, а также контролировать вращение изгибаемой трубы — вот причины, по которым это предпочтение отдается (фото 23-26).Готовая маслопроводка (задняя часть хромированной) показана на Фото 27.

Фото 22 — Показаны три разных гибочных станка, вверху — жесткая пружина, в середине — рычажный станок для гибки с рифлеными радиальными направляющими, а внизу — ручной формирователь с двумя наборами радиальных колес. Средний изгиб автор предпочитает из-за его угловой толщины.

Фото 23 — Первый изгиб в этом трубопроводе маслопровода. Обратите внимание на край инструмента слева, который предотвращает скольжение трубки по радиусу инструмента.

Фотография 24 — Причина предпочтения этого трубогиба становится очевидной, когда даже небольшие изгибы могут быть сформированы для точного следования рисунку.

Фото 25 — Тщательно совместите отметки на щупе гибочного станка, а также отметьте угловые отметки, которые вы сделали для изгибов, которые не находятся на плоскости. Будьте готовы к приложению некоторой силы к рукоятке инструмента и самой трубке при изгибах. Двигайтесь медленно и ровно, чтобы свести к минимуму изгибы.

Фото 26 — Трубка перемещена для смещения изгиба.Вы можете определить проблему с этим изгибом? Накидная гайка не была установлена ​​до первого изгиба.

Фото 27 — Трубопровод маслопровода возвращается из хромированной пластины и устанавливается между масляным фильтром и фитингом картера. Идеальное изготовление.

Второй проект трубопровода — это топливопровод между брандмауэром и карбюратором. Он идет прямо от брандмауэра, изгибается вокруг выпускного коллектора и изгибается назад и вниз прямо к карбюратору.Оригинальный топливопровод имел значительную выемку на изгибе, и ему нельзя было доверять. Самым безопасным решением было полное изготовление (см. Фото 28–30).

Фото 28 — Второй проект трубопровода — это топливопровод между брандмауэром и карбюратором. Место, где будет располагаться топливопровод, находится между фитингом раструба брандмауэра слева и карбюратором (под синей лентой). Синяя лента была наложена на временную стропу, чтобы удерживать уровень. Измерительная лента показывает подъем на 8 дюймов (до центра фитинга).В то время как первая лента действует как вертикальная направляющая, вторая лента (не сфотографирована) используется для измерения досягаемости (от брандмауэра).

Фото 29 — На оригинальном топливопроводе виден плохой изгиб на красной стрелке. Он используется в качестве образца для размеров от брандмауэра, изгиба шпильки вокруг выпускного коллектора и обратно / вниз до карбюратора. Трубка была выложена на пенопласте в виде квадратной направляющей. Размер подъема 8 дюймов уже был измерен на пенопласте.7 дюймов, показанные на рулетке, — это расстояние до брандмауэра.

Фото 30 — Трубопровод топливопровода возвращен из хромированной пластины и установлен между брандмауэром слева и бронзовым карбюратором.

Третий и последний проект трубопровода — это водопровод от верхнего шланга радиатора до нагревателя с креплением к брандмауэру. Это новая установка по индивидуальному заказу, в которой можно было пройти несколько маршрутов, то есть над впускным коллектором или под ним.В конструкции планировалось включить плоскую пластину, припаянную к линии, чтобы использовать имеющийся винт межсетевого экрана в качестве жесткой точки крепления. Вопреки советам, данным ранее, эта линия трубопровода начиналась с сегмента, который будет жестко прикрепляться к брандмауэру, и доходила до шланга радиатора. На фото 32 показаны сравнения выкройки, первой попытки и окончательной версии. Фотографии 33-35 подробно описывают эту ватерлинию.

Фото 31 — Зубчатая стяжка снова используется для создания выкройки водопровода.Поскольку это новое изготовление по индивидуальному заказу, при проектировании ватерлинии было учтено несколько маршрутов. Планировалось включить тонкую пластину для крепления этой трубы к брандмауэру, которая определяла высокую точку и, следовательно, общий маршрут этой ватерлинии.

Фото 32 — Параллельное сравнение рисунка оранжевой ватерлинии, первой попытки и окончательной версии (показано с конусной гайкой). Данная НКТ изготовлена ​​из стальных труб с защитным покрытием.Покрытие было снято перед отправкой на гальванику. Поскольку вертикальный сегмент жестко прикреплен к брандмауэру, он является отправной точкой для всех размеров и углов. Вы можете заметить проблему со средней линией? Это изгиб слева, под вертикальным сегментом.

Фото 33 — Вид крупным планом на плоскую латунную пластину перед припайкой серебра к трубке.

Фото 34 — Установите контрольную трубу водопровода с прикрученной латунной пластиной в том месте, где она будет припаяна к водопроводу серебром.

Фото 35 — Готовый водопровод возвращен с хромированного покрытия и установлен. Дизайн, изгибы и проверка посадки окупились.

Сводка / Примечания

1. Для развальцовки необходимо использовать специальные гайки для труб. Доступны короткие или длинные. Гайки большой длины могут закрывать любые следы инструмента, а более короткие гайки лучше переносят изгибы сразу после развальцовки.
2. Тиски для инструмента для развальцовки могут оставлять следы на трубке при развальцовке концов.Один-два витка виниловой ленты на конце могут помочь минимизировать эти следы.
3. У вас есть выбор: сначала сделать изгиб, а затем развальцовывать концы, или наоборот. У каждого проекта трубопровода есть свои уникальные проблемы сгибания. Некоторым, может быть, лучше начинать с середины и прорабатывать, а некоторым начинать с одного конца и сгибаться к другому концу.
4. Часто проводите проверки на соответствие требованиям.

Источники:

Принадлежности для восстановления, теленок Эскондидо.
Шестерня
Такие гибочные станки, как OTC 6515, используемые в этой статье, можно приобрести в компаниях по производству специального инструмента, например, в трубогибах
Ножницы для труб и инструменты для развальцовки доступны в большинстве магазинов автозапчастей.

data-matched-content-ui-type = «image_card_stacked» data-matched-content-rows-num = «3» data-matched-content-columns-num = «1» data-ad-format = «autorelaxed»>

Сделайте факельное соединение — Fine Homebuilding

Строители устанавливают много связей, и кажется, что они становятся все более сложными. Подумайте обо всех металлических соединительных элементах , необходимых для построения палубы сегодня, которых не существовало пару десятилетий назад.Или бесчисленное множество сантехнических соединений , которые вы могли бы использовать, если решили использовать в своем проекте трубы PEX. Вы можете почувствовать ностальгию по дням пайки медной трубки . Если вы устанавливаете линии для масла, газа или хладагента или устанавливаете их, вам нужно знать о надежном соединении.

Вспышки — это не то, с чем вы сталкиваетесь каждый день. Чтобы сделать его, конец трубы расширяется до формы раструба с помощью специального инструмента. Гайка прижимает расширяющуюся трубку к фитингу соответствующей формы, создавая чрезвычайно прочное соединение.Основное преимущество раструбных соединений состоит в том, что они образуют относительно большую площадь контакта, обеспечивая надежное уплотнение, устойчивое к повреждению от вибрации. По этой причине они являются основным методом для выполнения критических соединений в линиях мазута и газа, а также для создания соединений высокого давления, например, в линиях хладагента.

В отличие от компрессионных фитингов, раструбные соединения обладают высокой устойчивостью к разъединению. Еще одно преимущество, которое они имеют перед другими водопроводными соединениями, заключается в том, что раструбные соединения можно разбирать и собирать снова и снова.Кроме того, в отличие от паяных соединений, открытого пламени не требуется. Это преимущество безопасности при работе с газовыми и нефтяными магистралями. В жилых помещениях факельные соединения используются с мягкими медными трубками, используемыми для линий газа и мазута. Они также используются для линий хладагента, соединяющих компоненты кондиционера и теплового насоса. Хотя использование раструбных соединений на водопроводах разрешено, это делается редко. Утечка в водопроводе не приведет к пожару или взрыву, а давление воды в жилых помещениях недостаточно высоко, чтобы оправдать использование этого прочного, но относительно трудоемкого соединения.

Для всех практических целей только мягкая медь, которая продается в бухтах, когда-либо сжигается. Теоретически обычную жесткую медную трубу можно развальцовывать, но паяное соединение сделать намного быстрее. Кроме того, твердая медь твердая и может разорваться в процессе обжига, если она не будет сначала отожжена (нагрета горелкой и оставлена ​​для медленного охлаждения).

Угол раструба, используемый для медных труб в жилищном водопроводе, составляет 45 °, в то время как 37,5 ° является стандартом в промышленности и автомобилестроении. Другими словами, если вы ремонтируете тормозные магистрали, вам понадобится другой инструмент для развальцовки, чем тот, который показан здесь.

Инструкции, прилагаемые к развальцовочным инструментам и которые можно найти в Интернете, обычно расплывчаты в одной области: насколько глубоко необходимо вставить трубку в развальцовочный блок. Обычно трубка должна выступать примерно на 1⁄16 дюйма над блоком, но я никогда не видел, чтобы водопроводчик измерял это более точно, чем его глаза.

После того, как вы вставили трубку, важно выполнить правильную последовательность затяжки винтов. Всегда затягивайте сначала ближайшую к трубке, а затем самую дальнюю.Таким образом, блок действует как рычаг второго класса, где нагрузка находится между силой и точкой опоры. Здесь первый винт действует как точка опоры, трубка является нагрузкой, а второй винт обеспечивает силу. Это гарантирует, что блок плотно захватит трубку. После затяжки винтов закрутите оправку в трубку, затяните ее вручную и проверьте, как раструб совпадает с фитингом. Он должен закрывать сопрягаемую поверхность, не выступая в резьбу.

ШАГ ЗА ШАГОМ

1) Аккуратно обрежьте трубки: Важно обрезать трубки под прямым углом и с минимальными заусенцами, поэтому используйте резак для труб с острым колесом.

2) Удалите заусенцы с разреза: Используйте лезвие на задней стороне ножа для труб, чтобы развернуть срезанный конец до его первоначального диаметра.

3) Добавьте гайку: После развальцовки трубки гайку необходимо будет установить с дальнего конца. Гораздо проще разместить гайку на ближнем конце перед развальцовкой, и вдвойне, если необходимо развальцовывать оба конца.

4) Вставьте трубку в развальцовку блока: Совместите диаметр трубки с отверстием в блоке.Большинство производителей инструментов для развальцовки рекомендуют, чтобы трубки выступали примерно на 1/16 дюйма над блоком.

5) Сначала затяните ближайшую гайку: Затяните вручную ближайшую к трубке гайку. Не поддавайтесь соблазну воткнуть что-то вроде отвертки между крыльями гайки, чтобы по-настоящему ее затянуть. Вы можете повредить инструмент.

6) Затяните дальнюю гайку: В этой последовательности используется рычаг, обеспечивающий плотный захват блока трубкой.
