Замена редукционного клапана масляного насоса на ВАЗ 2109 — Auto-Self.ru

Роль масляного насоса в конструкции ВАЗ 2109 переоценить сложно. При выходе его из строя эксплуатация автомобиля должна прекратиться полностью. Далее отправляете машину на автосервис, либо выполняете ремонт своими силами.

Демонтаж

Снять насос своими силами — не сложно. Да и вам вполне по силам выполнить самостоятельный ремонт.

Чтобы отремонтировать, оценить состояние насоса, проверить работоспособность и степень износа отдельных его элементов, прежде всего требуется снять устройство и разобрать его.

  1. Обесточьте автомобиль, сняв с АКБ минусовую клемму.
  2. Ослабьте крепежные болты генератора, снимите ремень.
  3. Приготовьте чистую тару, слив в нее масло из картера.
    Далее потребуется снять защиту мотора и поддон картера с маслом.
  4. Демонтируйте зубчатый ремень привода распредвала.
  5. Теперь, когда ремень снят, ни в коем случае не проворачивайте коленвал и распредвал. Иначе вы повредите клапана, ударив по ним поршнями.
  6. Снимите шкив коленчатого вала, вооружившись двумя плоскими отвертками и стянув его с вала. Если шпонка плохо удерживается на своем посадочном месте, ее лучше тоже снять.
  7. Следующий на очереди демонтажа маслоприемник. Для его снятия нужно открутить два крепежных болта, расположенных на крышке коренного подшипника, а также один крепежный болт соединения маслоприемника к насосу (масляному).
  8. Снимите насос, удерживающийся на своем месте за счет шести болтов.
  9. Открутив все болты, аккуратно сдвиньте масляный насос от крышки коренного подшипника, после чего со спокойной душой снимайте масляную помпу.

Демонтируем устройство

Разборка и ремонт

Завершив демонтажные работы, вы можете поступить двумя способами:

  • Заменить старый насос на новый;
  • Отремонтировать старый масляный насос.

Ремонт позволяет выявить изношенные элементы и заменить их на новые, что позволит восстановить функциональность. Если же поломка серьезнее простого износа расходников, оптимальным решением будет полная замена масляной помпы.

С чего начинается снятие

Чтобы разобрать насос, следуйте инструкции.

  1. Разделите насос на две части. Для этого мы уже открутили 6 болтов крепления крышки к корпусу и поддели отверткой эту крышку. Она вышла из штифтов на корпусе. Так что снимаем элемент и откладывает в сторону.
  2. Внутри корпуса насоса установлена ведомая и ведущая шестерни, которые нужно извлечь и положить пока в сторонке. Потом мы проверим их состояние.
  3. Далее снимается редукционный клапан. Для этого сначала открутите пробку клапана и извлеките из отверстия пружину, а потом клапан.
  4. В некоторых случаях с извлечением клапана могут возникать проблемы. Если вы столкнулись с такой ситуацией, аккуратно постучите корпусом масляной помпы о деревяшку или вооружитесь деревянным конусовидным штырем. Он вставляется в отверстие клапана, клапан цепляется и извлекается.
  5. Разобрав свой масляный насос на ВАЗ 2109, тщательно вымойте всего его компоненты, используя чистый керосин. Не забудьте потом протереть детали насухо.
  6. Проверьте состояние крышки, корпуса вашего насоса на механические дефекты, сколы, трещины.
  7. Особое внимание уделите местам посадки шестерней, где не должны быть следы износа и прочие механические изъяны. Если они есть, насос придется заменить.

Оценка состояния

Во многом работоспособность и ремонтопригодность старого масляного насоса зависит от результатов проверки характеристик крышки и корпуса устройства. Необходимо сделать замеры зазоров.

Место проверки

Требования

Диаметр посадочного гнезда ведомой шестерни

Диаметр может увеличиваться в процессе работы насоса и возникновения трений. Нормальный диаметр этого места для ВАЗ 2109 — 75,1 миллиметр. При отклонении в сторону увеличения диаметра насос идет под замену.

Толщина привалочной стенки

В нормальных условиях этот параметр составляет 3,4 миллиметра. Если зазор оказался меньше положенного, насос меняют полностью

Толщина ведущей шестерни

Нормальный показатель — 7,42 миллиметра. При уменьшении размера насос идет на свалку, а на его место ставится новый

Толщина ведомой шестерни

Для нее нормальным параметром является толщина 7,35 миллиметра. Как и в случае с ведущей шестеренкой, отклонение от нормы означает замену

Осевой зазор ведущей шестерни

Для замера возьмите металлическую линейку и щупы на 0,12 и 0,15 миллиметров. Зазор проверяется так — в корпус насоса укладывают шестерню и сверху торцом ставится линейка. Измеряется зазор между торцом линейки и плоскостью щупа. Для ведущей шестеренки зазор составляет 0,12 миллиметра

Осевой зазор ведомой шестерни

Метод проверки зазора точно такой же. Только для ведомой показатель в норме составляет 0,15 миллиметра

Состояние редукционного клапана и гнезда

Оценка этих параметров очень важна. Если на поверхности вы обнаружили механические повреждения, далее использовать элемент нельзя

Пружина

Если пружина погнулась, вытянулась больше нормы, тогда замените элемент. Тут менять полностью весь насос не нужно

Определить, где какая шестерня, не сложно. Ведущая имеет наружный зуб, а ведомая — внутренний, то есть снаружи элемент гладкий.

Ведомая шестерня

Обратная сборка

Завершив ремонт и обратную сборку старого масляного насоса, либо решив полностью его заменить, обратите внимание на несколько важных нюансов обратной сборки.

  1. Перед установкой проверните шестеренку насоса так, чтобы выступы соответствовали лыскам на коленчатом валу.
  2. Обязательно рабочая кромка сальника смазывается моторным маслом. Так вы сможете легко надеть сальник на шейку коленчатого вала.
  3. При установке не забудьте подправлять края сальника, используя тонкую деревянную щепку. После этого можно зафиксировать насос и вернуть на свои места все демонтированные на этапе подготовки к ремонту элементы.
  4. Завершив сборку узла, обязательно отрегулируйте натяжения ремня генератора и ремня распределительного вала.
«>]

Заменить и отремонтировать масляный насос достаточно просто, если иметь в распоряжении ремкомплект и необходимые инструменты. Основная объективная сложность заключается только в демонтаже и обратной сборке узла.

Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Telegram

Vkontakte

ВАЗ 2109 | Масляный редукционный клапан

4.6. Масляный редукционный клапан

ОБЩИЕ СВЕДЕНИЯ

БЕНЗИНОВЫЙ ДВИГАТЕЛЬ

6-цилиндровый бензиновый двигатель


1. Масляный насос. Всасывает моторное масло через всасывающий фильтр и всасывающую трубу из масляного поддона
2. Продольный масляный канал к масляному фильтру
5. Главный масляный канал
К опорным участкам
6. Масляные жиклеры. Моторное масло впрыскивается снизу для охлаждения по направлению к основаниям поршней
7. Нагнетательный трубопровод к натяжителю цепи
8. Обратный блокировочный клапан
9. Натяжитель цепи
10. Отверстие для выхода газов в уплотнительной прокладке головки блока цилиндров
14. Масляный жиклер для управляющей цепи
15. Нагнетательный трубопровод к головке блока цилиндров
17. Масляный дроссель. Внутренний диаметр 4 мм
22. Масляный канал. Для смазки 12 тарельчатых толкателей на стороне выпуска
23. Масляный канал. Для смазки 12 тарельчатых толкателей на стороне впуска
27. Регулятор распределительного вала
30. Гидравлический тарельчатый толкатель
а. Масляный канал от масляного насоса к масляному радиатору
b.
Масляный канал от масляного фильтра к опорным поверхностям
с. Сливное отверстие в масляном поддоне

Масляный редукционный клапан находится в канале между камерой всасывания и камерой сжатия масляного насоса. Если давление масла свыше 5 бар, клапан открывается, и часть масла может вливаться обратно в камеру всасывания насоса.

Если при нормальном уровне масла его давление слишком мало, проверьте клапан.

Снятие

1. Винитовая пробка, SW22
2. Пружина сжатия
3. Направляющий палец
4. Поршень

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Разберите масляный поддон.
2. Выкрутите винтовую пробку гаечным ключом SW22.
Предупреждение

Винтовая пробка находится под давлением пружины сжатия и может легко выпрыгнуть.


3. Извлеките пружину сжатия, направляющий палец и поршень.
Предупреждение

Тугоподвижный или заклиненный поршень можно извлечь с помощью кольцевых клещей.


4. Прочистите отверстие в масляном насосе и продуйте сжатым воздухом.
5. Поршень отверстия масляного насоса несколько раз передвиньте взад-вперед. Если поршень передвигается с трудом, слегка выровняйте его полировочным полотном.

Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Если заменяете поршень, то проверьте легкость его хода в отверстии. При необходимости, удалите заусенцы в поршне наждачным полотном.
2. Установите поршень с направляющим пальцем и новой пружиной сжатия.
3. Завинтите винтовую пробку без уплотнительного кольца и затяните с моментом 50 Н.м.

ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ

Масляный редукционный клапан находится в соединительном канале между камерами сжатия и всасывания масляного насоса. Если давление превышает 5 бар, клапан открывается, и часть масла переливается во всасывающую камеру. Клапан следует проверять, если при нормальном уровне масла его давление слишком низкое.

Снятие

249. Винитовая пробка, 50 Н.м.
250. Направляющий палец
251. Пружина сжатия
252. Поршень

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите масляный поддон.
2. Выкрутите винтовую пробку.
Предупреждение

Винтовая пробка находится под давлением пружины сжатия и может легко выпрыгнуть.


3. Извлеките пружину сжатия, направляющий палец и поршень.
Предупреждение

Тугоподвижный или заклинивший поршень вынимайте с помощью наружной кольцевой цанги.


4. Прочистите цилиндр масляного насоса и продуйте сжатым воздухом.
5. Несколько раз подвигайте взад-вперед поршень в цилиндре масляного насоса. Если поршень тяжело движется в цилиндре, то слегка отполируйте поршень на тканевом притире.

Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Если поршень заменяется новым, проверьте новый поршень на легкость хода в цилиндре. В случае необходимости удалите заусенцы на поршне наждачным полотном.
2. Установите поршень с направляющим пальцем и новой пружиной сжатия.
3. Вкрутите пробку без уплотнительного кольца и затяните с моментом 50 Н.м. Винтовая пробка уплотняется конусной посадкой.

Ремонт масляного насоса автомобилей ВАЗ 2108, 2109, 21099

Исходя из того, что вся работа масляного насоса заключается во вращении шестерен в корпусе, с минимальными зазорами, его ремонт на автомобилях ВАЗ 2108, 2109, 21099 сводится к выбраковке стершихся деталей после проведения нескольких контрольных замеров.

Не смотря на то, что этот агрегат имеет долгий срок службы и редко выходит из строя, применение некачественного моторного масла, и немалый пробег двигателей этих давно уже не молодых автомобилей (далеко превышающий 100.000 км — срок беспроблемной службы масляного насоса) приводит к постепенному или резкому (у кого как) его отказу.

Бросаться ремонтировать масляный насос при загорании лампы аварийного давления масла на щитке приборов сразу не стоит. Для начала стоит сменить масляный фильтр, моторное масло, проверить датчик давления масла, прочистить заборник масла в поддоне двигателя автомобиля. Если не помогло, тогда, вперед.

Для ремонта масляного насоса потребуется специнструмент: микрометр (с пределами от 0 до 25 мм), штангенциркуль. А так же металлическая линейка и набор плоских щупов. Если их нет, то масляный насос лучше не ремонтировать, а заменить новым (так как цена специнструмента будет выше цены нового насоса).

Особенности ремонта масляного насоса автомобилей ВАЗ 2108, 2109, 21099

— Снимаем масляный насос с двигателя автомобиля

Разбираем и промываем его (соляркой или керосином). Продуваем сжатым воздухом. Особое внимание следует уделить промывке отверстий редукционного клапана так попадание грязи под клапан одна из наиболее распространенных причин отказа масляного насоса.

Отверстия редукционного клапана для промывки
— Визуально осматриваем масляный насос

На его деталях (рабочей поверхности корпуса, шестернях) не должно быть следов сильного износа: царапин, трещин, крошения. Редукционный клапан и отверстие под него не должны иметь сильно выраженных продольных рисок.

Рабочая поверхность корпуса масляного насоса 2108 под ведущей и ведомой шестернями не должна иметь глубоких  рисок

Далее проверяем насколько стерлись ведомая и ведущая шестерни, и их рабочее место.

— Измеряем величину зазора между плоскостью корпуса и шестернями

Прикладываем линейку ребром к плоскости корпуса насоса и щупом измеряем зазор между линейкой и шестернями. Зазор для ведущей шестерни – 0,12 мм, ведомой – 0,15 мм.

Измерение зазора между шестернями и линейкой
— Измеряем толщину ведущей и ведомой шестерни

Используем микрометр. Толщина ведущей шестерни – 7,45 – 7,47 мм (номинал), предельный размер – 7,42 мм. Толщина ведомой шестерни – 7,45 — 7,47 мм (номинал), предельный размер – 7,35 мм.

Измерение толщины ведущей и ведомой шестерен масляного насоса 2108
— Измеряем диаметр посадочного места ведомой шестерни и толщину перегородки между ведущей и ведомой шестернями в корпусе насоса

Используем штангенциркуль. Диаметр посадочного места ведомой шестерни не должен превышать 75,1 мм. Минимальная толщина разделительной перегородки между ведомой и ведущей шестернями (сегмент) – 3,4 мм.

Замер посадочного отверстия ведомой шестерни и толщины сегмента в корпусе масляного насоса

Проводим дополнительные проверки (необязательные).

— Проверяем наличие или отсутствие деформации плоскости крышки корпуса масляного насоса

Положить её на ровную поверхность и покачать. Зазора быть не должно. Если имеется деформация, можно устранить ее шлифовкой.

Плоскость крышки корпуса масляного насоса 2108 для шлифовки
— Измеряем диаметр отверстия под редукционный клапан (12,03 мм)
— Также желательно измерить размер пружины редукционного клапана

Без нагрузки — 44,72 мм и под нагрузкой 4±0,24 кгс — 31,7 мм.

Длина пружины редукционного клапана

Отбракованные детали следует заменить новыми, провести еще раз замеры, смазать все моторным маслом и установить на двигатель. Перед установкой прочистить приемник маслозаборника.

Помимо этого желательно заменить запрессованный в корпус насоса сальник коленчатого вала

Примечания и дополнения

— К более неприятным причинам загорания лампочки аварийного давления масла и снижения давления в системе смазки двигателя можно отнести проворачивание или износ вкладышей на коленчатом валу и износ шеек коленчатого вала (это уже капремонт двигателя).

— Пробка редукционного клапана масляного насоса затянута с большим усилием. Перед отворачиваем тщательно прочищаем ее от грязи и используем для отворачивания качественный гранник с не слизанными гранями.

Еще статьи по двигателям автомобилей ВАЗ 2108, 2109, 21099

— Горит лампа аварийного давления масла, причины

— Синий дым из глушителя, причины

— Устройство масляного насоса двигателей автомобилей ВАЗ 2108, 2109, 21099

— Выбираем моторное масло для двигателя автомобилей ВАЗ 2108, 2109, 21099

— Датчик давления масла ВАЗ 2108, 2109, 21099

— Бензин в моторном масле, почему?

— Признаки неисправности масляного насоса двигателя ВАЗ 2108, 2109, 21099

Ремонт масляного насоса на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Бывает такое в жизни, поломался масляный насос и его необходимо либо отремонтировать или либо же заменить, потому что на поломанном ездить будет накладно, так как двигатель у автомобиля начнёт потреблять гораздо больше моторного масла чем это требуется. Но всё же скорее всего люди сперва предпочтут взяться за его ремонт, да и незачем сразу же менять масляный насос на новый, а может там всего лишь одна деталька неисправна и из-за неё все эти проблемы.

Как отремонтировать масляный насос, он же маслонасос на ВАЗ 2108-ВАЗ 21099?

Примечание!
Перед началом всей работы, обязательно снимите маслонасос с автомобиля, воспользовавшись для этого статьей: «По замене масляного насоса». Кстати из этой вы так же узнаете для себя, местонахождение маслонасоса рубрика: «Где находится масляный насос?» и что будет с автомобилем если маслонасос неисправен рубрика: «Когда нужно менять масляный насос?»!

Разборка и ремонт маслонасоса:
1) Сперва подготовьте ровную и чистую поверхность, на которой будет удобно работать. А после подготовки положите снятый маслонасос на эту поверхность и приступите к работе.

2) В начале работы отверните шесть болтов которые крепят крышку маслонасоса к его корпусу.

3) Далее чуть приподнимите при помощи двух отвёрток корпус масляного насоса, и проследите за тем чтобы установочные штифты корпуса вышли из отверстий в крышки маслонасоса и вследствие чего снимите корпус маслонасоса с крышки.

4) Теперь отложив корпус масляного насоса в сторонку, возьмите в руки его крышку и из этой крышки извлеките ведущую шестерню насоса.

Примечание!
Сразу же под ведущей шестерней располагается ведомая, которую так же необходимо снять!

5) Следом из крышки масляного насоса выверните пробку редукционного клапана.

Примечание!
Под пробкой редукционного клапана находится алюминиевое уплотнительное кольцо, если оно будет сильно обжато или же повреждено то в таком случае замените его на новое!

6) Затем извлеките небольшую пружинку редукционного клапана.

Примечание!
Если извлечённая пружинка будет треснута или поломана или погнута, то в таком случае замените её на новую. В том случае если нареканий по пружинке не будет, то в таком случае измерьте её высоту которая должна будет составлять «44.72 мм» в свободном состоянии и «31.7 мм» под нагрузкой, в противном случае замените пружинку!

7) Теперь осторожно постучите крышкой маслонасоса об плоскую чистую деревянную доску и вследствие чего извлечётся редукционный клапан.

Примечание!
В том случае если редукционный клапан не извлечётся, тогда выньте его при помощи заострённой деревянной палки, для этого вставьте палку в клапан и после чего извлеките его!

8) Далее визуально осмотрите крышку маслонасоса. Если в той зоне где прилегают шестерни будут обнаружены следы задиров, глубоких царапин и следы износа то в таком случае крышку масляного насоса замените на новую.

9) После чего возьмите в руки корпус маслонасоса и внимательно осмотрите его, при нахождении на нём глубоких царапин, следов износа и различного рода задиров, замените корпус на новый.

10) Теперь при помощи штангенциркуля, измерьте диаметр гнезда под ведомую шестерню на корпусе маслонасоса.

Примечание!
Как вы уже видите на фото, диаметр гнезда должен быть «75.1 мм», если он окажется больше то в таком случае замените корпус!

11) Затем всё при помощи того же штангенциркуля, в средней части корпуса измерьте толщину сегмента.

Примечание!
Если толщина окажется меньше «3.4 мм», то в таком случае замените корпус!

12) После чего в руки возьмите ведущую шестерню, и измерьте её толщину которая не должна быть меньше «7.42 мм». В том случае если толщина окажется меньше, тогда замените шестеренку.

13) Следом возьмите в руки ведомую шестерню масляного насоса и если её толщина окажется меньше «7.35 мм» то в таком случае замените её на новую.

14) Теперь проверьте осевые зазоры обоих шестерней, для этого:

Сперва в корпус маслонасоса установите ведущую шестерню, а сверху положите подходящего размера металлическую линейку и щупом проверьте зазор между линейкой и шестерней.

Примечание!
Если осевой зазор будет выше «0.12 мм» то в таком случае замените ведущую шестерню на новую!

Теперь точно таким же образом проверьте осевой зазор у ведомой шестерни, и если он будет больше «0.15 мм» то в таком случае замените шестерёнку на новую.

15) Затем визуально осмотрите гнездо редукционного клапана и при нахождении на его внутренней поверхности различного рода задиров и глубоких царапин, замените крышку маслонасоса на новую.

16) Далее возьмите ранее извлечённый редукционный клапан в руки и проверьте его поверхность на наличие задиров и глубоких царапин. Если задиры и царапины будут присутствовать, то в таком случае замените редукционный клапан на новый.

Сборка:
1) В начале операции, установите ведомою шестерёнку в корпус маслонасоса.

Примечание!
При установки следите за тем чтобы фаски на зубьях шестерни, были обращены к корпусу маслонасоса!

2) Затем установите ведущую шестерню в корпус маслонасоса.

Примечание!
При установке шестерни, обязательно проследите за тем чтобы фаски на зубьях шестерни были обращены к корпусу масляного насоса!

3) Следом установите крышку маслонасоса на корпус и вследствие чего заверните все шесть болтов крепления крышки.

4) Теперь с помощью моторного масла обмажьте весь редукционный клапан и после чего установите его на своё место донышком вниз.

Примечание!
После установки клапана, установите его пружинку и после чего заверните пробку с алюминиевым уплотнительным кольцом!

5) Далее при помощи шприца или резиновой груши, через отверстие под маслоприемник залейте моторное масло в маслонасос.

Примечание!
Моторное масло в масляный насос рекомендуется заливать той же марки, которое у вас залито в двигателе!

6) И в завершение, на несколько оборотов проверните шестерёнки масляного насоса для того, чтобы их рабочие поверхности смазались.

Редукционный клапан масляного насоса ваз 2109

На чтение 7 мин. Просмотров 21 Обновлено

Рис. 2.75. Детали масляного насоса: 1 – передний сальник коленчатого вала; 2 – крышка насоса; 3 – резиновое уплотнительное кольцо; 4 – маслоприемник; 5 – корпус насоса; 6 – ведомая шестерня; 7 – ведущая шестерня; 8 – редукционный клапан; 9 – пружина клапана; 10 – пробка; 11 – уплотнительное кольцо

Выверните винты крепления корпуса 5 насоса и крышки 2, выньте корпус, ведомую 6 и ведущую 7 шестерни. Отверните пробку 10 редукционного клапана 8 и выньте пружину 9 с клапаном.

Выпрессуйте из крышки 2 насоса самоподжимной сальник 1 коленчатого вала.

При сборке насоса смажьте поверхность наружного диаметра сальника моторным маслом и запрессуйте его в крышку 2 до упора.

Осторожно закрепите крышку в тисках, установите шестерни фасками на вершинах зубьев внутрь корпуса 5 и заверните винты крепления корпуса и крышки.

Вставьте редукционный клапан, пружину и заверните пробку клапана, установив под пробку алюминиевое уплотнительное кольцо 11 толщиной (1,5±0,2) мм.

Перед сборкой насоса обязательно смажьте моторным маслом ведущую и ведомую шестерни, корпус в зоне шестерен, уплотнительное резиновое кольцо трубки маслоприемника и редукционный клапан.

После сборки насоса при проворачивании рукой шестерен они должны вращаться плавно, без заеданий и рывков.

Рис. 2.76. Точки крепления крышки масляного насоса при фрезеровании плоскостей: 1 – сальник коленчатого вала; 2 – точки крепления крышки; 3 – пробка редукционного клапана; X, У – плоскости фрезерования

Алюминиевая крышка при проверке ее в зоне прилегания шестерен не должна иметь уступов, поверхность крышки должна быть плоской. При заметных износах зажмите крышку в точках 2 (рис. 2.76) и профрезеруйте поверхности X и У до размера (13,5±0,3) мм. Максимальный съем металла не должен превышать 0,2 мм.

Сальник 1 коленчатого вала замените новым и запрессуйте до упора. При запрессовке сальника усилие должно прикладываться как можно ближе к наружному диаметру сальника.

Рис. 2.77. Предельные износы корпуса масляного насоса

Рабочие поверхности корпуса насоса не должны иметь царапин. Предельный диаметр гнезда под ведомую шестерню не должен превышать 75,10 мм (рис. 2.77). Минимальная ширина сегмента должна быть не менее 3,40 мм.

Рис. 2.78. Основные размеры новых деталей масляного насоса: 1 – ведомая шестерня; 2 – ведущая шестерня; 3 – корпус

Основные размеры новых деталей насоса показаны на рис. 2.78.

Рис. 2.79. Замер осевых зазоров шестерен масляного насоса: 1 – ведущая шестерня;

2 – ведомая шестерня; S – осевой зазор

Рис. 2.80. Предельные износы шестерен масляного насоса (размеры диаметров по вершинам зубьев даны для справок): а – ведущей шестерни; б – ведомой шестерни

Замерьте индикатором максимальные осевые зазоры (рис. 2.79), которые не должны превышать для ведущей шестерни 0,12 мм, для ведо-мой — 0,15 мм. Если зазоры превышают предельные значения, замените шестерни. Предельные износы шестерен даны на рис. 2.80. Если их размеры превышают предельные значения, также замените шестерни.

Рис. 2.81. Основные данные для проверки пружины редукционного клапана

Рис. 2.82. Предельные износы редукционного клапана масляного насоса и отверстия под клапан: 1 – редукционный клапан; 2 – крышка масляного насоса

Проверьте упругость пружины редукционного клапана и сравните полученные данные с приведенными на рис. 2.81. Редукционный клапан 1 (рис. 2.82) и отверстие под клапан не должны иметь продольных рисок. Предельные размеры клапана и отверстия при износе показаны на рис. 2.82.

Осторожно закрепите масляный насос в тиски, чтобы не повредить крышку 9.

Выверните винты крепления корпуса 1 насоса и крышки 9, выньте корпус, ведомую 2 и ведущую 3 шестерни.

Отверните пробку 6 редукционного клапана 4 и выньте пружину 5 с клапаном.

Выпрессуйте из крышки 9 насоса самоподжимной сальник 8 коленчатого вала.

При сборке насоса смажьте поверхность наружного диаметра сальника моторным маслом и запрессуйте его в крышку 9 до упора.

Осторожно закрепите крышку в тисках, установите шестерни фасками на вершинах зубьев внутрь корпуса 1 и заверните винты крепления корпуса и крышки.

Вставьте редукционный клапан, пружину и заверните пробку клапана, установив под пробку алюминиевое уплотнительное кольцо 7 толщиной (1,5±0,2) мм.

Алюминиевая крышка при проверке ее в зоне прилегания шестерен не должна иметь уступов, поверхность крышки должна быть плоской.

При заметных износах зажмите крышку в точках 2 и профрезеруйте поверхности X и У до размера (13,5±0,3) мм.

Максимальный съем металла не должен превышать 0,2 мм.

Сальник 1 коленчатого вала замените новым и запрессуйте до упора.

При запрессовке сальника усилие должно прикладываться как можно ближе к наружному диаметру сальника.

Рабочие поверхности корпуса насоса не должны иметь царапин.

Предельный диаметр гнезда под ведомую шестерню не должен превышать 75,10 мм.

Минимальная ширина сегмента должна быть не менее 3,40 мм.

Основные размеры новых деталей насоса

Замерьте индикатором максимальные осевые зазоры, которые не должны превышать для ведущей шестерни 0,12 мм, для ведомой – 0,15 мм.

Если зазоры превышают предельные значения, замените шестерни.

Предельные износы шестерен.

Если их размеры превышают предельные значения, также замените шестерни

Перед сборкой насоса обязательно смажьте моторным маслом ведущую и ведомую шестерни, корпус в зоне шестерен, уплотнительное резиновое кольцо трубки маслоприемника и редукционный клапан

После сборки насоса при проворачивании рукой шестерен они должны вращаться плавно, без заеданий и рывков. После разборки все детали промойте моющими средствами, продуйте сжатым воздухом и проверьте их состояние.

Масляный насос служит для подачи масла к трущимся деталям и в масляный фильтр на очистку. Насос шестеренчатого типа, с двумя шестернями внутреннего зацепления. Насос (рис. 37) в сборе крепится шестью болтами к передней части блока цилиндров и уплотняется с блоком паранитовой прокладкой. Корпус 5 насоса и крышка 2 центрируются двумя штифтами относительно оси коленчатого вала.

Рис. 37. Детали масляного насоса:
1 – передний сальник коленчатого вала; 2 – крышка насоса; 3 – резиновое уплотнительное кольцо; 4 – маслоприемник; 5 – корпус насоса; 6 – ведомая шестерня; 7 – ведущая шестерня; 8 – редукционный клапан; 9 – пружина редукционного клапана; 10 – пробка. 11 – уплотнительное кольцо.

Насос состоит из крышки 2, корпуса 5 с полостями всасывания и нагнетания, маслоприемника 4 и редукционного клапана 8. В корпусе помещаются ведущая 7 и ведомая 6 шестерни. Для обеспечения необходимых зазоров между шестернями и корпусом при изменении температуры корпус отливается из чугуна, а шестерни изготавливаются из металлокерамики с коэффициентами линейного расширения, близкими между собой.

В корпусе полость всасывания отделяется от нагнетательной серповидным выступом. Крышка 2 насоса изготавливается из сплава алюминия. Корпус насоса соединяется с крышкой винтами и уплотняется с помощью жидкого герметика типа Локтайт № 329 или активатора № 738 (жидкая прокладка).

Ведущая шестерня насоса устанавливается на две лыски коленчатого вала. Масло, просочившееся к сальнику 1, отводится в картер двигателя по канавкам на лысках шестерни. Шестерни насоса трохоидального зацепления, которым достигается снижение механических потерь на привод и повышение коэффициента полезного действия насоса по сравнению с шестернями эвольвентного зацепления.

Производительность насоса при 6000±120 об/мин ведущей шестерни и противодавлении 5 кгс/см 2 должна быть не менее 34 л/мин.

Маслоприемник 4 крепится одним болтом к крышке насоса и двумя болтами к крышке второго коренного подшипника. Трубка маслоприемника в крышке насоса уплотняется резиновым кольцом В. Снизу маслоприемник имеет чашку с сеткой и сферическим демпфером, имеющим в центре отверстие, которое уменьшает возможность подсоса воздуха при наклонах двигателя.

Нагнетательный канал в крышке насоса соединяется каналом с масляным фильтром. В крышке располагается редукционный клапан 8 поршневого типа. Необходимое давление срабатывания клапана обеспечивается пружиной 9. Масло при срабатывании клапана перепускается в полость всасывания насоса.

При работе двигателя шестерни масляного насоса всасывают масло из картера через маслоприемник и всасывающую полость. Впадинами зубьев шестерни насоса перегоняют масло в нагнетательную полость и подают его под давлением через масляный фильтр на смазку трущихся деталей. После остановки двигателя часть, масла остается в нагнетательной полости насоса и позволит насосу быстро вступить в работу, после очередного пуска двигателя.

Пружина редукционного клапана маслонасоса

10.07.2018

Редукционный клапан масляного насоса представляет собой важный узел системы, без которого добиться нормальной работы автомобильного мотора просто невозможно. Редукционным клапаном называют пневматический или гидравлический дроссель – иными словами ограничитель. Редукционный клапан масляного насоса предназначен для контроля давления масла. Он отвечает за увеличение и снижение давление в определенные моменты времени и при определенных условиях.

Устройство редукционного клапана масляного насоса

Устройство редукционного клапана масляного насоса нельзя назвать сложным. В состав детали входят следующие компоненты:

  • клапан – небольшой шарик или поршень
  • корпус с центральным каналом
  • упорный болт
  • пружина

Можно выделить две разновидности редукционных клапанов – разборные и встроенные.

  • Разборный – из такого устройства может быть извлечен механизм регулировки давления с целью последующего ремонта
  • Встроенный – представляет собой единую систему, которая не может быть разобрана на отдельные детали

Уровень давления масла зависит сразу от нескольких факторов. Наиболее важным является число поворотов коленвала. То есть, чем сильнее водитель жмет на газ, тем интенсивнее вращаются шестерни масляного насоса и, соответственно, большее количество масла берется из картера. На выходе при этом напор масла становится выше. После достижения определенного уровня давления редукционный клапан, приоткрываясь, пропускает масло в специальный запасной канал. По нему смазка идет обратно в картер.

Действие редукционного клапана масляного насоса состоит из следующих этапов:

  • Шарик (или поршень) прижат пружиной к входному отверстию на корпусе, пружина при этом подпирается упорным винтом
  • Под действием растущего давления масло начинает поступать на поверхность клапана, вдавливая его внутрь и сжимая пружину
  • В результате раскрывается отверстие, через которое смазка удаляется в запасной канал

Если давление снижается и его силы уже не достаточно для удержания пружины клапана в сжатом виде, входное отверстие вновь перекрывается шариком/поршнем. Такая схема работы достаточно проста и вместе с тем надежна, но иногда и она может выйти из строя.

Как проверить редукционный клапан масляного насоса:

Проверка редукционного клапана осуществляется после ремонта масляного насоса.

  • Вначале следует осмотреть поверхность самого насоса и редукционного клапана на наличие загрязнений, различных отложений, которые, находясь на сопрягаемых поверхностях, вполне могут стать причиной заедания
  • Также на сопрягаемой поверхности недопустимы заусенцы и забоины – они могут стать причиной падения давления в устройстве
  • Далее необходимо оценить степень упругости пружины клапана – в том случае, если на ней присутствуют следы растяжения, деформации, деталь необходимо заменить
  • После сборки клапана его также необходимо проверить путем надавливания на поршень (шарик) – надавливание должно происходить с усилием, а при возвращении назад поршень должен закрывать канал

Проверка клапана проводится у снятой детали, а чтобы оценить состояние всех составляющих клапана, его необходимо еще и разобрать. Загрязнения с корпуса клапана можно смыть при помощи керосина или бензина.

Принцип работы редукционного клапана

Давление масла в системе может зависеть от нескольких факторов, но главным из них является количество оборотов коленчатого вала. Иными словами, чем сильнее мы жмем на педаль газа, тем быстрее вращаются шестерни маслонасоса. А чем быстрее вращаются шестерни, тем больший объем масла насос захватывает из картера, и тем выше его напор получается на выходе.


Смотреть галерею

При достижении давлением определенной величины исправный клапан приоткрывается, пропуская масло в запасной канал, по которому смазка попадает назад в картер.

Работа редукционного клапана масляного насоса выглядит следующим образом. Поршень или металлический шарик прижат к входному отверстию корпуса пружиной, которая, в свою очередь, подпирается упорным винтом. Масло под влиянием повышающегося давления начинает давить на поверхность клапана, утапливая его внутрь корпуса и сжимая пружину. Таким образом, открывается отверстие, по которому смазка и уходит в запасной канал.

При снижении давления его величины уже не хватает для того, чтобы удерживать клапан в открытом положении, и шарик или поршень под воздействием пружины опять перекрывает входное отверстие. Как видите, схема довольно проста и надежна, однако и она иногда дает сбой.


Смотреть галерею

Регулировка редукционного клапана

Производится на установленной детали. В процессе регулировки пружина должна сжиматься и разжиматься посредством закручивания-откручивания упорного винта. Также в процессе регулировки необходимо замерять давление в насосе жидкостным манометром. Регулировка редукционного клапана делается при выключенном двигателе, тогда как в процессе замера давления двигатель должен работать.

Советы, которые обеспечат длительную работу редукционного клапана:

  • Используйте только высококачественное моторное масло, которое подходит вашему автомобилю по типу и классу вязкости. Рекомендации к выбору смазки, как правило, дает производитель машины.
  • Ни в коем случае нельзя смешивать несколько марок масел.
  • Замену масла и фильтра в системе должны осуществляться по регламенту, который можно найти в руководстве пользователя.
  • В систему смазки не допускается попадание воды, сора, грязи, различных технологических жидкостей.
  • Следует контролировать давление масла и рабочую температуру двигателя. Перегрев может повлечь попадание в систему смазки охлаждающей жидкости.
  • Для регулировки и замены редукционного клапана масляного насоса следует обращаться к специалисту.

Система смазки есть на любом современном автомобиле. Сбой в ее работе приведет к серьезным последствиям, поэтому необходимо следить за состоянием масляного насоса и редукционного клапана. Редукционный клапан масляного насоса обеспечит необходимый уровень давления в системе и стабильную работу двигателя.

Неисправности редукционного клапана

Редукционный клапан, масляный насос и масляный фильтр – основные элементы системы смазки, но если последний в силу особенностей своей конструкции практически никогда не ломается, а лишь засоряется, то первые две детали могут выходить из строя довольно часто. Причиной этому обычно является использование некачественного масла, смазки, не соответствующей типу двигателя и условиям его эксплуатации, а также несвоевременная его замена. В этом случае частички грязи, металлическая стружка или продукты сгорания, находящиеся в смазке, оседают на рабочих поверхностях клапана, что, собственно, и приводит к его засорению и заклиниванию.

Также причиной неисправности может служить пружина, если она со временем растянулась или, наоборот, сжалась, искривилась, лопнула.


Смотреть галерею

Сразу необходимо обозначить, что ремонт редукционного клапана масляного насоса возможен лишь в том случае, если он имеет разборную конструкцию. Для неразборных моделей потребуется замена всей крышки насоса.

Неисправным клапан считается, если он не способен поддерживать необходимое давление в системе, и когда его механизм не срабатывает при достижении давлением максимального значения. В первом случае определить поломку будет несложно – об этом вас оповестит контрольная лампа на панели приборов автомобиля. А вот о повышении давления вы сможете узнать только по подтекам масла на двигателе.

Снятие, дефектовка и установка масляного насоса

Масляный насос снимают для ремонта при снижении его подачи, вызывающем постоянное падение давления масла в системе смазки двигателя, и при течи масла через уплотнительную прокладку.

Масляные насосы обоих двигателей снимают с использованием практически одинаковых приемов. Разница в снятии и установке масляных насосов двигателей G4EС и G4EB заключается лишь в подготовительных операциях по снятию ремня ГРМ.

Вам потребуются: ключи «на 10», «на 12», «на 14», «на 22», головки торцовые «на 10», «на 12», «на 14», «на 22», удлинитель, вороток, отвертка с плоским лезвием, набор щупов, металлическая линейка.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Слейте масло из картера двигателя и отверните масляный фильтр (см. «Замена масла в картере двигателя и масляного фильтра»).

3. Снимите генератор с автомобиля (см. «Снятие и установка генератора»).
4. Снимите ремень привода газораспределительного механизма (см. «Замена и регулировка натяжения ремня привода газораспределительного механизма»).
ПРЕДУПРЕЖДЕНИЕ
После снятия ремня привода газораспределительного механизма запрещается проворачивать распределительный и коленчатый валы, так как поршни могут повредить клапаны.
5. Снимите с коленчатого вала зубчатый шкив ремня привода газораспределительного механизма. 6. Подцепите отверткой шпонку крепления зубчатого шкива…
7. …и извлеките ее из паза в коленчатом валу. 8. Снимите натяжной ролик вместе с пружиной (см.

«Замена натяжного ролика привода газораспределительного механизма двигателя»).

9. Снимите масляный картер (см. «Замена уплотнения масляного картера двигателя»).

4.24. Элементы системы смазки двигателя мод. G4EС: 1 – передний сальник коленчатого вала; 2, 3, 20, 21 – болты; 4 – передняя крышка блока цилиндров; 5 – внутренняя шестерня масляного насоса; 6 – наружная шестерня масляного насоса; 7, 10 – винты; 8 – крышка масляного насоса; 9 – прокладка передней крышки блока цилиндров; 11 – блок цилиндров; 12 – прокладка маслоприемника; 13 – маслоприемник; 14 – масляный картер; 15 – масляный фильтр; 16 – пробка редукционного клапана; 17 – прокладка редукционного клапана; 18 – пружина редукционного клапана; 19 – плунжер редукционного клапана
10. Выверните болты крепления передней крышки блока цилиндров (в корпусе передней крышки расположен масляный насос) и снимите крышку вместе с маслоприемником.
11. Снимите уплотнительную прокладку корпуса передней крышки и масляного насоса.
12. Выверните два болта и снимите маслоприемник 13 (см. ).

13. Выверните винты 7 и снимите крышку 8 масляного насоса.

14. Извлеките из передней крышки внутреннюю 5 и наружную 6 шестерни масляного насоса.
15. Выверните пробку 16 редукционного клапана и извлеките из передней крышки блока цилиндров пружину 18 и плунжер 19 редукционного клапана.

16. Проверьте переднюю крышку блока цилиндров на наличие трещин или повреждений и в случае необходимости замените ее.

4.25. Использование щупа для измерения зазора между наружной поверхностью наружной шестерни и передней крышкой блока цилиндров
4.26. Использование щупа для измерения зазора между зубьями внутренней и наружной шестерен масляного насоса
17. Проверьте поверхности соприкосновения с шестернями на наличие износа или повреждения.
18. Проверьте плавность перемещения плунжера редукционного клапана, установленного в передней крышке.

19. Проверьте пружину редукционного клапана на наличие деформации и повреждений и в случае необходимости замените ее.

4.27. Использование металлической линейки и щупа для измерения осевого зазора наружной шестерни масляного насоса
20. Проверьте поверхности зубьев шестерен масляного насоса на наличие износа или повреждений.
21. Измерьте зазор между наружной поверхностью наружной шестерни и передней крышкой блока цилиндров (). Номинальный зазор 0,12–0,18 мм.

22. Измерьте зазор между зубьями внутренней и наружной шестерен масляного насоса (). Номинальный зазор между зубьями внутренней и наружной шестерен масляного насоса 0,025–0,069 мм.

23. Металлической линейкой и щупом измерьте осевой зазор наружной шестерни масляного насоса (), который должен быть 0,040–0,065 мм.
24. Проверьте масляный картер на наличие повреждений или трещин и в случае необходимости замените его.

25. Проверьте сетчатый фильтр маслоприемника на наличие повреждений или трещин и в случае необходимости замените его. Загрязненный сетчатый фильтр промойте бензином и просушите.

26. Установите детали в порядке, обратном снятию, с учетом следующего:
– замените прокладки маслоприемника и передней крышки блока цилиндров независимо от их состояния;

– установите крышку масляного насоса, привернув ее винтами к корпусу передней крышки блока цилиндров моментом 8–12 Н·м, и убедитесь, что шестерни насоса вращаются без заеданий;

– нанесите на корпус плунжера редукционного клапана тонкий слой моторного масла, установите плунжер и пружину в корпус передней крышки блока цилиндров. Затяните пробку редукционного клапана моментом 40–50 Н·м;

– замените передний сальник коленчатого вала независимо от его состояния;

– заверните болты крепления передней крышки с учетом их длины: болт А – 25 мм; болт В – 28 мм; болт С – 45 мм; болт D – 60 мм.

Редукционный клапан давления масла ваз 2109

Масляный насос служит для подачи масла к трущимся деталям и в масляный фильтр на очистку. Насос шестеренчатого типа, с двумя шестернями внутреннего зацепления. Насос (рис. 37) в сборе крепится шестью болтами к передней части блока цилиндров и уплотняется с блоком паранитовой прокладкой. Корпус 5 насоса и крышка 2 центрируются двумя штифтами относительно оси коленчатого вала.

Рис. 37. Детали масляного насоса:
1 — передний сальник коленчатого вала; 2 — крышка насоса; 3 — резиновое уплотнительное кольцо; 4 — маслоприемник; 5 — корпус насоса; 6 — ведомая шестерня; 7 — ведущая шестерня; 8 — редукционный клапан; 9 — пружина редукционного клапана; 10 — пробка. 11 — уплотнительное кольцо.

Насос состоит из крышки 2, корпуса 5 с полостями всасывания и нагнетания, маслоприемника 4 и редукционного клапана 8. В корпусе помещаются ведущая 7 и ведомая 6 шестерни. Для обеспечения необходимых зазоров между шестернями и корпусом при изменении температуры корпус отливается из чугуна, а шестерни изготавливаются из металлокерамики с коэффициентами линейного расширения, близкими между собой.

В корпусе полость всасывания отделяется от нагнетательной серповидным выступом. Крышка 2 насоса изготавливается из сплава алюминия. Корпус насоса соединяется с крышкой винтами и уплотняется с помощью жидкого герметика типа Локтайт № 329 или активатора № 738 (жидкая прокладка).

Ведущая шестерня насоса устанавливается на две лыски коленчатого вала. Масло, просочившееся к сальнику 1, отводится в картер двигателя по канавкам на лысках шестерни. Шестерни насоса трохоидального зацепления, которым достигается снижение механических потерь на привод и повышение коэффициента полезного действия насоса по сравнению с шестернями эвольвентного зацепления.

Производительность насоса при 6000±120 об/мин ведущей шестерни и противодавлении 5 кгс/см 2 должна быть не менее 34 л/мин.

Маслоприемник 4 крепится одним болтом к крышке насоса и двумя болтами к крышке второго коренного подшипника. Трубка маслоприемника в крышке насоса уплотняется резиновым кольцом В. Снизу маслоприемник имеет чашку с сеткой и сферическим демпфером, имеющим в центре отверстие, которое уменьшает возможность подсоса воздуха при наклонах двигателя.

Нагнетательный канал в крышке насоса соединяется каналом с масляным фильтром. В крышке располагается редукционный клапан 8 поршневого типа. Необходимое давление срабатывания клапана обеспечивается пружиной 9. Масло при срабатывании клапана перепускается в полость всасывания насоса.

При работе двигателя шестерни масляного насоса всасывают масло из картера через маслоприемник и всасывающую полость. Впадинами зубьев шестерни насоса перегоняют масло в нагнетательную полость и подают его под давлением через масляный фильтр на смазку трущихся деталей. После остановки двигателя часть, масла остается в нагнетательной полости насоса и позволит насосу быстро вступить в работу, после очередного пуска двигателя.

При включенном двигателе снял масляный фильтр, масло не поступает, в чем может быть причина? Поменял масляный насос на б/у толку нету! Маслоприемник чистый

  • Каким маслом можно заменить Mobil Super 1000 10W40 в ВАЗ 2108? – 4 ответа
  • Какое масло для двигателя с пробегом 200 000 км, ВАЗ 21093? – 3 ответа
  • Почему масло меняют на прогретый двигатель? – 3 ответа
  • Можно ли 5W40 лить в 10w40 и обратно? – 3 ответа
  • Как лучше менять масло в двигателе, с промывкой или без, ВАЗ 2109? – 2 ответа

Ильмир, залейте насос перед установкой маслом. Возможно он просто гоняет воздух по кругу, не в состоянии поднять масло из картера. Второе — насос может качать опять-таки воздух. Потому что есть дыра в маслозаборнике. Например отсутствует, или уже изношено, уплотнительное кольцо. На рисунке его номер 3.

Может трубка у кронштейна обломана. Снимайте поддон, проверяйте. Заодно можете масло из банки качнуть, не устанавливая поддона.

Добро пожаловать!
Бывает такое в жизни, поломался масляный насос и его необходимо либо отремонтировать или либо же заменить, потому что на поломанном ездить будет накладно, так как двигатель у автомобиля начнёт потреблять гораздо больше моторного масла чем это требуется. Но всё же скорее всего люди сперва предпочтут взяться за его ремонт, да и незачем сразу же менять масляный насос на новый, а может там всего лишь одна деталька неисправна и из-за неё все эти проблемы.

Как отремонтировать масляный насос, он же маслонасос на ВАЗ 2108-ВАЗ 21099?

Примечание!
Перед началом всей работы, обязательно снимите маслонасос с автомобиля, воспользовавшись для этого статьей: «По замене масляного насоса». Кстати из этой вы так же узнаете для себя, местонахождение маслонасоса рубрика: «Где находится масляный насос?» и что будет с автомобилем если маслонасос неисправен рубрика: «Когда нужно менять масляный насос?»!

Разборка и ремонт маслонасоса:
1) Сперва подготовьте ровную и чистую поверхность, на которой будет удобно работать. А после подготовки положите снятый маслонасос на эту поверхность и приступите к работе.

2) В начале работы отверните шесть болтов которые крепят крышку маслонасоса к его корпусу.

3) Далее чуть приподнимите при помощи двух отвёрток корпус масляного насоса, и проследите за тем чтобы установочные штифты корпуса вышли из отверстий в крышки маслонасоса и вследствие чего снимите корпус маслонасоса с крышки.

4) Теперь отложив корпус масляного насоса в сторонку, возьмите в руки его крышку и из этой крышки извлеките ведущую шестерню насоса.

Примечание!
Сразу же под ведущей шестерней располагается ведомая, которую так же необходимо снять!

5) Следом из крышки масляного насоса выверните пробку редукционного клапана.

Примечание!
Под пробкой редукционного клапана находится алюминиевое уплотнительное кольцо, если оно будет сильно обжато или же повреждено то в таком случае замените его на новое!

6) Затем извлеките небольшую пружинку редукционного клапана.

Примечание!
Если извлечённая пружинка будет треснута или поломана или погнута, то в таком случае замените её на новую. В том случае если нареканий по пружинке не будет, то в таком случае измерьте её высоту которая должна будет составлять «44.72 мм» в свободном состоянии и «31.7 мм» под нагрузкой, в противном случае замените пружинку!

7) Теперь осторожно постучите крышкой маслонасоса об плоскую чистую деревянную доску и вследствие чего извлечётся редукционный клапан.

Примечание!
В том случае если редукционный клапан не извлечётся, тогда выньте его при помощи заострённой деревянной палки, для этого вставьте палку в клапан и после чего извлеките его!

8) Далее визуально осмотрите крышку маслонасоса. Если в той зоне где прилегают шестерни будут обнаружены следы задиров, глубоких царапин и следы износа то в таком случае крышку масляного насоса замените на новую.

9) После чего возьмите в руки корпус маслонасоса и внимательно осмотрите его, при нахождении на нём глубоких царапин, следов износа и различного рода задиров, замените корпус на новый.

10) Теперь при помощи штангенциркуля, измерьте диаметр гнезда под ведомую шестерню на корпусе маслонасоса.

Примечание!
Как вы уже видите на фото, диаметр гнезда должен быть «75.1 мм», если он окажется больше то в таком случае замените корпус!

11) Затем всё при помощи того же штангенциркуля, в средней части корпуса измерьте толщину сегмента.

Примечание!
Если толщина окажется меньше «3.4 мм», то в таком случае замените корпус!

12) После чего в руки возьмите ведущую шестерню, и измерьте её толщину которая не должна быть меньше «7.42 мм». В том случае если толщина окажется меньше, тогда замените шестеренку.

13) Следом возьмите в руки ведомую шестерню масляного насоса и если её толщина окажется меньше «7.35 мм» то в таком случае замените её на новую.

14) Теперь проверьте осевые зазоры обоих шестерней, для этого:

Сперва в корпус маслонасоса установите ведущую шестерню, а сверху положите подходящего размера металлическую линейку и щупом проверьте зазор между линейкой и шестерней.

Примечание!
Если осевой зазор будет выше «0.12 мм» то в таком случае замените ведущую шестерню на новую!

Теперь точно таким же образом проверьте осевой зазор у ведомой шестерни, и если он будет больше «0.15 мм» то в таком случае замените шестерёнку на новую.

15) Затем визуально осмотрите гнездо редукционного клапана и при нахождении на его внутренней поверхности различного рода задиров и глубоких царапин, замените крышку маслонасоса на новую.

16) Далее возьмите ранее извлечённый редукционный клапан в руки и проверьте его поверхность на наличие задиров и глубоких царапин. Если задиры и царапины будут присутствовать, то в таком случае замените редукционный клапан на новый.

Сборка:
1) В начале операции, установите ведомою шестерёнку в корпус маслонасоса.

Примечание!
При установки следите за тем чтобы фаски на зубьях шестерни, были обращены к корпусу маслонасоса!

2) Затем установите ведущую шестерню в корпус маслонасоса.

Примечание!
При установке шестерни, обязательно проследите за тем чтобы фаски на зубьях шестерни были обращены к корпусу масляного насоса!

3) Следом установите крышку маслонасоса на корпус и вследствие чего заверните все шесть болтов крепления крышки.

4) Теперь с помощью моторного масла обмажьте весь редукционный клапан и после чего установите его на своё место донышком вниз.

Примечание!
После установки клапана, установите его пружинку и после чего заверните пробку с алюминиевым уплотнительным кольцом!

5) Далее при помощи шприца или резиновой груши, через отверстие под маслоприемник залейте моторное масло в маслонасос.

Примечание!
Моторное масло в масляный насос рекомендуется заливать той же марки, которое у вас залито в двигателе!

6) И в завершение, на несколько оборотов проверните шестерёнки масляного насоса для того, чтобы их рабочие поверхности смазались.

Замена масляного насоса на ВАЗ-2109 своими руками

При эксплуатации автомобиля могут возникнуть различные ситуации. Некоторые компоненты подлежат ремонту, но большинство требуют замены (полной или частичной). Масляный насос на ВАЗ-2109 ремонтируем, если выходит из строя, то это можно исправить довольно просто. Следует иметь в виду, что эксплуатация автомобиля с неисправным масляным насосом запрещена. Это приведет к разрушению клапанного механизма, кривошипа. Но вы можете отремонтировать агрегат самостоятельно, потратив на это небольшие деньги и силы.

Где стоит помпа?

На ВАЗ-2109 устанавливается внизу мотора. А точнее со стороны газораспределительного механизма, возле шкива коленчатого вала. Собственно от него и приводится приводная шестерня насоса.


Доступ к механизму закрыт, для его демонтажа необходимо снять пластиковую защиту, шкив привода генератора и ремень ГРМ. Корпус насоса крепится шестью болтами. Для очистки и откачки масла из поддона установлен маслозаборник специальной конструкции.

Как понять, что помпа вышла из строя?

Первым признаком поломки помпы является сигнальная лампа на панели приборов. Обращаем ваше внимание, что часового индикатора в «девятках» нет, поэтому текущее значение давления невозможно рассчитать без специального оборудования. Для диагностики нужно использовать индикатор часового типа, который необходимо подключить вместо штатного датчика. Учтите, что при работе без смазки появится стук.



Что делать при поломке?

Если вас застала такая неисправность, то нужно произвести следующие манипуляции:

  1. Остановитесь и заглушите двигатель.
  2. Дождитесь, пока все масло льется в двигатель, стекло обратно в поддон. Проверить уровень. Если он ниже нормы, то нужно долить.
  3. Запустить двигатель.
  4. Обратите внимание на контрольную лампу — если она все равно горит, появляются посторонние шумы, то явно поломка масляного насоса.

В некоторых случаях возможно засорение решетки маслоприемника. Справедливости ради стоит отметить, что помпа представляет собой такой механизм, в котором ломаться нечего — это корпус и две стальные шестерни.Они смогут «пережить» даже десятикратное увеличение нагрузок, долгую работу без смазки. Но маслоприемник часто забивается, смазка просто не попадает в насос.

Диагностика помпы

Но еще нужно проверить блок, чтобы не снимать зря. Первым делом нужно проверить давление в системе. Установите подходящий манометр и запишите давление. Если он низкий, то агрегат нужно будет отремонтировать. Второй этап — проверка состояния маслозаборной решетки.Для этого установите автомобиль в смотровую яму, полностью слейте масло и снимите поддон. Чтобы его разобрать, вам придется открутить все болты ключом на «10». При установке рекомендуется использовать новую резиновую прокладку.



По каким причинам ломается помпа?


Причин выхода из строя редукционного клапана и масляного насоса на ВАЗ-2109 несколько:

  1. Чрезмерно низкое давление масла.
  2. Неисправность датчика давления.
  3. Моторное масло низкого качества.
  4. Использование смазки, характеристики которой не подходят для этого автомобиля.
  5. Неисправен предохранительный или смазочный клапан.
  6. Грязный масляный фильтр.
  7. Забита сетка масляного картера.

Обратите внимание на то, что поддон необходимо снимать и чистить — это позволит избежать появления засоров. Неисправность помпы может быть спровоцирована следующими поломками:

  1. При повреждении резиновой прокладки.
  2. Когда масляный фильтр ослаблен.
  3. При чрезмерном износе деталей масляного насоса ВАЗ-2109.
  4. В случае повреждения редукционного клапана.

Замена помпы на «девятку»

Для замены необходимы ключи на «13» и «10», торцевые головки, удлинители и карданы. Также могут потребоваться отвертки; ключ, домкрат, подшипники и противооткатные упоры необходимы. Для слива масла потребуется емкость не менее 5 литров.


Порядок работы:

  1. Отсоедините отрицательную клемму от аккумуляторной батареи.
  2. Ослабьте натяжение ремня привода генератора и снимите его.
  3. Слейте масло в емкость. Если есть, демонтируйте защиту.
  4. Снимите поддон.
  5. На этом этапе нужно осмотреть решетку маслоприемника. Если он забился, то, скорее всего, дальнейший демонтаж проводить не придется. Вам просто нужно установить новый ресивер или почистить старый. Устанавливать новую помпу нет смысла, так как поломка явно не в ней.
  6. Ослабьте и снимите ремень ГРМ.
  7. Снимите маслоприемник.
  8. Снимите все 6 болтов, которыми корпус насоса крепится к блоку двигателя. Обратите внимание, что под ними есть шайбы. Не теряйте их.
  9. Теперь можно полностью снять масляный насос ВАЗ-2109.

Сборка производится в обратной последовательности. Рекомендуется проверять совпадение меток на коленвале и распредвалах. Теперь вы знаете, как поменять масляный насос на ВАЗ-2109 (инжектор).На карбюраторных модификациях автомобиля все работы проводятся точно так же.

зачем и что делать? Повышенное давление масла

Основная причина, по которой масло выжимается из-под фильтра, как правило, одна — это запуск холодного двигателя. В этот момент консистенция смазки настолько густая, что просто не успевает пройти через масляный фильтр.

Обычно это происходит на старых автомобилях с масляным насосом без перепускного клапана.С новыми авто этого точно не может быть, ну может если не достаточно хорошо закрутить, а то масло из-под фильтра давит.

[Скрыть]

Основные причины и способы их устранения

Причин утечки масла может быть много, основных может быть несколько, и мы их проанализируем:

Неисправность Устранение
При установке забыли смазать резину перегородки масляного фильтра и она покоробилась или деформировалась при затяжке Снять перегородку, смазать и переустановить
Масляный фильтр после замены не навинчивался Затянуть до упора, а только вручную без использования инструментов
Утечки из-за перетяжки масляного фильтра при замене Снимите преграду, если резинка деформирована — замените ее и установите на новую, не прилагая чрезмерных усилий
Повреждение опорной поверхности шлагбаума (поверхность отлива на двигателе, контактирующая с резиновой лентой) Заменить шлагбаум
Высокое давление смазки в двигателе Причин много, может потребоваться замена масла или барьера
Автомобиль неотапливаемый.На старых моделях устанавливаются масляные насосы, в которых нет клапана сброса давления масла, на случай чрезмерного повышения, а внешний автоматический клапан либо не установлен, либо неисправен Прогреть автомобиль, проверить насос и клапаны
Загрязненный фильтрующий элемент Замените барьер. При замене фильтра затягивайте его только вручную. Просто затяните как следует. Потому что если закрутить гаечным ключом, есть риск выдавить резинку — и течь появится снова.

Если со смазкой и фильтром все в порядке, но масло снова выдавилось, значит, неисправен сам насос, а именно редукционный клапан.


Устраняем неисправность

Клапан можно снять, не снимая саму помпу.

Что вам нужно?

Ступени

  1. Снимите крышку ремня ГРМ.
  2. Откручиваем колпачок клапана авто.
  3. Снимаем пружину.
  4. Вытаскиваем вентиль и проверяем на задиры и механические повреждения.
  5. Проверить состояние самих пружин. На нем не должно быть перегибов, а высота должна быть 44,72 миллиметра, в противном случае замените.

Мы перечислили практически все возможные причины, по которым подтекает смазка, если после этого проблема не устранена, то вам следует обратиться за помощью к профессионалам на СТО. Не исключено, что они найдут что-нибудь еще и устранят течь.

В процессе эксплуатации автомобиля автовладельцы часто сталкиваются с неприятностями в виде течи из масляного фильтра. Образовавшаяся лужа под автомобилем — ситуация неприятная и волнующая для водителя. Утечка масла в районе фильтра не сулит ничего хорошего, так как скрывает ряд неблагоприятных факторов. Эта проблема может возникнуть как в подержанной машине, так и в практически новых ДВС.

Причины повышенного давления в системе фильтрации

Некоторые опытные водители решают этот вопрос затяжкой корпуса фильтра, так как считают, что подобная проблема возникает в результате:

  • неисправности клапана;
  • несоответствия вязкости смазочной жидкости;
  • Полимерный герметик низкого качества.

Также причиной может быть плохая фиксация фильтрата на фитинге или его загрязнение.

Условия возникновения таких случаев

Основной ошибкой водителей, в результате которой масло выдавливается через масляный фильтр, считается холодный запуск двигателя на высоких оборотах. Это особенно характерно для подержанных автомобилей. Делать это совсем не нужно, так как масляные композиции, особенно минерального происхождения, загустевают на морозе и становятся похожими на желе.

Насос создает высокое давление на высоких оборотах и ​​может вытеснить смазку через любые утечки. Кроме того, в этом режиме возможно повреждение сальников коленвала, а это чревато ремонтами и внеплановыми расходами.

Если вам часто приходится сталкиваться с морозами, рекомендуется поменять прежний состав на масло с вязкостью 0w20 и фильтр с пружинным механизмом.

Еще одна известная ошибка, из-за которой масло выжимается из-под масляного фильтра, — это использование быстродействующих веществ, способных в короткие сроки восстановить контакт между трущимися деталями.Стоит учитывать, что использование компонентов рассматривается системой как мусор, который оседает на фильтрате, препятствуя движению потока масла, и, как следствие, смазка выдавливается через уплотнения.

Есть еще несколько важных ситуаций, когда возможен эффект продавливания через фильтрат масла:

  1. При замене масла не рекомендуется экономить на промывочных материалах и использовать «старомодные» методы промывки системы смазки, а именно смешивание небезопасных соединений в виде керосина с ацетоном или бензолом.Такие соединения, а точнее их часть, навсегда останутся в системе, а это вызывает деформацию уплотнителей.
  2. Регулярная доливка смазки в старом составе. Эта привычка вредна для некоторых водителей, которые долгое время ездят на одном и том же масле. В результате этого действия в смазочной смеси накапливается огромное количество нежелательных примесей.
  3. Некачественные расходные материалы. Использование суррогатов вместо обычного некачественного масла.

Подделка, и только

Рынок ГСМ уже переполнен некачественной продукцией.Поэтому легко попасться на удочку недобросовестных продавцов. Есть несколько отличительных признаков, по которым можно определить, является этот материал контрафактным или нет.

Первый параметр некачественного масляного фильтра — это геометрия упаковки. Если корпус деформирован, то это один из признаков фальсификации. Проверить качественные свойства фильтрата можно и другим простым способом, а именно продувкой на входы. Если изделие качественное, то лепесток не должен открываться, а у подделки все наоборот.

Стоит обратить внимание на полимерное уплотнительное кольцо и следить за состоянием фильтровальной бумаги. Если гармошка из бумаги имеет неровности или различие в цвете, то это подделка. Что касается полимерного кольца, то его высота не должна превышать 0,8 мм над уровнем крышки.

20.06.2016

Одна из частых неприятностей автомобилиста — подтекание масла из корпуса масляного фильтра. Оно может сначала проявляться в появлении масляных пятен, затем пятна становятся более серьезными, и, наконец, масло начинает капать.Негерметичный масляный фильтр влечет за собой засорение силовой установки и не только — это также может привести к полному отказу двигателя и даже возгоранию автомобиля. Так что к появлению масляных пятен нужно относиться очень серьезно. Не менее ответственно нужно относиться к утечке масла из коробки передач и другим подобным проблемам.

Признаки того, что масло протекает через масляный фильтр, можно увидеть следующим образом:

  • Визуально — появление синего дыма;
  • Нарушение ритма работы двигателя;
  • По запаху горелого масла;
  • Масляные датчики указывают на резкий скачок расхода масла.

Если масло давит из-под масляного фильтра

Может быть много причин, вызывающих утечку снизу. Основная причина, по которой масло продавливается через масляный фильтр, — в подавляющем большинстве случаев запуск холодного двигателя. Консистенция масла в такие моменты настолько густая, что просто не успевает пройти через фильтр.

Обычно такая неприятность возникает на старых автомобилях, топливная система которых не имеет перепускного клапана. С новыми авто этого не происходит, если только сам фильтр не затянут плотно, тогда видно, что масло давит из-под масляного фильтра.

В зависимости от причины утечки из корпуса масляного фильтра существуют разные способы устранения этой проблемы. Их можно связать:

  • с повреждением фильтра;
  • с некачественной смазкой;
  • с резинкой;
  • с загрязнением фильтрующего материала.

1) Причина: Повреждена уплотнительная поверхность барьера (поверхность отлива двигателя, которая контактирует с резиновой лентой).

Решение: Требуется замена барьера.

2) Причина: Высокое давление в двигателе.

Решение: Определите причину высокого давления: весьма вероятно, что необходима замена масла или барьера.

3) Причина: машина недостаточно теплая. Более старые модели имеют масляные насосы без клапана сброса давления масла. Если давление чрезмерно превышает нормативный, а на автомобиле не установлен внешний клапан или он неисправен, то в районе масляного фильтра происходит утечка масла.

Решение: необходимо прогреть машину, обязательно провести ревизию клапанов и бензонасоса.

4) Причина: фильтрующий элемент загрязнен.

Решение: Барьер необходимо заменить. При замене фильтра затягивайте его только вручную. Обязательно плотно затяните фильтр. (Если затянуть фильтр гаечным ключом, есть риск выдавить резинку, тогда масло снова потечет из-под корпуса масляного фильтра).

Если с фильтром и смазкой все в порядке, но масло все равно течет из-под масляного фильтра, то может быть неисправность в самом топливном насосе, а именно проблема с редукционным клапаном.

Как решить проблему, если масляный фильтр протекает? Не снимая помпу, снять клапан можно только с помощью набора ключей и тряпки.

  • Снимите крышку ремня ГРМ.
  • Выкрутите плунжер клапана.
  • Снимите пружину.
  • Снимите автоматический клапан и проверьте его на предмет механических повреждений и задиров.
  • Проверить положение самой пружины — она ​​должна быть без перегибов, стандартной высоты, в противном случае ее следует заменить.

Если масляный фильтр протекает после замены

Иногда бывает, что утечка из-под масляного фильтра продолжается и после замены фильтра. Это может быть связано с тем, что:

  • масляный фильтр не был затянут: необходимо (только вручную!) Затянуть фильтр до упора, тогда поток масла из-под крышки масляного фильтра прекратится;
  • при установке фильтра не смазывали резинку фильтрующего масляного барьера, а при скручивании деформировались или покоробились — нужно снять барьер, смазать резинку и переустановить;
  • при замене фильтра масляный фильтр был перетянут — нужно будет снять заграждение, заменить деформированную резиновую ленту и без особых усилий установить заново;
  • для замены был выбран неправильный фильтр (например, протечка масла из-под масляного фильтра Peugeot часто возникает, если установлен неоригинальный фильтр) — для предотвращения утечки масла из-под масляного фильтра Peugeot замените фильтр на оригинальный или его качественный аналог.

Самостоятельно поменять масляный фильтр практически в любой машине можно. Если у вас все получилось правильно с первого раза, тогда отлично. В противном случае лучше обратиться в автосервис, чтобы не терять лишнее время, не испортить новые фильтры. Опытные специалисты посоветуют, какой фильтр нужен вашему автомобилю, и правильно его установят (или устранят проблему, не заменяя фильтр).

Проблема выдавливания масляного фильтра актуальна для многих владельцев отечественной техники.Это приводит к нехватке смазочного материала в двигателе и может повлиять на его общую функциональность. Почему на ВАЗ 2109 выдавливается масляный фильтр и что делать в таких случаях, мы расскажем ниже.

[Скрыть]

Диагностика проблемы

Чтобы понять, почему выдавливается масляный фильтр на ВАЗ 2109, необходимо проверить неисправность. Рассмотрим два варианта диагностики.

Об особенностях измерения этого параметра можно узнать из видео, опубликованного каналом «В гараже у Сандро».

Измерьте компрессию двигателя

Как правильно проверить давление в цилиндрах силового агрегата:

  1. Перед запуском двигателя и диагностикой уровня давления в цилиндрах проверьте зазоры клапанов. При необходимости отрегулируйте их.
  2. Запустите двигатель и прогрейте его до рабочей температуры.
  3. Отключите блок питания, отсоедините высоковольтные провода и открутите свечи зажигания, для этого понадобится специальный ключ. Будьте осторожны при откручивании, свечи будут горячими.Желательно использовать перчатки для выполнения работы.
  4. Отсоедините топливопровод, чтобы топливо не попало в систему.
  5. Отсоедините центральный провод от катушки зажигания.
  6. Непосредственно для диагностики компрессии вам понадобится измеритель компрессии. Вставьте шланг от устройства в гнездо свечи зажигания. Диагностика компрессии проводится отдельно для каждого цилиндра. Проверка должна начинаться с первого. Для выполнения задания вам понадобится помощник.При проведении диагностики помощник должен повернуть стартер с нажатой педалью газа. Во время теста прибор отобразит результаты.
  7. Все значения, полученные при проверке, фиксируются на листе. При правильной работе силового агрегата полученные показатели составят 10 кг / см2. Важно, чтобы полученные показатели во всех баллонах отличались друг от друга не более чем на 1 кг / см2. Если диагностика показала, что уровень давления в одном или нескольких цилиндрах выше, причина проблемы — недостаточное прилегание клапанов к седлам.Проблема может заключаться в повышенном износе компрессионных колец или негерметичности прокладки ГБЦ. Он может изнашиваться или быть поврежден во время работы. При слишком низком уровне давления требуется диагностика масляного фильтра или ремонт силового агрегата. Нужно обратить внимание на диагностику клапанов, притирку их, проверить состояние прокладки ГБЦ или поменять поршневые кольца.

Основные причины и способы устранения

Далее мы поговорим о причинах выдавливания масла при работающем двигателе.Если моторная смазка в автомобиле ВАЗ 2109, 2110, 2114 или другой модели переходит в мороз или жару, проблему нужно решать быстрее. Для этого нужно определить причину.

Грязный фильтр

Если смазка давит, возможно, произошла утечка масляного фильтра. В результате загрязнения устройства значительно падает его пропускная способность, из-за чего расходный материал не может пройти через него. При этом для предотвращения масляного голодания силового агрегата в конструкции фильтрующего элемента предусмотрен перепускной клапан.С его помощью моторная жидкость может обойти само устройство. Однако исключать возможность сбоев в его работе все же нельзя.

Средство правовой защиты

Первое, что нужно сделать, это разобрать и очистить фильтрующее устройство. Поскольку его загрязнение обычно связано с наличием грязи в моторной жидкости, следует заменить и сам расходный материал. Будьте осторожны и используйте перчатки, так как масло очень горячее.

Краткие инструкции по сливу и заправке новой моторной жидкости:

  1. Запустите силовой агрегат и дайте ему прогреться до рабочей температуры.
  2. Откройте капот и открутите крышку заливной горловины. Это снизит давление в системе смазки. Заберитесь под днище автомобиля и найдите сливную пробку. Подставьте под него емкость, в которую вы будете выливать расходные материалы. Это может быть старое ведро, таз или укороченная бутылка.
  3. Отвинтите сливную пробку гаечным ключом подходящего размера.
  4. После слива жидкости затяните сливную пробку. Оцените качество моторной жидкости. Если на нем остались следы грязи и отложений, то следите.Для этого залить в мотор промывочную жидкость, включить и подождать минут десять. Время может меняться, поэтому перед промывкой обязательно прочтите инструкции на этикетке.
  5. Залейте в двигатель новое масло.

Ошибки при установке фильтра

Если после замены моторной жидкости подтекает смазка, причина может заключаться в выдавливании резиновой ленты фильтрующего устройства. Часто это происходит из-за неправильной установки элемента.

Средство устранения

Вариант устранения неполадок зависит от его сложности.Иногда необходимо демонтировать и переустановить фильтр. Если резинка сильно повреждена, то фильтр необходимо заменить.

Для этого выполните следующие действия:

  1. Откройте капот и найдите, где установлено устройство.
  2. Для устранения протечек открутите фильтрующий элемент. Если прилипла резинка, то при демонтаже могут возникнуть трудности. Если своими руками открутить фильтрующее устройство невозможно, проткните его отверткой ближе к низу (место напротив резьбы).
  3. Перед установкой нового фильтра залейте в прибор немного моторного масла, примерно 50-100 грамм.
  4. Установите элемент на место.

Подробное видео о замене смазки, а также фильтрующих устройств представляет KBL TV.

Повышенное давление масла

Иногда течет жидкость из-за повышенного уровня давления в цилиндрах силового агрегата. Эта причина считается одной из самых распространенных и это может быть сильное загустение смазочной жидкости или другие механические неисправности.

Средство устранения

Выполните диагностику перепускного клапана. Это устройство используется для уменьшения давления расходных материалов при увеличении этого параметра. В зависимости от конструктивных особенностей автомобиля клапан может быть установлен в районе фильтродержателя или непосредственно на масляном насосе. Чтобы поставить диагноз, нужно вдаваться в подробности.

Если клапан застрял в закрытом положении, он не будет работать. Затем нужно очистить прибор; для этой задачи подойдет топливо или керосин.Можно использовать специальный очиститель карбюратора. На практике замена клапана — наиболее эффективный вариант.

Обрыв или повреждение резьбы на штуцере

Иногда утечка моторной жидкости происходит из-за повреждения фитинга. Это течь из-под резьбы фильтрующего устройства. В результате при установке не получается затянуть фильтр, из-за чего расходник выдавливается.

Устранение

Существует несколько способов устранения неисправностей:

  1. Замените фитинг напрямую.
  2. Сделайте новую нить, то есть обрежьте ее. Без помощи специалистов в этом вопросе не обойтись.

Информация о том, как заменить союз, дана в видеоролике, опубликованном и снятом пользователем Александром Скрипченко.

Качество масла

Одной из причин, почему на ВАЗ 2109 выдавливается масляный фильтр, является качество используемых расходников. Утечка может быть связана с неправильным подбором расходных материалов. Из-за этого в процессе эксплуатации смазка может стать слишком вязкой или маслянистой, что приводит к выдавливанию вещества в области уплотнительных элементов и прокладок.Во избежание проблем смазку нужно подбирать с учетом требований автопроизводителя. Подробно об этом вы можете прочитать в сервисной инструкции.

Если вы регулярно используете один тип смазки и в фильтрующем устройстве нет грязи, проблема может быть связана с использованием поддельной смазки. При условии отсутствия сбоев в работе силового агрегата. Некачественное моторное масло не обладает заявленными характеристиками, что приводит к утечке смазочного материала.

Средство устранения

Единственный способ решить проблему — заменить моторную жидкость и фильтрующее устройство. При замене масла необходимо заменить фильтр. Также желательно промыть силовой агрегат, чтобы удалить образовавшиеся отложения в системе. Из-за некачественной жидкости выхлопные газы начнут скапливаться в самом двигателе, что способствует повышению давления в системе и выдавливанию расходных материалов через уплотнительные элементы. При проведении проверки следует провести диагностику и систему вентиляции.Специалисты рекомендуют его чистить.

1. Откручивание сливной пробки 2. Слив отработанной жидкости из двигателя 3. Демонтаж фильтрующего устройства 4. Заливка новой жидкости в двигатель автомобиля

Холодный запуск

Если смазка вытекает из-под фильтра при запуске силового агрегата вверх, это связано с конструкцией масляного насоса. Устройство не имеет расходного клапана сброса давления. Если нет внешнего клапана, этот параметр увеличивается. Или это связано с неисправностью детали.

Средство устранения

По мере прогрева двигателя моторная жидкость перестает выдавливаться из-под фильтра. Но решить проблему одним лишь прогревом до рабочей температуры не удастся, так как протечка будет происходить постоянно. Необходимо провести диагностику насосного устройства, а также клапанов.

Что делать, если на морозе масло выдавливается?

Утечка жидкости в автомобиле в холодную погоду связана с использованием некачественных расходных материалов.При низких отрицательных температурах масло теряет свои свойства и не может выполнять возложенные на него обязанности. Проблему можно решить заменой расходной жидкости на новую. Желательно использовать другое масло. И следует выбрать более вязкую жидкость.

Замена редукционного клапана

Если качество расходных материалов нормальное, а фильтрующее устройство исправно, то причину следует искать в исправности редукционного клапана.

Работу по замене детали можете выполнить самостоятельно.

Что вам нужно?

Подготовьте набор гаечных ключей и ветошь для ремонта.

Ступени

Замена производится так:

  1. Снимаем крышку ГРМ.
  2. Найдите перепускной клапан, нужно открутить от него заглушку. Отвинтите гаечным ключом.
  3. Снимите пружину с технологического отверстия. Он используется для контроля работы устройства. Если пружина цела, то избыточное давление в системе стравливается. Проверьте целостность устройства.Если он исправен, то на нем не должно быть потертостей и других дефектов.
  4. Обратите внимание на повороты. Они тугие в рабочей пружине. Если можно растянуть пальцами, значит, металл уже слабый.
  5. Измерьте высоту устройства. Это 44,72 мм. Если высота меньше, значит часть устройства отламывается. Выньте фрагмент пружины из отверстия и замените пружину.

Редукционный клапан за собой на воде. Редукционные клапаны

В водяных системах водоснабжения часто применяются такие устройства, как регуляторы давления типа, другие дроссельные заслонки.Регуляторы разные, одни контролируют давление за собой, другие — за собой. Для воды считается регулятор прямого действия. Он контролирует давление за собой, но при условии, что это давление меньше половины входных показателей.

Характеристика механизма

Редукционный клапан управляется жидкой средой, которая проходит через рабочую яму, перемещая регулирующее устройство под действием силы, возникающей в результате динамического изменения контролируемого индикатора.

Конструктивный редукционный клапан состоит из трех основных элементов: регулирующего органа, то есть пластины, запрашивающего элемента или пружин, и элемента сравнения, который представляет собой мембрану.

Принцип действия клапана заключается в дросселировании жидкой среды. Вода поступает из полости высокого давления в полость S. Давления низкого уровня сообщаются через прорезь между седлом и тарелкой клапана. Чувствительным элементом обычно служат мягкие резиновые мембраны с двумя тканевыми прокладками, но в отдельных моделях это может быть поршень с манжетами для уплотнения или кольца из материала на основе резины.В качестве запорного механизма применяются пластины и легированный металл.

Выбор клапана

Каждый редукционный клапан на воде выбирается на основе значений KVS (ширина полосы фитингов труб). Прочие технические характеристики На всех редукционных клапанах обязательно указывается максимальное значение КВС для всех размеров.

Редукционный клапан подбирается таким образом, чтобы искомая величина находилась в интервале между минимальным и максимальным показателями. Для выбора оптимальных размеров изделие сверяется с таблицами известных показателей ширины полосы армирования.Однако для некоторых типов клапанов величина ширины полосы не может зависеть от условного диаметра (как в случае размеров DM505, DM510 — 518). Крайне рекомендуется использовать арматуру с условным диаметром на два габаритных размера меньше рабочего диаметра трубопровода.

Регулировка редукционного клапана

Максимально точное обозначение диапазона настройки выходного давления может быть достигнуто путем приведения уровня настройки желаемого давления как можно ближе к верхнему порогу диапазона.Если желаемое выходное давление равно, например, 2,3 бара, тогда диапазон следует выбирать от 0,8 до 2,5 бар, а не так много, как 2-5 бар. При необходимости использовать более широкий ассортимент, можно применить специальную фурнитуру.

Клапан защиты

Известно, что скорость потока воды в седле якоря значительно превышает скорость ее движения по трубопроводу. И, вероятно, присутствующие в воде твердые частицы могут повредить не только само седло, но и плунжер (цилиндрический стержень).Для защиты редукционного клапана перед ним, как правило, устанавливается фильтр грубой очистки.

Типы клапанов

Значительное распространение получили следующие типы клапанов: DM505, DM506, PRW25, KAT40, DM652, DM664, KAT30, RP45, DM604, DM613, DM810, DM814, DM815. В их основе лежат показатели пропускной способности, рабочая температура, настройки давления, материал, из которого изготовлено устройство. Каждый потребитель сможет выбрать подходящий вариант и по характеристикам.

Это механизмы, которые предназначены для поддержания низкого давления в удаляемом потоке жидкости.Чаще всего такие инструменты используются в гидроприводах, в которых от одного насоса поступает сразу несколько устройств. При этом редукционные клапаны нормализуют давление, под которым подается жидкость для всех потребителей, то есть в системе не возникает чрезмерно повышенного или, наоборот, пониженного давления. Это устройство позволяет значительно снизить риск повреждения основных подъемных магистралей. рабочая жидкость, связанная с внутри системы.

Этот механизм состоит из следующих деталей:

  • гудронированная пружина;
  • мяч;
  • шпуля;
  • демпфер;
  • Подача высокого давления;
  • внутренние полости в корпусе для управления золотником.

Редукционный клапан: фото и принцип работы

Жидкость, которая подается из магистрали, поступает во внутреннюю полость регулятора и через специальный кольцевой зазор между золотником и корпусом подается в отверстие, связанное с вся система механизма.

В случае, когда давление в магистрали повышается, шарик внутри механизма также поднимается, а давление в полости управления снижается до нормального. Это отверстие пополняется рабочей жидкостью из других полостей, а также из отверстия малого сечения демпфера.Золотник может регулировать давление только в двух магистралях, перекрывая канал подачи рабочего тела из основной системы. Таким образом, эта деталь Увеличивает сопротивление прохождению жидкости, в результате чего головка увеличивается в полости, что определяется принимающей силой.

Когда давление в системе уменьшается, пружины под действием пружины перемещаются, тем самым увеличивая кольцевой зазор между двумя полостями. Редукционные клапаны в этом случае Измените подачу подачи жидкости в одно из отверстий.

Исходя из этого, мы видим, что на выходе уровень давления остается неизменным и поддерживается устройством на оптимальном уровне независимо от давления гидролияна и расхода рабочей жидкости.

Что делать, если механизм не поддерживает нормальную подачу воды?

Иногда бывает, что редукционные клапаны не в состоянии предоставить всем пользователям, в этом случае их необходимо отрегулировать. Каждое устройство, в том числе редукционный клапан ВАЗ 2109, имеет на корпусе специальный регулировочный винт, который влияет на закрытие и открытие золотника в системе.При правильной настройке можно добиться идеальных значений подачи рабочей жидкости.

На данный момент средняя стоимость данного устройства составляет 5-5,5 тысяч рублей. Самые дешевые редукционные клапаны можно купить за 1200-1300 руб. Самые дорогие варианты насчитываются около десяти тысяч.

Вывод

Итак, мы узнали, из чего состоит редукционный клапан, и выяснили, как положение золотника и шара влияет на давление во внутренних полостях механизма.

Редукционный клапан

Редукционный клапан

Такой клапан используется для снижения давления среды в трубопроводе и поддержания этого пониженного давления за клапаном, независимо от колебаний давления перед клапаном. Чаще всего редукционные клапаны устанавливаются на заводе-изготовителе в цехе паропроводов и сжатого воздуха, если котельная и компрессор производят пар и сжатый воздух Более высокое давление, чем то, что требуется для поддержания технологических процессов и которое позволяет прочность установленного оборудования в мастерской.

Односедельный пружинный редукционный клапан, широко используемый в цехах химических заводов, показан на рисунке 233. Среда, поступающая по трубопроводу к клапану слева, давит как на золотник (внизу), так и на расположенный поршень. под гидроблоком и связанный со спринклерной (сверху). Площадь поверхности золотника и поршня одинакова, поэтому силы давления на них равны. Таким образом, система золотниковая — поршень уравновешен. Это значит, что при запуске среда в клапане ложи вместе с золотником и поршнем не изменит своего положения; В частности, если золотник закрывает седло, среда через седло в правой части клапана не будет течь.Чтобы запустить среду через катушку, вращение маховика начинает сжимать пружину, тем самым создавая систему равновесия. Шток начинает подниматься, открывая доступ окружающей среде в пространство над золотником и в трубопроводе, прикрепленном к клапану справа. Движение стойки будет продолжаться до тех пор, пока давление среды, заполняющей трубопровод справа от клапана, не уравновесит силу пружин. В этот момент стержень упадет, и катушка закроет проход.При уменьшении давления справа (когда использовалась среда) стержень снова сдвинется, открывая среду в пространство над катушкой. Изменяя натяжение пружин с помощью маховика, он стремится установить желаемое давление среды в трубопроводе клапана.

При полном прекращении анализа среды клапан должен автоматически закрываться. Однако из-за отсутствия запорного корпуса, действующего принудительно, золотник может сесть на седло не совсем плотно и продолжать постепенное прохождение среды для клапана до тех пор, пока давление полностью не выровняется на обеих его частях.Поэтому перед редукционным клапаном устанавливается обычный клапан, а после него — предохранительный, описание которого приведено ниже.

Скорость среды при прохождении через седло клапана достигает чрезвычайно больших значений (400 — 500 м / с). При таких значительных скоростях наличие капель жидкости, песка, накипи и т. Д. Влечет за собой быстрый износ катушки. Поэтому перед установкой клапан разбирают для очистки от грязи, а трубопровод тщательно продувают от песка и накипи.По этой же причине на паропроводе перед редуктором устанавливается водоотделитель.

Клапан описанной конструкции не обеспечивает точной регулировки давления среды. Более точно поддерживайте указанное давление автоматическими регуляторами.

Автоматический регулятор давления прямого действия

Такой регулятор изображен на рисунке 234. Он служит для поддержания заданного давления в трубопроводах для неагрессивных газов, воздуха, нефтепродуктов, пара при температуре до 300 ° С.

В чугунный корпус помещен двухседельный золотник, который выполняет клапанные и поршневые функции описанного ранее редукционного клапана. Сидя на призматических опорах, рычаг с грузом стремится поднять шпульку. Давление среды, поступающей в пространство над мембраной на импульсной трубке, соединенной с трубопроводом клапана, противоположно давлению груза. При увеличении регулируемого давления клапан под действием мембраны преодолевается усилием, развиваемым нагрузкой, и золотник опускается, уменьшая поперечное сечение потока, до тех пор, пока давление за клапаном не станет равным заданному давлению.При уменьшении давления на мембранное устройство золотник поднимается, открывая проход для окружающей среды.

Мембранная головка изготавливается в несколько номеров. Количество головок и количество товаров выбираются в зависимости от величины регулируемого давления.

Для защиты резиновой мембраны от высоких температур Верхняя полость мембранной головки заполнена водой или другой жидкостью, не смешанной с регулируемой средой.

Описанный клапан регулирует давление среды за собой.Он может регулировать давление среды под себя в том случае, если импульсная трубка присоединена к трубопроводу перед клапаном, а золотник повернут на 180 0.

На рисунке 235 показан регулирующий устойчивый к коррозии мембранный клапан, установленный на линиях агрессивных жидкостей и газов и сконструированный с использованием футерованного мембранного корпуса клапана. Работа клапана регулируется мембранным механизмом, подобным механизму клапана на рисунке 234. Давление на регулирующую мембрану уравновешивается пружиной.

конструкция и принцип работы

Это механизмы, которые предназначены для поддержания низкого давления в выходящем потоке жидкости. Чаще всего такие инструменты используются в гидроприводах, в которых от одного насоса запитывается сразу несколько устройств. В этом случае редукционные клапаны нормализуют давление, под которым жидкость подается ко всем потребителям, то есть чрезмерно повышенного или, наоборот, пониженного давления в системе не возникает.Это устройство позволяет значительно снизить риск повреждения основных линий подачи рабочего тела, связанных с внутренней частью системы.

Этот механизм состоит из следующих частей:

  • калиброванная пружина;
  • мяч;
  • шпуля;
  • демпфер;
  • подача высокого давления;
  • внутренние полости в корпусе для управления золотником.

Редукционный клапан: фото и принцип работы

Жидкость, подаваемая из магистральной магистрали, поступает во внутреннюю регулирующую полость и через специальную кольцевую прорезь между золотником и корпусом подается в отверстие, соединенное со всем система механизма.

В случае, когда давление в магистрали повышается, шарик внутри механизма также поднимается, а давление в полости управления снижается до нормального. Это отверстие пополняется рабочей жидкостью из других полостей, а также из отверстия небольшого участка демпфера. Золотник может регулировать давление всего в двух линиях, перекрывая канал для подачи рабочей жидкости из основной системы. Таким образом, эта деталь увеличивает сопротивление прохождения жидкости, в результате чего увеличивается давление в полости, которое определяется силой калиброванной пружины.

Когда давление в системе уменьшается, золотник перемещается под действием пружины, тем самым увеличивая кольцевой зазор между двумя полостями. Редукционные клапаны в этом случае изменяют давление подачи жидкости в одно из отверстий.

Исходя из этого, мы видим, что уровень давления на выходе остается неизменным и поддерживается устройством на оптимальном уровне вне зависимости от давления в гидролинии и расхода рабочей жидкости.

Что делать, если механизм не поддерживает нормальную подачу воды?

Иногда бывает, что редукционные клапаны не в состоянии обеспечить всех пользователей. В этом случае его следует отрегулировать. Каждое устройство, в том числе редукционный клапан ВАЗ 2109, имеет на корпусе специальный регулировочный винт, который влияет на закрытие и открытие золотника в системе. При правильной настройке можно добиться идеальных значений подачи рабочей жидкости.

На данный момент средняя стоимость этого устройства составляет 5-5 штук.5 тыс. Руб. Самые дешевые редукционные клапаны можно купить за 1200-1300 руб. Самые дорогие варианты стоят около десяти тысяч.

Заключение

Итак, мы узнали, из чего состоит редукционный клапан, и выяснили, как положение золотника и шара влияет на давление во внутренних полостях механизма.

Редукционный клапан

Редукционный клапан

Такой клапан служит для снижения давления среды в трубопроводе и поддержания этого пониженного давления после клапана, независимо от колебаний давления перед клапаном.Чаще всего редукционные клапаны устанавливаются на заводе-изготовителе в цехе паропроводов и сжатого воздуха, если котельная и компрессорная вырабатывают пар и сжатый воздух более высокого давления, чем требуется для технологических процессов, и что позволяет прочность установленного оборудования. в мастерской.

Односедельный подпружиненный редукционный клапан, широко используемый в цехах химических заводов, показан на рисунке 233. Среда, поступающая в клапан слева по трубопроводу, давит как на золотник (снизу), так и на золотник. Поршень расположен под корпусом клапана и соединен с золотником с помощью штока (вверху).Площадь поверхности золотника и поршня одинакова, поэтому силы давления на них равны. Таким образом, золотниково-поршневая система сбалансирована. Это означает, что когда среда помещается в клапан, шток вместе с золотником и поршнем не изменяет своего положения; в частности, если золотник закрывает седло, среда не будет течь через седло к правой стороне клапана. Чтобы запустить среду через катушку, вращение маховика начинает сжимать пружину, тем самым выводя систему из равновесия.Шток начинает подниматься, давая среде доступ к пространству над золотником и к трубопроводу, соединенному с клапаном справа. Движение штока вверх будет продолжаться до тех пор, пока давление среды, заполняющей трубопровод справа от клапана, не уравновесит натяжение пружины. В этот момент шток опустится, и катушка закроет проход. Когда давление справа уменьшается (когда среда израсходована), шток снова перемещается вверх, открывая среду для прохода в пространство над катушкой.Изменяя натяжение пружины с помощью маховика, они стремятся установить нужную рабочую среду в трубопроводе после клапана.

При полном прекращении разбора среды клапан должен автоматически закрываться. Однако из-за отсутствия в нем принудительного запорного элемента золотник может не сидеть полностью плотно на седле и продолжать постепенно пропускать среду мимо клапана до тех пор, пока давления с обеих сторон не будут полностью уравновешены. Поэтому перед редукционным клапаном устанавливается обычный клапан, а после него — предохранительный клапан, описанный ниже.

Скорость среды при прохождении через седло клапана достигает чрезвычайно высоких значений (400 — 500 м / с). На таких высоких скоростях наличие в среде капель жидкости, песка, окалины и т. Д. Влечет за собой быстрый износ катушки. Поэтому перед установкой клапан разбирают для удаления грязи, а трубопровод тщательно продувают, чтобы освободить его от песка и окалины. По этой же причине на паропроводе перед коробкой передач устанавливается водоотделитель.

Клапан описанной конструкции не обеспечивает точного регулирования давления среды.Автоматические регуляторы более точно поддерживают заданное давление.

Регулятор давления автоматический прямого действия

Такой регулятор изображен на рисунке 234. Он служит для поддержания заданного давления в трубопроводах для неагрессивных газов, воздуха, нефтепродуктов, пара при температуре до 300 o C.

Двухседельный золотник помещен в чугунный корпус, который действует как золотник и поршень ранее описанного редукционного клапана. Рычаг с грузами на призматических опорах пытается поднять шпульку.Давление среды, поступающей в пространство над диафрагмой через импульсную трубку, соединенную с трубопроводом за клапаном, противодействует давлению нагрузки. При увеличении регулируемого давления за клапаном сила, создаваемая нагрузкой, преодолевается действием диафрагмы, и золотник опускается, уменьшая проходное сечение, до тех пор, пока давление за клапаном не станет равным заданному значению. давление. При уменьшении давления на мембранное устройство золотник поднимается, открывая путь среде.

Головка мембраны выпускается в нескольких количествах. Количество напора и количество грузов подбирается в зависимости от величины регулируемого давления.

Для защиты резиновой мембраны от высокой температуры верхняя полость головки диафрагмы заполнена водой или другой жидкостью, не смешивающейся с контролируемой средой.

Описанный клапан регулирует давление среды на выходе. Он может регулировать давление среды перед клапаном, если импульсная трубка будет подключена к трубопроводу перед клапаном, а золотник повернут на 180 °.

На рис. 235 показан устойчивый к коррозии мембранный регулирующий клапан, установленный в коррозионных жидкостных и газовых линиях и сконструированный с футерованным корпусом мембранного клапана. Работа клапана управляется мембранным механизмом, аналогичным клапанному механизму, показанному на рисунке 234. Давление над регулирующей мембраной уравновешивается пружиной.

В промышленных системах давления воды такие устройства, как стандартные регуляторы давления и другие поворотные дисковые затворы, часто используются в качестве устройств регулирования давления.Регуляторы разные, одни контролируют давление за собой, другие перед собой. для воды считается регулятором прямого действия. Он контролирует давление за собой, но при условии, что это давление меньше половины показателей на входе.

Характеристика механизма

Редукционный клапан управляется жидкой средой, протекающей по рабочему трубопроводу, путем перемещения регулирующего устройства силой, возникающей в результате динамического изменения регулируемого параметра.

Конструктивно редукционный клапан состоит из трех основных элементов: регулирующего органа, то есть пластин, приводного элемента или пружины, и опорного элемента, который представляет собой мембрану.

Принцип действия клапана заключается в дросселировании жидкой среды. Вода течет из полости высокого давления в полость низкого давления, которые сообщаются через зазор между седлом и тарелкой клапана. Чувствительный элемент обычно представляет собой мягкую резиновую мембрану с двумя тканевыми прокладками, но в некоторых моделях это может быть поршень с уплотнительными манжетами или кольца из материала на основе резины.Подносы из металла и сплава используются в качестве запорного механизма.

Выбор клапана

Каждый редукционный клапан давления воды выбирается на основе значения Kvs (ширина полосы трубопроводной арматуры). Среди прочих технических характеристик Все редукционные клапаны должны указывать максимальное значение Kvs для всех размеров.

Редукционный клапан давления выбирается таким образом, чтобы желаемое значение находилось в интервале между его минимальным и максимальным значениями. Для выбора оптимального типоразмера изделия сверяются по таблицам известных показателей пропускной способности клапанов.Однако для некоторых типов клапанов пропускная способность не может зависеть от номинального диаметра (как в случае с размерами DM505, DM510 — 518). Настоятельно не рекомендуется использовать фитинги с номинальным диаметром на два стандартных размера меньше рабочего диаметра трубопровода.

Настройки редукционного клапана

Наиболее точное обозначение диапазона настройки давления на выходе может быть достигнуто путем приведения желаемого уровня настройки давления как можно ближе к верхнему порогу диапазона.Если желаемое давление на выходе составляет, например, 2,3 бара, то диапазон должен находиться в диапазоне от 0,8 до 2,5 бар, а не так много, как 2-5 бар. Если требуется более широкий ассортимент, можно использовать специальную фурнитуру.

Защита клапана

Известно, что скорость потока воды в седле клапана значительно превышает скорость ее движения по трубопроводу. И вполне вероятно, что присутствующие в воде твердые частицы могут повредить не только само седло, но и плунжер (цилиндрический шток).Для защиты редукционного клапана перед ним, как правило, устанавливается фильтр грубой очистки.

Типы клапанов

Значительное распространение получили клапаны следующих типов: DM505, DM506, PRW25, KAT40, DM652, DM664, KAT30, RP45, DM604, DM613, DM810, DM814, DM815. Они различаются пропускной способностью, рабочей температурой, настройками давления, материалом, из которого изготовлены. Каждый потребитель сможет выбрать подходящий по стоимости и характеристикам вариант.

Регуляторы давления на выходе (редукционные клапаны) представляют собой регуляторы прямого действия, основная функция которых — поддерживать необходимое давление среды на выходе клапана. Работа в автоматическом режиме … Доступные размеры от DN 15 (DN 1/2 ″) до DN 500 (DN 20 ″).

Как работают редукционные клапаны

Говоря о конструкции этих устройств, следует выделить следующие его компоненты: уставка (пружина, рычажный или пневматический механизм), измерительный элемент (поршень, диафрагма или сильфон), импульсная линия (может быть встроена в корпус клапана или находиться вне этого корпуса), а также управляющий элемент (шаровой клапан, в котором шток движется линейно).Конструкция клапана давления ниже по потоку показана на рисунке с деталями, обозначенными в таблице.

Имя
1 Рама
2 Крышка
3 Регулировочный винт и гайка
4 винт
5 Направляющая пружины
6 Пружина
7 Фиксатор поршня
8 Контактное кольцо
9 Уплотнение
10 колодка
11 Поршень верхний
12 Нижнее кольцо
13 Поршень нижний
14 Распорка
15 Седло
16 Держатель пломбы
17 Уплотнение
18 Держатель пломбы
19 Гайка регулировочная
20 Нижняя крышка
21 Шпильки, гайки, шайбы
22 Заглушки для манометра

Принцип работы клапанов регулирования давления за

При повышении давления на входе происходит немедленное изменение положения тарелки клапана, что приводит к уменьшению проходного сечения.Этот процесс также часто называют редукцией, отсюда и название клапана — редукция. Из-за сужения не допускается ситуация, при которой давление за клапаном возрастает выше нормального значения. Когда давление, наоборот, уменьшается, клапан открывается, и это давление приходит к своему нормальному значению.

Сила, необходимая для срабатывания клапана, создается за счет энергии самой рабочей среды. Мембрана, соединенная с клапаном, подвергается двустороннему давлению.С одной стороны, клапан закрывается под давлением воды, а с другой — открывается силой сжатой пружины. Таким образом, положение, в котором будет находиться заслонка, будет определяться действием равновесных сил. Кроме того, редукционные клапаны могут управляться внешними силами, действующими на пружину. Это давление должно быть больше или равно внутреннему давлению среды.

Предлагаем вам наглядно ознакомиться с принципом работы редукционных клапанов, посмотрев видео:

Применение редукционных клапанов

  • Отопление.Их используют, например, для автоматического питания котельной, а также для регулирования давления воды в подающем трубопроводе тепловой сети.
  • Водоснабжение. Регуляторы давления на выходе решают ряд важных задач, а именно: снижение количества потребляемой воды, устранение возникающего водяного шума, защита оборудования от резких скачков давления.
  • Канализация.
  • Пожаротушение
  • Промышленность.
  • Сельское хозяйство.
  • Коммунальное хозяйство.
  • Орошение.
  • Системы охлаждения.
  • И многие другие области, где используются трубопроводы с необходимостью регулирования давления.
Для каких жидкостей подходят редукционные клапаны?

Это зависит от материалов, используемых в конкретной модели клапана, таких как корпус, клапан и уплотнения. Но как правило, это вода, сжатый воздух, азот и другие невязкие жидкости, негорючие газы.

Многие предохранительные клапаны не могут работать с паром.Эта рабочая среда требует специального регулятора давления пара на выходе. Такие как нержавеющая сталь.

В нашей компании вы всегда можете выбрать и купить редукционные клапаны для всех перечисленных сред. У нас самый широкий ассортимент, а наши цены по праву считаются одними из лучших на рынке — убедитесь сами!

Преимущества редукционных клапанов

недостатки

  • Диапазон настройки давления ограничен жесткостью пружины.
  • Конструкция довольно трудна для понимания неквалифицированным персоналом.
  • Высокие требования к качеству охлаждающей жидкости.
  • Сравнительно высокая цена.

Купить регуляторы давления «после себя» от компании «РУ100»

У нас всегда в наличии трубопроводное оборудование для регулирования давления в трубопроводе от ведущих производителей отрасли: ASTA (Россия), Valsteam ADCA (Португалия). Мы подберем подходящее оборудование именно для вашей системы.Мы работаем напрямую с поставщиками, у нас есть собственный склад, поэтому цены остаются низкими. Мы — надежный поставщик трубопроводной арматуры!

  • Наши инженеры работают в отрасли с 2008 года. Мы знаем, что продаем, и будем рады помочь вам выбрать нужную модель.
  • Доставим Ваш заказ по России! Или возможен самовывоз из нашего.
  • Касса.
  • Работаем как с физическими, так и с юридическими лицами.
  • Предоставляем полный комплект документов.
  • Принимаем оплату наличными, безналичными, банковскими картами (при самовывозе)

Остались вопросы? Возможно ответ уже есть в разделе. Если нет, то спросите нас:

  • по телефонам 8 800 707 16 86, 8 985 570 35 05;
  • по электронной почте.

Принцип работы. Регулировка редукционного клапана масляного насоса

Работа внутренней системы смазки двигателя сгорание возможно только при исправности и согласованности действий всех его конструктивных элементов.Выход из строя хотя бы одной его части неминуемо приведет к сбоям в работе силового агрегата.

В статье мы расскажем о том, что такое регулятор давления масляного насоса и каковы его функции. Также мы рассмотрим принцип работы этого узла системы смазки, расскажем, как его правильно отремонтировать и отрегулировать.

Зачем нужен предохранительный клапан масляного насоса

Как известно, масло подается к движущейся части двигателя под определенным давлением, создаваемым работающим насосом.Без этого смазка была бы просто стеклом в картере, подвергая элементы шатуна кривошипа и газораспределительных механизмов воздействию повышенного трения и перегрева. Но слишком высокое давление опасно для двигателя. Прокладки, сальники, сальники не выдерживают превышения своей нормальной производительности. Из-за этого масло начинает сочиться из-под них, а также может попасть в систему питания и охлаждения силового агрегата.

Предназначен для снижения давления смазки в системе и предохранительного клапана масляного насоса.Само слово «редукция» часто используется в технике, обозначая уменьшение, уменьшение, ослабление чего-либо. В нашем случае это относится к давлению масла.

Где он находится?

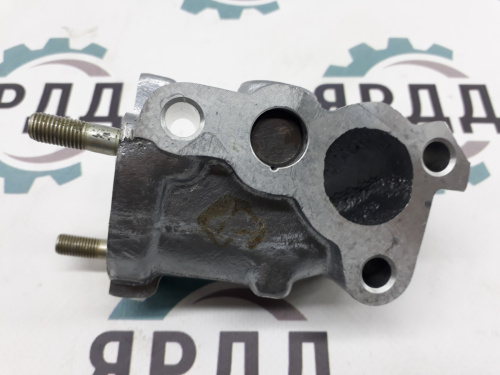

Редукционный клапан масляного насоса чаще всего располагается на крышке этого устройства, которая находится в нижней передней части блока цилиндров за шкивом привода генератора. Иногда его можно установить на корпус масляного фильтра.

Клапаны бывают двух типов: встраиваемые и сборные.В первом случае масляный насос и предохранительный клапан представляют собой единую конструкцию, которая не подлежит разборке. Во втором механизм регулирования давления с помощью инструмента извлекается из насоса и может ремонтироваться отдельно.

Конструкция редукционного клапана

Как устроен предохранительный клапан масляного насоса? Его конструкция довольно проста. Он состоит из следующих элементов:

  • корпус с внутренним центральным каналом;
  • клапан в виде небольшого поршня или шара;
  • пружина;
  • Винт упорный (болт).

Как работает редукционный клапан

Давление масла в системе может зависеть от нескольких факторов, но главный из них — это количество оборотов коленчатого вала. Другими словами, чем сильнее мы нажимаем на педаль акселератора, тем быстрее вращаются шестерни масляного насоса. И чем быстрее вращаются шестерни, тем больше масла улавливает насос из картера, и тем выше получается его давление на выходе.

Когда давление достигает определенного значения, исправный клапан приоткрывается, пропуская масло в запасной канал, по которому смазка возвращается обратно в картер.

Предохранительный клапан масляного насоса работает следующим образом. Поршень или металлический шарик прижимается к входному отверстию корпуса пружиной, которая, в свою очередь, поддерживается стопорным винтом. Масло под действием возрастающего давления начинает давить на поверхность клапана, нагревая ее внутри корпуса и сжимая пружину. Таким образом открывается отверстие, по которому смазка поступает в резервный канал.

При понижении давления его величина перестает быть достаточной для того, чтобы удерживать клапан в открытом положении, и шар или поршень под действием пружины снова перекрывает входное отверстие.Как видите, схема довольно проста и надежна, однако иногда дает сбой.

Неисправность клапана сброса давления

Редукционный клапан, масляный насос и масляный фильтр — основные элементы системы смазки, но если последняя в силу своей конструкции практически не ломается, а только забивается, то первые две части может выходить из строя довольно часто. Причиной тому обычно является использование некачественного масла, смазочного материала, не соответствующего типу двигателя и условиям его эксплуатации, а также его несвоевременная замена.При этом частицы грязи, металлической стружки или продуктов сгорания, находящиеся в смазке, оседают на рабочих поверхностях клапана, что, собственно, и приводит к его засорению и заклиниванию.

Также причиной выхода из строя может служить пружина, если она со временем растянулась или, наоборот, сжалась, закручивалась, лопнула.

Сразу необходимо отметить, что ремонт редукционного клапана масляного насоса возможен только в том случае, если он имеет сборно-разборную конструкцию. В неразъемных моделях необходимо заменить всю крышку насоса.

Неисправный клапан считается, если он не способен поддерживать необходимое давление в системе, и когда его механизм не работает, когда давление достигает максимального значения. В первом случае определить поломку будет несложно — вас уведомит сигнальная лампа на панели приборов автомобиля. Но узнать о повышении давления можно только по утечкам масла на двигателе.

При каком давлении должен быть предохранительный клапан

Но как понять, что давление увеличилось или, наоборот, уменьшилось? А как вообще должно быть? Оптимальное давление масла в системе можно найти, заглянув в руководство пользователя.Для разных марок и моделей автомобилей он будет разным. Например, предохранительный клапан масляного насоса «Таврия» срабатывает на 0,55 МПа. Примерно такие же показатели актуальны для большинства автомобилей Lada.

Измерьте давление масла, подключив к системе специальный жидкостный манометр в гнезде датчика давления. Перед этим двигатель необходимо прогреть до рабочей температуры. Все измерения производятся при работающем двигателе.

Ремонт и регулировка предохранительного клапана масляного насоса

Понять, пригоден ли предохранительный клапан для дальнейшей эксплуатации, можно, только разобрав его и разобрав.Так можно будет диагностировать все его элементы. Если на корпусе клапана есть отложения, их необходимо очистить бензином, керосином или жидкостью для очистки карбюратора. Также следует внимательно осмотреть пружину. Если на нем есть следы растяжения, сжатия или деформации, его необходимо заменить.

Когда вы полностью переворачиваете клапан, проверка его работы осуществляется простым нажатием на шар (поршень). Если он нажимается с усилием и возвращается назад, запирая канал корпуса, скорее всего, механизм исправен.

Регулировка клапана понижения давления масла в насосе осуществляется после установки клапана сброса давления в корпус устройства. Процесс осуществляется путем сжатия или отпускания пружины путем откручивания (затягивания) упорного винта. При этом давление масла в системе измеряется жидкостным манометром. Регулировка, естественно, проводится при неработающем двигателе, а измерение давления — при работающем двигателе.

Полезные советы

Напоследок дадим несколько полезных советов, которые, возможно, помогут избежать проблем с редуктором давления масляного насоса, или удастся вовремя обнаружить его неисправность:

  1. Заливайте только двигатель качественное моторное масло подходящего типа и класса вязкости.Требования к смазке можно найти в рекомендациях производителя автомобиля.
  2. Никогда не смешивайте масла разных марок, даже если они одного сорта.
  3. Вовремя поменять масло и масляный фильтр. Порядок выполнения этой процедуры также указан в инструкции по эксплуатации автомобиля.
  4. Не допускать попадания смазки, влаги и технологических жидкостей в систему.
  5. Следить за давлением масла. При включении на приборе соответствующей сигнальной лампы не медлите, переходите на диагностику.
  6. Обратите внимание на рабочую температуру двигателя. Его перегрев может привести к попаданию охлаждающей жидкости в систему смазки.
  7. Если вы решили заменить или отрегулировать редуктор давления масляного насоса без необходимых навыков и инструментов, лучше воспользоваться услугами специалистов.

16 клапанный двигатель на карбюраторе ваз 2109. Заказ на работу

Большинство владельцев «девятки» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые характеристики своего автомобиля на высоких оборотах коленчатого вала.Стоит ли и как воплотить идею в жизнь?

Зачем устанавливать новый блок питания?

Установка нового двигателя может быть полезна тем автомобилистам, которые хотят улучшить свой устаревший автомобиль. Многие отечественные автомобилисты знают, что «девятка» имеет неплохие ходовые качества, требует немного бензина и в целом не такая прихотливая в обслуживании, как иномарки, поэтому ее часто настраивают. Замена двигателя из 8 ячеек на более совершенную модель имеет свои преимущества:

  1. Повышенная мощность.
  2. Улучшенные характеристики на высоких оборотах.
  3. Эффективное использование топлива за счет системы впрыска.
  4. Более стабильная работа силового агрегата.
  5. Постоянная подстройка клапана не требуется.

Но есть и недостатки:

  1. Вам нужно заменить много деталей и инструментов в гараже.
  2. На низких оборотах двигатель 16k немного хуже своего 8-клапанного собрата.

Возможны два варианта замены:

  1. Установка всего двигателя от модели 2112.В этом случае потребуется замена не многих деталей, но стоимость всего двигателя может оттолкнуть вас от этой мысли.
  2. Доработка ГБЦ под новые комплектующие. Это более экономичный, но очень трудоемкий процесс.

Ставим готовый двигатель

Ставим двигатель 2112 на «девятку», так как силовые агрегаты моделей похожи между собой. Также понадобится топливная труба подходящего диаметра (можно и стальная труба, но лучше медная) и бензобак от той же 12-й модели.Далее ведется такая работа:

  1. Демонтируем старый блок питания, отсоединяем все патрубки и электронику. Для того, чтобы снять и установить двигатель, для удобства нужен кран, так как весь агрегат увесистый. Это основная проблема в гараже.
  2. Когда двигатель снят, в сиденье можно установить новый. Стоит сразу проверить состояние сальников и прокладок, если агрегат используется. Еще раз проверьте натяжение ремня.
  3. Далее нужно заменить всю топливную систему: бак, бензонасос, топливопроводы.
  4. Отличная замена танку «девятка» — аналог от 2112. Детали одинаковые по размеру, но устройство их другое, что не является препятствием для установки.
  5. Для топливопроводов нужно брать медные трубы, которые лучше гнутся.
  6. Теперь можно приступить к подключению инжектора. Если «девятка» 2002 года выпуска и младше, то с подключением проводов особых проблем не возникнет, а для старых моделей придется проделывать новые отверстия вручную.
  7. Необходимо установить абсорбер и бензиновый фильтр.Их обычно кладут под днище и фиксируют шпильками.
  8. Ставим датчики, меняем проводку на подходящую по длине.
  9. С установкой генератора придется попотеть, так как родные крепления не подходят. Найдите подходящие, замените — можно устанавливать. Если коробку передач не менять, то ее придется подтачивать болгаркой.
  10. В стартере придется менять бендикс с 12 на 9 зубцов.
  11. Последний редизайн — выхлопная система.Трубы не подойдут, поэтому их нужно будет переваривать. Fit помогает уложить все детали на свои места.

Мощность двигателя такого автомобиля, как ВАЗ 2114, многим автолюбителям может показаться недостаточной. Однако это можно исправить. Разбираемся, как переоборудовать 8-клапанный двигатель в 16-клапанный в ВАЗ 2114

Если установить головку блока цилиндров на 16 клапанов, то мощность автомобиля может превзойти все ожидания. Причина в том, что цилиндры мотора с аналогичной головкой блока могут быть заполнены специальной топливовоздушной смесью.

В результате значительно увеличивается мощность силового агрегата. Важно отметить, что это абсолютно безопасный способ увеличить «прочность» вашего автомобиля. Так как же переделать 8-клапанный двигатель в 16-клапанный ВАЗ 2114?

Возникает вопрос о разнице мощности авто. Например, мощность автомобиля, у которого объем двигателя достигает 1,5 литра, а количество лошадиных сил составляет 77, можно значительно улучшить. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «лошадей»!

Это достаточно большая разница, поэтому вам нужно выяснить, что нужно сделать (и в каком порядке), чтобы улучшить свою машину.

Особенности разборки двигателя

Первое, что нужно сделать, это максимально аккуратно разобрать двигатель. Этот элемент автомобиля является наиболее ценным, поэтому разбирать мотор нужно предельно осторожно. Лучше всего внимательно изучить инструкцию и посмотреть видео в интернете о том, как мастера справляются с этой задачей, а после уже самому делать разборку.

Под клапанной крышкой можно найти множество неприятных дефектов, в том числе плохое состояние ролика.Головка блока цилиндров тоже может выглядеть не лучшим образом, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

Все это означает, что после разборки двигателя можно найти множество неисправностей или изношенных деталей. Лучше всего заменить каждую из них. Это повысит надежность автомобиля и позволит не переживать, что повышенная мощность ВАЗа может стать фатальным фактором и привести к поломке в ближайшем будущем.

Лучше всего устанавливать бронзовые втулки. Они очень надежны и достаточно долговечны.

Установка головки 16 клапанов на ВАЗ 2114

Для выполнения этой несложной операции необходимо разобрать двигатель. Стоит предупредить, что многие детали придется заменить.

Сюда входят:

  • трубка антифриза;
  • масляный насос;
  • масляный поддон;
  • различные датчики;
  • коленвал и др.

Несмотря на внушительный список, описанный ниже метод действительно поможет сделать машину еще мощнее, чем раньше.


Переделка двигателя ВАЗ 2114

Переделка 8-ми клапанного двигателя в 16-ти клапанный ВАЗ 2114

В процессе доработки двигателя необходимо заняться доработкой болтов. Они используются для крепления головки с 16 клапанами. Для модернизации двигателя ВАЗ менять блок цилиндров нет необходимости, но поменять головку все же необходимо. Чтобы каждый болт надежно входил в отверстие для крепления головки, его следует регулировать не только по диаметру, но и по длине.

Важная информация. Отверстия в прокладке также нуждаются в доработке. Они должны идеально соответствовать размеру болта. Если этого не сделать, уровень надежности двигателя значительно снизится.

После этого следует поменять:


  • а потом шатуны.


Шатуны ваз 2114

Это нужно делать при сборке цилиндров.

Теперь подошла очередь переделывать и регулировать проводку.

Важно видеть отличие конструкции 16-клапанных поршней от 8-клапанных. Кроме того, различается и расположение датчиков. Это означает, что может потребоваться удлинить проводку.

После сборки двигателя нужно переделать проводку. Если автовладелец не желает получать лишние финансовые затраты, то ему необходимо оставить модуль зажигания, а затем подключить модуль с помощью высоковольтных проводов.Это самый простой способ сэкономить деньги, поэтому не игнорируйте его.

Как переоборудовать 8-клапанный двигатель в 16-клапанную. Особенности

Болты могут визуально сильно отличаться друг от друга, но бояться не стоит. Необходимо использовать модифицированные болты.

Эти болты имеют следующие характеристики:

  1. Диаметр равен 8-ти вентильному болту;
  2. Длина равна 16 клапанам.

Для облегчения прохождения этих болтов в отверстие их следует предварительно развернуть.Если установить доработанные болты по всем правилам и максимально аккуратно, то надежности двигателя можно только позавидовать.


Болты крепления ГБЦ ВАЗ 2114

Когда автовладельцу кажется, что он не в состоянии самостоятельно выполнить эту операцию, то ему лучше обратиться за помощью к квалифицированным мастерам с достаточным опытом работы. Они обязательно все сделают правильно и правильно.

Дополнительная возможность увеличения мощности автомобиля — тюнинг выпускного коллектора.Это отличный способ немного увеличить номинальную мощность вашего автомобиля.

Полезное видео

Более подробную информацию вы можете получить из видео ниже:

После завершения установки следует обратиться к квалифицированному специалисту, который сможет правильно настроить блок управления двигателем, а затем установить на компьютер специальную программу.

Объект переделки — карбюраторный двигатель модификации 21083 от ВАЗ моделей 2108, 2109, 21099. Основная цель — переделка в 16-клапанный инжектор с установкой главного блока цилиндров от ВАЗ 2112.

Испытания ВАЗ-2109, на котором была установлена ​​16-клапанная головка, показали большую разницу в поведении автомобиля по сравнению с его обычной системой питания. На низких оборотах (до 2000 об / мин) характеристики немного ухудшаются, но значительное улучшение после выхода двигателя на высокие обороты с лихвой компенсирует этот небольшой недостаток. На четвертой передаче с 16-клапанным двигателем ускорение ощущается так же, как с карбюраторным двигателем на третьей. На ровной прямой дороге двигатель легко достигает 5000 об / мин, что производит на многих водителей незабываемое впечатление.

Что нужно для такого апгрейда?

  • ГБЦ 16В,
  • с коллектором и ресивером,
  • датчик детонации,
  • дроссельная заслонка с датчиком положения дроссельной заслонки, регулятор холостого хода,
  • ДМРВ,
  • передняя выхлопная труба с ДК,
  • термостат с датчиком,
  • оба видео,
  • шкивы распределительного вала,
  • датчик фазы,
  • крышка газораспределения,
  • комплект проводки,
  • контроллер,
  • полностью оборудованная топливопровод и бензобак,
  • индикатор уровня масла и манометр,
  • датчик положения КВ,
  • аппарель с комплектом форсунок,
  • поршни с кольцами и штифтами,
  • генератор с кронштейнами и натяжителем,
  • шкив коленвала,
  • шатуны,
  • привод генератора,
  • Корпус масляного насоса со сливом для датчика положения KV,
  • выхлопная система в комплекте.

Заказ на работу

Все операции можно выполнять, не снимая блок, но при удалении работать будет намного удобнее.

  • Головка блока снята, все топливопроводы, штатный бензобак, полностью разобран, термостат, генератор, все ремни и шкивы сняты.
  • Отсоединены трубопроводы системы охлаждения. Некоторые из них можно использовать, но жадничать не стоит, ведь комплект к двигателю ВАЗ 2112 стоит довольно недорого.
  • Поддон снят. Старые поршни и шатуны заменяются поршнями с плавающей опорой модели 12 и десятипозиционными шатунами. Такая замена связана с тем, что для старых поршней предусмотрена меньшая степень сжатия, а также отсутствуют специальные выемки для клапанов новой ГБЦ.
  • Масляный насос заменен на другой, на крышке которого есть слив для ДПКВ. Заменить, конечно, можно только крышку, но снять без мощного шестигранника невозможно.
  • Установлены новые патрубки системы охлаждения. Рекомендуется заменить весь комплект, это рационально и недорого, хотя можно оставить часть старых труб. Датчик включения вентилятора не нужен.
  • Ведется подготовка к установке головки на 16 клапанов. Несмотря на то, что расположение креплений такое же, укорачивать болты с предыдущей головки все же придется, а в новом отверстии нужно просверлить сверлом х12.
  • Топливопровод установлен от модели с инжекторным двигателем (08, 99) на штатные места.
  • Топливный бак установлен на место и подключен к магистралям. Установить проводку к топливному насосу от блока управления. Оставьте провода датчика уровня топлива старыми.
  • Чтобы не удлинять новую проводку, можно вырезать отверстие в стенке моторного отсека при его установке в стенку моторного отсека как на ВАЗ-2110.
  • В блоке просверливается отверстие для установки датчика детонации, в котором нарезается резьба х8.
  • Насос установлен от ВАЗ-2112.№
  • для вентиляции картера заменен на новый от ВАЗ-2112, приобретается в комплекте с масляным щупом.
  • Головка установлена, а старая прокладка заменена на новую, под новую головку. Перед установкой желательно подготовить коллекторы и головку, для чего нужно удалить все выступы на стыках, и пройтись по каналам роликовой фрезой, чтобы уменьшить сопротивление внутри них.
  • Термостат установлен от инжекторного двигателя Самара-21082.
  • Патрубки системы охлаждения подключены.
  • На заднюю крышку ГРМ устанавливаются шкивы и ролики от модели 2112. Ремень установлен по меткам, смонтирован генератор и его привод. Натяжитель верхний, болт и нижний кронштейн — от инжектора «восьмерка», весь комплект продается комплектом.
  • Все датчики установлены на место. Датчик температуры остается старый, но для термостата нужно покупать новый, рассчитанный на инжекторный двигатель.Остальные датчики тоже нужно покупать новые. Как их установить, а также описание особенностей их установки можно найти в специализированной литературе.
  • Крышка клапана установлена ​​на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется проводка ко всем датчикам. На место установлен воздушный фильтр, установлен трос привода дроссельной заслонки от 21103.
  • Выхлопная система смонтирована. Можно оставить старый глушитель, но коллектор, «штаны» и резонатор придется покупать новые.
  • Проводка подключена к замку и панели приборов. Масло залито, система охлаждения залита, бак залит бензином.

Но прежде чем приступить к такой переделке, необходимо ответить на главный вопрос: стоит ли игра свеч? На разборке можно найти готовые 12-клапанные двигатели от ВАЗ-2112. И если в России при легализации такой переделки могут возникнуть проблемы, то в Украине двигатель для автомобиля считается не более чем обычной запчастью.

Сердце автомобиля ВАЗ 2109 — его двигатель. Коробка передач и сцепление вместе с двигателем образуют силовой агрегат, который образует единое целое и закрепляется в моторном отсеке.
Двигатель ВАЗ 2109 с 16 клапанами, по сравнению с двигателем с 8 клапанами, имеет лучшую тягу на высоких оборотах. В данной статье рассматривается вопрос, как переделать карбюраторный двигатель в 16-клапанный на ВАЗ 2109 в инжекторный своими руками.

Особенности инжекторного двигателя на автомобиле ВАЗ 2109

ВАЗ 2109 с четырехрядным четырехтактным бензиновым двигателем:

  • Расположение цилиндров в один ряд, в моторном отсеке устройство стоит поперечно.
  • Шестнадцатиклапанный имеет два распредвала. Цилиндры работают в таком порядке: 1 — 3 — 4 — 2, отсчет ведется от шкива коленчатого вала.
  • Распределительная фаза впрыска — система питания агрегата.
  • Контроллер управляет двигателем.
  • Большинство устройств имеют нейтрализатор выхлопных газов.
  • На двигателе справа расположены: приводы распредвалов и генератор.
  • Слева — термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
  • Сзади — масляный фильтр, выпускной коллектор, датчик положения коленвала.
  • Спереди — впускной коллектор, топливная рампа с форсунками, датчик детонации, щуп уровня масла, генератор, шланг вентиляции картера, датчик фаз.
  • Сверху, под пластиковой крышкой: ресивер, свечи и высоковольтные провода.
  • Блок цилиндров изготовлен из чугуна.
  • Цилиндры расточены в блоке и имеют номинальный диаметр 82 миллиметра.Ремонтные размеры можно увеличить на 0,4 мм или 0,8 мм.
    Класс цилиндра обозначается латинскими буквами внизу корпуса блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр.
  • Пять опор подшипников прикреплены к блоку цилиндров специальными болтами в нижней части, со съемными крышками. Крышки не взаимозаменяемы, они специально обозначены на внешней поверхности.
    Коленчатый вал защищен от осевого перемещения установкой упорных полуколец в посадочные места на средней опоре.Со стороны шкива коленчатого вала установлено полукольцо из стали и алюминия, сзади такой элемент выполнен из металлокерамики.
    Одно или оба полукольца меняются, когда осевой зазор коленчатого вала увеличивается более чем на 0,35 миллиметра.
  • Вкладыши шатуна и коренных подшипников изготовлены из стали-алюминия, тонкостенные. На опорах пятого, четвертого, второго и первого верхних коренных подшипников БК имеются проточки на внутренней поверхности.
    На нижних вкладышах коренных подшипников, верхнем вкладышах третьего подшипника и вкладышах шатунов нет канавок.
  • На автомобиле ВАЗ 2109 с 16-клапанным двигателем коленчатый вал выполнен из высокопрочного чугуна, имеет пять коренных и четыре шатунных шейки. Он имеет восемь противовесов, отлитых за одно целое с валами.
  • Масло к шатунным шейкам подводится от коренных шеек через просверленные в коленчатом валу каналы, закрытые пробками.
  • На коленчатом валу спереди установлен зубчатый шкив привода распределительного вала. Он с ней связан, он же служит гасителем крутильных колебаний коленчатого вала.
  • К задней части коленчатого вала прикреплен маховик со стальным зубчатым венцом, который служит для запуска двигателя стартером.
  • Поршни изготовлены из алюминия. Продольное сечение юбки поршня — коническое, сечение — овальное.
    На внешней поверхности вверху три паза для установки поршневых колец. Для нижнего маслосъемного кольца в канавке проделаны отверстия, через которые масло со стенок цилиндра направляется к поршневому пальцу.
    На головке поршня выбита стрелка, которая при установке детали должна быть направлена ​​в сторону шкива коленчатого вала.

Совет: Не рекомендуется устанавливать новый поршень в изношенный цилиндр без расточки. Может оказаться, что в новом поршне под верхним кольцом канавка будет немного выше, чем в старом, что приведет к поломке кольца на «ступеньке», образующейся вверху при износе цилиндра. .

Два верхних поршневых кольца являются компрессионными.
Не пропускают газы в картер двигателя и способствуют отведению тепла от поршня к цилиндру:

  • Установлена ​​общая головка на четыре цилиндра. Изготовлен из алюминиевого сплава. Между головкой и блоком устанавливается прокладка, армированная металлическими элементами.

Совет: При ремонте двигателя необходимо заменить прокладку.

Все три части: блок, прокладка и головка скрепляются винтами.
Головка центрируется на блоке с помощью двух втулок:

  • С обеих сторон головки в верхней части по пять опор для установки распредвалов.
  • 16-ти клапанный двигатель на ВАЗ 2109 имеет два распредвала. У каждого из них по восемь кулачков.
    В цилиндре пара соседних кулачков одновременно открывает два клапана. При вращении распределительные валы приводятся в движение от коленчатого вала зубчатым ремнем.
    Опорный ролик находится под шкивом впускного распредвала, а натяжной ролик под распредвалом выпускных клапанов.На зубчатый шкив распредвала впускных клапанов приварен диск, обеспечивающий работу датчика фаз.
    Для сборки агрегата на шестернях привода имеются установочные метки: на шкиве коленчатого вала она должна совпадать с меткой на корпусе масляного насоса, а метки на шкивах распределительного вала с метками привода распределительного вала, расположенными на его передней крышке.
  • Спеченные седла и латунные направляющие клапанов запрессованы в головку блока цилиндров. Внутри последних имеются канавки для смазки: по всей длине они выполнены на втулках впускных клапанов и до 1/2 длины отверстия — на втулках впускных.
    Отверстия защищены от грязи колпачками маслоотражателя; детали выполнены из маслостойкой резины.
  • Стальные клапаны V-образно расположены в два ряда. Выпускной клапан имеет головку из жаропрочной стали.
    Приводятся в движение гидравлическими толкателями от кулачков распредвала. Смещение на один миллиметр оси кулачка относительно оси гидротолкателя позволяет корпусу гидротолкателя вращаться вокруг своей оси.
    Благодаря этому он равномерно изнашивается. Гидравлические толкатели работают с постоянной подачей масла под давлением.
    Это обеспечивается каналом, расположенным в HZ, который имеет обратный шаровой клапан, который предотвращает после остановки двигателя слив из масляных каналов и каналов, по которым масло подается на шейки распределительного вала, расположенные в нижней части корпуса подшипника.

Совет: Гидравлические толкатели очень чувствительны к чистоте и качеству масла. Механические примеси могут быстро их разрушить, что сопровождается чрезмерным шумом и интенсивным износом кулачков распределительного вала. Неисправный гидротолкатель подлежит замене, ремонту не подлежит.

  • Клапан закрывается одной пружиной. Он опирается нижним концом на шайбу и на пластину, которую держат два сухарей — верхний.
    Снаружи сложенные сухари выполнены в виде усеченного конуса, внутри — три упорных выступа, которые входят в пазы на штоке клапана.
  • На автомобиле ВАЗ 2109 16 клапанный двигатель оборудован комбинированной смазкой. Коренные и шатунные подшипники, гидротолкатели, шейки и подшипники распределительного вала смазываются под давлением.
    Масло распыляется на стенки цилиндров, затем на пальцы и кулачки распределительных валов, толкателей, на головку поршня и штоки клапанов. Остальные компоненты двигателя смазываются самотеком.
  • Масляный насос установлен на передней стенке БК. Здесь же расположены внутренние шестерни и редукционный клапан. На переднем конце коленчатого вала установлена ​​ведущая шестерня.
  • Маслоотделитель расположен в крышке HZ для принудительного отсоса газов.

Как переделать карбюраторный двигатель автомобиля ВАЗ 2109 в 16-клапанный впрыск

При переделке карбюраторного двигателя в инжекторный можно заметить большую разницу в поведении автомобиля.Даже ухудшение некоторых характеристик мотора до достижения 2000 об / мин компенсируется заметным улучшением тяги на высоких оборотах. Двигатель на 5000 об / мин легко выезжает на ровную прямую дорогу.
Для выполнения работ вам понадобится:

  • Головка блока цилиндров V16 в сборе с ресивером и коллекторами.
  • Корпус дроссельной заслонки, в котором установлен датчик, контролирующий положение дроссельной заслонки.
  • Датчик детонации.
  • Регулятор холостого хода.
  • Штаны с кислородным датчиком.
  • Видео.
  • Датчик массового расхода воздуха.
  • Термостат с датчиком.
  • Шкивы.
  • Крышка газораспределительного механизма.
  • Датчик фазы.
  • Электропроводка высокого напряжения.
  • Проводка к форсункам и под капотом.
  • Бензобак в сборе.
  • Указатель уровня масла.
  • Топливопроводы и трубопроводы.
  • Генератор.
  • Рампа с насадками.
  • VS 5.1 контроллер … -42
  • Датчик положения коленчатого вала.
  • Датчик скорости.
  • Электропроводка бензонасоса.
  • Кронштейн генератора.
  • Натяжитель ремня.
  • Шатуны.
  • Коленчатый вал и шкив генератора.
  • Кольца и пальцы.
  • Поршни.
  • Паук.
  • Датчик уровня масла.
  • Корпус масляного насоса вместе с отливом под ДПКВ.

Совет: Хотя все работы можно выполнять, не снимая агрегат, для удобства лучше снять двигатель.

Рабочие инструкции включают:

  • Съемная КП, бензобак, топливопроводы.
  • Демонтируется вся система зажигания.
  • Генератор, термостат, все ремни и шкивы сняты.
  • Устанавливается новый бензобак с бензонасосом. Его фото представлены ниже.

  • Отсоединены патрубки системы охлаждения. Несмотря на то, что некоторые из них можно использовать, но цена на продукцию небольшая, поэтому лучше заменить все.
  • Поддон снят.
  • Установлены новые поршни и шатуны (под плавающие пальцы). Эта замена необходима, потому что у старых более низкая степень сжатия. К тому же в них нет специальных канавок, которые нужны для клапанов новой ГБЦ.
  • Масляный насос заменяют на устройство с отливом для ДПКВ на крышке.

  • Меняются патрубки всей системы охлаждения.
  • Ведутся подготовительные работы к установке головки на 16 клапанов. В этом случае расположение крепежных отверстий такое же, но их диаметр нужно просверлить до 12 миллиметров, а болты от старой головки сделать короче.
  • Топливопроводы должны быть взяты от модели автомобиля с инжекторным двигателем. Устанавливаются на существующие стандартные места.
  • Топливный бак подключается к магистрали, после установки на место.
  • Проводка к ТНВД сделана от блока управления.
  • Провода датчика уровня топлива старые.

Совет: Вам не нужно удлинять новую проводку, но нужно вырезать дополнительное отверстие в стенке моторного отсека.

  • Просверливается отверстие для установки датчика детонации, нарезается резьба М8.
  • Насос меняется.
  • Установлен новый сапун вентиляции картера, который приобретается одновременно с масляным щупом.

Совет: Перед этим нужно подготовить коллекторы и головку.Удалите все выступы, на которых сопрягались детали, и обработайте их фрезой. Это снизит сопротивление внутри конструкции.

  • Термостат устанавливается от автомобиля с инжекторным двигателем.
  • Трубки охлаждающей жидкости подсоединены.
  • Задняя крышка газораспределительного устройства, ролики, шкивы смонтированы.
  • Ремень установлен по маркировке.
  • Генератор смонтирован с приводом. Устанавливаются кронштейн, верхний натяжитель, болт генератора.Все товары приобретаются комплектом.

  • При установке нового генератора два нижних отверстия от предыдущего устройства прикручиваются болтами, верхнее отверстие остается свободным.
  • Под верхним натяжителем используется один болт от старого и один новый, под который на колодке есть отверстие.
  • Все датчики установлены: на крышке масляного насоса — ДПКВ, возле впускного шкива распределителя — датчик фазы, в блоке -, а в блоке и термостате — датчик температуры, старый датчик в головке и датчик давления масла. Остается, в термостат установлена ​​новая от инжекторной модели.
  • Крышка клапана ставится на герметик.
  • Открыты модуль зажигания, дроссельная заслонка, ресивер, гофра, провода свечи зажигания. Прокладывается проводка к датчикам.
  • Установлен воздушный фильтр и новый кабель.
  • Установлен новый паук, резонатор. Глушитель может остаться старым.
  • Заправлен маслом, охлаждающей жидкостью, бензином.
  • Проводка в салоне подключается к панели приборов и замку зажигания.

Как правильно переоборудовать на автомобиле с карбюраторным двигателем ВАЗ 2109, с 16-клапанным инжекторным двигателем хорошо видно на видео.После того, как все работы будут проделаны под капотом, останется совсем другой приятный на вид двигатель автомобиля ВАЗ 2109.

Карбюратор на 16 клапанный двигатель ВАЗ. Ставим готовый двигатель

Большинство владельцев «девятки» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые качества своей машины на высоких оборотах коленчатого вала. Стоит ли это делать, и как реализовать идею жизни?

Зачем ставить новый блок питания?

Установка нового двигателя может быть полезна тем автомобилистам, которые хотят улучшить свой устаревший автомобиль.Многие отечественные автолюбители знают, что у «девятки» довольно неплохие ходовые характеристики, она требует немного бензина и в целом не так хороша в уходе, как иномарки, поэтому часто требует тюнинга. Замена двигателя 8 CL на более продвинутую модель имеет свои преимущества:

  1. Увеличить мощность.
  2. Улучшение ходовых характеристик на высоких оборотах.
  3. Эффективное использование топлива за счет системы впрыска.
  4. Более стабильная работа силового агрегата.
  5. Не требуется постоянная установка клапанов.

Но есть недостатки:

  1. Для замены в вашем гараже понадобится множество деталей и инструментов.
  2. На низких оборотах двигатель на 16 л.с. немного хуже своего 8-клапанного аналога.

Вот два варианта замены:

  1. Установка целочисленного двигателя от 2112 модели. В этом случае заменять придется не так много деталей, но стоимость всего двигателя может оттолкнуть от этой мысли.
  2. Доработка GBC для новых компонентов.Это более экономичный, но очень трудоемкий процесс.

Ставим готовый двигатель

На «девятку» мы поставили двигатель 2112, так как силовые агрегаты моделей похожи друг на друга. Также понадобится топливная трубка подходящего диаметра (можно стальную, но лучше медную) и бензобак от той же 12-й модели. Далее таких работ проводится:

  1. Демонтируем старый блок питания, отключаем все форсунки и электронику. Для того, чтобы извлечь и поставить двигатель, для удобства нужен метчик, так как весь узел сборки.Это основная проблема в гараже.
  2. Когда двигатель снят, в сиденье можно установить новый. Стоит сразу проверить состояние сальников и колодок, если агрегат использовался. Проверьте натяжение ремня.
  3. Далее нужно заменить всю топливную систему: бак, заправку, топливные магистрали.
  4. Отличная замена танку «девятка» — аналог от 2112. Детали по размеру совпадают, но у них другое устройство, что не является препятствием для установки.
  5. Для топливных магистралей нужно брать медные трубки, которые лучше гнуть.
  6. Теперь можете наслаждаться разводкой форсунки. Если «девятка» выпуска 2002 года и младше, то с подключением проводов особых проблем не возникнет, а для старых моделей придется делать новые отверстия вручную.
  7. Необходимо установить абсорбер и бензиновый фильтр. Обычно их кладут под низ и скрепляют шпильками.
  8. Ставим датчики, меняем проводку на подходящую по длине.
  9. С установкой генератора придется попотеть, так как родное навесное оборудование не подходит. Смотрят годно, заменяют — можно устанавливать. Если коробку передач не менять, то ее придется толкать болгаркой.
  10. На стартере придется менять бендикс с 12 на 9 зубьев.
  11. Последняя переделка — это выхлопная система. Трубы не подойдут, поэтому их нужно будет переваривать. Fit помогает разместить все детали на своих местах.

Моторный объем такой машины, как ВАЗ 2114, может показаться недостаточным очень многим автомобилистам.Однако это можно исправить. Думаем переделать 8 клапанный двигатель на 16 клапанный в ВАЗ 2114

Если установить головку блока цилиндров на 16 клапанов, то мощность автомобиля может превзойти все ожидания. Причина в том, что цилиндры двигателя с аналогичным блоком блока могут быть заполнены специальной топливно-воздушной смесью.

В результате мощность силового агрегата значительно увеличивается. Важно отметить, что это абсолютно безопасный способ увеличить «мощность» вашего автомобиля.Итак, как переделать 8-ми клапанный двигатель на 16-ти клапанный ВАЗ 2114?

Есть вопрос о разнице мощности авто. Например, мощность машины, двигатель которой достигает объема 1,5 л, а количество лошадиных сил равняется 77, можно значительно улучшить. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «лошадей»!

Это довольно большая разница, поэтому вам следует разобраться, что нужно сделать (и в каком порядке), чтобы улучшить свой автомобиль.

Особенности разборки двигателя

Первое, что нужно сделать, это как можно аккуратно разобрать двигатель. Этот элемент автомобиля является наиболее ценным, поэтому разбирать мотор нужно предельно осторожно. Лучше всего внимательно изучить инструкцию и посмотреть видео в Интернете о том, как мастера справляются с этой задачей, а после разобрать самому.

Под крышкой клапана можно обнаружить массу неприятных дефектов, в том числе и плохое состояние ролика.Головка блока цилиндров тоже может выглядеть наилучшим образом, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

Все это означает, что после разборки двигателя можно обнаружить множество неисправностей или изношенных предметов. Лучше всего заменить каждую из них. Это повысит надежность автомобиля и не позволит не переживать, что повышенная мощность ваза может стать фатальным фактором и привести к поломке уже в ближайшем будущем.

Лучше всего устанавливать бронзовые втулки.Они обладают высокой надежностью и достаточно долговечны.

Установка головки 16 клапанов на ВАЗ 2114

Для выполнения этой несложной операции необходимо разобрать двигатель. Стоит предупредить, что многие детали придется заменить.

Сюда входят:

  • тозольная трубка;
  • масляный насос;
  • масло Картер;
  • различные датчики;
  • коленвал
  • и многое другое.

Несмотря на внушительный список, описанный ниже по тексту способ действительно помогает сделать машину еще мощнее, чем раньше.


Переделка двигателя ВАЗ 2114

Переделка 8-ми клапанного двигателя на 16-ти клапанный ВАЗ 2114

В процессе доработки двигателя необходимо доработать болты. Они используются для крепления 16-клапанной головки. Для модернизации мотора ВАЗ менять блок цилиндров не нужно, но головку все равно поменяют. Чтобы каждый болт надежно входил в головку крепления головки, его следует регулировать не только по диаметру, но и по длине.

Важная информация. Отверстия, которые можно найти в кладке, также нуждаются в улучшении. Они должны идеально подходить под размер болтов. Если этого не сделать, уровень надежности двигателя значительно снизится.

После этого следует поменять:



Тяги качения ВАЗ 2114.

Это нужно делать при сборке цилиндров.

Теперь пришло время заняться доработкой и примеркой проводки.

Важно видеть отличие конструкции 16 клапанных поршней от 8 клапанов.Кроме того, различается и расположение датчиков. Это означает, что может потребоваться удлинить проводку.

После сборки двигателя нужно доработать проводку. Если автовладелец не желает лишних финансовых затрат, то ему нужно оставить модуль зажигания, а затем подключить модуль с помощью высоковольтных проводов. Это самый простой способ сэкономить, поэтому игнорировать его не стоит.

Как переделать 8 клапанный двигатель на 16 клапанные особенности установки

Болты визуально могут сильно отличаться друг от друга, но пугать не стоит.Нужно использовать модифицированные болты.

Такие болты имеют следующие характеристики:

  1. Диаметр равен 8-клапанному болту;
  2. Длина равна 16-ти вентильной.

Для облегчения прохождения этих болтов в отверстие их следует предварительно просверлить. Если настроить доработанные болты по всем правилам и максимально аккуратно, надежности двигателя можно только позавидовать.


Болты GBC ВАЗ 2114

Когда автовладельцу кажется, что он не в состоянии самостоятельно выполнить эту операцию, лучше за помощью помочь квалифицированные мастера с достаточным опытом.Они обязательно все сделают правильно и по-своему.

Дополнительная возможность увеличения мощности автомобиля заключается в настройке выпускного коллектора. Это отличный способ еще больше увеличить грузоподъемность автомобилей.

Полезное видео

Более подробную информацию вы можете получить из видео ниже:

После завершения установки обратитесь к квалифицированному специалисту, который произведет грамотную настройку блока управления двигателем, после чего установит специальная программа на компьютере.

Объектом переделки является модификация карбюраторного двигателя 21083 от моделей ВАЗ 2108, 2109, 21099. Основная цель — переделка в 16-клапанный инжектор путем установки блока главных цилиндров от ВАЗ 2112.

Испытания ВАЗ -2109, на котором была установлена ​​16-клапанная головка, показала большую разницу в поведении автомобиля относительно привычной для него системы питания. На малых оборотах (до 2000 об / мин) характеристики немного ухудшаются, но значительное улучшение после набора больших оборотов с большим, чем у двигателя, компенсирует этот небольшой недостаток.На четвертой передаче с 16-клапанным двигателем разгон ощущается так же, как и с карбюраторным двигателем на третьей. На ровной прямой дороге двигатель легко достигает 5 тысяч оборотов, что производит на многих водителей незабываемое впечатление.

Что нужно для такого апгрейда?

  • GBC 16V,
  • с коллектором и ресивером,
  • датчик детонации,
  • сопло дроссельной заслонки с датчиком положения дроссельной заслонки, регулятор холостого хода,
  • ДМРВ,
  • выхлопная система с трубкой постоянного тока,
  • термостат с датчиком ,
  • оба ролика,
  • шкивы распределительного вала,
  • датчик фазы,
  • крышка газораспределительного механизма
  • комплект проводки
  • контроллер,
  • полностью оборудованная топливопровод и бензобак,
  • указатель и датчик уровня масла ,
  • датчик положения кВ,
  • рампа с комплектом форсунок,
  • поршни с кольцами и пальцами,
  • генератор с кронштейнами и натяжителем,
  • шкив коленвала
  • штанги
  • привод генератора,
  • корпус масляного насоса с глушителем датчика положения,
  • выхлопная система в комплекте.

Порядок выполнения работ

Все операции можно выполнять, не снимая агрегат, но гораздо удобнее будет работать, если снимать.

  • Головка блока снята, все топливные трубки, штатный бензобак, полностью разобраны, термостат, генератор, все ремни и шкивы сняты.
  • Отсоединены форсунки системы охлаждения. Некоторые из них можно использовать, но это того не стоит, ведь комплект двигателя КМАЗ 2112 стоит довольно недорого.
  • Удален поддон. Старые поршни и шатуны заменены на поршни под плавающие пальцы от 12-й модели и «десятых» шатунов. Такая замена связана с тем, что у старых поршней меньшая степень сжатия, а также отсутствуют специальные насечки для клапанов нового GBC.
  • Масляный насос заменен на другой, на крышке которого есть пробоотборник для ДПКВ. Заменить, конечно, можно только крышку, но снять ее без мощного шестигранника невозможно.
  • Установлены новые форсунки системы охлаждения. Рекомендуется заменить весь комплект, это рационально и недорого, хотя можно оставить старые насадки. В датчике, включающем вентилятор, необходимость отпадает.
  • Подготовить к установке 16-клапанную головку. Несмотря на то, что расположение креплений совпадает, все-таки придется укоротить болты с предыдущей головки, а в новом отверстии необходимо просверлить сверло х12.
  • Топливопровод установлен от модели с инжекторным двигателем (08, 99) на штатные места.
  • Топливный бак устанавливается на место и подключается к трассе. Установить проводку к топливному насосу от блока управления. Провода датчика уровня топлива можно оставить старыми.
  • Чтобы не протягивать новую проводку, можно в процессе установки в стенке моторного отсека вырезать отверстие как на ВАЗ-2110.
  • В блоке просверливается отверстие для установки датчика детонации, в котором нарезается резьба Х8.
  • Навесная помпа от ВАЗ-2112.
  • Для вентиляции заменен блок-картер на новый от ВАЗ-2112, приобретается с масляным щупом.
  • Головка установлена, а старая прокладка заменена на новую головку, под новую головку. Перед установкой желательно подготовить коллекторы и головки, для которых в местах сопряжения необходимо убрать все выступы, а по каналам пройти желобом для уменьшения сопротивления внутри них.
  • На Самарском инжекторном двигателе установлен термостат — 21082.
  • Сопла системы охлаждения подключены.
  • Смонтирована задняя крышка газораспределительного механизма, шкивы и ролики от модели 2112.Ремень установлен бирками, смонтирован генератор и его привод. Натяжитель верхний, болт и нижний кронштейн — от инжектора «восьмерка», весь комплект продается в сборе.
  • Все датчики установлены на место. Датчик температуры остается старым, а для термостата нужно покупать новый, предназначенный для инжекторного двигателя. Остальные датчики тоже нужно покупать новые. Как их установить, а также описание особенностей их установки можно найти в специальной литературе.
  • Крышка клапана устанавливается на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется разводка ко всем датчикам. Установлен воздушный фильтр на место, установлен трос привода дроссельной заслонки от 21103.
  • Навесная выхлопная система. Можно оставить старый глушитель, но коллектор, «штаны» и резонатор придется покупать новые.
  • Подключена проводка к замку и панели приборов. Заливается масло, заправляется система охлаждения, доливается бензин в бак.

Но прежде чем приступить к такой переделке, нужно ответить на главный вопрос: стоит ли игра в свечу? На разборке можно найти уже готовые 12-клапанные моторы от ВАЗ-2112. И если в России в процессе легализации подобных переделок могут возникнуть какие-то проблемы, то в Украине двигатель на автомобиль считается не более чем обычной запчастью.

Сердце автомобиля ВАЗ 2109 — его двигатель. Коробка передач и сцепление вместе с двигателем образуют силовой агрегат, который образует единое целое и закрепляется в моторном отсеке.
16-ти клапанный двигатель ВАЗ 2109, по сравнению с 8-ми клапанными, отличается лучшей герметичностью при достижении больших оборотов. В данной статье рассматривается вопрос, как переделать карбюраторный мотор в 16-клапанном двигателе на ВАЗ 2109 на инжекторный.

Особенности инжекторного мотора на автомобилях ВАЗ 2109

На автомобиле ВАЗ 2109 четырехрядный, четырехтактный, бензиновый двигатель:

  • Расположение цилиндров в один ряд, в моторном отсеке, устройство поперечное.
  • Sixteenlylated имеет два распредвала. Цилиндры работают в таком порядке: 1 — 3 — 4 — 2, шкив коленчатого вала ведет счет.
  • Распределение фазового впрыска — система питания агрегата.
  • Управляет контроллером двигателя.
  • Большинство устройств имеют нейтрализатор выхлопных газов.
  • На двигателе справа расположены: приводы распредвалов и генератор.
  • Слева — термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
  • Сзади — масляный фильтр, выпускной коллектор, датчик положения коленвала.
  • Спереди — впускной коллектор, с форсунками топливная рампа, датчик детонации, датчик уровня масла, генератор, шланг вентиляции картера, датчик фаз.
  • Сверху под пластиковой крышкой: ресивер, свечи и высоковольтные провода.
  • Блок цилиндров изготовлен из чугуна методом литья.
  • Цилиндры раздавлены в блоке, имеют номинальный диаметр 82 миллиметра.Ремонтные размеры можно увеличить на 0,4 мм или 0,8 мм.
    Маркировка класса цилиндра производится латинскими буквами под корпусом блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр.
  • Монтируется блок цилиндров со специальными болтами в нижней части, со съемными крышками, пятью опорами подшипников. Крышки не взаимозаменяемые, специально разбросаны по внешней поверхности.
    От осевого перемещения коленчатого вала предохраняет установка тяговой полууловителя в гнездах на средней опоре.Со стороны шкива коленчатого вала установлено полукольцо из стали и алюминия, сзади элемент выполнен из металлокерамики.
    Полчаса или оба изменяются при увеличении осевого зазора коленчатого вала более чем на 0,35 миллиметра.
  • Вкладыши шатунных и коренных подшипников изготовлены из стали и алюминия, тонкостенные. На пятом, четвертом, втором и первом верхние коренные вкладыши БК имеют на внутренней поверхности канавку.
    Канавки отсутствуют на нижних коренных вкладышах, на верхнем вкладышах на третьей опоре и вкладышах шатунов.
  • На автомобиле ВАЗ 2109 с 16-ти клапанным коленчатым валом двигатель выполнен из высокопрочного чугуна, имеет пять коренных и четыре стержневых шейки матки. Он имеет восемь противовесов, которые отливаются одновременно с валами.
  • Масло в шейку шатуна подается из родных сквозных отверстий, просверленных в каналах коленчатого вала, закрытых пробками.
  • Коленчатый вал установлен перед приводом распределительного вала. Он связан с ним, служит гасителем колебаний коленчатого вала.
  • За коленчатым валом закреплен маховик со стальным венцом шестерни, который служит для запуска стартера двигателя.
  • Поршни из алюминия. В продольном сечении юбка конической формы, в поперечном — овальная.
    На внешней поверхности в верхней части выполнены три паза, для установки поршневых колец. Для нижнего масляного кольца в канавке выполняются отверстия, масло со стенок цилиндра направляется на поршневой палец.
    На нижней части поршня выбита стрелка, которая при установке детали должна быть направлена ​​в сторону шкива коленвала.

Совет: В изношенный цилиндр не рекомендуется без его расточки устанавливать новый поршень. Может оказаться, что в новом поршне под верхним кольцом расход будет несколько выше, чем в таком же, что приведет к поломке «ступенчатого» кольца, которое образуется вверху при износе цилиндра. .

Два верхних поршневых кольца компрессионные.
Не допускают прорыва к каркасу двигателя газов, а способствуют отводу теплового поршня к цилиндру:

  • Установлена ​​головка разделенная на четыре цилиндра. Изготовлен из алюминиевого сплава. Между головкой и блоком установлена ​​прокладка, армированная металлическими элементами.

Совет: При ремонте двигателя необходимо заменить прокладку.

Все три детали: блок, прокладка и головка скреплены винтами.
Головка центрируется на блоке с двумя рукавами:

  • С обеих сторон головки вверху по пять опор, для установки распредвалов.
  • 16 Клапанный двигатель на ВАЗ 2109 имеет два распредвала. В каждом из них по восемь кулачков.
    В цилиндре пара соседних кулачков одновременно открывает два клапана. Распредвалы вращаются от коленчатого вала с помощью зубчатого ремня.
    Опорный ролик находится под печатным распредвалом, а растяжка — под выпускным отверстием.На зубчатый шкив впускного распредвала приварен диск, обеспечивающий срабатывание датчика фаз.
    Для сборки узла на ведущие шестерни имеются установочные метки: на шкиве коленчатого вала он должен совпадать с меткой, имеющейся на корпусе масляного насоса, а метки на пульсах распредвала с метками приводов распределительного вала, расположенными на его передней крышке.
  • Металлокерамические седла и латунные направляющие гильзы клапанов запрессованы в головку блока цилиндров. Внутри последних имеются канавки для смазки: по всей длине они выполнены на рукавах впускных клапанов и до 1/2 длины отверстия на впускных рукавах.
    От загрязнения отверстия защищают масленки, детали из маслостойкой резины.
  • V-образно в два ряда расположены стальные клапаны. Выпускной клапан имеет головку из жаропрочной стали.
    Приводятся в действие гидротрификаторами от кулачков распредвалов. Смещение оси кулачка на один миллиметр относительно оси гидротерапии позволяет корпусу гидротрода поворачиваться вокруг своей оси.
    Благодаря этому он равномерно изнашивается. Операция гидротерапевтов проводится при постоянной подаче масла под давлением.
    Он обеспечивается каналом, расположенным в Гц, который имеет обратный шаровой клапан, который предотвращает после остановки двигателя слив из масляных каналов и каналов, по которым масло поступает в цервикальные корки, расположенные в нижней части корпуса подшипника.

Совет: Гидротели очень чувствительны к чистоте и качеству масла. Механические примеси могут быстро вывести их из строя, что сопровождается чрезмерным шумом и интенсивным износом распредвалов. Неисправный гидротеплер требует замены, ремонту не подлежит.

  • Клапан закрывается под действием одной пружины. Нижним концом она опирается на шайбу, а на тарелку, удерживаемую двумя панировочными сухарями, — верх.
    Снаружи складчатые кранчи выполнены в виде усеченного конуса, внутри — три упорных башмака, которые входят в шток клапана, паз.
  • На автомобиле ВАЗ 2109 16 клапанный двигатель комплектуется комбинированной смазкой. Коренные и шатунные подшипники гидротерапии, шейки и слои распредвалов смазываются под давлением.
    На стенки цилиндров, затем на пальцы и, распредвалы, распредвалы, толкатели, на днище поршней и штоков клапанов брызгает масло. Самостоятельная смазка других узлов двигателя.
  • Масляный насос установлен на передней стенке БК. Вот шестерни внутреннего зацепления и редукционный клапан. На переднем конце коленчатого вала установлена ​​ведущая шестерня.
  • В крышке ГЦ находится маслоотделитель для принудительного отсоса газов.

Как переделать карбюраторный двигатель автомобиля ВАЗ 2109 в 16-ти клапанный впрыск

При переделке карбюраторного двигателя в инжекторный можно заметить большую разницу в поведении автомобиля.Даже ухудшение некоторых характеристик мотора до достижения его 2000 об / мин компенсируется заметным улучшением тяги на больших оборотах. H 5000 об / мин. Двигатель легко выезжает на ровную прямую дорогу.
Для выполнения работ вам потребуется:

  • Головка блока цилиндров V16, снабженная ресивером и коллекторами.
  • Дроссельная заслонка, в которой находится датчик управления, в положении которого находится дроссельная заслонка.
  • Датчик детонации.
  • Регулятор холостого хода.
  • Штаны с кислородным датчиком.
  • Видео.
  • Датчик массового расхода воздуха.
  • Термостат с датчиком.
  • Шкивы.
  • Крышка газораспределительного механизма.
  • Датчик фазы.
  • Электропроводка высокого напряжения.
  • Проводка на форсунках и под капотом.
  • Бензиновая сборка.
  • Указатель уровня масла.
  • Магистраль и трубки для подачи топлива.
  • Генератор.
  • Рампа с насадками.
  • VS 5.1 … -42 контроллер
  • Датчик положения коленчатого вала.
  • Датчик скорости.
  • Электропроводка до АЗС.
  • Кронштейн генератора.
  • Устройство для натяжения ремня.
  • Стержни.
  • Шкив коленчатого вала и генератор.
  • Кольца и пальцы.
  • Поршни.
  • Паук.
  • Датчик уровня масла.
  • Корпус масляного насоса вместе с пробоотборником под ДПКВ.

Совет: Хотя все работы можно производить, не снимая агрегат, но для удобства лучше снять двигатель.

Инструкция по проведению работ включает в себя:

  • ГБ, бензобак, топливные трубки сняты.
  • Демонстрирует всю систему зажигания.
  • Генератор, термостат, все ремни и шкивы очищены.
  • Установлен новый бензобак с топливным насосом. Фото представлено ниже.

  • Отсоедините форсунки, предназначенные для системы охлаждения. Несмотря на то, что некоторые из них можно использовать, но цена на продукцию небольшая, поэтому лучше заменить все.
  • Удален поддон.
  • Установлены новые поршни и шатуны (под плавающие пальцы). Эта замена необходима, потому что у старых меньшая степень сжатия. Кроме того, в них нет специальных углублений, которые необходимы для клапанов нового GBC.
  • Масляный насос меняют на приспособление, у которого на крышке есть заправка для ДПКВ.

  • Поменять форсунки для всей системы охлаждения.
  • Выполнены подготовительные работы к установке головки на 16 клапанов. В этом случае расположение крепежных отверстий совпадает, но их диаметр нужно просверлить до 12 миллиметров, а болты от старой головки короче.
  • Топливные магистрали необходимо брать от модели автомобиля с инжекторным двигателем. Устанавливаются на имеющиеся штатные места.
  • Топливный бак подключается к магистрали, после установки на место.
  • Электропроводка к ТНВД выполняется от блока управления.
  • Остались старые провода для датчика уровня топлива.

Совет: Новую проводку нельзя удлинить, а в стенке моторного отсека прорезать лишнее отверстие.

  • Просверлено отверстие для установки датчика детонации, нарезана резьба М8.
  • Меняет помпу.
  • Для вентиляции картера установлен новый Сапун, который приобретается одновременно с масляным щупом.

Совет: Перед этим нужно подготовить коллекторы и голову. Удалите все выступы на стыке деталей и обработайте их рядом. Это снизит сопротивление внутри конструкции.

  • Термостат устанавливается от автомобиля с инжекторным двигателем.
  • Соединитель для форсунок охлаждающей жидкости.
  • Установлена ​​задняя крышка устройства газораспределения, ролики, шкивы.
  • Устанавливается по меткам ремня.
  • Установлен с приводом генератора.Кронштейн, верхний натяжитель, болт генератора. Все товары куплены.

  • При установке нового генератора два нижних отверстия от предыдущего устройства затягиваются болтами, верхнее отверстие остается свободным.
  • Под верхним натяжителем используется один старый болт и один новый, под который на колодке есть отверстие.
  • Все датчики установлены: на крышке масляного насоса — ДПКВ, возле шкива вала впускного КРУ — датчик фазы, в блоке -, а в блоке и термостате — датчик температуры остается старый датчик в головке и датчик давления масла, термостат установлен новый от инжекторной модели.
  • Крышка клапана надевается на герметик.
  • Модуль зажигания, дроссель, ресивер, гофра, Свечные провода выставлены. Поддерживает проводку к датчикам.
  • Воздушный фильтр поставлен, трос новый.
  • Установить новый паук, резонатор. Глушитель может остаться старым.
  • Масло, охлаждающая жидкость, бензин.
  • Проводка подключена в салоне к панели приборов и замку зажигания.

Как обозначить автомобиль с карбюраторным двигателем ВАЗ 2109, с 16-ти клапанным двигателем инжекторного типа хорошо видно на видео.После проведения всех работ под капотом будет совершенно другой, приятный вид на двигатель автомобиля ВАЗ 2109.

.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
