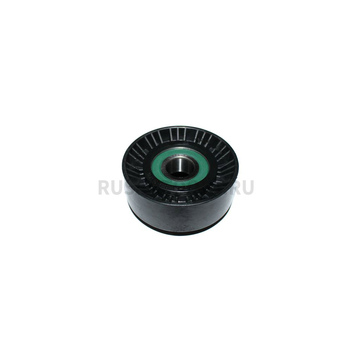

Ролик натяжения ремня генератора калина: 21230104105610 Ролик натяжной ВАЗ-1118,2123,2190 ремня АвтоВАЗ — 21230-1041056-10 21230104105610 2123-1041056-10

Содержание

Ролик натяжителя ремня генератора - как заменить на Калине своими руками?

Для некоторых водителей автомобиль является не только средством передвижения, но и истоником удовольствия. Тем не менее, приятные момент от управления автомобилем можно получить только при одном условии – полная исправность всех элементов. Ведь даже незначительные поломки могут принести массу неприятностей в пути. То же самое касается и ремня генератора, поменяв который мы все равно не избавляемся от проблема его посвистывания и плохого заряда аккумуляторной батареи. Сегодя вы узнаете, как устроен ролик натяжителя ремня генератора и как его заменить на Калине.

Устройство натяжителя ГРМ и диагностика неисправностей

Натяжителем ремня называют механизм, который, не создавая трения, оказывает воздействие на ремень генератора, делая его натянутым. Простейший натяжитель ремня генератора состоит из следующих элементов – роликового подшипника, кронштейна, который вводит его в зацепление с блоком цилиндров, и соединительного болта. Принцип его действия заключается в том, чтобы одеть ремень на ролик и изменить положение кронштейна таким образом, чтобы ремень натянулся.

В процессе эксплуатации автомобиля замечаются следующие неисправности натяжного ролика: шум и вибрация. Все это может быть вызвано его износом. Самым слабым местом натяжного ролика считается его подшипник, который испытывает большие нагрузки, вызванные его постоянным напряжением. Кроме того, повреждениям может подвергнуться и сам кронштейн. В процессе смещения ролика, кронштейн гнется и меняет натяжение ремня. В результате износ последнего может быть неравномерным, что приведет к его раннему выходу их строя.

Чтобы узнать о состоянии натяжного ролика, необходимо снять ремень генератора и попробовать покрутить натяжитель. Если в процессе вращения наблюдаются различные шумы, вибрации и заклинивания, то натяжной ролик генератора нуждается в срочной замене.

Подобная неисправность может встречаться не только у автомобилей, которые обладают внушительным пробегом. Неисправные ролики довольно часто попадают и на прилавки многих магазинов автозапчастей.

Видео - Переделка натяжителя ремня Лада Калина

Как заменить ролик натяжителя Lada Kalina?

После того, как вам стало известно о неисправности натяжителя ремня генератора, его необходимо заменить. Конечно, когда речь идет о замене ролика, меняют целиком весь натяжитель, так как отдельный ремонт этих частей хоть и возможен но крайне не рекомендуется, так как никто не гарантирует повторное повреждение ролика в случае погнутости кронштейна. Тем не менее, мы расскажем вам, как это делается.

Порядок замены натяжителя выполняется следующим образом:

  • Отключте минусовую клемму аккумулятора, чтобы избежать случайного повреждения электрических цепей. Дело в том, что пространство в моторном отсеке этого автомобиля небольшое, а значит, имеется риск легко замкнуть плюсовые провода на «массу».
  • Ослабьте натяжение ремня и снимите его. Это нужно, чтобы ремень не мешался вам, а при необходимости – это отличная возможность поменять его.
  • Теперь можно рассмотреть два варианта замены ролика. Для удобства, кронштейн можно снять и произвести замену ролика уже на верстаке. Но если вы не желаете снимать механизм, то ролик можно поменять прямо под капотом, однако в этом случае удобство не гарантируется. Мы рассмотрим же вариант со снятием кронштейна. Для этого открутите два болта, на которых крепится регулировчная планка в верхней части кронштейна. После этого, открутите такой же болт крепления в нижней части, затем снимите кронштейн с блока цилиндров.
  • Положите кронштейн на верстак и подденьте с помощью плоской отвертки защитную крышку ролика. Под ней будет болт на 17, который нужно открутить. Далее ролик снимается, все посадочные места кронштейна обрабатываются и туда ставится новый ролик. После вкручивания болта крепления, сразу же проверьте его работу. Он должен вращаться легко и без сопротивления. Так же не должно быть никаких вибраций и шумов.
  • Установите кронштейн на блок цилиндров и оденьте ремень генератора. Не забудьте натянуть ГРМ.

Теперь можно запустить двигатель и проверить. Если шум прекратился, а аккумулятор заряжается нормально, значит, замена натяжного ролика на Калине прошла успешно

РОЛИК ВАЗ Лада Гранта 2190 РЕМНЯ ПРИВОДНОГО ГЕНЕРАТОРА ГРАНТА/КАЛИНА/Ш.НИВА 21230104105610STPCS-MS MASTER-SPORT

Уровень цен: ОПТ

Выбрать пункт выдачи заказов на карте

Запрошенный номер

Производитель и номер

Описание

Наличие

Срок

Цена

Ролик натяж ВАЗ 2123 Нива-Шеврале двигатель OPEL

7 шт.

465 ₽

Аналоги для номера

Производитель и номер

Описание

Наличие

Срок

Цена

На нашем складе

Ролик ремня генератора LADA

191 шт.

281 ₽

Другие предложения

Ролик ремня генератора LADA

212 шт.

259 ₽

Ролик ремня генератора LADA

212 шт.

260 ₽

Еще 1 предложение

от 3 дн

от 260 ₽

На нашем складе

Комплект замены приводного ремня LADA

5 шт.

996 ₽

Другие предложения

Комплект замены приводного ремня LADA

5 шт.

922 ₽

Комплект замены приводного ремня LADA

5 шт.

922 ₽

На нашем складе

Ролик поликлинового ремня натяжной

9 шт.

302 ₽

Ролик поликлинового ремня натяжной

1 шт.

302 ₽

Ролик поликлинового ремня натяжной

9 шт.

309 ₽

Еще 10 предложений из 22

от 2 дн

от 279 ₽

На нашем складе

Ролик натяжителя ремня ГУРа /2123, 1118/ глад. 830803АК10Е

77 шт.

332 ₽

Подшипник натяжителя ремня генератора 1118 Калина, всп-х агрегатов 2123 Chevy Niva MANOVER MR8815962

135 шт.

401 ₽

Другие предложения

Ролик натяжителя ремня генератора

888 шт.

301 ₽

Еще 10 предложений из 29

от 3 дн

от 308 ₽

На нашем складе

Ролик натяжной 2123,1118-1119, 2190-2192 ZOMMER

37 шт.

337 ₽

Другие предложения

Ролик натяжной 2123,1118-1119, 2190-2192 ZOMMER

41 шт.

292 ₽

Ролик натяжной 2123,1118-1119, 2190-2192 ZOMMER

41 шт.

309 ₽

Еще 10 предложений из 27

от 4 дн

от 312 ₽

На нашем складе

Ролик натяжитель ремня

138 шт.

363 ₽

Ролик натяжителя ремня генератора 1118 Калина, вспом. агрегатов 2123

2 шт.

435 ₽

Другие предложения

Ролик натяжитель ремня

153 шт.

335 ₽

Еще 10 предложений из 211

от 2 дн

от 336 ₽

На нашем складе

Ролик натяжителя ремня ГУРа /2123, 1118/ глад. 830803АК10Е

132 шт.

381 ₽

Другие предложения

Ролик натяжителя вспомогательных агрегатов ВАЗ-2123,1118 "HOFER" гладкий

1 шт.

313 ₽

Ролик натяжителя ремня генератора для ВАЗ 1117-19 Калина, 2123 Шеви-Нива

12 шт.

342 ₽

Еще 10 предложений из 40

от 4 дн

от 353 ₽

Ролик натяжителя ремня В-1118-1119,2123 (HF608 880)

44 шт.

458 ₽

Ролик вспом. ремня 1118, 2123 ГУРа, VAG Octavia, Golf, Bora, Sharan Audi 17 х 70 х 25(толщина подшип

5 шт.

628 ₽

На нашем складе

Ролик натяж. ремня генер. ВАЗ 1118 Калина, 2123 Шеви-Нива

22 шт.

406 ₽

Другие предложения

Ролик натяжной ген._VAZ 1117/1119/KALINA 06-, 2123 02-; CHEVROLET NIVA 02-, шт

17 шт.

328 ₽

Ролик натяжителя ремня генератора для ВАЗ 1117-19 Калина, 2123 Шеви-Нива

107 шт.

354 ₽

Еще 10 предложений из 16

от 4 дн

от 359 ₽

На нашем складе

Ролик натяжной ВАЗ 2123/ Нива-Шевроле/ 1118 Калина KR5043

1 шт.

514 ₽

Другие предложения

Ролик натяжной ремня генератора 2123 TORQUE 21230-1041056

100 шт.

394 ₽

Еще 10 предложений из 103

от 2 дн

от 435 ₽

На нашем складе

Ролик генератора для а/м ВАЗ 1118/2123 (CM 123)

771 ₽

Другие предложения

Ролик натяжной ремня генератора ВАЗ-1118, 2123 "TRIALLI" (CM123) и вспом. агрегатов

6 шт.

627 ₽

Еще 10 предложений из 315

от 2 дн

от 632 ₽

На нашем складе

Ремень генератора + ролик /1118-Калина/ 6PK884

2 шт.

934 ₽

GD 617_ремкомплект привода НО!\ Lada 1118

1 шт.

1 046 ₽

Другие предложения

Рем/к-т генератора 1118 (ремень + ролик) (TRIALLI) GD 617

3 шт.

772 ₽

Еще 10 предложений из 109

от 3 дн

от 793 ₽

На нашем складе

Ремень генератора + ролик /1118-Калина/ 6PK1018 с кондиционером

3 шт.

958 ₽

Ремкомплект генер. (1 ремень 6PK1018 + 1 ролик) для а/м Лада 1118 с кондиционером (GD 618)

90 шт.

1 064 ₽

Другие предложения

Ремкомплект ремня генератора В_ 1118 с кондиционером TRIALLI

1 шт.

705 ₽

Еще 10 предложений из 85

от 3 дн

от 711 ₽

На нашем складе

Ремень генератора + ролик /2190 Гранта/ 6PK825

2 шт.

1 046 ₽

Ремкомплект генер. (1 ремень 6PK825 + 1 ролик) для а/м Лада Granta (10-) (GD 690)

90 шт.

1 161 ₽

Другие предложения

Ремкомплект генер. (1 ремень 6PK825 + 1 ролик) ВАЗ 2190 Гранта (TR) GD 690

1 шт.

919 ₽

Еще 10 предложений из 118

от 3 дн

от 936 ₽

На нашем складе

Ремень генератора + ролик /2190 Гранта/ 6PK825 с кондиционером

3 шт.

1 080 ₽

GD 691_ремкомплект привода НО! 6PK995+ролик\ Lada Granta А/С

1 шт.

1 246 ₽

Другие предложения

ролик TRIALLI натяжной+ремень (6PK995) ВАЗ 2190 Granta, Kalina II A/C GD 691

6 шт.

995 ₽

Еще 10 предложений из 163

от 3 дн

от 996 ₽

На нашем складе

Ремень генератора + ролики /2123 Шеви/ 5PK1888

2 шт.

1 625 ₽

Ремкомплект НО (ремень + 2 ролика) для а/м ВАЗ 2123 (GD 623)

1 шт.

1 838 ₽

Другие предложения

Комплект ремня ГРМ (ролик натяжной 2 шт. + ремень генератора для ВАЗ 2123 )

1 шт.

1 450 ₽

Еще 10 предложений из 178

от 3 дн

от 1 497 ₽

Показать еще

Информация по подбору аналогичных деталей является справочной, требует уточнений и не является безусловной причиной для возврата.
Изображение детали на фотографии может отличаться от аналогов. В наименовании запчастей допускаются ошибки из-за не точности перевода с иностранных прайсов.

натяжитель, кронштейн и как натянуть

Генератор служит для выработки электроэнергии, которой питается вся бортовая сеть в движущемся автомобиле, в том числе и в Лада Калина. Это подразумевает необходимость в бесперебойной работе данного узла. Также посредством генераторной установки происходит подзарядка АКБ. Генератор Лада Калина приводится в действие с помощью ремня, который требует правильной натяжки.

Эксплуатация подразумевает присутствие ситуаций, при которых натяжитель ремня генератора перестает соответствовать требуемому оптимальному значению. Это неизбежно провоцирует перебои с выработкой электроэнергии. В современной отечественной модели Лада Калина в числе наиболее распространенных причин, вызывающих нарушения в данной системе, присутствует неисправностьтакой детали как натяжитель ремня генератора (ролика). Именно об этом важном элементе практичной Лада Калина далее пойдет речь.

Как устроен натяжитель и каков принцип его функционирования?

Только при определенном уровне натяга ременной передачи происходит оптимальная работа генератора, что позволяет с максимальным КПД направлять в бортовую сеть питающее напряжение, в противном же случае требуется натяжка. Для этих целей и служит рассматриваемое нами натяжитель ремня генератора. Конструктивно это обыкновенный подшипник, верхняя часть которого защищена с помощью пластикового покрытия. По рабочей поверхности данного ролика происходит перемещение ремня. Внутренняя обойма натяжителя представлена в виде обычной посадочной втулки. Ее натяжка должна быть определенной.

Виды роликов по конструктивному принципу:

  • Эксцентриковый тип. Этот вариант является наиболее простым изделием, чья конструкция весьма обыденна и наделена завидной надежностью. В состав детали входят подшипник, втулка и протекционная накладка.
  • Кронштейновый вид. Здесь процесс регулирования осуществляется за счет того, чтобы сместить кронштейн натяжителя, присутствующего на моторе. Кронштейн натяжителя найти не сложно.

Признаки поломки и уязвимые места

В любой конструкции натяжного ролика самым слабым местом является подшипник. На деталь воздействуют нагрузки с постоянным характером, вдобавок к чему свою лепту вносит перепад температур. В таких условиях поломка элемента может наблюдаться довольно часто.

Какое масло лить в Гранту 8 клапанов

Лада Гранта замена масла в двигателе

Коробка передач Лада Гранта

Рассмотрим подробнее перечень основных признаков, ввиду присутствия которых ролик можно считать неисправным:

  • АКБ перестала получать полный заряд;
  • энергоемкие токоприемники автомобиля начали проявлять нарушения в своем функционировании;
  • характерный гул, доносящийся из района расположения генераторного узла;
  • присутствие люфта во время работы ролика;
  • рабочая поверхность ремня привода генераторной установки имеет следы неравномерного износа.

Методы диагностики неисправностей

Во время проверки корректности работы натяжного устройства в Лада Калина рекомендуется следовать такому алгоритму действий:

  1. Сначала выполняем визуальное наблюдение за ремнем и самим роликом. Для этого требуется открыть крышку капота и запустить мотор LADA Kalina. При осмотре вращающихся компонентов оцениваем их на присутствие вибрации.
  2. Контролируем усилие натяжения ременной передачи. Для этого останавливаем мотор. Беремся за ветвь ремня рукой и стремимся провернуть его на 90 градусов по отношению к продольной оси. Вращаем по часовой стрелке. Если таковая манипуляция удалась, то натяжение корректное. Когда полученный в результате поворота ветви угол отличен от обозначенного оптимального значения, то требуется дальнейшая регулировка.
  3. Теперь понадобится выполнить проверку самому натяжителю. Для этого необходимо произвести снятие ремня. Перед непосредственным демонтажем запоминаем первоначальное расположение расходного элемента. Ослабляем регулировочную гайку на ролике, после чего ремень беспрепятственно извлекаем. Прокручиваем ролик и наблюдаем отсутствие заедания и шума. Осматриваем защитную крышку и проверяем присутствие люфта. Особое внимание уделяем рабочей поверхности, которая вступает в непосредственный контакт с ремнем. Она должна быть гладкой, а присутствие глубоких канав или иных повреждений недопустимо. Если какой-либо из указанных признаков имеет место, то такое натяжное устройство подлежит безоговорочной замене.

Как заменить ролик генератора Калины?

Здесь нам потребуются такие инструменты:

  • отвертка, имеющая плоский наконечник;
  • ключи, типоразмеры которых равны: «8», «19», «17» и «13»;
  • шило.

Процесс.

Как натянуть ремень генератора правильно пошагово:

  1. Сначала, открыв крышку капота LADA Kalina, ослабляем натяжку ременной передачи.
  2. Теперь используем ключ на «19», которым ослабляем момент затяжки гайки. В направлении часовой стрелки вращаем шток до наступления момента его полного выхода из посадочного гнезда.
  3. Далее шилом поддеваем и удаляем пластиковый протекционный колпачок, присутствующий на ролике. Для этой цели может подойти отвертка с тонким и плоским «жалом».
  4. Обнаруживаем болт, который фиксирует подшипник на кронштейне. Для этого «вооружаемся» ключом на «17».
  5. Теперь ролик аккуратно вынимаем. С ним присутствуют защитная шайба и втулка.

Подведем итоги

На этом процедура демонтажа завершена. Теперь вы знаете, как натянуть ремень генератора. Действия при обратной установке также весьма простые, поэтому комментировать их нет особой потребности. По завершении всего перечня монтажных процедур проверяем уровень натяжения на соответствие указанным требованиям. Запускаем мотор и наблюдаем за работой узла. Если побочных факторов не обнаруживается, то работа исполнена корректно.

Также в LADA Kalina имеется возможность переделать натяжное устройство, чему подтверждением выступает этот видеоролик:

Способы решения проблемы генератора Гранты — «Клуб-Лада.рф»

Если почти сразу после покупки LADA Granta Вы обнаружили проблемы с генератором (гул, шум или вой), то скорее всего причина в его подшипнике. Эта уже известная болезнь Лада Гранта, поэтому АвтоВАЗ меняет генератор по гарантии. Давайте разберемся, в чем причина быстрого выхода из строя генератора и как с ней бороться.

По многочисленным отзывам автовладельцев Лада Гранта выяснилось, что натяжение ремня генератора на их автомобилях не соответствует норме, то есть ремень генератора перетянут. Кстати, по норме при нажатии с усилием 100Н (10кгс) прогиб ремня должен составлять 8-12мм. Кто хотя бы немного разбирается в машинах знает, что регулировка натяжения ремня является важным моментом, именно от этой операции будет зависеть срок эксплуатации как ремня, так и генератора.

Таким образом, проблема генератора Гранта в том, что у автомобилей Лада Гранта с 8ми клапанными двигателями ВАЗ-11183, ВАЗ-21116 и ВАЗ-11186 не предусмотрена натяжка ремня генератора. Но решить эту беду можно, причем по разному:


Заменить генератор КАТЭК на Bosch

С 24 июля все автомобили Гранта стали комплектоваться новыми генераторами Bosch (2170-3701010-13 (F000 BL0 652)) мощностью 110А. Этот генератор имеет увеличенную по сравнению с генератором 2170-3701010-10 токоотдачу особенно на холостых оборотах (55-60А при 800 об./мин коленчатого вала). Другое его преимущество — повышенная надежность.


Заменить подшипник генератора

Чтобы не прибегать к замене генератора в сборе, можно поменять лишь подшипник, но в таком случае следует помнить о гарантии автосалона, которой можно лишиться.


Заменить болт генератора на болт меньшего диаметра

Смысл доработки прост: Открутить верхний болт крепления генератора и установить на его место более тонкий. Это позволит немного уменьшить натяжения ремня, а чтобы не потерять гарантию, перед поездкой в салон верните все на место.


Доработка крепления генератора Лады Гранты

Если Вам наплевать на гарантию, то можно немного модернизировать крепления генератора. Понадобится: болгарка, точило, верхний болт генератора (на 2см длиньше родного).

Таким образом, у нас появляется возможностью небольшой регулировки натяжки ремня.


Замена кронштейна генератора Лада Гранта, на кронштейн Калины

Кронштейн Лада Калина имеет в своем составе натяжной ролик, что позволяет производить  натяжку ремня генератора, тем самым влияя на срок службы ремня и подшипника генератора Гранты.

На гранте установлен кронштейн с номером 2190 без отверстий под натяжитель и ролик натяжителя, поэтому его надо открутить, и вместо него установить:

  1. Кронштейн 1118-1041034 Лады Калины.
  2. Ролик натяжителя.
  3. Кронштейн натяжителя
  4. Втулки.
  5. Ремень от 1118.

Стоимость вопроса 1700р.

Снимаем генератор Гранты, демонтируем старый кронштейн. Устанавливаем кронштейн Kalina (его крепления аналогичны), и затем сам генератор.

Производим натяжку ремня генератора по норме, описанной выше.

Такой доработкой кронштейна генератора мы теряем гарантию, но в последнее время говорят, что вместе с заменой генератора по гарантии ставят еще и натяжитель.

Источник фото:


Ключевые слова:

Понравилась статья? Поделитесь с друзьями!

Болт ролика натяжителя ремня генератора – АвтоТоп

Даже незначительные поломки в автомобиле могут не только испортить настроение, но и вызвать, так называемую цепную реакцию, когда выход второстепенного узла авто повлечет за собой более значительные поломки и незапланированные траты. К примеру, небольшой узел – натяжитель ремня генератора, казалось бы, что в нем значимого? Давайте рассмотрим, как он устроен, какие виды осмотра существуют и возможные варианты ремонта.

Принципы устройства

Работа генератора и зависящих от него агрегатов: аккумулятора, электронных приборов возможна только в случае нормального натяжения ремня.
Каждый производитель старается усовершенствовать узлы и конструкцию выпускаемых моделей, но принцип работы и их возможная комплектация всегда аналогичны. Стандартные составляющие комплекции этого узла, состоят из таких частей:

  • кронштейн, крепящийся к блоку двигателя с помощью нескольких болтов;
  • натяжной ролик с внутренним подшипником;
  • фиксирующий болт ролика.

Есть пара простых модификаций этого приспособления:

  • натяжной ролик со смещенным центром, вращая эксцентрик, добиваются необходимого натяжения, которое закрепляют болтом;
  • ролик закреплен на подвижном кронштейне, в этом варианте натяжка ремня происходит соответствующим болтом.

В любой из этих версий главным элементом, на который направлена основная нагрузка, является подшипник ролика.

Симптомы выхода из строя натяжителя

Признаки, указывающие на неисправность или износ соответствующих частей:

  • нет показателя зарядки аккумулятора;
  • свист или писк в районе рабочей зоны ремня генератора, появляется при его проскальзывании в случаях заклинивания натяжного ролика;
  • гул звучащий при износе и выходе из строя подшипника;
  • вибрация ремня или ролика при работающем двигателе, указывает на износ втулки, замена которой неизбежна;
  • величина прогиба ремня превышает полтора сантиметра, что указывает на необходимость соответствующей регулировки;
  • свободный ход в натяжном шкиве или ролике, указывает, что изношен подшипник;
  • одна сторона ремня более растянута и изношена, признак изгиба кронштейна натяжителя.

Осмотр и оценка вероятных неисправностей

Прежде чем поменять необходимую часть, в профилактических целях или произвести полноценный ремонт, стоит предварительно осмотреть, а также выяснить вероятную причину, вызвавшую сбой в работе:

  • произвести оценку условий, в которых работала вся цепочка зарядки генератора;
  • выяснить первоисточник неисправности: подшипник, ремень или другие узлы, неисправность которых повлияла на ремонт;
  • проверить вероятную степень износа всех рабочих деталей;
  • обратить внимание на следы от ремня на направляющем и натяжном роликах, если они есть, значит, смещение ремня спровоцировал разбитый подшипник;
  • выявить вероятные причины, приведшие к загрязнению рабочих поверхностей, которые, требуется поменять.

Так как даже замена ремня генератора или ролика натяжителя, не всегда принесет желаемый результат, причина отказа может заключаться в другом.
Например, на снятом ремне есть следы тосола или масла, то необходимо найти источник, из которого попадают на ремень данные жидкости, соответственно провести требуемый ремонт.

Замена натяжителя и натяжного ролика

Если в процессе осмотра удалось, установит причину вышеописанных симптомов, следует перейти непосредственно к ремонту и замене изношенных механизмов.

Первое непреложное правило – при плановой замене, необходимо произвести диагностику подшипника, при нормальном состоянии ролик натяжителя вращается тихо, легко без люфта и рывков. Если видно, что ресурс ролика выработан, необходимо поменять этот узел.

Действия необходимые для самостоятельной замены ремня или натяжителя генератора, которые не потребуют специальных приспособлений и инструмента:

  • обесточить кузов машины, отсоединив клеммы от аккумулятора;
  • закрепить коленчатый вал от возможного проворачивания с помощью необходимых приспособлений или простой монтировки;
  • открутив болт, отвечающий за силу натяжения, ослабить ремень генератора;
  • снять ремень и ролик натяжителя, если предусмотрен кронштейн, выкрутить болты крепления оного механизма;
  • поменять вышедшие из строя узлы, установить новые комплектующие запчасти в обратном порядке.

Силе натяжения, вновь установленного ремня, после ремонта, следует уделить особое внимание. Если он окажется, перетянут, то нагрузка на подшипник будет способствовать его быстрому износу. Требуемое натяжение можно проверить с помощью соответствующего прибора или вручную. В случае ручной проверки ремень должен без усилия поворачиваться, при боковом воздействии, на девяносто градусов.


На некоторых марках авто вместо нескольких ремней, способствующих работе (гидроусилителя, кондиционера, генератора и т. п.) установлен один, нагрузку на который регулирует автоматический натяжитель. В этом случае от состояния ремня и его натяжения зависят не только степень зарядки генератора, но и работа охлаждающей системы, и состояние гидроусилителя рулевого управления. В этом автоматическом натяжителе основным элементом, является пружина, поддерживающая определенную степень натяжения. Когда приходит время поменять ремень, то следует заменить весь автоматический натяжитель, не обращая внимания на состояние подшипника, так как этот узел не подлежит разборному ремонту.

Генератор служит для выработки электроэнергии, которой питается вся бортовая сеть в движущемся автомобиле, в том числе и в Лада Калина. Это подразумевает необходимость в бесперебойной работе данного узла. Также посредством генераторной установки происходит подзарядка АКБ. Генератор Лада Калина приводится в действие с помощью ремня, который требует правильной натяжки.

Эксплуатация подразумевает присутствие ситуаций, при которых натяжитель ремня генератора перестает соответствовать требуемому оптимальному значению. Это неизбежно провоцирует перебои с выработкой электроэнергии. В современной отечественной модели Лада Калина в числе наиболее распространенных причин, вызывающих нарушения в данной системе, присутствует неисправностьтакой детали как натяжитель ремня генератора (ролика). Именно об этом важном элементе практичной Лада Калина далее пойдет речь.

Как устроен натяжитель и каков принцип его функционирования?

Только при определенном уровне натяга ременной передачи происходит оптимальная работа генератора, что позволяет с максимальным КПД направлять в бортовую сеть питающее напряжение, в противном же случае требуется натяжка. Для этих целей и служит рассматриваемое нами натяжитель ремня генератора. Конструктивно это обыкновенный подшипник, верхняя часть которого защищена с помощью пластикового покрытия. По рабочей поверхности данного ролика происходит перемещение ремня. Внутренняя обойма натяжителя представлена в виде обычной посадочной втулки. Ее натяжка должна быть определенной.

Виды роликов по конструктивному принципу:

  • Эксцентриковый тип. Этот вариант является наиболее простым изделием, чья конструкция весьма обыденна и наделена завидной надежностью. В состав детали входят подшипник, втулка и протекционная накладка.
  • Кронштейновый вид. Здесь процесс регулирования осуществляется за счет того, чтобы сместить кронштейн натяжителя, присутствующего на моторе. Кронштейн натяжителя найти не сложно.

Признаки поломки и уязвимые места

В любой конструкции натяжного ролика самым слабым местом является подшипник. На деталь воздействуют нагрузки с постоянным характером, вдобавок к чему свою лепту вносит перепад температур. В таких условиях поломка элемента может наблюдаться довольно часто.

Рассмотрим подробнее перечень основных признаков, ввиду присутствия которых ролик можно считать неисправным:

  • АКБ перестала получать полный заряд;
  • энергоемкие токоприемники автомобиля начали проявлять нарушения в своем функционировании;
  • характерный гул, доносящийся из района расположения генераторного узла;
  • присутствие люфта во время работы ролика;
  • рабочая поверхность ремня привода генераторной установки имеет следы неравномерного износа.

Методы диагностики неисправностей

Во время проверки корректности работы натяжного устройства в Лада Калина рекомендуется следовать такому алгоритму действий:

  1. Сначала выполняем визуальное наблюдение за ремнем и самим роликом. Для этого требуется открыть крышку капота и запустить мотор LADA Kalina. При осмотре вращающихся компонентов оцениваем их на присутствие вибрации.
  2. Контролируем усилие натяжения ременной передачи. Для этого останавливаем мотор. Беремся за ветвь ремня рукой и стремимся провернуть его на 90 градусов по отношению к продольной оси. Вращаем по часовой стрелке. Если таковая манипуляция удалась, то натяжение корректное. Когда полученный в результате поворота ветви угол отличен от обозначенного оптимального значения, то требуется дальнейшая регулировка.
  3. Теперь понадобится выполнить проверку самому натяжителю. Для этого необходимо произвести снятие ремня. Перед непосредственным демонтажем запоминаем первоначальное расположение расходного элемента. Ослабляем регулировочную гайку на ролике, после чего ремень беспрепятственно извлекаем. Прокручиваем ролик и наблюдаем отсутствие заедания и шума. Осматриваем защитную крышку и проверяем присутствие люфта. Особое внимание уделяем рабочей поверхности, которая вступает в непосредственный контакт с ремнем. Она должна быть гладкой, а присутствие глубоких канав или иных повреждений недопустимо. Если какой-либо из указанных признаков имеет место, то такое натяжное устройство подлежит безоговорочной замене.

Как заменить ролик генератора Калины?

Здесь нам потребуются такие инструменты:

  • отвертка, имеющая плоский наконечник;
  • ключи, типоразмеры которых равны: «8», «19», «17» и «13»;
  • шило.

Процесс.

Как натянуть ремень генератора правильно пошагово:

  1. Сначала, открыв крышку капота LADA Kalina, ослабляем натяжку ременной передачи.
  2. Теперь используем ключ на «19», которым ослабляем момент затяжки гайки. В направлении часовой стрелки вращаем шток до наступления момента его полного выхода из посадочного гнезда.
  3. Далее шилом поддеваем и удаляем пластиковый протекционный колпачок, присутствующий на ролике. Для этой цели может подойти отвертка с тонким и плоским «жалом».
  4. Обнаруживаем болт, который фиксирует подшипник на кронштейне. Для этого «вооружаемся» ключом на «17».
  5. Теперь ролик аккуратно вынимаем. С ним присутствуют защитная шайба и втулка.

Подведем итоги

На этом процедура демонтажа завершена. Теперь вы знаете, как натянуть ремень генератора. Действия при обратной установке также весьма простые, поэтому комментировать их нет особой потребности. По завершении всего перечня монтажных процедур проверяем уровень натяжения на соответствие указанным требованиям. Запускаем мотор и наблюдаем за работой узла. Если побочных факторов не обнаруживается, то работа исполнена корректно.

Также в LADA Kalina имеется возможность переделать натяжное устройство, чему подтверждением выступает этот видеоролик:

Приветствую всех соклубников.
С момента покупке Jetta V (BSE), посвистывал на холодную ролик натяжителя генератора.

При откручивание ролика, откололся ключ TORX, грани "звёздочки" самого болта слизались, а болт так и не стронулся с места. Пришлось наварить на болт гайку на "13". Даже с гайкой чуть открутили этот болт.
Новый ролик прикрутили болтом с приваренной гайкой. Ладно, думаю, поезжу пока с таким лайфхаком. Но как оказалась, гайка упиралась в кожух ГРМ. Пришлось её перед установкой натяжителя "отболгарить".
Ровно через год ролик снова запел (он мне сразу не понравиля). Теперь предстоит его замена на SKF VKM 32243. И думаю, что очередной "приварки" болтик не выдержит.
Отдельно в продаже этого болта нет (я не нашёл).
Может у кого есть подобный натяжитель, валяющийся без дела, и может сказать размеры этого болта, чтобы заказать у токаря?

О важности правильного расположения автоматического натяжителя

Хотя правильная регулировка натяжения крайне важна, в этой статье мы затронем вопрос, который возникает еще раньше: правильное расположение натяжителя. Наш технический отдел регулярно получает запросы или жалобы по поводу недавно установленных натяжителей, которые не обеспечивают правильное натяжение или не позволяют установить ремень. Тщательно проанализировав эти ситуации, мы обнаружили, что в большинстве случаев причина сводится к неправильному расположению натяжителя. Расположение натяжителя — далеко не очевидный процесс для некоторых двигателей, и иногда здесь легко ошибиться. Мы покажем это на нескольких примерах для большей ясности.

  1. Двухлитровый бензиновый двигатель Hyundai/Kia G4GC

    Рассмотрим двухлитровый бензиновый двигатель Hyundai/Kia G4GC (с 2006 года — K025457XS/T43135). Натяжитель данного привода имеет классическое устройство с двойным эксцентриком и позиционным ушком, которое во время установки должно встать в нужную канавку. Такой канавкой в данном случае является заглушка на головке цилиндра. Сложность здесь в том, что чуть выше расположена вторая заглушка. Если поместить ушко натяжителя на эту верхнюю заглушку, ремень не получится установить на натяжной ролик.

    1: позиционные ушки; 2: нижняя заглушка на головке цилиндра; 3: верхняя заглушка на головке цилиндра.

  2. 1,6-литровый бензиновый двигатель ВАЗ 11186/21116 в Лада Калина и Лада Гранта

    Натяжитель в нашем следующем примере, в 1,6-литровом бензиновом двигателе Лада/ВАЗ 11186/21116 для моделей Калина и Гранта (5670XS и соответствующие комплекты T43228, начиная с 2011 года), имеет совсем другое устройство. Хотя у него нет позиционного ушка, двигатель оснащен двумя отверстиями под монтажный болт натяжителя. Очевидно, что натяжитель сможет полностью выполнять свои функции, только если установить болт натяжителя в правильное отверстие, а именно, в верхнее. Если поместить болт натяжителя в нижнее отверстие, натяжитель не сможет обеспечить необходимое натяжение.[1]

    Два отверстия, для которых подходит монтажный болт натяжителя.

  3. Бензиновые двигатели VAG 1.4 16V и 1.6 16V

В качестве третьего примера рассмотрим бензиновые двигатели VAG 1.4 16V и 1.6 16V (5565ХS и соответствующие комплекты, начиная с 1998 года). В этих двигателях в приводе распредвала используются два ремня и два автоматических натяжителя. К сожалению, есть очень много вариантов неправильного расположения натяжителей, которые ведут к неправильной работе ремня и/или поломке двигателя. Мы подробно объяснили все возможные ошибки в предыдущем техническом бюллетене TB035.

Будьте внимательны к расположению автоматического натяжителя

Известно, что автоматический натяжитель (для ременного привода ГРМ) позволяет продлить срок службы ремня и оптимизировать работу привода в целом. Более того, автоматический натяжитель упрощает установку, устраняя необходимость дополнительного измерения натяжения после регулировки (с помощью акустического измерителя натяжения ремня STT-1 или других инструментов). Однако, чтобы он выполнял свою задачу, его необходимо правильно установить. Установили натяжитель и испытываете проблемы с правильным натяжением ремня или даже с самой установкой ремня? Причиной может быть неправильное расположение натяжителя, поэтому будьте особенно внимательны при его установке.



[1] Два отверстия необходимы, так как эта же головка цилиндра используется и в более старых двигателях. В них болт натяжителя необходимо закручивать в нижнее отверстие.

Как натянуть или ослабить ремень генератора

Думаю, что многие автовладельцы встречались с такой проблемой, когда свистит ремень генератора. Это возникает из-за ослабления натяжителя, особенно отчетливо выявляется в сырую погоду, когда из под капота появляется не очень приятный свист. Натяжка производится довольно просто и не займет много времени, да и инструмента требуется совсем немного:

  1. Ключ на 8 накидной или рожковый, либо головка с трещоткой — тоже вполне сойдет
  2. Ключ на 19

Регулировка ремня генератора на Калине

Первым делом, что нам необходимо будет сделать, так это ослабить контрящую гайку штока натяжителя, немного открутив ее против часовой стрелки:

А потом выкручиваем шток натяжителя, и тем самым ремень будет натягиваться. Чтобы не пришлось прикладывать много усилий  во время натяжения, необходимо рукой надавить на корпус натяжителя и в это время откручивать, как показано на фото ниже:

После того, как подтянули ремень, затяните контрящую гайку и проверьте, нет ли больше свиста при на работающем двигателе. Чтобы убедиться в этом, необходимо на заведенном моторе включить как можно больше электроприборов: дальний свет, печку на высокие обороты, задний обогрев стекла и т. д. Если ремень не свистит после проделывания данной процедуры, значит он натянут нормально.

Но также следует иметь ввиду, что перетяжка тоже не пойдет на пользу устройству. Во-первых будет сильно изнашиваться сам ремень. Во-вторых подшипник не выдержит большой нагрузки, загудит и даже может заклинить в течение довольно небольшого промежутка времени. Однажды на прошлой машине был печальный опыт, слишком сильно натянул его и после недели езды подшипник пошел под замену. Так что не стоит переусердствовать при выполнении этого вида обслуживания с вашей Калиной.

Если же необходимо наоборот ослабить, то нужно будет закручивать шток по часовой стрелке. После чего затянуть контрящую гайку. Вот вроде бы и все рекомендации, которые нужно знать при выполнении этой несложной процедуры. Если остались вопросы или есть замечания по подготовленному мной материалу, отписываемся в комментариях.

натяжитель ремня генератора, проверка и замена

Как известно, ремень генератора Лада Калина (ремень навесных агрегатов) в процессе эксплуатации автомобиля постепенно изнашивается, растягивается и т. д. По этой причине следует постоянно проверять натяжение ремня генератора, а также выполнять выполнение состояния элемента не предмет расслоений, трещин и других дефектов.

Дело в том, что если ремень генератора изношен или прослаблен, сам генератор может работать хуже, что и приводит к проблемам с зарядкой АКБ.Еще можно отметить появление посторонних шумов (например, ремень генератора свистит или шумит). В подобной ситуации изношенный ремень нужно менять или, как минимум, подтягивать при такой возможности. Параллельно следует проверять состояние роликов ремня генератора.

Часто бывает и так, что сам ремень в нормальном состоянии, без явных дефектов. Однако его не удалось натянуть по причине того, что натяжитель ремня Калина вышел из строя. Далее мы рассмотрим, как заменить ремень генератора на Калине своими руками, а также как поменять натяжной ролик Калина.

Лада Калина: ремень генератора, натяжитель и особенности

Сразу отметим, что не все модификации Лада Калина имеют натяжитель ремня генератора. Например, есть версия с 8-и клапанным ДВС, где такого натяжителя нет изначально (ремень генератора Калина без натяжителя). В свою очередь, также есть 8-и клапанные версии с натяжителем и 16-клапанные моторы с натяжителем.

С учетом таких особенностей необходимо обращать внимание на нюансы при замене ремня на том или ином типе ДВС, а также при подборе роликов, самого ремня и т.д. Давайте разбираться.

Прежде всего, важно понимать, когда менять ремень генератора Калина. На ВАЗ Лада Калина с кондиционером срок службы ремня генератора обычно не превышает 30-35 тыс. Руб. км пробега. На версию без кондиционера ремни могут выходить дольше, однако многие владельцы считают, что замена ремня генератора Калина все равно желательна уже на 30 тыс. км.

Более того, следует помнить, что ремень может прийти в негодность даже раньше срока, что указывает на необходимость его регулярной проверки (как правило, каждые 10 тыс.км.).

Основное правило, если появился шум или свист, а также заметны проблемы с зарядкой АКБ, необходимо проверить ремень генератора. При визуальном осмотре не допускается наличие трещин на рабочей поверхности (дорожке), а также расслоений и дефектов на внешней части ремня. Если видны повреждения, элемент необходимо менять.

При этом важно сделать правильный выбор ремня генератора на Калину, так как в зависимости от модификации на Лада Калина разные виды ремней:

  • на двигателе без кондиционера и натяжителя длина ремня составляет 823 мм.
  • версия с натяжителем ремня без кондиционера имеет ремень 882-884 мм.
  • для двигателя с кондиционером и натяжителем длина составляет 1018 мм.
  • на 16-и клапанном моторе с кондиционером и натяжителем используется ремень 995 мм.

Что касается натяжителя, в данном случае натяжитель ремня Калина также может в иногда требовать замены. При этом задача в рамках подбора деталей, так как натяжитель для всех типов ДВС, где он установлен, один и тот же (артикул натяжителя Лада Калина 2123–1041056).

Замена ремня генератора на Лада Калина

Сразу отметим, что проще всего заменить ремень на моторах, не имеющего натяжителя. При этом замена на других типах ДВС (с натяжителем) также не отличается особой сложностью и вполне может быть выполнена самостоятельно.

  • Начнем с первого варианта. На 8-и клапанном двигателе без натяжителя замена ремня потребует наличия ключа на 13, а также небольшой по длине плоской отвертки. Обратите внимание, на данном типе ДВС ремень натянут сильно.

Рекомендуется использовать только подходящий ремень (например, шестиклиновой ремень POLY-V). Другие ремни использовать не желательно, так как они жесткие и могут сократить ресурс подшипников генератора.

Чтобы поменять ремень, болт нижнего крепления генератора откручивается на пару оборотов. Затем потребуется отвернуть гайку верхнего крепления, после чего вытолкнуть болт при помощи отвертки и изъять болт. После генератора опускают к низу так, чтобы проушина прошла через образовавшуюся между радиатором и корпусом телевизора щель.

Теперь остается снять старый ремень, далее ставится новый. Если ремень с трудом натягивается на шкивы, нужно знать, как натянуть ремень генератора. Обычно удается подтянуть его отверткой. Завершает процесс поднятие генератора, что позволит натянуть ремень полностью. Верхний болт вставляется обратно, гайка затягивается. После затягивается нижний болт.

  • На 8-клапанном двигателе с натяжителем процесса замены ремня несколько иной. Еще отметим, что если вышел из строя натяжитель ремня генератора Калина, замена также может быть выполнена снятия строго и установки нового ремня.

Прежде всего, нужно подготовить ключи на 13, на 17 и на 19 (накидные иди обычные). Также нужна головка 8 с трещоткой, рожковый или простой ключ. Параллельно следует подготовить плоскую отвертку, иглу, очиститель, ветошь, кисть для очистки и чистую емкость. Добавим, что также потребуется иметь смазку для ШРУСов.

Итак, чтобы отрегулировать степень натяжения ремня на Калине, используется механический натяжитель. Обратите внимание, ролик генератора Калина, точнее ролик ремня генератора Калина часто требует замены или профилактики при каждой смене самого себя. Как правило, достаточно профилактики.

  • Так вот, для замены ремня и обслуживания натяжителя или замены натяжителя ремня нужно сначала ослабить болт ролика с обратной резьбой. Дальше на ролике плоской отверткой снимается пластмассовая заглушка;
  • После необходимо на несколько оборотов откручивается гайка-фиксатор, расположенная на стержне натяжителя ремня. Затем нужно уменьшить натяжение ремня, вращая гайку стержня по часовой стрелке.Вращать нужно до момента, пока стержень не начинает вращаться в своем установочном месте.
  • Далее выкручиваем болт сбоку, предназначенный для крепления концевика стержня возле натяжного ролика;
  • Теперь натяжитель можно снять. Если его нужно заменить, установить необходимо новый натяжитель в сборе или поменять / обслужить только ролик (будет рассмотрено ниже).

В рамках замены ремня, убрав натяжитель, можно снимать ремень. Снятие начинается со шкива генератора.Бывает так, что ремень стянуть не просто, необходимо аккуратно поддевать ремень отверткой. Далее ремень снимают со шкива коленвала;

  • Затем снимается болт ролика, иголкой поддеваются защитные резиновые крышки подшипника. Теперь подшипник можно промыть очистителем (при его отсутствии подойдет обычный бензин). Затем следует заложить смазку и поставить защитные крышки подшипника на место;
  • Завершает процесс обратная сборка и установка ролика (втулка стоит в подшипнике с той стороны, где находится кронштейн).Теперь можно ставить новый ремень, который монтируется от шкива коленвала к шкиву генератора;
  • Далее следует поставить натяжитель, после чего гайку вращают против часовой стрелки, подтягивая ремень. Саму гайку крутят до момента, пока не будет чувствоваться сопротивление. Нормально натянутый ремень при проверке только немного продавливается при нажиме рукой;
  • После натяжки стопорную гайку стержня натяжителя затягивают и проверяют, как работает ремень генератора. В норме, после запуска ДВС не должно быть шумов, свиста, скрипов и т.п. Если слышен свист, ремень дополнительно подтягивают.
  • Как заменить ремень генератора на Калине с 16-и клапанным двигателем

    Основным отличием от рассмотренного выше процесса 8-и клапанном ДВС является необходимость снимать переднюю подушку двигателя. Для этого подготавливают головку для шестиугольных звездочек 11 или Torx E14, пару домкратов, также ключ или головку 17, головку с трещоткой на 8.

    В рамках замены авто поднимают на домкрате, снимают правое колесо и подкрылок в арке.Параллельно демонтируется пыльник опоры. Под днищем укладывают опору, убирают защиту ДВС.

    Далее нужно вторым домкратом немного приподнять двигатель, положив между домкратом и картером двигателя проставку из дерева. После нужно открутить болты TORX E14, прикреплена опора ДВС к кронштейну.

    Рекомендуем также прочитать статью о том, как выполнить проверку и ремонт генератора ВАЗ 2109. Как проверить генератор ВАЗ 2109, как проверить генератор ВАЗ 2109.

    В том случае, если болты с трудом откручиваются, при помощи нижнего домкрата немного меняют положение двигателя, чтобы добиться легкости при откручивании. Еще требуется открутить 3 болта TORX E14, который опора крепится к лонжеронам.

    После ослабляют натяжение ремня, открутив гайку-фиксатор. Гайку вращают на 8 мм по часовой стрелке, пока ремень полностью не ослабляется. Теперь можно снять ремень, после чего продеть через то место, где стояла опора, новый ремень. Если нужно ,ка натяжного ролика выполняется по уже рассмотренной выше схеме.

    Поставив ремень, его следует натянуть, покручивая гайку 8 против часовой стрелки. Степень натяжения проверяют от руки, продавливая ремень. Получив нужный натяг, его фиксируют гайкой на 19.

    После выполнения обратная сборка и выполняется пробный запуск двигателя. Чтобы проверка была произведена правильно, ремень нужно нагружать, включив мощные энергопотребители, а также кондиционер.

    Если ремень генератора свистит, его нужно подтянуть. Чтобы это сделать, не глушат мотор, так как достаточно ослабить фиксатор и немного подтянуть стержень натяжителя.Подтяжку производят, пока не пропадет свист. Когда свист исчезает, остается только затянуть гайку фиксатора. Напоследок отметим, что если изначально свиста ремня генератора не было, но он появился позже, нужно сделать процесс повторно осуществить.

    Подведем итоги

    С учетом приведенной выше информации становится понятно, что натяжитель генератора Калина является не важным, чем сам ремень. На практике, наличие натяжителя позволяет увеличить срок службы подшипников генератора.Главное, использовать правильно данное решение, не допускать перетяжки ремня, а также обслуживать и менять натяжитель в том случае, если предусмотрен выход механизма из строя.

    Рекомендуем также прочитать статью о том, как заменить ремень ГРМ на ВАЗ 2114 своими руками. Из этой статьи вы узнаете об особенностях замены, как выполняется замена ремня ГРМ ВАЗ 2114, а также на какие тонкости и нюансы следует обратить внимание в рамках данной процедуры.

    В качестве итога еще раз напомним, что от состояния натяжителя и самого ремня генератора напрямую будет зависеть качество работы генератора и зарядка АКБ. Также, если ремень проскальзывает, нельзя исключать сбои в работе другого навесного оборудования. По этой причине ремень генератора нужно регулярно проверять, а также менять сам ремень и натяжитель по регламенту или при такой необходимости в случае возникновения аварийных ситуаций.

    Инструмент:

    • Отвертка плоская средняя
    • Гаечный ключ накидной прямой 17 мм
    • Вороток под торцевую насадку
    • Насадка на вороток 13 мм

    Примечание:

    При замене ремня привода генератора необходимо проверить состояние натяжного ролика ремня.Ролик вращаться бесшумно, равномерно и без заеданий. В противном случае, а также при появлении смазки из-под манжет его подшипника, заменяем ролик новым.

    Элементы натяжного устройства ремня привода генератора:
    1 - чашечная шайба болта крепления нижнего кронштейна;
    2 - дистанционная шайба болта крепления нижнего кронштейна;
    3 - болт крепления нижнего кронштейна;
    4 - нижний кронштейн;
    5 - шайба;
    6 - резьбовой наконечник;
    7 - регулировочная шпилька;
    8 - контргайка;
    9 - верхний кронштейн;
    10 - втулка;
    11 - болт крепления верхнего кронштейна / резьбового наконечника;
    12 - шайба натяжного ролика;
    13 - опорная втулка натяжного ролика;
    14 - натяжной ролик;
    15 - болт крепления натяжного ролика;
    16 - крышка натяжного ролика.

    1. Для замены натяжного ролика ослабляем натяжение ремня привода генератора. Поддев отверткой крышку ролика (для наглядности показано на демонтированном натяжном устройстве).

    2. Снимаем крышку натяжного ролика.

    3. Накидным ключом на «17» отворачиваем болт крепления ролика к нижнему кронштейну натяжного устройства.

    4. Для наглядности показываем операцию на демонтированном натяжном устройстве.

    Предупреждение:

    Резьба болта - левая, поэтому отворачиваем болт по часовой стрелке.

    5. Вынимает натяжной ролик с болтом, опорная втулка и шайба.

    6. Устанавливаем натяжной ролик в обратную установку.

    7. При необходимости демонтажа натяжного устройства ремня привода генератора ослабляем натяжение ремня. Затем головкой на «13» отворачиваем болт крепления верхнего кронштейна натяжного устройства к кронштейну генератора.

    8. Снимаем с болта шайбу (установлен с внутренней стороны кронштейна натяжного устройства), вынимаем болт и втулку.

    9. Головкой «на 13» отворачиваем болт крепления нижнего кронштейна натяжного устройства к кронштейну генератора (для наглядности продемонстрированного на демонтированном двигателе).

    10. Вынимаем натяжное устройство в сборе.

    11. Вынимаем болт крепления нижнего кронштейна натяжного устройства, сняв с него дистанционную и две дистанционные шайбы. При необходимости разбираем натяжное устройство ремня привода генератора.

    12. Собираем и устанавливаем натяжное устройство в обратную реакцию.

    В статье не хватает:

    • Качественных фото ремонта

    Для некоторых водителей автомобиль является не только средством передвижения, но и истоником удовольствия. Тем не менее, приятные момент от управления автомобилем можно получить только при одном условии - полная исправность всех элементов. Ведь даже незначительные поломки могут принести массу неприятностей в пути. То же самое касается и ремня генератора, поменяв который мы все равно не избавляемся от проблемы его посвистывания и плохого заряда аккумуляторной батареи. Сегодя вы узнаете, как устроен ролик натяжителя ремня генератора и как его заменить на Калине.

    Устройство натяжителя ГРМ и диагностика неисправностей

    Натяжителем ремня является механизм, который, не создавая трения, оказывает воздействие на ремень генератора, его натянутым.Простейший натяжитель ремня генератора состоит из следующих элементов - роликового подшипника, кронштейна, который вводит его в зацепление с блоком цилиндров, и соединительного болта. Принцип его действия заключается в том, чтобы одеть ремень на ролик и изменить положение кронштейна таким образом, чтобы ремень натянулся.

    В процессе эксплуатации автомобиля замечаются следующие неисправности натяжного ролика: шум и вибрация. Все это может быть вызвано его износом. Самым слабым натяжного ролика считается его подшипник, который испытывает большие нагрузки, вызванные его постоянным напряжением.Кроме того, повреждения может подвергнуться и сам кронштейн. В процессе с нарушением ролика, кронштейн гнется и меняет натяжение ремня. В результате последнего выхода может быть неравномерным, что приведет к его раннему выходу их строя.

    Чтобы узнать о состоянии натяжного ролика, необходимо снять ремень генератора и попробовать покрутить натяжитель. Если в процессе вращения наблюдаются различные шумы, вибрации и заклинивания, то натяжной ролик генератора нуждается в ср замене.

    Подобная неисправность может встречаться не только у автомобилей, которые обладают внушительным пробегом.Неисправные ролики довольно часто попадают и на прилавки многих магазинов автозапчастей.

    Видео - Переделка натяжителя ремня Лада Калина

    Как заменить ролик натяжителя Лада Калина?

    После того, как вам стало известно о неисправности натяжителя ремня генератора, его необходимо заменить. Конечно, когда речь идет о замене ролика, меняют целиком весь натяжитель, так как отдельный ремонт этих частей хоть и возможен но не рекомендуется, так как никто не гарантирует повторное повреждение ролика в случае погнутости кронштейна.Тем не менее, мы расскажем вам, как это делается.

    Порядок образом замены натяжителя выполняется следующим образом:

    • Отключте минусовую клемму аккумулятора, чтобы избежать случайного повреждения электрических цепей. Дело в том, что пространство в моторном отсеке этого автомобиля небольшое, а значит, имеется риск легко замкнуть плюсовые провода на «массу».
    • Ослабьте натяжение ремня и снимите его. Это нужно, чтобы ремень не мешался вам, а при необходимости - это отличная возможность поменять его.
    • Теперь можно рассмотреть два варианта замены ролика. Для удобства, кронштейн можно снять и произвести замену ролика уже на верстаке. Но если вы не желаете снимать механизм, то ролик можно поменять прямо под капотом, однако в этом случае удобство не гарантируется. Мы рассмотрим же вариант со снятием кронштейна. Для этого открутите два болта, на которых крепится регулировочная планка верхней части кронштейна. После этого, открутите такой же болт крепления в нижней части, затем снимите кронштейн с блока цилиндров.
    • Положите кронштейн на верстак и подденьте с плоской отвертки защитную крышку ролика. Под ней будет болт на 17, который нужно открутить. Далее ролик снимается, все посадочные места кронштейна обрабатываются и туда ставится новый ролик. После вкручивания болта крепления, сразу же проверьте его работу. Он должен вращаться легко и без сопротивления. Так же не должно быть никаких вибраций и шумов.
    • Установите кронштейн на блок цилиндров и оденьте ремень генератора. Не забудьте натянуть ГРМ.

    Теперь можно запустить двигатель и проверить. Если шум прекратился, а аккумулятор заряжается нормально, значит, замена натяжного ролика на Калине прошла успешно

    Поддержание надлежащей работоспособности генератора указывает на обеспечение бесперебойного функционирования электрики в любом автомобиле. Генератор обеспечивает подзарядку аккумуляторной батареи, обеспечивает работу энерго потребителей. Выработка необходимой электрической невозможности без исправного ремня генератора и правильной степени его натяжения.


    Ремень и натяжитель ремня генератора (Калина) обеспечивает передачу ремня от момента двигателя автомобиля к генератору, в результате чего происходит выработка электроэнергии. Со временем возникает ситуация, когда натяжение ослабевает или пропадает вовсе, как результат - не требуется уровень генерации электрического тока. За причины неисправностей кроются в натяжителе ремня генератора (ролике), о нем и пойдет речь.

    Устройство и принцип работы

    Передача ремня с максимальным КПД происходит только при условии определенного натяжения ремня.Обеспечающим необходимым необходимое усилие, ролик натяжителя ремня генератора калина.

    По сути, ролик это обычный подшипник, на внешней части которого имеется пластиковое покрытие. По поверхности ролика и перемещается ремень. Внутренняя часть представляет собой посадочную втулку.

    Конструктивные разновидности роликов:

    1. Эксцентриковый. Один из самых простых разновидностей изделий. Его конструкция довольно проста и надежна. Изделие состоит из подшипника, втулки и внешней пластиковой накладки.
    2. Кронштейновый тип. В данном случае регулировка создается при помощи перемещения кронштейна на двигателе.

    Слабые места изделия и признаки неисправностей

    Какая бы разновидность ролика не использовалась «узкое» место это подшипник. Все дело в том, что изделие находится под постоянной нагрузкой, работает в условиях перепада температуры, поэтому поломки и износ устройства довольно распространенное явление.

    Признаки, свидетельствующие о неисправности натяжителя ремня генератора:

    • уменьшение уровня зарядки аккумулятора;
    • отказ или нарушение в работе некоторых энергоемких потребителей в автомобиле;
    • гул, доносящийся со стороны узла при работающем двигателе;
    • заметный люфт при работе ролика;
    • неравномерный износ ремня генератора (обычно происходит с одной из его сторон).

    Диагностика неисправностей

    При проверке работоспособности узла, рекомендуется придерживаться следующих действий:

    1. Первым делом необходимо произвести визуальный осмотр ремня и ролика. Для этого нужно открыть капот автомобиля, завести его двигатель и понаблюдать за работой узла. При этом обратите внимание на наличие вибрации ремня и самого ролика.
    2. Второй момент - это проверка натяжения ремня генератора. Все что нужно сделать - ухватиться за ремень рукой (двигатель авто должен быть остановлен) и проверять его на девяносто градусов в направлении движения часовой стрелки.Если у вас это получилось сделать, то все в порядке. Если поворота больше или меньше на 90 градусов, то потребуется регулировка.
    3. Третий этап предполагает получение доступа к ролику и его проверку. Для того чтобы получить доступ к изделию необходимо снять ремень. Прежде чем это сделать необходимо, запомнить его первоначальное положение. Ремень свободно снимается только после того, как ослаблена регулировочная гайка ролика.
    4. Теперь самое время проверить работоспособность ролика.Покрутите его, при этом обратите внимание, чтобы при прокручивании не происходило заеданий, вращение должно быть свободным. Кроме того, стоит внимательно осмотреть внешнюю пластиковую сторону ролика (по которой движется ремень). Поверхность устройства должна быть ровная, без глубоких канавок и прочих повреждений покрытия, которые препятствуют вращению ремня или способствуют его износу. Если признаки присутствуют, деталь для ременного натяжения подлежит замене.

    Замена натяжителя ремня генератора Калина

    Стоит отметить, что для проведения работы понадобятся следующие инструменты:
    - отвертка с Советником;
    - для ослабления натяжения, ключи на «8» и «19»;
    - ключи на «17» и «13»;
    - шило.

    Теперь вернемся к вопросу о том, как поменять натяжитель ремня генератора на Калине.

    Этапы выполнения работ:

    1. Первым делом следует открыть капот автомобиля, и ослабить натяжение ремня генератора.
    2. Берем ключ на «19» и ослабляем гайку. По направлению движения часовой стрелки крутим шток до тех пор, пока он не выкрутится.
    3. Для того, чтобы провести дальнейшие работы, связанные с демонтажем изделия, при помощи отвертки или шила поддеваем защитный пластиковый колпачок ролика и снимаем его.
    4. Находим болт крепления подшипника к кронштейну и при помощи ключа на «17» откручиваем его. Аккуратно извлекаем изделие вместе с его втулкой и защитной шайбой.
    5. На этом снятие натяжителя ремня генератора лада калина окончено.
      Установка новых изделий производится в обратную обратную.

    Возможна и переделка натяжителя ремня генератора на Лада Калина вот видео:

    Ролик натяжителя ремня генератора - как заменить на Калине своими руками?

    Автомобиль является не только средством передвижения, но и истоником удовольствия.Тем не менее, приятные момент от управления автомобилем можно получить только при одном условии - полная исправность всех элементов. Ведь даже незначительные поломки могут принести массу неприятностей в пути. То же самое касается и ремня генератора, поменяв который мы все равно не избавляемся от проблемы его посвистывания и плохого заряда аккумуляторной батареи. Сегодя вы узнаете, как устроен ролик натяжителя ремня генератора и как его заменить на Калине.

    Устройство натяжителя ГРМ и диагностика неисправностей

    Натяжителем ремня называется механизм, который, не создавая трения, оказывает воздействие на ремень генератора, его натянутым.Простейший натяжитель ремня генератора состоит из следующих элементов - роликового подшипника, кронштейна, который вводит его в зацепление с блоком цилиндров, и соединительного болта. Принцип его действия заключается в том, чтобы одеть ремень на ролик и изменить положение кронштейна таким образом, чтобы ремень натянулся.

    В процессе эксплуатации автомобиля замечаются следующие неисправности натяжного ролика: шум и вибрация. Все это может быть вызвано его износом. Самым слабым натяжного ролика считается его подшипник, который испытывает большие нагрузки, вызванные его постоянным напряжением.Кроме того, повреждения может подвергнуться и сам кронштейн. В процессе с нарушением ролика, кронштейн гнется и меняет натяжение ремня. В результате последнего выхода может быть неравномерным, что приведет к его раннему выходу их строя.

    Чтобы узнать о состоянии натяжного ролика, необходимо снять ремень генератора и попробовать покрутить натяжитель. Если в процессе вращения наблюдаются различные шумы, вибрации и заклинивания, то натяжной ролик генератора нуждается в ср замене.

    Подобная неисправность может встречаться не только у автомобилей, которые обладают внушительным пробегом.Неисправные ролики довольно часто попадают и на прилавки многих магазинов автозапчастей.

    Видео - Переделка натяжителя ремня Лада Калина

    Как заменить ролик натяжителя Лада Калина?

    После того, как вам стало известно о неисправности натяжителя ремня генератора, его необходимо заменить. Конечно, когда речь идет о замене ролика, меняют целиком весь натяжитель, так как отдельный ремонт этих частей хоть и возможен но не рекомендуется, так как никто не гарантирует повторное повреждение ролика в случае погнутости кронштейна.Тем не менее, мы расскажем вам, как это делается.

    Порядок замены натяжителя электрических цепей следующим образом:

    • Отключите минусовую клемму аккумулятора, чтобы избежать случайного повреждения цепей. Дело в том, что пространство в моторном отсеке этого автомобиля небольшое, а значит, имеется риск легко замкнуть плюсовые провода на «массу».
    • Ослабьте натяжение ремня и снимите его. Это нужно, чтобы ремень не мешался вам, а при необходимости - это отличная возможность поменять его.
    • Теперь можно рассмотреть два варианта замены ролика. Для удобства, кронштейн можно снять и произвести замену ролика уже на верстаке. Но если вы не желаете снимать механизм, то ролик можно поменять прямо под капотом, однако в этом случае удобство не гарантируется. Мы рассмотрим же вариант со снятием кронштейна. Для этого открутите два болта, на которых крепится регулировочная планка верхней части кронштейна. После этого, открутите такой же болт крепления в нижней части, затем снимите кронштейн с блока цилиндров.
    • Положите кронштейн на верстак и подденьте с помощью плоской отвертки защитную крышку ролика. Под ней будет болт на 17, который нужно открутить. Далее ролик снимается, все посадочные места кронштейна обрабатываются и туда ставится новый ролик. После вкручивания болта крепления, сразу же проверьте его работу. Он должен вращаться легко и без сопротивления. Так же не должно быть никаких вибраций и шумов.
    • Установите кронштейн на блок цилиндров и оденьте ремень генератора. Не забудьте натянуть ГРМ.

    Теперь можно запустить двигатель и проверить. Если шум прекратился, а аккумулятор заряжается нормально, значит, замена натяжного ролика на Калине прошла успешно

    Натяжитель ремня генератора ЛАДА КАЛИНА. Проверка и замена

    Поддержание надлежащей работоспособности генератора обеспечивает обеспечение бесперебойного функционирования электрики в любом автомобиле. Генератор обеспечивает подзарядку аккумуляторной батареи, обеспечивает работу энерго потребителей.Выработка необходимой электрической невозможности без исправного ремня генератора и правильной степени его натяжения.


    Ремень и натяжитель ремня генератора (Калина) дает передачу крутящего момента от двигателя автомобиля к генератору, в результате чего происходит выработка электроэнергии. Со временем возникает ситуация, когда натяжение ослабевает или пропадает вовсе, как результат - не требуется уровень генерации электрического тока. За причины неисправностей кроются в натяжителе ремня генератора (ролике), о нем и пойдет речь.

    Устройство и принцип работы

    Передача крутящего момента (вращение ремня с максимальным КПД) происходит только при условии определенного натяжения ремня. Обеспечающим необходимым необходимое усилие, ролик натяжителя ремня генератора калина.

    По сути, ролик это обычный подшипник, на внешней части которого имеется пластиковое покрытие. По поверхности ролика и перемещается ремень. Внутренняя часть представляет собой посадочную втулку.

    Конструктивные разновидности роликов:

    1. Эксцентриковый.Один из самых простых разновидностей изделий. Его конструкция довольно проста и надежна. Изделие состоит из подшипника, втулки и внешней пластиковой накладки.
    2. Кронштейновый тип. В данном случае регулировка создается при помощи перемещения кронштейна на двигателе.

    Слабые места изделия и признаки неисправностей

    Какая бы разновидность ролика не использовалась самое «узкое» место это подшипник. Все дело в том, что изделие находится под постоянной нагрузкой, работает в условиях перепада температуры, поэтому поломки и износ устройства довольно распространенное явление.

    Признаки, свидетельствующие о неисправности натяжителя ремня генератора:

    • уменьшение уровня зарядки аккумулятора;
    • отказ или нарушение в работе некоторых потребителей в автомобиле;
    • гул, доносящийся со стороны узла при работающем двигателе;
    • заметный люфт при работе ролика;
    • неравномерный износ ремня генератора (обычно происходит с одной из его сторон).

    Диагностика неисправностей

    При проверке работоспособности узла, рекомендуется придерживаться следующих действий:

    1. Первым делом необходимо сделать визуальный осмотр ремня и ролика.Для этого нужно открыть капот автомобиля, завести его двигатель и понаблюдать за работой узла. При этом обратите внимание на наличие вибрации ремня и самого ролика.
    2. Второй момент - это проверка натяжения ремня генератора. Все что нужно сделать - ухватиться за ремень рукой (двигатель авто должен быть остановлен) и проверять его на девяносто градусов в направлении движения часовой стрелки. Если у вас это получилось сделать, то все в порядке. Если поворота больше или меньше на 90 градусов, то потребуется регулировка.
    3. Третий этап получения доступа к ролику и его проверка. Для того чтобы получить доступ к изделию необходимо снять ремень. Прежде чем это сделать необходимо, запомнить его первоначальное положение. Ремень свободно снимается только после того, как ослаблена регулировочная гайка ролика.
    4. Теперь самое время проверить работоспособность ролика. Покрутите его, при этом обратите внимание, чтобы при прокручивании не происходило заеданий, вращение должно быть свободным. Кроме того, стоит внимательно осмотреть внешнюю пластиковую сторону ролика (по которой движется ремень).Поверхность устройства должна быть ровная, без глубоких канавок и прочих повреждений покрытия, которые препятствуют вращению ремня или способствуют его износу. Если признаки присутствуют, деталь для ременного натяжения подлежит замене.

    Замена натяжителя ремня генератора Калина

    Стоит отметить, что для проведения работы последуются инструменты:
    - отвертка с наконечником;
    - для ослабления натяжения, ключи на «8» и «19»;
    - ключи на «17» и «13»;
    - шило.

    Теперь вернемся к вопросу о том, как поменять натяжитель ремня генератора на Калине.

    Этапы выполнения работ:

    1. Первым делом следует открыть капот автомобиля, и ослабить натяжение ремня генератора.
    2. Берем ключ на «19» и ослабляем гайку. По направлению движения часовой стрелки крутим шток до тех пор, пока он не выкрутится.
    3. Для того, чтобы провести дальнейшие работы, связанные с демонтажем устройства, отвертки или шила поддеваем защитный пластиковый колпачок ролика и снимаем его.
    4. Находим болт крепления подшипника к кронштейну и при помощи ключа на «17» откручиваем его. Аккуратно извлекаем изделие вместе с его втулкой и защитной шайбой.
    5. На этом снятие натяжителя ремня генератора лада калина окончено.
      Установка новых изделий производится в обратную обратную.

    Возможна и переделка натяжителя ремня генератора на Лада Калина вот видео:

    Натяжитель ремня генератора Калина и ремень генератора: замена

    Как известно, ремень генератора Лада Калина (ремень навесных агрегатов) в процессе эксплуатации автомобиля постепенно изнашивается, растягивается и т. д. По этой причине следует постоянно проверять натяжение ремня генератора, а также выполнять выполнение состояния элемента не предмет расслоений, трещин и других дефектов.

    Дело в том, что если ремень генератора изношен или прослаблен, сам генератор может хуже работать, что приводит к проблемам с зарядкой АКБ. Еще можно отметить появление посторонних шумов (например, ремень генератора свистит или шумит). В подобной ситуации изношенный ремень нужно менять или, как минимум, подтягивать при такой возможности.Параллельно следует проверять состояние роликов ремня генератора.

    Часто бывает и так, что сам ремень в нормальном состоянии, без явных дефектов. Однако его не удалось натянуть по причине того, что натяжитель ремня Калина вышел из строя. Далее мы рассмотрим, как заменить ремень генератора на Калине своими руками, а также как поменять натяжной ролик Калина.

    Содержание статьи

    Лада Калина: ремень генератора, натяжитель и особенности

    Сразу отметим, что не все модификации Лада Калина имеют натяжитель ремня генератора. Например, есть версия с 8-и клапанным ДВС, где такого натяжителя нет изначально (ремень генератора Калина без натяжителя). В свою очередь, также есть 8-и клапанные версии с натяжителем и 16-клапанные моторы с натяжителем.

    С учетом таких особенностей необходимо обращать внимание на нюансы при замене ремня на том или ином типе ДВС, а также при подборе роликов, самого ремня и т.д. Давайте разбираться.

    Прежде всего, важно понимать, когда менять ремень генератора Калина.На ВАЗ Лада Калина с кондиционером срок службы ремня генератора обычно не превышает 30-35 тыс. Руб. км пробега. На версию без кондиционера ремни могут выходить дольше, однако многие владельцы считают, что замена ремня генератора Калина все равно желательна уже на 30 тыс. км.

    Более того, следует помнить, что ремень может прийти в негодность даже раньше срока, указывает необходимость его регулярной проверки (как правило, каждые 10 тыс. Км).

    Основное правило, если появился шум или свист, а также заметны проблемы с зарядкой АКБ, необходимо проверить ремень генератора. При визуальном осмотре не допускается наличие трещин на рабочей поверхности (дорожке), а также расслоений и дефектов на внешней части ремня. Если видны повреждения, элемент необходимо менять.

    При этом важно сделать правильный выбор ремня генератора на Калину, так как в зависимости от модификации на Лада Калина разные виды ремней:

    • на двигателе без кондиционера и натяжителя длина ремня составляет 823 мм.
    • версия с натяжителем ремня без кондиционера имеет ремень 882-884 мм.
    • для двигателя с кондиционером и натяжителем длина составляет 1018 мм.
    • на 16-и клапанном моторе с кондиционером и натяжителем используется ремень 995 мм.

    Что касается натяжителя, в данном случае натяжитель ремня Калина также может в иногда требовать замены. При этом задача в рамках подбора деталей, так как натяжитель для всех типов ДВС, где он установлен, один и тот же (артикул натяжителя Лада Калина 2123–1041056).

    Замена ремня генератора на Лада Калина

    Сразу отметим, что проще всего заменить ремень на моторах, не имеющего натяжителя. При этом замена на других типах ДВС (с натяжителем) также не отличается особой сложностью и вполне может быть выполнена самостоятельно.

    • Начнем с первого варианта. На 8-и клапанном двигателе без натяжителя замена ремня потребует наличия ключа на 13, а также небольшой по длине плоской отвертки. Обратите внимание, на данном типе ДВС ремень натянут сильно.

    Рекомендуется использовать только подходящий ремень (например, шестиклиновой ремень POLY-V). Другие ремни использовать не желательно, так как они жесткие и могут сократить ресурс подшипников генератора.

    Чтобы поменять ремень, болт нижнего крепления генератора откручивается на пару оборотов. Затем потребуется отвернуть гайку верхнего крепления, после чего вытолкнуть болт при помощи отвертки и изъять болт. После генератора опускают к низу так, чтобы проушина прошла через образовавшуюся между радиатором и корпусом телевизора щель.

    Теперь остается снять старый ремень, далее ставится новый. Если ремень с трудом натягивается на шкивы, нужно знать, как натянуть ремень генератора.Обычно удается подтянуть его отверткой. Завершает процесс поднятие генератора, что позволит натянуть ремень полностью. Верхний болт вставляется обратно, гайка затягивается. После затягивается нижний болт.

    • На 8-клапанном двигателе с натяжителем процесса замены ремня несколько иной. Еще отметим, что если вышел из строя натяжитель ремня генератора Калина, замена также может быть выполнена снятия строго и установки нового ремня.

    Прежде всего, нужно подготовить ключи на 13, на 17 и на 19 (накидные иди обычные).Также нужна головка 8 с трещоткой, рожковый или простой ключ. Параллельно следует подготовить плоскую отвертку, иглу, очиститель, ветошь, кисть для очистки и чистую емкость. Добавим, что также потребуется иметь смазку для ШРУСов.

    Итак, чтобы отрегулировать степень натяжения ремня на Калине, используется механический натяжитель. Обратите внимание, ролик генератора Калина, точнее ролик ремня генератора Калина часто требует замены или профилактики при каждой смене самого себя. Как правило, достаточно профилактики.

    • Так вот, для замены ремня и обслуживания натяжителя или замены натяжителя ремня нужно сначала ослабить болт ролика с обратной резьбой. Дальше на ролике плоской отверткой снимается пластмассовая заглушка;
    • После необходимо на несколько оборотов откручивается гайка-фиксатор, расположенная на стержне натяжителя ремня. Затем нужно уменьшить натяжение ремня, вращая гайку стержня по часовой стрелке. Вращать нужно до момента, пока стержень не начинает вращаться в своем установочном месте.
    • Далее выкручиваем болт сбоку, предназначенный для крепления концевика стержня возле натяжного ролика;
    • Теперь натяжитель можно снять. Если его нужно заменить, установить необходимо новый натяжитель в сборе или поменять / обслужить только ролик (будет рассмотрено ниже). В рамках ремня, убрав натяжитель, можно снимать ремень. Снятие начинается со шкива генератора. Бывает так, что ремень стянуть не просто, необходимо аккуратно поддевать ремень отверткой. Далее ремень снимают со шкива коленвала;
    • Затем снимается болт ролика, иголкой поддеваются защитные резиновые крышки подшипника.Теперь подшипник можно промыть очистителем (при его отсутствии подойдет обычный бензин). Затем следует заложить смазку и поставить защитные крышки подшипника на место;
    • Завершает процесс обратная сборка и установка ролика (втулка стоит в подшипнике с той стороны, где находится кронштейн). Теперь можно ставить новый ремень, который монтируется от шкива коленвала к шкиву генератора;
    • Далее следует поставить натяжитель, после чего гайку вращают против часовой стрелки, подтягивая ремень.Саму гайку крутят до момента, пока не будет чувствоваться сопротивление. Нормально натянутый ремень при проверке только немного продавливается при нажиме рукой;
    • После натяжки стопорную гайку стержня натяжителя затягивают и проверяют, как работает ремень генератора. В норме, после запуска ДВС не должно быть шумов, свиста, скрипов и т.п. Если слышен свист, ремень дополнительно подтягивают.

    Как заменить ремень генератора на Калине с 16-клапанным двигателем

    Основным отличием от рассмотренного выше процесса 8-и клапанном ДВС является необходимость снимать переднюю подушку двигателя.Для этого подготавливают головку для шестиугольных звездочек 11 или Torx E14, пару домкратов, также ключ или головку 17, головку с трещоткой на 8.

    В рамках замены авто поднимают на домкрате, снимают правое колесо и подкрылок в арке. Параллельно демонтируется пыльник опоры. Под днищем укладывают опору, убирают защиту ДВС.

    Далее нужно вторым домкратом немного приподнять двигатель, положив между домкратом и картером двигателя проставку из дерева. После нужно открутить болты TORX E14, прикреплена опора ДВС к кронштейну.

    Рекомендуем также прочитать статью о том, как проверить и ремонт генератора ВАЗ 2109. Из статьи вы узнаете, как этот генератор ВАЗ 2109, а также проверьте эту статью в рамках диагностики генератора 2109.

    В том случае, если болты с трудом откручиваются, при помощи нижнего домкрата немного меняют положение двигателя, чтобы добиться легкости при откручивании. Еще требуется открутить 3 болта TORX E14, который опора крепится к лонжеронам.

    После ослабляют натяжение ремня, открутив гайку-фиксатор.Гайку вращают на 8 мм по часовой стрелке, пока ремень полностью не ослабляется. Теперь можно снять ремень, после чего продеть через то место, где стояла опора, новый ремень. Если нужно ,ка натяжного ролика выполняется по уже рассмотренной выше схеме.

    Поставив ремень, его следует натянуть, покручивая гайку 8 против часовой стрелки. Степень натяжения проверяют от руки, продавливая ремень. Получив нужный натяг, его фиксируют гайкой на 19.

    После выполнения обратная сборка и выполняется пробный запуск двигателя.Чтобы проверка была произведена правильно, ремень нужно нагружать, включив мощные энергопотребители, а также кондиционер.

    Если ремень генератора свистит, его нужно подтянуть. Чтобы это сделать, не глушат мотор, так как достаточно ослабить фиксатор и немного подтянуть стержень натяжителя. Подтяжку производят, пока не пропадет свист. Когда свист исчезает, остается только затянуть гайку фиксатора. Напоследок отметим, что если изначально свиста ремня генератора не было, но он появился позже, нужно сделать процесс повторно осуществить.

    Подведем итоги

    С учетом приведенной выше информации становится понятно, что натяжитель генератора Калина является не важным, чем сам ремень. На практике, наличие натяжителя позволяет увеличить срок службы подшипников генератора. Главное, использовать правильно данное решение, не допускать перетяжки ремня, а также обслуживать и менять натяжитель в том случае, если предусмотрен выход механизма из строя.

    Рекомендуем также прочитать статью о том, как заменить ремень ГРМ на ВАЗ 2114 своими руками.Из этой статьи вы узнаете об особенностях замены, как выполняется замена ремня ГРМ ВАЗ 2114, а также на какие тонкости и нюансы следует обратить внимание в рамках данной процедуры.

    В качестве итога еще раз напомним, что от состояния натяжителя и самого ремня генератора напрямую будет зависеть качество работы генератора и зарядка АКБ. Также, если ремень проскальзывает, нельзя исключать сбои в работе другого навесного оборудования. По этой причине ремень генератора нужно регулярно проверять, а также менять сам ремень и натяжитель по регламенту или при такой необходимости в случае возникновения аварийных ситуаций.

    Ролик натяжной ремня генератора «INA» ВАЗ 2123 Нива-Шевроле, ВАЗ 1117-1119 Лада-Калина

    Ролик натяжной ремня генератора «INA» ВАЗ 2123 / Нива-Шевроле /, ВАЗ 1117-1119 / Лада-Калина /

    Применяемость: ВАЗ 2123 (Нива-Шевроле), ВАЗ 1117, 1118, 1119 (Лада-Калина).

    Компания INA была основана в Германии в 1946 году и на сегодняшний день вместе с компанией Luk и Fag входит в состав Schaeffler Group. Компания специализируется на производстве подшипников, а также элементов гидравлических и механических приводов клапанов и является поставщиком комплектующих частей на сборочные конвейеры мировых автопроизводителей.В области комплектующих роликовых подшипников INA является признанным ведущим мировым опытом. За время своей работы INA зарегистрировала более 6300 патентов. При разработке и производстве своей продукции компания INA использует самые современные материалы и технологии, благодаря чему подшипники INA и другие продукты под брендом INA отличаются высоким качеством и надёжностью. Перед тем, как попасть на рынок, вся продукция INA тщательно тестируется. Производственное оборудование компании размещено более чем на 35 заводах в индустриализованных странах мира.Штат сотрудников компании INA составляет 28000 человек по всему миру, из которых 7000 человек работают в главном офисе в Херцогенаурахе, Центральная Франкония. Вся продукция компании соответствует требованиям систем качества TUV / ISO, что подтверждено европейскими сертификатами.

    Номенклатура изделий, производимых INA, разделена на три главных направления:

    - крутящиеся детали широкого спектра применения от традиционного машинного оборудования до автомобильной промышленности.

    - в области линейного движения INA универсалом, INA предлагает самый всесторонний спектр деталей для точной и надёжной поддержки линейного движения.

    - детали двигателей - стремительно растущее подразделение INA.

    Компания INA уже более 30 лет присутствует на рынке автокомпонентов. Сегодня специалисты INA в сотрудничестве с производителями автомобилей участвуют в разработке новых двигателей. Программу поставляемых INA автокомпонентов составляют ролики натяжителя ремней и цепей, а также гидрокомпенсаторы.

    Как компания-поставщик INA обладает рядом наград, в том числе и призы от автопроизводителей: Audi AG, BMW AG, DaimlerChrysler, Ford Motor Company, GM и других. В 2003 году INA получила сертификат, подтверждающий высокое качество продукции, от самого требовательного к поставщикм автомобилей компании Toyota.

    натяжитель, кронштейн и как натянуть

    Генератор служит для выработки электроэнергии, которая питается всякая бортовая сеть в движущемся автомобиле, в том числе в Лада Калина.Это подразумевает необходимость в бесперебойной работе данного узла. Также посредством генераторной установки происходит подзарядка АКБ. Генератор Лада Калина работает с помощью ремня, который требует правильной натяжки.

    Эксплуатация подразумевает присутствие действия, при котором натяжитель ремня генератора перестает соответствовать требуемому оптимальному значению. Это неизбежно провоцирует перебои с выработкой электроэнергии. В современной отечественной модели Лада Калина среди наиболее распространенных причин, вызывающих нарушения в данной системе, присутствует неисправность как натяжитель ремня генератора (ролика).Именно об этом важном элементе практичной Лада Калина далее пойдет речь.

    Как устроен натяжитель и каков принцип его функционирования?

    Только при определенном уровне натяга ременной передачи происходит оптимальная работа генератора, что позволяет с максимальным КПД направлять в бортовую сеть питающее напряжение, в противном случае требуется натяжка. Для этих целей и служит рассматриваемое нами натяжитель ремня генератора. Конструктивно это обыкновенный подшипник, верхняя часть которого защищена с помощью пластикового покрытия.По рабочей поверхности данного ролика происходит перемещение ремня. Внутренняя обойма натяжителя в виде обычной посадочной втулки. Ее натяжка должна быть определенно.

    Виды роликов по конструктивному принципу:

    • Эксцентриковый тип. Этот вариант простой конструкции обыденна и наделена завидной надежностью. В состав детали входят подшипник, втулка и протекционная накладка.
    • Кронштейновый вид.Здесь процесс регулирования осуществляется за счет того, чтобы сместить кронштейн натяжителя, присутствующего на моторе. Кронштейн натяжителя найти не сложно.

    Признаки поломки и уязвимые места

    В любой конструкции натяжного ролика самым слабым местом подшипника. На деталь воздействуют нагрузки с постоянным характером, вдобавок к чему свою лепту вносит перепад температур. В таких условиях поломка элемента может наблюдаться довольно часто.

    Какое масло лить в Гранту 8 клапанов

    Лада Гранта замена масла в двигателе

    Коробка передач Лада Гранта

    Рассмотрим подробнее перечень основных признаков, так как присутствующий ролик можно считать полным неисправным:

    • АКБ перестала быть полным зарядом;
    • энергоемкие токоприемники автомобиля начали проявлять нарушение в своем функционировании;
    • характерный гул, доносящийся из района расположения генераторного узла;
    • присутствие люфта во время работы ролика;
    • рабочая поверхность ремня привода генераторной установки имеет следы неравномерного износа.

    Методы диагностики неисправностей

    Во время проверки корректности работы натяжного устройства в Лада Калина рекомендуется следовать такому алгоритму действий:

    1. Сначала выполняем визуальное наблюдение за ремнем и самим роликом. Для этого требуется открыть крышку капота и запустить мотор LADA Kalina. При осмотре взаимодействующих компонентов оцениваем их на вибрации.
    2. Контролируем усилие натяжения ременной передачи. Для этого останавливаем мотор.Беремся за ветвь ремня рукой и стремимся провернуть его на 90 градусов по отношению к продольной оси. Вращаем по часовой стрелке. Если таковая манипуляция удалась, то натяжение корректное. Когда полученный в результате поворота угла отличен от обозначенного оптимального значения, то требуется дальнейшая регулировка.
    3. Теперь понадобится проверка выполнить самому натяжителю. Для этого необходимо произвести снятие ремня. Перед непосредственным демонтажем запоминаемальное расположение расходного элемента.Ослабляем регулировочную гайку на ролике, после чего ремень беспрепятственно извлекаем. Прокручиваем ролик и наблюдаем отсутствие заедания и шума. Осматриваем защитную крышку и проверяем присутствие люфта. Особое внимание уделяет рабочей поверхности, которая вступает в непосредственный контакт с ремнем. Она должна быть гладкой, присутствием глубоких канав или поврежденных недопустимо. Если какой-либо из указанных признаков имеет место, то такое натяжное устройство подлежит безоговорочной замене.

    Как заменить ролик генератора Калины?

    Здесь нам потребуются такие инструменты:

    • отвертка, имеющая плоский наконечник;
    • ключи, типоразмеры которых равны: «8», «19», «17» и «13»;
    • шило.

    Процесс.

    Как натянуть ремень генератора правильно пошагово:

    1. Сначала, открыв крышку капота LADA Kalina, ослабляем натяжку ременной передачи.
    2. Теперь используем ключ на «19», которым ослабляем момент затяжки гайки.В направлении часовой стрелки вращаем шток до наступления момента его полного выхода из посадочного гнезда.
    3. Далее шилом поддеваем и удаляем пластиковый протекционный колпачок, присутствующий на ролике. Для этой цели может подойти отвертка с тонким и жалким «жалом».
    4. Обнаруживаем болт, который фиксирует подшипник на кронштейне. Для этого «вооружаемся» ключом на «17».
    5. Теперь ролик аккуратно вынимаем. С ним присутствуют защитная шайба и втулка.

    Подведем итоги

    На этой процедуре демонтажа завершена.Теперь вы знаете, как натянуть ремень генератора. Действия при обратной установке также весьма простые, поэтому комментировать их нет особой потребности. По завершении всего перечня монтажных процедур проверяем уровень натяжения согласно требованиям. Запускаем мотор и наблюдаем за работой. Если побочных факторов не обнаруживается, то работа исполнена корректно.

    Также в LADA Kalina имеется возможность переделать натяжное устройство, подтверждением выступает этот видеоролик:

    Способы решения проблемы генератора Гранты - «Клуб-Лада.рф »

    Если почти сразу после покупки LADA Granta Вы получили проблемы с генератором (гул, шум или вой), то есть скорее всего причина в его подшипнике. Эта уже известная болезнь Лада Гранта, поэтому АвтоВАЗ меняет генератор по гарантии. Давайте разберемся, в чем причина быстрого выхода из строя генератора и как с ней бороться.

    По многочисленным просмотрам автовладельцев Лада Гранта выяснилось, что натяжение ремня генератора на их автомобилях не соответствует норме, то есть ремень генератора перетянут.Кстати, по норме при нажатии с усилием 100Н (10кгс) прогиб ремня должен составлять 8-12мм. Кто хотя бы немного разбирается в машинех знает, что регулировка натяжения ремня является важным моментом, именно эта операция будет зависеть срок эксплуатации как ремня, так и генератора.

    Таким образом, проблема генератора Гранта в том, что у автомобилей Лада Гранта с 8ми клапанными двигателями ВАЗ-11183, ВАЗ-21116 и ВАЗ-11186 не предоставена натяжка ремня генератора. Но решить эту беду можно, причем по разному:


    Заменить генератор КАТЭК на Bosch

    С 24 июля все автомобили Гранта стали комплектоваться новыми генераторами Bosch (2170-3701010-13 (F000 BL0 652)) мощностью 110А. Этот генератор имеет увеличенную по сравнению с генератором 2170-3701010-10 токоотдачу особенно на холостых оборотах (55-60А при 800 об. / Мин коленчатого вала). Другое его преимущество - повышенная надежность.


    Заменить подшипник генератора

    Чтобы не прибегать к замене генератора в сборе, можно поменять подшипник, но в таком случае следует помнить о гарантии автосалона, что можно лишиться.


    Заменить болт генератора на болт меньшего диаметра

    Смысл доработки прост: Открутить верхний болт крепления генератора и установить на его место более тонкий.Это позволит уменьшить натяжение ремня, чтобы не потерять гарантию перед поездкой в ​​салон верните все на место.


    Доработка крепления генератора Лады Гранты

    Если Вам наплевать на гарантию, то можно немного модернизировать крепления генератора. Понадобится: болгарка, точило, верхний болт генератора (на 2см длиннее родного).

    Таким образом, у нас появляется небольшая регулировка натяжки ремня.


    Замена кронштейна генератора Лада Гранта, на кронштейн Калины

    Кронштейн Лада Калина имеет в своем составе натяжной ролик, что позволяет натяжку ремня генератора, тем самым самым влияющимя на срок службы ремня и подшипника генератора Гранты.

    На гранте установлен кронштейн с номером 2190 без отверстий под натяжитель и ролик натяжителя, поэтому его надо открутить, и вместо него установить:

    1. Кронштейн 1118-1041034 Лады Калины.
    2. Ролик натяжителя.
    3. Кронштейн натяжителя
    4. Втулки.
    5. Ремень от 1118.

    Стоимость вопроса 1700р.

    Снимаем генератор Гранты, демонтируем старый кронштейн. Устанавливаем кронштейн Kalina (его крепления аналогичны), и затем сам генератор.

    Производим натяжку ремня генератора по норме, описанной выше.

    Такой доработкой кронштейна генератора мы теряем гарантию, но в последнее время говорят, что вместе с заменой генератора по гарантии ставят еще и натяжитель.

    Автор: alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
