Практически все автомобили, независимо от марки и класса, оснащаются рулевым механизмом и ВАЗ 2107 не исключение. Безопасность управления автотранспортом напрямую зависит от состояния этой конструкции, которую периодически нужно осматривать, регулировать, а при необходимости и ремонтировать.

Содержание

Рулевое управление ВАЗ 2107

Рулевой механизм ВАЗовской «семёрки» состоит из нескольких узлов, соединённых воедино посредством крепёжных элементов. Эти узлы и составляющие их элементы, как и любая другая деталь автомобиля, со временем изнашиваются и приходят в негодность. На назначении, конструкции, ремонте и обслуживании рулевого управления ВАЗ 2107 следует остановиться более детально.

Назначение

Основная функция, которая возлагается на механизм рулевого управления — обеспечивать движение автомобиля в заданном водителем направлении. На большей части легковых машин траектория движения осуществляется поворотом колёс передней оси.

Устройство рулевого механизма «семёрки» довольно сложное, но в то же время обеспечивает беспроблемное управление при разных ситуациях на дороге. На автомобиле установлена травмобезопасная рулевая колонка с карданным валом, который складывается при ударе. Рулевое колесо рассматриваемого механизма имеет диаметр 40 см и для полного поворота колёс необходимо совершить всего 3,5 оборота, что позволяет выполнять манёвры без особого труда.

Из чего состоит

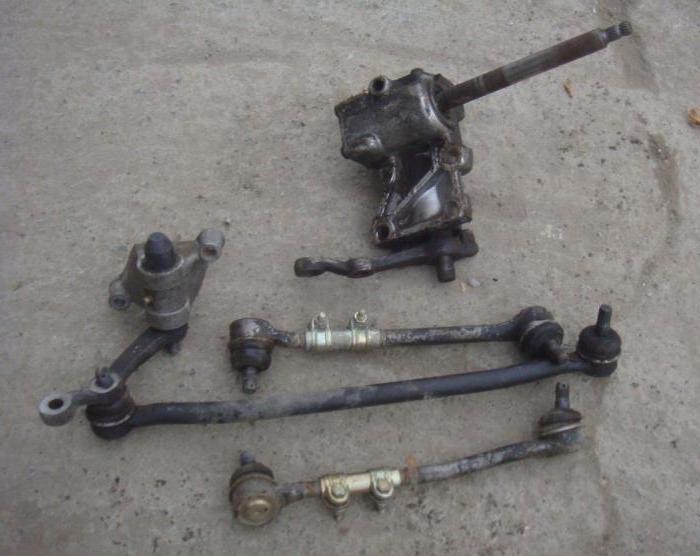

Механизм управления передними колёсами на ВАЗ 2107 выполнен из таких основных элементов:

рулевое колесо;
вал;
редуктор;
сошка;
трапеция;
маятник;
поворотные кулаки.

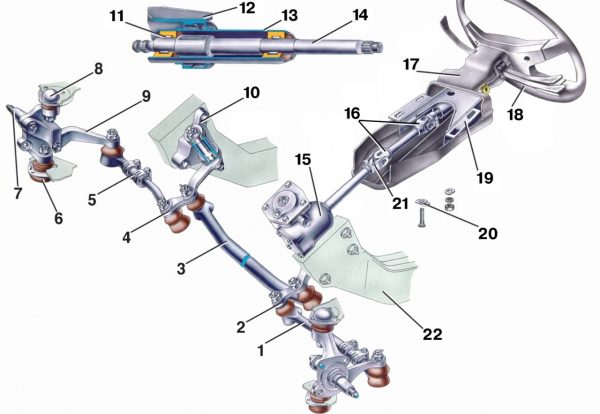

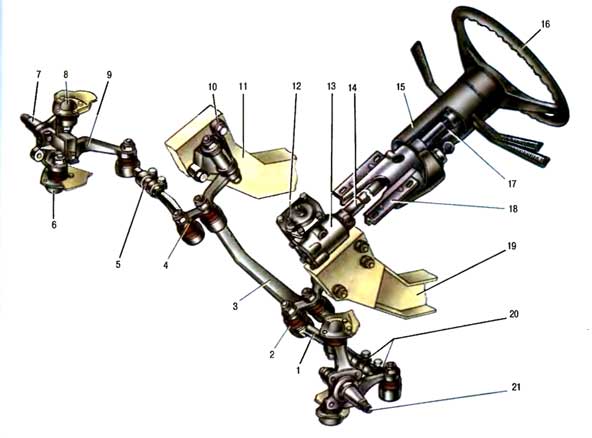

Рулевое управление ВАЗ 2107: 1 — боковая тяга; 2 — сошка; 3 — средняя тяга; 4 — маятниковый рычаг; 5 — регулировочная муфта; 6 — нижний шаровой шарнир передней подвески; 7 — правый поворотный кулак; 8 — верхний шаровой шарнир передней подвески; 9 — правый рычаг поворотного кулака; 10 — кронштейн маятникового рычага; 11 — подшипник верхнего вала рулевого управления; 12, 19 — кронштейн крепления вала рулевого управления; 13 — труба кронштейна крепления вала рулевого управления; 14 — верхний вал рулевого управления; 15 — картер рулевого механизма; 16 — промежуточный вал рулевого управления; 17 — облицовочный кожух вала рулевого управления; 18 — рулевое колесо; 20 — фиксирующая пластина передка кронштейна; 21 — стяжной болт крепления карданного шарнира; 22 — лонжерон кузова

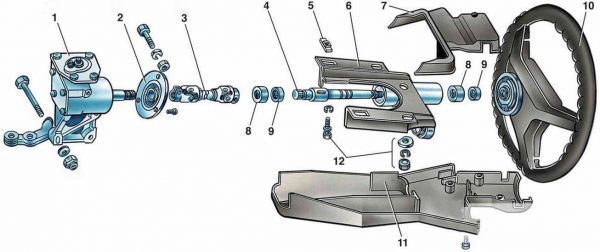

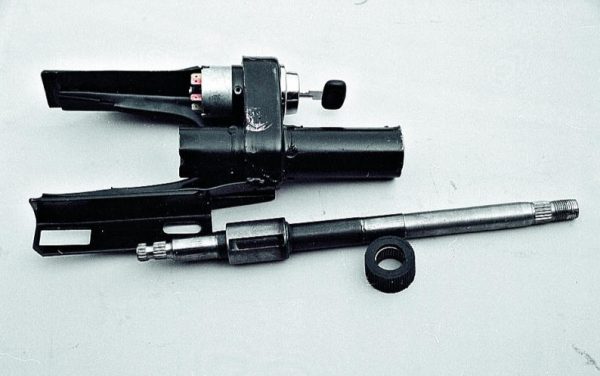

Рулевой вал

Посредством вала вращение от баранки передаётся к рулевой колонке. Вал закреплён при помощи кронштейна к кузову автомобиля. Конструктивно элемент выполнен в виде карданчика с крестовинами и верхним валом. В случае столкновения происходит складывание механизма, тем самым обеспечивается безопасность водителя.

Редуктор

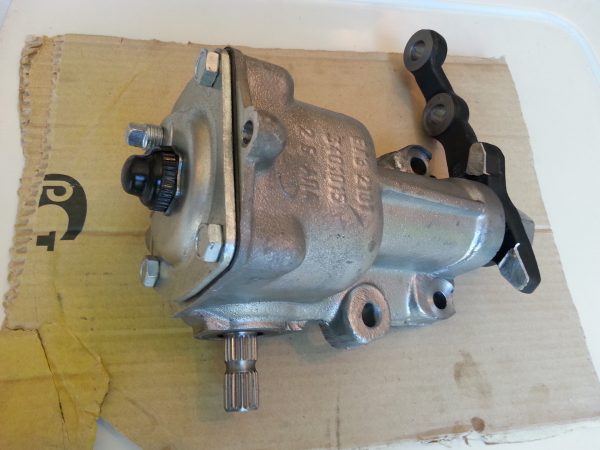

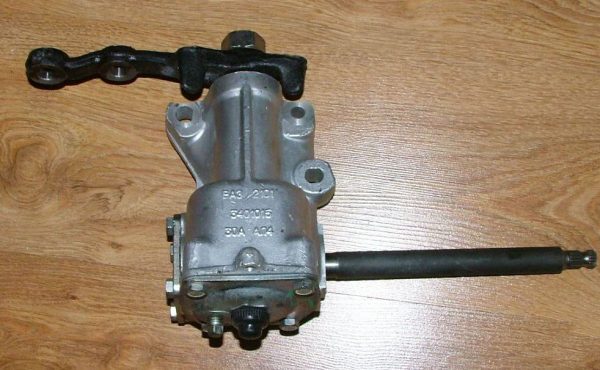

ВАЗ 2107 оснащается червячной рулевой колонкой, которая преобразовывает вращательное движение руля в поступательное движение рулевых тяг. Принцип действия рулевого механизма сводится к следующему:

Водитель поворачивает руль.
Посредством карданных шарниров вал червяка приводится в действие, чем снижается количество оборотов баранки.
Червячный элемент вращается, перемещая двухгребневый ролик.
Поворачивается вторичный вал, на котором зафиксирована сошка, приводящая в движение рулевые тяги.
Трапеция двигает поворотные кулаки, осуществляя поворот колёс в нужную сторону.

Одним из основных узлов в механизме рулевого управления является рулевая колонка

Рулевая сошка — деталь, посредством которой соединяется рулевая трапеция с рулевым редуктором.

Рулевая трапеция

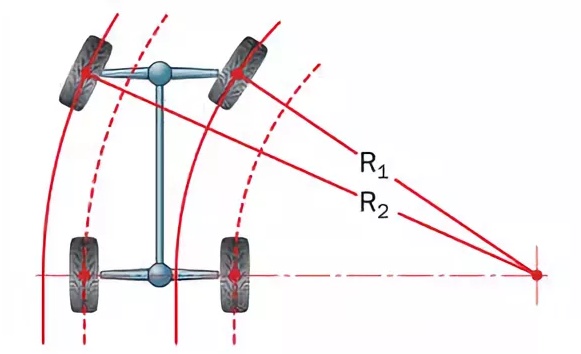

Радиус траектории движения машины при повороте зависит от угла поворота колёс. Поскольку у внешнего колеса радиус больше, чем у внутреннего, то во избежание проскальзывания последнего и ухудшения сцепления с дорожным покрытием, передние колёса должны отклоняться на разные углы.

Передние колёса должны поворачиваться на разные углы, чтобы не было проскальзывания

Для этого и применяется рулевая трапеция. Во время совершения манёвра поперечная тяга механизма под воздействием сошки смещается. Благодаря маятниковому рычагу она толкает и тянет боковые тяги. Поскольку возникает перекос, воздействие на наконечники рулевых тяг оказывается различным, что приводит к повороту колёс на разный угол. Наконечники трапеции с тягами соединяются посредством регулировочных муфт, которые позволяют изменять углы поворота колёс. Детали трапеции между собой соединяются одинаковыми шаровыми шарнирами. Такая конструкция способствует нормальной работе узла даже при движении по плохим дорогам.

Рулевая трапеция обеспечивает поворот передних колёс с разными углами

Маятниковый рычаг

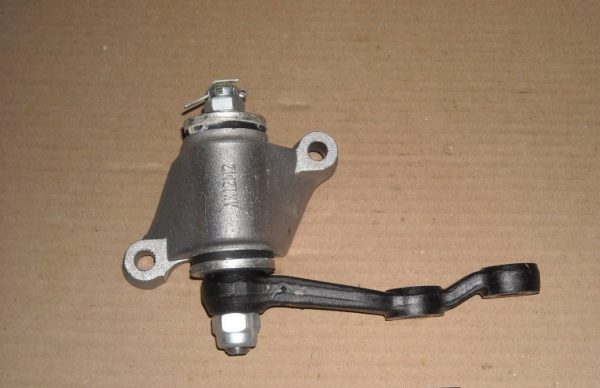

Маятник рулевого управления «семёрки» необходим для синхронного поворота колёс передней оси без запаздывания. Таким образом, автомобиль способен безопасно проходить повороты. Если же с маятником возникают неисправности, ухудшаются характеристики транспортного средства при совершении манёвров, что может привести к аварийной ситуации.

Маятник предназначен для синхронного поворота колёс при вращении руля

Поворотный кулак

Основное назначение поворотного кулака (цапфы) – обеспечивать поворот передних колёс в нужную для водителя сторону. Деталь изготавливается из прочной стали, поскольку на неё возлагаются высокие нагрузки. На кулаках также крепятся наконечники рулевых тяг, ступицы, элементы тормозной системы. К рычагам передней подвески цапфа фиксируется с помощью шаровых опор.

Неполадки рулевого управления

Рулевой механизм, как и любой другой узел транспортного средства изнашивается и со временем требует ремонта. Чтобы упростить поиск и устранение поломок, существуют определённые признаки, позволяющие выяснить характер поломки и устранить её в короткие сроки.

Течь масла

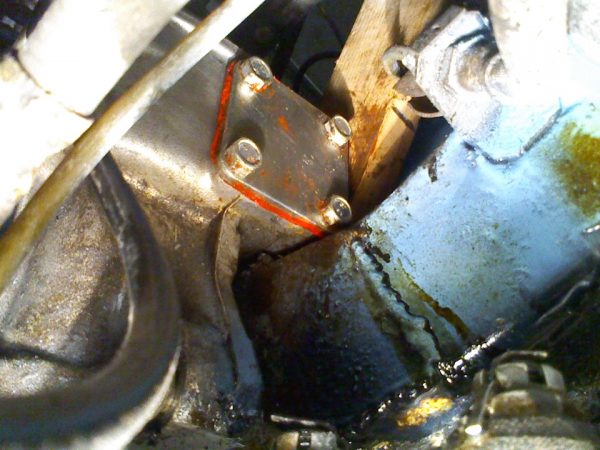

На «классике» проблема «мокрого» рулевого редуктора является довольно распространённой. Причин этому может быть немало:

износ сальника;
подтекание из-под прокладки;
ослабление крепежа, которым фиксируется крышка механизма;
коррозия первичного вала.

Если сальник и прокладки можно заменить, болты подтянуть, то при повреждении вала, деталь придётся шлифовать.

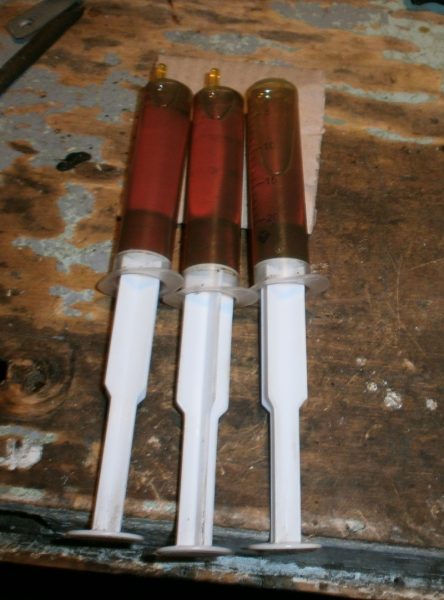

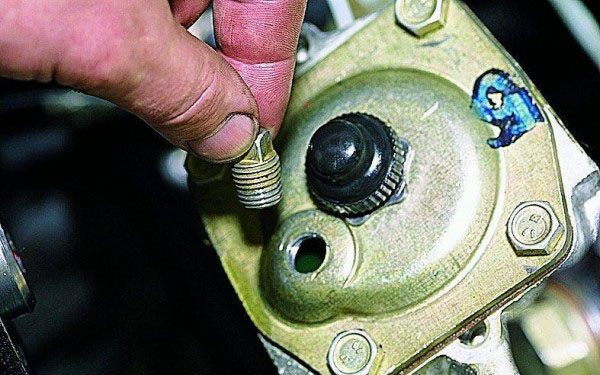

Одним из вариантов избавиться от течи масла из редуктора при исправных сальниках является обработка крышки герметиком

Тугой руль

Иногда бывает, что для поворота баранки необходимо прилагать заметно больше усилий, чем обычно. К появлению этой неисправности могут привести несколько причин:

неправильная установка развал-схождения колёс;
поломка одного из элементов в рулевом механизме;
нарушен зазор между червяком и роликом;
крепёж оси маятника сильно затянут.

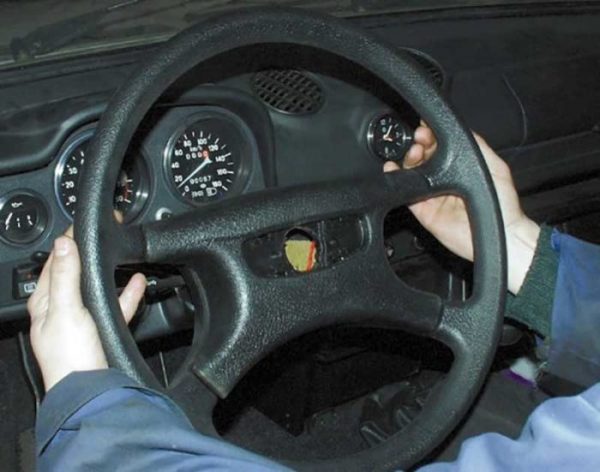

Люфт руля

Одной из причин появления свободного хода в рулевом механизме является износ крестовин вала. Помимо них люфт появляется в самом редукторе. Если узел имеет большой пробег, то его желательно разобрать, осмотреть, в каком состоянии находятся все элементы, заменить детали с большим износом, после чего провести регулировку.

Стук и вибрация

Если во время движения на руле чувствуется отдача, то причин такого явления может быть немало. Управление транспортным средством в таком техническом состоянии приводит к быстрой утомляемости и снижает уровень безопасности. Поэтому рулевой механизм нуждается в диагностике.

Таблица: причины вибраций и стуков на руле и способы их устранения

Устранение неисправностей

По мере эксплуатации автомобиля отдельные узлы рулевого механизма постепенно изнашиваются. Для комфортного и безопасного управления, а также чтобы исключить неравномерный износ шин, любые дефекты рулевого механизма нужно своевременно устранять.

Редуктор рулевого механизма

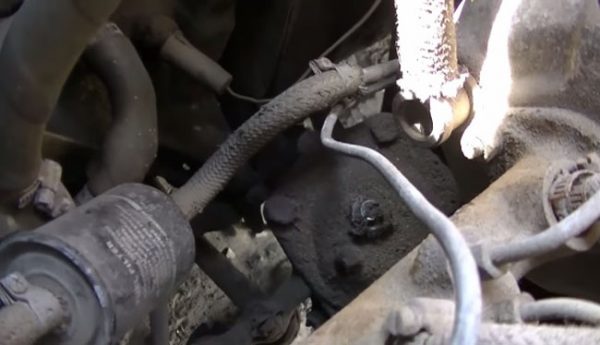

Чтобы выявить неполадки рулевой колонки, узел потребуется снять с машины. Для этого нужно подготовить следующий перечень инструментов:

набор ключей;
вороток;
головки;
съёмник рулевых тяг.

Демонтаж производим в такой последовательности:

Машину загоняем на эстакаду или подъёмник.
Отворачиваем крепёж карданчика к валу колонки.
Откручиваем гайки, которыми пальцы рулевых тяг крепятся на сошке, а затем съёмником выдавливаем пальцы.
Откручиваем гайки и выпрессовываем шаровые пальцы из сошки съёмником

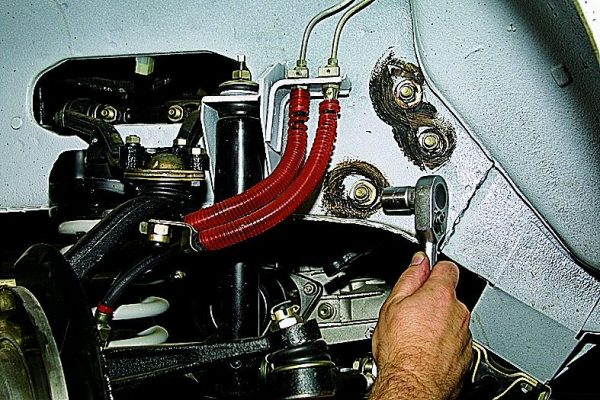

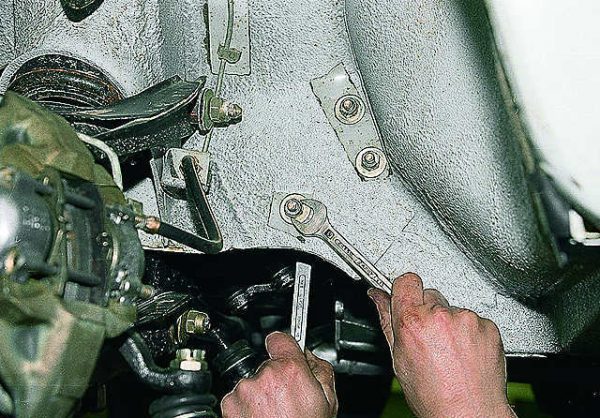

Ключом на 19 отворачиваем гайки, которыми редуктор фиксируется к левому силовому элементу кузова, удерживая с обратной стороны болты ключом того же размера.
Чтобы снять редуктор с автомобиля, потребуется открутить три гайки на 19
Извлекаем болты, а затем и сам вал колонки из промежуточного вала.
Извлекаем болт и вал колонки из промежуточного вала

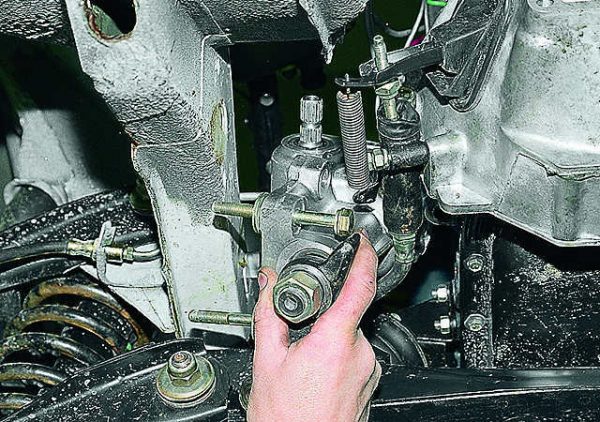

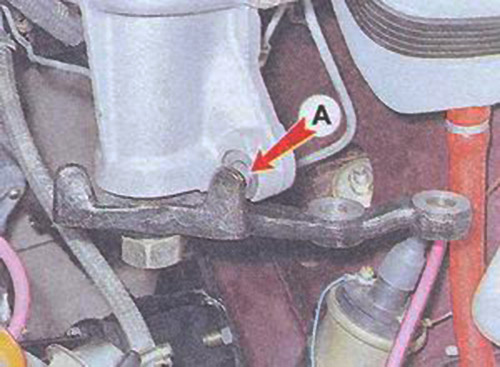

Проворачиваем сошку, пока она не упрётся в проушину «А» и демонтируем узел с машины.

Сошку упираем в проушину и демонтируем редуктор

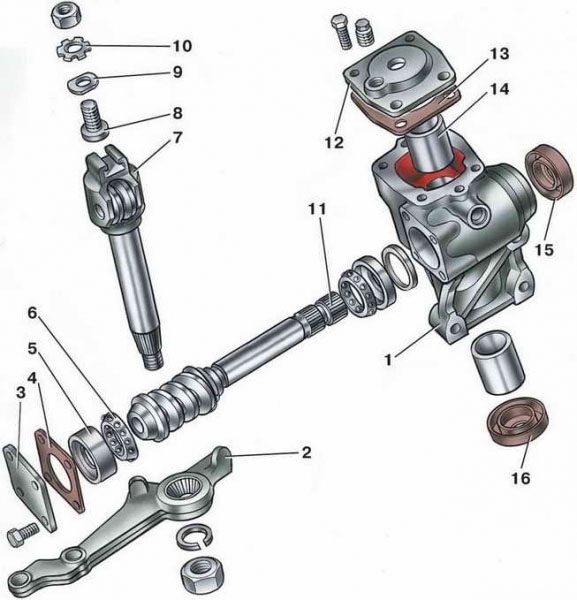

Разбираем механизм для дефектовки деталей:

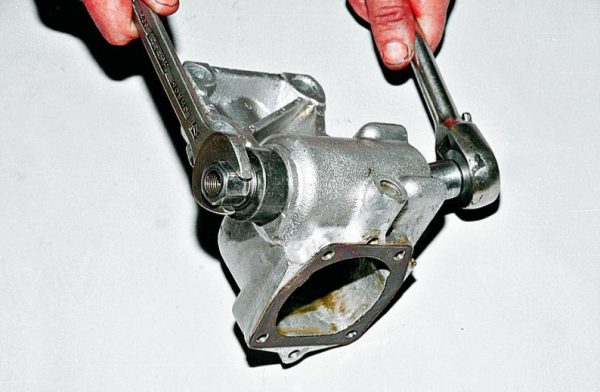

Ключом на 30 отворачиваем гайку, удерживающую сошку.

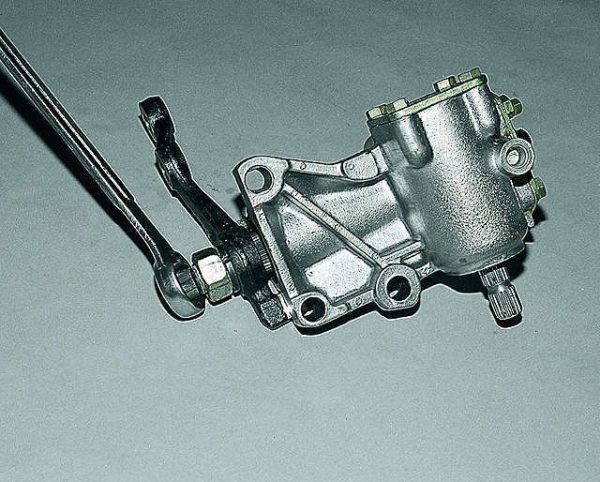

Ключом на 30 откручиваем гайку крепления сошки
Снимаем сошку съёмником или сбиваем молотком.

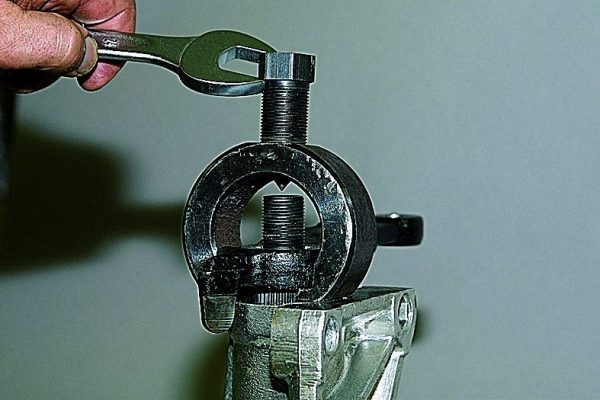

Устанавливаем съёмник и стягиваем с его помощью сошку с вала
Выкручиваем элементы крепления верхней крышки, снимаем её и аккуратно сливаем смазочный материал.

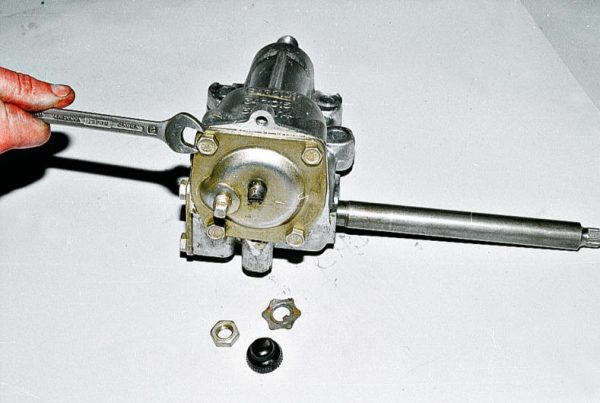

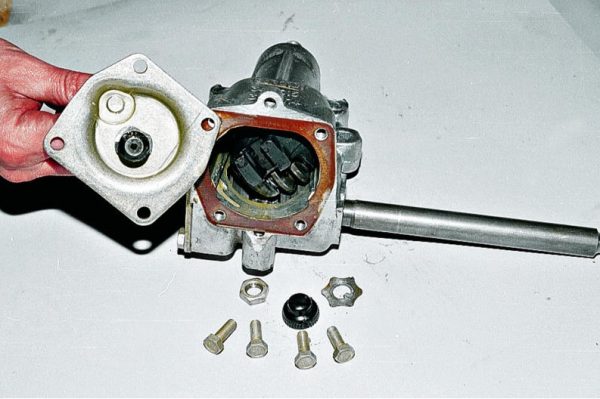

Для снятия верхней крышки отворачивают 4 болта

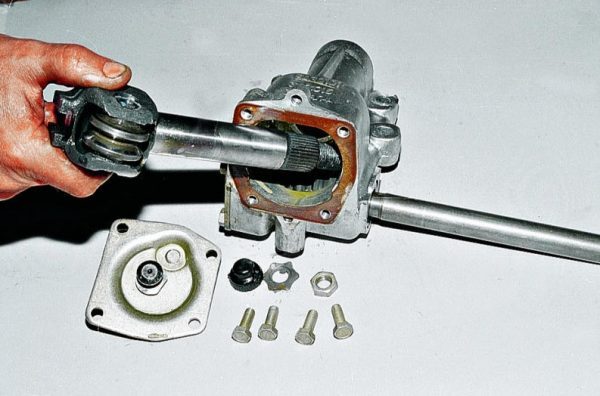

Достаём вал сошки из корпуса.
Из картера редуктора извлекаем вал сошки с роликом

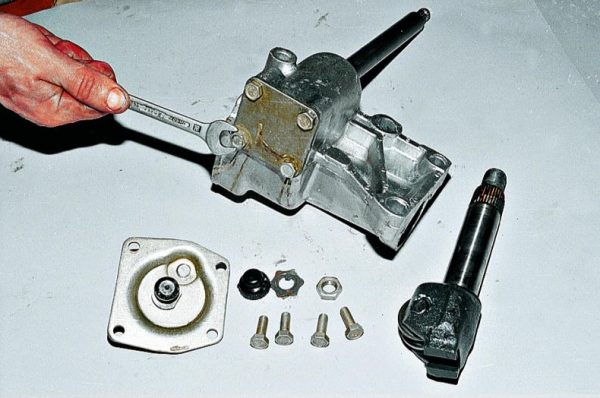

Откручиваем крепление крышки червяка и снимаем её вместе с уплотнителями.
Для снятия крышки червячного вала откручиваем соответствующий крепёж и снимаем деталь вместе с прокладками
Молотком выбиваем ось из корпуса.
Червячный вал выбиваем с помощью молотка, после чего извлекаем его из корпуса вместе с подшипниками
Отвёрткой поддеваем сальники и демонтируем их из картера. При проведении с узлом ремонта любого характера, манжеты нужно менять всегда.

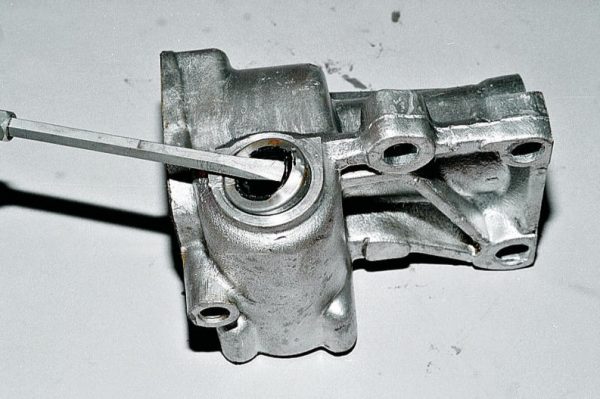

Сальники редуктора извлекаем, поддев их отвёрткой
Подбираем наставку и выколачиваем наружное кольцо подшипника.
Чтобы снять наружную обойму подшипника, потребуется подходящая наставка

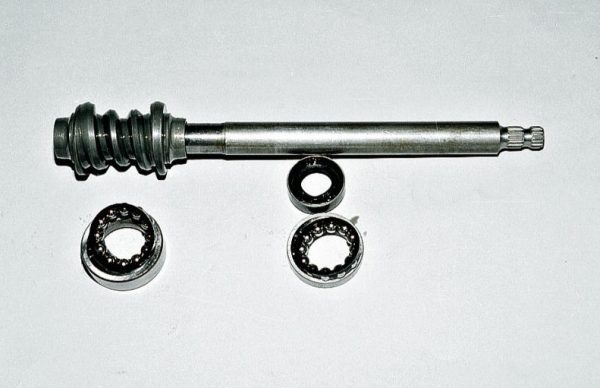

Осматриваем ролик и червяк на предмет износа или повреждений. Зазор между втулками и осью сошки должен быть не более 0,1 мм. Вращение подшипников должно быть лёгким и без заеданий. На внутренних частях подшипника любые изъяны считаются недопустимыми, также как и трещины на корпусе механизма. Детали с повреждениями заменяем на исправные. Перед сборкой механизма все элементы редуктора смазываем маслом для трансмиссии и выполняем сборку:

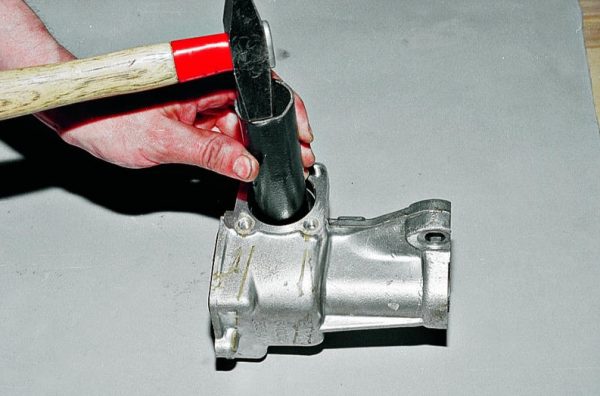

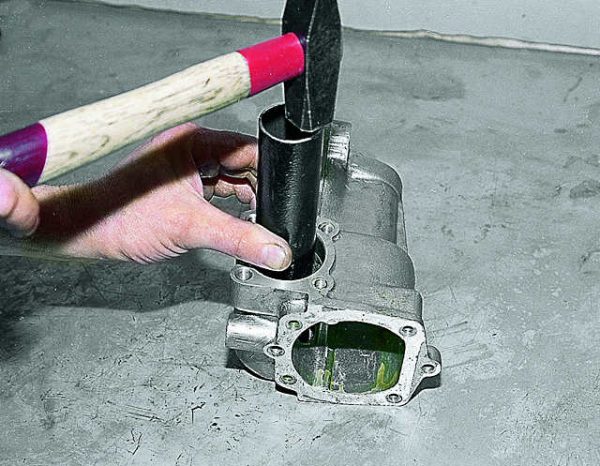

Забиваем кольцо подшипника на своё посадочное место.
Для запрессовки обоймы внутреннего подшипника используем отрезок трубы подходящего диаметра
Помещаем в обойму сепаратор и ставим на место червяк, после чего монтируем сепаратор наружного подшипника и запрессовываем его наружную часть.
После установки червячного вала и наружного подшипника производим запрессовку наружной обоймы
Устанавливаем крышку с уплотнителями.

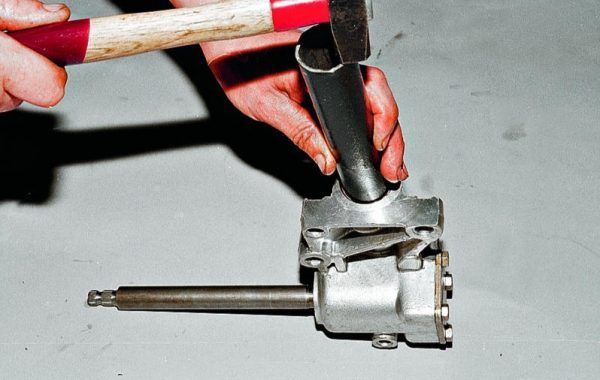

Запрессовываем сальники обоих валов и наносим на их рабочую поверхность немного смазки Литол-24.
Посредством регулировочных прокладок устанавливаем момент проворачивания вала червяка 2–5 кг*см.
Монтируем на место ось сошки и выставляем момент проворачивания от 7 до 9 кг*см.

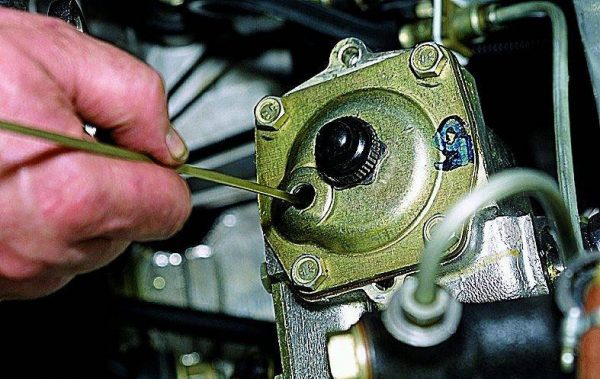

Устанавливаем оставшиеся элементы и наполняем редуктор смазкой ТАД-17. Её объём составляет 0,215 л.
Ставим устройство на место в обратном порядке.

Видео: разборка и сборка рулевой колонки на «классике»

Регулировка люфта

Для проведения регулировочных работ с рассматриваемым узлом понадобятся:

ключ на 19;
отвёртка плоская широкая.

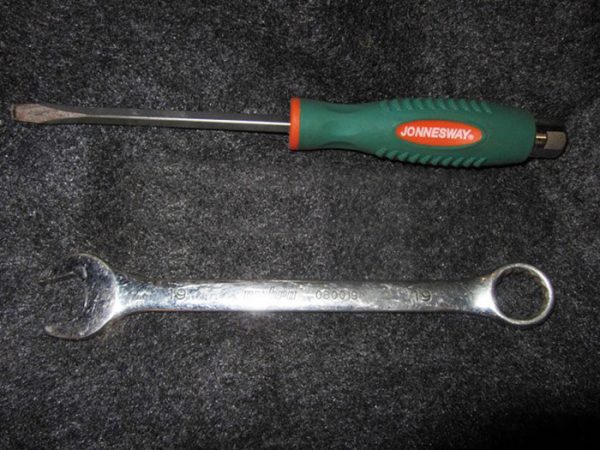

Для регулировки рулевого редуктора понадобится плоская отвёртка и ключ на 19

Процедура сводится к следующим шагам:

Выставляем руль в положение, при котором передние колёса будут стоять прямо.

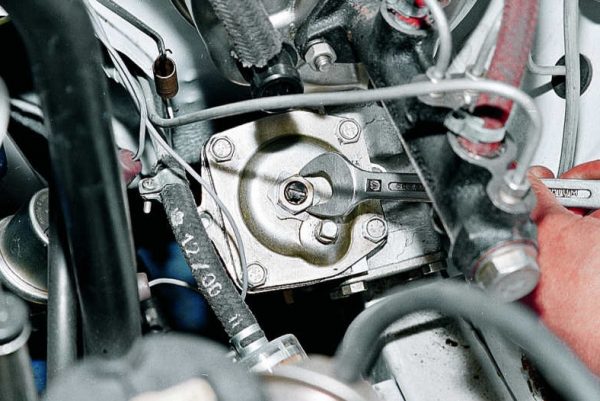

Ключом на 19 отворачиваем гайку сверху редуктора.

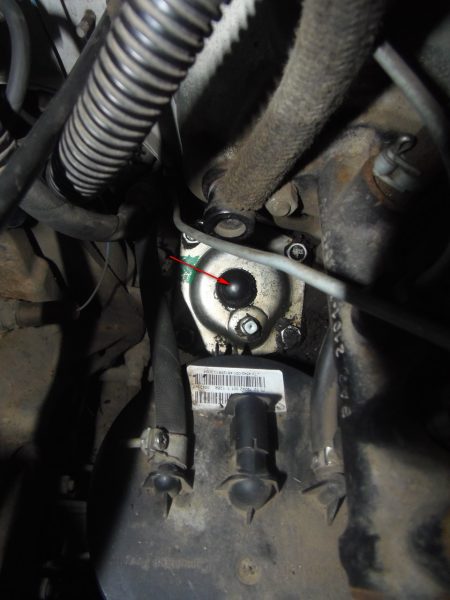

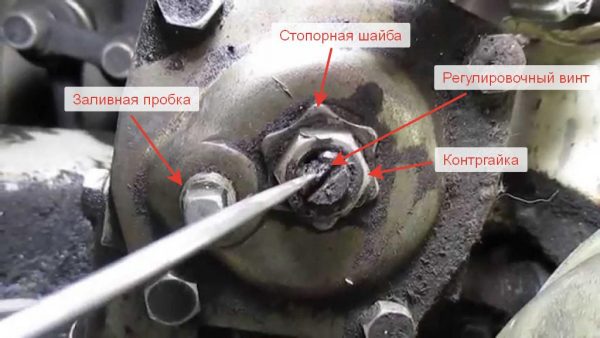

Сверху редуктора расположена гайка, которой фиксируется регулировочный шток, откручиваем её
Снимаем шайбу, являющуюся стопорным элементом.

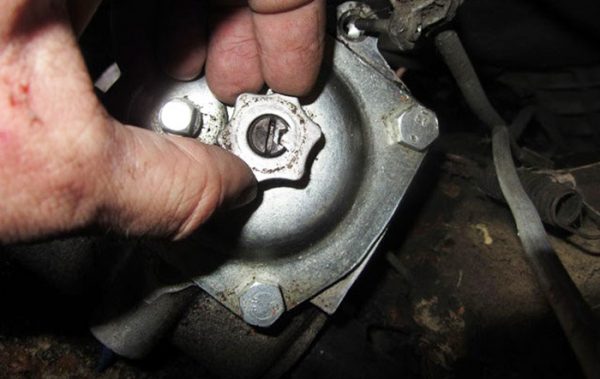

Снимаем со штока стопорную шайбу
Прокручиваем шток плоской отвёрткой по часовой стрелке на пол-оборота и поворачиваем руль из стороны в сторону, наблюдая за колёсами. Если они реагируют практически сразу, т. е. свободного хода почти нет, то процедуру можно считать завершённой. В противном случае шток нужно подтянуть ещё.

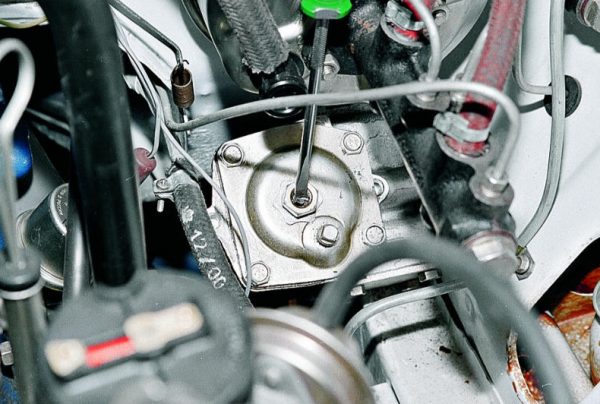

Регулируем люфт плоской отвёрткой, добиваясь реагирования колёс на движения руля без задержек, отсутствия закусываний и тугого вращения
По окончании регулировки ставим на место шайбу и заворачиваем гайку.

При правильно отрегулированной рулевой колонке люфт должен быть минимальным, а вращение рулевого колеса без закусываний и излишних усилий.

Видео: устранение люфта в рулевом редукторе

Рулевой вал

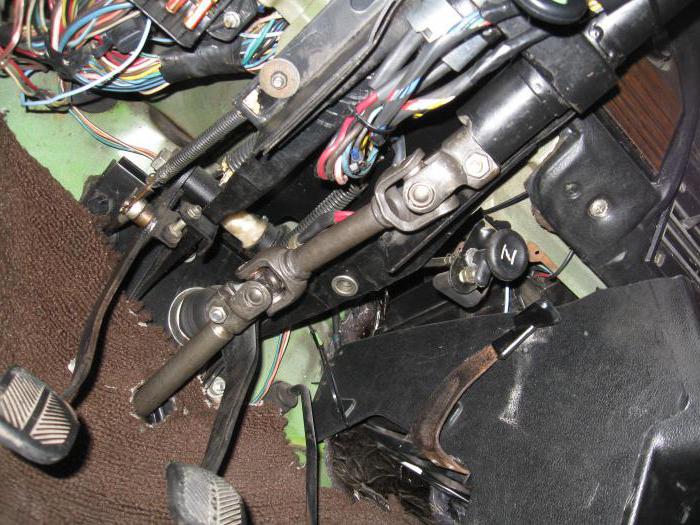

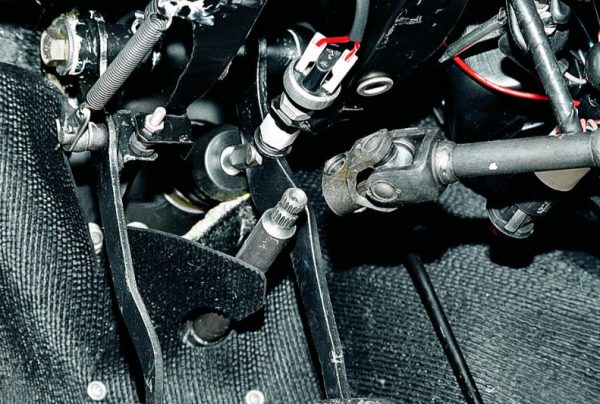

Если при вращении баранки наблюдается большой люфт на шарнирах промежуточного вала либо осевое перемещение вала на подшипниках, механизм нуждается в разборке и ремонте. Работа выполняется следующим образом:

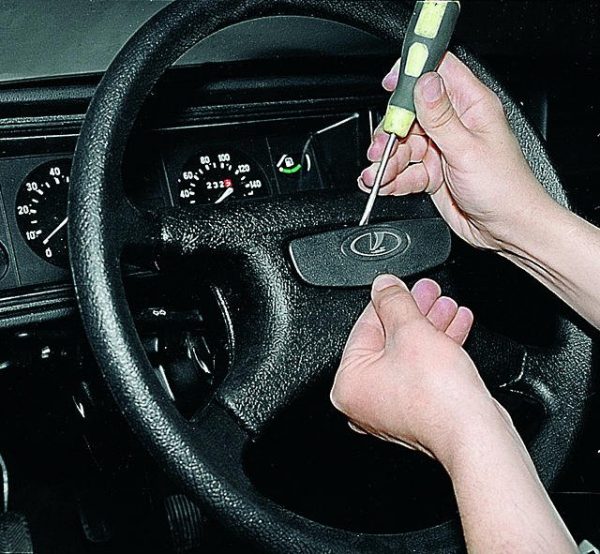

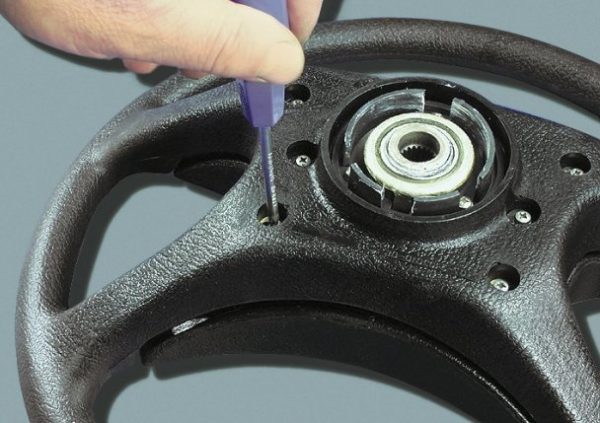

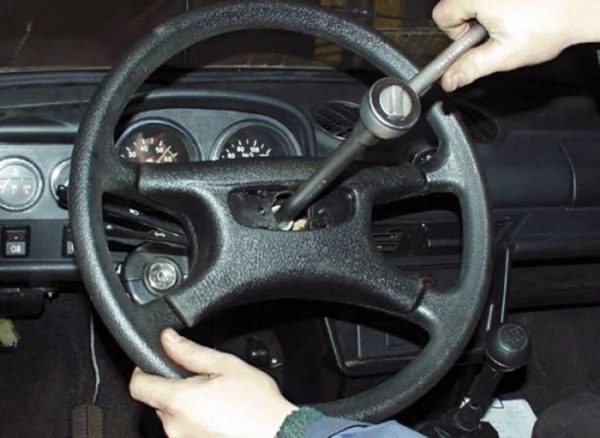

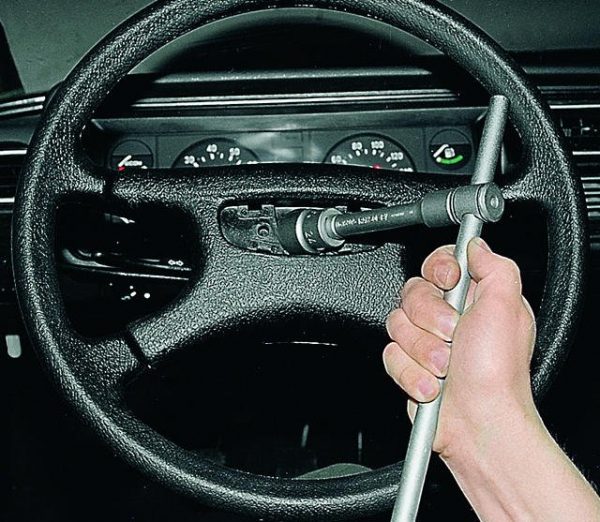

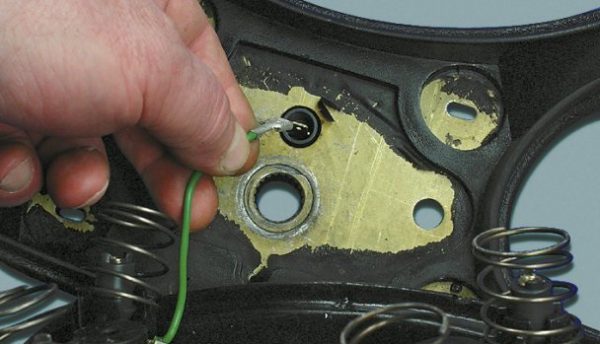

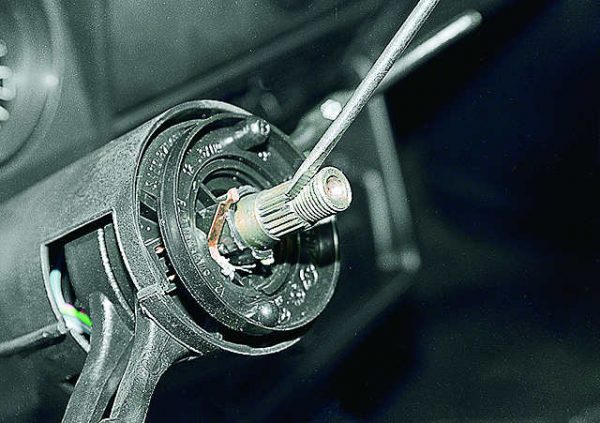

Снимаем «-» клемму с АКБ, а также руль, пластиковый кожух, подрулевые переключатели, разъём с замка зажигания.

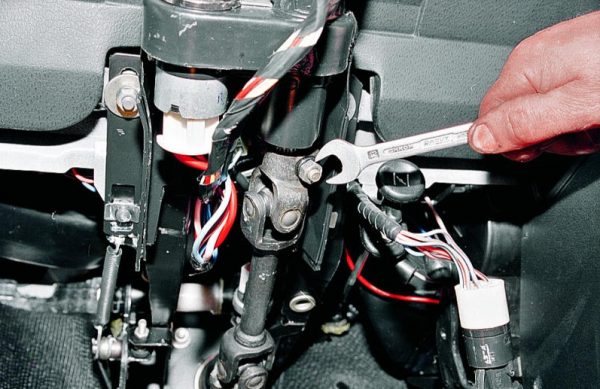

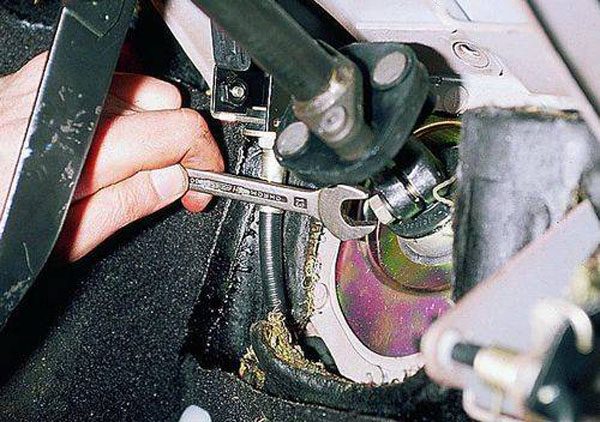

Откручиваем крепление карданчика и извлекаем болты.
Отворачиваем крепёж, удерживающий карданчик на валу редуктора и верхнего вала

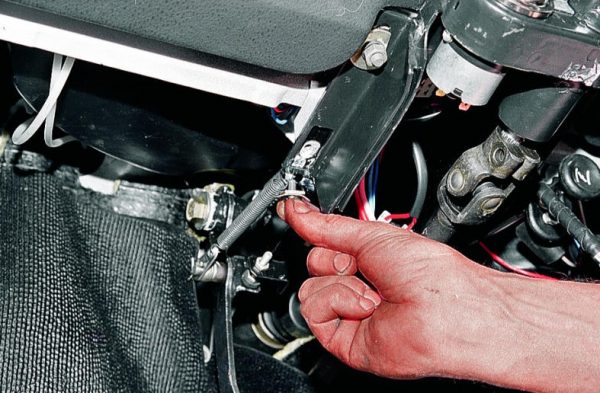

Отворачиваем срезные винты, которыми удерживается кронштейн рулевого вала.
Извлекаем болты с шайбами.
Открутив болты, извлекаем их вместе с шайбами
Откручиваем 2 гайки на 13.

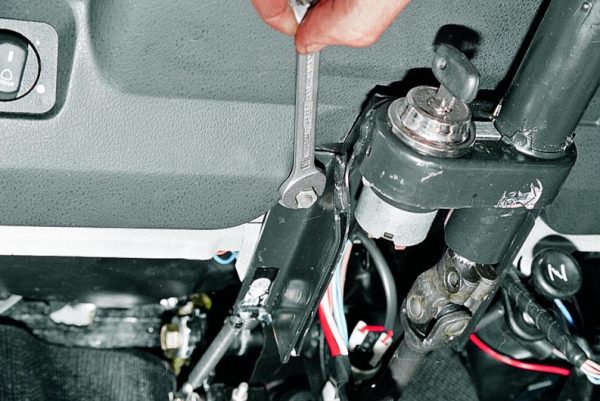

Ключом на 13 откручиваем 2 гайки
Демонтируем кронштейн.
Снимаем кронштейн с автомобиля

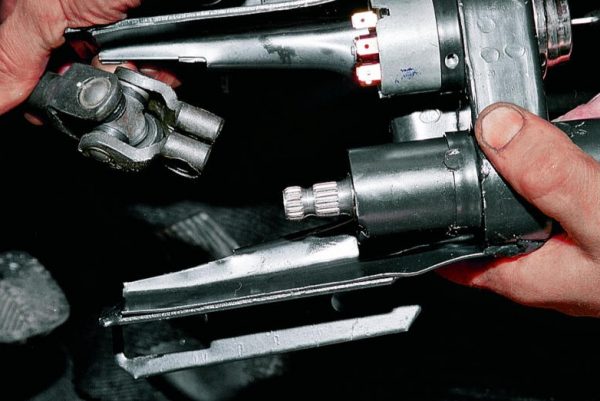

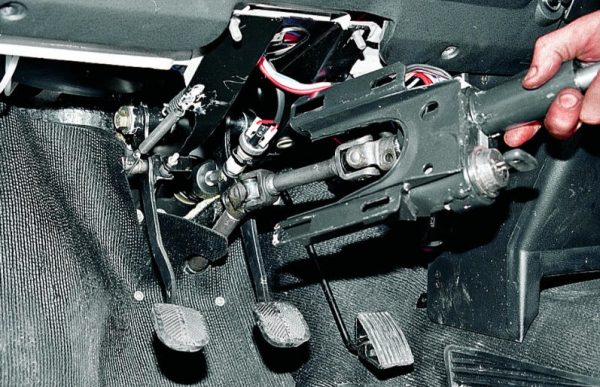

Извлекаем верхний вал из шлицев карданчика.
Извлекаем верхний вал из шлицев карданчика

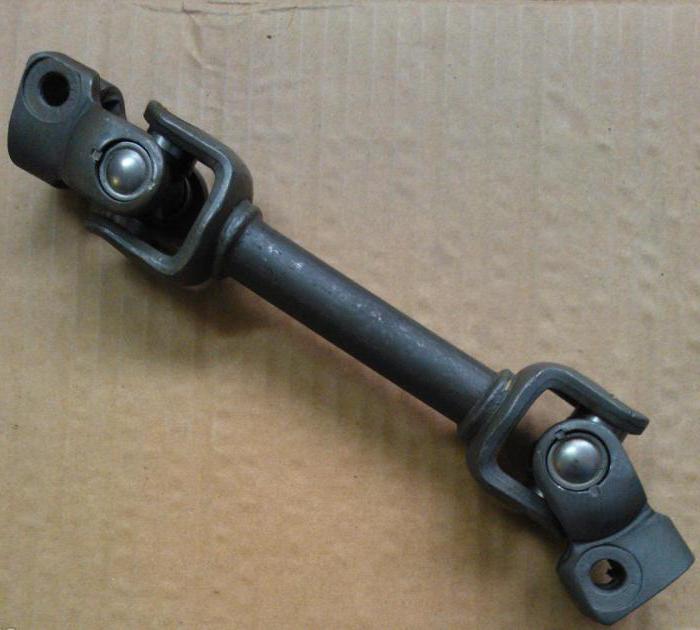

Снимаем промежуточный вал с червячного вала.
Промежуточный вал снимаем с вала червяка
Со стороны руля развальцовываем края трубы, вставляем ключ в замок зажигания и разблокируем баранку. Выбиваем вал вместе с игольчатым подшипником.
Вал снимаем вместе с игольчатым подшипником
Второй подшипник выбиваем подходящей наставкой. Если же подшипники или вал в местах их установки имеет заметный износ, детали нуждаются в замене. Карданчик при ощутимом люфте также меняем на исправный.
Сборку узла выполняем в обратном порядке. Перед тем как затянуть крепёж кронштейна, несколько раз крутим руль из стороны в сторону, чтобы кронштейн стал на своё место.

Маятник

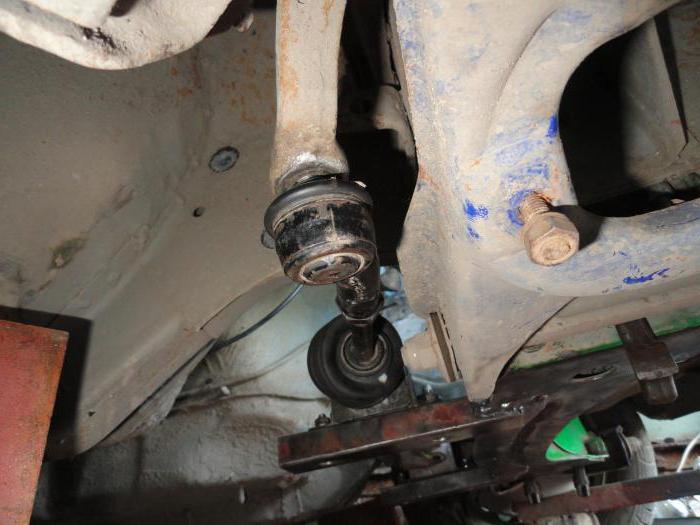

Сам маятниковый рычаг из строя выходит довольно редко, а вот подшипники или втулки, расположенные внутри, иногда приходится менять. Для работы понадобится набор ключей и съёмник рулевых тяг. Демонтаж механизма проводим в таком порядке:

Снимаем с машины правое колесо передка, откручиваем крепёж и выдавливаем съёмником пальцы тяг рулевой трапеции.

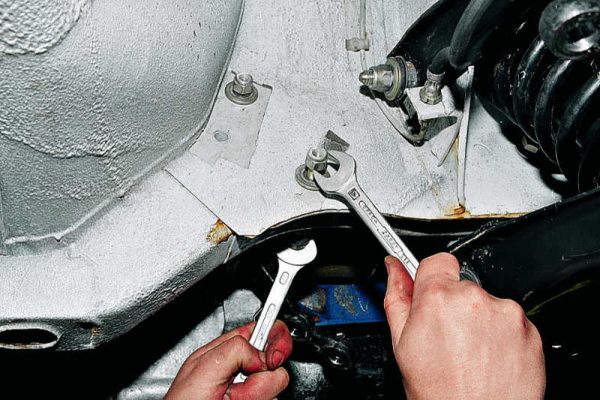

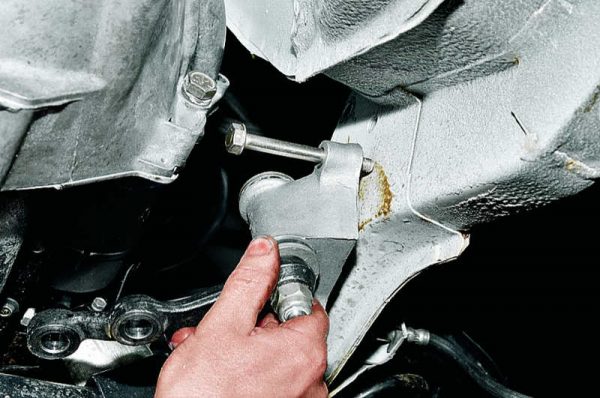

Откручиваем крепление маятника к правому лонжерону.
Отворачиваем крепление маятника к правому лонжерону
Нижний болт извлекаем сразу, а верхний демонтируем вместе с маятником.
Снимаем маятник вместе с крепёжными элементами

Замена втулок

Ремонт состоит из следующих шагов:

Расшплинтовываем и откручиваем гайку оси маятника.

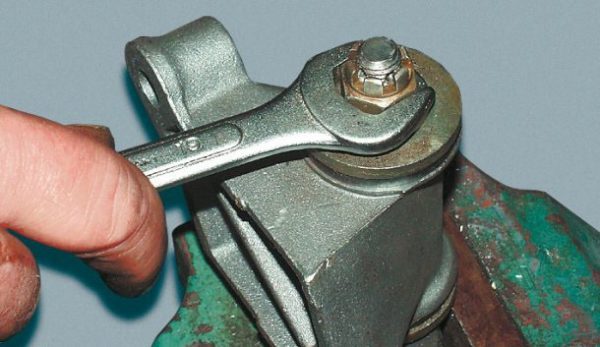

Чтобы отвернуть регулировочную гайку, маятник зажимаем в тисках

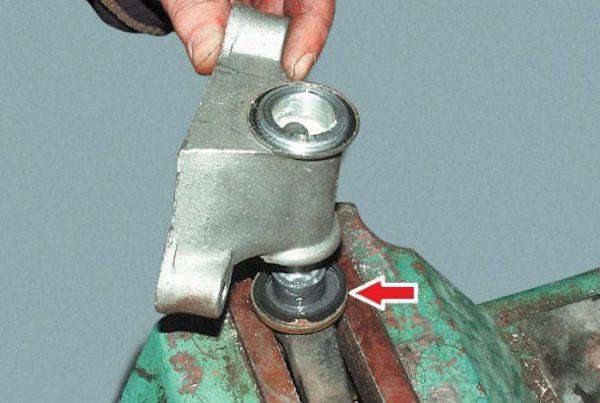

Извлекаем ось из корпуса вместе с внутренними элементами (шайбы, уплотнители).

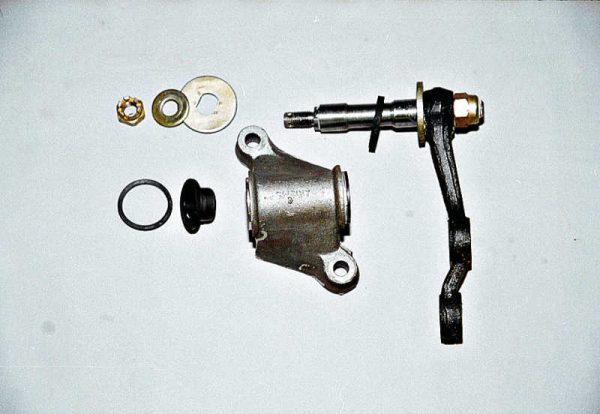

Извлекаем ось из корпуса вместе с втулкамии и шайбами
Ось на втулках или подшипниках должна сидеть плотно, так же как и сами втулки в кронштейне. При наличии люфта, втулки заменяем новыми, а при монтаже набиваем внутрь смазку, например, Литол-24.
Ось на втулках должна быть посажена плотно, так же как и сами втулки в кронштейне
Затягиваем верхнюю гайку и проверяем усилие, с которым проворачивается рычаг. Оно должно быть в пределах 1–2 кгс.
Рычаг ставим на место в последовательности, обратной демонтажу.

Трапеция

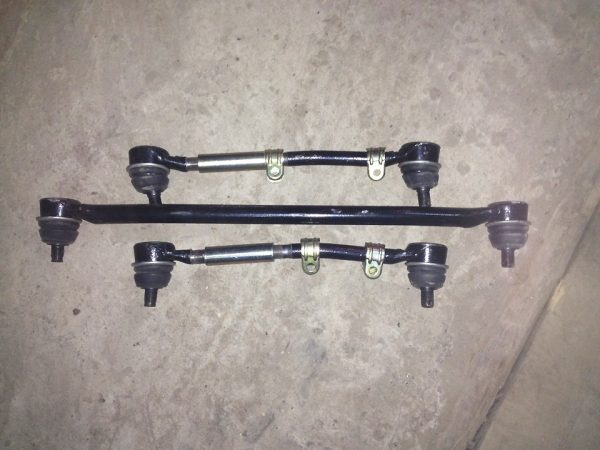

Полная замена рулевой трапеции необходима в том случае, когда все шарниры имеют большую выработку. Из инструментов подготавливаем следующий набор:

накидные гаечные ключи размером 13 и 22 мм;
пассатижи;
молоток;
съёмник;
линейка длиной не менее 20 см либо рулетка;
приспособления для снятия колеса — домкрат, баллонный ключ, противооткатный башмак;
ветошь, перчатки тканевые.

Рулевые тяги на ВАЗ 2107 снимаются следующим образом:

Поднимаем домкратом передок машины и снимаем колёса.

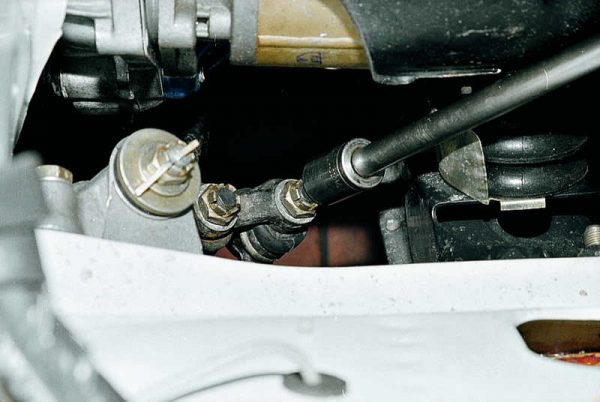

Расшплинтовываем шаровой палец и откручиваем гайку.

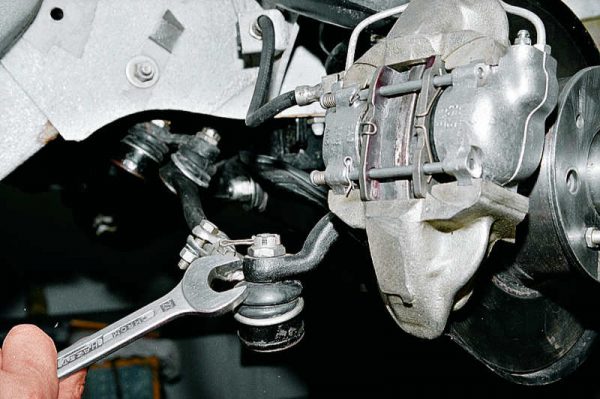

Вынимаем шплинт и откручиваем гайку шарового пальца

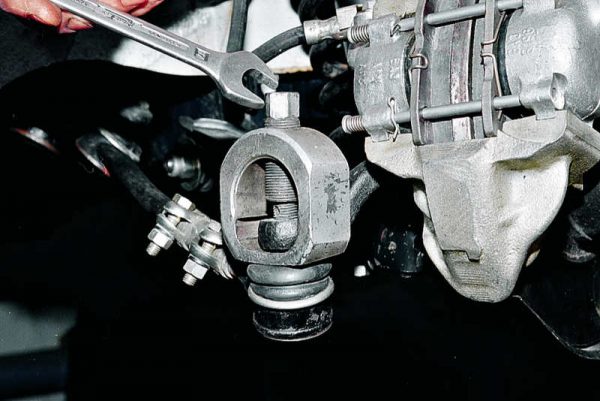

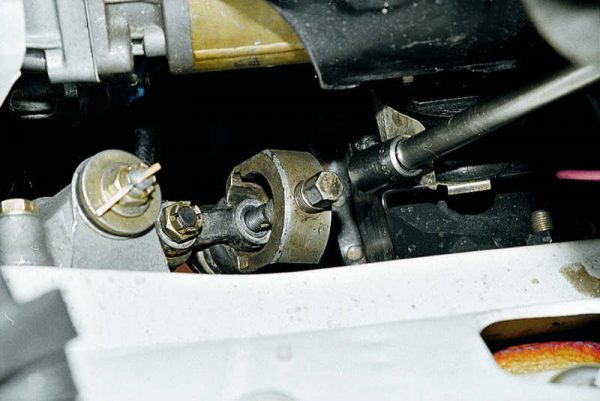

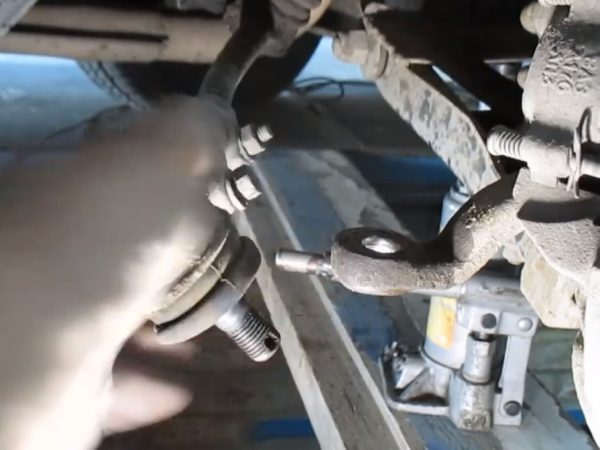

Съёмником выдавливаем палец тяги из цапфы.
Палец тяги выпрессовываем съёмником

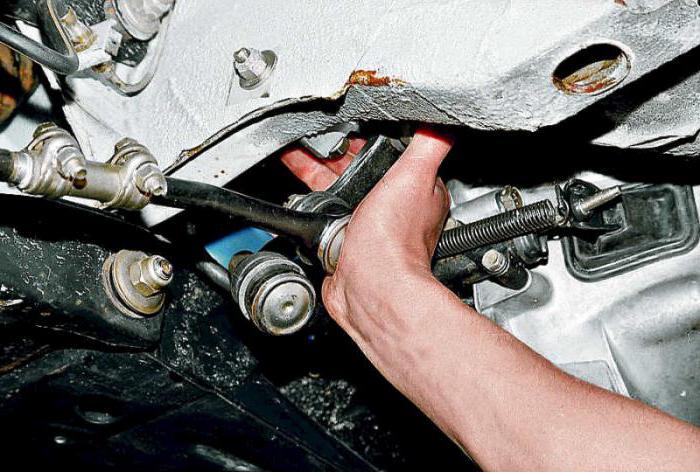

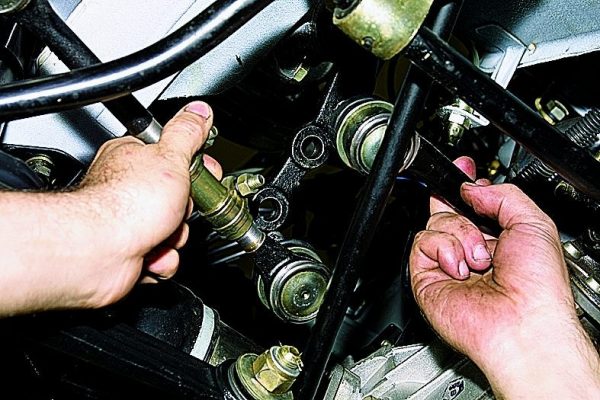

Из моторного отсека откручиваем крепёж трапеции к сошке и маятнику.
Крепление трапеции к маятнику удобно откручивать из моторного отсека
Пальцы шарниров выдавливаем съёмником или выбиваем через наставку молотком. Во втором случае гайку до конца не откручиваем, чтобы исключить повреждение резьбы.
Шаровые пальцы трапеции выдавливаем съёмником
Снимаем старый механизм, а затем устанавливаем новый, выполняя обратные действия.

Когда работы по замене трапеции будут завершены, необходимо проверить углы установки колёс на сервисе.

Наконечники рулевых тяг

Крайние тяги рулевой трапеции из строя выходят чаще, чем остальные шарниры. Поэтому, если возникает необходимость их замены, необязательно снимать полностью все тяги. Меняются наконечники таким образом:

Повторяем пункты 1–3 по снятию трапеции.

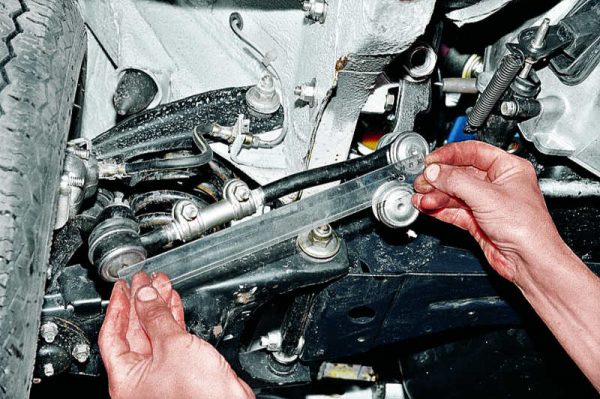

Линейкой измеряем длину старой детали по центрам заглушек.
Чтобы установить новые тяги правильно, на старых замеряем расстояние по центрам заглушек

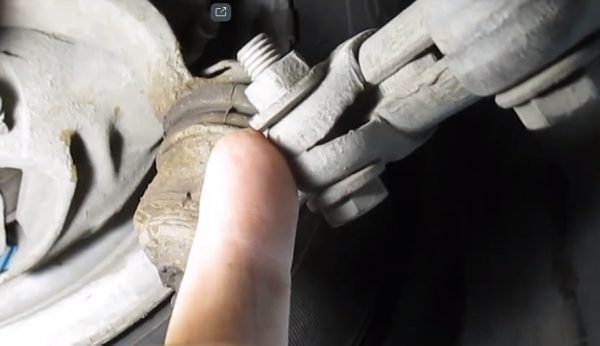

Ослабляем гайку хомута.
Чтобы ослабить хомут, откручиваем гайку

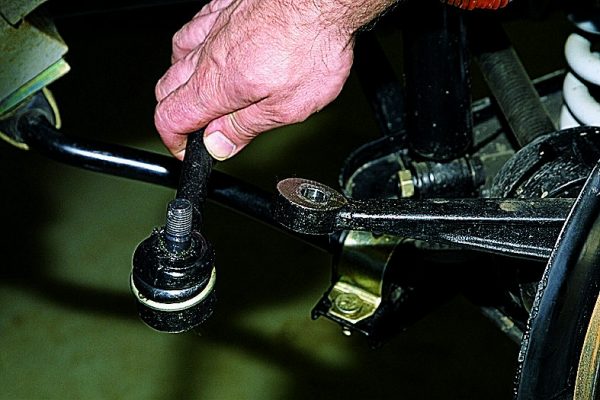

Выкручиваем наконечник.
Вручную выкручиваем старый наконечник
Устанавливаем новый наконечник и регулируем его путём заворачивания или отворачивания, выставляя нужную длину.
После регулировки закручиваем болты хомута, гайку шарнира, устанавливаем шплинт.

Видео: замена рулевого наконечника на «классике»

Регулировка и ремонт рулевого управления на «семёрке», несмотря на кажущуюся сложность конструкции, не требует специальных инструментов и большого опыта. Начальных навыков по ремонту классических «Жигулей» и соблюдения пошаговых действий будет вполне достаточно, чтобы восстановить работоспособность рулевого управления.

Рулевое управление (руль) на ВАЗ 2107: устройство, ремонт, ТО

Классические модели Волжского автозавода отличаются высокой надежностью. Рулевой механизм автомобиля ВАЗ 2107 имеет сложное устройство и обеспечивает надежное управление в разных дорожных условиях. В процессе модернизации машины была разработана и установлена травмобезопасная колонка с составным валом. Размер установленного на ней руля позволяет водителю легко совершать маневры. Полный поворот колеса от упора и до упора – 3,5 оборота. Рулевая колонка передает усилие на привод через составной вал.

Механизм рулевой автомобиля ВАЗ 2107 достаточно информативен, в тоже время не утомляет и не усложняет управление машиной. Несколько затруднен поворот руля (несмотря на довольно большой диаметр) на стоянке, однако после начала движения сопротивление значительно ослабевает. У исправного рулевого механизма есть небольшой люфт, предельное значение которого определено правилами дорожного движения и руководством по эксплуатации. Система тяг и большое количество деталей в редукторе обуславливают это явление. В целом рулевое на семерке довольно надежное.

Устройство механизма рулевого и принцип действия

Система управления на ВАЗ 2107 по многим деталям унифицирована с первой моделью. Устройство и конструкция рулевого управления претерпели лишь небольшие изменения, в его состав входят:

механизм, передающий усилие от водителя на исполнительную часть;
привод рулевой непосредственно осуществляет поворот колес на требуемый угол.

Механизм рулевого управления в свою очередь состоит из следующих деталей и узлов:

вал составной с карданной передачей;

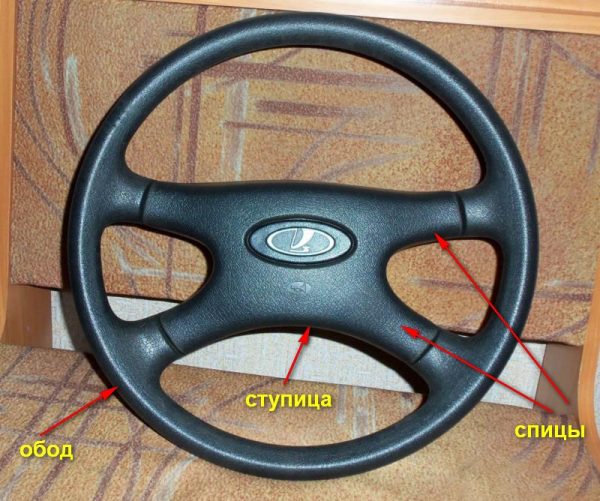

руль, (диаметр 520 мм) точнее колесо рулевое с колонкой;
редуктор червячный.

Система включает в себя такие элементы;

сошка;
средняя и две боковые тяги и шарнирами шаровыми;
рычаг маятниковый;
рычаги поворотные.

Наружные тяги состоят из двух частей, позволяющих изменять их размер для регулировки угла схождения.

Схема рулевого управления

Работа системы в целом выглядит следующим образом: водитель вращает руль, размер которого позволяет выполнять это действие с небольшим усилием. Через составной вал в действие приводится червячный редуктор, понижающий число оборотов. Рулевой механизм автомобиля ВАЗ 2107 смазывается маслом ТАД-17, заправленным в редуктор. Вращение червячной шестерни вызывает перемещение двухгребневого ролика, что вызывает поворот вторичного вала.

Сошка, насаженная на него, поворачивается и увлекает за собой систему тяг. Эти детали воздействуют на рычаги и осуществляют синхронный поворот колес на заданный угол. Руль, который имеет удобный для водителя размер, в средней части имеет панель включения звукового сигнала. Устройство рулевого управления автомобиля ВАЗ 2107 имеет достаточно большой ресурс при правильном и своевременном выполнении регламентных работ.

Техническое обслуживание и ремонт

Автомашина ВАЗ 2107 имеет довольно надежное рулевое управление, система проверена годами эксплуатации. Диаметр рулевого колеса подобран удачно, его размер позволяет минимизировать нагрузку на водителя при управлении автомобилем. Оборудование нуждается в периодическом осмотре и обслуживании:

Механизм при проведении ТО тщательно осматривается на предмет увеличения люфта и повышения износа шаровых шарниров. Руль, размер которого оптимальный, поворачивается из стороны в сторону. Отсутствие реакции со стороны колес при отклонении колеса от начального положения более чем на 5 градусов свидетельствует о значительном износе.
Масло в картере червячного редуктора меняется через каждые 60 тыс. км пробега. Устройство проверяется на отсутствие течей эксплуатационной жидкости через сальники.
Рычаг маятниковый рулевого управления автомобиля ВАЗ 2107 осматривается при медленном повороте руля из стороны в сторону. Перемещения деталей в вертикальной плоскости не допустимы.

rul3 rul3

Любые неисправности рулевого подлежат немедленному устранению: механизм и привод частично демонтируются. Производится дефектация деталей, вся рулевая система проверяется с особой тщательностью. Узлы со следами значительной выработки подлежат замене.

регулировка, ремонт, замена масла, инструкции с фото и видео, почему тяжело крутится руль

Рулевое управление присутствует во всех автомобилях независимо от класса и года выпуска. Устройство всегда должно находиться в исправном состоянии и какие-либо изменения вносить в него запрещено. На ВАЗ 2107 и других классических моделях «Жигулей» установлена рулевая колонка червячного типа, которая нуждается в периодическом осмотре, а иногда и ремонте.

Рулевой механизм ВАЗ 2107 — краткое описание

Механизм рулевого управления ВАЗовской «семёрки» имеет довольно сложную конструкцию, которая обеспечивает надёжное управление автомобилем при разных дорожных ситуациях. Руль наделён хорошей информативностью, что исключает утомление водителя при поездках на дальние дистанции. При поворотах рулевого колеса на стоящем автомобиле имеются некоторые сложности. Однако как только машина начинает движение, руль становится не таким жёстким и управление улучшается.

Рулевому механизму присущ один нюанс — небольшой люфт, который является нормой. Объясняется это немалым количеством деталей в редукторе и наличием тяг. После модернизации на ВАЗ 2107 стали устанавливать травмобезопасную колонку, которая имеет составной вал. Её конструкция состоит из двух шарниров карданного типа, которые позволяют валу складываться при ДТП. Таким способом исключается травмирование водителя.

Рулевой редуктор предназначен для передачи усилия от руля на рулевые тяги для поворота передних колёс на заданный угол

Устройство редуктора рулевого механизма

Прежде чем приступить к ремонту рулевой колонки, нужно ознакомиться с её устройством, а также принципом работы. Конструкция состоит из следующих основных элементов:

узла, предназначенного для передачи усилия от поворота рулевого колеса на исполнительные механизмы;
рулевой колонки, которая поворачивает колёса на нужный угол.

Механизм рулевого управления состоит из:

составного вала с карданной передачей;
руля;
рулевого редуктора червячного типа.

В конструкции есть следующие составные элементы:

маятник;
поворотные рычаги;
рулевые тяги.

Конструкция рулевого управления: 1 — картер рулевого механизма; 2 — уплотнитель вала; 3 — промежуточный вал; 4 — верхний вал; 5 — фиксирующая пластина передней части кронштейна; 6 — кронштейн крепления вала рулевого управления; 7 — верхняя часть облицовочного кожуха; 8 — втулка подшипника; 9 — подшипник; 10 — рулевое колесо; 11 — нижняя часть облицовочного кожуха; 12 — детали крепления кронштейна

Поскольку наружные тяги имеют две части, это позволяет производить регулировку угла схождения. Рулевое управление функционирует следующим образом:

Водитель воздействует на рулевое колесо.
Через карданные шарниры приводится в движение червячный вал, посредством которого уменьшается количество оборотов.
Червяк вращается, что способствует перемещению двухгребневого ролика.
Вторичный вал редуктора поворачивается.
На вторичном валу насажена сошка, которая вращается и увлекает за собой рулевые тяги.
Посредством этих деталей прилагается усилие на рычаги, тем самым выполняется поворот передних колёс на нужный водителю угол.

Сошка — тяга, которая соединяет рулевой редуктор с рулевой трапецией.

Признаки неисправности редуктора

По мере эксплуатации автомобиля у рулевой колонки могут возникать неисправности, которые требуют ремонта. Наиболее распространёнными из них являются:

утечка масла из редуктора;
посторонние звуки в механизме;
для поворота руля требуется прилагать большое усилие.

Таблица: неисправности рулевого управления ВАЗ 2107 и способы их решения

Где находится редуктор

Рулевой редуктор на ВАЗ 2107 расположен в моторном отсеке с левой стороны под вакуумным усилителем тормозной системы. При недостаточном опыте с первого взгляда его можно и не найти, поскольку он, как правило, покрыт слоем грязи.

Рулевой редуктор на ВАЗ 2107 расположен под вакуумным усилителем тормозов с левой стороны моторного отсека

Ремонт рулевой колонки

Из-за постоянного трения в механизме рулевого управления происходит выработка элементов, что говорит о необходимости не только регулировки узла, но и возможного ремонта.

Как снять редуктор

Чтобы демонтировать рулевую колонку на «семёрке», понадобятся следующие инструменты:

набор ключей;
вороток;
головки;
съёмник рулевых тяг.

После подготовки всего необходимого выполняют следующие пошаговые действия:

Автомобиль устанавливают на подъёмник или смотровую яму.
Очищают пальцы рулевых тяг от загрязнений.
Отсоединяют тяги от сошки редуктора, для чего извлекают шплинты, откручивают гайки и съёмником выдавливают палец из сошки рулевого устройства.
Открутив гайки, отсоединяют рулевые тяги от сошки рулевого редуктора
Рулевая колонка с рулём соединяется при помощи промежуточного вала. Откручивают крепёж последнего от вала редуктора.
Чтобы снять рулевую колонку, потребуется открутить крепление вала механизма к промежуточному валу
Крепление редуктора выполнено посредством трёх болтов к кузову. Отворачивают 3 гайки крепления, извлекают крепёж и демонтируют рулевой механизм с автомобиля. Чтобы узел было удобнее снимать, сошку лучше повернуть до упора в корпус колонки.
Рулевой редуктор крепится к лонжерону автомобиля посредством трёх болтов

Видео: замена рулевой колонки на примере ВАЗ 2106

Как разобрать редуктор

Когда механизм снят с транспортного средства, можно приступать к его разборке.

Детали картера рулевого механизма: 1 — картер; 2 — сошка; 3 — нижняя крышка картера; 4 — регулировочные прокладки; 5 — наружное кольцо подшипника вала червяка; 6 — сепаратор с шариками; 7 — вал сошки; 8 — регулировочный винт; 9 — регулировочная пластина; 10 — стопорная шайба; 11 — вал червяка; 12 — верхняя крышка картера; 13 — уплотнительная прокладка; 14 — втулка вала сошки; 15 — сальник вала червяка; 16 — сальник вала сошки

Из инструментов нужно подготовить:

стандартный набор ключей;
головку на 30;
съёмник сошки;
тиски.

Работу проводят в следующем порядке:

Откручивают гайку сошки и съёмником спрессовывают тягу с вала.
Для снятия сошки отворачивают гайку и съёмником спрессовывают тягу
Выкручивают пробку маслозаливного отверстия, сливают смазку из картера, после чего отворачивают регулировочную гайку и убирают стопорную шайбу.
Верхняя крышка крепится при помощи 4 болтов — откручивают их.
Для снятия верхней крышки отворачивают 4 болта
Выводят из зацепления вала сошки винт регулировки, затем демонтируют крышку.
Чтобы извлечь крышку, потребуется вывести из зацепления вала сошки винт регулировки
Извлекают из редуктора вал тяги с роликом.
Из картера редуктора извлекаем вал сошки с роликом
Откручивают крепёж крышки червячного механизма и демонтируют её вместе с регулировочными прокладками.
Для снятия крышки червячного вала откручивают соответствующий крепёж и снимают деталь вместе с прокладками
Молотком наносят лёгкие удары по валу червяка и выбивают его с подшипником из корпуса рулевой колонки. Торцевая поверхность червячного вала имеет специальные канавки для подшипника.
Червячный вал выпрессовывают с помощью молотка, после чего извлекают его из корпуса вместе с подшипниками
Извлекают сальник червячного вала путём его поддевания отвёрткой. Таким же образом вынимают уплотнитель вала сошки.
Сальник редуктора извлекают, поддев его отвёрткой
При помощи наставки выбивают наружную обойму второго подшипника.
Чтобы снять наружную обойму подшипника, потребуется подходящая наставка

После разборки рулевого редуктора, проводят его дефектовку. Все элементы предварительно очищают путём промывки в солярке. Каждую деталь внимательно осматривают на предмет повреждений, задиров, износа. Особое внимание уделяют трущимся поверхностям червячного вала и ролика. Вращение подшипников должно быть без заеданий. Повреждений, а также следов износа на наружных обоймах, сепараторах и шариках быть не должно. Сам корпус редуктора не должен иметь трещин. Все детали, которые имеют видимый износ, подлежат замене.

Сальники, независимо от их состояния, меняют на новые.

Сборка и установка редуктора

Когда проведена замена неисправных элементов, можно приступать к сборке узла. Детали, которые устанавливаются внутри картера, смазывают трансмиссионным маслом. Сборку выполняют в следующем порядке:

С помощью молотка и наставки или другого подходящего приспособления запрессовывают обойму внутреннего подшипника в корпус рулевого узла.
Обойму внутреннего подшипника запрессовывают с помощью молотка и наставки
В обойму помещают сепаратор с шариками, а также червячный вал. На него насаживают сепаратор наружного подшипника и запрессовывают наружную обойму.
После установки червячного вала и наружного подшипника производят запрессовку наружной обоймы
Монтируют крышку с прокладками и запрессовывают сальники червячного вала и сошки. На рабочие кромки манжет предварительно наносят небольшое количество смазки.
Помещают червячный вал в корпус механизма. При помощи регулировочных прокладок производят установку момента его вращение от 2 до 5 кгс*см.
Устанавливают вал короткой тяги.
В завершении работы в рулевую колонку заливают смазку и заворачивают пробку.

Установку узла на машину осуществляют в обратном порядке.

Видео: как разобрать и собрать рулевой механизм ВАЗ

Регулировка рулевой колонки

К регулировочным работам рулевого редуктора на ВАЗ 2107 прибегают в том случае, когда руль стал туго вращаться, при вращении появились заедания либо при перемещении рулевого вала по оси при прямо расположенных колёсах.

Для регулировки рулевого управления нужно знать, какой элемент за что отвечает

Чтобы выполнить регулировку рулевой колонки, потребуется помощник, а также ключ на 19 и плоская отвёртка. Процедура проводится в такой последовательности:

Машину устанавливают на ровной горизонтальной поверхности с прямолинейно расположенными передними колёсами.
Открывают капот, очищают рулевой редуктор от загрязнения. Винт регулировки находится сверху крышки картера и защищён пластиковой пробкой, которую поддевают отвёрткой и снимают.
Перед регулировкой редуктора снимают пластиковую пробку
Регулировочный элемент зафиксирован специальной гайкой от самопроизвольного откручивания, которую ослабляют ключом на 19.
Чтобы регулировочный винт самопроизвольно не ослабился, используется специальная гайка
Помощник начинает интенсивно вращать руль вправо и влево, а второй человек регулировочным винтом добивается нужного положения в зацеплении шестерён. Руль в этом случае должен вращаться легко и иметь минимальный свободный ход.
Регулировка осуществляется путём вращения регулировочного винта с помощью отвёртки
Когда регулировка будет завершена, винт удерживают отвёрткой и затягивают гайку.

Видео: регулировка рулевого узла ВАЗ 2107

Масло в редукторе

Чтобы уменьшить трение внутренних элементов рулевой колонки, в механизм заливают трансмиссионное масло GL-4, GL-5 с классом вязкости SAE75W90, SAE80W90 или SAE85W90. По старинке для рассматриваемого узла многие автовладельцы используют масло ТАД-17. Заправочный объём редуктора на ВАЗ 2107 равен 0,215 л.

Проверка уровня масла

Чтобы избежать преждевременного выхода из строя деталей механизма, периодически необходимо проверять уровень масла и производить его замену. Стоит принять во внимание, что жидкость из редуктора хоть и медленно, но подтекает, причём утечка происходит независимо от того, новая установлена колонка или старая. Проверку уровня выполняют следующим образом:

Ключом на 8 откручивают пробку заливного отверстия.
Заливная пробка отворачивается при помощи ключа на 8
При помощи отвёртки или другого инструмента оценивают уровень масла в картере. Нормальный уровень должен быть по нижнему краю заливного отверстия.
Для проверки уровня масла в редукторе подойдет отвёртка или другой инструмент
Если нужно, производят доливку смазки с помощью шприца, пока она не начнёт вытекать из заливного отверстия.
Закручивают пробку и протирают рулевой редуктор от подтёков.

Как заменить масло в редукторе

Что касается замены масла в рулевом устройстве, то эту процедуру следует проводить раз в полтора года. Если было принято решение о замене смазки, нужно знать, как выполнить процедуру. Помимо новой смазочной жидкости понадобятся два шприца как можно большего объёма (приобретаются в аптеке) и небольшой кусочек шланга для омывателя. Процедура проводится в следующем порядке:

Ключом отворачивают заливную пробку, на шприц надевают отрезок трубки, втягивают старое масло и сливают его в подготовленную тару.
Старую смазку удаляют из рулевой колонки с помощью шприца
Вторым шприцем заливают в редуктор новую смазку до нужного уровня, при этом рекомендуется вращать рулём.
В шприц набирают новую смазку, после чего заливают её в редуктор
Закручивают пробку и вытирают следы масла.

Видео: замена масла в рулевом редукторе «классики»

Несмотря на сложную конструкцию рулевого механизма «семёрки», профилактику, ремонт или замену узла может выполнить каждый владелец этого автомобиля. Поводом для ремонта являются характерные признаки неполадок в работе механизма. При обнаружении деталей с видимыми повреждениями, их замену производят в обязательном порядке. Поскольку рулевая колонка представляет собой один из ответственных узлов автомобиля, все действия нужно выполнять в строгой последовательности.

Как проверить состояние рулевого управления Ваз-2107 своими силами

Тяги, сошка, шарниры- где все это?

Основные детали и узлы рулевого управления Ваз-2107 и других заднеприводных моделей показаны на рисунке ниже. Чтобы понять,что неисправно, вспомним «кто есть кто». А еще нужно помнить о том, что поломки деталей и узлов рулевого управления очень опасны и, в большинстве случаев, приводят к серьезным авариям! Например, при обрыве рулевой тяги передние колеса теряют связь с рулем и машина улетает в кювет или на «встречку». Чтобы такого не произошло, давайте проверим состояние рулевого управления нашей «классики».

Рулевое управление Ваз-2107

1– боковая тяга. 2– сошка. 3– средняя тяга. 4 – Маятниковый рычаг. 5– регулировочная муфта. 6- нижний шаровой шарнир передней подвески. 7- правый поворотный кулак. 8- верхний шаровой шарнир передней подвески. 9- правый рычаг поворотного кулака. 10- кронштейн маятникового рычага. 11- подшипник верхнего вала рулевого управления. 12, 19- кронштейн крепления вала рулевого управления. 13- труба кронштейна крепления вала рулевого управления. 14- Верхний вал рулевого управления. 15- картер рулевого механизма. 16- промежуточный вал. 17- облицовочный кожух. 18- рулевое колесо. 20- фиксирующая пластина передка кронштейна. Стяжной болт крепления карданного шарнира. 22- лонжерон кузова.

Осмотр и проверка рулевого управления Ваз-2107

Проверять рулевое управление нужно если у вашего автомобиля появились такие признаки:
-повышенный люфт (свободный ход) руля;
-стуки в районе передних колес;
-затрудненное (тугое) вращение руля.
Все работы лучше и удобнее выполнять в смотровой канаве или на подъемнике. Обязательно пригласите помощника, одному с проверкой не справиться. Перед работой машину нужно хорошенько отмыть снизу.
Установим руль в положение для движения по прямой. Поворачивая руль влево- вправо поочередно проверяем:
-люфт руля по ободу 18 – 20 мм;
-в шарнирах и соединениях не должно быть стуков;
-крепления картера рулевого механизма и маятникового рычага не ослабли;
-в шаровых шарнирах тяг и в кронштейне маятникового рычага нет люфтов, а сошка не перемещается в осевом направлении;
-усилие поворота руля не превышает 20 кгс;
-регулировочные муфты боковых тяг надежно закреплены хомутами;
-все защитные колпачки и резиновые чехлы не имеют трещин и разрывов.

Шаровые шарниры рулевых тяг считаются исправными, если осевое перемещение (вдоль оси пальцев) не более 1,5 мм. При нажатии монтировкой на шарнир должно чувствоваться сопротивление пружины.

Устранение неисправностей

Ослабленные резьбовые соединения нужно подтянуть, поврежденные и изношенные узлы и детали- заменить. Наиболее часто под замену попадают рулевые тяги с шарнирами и маятниковый рычаг. Тугой руль или стук в рулевом механизме устраняются регулировкой зацепления червяка. После замены тяг нужно отрегулировать углы развала и схождения колес.

Посмотрите видео по диагностике рулевых тяг

Как снять и какой можно поставить руль на ВАЗ 2107

Рулевое управление автомобиля — один из важных механизмов любого транспортного средства. В него входит несколько узлов, которые отвечают за движение автомобиля в заданном водителем направлении. Неотъемлемой частью рулевого механизма является рулевое колесо. Его наличие позволяет контролировать переднюю ось и управлять колёсами.

Руль ВАЗ 2107

Рулевое колесо соединяется с рулевым редуктором через промежуточный вал. Вся конструкция рулевого управления призвана передавать силу вращения вала рулевого колеса в аналогичную силу вращения вала сошки. При оборотах рычага рулевого редуктора и воздействии на рулевую трапецию, осуществляется поворот передних колёс.

Рулевой механизм ВАЗ 2107: 1. Тяга боковая. 2. Сошка. 3. Тяга средняя. 4. Рычаг маятниковый. 5. Муфта регулировочная. 6. Шарнир нижний шаровой. 7. Кулак поворотный правый. 8. Шарнир верхний шаровой. 9. Правый рычаг поворотного кулака. 10. Кронштейн рычага маятникового. 11. Лонжерон кузова правый. 12. Пробка отверстия маслоналивного. 13. Картер рулевого механизма. 14. Рулевой вал. 15. Кожух облицовочный рулевого вала. 16. Колесо рулевое.17. Верхняя опорная труба рулевого вала. 18. Кронштейн рулевого вала. 19. Лонжерон кузова левый. 20. Хомуты стяжные регулировочной муфты. 21. Кулак поворотный левый

Руль автомобиля представляет собой каркас со ступицей, ободом и спицами. На ВАЗ 2107 рулевое колесо имеет 4 спицы, а сам обод выполнен из специальной резины. Размер руля на данном авто — 400 мм. Такой диаметр по сегодняшним меркам довольно большой, но поворачивать руль несложно. На рулевом колесе расположен нажимной элемент, позволяющий включать звуковой сигнал.

Стандартный руль ВАЗ 2107 имеет 4 спицы и диаметр обода 400 мм

Можно ли поставить от другого авто

Баранка на ВАЗ 2107 отличается от рулевого колеса той же «копейки» или «шестёрки» более привлекательным внешним видом и удобным хватом для рук. Если по каким-то причинам стандартный руль вас не устраивает, есть варианты замены на деталь от других авто:

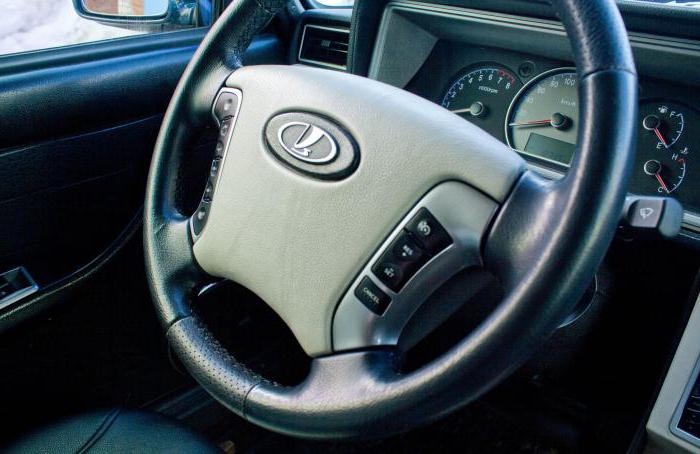

«Калина», «Приора», ВАЗ 2115;
изделия китайских производителей;
рулевые колёса из категории «спорт» таких известных брендов, как Sparco, Momo и др.

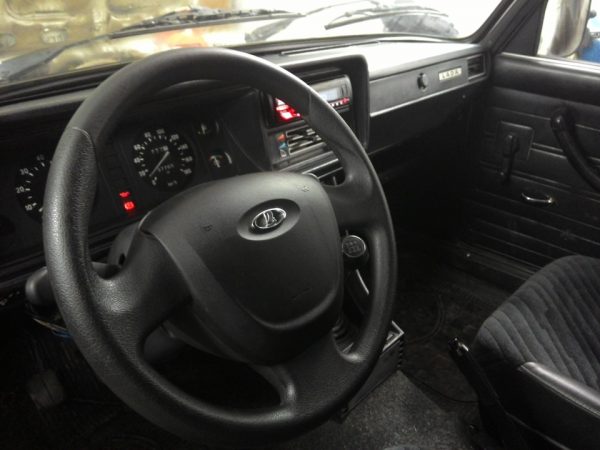

Руль от «Приоры» в салоне «семёрки» смотрится довольно симпатично

Рули, рассчитанные для тюнинга и спорта, являются универсальными. Их можно установить на разные авто при помощи специального переходника, который предназначен для конкретной модели.

На классические «Жигули» с задним приводом не рекомендуется устанавливать продукцию неизвестных китайских производителей. Объясняется это тем, что на таких авто установлена не рейка, а рулевой редуктор с червячным механизмом. Отсутствие гидро- или электроусилителя приводит к тому, что иногда к рулю необходимо прилагать довольно большое усилие. При установке изделия низкого качества есть вероятность в какой-то момент остаться с рулём в руках, что приведёт к нежелательным последствиям. Поэтому при выборе баранки внимание стоит уделить не только эстетике, удобству и эргономике. Рулевое колесо также должно отвечать требованиям безопасности. В качестве деталей Тольяттинского автомобильного завода и известных европейских брендов можно быть уверенным, поскольку вся продукция этих производителей проходит тестирование.

Спортивный

Спортивное рулевое колесо поначалу использовалось только в ралли, т. е. по прямому назначению. Однако некоторые владельцы «семёрок» устанавливают такой руль с целью видоизменить свой автомобиль, сделать его отличным от стандарта. Установка спортивной баранки имеет следующие преимущества:

экономится место из-за меньших размеров изделия;
малый размер руля улучшает возможность совершения манёвров при более высокой скорости;
привлекательный внешний вид.

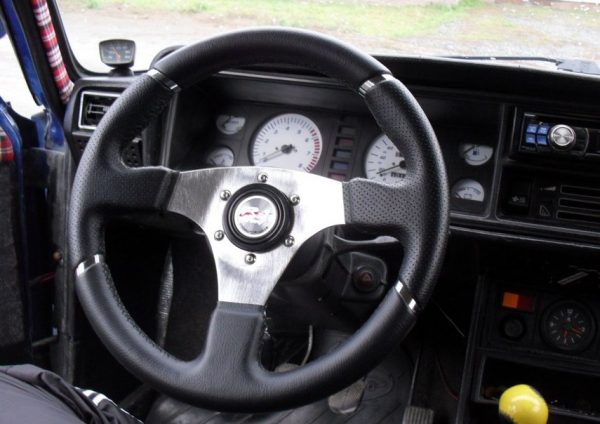

Спортивное рулевое колесо устанавливают в качестве элемента тюнинга

Из минусов стоит отметить:

высокая вероятность купить некачественную деталь;
автоматическое отключение поворотников не будет функционировать;
необходимость в покупке специального переходника;
есть вероятность получить отказ при прохождении технического осмотра.

Классический ВАЗовский руль нравится далеко не каждому из-за его размеров. Однако стоит учитывать, что установка спортивного руля — удовольствие недешёвое.

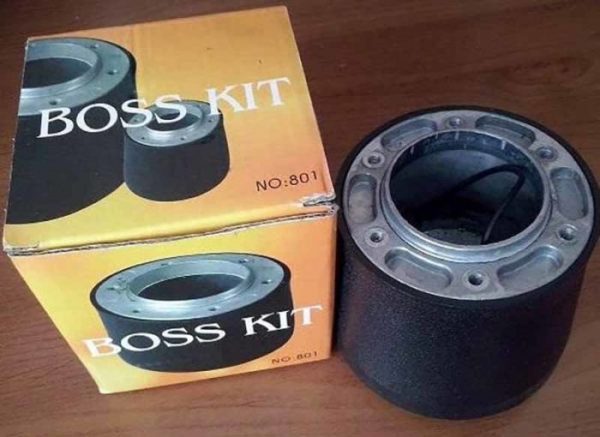

Переходник для монтажа спортивного руля

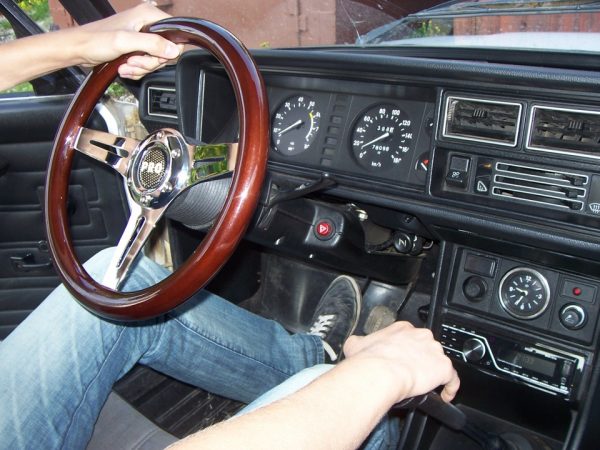

Деревянный

Есть владельцы «Жигулей» и другой «классики», которые стремятся придать салону особый стиль и уют. Поэтому вместо штатного рулевого колеса они устанавливают изделие из дерева. Такой руль похож по спицам и размерам на спортивный, но сам обод выполнен из дерева. Смотрится деталь в интерьере салона довольно привлекательно.

Установка деревянного руля позволяет придать салону автомобиля особый стиль

Как снять рулевое колесо ВАЗ 2107

Необходимость демонтировать руль может возникнуть по разным причинам. На том, когда и как это сделать, стоит остановиться более подробно.

Когда нужно снимать

Руль ВАЗ 2107 является довольно надёжной деталью, которую приходится снимать не так часто. В нём практически нет деталей, которые могут выйти из строя. Наиболее распространёнными причинами его демонтажа являются:

неполадки сигнальной кнопки. Проблема проявляется в невозможности пользоваться звуковым сигналом, что происходит из-за поломки контакта;
внешний вид. По мере эксплуатации автомобиля поверхность руля истирается. Чтобы скрыть следы износа автовладельцы применяют оплётки, но они не каждомупо душе. Такое изделие дополнительно увеличивает баранку в диаметре;
тюнинг. Если преследуется цель заменить руль на более современный и стильный, то без его демонтажа не обойтись;
ремонт. Снятие детали может понадобиться также при проведении некоторых видов работ с торпедой, приборной панелью или контактами звукового сигнала.

Демонтаж руля

Для снятия баранки на «семёрке» потребуются такие инструменты:

вороток;
головка на 24;
плоская отвёртка.

Процедура проводится в следующем порядке:

Устанавливаем машину на ровную площадку так, чтобы передние колёса располагались ровно.
Снимаем с АКБ минусовую клемму.
Садимся на водительское сиденье и поддеваем отвёрткой мягкую вставку, расположенную по центру на руле.
Поддеваем отвёрткой декоративную вставку
Головкой с воротком ослабляем гайку, но не откручиваем её до конца.
Гайку крепления руля откручиваем головкой с воротком, но не до конца
Берёмся за колесо двумя руками и дёргаем его на себя. Если руль не удаётся стащить со шлицов, с обратной стороны постукиваем ладонями и сбиваем изделие с вала.
Сдёргиваем руль с вала резким движением
Отворачиваем полностью гайку и снимаем рулевое колесо.

Видео: как снять руль на «семёрке»

Если руль демонтируется с целью проведения ремонта и будет устанавливаться обратно, то перед снятием необходимо пометить ступицу рулевого колеса и сам вал, что облегчит установку.

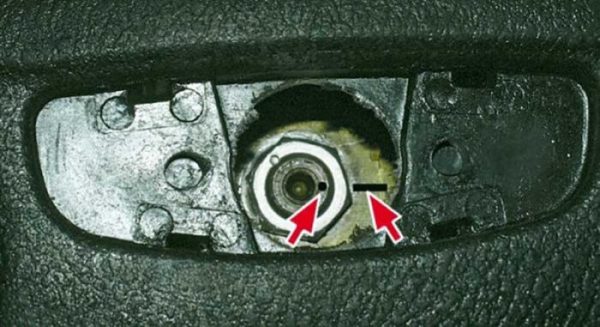

Чтобы облегчить установку руля на место, перед демонтажем рекомендуется нанести метки на ступицу и вал

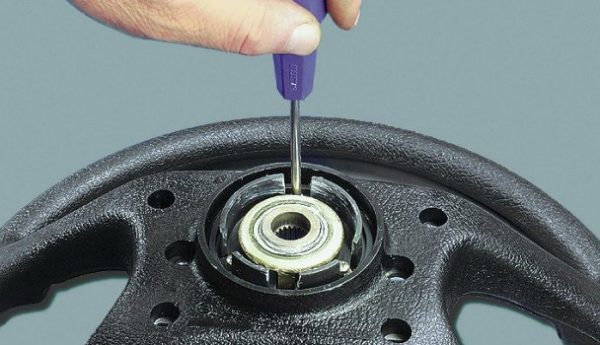

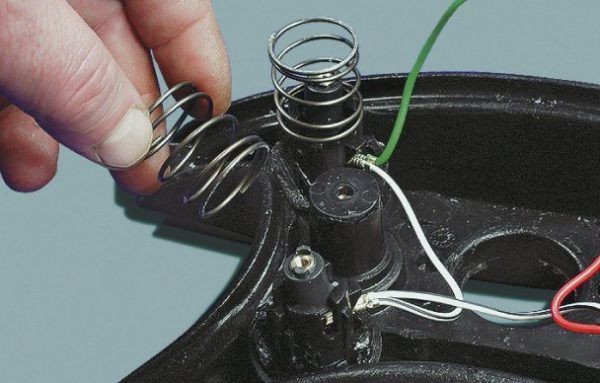

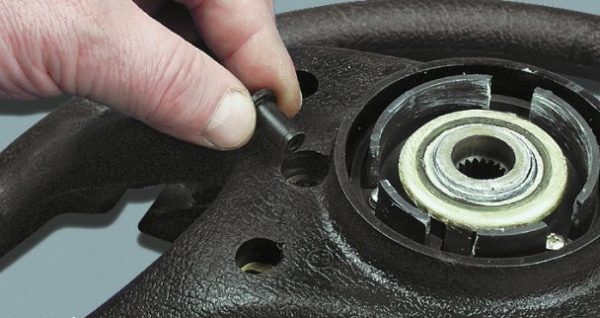

Замена крышки руля и контактного кольца

Иногда требуется замена деталей рулевого колеса (контактное кольцо, пружины или крышка), например, при их повреждении или неполадках. Для ремонта потребуется лишь крестовая отвёртка. Процесс состоит из таких пошаговых действий:

Отворачиваем винты крепления крышки с обратной стороны руля.
Винты крепления крышки руля отворачиваем крестовой отвёрткой
Для отворачивания двух средних винтов извлекаем заглушки.
Средние винты скрыты заглушками
Демонтируем крышку и снимаем провода, идущие от контактного кольца.
Снимаем крышку, а затем провода с контактного кольца
Снимаем пружины, переставляя их на новую крышку, если производится её замена.
Если производится замена крышки, пружины переставляем на новую деталь
Для замены контактного кольца отворачиваем винты крепления и снимаем деталь.
Отворачиваем крепление контактного кольца для его замены
Производим замену кольца или крышки и собираем руль в обратной последовательности.

Установка руля

Перед обратной установкой руля необходимо смазать шлицы, например, смазкой Литол-24. Сборка выполняется в следующем порядке:

Баранку надеваем на шлицы, совмещая нанесённые ранее метки. Если устанавливается новый руль, ставим его максимально ровно.
При установке руля необходимо совместить метки на валу и ступице
Гайку вставляем в головку и накручиваем воротком на резьбу.
Крепко удерживая баранку, затягиваем гайку.
Удерживая руль, затягиваем гайку воротком
Устанавливаем на место клемму АКБ и пробуем проехаться около 50–100 м по дороге, где отсутствует другой транспорт. Это позволит убедиться, что руль установлен в правильном положении. Если он смещён, то откручиваем гайку и переставляем деталь, сместив её на 1 зубец в ту или иную сторону.
Ставим на место накладку.

Если необходимо установить спортивный руль, то деталь сперва соединяется с переходником болтами, после чего насаживается на шлицы таким же образом, как было изложено выше.

Руль на ВАЗ 2107 приходится снимать не очень часто. Однако, если возникает такая необходимость, демонтировать деталь по силам для каждого владельца этого автомобиля. Для снятия потребуется минимальный набор инструментов, соблюдение пошаговых инструкций и немного времени.

Рулевое управление ВАЗ-2107: описание, устройство и ремонт

Рулевое управление ВАЗ-2107 очень сильно похоже на то, которое устанавливалось на стареньких копейках. Отличие только в том, что размеры рулевого редуктора немного больше. В целом же конструкция аналогичная.

Рулевое управление — это одна из важных частей в любом автомобиле, выход из строя одного компонента приводит к полной неспособности совершать передвижение. Все работы по обслуживанию можно выполнить самостоятельно. Единственное, что лучше доверить специалистам, — регулировку развала и схождения передних колес.

Расположение рулевой трапеции

Все наконечники и рулевые тяги располагаются под моторным отсеком, практически возле земли. Если вывернуть до упора руль, то вы сможете увидеть наконечники рулевых тяг, которые при помощи подвижных шарниров установлены на поворотных кулаках. Конструкция трапеции состоит из:

Одной средней рулевой тяги.
Двух рулевых тяг по бокам.
6 наконечников, которые представляют собой подвижные шарниры.

Элементы системы фиксируются при помощи гаек с прорезями, в которые устанавливаются штифты, противодействующие проворачиванию.

Поломки рулевой трапеции

Необходим ремонт рулевого управления ВАЗ-2107, если есть следующие признаки поломок:

Значительное увеличение люфта рулевого колеса.
Появление стука со стороны рулевого управления им.
Неравномерный или слишком быстрый износ покрышек.

Покрышки могут быстро изнашиваться по причине того, что крайние рулевые тяги настроены неверно либо деформированы.

При езде будет чувствоваться, что автомобиль ведет в сторону. Обязательно проведите полную диагностику автомобиля, так как аналогичные признаки проявляются и во время поломок других компонентов передней подвески. Своевременная регулировка рулевого управления ВАЗ-2107 позволит избежать более серьезных проблем.

Диагностика рулевой трапеции

Для диагностики состояния наконечников и рулевых тяг нужно установить автомобиль на смотровой яме или подъемнике и выполнить следующие действия:

Осмотреть рулевые наконечники, особое внимание уделить состоянию пыльников. На них не должно быть трещин и разрывов.
На шарнирах максимальный люфт должен быть не более полутора миллиметров. При помощи монтажной лопатки подергайте шарнирное соединение в стороны. Если будут слышны посторонние звуки, необходимо заменить наконечники.
Самое уязвимое место рулевого управления — это наконечники, тяги заменяются очень редко. Они выходят из строя при сильных ударах по подвеске или во время аварии. Вообще, если рулевая тяга подлежит замене, лучше всего ставить новую. Нельзя пытаться выпрямлять старые и устанавливать их назад.
Маятниковый механизм установлен на правой части автомобиля и предназначен для того, чтобы обеспечить синхронный поворот передних колес. С помощью этого простого устройства обеспечивается максимальная устойчивость во время прохождения поворотов.

Это краткое описание рулевого управления ВАЗ-2107 и его характерных неисправностей. Если есть хоть какой-то признак поломки, обязательно проведите диагностику и устраните поломку.

Маятниковый механизм

Располагается маятник рулевого управления в нижней части капота с правой стороны. Лучше всего этот механизм осматривать на яме или эстакаде. При помощи сошки рулевого управления ВАЗ-2107 осуществляется синхронный поворот колес во время вращения редуктора. Обычно при поломке маятника появляется стук во время езды по кочкам, увеличивается люфт рулевого колеса.

При этом ощущается, что для вращения рулевого колеса необходимо прикладывать большие нагрузки. Все эти признаки могут появляться также при существенном ослаблении болтов крепления либо же при сильной затяжке регулировочных гаек на редукторе. Поэтому перед тем как производить ремонт маятникового механизма, нужно убедиться в его неисправности.

Рулевая колонка

Это вал, при помощи которого происходит передача вращения от руля к редуктору. Закреплен он с помощью кронштейна на кузове автомобиля.

Колонка — это вал, состоящий из крестовин. Конструкция очень похожа на кардан. При аварии рулевой механизм полностью складывается, что обеспечивает безопасность водителя.

Чтобы облегчить управление, верхний вал вращается на двух подшипниках игольчатого типа. Ремонт рулевого управления ВАЗ-2107 необходим в том случае, когда присутствуют следующие симптомы:

Появляется скрип внутри колонки. Причиной обычно является деформация элементов панели и подрулевого переключателя.
Увеличение люфта руля появляется при ослаблении гайки, которой крепится руль к валу. Чтобы избавиться от поломки, необходимо закрутить гайку, разобрав рулевое колесо.
Наличие люфта на оси появляется в том случае, если крепления на кронштейне и шлицевые соединения сильно изнашиваются или ослабляются.

Если гайки и болты ослабляются, начинается стирание шлицов. При этом автомобиль запросто может потерять управление. Обязательно устраните люфт рулевой колонки, как только обнаружите неисправность.

Поворотные кулаки

Самый надежный элемент в устройстве рулевого управления ВАЗ-2107 — это поворотный кулак. Он долговечный и очень прочный, но при ремонте подвески его приходится иногда снимать. При помощи поворотных кулаков удерживаются ступицы колёс. Фиксируется этот элемент на нижнем и верхнем рычагах при помощи подвижных шаровых опор.

Во время поворота руля редуктор при помощи рычагов выворачивает кулак в нужную сторону. При этом обеспечивается поворот автомобиля в нужном направлении. Изготавливаются элементы из чугуна, поэтому без труда выдерживают высокие нагрузки. Одна из наиболее частых поломок — это деформация от сильных ударов по подвеске, от езды по неровным дорогам и после аварии. Также могут проявляться следующие признаки:

Увеличение люфта из-за поломки подшипника ступицы и сильного износа оси кулака.
Неравномерный или быстрый износ покрышек.
При движении по ровной дороге автомобиль постепенно уходит в сторону.

Неравномерный износ резины может быть вызван неверной установкой развала и схождения колес. Поэтому прежде чем обвинять во всех бедах поворотный кулак, нужно тщательно продиагностировать всю переднюю подвеску. Вполне возможно, что имеет место быть чрезмерный износ сайлентблоков или наконечников рулевых тяг.

Увеличение люфта рулевого колеса

регулировка рулевого управления ВАЗ-2107

Для того чтобы проверить люфт руля, необходимо выполнить следующие действия:

Поставьте автомобиль на ровной площадке.
Накачайте колеса, чтобы уравнять давление.
Установите руль таким образом, чтобы передние колеса были направлены параллельно центральной оси автомобиля.
Установите линейку таким образом, чтобы она упиралась в приборную панель, слегка касалась выключателя света и рулевого колеса.
Медленно пробуйте вращать руль и при этом следите за тем, как располагаются передние колеса.
При смещении колёс нужно остановить вращение рулевого колеса.
Сделайте отметку на руле напротив линейки.
Начните вращать руль в обратную сторону до момента, когда колеса начнут проворачиваться.
Установите вторую метку.

После всех проведенных действий необходимо измерить расстояние между этими двумя метками. При нормальном люфте, который составляет 5 градусов, расстояние будет 17 мм. В том же случае, если это значение окажется меньше, потребуется заменить рулевой редуктор или зажать гайку червячного механизма.

Особенности рулевого управления ВАЗ-2107

Рулевое управление состоит из рулевого механизма и рулевого привода.

Рулевой механизм включает в себя рулевое колесо, рулевые валы, редуктор и детали крепления

Рулевое колесо насажено на шлицевой конец верхнего рулевого вала и закреплено гайкой. На колесе установлен выключатель звуковых сигналов, закрытый пластмассовой крышкой.

Нижняя шлицевая часть верхнего рулевого вала соединяется со шлицевым концом вала редуктора через промежуточный вал с двумя карданными шарнирами.

Шлицевые соединения карданных шарниров стянуты клеммами с болтами.

Верхний рулевой вал установлен в трубе кронштейна крепления на двух игольчатых подшипниках.

На трубе кронштейна установлены подрулевые переключатели.

Верхняя часть кронштейна рулевого вала закреплена на кузове двумя гайками, а нижняя – двумя винтами со срезными головками.

В гнезде кронштейна установлен выключатель зажигания с блокирующим механизмом.

Кронштейн и верхняя часть рулевого вала закрыты пластмассовыми кожухами.

Картер редуктора рулевого механизма закреплен тремя болтами на левом лонжероне кузова внутри моторного отсека.

Глобоидальный червяк, который находится в зацеплении с роликом вала сошки, установлен в картере редуктора на двух радиально-упорных (регулируемых) шариковых подшипниках.

Осевой зазор в подшипниках червяка регулируется подбором прокладок между картером и крышкой.

Вал сошки вращается в двух бронзовых втулках, запрессованных в картер.

На верхнем конце вала сошки установлен на шариковых подшипниках двухгребневой ролик, а на нижнем на конических шлицах закреплена сошка рулевого механизма.

Зацепление ролика с червяком регулируется винтом, установленным в верхней крышке картера.

Рулевой привод состоит из трех тяг, маятникового рычага, поворотных кулаков и их рычагов.

Средняя рулевая тяга шарнирами соединена с маятниковым рычагом и сошкой рулевого механизма.

Боковые тяги состоят из двух резьбовых наконечников, соединенных между собой резьбовой муфтой.

Муфты фиксируются на тягах стяжными хомутами. При вращении резьбовых муфт изменяется длина тяг и соответственно – угол схождения колес.

В наконечниках тяг также установлены шаровые шарниры для соединения с рычагами поворотных кулаков, сошкой рулевого механизма и маятниковым рычагом.

Кронштейн маятникового рычага закреплен двумя болтами на правом лонжероне кузова в моторном отсеке.

В кронштейне установлены две пластмассовые втулки, в которых поворачивается ось рычага.

Угол поворота колес ограничен двумя упорами на сошке, которые при максимальных углах поворота рулевого колеса упираются в корпус редуктора.

Возможные неисправности рулевого управления и методы устранения неисправностей

Причина (Метод устранения)

Увеличенный свободный ход рулевого колеса

Ослабление болтов крепления картера рулевого механизма

Затяните гайки

Ослабление гаек шаровых пальцев рулевых тяг

Затяните гайки

Увеличенный зазор в шаровых шарнирах

Замените наконечники или рулевые тяги

Увеличенный зазор в подшипниках ступиц передних колес

Отрегулируйте зазор

Увеличенный зазор в зацеплении ролика с червяком

Отрегулируйте зазор

Слишком большой зазор между осью маятникового рычага и втулками

Замените втулки или кронштейн в сборе

Увеличенный зазор в подшипниках червяка

Отрегулируйте зазор

Тугое вращение рулевого колеса

Деформация деталей рулевого привода

Замените деформированные детали

Неправильная установка углов передних колес

Проверьте углы установки колес и отрегулируйте

Нарушен зазор в зацеплении ролика с червяком

Отрегулируйте зазор

Перетянута регулировочная гайка оси маятникового рычага

Отрегулируйте затягивание гайки

Низкое давление в шинах передних колес

Установите нормальное давление

Повреждение деталей шаровых шарниров

Проверьте и замените поврежденные детали

Отсутствует масло в картере рулевого механизма

Проверьте и долейте. При необходимости замените сальник

Несоосность вала червяка с валом рулевого механизма

Отрегулируйте шайбами соосность валов

Шум (стуки) в рулевом управлении

Увеличенный зазор в подшипниках ступиц передних колес

Отрегулируйте зазор

Ослабление гаек шаровых пальцев рулевых тяг

Затяните гайки

Увеличенный зазор между осью маятникового рычага и втулками

Замените втулки или кронштейн в сборе

Ослаблена регулировочная гайка оси маятникового рычага

Отрегулируйте затягивание гайки

Нарушен зазор в зацеплении ролика с червяком или в подшипниках червяка

Отрегулируйте зазор

Увеличенный зазор в шаровых шарнирах рулевых тяг

Замените наконечники или рулевые тяги

Ослабли болты крепления картера рулевого механизма или кронштейна маятникового рычага

Затяните гайки болтов крепления

Ослабли гайки крепления поворотных рычагов

Затяните гайки

Самовозбуждающееся угловое колебание передних колес

Давление в шинах не соответствует норме

Проверьте и установите нормальное давление

Нарушены углы установки передних колес

Проверьте и отрегулируйте углы установки передних колес

Увеличенный зазор в подшипниках ступиц передних колес

Отрегулируйте зазор

Дисбаланс колес

Отбалансируйте колеса

Ослабли гайки шаровых пальцев рулевых тяг

Проверьте и затяните гайки

Ослабли болты крепления картера рулевого механизма или кронштейна маятникового рычага

Проверьте и затяните гайки болтов крепления

Нарушен зазор в зацеплении ролика с червяком

Отрегулируйте зазор

Увод автомобиля от прямолинейного движения в какую-либо сторону

Неодинаковое давление в шинах

Проверьте и установите нормальное давление

Нарушены углы установки передних колес

Проверьте и отрегулируйте углы установки колес

Различная осадка пружин передней подвески

Замените непригодные пружины

Деформированы поворотные кулаки или рычаги подвески

Проверьте кулаки и рычаги, негодные детали замените

Неполное растормаживание одного или нескольких колес

Проверьте состояние тормозной системы

Утечка масла из картера

Износ сальника вала сошки или червяка

Замените сальник

Ослабление болтов, крепящих крышки картера рулевого механизма

Затяните болты

Повреждения уплотнительных прокладок

Замените прокладки

Неустойчивость автомобиля

Нарушены углы установки передних колес

Проверьте и отрегулируйте углы установки колес

Увеличенный зазор в подшипниках передних колес

Отрегулируйте зазор

Ослабление гаек шаровых пальцев рулевых тяг

Проверьте и затяните гайки

Слишком большой зазор в шаровых шарнирах рулевых тяг

Замените наконечники или рулевые тяги

Ослабление болтов крепления картера рулевого механизма или кронштейна маятникового рычага

Проверьте и затяните гайки болтов

Увеличенный зазор в зацеплении ролика и червяка

Отрегулируйте зазор

Деформированы поворотные кулаки или рычаги подвески

Проверьте кулаки и рычаги; замените деформированные детали

Рулевое управление ВАЗ-2107: описание, устройство и ремонт

Рулевое управление от ВАЗ-2107 очень похоже на то, что было установлено на старых копейках. Разница лишь в том, что размер рулевого редуктора немного больше. В целом конструкция похожа.

Рулевое управление — одна из важных частей любого автомобиля, выход из строя одного из компонентов приводит к полной невозможности передвижения. Все работы по техническому обслуживанию могут быть выполнены самостоятельно. Единственное, что лучше доверить специалистам, это регулировка развала и схождения передних колес.
