для чего создавалась и в чем эффект применения

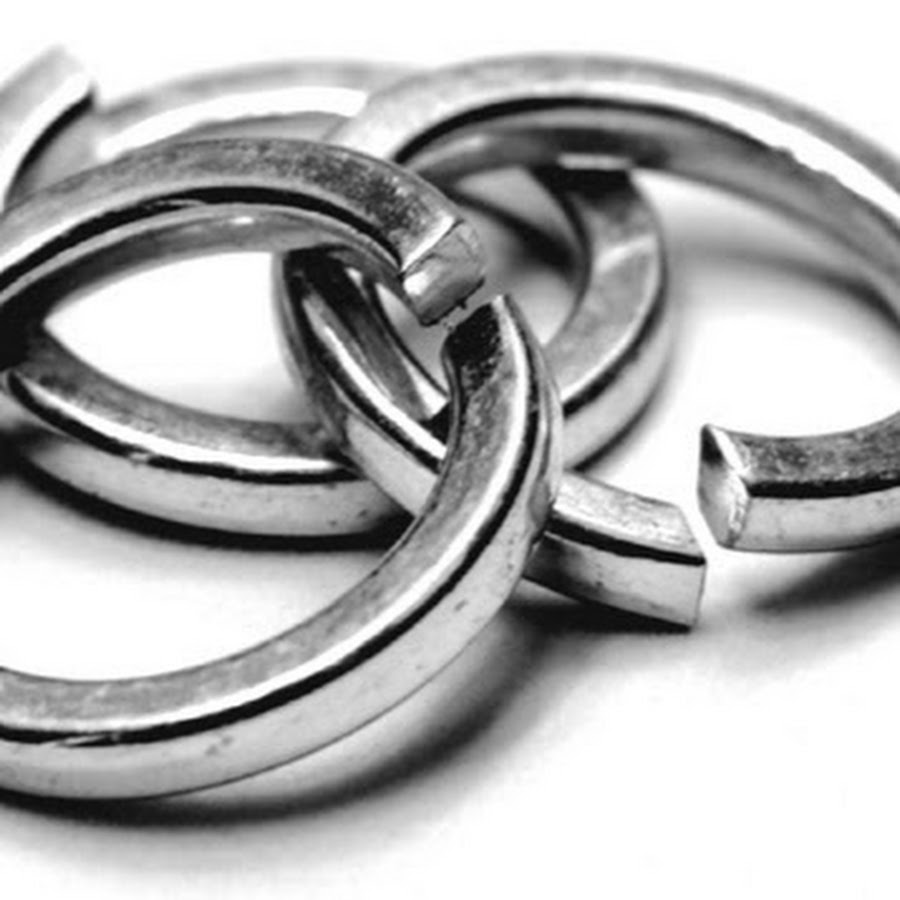

Ко времени изобретения шайбы Гровера в мире начался стремительный рост числа механизмов с движущимися частями. В результате этого движения возникали вибрации, приводящие к раскрутке резьбовых соединений, влекущие за собой не только выход из строя узлов механизма, но и неисправимые поломки дорогостоящих конструкций. Изобретенная Гровером шайба, стала революционной в технике.

Ее часто называют пружинной, хотя это же определение можно присвоить и другим метизам. Но в те времена, имея двойную изогнутость и острый угол поднимающегося витка усеченной пружины, она:

  • радикально увеличивала силы трения между витками в резьбовом соединении, за счет увеличения их прижима друг к другу;
  • препятствовала раскручиванию соединения за счет шипа разреза.

Со временем конструктив пружинной шайбы гровера в угоду простоте массового производства значительно упростился, но определенные требования обрели признаки классичности.

Пружинная шайба гровер — материалы для изготовления

В основном гровер изготавливается из углеродистой пружинной стали и подвергается закалке. Для нормального взаимодействия с материалом металлических изделий, которыми осуществляется крепеж, шайба должна быть тверже их, чтобы «вгрызаясь» в их металл при раскручивании, препятствовать ему.

Существуют гроверы, изготовленные из алюминия, бронзы, латуни и даже меди, для метизов из соответствующего металла. Стальные же могут подвергаться воронению (чернению), хромированию, анодированию (создание окисной пленки) и прочее.

Также иногда горизонтальным плоскостям шайб гровера придают определенную шероховатость для увеличения сил трения между поверхностями соединяемых деталей. Пример этому — кованый железнодорожный гровер, называемый путевой шайбой.

А двухвитковые пружинные шайбы, используемые в клеммных болтах, которые служат для крепления рельс, имеют еще более резко выраженный эффект сопротивления раскручиванию.

Это происходит благодаря тому, что, в отличие от гровера, они не превращаются в плоскую деталь после окончательной сборки.

Применение и варианты исполнения шайбы гровера

Вообще, чаще всего гровер присутствует в болтовых соединениях. Но еще чаще вместе с обычной цилиндрической шайбой, которая за счет увеличенной площади контакта дополнительно препятствует рассоединению винтовой пары.

Сегодня существуют 2 варианта исполнения гровера.

Второй — более сложный в производстве, но является все же более надежным, выдерживающим большие динамические и разнонаправленные нагрузки.

Большинство винтовых соединений имеют правую навивку, т.е. вкручиваются или накручиваются по часовой стрелке, а при визуальном осмотре их витки поднимаются вправо. Гроверы для таких метизов имеют подъем витка также по часовой стрелке. Но некоторая часть крепежа изготавливается с левой резьбой. Она применяется для крепления вращающихся частей механизма, которые во время этого вращения могут спровоцировать одновременное выкручивание крепежа.

При использовании обратной резьбы она будет стремиться к затяжке при вращении. Так, например, разные направления резьбы на гайках ступиц колес автомобилей с разных его сторон. Можете себе представить последствия самопроизвольной разборки такого соединения? Вот и гроверы для левой резьбы имеют при визуальном осмотре подъем витка против часовой стрелки.

Будьте внимательны при установке пружинной шайбы гровера и применяйте ее в соответствии с направлением резьбы.

Недостатки шайбы гровера

Но, прежде чем говорить о недостатках гровера, назовем его главное достоинство: дешевизна и технологичность производства.

А теперь – о главных претензиях к этой пружинной шайбе.

Все более динамичные машины требуют значительно более радикальных решений по сопротивлению самоотвинчиванию резьбовых соединений. Силы гровера становится уже недостаточно. А ряд экспериментов (с конца 80-х годов 20-го столетия) немецких, а вслед за ними американских и британских исследователей, указывают, что не все так хорошо у знаменитой шайбы. А именно:

  • после сборки узла с гровером, он превращается в обычную плоскую шайбу с незначительным эффектом натяга, лишь слегка увеличивающего силу трения между витками;
  • «вгрызание» шайбы в металл при раскручивании, не обеспечивает достаточного сопротивления ему;
  • шайба почти во всех случаях не подлежит вторичному использованию ввиду наличия остаточной деформации.

В связи с чем, на многих современных образцах зарубежной техники можно часто увидеть замену шайбы на другие элементы.

Чем можно заменить пружинную шайбу гровера

А вариантов замены – множество. Мы перечислим самые распространенные:

  • Самоконтрящаяся гайка. В верхней ее части вмонтирована пластиковая вставка, гасящая вибрационные колебания и препятствующая самораскручиванию соединения. Это самый дорогой, но на сегодня – самый эффективный и технологичный способ.

  • Пружинная тарельчатая шайба. Очевидно, что она использует часть изначальной идеи оригинального гровера, но еще более проста в производстве.

  • Коронная гайка. Требует сверления ответного крепежного элемента с последующей фиксацией шплинтом. Обеспечивает надежное, но отчасти ступенчатое, сопряжение деталей.

  • Зубчатый фланец. Практически шайба с насечкой, срощенная с гайкой. Эффект от использования – понятен.

  • Гайка с цилиндрическим поясом. Требует наличия у ответной детали продольного шлица (или шлицов)

  • Контрящая шайба. В ней множество зубчиков препятствуют раскручиванию соединения.

  • Шайбы с усиками. Требуют отверстия или выборки для одного из усиков в детали, а остальные усики загибаются на грани гайки или головки винта. Имеется множество вариантов конструкции таких шайб.

  • Адгезионная фиксация. Различные составы, наносимые на резьбу, после полимеризации препятствующие разборке резьбового соединения.

  • Проволочные замки. Используется при расположении рядом нескольких крепежных деталей – чаще болтов или винтов.

Также важно помнить, что даже простая окраска может стать достаточным фактором фиксации. А в более тяжелых случаях применяется боковая фиксация соединения при помощи винта или штифта, расклепывание выступающей резьбы, а в самых тяжелых случаях – сварка, но последние 2 варианта – практически не разборны.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Гровер (деталь) — Википедия —

ГРОВЕРА ШАЙБА — это… Что такое ГРОВЕРА ШАЙБА?


ГРОВЕРА ШАЙБА
ГРОВЕРА ШАЙБА

пружинящее с разрезом кольцо, надеваемое на путевой болт. Г. ш. помещается между накладкой и гайкой для смягчения резких ударов, передаваемых накладками на болты, н для сохранения своей упругостью натяжения болтов. Изготовляется из стали большой твердости и обрабатывается термически. Наружная поверхность шайб д. б. чистой, без каких-либо пороков. Для путевых болтов ж. д. СССР применяются шайбы двух типов с поперечным сечением 6 х 6 и 7 х 7

мм.

Технический железнодорожный словарь. — М.: Государственное транспортное железнодорожное издательство. Н. Н. Васильев, О. Н. Исаакян, Н. О. Рогинский, Я. Б. Смолянский, В. А. Сокович, Т. С. Хачатуров. 1941.

.

  • ГРИФФИНА КОЛЕСО
  • ГРОМООТВОД
Смотреть что такое «ГРОВЕРА ШАЙБА» в других словарях:

  • Шайба Гровера — Различные типы шайб Шайба (от нем. Scheibe)  деталь, подкладываемая под гайку или головку болта (винта) с целью создания большей опорной площади, уменьшения повреждений поверхности детали, а также предотвращения самоотвинчивания крепёжной детали …   Википедия

  • Шайба (деталь) — У этого термина существуют и другие значения, см. Шайба. Различные типы шайб Шайба (от нем. Scheibe)  кре …   Википедия

  • Шайба (машиностроение) — Различные типы шайб Шайба (от нем. Scheibe)  деталь, подкладываемая под гайку или головку болта (винта) с целью создания большей опорной площади, уменьшения повреждений поверхности детали, а также предотвращения самоотвинчивания крепёжной детали …   Википедия

  • Шайба (деталь машины) — Различные типы шайб Шайба (от нем. Scheibe)  деталь, подкладываемая под гайку или головку болта (винта) с целью создания большей опорной площади, уменьшения повреждений поверхности детали, а также предотвращения самоотвинчивания крепёжной детали …   Википедия

  • Шайба (метизы) — Различные типы шайб Шайба (от нем. Scheibe)  деталь, подкладываемая под гайку или головку болта (винта) с целью создания большей опорной площади, уменьшения повреждений поверхности детали, а также предотвращения самоотвинчивания крепёжной детали …   Википедия

  • ШАЙБА — (нем. Scheibe) в машиностроении подкладка под гайку или головку болта в виде плоского кольца. Ш. защищает поверхность детали при затягивании гайки и увеличивает опорную поверхность. Для предупреждения самоотвин чивания гаек применяют разрезные… …   Большой энциклопедический политехнический словарь

  • пружинная шайба — Ндп. шайба Гровера Разрезная круглая шайба, концы которой расположены в разных плоскостях, служащая для предотвращения самоотвинчивания крепежных изделий при ее упругой деформации под нагрузкой [ГОСТ 27017 86] Недопустимые, нерекомендуемые шайба… …   Справочник технического переводчика

  • пружинная разрезная шайба — шайба Гровера — [http://slovarionline.

    ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность Синонимы шайба Гровера EN lock washer …   Справочник технического переводчика

  • Пружинная шайба — Различные типы шайб Шайба (от нем. Scheibe)  деталь, подкладываемая под гайку или головку болта (винта) с целью создания большей опорной площади, уменьшения повреждений поверхности детали, а также предотвращения самоотвинчивания крепёжной детали …   Википедия

  • ПРУЖИННАЯ ШАЙБА — 2.27. ПРУЖИННАЯ ШАЙБА Ндп. Шайба Гровера Разрезная круглая шайба, концы которой расположены в разных плоскостях, служащая для предотвращения самоотвинчивания крепежных изделий при ее упругой деформации под нагрузкой ГОСТ 27017 Источник: РМ 4 239… …   Словарь-справочник терминов нормативно-технической документации

Шайба пружинная ГОСТ 6402-70. WikiСтатья.

Шайба пружинная известна также как гроверная. В немецком стандарте соответствует обозначению DIN127.

Шайба была изобретена английским инженером Джоном Уильямом Гровером, дав ей второе название.

Конструкция и размеры, технические условия, правила приемки, методы контроля, маркировка и данные по теоретической массе, расчетной упругой силе шайб — все это прописано в ГОСТе 6402-70.

Особенности конструкции шайбы Гровера

Данное метизное изделие, как и все шайбы, относится к вспомогательным, то есть самостоятельно не используется. Шайба имеет форму плоского кольца, разорванного так, что концы находятся в разных плоскостях. ГОСТ на шайбы 6402-70 предусматривает два исполнения: 1. ровный срез зазора и 2. скошенный срез. Разрез кольца производят под 70 градусов относительно вертикальной оси изделия. По сути шайба имеет вид одного витка пружины — отсюда и самое распространенное название шайбы по ГОСТу 6402.

Принцип действия шайбы 6402

Шайбы участвуют в резьбовом соединении. Их размещают между гайкой и головкой болта. Гибкости изделия достаточно, чтобы под действием силы, возникающей от момента кручения гайки, принимать практически плоский вид. Разрушающей деформации при этом не происходит.

Особенностью данной шайбы являются зазубрины или зазоры. При установке они не препятствуют монтажу гайки, накинутой сверху.

Кромка зазора, которая образовывается между опорной поверхностью шайбы и плоскостью среза, должна быть острой.

Под внешними воздействиями гайка стремится провернуться в обратном направлении — это способствует ослаблению резьбового соединения. Зазор пружинной шайбы упирается в металл опорной поверхности гайки и не позволяет ей развинчиваться, или стопорит ее движение.

Модификации пружинной шайбы

ГОСТ 6402-70 классифицирует четыре типа изделий. Три из них имеют в поперечном сечении квадрат (b=s): Н — нормальные, Т — тяжелые, ОТ — особо тяжелые. Литера Н не указывается в условном обозначении.

Пружинные шайбы типа Л — легкие с прямоугольным сечением.

Для одного и того же номинального размера диаметра резьбы площадь поперечного сечения увеличивается, что сказывается на массе изделия в целом. Ниже в таблице приведены величины теоретической массы и пружинящие свойства.

Размеры шайбы непосредственно связаны с диаметрами сопряженных болтов, винтов и шпилек. Российский стандарт 6402 распространяется на метизы с диаметром резьбы от 2 мм до 48 мм. Шайбы особо тяжелые ОТ изготовляют только для диапазона диаметра резьбы от 10 мм до 36 мм.

Материал и виды покрытия

Пружинные шайбы должны изготавливаться из проволоки следующих марок стали: 65Г, 70 и 3Х13 (ГОСТ 11850-72).

Широко используются в ответственном строительстве бронзовые шайбы — марка сплава БрКМц3-1. Применение данного материала способствует уменьшению износа трущихся поверхностей.

Назначение шайб

Шайбы выполняют следующие функции:
  • предотвращают самоотвинчивание крепежа за счет увеличения площади контакта между поверхностями детали и крепежного элемента;
  • надежно фиксируют болт в отверстии крепежной детали, предотвращая возможность провала головки крепежа в отверстие опорной детали;
  • предотвращают повреждения и стирания детали;
  • устраняют перекосы.

Применение шайб Гровера

Любой вращающийся механизм, где используется поступательно-вращательное движение, имеет в своей конструкции гроверные шайбы разных типоразмеров: автомобили, станки, конвейеры, вибраторы, компрессорное оборудование, фермы конструкций мостовых перекрытий, крепление рельсовых путей и многое другое.

Пружинные шайбы необходимы в таких отраслях как машиностроительная промышленность, приборостроение; незаменимы при работе механизмов в условиях повышенной влажности и агрессивных сред, в химической и пищевой, газовой, нефтеперерабатывающей промышленности, в гидроэнергетике.

Геометрические и технические характеристики шайб гост 6402

Шайбы подбирают под номинальный диаметр резьбы болта, винта, шпильки. Всевозможный метрический крепеж можно купить на сайте ГОСКРЕП. Наряду со стандартными типоразмерами и видами покрытий, существует множество вариантов по размерам, требованиям к покрытиям в зависимости от условий эксплуатации и предъявляемым свойствам.

В таблице ниже собраны номинальные данные по

  • размерам поперечного сечения шайбы, причем только у легких Л b не равно c и указывается через дробь (мм)
  • теоретической массе за 1000 шт (кг)
  • расчетной упругой силе шайбы из стали 65Г (Н)
Ном. диаметр
резьбы /
внутр. диаметр
шайбы 		Характе-
ристики 		Типы шайб гост 6402 70
dр / d b/m/F Л Н Т ОТ
2 / 2,1 b (мм) 0,8/0,5 0,5 0,6 -
m (кг) 0,03 0,017 0,025 -
F (Н) 7,8 11,8 26,5 -
2,5 / 2,6 b (мм) 0,8/0,6 0,6 0,8 -
m (кг) 0,042 0,03 0,056 -
F (Н) 14,7 16,7 57,8 -
3 / 3,1 b (мм) 1,0/0,6 0,8 0,8 -
m (кг) 0,084 0,064 0,105 -
F (Н) 35,3 38,2 101 -
3,5 / 3,6 b (мм) 1,0/0,8 1,0 - -
m (кг) 0,094 0,0117 - -
F (Н) 21,6 71,5 - -
4 / 4,1 b (мм) 1,2/0,8 1,0 1,4 -
m (кг) 0,129 0,129 0,273 -
F (Н) 14,7 52,9 230 -
5 / 5,1 b (мм) 1,2/1,0 1,2 1,6 -
m (кг) 0,191 0,228 0,432 -
F (Н) 28,4 71,5 252 -
6 / 6,1 b(мм) 1,6/1,2 1,4 2,0 -
m (кг) 0,378 0,376 0,827 -
F (Н) 36,3 88,2 418 -
7 / 7,2 b (мм) 2,0/1,6 2,0 - -
m (кг) 0,749 0,936 - -
F (Н) 92,1 289 - -
8 / 8,2 b (мм) 2,0/1,6 2,0 2,5 -
m (кг) 0,827 1,034 1,678 -
F (Н) 71,5 214 583 -
10 / 10,2 b (мм) 2,5/2,0 2,5 3,0 3,5
m (кг) 1,608 2,01 2,984 4,212
F (Н) 114 339 770 1490
12 / 12,2 b (мм) 3,5/2,5 3,0 3,5 4,0
m (кг) 3,462 3,45 4,816 6,488
F (Н) 187 499 1000 1774
14/ 14,2 b (мм) 4,0/3,0 3,2 4,0 4,5
m (кг) 5,487 4,48 7,316 9,509
F (Н) 295 463 1235 2058
16 / 16,3 b (мм) 4,5/3,2 3,5 4,5 5,0
m (кг) 7,507 6,084 10,56 13,34
F (Н) 283 495 1509 2372
18 / 18,3 b (мм) 5,0/3,5 4,0 5,0 5,5
m (кг) 10,23 8,96 14,62 18,06
F (Н) 305 673 1803 2734
20 / 20,5 b (мм) 5,5/4,0 4,5 5,5 6,0
m (кг) 14,33 12,69 19,70 23,89
F (Н) 434 866 2107 3077
22 / 22,5 b (мм) 6,0/4,5 5,0 6,0 7,0
m (кг) 19,25 17,21 25,66 36,14
F (Н) 597 1107 2479 4841
24 / 24,5 b (мм) 6,5/4,8 5,5 7,0 8,0
m (кг) 24,16 22,68 38,55 51,93
F (Н) 642 1382 3989 7085
27 / 27,5 b (мм) 7,0/5,5 6,0 8,0 9,0
m (кг) 33,16 30,1 56,67 73,71
F (Н) 928 1539 5459 9055
30 / 30,5 b (мм) 8,0/6,0 6,5 9,0 10,0
m (кг) 46,14 39,05 79,8 101,1
F (Н) 1029 1695 7115 11192
33 / 33,5 b (мм) 10,0/6,0 7,0 - -
m (кг) 65,07 49,52 - -
F (Н) 692 1882 - -
36 / 36,5 b (мм) 10,0/6,0 8,0 10,0 12,0
m (кг) 69,51 70,99 115,9 173,9
F (Н) 566 2773 7428 16317
39 / 39,5 b (мм) 10,0/6,0 8,5 - -
m (кг) 73,9 86,37 - -
F (Н) 469 2999 - -
42 / 42,5 b (мм) 12,0/7,0 9,0 12,0 -
m (кг) 113,9 103,8 195,2 -
F (Н) 756 3244 11535 -
45 / 45,5 b (мм) 12,0/7,0 9,5 - -
m (кг) 120,1 123,5 - -
F (Н) 643 3489 - -
48 / 48,5 b (мм) 12,0/7,0 10,0 - -
m (кг) 126,3 145,4 - -
F (Н) 554 3753 - -

Шайбы пружинные DIN 127.

Применение, конструкция, покрытие

Крепежное изделие, шайба DIN 127 (она же: гровер, шайба Гровера, гроверная шайба, шайба пружинная одновитковая, federring DIN 127, spring washer DIN 127), представляет собой кольцо прямоугольного или квадратного сечения, разрезанное под углом не менее 60° к главной плоскости детали. В зависимости от направления винтовой линии резьбы (правая или левая) комплектуемого винта, болта или шпильки разрез может быть выполнен с наклоном влево или вправо относительно оси шайбы.

Назначение гровера

Крепёж используют для предотвращения самопроизвольного откручивания деталей в разъемных резьбовых соединениях, возникающих при воздействии динамических (ударных или циклических) нагрузок при эксплуатации. Метиз подкладывается под головку болта, винта или под гайку. Деталь имеет два варианта исполнений: форма А и форма В. Гроверная шайба формы А (для крепежа с размерами свыше М3) имеет отогнутые наружу заостренные концы. Крепежные изделия формы В выполнены с гладкой поверхностью сечения. Примеры стандартных условных обозначений шайб DIN 127 приведены ниже.

Маркировка и характеристики

Условное обозначение пружинных шайб формы А для болтов, винтов и шпилек с номинальным размером метрической резьбы М10 и правой резьбой:

Для тех же крепежных деталей М10, но с левой резьбой, условное обозначение выглядит так:

    • Federring А 10 links DIN 127

Диапазон размеров метрической резьбы болтов, винтов и шпилек, которые комплектуются шайбами DIN 127, находится в пределах от 2 мм до 100 мм. Для сравнения, отечественный аналог этих шайб, гроверы ГОСТ 6402, изготавливают для крепежа с диаметрами от М2 до М48.

Материалом для изготовления гроверных шайб является пружинная сталь по DIN 17 221 или, по согласованию между изготовителем и потребителем, аналогичная ей пружинная сталь, закаленная и отпущенная, с твердостью в пределах от 44 до 51 HRC по Роквеллу (450-570 HV по Виккерсу) стандартов DIN17 662 или DIN 17 224. Контроль твердости шайб проводят по методу Роквелла в соответствии с положениями стандарта DIN 50 103, а по методу Виккерса – по DIN 50 133.

Поверхность пружинной шайбы DIN 127 должна быть гладкой, без заусенцев, трещин, изломов и окалины. На готовую продукцию, не имеющую антикоррозионного покрытия, наносят тонкий слой смазки. Механическая и электрохимическая защита от воздействия влажных сред на крепежные изделия обеспечивается нанесением слоя фосфатного или цинкового покрытия.

Товары каталога:

Please enable JavaScript to view the comments powered by Disqus. comments powered by

Сравнение гроверов изготавливаемых по ГОСТ 6402, DIN 127 и DIN 7980

Конструкция и назначение гровера

Отечественный и зарубежные стандарты содержат основные требования к конструкции и размерам, материалам, твердости и видам покрытия одновитковых пружинных шайб. Гровер представляет собой кольцо квадратного или прямоугольного сечения, разрезанное под определенным углом к основной плоскости крепежной детали. Концы гроверов имеют плоский срез, выполнены с острыми или нормальными кромками и разведены в противоположные стороны.  Гроверные шайбы подкладывают под гайки, головки болтов и винтов, надевают на шпильки для усиления давления на прикрепляемые к базовым основаниям элементы и создания высокопрочных разъемных соединений. При монтаже оборудования крепежные изделия с правой и левой резьбой комплектуют гроверами с подходящим для них наклоном среза.

Основное назначение пружинных шайб – предотвращение самопроизвольного откручивания крепежных деталей в резьбовых соединениях машин, механизмов и оборудования, эксплуатируемых под воздействием внешних динамических (циклических, ударных) нагрузок. Одни виды гроверных шайб, например, гровер ГОСТ 6402, могут быть использованы в комплекте с плоскими шайбами нормального или увеличенного размера. Другие, такие, как гровер DIN 7980, применяются по прямому назначению – для комплектации винтов с цилиндрической головкой.

Гроверы ГОСТ 6402, DIN 127, DIN 7980 изготавливают из углеродистой, нержавеющей стали и сплавов цветных металлов. Характеристика механических свойств крепежных деталей – твердость шайб, измеренная по методам Роквелла, Виккерса или Бринелля. Метод определения твердости зависит от материала пружинной шайбы. Крепёж из углеродистой стали может быть изготовлен на производстве с защитным цинковым покрытием или без покрытия. Полный перечень видов покрытий для шайб каждого из стандартов приведен в соответствующем нормативно-техническом документе.

Сравнение гроверов

Характеристики гроверных шайб для сравнения приведены ниже.

·         Гровер ГОСТ 6402 – пружинная шайба прямоугольного или квадратного сечения. Типы шайб — нормальные (Н), тяжелые (Т), особотяжелые (ОТ) и легкие (Л). Крепеж применяют для комплектации изделий с наружными диаметрами резьбы от М2 до М48.

·         Гровер DIN 127 – крепежная деталь прямоугольного сечения. Имеет две формы: А – с заостренными концами на срезах, В – с ровными гранями срезов. Пружинные шайбы используют в соединениях деталей с резьбой в пределах от М2 до М100.

·         Гровер DIN 7980 – шайба пружинная с квадратным сечением, предназначенная для комплектации винтов с цилиндрической головкой и наружной резьбой стержня от М3 до М64 при выполнении  разъемных соединений высокой прочности.

Товары каталога:

Please enable JavaScript to view the comments powered by Disqus. comments powered by

ГОСТ, увеличенные, М6 и М8, М10 и других размеров, пластиковые и оцинкованные шайбы, другие виды и их вес

В процессе использования болтов, саморезов и шурупов иногда возникает необходимость в дополнительных элементах, позволяющих крепче закрутить крепеж, приложив нужную силу, и быть уверенным, что головка крепежного изделия не провалится внутрь поверхности. Чтобы обеспечить все эти задачи, была создана очень простая, но эффективная деталь, которая называется шайба. Зная особенности и разновидности данного изделия, можно умело его использовать, добиваясь максимального результата в работе.

Описание и назначение

При работе с крепежными изделиями время от времени возникает ряд сложностей, которые удалось решить только с появлением шайб. Благодаря небольшому металлическому плоскому диску с отверстием по центру мастер может избежать:

  • самопроизвольного раскручивания деталей;
  • повреждений в процессе завинчивания крепежа;
  • недостаточно плотной фиксации болта, шурупа или самореза.

Благодаря созданию шайбы, название которой пошло от немецкого Scheibe, удалось получить более полный контроль в процессе завинчивания крепежных элементов и получения надежной их фиксации.

Несмотря на простоту конструкции, именно шайба дает возможность увеличить прижимную поверхность, а в некоторых случаях сделать соединение деталей более плотным. Благодаря широте применения данного изделия производители побеспокоились о том, чтобы диаметр внутреннего отверстия был разным.

Плоские шайбы могут создаваться из различных материалов, но неизменным остается их качество, которое контролирует ГОСТ 11371-78. В продаже можно встретить данное изделие в двух вариантах:

  1. без фаски – шайба имеет одинаковую ширину всей поверхности;
  2. с фаской – к краю изделия имеется скос в 40°.

В зависимости от использования можно выбирать простые шайбы или усиленные, способные выдерживать большие нагрузки. Данный вариант успешно используется в легкой и тяжелой промышленности.Наиболее популярными отраслями использования шайб являются:

  • кораблестроение;
  • машиностроение;
  • сборка сельхозтехники;
  • производство станков различного назначения;
  • строительство маслобойных аппаратов;
  • работа с холодильной техникой;
  • мебельная промышленность.

Поскольку вариантов того, где можно использовать шайбы, довольно много, важно уметь правильно подбирать разновидности в конкретной ситуации, иначе соединения будут некачественными, что повлечет за собой массу негативных последствий.

Чтобы разбираться в том, какие шайбы для чего нужны, важно знать технические характеристики каждого варианта изделия.

Особенности производства

Для получения плоских шайб можно использовать прутковый или листовой материал, который оттачивается нужными инструментами. В процессе создания изделия могут проходить термическую обработку, что в итоге дает более крепкие и надежные детали. Лучшим вариантом считаются материалы, на которые был нанесен защитный слой – срок их службы значительно дольше. Одним из важных моментов является процедура оцинковки, которая может быть осуществлена двумя методами.

  • Гальваническим – на шайбы наносится тонкий слой цинка благодаря воздействию химического вещества, что дает возможность получить гладкое изделие с равномерно нанесенным покрытием.
  • Горячей оцинковки – наиболее популярный метод, используя который удается получить качественные шайбы. Процесс состоит из подготовки изделий и оцинковки. Чтобы покрытие было ровным, все детали обезжиривают, протравливают, промывают и сушат. После этого их окунают в горячий цинковый раствор, что и дает деталям защитный слой.

Если речь идет об алюминиевых шайбах, то их обрабатывают при помощи желтого хроматирования, что не дает металлу портиться под воздействием коррозии. Для получения наилучшего результата заготовки шайб моют, затем протравливают, еще раз моют и наносят хром, после чего еще раз промывают.

Разновидности

Появление шайб дало возможность быть уверенным в крепежах при помощи саморезов и шурупов, потому данные изделия нашли широкое употребление в самых разных отраслях производства. Ввиду большой популярности, появилось множество разновидностей данной детали:

  • стопорные – имеют зубья или лапки, благодаря которым позволяют фиксировать крепежи, не давая им раскрутиться;
  • косые – позволяют уравнивать поверхности, если в этом возникает необходимость;
  • многолапчатые – имеют большее количество лапок, что позволяет максимально увеличить стопорные свойства изделия;
  • гровер – разрезная шайба, имеет концы в разных плоскостях, что дает возможность максимально закрепить детали;
  • быстросъемные – имеет особую конструкцию, позволяющую легко надевать и снимать шайбу, благодаря которой удается не допустить смещения по оси;
  • тарельчатые – позволяют гасить удары и большое давление на ограниченном пространстве;
  • зубчатые – имеют зубцы, которые позволяют пружинить, тем самым дополнительно прижимая крепежи к поверхности.

Если рассматривать разнообразие шайб более подробно, можно заметить различие по некоторым критериям:

  • диаметр – внешние показатели диаметра обычно являются не столь важными, а внутренние габариты могут иметь такие размеры: 2, 3, 4, 5, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 27, 30, 36 мм и более;
  • ширина полей – шайбы делятся на широкие и узкие разновидности;
  • форма – плоская разновидность, соответствует ГОСТ 11371 или DIN 125, этот вариант является наиболее распространенным; плоская увеличенная соответствует ГОСТ 6958 или DIN 9021, это усиленная шайба за счет более длинных полей; гроверная соответствует ГОСТ 6402 или DIN 127, также называется пружинной; стопорная быстросъемная соответствует DIN 6799; квадратные шайбы, которые могут быть клиновыми, соответствующими ГОСТ 10906-78 или же квадратными для деревянных изделий, соответствующими DIN 436.

Маркировка шайб позволяет более быстро отыскать нужную разновидность и подобрать ее для определенного материала и вида работ.

Все нормальные шайбы должны соответствовать требованиям качества, потому для большинства из них предусмотрены ГОСТы. Вариантов шайб довольно много, и количество может пополняться, потому важно изучать классификации и правильно подбирать дополнительные изделия к крепежам.

Материалы

Для производства шайб могут быть использованы различные материалы.Наиболее востребованными являются:

  • углеродистая сталь;
  • легированная сталь;
  • нержавеющая сталь;
  • латунь;
  • медь;
  • пластик;
  • дерево;
  • картон;
  • резина.

Стальная шайба с покрытием, а также оцинкованные разновидности являются наиболее востребованными деталями, так как имеют хорошую прочность и устойчивость к различным воздействиям. Пластиковые варианты считаются неплохой альтернативой, так как в процессе производства нет необходимости в дополнительной обработке.

Нейлоновые шайбы позволяют защитить металлические крепежи и усилить их фиксацию.

Благодаря использованию разных материалов можно подобрать детали для различных сфер и добиться наилучшего результата.

Размеры и вес

Использование шайб имеет свои особенности и нюансы, потому в некоторых случаях возникает необходимость знать точные размер и вес изделия. Чтобы ориентироваться в этих показателях, можно воспользоваться таблицей, в которой параметры указаны для 1 штуки:

Диаметр и вес шайб разного размера существенно отличаются друг от друга, потому важно обращать на это внимание. Помимо данной таблицы, есть данные о показателях веса для легких, нормальных, тяжелых и особо тяжелых шайбах. Для некоторых видов работ данные значения будут особо важными, потому стоит обращать внимание на маркировку и другие характеристики шайб в процессе работы с ними.

Обзор различных видов шайб смотрите далее.

Шайбы и кольца – общий обзор и особенности применения

Шайбы

Шайба – крепёжное изделие, подкладываемое под другое крепёжное изделие для:



  • создания большей площади опорной поверхности,
  • уменьшения взаимного повреждения  детали,
  • предотвращения самоотвинчивания крепёжной детали,
  • уплотнения соединения с прокладкой.



Когда мы говорим о шайбе, то чаще всего представляем себе диск с отверстием посередине. Такая шайба называется круглой плоской и описывается всего тремя размерами: номинальным или внутренним диаметром d, наружным диаметром D и толщиной s.



Номинальный диаметр – это диаметр болта, с которым данная шайба совместима; если болт имеет метрическую резьбу, например, 6 мм, то про шайбу даже говорят, что она имеет диаметр М6. Разницу между наружным и внутренним диаметром, деленную пополам, часто называют шириною шайбы. Отношение внутреннего и наружного диаметра (D/d) также используется при описании шайб. Основной круглой плоской шайбой принято считать шайбу с D/d = 2 +/- 0,3.



Наименование круглой плоской шайбы D/d s
Основная DIN 125 1,71 – 2,35 0,3 – 12
Узкая подкладная DIN 433 1,62 – 2,06 0,3 – 3
Для деревянных конструкций DIN 440 3,21 – 3, 27 2 – 10
Опорная подгоночная DIN 988 1,25 – 2 0,1 – 2
Для пальцев, нормальная DIN 1440 1,36 – 2 0,8 – 8
Для пальцев, грубое исполнение DIN 1441 1,26 – 1,81 0,8 – 14
Для высоконагруженных соединений DIN 6916 1,78 – 1,85 3 – 6
Для пружинных штифтов DIN 7349 2,19 – 2,81 1 – 10
Кузовная (WIDE) 3,75 – 5 1,2 – 1,4
Увеличенная DIN 9021 2,77 – 2,96 0,8 – 5



Как видно, диапазоны размеров шайб очень широки и зачастую перекрываются. Чтобы подобрать необходимую шайбу, удобно пользоваться простейшей таблицей с возможностью фильтрации. Однако и из этих похожих изделий можно выделить весьма специфичные группы.



  • Так шайбы для деревянных конструкций и для зажимов и пальцев отличаются своей толщиной.
  • Шайба для деревянных конструкций имеет исполнение (V) с квадратным отверстием.
  • Опорные подгоночные шайбы в узком диапазоне имеют 8 значений толщин для каждого отношения D/d, которое изменяется незначительно.
  • Кузовная шайба WIDE выделяется своей шириной.





Шайбы для стопорения крепежных деталей с резьбой

Большая группа стопорных шайб ориентирована на стопорение крепежных деталей с резьбой. Наиболее распространённым и популярным вариантом является пружинная разрезная шайба DIN 127 B или шайба Гровера. Несмотря на то, что стандарт DIN 127 отменён как морально устаревший, до сих пор эта шайба является одной из самых используемых стопорящих шайб. Однако вместо неё всё чаще применяются различные типы стопорных шайб.




Шайба стопорная круглая с насеченными упругими зубцами DIN 6797. Форма А – внешние зубцы, I – внутренние зубцы, форма V – вогнутая.




Шайба стопорная круглая с насеченными упругими зубцами DIN 6798 Форма  А – внешние зубцы, I – внутренние зубцы, форма V – вогнутая.







Шайба стопорная клиновая INFIX

Эффективное решение проблемы самопроизвольного откручивания – клиновые шайбы INFIX, которые гарантируют надёжность резьбового соединения в условиях вибрации и динамических колебаний.



Система клиновых шайб INFIX состоит из двух одинаковых шайб, каждая из которых имеет на одной стороне клиновые выступы, а на другой – радиальную зубчатую насечку. При сборке болтового соединения шайбы устанавливаются клиновыми сторонами друг к другу. Угол клина α больше угла подъёма резьбы β.

В процессе затяжки клиновые выступы становятся в упор и шайбы не могут повернуться по клиновым поверхностям в направлении затягивания. Радиальные зубцы вдавливаются в сопрягаемые поверхности, и между ними образуется жёсткая связь. При отвинчивании, в том числе и самопроизвольном, клиновые поверхности шайб создают дополнительное осевое усилие, увеличивающее необходимый для откручивания крутящий момент.



Преимущества:



  • не требует предварительной подготовки и очистки деталей
  • возможно многократное использование без потери качества
  • легкий монтаж-демонтаж
  • сертифицированная система закрепления
  • предназначены для систем, работающих в условиях вибрации и динамических нагрузок



Подробнее об этих шайбах вы можете прочитать в статье на нашем сайте или посмотреть обзорный ролик на канале ЦКИ в YouTube.







Стопорные шайбы с лапками

Шайбы стопорные с лапками DIN 93 и DIN 463 предназначены для стопорения болтов и гаек, преимущественно на углах и гранях.





Шайбы многолапчатые DIN 5406 и DIN 70952 используются в комплекте с круглыми гайками для стопорения подшипников качения. Отличаются между собой расположением зубьев и ориентацией фиксирующей лапки.


Шайба многолапчатая с симметричным расположением зубьев и неотогнутой фиксирующей лапкой DIN 5406.


Шайба многолапчатая с асимметричным расположением зубьев и отогнутой фиксирующей лапкой DIN 70952.



Стопорная упорная быстросъёмная шайба

Шайба стопорная упорная быстросъемная DIN 6799 предназначена для быстрого монтажа (или демонтажа) в канавке на валу.





Стопорная шайба Star-Lock

Шайба стопорная Star-Lock предназначена для быстрого монтажа (или демонтажа) на валу. Бывает в двух исполнениях: А – открытая; В – с колпачком. Также существуют варианты для квадратных валов, различных внешних диаметров.

Подробнее можно ознакомиться в обзорном ролике.







Шайбы сложных форм

Шайбы более сложных форм имеют специфическое применение.



Шайба косая четырехугольная для швеллеров. Компенсирует уклон полки 8%. DIN 434.



Шайба косая четырехугольная для двутавров. Компенсирует уклон полки 14%. DIN 435.


Шайба пружинная разрезная DIN 128 A — выпуклая, B — волнистая.


Шайба цельная пружинная DIN 137 A — выпуклая.



Шайба цельная пружинная DIN 137 B — волнистая.



Шайба цельная зажимная упругая для резьбовых соединений DIN 6796.


Шайба цельная упругая с прокладкой из атмосферостойкой нестареющей резины EPDM.



Шайба «розетка» декоративная с углублением под потайную головку.



Шайбы DIN 6319: сферическая (форма C) и коническая (форма D) для станочных приспособлений. Позволяют компенсировать несоосность деталей в соединении.


Контактная рифлёная шайба

Контактная рифлёная шайба имеет на рабочей поверхности острые выступы, предназначенные для процарапывания покрытия или продуктов коррозии и тем самым обеспечивающие надёжный контакт соединения.



Стопорные шайбы с зубцами и насечками

Также существуют несколько вариантов упругих стопорных шайб с зубцами и различными типами насечек. Изготавливают их чаще из пружинной стали и наносят цинк-ламельное покрытие. Разные производители называют их по-разному: SCHNORR, Sperrkant или просто по номеру артикула, – но принцип работы  и габариты у них схожи. В основном различают по наружному диаметру – узкие, средние и широкие.





Кольца

Родственными по отношению к стопорным шайбам являются стопорные кольца. Родство настолько близкое, что не всегда понятно, почему одни из них – шайбы, а другие – кольца. Кольца также применяются для стопорения на валах или отверстиях. Иногда их называют кольца Зегера. Среди нескольких конструкций стопорных колец в ассортименте ЦКИ представлены только эксцентрические кольца в нормальном исполнении.



Кольцо стопорное для вала эксцентрическое наружное DIN 471.




Кольцо стопорное для отверстия эксцентрическое внутреннее DIN 472.



Кольцо уплотнительное DIN 7603 A предназначено для резьбовых пробок. Для качественного уплотнения кольца должны быть мягкие, поэтому их изготавливают из чистых отожжённых металлов – меди или алюминия. В ассортименте ЦКИ имеются только медные кольца. При большом разнообразии диаметров они имеют только четыре толщины.


Понравился материал?

Выше всех остальных: словарный тест с множественным выбором

Современная классика Тима Бертона «Руки Эдварда-ножницы» наконец-то стала популярной (0) B выход на сцену! Театральный продюсер Мэтью Борн представляет нам театральную адаптацию, от которой (1) гарантированно захватывает дух! (2) ________ современный танец, захватывающие пейзажи и трогательный сюжет, эта комическая фантазия — (3) ________ удовольствие для воображения.

Часть рук Эдварда-Ножницы (4) ________ Сэма Арчера. Эдвард — молодой человек (5) ________ одинокий изобретатель, чтобы составить ему компанию, но, к сожалению, изобретатель умирает, оставив Эдварда незавершенным. Сначала Эдвард живет в изоляции, но затем решает, что не хочет (6) ________ всю свою жизнь, поэтому он уходит в свое местное сообщество. Странная внешность Эдварда полностью контрастирует с обнесенным белыми забором пригородом пьесы (7) ________. Далее следует милая и нежная история со скрытой глубиной; борьба за (8) ________ за внешним видом людей и сосредоточение внимания на их внутренней красоте.Последняя постановка Борна была хорошо оценена (9) ________ критиками, некоторые утверждали, что это его лучшая работа на сегодняшний день! Многие изначально ставили под сомнение планы Борна (10) ________ шедевр Бертона в танцевальной постановке. Однако ему удалось привлечь сюда блестящий состав (11) ________ неизвестных актеров, которые используют современный танец, чтобы вдохнуть новое (12) ________ в эту готическую сказку.

А B С D
0 курс путь маршрут Дорога
1 ловить схватить взять сделать
2 Присоединение Подключение Объединение Смешивание
3 правда верно настоящий действительный
4 представлен играл постановочный показано
5 создан придуманный обнаружил произведено
6 Один одинокий подошва Одинокий
7 ситуация окружение установка декорации
8 увидеть отличать место наблюдать
9 собраны получено принято получила
10 вращение поворот вращаться круг
11 ранее ранее предшествующий раньше
12 форма жизнь воздух смысл

Что на самом деле означают эти 15 всемирно известных автомобильных брендов

Мы все хотели бы владеть одним из всемирно известных автомобилей, но вряд ли некоторые из нас знают, что означают и обозначают их имена.

Знаете ли вы, что Aston Martin произошел от Aston Hill, где жил основатель?

Знание происхождения автомобильных марок очень увлекательно и помогает нам понять, почему было дано такое название.

Этот список из 15 известных автомобильных брендов и их происхождения даст вам хорошее представление о том, как эти компании получили свои названия.

1. Aston Martin

Название Aston Martin частично образовано от имени его основателя Лайонела Мартина и Aston Hill, где он жил.В 1914 году компания со штаб-квартирой в Лондоне получила свое название. Лайонел был одержим роскошью, красотой и производительностью. Он дал еще один импульс к совершенству по всем трем ключевым параметрам, и поэтому культовый бренд стал синонимом голливудских знаменитостей и фильмов.

Источник: Thomas Quine / Flickr

2. Audi

Немецкий инженер Август Хорх основал компанию August Horch & Cie. Motorwagenwerke AG в 1904 году. Из-за недоразумений между партнерами Хорх оставил компанию и основал свою собственную компанию August Horch Automobilwerke GmbH в 1909 году. После того, как немецкий суд указал на Horch о нарушении прав на товарный знак, он был вынужден сменить имя.

На собрании, посвященном обсуждению нового имени, его сын предложил латинское слово «Audi», что означает «слышать», что похоже на Horch на немецком языке.

Источник: RoadOver / Flickr

3. BMW

BMW начала свою деятельность в 1912 году, образовалась в результате слияния 3 немецких компаний.

Название компании расшифровывается как Bayerische Motoren Werke AG, что в переводе с немецкого означает «Баварский моторный завод».После ослабления ограничений Первой мировой войны она стала полноценной автомобильной компанией, выпустив свой первый автомобиль «Dixi» по лицензии Austin Motor Company.

Источник: Nikhil B / Flickr

4. Cadillac

Кадиллак был назван в честь великого французского исследователя Антуана Ломе де ла Моте, сьера де Кадиллака, который основал Детройт, штат Мичиган в 1701 году.

Кадиллак является одним из самые ранние марки автомобилей в США. Основанный в 1902 году, он известен производством роскошных автомобилей.Однако позже в 1909 году компания была поглощена General Motors.

Источник: Thomas Quine / Flickr

5. Chevrolet

Chevrolet, также называемая Chevy, была основана в 1911 году Луи Шевроле и Уильямом Дюрантом в Детройте. как Chevrolet Motor Company.

Луи Шевроле был швейцарским автогонщиком и автомобильным инженером. Chevrolet обогнал автомобили Ford, поскольку люди одобряли его слоган «автомобиль для любого кошелька и цели».

Источник: Стивен Деполо / Flickr

6.Datsun

Datsun — японская компания, занимающаяся производством небольших и доступных автомобилей.

Основанная в 1931 году, название «Datson» было взято из инициалов фамилий трех партнеров — Кендзиро Дэн, Рокуро Аояма, Мейтаро Такеучи. Через 3 года компания была поглощена Nissan. Было опущено «сын», что в Японии означает «потеря», и добавлено «солнце», что вызывает положительные ассоциации.

Nissan прекратил производство Datsun в 1986 году, а в 2013 году успешно повторно запустил бренд в развивающихся странах и странах с переходной экономикой.

Источник: Datsun

7. Ferrari

Всем нравится иметь Ferrari, стильный обтекаемый спортивный автомобиль с аэродинамическим дизайном. Название Ferrari было названо в честь его итальянского основателя Энцо Феррари, который был официальным гонщиком Alto в 1924 году. В 1939 году он ушел из гонок, чтобы построить свою собственную компанию.

В течение одного года он построил 8-цилиндровый 815 Spider объемом 1500 см3, выиграв свой первый Гран-при 1947 года. Сегодня Ferrari является синонимом дизайна, качества, стиля и роскоши как для коммерческих автомобилей, так и для автомобилей Формулы-1.

Источник: Vineesh Devasia / Flickr

8. Ford

Генри Форд основал компанию Ford Motors в 1903 году в Детройте, штат Мичиган.

Форд покинул свою первую компанию Cadillac и основал собственную автомобильную компанию с инвестициями в размере $ 28,000 .

Он усовершенствовал массовое производство автомобилей, внедрив движущиеся сборочные линии. Это дало ему возможность снизить стоимость и предложить доступный автомобиль американскому среднему классу. Его знаменитый серийный автомобиль 1908 года Model T был продан более чем миллионами в течение следующих 20 лет.

Позже Ford сделал несколько приобретений, включая бренды Volvo, Troller и FPV.

Источник: Pixabay

9. Хонда

Соичиро Хонда, основатель компании Honda, был механиком и очень интересовался гоночными автомобилями. После разрыва контракта на поставку поршневых колец с Toyota он продолжил изучение производственного процесса Toyota. Вскоре он возобновил производство и к 1941 году начал массовое производство поршневых колец в соответствии с приемлемыми стандартами Toyota.

Компания накопила опыт в производстве мотоциклов, двигателей внутреннего сгорания и автомобилей более века.

Источник: Yonkers Honda / Flickr

10. Mercedes

Mercedes-Benz — первый автомобиль с бензиновым двигателем, изобретенный еще в 1886 году.

Свое название получил благодаря Карлу Бенцу, основателю немецкой компании. Компания. Эмиль Еллинек, австрийский автомобильный инженер, создавший торговую марку Daimler Motor Group, в 1901 году продал свой первый продукт Mercedes 35 HP после своей дочери Мерседес Еллинек.

Компания продолжила производство роскошных автомобилей, автобусов и грузовиков.

Источник: Андрей! / Flickr

11. Nissan

Тосисуке Айкава впервые основал компанию Nihon Sangyo в 1928 году в Японии. Название Nissan образовано как аббревиатура от Токийской фондовой биржи как Ni-San. Хотя изначально компания занималась литейным производством и производством автозапчастей, только в 1933 году Nissan начал производство автомобилей.

Источник: Pixabay

12. Porsche

Porsche — это второе имя роскошных спортивных автомобилей и внедорожников во всем мире. Компания была основана Фердинандом Порше в 1931 году в Штутгарте, Германия. Porsche является мажоритарным акционером семейства Volkswagen.

Источник: Porsche

13. Rolls-Royce

Английская компания Rolls-Royce начала свою деятельность в 1906 году при сотрудничестве двух бизнесменов Генри Ройса и Чарльза Роллса. Оба активно поделились своим видением создания одной из лучших машин в мире.

Впоследствии Rolls-Royce самостоятельно занялась производством реактивных двигателей.

Источник: Thomas Quine / Flickr

14. Toyota

Японская компания Toyota была основана Киичиро Тойота в 1937 году.

Toyota известна внедрением двух основных концепций в автомобильной промышленности — производственной системы Toyota. (TPS) и точно в срок (JIT).

Источник: Дион Гиллард / Flickr

15. Volkswagen

Volkswagen в переводе с немецкого означает «народный автомобиль». Компания Volkswagen, основанная в 1937 году, в настоящее время является крупнейшим производителем автомобилей в мире, за ним следует Toyota. Volkswagen — материнская компания, под эгидой которой находятся многие популярные автомобильные бренды, в том числе Audi, Bentley, Bugatti, Skoda и т. Д.

Источник: VW

Через: Дэвид Эйри, Business Insider

Завершите беседу недостающей информацией. —

Шеф-повар: Где твое колпак? Хорошо,

Коммис-повар: У меня нет одного повара, но есть бандана.

Шеф-повар: Хорошо. Тогда надень его! Эта куртка должна быть

(1) _______

Комиссарский повар: Я знаю, повар.Простите, повар!

Шеф-повар: Из чего сделаны (2) ________?

Коммис-повар: Они пластиковые, повар.

Шеф-повар: Хм! У тебя есть треугольник?

Коммис-повар: Нет, но у меня длинный фартук.

Шеф-повар: Хорошо! Аккуратно привяжите его к

(3) ______ и сложите верх.

Коммис-повар: Нравится этот повар?

Шеф-повар: Верно, но торшон нужно привязать к фартуку.

Коммис-повар: Да, повар!

Шеф-повар: Дайте взглянуть на ваши брюки . ..

Хорошо, они (4) ______________ а там

№ (5) ___ ___

Коммис-повар: Нет, повар!

Шеф-повар: Но вам нужно купить новую обувь.

У них (6) _________, но у них

не имеет ограничения (7) _________ _.

Коммис-повар: Нет, повар! Простите, повар! Завтра куплю новые.

Шеф-повар: Еще кое-что … Уберите одежду в шкафчик. Вы не можете их так оставить. На них может быть (8) __________.

Коммис-повар: Немедленно, повар!

Шеф-повар: По крайней мере, ваша форма чистая,

это что-то!

Нарисуйте символы личной гигиены, которые вы видите на кухне, с выражениями ниже.

1 надрезы пластырями

2 дезинфицирующих рабочих места

3 не чихать над едой

4 курить запрещено

5 вымойте руки

6 надеть одноразовые перчатки

7. Что вы знаете о личной гигиене на кухне? Пройдите эту викторину и узнайте!

1. Какие части человеческого тела часто могут приводить к заражению пищевых продуктов?

футов.

Б Руки.

C Головка.

2. Когда следует мыть руки, если вы работаете на кухне?

A Часто днем.

B Один раз перед началом работы.

C Дважды, перед началом и после окончания работы.

3. Почему нельзя переходить из грязной зоны в чистую?

A Это вызывает загрязнение.

B Это беспорядок.

C Это грубо.

4. Что из этого нельзя делать в зоне для приготовления или хранения пищи?

Жевательная резинка.

B Ешьте еду.

C Дым.

D Любое из этих (A, B, C).

4. Что должны носить посетители при входе в зону приготовления пищи?

А Все что угодно.

B Защитная одежда.

C Их верхняя одежда.

5. Что делать, если вы носите очки?

A Держите их в кармане.

B Обвяжите их вокруг шеи.

C Носите контактные линзы.

6. Почему нельзя пользоваться лаком для ногтей, если вы работаете на кухне?

A Может химически вступать в реакцию с пищевыми продуктами.

B Он может упасть в пищу.

C Вы не можете увидеть грязные ногти.

7. Почему стоит носить цветные пластыри, если на руке порез?

A Чтобы вы были счастливы.

B Белые пачкаются быстрее.

C Их можно увидеть, если они упадут. —

8. Когда следует использовать одноразовые перчатки?

A Если у вас порез.

B Если вы работаете с нежной пищей.

C В обоих случаях.

9.Что делать, если вы плохо себя чувствуете?

A Не трогайте еду.

B Сообщите своему руководителю.

C Обе эти вещи.

I. Обдумайте свои ответы на следующие

1. Что означает v / e, когда мы говорим, что идиома имеет «двойное» значение?

2. Почему так важно осторожно использовать идиомы? Следует ли их использовать студентам, изучающим иностранные языки? Обоснуйте свой ответ.

3. Термин «фразеологизм» используется большинством российских ученых. Какие еще термины используются для описания тех же групп слов?

4. Как вы можете показать, что «свобода» свободных групп слов относительна и произвольна?

5. Каковы два основных критерия различения фразеологизмов и свободных групп слов?

6. Как бы вы объяснили термин «грамматическая неизменность» фразеологизмов?

7.Чем пословицы отличаются от фразеологизмов?

8. Можно ли рассматривать пословицы как подразделение фразеологизмов? Обоснуйте свой ответ.

II. Каков источник следующих идиом? В случае сомнений обратитесь к справочникам.

Троянский конь, Ахиллесова пята, подвиг Геракла, яблоко раздора, запретный плод, змей на дереве, гадкий утенок, пятая колонна, чтобы спрятать голову в песок.

III. Вместо слов, выделенных курсивом, замените фразеологические единицы существительным «сердце». В чем разница между двумя предложениями?

1. Он не тот человек, который открыто выражает свои чувства. 2. Она может показаться холодной, но у нее искренние, добрые чувства. 3.1 выучил этот стих наизусть. 4. Когда я думаю о завтрашнем экзамене, я чувствую отчаяние. 5. Когда я услышал этот странный крик в темноте, я, , ужасно испугался.6. Это была работа, которая мне очень понравилась, . 7. 1 не выиграл приз, но я не обескуражен.

IV. Покажите, что вы понимаете значение следующих фразеологизмов, используя каждый из них в предложении.

1. Между дьяволом и морем; 2. иметь сердце в сапогах; 3. иметь сердце в нужном месте; 4. носить сердце на рукаве; 5.в блюзе; 6. однажды в синюю луну; 7. ругаться черное есть белое; 8. Совершенно неожиданно; 9. говорить, пока все не станет синим; 10. посинеть.

V. Замените выделенные курсивом фразеологизмы, включающие названия цветов.

1. Я чувствую скорее несчастным сегодня. 2. Все свое время он тратит на бюрократических дел. 3.Такое случается очень редко. 4. Вы можете говорить, пока не устанете от этого , но я вам не поверю. 5. Эта новость была для меня большим потрясением. Это довольно неожиданно. 6.1 не поверю, пока не увижу в письменной форме. 7. Никогда нельзя поверить в то, что он говорит, он поклянется чем угодно, если это соответствует его цели.

VI. Прочтите следующие анекдоты. Почему маленькие дети часто неправильно понимают фразеологизмы? Объясните, как возникает недопонимание в каждом конкретном случае.

1. «Теперь, мои маленькие мальчики и девочки, — сказал учитель. «Я хочу, чтобы вы были очень неподвижны, чтобы вы могли слышать, как падает булавка». На минуту все было тихо, а затем вскрикнул маленький мальчик; «Пусть она упадет».

2. «Ты, должно быть, довольно сильный», — сказал шестилетний Вилли молодой вдове, которая пришла навестить его мать.

«Сильный? Почему ты так думаешь?»

«Папа сказал, что любого мужчину в городе можно обвить вокруг своего мизинца.«

3. m: Что бы вы сделали на моем месте?

Тим: Отполируйте их!

4. Маленькая девочка: О, мистер Спроулер, наденьте коньки и покажите мне забавные фигурки, которые вы можете сделать.

Мистер Спраулер: Моё дорогое дитя, я только новичок. Я не могу подсчитать.

Маленькая девочка: Но мама сказала, что ты вчера каталась на коньках и у тебя смешная фигура.

VII.Прочтите следующие анекдоты. Объясните, почему выделенные курсивом группы слов не являются фразеологизмами.

Предупреждение

Маленький мальчик, чей отец был , поглощен чтением газеты на скамейке в городском парке, воскликнул:

«Папа, смотри, самолет!»

Его отец, все еще читая газету, сказал: «Хорошо, не трогай его».

Великое открытие

Ученый ворвался в операционную в центре управления космическими полетами: «Вы знаете тот новый гигантский компьютер, который должен был стать мозгом проекта? Мы всего лишь сделали великое открытие!»

«Какое открытие?»

«Не работает!»

VIII.Объясните, являются ли семантические изменения в следующих фразеологизмах полными или частичными. Перефразируйте их.

Носить сердце на рукаве; волк в овечьей шкуре; разозлиться; придерживаться своего слова; закадычный друг; болтовня; перед свиньями лить жемчуг; чтобы ходить вокруг да около; подлить масла в огонь; заболеть; влюбиться; плавать под ложным флагом; быть в море.

статей на английском языке — About Words — Cambridge Dictionaries Online blog

by Liz Walter

Многие изучающие английский язык имеют проблемы с статьями (слова a, и ), особенно когда они не существуют на их родном языке.В этом блоге рассматриваются некоторые основные правила.

Правило номер один таково: если слово исчисляемо (например, одна книга, две книги), вы всегда должны использовать статью (или my, his, и т. Д.):

Я читаю книгу. √

Я читаю книгу.

Это верно, даже если перед существительным стоят прилагательные:

Он водит старую машину. √

Он водит старую машину.

Никогда. используйте a или a со словом во множественном числе (например,грамм. книги, деревья) или бесчисленное множество (например, вода, совет):

Я попросил у нее совета. √

Я попросил у нее совета.

Обратите внимание, что мы используем a перед словами, которые начинаются на согласный звук ( лошадь, морковь) и перед словами с гласным звуком ( яблоко, слон ).

Следующая важная вещь, которую нужно понять, — это разница между a / an и the .Обычно мы используем a / an , когда нам не нужно говорить, о чем мы говорим. Мы используем , , чтобы говорить о конкретной вещи:

Я поймал поезд до Лондона. (неважно, какой поезд)

Поезд опоздал. (именно этот поезд опоздал)

Мы часто используем a , когда упоминаем что-то в первый раз, а затем меняем на , , когда становится ясно, о чем мы говорим:

Он разговаривал с мужчиной . Мужчина смеялся.

Она дала ему подарок . Настоящий был очень дорогим.

Мы также используем и , когда очевидно, о чем мы говорим, или когда есть только одно из чего-то:

Не могли бы вы закрыть дверь , пожалуйста?

Я убрал ванную сегодня утром.

Он путешествовал по миру .

Солнце сегодня жарко.

Если вы будете придерживаться приведенных выше правил, вы будете правы почти во всех случаях. Однако есть несколько исключений, и наиболее полезными для изучения являются следующие:

Мы не используем a / an перед названиями блюд:

Обедали в полдень.

Мы не используем a / an перед такими словами, как школа, тюрьма, или колледж , когда мы говорим о них в общем виде:

Надеюсь поступить в институт .

Он провел в тюрьме три года.

Слово «больница» означает различие между британским и американским английским языком:

Мой брат в больнице (Великобритания) / в больнице (США).

Мы используем или перед названиями магазинов или мест, куда мы обращаемся за услугами, тогда как это те, в которые мы обычно ходим:

Мне нужно в супермаркет.

Она пошла к врачу.

Нравится:

Нравится Загрузка …

Связанные

«» —

Раздел 1 . Выберите лучшее слово или фразу (a, b, c или d), чтобы заполнить каждый пробел.

1) Меня зовут Хуан, и я ___ из Испании.

а) есть; б) бе; в) ар; d) am

2) Где ___?

а) он работает; б) работает; в) он работает; г) работ

3) Кто делал ___ на вечеринке?

а) вы видели; б) видите; в) видел вас; г) см.

4) ___ в Австралию, Джинни? «Нет, не видел.’

а) Вы когда-нибудь ходили; б) Пойдешь ли ты когда-нибудь; c) Собираетесь ли вы когда-нибудь; г) Вы когда-нибудь были

5) Токио — это ___ город, в котором я когда-либо жил.

а) самый большой; б) больший; в) самый большой; г) больший

6) Она женщина ___ муж известный музыкант?

а) который; б) то; c) воз; г) чей

7) Полиция хотела знать, как именно украли деньги из банка.

а) есть; б) было; в) дост .; г) да

8) К тому времени, как Мэри доберется сюда, фильм ___.

а) закончить; б) достраивается; c) будет закончено; г) заканчивает

9) Ты ___ расскажи об этом кому-нибудь, Сара. Это наш секрет, хорошо?

а) не удалось; б) не будет; в) нельзя; г) не обязательно

10) Думаю, вы ___ уходите сейчас, уже поздно.

а) банка; б) будет; в) завещание; г) следует

11) Желаю ___ в такой холодной стране!

а) не жил; б) не проживал; в) жить не будет; г) не проживает

12) Если бы Джек ___ музыка, он бы не стал концертным пианистом.

а) не учился; б) не учился; в) не учился бы; г) не изучал;

Раздел 2 . Выберите лучшее слово или фразу (a, b, c или d), чтобы заполнить каждый пробел.

13) Я всегда хожу в кино по ___ пятницам.

а) по; б) дюйм; в) ат; г) по

14) Я ___ тебе завтра.

а) крик; б) крик; в) звонок; d) скажем

15) Ханна действительно ___ человек.Она всегда улыбается.

а) разумный; б) интересное; в) разговорчивый; г) веселый;

16) Не знаю ___ в какое время бассейн открывается.

а) верование; б) заключение ; в) идея; г) чувство;

17) Был прекрасный день, поэтому мы плыли на лодке ___ по озеру.

а) ездить; б) проезд; в) привод; г) экскурсия

18) Еда была отличная, но довольно дорогая.Просто посмотрите на ___!

а) билет ; б) рецепт ; в) счет-фактура ; г) счет

19) Лаура редко живет в доме без ___ макияжа.

а) дел; б) пут; в) имея; г) получение

20) Джоэл вернулся из отпуска в Бразилии в очень ___.

а) дубленая; б) солнечные; в) цветные; г) потемнение

Раздел 3 . Выберите лучшее слово или фразу (a, b, c или d), чтобы заполнить каждый пробел.

21) Меня не очень интересует ___ спорт.

а) для; б) об; c) дюйм; г) с по

22) Ей нравится ___ дорогая одежда.

а) к износу; б) износ; в) износ; г) носит

23) Гарри ___ машина своего отца, когда произошла авария.

а) ехал; б) проехал; в) проехал; г) ехал

24) Мне было интересно ___ скажите мне, когда прилетит следующий самолет из Чикаго?

а) могли бы вы; б) можешь ты; в) , если можно; г) пожалуйста

25) Если бы я ___ вы отменили встречу, я бы не появился!

а) знал; б) известно; c) знал; г) знать

26) Мне нравятся твои волосы.Куда ___?

а) режьте вам это; б) вы его распилили; в) вы его режете; г) отрезать

27) Я думаю, что Джои должен ___ поздно вечером. Его офисный свет все еще горит.

а) работали; б) работа; в) быть рабочим; г) на работу

28) Джон говорит мне, что Джек встречается с Хелен, ___ Мне трудно поверить.

а) то; б) воз; в) чьи; г) который

29) Мы ___ в новый дом к концу недели, так что в следующее воскресенье нас здесь не будет.

а) будет перемещен; б) будет перемещаться; c) переместится; г) переезд

30) Что ___ в эти выходные, Лэнс?

а) будешь делать; б) делаешь; c) вы сделали; г) ты делаешь

31) Погода была ужасная.Этим летом у нас было очень ___ солнышко.

а) малая; б) немного; в) несколько; г) несколько

32) Вы слышали, что случилось с Кейт? Она ___.

а) арестован; б) арестованы; в) арестован; г) арестован

Раздел 4 . Выберите лучшее слово или фразу (a, b, c или d), чтобы заполнить каждый пробел.

33) Я часто ___ футбол, когда нахожусь на пляже.

а) имеют; б) идти; в) до; г) играть

34) Моя сестра ___ готовит в нашем доме.

а) да; б) марки ; в) поваров; г) берет

35) Не забывайте ___ свет, когда выходите на улицу.

а) поднять; б) поворот; в) выключить; г) оборот

36) Надеюсь, этот порез на руке ___ быстро.

а) отверждений; б) лечит; в) угощений; г) восстанавливает

37) Она просто впала в ___, когда услышала трагическую новость.

а) плачущий; б) слёз; в) криков; г) в разрезе

38) Он ___ что он не крал компьютер, но никто ему не поверил.

а) успокоены; б) сообщил; c) настаивал; г) уговорили

39) Не могли бы вы ___ мне эту книгу на пару дней, пожалуйста?

а) кредит; б) задолженность; в) займ; г) аренда

40) В наши дни Грег ___ много времени проводит в доме Ивонн!

а) взятие; б) расходы; в) имея; г) делаю.

Раздел 5 . Выберите лучшее слово или фразу (a, b, c или d), чтобы заполнить каждый пробел.

41) Кто ___ в этом доме?

а) живёт ли он; б) жизней; в) жив ли он; г) он живет

42) Я позвоню тебе, когда ___ дома.

а) получить; б) достанется; в) достали; г) получение

43) Если бы вы ___ меня, что бы вы сделали?

а) было; б) будет; в) были; г) было

44) Не знаю где ___ вчера вечером.

а) ушел; б) он пошел; c) пошел он; г) он пошел

45) Джон и Бетти придут к нам завтра, но я хочу ___.

а) не будут; б) не было; в) нет; г) не было

46) Я так голоден! Если бы только Билл ___ всю еду в холодильнике!

а) не ел; б) не ел; в) не ел; г) не ел

47) Я ___ сильнее сожалею в школе.

а) не учится; б) не учиться; в) не учиться; г) не изучал

48) Конечно, предъявите иск ___ вам, если она была недовольна вашей работой.

а) подскажет; б) сказал бы; c) должно быть сказал; г) сказал

49) Наши соседи не очень вежливые и __ особенно тихие.

а) ни то, ни другое; б) либо нет; c) ни они; г) и не было

50) Мы ожидали, что они ___ свободно владеют английским, но на самом деле они этого не сделали.

а) говорили; б) будет говорить; c) говорил; d) спица

51) Я бы предпочел ___ в следующие выходные, но я хочу!

а) Мне не нужно работать; б) работать не приходилось; в) не работать; г) не работает

52) Харриет так хорошо осведомлена. Она может говорить на ___ возникающую тему.

а) как угодно; б) всякий раз; в) где угодно; г) кто угодно

Раздел 6 . Выберите лучшее слово или фразу (a, b, c или d), чтобы заполнить каждый пробел.

53) Я всегда ___ молоко в кофе.

а) имеют; б) есть; в) повар; г) марка

54) Я ___ телевизор каждый вечер.

а) часы ; б) посмотрите; в) см; г) слышать

55) Вы можете дать мне ___ вместе с сумкой.

а) нога ; б) баксов; в) рука; г) головка

56) Перед тем, как вступить в триатлон, пожалуйста, примите ___ внимание, что вы уже не так молоды, как раньше!

а) мысль; б) вопрос; в) ум; г) отзыв

57) Проверка дыхания показала, что он выпил более чем в три раза законный лимит алкоголя, поэтому полиция арестовала его за ___.

а) проникновение; б) ограбление; c) превышение скорости; г) Вождение в нетрезвом виде

58) Встреча была ___ и не очень интересной.

а) трата времени; б) трудоемкий; в) хронометраж; г) вне времени

59) После выхода фильма главным ___ моментом было чрезмерное использование

насилие .

а) обсуждение; б) говорящий; в) разговор; г) говорящая

60) В последнее время было несколько серьезных ___ против использования ГМО-продуктов.

а) кампаний; б) выпусков; в) бойкотов; г) ударов.

Ответы на тест

1) д

11) а

21) с

31) а

41) б

51) б

2) а

12) а

22) б

32) с

42) а

52) а

3) б

13) а

23) а

33) г

43) с

53) а

4) г

14) с

24) с

34) а

44) d

54) а

5) с

15) г

25) с

35) с

45) г

55) с

6) г

16) с

26) б

36) б

46) с

56) с

7) б

17) а

27) с

37) б

47) а

57) г

8) с

18) d

28) d

38) с

48) б

58) б

9) с

19) б

29) а

39) а

49) с

59) д

10) г

20) а

30) б

40) б

50) б

60) а

Результаты

Всего баллов

Уровень

0-10

Начальная

11-24

Ниже среднего

25-36

Средний

37-48

Выше среднего

49-60

Продвинутый

«

.

Гровер (деталь)

Пользователи также искали:

болтовое соединение с гровером гост, гровер или контргайка, как правильно ставится гроверная шайба, последовательность шайба гровер, шайба гровер гайка последовательность, шайба гровера купить, шайба гровера принцип действия, сначала шайба или гровер, шайба, гровер, последовательность, гровера, контргайка, сначала, последовательность шайба, гровером, сначала шайба или, или контргайка, правильно, ставится, гроверная, принцип, действия, купить, болтовое, гост, гайка, деталь, соединение, последовательность шайба гровер, сначала шайба или гровер, гровер или контргайка, деталей, детали, grover, шайба гровера купить, деталь гровер, шайба гровера принцип действия,

…



Гровер ГОСТ 6402 70. Конструкция, назначение Машкрепеж. Гровер стандарта ГОСТ 6402 представляет собой разрезанное под углом не менее 70° к основной плоскости детали кольцо квадратного или. .. ГРОВЕРА ШАЙБА это Что такое ГРОВЕРА ШАЙБА?. пружинная шайба, шайба Гровера spring washer. Scheibe деталь, подкладываемая под гайку или головку болта винта с целью создания большей. .. Шайбы пружинные гровер: производство и продажа шайб. Подобный эффект достигается благодаря упругой деформации гровера под большой нагрузкой. Эта крепежная деталь используется в разных. .. Гровер DIN 127. Шайба Гровера Различные типы шайб Шайба от нем. Scheibe Шайба деталь У этого термина существуют и другие значения, см. Шайба.. .. Шайба пружинная гровер Гост 6402 70. ГРОВЕР ИНТЕРНЭШНЕЛ ПРЯМЫЕ ПОСТАВКИ ОБОРУДОВАНИЯ. и приспособлениями с последующим изготовлением пробной партии деталей.. .. Закрутить и забыть Полезная информация Интернет журнал. Увеличение площади контакта болтового соединения деталей, а также снижение давления на поверхности достигается с помощью шайб гровера. .. КАК ВЫБРАТЬ ПОЛЯРНОСТЬ ПРИ СВАРКЕ? GROVERS. Шайба Гайка Гровер Крепежные винты. Гровер Осевая крышка опоры. Скачать инструкцию по сборке. Выпуск 90. В продаже с 08.10.2019. Деталь опоры. .. Шайба пружинная ГОСТ 6402 70, шайба гровер. Шайба пружинная гроверная, так же ее называют – гровер, используется для увеличения давления на прижимаемую деталь без откручивания. .. Добро пожаловать на сайт ООО Гровер Интернэшнел. Шайба пружинная или гровер – металлическая деталь различных механизмов и машин, выполненная в виде разрезанного кольца. Она является самой. .. собирать r2 d2 легко и просто!. Пружинная шайба – это стопорная деталь, используемая для предотвращения самостоятельного отвинчивания резьбовых изделий. Имеет вид. Шайба пружинная гроверная гровер. Цена, характеристики. Различные типы шайб Шайба от нем. Scheibe деталь, подкладываемая под гайку или головку болта винта с целью создания большей опорной. .. шайба гровера с русского на все языки. Шайба пружинная гровер Шайбы ГОСТ 6402 70 пружинные гровер применяются в строительстве, машиностроении в крепежной детали. d. b s.. .. Пружинные шайбы Гровера Союз ДСК. Шайба гровер оцинкованная. Основное предназначение крепежной детали – предотвращение самопроизвольного откручивания деталей разъемного. .. Шайба гровер оцинкованная. Интернет магазин БМК. Бывают и отдельные детали с резьбой для соединения между собой Стопорная пружинная шайба или гровер представляет собой один виток. .. Шайбы пружинные ГОСТ 6402 70 Гровер. Пружинная шайба Гровера металлическая деталь машин и механизмов, в виде разрезанного кольца. Одна из самых. .. Шайба ГОСТ 6402 70. СТО GROVER Доступен Всем. Выгоден Каждому. Rostar Уникальная Гарантия 12 месяцев амортизаторы,детали тормозной системы,детали. .. Шайба Гровера это Что такое Шайба Гровера?. Пружинная шайба гровер. Стопорные шайбы. При изготовлении стопорных пружинных шайб производители дополняют конструкции деталей. .. Пружинная шайба гровер применение стопорных шайб. Гровер DIN 127 шайба Гровера, гроверная, пружинная одновитковая – крепежная деталь, предназначенная для защиты разъемного резьбового. .. Интернет магазин запчастей для грузовых автомобилей. Шайбы гровера пружинные шайбы ➔ Минимальные сроки изготовления. Шайба гровера оцинкованная, исполнения 1, для крепежной детали с. .. Пружинная шайба Гровера. GROVERS СВАРОЧНОЕ ОБОРУДОВАНИЕ И МАТЕРИАЛЫ электрод или проволока подключается к плюсу, деталь к минусу..

Гровер — Википедия – Telegraph

Гровер — Википедия

Гровер — Википедия

Рады представить вашему вниманию магазин, который уже удивил своим качеством!

И продолжаем радовать всех!)

Мы — это надежное качество клада, это товар высшей пробы, это дружелюбный оператор!

Такого как у нас не найдете нигде!

Наш оператор всегда на связи, заходите к нам и убедитесь в этом сами!

Наши контакты:

Telegram:

https://t.me/stufferman

ВНИМАНИЕ!!! В Телеграмм переходить только по ссылке, в поиске много фейков!

Шайба может подкладываться под гайку или головку другого крепежного изделия болта , винта , шурупа , самореза , под шплинт и т. Также увеличение площади прижима позволяет применить большее усилие затяжки, предохраняет поверхность скрепляемых деталей конструкций от повреждений, увеличивает степень уплотнения соединения с прокладкой. Некоторые виды шайб колец , в т. Помимо типовых, существует также множество специальных шайб, изготавливаемых машиностроительными и иными предприятиями для специфического применения. Их функции могут отличаться от крепёжных. Например, дистанционные шайбы служат для изменения расстояния между конструктивными элементами, расположенными на одном валу оси или в одном отверстии. Служит для предотвращения самоотвинчивания резьбовых соединений за счет упругой деформации шайбы под нагрузкой. Согласно ГОСТ шайбы могут изготавливаться четырёх типов лёгкие, нормальные, тяжёлые, особо тяжёлые. Отличие типов состоит в размерах поперечного сечения шайбы и величине силы, необходимой для её упругой деформации. Шайбы могут изготавливаться из пружинной стали марок 65Г, 70, 30Х Плоская шайба применяется в случае недостаточности площади контакта прилегающей поверхности головки болта или гайки с поверхностью детали, либо при опасности повреждения материала детали. Применение шайб возможно также при опасности провала головки болта или элементов механической фиксации резьбового соединения таких как шайба, пружинная шайба или корончатая шайба в отверстие в детали. В остальных случаях применение плоских шайб считается нецелесообразным. Материал из Википедии — свободной энциклопедии. У этого термина существуют и другие значения, см. Статьи без изображений указано в Викиданных: Статьи без изображений тип: Пространства имён Статья Обсуждение. Просмотры Читать Править Править вики-текст История. В других проектах Викисклад. Эта страница последний раз была отредактирована 10 октября в Текст доступен по лицензии Creative Commons Attribution-ShareAlike ; в отдельных случаях могут действовать дополнительные условия. Свяжитесь с нами Политика конфиденциальности Описание Википедии Отказ от ответственности Разработчики Соглашение о cookie Мобильная версия.

Купить МДМА розовые Тимашёвск

Гровер (Вайоминг)

Купить марихуану Сочи

Шайба (деталь)

Купить Гаштет Фокино

Гровер (деталь)

Купить Амфа Макарьев

Кливленд, Гровер

Охотничьи, рыболовные принадлежности в Петропавловске

Гровер (деталь)

Купить Кристаллы Рославль

Купить Мефедрон Когалым

Гровер (Вайоминг)

Snow это

Гровер (Вайоминг)

Купить Бошки Волжский

Гровер (Вайоминг)

Попперсы купить интернет магазин

Кливленд, Гровер

Купить MDMA Туран

Гровер (деталь)

Купить Кайф Гремячинск

Шайба пружинная ГОСТ 6402-70. WikiСтатья.

Шайба пружинная известна также как гроверная. В немецком стандарте соответствует обозначению DIN127. Шайба была изобретена английским инженером Джоном Уильямом Гровером, дав ей второе название.

Конструкция и размеры, технические условия, правила приемки, методы контроля, маркировка и данные по теоретической массе, расчетной упругой силе шайб — все это прописано в ГОСТе 6402-70.

Особенности конструкции шайбы Гровера

Данное метизное изделие, как и все шайбы, относится к вспомогательным, то есть самостоятельно не используется. Шайба имеет форму плоского кольца, разорванного так, что концы находятся в разных плоскостях. ГОСТ на шайбы 6402-70 предусматривает два исполнения: 1. ровный срез зазора и 2. скошенный срез. Разрез кольца производят под 70 градусов относительно вертикальной оси изделия. По сути шайба имеет вид одного витка пружины — отсюда и самое распространенное название шайбы по ГОСТу 6402.

Принцип действия шайбы 6402

Шайбы участвуют в резьбовом соединении. Их размещают между гайкой и головкой болта. Гибкости изделия достаточно, чтобы под действием силы, возникающей от момента кручения гайки, принимать практически плоский вид. Разрушающей деформации при этом не происходит.

Особенностью данной шайбы являются зазубрины или зазоры. При установке они не препятствуют монтажу гайки, накинутой сверху.

Кромка зазора, которая образовывается между опорной поверхностью шайбы и плоскостью среза, должна быть острой.

Под внешними воздействиями гайка стремится провернуться в обратном направлении — это способствует ослаблению резьбового соединения. Зазор пружинной шайбы упирается в металл опорной поверхности гайки и не позволяет ей развинчиваться, или стопорит ее движение.

Модификации пружинной шайбы

ГОСТ 6402-70 классифицирует четыре типа изделий. Три из них имеют в поперечном сечении квадрат (b=s): Н — нормальные, Т — тяжелые, ОТ — особо тяжелые. Литера Н не указывается в условном обозначении.

Пружинные шайбы типа Л — легкие с прямоугольным сечением.

Для одного и того же номинального размера диаметра резьбы площадь поперечного сечения увеличивается, что сказывается на массе изделия в целом. Ниже в таблице приведены величины теоретической массы и пружинящие свойства.

Размеры шайбы непосредственно связаны с диаметрами сопряженных болтов, винтов и шпилек. Российский стандарт 6402 распространяется на метизы с диаметром резьбы от 2 мм до 48 мм. Шайбы особо тяжелые ОТ изготовляют только для диапазона диаметра резьбы от 10 мм до 36 мм.

Материал и виды покрытия

Пружинные шайбы должны изготавливаться из проволоки следующих марок стали: 65Г, 70 и 3Х13 (ГОСТ 11850-72).

Широко используются в ответственном строительстве бронзовые шайбы — марка сплава БрКМц3-1. Применение данного материала способствует уменьшению износа трущихся поверхностей.

Назначение шайб

Шайбы выполняют следующие функции:
  • предотвращают самоотвинчивание крепежа за счет увеличения площади контакта между поверхностями детали и крепежного элемента;
  • надежно фиксируют болт в отверстии крепежной детали, предотвращая возможность провала головки крепежа в отверстие опорной детали;
  • предотвращают повреждения и стирания детали;
  • устраняют перекосы.

Применение шайб Гровера

Любой вращающийся механизм, где используется поступательно-вращательное движение, имеет в своей конструкции гроверные шайбы разных типоразмеров: автомобили, станки, конвейеры, вибраторы, компрессорное оборудование, фермы конструкций мостовых перекрытий, крепление рельсовых путей и многое другое.

Пружинные шайбы необходимы в таких отраслях как машиностроительная промышленность, приборостроение; незаменимы при работе механизмов в условиях повышенной влажности и агрессивных сред, в химической и пищевой, газовой, нефтеперерабатывающей промышленности, в гидроэнергетике.

Геометрические и технические характеристики шайб гост 6402

Шайбы подбирают под номинальный диаметр резьбы болта, винта, шпильки. Всевозможный метрический крепеж можно купить на сайте ГОСКРЕП. Наряду со стандартными типоразмерами и видами покрытий, существует множество вариантов по размерам, требованиям к покрытиям в зависимости от условий эксплуатации и предъявляемым свойствам.

В таблице ниже собраны номинальные данные по

  • размерам поперечного сечения шайбы, причем только у легких Л b не равно c и указывается через дробь (мм)
  • теоретической массе за 1000 шт (кг)
  • расчетной упругой силе шайбы из стали 65Г (Н)
Ном. диаметр
резьбы /
внутр. диаметр
шайбы 		Характе-
ристики 		Типы шайб гост 6402 70
dр / d b/m/F Л Н Т ОТ
2 / 2,1 b (мм) 0,8/0,5 0,5 0,6 -
m (кг) 0,03 0,017 0,025 -
F (Н) 7,8 11,8 26,5 -
2,5 / 2,6 b (мм) 0,8/0,6 0,6 0,8 -
m (кг) 0,042 0,03 0,056 -
F (Н) 14,7 16,7 57,8 -
3 / 3,1 b (мм) 1,0/0,6 0,8 0,8 -
m (кг) 0,084 0,064 0,105 -
F (Н) 35,3 38,2 101 -
3,5 / 3,6 b (мм) 1,0/0,8 1,0 - -
m (кг) 0,094 0,0117 - -
F (Н) 21,6 71,5 - -
4 / 4,1 b (мм) 1,2/0,8 1,0 1,4 -
m (кг) 0,129 0,129 0,273 -
F (Н) 14,7 52,9 230 -
5 / 5,1 b (мм) 1,2/1,0 1,2 1,6 -
m (кг) 0,191 0,228 0,432 -
F (Н) 28,4 71,5 252 -
6 / 6,1 b(мм) 1,6/1,2 1,4 2,0 -
m (кг) 0,378 0,376 0,827 -
F (Н) 36,3 88,2 418 -
7 / 7,2 b (мм) 2,0/1,6 2,0 - -
m (кг) 0,749 0,936 - -
F (Н) 92,1 289 - -
8 / 8,2 b (мм) 2,0/1,6 2,0 2,5 -
m (кг) 0,827 1,034 1,678 -
F (Н) 71,5 214 583 -
10 / 10,2 b (мм) 2,5/2,0 2,5 3,0 3,5
m (кг) 1,608 2,01 2,984 4,212
F (Н) 114 339 770 1490
12 / 12,2 b (мм) 3,5/2,5 3,0 3,5 4,0
m (кг) 3,462 3,45 4,816 6,488
F (Н) 187 499 1000 1774
14/ 14,2 b (мм) 4,0/3,0 3,2 4,0 4,5
m (кг) 5,487 4,48 7,316 9,509
F (Н) 295 463 1235 2058
16 / 16,3 b (мм) 4,5/3,2 3,5 4,5 5,0
m (кг) 7,507 6,084 10,56 13,34
F (Н) 283 495 1509 2372
18 / 18,3 b (мм) 5,0/3,5 4,0 5,0 5,5
m (кг) 10,23 8,96 14,62 18,06
F (Н) 305 673 1803 2734
20 / 20,5 b (мм) 5,5/4,0 4,5 5,5 6,0
m (кг) 14,33 12,69 19,70 23,89
F (Н) 434 866 2107 3077
22 / 22,5 b (мм) 6,0/4,5 5,0 6,0 7,0
m (кг) 19,25 17,21 25,66 36,14
F (Н) 597 1107 2479 4841
24 / 24,5 b (мм) 6,5/4,8 5,5 7,0 8,0
m (кг) 24,16 22,68 38,55 51,93
F (Н) 642 1382 3989 7085
27 / 27,5 b (мм) 7,0/5,5 6,0 8,0 9,0
m (кг) 33,16 30,1 56,67 73,71
F (Н) 928 1539 5459 9055
30 / 30,5 b (мм) 8,0/6,0 6,5 9,0 10,0
m (кг) 46,14 39,05 79,8 101,1
F (Н) 1029 1695 7115 11192
33 / 33,5 b (мм) 10,0/6,0 7,0 - -
m (кг) 65,07 49,52 - -
F (Н) 692 1882 - -
36 / 36,5 b (мм) 10,0/6,0 8,0 10,0 12,0
m (кг) 69,51 70,99 115,9 173,9
F (Н) 566 2773 7428 16317
39 / 39,5 b (мм) 10,0/6,0 8,5 - -
m (кг) 73,9 86,37 - -
F (Н) 469 2999 - -
42 / 42,5 b (мм) 12,0/7,0 9,0 12,0 -
m (кг) 113,9 103,8 195,2 -
F (Н) 756 3244 11535 -
45 / 45,5 b (мм) 12,0/7,0 9,5 - -
m (кг) 120,1 123,5 - -
F (Н) 643 3489 - -
48 / 48,5 b (мм) 12,0/7,0 10,0 - -
m (кг) 126,3 145,4 - -
F (Н) 554 3753 - -

Словарь Мультитран

Русско-немецкий форум   АнглийскийНемецкийФранцузскийИспанскийИтальянскийНидерландскийЭстонскийЛатышскийАфрикаансЭсперантоКалмыцкий ⚡ Правила форума
✎ Создать тему | Личное сообщение Имя Дата
67 1196  OFF Berlin: Diversity-Landesprogramm  | 1 2 3 все Mme Kalashnikoff  23.09.2020  20:15
5 72  durch die Maschinen hindurchfährt  Александр Рыжов  29.04.2021  11:17
16 229  Расшифровка банковской выписки сокращения  Sunset31  27.04.2021  17:50
1 36  4к  vot-vot  29.04.2021  11:51
6 85  Cor: Herzaktion regelmӓβig, reine Herztoene, keine ESGS.  Sunset31  27.04.2021  9:22
2 86  Полу-OFF: Сокращение GSL  HolSwd  27.04.2021  10:54
2 60  Ausläufer  Assanett  27.04.2021  16:27
26 192  Bachelor-Urkunde und Bachelor-Zeugnis  el_th  26.04.2021  19:28
9 102  Zwangsaccounting  Niakrice  23.04.2021  15:08
3 69  магистральные сосуды  vot-vot  23.04.2021  17:12
55  Erklärung zur Namensführung in der Ehe  el_th  25.04.2021  1:54
9 121  Erweitertes Attribut  Oksana2699  20.04.2021  22:54
15 127  Technikerurkunde  Bogdanna  22.04.2021  21:25
10 103  Prüfung zum staatlich geprüften Bautechniker  Bogdanna  22.04.2021  21:27
2 57  Schulen  Bogdanna  22.04.2021  21:52
22 450  педиатрия  | 1 2 все primaveraaa  19.04.2021  11:46
5 84  Mediation  Freude777  21.04.2021  20:14
2 52  Анализ РР2 в плане химиотерапии  sweta997  21.04.2021  10:37
9 113  Abfuhrpflichtige  Ernika_Green  20.04.2021  0:43
10 149  Смайлы  Schtuscha  19.04.2021  10:01
10 175  зарубежная литература  vot-vot  18.04.2021  0:04
9 99  духовная  vot-vot  17.04.2021  16:01
6 82  die Erstattung von weiterführendem Vorbringen zu den einzelnen von den Beschuldigten vorgelegten …  Ernika_Green  17.04.2021  15:45
5 69  Слоган  City  17.04.2021  16:56
11 144  Трудности врачебного почерка  Эсмеральда  16.04.2021  17:20
4 72  ISO  Anjaanja  16.04.2021  22:07
5 99  nicht beobachtend  @eduard@  16.04.2021  18:00
4 95  mit Abstand von  Bogdanna  15.04.2021  21:29
8 78  Vortat-bezogener Geldwäsche  Ernika_Green  15.04.2021  19:49

Эпизод 4909 | Маппет Вики


Изображение Сегмент Описание
ХОЛОДНО ОТКРЫТО Эбби Кэдабби создает сегодняшнюю тему прачечной, где Руди нужно взять свое вонючее одеяло.

 СЦЕНА 1 Руди колеблется, когда Эбби приводит его в прачечную, чтобы помыть его «Бланки».Гровер только начал работать в прачечной, но считает, что стиральные машины на самом деле являются экранами для просмотра. Крис приходит постирать белье и помогает устранить путаницу, показывая, как он стирает.
СЦЕНА 1 продолжение Мистер Джонсон приходит, чтобы сдать одежду, сожалея о выборе, когда видит, что Гроувер работает. В конечном итоге он позволяет Гроуверу постирать свою одежду при условии, что Крис ему поможет. После того, как он уходит, Гроувер уверяет Криса, что он справится с задачей сам.

 СЦЕНА 1 продолжение Эрни заходит, чтобы постирать. Руди признается, что боится того, что может случиться с его любимым одеялом в стиральной машине, но Эрни успокаивает его страхи. У Эрни много любимых рубашек, которые он всегда стирает, как и у Rubber Duckie. Чтобы Бланки не чувствовал себя одиноким, они наклеивают его на резиновый утенок и остатки стирки Эрни.
СЦЕНА 1 продолжение Чтобы скоротать время во время цикла стирки, Эбби ведет всех в танец — «Умывание монстра».»

 СЦЕНА 1 продолжение Руди рад получить одеяло; Эбби рада, что он больше не пахнет. Мистер Джонсон возвращается, ожидая, что его белье будет потеряно из-за некомпетентности Гроувера. К его шоку, у Гроувера вся его одежда вычищена и аккуратно завернута … все, за исключением случайного нижнего белья. Гроувер преследует смущенного мистера Джонсона из прачечной вместе с ними.
Маппеты / Фильм Планируйте игру
Элмо воспроизводит сцены из уличной истории, затем двое детей управляют своей собственной воображаемой прачечной.

 Маппеты Эбби Кэдабби возглавляет банду в песне, посвященной букве дня — Л.
Песня «L для прачечной»

 Маппеты Cookie Monster’s Foodie Truck
Молодая девушка заказывает вегетарианский мясник с кетчупом, ожидая, пока ее белье пойдет в стирку. Cookie Monster и Gonger испытывают недостаток кетчупа и отправляются на фабрику, чтобы увидеть, как его делают.Приготовив еду, девушка поела и намазала кетчупом всю рубашку.
Маппеты Cookie Monster и его друзья поют, ожидая числа дня, то есть того, сколько печенья выпекается для него (чтобы съесть). Сегодняшний номер 20.
(Первый: Эпизод 4712)
В этом эфире счетчик считает отдельные файлы cookie.
Песня «Песня номер двадцать на веревке для белья» (отредактировано)
(Первая: серия 4192)
Маппеты Мир Эльмо: Одежда
(Первая: Эпизод 4806)
СЦЕНА 2 Эбби выходит из машины, затем преследует Руди, который намеревается снова запугать Бланки.
Outro (PBS) Cookie Monster декламирует стихотворение о доброте и демонстрирует доброту, делясь печеньем с Розитой и мальчиком.
Контент сообщества доступен по лицензии CC-BY-SA, если не указано иное. Руководство по выбору пружинных шайб

| Инженерное дело360

Пружинные шайбы, иногда называемые тарельчатыми пружинами, представляют собой подтип шайб.Они придают свои механические свойства уникальному профилю материала: под нагрузкой неровности шайбы сжимаются с пропорциональным сопротивлением, чтобы вернуться к своей заданной форме. Пружинные шайбы используются в тех случаях, когда узлам требуется деталь для компенсации люфта, устранения дребезжания, поддержания натяжения сборки, компенсации расширения или сжатия материалов после сборки или для поглощения периодических ударных нагрузок и обеспечения контролируемой реакции при динамических нагрузках.

Операция

Пружинная шайба, прогибаясь под нагрузкой, очень похожа на пружину сжатия. Таким образом, степень отклонения волнообразной шайбы зависит от размеров и материалов шайбы. Более толстые и высокие пружинные шайбы могут выдерживать большую нагрузку. Под напряжением выступающие неровности тарельчатой ​​пружины сглаживаются до заданной степени. Пружинные шайбы испытывают статическую или динамическую нагрузку. При приложении статической нагрузки основная функция шайбы — удерживать нагрузку, и допустимая упругая нагрузка материала шайбы может быть превышена.При динамической нагрузке шайба действует как изгибающаяся пружина, и предел текучести не должен быть превышен, иначе произойдет необратимая деформация.

Пружинные шайбы претерпевают обратимую упругую деформацию, которая определяется материалом конструкции. Если шайба подвергается чрезмерному напряжению или приближается к концу своего жизненного цикла, она подвергнется пластической деформации, при которой ее отклонение в некоторой степени необратимо; это первый признак усталости стиральной машины.

Пружинные шайбы занимают мало места и используются в небольших машинах, где винтовая пружина не подходит.Пружинные шайбы также могут отклоняться линейно, прогрессивно или регрессивно, и эти устройства демонстрируют симметричное отклонение вокруг оси шайбы. Пружинные шайбы можно штабелировать для создания наборов или серий пружин, в которых прогиб и грузоподъемность могут изменяться без существенного влияния на задействованные силы.

Производство

Способы производства пружинных шайб включают штамповку, механическую обработку, горячую ковку, прокатку или их комбинацию. Следующая инфографика объясняет общий протокол производства пружинных шайб в соответствии с требованиями к материалам и применению.

Кредит стола: Schnorr Corp.

Некоторые пружинные шайбы претерпевают небольшую приемлемую пластическую деформацию после первого сжатия и не возвращаются к своей прежней высоте, хотя шайба механически исправна. Это известно как «настройка», и производитель может выбрать предварительную настройку пружинной шайбы в процессе, называемом зачисткой. Другие варианты производства включают дробеструйное упрочнение и добавление коррозионно-стойких покрытий для увеличения срока службы пружинной шайбы.

Конфигурации

Существует несколько видов пружинных шайб, а также несколько вариантов их выполнения.

Типы

Имеется шесть основных экземпляров пружинных шайб. Другие типы могут существовать как специальная опция у производителей.

  • Шайбы Belleville выдерживают высокие нагрузки с небольшими прогибами.Допустимая нагрузка и прогиб зависят от соотношения высоты и толщины. Это обычное явление для приложений с тепловым расширением.

Изображение предоставлено: Seastrom Washers

  • Шайба серповидная предназначена для более легких нагрузок и дает небольшой прогиб. На протяжении всего прогиба шайбы жесткость пружины одинакова. Это используется в гибких приложениях с циклической нагрузкой.

  • Купольные шайбы обладают очень высокой нагрузочной способностью при небольшом общем прогибе.Куполообразная шайба, внешне похожая на серповидную шайбу, имеет изгибы на земле для создания более плоской несущей поверхности.

  • Шайбы Finger отличаются своей разъемной конструкцией с выступающими фланцами. Они сочетают в себе гибкость серповидной шайбы с распределенными точками нагрузки волнообразной шайбы. Они обычны для устройств гашения шума и вибрации.

Изображение предоставлено: Sodemann Industrifjedre

  • Шайбы Wave обладают умеренной грузоподъемностью и прогибом и обычно используются в качестве подушек или прокладок.Они имеют несколько волн внутри шайбы. Дополнительная информация об этом типе шайбы, а также о фильтре спецификации доступна в Руководстве по выбору шайб GlobalSpec.
  • Одноволновые шайбы похожи на серповидные шайбы, но имеют сглаженные точки нагрузки на шайбе. Это предназначено для минимизации истирания чувствительных поверхностей.

Наборы и серии

Пружинные шайбы, за исключением пальцевых и одноволновых шайб, могут быть штабелированы, и существуют различные варианты для изменения степени отклонения и грузоподъемности.Оптимальное расположение пружин — это такое, при котором используется наименьшее количество шайб, что лучше всего достигается за счет большого внешнего диаметра диска. В следующем видео поясняются варианты укладки и серии для всех шайб, кроме волнистых, и их влияние на производительность стиральной машины.

Видео предоставлено: BelleFlex Tech / CC BY 3.0

Волнистые шайбы, будучи сложенными друг на друга, образуют волнистые пружины, которые не подлежат последовательному или сбору.Напротив, значения прогиба и нагрузки основаны на том, как волнистые шайбы расположены для сжатия. Подробное описание укладки волнистых шайб можно найти в Руководстве по выбору волновых шайб.

Изображение предоставлено: Обувь Spira

Технические характеристики

Размеры шайбы

Размеры пружинной шайбы имеют решающее значение для ее успешной реализации, так как они ценятся за свой небольшой размер.Как и у всех пружин, их размеры также меняются в зависимости от прогиба.

  • Наружный диаметр (OD) — это ширина прямой линии через шайбу до ее самых дальних краев.

  • Внутренний диаметр (ID) — это ширина просверленного отверстия шайбы.

  • Диаметр пазов (DAS) — это размер шайбы за вычетом наклонных фланцев; это применимо только к тарельчатым шайбам и может быть таким же, как внутренний диаметр.

  • Диаметр центрального вращения (DCR) — это расстояние между центральными точками фланцев шайбы. По сути, это шаг шайбы.

  • Высота конуса (CH) — это размер шайбы между ее самой низкой и самой высокой точками в состоянии покоя. Это не должно превышать 40% толщины листа

    .

  • Толщина пластины (T) — это ширина материала, из которого изготовлена ​​шайба.

  • Оболочка шайбы — это пространство, отведенное для прогиба шайбы, так как диаметр шайбы увеличивается под нагрузкой.

На прилагаемом графике показано, как высота конуса, обозначенная буквой h, и толщина пластины, представленная t, влияют на несущую способность шайбы.

График предоставлен: Century Spring

Материал пружинной шайбы

Работа пружинной шайбы зависит от упругой деформации материала, который должен иметь хорошие пределы прочности и упругости.Высокий предел выносливости не зависит от материала, но может быть повышен за счет использования качественных металлов с гладкой безуглеродистой поверхностью. Модуль Юнга — это измерение, используемое для прогнозирования нагрузки и прогиба материала.

  • Сталь является наиболее распространенным материалом для пружинных шайб благодаря простоте обработки и высокой прочности на разрыв. Хромовандиевый сплав — это сталь более высокого качества с хорошей способностью к сквозной закалке; он используется для изготовления очень толстых пружинных шайб.Специальные шайбы, обеспечивающие коррозионную стойкость, включают сплав стали с никелем . В высокотемпературных областях применения хром-молибден входит в структуру материала для создания шайб, которые могут работать при температуре выше 400 ° C.

  • Медные сплавы предлагают немагнитные, но электропроводящие шайбы, а также некоторую коррозионную стойкость. Эти сплавы имеют более низкие показатели прочности, чем сталь.

  • Никель-хромовые сплавы и никель-хром-кобальт обладают очень высокой прочностью на разрыв с очень низким коэффициентом упругости.Эти шайбы будут иметь больший набор при перегрузке, но они обладают исключительной долговечностью и устойчивостью к коррозии. Они также могут работать в широком диапазоне температур от абсолютного нуля до более 700 ° C. Эти дорогие сплавы сложно производить.

Жесткость и усилие пружины

Жесткость пружины — это величина нагрузки (фунт / Н), необходимая для перемещения пружины на заданное расстояние (дюйм / мм). Сила пружины — это величина противодействия давлению сжатой пружинной шайбы.Производители обычно указывают это в своем инвентаре. Обе эти характеристики изменяются с использованием пакета пружин, а сила пружины напрямую зависит от того, как нагрузка распределяется на шайбу.

С помощью этого калькулятора электронных таблиц, любезно предоставленного Circlips Australia, можно легко рассчитать жесткость и усилие пружины.

Пружинная шайба Напряжение и усталость

Тип нагрузки на пружинную шайбу зависит от типа нагрузки, будь то статическая или динамическая.

Статическая нагрузка

Когда шайба несет неизменную нагрузку, пружинная шайба имеет допустимую точку напряжения. Хотя он не должен превышать предел прочности материала на разрыв, он может превышать предел текучести, если потребитель соглашается с возможностью установки шайбы.

Динамическая нагрузка

Динамические нагрузки представляют собой переменные нагрузки на пружинную шайбу. Динамические нагрузки подвержены допустимому напряжению, а также критическому напряжению.Допустимые значения прочности на разрыв и предела текучести не должны быть превышены, так как их эксплуатационная ответственность выше, чем при статической нагрузке. Критическое напряжение — это величина напряжения, приложенного к вогнутой нижней стороне шайбы, которая является первой причиной появления механических повреждений в виде трещин.

Пружинные шайбы на стальной основе могут иметь оценку усталости. В калькуляторе пружинных шайб Circlips Australia он предоставляет два значения напряжения, обозначенные как «Точка II» и «Точка III», в зависимости от цикла прогиба.Используя максимальный процент отклонения шайбы, определите большее значение между точками II и III. Теперь определите значение той же точки, но замените ее минимальным прогибом шайбы. Экстраполируя это значение на соответствующий график и сравнивая его с отрезками линии цикла, можно получить оценку утомляемости.

Для толщины <1,25 мм:
Для толщины 1.25-6,0 мм:

Для толщины 6,0-16 мм:

Графики предоставлены: Schnorr Corp.

Пружинные шайбы специальной конструкции будут иметь разные точки усталости, и следует проконсультироваться с производителем относительно номиналов усталости этих шайб.

Трение и смазка

Трение в пружинных шайбах имеет четыре причины: (1) упругая деформация материала при каждом прогибе; (2) края шайбы, которые действуют как несущие поверхности; (3) контакт шайбы с ее направляющей; и (4) истирание между шайбами ​​при параллельном штабелировании. Трение в пакетах шайб значительно выше, чем в цилиндрической пружине аналогичного размера. Уровень трения зависит от геометрии шайб, используемых материалов, их укладки и величины прогиба.

Смазка рекомендуется для конфигураций тарельчатых пружин, но следует соблюдать осторожность, если на шайбу нанесено защитное покрытие. Масло — это самый распространенный смазочный материал, и его следует добавлять в больших количествах. Смазка — это вариант, если повторное смазывание может быть трудным или нерегулярным. Краски скольжения обеспечивают постоянное и чистое фрикционное решение и повышают коррозионную стойкость.

Направляющие пружинной шайбы (монтажные)

Пружинные шайбы нуждаются в направляющей на валу или в втулке для предотвращения бокового смещения.Поскольку внутренний и внешний диаметры увеличиваются при прогибе, требуется определенный зазор между шайбой и направляющей. Приведенная ниже таблица относится к пружинным шайбам, установленным как на втулке, так и на валу.

Закалка пружинной шайбы

Изотермический отжиг иногда используется для усиления стальной пружинной шайбы. Дробеструйную обработку можно использовать для шайб, несущих динамические нагрузки, чтобы увеличить усталостную долговечность за счет создания сжатых ямок на поверхности шайбы.Это снизит некоторую внутреннюю прочность на растяжение и затвердеет больше, чем шайбы без дробеструйного упрочнения. По этой причине склеивание поверхностей дробеструйным упрочнением не предназначено для статических нагрузок.

Пружинная шайба для окружающей среды

Термостойкость

С повышением температуры эластичность материала и грузоподъемность шайбы снижаются. График ниже показывает производительность стиральной машины при повышении температуры в зависимости от химического состава стиральной машины.

График предоставлен: Schnorr Corp.

Коррозионная стойкость

Шайбовые пружины не из стали, как правило, производятся для предотвращения коррозии. Для стальных шайб сокращенный набор методов защиты от коррозии перечислены ниже.

  • Phosphating содержит цинк-фосфатный слой и антикоррозионное масло. Этого достаточно для большинства применений, но может быть абразивным.

  • Browning дает окисленную поверхность, покрытую маслом. Хотя это не так хорошо, как фосфатирование, оно используется, когда абразивное покрытие фосфатирования неприемлемо.

  • Металлические покрытия , такие как цинк, кадмий и никель, широко распространены. Цинк действует как жертвенный анод, который подвергается воздействию коррозионных материалов раньше, чем материал шайбы. Кадмий обеспечивает качественную защиту, но он экологически и биологически токсичен.Никель можно использовать в качестве покрытия, и он устойчив ко многим коррозионным веществам, но, поскольку он действует как катод, основной металл может подвергаться коррозии. По этой причине никелевая отделка всегда должна представлять собой плотное непористое покрытие.

  • Гальваника может использовать практически любой металл в качестве поверхностного покрытия, но водородная хрупкость — главный недостаток этого метода, который приводит к сокращению усталостной долговечности.

  • Упрочняющее покрытие использует упрочняющее тело вместе с металлическим порошком, который будет заделан в шайбу в процессе дробеструйного упрочнения.

  • Металлический спрей предназначен для больших пружинных шайб, где обычные методы нанесения покрытия затруднены. В результате получается толстое покрытие, но оно не такое адгезионное к шайбе, как другие металлические покрытия.

  • Химическое покрытие использует никель-фосфорный сплав, осажденный на поверхность с помощью химического процесса. Обладает исключительной стойкостью к коррозии и истиранию.

  • Покрытие Dacromet состоит из хлопьев цинка и алюминия в составе хроматической смеси, которая наносится на шайбу.

Приложения

Пружинные шайбы могут использоваться в качестве стопорных шайб для устранения дребезжания или вибрации, которые могут привести к откручиванию болта. Они распространены в случаях, когда цилиндрическая пружина непрактична или слишком велика. Тарельчатые пружины обычно используются на фланцах труб для предотвращения утечки фланцев из-за высоких температур и переменного давления. Эти небольшие устройства также используются во многих типах клапанов и насосов, тормозных системах, типах муфт, машинных прессах, канатных дорогах, системах подвески котлов и компонентах защиты от перегрузки в электрических трансформаторах.Дисковые пружины стали заметными только в 1930-х годах, когда формулы для расчета дисковых пружин были разработаны перед Второй мировой войной в Соединенных Штатах. В таком виде пружинная шайба использовалась в противотанковых минах и артиллерийских орудиях.

Пьезоэлектрический насос; М4 на мине. Изображение предоставлено: Math Works

Стандарты

ADS AGS162 — Шайба одинарная пружинная

ADS AGS163 — Шайба двойная пружинная

ресурсов

RoyMech — конструкция тарельчатой ​​пружины

Valley Spring — дисковые пружины, шайбы Belleville UK

Стопорные кольца — выбор тарельчатой ​​пружины

Компания WCL — Пружинные шайбы: Описание / Дизайн

Schnorr Corp.- Справочник по дисковым пружинам

Bauer Springs — дисковые пружины

Дисковые пружины Mubea — шайбы Belleville

Key Bellevilles, Inc. — Применения дисковой пружины

Изображение предоставлено:

Крепежные детали Apex | Боррелли


Конец 1800-х годов | Уолпол, штат Массачусетс,

Когда город Уолпол вступил в 1890-е годы, город начал осознавать, что отсутствие муниципальной системы водоснабжения препятствует росту города.В результате этих опасений Ежегодное городское собрание 7 марта 1892 г. постановило, что Модератор назначил комитет из трех человек для получения информации и оценки затрат на строительство водопроводных сооружений с целью снабжения города водой для нужд населения. для тушения пожаров, производственного и бытового назначения. Этот комитет должен был доложить об этом на следующем городском собрании. Модератором были назначены Веляр В. Аллен, Эдмунд Гровер и Чарльз Фалес.

На Ежегодном городском собрании 6 марта 1893 года комитет из трех человек представил благоприятный письменный отчет.Отчет был принят городским собранием и помещен в дело. Затем городское собрание проголосовало за формирование комитета из 9 человек, который должен быть назначен модератором, чтобы полностью рассмотреть возможность развития Уолпола муниципального водоснабжения. Этому комитету было выделено 500 долларов и разрешено нанять инженера для помощи в их работе. Комитету также было поручено подать прошение в законодательный орган штата Массачусетс о принятии закона, разрешающего городу развивать водные сооружения и выпускать облигации, необходимые для строительства такой системы.Модератор назначил Велзара У. Аллена, Чарльза Фалеса, Чарльза Хартсхорна, Джона А. Уэй, Роберта Л. Грея, Генри Плимптона, Джона Ферна, Джеймса А. Робертсона и Джона Б. Руни в состав Комитета по водоснабжению.

Комитет незамедлительно запросил акт законодательного собрания штата, и 2 мая 1893 года законодательное собрание штата приняло главу 277 Акта законодательного собрания штата Массачусетс за 1893 год. Этот закон разрешил городу построить водопроводный завод. и выпустить необходимые облигации для построения этой системы.

Следующим шагом Комитета по водным работам было нанять Э. У. Уотингтона в качестве своего инженера, чтобы он помог им в исследовании развития системы гидротехнических сооружений.

Комиссия по водным работам в ходе расследования пришла к выводу, что городу стоит продолжить развитие системы водоснабжения. 6 июля 1893 года было проведено специальное городское собрание для принятия решения по рекомендациям комитета. Эти рекомендации приняли форму серии из 12 статей о создании Комиссии по водным ресурсам из трех человек, о взятии земли возле ручья Лоу (в настоящее время называемом Школьный Медоу-Брук), строительстве гидротехнических сооружений, строительстве водопроводных сетей и получении земли вокруг гидротехнических сооружений. для защиты водоснабжения.Хотя рекомендации комитета были приняты городским собранием, принятие закона Законодательным собранием штата не привело к получению необходимого большинства в 2/3 голосов, необходимого для принятия решения (102 голоса за, 87 голосов против), и никаких действий предпринято не было. остальные статьи.

Еще одна попытка была предпринята на Городском собрании, состоявшемся в феврале 1894 года, чтобы заставить город принять Закон Законодательного собрания, снова рекомендации получили большинство положительных голосов, но не получили необходимых 2/3 голосов (111 голосов за, 105 голосование нет).

Наконец, на Особом городском собрании 12 ноября 1894 года городское собрание двумя третями голосов проголосовало за принятие закона Законодательного собрания штата. Другое Специальное городское собрание было проведено 20 декабря 1894 года для голосования по остальным статьям, разрешающим строительство системы водоснабжения. Городское собрание также избрало 3 Уполномоченных по водным ресурсам (в это время городские власти избирались на городских собраниях). Избранными были Томас М. Кроули (сроком на 1 год), Артур Н. Крамм (сроком на 2 года) и Генри П.Плимптон (сроком на 3 года). Уполномоченным по водным ресурсам было поручено приступить к строительству гидротехнических сооружений. Городское собрание также разрешило Совету избранных занять 2500 долларов для уполномоченных по водным ресурсам для проведения обследований, испытаний и необходимых предварительных шагов для строительства водопроводных сооружений.

Комиссары по водным ресурсам немедленно начали искать источник воды хорошего качества, которой хватило бы городу как минимум на 25 лет. Услуги B. F. Smith and Bros.(Машинисты артезианских колодцев) были обеспечены, и колодцы были безуспешно пробиты на границах Кедрового болота и в нескольких других местах. Внимание было обращено на окрестности ручья Лоу (ныне известный как ручей Школьный Медоу), и на земле Джо А. Плимптона (недалеко от Вашингтон-стрит) были пробиты колодцы. Было пробурено семь скважин различной глубины от 40 до 60 футов. Результаты были отличными. Шесть скважин прокачивались круглосуточно в течение 6 дней, и было обнаружено, что они дают 750 000 галлонов в день без чрезмерной просадки грунтовых вод возле скважин.Образцы воды были отправлены в Департамент здравоохранения штата Массачусетс, и они сообщили, что вода хорошего качества.

В результате этих положительных результатов Уполномоченные по водным ресурсам сочли целесообразным действовать и на Специальном городском собрании, состоявшемся 16 мая 1895 года, запросили разрешение потратить до 100000 долларов на строительство гидротехнических сооружений, водопровода, приобретение земель, сервитуты и права на воду для строительства водной системы. Городское собрание разрешило Уполномоченным по водным ресурсам продолжить работу и установило для них зарплату в размере 1500 долларов.

Комиссары по водным ресурсам наняли Фримена К. Гроба из Бостона 7 июня 1895 года в качестве инженера-строителя, чтобы подготовить планы и спецификации, составить контракты и проверить материалы и качество изготовления во время строительства. Параметры заключались в том, что система должна была состоять из системы забивных скважин возле Лоу-Брук, насосной станции, стояка (резервуара для воды), уличных магистралей протяженностью более 15 миль, и ее нужно было закончить менее чем за 100 000 долларов.

Летом и осенью 1895 года строительство системы водоснабжения шло быстрыми темпами.Вот некоторые из присужденных контрактов:

  • М. Дж. Драммонд из Нью-Йорка поставил чугунный водопровод по цене 22,35 доллара за тонну.
  • Компания Moore & Co. заключила контракт на прокладку водопровода за 14 958,21 долларов.
  • Компания Ludlow Valve Co. поставила гидранты по 26,50 долларов за штуку.
  • Дэвис и Фарнум из Waltham Ma. построил 2 водонапорных трубы (было решено построить вторую водозаборную трубу, чтобы сэкономить деньги, а не использовать дорогостоящие большие водопроводные трубы для доставки воды в Южный Уолпол). Контракты на строительство водозаборной трубы, расположенной в Ист-Уолполе (все еще действующей на High Plain St.), и 3 838 долларов на приподнятый резервуар для воды в Южном Уолполе у ​​Саммер-стрит (больше не существует).
  • Компания Fuller & Gray построила фундамент для двух стояков и насосной станции за 8114 долларов.
  • Джорджу Ф. Блейку Mfg. Co. было заплачено 7451 доллар за насосное оборудование (один дуплексный конденсаторный насос, способный перекачивать 1,5 миллиона галлонов, один пожарный насос Underwriters, способный перекачивать 750 галлонов в минуту — насос высокого давления для аварийных ситуаций, и котлы, трубопроводы и воздушные насосы).
  • Hydraylic Constructions Co. из Нью-Йорка заплатили 4480 долларов за систему забивных скважин.
  • Ransellaer Mfg. Co. поставила задвижки по цене от 11,15 до 30,00 долларов за задвижку.
  • П.С. Бойден построил насосную станцию ​​за 1080 долларов.

К концу 1895 года большая часть системы водоснабжения была завершена. Система состояла из тридцати четырех забивных скважин по 2 дюйма и шести забиваемых скважин по 2 1/2 дюйма (эти скважины были трубами с открытым концом, нижние 2 фута труб были перфорированы с отверстиями для проникновения воды).

Эти колодцы находились на расстоянии примерно 40 футов друг от друга и были соединены 2 1/2 дюймовыми трубами из кованого железа с всасывающими магистралями на 6, 8, 10 и 14 дюймов. Каждая скважина могла быть перекрыта, как и каждая линия скважин. Скважинная система была способна производить 1 240 000 галлонов в день и была спроектирована таким образом, чтобы ее можно было расширить. Система всасывания имела воздушный насос для удаления воздуха из трубопроводов (система была достаточно герметичной, но воздух мог втягиваться в систему. Колодцы были соединены с всасывающими линиями свинцовыми гусиная шея, чтобы позволить системе двигаться, когда земля замерзает и оттаивает.Насосная система состояла из одного основного насоса и одного аварийного насоса высокого давления. эти насосы работали на угле (на насосной станции не было электричества).

Распределительная система состояла из 15,4 миль водопровода (6 957 футов из 12 дюймов, 10 610 футов из 10 дюймов, 27 825 футов из 8 дюймов и 35 931 футов из 6 дюймов), 92 задвижек и 108 гидранты. Было 2 водонапорных трубы: одна в Ист-Уолполе на Хай-Плейн-стрит была 25 футов в диаметре и 45 футов высотой — эта труба все еще используется сегодня), и приподнятый резервуар в Южном Уолполе на Саммер-Стрит.(на участке между Shufelt Rd. и Eldor Dr.) — этот танк был 20 футов в диаметре, 35 футов высотой, на 45-футовой башне.

Была система телеметрии, которая позволяла считывать уровни воды в резервуарах на насосной станции.

15 января 1896 года система начала подачу воды к 110 подсистемам, которые были подключены к системе. Вначале обслуживались следующие зоны (первоначально в первую очередь для противопожарной защиты):

  • От колодца водопровод направлялся на юг по Вашингтон-стрит.к приподнятому резервуару для воды в Южном Уолполе на Саммер-стрит.
  • От колодца водопровод направился на север по Вашингтон-стрит к Коммон-стрит, где он направился в центр города.
  • Из центра города водопровод шел на север по главной улице к Восточной улице, где затем шел в двух направлениях. Одна магистраль продолжала идти на север по Мэйн-стрит до Плимптон-стрит к Ист-Стрит. Вторая ветвь направилась на восток по Ист-Стрит в Ист-Уолпол, где она вела к фабрике Берд (на пересечении с Ист-Стрит.и Хай-Плейн-стрит, линия направлялась вверх по Хай-Плейн-стрит к резервуару для воды на Хай-Плейн-стрит).

Штат проверял воду один раз в год, что позволяет измерять загрязнение частями на 100000 (это контрастирует с сегодняшним днем, когда ежегодно проводится более 400 тестов, а чувствительность некоторых тестов на уровне частей на 100000). миллиард). Тест качества воды проверяется на мутность, осадок, цвет, запах, аммиак, хлор, нитраты, нитриты, жесткость и содержание железа.

Насосная станция, работающая за счет сжигания угля для нагрева воды с целью создания пара, приводящего в действие насосы.Это означало, что насосной станции требовался пожарный, чтобы поддерживать печи в рабочем состоянии. Первоначальные испытания показали, что станция может перекачивать 355 галлонов на фунт угля. В нормальном режиме насосная станция работала в течение дня, оставляя стояки заполненными в конце дня, а затем приходя на следующее утро, чтобы снова начать откачку для наполнения стояков и подачи воды, которая будет использоваться в течение дня.

канадских производителей Valiant TMS Group проданы китайскому консорциуму при участии Hubei Huachangda Intelligent Equipment Co., ООО

05.08.2017

Обзор

Основанная в 1959 году со штаб-квартирой в Виндзоре, Онтарио, группа компаний Valiant TMS («Valiant TMS») является глобальным поставщиком автоматизированных производственных систем и специализированного инструмента для автомобильной, аэрокосмической и тяжелой промышленности.

Компания предлагает широкий спектр решений для систем сварки и сборки кузова, систем сборки силовых агрегатов, промывателей промышленных деталей и машин для проверки герметичности, литья пластмасс и композитных инструментов, систем окончательной сборки автомобилей и различных систем обработки и транспортировки деталей.

Valiant TMS насчитывает более 1400 сотрудников и управляет 27 предприятиями в 15 странах.

Вызов

Эта сделка представляет собой важный шаг в истории компании, позволив семье основателей достичь успешного плана преемственности, поддерживая стратегию развития менеджмента и завершая переход в структуре управления от акционеров-учредителей к менеджменту.

Решение

PricewaterhouseCoopers Corporate Finance («PwCCF») и BMO Mid-Market M&A выступили совместными финансовыми консультантами Valiant TMS при продаже китайскому консорциуму с участием Hubei Huachangda Intelligent Equipment Co., Ltd. («HCD») из Шанхая, Китай.

Помимо нашей роли финансового консультанта, PwC LLP также предоставляла Valiant TMS и ее акционерам услуги по комплексной проверке продаж и услуги по налоговому структурированию.

Результат

HCD — ведущий поставщик систем автоматизации и инструментов для автомобильной и транспортной отраслей. Видение HCD — стать мировым лидером в области систем автоматизации производства, и приобретение Valiant TMS является важным шагом в расширении своего глобального присутствия и возможностей.

«Более 57 лет Valiant TMS стремится предоставлять нашим клиентам оптимальные решения в области автоматизации и инструментальной оснастки по всему миру. Ресурсы китайского консорциума помогут Valiant TMS обслуживать наших клиентов в новых регионах и реализовать возможности в расширенных секторах на постоянно меняющемся глобальном рынке ». — Г-н Марти Сольч, председатель, Solcz Group Inc.

Приступим к работе

Чтобы узнать больше о наших услугах по корпоративным финансам и о том, как PwC может помочь вашей организации, позвоните по телефону:

Эрик Кастонгуай, партнер, руководитель отдела корпоративных финансов
Джанкарло Ди Майо, партнер, налоговый

Clemas CT100 BT85 Руководство по запчастям1

Руководство пользователя: Clemas

Непосредственное открытие PDF: Просмотр PDF.
Количество страниц: 21

 CT100 BT85
СКРАББЕРНАЯ СУШИЛКА
РУКОВОДСТВО ПО ДЕТАЛЯМ

Clemas & Co., блок 5, бизнес-центр Ashchurch, Alexandra Way, Tewkesbury,
Глостершир, GL20 8NB.
Тел: 01684 850777
Факс: 01684 850707
Электронная почта: [email protected]
Веб: www.clemas.co.uk

Таблица: PERSONALIZZAZIONI

Ref. K Часть N.
0001
0002
0007
0008
0009
0010
0011
0012
0013
0014
0015
0016
0017
0018
0019
0021
0022
0023
0026
0027

Дата: 22.02.2012

PLDC01419
PLDC01417
SPPV00417
MPVR05072
MPVR04081
MPVR04085
ETET01366
ETET00554
ETET00906
ETET00897
ETET02000
MIVR00048
ETET00898
ETET00763
ETET01328
ETET00730
ETET00463
ETET00550
ETET01329
GUGO00110

Клиентская часть N.Прогрессивное число: 1

Описание
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
USO CLEANTIME
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
РИКАМБИ
ЩЕТКА
НЕЙЛОН
БОКОВАЯ ПАНЕЛЬ ПАНТЕРА 2
БАК
СОЛУЗ. ВРЕД.
БАК
RECUP.HARM
МЕТКА
LATERALE CLT 100
КЛЕЙ
АВВЕРТЕНЗЕ
КЛЕЙ
СИМБОЛО ПЕРИКОЛО ДИ АБРАС
КЛЕЙ
СИМБОЛО ПЕРИКОЛО
МЕТКА
ЛОГОТИП IPC
ТРУБКА
UNIBOL
КЛЕЙ
SIMBOLO SCHIACCIAMENTO
МЕТКА
SIMBOLO FUSIBILI
МЕТКА
АВВЕРТЕНЗА ФУСИБИЛИ
МЕТКА
АККУМУЛЯТОР SCOLLEGATE
КЛЕЙ
СКАРИКО АКВА
КЛЕЙ
ПЕНДЕНЗА
МЕТКА
АВВЕРТЕНЗА ФУСИБИЛИ
ПРОКЛАДКА
КОПЕРКИО СЕРБАТОЙО

Выбранная часть: LPTB00561

Кол-во
1,00
1,00
2,00
1,00
1,00
1,00
2,00
1,00
2,00
2,00
1,00
1,00
1,00
2,00
1,00
1,00
1,00
1,00
1,00
1,00

Срок действия:
Из
К

Цена

08/2003
08/2003
12/2002

---------------------

11/2003
11/2003
10/2003
12/2002
12/2002
02/2004
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002

Страница 1

Таблица: УПАКОВКА

Ref.K Часть N.
0001
0003
0004
0005
0006
0007
0008
0009
0010
0011
0012
0013
0014
0015
0016

Дата: 22.02.2012

MISC00010
MPVR02139
MICT00127
MIVR00092
MIVR00102
MIBA00071
MEVR34820
MIVR00110
VTDD00124
VTRS00294
LAFN05651
VTVT00635
VTDD01695
LAFN05729
VTRS00293
VTVT00733

Прогрессивное число: 1

Клиентская часть N.

Описание
МЕШОК
2500X16000
РЕМЕНЬ
В ПОЛИПРОП. 15X0,80 мм
КАРТОН
ИМБАЛЛО
LATH
LEGNO
LATH
LEGNO VERT.
ПОДДОН
ПРОВОДКА
B 450 BT
ПОЛИСТИРОЛОВЫЕ ТЕСТАТА
ОРЕХ
M 8 BASSO
ШАЙБА
Д. 8
СКОБКА
ИМБАЛЛО
ВИНТ
ОРЕХ
M 8 INX
СКОБКА
ИМБАЛЛО
ШАЙБА
Д.8-24
ВИНТ
Т.Е. М. 8.75

Выбранная часть: LPTB00561

Кол-во
1,00
3,00
1,00
3,00
6,00
1,00
3,00
1,00
4,00
4,00
2,00
4,00
1,00
1,00
1,00
1,00

Срок действия:
Из
К

Цена

12/2002

-----------------

12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002

Страница 1

Таблица: ELECTRI.INSTAL.

Ref. K Часть N.
0001
0002
0003
0004
0005
0006
0007
0008
0009
0010
0011
0012
0013
0014
0015
0016
0017
0018
0019
0020
0021
0022
0023
0024
0025
0026
0027
0028
0029
0030
0031
0032
0033
0034
0035
0036
0037
0038
0039
Дата: 22.02.2012

MPVR03843
LAFN05615
MECI00310
VTRS00268
VTVT00744
VTVT28553
MECB00773
MEVR01331
MPVR03845
LAFN05103
VTVT00820
VTRS15958
VTDD00157
LAFN05645
MEVR01387
MEVR01132
VTDD00167
GUGO00150
VTVT00858
MPVR35628
MECI00403
CHVR00051
VTVT07859
MPVR03841
VTRS13750
MEVR01432
MLML00196
VTRS00501
LAFN05584
VTDD21115
MECE00345
MPVR02781
LAFN04047
VTVT00865
ETET01263
MECI46638
MPVR36404
MECI00323
MECI00309

Прогрессивное число: 1

Клиентская часть N.Описание
ПАНЕЛЬ
КОМАНДИ ИНФЕР.
ВЕСНА
ЛЕВА АНТИШ./SUPP. МИКРО
МИКРОПЕРЕКЛЮЧАТЕЛЬ
ШАЙБА
D.3
ВИНТ
ВИНТ
TCB-TC 3.5X16
КАБЕЛЬ
ПАННЕЛЛО КОМАНДИ
СПРАВЕДЛИВОЕ
ПВХ
РЫЧАГ
РЕГОЛАЗ.
СТАТЬЯ SUPERIORE
ВИНТ
ТК + М.3,5-10
ШАЙБА
D. 5 X15 UNI 6593
ОРЕХ
М. 6 DIN 985 ZN
СТЕРЖЕНЬ
ПРЕВОСХОДНЫЙ РУБИНЕТТО
ТЕЛО
СЕНЗА ТЕРМИНАЛИ
ПРЕДОХРАНИТЕЛЬ
А ЛАМА 5 А.
ОРЕХ
M.6
ОРЕХ
ВИНТ
6X20
ПОКРЫТИЕ
LAV.
КОНТАКТ
DIASASS.SPANNERPULSANTE FUNGO
ВИНТ
TCB-TC 3.5X13 UNI6954
ПАНЕЛЬ
КОМАНДИ СУПЕР.
ШАЙБА
D. 5X14 INX
ПОТЕНЦИОМЕТР ФИЛО
ВЕСНА
PER GIUNTO HS NADIR
ШАЙБА
Д.4 0,232 UNI 6592
РЫЧАГ
ТРАЗИОН
ОРЕХ
M 3 INOX
ДОСКА
СВЕТОДИОД INGR.POTENZ. + RESET
ПЛАСТИНА
ВЕЛ
ПРОФИЛЬ
X РАСПИСАНИЕ M3 15x8x8
ВИНТ
TSP-TC M 3X 6 UNI7688 INX
МЕТКА
PANN.COMANDI
COMMUTAT.SWITCH0.CT. 0401 / C2
РУЧКА
SPECTROL 635M.NE
КНОПКА
ГРИБ
ВЫКЛЮЧАТЕЛЬ

Выбранная часть: LPTB00561

Кол-во
1,00
1,00
3,00
2,00
6,00
6,00
1,00
1,00
1,00
1,00
5,00
1,00
1,00
1,00
1,00
4,00
2,00
4,00
2,00
1,00
1,00
1,00
2,00
1,00
2,00
1,00
1,00
1,00
1,00
2,00
1,00
1,00
2,00
2,00
1,00
1,00
1,00
1,00
1,00

Срок действия:
Из
К

Цена
----------------------------------------

03/2004
03/2004
03/2004
03/2004
03/2004
03/2004
03/2004
03/2004
03/2004
03/2004

03/2004
03/2004
03/2004
03/2004
03/2004
03/2004

03/2004
03/2004
03/2004
03/2004
03/2004
03/2004
03/2004
03/2004
03/2004
03/2004
03/2004
03/2004
Страница 1

Таблица: ELECTRI.УСТАНОВИТЬ.

Ref. K Часть N.
0040
0041
0042
0043
0044
0045
0046
0047
0049
0050
0051

Дата: 22.02.2012

MPVR02940
ETET01328
MEVR01153
MEVR01316
MEVR01380
MEVR01383
TBBP00225
FSVR00083
VTRS00291
ITSO00031
ITSO00032

Прогрессивное число: 1

Клиентская часть N.

Описание
KLIP
Д. 6,5 л = 15
МЕТКА
АВВЕРТЕНЗА ФУСИБИЛИ
ПРЕДОХРАНИТЕЛЬ
FUSIBILI
ПРЕДОХРАНИТЕЛЬ
A LAMA 10 A. 32V
ПРЕДОХРАНИТЕЛЬ
ЛАМА
ПОКРЫТИЕ
ПВХ TRASP.
ТРУБКА
D 80-320 ММ
ЗАЖИМ
62-82
ШАЙБА
D. 5 X20 ZC UNI 6593
ЗВУКОЗАЩИТАЮЩАЯ СТОЛБА. PANN.COM.SK
ЗВУКОЗАЩИТАЮЩИЙ ПАРЕТ INFER.PANN.COM.SK

Выбранная часть: LPTB00561

Кол-во
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
2,00
1,00
1,00

Срок действия:
Из
К

Цена

03/2004
03/2004
03/2004
03/2004
03/2004
03/2004

------------

03/2004
03/2004
03/2004

Страница 2

Таблица: БАК ДЛЯ ВОДЫ

Ref. K Часть N.
0001
0002
0003
0004
0008
0009
0010
0011
0012
0013
0014
0015
0016
0017
0018
0019
0020
0021
0022
0023
0024
0025
0026
0027

Дата: 22.02.2012

FTAC48857
GUVR48858
GUVR48859
LAFN04044
VTVT00874
VTRS15524
VTRS15909
VTVT00455
MPVR48695
VTVR48693
RCVR45752
FSVR00096
TBBP00202
FSVR43136
TBFX00208
VTRS15523
MPVR05064
VTVT48694
MPVR46988
VTDD15518
LAFN05609
VTVT15906
VTRS00239
MPVR49471

Прогрессивное число: 1

Клиентская часть N.Описание
ФИЛЬТР
ASP. ACQUA SERB. ЛАВАП.
ПРОКЛАДКА
СРБ.ШК
ПРОКЛАДКА
SHK
ШТЫРЬ
АПЕРТУРА СЕРБАТОЙО
ВИНТ
TTL INTAGLIO M. 5-10
ШАЙБА
D.10
ШАЙБА
D.10
ВИНТ
TE 10X20 UNI5739
ШТЫРЬ
ШК.БК
ВСТАВЛЯТЬ
M6 D.9
НАКОНЕЧНИК "L" 3 / 8M - D.10 PLS.
ЗАЖИМ
10-16 INOX
ТРУБКА
D 10 L = 420 мм
ЗАЖИМ
Д. 35-40 ДФ.
ТРУБКА
ДИ СКАРИКО
ШАЙБА
D.10 X21 INOX UNI 6592
ШАПКА
ПОЛНЫЙ
ВИНТ
TCB TC 5 X12 UNI 9707 TZ
ЗАЖИМ
LAV. SHK
ОРЕХ
M 6 INX
СТЕРЖЕНЬ
ИНФЕРИОРЕ РУБИНЕТТО
ВИНТ
TE 6X 12 A2 UNI 5739
ШАЙБА
D.6-18
РЫЧАГ
SHK

Выбранная часть: LPTB00561

Кол-во
1,00
1,00
1,00
1,00
4,00
4,00
4,00
4,00
2,00
1,00
2,00
2,00
1,00
1,00
1,00
2,00
1,00
4,00
1,00
2,00
1,00
1,00
1,00
1,00

Срок действия:
Из
К

Цена

12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002

-------------------------

12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002

Страница 2

Таблица: FRAME

Ref.K Часть N.
0001
0002
0003
0004
0005
0006
0007
0008
0008
0009
0010
0011
0012
0013
0014
0015
0016
0017
0018
0019
0020
0021
0022
0023
0024
0025
0026
0027
0028
0029
0030
0031
0032
0033
0034
0035
0036
0037
0038
Дата: 22.02.2012

RTRT00294
LAFN05311
CUVR00105
VTVT15143
VTRS15144
LAFN05617
VTVR33668
MEVR34441
MOCC00235
VTAE00050
VTVT00842
VTRS13947
VTDD01695
VTRS00278
VTVT00779
FSVR00104
VTVT15906
CUVR44348
VTRS00287
LAFN05840
MPVR04162
VTDD15521
VTDD00042
VTRS00236
RTRT49041
VTVT03640
MLML00147
VTDD15520
LAFN05592
VTRS00245
VTVT00701
VTVT13939
VTDD01694
MPVR35598
LAFN35599
VTVT00708
LAFN05841
LAFN03913
VTVT13937

Прогрессивное число: 1

Клиентская часть N.Описание

Кол-во

КОЛЕСО
D.250X60
ПРОФИЛЬ
X CUSCINETTO
СЛУЖБА ПОДДЕРЖКИ
ВИНТ
TE 6X16 UNI5739
ШАЙБА
D. 6 INX GRW UNI 1751
ПЛАСТИНА
FISSAGGIO MOTORE TRAZIONE
КЛЮЧ
6x 6x40 UNI 6604A
ЩЕТКА
ДВИГАТЕЛЬ CC7X14X19 200/400 Вт
МОТОР.КОРОБКА ПЕРЕДАЧ TRAZIONE CABLATO
ЗВЕНЕТЬ
Д'АРЕСТО АЛЬБЕРО
ВИНТ
ШАЙБА
D. 8 INX UNI 6592
ОРЕХ
M 8 INX
ШАЙБА
D.8X32 ZINC.BIANCA 6593
ВИНТ
TBEI M.8-16
ЗАЖИМ
XTUBO RIGIDO
ВИНТ
TE 6X 12 A2 UNI 5739
ВТУЛКА
CB 85 2010 31T
ШАЙБА
D20 ZINCATA BIA.UNI 6592
ОСЬ
ФРЕНО
ШАПКА
ФРЕНО
ОРЕХ
M 8 INX A2 UNI 5588
ОРЕХ
AUT.M10 UNI7474
ШАЙБА
Д.10 UNI 6592 ZINC. Пиана
КОЛЕСО ПОВОРОТНОЕ D.125 BNDT
ВИНТ
TE 10X25 UNI5740
ВЕСНА
ОРЕХ
M 6 A2 UNI 5588 INX
РАМКА
ПАНТЕРА
ШАЙБА
D.6 UNI 6592 INOX
ВИНТ
TE M.6-30
ВИНТ
TE 6X20 UNI5739 INX
ОРЕХ
M 6 INX
РЕЗИНКА
B-BT
ПЕДАЛЬ ТОРМОЗА LAV. BT
ВИНТ
Т.Е. М. 8-40
РЫЧАГ
ФРЕНО
ВТУЛКА
ЛЕВА КОФАНО
ВИНТ
TE M 8X 30 INX UNI 5739

2,00
2,00
3,00
2,00
4,00
1,00
2,00
4,00
1,00
3,00
6,00
9,00
7,00
2,00
2,00
1,00
1,00
2,00
2,00
1,00
2,00
4,00
8,00
16,00
2,00
8,00
1,00
2,00
1,00
5,00
1,00
2,00
2,00
1,00
1,00
1,00
1,00
1,00
1,00

Выбранная часть: LPTB00561

Срок действия:
Из
К

Цена

12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002

----------------------------------------

12/2002
12/2002
12/2002
12/2002

12/2002
12/2002
12/2002
12/2002
12/2002
06/2003
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
06/2003
06/2003
12/2002
12/2002
Страница 2

Таблица: ГОЛОВА

Ref.K Часть N.
0001
0002
0003
0005
0005
0006
0007
0007
0008
0009
0011
0012
0013
0014
0015
0018
0020
0021
0022
0023
0024
0025
0026
0027
0028
0029
0030
0031
0032
0033
0034
0035
0036
0037
0038
0039
0040
0044
0045
Дата: 22.02.2012

VTDD15925
VTRS15913
VTRS00251
MEVR33562
MOCC00143
VTVR21944
VTVT00775
VTVT63038
LAFN03915
RTRT43370
LAFN05611
VTRS13947
VTDD01695
VTRS15144
VTVT15906
VTRS15913
VTVT21887
MLML00231
MFVR00133
VTVT00787
VTVT20824
VTVT15907
VTVT00179
VTRS00289
VTDD15518
FSVR00091
TBBP00362
VTDD00175
RCVR00483
LAFN05644
MPVR02815
MPVR02786
RTRT49413
VTRS00245
LAFN04041
VTVT00655
LAFN05655
VTVT00868
VTDD15521

Прогрессивное число: 1

Клиентская часть N.Описание

Кол-во

ОРЕХ
M 4 INX
ШАЙБА
D. 4 ГРОВЕР A2 UNI1751
ШАЙБА
4-16 INOX A2
УГЛЕРОД
10X18X18 400 Вт 12 В
МОТОР
MRP6 V24
КЛЮЧ
6X6X30
ВИНТ
TCEI M 8X40 ZC.BK UNI5931
ВИНТ
TCEI M8X45 BR
ВТУЛКА
НУОВО РУОТИНО СИЛЬНЫЙ
КАСТЕР
Д.100 2В.
ПЛАСТИНА
ТЕСТАТА
ШАЙБА
D. 8 INX UNI 6592
ОРЕХ
M 8 INX
ШАЙБА
D. 6 INX GRW UNI 1751
ВИНТ
TE 6X 12 A2 UNI 5739
ШАЙБА
D. 4 ГРОВЕР A2 UNI1751
ВИНТ
TCB-TC 4X10 8112
ВЕСНА
ANTISGANCIO 85 X FLANGIA
ФЛАНЕЦ
TRASC. СПАЦЦОЛА
ВИНТ
TBEI M 6-16
ВИНТ
TE M 4X 40 UNI 5739 ZC
ВИНТ
TE 8X25 UNI5739 INX
ВИНТ
ЦПЭИ М 8Х30
ШАЙБА
Д.10,5-40
ОРЕХ
M 6 INX
ЗАЖИМ
14-24
ТРУБКА
ОРЕХ
M.6 TONDO FILET.4 PUNTE
РАЗЪЕМ
3 VIE
ДИСТРИБЬЮТОР ACQUA TESTATA 85
ТОЛЩИНА
X ЗАСЛОНКА
ЗАСЛОНКА
ТЕСТАТА
КОЛЕСО
D. 60-D.15 X36 NYL.
ШАЙБА
D.6 UNI 6592 INOX
ПРОФИЛЬ
D6 / 15
ВИНТ
ТЭ М. 6-55
СКОБКА
CENTRAGGIO SPAZZOLE 85
ВИНТ
ТЭ М12-140
ОРЕХ
M 8 INX A2 UNI 5588

2,00
2,00
4,00
8,00
2,00
2,00
2,00
2,00
2,00
2,00
1,00
2,00
4,00
14,00
14,00
2,00
3,00
2,00
2,00
4,00
2,00
2,00
2,00
2,00
10,00
2,00
1,00
8,00
1,00
1,00
2,00
2,00
1,00
6,00
1,00
1,00
1,00
1,00
1,00

Выбранная часть: LPTB00561

Срок действия:
Из
К

Цена

12/2002
12/2002

12/2002
09/2006
12/2002
12/2002
12/2002
12/2002
12/2002
02/2003
12/2002
12/2002
06/2003
12/2002
12/2002

09/2006

12/2002
12/2002
06/2003
05/2003
12/2002
12/2002

12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
06/2003
Страница 2

----------------------------------------

Таблица: ГОЛОВА

Ref.K Часть N.
0046
0047
0048
0049
0050
0051
0052
0053
0054

Дата: 22.02.2012

VTRS00232
VTDD00131
LAFN03721
VTVT00858
MPVR02792
VTVT00818
VTRS13945
MPVR02779
LAFN05671

Прогрессивное число: 1

Клиентская часть N.

Описание
ШАЙБА
D.12 UNI 6592 ZINC.
ОРЕХ
M.12 AUT. DIN 982 ЦИНК
ВТУЛКА
ПЕДАЛЬЕРА
ВИНТ
6X20
ПРЕСС НЕЙЛОН NERO SP2
ВИНТ
TBEI 6X35
ШАЙБА
D. 6X18 INX UNI 6593
БАМПЕР
ТЕСТАТЫ 85
ПЛАСТИНА
RESCA TESTATA

Выбранная часть: LPTB00561

Кол-во
8,00
1,00
2,00
6,00
2,00
5,00
5,00
1,00
1,00

Срок действия:
Из
К

Цена

12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002

----------

12/2002

Страницы: 3

Таблица: ВОДЯНАЯ ТРУБКА

Ref.K Часть N.
0001
0002
0003
0004
0005
0006
0007
0008
0009
0010
0011
0012
0013
0014
0015
0016

Дата: 22.02.2012

RCVR00535
MEEV00015
MEVR01155
VTVT00834
VTRS00251
LAFN05724
FTAC00036
VTRS13947
GUVR00213
RCDS49623
RCDS49622
MPVR02862
RCGR00065
RCVR00537
TBBP00322
FSVR00091

Прогрессивное число: 1

Клиентская часть N.

Описание
РАЗЪЕМ
3/4 "M RESCA
СОЛЕНОИДНЫЙ КЛАПАН
РАЗЪЕМ
ELETTROVALVOLA
ВИНТ
M 3X 6 TCB-TC IX U.7687
ШАЙБА
4-16 INOX A2
РЫЧАГ
РУБИНЕТТО
ФИЛЬТР
В RETE
ШАЙБА
D. 8 INX UNI 6592
ШАЙБА
ГОММА
ВИНТ
G 1/2 L = 41.5
РАЗЪЕМ
OCC 1/2 - 1 / 2M
ПОКРЫТИЕ
FISSAG.SERB.
КРАН
F / F 1/2 "
РАЗЪЕМ
MASCH.G1 / 2 RESCA
ТРУБКА
ЗАЖИМ
14-24

Выбранная часть: LPTB00561

Кол-во
2,00
1,00
1,00
1,00
1,00
1,00
1,00
2,00
2,00
1,00
1,00
1,00
1,00
1,00
1,00
2,00

Срок действия:
Из
К

Цена

12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002

-----------------

Страницы: 3

Таблица: ГОЛОВА

Ref. K Часть N.
0001
0002
0003
0004
0005
0006
0007
0008
0009
0010
0011
0012
0013
0014
0015
0016
0017

Дата: 22.02.2012

VTVT15371
VTDD01695
VTRS13947
LAFN05600
VTVT00467
VTVR00267
VTRS00232
VTDD00131
VTVT00285
MECB00504
LAFN04113
VTVT00781
LAFN05604
RCDS35584
VTVT13938
VTRS01080
LAFN05643

Прогрессивное число: 1

Клиентская часть N.Описание
ВИНТ
TE M 8X45 INOX A2 UNI
ОРЕХ
M 8 INX
ШАЙБА
D. 8 INX UNI 6592
РЫЧАГ
LATERALE
ВИНТ
TE M 12X45 ЦИНК. UNI 5737
СТАТЬЯ SFERICO D.12
ШАЙБА
D.12 UNI 6592 ZINC.
ОРЕХ
M.12 AUT. DIN 982 ЦИНК
ВИНТ
TE M12X110
ГРУППА
КАБЛАДЖИО
ШТЫРЬ
ЛЕВА СУПЕРИОР
ВИНТ
ЦПЭИ М.8-25
РЫЧАГ
SUPERIORE
ВТУЛКА
Д. 8X12X 4.3
ВИНТ
TE 8X20 UNI5739 INX
ШАЙБА
D. 8 GRW
СКОБКА
ELETTROVALVOLA

Выбранная часть: LPTB00561

Кол-во
1,00
4,00
4,00
1,00
1,00
1,00
4,00
2,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00

Срок действия:
Из
К

Цена

12/2002
12/2002
04/2003
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002

------------------

02/2003
04/2003
12/2002
12/2002
12/2002
12/2002
12/2002

Страницы: 3

Таблица: ГОЛОВА

Ref.K Часть N.
0001
0002
0003
0004
0005
0006
0007
0008
0009
0010
0011
0012
0013
0014
0015
0016
0017
0018
0019
0020
0021
0022

Дата: 22.02.2012

LAFN05593
MLML00227
VTRS00250
LAFN05594
CUVR00130
LAFN04043
VTRS13947
VTDD01695
LAFN05605
VTVT00867
VTRS00245
VTDD15518
LAFN03840
LAFN04042
RCDS34717
MOCC00226
VTDD01694
VTVT00734
LAFN04187
VTRS13945
LAFN03742
VTVT15145

Прогрессивное число: 1

Клиентская часть N.

Описание
СКОБКА
ВЕСНА
ДИ КОМПРЕСС.
ШАЙБА
D.14
ВЕСНА РУКОВОДСТВО
НЕСУЩИЙ
STRISCIAMENTO
ПРОФИЛЬ
D8.5-15
ШАЙБА
Д.8 INX UNI 6592
ОРЕХ
M 8 INX
РУКА
ВИНТ
ШАЙБА
D.6 UNI 6592 INOX
ОРЕХ
M 6 INX
ВТУЛКА
ПРОФИЛЬ
D8.5-15
ВТУЛКА
Д. 9X12X 8,3
АТУАТОР
АЛИ 1 100ММ КАБЛАТО
ОРЕХ
M 6 INX
ВИНТ
Т.Е. М. 8-80
ПРОФИЛЬ
НА РИДУТТОРА
ШАЙБА
D. 6X18 INX UNI 6593
ПРОФИЛЬ
СИЛЕНЦИАТОР
ВИНТ
TE 6X40 UNI5739 INX

Выбранная часть: LPTB00561

Кол-во
2,00
1,00
1,00
1,00
4,00
2,00
3,00
3,00
1,00
1,00
3,00
1,00
2,00
2,00
2,00
1,00
1,00
3,00
1,00
1,00
1,00
1,00

Срок действия:
Из
К

Цена

12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002

-----------------------

12/2002
12/2002
12/2002
12/2002
12/2002

Страницы: 3

Таблица: ПОДДЕРЖКА

Ref.K Часть N.
0001
0002
0003
0004
0005
0006
0007
0008
0010
0012
0013
0014
0015
0018
0019
0020
0021
0022
0023

Дата: 22.02.2012

VTVT00732
VTVT00757
LAFN05599
LAFN03957
VTRS43258
VTRS13947
VTVT00410
VTDD15925
VTRS00501
VTVT21887
VTRS00291
LAFN05631
VTVT01200
VTDD01695
VTRS13946
VTVR49226
LAFN49035
CMCV00305
VTRS15913

Прогрессивное число: 1

Клиентская часть N.

Описание
ВИНТ
ВИНТ
СЛУЖБА ПОДДЕРЖКИ
ВТУЛКА
РУОТИНО
ШАЙБА
D.13X24 X2.5 NYL UNI6592
ШАЙБА
D. 8 INX UNI 6592
ВИНТ
TE M8x35 UNI5739 INOX
ОРЕХ
M 4 INX
ШАЙБА
Д.4 0,232 UNI 6592
ВИНТ
TCB-TC 4X10 8112
ШАЙБА
D. 5 X20 ZC UNI 6593
ПЛАСТИНА
ВИНТ GRUB M8 X 16 INOX
ОРЕХ
M 8 INX
ШАЙБА
D. 8 X24 INX UNI 6593
Маховик
F M10 D.82
РЫЧАГ
LAV. SHK
КАБЕЛЬ
СОЛЛЕВАМЕНТО
ШАЙБА
D. 4 ГРОВЕР A2 UNI1751

Выбранная часть: LPTB00561

Кол-во
2,00
1,00
1,00
1,00
1,00
3,00
1,00
2,00
2,00
1,00
1,00
1,00
1,00
3,00
2,00
1,00
1,00
1,00
2,00

Срок действия:
Из
К

Цена

12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
04/2004
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002

--------------------

Страницы: 3

Таблица: ELECTRI.УСТАНОВИТЬ.

Ref. K Часть N.
0001
0002
0003
0004
0005
0006
0007
0008
0009
0010
0011
0012
0013
0014
0015
0016
0017
0018
0019
0020
0021
0022
0023
0024
0025
0026
0028
0029
0030
0031
0032
0033
0034
0035
0036
0037
0038
0039
0040
Дата: 22.02.2012

VTVT00704
MECE35767
LAFN05613
VTRS00501
VTDD04369
VTVT00754
VTRS15913
VTVR00238
MPVR02797
VTDD15517
METT45116
MEVR01380
VTVT34115
MEVR01316
LAFN05927
VTVT00725
MEVR01386
VTDD10776
VTRS01080
MEVR01346
MEVR01116
LAFN05612
MEVR01556
VTRS00516
VTRS15908
VTVT48694
MECE00396
MPVR02973
VTDD21115
VTRS00268
MECE00391
VTVT00722
MECE00369
LAFN05614
VTVT01109
METT00056
VTRS00231
VTDD00157
MECI00277

Прогрессивное число: 1

Клиентская часть N.Описание

Кол-во

ВИНТ
TE M 4X 16 UNI5739 INOX
Выпрямитель
LAV. E 450
СКОБКА
PONTE DIODI
ШАЙБА
D. 4 0,232 UNI 6592
ОРЕХ
М 4 ТЭФ UNI 7473
ВИНТ
ТК + М. 4-10
ШАЙБА
D. 4 ГРОВЕР A2 UNI1751
Заклепка
4-10 АЛЮМИНИО
СКОБКА
САЛЬВАДИТА
ОРЕХ
M 5 INX
КОНТАКТОР
24 В T106 P
ПРЕДОХРАНИТЕЛЬ
ЛАМА
ВИНТ
TE M 5X 10 UNI 5739
ПРЕДОХРАНИТЕЛЬ
A LAMA 10 A. 32V
СУМКА ДЛЯ ПЕРЕНОСКИ
ВИНТ
ТК + М.4-12
ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ LAMA 6 POSTI
ОРЕХ
M 8 X1 UNI 5588
ШАЙБА
D. 8 GRW
ПРЕДОХРАНИТЕЛЬ
125 А.
СЛУЖБА ПОДДЕРЖКИ
ПЛАВКИ НА 120 А
ПЛАСТИНА
ELETTRICA
КОРОБКА БАЗА
ШАЙБА
D. 5 INX
ШАЙБА
D. 5 INX GRW UNI 1751
ВИНТ
TCB TC 5 X12 UNI 9707 TZ
ДОСКА
DI AUTORITENUTA
СУМКА ДЛЯ ПЕРЕНОСКИ
ОРЕХ
M 3 INOX
ШАЙБА
Д.3
СОПРОТИВЛЕНИЕ 1 ОМ 50 Вт
ВИНТ
СОПРОТИВЛЕНИЕ CORAZZATA 10 Ом 50 Вт
СКОБКА
СОПРОТИВЛЕНИЕ
ВИНТ
TE M 6X 10 ZC. UNI 5739
КОНТАКТОР
Т-106
ШАЙБА
D. 6 UNI 6592 PIANA ZINC.
ОРЕХ
М. 6 DIN 985 ZN
РАЗЪЕМ

1,00
1,00
1,00
10,00
2,00
4,00
6,00
8,00
2,00
2,00
1,00
1,00
2,00
1,00
1,00
2,00
1,00
18,00
14,00
1,00
3,00
1,00
1,00
6,00
4,00
4,00
1,00
3,00
4,00
4,00
1,00
2,00
1,00
1,00
2,00
1,00
2,00
2,00
1,00

Выбранная часть: LPTB00561

Срок действия:
Из
К

Цена
----------------------------------------

12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002

12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002

12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
11/2003
Страницы: 3

Таблица: ELECTRI.УСТАНОВИТЬ.

Ref. K Часть N.
0041
0042
0043
0044
0045
0048
0049
0050
0051
0052
0053
0056
0057
0058
0060
0061
0062
0063

Дата: 22.02.2012

VTVT62948
MECE00336
ETET00763
MEVR01339
LAFN04047
VTVT00814
VTVT00872
VTVT00671
LAFN05653
MECI00334
VTDD08634
MECI00199
MECI38439
MEVR01079
MPVR02994
MPVR02995
MPVR04042
MEVR01383

Прогрессивное число: 1

Клиентская часть N.

Описание
ВИНТ
M 4X 50 TC-CR ZC U.7687
КОРОБКА ПЕРЕДАЧ
ТРАЗ. 24В
МЕТКА
SIMBOLO FUSIBILI
ПОКРЫТИЕ
SCATOLA MOD.150
ПРОФИЛЬ
X РАСПИСАНИЕ M3 15x8x8
ВИНТ
ТЭ М.4-25
ВИНТ
ТСП + 2.9X13 АВТОФИЛЬ. INOX
ВИНТ
TC- M.2-16 OTTONE
СЛУЖБА ПОДДЕРЖКИ
МИКРО
МИКРОПЕРЕКЛЮЧАТЕЛЬ V4
ОРЕХ
M2
МИКРОПЕРЕКЛЮЧАТЕЛЬ CABLATO
МИКРОПЕРЕКЛЮЧАТЕЛЬ MN-5141
ЗАТЫКАТЬ
M CB50 A 600V RD.
ПОЯС
BATTERIA CON FIBIA
ПОЯС
BATTERIA SENZA FIBIA
ПЛАСТИНА
АККУМУЛЯТОР
ПОКРЫТИЕ
ПВХ TRASP.

Выбранная часть: LPTB00561

Кол-во
2,00
1,00
1,00
1,00
2,00
2,00
1,00
2,00
1,00
1,00
2,00
1,00
1,00
1,00
2,00
2,00
4,00
1,00

Срок действия:
Из
К

Цена

12/2002
12/2002
12/2002

-------------------

12/2002
06/2004
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002

Страницы: 4

Таблица: SQUEEGEE

Ref.K Часть N.
0001
0002
0004
0005
0006
0007
0008
0009
0010
0011
0012
0013
0014
0015
0016
0017
0018
0020
0021
0022
0023
0024
0025
0026
0027
0028
0029

Дата: 22.02.2012

RTRT49413
LAFN04041
VTDD01694
LAFN05559
VTRS13947
VTDD01695
VTVT15142
VTRS00245
VTVT15515
MLML49422
LAFN51069
VTAE45707
KTRI02049
LAFN51047
MPVR05265
LAFN51046
MPVR48380
MPVR49229
MPVR05290
GUGO00164
LAFN04100
VTVR00022
VTVT00841
MPVR48379
LAFN05675
LAFN05674
VTVT01304

Прогрессивное число: 1

Клиентская часть N.

Описание
КОЛЕСО
Д. 60-Д.15 X36 NYL.
ПРОФИЛЬ
D6 / 15
ОРЕХ
M 6 INX
СЛУЖБА ПОДДЕРЖКИ
РУОТИНО
ШАЙБА
D. 8 INX UNI 6592
ОРЕХ
M 8 INX
ВИНТ
TE M 6x45 INOX
ШАЙБА
D.6 UNI 6592 INOX
ВИНТ
TE M 6X 50 INOX A2
ВЕСНА
D.15X 45 X1
СКОБКА
SUPP.RUOTINO SQUEEGEE
ЗАЖИМ
D. 6 UNI 7434 INOX
ТЕЛО
РАКЕЧНИК-ПРЕССОФУЗО "L"
ЛАМИНАЦИЯ BLOCCA LAMA ANTER.SX "L"
РУЧКА
8X25
ЛАМИНАЦИЯ BLOCCA LAMA ANTER.DX "L"
РЕЗИНОВЫЙ ЛЕЗВИЕ LAV. 890
ВТУЛКА
SHK
РОЛИК
ПАРАКОЛЬПИ
ПРОКЛАДКА
ПРОФИЛЬ
PER RUOTINO PARACOLPI
ВСТАВЛЯТЬ
FILETTATO ESAGONALE M8
ВИНТ
TE M 6X65 UNI 5739 INX
РЕЗИНОВЫЙ ЛЕЗВИЕ LAV.890 PARA
ДЕРЖАТЕЛЬ ДЛЯ ЛЕЗВИЯ POSTERIORE DX (L)
ДЕРЖАТЕЛЬ ДЛЯ ЛЕЗВИЯ POSTERIORE SX (L)
ВИНТ
M 8X 40 TTQST UNI 5731

Выбранная часть: LPTB00561

Кол-во

Срок действия:
Из
К

Цена

2,00
2,00
8,00
2,00
4,00
2,00
2,00
2,00
4,00
2,00
2,00
4,00
1,00
1,00
2,00
1,00
1,00
2,00
2,00
2,00
2,00
2,00
2,00
1,00
1,00
1,00
2,00

----------------------------

Страницы: 4

Стол: РЫЧАГ

Ref. K Часть N.
0001
0002
0003
0004
0005
0006
0007
0008

Дата: 22.02.2012

VTRS13947
LAFN05756
LAFN05755
VTVT48694
VTVT00779
RCDS35584
LAFN03940
MLML00196

Прогрессивное число: 1

Клиентская часть N.Описание
ШАЙБА
РУЧКА
ПЛАСТИНА
ВИНТ
ВИНТ
ВТУЛКА
ВТУЛКА
ВЕСНА

D. 8 INX UNI 6592
АПЕРТУРА СЕРБАТОЙ
CENTRAGGIO AGGANCIO
TCB TC 5 X12 UNI 9707 TZ
TBEI M.8-16
Д. 8X12X 4.3
8 / 12-5,25
PER GIUNTO HS NADIR

Выбранная часть: LPTB00561

Кол-во
3,00
1,00
1,00
3,00
2,00
2,00
2,00
1,00

Срок действия:
Из
К

Цена

12/2002
12/2002
12/2002
12/2002
12/2002
12/2002

---------

12/2002

Страницы: 4

Таблица: БАК

Ref. K Часть N.
0001
0002
0003
0004
0008
0009
0010
0011
0012
0013
0014
0015
0020
0021
0022
0023
0025
0026
0027
0028
0028
0029
0029
0030
0031
0032
0033
0034
0035
0036

Дата: 22.02.2012

VTVT00858
VTVT00806
MPVR04051
GUGO00263
GUVR49928
GUGO00216
RCVR00508
PMVR01043
MPVR02730
RCVR49929
FSVR00105
VTVT00813
FSVR44166
VTVT48694
PMVR01058
LAFN05607
MPVR02889
VTVT85145
RCVR00504
TBFX00194
TBFX00314
FSVR00120
MPVR46993
RCVR46992
GUGO00226
VTDD01695
VTRS13947
RCVR00524
MPVR02805
VTVT00842

Прогрессивное число: 1

Клиентская часть N.Описание
ВИНТ
6X20
ВИНТ
ТБЭИ М. 6-10
КРЫШКА БАКА
ПРОКЛАДКА
CIRCOLARE TAPPO
ПРОКЛАДКА
RHN G4004
ПРОКЛАДКА
ACQUA SPORCA
ТРУБНОЕ СОЕДИНЕНИЕ DI SCARICO
ТРУБКА
АСПИРАЗИОН
ПЛАСТИНА
SIFONE
РАЗЪЕМ
DTT 1 "1/2 D.50
ЗАЖИМ
ДОППИО ФИЛО
ВИНТ
M 4X 8 TCB-TC UNI 8112
ЗАЖИМ ДЛЯ ШЛАНГА
D.50
ВИНТ
TCB TC 5 X12 UNI 9707 TZ
КНОПКА
ASSIEME LEVA ANTISCHIACC.
ПЛАСТИНА
ТРУБКА
ВНУТРЕННИЙ СЕРБАТОЙ
ВИНТ
TCB T-CROCE 4,2X9,5 INOX
РАЗЪЕМ
DRITTO FEMM.
ТРУБКА
D 50-900 ММ
ТРУБКА
ДИАМ. 50 РАЗРЯД
ЗАЖИМ
HCL-X
КОЛЬЦО ГАЙКА
SHK.57
РАЗЪЕМ
DTT 2 "
ПРОКЛАДКА
1 "1/4
ОРЕХ
M 8 INX
ШАЙБА
Д.8 INX UNI 6592
ШАПКА
FEMMINA DA 2 "FORATO D 8
ЗАЖИМ
ТАППО
ВИНТ

Выбранная часть: LPTB00561

Кол-во
3,00
2,00
1,00
1,00
1,00
2,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
4,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
2,00
1,00
1,00
1,00

Срок действия:
Из
К

Цена

12/2002
12/2002
01/2003
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
12/2002
01/2003
01/2003
01/2003
01/2008
01/2008
01/2003
01/2003
01/2003
01/2003
01/2003
01/2003
01/2003
01/2003

12/2007

12/2007

Страницы: 4

-------------------------------

Таблица: ПЫЛЕСОС

Ref.K Часть N.
0001
0002
0003
0004
0005
0006
0007
0008
0009
0010
0011
0012
0013
0020
0021
0022
0023
0024
0025
0026
0027
0028
0029
0030
0031
0032
0032
0033
0034

Дата: 22.02.2012

VTDD01693
VTRS13750
MPVR02702
LAFN05118
VTDD15520
VTVR00212
RCGR00064
FTAC47474
MPVR03846
GUGO00221
VTVT00677
VTVT00805
VTVT00785
LAFN51077
VTRS13945
VTRS16937
MPVR35582
MPVR31077
FSVR00086
TBFX00217
ITSO00036
VTDD00124
LAFN51076
ITSO00035
VTVT00892
MEVR05200
MOCC00273
GUVR48858
GUGO30649

Клиентская часть N.

Прогрессивное число: 1

Описание
ОРЕХ
M 5 INX
ШАЙБА
Д.5X14 INX
ШАПКА
АСПИРАЗИОН
СТЕРЖЕНЬ
GALLEGGIANTE
ОРЕХ
M 6 A2 UNI 5588 INX
ВСТАВЛЯТЬ
ПЛАВУЧИК
ФИЛЬТР
SHK
СЛУЖБА ПОДДЕРЖКИ
GALLEGGIANTE
ПРОКЛАДКА
ПОДДЕРЖКА GALLEGGIANTE
ВИНТ
ВИНТ
ТБЭИ М. 5-10
СТЕРЖЕНЬ
ФИЛЕТТО
ПРОФИЛЬ
PH
ШАЙБА
D. 6X18 INX UNI 6593
ШАЙБА
6x24 INOX UNI 6593
РЕЗИНКА
LAV.
ВТУЛКА
L.450
ЗАЖИМ
ТРУБКА
ЗВУКОЗАЩИТАЮЩИЙ СКАРИКО ASP.SHARK / PANTHER
ОРЕХ
M 8 BASSO
ФЛАНЕЦ
INSONORIZZ.ASPIRATORE
ЗВУКОЗАЩИТАЮЩАЯ АКУЛА / ПАНТЕРА
ВИНТ
УГЛЕРОД
ДВИГАТЕЛЬ ASP.AMET.116599-13
МОТОР
3 СТ.24В 116598-13
ПРОКЛАДКА
СРБ.ШК
ПРОКЛАДКА
LAV.DW.

Выбранная часть: LPTB00561

Кол-во
1,00
1,00
1,00
1,00
3,00
1,00
1,00
1,00
1,00
1,00
3,00
1,00
2,00
2,00
2,00
4,00
2,00
1,00
1,00
1,00
1,00
2,00
2,00
1,00
4,00
2,00
1,00
1,00
1,00

Срок действия:
Из
К

Цена

04/2004
04/2004
04/2004
04/2004
04/2004
04/2004
04/2004
04/2004
04/2004

------------------------------

04/2004
04/2004
04/2004
04/2004
04/2004
04/2004
04/2004
04/2004
04/2004
04/2004
04/2004
04/2004
04/2004
05/2004
04/2004
04/2004

Страницы: 4

Таблица: ЭЛЕКТРИЧЕСКИЕ СХЕМЫ.Ref. K Часть N.
AP1
AP2
FU1
FU4
FU5
FU6
FU7
FU8
FV1
FV2
КМ1
КМ3
M1
M2
M3
M4
M5
R1
R2
R3
RP1
S1
S2
S3
S4
S5
S6
S7
S8
SB1
SB2
VD1
VD2
VD3
VD4
VD5
XC1
XC2
XC3
Дата: 22.02.2012

MECE00336
MECE00344
MEVR01346
MEVR01380
MEVR01316
MEVR01132
MEVR01132
MEVR01132
MECI00313
MECI00313
METT00056
METT30650
MOCC00236
MOCC00236
MOCC00243
MOCC00235
MOCC00226
MECE00391
MECE00369
MECE00358
MEVR01432
MECI00334
MECI36393
MECI36393
MECI36393
MECI38439
MECI00303
MECI00303
MECI38439
MECI46638
MECI00309
MECI00281
MECE35767
MECI00281
MECI00281
MECI00294
MEVR01116
MEVR01116
MEVR01116

Прогрессивное число: 1

Клиентская часть N.Описание
КОРОБКА ПЕРЕДАЧ
ТРАЗ. 24В
ДОСКА
СВЕТОДИОД CON 2 RESIST.
ПРЕДОХРАНИТЕЛЬ
125 А.
ПРЕДОХРАНИТЕЛЬ
ЛАМА
ПРЕДОХРАНИТЕЛЬ
A LAMA 10 A. 32V
ПРЕДОХРАНИТЕЛЬ
А ЛАМА 5 А.
ПРЕДОХРАНИТЕЛЬ
А ЛАМА 5 А.
ПРЕДОХРАНИТЕЛЬ
А ЛАМА 5 А.
ДИОД
CPL R = 10
ДИОД
CPL R = 10
КОНТАКТОР
Т-106
КОНТАКТОР
24 В
МОТОР
СПАЗЦОЛ
МОТОР
СПАЗЦОЛ
МОТОР
ASP.TR.24V
МОТОР.КОРОБКА ПЕРЕДАЧ TRAZIONE CABLATO
АТУАТОР
АЛИ 1 100ММ КАБЛАТО
СОПРОТИВЛЕНИЕ 1 ОМ 50 Вт
СОПРОТИВЛЕНИЕ CORAZZATA 10 Ом 50 Вт
СОПРОТИВЛЕНИЕ 10 Ом 1/2 Вт
ПОТЕНЦИОМЕТР ФИЛО
МИКРОПЕРЕКЛЮЧАТЕЛЬ V4
МИКРОПЕРЕКЛЮЧАТЕЛЬ TRZ. DRW
МИКРОПЕРЕКЛЮЧАТЕЛЬ TRZ. DRW
МИКРОПЕРЕКЛЮЧАТЕЛЬ TRZ. DRW
МИКРОПЕРЕКЛЮЧАТЕЛЬ MN-5141
МИКРОПЕРЕКЛЮЧАТЕЛЬ STAGNO X LEVA BLOC.КАСС.
МИКРОПЕРЕКЛЮЧАТЕЛЬ STAGNO X LEVA BLOC. КАСС.
МИКРОПЕРЕКЛЮЧАТЕЛЬ MN-5141
COMMUTAT.SWITCH0.CT. 0401 / C2
ВЫКЛЮЧАТЕЛЬ
ДИОД
P 600 G
Выпрямитель
LAV. E 450
ДИОД
P 600 G
ДИОД
P 600 G
ДИОД
1N4007
СЛУЖБА ПОДДЕРЖКИ
ПЛАВКИ НА 120 А
СЛУЖБА ПОДДЕРЖКИ
ПЛАВКИ НА 120 А
СЛУЖБА ПОДДЕРЖКИ
ПЛАВКИ НА 120 А

Выбранная часть: LPTB00561

Кол-во

Срок действия:
Из
К

Цена

1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00

--------------------------------------- Страница: 4

Таблица: ЭЛЕКТРИЧЕСКИЕ СХЕМЫ.Ref. K Часть N.
XC4
YV1

Дата: 22.02.2012

MEVR01222
MEEV00015

Прогрессивное число: 1

Клиентская часть N.

Описание
ЗАЖИМ
FORBOX E 29
СОЛЕНОИДНЫЙ КЛАПАН

Выбранная часть: LPTB00561

Кол-во

Срок действия:
Из
К

Цена

1,00
1,00

---

Страницы: 5
Исходные данные Exif:
 Тип файла: PDF
Расширение типа файла: pdf
Тип MIME: приложение / pdf
Версия PDF: 1.4
Линеаризованный: Да
Дата изменения: 2012: 08: 30 13: 46: 26 + 01: 00
Дата создания: 2012: 08: 30 13: 46: 04 + 01: 00
Производитель: PDFlib Personalization Server 6.0.4 (Win32)
Количество страниц: 21
Дата модификации: 2012: 08: 30 13: 46: 26 + 01: 00
Дата создания: 2012: 08: 30 13: 46: 04 + 01: 00
Дата метаданных: 2012: 08: 30 13: 46: 26 + 01: 00
Метаданные EXIF, предоставленные EXIF.tools

приложение 19: влияние электрификации

приложение 19: влияние электрификации

Приложение 19: влияние электрификации

(Приложение 19 разработано как дополнение к главе 4, 1921-1930 гг.).

Бурное десятилетие для любительской деревообработки, охватывающее история представляет трудности для Интернета, потому что в одном повествование, история набухает так много. Разбив историю на более мелкие компоненты, чем просто большая отдельная веб-страница, чтение — думается — будет легче. Другие приложения, связанные с Глава 4 — это Приложение 21: История двигателей с дробной мощностью в Америке и Приложение 20: Деревообрабатывающие инструменты с приводом от двигателя, разработанные в 1920-х годах)

1920-е годы «стали свидетелями быстрого роста использование электроприборов в доме, в основном за счет дробных электрических моторы ».По большей части эти моторы электрические стиральные машины, швейные машины, посудомоечные машины, пылесосы. По оценкам, в начале десятилетие 1920-х годов, количество человек жизнь в домах с электричеством увеличилась от примерно 35 миллионов до примерно 85 миллионов в конце, или «от 33 до 70 процентов всего населения.

Прямое влияние электрификации на домохозяйства

Для доказательства о влиянии электрификации на Америку — она удачно назвал свое произведение «Индустриальный» Революция в доме »- социальный историк Рут Шварц Коуэн рассмотрел вопросы женского журнал, Ladies Home Journal. Доказательства, Коуэн утверждает, что «промышленная революция» произошел. Изучая выпуски этого журнала, она заявляет: что эмпирически «статистические данные подтверждают это впечатление». Между 1918 и 1928 годами на фотографиях освещенных домов при газовом свете можно найти в журнале Journal ; к 1928 году иллюстрации дома, освещенного газовым светом, имели исчезнувший.

подробнее.

Диалог из «нашего города»

… И вот миссис Приходят Гиббс и миссис Уэбб вниз, чтобы приготовить завтрак, просто как если бы это был обычный день. У меня нет указать женщинам в моя аудитория, что те дамы они видят перед собой, обе эти дамы приготовленное трехразовое питание — один из них в течение двадцати лет, другой за сорок — и нет летний отпуск. Они воспитал двоих детей за штуку, постирал, почистил дом, — и никогда не нервничающий авария….

Источник: Thornton Уайлдер. «Наш город», Акт II

Пулитцеровская награда 1938 года драма — действие Гровера Уголки, «маленький» вымышленный Новый Город Хэмпшир — есть сцены Действие происходит в 1901, 1904 и 1913 годах. Озвучен приведенный выше диалог от «Сценического менеджера», жизненно важный персонаж в развитие спектакля. Миссис. Гиббс — жена городской врач и миссисУэбб — жена издатель газеты, или как сегодня мы бы назвали средний класс городка.

Это ссылка на статья в Википедии «Наши Городок »

Объявление о продаже стиральной машины в штате Нью-Йорк. газета, Middletown Daily Times-Press , 1890

Воздействие Электрификация: Современное для десятилетия 1920-х годов, бумаги в торговле журналы по электрификации подробно описывают, как значительное и быстрое распространение электроэнергии был в начале 20-х -х годов века.

Документ 35: Аноним, «Электрообслуживание в американском доме», «Мир электротехники». 75 15 мая 1920 г., стр. 1133-1137

Документ 9: П. Х. Адамс, «Заметки о прогрессе в использовании электроэнергии в Промышленная и бытовая сфера », Журнал Американский институт инженеров-электриков 40 1921, страницы 118-119

Документ 36: Аноним.[в файле в разделе «Электрический мир»] «Стоимость Электроэнергия: правительственные данные показывают, что это Один важный товар, который подешевеет », Электрический мир 81, № 18, 5 мая 1923 г., стр. 1052

Документ 37: Роберт М. Дэвис, «Заглядывая вперед, на десять. Годы » Электрический мир 5 января 1924 г., страницы 17-24

Документ 38: Аноним, «Электричество в американском доме», Commerce. Ежемесячно 6, № 10 февраль 1925 г., стр. 3-10

Ссылаясь на цифры из двух номеров из Электрический мир , в Документе 39, автор Гарри Джером пишет в книге Механизация в промышленности [ Нью-Йорк: Национальное бюро экономических исследований, 1934, стр. 174-175], [готовится лучшая копия]

Документ 35: Аноним, Электроснабжение в американском доме, Электрический мир 75 15 мая 1920 г., стр. 1133-1137.

Анонимная статья в Электрический мир в 1920 Изучение отчетов с более чем 5000 центральных станций указывает на то, что 33 008 500 американцев, или 30,7 процента населения, Жить в электрически освещенных домах — номер проводной связи дома 6 291 160, Осветительные установки для фермерских хозяйств Около 340 000.

американцев сейчас живут в том, что может быть названный «электрическим веком», поскольку поле полезности электрической энергии более быстро развивался в американских домах чем в домах других людей.

EW изучили отчеты от более более 5000 электрогенерирующих компаний, представленных в связи с составлением издания 1920 г. «Справочник центральной станции Макгроу и книга данных». Эта учеба показывает информацию об электроснабжении более чем 10 000 городов и города и прилегающие сельские районы. Результаты показано графически на Рисунке 1 статьи, размещенном ниже:

Центральные станции Покрытие страны, в настоящее время территория заселена 62 028 400 человек, или около 57.8 процентов от общего количества население США. Этого населения внутри досягаемость центральных станций, около 55,8% живут в электрически освещенных домах. От общей численности населения в стране, однако, только 88 008 500 человек, или 80,7%, являются пользуются преимуществами электричества в своих домах. Там 6,291,160 домов, подключенных к электричеству, из них из которых 48,0% приходится на центральные штаты.Калифорния занимает первое место по количеству подключенных домов на душу населения с показателем 79 на душу населения. процентов, в то время как Миссисипи занимает самое низкое место — всего 8,4 процента. Общее количество подключенных магазинов было определено как 1,459,169.

Другое оценки такого характера были сделаны в последние несколько лет. В 1915 г. было оценено что не более 10 процентов резиденций страны, были подключены с центральными станциями.В том же году Национальная ассоциация электрического освещения провели опрос, в ходе которого вернулся из более 100 городов с населением 5000 или меньше, произвольно взятых из всех ….

Документ 9: В 1921 г. в журнале Американского Институт инженеров-электриков, перепечатано как

Документ 9: «Заметки о прогрессе в использовании электроэнергии в промышленной и бытовой сфере» 1921 г., представляет драматические свидетельства удивительного быстрота электрификации и столь же удивительная влияние разработки, производства и распространения асинхронного двигателя дробной мощности.Ниже приведены основные моменты, но ссылка выше приведет вас к статье: Автор, П. Х. Адамс (стр. 119), отмечает в Документе 9, что в 1886 г. в «промышленном поле », использовалось около 5 000 малых двигателей. К 1921 г. в «домашнем хозяйстве»,

Начало г. эффективный двигатель с дробной мощностью сегодня вызвало развитие бесчисленные трудосберегающие устройства для современный дом.

… вторая декада двадцатый век принес заметные улучшение всей бытовой техники и много новых.

Неполный список приборов доступны сегодня следующие:

с приводом от двигателя. Стиральные машины, гладильные машины пылесосы, шлифовальные машины, полировальные машины, пианино, мороженое морозильные камеры, швейные машины, холодильные машины, говорящие машины, посудомоечные машины, вентиляционные устройства и многое другое.

Стационарные устройства. Диапазоны, обогреватели, тостеры, пожарные плиты, туалетные принадлежности, медицинские приборы и другое слишком большое количество упомянуть.

Количество дробных лошадиных сил двигатели, необходимые для стиральных машин в 1920 год, произведенный одним крупным производителем, закончился 500 000. Это дает представление о в какой степени использование бытовых устройств вырос. …

Документ 36: В 1923 г. появилась еще одна анонимная статья в . Электрический мир , «Стоимость Электричество: правительственные данные показывают, что это единственное Важный товар для снижения в цене », стр. 1052:

… Последняя квартальная статистика Бюро труда об изменении стоимости жизни в США по сравнению с базовыми ценами в 1918 г. несут интересную сноску. До сих пор «топливо и свет» были объединены в одну кучу. вместе в таблице и показали очень большое увеличение, сравнимое с таковым в других основные товары. В статистике просто выпущено, в том числе данные за март, 1923 г., эта явная несправедливость по отношению к производители и дистрибьюторы электротехнической энергия исправляется линией, добавленной после общая и показывающая фактическое уменьшение В цена энергии по сравнению с Декабрь 1914 г.«Топливо и свет» совмещены показать рост в последнем квартале на 86,2 процентов, по сравнению с 42 процентами на продукты питания и 74,4% на одежду, но электричество не только показывает снижение на 2,4 процентов, но показал рост только один раз за последние шесть лет — один из 1,2 дюйма Декабрь. 1920.

Информация содержится в статистике Бюро труда, которая Обобщение цифр по тридцати двум городам рассчитано на основе 1913 г., получено из фактических цен которые были получены от торговцев и дилеров за каждый из названных периодов.

Документ 37: В 1924 году в статье «Заглядывая вперед, десять. Годы », — статистический редактор журнала« Электрический мир », Роберт М. Дэвис почти в восторге заявляет, страницы 17-24,

американец промышленность и американская семья приняла электрическую энергию как источник свет, тепло и энергия с таким энтузиазмом что сегодня электрический свет и сила промышленность выделяется как одна из величайших экономические факторы нации.

Но, продолжает Дэвис, цифры сокращаются, когда мы планируем использовать электрическую энергию в 1930-е годы. Забегая вперед, Дэвис утверждает, что для встречи с будущим потребность в электроэнергии в 1933 г. для домов, ферм, шахт и фабрик, более ста двадцати пяти миллиардов киловатт-часов электроэнергии необходимо сгенерировано. Далее, отмечает Дэвис, в период с декабря 1914 г. и в сентябре 1928 г. цена электричество уменьшилось 5.1 процент.

Документ 38: Аноним, «Электричество в американском доме», Commerce. Ежемесячно 6, № 10 февраль 1925 г., стр. 3-10. [Готовится лучшая копия]

Отметьте быстрое развитие индустрии бытовой техники в Соединенных Штатах, где с 1914 г. по ноябрь 1924 г., в отличие от заметный рост цен на продукты питания, одежду и топливо, электричество снизилось на 9 процентов.

Документ 39: Цитаты из два выпуска Electrical World [73 Электрический мир, 7 января 1928 г., стр. 32; 4 января, 1930, стр. 10.], пишет автор Гарри Джером, [In Механизация в промышленности [ NY: Национальное бюро экономических исследований, 1934, стр 174-175],

… 1920-е годы «стали свидетелями быстрого роста использование электроприборов в доме, в основном за счет дробных электрических моторы ».По большей части эти моторы электрические стиральные машины, швейные машины, посудомоечные машины, пылесосы. По оценкам, в начале десятилетие 1920-х годов, количество человек жизнь в домах с электричеством увеличилась от примерно 35 миллионов до примерно 85 миллионов в конце, или «от 33 до 70 процентов всего населения.

Если шесть источников выше — пять из 1920-х и один из 1930-х — дайте нам представление в современную сцену десятилетия 1920-х, где электрификация произвела революцию в образе жизни сегодня, оглядываясь назад, Джесси Х.Осубель и Чезаре Маркетти, и Дэвис Най, объясните огромную влияние электрификации на нацию. В ретроспективную эпоху 1996 года, например, Ausubel и Маркетти проницательно добавил немного предостережения о распространении электричества, которые стоят учитывая. Потому что «электричество — это пространственный технологии »- как в промышленности, так и в домах для использования электроэнергетика, плотины гидроэлектростанций, паро- и угольные системы, подстанции, сеть много миль силовых столбов и проводов, для подключения необходимо поставить на место — распространения не произошло немедленно.Вместо этого обязательно электрифицировать дома, города, сельские районы, постепенно расширились на пятьдесят лет, закончившихся примерно в середине века.

График ниже дает драматизм Изображение стремительной электрификации американцев Дома городские и сельские

Источник: esse H. Ausubel and Cesare Marchetti «Электрон: Электрические системы в ретроспективе и перспективах » (также D aedalus 125 (3) Лето 1996 г., стр.139-169).

Эта статья состоит из 23 страниц. На графике ниже показаны темпы электрификации домов в Америка. В городах электрифицировано 45% городских домов. к 1920 году. В целом график дает нам данные, которые демонстрирует, насколько быстро электрификация, особенно электрификация в городских районах.

Подробнее об истории электрификация в городах и сельской местности в статье пользователя Дитер Шотт.Ниже фрагмент из Статья Шотта:


Хотя замедлено Великой депрессией, несельские подключений достигли 90 процентов рынка 1940. Сельские районы объединились в сетку около одного поколение позже городов, достигнув середина процесса в 1943 г. по сравнению с 1920 г. для обывателей. Этот интервал измеряет влияние сельских политиков, которые обеспечили субсидии на дорогостоящее расширение мощности линии в районы с низкой плотностью населения, так как мы как консерватизм сельская местность.

Источник: Дитер Шотт, «Город и электричество»

По словам Аусубеля, «данные дополнительно подтверждают, что первый столетие охватило две эпохи ».


Во время распространение системы до тех пор, пока около 1940 года большая часть электроэнергии ушла на промышленность и легкая, заменяя другие энергоносители на уже существующем рынке ниши.

Во вторую эру электричество приводил в действие новые устройства, многие из которых не могли выступали без него, например телевизоры и компьютеры. Большинство новых спрос пришел в жилую и коммерческие секторы.

Дэвид Най [обсуждает 1920-е годы], но Най важен для будущего десятилетия тоже — см. причина депрессии от Дэвида Най, потребляющего мощность, стр 196: Тогда как пароход и поезд использовались для создать центральные артерии, узлы пересечения, и плотные зоны общественного взаимодействия (например, вокзалов и театральных кварталов), Американцы объединили автомобили и электрификация для открытия приватизированных пространств: дачные участки, торговые центры, закрытого типа общины, пасторальные корпоративные поместья и «краевые города» за пределами городского ядра.

Это пост-городское общество основывалось на исторически сложившейся аномальная ситуация: несколько источников энергии все были в избытке. После 1920 года три новых источники быстро заменили уголь: (1) электричество, (2) нефть и (3) природный газ47. [Сила пара была преобладающей формой энергии только с конца 1870-х до примерно конец Первой мировой войны Прямой привод от пара двигатели на заводах начали уступать место электричество после 1895 г. и к 1920 г. промышленность отказалась от многих паросиловых систем или переделали их на электропривод.[См. Ричард Б. Дюбофф, Electric Power in American Производство, 1889–1958 гг. (Арно, 1979), стр. 146–147; см. также главу 3 в Дэвиде Най, в сети библиотека]

Отчасти эти новые формы появились специфические

Прямое влияние электрификации на домохозяйства

Для доказательства о влиянии электрификации на Америку — она удачно назвал свое произведение «Индустриальный» Революция в доме »- социальный историк Рут Шварц Коуэн рассмотрел вопросы женского журнал, Ladies Home Journal. Доказательства, Коуэн утверждает, что «промышленная революция» произошел. Изучая выпуски этого журнала, она заявляет: что эмпирически «статистические данные подтверждают это впечатление». Между 1918 и 1928 годами на фотографиях освещенных домов при газовом свете можно найти в журнале Journal ; к 1928 году иллюстрации дома, освещенного газовым светом, имели исчезнувший.

В 1917 году только четверть жилищ в городах Америки была электрифицированы, но к 1920 году этот показатель удвоился для сельских несельскохозяйственных и городских жилищ, а к 1930 году он вырос до четырех пятых.Если электрификация означала просто переход от газа или от масляных ламп до электрических ламп, изменения в распорядок дня домохозяйки мог быть не очень хорош; но изменения в освещении были меньше всего изменений, которые означала электрификация. После электрического света сначала маленький электрические приборы быстро следовали по пятам электрический свет

Источник: Рут Шварц Коуэн, «Промышленный Революция в доме «, Социальное развитие технологий, Дональд Маккензи и Джуди Вайцман, ред., 2-е изд., Букингем, Англия: Открытый университет Press, 1999, страницы 283-284.

Электрические утюги, например, были быстро приняты: Опрос 100 сотрудников Ford в 1929 г. показал, что Девяносто восемь из них владели утюгом. Традиционное глажение считался одним из самых ужасных домашних дел, особенно в теплую погоду. Глажка требовала, чтобы кухонная плита должна оставаться горячей в течение большей части дня.Сами утюги были тяжелыми, и их пришлось вернуть в печь нужно часто разогревать. По крайней мере, часть этого бремя облегчалось электрическими утюгами. Относительно недорогой, они быстро заменили своих неэлектрических предшественников. Ее Исследование показало, что реклама в журналах для электрических утюги впервые появились после войны — а к концу десятилетие — исчез старый утюг.

Данные о распространение электрических стиральных машин несколько труднее найти; но это ясно из реклама в журналах, в частности реклама хозяйственного мыла, что к середине 1920-х годов эти машины можно было найти в значительных количество домов.Стиральная машина изображена просто примерно так же часто, как бак для белья к середине 1920-е годы; в 1929 году сорок девять из этих 100 Ford у рабочих были машины в домах. Стиральные машины кардинально не снизили время, которое пришлось потратить на бытовую стирку, так как они не прошли через свои циклы автоматически и сделали не сушить отжимом; хозяйке пришлось стоять на страже, останавливая и запускать машину в подходящее время, добавляя мыло, иногда прикрепляя сливные трубы, и ставя одежду через отжиматель вручную.Машины тем не менее уменьшил значительную часть тяжелой работы, которую когда-то ассоциировался с днем ​​стирки, и это было дело немалое значение.

10

Мыльные порошки появился на рынке в начале 1920-х гг., поэтому избавляет от необходимости очищать и кипятить бельё мыло.11. К концу 1920-х в «Голубой понедельник» должны были был значительно менее синим для некоторых домохозяек — и вероятно, значительно меньше «понедельник», поскольку с электрический утюг, стиральная машина и горячая вода обогреватель, не было причин ограничивать стирку только один день недели.Как рутины стирки белья, режимы личной гигиена должна была измениться для многих домашних хозяйств в 1920-е годы — в годы мании ванной комнаты12. и больше ванных комнат было построено в старых домах, а новые дома начали включать их как нечто само собой разумеющееся. До войны большинство сантехники (ванны, раковины и туалеты) были сделаны из фарфора вручную; каждый ванная была сделана на заказ для дома, в котором она находилась. установлены.После войны наступила индустриализация в индустрии ванных комнат; чугунная эмалированная посуда пошла в массовое производство, а фитинги были стандартизированы. В 1921 г. долларовая стоимость производства эмалированных сантехника составила 2,4 миллиона долларов, столько же, сколько было был в 1915 году. К 1923 году, всего два года спустя, эта цифра удвоился до 4,8 миллиона долларов; он снова вырос до 5,1 доллара. миллионов, в 1925 г.13 Первый встраиваемый, двухслойный чугунная эмалированная ванна поступила в продажу в начало 1920-х гг.Десять лет спустя стандартный американский ванная комната приобрела стандартную американскую форму: встраиваемая ванна, полы и стены выложены плиткой, латунь сантехника, моноблочный унитаз, эмалированная раковина, Аптечка, помещенная в маленькую комнату.

Пока достоверные данные о распространении электрических стиральных машин машин мало, реклама в журналах делает ясно — особенно реклама хозяйственного мыла — что к середине 1920-х годов электрическая стирка белья машины использовались в значительном количестве домов.

«Стиральная машина изображается примерно так же часто, как и бак для стирки к середине 1920-х годов; в 1929 г., сорок девять из этих 100 рабочих Ford имели машины в свои дома ».

Стиральные машины существенно не сократили время человек потратил на стирку домашнего хозяйства. Для работы человек все еще должен был внимательно смотреть, останавливаясь и запуская машина в подходящее время, добавляя мыло — мыло порошки появились в начале 1920-х — смывки мыла, слива воды и — для удаления большей части воды из влажная одежда — кормление через отжим вручную.

Однако машины уменьшили значительную часть тяжелая работа, которая когда-то была связана с днем ​​стирки, и это имело немалые последствия.

«К концу 1920-х годов Голубой понедельник должен был быть значительно менее синий для некоторых домохозяек — и, вероятно, значительно меньше «понедельник», так как с утюгом стиральная машина, и водонагреватель, повода не было ограничить стирку одним днем ​​недели.«

Эти события также были отражены эволюцией бытовая ванная. Новые дома стали включать ванные комнаты; все больше и больше ванных комнат устанавливали в старых домах.

В 1890-х годах Манси — небольшой Город Среднего Запада — был идиллическим, «простым и инклюзивным городом. куда американцы вели спонтанные, естественные и неотчужденные жизни.» В 1890-х работа, которая «упиралась в конец» связь между упражнением в мастерстве и производством полезных продуктов »- было центральным в мировоззрении Манси. и «при условии искреннего общения».В 1890-х годах на основе народные традиции, досуг предполагал активное участие в неформальные соседские и общественные группы. Вместе с задачи, связанные с зарабатыванием на жизнь — что дало больше всего мало времени для досуга — в 1890-х годах у Манси визуализировались как «активные и информированные граждане».

Однако к концу 1920-х гг. переход произошел. Если бы жизнь 1890-х была идиллической, к 1920-м годам Линды обнаружили, что вторжения в спокойствие происходило из-за заметных внешних влияний, которые увеличил «разрыв между тем, что люди делают, чтобы получить жизни и реальных жизненных потребностей.”Силы, которые были неотъемлемой частью массового общества и массового производства представил «отчуждение» как более доминирующую характеристику общественная жизнь города: производственные линии, которые приводят к снижению чувства мастерства; то кредитная система — покупка в рассрочку служила «репрессивным агент, стремящийся к стандартизации расширяющихся секторов привычек бизнес-класса »- через рекламу автомобили.А поп-культура, как фильмы и радио, сделала досуг все более «пассивные, коммерциализированные и не участвующие в процессе»

Заголовок глава в Мидлтаун риторический вопрос: «Почему они так работают? Тяжело? «Ответ Линдов: в 1890-х годах американцы появились «жить на нескольких плато в том, что касается стандартных жизни. «К 1920-м годам, напротив,» края плато сбриты, и каждый живет на наклон, из любой точки которого желаемые вещи принадлежат видны люди до самого верха.«

Инновация исследования Middletown — это использование «Бюджеты домохозяйств и концепции достаточности доходов…». Когда они исследовали последствия новых моделей потребления для американской жизни, Линды ввели « традиция изучения бюджета »в мейнстрим американского общественная мысль. Мидлтаун — в центре озабоченность социальных историков, социологов, политических ученые и другие ученые, изучающие культуру — перенаправили внимание ученых «с расточительности работники для всего общества становятся потребителями культура ».Хотя книга посвящена Манси, штат Индиана, неизбежно он визуализировался как представитель условия, преобладающие по всей Америке.

Источник: Lynds, Мидлтаун , стр. 12, 17, 39, 71, 80, 226, 245 и 471; ЧАРЛЬЗ МАКГОВЕРН, «Потребление и гражданство в США, 1900–1940 »в Получение и расходы: европейские и Американские общества потребителей в ХХ веке , изд. Сьюзан Штрассер и др., Кембридж: Кембриджский университет Press, 1998 стр. [По опд.]

По теме потребления и гражданства, или, возможно, «Потребление как гражданство», см. Чарльз Макговерн на радио:

Потребление и гражданство в США в 1900–1940 гг. »: По словам Макговерна, в Америку прибытие общество потребления — в десятилетия, предшествовавшие Депрессия — заложила основы для общения потребление и гражданство.К 1930 году более 12 миллионов домашние радиоприемники; а к 1940 году их было 40 миллионов, при среднем времени прослушивания около четырех часов ежедневно. А с радио пришла реклама, и предположение, что потребление поддерживало американские социальные благополучие.

Источник: Чарльз Макговерн, «Потребление и гражданство в США, 1900—1940 гг. 9:

Из-за центральное место женщин в домашнем хозяйстве в 1920-х и 1930, женщины были основными объектами рекламы.Почему? Женщинам нужны были продукты, предназначенные для облегчения загрузка домашнего хозяйства: стиральные машины, утюги, холодильники, все это результат воздействия электрификации, тем самым оправдывая это утверждение, что использование По словам Коуэна, «промышленная революция» потребовала место в домах Америки. (Хотя Макговерн документирует превосходство женщин как мишени для рекламодателей, он также отмечает рост обращений рекламодателей к мужчинам и дети.)

Взятые вместе утверждают, что Линд. Воздействие было заметным «снижение психологического удовлетворения прежде происходит из чувства мастерства и в группе солидарность »рабочего класса. Разделение среди людей затвердел. Хотя так много аспектов жизни было больше организованы, «контакты» между людьми казались «более случайный, «оставляющий» человека несколько более изолированным от близких друзей прежних дней.«

Источник: Чарльз Линд Мидлтаун , стр. 225, 312 и 479, цит. По Горовицу, примечание 39]. 39

В сегодняшнем мире для нас, учитывая, что мир 1890-х годов еще больше Чужие для нас, чем для жителей Миддельтауна 20-х годов, такие сетования едва ли имеют смысл. И, по крайней мере, отчасти, заметный рост любительской деревообработки, параллельно с соответствующим ростом во многих других подобных занятия в свободное время, просто свидетельствуйте о реакции на это отчужденное чувство: давайте не будем болтать о границах жизни; давайте займемся чем-нибудь терапевтическим, творческим, продуктивным!

Вот мой озабоченность: в период с 1920 по 1950 годы многочисленные произошли события в создании деревообрабатывающего инструмента имеет значение для любительской деревообработки, e.г., конец 20-х, наклон станочные пилы, конец 40-х, Магазинчик и Радиальные пилы Dewalt и т. Д. И т. Д. (С двигателем ¾ или, может быть, мощностью 1 л. мастер может быть исключением) Однако моя догадка в том, что эти инструменты не могут быть легко использованы в домашних условиях, ну, во-первых, потому что многие не могли себе их позволить, но во-вторых, что, возможно, более важно, дома не были подключены при достаточно высокой силе тока для их работы.

Моя догадка основана о следующем: изначально, до 1950 г., дома не иметь широкую доступность электрических розеток, вместо этого, для бытовой техники владельцы домов зависели от Подключения с «розеткой». Для небольших инструментов, например наклонный стол 8-дюймовые пилы, стол «все что угодно», токарные станки, схемы могут справиться с утечкой силы тока, но что угодно побольше начали перегорать предохранители. Пока проводка не была обновлен, благодаря более высоким требованиям в ключевой публикации ww II эпохи и огромный рост жилищного строительства сделали это стало возможным работать с более крупными деревообрабатывающими инструментами в домашних условиях.

Один ключ к продемонстрировать это утверждение: Anonymous, «Электрическая служба в Америке. Дом », Электрический мир 75 15 мая 1920 , pp 1133-1137p 1138: [соотнесите это с «управляемым сокетом»: 1138

Стоимость электрические услуги для дома теперь хорошо известны, и по оценкам компетентных органов, около 98 процентов домов строятся в городах и города подключены к электричеству.Это самое главное, следовательно, архитектор и подрядчик должны тщательно продумайте правильное расположение и правильный номер розеток для осветительных приборов, достаточное количество приборов розетки для многочисленных трудосберегающих устройств, используемых в настоящее время для отопления, приготовления пищи и электроэнергии, а также расположение переключателя управления. Чтобы получить максимум использование небольших бытовых приборов, все побуждения к их эксплуатация должна быть дана, а непрочное строительство планы, которые не учитывают удобства следует отговаривать пассажиров.В ожидании большое потребление электроэнергии электрически эксплуатируемая бытовая техника, раздельная проводка для этих устройств следует устанавливать в новых домах что позволит подключить их к отдельному метр. Это позволяет центральной станции регулировать скорость графиков, когда спрос заслуживает более низкой ставки и поощрять использование электроприборов на привлекательная основа.

Источник: Джесси Х. Осубель, Elektron : Электрические системы в ретроспективе и Проспект Дедал 125 (3): 139-169 (лето 1996 г.) URL: http://phe.rockefeller.edu/Daedalus/Elektron/

Средняя жилая потребление увеличилось в десять раз с 1940 г. и, как показывает наш анализ, насыщается в 1990-е гг. на около 10 000 киловатт-часов в год.Можно сказать, что покупатель — это дом, а не человек. Бытовая техника увеличились на десятки и сотни миллионов: холодильники, кассетные видеомагнитофоны, вакуумные чистящие средства, тостеры и духовки, стиральные машины и сушилки, посудомоечные машины, кондиционеры, обогреватели, а в последнее время персональные компьютеры, принтеры и факсимильные аппараты.

Мы подчеркиваем жилой, потому что она становится номером один потребитель.Бытовое потребление росло быстрее, чем другие основные отрасли за последние десятилетия, а в 1993 г. обогнал промышленное потребление в США. Количество единиц жилья за год выросло в семь раз. Соединенные Штаты с 1900 года, в то время как количество людей утроилось, так как количество жителей на единицу сократилось, а на втором месте домов увеличилось.

12

По мере того, как вторая волна электрификации достигает своего кульминация, жилая доля, кажется, предназначена для плато примерно на 35% от общего использования электричество, более чем вдвое превышающее долю первого волна.В третьей волне электричества жилой потребление может расти только теми же темпами, что и в целом потребление, или, если образ жизни по-прежнему включает больше домашнего пространства и сокращение рабочего времени, более высокая скорость.

13

калифорнийцев уже тратят более 60 процентов всех проводят время дома, в помещении14.

Так же как жители Нью-Йорка и индийцы.

См. Также счет удешевления электрооборудования. мощность потребителям, 1910-1925 и этот график

Вернуться к началу

WD Music Products, Inc.

Товарные знаки

WD®, логотип WD, а также логотип (ы) логотипов / иллюстраций являются зарегистрированными товарными знаками WD Music Products, Inc. Kluson®, логотип Kluson, стилизованный Kluson K, полоски Kluson, а также логотипы / графические изображения зарегистрированы. товарные знаки WD Music Products, Inc.

Все остальные товарные знаки, знаки обслуживания и торговые наименования, представленные на этом сайте, являются товарными знаками или зарегистрированными товарными знаками соответствующих владельцев. Запасные части WD производятся компанией WD Music Products, Inc. или для нее.и не должны быть представлены как продукция следующих компаний, если не указано иное.


  • 3M® является зарегистрированным товарным знаком компании 3M
  • Alpha® является зарегистрированным товарным знаком Alpha Products Inc.
  • Babicz® — зарегистрированная торговая марка Babicz Design Ltd.
  • Belden® — зарегистрированная торговая марка Belden Incorporated.
  • Big Bends®, String Sleeves ™, G-String Wipes ™, Fret Board Juice ™, AXS Wipe ™ и Encore Scratch Remover ™ являются товарными знаками Big Bends LLC.
  • Bigsby® — зарегистрированная торговая марка Fender Musical Instruments Corporation.
  • Bill Foley® и Grandaddy® являются зарегистрированными товарными знаками Bill Foley Fine Instruments.
  • Black Cherry USA® и Hollow Point® являются зарегистрированными товарными знаками Black Cherry USA.
  • Bourns® является зарегистрированным товарным знаком Bourns, Inc.
  • CGE® — зарегистрированная торговая марка CGE.
  • CTS® — зарегистрированная торговая марка CTS Corporation.
  • D’Angelico® Deluxe Atlantic®, Deluxe Bedford®, Deluxe Brighton®, Deluxe Ludlow®, Premier Bedford®, Premier Brighton®, Premier Ludlow® является зарегистрированным товарным знаком D & squo; Angelico Guitars Of America.
  • Electroswitch® — зарегистрированная торговая марка Electroswitch Corporation.
  • ESP® является зарегистрированным товарным знаком ESP Company, Limited.
  • EVH® и D-Tuna® являются зарегистрированными товарными знаками E.L.V.H. Inc.
  • Fender®, Duo-Sonic®, Musicmaster ;, Bronco®, Lead®, Meteora®, Toronado®, Bullet®, Jag-Stang®, Cyclone®, Stratocaster®, Jazz Bass®, Telecaster®, Precision Bass®, Mustang ®, Esquire®, Jaguar®, Jazzmaster® и Squier® являются зарегистрированными товарными знаками Fender Musical Instruments Corporation.Отличительный дизайн грифа Stratocaster®, Telecaster®, Jazz Bass® и Precision Bass® являются зарегистрированными товарными знаками Fender Musical Instruments Corporation.
  • Gretsch® является зарегистрированным товарным знаком Fred Gretsch® Enterprises.
  • Fishman® — зарегистрированная торговая марка Fishman.
  • Floyd Rose® — зарегистрированная торговая марка AP International.
  • Gavitt® является зарегистрированным товарным знаком Gavitt Wire & Cable Co.
  • Gibson®, Casino®, Coronet®, Sorrento®, Crestwood®, Emperor Swingster®, SG®, Melody Maker®, Flying V®, Thunderbird®, Ripper Bass®, Marauder®, Sonex®, Explorer®, Midtown Custom® , Riviera®, Epiphone®, ES-335®, ES-175®, ES-125®, EB5®, L-4C®, L-5D®, L-6S®, Marauder Deluxe®, S-1®, Firebird ®, Les Paul® являются зарегистрированными товарными знаками Gibson Brands, Inc.
  • Gotoh® является зарегистрированным товарным знаком Gotoh Gut Co., Ltd.
  • Graph Tech®, TUSQ®, Ghost®, ResoMax®, StringSaver®, Nuboneis® являются зарегистрированными товарными знаками Graph Tech Guitar Labs Ltd.
  • Grover®, Rotomatics®, Imperial ™, Sta-Tite ™, Titan®, Perma-Tension ™, Champion ™, Ultra Capo ™, Tune-Kraft ™, Acousticraft ™, Leader ™ и Minstrel ™ являются товарными знаками Grover Musical Products. , Inc.
  • Guild® и S-200 T-Bird® являются зарегистрированными товарными знаками компании Guild Guitar Company.
  • Harmony® является зарегистрированным товарным знаком BandLab Americas LLC.
  • Hipshot® KickAss ™ и Ultralite & reg являются товарными знаками Hipshot Products
  • Ibanez® является зарегистрированным товарным знаком компании Hoshino Gakki Co., Ltd.
  • Kent Armstrong® — зарегистрированная торговая марка Kent Armstrong.
  • L.R. Baggs® — зарегистрированная торговая марка L.R. Бэггс.
  • Mallory® является зарегистрированным товарным знаком компании The North America Capacitor Company.
  • Martin® является зарегистрированным товарным знаком C.Ф. Мартин и компания.
  • Musicman® — зарегистрированная торговая марка Ernie Ball Company.
  • Peavey® — зарегистрированная торговая марка Peavey Electronics Corporation.
  • PROROCKGEAR® является зарегистрированным товарным знаком AP Global Enterprises Inc.
  • Pure Tone ™ является товарным знаком компании Pure Tone Technologies.
  • Q-Parts® является зарегистрированным товарным знаком Q-Parts Inc.
  • Ray Ross® является зарегистрированным товарным знаком Ray Ross.
  • Rickenbacker ® ​​является зарегистрированным товарным знаком Rickenbacker International Corp.
  • Schaller® — зарегистрированная торговая марка Schaller.
  • Sperzel® — зарегистрированная торговая марка Sperzel.
  • Sprague® — зарегистрированная торговая марка Vishay.
  • SteelBender Innovations® является зарегистрированным товарным знаком SteelBender Innovations.
  • Steph® является зарегистрированным товарным знаком Steph Accessories Inc.
  • Stone Tone® является зарегистрированным товарным знаком компании Stone Tone Products.
  • String Swing® является зарегистрированным товарным знаком String Swing.
  • Switchcraft® является зарегистрированным товарным знаком Switchcraft Holdco, Inc.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
