Тест-драйвы › Измеряем глубину модернизации внедорожника UAZ Patriot

«И обязательно засадите Patriot на бездорожье, — напутствовали нас представители ульяновского завода перед вылазкой в жигулёвские долины. — Да так, чтобы пришлось доставать лопаты и буксирный трос!» Сказать по-честному, от встречи с обновлённым UAZ Patriot особых откровений я не ждал, ведь ни по технике, ни по экстерьеру никаких изменений нет. Тоже мне чудо — поменялась передняя панель. Но оказалось, что новый интерьер — лишь надводная часть ульяновского айсберга. Чтобы понять, насколько машина стала эргономичнее и безопаснее, пришлось погружаться ниже ватерлинии. Кстати, напутствие заводчан мы выполнили — колонна чумазых уазиков вернулась на базу глубоко затемно.

С Патриотом у меня давние отношения. Однажды во время съёмки одного из этапов чемпионата России по ралли-рейдам мой напарник неверно рассчитал интервал между проездами участников, и я выехал на гоночную трассу аккурат перед несущимся квадроциклистом. Пришлось, забив на последствия, направить машину в кювет. Трактор обещали прислать через пару часов, но Patriot дал понять, что он способен выбраться из ловушки без посторонней помощи. Выбрался! Однажды под слоем снега оказалось непромёрзшее болото, и мы крепко посадили машину на брюхо. С ночёвкой в чистом поле смирились все… кроме самого Патриота. Цепляясь за островки твёрдой почвы, он три часа по сантиметрам тянул нас к земле обетованной. Вытянул! Однажды на вопрос, что такое UAZ Patriot, я честно ответил: лучший отечественный автомобиль!

Много воды утекло с тех пор, и Patriot, несмотря на непрерывную модернизацию по мелочам, уже не кажется мне best of the bad. Машине позарез был нужен более глобальный апгрейд, но таковой случился лишь на седьмом году конвейерной жизни, и начать усовершенствование своего внедорожника ульяновцы решили изнутри — в Патриоте новый интерьер. Я дотрагиваюсь пальцами до мягкой полиуретановой поверхности двухцветной консоли, кручу поворотные шайбы новой климатической установки, жму клавиши двухдиновой магнитолы. Что я при этом чувствую? Искреннюю радость за старого друга и боевого товарища! Потому что ни один автомобиль отечественного производства, включая новейшую Ладу Гранту, не способен похвастаться таким качеством исполнения внутреннего убранства. Так, значит, всё-таки можем?

«Теперь можем!» — говорит генеральный директор АС-Инжиниринг Сергей Сергеев, отвечающий за разработку интерьера Патриота. Передняя панель Патриота сделана по современным технологиям, в отечественном автомобилестроении применённым впервые. По такому же принципу проектируют передние модули в Тойоте, Форде и GM. В его основе трубчатый каркас с мощной поперечной балкой, на который навешивается пластиковая панель, отлитая единой деталью по технологии прямого вспенивания на подложке с тиснением «искусственная кожа».

Но для покупателя, думаю, важнее другое: интерьер стал более чистым, монолитным. Заводчане обещают, что и скрипы в недрах панели во время движения, и разноцветие в её деталях — в прошлом. Цветовая гамма с внедрением технологии непосредственного напыления обещает стать гораздо шире. К примеру, тестовые Патриоты щеголяли комбинированным интерьером классического сочетания: тёмный верх / светлый низ, но Сергеев уверяет, что появятся и другие цветовые букеты. Ведь если опустить все тонкости рабочего процесса, по сути, это обычная окраска. Но если сама панель — шаг вперёд, то периферийный пластик на мелких деталях — топтание на месте. И грубоватый кожух рулевой колонки, и окантовка дефлекторов вентиляции не дают забыть о совдеповском прошлом. Потому-то по-прежнему и витает в Патриотовском салоне синоним нового отечественного автомобиля — лёгкий фенольный аромат. Едва уловимый, впрочем, но всё же…

А когда на Патриоте появятся подушки безопасности? «Через два года», — уверяет руководитель департамента обеспечения производства Алексей Алексанов. Со старой панелью ставить водительский эйрбег было бесполезно. При ударе рулевая колонка всё равно беспрепятственно смещалась вверх, сводя на нет помощь воздушного мешка. Теперь от нежелательных перемещений её удерживает дополнительное крепление с поперечной балкой. Кроме того, нам пришлось переделать моторный щит и заново разработать педальный узел. Электрические компоненты в подкапотном пространстве и салоне связаны теперь общим жгутом.

И вообще, переход на новую переднюю панель потянул за собой массу полезных усовершенствований. У обновлённого Патриота новые системы отопления и кондиционирования с электроприводами воздушных заслонок и постоянным поддержанием заданной температуры. Зная, что на прежних Патриотах частенько спадали патрубки воздуховодов и ломались жалюзи на дефлекторах, мы уделили этим узлам особое внимание. Теперь подобные мелочи не будут портить настроение владельцев. Появились новый блок подрулевых переключателей, новая магнитола, новая светодиодная комбинация приборов. К слову сказать, подсветка в передней панели Патриота тоже светодиодная. Иначе не получалось добиться единой цветовой насыщенности. Наконец, теперь ставится новый блок управления двигателем для соответствия его нормам Евро-4.

С перекалиброванным блоком мотор Патриота прибавил в эластичности. У коллеги, едущего со мной в экипаже, тоже Patriot, но 2008 года выпуска. «Моя машина уже давно бы задёргалась и заглохла, а эта ползёт на третьей передаче с черепашьей скоростью без особой натуги». Сей факт заводчане никак не комментируют, ведь, по логике, должно быть наоборот. Да и в целом качество продукции ульяновского завода сильно разнится. Ребята, едущие на одном из пикапов, жалуются на гидроусилитель руля — свободный ход баранки в четверть оборота, машина плавает на прямой от одного края дороги к другому. На нашем автомобиле рулевое управление вроде в порядке, но руль установлен криво, на высоких скоростях досаждает вибрация, а тормоза пугают гигантским свободным ходом.

Честно говоря, при езде по асфальтовым дорогам обновлённый Patriot, как и старый, временами хочется сбросить в кювет и дальше пойти пешком. Воет раздатка. Руль в околонулевой зоне совершенно пустой, а задержки на команды водителя таковы, что начинать манёвр приходится на пару метров раньше привычного. Подвеска тряская. Не замечает она лишь самые мелкие неровности, а те, что покрупнее, исправно транслирует в салон и на органы управления. В пикапе ещё хуже — словно сел на вибростанок. Причём в четырёхдверном Патриоте незагруженная задняя ось приплясывает заметно меньше, чем в других машинах подобного типа. И фирменная пикаповская особенность — козление задка — здесь существенно меньше. Но вот незадача: комфортнее машина при этом не становится.

А уж если попал в затор… Диски сцепления размыкаются, содрогая весь автомобиль. Моторный тоннель нагревается так, что можно подогреть остывшую пиццу. Алексанову все болячки Патриота хорошо известны. Взять хотя бы завывающую раздаточную коробку. Лекарство есть, говорит Алексей, — это шарниры равных угловых скоростей взамен допотопных крестовин, которые передают нагрузку неравномерно. Но они пока слишком дороги! Ищем решение. Допустим, ШРУСы рано или поздно на Патриотах появятся, но что делать с остальным «богатством»? Ответ: дотерпеть, пока кончится асфальт!

Я дотерпел. И вновь в который раз влюбился в UAZ Patriot! Тряская подвеска? Да она великолепна! Ни один автомобиль не позволяет так расслабленно ехать по просёлку. Яма? Глубокая колея? Валун на вспаханном трактором поле? Пофиг! Максимум, что грозит обитателям Патриота, — жёсткий тычок при преодолении неровности. Но настоящая любовь к ульяновскому внедорожнику просыпается там, где заканчиваются любые дороги. Patriot способен проехать там, где проехать, казалось бы, невозможно. Даже на скользких штатных шинах автомобиль упорно ползёт вперёд по раскисшему суглинку. И обездвижить его можно, разве что выбрав весь дорожный просвет. Иными словами, посадить на мосты.

Впрочем, есть и особенности. Универсальные шины, устанавливаемые на заводе, отказываются вывозить Patriot из колеи. Машина плужит с вывернутыми колёсами, и даже найдя край поотложе и раскачав внедорожник рулём, вы, скорее всего, так и останетесь в колее. По-прежнему не хватает штатных блокировок. Особенно пикапу, чей лёгкий задок пускается в пробуксовку, едва надавишь на газ. Слабоват мотор. В тяжёлом грунте, например на песчаных подъёмах, тяги уже не хватает. И не надо уверять меня, что для таких случаев есть понижающая передача, в некоторых ситуациях она бесполезна и лишь ещё раньше закапывает автомобиль.

Организаторы тест-драйва проложили маршрут с учётом всех типов дорог. Больше всего запомнился именно этот участок.

Руководителя департамента обеспечения производства имидж Патриота как гряземеса не устраивает. Это сужает покупательский спектр до охотников, рыболовов и тех, кому нужен неприхотливый проходимец. А Алексанов хочет, чтобы Patriot воспринимался как полноценный автомобиль на каждый день. Что для этого нужно? «В перспективе обновление внешности, — говорит Алексей. — Будут новые фары, передние крылья, бампер. Сейчас вот бампер крепится на раме отдельно от кузова, и многие пеняют на большой зазор между ними. Но как объяснить людям, что, теряя в эстетике, они приобретают гораздо больше. Сейчас если ткнёшься бампером в пенёк, ничего менять, кроме самого бампера, не потребуется, а вот если мы закрепим его на кузове, то при ударе он потянет за собой дорогостоящие кузовные детали. Рихтовка, покраска…»

Но в приватном разговоре Алексанов сознался, что пока не видит способа размыть состоявшийся имидж Патриота и, как следствие, пересадить на ульяновский внедорожник ранее не заинтересованных в нём покупателей. Как сделать машину универсальнее? Задача и вправду сложная, но решение, как мне кажется, лежит на поверхности: нужно просто делать Patriot лучше. Таким, чтобы его хотелось купить. Тогда на площадки продаж ульяновской техники будут приходить не только по нужде, но и по велению сердца!



​Паспортные данные

UAZ Patriot	2.7i	2.7i pickup
Кузов
Тип кузова	универсал	пикап
Число дверей/мест	5/5 (9)	4/5
Длина, мм	4700	5110
Ширина, мм	1953	1915
Высота, мм	1910	1915
Колёсная база, мм	2760	3000
Колея передняя/задняя, мм	1600/1600	1600/1600
Снаряжённая масса, кг	2125	2135
Полная масса, кг	2650	2890
Грузоподъёмность	525	755
Двигатель
Тип	бензиновый	бензиновый
Расположение	спереди, продольно	спереди, продольно
Число и расположение цилиндров	4, в ряд	4, в ряд
Число клапанов	16	16
Рабочий объём, см³	2693	2693
Макс. мощность, л.с./об/мин	128/4600	128/4600
Макс. крутящий момент, Н•м/об/мин	210/2500	210/2500
Трансмиссия
Коробка передач	механическая, пятиступенчатая	механическая, пятиступенчатая
Привод	подключаемый полный	подключаемый полный
Ходовая часть
Передняя подвеска	зависимая, пружинная	зависимая, пружинная
Задняя подвеска	зависимая, рессорная	зависимая, рессорная
Передние тормоза	дисковые вентилируемые	дисковые вентилируемые
Задние тормоза	барабанные	барабанные
Шины	225/75 R16	225/75 R16
Дорожный просвет, мм	210	210
Эксплуатационные характеристики
Максимальная скорость, км/ч	140	140
Время разгона с 0 до 100 км/ч, с	н. д.	н.д.
Расход топлива, л/100 км
— при 90 км/ч	10,8	10,8
— при 120 км/ч	14,9	14,9
Норма токсичности	Евро-4	Евро-4
Ёмкость топливного бака, л	87	87
Топливо	АИ-92	АИ-92



Техника

Отныне интерьер Патриота собирается по так называемой «Книге сечений», в которой с точностью до миллиметра задокументирован каждый зазор между сопрягаемыми деталями. По такой технологии ульяновцы работают впервые, и это обещает не только повысить качество выпускаемой продукции, но и удержать её на стабильном уровне.

Технические характеристики УАЗ Патриот

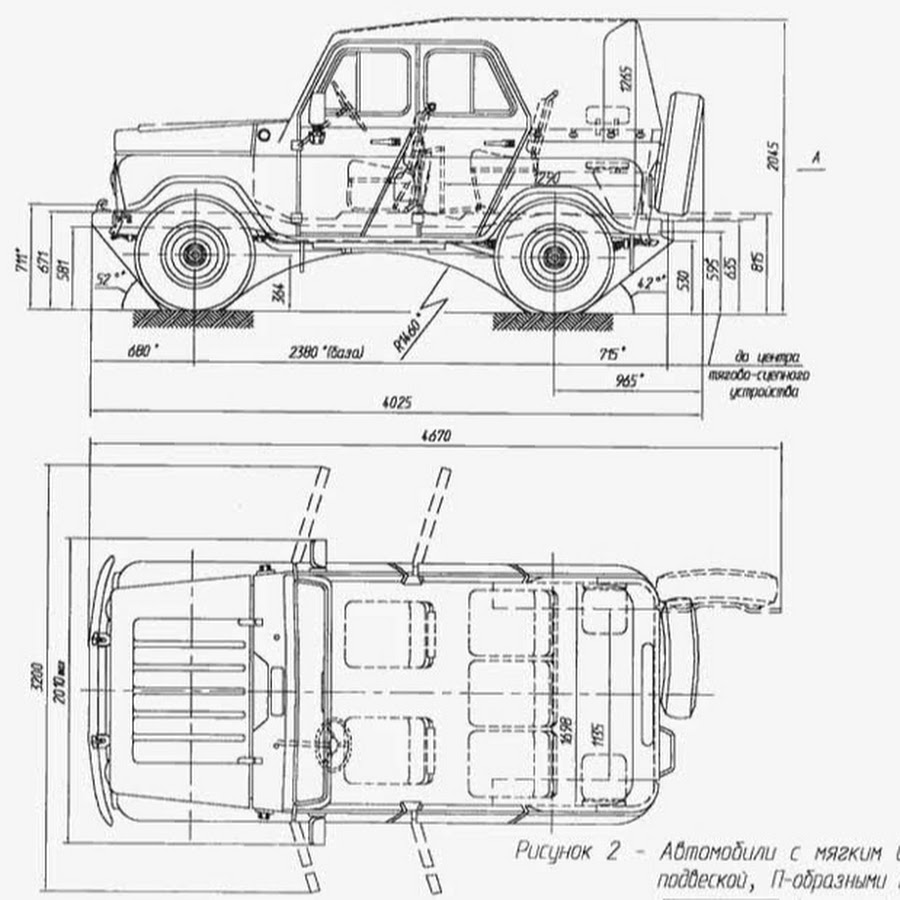

Геометрия
Тип кузова	5 дв. Внедорожник
Количество мест	5 (9)
Длина	4647 мм
Ширина	1953/2100 мм (с зеркалами)
Высота	1900/2000 мм (с дугами на крыше)
База	2760 мм
Клиренс	210 мм
Колея передняя	1600 мм
Колея задняя	1600 мм
Угол въезда	35 град.
Угол съезда	35 град.
Двигатель
Тип двигателя	бензиновый, четырехтактный
Система питания	впрыск
Количество и расположение цилиндров	4, рядное
Рабочий объем двигателя	2693 куб.см
Максимальная мощность, л.с.(кВт)	128 (94.1) при 4600 об/мин
Максимальный крутящий момент, Н.м (кгс*м)	217.6 (22.2) при 3900 об/мин
Турбонаддув	нет
Топливо	бензин Аи-92
Трансмиссия
Привод	Полный с отключаемым передним
Коробка передач	механическая
Число передач	5
Раздаточная коробка	2-ступенчатая с понижающей передачей
Рулевое управление
Тип рулевого управления	Травмобезопасное, с регулируемой рулевой колонкой, тип «винт-шариковая гайка» с гидроусилителем
Подвеска
Передняя подвеска	зависимая, пружинная со стабилизатором поперечной устойчивости
Задняя подвеска	зависимая, на двух продольных полуэллиптических малолистовых рессорах
Скоростные характеристики
Максимальная скорость	150 км/ч
Разгон до 100км/ч	19 сек
Тормозная система
Передние тормоза	дисковые вентилируемые
Задние тормоза	барабанные, с одним цилиндром, с автоматическим регулированием зазора между накладками и барабаном
ABS	в комплектации Limited есть (Bosch), в других нет
Эксплуатационные характеристики
Объем багажного отделения	1200/1850 куб. дм.
Объём топливных баков	87 л
Расход топлива по ездовому циклу	14.5 л/100 км
Масса в снаряженном состоянии	2050 кг
Полная масса автомобиля	2650 кг
Грузоподъемность	600 кг
Колеса
Шины	225/75 R16 или 245/70 R16

С УАЗом по жизни

Многие российские автомобилисты могут присоединиться к данному утверждению. Любовь к автомобилям Ульяновского автозавода передавалась от поколения к поколению. Родители современной молодежи гоняли на УАЗ-469Б, затем ставшим УАЗ-31512 и выпускавшимся с 1985 до 2005 года. Они любовно называли его первым отечественным «танком», оснащенным максимально девяноста лошадками и 4000 оборотов/минуту. Выжать сто километров в час было вполне возможно, правда, расход топлива был солидный.

Ориентировочно в загородных условиях либо в смешанном цикле выходило около 16,5 литров. Родители учили детей держать руль, справляться с препятствиями, чтобы с достоинством получить права.

И вот пришла пора приобретать собственный автомобиль. Естественно, выбор пал на УАЗ Патриот, одну из лучших моделей Ульяновского автозавода. В 2006 году данная марка была оптимальным сочетанием родной механики с современным стилем и дизайном. Новый собственник авто любовно именует свою машину Патриком, который на пустой трассе позволял разгоняться до 120 км/час. При этом расход топлива составлял не более 11 литром на загородной дороге. Наличие в оснащении пятиступенчатой трансмиссии считалось 15 лет назад шедевром. Очень уместным также является наличие просторного салона, вместительного багажника 1130 литров, поэтому большим семейством можно спокойно отправляться в дальнюю поездку. Да и мощность вполне достойная, равная 128 лошадиных сил.

Время перемен наступает для многих из нас. Механика Ульяновских машин сменяется автоматами, а вслед за предприятием аналогичное решение принимают верные автолюбители. В 2020 году многие также стали владельцами средств транспорта, оснащенных автоматической коробкой передач. Они обладают тем же объемом – 2,7 литров, а вот мощность выросла до 150 лошадиных сил. Автомобиль заставляет трепетать сердце, хочется сесть за руль, чтобы насладиться комфортной поездкой. Расход бензина в городских условиях составляет 14 литров, а в загородных условиях достигает 10 литров на сотню километров (при скорости 90 км/час). Объем багажника составляет 1150 литров, что даже больше, чем у прежней модели. Ширина колеи 1600 мм вполне соответствует отечественным дорогам. Порадовало оснащение машины 6-ти ступенчатой трансмиссией Punch Powerglide.

Ульяновский завод много внимания уделяет модернизации, совершенствованию моделей, несмотря на трудные времена. Этот подход нравится даже иностранцам. Хочется рассказать о необычном путешествии немецкой пары на УАЗ-452.

Зовут этих немцев Лаура и Ульрих. Им удалось проехать на УАЗ-452 30 тысяч километров, начав маршрут в Кельне и завершив во Владивостоке. Даже на отечественных дорогах с машиной не произошло ни малейшей существенной поломки. Стоит в данном контексте упомянуть о некоторых технических характеристиках УАЗ-452:

• Полной массе модели, соответствующей модификации – от 2,730 до 3,070 т.;
• Мощности 2,7-литрового двигателя – 112 л. с.;
• Коробке передач – пятиступенчатой;
• Длине – 4,440-4,474 м. Ширине – 2,100 м. Высоте – 2,355 м;
• Дорожном просвете – 220 мм.

Ульрих приобрел «Буханку» 2017 года выпуска в Швеции. Стоимость автомобиля составила 19 тысяч евро. Новый владелец потратил еще 2,5 тысячи евро, чтобы модернизировать фургон. Поэтому УАЗ стал для немецкой пары настоящим домом на колесах. Задняя часть кузова использована для оборудования жилого помещения, а также спальни и кухни.

Маршрут пролегал по дорогам Рима, Стамбула, Тбилиси, Сочи, Волгограда, Астрахани, пустынь Средней Азии, Монголии и завершился во Владивостоке. Путешественники встретились с доброжелательным приемом местных жителей. Немцы не столкнулись с серьезными неприятностями, тем более, с криминальными происшествиями. Волгоградский механик, восхитившийся необычным путешествием, совершенным немецкой парой, преподнес ей в подарок лестницу. Она понадобилась для удобного пользования багажником, расположенным на крыше автомобиля.

После Владивостока путешествие Лауры и Ульриха продолжилось без УАЗа. Доставлять Буханку в США было очень дорого, поэтому они отправили машину морским путем до Нидерландов. Путешественники планируют проехать на Буханке еще и по Африканскому континенту.

Спасибо за внимание! Будьте с нами! Следите за нами!

Расширители колеи УАЗ

Расширители колеи УАЗ

Отправляем в Казахстан и Беларусь.

Каталог товаров

Комплект 2 штуки. Цена указана за комплект. Толщина 5 мм.

990 р. В наличии

Код — П К 10 мм (4 шт)

Цена за 4 штуки. Ширина 10 мм, материал сталь. В комплекте колесные шпильки 20 шт.

3 900 р. Запросить цену и сроки поставки

Возможно покупка 2 штук.

4 750 р. В наличии

Код — пс 0042/1

Цена за 2 штуки. В комплекте 10 шпилек и 10 гаек.

3 550 р. Запросить цену и сроки поставки

Код — пс 0042

Цена за 4 штуки. Ширина 30 мм, материал сталь. В комплекте колесные шпильки 20 шт. и гайки 20 шт.

7 200 р.

Запросить цену и сроки поставки

Изготовлены из алюминиевого сплава.

3 950 р. Запросить цену и сроки поставки

Код — 9025176

Изготовлены из алюминиевого сплава.

2 990 р. Запросить цену и сроки поставки

Код — п0102

Цена за 4 штуки. Ширина 40 мм, материал сталь. В комплекте колесные шпильки 20 шт. и гайки 20 шт.

9 500 р.

В наличии

Код — п0102/1

Цена за 2 штуки. Ширина 40 мм, материал сталь. В комплекте колесные шпильки 10 шт. и гайки 10 шт.

3 780 р. В наличии

• Фаркоп Nissan Patrol Y61 рестайлинг с 2005 г.в под квадрат7 400 р.
• Площадка под лебедку в штатный бампер Nissan Patrol Y61 рестайлинг под клюз с 2005 г.в6 200 р.
• Амортизатор задний УАЗ 3151, 469, 452, 3159, 3153, 3159 Барс, 3162 колея 1445 мм, 3162 колея 1600 мм, 2360, 3163, Патриот, UAZ Pickup +30 мм (газ-масло)3 600 р.
• Амортизатор задний УАЗ 3151, 469, 452, 3159, 3153, 3159 Барс, 3162 колея 1445 мм, 3162 колея 1600 мм, 2360, 3163, Патриот, UAZ Pickup +30 мм (масло)3 600 р.

Магазин Обратная связь Информация Контакты

Киров, ул.Сурикова, д.14А.
схема проезда

+7 (8332) 47-92-55 +7 (8332) 21-79-98 2009-2020 © Все права защищены. Копирование материалов запрещено. Пользовательское соглашение.

Простая переменная легенда | Тест-драйвы

Как у последних представителей семейства настоящих, профессиональных вседорожников, общего у «Дефендера» и «Патриота» много. Оба – отпрыски старинных армейских династий. У обоих рамная конструкция и зависимая подвеска с жесткими неразрезными мостами.

Defender 110 сильно упростил нам выбор – у него единственный силовой агрегат из 122-сильного дизеля объемом 2,2 л и 6-ступенчатой механической коробки передач. Существует несколько комплектаций и спецверсий, но на проходимость они никак не влияют, а ABS с противопробуксовочной системой установлены на всех машинах в базе. Нам гораздо важнее, какие шины входят в тот или иной набор. Мы выбрали «Дефендер» с шоссейными покрышками ContiCrossContact AT 235/85R16, которые обладают наиболее сбалансированными характеристиками при движении по асфальту и бездорожью. Нам важно проверить, на что способен автомобиль, когда его владелец вынужден свернуть с шоссе в грязь.

Выбирая «Патриот», пришлось подумать над оснащением – и начать с двигателя. УАЗ бывает дизельным и бензиновым, но, как и 90% владельцев российского вседорожника, мы решительно предпочли второй ва­риант – бензиновую рядную «четверку» в 128 л. с. с 5-ступенчатой «механикой». В отличие от современных моторов, переживающих повсеместный даунсайзинг, заволжский ЗМЗ-40905 относится еще к тому поколению, которое по характеристикам напоминает моторы на тяжелом топливе – рабочий объем 2,7 л тогда считался преимуществом, а не недостатком.

Что же касается комплектации, то нужно было брать топовую «Лимитед» с АBS, борткомпьютером, кондиционером, навигатором, камерой заднего вида, обогревом сидений и лобового стекла, чтобы как-то приблизить машину к «русскому Ленд Роверу». Завершили набор колеса c заказными нижнекамскими шинами «Кама 235/70 R16». В базе же «Патриоту» положены китайские Nankang NK Utility SP-7 размерностью 245/60 R18, но рисунок у них совсем уж асфальтовый, что сразу даст преим­ущество «Дефендеру» на А/Т.

Геометрия 1:0

Даже не заглядывая в технические характеристики, прикидывая возможности обоих просто на глаз, можно сказать, что с геометрической проходимостью у наших экзаменуемых все в порядке. Но цифры заставляют задуматься. Несмотря на большие колеса и высокие пороги, самая низкая точка – редукторы мостов – находится от земли на высоте 195 мм у «Пат­риота» и 250 мм – у «Дефен­дера»: уже серьезное преи­мущество на стороне «британца». Причем если у «Ленд Ровера» редукторы расположены по одной прямой и оставляют единственный след, то у УАЗа они разнесены, так что «плужить» в снежной целине или грязи он будет в два раза больше.

На этом очень крутом колейном спуске разницы в процессе торможения двигателем

у соперников не выявлено. Оба внедорожника скатывались, как на лыжах, от сноса их удерживала только колея. На «Патриоте» с его жесткими стабилизаторами спуск выглядел как падение, «Дефендер» же степенно перекатился через край. Угла рампы хватило обоим внедорожникам

Практика теорию подтвердила полностью. Разницы клиренса в 55 мм оказалось достаточно, чтобы «уазик» не смог пройти вслед за «Ленд Рове­ром» по колее даже там, где тот не касался верхушки. К тому же накануне выпал снег, изрядно затруднивший жизнь «Патриоту». Налипнув тяжелым комом на передний мост, он просто пригвоздил машину к земле, не давая УАЗу двинуться ни вперед, ни назад. Буксировка тоже не помогала, даже когда машину вытащили на более-менее ровный учас­ток. Пришлось выбивать налипшую кашу ногами.

Дорожный просвет

у «Патриота», замеренный под редуктором заднего моста, оказался ниже заявленного на 15 мм

Уязвимую на бездорожье

заднюю подножку «Дефендера» лучше поднимать, но важно не забыть опустить ее при выезде на обычные дороги, иначе она закрывает номер, что может послужить поводом для лишения прав

Свесы у обоих автомобилей минимальны, по углам въезда и съезда «Ленд Ровер» выигрывает по цифрам. На практике же нужно постараться найти такое место, где эти параметры сыграют решающую роль. Если же такая жесть найдется, «Патриот» рискует расстаться со своим пластиковым декором гораздо раньше, чем «Деф» потеряет свой металлический.

Оценка: Land Rover Defender 9, Уаз «Патриот» 7

Возможности трансмиссии 1:0

Системы полного привода у наших подопечных как будто разные: постоянный полный у «Ленд Ровера» и подключаемый у УАЗа классический PartTime. Эта разница заметна при движении по шоссе, но при съезде с асфальта сходит на нет. На тяжелом бездорожье симметричный межосевой дифференциал «Дефа» лучше блокировать, жестко связывая передний и задний мосты. «Патрик» же при включении режима 4H так же жестко подключает передний мост. Так что оба будут честно грести всеми четырьмя лапами.

Увы, но «Патриот» не смог

повторить проделанное «Дефендором» пересечение глубокой колеи по диагонали. Ограничивающими факторами стали меньшие хода подвески, меньший клиренс и отсутствие системы подтормаживания буксующих колес

Но, увы, не всегда – у обоих внедорожников отсутствуют блокировки межколесных дифференциалов. А значит, оба могут угодить в «диагональную ловушку». Правда, система подтормаживания буксующих колес «Ленд Ровера» имитирует, и, надо заметить, весьма эффективно, эту самую блокировку. Именно она позволяет «британцу» увереннее чувствовать себя на бездорожье. В любой ситуации, когда колеса разгружаются по диагонали – пересечение колеи, заезд на холм и даже различная плотность грунта, – «уазик» начинает беспомощно буксовать. Электроника же «Дефендера» при добавлении газа начинает подтормаживать разгруженные колеса, перебрасывая часть крутящего момента на те, что уверенно цепляют грунт, и машина едет вперед.

Это поколение Уазика получило электронное

управление включения переднего моста и понижающей передачи, но алгоритм при этом не стал проще

У «Дефендера» управление механическое –

при выжатом сцеплении ручка раздатки переводится в положение повышенной либо пониженной передачи, она же заблокирует ­меж­осевой дифференциал

Чтобы не отставать, у «Патриота» есть одно средство – движение ходом. Но у него есть и оборотная сторона – внедорожник таким образом может долететь до места, где невозможно будет проехать по геометрическим параметрам, а сцепление уже потеряно, и колеса повиснут в грязи.

Оценка: Land Rover Defender 8, Уаз «Патриот» 7

Силовой агрегат 1:1

Спокойное рокотание грузового дизеля «Дефа» гораздо уместнее на тяжелом бездорожье. Тянуть «Ленд Ровер» начинает с самых низов и раскрывается на оборотах в 1500-2500. При этом машина может тронуться с места, даже если просто отпустить сцепление и не нажимать на педаль акселератора, даже если нужно ехать на подъем. «Патриот» же в этой ситуации банально глохнет.

Болотный дрэг-рейсинг завершился ничьей

Кто впереди не важно, главное – что оба не засели. А все благодаря тому, что под полуметровым слоем грязи оказался промерзший грунт, обеспечивший хорошее сцепление

Но когда на гору нужно подниматься ходом, а такое часто случается из-за недостаточного сцепления, на «уазике» это сделать проще: мотор легче раскучивается и благодаря быстро возрастающей скорости вращения колес в конце концов скольжение преодолевается. У «Дефа» в такой ситуации могут возникнуть проблемы: низкая передача не позволит колесам раскрутиться до нужной скорости, а при высокой не хватит момента. А еще более оборотистый мотор «Патриота» легче раскручивает колеса, которые начинают очищаться от грязи. Но если ставить зубастую резину, то справляться с ней заволжскому двигателю будет сложнее. У британскогодизеля запаса момента хватает и на грязевые шины.

Этот крутой спуск оказался

настолько скользким, что торможение двигателем на второй пониженной передаче оказалось избыточным для обоих автомобилей

Машины стало разворачивать,

как на заблокированных колесах. В этих условиях была бы уместнее третья пониженная

Что же касается коробки, то у обоих соперников для движения по бездорожью первых двух передач хватает с избытком. Тем более что наличие понижающей передачи в раздаточной коробке удваивает количество передач переднего хода, существенно увеличивая момент на колесах. Общее передаточное число на первой пониженной у УАЗа 1:43, у «Ленд Ровера» – 1:64, а если учесть более высокий крутящий момент дизеля (360 Нм против 210), становится понятным, что по энерго­вооруженности ульяновская машина заметно уступает английской.

На крутых подъемах с высоким коэффициентом сцепления, на тяжелых глинистых грунтах и песке «Патриоту» могло бы не хватить момента. Даже несмотря на то, что у нынешнего поколения ульяновского вездехода «понижайка» стала гораздо эффективнее: с появлением раздаточной коробки Dymos с электрическим управлением передаточное число повысилось с 1,94 до 2,54. Но в типичных условиях весенней распутицы тяговые свойства не являлись козырем. Поэтому победителем часто становился тот автомобиль, который шел первым, а проигрывала машина, водитель которой выбирал неправильную траекторию.

Оценка: Land Rover Defender 6, Уаз «Патриот» 5

Оба автомобиля – отличный строительный материал для создания внедорожного транспортного средства. Набор устанавливаемого оборудования, с помощью которого можно превратить их в настоящие вездеходы, почти одинаков. Но только для «Дефендера» его выпус­кают десятилетиями по всему миру, и почти все можно установить как в тюнинг-ателье, так и у официальных дилеров, а для «Патриота» многие вещи делают и монтируют кустарным способом.

Установка блокировок	«Зубастая» резина	Боди-лифт	Лифт подвески	Шноркель	Усиленные бамперы	Лебедка
межколесных дифференциалов и замена главных пар, чтобы увеличить тяговитость	большего размера сильно повышает проходимость и… нагрузку на ходовую	поднимет кузов над рамой на проставках для установки колес большего размера, что, в свою очередь, улучшит геометрию	увеличивает углы въезда/съезда и рампы и, как при боди-лифте, позволяет установить колеса большего размера	увеличивает глубину преодоле­ваемого брода, а вывод сапунов агрегатов не дает воде заливать узлы	защищают кузов, хотя могут ухудшить геометрию. К ним можно добавить веткоотбойники	делает преодолимым почти любое препятствие

Общий счет 3:1

«Дефендер» действительно можно назвать английским «уазиком». Он простой до кондовости, неудобный, медленный на асфальте, но на бездорожье ему нет равных. А вот «Патриот» до звания «русского Ленд Ровера» недотягивает совсем чуть-чуть. Но у этого чуть-чуть есть очень хорошее объяснение – цена, которая в 3 раза ниже, чем у легендарного «британца». На разницу в 1,5 млн можно из УАЗа построить внедорожник круче «Дефендера», купить ящик шотландского виски и заехать в лес так далеко, что оставшихся денег как раз хватит на эвакуацию вертолетом.

Параметр	Land Rover Defender	110UAZ Patriot
Размеры (д/ш/в), мм	4785/ 1790 / 2000	4650 / 2110 / 2005
Колесная база, мм	2794	2760
Ширина колеи, мм	1486	1610
Дорожный просвет, мм	250 (250*)	210 (190*)
Угол въезда	48,7˚	35˚
Угол съезда	35,6˚	35˚/32˚
Угол продольной проходимости	149,7˚	24˚
Глубина преодолеваемого брода, мм	500	500
Снаряженная масса, кг	2060	2125
Двигатель	2. 2 турбозизель	2.7 бензиновый инжекторный
Мощность, л.с. при об./мин.	122 при 3500	128 при 4600
Крутящий момент,	360 при 3500	210 при 2500
Тип привода	постоянный полный	подключаемый полный постоянный задний, с жестко подключаемым передним
Раздаточная коробка	2-ступенчатая механическая (передаточное число пониженной передачи i=3,269)	2-ступенчатая с электрическим приводом (передаточное число пониженной передачи i=2,542
Передняя подвеска	неразрезной мост, цилиндрические пружины с переменным шагом, тяги Панара, стабилизатор поперечной устойчивости	зависимая, пружинная со стабилизатором поперечной устойчивости
Задняя подвеска	неразрезной мост, цилиндрические пружины с переменным шагом, А-образные рычаги, стабилизатор поперечной устойчивости	зависимая, на двух продольных полуэллиптических малолистовых рессорах, со стабилизатором поперечной устойчивости

Откуда Баллы?

Наша система оценок автомобилей на бездорожье основывается на сухих фактах – данных о геометрической проходимости, системе полного привода и характеристике силовых агрегатов. Итог – сумма баллов, умноженная на коэффициент, который учитывает внедорожную выносливость конструкции. Максимальная оценка – 45 баллов. Но не всегда теоретическая оценка совпадает с практикой, ведь в тех или иных условиях автомобили ведут себя по-разному, выявляя достоинства и недостатки.

Итог: Land Rover Defeder 27,6, Уаз «Патриот» 22,8

NORTEC ET 500 — ИСПЫТАНИЕ МЕЧТЫ

Кто-то просто мечтал, а кто-то на протяжении нескольких лет подряд мечтал и активно участвовал в формировании общего понимания того, какими должны быть по- настоящему Российские внедорожные шины для УАЗ Patriot и семейства автомобилей УАЗ.

Став обладателем УАЗ Patriot, передо мной встал выбор: какие шины для бездорожья приобрести. Это был 2016 г. Начало санкций и введение импортозамещения. Цены на зарубежные шины становились непомерно высокими. На тот момент на рынке из по-настоящему внедорожных шин лидировали Silverstone, SIMEX… Из недорогих, но, как оказалось, не совсем подходящих были рассмотрены шины FORWARD SAFARI 500 в размерности 33 х12,5, Р15. Данная ширина колеса является чрезмерной для УАЗ Patriot (не считая использования в болотистой местности). К тому же, радиус 15 дюймов требует доработки конструкции тормозных суппортов УАЗ Patriot. В довесок ко всему шины требуют применения камеры. Что вызывает дополнительное утяжеление колеса, а также нередки случаи обрыва соска камеры при провороте шины на диске. Пообщавшись на форумах владельцев автомобиля УАЗ Patriot, было принято решение изложить пожелания к изготовлению шин на «Алтайский шинный комбинат». Прошло около 2 лет сбора информации и переписки с производителем шин. Нас услышали! Шины были произведены и выданы в качестве тест – драйва в наш солнечный Краснодарский край.

Итак, у нас в руках тестовый комплект шин NORTEC ЕТ 500. Размерностью 33х10,5, R16. Шина БЕЗКАМЕРНАЯ, что является бесспорным ее плюсом.

Ранее на автомобиле были установлены шины BF Goodrich КМ 2 в размерности 33х10,5, Р15.

ИСПЫТАНИЯ

Мной были произведены сравнительные замеры шин NORTEC ЕТ 500 и BF Goodrich КМ 2. При давлении в шинах BF Goodrich КМ 2 2,7 атмосферы, высота до центра передней оси составила 39 см, по редуктору клиренс 25 см. Резина мягкая; на давлении 1 бар плющится значительно. Использование на более низком давлении приводит к разбортировке.

При давлении в шинах NORTEC ЕТ 500 2,7 атмосферы — до центра оси 41 см, расстояние до редуктора при этом — 26 см.

При заявленной одинаковой размерности, шины NORTEC ЕТ 500 больше, боковые грунтозацепы выступают очень сильно, что упрощает выход из колеи. На давлении 2,7 атм. NORTEC ЕТ 500 по трассе идет не касаясь боковыми грунтозацепами. Колесо едет только центральной дорожкой.

При давлении начиная от 1 атмосферы и ниже колесо становится мягким и боковые грунтозацепы ложатся на дорогу (фото)

SIMEX легче, борт колеса тоньше. Резина более мягкая. По опыту тестирования обеих шин сделан вывод, что SIMEX по асфальту стирается быстрее чем NORTEC.

В грязи и та и другая шины чистятся очень хорошо. Отличий по очистке в ходе сравнительных заездов не заметил.

Колеса NORTEC собирали на грузовом шиномонтаже. Шины породили много эмоций и вопросов у шиномонтажников, вызвав явный интерес. Вес колеса без диска составил около 29 кг. Сбалансировать колеса удалось. Дисбаланс составлял от 200 гр. до полу килограмма.

Колесо село очень плотно на диск. Вероятность того, что на низком давлении произойдет разбортировка или проворот — незначительная.

Для проведения тестов отправились в поездку на водопады. Дорога сложная. Редкая машина проходит без применения лебедки. Грунты: чернозем, глина и скальник.

При езде по каменистым грунтам на давлении 1 атмосфера NORTEC проглатывает камни размером с кулак не замечая их. В ходе испытаний намотать глину на колесо так, чтобы скрылись грунтозацепы не удалось. Машина получила невероятную прибавку к проходимости!



Покорение склонов порядка 40 градусов перестало быть непреодолимым. За день было преодолено около 40 км бездорожья. Конечно, лебедкой запаслись, но применять её не пришлось. В самых сложных ситуациях хватало включения блокировки дифференциалов.

Под конец поездки на самом сложном участке были встречена группа подготовленных внедорожников. В пути джиперы достаточно часто использовали лебедку. Опередив их на одном из бродов, мы наткнулись на застрявший автомобиль Toyota Land Cruiser, который не мог переехать реку. Резина замылилась и не позволяла подняться на крутой глиняный склон. Подъем на данный склон на шинах NORTEC труда не составил. Подцепив на трос Toyota Land Cruiser, удалось быстро его вытащить. Следом идущие джипы использовали лебедки.

По пути встречались: высокая колея, крутые спуски, подъёмы, реки, ручьи, броды… Колеса показали себя с самой лучшей стороны.



Из минусов испытаний можно отметить снижение крейсерской скорости по трассе. Вес колес дает о себе знать. Крейсерская скорость была около 100 км/час. Выше разогнать очень тяжело.

Гул при движении примерно, как у SilverStone и SIMEX за счет боковых грунтозацепов.

Подводя итоги наших испытаний можно резюмировать следующее:

Плюсы NORTEC ЕТ 500:

• Безусловная проходимость по бездорожью;


• Самоочищаемость;


• При более низкой ценовой политике шины ничем не уступают, а где-то и превосходят зарубежные аналоги по показателям стираемость, проколоустойчивость;

Минусы NORTEC ЕТ 500:

• Низкая стабильность качества изготовления шины. Большой разлет по балансировке.


• Еще одна из особенностей данных шин: утром при не сильно низких температурах (например, +5) наблюдаются дисбаланс пока шина не прогреется. То есть происходит запоминание информации по деформации за ночь, устраняемое лишь с нагревом при пробеге.

ГИБДД предупредила о «запрете» на тюнингованные автомобили — Российская газета

Машины, усовершенствованные до неузнаваемости, могут оказаться вне закона. Их регистрация может быть аннулирована.

Простейший пример: едет такой автовладелец на джипе, на котором установлен кенгурин. Его останавливает инспектор ДПС, проверяет документы и говорит, что эксплуатация этой машины на дорогах общего пользования запрещена действующим законодательством. В отношении водителя составляется протокол. Он должен в течение 10 суток либо обжаловать протокол, то есть доказать законность установки кенгурина, либо демонтирует этот лишний, незаконно установленный элемент. После чего предъявит машину в ГИБДД и получит разрешение на дальнейшую эксплуатацию. В противном случае по результатам проведенной проверки будет решаться вопрос об аннулировании его регистрационного учета.

Это не какая-то специальная операция по выявлению незаконного тюнинга. Это обычная работа ГИБДД, как заверил корреспондента «РГ» заместитель начальника управления столичного ГИБДД Юрий Дроганов.

Итак, какой тюнинг законен? Практически никакой. Большинство дополнительных элементов необходимо вносить в документы как изменения в конструкцию транспортного средства. А это стоит времени и денег. Да и не для всякого тюнинга это доступно. Некоторые элементы попросту запрещены.

Например, тот же «кенгурятник». Автомобиль должен соответствовать требованиям Технического регламента таможенного союза. На основании этих требований каждый автомобиль сертифицируется. Завод-изготовитель указывает в сертификате, какое дополнительное оборудование может быть установлено на ту или другую машину.

А то оборудование, которое в этот список не входит, требуется узаконить. И это непростое дело. Например, «кенгурятник», лебедка, равно как и широкие пороги, выступают за установленные сертификатом габариты машины.

Проставки под колесные диски, с помощью которых расширяют ширину колеи, а также проставки под пружины, которые увеличивают клиренс, также вне закона. Элементарная претензия — нарушение габаритов. Однако в обоих случаях это реальная опасность для водителей и их пассажиров. Проставки ступицы увеличивают радиус разворота. Проставки под пружины увеличивают опасность опрокидывания машины.

Про то, что «колхозный», то есть не заводской ксенон слепит других водителей и создает аварийные ситуации, — говорилось давно. Главная особенность разрешенного ксенона — омыватель фар и автоматическая регулировка их наклона. Вы наехали на кочку, а фары остались в том же положении, значит, кто-то встречный ослеплен. Именно по этой причине требуется автоматический корректор фар. Поэтому ксенон, который не предусмотрен конструкцией автомобиля, — вне закона. Именно по этой причине вне закона и дополнительные световые приборы, которые так любят устанавливать на джипах.

Большинство дополнительных элементов необходимо вносить в документы как изменения в конструкцию

На джипах также любят устанавливать багажники кустарного производства. Знаете, такие сварные из труб конструкции. Но вот одна беда: никто никогда не проверял эти конструкции на нагрузку. Багажники и рейлинги, как правило, сертифицированы, то есть известна информация о возможной нагрузке. У кустарных багажников таких данных нет.

У некоторых гонщиков модно подрезать пружины автомобиля. Это тоже считается изменением конструкции автомобиля и прямо влияет на безопасность дорожного движения. Такой автомобиль не сможет безболезненно проехать через «лежачего полицейского». А если, не дай Бог, чуть превысит скорость, то его на этом препятствии развернет поперек дороги.

Установка газобалонного оборудования тоже требует согласования и получения разрешающих документов.

Проверка выполнения требований к транспортным средствам, находящимся в эксплуатации, в случае внесения изменений в их конструкцию, осуществляется в соответствии с разделом 4 главы V технического регламента Таможенного союза.

Внесение изменений в конструкцию транспортного средства и последующая проверка выполнения требований настоящего технического регламента осуществляется по разрешению и под контролем подразделения органа государственного управления в сфере безопасности дорожного движения независимо от места регистрационного учета транспортного средства.

Оформление результатов предусмотренных требованиями Технического регламента предварительных технических экспертиз и проверок безопасности конструкции транспортного средства с внесенными в конструкцию изменениями осуществляется аккредитованным испытательными лабораториями, включенными в Единый реестр органов по сертификации и испытательных лабораторий Таможенного союза .

Реестр размещен на странице Департамента технического регулирования официального сайта Евразийской экономической комиссии.

Только за полгода в суд на аннулирование регистрации было подано более 350 дел именно по тюнингу автомобилей. А за прошедший месяц на дорогах Москвы выявлено около 3 тысяч переоборудованных автомобилей. 394 из них — спортивное оборудование. Кенгурины, бамперы и свет — 594 случая. Газовое оборудование — 1152 случая.

Инфографика РГ/Леонид Кулешов/Антон Переплетчиков/Владимир Баршев



Российский УАЗ выводит на рынок США пикап и внедорожник

Российский автопроизводитель УАЗ продолжает подготовку к запуску продаж своего внедорожника и пикапа Patriot на рынке США в конце этого года.

Цены на модели с 5 пассажирами, которые в настоящее время проходят испытания в Калифорнии, будут начинаться примерно с 2 миллионов рублей (27 000 долларов США).

Автомобили будут продаваться под маркой Bremach и будут продаваться в США итальянско-американской фирмой Bremach, которая специализируется на производстве полноприводных автомобилей специального назначения.Patriot был модернизирован до стандартов, необходимых для использования на американских дорогах общего пользования.

Ожидается, что основными конкурентами в США станут Honda Ridgeline, Nissan Frontier / Navara и Ford F-150, стоимость которых выше, чем у автомобилей УАЗ. Patriot будет продвигаться как полноприводный внедорожник премиум-класса.

И Пикап, и Патриот (внизу) оснащены 150-сильным 2,7-литровым бензиновым 4-цилиндровым двигателем. и 6-ступенчатая автоматическая коробка передач, разработанная во Франции в сотрудничестве с General Motors.УАЗ предоставит гарантию 5 лет / 60 000 миль (96 560 км) на автомобиль и 10 лет / 118 000 миль (190 000 км) на двигатель.

Несмотря на относительно низкую мощность двигателя Пикапа и Патриота, УАЗ надежды на успех автомобилей в США частично основывались на традиционно высоком спросе на его мотоциклы Урал в Северной Америке. Компания также надеется, что низкие цены привлекут фермеров.

Прогноз продаж не разглашается.

Большинство аналитиков российской автомобильной отрасли рассматривают перспективы УАЗа в США.С. быть неуверенным, полагая, однако, что многое будет зависеть от способности компании предложить хорошее послепродажное обслуживание.

Экспансия на рынок США принесет значительную пользу УАЗу, поскольку правительство России пообещало предоставить специальные экспортные субсидии. Компания также сможет требовать от государства компенсации расходов на НИОКР.

Установлен

на УАЗ Патриот. Возможные неисправности переднего моста Спайсер на УАЗ

Передний мост типа Spicer, который устанавливается на УАЗ Патриот и УАЗ Хантер, совмещен.Он одновременно выполняет функции ведущего и управляемого, и представляет собой жесткую полую балку, внутри которой расположены главная гипоидная передача и дифференциал.

На автомобили УАЗ Хантер и модели на его основе устанавливаются передние мосты Spicer с колеей 1445 мм, каталожный номер 31605-2300011 — передаточное число главной передачи 4,111, или 31608-2300011 с передаточным числом 4.625.

Передние мосты Spicer с колеей 1600 мм, каталожный номер 3163-2300011, 3163-2300011-10, 3163-2300011-10, передаточное число 4.111 или 4.625, устанавливаются на автомобили УАЗ Патриот, УАЗ Пикап и УАЗ Карго.

Главная передача и дифференциал передней и задней оси типа Spicer на Oise Patriot и Oise Hunter схожи по конструкции. Все инструкции по техническому обслуживанию и ремонту также относятся к переднему мосту. В переднем мосту проводится дополнительное обслуживание и ремонт поворотных кулаков.

Поворотный кулак и ступица Уаз Хантер и Уаз Патриот без антиблокировочной тормозной системы ABS.

Поворотный кулак и ступица УАЗ Патриот с антиблокировочной тормозной системой ABS.

Поворотный кулак переднего моста Spicer оснащен шарнирами равных угловых скоростей ШРУС Birfield и шарнирно-шарнирными узлами. Для уменьшения износа деталей переднего моста и экономии топлива при эксплуатации автомобиля по дорогам с твердым покрытием вместе с отключением оси следует также отключать ступицы передних колес с помощью муфты. Установите муфту отключения переднего колеса на переднюю ось или снимите ее с оси в выключенном положении.

При техническом обслуживании переднего ведущего моста проверяется зазор в подшипниках шкворней, схождение и максимальные углы колес и при необходимости снимается, проверяется и подтягивается крепление поворотного кулака.При осмотре поворотных кулаков обращают внимание на исправность упоров-ограничителей колес, болтов и надежность их блокировки.

Нет необходимости добавлять смазку на шаровые опоры и шаровые опоры с шарнирами Бирфилда во время работы. Смазку меняют при ремонте. Используются только рекомендованные смазочные материалы. Для смазывания шарниров равных угловых скоростей ШРУСа типа Бирфилд используются смазочные материалы ШРУС-4, ШРУС-4М или их импортные аналоги.

Регулировка затяжки шаровых пальцев поворотного кулака переднего моста Spicer на УАЗ.

Затяжка шарнира поворотного кулака регулируется на заводе с предварительным натягом по общей оси поворота. Во время эксплуатации автомобиля особое внимание следует обращать на состояние затяжки пальцев поворотных кулаков. Когда трущиеся сферические поверхности гильз или штифтов изнашиваются, предварительный натяг исчезает и образуется зазор вдоль общей оси штифтов. Этот зазор устраняется затяжкой зажимной втулки.

Эксплуатация переднего ведущего моста Spicer с зазорами в шарнирных узлах приводит к преждевременному выходу из строя верхнего вкладыша шарнира.В условиях эксплуатации удобнее всего затягивать зажимную втулку нижнего шкворня:

— открутить гайку и снять накладку с прокладкой
— затянуть зажимную втулку специальным ключом до устранения зазора, предварительно задев резьбовой конец шкворня с медным молотком
— повернув ключ на 10-20 градусов, потяните эту втулку для создания предварительного натяга вдоль общей оси шкворней
— установите накладку с прокладкой и затяните гайку, приложив крутящий момент 80-100 Нм.

Момент поворота шарового шарнира или картера поворотного кулака, если шаровые шарниры не были отсоединены от картера полуоси, при удалении внешнего и внутреннего уплотнительных колец и шарнира поворотного кулака в любом направлении относительно общей оси штифты должны находиться в пределах 10-25 Нм (1,0-2,5 кгсм).

Если контрольный параметр не достигается, повторно затяните зажимную втулку, повернув ключ еще на 10-20 градусов, и затяните гайку с указанным крутящим моментом.Если поворотный кулак был разобран, то при его сборке необходимо отрегулировать предварительный натяг по общей оси шкворней и правильное взаимное положение шарового шарнира с корпусом поворотного кулака для предотвращения смещения шарового шарнира.

Коническая поверхность и резьба зажимной втулки, фрикционные сферические поверхности цапфы и гильзы перед установкой в ​​сборку смазываются консистентной смазкой ЛИТОЛ-24. Вкрутите зажимные втулки до упора штифтов во вкладыши с обеих сторон, соблюдая равенство размеров A и B от концов корпуса поворотного кулака до сферы шарового шарнира.Неравенство размеров А и В допускается не более 0,2 мм. Для получения достаточной точности измерения размеров A и B следует проводить в плоскости B.

Увеличивая крутящий момент на 20-30 Нм по очереди, затяните зажимные втулки до конечного момента 200-250 Нм. Полости над зажимными втулками заполнить смазкой ЛИТОЛ-24. Установите шайбы с прокладками и затяните внешние гайки с моментом 80-100 Нм. Проверьте размеры A и B. В шарнире не допускается зазор.

Вращающий момент шарового шарнира или корпуса поворотного кулака, если шаровые шарниры не были отсоединены от корпуса полуоси, в любом направлении относительно общей оси пальцев должен быть в пределах 10-25 Нм (1,0-2,5 кгсм. Если эти параметры не достигнуты, то регулировку необходимо повторить, потянув или отпустив зажимные втулки снизу и сверху на одинаковую величину.

Проверка и регулировка максимальных углов поворота колес переднего моста Spicer на УАЗ .

Проверка максимальных углов поворота колес проводится на специальном стенде. Угол поворота правого колеса вправо и левого колеса влево должен находиться в пределах 1-32 градуса. Регулировка производится с помощью болта ограничения поворота.

Схождение регулируется изменением длины боковой штанги. Перед регулировкой убедитесь, что в стыках рулевых тяг и подшипниках ступиц нет зазоров. Ослабив затяжку стопорных гаек с правой и левой резьбой, вращением регулировочного штуцера выставляется необходимая центровка колес.

Проверку и регулировку углов установки колес необходимо производить на специальном стенде для каждого колеса. Схождение передних колес, для каждого колеса в отдельности — 0 ° 1’32 «- 0 ° 4’36», суммарное — 0 ° 3’04 «- 0 ° 9’12». При отсутствии стенда допускается проверка и регулировка соосности колес по внутренним поверхностям.

Схождение при нормальном давлении в шинах должно быть таким, чтобы размер A, измеренный по средней линии боковины шин спереди, был на 0,5–1,5 миллиметра меньше размера B сзади.По окончании регулировки контргайки затягивают с моментом 105 — 130 Нм.

Возможные неисправности переднего моста Спайсер на УАЗ.

Нарушение угла развала колес, раскачивание при движении и неравномерный износ шин.

— Большой зазор в подшипниках ступиц передних колес
— Износ шкворней, вкладышей шкворней

Автомобиль плохо держит дорогу.

— Прогиб крышек полуосей переднего моста

Утечка смазки через шаровое уплотнение.

— Износ сальника

Повышенный износ шин.

— Неправильное схождение, погнутая или неправильно отрегулированная рулевая тяга.

Внедорожники УАЗ Патриот, Хантер с завода комплектуются двумя ведущими мостами: передним и задним. Благодаря наличию на внедорожнике УАЗ Патриот двух мостов его проходимость не имеет себе равных. Передняя ось, в отличие от задней, управляемая. Это означает, что передний мост включается только при необходимости. Мост, который устанавливается на УАЗ, называется Спайсер.Он был разработан еще в далекие 90-е годы и с каждым годом совершенствовался и дополнялся. Сегодня появились такие новости, что Spicer скоро заменит старые конструкции агрегатов, которые устанавливаются на «буханках» и «козлах».

Сегодня мы обратим внимание на переднюю ось Spicer внедорожника UAZ Patriot. Что это такое, особенности, плюсы и способы настройки продукта.

Кожух моста Spicer изготовлен из литого материала, в который запрессованы полуоси. Картер моста закрыт крышкой картера.Поперечная плоскость устройства не имеет разъема, что увеличивает надежность и делает конструкцию жесткой. Также дифференциал и главная передача оси Spicer расположены в одном картере, что обеспечивает высокую точность включения и работы устройства. Все эти особенности приводят к увеличению производительности продуктов.

Теперь для обслуживания устройства достаточно снять крышку картера и провести необходимый ремонт или замену изделий. Периодический контроль уровня масла в системе, своевременная замена сальников и подшипников, а также устранение люфта в шестернях и дифференциале — все это главный критерий обслуживания агрегата.

Мост Spicer оснащен новыми типами шарниров (ШРУС), отличительной чертой которых является долговечность. Эти петли требуют периодической смазки конструкции, для чего используется материал ШРУС-4. Недопустимо использовать Литол-24 для смазки петель.

Не менее важным моментом является значение передаточного числа моста Спайсера. На УАЗ Патриот выпускаются устройства с двумя значениями передаточных чисел передних мостов: 4,11 и 4,62. Мосты ценностью 4.На внедорожник UAZ Patriot с бензиновым двигателем устанавливаются 11, на дизельные агрегаты — 4,62.

Конструкция и компоновка

На фото ниже представлена ​​схема устройства переднего моста Spicer с цифровыми обозначениями. Рассмотрим основные механизмы, из которых состоит передний мост Spicer.

• 3 — ведомая шестерня, у которой больше косых зубьев, чем у ведущей;
• 9 — подшипник роликовый, требующий замены при износе;
• 13 — фланец;
• 16 — корпус моста;
• 21 — ведущая шестерня и вал;
• 23 — гайка, с помощью которой регулируются подшипники дифференциала.

На схеме видно, что мост Spicer имеет множество мелких деталей, без которых невозможна работа переднего блока. Мы не будем рассматривать их все, но во время ремонта устройства обязательно проконтролируйте расположение каждой детали. В противном случае изделие потребуется повторно разобрать и отремонтировать.

Преимущества

Внедорожник UAZ Patriot оснащен передним устройством широкого типа. К достоинствам данной конструкции можно отнести следующие моменты:

1. Увеличение колеи, что положительно сказывается на устойчивости автомобиля как на дороге, так и на бездорожье.Колея увеличена до 160 см.
2. Это положительно сказалось на возможности увеличения угла поворота передних колес до 32 градусов. При этом у внедорожника лучшая маневренность на дороге и за рубежом.
3. Повышен класс прочности поворотных кулаков, что позволило снизить частоту смазочных и ремонтных работ.
4. Благодаря новой подвеске УАЗ Патриот получил лучшую управляемость и устойчивость.

Усиленная крышка редуктора

Таким образом, данные преимущества говорят о высокой устойчивости внедорожника на бездорожье, а также проходимости, что немаловажно для такого агрегата.

Регулировка

Регулировка — это процесс, при котором устройство должно быть правильно отрегулировано, чтобы предотвратить возникновение дальнейших дефектов. Регулировка переднего моста Spicer осуществляется в основном после ремонтных работ. В редких случаях регулировка оси выполняется в случае износа подшипников или хомутов. Рассмотрим, как регулируются подшипники передней оси Spicer на внедорожнике UAZ Patriot.

Итак, регулировка проводится в следующем порядке:

Если требуется регулировка моста Спайсера без замены подшипников, то процесс включает следующие этапы:

1. Полуоси откручиваются и крышка картера удаленный.Перед этим не забудьте слить масло с моста.
2. В дифференциале подшипников зазор следует установить равным 0,15 мм. Делается это с помощью тех же регулировочных гаек.
3. Боковой зазор должен составлять 0,2 мм. Для этого шестерня поворачивается и измерение проводится в 6 точках.
4. Для увеличения зазора отверните гайку, а для уменьшения — ввинтите.
5. Подшипник сжимается в направлении оси, с помощью которой регулируется предварительный натяг.
6. После этого передний мост Spicer можно собирать и заливать маслом. На этом настройка моста завершена.

Как видите, передний мост Spicer по своим параметрам отличается от предшественников, поэтому размещение подобных изделий на внедорожнике повлекло за собой улучшение не только проходимости, но и долговечности агрегатов.

Стоимость переднего моста Spicer довольно внушительная, поэтому очень важно не доводить его до неисправности и вовремя отремонтировать.Ведь даже если передний мост не является основным устройством, то его выход из строя просто приведет к тому, что UAZ Patriot не сможет двигаться по бездорожью. Зачем же тогда полноприводный джип? Поэтому, подводя итоги, следует отметить, что диагностика и профилактика требуются не только для мотора и шасси, но и для прямого привода как передних, так и задних колес. Поскольку передний привод используется в редких случаях, важно знать, что проверить правильность работы моста можно, периодически включая его и двигаясь по бездорожью.Так вы можете быть уверены, что джип никогда вас не подведет.

Вы можете проверить свой MSC и при необходимости уменьшить его!

Для автомобилей UAZ Patriot и UAZ Hunter, а также всех моделей на их основе установлены передний и задний одноступенчатые ведущие мосты типа Spicer с неразъемным картером, названные в честь автора американского инженера Кларенса Спайсера. более тридцати патентов и владелец Spicer Manufacturing Company, сейчас — Dana Corporation…

На автомобили УАЗ-3160 и УАЗ-3162 Симбир начали устанавливать передний и задний мосты типа Spicer взамен мостов старой конструкции, и от них они унаследовали УАЗ Патриот, УАЗ Пикап, УАЗ. Грузовой и УАЗ Хантер.

Передний и задний мосты типа Spicer на УАЗ Патриот, устройство.

Передний мост совмещенный, он одновременно выполняет функции ведущего и управляемого, представляет собой жесткую полую балку, внутри которой расположены главная гипоидная передача и дифференциал.От главной передачи крутящий момент через полуоси передается на передние ступицы.

Полуось представляет собой цельную деталь с шарнирами равных угловых скоростей (ШРУС) типа Rceppa-Bearfield, названными в честь своего изобретателя Альфреда Реппа и американской компании Bearfield, которая произвела его по патенту. Он более компактен, чем петля Bendix-Weiss на мостах Timken, может выдерживать большие углы и передавать больший крутящий момент.

В настоящее время такими шарнирами оснащаются передние мосты старой конструкции типа Timken, которые до сих пор устанавливаются на автомобили.По этой причине они получили название — гибридные мосты.

Задний мост представляет собой жесткую полую балку, на концах которой установлены ступицы ведущих колес на подшипниках, а внутри расположены главная гипоидная передача и дифференциал. От главной передачи крутящий момент через полуоси передается на ступицу. Передний и задний мосты имеют одинаковую конструкцию главных передач и дифференциалов.

Конструктивные особенности передней и задней осей типа Spicer. Мосты

Spicer в значительной степени унифицированы со старыми одноступенчатыми мостами типа Timken, у них такие же подшипники дифференциала, полуоси заднего моста и почти все детали ступичных узлов.

Толщина подложки ведомой шестерни в новых осях была увеличена на 8 миллиметров, что снизило шум и повысило надежность главной передачи. Новый дифференциал можно использовать на старых одноступенчатых мостах с разъемным картером, при условии, что на штыре чашки установлено распорное кольцо.

Производимые в настоящее время передняя и задняя оси Spicer имеют передаточное число главной передачи 4,111 или 4,625. Первые устанавливаются в основном на автомобили УАЗ с бензиновыми двигателями, вторые — на автомобили с дизельными двигателями, а также на все автомобили, начиная с 2015 модельного года.

На автомобили УАЗ Хантер и все модели на его основе устанавливаются так называемые узкие оси с колеей 1445 мм, каталожный номер передней оси 31605-2300011 — передаточное число главной передачи 4,111, или 31608-2300011 с передаточным числом 4.625. Каталожный номер заднего моста 31605-2400010-30 — передаточное число 4,111 или 31514-2400010-10 — от 4,625.

Широкие мосты с колеей 1600 мм, каталожный номер переднего моста 3163-2300011, 3163-2300011-10, 3163-2300011-10, передаточное число 4,111 или 4,625 устанавливаются на автомобили УАЗ Патриот, УАЗ Пикап и УАЗ Карго. Номер детали заднего моста 3162-2400010-10, 3163-2400010, передаточное число 4,111 или 4,625.

Проверка и обслуживание переднего и заднего мостов типа Spicer на УАЗ.

Техническое обслуживание переднего и заднего мостов заключается в поддержании необходимого уровня трансмиссионного масла в их картере, он должен быть у нижнего края заливного отверстия, и своевременной его замене.

А также в проверке уплотнений, своевременном обнаружении и устранении осевых зазоров в шестернях главного привода, периодической очистке предохранительного клапана, затяжке всех крепежных элементов и очистке магнитной пробки от металлических частиц при замене трансмиссионного масла.

Для смазки шарниров типа Bearfield используется специальная смазка ШРУС-4, которую нельзя заливать во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир. Использование других видов смазок, в том числе традиционной Литол-24, недопустимо.Добавлять смазку в стык во время работы не требуется. Внутренняя полость поворотного кулака заполнена смазкой Литол-24.

Регулировка осевых зазоров в передней и задней оси УАЗ.

Осевой зазор в подшипниках ведущей шестерни главной передачи не допускается, так как при его наличии зубья шестерни быстро изнашиваются и мост может заклинивать. Осевой зазор проверяется поворотом ведущей шестерни за крепежный фланец карданного вала.

Чтобы устранить осевой люфт ведущей шестерни, затяните гайку с фланцем. Гайка имеет пробивку в пазу резьбовой части ведущей шестерни и при затяжке на шпонку требуется большее усилие. Гайку затягивают осторожно, пока не будет устранен осевой зазор ведущей шестерни, избегая ее сжатия, после чего она снова отцентрируется. Если затянутая гайка не может быть затянута, ее следует сначала ослабить на 0,5–1,0 оборота, а затем затягивать до устранения и затягивания осевого зазора.

Осевой люфт в подшипниках дифференциала главной передачи также не допускается. Это проверяется покачиванием ведомой шестерни при снятой крышке картера. Осевой зазор ведомой шестерни главного привода устраняется затяжкой гайки подшипника дифференциала, предварительно сняв стопорную пластину.

Внедорожники хорошо известны отечественному потребителю. Производитель оснащает их с завода сразу парой ведущих мостов: задним и передним.Основное различие между ними в том, что дизайн лицевой панели управляем и при необходимости может быть включен. Несмотря на то, что передний мост УАЗ Патриот был разработан еще в 90-х годах, он активно используется по сей день благодаря своим техническим характеристикам.

Перед тем, как приступить к разборке устройства и причинам ремонта переднего моста, необходимо остановиться на его преимуществах в эксплуатации. Остановимся на следующих моментах:

Видеообзор конструкции переднего моста УАЗ Патриот:

Описание компонентов и схема конструкции

Устройство передней оси на Патриот следует начинать с описания основных элементов и узлов.Среди них:

• вал карданный и шестерня привода;
Шестерня ведомая
• с большим количеством зубьев;
• корпус моста;
Подшипник роликовый
• ;
• фланец;
Гайка
• для регулировки подшипников дифференциала.

Что касается разницы в строении конструкций каждого из ведущих мостов, то особых принципиальных отличий нет. На переднюю ось Spicer Patriot мощность и крутящий момент передаются через дифференциал и главную передачу.Балка полая, в ней размещена пара полуосей, которые обеспечивают вращение от ведомой шестерни.

Основные виды неисправностей и их причины

Рассмотрим возможные неисправности, подстерегающие водителя при эксплуатации УАЗ Патриот, связанные с конструкцией моста. Как правило, они связаны с чрезмерным износом или работой в тяжелых условиях или естественным старением металлических компонентов и могут выражаться в следующих симптомах:

Ремонт основных видов поломок переднего моста УАЗ

Многие виды ремонта переднего моста Патриот можно произвести самостоятельно в гараже. В этом поможет следующая простая инструкция, которая касается наиболее частых видов ремонтных работ. Подумайте о регулировке зазора подшипника, которую необходимо выполнять правильно, чтобы этот агрегат работал долгое время. Сначала подбираем диаметр и толщину кольца, которые должны точно соответствовать подшипнику приводного вала от главной передачи.

При вращении вала измеряется крутящий момент, значение которого не должно превышать 1-2 Нм.Таким же образом подбирается регулировочное кольцо ведомой шестерни. При установке дифференциалов зазоры следует выставлять с помощью регулировочных гаек — это наглядно демонстрирует схема ремонта передней оси внедорожника. После проведения вышеуказанных манипуляций остается проверить отсутствие люфта и проверить участки контакта зубьев шестерни.

Другой распространенный случай — замена сальника ведущей шестерни главной передачи. Сначала с машины снимается фланец путем откручивания крепежных болтов, после чего освобождается доступ к самому сальнику.Поврежденный элемент вынимают из гнезда и заменяют новым, вдавливая его на прежнее место.

Разобрать бортовую передачу сложнее — для этого необходимо предварительно вывесить переднюю часть автомобиля. Открыв сливную горловину, удаляем из системы весь объем смазки. Сначала снимаются левый и правый полуоси, а затем наконечник рулевой тяги. После отключения карданной передачи последовательно снимается и основная крышка.Попутно с ведущей шестерней снимаются крышки подшипников дифференциала. Далее демонтируется ведущая шестерня с валом и подшипниками.

Видео-советы по ремонту переднего моста в сборе УАЗ Патриот:

Мониторинг и плановое обслуживание

Опытные владельцы внедорожников уделяют особое внимание регулярной проверке состояния сальников. При необходимости проведения работ по замене новые сальники необходимо смазать Литолом-24.Конструкция переднего моста позволяет проводить такой ремонт при необходимости.

Конструкция моста Spicer, на который устанавливается, достаточно проста по конструкции. Благодаря этому, как обслуживание, так и ремонт можно производить самостоятельно, с использованием основных инструментов в арсенале. Долгосрочная эксплуатация всегда основана на регулярном плановом техническом обслуживании.

Особое внимание следует уделить контролю уровня смазочного материала в редукторе моста и его замене.При малейшем подозрении на появление посторонних шумов или других симптомов следует придерживаться описанной здесь последовательности ремонта.

Видеообзор передней оси внедорожника УАЗ Патриот:

На автомобили УАЗ Патриот и УАЗ Хантер, а также на все модели на их основе устанавливаются передний и задний одноступенчатые ведущие мосты типа Spicer с неразъемным картером двигателя, названные в честь американского инженера Кларенса Спайсера

Внешний вид передней оси «Спайсер»

Мосты

Spicer начали устанавливать на автомобили УАЗ-3160 и УАЗ-3162 Симбир взамен мостов Timken.Но на этих автомобилях, как и на первых моделях УАЗ Хантер, устанавливались «узкие» мосты шириной 1445 мм.

УАЗ Патриот приступил к установке «широких» мостов колеи 1600мм.

Особенности конструкции

Картер моста состоит из неразъемного литого картера главной передачи, запрессованных в него кожухов (чулок) полуосей и штампованной крышки картера.

Отсутствие щели в поперечной плоскости оси придает конструкции высокую жесткость, ненагруженное соединение крышки и картера снижает вероятность протечки по стыку, а размещение главной передачи и дифференциала в едином картере обеспечивает высокую точность зацепления и более благоприятные условия работы подшипников.

Благодаря всем этим конструктивным особенностям реальный срок службы мостов значительно увеличился. К тому же теперь, чтобы получить доступ к главной паре и дифференциалу, необязательно снимать и «половину» его — достаточно снять крышку.

Для уменьшения коробления ведомой шестерни при ее термообработке и, как следствие, снижения шума, повышения надежности и долговечности бортовой передачи толщина «подложки» ведомой шестерни увеличена на 8 мм. Однако эта мера привела к замене левой чашки дифференциала.Но новый дифференциал можно использовать на предыдущих одноступенчатых осях с разъемным картером, при условии, что на шипе чашки установлено расширительное кольцо.

Мосты

Spicer унифицированы со старыми одноступенчатыми мостами по ряду других деталей. Это подшипники дифференциала, полуоси заднего моста и практически все детали ступичных узлов. Передний подшипник с двойным уплотнением (469-2307086-03) и новый двухкромочный буртик фланца ведущей шестерни унифицированы с аналогичными деталями П-образных («армейских») мостов производства ОАО «УАЗ».

Что касается переднего ведущего и рулевого мостов, то здесь, помимо вышеперечисленных моментов, следует отметить новые шарниры равных угловых скоростей (ШРУС ) типа « Beerfield », которые намного прочнее старых. петли конструкции (« Weiss »). В настоящее время такими петлями оснащены все мосты Spicer и Timken. Не лишним будет напомнить, что для смазки шарниров Бирфилда используется специальная смазка ШРУС-4, которую следует заливать не во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир.Использование других видов смазок, в том числе традиционного Литол-24, недопустимо. В процессе эксплуатации добавлять смазку в стык не требуется. Внутренняя полость поворотного кулака по-прежнему заполнена смазкой Литол-24.

Главная шестерня:
1 — болт; 2, 33 — шайбы пружинные; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — установочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — кольцо упорное; 11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка; 16 — корпус моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликоподшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипника дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40 — опорные шайбы полуосных шестерен; 28, 43 — полуосевые шестерни; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — дифференциальные сателлиты; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипника дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки корпуса главной передачи

Мосты «Спайсер», выпускаемые заводом, имеют передаточное число 4.111 (37: 9) или 4,625 (37: 8). Мосты с передаточным числом 4,111 устанавливаются в основном на автомобили с бензиновыми двигателями, а с передаточным числом 4,625 — на автомобилях с дизельными двигателями.

Ступица переднего колеса

Ступица переднего колеса УАЗ с дисковыми тормозами, но без АБС

Поворотный кулак переднего моста

Поворотный кулак и ступица.
1 — фланец ведущий с заглушкой; 2, 10, 25 — прокладки; 3 — ступица с тормозным диском; 4 — ступичные подшипники; 5 — болт крепления колеса; 6 — щит тормозного диска; 7 — теплоизоляционный экран датчика АБС; 8 — штифт; 9 — корпус поворотного кулака; 11 — прижимная втулка; 12 — шкворень; 13 — вкладыш шкворня; 14-скоба крепления жгута АБС; 15 — пружина; 16 — внешнее уплотнительное кольцо; 17 — внутреннее уплотнительное кольцо; 18 — шарнир; 19 — шариковый подшипник; 20, 28 — шайбы упорные; 21 — шарнирная опора; 22 — наружная обойма сальника; 23 — колодка; 24 — гайка; 26 — импульсный диск; 27 — манжета; 29 — стопорные кольца; 30 — стопорная шайба; 31 — гайки; 32 — шайба стопорная

Схема сборки поворотного кулака УАЗ:

1 — щит тормозного диска; 2 — усилитель теплоизоляционного экрана датчика АБС; 3 — теплоизоляционный экран датчика АБС; 4, 18 — болты; 5 — импульсный диск; 6 — ступица; 7, 12 — подшипник; 8 — шайба стопорная; 9 — гайка; 10 — шайба стопорная; 11 — контргайка; 13 — шайба упорная; 14 — манжета; 15 — шкворень поворотного кулака; 16 — прокладка; 17 — поворотный кулак; 19 — шариковый подшипник; 20 — кожух полуось

Регулировка осевых зазоров в передней и задней оси Spicer

Осевой зазор в подшипниках ведущей шестерни главной передачи не допускается, так как при его наличии зубья шестерни быстро изнашиваются и мост может заклинивать.Осевой зазор проверяется поворотом ведущей шестерни за крепежный фланец карданного вала.

Передний мост «Спайсер». Развал, схождение

Передняя ось является управляемой. Для облегчения движения передние управляемые колеса имеют развал ( не регулируется, ) в вертикальной плоскости и схождение в горизонтальной плоскости.

Схождение колес. И

Для возврата колес в среднее положение шарниры поворотных кулаков наклонены в продольной и поперечной плоскостях.

Положительный развал — это отклонение верха колеса от вертикальной плоскости наружу.
Угол развала осей Spicer составляет = 1 ° — 30 «. Развал колес влияет на износ шин. При разгибе до 2 ° износ будет не очень большим. Развал постепенно уменьшается до нуля, а затем колесо прогиб перемещается в сторону отрицательного развала колес, что ухудшает управляемость колес.

В результате наклона колес во время развала возникают силы, которые стремятся вернуть их в разные стороны при движении.Появляется боковая пробуксовка колес, что увеличивает износ шин и затрудняет движение. Для исключения вредного воздействия развала колеса устанавливают с схождением. При этом расстояние между ободами колес на уровне передней оси спереди на несколько миллиметров меньше, чем сзади.

Продольный наклон шкворня (KASTOR) предназначен для стабилизации управляемых колес в среднем положении, но его эффект заметен только на высоких скоростях со значительными центробежными силами.Стабилизирующий момент и угловая скорость колеса при возврате в нейтральное положение служат мерой стабилизации колеса при выходе автомобиля из поворота.

Техническое обслуживание

Техническое обслуживание моста Spicer сводится к поддержанию уровня масла в картере и его периодической замене, контролю состояния всех сальников и опор оси и своевременному устранению возникающих осевых зазоров в подшипниках шестерен и дифференциала.

Подробности операций по обслуживанию и ремонту мостов Spicer описаны в Руководстве по обслуживанию и ремонту автомобиля UAZPatriot IR-05808600.050-2005. Третье издание. 2007

Крепление переднего моста уаз патриот. Обслуживание и регулировка переднего моста Spicer на УАЗ Патриот и УАЗ Хантер, возможные неисправности переднего моста

Передний мост УАЗ Патриот установлен на рессорной подвеске с дополнительными амортизаторами, рассчитан на установку поворотных кулаков … В конструкции балки имеется редуктор с дифференциалом, позволяющий передавать и распределять крутящий момент между передними колесами.

Передний мост оснащен монолитным литым картером коробки передач (схема Spicer), в котором установлены чулки моста. За счет отсутствия линии разъема повышается жесткость конструкции и улучшаются условия работы зубчатых передач. Крышка на болтах используется для доступа к коробке передач и дифференциалу. Внутренний объем картера используется для хранения запаса смазочного материала; Предусмотрены сливные и контрольные отверстия с заглушками. Чулки, установленные с натягом, предназначены для крепления балки на раме и для крепления валов ведущего моста передних колес.

Для поворота передних колес с одновременной подачей крутящего момента используются шаровые опоры (ШРУСы) схемы Бирнфилда. В полости шарнира есть запас специальной смазки, которую не нужно пополнять в процессе эксплуатации автомобиля. Передние колеса имеют фиксированный угол установки в вертикальной плоскости, в горизонтальном направлении угол схождения регулируется на подставке. Поворотные кулаки с шарнирной схемой, ось шарнира наклонена, обеспечивая автоматический возврат передних колес в нейтральное положение.

Преимущества передней балки Spicer:

• увеличение колеи до 1600 мм, что позволило повысить устойчивость автомобиля;
• угол поворота управляемых колес достигает 32 °, что положительно сказывается на маневренности автомобиля;
• использование балки Spicer позволило отказаться от листовых рессор в пользу рессорной зависимой подвески;
• конструкция поворотных кулаков не требует планового обслуживания и замены смазки;
• доступ к механизмам для ремонта осуществляется через съемную крышку;
• увеличение жесткости конструкции и размещение коробки передач и дифференциала в едином картере позволило увеличить ресурс агрегата;
• снижение шума за счет установки модернизированной ведомой шестерни (деталь может устанавливаться в мосты старой конструкции с разъемным картером).

Включение и выключение моста

Крутящий момент на переднюю ось коробки передач передается через карданный вал со шлицевой муфтой, соединенный с двухступенчатой ​​раздаточной коробкой. Раздаточные коробки на автомобилях Патриот бывают двух типов: с механическим приводом (российская разработка) и с электроприводом (КПП Dymos, эксплуатируется с середины 2013 года).

Для управления коробками передач используется рычаг или поворотная шайба, расположенная на центральном туннеле кузова.

1. Выжмите педаль сцепления до упора.
2. Переведите рычаг управления коробкой передач в необходимое положение, алгоритм управления указан на пластиковой ручке ручки. Производитель допускает переход на передачу крутящего момента на 2 оси с помощью прямой передачи в раздаточной коробке на скорости до 60 км / ч.
3. Отпустите педаль сцепления и продолжайте движение с активным полным приводом. Чтобы отключить переднюю ось, снова нажмите педаль сцепления, а затем установите рычаг раздаточной коробки в нейтральное положение.

Для включения переднего моста на машинах с коробкой передач Dymos поверните шайбу в желаемое положение. Конструкция трансмиссии позволяет задействовать полный привод во время движения, но если вы хотите активировать нижний ряд, то машину следует остановить. Затем необходимо перевести главную коробку в нейтральное положение, что позволит включить пониженный ряд в раздаточной коробке.

Частые неисправности

Конструкция переднего ведущего моста отличается высокой надежностью, возможные неисправности возникают из-за естественного износа трущихся деталей или нарушения условий эксплуатации.Поломки коробки передач связаны с потерей герметичности картера или повреждением шестерен. Автовладелец может самостоятельно найти причину поломки и провести ремонт в гараже.

Высокий уровень шума

Повышенный уровень шума свидетельствует о снижении уровня масла и механическом износе подшипников качения или шестерен главной пары и дифференциала. Если добавление смазки не позволило снизить шум работы, то требуется разобрать агрегат и заменить изношенные элементы.

После сборки и восстановления уровня масла передний мост Патриот проверяется на работоспособность.

Шум при работе оси возникает из-за неправильной регулировки шестерен главной передачи. Для восстановления нормальных условий эксплуатации положение деталей регулируется (с помощью стальных прокладок), но при повреждении или износе зубьев невозможно обеспечить требуемую пятно контакта. В этом случае производится полная замена шестерен; Категорически запрещается устанавливать шестерни из разных комплектов.

Утечка происходит через прокладку между крышкой и корпусом коробки передач, а также через сальник. Причина неисправности — износ деталей или повреждение элементов при установке или обслуживании транспортного средства. Для восстановления нормальных условий эксплуатации необходимо произвести замену поврежденных деталей, допускается нанесение герметика на поверхность прокладки. После ремонта необходимо восстановить уровень трансмиссионного масла в картере коробки передач переднего моста.

Сушка смазки

Во время работы машины происходит разложение смазки, находящейся в картере моста. При высоких температурах масло испаряется, а при преодолении водных преград вода попадает в полость. Для проверки уровня смазки используется контрольное отверстие, закрытое резьбовой пробкой. Если хозяин регулярно пересекает водные преграды, на вентиляционные каналы рекомендуется установить удлинительные шланги. Магистрали проложены под капотом автомобиля, что снижает риск попадания воды и грязи в картеры.

Застрявший узел

Заклинивание коробки передач происходит при увеличении осевого зазора в подшипниковых узлах, на которых вращается ведущий вал главной пары. Из-за движения оси нарушается пятно контакта между шестернями, что приводит к износу и разрушению зубьев.

В процессе эксплуатации необходимо периодически проверять состояние подшипников, качая ведущий мост за фланец, предназначенный для крепления карданного вала.

Техническое обслуживание моста заключается в периодической проверке уровня и замене масла в картере (каждые 45 тыс. Км пробега). Рекомендуется проверить состояние уплотнительных элементов и деталей, удерживающих балку на транспортном средстве. Также необходимо своевременно регулировать осевые зазоры, которые изменяются из-за естественного износа шестерен и подшипников качения. Кроме того, устранен зазор в шарнирах поворотных кулаков и исправлен угол схождения.

Старое масло сливается после прогрева картера в движении. В конструкции корпуса предусмотрена резьбовая заглушка, под отверстием ставится емкость для сбора отработанной жидкости. Необходимо протереть поверхность вилки от частиц, образующихся при износе шестерен (в конструкции детали предусмотрен магнит). Масло заливается через контрольное отверстие, закрытое резьбовой пробкой. Уровень смазки у нижнего края отверстия считается нормальным.

самостоятельный ремонт

Конструкция передней балки позволяет проводить ремонтные работы собственными силами, но часть работ выполняется в эксплуатационных условиях.Например, владелец автомобиля не может правильно отрегулировать угол отклонения передних колес. В балочной схеме предусмотрен упорный болт, не допускающий отклонения кулака на угол более 31-32 °, но параметр можно определить только на стенде.

Алгоритм действий при установке нового сальника карданного вала:

1. Поставьте автомобиль на ровную поверхность, затем включите стояночный тормоз и поставьте упоры под колеса.
2. С помощью гаечных ключей ослабьте 4 болта, которыми фланец карданного вала крепится к контрпластине, расположенной на конце приводного вала.Для облегчения процедуры рекомендуется обработать нити жидкостью WD40.
3. Выверните болты и отведите приводной вал в сторону.
4. Снимите центральную гайку, крепящую фланец отражателя к ведущему валу переднего моста.
5. Подцепите изношенный сальник отверткой или шилом, а затем выньте деталь из отверстия.
6. Протереть поверхность салфеткой от остатков масла и пыли.
7. Установите новый сальник на прежнее место, изношенная деталь используется как оправка.
8. Установите шайбу и фланец на вал, а затем затяните стопорную гайку.

В процессе самообслуживания возникает необходимость исправить схождение передних дисков с шинами. Для изменения параметра используйте поперечную рулевую тягу, в которой предусмотрена муфта с контргайками. Перед регулировкой проверяются шарниры рулевой тяги и ступичные подшипники, в которых не должно быть люфта. Чтобы определить угол, нужно измерить расстояние между осевыми линиями на боковинах покрышек.При правильной настройке передний зазор на 0,5-1,5 мм больше, чем расстояние между задними колесами.

Внедорожники УАЗ Патриот, Хантер с завода комплектуются двумя ведущими мостами: передним и задним. Благодаря наличию на внедорожнике УАЗ Патриот двух мостов его проходимость не имеет себе равных. Передняя ось, в отличие от задней, управляемая. Это означает, что передняя ось включается только при необходимости. Мост, который устанавливается на УАЗ, называется Спайсер. Он был разработан еще в далекие 90-е годы и с каждым годом совершенствовался и дополнялся.Сегодня появилась такая новость, что Spicer скоро заменит старые конструкции агрегатов, которые устанавливаются на «буханках» и «козлах».

Сегодня мы обратим внимание на переднюю ось Spicer внедорожника UAZ Patriot. Что это такое, особенности, плюсы и способ настройки продукта.

Корпус моста Spicer изготовлен из литого материала, в который запрессованы полуоси. Картер моста закрыт крышкой картера. Поперечная плоскость устройства не имеет разъема, что увеличивает надежность и жесткость конструкции.Также дифференциал и главная передача оси Spicer расположены в одном картере, что обеспечивает высокую точность включения и работы устройства. Все эти особенности приводят к увеличению производительности продуктов.

Теперь для обслуживания устройства достаточно снять крышку картера и провести необходимый ремонт или замену изделий. Периодический контроль уровня масла в системе, своевременная замена сальников и подшипников, а также устранение люфта в шестернях и дифференциале — все это главный критерий обслуживания агрегата.

Мост Spicer оснащен новыми типами шарниров (ШРУС), отличительной чертой которых является долговечность. Эти петли требуют периодической смазки конструкции, для чего используется материал ШРУС-4. Недопустимо использовать Литол-24 для смазки петель.

Не менее важным моментом является значение передаточного числа моста Спайсера. На УАЗ Патриот выпускаются устройства с двумя значениями передаточных чисел передних мостов: 4,11 и 4,62. Мосты ценностью 4.На внедорожник UAZ Patriot с бензиновым двигателем устанавливаются 11, на дизельные агрегаты — 4,62.

Конструкция и компоновка

На фото ниже представлена ​​схема устройства переднего моста Spicer с цифровыми обозначениями. Рассмотрим основные механизмы, из которых состоит передний мост Spicer.

• 3 — ведомая шестерня, у которой больше косых зубьев, чем у ведущей;
• 9 — подшипник роликовый, требующий замены при износе;
• 13 — фланец;
• 16 — корпус моста;
• 21 — ведущая шестерня и вал;
• 23 — гайка, с помощью которой регулируются подшипники дифференциала.

На схеме видно, что мост Spicer имеет множество мелких деталей, без которых невозможна работа переднего блока. Мы не будем рассматривать их все, но во время ремонта устройства обязательно проконтролируйте расположение каждой детали. В противном случае изделие потребуется повторно разобрать и отремонтировать.

Преимущества

Внедорожник УАЗ Патриот оснащен передним устройством широкого типа. К достоинствам данной конструкции можно отнести следующие моменты:

1. Увеличенная колея, что положительно сказывается на устойчивости автомобиля как на дороге, так и на бездорожье.Колея увеличена до 160 см.
2. Это положительно сказалось на возможности увеличения угла поворота передних колес до 32 градусов. При этом внедорожник получил лучшую маневренность на дороге и бездорожье.
3. Повышен класс прочности поворотных кулаков, что позволило снизить частоту смазочных и ремонтных работ.
4. Благодаря наличию новой подвески УАЗ Патриот получил лучшую управляемость и устойчивость.

Усиленная крышка редуктора

Таким образом, данные преимущества говорят о высокой устойчивости внедорожника на бездорожье, а также проходимости, что немаловажно для такого агрегата.

Регулировка

Регулировка — это процесс, при котором устройство должно быть правильно отрегулировано, чтобы предотвратить возникновение дальнейших дефектов. Регулировка передней оси Spicer осуществляется в основном после ремонтных работ. В редких случаях регулировка оси проводится в случае износа подшипников или хомутов. Рассмотрим, как регулируются подшипники передней оси Spicer на внедорожнике UAZ Patriot.

Итак, регулировка проводится в следующем порядке:

Если требуется регулировка моста Спайсера без замены подшипников, то процесс включает следующие этапы:

1. Полуоси откручиваются, а крышка картера снимается. удаленный.Перед этим не забудьте слить масло с моста.
2. В дифференциале подшипников зазор следует установить равным значению 0,15 мм. Делается это с помощью тех же регулировочных гаек.
3. Боковой зазор должен составлять 0,2 мм. Для этого поворачивают шестерню и проводят измерение в 6 точках.
4. Для увеличения зазора отверните гайку, а для уменьшения — ввинтите.
5. Подшипник сжимается в направлении оси, с помощью которой регулируется предварительный натяг.
6. После этого передний мост Spicer можно собрать и залить маслом. На этом настройка моста завершена.

Как видите, передний мост Spicer по своим параметрам отличается от предшественников, поэтому размещение подобных изделий на внедорожнике повлекло за собой улучшение не только проходимости, но и долговечности агрегатов.

Стоимость переднего моста Spicer довольно внушительная, поэтому очень важно не доводить его до неисправностей и вовремя их устранять.Ведь даже если передний мост не является основным устройством, то его выход из строя просто приведет к тому, что UAZ Patriot не сможет двигаться по бездорожью. Зачем же тогда полноприводный джип? Поэтому, подводя итоги, следует отметить, что диагностика и профилактика требуются не только для мотора и шасси, но и для прямого привода как передних, так и задних колес. Поскольку переднеприводные колеса используются в редких случаях, важно знать, что исправность моста можно проверить, периодически включая его и двигаясь по бездорожью.Так вы можете быть уверены, что джип никогда вас не подведет.

Вы можете проверить свой MSC и при необходимости уменьшить его!

Мосты УАЗ Патриот их устройство и обслуживание — довольно интересная тема среди производителей УАЗов. Особенно многих беспокоит передний мост УАЗ Патриот , потому что конструктивно передний мост отремонтировать и установить сложнее. Сегодня мы расскажем вам подробнее о мостах современного Патриота.

Для начала немного истории ведущих мостов УАЗ и расположения этих элементов трансмиссии.Изначально мосты внедорожников УАЗ были «военными» и «колхозными», по расположению они между собой сильно отличались. Среди любителей внедорожников ценятся именно мосты «военного» типа. Но на нынешний УАЗ Патриот устанавливаются совершенно другие мосты, которые имеют ряд особенностей, хотя некоторые детали взаимозаменяемы со старыми мостами.

Современные мосты Патриот типа «Спайсер» теперь с колеей увеличенной до 1600 мм.Ведь старые мосты были всего 1445 мм и не подходили к довольно широкому Патриоту. Также в конструкции был изменен корпус главной передачи, который закрывается съемной стальной крышкой, а для доступа к главной передаче и дифференциалу больше не нужно снимать и разбирать мост, можно просто снять крышку.

Передний и задний мост «Спайсеры» похожи, об особенностях мы поговорим ниже. Итак, картер моста
состоит из неразъемного литого картера главной передачи, запрессованных в него кожухов (чулок) полуосей и штампованной крышки.Отсутствие соединителя в поперечной плоскости моста придает конструкции высокую жесткость (неразрезной тип моста). Размещение главной передачи и дифференциала в едином картере обеспечивает долговечность и высокую точность зацепления зубьев главной пары.

Схема переднего моста Патриот представлена ​​на первом фото в самом верху статьи. Главной особенностью моста можно считать наличие шарниров равных угловых скоростей. Ведь передние колеса, помимо вращения, должны еще и повернуться.Изначально использовались ШРУСы типа Weiss, но от них отказались. Угол поворота рулевого колеса в силу конструктивных особенностей не превышал 27 градусов, что сказывалось на маневренности машины. Поэтому сейчас устанавливаются новые ШРУСы типа «Bearfield», которые обеспечивают поворот на 32 градуса и более долговечны за счет более равномерной нагрузки на элементы шарнира.

В качестве смазки для УАЗ Патриот ШРУС используется только «ШРУС-4», широко применяемая ранее смазка ЛИТОЛ-24 для этих целей уже не подходит.

Задний мост Patriot показан на схеме ниже.

Обычно задний мост «Спайсер» не доставляет проблем владельцам внедорожников. Главное — постоянно следить за уровнем масла в картере моста. Так как переборка моста или замена главной передачи на дифференциал — это лотерея. Довольно легко столкнуться с необработанным металлом, а затем ехать с постоянно гудящей коробкой передач.

Основные советы по использованию мостов Патриот довольно просты — нельзя ездить с подключенным передним мостом по сухой хорошей дороге, это приводит к повышенному расходу топлива и износу раздаточных материалов.Не допускайте длительного проскальзывания одного из колес, если вы застряли, это может привести к ускоренному износу оси. Но при движении с температурой окружающего воздуха минус 30 лучше подключить передний мост.

Напомним, серийный УАЗ Патриот не имеет блокировки межколесного дифференциала … То есть если переднее правое колесо застряло в грязи, а переднее левое колесо висит в воздухе, то только то, что свободно будет вращаться. Так и с задними колесами.Чтобы не попасть в дурацкую ситуацию, настоящие любители бездорожья самостоятельно устанавливают межколесную блокировку. Сегодня существует несколько видов замков на любой вкус и кошелек.

Конструктивные особенности Возможные неисправности переднего моста, их причины и способы устранения Замена сальника вала ведущей шестерни редуктора переднего моста Снятие и установка фрикциона отключения колеса Снятие и установка полуось Замена сальника переднего Полуось Снятие и установка главной передачи переднего моста Разборка и сборка дифференциала переднего моста Регулировка подшипника…

Рис. 6.4. Главная передача: 1 — болт; 2, 33 — шайбы пружинные; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — установочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо; 11 — сальник; 12 — отражатель; 13 — фланец; 14 — шайба; 15 — гайка; 16 — корпус моста; 17 — кольцо регулировочное …

Замените сальник, если масло вытекает из-под фланца коробки передач. Инструкция Утечка масла также может быть вызвана избытком масла в картере или засорением сапуна.Вам понадобятся: торцовая головка «27», гаечный ключ, отвертка с плоским жалом, динамометрический ключ. 1. Притормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Рейз …

Сцепление колеса снимается, чтобы заменить его или получить доступ к другим узлам. Вам понадобятся: гаечный ключ на 14, отвертка с плоским жалом, съемник внешнего стопорного кольца. 1. Отверните три крепежных винта … 2. … и снимите крышку сцепления. 3. Отверните шесть болтов крепления колесной муфты и снимите ее. 4. Ты…

Полуоси передних колес снимаются для замены в случае поломки, выхода из строя шарниров равных угловых скоростей (ШРУС) или для получения доступа к другим узлам. 1. Притормозить автомобиль стояночным тормозом, упоры выставить под задние колеса автомобиля. Поднимите и поставьте переднюю часть автомобиля на опоры, снимите колесо. 2. Снимите тормозной диск (см. «Замена …

»).

Замените сальник, если обнаружите утечку масла из поворотного кулака. Вам понадобится отвертка с плоским лезвием.Инструкция Утечка масла также может быть вызвана избытком масла в картере или засорением сапуна. 1. Притормозить автомобиль стояночным тормозом, упоры выставить под задние колеса автомобиля. Поднимите и поставьте переднюю часть автомобиля на опоры, снимите …

Главная передача снимается для ремонта или замены. Вам понадобятся: ключи «на 10», торцовая головка «на 19», «на 27». 1. Притормозить автомобиль стояночным тормозом, упоры выставить под задние колеса автомобиля. Поднимите и поставьте переднюю часть автомобиля на опоры, снимите колеса.2. Выкрутите пробку и слейте масло из переднего моста (см. «Замена масла в переднем …

6.5.9 Разборка и сборка дифференциала переднего моста

Вам понадобятся: ключи «14», «17». 1. Снимите дифференциал в сборе с ведомой шестерней (см. «Снятие и установка главной передачи переднего моста»). 2. Отожмите подшипники от оси коробки дифференциала. 3. Отверните десять болтов, которыми ведомая шестерня крепится к дифференциалу, и снимите ведомую шестерню.4. Отверните восемь болтов крепления чашки дифференциала и снимите крышку. 5. Извлечь …

Отрегулируйте подшипники главной передачи в следующем порядке. Рис. 6.4. Главная передача: 1 — болт; 2, 33 — шайбы пружинные; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — установочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо; 11 — сальник; 12 — отражатель; 13 — фланец; 14 — шай …

Передний мост снимается для замены балки или при полном износе всех деталей, когда частичный ремонт становится нецелесообразным.Вам понадобятся: ключи «17», «19», «22», «24», «27», пружины подвески. 1. Затормозите автомобиль стояночным тормозом, поставьте упоры под задние колеса автомобиля и приподнимите переднюю часть автомобиля. 2. Ослабьте гайки крепления передней …

Автомобиль с полным приводом УАЗ Патриот имеет два ведущих моста, причем передний мост не связан ни через сцепление, ни через электронные системы … В конструкции предусмотрен подбор крутящего момента через раздаточную коробку и далее на главную передачу моста. .Различные фотографии и схемы как передней, так и задней оси можно посмотреть не только в каталогах, но и на сайтах в Интернете.

Особенности конструкции, устройство

Автомобиль на подъемнике

В устройстве ведущих мостов больших отличий нет. Передний мост УАЗ Патриот имеет одноступенчатую конструкцию. Это отражается в передаче крутящего момента через главную передачу и дифференциал.

В передней полой балке расположены два полуоси, которые получают вращение от ведомой шестерни главного привода и передают его на ступицу.Полуоси передают вращение через ШРУСы.

При использовании передней оси вы можете заблокировать колеса, включив специальные муфты, также называемые ступицами.

Возможные неисправности и их проявление

Несмотря на простоту, из-за высокой нагрузки или нарушения правил эксплуатации могут возникнуть неисправности, которые легко диагностировать.

Передний мост характеризуется следующими неисправностями:

1. Повышенный шум при работе моста.Неисправность данного устройства может быть вызвана:
   • нарушением регулировки и развёртки подшипников дифференциала;
   • неправильная регулировка подшипников, изготовление шестерен в конструкции редуктора главной передачи;
   • низкий уровень масла в картере моста.
2. Повышенный уровень шума при разгоне и торможении автомобиля обусловлен:
   • нарушением зацепления или зазора главных передач;
   • увеличение зазоров подшипников при отсутствии регулировки или в результате износа.
3. Стук при трогании автомобиля с места вызван износом ведущей шестерни в дифференциальном механизме.
4. Понижение уровня масла:
   • потеря упругости сальником переднего моста;
   • износ сальника внутреннего шарнира;
   • плохое крепление крышки моста.
5. Шум при движении на поворотах возникает из-за износа деталей одного или нескольких шарниров равных угловых скоростей.

Следует отметить, что неисправности аналогичны тем, что могут возникнуть в деталях заднего моста.Учитывая простую конструкцию моста, сложностей с ремонтом, как правило, не возникает.

Последовательность действий при разных видах ремонта

Регулировка подшипника

Чтобы мост УАЗ Патриот работал надежно долгое время, после выполнения необходимых ремонтных работ необходимо правильно отрегулировать зазоры подшипников. Операции выполняются в определенном порядке.

1. Регулировочное кольцо выбирается для подшипника главного приводного вала.Толщина кольца определяется разницей длины от воображаемой линии центра полуосей до внешнего края подшипника с толщиной самого подшипника.
2. После установки регулировочного кольца и ведущей шестерни проверьте крутящий момент при вращении вала. Оно не должно превышать 1,0–2,0 Нм.
3. Аналогичный алгоритм используется для выбора регулировочного кольца ведомой шестерни.
4. При установке дифференциала зазоры подшипников полуосей устанавливаются регулировочными гайками.
5. После монтажа механизма выходной крутящий момент должен быть не более 0,42 Нм при вращении за ведущей шестерней.
6. Необходимая операция для контроля правильности произведенных регулировок — проверка отсутствия люфта, а также зацепления шестерен механизма по пятну контакта. Для этого вращайте ведомую шестерню, контролируя точку контакта зубьев.

Настройка моста

Зажим не должен быть поверхностным или чрезмерно глубоким, для этого под подшипники устанавливаются регулировочные кольца необходимой толщины.

Особенности конструкции переднего моста УАЗ Патриот. Блокировка коробки передач

Вся линейка полноприводных автомобилей УАЗ имеет одинаковую конструкцию трансмиссии. На моделях Patriot и Hunter, а также на всех дополнительных моделях, созданных на их основе, устанавливаются агрегаты Spicer, которые оснащены неразрезным картером. Названы они так в честь инженера К. Спайсера. Он является автором большого количества патентов, которые сейчас принадлежат Dana Co.

Этот тип переднего моста впервые появился на моделях 3160 и 3162, после чего их стали использовать для моделей Patriot, Hunter и пикапов на их основе.

Передний мост УАЗ Патриот совмещен. Он может быть как ведущим, так и управляемым одновременно. В его основе полая балка, внутри которой проходят главная передача и дифференциал. Через них крутящий момент передается на передние ступицы.

Полуось выполнен в виде цельной детали, на нем установлены ШРУСы, позволяющие вводить большой угол поворота, сохраняя при этом крутящий момент.

В настоящее время такие петли устанавливаются и на других моделях УАЗ на узлах старого типа — Timken. Это позволяет сочетать высокую надежность грузового и пассажирского транспорта с хорошей управляемостью. Такие модели называются гибридными мостами.

Задний мост УАЗ Патриот также выполнен в виде полой балки, на концах которой с помощью специальных подшипников закреплены ступицы ведущих колес. Они приводятся в действие расположенным внутри дифференциалом.В этом конструкция заднего и переднего мостов очень похожа.

Особенности конструкции.

Чтобы придать конструкции наибольшую прочность, толщина подложки увеличена почти на 10 миллиметров. В результате значительно повысилась надежность, но снизился уровень шума. Первый тип в основном использовался на автомобилях с бензиновым двигателем, второй — только на дизельных, выпускаемых с 2015 года.

При покупке также следует учитывать, что ширина перемычек у некоторых моделей разная.Например, Hunters оснащаются передними узлами с каталожным номером 31605-2300011. Они обеспечивают размер гусеницы 1445 миллиметров, передаточное число 4,111. Модель 3162-2400010-10 устанавливается на Патриоты и пикапы

.

Задний узел имеет номер детали 3162-2400010-10 с передаточным числом 4,111.

Проверка статуса.

Обслуживание должно начинаться с внешнего осмотра осей и контроля уровня масла в картере. Он должен быть на уровне сливного отверстия.Кроме того, периодически следует проверять затяжку всех болтов, отсутствие зазоров в шестернях.

При замене масла проверьте наличие металлической стружки на магните сливной пробки. Его наличие укажет на развитие шестерен.

Регулировка зазора.

Осевой зазор — наиболее частая проблема, возникающая при эксплуатации автомобиля. Это связано с сильным износом зубьев шестерни, что со временем может привести к заклиниванию оси.

Состояние можно проверить, покачивая ведущую шестерню за фланец.

Чтобы устранить эту проблему, правильно затяните гайку фланца. Это может потребовать небольшого усилия, так как к нему прилагается небольшая перфорация. Его следует затягивать до исчезновения зазора.

Полезное видео

Для автомобилей UAZ Patriot и UAZ Hunter, а также всех моделей на их основе установлены передний и задний одноступенчатые ведущие мосты типа Spicer с неразъемным картером, названные в честь автора американского инженера Кларенса Спайсера. более тридцати патентов и владелец Spicer Manufacturing Company, сейчас — Dana Corporation…

На автомобили УАЗ-3160 и УАЗ-3162 Симбир вместо мостов старой конструкции стали устанавливать передний и задний мосты типа Spicer, и от них они унаследовали УАЗ Патриот, УАЗ Пикап, УАЗ Карго. и УАЗ Хантер.

Передний и задний мосты типа Spicer на УАЗ Патриот, устройство.

Передний мост совмещенный, одновременно выполняющий функции ведущего и управляемого, представляет собой жесткую полую балку, внутри которой расположены главная гипоидная передача и дифференциал.От главной передачи крутящий момент через полуоси передается на передние ступицы.

Полуось представляет собой цельную деталь с шарнирами равных угловых скоростей (ШРУС) типа Rceppa-Bearfield, названными в честь своего изобретателя Альфреда Реппа и американской компании Bearfield, которая произвела его по патенту. Он более компактен, чем петля Bendix-Weiss на мостах Timken, может выдерживать большие углы и передавать больший крутящий момент.

В настоящее время такими шарнирами оснащаются передние мосты старой конструкции типа Timken, которые до сих пор устанавливаются на автомобили.По этой причине они получили название — гибридные мосты.

Задний мост представляет собой жесткую полую балку, на концах которой установлены ступицы ведущих колес на подшипниках, а внутри расположены главная гипоидная передача и дифференциал. От главной передачи крутящий момент через полуоси передается на ступицу. Передний и задний мосты имеют одинаковую конструкцию главных передач и дифференциалов.

Конструктивные особенности передней и задней оси Spicer. Мосты

Spicer в значительной степени унифицированы со старыми одноступенчатыми мостами типа Timken, у них такие же подшипники дифференциала, полуоси заднего моста и почти все детали ступичных узлов.

Толщина основания ведомой шестерни в новых мостах увеличена на 8 миллиметров, что снизило шум и повысило надежность бортовой передачи. Новый дифференциал можно использовать на старых одноступенчатых мостах с разъемным картером, при условии, что на штыре чашки установлено распорное кольцо.

Производимые в настоящее время передняя и задняя оси Spicer имеют передаточное число главной передачи 4,111 или 4,625. Первые устанавливаются в основном на автомобили УАЗ с бензиновыми двигателями, вторые — на автомобили с дизельными двигателями и все автомобили, начиная с 2015 модельного года.

На автомобили УАЗ Хантер и все модели на его основе устанавливаются так называемые узкие оси с колеей 1445 мм, каталожный номер передней оси 31605-2300011 — передаточное число главной передачи 4,111, или 31608-2300011 с передаточным числом 4,625. Каталожный номер заднего моста 31605-2400010-30 — передаточное число 4,111 или 31514-2400010-10 — от 4,625.

Широкие мосты с колеей 1600 мм, каталожный номер передней оси 3163-2300011, 3163-2300011-10, 3163-2300011-10, передаточное число 4.111 или 4.625 устанавливаются на автомобили УАЗ Патриот, УАЗ Пикап и УАЗ Карго. Номер детали заднего моста 3162-2400010-10, 3163-2400010, передаточное число 4,111 или 4,625.

Проверка и обслуживание переднего и заднего мостов типа Spicer на УАЗ.

Техническое обслуживание переднего и заднего мостов заключается в поддержании необходимого уровня трансмиссионного масла в их картере, он должен быть у нижнего края заливного отверстия, и своевременной его замене.

А также в проверке уплотнений, своевременном обнаружении и устранении осевых зазоров в шестернях главного привода, периодической чистке предохранительного клапана, затяжке всех крепежных элементов и очистке магнитной пробки от металлических частиц при замене трансмиссионного масла.

Для смазки шарниров типа Bearfield используется специальная смазка ШРУС-4, которую нельзя заливать во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир. Использование смазок другого типа, в том числе традиционной Литол-24, недопустимо. В процессе эксплуатации добавлять смазку в стык не требуется. Внутренняя полость поворотного кулака заполнена смазкой Литол-24.

Регулировка осевых зазоров в передней и задней оси УАЗ.

Осевой зазор в подшипниках ведущей шестерни главного привода не допускается, так как при его наличии зубья шестерни быстро изнашиваются и мост может заклинивать. Осевой зазор проверяется поворотом ведущей шестерни за крепежный фланец карданного вала.

Чтобы устранить осевой люфт ведущей шестерни, затяните гайку с фланцем. Гайка имеет пробивку в пазу резьбовой части ведущей шестерни и при затяжке на шпонку требуется большее усилие.Гайку затягивают осторожно, пока не будет устранен осевой зазор ведущей шестерни, избегая ее сжатия, после чего она снова отцентрируется. Если затянутая гайка не может быть затянута, ее следует сначала ослабить на 0,5–1,0 оборота, а затем затягивать до устранения и затягивания осевого зазора.

Осевой люфт в подшипниках дифференциала главного привода также не допускается. Проверяется покачиванием ведомой шестерни при снятой крышке картера. Осевой зазор ведомой шестерни главной передачи устраняется затяжкой гайки подшипника дифференциала после снятия стопорной пластины.

Регулировка моста УАЗ Патриот — это достаточно долгий и трудоемкий процесс, включающий в себя множество нюансов, которые необходимо последовательно выполнять во избежание проблем при ремонте.

Регулировка оси нужна при появлении проблем в виде выбитых зубьев, течи масла, износа подшипников и т. Д. Это возможно не потому, что качество деталей оставляет желать лучшего, а также из-за неправильной эксплуатации автомобиля. как будто зазор в подшипниках установлен неправильно ведущей шестерней, недостатком масла или его некачественным.Последствиями этого могут быть как посторонний шум в мосту, расход топлива, ухудшение управляемости, повышенный износ деталей, так и можно даже зацепиться за клин моста.

Что бы это ни случилось, необходимо своевременно проводить специальные ремонтные работы, такие как замена сальников, замена и регулировка подшипников. По окончании таких работ следует проверить правильность регулировки оси, определить ее можно по температуре оси после быстрой езды.

Помните, своевременная замена масла продлит жизнь вашим деталям!
Если у вас проблемы с расходом топлива, в этом вам поможет

— Обрыв зубьев главной пары.
— Поломка зубьев полуоси.
— Утечка масла через сальники.
— Износ или разрушение подшипников дифференциала.
— Износ или разрушение зубьев главной пары.
— Износ и разрушение ступичных подшипников.
— Разрушение регулировочных шайб.

Причины неисправностей

— Некорректная работа. УАЗ Патриот задний привод Автомобиль с подключаемым передним мостом
. Если ездить с подключенным передним мостом по твердым дорогам и даже с поворотами (!), То трансмиссия прослужит недолго.
— Наличие осевого люфта в подшипниках ведущей шестерни главного привода.
— Наличие осевого люфта в подшипниках дифференциала главного привода.
— Износ деталей, обычно из-за отсутствия необходимого количества и качества трансмиссионного масла.
— Износ деталей из-за некачественного. Следует искать качественные подшипники, регулировочные кольца.
— Перегрузка во время работы из-за необходимости (например, соревнования) или невозможности управлять автомобилем.
— Неправильная регулировка главной пары.
— Несвоевременная замена трансмиссионного масла.
— Работа с трансмиссионным маслом марки вне сезона.
— Перегрузки от блокировок.
— Длительная эксплуатация с разным давлением в шинах.
— Биение карданного вала (плохое качество вала, разрушение крестовин, разрушение подвесного подшипника).
— Отсутствие смазки в шлицевом шарнире карданного вала.
— Неправильная настройка — длина и ход карданного вала не соответствуют внесенным изменениям.
— Неправильная настройка — неправильные передаточные числа.
— Отсутствие качественной смазки в ступицах подшипников.
— Длительное проскальзывание одного колеса при фиксации другого колеса.
— Неправильная и несвоевременная регулировка подшипников ступицы.

Последствия неисправностей — Задний и передний мост УАЗ Патриот

— Шум в мосту.
— Повышенный расход топлива.
— Ухудшение управляемости.
— Повышенный износ элементов трансмиссии и двигателя из-за повышенной нагрузки.
— Заедание во время движения — самое страшное. Основная причина заклинивания моста — наличие осевого зазора в подшипниках ведущей шестерни главной передачи или наличие осевого зазора в подшипниках дифференциала главной передачи. Заклинивание заднего моста УАЗ Патриот действительно происходит в том случае, если хозяин полностью завел машину или совершенно позорно обращается с ним, так как до заклинивания мостов ему длительным гудением, шумом и треском сообщают, что им нужен ремонт.Мостик может заклинивать при сильном нагревании

Задний и передний мост

Причина неисправности и устранение
Постоянно повышенный шум при работе переднего моста
1. Изношенные или неправильно отрегулированные подшипники дифференциала.
2. Неправильная регулировка. повреждение или износ шестерен или подшипников коробки передач.
3. Недостаточное количество масла в картере моста.

1.1 Заменить изношенные детали, отрегулировать подшипник дифференциала.
2.2 Выявить неисправность коробки передач, отремонтировать или заменить
3.3. Восстановите уровень масла, проверьте, нет ли утечки масла через уплотнения картера переднего моста.
Шум при разгоне автомобиля и торможении двигателем
1. Неправильная регулировка зацепления главных шестерен.
2. Неправильный боковой зазор в зацеплении шестерен главной передачи.
3. Увеличенный зазор в подшипниках шестерни из-за ослабления гайки фланца или износа подшипников. 1.1. Отрегулируйте зацепление.
2.2 Отрегулируйте зазор.
3.3. Отрегулируйте зазор, при необходимости замените подшипники.

Стук при трогании с места
Изношено отверстие ведущей оси в коробке дифференциала Заменить коробку дифференциала и, при необходимости, палец ведущей шестерни
Замена сальника вала ведущей шестерни редуктора переднего моста

Замените сальник, если масло вытекает из-под фланца коробки передач.

Регулировка подшипников главной передачи передней оси
Регулировка подшипников главной передачи осуществляется в следующем порядке.

1. Выбрать регулировочное кольцо 5 (см. Рис. 6.4). Его толщина d1 (рис. 6.5) определяется (с точностью + -0,025 мм) исходя из реальных размеров B и D (см. Рис. 6.5 и 6.6) по формуле d1 = B — (111.960 + D) (мм ).

Рис. 6.6. Параметры регулировки подшипников дифференциала

Рис. 6.7. Измерение монтажной высоты подшипника ведущей шестерни главного привода:

1 — оправка; 2 — кольцо наружного подшипника; 3 — подшипник

Установите кольцо в картер 16 (см. Рис.6.4) главной передачи.
2. Установите вал-шестерню в картер переднего моста.

Примечание
Проверьте крутящий момент вала-шестерни. Оно должно составлять 1,0-2,0 Н / см (0,1-0,2 кгс / см).
3. При установке дифференциала в сборе с ведомой шестерней измерьте размер E (рис. 6.7), приложив осевое усилие P, равное 4000-5000 Н (400-500 кгс), и несколько раз проворачивая шестерню, чтобы подшипник ролики занимают правильное положение. Измерьте расстояние B в картере (см. Рис.6.5) от оси шестерни до упорного конца подшипника дифференциала. По фактическим размерам B, E и установочному размеру ведомой шестерни, равному 50 мм, выбрать (с точностью + -0,025 мм) регулировочное кольцо по формуле
d2 = B — (E + 50 + X) (мм), где d2 — толщина регулировочного кольца;
X — максимальное отклонение от установочного размера, равное 50 мм, с соответствующим знаком (плюс или минус), этот размер наносится электрографом на торец ведомой шестерни.
4. Установите дифференциал в сборе с наружными кольцами его подшипников и регулировочным кольцом в картер переднего моста и закрепите его.
5. Отрегулируйте подшипники 6 и 22 (см. Рис. 6.4) дифференциала переднего моста, затягивая гайку 23, периодически поворачивая дифференциал так, чтобы ролики подшипников заняли правильное положение. После затяжки гайки общий крутящий момент ведущей шестерни дифференциала (Mv.sh.) должен быть в пределах Mw. NS. + (0,21-0,42) (Нм). Проведите проверку, проворачивая ведущую шестерню.

Рис. (6.8.) Измерение установочного размера дифференциала с подшипником:

1, 5 — оправка; 2 — дифференциал в сборе с ведомой шестерней; 3 — подшипник; 4 — кольцо подшипника наружное

Примечание
Проверьте и отрегулируйте боковой зазор в зацеплении шестерен установленного нового комплекта главной передачи после регулировки положения шестерен.
Боковой зазор проверяется индикатором, стойка которого прикреплена к картеру моста в направлении, перпендикулярном поверхности зуба ведомой шестерни при прикреплении к кожуху стойки индикатора.Проверьте зазор на трех-четырех зубцах, равномерно расположенных по окружности. Разброс значений зазора не должен превышать 0,05 мм. Нормальный боковой зазор должен составлять 0,15-0,25 мм. Если боковой зазор меньше указанного значения, то выбранное регулировочное кольцо следует заменить на кольцо меньшей толщины. При проверке и регулировке бокового зазора нет необходимости предварительно нагружать подшипники дифференциала.
6. Затяните регулировочную гайку 23 до тех пор, пока она не войдет в контакт с подшипниками и не исчезнет в них.
7. Проверить зацепление главных шестерен по пятну контакта, для чего покрасить зубья ведомой шестерни краской (2 зуба в трех или четырех местах равномерно по окружности). 8. Притормаживая вал ведущей шестерни за фланец, вращайте ведомую шестерню в обоих направлениях, пока на зубьях шестерни не появятся пятна контакта, как показано на рис. 6.8.

Примечание
При правильной регулировке зацепления шестерни пятно контакта должно располагаться в местах зубьев, показанных на рис.6.8 (поз.1).

В случае контакта в верхней части зуба (поз. 2) переместите ведущую шестерню к ведомой шестерне, увеличивая толщину регулировочного кольца, и, чтобы сохранить значение бокового зазора, переместите ведомую шестерню от ведомой шестерни. ведущая шестерня.
В случае контакта с основанием зуба (поз. 3) отодвиньте ведущую шестерню от ведомой шестерни, уменьшив толщину регулировочного кольца, и, чтобы сохранить значение бокового зазора, переместите ведомую шестерню в сторону ведущая шестерня.

Рис. (6.9.) Расположение пятна контакта на зубьях шестерен главной передачи:
А — передняя сторона; Б — обратная сторона; 1 — правильное расположение; 2 — пятно контакта находится на вершине зуба; 3 — пятно контакта находится у основания зуба; 4 — пятно контакта находится на узком конце зуба; 5 — пятно контакта расположено на широком конце зуба
В случае контакта на узком конце зуба (поз. 4) отодвиньте ведомую шестерню от ведущей шестерни, уменьшив толщину регулировочного кольца, при этом перевод ведущей шестерни на ведомую шестерню для поддержания значения бокового зазора.
В случае контакта на широком конце зуба (поз. 5) переместите ведомую шестерню к ведущей шестерне, увеличивая толщину регулировочного кольца, и для поддержания значения бокового зазора переместите ведущую шестерню подальше от ведомая шестерня.
9. Установите стопорную пластину на крышку подшипника дифференциала.
10. После сборки главной передачи проверьте ее нагрев, сделав тест-драйв на автомобиле. Если картер переднего моста в области подшипников ведущей шестерни и подшипников дифференциала нагревается более чем на 90 ° C, отрегулируйте предварительный натяг

.

Устранение протечек через ступицы осей

Понадобится : новые болты крышки (по желанию), фиксирующая смазка, герметик, обезжириватель (уайт-спирит или керосин).
— Поднимите колесо домкратом или поднимите автомобиль на подъемнике.
— Снять колпак ступицы.
— Болты необходимо тщательно очистить в растворителе и просушить.
— Очистите колпачок и ступицу в растворителе и просушите.
— Очистите резьбу ступицы растворителем и просушите.
— Поднимите крышку к ступице и убедитесь, что она плотно прилегает и не деформирована.
— Нанести (смазать) тонкий ровный слой герметика на крышку и ступицу.
— Совместите отверстия под болты в крышке и ступице.
— Нанести смазку на резьбу болтов для фиксации резьбовых соединений, затянуть болты (без шайб).
— Равномерно затяните болты и полностью затяните.
— Герметик должен равномерно стечь по краям. После застывания срежьте лишнее.
— Не опускайте автомобиль на колеса хотя бы в течение часа, пока герметик не затвердеет.

Пробка заливного отверстия и сливная пробка

Пробка заливного отверстия коробки передач имеет свойство со временем плотно закисать. Это связано с тем, что резьба в нем коническая.
Не дожидаясь этого момента, следует его открутить, очистить (протереть) пробку и резьбу на коробке передач обезжиривающим средством (уайт-спиритом или керосином).
Смажьте резьбу заглушки качественной смазкой, чтобы зафиксировать резьбовые соединения, не жалея о количестве смазки.
Затяните пробку до такой степени, чтобы не было утечки масла без чрезмерной затяжки.

Замена сальников моста УАЗ Патриот

Как заменить сальник заднего моста.
Замена сальника редуктора моста на УАЗ Патриот:
Правильно установленные, качественные сальники служат очень долго.
Никогда не переустанавливайте использованные снятые сальники.
Купить качественные сальники.
Если качественные сальники быстро начинают протекать, то причину следует искать не в сальниках, а в регулировке моста, креплении и качестве карданного вала, крестовин, подвесного подшипника.
— Открутить карданный вал.
— Отвинтите гайку крепления фланца (гайку вала ведущей шестерни редуктора заднего моста).
— Снимите фланец.
— Снимите сальник с горловины коробки передач с помощью плоской отвертки.
— Очистить место установки сальника обезжиривающим средством (уайт-спиритом или керосином).
— Перед установкой смажьте трансмиссионным маслом внутреннюю часть сальника, которая должна контактировать с валом и маслом.
— При установке иногда используется старый сальник в качестве опрессовки. Такой сальник желательно промыть, чтобы не «заразить».
— Процесс установки сальника на место должен быть аккуратным, без перекосов, как в результате установки, так и в процессе запрессовки.
— После установки внутреннюю (рабочую) часть сальника, т.е. места трения, снова смажьте жидкостью, в которой он будет работать — трансмиссионным маслом.
— Установите детали в обратном порядке. При установке фланца, затягивая гайку, поверните ее за фланец так, чтобы ролики подшипника встали на место.

1 — болт; 2, 33 — шайбы пружинные; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — установочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — кольцо упорное; 11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка; 16 — корпус моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликоподшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипника дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40 — опорные шайбы полуосных шестерен; 28, 43 — полуосевые шестерни; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — дифференциальные сателлиты; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипника дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки корпуса главной передачи

УАЗ Патриот мост регулируется подбором регулировочных колец и затяжкой подшипников дифференциала и главной передачи.
Выбор регулировочных колец обеспечивает правильное зацепление шестерен главной передачи. Правильность зацепления шестерен главной передачи проверяется пятном контакта.
Правильная затяжка подшипников определяется общим крутящим моментом, значение которого измеряется в Нм. Естественно, что на практике эти единицы измерения никого не интересуют. Процесс затяжки подшипников определяется исключительно навыками и опытом мастера. Для проверки правильности установки моста используются специальные измерительные приборы.

После ремонта и регулировки моста УАЗ Патриот он не должен «гудеть» с самого начала эксплуатации. Если в первые дни эксплуатации мост гудит, то после обкатки гул не исчезнет. При обкатке исправная и правильно отрегулированная ось не гудит. Без надлежащего ремонта «гудящие» мосты не будут гудеть меньше.

Для проверки правильности регулировки моста УАЗ Патриот вовсе не обязательно уметь его регулировать. Прежде чем что-либо делать, проверьте температуру оси после быстрой езды.Если мост сильно нагревается, то можно точно сказать, что его, как минимум, нужно регулировать. Если такой мост не ремонтировать, рано или поздно он заклинит.
1. Отвинтите кардан от моста. На поднятом автомобиле, вращая фланец оси (карданный шарнир) вручную в обе стороны, можно почувствовать наличие сломанных зубцов, оценить состояние подшипников и другие проблемы.
2. После снятия кожуха оси проверьте состояние зубьев главной передачи и дифференциала, повернув ось.Не должно быть трещин, выемок, шероховатостей в местах пятен контакта, порезов и оторванных зубов. Оцените расположение пятна контакта. В картере иногда можно найти остатки разрушенных регулировочных колец и сломанных элементов. Эти проблемы действительно существуют. Если все целое, то мост можно отрегулировать. Если есть проблемы, то …
3. Проверить боковые зазоры подшипников. Если есть зазоры, то перемычку нужно отрегулировать до заклинивания.
4. Проверьте правильность включения главной передачи.Для этого покрасьте зубья главной передачи краской из аэрозольного баллончика и, поворачивая мост в обе стороны, определите рисунок следов зацепления. На следующем рисунке показано правильное расположение пятна контакта на зубьях главных шестерен оси УАЗ Патриот.

На следующем фото показан пример неправильной регулировки главной пары и наличия шероховатостей в точках контакта:

После регулировки заднего моста не должно быть осевого люфта в подшипниках ведущей шестерни главного привода и в подшипниках дифференциала главного привода.Осевой зазор в подшипниках оси является основной причиной шума и заклинивания оси из-за разрушения зубьев главной пары. Мастеров, умеющих правильно отрегулировать основную пару моста, очень мало. Инструкции в Интернете не очень полезны, поскольку процесс повторяется и требует не только умений, но и опыта. Мы специализируемся на регулировке ведущих мостов. К нам приезжают из других городов по рекомендации наших клиентов для переборки мостов и блокпостов, в том числе иномарок.Ведущие мосты, алюминий и тюнинг УАЗ — наше конкурентное преимущество.

Замена масла

Трансмиссия УАЗ Патриот должна быть залита маслом самого высокого качества, которое вы можете себе позволить. Слишком низкое качество может протекать через сальники низкого качества.

Очень часто в задней оси со временем из-за попадания в нее влаги масло превращается в густую нетекучую суспензию. Простая замена масла в таком мосту не дает желаемого эффекта. Если вы не уверены, снимите ось и крышку оси и очистите ось.Не питайте иллюзий — если не убрать форточки, если вы ехали по воде, если прошло много времени и т. Д., Значит в мосту уже нет масла. Причем жижа не в коробке передач, а ближе к ступицам. Те. Подшипники ступиц заднего моста практически не смазываются.

Сапун. Вывод сапунов в моторный отсек

Сапуны на мостах должны быть выведены в моторный отсек, чтобы вода ни при каких обстоятельствах не попадала на мост.Обычно это делается с помощью тормозных шлангов и тормозных трубок. Маслостойкие шланги использовать проще.

В конце трубок под капотом установлен пластиковый фильтр тонкой очистки топлива от классики, чтобы пыль не попадала в мост. В этом случае конец трубки загибают вниз, чтобы вода не попадала в мост, даже если автомобиль уходит в воду на большее расстояние, чем место расположения конца трубок.

На автомобилях с компрессором при экстремальной эксплуатации иногда создается избыточное давление воздуха в трансмиссии — как бы раздуваются мосты, коробка и раздаточная коробка изнутри.Это полностью исключает попадание воды и грязи внутрь и хорошо смазывает сальники в местах трения.

Иногда для создания объема на конце трубки устанавливают расширительный бачок с баллоном. В этом случае связь внутреннего пространства моста с атмосферой полностью закрывается. Когда объем воздуха в мосту изменяется во время нагрева и охлаждения, баллон надувается или сжимается.

Если вы проехали брод глубиной более 30 см, то следует немедленно (в тот же день) заменить масло в трансмиссии — это инструкция производителя.Делать выводы.

Регулировка ступичного подшипника

Отрегулируйте подшипники ступиц колес оси Spicer в следующей последовательности:

— Поднимите автомобиль домкратом со стороны колеса, подшипники которого необходимо отрегулировать.

— Отогните язычок стопорной шайбы 6, отверните стопорную гайку 7 и снимите стопорную шайбу.

— Ослабьте гайку 4 регулировки подшипника на 1 / 6-1 / 3 оборота (1-2 стороны).

— Поворачивая колесо вручную, проверьте легкость его вращения (колесо должно вращаться свободно, не касаясь тормозных колодок на диске или барабане).

— Затяните гайку регулировки ступичного подшипника. Момент затяжки 30-40 Нм (3,0-4,0 кг / см). Затягивая гайку, поверните колесо, чтобы ролики правильно расположились на дорожках качения колец подшипников, и нажмите на ручку ключа плавно, без рывков.

— Установите стопорную шайбу, навинтите и затяните стопорную гайку. Момент затяжки 30-40 Нм (3,0-4,0 кг / см). Установите стопорную шайбу с внутренним усом в паз цапфы. Если на выступах стопорной шайбы есть даже незначительные трещины, замените шайбу.

— Проверьте центровку подшипника после затяжки стопорной гайки. При правильной регулировке колесо должно вращаться свободно, без заеданий, заметного осевого люфта или качания.

— Загните один выступ стопорной шайбы к поверхности гайки, а другой — к поверхности контргайки.

— Вставить полуось заднего моста или поставить муфту отключения колес переднего моста, очистить резьбовую часть болтов от остатков герметика, обезжирить и нанести новый слой герметика, затянуть болты.

Наконец, проверьте правильность регулировки подшипников, наблюдая за нагревом ступиц колес после движения автомобиля.

Если ступица сильно нагревается (рука не переносит нагрева), ослабьте гайку на 1/6 оборота (1 кромка), соблюдая последовательность и правила, изложенные выше.

При проверке регулировки подшипников на нагрев не используйте рабочие тормоза, так как в этом случае ступицы могут нагреваться от дисков и тормозных барабанов.

Источник
УАЗ-тюнер.ru
kulibinsclub.ru
avtosteh.ru

Внедорожники УАЗ Патриот, Хантер с завода комплектуются двумя ведущими мостами: передним и задним. Благодаря наличию на внедорожнике УАЗ Патриот двух мостов его проходимость не имеет себе равных. Передняя ось, в отличие от задней, управляемая. Это означает, что передний мост включается только при необходимости. Мост, который устанавливается на УАЗ, называется Спайсер. Он был разработан еще в далекие 90-е годы и с каждым годом совершенствовался и дополнялся.Сегодня появились такие новости, что Spicer скоро заменит старые конструкции агрегатов, которые устанавливаются на «буханках» и «козлах». Сегодня мы обратим внимание на переднюю ось Spicer внедорожника UAZ Patriot. Что это такое, особенности, плюсы и способ настройки продукта.

Характеристики переднего моста

Корпус моста Spicer изготовлен из литого материала, в который запрессованы полуоси. Картер моста закрыт крышкой картера. Поперечная плоскость устройства не имеет разъема, что увеличивает надежность и жесткость конструкции.Также дифференциал и главная передача оси Spicer расположены в одном картере, что обеспечивает высокую точность включения и работы устройства. Все эти особенности приводят к увеличению производительности продуктов. Теперь для обслуживания устройства достаточно снять крышку картера и провести необходимый ремонт или замену изделий. Периодический контроль уровня масла в системе, своевременная замена сальников и подшипников, а также устранение люфта в шестернях и дифференциале — все это главный критерий обслуживания агрегата.Мост Spicer оснащен новыми типами шарниров (ШРУСов), отличительной чертой которых является долговечность. Эти петли требуют периодической смазки конструкции, для чего используется материал ШРУС-4. Недопустимо использовать Литол-24 для смазки петель. Не менее важным моментом является значение передаточного числа моста Спайсера. На УАЗ Патриот выпускаются устройства с двумя значениями передаточных чисел передних мостов: 4,11 и 4,62. На внедорожник УАЗ Патриот с бензиновым двигателем ЗМЗ 409 и 4 устанавливаются мосты номиналом 4,11.62 на дизельных агрегатах ЗМЗ 514.

Конструкция и компоновка переднего моста Spicer

На фото ниже представлена ​​схема устройства переднего моста Spicer с цифровыми обозначениями. Рассмотрим основные механизмы, из которых состоит передний мост Spicer.

1 — болт; 2, 33 — шайбы пружинные; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — установочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — кольцо упорное; 11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка; 16 — корпус моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликоподшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипника дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40 — опорные шайбы полуосных шестерен; 28, 43 — полуосевые шестерни; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — дифференциальные сателлиты; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипника дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки корпуса главной передачи.

Преимущества Spicer Bridge

Внедорожник UAZ Patriot оснащен передним устройством широкого типа. К достоинствам данной конструкции можно отнести следующие: Увеличенная колея, что положительно сказывается на устойчивости автомобиля как на дороге, так и на бездорожье. Колея увеличена до 160 см. Это положительно сказалось на возможности увеличения угла поворота передних колес до 32 градусов. При этом внедорожник получил лучшую маневренность на дороге и бездорожье.Повышен класс прочности поворотных кулаков, благодаря чему сокращена периодичность смазочных и ремонтных работ. Благодаря новой подвеске УАЗ Патриот получил лучшую управляемость и устойчивость.

Таким образом, данные преимущества говорят о высокой устойчивости внедорожника на бездорожье, а также проходимости, что немаловажно для такого агрегата.

Возможные неисправности

Постоянно повышенный шум при работе переднего моста. 1 … Изношенные или неправильно отрегулированные подшипники дифференциала. 2 … Неправильная настройка. повреждение или износ шестерен или подшипников коробки передач. 3 … Недостаточное количество масла в картере моста. 1,1 … Заменить изношенные детали, отрегулировать подшипник дифференциала. 2,2 … Определить, неисправна ли коробка передач, отремонтировать или заменить. 3,3 … Восстановить уровень масла, проверить на утечки масла из сальников картера переднего моста. Шум при разгоне автомобиля и торможении двигателем 1 … Неправильная регулировка зацепления шестерен главной передачи. 2 … Неправильный боковой зазор в зацеплении шестерен главной передачи. 3 … Увеличенный зазор в подшипниках шестерни из-за ослабления гайки фланца или износа подшипников. 1,1 … Отрегулируйте зацепление. 2,2 … Отрегулируйте зазор. 3,3 … Отрегулировать зазор, при необходимости заменить подшипники. Стук при трогании с места 1 … Износ отверстия под ведущую шестерню в коробке дифференциала 1.1 … Заменить коробку дифференциала и, при необходимости, вал-шестерню.

Замена сальника вала ведущей шестерни редуктора переднего моста

Замените сальник, если масло вытекает из-под фланца коробки передач.

Утечка масла также может быть вызвана избытком масла в картере или засорением сапуна.

Вам понадобится : торцовая головка «27», ручка, отвертка с плоским жалом, динамометрический ключ. 1 … Затормозить автомобиль стояночным тормозом, упоры поставить под задние колеса автомобиля.Поднимите и поддержите переднюю часть автомобиля. 2 … Удерживая болты от проворачивания, открутить четыре гайки крепления карданного вала к фланцу редуктора переднего моста, вывернуть болты и отвести вал в сторону. 3 … Открутите гайку крепления фланца ведущего вала переднего моста и снимите фланец с отражателем. 4 … С помощью отвертки снимите сальник с картера моста. 5 … Вдавите новый сальник на место с помощью оправки подходящего размера. 6 7 … Затяните гайку фланца вала ведущей шестерни переднего моста, поворачивая вал за фланец до посадки подшипников.

Снятие и установка муфты отключения колеса

Муфта колеса снимается, чтобы заменить ее или получить доступ к другим узлам. Вам понадобится ключ : 14-дюймовый гаечный ключ, отвертка с плоским лезвием, съемник внешнего стопорного кольца. 1 … Удалите три крепежных винта. 2 … и снимаем крышку сцепления. 3 … Открутите шесть болтов крепления колесной муфты и снимите ее. 4 … Открутите три винта крепления крышки муфты к фланцу … 5 … И снимаем крышку. 6 … С помощью съемника внешнего стопорного кольца с помощью отвертки подденьте стопорное кольцо с помощью съемника внешнего стопорного кольца. 7 … Снимите стопорное кольцо и установленную под ним шайбу. 8 … И снимаем шлицевую втулку с фланца. 9 … Установите детали в порядке, обратном снятию.

Снятие и установка полуоси

Полуоси передних колес снимаются для замены в случае повреждения, выхода из строя шарниров равных угловых скоростей (ШРУС) или для получения доступа к другим узлам. 1 2 … Снимите тормозной диск. 3 … Снимите датчик скорости колеса. 4 … Отвинтите болты крепления цапфы к поворотному кулаку и снимите цапфу в сборе со ступицей и муфтой отключения колеса. 5 … Снимите полуось в сборе с ШРУСом из картера моста. 6 … Перед установкой полуоси нанести чистую смазку ШРУС-4 в шарниры равных угловых скоростей. 7 … Установите детали в порядке, обратном снятию. Замена сальника полуоси передней оси Замените сальник, если обнаружите утечку масла из поворотного кулака. Вам понадобится отвертка с плоским лезвием.

Утечка масла также может быть вызвана избытком масла в картере или засорением сапуна.

1 … Затормозить автомобиль стояночным тормозом, упоры поставить под задние колеса автомобиля. Поднимите и поставьте переднюю часть автомобиля на опоры, снимите колесо. 2 … Снимите поворотный кулак и закрепите его в тисках. 3 … Отверткой снимите сальник с шарового шарнира поворотного кулака. 4 … Установить новый сальник, осторожно вдавив его в шаровую опору оправкой подходящего диаметра, и смажьте рабочую кромку сальника смазкой Литол-24.

В качестве оправки можно использовать старый сальник.

5 … Установите детали в порядке, обратном снятию.

Снятие и установка главной передачи передней оси

Главная передача снимается для ремонта или замены.Вам понадобятся: ключи «10», торцовая головка «19», «27». 1 … Затормозить автомобиль стояночным тормозом, упоры поставить под задние колеса автомобиля. Поднимите и поставьте переднюю часть автомобиля на опоры, снимите колеса. 2 … Выверните пробку и слейте масло из передней оси. 3 … Снимите оба полуоси. 4 … Отсоедините левый конец рулевой тяги от сошки рулевого механизма и переместите тягу в сторону. 5 … Удерживая болты от проворачивания, отвернуть четыре гайки крепления карданного вала к фланцу редуктора переднего моста и сдвинуть его в сторону. 6 … Отверните десять болтов крепления крышки корпуса главной передачи. 7 … И снимаем крышку. 8 … Очистите старую прокладку от сопрягаемой поверхности. 9 … Снимите гайку фланца ведущего вала переднего моста. 10 … Снимите фланец отражателя. 11 … Выкрутите по два болта крышек подшипников дифференциала, снимите крышки и снимите дифференциал в сборе с ведомой шестерней, а затем вал с ведущей шестерней в сборе с задним подшипником. 12 … Снимите сальник фланца. 13 … Снимите передний подшипник ведущего вала с картера переднего моста. 14 … Выпрессовать наружные кольца переднего и заднего подшипников вала ведущей шестерни из картера. 15 … Установите детали в порядке, обратном снятию. 16 … Отрегулируйте главную передачу. 17 … Залейте масло в картер переднего моста.

Разборка и сборка дифференциала переднего моста

Вам понадобятся: ключи «14», «17». 1 … Снимите дифференциал в сборе с ведомой шестерней. 2 … Выпрессовать подшипники с оси коробки дифференциала. 3 … Открутите десять болтов крепления ведомой шестерни к дифференциалу и снимите ведомую шестерню. 4 … Отверните восемь болтов крепления чашки корпуса дифференциала и отделите чашки. 5 … Снимите дифференциалы и шестерни с осями. 6 … Соберите дифференциал в порядке, обратном снятию.

Перед сборкой дифференциала смажьте ведущие шестерни, сателлиты, упорные шайбы и оси сателлитов трансмиссионным маслом.

7 … Затяните болты ведомой шестерни коробки дифференциала равномерно, закручивая каждый болт на один оборот, попеременно переходя от болта к болту по диаметру.

Конструктивные особенности Возможные неисправности переднего моста, их причины и способы устранения Замена сальника вала ведущей шестерни редуктора переднего моста Снятие и установка фрикциона отключения колеса Снятие и установка полуось Замена сальника переднего Полуось Снятие и установка главной передачи переднего моста Разборка и сборка дифференциала переднего моста Регулировка подшипника…

Рис. 6.4. Главная передача: 1 — болт; 2, 33 — шайбы пружинные; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — установочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо; 11 — сальник; 12 — отражатель; 13 — фланец; 14 — шайба; 15 — гайка; 16 — корпус моста; 17 — кольцо регулировочное …

Замените сальник, если масло вытекает из-под фланца коробки передач. Инструкция Утечка масла также может быть вызвана избытком масла в картере или засорением сапуна.Вам понадобятся: торцовая головка «27», гаечный ключ, отвертка с плоским жалом, динамометрический ключ. 1. Притормозить автомобиль стояночным тормозом, упоры выставить под задние колеса автомобиля. Рейз …

Муфта отключения колеса снимается, чтобы заменить ее или получить доступ к другим узлам. Вам понадобятся: гаечный ключ на 14, отвертка с плоским жалом, съемник внешнего стопорного кольца. 1. Отверните три крепежных винта … 2. … и снимите крышку сцепления. 3. Отверните шесть болтов крепления колесной муфты и снимите ее.4. Вы …

Полуоси передних колес снимаются для замены в случае поломки, выхода из строя шарниров равных угловых скоростей (ШРУС) или для получения доступа к другим узлам. 1. Затормозите автомобиль стояночным тормозом, поставьте упоры под задние колеса автомобиля. Поднимите и поставьте переднюю часть автомобиля на опоры, снимите колесо. 2. Снимите тормозной диск (см. «Замена …

»).

Замените сальник, если обнаружите утечку масла из поворотного кулака.Вам понадобится отвертка с плоским лезвием. Инструкция Утечка масла также может быть вызвана избытком масла в картере или засорением сапуна. 1. Затормозите автомобиль стояночным тормозом, поставьте упоры под задние колеса автомобиля. Поднимите и поставьте переднюю часть автомобиля на опоры, снимите …

Главная передача снимается для ремонта или замены. Вам понадобятся: ключи «на 10», торцовая головка «на 19», «на 27». 1. Притормозить автомобиль стояночным тормозом, упоры выставить под задние колеса автомобиля.Поднимите и поставьте переднюю часть автомобиля на опоры, снимите колеса. 2. Выкрутите пробку и слейте масло из переднего моста (см. «Замена масла в переднем …

6.5.9 Разборка и сборка дифференциала переднего моста

Вам понадобятся: ключи «14», «17». 1. Снимите дифференциал в сборе с ведомой шестерней (см. «Снятие и установка главной передачи переднего моста»). 2. Отожмите подшипники от оси коробки дифференциала. 3. Отверните десять болтов, которыми ведомая шестерня крепится к дифференциалу, и снимите ведомую шестерню.4. Отверните восемь болтов крепления чашки дифференциала и снимите крышку. 5. Извлечь …

Отрегулируйте подшипники главной передачи в следующем порядке. Рис. 6.4. Главная передача: 1 — болт; 2, 33 — шайбы пружинные; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — установочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо; 11 — сальник; 12 — отражатель; 13 — фланец; 14 — шай …

Передний мост снимается для замены балки или при полном износе всех деталей, когда частичный ремонт становится нецелесообразным.Вам понадобятся: ключи «17», «19», «22», «24», «27», пружины подвески. 1. Затормозите автомобиль стояночным тормозом, поставьте упоры под задние колеса автомобиля и приподнимите переднюю часть автомобиля. 2. Ослабьте гайки крепления передней …

Особенности конструкции переднего моста УАЗ Патриот. Блокировка коробки передач

Вся линейка полноприводных автомобилей УАЗ имеет одинаковую конструкцию трансмиссии. На моделях Patriot и Hunter, а также на всех дополнительных моделях, созданных на их основе, устанавливаются агрегаты Spicer, которые оснащены неразрезным картером.Названы они так в честь инженера К. Спайсера. Он является автором большого количества патентов, которые сейчас принадлежат Dana Co.

.

Этот тип переднего моста впервые появился на моделях 3160 и 3162, после чего их стали использовать для моделей Patriot, Hunter и пикапов на их основе.

Передний мост УАЗ Патриот совмещен. Он может быть и хозяином, и управляемым одновременно. В его основе полая балка, внутри которой проходят главная передача и дифференциал.Через них крутящий момент передается на передние ступицы.

Полуось выполнен в виде цельной детали, с установленными ШРУСами, которые позволяют вводить большой угол поворота, сохраняя при этом крутящий момент.

В настоящее время такие петли устанавливаются и на других моделях УАЗ на узлах старого типа — Timken. Это позволяет сочетать высокую надежность грузового и пассажирского транспорта с хорошей управляемостью. Такие модели называются гибридными мостами.

Задний мост УАЗ Патриот также выполнен в виде полой балки, на концах которой с помощью специальных подшипников закреплены ступицы ведущих колес. Они приводятся в действие расположенным внутри дифференциалом. В этом конструкция заднего и переднего мостов очень похожа.

Особенности конструкции.

Чтобы придать конструкции наибольшую прочность, толщина подложки увеличена почти на 10 миллиметров. В результате значительно повысилась надежность, но снизился уровень шума.Первый тип в основном использовался на автомобилях с бензиновым двигателем, второй — только на дизельных, выпускаемых с 2015 года.

При покупке также следует учитывать, что ширина перемычек у некоторых моделей разная. Например, Hunters оснащаются передними узлами с каталожным номером 31605-2300011. Они обеспечивают размер гусеницы 1445 миллиметров, передаточное число 4,111. Модель 3162-2400010-10 устанавливается на Патриоты и пикапы

.

Задний узел имеет номер детали 3162-2400010-10 с передаточным числом 4.111.

Проверка статуса.

Обслуживание должно начинаться с внешнего осмотра осей и контроля уровня масла в картере. Он должен быть на уровне сливного отверстия. Кроме того, следует периодически проверять затяжку всех болтов, отсутствие зазоров в шестернях.

При замене масла проверьте наличие металлической стружки на магните сливной пробки. Его наличие укажет на развитие шестерен.

Регулировка зазора.

Осевой зазор — наиболее частая проблема, возникающая при эксплуатации автомобиля.Это связано с сильным износом зубьев шестерни, что со временем может привести к заклиниванию оси.

Состояние можно проверить, покачивая ведущую шестерню за фланец.

Чтобы устранить эту проблему, правильно затяните гайку фланца. Это может потребовать небольшого усилия, так как к нему прилагается небольшая перфорация. Его следует затягивать до исчезновения зазора.

Полезное видео

Передний мост УАЗ Патриот, установленный на рессорной подвеске с дополнительными амортизаторами, предназначен для установки поворотных кулаков.В конструкции балки имеется коробка передач с дифференциалом, позволяющая передавать и распределять крутящий момент между передними колесами.

Передний мост оснащен монолитным литым картером коробки передач (схема Spicer), в котором установлены чулки моста. За счет отсутствия линии разъема повышается жесткость конструкции и улучшаются условия работы зубчатых передач. Крышка на болтах используется для доступа к коробке передач и дифференциалу. Внутренний объем картера используется для хранения запаса смазочного материала; Предусмотрены сливные и контрольные отверстия с заглушками.Чулки, установленные с натягом, предназначены для крепления балки на раме и для крепления валов ведущего моста передних колес.

Для поворота передних колес с одновременной подачей крутящего момента используются шаровые опоры (ШРУСы) схемы Бирнфилда. В полости шарнира есть запас специальной смазки, которую не нужно пополнять в процессе эксплуатации автомобиля. Передние колеса имеют фиксированный угол установки в вертикальной плоскости, в горизонтальном направлении угол схождения регулируется на подставке.Поворотные кулаки с шарнирной схемой, поворотная ось наклонена, обеспечивая автоматический возврат передних колес в нейтральное положение.

Преимущества передней балки Spicer:

• увеличение колеи до 1600 мм, что повысило устойчивость автомобиля;
• угол поворота управляемых колес достигает 32 °, что положительно сказывается на маневренности автомобиля;
• использование балки Spicer позволило отказаться от листовых рессор в пользу рессорной зависимой подвески;
• конструкция поворотных кулаков не требует планового обслуживания и замены смазки;
• доступ к механизмам для ремонта осуществляется через съемную крышку;
• увеличение жесткости конструкции и размещение коробки передач и дифференциала в едином картере позволило увеличить ресурс агрегата;
• снижение шума за счет установки модернизированной ведомой шестерни (деталь может устанавливаться в мосты старой конструкции с разъемным картером).

Включение и выключение моста

Крутящий момент передается на редуктор переднего моста через шлицевой карданный вал, соединенный с двухступенчатой ​​раздаточной коробкой. Раздаточные коробки на автомобилях Патриот бывают двух типов: с механическим приводом (российская разработка) и с электроприводом (КПП Dymos, эксплуатируется с середины 2013 года).

Для управления коробками передач используется рычаг или поворотная шайба, расположенная на центральном туннеле кузова.

1. Выжмите педаль сцепления до упора.
2. Переведите рычаг управления коробкой передач в необходимое положение, алгоритм управления указан на пластиковой ручке ручки. Производитель допускает переход на передачу крутящего момента на 2 оси с помощью прямой передачи в раздаточной коробке на скорости до 60 км / ч.
3. Отпустите педаль сцепления и продолжайте движение с активным полным приводом. Чтобы отключить переднюю ось, снова нажмите педаль сцепления, а затем установите рычаг раздаточной коробки в нейтральное положение.

Для включения переднего моста на машинах с коробкой передач Dymos поверните шайбу в желаемое положение.Конструкция трансмиссии позволяет задействовать полный привод во время движения, но если вы хотите активировать нижний ряд, то машину следует остановить. Затем необходимо перевести главную коробку в нейтральное положение, что позволит включить пониженный ряд в раздаточной коробке.

Частые неисправности

Конструкция переднего ведущего моста отличается повышенной надежностью, возможные неисправности возникают из-за естественного износа трущихся деталей или нарушения условий эксплуатации.Поломки коробки передач связаны с потерей герметичности картера или повреждением шестерен. Автовладелец может самостоятельно найти причину поломки и провести ремонт в гараже.

Высокий уровень шума

Повышенный уровень шума свидетельствует о снижении уровня масла и механическом износе подшипников качения или шестерен главной пары и дифференциала. Если добавление смазки не снизило шум от работы, то требуется разобрать агрегат и заменить изношенные элементы.

После сборки и восстановления уровня масла передний мост Патриот проверяется на работоспособность.

Шум при работе оси возникает из-за неправильной регулировки шестерен главной передачи. Для восстановления нормальных условий эксплуатации положение деталей корректируется (с помощью стальных прокладок), но при повреждении или износе зубьев невозможно обеспечить требуемую пятно контакта. В этом случае производится полная замена шестерен; Категорически запрещается устанавливать шестерни из разных комплектов.

Утечка происходит через прокладку между крышкой и корпусом коробки передач, а также через сальник. Причина неисправности — износ деталей или повреждение элементов при установке или обслуживании транспортного средства. Для восстановления нормальных условий эксплуатации необходимо произвести замену поврежденных деталей, допускается нанесение герметика на поверхность прокладки. После ремонта необходимо восстановить уровень трансмиссионного масла в редукторе переднего моста.

Сушка смазки

Во время работы машины происходит разложение смазки, находящейся в картере моста. При высоких температурах масло испаряется, а при преодолении водных преград вода попадает в полость. Для проверки уровня смазки используется контрольное отверстие, закрытое резьбовой пробкой. Если хозяин регулярно пересекает водные преграды, на вентиляционные каналы рекомендуется установить удлинительные шланги. Магистрали проложены под капотом автомобиля, что снижает риск попадания воды и грязи в картеры.

Застрявший узел

Заклинивание коробки передач происходит при увеличении осевого зазора в подшипниковых узлах, на которых вращается ведущий вал главной пары. Из-за движения оси нарушается пятно контакта между шестернями, что приводит к износу и разрушению зубьев.

В процессе эксплуатации необходимо периодически проверять состояние подшипников, качая ведущий мост за фланец, предназначенный для крепления карданного вала.

Техническое обслуживание моста заключается в периодической проверке уровня и замене масла в картере (каждые 45 тыс. Км пробега). Рекомендуется проверить состояние уплотнительных элементов и деталей, удерживающих балку на транспортном средстве. Также необходимо своевременно регулировать осевые зазоры, которые изменяются из-за естественного износа шестерен и подшипников качения. Кроме того, устранен зазор в шарнирах поворотных кулаков и исправлен угол схождения.

Старое масло сливается после прогрева картера в движении. В конструкции корпуса предусмотрена резьбовая заглушка, под отверстием ставится емкость для сбора отработанной жидкости. Необходимо протереть поверхность вилки от частиц, образующихся при износе шестерен (в конструкции детали предусмотрен магнит). Заливка масла производится через контрольное отверстие, закрытое резьбовой пробкой. Уровень смазки у нижнего края отверстия считается нормальным.

самостоятельный ремонт

Конструкция передней балки позволяет проводить ремонтные работы собственными силами, но часть работ выполняется в условиях эксплуатации.Например, автовладелец не может правильно отрегулировать угол поворота передних колес. В балочной схеме предусмотрен упорный болт, не допускающий отклонения кулака на угол более 31-32 °, но параметр можно определить только на стенде.

Алгоритм действий при установке нового сальника карданного вала:

1. Поставьте автомобиль на ровную поверхность, затем включите стояночный тормоз и поставьте упоры под колеса.
2. С помощью гаечных ключей ослабьте 4 болта, которыми фланец карданного вала крепится к контрпластине, расположенной на конце приводного вала.Для облегчения процедуры рекомендуется обработать нити жидкостью WD40.
3. Выверните болты и отведите приводной вал в сторону.
4. Снимите центральную гайку, крепящую фланец отражателя к ведущему валу переднего моста.
5. Подцепите изношенный сальник отверткой или шилом, а затем выньте деталь из отверстия.
6. Протереть поверхность салфеткой от остатков масла и пыли.
7. Установите новый сальник на прежнее место, изношенная деталь используется как оправка.
8. Установите шайбу и фланец на вал, а затем затяните стопорную гайку.

В процессе самообслуживания возникает необходимость исправить схождение передних дисков с шинами. Для изменения параметра используется рулевая тяга, в которой предусмотрена муфта с контргайками. Перед регулировкой проверяются шарниры рулевой тяги и ступичные подшипники, в которых не должно быть люфта. Чтобы определить угол, нужно измерить расстояние между осевыми линиями на боковинах покрышек.При правильной настройке передний зазор на 0,5-1,5 мм больше, чем расстояние между задними шинами.

Автомобиль УАЗ Патриот оснащен системой полного привода, что позволяет называть его внедорожником. Крутящий момент от двигателя на все четыре колеса передается через заднюю часть и. УАЗ Патриот, как и УАЗ-3160, оснащен одноступенчатыми ведущими мостами. В этой статье мы более подробно рассмотрим мост, который называется «Спайсер». Конструкции переднего и заднего мостов схожи по конструкции.

Конструкция заднего моста представляет собой жесткую полую стальную трубу. На концах этой трубки установлены ступичные подшипники. Дифференциал (редуктор) также расположен внутри конструкции ведущих колес. В этом случае происходит передача крутящего момента от раздаточной коробки через кардан к коробке передач, через полуоси к ступице и колесам соответственно. Таким образом осуществляется движение автомобилей УАЗ-3160 и УАЗ-3163. В этом материале мы уделим внимание таким темам, как устройство заднего моста, его неисправности и пути ремонта.

Конструктивные особенности изделия

Конструктивно задний мост внедорожника УАЗ Патриот выглядит следующим образом:

Мост Спайсера состоит из следующих основных частей:

• дифференциал;
• два полуоси;
• главная пара.

Внутреннее устройство заднего моста, а точнее его коробки передач, имеет следующий вид, показанный на схеме ниже.

Все эти части находятся в конструкции моста.Крышка 35 картера вместе с прокладкой 42 обеспечивают герметичность внутренней конструкции этой конструкции. Внутренняя часть устройства залита смазкой — маслом. Вращение шестерен и трение подшипников требуют осторожного обращения, которое обеспечивается смазкой. Владелец внедорожника может контролировать только уровень масла в оси, который можно снизить за счет ухудшения герметичности. Устройство КПП УАЗ-3163 не представляет особой сложности и позволяет отремонтировать изделие в домашних условиях.

Неисправности и способы устранения

При выходе из строя коробки передач автомобиль не может эксплуатироваться и требуется соответствующий ремонт. Движение с подключенным передним мостом разрешено только при преодолении любых препятствий, а для движения по асфальтированной дороге необходимо отключить его с помощью установленных ступичных муфт.

Отсутствие межколесного дифференциала приводит к увеличению износа устройства заднего привода, поэтому в частых случаях владельцы УАЗ-3160 и 3163 прибегают к самостоятельной модернизации автомобиля.

Существуют следующие виды неисправностей заднего моста «Спайсер» на внедорожнике УАЗ Патриот и способы их устранения.

• Обнаружение утечек масла, заполняющих устройство, в результате которых требуется мелкий ремонт с заменой сальников или прокладок.
• Коробка передач издает чрезмерный шум и стук, что приводит к необходимости ремонта. В этом случае посторонний шум может возникать из-за износа подшипников или отсутствия масла в баке моста. Смазка помогает устранить этот тип проблем.
• Шум и стук при прохождении поворотов вызваны износом зубьев сателлитов или боковых шестерен, что требует регулировки зазора или замены неисправных деталей.

На самом деле у редуктора заднего моста гораздо больше неисправностей, которые часто обнаруживаются только после открытия крышки картера. Часто крышка картера деформируется при наезде на препятствие при движении по бездорожью. В этом случае нарушается целостность крышки, что приводит к проникновению различных посторонних веществ, таких как пыль и вода, внутрь устройства, а точнее — в коробку передач.В этом случае эти негативные сторонние вещества вызывают множество неисправностей: от появления протечек масла до заклинивания шестерен коробки передач. Многие владельцы при эксплуатации автомобиля в тяжелых условиях бездорожья прибегают к замене штатной крышки картера на специальную усиленную. Усиленная крышка изготовлена ​​из чугуна и бронзовых сплавов. В этом случае прочность крышки картера моста увеличивается в десять раз. Усиленная крышка картера, закрывающая коробку передач, выглядит следующим образом.

Стоимость такого устройства составляет около 5 тысяч рублей, что может позволить себе далеко не каждый штатный водитель.Для замены крышки необходимо слить масло и заменить штатную деталь на усиленную, не забыв заменить прокладку.

Часто детонация в конструкции моста является основным фактором появления поломки и указывает на необходимость ремонта изделия. Если на мосту произошел стук, то эксплуатировать автомобиль запрещено до устранения причины шума или проведения квалифицированного технического обслуживания. Если детонацию невозможно определить самостоятельно, то лучше доверить ее опытному специалисту, который устранит поломку в считанные минуты или часы.

В частых случаях стук свидетельствует о следующих причинах неисправности заднего моста автомобиля УАЗ Патриот:

1. Увеличенный зазор между шестернями главной передачи.
2. Ослабление болтов задней подвески.
3. Увеличенный зазор между ведущей шестерней и фланцем.
4. Стук также может указывать на неисправность карданного вала, в частности люфт в крестовине.

Если внедорожник УАЗ Патриот эксплуатируется по пересеченной местности, то стук, который появляется на мосту после очередного заезда, не должен вызывать сильных разочарований, так как это нормальное явление, требующее вмешательства опытного мастера в конструкцию коробки передач.

Снятие и установка заднего моста «Спайсер» осуществляется в случае износа или нарушения целостности конструкции. Но, как показывает практика, задний мост на УАЗ-3160 и 3163 служит довольно долго, что уж говорить о коробке передач, хотя периодическое обслуживание редуктора моста также позволяет продлить срок службы изделия. Особенно важна смазка вращающихся частей. Несвоевременная замена смазки или ее отсутствие приводит к не очень приятным последствиям, требующим ремонтных работ со значительным вложением капитала.Поэтому во избежание таких непредсказуемых неприятностей необходимо периодически проверять наличие смазки и не допускать всей конструкции агрегата.

На данном этапе можно подытожить и сделать вывод, что, как и любой автомобиль с задним приводом, внедорожник УАЗ Патриот нуждается в своевременном уходе и устранении поломок, и только в этом случае можно будет предотвратить серьезную неисправность на автомобиле. Дорога.

Вы можете проверить свой MBM и при необходимости уменьшить его!

На автомобили УАЗ Патриот и УАЗ Хантер, а также все модели на их основе устанавливаются передний и задний одноступенчатые ведущие мосты типа Spicer с неразъемным картером, названные в честь американского инженера Кларенса Спайсера

.

Внешний вид передней оси «Спайсер»

На автомобили УАЗ-3160 и УАЗ-3162 Симбир вместо мостов Timken начали устанавливать мосты типа

Spicer.Но на этих автомобилях, как и на первых моделях УАЗ Хантер, устанавливались «узкие» мосты шириной 1445 мм.

На УАЗ Патриот

начали установку «широких» мостов с колеей колеи 1600 мм.

Особенности конструкции

Картер моста состоит из неразъемного литого картера главной передачи, запрессованных в него кожухов (чулок) полуосей и штампованной крышки картера.

Отсутствие щели в поперечной плоскости оси придает конструкции высокую жесткость, ненагруженное соединение крышки и картера снижает вероятность протечки по стыку, а размещение главной передачи и дифференциала в едином картере обеспечивает высокую точность зацепления и более благоприятные условия работы подшипников.

Благодаря всем этим конструктивным особенностям реальный срок службы мостов значительно увеличился. К тому же теперь, чтобы получить доступ к главной паре и дифференциалу, необязательно снимать и «половину» его — достаточно снять крышку.

Для уменьшения коробления ведомой шестерни при ее термообработке и, как следствие, снижения шума, повышения надежности и долговечности бортовой передачи толщина «подложки» ведомой шестерни увеличена на 8 мм. Однако эта мера привела к замене левой чашки дифференциала.Но новый дифференциал можно использовать на предыдущих одноступенчатых осях с разъемным картером, при условии, что на шипе чашки установлено расширительное кольцо.

Мосты

Spicer унифицированы с одноступенчатыми мостами старой конструкции по ряду других деталей. Это подшипники дифференциала, полуоси заднего моста и практически все детали ступичных узлов. Передний подшипник с двойным уплотнением (469-2307086-03) и новый двухкромочный буртик фланца ведущей шестерни унифицированы с аналогичными деталями П-образных («военных») мостов производства ОАО «УАЗ».

Что касается переднего ведущего и рулевого мостов, то здесь, помимо вышеперечисленных моментов, следует отметить новые шарниры равных угловых скоростей (ШРУС ) типа « Beerfield », которые намного прочнее шарниров. старого образца (« Weiss »). В настоящее время такими петлями оснащены все мосты Spicer и Timken. Не лишним будет напомнить, что для смазки шарниров Бирфилда используется специальная смазка ШРУС-4, которую нужно заливать не во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир.Использование смазок другого типа, в том числе традиционной «Литол-24», недопустимо. В процессе эксплуатации добавлять смазку в стык не требуется. Внутренняя полость поворотного кулака по-прежнему заполнена смазкой Литол-24.

Главная шестерня:
1 — болт; 2, 33 — шайбы пружинные; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — установочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — кольцо упорное; 11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка; 16 — корпус моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликоподшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипника дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40 — опорные шайбы полуосных шестерен; 28, 43 — полуосевые шестерни; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — дифференциальные сателлиты; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипника дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи

Мосты типа Spicer, выпускаемые заводом, имеют передаточное число 4.111 (37: 9) или 4,625 (37: 8). Мосты с передаточным числом 4,111 устанавливаются в основном на автомобили с бензиновыми двигателями, а с передаточным числом 4,625 — на автомобилях с дизельными двигателями.

Ступица переднего колеса

Ступица переднего колеса УАЗ с дисковыми тормозами, но без АБС

Поворотный кулак переднего моста

Поворотный кулак и ступица.
1 — фланец ведущий с заглушкой; 2, 10, 25 — прокладки; 3 — ступица с тормозным диском; 4 — ступичные подшипники; 5 — болт крепления колеса; 6 — щит тормозного диска; 7 — теплоизоляционный экран датчика АБС; 8 — штифт; 9 — корпус поворотного кулака; 11 — прижимная втулка; 12 — шкворень; 13 — вкладыш шкворня; 14-скоба крепления жгута АБС; 15 — пружина; 16 — внешнее уплотнительное кольцо; 17 — внутреннее уплотнительное кольцо; 18 — шарнир; 19 — шариковый подшипник; 20, 28 — шайбы упорные; 21 — шарнирная опора; 22- наружная обойма сальника; 23 — колодка; 24 — гайка; 26 — импульсный диск; 27 — манжета; 29 — стопорные кольца; 30 — стопорная шайба; 31 — гайки; 32 — шайба стопорная

Схема сборки поворотного кулака УАЗ:

1 — щит тормозного диска; 2 — усилитель теплоизоляционного экрана датчика АБС; 3 — теплоизоляционный экран датчика АБС; 4, 18 — болты; 5 — импульсный диск; 6 — ступица; 7, 12 — подшипник; 8 — шайба стопорная; 9 — гайка; 10 — шайба стопорная; 11 — контргайка; 13 — шайба упорная; 14 — манжета; 15 — шкворень поворотного кулака; 16 — прокладка; 17 — поворотный кулак; 19 — шариковый подшипник; 20 — кожух полуось

Регулировка осевых зазоров в передней и задней оси Spicer

Осевой зазор в подшипниках ведущей шестерни главной передачи не допускается, так как при его наличии зубья шестерни быстро изнашиваются и мост может заклинивать.Осевой зазор проверяется поворотом ведущей шестерни за крепежный фланец карданного вала.

Передний мост «Спайсер». Развал, схождение

Передняя ось является управляемой. Для облегчения движения передние управляемые колеса имеют развал ( не регулируется, ) в вертикальной плоскости и схождение в горизонтальной плоскости.

Схождение колес. НО

Для возврата колес в среднее положение шарниры поворотных кулаков наклонены в продольной и поперечной плоскостях.

Положительный развал — это отклонение верха колеса от вертикальной плоскости наружу.
Угол развала осей Spicer составляет a = 1 ° — 30 дюймов. Развал колес влияет на износ шин. Когда развал составляет до 2 °, износ не будет очень большим. Развал постепенно уменьшается до нуля, а затем отклонение колес перемещается. к отрицательному развалу, ухудшающему управляемость колес.

В результате наклона колес при складывании возникают силы, которые стремятся вернуть их в разные стороны при движении.Появляется боковая пробуксовка колес, что способствует износу шин и затрудняет управление автомобилем. Для исключения вредного воздействия развала колеса устанавливают с схождением. При этом расстояние между ободами колес на уровне передней оси спереди на несколько миллиметров меньше, чем сзади.

Продольный наклон шкворня (KASTOR) предназначен для стабилизации управляемых колес в среднем положении, но его эффект заметен только на высоких скоростях со значительными центробежными силами.Стабилизирующий момент и угловая скорость колеса при возврате в нейтральное положение служат мерой стабилизации колеса при выходе автомобиля из поворота.

Техническое обслуживание

Техническое обслуживание моста Spicer сводится к поддержанию уровня масла в картере и его периодической замене, контролю состояния всех уплотнений и опор оси и своевременному устранению возникающих осевых зазоров в подшипниках шестерен и дифференциала.

Подробности операций по обслуживанию и ремонту мостов Spicer описаны в Руководстве по обслуживанию и ремонту автомобиля UAZPatriot IR-05808600.050-2005. Третье издание. 2007

Внедорожники хорошо известны отечественному потребителю. С завода производитель оснащает их сразу парой ведущих мостов: задним и передним. Основное различие между ними в том, что дизайн лицевой панели управляем и при необходимости может быть включен. Несмотря на то, что передний мост УАЗ Патриот был разработан еще в 90-х годах, он активно используется по сей день благодаря своим техническим характеристикам.

Перед тем, как приступить к разборке устройства и причинам ремонта переднего моста, необходимо остановиться на его преимуществах в эксплуатации.Остановимся на следующих моментах:

Видеообзор конструкции переднего моста УАЗ Патриот:

Описание компонентов и схема конструкции

Устройство передней оси на Патриот следует начинать с описания основных элементов и узлов. Среди них:

• вал карданный и шестерня привода;
Шестерня ведомая
• с большим количеством зубьев;
• корпус моста;
Подшипник роликовый
• ;
• фланец;
Гайка
• для регулировки подшипников дифференциала.

Что касается разницы в строении конструкций каждого из ведущих мостов, то здесь тоже нет особых принципиальных отличий. На переднюю ось Spicer Patriot мощность и крутящий момент передаются через дифференциал и главную передачу. Балка полая, в ней размещена пара полуосей, которые обеспечивают вращение от ведомой шестерни.

Основные виды неисправностей и их причины

Рассмотрим возможные неисправности, подстерегающие водителя при эксплуатации УАЗ Патриот, связанные с конструкцией моста.Как правило, они связаны с чрезмерным износом или работой в тяжелых условиях, или естественным старением металлических деталей и могут выражаться в следующих симптомах:

Ремонт основных видов поломок переднего моста УАЗ

Многие виды ремонта переднего моста Патриот можно произвести самостоятельно в гараже. В этом поможет следующая простая инструкция, которая касается наиболее частых видов ремонтных работ. Подумайте о регулировке зазора подшипника, которую необходимо выполнять правильно, чтобы этот агрегат работал долгое время.Сначала подбираем диаметр и толщину кольца, которые должны точно соответствовать подшипнику приводного вала от главной передачи.

При вращении вала измеряется момент, значение которого не должно превышать 1-2 Нм. Примерно так же подбирается регулировочное кольцо ведомой шестерни. При установке дифференциалов зазоры следует выставлять с помощью регулировочных гаек — это наглядно демонстрирует схема ремонта передней оси внедорожника.После проведения вышеуказанных манипуляций остается проверить отсутствие люфта и проверить участки контакта зубьев шестерни.

Другой распространенный случай — замена сальника ведущей шестерни главной передачи. Сначала с машины снимается фланец путем откручивания крепежных болтов, после чего освобождается доступ к самому сальнику. Поврежденный элемент снимается с сиденья и заменяется новым, вдавливая его в исходное место.

Разобрать бортовую передачу сложнее — для этого необходимо предварительно вывесить переднюю часть автомобиля.Открыв сливную горловину, удаляем из системы весь объем смазки. Сначала снимаются левый и правый полуоси, а затем наконечник рулевой тяги. После отключения карданной передачи последовательно снимается и основная крышка. Попутно с ведущей шестерней снимаются и крышки подшипников дифференциала. Далее демонтируется ведущая шестерня с валом и подшипниками.

Видео-советы по ремонту переднего моста в сборе УАЗ Патриот:

Мониторинг и плановое обслуживание

Опытные владельцы внедорожников уделяют особое внимание регулярной проверке состояния сальников.При необходимости проведения работ по замене новые сальники необходимо смазать Литолом-24. Конструкция переднего моста позволяет проводить такой ремонт при необходимости.

Конструкция моста Spicer, на который устанавливается, достаточно проста по конструкции. Благодаря этому, как обслуживание, так и ремонт можно производить самостоятельно, с использованием основных инструментов в арсенале. Долгосрочная эксплуатация всегда основана на регулярном плановом техническом обслуживании.

Особое внимание следует уделить контролю уровня смазочного материала в редукторе моста и его замене. При малейшем подозрении на появление посторонних шумов или других симптомов следует придерживаться описанной здесь последовательности ремонта.

Видеообзор передней оси внедорожника УАЗ Патриот:

Это не дедушкин советский джип: новый УАЗ Патриот конкурирует с роскошными внедорожниками

Люди за пределами России, вероятно, имеют укоренившиеся заблуждения о российских внедорожных автомобилях, представляя себе шаткие 40-летние джипы, которые не обращают внимания на водителя или комфорт пассажира.Не заблуждайтесь — они тоже есть, но УАЗ Патриот, среднеразмерный внедорожник Ульяновского автозавода, точно не входит в их число.

Патриот, производство которого началось в 2005 году, стал не чем иным, как революцией для российской автомобильной промышленности, когда впервые сошел с конвейера. В отличие от остальной отрасли, дизайн УАЗа был уникальным, гладким и мгновенно узнаваемым.

Patriot отличался большой грузоподъемностью, хорошими внедорожными качествами, дешевыми запчастями и имел доступную цену для использования как сельскими жителями, так и любителями городских внедорожников.Автомобиль был на несколько миль впереди своих предшественников — военных джипов советской разработки, получивших признание во всем мире среди военных энтузиастов. С момента своего создания «Патриот» также был модифицирован для использования в военных целях, в последнее время для операций в Сирии.

В 2014 году внедорожник среднего размера претерпел существенные изменения, включая новые передние и задние фонари, решетку радиатора, бамперы, 18-дюймовые колеса, безрамные щетки стеклоочистителя, новую пневматическую систему подъема капота и усовершенствования шасси. Внутри Патриот получил двухцветные сиденья, улучшенную аудиосистему и опциональную мультимедийную систему со встроенной навигацией и парктроником.

На прошлой неделе УАЗ представил краткий обзор своего нового Патриота 2017 модельного года, и, по словам представителей «Автовести», новая модель разочаровала. Фактически, уже вошедший в пятерку лучших внедорожников, проданных в России в прошлом году, Patriot теперь стремится конкурировать с иностранными производителями внедорожников с точки зрения качества и доли рынка, оставаясь при этом доступным (с ценами, которые, как ожидается, будут варьироваться от 13 000–16 500 долларов США на внутреннем рынке). Фактически, маркетинг УАЗа рекламирует его как «внедорожник по цене седана».«

© Фото: УАЗ

Вид сзади нового УАЗ Патриот

Во-первых, ожидается, что новый УАЗ получит два новых двигателя ЗМЗ объемом 2 и 2,5 литра, которые не уступают по мощности и крутящему моменту существующему бензиновому двигателю мощностью 2,7 134 лошадиных силы или превосходят его. Кроме того, у компании есть планы по внедрению автоматической коробки передач, к чему давно призывали городские водители, но которую УАЗ отложил в пользу надежности и сохранения внедорожных характеристик автомобиля.

Внешний вид включает несколько косметических изменений, в том числе новую решетку радиатора с увеличенным логотипом и более крупные датчики на переднем бампере для дополнительной системы парктроника. Конструкция с двумя топливными баками предыдущих моделей была заменена современным 70-литровым баком с полимерной, фольгированной и / или стальной изоляцией, предназначенным для работы в диапазоне температур от -45 до +45 градусов Цельсия. Рама Патриота была усилена, а топливопроводы перемещены так, чтобы они не перекрывали выхлоп.

Но именно благодаря внутренним особенностям и улучшениям комфорта компания рассчитывает заполнить кресла новыми покупателями как в России, так и за рубежом.В целях безопасности Patriot был оснащен двумя передними подушками безопасности японской фирмы Takata, а также новыми передними ремнями безопасности с преднатяжителями и ограничителями усилия. В кузов, раму и рулевую колонку были внесены серьезные изменения для улучшения динамики столкновения в случае аварии; улучшенные опоры кузова и рамы также помогли снизить вибрацию.

© Фото: УАЗ

Панель приборов обновленного УАЗ Патриот.

Что касается внутренней электроники, новый Patriot будет оснащен электронной системой стабилизации Bosch, системой контроля тяги, гидравлическим усилителем торможения, системой ABS для бездорожья и системой помощи при трогании с холма. Систему стабилизации можно включать и выключать на скорости ниже 70 км / ч, а электроника автомобиля имитирует блокировку поперечного моста для помощи при движении по обледенелой дороге.

В салоне обновленная приборная панель, новый охлаждаемый перчаточный ящик, новые рычаги трансмиссии и стояночного тормоза с кожаной отделкой, а также перфорированные сиденья с двойной строчкой и кожзаменителем для верхней отделки.Все уровни отделки салона теперь оснащены функцией наклона и телескопическим рулевым управлением. Более высокие уровни включают новое рулевое колесо с подогревом от Takata с радио и круиз-контролем на кончиках пальцев водителя. Автомобиль также оснащен новыми элементами управления освещением и лопастями для удобства пользователя.

Были представлены новые системы воздуховодов, предназначенные для ускорения размораживания и уменьшения запотевания. Камера заднего вида для опциональной системы парктроника теперь также включает динамическую маркировку.

© Фото: УАЗ

Новые датчики, руль и модернизированная мультимедийная система нового УАЗ Патриот.

Другие стандартные и дополнительные функции включают в себя подогрев зеркал и светодиодные ходовые огни, подогрев передних и задних сидений, легкосплавные диски, противотуманные фары, мультимедийную систему с сенсорной навигацией, рейлинги, задний подлокотник, обогрев лобового стекла и регулировку поясницы водителя. .

Компания имеет амбициозные планы не только в России и странах бывшего Советского Союза, но и на рынках всего мира. По словам главы УАЗа Вадима Шевцова, он стремится закрепиться в Латинской Америке, Вьетнаме, Африке, на Ближнем Востоке и в Китае.Ожидается, что из 100 000 произведенных УАЗ Патриотов две трети найдут иностранных покупателей.

Другими словами, русские могут и дальше ездить по бескрайним просторам России, от центральных российских степей до Кавказских гор и диких земель Сибири и арктических тундр, но теперь они могут делать это с комфортом и стилем.

УАЗ Патриот Блокировка дифференциала.

Большинство читателей спрашивали о судьбе дизеля и КПП на «Патриоте».Увы, но обновленный внедорожник лишился 2,2-литрового дизеля ЗМЗ-51432: продажи этой версии в России составляли мизерные 2-3% от общего числа «патриотов». Честно говоря, это не удивительно, учитывая, что дизель предлагался только в самой дорогой версии, которая без скидок стоила более 1000000 рублей. К тому же довести «Турбодизель» до стандартов Евро-5 для продаж в нашей стране оказалось слишком дорого.

Однако глава УАЗа Вадим Швецов заявил, что дизель для «патриотов» продолжится на экспорт, который завод намерен усиленно развивать.В следующем году дизельный внедорожник приведут к более строгим экологическим нормам — и начнется продвижение на рынки Латинской Америки, Вьетнама, Африки, Ближнего Востока и Китая. Обещают дать этот дизель и для российского рынка — если, конечно, спрос будет. Работают и над более мощным российским бензиновым турбомотором ЗМЗ. Ожидается, что его объем составит 2 или 2,5 литра, а мощность по крутящему моменту превысит нынешний 2,7-литровый «атмосферник» с отдачей 135 л.с. и 217 Нм.

Хотя с каждой модернизацией УАЗК и стараются сделать «патриота» ближе к городу, его основные покупатели остаются прежними: рыболовецкая охота, джиперы и силовые ведомства.А по соотношению цена-комплектация-размер конкурентов у «Патриота» среди новых автомобилей сегодня объективно не объективно. Хотя завод признает, что сегодня 35 000 машин в год — это потолок для этого семейства на нашем рынке. Новая надежда — экспорт.

Из-за кризиса выпуск нового кроссовера УАЗ отложили примерно на 2021 год. Но автоматическая коробка передач, по словам Шветова, обязательно появится в ближайшее время. Поставщик АКПП уже выбран, но подробности (производитель, количество ступеней, цена) глава УАЗа пока не сообщил, заявив лишь, что агрегат будет достаточно современным.

Теперь просмотрите длинный список обновлений. Снаружи они небольшие: новая решетка радиатора с увеличенной эмблемой и парктроник в переднем бампере. Кстати, выводы были сделаны и после скандальной истории с генералом, который оставил ручку двери от «Патриота» во время машины Путина. Так, усилены внешние дверные ручки: если раньше они «держали» при открывании усилие 80 кг, то теперь — 120 кг.

В реальной жизни цельнопластиковая полностью новая торпеда выглядит явно проще, чем на фото, а на дорестайлинговой версии она воспринималась как лучше.Зато усилена шумоизоляция: на полу, в дверном проеме и потолке применены новые материалы с более надежным креплением. И экран навигатора установлен иначе и меньше глянет.

Но внутри изменений столько, сколько в истории «Патриота», наверное, пока нет! Начать хотя бы с того, что военное наследие двух стальных (и постоянно ржавеющих изнутри) топливных баков устремилось вниз: теперь у Патриота один пластиковый топливный бак на 70 литров. Теперь заправляться стало проще (не надо катиться в колонну то одной стороной, то другой), нет проблем с перекачкой топлива между баками, нет необходимости переключать топливо, чтобы понять какой уровень бензина остается …

Под новый бак на раме ввели дополнительную опору, поменяли пол между задними пассажирами (появилась небольшая ступица) и крепления тросиков «ручника», а металлические топливопроводы перенесли так, чтобы они не пересекать выхлопной тракт. Сам бак делают в России из многослойного полимера, который остается эластичным в диапазоне температур от минус 45 до плюс 50 градусов — поэтому его сложнее повредить. Но при этом дилеры предложат для танка и мощную стальную защиту.В базовой комплектации на бак наклеен (не очень аккуратно, честно говоря) фольгированный утеплитель.

Весы бытовые новые, с белой подсветкой. На спицах нового руля видны клавиши музыки и круиз-контроля.

Безопасность выводится на новый уровень. Сначала на «Патриот» впервые поставили две фронтальные подушки безопасности, которые поставляет японская компания Takata. Плюс новые передние ремни с ограничителем предварительного натяжения и усилия. А вместе с установкой подушек, кузова, рамы и «складывания» во время аварии у новой рулевой колонки серьезно доработаны.Так, у бывших «патриотов» на краш-тестах часто наблюдалась поломка кузова с рамой. Теперь кузов и его крепления усилены: он крепится к раме не на 10, а на 12 опорах, которые вместе с новой поперечиной теперь также лучше гасят вибрацию.

Во-вторых, обновленный внедорожник наконец получил систему стабилизации ESP, которую поставляет Bosch. Плюс целый набор новых электронных систем, которые тоже впервые появились на «Патриоте». Это антипропускная функция, система управления торможением в свою очередь, гидравлический ассистент торможения, внедорожный режим для ABS (позволяет дольше блокировать колеса, чтобы они грелись перед собой катками снега или почвы), а также как помощник помощника при трогании с горы, который держит внедорожник 2 секунды Откат на подъеме.

Блок управления микроклиматом тоже новый и его большие «твистеры» очень удобны. Сверху видны кнопки для кнопок режима дорожной АБС (крайний справа), а слева — кнопка выключения ESP.

Сама система, систему стабилизации можно выключить кнопкой (но только до скорости 70 км / ч), при этом электроника также имитирует межколесную блокировку, что теперь позволяет «патриоту» висеть по диагонали. и более уверенно ускоряться на обледенелых дорогах.Правда, на пониженном ряду в раздаче уже отключены электронные «замки». И в этом случае в список опций внесена полная принудительная блокировка заднего межколесного дифференциала от американской компании Eaton. Узел имеет электромеханический привод и предлагается во всех комплектациях. Но за блокировку придется заплатить немалые 29 000 рублей.

В салоне — новая панель приборов, охлаждающий бокс, другие рычаги КПП и «манипулятор» с отделкой кожей, а также комбинированная отделка сидений: центральные вставки выполнены из перфорированной кожи, по бокам — из кожзаменителя.Другой «патриот» впервые получил климат-контроль (поставлен корейцами и доступен только в топовой комплектации) с новой системой воздуховодов. Новые передние боковые дефлекторы теперь дуют не только вперед, но и на боковые стекла, уменьшая их наледь и запотевание. Из других новых «фишек» — функция «вежливого водителя», когда быстрое двухкратное нажатие кнопки дает автоматический трехкратный срабатывание «аварии». Плюс камера заднего вида с динамическими линиями разметки.

Ключи включения блокировки заднего дифференциала, обогрева руля и выключения парктроника вынесены между сиденьями.Правда, подсветка этого блока старая, ядовито-зеленая.

Отдельно отметим новую рулевую колонку, которая теперь впервые регулируется не только по углу наклона, но и по вылету, причем во всех конфигурациях. И рычаг динамика больше не напоминает затвор пушки. Блок управления светом и бесконтактные переключатели новые и более простые в эксплуатации, а бортовой компьютер теперь дублирован по указателю поворота. Комфортное и захватывающее рулевое колесо также совершенно новое (Takata), а в дорогом оборудовании оно имеет обогрев всей поверхности обода, клавишу управления магнитолой и круиз-контроль, который также впервые представлен на УАЗ и явным образом облегчает дальний перегонять водителя.

Конечно, такое количество новых «балок» не могло не сказаться на цене: рестайлинговый «Патриот» подорожал на 30-40 тысяч рублей. Что касается комплектаций, то вместо предыдущей базовой версии классической теперь будет версия «Standard». В списке ее оснащения — фронтальные подушки безопасности и ремни безопасности с преднатяжением, ГУР, электрические стеклоподъемники, электро- и обогрев зеркал, светодиодные ходовые огни, крепления ISOFIX, центральный замок и рулевая колонка с регулировкой по высоте и вылету.Такая машина будет стоить 809 000 рублей (раньше было 779 000 рублей).

Обивка сидений комбинированной кожей доступна только в топовой комплектации.

В комплектации «Комфорт» еще есть кондиционер, аудиосистема, подогрев передних сидений, задний парктроник, сигнализация и литые диски. Зато сюда добавили газовые упоры капота, которые использовались только на более дорогих версиях, а также охлаждаемый перчаточный ящик. За такой внедорожник уже стоит
0 рублей (было 879 990 рублей).

Бывшее дорогое оборудование Limited теперь называется Privilege. Он включает в себя 18-дюймовые колеса и противотуманки, кондиционер, мультимедийную систему с сенсорным экраном и навигатор. Из нового оборудования — новый мульти-обогрев и кожаная отделка салона, круиз-контроль, система стабилизации вместе с помощниками, камера заднего вида и передний парктроник. Цена «льгот» — 989 000 рублей (было 959 990 рублей).

Тюнеры с заядлыми джиперами уже нетерпеливо потирают руки.Новый топливный бак освободил место в нишах между рамой и кузовом. А сейчас столько просит штатных (или удлиненных в специализированных фирмах) топливных баков, с которыми общий бензиновый бензин в трех баках легко перевалит за 100 литров, что для дальних поездок — бесценно. Осталось только проверить, цепляется ли новый танк за «крестовину».

Ну, топовый пакет Unlimited теперь заменен на «стильную» версию. И только сюда включают климат-контроль, обивку сидений комбинированной кожей, рейлинги, задний подлокотник, подогрев лобового стекла и заднего дивана, а также более емкий аккумулятор и настройку поясничного подпочвы со стороны водителя.Цена данной комплектации — 1 030 000 руб. (Было 989 990 руб.).

Однако за все оборудование придется доплачивать по ряду опций. Например, это краска «металлик» (8 000 руб.), Вторая печка в салоне (6 000 руб.), Блокировка заднего моста (29 000 руб.) И предпусковой подогреватель (35 000 руб.). А в комплектах «Комфорт» и «Привилегия» за зимний пакет придется заплатить еще 19 000 рублей.

УАЗ Патриот — автомобиль, который призван не только покорить сердца любителей покататься на таком джипе, но и преодолеть разного рода препятствия, возникающие на пути железного коня.С этими препятствиями внедорожник справляется на ура, чему могут даже позавидовать некоторые зарубежные аналоги. Но для того, чтобы действительно быть лучшим обгоном, внедорожнику не хватает такого элемента, как самоблокирующийся дифференциал. О том, что такое дифференциал, знают все, а вот что означает самоблокирующийся, а также его преимущества рассмотрим подробнее.

Всем владельцам автомобиля УАЗ Патриот известно, что классический самоблокирующийся дифференциал имеет недостаток, заключающийся в передаче большой мощности на колесо, которое как минимум способно реализовать.Что это значит? Но это означает, что при езде по грязи, когда одно колесо падает на неровность, оно начинает вращаться при нажатии на педаль акселератора, а при этом противоположное колесо остается на месте. С такой проблемой ведутся многолетние методы борьбы, на основе которых возникли различные типы блокирующих механизмов. К таким механизмам относятся как автоматические замки, так и ручные. У каждого из них есть свои недостатки. Ведь самоблокирующийся дифференциал ручной работы управляется непосредственно водителем, отвлекая его от управления автомобилем.Поэтому установка ручного устройства не всегда рациональна. Но, с другой стороны, дороговизна автоматических изделий на практике не подтверждается. Ведь включение прибора осуществляется в зависимости от разницы угловых скоростей, поэтому пока такая разница достигается, блок не будет мгновенно заблокирован.
На внедорожниках УАЗ Патриот есть базовые дифференциалы, часто водители которых заменяются самоблоками. На фото ниже показаны виды обоих агрегатов, а также их отличия.

Как видно, разница между данными агрегатов незначительна, только в конструкции самоблока присутствует большая осософская шестерня, являющаяся механизмом ограничения разницы в оборотах выходной шестерни. . Несмотря на то, что автомат самоблокировки имеет недостатки, он наиболее популярен для установки на внедорожник Bridge. Кроме того, самоблок можно устанавливать как на переднюю, так и на заднюю ось. Только большая производительность будет достигнута, если дифференциал будет установлен на задней оси.Также следует знать, что установку можно проводить в домашних условиях, но при этом необходимо быть предельно внимательными, так как процесс достаточно сложный и емкий. Как продукт осуществляется в мосту SUV УАЗ Патриот, рассмотрим позже, а теперь выясним, какие виды продукции выпускаются в производстве.

Виды продукции

В последнее время появилась возможность оснащения внедорожников ульяновского производства самоблокирующимся дифференциалом разных типов.Поэтому рассмотрим основные варианты самоблокировок на УАЗ Патриот, а также их основные особенности.

1. Агрегат винтовой высокого трения. Тип этого агрегата представлен на фото выше, который с большой безредукторной передачей. Для внедорожников эту продукцию начали выпускать довольно давно. Преимущество агрегатов — простота конструкции. Эффективным такой дифференциал будет в случае препятствия для подцепления тормоза, только тогда глушитель поможет вырваться без остановки.Но если вы войдете в яму, где будет петь одно колесо, то уже вряд ли вылезет, так как продукт будет гудеть, колеса будут коробиться, а машина просто дергается. Поэтому не рекомендуется устанавливать такие приспособления на патриота, если вы часто эксплуатируете автомобиль в условиях «грязного» бездорожья.

   Винт Diff in Cut

2. Кулачковый метод самопроизвольного проскальзывания. Надежный агрегат, позволяющий преодолевать всевозможные препятствия, в которых штатный дифференциал давно бы вышел из строя.Кулачковое устройство представляет собой дифференциал повышенного трения, при котором препятствие при преодолении препятствия, колесо в воздухе будет вращаться, а второе колесо будет стремиться вытащить автомобиль. Но для этого у автомобиля должен быть достаточный запас хода, поэтому часто водители даже не замечают, какое одно колесо вывешено, а машина выполняет долю секунд.

3. Принудительного типа. Этот тип автоблока для внедорожника UAZ Patriot появился совсем недавно. Особенностью принудительной самоблокировки является то, что устройство включает самодельную полуось с дополнительными пазами.Если первые агрегаты принудительного типа имели сложную конструкцию, а также их установка производилась только в специализированных центрах, то сегодня они были лишены всех этих недостатков. Главная особенность принудительной блокировки моста в том, что он включается с помощью пневмопривода. Самым популярным форсированным продуктом является устройство под названием «Спрут».

4. Утка. Последний из списка самоблокировок для внедорожника УАЗ патриот, который отличается эффективностью функционирования. Его особенность заключается в том, что при движении по любым препятствиям, будь то грязь, песок или камни, когда колеса имеют разный момент вращения, шнеки агрегата перегоняются специальными шариками на замкнутом пространстве, что фактически влияет на свободный ход. .Когда одно из колес находится в подвешенном состоянии, шары открываются в устройстве, тем самым цепляясь за шнеки. В этом случае блокируется блок, и его обратная разблокировка происходит в момент равного углового поворота колес. На фото ниже представлен тип дифференциала, который можно устанавливать, как на передний, так и на задний мост.

   Дак — Дифференциал АКПП Красиков

Стоимость продукции

Цена на все более представленные дифференциалы на мостовой внедорожник примерно одинакова и колеблется от 13 до 15 тысяч.Немного дешевле спирально-кулачковая система, предназначенная для установки в мост внедорожника УАЗ Патриот.

Если вы решили остановить свой выбор на принудительном самоблокирующемся дифференциале, то, кроме самого агрегата, необходимо будет дополнительно докупить компрессор с ресивером. Следовательно, чтобы полностью оборудовать оба моста дифференциалов, потребуется вложить около 35 тысяч рублей. Рекомендуется при необходимости ставить обязательную опцию от машины реального обгона, которая легко преодолеет любые условия агрессивного бездорожья.Но если вы просто желаете просто немного увеличить проходимость автомобиля УАЗ Патриот, винтовой дифференциал в мосту вполне может с этим справиться.

Поэтому к выбору следует подходить рационально, ведь вложения в районе 40 тысяч могут оказаться просто ненужными. Лучше усилить и настроить подвеску, чем устанавливать самоблокирующийся дифференциал, который никогда не используют. Таким образом, выбирать детали для доработки следует собственнику автомобиля, исходя из его потребностей.

Особенности установки

Рассмотрим особенности установки пневматического самоблокирующегося дифференциала на УАЗ Патриот. Итак, установка определяется следующими действиями:

1. Для начала важно разместить на эстакаде или смотровой яме. Это нужно, чтобы было удобно производить монтаж.
2. Снятие колес, а также тормозных барабанов. Если установлен только один мост, нужно снять только два подходящих колеса.
3. Разборка полуосей и их извлечение.
4. Карданный вал снят, что будет мешать монтажным работам.
5. Коробка передач демонтируется, после чего производится установка самоблокирующегося дифференциала на его место в автомобильном мосту УАЗ Патриот.
6. По завершении установки вам следует установить все извлеченные ранее детали на свои места.

Перед установкой приводного троса необходимо отрегулировать рабочий ход.

Подводя итоги, следует отметить, что самоблокирующийся дифференциал на патриоте позволяет завести машину на бездорожье даже без включения переднего моста. Срок службы этого агрегата достаточно высок, так как в нерабочем состоянии детали устройства не пьяны и тем самым не нагреваются, что исключает их износ, автоматически продлевает срок службы.

Вы все еще считаете, что диагностика автомобиля сложна?

Если вы читаете эти строки, значит, у вас есть интерес сделать что-нибудь в машине и Реально сэкономить , потому что вы уже знаете, что:

• Сотня ломает большие деньги на простую компьютерную диагностику
• Чтобы выяснить ошибку нужно идти к специалистам
• В сервисах есть простые гаечные ключи, а хороших спец не найти

А вам конечно надоело бросать деньги на ветер, а про то, как кататься на сотке постоянно не может и речи, тогда вам нужен простой автоканер ELM327, который подключается к любой машине и через обычный смартфон вы всегда найдете проблема, погасите Проверьте и сохраните хорошо! !!

Уровень разработки УАЗ.Патриот 2017 модельного года В новом кузове впечатляет и, к счастью, объем изменений в комплектациях , а цены на несоизмеримы. Стоимость новой модели у официальных дилеров УАЗа в Москве составит 809 000 рублей, что на 30 тысяч больше базовой комплектации в предыдущем прайс-листе. При этом покупатель нового УАЗ Патриот 2017 (фото) модельного года получает гораздо больше. Уже в начальной версии у модели единственный топливный бак на 72 литра, серьезно доработанный шумоизоляцией, а в дверном проеме появляются дополнительные уплотнители.Водитель и передний пассажир защищены передними подушками безопасности и ремнями с преднатяжителями, конструкция кузова пола кузова, рамы и их крепления друг к другу серьезно усилены, а рулевая колонка стала травмированной и теперь регулируется не только по высоте, но и по отъезду.

В дополнение к базовой версии Standart. Для УАЗ Патриот 2017 модельного года в новой комплектации кузова и ценах предусмотрено еще три варианта: Комфорт., Привилегия. Стиль и . . Первоначальный стандарт пришел на смену бывшему Classic и, помимо вышеупомянутых улучшений, по-прежнему предлагает: электрические стеклоподъемники и регулировку зеркал с подогревом, воздуховоды для задних пассажиров и гидроусилитель руля. Дополнительно предусмотрена безопасность модели: антиблокировочная тормозная система, задние ремни безопасности на троих пассажиров, крепление детских кресел ISOFIX и два подголовника заднего дивана. Приятно, что уже в базовой комплектации Стандарт за доплату к цене УАЗ Патриот 2017 можно заказать: блокировку заднего дифференциала (29 000 руб.), Предпусковой подогреватель (35 000 руб.), Цвет с эффектом металлик ( 8 000 руб.) И Дополнительный обогреватель салона за 6 тыс. Руб.

Далее по списку идет комплектация комфорта За 909 000 руб. В стоимость такого УАЗа Патриот 2017 дополнительно войдут: алюминиевые диски 16 дюймов, вместо стальных такого же размера, камера запаски с надписью Патриот, фирменная аудиосистема с 4 динамиками и MP3, кондиционер, обогрев спереди. сиденья и регулировка водительского кресла по высоте. Не будем лишними: датчик температуры воздуха на впуске на панели приборов, охлаждаемый перчаточный ящик с подсветкой, задние парктроники и пневматические упоры капота.За доплату 19 000 рублей за УАЗ Патриот в новом кузове будет предложен пакет «Зима», в который входят: обогрев лобового стекла, аккумулятор повышенной емкости на 75 а * ч и обогрев заднего дивана.

Стоимость ПРИВИЛЕДЖ в комплектации Это 989000 руб. Данная цена подразумевает наличие: аудиосистемы с шестью динамиками и 7-дюймовым сенсорным дисплеем, многофункционального руля, рычага КПП и стояночного тормоза, обшитого кожей, 12-вольтовой розетки в багажнике с освещением и шторкой, круиз-контролем, навигационными системами. камеры заднего вида с графическими подсказками.Бортовая электроника пополняется: система стабилизации с режимом бездорожья-бездорожья, помощники запуска на подъеме и экстренное торможение Hydraulic Brake Assist. Зарегистрироваться внешне УАЗ Патриот 2017 Привилегия можно за счет 18-дюймовой алюминиевой колесной базы с шинами размерностью 245/60 R18 и противотуманками. За пакет «Зимний» придется заплатить те же 19 000 рублей.

Флагманский УАЗ Патриот 2017 модельного года в стиле , установка Предлагаем по цене 1 030 000 руб.Топовая версия отличается: кожаный салон, климат-контроль пассажиров передних сидений, регулировка поясничного водительского сиденья и заднего подлокотника. К внешним отличиям можно отнести: рейлинги на крыше, эксклюзивные 18-дюймовые алюминиевые диски «Сахар» и бескаркасные щетки дилеров. Пакет «Зима», включающий подогрев стекол, задние сиденья и большую вместимость большей вместимости, входит в базовую комплектацию конфигурации СТИЛЬ. Однако для дополнительного отопителя салона цвет с эффектом «металлик», блокировку заднего дифференциала и предпусковой подогреватель придется добавлять отдельно, как в начальной версии Standart.

Новый кузов

Самое заметное внешнее изменение, которое может предложить новый Кузов УАЗ Патриот 2017 модельного года (фото) — это переосмысленная решетка радиатора с хромированной окантовкой и увеличенной эмблемой. Основные изменения внутри и заключаются они не только в усилении нового кузова, точек его крепления к раме и улучшенной шумоизоляции, но и в серьезно модернизированной эргономике салона. Передняя панель, помимо новых дефлекторов вентиляции и тачскрина, получила измененное рулевое колесо, рычаги КПП и ручные тормоза.Новые кнопки управления блокировкой заднего дифференциала и обогревом руля расположены на центральном тоннеле. Многофункциональное рулевое колесо (опция) имеет: кожаную обивку, клавиши обогрева и круиз-контроля, мультимедийную систему и функцию громкой связи.

Пробуждает цену УАЗ патриот 2017 модельного года с новым кузовом и панелью приборов, в которой аскетичная зеленоватая подсветка сменилась на более благородную белую. Кстати, в начальной комплектации Standart на панели приборов есть только спидометр и тахометр — характеристики запаса топлива и температуры охлаждающей жидкости закреплены за бортовым компьютером.В следующей комплектации комфорт При стоимости
0 рублей шкалы фелометра и термометра уже вписаны в основные лунки спидометра и тахометра. Топовые версии Privilege и Style, плюс ко всему, имеют хромированную отделку панели приборов. Еще одно приобретение нового Кузова УАЗ Патриот 2017 — это возможность трехкратного мигания поворотников и функция изменения интервалов работы стеклоочистителя.

Технические характеристики

Габаритные размеры ульяновского внедорожника составляют 4785 х 1900 х 2005 мм, но в базовых версиях без запаски на двери багажника и рейлинги на крыше Технические характеристики УАЗ Патриот 2017 г. Год выпуска (фото) Всего 4750 и 1910 мм для длины и высоты соответственно.Трансмиссия проверена временем: Hard (без дифференциала) Подключенный передний привод, 5-ступенчатая механическая коробка и 2-ступенчатая раздаточная трансмиссия. Заслуженный четырехцилиндровый мотор ЗМЗ-40906 объемом 2,7 литра теперь развивает 135 силовых сил и 217 Нм крутящего момента. Технические характеристики UAZ Patriot сообщают о максимальной скорости 150 км / ч и расходе топлива 11,5 и 14 литров на 100 км при скорости 90 км / ч и в городском цикле соответственно.

Наконец-то свершилось! В Москве прошла официальная презентация обновленного УАЗ Патриот 2017 Модельного года.

Патриот

никогда не был простым, как кувалда, а в новинке электронных помощников стало еще больше. Что удивит и что нового в обновленном Патриоте по очкам, а также ответы на вопросы по буханке и новому кроссоверу. Идти!

Один топливный бак

Архаизм двух топливных баков на патриоте мешал жить многим. Если оба работали автономно, то вопросов нет, а при совместной работе он в них пропадал.

Вместо старых железных баков теперь один новый и пластиковый на 75 литров.Да маловато, но без ржавчины и игр «ралпэйс на оба бака».

Для установки нового бака пришлось изменить раму и компоновку выхлопной системы. Дополнительный танк теперь будет доставляться только в задний св.

Блокировка заднего межколейного дифференциала

Разговор о том, что патриоту нужна блокировка межгусеничного дифференциала хотя бы сзади, велась очень давно. Потом пошли слухи. Теперь официальное подтверждение — на УАЗ Патриот опционально будет предложена принудительная задняя межгусеничная блокировка Eaton.

SRS и ESP.

Новое время требует — патриот следующего модельного года будет оснащен передними подушками безопасности и системой курсовой устойчивости. Когда-то покупатели в штыки воспринимали АБС, но после ее замены на 4-х канальную и отладочную, система заработала и нареканий к ней почти не было.

Как себя покажет> ESP на дороге и бездорожье посмотрите на первых реальных тестах. Что касается подушек, то их наличие — не только дань уважения, но и серьезный плюс безопасности.

Интерьер

Прощай, старый руль похож на дешевый кусок пластика. Другой руль тоже понравится самым злым критикам, особенно в комплектации Limited в коже и с подогревом.

Но отношение к новой приборной панели неоднозначное. Кому-то нравится простота, кому-то нет. Материал стал жестче, конструкция проще и лаконичнее. Поет нет, а вот воздуховоды, например, стали выглядеть намного красивее.На мой вкус.

Экстерьер

Снаружи изменений не так много, но новой, более современной и качественно выполненной решетки Radiator’s Falc с большой птицей не заметить. Гарантируем, что к решетке будут претензии.

УАЗ вообще вызывает бурю эмоций. Однако нельзя не согласиться с тем, что решетка выглядит лучше предшественницы.

И еще

Передний парктроник облегчит маневры в городе.Да, УАЗ видит новых покупателей в горожанах и это уже не секрет. Тот, кто ходит на работу каждый день, а в выходные не против рубить лес — потенциальная жертва маркетологов ИАЗ. Однако цена автомобиля с такими внедорожными возможностями все равно будет начинаться с суммы менее 900 тысяч, что выводит его вне конкуренции.

Улучшенная шумоизоляция и уплотнения двойных дверей. Ой! Как долго мы ждали и придумывали самодельные варианты. Теперь все необходимое с завода.Производитель обещал, что новый уровень акустического комфорта понравится всем.

Актуальные вопросы

Будет ли дизельным и когда будет новый бензиновый двигатель?

Будет! Но он будет ориентирован на поставки на экспорт. Именно из-за спроса на дизельный двигатель на экспорт российские покупатели также получат возможность приобрести дизельную версию. Дизель будет доработан под современные требования. Работа над новым бензиновым двигателем ведется, но пока в планах многообещающие.Живем с проверенным, но доработанным ЗМЗ-409.

ACAP на УАЗ Патриот?

Будет и скоро. Кто является поставщиком и сколько будет стоить снаряжение, Вадим Швецов умалчивает. Он сказал только, что машина будет современной как у горожан, так и у любителей бездорожья.

Когда выйдет кроссовер от УАЗа?

Кроссовер должен был появиться в 2019 году. Вадим Швецов заявил, что сроки появления кузовного (читай бескаркасного) кроссовера сдвинуты как минимум до 2021 года.Это будет не переделанный патриот, а совершенно новый автомобиль. Однако хоронить патриота никто не собирается. Автомобиль позволяет делать намного больше и из него будет выжат все и до последнего рамного внедорожника будет доступен покупателям.

Буханка каюк?

Нет «бабушки» (значит, разведение Бучка) бессмертно! Товарная эффективность буханки феноменальна и производиться она будет довольно долго. Однако Вадим Швецов сказал, что работа над новой буханкой ведется и обязательно будет.Это позитивная новость, которой многие ждали.

Причем на выданную буханку стала действовать Гарантия на ЛКП. Вот если в гарантийный период краска смущения покрылась пятнами, то смело идем к дилеру и жалуемся, что на Buanka «Lacpscrew».

ИТОГО

К сожалению, обновленный UAZ Patriot представлен после ранжирования в сетях информации обо всех новинках и изменениях. Но вы могли бы устроить шоу. В обновленном Патриоте есть чем похвастаться и показать.

Однако маркетологи и парашютисты УАЗа постарались и сделали отличную презентацию с красивым и даже чересчур имитирующим роликом с элементами семейной идиллии и Light Forest Offroud, с помпезным уходом новинки с экрана и в целом.
