Шноркель на карбюраторную Ниву ваз 2121

При передвижении через брод, глубиной более 50 см, двигатель автомобиля Нива может получить гидроудар. Во избежание этого, на машину желательно установить внешний воздухозаборник или шноркель. Шноркель является очень полезным элементом и при этом остается важной деталью вашего тюнинга, внешний вид Нивы сразу же облагораживается, появляется определенная мужественность и агрессивность.

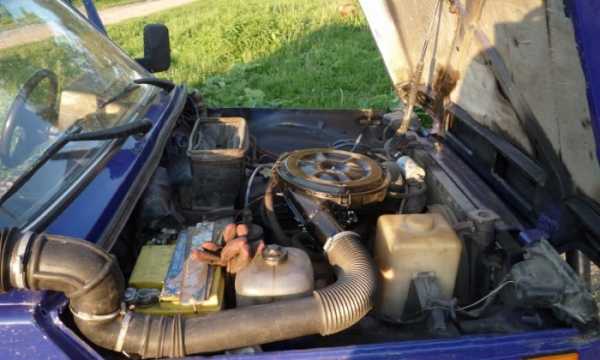

При установке данного элемента на автомобиль Нива с карбюраторным двигателем 1600 и 1700, многие водители стараются оставить моторный отсек без изменений, всего лишь герметизируют имеющийся штатный корпус воздушного фильтра. Однако нужно иметь в виду, что полностью загерметизировать стоковую тарелку невозможно. Постараемся провести герметизацию с использованием заводских комплектующих. В процессе монтажа доработанного воздухозаборника нам пригодятся такие детали, как: сам шноркель, корпус воздушного фильтра с фиксирующим элементом, кронштейны корпуса воздушного фильтра, сломанный ДМРВ, воздушные патрубки, крышка карбюратора, полтора метра напорно-всасывающего шланга, несколько штук пластиковых фитингов, патрубок корпуса воздушного фильтра, расширительный бачок с кронштейном, бачок омывателя с кронштейном и разнообразные хомуты. Теперь, когда все материалы в наличии, пора приступать к работе. Снимаем с автомобиля Нива родной бачок омывателя стекла и расширительный бачок системы охлаждения. Кроме этого демонтируем с карбюратора воздушный фильтр вместе с его корпусом, она нам больше не пригодится. Удлиняем проводку насоса омывателя и переносим на левую сторону моторного отсека, туда устанавливаем новый бачок омывателя.

Закрепляем кронштейн расширительного бачка и сам бачок. В корпус воздушного фильтра устанавливаем патрубок и сажаем его на герметик. Сверху крепим фитинг и разворачиваем по месту все соединения. Делать это нужно быстро, пока не засох герметик. На патрубок одеваем шланг ШНВС. Закручиваем ДМРВ на корпус воздушного фильтра, на него надеваем воздушные патрубки с одной стороны. С обратной стороны эти патрубки одеваются на крышку воздушного фильтра. Эту крышку надеваем на карбюратор, не забываем поставить между ними прокладку. Шланг с сапуна вентиляции картера направляем в воздушный патрубок до карбюратора. Прокладываем ШНВС вдоль наружной стороны подкапотного пространства Нивы. Наружную трубу придется крепить так, как указал производитель, поэтому придется либо резать капот, либо крыло, в зависимости от конструкции. В итоге улучшается внешний вид, плюс к этому автомобиль становится защищенным от глубокой воды. Подводя итог, можно сказать, что шноркель — вещь неоднозначная. В самом простом варианте очень легко смастерить его своими руками и при этом он будет справляться со своей основной функцией. Однако в этом случае пострадает внешний вид и аэродинамика автомобиля. Есть специалисты, которые делают воздухозаборники из пластиковых труб, соединяя их уголками. Дизайн автомобиля кардинально меняется, его нельзя назвать эстетичным, еще возрастает уровень шума и расход топлива, примерно на 10-15%. Гораздо целесообразнее купить готовый вариант, потратить деньги, зато у вас будет как защита, так и привлекательный внешний вид.

Оцените статью: Поделитесь с друзьями!

tuningtaza.ru

Шноркеля на Ниву своими руками

Шноркель на Ниву автовладельцы устанавливают в том случае, когда предполагается, что автомобиль будет эксплуатироваться в экстремальных условиях. К ним можно отнести частые поездки по пересечённой местности, преодоление вброд водных преград, по песчаным барханам и иные методы «борьбы» с бездорожьем.

Связанно данное обстоятельство с тем, что для нормальной работы двигателя внутреннего сгорания в него должен постоянно поступать кислород, а при форсировании, например, реки, такой доступ может быть перекрыт, в результате чего мотор заглохнет. Такое устройство как шноркель позволяет брать воздух для этого с поверхности водоема «без всплытия».

Виды шноркелей

Литература по выбору, установке и эксплуатации шноркелей выделяет несколько их разновидностей. При этом те из них, которые предназначены для снабжения силового агрегата кислородом под водой, в любом случае устанавливаются на автомобиль так, чтобы они могли брать для этого воздух с поверхности водоёма.

С технической точки зрения они представляют собой трубу воздухозаборника, вынесенную на верх машины. В некоторых случаях шноркель может питать мотор внедорожника с глубины до двух метров, что значительно расширяет возможности вашей Нивы при езде в экстремальных условиях.

В зависимости от того, в каких условиях владелец Нивы собирается её эксплуатируют, различают следующие разновидности этого воздухозаборника:

• «сафари». Этот вариант устройства предназначен для установки на внедорожники, эксплуатирующиеся в условиях пустыни или же в песчаной местности. Особенностью конструкции шноркеля является размещение верхней его части навстречу движению машины. Такой технический ход позволяет предотвратить проникновения внутрь силового отсека и двигателя песка из-за создающегося во время движения авто разрежения воздуха у воздухозаборника.
• «болотная». В этом случае моторы пыли не получают, но здесь как раз и требуется преодолевать водные преграды и увлажнённые участки дорог. Для этого верхнюю часть шноркеля разворачивают против движения машины, а подвод трубы к фильтру выполняется скрытно, для чего разрезается капот или же крыло. В результате устройство защищается от повреждений при движении от контакта с ветками деревьев, а также при заваливании набок.

Кроме того, стоит отметить, что существуют как самодельные шноркели, так и устройства промышленного производства. Так, например, если приобрести шноркель «стократ», то вам останется только установить его на вашу Ниву, так как он выпускается в уже готовом виде. Если же данный воздухозаборник вы собираетесь изготовить самостоятельно, придётся на это затратить дополнительные средства и время, но зато аксессуар будет полностью удовлетворять всем вашим запросам.

Технические характеристики шноркелей

Шноркели применяют для исключения гидроудара при погружении автомобиля в воду, а также для питания двигателя кислородом во время нахождения внедорожника в воде. Естественно, что для нормального выполнения данных функций воздухозаборник должен отвечать определённым требованиям. Обычно при его выборе обращают внимание на следующие характеристики:

• материал из которого изготовлено изделие;
• вид головки-насадки;
• диаметр основной трубы;
• варианты крепления.

Самые современные шноркели изготовляются из металла, которым обычно является алюминий и сталь. Они прочны и долговечны, что позволяет эксплуатировать выполненный из них воздухозаборник длительное время без замены. Кроме того, часто описываемый аксессуар выполняется из полимеров, например из полиуретана и ABS (инженерного пластика).

Что касается верхней головной насадки, то она выполняется в виде «гусака» или «циклона». Наибольшей популярностью пользуются поворотные насадки шноркелей, позволяющие развернуть, в случае необходимости, входное отверстие воздухозаборника в нужном направлении. Если же использовать неповоротные модели, придётся заранее решить, в каком направлении по ходу движения автомобиля они будут расположены.

Так как через главную трубу воздуховода будет прокачиваться основной объём воздуха, на её подбор стоит обратить особое внимание. Так для питания двигателя Нивы будет достаточно устройства диаметром 50-60 миллиметров. Если же на неё установлен форсированный силовой агрегат, понадобиться труба диаметром уже 70-75 миллиметров.

Крепление устройства обычно выполняется с помощью специальных кронштейнов, а также болтов М6 с подкладными гайками. Кронштейны и зажимы выполняются из металла или прочного пластика. Оптимальным их выбором станет использование тех моделей, которые имеют прорезиненные соединения и антикоррозийное покрытие. Кроме того, существуют нюансы монтажа шноркелей в зависимости от того, для обслуживания каких двигателей они предназначены: бензиновых или дизелей.

Шноркель на Ниву нового образца

Так как каждая модель автомобиля имеет собственную геометрию кузова и особенности конструкции, приходиться каждый раз шноркель подбирать для той или иной машины индивидуально. Если же это не удастся сделать, нужно изготовлять такой воздуховод в индивидуальном порядке. В настоящее время промышленность выпускает для Нивы устройство нового образца, которое подходит для большинства моделей этого бренда. Для того чтобы правильно выбрать такой шноркель, достаточно внимательно изучить его описание, и выбрать изделие подходящие именно вашей машине. При этом данное изделие не деформируется само после установки и не деформирует кузов автомобиля. Кроме того, приклеивать его к нему не нужно.

Выбирая шноркель на ниву 21214 с установочным комплектом, стоит обратить внимание на следующее обстоятельство: сечение воздуховода не должно быть меньше диаметра трубы идущей от воздушного фильтра к силовому агрегату.

Дело в том, что такая конструкция не сможет поставлять кислород в нужном количестве для работы двигателя внутреннего сгорания. В результате он начнёт работать с перебоями. Что же касается конкретной модели, то ответ на вопрос: какой лучше установить шноркель на Ниву можно получить, изучая инструкцию к вашему автомобилю.

Изготовление шноркеля своими руками

В том случае, когда воздухозаборник промышленного производства по каким-либо причинам вам не подходит, придётся изготовить шноркель на Ниву своими руками. Обычно для этого используют пластиковую трубу, уголки и герметизирующие материалы. Труба разрезается на заготовки необходимой длины, которые соединяются между собой уголками. Кроме того, встречается также шноркель на Ниву сделанный своими руками из сплошной пластиковой трубы. Для этого её прогревают строительным феном и выгибают согласно геометрии кузова.

Установка шноркеля

Для того чтобы установить шноркель на ниву необходимо выполнить следующие операции:

1. провести разметку мест крепления воздуховода на корпусе машины;
2. просверлить под них отверстия;
3. установить удлинённый воздуховод на место и выполнить его подгонку под геометрию кузова;
4. затянуть крепления;
5. подключить воздуховод к воздушному фильтру, используя для этого гофрированный шланг.

Разметка мест крепления описываемого устройства обычно производиться с помощью лекал, выполненных из картона. Их силуэт обводиться фломастером, им же намечаются отверстия под болты. Далее при помощи дрели и фрезы по металлу выполняется основное отверстие диаметром примерно 50 миллиметров по основную трубы устройства. При этом надо обеспечить его герметичность с помощью резиновых прокладок и герметиков.

Непосредственно к корпусу автомобиля аксессуар крепиться при помощи болтов М6 с закладными гайками. Если проводка трубы будет скрытая, ничего больше не понадобиться, не нужно даже будет дополнительное отверстие в капоте. В том же случае, когда труба будет выводиться наружу, потребуется кронштейн для крепления, например, Roxel Pro 531163 и закладная гайка.

Конструкция автомобиля Нива 2121 предусматривает собственную геометрию кузова, поэтому шноркель придётся по нему подогнать, прогревая изделие строительным феном и притягивая его к корпусу машины болтами. После этого нужно будет выполнить подключение воздушного фильтра к двигателю, а при этом его патрубок соединяется с шноркелем к нему посредством гофрированного шланга. По окончании работ систему воздухозабора необходимо хорошо загерметизировать при помощи резиновых уголков и хомутов.

Особенности установки на инжекторе и карбюраторе

Установка шноркеля Шевроле на Ниву имеет свои особенности в том случае, когда она выполняется своими руками. Дело в том, что выпускаются автомобили этой марки как с инжекторным, так и карбюраторным двигателем. Подключение нового воздуховода к ним имеет свои особенности и обычно выполняется при помощи переходников. Так, например, если производится установка шноркеля на Ниву 2121, придётся корпус карбюратора поставить как раз с этими переходниками. Подбирать их следует в зависимости конкретной модели двигателя установленного на ваш автомобиль.

Обычно шноркенль на Ниву устанавливают опытные автолюбители, знающие как выполнить подобную операцию. Новичкам же стоит посоветовать обратить особое внимание на герметизацию всей системы. Так обязательно нужно загерметизировать отверстие в капоте через которое вуздоховод будет заводиться в моторный отсек, а также все сочленения трубы. Подобное улучшение обойдется вам совсем недорого, а в результате вы сможете преодолевать на Ниве в стандартной комплектации достаточно глубокие водоёмы с твёрдым дном.

infokuzov.ru

[Решено] Как сделать шноркель на ниву своими руками?

Chevrolet Niva Светлый ›
Бортжурнал ›
Установка шноркеля

Для начала нужно обзавестись кое каким инструментом.
А именно коронками по металлу на 64 и 52 (или 54). С утра мотнулся по строительным магазинам, купил мелочи и коронки. Коронки забрал последние, 52 к тому же не было, взял 54. Удовольствие недешевое, 2 коронки и держатель стоят почти 1500.

Коронка на 54.

Коронка на 64

Место, где будем сверлить крыло, заклеиваем малярным скотчем.

Прилепляем шаблон из инструкции.

С шаблоном из инструкции нужно очень аккуратно! Ф-дизайн ленится печатать инструкции как положено и размножает их на копире, изза чего масштаб плывет. В моем экземпляре отверстие диаметром 52мм имело размер 50мм. Вроде и небольшая разница, но отверстия под болты уплывут. Поэтому раздобыл электронную версию инструкции и распечатал с масштабом 100%. После этого все совпало.

Далее снял крышку рейлинга (долго мучался), установил кронштейн. Отверстие в крышке сначала просверлили по инструкции — в 3см вверх от нижней кромки крышки. Оказалось, что нужно сверлить в 4 -4.5см. Благо нижнее отверстие перекрылось шнорком полностью.

Просверлил коронкой крыло, края загрунтовал антикороззи
йной грунтовкой. Десять раз отмерив, просверлил 3 отверстия под винты. Наживлял шнорк на верхний кронштейн и примерял, проверяя шаблон. Совпадало с шаблоном не сказать, чтобы идеально.

Все просверлено и загрунтовано

Далее снял аккумулятор, убрал все провода, снял корпус воздушного фильтра.
Начал сверлить отверстие в стенке поторного отсека.

А там еще и усилитель

Место расчищено и сверловка началась

Просверлил усилитель.
Отверстие тоже загрунтовал.

Далее открутил частично подкрылок и отгонул его.

Установил трубу.

Основная часть ставится из под подкрылка, черный загиб ставится из моторного отсека. Его уплотнитель я сначала одел в отверстие, а затем уже продел трубу.

Состыковал

Затем установил уплотнитель на сам шнорк и надел его на трубу торчащую из крыла. Налазит оно туго, но труба изнутри упирается в кузов и шнорк на нее натягивается при закручивании винтов.

Прикрутил
Тянем аккуратно, чтобы не было сильных перекосов.

Основная часть завершена, переходим к фильтру.
Раз фильтр снимать, сразу поменял фильтрующий элемент.

Поставил вот такие фильтра

В нижней части пыльно и полно мусора

Верхняя идеально чистая

Фильтр грязнючий

Старый фильтр

Новый фильтр

Салонник тоже поменял за компанию.

Ввод от сантехчасти до короба фильтра ставится в короб с использованием герметика.
Намазал герметиком трубу, вставил в короб, потом все это коекак поставил на место. Появилась мысль приклеить трубу к коробу, чтобы они удобно снимались вместе без нарушения герметичности.
Для надежности разобрал короб еще раз, снял улитку и промазал соединение герметиком еще изнутри.

Тут даже чуть чуть водички когдато бывало.

Улитку конечно поставил назад.

Вернул аккумулятор на место, прикрутил короб фильтра, подключил разъем блока ABS (снимал жгут, чтобы не мешал сверлить)

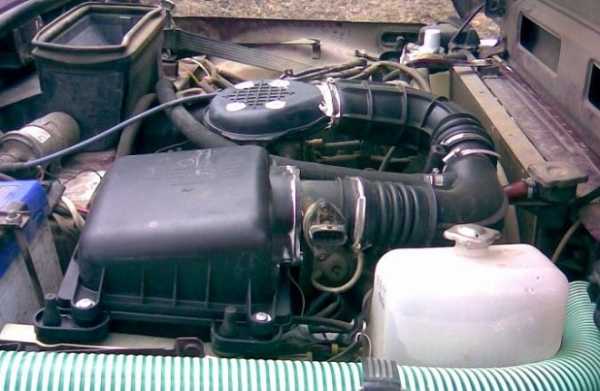

И вот как это выглядит под капотом:

Скоро будут фотки, как выглядит теперь машинка…

Как сделать шноркель на Ниву своими руками

Если мероприятия по форсированию водных преград планируется проводить не часто, тогда рекомендуется изготовить шноркель самому, и лучше, если он будет съемный. Из чего можно сделать шноркель на Ниву? Чаще всего для этого используют пластиковую трубу для отопления и водоснабжения.

Потребуется: пластиковая труба диаметром 50 мм (длиной 19 и 46 см), три пластиковых уголка, один мебельный уголок, муфта и хомут.

Снимаем корпус воздушного фильтра двигателя и удаляем наконечник заборника холодного воздуха. На ее место устанавливаем уплотнительную муфту.

Снимаем корпус воздушного фильтра двигателя Нивымуфта в корпусе воздушного фильтра нивы

Теперь собираем шноркель из пластиковых труб, как показано на чертеже. Чтобы конструкция была жестко закреплена, используем крепление при помощи хомута и мебельного уголка. Гусак повернут вниз, чтобы сбегающая с капота вода не попадала.

чертеж установки шноркеля на Нивукрепление самодельного шноркеля на Нивушноркель на Ниву сделанный своими руками

Процесс изготовления съемного мини шноркеля для Нивы также показан на видео:

При необходимости можно увеличить шноркель, проложив его по стойке ветрового стекла до крыши, но в этом случае придется срезать часть капота.

Установка шноркеля на Ниву (комплект)

Если снимать шноркель не собираетесь, тогда рекомендуется рассматривать готовые комплекты. Расскажем про установку одной из популярных моделей.

Нижнее крепление шноркеля:

1. Край капота обклеиваем малярным скотчем. Прикладываешь шноркель к капоту, и отмечаем линии среза;
2. Срезаем часть капота болгаркой. Края обрабатываем напильником.

линии среза капота Нивырежем капот Нивы

1. Покрываем края антикором. Одеваем на срезанный край уплотнитель дверей от «классики»;
2. Делаем отверстие в крыле, используя дрель. Закрепляем шноркель при помощи самореза. Под шноркелем обрабатываем антикором.

уплотнитель от ВАЗ 2105 на капоте Нивынижнее крепление шноркеля Нивы 2121

Верхнее крепление шноркеля:

• Вариант №1: Закрепить шноркель на герметик к стойке лобового стекла или крыше;
• Вариант №2: Крепим шноркель к крыше при помощи болтов и гаек, делая отверстия в потолке;
• Вариант №3: Закрепить шноркель к рейлингам на крыше (см. фото).

верхнее крепление шноркеля Нивы 2121верхнее крепление шноркеля Нивы 2121

Гофру шноркеля закрепляем хомутами. В случае необходимости наращиваем диаметр патрубка на корпусе воздушного фильтра термолентой.

крепление гофры шноркеля Нивы 2121крепление гофры шноркеля Нивы 2121

Как поставить готовый комплект шноркеля, также показано на видео:

На этом тюнинг Нивы можно считать законченным. А как считаете вы, какой шноркель на ВАЗ 2121 лучше поставить? Оставляйте отзывы по эксплуатации этого аксессуара. Кстати, чтобы наверняка преодолеть водную преграду рекомендуется переместить генератор чуть выше и сделать лифт Нивы.

Ключевые слова: капот нива | фильтры нива | двигатель нива | воздуховоды нива | безопасность нива | аксессуары нива

Виды шноркелей

Литература по выбору, установке и эксплуатации шноркелей выделяет несколько их разновидностей. При этом те из них, которые предназначены для снабжения силового агрегата кислородом под водой, в любом случае устанавливаются на автомобиль так, чтобы они могли брать для этого воздух с поверхности водоёма.

С технической точки зрения они представляют собой трубу воздухозаборника, вынесенную на верх машины. В некоторых случаях шноркель может питать мотор внедорожника с глубины до двух метров, что значительно расширяет возможности вашей Нивы при езде в экстремальных условиях.

В зависимости от того, в каких условиях владелец Нивы собирается её эксплуатируют, различают следующие разновидности этого воздухозаборника:

• «сафари». Этот вариант устройства предназначен для установки на внедорожники, эксплуатирующиеся в условиях пустыни или же в песчаной местности. Особенностью конструкции шноркеля является размещение верхней его части навстречу движению машины. Такой технический ход позволяет предотвратить проникновения внутрь силового отсека и двигателя песка из-за создающегося во время движения авто разрежения воздуха у воздухозаборника.
• «болотная». В этом случае моторы пыли не получают, но здесь как раз и требуется преодолевать водные преграды и увлажнённые участки дорог. Для этого верхнюю часть шноркеля разворачивают против движения машины, а подвод трубы к фильтру выполняется скрытно, для чего разрезается капот или же крыло. В результате устройство защищается от повреждений при движении от контакта с ветками деревьев, а также при заваливании набок.

Кроме того, стоит отметить, что существуют как самодельные шноркели, так и устройства промышленного производства. Так, например, если приобрести шноркель «стократ», то вам останется только установить его на вашу Ниву, так как он выпускается в уже готовом виде. Если же данный воздухозаборник вы собираетесь изготовить самостоятельно, придётся на это затратить дополнительные средства и время, но зато аксессуар будет полностью удовлетворять всем вашим запросам.

Технические характеристики шноркелей

Шноркели применяют для исключения гидроудара при погружении автомобиля в воду, а также для питания двигателя кислородом во время нахождения внедорожника в воде. Естественно, что для нормального выполнения данных функций воздухозаборник должен отвечать определённым требованиям. Обычно при его выборе обращают внимание на следующие характеристики:

• материал из которого изготовлено изделие;
• вид головки-насадки;
• диаметр основной трубы;
• варианты крепления.

Самые современные шноркели изготовляются из металла, которым обычно является алюминий и сталь. Они прочны и долговечны, что позволяет эксплуатировать выполненный из них воздухозаборник длительное время без замены. Кроме того, часто описываемый аксессуар выполняется из полимеров, например из полиуретана и ABS (инженерного пластика).

Что касается верхней головной насадки, то она выполняется в виде «гусака» или «циклона». Наибольшей популярностью пользуются поворотные насадки шноркелей, позволяющие развернуть, в случае необходимости, входное отверстие воздухозаборника в нужном направлении. Если же использовать неповоротные модели, придётся заранее решить, в каком направлении по ходу движения автомобиля они будут расположены.

Так как через главную трубу воздуховода будет прокачиваться основной объём воздуха, на её подбор стоит обратить особое внимание. Так для питания двигателя Нивы будет достаточно устройства диаметром 50-60 миллиметров. Если же на неё установлен форсированный силовой агрегат, понадобиться труба диаметром уже 70-75 миллиметров.

Крепление устройства обычно выполняется с помощью специальных кронштейнов, а также болтов М6 с подкладными гайками. Кронштейны и зажимы выполняются из металла или прочного пластика. Оптимальным их выбором станет использование тех моделей, которые имеют прорезиненные соединения и антикоррозийное покрытие. Кроме того, существуют нюансы монтажа шноркелей в зависимости от того, для обслуживания каких двигателей они предназначены: бензиновых или дизелей.

Шноркель на Ниву нового образца

Так как каждая модель автомобиля имеет собственную геометрию кузова и особенности конструкции, приходиться каждый раз шноркель подбирать для той или иной машины индивидуально. Если же это не удастся сделать, нужно изготовлять такой воздуховод в индивидуальном порядке. В настоящее время промышленность выпускает для Нивы устройство нового образца, которое подходит для большинства моделей этого бренда. Для того чтобы правильно выбрать такой шноркель, достаточно внимательно изучить его описание, и выбрать изделие подходящие именно вашей машине. При этом данное изделие не деформируется само после установки и не деформирует кузов автомобиля. Кроме того, приклеивать его к нему не нужно.

Выбирая шноркель на ниву 21214 с установочным комплектом, стоит обратить внимание на следующее обстоятельство: сечение воздуховода не должно быть меньше диаметра трубы идущей от воздушного фильтра к силовому агрегату.

Дело в том, что такая конструкция не сможет поставлять кислород в нужном количестве для работы двигателя внутреннего сгорания. В результате он начнёт работать с перебоями. Что же касается конкретной модели, то ответ на вопрос: какой лучше установить шноркель на Ниву можно получить, изучая инструкцию к вашему автомобилю.

Установка шноркеля

Для того чтобы установить шноркель на ниву необходимо выполнить следующие операции:

1. провести разметку мест крепления воздуховода на корпусе машины;
2. просверлить под них отверстия;
3. установить удлинённый воздуховод на место и выполнить его подгонку под геометрию кузова;
4. затянуть крепления;
5. подключить воздуховод к воздушному фильтру, используя для этого гофрированный шланг.

Разметка мест крепления описываемого устройства обычно производиться с помощью лекал, выполненных из картона. Их силуэт обводиться фломастером, им же намечаются отверстия под болты. Далее при помощи дрели и фрезы по металлу выполняется основное отверстие диаметром примерно 50 миллиметров по основную трубы устройства. При этом надо обеспечить его герметичность с помощью резиновых прокладок и герметиков.

Непосредственно к корпусу автомобиля аксессуар крепиться при помощи болтов М6 с закладными гайками. Если проводка трубы будет скрытая, ничего больше не понадобиться, не нужно даже будет дополнительное отверстие в капоте. В том же случае, когда труба будет выводиться наружу, потребуется кронштейн для крепления, например, Roxel Pro 531163 и закладная гайка.

Конструкция автомобиля Нива 2121 предусматривает собственную геометрию кузова, поэтому шноркель придётся по нему подогнать, прогревая изделие строительным феном и притягивая его к корпусу машины болтами. После этого нужно будет выполнить подключение воздушного фильтра к двигателю, а при этом его патрубок соединяется с шноркелем к нему посредством гофрированного шланга. По окончании работ систему воздухозабора необходимо хорошо загерметизировать при помощи резиновых уголков и хомутов.

Особенности установки на инжекторе и карбюраторе

Установка шноркеля Шевроле на Ниву имеет свои особенности в том случае, когда она выполняется своими руками. Дело в том, что выпускаются автомобили этой марки как с инжекторным, так и карбюраторным двигателем. Подключение нового воздуховода к ним имеет свои особенности и обычно выполняется при помощи переходников. Так, например, если производится установка шноркеля на Ниву 2121, придётся корпус карбюратора поставить как раз с этими переходниками. Подбирать их следует в зависимости конкретной модели двигателя установленного на ваш автомобиль.

Обычно шноркенль на Ниву устанавливают опытные автолюбители, знающие как выполнить подобную операцию. Новичкам же стоит посоветовать обратить особое внимание на герметизацию всей системы. Так обязательно нужно загерметизировать отверстие в капоте через которое вуздоховод будет заводиться в моторный отсек, а также все сочленения трубы. Подобное улучшение обойдется вам совсем недорого, а в результате вы сможете преодолевать на Ниве в стандартной комплектации достаточно глубокие водоёмы с твёрдым дном.

evrasia-today.ru

Установка шноркеля НИВА | двигатель НИВА-ВАЗ-2121-21213-21214-2131



0:7

Содержание статьи:

0:47

1. Шноркель LLDPE для НИВЫ
2. Установка шноркеля в НИВУ
3. Мини-шноркель в НИВУ

Шноркель LLDPE для НИВЫ

1:746

Заказал и получил приспособление для преодоления более глубоких бродов.

1:883

2:1390

Полученным шноркелем полностью доволен. В комплекте с ним идет гофра для его подключения к фильтру. Правда, он имеет чуть больше посадочный диаметр всего то на 10 мм. Сделав проставки из имеющихся гофр, все получилось.
Процесс установки не сложный, главное, чтобы руки были на месте.
Все на фото.

2:1930

3:2437

примерка гофры

3:30

4:537

сместил крепления фильтра к центру

4:605

5:1112

это крепление тоже перенес просверлив новые отверстия

5:1216

6:1723

чтобы гофра имела более плавные изгибы передвинул расширительный бочек и удлинил патрубок.

6:1895

7:2402

отрезал все лишнее

7:37

8:544

изготовил две таких проставки между гофрой фильтром и шноркелем

8:666

9:1173

намазал герметиком и установил проставки

9:1253

10:1760

вот так проходит гофра.

10:1806

11:2313

приклеил шноркель на черный оконный герметие

11:86

12:593

приклеил шноркель на черный оконный герметик

12:680

13:1187

отметил как вырезать лишнее от капота

13:1260

14:1767

вырезал

14:1785

15:2292

обработал срез капота преобразователем ржави и покрасил.

15:108

16:615

примерка подгонка

16:652

17:1159

как то так получилось

17:1202

18:1709

готово

18:1725

19:2232

20:506

21:1013

22:1520

Установка шноркеля в НИВУ

Просматривая интернет натыкался на разные высказывания по поводу того, что «…такие деньги за кусок пластика? да я лучше из канализационных труб сделаю!» и многое другое. Для себя я решил, что не нравятся мне канализационные трубы и все тут. Интернет магазины предлагают разные шноркели и по цене, и по качеству. Читая отзывы о шноркелях разных производителей, и опираясь на советы, решил, что это будет именно такой шноркель (толстый пластик не под покраску).

22:2414

23:504

Инструкции не прилагалось, и уж тем более, шаблон по отрезке капота. Опять же в интернете скачал инструкцию похожего шноркеля. Но когда на авто примерял и прикидывал, что к чему, выяснил, что шаблон и инструкция совсем не подходят.
Решил делать по принципу примерил и еще 7 раз примерил, а потом отрезал.
Сначала избавился от всего лишнего, снял АКБ, домкрат, корпус воздушного фильтра.
Затем на контактирующий отлив шноркеля нанес герметик и проложил к машине, получив точное местоположение бушующего отверстия.

23:1442

24:1949

Далее, разобрал в салоне потолок (только угол), уплотнительные резинки и прочий пластик для беспрепятственного сверления отверстий в крыше.

24:2209

25:506

После того, как в крыше были просверлены 4 отверстия приложил шноркель, и из салона, сверлом меньшего диаметра, просверлил шноркель.
Следующее действие – сборка: все контактирующие точки шноркеля с кузовом, обработал герметиком.

25:929

26:1436

27:1943

Приложил к машине и прикрутил на саморезы.

27:2024

Теперь самое муторное — отрезать капот при этом не отрезав лишнего. Тут описывать нечего так как вся технология заключается в том, что прикладываешь капот к шноркелю, отмечаешь и отрезаешь. И так до тех пор, пока не получишь того, что хотел. Примерно за один час капот был обрезан.

27:510

28:1017

Так как п-образной резинки, для придания окончательного вида капоту, под рукой не оказалось то резать под нее не стал (резинку заказал).

28:1267

Далее подключение к корпусу воздушного фильтра, так как гофра для подключения шноркеля большего диаметра чем труба воздухозаборника попытался намотать что-нибудь на трубу и добиться нужного диаметра. Из этой затеи ничего не вышло, так как при стягивании хомута на гофре деформируется труба воздухозаборника. Решил переделать корпус, для этого был изготовлен переходник.

28:1953

29:2460

При монтаже переходника в корпус возникли маленькие проблемы

29:116

30:623

31:1130

Переходник посадил на герметик.

31:1192

И на всякий случай на три заклепки.

31:1259

32:1766

Результат:

32:1789

33:2296

Мини-шноркель в НИВУ

Решил повысить немного плавцовые качества своей машины — поднять повыше воздухозабор. По-хорошему, шноркель ставить надо, но, если честно, пока еще не дошел до той стадии, когда спокойно режется железо, и еще немного жалко капот (надолго ли…), а еще немного жалко салон, чтоб нырять глубоко, а для неглубоких бродов (по пояс) в самый раз поднять воздухозабор, ну, и чтоб уж совсем луж не боятся (а они, в этом году, что-то глубокими по всей стране стали).

33:864

Опытным путем и мокрым фильтром установил, что всегда самое сухое (и высокое) место в подкапотном пространстве, это ниша за аккумулятором. Скажу больше, за 3 года это еще и единственное чистое место под капотом моей машины. Было решено выводить забор воздуха туда.

33:1347

Для строительства своего мини-шноркеля была использована метровая полиэтиленовая гофрированная труба, для подземной прокладки кабеля. Внутренний диаметр 55мм, где-то на нива-форуме читал, что минимальный внутренний диаметр воздуховода должен быть не меньше 50мм, чтобы не было никаких потерь.

33:1887

34:2394

Далее, демонтировал старую трубу, выходящую из корпуса фильтра, обрезал её под корень и внутрь вставил гофротрубу, благо последняя вошла очень туго. Все стыки обильно промазал герметиком.

34:346

Ну а дальше, при помощи строительного фена, придал трубе нужные изгибы, закрепив все пластиковыми хомутами, чтоб не болталась.

34:580

35:1087

36:1594

37:2101

38:506

В общем, судить об эффективности или неэффективности такой конструкции не стану, благо, хоть конструкция герметична — закрывая рукой трубу, двигатель глохнет (больше всего удивило что корпус фильтра оказался герметичен!). Просто не уверен еще, нужен ли мне полноценный шноркель, а для луж и ручьев и это сойдет. Ну и, если что, отрезать капот и подключить к нормальному шноркелю всегда можно.

38:1223

https://www.drive2.ru/l/4509940/, https://www.drive2.ru/l/4526354/, https://www.drive2.ru/l/922798/, https://www.drive2.ru/l/1675468/

38:1360

следующая статья:

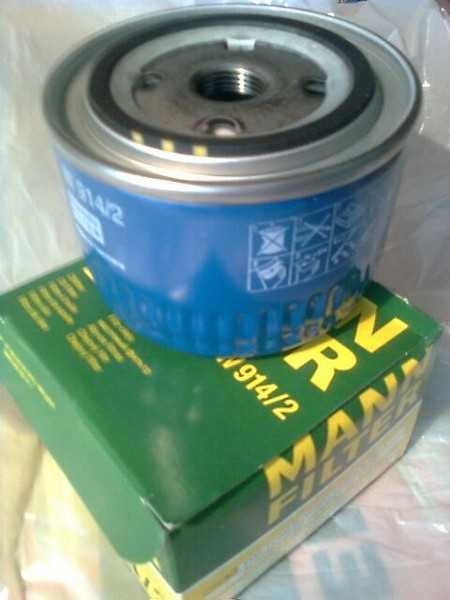

Замена фильтра очистки масла в двигателе Шевроле Нивы (ВАЗ 2123)

Во время обкатки двигателей всегда старался сменить масло и фильтр в промежутке первых 500-600км. Новый фильтр MANN…

39:2229 58456

www.spike.su

Шноркель своими руками

Что такое шнорекль?

Шноркель в привычном своём понимании представляет собой устройство для предотвращения попадания воды в цилиндры двигателя. На автомобиле представляет собой трубу-воздухозаборник, выведенную от воздушного фильтра на уровень крыши. Это позволяет преодолевать глубокие броды без последствий в виде гидроудара.

Мы же разберём как имея ограниченные финансы сделать шноркель своими руками на ниву. И при этом никак не заметным внешне.

Пример будет показан на карбюраторной машине.
Для этого нам понадобится:

• Гофрированный отвод внутренним диаметром 63 мм. Приобрести можно в строительных магазинах, применяется для вентиляции помещений.

• Хомут 70-90мм.
• И предварительно снятый корпус воздушного фильтра

• Разогрев края, расширив внутренний диаметр соединяем с корпусом воздушного фильтра

Место соединения желательно набить герметиком или силиконом.

• Устанавливаем на машину

• Прям под рамку лобового стекла, место куда воде крайне тяжело попасть. Так же во время работы двигателя температура там остаётся максимально низкой по сравнению с остальным подкапотным пространством. Чем ниже температура впуска тем лучше работа двигателя.

Данный метод по деньгам не стоит более 200р, но значительно повышает точку забора воздуха. Штурмуя даже метровый брод, воде будет крайне тяжело попасть во впуск.

na-nive.ru

Шноркель на Ниву: установка своими руками

Устанавливается шноркель на Ниву для минимизации последствий возможных гидроударов. Впервые устройство использовали на подводных лодках, где выводило отработанные газы, подавая свежий воздух в дизельный двигатель. Со временем оно заняло место в транспортных средствах, используемых в экстремальных условиях. Впервые в автотранспортной индустрии шноркель использован на машинах, принимавших участие в сафари.

Функциональная нагрузка важного элемента

Во время движения образовывалось большое количество пыли, поэтому перманентно требовалось установка выходящего из строя агрегата. По мере развития сферы производства двигателей для автомобилей Нива гаджет стал играть роль защитника внутреннего строения двигателя от избыточной влаги и внешних загрязнений. Он устанавливается по умолчанию на моделях, рассчитанных на эксплуатацию в экстремальных условиях.

Если оригинальная комплектация Нивы не предусматривает его наличие, а условия эксплуатации транспортного средства далеки от идеальных — всегда можно сделать шноркель самостоятельно. Для тех, кто не уверен в собственных силах, есть еще один вариант — купить и установить шноркель на Ниву своими руками. Перед установкой необходимо обратить внимание на конструкцию транспортного средства.

Рекомендованная заводом-изготовителем технология предусматривает его монтаж на Нивах только с правой стороны. Там расположена система воздухоотведения, к которой и нужно подсоединить купленное устройство. Правильно установить шноркель поможет вырезанное в левом крыле или в капоте отверстие. Если желания создавать дополнительные отверстия в машине нет, то можно установить более дорогую модель.

Выбор подходящей детали

Перед походом в специализированную торговую сеть автолюбитель должен четко понять несколько вещей:

1. Единственным определяющим фактором будет совместимость воздуховодов. Все остальное — желание продавца реализовать более дорогую модель. Подбор шноркеля на Ниву займет меньше времени, если взять с собой технически характеристики транспортного средства.


2. Второе обязательное правило — диаметр купленного шноркеля не должен быть меньше диаметра имеющегося воздуховода. Оснастив такой деталью Ниву шевроле автовладелец спровоцирует кислородное голодание и быстрый выход из строя двигателя железного коня.
3. Третье правило — автомобиль Нива 2121 поедет быстрее и без проблем только при условии обеспечения герметичности всей системы. Именно поэтому перед покупкой шноркеля необходимо проверить его на предмет трещин и сколов, способных привести к пониженному давлению воздуха в системе.

Как только все вышеперечисленное выполнено, начинается установка детали с поиска следующего перечня инструментов: электрический лобзик, полотно для работы по металлу, электрическая дрель, сверла с диаметром 3 и 6, силиконовый герметик, малярный скотч. Для того чтобы правильно установить купленный шноркель, необходимо полностью удалить следы загрязнений с кузовной поверхности.

Разметить зону будущих работ малярным скотчем. Аналогичным образом поступают с контуром капота, который придется потом немного доработать. Только после этого можно установить шноркель на место. Монтаж фиксирующих элементов допускает только при идеальном прилегании элементов шноркеля к поверхности кузова.

Если все верно — осуществляется наметка точек прилегания приливов к фланцу крыла на Ниве. После это шноркель снимается, и по указанным меткам устанавливаются крепежи. Как только все отверстия готовы, следует удалить малярный скотч и перманентно закрепить деталь на поверхности автомобиля. При этом правильная установка шноркеля подразумевает обязательную обработку его поверхности герметиком.

Деталь можно изготовить самостоятельно

Случается так, что представленные в торговой сети детали не подходят по тем или иным параметрам. В этом случае автовладелец со стажем и опытом работы с инструментами сделает шноркель на Ниву сам. Для этого понадобится побывать в сантехническом магазине, где приобрести трубу со следующими параметрами:

Правильно установить ее поможет водосток, сделанный из нержавейки. В качестве основного крепежного материала используются винты диаметром 3 и 6 мм. Для того чтобы самодельный шноркель резким потоком воздуха не отпал, следует изготовить металлические крепежи в форме лепестков. Устанавливаются они в местах изгибов конструкции.

Если речь идет о модели Шеви, то в этом случае крепежей понадобится чуть больше ввиду повышенных эксплуатационных нагрузок на корпус.

Финальное закрепление происходит при помощи винтов М3 и нескольких гаек. Правильно установки проверяют в условиях гараж.

Правильно установленный шноркель снижает нагрузку на элементы двигателя, улучшая его показатели. Даже если первоначальная комплектация не предусматривала подобного гаджета — автовладелец всегда в состоянии купить или сделать его самостоятельно.

korchim.ru

Шноркель на ниву своими руками, видео

03.03.2016, Рубрика &nbspСтатьи нива |

Приветствую тебя дорогой гость на нашем сайте, в этой статье я хочу вам рассказать как сделать шноркель на свою любимую ниву. Существует несколько видов шноркелей, они могут быть как самодельные так и покупные, в этой статье мы рассмотрим оба варианта.
Из этой статьи вы узнаете:

Что такое шноркель и для чего он нужен.

Покупной шноркель, установка.

Шноркель своими руками.

Что такое шноркель и для чего он нужен.

Шноркель— это тот же воздухозаборник, только необычный, он выполняет очень важную функцию. Первое что он делает, это подводит к вашему мотору охлажденный воздух, в то время как обычный фильтр стоящий под капотом автомобиля всасывает горячий подкапотный воздух. За счет этого мотор начинает ехать по веселее.
Вторая и наверное основная функция шноркеля это предотвращения попадания воды в цилиндры мотора тем самым предотвращая гидроудар, а если учесть то что нива это внедорожник который должен преодолевать глубокие водные преграды, то шноркель для нивы очень актуальная и я бы сказал необходимая вещь.

Покупной шноркель, установка.

Для установки покупного шноркеля нам понадобится собственно сам шноркель, его можно приобрести в специализированном магазине или на авто рынке, стоит он в районе 4-6 т.р новый, при желании можно поискать и б/у за более меньшие деньги. Так же понадобится инструмент, такой как болгарка, отвертка и напильник.

Для того что бы установить шноркель нам понадобится вырезать небольшую часть капота, а именно угол правой части по ходу движения автомобиля. Затем просверлить отверстие для его крепления к автомобилю. После того как шноркель будет стоять на своем месте, останется с помощью гофры соединить в подкапотном пространстве все воедино.

Шноркель своими руками.

Так же шноркель можно изготовить собственноручно, для это вам понадобится купить сантехнические трубы диаметром 50. Затем все подгоняя по месту выводим трубы на крышу автомобиля для того что бы вам было нагляднее прикладываю видео. Этот вариант намного бюджетнее покупного, но по технической части ни сколько не хуже, так что выбор за вами. Если у вас остались вопросы задавайте их нам в комментариях или создавайте отдельную тему на нашем форуме, удачи.

vazkorch.ru
