Соленоид на акпп: за что отвечают данные элементы

Содержание

за что отвечают данные элементы

Автоматическая трансмиссия представляет собой сложный комплекс, который включает в себя как механику и электронику, так и гидравлику. Именно благодаря слаженной и точной работе всех компонентов, механизмов и устройств АКПП реализована возможность плавного и своевременного переключения передач в автоматическом режиме.

Одним из важных составляющих любой современной коробки — автомат является соленоид АКПП (еще упрощенно называется соленоид гидроблока). От работы соленоидов напрямую зависит не только исправность АКПП, но и срок службы всего агрегата. Далее мы рассмотрим, за что отвечают соленоиды в АКПП, какие вид соленоидов бывают, а также как работает данный элемент.

Содержание статьи

Соленоиды коробки — автомат: назначение и принцип работы

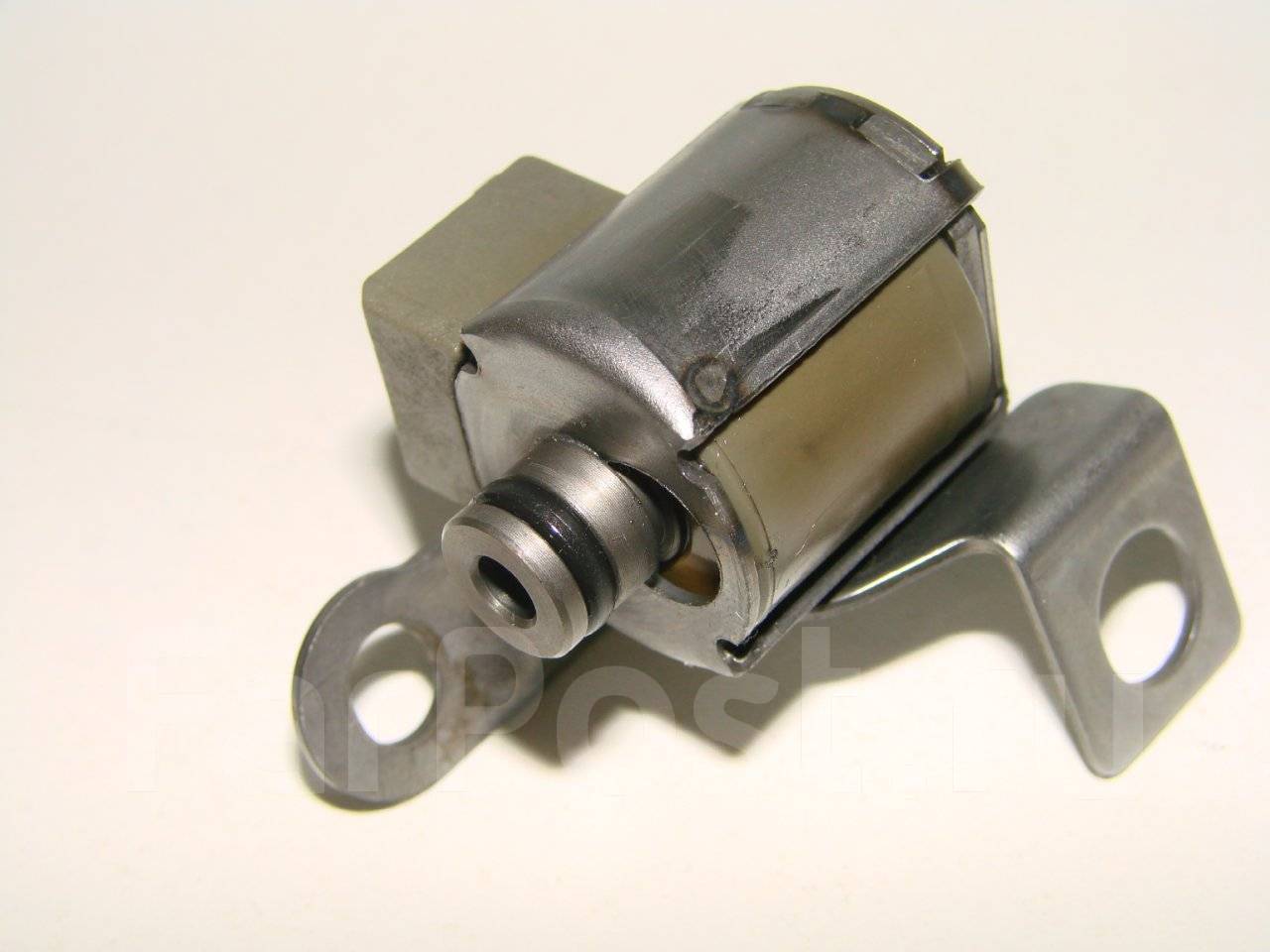

Итак, соленоид АКПП является особым электромеханическим клапаном-регулятором (краном), который способен открывать и закрывать масляный канал гидроблока, по которому циркулирует рабочая жидкость (трансмиссионное масло ATF).

Управляет работой соленоидов ЭБУ АКПП. Контролер посылает на устройство управляющие электроимпульсы в соответсвтии с прописанными алгоритмами, а также с учетом фактических показаний многочисленных датчиков. В результате блок управления через соленоиды управляет работой АКПП, включает и выключает передачи, изменяет режимы, регулирует охлаждение коробки автомат и т.д.

На момент появления первых автоматов коробка оснащалась простейшим механическим клапаном, однако в дальнейшем механику вытеснили соленоиды. Их главным преимуществом является точность, высокая скорость и повышенная надежность.

Устройство соленоида АКПП достаточно простое. Его конструкция предполагает наличие магнитного стержня, в котором имеется медная обмотка. Если просто, когда на обмотку подается электрический ток, это заставляет перемещаться магнитный стержень в направлении движения масла.

Если напряжение меняется, стержень смещается в противоположную сторону. Также соленоид имеет возвратную пружину, усилие которой позволяет улучшить качество его закрытия и повысит скорость и точность срабатывания.

Устанавливаются соленоиды в каналах гидроплиты. Если канал открыт, масло без ограничений проходит по каналу, перенаправляясь к различным элементам самой коробки или попадает в маслоприемник, чтобы охладиться.

Как уже было сказано выше, управляет работой таких клапанов ЭБУ. Контроллер подключается к клапану посредством шлейфа. Отметим, что часто проблемы возникают именно по причине повреждений шлейфа соленоида, а не самого клапана.

С учетом таких особенностей гидроблок зачастую устанавливается снизу КПП (реже гидроблоки ставят слева или справа). Нижнее расположение позволяет обеспечить доступ к клапанам и самой гидроплите, что дает возможность осуществлять ремонт, замену соленоидов и т.д. без демонтажа КПП и серьезной разборки коробки автомат.

Идем далее. Сегодня сами соленоиды могут отличаться по конструкции, видам и типам. Самые простые решения на старых АКПП являются обычным электромеханическим клапаном, который работает по принципу открытие/закрытие.

Дальнейшее развитие привело к появлению устройства со стальным сердечником и шариковым клапаном. Решение стало более эффективным, однако слабым местом принято считать низкую надежность и сложность конструкции.

По этой причине немногим позже были созданы трехканальные соленоиды. Устройство позволяет эффективно регулировать давление, а также перенаправлять масло к различным деталям коробки или в систему охлаждения. При этом конструкция соленоида данного типа отличается повышенной надежностью.

Следующим этапом стало создание «умного» соленоида, который способен оптимизировать работу гидроблока. Речь идет о соленоидах-регуляторах, работающих по принципу вентиля. Такое устройство способно не только открывать и закрывать канал для подачи масла, но и осуществлять открытие/закрытие на ту или иную величину.

В результате можно гибко и динамично изменять объем подаваемого масла. Клапан открывается по сечению в штоке, а управление основано на разных импульсах, которые ЭБУ подает на магнитный сердечник. Сегодня можно встретить версии электрических клапанов-соленоидов, которые имеют 3, 4 или даже 5 каналов. При этом конструкция стала проще и одновременно надежнее.

Использование таких устройство позволило увеличить общий срок службы гидроблока, поломки клапанной плиты по причине выхода из строя соленоидов свелись к минимуму, намного менее актуальной стала проблема износа каналов гидроблока.

Еще клапана гидроблока делятся по назначению (например, соленоид давления АКПП, соленоид EPC, LPC, соленоид контроля линейного давления, соленоид ТСС, shift соленоид и т.д.). Группа EPC и LPC отвечает за линейное давление, ТСС управляет блокировкой ГДТ, тогда как shift solenoid (линейный шифтовик) обеспечивает переключение передач.

Неисправность соленоидов АКПП: основные поломки и причины

Сегодня в автоматических коробках соленоиды достаточно надежны и рассчитаны на большой срок службы. Однако данные устройства также могут давать сбои или полностью выходить из строя по ряду определенных причин.

Прежде всего, естественный износ затрагивает механические элементы указанной детали. Также скопление грязи и масляных отложений, металлической стружки, которая образуется в результате износа самой АКПП, на металлическом сердечнике приводит к тому, что шток теряет подвижность.

Результат — после прогрева жидкости ATF соленоид начинает подклинивать, АКПП работает со сбоями, в ряде случаев коробка автомат падает в аварию и т.д. Для решения проблемы требуется замена или промывка соленоидов. Параллельно возникает необходимость чистить гидроблок или всю АКПП. Специалисты кроме обычной чистки растворителями применяют очистку ультразвуком. Ультразвуковая чистка позволяет избежать необходимости демонтировать коробку передач.

Если автомобиль эксплуатируется активно, то к 200-250 тыс. км. изнашивается сам соленоид, детали плунжера, входное отверстие. В таком случае масло начинает течь, появляются проблемы в работе АКПП и охлаждении масла в коробке автомат. Если соленоид разборной, можно заменить изношенные элементы, если же деталь цельная, тогда потребуется полная замена соленоида.

Советы и рекомендации

Прежде всего, к быстрому выходу соленоидов из строя приводит использование неподходящего для конкретной коробки масла, а также его несвоевременная замена. Параллельно нужно вовремя менять и фильтры АКПП.

Причина вполне очевидна, так как жидкость АТФ накапливает в себе продукты износа и стружку. Стружка действует как абразив, а отложения накапливаются на деталях, после чего сердечник соленоида клинит.

При этом проблема может быть «плавающей», когда подклинивание происходит только частично. Диагностика в этом случае осложняется, так как сбои проявляются только «на холодную» и/или «на горячую». Причем соленоид может работать некорректно только в определенные моменты.

Единственным решением является замена масла/фильтров в автоматической коробке передач по регламенту или даже раньше (с поправкой на индивидуальные условия эксплуатации). Также использовать нужно только оригинальные жидкости или расходники.

Рекомендуем также прочитать статью о том, как проверить соленоид АКПП. Из этой статьи вы узнаете, как выполняется проверка соленоидов и на что следует обратить внимание во время выполнения такой процедуры.

При отсутствии такой возможности допускается замена исключительно на высококачественные аналоги. Важно понимать, что только чистое и качественное масло позволяет соленоидам отработать весь свой расчетный ресурс.

Если же возникли сбои в работе АКПП, связанные с блоком клапанов, необходимо знать, как проверить соленоиды. Выполнить данную процедуру можно своими руками, однако если опыта недостаточно, лучше доверить автомобиль опытным специалистам.

Напоследок отметим, что в коробке передач имеется целая группа соленоидов. По этой причине (особенно если АКПП имеет большой пробег), рекомендована замена всех клапанов, даже если явно неисправен только один.

Дело в том, что если ограничиться заменой только проблемного элемента, высока вероятность того, что в скором времени менять нужно будет и другие, то есть повторно выполнять частичную разборку, сборку АКПП и т.

д.

назначение клапана в коробке передач

Соленоиды, не имеют ничего общего с обычной солью, хотя по звуку эти понятия несколько роднятся. На самом деле соленодоиды-это такие клапана в легковой машине.

Зачем они нужны?

Соленоиды, обеспечивают в машине открытие специального клапана, который в свою очередь нужен для смазки АКПП. Такие Соленоиды для АКПП, сами по-себе не работают. Их функционал зависит от работы электронного блока в авто.

Также стоит указать на то, что и сами АКПП, являются клапанами непростыми, а электромагнитными. С их помощью владелец авто может регулировать бесперебойную и надежную как смазку, так и охлаждение всех находящихся в трансмиссии частей.

Что собой представляет подобный клапан?

Строение соленоидов АКПП довольно простое. В обычный клапан такой конструкции входит магнитный стержень, имеющий обмотку из меди. Таким образом, когда авто готово к движению и все важные узлы уже находятся под напряжением, соленоид открывает и закрывает специальный канал в котором содержится смазочное масло для АКПП. Тем самым охлаждая важные узлы в работе авто.

В чем принцип действия?

Он до банальности простой. Когда напруги нет, то соленоид АКПП, притягивается к масляному каналу за счет пружин. Так происходит закрытие канала. Однако при поступлении тока, возникает магнитное поле за счет которого пружина как бы автоматически выталкивает клапан наружу, открывая доступ к маслу для смазки.

Разновидности клапанов

Современные соленоиды в отличие от устаревших классических устроены несколько сложнее и управляются за счет импульсной модуляции. Такое нововведение позволило клапану открываться намного плавнее чем обычно. В результате чего количество поступающего масла увеличивается, плавно растекаясь по деталям, обеспечивая более качественную смазку АКПП.

Преимуществом современных соленоидов можно назвать экономность последних при выходе из строя. Замены осуществляются по одному, а не комплектом как в классическом варианте.

Типы клапанов на сегодня

Среди нынешних деталей, как например, соленоид АКПП можно выделить несколько самых распространенных типов электроклапанов авто.

Итак:

1. 3, 4, 5-WAY электроклапана, они служат «переключателями». Бывают как шариковыми, так и золотниковыми.

2. EPC или LPC –эти модели осуществляют контролирующую функцию линейного давления.

3. ТСС больше служит для осуществления блокировки гидротрансформатора.

4. Shift solenoid — соленоид-переключатель, служащий для переключения скоростей, его еще называют «шифтовиком».

5. Современные клапана, так называемые функциональные, которые обеспечивают управление клапанами непосредственно самой плиты по типу транзистора в стандартной электросхеме.

6. Модель обеспечивающая качество переключения передач и работает она лишь для мягкого переключения со скольжением передач.

7. Соленоид управляющий охлаждением смазки. Его работа сродни термостату, который осуществляет открытие канала для понижения температуры масла через внешний радиатор, к примеру.

Как видите, на сегодня типов и видов соленоидов очень большое количество. Причем, их конструкции и возможности все время расширяются и усложняются одновременно, а диагностика и ремонт упрощается до банальной замены. Хотя еще недавно в большинстве случаев требовалась чистка соленоидов.

Как распознать поломку?

Соленоид АКПП при неисправности можно определить по некоторым признакам:

1. Ваша АКПП стала намного чаще перестраиваться в режим аварийности.

2. Если при стандартном переключении скоростного режима появились резкие толчки.

3. Если при плавном наборе оборотов отчетливо слышны удары в коробке.

Таким образом, заметив такие признаки в машине, владельцу нужно срочно провести глубокую сервисную диагностику и при обнаружении прибегнуть к ремонту АКПП. Поскольку в подобных случаях мастера сервисных центров чаще всего обнаруживают именно неисправности соленоидов.

Возможные причины выхода из строя клапанов

Современные соленоиды, способны выходить из рабочего строя, как и любой другой сложный компонент авто. Причем причины могут быть не только из-за износа последних, но и связанные с другими скорее внешними причинами.

1. Одной из причин неисправности АКПП и соленоидов в частности может стать применение владельцем автомобиля плохого, некачественного масла. Что же происходит в этом случае? На частях клапана начинает коксоваться масляный осадок, что в определенный момент заклинит в одном положении шток, а значит и сам канал и ни о каком нормальном функционале уже речь идти не может.

Ремонт соленоида в этом случае сложный и дорогостоящий, поскольку менять придется не один,а все сразу. Избежать этого поможет регулярная замена расходно-смазочных материалов.

2. К поломке электроклапанов может привести и неисправность блока управления авто. Но проверить так это или нет можно лишь путем компьютерной диагностики машины. Цена восстановления при этом будет высокой за счет стоимости самого блочка.

Характер езды

Как бы это удивительно не казалось, но от характера езды на вашем авто, во многом зависит и срок службы который сможет прослужить вам соленоид. Специалисты утверждают что более мягкая неторопливая езда на машине значительно продлевает срок службы соленоидов.

А вот если вы поклонник более агрессивной манеры ведения своего авто, то должны знать, что частое нажатие на педаль газа и частое переключение передачи, станет причиной отказа от работы, выхода из рабочего строя соленоида, износа в прямом смысле слова, буквально на первой сотне километров.

Износ плунжера также станет причиной отказа работы клапана, будет наблюдаться нерегулярная подача тока, затем вы заметите что плохо подается смазка в АКПП, дальше вы увидите плохой функционал гидроблока и коробки в целом и так далее. То есть банальное чрезмерное использование педали сцепления, может привести к автоматической неисправности и нарушению работы электроклапана-соленоида.

Чем чревато?

Многих автовладельцев часто волнует вопрос о том, можно ли игнорировать отработавший свой ресурс электроклапан и чем это чревато, если ли какая –то альтернатива или нужно срочно ехать в СТО.

Давайте по порядку. По сути электроклапана открывают канал, заблокированного сцепления фрикционов. Конечно скоростя можно переключать и с толчками, не страшно, тем более что вы знаете, что это неисправный клапан. Но при этом, нельзя также забывать и о том, что может быть не до конца открытым либо закрытым сам канал, что сродни недоотжатому в МКП сцеплению.

Это создаст недостачу давления и работу в сухом режиме, что станет причиной сжигания и масла и фрикционов, начнется выработка всего железа и втулки. В конечном итоге вы получите смерть соленоидов из-за их работы на полное сечение.

Что это значит?

Лишь то, что после выработки ресурса втулок вибрации, полетят все валы, а также и сочленения. Итог будет таковым, что ремонтировать вашу коробку уже не будет смысла, проще будет купить ее новую.

Поэтому любите свое авто, как себя, делайте все вовремя и машинка прослужит вам долгие годы. Ведь неверную работу клапанов-соленоидов можно сравнить с болезнью человека, такой как ангина или ГРИПП. Перенося которую на ногах, человек гробит свое сердце навсегда, так и тут.

Итоги

Давайте подведем итоги. Самыми распространенными причинами отказа электроклапанов в коробке, являются:

1. Засорение. Высочайший урон приносит клеевой слой на фрикционах. Все канальчики забиваются, а плунжеры при этом клинит. Нештатный функционал соленоидов-клапанов может нарушить работу всей АКПП. Значит гидравлический блок время от времени все-таки стоит чистить и желательно его менять по мере изнашивания фрикционов. Особого внимания заслуживает фрикцион гидротрансформатора.

2. Выработка самого клапана-соленоида и его частей. Смиритесь, они к сожалению, тоже не вечны и имеют свой разумный ресурс. Хорошо бы выполнять их замену по регламенту, не дожидаясь пока компьютер при диагностике станет показывать ошибку.

Помните даже максимально современным и надежным электроклапанам замена нужна уже на 200000 километрах пробега! Самые незначительные изменения характеристик в работе электроклапанов гидроблока коробки, повлекут за собой наличие в движении пробуксовок, толчков при смене передач.

При длительной ненормальной эксплуатации поломаются все железные детали коробки: корзина сцепления, лента торможения, планетарные механизмы и прочее. А восстановление с заменой последних в денежном плане выйдет гораздо дороже текущего периодического сервиса.

Поделитесь информацией с друзьями:

Соленоиды АКПП. Что это? Описание Классификация, Проблемы, Болезни.

— Shift solenoid — рядовой соленоид-переключатель, отвечающий за переключения скоростей, «шифтовик». Таких регуляторов давления в гидроплите обычно несколько и вся работа по переключению скоростей вверх или вниз в основном выполняется именно ими. Обычно на схеме они обозначаются как S1, S2, (SL1 …- линейный шифтовик) или буквами А, В …

Для переключения скоростей работают одновременно сразу несколько соленоидов. Например в классических 4-х ступках 2 соленоида шифтовика, и мануалы выдают такие комбинации:

S1-открыт +S2-закрыт — включена 1 скорость (D) S1-закр.+S2-закр. — переключение 1-2 скорость S1-откр.+S2-откр. переключение 2-3 скорость … итд.

И это — расписано в мануалах для простых 4-х ступок. Для 5-ти и 6-ти ступенчатых АКПП — все гораздо сложнее. (как читать мануалы?)

Так что распространенный среди водителей миф: «если пропала 3-я скорость, то можно найти и заменить соленоид 3-й скорости» — обычно ни к чему кроме затрат времени и денег не приводит (кроме самообучения на ошибках).

Такие таблицы есть в мануалах для каждой АКПП.

По таблицам мастера определяют — какие соленоиды (или обгонные муфты) работают при проблемном переключении и на которые стоит обратить внимание при тестировании.

Новые типы соленоидов:

Управляющий (клапанами гидроблока) соленоид. Функционально соленоиды могут управлять клапанами плиты как транзистор в электросхеме.

Такие соленоиды только подают управляющее давление (с низким расходом) на клапан гидроблока, который уже сам подает или сбрасывает давление на поршни и фрикционы и служат для незаметного переключения передач.

— «Соленоид качества переключения передач» (работает только в момент переключения передачи для мягкого переключения с «проскальзыванием») ,

— «Соленоид

управления охлаждением масла» (как термостат открывает канал для охлаждения масла через внешний радиатор), и др.

Специфика и конструкция соленоидов постоянно расширяется и усложняется, а диагностика и ремонт соленоидов упрощается до банальной замены.

Типичные проблемы соленоидов. Срок службы

Обычно на соленоиды как причину аварии указывает компьютер своим «кодами неисправности» типа «19146»-VAG (или OBDII: P2714). Расшифровка кодов неисправностей — здесь.

Проблема № 1: соленоиды забиваются нагаром из масла, склеенным из мельчайшей пыли (бумажной, алюминиевой, стальной, бронзовой…) от изношенных и разбитых узлов и расходников. Проявляется в том, что «нахолодную» клапан-золотник соленоида (или гидроблока) работает нормально, а в горячем масле — клинит. Или наоборот.

Поэтому мастера очень не любят, когда фрикционная накладка бублика съедается до клеевой основы и добавляет клеющие смолы в эту горячую масляную взвесь.

Для устранения нагара соленоиды-клапана (и детали гидроблка) промывают в различных растворителях и прочищают разными хитрыми способами с использованием ультразвука или переменного тока 12в. Рекомендовано при капремонте также проводить демагнетизацию (размагничивание) стальных деталей соленоида.

Проблема № 2:

Износ деталей плунжера, манифольда, входного отверстия, протечки, связанные с износом.

PWM соленоиды имеют «умное управление». Компьютер учитывает «старость» соленоида № 1 и увеличивает с помощью управляющего соленоида № 2 расход масла для открытия канала такого изношенного соленоида № 1. Но когда износ и «старческая деменция» достигают предела давления, компьютер бракует такой соленоид, что проявляется кодом ошибки. Естественно, что чем грязнее масло, тем быстрее изнашиваются каналы соленоидов, и тем напряженнее насос гонит через гидробок масло ATF, тем интенсивнее работают и изнашиваются клапана. Цепная реакция.

Проблемы № 3, 4, …8 :

— Ослабление возвращающей пружины, трещины корпуса, поломки конструкции, падение сопротивления обмотки (обрыв или КЗ). Здесь популярны пропайка контактов, перемотка, замена втулок, деталей.

Главная причина «преждевременной смерти» современных соленоидов — износ каналов манифольда, втулок, клапана и плунжера или шарика. (справа показан износ примыкания закрывающего шарика к отверстию)

Это начинается с засорения плунжера продуктами износа. Плунжер сначала клинит, что приводит к проблемам переключения (в зависимости от функции первого засорившегося соленоида), а затем этот нагар начинает истирать трущиеся поверхности плунжера, втулок плунжера и клапанов. После 2003-2004 годов и клапана и манифольды обычно делаются из анодированных сплавов, которые выдерживают большие истирающие нагрузки. Истираются в основном бронзовые втулки соленоидов.

Иногда мастера ремонтируют изношенные линейные соленоиды, «перевтуливая» плунжер. Выпускаются наборы 136419 для замены втулок соленоидов, что дает им еще жизни на 30-60 ткм (в зависимости от состояния остальных компонентов электрорегулятора).

Ресурс качественных соленоидов измеряется количеством циклов открывания-закрывания. По этому показателю например «хендаевские» соленоиды привычно стоят чуть позади соответствующих американских соленоидов и еще подальше от продуктов лидеров Aisin, Jatco или ZF.

Но даже у самых надежных соленоидов ресурс не превышает 300 000 — 400 000 циклов. Это может наступить и после 400 ткм, а может и значительно раньше. В зависимости от того как нагружают их водитель и ЭБУ, подчиняющееся педали газа. Конструктивно в ранних версиях АКПП (например DP0, 01N, …) режим их работы был организован таким образом, что одни соленоиды (обычно — ЕРС) работают в два-три раза напряженнее других и поэтому вырабатывают свой ресурс первыми.

Американский авторемонтный мир предпочитает планово ремонтировать соленоиды, заменяя втулки и очищая все внутренности соленоидов и гидроблока от нагара при каждом капремонте АКПП. Своевременная чистка и «перевтуливание» линейных соленоидов увеличивает ресурс соленоидов и гидроблока на 40-70%. Но обязательно при этом заменяются все изношенные уплотнения, кольцы и втулки, через которые теряется давление масла, иначе соленоиды сразу начинают работать на полное сечение.

Ремонт ГДТ с заменой износившейся накладки муфты — тоже входит в эту работу по продлению жизни соленоидов и самой АКПП.

Как самому купить и заменить соленоиды? Вообще — поможет это?

Существует всего несколько АКПП с проблемами соленоидов, которые можно решить, лишь заменив соленоиды:

Например DP0, у которой срок жизни соленоидов EPC и TCC достаточно короток по сравнению с остальными расходниками. В некоторых случаях ремонта 4-х ступок замена обоих соленоидов (144431) может оживить машину и на некоторое время (пока скопятся деньги и желание на капремонт и установку кулера) позволит забыть о причинах выхода из строя трансмиссии (замена тефлоновых колец и втулок)

В эту же группу входят некоторые АКПП Хёндай-Мицубиши, Лексуса и даже 6-ти ступки ZF.

Но к сожалению просто заменить соленоид это — «временный костыль», который очень часто является лишней тратой времени и средств. Обычно к этому времени и сам гидроблок нуждается в переборке-чистке и гидротрансформатор и коробка. Мастера очень не любят брать в ремонт коробку, в которой до этого делался «косметический» ремонт или менялась только часть необходимых деталей. Потому что распутывать клубки проблем автомата, в котором до тебя кто-то неудачно покопался, берутся только акпп-фанаты или мазохисты. Такая настоящая головоломка, для «шерлохолмсов».

Как идентифицировать-заказать-купить соленоиды?

1. Определите тип своей АКПП. (Ответственность за правильное определение типа лежит только на мастере, который берется лечить этот сложный агрегат). Для этого перейдите на страницу «Определение типа АКПП». Если указано несколько вариантов для вашего авто (или ни одного) — скорее всего из-за того, что было выпущено много небольших серий вашего автомобиля в разных странах. Попробуйте почитать по каждой АКПП — внизу каждой страницы АКПП есть дополнительная таблица. Но надежнее — искать эту информацию не в справочниках, а на табличке самой АКПП (или на кузове). Можно определить тип АКПП по форме поддона или по фото фильтра. В общем — изучайте литературу, если хотите самостоятельно и успешно выполнить эту операцию.

2. На странице своей АКПП — изучите все, что написано в мануалах по соленоидам и гидроблоку.

Нажав на номер соленоида на оранжевом фоне, вы узнаете его цену, наличие на складе и полное описание детали, с указанием- для каких авто она используется. Но часто приходится подбирать соленоиды по ВИН-коду авто. Звоните и заказывайте.

3. Замена соленоида. Стоит изучить все, что пишет интернет по вашей АКПП. Или лучше (если вы не стремитесь сами стать профессионалом в этом увлекательном деле) — найти мастера, который уже имеет опыт и сделав положенные ошибки, сэкономит вам время и деньги.

Тест. Как проверить исправность соленоидов?

Даже если коды неисправностей указали на какой-то соленоид, его нужно проверить с использованием диагностического оборудования. И лучше, если этим займется специалист.

У соленоидов имеется такая определяющая «жизнеспособность» характеристика как «вилка» сопротивления (при 20º C). Поэтому первый тест соленоидов — это проверка их сопротивления омметром. На странице популярных в ремонте АКПП можно найти такие таблицы по соленоидам.

Причина: От времени и из-за агрессивных условий работы метал проводов стареет, сопротивление обмотки увеличивается и когда омметр показывает, что сопротивление обмотки вышло за пределы максимально допустимого, то компьютер обнаруживает такой соленоид и «требует» его замены с помощью кода ошибки.

Если соленоид-электроклапан показывает нормальное сопротивление и щелкает при подаче на него напряжения, то мастера чистят-промывают его и оставляют служить дальше.

Кроме самих соленоидов и их клемм, часто причиной неисправностей является запитывающая проводка-шлейф (справа — 105446).

Современные соленоиды-электрорегуляторы уже невозможно «на коленке» проверить с помощью омметра и «пощелкиваний». PWM соленоиды уже требуют компьютера для проверки кривой, по которой меняется давление в зависимости от подаваемого тока, а с этим и квалифицированного электрика. И уже неразумно приговаривать соленоиды к замене по одним только кодам ошибок OBD-II. Если это, конечно, не типичные для данной АКПП проблемные соленоиды, которыми являются описанные ниже соленоиды-бестселлеры.

Встречаются проблемы и с самим ЭБУ (особенно часто — № 340450 слева РАВ4 начала века)

Что будет, если вовремя не заменить выработавшие свой ресурс соленоиды?

Соленоиды закрывают или открывают канал, блокирующий сцепление фрикционов. Не так страшно, если передачи переключаются с толчками. Это даже может быть полезным как «маркер», указывающий на необходимость делать ремонт АКПП.

Хуже, если канал недозакрыт или недооткрыт, что можно сравнить с недоотжатым сцеплением в МКП. Такой недовключенный пакет сцепления начинает проскальзывать от недостатка давления и жечь фрикционы и масло. Или недостаток давления приводит к работе всухую, от которой изнашивается «железо» и втулки, которые к этому времени уже изношены и травят масло и убьют новые соленоиды тем, что будут заставлять их сразу же работать на полное сечение.

Рекордсмен по замене втулок — новейшие ZF-бестселлеры 6HP26 и 6HP19 (№ 182030 — выше справа). А после втулок вибрации всухую настолько разбивают все валы и сочленения, что восстанавливать коробку иногда уже не имеет смысла.

Это — самое неприятное и незаметное из всех многочисленных проявлений нештатной работы соленоидов. Сравнимо с тем, как переносить тяжелую ангину на ногах — вроде как работаешь, но сердце можно повредить на всю жизнь.

В чем заключается «ремонт» соленоидов:

Хорошее видео по чистке и ремонту гидроблока AW 55-50 и соленоидов появились на ю-тьюбе. Там скрыты некоторые детали, но в целом дает представление — в чем заключается ремонт чистка соленоидов.

Соленоиды акпп что это

Что такое соленоиды АКПП, типичные проблемы

Это понятие представляет собой электрический магнитный клапан под управлением электронного блока управления или мехатроником. Он закрывает или открывает канал в гидроблоке АКПП (мехатроник) в целях осуществления управления непосредственно коробкой. Именно при помощи соленоидов блок управления АКПП направляет в пакет сцепления трансмиссионную жидкость под давлением и переключает передачи. Соленоид состоит из магнита в виде стержня с обмоткой из меди. Туда поступает постоянный ток.

Я расскажу вам о принципе работы простых соленоидов. Если напряжения нет, клапан втягивается с помощью пружины. Как только появляется напряжение, при помощи действия магнитного поля пружина толкает клапан. Сегодня они имеют более сложное устройство. Они могут управляться при помощи широко-импульсной модуляции и создавать плавное переключение. Такие экземпляры более дорогие, но благодаря им нет износа самой гидроплиты. Вы можете всего лишь поменять вышедший из строя экземпляр, и проблема будет исчерпана.

Как вы уже поняли, соленоид регулирует посредством импульса канал в гидроплите и управляет потоком масла в АКПП. С помощью него происходит переключение всех режимов работы КПП.

Типичные проблемы

Очень часто соленоиды приходят в негодность из-за перегорания электрообмотки. На плунжере появляется нагар. Он забивается очень мелкой пылью от различных расходных материалов и узлов. Клапан-золотник в таких случаях начинает клинить либо при рабочей температуре масла, либо «холодным». Это легко исправляется путем промывки в специальных растворителях. Мастера применяют для очистки деталей ультразвук или переменный ток. В некоторых случаях фрикционная накладка истирается до клеевого вещества. Тогда к нагару вместе с пылью, присоединяется еще и клей. Это существенно усложнит процедуру ремонта.

Популярной причиной поломки также является износ составных частей самого соленоида. Это может быть:

манифольд;
втулки;
клапан;
плунжер;
шарик.

Чаще всего, по своему опыту могу сказать, что засоряется сам плунжер продуктами от износа фрикционов. Тогда и появляются проблемы в переключении. Появившийся на поверхности нагар истирает трущиеся поверхности клапанов, втулок. Бронзовые втулки истираются очень часто. Есть специальные наборы для самостоятельной замены втулок. Они существенно продлевают срок службы.

Соленоиды имеют свой срок службы. Он исчисляется количеством открываний –закрывания. Эта цифра находится в пределах диапазона от 300 000 до 400 000 циклов. Когда именно это произойдет, не всегда зависит от пробега, но в значительной степени больше зависит от работы электронного блока управления при нажатии на педаль газа. В некоторых коробках передач предусмотрен такой механизм работы, при котором одни работают на порядок интенсивнее других. Вследствие этого они выработают ресурс раньше.

Еще одной частой распространенной причиной поломки становятся различные механические повреждения (трещины) в корпусе. Может быть, и недостаточно упруга сама пружина. Или же случился обрыв электрической обмотки.

Как проверить и заменить соленоиды?

Как распознать, что вам необходимо осуществить ремонт соленоидов АКПП? О поломке вам подскажут следующие типичные признаки:

удары;
толчки;
рывки при переключении передач,
переход трансмиссии в аварийный режим.

Если вы заметили, что передачи переключаются с толчками, – это именно тот случай, когда надо заглянуть в блок соленоидов АКПП.

Из-за недостатка давления может начаться работа всухую. Это ускорит в разы износ втулок. Возникшая при этом вибрация может повредить детали коробки вплоть до состояния, не подлежащего восстановлению. Могут выйти из строя различные детали коробки. Например, тормозные ленты. Это произойдет в случае длительной эксплуатации при неисправности.

Исправность можно проверить самостоятельно с помощью омметра. Если соленоид имеет нормальное сопротивление, а при подаче на него напряжение, вы слышите щелчок, достаточно будет просто промыть его. Но вот современные соленоиды более сложной конструкции с электро регулятором необходимо отправлять на компьютерную диагностику. Компьютер выдаст код ошибки. Вы сможете по этому коду расшифровать имеющуюся неисправность или же доверить это дело мастеру.

Для того, чтобы самостоятельно справиться с заменой соленоидов в АКПП, нужно вначале определить тип АКПП. Как правило, эта информация указывается производителем в виде таблице, наклеенной на самой АКПП.

Найдите соответствующий вашей АКПП новый соленоид. Открутить блок можно аккуратно обычной монтировкой. Далее следует очистить посадочное место от пыли и остатков старой прокладки. Новый блок устанавливать нужно аккуратно, затягивать постепенно. После установки следует протестировать авто, переключая скорости.

Если вы доверите дело мастерам, они дополнительно произведут более тщательную очистку от пыли места, где были установлены прежние детали. Чаще всего эти детали обдувают сжатым воздухом.

Новый блок нужно устанавливать достаточно аккуратно. Если перетянуть его можно деформировать и тогда срок службы его будет значительно сокращен. Обычно вся процедура сопровождается тестированием авто при помощи компьютерной диагностики. АКПП должна подружиться с ними. После все процедуры компьютер не должен выдавать ошибок. Я советую вам отправиться в автомастерскую, если вы не уверены в своих силах. Выбор за вами.

Видео “Работа соленоидов АКПП”

На записи показано, как работают соленоиды АКПП.

Устройство и принцип работы соленоидов АКПП

АКПП любой формации представляет собой достаточно сложный механизм, просто изобилующий разного рода деталями. Одни из них являются лишь вспомогательными в работе устройства, а другие – настоящей основой. Именно к категории последних относятся соленоиды, отвечающие за переключение передач и управление режимами коробки. Более подробно о принципах функционирования и общей концепции данных элементов АКПП поговорим сегодня. Интересно? Тогда обязательно ознакомьтесь с приведённой ниже статьёй.

Соленоид АКПП – это специальное устройство, которое отвечает за движение масла внутри гидроблочного механизма. Управляется оно электронным блоком управления АКПП и, по сути, представляет собой обычный электромеханический клапан. Именно соленоиды стали наиболее распространёнными «управленцами» переключения передач и режимов работы в современных автоматических коробках передач. Если в роботизированных и вариаторных КПП заменить данные узлы чем-то возможно, то вот в гидравлических АКПП они стали основой управления, поэтому вряд ли будут вытеснены в течение ближайших десятилетий.

Стоит отметить, что соленоид в коробке переключения передач далеко не один – их множество, которые зачастую объединены в целые блоки. Ранее функции контроля движения масла по каналам АКПП возлагались на механические клапанные механизмы, однако развитие автомобильной электроники спровоцировало замену таких устройств на более удобные соленоиды. Если быть точнее, то первый соленоид был установлен в конструкцию автомата лишь в середине 80-х годов в США, после чего получил широкое распространение в этой сфере применения.

Повторимся, любой соленоид – это электромеханическое устройство, которое, честно говоря, очень простое по своей конструкции. Основная функция данного механизма заключается в перекрытии подачи масла по тому или иному каналу АКПП посредством его запирания специальным стержнем. Последний, к слову, выполнен из металла и попросту скользит в проводящей ток спирали (электричество в ней течёт постоянно, пока заведён мотор автомобиля). Нарастание тока движет стержень к концу спирали, то есть запирает канал подачи масла, снижение – к его началу, соответственно, усиливая подачу смазки. Движение стержня любого соленоида организовано при помощи специальных механизмов – запирающих и возвратных пружин.

Все соленоиды АКПП собраны в её элементе под названием «гидроблок» (в народе – блок соленоидов). Гидроблок, к слову, представляет собой плиту, разделённую на многочисленные каналы и имеющую в конструкции множество датчиков, клапанов. Такая организация позволяет автомату осуществлять возложенные на него обязанности, которые заключаются в автоматическом переключении передач. Соленоиды в этой системе играют немаловажную роль и находятся под управлением ЭБУ, направляющем им сигналы по открытию или закрытию конкретного канала гидроблока.

Виды соленоидов

Как стало ясно из предыдущего пункта статьи, управление АКПП без соленоидов представить сложно. В зависимости от того, по какому принципу работают данные механизмы, принято выделять несколько поколений установок. На сегодняшний день выделяются три основных вида соленоидов:

Первый – стандартный электромеханический клапан, работающий по принципу «полностью отрыть канал подачи масла или же полностью закрыть его». Соответственно, при открытом положении такого соленоида по каналу гидроблока свободно протекает трансмиссионная жидкость, а при закрытом — масло не течёт;
Второй – соленоид, представленный электромагнитным клапаном. Такие механизмы одно время были очень популярны в сфере автомобилестроения, так как могли точно организовать работу АКПП. Несмотря на это, низкая надёжность электромагнитных соленоидов сильно подорвала их популярность, поэтому в масштабном автомобилестроении они практически не используются. Главная фишка данных устройств заключается в том, что стержень может не только полностью открыть или закрыть канал подачи масла, но и сделать это частично, мягко регулируя подачу трансмиссионной жидкости;
Третий – соленоид, представленный усовершенствованным электромагнитным клапаном. Данный механизм имеет в своей конструкции не просто запирающий/открывающий канал стержень, а тонко работающий гидравлический клапан. Работа подобных соленоидов основана на том, что контроль движения масла осуществляется при помощи шарового клапана. По сути, такое устройство позволяет организовать тонкую настройку работы АКПП, но при этом является заметно надёжней второго типа соленоидов, поэтому во время своего появления получило широкое применение. Более того, новейшие соленоиды имеют в конструкции фильтрующий элемент, который при пропускании через него трансмиссионной жидкости отсеивает лишний мусор и существенно продлевает срок службы коробки.

Это интересно: Устройство карбюратора

С течением времени конструкция автомата становилась всё более и более сложной, поэтому усложнялись и принципы работы соленоидов АКПП, из-за чего они подвергались усиленной модернизации. Основные совершенствования касались того, чтобы переложить на клапан дополнительные функции по типу сброса давления в конкретном блоке сцепления коробки или заблокировать муфту гидротрансформатора.

Типы соленоидов в современных коробках

Идеи автомобильных инженеров позволили достичь подобных задач. Теперь многочисленные типы соленоидов не только отвечают за переключение передач, но и тонко управляют режимами работы АКПП. Сегодня стандартный автомат имеет в конструкции 6 типов соленоидов:

Соленоид EPC-формации или клапан линейного давления. Данный соленоид является важнейшим в конструкции АКПП и всегда стоит в гидроблоке первым. Основной функцией линейного соленоида является контроль подачи масла в конкретный канал. Нагрузка на данный механизм высока, поэтому он ломается чаще всего и подлежит первоочередной проверке;
Соленоид TCC-формации или клапан, блокирующий муфту гидротрансформатора. Данное устройство, как правило, включается при работе мотора на высоких оборотах и частично отвечает за повышение КПД мотора. При «слабой» езде этот соленоид не работает;
Соленоид Shift-формации или клапан-шифтовик. Располагается за линейным клапаном, имеет сложную структуру и выполняет важнейшую функцию всего гидроблока – переключает передачи посредством отточенной подачи трансмиссионной жидкости по соответствующим каналам;
Управляющий соленоид. Пожалуй, наиболее простое устройство во всём гидроблоке, ибо имеет лишь одну несложную функцию – контроль за работой всех остальных соленоидов. Функционирование управляющего клапана очень схоже с тем, как работает транзистор любой микросхемы;
Соленоид проскальзывания. Подобный клапан организует плавность перехода с одной передачи на другую, то есть, переводя работу автомата в режим проскальзывания;
Соленоид охлаждения. Этот же механизм пускает нагретое масло АКПП в отделы охлаждения, что необходимо для стабильной работы коробки.

Важно понимать, что для каждой пары сцепления (передачи) имеется не один соленоид, а сразу несколько из отмеченных выше. Стабильная и беспроблемная работа АКПП возможна лишь при нормальной работе всех клапанов гидроблока, поэтому относиться к ним нужно с должным уровнем ответственности.

О неисправностях соленоидов АКПП и их ремонте

Неисправный соленоид – это одна из главных причин некорректной работы и перехода АКПП в аварийный режим. Несмотря на высокую надёжность современных клапанов гидроблока, по своей сущности эти устройства являются расходниками, поэтому требуют периодической замены. Если ситуация не слишком запущена, проблему может решить обычная замена масла в АКПП. Поменять соленоид вполне можно собственноручно, однако прежде всего важно диагностировать его неисправность.

Это интересно: Технические характеристики HR16DE 1,6 л/110 л. с.

Для проверки любого клапана гидроблочной плиты придётся осуществлять его «прозвонку». Необходимо это по одной простой причине: неисправный соленоид теряет нормальное для себя сопротивление, если быть точнее, оно повышается. Как проверить соленоид? Очень просто, процедура диагностики клапанов не представляет собой ничего сложного и заключается в исполнении следующих операций:

Снимите гидроблок с коробки, который зачастую располагается на днище узла, реже – сбоку;
Отсоедините контакты каждого соленоида от соответствующих разъёмов блока управления;
Прозвоните каждый клапан. Норма сопротивления на его конках определяется для каждого типа в индивидуальном порядке. Так, например, для соленоидов EV-1 норма сопротивления находится в пределах 65-66 Ом (при 20 градусах по Цельсию). Для других клапанов нормальные показатели, соответственно, свои.

Примечание! На современных коробках имеются функции самодиагностики, поэтому для определения того, какой именно соленоид неисправен, достаточно подключиться к бортовому компьютеру автомобиля. Если подобная мера не возможна, то придётся проводить диагностику традиционным «прозвоном» своими руками, после чего уже ремонтировать нужный элемент узла.

Допустим, неисправный клапан выявлен – что требуется дальше? Естественно, ремонт соленоида или их группы. К сожалению, разобрать клапан, промыть его и собрать обратно не выйдет, придётся полностью менять элемент гидроблока. Стоимость его не особо высока, поэтому бояться процедуры ремонта не стоит. Зачастую замена соленоидов в АКПП проводится так:

Гидроблок снимается с коробки;
От клапана отсоединяются все разъёмы;
Откручивают крепления соленоида, и он снимается с гидроблока;
После этого на место старого клапана устанавливается новый, к нему присоединяются все разъёмы;
Затем гидроблок устанавливается обратно на КПП. Ремонт окончен.

Как видите, особых сложностей в устройстве соленоидов автомата и их ремонте нет. Разобраться и с тем, и с другим вполне поможет представленный сегодня материал. Надеемся, он был для вас полезен и дал ответы на интересующие вопросы. Удачи на дорогах и в ремонте авто!

Соленоид АКПП

Соленоид АКПП — электромагнитный клапан, открывает и закрывает масляные каналы гидроблока, по которым подается рабочая жидкость ATF к механическим элементам внутри коробки передач.

Работой соленоидов управляет ЭБУ коробкой – автомат. Блок управления посылает электрические сигналы на соленоид, тем самым открывая или закрывая клапан. Это позволяет контролировать давление трансмиссионного масла при его подаче на фрикционы (элементы сцепления АКПП).

Благодаря работе соленоидов в автоматической коробке происходит переключение передач, а также включается и отключается блокировка ГДТ (гидротрансформатора).

Устройство соленоидов АКПП

Если говорить о самой простой конструкции, для простоты понимания, соленоид является электроклапаном. В двух словах, в корпусе стоит стержень из металла, на который навита спираль. По указанной спирали идет ток.

Данный стержень в корпусе подвижен, под воздействием тока перемещается от конца спирали к ее началу. Также на стержень воздействие оказывает пружина, которая закрывает клапан.

Соленоид устанавливается в гидроблоке (гидравлическая клапанная плита). Клапан вставляется в канал, также к нему присоединяется электропроводка для подсоединения к блоку управления. Как правило, в АКПП устанавливается от 4-х соленоидов и более (в зависимости от количества передач, особенностей конструкции коробки и т.д.).

Виды соленоидов

Соленоиды для автоматических трансмиссий на начальном этапе выполняли только функцию открытия и закрытия каналов гидроблока. Далее соленоид стал по принципу работы напоминать электромагнитный клапан (гидравлический клапан).

Устройство получило отдельный масляный канал и клапан шарикового типа, который отвечает за перекрытие данного канала. Далее технология получила развитие, что позволило создать соленоиды нового поколения.

В таком устройстве шарик в открытом положении позволяет маслу пройти из первого во второй канал, а в закрытом из второго в третий. В результате удалось добиться эффективного механизма включения и выключения фрикционных муфт (фрикционов).

Следующим этапом развития стали соленоиды с возможностью дополнительного регулирования, похожие на вентиль. Такие клапаны имеют внутренне кривое сечение. Получив импульс от ЭБУ, сечение соленоида может приоткрыться или немного закрыться. Такое решение позволило еще более гибко управлять давлением масла.

Также добавим, что соленоиды бывают шариковыми, золотниковыми (с клапаном – золотником), линейные соленоиды, соленоиды VFS и т.д. Кстати, ресурс последних заметно ниже, чем у линейных.

Еще соленоиды могут выполнять разные функции. Например, если отдельно изучать устройство гидромеханических АКПП, соленоид ЕРС /LPC является «главным», так как через него масло проходит к другим соленоидам и каналам гидроблока.

В АКПП также устанавливается соленоид ТСС. Данный соленоид отвечает за блокировку/разблокировку ГДТ. Через него проходит горячее и загрязненное масло из гидротрансформатора, так что данный элемент часто выходит из строя. Соленоид Shift выполняет роль переключателя скоростей, еще имеются управляющие соленоиды гидроплиты и т.д.

Неисправности и ремонт/замена соленоидов АКПП

Прежде всего, срок службы соленоидов напрямую зависит от состояния и качества масла АКПП. Если масло грязное, клапаны-соленоиды забиваются продуктами износа АКПП, различными отложениями и т.д.

В результате клапан начинает «подклинивать» или «зависать». Естественно, коробка перестает корректно работать, появляются толчки, рывки, пинки АКПП, не включаются отдельные передачи и т.д.

Также частой причиной проблем с соленоидами является износ каналов и плунжеров, нередко отмечается то, что пружины теряют упругость, в корпусе появляются трещины, возникают проблемы с обмоткой соленоида.

Зачастую, ресурс самых надежных соленоидов не более 450 тыс. км, более дешевые «облегченные» версии исправно работают не более 250 тыс. км. Чаще всего, изнашиваются сами детали внутри соленоидов (втулки, клапаны, плунжеры, шарик и т.д.).

Например, в простом «автомате» на 4 передачи обычно стоит 4 соленоида. При этом первый соленоид отвечает за включение первой и второй передачи, второй за третью и четвертую передачу, третий клапан управляет блокировкой ГДТ, четвертый отвечает за тормозную ленту.

Если водитель заметил, что возникли проблемы при переходе со второй на третью или с первой на вторую передачу, следует на начальном этапе изучить устройство конкретной АКПП. Тогда можно более точно предположить, какой соленоид неисправен.

Также проблема с соленоидами часто проявляется в виде высвечивания ошибки, загорания сигнальной лампы неисправной АТ на панели приборов и т.д.

В таком случае ошибки нужно считать сканером и расшифровать, а также проверить гидроблок и соленоиды. Соленоиды проверяются на сопротивление, а также промываются или продуваются сжатым воздухом.

Ремонт соленоида в автоматической коробке часто не предусмотрен. Если иначе, касательно ремонта соленоидов, задача усложняется, так как данная деталь в современных АКПП неразборная.

На практике это означает, что соленоид в таком случае можно только промыть и прочистить. Если же соленоид можно разобрать, тогда возможна замена его обмотки, а также более тщательная очистка всех элементов клапана.

Замена соленоидов в коробке — автомат выполняется после диагностики их работоспособности. Для замены необходимо снять клапанную плиту, извлечь неисправный клапан и установить новый. После этого гидроблок устанавливается на место, проверятся герметичность, заливается жидкость АТФ и затем тестируется работа АКПП.

Неисправности и замена соленоидов АКПП — ZF center на DRIVE2

Заводской ремонт АКПП за 1-3 дня. Гарантия 1 год без ограничений. Бесплатная диагностика АКПП., Бесплатная диагностика АКПП. Онлайн консультации. Бесплатная эвакуация. Специальные скидки для D2. Москва, Россия

Соленоид АКПП- это электромагнитный клапан, который открывает и закрывает масляные каналы гидроблока, по которым подается рабочая жидкость ATF к механическим элементам внутри коробки передач.

Именно благодаря соленоидам в АКПП переключаются передачи, а также включается и отключается блокировка Гидротрансформатора. Соленоидами управляет Электрический Блок Управления — он посылает электрические сигналы на соленоид, тем самым открывая или закрывая клапан. Это позволяет контролировать давление трансмиссионного масла при его подаче на фрикционные диски (элементы сцепления АКПП).Срок службы соленоидов напрямую зависит от состояния и качества масла АКПП. Если масло грязное, клапаны-соленоиды забиваются продуктами износа АКПП, различными отложениями и т.д.

Из-за этого клапан начинает «подклинивать» или «зависать». Коробка перестает корректно работать, появляются толчки, рывки, пинки АКПП, не включаются отдельные передачи и т.д.Распространенной причиной проблем с соленоидами является износ каналов и плунжеров, нередко отмечается то, что пружины теряют упругость, в корпусе появляются трещины, возникают проблемы с обмоткой соленоида. Ресурс самых надежных соленоидов (в идеальных условиях экспуатации) не более 450 тыс. км, более дешевые «облегченные» версии исправно работают не более 250 тыс. км. Чаще всего, изнашиваются сами детали внутри соленоидов (втулки, клапаны, плунжеры, шарик и т.д.).

Диагностика и замена соленоидов коробки — автомат нужна в том случае, если АКПП стала некорректно работать. При диагностике следует проверять соленоиды по отдельности. В зависимости от типа автоматической коробки, каждый из них отвечает за те или иные функции.Ремонт соленоида в автоматической коробке часто не предусмотрен. Если иначе, касательно ремонта соленоидов, задача усложняется, так как данная деталь в современных АКПП неразборная.

Замену соленоидов в АКПП совершают после диагностики их работоспособности. Для замены необходимо снять клапанную плиту, извлечь неисправный клапан и установить новый. После этого гидроблок устанавливается на место, проверятся герметичность, заливается жидкость АТФ и затем тестируется работа АКПП.

Задавайте Ваши вопросы.Ждем комментариев!)

Наша страница на DRIVE2:

запорный клапан, принцип работы гидроблока АКПП

В этой статье рассмотрим специализированные клапана, которые вместе с регулятором давления поддерживают порядок в системе. Это электромагнитные клапана, которые имеют научное название соленоиды и предохранительные клапана.

Внедрение электронных блоков управления (ЭБУ) в конструкцию современных автоматических коробок однозначно связано с возможностью управления процессами через соленоиды. Если бы не было этих замечательных устройств с дистанционным управлением, неизвестно в какую бы сторону пошло развитие конструкции. А в данном случае все очень просто.

Основной единицей в ряду электромагнитных клапанов, применяемых в автоматических трансмиссиях, является так называемый PWM-соленоид . Как и для обычного клапана, в соленоидах в обязательном порядке для управления давлением в заданных пределах, используется пружина с необходимой жесткостью и длиной.

Для управления соленоидом электронный блок управления посылает непрерывную цепочку импульсов определенной частоты. Частота подобрана на заводе и мастеру над этом думать не приходится. Другой вопрос, что могут в процесс подбора частотных характеристик вмешиваться электронщики. Но это опять таки в сложных случаях. И, на мой взгляд, чаще проще и дешевле при дефекте соленоидов их заменить, чем испытывать судьбу на электронной рулетке.

Время включенного состояния соленоида (за это отвечает так называемая скважность импульса), которое зависит от параметров движения, которые мы рассматривали ранее, по отношению к выключенному состоянию и является алгоритмом управления соленоидом. К сожалению, для соленоида он все время находится в работе. То включен, то выключен. Такой циклический процесс позволяет плавно регулировать давление в системе.

После рассмотрения принципа работы соленоида в системе регулирования давления акпп, приходит понимание возможности его выхода из строя. Вполне очевидно, что, как и любое другое механическое устройство, соленоид рассчитан на определенное количество переключений. Ну-ка попрыгайте на месте – устанете, не так ли? А тут приходится “дрыгаться” в тяжелых условиях перегрева. Вот и не выдерживает “болезный”. К чему это говорю. Опят таки к тому, чтобы при возникновении дефекта вы понимали мастера. Тогда ремонт акпп в Ростове вам будет абсолютно понятен и прозрачен.

Теперь несколько слов о предохранительном клапане. Этот клапан, как вы уже догадались, предназначен для того, чтобы “крышку не сорвало”. Представьте ситуацию: насос качает, а выхода нет. В любых уважаемых устройствах есть предохранители. Так и в акпп, в гидравлической части имеет место предохранитель. Именно этот предохранитель спасает уплотнители от вырывания. Особенно это для уже походивших уплотнителях. Они же теряют свои свойства и становятся дубовыми. В самом простом случае появится течь жидкости, и вы можете просто этого не заметить. Честно скажите, как часто вы обращаете внимание на землю под машиной? Вот тут предохранительный клапан и спасает, некоторым образом от потери жидкости с соответствующими выводами.

Предохранительные клапана конструктивно выполняются в двух вариантах: тарельчатые и шариковые. Ничего сложного – опять тарированная пружина и запорный механизм. При превышении давления пружина отпускает запорный механизм, и трансмиссионная жидкость стравливается в поддон. Все просто. В следующих статьях продолжим тему гидравлического блока управления.

В заключение отличный ролик об установке гидроблока на АКПП BMW ZF 5HP24. Ролик на английском языке, но все понятно и без слов.

Безремонтной вам езды и удачи на дорогах!

Соленоид АКПП: назначение, устройство и замена своими руками

Что такое соленоид и для чего он нужен?

Обратите внимание

На многих современных автомобилях есть функция самодиагностики. В случае, если уровень сопротивления увеличивается на одном из соленоидов, данный сигнал поступает на ЭБУ, а затем на панели загорается соответствующая ошибка.

Также отметим, что не все клапаны можно проверить посредством мультиметра. Это касается современных PWM-соленоидов. Они имеют сложную конструкцию и требуют наличие компьютера для проверки кривой (по ней меряется уровень давления в зависимости от подаваемого тока). Эту операцию лучше доверить квалифицированному электрику.

Смотреть галерею

Типичные проблемы

Очень часто соленоиды приходят в негодность из-за перегорания электрообмотки. На плунжере появляется нагар. Он забивается очень мелкой пылью от различных расходных материалов и узлов. Клапан-золотник в таких случаях начинает клинить либо при рабочей температуре масла, либо «холодным». Это легко исправляется путем промывки в специальных растворителях. Мастера применяют для очистки деталей ультразвук или переменный ток. В некоторых случаях фрикционная накладка истирается до клеевого вещества. Тогда к нагару вместе с пылью, присоединяется еще и клей. Это существенно усложнит процедуру ремонта.

Популярной причиной поломки также является износ составных частей самого соленоида. Это может быть:

манифольд;
втулки;
клапан;
плунжер;
шарик.

Датчик скорости входного вала АКПП

Измеренная скорость вращения входного вала АКПП преобразуется в электрический ток. Передача информации может осуществляться как постоянным, так и переменным напряжением, пропорциональным частоте вращения.

Частой неисправностью является механическое повреждение корпуса, в результате чего устройство перестает быть герметичным. Причина разрушения кроется в продолжительном температурном воздействии или некачественном изготовлении. Ремонт в таком случае заключается в замене датчика на новый.

Под влиянием агрессивной среды в узле окисляются контакты. Это приводит к пропаданию сигнала, и в ЭБУ может передаваться его неверное значение. Для устранения неисправности можно зачистить контакты. При сильном окислении, рекомендуется заменить устройство на новое, так как в результате удаления налета стирается защитное покрытие, и контакты повреждаются в ускоренном темпе.

Как проверить и заменить соленоиды?

удары;
толчки;
рывки при переключении передач,
переход трансмиссии в аварийный режим.

Если вы заметили, что передачи переключаются с толчками, – это именно тот случай, когда надо заглянуть в блок соленоидов АКПП.

Определение переключения передач

Устройство выполняет контроль положения рычага АКПП. На большинстве автомобилей датчик располагается непосредственно рядом с селектором. В редких случаях к нему ведет тросик.

Причинами выхода узла из строя являются:

попадание влаги в корпус;
потеря герметичности;
механический износ контактных ламелей;
физическое повреждение устройства под внешним воздействием;
загрязнение или окисление контактной группы.

При невозможности определить положение селектора загорается лампочка «HOLD». Иногда после неоднократного перемещения рычага удается начать движение. Выход из строя устройства происходит постепенно.

Срабатывание индикатора «HOLD»

При неисправности датчика возможны симптомы:

на приборной панели недостоверно отображается информация о выбранной передаче;
зависание в одном положении или срабатывание с существенным запозданием;
переключение между передачами происходит с толчками;
не отображаются значения на указателе.

Для ремонта необходимо демонтировать и разобрать датчик переключения передач АКПП. Зачистка контактов возможна керосином, бензином, растворителем, проникающей смазкой. Не рекомендуется для замены использовать смазку наподобие «Литола» или «Солидола».

Температурный датчик

Измерение температуры коробки передач применяется не на всех автомобилях. Основные функции, какие обеспечивает датчик:

предотвращение перегрева гидротрансформатора и термического повреждения фрикционов ;
оптимальный прогрев АКПП в зимних условиях;
регулировка режима работы коробки передач при подходе к критической температуре;
более точный выбор настроек при чип-тюнинге ;
индикация информации автовладельцу.

Основными симптомами неправильного измерения температуры является:

АКПП невозможно вывести из аварийного режима;
при выходе на рабочую температуру происходит срабатывание аварийного режима;
постоянная индикация перегрева автоматической коробки передач;
толчки при движении на холодную.

Для точной диагностики требуется считывание ошибки специальным сканером. При отсутствии оборудования можно проверить датчик, заменив его на заведомо исправный. Также следует произвести визуальный осмотр контактов и корпуса на наличие механических повреждений.

Использовать автомобиль с неисправными датчиками автоматической коробки передач запрещено. Помимо потери комфорта от вождения автомобиля, в результате получения ЭБУ недостоверной информации, силовая установка машины может получить серьезные повреждения. Также снижается безопасность автомобиля, так как пробуксовки и рывки во время смены передаточных чисел могут вызвать занос и потерю управления водителем.
Прошёл целый год, как я не писал сюда, столько бензина сжог! За год проехал более 40 000 км. на моей ласточке. Бегает она у меня всё так же замечательно. Без проблем могу ехать 200 км\ч, но обычно 180, не хочу насиловать движок. Всё таки скорость у машины по паспорту 175 максимально.Но сегодня не об этом. Хочу рассказать, как я ремонтировал датчик переключения режимов АКПП своими силами.Была у меня проблема, не всегда заводилась машина после остановки. Я искал причину этому в сети и до пёр до той информации, что виноват датчик режимов АКПП. Ну конечно лезть в такие дебри лишний раз не хочется, тем более что я нашёл выход, как мне казалось. Если двигатель заводиться не хотел, переводил ручку селектора переключения в положение «НЕЙТРАЛЬ» и в таком случае всё начинало работать. Иногда и как положено на «ПАРКИНГЕ» заводилась.Но одним не прекрасным днём ничего не помогло, двигатель молчал, как труп. Я почему то сразу подумал, что датчик наконец то накрылся. Хотя и надеялся на другое, датчик на АКПП это по моему что то очень дорогое и дефицитное. Особенно 25 летней давности.В общем не помню уже, как добрался до дома, точно помню, что сам доехал. А может она у меня уже дома и не завелась. Не в этом суть. Поискал в сети по датчику информацию, ничего не нашёл. Ни купить, ни починить. Хотя по ремонту что то было, но без фоток и от других машин.Думаю что терять мне нечего, решил снять и посмотретьНа фото стрелкой отмечен болт, который крепит тягу от селектора АКПП к датчику. Там у меня был люфт, потому что видимо стояла не металлическая втулка, которая рассохлась и выпала. А вместо болта стояла заклёпка диаметром 8мм. и убрать её не представлялось возможным.Кстати только что вспомнил, машину я чинил на работе, а с датчиком на ремонт ездил домой. Так вот что бы устранить люфт пришлось сначала снять гайку, которая видна сверху на датчике. Она держит планку на болту к тяге селектора. Далее маленьким напильником минут сорок спиливал низ у заклёпки, там где меньше металла. УФ!!! Как граф Монте Кристо стремился к свободе, так и я был полон решимости: «Доделать или умереть!»Заклёпка спилина, снят аккумулятор, от соеденены прикипевшие разъёмы на кабеле от датчика. Пришлось попотеть! Теперь понятно, почему за ремонт старой машины берут больше денег))) И с датчиком и светлой надеждой я направился домой.

Особенности получения данных о положении селекторов в некоторых моделях автомобилей

Высокой ремонтопригодностью обладает контактная группа в Опель Омега. Обусловлено это большой толщиной ламелей. Дорожки выполнены с покрытием, хорошо противостоящим окислениям. Чрезмерный механический износ также является редким явлением на Омеге.

Владельцы Дэу Магнус могут столкнуться с заклиниванием датчика. Вызвано это хрупким пластиком, из которого выполнен селектор. Склеивать деталь не имеет смысла, так как неисправность в таком случае повторится очень скоро. Контакты Магнуса выполнены недостаточно качественно, поэтому часто отрываются и сильно подвержены окислению.

Датчики Mercedes Benz отличаются завидной надежностью. При появлении первых симптомов некорректной работы измерителя, необходимо разобрать контактную группу и прочистить бензином с последующей продувкой. Дорожки выполнены из прочного сплава, который коррозирует в крайне редких случаях. Обрыв контактов возможен лишь при существенном воздействии извне.

Ауди А8 имеет ряд характерных проблем с определением положения селектора:

нет индикации заднего хода, несмотря на то, что автомобиль нормально едет;
все положения рычага горят одновременно;
машина не реагирует на воздействие на селектор;
при движении временами пропадает индикация передачи.

Главной проблемой Мазд является потеря герметичности и попадание влаги внутрь корпуса. При этом обычно перестает отображаться лишь одно из положений. Также возможен вариант с зависанием датчика в одном из положений. Наиболее часто это режимы «D» и «S». Большинство поломок датчика устраняется его чисткой. Необходимо проверить правильность монтажа измерителя путем переключения передач из салона машины и прозвонки соответствующих цепей.

Неисправности соленоидов АКПП

Устройство, принцип работы и типичные неисправности соленоидов АКПП

Конструкция соленоидов

Соленоиды состоят из специального магнитного стержня, внутри которого находится медная обмотка. По этой обмотке подается постоянный ток, который толкает стержень по направлению движения масла. Когда напряжение тока меняется, магнитный стержень перемещается в противоположную сторону. Несмотря на кажущуюся сложность, конструкция соленоида отличается легкостью в управлении.

В современных АКПП соленоиды перемещаются не только под воздействием изменения направления тока, но и за счет специальной возвратной пружинки. Так обеспечивается повышенная надежность устройства и возможность правильной работы соленоида при проблемах в электроснабжении коробки передач.

Раньше АКПП были оснащены так называемым говернором. Это примитивный гидравлический клапан, который работал механически. В современных коробках передач устанавливаются исключительно соленоиды, которые управляются автоматикой. Преимуществами соленоидов служат повышенная надежность, возможность тонкого управления и настройки работы АКПП.

Соленоиды находятся в специальных клапанах гидроблока, по которым движется масляная жидкость. При открытом канале масло свободно перемещается по каналу и направляется по движущимся частям коробки или в маслоприемник для дальнейшего охлаждения.

Работа соленоидов управляется компьютером, который подключен к электрическим клапанам специальным шлейфом. Важно отметить, что именно эти шлейфы являются слабым местом конструкции и часто выходят из строя. Поэтому при проблемах в работе соленоидов в сервисах в первую очередь проверяют работоспособность шлейфа.

Неисправности соленоидов АКПП

Часто причиной выхода соленоидов из строя становится использование некачественного масла или несвоевременная его замена. В этом случае рабочая жидкость с продуктами износа постепенно заклинивает магнитный сердечник на горячей или холодной машине. Диагностировать такую проблему крайне сложно, поэтому рекомендуется проводить замену масла АКПП в соответствии с рекомендациями производителя и использовать качественную трансмиссионную жидкость.

В современных АКПП используются надежные и долговечные соленоиды, однако и они не лишены каких-либо слабых мест. Перечислим распространенные симптомы и причины поломки соленоидов.

Заклинивание соленоидов происходит по причине увеличения отложений масла и мельчайшей пыли на металлическом сердечнике. В результате сердечник при получении электрического сигнала не выдвигается в шток. При рабочей температуре масла соленоид при этом может клинить, а автомобиль будет выдавать ошибку в работе АКПП. Устраняется проблема путем промывки соленоидов в специальных растворителях.

Блок соленоидов происходит по той же причине и очищается ультразвуком. Работы проводятся без демонтажа соленоидов с АКПП. Мастера рекомендуют выполнять подобную чистку соленоидов каждые 50 тыс. км пробега автомобиля.

Износ соленоидов случается при пробеге в 250-300 тыс. км или при максимально активной эксплуатации автомобиля. Также появляются проблемы в работе системы охлаждения и смазки коробки передач. Устраняется неисправность заменой соленоидов на новые.

❤️ Каковы симптомы неисправного соленоида коробки передач? ❤️

Соленоид трансмиссии является ключевой частью трансмиссии. Этот соленоид представляет собой электрогидравлический клапан, который отвечает за контроль количества жидкости, поступающей в автоматическую трансмиссию и из нее. Соленоиды могут быть нормально открытыми или закрытыми, в зависимости от контроля жидкости. Соленоид работает с помощью напряжения или тока, которые подаются компьютером коробки передач или электронным модулем управления.Соленоиды трансмиссии обычно расположены внутри корпуса клапана, блока управления трансмиссией или модуля управления трансмиссией.

Авторемонт стоит ДОРОГОЙ

Блок управления трансмиссией — это устройство, которое управляет автоматической коробкой передач и может использовать датчики для расчета внутренней работы каждой электрической части вашего автомобиля. Если ваша трансмиссия не работает должным образом и у вас возникли проблемы с производительностью вашего автомобиля, это обычно может быть связано с симптомами неисправного соленоида трансмиссии.

Функция соленоида трансмиссии

В то время как песчаные машины с механической коробкой передач используют сцепление для переключения передач, системы автоматической трансмиссии полагаются на гидравлическую систему, которая отвечает за переключение передач. Соленоид трансмиссии очень важен для этого процесса и играет огромную роль в плавном переключении передач и производительности вашего автомобиля.

Во-первых, трансмиссионная жидкость направляется через клапаны различными соленоидами трансмиссии, такими как соленоид переключения передач, соленоид блокировки или соленоид управления трансмиссией.Эти соленоиды трансмиссии отвечают за открытие или закрытие гидравлических клапанов для регулирования потока жидкости в системе. Кроме того, датчики скорости, расположенные рядом с двигателем, отвечают за включение и активацию соленоидов трансмиссии.

Как видите, соленоид трансмиссии является ключевой частью работающей трансмиссии, которая обеспечивает бесперебойную работу вашего автомобиля. Если вы начнете замечать симптомы неисправного соленоида управления трансмиссией, это может означать серьезные проблемы для вашей трансмиссии и производительности вашего двигателя.

В автомобиле с автоматической трансмиссией трансмиссия полагается на различные ленты и муфты для плавного и своевременного переключения передач, и единственный способ сделать это — установить правильное давление жидкости в системе переключения. Соленоид трансмиссии отвечает за открытие и закрытие клапанов в корпусе, чтобы позволить или предотвратить попадание жидкости. В этот момент жидкость может оказывать давление на муфты и ленты, чтобы быстро переключать передачи.

Трансмиссионные соленоиды состоят из подпружиненного плунжера, который связывается с датчиками двигателя автомобиля или модулем управления трансмиссией посредством электронных сигналов. Соленоиды трансмиссии и датчики определяют, когда наступает правильное время для переключения передач, в зависимости от автомобиля и частоты вращения двигателя.

Если соленоид трансмиссии работает правильно и находится под напряжением, механический плунжер пропускает необходимое количество жидкости, в то время как соленоид трансмиссии не получает питание в своем закрытом положении.В то время как различные датчики двигателя определяют, когда предполагается переключение передач, работа соленоида трансмиссии состоит в том, чтобы выполнять сам механизм переключения. Если вы заметили симптомы неисправного соленоида трансмиссии, вы не сможете правильно переключать передачи.

Предупреждающие знаки соленоида коробки передач неисправности

Если ваша автоматическая коробка передач не работает должным образом, и ваш автомобиль не работает должным образом, это может быть явным признаком как для вас, так и для ваших пассажиров, что соленоид вашей трансмиссии вышел из строя или ранее выходил из строя.Неисправный соленоид трансмиссии может отрицательно повлиять на многие компоненты вашей автоматической трансмиссии.

Трансмиссионные соленоиды — это электрогидравлические клапаны, которые регулируют поток трансмиссионной жидкости через трансмиссию в автомобиле, и они открываются и закрываются из-за электрических сигналов, которые они получают от транспортного средства или блока управления трансмиссией, который получает данные от различных датчики скорости, расположенные внутри двигателя.

Поскольку сцепление управляет переключением передач в механической коробке передач автомобиля, соленоид трансмиссии управляет трансмиссией в автомобиле с автоматической коробкой передач, выполняя ту же задачу.Кроме того, система трансмиссии вашего автомобиля с автоматической коробкой передач имеет различные типы соленоидов — соленоиды переключения, соленоиды блокировки и соленоиды управления трансмиссией.

Существует множество причин и причин того, почему ваши соленоиды коробки передач могли выйти из строя и вызвать различные симптомы неисправного соленоида коробки передач. Когда блок управления трансмиссией отправляет сигналы и информацию на соленоиды трансмиссии для переключения вверх или вниз, эти значения должны открываться или закрываться, чтобы разрешить или ограничить поток трансмиссионной жидкости.Жидкость в трансмиссии создает давление в трансмиссионной системе и позволяет вашему автомобилю плавно переключать передачи.

Симптомы вождения

Трансмиссия вашего автомобиля зависит от положения и расположения различных соленоидов трансмиссии, которые контролируют передачи и обеспечивают плавное движение вашего автомобиля. Если вы заметите симптомы неисправного соленоида трансмиссии, вы можете потерять возможность использовать несколько передач в своем автомобиле, и одна из передач может сильно застрять, или шестерня может вообще не двигаться.

Убедитесь, что вы знаете разницу между пробуксовкой коробки передач и проблемой соленоида коробки передач. Вы сможете заметить разницу, когда попытаетесь переключить передачи — когда у вас пробуксовывает передача, переключение действительно может происходить, но при этом вырабатывается очень мало мощности. Однако при неисправном соленоиде трансмиссии соленоид может вообще предотвратить переключение.

Основные симптомы вождения, которые вы заметите при симптомах неисправного соленоида управления трансмиссией, заключаются в том, что переключение передач может происходить с задержкой, вы не можете переключаться на пониженную передачу, и ваш двигатель будет продолжать работать, ваша трансмиссия застрянет в нейтральном положении, и переключение передач становится очень грубым и прерывистым.

Ассоциированные системы

В большинстве современных автомобилей есть какой-либо модуль управления коробкой передач, который отвечает за мониторинг трансмиссии с помощью различных датчиков, таких как датчик положения переключения и датчик скорости трансмиссии. Кроме того, модуль управления трансмиссией и проводка соленоида защищены различными видами топлива, поэтому отказ или повреждение одного из предохранителей или проводов может вызвать симптомы неисправного соленоида трансмиссии.

Ограниченный режим

Модуль управления трансмиссией — это не ваш автомобиль, он отвечает за обнаружение любых сбоев в системах, которые он контролирует. Любая обнаруженная им неисправность, начиная от сломанного или поврежденного соленоида до перегоревшего предохранителя, приведет к срабатыванию аварийного режима, чтобы предотвратить дальнейшее повреждение двигателя или любое дальнейшее повреждение трансмиссии. Даже когда активирован безвыходный режим, автомобиль все еще может работать, позволяя водителю передвигаться с ограниченными возможностями.

Обычно хрома влияет на неисправный соленоид трансмиссии. Это позволяет вашей машине перейти на вторую передачу и оставаться на ней. Это может привести к ощущению замедления движения при первом запуске, предотвращении полного ускорения и повышении оборотов двигателя, чем обычно, для достижения той же скорости. Убедитесь, что вы не ведете машину в режиме без тормозов слишком долго, так как это может вызвать различные симптомы неисправного соленоида управления коробкой передач.

Диагностические коды неисправностей

Как только модуль управления трансмиссией обнаруживает проблему в одной из отслеживаемых систем, он может включить диагностический код неисправности, который можно правильно диагностировать с помощью сканирующего прибора, подходящего для конкретной марки, модели и года выпуска вашего автомобиля.Коды неисправностей основных компонентов трансмиссии, которые показывают симптомы неисправного соленоида управления трансмиссией, начинаются с P0700, а коды для соленоида находятся в диапазоне от P0751 до P0758. Кроме того, есть коды датчиков скорости, которые продолжаются до P0503.

Замена соленоида трансмиссии и стоимость

Если вы осознали, что при сканировании компьютера вашего автомобиля с помощью диагностического прибора возникла проблема с трансмиссией, или вы заметили симптомы неисправного соленоида управления трансмиссией, то вы, возможно, поняли, что для вашего автомобиля необходима замена соленоида трансмиссии. автомобиль.

Часто замена соленоида трансмиссии — довольно простая задача, которая не займет много времени по сравнению с более обширным и дорогим ремонтом и заменой. Если вы принесете свой автомобиль в автомастерскую, весь процесс займет не более 2 часов. Ремонтные мастерские в среднем берут от 60 до 100 долларов в час за рабочую силу, поэтому затраты на оплату труда соленоида не должны превышать 200-250 долларов.

Однако стоимость может варьироваться в зависимости от того, какой у вас автомобиль — например, от марки, модели и года выпуска автомобиля.Некоторые соленоиды трансмиссии можно заменить должным образом, только сняв корпус клапана, что может занять больше времени и увеличить общие трудозатраты на процедуру.

Замена соленоида трансмиссии стоит примерно от 15 до 100 долларов только за детали, при этом средняя стоимость трудозатрат возрастает примерно до 300 долларов. Если вам просто нужно заменить переднее уплотнение трансмиссии, чтобы устранить симптомы неисправного соленоида трансмиссии, вам придется заплатить от 00 до 1000 долларов за замену переднего уплотнения трансмиссии.

Если вам необходимо заменить корпус клапана, чтобы устранить симптомы неисправного соленоида трансмиссии, то лучше всего заменить весь корпус клапана, поскольку шестерни трансмиссии работают от гидравлического давления. Сборка корпуса клапана будет стоить от 200 до 500 долларов, а затраты на рабочую силу для этой процедуры составят около 500 долларов. Это будет не менее 1000 долларов на низком уровне, чтобы ваша машина снова работала без сбоев.

Если вам необходимо заменить опору трансмиссии в автомобиле, это может помочь устранить признаки и симптомы неисправного соленоида трансмиссии.Стоимость самих деталей обычно составляет от 50 до 200 долларов, а стоимость рабочей силы примерно такая же, в среднем около 400 долларов, чтобы заменить стоимость крепления.

Стоимость замены соленоида трансмиссии обычно зависит от типа трансмиссии, при этом соленоид часто помещается внутри поддона с маслом, подсоединенным к корпусу клапана. Замена соленоида с одной трансмиссией стоит от 15 до 100 долларов, в то время как замена блока может стоить от 50 до 300 долларов.

Тип замены TS зависит от стоимости замены.Стоимость единственного типа замены составляет от 15 до 100 долларов, в то время как пакет — от 50 до 300 долларов, трудозатраты — от 120 до 400 долларов, а общий пакет для замены — от 250 до 600 долларов.

Когда мне нужна замена соленоида трансмиссии?

Если вы заметили признаки и симптомы неисправного соленоида коробки передач, лучше всего заменить его. Признаками неисправности соленоида трансмиссии является невозможность переключения на пониженную передачу.В автомобиле невозможно переключение на пониженную передачу, если соленоид трансмиссии заклинило. Это означает, что жидкость не заполнит клапан, и мощность станет слишком низкой, и автомобиль не сможет набрать давление для правильного переключения передач.

Кроме того, у автомобиля может быть неустойчивое переключение передач. Если есть проблема с соленоидом трансмиссии, и вы заметили симптомы неисправного соленоида трансмиссии, то коробка передач может пропустить, и автомобиль может неоднократно переключаться вверх и вниз.В худших случаях переключение передач могло даже полностью застрять.

Наконец, если вы заметили серьезную задержку переключения, это может быть явным признаком и симптомом неисправного соленоида коробки передач. Давление жидкости позволяет внутреннему компьютеру автомобиля, блоку управления двигателем, переключать передачи правильно и вовремя. Если на обмотку провода сантехника попадет слишком большой электрический ток или слишком низкий электрический ток, или переход будет очень грязным, это может привести к заклиниванию соленоида трансмиссии.Это может привести к затруднению или нестабильности переключения передач, а также к застреванию коробки передач в нейтральном положении.

Теперь, когда вы знаете симптомы неисправного соленоида управления трансмиссией, вы можете легче определить основную причину проблем, способы решения неотложной проблемы и способы обеспечения бесперебойной и безопасной работы вашего автомобиля на долгие годы.

Что такое соленоид переключения передач

Соленоид переключения передач — это то, что контролирует поток трансмиссионной жидкости .Это осуществляется через модуль, который посылает электрический сигнал, сообщающий соленоиду переключения передач, когда именно с нужной скоростью перекачивать жидкость в трансмиссию и из нее. Роль соленоида переключения передач будет зависеть от типа трансмиссии, будь то механическая, бесступенчатая или автоматическая.

Если в вашем автомобиле установлена автоматическая коробка передач , соленоид переключения будет переключать передачи за вас. Блок управления трансмиссией будет получать информацию от датчиков двигателя и скорости вместе с другими частями вашего автомобиля, чтобы затем решить, когда переключать передачи для повышения мощности и топливной экономичности.Он определит идеальное время, в которое следует переключить трансмиссию, и блок управления подаст мощность, чтобы открыть соленоид переключения передач, чтобы трансмиссионная жидкость могла течь в корпус клапана. Это то, что заставляет гидротрансформатор в автомобиле изменять гидравлическое давление до точки, при которой он может переключать передачи.

Если вы видите сигнальную лампу, указывающую на проблему с соленоидом переключения передач, важно немедленно посетить механика; в противном случае это может привести к гораздо более серьезным проблемам, исправление которых будет стоить очень дорого.Замена соленоида переключения передач не так затратна, как плата за замену всей трансмиссии, и ее ремонт предотвратит такие проблемы, как работа вашего автомобиля на неправильной передаче для вашей скорости и условий или перегрев и поломка трансмиссии. Обратите внимание на свою приборную панель, чтобы не столкнуться с этими проблемами, и если вы заметите, что ваш автомобиль испытывает задержки переключения или полностью отказывается переключаться на более высокие передачи, это определенно признак проблемы, требующей немедленного внимания.

Неровное переключение передач, задержка переключения при ускорении или замедлении, заклинивание коробки передач в нейтральном положении и громкие обороты двигателя при торможении — все это признаки неисправности соленоида переключения передач, на которые следует немедленно обратить внимание. Замена или промывка трансмиссионной жидкости может помочь устранить застревание соленоида переключения передач, хотя это может не относиться к каждой ситуации.

Причина, по которой требуется профессиональный техник, заключается в том, что проблема может быть в проводке, и в этом случае простая замена соленоида переключения передач не решит проблему.Механик может оценить ситуацию, сняв поддон для жидкости трансмиссии , чтобы добраться до соленоида, после чего он может заменить весь блок соленоидов, чтобы полностью решить проблему. Они также могут заменить фильтр трансмиссии и жидкость для вас.

Коробки передач
очень важны, и чтобы убедиться, что у вас нет неисправной, вы должны посетить Alberta Drive-Line Rebuilders Ltd . для всех ваших потребностей в обслуживании и ремонте трансмиссии .Расположенный в Эдмонтоне магазин трансмиссий может помочь независимо от марки и модели автомобиля, поэтому, если ваша трансмиссия требует ремонта, свяжитесь с ними сегодня!
Стоимость соленоида трансмиссии
🏎️. Затраты на запчасти и рабочую силу (даже ремонт своими руками)
Соленоид трансмиссии является основной частью системы трансмиссии. Эта часть вашего автомобиля является одним из основных источников управления коробкой передач.
Эффективная работа детали является обязательной для правильного функционирования автомобиля.Когда вы ведете свой автомобиль с неисправным соленоидом трансмиссии, это может быть опасно. Изначально ваша машина не будет давать очевидных явлений, что с ней есть какая-то проблема, но постепенно вы начинаете ощущать эту проблему.
Уход за компонентом обеспечит плавность хода вашего автомобиля и эффективное выполнение поставленных задач. Поскольку соленоид является ключевой частью системы трансмиссии, рекомендуется поддерживать его исправную работу. Если обнаружена какая-либо неисправность, устраните ее как можно скорее. Представьте себе стоимость, которую вам нужно потратить на ее ремонт, и всегда отдавайте предпочтение доверенному специалисту для ремонта или замены деталей или всей системы.Лучше решить проблему на начальном этапе, потому что в случае преувеличения это может стоить очень дорого. Чтобы оставаться на шаг впереди, вы должны знать систему в деталях. Давайте нырнем!
Трансмиссионная соленоидная система в деталях
Трансмиссионная жидкость в системе имеет первостепенное значение. Он сохраняет вашу коробку передач прохладной и предотвращает перегрев. Более того, он помогает системе управлять трансмиссией и эффективно передавать им мощность двигателя. Поэтому убедитесь, что жидкость течет в каждой части системы.Соленоиды — это клапаны, которые позволяют жидкости проходить через систему. Электрогидравлический клапан получает питание от аккумуляторной батареи автомобиля. Таким образом, аккумулятор автомобиля должен работать должным образом, чтобы система трансмиссии работала должным образом.
В автомобиле есть блок управления трансмиссией, который отвечает за открытие и закрытие клапанов. Когда соленоид получает электрические сигналы от блока управления, он соответственно открывается или закрывается.Датчики скорости, установленные в двигателе, собирают данные с соленоида.
Если обнаружена неисправность соленоидов, необходимо немедленно ее устранить. В противном случае это повлияет на систему, и вся передача может выйти из строя. Сумма, которую вам нужно потратить на ремонт соленоида, намного меньше, чем на всю коробку передач . Соленоид трансмиссии будет стоить вам около 400 долларов, тогда как замена всей системы обойдется вам в 3500 долларов или выше. Это может оказаться очень тяжелым для вашего кармана.Чтобы сделать его доступным и легким для восстановления, не забудьте починить соленоид непосредственно до того, как проблема усугубится.
Вы могли подумать, как определить неисправность соленоида? Или вам сложно и неудобно посещать механика снова и снова, чтобы проверить систему. Но вам совсем не о чем беспокоиться. К счастью, есть некоторые признаки, которые вы можете легко диагностировать, если есть проблема с соленоидом переключения передач. Показания включают:
Задержка переключения передач
Отказ понижающей передачи при продолжении вращения двигателя
Система трансмиссии застряла в нейтральном положении
Переключение передач затруднено и затруднено
Во время движения слышны громкие шумы
Вкл. заметив любой из этих признаков, немедленно проверьте свою трансмиссионную систему.И в случае, если при осмотре автомобиля обнаружена какая-либо проблема, обязательно устраните ее как можно скорее, чтобы избежать любых будущих проблем, которые могут стоить вам дороже. Все эти признаки возникают, когда соленоид системы не работает должным образом. В конечном итоге это приводит к отказу всей системы, или мы можем сказать, что это только начало отказа трансмиссии вашего автомобиля. Поэтому меры следует принимать соответственно и незамедлительно.
Работа соленоида переключения передач в автоматической коробке передач
В системе автоматической коробки передач цель соленоида — плавное переключение передач вашего автомобиля.Для улучшения работы и управления автомобилем блок управления получает информацию из нескольких частей. Части транспортного средства, которые предоставляют системе необходимую информацию, — это датчики скорости, оборотов двигателя и т. Д. Они помогают системе решить, когда следует переключать передачи. Это заставляет ваш автомобиль выполнять все необходимые функции с минимальным сгоранием топлива, что повышает топливную экономичность. Своевременное переключение передач также способствует эффективному использованию мощности и сокращению расхода топлива.
Соленоид немедленно открывается, и жидкость начинает поступать в систему по мере того, как на нее подается питание. Питание осуществляется блоком управления двигателем. Как только блок управления двигателем понимает, что трансмиссии необходимо переключить передачи. Соответственно изменяется давление гидравлической жидкости. Изменение давления зависит от передач, на которых переключается автомобиль. Гидротрансформатор автомобиля изменяет давление, чтобы внести изменения. В автоматической коробке передач внутренняя работа системы играет значительную роль в стоимости ремонта и замены системы.
Предупреждающие знаки соленоида коробки передач
Соленоид играет весьма важную роль в системе автоматической коробки передач автомобиля. Соленоиды составляют основу автоматической системы. Любое малейшее нарушение работы соленоидов сразу же повлияет на автоматическую коробку передач автомобиля. Если вы наблюдаете какие-либо нарушения или неполадки в автоматической системе, это может указывать на неисправность соленоида трансмиссии.
Возможно, вы думаете о том, почему выходит из строя система трансмиссии автомобиля.Есть несколько причин выхода из строя соленоида. Одна из основных причин выхода из строя соленоида — время. Все в этом мире изнашивается из-за чрезмерного использования со временем. Однако некоторые профилактические меры помогают замедлить выход из строя соленоида трансмиссии. Рабочая жидкость в системе автоматической коробки передач выглядит следующим образом:
Соленоид транспортного средства лучше всего обозначать как комбинацию электрической системы и гидравлической (механической) системы.Когда вы переключаете передачи автомобиля, блок управления трансмиссией или TCU автомобиля посылает определенный сигнал. Эти сигналы зашифрованы для работы в соответствии с указаниями драйвера. Эти сигналы отправляются на соленоиды для переключения передач в определенном направлении. Клапаны, управляющие потоком жидкости, затем открываются или закрываются, чтобы направить поток жидкости. Эти клапаны работают на электричестве, которое преобразуется в механическую работу для управления гидравликой. Затем эта жидкость достигает места назначения и оказывает давление на сцепление.Это приложение давления на сцепление позволяет переключать передачи в заданном направлении.
Соленоид управляет переключением передач в автомобиле с автоматической коробкой передач. Эти соленоиды управляют сложным рядом гидравлических задач, что позволяет транспортному средству работать аналогично механической коробке передач. Электромагнит, используемый в автоматической системе, бывает различных типов:
Электромагнит переключения передач
Электромагнит блокировки
Управляющий соленоид
Соленоид трансмиссии автоматической системы переключения передач имеет ключевое значение для правильной работы. работа автомобиля.Следовательно, неисправность соленоида автоматической коробки передач рекомендуется немедленно устранять. Возможно, вы думаете о том, как определить, что соленоид автомобиля неисправен? Мы выделили некоторые признаки, которые показывает автомобиль, когда соленоид автомобиля неисправен. Эти симптомы неисправности соленоида следующие:
Неустойчивое переключение передач
Неустойчивое или непостоянное переключение передач транспортного средства — это первый и главный симптом, который подает автомобиль.В случае задержки или беспорядочного переключения передач рекомендуется обратить внимание на замену соленоидов. Когда соленоиды трансмиссии выходят из строя, трансмиссионная система автомобиля имеет тенденцию пропускать передачи. В этом случае коробка передач пропускает одну или несколько передач при переключении передач вверх или вниз. Коробка передач часто переключает передачи автомобиля назад или вперед или застревает. Это может вызвать проблемы при вождении автомобиля или полностью помешать вам управлять автомобилем.
Трансмиссия автомобиля не переключается на пониженную передачу
Еще одним признаком неисправности соленоидов является то, что передача не может переключаться на пониженную передачу.В таком состоянии рекомендуется проверить, починить или заменить соленоиды трансмиссии в соответствии с рекомендациями. Если трансмиссия автомобиля не переключается на понижающую передачу, это может быть из-за заедания соленоидов. Один из соленоидов, вероятно, зафиксирован и вообще не будет работать. Это приводит к блокированию трансмиссионной жидкости, поскольку она не попадает в клапаны должным образом. Когда трансмиссионная жидкость не попадает в клапан должным образом, она не может оказывать давление на сцепление. Эта проблема обязательно будет продолжаться, даже если вы нажмете на тормоз при попытке переключения передач.
Единственное реальное решение этой проблемы — отремонтировать или заменить соленоиды трансмиссии. Эта неспособность трансмиссионной жидкости оказывать давление на сцепление затрудняет или делает невозможным управление автомобилем.
Проблемы с переключением передач
Одним из признаков неисправной трансмиссии является царапина при переключении передач. При переключении передач вы будете чувствовать неровности и беспокойство при езде. Это не считается настоящим симптомом, так как это может произойти и по многим другим причинам.Но это один из основных признаков неисправного соленоида трансмиссии. Вы должны проверить соленоиды вашего автомобиля, так как это может спасти вас от дорогостоящей замены в будущем.
Серьезная задержка переключения передач
Последний признак, который показывает автомобиль, если соленоиды трансмиссии вышли из строя, — это задержка переключения. Эта задержка переключения передач автомобиля очень серьезна, в отличие от других проблем с автомобилем. Эта задержка переключения передач автомобиля связана с неисправностью соленоидов.Эта проблема часто сопровождается застреванием шестерни в одном месте, нейтральном. Для эффективного переключения передач система трансмиссии может правильно регулировать давление жидкости. Это обязательно для эффективного переключения передач.
Шестерни автомобиля могут заклинивать или задерживать переключение передач по множеству причин. Одна из них заключается в том, что к соленоидам поступает недостаточный электрический ток. Другая причина прямо противоположна первой: слишком большой ток достигает соленоидов.Кроме того, если используемая трансмиссионная жидкость содержит грязь или мусор, шестерня может застрять или резко замедлить переключение.
Соленоиды трансмиссии автомобиля связаны с ЭБУ (блоком электрического управления) автомобиля. Когда возникает какая-либо проблема с трансмиссией системы, ЭБУ включает свет на приборной панели автомобиля. Система трансмиссии автомобиля в ответ на это ограничивает использование трансмиссии меньшим количеством передач. Система трансмиссии в этом состоянии использует только вторую и третью передачи.Это позволяет водителю безопасно управлять автомобилем даже в этих условиях и ограничивать скорость движения транспортного средства. Этот процесс обезопасит вас, не допуская полного отказа водительских качеств автомобиля.
Если вы наблюдаете такую задержку переключения передач во время движения, вам следует как можно скорее обратиться к механику. Вам следует тщательно осмотреть свой автомобиль с помощью диагностического сканирующего прибора. Используя этот инструмент, механик и механик определят единственную причину проблемы и отметят ее точный источник.Причина могла быть довольно простой — плохое заземление или отказавший блок соленоидов на трансмиссии. Пакет соленоидов — это группа соленоидов, которые используются в соленоиде трансмиссии. Это может дать вам представление об общей стоимости замены.
Когда заменить соленоид трансмиссии?
Соленоид трансмиссии следует заменить немедленно, как только проблема будет обнаружена. Вы можете легко определить, что соленоид трансмиссии не работает должным образом, по симптомам, упомянутым выше.Если вы заметили, что передача задерживается при переключении, это ясно показывает, что есть проблема с открытием и закрытием соленоида трансмиссии. Из-за задержки переключения передач вы услышите пропущенный скрежет. Ваш автомобиль будет использовать больше топлива, поэтому ваша топливная эффективность резко снизится. Скорость автомобиля меняется с резкими взлетами и падениями. Есть множество других симптомов неисправных соленоидов трансмиссии.
Со временем из-за поврежденных соленоидов трансмиссии управлять автомобилем становится все труднее.Приходит время, когда ваша машина будет останавливаться и не заводиться даже при постоянном зажигании. Если вы продолжите откладывать решение проблемы, производительность автомобиля серьезно пострадает. Более того, своевременное исправление сэкономит вам огромную сумму, которую вам нужно будет потратить на исправление всей системы.
В вашем автомобиле много систем, и каждая из них очень важна для вашего автомобиля. Каждая из них может улучшить или снизить управляемость. Таким образом, если вы чувствуете, что какая-то система работает не так, как задумано, немедленно исправьте это.Во время ремонта убедитесь, что вы аккуратно обращаетесь со своим автомобилем и соответствующей системой. Кроме того, если вы отнесете его к механику, обратитесь к специалисту, которому вы доверяете. Помните, что система может сделать ваш автомобиль небезопасным, и вам будет сложно управлять им. Они также влияют на другие части вашего автомобиля и приводят их к неисправности.
Стоимость замены соленоида трансмиссии
Стоимость замены соленоидов трансмиссии зависит от множества факторов:
Год выпуска вашего автомобиля
Модель, которую вы используете
Марка вашего автомобиля
Сколько работы вы хотите сделать с соленоидами трансмиссии
Вы хотите отремонтировать или заменить клапан
Эти факторы влияют на стоимость замены.Если трансмиссия не так сильно повреждена или требуется только одна замена, это обойдется вам дешевле. Однако иногда, когда техник заменяет соленоиды трансмиссии, он указывает неопределенные и нелогичные причины для замены более чем одного, поэтому убедитесь, что технику доверяют и он предлагает первоклассное обслуживание. Кроме того, механик должен быть экспертом в своей работе, потому что замена должна быть плавной и прочной. Если трансмиссия установлена неправильно, есть риск, что у вас снова возникнут проблемы с трансмиссией.
В некоторых случаях требуется замена всех соленоидов трансмиссии. Это требует больших денег и довольно тяжело ложится на ваш карман. Это быстро увеличивает бюджет, и вам, безусловно, придется потратить больше, чтобы заменить его. Замена — это объемная работа, требующая постоянных усилий в течение 2–4 часов. Это даст вам четкое представление о том, сколько вы должны заплатить за труд. Замена обойдется вам примерно в 60–140 долларов за час. Как правило, осмотр автомобиля и замена системы при диагностике любой неисправности обходятся вам в 150-400 долларов.
Одиночные соленоиды стоят от 15 до 100 долларов. Весь пакет будет немного дороже и будет варьироваться от 50 до 300 долларов. Стоимость рабочей силы составит 120-400 долларов. Пачка может стоить 250-600 долларов. Своевременное техническое обслуживание вашего автомобиля и аккуратное вождение уменьшат общие расходы и избавят вас от лишних усилий.
Сравнение затрат на замену соленоида трансмиссии
Стоимость замены s значительно различается в зависимости от места, откуда вы получаете замену.В современном мире есть несколько примечательных мест, где вы можете получить замену соленоида:
Ваш местный механик
Midas
Mr. Tire
NAPA
Amazon
Walmart
В вашем местном механике , средняя предлагаемая замена соленоида трансмиссии составляет от 520 до 685 долларов. Midas немного дешевле, чем у вашего механика. Их цена колеблется от 515 до 672 долларов, они также предлагают 12-месячную гарантию на свой продукт.Тогда как в Mr. Tyre вам предлагают цену от 503 до 699 долларов, а NAPA может стоить от 522 до 683 долларов. Walmart и Amazon довольно дешевы по сравнению с другими, но они должны быть такими, поскольку не предлагают услуги. Они просто взимают плату за детали, которые вы покупаете. Walmart предлагает соленоиды по цене от 50 до 200 долларов, тогда как на Amazon вы можете купить эти детали по цене от 30 до 190 долларов.
Вы могли подумать, что из всего этого удовлетворительное обслуживание будет стоить вам меньше всего? Что ж, чтобы сэкономить как можно больше, вы можете заменить их самостоятельно, так как вы сэкономите все затраты на рабочую силу.Но это может быть достигнуто только в том случае, если у вас есть некоторые знания о том, как это делается, и соответствующие инструменты для выполнения задачи. Если вы уравняете риск, этот вариант будет наименее жизнеспособным, если вам не хватает чего-либо из упомянутого выше. Еще один способ максимально сэкономить на замене соленоидов трансмиссии — приобретать детали из самых дешевых источников. Получив это, вы можете заменить их местным, но надежным механиком, который будет стоить вам намного дешевле.
Утвержденные инструменты
Эти инструменты были испытаны и протестированы нашей командой, они идеально подходят для ремонта вашего автомобиля в домашних условиях.
сообщить об этом объявлении
Где находится соленоид управления автоматической коробкой передач? — MVOrganizing
Где находится соленоид управления автоматической коробкой передач?
Соленоиды трансмиссии обычно расположены внутри корпуса клапана, блока управления трансмиссией или модуля управления трансмиссией. Блок управления трансмиссией — это устройство, которое управляет автоматической коробкой передач и может использовать датчики для расчета внутренней работы каждой электрической части вашего автомобиля.
Какова функция соленоида управления коробкой передач?
Соленоиды — один из важнейших компонентов автомобильной трансмиссии. Они действуют как ворота для управления потоком трансмиссионной жидкости и, таким образом, позволяют трансмиссии переключаться с передачи на передачу. Они делают это в ответ на электрические сигналы, посылаемые им передающим компьютером.
Что такое соленоид переключения передач D?
Соленоид переключения передач D является частью системы трансмиссии; он помогает управлять передачей жидкостей между контурами и изменять передаточные числа трансмиссии.Этот соленоид управляется контроллером ЭСУД, который контролирует показания напряжения соленоида, чтобы убедиться, что он работает правильно.
Что такое код P0700?
P0700: Неисправность системы управления коробкой передач. Ошибка сканера OBD-II с кодом ошибки P0700 — это общий код, который применяется к автомобилям, оснащенным OBD-II. Это относится к модулю управления коробкой передач (TCM) в автоматической коробке передач. Код указывает на общую неисправность, а не на прямую неисправность.
Где находится соленоид D?
Соленоид расположен сразу за масляным поддоном трансмиссии; вы также можете проверить сопротивление, чтобы убедиться, что проблема не в нем, прежде чем заменить его.
Что такое соленоид давления D?
Электромагнитный клапан управления давлением трансмиссии: ОПИСАНИЕ Электромагнитный клапан регулировки давления трансмиссии регулирует давление жидкости на муфты внутреннего фрикционного диска или ленты барабана. Неисправный или неисправный соленоид управления давлением трансмиссии может вызвать пробуксовку, что может привести к перегреву трансмиссии.
Что такое соленоид управления давлением B?
Для переключения передач ЭБУ должен контролировать давление жидкости внутри трансмиссии с помощью небольших плунжерных устройств, называемых соленоидами регулирования давления.Если была обнаружена механическая неисправность соленоида, использующего обозначение «B», будет сохранен диагностический код неисправности P0776.
7 признаков неисправного соленоида переключения передач (и стоимость замены)
Есть ли у вашей коробки передач странные проблемы с переключением передач и неожиданные сообщения об ошибках на приборной панели?
Соленоид переключения передач — это деталь, которая может вызвать множество странных проблем с вашей автоматической коробкой передач, если она неисправна.
Замена соленоида переключения передач часто обходится дорого, поэтому необходимо убедиться, что вы не заменяете исправный соленоид переключения передач.
В этом руководстве вы найдете общие симптомы, расположение, стоимость замены и способы диагностики. Давайте быстро посмотрим на признаки, которые вы ищете.
Наиболее частым признаком неисправного соленоида переключения передач является непредсказуемое переключение передач с задержкой. Вы также можете заметить такие знаки, как индикатор проверки двигателя или индикатор трансмиссии на приборной панели. В некоторых случаях автомобиль также перейдет в режим хромоты.
Это различные признаки, которые могут появиться, когда у вас есть проблемы с неисправным соленоидом переключения передач.Вот более подробный список наиболее распространенных симптомов неисправного соленоида переключения передач:
Признаки неисправности соленоида переключения передач
1. Проверьте индикатор двигателя
Первым признаком неисправности соленоида переключения передач, который вы заметите, является, вероятно, индикатор проверки двигателя. Индикатор проверки двигателя загорится даже при неисправности коробки передач.
В основном светлеет, и вы увидите код неисправности P0700. Этот код в основном сообщает вам, что есть проблема с управлением коробкой передач, и в модуле управления коробкой передач будет обнаружено больше кодов неисправностей.
2. Сигнальная лампа коробки передач
В некоторых автомобилях есть отдельная сигнальная лампа коробки передач. Если этот индикатор горит, это может быть сохраненный код неисправности, связанный с неисправным соленоидом переключения передач.
Для считывания кодов неисправностей из модуля управления трансмиссией вам понадобится сканер OBD2 для считывания общих и расширенных кодов неисправностей. Самые дешевые могут считывать коды только с модуля управления двигателем.
3. Задержка переключения передач
Если блок управления трансмиссией обнаруживает какие-либо проблемы с соленоидом переключения передач, это может привести к очень медленному переключению коробки передач.Это касается как переключения на повышенную, так и на пониженную передачу.
4. Пропускные передачи
Вы также можете заметить, что у вашего автомобиля могут возникнуть проблемы с включением некоторых передач, и поэтому он перейдет на следующую передачу. Это серьезный признак того, что у вас проблемы с соленоидом переключения передач, потому что у вас есть один или несколько соленоидов переключения для каждой передачи, и если один из них сломан, он не переключится на эту передачу — вместо этого перейдите непосредственно на следующую передачу.
5. Застряла передача
Если соленоид переключения передач будет поврежден при включенной передаче, это может привести к застреванию трансмиссии на этой передаче.Если это так, вы можете попытаться подать внешнее питание на соленоид переключения передач, чтобы разблокировать передачу, если вы знаете, как это сделать.
6. Проблемы при переключении на пониженную или повышенную передачу
У вас также могут возникать периодические проблемы с соленоидом переключения передач, что может вызвать проблемы с переключением передач. Это может вызвать резкое переключение передач, например, при слишком низких или слишком высоких оборотах.
7. Вялый режим
Limp mode — это функция защиты вашего двигателя, и вы заметите это в основном потому, что ваш двигатель будет иметь ограничение об / мин 2500-3000 об / мин, и это также может повлиять на переключение трансмиссии.
В основном режим хромоты приводит к тому, что трансмиссия не переключается на передачу 3, а неисправный соленоид переключения передач может вызвать режим хромоты вашего автомобиля. Вы можете прочитать об этом здесь: Limp mode.
Функция соленоида переключения коробки передач
Работа соленоида переключения передач такая же, как и звучит — он переключает передачи за вас. Блок управления трансмиссией собирает информацию от двигателя, датчиков скорости автомобиля и других датчиков. Модуль управления трансмиссией использует все эти параметры, чтобы вычислить, когда пора переходить на следующую передачу.
Когда наступает время переключения, блок управления трансмиссией посылает питание или массу на необходимый соленоид переключения передач, и он заставляет соленоид открываться и пропускать трансмиссионное масло в корпус клапана, который затем переключается на следующую передачу.
Расположение соленоида переключения передач
Соленоиды переключения передач расположены внутри корпуса клапана вашей автоматической коробки передач.
Они интегрированы в корпус клапана, и на некоторых моделях автомобилей вы можете увидеть их, не снимая корпус клапана, в то время как на других вам необходимо снять корпус клапана, чтобы добраться до них.
На рисунке выше вы видите соленоиды переключения передач, расположенные на корпусе клапана. Соленоиды переключения — это трубки желтого, зеленого и черного цветов.
Стоимость замены соленоида переключения передач
Стоимость замены соленоида одинарной передачи составляет от 100 до 350 долларов, а комплект соленоида переключения стоит от 400 до 700 долларов, включая трансмиссионную жидкость, фильтр, детали и ремонтные работы.
Стоимость замены соленоида переключения передач во многом зависит от модели вашего автомобиля и трансмиссии.
Как я упоминал ранее, в некоторых автомобилях нельзя заменить только один соленоид. Вы должны заменить весь блок соленоидов, а в некоторых автомобилях даже весь корпус клапана, что часто очень дорого.
При замене соленоида переключения передач, корпуса клапана или блока соленоидов всегда следует заменять трансмиссионную жидкость и фильтр.
Это цены с учетом запчастей и затрат на рабочую силу. В цену не включены затраты на диагностику и замену жидкости.
Стоимость замены соленоида одиночного переключения передач: 50–150 долларов США
Стоимость замены блока соленоида переключения передач: 300–600 долларов США
Стоимость замены корпуса клапана: 500–1000 долларов США
Цена также сильно зависит от того, какие детали и трансмиссия жидкость, которую вы используете.Запасные части часто дешевле оригинальных, но зачастую не того же качества.
Как диагностировать проблему соленоида переключения передач?
Во-первых, мы должны выяснить, проблема ли это в проводке, соленоиде переключения передач, блоке управления двигателем или механической неисправности. Для этого вам следует внимательно прочитать и изучить коды неисправностей, чтобы понять проблему, прежде чем начинать поиск и устранение неисправностей.
Если код неисправности сообщает нам, что он застрял или неисправен, скорее всего, это проблема с проводкой или соленоидом переключения передач.
Многие коды, связанные с соленоидом переключения передач, можно решить, заменив трансмиссионную жидкость или промыв трансмиссию. Замена трансмиссионной жидкости часто обходится не так дорого и того стоит.
Использование диагностического сканера необходимо, когда дело доходит до проблем, связанных с соленоидом переключения передач.
Вот список способов устранения неполадок со сканером:
Найдите электрическую схему трансмиссии для своей трансмиссии.
Определите, какие штифты идут к неисправному соленоиду переключения передач.
Ослабьте заглушку проводки коробки передач на коробке передач
Воспользуйтесь сканером OBD2 и запустите тест выходного сигнала электромагнитного клапана переключения передач.
Измерьте мультиметром, подаете ли вы одновременно 12 вольт и массу на соленоид переключения передач на вилке коробки передач на затронутом штифте.
Если вы не получаете одновременно 12 В и массу — у вас может быть проблема с проводкой или неисправный TCM (блок управления коробкой передач).
Если вы получаете 12 В и массу, а код неисправности соленоида переключения передач продолжает возвращаться после того, как вы его стерли, вероятно, у вас неисправный соленоид переключения передач.
Общие коды неисправностей соленоида переключения передач
P0750 — Электромагнитный клапан переключения передач A
P0752 — Электромагнитный клапан переключения передач A — Заедание соленоида при включенном состоянии
P0753 — Электромагнитный клапан переключения передач 3-4 — Цепи реле
P0754 — Электромагнитный клапан переключения передач A — Неустойчивая неисправность 14
P0756 — Соленоид переключения передач AW4 B (2-3) — Функциональная неисправность
P0757 — Электромагнит переключения передач B — Заедание соленоида при включении
P0758 — Электромагнитный клапан переключения передач B — электрическое соединение
P0759 — Электромагнитный клапан переключения передач B — Неустойчивая неисправность
P07 Электромагнитный клапан переключения передач C
P0761 — Электромагнитный клапан переключения передач C — Работоспособность или заедание в выключенном состоянии
P0762 — Электромагнитный клапан переключения передач C — Заедание соленоида при включении Электромагнит переключения передач D
P0766 — Электромагнитный клапан переключения передач D — Работоспособность или заедание в выключенном состоянии
P0767 — Электромагнитный клапан переключения передач D — Заедание соленоида при включении
P0768 — Электромагнитный клапан переключения передач D — Электрооборудование
P0769 — Электромагнит переключения передач D — Промежуточный
P0770 — Электромагнит переключения передач E
P0771 — Электромагнит переключения передач E — Работоспособность или заедание в выключенном состоянии
P0772 — Электромагнитный клапан переключения передач E — Электромагнит заедания @ ВКЛ. — Электромагнитный клапан переключения передач E — Неустойчивая неисправность
Блог
AAMCO Garden Grove | Признаки неисправности соленоида трансмиссии
Глубоко в основе вашего автомобиля находится сложный набор механизмов, который позволяет вашему автомобилю переключаться между передачами.Система трансмиссии вашего автомобиля — сочетание шестерен, датчиков, гидравлики и жидкости — помогает вашему автомобилю с легкостью ускоряться и замедляться, обеспечивая плавность хода.
Одним из малоизвестных элементов системы трансмиссии является соленоид. Эти небольшие клапаны регулируют работу системы трансмиссии, позволяя трансмиссионной жидкости свободно перемещаться при срабатывании двигателя и других датчиков. Если вы начинаете замечать проблемы с трансмиссией вашего автомобиля, лучше всего взглянуть на соленоид.
Что такое соленоид трансмиссии?
Трансмиссия вашего автомобиля приводится в действие небольшими клапанами, известными как соленоиды. Эти электрогидравлические клапаны регулируют поток трансмиссионной жидкости в системе трансмиссии, открывая и закрываясь при получении электрических сигналов. Эти сигналы могут поступать от двигателя, других датчиков или блока управления трансмиссией, который уведомляет трансмиссию о включении при повышении или понижении частоты вращения двигателя.
В системах автоматической трансмиссии соленоиды жизненно важны для обеспечения быстрой и полной автоматизации переключения передач.Есть три основных типа соленоидов трансмиссии: соленоид переключения трансмиссии, соленоид блокировки и соленоид управления трансмиссией.
Когда блок управления двигателем или трансмиссией подает сигнал на соленоиды, клапаны открываются или закрываются для регулирования движения трансмиссионной жидкости. Если этот процесс начнет замедляться или выйти из строя, сжатие муфты трансмиссии и лент приведет к замедлению переключения передач, проскальзыванию или, возможно, отказу. Знание признаков потенциальных проблем с соленоидом может помочь обеспечить надлежащий ремонт этого важного оборудования, пока не стало слишком поздно.
Признаки и симптомы неисправности соленоидов трансмиссии
Хотите знать, как узнать, неисправны ли соленоиды трансмиссии? Вот основные симптомы того, что ваши соленоиды не работают должным образом:
Вы испытываете задержку переключения передач и чувство тяги или скольжения при попытке переключения передач.
Автомобиль не переключается на более низкую передачу при замедлении. Неспособность электромагнитного клапана работать может помешать вашему автомобилю переключиться на пониженную передачу, и двигатель будет продолжать работать, когда вы пытаетесь затормозить.
Вы можете обнаружить, что трансмиссия не переключается из нейтрального положения, поскольку соленоид не получает надлежащих сигналов или не открывается достаточно, чтобы переключить трансмиссию.
Переключение передач может казаться грубым или неустойчивым, что приводит к ощущению тряски или покачивания в автомобиле, когда вы пытаетесь переключить передачи, ускоряться или замедляться.
Может загореться индикатор Check Engine (CEL) вашего автомобиля, указывая на то, что электрическая система обнаружила неисправность в системе.
Что такое «хромой режим»
Проблемы с соленоидом могут привести к тому, что ваш автомобиль перейдет в «хромающий режим» — режим, созданный для защиты двигателя и трансмиссии от катастрофического отказа и серьезной аварии. В режиме Limp Mode весь автомобиль начинает терять свою мощность и способность ускоряться. Часто бывает трудно переключить или контролировать скорость, с которой движется ваш автомобиль.
Очень важно, чтобы вы остановились и остановили автомобиль в безопасном месте, когда включен этот режим.Неспособность вашего автомобиля переключиться на передачу помешает вам достичь более высоких скоростей, поэтому избегайте движения по шоссе. Продолжение управления автомобилем в «Хромом режиме» может привести к серьезным повреждениям двигателя и трансмиссии.
Что делать, если вы боитесь, что у вас проблема с соленоидом
Когда дело доходит до соленоидов, эти уникальные и сложные элементы оборудования могут быть слишком сложными для обычного водителя, чтобы исправить их самостоятельно. Если вы подозреваете, что соленоиды трансмиссии вашего автомобиля не работают, первым делом следует посетить обученного и опытного специалиста по трансмиссии.
Лучший способ предотвратить любые потенциальные проблемы с соленоидом — это всегда сдавать свой автомобиль на рекомендованное плановое обслуживание. В рамках технического обслуживания вашего автомобиля обученный механик осмотрит трансмиссию и проанализирует состояние соленоида. Это поможет им определить, требуется ли вам ремонт или замена соленоида.
Обратиться за помощью к специалисту по вопросам трансмиссии
Одна из причин, по которой водители опасаются проблем с трансмиссией или отказа, заключается в том, что ремонт или замена трансмиссии обычно обходятся дорого.Когда ваша передача начинает проявлять признаки проблем, немедленно обратитесь за помощью к квалифицированному специалисту, который сможет выявить и устранить проблемы.
Поскольку соленоиды трансмиссии часто являются неизвестной частью вашей системы трансмиссии, знание симптомов проблемы или неисправности может помочь вам быстро справиться с проблемами и гарантировать, что ваш автомобиль останется здоровым и будет в пути на долгие годы.
Что такое соленоид трансмиссии? Его использование и обычные проблемы
Соленоид трансмиссии является неотъемлемой частью автоматической трансмиссии вашего автомобиля.В современных автоматических трансмиссиях для переключения передач используется гидравлическая жидкость под давлением. Когда вам действительно нужно переключить передачу, компьютерная система вашего автомобиля активирует соленоид трансмиссии, который затем управляет трансмиссионной жидкостью в корпус клапана, чтобы направить нужную передачу.
По сравнению с механической коробкой передач, в которой используется система сцепления при переключении передач, автомобили с автоматической коробкой передач в значительной степени полагаются на более сложную гидравлическую систему.
Какие типы соленоидов трансмиссии?
Соленоид отключения подачи топлива Holdwell Через: Amazon
Существуют различные типы трансмиссионных соленоидов, которые направлены на гидравлические клапаны и регулируют поток трансмиссионной жидкости, который либо закрывается, либо открывается.К таким соленоидам трансмиссии относятся соленоид переключения трансмиссии, соленоид муфты гидротрансформатора, соленоид блокировки и соленоид управления трансмиссией. Вокруг двигателя есть датчики скорости, которые, в свою очередь, активируют соленоиды.
Хотя эти типы трансмиссионных соленоидов используются по-разному, принцип действия во всем одинаков. Поскольку соленоид трансмиссии является электромеханическим устройством, он получает электрический сигнал в основном от автомобильного аккумулятора. Эти соленоиды обычно устанавливаются одновременно или в комбинации типов, в зависимости от модели автомобиля.
Вы можете проверить типы соленоидов, которые установлены в вашем автомобиле, получив информацию из руководства пользователя. Если у вас нет руководства по эксплуатации автомобиля, вы можете спросить своего механика, когда вы закончите регулярное техническое обслуживание.
Что делает соленоид трансмиссии?
В автомобилях с автоматической коробкой передач переключение передач зависит от лент и сцепления. Единственно возможный метод, который может быть выполнен, — это давление жидкости.В то время как соленоид трансмиссии — это тот, который закрывает и открывает гидравлические клапаны в корпусе клапана, обеспечивая поступление трансмиссионной жидкости в контролируемом количестве.
Соленоид состоит из подпружиненного плунжера, обернутого катушкой провода, который связывается с датчиками двигателя. Когда эта катушка с проводом получает электрический сигнал от модуля управления трансмиссией (TCM) или блока управления двигателем (ECU) вашего компьютера, это открывает или закрывает соленоид трансмиссии.
В то время как датчики определяют, когда следует переключать передачи в зависимости от скорости автомобиля, на соленоид трансмиссии подается питание, что позволяет ему открыть плунжер, позволяя проходить трансмиссионной жидкости. Другие соленоиды трансмиссии, которые не находятся под напряжением, останутся в своем нормальном положении.
Связанное сообщение: Что цвет трансмиссионной жидкости говорит о вашем автомобиле
Каковы признаки неисправности соленоида?
Поскольку соленоиды трансмиссии отвечают за регулирование давления жидкости, вы можете легко определить, что это будет виновником возникновения проблем с переключением передач.Однако есть более глубокий смысл, когда наблюдаются другие проблемы, связанные с передачей. Если в трансмиссии недостаточно давления жидкости, диски сцепления могут перегреться, а избыточное давление вызовет грубое переключение передач.
Если индикатор «Проверьте двигатель» не мигает, но у вас возникла проблема с переключением передач, наиболее вероятной причиной является механическая проблема. В таком случае лучшим решением будет заменить соленоид трансмиссии.
Однако, если лампочка проверки двигателя мигает, а соленоиды работают нерегулярно, возможно, проблема в электрической системе соленоидов.Это можно исправить, выполнив быстрое сканирование на вашем компьютере.
Это общие признаки неисправности соленоида:
Медленное или непостоянное переключение передач
Если вы испытываете задержку переключения, которая занимает несколько секунд или дольше, возможно, проблема в одном из соленоиды трансмиссии. Когда это происходит, автомобиль движется так, как будто он находится на нейтрали, и не может разогнаться.
Коробка передач не может переключиться на более низкую передачу
Если у вас неисправен соленоид переключения передач, вы не сможете переключить на более низкую передачу или у вас возникнут проблемы с переключением на пониженную передачу.
Трансмиссия не переключается на правильную передачу
Если вы не можете переключиться на желаемую передачу, и происходит то, что вы всегда переключаетесь на неправильную передачу, пропускаете передачу и переключаетесь непредсказуемо вперед и назад , возможно, у вас неисправен соленоид трансмиссии.
