Суппорт в автомобиле - обзорная статья

Тормозная система в автомобиле — один из ключевых его механизмов. Она состоит из цепи нескольких устройств и механизмов.  Один из таких узлов тема данного материала.

Итак, давайте знакомиться, что такое суппорт в автомобиле и как он работает?

Суппорт, как уже отмечалось ранее, элемент системы торможения. Он отвечает за подержание тормозных колодок в системе дискового торможения и обеспечивает их линейное движение, а также прижимание к тормозному диску. В целом, данное устройство обеспечивает тормозное усилие, останавливающее колесо автомобиля.

Устройство и принцип работы тормозного суппорта.

Тормозной суппорт состоит из металлического литого каркаса, в пазах которого двигаются тормозные колодки. Вторым важным элементом суппорта является тормозной цилиндр, где под действием гидравлических сил выдвигается поршень, прижимающий колодки к тормозному диску. В суппортах современных автомобилей, в зависимости от необходимого тормозного усилия, может быть один или несколько таких цилиндров.

Данный узел крепиться к элементу системы подвески колеса, таким образом, что суппорт как бы обхватывает тормозной диск с обеих сторон. Этим обеспечивается распределенное усилие по обоим сторонам тормозного диска тормозными колодками.

Тормозная жидкость подается по гибким либо жестким шлангам из главного тормозного цилиндра в рабочий цилиндр суппорта, который закреплен на подвижных направляющих с неподвижным каркасом суппорта, что обеспечивает равномерное смещение при работе тормозной системы.

Обслуживание суппортов тормозной системы производится путем его чистки осмотра на предмет целостности металлических и резиновых деталей при замене тормозных колодок. При наличии подтекания тормозной жидкости производится замена резиновых уплотнителей тормозного цилиндра.

В заключение немного истории появления данного механизма. Первоначально данную систему дискового торможения на основе тормозного диска и суппорта изобрел Уильям Ланчестер и  запатентовал ее в начале прошлого века.   Однако она не получила в те времена широкого распространения на автомобилях той эпохи. Вспомнили изобретение Ланчестера автомобильные конструкторы лишь во второй половине 50-х годов двадцатого века.

Видео.

Рекомендую прочитать:

Похожие публикации

Для чего нужен суппорт в машине – АвтоТоп

Тормозная система – важнейший комплекс в конструкции автомобиля, который отвечает за безопасность находящихся в нем пассажиров. Именно поэтому данной системе должно уделяться максимум внимания – диагностика должна проводиться регулярно, а с ремонтом затягивать и вовсе противопоказано.

Немного истории

Первым, кто создал такую модель тормозов (дисковый тип), стал Фредерик Ланчестер (Великобритания). Именно в его конструкции использовался суппорт, прижимающий колодки. Тем не менее, тогда технологии не позволяли создавать надежные дисковые тормозные системы.

Возродились дисковые тормоза в авиации, а в 50-х годах их начали ставить и на автомобили – сначала на спортивные модели, а потом и на серийные. Первой машиной с серийными передними дисковыми тормозами стала модель Chrysler Crown Imperial (в 1949 году).

Важность этого компонента сложно переоценить, ведь тормозные диск и колодки являются пассивными компонентами, тогда как суппорт выполняет активную роль. За счет него и происходит прижимание колодок. Следовательно, именно суппорт тормозной является важнейшим компонентом.

Суппорт тормозной передний – типы конструкции

Развитие данных механизмов отразилось в их разделении на 2 категории, в зависимости от компоновки:

  1. Фиксированная конструкция – он представляет собой корпус, изготовленный из металла, а с обеих сторон тормозного диска находятся рабочие цилиндры. Их расположение симметрично. При этом сам корпус зафиксирован на поворотном кулаке. В состоянии покоя колодки держатся за счет специальных пружин, а во время торможения происходит их сжатие, в результате чего они прижимаются к поверхности диска. Для обеспечения работы такой конструкции требуется, дабы тормозная жидкость подавалась одномоментно во все цилиндры, что достигается за счет целой системы шланг, патрубков и различных трубок. Такие тормоза отличаются высокой эффективностью, благодаря чему они идеально подходят для авто с мощными моторами и большой массой – гоночные и представительские модели. На таких суппортах специализируются всемирно известные бренды – Brembo и другие.
  2. Плавающая скоба – принципиальное отличие такого суппорта от фиксированного в том, что одна из колодок находится в неизменной позиции. Его конструкция предполагает наличие кронштейна, а также цилиндра, который зафиксирован на внутренней стороне. Обычно подобные суппорта являются одно- или двухпоршневыми. Процесс торможения следующий – поршень нажимает на колодку и прижимает ее к диску, а по окончании данной фазы скоба (плавающий тип) начинает сдвигаться в сторону поршня, скользя по направляющим. За счет этого к поверхности диска прижимается еще одна колодка.

Такая конструкция обычно встречается на машинах бюджетных сегментов, так как она дешевле в производстве и проще.

Принцип работы тормозного суппорта

Суппорт тормозной выполняет основную задачу – обеспечивает необходимое тормозное усилие, требуемое для замедления или остановки автомобиля.

Нажатие тормозной педали приводит к образованию давления в тормозной магистрали. Оно и передается на поршни суппорта, который в это время строго параллельно фиксирует колодки относительно диска. Во время торможения суппорта сжимают колодки с обеих сторон диска, что приводит к его замедлению. Но имеется и иной эффект. Он заключается в нагреве, так как энергия трения трансформируется в тепловую. Это существенно нагревает как диск, так и колодки с суппортами. Повышается и температура тормозной жидкости.

Подобный эффект ставит перед производителями определенные требования. Так суппорт тормозной передний обязан обладать следующими характеристиками:

  • высокие показатели теплоотдачи;
  • прочность;
  • высокие характеристики сопротивляемости нагреву (чтобы повышение температуры не деформировало компоненты суппорта).
Видео: Общий принцип работы заднего суппорта

Признаки неисправности

Имеется несколько наиболее распространенных свидетельств неисправности тормозного суппорта:

  1. увеличенное усилие – именно его требуется прикладывать для полной остановки машины;
  2. автомобиль тянет в сторону в процессе торможения;
  3. педаль становится «мягкой» – для нажатия на нее нужно достаточно слабого усилия;
  4. пульсация педали тормоза;
  5. небольшое сопротивление в перемещении педали до пола;
  6. прихватывание тормозов;
  7. блокировка задних тормозов при большом усилии и т. д.

Способы ремонта суппорта

Неисправности суппорта могут быть разными. Однако можно выделить наиболее частые случаи, а также рекомендации по их устранению.

Тормозные колодки подклинивают в суппорте

Это заметно, когда при демонтированном суппорте колодки не перемещаются в свободном ходе. Обычно причина в ржавчине на неподвижных колодках суппорта, которая и мешает перемещению колодок.

Для ликвидации проблемы стоит вооружиться наждачной бумагой, щеткой по металлу и напильником (но только мелким). Затем нужно счистить коррозию с металла, после чего смазать поверхность смазкой высокотемпературного типа. Однако на суппорте не должно быть выработки – ямок от коррозии. При их наличии зачистка не поможет – колодка будет недостаточно плотно прижиматься либо недостаточно быстро отходить от поверхности тормозного диска.

Иногда такой дефект можно устранить напильником (при условии незначительной выработки), но обычно приходится покупать новую часть суппорта (неподвижную).

Ещё кое-что полезное для Вас:

Видео: Переборка переднего суппорта Passat

Коррозия на поршне суппорта

Ее может спровоцировать либо дефектный пыльник, либо длительный простой машины.

Для устранения неисправности рекомендуется демонтировать и разобрать суппорт. Вынуть из него поврежденный ржавчиной поршень и отшлифовать его специальной пастой или мелкой ржавчиной. После этого тщательно промыть посадочное место поршня жидкостью WD-40 и собрать суппорт заново. Не помешает и установка новых манжетов. Но лучшим вариантом станет покупка нового поршня или суппорта в сборе.

Клинят направляющие суппорта

Необходимо достичь свободного перемещения по направляющим. Для этого потребуется демонтировать колодки, после чего вновь собрать суппорт тормозной и попробовать двигать его по направляющим. При затрудненном скольжении рекомендуется принять меры – проинспектировать направляюще на предмет изгиба или излома, смазать их, почистить и т. д. Нужно добиться свободного перемещения.

Клинит поршень в суппорте

Для проверки нужно отпустить штуцер прокачки после того, как колодки заклинят. В случае неисправности, подклинивания после этого не наблюдается. А при демонтированном суппорте крайне сложно обратно вдавить поршень.

Для профилактики можно периодически заводить поршень до упора внутрь суппорта посредством винта, после чего выталкивать его педалью наружу. Но не целиком, дабы он не выпал.

Суппорт тормозной представляет собой устройство, прижимающее тормозные колодки к диску во время торможения автомобиля. Фактически суппорт является единственной подвижной частью автомобильной тормозной системы, поэтому ее работоспособность в наибольшей степени зависит от исправности данного элемента.

Принцип работы тормозного суппорта

Схема суппорта не является сложной и одинакова в большинстве моделей автомобилей. Нажатие на педаль тормоза приводит к появлению давления в тормозной магистрали, воздействующего на поршни суппортов. Данное давление приводит к сдвижению поршней суппортов, которые в свою очередь подталкивают тормозные колодки к закрепленному на колесе тормозному диску, прижимая их к нему с обеих сторон. Возникающее в результате этого трение и вызывает эффект торможения автомобиля. Кроме того задачей суппорта является постоянное удерживание колодок в строго параллельном положении относительно тормозного диска.

Устройство суппорта не отличается сложностью. Фактически он состоит из подключенных к гидравлической системе поршней, к которым крепятся тормозные колодки. Расположение и количество тормозных колодок, а также способ крепления суппорта к ступице могут различаться и зависят от модели автомобиля. Наиболее распространенная схема – две колодки на колесо и двухточечное крепление к ступице.

Устройство тормозного суппорта

Признаки неисправности суппортов

Суппорт колеса обязательно должен быть качественным. Под воздействием возникающего в процессе торможения трения тормозные колодки и сам суппорт нагреваются. Поэтому помимо механической прочности к ним предъявляются серьезные требования в части теплостойкости и высокой скорости теплоотдачи, чтобы избежать заклинивания поршней и деформации частей тормозной системы.

Пыльник направляющей неприметная на первый взгляд деталь, но ее дефект может привести к заклиниванию суппорта.

Помимо ситуаций, когда тормозная система уже явственно не работает о том, что суппорт тормозной в ближайшее время выйдет из строя могут свидетельствовать и другие признаки. В частности это скрип и стук в зоне расположения суппортов. Появление скрипа свидетельствует об усилении процессов трения в механизме, что постепенно разрушает его. Проблемы, которые приводят к такому, разнообразны. Это перекос тормозных колодок или их неправильная установка, а также чрезмерно изношенные тормозные диски (как результат может появится биение в руль).

Также замена суппорта может потребоваться в том случае, если на нем разорван пыльник поршня. Это чревато тем, что внутренности суппорта, в частности его цилиндр, становятся беззащитными перед проникновением внутрь грязи, повышающей трение между поршнем и цилиндром, а также провоцирующей образование ржавчины, что ведет к неизбежному заклиниванию поршня.

Ремонт суппортов

Поскольку суппорты можно считать условно доступными деталями, их ремонт некоторые автолюбители выполняют самостоятельно, в домашних условиях. В принципе, элементарная проверка и первичный ремонт не представляют собой ничего особо сложного.

Стандартный ремонт суппорта заключается в переборке, смазке направляющих и замене пыльников направляющих.

Для начала необходимо разобрать суппорт, полностью вычистить его от старой смазки и нанести новую. Также нужно проверить степень износа и старения резиновых уплотнителей и обратно собрать конструкцию. Если не возникает никаких экстренных ситуаций, процесс не занимает слишком много времени.

Сначала снимается колесо с установленного на подпорки автомобиля. Чтобы заменить тормозную колодку на суппорте чаще всего достаточно отвинтить всего один, расположенный в нижней части винт, крепящий суппорт к скобе. Очень важно вместо изношенных установить новые колодки в точно таком положении, в каком стояли старые. При таком ремонте суппорта не следует отключать от него канал с тормозной жидкостью, чтобы избежать образования протечки в дальнейшем. Если обнаружена проблема с поршнем или другими деталями суппорта, лучше отправиться для ее устранения на СТО.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Суппорт один из ключевых механизмов тормозной системы автомобиля. Основная задача, прижимать колодки к тормозному диску и соответственно останавливать его при воздействии на педаль тормоза.

Конструктивно суппорт связан со всей тормозной системой. При нажатии на педаль, в главном тормозном цилиндре создается давление, которое направляется по магистралям к суппорту. За счет создаваемого давления, сдвигаются поршни суппорта. Последние в свою очередь сдвигают колодки к диску. За счет сжатия колодок возникает трение, которое и вызывает торможение колеса.

Кстати, суппорт отвечает не просто за сжатие колодок, но за их равномерное размещение (параллельно диску) и соответственно, равномерное прижатие.

Устройство, разновидности и принцип работы

В целом, если рассматривать устройство механизма, то независимо от вида, оно идентичное, за исключением некоторых нюансов. Различают всего две разновидности суппортов:

Чисто по техническим соображениям, вторая разновидность появилась раньше, она дешевле, конструктивно проще. Конструктивно суппорт представляет собой сам механизм, цилиндр с поршнями, крепление. В суппортах с плавающей скобой, цилиндры устанавливают с внутренней стороны. Таким образом, во время торможения поршень надавливает на ту колодку, которая размещается непосредственно за ним. То есть первая колодка начинает двигаться, прижимается к диску и в это же время, направляющая скоба двигается навстречу поршню по направляющим, тем самым прижимая уже вторую колодку.

За счет того, что в принципе система простая, не требует серьезных затрат, её применяют на бюджетных автомобилях Lada Priora, Kalina, Granta, Chevrolet Lanos, Aveo, Renault Logan, Opel Astra. Что интересно, но и на модели классов выше (к примеру, БМВ 7 Е38) раньше устанавливались также плавающие суппорта.

Суппорт с фиксированной системой представляет собой классический корпус, но с двумя симметричными рабочими цилиндрами, размещающимися по бокам от тормозного диска. Здесь аналогично сам суппорт крепится к поворотному кулаку или к задней подвеске (балка, рычаги и т.д. в зависимости от модификации).

Принцип действия аналогичен, при нажатии на педаль тормоза, в главном цилиндр создается давление, направляющиеся по магистрали в рабочие цилиндры суппорта. Давление «заставляет» поршни сдвигаться, а соответственно и двигаются колодки. Чем выше сила нажатия на педаль, тем выше давление, соответственно сильней прижимаются колодки. Разница фиксированной конструкции в том, что здесь прижатие колодок к диску происходит одновременно. Соответственно повышается эффективность торможения. В «неактивном» положении, колодки удерживаются с помощью пружин.

Такие конструкции зачастую используют для спортивных машин, для автомобилей с повышенной массой, да и просто моделей классом выше. К примеру, модели семейства BMW X6, Х5, Mercedes ML 163, Skoda Rapid, Toyota Cruiser Prado, Subaru Forester.

Устройство у обеих систем практически идентичное и состоит из:

• Цилиндров с поршнями. Причем поршней может быть сколько угодно, один и даже 12, в более мощных системах.

• Пыльников направляющих, поршней.

• Крепежных, уплотнительных колец поршня.

• Тормозных колодок (внешних, внутренних).

• Тормозных магистралей со штуцерами.

Кстати, специалистами уже давно изучена особенность, что количество поршней не всегда влияет на качество торможения. Основное здесь — это площадь прикосновения поршня к колодке, чем она больше, тем лучше. Исходя из того, можно сделать вывод, что один поршень лучше. Хотя системы, где несколько поршней лучше справляются с агрессивным торможением, менее подвластны перегреву.

Неисправности, признаки и ресурс суппортов

Признаков, которые могли бы указать на проблемы конкретно с суппортом, достаточно много. В тоже время они могут свидетельствовать и о других проблемах, связанных не только с тормозной системой. Можно выделить несколько групп признаков:

• Машину тянет в сторону.

• Необходимость повышать усилие для полной остановки.

• Блокировка тормозов при чрезмерном нажатии на педаль.

Исходя из перечисленных выше признаков, можно подготовить относительно небольшой список проблем:

• Подклинивание направляющих. Встречается на плавающих суппортах, когда направляющие забиваются грязью, ржавеют, появляется коррозия, гнутся. Можно предпринять попытку зачистить направляющие щеткой по металлу, напильником или купить новую деталь. Имейте виду, что если на направляющих отчетливо видна выработка (ямки от коррозии), то скорей всего проблема останется.

Кстати, не забывайте, что направляющим требуется специальная смазка, нельзя допускать работу «на сухую».

• Клинит поршень. Проблема встречается, если на внутренних стенках цилиндра, поверхности поршня, имеется выработка, задиры, царапины. Можно конечно отполировать выработку или царапины, только смысла в этом практически нет.

• Коррозия на поршне. Поможет полировка, если, конечно, ржавчина не проникла слишком глубоко. Зачастую, случается из-за поврежденного пыльника поршня, длительного простоя, когда попадает влага, грязь.

• Порванные уплотнители, пыльники продаются повсеместно, главное подобрать ремкомлект, конкретно под вашу модель автомобиля.

• Выход из строя, так называемых монтажных пластин, которые удерживают колодки в посадочном месте. Лучше менять при каждой замене колодок.

• Неравномерный износ колодок. Причина скрывается в тех же направляющих, поршнях и т.д.

• Еще одна неисправность достаточно редкая, но все же встречается — это утечка тормозной жидкости. Через штуцер или поврежденный шланг.

• Утечка жидкости через резиновые манжеты на поршне, если они изношены и повреждены. Выход покупка ремкомплекта.

Одними из самых слабых мест суппортов можно назвать:

Что касается ресурса, то в зависимости от модификации и модели суппорта, срок эксплуатации может значительно варьироваться. В среднем, при должном уходе, а это значит своевременной замене уплотнителей, пыльников, использовании хорошей смазки для направляющих, срок службы можно продлить до 150 – 200 000 км.

Заключение

В итоге хотелось бы очертить основные тезисы в статье, а именно:

• Постоянное наблюдение за узлом.

• Использование качественных запчастей, в том числе смазки.

В конечном счете, даже при регламентом обращении внимания на узел, в среднем каждые 10 – 15 000 км, можно уберечь себя от дорогостоящего ремонта, обходясь всего лишь покупкой ремкомплекта.

Сколько суппортов в машине – Защита имущества

15.05.2018 Автор: Master Service 6296

Передние суппорты ломаются чаще задних. Чем больше поршней в суппорте, тем чаще узел клинит. Суппорты со сложной конструкцией ломаются чаще простых узлов. Или нет.

Разбираемся в тонкостях мира суппортов в обеденный перерыв.

Виды суппортов

Суппорты классифицируют по четырем признакам:

  • местоположение – узлы передней и задней осей;
  • встроенному механизму ручника – без и с встроенным механизмом ручника;
  • конструкции – фиксированной конструкции и с плавающей скобой;
  • количеству поршней – одно-, двух-, четырех-, шести- и восьмипоршневые (последние два вида чаще всего встречаются на дорогих спортивных автомобилях и суперкарах).

У каждого вида суппортов есть характерные особенности и неисправности. Но для начала рассмотрим поломки, которые характерны для всех видов суппортов.

Общие неисправности суппортов всех типов

Все суппорты тормозных систем работают с тормозной жидкостью, которая давит на поршни узлов. А там где есть жидкость, есть и вероятность течи.

Чаще всего текут уплотнения и защитные пыльники поршня. Элементы изнашиваются и теряют физические свойства под действием тормозной жидкости, высоких и низких температур, ржавчины. Через изношенный пыльник на поршень попадает влага и грязь, что приводит к коррозии.

Масляные пятна на суппорте – явный признак течи

Еще одна деталь тормозной системы, которая может потечь – резиновый шланг, соединяющий суппорт с гидравлической магистралью тормозной системы. Когда вы поворачиваете руль и колеса, суппорт тоже поворачивается, а тормозной шланг постоянно меняет положение и изгиб. Резина тормозного шланга со временем дубеет , трескается и ломается, что приводит к течи. Сильный мороз также могут повредить тормозной шланг и вызвать течь.

Штуцер прокачки – элемент суппорта, с помощью которого промывают тормозную систему, а также удаляют воздух из тормозной жидкости. Неисправности штуцера прокачки обычно возникают по неосторожности мастера СТО или владельца автомобиля, который во время прокачки системы надломил штуцер. Последствия поломки – не получится заменить тормозную жидкость и прокачать систему, суппорт будет протекать.

Признаки и последствия течи и завоздушивания системы:

  • упадет давление в системе;
  • педаль станет легче и будет проваливаться;
  • тормоза с запозданием реагируют на нажатие педали;
  • увеличится тормозной путь автомобиля, а вместе с ним и риск столкновения и аварии.

Суппорты и тормозная жидкость – зачем проверять и когда менять?

Чтобы вовремя предотвратить течь суппорта, регулярно проверяйте узел на предмет запотеваний и масляных пятен. Если обнаружили любой из признаков течи суппорта, обратитесь на диагностику в автосервис.

Вторая характерная “болезнь” всех типов суппортов – закисание поршня. Неисправность возникает из-за ржавчины, которая повреждает поршень и мешает элементу свободно двигаться в посадочном месте. Если закис поршень одного из суппортов, при торможении автомобиль будет вести в сторону, так как одно из колес не будет останавливаться. Закисание поршня может отразиться на чувствительности педали, которая станет туже. Также закисание поршня приводит к износу манжет главного тормозного цилиндра и неравномерному износу колодок и диска.

Критические последствия лопнувшего пыльника

Чтобы не допустить закисание поршней, следите за состоянием пыльников и наличием ржавчины.

Деформация и ржавление корпуса суппорта, а также износ креплений узла – три неисправности, которые характерны для всех видов суппортов, но возникают крайне редко. Обычно корпус суппорта отливают из чугуна, реже – из прочных сплавов алюминия и других металлов, поэтому водителю нужно очень сильно постараться, чтобы “убить” суппорт. Если корпус все же лопнул или заржавел, суппорт будет течь и педаль тормоза станет легче из-за воздуха в системе.

Крепления могут с малой долей вероятности лопнуть от резкого удара или глубокой ржавчины. К слову, крепления суппортов с плавающей скобой изнашиваются чаще, чем болты узлов фиксированной конструкции. Читайте до конца, чтобы узнать причины такой “несправедливости”.

Не лишним будет периодически проверять состояние креплений, чтобы вовремя заметить ржавчину на деталях. Если суппорт начал стучать, люфтить и шуметь (например, как ваш сосед в 6 утра в воскресенье), не затягивайте с визитом на СТО – от этого зависит ваша безопасность.

Какие суппорты ломаются чаще – передние или задние?

По сути, все, что ломается в суппортах передней оси, может сломаться и в узлах задней оси. Те же проблемы с протеканием уплотнителей, защитных пыльников и шлангов, закисшими поршнями и ржавчиной на креплениях.

Тормозной суппорт передней оси (слева) и задней оси (справа)

Главное различие заключается в том, что в современных авто передние тормоза срабатывают быстрее и чаще задних, а значит и нагрузка на передние узлы выше. Почти на всех автомобилях стоит регулятор давления, который при резком торможении перекрывает доступ тормозной жидкости к задней оси, чтобы зад автомобиля не занесло. Поэтому чем чаще вы резко тормозите, тем быстрее изнашиваются именно передние суппорты. Если вы любите агрессивную езду, внимательно следите за состоянием передних суппортов, а лучше просто будьте спокойнее и рассудительнее на дороге.

Но далеко не всегда задние тормозные суппорты изнашиваться медленнее передних. У половины моделей тормозных узлов задней оси есть одна особенность конструкции, которая увеличивает вероятность поломок и темпы износа суппортов, колодок и дисков. Эта особенность – механизм ручника, который находится в поршнях задних суппортов.

Неисправности суппортов, связанные с механизмом ручника

Механизм ручника усложняет конструкцию суппорта. А мы ведь знаем простую истину – чем сложнее конструкция, тем больше деталей, которые могут износиться и сломаться.

Механизм ручника состоит из штока, винтовой муфты, опорной пружины, запорных шариков, первичного вала с пазами для шариков и углового рычага, к которому крепиться тросик ручника. Износ любого из элементов отражается на работе механизма. Если износился угловой рычаг, шток, муфта, запорные шарики или ослабла пружина, механизм не будет прижимать колодку к диску с нужным усилием. Из-за ржавчины ручник закисает, колодки и диски изнашиваются неравномерно, колеса подтормаживают произвольно.

Неравномерный износ колодок заднего суппорта в результате неисправности ручника

Проблемы, которые часто возникают в работе тормозных суппортов по вине неисправного механизма ручника:

  • колодки трутся о диск и неравномерно изнашиваются, появился посторонний шум или визг со стороны одного из задних колес. Если механизм ручника заржавел или износился и не возвращается в исходное положение, внутренняя колодка будет не до конца отходить от диска. Колесо с неисправным суппортом будет постоянно притормаживать, шуметь и даже визжать, а колодки и диск будут изнашиваться неравномерно;
  • ручной тормоз плохо держит колеса и при остановке на склоне автомобиль может самопроизвольно покатиться. Первая причина неисправности – износился трос ручного тормоза и колодки неплотно прилегают к диску. Другой вариант – водитель редко пользуется ручником, механизм заржавел и не прижимает колодки к диску.

Профилактика неисправностей ручного тормоза довольно простая – регулярно используйте механизм ручника, чтобы он не закисал и не ржавел от простоев. Если заметили неисправность ручного тормоза, обращайтесь на СТО.

Какая конструкция суппортов надежнее?

Конструкция суппорта влияет на принцип работы узла. В суппортах фиксированной конструкции поршни находятся по обе стороны диска и одновременно давят на колодки диска. Суппорт фиксированной конструкции крепится неподвижно и всю работу по остановке автомобиля выполняют поршни.

Суппорты с плавающей скобой крепятся на подвижных направляющих, на которых узлы ходят вперед-назад. Поршни находятся только с внутренней стороны диска. Когда водитель нажимает педаль тормоза, поршень прижимает внутреннюю колодку и сдвигает суппорт назад по скобе, прижимая внешнюю колодку. Чтобы колодки прижимались к диску одновременно и с одинаковой силой, направляющие суппорта должны быть в идеальном состоянии.

Так какой же тип суппортов надежнее – фиксированной конструкции или с плавающей скобой? Чтобы ответить на этот вопрос, рассмотрим характерные неисправности каждого из типов суппортов.

Суппорты фиксированной конструкции

Особенность суппортов этого типа – количество поршней минимум вдвое больше, чем в узлах с плавающей скобой. Напомним, что в фиксированных суппортах поршни находятся с двух сторон от диска и, чтобы остановить колесо, в узле должно быть минимум два поршня. По логике выходит, что чем больше поршней, тем больше уплотнителей и пыльников, и тем больше вероятность, что защитные элементы износятся и суппорт заклинит. Так ли это? Мы ответим на этот вопрос в последнем разделе нашей статьи, где речь пойдет о влиянии количества поршней на надежность суппорта.

Внешний вид (слева) и конструкция (справа) суппорта фиксированной конструкции

Чтобы сделать узлы надежнее, разработчики современных тормозных суппортов фиксированной конструкции ставят минимум 4 поршня. Таким образом, даже если один поршень перестанет двигаться и давить на колодку, соседние поршни выполнят поставленную задачу и остановят колеса.

Также суппорты фиксированной конструкции дороже подвижных аналогов. На этом недостатки суппортов фиксированной конструкции заканчиваются и начинаются преимущества:

  • суппорты фиксированной конструкции крепко прикреплены к поворотному кулаку или к ступице, поэтому крепления узлов не стучат, реже ржавеют, изнашиваются и разрушаются;
  • крепления для тормозных колодок гораздо надежнее, чем у суппортов с плавающими скобами;
  • суппорты этого типа эффективнее подвижных узлов останавливают автомобиль благодаря большей суммарной площади поршней, поэтому на всех дорогих легковых авто и внедорожниках, а также спорт- и суперкарах стоят суппорты фиксированной конструкции.

Суппорты с плавающей скобой

Главная слабость суппортов этого типа – направляющие пальцы, на которые крепится суппорт и по которым узел двигается вперед-назад. Чтобы защитить направляющие от влаги и ржавчины, на крепления надевают пыльники. Если пыльник лопнул или износился, направляющий палец ржавеет и закисает. В результате, суппорт двигается рывками или вовсе застревает на ржавой направляющей, поэтому колодки неплотно прижимаются к диску и колесо хуже тормозит, а внешняя колодка быстрее изнашивается.

Внешний вид (слева) и конструкция (справа) суппорта с плавающей скобой

Направляющие тормозных суппортов с плавающими скобами хуже переносят циклические нагрузки на колесо (вибрации и удары), которые возникают при езде по неровной и ухабистой дороге. Механический износ направляющих сопровождается стуком и люфтом суппортов, неравномерным износом тормозных колодок и дисков.

Преимущества суппортов с плавающей скобой:

  • дешевизна по сравнению с узлами-моноблоками. Разница в цене не всегда существенная, но она есть;
  • простая конструкция. Несмотря на подвижные направляющие, конструкция суппорта с плавающей скобой гораздо проще моноблочных аналогов. Компактный корпус, в несколько раз меньше силовых цилиндров, поршней и уплотнителей.

Независимо от конструкции, чтобы подольше сохранить суппорты в рабочем состоянии, достаточно следить за слабыми сторонами узлов и быть аккуратным на дороге. И не забывайте о плановых техобслуживаниях, ведь этой простой и удобный способ разом проверить все системы автомобиля.

Так какой тип конструкции суппортов надежнее? В равных условиях, если водитель соблюдает все правила эксплуатации, ездит аккуратно и спокойно, и регулярно проходит техобслуживание, то суппорт фиксированной конструкции прослужит больше, чем узел с плавающей скобой. Этот заключение мы сделали, исходя из нашего профессионального опыта по ремонту тормозных систем автомобилей.

А чтобы у вас не осталось вопросов, почему итог именно такой, мы разберем последнюю особенность суппортов – количество и влияние числа поршней на частоту поломок.

Чем больше поршней, тем чаще клинит суппорт?

Как мы уже сказали раньше, многие считают, что частота течи и клинов суппорта напрямую зависит от количества поршней. На самом деле это не так. Вероятность, что суппорт заклинит и потечет, не зависит от количество поршней – даже если их 8 штук.

8-ми поршневые суппорты ставят только в дорогие спортивные авто и суперкары

Суппорт клинит и течет из-за:

  • ржавчины на подвижных деталях узлов;
  • износа уплотнителей тормозных шлангов;
  • халатного отношения водителя, неаккуратной и агрессивной езды;
  • несоблюдений правил эксплуатации узла и наплевательского отношения к графику плановых техобслуживаний.

Самое интересное – суппорты фиксированной конструкции клинят и текут реже узлов с плавающей скобой. Конструкция первого типа суппортов более закрытая и защищенная от влаги и грязи, поэтому поршни реже ржавеют, закисают и клинят. А количество поршней на самом деле влияет только на стоимость ремкомплекта.

По сути, это вся информация, которую должен знать владелец автомобиля о тормозных суппортах. Надеемся она будет для вас полезной и поможет предотвратить или вовремя заметить неисправность любого тормозного суппорта.

Хочу сразу обратить Ваше внимание на тот факт, что многие прислушиваются к советам различного рода «специалистов», рекомендующих применять стандартные смазки типа нигрол, Литол-24 или «графитки» (графитная смазка на базе солидола, работоспособная до +65 °С) для смазывания суппорта. Сразу скажем, что это делать категорически нельзя!

Ни для кого не секрет, что суппорт дискового тормоза современного автомобиля — довольно сложный и ответственный узел, изготовленный из высокотехнологичных материалов, от которого зависит безопасность движения и в итоге жизнь людей. Суппорт тормозного механизма — агрегат отвечающий за прижим тормозных колодок, исправное состояние суппортов — это равномерное и надежное торможение автомобиля.

Дисковые тормоза работают в тяжелейших условиях высоких температур. Температура в паре трения диск — колодка может достигать величины 500 °С и даже 600 °С, а на поверхности других деталей суппорта за счет отвода тепла и его рассеивания — до 150 °С и выше. В реальной дорожной обстановке таких температур достичь достаточно сложно, но в условиях агрессивной езды или движения по горному серпантину такие значения вполне реальны. Кроме того, детали суппорта подвергаются воздействию воды и солей с дорожного полотна, а также воздействию тормозной жидкости из тормозной системы. Такие сверхтяжелые условия работы суппорта требуют применения в нем специальных смазок, рассчитанных на экстремальные условия работы. Обычные же распространенные смазки при таких условиях работы коксуются, вымываются водой, растворяются тормозной жидкостью и зачастую пагубно влияют на эластомерные и пластмассовые детали суппорта, что может привести к отказу тормозной системы во время движения.

Требования, предъявляемые к смазкам суппортов
Если говорить научным языком, то, исходя из таких условий эксплуатации, можно сформулировать основные требования к смазке суппорта дискового тормоза:
1) смазка должна быть высокотемпературной, с рабочей температурой до +180 °С и выше;
2) желательно, чтобы смазка не имела температуры каплепадения, т. е. не плавилась и не вытекала из узла при высоких температурах;
3) смазка должна быть не растворимой в воде и тормозной жидкости, т.е. водо- и химически стойкой;
4) смазка должна быть совместима с пластмассовыми деталями и эластомерными уплотнителями суппорта, особенно с каучуком на основе сополимера этилена, пропилена и диенового мономера (EPDM) и тройным этиленпропиленовым сополимером (EPT), обычно используемыми в суппортах дисковых тормозов.

Применяемый нами продукт: Паста с содержанием керамики, для тормозной системы, Liqui Moly полностью соотвествует всем вышеперечисленным требованиям. Данный продукт подходит для всех узлов (пар) трения тормозного суппорта: наводящие, скобы, прижимные и другие элементы.

Как часто производится профилактика тормозного суппорта?

Профилактику тормозного суппорта необходимо производить при каждой замене тормозных колодок и не реже одного раза в два года. Такой подход учитывает не только срок "жизни" смазки, но и термические и другие нагрузки на механизм. Соотвественно при активной езде суппорт, и смазочный материал в нем, подвергается большим температурным перепадам, а ускоренный износ колодки быстрее приблежает профилактические работы и наоборот.

Если Вы не поклонник обслуживания автомобиля по европейским стандартам, тогда Вам необходимо руководствоваться неполадками в работе тормозного суппорта, к ним можно отнести: посторонние звуки при торможении, сложность или невозможность плавного изменения тормозного усилия, увод машины в сторону при торможении. При перечисленных симптомах необходимо срочно выполнить чистку и смазку тормозного механизма, а часто и произвести замену некоторых элементов тормозного суппорта (втулки, наводящие и т.д.), которые износились в результате отсутствия смазочного материала или его непригодности.

Профилактику тормозных суппортов рекомендуется проводить совместно с процедурой удаления воздуха из тормозной системы (прокачкой) и(или) полной заменой тормозной жидкости, срок жизни которой составляет: для DOT4 2 года, для DOT5. 1 3 года.

Как правильно смазывать тормозные суппорта и направляющие при замене тормозных колодок

Проверить пылезащитный колпачок (1) на отсутствие повреждений и при необходимости заменить его.
Очистить контактную поверхность (2) поршня тормозного цилиндра и смазать тонким слоем пасты, предотвращающей визг деталей тормозного механизма.
рис.1
Очистить контактные поверхности (1 и 2) Т-образных завершений тормозных колодок/корпуса суппорта и смазать пастой, предотвращающей визг деталей тормозного механизма.
Примечание:
Смазать на суппорте контактные поверхности вверху и внизу.
рис.2
Очистить контактную поверхность (3) суппорта дискового колесного тормозного механизма и смазать тонким слоем пасты, предотвращающей визг деталей тормозного механизма.
рис.3
Очистить кронштейн суппорта в месте Т-образных направляющих и смазать тонким слоем пасты, предотвращающей визг деталей тормозного механизма.

Schnell-Reiniger (0.5 л) — Быстрый очиститель

Облегчает монтажные работы. Удаляет масляные, жировые отложения и прочие загрязнения быстро и эффективно. Обезжиривает поверхности, не оставляя следов. Экономит время и затраты, обеспечивает безукоризненность ремонтных работ. Хорошо удаляет остатки смол и смазок. Обладает отличным проникающим действием. Не оставляет следов. Универсальный очиститель предназначен для быстрой и эффективной очистки и обезжиривания различных деталей: тормозов, сцеплений, коробок передач, а также для монтажных и ремонтных работ. Удаляет следы масла и смазок с поверхностей покрытий пола, обивки и различных материалов.

Обработать очистителем загрязненные поверхности и дать ему стечь. После высыхания очистителя детали и поверхности становятся чистыми и обезжиренными. Внимание! Очиститель может повредить пластиковые детали и лакированные поверхности, поэтому предварительно рекомендуется проверить его на совместимость с ними.

Тормозная система – важнейший комплекс в конструкции автомобиля, который отвечает за безопасность находящихся в нем пассажиров. Именно поэтому данной системе должно уделяться максимум внимания – диагностика должна проводиться регулярно, а с ремонтом затягивать и вовсе противопоказано.

Немного истории

Первым, кто создал такую модель тормозов (дисковый тип), стал Фредерик Ланчестер (Великобритания). Именно в его конструкции использовался суппорт, прижимающий колодки. Тем не менее, тогда технологии не позволяли создавать надежные дисковые тормозные системы.

Возродились дисковые тормоза в авиации, а в 50-х годах их начали ставить и на автомобили – сначала на спортивные модели, а потом и на серийные. Первой машиной с серийными передними дисковыми тормозами стала модель Chrysler Crown Imperial (в 1949 году).

Важность этого компонента сложно переоценить, ведь тормозные диск и колодки являются пассивными компонентами, тогда как суппорт выполняет активную роль. За счет него и происходит прижимание колодок. Следовательно, именно суппорт тормозной является важнейшим компонентом.

Суппорт тормозной передний – типы конструкции

Развитие данных механизмов отразилось в их разделении на 2 категории, в зависимости от компоновки:

  1. Фиксированная конструкция – он представляет собой корпус, изготовленный из металла, а с обеих сторон тормозного диска находятся рабочие цилиндры. Их расположение симметрично. При этом сам корпус зафиксирован на поворотном кулаке. В состоянии покоя колодки держатся за счет специальных пружин, а во время торможения происходит их сжатие, в результате чего они прижимаются к поверхности диска. Для обеспечения работы такой конструкции требуется, дабы тормозная жидкость подавалась одномоментно во все цилиндры, что достигается за счет целой системы шланг, патрубков и различных трубок. Такие тормоза отличаются высокой эффективностью, благодаря чему они идеально подходят для авто с мощными моторами и большой массой – гоночные и представительские модели. На таких суппортах специализируются всемирно известные бренды – Brembo и другие.
  2. Плавающая скоба – принципиальное отличие такого суппорта от фиксированного в том, что одна из колодок находится в неизменной позиции. Его конструкция предполагает наличие кронштейна, а также цилиндра, который зафиксирован на внутренней стороне. Обычно подобные суппорта являются одно- или двухпоршневыми. Процесс торможения следующий – поршень нажимает на колодку и прижимает ее к диску, а по окончании данной фазы скоба (плавающий тип) начинает сдвигаться в сторону поршня, скользя по направляющим. За счет этого к поверхности диска прижимается еще одна колодка.

Такая конструкция обычно встречается на машинах бюджетных сегментов, так как она дешевле в производстве и проще.

Принцип работы тормозного суппорта

Суппорт тормозной выполняет основную задачу – обеспечивает необходимое тормозное усилие, требуемое для замедления или остановки автомобиля.

Нажатие тормозной педали приводит к образованию давления в тормозной магистрали. Оно и передается на поршни суппорта, который в это время строго параллельно фиксирует колодки относительно диска. Во время торможения суппорта сжимают колодки с обеих сторон диска, что приводит к его замедлению. Но имеется и иной эффект. Он заключается в нагреве, так как энергия трения трансформируется в тепловую. Это существенно нагревает как диск, так и колодки с суппортами. Повышается и температура тормозной жидкости.

Подобный эффект ставит перед производителями определенные требования. Так суппорт тормозной передний обязан обладать следующими характеристиками:

  • высокие показатели теплоотдачи;
  • прочность;
  • высокие характеристики сопротивляемости нагреву (чтобы повышение температуры не деформировало компоненты суппорта).
Видео: Общий принцип работы заднего суппорта

Признаки неисправности

Имеется несколько наиболее распространенных свидетельств неисправности тормозного суппорта:

  1. увеличенное усилие – именно его требуется прикладывать для полной остановки машины;
  2. автомобиль тянет в сторону в процессе торможения;
  3. педаль становится «мягкой» – для нажатия на нее нужно достаточно слабого усилия;
  4. пульсация педали тормоза;
  5. небольшое сопротивление в перемещении педали до пола;
  6. прихватывание тормозов;
  7. блокировка задних тормозов при большом усилии и т. д.

Способы ремонта суппорта

Неисправности суппорта могут быть разными. Однако можно выделить наиболее частые случаи, а также рекомендации по их устранению.

Тормозные колодки подклинивают в суппорте

Это заметно, когда при демонтированном суппорте колодки не перемещаются в свободном ходе. Обычно причина в ржавчине на неподвижных колодках суппорта, которая и мешает перемещению колодок.

Для ликвидации проблемы стоит вооружиться наждачной бумагой, щеткой по металлу и напильником (но только мелким). Затем нужно счистить коррозию с металла, после чего смазать поверхность смазкой высокотемпературного типа. Однако на суппорте не должно быть выработки – ямок от коррозии. При их наличии зачистка не поможет – колодка будет недостаточно плотно прижиматься либо недостаточно быстро отходить от поверхности тормозного диска.

Иногда такой дефект можно устранить напильником (при условии незначительной выработки), но обычно приходится покупать новую часть суппорта (неподвижную).

Ещё кое-что полезное для Вас:

Видео: Переборка переднего суппорта Passat

Коррозия на поршне суппорта

Ее может спровоцировать либо дефектный пыльник, либо длительный простой машины.

Для устранения неисправности рекомендуется демонтировать и разобрать суппорт. Вынуть из него поврежденный ржавчиной поршень и отшлифовать его специальной пастой или мелкой ржавчиной. После этого тщательно промыть посадочное место поршня жидкостью WD-40 и собрать суппорт заново. Не помешает и установка новых манжетов. Но лучшим вариантом станет покупка нового поршня или суппорта в сборе.

Клинят направляющие суппорта

Необходимо достичь свободного перемещения по направляющим. Для этого потребуется демонтировать колодки, после чего вновь собрать суппорт тормозной и попробовать двигать его по направляющим. При затрудненном скольжении рекомендуется принять меры – проинспектировать направляюще на предмет изгиба или излома, смазать их, почистить и т. д. Нужно добиться свободного перемещения.

Клинит поршень в суппорте

Для проверки нужно отпустить штуцер прокачки после того, как колодки заклинят. В случае неисправности, подклинивания после этого не наблюдается. А при демонтированном суппорте крайне сложно обратно вдавить поршень.

Для профилактики можно периодически заводить поршень до упора внутрь суппорта посредством винта, после чего выталкивать его педалью наружу. Но не целиком, дабы он не выпал.

На чем держится суппорт? - Авто-ремонт

Тормозной суппорт – это узел, который прижимает тормозные колодки к диску во время торможения машины, когда вы нажимаете педаль тормоза. Это единственная часть, которая движется в тормозной системе. Она устанавливается именно на дисковые варианты тормозов, барабанная система работает по-другому.

Что находится в суппорте?

Устройство суппорта не отличается сложностью. Фактически он состоит из подключенных к гидравлической системе поршней, к которым крепятся тормозные колодки. Расположение и количество тормозных колодок, а также способ крепления суппорта к ступице могут различаться и зависят от модели автомобиля.

Для чего нужен суппорт на машине?

Если говорить кратко, то он нужен для того чтобы машина тормозила при нажатии на педаль тормоза и если его не будет, как уже было сказано ранее автомобиль и не будет останавливаться вовсе, так как основную работу по торможению выполняет именно данный агрегат.

Что такое суппорт на колесе?

Суппорт — один из элементов системы тормоза. Его основная функция — прижиматься к колодкам в момент нажатия на тормозную педаль, тем самым обеспечивая торможение. … Является единственной подвижной деталью во всей конструкции тормозов. От работоспособности элемента во многом зависит эффективность тормозного действия.

Как должен работать суппорт?

Конструктивно суппорт связан со всей тормозной системой. При нажатии на педаль, в главном тормозном цилиндре создается давление, которое направляется по магистралям к суппорту. За счет создаваемого давления, сдвигаются поршни суппорта. Последние в свою очередь сдвигают колодки к диску.

Куда крепятся суппорта?

Конструкция суппорта. Суппорт жестко крепится непосредственно к поворотному кулаку. Так как суппорта в автоспорте используются универсальные, чтобы их закрепить к конкретному автомобилю используется скоба определенного размера. В автоспорте применяется 2 типа крепления суппортов: радиальным и боковым креплением.

Как работают направляющие в суппорте?

Направляющие пальцы суппорта – это цилиндрическое устройство с внутренней резьбовой полостью и внешней гладкой поверхностью, смазанной консистентной смазкой. По ним перемещается (скользит) тормозной цилиндр в параллельной плоскости для прижимания и отпускания колодок от диска.

Для чего нужен ремкомплект суппорта?

Ремкомплект суппорта — это набор мелких запасных и расходных частей, необходимых для проведения ремонта указанного элемента. В зависимости от марки автомобиля, а также производителя комплекта в него могут входить различные элементы.

Для чего предназначен Support?

support, от позднелат. supporto — поддерживаю) — узел, предназначенный для крепления, а также для ручного либо автоматического перемещения инструмента, например в станках.

Как работает поршень суппорта?

Технология Нажимая на педаль тормоза, водитель выжимает тормозную жидкость в направлении суппорта и приводит поршень в движение. Это закрывает плоскогубцы, прижимая тормозные колодки к диску. При торможении поршень в суппорте перемещается на доли миллиметра, деформируя при этом его уплотнительное кольцо.

Как работает суппорт с плавающей скобой?

В дисковом тормозном механизме с плавающей скобой гидроцилиндр устанавливается в скобе с одной стороны диска. При торможении поршень прижимает к диску одну из колодок. Реактивная сила перемещает саму скобу по специальным направляющим суппорта в противоположном направлении, и она прижимает к диску вторую колодку.

Как работает задний тормозной суппорт?

Задний суппорт — это устройство, в котором есть тормозной цилиндр с поршнем, направляющие(двигают суппорт по скобе). Нажатие на педаль тормоза сопровождается повышением давления в тормозной магистрали, цилиндр выдавливает поршень, а тот зажимает одну колодку.

Как должен ходить поршень суппорта?

Поршень должен ходить усилием 2х больших пальцев. Чтобы проверить на возврат, после отпускания педали поршень всасывается где то на 1-2 мм.

Как узнать заклинил суппорт или нет?

Признак заклинившего суппорта: увеличение смещения автомобиля в одну из сторон при нажатии на педаль тормоза. В некоторых случаях тормозная педаль перестает возвращаться в исходное положение при ее отпускании.

Как правильно суппорты или суппорта?

Ударение в слове суппорты

В данном слове ударение должно быть поставлено на слог с буквой У — сУппорты.

Как возвращается поршень суппорта?

«При возвратном движении поршня тормозная жидкость плавно возвращается в нагнетательную полость ГТЦ. Далее поршень под действием атмосферного давления входит в цилиндр образую зазор между диском и краем колодки, обусловленный конструкцией ГТЦ, а именно расположением компенсационными отверстием.»

Как отремонтировать тормозной суппорт

Тормозной суппорт барабанных тормозов автомобиля служит для прижатия тормозных колодок к тормозному барабану или диску, если  это дисковые тормоза. Тормозной суппорт необходим для закрепления тормозных колодок. Существуют передние и задние тормозные суппорта, в зависимости от моста на котором они установлены.

Повышенный износ тормозного суппорта происходит, вследствие резких и интенсивных торможений на высоких скоростях. Тормозной суппорт нагревается до высоких температур из-за трения тормозных колодок об тормозной диск. При повышении температуры тормозного суппорта тормозная жидкость может закипеть, что очень опасно и возникает риск в отказе тормозов. Если вы «грешите» на тормозную систему - не следует откладывать ее ремонт, ведь это одна из самых главных систем управления автомобиля, которая на прямую отвечает за безопасность движения.

Ремонт тормозной системы не займет много времени, и вы будете спокойны. К тому же производители автомобилей выпускают специальные ремкомплекты тормозного суппорта. Для ремонта вам потребуется купить ремкомплект тормозного суппорта, или, если вы будете менять его, купить тормозной суппорт.

Если вы хотите сэкономить и вас пугает цена тормозного суппорта можно отремонтировать тормозной суппорт самому.

Как отремонтировать тормозной суппорт самому?

Чтобы отремонтировать тормозной суппорт самому снимите колесо автомобиля и ослабьте крепление наконечника тормозного шланга на суппорте, предварительно сняв уплотнитель тормозного шланга. После чего находим болты крепления суппорта и отворачиваем их.

После чего необходимо снять тормозной суппорт и колесный цилиндр в сборе. Не забывайте следить, чтобы не было течи тормозной жидкости. Обжимное медное кольцо чаще всего подлежит замене.

После того, как мы сняли тормозной суппорт, зажимаем его в тиски и с помощью шестигранного ключа отворачиваем болты крепления суппорта к тормозному цилиндру, снимаем его.

Затем мы должны достать поршень тормозного суппорта, предварительно сняв пыльник. Все операции по ремонту тормозного суппорта надо проводить аккуратно, чтобы ничего не повредить (бывают случаи, когда при разборке тормозного суппорта случайно наносятся повреждения зеркала тормозного цилиндра). Аккуратно снимаем уплотнительное кольцо, выворачиваем штуцер прокачки тормозов и, в случае необходимости, проводим замену тормозного цилиндра.

Замените изношенные тормозные манжеты новыми.  Перед установкой новых тормозных манжет смажьте их в тормозной жидкости. Причем при установке суппорта и тормозного цилиндра, их рабочие поверхности тоже смазываются тормозной жидкостью.

Проверьте пыльник на повреждения, и устанавливайте его на свое место, в специальную проточку поршня тормозного суппорта.

Поршень устанавливается в тормозной цилиндр и фиксируется стопорным кольцом. Затем приступаем к установке суппорта обратно пропорционально снятию.



основные причины, диагностика и ремонт

Тормозная система автомобиля без дефектов – это залог безопасного движения. Водитель должен быть уверен, что при нажатии на педаль тормоза автомобиль начнет останавливаться с определенной интенсивностью. Эффективность торможения складывается из ряда факторов, но ее невозможно добиться, если имеются дефекты элементов тормозной системы.

Опытные водители знают важность своевременной замены колодок и тормозных дисков. Но имеется еще одна неприятность, с которой можно столкнуться, это стук суппорта. Если стучат суппорта, необходимо выявить причину неисправности и устранить ее, чтобы тормоза не отказали при движении автомобиля.


Оглавление:
1. Как определить, что стучат суппорта
2. Почему стучат суппорта
3. Что делать, если стучат суппорта
- Сильный износ колодок
- Проблемы с направляющими
- Откручено крепление суппорта

Как определить, что стучат суппорта

Стук суппортов – распространенная проблема для многих автомобилей, а у некоторых моделей машин ее можно назвать «родовой болезнью». Например, в ряде автомобилей марки Chevrolet стучать суппорта начинают до 30 тысяч километров пробега, и данная неисправность связана с направляющими.

Определить, что стучат суппорта, достаточно просто. Лучше всего постукивания суппорта слышно при движении автомобиля на небольшой скорости, а особенно при проезде препятствий. То есть, чтобы его услышать, рекомендуется прислушаться к отработке подвески автомобиля при проезде через «лежачего полицейского» или при движении по грунтовой дороге. При нажатии на тормоз стук исчезает.

Стоит отметить, что в большинстве случаев стук суппортов не является проблемой, на которую распространяется гарантия от производителя автомобиля. Соответственно, решать проблему водителю приходится платно в сервисном центре или самостоятельно.

Почему стучат суппорта

Можно выделить три основные причины, почему стучат суппорта автомобиля:

  • Суппорт плохо закреплен;
  • Сильный износ направляющих, из-за чего суппорт «ходит» по ним.

Также к причинам, почему стучат суппорта, можно отнести проблему сильного износа колодок. По факту, в таком случае стучат не суппорта, а колодки, но симптомы крайне похожи.

Что делать, если стучат суппорта

Столкнувшись с проблемой стука суппорта, нужно сперва провести диагностику и определиться с причиной неисправности.

Сильный износ колодок

Первое, что нужно проверить при подозрении на стук суппорта, это колодки. Их диагностику можно провести двумя способами:

  • В движении. Если при движении автомобиль начал хуже тормозить, при прежнем усилии нажатия на педаль, а также появились характерные скрипы при торможении, это говорит о сильном износе колодок. Также на это указывает биение педали при торможении;
  • Визуально. Осмотрев колодки, нужно определить, истерлась накладка на них до металла или еще нет. Если истерлась или ситуация близка к этому, требуется замена колодок.

Следует отметить, что на каждом автомобиле периодичность замены колодок различается. Чаще всего она варьируется на уровне от 10 до 15 тысяч километров.

Если колодки сильно износятся, водитель при движении может слышать звук, похожий на стук суппорта. Опасность заключается в том, что колодки могут выработаться до железа, что приведет к серьезным проблемам, например, начнет стачиваться тормозной диск. Также изношенные колодки могут привести к выдавливанию и заклиниванию тормозного цилиндра.

Проблемы с направляющими

Направляющие суппорта являются важным элементов тормозной системы. Если они изношены (или изношены гнезда, где они устанавливаются), данную проблему следует устранить. Сделать это можно следующими способами:

  • Износ направляющих. Если изношены именно направляющие, то устранить данную проблему можно их непосредственной заменой;
  • Износ гнезд направляющих. В ситуации, когда изношено гнездо направляющей, рекомендуется воспользоваться специальными резинками. В продаже можно найти резинки, которые надеваются на штифты, что должно избавить от стука направляющих.

Обратите внимание: Иногда решить ситуацию со стуком суппорта из-за проблем с направляющими получается их смазкой. Необходимо приобрести специальную смазку для суппорта и густо ее нанести на направляющую, предварительно вытащив ее из посадочного места. В зависимости от ситуации, подобное решение может устранить проблему на несколько сот или тысяч километров.

Также имеется «колхозный» вариант решения проблемы со стуков суппорта из-за направляющих. В суппорте и блоке тормозных цилиндров просверливаются дополнительные дырки, и детали стягиваются при помощи распорной пружины.

Откручено крепление суппорта

Наиболее редкая из рассматриваемых проблем, которая также может привести к стукам суппорта. Открутиться крепление суппорта может по причине постоянного движения по дорогам низкого качества или из-за невнимательности мастера сервисного центра, плохо закрепившего суппорт при ремонте или диагностике тормозной системы. Соответственно, при подобной проблеме достаточно надежно закрутить болты, чтобы ее устранить.

Загрузка...

А что такое суппорт в автомобиле, подумал я и решил его покрасить

На чтение 4 мин. Просмотров 4.2k.

В автомобилях как и везде существует дань моде.  В некоторых автомобилях какая-то деталь обязательно должна присутствовать, без неё никак. Либо она должна как-то дорабатываться, а иначе тебе будут говорить, что не покрасишь, что не задерёшь, что не затонируешь.

Это колхозное движение имеет две стороны медали, просто мода и практическая сторона.

Давайте разбираться в этой статье: чем же можно покрасить суппорта на автомобиле в какой цвет, что это такое, для чего их красить, надо ли снимать их с машины а также имеет это какую-то практическую сторону, или это просто дань колхозу моде. Кстати про приоровские можно почитать тут: https://priorik.ru/support-avtomobilya-priora-chek-list-snyatie-i-zamena/

Матчасть: что такое суппорт в атомобиле и его роль при движении

Суппорта на машине нужны для того, чтобы снижать скорость движения, при нажатии на педаль. По сути это трансформируемая передача силы на колодки, всех механизмов этой системы — при нажатии на педаль тормоза. Минуя все импульсы электроники, всё сводится к поршневой системе суппорта и давлению на поршни.  С развитием автомобилестроения и увеличением мощности автомобилей к тормозной системе предъявляется ряд требований включая ABS, для того чтобы в любой момент, за короткий срок остановить мощную машину.  Потому что тормозная система это одна из главных систем безопасности водителя, пассажира. Чем мощнее машина, тем тяжелее её остановить.

Суппорт является предпоследним звеном, при нажатии на педаль тормоза. После него идут только колодки и тормозной диск. Если тормоз нажат, задача суппорта прижать колодки тормозному диску. Если педаль отпущена, то его задача держать колодки на расстоянии от диска. Конструкция суппорта бывает фиксированной и плавающей. Он связан с гидравлической системой и при нажатии на педаль давление приводит к движению поршней это подталкивает колодки к тормозному диску.   Чем мощнее автомобиль тем больше эта деталь на нём, тем большую площадь занимают сами колодки.

Зачем красят суппорта — для чего это всё

Вопрос имеет практическую и эстетическую сторону. Причём эстетическая сторона имеет больше перевес. Потому что, любые диски, смотрятся лучше, если суппорта покрашены и выделяются на фоне колёс.

Практическая же здесь сторона это защита от коррозии и камней. Так же, бытует мнение, что суппорта нужно красить только новые и специальной краской. Эмаль для пола, или для забора тут не подойдёт. Выбор цвета для покраски деталей, зависит от от самих дисков — нужно чтобы всё сочеталось с диском и кузовом. Крашеные они дольше не заржавеют. Нужно красить деталь до несколько раз, 2-3 минимум.

Чем и как покрасить суппорта на автомобиле, какой краской — топ 4 производителя термостойкой эмали

Краска должна быть обязательно термостойкой, иначе покрасить суппорта на автомобиле удастся, этой какой никакой краской, но они облезут очень быстро к сожалению. Она должна выдерживать температуру от 100 до 200 градусов. При частом торможении на машине, температура этих деталей сильно поднимается. Также нужно красить несколько раз, для достижения лучшего качества окраски, сделать это можно своими руками в гараже например. Суппорта можно покрыть порошковой краской. Окрашивать эти детали лучше в закрытом помещении, где нет пыли и ветра. Если не учесть эти условия то деталь будет покрашена с мелкими крупицами пыли это выглядит не эстетично — не является качественной работой.
Можно покрасить двумя способами: кисточкой и баллончиком. Окраска кисточкой не очень распространенный вид покраски, потому что равномерно нанести краску не получится. Балончик же, дает такую возможность, он является менее колхозным способом покраски детали. Красить можно снимая и не снимая детали с дисков. Если решили не снимать механизм, то нужно укутать бумагой, все видимые части механизма, кроме самой детали.

Марки можно выделить следующие:

  1. Kudo — российский бренд с хорошими качествами по термостойкости долговечности, её хватает на несколько сезонов.
  2. Foliatec — жаростойкая эмаль премиум класса, предоставляется много цветов для выбора, краска может быть глянцевой, единственный недостаток она дорогая.
  3. Motip — эта эмаль немного подешевле но имеет хорошее качество термостойкости и стойкость к коррозии.
  4. Kerry — несмотря на недорогую цену эмаль имеет устойчивость к абразивным покрытиям, стойкость к атмосферным осадкам и хорошую яркость.

В какой цвет покрасить суппорта

Красить можно не любым цветом каким хочется и это естественно. Должно всё сочетаться с дисками и с цветом кузова автомобиля, но есть цвета которые подходят к любой расцветке автомобиля. Например красный, подойдёт к любому цвету кузовщины. Неплохо также смотрятся жёлтый цвет, он подходит к черному к синему, красному цвету автомобиля. Если покрасить в черный цвет то суппорт не будет выделяться на фоне колеса. Например синий сочетается со всеми цветами кроме красного автомобиля, так что подбирайте краску с умом.

Красим без снятия

Что такое тормозной суппорт?

Запланировать обслуживание сегодня!

Тормозная система автомобиля состоит из многих важных компонентов. Есть стропы, колодки и роторы. Но что такое тормозной суппорт? В Bohn Ford мы здесь, чтобы помочь водителям в Харви, Новом Орлеане и Metairie узнать больше об их тормозных суппортах, о том, что они делают, о симптомах неисправности и о том, как часто вам нужно заменять тормозные суппорты.

Продолжайте читать, чтобы узнать все об этом важном компоненте тормозной системы, чтобы знать, когда пришло время ремонта или замены!

Что делает тормозной суппорт

Тормозные суппорты - это особый компонент вашей тормозной системы, который имеет решающее значение для работы ваших тормозов. На каждом колесе есть суппорты, которые прижимают тормозные колодки к роторам, чтобы замедлить вращение колеса и заставить автомобиль снизить скорость. Когда педаль тормоза нажата, она оказывает гидравлическое давление на поршни в суппортах, прижимая колодки к роторам.

Каковы симптомы неисправного тормозного суппорта?

Как и большинство компонентов вашего автомобиля, есть несколько признаков и симптомов, на которые следует обратить внимание, когда что-то пойдет не так.Знание, как определить эти симптомы неисправного тормозного суппорта, может помочь вам опередить любую серьезную проблему и своевременно устранить ее.

  • Стоп-сигнал - Это кажется очевидным, но этот свет может помочь вам обнаружить проблему с тормозом на ранней стадии.
  • Вибрация при торможении - Если вы чувствуете вибрацию в автомобиле при нажатии на педаль тормоза, это может означать, что суппорт не отпускается должным образом.
  • Автомобиль тянет в одну сторону - Когда это происходит, это может указывать на то, что один из ваших суппортов оказывает все давление, которое вынуждает автомобиль тормозить с одной стороны.
  • Запах горения - Если вы чувствуете запах гари, когда вы за рулем, и даже видите дым, исходящий от колеса, это может означать, что ваш тормозной суппорт застрял.

Ознакомьтесь с нашими специальными предложениями по обслуживанию, чтобы сэкономить при следующем ремонте тормозов…

Как часто нужно менять тормозные суппорты?

Учитывая, что тормозные суппорты делают с вашей тормозной системой, им предстоит тяжелая и изнурительная работа.Они созданы, чтобы быть прочными и долговечными, и они способны преодолевать буквальное давление своего долга. Однако такие факторы, как резкое торможение или отсутствие регулярного планового обслуживания, могут способствовать преждевременному износу суппорта тормоза. К счастью, тормозные суппорты могут прослужить до 100000 миль или 10 лет , поэтому при правильном вождении вы можете получить десятилетие из тех же суппортов.

Планирование обслуживания тормозов в Bohn Ford

Поскольку тормоза - это ваша первая и самая важная функция безопасности, рекомендуется регулярно их проверять.Тем не менее, хотя вы узнали, как долго служат тормозные суппорты и как часто их нужно заменять, по-прежнему полезно следить за их состоянием и решать любые другие проблемы с торможением, чтобы они не повлияли на всю систему.

Если вам требуется обслуживание или регулировка / замена тормозного суппорта, вы всегда можете записаться на прием в Bohn Ford. Мы здесь, чтобы помочь водителям в Харви, Новом Орлеане и Метаири следить за тем, чтобы их автомобили были в отличном состоянии.

признаков того, что ваши тормозные суппорты выходят из строя | от Hogan & Sons Tire and Auto

Fairfax, Virginia - Вы когда-нибудь задумывались, что заставляет вашу машину, ну, останавливаться , когда вы нажимаете на педаль тормоза? Было бы интересно узнать, сколько водителей вообще не думают о своей тормозной системе. По крайней мере, пока не возникнет проблема. Когда тормоза начинают визжать (или, что еще хуже, скрежетать), или когда автомобиль вздрагивает каждый раз при включении тормозов, водители, кажется, замечают это.

Но тормозная система в вашем автомобиле, грузовике или внедорожнике - самая важная функция безопасности в автомобиле. Понимание того, как она работает, как ее обслуживать, как определять проблемы с системой и что с этим делать, важно для безопасного вождения.

Тормоза - один из важнейших атрибутов безопасности вашего автомобиля. На большинстве автомобилей есть 2 типа тормозных систем; традиционные тормоза и антиблокировочная тормозная система (ABS). Типичная тормозная система состоит из ротора , суппорта и тормозных колодок или колодок.

В этой статье мы сосредоточимся на загадках тормозного суппорта.

Что такое тормозной суппорт и для чего он нужен?

Большинство современных автомобилей оснащено дисковыми тормозами передних или четырех колес. В дисковой тормозной системе к колесу прикреплен металлический диск (тормозной ротор). Когда водитель нажимает на педаль тормоза, пара тормозных колодок, содержащих материалы, вызывающие трение, захватывает или сжимает тормозной ротор, заставляя его замедляться и останавливаться.

Тормозной суппорт - это гидравлическое устройство, которое подвешивает тормозные колодки вокруг вращающегося ротора. Когда педаль тормоза нажата, гидравлическое давление передается через тормозные магистрали к суппорту. Поршень (или поршни) внутри суппорта прижимает тормозные колодки к ротору. Когда педаль тормоза отпущена, суппорт позволяет тормозным колодкам оторваться от ротора, чтобы колесо снова могло свободно двигаться.

Каковы признаки неисправного тормозного суппорта?

Тормозные колодки изнашиваются при нормальной эксплуатации.Это ожидаемо. И, конечно же, они могут изнашиваться быстрее в определенных условиях, например, при резких резких остановках или при нажатии на педаль тормоза водителем. Но они также могут быстро изнашиваться, если тормозной суппорт выходит из строя. Вот некоторые признаки того, что один из ваших тормозных суппортов выходит из строя:

  • Автомобиль тянет в сторону. Ваш автомобиль тянет или поворачивает в одну или другую сторону, когда вы ведете машину? Внутри тормозного суппорта один или несколько поршней перемещаются внутрь и наружу в ответ на гидравлическое давление главного цилиндра (насоса), когда вы нажимаете педаль тормоза.Если поршень (-ы) в одном из тормозных суппортов переднего колеса замерзнет из-за грязи, мусора или коррозии, тормозные колодки либо не войдут в контакт с ротором, либо не смогут освободить ротор. В первом случае при торможении автомобиль будет отъезжать с поврежденной стороны. Во втором случае автомобиль будет тянуть в сторону поврежденной стороны - при включении тормозов (а иногда и при их отсутствии).
  • Визг или металлический шум трения. Если тормозной суппорт заедает или замерзает, в области поврежденной детали могут быть слышны шумы. В отличие от шумов, связанных с изношенными тормозными колодками (которые возникают при нажатии педали тормоза), этот симптом, вероятно, будет слышен, когда тормоза , а не используются. Если отпускать слишком долго, тормоза могут полностью заблокироваться и предотвратить вращение колеса.
  • Неравномерный износ тормозных колодок. Если суппорт неисправен, есть вероятность, что тормозные колодки изнашиваются неравномерно. Если вы заметили, что тормозные колодки с одной стороны автомобиля изношены тоньше, чем с другой, скорее всего, неисправен суппорт.Техник, осматривающий ваш автомобиль или выполняющий другой ремонт, также может заметить этот симптом.
  • Утечка тормозной жидкости. Поскольку тормозной суппорт функционирует в результате гидравлического давления, любые слабые места в системе могут вызвать утечку гидравлического масла (тормозной жидкости). Мокрое маслянистое пятно на земле внутри шины может указывать на негерметичный суппорт.
  • Грохочущий звук. В редких случаях кронштейн суппорта, удерживающий суппорт на месте, может сломаться и вызвать громкий стук.Тормоза могут заблокироваться на этом колесе, и это возможно. В этом случае нельзя управлять транспортным средством.

Если вы заметили какой-либо из этих предупреждающих признаков неисправного тормозного суппорта, как можно скорее попросите квалифицированного специалиста осмотреть всю тормозную систему. Если проблема с тормозом не устраняется слишком долго, вы не только рискуете поставить под угрозу важный компонент безопасности вашего автомобиля, но также можете значительно увеличить счет за ремонт.

Hogan & Sons Tire and Auto | Автор: Майк Алес | Авторские права, декабрь 2017 г.

Эта статья предназначена только в качестве общего руководства, и вы полагаетесь на ее материалы на свой страх и риск.Используя этот общий руководящий документ, вы соглашаетесь защищать, возмещать убытки и оградить Hogan & Sons Tire and Auto и ее дочерние компании от любых претензий, убытков, издержек и расходов, включая гонорары адвокатов, возникающих в связи с вашими или связанными с ними. использование этого руководящего документа. В той степени, в которой это полностью разрешено действующим законодательством, Hogan & Sons Tire and Auto не делает никаких заявлений или гарантий любого рода, явных или подразумеваемых, в отношении информации, содержания или материалов, включенных в этот документ.Это резервирование прав должно быть настолько широким и всеобъемлющим, насколько это разрешено законодательством государства вашего проживания.

Как ухаживать за автомобилем: тормозные суппорты

Что такое тормозные суппорты?

В дисковой тормозной системе 3 ключевых компонента, которые работают вместе, - это тормозные суппорты, тормозные колодки и тормозные диски. Работа тормозного суппорта состоит в том, чтобы использовать гидравлическое давление, создаваемое в тормозной системе, когда водитель нажимает на педаль тормоза, и использовать его для прижатия тормозных колодок к тормозному ротору при высоком давлении.Этот процесс прижатия тормозных колодок к роторам жизненно важен для работы современной дисковой тормозной системы.

Важно знать, что на современных транспортных средствах используются 2 основных типа тормозных суппортов: фиксированные тормозные суппорты и плавающие суппорты. Фиксированный тормозной суппорт устанавливается над частью тормозного ротора и имеет поршни, которые выдвигаются при нажатии на педаль тормоза, чтобы оказывать одинаковое давление на тормозную колодку с обеих сторон тормозного ротора. Скользящий тормозной суппорт имеет поршень, который оказывает давление непосредственно на ориентированную внутрь тормозную колодку, и штифты, по которым узел скользит, чтобы оказывать давление на внешнюю тормозную колодку.Скользящий тормозной суппорт чаще встречается на легковых легковых автомобилях, в то время как фиксированные тормозные суппорты обычно используются в более высокопроизводительных приложениях из-за их более прочного и равного приложения давления к внутренним и внешним тормозным колодкам.

Почему они важны?

Суппорты тормозные имеет решающее значение для управления силой тормозной системы, когда вы останавливаете автомобиль с любой скорости и на любом покрытии.

Что может пойти не так?

К счастью, тормозные суппорты имеют довольно простую конструкцию и практически не требуют обслуживания в нормальных условиях движения.Отказы тормозных суппортов случаются нечасто, но иногда случаются по нескольким причинам. Наиболее частая причина замены тормозного суппорта заключается в том, что один из поршней (который выдвигается для создания давления на тормозную колодку) заедает в отверстии тормозного суппорта. Когда поршень зажат и не может двигаться, суппорт может быть не в состоянии оказывать давление на тормозную колодку; отсутствие давления на тормозную колодку, когда водитель нажимает на педаль тормоза, увеличивает тормозной путь, а также приводит к неправильному управлению автомобилем во время торможения.Кроме того, если поршень суппорта застрянет в рабочем положении, колодки могут изнашиваться преждевременно.

Тормозные суппорты также иногда обнаруживаются протекающими через их первичное квадратное уплотнение вокруг поршня. Это уплотнение не только ограничивает гидравлическую тормозную жидкость внутри суппорта в сборе, но также отвечает за небольшое втягивание поршня тормозного суппорта, когда водитель транспортного средства отпускает тормоза. Выход из строя квадратного сечения уплотнения случается редко, но это также проблема, которая может вызвать заметное изменение ощущений от тормозов во время работы.Осмотр тормозных суппортов и втягивание поршней является обычным делом в каждой автомастерской при ремонте тормозов.

Как узнать, когда им нужна работа?

Когда водитель нажимает педаль тормоза, чтобы замедлить или остановить свой автомобиль, если замечается тяга влево или вправо, возможно, за это отвечает тормозной суппорт. Хотя это может произойти из-за многих других компонентов автомобиля, осмотр тормозных суппортов важен, чтобы исключить возможность неисправности тормозного суппорта.

Кроме того, когда автомастерская обслуживает тормозную систему на транспортном средстве, техник должен втянуть поршни, чтобы установить новые тормозные колодки; Тормозные суппорты также проверяются на герметичность. Если во время этой процедуры обнаруживается проблема, важно исправить ее, отремонтировав или заменив тормозной суппорт, чтобы обеспечить надлежащую работу тормозных систем автомобиля.

Сколько они стоят и почему?

Сменные тормозные суппорты бывают двух основных типов: «Готовые к трению», что означает, что на них не установлены тормозные колодки, но они полностью собраны для их установки.Другой основной стиль - это суппорт с нагрузкой, который поставляется в сборе с уже установленными тормозными колодками. В зависимости от того, какой стиль вы выберете для покупки, это повлияет на цену. Важно отметить, что оба стиля могут быть доступны, а могут и не быть доступны для определенных транспортных средств, хотя в целом оба варианта существуют для большинства транспортных средств.

Кроме того, как фиксированные, так и плавающие тормозные суппорты могут поставляться либо с готовностью к трению, либо с нагрузкой. Время замены тормозных суппортов на 1 оси составляет от 2 до 3 рабочих часов, но в некоторых случаях может быть больше.

Тормозной суппорт, готовый к трению, обычно будет менее дорогим вариантом, поскольку он не включает комплект тормозных колодок. Стоимость замены суппортов для легковых автомобилей составляет от чуть менее 100 долларов до нескольких сотен долларов для более крупных транспортных средств.

Напротив, нагруженный тормозной суппорт, вероятно, будет стоить более 100 долларов, а в некоторых случаях может достигать 500 долларов и более.

Поскольку сегодня на транспортных средствах используется такое большое разнообразие тормозных систем, существует также большой разброс стоимости замены современных тормозных суппортов.

Сколько времени они занимают и почему?

Замена на тормозные суппорты обычно уходит 2–3 часа работы, исходя из времени, затраченного на ремонт в мастерской. рабочая нагрузка обычно завершается в тот же день, когда автомобиль высадился.

Есть ли возможность снизить стоимость?

С широким разнообразие вариантов замены, сравнение нескольких предложений тормозных суппортов обычно позволяет сравнивать покупки этого компонента в большинстве приложений.

Какие еще работы могут быть связаны?

После замены тормозной суппорт на транспортном средстве, из тормозной системы необходимо удалить воздух. Поскольку в процессе прокачки необходимо удалить часть тормозной жидкости из автомобиля, Рекомендуется проводить замену тормозной жидкости одновременно с время. . Тормозные суппорты также иногда заменяются при обнаружении проблемы. во время обычной тормозной работы. Наконец, могут быть предложены резиновые тормозные шланги. для замены в зависимости от их состояния при замене тормозного суппорта.

Имеет ли тип автомобиль имеет значение?

По основные принципы работы, тормозной суппорт работает так же на подавляющее большинство транспортных средств, используемых сегодня. Самые большие различия между транспортных средств - это стоимость самого тормозного суппорта и стиль тормозной системы. суппорт б / у.

Наша рекомендация:

При замене тормозных колодок и роторов, важно, чтобы техник выполнял во время работы проверяются тормозные суппорты, чтобы убедиться, что они в хорошем состоянии рабочее состояние.В случае обнаружения проблемы с тормозным суппортом, это важно немедленно устранить проблему, чтобы обеспечить правильную остановку автомобиля когда это нужно водителю. Кроме того, если во время торможения наблюдается тяга или если педаль тормоза кажется ненормальной, необходимо проверить тормозную систему. проводится для выявления возможных проблем.

Детали тормозной системы и их совместная работа для остановки транспортного средства

Добро пожаловать в Bendix brakes. Сегодня мы рассмотрим, как работает современная дисковая тормозная система.Мы начнем с рассмотрения компонентов торможения, участвующих в остановке транспортного средства, и того, как они работают вместе.

Начиная с одного из основных компонентов тормозной системы, мы смотрим на дисковый ротор, на который прижимаются тормозные колодки, это создает трение, замедляющее вращение колеса и транспортного средства.


Суппорт приводится в действие гидравлическим давлением тормозной жидкости, создаваемым педалью тормоза транспортного средства и главным цилиндром. В этой сборке тормозные колодки прижимаются к поверхности ротора диска, создавая трение.

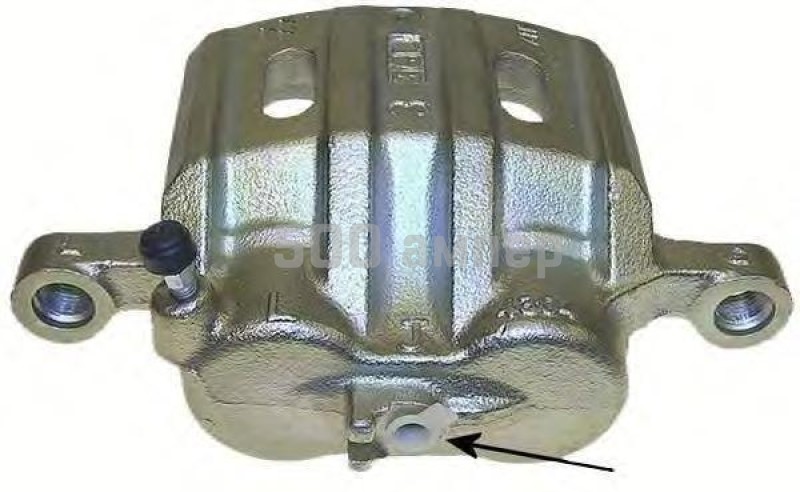

Тормозной суппорт в сборе

Суппорт состоит из нескольких частей, которые имеют решающее значение для эффективной работы тормозной системы. Эти детали включают суппорт и монтажный кронштейн, штифты скольжения, стопорные болты, пыльники, зажимы для крепления тормозов, тормозные колодки и прокладки, тормозной поршень с пыльником и уплотнение.


Тормозная жидкость подается в суппорт через банджо-фитинг, который перемещает поршень вперед по направлению к внутренней тормозной колодке при нажатии на педаль тормоза.Это заставляет суппорт двигаться вдоль скользящих штифтов, которые затем подтягивают внешнюю тормозную колодку к ротору тормозного диска.


Теперь, когда мы разобрались с деталями, давайте посмотрим, как работает тормозная система. Когда педаль тормоза нажата, суппорт будет получать тормозную жидкость под высоким давлением из главного цилиндра, который толкает поршень во внутреннюю тормозную колодку и на поверхность ротора диска. Гидравлическое давление заставит суппорт перемещаться по скользящим штифтам, притягивая внешнюю тормозную колодку к противоположной стороне дискового ротора, вызывая трение и замедляя тормоз и транспортное средство.


Глядя на процесс торможения под другим углом, мы можем увидеть, как тормозная жидкость толкает поршень, который, в свою очередь, прижимает внутреннюю тормозную колодку к внутренней части дискового ротора, как только это произойдет, жидкость теперь будет толкать суппорт вдоль салазок и внешняя тормозная колодка будет тянуться к противоположной стороне ротора диска.

Тормозной суппорт Обслуживание? Что это такое?

Если вы не являетесь заядлым автолюбителем, возможно, вы не понимаете всего, что нужно делать, чтобы ваш автомобиль работал наилучшим образом.Один из важных процессов, которые вы можете не осознавать, нуждается в вашем автомобиле, - это обслуживание тормозного суппорта.

Вам может быть интересно, что такое тормозные суппорты! Тормозные суппорты вмещают тормозные колодки и с помощью кронштейнов, поршней и скользящих штифтов суппорта помогают вставлять колодки в тормозные диски, когда вы нажимаете на тормоза.

Со временем скользящие штифты теряют смазку и не так хорошо скользят по суппортам. Из-за отсутствия смазки происходит несколько вещей. Во-первых, из-за того, что тормоза не контактируют должным образом с ротором, тормозные колодки могут изнашиваться неравномерно.Во-вторых, скользящие штифты могут заедать, в результате чего тормозная колодка постоянно контактирует с ротором, что приводит к накоплению тепла, которое быстрее изнашивает тормозные колодки. В-третьих, тормозная сила может быть слабой из-за того, что тормозные колодки не касаются всей поверхности тормозного ротора. Все это означает, что вы не в полной мере используете свои тормозные колодки, как следовало бы, а это означает, что деньги потрачены впустую.

Хотя штифты скольжения защищены резиновым покрытием, на них образуется тормозная пыль и нарастание ржавчины, что препятствует скольжению суппортов.Ржавчина возникает в тех местах, где на дорогу попадает соль. Химические вещества из соли вредны для металла и могут вызывать коррозию, если металл не чистить регулярно. Эта коррозия усугубляет проблемы, возникающие из-за недостатка смазки.

Обслуживание тормозных суппортов включает чистку и смазку скользящих пальцев. Мы очищаем штифты от жира и мусора и проверяем на наличие ржавчины. Затем мы наносим термостойкую смазку на штифт и вставляем его обратно, который должен легко скользить.Этот процесс занимает чуть меньше часа, и мы можем осмотреть дисковые или барабанные тормоза вашего автомобиля, пока мы занимаемся этим.

Если вы не знаете, когда ваши тормозные суппорты обслуживались в последний раз, мы не можем узнать, нужно ли их обслуживать, не разбирая тормоза, и, в этом случае, поскольку тормоза уже разобраны, мы предлагаем что мы идем дальше и очищаем ваши скользящие штифты. С этого момента вы должны обслуживать свои суппорты по установленному графику, в зависимости от района, в котором вы живете.Если вы живете в Висконсине, Миннесоте или другом заснеженном штате, вам нужно чистить суппорты каждые 1-2 года. Тем, кто живет в более сухих местах, таких как Техас или Аризона, вам, вероятно, никогда не придется беспокоиться о своих суппортах.

В следующий раз, когда вы придете на сервисное обслуживание в Weber Automotive, попросите нас осмотреть ваши тормозные суппорты. Мы можем помочь вам сохранить ваши тормозные колодки, что, в свою очередь, сэкономит ваши деньги и даст вам душевное спокойствие, зная, что ваши тормоза работают правильно.


Запланировать техобслуживание

Можете ли вы водить машину с ослабленным суппортом?

Можете ли вы водить машину с незакрепленным суппортом? Простой ответ - НЕТ.Причина в том, что тормозные суппорты предназначены для крепления к их седлу с помощью болтов и направляющих штифтов, которые плотно входят в втулки.

Это необходимо для правильной подвески суппорта, чтобы тормозные колодки могли успешно контактировать с ротором, и автомобиль останавливался при их нажатии.

Теперь, если суппорты ослаблены, они будут вертеться и издавать щелкающий звук, исходящий от этого колеса. Мне не нужно рассказывать вам, что может вызвать нежелательный звук в любой части автомобиля.

Из этой статьи вы узнаете больше о незакрепленном суппорте.

Что такое суппорт?

Тормозные суппорты, точнее, тормозные суппорты - одни из самых важных частей современных дисковых тормозных систем.

Они работают рука об руку с тормозными колодками и роторами вместе с остальной гидравлической системой, замедляя и останавливая автомобиль.

При каждом нажатии на педаль давление тормозной жидкости передается через главный цилиндр к суппорту, который выдвигает поршень и прижимает тормозные колодки к роторам, чтобы замедлить автомобиль.

Каковы симптомы незакрепленного суппорта?

Всякий раз, когда вы замечаете какие-либо высокие звуки, внезапные удары или удары при нажатии на тормоз, это признак того, что суппорт ослаблен. Хотя могут быть и другие потенциальные последствия, такие как заедание или заедание суппорта.

Однако тормозной суппорт в таком состоянии не сможет должным образом остановить автомобиль, что может даже привести к преждевременному износу тормозов. Таким образом, вы всегда должны быть внимательны к любым необычным звукам, исходящим от колес при каждом торможении.

Почему у меня люфт?

В большинстве случаев изношенные роторы или колодки не приводят к ослаблению крепления суппортов; однако они могут серьезно повредить суппорты, особенно ушки суппортов со скользящими штифтами.

Между тем, сильный грохот может расшатать вещи, повредить отверстия и т. Д. Следовательно, если они будут повреждены, суппорт будет болтаться.

Можно ли ездить с ослабленным суппортом?

Вопрос должен быть; безопасно ли ехать с ослабленным суппортом? Так же, как это опасно, когда вы едете с застрявшим суппортом, так же опасно ездить с незакрепленным суппортом.

Каждый раз, когда вы замечаете признаки ослабления суппорта, но продолжаете движение, автомобиль не останавливается должным образом, а отказ от ремонта может вызвать преждевременный износ тормозов. Следовательно, не рекомендуется делать это, чтобы избежать дальнейших опасностей.

Помните, что суппорты удерживают тормозные колодки, поэтому, когда они ослаблены, они потеряют сцепление с тормозными колодками; следовательно, это вызывает дребезжание тормозов, что, в свою очередь, будет означать ослабление колеса, и вы знаете, что это означает.

Поэтому, как и в случае с другими проблемами автомобиля, особенно с проблемами, связанными с тормозами, рекомендуется немедленно исправить ослабленный тормозной суппорт, чтобы избежать потенциально опасных моментов.

Какой звук издает свободный суппорт?

Как мы уже говорили, вы должны быть очень внимательны, чтобы замечать щелкающий звук ослабленного суппорта, который исходит от колеса, когда оно крутится.

К задней части каждого тормоза прикреплена опорная пластина. Всякий раз, когда пластина изгибается внутрь, она будет тереться о ротор или суппорт, что приводит к щелчку. Это может быть визг или металлический шум трения.

Предполагается, что штангенциркуль ослабнет?

Ни в коем случае нельзя расшатывать штангенциркуль.Всякий раз, когда ваши колодки изнашиваются, движущаяся часть суппорта скользит внутрь, чтобы все это было плотно, а поршень остается снаружи и удерживает заднюю колодку близко к ротору.

Таким образом, вам следует смотреть на болты суппорта сзади и на болты с квадратным подголовком.

Как можно затянуть ослабленный суппорт?

В заключение мы решили выделить пять шагов, необходимых для затяжки ослабленного суппорта. Они следующие:

  1. Осторожно и правильно открутите болты тормозного суппорта.
  2. Тщательно осмотрите болты и отверстия для болтов на шпинделе.
  3. Используйте очиститель для нити или нарезчик для повторной нарезки резьбы в отверстии для болта.
  4. Установить все новые компоненты тормозной системы.
  5. Убедитесь, что вы используете рекомендованное усилие затяжки для затяжки болтов тормозного суппорта.

Заключение

Так можно ли водить машину с незакрепленным суппортом? Надеюсь, у вас уже есть ответ на этот вопрос, а также на то, как затянуть ослабленный суппорт.

Между тем, если вам трудно исправить ослабленный суппорт, как это рекомендовано, лучше обратиться к услугам опытного автомеханика или инженера, чем продолжать ездить на нем в таком состоянии.

Это позволит вам избежать дальнейших потенциальных проблем или вероятных повреждений.

Вам также может понравиться:

Стоимость тормозных суппортов

У вас проблемы с тормозами? У вас могут быть проблемы с тормозными суппортами. Это один из трех компонентов тормозной системы вашего автомобиля. Тормозные суппорты имеют решающее значение для полной остановки вашего автомобиля. Если они начнут давать сбой, вы можете столкнуться с серьезными проблемами. Исправить их может быть очень дорого, если вам нужно их заменить.

Авторемонт стоит ДОРОГОЙ


Допустим, вам сказали, что вам нужно заменить тормозные суппорты. Вы, наверное, спросите себя, сколько это мне будет стоить? Кроме того, вам может быть интересно, сколько времени потребуется на замену? Эти вопросы важно задать перед заменой тормозных суппортов. Финансовое планирование дорогостоящего ремонта, например, тормозных суппортов, может оказаться затруднительным. Если вам нужно заменить тормозные суппорты, вы должны запланировать потратить от 771 до 1541 долларов.

Для чего нужен тормозной суппорт?

Тормозной суппорт - это часть автомобиля, которая дает ему возможность останавливаться. Это критически важный элемент тормозной системы. Это поможет вашему автомобилю полностью остановиться при торможении. Очень важно обеспечить безопасность во время вождения, чтобы вы могли очень быстро полностью остановиться.

Как работают тормозные суппорты? Они прижимают тормозные колодки вашего автомобиля к поверхности тормозного ротора.Этот процесс замедляет вашу машину. Подумайте о тормозном суппорте, как о зажиме. Тормозной суппорт сжимается, чтобы остановить всю систему, чтобы автомобиль мог немедленно остановиться. Суппорт состоит из двух металлических пластин.

Когда вам нужно, чтобы ваша машина остановилась, вы нажимаете на тормоза. Это активирует тормозную систему. Что происходит в этой системе? Тормозная жидкость в главном цилиндре создает давление на поршни, расположенные в суппорте тормоза. Затем суппорт прижимается к тормозным колодкам, которые давят на ротор автомобиля.Ротор крепится к колесам автомобиля. Этот процесс замедляет автомобиль и, в конечном итоге, останавливает его.

Что произойдет, если тормозной суппорт сломается?

А что, если у вас сломан тормозной суппорт? Это может привести к очень серьезным проблемам. Тормозные суппорты играют важную роль в обеспечении безопасности вашего автомобиля. Вы когда-нибудь слышали о заедании суппортов? Часто, когда ваш тормозной суппорт сломан, это будет называться таковым.Причина этого в том, что они удерживают ваши тормозные колодки немного в нажатом состоянии. Это может привести к более быстрому износу тормозной системы.

Кроме того, сломанные тормоза суппорта могут повлиять на другие системы вашего автомобиля. Это может повлиять на систему трансмиссии вашего автомобиля, поскольку приведет к ее большему износу. Трансмиссия - одна из самых важных частей вашего автомобиля. Это тоже самая дорогая деталь. Если ваши суппорты не работают должным образом, они вызовут больший износ деталей двигателя, поскольку влияют на скорость вашего автомобиля.Если из-за этого ваш автомобиль вынужден двигаться на более медленных скоростях, вы увеличиваете нагрузку на систему трансмиссии, пытаясь ускориться. Системе трансмиссии говорят о двух противоположных вещах, поэтому она начнет изнашиваться быстрее.

Признаки неисправности тормозных суппортов

Тормозные суппорты стареют и со временем начинают изнашиваться. Они не будут работать так эффективно, как раньше. Это происходит из-за трения, возникающего между деталями.Когда возникает трение, вся система нагревается. Когда система нагревается, эти детали могут начать перегреваться. Если тормозные суппорты выйдут из строя, возникнет масса проблем. Ниже перечислены некоторые симптомы неисправных тормозных суппортов.

Шумы от тормозов: Слышали ли вы когда-нибудь громкий визг из своей машины? У вас может быть проблема с тормозными суппортами. Если они не работают должным образом, они будут издавать очень громкий шум. Кроме того, если тормоза при торможении кажутся слабыми или жесткими, возможно, у вас сломаны суппорты.Вы знаете свою машину лучше всех. Вы сможете почувствовать, работают ли они, как обычно. Тормозная система быстро выйдет из строя, поэтому важно проверить их, как только вы услышите, как они издают громкие звуки.

Утечка жидкости: Как вы понимаете, каждый раз, когда из вашего автомобиля начинает течь жидкость, возникает проблема. Большинству основных систем вашего автомобиля требуется жидкость, чтобы он мог работать должным образом. Жидкость помогает смазывать детали, чтобы они не перегревались и не вызывали слишком сильного трения.Для правильной работы тормозных суппортов требуется тормозная жидкость.

Тормозная жидкость разрешена только в определенных местах тормозной системы. Если какая-либо часть системы перестает работать должным образом, жидкость будет вытекать повсюду, и тормозные суппорты перестанут реагировать. Вам может быть интересно, где искать эту лишнюю жидкость? Обычно вы можете найти его под тормозными суппортами. Вы также можете найти тормозную жидкость в системе двигателя. Важно определить источник утечки, чтобы вы могли устранить ее до того, как проблема усугубится.Если вы позволите этому продолжаться слишком долго, вы можете повредить всю тормозную систему.

Качающееся транспортное средство: Поршень может заблокироваться в определенном положении из-за сильного износа от тепла. Тепло вызывается частями, создающими трение и трение друг о друга. Когда это произойдет, тормозные суппорты заблокируются на месте. Если ваши тормозные суппорты заблокируются, это приведет к раскачиванию вашего автомобиля в одном направлении. Вы когда-нибудь чувствовали, что ваша машина так раскачивается? Если это так, вам нужно немедленно проверить тормозные суппорты.Это ненормально, если ваша машина так раскачивается.

Если вашему автомобилю нужно время, чтобы остановиться: Считаете ли вы, что вашему автомобилю требуется время, чтобы полностью остановиться? Если ваши тормозные суппорты сломаны, вашей машине потребуется больше времени, чтобы полностью остановиться. Тормозные суппорты создают силу, которая заставит ваш автомобиль остановиться. Когда они не работают, ваша машина не остановится резко. Если вы подозреваете, что у вас проблемы с тормозами, вам необходимо как можно скорее проверить автомобиль. Механик проведет диагностику и даст оценку стоимости ремонта тормозного суппорта.

Могу ли я ехать с неисправными тормозными суппортами?

Если вы заметили, что у вашего автомобиля проблемы с тормозом, вам следует прекратить водить машину. Вождение автомобиля с неисправным тормозным суппортом небезопасно. Вы не сможете внезапно остановить машину в случае пробки. В тот момент, когда вы думаете, что у вас проблемы с тормозами, вам нужно отвести машину к механику. Они смогут диагностировать, какая часть вашей тормозной системы выходит из строя, а затем они могут исправить это за вас.

Как отремонтировать тормозные суппорты?

Если вы слышите, как тормоза издают странные звуки, вам следует немедленно их проверить. Гораздо лучше быстро остановить проблему, прежде чем она перерастет в более серьезную проблему. Есть несколько способов проверить тормоза, чтобы убедиться, что они работают должным образом. Проверить тормозные суппорты довольно просто. Они покажут отказ, пока вы ведете машину. Если вы заметите свое покачивание, тормозные суппорты вашего автомобиля могут сломаться.

Часто проблемы, связанные с тормозами, являются результатом низкого уровня тормозной жидкости. Тормозная жидкость необходима для правильной работы тормозной системы. Первое, что вам нужно сделать, это проверить тормозную жидкость, чтобы увидеть, достаточно ли ее. Если жидкость упадет ниже отметки, вам нужно будет долить ее. Перед тем, как сделать это, вы захотите проверить наличие сломанных деталей. Эти сломанные детали могут протекать, что снижает уровень жидкости. Если вам нужна помощь в обнаружении утечек или проблем с тормозным суппортом, обратитесь к механику.Они смогут провести надлежащую диагностику тормозной системы.

Если вы хотите сэкономить на замене тормозных суппортов, вы можете заменить их самостоятельно. Вам не придется платить механику за оплату труда. Если вы достаточно уверены в себе, вы можете сделать это самостоятельно. Первое, что вам нужно сделать, это поставить машину на домкраты. Используйте подставки под оси, чтобы поднять машину.

Как только вы это сделаете, вам нужно будет снять опорное колесо с автомобиля.Далее найдите перевозчика. Он должен быть прикручен к ступице колеса. Теперь вам нужно будет найти штангенциркуль. Вы можете найти его прикрепленным к раме двумя болтами. Снимите эти болты и снимите суппорт с тормозного диска.

Вы сняли суппорт. Теперь вам нужно снять тормозные колодки. Они удерживаются зажимами, поэтому их легко снимать. Как только вы закончите, вам нужно будет снять тормозную магистраль с суппорта. Некоторая тормозная жидкость может начать вытекать, не волнуйтесь, это нормально.Теперь вы можете надеть новый суппорт, но убедитесь, что вы полностью вставили его в суппорт.

Вам нужно будет снова надеть тормозные колодки с зажимами и переставить болты на суппорте. Убедитесь, что суппорты находятся в правильном положении, и затем вы можете снова прикрутить их на место. Как только все встало на свои места, нажмите педаль тормоза несколько раз, чтобы убедиться, что все собрано вместе. Последнее, что вам нужно сделать, это взять машину на тест-драйв.Если все нормально звучит и едет плавно, вы успешно заменили тормозные суппорты.

Сколько стоит замена тормозных суппортов?

Замена тормозных суппортов может быть очень высокой. Это часто зависит от марки и модели вашего автомобиля. В разных автомобилях используются разные тормозные детали. Механик сможет дать вам точную оценку вашего автомобиля. Если у вас есть механик, который заменит ваши тормозные суппорты, вам придется оплачивать трудозатраты, что сделает работу более дорогостоящей.

Например, в большинстве случаев для этого типа работы рабочая сила будет стоить в среднем от 300 до 400 долларов. Сами тормозные детали будут различаться в зависимости от типа автомобиля, которым вы управляете, и деталей, задействованных в системе. Всегда полезно оценить некоторые опции, прежде чем идти к механику, чтобы вы знали, что они не будут пытаться продать вам самые дорогие детали. Если у вас есть диапазон цен, в котором вы пытаетесь остаться, и вы определили цены на детали, вероятность того, что механик предложит вам самые дорогие детали, будет меньше.

Заключение

Ваши тормозные суппорты выходят из строя? Очень важно исправить это как можно скорее. Управлять автомобилем при выходе из строя тормозных суппортов очень небезопасно. Это может повлиять на способность вашего автомобиля полностью остановиться, что подвергнет вас и других людей опасности.

Ремонт тормозов суппорта стоит очень дорого. Поскольку они являются важной частью вашей тормозной системы, их ремонт стоит больших денег.Вы должны решить, хотите ли вы решить эту проблему или вместо этого продать свой автомобиль. Ваша машина стареет? Вы тратите много денег на замену различных частей автомобиля? Если это так, вы можете сэкономить деньги, чтобы отремонтировать его, продать свою машину и купить новую. Вы можете продать нам свою машину, и мы дадим вам за нее наличные. Заберем вашу машину в любом состоянии.

Мы специализируемся на продаже отремонтированных автомобилей и автозапчастей по лучшим ценам.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
