Типы подвесок автомобиля

Типы подвесок автомобиля

Ни для кого не является секретом, что любой автомобиль имеет переднюю и заднюю подвески, представляющие собой совокупность амортизаторов пружин, рычагов. Подвеска обеспечивает плавность хода транспортного средства и оказывает непосредственное влияние на его динамические характеристики.

Существует несколько видов подвесок автомобиля: двухрычажная, многорычажная, подвеска МакФерсона, подвеска «Де Дион», зависимая задняя подвеска, полунезависимая задняя подвеска. Любая подвеска имеет свои преимущества и недостатки и может применяться на определенном типе транспорта. Рассмотрим подробнее все виды подвесок автомобиля.


Двухрычажная подвеска

Данный вид подвески имеет короткий верхний рычаг и длинный нижний рычаг. Благодаря конфигурации поперечного рычага каждое колесо автомобиля независимо воспринимает неровности дороги, оставаясь в оптимальном вертикальном положении.

Таким образом обеспечивается хорошее сцепление с дорогой и минимальный износ шин.

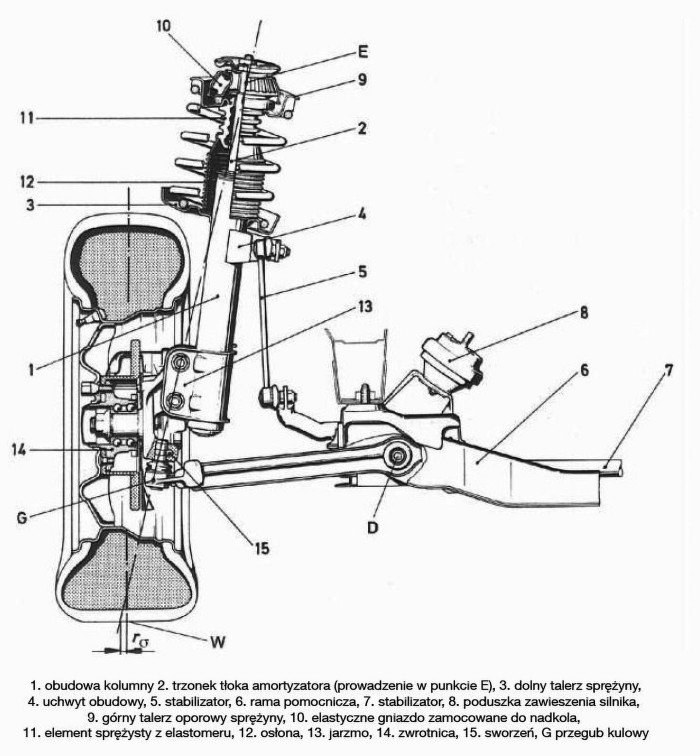

Подвеска МакФерсона

Подвеска МакФерсона — это подвеска, которая имеет в своем составе один рычаг, стабилизатор поперечной устойчивости, блок из пружинного элемента. В конструкцию подвески МакФерсона входит также телескопический амортизатор, который получил название «качающаяся свеча», так как во время движения колеса он может раскачиваться вверх и вниз. Несмотря на несовершенство конструкции, подвеска МакФерсона широко используется в современном автомобилестроении из-за технологичности и дешевизны.


Многорычажная подвеска

Данный вид подвески, во многом напоминающей двухрычажную, обеспечивает плавный ход и улучшенную управляемость транспортного средства. В конструкцию многорычажной подвески входят сайлент-блоки и шаровые шарниры, эффективно смягчающие удары во время преодоления автомобилем препятствий. Все элементы подвески закрепляют через сайлент-блоки на подрамнике. Таким образом удается улучшить шумоизоляцию машины от колес.

Независимая многорычажная подвеска обычно используется на авто представительского класса, которые отличаются улучшенной управляемостью и стабильным контактом колес с любым дорожным покрытием. Среди основных преимуществ многорычажной подвески можно выделить независимость колес машины друг от друга, низкую неподрессорную массу, независимую продольную и поперечную регулировки. Многорычажная подвеска отлично подходит для установки в схему 4×4.


Задняя зависимая подвеска

Подвеска, где роль упругих элементов исполняют цилиндрические винтовые пружины — это и есть задняя зависимая подвеска, которую часто устанавливают на «Жигули». Самым большим недостатком такого типа подвески является большой вес, который имеет балка заднего моста. Вес еще больше увеличивается, если задний мост является ведущим, так как на балке размещается редуктор, картер главной передачи. Это, в свою очередь, вызывает увеличение неподрессорных масс, что ухудшает плавность хода автомобиля и приводит к возникновению вибраций.


а — зависимая подвеска; б — независимая подвеска


Подвеска «Де Дион»

Данный вид подвески отличается «облегченным» задним мостом, так как картер отделяется от балки и прикрепляется непосредственно к кузову. Двигатель передает крутящий момент на ведущие колеса через полуоси, которые качаются на шарнирах угловых скоростей. Подвеска «Де Дион» может быть как зависимой, так и независимой. Главным недостатком зависимой подвески является «приседание» машины при старте. Во время торможения автомобиль начинает явно наклоняться вперед. Чтобы избежать такого эффекта, в зависимых подвесках используют специальные направляющие элементы.


Задняя полунезависимая подвеска

Полунезависимая задняя подвеска представляет собой два продольных рычага, соединенных посредине поперечиной. Задняя подвеска применяется только сзади, но на большинстве переднеприводных авто. Плюсы данной конструкции состоят в легкости монтажа, компактности, небольшом весе, уменьшенной неподрессорной массе, что в итоге положительно сказывается на кинематике колес.

Единственным минусом задней полунезависимой подвески является то, что она может использоваться только на неведущих задних мостах.

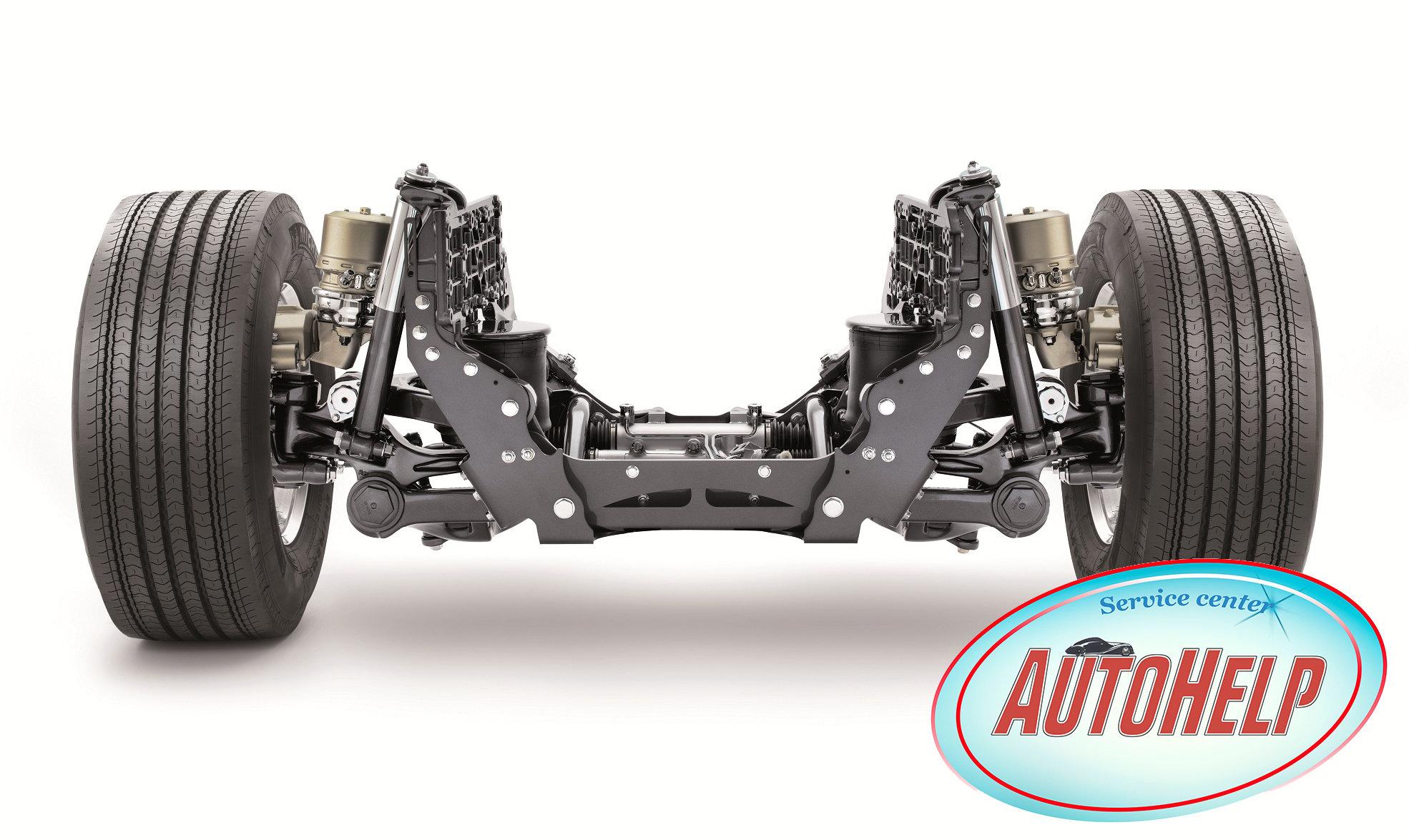

Подвески грузовых автомобилей

Наиболее распространенным типом зависимой подвески является подвеска с поперечными или продольными рессорами и гидравлическими амортизаторами. Такой тип подвески широко используется на грузовиках, а также на некоторых внедорожниках. Этот вариант считается самым легким, так как мост размещают на продольных рессорах, которые крепят в кронштейнах кузова. Сразу же заметна очевидная простота подобной конструкции, которая и является главным преимуществом задней зависимой подвески, имеющим значение в первую очередь для производителя. Автомобилист получает только недостатки, заключающиеся в неэффективной работе рессор в качестве направляющих. Мягкость рессор отрицательно сказывается на управляемости автомобиля на высоких скоростях и на сцеплении шин с дорогой.


Подвески пикапов и внедорожников

Если говорить о внедорожниках и пикапах, то для данных типов автомобилей наиболее часто используют несколько типов подвесок:

- зависимую переднюю и заднюю подвески;

- независимую переднюю и независимую заднюю подвески;
- полностью независимую подвеску.

Среди наиболее распространенных задних подвесок внедорожников и пикапов встречаются пружинные и рессорные. Рессорные отличаются надежностью и простотой конструкции. Пружинные подвески конструктивно более сложны, но выделяются компактностью и мягкостью, поэтому устанавливаются на легких пикапах и внедорожниках. «Паркетники» обычно оборудуются независимыми рычажными задними подвесками. Что касается передней подвески внедорожников, то наиболее часто производители отдают предпочтение торсионным и независимым пружинным подвескам.


Подвески легковых автомобилей

Если говорить о легковых автомобилях, которые в основном имеют передние ведущие колеса, то в качестве передней подвески используется независимая подвеска Макферсона или независимая двухрычажная подвеска. Говоря же о задней подвеске, стоит заметить, что производители обычно выбирают независимую многорычажную либо полузависимую заднюю подвеску.

Другие статьи

#Бачок ГЦС

Бачок ГЦС: надежная работа гидропривода сцепления

14. 10.2020 | Статьи о запасных частях

Многие современные автомобили, особенно грузовые, оснащаются гидравлическим приводом выключения сцепления. Достаточный запас жидкости для работы главного цилиндра сцепления хранится в специальном бачке. Все о бачках ГЦС, их типах и конструкции, а также о выборе и замене этих деталей читайте в статье.

Самые популярные типы подвесок автомобилей

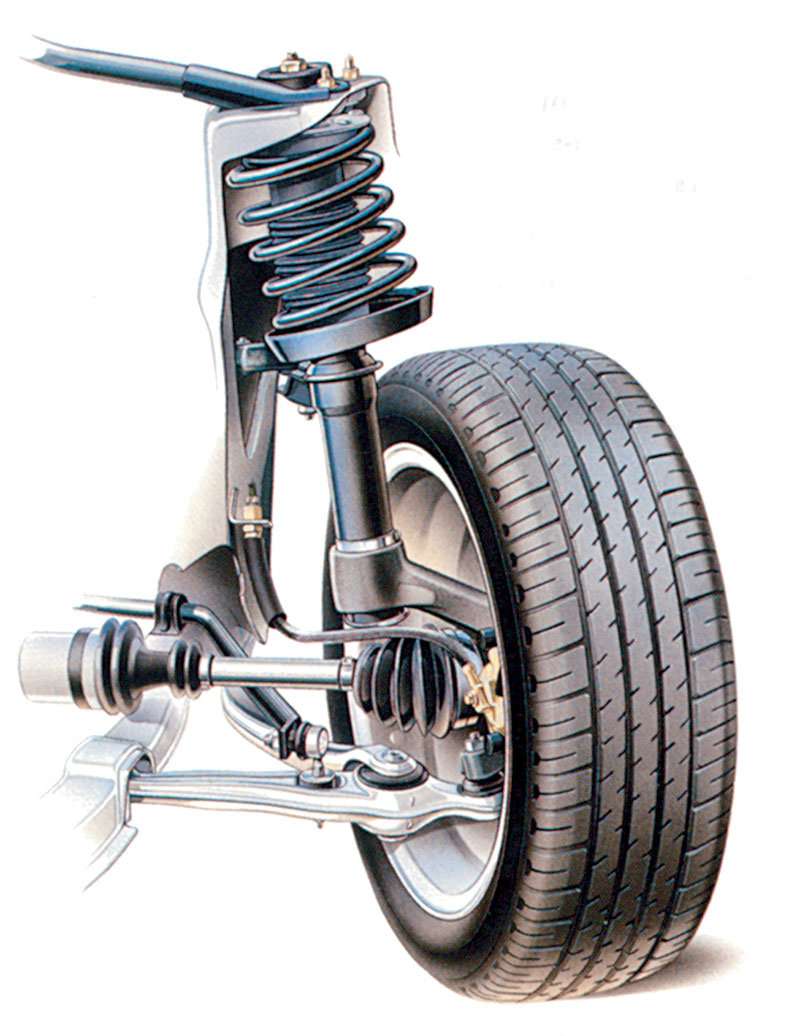

Подвеска МакФерсона

Подвеска МакФерсона – это пожалуй самый популярный вид автомобильной подвески, основным элементом которой служит амортизаторная стойка. Она была получена путем развития подвески с двойными поперечными рычагами, но в отличие от своих предшественников, МакФерсон имела только один поперечный рычаг снизу. Заменой второго рычага служил шарнир, расположенный высоко под крылом, — крепление на брызговике крыла поворотной стойки. Эта стойка также выполняет работу амортизатора, она скрепляет шарнир с нижним рычагом. Роль растяжки в такой конструкции играет стабилизатор поперечной устойчивости, но также встречаются типы подвесок автомобилей, где используются Г-образные и треугольные рычаги.

Самая распространенная схема подвески легковых машин

Наверно основным параметром подвески МакФерсона является наклон амортизаторной стойки. В процессе корректировки ходовых качеств машины применяется и поперечный, и продольный наклон. Иногда упорным элементом в МакФерсоне может служить торсион вместо пружины. Помимо этого, пружина в такой подвеске не обязательно находится вокруг стойки амортизаторов – в некоторых моделях авто, как показала диагностика подвески автомобиля, сделанная своими руками, амортизаторная стойка, линки, установленные на авто, и пружина могут быть смонтированы отдельно друг от друга.

Энергоемкость и кинематика

Так же как и торсионная подвеска автомобиля МакФерсон уступает подвеске на двойных рычагах разве что в параметрах кинематики (из-за весомого изменения развала колес во время хода отбоя и сжатия). Она занимает больше места по высоте, ощутимо передает вибрации и шумы на кузов и сложна в ремонте, так как приходится проводить демонтаж всей стойки.

Но подвеска МакФерсона выигрывает в цене и технологичности в производстве, имеет маленькую массу, что, несомненно, важно для современного автомобилестроения. Такая подвеска может быть вмонтирована в машину своими руками и в домашних условиях. Конструкция не особо сложная, опытный водитель должен справиться.

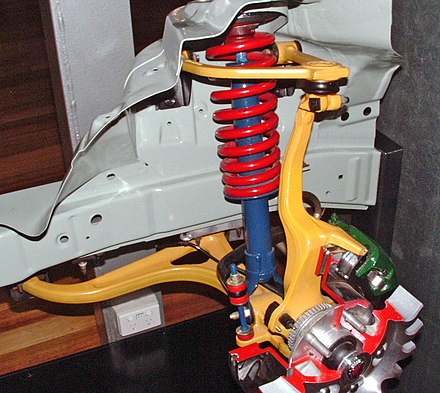

Двухрычажная подвеска

Этот тип подвески автомобиля состоит из двух, как правило, треугольных рычагов, один из которых шарнирно подсоединен к раме, либо к подрамнику, а второй опирается на кузов. Упругий элемент находится между двумя рычагами. Его задача – гасить колебания. Также в состав упругого элемента входят телескопический амортизатор и пружина, установленная вертикально. Устройство автомобиля, а именно передней его подвески имеет конструктивные особенности, от которых зависит поведение машины на дороге. Наверно самым важным моментом является расположение А-образных рычагов и их длина.

Особенности конструкции

Конструктора автомобилей редко применяют короткие рычаги с одинаковой длиной, ведь при соприкосновении колес с неровностью на дороге произойдет не только вертикальный импульс, но и импульс по горизонтали. А это значит, что движение будет изменяться случайным образом, и управлять автомобилем будет крайне затруднительно. Конечно же, назначение подвески автомобиля – сохранять управляемость и плавность передвижения даже по самому разному покрытию. Теперь поговорим о плюсах и минусах данной системы.

Если сравнивать двухрычажную подвеску с популярной амортизаторной стойкой МакФерсона, то она обладает ощутимыми преимуществами: во-первых, акустический комфорт в салоне автомобиля выше, во-вторых, кузов меньше подвержен неровностям дороги из-за подрамника. Эта информация пригодится студентам автомобильных техникумов, если им понадобится сделать реферат на тему: как устроена подвеска автомобиля.

Естественно, что без недостатков тоже не обойтись: двухрычажная подвеска дороже МакФерсона не только в ремонте, но и в изготовлении. Также она требует более сложных решений кузова с деформируемыми областями, чтобы обеспечить необходимую безопасность для пассажиров и водителя.

Схема двухрычажки

Многорычажная подвеска

Многорычажная подвеска похожа на независимую двухрычажную подвеску на двойных рычагах, где каждый рычаг разделен на два самостоятельных звена. Каждое звено и рычаг контролирует конкретный аспект поведения колеса, к примеру, его смену развала или поперечного перемещения. Обычно звенья сконструированы так, что не влияют на работу друг другу, но встречаются модели подвесок, где им придается определенная форма.

Это делается для того, чтобы освободить место, которое необходимо для интерьера кузова, либо других особенностей конструкции. Вы можете увидеть пример того, как устроена нестандартная подвеска автомобиля, фото см. ниже.

Многорычажка Lamborghini Aventador

Процесс проектирования такой подвески достаточно сложен, и может выполняться только при помощи компьютера. Также она дорога в производстве и ремонте. Это были «отрицательные» стороны, хотя их сложно назвать проблемными. Многрычажка подойдет для всех пассажиров. Большое количество шарниров, звеньев и сайлент-блоков отлично смягчают удары при резкой встрече с препятствием.

Благодаря этим же мощным сайлент-блокам значительно увеличивается изоляция шума, что делает поездку более комфортной. Касаемо подвески, вы сможете ознакомиться с информацией о том, как поднять подвеску автомобиля, как сделать ее более спортивной и многое другое вы найдете на нашем сайте.

Задняя зависимая и независимая подвеска

Независимая система

Независимые подвески устроены так, что колеса одной и той же оси могут вращаться независимо друг от друга. К примеру, когда правое наехало на бугорок, левое, не вздрогнув, продолжает свой путь по траектории. В этом-то и вся соль: водители, чьи автомобили оборудованы независимыми подвесками, комфортнее чувствуют себя на дороге. Они легче в контроле и безопаснее, особенно это касается высоких скоростей. Опять же, все зависит от качества. Если это передняя подвеска, например, автомобиля таврия, то, скорее всего, вам придется раз в два года, а то и каждый год, заниматься ее профилактикой и ремонтом.

Зависимая система

Теперь о зависимых подвесках. Обычно они представляют собой балку-мост. Колеса будто посажены на единую ось, которая управляет ими во время движения. Если в случае с независимой подвеской колеса живут своей жизнью, то здесь придется платить за одну кочку всеми колесами. Наверно это главный минус такой подвески. Основным же плюсом является ее «неубиваемость». Ведь недаром американские инженеры говорили, что в машине не ломается только та деталь, которой нет.

устройство подвески и виды подвесок

Подвеска автомобиля — комплекс узлов и элементов в составе ходовой части (шасси), основной задачей которого является обеспечение упругих связей между колесами и кузовом. Также подвеска принимает на себя различные нагрузки, испытывает воздействие сил, гасит колебания и т. д.  Если просто, подвеска на машине отвечает за соединение колес или мостов  с несущей конструкцией (кузов, рама).

При этом через подвеску на кузов передаются силы и моменты, которые возникают в результате контакта колес с дорожным покрытием. Также подвеска отвечает за необходимые особенности перемещения колес по отношению к кузову или раме. От конструкции подвески будет зависеть плавность хода, устойчивость автомобиля,  частично проходимость, управляемость и т.д. Далее мы рассмотрим устройство подвески, принцип работы и виды подвесок автомобилей.

Содержание статьи

Подвеска авто: устройство

Итак, подвеска это совокупность элементов, которые соединяют колеса и кузов, причем такая связь не жесткая, а упругая. Если рассматривать подвеску, в конструкцию включены:

  • направляющие и упругие элементы;
  • устройства для гашения колебаний;
  • стабилизатор поперечной устойчивости;
  • опора колеса и различные крепежи;

Направляющий элемент отвечает за соединения и передачу сил на кузов. Также указанные элементы подвески определяют, как колеса будут перемещаться по отношению к кузову авто. Направляющими элементами в подвеске являются рычаги. Рычаг подвески может быть продольным, поперечным, сдвоенным и т.д.

Следующей деталью является упругий элемент. На такой элемент приходятся нагрузки, передающиеся от колеса. С учетом того, что колесо движется по неровностям, упругие элементы накапливает энергию, после чего происходит передача на кузов авто.

  • Упругий элемент может быть металлическим или не металлическим. К первой группе относят пружины, рессоры и торсионы. Сегодня в подвесках легковых авто обычно используются витые пружины.

Пружина может быть с постоянной или переменной жесткостью. Листовые рессоры обычно ставятся на грузовые автомобили. В вою очередь, торсион является металлическим упругим элементом, который работает на скручивание. Среди неметаллических упругих элементов в устройстве  подвесок можно выделить детали из резины, пневматические, а также гидропневматические решения.

Как правило, резиновыми являются всевозможные отбойники и буферы, которые ставятся в дополнение к металлическим упругим элементам. Что касается пневматических элементов, в этом случае деталь работает за счет сжатого воздуха. Кстати, именно пневмоподвеска позволяет изменять дорожный просвет и является самой комфортной.

Еще можно выделить гидропневматический элемент. В основе лежат две камеры, в одной из которых находится специальная рабочая жидкость, тогда как в другой закачан газ. Камеры разделяются особой перегородкой, отличающейся эластичностью.

  • Устройство для гашения колебаний, более известное как амортизатор или стойка, необходимо для того, чтобы уменьшать амплитуду колебаний кузова, которые неизбежно возникают во время работы упругих элементов подвески.

Амортизаторы бывают разными (масляный, газо-масляный, газовый). Принцип работы похож, однако по свойствам есть отличия. Для ознакомления, масляный амортизатор (стойка) работает за счет сопротивления жидкости, которая течет из одной полости в другую через особые клапаны (отверстия).

Еще амортизаторы бывают однотрубными, то есть имеют один цилиндр, а также двухтрубными, когда таких цилиндров уже два.   Двухтрубные амортизаторы по длине более короткие и сегодня намного активнее используются, чем однотрубные.

Однотрубный амортизатор имеет как рабочую, так  и компенсационную полость в одном цилиндре. Двухтрубный имеет две трубы, которые располагаются одна внутри другой. Внутренняя труба выступает в роли рабочего цилиндра, тогда как наружная представляет собой компенсационную полость.

Еще следует добавить, что также есть амортизаторы, которые позволяют изменять демпфирующие свойства:

  1. посредством ручной регулировки клапанов;
  2. за счет использования электромагнитных клапанов;
  3. благодаря изменению вязкости жидкости, на которую воздействуют электромагнитные поля;

Такие устройства позволяют гибко адаптироваться с учетом различных условий и нагрузок, стиля езды и т.д. При этом решения более сложные и дорогие, зачастую используются штатно на дорогих машинах и спорткарах, также встречаются на отдельных версиях тюнингованных авто.

  • Еще в устройстве подвески можно выделить стабилизатор поперечной устойчивости, который перераспределяет вес по колесам авто в поворотах, чтобы избежать кренов.

Указанный стабилизатор является упругой штангой, которая через стойки присоединена к элементам подвески. Такой стабилизатор может стоять как на передней, так и на задней оси.

  • Опора колеса (поворотный кулак) ставится на переднюю ось, принимает на себя усилия от колеса, после чего осуществляет перераспределение на рычаги, амортизаторы и другие элементы.

Детали подвески соединены с кузовом, а также и между собой различными крепежами. Как правило, в подвеске обычно используют 3 вида креплений: болтовое соединение (жесткое), соединение с использованием эластичных деталей (втулки из металла и резины, сайлент-блок), а также соединение с использованием шарового шарнира (шаровой опоры).

Втулки и сайлент-блоки нужны для того, чтобы соединять детали подвески, крепить элементы к кузову и т. д. (например, крепление подрамника). Необходимость использования эластичных элементов продиктована тем, что нужно уменьшать вибрации, а также исключить прямой контакт металлических деталей. В результате снижается вибронагруженность подвески, сама подвеска меньше шумит во время работы.

Что касается шаровой опоры,  это вид шарнирного соединения, который позволяет обеспечить правильную геометрию поворота колес за счет определенной свободы. Данная опора стоит на нижнем рычаге передней подвески и на конце тяги механизма рулевого управления.

Зависимая, полунезависимая (полузависимая) и независимая подвеска

Рассмотрев общее устройство, а также элементы подвески, становится понятно, что сама подвеска может быть разной по конструкции. Другими словами, схема задней подвески и схема передней подвески может существенно отличаться.

Идем далее. Определяют тип подвески конструктивные особенности направляющих элементов в ее устройстве.

Фактически, существует два основных вида подвески автомобиля:

  • независимая подвеска автомобиля;
  • зависимая подвеска на авто;

Также специалисты выделяют так называемую полузависимую подвеску, которая имеет отдельные элементы  как одного, так и другого типа. Давайте разбираться.

  • Прежде всего, зависимая подвеска предполагает, что колеса соединены между собой жесткой балкой, которая образует мост автомобиля. В результате перемещение одного из колес на оси в вертикальной плоскости оказывает воздействие и на другое колесо.

Конструкция простая, надежная, устойчива к нагрузкам и отличается большим сроком службы. Однако в случае использования такой подвески снижается плавность хода, ухудшается управляемость и т.д.

  • Что касается независимой подвески, связи между колесами на одной оси попросту нет. Это значит, что колеса перемещаются в плоскости, не оказывая никакого влияния друг на друга.

С одной стороны, это позволяет заметно уменьшить неподрессоренные массы, улучшить управляемость, повысить плавность хода и т.д. Однако с другой стороны конструкция заметно сложнее и дороже как в производстве, так и в ремонте.

  • Полунезависимая (полузависимая) подвеска является средним звеном между зависимым и независимым типом. Конструкция данного типа широко применяется сегодня на легковых авто разных классов в качестве задней подвески.

Не вдаваясь в подробности, такой тип включает в себя два продольных рычага, которые соединены между собой поперечной балкой. Продольные рычаги стоят с двух сторон авто, одним концом прикреплены к кузову, а другим к ступице.

С учетом того, что балка имеет высокое сопротивление на изгиб и с легкостью скручивается, такая подвеска активно работает в качестве упругого элемента, причем колеса, в отличие от зависимой подвески, перемещаются в вертикальной плоскости без сильного влияния друг на друга.

Устройство передней подвески и задняя подвеска современных автомобилей

Как видно, передняя подвеска и задняя подвеска на разных авто может отличаться. Если отбросить старые машины, сегодня в автомобилестроении для легковых авто используют такие схемы:

  • полностью независимая подвеска всех колес;
  • независимая подвеска спереди и полунезависимая сзади;

Отметим, что второй вариант ставится на бюджетные авто и машины среднего класса. Что касается авто с независимой подвеской и самих независимых подвесок, они также могут быть представлены следующими вариантами:

  • подвеска МакФерсон;
  • подвеска с двойными поперечными рычагами;
  • подвеска на продольных рычагах;
  • многорычажная подвеска;
  • независимая торсионная подвеска.

Как правило, для задней подвески автомобиля применяется  подвеска на продольных рычагах. Другие виды подвесок можно ставить как на переднюю, так и на заднюю ось. При этом на легковых автомобилях с независимой подвеской чаще всего на передней оси стоит подвеска МакФерсон, а на задней оси ставится многорычажная подвеска.

Еще отметим, что на внедорожниках и автомобилях класса «люкс» может стоять пневматическая подвеска (пневмоподвеска с пневматическими упругими элементами). Также встречается и гидропневматическая подвеска, которая также считается обособленным вариантом.

Так или иначе, но конструкция пневмо и гидропневмоподвески все равно в основе имеет рассмотренные выше типы известных подвесок. Разница заключается только в отдельных узлах и в устройстве ряда упругих элементов.

Напоследок отметим, что еще на автомобили  может быть установлена активная подвеска или  адаптивная подвеска. Как правило, это совокупность имеющихся решений. В такой подвеске реализовано автоматическое регулирование жесткости амортизаторов, зачастую имеется возможность менять дорожный просвет и т.д.

В результате автомобиль «подстраивается» под конкретные условия, позволяя обеспечить необходимую жесткость подвески и устойчивость для езды на высокой скорости, а также максимальный комфорт  на плохих дорогах. Решения достаточно дорогие и сложные в техническом плане. По этой причине активная и адаптивная подвеска ставится только на автомобили высокого класса.

Подведем итоги

С учетом приведенной выше информации становится понятно, что подвеска на разных автомобилях, причем как на передней, так и на задней оси, может существенно отличаться. При этом каждый тип подвески имеет как свои плюсы, так и минусы.

Например, полностью независимая многорычажная подвеска является комфортной, управляемость автомобиля также на высоте, однако при езде по плохим дорогам отдельные элементы плохо переносят нагрузки и быстро выходят из строя.

В этом случае владельцу приходится выполнять не только дорогостоящий ремонт передней, но и задней подвески.  В свою очередь, схема, где спереди стоит независимая подвеска, а сзади простая балка, позволяет заметно удешевить сам автомобиль и повысить общую надежность задней подвески.

Однако в этом случае несколько страдает устойчивость машины и комфорт. По этой причине перед выбором автомобиля с тем или иным типом подвески следует обращать внимание на особенности конструкции, что позволяет выбрать машину с учетом индивидуальных требований и задач.

Читайте также

Подвеска автомобиля

Подвеска автомобиля

Для чего предназначена подвеска автомобиля? Подвеска авто должна обеспечивать упругую связь между кузовом транспортного средства и колесами. Основное предназначение подвески заключается в обеспечении автомобилю плавности хода, устойчивости. Это становится возможным за счет преобразования энергии удара, возникшего при наезде  на неровность или на определенное препятствие, в перемещение упругого элемента подвески.

Основные элементы подвески разделяют на:

  • упругие элементы – призваны обеспечить пружинные свойства подвески, воспринимают вертикальную нагрузку; бывают стальными, пневмоническими, резиновыми;
  • направляющее устройство – обеспечивает связь колес с кузовом;
  • гасительный элемент – амортизаторы, нужны для гашения колебаний несущей системы, поглощают энергию колебаний,  повышают уровень надежности контакта с дорогой;

Упругие элементы подвесок (металлические) – это пружина, рессора, торсион. Подвески легковых авто чаще всего используют витые пружины, которые легко вписывают в конструкцию машины. Преимущество пружин – они более компактны, чем рессоры.

Рессоры – долгожители в транспортной истории, они использовались еще в конных экипажах и до сих пор находят применение в современных авто. Их преимущества в совмещении  функций направляющих и упругих элементов. В последнее время популярность рессор у производителей несколько снизилась, несмотря на всю выгодность их производства (рессоры дешевы и просты в изготовлении). Снижение позиций рессор обусловлено прежде всего тем, что современные авто стали более скоростные.

Торсионы – наиболее часто представлены в виде шлифованного цилиндрического стержня, реже – в виде набранных из стали полос. Такой тип упругих элементов сложен в производстве, именно поэтому не достаточно распространен.

 Упругие элементы подвесок – неметаллические

  • резиновые – работают на сдвиг, дешевы и компактны, но имеют существенный недостаток – материал быстро изнашивается, стареет.
  • гидропневматические  - имеют отличные ходовые характеристики, обеспечивают высокий уровень комфортности; из-за сложности и дороговизны пока не имеют достаточного распространения

Металлические упругие элементы имеют постоянную жесткость, резиновые и пневматические – переменную жесткость. Именно неметаллические упругие элементы подвесок могут обеспечить транспортному средству мягкость и комфортность хода.

По конструкции направляющих элементов подвески делят на зависимые и независимые:

Зависимая подвеска -  в связи с тем, что данный вид подвески не обеспечивает должного сочетания плавности хода и управляемости авто, все реже применяется. В основном применяется для задних колес. Зависимая подвеска имеет простую конструкцию: объединяет колеса жесткой балкой, поэтому характеризуется высокой степенью надежности.

Независимая подвеска – имеет принципиальное отличие от зависимой подвески: связь между колесами отсутствует, колеса независимы друг от друга, от чего значительно повышается плавность хода. К тому же такой тип подвески занимает меньше места внутри кузова.

Виды подвесок

  • подвеска макферсон
  • двурычажная подвеска
  • многорычажная подвеска
  • торсионная – рабочие элементы такой подвески – торсионы, упругие стержни
  • подвеска на продольных рычагах

Подвеска на продольных рычагах эксплуатируется в качестве задней подвески, остальные же названные типы подвесок могут использоваться на передней и задней оси автомобиля. Для передней оси наиболее часто используют подвеску макферсон, на задней оси – многорычажную подвеску.

Подвеска макферсон (МакФерсона) -  обязана своим названием американскому инженеру МакФерсону. Эта подвеска, имеющая направляющие стойки, может быть задействована для эксплуатации, как для передних, так и для задних колес. Имеет ряд преимуществ:

  • компактна – благодаря этому широко используется на переднеприводных авто
  • проста и недорога в изготовлении
  • характеризуется большим расстоянием по высоте между опорными узлами – это благоприятно способствует уменьшению силы в местах крепления к кузову
  • большой ход подвески, который препятствует пробоям

Такой тип подвески не применяется на спортивных авто, так как конструктивные особенности подвески приводят к изменению развала колес. У подвески макферсон  есть еще некоторые недостатки:

  • усиленное трение между штоком и направляющей – может ухудшать работу подвески
  • затрудненная эксплуатация на неровных, неблагоустроенных дорогах
  • сложность изоляции шумов дороги

Двурычажная подвеска – конструкция имеет два поперечных рычага, что обеспечивает должным образом минимальные поперечные перемещения колеса. Такой тип универсальной подвески автомобиля позволяет каждому колесу независимо, самостоятельно друг от друга, воспринимать неровности поверхности, это благоприятно влияет на хорошее сцепление с дорогой. Состоит подвеска из верхнего короткого рычага и нижнего длинного. Такая конструкция придает дополнительную устойчивость автомобилю на поворотах.

Из недостатков  двурычажной подвески можно назвать сложность её конструкции, и связанную с ней сложность обслуживания. В этом отношении у подвески макферсон есть преимущества – у неё верхний поперечный рычаг заменен на амортизаторную стойку.



Многорычажная подвеска – наиболее распространенный тип подвески. Устанавливается и на переднеприводные авто и на заднеприводные транспортные средства. Благодаря  большому количеству элементов и сложности конструкции, подвеска хорошо гасит удары при резком наезде на препятствия.



Основные преимущества:

  • высокая плавность хода, хорошая управляемость
  • низкий уровень шума
  • независимость колес
  • самостоятельные продольная и поперечная регулировки

К недостаткам данного типа подвески можно отнести только сложность производства и связанную с этим высокую стоимость готовой продукции. Раньше многорычажная подвеска устанавливалась только на дорогих авто представительского класса.

Адаптивная (активная подвеска). Особый интерес у производителей вызывает адаптивная подвеска. Её конструкция включает систему управления и регулируемые амортизаторы. Предусмотрено три режима эксплуатации: нормальный, комфортный, спортивный. В зависимости от ситуации, водитель сам выбирает необходимый ему режим. В работе системы управления данного типа подвески используются датчики: датчики ускорения, датчики дорожного просвета, настройки демпфирования.

На основании датчиков, система управления  формирует управляющие сигналы. Это позволяет обеспечить каждому из выбранных водителем режимов комфорт и безопасность. Благодаря изменению степени демпфирования амортизаторов, меняющемуся в зависимости от параметров движения и состояния дорожного покрытия, адаптивную подвеску можно назвать универсальной.

5 самых распространенных типов подвески автомобиля

Более шести тысяч лет назад в Месопотамии было изобретено колесо. И тут же встал вопрос: а как это гениальное изобретение грамотно приладить к повозке? Ответ на этот вопрос конструкторы ищут до сих пор, постоянно работая над усовершенствованием подвески автомобиля.

Первые повозки имели примитивную кон­струкцию. Колеса крепились к непо­движной оси — все неровности дороги отдавались на корпусе повозки, очень расстраивая седоков. Только в XV веке кузов, как люльку, подвеси­ли к загнутым концам рамы на ре­мнях. Растягиваясь и пока­чи­вая кузов, ремни смягчали тол­чки колес. Так повозка эволюцио­нировала в карету. К концу XVII века изо­брели ста­ль­ные рессоры. Экипажное ре­месло в XIX ве­ке превра­тилось в промышлен­ность. В го­родах выросли це­лые улицы и районы, где жили и работали ма­сте­ра-ка­ре­т­ники. Параллельно с совершенствованием экипажей менялась и конструкция подвески.

Первые автомобили Бенца и Дай­млера унаследовали от каретных экипажей рессорную подвеску колес. Это был типичный пример зависимой подвески. Колеса одной оси были жестко связаны между собой, и перемещение одного колеса оси оказывало непосредственное влияние на другое. В процессе совершенствования автомобиля, увеличения его мощности и скорости все острее вставал вопрос поиска альтернативной конструкции. Существовавшая рессорная подвеска уже не могла удовлетворить требованиям безопасности, надежности и комфорта. Исследования инженеров и конструкторов в этой области привело к созданию в 1920-х годах различных вариантов независимой подвески, которая позволяла колесам одной оси перемещаться независимо друг от друга.

Из многообразия конструкций, применявшихся в разное время, на сегодняшний день наибольшее распространение получили пять: двухрычажная, типа McPherson, многорычажная подвеска и скручивающаяся балка (пружинная и торсионная). Первые три типа могут использоваться как на передней, так и на задней оси, а две другие — для задних осей.

Продольные рычаги

Самый простой вариант независимой подвески — конструк­ция на паре продольных или косых рычагов. С нее начиналась история независимых подвесок. Каждое из колес одной оси прикреплено к большому продольному рычагу, закреплен­ному на раме или подрам­ни­ке с помощью шарниров, — так сделано на ранних Porsche, Ci­troёn 2CV, «горбатом» «За­по­рожце».

Конструкция простая и компактная, ее размещение под полом позволяет сохранить пространство салона или багажника — идеальный вариант для задней подвески компактных моделей. Однако при работе такой подвески в больших пределах меняет­ся колесная база автомобиля, на поворотах колеса наклоняются вместе с кузовом существенно больше, чем в других конструкциях подвесок. В отсутствие стабилизатора высокие скорости попросту опасны: уж очень велики крены. Кроме того, продольные рычаги подвергаются большим нагрузкам на кручение и изгиб.
Поэтому в наши дни чистую схему больших продольных рычагов используют редко, обы­чно на тех моделях, где кинема­ти­ка не особо важна, например в микроавтобусе Volkswagen Multivan.

Два рычага

Классическая независимая двух­ры­чажная подвеска состоит из двух V-образных рычагов, расположенных друг над другом. Вершины рычагов крепятся с по­мощью шарниров к верхней и нижней частям поворотного ку­лака (цапфы), а раздвоенные концы — к кузову. Таким образом, ступица переднего колеса может поворачиваться относительно сво­ей оси. Обычно верхний рычаг делают короче нижнего, чтобы в повороте обеспечить лучшее сцепление нагруженного колеса с дорогой. Кроме того, чтобы из­бежать «клевков» кузова при торможении или интенсивном разгоне, двухрычаж­ные подвески современных автомобилей имеют наклон рычагов в горизонтальной плоскости. В последнее время вместо V-образных нижних рычагов используются рычаги L-образной формы. Более длинная часть такого рычага крепится к кузову через эластичные втулки, обладающие хорошей демпфирующей способностью, что дает возможность эффекти­вно гасить вибрации, передаю­щиеся на кузов.

Классическая двухрычажная подвеска, остающаяся стандартом де-факто для гоночных машин: обеспечивает идеальную траекторию вертикального перемещения колеса

Двухрычажка универсальна: в качестве уп­ругих элементов могут применяться пружины, торсионы, пневматические и гидропневматические устройства. При этом двухрычажка обладает идеальной кинематикой, но она дорога в производ­стве и зани­ма­ет много места по ширине автомобиля, создавая сложности для поперечного рас­положения двигателя и трансмиссии. Освободить место можно, если сократить плечо, — поэтому в 1995 году компания Audi в передней подвеске модели А4 поставила вместо двух рычагов четыре. Пара нижних крепилась к подрам­ни­ку через резиновые втулки, а к поворотной вилке — через один шаровой шарнир. Верхние рычаги крепились к кулаку через отдель­ные шарниры, а к кузову — через втулки. Впоследствии схему рас­пространили на большинство крупных моделей Audi и Volkswa­gen. Правда, получилось совсем уж дорого и не слишком надежно.

Талантливый МакФерсон

Схема названа по имени амери­кан­ского инженера Эрла Стили МакФерсона, который разработал ее во второй половине 1940-х. Он поставил целью упростить технологию сборки передней независимой подвески. МакФер­сон предложил крепить ее только в двух точках с каждой стороны — амортизатор при этом об­ре­тал роль направляющего элемента подвески. На каждое колесо приходился один нижний поперечный одинарный рычаг. Вместо традиционного верхнего рычага использовалась пружина и соосный с ней амортизатор, которые в верхней части соеди­ня­лись посредством мягкой резиновой подушки с кузовом.

Псевдо-McPherson в передней подвеске Mercedes-Benz C-Klas­se: единый нижний рычаг разделен на два независимых. Однако двухрычажной такая схема не считается: верхнего рычага нет

С производственной точки зрения конструкция, несомненно, была выигрышной, однако при вертикальном ходе колеса нижний рычаг описывает дугу, и точка контакта шины с дорожным покрытием постоянно перемещается впра­во-влево, к тому же заметно изменяется угол развала колес.

Так выглядит современный McPherson: треугольный нижний рычаг-бумеранг крепится к подрамнику, а с амортизационной стойкой рычаг соединен вертикальной тягой стабилизатора

Среди прочих минусов конструкции — излишняя чувствительность к дисбалансу колес, усиленное трение между штоком и цилиндром амортизато­ра, приводящее к износу, повышенная передача на кузов дорожных вибраций и шумов, а также недостаточная жесткость в продольном направлении. Мас­совое распростране­ние McPher­son получил в 1970-е, когда было налажено массовое производство надежных и долговечных амортизаторных стоек. Иногда для компенсации недоста­точной жесткости единый ниж­ний рычаг разделяют на два или три, получая этакий псевдо-McPher­son. Подобные трех­ры­чажные вари­ан­ты — классика жанра для зад­них подвесок японских машин.

Чем больше, тем лучше

Любая подвеска с поперечными рычагами имеет свойство отклоняться при разгоне-торможении, меняя угол схождения колес. Особенно это касается задней подвески, которая несет львиную долю ответственности за прохо­ждение поворота и надежный выход из него. Самый верный способ уточнить кинематику — добавить рычагов, которые бы направляли колесо в нужных направлениях.

Пятирычажная передняя подвеска Audi — дальнейшее развитие классической схемы. Заметьте: единый когда-то верхний рычаг состоит из двух отдельных, каждый со своей шаровой опорой

Впервые заднюю мно­го­рычажную подвеску получил Mercedes-Benz 190 (W201) в 1982 году: классические два рычага «размножились» до целых пяти. Ныне многорычажные схемы — стандарт для задней подвески более-менее дорогого автомобиля. Поворотный кулак или ступица колеса сое­ди­няются с кузовом четырьмя и более рычага­ми. Изме­не­ние их формы дает возможность более гибкого под­хода при проектировании автомо­биля, размещении его ме­ханиз­мов и элементов кузова, а также позволяет задавать желаемые хара­ктери­сти­ки изменения раз­вала колес при движении. Недостат­ки — сло­жность расче­тов и трех­мер­ного проектирования геометрии подвески, а обилие деталей удорожает конструкцию.

Задняя подвеска Mercedes-Benz W201 — первая многорычажка на серийном автомобиле. Громоздко, но для заднеприводного автомобиля приемлемо: багажник все равно больше не сделать

В меру независимая

Во времена перехода от массового заднего привода к переднему встал вопрос, чем же заменить неразрезной задний мост, чтобы и ехала машина лучше, и в производстве была не слишком дорога. Набиравший популярность McPherson обосновался на передней оси, а задняя требовала решения более компактного и дешевого, чем двухрычажная схема, но более надежного в упра­вляемости, чем полностью независимые.

Полунезависимая пружинная балка Renault Fluence — редкий ныне пример использования такой подвески на крупном европейском автомобиле

Ответ был найден в так называе­мой полунезависимой кон­струк­ции. Два колеса подвешиваются на про­дольных или косых ры­чагах, которые крепятся к поперечной балке с П-образным сечени­ем. Изгибаться такая перекладина не может (как и зависимая балка), а вот закручиваться по спирали — пожалуйста. Таким образом, диапазон перемещений обоих колес зада­ется единым элементом: воз­мо­жно­стью этой самой балки скручива­ться. Связь между колесами не та­кая уж жесткая, но она есть, благодаря чему не слишком изя­щ­ный термин «полунезависимая» (можно ли быть немножко беременной?) в технической литера­туре именуют более гро­моз­д­ким, но точным «независимая со связанными рычагами». Еще вариант — торсионно-рыча­жная, поскольку в большинстве европейских языков torsion — «скручивание».

И вот теперь постарайтесь не запутаться: чистая торсионная балка, внешне выглядящая почти так же, как и пружинная балка, конструктивно устроена иначе. Упругим элементом выступают уже не закрепленные на рычагах пружины, а собственно торсион — проложенный внутри балки металлический прут, который сопротивляется скручиванию и, следовательно, отклонению колес не хуже пружин. Такая подвеска получается сверхкомпактной: пружин нет, а амортизаторы можно установить чуть ли не гори­зонтально. Благода­ря этому ба­гажник получается огромным, правильной формы, без выпирающих «стаканов» — этим и славились французские хэтчбеки начиная с 70-х годов.

Citroёn Xsara Picasso с McPherson спереди и торсионной задней подвеской: обратите внимание, что пружин сзади нет вовсе, а амортизаторы установлены под большим углом

Основная производственная сло­жность — именно изготовле­ние и обработка торсионных валов. Настройка управляемости торсионной подвески — дело благодарное (вспомним хотя бы Peugeot 306), но отнюдь не тривиальное, что подтвердил полный провал китайцев, скопировавших конструкцию, но не сумевших правильно ее настроить.

Кстати, стержни торсионов могут располагаться и продольно. Тогда длина их будет не столь жестко ограничена длиной балки, и в итоге подвеска получается мягкой, нисколько не уступая по этому параметру пружинным или рессорным конструкциям.

AUTO.RIA – Які існують типи підвісок?

Як влаштована підвіска автомобіля?

Конструкція автомобільної підвіски може бути різною, залежно від типу, але крім загального призначення будь-якого типу підвіски вона має і схожі елементи. Однаковими для всіх типів підвісок є елементи забезпечення пружності, розподілу напрямки сил, що гасять елементи і стабілізації поперечної стійкості.


Купівля авто: який тип приводу вибрати?


Елементи, що забезпечують пружність служать буфером між кузовом автомобіля і нерівностями дорожнього покриття. Це елементи, першими сприймають якість дороги і передають їх на кузов в більш м'якій формі. До них відносяться:

  • Пружини - працюють під час стиснення. Бувають постійної і змінної жорсткості (з різною товщиною прута). В пружину встановлюється відбійник, згладжує коливання. Відбійник необхідний, коли пружина стиснута практично повністю.
  • Ресори - набір пружних металевих листів, стягнутих драбиною. Кожен лист має різну довжину.
  • Торсіони - представлені у вигляді труби, всередині якої розташовані скорочення стрижні. Силу розкручування тріснув використовують як елементи пружності.
  • Пневмо- або гідровневматіческій елемент - має форму балона. Тиск в ньому створюється за рахунок роботи двигуна автомобіля.

Підвіска автомобіля. Крупно зображений сайлент-блок


Елементи, які розподіляють напрямки сил також служать кріпленням підвіски до кузова. Крім того, ці деталі передають сили на кузов і правильно розташовують колеса щодо кузова по вертикалі і горизонталі. Ці елементи - здвоєні важелі, а також важелі поперечної і поздовжньої установки.

Амортизатор або гасить елемент для протидії елементам пружності. Амортизатор потрібен для згладжування коливань. Амортизатор виконаний у вигляді металевої труби з елементами кріплення. У амортизаторі застосовується принцип гідравлічного опору. Розрізняють масляні, газомасляної і пневматичні амортизатори. Деякі амортизатори мають можливість настройки жорсткості.


Що таке амортизатор?


Стабілізуючі елементи поперечної стійкості виконані у вигляді штанги в зборі з кріпленням до кузова. Штанга з'єднує важелі протилежних коліс. Елементи стабілізації призначені я того, щоб розподіляти бокове навантаження автомобіля в поворотах, а також для зменшення крену кузова.

Елементи підвіски кріпляться до кузова і опор колеса за допомогою болтів, сайлент-блоків і кульових опор:

  • Сайлент-блоки впресовані в важелі і кріпляться до кузова або підрамника болтовими з'єднаннями.
  • Кульові опори виконані у вигляді шарнірного механізму, що кріпиться до важелів і до опори колеса. Кульові опори можуть бути встановлені на передній і задній підвісці.

Кульова опора автомобільної підвіски


Основні типи підвісок автомобіля

Особливість конструкції підвіски може полягати в два основних види - це залежна або незалежна підвіска.

Залежна підвіска - це жорстке з'єднання протилежних коліс однієї осі. Під час переміщення одного колеса в поперечній площині викликає переміщення і другого колеса.


Незалежна підвіска має складну конструкцію. У такій підвісці колеса однієї осі переміщаються незалежно один від одного. Через це поліпшується плавність ходу автомобіля .


Незалежна підвіска має безліч варіантів виконання і чіткого підрозділу на типи:

  • З хитними півосями.
  • Пружинна торсіонна (на поздовжніх важелях).
  • З косими важелями.
  • З поздовжніми і поперечними важелями.
  • З подвійними поздовжніми і поперечними важелями.
  • Торсіонно-важільна підвіска.
  • Підвіска типу «Макферсон».
  • Пневматична та гідропневматичне підвіска.
  • Адаптивна підвіска.



Подвеска автомобиля - схема, устройство, виды

Что такое подвеска современного транспортного средства и ее предназначение? В первую очередь, это совокупность отдельных узлов и агрегатов, выполняющих роль промежуточного звена между дорожным полотном и собственно автомобилем. Именно эта система кардинально решает проблему сглаживания, или «гашения», колебаний, вызванных неровностями дорожного полотна. Кроме того, подвеска автомобиля, схема которой представлена ниже, обеспечивает надежное соединение кузова транспортного средства и колес.

Функциональное предназначение подвески можно сформулировать следующим образом: осуществление устойчивой связи между кузовом транспортного средства и его колесами с одновременной минимизацией воздействия колебательных процессов, вызванных неровностями дорожного полотна.

Устройство подвески автомобиля

Подвеска современного автомобиля представляет собой достаточно сложную в техническом исполнении систему, состоящую из следующих узлов и агрегатов:

  • Упругие элементы. Компоненты системы, обладающие специфическими физическими характеристиками и равномерно  передающие нагрузку от дороги кузову автомобиля. Подразделяются на неметаллические (резиновые, пневматические, гидропневматические) и металлические (торсионы, рессоры, пружины) детали.

  • Амортизаторы, или «гасящие» устройства, функциональное предназначение которых заключается в действенном нивелировании колебательных движений кузова автомобиля, получаемых от упругих элементов. Могут иметь пневматическое, гидравлическое или гидропневматическое конструктивное исполнение.

  • Направляющие элементы – звенья системы, не только обеспечивающие надежное соединение кузова и подвески, но и  устанавливающие положение колес относительно кузова и наоборот. К ним относят разнообразные рычаги, как поперечные, так и продольные.

  • Стабилизаторы поперечной устойчивости, выполняемые в виде упругой металлической штанги, соединяющей кузов транспортного средства с подвеской. Основная функция данного элемента – противодействие росту угла крена автомобиля, возникающего в процессе его движения.

  • Опоры колес, или специальные поворотные кулаки, предназначенные для восприятия и последующего распределения нагрузок от колес на подвеску.

  • Элементы крепления отдельных деталей, агрегатов и узлов системы. Выполняются в виде жестких болтовых соединений, шаровых шарниров (опор) или композитных сайлентблоков.

Основные варианты подвески

Устройство подвески автомобиля, безусловно, является прерогативой производителя. Тем не менее, в настоящее время, существует несколько основных (наиболее распространенных) вариантов систем подвески, различающиеся конструктивным исполнением направляющих элементов:

Зависимая подвеска

Основным конструктивным элементом данного типа подвески является жесткая балка, выполняющая роль неразрезного моста между колесами (правым и левым). Характерная особенность этого элемента заключается в зависимости (передаче перемещения в поперечной плоскости) одного колеса от другого. Современные производители применяют данный тип подвески на малотоннажных грузовиках, автомобилях коммерческого предназначения, а  также в качестве задней подвески на некоторых моделях внедорожников.

Наибольшее распространение получила зависимая подвеска, оснащенная направляющими рычагами или базирующаяся на продольных рессорах.

Видео - Подвеска автомобиля (ходовая часть)

Независимая подвеска

Данная подвеска автомобиля, схема которой предполагает независимость правых и левых колес автомобиля друг от друга, характеризуется повышенными амортизационными качествами, обеспечивающими плавностью хода. Это обусловило достаточно успешное ее применение в качестве передней и задней подвески легковых автомобилей.

Основой независимой подвески служат амортизаторы, или «гасящие» устройства. В настоящее время широко используются пневматические (газовые), гидропневматические (газо-масляные) и гидравлические (масляные) амортизаторы.

Активная подвеска

Третьим вариантом, имеющим более сложное конструктивное исполнение, является активная подвеска автомобиля, схема которой включает возможность изменения технических параметров в зависимости от условий эксплуатации автомобиля. Реализуются эти возможности посредством специализированной системы электронного управления.

Перечень изменяемых параметров:

  • степень жесткости упругих элементов;

  • уровень демпфирования «гасящих» устройств;

  • длину направляющих элементов;

  • степень жесткости  стабилизаторов поперечной устойчивости.

онлайн-курсов PDH. PDH для профессиональных инженеров. PDH Engineering.

«Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии

курсов.

Russell Bailey, P.E.

Нью-Йорк

"Это укрепило мои текущие знания и научило меня еще нескольким новым вещам.

, чтобы познакомить меня с новыми источниками

информации."

Стивен Дедак, P.E.

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

.

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова . Спасибо. "

Blair Hayward, P.E.

Альберта, Канада

"Простой в использовании сайт.Хорошо организовано. Я действительно буду снова пользоваться вашими услугами.

проеду по вашей роте

имя другим на работе. "

Roy Pfleiderer, P.E.

Нью-Йорк

"Справочные материалы были превосходными, и курс был очень информативным, особенно потому, что я думал, что я уже знаком.

с деталями Канзас

Городская авария Хаятт."

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

.

информативно и полезно

на моей работе »

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны.Вы

- лучшее, что я нашел ».

Russell Smith, P.E.

Пенсильвания

"Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

материал.

Jesus Sierra, P.E.

Калифорния

"Спасибо, что разрешили мне просмотреть неправильные ответы.На самом деле

человек узнает больше

от отказов »

John Scondras, P. E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения »

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы; i.е., позволяя

студент, оставивший отзыв на курс

материалов до оплаты и

получает викторину "

Арвин Свангер, П.Е.

Вирджиния

"Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил много удовольствия ".

Мехди Рахими, П.Е.

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

в режиме онлайн

курса. "

Уильям Валериоти, P.E.

Техас

"Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

обсуждаемых тем ».

Майкл Райан, P.E.

Пенсильвания

«Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь."

Джеральд Нотт, П.Е.

Нью-Джерси

"Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую

всем инженерам.

Джеймс Шурелл, П.Е.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основании каких-то неясных раздел

законов, которые не применяются

- «нормальная» практика. "

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор

организация.

Иван Харлан, П.Е.

Теннесси

«Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

"Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

и онлайн-формат был очень

доступный и простой

использовать. Большое спасибо ».

Патрисия Адамс, P.E.

Канзас

"Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата."

Joseph Frissora, P. E.

Нью-Джерси

«Должен признаться, я действительно многому научился. Помогает иметь печатный тест в течение

обзор текстового материала. Я

также понравился просмотр

фактических случаев предоставлено.

Жаклин Брукс, П.Е.

Флорида

"Очень полезен документ" Общие ошибки ADA при проектировании объектов ".

испытание потребовало исследований в

документ но ответы были

в наличии »

Гарольд Катлер, П.Э.

Массачусетс

«Я эффективно использовал свое время. Спасибо за то, что у вас есть широкий выбор.

в транспортной инженерии, что мне нужно

для выполнения требований

Сертификат ВОМ."

Джозеф Гилрой, P. E.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роудс, P.E.

Мэриленд

«Я многому научился с защитным заземлением. Пока все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курса со скидкой."

Кристина Николас, П.Е.

Нью-Йорк

"Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать еще

курса. Процесс прост, и

намного эффективнее, чем

вынуждены ехать ".

Деннис Мейер, P.E.

Айдахо

"Услуги, предоставляемые CEDengineering, очень полезны для Professional

Инженеры получат блоки PDH

в любое время. Очень удобно ».

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

время исследовать где на

получить мои кредиты от.

Кристен Фаррелл, P.E.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

проще поглотить все

теории.

Виктор Окампо, P.Eng.

Альберта, Канада

"Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

.

мой собственный темп во время моего утро

метро

на работу."

Клиффорд Гринблатт, П. Е.

Мэриленд

"Просто найти интересные курсы, скачать документы и взять

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

CE единиц. "

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники."

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

по ваш промо-адрес электронной почты который

сниженная цена

на 40%.

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P. E.

Нью-Йорк

"Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

кодов и Нью-Мексико

правила. "

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

"Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

.

при необходимости дополнительных

сертификация. "

Томас Каппеллин, П.E.

Иллинойс

"У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил - много

оценено! "

Джефф Ханслик, P. E.

Оклахома

"CEDengineering предлагает удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

"Курс был по разумной цене, а материал был кратким, а

хорошо организовано.

Glen Schwartz, P.E.

Нью-Джерси

«Вопросы подходили для уроков, а материал урока -

.

хороший справочный материал

для деревянного дизайна.

Брайан Адамс, П.E.

Миннесота

«Отлично, я смог получить полезные рекомендации по простому телефону».

Роберт Велнер, P.E.

Нью-Йорк

«У меня был большой опыт работы в прибрежном строительстве - проектирование

Building курс и

очень рекомендую . "

Денис Солано, P.E.

Флорида

"Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими

хорошо подготовлены. "

Юджин Брэкбилл, P.E.

Коннектикут

«Очень хороший опыт. Мне нравится возможность загружать учебные материалы на

.

обзор везде и

всякий раз, когда."

Тим Чиддикс, P.E.

Колорадо

«Отлично! Сохраняю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, без глупостей. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

"Вопросы на экзамене были зондирующими и демонстрировали понимание

материала. Тщательно

и комплексное.

Майкл Тобин, P.E.

Аризона

"Это мой второй курс, и мне понравилось то, что мне предлагали курс

поможет по моей линии

работ."

Рики Хефлин, P.E.

Оклахома

«Очень быстро и легко ориентироваться. Я определенно буду использовать этот сайт снова».

Анджела Уотсон, P.E.

Монтана

«Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

"Это был отличный источник информации о солнечном нагреве воды. Информационный

и отличное освежение ».

Luan Mane, P. E.

Conneticut

"Мне нравится подход к регистрации и возможность читать материалы в автономном режиме, а затем

Вернуться, чтобы пройти викторину.

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях .

Натали Дерингер, P.E.

Южная Дакота

"Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

успешно завершено

курс."

Ира Бродская, П.Е.

Нью-Джерси

"Веб-сайтом легко пользоваться, вы можете скачать материал для изучения, а потом вернуться

и пройдите викторину. Очень

удобно а на моем

собственный график "

Майкл Гладд, P.E.

Грузия

«Спасибо за хорошие курсы на протяжении многих лет."

Деннис Фундзак, П.Е.

Огайо

"Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

Сертификат . Спасибо за создание

процесс простой ».

Фред Шейбе, P.E.

Висконсин

«Положительный опыт.Быстро нашел курс, который соответствовал моим потребностям, и закончил

один час PDH в

один час. "

Стив Торкильдсон, P.E.

Южная Каролина

"Мне понравилась возможность скачать документы для проверки содержания

и пригодность, до

имея для оплаты

материал . "

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об ЭЭ для инженеров, не занимающихся электричеством».

Дуглас Стаффорд, P.E.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

.

процесс, которому требуется

улучшение."

Thomas Stalcup, P.E.

Арканзас

"Мне очень нравится удобство участия в викторине онлайн и получение сразу

сертификат. "

Марлен Делейни, П.Е.

Иллинойс

"Учебные модули CEDengineering - очень удобный способ доступа к информации по

много разные технические зоны за пределами

по своей специализации без

приходится путешествовать. "

Гектор Герреро, П.Е.

Грузия

Передняя подвеска - Амортизаторы Monroe

Есть два основных типа обычных передних подвесок. Они зависимы и независимы.

Зависимая передняя подвеска

В зависимой передней подвеске используется неразрезной мост. Эта конструкция состоит из одной стальной или алюминиевой балки, увеличивающей ширину транспортного средства.Эта балка удерживается на месте листовыми рессорами.

Обратите внимание, что в этой конструкции также используются шкворни и втулки для крепления колес за пределами оси. Из-за своей несущей способности неразрезной мост используется только на тяжелых грузовиках и внедорожниках. Он не подходит для использования на современных легковых автомобилях по трем важным причинам:

Передача дорожного шока. Передача дорожных ударов от одного колеса к другому происходит из-за способа соединения колес с осью. Это может привести к неровной езде и потере сцепления с дорогой.

Неподрессоренная масса. Поскольку цельная ось имеет большую неподрессоренную массу, ей требуется больше пружин и амортизаторов, чтобы шины оставались в контакте с дорогой.

Регулировка углов установки колес. Сплошная конструкция оси не предусматривает центровки.

Независимая передняя подвеска

Независимая передняя подвеска была разработана в 1930-х годах для улучшения управляемости автомобиля и повышения комфорта при движении. В независимой конструкции каждое колесо установлено на отдельной оси. Это позволяет колесам индивидуально реагировать на дорожные условия.Кроме того, с независимой передней подвеской снижена подрессоренная масса, что обеспечивает более плавный ход.

Двутавровая балка сдвоенная

Двойная двутавровая балка - это один из типов независимой передней подвески. Хотя он во многом похож на неразрезной мост, он был разработан для улучшения плавности хода и управляемости. Благодаря своей грузоподъемности он используется на пикапах, фургонах и полноприводных автомобилях.

Двойная двутавровая балка состоит из двух коротких двутавровых балок, поддерживаемых винтовыми пружинами, и поворотных кулаков, которые соединены шкворнями или шаровыми шарнирами.Внутренний конец оси соединяется с рамой автомобиля через резиновую втулку. С рамой через резиновые втулки соединен радиусный рычаг. Этот рычаг управляет колесной базой и колесиком.

Хотя конструкция сдвоенной двутавровой балки была улучшением по сравнению с цельнолитой осью, она все же имеет некоторые недостатки. Например, с двойной двутавровой балкой развал и колея меняются при движении колес вверх и вниз, вызывая износ шин.

Винтовая пружина, тип 1

Теперь давайте посмотрим на подвеску с винтовой пружиной, еще один пример независимой передней подвески.Обратите внимание, что он состоит из следующих компонентов:

  • два верхних рычага
  • два нижних рычага
  • два поворотных кулака
  • два шпинделя
  • два верхних шаровых шарнира
  • шаровые опоры два нижних
  • втулки
  • пружины винтовые
  • амортизаторы

Обратите внимание, что поперечные рычаги имеют разную длину, а верхняя часть руки короче нижней. Эта конструкция известна как конструкция с короткой / длинной рукой или с параллельной рукой.

Использование рычагов управления неравной длины вызывает небольшое изменение развала, когда автомобиль движется через толчки и отскоки. Хотя это может звучать плохо, на самом деле это не так. Если бы оба рычага были одинаковой длины, произошло бы изменение колеи, в результате чего шина сместилась бы вбок. Затем шины будут тереть дорожное покрытие, вызывая износ шин и проблемы с управлением.

Обратите внимание, что амортизатор и пружина расположены между рамой и нижним рычагом подвески.Вы можете видеть, что нижняя часть пружины опирается на нижний рычаг управления, а верхняя часть пружины соединена с рамой автомобиля.

Внешний конец рычага управления соединен с поворотным кулаком с помощью шаровых шарниров. Шаровые опоры - это простые соединители, которые состоят из шара и гнезда. Шаровая втулка в сборе образует ось управления подвеской.

Один шаровой шарнир называется держателем груза, что означает, что он воспринимает нагрузку транспортного средства или силу пружины.

Другой шаровой шарнир называется ведомым. Последователь не несет никакого веса; он просто обеспечивает точку поворота и стабилизирует систему рулевого управления.

Обычно расположение нижней опоры пружины определяет, какой шаровой шарнир является несущей, а какой - толкателем.

Если нижняя шаровая опора является держателем груза. В этом случае за толкателем выступает верхний шаровой шарнир. Рычаги управления действуют как локаторы, потому что они удерживают положение подвески по отношению к автомобилю.Они крепятся к раме автомобиля резиновыми торсилопластовыми втулками. Предпочтительны резиновые втулки, поскольку они не требуют смазки и уменьшают незначительный дорожный шум и вибрации. Torsilastic относится к эластичной природе резины, позволяющей перемещать втулку в плоскости скручивания. Движение разрешено скручиванием резины.

Другая втулка втулки запрессована в рычаг управления, а внутренняя втулка зафиксирована на оси шарнира рычага управления. Резина должна закручиваться, чтобы рычаг управления мог двигаться. Это скручивающее действие резины обеспечивает сопротивление движению. Некоторые источники утверждают, что «10% сопротивления качению кузова обеспечивается резиновыми втулками».

Конструкция рычага управления

Важно знать, что конструкция поперечного рычага соответствует размеру пружины. Это обеспечивает точное положение рычага управления, позволяя преодолевать неровности. По этой причине нижний рычаг управления должен располагаться горизонтально или немного ниже на конце шарового шарнира.

Если вы обнаружите, что конец шарового шарнира выше внутренней управляющей втулки, пружины могут быть слабыми и провисшими.Слабые или провисшие пружины могут вызвать смену гусеницы, а также вызвать износ шин и проблемы с управляемостью. Если вы обнаружите этот тип проблемы во время осмотра, измерьте дорожный просвет автомобиля, чтобы проверить состояние пружин.

Винтовая пружина, тип 2

Подвеска с цилиндрической пружиной, тип 2, винтовая пружина установлена ​​на верхнем рычаге управления, а верхняя часть пружины прикреплена к раме.

В этом типе конструкции верхний шаровой шарнир принимает на себя вес автомобиля и силу винтовой пружины.Это делает его носителем груза.

Но верхняя шаровая опора - не единственный компонент, поддерживающий вес автомобиля. В подвеске с цилиндрической пружиной типа 2 винтовая пружина также выдерживает вес автомобиля. А движение винтовой пружины контролируется амортизатором.

Обратите внимание, что в конструкциях Типа 1 и Типа 2 вес транспортного средства передается через пружину на нижний рычаг управления, а затем через рычаг управления на шаровую опору.

Вы должны знать, что шаровые опоры, несущие нагрузку, несут примерно половину общей массы автомобиля.Это делает их подверженными сильному износу.

Стабилизаторы

Еще одним важным элементом подвески является стабилизатор. Это устройство используется вместе с амортизаторами для обеспечения дополнительной устойчивости.

Одним из примеров стабилизатора является стабилизатор поперечной устойчивости, также известный как стабилизатор поперечной устойчивости.

стабилизатор поперечной устойчивости - это просто металлический стержень, соединенный с обоими нижними рычагами. Когда подвеска одного колеса движется вверх и вниз, стабилизатор поперечной устойчивости передает движение другому колесу.Например, если правое колесо падает в провал, стабилизатор поперечной устойчивости передает движение противоположному колесу. Таким образом стабилизатор поперечной устойчивости обеспечивает более ровную езду и снижает раскачивание или наклон автомобиля во время поворота.

В зависимости от толщины и конструкции стабилизатора поперечной устойчивости он может обеспечить до 15% сопротивления крену или раскачиванию автомобиля при прохождении поворотов.

Торсион

Торсионная подвеска - еще один пример независимой передней подвески. В торсионной подвеске нет винтовых или листовых рессор.Вместо этого торсион поддерживает вес автомобиля и поглощает дорожные удары.

Фактически торсион выполняет ту же функцию, что и винтовая пружина: он поддерживает вес автомобиля. Разница в том, что винтовая пружина сжимается, позволяя шине и колесу двигаться по дороге и поглощать удары, в то время как торсион использует скручивающее действие. Однако, кроме этой разницы, два типа конструкции подвески во многом идентичны.

Торсион соединяется одним концом с верхним или нижним рычагом подвески, а другим концом - с рамой.Его можно установить продольно, спереди назад или поперек, из стороны в сторону. В отличие от винтовых и листовых рессор, торсионы можно использовать для регулировки дорожного просвета подвески.

Имейте в виду, однако, что торсионы обычно не взаимозаменяемы из стороны в сторону. Это связано с тем, что направление скручивания или кручения с левой и с правой стороны не одинаково.

Поскольку торсион соединен с нижним рычагом подвески, нижняя шаровая опора является держателем груза.Это делает верхнюю шаровую опору толкателем.

Обратите внимание, что в подвеске этого типа амортизатор подключен между нижним рычагом подвески и рамой автомобиля. Это позволяет контролировать вращательное движение торсиона.

Двойной рычаг

Двойной поперечный рычаг - это еще один тип амортизатора, который становится все более распространенным. Он сочетает в себе преимущества экономии места, обеспечиваемые системой подвески со стойками, со способностью подвески с параллельными рычагами двигаться низко над землей.Это позволяет сделать капюшон более аэродинамичным.

В этой конструкции нижняя часть стойки имеет форму поперечного рычага, где она крепится к нижнему рычагу подвески. В отличие от других стоек, двойной поперечный рычаг не вращается при повороте колес. Вместо этого весь узел шпинделя вращается на верхнем и нижнем шаровых шарнирах так же, как подвеска с параллельным рычагом. Поскольку стойка не вращается, верхнее крепление не требует подшипника. Вместо этого подшипник заменяет втулка из твердой резины, которая помогает изолировать удар от дороги.

различных типов автомобильных подвесных систем

Люди мало что знают о системах подвески, потому что не видят их. Подвеска автомобиля - это то, что соединяет автомобиль с колесами.Он не только обеспечивает достаточно комфортную езду, но и обеспечивает управляемость на дороге и тормозную систему автомобиля. Сама модель автомобиля может многократно определять тип используемой подвески. Конечно, есть и другие случаи, когда вкус потребителя диктует систему подвески автомобиля.

Стоит использовать систему зависимой подвески

Зависимая подвеска имеет неразрезную ось, проходящую по ширине рамы.Он позволяет соединять колеса как с левой, так и с правой стороны и работать вместе как единая команда. Если одна сторона машины изгибается в заданном направлении, другая сторона будет следовать за ней из-за зависимости. Именно на пересеченной местности система зависимой подвески действительно оправдывает себя. Они могут работать в тяжелых условиях и являются основной системой подвески для заднеприводных автомобилей и внедорожников . Это предпочтительная система подвески для любого автомобиля, который будет работать в суровых условиях.

Аттракцион с независимой подвеской

Независимая подвеска не имеет этой единственной соединительной оси. Каждое колесо независимой подвески по-разному реагирует на дорожные условия, а это означает, что неровность с одной стороны не должна вызывать реакцию с другой. Независимая подвеска привлекает качеством вождения. Это гораздо более удобный способ передвижения.

Разновидности независимой подвески

Существует несколько разновидностей независимой подвески.В задней независимой подвеске используется стойка McPherson , и система допускает использование внешних приводных валов. Независимая подвеска задних колес имеет приводной вал, прикрепленный к раме транспортного средства, а внешние приводные валы передают привод на каждое колесо. Компьютеризация современных автомобилей позволила создать некоторые разновидности подвески, которые улучшат управляемость. Адаптивная пневматическая подвеска имеет систему подвески с электронным управлением для всех колес автомобиля с непрерывной адаптивной системой демпфирования.Стоимость датчика высоты контролирует расстояние между осью и шасси транспортного средства при использовании адаптивной пневматической подвески.

Механизмы, используемые в системе подвески

Различные системы подвески имеют интересные механизмы. Двойной поперечный рычаг в основном состоит из профильных металлических деталей, расположенных друг над другом. Расположенные в передней части автомобиля, они обеспечивают устойчивость шины. У них также есть амортизатор и пружина , которые будут поглощать колебания, возникающие в вертикальном направлении.Двойной поперечный рычаг уменьшает роль, что позволяет улучшить рулевое управление. Система подвески стойки McPherson подключается как к передней, так и к задней части автомобилей. Стойка McPherson будет крепиться к ступице колеса с помощью трубчатой ​​стойки. Стойка может совершать поворотное движение, чтобы шина могла лучше двигаться. В конструкции McPherson также есть амортизатор и винтовая пружина, установленные на стойке, чтобы помочь выдерживать дорожные условия.

Подвеска с поворотной балкой

Полунезависимая система позволяет колесу двигаться в качестве независимой подвески для скручивания, а подвеска действительно позволяет одному колесу влиять на другое.Подвеска с поворотной балкой - это полунезависимая система, которая чаще всего используется на задних колесах. Он обладает отличными характеристиками : простой дизайн, легкий вес, низкая стоимость, чрезвычайно высокая долговечность.


Воздействие подъема или опускания подвески

Любая из подвесных систем имеет свои плюсы и минусы. Используется то, что лучше всего предназначено для конструкции данной модели автомобиля. Есть возможность поднять или опустить подвеску. Если вы хотите иметь классический городской лоу-райдер, это можно сделать.Помните, что что бы вы ни поднимали или опускали, подвеска противоречит исходному расчетному напряжению . Из-за этого на автомобиль могут возникать некоторые нагрузки или напряжения.

Имею представление о конструкции подвески

Знание подвески помогает владельцу при обслуживании автомобиля. Имея некоторое представление о конструкции подвески, можно лучше понять важность амортизаторов и винтовых пружин автомобиля.Лучшее понимание тормозной системы также происходит из-за того, что мы немного больше знаем о системе подвески. Это знания, которые не обязательно использовать каждый день. Однако, когда проводится работа с тормозами или днищем автомобиля, такая информация помогает владельцу автомобиля лучше понять, что пытается сделать автомеханик .

Следите за нами и ставьте лайки:

Теги: Система подвески автомобиля, Система зависимой подвески, Система независимой подвески, Конструкция подвески, Подвеска с поворотной балкой

Категории: Авто Информация, Автозапчасти

Список 15 типов систем подвески в автомобиле с [PDF]

В этой статье вы узнаете о системе подвески и типах в легковых автомобилях, а также о работе каждой системы подвески .

Подвесная система и типы

Рама и кузов автомобилей устанавливаются на переднюю и заднюю ось не напрямую, а через пружины и амортизаторы той или иной формы. Это сделано для гашения передаваемых дорожных ударов частей, которые выполняют эту функцию, в совокупности называются системой подвески .

Таким образом, в систему подвески входят рессоры, амортизаторы и их крепления. Подвеска автомобиля разделена на заднюю подвеску и переднюю подвеску.

Типы подвесных систем

Ниже представлены 15 различных типов подвески :

  1. Система передней подвески
  2. Жесткая передняя подвеска моста.
  3. Независимая передняя подвеска
  4. Система подвески с двумя двутавровыми балками
  5. Система передней подвески с одинарной двутавровой балкой
  6. Независимая передняя подвеска с торсионным стержнем
  7. Параллелограммная независимая передняя подвеска
  8. Система подвески с рычажной подвеской
  9. Независимая передняя подвеска
  10. Система раздвижной подвески
  11. Система подвески с вертикальной направляющей
  12. Система задней подвески
  13. Задняя подвеска с продольной рессорой
  14. Задняя подвеска с поперечной рессорой
  15. Подвеска задней части с винтовой пружиной

Читайте также: Задний мост, передний мост и поворотный мост

Функции подвески

  1. Для предотвращения устойчивости автомобиля при крене или крене во время движения.
  2. Для защиты пассажиров от дорожных ударов.
  3. Подвеска предотвращает передачу дорожных ударов на раму автомобиля.
  4. Обеспечивает хорошее сцепление с дорогой при движении, поворотах и ​​торможении.
  5. Для поддержания правильной геометрии рулевого управления.

Требования к подвесной системе

  1. Минимальный прогиб соответствует требуемой устойчивости.
  2. Совместимость с другими компонентами автомобиля, такими как рама, колесная база, рулевой привод.
  3. Минимальный скачок колеса.
  4. Низкие затраты на обслуживание и эксплуатацию.
  5. Низкая начальная стоимость.
  6. Минимальный вес
  7. Минимальный износ.

Читайте также: Что такое рулевое управление? а как это работает? [Полное руководство]

1. Передняя подвеска

Передняя подвеска сложнее задней подвески, потому что передние колеса не только перемещаются вверх и вниз по отношению к раме автомобиля, но также качаются под разными углами к раме автомобиля для управления.

Для того, чтобы передние колеса могли поворачиваться в одну или другую сторону для управления, каждое колесо закреплено на шпинделе, который является частью поворотного кулака. Поворотный кулак затем поддерживается посредством шаровых шарниров верхним и нижним рычагами управления, которые прикреплены к раме автомобиля.

Типы передней подвески

Передняя подвеска может быть двух типов

  1. Подвеска переднего моста с жесткой рамой.
  2. Подвеска передняя независимая

1.Передняя подвеска с жестким мостом

Этот тип подвески использовался повсеместно до появления независимой подвески передних колес. Он может использовать либо две продольные пластинчатые рессоры, как показано на рисунке, либо поперечную рессору, обычно в сочетании с амортизаторами. Эти узлы устанавливаются аналогично задним рессорным подвескам.

В подвеске этого типа ступицы передних колес вращаются на подшипниках качения на шпинделе рулевого управления, которые прикреплены к поворотным кулакам. Чтобы колеса поворачивались рулевым механизмом, шпиндель рулевого управления и поворотный кулак в сборе шарнирно закреплены на концах оси.

Штифт, образующий шарнир этого шарнира, обычно называют шкворнем или шкворнем поворотного кулака. Там, где вилочная часть является одним целым с поворотным кулаком и подходит к концу оси, конструкция известна как Reverse Elliot. В конструкции типа Эллиота концы оси раздвоены, чтобы удерживать удлинитель поворотного кулака между концами.

2. Независимая передняя подвеска

В подвеске этого типа каждое переднее колесо независимо поддерживается винтовой, торсионной или листовой рессорой. В большинстве легковых автомобилей теперь используется независимая передняя подвеска, в которой система винтовых пружин является наиболее распространенной.

Читайте также: Система рулевого управления четырьмя колесами

Типы независимой передней подвески
1. Система подвески с двутавровой балкой

Кроме винтовой пружины, используются различные типы передней подвески. Двойная двутавровая конструкция - это еще один тип, который используется на некоторых моделях грузовиков Ford. Каждое переднее колесо в конце поддерживается отдельной двутавровой балкой.

Концы двутавров прикреплены к каркасу шкворнями. Колесные концы двух двутавровых балок прикреплены к раме с помощью радиусных рычагов, которые предотвращают движение колес назад или вперед. Этот тип подвески обеспечивает большую гибкость.

2. Передняя подвеска с одинарной двутавровой балкой

Передняя подвеска с одинарной двутавровой балкой используется в более крупных транспортных средствах.Двутавровая балка имеет отверстие на каждом конце, через которое собирается шкворень для удержания поворотного кулака на месте. Каждый конец двутавровой балки поддерживается листовой рессорой.

3. Независимая передняя подвеска с торсионным стержнем

Этот тип подвесной системы представляет собой стальной стержень, известный как торсион, который действует как пружина, удерживая верхний и нижний рычаги управления параллельно под нагрузкой. Передний конец тяги имеет шестиугольную форму, чтобы плотно входить в отверстие в нижнем рычаге.

Его задняя реакция также имеет шестиугольную форму, чтобы плотно входить в отверстие в анкере, прикрепленном к поперечине рамы. Уплотнение скрывает шестигранный конец торсиона.

Торсион перекручивается из-за сил, действующих на внешний конец нижнего рычага подвески в сборе. Торсион предназначен для уравновешивания этих сил, так что нижний рычаг удерживается на заданной высоте.

Высоту можно регулировать с помощью натяжного механизма на конце анкера, который поворачивает стержень с помощью регулировочного болта и вертлюга.Штанга распорки используется для удержания подвески в центре.

Эта подвеска способна защитить от ударов при движении по дороге, из-за которых нижний рычаг скручивает торсион. Когда колеса больше не подвергаются нагрузке, рычаг возвращается в нормальное состояние.

4. Независимая передняя подвеска параллелограммного типа

На рисунке показаны упрощенные схемы независимой передней подвески с использованием винтовой, торсионной и листовой рессоры. В основном эта система известна как независимая передняя подвеска параллелограммного типа.Он состоит из верхней и нижней тяги, соединенных балкой поворотного моста.

Как правило, нижняя тяга больше верхней и не может быть параллельна. Такая компоновка поддерживает ширину колеи при подъеме и опускании колес и, таким образом, сводит к минимуму износ шин, вызванный трением колес вбок.

5. Система подвески ударно-рычажного типа

Этот тип подвесной системы необычен для цельной конструкции кузова, поскольку точки нагрузки расположены на большом расстоянии.Обычная верхняя тяга заменяется гибкой опорой, а телескопический демпфер действует как шкворень. Эта система подвески, известная как система Mac Pherson, имеет легкое качение и легко поглощает удары.

6. Независимая передняя подвеска на продольных рычагах

Независимая передняя подвеска на продольных рычагах поддерживает постоянную колею и положение колес с небольшим изменением колесной базы и угла поворота. Винтовая пружина прикреплена к продольному рычагу, который сам прикреплен к валу, несущему ступицу колеса.Когда колесо движется вверх и вниз, оно заводит и раскручивает пружину. Торсион также использовался в некоторых конструкциях вместо винтовых пружин.

7. Система раздвижной подвески

В системе подвески этого типа поворотная ось может перемещаться вверх и вниз, а также вращаться в элементах рамы. Колея, положение колес и колесная база остаются неизменными во время подъема и падения колеса.

8. Система подвески с вертикальной направляющей

В системе подвески с вертикальной направляющей шкворень крепится непосредственно к поперечине рамы.Он может скользить вверх и вниз, сжимая и расширяя пружины.

Передняя подвеска со спиральной пружиной.

Существует 3 типа передней подвески со спиральными пружинами.

1. В первом типе винтовая пружина расположена между верхним и нижним рычагами. Нижний рычаг подвески имеет одну точку крепления к раме автомобиля.

2. Во втором типе винтовая пружина расположена между верхним и нижним рычагами. Нижние рычаги управления имеют две точки крепления к раме автомобиля.

3. В третьем типе винтовая пружина находится между верхним рычагом управления и опорой пружины или корпусом, который является частью переднего конца листового металла.

2. Система задней подвески

Ниже приведены три типа задней подвески, обычно применяемой в транспортных средствах.

  1. Подвеска задней части на продольной рессоре
  2. Подвеска задней части на поперечной рессоре
  3. Подвеска задней части на винтовой пружине

Подвеска задней части на продольной и поперечной рессоре

Подвески задней части с продольной листовой рессорой и винтовой пружиной широко используются в современных автомобилях.Подвеска задней части с поперечными листовыми рессорами используется в сочетании с приводом Hotchkiss, листовые рессоры должны быть достаточно прочными и упругими, чтобы передавать тягу и крутящий момент, чтобы противостоять вбок, а также удерживать вес пружины корпуса.

Вес рессоры сохраняется как можно меньше, чтобы улучшить боковые стороны автомобиля. Поскольку пружины обычно не поддерживают колеса, ободья, шины, тормоза и задние оси, вес этих деталей называется весом пружины.Пружина зажимается картером заднего моста U-образными болтами, каждый ее конец прикреплен к раме с помощью проушин, образованных на концах самой длинной створки.

Один конец длинного полотна прикреплен к передней подвеске болтом, а другой конец - к задней подвеске пружинными скобами. Обе подвески прикреплены к раме болтами. Пружина удлиняется при сжатии и укорачивается при расширении. Это изменение длины пружины компенсируется дужкой.

В средней части длины пружины размещаются зажимы отскока.Они достаточно рыхлые, чтобы позволить листам скользить друг по другу, и в то же время достаточно тугие, чтобы позволить листам соединиться при отскоке пружины. Проушины пружины обычно снабжены втулками или каким-либо антифрикционным материалом, например бронзой или резиной.

На рисунке показана подвеска задней части тяжелого грузовика с листовыми вспомогательными пружинами и тяговыми штангами. Этот тип подвески используется в грузовиках, предназначенных для более тяжелых операций и с нагрузкой на задний мост более 10 000 кг.На рисунке показана задняя подвеска автомобиля с приводом Гочкиса.

Пружина задней подвески

На рисунке показана подвеска задней части с цилиндрической пружиной. Этот тип подвески всегда используется в сочетании с торсионной трубкой, рычагом реакции крутящего момента или приводом торсионной тяги. Таким образом, винтовые пружины не подвергаются действию тяги или скручивания.

Также используются стабилизаторы и радиусные стержни, которые снимают с винтовых пружин все напряжения, кроме тех, которые действуют в вертикальном направлении.Стабилизатор предотвращает чрезмерный крен или крен при движении автомобиля.

Радиальный стержень удерживает заднюю ось и раму в поперечном положении. Винтовые пружины установлены в чашеобразные опоры пружинных опор, прикрепленных к задней оси.

Задняя подвеска De-Dion и независимого типа с винтовой пружиной

На рисунке показаны подвески De-Dion и независимого типа с винтовой пружиной для задней части. В точке (A) жесткая трубка Де-Дион расположена продольно двумя параллельными звеньями, а сбоку - ватт-рычагом.Трубка поддерживает постоянную ширину дорожки.

Следует отметить, что подвеска De-Dion не является независимой подвеской, потому что трубчатая ось соединяет и поддерживает оба колеса. В (B) показана задняя подвеска с использованием радиального рычага. Это независимая задняя подвеска.

В задней подвеске с поперечной листовой рессорой используется одна поперечная рессора. Такие рессоры устанавливаются в перевернутом положении параллельно задней оси и над ней. Каждый конец встряхивается до оси.

Поперечные задние пружины всегда используются в сочетании с приводом через торсионную трубку, и, следовательно, они не несут ведущую тягу и крутящий момент.

Скачать статью в формате PDF


Вот и все, спасибо за чтение. Если вам понравилась эта статья « типов подвесной системы », поделитесь с друзьями. Если у вас есть какие-либо вопросы, оставьте комментарий.

  • Источник изображения: www.monroe.com.au
  • Узнайте больше о приостановке www.monroe.com.au

Объяснение: 5 самых распространенных автомобильных подвесок | Особенность


Из номера за июнь 2017 г.
Вы можете задаться вопросом, как инженеры по динамике определяют, какое оборудование использовать в подвеске? Вот краткая версия: им говорят другие люди. Инженеры должны работать в рамках ограничений базовой подвески, продиктованных требованиями к упаковке, бюджетом и архитектурой автомобиля.Но предстоит еще многое сделать: после сбора контрольных данных с машины кинематики и соответствия инженеры определяют набор целей K&C для своего автомобиля. Затем они сотрудничают с конструкторами подвески, чтобы создать переднюю и заднюю геометрию, имитирующую эти атрибуты, изменяя точки крепления, жесткость втулки, конструкцию рычага и рычага и другие переменные. Вот пять наиболее распространенных конфигураций подвески, встречающихся в современных автомобилях:

Использование картера оси для установки колес так же надежно, как и сама идея, поэтому эта технология тележки для волов сохраняется во внедорожниках, пикапах и коммерческих транспортных средствах.Очевидный недостаток: неровность на одном колесе возбуждает и противоположное колесо. Когда цельная ось соединяет два ведомых колеса, также известных как «ведущая ось», осевые валы, дифференциал и корпус вносят свой вклад в неподрессоренную массу, влияя на качество езды и усугубляя скачкообразное движение оси при ускорении и торможении, особенно в автомобилях с высоким крутящим моментом. .

Пара боковых рычагов, иногда называемых двойными поперечными рычагами или А-образными рычагами, предлагает лучший контроль над кинематикой, чем расположение стоек. Среди преимуществ: верхнее плечо, которое короче нижнего плеча, чтобы оптимизировать ориентацию пятна контакта шины при движении тела, увеличивая боковое сцепление. Рычаги управления также требуют меньшей высоты, чем амортизационная стойка, чтобы лучше проскользнуть под низкие капоты спортивных автомобилей, таких как Acura NSX и Chevrolet Corvette.

Наибольшая изощренность и гибкость настройки достигается за счет использования комбинации звеньев и рычагов или всего пяти отдельных звеньев.Одна общая компоновка включает в себя три боковых рычага для поперечного расположения колес, один продольный рычаг для продольного удержания и рычаг управления схождением, который эффективно выполняет точные корректировки рулевого управления во время хода подвески. Многорычажный подход позволяет повысить поперечную жесткость и желаемое изменение носка при соответствующей вертикальной и продольной податливости. Установки Multilink также могут быть разработаны для лучшего сопротивления погружению и приседанию при торможении и ускорении соответственно. Проще говоря, многорычажная подвеска обеспечивает максимальное разделение между характеристиками управляемости и качества езды, чтобы уменьшить количество компромиссов.

Часто устанавливаемый в задней части автомобилей эконом-класса, эта конструкция использует продольные рычаги, интегрированные с поперечиной, которая предназначена для вращения при движении колес. Несмотря на то, что торсионная балка или «поворотная балка» не так скомпрометированы, как неразрезной мост, это не действительно независимая подвеска. Более жесткие втулки могут компенсировать присущую торсионной балке податливость из стороны в сторону, но это приводит к большей ударной вязкости. (В некоторых автомобилях используется рычажный механизм Ватта или тяга Панара для улучшения поперечной жесткости без ущерба для качества езды.) Низкие точки крепления вместе с пружинами и амортизаторами, которые установлены дальше за борт, чем в других устройствах, создают больше внутреннего и грузового пространства.

    В этой самой популярной передней подвеске усиленный демпфер (обычно с концентрической спиральной пружиной) выполняет двойную функцию, действуя как фиксирующее устройство и успокаивая вертикальное движение. Конфигурации стойки обычно выбираются из-за их простоты и стоимости, и они уже, чем рычаги подвески и многозвенные механизмы, что делает их идеальными для автомобилей с поперечным расположением двигателя.Однако конструкция стойки ограничивает возможности инженера по оптимизации развала колес при вертикальном движении колеса.

    Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

    Разъяснение автомобильной подвески (автомобильная подвеска)

    Для тех, кто ежедневно водит машину, они не могут смеяться над подвеской. Он предотвращает слишком много нежелательных рывков в вашем автомобиле во время езды по неровной дороге и в долгосрочной перспективе помогает предотвратить серьезные заболевания, такие как необратимые травмы спины. Несмотря на то, что они являются одной из самых важных частей автомобиля, их часто упускают из виду и вообще не принимают во внимание. Тем не менее, это сообщение в блоге будет подробным объяснением того, как работает автомобильная подвеска и как работают различные типы подвески в целом. Ремень для этого народа, будет грязно.

    Популярное чтение: DCT vs CVT vs AMT | Выберите лучшую трансмиссию

    Что такое подвеска?

    Система подвески автомобиля

    Проще говоря, это часть автомобиля, которая сводит на нет большую часть сил, которые автомобиль получает от движения по дороге, следя за тем, чтобы кабина оставалась неподвижной.Это могут быть небольшие камни на дороге до больших выбоин, подвеска справляется со всеми ними. Это нормальное понимание того, что работа подвески состоит в том, чтобы обеспечивать амортизацию только при появлении неровностей или трещин на дороге. Он делает гораздо больше. Откровенно говоря, так легче водить машину. Что еще делает подвеска?

    Работа подвески

    Работа подвески заключается в обеспечении комфорта кабине, убедитесь, что автомобиль остается в контакте с землей и что водитель имеет контроль над шинами во всех точках, что достигается только за счет контакта с землей. дорога.Как оно работает? Это займет некоторое время, потому что, прежде чем приступить к работе с подвеской, нам нужно понять все три фактора, в которых она помогает, а именно: комфорт, контакт и контроль.

    Как подвеска обеспечивает комфорт

    Мы подробно рассмотрим, как подвеска обеспечивает комфорт для водителя и людей в автомобиле, обсудив, как работает подвеска. Работа также поможет объяснить два других фактора, контакт и контроль за подвеской.

    Работа подвески

    Подвеска работает по принципу рассеивания силы, который включает преобразование силы в тепло, таким образом устраняя воздействие, которое могла бы оказать сила. Для этого используются пружины, амортизаторы и стойки. Пружина будет удерживать энергию, а демпфер преобразует ее в тепло. Ниже мы показали, как они выполняют этот шаг.

    Пружина для хранения энергии

    Работа пружины в системе подвески заключается в том, чтобы накапливать энергию, которая вырабатывается при прохождении автомобиля через неровность.Пружина или спираль накапливают энергию, уменьшая свой размер, превращая в энергию любой тип силы. Количество энергии, которое может удерживать пружина, зависит от множества факторов. Включая, но не ограничиваясь длиной, материалом пружины и коэффициентом пружины. Материал включен, потому что некоторые пружины могут удерживать больше энергии, но с непрочным материалом пружина может дать сбой.

    Для подвески используются пружины двух типов: винтовая и листовая.Винтовая пружина - обычное дело, которое вы могли видеть. Листовая рессора используется на цельной оси, в основном в грузовых автомобилях, и обладает очень высокой энергоемкостью по сравнению с цилиндрической пружиной.

    Винтовая пружина и листовая пружина | Описание подвески автомобиля

    Пружина хороша для обеспечения амортизации, однако ваша машина будет продолжать подпрыгивать, не давая вам абсолютно контролировать ее, что не очень хорошо. Когда вы ускоряете свою машину или когда вы поворачиваете, имея только пружины в вашей машине, она будет продолжать двигаться вперед и назад

    Чтобы помочь пружинам и держать автомобиль под контролем, необходимы амортизаторы.

    Демпферы для преобразования энергии

    Энергия, запасенная пружинами, должна быть направлена ​​куда-то еще, она будет снова выпущена пружинами с небольшими потерями передачи, и ваша машина будет продолжать прыгать на каждой трещине на дороге. После того как пружина накопит энергию, амортизаторы или амортизаторы начинают работать. Внутри демпфера находится поршень с небольшими отверстиями и немного масла под давлением. Когда пружина передает энергию амортизатору, поршень перемещается через масло под давлением, используя энергию пружины. Прохождение через масло генерирует тепло, успешно преобразуя энергию неровностей на дороге в тепловую энергию и нейтрализуя любую оставшуюся энергию, которая могла бы вызвать подпрыгивание автомобиля.

    Одна особенность новых амортизаторов заключается в том, что они реагируют на высокие скорости. Чем быстрее ваша машина, тем лучше ваша амортизация. Это не означает, что вы должны врезаться головой в иллюминаторы на скорости 80 км / ч, так как это убьет вас.

    Стойки

    Распорка | Описание подвески автомобиля

    Комбинация обеих стоек представляет собой демпфер, обернутый спиральной пружиной.В настоящее время это конструктивный элемент автомобиля. Его работа ничем не отличается от винтовой пружины и амортизаторов, поэтому обсуждать особо нечего.

    Все компоненты вместе

    Мы говорили о том, как работают отдельные части, теперь мы обсудим, как они работают в тандеме и обеспечат вам комфорт, контакт и контроль над вашим автомобилем.

    Автомобиль называется рессорной, так как он поддерживается подвеской. Есть некоторые компоненты, которые не находятся между автомобилем и подвеской, поэтому они не поддерживаются подвеской.К этим неподрессоренным компонентам относятся оси, подшипники ступиц и любая часть подвески. Шины также можно рассматривать как неподрессоренную массу, однако резина имеет своего рода амортизацию, поэтому мы не будем рассматривать ее.

    Рассмотрим следующую ситуацию. Передняя правая шина входит в иллюминатор, что заставляет пружину этой шины накапливать энергию, которая заставила бы автомобиль отскочить. Эта энергия забирается демпфером и преобразуется в тепло. Если демпфера не было, пружина будет отскакивать от автомобиля с правой стороны, что приведет к тому, что левая пружина будет поглощать усилие, и автомобиль будет продолжать подпрыгивать, пока сила не исчезнет из-за нормальной потери.

    Вот как работают компоненты подвески и основной принцип их работы. Однако на этом все не заканчивается, поскольку существует несколько типов подвески, в которых используется регулировка углов установки колес для работы и обеспечения контроля над автомобилем. Мы обсудим углы установки колес и эти типы ниже.

    Вот 5 причин, по которым вашему автомобилю требуется регулировка и балансировка колес прямо сейчас!

    Как подвеска автомобиля обеспечивает контроль

    Прежде чем мы сможем перейти к тому, как подвески обеспечивают управление и типы подвески, нам нужно изучить регулировку углов установки колес и то, как она помогает различным типам подвески.

    Регулировка углов установки колес

    Это то, что говорят названия, его положение колес по отношению к чему-то. Что-то в данном случае является осью рулевого управления. Существуют типы углов установки колес, которые помогают или затрудняют работу подвески, и мы подробно рассмотрим их ниже.

    Некоторые термины, которые будут использоваться в предстоящем блоге и могут потребовать небольшого объяснения их значения

    • Ось рулевого управления - Это ось, на которой будет вращаться колесо.
    • Радиус чистки - Расстояние, на которое шина должна повернуться, чтобы сделать поворот. Чем меньше радиус, тем обречена на поворот.

    Прежде чем мы начнем регулировку углов установки колес и их типы, нам необходимо изучить наклон оси рулевого управления и то, как он помогает при выравнивании колес.

    Наклон оси рулевого управления

    Наклон оси поворота | Описание подвески автомобиля

    Ось, на которой вращается колесо, - это ось поворота. В этом вопросе довольно прямолинейно.А что насчет наклона? Вы можете видеть, что ни одно рулевое колесо никогда не бывает прямым. Это иметь склонность. Это наряду с положительным развалом помогает уменьшить радиус скребка, что, в свою очередь, снижает износ шин. Это также снижает усилие на колесах, заставляя машину немного подпрыгивать. Что такое прыжок машины и как он нам помогает?

    Когда шина вращается на уклоне, она движется как в направлении вращения, так и имеет тенденцию идти вниз.Это заставляет автомобиль немного приподняться, так как земля больше не будет толкаться вниз. Это происходит только во время поворота. Это причина, по которой вы иногда убираете руки с руля после поворота, ваша машина возвращается в свое нормальное состояние, когда едет прямо вперед. Это позволяет колесам мгновенно вернуться к прямому движению, что ускоряет восстановление автомобиля. Вы можете сейчас это явление, и возможно, вы используете его или кто-то из ваших знакомых использует. Это когда вы делаете большой поворот и когда автомобиль ускоряется, рулевое колесо автоматически возвращается в нормальное состояние.

    Наклон оси рулевого управления также является необходимым компонентом почти всех углов установки колес и необходим для понимания того, как работают остальные установки углов установки колес.

    Развал

    Угол между шиной и вертикальной осью автомобиля называется развалом. С точки зрения непрофессионала, если вы посмотрите на машину спереди, это будет угол, под которым вы можете увидеть, как шины выходят наружу или идут внутрь. Но вы никогда не видели, чтобы они уходили внутрь или наружу, верно? Потому что эти углы действительно маленькие и почти не видны.Они по-прежнему играют важную роль в устойчивости автомобиля и помогают подвеске. Есть два типа изгиба: положительный и отрицательный. Положительный - это когда верхняя часть провода направлена ​​наружу, поэтому внутренняя часть обращена к машине, а верх - наружу. Отрицательный развал означает, что верхняя часть шины направлена ​​внутрь к автомобилю, а низ - далеко от автомобиля и обращен наружу. Но что толку от положительного и отрицательного развалов?

    Отрицательный и нейтральный развал

    Если у вас шина без угла развала, на прямой линии ее контактная форма будет прямоугольной.Однако поворот приведет к тому, что форма контакта все еще будет многоугольником, но с меньшим поверхностным контактом. Чем больше разброс по внешней стороне колеса, тем больше он работает, чем внутренняя часть, что снижает сцепление с дорогой во время поворотов. Для противодействия этому используется развал.

    Отрицательный изгиб сделает участок поворота снова прямоугольником, но за счет участка прямой линии, который теперь станет многоугольником. Это делает отрицательный развал более полезным в гоночных автомобилях, поскольку движение по прямой не так необходимо, как быстрое движение на поворотах, где обычно решается гонка.

    Положительный развал, с другой стороны, используется в обычных транспортных средствах, которым не нужно делать крутые повороты на высокой скорости и которые обеспечивают комфортное вождение.

    Кастер

    Угол между осью поворота и вертикальной осью при взгляде на автомобиль сбоку. Давайте поговорим об этом немного подробнее. Вертикальная ось - это прямая линия, проходящая через середину шины, в то время как ось рулевого управления наклонена, как мы читали выше, образуя угол с вертикальным углом.Если смотреть на автомобиль сбоку, когда ось рулевого управления находится «позади» вертикальной оси, это называется положительным колесиком. Мы не будем обсуждать отрицательный угол заклинания, так как нет необходимости в отрицательном углу заклинателя. Обратите внимание, что эти углы действительно маленькие, и большинство показанных цифр являются преувеличением, чтобы помочь вам понять, как работают эти углы.

    При повороте колеса с положительным роликом шина будет хотеть вернуться в свое нормальное положение, чему препятствует водитель, прилагая силу к рулевому колесу.В тот момент, когда рулевое колесо оставлено, автомобиль снова начинает движение по прямой. Действительно сложно управлять автомобилем без угла поворота на высоких скоростях, так как вам постоянно придется перемещать рулевое колесо, чтобы противодействовать перемещению автомобильных шин в положения, которые вы не хотите, потому что они пытаются вернуться в центральное положение. из-за наклона оси поворота.

    Угол заклинателя | Объяснение подвески автомобиля

    Угол наклона также позволяет вашей шине всегда двигаться в направлении автомобиля.Короче говоря, когда вы поворачиваете, вместо того, чтобы скользить боком, шина будет смотреть в сторону автомобиля. Вы можете наблюдать это в колесах тележки для покупок или в офисном кресле.

    Все эти разговоры о том, что машина возвращается к прямому движению, не кажутся чем-то необычным, и водитель может нормально их проделать. Мы объясним смысл наличия кастера, изгиба и носка. Говоря о пальце ноги, давайте поговорим об этом прямо сейчас!

    Подвеска - это машина и машина. Имейте жизнь, они действительно изнашиваются! Вот 5 распространенных проблем с подвеской

    Схождение и схождение

    Чтобы узнать разницу между углами установки колес, вам нужно посмотреть на машину сверху.Если передние шины находятся дальше от задних, это называется сносом. Если передние колеса смещены внутрь по сравнению с задними, это делает его схождение.

    Схождение используется при заднем приводе и помогает удерживать колеса прямо при повороте автомобиля. Противоположное схождение используется в переднем приводе для достижения того же результата. Однако их работа совершенно другая. Схождение использует наклон оси поворота. Когда автомобиль поворачивает, он имеет тенденцию кувырнуться, во время этого крена схождение будет стремиться вернуть оттяжку в исходное положение из-за наклона оси рулевого управления, что заставляет его вернуться в свое нормальное положение (мы обсуждали это ранее).Благодаря этому, когда автомобиль поворачивает, шины движутся в направлении поворота, а не скользят по нему, что снижает износ шин и снижает нагрузку на подвеску.

    Схождение и схождение

    Схождение используется в переднеприводных автомобилях и действительно необходимо для поворота и удержания автомобиля на прямой. В нормальных условиях из-за наклона оси рулевого управления шины хотят заходить внутрь. Таким образом, если бы шины были в нейтральном положении, то есть без схождения, это привело бы к автоматическому схождению, что не очень хорошо для переднего привода. Зачем? Вот почему. Это потому, что передний привод имеет небольшую недостаточную поворачиваемость при прохождении поворота. Если автомобиль идет в схождение, это еще больше усугубит недостаточную поворачиваемость, что затруднит поворот. Тем не менее, схождение противостоит обоим этим вещам, предотвращая схождение шин при движении по прямой и давая дополнительную избыточную поворачиваемость, чтобы противостоять недостаточной поворачиваемости переднего колеса.

    Поскольку мы обладаем знаниями в области регулировки углов установки колес, теперь мы можем заняться различными типами подвески. Если вы пропустили эту часть и сейчас читаете ее снова из-за того, что одна из них сильно сосредоточена на ней, не волнуйтесь, мы не будем судить.

    Подробнее: 10 автосалонов до выпивки - наблюдайте за самокарантином

    Типы подвески автомобиля

    Мы будем обсуждать три типа подвески: двухрычажную, стойку Макферсон и жесткую подвеску моста. Все эти подвески имеют разные преимущества и удобны в применении.

    Подвеска на двойных поперечных рычагах и на двух рычагах.

    Автомобильная подвеска с двойным поперечным рычагом

    Изображение, должно быть, развеяло любые сомнения относительно названия.Он имеет два рычага управления в форме буквы А, метко названного рычагом Double-A. Почему его называют поперечным рычагом, потому что это форма кости, которая встречается у птиц, названных поперечным рычагом, отсюда и название. Давайте поговорим о подвеске на двух поперечных рычагах.

    Строительство

    Конец A или поперечный рычаг соединен с рамой, а верхняя часть A соединена с колесом. Конец A или два конца называются контрольными рычагами. Они неравные по размеру (почему это так, будет объяснено позже).Стойки проходят через середину поперечных рычагов. В его конструкции использован материал хромомолибденовой стали. Прежде чем мы перейдем к работе подвески на двух поперечных рычагах, давайте проясним, почему он использует неровную тягу.

    Почему у него неровные стержни управления

    Один из рычагов управления короче, верхний - для предотвращения износа шин. Если обе тяги управления будут равны, будет положительный развал на противоположной стороне поворота.Мы рассмотрим пример, чтобы помочь вам немного лучше понять это, без которого он едва ли имеет смысл.

    Возьмем автомобиль, который собирается повернуть налево, центробежная сила утверждает, что кузов автомобиля немного покатится вправо. Когда мы по очереди, то же самое происходит и с нашими машинами, но они не переворачиваются из-за физики. Однако они вызывают некоторые проблемы для наших шин. В случае поворота влево правая передняя шина подвергнется большему износу, чем левая. Мы знаем, что объяснять это словами немного запутанно, но, тем не менее, постараемся уточнить.Когда у вас есть положительный развал на правой шине, правая шина будет стоять на земле, а левая будет немного плавать. Это потребует значительных усилий с правильной шиной, что приведет к ее большему износу.

    Чтобы этого не произошло, инженеры использовали знание развала колес и изменили размер рулевых тяг. Укорочение рулевых тяг изменит угол развала. Это приведет к тому, что правая шина получит отрицательный развал, а левая шина получит положительный, что приведет к тому, что левая шина будет соприкасаться с поверхностью, а правая шина получит общий нейтральный развал при повороте автомобиля, что приведет к тому, что обе шины будут контактировать с земля.

    Преимущества двойных поперечных рычагов

    • Преимущество двухрычажной подвески заключается в том, что чем круче поворот автомобиля, тем больше управляемости он обеспечивает. Это обеспечивает контроль в любом угловом сценарии. Не вся подвеска может справиться с этой задачей, что делает двухрычажную подвеску действительно сильной подвеской в ​​более быстрых автомобилях.
    • Благодаря свободному перемещению рычагов управления автомобиль с системой подвески на двойных поперечных рычагах может преодолевать большие ямы или неровности дороги, но при этом амортизирует удар.Поскольку руки могут много двигаться, они сводят на нет силы. другие системы подвески не обладают такой большой прогибающей способностью. Это также хороший выбор для внедорожников.
    • На двойных поперечных рычагах можно расположить стойку в любом месте. Нет никаких жестких правил относительно того, чтобы он находился посередине поперечного рычага или на его вершине. Все зависит от автомобиля, достаточно места в нем или нет.

    Недостатки двойного поперечного рычага

    • Поскольку мир не является утопией, у этой самой вещи есть свои плюсы и минусы.Недостаток двойного поперечного рычага в том, что он дорогостоящий. По сравнению с другими альтернативами, двухрычажный рычаг стоит дорого и стоит своих денег. Таким образом, более доступные автомобили по этой причине не используют это для экономии средств.
    • На двойных поперечных рычагах задействовано множество деталей. Чем больше частей у объекта, тем больше вероятность того, что он сломается, поскольку даже небольшая часть, которая не работает, вызовет проблему. Это не значит, что поперечный рычаг продолжает терпеть неудачу при каждой возможности. Это просто вероятность того, что он может потерпеть неудачу больше, чем другие.Больше деталей также означает, что для устранения любой неисправности потребуется больше работы.
    • Двойной поперечный рычаг по-прежнему остается одной из лучших систем подвески. Давайте обсудим остальную часть системы подвески и посмотрим, почему они сильны в своих областях.

    Стойки Макферсон

    Сделано человеком по имени Эрл С. Макферсон в 1945 году. Стойки Макферсона до сих пор находят применение в автомобилях, которым нужна надежная, но дешевая система подвески. Ниже мы рассмотрим ее конструкцию и преимущества.

    Строительство

    В стойке МакФерсон используется один рычаг подвески, который соединяет автомобиль со ступицей колеса. Ступица колеса в этой подвеске является наиболее важной точкой поворота, поскольку с ней соединяется каждая часть стойки MacPherson. Амортизатор / демпфер с пружиной или, другими словами, стойка крепится одним концом к ступице колеса, а другим концом - к кузову автомобиля. Это то, что делает его по-своему уникальным, поскольку это единственная система подвески, у которой стойка напрямую соединяется с кузовом.На двойных поперечных рычагах он был соединен с рычагами управления множеством способов, но не напрямую с кузовом автомобиля. Рулевое соединение соединяется со ступицей в той же точке, где соединяется стойка, что позволяет рассматривать стойку Макферсона в качестве оси поворота. В середине ступицы колеса остался огромный зазор, что делает его действительно хорошим для FWD.

    Использование в приводе передних колес

    Как мы уже говорили в части конструкции, в середине ступицы колеса осталось пространство, которое можно использовать в случае переднего привода.это пространство используется для крепления карданного вала, что делает эту подвеску действительно подходящей для работы с передним приводом. что-то вроде двойного поперечного рычага не сможет правильно разместить карданный вал и потребует регулировки.

    Преимущества стойки Макферсон

    • Стойка Макферсон есть и хорошо, и плохо. Одно из преимуществ, которое мы только что обсуждали выше, - это возможность установить карданный вал на переднее колесо без каких-либо изменений.
    • Стойка
    • Макферсон - одна из самых дешевых доступных подвесок.Помимо меньшей стоимости, он также легче, чем другие варианты, что делает его немного более экономичным, хотя несколько килограммов ничего не значат в короче, но каждый грамм помогает.
    • Из-за того, что он дешев, большинство автомобилей начального уровня используют его, что позволяет им оставаться в рамках бюджета и оставаться доступными для широких масс. А поскольку изменения в более легкой конструкции не требуются, чтобы приспособить подвеску, позволяющую получить прилично прочную конструкцию, что делает более дешевые автомобили снова в бюджете.
    • Стойка Макферсон, более узкая, чем система на двойных поперечных рычагах, может быть размещена в меньшем месте, позволяя автомобилю использовать остальное пространство для чего-то еще.Он также использует меньше деталей, чем двойной поперечный рычаг, что снижает вероятность возникновения неисправности во время работы.

    Недостатки стойки Макферсон

    • Самый большой недостаток стойки Макферсон - отсутствие усиления изгиба. В случае рычага с двойным поперечным рычагом, чем больше автомобиль катился, тем больше имел место развал. В случае стойки Макферсон дело обстоит иначе. Это означает, что у него будет меньше контроля на крутых поворотах на высокой скорости по сравнению с системой подвески на двойных поперечных рычагах.Это делает его непригодным для использования на автомобилях с высокой отделкой, которые изгибаются из-за способности иметь действительно высокие скорости и хорошие повороты.
    • Причина, по которой стойка Макферсон не имеет усиления изгиба, заключается в том, что стойка установлена ​​на кузове. Это ограничивает движение стойки и не допускает увеличения развала.
    • Стойка
    • Макферсон устанавливается на кузов и поэтому требует цельной конструкции. Кузов на рамной конструкции не будет достаточно жестким, чтобы выдержать стойку Макферсона, и поэтому не будет работать.Это уже не такая большая проблема, поскольку в большинстве автомобилей в любом случае используется цельный кузов, поэтому использование стойки Макферсона не мешает никаким проектам и планам. Это, однако, означает, что усилие и должны восприниматься цельным кузовом, что делает его немного менее эффективным, чем двойной поперечный рычаг, поскольку благодаря хорошей свободе движения он может преодолевать большинство прогибов, в отличие от стоек МакФерсон, которые ограничены и не могут справиться большие неровности и выбоины на дороге.

    Это относится к стойке Макферсон, и теперь у нас осталась одна система подвески - твердотельные подвески.

    Рекомендуемое прочтение: подозрение на подозрение, стоящее за приостановкой

    Подвеска автомобиля с цельным мостом

    В основном используются для грузовых автомобилей и других транспортных средств большой грузоподъемности, твердоосные подвески устанавливаются на задней части транспортного средства. Вся масса тела уравновешена системой подвески. Они прочные и выдерживают большой вес. Сейчас мы обсудим три различных способа использования жесткой подвески моста.

    Типы жестких осей подвески

    Типы определяются используемыми компонентами.Мы обсудим три типа твердой подвески и рассмотрим их конструкцию, достоинства и недостатки. Следует отметить, что эти типы используются вместе с жесткой подвеской моста и не являются подвеской сами по себе.

    Листовые пружины

    Чаще всего используются в старых грузовиках и автобусах. Листовые рессоры являются одной из трех систем, которые прикрепляются к неразрезной оси, отсюда и название подвески с твердой осью. Они довольно дешевы в изготовлении и в лучшем случае достойны.

    Строительство
    Leaf Springs | Объяснение подвески автомобиля

    Листовые рессоры состоят из нескольких пластин, которые начинаются с длинных и продолжают становиться все короче. Зажимы отскока используются для зажима этих пластин вместе. Самый длинный лист или пластина называется основным листом, а остальные - градуированными. Затем вся эта пружина прикрепляется к твердой оси с помощью центрального зажима и U-образных болтов. Листовые рессоры прикреплены параллельно земле к задним колесам, чтобы обеспечить максимально возможную работу.Материалы, используемые для строительства, обычно: 50cr1, 50 c11 V23 и 55 Si2 Mn90. Если вы никогда раньше не слышали этих имен, ничего страшного, мы тоже. Это названия сплавов, известные производителям.

    Преимущества
    • Листовые пружины дешевы в производстве и использовании, что делает их рентабельными. Они также не такие сложные и, следовательно, для создания не требуется много рабочей силы.
    • Они также действительно прочные и прочные, могут выдержать множество наказаний и прослужат очень долго.
    Недостаток
    • Работа, которую должны выполнять листовые рессоры, состоит в том, чтобы свести на нет любое горизонтальное движение. Однако это не так хорошо. Подвески с листовыми рессорами не плохи сами по себе, но есть другие варианты, которые лучше и лучше. Также обратите внимание, что листовые рессоры не могут использоваться с другим звеном подвески, что мы обсудим ниже, делая их одиноким волком.
    • Листовые рессоры имеют большой неподрессоренный вес, что также не делает их идеальными для использования в качестве подвески.

    Теперь мы переходим ко второму типу твердой подвески моста - продольному рычагу.

    Продольный рычаг

    Продольные поперечные рычаги

    Самая большая проблема со сплошной осью заключается в том, что ничто не может останавливать движение из стороны в сторону или вперед и назад. Для остановки движений используются листовые пружины, но только верхняя и нижняя, и это тоже плохо. В комплект входит продольный рычаг, который может предотвратить движение вперед и из стороны в сторону.

    Строительство

    Конструктивно у него всего два дополнительных рычага управления. Продольные рычаги прикреплены к шасси и неразрезной оси. Они состоят из стальных труб из холоднокатаной стали, обеспечивающих большую прочность. Эти рычаги можно отрегулировать в соответствии с требованиями, и их даже не нужно снимать с автомобиля, чтобы выполнить регулировку.

    Преимущества
    • Продольные рычаги управления исключают любое движение, которое испытывает цельная ось.Это включает движение из стороны в сторону и движение вперед за счет блокировки оси с помощью тяги управления.
    • Как и листовые рессоры, продольные рычаги подвески также очень прочные и долговечные.
    • Его можно использовать в паре со штангой Панара, что устраняет один из его недостатков.
    Недостатки
    • Он вообще не может остановить боковое движение и может вызывать с ним проблемы. Любое транспортное средство, которое будет совершать более вертикальное движение, не может использовать эту систему.
    • Другие недостатки, перенесенные из створки, - это большой неподрессоренный вес, что делает его непредсказуемым.
    • Если транспортному средству необходимо предотвратить боковое движение, они используют следующую систему. Стержень Панара

    Штанга Панара

    Тяга Панара и цельный мост | Объяснение подвески автомобиля

    Третий тип системы, основная работа звеньев подвески тяги Панара - остановка поперечного (из стороны в сторону) движения. Он был изобретен в начале 20-х годов автомобильной компанией Panhard во Франции и до сих пор работает.

    Строительство

    Удочка Панара проста в плане конструкции. Он имеет жесткую штангу, идущую сбоку и в том же плане, что и ось. Концы соединены с шасси и неразрезной осью одним концом. Концы прикреплены к шарнирам, и это заставляет его двигаться вверх и вниз.

    Преимущества
    • Удилища Панара, действительно упрощенные по конструкции, не требуют больших денег для изготовления и не требуют больших затрат на их ремонт.
    • Тот факт, что они могут быть соединены с тягой подвески продольного поперечного рычага, позволяет им устранить один из их недостатков.
    Недостаток
    • Стержни Панара нельзя использовать на автомобилях меньшего размера, так как чем меньше радиус, тем больше они будут перемещаться вбок.
    • При использовании тяги Панара ось должна двигаться по дуге вместе с корпусом, иначе
    • Удочка
    • Панара не подойдет и сведет на нет все ее преимущества.

    Теперь, когда все типы подвешивания выполнены, и теперь мы знаем, как каждый из них помогает по-своему поддерживать контакт с землей, мы знаем, что нам необходимо знать, как подвески делают последнее, что они должны делать, - контроль над машина.

    Как приостановка обеспечивает контроль?

    Контроль - это всего лишь бонус, который делают подвески, потому что шины постоянно контактируют с землей. Это потому, что постоянное удержание шины на земле фактически означает контроль над автомобилем.

    Как мы изучили выше, подвеска каждой машины обеспечивает комфорт и гарантирует, что все шины одинаково расположены на земле и не имеют неровностей, вызывающих износ шин и меньший контакт с землей. Наличие этого контакта с землей означает большую площадь поверхности, что, в свою очередь, дает больший контроль над автомобилем и его движением. Чем больше площадь поверхности, тем легче удерживать равновесие. Это можно объяснить с помощью центра масс.

    Физика утверждает, что объект всегда имеет всю свою массу в точке и не распределен равномерно, как мы обычно думаем.Звучит абсолютной ложью, не так ли? Вы можете попробовать это с помощью маленькой 15-сантиметровой шкалы или обычного карандаша. Попытайтесь уравновесить их на пальце, и вы заметите точку, в которой вы сможете уравновесить их, не упав. Для шкалы 15 см это около 7 см.

    Что означает, что чем больше пятно контакта, тем легче будет балансировать автомобиль. И более крупный патч обеспечивают различные системы подвески, которые мы обсуждали.

    Это охватывает все, что вам нужно знать об автомобильных подвесках, а также о некоторых других.Мы надеемся, что это сняло все сомнения, которые у вас были по этой теме, и что вы смогли узнать что-то новое сегодня.

    Аналогичное чтение: Тефлон против керамики против пленки для защиты краски; Какой из них лучше?

    Система подвески вашего автомобиля · BlueStar Inspections

    Когда большинство людей думают о характеристиках автомобиля, они думают о мощности, о потребности в скорости, о рев двигателя и о том, насколько быстро автомобиль разгонится с нуля до 60 миль в час.Однако вся эта мощность и скорость бесполезны, если водитель не может управлять транспортным средством и ему неудобно управлять автомобилем. Таким образом, автомобильная подвеска является важнейшей системой автомобиля.

    Основные функции системы подвески включают в себя максимальный контакт между шинами и дорожным покрытием, обеспечение устойчивости рулевого управления и хорошую управляемость, равномерную поддержку веса транспортного средства (включая раму, двигатель и кузов) и обеспечение комфорта во время движения. пассажиров, поглощая и смягчая удары.Система подвески вашего автомобиля усердно работает, чтобы выдерживать значительные нагрузки по сравнению с другими основными системами автомобиля.

    Система подвески состоит из шин, воздуха в шинах, рессор, амортизаторов, стоек, рычагов, стержней, рычагов, втулок и шарниров. Компоненты системы подвески расположены между рамой автомобиля и дорогой. Хорошо настроенная подвеска поглощает неровности и другие неровности дороги, позволяя пассажирам в автомобиле безопасно и комфортно передвигаться.

    Шины и количество воздуха в шинах являются основной частью системы подвески. Шины - единственная часть автомобиля, которая соприкасается с дорогой. Это означает, что они должны одновременно управлять и направлять мощность на землю, а также отвечать за остановку транспортного средства. Система подвески требует, чтобы колеса и шины двигались вверх и вниз, чтобы поглощать удары от ударов. Резиновые шины и воздух в шинах также смягчают езду по твердым поверхностям и соответствуют слегка неровным и шероховатым поверхностям.

    Амортизаторы, также известные как амортизаторы, представляют собой гидравлические маслонаполненные цилиндры, которые заставляют подвеску сжиматься и декомпрессироваться с постоянной скоростью, предотвращая подпрыгивание пружин и транспортного средства. Удары чувствительны к скорости, что означает, что они более плавные при работе с легкими ударами и более устойчивы к большим ударам. Основное назначение амортизаторов - контролировать движение пружины и подвески, а также обеспечивать контакт шин с дорогой.

    На многих автомобилях используются стойки, похожие на амортизаторы, которые находятся в центре винтовой пружины.Узлы стойки амортизатора состоят из винтовой пружины для поддержки веса автомобиля, корпуса стойки для обеспечения жесткой структурной опоры для сборки и картриджа стойки в корпусе стойки и пружины для управления движением пружины и подвески и обеспечения контакта шин с дорогой. . Стойка в сборе - основная конструктивная часть подвески. Он заменяет верхний рычаг подвески, верхний шаровой шарнир и амортизатор, используемые в обычных системах подвески.

    Стойки выполняют демпфирующую функцию подобно ударам.Внутри стойки амортизатор похож на амортизатор. Стойка в сборе обеспечивает структурную поддержку подвески автомобиля, поддерживает пружину, удерживает колесо и шину в выровненном положении и обеспечивает контакт шины с дорогой. Стойки также несут большую часть боковой нагрузки на подвеску автомобиля. В результате стойки в сборе влияют на комфорт при езде и управляемость, а также на управление автомобилем, торможение, рулевое управление, выравнивание колес и износ других компонентов подвески и шин.

    Большинство современных автомобилей имеют независимую подвеску спереди и сзади, позволяющую каждому колесу двигаться независимо от других. В некоторых автомобилях используется более простая балка. Единственные оси балки, которые все еще используются в новых автомобилях, - это ведущие оси. Ведущая ось - это та, которая поддерживает часть веса транспортного средства и приводит в движение соединенные с ним колеса. Проблема с задними шинами, которые не двигаются независимо, заключается в том, что они всегда сохраняют один и тот же угол относительно друг друга, а не относительно поверхности дороги.Это означает меньшее тяговое усилие и меньшую предсказуемость в управлении. Это одна из причин, почему независимая подвеска почти повсеместно применяется производителями автомобилей для передних и задних колес новых автомобилей.

    Независимая передняя подвеска позволяет каждому переднему колесу перемещаться вверх и вниз с пружиной и стойкой в ​​сборе, прикрепленными болтами к раме на одном конце и рычагом управления или поперечным рычагом на другом конце. Рычаг управления прикреплен к передней части автомобиля рядом с центром на одном конце рычага и поворотным кулаком на другом.Поперечный рычаг делает то же самое, за исключением того, что он прикрепляется к раме в двух точках, в результате чего деталь напоминает поперечный рычаг. Движение в точках соединения смягчается и поглощается втулками. Расположение каждого компонента в независимой системе передней подвески очень важно, поскольку передние колеса должны поворачиваться и поддерживать постоянное выравнивание для обеспечения безопасной эксплуатации автомобиля.

    Независимая задняя подвеска использует ту же технологию, что и передняя, ​​без учета динамики рулевого управления, поскольку задние колеса обычно не управляются.В заднеприводных и полноприводных автомобилях дифференциал установлен на раме посередине рычагов управления или поперечных рычагов, в то время как автомобили с передним приводом имеют очень простую заднюю подвеску, для которой требуются только пружины и амортизаторы. Амортизаторы и пружины обеспечивают амортизацию и сжатие при движении подвески. Пружины создают силу, удерживающую подрессоренный вес над колесами и противодействующую сжатию.

    Комфортная езда означает хорошую изоляцию подвески от дороги.Подвеска может при необходимости перемещаться вверх и вниз, не вызывая чрезмерных сотрясений автомобиля. Водитель получает достаточно ощущения от дороги, поэтому он будет знать о любых тревожных дорожных условиях и почувствовать гулкую полосу, если попадет на обочину высокоскоростной дороги. Ощущение дороги необходимо для сохранения ситуационной осведомленности во время вождения.

    Крен кузова возникает, когда кузов автомобиля слишком сильно наклоняется наружу при прохождении поворота. У всех транспортных средств наблюдается некоторый крен кузова при повороте, но если кузов слишком сильно перекатывается, изменение веса может привести к потере сцепления с дорогой на одном или нескольких колесах, преждевременному выходу из поворота или к раскрутке автомобиля. контроля.Если кузов начинает слишком сильно катиться на поворотах, это может отрицательно сказаться на управляемости, что приведет к смещению тягового усилия на одну сторону автомобиля больше, чем на другую. Это приводит к потере сцепления внутренних шин с дорогой. Подвески, обеспечивающие хорошее сцепление с дорогой, по большей части помогут предотвратить это.

    Опускание вниз происходит, когда шины ударяются о кузов автомобиля при сжатии подвески. Это происходит, когда у транспортного средства недостаточно подвески, чтобы поглотить силу удара, по которому он движется.Резиновые отбойники могут предотвратить это, обеспечивая подушку между подвеской и рамой, которая не позволяет шине подниматься достаточно высоко, чтобы ударить по кузову транспортного средства, но если отбойники не соответствуют требованиям или отсутствуют, эта проблема может возникнуть. . Опускание вниз может легко повредить кузов или подвеску.

    Способность транспортного средства удерживать дорогу измеряется тем, насколько хорошо транспортное средство может поддерживать хорошее сцепление с дорогой и равномерное распределение веса при воздействии различных сил. Чтобы автомобиль чувствовал себя устойчивым при остановке, ему необходима подвеска, которая не позволит передней части погрузиться вниз при нажатии педали тормоза.Для плавного ускорения требуется подвеска, которая не позволяет автомобилю сесть на корточки при ускорении. Перенос веса дает половине колес большую часть тяги, расходует мощность и приводит к плохим и непостоянным характеристикам управляемости.

    Проблема с тягой, называемая подруливанием, возникает, когда при наезде на кочку автомобиль поворачивается влево или вправо без поворота колеса водителем. Плохое выравнивание подвески может привести к наклону колес и возникновению этой проблемы.

    Проблема с сцеплением, называемая избыточной поворачиваемостью, возникает, когда задняя часть автомобиля теряет сцепление с дорогой при прохождении поворота. Если кузов слишком сильно катится на поворотах, изменение веса может привести к потере сцепления задних колес. Наличие задних колес под углом, который не позволяет протектору шины касаться дороги при прохождении поворота, также может вызвать эту проблему.

    Еще одна проблема с тяговым усилием - недостаточная поворачиваемость. Это происходит, когда передние колеса теряют сцепление с дорогой при прохождении поворота, и в результате автомобиль уносится за пределы поворота.Как и в случае избыточной поворачиваемости, чрезмерный крен кузова или неправильный угол наклона колес могут привести к ухудшению сцепления передних колес на поворотах. Недостаточная поворачиваемость особенно опасна, потому что переднеприводные автомобили управляются и передают мощность передними колесами. Чем меньше тяга передних колес, тем меньше управляемость. И избыточная, и недостаточная поворачиваемость усиливаются на скользкой дороге.

    Technology постоянно совершенствует системы подвески и решает проблемы, упомянутые в этой статье.Существуют пассивные и активные системы подвески. Пассивные системы - это то, к чему большинство из нас привыкло, а движение подвески полностью определяется дорожным покрытием. Активные системы упреждающе контролируют вертикальное движение колес относительно рамы и кузова автомобиля с помощью бортовой компьютерной системы. Активные системы можно разделить на два класса: чисто активные суспензии и адаптивные / полуактивные суспензии. В то время как адаптивные / полуактивные подвески изменяют жесткость амортизаторов только в зависимости от меняющихся дорожных или динамических условий, в активных подвесках также используются некоторые типы исполнительных механизмов для независимого подъема и опускания шасси на каждом колесе.

    Технологии систем активной подвески позволяют производителям автомобилей добиться большего качества езды и управляемости, удерживая шины перпендикулярно дороге в поворотах, обеспечивая лучшее сцепление с дорогой и управляемость. Бортовой компьютер обнаруживает движение тела с помощью датчиков по всему автомобилю и контролирует работу подвески. Эта высокотехнологичная система практически исключает крен кузова и колебания тангажа во многих дорожных ситуациях, включая прохождение поворотов, ускорение и торможение.

    В современных автомобилях есть несколько других таких сложных компонентов, как система подвески.Большой объем работы уходит на создание системы подвески, которая должна быть достаточно прочной, чтобы обеспечивать качество езды и поддерживать управляемость автомобиля, - два элемента, которые работают вразрез друг с другом, одновременно выдерживая огромное количество нагрузок. Тем не менее, при таком большом движении и усилии, возникающем в системе подвески, детали неизбежно изнашиваются или повреждаются. Шумы являются одним из первых признаков проблем с подвеской и обычно сопровождают выход из строя втулок и других соединений.Серьезные выбоины могут даже привести к настолько сильному опусканию автомобиля, что компоненты подвески могут погнуться или сломаться.

    Если вы испытываете скрип при движении по неровностям или уклонам, необычный грохот или дребезжание при движении по неровной дороге или выбоинам, проблемы с избыточной поворачиваемостью, проблемы с недостаточной поворачиваемостью, проблемы с тягой при ухабистом рулевом управлении, чрезмерный крен кузова, опускание на дно, чрезмерное раскачивание при движении Если вы преодолеете неровности, протекают амортизаторы или стойки, или управление вашим автомобилем кажется неправильным, немедленно проверьте систему подвески у сертифицированного специалиста ASE.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
