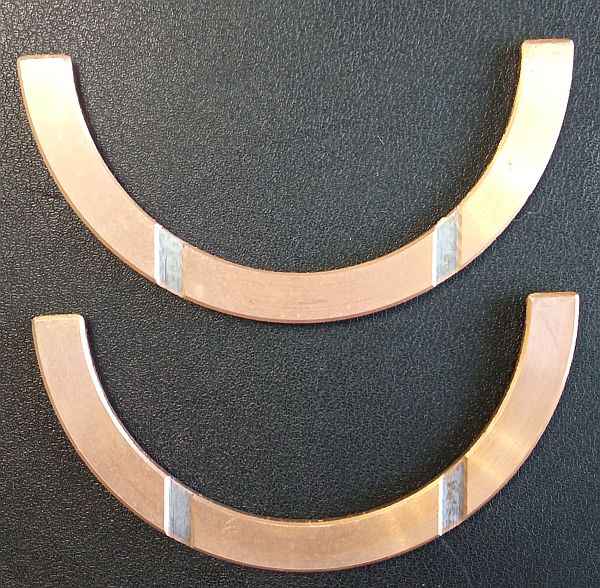

Упорные полукольца коленвала ваз 2106: 2101100518320 Полукольцо опорное коленвала ВАЗ-2101-2107 ремонт комплект — 2101-1005183-20

Содержание

Отвечают специалисты — журнал За рулем

КЛУБ АВТОЛЮБИТЕЛЕЙ

/ОТВЕЧАЮТ СПЕЦИАЛИСТЫ

Можно ли на двигатель VAZ 2106 установить 16-клапанную головку и впрыск топлива от «десятки»?

Головка блока цилиндров двигателя любого переднеприводного вазовского автомобиля несовместима с «классическим» мотором — у них разное расстояние между осями цилиндров. Для моторов «Самары» — 89мм, а для «Жигулей» — 95. Этого достаточно, чтобы на прочие отличия не обращать внимания.

Сегодня с впрыском топлива серийно выпускается лишь «классический» мотор объемом 1,7л. Создана впрысковая версия двигателя объемом 1,45л (обычный «полуторалитровый») — ей присвоен индекс 2104, а впрысковый вариант мотора 2106 только разрабатывается.

Можно ли для 16-клапанного двигателя с нейтрализатором использовать «92-й» бензин и почему в инструкции указан

«95-й»? Это гарантия, что он неэтилированный, или причина иная?

Октановое число 95 не указывает на то, что бензин неэтилированный. Даже произведенный без присадок, он может получить убойную дозу тетраэтилсвинца при хранении или перевозке в грязной емкости, использовавшейся ранее под этилированный бензин.

Бензин АИ-95 для двигателя VAZ 2112 — это необходимое условие получения заявленных заводом скоростных, динамических и экономических показателей автомобиля, а также его безотказности. Применение более дорогого бензина с повышенной антидетонационной стойкостью позволило создать двигатель с достаточно высокой степенью сжатия 10,5 (для сравнения: у двигателя «Самары» она равна 9,8, а у двигателей «классики» 8,5–9,3). Повышенная степень сжатия улучшает топливную экономичность на частичных нагрузках. Кроме этого, бензин АИ-95 дает мотору возможность работать при больших углах опережения зажигания на режимах полных нагрузок. Вывод: более дорогой бензин АИ-95 обеспечивает лучшую топливную экономичность и более высокие мощностные показатели двигателя VAZ 2112.

Специфика рынка автомобильного топлива России и параметры электронной системы управления двигателем VAZ 2112 позволяют заводу давать гарантию на автомобиль только при условии использования бензина АИ-95. Независимо от наличия нейтрализатора бензин с октановым числом менее 95 на автомобилях с двигателем VAZ 2112 недопустим.

Два года мучаюсь с детонацией на двигателе 2103. Сменил систему зажигания на бесконтактную, но это не помогает.

Бывает, что при исправной и правильно отрегулированной системе зажигания и соответствующем бензине двигатель, тем не менее, детонирует. Причины этого различны.

1. Проникновение в камеры сгорания избыточного количества моторного масла, которое, по сравнению с бензином, является низкооктановой фракцией. Это возможно при сколе направляющей втулки клапана, неисправных маслоотражательных колпачках, негерметичности сопряжения втулки с головкой блока цилиндров.

2. «Забедненные» регулировки карбюратора.

3. Увеличенная степень сжатия из-за меньшей толщины прокладки головки цилиндров, заниженной высоты блока или головки цилиндров, уменьшения объема камеры сгорания и по другим причинам.

4. Существенная неравномерность распределения смеси по цилиндрам, скажем, вследствие брака при литье впускного коллектора.

5. Перегрев одного или нескольких цилиндров из-за местной непроходимости рубашки охлаждения. Например, брак литья как результат использования поврежденных стержневых ящиков или наличия в готовой отливке остатков формовочной смеси.

Подскажите, какие свечи и ремень генератора можно использовать для «Оки» VAZ 11113.

Двигатель VAZ 1111 (рабочий объем 644смз) представляет собой, условно говоря, «половинку» мотора VAZ 2108 (1288смз), а VAZ 11113 (750смз) — «половину» VAZ 21083 (1500смз). Оба «оковских» мотора комплектуют генераторами 2108. Поэтому на «Оке» применяют те же свечи и ремни генератора, что и на карбюраторных «самарах».

Планирует ли завод вносить изменения в конструкцию тормозной системы, в частности заменить тормозные цилиндры на самоподводящиеся?

ОАО «УАЗ» устанавливает рабочую тормозную систему с автоматической регулировкой зазора на автомобили семейства UAZ 3160 и UAZ 3162. Для других моделей заканчивается подготовка производства — потребовались усиленные барабаны, тормозные щиты и колодки.

Удалось приобрести щиток приборов от UAZ 3160. Могу ли я установить его взамен штатного на UAZ 31512?

После монтажа панели приборов автомобиля UAZ 3160 в кузов UAZ 31512 происходит следующее: рычаг коробки передач упирается в накладки консоли; уменьшается (до некомфортного) расстояние между панелью приборов и коленями водителя и переднего пассажира; затрудняется пользование приборами управления (подрулевыми переключателями, кнопками, клавишами), поскольку недостаточно расстояние между рулевым колесом и панелью приборов, ухудшается посадка-высадка из-за уменьшения проемов передних дверей.

Для UAZ 31512 разработана панель приборов UAZ 3159 «БАРС», ее-то и рекомендуем устанавливать на место штатной.

Слышал, что выпускают УАЗы с нестандартными двигателями, в частности с «тойотовскими». Могу ли я поставить на свою машину дизельный «Штайр» и планируются ли серийные модификации с таким двигателем?

Двигатели «Тойота» на автомобили УАЗ устанавливает тюнинговая фирма «Техносервис» из Нижнего Новгорода. В свое время велась разработка для монтажа на УАЗы двигателей ГАЗ-5601, изготовленных по лицензии фирмы «Штайр», но пока завод не планирует комплектовать ими автомобили. Возможность установки нештатного двигателя рассматривается в каждом конкретном случае по письменному обращению владельца в ОАО «УАЗ».

Колеса какой размерности подходят к UAZ 31512?

На этот автомобиль можно устанавливать шины размерностью 215/90R15С, 225/85R15С на колесах 6J-15 и 225R16, 225/75R16, 215/80R16, 215R16 на колесах 6J-16. Индекс грузоподъемности шины должен быть не менее 99 (775 кгс), скорость автомобиля соответствовать индексу скорости, указанному на боковине применяемой шины.

Как буксировать другой автомобиль «Москвичом-2141», если он не оборудован фаркопом?

Помимо фаркопа, для кратковременной буксировки можно использовать штатную проушину, которую устанавливают на правом заднем лонжероне по заказу. Если ее нет, завод не рекомендует использовать автомобиль для буксировки — это приведет к его повреждениям.

На моем М-2140 установлены инерционные ремни безопасности ИРБ-9 эстонской фирмы «Норма». При очередном техосмотре инспектор ГИБДД потребовал их заменить, указав на то, что при вытягивании ленты рывком она не фиксируется в катушке. Но эти ремни и новые не стопорились при такой проверке!

Современные инерционные ремни безопасности оснащены двумя независимыми механическими датчиками, вызывающими срабатывание фиксатора: один реагирует на резкое вытягивание ленты из катушки, а другой — на крен и ускорение автомобиля. Такое дублирование повышает надежность. Однако основным является именно второй датчик. Он позволяет мгновенно зафиксировать ремень не только при ударе, но и при опрокидывании автомобиля.

Устаревшие ремни «Норма» ИРБ-9 (кстати, их ставили не только в «москвичах») оснащены лишь датчиком крена и ускорения, поэтому контроль работоспособности резким вытягиванием ленты неприемлем для катушек этой модели. Их следует проверять при резком торможении (рекомендуется со скорости 25 км/ч) или на автомобиле, установленном со значительным продольным или поперечным креном. Если в этих случаях лента фиксируется в катушке, ремни исправны и заменять их другими не требуется.

Каков нынешний уровень локализации производства? Что, помимо кузова, делают для «УзДэу» заводы в Узбекистане и других странах СНГ?

Сейчас, наряду с кузовами, которые делают на заводе в городе Асака, семь совместных предприятий выпускают комплектующие. Это бамперы и панели приборов, сиденья, глушители и противоударные балки для дверей, элементы отделки салонов — бензобаки и штампо-сварные панели, краски, герметики, разбавители и лаки, колесные диски. Кроме того, больше 20 предприятий Узбекистана поставляют на «УзДэуавто» штампованные и пластмассовые детали. В 2002 году автомобили начнут комплектовать аккумуляторными батареями СП «УзЭксайд» и жгутами электропроводки СП «УзКоджи».

Из России и стран СНГ поступают радиаторы системы охлаждения, подшипники, резинотехнические изделия, реле и предохранители, наборы инструмента, наклейки, стальной прокат и штампованные детали. Таким образом, нынешний уровень локализации производства составляет 60% (по затратам).

Какие типоразмеры колес и шин допускается ставить на » Дэу Нексия»?

В настоящее время «Нексию» комплектуют дисками 5Jx13; 5,5Jx13 и покрышками 155/80R13 78S, 175/70R13 82T. АО «УзДэуавто» рекомендует использовать шины «Кумхо», «Ханкук» и «Континенталь». Ведутся дорожные испытания ряда моделей других производителей.

В рамках модернизации автомобиля «Нексия» и появления модификации с 16-клапанным двигателем будут внесены изменения в подвеску, позволяющие также использовать шины 185/80R14 82H с дисками 5,5Jx14.

Разбирая двигатель VAZ 2109, обнаружил в поддоне картера упорные полукольца. А на коленвале в том месте, где они должны находиться, видна выработка. Подскажите, что можно сделать.

Упорные полукольца коленчатого вала могли выпасть, если:

1. Во время сборки двигателя не соблюдена последовательность установки деталей.

2. После сборки перепутали крышки коренных опор.

3. В процессе эксплуатации катастрофически износилось заднее полукольцо. Такое возможно, например, если перепутаны местами металлокерамическое и сталеалюминиевое полукольца или качество деталей низкое, не соответствует требованиям техдокументации.

При отсутствии упорных полуколец осевые перемещения коленчатого вала вызывают громкий нерегулярный стук и на него трудно не обратить внимания. Продолжительная работа без упорных полуколец приводит к повреждению коленчатого вала и блока цилиндров. Установка на поврежденные детали новых полуколец закончится быстрым износом последних. Поэтому смежные с ними зоны коленчатого вала и блока цилиндров должны быть тщательно проверены. Если повреждения коленвала незначительны, их можно удалить расточкой, компенсировав осевой зазор ремонтными полукольцами, толщина которых увеличена на 0,127 мм. Осевой люфт коленвала должен быть от 0,06 до 0,26 мм. При более глубоких повреждениях его нужно заменить. На блоке цилиндров бывает достаточно зачистить шабером гнезда для полуколец.

Сколько полуколец на коленвале ваз 2106. Что такое упорные полукольца, и зачем необходимо их менять

Вы решили поменять упорные полукольца, но не знаете, что это такое, где они расположены и для чего нужны? Тогда вам поможет данная статья.

Где расположены упорные кольца?

Упорные полукольца расположены по бокам крышки опоры третьего коренного подшипника, то есть между опорой блока и щеками коленвала. Они служат для того, чтобы коленвал не перемещался по оси.

Зачем нужно менять упорные полукольца?

Со временем использования упорные полукольца становятся тоньше, что способствует увеличению люфта, хотя это далеко не самое опасное. Со временем полукольцо упорное может истоньчиться до такой степени, что они просто не будут держаться, и они выпадут в поддон картера. Если это произойдет, коленвал начнет шлифовать крышку опоры. И если вы вовремя не заметите люфт коленвала, то вам придется менять уже не только блок, но и сам коленвал.

Как определить, когда необходимо менять упорные полукольца?

Определить, когда необходимо менять упорные полукольца довольно несложно. Для этого вам потребуется обыкновенная монтажка, с одной стороны монтажки упритесь в кузов. С другой стороны надавите на шкив генератора на коленвале. В данном случае осевой зазор коленчатого вала не должен превышать 0,35 мм. Помимо этого можно попросить кого-нибудь выжать сцепление, в то время как вы сами будете наблюдать за коленвалом. Если при этом происходит сильный люфт, то упорные кольца подлежат срочной замене. А саму проверку люфта лучше всего осуществлять уже после ста двадцати тысяч пробега.

Как заменить упорные полукольца?

Замена упорных полуколец очень простая. Для этого вам потребуется приобрести сами полукольца, прокладку масляного поддона, герметик. А по причине того, что замена полуколец требует слива масла с двигателя, вы можете объединить работу по замене упорных полуколец с заменой масла.

Нужны упорные кольца коленвала, оригинальный мотор

Ремонт старого двигателя всегда сопровождается длительным поиском и подбором нужных запчастей. Иногда еще удается найти новые оригинальные или в хорошем состоянии. Бывает, что некоторые детали подходят от других моделей двигателей, но с незначительными доработками. О таких доработках и особенностях установки зазора осевого разбега коленвала двигателя М20 этот разговор. Инструкция говорит, чтo осевые перемещения вала воспринимаются передним коренным подшипником через две упорные шайбы (фиг. 15) из стальной, залитой баббитом ленты. Величина осевого зазора составляет 0,075 — 0,175 мм. Передняя шайба 10 обращена поверхностью, залитой баббитом, к стальной упорной шайбе 11, сидящей на валу на шпонке и прижатой к торцу коренного подшипника. Задняя шайба 9 обращена поверхностью, залитой баббитом, к бурту щеки вала. От вращения шайбы удерживаются: передняя — двумя штифтами, запрессованными в блок и в крышку и входящими в выемки шайбы, задняя — выступом, входящим в паз. И так, реальная ситуация – осевой разбег коленвала — ну очень большой, и то, что еще осталось от шайб упорных подшипников далеко уже не шайбы. Есть примеры восстановления толщины шайбы упорного подшипника наплавкой баббитом c последующей механической подгонкой в нужный размер. Я, когда слышал о таком способе, то представлял себе увеличение толщины пайкой не рабочей стороны, а тыльной. На фото ниже примеры напайки рабочей поверхности. Еще один из вариантов решения этой проблемы – покупка шайб упорных подшипников от “волговско- уазовского” ряда двигателей.

Можно от ЗМЗ-402 . Передняя шайба упорного подшипника, что с усиками, под штифты подходит без доработок, задняя — немного больше по наружному размеру. По внутреннему диаметру она чуть меньше, но это не критично. Любым доступным способом убираем лишний металл и все. Как быть если даже новые детали не обеспечивают нужный зазор? Можно смело изготовить из тонкой жести, нужной толщины, регулировочные пластины по шаблону передней упорной шайбы. На фото ниже, место установки показано лезвием ножа. Места там достаточно, видно, что штифт еще удерживает шайбу переднего упорного подшипника при толщине лезвия в 1.2 мм. При выполнении этих регулировок такую работу нужно выполнить как отдельную операцию без установленных шатунов и сальниковой набивки, проверяя осевой разбег индикатором. Обращаю внимание, что в процессе регулировки осевого разбега придется каждый раз собирать все детали и закручивать храповик коленвала тем же усилием, каким он будет закручен на собранном двигателе. Шестерню коленвала можно пробовать снимать двумя отвертками, но гораздо удобнее — не сложным приспособлением. Все, немного усилия и зазор в норме!

В дополнение к ремонту ГБЦ нужно было заменить полукольца коленвала. Конкретной и понятной инфы в инете не много, поэтому расскажу подробно, что это за кольца, где они находятся и зачем они нужны)

Где и зачем?
Упорные полукольца находятся по бокам крышки опоры третьего коренного подшипника, т.е. проще говоря, полукольца установлены между опорой блока и щеками коленвала.Полукольца удерживают коленвал от осевого перемещения, люфта.

Полукольца при снятом коленвале

Почему их нужно менять?
Со временем полукольца, истончаюся и люфт увеличивается, но это не самое опасное, со временем кольца могут стереться до такой степени, что перестанут держаться и одно или оба выпадут в поддон картера… Что происходит в этом случае? Когда между коленвалом и крышкой блока ничего не оказывается, коленвал начинает шлифовать крышку опоры.

стертая крышка средней опоры


Вся неприятность возникшей ситуации заключается в том, что крышка опоры подшипника блока для повышения точности отливается вместе с блоком. Проще говоря, если вовремя не заметить люфт коленвала можно опасть на замену блока и самого коленвала… Кроме того, увеличенный люфт коленвала приводит к постоянному выдавливанию заднего сальника коленвала и течи масла, задний сальник находится за маховиком, и чтобы его заменить придется выполнить огромный объем работы.
Как определить?
Да очень просто. Берем в руки монтажку, уираемся ей с одной стороны в кузов, а другой надавливаем на шкив генератора на коленвале, осевой зазор коленчатого вала не должен превышать максимально допустимый — 0,35 мм. Также попросите кого-нибудь выжать сцепление, а сами понаблюдайте за коленвалом. Если вы заметили сильный люфт, необходимо срочно заменить полукольца, поскольку, если полукольцо выпало, коленвал сточит канавку на крышке подшибника и новое полукольцо просто не будет держаться. Проверять люфт рекомедую после 120000 пробега

Как заменить?
Довольно просто. Для начала нужно купить: сами полукольца, прокладку маслянного поддона, герметик. Поскольку необходимо будет слить масло с двигателя, работу по замене полуколец можно объединить с заменой масла, также можно почистить поддон и маслоприемник. В продаже полукольца бывают трех размеров: стандартный 2,31; первый ремонтный 2,437; второй ремонтный 2,56, производства ЗМЗ. Примечтельно что на заводе полукольца устанавливают разные — с передней стороны подшипника(Со стороны привода ГРМ) устанавливается стале-алюминиевое полукольцо, а с задней стороны — металло-керамическое (желтого цвета).


В продаже полукольца одинаковые, оба металокерамические, с одной стороны стальные, с другой с анфрикционным слоем. Встречаются также неоригинальные, с обеих сторон металлокерамические.


Стандартные стертые полукольца и новые полукольца разных размеров



Замена производится в такой последовательности:
1. Снимаем защиту двигателя
2. Сливаем полностью моторное масло
3. Откручиваем все 16 болтов крепления поддона картера и снимаем поддон
4. Откручиваем два болта крепления средней крышки коренного подшипника и снимаем ее
5. Устанавливаем новые полукольца канавками в сторону упорных поверхностей коленчатого вала (со стороны канавок на поверхность полукольца нанесён антифрикационный слой). Перемещая вал вправо-влево например отвёртками оцениваем осевое перемещение. Оно должно быть в пределах 0.06-0.26мм.
На фото видно как установить полукольца.

Замена полуколец коленвала ваз 2110


Сборка коленвала

Следуюшей по очереди раздела работ с двигателем идёт страница с материалом, описывающим сборку коленвала. Думаю не надо лишний раз заострять внимание на серьёзности этой работы. Сборка коленвала происходит по описанной ниже последовательности.

Верхние вкладыши коренных подшипников устанавливайте так чтобы совместить с выемкой в постели блока цилиндров установочный усик вкладыша. Вкладыши, не имеющие канавки, большей ширины, устанавливайте в постель и крышку среднего подшипника.

Сразу после установки вкладышей на свои места, их следует смазывать чистым моторным маслом. В блок цилиндров установите коленвал, нижние вкладыши, не имеющие канавок, установите в крышки коренных подшипников. Коренные шейки коленвала смажьте чистым моторным маслом.

Крышки коренных подшипников, кроме задней крышки, установите на свои места в соответствии с метками, так как они были установлены до разборки.

Смажьте чистым моторным маслом, упорные полукольца. На задней опоре коленвала установите передние сталеалюминевые и задние металлокерамические упорные полукольца.

На изображении стрелками показаны выемки на упорных полукольцах. Устанавливать упорные полукольца следует выемками

к опорным поверхностям коленвала.

На заднем коренном подшипнике установите крышку, и, используя динамометрический ключ, моментом соответствующим данному узлу затяните болты крышки.

Используя плоский щуп, измерьте осевой зазор коленвала, для этого монтажной лопаткой переместите коленвал до упора. Осевой зазор должен составлять от 0,06 до 0,26 мм, максимально допускается зазор- 0,35мм. Если зазор превышает показатели, приведенные выше упорные полукольца необходимо заменить новыми, увеличенными на 0,127мм.

На некоторое кол-во оборотов проверните коленвал, если вал вращается без застреваний, плавно, вал собран правильно. Совместив установочный усик вкладыша с выемкой на шатуне, вставьте вкладыши и шатуны, болты шатунов.

Нормальная работа двигателя возможна только в том случае, если его коленчатый вал не имеет значительного осевого смещения — люфта. Стабильное положение вала обеспечивают специальные детали — упорные полукольца. О полукольцах коленвала, их типах, конструкции, выборе и замене — читайте в этой статье.

Для чего нужен коленвал в двигателе ВАЗ 2106

Коленчатый вал (коленвал) — важная деталь кривошипно-шатунного механизма любого двигателя. Работа узла направлена на преобразование энергии сгорающих газов в механическую энергию.

Описание коленвала ВАЗ 2106

Коленвал имеет довольно сложную конструкцию, с расположенными на одной оси шатунными шейками, которые соединяются посредством специальных щёк. Количество шатунных шеек на двигателе ВАЗ 2106 равно четырём, что соответствует числу цилиндров. Шатуны обеспечивают соединение шеек на валу с поршнями, в результате чего совершаются возвратно-поступательные движения.

Рассмотрим основные элементы коленчатого вала:

  1. Коренные шейки — являются опорной частью вала и устанавливаются на коренных вкладышах (расположены в картере мотора).
  2. Шатунные шейки. Эта часть предназначена для соединения коленвала с шатунами. Шатунные шейки, в отличие от коренных, имеют постоянное смещение в стороны.
  3. Щёки — деталь, обеспечивающая соединение двух типов шеек вала.
  4. Противовесы — элемент, уравновешивающий вес шатунов и поршней.
  5. Передняя часть вала — часть, на которую насаживается шкив и шестерня механизма газораспределения.
  6. Задняя часть. К ней крепится маховик.

Спереди и сзади коленвала установлены уплотнители — сальники, которые предотвращают выход масла наружу. Весь механизм коленчатого вала вращается благодаря специальным подшипникам скольжения (вкладышам). Эта деталь представляет собой тонкую стальную пластину, которая покрыта материалом с низким коэффициентов трения. Чтобы вал не смещался по оси, используется упорный подшипник. В качестве материала при изготовлении коленчатого вала используется углеродистая или легированная сталь, а также модифицированный чугун, а сам процесс производства осуществляется методом литья или штамповки.

Коленвал силового агрегата имеет сложное устройство, но при этом принцип его работы довольно прост. В цилиндрах двигателя происходит воспламенение и сгорание топливно-воздушной смеси, в результате чего выделяются газы. В ходе расширения газы оказывают воздействие на поршни, что приводит к совершению поступательных движений. Механическая энергия от поршневых элементов передаётся шатунам, которые соединяются с ними через втулку и поршневой палец.

Такой элемент, как шатун, соединяется с шейкой коленвала с помощью вкладыша. Как результат, поступательное движение поршня преобразуется во вращение коленчатого вала. Когда вал совершает пол-оборота (проворачивается на 180˚), шатунная шейка движется обратно, тем самым обеспечивая возврат поршня. В дальнейшем происходит повторение циклов.

Не менее важным в работе коленвала является процесс смазывания трущихся поверхностей, к которым относятся шатунные и коренные шейки. Важно знать и помнить, что подача смазки к валу происходит под давлением, которое создаётся масляным насосом. На каждую коренную шейку масло подводится отдельно от общей системы смазки. На шейки шатунов смазывающее вещество подаётся через специальные каналы, которые расположены в коренных шейках.

Типы и конструкция опорных полуколец коленвала

Для снижения люфта коленвала используется два типа деталей:

Шайбы — это неразъемные кольца, которые монтируются в опору задней коренной шейки коленчатого вала. Полукольца — половины колец, которые монтируются на опору задней или одной из средних коренных шеек коленвала. Сегодня наибольшее применение находят полукольца, так как они обеспечивают наилучшее прилегание к упорным поверхностям коленвала и более равномерно изнашиваются, и удобны для монтажа/демонтажа. Кроме того, шайбы можно установить только на задней коренной шейке вала, а полукольца допускают монтаж на любой шейке.

Конструктивно полукольца и шайбы очень просты. Их основу составляет цельное бронзовое или штампованное стальное полукольцо/кольцо, на которое нанесено антифрикционное покрытие, снижающее трения об упорную поверхность на щеке вала. На антифрикционном слое выполняется две или более вертикальных (в некоторых случаях — радиальных) канавок для свободного пропуска масла. Также на кольце/полукольце могут быть предусмотрены отверстия и фиксирующие штифты различной формы, предотвращающие проворачивание детали.

Сборка двигателя. Часть 2

Главная / Руководство по ремонту и эксплуатации ВАЗ 2110/2112/2111 / Сборка двигателя. Часть 2

Рис. 2-18. Установка упорных полуколец коленчатого вала в гнезда среднего коренного подшипника

ПРЕДУПРЕЖДЕНИЕ

С задней стороны от средней опоры коленчатого вала ставится металлоке-рамическое полукольцо (желтого цвета), а с передней стороны — сталеалю-миниевое.

Установите крышки коренных подшипников в соответствии с метками, которые нанесены на их наружной поверхности (рис. 2—19). Крышки разверните таким образом, чтобы метки на каждой из них находились со стороны установки генератора. Затяните болты крепления крышек.

Проверьте осевой свободный ход коленчатого вала. Для этого поверните блок цилиндров задней стороной вверх и установите на нее стойку с индикатором так, чтобы ножка индикатора упиралась во фланец коленчатого вала.

Перемещая вал вверх и вниз (например, отвертками), замерьте индикатором осевой свободный ход вала (рис. 2-20). Он должен быть в пределах 0,06-0,26 мм. Если ход больше, то приведите его в норму, заменив старые полукольца новыми или установив полукольца увеличенной толщины.

Оправкой 67.7853.9571 запрессуйте в держатель (рис. 2-21) задний сальник коленчатого вала. Наденьте держатель с сальником на оправку 67.7853.9572 и передвиньте его с оправки на фланец коленчатого вала. Установите под держатель прокладку и прикрепите его к блоку цилиндров болтами с пружинными шайбами.

Рис. 2-19. Метки на крышках коренных подшипников.

Счет крышек ведется от стороны привода распределительного вала

Рис. 2-20. Проверка осевого свободного хода коленчатого вала

Установите маховик на коленчатый вал так, чтобы метка (конусообразная лунка, показана стрелкой на рис. 2-17) около обода находилась против оси шатунной шейки четвертого цилиндра. Установите шайбу и болты крепления маховика. Заблокируйте маховик фиксатором 67.7820.9526 (см. рис. 2-17) и затяните болты крепления. На болты крепления маховика перед установкой нанесите герметикУГ-6. Для надежного схватывания герметика перед его нанесением обезжирьте болты и резьбовые отверстия в коленчатом валу.

Подберите поршни к цилиндрам по классу и соберите поршни с шатунами, как указано в подразделе «Шатунно-поршневая группа». С помощью регулируемой втулки 67.7854.9519 вставьте в цилиндры поршни с шатунами (рис. 2-22).

ПРЕДУПРЕЖДЕНИЕ

Отверстие для пальца на поршне смещено от оси на 1 мм поэтому при установке поршней в цилиндры стрелка на днище поршня должна быть обращена в сторону привода распределительного вала.

Установите вкладыши в шатуны и крышки шатунов. Установите шатуны и крышки на шейки коленчатого вала, затяните шатунные болты. Крышки шатунов необходимо устанавливать так, чтобы номер цилиндра на крышке на-

Рис. 2-21. Держатель заднего сальника коленчатого вала.

Стрелками показаны выступы для центрирования держателя относительно фланца коленчатого вала

Рис. 2-22. Установка поршня с поршневыми кольцами в цилиндр при помощи регулируемой втулки 67. 7854.9519

ходился против номера цилиндра на нижней головке шатуна.

Оправкой 67.7853.9580 запрессуйте передний сальник коленчатого вала в крышку масляного насоса. Залейте в масляный насос немного моторного масла и проверните несколько раз его ведущую шестерню. Установите на оправку 67.7853.9580 масляный насос с передним сальником коленчатого вала и поверните ведущую шестерню в такое положение, чтобы ее можно было надеть на шейку коленчатого вала. Передвиньте насос с оправки на вал, установите под насос прокладку и прикрепите его к блоку цилиндров.

Для правильной установки насоса в его корпус запрессованы два направляющих штифта (рис. 2-23), которые должны входить в соответствующие отверстия блока цилиндров.

Вставьте в отверстие масляного насоса маслоприемник с уплотнитель-ным кольцом, прикрепите его к масляному насосу и к крышке второго коренного подшипника коленчатого вала (см. рис. 2-16).

Установите масляный картер 5 с прокладкой 4 и закрепите его. Установите на крышке масляного насоса датчик положения коленчатого вала для сис-

Рис. 2-23. Направляющие штифты масляного насоса
Посмотрите также: Сборка двигателя. Часть 3 →

Как выбрать и заменить полукольца коленчатого вала?

Со временем упорные полукольца, как и любые подшипники скольжения, изнашиваются, вследствие чего увеличивается осевой люфт коленвала. Рабочий люфт (зазор) коленчатого вала лежит в пределах 0,06-0,26 мм, максимальный — как правило, не должен превышать 0,35-0,4 мм. Большой люфт может стать причиной интенсивного износа деталей КШМ, выдавливания сальника коленвала, повышения расхода масла и падения мощностных характеристик мотора. Данный параметр измеряется с помощью специального индикатора, устанавливаемого на торец коленчатого вала. Если люфт превышает максимально допустимый, упорные полукольца необходимо заменить.

При выборе полуколец необходимо учитывать важный нюанс: износу подвергаются не только полукольца, но и упорные поверхности коленчатого вала. Поэтому в новых двигателях при увеличении зазора коленвала обычно приходится менять только изношенные полукольца — в этом случае необходимо приобретать детали номинального размера. А в двигателях с большим пробегом становится заметным износ упорных поверхностей коленвала — в этом случае необходимо приобретать упорные кольца ремонтного размера.

Для чего нужна замена полуколец и когда она необходима?

Полукольца являются расходным материалом и подвергаются износу. При их износе коленчатый вал начинает перемещаться по – горизонтали, что ускоряет износ полуколец. В конечном итоге, полукольца приходят в полную негодность (стираются) и коленвал теряет всякую фиксацию, создавая угрозу, в первую очередь, для всей поршневой группы. Кроме того, коленвал может отшлифовать крышку, которая его закрывает, и привести в негодность опорные подшипники. Данные детали отливаются вместе с блоком, что указывает на высокую вероятность замены последнего. Чтобы этого не допускать необходимо производить своевременную диагностику неисправностей и ,при необходимости, менять полукольца.

Диагностика выполняется после 120 тысяч километров пробега и начинается с внешнего осмотра двигателя. Наличие течи масла является первым, но не основным признаком. Дело в том, что при появлении люфта, коленвал может выдавить сальник, что весьма быстро приведет к утечке моторного масла. Однако, течь масла не всегда происходит именно по этой причине. Вполне возможно, что сальник просто пришел в негодность в процессе естественного износа.

Возьмите монтажный инструмент и, уперев его об генератор, попробуйте пошатать шкив коленвала. Допустимый осевой люфт не должен превышать 0,35 мм. Также, попросите кого-нибудь нажать на педаль сцепления. Если коленвал будет выдавливаться вперед, то это самый явный признак неисправности полуколец коленвала.

Перед проведением замены, приобретите новое моторное масло, так как это может явиться отличной возможностью его замены, прокладку поддона картера и сами полукольца.

При выборе полуколец учитывайте марку и модель автомобиля, а также характеристики двигателя. Комплект полуколец изготавливаются индивидуально для различных по объему и мощности двигателей.

Порядок проведения работ

1. Поставьте автомобиль на яму или эстакаду и исключите возможность его перемещения.

2. Открутите защиту двигателя и снимите ее. Слейте масло из двигателя.

3. Открутите все болты крепления поддона картера и демонтируйте его вместе с прокладкой.

4. Выкрутите болты, предназначенные для крепления крышки коренного подшипника, и снимите ее.

5. Установите новые полукольца так, чтобы его концы уперлись в концы старого. Чтобы облегчить задачу, перемещайте вал с помощью отвертки.

6. Выдавите старый элемент при помощи нового. Новая деталь должна зайти абсолютно свободно.

Вот и все. На этом замена полуколец коленвала окончена. Соберите все узлы в обратной последовательности. При установке новой прокладки поддона, обязательно обработайте ее герметиком, который способен выдерживать большие температуры. После сборки залейте новое масло.

ВАЗ 2106 | Проверка шатунных и коренных вкладышей

1. Очистите коренные и шатунные шейки коленчатого вала от смазки, а смазочные отверстия продуйте сжатым воздухом.
2. Установите вкладыши коренных подшипников на блок цилиндров двигателя.
3. Установите упорные полукольца коленчатого вала.
4. Установите коленчатый вал на вкладыши коренных подшипников в блоке цилиндров.
5. Установите оставшиеся вкладыши коренных подшипников в крышки коренных подшипников коленчатого вала.
6. Расположите отрезки пластикового измерительного стержня Plastigauge на шейках коренных подшипников коленчатого вала.
7. В соответствии с маркировкой установите крышки коренных подшипников.
8. Затяните болты крепления крышек коренных подшипников коленчатого вала.

Момент затяжки: 54–59 Н•м


Предупреждение

Не проворачивайте коленчатый вал двигателя при измерении зазора коренных подшипников коленчатого вала.


9. Выверните болты и снимите крышки коренных подшипников коленчатого вала. Измерительным шаблоном измерьте ширину деформированного пластикового стержня Plastigauge и определите величину зазора.

Предупреждение

Самый широкий участок стержня Plastigauge соответствует наименьшему зазору, а самый узкий участок соответствует наибольшему зазору.


10. Если зазор превышает предельно допустимое значение, перешлифуйте шейки коленчатого вала и используйте ремонтные вкладыши увеличенного размера.

Номинальный зазор: 0,018–0,036 мм
Максимально допустимый зазор: 0,08 мм

11. Снимите коленчатый вал с блока цилиндров и удалите деформированный пластиковый стержень Plastigauge с шеек коленчатого вала и вкладышей коренных подшипников.
12. Нанесите тонкий слой моторного масла на вкладыши коренных подшипников в блоке цилиндров и установите коленчатый вал на вкладыши.
13. Нанесите тонкий слой моторного масла на коренные шейки коленчатого вала и вкладыши в крышках коренных подшипников.
14. В соответствии с маркировкой установите крышки коренных подшипников коленчатого вала.

15. В определенной последовательности затяните болты крепления крышек коренных подшипников коленчатого вала.

Момент затяжки: 54–59 Н•м

16. Проверните коленчатый вал и проверьте, что он вращается легко и плавно.
17. Установите измерительный наконечник индикатора часового типа на передний торец коленчатого вала.
18. Переместите коленчатый вал вдоль оси до упора и установите шкалу индикатора часового типа на ноль.

19. Переместите коленчатый вал вдоль оси в другую сторону до упора и прочтите значения осевого люфта на шкале индикатора.

Осевой люфт коленчатого вала: 0,080–0,282 мм

20. Если осевой люфт превышает допустимые значения, необходимо заменить упорные полукольца коленчатого вала.

Толщина упорных полуколец

Упорное полукольцо

Толщина, мм

Номинальное

2,500–2,550

Номинальное (+0,25)

2,625–2,675

Номинальное (+0,50)

2,750–2,800

Номинальное (+0,75)

2,875–2,925

21. Вручную установите уплотнительное кольцо в заднюю крышку блока цилиндров. Специальным приспособлением вдавите уплотнительное кольцо в заднюю крышку так, чтобы торец кольца находился на одном уровне с крышкой.
22. Установите заднюю крышку и закрепите болтами.
23. Установите поршни с шатунами.
24. Установите маховик, переднюю крышку, головку блока цилиндров, масляный поддон и зубчатый ремень.

Полукольца коленвала в автомобиле — как они работают

Коленчатый вал является одним из самых дорогостоящих и ответственных составных элементов конструкции двигателя внутреннего сгорания. Именно данная конструкция является преобразователем возвратно-поступательного движения поршней в крутящий момент. Коленвал (коленчатый вал) воспринимает на себя все переменные нагрузки, которые возникают посредством силы давления газов и инерционных сил, которые движут и вращают определенные массы.

Как правило коленчатый вал двигателя внутреннего сгорания является цельным конструктивным элементом. Именно поэтому следует называть коленвал деталью. Данная деталь изготовляется с помощью ковки из стали, а также с помощью литья из чугуна. На турбированных и дизельных двигателях коленчатые валы принято устанавливать прочные и стальные.

Для автолюбителя необходимым элементом познаний о коленчатом вале будет изучение его схемы и структуры. Если говорить о конструкции данного устройства, то она соединяет в себе несколько шатунных и коренных шеек, которые между собою соединяются с помощью щек. Как правило коренных шеек всегда больше на одну единицу, а сам вал, который имеет такую компоновку, называется полноопорным. Сами коренные шейки имеют значительно больший диаметр, чем шейки шатунные.

В противоположном от шейки шатунной направлении продолжением щеки является противовес. Основное предназначение противовеса – уравновесить все весовые категории поршней и шатунов. Вследствие данной процедуры обеспечиться полностью плавная работа двигателя внутреннего сгорания. Шатунная шейка, которая располагается между двумя щеками носит название колена. Такого рода колена размещаются в зависимости от порядка работы, расположения и числа цилиндров, а также в зависимости от тактности двигателя. Именно положения данных колен должно целиком обеспечить равновесие в двигателе, равномерность воспламенения воздушно-топливной смеси, а также обеспечить наименьшие колебания крутильные и моменты изгибающие.

Сама шатунная шейка предназначается и выполняют функции опорной поверхности для определенного шатуна. Самым же нагруженным из всей конструкционной схемы коленчатого вала является то место, где находится переход от коренной или шатунной шейки к щеке. Для того, чтобы снизить концентрацию напряжения нужно выполнять переход от шейки к шейке с определенным радиусом закругления. Галтели (радиус закругления) в полной совокупности могут увеличивать длину коленвала. А для того, чтобы наоборот уменьшить длину, необходимо выполнять данный радиус закругления с определенным углублением в шейку или щеку.

В опорах вращения коленчатого вала, а в шатунных шейках шатунов происходят посредством подшипников скольжения. В качестве такого рода подшипников используются разные разъемные тонкостенные вкладыши, изготавливаемые их ленты стали, на которую был нанесен антифрикционный слой. Препятствует проворачиванию вкладышей, которые расположены вокруг шейки, выступ, фиксирующий их еще в опоре. Для того, чтобы предотвратить осевые перемещения коленчатого вала необходимо использовать подшипник скольжения, который является упорным. Он будет устанавливаться на крайней или средней коренной шейке.

1. Особенности устройства.

По бокам крышки опоры третьего коренного подшипника располагаются упорные полукольца. Если объяснять на просторечии, то данные полукольца устанавливаются между щеками коленчатого вала и опорой всего блока. Такого рода полукольца, собственно, и удерживают весь коленчатый вал от перемещения осевого, люфта.

С определенным временем эксплуатации транспортного средства полукольца уменьшаются, в то время как люфт – увеличивается. Тем не менее это не является самым опасным для автолюбителя. Проблемы могут возникнуть в тех случаях, если со временем кольца сотрутся до определенной степени, вследствие чего прекратят все попытки держаться и выпадут в картерный поддон. Это и есть огромной проблемой, так как при отсутствии кольца между крышкой блока и коленчатым валом, сам коленчатый вал начинает непосредственный процесс шлифовки опорной крышки.

Неприятность этой возникшей ситуации очень большая. Заключается она в том, что сама опорная крышка подшипника блока отливается вместе с самим блоком для повышения точности. Таким образом, если не будет вовремя определен люфт коленчатого вала, то можно добиться необходимости в замене всего коленчатого вала и блока. Помимо этого, при увеличенном люфте коленчатого вала происходит постоянное выдавливание заднего сальника коленчатого вала, а также утечка масла. Сам задний сальник коленвала располагается за маховиком. Таким образом, чтобы произвести тотальную замену данного устройства автовладельцу придется произвести огромный объём ремонтных работ.

2. Проверка технического состояния и ремонт.

Как определить, что данная деталь вышла из срока эксплуатации? Это сделать очень просто. Сначала нужно взять монтажку. После, необходимо упираться ей с одной стороны в непосредственно кузов, а с другой стороны надавливать на генераторный шкив в коленчатом вале. В таком случае осевой зазор коленчатого вала не должен составлять максимально допустимый зазор – 0,35 миллиметров. Помимо этого необходимо попросить кого-нибудь выжать сцепление, в этот момент наблюдая за коленчатым валом. Если в такой ситуации заметен очень сильный люфт, то необходимо незамедлительно произвести замену всех полуколец. Это объясняется тем, что при выпадении полукольца, коленчатый вал будет стачивать канавку на самой крышке подшипника, а новое кольцо просто не будет держаться на этом месте. Вообще, рекомендуется проверять люфт после каждых 100 тысяч пробега транспортного средства.

Замена полуколец производится достаточно просто. Необходимо приобрести полукольца, герметик и прокладку масляного поддона. Так как нужно будет слить масло с самого двигателя, работу, которая называется заменой полуколец может объединяться с работой по замене масла. Помимо этого можно почистить маслоприемник и поддон. Интересный факт, что полукольца на самом заводе производителя устанавливаются совершенно разные: из стали и алюминия, а также из металла и керамики. В продаже же все полукольца одинаковы. Одна сторона стальная, а другая имеет антифрикционный слой. Помимо этого могут встречаться иные полукольца, которые металлокерамические с обоих сторон.

Все, можно производить замену полуколец коленчатого вала. Сначала необходимо снять защиту двигателя и полностью слить из него моторное масло. Все 16 болтов крепления поддона картера нужно открутить и снять сам поддон. Два болта крепления средней крышки коренного подшипника также нужно открутить, вследствие чего снять ее. После всей проделанной работы можно спокойно устанавливать новые полукольцами. Важно, канавки полуколец должны стоять в сторону упорных поверхностей коленвала (на стороне канавок присутствует антифрикционный слой). Все, осталось лишь перемещать вал влево-вправо с помощью отверток для того, чтобы оценить перемещение осевое, которое не должно превышать 0,26 миллиметров. Все, ремонтные работы успешно завершены.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Страница не найдена

ИНН

Название компании

Краткое наименование

КПП

ОГРН

Юридический адрес

opf full

Уже работаете с нами? Нет, я новый клиентДа, уже работаем? Если Вы когда-нибудь совершали заказы у нас, то обязательно выберите «Да, уже работаем»

Адрес доставки ? Если у Вас несколько адресов, то укажите основной (с большим кол-вом доставок)

Телефон для связи

Контактное лицо

E-mail ? Будет использоваться для обратной связи и как логин для входа в Личный кабинет

Двигатель ВАЗ-2106

ДВИГАТЕЛЬ ВАЗ-2106

Двигатель ВАЗ-2106: 1 — шкив коленчатого вала; 2 — ремень привода насоса охлаждающей жидкости: 3 — передний сальник коленчатого вала; 4 — цепь привода распределительного вала; 5 — тарелка пружины: 6 — направляющая втулка; 7 — клапан; 8 — внутренняя пружина; 9 — наружная пружина; 10 — пружина рычага: 11 — регулировочный болт; 12 — рычаг привода клапана; 13 — распределительный вал; 14 — крышка маслозаливной горловины; 15 — крышка головки блока цилиндров; 16 — свеча зажигания; 17 — головка блока цилиндров; 18 — маховик; 19 — задний сальник коленчатого вала; 20 — датчик давления масла; 21 — поршень; 22 — указатель уровня масла; 23 — маслосливная пробка; 24 — шатун; 25 — поддон картера; 26 — валик привода вспомогательных агрегатов; 27 — коленчатый вал

Описание конструкции

Двигатель — бензиновый, четырехтактный, четырехцилиндровый, восьмиклапанный, рядный, с верхним расположением распределительного вала. Система питания — карбюраторная. Порядок работы цилиндров: 1—3—4—2, отсчет — от шкива коленчатого вала.

Двигатель с коробкой передач и сцеплением образует силовой агрегат — единый блок, закрепленный в моторном отсеке на трех эластичных резинометадлических опорах.

Справа на двигателе (по ходу автомобиля) расположены: впускная труба и выпускной коллектор, генератор, термостат, стартер (на картере сцепления), карбюратор и корпус воздушного фильтра. Слева расположены: распределитель зажигания, свечи и провода высокого напряжения, указатель уровня масла, масляный фильтр, топливный насос, датчики температуры охлаждающей жидкости и давления масла. Спереди: привод насоса охлаждающей жидкости и генератора (клиновым ремнем).

Блок цилиндров отлит из специального низколегированного чугуна, цилиндры расточены непосредственно в блоке. Номинальный диаметр — 79,0 мм, при ремонте он может быть увеличен на 0,4 или 0,8 мм. Класс цилиндра маркируется латинскими буквами на нижней плоскости блока в соответствии с диаметром цилиндра в мм: А—79,00—79,00, В — 79,01-79,02, С — 79,02-79,03, D — 79,03-79,04, Е — 79,04-79,05. Максимально допустимый износ цилиндра 0,15 мм на диаметр.

В нижней части блока цилиндров расположены 5 опор (постелей) коренных подшипников со съемными крышками, которые крепятся к блоку специальными болтами. Отверстия в блоке цилиндров под подшипники обрабатываются при установленных крышках. поэтому крышки невзаимозаменнемы и для отличия маркированы рисками на наружной поверхности (см. рис.4 на с. 53). В задней опоре имеются проточки для установки упорных полуколец, препятствующих осевому перемещению коленчатого вала. Спереди устанавливается сталеалю-миниевое полукольцо (белого цвета), а сзади — металлокерамическое (желтое). При этом канавки на них должны быть обращены к коленчатому валу. Полукольца поставляются номинального и увеличенного на 0,127 мм размеров. Если осевой зазор (люфт) коленчатого вала выходит за пределы 0,06—0,26 мм, то замените одно или оба полукольца (максимально допустимый зазор в эксплуатации — 0,35 мм).

Вкладыши коренных и шатунных подшипников — тонкостенные сталеалюминиевые. Верхние вкладыши коренных подшипников (устанавливаемые в блоке цилиндров) 1, 2, 4 и 5 опор — с канавкой на внутренней поверхности. Нижние вкладыши коренных подшипников и верхний вкладыш третьей опоры — без канавки, так же как и вкладыши шатунных подшипников. Ремонтные вкладыши выпускаются под шейки коленчатого вала, уменьшенные на 0,25, 0,5, 0,75 и 1,00 мм. Номинальный расчетный диаметральный зазор между шейками коленчатого вала и вклалышами подшипников должен составлять для коренных подшипников — 0,050—0,095 мм, для шатунных — 0,036—0,086 мм, максимально допустимый зазор между шейками и вкладышами — 0.15 мм и 0,1 мм соответственно.

Коленчатый вал — из высокопрочного чугуна, имеет 5 коренных шеек и 4 шатунных. Вал снабжен четырьмя противовесами, отлитыми заодно с валом. Для подачи масла от коренных шеек к шатунным в нем просверлены каналы, закрытые запрессованными и зачеканенными заглушками. Эти каналы служат также для очистки масла: под действием центробежной силы твердые частицы и смолы, прошедшие через фильтр, отбрасываются к заглушкам. Поэтому при ремонте и балансировке вада необходимо очищать каналы от скопившихся отложений. Заглушки повторно использовать нельзя — их заменяют новыми.

На переднем конце (носке) коленчатого вала на сегментной шпонке установлены звездочка привода газораспределительного механизма и шкив привода генератора и насоса охлаждающей жидкости. Шкив зажат между гайкой на переднем конце вала и звездочкой. По его поверхности работает передний сальник коленчатого вала, установленный в крышке привода распределительного вала, отлитой из алюминиевого сплава. Задний сальник запрессован в крышку (также очлитую из алюминиевого сплава), которая крепится к заднему торцу блока цилиндров. Сальник работает по поверхности фланца коленчатого вала.

К фланцу коленчатого вала шестью самоконтрящимися болтами через общую шайбу крепится маховик. Он отлит из чугуна и имеет напрессованный стальной зубчатый венец для пуска двигателя стартером. Маховик устанавливают так, чтобы конусообразная лунка около его венца находилась напротив шатунной шейки 4-го цилиндра. Маховик центрируется передним подшипником ведущего вала коробки передач, запрессованным в гнездо в заднем торце коленчатого вала.

Шатуны — стальные, двутаврового сечения, обрабатываются вместе с крышками. Чтобы при сборке не перепутать крышки, на них, как и на шатунах клеймится номер цилиндра (он должен находиться по одну сторону шатуна и крышки). В отверстия нижней головки шатуна запрессованы специальные болты; при разборке их нельзя выбивать из головки.

Поршневой палец — стальной, трубчатого сечения, свободно вращается в бобышках поршня и запрессован в головке шатуна. По наружному диаметру различают три класса пальцев (через 0,004 мм), которые маркируются краской: 1 — синий (самый тонкий), 2 — зеленый, 3 — красный.

Поршень — из алюминиевого сплава. Юбка поршня имеет сложную форму: в продольном сечении она коническая, а в поперечном -овальная. В верхней части поршня проточены три канавки под поршневые кольца. Отверстие под поршневой палец смещено на 2 мм от диаметральной плоскости поршня, поэтому при установке поршня необходимо ориентироваться по метке «П» на торце бобышки поршня: она должна быть направлена в сторону шкива коленчатого вала.

По наружному диаметру (измеряется в плоскости, перпендикулярной оси поршневого пальца, на расстоянии 52,4 мм от дниша поршня) поршни, как и цилиндры, подразделяются на 5 классов (маркировка буквой на днище). Диаметр поршня в мм (для номинального размера): А — 78.940-78,930. В — 78,950-78,940, С — 78,960-78.950, D — 78,970-78,960, Е — 78,980-78,970. В запасные части поставляются поршни классов А, С и Е (номинального и ремонтных размеров), что вполне достаточно для подбора поршня к цилиндру: расчетный диаметральный зазор между ними — 0,060-0,080 мм, а максимально допустимый зазор при износе — 0,15 мм. При этом не рекомендуется устанавливать новый поршень в изношенный цилиндр без его расточки: проточка под верхнее поршневое кольцо в новом поршне может оказаться чуть выше, чем в старом, и кольцо может сломаться о «ступеньку», образующуюся в верхней части цилиндра при его износе. По диаметру отверстия (в мм) под поршневой палец поршни подразделяются на 3 класса: 1 — 21,974-21,970; 2 — 21,978-21.974; 3 — 21,982-21,978. Номер класса также выбивается на днище поршня. Палец и поршень должны быть одного класса. При замене подбирают детали: смазанный моторным маслом палеи должен входить а отверстие в поршне от усилия большого пальца руки и не выпадать из него под собственным ресом.

В двигатель устанавливают поршни одной весовой группы, которые не должны отличаться друг от друга более чем на 5 г.

Поршневые кольца расположены в канавках поршня. Верхние два кольца — компрессионные. Они препятствуют прорыву газов в картер двигателя и способствуют отводу тепла от поршня к цилиндру. Нижнее кольцо — маслосъемное. Масло, собираемое со стенок цилиндра, подводится к отверстиям в бобышках поршня и служит для смазки поршневого пальца.

Зазор по высоте между поршневыми кольцами и канавками на поршне измеряется набором щупов. Номинальный зазор: для верхнего компрессионного кольца — 0,045—0,077 мм, для нижнего — 0,025—0.057 мм, для маслосъемного — 0,020—0.052 мм. Предельно допустимые зазоры при износе — 0.15 мм. Зазор в замке колец измеряют, вставив кольца в специальный калибр или в цилиндр двигателя и выровняв их днишем поршня. Зазор и замке лля всех колец должен составлять 0,250-0,400 мм.

Головка блока цилиндров — из алюминиевого сплава, общая для всех четырех цилиндров. Она центрируется на блоке цилиндров двумя втулками и крепится 11 болтами. Если длина стержня болта, вывернутого при разборке двигателя, превышает 120 мм, то его следует заменить новым. Между блоком и головкой устанавливается безусадочная метал лоарм и рованная прокладка. По-игорное ее использование не допускается.

В верхней части головки цилиндров на девяти шпильках закреплен алюминиевый корпус подшипников распределительного вала. Он центрируется на двух втулках, надетых на крайние шпильки.

Распределительный вал — литой, чугунный, пятиопорный, с отбеленными кулачками; приводится во вращение двухрядной цепью от звездочки коленчатого вала. Осевое перемещение ограничено упорным фланцем, входящим н проточку передней опорной шейки вала. Для правильной установки распределительного нала относительно коленчатого на звездочках имеются метки. При этом метка на шкиве коленчатого вала должна совпасть с меткой на крышке привода распределительного вала, а метка на звездочке распределительного вала — с выступом на корпусе подшипников. Звездочка распределительного вала устанавливается только в одном положении и затягивается болтом с опорной и фиксирующей шайбами. Усик последней входит в отверстие в звездочке, а боковая часть отгибается на грань гайки.

Седла и направляющие втулки клапанов — чугунные, запрессованы в головку цилиндров. В запасные части поставляются ремонтные втулки с увеличенным на 0,2 мм наружным диаметром. Отверстия во втулках окончательно обрабатываются разверткой после запрессовки. Диаметр отверстия втулок впускных клапанов — 8,022—8,040 мм, выпускных — 8,029-8,047 мм. На внутренней поверхности втулок нарезаны канавки для смазки: у втулок впускных клапанов — на всю длину, у выпускных — до половины длины отверстия. Сверху на втулки надеты маслоотражательные колпачки (сальники клапанов) из маслостой-кой резины с браслетной стальной пружиной.

Клапаны — стальные; выпускные — с головкой из жаропрочной стали с наплавленной фаской. Они расположены в ряд, наклонно к плоскости, в которой расположены оси цилиндров. Диаметр тарелки впускного клапана больше (37 мм), чем выпускного (31,5 мм). Клапаны приводятся от кулачков распределительного вала через рычаги («рокеры»). Одним концом рычаг опирается на сферическую головку регулировочного болта, а другим воздействует на торец стержня клапана. Рычаги поджимаются к головкам болтов пружинами, входящими в проточки на головках рычагов. Клапан закрывается под действием двух пружин с противоположной навивкой, установленных коаксиально (соосно). Нижними концами они опираются на опорные шайбы, а верхними — на тарелку, которая фиксируется двумя конусными сухарями, входящими в проточку на конце стержня клапана. Зазор в приводе клапана (0,15 мм) регулируется вворачиванием или выворачиванием регулировочного болта, который после окончания регулировки стопорится контргайкой.

Для уменьшения колебаний цепи газораспределительного механизма на ее левой ветви между звездочкой валика привода масляного насоса и звездочкой распределительного вала на двух болтах установлен пластмассовый успокоитель. Для предотвращения падения цепи в картер двигателя при снятии звездочки распределительного вала справа от звездочки коленчатого вала в блок цилиндров ввернут ограничительный палец. Правая ветвь цепи натягивается полуавтоматическим пружинным натяжителем, установленным на двух шпильках в головке блока цилиндров. Для натяжения цепи ослабляют колпачковую гайку натя-жлтеля и проворачивают коленчатый вал двигателя. При этом плунжер натяжителя под действием пружины упирается в резинометалличе-ский башмак, натягивая цепь. После регулировки гайку затягивают. Рывки и мелкие колебания цепи при работе демпфируются за счет плунжерного устройства натяжителя, обеспечивающего утапливание его хвостовика под нагрузкой на 0,2—0,5 мм. Башмак натяжителя поворачивается на оси, ввернутой в блок цилиндров.

Цепь газораспределительного механизма приводит в движение и валик привода вспомогательных агрегатов. Крепление его звездочки аналогично креплению звездочки распределительного вала. Размеры звездочек также совпадают. Валик вращается во втулках в блоке цилиндров, от осевых перемещений удерживается упорным фланцем, входящим в проточку на его передней шейке. Для привода топливного насоса на валике выполнен эксцентрик. Зубчатый венец валика входит н зацепление с шестерней привода масляного насоса и распределителя зажигания, установленной вертикально во втулке в проточке блока цилиндров. В шестерне выполнено продольное отверстие со шлицами, в которое снизу входит шлиневой конец валика масляного насоса, а сверху — шлицевой конец валика распределителя зажигания.

Масляный насос — шестеренный, одноступенчатый, с редукционным клапаном; смонтирован в корпусе, прикрепленном к нижней части блока цилиндров. Приемный патрубок отлит заодно с нижней частью корпуса и закрыт штампованной дырчатой сеткой лля грубой очистки масла от механических примесей. Номинальные зазоры: между зубьями шестерен — 0,15 мм, между шестернями (по наружному диаметру) и стенками корпуса насоса -0,11—0,18 мм, между торцами шестерен и плоскостью корпуса 0.056—0,135 мм: предельные зазоры соответственно — 0.25 мм. 0.25 мм и 0,20 мм (измеряются набором щупов). Номинальные зазоры между ведомой шестерней и ее осью -0.017—0,057 мм. между валом насоса и отверстием в корпусе 0,016—0,055 мм: предельно допустимые зазоры — 0,10 мм (определяются промером деталей).

Смазка двигателя — комбинированная: под давлением смазываются коренные и шатунные подшипники, пары «опора — шейка распределительного вала», подшипники (втулки) валика привода вспомогательных агрегатов и шестерни привода масляного насоса; разбрызгиванием масло подается на стенки цилиндров (далее к поршневым кольцам и пальцам), к паре «кулачок распределительного вала — рычаг» и стержням клапанов. Масляный фильтр — полнопоточный, неразборный, с перепускным и противодренажным клапанами.

Система вентиляции картера — закрытая, принудительная, с отсосом газов через маслоотделитель.

Системы питания, охлаждения, выпуска отработавших газов и зажигания описаны в соответствующих разделах.

Размеры шатунных подшипников ВАЗ 2106. Коленчатый вал


Таблица выбора наушников

На ранних двигателях верхняя и нижняя гильзы были одинаковой толщины.

На более поздних двигателях рабочий зазор подшипника был значительно уменьшен, и для соответствия этому условию используются четыре различных вкладыша, которые обозначены цветной меткой на конце. Цвет отметки указывает на толщину лайнера. Верхний вкладыш на всех подшипниках имеет одинаковый размер, а рабочий зазор регулируется путем настройки нижнего вкладыша на требуемую толщину.

Двигатели 1500 см 3, 1761 см 3 и 1905 см
3

Двигатели 1998 см 3

На последних двигателях можно выбрать новые гильзы с учетом отметок на блоке цилиндров. При отсутствии меток подобрать вкладыши можно только замерив рабочий зазор.

Метки на блоке цилиндров находятся на левой стороне блока, а метки коленчатого вала — на конце перемычки коленчатого вала … Эти метки можно использовать для выбора необходимой толщины гильзы следующим образом.

На коленчатом валу и блоке цилиндров есть две идентификационные линии: штрих-код, используемый Peugeot во время производства, и серия из пяти обозначений. Первое обозначение в последовательности относится к размеру гильзы №1. Последнее обозначение в последовательности (со стрелкой) относится к размеру №5 гильзы (см. Рис. Расположение отметки на цилиндре). блок и коленвал ). Определите номер обозначения по конкретной шейке коленчатого вала и посадочному отверстию подшипника блока цилиндров.

На верхней оси номограммы нанесено обозначение коленчатого вала и через эту точку проведена вертикальная линия. На левой вертикальной оси номограммы нанесено обозначение блока цилиндров и проведена горизонтальная линия через эту точку. Точка пересечения линий указывает размер вкладыша для обеспечения необходимого зазора (см. Рис. Таблица выбора наушников ).

Например, номограмма показывает, что коленчатый вал указывает на 6, блок указывает на H, точка пересечения в красной области определяет, что красный цвет (класс D) является наиболее подходящим для получения необходимого зазора.

Статья про установку коленвала на ВАЗ 2107 будет полезна как новичку, так и опытному водителю. Гид будет сопровождаться фотографиями и подробным описанием всех действий.

Снимаем коленвал с автомобиля ВАЗ 2107 для замены или замены вкладышей коленвала.

Как снять коленвал с ВАЗ 2107

1. В первую очередь устанавливаем машину на смотровую яму или эстакаду.

2. Снимите поддон с автомобиля.

3. Снимите держатель с сальником с блока цилиндров ВАЗ 2107.

4. Снимите крышку привода распределительного вала с прокладкой и цепь со звездочки коленчатого вала.

5. Отмечаем взаимное расположение шатунов относительно их крышек и крышек коренных подшипников относительно блока цилиндров ВАЗ 2107.

6. С помощью торцевого ключа на 14 мм отверните две гайки крышки шатуна.

7. Снимите крышку шатуна с вкладышем.

8. Отсоедините оставшиеся шатуны от коленчатого вала и переместите их вверх.

9. Вытаскиваем вкладыши из шатунов и их крышек.

10. С помощью торцевого ключа на 17 мм ослабьте болты крышек коренных подшипников коленчатого вала.

11. Отвинтив два болта, снимите крышку заднего коренного подшипника. В пазах задней опоры коленчатого вала установлены два упорных полукольца. Переднее кольцо А — сталь-алюминий, заднее Б — металлокерамика.Кольца можно снять, нажав на их концы тонкой отверткой.

12. Выкрутите болты остальных крышек коренных подшипников, не давая коленвалу упасть. Поочередно снимаем крышки и вынимаем коленвал из картера двигателя ВАЗ 2107. Все вкладыши крышки (кроме третьей), устанавливаемые в станины коренных подшипников, имеют проточку. На крышках коренных подшипников нанесены метки, соответствующие их порядковому номеру (считая от носка коленчатого вала), обращенные к левой стороне блока цилиндров ВАЗ 2107.На пятой крышке есть две метки, разнесенные по краям.

Марка на крышке первого коренного подшипника

13. Для замены снимите вкладыши коренных подшипников коленчатого вала с блока цилиндров и крышки.

Коренной (А) и шатунный (В) подшипники коленчатого вала

Примечание: При наличии трещин на шее или щеках коленчатый вал автомобиля ВАЗ 2107 подлежит замене.

14. Микрометром измеряем диаметры коренной и шатунной шейки коленчатого вала и сравниваем с данными, приведенными в таблице.

Если износ или овальность больше 0,03 мм, то шейки коленчатого вала необходимо отшлифовать в специализированной мастерской, где имеется необходимое оборудование (там же необходимо проверить осевое биение основных поверхностей коленчатого вала). После шлифовки коленвала повторно измеряем диаметры шейки коленчатого вала, чтобы определить ремонтный размер вкладышей.

Установка коленвала на ВАЗ 2107
своими руками

1. Коленчатый вал промываем в керосине и продуваем его внутренние полости сжатым воздухом. Устанавливаем новые вкладыши коренных подшипников коленчатого вала номинального или ремонтного размера. На внешней цилиндрической поверхности вкладышей выбиты цифры, обозначающие ремонтный размер: 025 — первый ремонтный размер, под шейку коленчатого вала, уменьшенный в диаметре на 0,25 мм. Соответственно для второго, третьего и четвертого ремонтных размеров значения будут: 050, 075, 100.

Отличить шатунные подшипники от коренных несложно. На верхних вкладышах коренных подшипников (кроме среднего) имеются кольцевые проточки. Кроме того, центральные втулки коленчатого вала шире остальных. Подшипники шатуна коленчатого вала все одинаковые и взаимозаменяемые, диаметр шатунных подшипников меньше диаметра корня. Для увеличения площади контакта на шатунных подшипниках отсутствуют кольцевые канавки.

2. Установить в пазы станины пятого коренного подшипника упорные полукольца с пазами на коленчатый вал.Полукольца изготавливают нормальной толщины (2,310-2,360 мм) и увеличенной (2,437-2,487 мм).

3. Проверяем осевой зазор между упорными полукольцами и упорными поверхностями коленчатого вала, который должен быть в пределах 0,06-0,26 мм. Если зазор превышает предельно допустимый (0,35 мм), заменить упорные полукольца новыми, увеличенными на 0,127 мм.

4. Смажьте шатун и коренные шейки коленчатого вала моторным маслом и установите коленчатый вал в блок цилиндров.

5. В соответствии с метками установите крышки коренных подшипников и затяните их болты с моментом 68,4-84,3 Нм. Проверяем свободное вращение коленвала.

6. Установить шатуны с втулками и крышками на коленчатый вал. Затягиваем гайки крепления моментом 43,4-53,5 Нм.

7. Установите поддон двигателя на ВАЗ 2107.

8. Установите держатель с сальником на блок цилиндров.

9. Установка остальных снятых деталей на автомобиль производится в обратной последовательности.

10. Отрегулируйте натяжение цепи привода ГРМ.

11. Отрегулируйте натяжение ремня привода генератора.

12. На карбюраторном двигателе Проверяем ВАЗ 2107 и при необходимости регулируем угол опережения зажигания.

Диаметры шатуна и коренной шейки коленвала ВАЗ 2107


).
Снимаем бензонасос (см.).
Снимите распределитель зажигания (см.).
Набросав процедуру подключения, отсоединяем от двигателя шланги и провода, облегчаем блок цилиндров, для чего снимаем головку блока (см.).
Снимаем генератор (см.).
Снимите стартер (см.).
Снимите насос охлаждающей жидкости (см.).
Откручиваем верхнюю или нижнюю гайки подушки опоры двигателя (см.).
Откручиваем болты крепления картера сцепления к двигателю.

Устанавливаем блок цилиндров на подставку.
Снимите сцепление (см.).
Снимите шкив, крышку привода распределительного вала, цепь и шестерню привода масляного насоса (см.).
Снимите вспомогательные блоки приводного ролика (см.).
Снимите маховик и держатель задней манжеты коленчатого вала (см.).

Таким же образом снимаем остальные три поршня.

Разбираем коленвал (см.).
Вытаскиваем старые вкладыши коренных подшипников. Промываем в солярке или керосине блок и коленвал. Их внутренние полости и масляные каналы продуваем сжатым воздухом.
Протираем салфеткой гнезда коренных подшипников и устанавливаем новые вкладыши соответствующей категории (штатные или ремонтные).
Смазываем коренные и шатунные шейки коленчатого вала моторным или трансмиссионным маслом и устанавливаем вал в блок.

Проверяем вращение коленвала. Он должен быть легким и гладким, без заеданий и люфтов.
Устанавливаем новые сталеалюминиевые вкладыши в нижние головки и крышки шатунов (см.).

Надеваем крышку шатуна и затягиваем болты динамометрическим ключом (см.).
Дальнейшая сборка двигателя производится в порядке, обратном разборке.

Коленчатый вал ВАЗ 2106 — это часть кривошипно-шатунного механизма, играющая в автомобиле очень значительную роль.Для того, чтобы выполнить установку коленвала максимально эффективно, вам понадобится широкий выбор инструментов, по большей части продаваемых в любом специализированном автомобильном магазине. Обратите внимание, что при сборке поршневых шатунных моторов ВАЗ 2106 есть свои особенности.

В автомобилях, которые собирались до 90-х годов прошлого века, поршень должен быть совмещен с шатуном таким образом, чтобы нанесенная метка в виде буквы P располагалась на той стороне головки шатуна, где маслосборник расположен.В двигателях более позднего периода вообще нет отверстий для шатунов. И это касается не только шатунных двигателей, но и их вкладышей. Также учтите во время работы, что поршень с шатуном коленчатого вала может соединяться практически в любом положении.

Замена сальника коленвала

Основным признаком необходимости замены сальника является загрязнение моторного отсека. Поломка происходит в момент нарушения герметичности узла, из-за чего из поврежденного сальника начнет вытекать смазка, смешанная с маслом.В результате, попадая на вращающиеся детали, смесь разбрызгивается по моторному отсеку.

В частности, сигналом о необходимости срочной замены вкладышей переднего сальника является прямое попадание масла на шкив и дальнейшее его разбрызгивание в передней части двигателя. При утечке масла в задний сальник, на маховик в картере сцепления происходит разбрызгивание. Причины замены:

  • естественный износ;
  • перекошенная установка, из-за которой на корпусе могут образоваться трещины;
  • механическое повреждение;
  • нарушение целостности поверхности в результате сильного перегрева двигателя;
  • брак.

Заменить сальники коленвала можно самостоятельно, это не только существенно сэкономит время и деньги, потраченные на ремонт в мастерской, но и получите бесценный опыт. Замена сальника коленчатого вала — стандартная процедура для достижения оптимальных характеристик двигателя.

Сальники — это тип уплотнения для движущихся частей. Правильнее всего сальник коленвала называть усиленной манжетой. Его роль в работе двигателя очень значительна, а потому любые сбои в стабильной работе сальника коленвала приведут к нежелательным последствиям.Даже если степень его смещения от штатного места будет незначительной, масло в автомобиле начнет вытекать.

По статистике установку нового сальника нужно проводить не реже одного раза в 3 года. Однако замена сальниковых втулок может потребоваться гораздо раньше. Все зависит от общего состояния деталей и условий эксплуатации автомобиля.

Подготовка к замене вкладышей и непосредственная установка коленчатого вала

После снятия капота и аккумуляторной батареи с ВАЗ 2106 необходимо осторожно слить масло и охлаждающую жидкость.Затем снимите такие детали, как радиатор, термостат, карбюратор, топливный насос и распределитель зажигания. Для себя обязательно отметьте, в каком порядке они сняты. Далее нужно снять с двигателя все соседние шланги и провода вместе с ГБЦ.

Кроме того, отсоедините такие детали, как генератор, стартер, насос охлаждающей жидкости, верхние гайки, которыми крепится опора двигателя, и болты, которыми картер сцепления крепится к двигателю. Необходимо строго соблюдать порядок отключения.Во время работы тросы подъемного устройства необходимо закрепить на блоке и осторожно приподнять.

Затем, поместив домкрат под коробку передач, начинаем аккуратно раскачивать блок, чтобы постепенно отсоединить его от картера сцепления. Необходимо будет снять блок цилиндров, сцепление, шкив, крышку проводов распределительного вала, детали масляного насоса, вал привода вспомогательных агрегатов, маховик и держатель заднего сальника коленчатого вала.

Ключом на 10 нужно открутить все болты крепления масляного поддона к блоку цилиндров и снять его вместе с уплотнительной прокладкой.Отсоедините масляный насос. Головкой на 14 откручиваем гайки крепления крышки шатуна, после чего снимаем ее. Затем взять молоток, упереться ручкой в ​​шатун, вытолкнуть поршни из цилиндров. Далее берем головку на 17 и откручиваем болты, которыми коленвал крепится к крышке. Держа зарубки с носка коленчатого вала по числовым отметкам, отсоединить все последующие крышки. Учтите, что на 5-й крышке сразу две отметки с двух сторон.

Только теперь вы можете удалить сам коленчатый вал и снимите два полукольца коленчатого вала упорного подшипника. При работе нужно помнить, что металлические вкладыши, устанавливаемые на станины всех подшипников, кроме 3-го, снабжены проточкой.

Снимаем коленвал для замены или замены вкладышей.

1. Устанавливаем машину на смотровую яму или эстакаду (см. «Подготовка машины к ТО и ремонту»).

2. Снимите масляный поддон двигателя (см. «Масляный поддон — снятие и установка»).

3. Снимите держатель с сальником с блока цилиндров (см. «Задний сальник коленвала — замена»).

4. Снимите крышку привода распределительного вала с прокладкой и цепь со звездочки коленчатого вала (см. «Цепь привода ГРМ — замена»).

5. Отмечаем взаимное расположение шатунов относительно их крышек и крышек коренных подшипников относительно блока цилиндров.

6. Торцевым ключом на 14 мм откручиваем две гайки крепления крышки шатуна.

7. Снимите крышку шатуна с вкладышем.

8. Отсоедините оставшиеся шатуны от коленчатого вала и переместите их вверх.

Вытаскиваем вкладыши из шатунов и их крышек.

9. Торцевым ключом на 17 мм откручиваем болты крышек коренных подшипников коленчатого вала.

10. Отвинтив два болта, снимите крышку заднего коренного подшипника. В пазах задней опоры коленчатого вала установлены два упорных полукольца.Кольцо переднее И — сталь-алюминий, а заднее Б — металлокерамика. Кольца можно снять, нажав на их концы тонкой отверткой.

11. Откручиваем болты остальных крышек коренных подшипников, удерживая коленвал от падения. Поочередно снимаем крышки и снимаем коленвал с картера. Все кожухи (кроме третьей), устанавливаемые в станины коренных подшипников, имеют проточку. На крышках коренных подшипников нанесены метки, соответствующие их порядковому номеру (считая от носка коленчатого вала), обращенные к левой стороне блока цилиндров.На пятой крышке есть две метки, разнесенные по краям.

Марка на крышке первого коренного подшипника

12. Для замены снимите вкладыши коренных подшипников коленчатого вала с блока цилиндров и крышки.

Коренной (А) и шатунный (В) подшипники коленчатого вала

Примечание

При наличии трещин на шейках или щеках коленчатый вал необходимо заменить.

13. Микрометром измеряем диаметры коренной и шатунной шейки и сравниваем с данными, приведенными в таблице. 8.1.1. Если износ или овальность больше 0,03 мм, то шейки необходимо отшлифовать в специализированной мастерской, где имеется необходимое оборудование (там же необходимо проверить осевое биение основных поверхностей коленчатого вала). После шлифовки повторно измеряем диаметры шейки коленчатого вала, чтобы определить ремонтный размер вкладышей.

Таблица 8.1.1. Диаметр шейки коленчатого вала

Номинальный размер (мм)

Ремонтные (уменьшенные) габариты (мм)

Шатунные шейки

Корневые шейки

Установка

1. Коленвал промываем в керосине и продуваем его внутренние полости сжатым воздухом. Устанавливаем новые вкладыши коренных подшипников коленчатого вала номинального или ремонтного размера. На внешней цилиндрической поверхности вкладышей выбиты цифры, обозначающие ремонтный размер: 025 — первый ремонт, под шейку коленчатого вала, уменьшенную в диаметре на 0,25 мм. Соответственно при втором, третьем и четвертом ремонтных размерах значения будут: 050, 075, 100. Отличить шатунные подшипники от коренных несложно.На верхних вкладышах коренных подшипников (кроме среднего) имеются кольцевые проточки. К тому же втулки средней опоры шире остальных. Подшипники шатуна все одинаковые и взаимозаменяемые, их диаметр меньше диаметра основных. Для увеличения площади контакта на шатунных подшипниках отсутствуют кольцевые канавки.

2. Установить в пазы станины пятого коренного подшипника упорные полукольца с пазами на коленчатый вал.Полукольца изготавливают нормальной толщины (2,310-2,360 мм) и увеличенной (2,437-2,487 мм).

3. Проверяем осевой зазор между упорными полукольцами и упорными поверхностями коленчатого вала, который должен быть в пределах 0,06-0,26 мм. Если зазор превышает предельно допустимый (0,35 мм), заменить упорные полукольца новыми, увеличенными на 0,127 мм.

4. Смажьте шатун и коренные шейки коленчатого вала моторным маслом и установите вал в блок.

5.В соответствии с отметками установите крышки коренных подшипников и затяните их болты с моментом 68,4-84,3 Нм. Проверяем свободное вращение вала.

6. Установить шатуны с втулками и крышками на коленчатый вал. Затягиваем гайки крепления моментом 43,4-53,5 Нм.

7. Установите масляный поддон двигателя (см. «Масляный поддон двигателя — снятие и установка»).

8. Установите держатель с сальником на блок цилиндров (см. «Задний сальник коленвала — замена»).

9. Установка остальных снятых деталей производится в обратной последовательности.

10. Отрегулируйте натяжение цепи (см. «Цепь привода ГРМ — замена).

11. Отрегулируйте натяжение ремня привода генератора (см. «Ремень привода генератора — регулировка и замена натяжения»).

12. На карбюраторном двигателе проверьте и при необходимости откорректируйте угол опережения зажигания (см. «Установка опережения зажигания — проверка и регулировка»).

Страница не найдена | MIT

Перейти к содержанию ↓
  • Образование
  • Исследовать
  • Инновации
  • Прием + помощь
  • Студенческая жизнь
  • Новости
  • Выпускников
  • О MIT
  • Подробнее ↓
    • Прием + помощь
    • Студенческая жизнь
    • Новости
    • Выпускников
    • О MIT
Меню ↓ Поиск Меню Ой, похоже, мы не смогли найти то, что вы искали!
Попробуйте поискать что-нибудь еще! Что вы ищете? Увидеть больше результатов

Предложения или отзывы?

Камера сгорания двигателя ВАЗ 2106 Д2 классик.

Все автомобили ваз

В течение многих лет владельцы иногда настолько привыкают к своей машине, что ни при каких обстоятельствах не хотят рассматривать ее продажу и приобретение нового автомобиля.

Впрочем, молча, не особо хочется созерцать, как мой любимый «конь» уступает мощным иномаркам, поэтому возникает единственный вариант, который предполагает тюнинг двигателя ВАЗ-2106.

Мощности штатного двигателя ВАЗ-2106 не хватает, поэтому владельцы этого автомобиля часто решаются на тюнинг

После того, как можно было снять двигатель, нужно отсоединить от него ремни, головку блока цилиндров, шестерни, но обеспечить соединение с коробкой передач.Именно в таком состоянии ВАЗ-2106 в дальнейшем дорабатывают своими руками, собирая шестнадцатиклапанный блок цилиндров.

Доработка ГБЦ ВАЗ-2106, установка улучшенного двигателя ориентирует владельца на замену бензонасоса. Лучше всего отдать предпочтение бензонасосу от Волги. Он имеет более мощные характеристики, поэтому может обеспечить улучшенный вариант доработки ГБЦ, двигателя в целом.

Важно учитывать, что, желая значительно, не следует забывать о замене генератора.Опытные владельцы рекомендуют установить более мощный вариант генератора, снятого с автомобиля Нива.

Произведя столь несложные замены, двигатель вашей «шестерки» сможет поразить вас своей необычайной мощностью. Это поспособствует появлению новых желаний, когда вам действительно захочется доработать все важные механизмы вашего автомобиля. Но есть еще большое количество возможностей для таких доработок, включая замену:

  • ремни и цепи приводов распределительных валов;
  • сам коленвал;
  • маховик;
  • насадки;
  • другое.

Тюнинг карбюратора

Желая улучшить свои знания о том, как улучшить двигатель ВАЗ-2106, карбюратор должен занять значительное место среди этих мыслей, поскольку комплексная настройка двигателя, ГБЦ ВАЗ-2106, полностью зависит от его эффективной работы.

В вакуумном приводе легко найти пружину. Его можно безопасно снять и не возвращать на прежнее место. Это повысит динамику вашего автомобиля, но с небольшим увеличением расхода топлива вам придется смириться.

Вы также можете заменить вакуумный привод на механическую версию, что снова повысит динамику, а также обеспечит плавный разгон вашего автомобиля. Увеличение расхода топлива не будет спровоцировано, если вы отдадите предпочтение такому варианту тюнинга двигателя ВАЗ-2106. Но карбюратор сможет продемонстрировать лучшие технические характеристики.

И еще один вариант, с помощью которого можно улучшить карбюратор, это вариант, предполагающий замену диффузора с маркировкой индикатора 3.5 по показателю 4.5. Этот диффузор расположен в первичной камере.

Для увеличения разгона важно увеличить насос-форсунку с 30 до 40. Настроенный карбюратор будет работать безупречно, и расход топлива больше не увеличится.

Итак, двигатель «шестерки» предопределяет дополнительное обучение. Вначале следует изучить все рекомендации, затем приобрести все необходимые детали, взятые с «донорских» автомобилей, детали которых подходят сразу или после некоторой доработки, обеспечивающей увеличение функциональности.К таким «донорам» относятся отечественные автомобили, в том числе Lada других моделей, Нива и УАЗ.

ВАЗ-2106 — настоящая классика советского автопрома. Автомобиль производился долгое время после развала Союза, благодаря невероятной надежности. Кроме того, он выделяется на фоне других автомобилей отечественного производства потрясающей ремонтопригодностью буквально каждой единицы, наличием запчастей и неограниченными возможностями модернизации.

Важным достоинством ВАЗ-2106 является двигатель, используемый в этом автомобиле.Этот четырехтактный агрегат, оснащенный до 2002 года карбюратором, а затем системой зажигания впрыска топлива, может работать на бензине даже самого низкого качества, редко выходит из строя при сильных морозах и может успешно использоваться практически в любых условиях. Любые его проблемы устраняются даже без участия специалиста — любой мало-мальски опытный автомобилист легко справится с текущим ремонтом.

Масса двигателя ВАЗ-2106

На автомобиле ВАЗ-2106 вес двигателя без коробки передач составляет 121 килограмм.Поэтому категорически не рекомендуется пытаться снимать или перемещать этот агрегат в одиночку — это прямой путь к серьезным травмам. Лучше всего привлечь помощника, который сможет подстраховать вас в процессе демонтажа или установки мотора.

Со всем необходимым оборудованием, включая головку блока цилиндров и систему зажигания, масса двигателя будет еще больше — 140 килограммов.

Наконец, вместе с коробкой передач и прикрепленными к ней устройствами это значение увеличится еще на 26 килограммов.

Как видите, вес можно назвать существенным недостатком машины перед импортными аналогами. Чтобы его уменьшить, увеличить мощность, а также улучшить динамические характеристики, многие водители сегодня устанавливают детали из легких металлических сплавов.

В 1984 году на болгарском автомобильном предприятии была произведена дизельная версия шестерки. Замена бензинового двигателя на дизельный не слишком повлияла на характеристики автомобиля. Во-первых, болгарам не удалось увеличить мощность энергоблока.Во-вторых, его вес увеличился примерно на 10 килограммов, что тоже можно назвать минусом переделки.

Прочие характеристики двигателя ВАЗ-2106


Вес мотора хоть и важен, но далеко не главная его характеристика. Поэтому мы решили рассказать о других особенностях силового агрегата, установленного на различных модификациях «шестерки». Например, мощность двигателя на карбюраторных моделях составляла 77 лошадиных сил. После перехода на инжектор упало до 75 л.из. Однако этот параметр всегда можно увеличить серией обновлений.

Диаметр цилиндров силового агрегата ВАЗ-2106 — 79 миллиметров, крутящий момент может достигать 3000 об / мин, рабочий объем 1568 кубических сантиметров. Наконец, степень сжатия мотора составляет 8,5 атмосфер, а ход поршня — 80 миллиметров.

Слабые места двигателя ВАЗ-2106

Двигатель автомобиля ВАЗ-2106 — модификация силового агрегата из «тройки». Это вполне возможно, поэтому в его конструкции сохранился ряд недостатков предшественников.Отечественные мастера научились диагностировать проблемы двигателя практически по звуку. В качестве примера приведем несколько симптомов поломок, а также предложим, какие элементы двигателя могли выйти из строя:


Двигатель ВАЗ-2106 применим к установке на ВАЗ 2103, 2106, 21053, 2107. Двигатель 2106 создан путем доработки двигателя ВАЗ-2103. Объем двигателя увеличили с 1,5 л до 1,6 л за счет увеличения диаметра цилиндра. Результатом доработок стала увеличенная мощность двигателя, 74.5 л.с. вместо 71 л.с.

Характеристики двигателя ВАЗ 2106/2121 Нива

Параметр Значение
Конфигурация L
Количество цилиндров 4
Объем л 1 570
Диаметр цилиндра мм 79
Ход поршня мм 80
Степень сжатия 8,5
Количество клапанов на цилиндр 2 (1 вход; 1 выход)
Газораспределительный механизм SOHC
Работа цилиндра 1-3-4-2
Номинальная мощность двигателя при частоте вращения коленчатого вала 54.8 кВт (74,5 л.с.) / 5400 об / мин
Максимальный крутящий момент / при частоте вращения коленчатого вала104 Н м / 3400 об / мин
Система подачи Карбюратор
Рекомендуемый бензин с минимальным октановым числом 92
Экологические стандарты Евро 0
Масса, кг 121

Конструкция

Двигатель четырехтактный с карбюраторной системой питания, с рядным расположением цилиндров и поршней, вращающих один общий коленчатый вал, с верхним расположением одного распредвала. Двигатель имеет замкнутую систему жидкостного охлаждения с принудительной циркуляцией. Комбинированная система смазки: под давлением и разбрызгиванием.

Блок цилиндров

Блок цилиндров собственный, имеет маркировку 2106-1002011, отлит из высокопрочного чугуна, отличается от блока 2103 только увеличенным диаметром цилиндра.

Шатун

Шатуны из кованой стали модели 2101.

Поршень

В двигателе используются поршни от ВАЗ 21011.

Параметр Значение
Диаметр мм 79,0
Высота сжатия, мм 38,0
Объем внутренней ниши, сс 3,7
Вес, г 377

Внешний диаметр поршневого пальца 21101–22 мм, длина пальца 67 мм.Вес шовного пальца 104 г.

Головка блока цилиндров

В головке блока цилиндров используется начиная с 21011. Распределительный вал приводится во вращение двухрядной гильзой.

1. Краткие технические характеристики машины или двигателя

2. Назначение, устройство и работа ЧШМ

3. Назначение, устройство и сроки действия

4. Назначение энергосистемы, устройство и работа ее механизмов

5. Назначение систем смазки и охлаждения, устройство и работа их узлов

6.Техническое обслуживание двигателя

1. Краткие технические характеристики машины или двигателя

Двигатели — это машина, которая превращает любой вид энергии в механическую. На автомобили ВАЗ-2106 устанавливается двигатель внутреннего сгорания, то есть тепловая машина, использующая работу расширения газообразных продуктов сгорания топлива, сжигаемого в специальных камерах.

Двигатель ВАЗ-2106 состоит из следующих механизмов и систем: кривошипно-шатунного механизма, балансировочного механизма, газораспределительного механизма, системы питания, системы смазки, системы охлаждения, системы запуска и системы зажигания.

Каркас двигателя представляет собой блок-картер или картер, которые сверху закрываются головкой, а снизу поддоном. Между головкой и картером, а также между картером и поддоном устанавливаются прокладки.

Рис. 1. Двигатель автомобиля ВАЗ-2106: 1 — коленчатый вал: 2 — зубчатый шкив коленчатого вала; 3 — шкив привода вентилятора водяного насоса и генератора; 4 — трещотка; 5 — крышка привода распределительного вала; 6 — средняя крышка; 7-шкивный генератор; 8 — зубчатый шкив привода масляного насоса и распределителя зажигания; 9 — вентилятор; 10 — блок цилиндров; 11 — натяжной ролик; 12 — зубчатый ремень; 13 — ГБЦ; 14 — зубчатый шкив распределительного вала; 15 — крышка верхняя; 16 — Выпускной клапан; 17-впускной клапан; 18 — распредвал; 19- крышка ГРМ; 20 -Футеровка ГБЦ; 21 — маховик; 22 — кронштейн перед опорами; 23 — буферные подушки передней опоры; 24 — подушка; 25 — Отстойник ; 26 — поршень: 27 — пробка для слива масла; 28 — шатун; 29 — поддон.

Все механизмы и системы двигателя расположены внутри или снаружи активной зоны.

2. Назначение, устройство и работа КШМ

Кривошипный механизм служит для преобразования прямолинейного возвратно-поступательного движения поршней во вращательное движение коленчатого вала. В его состав входят: блок цилиндров 10 (см. Рис.1), головка блока цилиндров 13, поршни 25 с компрессионными и маслосъемными кольцами, поршневые пальцы, шатуны 28, коленчатый вал, коренные и шатунные подшипники, маховик 21 и поддон 29.

Блок цилиндров Двигатель автомобиля ВАЗ-2106 блочно-картерного типа отлит из специального высокопрочного низколегированного чугуна с цилиндрами, внутренние поверхности которых хонингованы. Для повышения жесткости конструкции нижняя плоскость блока расположена на 50 мм ниже оси коленчатого вала, а в местах опор коренных подшипников выполнены ребристые перегородки. Пространство между внешней поверхностью стенок цилиндров и внутренней поверхностью стенок блока образует рубашку.В поперечных перегородках нижней части блока расположены пять поперечных подшипников коренных подшипников коленчатого вала. Крышки коренных подшипников не являются взаимозаменяемыми и пронумерованы для правильной сборки. Снизу блок закрывается штампованным стальным поддоном, в котором находится необходимый запас масла. В передней части блока находятся приводные детали распределительного вала, которые закрываются крышками.

Головка блока цилиндров Двигатели отлиты из алюминиевого сплава, общие для всех цилиндров. В головках выполнена основная часть камеры сгорания, также в них есть впускной и выпускной каналы и резьбовые отверстия для установки свечей зажигания.Двойные стенки головки образуют пространство, соединенное с рубашкой охлаждения цилиндра; в нем циркулирует теплоноситель. Головка крепится к блоку цилиндров болтами или шпильками.

Поршень служит для восприятия силы давления газа и передачи ее через поршневой палец и шатун на коленчатый вал. Поршни двигателя отлиты из алюминиевых сплавов. Между поршнем различают две части: головку и юбку. Нижняя часть головки образует нижнюю часть камеры сгорания и воспринимает давление газов при их расширении.В головке выполнены канавки, в которые устанавливаются поршневые кольца.

Юбкой называется нижняя часть поршня, которая служит для направления его движения в цилиндре.

Рис. 2. Детали кривошипно-шатунного механизма двигателя автомобиля ВАЗ-2106: 1 — коленчатый вал; 2 — вкладыш подшипника нижней головки шатуна; 3 — поршневой палец; 4- шатун; 5 — болт крышки шатуна; 6 — крышка нижней головки шатуна; 7-головка поршня; 8 — патрон; 9-луночная; 10-маховик; 11- подшипник привода трансмиссионного вала; 12- коронная шестерня маховика; 13 — упорное полукольцо; 14 — вкладыши первого, второго, четвертого и пятого коренных подшипников; 15-вкладыши третьего (центрального) коренного подшипника; 16 — компрессионные кольца; 17-пружина расширительная; 18 — маслосъемное кольцо; А — противовес; В-шейка шатуна; В — корневая шея.

Из-за неравномерного расширения головки и юбки (головка больше нагревается и, следовательно, больше расширяется), диаметр головки сделан меньше диаметра юбки. Юбка поршня в поперечном сечении имеет овальную форму с меньшей осью овала в плоскости поршневого пальца и большей в плоскости поперечных сил, что позволяет уменьшить зазор между поршнем и цилиндром и исключить стуки при холодном двигателе. В юбке посередине поршня 2 выступа 8 для установки поршневого пальца 3 .

Фрезерование колодцев на днище поршней двигателя автомобиля ВАЗ-2106 9 для предотвращения повреждения деталей газораспределительного механизма и самого поршня.

Кольца поршневые из специального чугуна имеют прорези (замки). Два верхних кольца 16 (рис. 2 ) компрессионные, служат для уменьшения утечки газа. Верхнее компрессионное кольцо хромировано, что повышает его износостойкость и предотвращает появление задиров на гильзах цилиндров, нижнее — фосфатировано.

Третье поршневое кольцо 18 — маслосъемник, на внешней поверхности имеет канавку и несколько щелевидных прорезей для слива излишков масла, удаленного со стенок цилиндра, во внутреннюю полость поршня. На внутренней поверхности маслосъемного кольца сделана канавка, в которую вставлена ​​стальная компенсационная пружина 17.

Палец поршневой 3 (рис. 2) служит для поворота поршня с шатуном. Он выполнен полым из стали, его внешняя поверхность цементирована или упрочнена токами высокой частоты.

От продольного перемещения, которое может привести к заклиниванию стенок цилиндров, поршневой палец в двигателе ВАЗ-2106 зафиксирован в верхней головке шатуна горячей посадкой.

Шатун соединяет поршень с шатунной шейкой коленчатого вала. Он служит для передачи сил давления газа от поршня к коленчатому валу во время рабочего хода, а при выполнении вспомогательных ходов — сил от коленчатого вала к поршню. Представляет собой штангу двутаврового сечения с верхней и нижней головками.Нижняя головка выполнена разъемной, в нее вставлены тонкостенные вставки 2.

Коленчатый Вал 1 (рис. 2) двигателя ВАЗ — пятиопорный, отлит из специального высокопрочного чугуна и установлен в коренные подшипники с гильзами 14 и 15. Вставки сталь-алюминий. Они состоят из двух одинаковых половинок, которые не поворачиваются за счет выступов, входящих в соответствующие канавки. Противовесы используются для разгрузки коренных подшипников от действия центробежных сил. А, литые с валом. В корневых шейках IN, просверлены каналы для подачи масла к шатунным подшипникам на щеках и шатунах B, на переднем конце вала двигателя установлены два шкива, с одного из них при помощи зубчатого ремня. Привод, распределительный вал, а также масляный насос и распределитель зажигания, приводятся в движение, а от другого — обычным клиновым ремнем. Ремень приводит в движение вентилятор с центробежным водяным насосом и генератором.

Все эти детали устанавливаются на сегментные шпонки и фиксируются храповым механизмом, ввинченным в передний конец вала.Храповик используется для проворачивания коленчатого вала с помощью кривошипа. На заднем конце коленчатого вала установлен чугунный маховик. 10. Передний и задний концы коленчатого вала, выходящие из блока, уплотнены резиновыми сальниками. Слив масла из сальников осуществляется с помощью маслозащитной резьбы на задней шейке вала.

Маховик 10 (см. Рис. 2) служит для снятия поршней с мертвых точек, обеспечивая; равномерное вращение коленчатого вала, кроме того, благодаря своей массе способствует плавному троганию с места автомобиля.На его обод запрессовано стальное зубчатое кольцо, с помощью которого стартером запускается двигатель.

3. Назначение, устройство и сроки действия

Газораспределительный механизм служит для своевременного забора горючей смеси в цилиндры двигателя и выпуска из них выхлопных газов. Для двигателя ВАЗ-2106 он состоит из распредвала (рис.3), рычагов 18 с пружинами 17, впуск 2 и выпускной 19 клапаны с пружинами 7 и 8 и детали их крепления 5, 6, 9 и 10, детали привода.

Пятикулачковый чугунный распределительный вал с восемью кулачками, установленными в корпусе 13, изготовлен из алюминиевого сплава и крепится к ГБЦ с помощью шпилек и гаек. Распредвал с приводом от шкива 4 (рис.13) коленчатого вала через зубчатый ремень 10, который одновременно через шкив 13 приводит в действие масляный насос, распределитель зажигания и топливный насос. Шкивы коленчатого и распределительного валов, шестерня привода вала масляного насоса.

Эксплуатационные характеристики ВАЗ 2106 шестерка

Максимальная скорость: 150 км / ч
Разгон до 100 км / ч: 17.5 c
Расход топлива на 100 км по городу: 10,1 л
Емкость бензобака: 39 л
Снаряженная масса: 1035 кг
Допустимая полная масса: 1435 кг
Размер шин: 175 / 70 SR13

Технические характеристики двигателя

Расположение: переднее продольное
Объем двигателя: 1569 см3
Мощность двигателя: 75 л.с.
Число оборотов: 5400
Крутящий момент: 116/3000 н * м
Система подачи: Карбюратор
Турбонаддув: не
Газораспределительный механизм: OHC
Расположение цилиндров:
Расположение цилиндров
Количество цилиндров: 4
Диаметр цилиндра: 79 мм
Ход поршня: 80 мм
Степень сжатия: 8.5
Количество клапанов на цилиндр: 2
Рекомендуемое топливо: AI-92

Тормозная система

Передние тормоза: Диск
Задние тормоза: Барабан

Рулевое управление

Тип рулевого управления: Червячная передача
Усилитель рулевого управления: , а не

Трансмиссия

Привод: Задний
Количество передач: Механическая коробка — 4
Передаточное число главной пары: 4,1

Подвеска

Передняя подвеска: Двойной поперечный рычаг
Задняя подвеска: Винтовая пружина

Кузов

Тип кузова: седан
Количество дверей: 4
Количество мест: 5
Длина станка: 4166 мм
Ширина станка: 1611 мм
Высота станка: 1440 мм
Колесная база : 2424 мм
Колея передняя: 1365 мм
Колея задняя: 1321 мм
Дорожный просвет (клиренс): 170 мм
Объем багажника: 345 л

Производство

Год выпуска: с 1976 по 2005

Модификации ВАЗ 2106

ВАЗ-21061 — двигатель ВАЗ-2103 объемом 1500 см3. Изначально этим индексом предполагалось обозначать специальную версию для Канады, в которой предусматривалась комплектация со специальными бамперами — алюминиевыми, без клыков, с накладками и наконечниками из черного пластика.

ВАЗ-21062 — экспортная модификация ВАЗ-2106 с правым рулем.

ВАЗ-21063 — двигатель ВАЗ-21011 улучшенной конструкции, с датчиком давления масла и с электровентилятором вместо крыльчатки с приводом от ремня (в альтернативном варианте допускалась ременная передача).

ВАЗ-21064 — экспортная модификация ВАЗ-21061 с правым рулем.

ВАЗ-21065 — Модернизированная версия с улучшенной компоновкой, выпускалась в 1990-2001 гг. От базовой модели отличалась более мощным генератором, пятиступенчатой ​​коробкой передач, редуктором заднего моста с передаточным числом 3,9, а. бесконтактная система зажигания, карбюратор Solex (21053-1107010), галогенные фары, обивка и подголовники, а также стандартное наличие заднего противотуманного фонаря и обогрева заднего стекла Комплектация 21065-01 оснащена двигателем от модели 2103.

ВАЗ-21066 — экспортная модификация ВАЗ-21063 с правым рулем.

ВАЗ-21067 — сборка «ИжАвто». Двигатель ВАЗ-21067, отличающийся от базового наличием системы впрыска топлива с каталитическим нейтрализатором, что обеспечило соответствие нормам токсичности Евро-2.

ВАЗ-21068 — выпущен как носитель агрегатов для разработки новых двигателей ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069 — автомобили для спецслужб.Внешне он полностью идентичен ВАЗ-2106, но с двухсекционным РПД ВАЗ-411 мощностью 120 л.с. С 1983 г. мог устанавливаться двигатель ВАЗ-413 мощностью 140 л.с., а с 1997 г. универсальный РПД для заднего и переднего привода ВАЗ-ВАЗ-415.

ВАЗ-2106 «Турист» — пикап с тентом в кузове, созданный по заказу технической дирекции. Проект был отклонен головным офисом завода, и единственный серебряный экземпляр был перекрашен в красный цвет и впоследствии использовался как внутреннее техническое оборудование.

ВАЗ-2106 «Половина восьмого» — единственный экземпляр, сделанный по специальному заказу, полученный от Л.И. Брежнева или кого-то из его окружения после демонстрации опытного ВАЗ-2107 высшему руководству СССР в 1979 году. бампера экспортные, он отличался сиденьями и решеткой радиатора от 2107, а также доработанной установкой под капот.

ВАЗ 2101 степень сжатия

. Техническое обслуживание двигателя, интервалы регулировки клапана

Ваз 2101 (копейка, как еще называют в народе) — первая машина, выпущенная Волжским автозаводом (1970 г.).Имеет скромный, лаконичный вид. Двигатель ВАЗ 2101 расположен спереди, а ведущие — задние колеса. Для оптимального распределения массы по осям двигатель был максимально выдвинут вперед, благодаря чему сам автомобиль стал более устойчивым на дороге.
Можно сказать, что специалисты сделали все возможное, чтобы адаптировать ВАЗ 2101 к условиям нашей страны. Просторный салон, в котором могли разместиться пять человек, и улучшенная по тем временам динамика были по достоинству оценены покупателями.

По сравнению со своим предком, ФИАТ-124, за все время производства претерпел лишь незначительную косметическую модернизацию.

Первая серия карбюраторов для ВАЗ 2101 выпускалась до 1974 года, вторая серия — до 1976 года, третья — с 1976 по 1978 год. А с 1979 года проводилась установка карбюраторов серии Озон-2105, на которых автономная система холостого хозяина. Затем начали выпускать модификации ВАЗ 2101 и 2103, с двигателем 1.Двигатель объемом 3 и 1,2 литра и модернизированный кузов.
Автомобиль ВАЗ-21011 был снят с производства в 1981 году, а всеми любимый «ноль-первый» в 1982 году. А потом был выпущен только «гибридный» ВАЗ-21013.

Таблица в ТУ ВАЗ-2101 (Копек)

Двигатель

1,2л, 8 кл.

1,2л, 8 кл.

1,3л, 8-кл.

Длина, мм

4073

4043

4043

Ширина, мм

1611

1611

1611

Высота, мм

1440

1440

1440

Колесная база, мм

2424

2424

2424

Колея передняя, ​​мм

1349

1349

1349

Колея задняя, ​​мм

1305

1305

1305

Клиренс, мм

Минимальный загрузочный объем, л

Тип кузова / количество дверей

Седан / 4

Расположение двигателя

Передний продольный

Объем двигателя, см 3

1198

1198

1300

Тип цилиндра

Рядный

Количество цилиндров

Ход поршня мм

Диаметр цилиндра мм

Cтепло
компрессия

Количество клапанов на цилиндр

Система снабжения

Карбюратор

Мощность, л. с. / об. М. Дюйм.

64/5600

64/5600

70/5600

Момент

89/3400

89/3400

96/3400

Вид топлива

АИ-92

АИ-92

АИ-92

Привод

Задний

Задний

Задний

Тип коробки передач / количество передач

Руководство / 4

Руководство / 4

Руководство / 4

Передаточное число главной передачи

Передняя подвеска

Двойная крестовина
Рычаг

Подвеска задняя

Винтовая пружина

Тип рулевого управления

Червячная передача

Объем топливного бака, л

Снаряженная масса, кг

Допустимая полная масса, кг

1355

1355

1355

Шины

155 SR13

165/70 SR13

155 SR13

Время разгона (0-100 км / ч), с

Расход топлива в городском цикле, л

Расход топлива в загородном цикле, л

Комбинированный расход топлива, л

ДВИГАТЕЛЬ

На автомобили устанавливаются четырехцилиндровые четырехтактные карбюраторные двигатели с различным объемом цилиндров.
Двигатель в сборе со сцеплением и коробкой передач образует силовой агрегат и установлен на автомобиле на трех упругих подшипниках. Опоры воспринимают как массу силового агрегата, так и нагрузки, возникающие при трогании с места, разгоне и торможении. Конструкция подвески силового агрегата обеспечивает минимальные колебания двигателя и исключает передачу его колебаний на кузов. Два передних подшипника 37 двигателя прикреплены к поперечине передней подвески автомобиля, а задний 38 — к поперечине задней подвески двигателя.
Блок цилиндров . Цилиндры двигателя объединены с верхней частью картера и представляют собой единую отливку — блок цилиндров 14. Он является базовой частью двигателя и служит для установки и крепления механизмов, аппаратов и вспомогательных агрегатов двигателя. Блок отлит из специального низколегированного чугуна. Каналы для охлаждающей жидкости выполнены по всей высоте цилиндров, что улучшает охлаждение поршней и поршневых колец и снижает деформацию блока от неравномерного нагрева.
Цилиндры блока разделены по диаметру через 0,01 мм на пять классов, обозначаемых буквами A, B, C, D, E. Соответствующие этим классам диаметры цилиндров следующие, мм:

Класс

Диаметр отверстия

Диаметр отверстия

двигатели 2101, 2103

Двигатели 21011

76 000–76 010

0pt=»»>

79 000–79 010

76 010-76 020

79 010-79 020

76 020-76 030

79 020-79 030

76 030-76 040

79 030–79 040

76 040-76 050

79 040–79 050


Класс цилиндра указан на нижней плоскости блока напротив каждого цилиндра.Цилиндр и сопряженный с ним поршень должны быть одного класса. При ремонте цилиндры можно расточить и отточить под увеличенный диаметр поршней (на 0,4; 0,8 мм) с учетом зазора между поршнем и цилиндром 0,05-0,07 мм.
Для ремонта кривошипно-шатунного механизма изготавливаются детали ремонтных размеров: поршни и поршневые кольца увеличены в диаметре на 0,4 и 0,8 мм; Вкладыши коренных и шатунных подшипников шейки коленчатого вала, уменьшенные в диаметре на 0.25; 0,5; 0,75 и 1,00 мм. Внизу блока цилиндров находятся пять подшипников коренных подшипников коленчатого вала с тонкостенными сталеалюминиевыми гильзами. Подшипники имеют съемные крышки 2, которые крепятся к агрегату самостопорящимися болтами. Отверстия под подшипники коленчатого вала в блоке цилиндров обрабатываются в комплекте с крышками. Поэтому крышки подшипников не являются взаимозаменяемыми, и риски были обозначены на их внешней поверхности. Подшипники и соответствующие крышки отсчитываются от переднего конца блока цилиндров.
В задней опоре имеются прорези для установки упорных полуколец 36, удерживающих коленчатый вал от осевых перемещений. Осевой зазор коленчатого вала при сборке двигателя обеспечивается в пределах 0,06-0,26 мм. Если в процессе эксплуатации зазор превышает предельно допустимый (0,35 мм), необходимо заменить упорные полукольца на новые или ремонтные, увеличенные на 0,127 мм. При этом следует учитывать, что канавки, расположенные с одной стороны полуколец, должны быть обращены к упорным поверхностям коленчатого вала.
С октября 1981 года на двигатели устанавливается переднее сталеалюминиевое полукольцо, а заднее — металлокерамическое (желтое), пропитанное маслом.
В передней части блока цилиндров имеется полость для привода газораспределительного механизма. Эта полость закрывается крышкой 8. С задней стороны к блоку цилиндров прикреплен задний держатель 35 масляного уплотнения. В крышке 8 и держателе 35 установлены самозажимные уплотнения.
С левой стороны блока установлен ролик 12 привода масляного насоса, распределителя зажигания и топливного насоса.Катаные сталеалюминиевые втулки 48 запрессовывают в отверстия для роликовых подшипников. Совместная обработка их в блоке обеспечивает необходимую центровку подшипников. При проверке технического состояния агрегата и ремонте необходимо следить за совпадением смазочного отверстия в передней втулке с каналом в блоке цилиндров.

Головка блока цилиндров 15, общая для четырех цилиндров, отлита из алюминиевого сплава, имеет камеру сгорания клиновидной формы. С левой стороны в передней и задней части ГБЦ выполнены каналы для слива масла в масляный поддон.Седла клапанов из специального чугуна запрессованы в головку для обеспечения высокой прочности при ударных нагрузках. Размеры седла впускного клапана больше, чем размеры седла выпускного клапана. Рабочие фаски седел обрабатываются после запрессовки в сборе с головкой блока цилиндров, чтобы обеспечить точное совмещение фаски с отверстиями направляющих втулок клапана. Направляющие клапанов также изготовлены из чугуна и запрессованы в затянутые головки блока цилиндров. В отверстиях направляющих втулок прорезаны спиральные канавки для смазки.На втулках впускных клапанов канавки нарезаются на половину длины отверстия, а на втулках выпускных клапанов — по всей длине отверстия. Для уменьшения проникновения масла в камеру сгорания через зазоры между втулкой и штоком клапана используются маслоотражающие колпачки из маслостойкой резины.
Между головкой и блоком цилиндров прокладка из асбестового материала на металлическом каркасе, пропитанная графитом. По краям отверстий цилиндров прокладка имеет каркас из низкоуглеродистой стали.Отверстие канала подачи масла к распредвалу окантовано медной лентой. Чтобы прокладка не прилипала к блоку цилиндров и головке блока цилиндров, рекомендуется перед сборкой натереть ее графитом.
Головка блока цилиндров прикреплена к блоку цилиндров одиннадцатью болтами. Для равномерного и плотного прилегания головки к блоку цилиндров и исключения коробления болты на холодном двигателе необходимо затягивать в два приема динамометрическим ключом и в строго определенной последовательности (от центра к периферии влево и вправо попеременно. ).На первом этапе затяжку проводят предварительно — момент затяжки примерно 39,2 Нм (4 кгс-м). На втором этапе окончательная затяжка выполняется с моментом 112,7 Нм (11,5 кгс-м) для основных десяти болтов и крутящим моментом 37,24 Нм (3,8 кгс-м) для болта на приливе возле распределителя зажигания.
Болты крепления головки цилиндров следует затягивать после пробега первых 2000-3000 км, а в дальнейшем после снятия головки цилиндров или при появлении признаков прорыва газов или пропуска охлаждающей жидкости между ними. блок и головка цилиндров.
Поршни 20 изготовлены из алюминиевого сплава и покрыты слоем олова для увеличения срока службы. Юбка поршня имеет овальное сечение, причем большая ось овала перпендикулярна оси поршневого пальца. Поршень имеет коническую форму по высоте: диаметр в верхней части меньше, чем в нижней. Кроме того, в бобышку поршня встроены стальные терморегулирующие пластины. Все это было сделано для компенсации неравномерности термической деформации поршня при работе в цилиндрах двигателя, возникающей из-за неравномерного распределения массы металла внутри юбки поршня.
В бобышках поршня есть отверстия для подачи масла к поршневому пальцу. Отверстие под поршневой палец смещено от оси симметрии на 2 мм в правую сторону двигателя. Это снижает вероятность детонации поршня при переходе через него. м. для правильной установки поршня в цилиндр рядом с отверстием под поршневой палец имеется отметка «П». Поршень должен быть установлен в цилиндр так, чтобы метка была обращена к передней части двигателя.
Поршни , как и цилиндры, по внешнему диаметру делятся на пять классов после 0.01 мм и подбираются индивидуально для каждого цилиндра. По диаметру отверстия для поршневого пальца поршни делятся на 0,004 мм на три категории, обозначенные цифрами 1, 2, 3. Класс поршня (буква) и категория отверстия для поршневого пальца ( номер) на днище поршня. Поршни по массе в одном двигателе подобраны с максимально допустимым отклонением ± 2,5 г.
Палец поршневой — стальной, цементированный, трубчатого сечения, запрессованный в верхнюю головку шатуна с натягом, свободно вращается в бобышках поршня.Поршневые пальцы, как и отверстия в бобышках поршня, делятся на три категории в зависимости от их внешнего диаметра после 0,004 мм. Категория пальца обозначается на его конце соответствующим цветом: синий — первая категория, зеленый — вторая, красный — третья. Собранный палец и поршень должны принадлежать к одной категории.
Поршневые кольца 19, 21 и 22, обеспечивающие необходимое уплотнение цилиндра, изготовлены из чугуна. На поршне установлены два компрессионных (уплотнительных) кольца, которые герметизируют зазор между поршнем и цилиндром и отводят тепло от поршня, и один маслосъемник, предотвращающий попадание масла в камеру сгорания.Кольца прижимаются к стенке цилиндра силами собственной упругости и давления газа. Верхнее компрессионное кольцо 22 работает в условиях высокой температуры, агрессивного воздействия продуктов сгорания и недостаточной смазки, поэтому для повышения его износостойкости его внешняя поверхность хромирована и имеет бочкообразную образующую для сокращения времени приработки. .
Нижнее компрессионное кольцо 21 скребкового типа (имеет паз на внешней поверхности), фосфатированное, также выполняет дополнительную функцию маслосберегающего кольца.Кольцо необходимо устанавливать канавкой вниз, иначе увеличится расход масла и нагарообразование в камере сгорания.
Маслосъемное кольцо 19 имеет прорези для удаления масла из цилиндра, а внутренняя винтовая пружина представляет собой расширитель, обеспечивающий дополнительное прижимание кольца к стенке цилиндра.

Шатуны 46 — стальные, кованые с двутавровым сечением. Головка шатуна нижняя; в него устанавливаются вкладыши шатунных подшипников.Нижняя крышка головки крепится двумя болтами и самоконтрящимися гайками. Шатун обрабатывается вместе с крышкой, поэтому при сборке имеющиеся номера на шатуне и крышке должны быть одинаковыми и располагаться с одной стороны. До 1990 года шатуны имели отверстие в месте перехода нижней головки шатуна к шатуну для подачи масла к стенкам цилиндров.

Коленчатый вал 1 отлит из чугуна и является основной силовой частью двигателя, воспринимающей действие давления газа и инерционных сил.Материал вала работает на усталость. Повышение усталостной прочности достигается за счет большого перекрытия шейки коренной и шатунов, наличия пяти опор (полная опора), поверхностного упрочнения шейки токами высокой частоты на глубину 2-3 мм, специально сделанного гладким. переходы между шеей и щеками, тщательная обработка напряженных мест. Смазка от коренных подшипников к шатуну подается через просверленные каналы, которые закрываются колпачками.Передний и задний концы коленчатого вала уплотнены самозажимными резиновыми уплотнениями. На заднем конце коленчатого вала сделана втулка для переднего подшипника входного вала коробки передач. Маховик 34 выполнен из чугуна и имеет запрессованный стальной зубчатый венец для запуска двигателя стартером. Маховик крепится к заднему концу коленчатого вала шестью болтами, под которыми установлена ​​обычная стальная шайба. Маховик центрируется по внешнему диаметру подшипника первичного вала коробки передач.
Маховик установлен на коленчатом валу так, чтобы метка (конусообразное отверстие возле зубчатого венца маховика) и ось шейки шатуна первого цилиндра находились в одной плоскости и с одной стороны от оси. коленчатого вала.

Вкладыши коренных и шатунных подшипников — тонкостенные, биметаллические, сталеалюминиевые. Вкладыши каждого коренного или шатунного подшипника состоят из двух половин. Вкладыши не могут перевернуться из-за того, что выступ входит в канавку шатуна или коренного подшипника.Все шатунные подшипники одинаковые и взаимозаменяемые. Гильзы первого, второго, четвертого и пятого коренных подшипников идентичны и взаимозаменяемы, имеют канавку на внутренней поверхности (с 1987 года нижние вкладыши этих подшипников устанавливаются без канавки). Гильза третьего (центрального) коренного подшипника отличается от других большей шириной и отсутствием канавок на внутренней поверхности.

Фиг.1

Рис.1 Двигатель (продольный разрез)

1 .Коленчатый вал; 2 . Крышка первого коренного подшипника; 3 . Звездочка коленчатого вала; 4 . Шкив коленчатого вала; 5 . Шпонка шкива и звездочки коленчатого вала; 6 . Трещотка; 7 . Передний сальник коленвала; 8 . Крышка ГРМ; 9 . Шкив генератора; 10 11 . Ременной привод вентилятора, насоса охлаждающей жидкости и генератора; 12 13 . Вентилятор охлаждения двигателя; 14 . Цилиндрический блок; 15 .Крышка цилиндра; 16 . Цепной привод ГРМ; 17 . Прокладка крышки ГБЦ; 18 19 . Маслосъемное кольцо; 20 . Поршень; 21 . Нижнее компрессионное кольцо; 22 . Кольцо компрессионное верхнее; 23 24 . Выхлопной клапан; 25 . Впускной клапан; 26 . Корпус подшипника распредвала; 27 . Распределительный вал; 28 . Рычаг привода клапана; 29 . Маслозаливная горловина крышки ГБЦ; 30 .Крышку головки блока цилиндров; 31 . Датчик температуры охлаждающей жидкости; 32 . Свеча зажигания; 33 . Поршневой палец; 34 . Маховик с зубчатым ободом в сборе; 35 . Держатель заднего сальника коленчатого вала; 36 . Упорное полукольцо коленчатого вала; 37 . Подушка двигателя передняя; 38 . Подушка двигателя задняя; 39 . Передняя крышка картера сцепления; 40 . Масляный поддон; 41 . Передний опорный кронштейн; 42 .Передняя опорная пружина; 43 . Передняя опора буферной подушки; 44 . Резиновая подушка передней опоры; 45 . Индикатор уровня масла; 46 . Шатун с крышкой в ​​сборе; 47 . Сливная пробка масляного поддона; 48 . Втулки карданного вала масляного насоса, топливного насоса и распределителя зажигания.

Механизм газораспределения обеспечивает наполнение цилиндров двигателя свежим зарядом горючей смеси и отвод выхлопных газов в соответствии с порядком работы цилиндров двигателя и фазами газораспределения.
В состав газораспределительного механизма входят: распредвал, клапаны и направляющие втулки, пружины с крепежными деталями, рычаг привода клапана. Механизм газораспределения приводится в движение от ведущей звездочки 49 коленчатого вала двухрядной роликовой цепью 46.

Распределительный вал , регулирующий открытие и закрытие клапанов, чугун, литой, с закаленными токами высокой частоты. на трущихся поверхностях кулачков. С 1982 по 1984 год, вместе с производством рычагов 15 из стали 40Х, распредвалы подвергались азотированию для повышения износостойкости вместо гашения токами высокой частоты.В результате насыщения поверхности металла азотом и частично углеродом получается упрочненный слой, обеспечивающий повышенную коррозионную стойкость, износостойкость, высокую устойчивость к знакопеременным нагрузкам. Упрочненный слой состоит из зоны химических соединений типа Fe2N толщиной до 20 мкм и зоны диффузии твердого раствора азота и углерода на глубине a-Fe до 0,5 мм.
С 1985 года устанавливаются распредвалы с отбеливанием кулачков. Эти валы имеют характерный шестигранный ремень между 3-м и 4-м кулачками.Процесс отбеливания заключается в электродуговом плавлении поверхностей, в результате чего образуется слой так называемого «белого чугуна с высокой твердостью».
Ведомая звездочка 43 прикреплена к переднему концу распределительного вала центральным болтом. Распределительный вал вращается на пяти подшипниках в специальном корпусе 26 (см. Рис.3), установленном на девяти головках блока цилиндров.
От осевых перемещений распределительный вал удерживается упорным фланцем, размещенным в канавке переднего шейного вала. Упорный фланец крепится к корпусу подшипника распределительного вала двумя шпильками с гайками.Смазка на поверхность трения распределительного вала проходит от масляной линии через канавку на центральной опорной шее, через бурение вдоль оси вала и отверстий на кулачках и опорные шейках.

Клапаны (впускной и выпускной), служащие для периодического открытия и закрытия впускных и выпускных каналов, расположены в головке блока цилиндров наклонно в один ряд. Головка впускного клапана имеет больший диаметр для лучшего заполнения цилиндра, а рабочая грань выпускного клапана, работающего при высоких температурах в агрессивной среде выхлопных газов, имеет накладку из жаропрочного сплава.Кроме того, выпускной клапан выполнен цельным: шток изготовлен из хромокельмолибденовой стали с улучшенными стойкостью к истиранию и теплопроводностью для отвода тепла от головки клапана к его направляющей втулке, а головка — из жаропрочного хромкельманганца. стали. Впускной клапан изготовлен из хромомоникельмолибденовой стали. Пружины (наружная 10 и внутренняя 11) прижимают клапан к седлу и не позволяют ему соскочить с рычага привода. Пружины нижними концами опираются на две опорные шайбы.Верхняя опорная плита 13 пружин удерживается на штоке клапана двумя сухари 12, сложенными в виде усеченного конуса.
Рычаги 15 из стали, передают усилие от кулачка распределительного вала на клапан. Рычаг одним концом опирается на сферическую головку регулировочного болта 17, а другим, имеющим на торце специальную канавку для удержания рычага на клапане. Регулировочный болт 17 вкручивается во втулку 21, которая, в свою очередь, ввинчивается в головку блока цилиндров. Регулировочный болт фиксируется контргайкой 18.

Вспомогательный привод . Вспомогательные агрегаты двигателя, а также клапанный механизм приводятся в движение от коленчатого вала цепной передачей, которая расположена в передней полости блока цилиндров и закрывается крышкой.
Цепной привод состоит из двухрядной втулочно-роликовой цепи 46, ведущей звездочки 49, установленной на коленчатом валу, ведомой звездочки 45 вспомогательных агрегатов, ведомой звездочки 43 распределительного вала, демпфера цепи 44 и натяжителя 61 с башмак 60. Башмак натяжителя и демпфер цепи имеют стальную раму со слоем вулканизированной резины.
Когда стопорная гайка 55 ослаблена, цепь натягивается башмаком 60, на который пружины 52 и 57 действуют через плунжер 59. Башмак натяжителя вращается вокруг монтажного болта. После затяжки гайки 55 шток 53 зажимается цанговым патроном сухари 54, в результате чего пружина 52 натяжителя цепи блокируется. При работающем двигателе на толкатель 59 действует только внутренняя пружина 57, которая благодаря зазору 0,2-0 5 мм в механизме натяжителя компенсирует колебания цепи.Демпфер цепи 44 гасит колебания ведущей ветви цепи.
При работающем двигателе цепь натянута. Считается исправным, если натяжитель обеспечивает натяжение, т.е. если цепь растянута не более чем на 4 мм. Длину цепи проверяют на приборе, имеющем два ролика диаметром 31,72 ± 0,01 мм, на которые натянута цепь. Приложив к одному из роликов усилие 150 Н (15 кгс), измерьте расстояние между осями роликов. Цепь заменяется, если это расстояние составляет 490 мм для двигателей 2101 и 21011 или 499.5 мм для двигателей 2103.
Ролик 26 привода масляного насоса, распределителя зажигания и топливного насоса установлен вдоль двигателя и имеет две опорные шейки, косозубую шестерню и эксцентрик 25, приводящий в движение топливный насос. толкатель.
Ролик отлит из чугуна, поверхность эксцентрика упрочнена токами высокой частоты на глубину 2 + 0,5 мм. По оси катка выполнено отверстие для подачи масла от его передней опоры к задней. Зазоры между втулками и опорными шейками приводного ролика маслонасоса и распределителя зажигания должны соответствовать 0.046-0,091 мм для передней опоры и 0,040-0,080 мм для задней; максимально допустимый зазор для обеих опор — 0,15 мм.
Цилиндрическая шестерня ролика 26 находится в зацеплении с шестерней 27, которая приводит в действие распределитель зажигания и масляный насос. Шестерня 27 установлена ​​вертикально, вращается в металлокерамической втулке, запрессованной в блок цилиндров. В шестерне проделывается отверстие с прорезями, в которое входят шлицевые концы роликов распределителя зажигания и масляного насоса.
Корпус распределителя зажигания установлен на верхней плоскости блока цилиндров и прикреплен к нему стальной пластиной.Масляный насос прикручен к нижней плоскости блока цилиндров.

Рис.2

Рис.2 Двигатель (поперечное сечение)

1 . Крышка шатуна; 2 . Вкладыш шатуна; 3 . Шатун; 4 . Стартер; 5 . Изоляционный стартовый щиток; 6 . Выхлопной коллектор; 7 . Впускная труба; 8 . Впускная труба сливная труба; 9 .Штуцер для слива охлаждающей жидкости; 10 . Наружная пружина клапана; 11 . Пружина клапана 12 . Клапан взломщика; 13 . Тарелка пружин; 14 . Колпачок отражения масла; 15 . Рычаг привода клапана; 16 . Пружина рычага клапана клапана; 17 . Болт регулировки клапана; 18 . Контргайка регулировочного болта; 19 . Распределитель; 20 . Прижимная пластина пружины рычага клапана; 21 .Втулка регулировочного болта; 22 . Направляющая втулка клапана; 23 . Седло клапана; 24 . Поршень; 25 . Эксцентрик привода ТНВД; 26 . Роликовый масляный насос, топливный насос и распределитель; 27 . Масляный насос и распределитель шестеренчатого привода; 28 . Топливный насос; 29 . Фитинг штуцера масляного фильтра; 30 . Масляный фильтр; 31 . Прокладка; 32 . Ролик масляного насоса; 33 . Масляный насос ведомой шестерни моста; 34 .Корпус масляного насоса; 35 . Масляный насос шестеренчатый привода; 36 . Пружина редукционного клапана; 37 . Редукционный клапан масляного насоса; 38 . Крышка масляного насоса; 39 . Масляный насос ведомой шестерни; 40 . Приемный патрубок масляного насоса; 41 . Монтажный выступ на корпусе подшипника распредвала; 42 . Метка положения на звездочке распределительного вала; 43 . Звездочка распределительного вала; 44 . Цепной демпфер; 45 .Звездочка привода масляного насоса, топливного насоса и распределителя зажигания; 46 . Цепь привода распредвала; 47 . Отметка положения на блоке цилиндров; 48 . Монтажная метка на звездочке коленчатого вала; 49 . Звездочка колено-чатого вала; 50 . Ограничительный палец; 51 . Корпус натяжителя цепи; 52 . Пружина натяжителя цепи; 53 . Натяжной стержень; 54 . Прижимная штанга крекера; 55 .Накидная гайка; 56 . Стопорное кольцо; 57 . Плунжерная пружина; 58 . Плунжер стопорное кольцо; 59 . Плунжер натяжителя; 60 . Башмак натяжителя; 61 . Натяжитель 62 . Марк В. на шкиве коленчатого вала; 63 . Метка опережения зажигания 0 °; 64 . Метка угла опережения зажигания 5 °; 65 . Метка опережения зажигания 10 °.

Работа двигателя.

За один рабочий цикл в цилиндре двигателя происходит четыре цикла — впуск горючей смеси, компрессия, ход и выхлопные газы.Эти меры проводятся при двух оборотах коленчатого вала, т.е. каждый цикл происходит за пол-оборота (180 °) коленчатого вала.
Впускной клапан начинает открываться раньше времени, то есть до тех пор, пока поршень не приблизится к верхней мертвой точке (vm) на расстояние, соответствующее 12 ° поворота коленчатого вала к v. M. Это необходимо для того, чтобы клапан был полностью открыт при опускании поршня, и через полностью открытый вход поступало как можно больше свежей горючей смеси.
Впускной клапан закрывается с задержкой, т.е.е. после прохождения поршнем нижней мертвой точки (bm) на расстоянии, соответствующем 40 ° поворота коленчатого вала после b. м. т. Благодаря инерционному давлению струи всасываемой горючей смеси она продолжает поступать в цилиндр, когда поршень уже начал движение вверх, и тем самым обеспечивает лучшее наполнение цилиндра. Таким образом, впуск практически происходит при повороте коленчатого вала на 232 °.
Выпускной клапан начинает открываться до конца хода, прежде чем поршень приблизится к N.м. т. на расстоянии, соответствующем 42 ° поворота коленчатого вала до n. МП В этот момент давление в баллоне еще достаточно велико, и газы начинают интенсивно вытекать из баллона, в результате чего их давление и температура быстро падают. Это значительно снижает работу двигателя при выхлопе и защищает двигатель от перегрева.
Выпуск продолжается после поршня c. м.т., то есть когда коленчатый вал поворачивается на 10 ° после c. mt. Таким образом, продолжительность выброса составляет 232 °.
Есть такой момент (22 ° вращения коленчатого вала вокруг Vm TJ, когда оба клапана открыты одновременно на входе и выходе. Это положение называется закрытием клапана. Из-за короткого периода времени закрытие клапана не вызывает выхлопных газов. чтобы попасть во впускной коллектор, но, наоборот, инерция потока выхлопных газов заставляет топливную смесь просачиваться в цилиндр и тем самым улучшает его наполнение. Описанные фазы газораспределения происходят при зазоре 0,30 мм между кулачком распределительного вала и рычаг Водяной клапан двигателя холодный.
Для обеспечения того, чтобы моменты открытия и закрытия клапана соответствовали углам поворота коленчатого вала (то есть для обеспечения правильной синхронизации), звездочки коленчатого и распределительного валов имеют отметки 48 и 42, а также 47 на блоке цилиндров и 41 (выступ) на вал картера подшипника распределительного вала. Если фазы газораспределения установлены правильно, то с положением поршня четвертого цилиндра в c. m.t. в конце такта сжатия метка 41 на корпусе подшипника распределительного вала должна совпадать с меткой 42 на звездочке распределительного вала, а метка 48 на звездочке коленчатого вала с меткой 47 на блоке цилиндров.
Когда полость привода распределительного вала закрыта крышкой, положение коленчатого вала можно определить по меткам на шкиве коленчатого вала и крышке распределительного вала. С положением поршня четвертого цилиндра в в. mt. Метка 62 на шкиве должна совпадать с меткой 63 на крышке распределительного вала. Несовпадение отметок на одном или двух звеньях цепи приводит к ударам клапана на поршне и выходу двигателя из строя. Для обеспечения нормальной работы двигателя зазоры между кулачками и рычагами привода клапанов установлены на 0.15 мм на холодном двигателе. Эти зазоры необходимы для того, чтобы обеспечить правильную работу газораспределительного механизма при тепловом расширении деталей на работающем двигателе. Отклонение зазора между различными клапанами на одном двигателе не должно превышать 0,02-0,03 мм.
Если зазоры отличаются от указанной величины, фазы газораспределения искажаются: при увеличенном зазоре клапаны открываются с задержкой и закрываются вперед, а при недостаточном зазоре открываются вперед и закрываются с задержкой.Если зазора нет, клапаны постоянно остаются слегка приоткрытыми, что резко снижает долговечность клапанов и седел.
Зазоры между кулачками и рычагами привода клапана устанавливаются следующим образом: поворот коленчатого вала по часовой стрелке до совпадения метки 42 на звездочке распределительного вала с меткой 41 на корпусе подшипника, что соответствует окончанию такта сжатия в четвертой части. цилиндра установите зазор у выпускного клапана четвертого цилиндра (восьмой кулачок) и впускного клапана третьего цилиндра (шестой кулачок).Затем, последовательно поворачивая коленчатый вал на 180 °, установите зазоры клапанов остальных цилиндров в порядке, указанном в таблице 1. Для установки необходимого зазора выполните: удерживая регулировочный болт 17 рычага гаечным ключом, ослабьте фиксатор болта. гайку другим ключом, вставьте между рычагом и кулачком кулачка вал толщиной 0,15 мм и затяните винт 17 гаечным ключом, а затем затяните контргайку до тех пор, пока зонд не войдет с небольшим заеданием при затяжке контргайки.

Характеристики двигателя ВАЗ 2101

Годы выпуска — (1970 — 1983)
Материал блока — Чугун
Система питания — Карбюратор
Тип — рядный
Количество цилиндров — 4
Клапанов на цилиндр — 2
Ход поршня — 66 мм
Диаметр цилиндра — 76 мм
Степень сжатия 8.5
Объем двигателя ваз 2101 составляет 1198 см3.
Мощность двигателя ВАЗ 2101–59 л.с. / 5600 об / мин
Крутящий момент — 89 Нм
Топливо — АИ92
Расход топлива — 9,4л город. | трасса 6.9л. | смешанная 9,2л / 100 км
Расход масла — 700 гр. на 1000 км
Масса двигателя ВАЗ 2101 — 114кг
Габаритные размеры двигателя ВАЗ 2101 (ДхШхВ), мм — 540х522х621
Какое масло заливать в двигатель ваз 2101:
5W-30
5W-40
10W-40
15W-40
Сколько масла в двигателе 2101: 3.75 литров.
При замене залить примерно 3,5 л.

Ресурс ВАЗ 2101:
1. По данным завода — 125 тыс. Км
2. Практически — 200 тыс. Км

ТЮНИНГ
Потенциал — 200 л.с.
Без потери ресурса около 70-75 л.с.

Двигатель 2101 устанавливался на:
ВАЗ 2101
ВАЗ 2102
ВАЗ 21035
ВАЗ 21041
ВАЗ 21051

Неисправности и ремонт двигателя 2101

Двигатель ВАЗ 2101 1.2 литра. базовый для всего классического семейства ВАЗов, вопреки некоторым мнениям, что двигатель Fiat предназначен для ВАЗ 2101, это не совсем так, двигатель 2101 создан из примитивного прототипа FIAT 124. Из-за увеличенного межосевого расстояния. Расстояние между центрами двигателя Fiat, это позволило инженерам ВАЗа многократно увеличить рабочий объем двигателя. Впоследствии из него строили двигатели объемом 1,3 л, 1,5 л, 1,6 л. до 1,7 л и 1,8 л.
Копеечный мотор — карбюраторный рядный 4-х цилиндровый с верхним распредвалом, газораспределительный механизм 2101 имеет цепной привод.Мотор Жигулей относится к так называемой «классической» серии с низким блоком. Ресурс двигателя ВАЗ 2101, в тихом режиме работы, своевременном обслуживании достигает 180-200 тыс. Км.

На моделях 1970-1974 годов копеечный двигатель имеет более высокую надежность, так как производство контролировалось специалистами FIAT. Прежде чем описывать бесконечные проблемы с двигателем, я хотел дать ответ на вопрос, где находится номер двигателя в ваз 2101. Встаем перед машиной, с левой стороны смотрим на переднюю часть блока цилиндров, в районе сапуна и шкива коленчатого вала.Смотри внимательно, написано мелко.
Переходим к проблемам ВАЗ 2101, на двигателях есть проблема повышенного износа распредвала. Мотор также нуждается в систематической (каждые 7-10 тысяч км) регулировке зазоров клапанов, громкий стук при работе двигателя на холостом ходу будет слышен с места водителя при закрытом капоте. Карбюраторы
Weber и Ozone постоянно нуждаются в регулировке и очистке CO. Большой расход масла ВАЗ 2101, до 0,7 л на 1000км. Очень часто греется двигатель ВАЗ 2101, причины этого — неисправность термостата системы охлаждения.Изредка выход из строя вентилятора, неисправность насоса, использование бензина с октановым числом выше рекомендованного и ряд различных мелких причин могут стать причиной перегрева двигателя ВАЗ 2101. Очень часты случаи, когда двигатель ВАЗ 2101 дымит, по ряду причин основные из них: прогорание поршневых колец, богатый карбюратор, выход из строя сальников клапанов, износ направляющих втулок клапанов и многое другое. Чаще всего это знак того, что вас ждет капитальный ремонт двигателя ВАЗ 2101.Также известны случаи, когда двигатель ВАЗ 2101 троит, что приводит к его быстрому износу. Среди причин — неисправность системы зажигания, при этом увеличивается расход топлива, потеря герметичности в цилиндре при сжатии, неисправность ремня ГРМ, слишком бедная смесь, программа поршня или клапана, неправильная регулировка клапана и многое другое.
Неисправности двигателя ВАЗ 2101 можно перечислять бесконечно, самые основные описаны выше, в остальных случаях нужно обращаться к мастерам.

тюнинг двигателя 2101
Описание процесса тюнинга двигателя ВАЗ 2101

Тюнинг копеечного двигателя, или как говорят форсирование двигателя ВАЗ 2101 — дело рискованное, учитывая вышесказанное и с учетом общего износа мотора, если не останавливается, то пойдем .. сначала будем рассмотрим с точки зрения увеличения рабочего объема мотора. Это наиболее доступный способ улучшить ваш мотор, увеличить мощность и крутящий момент во всем диапазоне.Вариант установки спортивных распредвалов, отверстий каналов ГБЦ, компрессоров и т. Д. Также будет подробно описан ниже. Но с учетом того, что у вас двигатель 2101 бу, переборщить с ним чревато последствиями.
Так как мощность двигателя ВАЗ 2101 мы будем увеличивать, начнем с автомобилей 1970-1974 годов выпуска, они отличаются возможностью установки поршневого поля диаметром 82 мм от ВАЗ 21213 Нива, благодаря толстому- обнесенный стеной блок цилиндров. Чтобы степень сжатия 2101 не проскальзывала (лужа в поршнях 21213), нужно взять поршневое поле с плоским днищем или более легкие поршни 2112 и вырезать вытеснитель из поршней.При стандартном ходе 66 мм объем двигателя составляет 1,4 литра. Получаем прибавку в мощности, сам двигатель будет очень скоростной.
Прирост объема двигателя серийного ваз 2101 после 1974 года несколько иной, блок цилиндров стал тонкостенным в целях экономии металла, максимально возможный диаметр поршня 79 мм у ВАЗ 21011 или 2105.
Увеличенный ход поршня до 80 мм. реализовано установкой коленвала от ВАЗ 2103 и шатунов с уменьшенным межосевым расстоянием (129 вместо 136) или установкой поршней с уменьшенной высотой сжатия, производства TRT.
Недостатками коротких шатунов является угол наклона шатуна, чем больше угол наклона, тем с большей силой он прижимает поршень к стенке цилиндра, увеличивается сопротивление движению, ухудшаются условия смазки, изнашиваются стенки цилиндра. , шатун работает под большей нагрузкой (особенно в центре шатуна), надежность двигателя 2101 падает.
Из плюсов отметим хорошую скорость заполнения цилиндров на средних и низких оборотах, более однородную смесь, улучшенное сгорание.
Недостатками поршней ТРТ являются меньшая их прочность по отношению к штатному ВАЗ 2101, тепловая нагрузка на кольцо и вероятность прогорания поршня.
Увеличен ход поршня до 84 мм. Коленчатый вал ВАЗ 2130, а также использование поршней ТПТ, посадка шатунов до 134 мм.

Расточка двигателя ВАЗ 2101

Коленчатый вал и расточка двигателя ВАЗ 2101 дадут вам следующие объемы:

1,3 литра 79×66 (диаметр цилиндра X ход ​​поршня) ~ 64 л.с.
Максимальный крутящий момент около 95 Нм при 3400 об / мин
Приобретите аналог двигателя 21011
— поршень большего диаметра, стандартный ход
1.4 литра 82х66 (до 1974 г.в.)
Такие двигатели ВАЗ серийно не выпускались, о конструкции таких двигателей мало. Объясняется это тем, что для адекватного использования такого мотора нужно усиленное днище, кованые поршни, выбрать нужный конский вал и т. Д., Плюс все правильно настроить. Максимальная скорость правильной конфигурации более 9000 об / мин. Ресурс такого двигателя около 20 тысяч в зависимости от эксплуатации.
— поршень стандартный, увеличенный ход
1.5 литров 76×80 ~ 70 л.с.
Максимальный крутящий момент примерно 105 Нм при 3000 об / мин.
Аналог двигателя ваз 2103 на низком блоке. Этот вариант отвечает на все вопросы, как улучшить двигатель ВАЗ 2101.

1,6 литра 79х80 ~ 75 л.с.
Максимальный крутящий момент примерно 115 Нм при 3000 об / мин
Аналог двигателя ваз 2106 на низком блоке.
— поршень большего диаметра, увеличенный ход
1,7 литра 82×80 (до 1974 г.в.) ~ 80 л.с.
Максимальный крутящий момент ~ 125 Нм при 3200 об / мин
Конфигурация повторяет двигатель с нивы на 2101 на нижнем блоке
— поршень большего диаметра, увеличенный ход
1.8 литров 82×84 ~ 80 л.с. (до 1974 г.в.)
Максимальный крутящий момент ~ 135 Нм при 3000 об / мин
Двигатель 2103 больше подходит для такого объема.

Тюнинг ГБЦ ВАЗ 2101

Хороший вариант модернизации двигателя ВАЗ 2101 за счет устранения неровностей каналов, полировки каналов ГБЦ и коллектора ВАЗ 2101 снижает сопротивление впуска, мощность копеечного двигателя увеличивается примерно на 5-8 лошадиных сил, а крутящий момент в весь ассортимент тоже увеличивается.Для полировки необходимо снять ГБЦ, промыть смесью бензина, керосина и растворителя. После этого берется электродрель, на дрель, поверх кожи, наматывается тряпка. Коллектор жестко фиксируем тисками и начинаем резку, после того как место загиба коллектора все-таки проделываем на гибком стержне. При доработке ГБЦ на классике необходимо отшлифовать выступ на стыке ГБЦ и выпускного клапана (около 3 мм), после чего тем же инструментом проходим до тех пор, пока клапан не будет вставлен, ведь прошли каналы и в них врезаются втулки, шлифуем каналы со стороны седла.
С дополнительным растачиванием каналов двигатель ВАЗ 2101 способен показать около 75 л.с. Также рекомендуется использовать на классических клапанах Т-образные вместо тюльпановых.

Распредвал Classic

Сразу отмечу, что популярный вариант доработки двигателя ВАЗ 2101 с установкой Нивовского распредвала на классику не подходит для гонщиков, получится массовый двигатель ваз, прогнется верх, а это недопустимо . Оптимальные катки для ВАЗ 2101 с доработанной ГБЦ и увеличенным объемом до 1.5-1.6 город СТИ-2, более спортивный СТИ-3 или СТИ-4 спортивный широкофазный, низы наверняка будут ниже, но мотор легко раскрутится более 7000 об / мин. Подбираем распредвал на ВАЗ для стандартный двигатель ВАЗ 2101 или ВАЗ 21011 хороший выбор Нуждин 10,5 256 или Нуждин 11,2.
Правильно подобранный распредвал на 2101, а также доработанная головка, при форсировании двигателя ВАЗ 2101 может показать более 80 л.с.

Компрессор на ВАЗ 2101

На рынке предлагаются готовые компрессорные установочные комплекты на ВАЗ 2101, например автотурбокомпрессор с давлением 0.5 и 0,7 бар. Установлен компрессор автотурбо 0,5 бар с минимальными доработками. При установке компрессора на вазу с давлением 0,5 бар на доработанной ГБЦ с объемом увеличенного до 1,5-1,6 л автомобиль будет выдавать более 120 л.с. При стандартной мощности до 90-100 л.с. установка может снижаться. ресурс двигателя ВАЗ 2101.

Роторный двигатель на ВАЗ 2101

Крайняя мера по цене роторного двигателя для ваз сразу откажется от этой затеи.Из роторных двигателей РПД ВАЗ-411 мощностью 120 л.с., ВАЗ-413 мощностью 140 л.с. и ВАЗ-415 мощностью 140л.с, но легче. РПД ВАЗ-411 мощностью 120 л.с. ставили на копейку. с ним машина ехала около 180км / ч. К недостаткам ВАЗ РПД можно отнести невысокий ресурс (заявленные производителем 125 тыс. Км), большой расход топлива и большой расход масла (до 1 л на 1000 км).

Поклонникам старины рано или поздно придется задаться вопросом, какой двигатель можно поставить на ВАЗ 2101.Заводской, наверное, убили без десятилетий восстановления за десятилетия использования, но если все остальное работает, машина нужна не для силы, а для бизнеса, плюс финансы, как и большинство из нас, романтики поют, замена двигателя явно будет будет намного дешевле, чем покупка машины, которая даже пробегает. А потом зачем б / у менять на что-то другое, тоже привыкшее?

Вы уже знаете свой утюг, с какой стороны ждать подвоха — в курсе. Так что, пока вы не скопите деньги на что-то новое, вы сможете поддерживать тон своего старого и опытного друга-военного.Более того, многие владельцы Lada привыкли самостоятельно восстанавливать свой автомобиль. А если к ним относиться, то затраты коснутся только самого мотора и сопутствующих запчастей, а работы будут выполнены своими руками.

Несколько важных моментов

На самом деле вариантов такого тюнинга очень много. Однако прежде чем решиться на что-то конкретное, стоит уточнить ряд основополагающих правил.

Подкапотное пространство на ВАЗ 2101 довольно маленькое.Конечно, в него можно засунуть практически любой двигатель (если он точно не влезет на самосвал), но многие моторы придется резать — а это совсем другой объем работ и затрат, справиться не каждый специальными инструментами без помощи посторонних.

Мощность нового двигателя не должна сильно превышать заводскую мощность. Это в том случае, если вы, помимо его установки, не хотите заниматься усилением его корпуса и заменой половины остальных узлов.Честно говоря, в этом случае стоимость переоборудования будет выше остаточной цены вашей «копейки».

Двигатели желательно брать от заднеприводных моделей, чтобы не заниматься заменой или доработкой трансмиссии, тормозов и подвески.

В большинстве случаев все же по ходу событий необходимо менять отдельные детали и уточнять сочленения старого с новым. Но ваша задача — свести такие вариации к минимуму, лишь бы возня с машиной — не ваше хобби.

Простой и надежный выход

Не нужно далеко ходить и изобретать велосипед — можно воспользоваться тем, что предлагает отечественный производитель.

Под более современные модели (ВАЗ 2108-2170) надо будет кузов распилить и продумать крепеж, хотя хлопот не так уж и много будет.

Хорошую мощность передаст Нива 1.7. Только здесь нужно быть осторожным и смонтировать новый двигатель с собственным маслонасосом и поддоном: в Ниве они висят ниже, при установке на «копейку» велика вероятность зацепов.

Мотор ВАЗ-21126 от Лада Приора тоже хорошее решение. При объеме 1,6 л. и мощностью 98 лошадей, ВАЗ 2101 будет работать как молодой.

Особенно приятно, что не нужно менять коробку передач — все коробки передач легко подключаются к новому двигателю.

Моторы от иномарок

Если вы хотите поставить двигатель от иномарки, будьте готовы к более трудоемкому процессу и необходимости дополнительных доработок.

Самый популярный с точки зрения постановки «копеечный» мотор от Fiat Argenta 2.0i. Около 60% владельцев ВАЗ 2101 поменяли заводской двигатель на агрегат именно этой модели. Неудивительно: «копейка» с нее практически полностью скопирована, поэтому с установкой меньше всего проблем. Другое дело, что мотор будет явно не новый, выпускался с 1966 по 1984 год, что вряд ли порадует.

Также можно порекомендовать двигатели BMW M10 (объемом от 1,6 до 1,8 л.) Или М40 такой же емкости. Крайности установлены и BMW M20 , но он имеет большую мощность, что требует доработки стоек и замены осей. В предложенных вариантах нужно только маховик переварить.

Мастера хвалят замену штатного двигателя на двигатель от Mitsubishi Galant и. Правда, и в том, и в другом случае коробку придется брать от тех же моделей.

Двигатель с Volkswagen 2.0i 2E мы очень одобряем. Однако его покупка (и переделка под него) уже не слишком бюджетная.Удачным и не слишком хлопотным занятием станет установка мотора с Lancia Thema, который также является очень популярным среди владельцев копеек мотором. Так что выбор, какой двигатель можно поставить на ВАЗ 2101, достаточно широк. Главное рассчитать свои силы на модернизацию связанных узлов, чтобы процесс восстановления не затянулся надолго и не стоил слишком дорого.

Модное словечко — тюнинг двигателя, хотя я предпочитаю слова, форсирование двигателя или увеличение мощности двигателя ВАЗ 2101, суть не меняется от изменения слов, кто сюда попал, хочет сделать двигатель 2101 более мощным и динамичным.Я объясню, как самому сделать двигатель ВАЗ 2101, двигатель, который будет даже сильнее, чем двигатель ВАЗ 2103. Для этого вам придется купить коленчатый вал ВАЗ 2103 и специально укороченные шатуны, прежде чем делать такие укороченные шатуны своими руками, резкой и сваркой, и другими способами. Но теперь их можно купить как в магазине, так и заказать через интернет-магазин, или на интернет-аукционе. Было бы просто желание, но такие шатуны купить можно, а лучше тюнинговые шатуны укороченные (облегченные), конечно, но стоят они дороже.

Но при покупке коленвала ВАЗ 2103 главное не покупать бракованный, либо поддельный, либо сырой коленвал, они полностью продаются как на базарах, так и в магазинах. Первый признак качественного коленвала, он всегда в картонной упаковке, покрытой литолом, и имеет полностью матовый цвет с легким оттенком хаки. А те коленчатые валы, которые блестят на полках магазина, всегда должны вызывать подозрение, потому что мы думаем, ведь блестение — это качество. Но настоящий коленвал проходит полную цементацию (закаливание), потому что даже шейки коленвала имеют матовый оттенок, их еще и консервируют на заводе, покрывают литолом для длительного хранения и наносят краской ОТК.Сейчас уже подумываю купить коленвал и не покупать брак, ни сырцовый, а тюнинг двигателя будет удачным.

Фото. Заводской коленчатый вал с маркировкой «ОТС»

После того, как вы решили форсировать двигатель, обязательно просверлите блок под ремонтные поршни, если расточить некуда, то обязательно вкрутите двигатель под новые стандартные 76мм поршни. Блоки двигателя растачивают и надевают гильзы в специальных мастерских, на автомате, не пытайтесь расточить блок самостоятельно, просто все испортите.Главное, выяснить, где в вашем районе есть такая мастерская, и обязательно расточить блок под зеркало, но сейчас пошла мода точить блок под сетку. После расточки блока под сетку поршневые кольца быстро стираются, а цилиндры все равно имеют форму зеркала, но при большой отдаче двигатель портится, начинает жрать масло, а хорошей тяги нет.

Фото. Слева — стандартный шатун ВАЗ 2101, справа — укороченный шатун.

С коленвалом и шатунами разобрались, теперь нужно доработать поршни, потому что если их оставить как есть, то они уперутся в коленвал по отвесу и сломаются. Поршни видоизменяются по-разному, кто-то на токарном станке нарезает юбку поршня по кругу, тем самым укорачивая поршень. А вот поршни с короткой юбкой мне не нравятся, потому что даже при небольшом проработке поршня и цилиндра он сильно болтается и в двигателе есть небольшой гул, а длинная юбка у поршня меньше говорит о поршне в цилиндр и двигатель работают мягко.

Фото. Слева стандартный поршень, справа доработанный. В правом нижнем углу показан резак, которым легко шлифовать поршень.

Дорабатываю поршни фрезой из фрезерного станка, вставляя ее на точилку вместо точильного камня (тоже может долго стоять на точильном камне), но прежде чем обрабатывать новые поршни на фрезере, тренируйте на точильном камне. Старые.

Фото. Проверка доработанного поршня на прохождение верхней точки отвеса коленвала.

Также на фото вы видите просверленное отверстие в поршне, оно 10 мм, но может быть и больше 15 миллиметров, не обязательно сверлить его очень точно, если сверлить немного выше или ниже, или влево или правильно, ничего плохого не будет. Это отверстие в поршне служит для лучшей смазки юбки поршня и обеспечивает хорошее скольжение поршня в цилиндре, тем самым увеличивая мощность двигателя.

Фото. Балансировка поршня.

После доработки поршней возьмите шатун, вставьте палец в поршень и наденьте поршень на шатун, просто нажав пальцем рукой, вставьте гильзу на шатун и проверьте прохождение поршня, как показано на на фото так и не цепляется отвес коленвал.Так что проверьте все поршни, не цепляется ли, затем удалите лишний металл, пока поршень не пройдет хотя бы с миллиметровым зазором.

Также можно маховик облегчить, снять изнутри от 3 до 5 мм на токарном станке. но потом его нужно будет сбалансировать позже, просверлив тяжелую сторону дрелью, это можно сделать на станке для балансировки колес, но перед этим выясните, возьмутся ли они за такую ​​работу на шиномонтаже. Но сразу хочу предупредить, с облегченным маховиком двигатель получается очень резким (рывком) и даже при небольшом нажатии на газ резко дергает машину вперед.

Если все сделать правильно, и обкатка двигателя, и обкатка двигателя должна быть не менее 3000 км. и вся мощность двигателя появляется через 8000км. тогда у вас будет мощный тюнинговый двигатель ВАЗ 2101. Но также нужно правильно выставить зажигание и идеально настроить карбюратор.

Можно ли за копейки поставить двигатель от шестерки и нужно ли менять коробку передач?

Любой двигатель от ВАЗ 21011, 2103, 2106, 2113 Нива 1.7 классика можно использовать за копейки, но здесь желательно заменить поддон и маслонасос, так как в Ниве поддон ниже, что увеличивает вероятность зацепления на кочке масляный насос отличается маслоприемником ниже копейки.Все двигатели на опорах одинаковые, как коробка передач, так и сам двигатель, коробку передач менять не нужно. Но при желании можно поставить пятиступенчатую коробку.

Горобинский С.В.

Установка гильз ВАЗ 2106. Коленчатый вал

31.07.2019

Коленчатый вал снимите, чтобы заменить его, или замените гильзы.

1. Установите автомобиль в смотровую яму или эстакаду (см. «Подготовка автомобиля к обслуживанию и ремонту»).

2. Снимите масляный поддон (см. «Масляный поддон — снятие и установка»).

3. Снимаем обойму с сальником с блока цилиндров (см. «Задний сальник коленчатого вала — замена»).

4. Снимите крышку привода распределительного вала с прокладкой и цепью со звездочки коленчатого вала (см. «Цепь привода ГРМ — Замена»).

5. Отмечаем взаимное расположение шатунов относительно их крышек и крышек коренных подшипников относительно блока цилиндров.

6. Торцевым ключом 14 мм откручиваем две гайки крепления крышки шатуна.

7. Снимите крышку шатуна вместе с вкладышем.


8. Отсоедините оставшиеся шатуны от коленчатого вала и сдвиньте их вверх.


Вынимаем вкладыши из шатунов и их крышек.

9. Торцевой ключ 17 мм ослабьте болты крепления крышек коренных подшипников коленчатого вала.


10. Открутив два болта, снимаем крышку заднего коренного подшипника. В пазах задней опоры коленчатого вала установлены два упорных полукольца. Переднее кольцо A — сталь-алюминий, а заднее B — металлокерамика. Кольца можно снять, нажав на их концы тонкой отверткой.


11. Отворачиваем болты остальных крышек коренных подшипников, удерживающие коленвал от падения.Поочередно снимаем крышки и снимаем коленчатый вал с картера. Все вкладыши гильзы (кроме третьей), устанавливаемые в станины коренных подшипников, имеют проточку. На крышках коренных подшипников нанесены метки, соответствующие их порядковому номеру (считая от носка коленчатого вала), обращенные к левой стороне блока цилиндров. На пятой крышке две метки по краям.


Марка на крышке первого коренного подшипника

12.Для замены снимаем гильзы коренных подшипников коленчатого вала с блока цилиндров и крышек.


Примечание

При наличии трещин на шейках или щеках коленчатый вал необходимо заменить.

13. Микрометром измеряем диаметры шейки коренной и шатунной и сравниваем с данными, приведенными в таблице. 8.1.1. Если износ или овальность более 0,03 мм, то шейки необходимо отшлифовать в специализированной мастерской, где имеется необходимое оборудование (также необходимо проверить осевое биение основных поверхностей коленчатого вала).После шлифовки повторно измерить диаметры шейки коленчатого вала, чтобы определить ремонтный размер вкладышей.


Вкладыши коренного (A) и шатунного (B) коленчатого вала

Таблица 8.1.1. Диаметры шеек коленчатого вала

Номинальный размер, мм

Ремонтные (уменьшенные) габариты, мм

Шатун

Корневые шейки

Установка

1.Коленвал промываем в керосине и продуваем сжатым воздухом его внутренние полости. Устанавливаем новые вкладыши коренных подшипников коленчатого вала номинального или ремонтного размера. На внешней цилиндрической поверхности вкладышей выбиты цифры, обозначающие ремонтный размер: 025 — первый ремонт, под шейку коленчатого вала, уменьшенного в диаметре на 0,25 мм. Соответственно при втором, третьем и четвертом ремонтных размерах значения будут: 050, 075, 100. Отличить шатунные подшипники от основных несложно.На верхних молярах (кроме среднего) выполнены кольцевые бороздки. Кроме того, вкладыши среднего подшипника шире остальных. Подшипники шатуна все одинаковые и взаимозаменяемые, их диаметр меньше диаметра основных. Для увеличения площади контакта на шатунных подшипниках отсутствуют кольцевые канавки.

2. Устанавливаем в пазы станины пятого коренного подшипника упорные полукольца с проточками для коленвала. Полукольца изготавливают нормальной толщины (2310–2360 мм) и увеличенной (2437–2487 мм).

3. Проверить осевой зазор между упорными полукольцами и упорными поверхностями коленчатого вала, который должен быть в пределах 0,06-0,26 мм. Если зазор превышает предельно допустимый (0,35 мм), упорные полукольца заменить на новые, увеличенные на 0,127 мм.

4. Смажьте шатун и коренные шейки коленчатого вала моторным маслом и установите вал в блок.

5. В соответствии с метками устанавливаем крышки коренных подшипников и затягиваем болты их крепления с моментом 68.4-84,3 Н · м. Проверить свободное вращение вала.

6. Установите шатуны с вкладышами и крышками на коленчатый вал. Затяните гайки крепления моментом 43,4-53,5 Н · м.

7. Установите масляный поддон двигателя (см. «Масляный поддон двигателя — снятие и установка»).

8. Устанавливаем обойму с сальником на блок цилиндров (см. «Задний сальник коленчатого вала — замена»).

9. Установка остальных снятых деталей производится в обратной последовательности.

10. Отрегулируйте натяжение цепи (см. «Цепь ГРМ — замена).

11. Отрегулируйте натяжение ремня привода генератора (см. «Ремень привода генератора — регулировка и замена натяжения»).

12. Проверить и при необходимости отрегулировать угол опережения зажигания (см. «Опережение зажигания — проверка и регулировка»).

Коленчатый вал — один из самых дорогих и ответственных элементов двигателя внутреннего сгорания. Эта конструкция представляет собой преобразователь возвратно-поступательного движения поршней по крутящему моменту.Коленчатый вал (коленчатый вал) принимает на себя все переменные нагрузки, возникающие из-за сил давления газа и инерционных сил, которые перемещают и вращают определенные массы.

Обычно коленчатый вал двигателя внутреннего сгорания является неотъемлемым элементом конструкции. Именно поэтому коленчатый вал следует называть деталью. Эта деталь изготавливается методом ковки из стали, а также методом литья из чугуна. На турбированные и дизельные двигатели принято устанавливать коленчатые валы прочные и стальные.

Для автомобилиста необходимым элементом знаний о коленвале станет изучение его схемы и устройства.Если говорить о конструкции этого устройства, то он объединяет в себе несколько шатунных и корневых шейки, которые соединяются между собой при помощи щечек. Как правило, корневые шейки всегда представляют собой еще один узел, а сам вал, имеющий такое расположение, называется полной опорой. Сами корневые шейки имеют значительно больший диаметр, чем шейки шатунов.

В направлении, противоположном шейке, удлинение шатуна является противовесом щеке. Основное назначение противовеса — уравновешивать все весовые категории поршней и шатунов.В результате этой процедуры обеспечивается полностью бесперебойная работа двигателя внутреннего сгорания. Шейка шатуна, расположенная между двумя щеками, называется коленом. Такое колено ставится в зависимости от порядка работы, расположения и количества цилиндров, а также в зависимости от цикла двигателя. Именно положение этих колен должно полностью обеспечивать в двигателе равновесие, равномерность воспламенения топливовоздушной смеси, а также обеспечивать наименьшие крутильные колебания и изгибающие моменты.

Шатуна сам по себе шею предназначен и служит в качестве опорной поверхности для конкретного соединительного стержня. Самым нагруженным из всей конструктивной схемы коленчатого вала является место перехода от шейки коренной или шатуна к щеке. Чтобы снизить концентрацию напряжений, необходимо осуществить переход от шейки к шейке с определенным радиусом кривизны. Закругления (радиус кривизны) в совокупности могут увеличивать длину коленчатого вала.А чтобы уменьшить длину наоборот, необходимо выполнить заданный радиус кривизны с определенной выемкой в ​​шее или щеке.

В подшипниках вращения коленчатого вала и в шатунных шейках шатунов они происходят посредством подшипников скольжения. В качестве таких подшипников используются разные разъемные тонкостенные вкладыши, их стальные ленты, на которые нанесен антифрикционный слой. Предотвращает вращение вкладышей, которые расположены вокруг шеи, за выступ, фиксируя их еще в опоре.Чтобы предотвратить осевое перемещение коленчатого вала, необходимо использовать подшипник скольжения, который является упорным. Устанавливается на крайнюю или среднюю шейку корня.

1. Особенности устройства.

По бокам крышки опоры третьего коренного подшипника расположены упорные полукольца. Говоря простым языком, эти полукольца устанавливаются между щеками коленвала и опорой всего блока. Такие полукольца, по сути, удерживают весь коленчатый вал от осевого перемещения, люфта.

С определенным временем работы полукольца автомобиля уменьшаются, а люфт — увеличивается. Однако для автомобилиста это не самое опасное. Проблемы могут возникнуть в том случае, если со временем кольца в определенной степени износятся, в результате чего все попытки удержаться прекратятся и упадут в поддон. Это огромная проблема, потому что в отсутствие кольца между крышкой блока и коленчатого вала, сам коленчатый вал начинает процесс прямого шлифования опорной крышки.

Неприятность данной ситуации очень велика. Он заключается в том, что крышка подшипника самого подшипника блока отлита вместе с самим блоком для повышения точности. Таким образом, если вовремя не определить люфт коленвала, то можно добиться необходимости замены всего коленвала и колодки. К тому же при повышенном люфте коленвала постоянно выдавливается задний сальник коленвала, а также течь масла. Сам задний сальник коленвала расположен за маховиком.Таким образом, чтобы произвести полную замену данного устройства автовладельцу придется произвести огромный объем ремонтных работ.

2. Проверка технического состояния и ремонт.

Как определить, что эта деталь вышла из строя? Сделать это очень просто. Для начала нужно сделать фотомонтаж. После этого необходимо упереться в него одной рукой в ​​самом корпусе, а другой вдавить шкив генератора в коленчатый вал. При этом осевой зазор коленчатого вала не должен быть максимально большим.допустимый зазор — 0,35 мм. Кроме того, необходимо попросить кого-нибудь выжать сцепление, в этот момент наблюдая за коленвалом. Если в такой ситуации заметен очень сильный люфт, то необходимо сразу заменить все полукольца. Это связано с тем, что при выпадении полукольца коленчатый вал будет стачивать канавку на самой крышке подшипника, и новое кольцо просто не удержится в этом месте. Вообще рекомендуется проверять люфт после каждых 100 тысяч пробега автомобиля.

Замена полуколец довольно проста. Необходимо приобрести полукольца, герметик и прокладку поддона картера. Поскольку необходимо будет слить масло из самого двигателя, работу, называемую заменой полукольца, можно совместить с работой по замене масла. Кроме того, можно чистить масляный поддон и поддон. Интересен тот факт, что полукольца на заводе производителя бывают совершенно разные: из стали и алюминия, а также из металла и керамики. В продаже все полукольца такие же.Одна сторона стальная, а другая имеет антифрикционный слой. Кроме того, могут быть и другие полукольца, металлокерамические с обеих сторон.

Все, можно заменить полукольца коленвала. Для начала нужно снять защиту двигателя и полностью слить с него моторное масло. Необходимо выкрутить все 16 болтов крепления поддона картера и снять сам поддон. Также нужно открутить два болта крепления средней крышки коренного подшипника, в результате чего она снимается.После всех проделанных работ можно смело устанавливать новые полукольца. Важно, чтобы канавки полуколец были обращены к упорным поверхностям коленчатого вала (со стороны канавок присутствует антифрикционный слой). Остается только с помощью отверток перемещать вал влево и вправо, чтобы оценить осевое перемещение, которое не должно превышать 0,26 миллиметра. Все ремонтные работы успешно завершены.

Подпишитесь на наши ленты в

Коленчатый вал отлит из высокопрочного чугуна и имеет пять опорных (корневых) шейки и четыре шатуна.Поверхности шейки закалены токами высокой частоты на глубину 2–3 мм. На заднем конце коленчатого вала предусмотрено гнездо для установки подшипника ведущего вала коробки передач.

Шатун и коренные шейки коленчатого вала соединены каналами, по которым подается масло для смазки подшипников шатуна. Технологические выходы каналов закрываются заглушками, которые для надежности запрессовываются и штампуются в трех точках.

Осевое перемещение коленчатого вала ограничивается двумя упорными полукольцами, установленными в блоке цилиндров по обе стороны от заднего коренного подшипника.На передней стороне подшипника размещено сталеалюминиевое полукольцо, а на задней — металлокерамика (желтого цвета). Обе разновидности полуколец имеют одинаковые габариты и изготавливаются толщиной 2,31-2,36 мм и 2,437-2,487 мм (ремонтные). При сборке двигателя полукольца подбираются по толщине так, чтобы осевой люфт (люфт) коленчатого вала находился в пределах 0,06-0,26 мм.

Для продления срока службы коленчатого вала возможно изменение формы шейки коленчатого вала при износе или повреждении их поверхностей.Путем шлифования диаметры нервных шейок уменьшаются на 0,25; 0,5; 0,75 и 1,00 мм. При этом диаметры основных шеек после шлифовки должны быть соответственно 50,545-0,02; 50.295-о, ог; 50.045-о, 02; 49,795-0,02 мм, а диаметры шейки шатунов — 47,584-0,02; 47.334-0.02; 47.084-о, о2; 46.834-о, 02 мм.

Коленчатые валы двигателей 2103 и 2106 отличаются от коленчатых валов двигателей 2101 и 21011 радиусом кривошипа, увеличенным на 7 мм. Поэтому на коленчатых валах двигателей 2103 и 2106 для различения на одной из щек средней корневой шейки нанесена маркировка «2103».

Коленчатый вал балансируется отдельно от маховика, поэтому эти детали взаимозаменяемы по отдельности.

Вкладыши коренных и шатунных подшипников.

Тонкостенные биметаллические вставки из стали-алюминия. Гильзы 1-, 2-, 4- и 5-го коренных подшипников имеют на внутренней поверхности канавку (с 1987 года нижние вкладыши этих подшипников устанавливаются без канавки). Вкладыши центрального (3-го) коренного подшипника отличаются от остальных вкладышей большей шириной и отсутствием канавок на внутренней поверхности.Все вкладыши шатунных подшипников без канавок одинаковы и взаимозаменяемы.

Вкладыши каждого подшипника состоят из двух одинаковых половин. Они не могут проворачиваться из-за выступов, входящих в соответствующие канавки шатуна или коренного подшипника.

Номинальная толщина вкладышей коренных подшипников 1,831–0,007 мм, а шатунных подшипников 1,730–0,007 мм. Поставляются ремонтные вкладыши под шейки коленчатого вала, уменьшенные в диаметре на 0,25; 0,50; 0,75; 1.00 мм. Толщина ремонтных подшипников шатунных подшипников равна 1,855-о, оо7; 1.980-0.007; 2.105-о, оо7; 2.230-о, oo7 мм, и коренной 1.956-o, oo7; 2.081-о, оо7; 2.206-о, оо7; 2331-о, oo7 мм.

Маховик . Он отлит из чугуна и оснащен стальным зубчатым венцом для запуска двигателя стартером. В горячем состоянии заводная головка прижимается к маховику. Для повышения износостойкости и прочности зубья коронки закаливают токами высокой частоты.

Маховик крепится к фланцу коленчатого вала шестью самоконтрящимися болтами, под которые уложена одна общая шайба. Замена этих болтов на любые другие недопустима. Расположение болтов таково, что маховик можно прикрепить к валу только в двух положениях. Его необходимо установить так, чтобы отметка — конусообразное отверстие — находилась напротив шейки шатуна 4-го цилиндра. Этикетка используется для определения ВМТ 1-го и 4-го цилиндров. Маховик с коленчатым валом центрируется передним подшипником приводного вала

.

Снятие коробки передач ВАЗ 21.Коробка передач

Коробка передач — незаменимый элемент любого автомобиля. Именно она добивается максимально эффективной работы двигателя и желаемого скоростного режима в различных дорожных условиях … В этой статье мы узнаем, как заменить коробку передач на ВАЗ 2106. Точно так же рассмотрим, в каких случаях она заменяется и как это снимается.

Зачем менять коробку передач

Причин для замены коробки передач на автомобиле довольно много, но обычно они являются весомым аргументом при ремонте силовой установки автомобиля.В первую очередь, коробка передач заменяется при серьезных неисправностях, связанных с повсеместным нарушением ее работоспособности.

Другой причиной замены коробки передач является повышение ее производительности. Всем любителям «Жигулей» известно, что ВАЗ 2106 выпускался в нескольких модификациях, которые комплектовались 4- и 5-ступенчатыми коробками передач. Те водители, которым досталась «шестерка» с 4-ступенчатой ​​коробкой передач, уже четко заметили ее существенные недостатки при движении по трассе, поэтому меняют данный элемент на более продвинутый аналог — 5-ступенчатую коробку передач.

Так или иначе, процедура замены КПП одинакова, вне зависимости от причины замены. Ниже будут даны подробные инструкции по замене КПП.

Как снять коробку передач на ВАЗ 2106?

Сначала установите машину в смотровую яму, поставьте нейтраль и подложите под колеса противооткатные упоры … Не забудьте позаботиться об освещении, оно вам понадобится. Для этого рекомендуется использовать переносную осветительную лампу. Также подготовьте стандартный набор инструментов.

Перед снятием коробки передач необходимо демонтировать все, что мешает ее снятию. Для этого отсоедините минусовую клемму АКБ и вытащите переключатель фонарика заднего хода на коробке передач.

Не забудьте. К работе это не имеет никакого отношения, но значительно облегчит вес коробки. И это пригодится вам при снятии.

На очереди рычаг переключения передач. Он расположен в салоне автомобиля.Для его снятия необходимо снять декоративную накладку, открутить четыре самореза для крепления специальной металлической пластины, вытащить защитную крышку и разжать специальные фиксаторы крепления. После этого оттуда снимается рычаг и снимается вместе с пластиной. Затем откручиваем трос привода спидометра и подвешиваем, чтобы он не мешал.

После этого выходит из муфты привода. Для этого откручиваем трубку от штуцера и ставим пустую бутылку. Выкрутите вилку сцепления и отсоедините ее от коробки передач.Затем снова спуститесь в яму и открутите переднюю трубу. Дело в том, что он будет мешать демонтажу и тогда вероятность его повреждения при работе увеличится. Именно поэтому его рекомендуется просто демонтировать.

И последнее, но не менее важное со стороны коробки передач. Поднимите одно из задних колес и поместите корпус на жесткую опору, например, на пень или двойную кирпичную кладку. С помощью отвертки отогните фиксаторы, расположенные на переднем уплотнении карданного вала. Используйте ту же отвертку, чтобы сдвинуть сальник назад.Затем с помощью гаечного или торцевого ключа отверните гайки крепления поперечины и снимите ее. Наверняка вам будут мешать части выхлопной системы. Если нет возможности снять поперечину, удалите все мешающие элементы. После этого выньте его из шлицевого соединения, которое скреплено эластичной муфтой.

Теперь вам нужна помощь вашего партнера. Первым делом открутите крепление поперечины коробки передач, затем ваш партнер должен удержать ее от падения, а вы в это время откручиваете болты крепления коробки передач к двигателю.Как только все болты будут откручены, заберите коробку обратно и снимите ее первичный вал из соединения с подшипником коленчатого вала.

Как установить новую коробку передач?

Как только старый удалим. Очистите место стыка двигателя с коробкой передач. Обязательно проверьте сцепление. Если его нужно заменить, то лучше сделать это прямо сейчас, чтобы избежать этих трудностей в будущем.

С помощью партнера установите новую коробку передач и вставьте ее в двигатель.Стоит отметить, что одной из самых сложных процедур является вставка первичного вала коробки передач в задний подшипник коленчатого вала, поэтому вам понадобится много физической силы и немного терпения. После наживки коробки затяните гайки крепления КПП к двигателю.

Установите поперечину и затяните. Коробка передач теперь надежно заблокирована. В это время уже можно подвешивать отдельные элементы. К ним относятся: привод спидометра, контакты фонарей заднего хода и привод сцепления.После того, как вся эта «мелочь» установлена, можно ставить карданный вал на место. Для этого вставьте его в прорезь эластичной муфты и наденьте стопорный сальник. Далее с помощью отвертки и плоскогубцев пригните металлические усики к сальнику.

Последний шаг — установить поперечину и затянуть ее. После этого можно поставить выхлопную систему и подключить клемму АКБ

.

Ремонт автомобилей — довольно сложная и трудоемкая операция, и обычно ее доверяют профессионалам автосервиса.Отдельные агрегаты автомобилей, как правило, не предполагают демонтажа и ремонта водителем в гараже. Однако услуги ремонтников дорожают, а автомобили с каждым годом выходят из строя все чаще. Владельцы продукции отечественного автопрома пока не лишены возможности самостоятельно устранять неисправность своего «железного коня». Отказ трансмиссии — одна из частых проблем, из-за которой у владельца автомобилей ВАЗ начинает болеть голова. Сегодня мы поговорим о том, как снять коробку на ВАЗ 2110, провести диагностику и отремонтировать по возможности.

На автомобили Волжского автозавода 10 серии устанавливается механическая пятиступенчатая. Он двухвальный, имеет пять передач переднего хода и одну передачу заднего хода. Главная передача, дифференциал и сама коробка совмещены в одном картере. При подсоединении картера к крышке возможно уплотнение с помощью прокладки или герметика, стойкого к бензину и маслу.

Двухвальная система представлена ​​первичным и вторичным валами. Первый — это блок ведущих шестерен, на втором — ведомые шестерни, обеспечивающие движение вперед.Две группы шестерен находятся в постоянном зацеплении. Детали выходного вала можно снять для замены или ремонта.

Выходной вал внутри сделан пустым, чтобы уменьшить вес конструкции. В местах расположения шестерен имеются кольцевые канавки, обеспечивающие подачу смазки к поверхности вала при его работе. Вращение шестерни пятой передачи осуществляется через втулку. Шлицы вала используются для установки ступиц синхронизатора. Сами валы установлены в корпусе коробки на подшипниках — паре роликовых подшипников с одной стороны и паре шариковых подшипников с другой.

Дифференциал использует два сателлита. Предварительное натяжение подшипников в нем можно регулировать, меняя специальное кольцо с толстого на более или менее тонкое. Вы можете найти это кольцо под внешней крышкой подшипника дифференциала. Датчик скорости соединен с пластмассовой шестерней, расположенной на картере коробки передач, которая, в свою очередь, приводится в движение ведущей шестерней на картере дифференциала.

Устройство коробки передач ВАЗ 2110: 1- выжимной подшипник сцепления; 2 — направляющая втулка выжимного подшипника сцепления; 3 — ведущая шестерня главной передачи; 4 — роликовый подшипник вторичного вала; 5 — масляный поддон; 6 — оси сателлитов; 7 — ведущая шестерня привода спидометра; 8 — полуосная передача; 9 — коробка дифференциала; 10 — спутник; 11 — картер сцепления; 12 — ведомая шестерня главной передачи; 13 — установочное кольцо; 14 — роликовый конический подшипник дифференциала; 15 — сальник полуоси; 16 — ведомая шестерня 1-й передачи вторичного вала; 17 — синхронизатор 1-й и 2-й передач; 18 — ведомая шестерня II передачи вторичного вала; 19 — ведомая шестерня III шестерни вторичного вала; 20 — синхронизатор III и IV передач; 21 — ведомая шестерня IV передачи вторичного вала; 22 — шарикоподшипник вторичного вала; 23 — ведомая шестерня V передачи вторичного вала; 24 — синхронизатор передач В; 25 — вторичный вал; 26 — задняя крышка картера коробки передач; 27 — ведущая шестерня V передачи; 28 — шариковый подшипник первичного вала; 29 — первичный вал; 30 — картер коробки передач; 31 — роликовый подшипник первичного вала; 32 — сальник первичного вала; 33 — сапун

При движении по неровной дороге двигатель испытывает вибрации, которые при износе или провисании резиновых амортизаторов могут привести к смещению валов коробки передач.Это может привести к непредсказуемому разъединению, когда шестерни двух валов отключены. Для компенсации таких колебаний в соединении между опорой рычага переключения передач и корпусом коробки передач создается реактивная тяга. Он оснащен резиновой прокладкой для гашения вибрации двигателя, вызывающей дрожание рычага переключения передач.

Количество масла в коробке передач можно узнать по щупу. По заводским меркам коробка передач вмещает 3,5 л. Если уровень масла падает, его необходимо долить, иначе ускоренный износ шестерен может привести к поломке.Технический регламент предписывает дежурную замену масла каждые 90 тысяч километров.

Неисправности

Каждый автовладелец со стажем начинает ощущать неисправность в коробке передач автомобиля по характерным признакам. Большинство поломок коробки передач связано с износом трущихся деталей, поскольку они испытывают постоянную значительную нагрузку во время движения. Однако такой износ редко достигает критического состояния мгновенно. Обычно это постепенный процесс, поэтому начинающему водителю всегда рекомендуется научиться «слушать» машину.Чем раньше мы обращаемся к проблеме, точно диагностируем ее и устраняем, тем меньше потребуется объем ремонтных работ и тем меньше они будут стоить.

Классифицировать признаки, указывающие на поломки, можно следующим образом:

  1. Шум в МКПП. Это может быть треск, стук, шорох, скрежет, а также биение рычага переключения передач. Стук может происходить в разных фазах коробки. Опытный автомобилист может даже определить, каким деталям грозит такой шорох.Например, шум при въезде в поворот свидетельствует об износе шестерен дифференциала.
  2. Шестерни включаются с трудом. Помимо износа самих деталей КПП, неисправность может таиться и в сцеплении. К тому же можно ошибиться по поводу деформации тяг управления переключением передач. Помните, что пластиковые детали ломаются легче, чем металлические.
  3. Самопроизвольная «потеря» трансмиссии при движении. Со временем зубья шестерен скалываются и стачиваются, становясь короче.Малейшая вибрация выводит их из зацепления, и трансмиссия «взлетает». В этом случае необходимо также проверить крепление двигателя.
  4. Резкий щелчок и потеря плавности при переключении передач. Если муфта работает правильно, то неисправность такой неисправности чаще всего неисправность блокирующего кольца синхронизатора желаемой шестерни.
  5. Коробка «кушает» много масла. Повышенный расход масла — это, прежде всего, его течь. Это может произойти из-за разгерметизированного картера, а также изношенных сальников, которые расположены практически на любом отверстии в корпусе коробки передач.

Большинство этих неисправностей нельзя устранить никаким другим способом, кроме как заменой изношенных деталей. Коробка передач расположена близко к центру масс автомобиля и выходит из строя гораздо реже, чем двигатель или подвеска.

Такие поломки шестерни невозможно устранить никаким другим способом, кроме замены узла

Поэтому, если с ней что-то случилось, потребуется ремонт. Для того, чтобы узнать, какой износ каких деталей провоцирует шум или мешает плавному ходу рычага, нужно снять и разобрать коробку передач.

Как снять и установить механическую коробку передач

Процедуру снятия коробки передач необходимо производить, загнав автомобиль на эстакаду или в гараж со смотровой ямой. Чем шире и просторнее яма, тем легче будет работать. Обеспечьте хорошее освещение днища автомобиля, потому что все работы будут проходить в полумраке.

Коробка передач в первой десятке весит около 30 кг при условии слива масла. Вес не кажется очень большим, но учтите, что вам нужно будет удерживать коробку передач и откручивать гайки.Есть два варианта: работать с помощником или построить устройство, в которое вы можете положить ящик при извлечении, а затем схватить его обеими руками, чтобы вынуть.

Перечень инструментов, необходимых для демонтажа:

  • Набор гаечных ключей;
  • Набор головок с удлинителем;
  • Отвертки плоские и фигурные;
  • Плоскогубцы;
  • Лом;
  • Джек;
  • Чистая сухая ткань для протирания.
  1. Снимите пластиковую защиту двигателя, открутив болты торцевым ключом.Также снимается щиток, закрывающий моторный отсек.

    Для начала нужно снять защиту картера

  2. Слить масло из коробки. Для этого подойдет любая тара, например, пластиковая 5-литровая бутылка с отрезанным горлышком. Откручиваем пробку, ждем, пока все стечет, затем протираем пробку и сливную горловину и закручиваем отверстие.
  3. Обесточиваем машину снятием клеммы с АКБ
  4. Снимаем воздушный фильтр вместе с дросселем… Так же снимаем датчик расхода воздуха и шланги вентиляции картера.
  5. Снимаем стартер. Для этого снимаем все резиновые заглушки с большого болта с плюсом от АКБ и маленького болта реле втягивающего, отсоединяем все клеммы, после чего откручиваем болты крепления стартера к корпусу двигателя.
  6. Вытаскиваем трос сцепления, освободив его от вилки и ослабив внешнюю гайку.
  7. Отсоедините проводку от коробки — это датчик указателя скорости и фонари заднего хода.
  8. Снять реактивную тягу можно, открутив две гайки, крепящие кронштейн к буферу.
  9. Отсоедините тягу привода переключения от шарнира
  10. Далее необходимо открутить болты на крышке картера сцепления и снять крышку в сторону.
  11. Задача следующего этапа — снять приводы правого и левого переднего колеса … В отверстие одного из приводов можно вставить заглушку, чтобы не перепутать их при сборке. Левый привод снимаем полностью, правый отставляем в сторону, чтобы не мешали.Болты, фиксирующие сферический подшипник, должны быть ослаблены.

    В отверстие, расположенное под внутренним ШРУСом, нужно вставить самодельный чопик

  12. Затем снимаем нижнюю крышку картера и откручиваем нижний болт, которым КПП крепится к двигателю.

    Отверните болт крепления коробки передач.

  13. Затем двигатель нужно поднять, чтобы освободить съемную коробку. Кабель можно пропустить с помощью крючка по потолочной балке. Удобный вариант — использовать твердую доску в качестве упора.
  14. Следующим шагом будет снятие задней опоры силового агрегата. Сначала нужно открутить болт крепления двигателя к левой боковой опоре, затем открутить болты крепления задней опоры к кузову и коробке передач. Удерживайте головки болтов вторым ключом, иначе они повернутся. После этого можно снимать саму опору.

    Для снятия задней силовой опоры узла потребуются два ключа.

  15. Коробку необходимо снять с направляющих, удерживая ее в подвешенном состоянии.Между блоком цилиндров и картером сцепления можно вставить плоскую отвертку, чтобы получить хорошее разрушающее усилие. Шестерни первичного вала должны выйти из зацепления. Если этого не произойдет, слегка встряхните двигатель, нажав на нее с запорной доской.

    Вы можете использовать толстую отвертку как лом, чтобы сдвинуть коробку передач с рельсов.

  16. Осторожно! Тяжелый корпус коробки не должен ни на что опираться. Оттянув его как можно дальше назад, наклоните узел передним краем вперед и вытащите его из-под машинки.

После снятия коробки ее следует разобрать, чтобы провести визуальный осмотр валов и шестерен. При необходимости замените изношенные детали новыми. При сборке коробки особое внимание уделите герметизации картера и замене сальников.

Повторная установка коробки производится в обратной последовательности. Если вы делаете это впервые, сфотографируйте каждый шаг, расположение деталей и креплений. Это поможет восстановить последовательность действий.

Видео: разборка КПП на Лада 2110

После ремонта коробки нужно какое-то время обкатать новые шестерни, особенно если вы меняли их блок за блоком, группами. Воздержитесь от агрессивного стиля вождения во время обкатки. При переключении скорости на более высокую выдерживайте паузу в одну-две секунды, а при понижении передачи, наоборот, сразу же включайте новую. Всегда следите за уровнем масла — если оно упало, не поленитесь залезть под машину и проверить, нет ли утечки на стыке между крышкой и картером.Обращайтесь с автомобилем осторожно, и срок службы трансмиссии увеличится.

На ВАЗ 2114 и другие модели семейства LADA серии САМАРА устанавливаются пятиступенчатые коробки передач, совмещенные с дифференциалом и главной передачей. В принципе коробка от ВАЗ 2114 ничем не отличается от ВАЗ 2108. Единственное, на ВАЗ 2108 щупа нет, да и разгон на нем будет быстрее.

Снимать нужно будет для замены сцепления, подшипников сцепления, ремонта коробки.

Как снять коробку передач?

Для снятия коробки передач нам понадобится:

  • набор ключей;
  • отвертка;
  • помощник;
  • wd-40;
  • доска или другое подвесное оборудование.

Первым делом снимаем клеммы с АКБ и вытаскиваем. Сливаем масло из КПП () и снимаем стартер (). В процессе работы, если у вас не получается открутить какой-либо крепеж, болт, то не забывайте использовать wd-40.

  1. Ставим машину на эстакаду (яму) и снимаем защиту картера, открутив 3 крепления.
  2. Далее нам нужно снять трос сцепления с вилки выключения сцепления. Затем достаем его из кронштейна на коробке.
  3. Для полного понимания читателем слайды относятся к пунктам 3-19 по порядку, кроме пункта 14, где нужно подвесить двигатель.

  4. Далее необходимо снять колодку проводов с датчика скорости (). Блок закреплен пружиной, поэтому для его снятия необходимо сжать пружину.
  5. Откручиваем болт 1 крепления кронштейна к нашей коробке передач. А болты под номерами 2 и 3 показаны на картинке.
  6. Лезем под машину и находим колодку проводки датчика заднего хода. Отключите его.
  7. Затем откручиваем 2 болта крепления кронштейна водометной тяги к коробке.
  8. Ослабляем фиксатор тяги КПП. Вытаскиваем шток из шарнира вала выбора передач, отодвигая его назад.
  9. Снятие приводов колес. Свяжите вилку, вставленную вместо одного из приводов, веревкой или проволокой, чтобы она не выпала при снятии коробки.Правый привод не нужно снимать полностью. Отсоединяем от коробки и вешаем в корпус, предварительно отведя в сторону.
  10. Чтобы коробку можно было снять без дополнительных трудностей, отворачиваем два болта левой шаровой опоры от поворотного кулака.
  11. Откручиваем правое нижнее крепление КПП к двигателю (на рисунке под цифрой 1). Опорный кронштейн (под цифрой 2 на рисунке) нужен от шпильки.
  12. При необходимости достаточно просто ослабить крепление кронштейна.
  13. Откручиваем 3 болта крепления, снимаем крышку (под номером 1) картера (под номером 2) сцепления.
  14. Откручиваем болт нижней левой подушки КПП.
  15. Вешаем двигатель при помощи доски или другого приспособления.
  16. Откручиваем гайку крепления левой опоры силового агрегата (снизу авто).
  17. Откручиваем 2 гайки крепления задней опоры силового агрегата к кузову.
  18. Откручиваем 2 болта крепления задней опоры силового агрегата к коробке передач, удерживая гайки от проворачивания вторым ключом, и снимаем опору.
  19. Вставив отвертку между картером сцепления и блоком цилиндров, снимите коробку передач с направляющих втулок. В этом случае обязательно держите его.
  20. Переместите трансмиссию как можно дальше назад, пропустив заднюю крышку трансмиссии через скобу передней подвески (первичный вал должен выйти из сцепления). Если первичный вал не может быть отсоединен от сцепления, отодвиньте двигатель в сторону. Опустите переднюю часть коробки и выньте ее из-под автомобиля.

Как установить коробку передач?

Коробку передач необходимо устанавливать в обратной последовательности. После установки нужно отрегулировать привод сцепления () и рычаг КПП, залить трансмиссионное масло.

Любой автомобилист сталкивался с тем, что ему пришлось демонтировать коробку передач. Так, на ВАЗ-2114 он выполнен идентично «Самаре-1» первого поколения. В основном это связано с проведением ремонтно-восстановительных работ. Итак, статья расскажет, как снять КПП с автомобиля, а также расскажет о некоторых нюансах и тонкостях процесса.

Видео о снятии КПП на ВАЗ-2114

Видео расскажет, как демонтировать коробку передач с автомобиля, а также расскажет о некоторых нюансах процесса.

Устройство коробки передач

Коробка передач снята и немного разобрана

Прежде чем приступить к процессу, необходимо изучить устройство редуктора, а также его устройство. Это необходимо для того, чтобы определить причины демонтажа агрегата, а также определить крепления для посадки.

Схема коробки передач

1 — выжимной подшипник сцепления; 2 — направляющая втулка; 3 — первичный вал; 4 — роликовый подшипник вторичного вала; 5 — вторичный вал; 6 — стопорное кольцо; 7 — оси сателлитов; 8 — ведущая шестерня привода спидометра; 9 — транспортная пробка; 10 — сальник привода колеса; 11 — роликовый конический подшипник дифференциала; 12 — полуосевая передача; 13 — спутник; 14 — коробка дифференциала; 15 — картер сцепления; 16 — ведомая шестерня главной передачи; 17 — сливная пробка; 18 — установочное кольцо; 19 — ведомая шестерня 1-й передачи вторичного вала; 20 — синхронизатор 1-й и 2-й передач в сборе; 21 — ведомая шестерня II передачи вторичного вала; 22 — стопорное кольцо; 23 — постоянное полукольцо; 24 — ведомая шестерня III передачи вторичного вала; 25 — синхронизатор III и IV передач в сборе; 26 — ведомая шестерня IV передачи вторичного вала; 27 — игольчатый подшипник шестерни вторичного вала; 28 — шариковый подшипник вторичного вала; 29 — упорная пластина; 30 — ведомая шестерня V передачи вторичного вала; 31 — Узел синхронизатора V передачи; 32 — гайка; 33 — шайба упорная; 34 — ведущая шестерня V передачи первичного вала; 35 — задняя крышка картера коробки передач; 36 — шариковый подшипник первичного вала; 37 — корпус трансмиссии; 38 — роликовый подшипник первичного вала; 39 — сапун; 40 — сальник первичного вала

Процесс снятия коробки передач

Когда стала понятна конструкция элемента, можно переходить непосредственно к процессу снятия редуктора.Стоит отметить, что данная процедура может быть связана с ремонтом агрегата или вспомогательными операциями, такими как, например, замена сцепления. Итак, рассмотрим последовательность действий:

  1. Сначала нужно установить автомобиль на смотровую яму, так как коробка передач снимается вниз.

    Вид на вагон со смотровой ямы

  2. Снимаем «минусовую клемму» обесточить машину.

    Демонтируем клемму АКБ

  3. Снимите защиту двигателя снизу, если она есть.

    Снять защиту картера

  4. Снимаем передние колеса.

    Демонтировать передние колеса

  5. Отсоедините трос спидометра и привод сцепления.
  6. Далее нужно выключить кулисный привод.

    Снять вал кардана

  7. Подушка двигателя должна быть снята со стороны трансмиссии.

    Снять опору двигателя ВАЗ-2114

  8. Теперь, когда подготовительные операции завершены, перейдем к удалению необходимого узла.Сливаем масло из КПП.

    Слить масло из коробки передач

  9. .

    Вытаскиваем ШРУС с КПП

  10. Разобрав крепеж, отсоединяем коробку передач от двигателя.

    Снять коробку передач

  11. Демонтируем сборку полностью.
  12. При необходимости проведите сборку в обратном порядке.

Причины демонтажа

Механизм переключения передач снят с КПП

Как было сказано ранее, коробка передач разобрана для проведения ремонтно-восстановительных работ.Возможно, это основная причина, но стоит рассмотреть вопрос об удалении узла более подробно:

  • Первая причина и основная, по которой необходимо будет снять коробку передач — это это ремонт непосредственно данного агрегата. .
  • Замена сцепления стали второй основной причиной демонтажа КПП.
  • Наряду с предыдущими причинами потребуется демонтаж узла с полной разборкой основного энергоблока .
  • Прочие причины , для чего может потребоваться демонтаж коробки передач, например: ремонт передней части кузова после аварии, стапельные работы, ремонт и другие.

выводы

Большинство автолюбителей может демонтировать коробку передач на ВАЗ-2114, так как конструкция не сложная, а сам процесс займет максимум 5-6 часов с подготовительными операциями. Конечно, если процесс показался достаточно сложным, всегда можно обратиться в автосервис, где за большие деньги все сделают быстро и качественно, но настоящий автомобилист ко всему подойдет сам.

Современный автомобиль включает в себя множество сложных узлов, механизмов и устройств. В процессе эксплуатации автомобиля они изнашиваются и время от времени требуют ремонта или замены. Коробка передач не исключение, особенно если речь идет об отечественных автомобилях … Несомненно, процедура снятия КПП довольно трудоемкая и занимает много времени. Поэтому большинство автовладельцев прибегают к помощи специалистов. Однако это мероприятие вполне выполнимо в домашних условиях, что позволит сэкономить деньги.Об этом и пойдет речь в статье.

Для снятия и установки коробки передач потребуются следующие расходные материалы и инструменты:

Также понадобится помощник, так как самостоятельно выполнить эту операцию довольно сложно.

Подготовительные работы, которые необходимо сначала снять, чтобы добраться до коробки передач, шаг за шагом

Чтобы добраться до КПП, сначала необходимо обеспечить доступ к днищу автомобиля, поэтому его необходимо поднять. Для этого можно загнать машину на смотровую канавку, эстакаду или поднять ее с помощью лифта.Затем делаем следующее:

  1. Сначала необходимо демонтировать защиту двигателя (брызговик), для чего торцевым ключом открутить болты крепления брызговика. Далее снимаем защиту.

  2. Затем снимаем щиток моторного отсека с правой стороны.

  3. После этого следует слить масло из коробки передач. Для эффективного слива масла рекомендуется перед сливом прогреть двигатель, дав ему поработать несколько минут.Затем подставляем заранее подготовленную емкость под сливное отверстие и откручиваем пробку.

  4. Когда сточная жидкость полностью стечет, нужно очистить отверстие и заглушку от грязи, после чего прикрутить обратно.

  5. На следующем этапе выключите питание автомобиля, отсоединив его от минусовой клеммы аккумулятора.

  6. Далее демонтируем воздушный фильтр. Для этого необходимо отсоединить шланги подачи воздуха, вентиляции картера и датчика расхода воздуха.Не забудьте снять корпус воздушного фильтра, который снимается вместо шланга, датчика и дроссельной заслонки.

  7. На этом этапе стартер следует снять с автомобиля. Для начала нужно открутить гайку, фиксирующую конец провода сцепления, соединяющего стартер и плюсовую клемму аккумуляторной батареи. Затем снимите наконечник с контактного болта. Теперь отсоединяем контрольный провод тягового реле, откручиваем тяговые гайки, после чего снимаем стартер.

Коробка передач 2110, как снять, пошаговая инструкция

  1. От кронштейна необходимо отсоединить коробку передач и вилки для отключения скоростей троса сцепления, для чего вытягиваем вилки троса сцепления от рычага в моторный отсек … Далее ослабляем оболочку троса гайку на редукторе. Держим оболочку и вытаскиваем конец кабеля из кронштейна.

  2. Теперь отсоединяем провод разъема от датчика заднего хода и датчика скорости.

  3. После этого нужно отсоединить реактивную тягу, которая крепится к буферу двумя гайками. Когда гайки откручены, необходимо снять кронштейн и демонтировать тягу.

  4. Затем отсоедините тягу переключения передач от шарнира.

  5. Затем на крышке картера сцепления откручиваем болты крепления и снимаем крышку.

  6. Колесные приводы теперь можно снять. Во избежание проблем при установке следует установить деревянную заглушку.Отложите или снимите правый руль.

  7. Далее ослабляем болты крепления шарового шарнира.

  8. Снимите нижнюю крышку картера.

  9. Откручиваем нижний болт крепления редуктора к мотору.

  10. Затем при помощи подготовленного упора вывешиваем силовой агрегат. Снимите левую опору мотора, открутив гайку крепления.

  11. После откручивания болтов и гаек крепления коробки передач, которыми задняя опора двигателя крепится к кузову, снимите заднюю опору.

  12. Вставьте отвертку между картером сцепления и блоком цилиндров, снимите коробку с направляющих втулок.

  13. Отодвигаем блокпост максимально назад, раскачивая, а затем демонтируем.

Коробка передач 2110, как установить коробку передач после ремонта

Установка коробки передач должна производиться в порядке, обратном снятию. Как вы сами видите, работа непростая и трудоемкая, но ее вполне можно сделать самостоятельно, точно следуя описанной выше инструкции.

Pro советы, действия водителя после ремонта коробки передач

Для того, чтобы КПП прослужила долго, необходимо правильно его эксплуатировать, в частности:


Стоит отметить, что при обнаружении первых признаков неисправности коробки передач следует как можно быстрее диагностировать поломку с последующим ее ремонтом или заменой. Не рекомендуется эксплуатировать автомобиль, если коробка передач вышла из строя.

Сколько объем двигателя у ваз 2107.Варианты оптимизации работы двигателя

Автомобильный двигатель

Тип двигателя: L4
Расположение двигателя: передний продольный
Повышение: нет
Мощность двигателя, л.с.: 71
Достигнуто при об / мин: 5600
Объем двигателя, см 3: 1452
Крутящий момент, Н * м / оборот в мин.: 110/3400
Максимальная скорость, км / ч:150
Разгон до 100 км / ч в секунду: 17
Рекомендуемое топливо: AI-92
Расход топлива (по городу), л / 100 км: 9,6
Расход топлива (за городом), л / 100 км: 6,9
Расход топлива (смешанный цикл), л / 100 км: 9.5
Количество клапанов на цилиндр: 2
Газораспределительная система: верхний распредвал
Система питания: карбюратор

О ВАЗ 2107

ВАЗ 2107 разрабатывался на заводе ВАЗ. Разработанная модель получила название ВАЗ 2107. Данная модификация ВАЗ 2107 оснащена кузовом 4-х дверного типа. седан. Модель способна развивать мощность до 71 л.с.В машине установлен двигатель 1,5 л. Модель способна двигаться с максимальной скоростью до 150 км / ч. Производитель ВАЗ рекомендует «кормить» автомобиль топливом АИ-92. Габариты ВАЗ 2107 — 4,14х1,62х1,44 м. В автомобиле разрешается перевозить не более 5 пассажиров. Полная масса автомобиля составляет примерно 1030 кг. Максимально возможная масса автомобиля 1430 кг.

Двигатель — это основной силовой агрегат любого автомобиля, от которого зависят его мощность и динамические характеристики. На модели ВАЗ-2107 устанавливаются четырехтактные двигатели, каждый из цилиндров которых имеет по два клапана.Старые автомобили оснащаются карбюраторным двигателем, а новые — инжекторным.

Конструкция двигателя ВАЗ-2107

Прежде чем приступить к описанию характеристик двигателя, мы подробно расскажем вам обо всех элементах его конструкции, чтобы вы могли представить себе, как работает силовой агрегат. Состоит из следующих основных узлов:

  • блок цилиндров. Самая тяжелая деталь из чугуна. Именно здесь расположены цилиндры, которые размещены в один ряд.Кроме того, в блоке предусмотрены такты для охлаждающей жидкости, что исключает перегрев двигателя при работе;
  • коленчатый вал, который передает вращение двигателя другим компонентам автомобиля. Также у него довольно большой вес. Подшипники коленчатого вала (шейки) изготовлены из металла, закаленного токами высокой частоты для максимальной прочности;
  • Шатуны из кованой стали
  • с поршневыми пальцами. Эти элементы постоянно подвергаются высоким нагрузкам;
  • поршни с компрессионными и маслосъемными кольцами;
  • ГБЦ.Для изготовления этой детали используется прочный, но очень легкий алюминиевый сплав. Для предотвращения утечки смазочной жидкости головка блока цилиндров снабжена прокладкой;
  • маховик, который используется для запуска двигателя. Он находится в зацеплении со стартером, реагируя на поворот ключа в замке зажигания;
  • распределительный механизм, который включает распределительный вал и клапанный механизм.

Двигатель автомобиля — идеальный механизм, в котором хорошо продуманы системы смазки и охлаждения, подачи топливовоздушной смеси.

Характеристики двигателя ВАЗ-2107

Одна из основных характеристик — мощность двигателя автомобиля ВАЗ-2107, которая может быть разной в зависимости от модификации автомобиля. Например, с момента появления на внутреннем рынке (1976 г.) было выпущено три модели с карбюраторными двигателями:

  • ВАЗ-2107 1.5: двигатель объемом 1451 см 3, мощность 72 киловатта;
  • ВАЗ-21072 1.3: объем 1290 см 3, мощность 64 киловатт;
  • ВАЗ-21074 1.6 литров. с: двигатель объемом 1569 см 3, мощность 74 киловатт.

Кроме того, производитель выпустил две модификации автомобиля с инжекторным силовым агрегатом — 2107i 1.6 (мощность двигателя 70 киловатт) и 1.6 MT (73 лошадиные силы). Нельзя не упомянуть модель 21073 1.7 с центральным впрыском топливовоздушной смеси. Эта разновидность «семерки» использует в качестве топлива бензин АИ-95 (остальные модели — АИ-92), имеет объем двигателя 1689 см 3 и может похвастаться максимальной мощностью 76 лошадиных сил.

ВАЗ 2107 — заднеприводный 4-дверный седан, выпускаемый с 1982 года на Волжском автомобильном заводе. За усовершенствованную конструкцию в свое время автомобиль получил титул «Русский Мерседес». По своей сути Лада ВАЗ 2107 — это люксовая версия утилитарного субкомпактного ВАЗ 2105. Это заметно уже с первого взгляда благодаря иному решению передней части капота с штамповкой под металлическую хромированную решетку радиатора, новым задним фонарям. Оснащение салона безбликовой панелью с тахометром и дополнительными датчиками, анатомические сиденья и повышенная пассивная безопасность угнетает только отсутствие антикоррозийного покрытия на кузове.

Технические характеристики ВАЗ 2107

зависят от четырехцилиндровых карбюраторных двигателей, которые комплектуются четырехступенчатой ​​или пятиступенчатой ​​коробкой передач. В 1992 году была модернизирована пятиступенчатая коробка передач ВАЗ 21074, что сделало обслуживание ВАЗ 2107 экономичным. Сейчас ВАЗ 2107 комплектуется только бензиновыми двигателями с электронным впрыском топлива.

Выведя автомобиль на мировой рынок, конструкторы оснастили автомобиль двигателем объемом 1,7 л и мощностью 84 лошадиных силы, что соответствует требованиям по охране окружающей среды.Для азиатского рынка выпустили 1,45 литровый автомобиль мощностью 66 лошадиных сил, который «подпитывали» бензином с октановым числом 76.

На более поздних версиях автомобиля устанавливается двигатель объемом 1,6 л, соответствующий европейским нормам выбросов газов — EURO-3.

Технические характеристики

Двигатель 1,6 л, 8 Cl (Евро-3) 1,5 л, 8 Cl (Евро-2)
Длина мм 4145 4145
Ширина мм 1620 1620
Высота мм 1446 1446
База мм 2424 2424
Колея передних колес мм 1365 1365
Колея задних колес 1321 1321
Грузоподъемность кг 400 400
Объем багажника, дм 3 385 385
Снаряженная масса, кг 1060 1060
Полная масса, кг 1460 1460
Допустимая полная масса буксируемого прицепа с тормозами, кг 600 600
Допустимая полная масса прицепа без тормозов, кг 300 300
Колесная формула / ведущие колеса 4×2 / задний
Компоновка автомобиля классический
Кузов / кол-во дверей седан / 4
Тип двигателя инжектор
Объем двигателя, см 3 1568 1451
Система подачи распределенный впрыск
Количество и расположение цилиндров 4, рядный
Максимальная мощность, кВт / об.мин 54,8 / 5600 52,5 / 5000
Максимальный крутящий момент, Нм при об / мин 120/3000 112/4000
Максимальная скорость, км / ч 152 150
Расход топлива за ездовой цикл, л / 100 км 8,5 8,5
Топливо АИ-92 АИ-92
Трансмиссия механический
Шестерни 5 вперед
1 назад
5 вперед
1 назад
Передаточное число главной пары 3,9 3,9
Рулевое управление глобоидный червь
Шины 165 / 70R13, 175 / 70R13
Емкость топливного бака, л 39 39

ВАЗ 2107 выпускалась с 1982 по 2012 год.За это время ему удалось стать поистине народной машиной. И неудивительно. Дешевизна, хорошая надежность узлов и агрегатов, а также возможность ремонтировать автомобили практически «на коленях». Как известно, «сердцем» автомобиля считается мотор. А в этой статье двигатель ВАЗ 2107 будет подробно рассмотрен.

Какой двигатель можно поставить на эту машину

Изначально на модель ВАЗ 2107 устанавливалось 2 типа двигателей, это:

  • , рабочим объемом 1.5 литров
  • ВАЗ 2106, рабочим объемом 1,6 л

Были также двигатели объемом 1,3 и 1,2 литра, но они очень маленькие и почти не встречались.

Также возможна установка двигателя от ВАЗа с передним приводом, но это слишком трудоемко и неоправданно.

Это интересно!
Иногда к названию машины добавляют английскую букву «i». Это значит, что двигатель ВАЗ 2107 инжекторный.

Форсунка — форсунка.Сопло. По принципу работы бензиновые инжекторные двигатели очень похожи на дизельные.

Двигатель ВАЗ 2103

Технические характеристики

Основные характеристики двигателя представлены в таблице ниже:

ОПЦИИ ЗНАЧЕНИЕ
Год выпуска двигателей этого типа 1972 — наше время
Система питания Форсунка / карбюратор
Тип двигателя Рядный
Количество поршней 4
Материал блока цилиндров чугун
Материал головки блока цилиндров алюминий
Количество клапанов на цилиндр 2
Ход поршня 80 мм
Диаметр отверстия 76 мм
Объем двигателя 1452 см 3
Мощность 71 л.из. при 5600 об. / мин.
Максимальный крутящий момент 104 Нм при 3600 об / мин.
Степень сжатия 8,5 единиц
Объем масла в картере 3,74 л

В двигателе используется топливо АИ-93. На практике автомобилисты могут заправлять совершенно разное топливо. Наиболее частыми отклонениями от нормы являются заливки АИ-92 и АИ-95. Подробнее об этом вы можете прочитать ниже.
  • По имеющимся данным, городской расход топлива 9.4 литра на 100 км.
  • На ровной дороге на крейсерской скорости уже будет 6,9 литра на 100 километров.
  • В смешанном режиме расход составит от 8 до 9 литров на 100 км. Такие цифры не позволяют назвать этот двигатель экономичным, но в этом случае многое зависит от самого водителя.
  • Еще один параметр, зависящий от водителя, — это расход масла на 100 км. Для среднестатистического водителя автомобиля с этим двигателем это 700 грамм на 100 км. Это, конечно, не мало, но при аккуратной езде можно снизить этот расход до 450-500 г./ 100 км.
  • Вес двигателя 2103 в собранном виде составляет 121 кг.

Его размеры (характеристика указана в миллиметрах):

Особенности эксплуатации и обслуживания

Ранее говорилось, что многие водители не могут определиться с типом топлива, которое используется для своего двигателя на ВАЗ 2107. И если с АИ-92 все просто, так как по составу он очень похож на АИ-93, то с АИ-95 не так уж и гладко.

Повышение октанового числа приводит к увеличению риска перегорания клапанов, но дает небольшой прирост мощности.Двигатель начинает работать более плавно и стабильно.

Но конструкторы все же учли возможность использования бензина АИ-95. Вам просто необходимо правильно выставить угол опережения зажигания на своей машине (если вы владелец обычного карбюраторного двигателя) или перепрошить блок управления двигателем (если у вас двигатель ВАЗ 2107 инжекторный). Но обычно этого даже не требуется. Двигатели этой марки очень выносливы и не прихотливы к типу топлива (в разумных пределах).

К замене масла на любом двигателе нужно подходить серьезно.Некачественное масло может привести к не очень приятным последствиям, таким как ускоренный износ основных узлов и агрегатов.

Умение подбирать масло как настоящий навык. Брать известные бренды не всегда безопасно, так как с большой долей вероятности можно встретить поддельные компании, которые не чисты под рукой. В лучшем случае вы не получите тех положительных качеств, которыми обладает эта компания. В худшем случае придется проводить капитальный ремонт.

Читайте также: Двигатель автомобиля ВАЗ 2101: характеристики, неисправности и тюнинг

Неизвестные марки брать тоже не стоит.В этом случае вы покупаете кота в мешке. Можно купить масло по качеству не уступающему дорогим аналогам или залететь в дорогой ремонт. Лучше всего брать масло в специализированных магазинах, где можно получить хоть какое-то объяснение и компенсацию.

Также немаловажным параметром является класс масла по международной номенклатуре. Правда, здесь все проще. Вам просто нужно взять масло, рекомендованное производителем.

Производитель (АвтоВАЗ) для двигателей ВАЗ 2107 и других моделей с данным типом двигателя рекомендует:

  • 5W-30;
  • 5W-40;
  • 10W-40;
  • 15W-40.

Масла нужно брать около 4 литров. При замене масла 3,5 литра, как правило, хватает. Остальное лучше возить с собой в багажнике, так как расход масла в этом двигателе оставляет желать лучшего.

  • Замена масла в двигателе ВАЗ 2107

Сама процедура довольно проста и не должна вызывать вопросов. Замену масла на ВАЗ 2107 лучше всего производить в теплое время года.

  1. Для начала нужно завести автомобиль и прогреть его до рабочей температуры.
    Затем заглушите и дайте маслу стечь обратно в картер. На это уйдет около получаса. За это время подготавливаем приемную емкость объемом 4-5 литров, а также новое масло, лейку и шланг.
  2. Специальным ключом откручиваем пробку на картере и ждем пока стечет старое масло.
  3. При смене типа масла или марки необходимо также брать промывочное масло, которое очистит двигатель от остатков старого. Вылейте его таким же образом.
  4. Затем закручиваем крышку картера и через горловину на ГБЦ заливаем новое масло.Измеряем уровень щупом. Оно должно быть где-то между отметками MIN и MAX. Учтите, что масло не вода и оно не может быстро проникнуть в картер, а потому после непродолжительной простоя уровень масла в картере немного повысится.

Обычно вместе с заменой масла меняется и масляный фильтр. Все еще проще:

  1. Старый фильтр откручиваем специальным инструментом (можно и обыкновенным тросиком), смазываем уплотнительное кольцо нового фильтра маслом и вкручиваем на место старого.

Регулировка клапанов — довольно сложный процесс, требующий определенных навыков и инструментов. Собственно регулировку клапанов желательно доверить грамотным специалистам, но если вы хотите все делать самостоятельно, то это видео для вас:

Капитальный ремонт и обслуживание

Если клапаны можно регулировать в домашних условиях, капитальный ремонт двигателя должен выполняться только специалистами.

При капитальном ремонте все узлы и агрегаты двигателя ВАЗ 2107 проверяются на исправность.Вас проверит:

  1. Клапан статус, регулировка;
  2. Цепь, натяжение цепи;
  3. Состояние сальников, сальников клапанов;
  4. Геометрия блока цилиндров;
  5. Состояние поршней, коленвала, пальцев, шатунов;
  6. Износ компрессионных колец;
  7. Состояние масляного насоса и насоса охлаждающей жидкости.

В случае поломки деталь будет заменена. Блок цилиндров расточен, что позволит увеличить камеру сгорания и рабочий объем.После этой процедуры автомобиль будет находиться на обкатке несколько тысяч километров.

Обычно обкатка длится 5-10 тыс. Км. В это время не рекомендуется давать двигателю большие нагрузки. После прохождения этой процедуры ваш двигатель вас порадует.

Неисправности

1. Двигатель не запускается

Причина поломки Метод устранения
Нет топлива в карбюраторе
Засорен топливопровод Очистите топливопровод, промойте топливный бак
фильтры карбюратора и топливного насоса забиты Промойте фильтры; при необходимости заменить
Неисправность системы зажигания Проверить систему зажигания; заменить сломанные детали
Воздушная заслонка карбюратора не открывается при первых пробоях в цилиндрах Отремонтировать герметичность курка карбюратора
Электромагнитный клапан карбюратора не открывается при включении зажигания:
обрыв в проводе, идущем к клапану Проверьте провод и его соединения; заменить поврежденный провод
Электромагнитный клапан неисправен Заменить клапан

2.Стук коренных подшипников коленчатого вала

Обычно стук глухого, металлического тона. Обнаруживается при резком открытии дроссельной заслонки на холостом ходу. Его частота увеличивается с увеличением частоты вращения коленчатого вала. Чрезмерный осевой зазор коленчатого вала вызывает более резкий стук с неравномерными зазорами, особенно заметный при плавном увеличении и уменьшении частоты вращения коленчатого вала.

Причина неисправности Способ устранения
Слишком раннее зажигание Отрегулируйте угол опережения зажигания
Недостаточное давление масла Проверить давление масла
Ослабленные болты крепления маховика Затяните болты с рекомендованным моментом
Увеличенный зазор между шейками
и вкладышами коренных подшипников
Отшлифовать шейки и заменить вкладыши
Увеличенный зазор между упорными полукольцами
и коленчатым валом
Заменить упорные полукольца на новые или увеличенной толщины.
Модель ВАЗ-2107, изготовленная на базе машины ВАЗ-2105, имеет 4 двери, 5 мест, задний привод, 5-ступенчатую коробку передач и кузов типа седан. Начало серийного производства — 1982 год.

Седан ВАЗ-2107 отличается от ВАЗ-2105 внешним видом: хромированная накладка на бамперах, решетка радиатора увеличена по площади и стала хромированной, форма задних блок-фар. , изменена форма капота и багажника.

Помимо внешнего оформления, изменения коснулись и салона: на приборной панели установлены новый тахометр и спидометр с разметкой до 180км / ч.Изменена и сама панель приборов, для подачи холодного воздуха дополнительно установлены дефлекторы, установлены анатомические передние сиденья со встроенными подголовниками, сиденья и весь интерьер отделаны современными, лучшими материалами.

В самом начале ВАЗ-2107 оснащался карбюраторным двигателем от автомобиля ВАЗ-2103 объемом 1,5 л. Карбюраторные двигатели устанавливались и на последующих моделях: на ВАЗ-21072 — 1,3-литровый двигатель от ВАЗ-2105, на ВАЗ-21074 — 1.6-литровый двигатель от ВАЗ-2106. Экспортный вариант — ВАЗ-21073 оснащался двигателем с инжектором, его объем составлял 1,7 литра. Только в 2006 году модель ВАЗ-2107 оснастили двигателем с инжектором объемом 1,6 литра, чтобы соответствовать экологическим нормам, установленным в Российской Федерации.

ВАЗ 2107 имеет двухкамерный карбюратор эмульсионного типа, со уравновешенной поплавковой камерой и падающим потоком.

Вне всяких сомнений, автомобиль ВАЗ-2107 — самая популярная модель производства ВАЗ, российский Мерседес, как в народе называют ВАЗ-2107, получил свое признание и популярность благодаря удачному соотношению относительно невысокой цены и вполне приличный уровень комфорта.

На сегодняшний день ВАЗ-2107 выпускается как в исполнении «стандарт», так и «норма», а ВАЗ-21074 — «люкс» и «норма».

ВАЗ-2107 модификаций:

ВАЗ-2107 — двигатель от ВАЗ-2103, объемом 1,5 литра с карбюратором 8кл.

ВАЗ-2107-20 — внешне аналог ВАЗ-2107, двигатель от ВАЗ-2103 с установленной форсункой соответствует нормам Евро 2.

ВАЗ-2107-71 — двигатель бензиновый А-76 — 21034 (21033-10), объем двигателя 1.4 литра, мощность 66 лошадиных сил, за счет использования поршней от двигателя ВАЗ-2108 имеет пониженную степень сжатия, а также ряд других характеристик по сравнению с ВАЗ-2103. На версии автомобиля для Китая установлен распределитель зажигания с измененной характеристикой центробежного регулятора угла опережения зажигания.

ВАЗ-21072 — модификация двигателя ВАЗ-2105 с объемом двигателя 1,3 литра с карбюратором на 8 кл. и ременной привод ГРМ.

ВАЗ-21073 — двигатель объемом 1,7 литра мощностью 84 лошадиные силы с карбюратором 8cl, каталитическим нейтрализатором, одинарным впрыском. На европейский рынок экспортировано

ВАЗ-21074 — модификация двигателя ВАЗ-2106, объемом двигателя 1,6 л с карбюратором 8кл.

ВАЗ-21074-20 — модификация двигателя ВАЗ-21067, объем 1,6 л, карбюратор 8кл., Имеет распределенный впрыск.

ВАЗ-21076 — ВАЗ-2107 в экспортном исполнении, имеет двигатель от ВАЗ-2103.

ВАЗ-21077 — внешне аналог ВАЗ-2107, двигатель от ВАЗ-21011 (с 1994 г.), до этого времени имел двигатель от автомобиля ВАЗ-2105.

ВАЗ-21078 — ВАЗ-2107 в экспортном исполнении, двигатель от ВАЗ-2106, имеет расположение руля справа.

ВАЗ-21079 — внешне аналог ВАЗ-2107, имеет двухсекционный РПД ВАЗ-4132, мощностью 140 лошадиных сил. С 1997 года на ВАЗы устанавливаются универсальные РПД, как с передним, так и с задним приводом ВАЗ-415.Изготовление осуществлялось небольшими партиями по заказу государственных спецслужб.

Основные характеристики

Тип корпуса седан
Кол-во дверей 4
Кол-во мест 5
Показатели эффективности
Максимальная скорость, км / ч 150
Разгон до 100 км / ч, с 17
Расход топлива (город / трасса / смешанный), л 9.6 / 6,9 / —
Евро-стандарт токсичности: евро ii
Диаметр поворота, м: 11,8
Двигатель
Объем двигателя, см3 1451
Вид топлива бензин
Количество цилиндров 4
Расположение цилиндров
Система питания двигателя распределенный впрыск
Расположение двигателя передний продольный
Количество клапанов на цилиндр 8
Максимальная мощность, л.с. / кВт при об / мин 71
Максимальный крутящий момент, Н * м при об / мин 112 при 3400
Трансмиссия
Тип шестерни механическая
Кол-во передач 5
тип привода зад
Размеры
Длина мм 4145
Ширина мм 1620
Высота мм 1446
Клиренс мм 164
Ширина колеи передняя, ​​мм 1365
Ширина задней колеи мм 1321
Колесная база мм 2424
Объем багажника мин / макс, л 365
Объем топливного бака, л 42
Масса брутто 1460
Снаряженная масса 1060
Масса нетто, кг:
Подвеска
Подвеска передняя
Подвеска задняя
Тормоза передние диск
Тормоза задние барабан
Безопасность
Подушка безопасности водителя
Подушка безопасности пассажира
Боковые подушки безопасности
Защитные жалюзи
Активные подголовники
АБС
Esp
Ксеноновые / биксеноновые фары нет нет
Комфорт
Усилитель руля
Электростеклоподъемники передние / задние нет нет
Зеркала с электроприводом / зеркала с подогревом нет нет
Кожаный салон
Кондиционер
Климат-контроль
Подогрев передних сидений
Сиденье водителя с регулировкой по высоте
Складывающееся заднее сиденье
Подлокотник передний
Круиз-контроль
Люк
Бортовой компьютер
Спортивные сиденья
Датчик дождя
Датчики парковки
Кожаная отделка элементов интерьера
Отделка деревом (отделка деревом) элементы интерьера
Дистанционный руль
Корректор фар да
Кнопка пуска для запуска двигателя
Музыка
Штатная аудиоподготовка
Штатная аудиосистема с CD
Защита от кражи
центральный замок
Стандартная сигнализация
Иммобилайзер штатный
.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
