Как говорят некоторые водители, в случае одной из неисправностей двигателя «стучат пальцы». Так описывается детонация топливной смеси – крайне неприятная вещь, от которой не застрахован ни один мотор. Речь идет о детонации с высокоскоростным движением фронта пламени (скорость часто превышает 2000 м/с) и сопутствующими этому нагрузками на стенки цилиндров, на ГБЦ и поршни. Было найдено простое и элегантное решение – установить датчик детонации, который бы работал в паре с контролирующей электроникой. Автопроизводители уделяют немало внимания этой маленькой детали. И действительно, если она исправно работает, сам двигатель реже выходит из строя и может полностью реализовать свой потенциал. Конечно, это решает только одну проблему, однако мы подробно остановимся на явлении детонации и способах ее предотвращение. Также мы дадим автолюбителям несколько полезных рекомендаций по выбору датчика детонации, расскажем о его устройстве и типичных «болезнях».

Насколько устройство необходимо

Датчик детонации является акселерометром. Акселерометром называется то устройство, которое может воспринять и преобразовать энергию колебаний автомобильных блоков цилиндра (т.е. механическую энергию) в импульсы электричества. Само устройство на карбюраторные ДВС заводах-изготовитель не ставит – только на инжекторные. В старых авто без ЭБУ опережение зажигания может быть скорректировано вручную за счет проворота специальной крышки. Так можно ориентируясь на октановое число залитого бензина снизить риск детонации. Ниже мы рассмотрим некоторые способы защиты своего двигателя от данного явления, не касаясь темы датчиков. Однако уже указанный способ защитить двигатель от микровзрывов высокой надежностью не отличается.

В тандеме со всеми современными датчиками детонации работает электронный блок. Как и многие другие электронные элементы автомобиля, датчик лишь подает блоку информацию, а тот, в свою очередь, отдает команды нескольким узлам системы.

Дабы топливно-воздушная смесь несанкционированно не детонировала, электроника будет оперативно изменять угол опережения зажигания, а также регулировать состав смеси. Различают 2 типа подобных датчиков:

1. Широкополосный тип, отличающийся высокой чувствительностью. Он передает блоку управления весь спектр шумов, в котором по ходу непрерывного анализа выявляется шум, соответствующий детонации топлива. Устройство исполнено в виде шайбы с находящейся на ней фишкой на два контакта;
2. Резонансный тип, который настроен производителем на частоту микровзрыва. Он подает сигнал ЭБУ только тогда, когда этот самый взрыв обнаруживается. В среде автомобилистов его называют бочонком. Сегодня данный тип считается устаревшим.

Исправный датчик детонации гарантирует экономичную работу двигателя. Кроме того, в случае исправности всех узлов ДВС сможет реализовать свою максимальную мощность.

О вероятности детонации

Частота детонации коррелирует с тремя основными вещами. Вот они:

• Состав бензина. В современных автомобилях высоко требование к октановому числу, и это неспроста. Данное число как раз описывает способность горючего не детонировать. Все знают и говорят о том, что качественное топливо положительно сказывается на функционировании двигателя и продолжительно его «жизни». Они абсолютно правы, но мы хоть немного раскроем, почему это так. Во-первых, хорошее топливо не будет расходовать ресурсы фильтров с экстремальной скоростью. Во-вторых, оно реже детонирует, тем самым минимизируя нагрузки на металлическую начинку мотора. Как видите, сплошная экономия средств в перспективе долгосрочного пользования автомобилем;
• Условия работы двигателя
  . Детонация происходит чаще при определенных нагрузках, выбранных передачах и при сгорании топливной смеси неправильного состава;
• Конструктивные особенности моторов. Многие современные автомобили ездят только на 95 и 98 бензине, так как их двигатели имеют большую степень сжатия. Соответственно, возрастает риск детонации, который компенсируется высокой стойкостью топлива к самовоспламенению при резком сжатии. Также важна формы камер сгорания и днищ поршней, нынешнее расположение свечей зажигания. Всегда актуальное правило: заливайте бензин с тем октановым числом, что указано производителем автомобиля на люке топливного бака.

К счастью, автолюбителям не нужно для пользования транспортом держать в голове всего нюансы его конструкции. Специализированной датчик решает проблему детонации. Важно лишь следить за исправностью его работы. Но все же разобраться с принципом его работы не помешает.

Как это устроено

Взглянув на датчик детонации в разрезе, вы увидите следующие элементы: пьезоэлектрическая пластина, пружина, сигнальный провод , тонкая оплетка, резистор. Как только мотор выдает большие механические колебания, на концах данной пластины начинает действовать напряжение. В блоке управления зафиксированы значения безопасного напряжения, которое выдает датчик по ходу работы мотора без риска детонации. Как только порог превышается, блок дают команду на уменьшение угла опережения зажигания.

Такие датчики являются довольно простыми электрическими устройствами. Не оказывают на их работу серьезного влияния внешние условия. Расположение роли тоже не играет — датчики ставят как в передней части мотора, так и в задней.

Отметим также, что детонацией специалисты привыкли называть не только явление несанкционированного взрыва топлива в цилиндрах. Этим термином также обозначают тот электрический импульс, который создается при зажигании.

Основные неисправности датчиков детонации

Перво-наперво водителю стоит обращать внимание на лампочку «Check» на панели. Если она загорелась, нужно проверить двигатель в любом случае. Лампочка указывает на самые разные неисправности деталей двигателя, так что с проблемами уже будет разбираться специалист на СТО. Однако некоторые вещи могут указать водителю на неисправность датчика детонации еще до поездки к мастеру. Вот те самые указатели:

1. Двигатель сильно шумит при работе;
2. Начала теряться мощность двигателя;
3. Двигатель периодически или постоянно троит при работе на низких оборотах;
4. Ухудшилась динамика разгона транспортного средства;
5. Ощутимо увеличился расход топлива.

Первичную картинку ситуации дополнит диагностическое оборудование. К примеру, ошибка P0327 указывает на слишком низкий уровень сигнала, а вот P0328 – на слишком высокий. При этом ошибки проявляются и после их сбрасывание в среднем каждые 10 километров пробега. Возможно, некоторые водители с таким сталкивались. Если проблему игнорировать, сиюминутных последствий не будет. Автомобильный ЭБУ будет стараться решить проблему: если в одном из цилиндров обнаружилась детонация, то будет выставлено наибольшое опережения зажигания. Режим работы двигателя заведомо не оптимален. Как результат, снизится мощность и увеличится расход.

Узнать о последствиях частых детонаций можно за осмотром мотора. Во-первых, прогорают днища поршней, равно как и клапаны в целом. Во-вторых, все детали кривошипно-шатунного механизма изнашиваются в ускоренном темпе, как если бы автомобиль эксплуатировался дольше, чем это происходило в действительности. Категорически не рекомендовано закрывать глаза на те вещи, что указывают на детонацию топливной смеси.

Перспективы ремонта

В случае неисправности ДД специалисты на станциях техобслуживания сначала проверяют всю проводку до датчика детонации на предмет обрыва. Если проблема крылась в устройстве, его предлагают заменить. Однако есть одна особенность, которой обладает большинство установленных на азиатские и европейские автомобили датчиков детонации.

Пьезоэлектрическая пластина выходит из строя в очень редких случаях. Корпус датчика имеет специальное наполнение, которое со временем плавится и оголяет пластину. Пластина такое испытание выдерживает, а вот подключенный параллельно к ней добавочный резистор нет. Его сопротивление в большинстве случаев равняется 560 КОм

. Эта величина нелинейно меняется в зависимости от температуры. К тому же со временем резистор покрывается ржавчиной. ЭБУ проверяет наличие датчика по наличию сопротивления на нем, однако, пьезоэлектрическая пластина имеет близкое к бесконечности сопротивление. Следовательно, «прозванивает» автоматика упомянутый резистор. Если он вышел из строя, блок управления перестает реагировать на датчик и игнорирует сигнал с пластины. Очевидно, проблема не в датчике целиком, а только в элементе, который налаживает с блоком управления обратную связь.

Ремонт датчика детонации возможен, но дает результат не всегда. В домашних условиях в корпусе проделывается отверстие, удаляется наполнение из компаунда (часто его называют просто «смолой») и шприцом вводится высокотемпературный герметик-прокладка, как-то красный герметик фирмы ABRO, до самых краев корпуса. Возможно, перед этим придется поработать паяльником и аккуратно счистить зубной щеткой пятна ржавчины.

Если электронная начинка датчика не была сильно поражена коррозией, устройство после оперативного вмешательства владельца авто будет долго функционировать без появления критических изменений выходного сигнала. Обратно датчик ставится с усилием порядка 19-20 нМ.

Другие способы предотвратить детонацию

Хоть речь и шла о датчиках, автолюбителям кроме устройства их работы и влияния на частоту несанкционированных детонаций топлива стоит знать и о других способах сохранить свой двигатель в целостности.

Выше мы указали основные причины детонации. Теперь поговорим о том, как продлить жизнь автомобильного мотора и применить новые знания на практике. Мы считаем это важным потому, что не все автомобили оснащены датчиками детонации и современной электроникой, которая регулирует работу двигателя. Но ведь с проблемой детонации может столкнуться каждый водитель. Вам стоит знать следующее:

• Если детонация началась после заправки новым топливом, старый бензин (солярка) сливается и заливается новое топливо. Заправляться на предыдущей АЗС больше не стоит;
• Удаляется нагар в цилиндрах, что позволяет уменьшить степень сжатия и серьезно улучшить отвод тепла. Все моторы имеют функцию естественной самоочистки. На пустой дороге двигателю дают максимальную нагрузку на 2-5 минут. Специалисты рекомендуют делать это несколько раз в день. К слову, когда выхлоп автомобилей на дизеле стал насыщенно-черный или имеет зеленоватый оттенок, такой прогон ничего дает – требуется замена поршневой группы;
• Проверяется состояние элементов системы охлаждения мотора, в частности радиатора и вентилятора. Радиатор необходимо чистить хотя бы раз в год, а желательно чаще;
• Проверяется состоянием высоковольтных проводов и свечей зажигания. Если есть повод грешить на последние, стоит проконсультироваться со специалистом. Возможно, свечи были подобраны неправильно и провоцируют детонацию из-за раннего зажигания;
• Регулируется угол опережения зажигания. После этого нужно выйти на дорогу, набрать скорость 40-50 км/ч, после чего нажать на педаль акселератора;
• В бензин добавляются присадки вроде Castrol TBE. Отметим лишь, что серьезного эффекта это дает не всегда, но все же улучшает детонационную стойкость заливаемого бензина. Благодаря такой присадке машина будет лучше заводиться, но стучать «пальцы» все же продолжат, пусть и не так часто.

Резюмируя советы многих автомобилистов, для снижения частоты детонаций мы настоятельно рекомендуем делать следующее: своевременно менять или ремонтировать вышедший из строя датчик детонации, заменить старые свечи на более качественные и адаптированные под работу с вашим двигателем и заправляться подходящим топливом.

Как выбрать датчик детонации

Правильно подобранный датчик детонации связывает управляющую электронику автомобиля и двигатель. Если электроника не будет должным образом регулировать работу последнего, водитель сразу отметит потерю мощности, ухудшение динамики и повышение расхода топлива. Яркий пример: неправильно подобранный датчик дает низкий уровень сигнала (хоть и новый), а бортовой компьютер выдает ошибку P0327. Если верить статистике, с подобным сталкиваются покупатели датчиков фирмы Bosch. Соответствие штатной детали и покупаемой для дальнейшей установки новой должно быть полным.

Правильнее всего будет искать датчик по VIN-коду своего транспорта. Найденная таким образом запчасть встанет на автомобиль как родная. К тому же именно так можно быстрее всего найти оригинальный датчик, который будет исправно служить весь жизненный цикл авто.

Другой вариант: искать запчасти по техническим данным транспортных средств. На датчики детонации правило также распространяется. Нужно учитывать марку, модель, параметры двигателя, годы выпуска. Риск ошибиться есть, но он сводится к минимуму, если вы собираетесь искать датчик детонации в официальном магазине или через проверенный электронный каталог, а также изучите отзывы других автомобилистов. При этом вы быстро сможете подобрать коды ближайших аналогов, которые смогут выступить в качестве замены старого изношенного устройства.

Экскурс по брендам

Рекомендуем брать OEM-запчасть, особенно если у вас новая иномарка. Качество исполнения запчасти будет максимально высоким. И это отнюдь не пустая трата денег. Когда все узлы двигателя и системы охлаждения исправны, датчик детонации не выходит из строя в принципе. А если это оригинал для конкретной модели, то ЭБУ будет принимать и анализировать реальный сигнал, тем самым сводя к минимуму частоту детонаций топлива.

Так как оригиналы стоят немалых денег, имеет смысл взять аналог. Рекордно высокими ценами здесь могут похвастать датчики для автомобилей марок Mazda, Lexus и Mitsubishi. Конечно, оригиналы по качеству исполнения дают фору любым, даже самым дорогим альтернативам. Если вы решились на покупку аналога, ищите датчики вот этих фирм: Bosch, SWAG, а также Behr/Hella (Германия), NGK (Япония)

Доступные в плане цены запчасти предлагает Amulet (Польша), Meyle, Febi (Германия), FAE (Испания). Правда, по качеству исполнения и времени эксплуатации они отличаются от перечисленных выше вариантов в худшую сторону.

В контексте покупки описываемой запчасти, советуем отдавать предпочтение только дорогостоящим аналогам и оригиналам для вашей марки авто – такие изделия служат в десятки раз дольше дешевок от малоизвестных производителей.

Вывод

Датчик детонации – одно из простых, но очень эффективных решений, которое повсеместно используется в электронных системах защиты двигателя от самовоспламенения топлива. С таким датчиком электроника сама может решить проблему детонации, тем самым улучшив поведение двигателя и уменьшив износ поршней, ГБЦ и самих цилиндров. Можем также отметить серьезное уменьшение расхода топлива после замены старого неисправного датчика на новый. Так что ДД нельзя назвать неэффективным устройством за большие деньги. Напротив, с ним можно смело реализовывать весь потенциал инжекторных двигателей. Многие инженеры признают простоту и изящность этого устройства, способного работать практически в любых условиях при тесном сотрудничестве с ЭБУ. Так что если на вашем автомобиле стоит датчик детонации и вы недовольны его работой, стоит провести его ремонт самостоятельно или купить ему замену, ведь это стоит каждой потраченной копейки.

Сегодня вы можете найти много хороших аналогов немецкого и японского производства, которые будут служить вам верой и правдой долгое время. Рискнем даже предположить, что единоразовой установки нового высококачественного датчика будет достаточно, чтобы вы больше не вспоминали о связанных с ним неполадках весь дальнейший период эксплуатации авто.

датчик детонации

Датчик детонации является небольшой, но очень важной деталью на современном бензиновом двигателе. В этой статье мы рассмотрим для чего он нужен, где он находится и как работает, неисправности датчика и как его проверить, а так же другие вопросы, которые могут возникнуть у начинающих водителей.

Датчик детонации устанавливают практически на все современные бензиновые двигатели. Раньше, на более старых автомобилях, он не устанавливался и водителям приходилось изменять угол опережения зажигания, например при переходе (или при случайной заправке) на топливо с другим октановым числом, чтобы предотвратить детонацию (подробнее об изменении углов, чтобы предотвратить детонацию, вот в этой статье).

Для чего нужен датчик детонации.

Но на современных автомобилях устанавливают на заводе этот датчик и благодаря ему, электронный блок управления (считывая показания с датчика детонации) контролирует работу двигателя на возможное возникновении детонации и степень её величины. И благодаря информации, поступающей с датчика детонации, электронный блок управления (бортовой компьютер) корректирует угол опережения зажигания (и состав рабочей смеси), чтобы исключить возникновение детонации.

О детонации и о причинах её возникновения я не буду писать здесь, так как написал отдельную подробную статью (в которой так же описано как отличить детонацию от калильного зажигания) и желающие могут кликнуть и почитать (статья находится вот тут). А здесь мы подробно поговорим о датчике детонации, его устройстве, диагностике и др.

Устройство и работа датчика детонации.

Этот датчик устанавливается на блоке двигателя и представляет собой пьезо-устройство, которое считывает механические колебания (вибрацию) блока цилиндров и головки двигателя и преобразует эти механические колебания (которые возникают при детонации) в электрические сигналы (импульсы), которые и считывает бортовой компьютер современного автомобиля или мотоцикла.

Ну и как было сказано выше, благодаря информации, поступающей с датчика детонации, бортовой компьютер изменяет угол опережения зажигания (чем больше детонационные стуки, тем больше изменяется угол) и состав рабочей смеси, и благодаря этому предотвращается возникновение детонации.

Работая совместно с другими датчиками, которыми оснащён современный двигатель, датчик детонации так же позволяет улучшить мощностные показатели двигателя, при этом не теряя экономичности.

Устройство и принцип работы этого датчика основан на пьезоэффекте, то есть в корпус датчика помещена пьезоэлектрическая пластинка, которая реагирует на вибрацию и от вибрации на пластинке появляется напряжение. И чем выше сила и амплитуда колебаний и вибрации (от возникновения детонационных стуков) тем выше напряжение, которое и считывает блок управления и тут же корректирует угол опережения и состав смеси.





Большинство датчиков плоские (нерезонансного типа), как на фото выше и на фото а слева. Реже на машинах бывают датчики резонансного типа (рисунок Б слева), которые не имеют отверстия в центре для болта или шпильки крепления к блоку мотора. Они внизу имеют отдельную резьбовую часть.



Неисправности и диагностика датчика детонации.

При выходе из строя датчика детонации, на большинстве современных машин на панели приборов загорается индикаторная лампочка (или загорается временами, при повышении нагрузки). Но добраться до места ремонта (замены датчика) не представляет трудностей, так как двигатель будет работать без проблем. Но стоит учесть, что при первой возможности (особенно перед заправкой) следует заменить датчик на исправный, так как октановое число одного и того же бензина на разных заправках может отличаться.

И при неисправном датчике детонации, заправившись бензином с неподходящим для вашего двигателя октановым числом, возможно возникновение детонации, которая вредна для любого мотора. И даже если и не будет детонации (когда октановое число не сильно отличается) но мощность и экономичность мотора, при неисправном датчике, с таким бензином будет уже не та.

Поэтому следует при первой возможности заменить датчик. На тех автомобилях, у которых при выходе из строя датчика не загорается индикатор на приборной панели, можно убедиться в неисправности датчика его проверкой, которая будет описана ниже. К тому же можно понять по поведению машины (упала мощность, экономичность, изменился цвет выхлопа), что какой то датчик вышел из строя (как выявить неисправность впрысковой иномарки по поведению машины советую почитать вот тут).

Проверить почти любой датчик современного двигателя (в том числе и датчик детонации) можно с помощью обычного мультиметра (тестера). Как с помощью обычного тестера проверить датчики современного впрыскового мотора, я написал в отдельной статье (статья находится вот тут).

Но проверку датчика детонации стоит подробно описать и здесь, так как тема статьи требует этого. К тому же проверка датчиков, установленных на многих иномарках, аналогична проверке датчиков современных отечественных машин.

В хорошо оснащённых автосервисах, для выявления какой то неисправности, (в том числе и выхода из строя датчиков) используют сканеры (например описанные вот в этой статье), которые расшифровывают код конкретной неисправности. Но у большинства автовладельцев таких полезных приборов разумеется нет. Но можно проверить датчик детонации и с помощью тестера, а если его у кого то нет, то купить его можно везде, да и смешная цена в пределах 5 — 10$ легко позволяет это сделать.

И так, для проверки нам потребуется цифровой мультиметр (тестер) выставленный в режим замера сопротивления (омметра), или в режим замера напряжения (вольтметра).

В первом случае (при проверке омметром сопротивления) следует уточнить в мануале вашего двигателя (или на форумах) какое точное сопротивление должно быть у исправного датчика, установленного именно на вашем двигателе. Так как на разных двигателях у датчиков может быть разное сопротивление.

Узнав точное сопротивление исправного датчика, отключаем провода, приходящие к датчику (снимаем клеммную колодку), и подсоединяем один щуп тестера к массе (туда где вставляется винт крепления или к самому винту, ну или к массе мотора, если датчик не снят с блока). Второй щуп тестера (омметра) подсоединяем к плюсовому контакту (обычно к нему приходит провод красного цвета с бортовым напряжением, а рядом стоящий сигнальный контакт, предназначен для провода, идущего на блок управления и он другого цвета).

На датчиках некоторых машин оба щупа следует подсоединять к клемам датчика (второй щуп ко второй клеме, а не к массе, как на фото ниже). Если при проверке выяснится, что сопротивление не такое, как на исправном датчике, или вообще нет сопротивления — обрыв) то разумеется следует заменить датчик новым.

Во втором случае (при проверке вольтметром напряжения) понадобится тестер, способный измерять микровольты (менее одного вольта). Большинство азиатских тестеров вполне способны замерить микровольты, даже если переключатель выставить на 1 — 2 вольта (тестер в таком случае покажет напряжение с нулём впереди — например 0,02 — 0,5 и т.д.).

Для такой проверки следует снять датчик детонации с блока двигателя, и подключить щупы тестера (вольтметра) к контактам датчика (клеммной колодке). Теперь остаётся с помощью отвёртки или болта (см. фото слева) тихонько постукивать по корпусу датчика. При этом вольтметр должен показать скачки напряжения, и чем сильнее удар (но в пределах разумного), тем больше скачок напряжения.

Такую же проверку можно сделать и выставив тестер в режим омметра, только при постукивании по корпусу будет меняться не вольтаж, а сопротивление (это показано в видеоролике под статьёй).

Если при проверке вольтметр ничего не покажет, то место такому датчику на помойке. Если же выяснилось, что датчик исправен, но двигатель тупит (работает некорректно — мощность и экономичность не та), или индикаторная лампочка горит, а код неисправности подтверждает, что именно из-за датчика детонации проблемы, то скорей всего неисправность в проводах, которые приходят к датчику (обрыв или перетёрлись и замыкают на массу) и следует тщательно проверить провода, приходящие к датчику и идущие от датчика к блоку управления.

Что касается замены датчика, то на большинстве машин он крепится всего одним винтом (или шпилькой с гайкой) к блоку цилиндров (см. фото слева), и его довольно легко заменить, открутив винт и отключив провода от клеммной колодки.



А точное  расположение датчика детонации следует уточнить в мануале вашего двигателя, или просто посветив фонариком и обследовав сверху блок цилиндров вашего мотора, и на большинстве машин датчик крепится между 2 и 3 цилиндром, ближе к головке мотора (как на фото). Датчик легко обнаружить, так как к нему приходят провода от блока управления двигателя.

Вот вроде бы и всё, надеюсь прочитав эту статью, начинающие водители теперь подробно знают почти всё о датчике детонации, успехов всем.

назначение, конструкция, где находится, проверка

На чтение 8 мин. Просмотров 7k. Опубликовано 31.08.2020

В этой статье описано всё, что необходимо знать о типах, принципе работы, функциях, методах диагностики и тестирования датчиков детонации. Мы разберём симптомы неисправных датчиков и расскажем подробные шаги и методы их обнаружения.

Что такое детонация?

В бензиновых двигателях для воспламенения топливовоздушной смеси используются свечи зажигания. Пламя непрерывно распространяется в топливовоздушной смеси.

Во время распространения пламени, если давление повышается ненормально, смесь в некоторых случаях будет возгораться самостоятельно, не дожидаясь достижения пламени, вызывая мгновенное взрывное возгорание. Это явление называется детонацией.

В то время как нормальная скорость распространения фронта пламени составляет около 30 м/с, при детонации пламя распространяется в десятки раз быстрее — до 2000 м/с.

Детона́ция (от фр. détoner — «взрываться» и лат. detonare — «греметь») — режим горения, при котором по веществу распространяется ударная волна.

Сгорание в двигателе — сложный процесс, поэтому требует довольно точной конструкции и контроля. Небольшая ошибка управления или отклонение от нормы вызовут ненормальное сгорание. Детонация — ненормальное сгорание.

Проще говоря, детонация — воспламенение смеси в ненужный момент времени (как правило раньше положенного) в неправильном месте.

Для чего нужен датчик детонации

Проще говоря, датчики детонации (ДД) — это датчики вибрации, которые хорошо подходят для обнаружения структурных акустических колебаний. Это может происходить при преждевременном зажигании или непреднамеренном возгорании смеси.

ДД это своеобразный микрофон, с помощью которого блок управления (ЭБУ) «слушает» двигатель. Датчик преобразует детонацию двигателя в электрический сигнал. Контроллер использует этот сигнал для противодействия детонации с помощью регулировки угла опережения зажигания.

Как только детонация обнаружена, ЭБУ будет постепенно задерживать зажигание до тех пор, пока детонация не будет устранена. После того, как детонация устраняется и не возникает снова, ЭБУ будет постепенно восстанавливать исходную синхронизацию зажигания. Это называется управление с замкнутым контуром и обратной связью.

Таким образом, датчик детонации — это специальный «микрофон» для ЭБУ, который выполняет роль обратной связи при регулировании момента зажигания.

Когда есть неисправность в ДД, вышеупомянутое управление с обратной связью не работает. Чтобы избежать повреждений, вызванных детонацией двигателя, ЭБУ сохранит соответствующий код неисправности и задержит опережение зажигания каждого цилиндра на определенное значение (Toyota задерживает на 8 °, Volkswagen — на 15 °). В это время снизятся мощность и экономичность двигателя.

Типы датчиков, конструкция

Датчики детонации бывают двух типов.

Узкополосные или резонансные

Такой тип датчика рассчитан на генерацию напряжения при колебаниях определенного диапазона частот. Т. е. пластина (ее вес, размер, крепление и т. д.) — обеспечивает требуемый уровень напряжения только в определенном диапазоне частот.

Всё это рассчитано под поршневую группу двигателя. Отсюда и разные номера датчиков на разных моторах — диаметр поршней отличается — датчики детонации тоже будут разные.

Широкополосные

Данные датчики регистрируют колебания в более широком диапазоне. Они дешевле, надёжнее, но обработка их сигнала более сложная.

Внутри ДД находится тороидальный пьезокерамический элемент с прикрепленной массой. Корпус реагирует на вибрацию, вызванную детонацией двигателя, в свою очередь вызывая движение в пьезокерамическом элементе, который генерирует электрический сигнал. Этот сигнал используется модулем управления двигателя.

Где находится датчик детонации

Датчик детонации установлен на блоке цилиндров или головке цилиндров (как показано на рисунке) ниже впускного коллектора.







В зависимости от конструкции ДД крепиться болтом к двигателю или вкручивается в него. Например, на 4-цилиндровом двигателе датчик обычно установлен между 2 и 3 цилиндром.

На четырехцилиндровых двигателях используется один датчик детонации, так как он может легко контролировать работу всех цилиндров. По мере увеличения количества цилиндров требуется больше датчиков.

Чаще всего датчики детонации разбиты на группы. Например, на шестицилиндровом двигателе датчик 1 может соответствовать цилиндрам 1–3, а датчик 2 — цилиндрам 4–6.

Читайте подробнее: Что такое Банк 1 и Банк 2, Датчик 1 и Датчик 2 (Bank 1, Bank 2, Sensor 1, Sensor 2)

Признаки неисправности

Вот некоторые из наиболее распространенных признаков неисправности датчика детонации, на которые следует обратить внимание.

Контрольная лампа Check Engine

Один из первых симптомов, который вы можете заметить, — это загорание контрольной лампы Check Engine на приборной панели. Вы должны серьезно отнестись к этому раннему предупреждению и осмотреть свой автомобиль, прежде чем проблема усугубится.

Конечно, есть много причин, по которым может загореться Check Engine, и неисправный ДД — одна из них. Независимо от причины, вы не должны игнорировать её слишком долго, иначе это может иметь плачевные последствия для двигателя.

Громкие звуки из двигателя

Когда датчик детонации начинает работать со сбоями, вы слышите громкие звуки, исходящие от двигателя, которые напоминают стук. Чем дольше вы не решите эту проблему, тем громче будут эти звуки.

Этот шум возникает из-за неправильного воспламенения топливно-воздушной смеси внутри цилиндра.

Высокий расход топлива

Если вы заметили, что проезжаете меньше километров за 1 л, то причиной этому может быть неисправный датчик детонации. Опять же, есть много причин, по которым у вас может быть высокий расход топлива.

Но если есть другие симптомы в сочетании с увеличившемся расходом топлива, то это ещё один повод полагать, что ДД неисправен.

Плохое ускорение

Когда вы нажимаете на педаль газа, а автомобиль не ускоряется так же быстро, как раньше — возможно, неисправный датчик детонации мешает эффективному ускорению. Вы можете быть уверены в этом, если у вас уже проявляются три предыдущих симптома.

Машина дёргается

Худшие симптомы неисправного датчика проявляются при повреждении внутренних деталей двигателя. Если вы позволите этой проблеме обостриться, не заменив неисправный датчик детонации, ваш автомобиль начнет все больше дёргаться.

Может даже появиться запах гари, исходящий от двигателя и попадающий в салон. Любое дальнейшее использование автомобиля в таком состоянии может привести к выходу из строя всего двигателя.

Как проверить датчик детонации, пошаговое руководство

Если ДД выходит из строя, генерируется код неисправности P0324 (неисправность системы контроля детонации) и P0325 (неисправность датчика детонации). Ошибки можно считать самостоятельно с помощью диагностического сканера или адаптера ELM327 с программой Torque.

Сигнал обратной связи от датчика детонации к ЭБУ обеспечивает наиболее оптимальное регулирование угла опережения зажигания, наилучшую производительность системы зажигания, а также предотвращает повреждение двигателя в результате детонации.

Напряжение сигнала переменного тока, генерируемое датчиком, изменяется в зависимости от уровня вибрации двигателя во время работы.

Если датчик детонации неисправен, выполните следующие действия для диагностики.

Шаг 1 — базовая проверка

1. Проверьте, не поврежден ли датчик физически.
2. Проверьте, правильно ли установлен датчик. Если момент затяжки крепления слишком сильный или слишком слабый, будет установлен диагностический код.
3. Проверьте, нет ли на поверхности датчика заусенцев, повреждений и посторонних предметов.
4. Датчик детонации следует держать вдали от шлангов, кронштейнов и проводки двигателя.
5. Если что-то из этого не в порядке, разберитесь с неисправной деталью и переходите к седьмому шагу. Если всё нормально — переходите к следующему шагу.

Шаг 2 — посмотрите обороты двигателя сканером

1. Подключите диагностический прибор к разъёму OBD-2.
2. Поверните ключ зажигания в положение «ON».
3. Выберите «Двигатель» / «Чтение потока данных» / «Сигнал датчика детонации 1».
4. Запустите двигатель и доведите его до нормальной рабочей температуры.
5. Диагностический прибор должен считывать нормальные обороты двигателя.

Шаг 3 — проверьте сопротивление внутреннего резистора

Данный шаг предназначен для датчиков с внутренним резистором. Зависит от модели автомобиля.

1. Поверните ключ зажигания в положение «OFF».
2. Отсоедините разъём проводов от датчика.
3. Измерьте значение сопротивления внутреннего резистора (стандартное значение сопротивления: 49–100 кОм).
4. Подсоедините разъем жгута проводов датчика.

Если значение сопротивления ненормальное, замените датчик детонации и перейдите к шагу 7. Если с сопротивлением всё нормально, переходите к следующему шагу.

Шаг 4 — проверьте напряжение от датчика

1. Отключите зажигание.
2. Отсоедините разъем от датчика.
3. Открутите болт крепления, снимите датчик с двигателя.
4. Возьмите электронный мультиметр и переведите его на измерение постоянного напряжения (DC), на минимальный предел измерения (200 mV).
5. Подключите мультиметр к датчику, лучше использовать зажимы типа «крокодил».
6. Возьмите гаечный ключ. Несильно постукивая по датчику, наблюдайте за изменением напряжения на мультиметре. Так же ДД можно зажать в тиски и ударять по ним, не боясь повредить датчик.

Если напряжение на мультиметре не изменяется, скорее всего датчик неисправен и требует замены.

Шаг 5 — проверьте проводку от датчика до ЭБУ

1. Отключите зажигание.
2. Отсоедините разъем от датчика.
3. Отсоедините разъем жгута проводов ЭБУ.
4. На монтажной схеме для своего автомобиля найдите контакты ДД на колодке проводов контроллера.
5. Измерьте сопротивление 1 провода.
6. Измерьте сопротивление 2 провода.

Сопротивление должно быть менее 0,5 Ом. Если прибор показывает «OL», значит в цепи есть обрыв, который нужно устранить.

Шаг 6 — проверьте цепь питания ЭБУ

1. Проверьте цепь питания ЭБУ.
2. Проверьте цепь заземления ЭБУ.

Шаг 7 — сбросьте ошибку OBD-2

1. Подключите диагностический сканер.
2. Поверните ключ зажигания в положение «ON».
3. Удалите код неисправности.
4. Запустите двигатель и дайте ему поработать на холостом ходу не менее 5 минут.
5. Покатайтесь не менее 10 минут.
6. Считайте ошибки с блока управления ещё раз, чтобы убедится, что неисправность не возвращается.

Видео о том, как проверить датчик детонации.

Вывод

ДД используется для определения состояния детонации в двигателе. ЭБУ использует этот сигнал для управления моментом зажигания.

Датчик детонации обычно устанавливают на блоке или головке блока цилиндров. Датчики бывают узкополосные (резонансные) и широкополосные.

Проверка датчика детонации обычно включает в себя: считывание данных обратной связи датчика, проверку рабочего напряжения, проверку проводки между датчиком и ЭБУ, измерение сопротивления датчика и т. д.

Подробно о том, для чего нужен датчик детонации двигателя

Одним из главных условий корректной работы автомобильного двигателя заключается в нормальном горении топливно-воздушной смеси в цилиндрах. Условием для этого является множество факторов, основополагающие среди которых — высококачественное топливо и угол опережения зажигания.

Если эти два критерия не выполняются, то это провоцирует возникновение детонации, а она в свою очередь становится поводом для серьезных поломок автомобиля.

Принцип детонации основан на том, что определенная порция бензина из-за посторонних причин локально воспламеняется в камере возгорания. Данное действие происходи до момента возникновения искры между электродами свечей, то есть опережает загорание. При этом давление и температурный показатель намного выше.

Расположение и функциональные принципы

Устройство фиксируется между вторым и третьим цилиндром на блоке. Такое месторасположение выбрано абсолютно не случайно. Дело в том, эта точка считается наиболее горячей, к тому же самой приближенной одновременно к двум цилиндрам. Именно там детонация начинает действовать раньше всего, и когда достигает максимального уровня, в других частях она еще только начинает образовываться.

Сенсор представляет собой своеобразное устройство, которое преобразует механическую колебательную энергию каждого цилиндра во множество электроимпульсов. Конструкция предельно простая: пьезоэлектрическая пластина с шунтирующим резистором и защитным корпусом.

Если начинает возникать детонационное волнение, то на каждом конце пластины образуется напряжение.Он постоянно пересылает сигналы ЭБУ двигателя. Тот реагирует на них изменением угла опережения и составным качеством топлива.

Схема работы датчика очень похожа на функционирование пьезоэлектрического микрофона, настроенного на звуковые волны колебаний, свойственных только процессу детонации. Из-за того, что на работу двигателя влияет взаимодействие большого количества разнообразных деталей, она сопровождается множеством звуков определенной частоты.

Для того чтобы нейтрализовать ошибочную реакцию на посторонний звук, сенсор, подобно камертону, перенастраивается на другую звуковую волну (детонации). Ее диапазон составляет от 25 до 75 Гц.

Звуки, которые не входят в эти границы, относят к посторонним шумам, они являются маркером неисправности пальцев, поршней или вкладышей двигателя.

Эти звуковые «чужие» сигналы распространяются по металлическому блоку ДВС и с определенного момента достигают пластины датчика детонации, заставляя его резонировать. На концах пластины возникает напряжение, которое после преобразования считывает электронный блок управления.

Существует два основных типа датчиков детонации:

• широкополосный, воспринимающий несколько основных видов сигнала, относительно которых прибор определяет частоту и уровень сигнала, передаваемый на ЭБУ;
• резонансный, настроенный на определенную одну частоту, начинает сигнализирующее действие только в случаях совпадения /возникновения резонанса со звуковой волной, которая была сгенерирована детонацией воздушно-топливной смеси

Если датчик вышел из строя

Работа электронного блока управления построена таким образом, что при малейшей неисправности датчика детонации он оперативно в целях безопасности установить поздний срок зажигания.

В случае неисправности датчика двигатель функционирует уже не в корректном режиме, а ЭБУ не может выставлять точный и правильный угол опережения. Поэтому при детонационном горении топливной жидкости образуются достаточно высокие силовые нагрузки в виде интенсивных ударов, а также заметно возрастают показатели теплоотдачи у кривошипно-шатунного механизма.

Это, в свою очередь, приводит к износу всех деталей двигателя, а следственно, может стать причиной общей поломки автомобиля.

Таким образом, неисправный датчик напрямую влияет на экономичность и динамику работы ДВС.

Сигнальным маркером того, что датчик детонации вышел из строя служит загорание лампочки «CheckEngine», а также больший, чем обычно расход топлива и интенсивные газовые выхлопы. В этом случае датчик детонации подлежит замене.

Как самостоятельно проверить датчик?

Чтобы узнать, как работает датчик детонации двигателя, следует пройти соответствующую диагностику в сервисе. Там специальное оборудование выдаст код ошибки, а автослесарь устранит все неисправности.

Если нет возможности расшифровать код сообщения на информационной панели, то можно попробовать самостоятельно продиагностировать на наличие неисправности датчик детонации.

• Первоначально следует залить в бак бензин высокого качества и прогреть его в течение некоторого времени до рабочих показателей.
• Далее проверяется мотор, корректность его работы. На скорости, не превышающей 40 км/ч перейти в режим повышенной передачи.
• Одновременно педалью газа резко добавить обороты.

Если в ближайшую минуту будет слышен детонационный стук, то можно считать, что датчик работает корректно. В случае если звон не обнаружился, то это косвенно подтверждает неисправность устройства.

Также можно использовать дополнительную проверку, основанную на особенных характеристиках работы электронного блока управления. При переходе на аварийный режим функционирования маркерами неисправности датчика станут:

• быстрый перегрев мотора при относительно низких температурах воздуха;
• возникновение такого явления, как «троение» двигателя;
• свечи зажигания забиваются нагаров из-за того, что топливная смесь переобогащается;
• расход бензина увеличивается, а мощность двигателя заметно уменьшается

При таких «симптомах» автомобиль не рекомендуется эксплуатировать, так как это может привести к значительному и дорогостоящему ремонту.

Как проверить датчик детонации – виды поломок и их признаки + видео » АвтоНоватор

Многие автомобилисты сталкиваются с вопросом, как проверить датчик детонации! Для начала не мешало бы разобраться, что же это за устройство, каковы его функции, и как именно он работает.

Как проверить датчик детонации – виды поломок

Таким нехитрым термином называется устройство, отвечающее за определение момента появления детонации в движке, и является датчиком электронной системы, которая контролирует работу двигателя авто во время впрыска топлива. Его принцип работы основывается на пьезоэффекте. Таким образом, как только появляется детонация, немедленно возникает и вибрация в двигателе, что, в свою очередь, приводит к сжатию пьезоэлектрической пластины, находящейся в датчике. В результате этого на концах пластины возникает разность потенциалов.

К сожалению, данный прибор не является исключением и, как все детали автомобиля, иногда выходит из строя. В этом случае на панели управления загорается соответствующий индикатор, мотор, правда, работает в полную силу, и автомобиль будет ездить, как обычно. Так как датчик детонации является электронным устройством, то и, соответственно, основные неисправности, возникающие в нем, связаны именно с электроникой. Таким образом, этот прибор выходит из строя, если:

• произошел обрыв его сигнального провода;
• оборвалась экранирующая оплетка провода данного устройства;
• произошло замыкание на массу;
• или же замкнуло бортсеть одного из проводов датчика;
• могут возникнуть неисправности в самом приборе;
• кроме того, любые поломки блока управления движком также будут способствовать некорректной работе датчика.



Мнение эксперта

Руслан Константинов

Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Датчик детонации представляет собой довольно примитивный прибор, но и он может выйти из строя. Заметить это можно только по индикатору на панели приборов, других явных признаков неполадок увидеть не получится. В работе двигателя не будет никаких отклонений. Выявить поломку непросто, т. к. датчик относится к электронным исполнительным механизмам. Проверить его несложно, если обратиться в ближайший автосервис, где с помощью сканера специалисты быстро определят неисправный датчик. Подобный сканер можно приобрести и в личное пользование, если есть такая необходимость.
Для тех же, кто не ищет лёгких путей и все делает своими руками, можно попробовать проверить датчик самостоятельно. Для этого понадобится вооружиться мультиметром.
Диагностика осуществляется только после снятия прибора с автомобиля. Мультиметр следует перевести в режим вольтметра. Положительный щуп подсоединяется к контакту датчика, а минусовой к металлическому кольцу. После этого по датчику нужно несильно постучать, если он в исправном состоянии то сдетонирует, о чём будут свидетельствовать показания на мультиметре.
Для более точной и качественной проверки потребуется осциллограф. При этом не потребуется снимать датчик, достаточно завести двигатель и подключить прибор. Далее при постукивании по датчику на приборе будет отображаться детонация (если он в исправном состоянии). Если сигнала нет, датчик следует заменить.

Датчик детонации – признаки неисправности электроники

Во всех этих вышеперечисленных случаях необходима проверка датчика детонации, осуществляется же она следующим образом. В случае, если произошел обрыв сигнального провода, необходимо срочно проверить, насколько надежно подсоединены розетка жгута и вилка самого датчика. Если же с подсоединением все в порядке, тогда следует оценить, в каком состоянии находятся контакты розетки, и при необходимости заменить их. Также можно посмотреть и на состояние жгута, для этого его следует отсоединить от прибора и при выключенном зажигании проверить целостность цепи с помощью омметра.

Если же произошел обрыв экранирующей оплетки, то первым делом следует проверить надежность подключения вилки прибора и розетки жгута. В принципе, практически все действия будут аналогичны предыдущим, только в завершении следует проверить целостность экранирующей оплетки.

Что же касается замыкания на массу, так с ним действовать следует так: отсоединяем блок и датчик детонации от жгута проводов и проверяем состояние цепи. Выключив зажигание, необходимо при помощи омметра проверить соединение цепи жгута и массы движка. Если обнаружена какая-либо неисправность, то ее следует устранить в срочном порядке. И в завершении включаем зажигание и проверяем корректность работы прибора.

Проверка датчика детонации и бортсети

Когда речь идет о замыкании бортсети, нужно в первую очередь отсоединить защитный чехол его розетки и при включенном зажигании проверить напряжение между розеткой и массой движка. Если оно пределах 12 В, то, отключив зажигание, проверьте, не произошло ли замыкание в цепи жгута и электропитанием системы управления. Что же насчет проверки на неисправности самого прибора, так тогда по нему необходимо просто постучать каким-либо не металлическим предметом (при этом двигатель должен работать на холостом ходу), а затем проверить с помощь вольтметра наличие сигналов.

В случае его неисправности следует обратиться в специализированный центр по ремонту, либо заменить прибор на новый. Проверка же блока осуществляется оценкой состояния его контактов.

Таким образом, можно сказать, что существует довольно много причин, по которым может прийти в негодность датчик детонации, признаки неисправности при этом определить довольно просто, единственное, что потребуется для этого, так это немного времени и терпения. На этой оптимистичной ноте диагностику можно считать освоенной.

Оцените статью: Поделитесь с друзьями!

как проверить, где находится, за что отвечает

Очень просто ответить: для чего нужен датчик детонации. Механизм обнаруживает детонацию в двигателе и затем посылает сигнал, который используется для управления синхронизацией.

Устройство обеспечивает экономичность и лучшие эксплуатационные характеристики двигателей, предназначенных для автомобильной промышленности. В случае автомобилей с циклом Отто, механизм заставляет точку зажигания работать ближе к идеальной точке. Принцип работы датчика простой. Механизм представляет собой небольшое пьезоэлектрическое устройство. Внутри металлического элемента находится пьезоэлектрический элемент, который может вибрировать, чтобы генерировать электрический сигнал при воздействии механического напряжения, на что электроника отвечает изменением в детонации мотора. Это простое объяснение, зачем нужен датчик детонации.

Для чего он нужен

Устройство используется для улавливания детонации, происходящей в камере сгорания. Его функция заключается в отправке сигнала на центральный компьютер, чтобы он мог регулировать время зажигания. Таким образом, компьютер влияет на зажигание и тем самым помогает избежать повреждения двигателя. Механизм обладает способностью генерировать сигнал некоторой вибрации, отличной от той, которая обычно вызывает детонирующий процесс горения. Цель состоит в том, чтобы достичь максимально возможной мощности двигателя, потребляя наименьшее количество топлива. Схема датчика очень проста. Есть двигатели, которые имеют более одного устройства, все зависит от электрической схемы управления, которая есть у двигателя.

Расположение

Где находится датчик детонации?

Устройство находится в блоке двигателя на крышке клапана, коллекторе или во впускной головке.

Как устройство работает

Вибрации двигателя обнаруживаются механизмом, после чего на компьютер посылается сигнал напряжения. Сигнал от устройства используется компьютером для уменьшения времени зажигания. Двигатель осуществляет детонации в заданном частотном диапазоне. Материал устройства специально разработан для обнаружения частоты звука и вибраций, связанных с детонацией.

Внутри устройства находится пьезоэлектрический элемент. Это материал, подготовленный из химических соединений, которые обладают свойством генерировать напряжение при воздействии давления, вибрации или удара. В механизме пьезоэлектрические устройства откалиброваны таким образом, чтобы излучать электрические сигналы на той же частоте, что и детонации двигателя. Это означает, что когда механизм чувствует резкий стук, он подает сигнал напряжения на компьютер.

Таким образом, механизм постоянно генерирует напряжение, но когда двигатель начинает детонировать по любой причине, механизм генерирует сигнал более высокого напряжения. Компьютер, замечая увеличение, вносит коррективы, чтобы предотвратить детонацию в двигателе.

Типы

Обычно существует два способа обнаружения детонации или вибрации двигателя из-за нестабильного сгорания. Это может быть обнаружение по вибрации или измерению давления. Большинство датчиков детонации работают по методу вибрации. Они, в свою очередь, делятся на три типа в соответствии с механизмом обнаружения: индуктивные резонансные, пьезоэлектрические и не пьезоэлектрические резонансные датчики.

Индуктивные и пьезоэлектрические резонансные датчики

Резонансные датчики обнаруживают определенную частоту колебаний, потому что она имеет характеристики узкополосного отклика.

Нерезонансный пьезоэлектрический датчик

Он непосредственно измеряет вибрацию и имеет более широкую полосу пропускания. Поскольку частота пульсации имеет тенденцию незначительно изменяться в зависимости от скорости двигателя, этот класс датчиков работает лучше, чем резонансные. Вибрационные датчики обычно устанавливаются в блоке цилиндров или головке двигателя.

Сбой

Если механизм поврежден, возникают следующие признаки неисправности датчика детонации:

• детонация при ускорении;
• низкий или нестабильный холостой ход;
• потеря мощности двигателя;
• звяканье;
• включение индикатора проверки двигателя;
• высокий расход топлива.

Стук двигателя

Одной из наиболее распространенных неисправностей является срабатывание, особенно на высоких скоростях. Это может указывать на трещины или поломки, поэтому устройство необходимо заменить.

Ускоренный расход топлива

Когда механизм выходит из строя, то может произойти быстрое воспламенение топлива. В этом случае необходимо убедиться, что механизм не является причиной этого сбоя, проверив напряжение.

Сложность ускорения

Еще один из признаков, указывающих на повреждение, заключается в том, что при нажатии на акселератор двигатель медленно достигает желаемой скорости. Рекомендуется всегда проводить корректирующее обслуживание автомобиля и проверять механизм на наличие любых из упомянутых симптомов.

Неисправность датчика детонации приводит ко многим неприятным последствиям. Именно поэтому стоит изучить признаки неисправности. Когда в работе автомобиля появляются поломки и ошибки, всегда необходимо проверять, как работает устройство. Ремонт датчика не всегда целесообразен, поэтому может потребоваться замена датчика детонации.

Как проверить

Другой способ обнаружения детонаций и ударов двигателя заключается в непосредственном измерении внутреннего давления цилиндра.

Датчики обычно интегрируются в свечу зажигания путем установки пьезоэлектрического элемента в форме кольца. Когда происходит симптомы неисправности, создается высокочастотный шум, который накладывается на тип волны давления, возникающей при нормальном сгорании. Обнаружение достигается путем фильтрации этой волны от остальных.

Проверка датчика детонации и его напряжения происходит с помощью мультиметра.

При установке механизма на место необходимо затянуть его с моментом затяжки, указанным в руководстве. Момент зажигания индивидуально регулируется до предела детонации для каждого цилиндра, что позволяет оптимально использовать мощность двигателя.

Это ответит на вопрос, как проверить датчик детонации:

1. Поместить автомобиль на ровную поверхность.
2. Найти механизм в центре двигателя под впускным коллектором. Датчик подключен с помощью группы кабелей, которые выходят сверху. Расположение зависит от модели автомобиля.
3. Отключить группу кабелей датчика. Потянуть за основание проводов.
4. Подключить конец мультиметра к датчику, отрицательный конец соединит его с точкой заземления или с отрицательной клеммой аккумулятора.
5. Чтобы установить непрерывность, мультиметр должен указывать значение больше 10 Ом. Если непрерывность не наблюдается, механизм поврежден и должен быть заменен.

Как очистить датчик

В Интернете имеется широкий спектр информации об очистке датчика. На некоторых форумах участники предлагают чистить его специальной жидкостью, такой как очиститель контактов. Тем не менее, этот механизм довольно хрупкий и может быть поврежден, если с ним обращаться неправильно. Лучше всего заменить механизм на новый.

С другой стороны, механизм детонации имеет специфический момент затяжки. Если крутящий момент изменится, это может повлиять на генерируемый сигнал. Поэтому необходимо знать, что такое затягивающий контакт, чтобы не повредить механизм при установке.

Видео по теме

где находится и как располагается

Современные автомобили как отечественного, так и зарубежного производства оснащены датчиком, который отслеживает работу двигателя, реагирует на стук, указывающий на наличие каких-либо неисправностей, а также предупреждает о возможной детонации в силовом агрегате. Это устройство отправляет сигналы о каждом нехарактерном звуке на контроллер. Тот, в свою очередь, обрабатывает команду и осуществляет регулировку угла опережения зажигания для оптимизации работы двигателя.

В этой статье вы подробно узнаете, что представляет собой датчик детонации ВАЗ-2115 и где находится это весьма нужное и полезное устройство. Кроме того, мы расскажем о распространенных ошибках, выводимых на бортовой компьютер и неисправностях, которые их вызывают.

Где располагается датчик детонации в автомобиле ВАЗ-2115

Итак, как мы уже выяснили, датчик детонации, расположенный непосредственно на блоке двигателя, внимательно отслеживает его работу сразу же после запуска. Точное местонахождение устройства – промежуток между 2 и 3 цилиндрами. Найти его совершенно несложно, особенно в том случае, если вы имеете опыт в ремонте своего авто и неоднократно занимались переборкой мотора.

Читайте также: Почему нет искры на ВАЗ-2115 инжектор

Датчик детонации может быть как одно, так и двухтактным – это зависит от комплектации конкретной машины. Кроме того, все устройства делятся на два основных вида:

• широкополосные датчики, имеющие круглую форму и напоминающие большую таблетку;
• резонансные высокочувствительные элементы, изготовленные в форме бочонка.

Эти типы датчиков не являются взаимозаменяемыми, поэтому прежде, чем выбирать изделие для замены, необходимо узнать, какой именно элемент установлен на вашей машине.

Как показывает практика, это устройство весьма надежно, оно может работать много лет, не создавая практически никаких проблем. Но иногда даже этот датчик выходит из строя.

Как узнать, что датчик детонации не работает

Существует целый ряд симптомов, указывающих на то, что датчик детонации вышел из строя:

• срабатывание лампочки Check Engine сразу при запуске двигателя, при движении под гору или разгоне;
• двигатель начинает троить безо всяких на то причин;
• автомобиль плохо разгоняется, значительно ухудшаются его динамические характеристики.

Все эти симптомы можно рассматривать как по отдельности, так и в комплексе. Если появился хотя бы из них, лучше в первую очередь провести диагностику датчика, чтобы даром не разбирать двигатель.

Кроме того, диагностические работы необходимы и в том случае, если бортовой компьютер выдает один из следующих кодов ошибок датчика детонации:

• Этот код указывает не проблему с высоковольтными проводами;
• Скорее всего, код ошибки означает окисление контактов, которые следует аккуратно почистить, чтобы восстановить нормальную работу устройства. Также проблема может быть вызвана обрывом проводки, по которой ток подается на датчик детонации;
• 0326-0327. Данные коды указывают на слишком слабые сигналы с датчика на контроллер. Основные причины – все то же окисление контактов либо слабая фиксация чувствительного элемента.

Простой способ диагностики датчика детонации

Для диагностики датчика можно подъехать в автосервис либо выполнить процедуру самостоятельно, используя измерительные приборы. К примеру, самый простой способ выявления неполадок выглядит следующим образом:

• демонтируем датчик и подключаем к нему мультиметр (можно воспользоваться вольтметром). Схема простая – электроды измерительного прибора должны расположиться на выходных контактах чувствительного элемента;
• отверткой или другим инструментом слегка постукиваем по корпусу устройства с разным усилием;
• на дисплее мультиметра смотрим, изменяются ли показания во время постукиваний по датчику. Если да, то устройство работает корректно. В противном случае следует его заменить, так как ремонту оно не подлежит.

Читайте также: Как сделать акустическую полку на ВАЗ-2115

Датчик детонации играет весьма важную роль в конструкции автомобиля ВАЗ-2115 – он дает возможность своевременно распознавать проблемы с двигателем и регулировать систему зажигания для их устранения. Поэтому очень важно поддерживать его исправное состояние, а в случае поломки сразу же заменять ДД, чтобы исключить выход из строя мотора.

где находится и как располагается

Современные автомобили как отечественного, так и зарубежного производства оснащены датчиком, который отслеживает работу двигателя, реагирует на стук, указывающий на наличие каких-либо неисправностей, а также предупреждает о возможной детонации в силовом агрегате. Это устройство отправляет сигналы о каждом нехарактерном звуке на контроллер. Тот, в свою очередь, обрабатывает команду и осуществляет регулировку угла опережения зажигания для оптимизации работы двигателя.

В этой статье вы подробно узнаете, что представляет собой датчик детонации ВАЗ-2115 и где находится это весьма нужное и полезное устройство. Кроме того, мы расскажем о распространенных ошибках, выводимых на бортовой компьютер и неисправностях, которые их вызывают.

Где располагается датчик детонации в автомобиле ВАЗ-2115

Итак, как мы уже выяснили, датчик детонации, расположенный непосредственно на блоке двигателя, внимательно отслеживает его работу сразу же после запуска. Точное местонахождение устройства – промежуток между 2 и 3 цилиндрами. Найти его совершенно несложно, особенно в том случае, если вы имеете опыт в ремонте своего авто и неоднократно занимались переборкой мотора.

Читайте также: Почему нет искры на ВАЗ-2115 инжектор

Датчик детонации может быть как одно, так и двухтактным – это зависит от комплектации конкретной машины. Кроме того, все устройства делятся на два основных вида:

• широкополосные датчики, имеющие круглую форму и напоминающие большую таблетку;
• резонансные высокочувствительные элементы, изготовленные в форме бочонка.

Эти типы датчиков не являются взаимозаменяемыми, поэтому прежде, чем выбирать изделие для замены, необходимо узнать, какой именно элемент установлен на вашей машине.

Как показывает практика, это устройство весьма надежно, оно может работать много лет, не создавая практически никаких проблем. Но иногда даже этот датчик выходит из строя.

Как узнать, что датчик детонации не работает

Существует целый ряд симптомов, указывающих на то, что датчик детонации вышел из строя:

• срабатывание лампочки Check Engine сразу при запуске двигателя, при движении под гору или разгоне;
• двигатель начинает троить безо всяких на то причин;
• автомобиль плохо разгоняется, значительно ухудшаются его динамические характеристики.

Все эти симптомы можно рассматривать как по отдельности, так и в комплексе. Если появился хотя бы из них, лучше в первую очередь провести диагностику датчика, чтобы даром не разбирать двигатель.

Кроме того, диагностические работы необходимы и в том случае, если бортовой компьютер выдает один из следующих кодов ошибок датчика детонации:

• Этот код указывает не проблему с высоковольтными проводами;
• Скорее всего, код ошибки означает окисление контактов, которые следует аккуратно почистить, чтобы восстановить нормальную работу устройства. Также проблема может быть вызвана обрывом проводки, по которой ток подается на датчик детонации;
• 0326-0327. Данные коды указывают на слишком слабые сигналы с датчика на контроллер. Основные причины – все то же окисление контактов либо слабая фиксация чувствительного элемента.

Простой способ диагностики датчика детонации

Для диагностики датчика можно подъехать в автосервис либо выполнить процедуру самостоятельно, используя измерительные приборы. К примеру, самый простой способ выявления неполадок выглядит следующим образом:

• демонтируем датчик и подключаем к нему мультиметр (можно воспользоваться вольтметром). Схема простая – электроды измерительного прибора должны расположиться на выходных контактах чувствительного элемента;
• отверткой или другим инструментом слегка постукиваем по корпусу устройства с разным усилием;
• на дисплее мультиметра смотрим, изменяются ли показания во время постукиваний по датчику. Если да, то устройство работает корректно. В противном случае следует его заменить, так как ремонту оно не подлежит.

Читайте также: Как сделать акустическую полку на ВАЗ-2115

Датчик детонации играет весьма важную роль в конструкции автомобиля ВАЗ-2115 – он дает возможность своевременно распознавать проблемы с двигателем и регулировать систему зажигания для их устранения. Поэтому очень важно поддерживать его исправное состояние, а в случае поломки сразу же заменять ДД, чтобы исключить выход из строя мотора.

Обнаружение детонации — Инструменты тюнера

Автор и авторские права: Брайан Барнхилл
Технический директор Tuner Tools LLC

Обнаружение и предотвращение детонации

Как и этот надоедливый сосед или ворчливый член семьи, ваш двигатель — это то, о чем вы бы предпочли не стучать. Детонация — это предупреждение и указание на потенциальную и нерешенную проблему. К счастью, есть несколько простых инструментов для отслеживания и определения детонации и помощи в настройке вашего двигателя, чтобы предотвратить условия, которые приводят к детонации и преждевременному воспламенению.

Физика

Детонация и преждевременное зажигание — это явления, которые описывают неправильное или неконтролируемое сгорание, и оба приводят к снижению производительности и управляемости и даже могут вызвать катастрофическое повреждение двигателя. Понимание того, что описывают эти термины, физики, лежащей в основе явления, почему они возникают и как их предотвратить, является наиболее важным аспектом настройки вашего двигателя, поскольку ошибка здесь по существу гарантирует возможный отказ двигателя.

Зажигание

Чтобы полностью понять явления, мы должны сначала обсудить и понять сам процесс зажигания.Напомним, что двигатель — это, по сути, воздушный насос, и он зависит от изменений давления для перемещения воздуха в двигатель и из него. Зажигание топливовоздушной смеси инициируется свечой зажигания, когда блок управления двигателем или распределитель подает сигнал катушке зажигания. Это вызывает расширение ранее сжатой газовой смеси.

Правильный выбор времени для обеспечения максимальной мощности требует воспламенения смеси при пиковом давлении в цилиндре. Однако поскольку воспламенение не является мгновенным событием, и фронт пламени распространяется через камеру сгорания.Это требует, чтобы начальное событие искры произошло до верхней мертвой точки (BTDC) и всегда измеряется в градусах вращения относительно верхней мертвой точки. При настройке момента зажигания на карте ЭБУ изменяются именно эти значения. Обычно положительные значения указывают градусы BTDC, а отрицательные значения — ATDC.

Выбор момента искры для обеспечения полного воспламенения смеси всегда при пиковом давлении в цилиндре создает максимальный крутящий момент от настраиваемого двигателя. Ключ состоит в том, чтобы иметь как можно меньшее опережение по времени при сохранении этого давления — это метод отображения зажигания с ограничением крутящего момента, и значение может называться средним опережением искры наилучшего крутящего момента и всегда должно быть целью, если оно не ограничено поведение двигателя, такое как детонация или преждевременное зажигание.Именно поэтому так важны мониторинг и контроль детонации.

Стук

Детонация, звон и детонация описывают неправильное распространение фронта пламени — другими словами, топливно-воздушная смесь горит с непостоянной и непредсказуемой скоростью. Это приводит к тому, что событие окончательного воспламенения происходит во время, отличное от пикового давления в цилиндре и снижения давления. Это может быть вызвано множеством проблем, включая неправильную синхронизацию зажигания, нераспыление топлива или наличие локальных горячих точек в камере сгорания.Это приведет к возникновению нескольких участков возгорания не в том же месте, что и фронт пламени. Это можно в основном описать как силу воспламенения, «прыгающую» вокруг камеры сгорания, а не исходящую из одного места.

Результатом каждого из этих событий воспламенения является собственное давление или ударная волна. Эти волны распространяются от локальной точки воспламенения и сталкиваются друг с другом внутри цилиндра. Результатом является комбинированная ударная волна, резонирующая на частоте, отличной от частоты нормального горения, и даже создает слышимый металлический стук или звон, отсюда и название этого явления.Это может вызвать отверстия в компонентах двигателя и небольшие вмятины на поверхности поршня, а также очень быстрый износ и нагрузку на все компоненты двигателя.

Если детонация происходит при меньшем значении угла опережения зажигания, чем при достижении наилучшего крутящего момента, двигатель считается ограниченным по детонации, поскольку угол зажигания настраивается так, чтобы предотвратить детонацию в этом месте карты, а не на максимальный крутящий момент. Это часто имеет место в асинхронных двигателях с более высоким сжатием и усилием, где давление и температура в цилиндре могут быть очень высокими.Главное — запросить как можно больше опережения зажигания, избегая при этом детонации во время любых операций и параметров двигателя.

Предварительное зажигание

Предварительное зажигание — явление совершенно отдельное и отличное от детонации. Предварительное зажигание происходит, когда смесь вызвана другим способом, кроме синхронизированной искры, часто значительно раньше запланированного времени. Это вызывает огромные нагрузки на вращающиеся компоненты двигателя, поскольку полное зажигание происходит до пикового давления в цилиндре и намного раньше ВМТ.Преждевременное зажигание пытается толкнуть поршень назад против инерции вращения и часто может привести к поломке шатунов, пальцев на запястье и отказу других компонентов.

Преждевременное воспламенение часто вызвано чрезмерными температурами в камере сгорания из-за высокой температуры всасывания, сильного сжатия, высоких уровней наддува (которые вызывают высокие температуры всасываемого воздуха), физических горячих точек из-за дефектов или повреждений поршня или низкосортного бензина (Бензин с более низким октановым числом легче воспламеняется.) Предотвращение преждевременного воспламенения достигается в основном за счет правильного выбора деталей, рабочих параметров (наддув, используемое топливо и т. Д.) И конструкции двигателя. Предварительное зажигание обычно является признаком более серьезной проблемы с двигателем транспортного средства. Преждевременного воспламенения также можно избежать, используя такие элементы, как впрыск воды / метанола или промежуточный охладитель для понижения температуры на впуске или методы повышения эффективного октанового числа воздушно-топливной смеси.

Торговые инструменты

К счастью, существует множество инструментов для обнаружения, прогнозирования и контроля детонации.Стоимость этих инструментов колеблется от 25 до 1000 долларов и более — более простые инструменты позволят пользователю определить, когда двигатель стучит, в то время как более сложные инструменты будут использовать предположения и предшествующие данные для прогнозирования и предотвращения детонации, прежде чем она станет серьезной. . Понимание того, как работает каждый инструмент, что означает эта информация и как они применяются, имеет решающее значение для принятия решения о том, какие инструменты необходимы для вашей стратегии настройки.

Канистра «Дет»

Детонация, или «детонация», по сути, является стетоскопом для двигателя и позволяет тюнеру физически слышать внутреннее сердцебиение процесса сгорания.Это самый простой и дешевый инструмент для обнаружения детонации, но при этом он остается очень надежным средством определения детонации — и хорошая новость в том, что вы можете построить его самостоятельно за 25 долларов, используя детали из местного хозяйственного магазина. Det can — это, по сути, усилитель вибраций вашего двигателя. Он прикрепляет цилиндр к блоку, который будет вибрировать и создавать волну давления внутри цилиндра, а затем соединяет этот цилиндр воздушным шлангом с гарнитурой или другим баллоном, чтобы пользователь мог слышать шум.Это работает по тому же принципу, что и самодельный трюк «две банки на веревочке».
При нормальной работе шум, создаваемый детектором, будет напоминать нормальный шум двигателя и иметь такую ​​же частоту. Однако, если бы произошел стук, был бы слышен другой и очень отчетливый шум. Прислушиваясь к этим событиям, вы можете определить, когда ваш двигатель стучит, и настроить его соответствующим образом.

Датчик детонации

Есть 2 распространенных типа датчиков, которые могут использоваться для обнаружения детонации.Первым и наиболее распространенным типом, который обычно называют датчиком детонации, является тип микрофона. Второй — датчик давления в цилиндре. Оба обсуждаются и имеют различные применения и преимущества.

— Датчик детонации микрофона

Датчик детонации в виде микрофона — это наиболее распространенный датчик детонации, который даже часто встречается на большинстве автомобилей OEM с замкнутой системой детонации. Многие послепродажные датчики детонации, системы контроля детонации и автономные системы управления двигателем также в значительной степени полагаются на этот датчик в качестве основы своей системы.Этот обычный датчик на самом деле является микрофоном в самом простом смысле этого слова. Датчик прочно прикреплен к блоку двигателя и обнаруживает шум двигателя с помощью метода, используемого любым обычным микрофоном. Однако этот датчик откалиброван для прослушивания и обнаружения очень разных частотных диапазонов.

Как обсуждалось ранее, детонация создает волну давления в камере сгорания, которая будет вибрировать с частотой, легко отличимой от фонового шума двигателя. Датчик детонации микрофона должен быть откалиброван, чтобы определить нормальный частотный диапазон двигателя и отфильтровать этот шум на выходе.При обнаружении любого шума за пределами этой частоты система детонации передает эту информацию в ЭБУ или в используемую систему индикации (например, световой сигнал детонации). Связывая эту информацию с другими данными в ECU, такими как AFR, RPM, Load, Spark Advance и т. Д., Тюнер может определить место, в котором происходит детонация, и соответственно изменить настройку.

Однако у этого датчика есть несколько недостатков. Самая большая это восприимчивость к шуму. Хотя большую часть шума двигателя можно отфильтровать, бывают случаи, когда чрезмерный фон и шум двигателя не позволяют датчику выдавать надежный и точный сигнал.Распространенным виновником является оппозитный двигатель Subaru — OEM-система обнаружения детонации фактически работает в разомкнутом контуре и игнорирует датчик в верхних диапазонах оборотов из-за этой проблемы. Более сложные системы могут обеспечить лучшую фильтрацию и чувствительность для предотвращения этой проблемы, но всегда следует проявлять осторожность при определении места установки для датчика детонации этого типа.

Так как этот датчик работает, обнаруживая вибрации, передаваемые через блок из камеры сгорания, он действительно обнаруживает признаки детонации, а не сам детонацию.В связи с этим особенно важно, чтобы датчик был прикручен к самому блоку и как можно ближе к камере сгорания. Проблемы возникают, если используются разные материалы или прокладки / уплотнения между материалом, к которому датчик прикручен болтами, и цилиндром. Этот метод измерения также означает, что детонация должна сначала произойти, прежде чем система сможет ее обнаружить, что затрудняет прогнозирование возникновения детонации и основывается на предположениях и исторических данных, а не на измерениях в реальном времени.

Датчик давления

С помощью датчика давления можно измерить фактическое давление в камере сгорания.Поскольку детонация вызывает скачок давления и колебания в камере сгорания, это очень точный способ обнаружения и измерения степени детонации. Датчик также может измерять распространение фронта пламени в реальном времени, поскольку давление будет повышаться по мере возникновения события воспламенения.

Поскольку датчик давления обнаруживает очень небольшие изменения давления в цилиндре, тюнер может видеть колебания или несоответствия, которые могут указывать на начало детонации. Это дополнительное разрешение и дальновидность позволяют настройке быть более агрессивной с меньшим риском потенциальных ситуаций снижения производительности или вредных условий работы двигателя.Кроме того, этот датчик позволяет тюнеру точно определять точку максимального давления в цилиндре и является еще одним полезным инструментом для определения оптимального момента зажигания.

Однако этот метод не лишен недостатков. Датчик обычно дороже, чем другие методы обнаружения детонации. Требования к установке также могут увеличить стоимость двигателя, если он установлен в OEM-системе. Кроме того, установка такого датчика, если он изначально не был установлен, может быть чрезвычайно трудной, если не почти невозможной без модификации самого блока цилиндров.Одним из решений такой проблемы является установка датчика в свечу зажигания. Пьезоэлектрический датчик давления устанавливается на свечу зажигания, а затем свеча зажигания устанавливается как обычно (хотя и с дополнительным проводом для нового датчика). Это очень простое и элегантное решение проблемы, однако оно значительно увеличивает цена свечи зажигания, а также последствия повреждения или засорения свечей.

Применение свечей зажигания этих типов все еще довольно узкое, и в настоящее время может оказаться невозможным приобрести такое готовое решение для многих автомобилей.Однако люди, разбирающиеся в электронике, могут изготовить свои собственные свечи с таким решением, хотя следует проявлять осторожность, чтобы не нарушить поведение свечи зажигания и не повлиять на процесс сгорания при размещении этого датчика. Также обратите внимание, что на многие датчики могут отрицательно влиять электрическая активность во время искры или высокая температура процесса сгорания. Эти области потребуют особого внимания при изготовлении самодельного датчика. Только самые опытные и знающие тюнеры и специалисты по двигателям должны пытаться установить такой датчик, поскольку последствия ошибки и отказа во время работы могут и будут вызывать опасные условия и могут привести к катастрофическому повреждению двигателя.

Plex Knock Monitor V2 — Школа настройки

ПЛЕКС МОНИТОР ДЕТОНАЦИИ V2

Типичный инструмент

для тюнеров, доступный теперь с одинарным или дополнительным двойным входом .

Настройтесь как профессионал и никогда больше не пропустите стук .

Plex Knock Monitor V2 обеспечивает надежное звуковое и визуальное обнаружение детонации даже для самых сложных проектов. Доступен в версиях с одним и двумя входами (до 8 цилиндров), он поставляется в комплекте с расширенным программным обеспечением для анализа и настройки ПК.

Характеристики: Лучшее в своем классе качество звука. Улучшенное соотношение сигнал / шум на 20 дБ, с гораздо более высокой четкостью звука и в 10 раз меньшим шумом.
Transflective D isplay 2,3-дюймовый полупрозрачный ЖК-дисплей обеспечивает лучший просмотр при дневном свете и на открытом воздухе, что позволяет обнаруживать детонацию на устройстве без необходимости в ПК.
Входы для двойных датчиков детонации Дополнительный вход для двойных датчиков детонации с увеличенным динамическим диапазоном, подходит для двигателей с двумя рядами двигателей или для улучшенного обнаружения детонации.Выберите, разделять ли аудиоканалы по датчику или слушать их вместе. Вход аналогового датчика нагрузки 0–5 В Подключите датчик MAP или TPS и выполните трехмерные данные о детонации на устройстве или ПК.
Энергонезависимая память регистрации устройства Сохраняйте трехмерную информацию о детонации и регистрируйте количество детонаций с указанием уровня детонации на цилиндр в зависимости от числа оборотов и нагрузки.
Двойные гнезда аудиовыхода Воспользуйтесь преимуществами двух выходных аудиоразъемов, используя их либо для обучения своих учеников, либо для перекрестной проверки сигнала детонации с коллегами.
Высокопроизводительный процессор Новый более производительный основной процессор увеличивает скорость вычислений, делая монитор быстрее и более комфортным в работе / Dual Power Options!
Теперь вы можете включать монитор детонации не только извне, но и через порт USB. Обнаруживайте удары с большим удобством независимо от того, где вы находитесь.
Изолированный порт USB Изоляция порта USB обеспечивает электрическую защиту, более надежную связь между устройствами и дополнительную помехозащищенность.
Изолированный триггерный вход. Оптически изолированный триггерный вход защищает устройство от шума сигнала зажигания и связанных с ним электрических повреждений.

Дополнительный порт CAN-BUS — отправляйте данные об уровне детонации, количестве детонаций, пороге детонации и данных о детонации по цилиндрам на ваш дино, ЭБУ или другой внешний регистратор.
Обнаружение на цилиндр — Вход для выключателя зажигания позволяет обнаруживать детонацию на цилиндр максимум для 8 цилиндров.
Расширенная звуковая фильтрация — полоса крутого 30 дБ и фильтры верхних частот, которые изолируют детонацию от фонового шума для любого типа двигателя.
Частота в зависимости от диаметра отверстия Калибр. — Встроенная ссылка на размер отверстия двигателя позволяет вам выбрать частоту детонации, просто выбрав размер цилиндра.
Яркое светодиодное предупреждение — Настраиваемая двухуровневая сигнализация интенсивности детонации привлечет ваше внимание в демонстрационной комнате даже без надетой гарнитуры.
Порог в сравнении с частотой вращения — точное определение детонации во всем диапазоне оборотов двигателя. Просмотр на устройстве или ноутбуке.

Длина ткацкого станка Plex — 8 футов

Совместим со следующими производителями динамометров:
Mustang Dynomometer
Dynojet
Superflow
Dynapack
Mainline DynoLog
Dyno Dynamics
Rototest

Доступна новая версия программного обеспечения Knock Monitor V2, которую можно
загрузить по следующей ссылке: ЗДЕСЬ

Программное обеспечение включает новую версию прошивки v0.72.

Изменения по сравнению с предыдущей версией v0.70:
Программное обеспечение v0.72
НОВИНКА: данные в реальном времени сохраняются и могут быть экспортированы в формате CSV.
НОВИНКА: возможность игнорировать данные в реальном времени при падении оборотов
НОВИНКА: прошивка файлы, включенные в приложение
НОВИНКА: приложение проверяет и устанавливает обновления автоматически.
УЛУЧШЕНО: USB-соединение и индикация состояния.
УЛУЧШЕНО: автоматическое переключение между оборотами в минуту и ​​вращением по оси X в зависимости от предустановленного режима.
ИСПРАВЛЕНО: использование реального времени после чтения невозможно. конфигурация устройства
ИСПРАВЛЕНО: CAN BUS Tx ID не сохранялся правильно
Firmware v0.72
ИСПРАВЛЕНО: выбранная предустановка не была сохранена при изменении с ПК. Программное обеспечение

Эта новая версия программного обеспечения также имеет возможность автоматического обновления, поэтому после запуска она будет проверять наличие обновлений в Интернете. Если обновление найдено, оно будет загружено и установлено при следующем запуске программного обеспечения.

Блок управления детонацией — Tuner Nerd

Блок управления детонацией

Модернизируйте свой блок управления двигателем Honda серии B / D / H настраиваемой системой контроля детонации.
Разработанная для интеграции с Honda Tuning Suite (HTS), эта система обеспечивает как реактивное, так и запоминаемое управление и защиту от детонации.

Как это работает
Обнаружение детонации на этом устройстве полностью автоматическое. Он считывает MAP или TPS и RPM, чтобы запомнить условия, при которых произошла детонация. Затем он отправляет сигнал от 0 до 3,3 В, который соответствует интенсивности детонации для данного состояния RPM / MAP / TPS. Он будет постоянно контролировать и, обнаружив, что условия благоприятные, соответствующим образом снизит выходное напряжение. Пользователь может настроить свое программное обеспечение для настройки (HTS), чтобы определить, на сколько градусов времени уменьшается на вольт.

Программное обеспечение
Этот настраиваемый пользователем интерфейс позволяет просматривать активность детонации, а также сохраненные в памяти зоны контроля детонации.

• Регулируемый размер отверстия
• Амплитуда и фильтр
• Счетчики увеличения и уменьшения количества детонаций
• Карта или порог TPS

HTS Пример
HTS имеет специальный параметр контроля детонации. См. Пример ниже, где мы
указали задержку по времени при увеличении напряжения (от 0 до 3.3 В макс., Диапазон 5 В не поддерживается устройством)

Пример Neptune
Мы можем использовать параметр настройки датчика Neptune (используемый для гибкого топлива) в качестве входа контроля детонации. См. Пример ниже:

Что включено

• 1x Блок контроля детонации
• 1x Датчик детонации Bosch
• 1x Жгут проводов
• 1x USB-кабель

FAQ

• Может ли это работать с другими ЭБУ? Да.Пока в ЭБУ есть отображение аналогового входного напряжения и задержки синхронизации на вольт.
• Производит ли это аудиозапись или журналы? Нет, эта функция зарезервирована для Knock Monitor Pro.
• Сколько входов требуется для этого устройства? Требуется 2 входа: датчик детонации и частота вращения. Опционально — датчик TPS / MAP.

TIDA-00152 Эталонный дизайн интерфейса автомобильного акустического датчика детонации

См. Важное примечание и Заявление об ограничении ответственности, относящиеся к эталонным проектам и другим ресурсам TI.

Описание

В этой эталонной конструкции TIDA-00152 используется двухканальная ИС обработки сигналов для обнаружения преждевременной детонации в двигателях внутреннего сгорания (бензиновых). В основе этой конструкции лежит TPIC8101, который служит интерфейсом между акустическими датчиками или акселерометрами и системами управления автомобильным двигателем. Программируемые функции этого устройства включают выбор чувствительности обнаружения детонации двигателя, резонансной частоты двигателя и управление частотой дискретизации встроенных АЦП и ЦАП в цепи обработки сигналов.Эти функции позволяют TPIC8101 быть гибким интерфейсом, который может адаптироваться к ограничениям по стоимости и / или времени обработки данных клиента.

Характеристики

• 2-канальное устройство (автомобили обычно имеют два датчика детонации)
• Программируемые функции (усиление, центральная частота битов в секунду, предварительный скаляр входной частоты)
• Широкий выбор микроконтроллеров (девять выбираемых внешних тактовых частот)
• Full SoC (может использоваться для общей обработки аналоговых сигналов)
• Решение без Xtal (при наличии часов от MCU)
• AEC-Q100

См. Важное примечание и отказ от ответственности, относящиеся к эталонным проектам и другим ресурсам TI.

Схема / блок-схема

Быстро понять общую функциональность системы.

Скачать схему

Данные испытаний

Получайте результаты быстрее благодаря проверенным данным испытаний и моделирования.

Скачать тестовые данные

Устройства TI (1)

Закажите образцы, получите инструменты и найдите дополнительную информацию о продуктах TI в этом справочном дизайне.

Символы CAD / CAE

Texas Instruments и Accelerated Designs, Inc. сотрудничали друг с другом, чтобы предоставить клиентам TI схематические символы и посадочные места на печатных платах для продуктов TI.

Шаг 1 : Загрузите и установите бесплатную загрузку.

Шаг 2 : Загрузите символ и посадочное место из таблицы файла CAD.bxl.

Texas Instruments и Accelerated Designs, Inc. сотрудничали друг с другом, чтобы предоставить клиентам TI схематические символы и посадочные места на печатных платах для продуктов TI.

Шаг 1 : Загрузите и установите бесплатную загрузку.

Шаг 2 : Загрузите символ и посадочное место из таблицы файла CAD.bxl.

Шаг 3 : Откройте файл .bxl с помощью программного обеспечения Ultra Librarian.

Вы всегда можете получить доступ к полной базе данных символов CAD / CAE по адресу https://webench.ti.com/cad/

Посадочные места печатной платы и условные обозначения доступны для загрузки в формате, не зависящем от производителя, который затем может быть экспортирован в ведущие инструменты проектирования EDA CAD / CAE с помощью Ultra Librarian Reader. Читатель доступен в виде (скачать бесплатно).

UL Reader — это подмножество набора инструментов Ultra Librarian, которое может создавать, импортировать и экспортировать компоненты и их атрибуты практически в любом формате EDA CAD / CAE.

Техническая документация

См. Важное примечание и Заявление об ограничении ответственности, относящиеся к эталонным проектам и другим ресурсам TI.

Руководство пользователя (3)

Файлы дизайна (4)

Поддержка и обучение

Выполните поиск в нашей обширной онлайн-базе знаний, где доступны миллионы технических вопросов и ответов круглосуточно и без выходных.

Найдите ответы от экспертов TI

Контент предоставляется «КАК ЕСТЬ» соответствующими участниками TI и сообщества и не является спецификациями TI.
См. Условия использования.

Если у вас есть вопросы о качестве, упаковке или заказе продукции TI, посетите нашу страницу поддержки.

Датчик детонации

Датчик детонации автомобиля — это датчик, ввинчиваемый в блок двигателя или цилиндр. голова.Используется для обнаружения детонации или детонации двигателя (есть пьезоэлектрический элемент внутри датчика). Сигнал от датчика детонации поступает на PCM / ECM, который используется для управления синхронизацией двигателя. Обычно у вас будет по одному датчику детонации на каждом ряду двигателя (один на рядных 4/5/6 цилиндровых двигателях, два на двигателях V6, V8, V10).

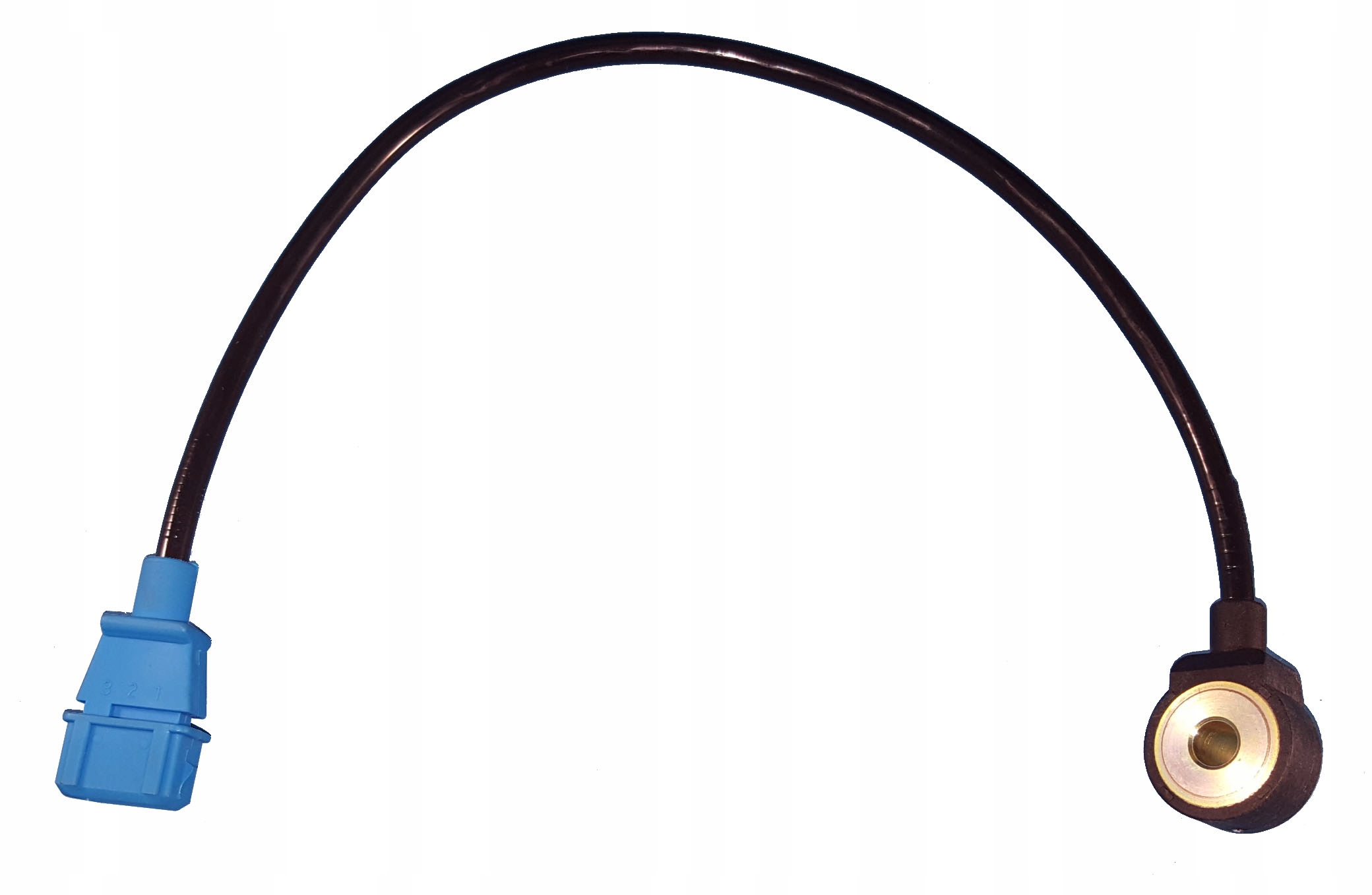

Вот фото одного датчика детонации:

Если датчик детонации или соответствующая проводка неисправны или сломаны, вы можете увидеть некоторые из следующих кодов неисправностей при ремонте автомобилей, связанных с датчиком детонации: P0325 — P0326 — P0327 — P0328 — P0329 — P0330 — P0331 — P0332 — P0333 — P0334

Видео тестирования датчика детонации

В этом информативном видео представлена ​​информация о тестировании и замене автомобильной Датчики детонации .Для удобства мы также предоставили частичный расшифровка видео дальше вниз по странице (прокрутите вниз). Также — P0325

YouTube удалил видео по неизвестным причинам, извините.

С появлением компьютеризированных транспортных средств у них появилось много датчиков ввода. которые посылают сигналы компьютеру, чтобы он мог управлять работой двигателя. Один из недавно добавленных датчиков — детонация. датчики. И я держу в руках типичный датчик детонации, вот и что это действительно чувствует стук или пинг, что довольно часто случается с более высокими рабочими температурами и топливом более низкого качества, которое используется в транспортных средствах сегодня.Джим Бейтс с нами, чтобы рассказать нам немного больше о и покажите нам быстрый и простой тест, чтобы определить, хорошо это или плохо. Джим, первый где обычно устанавливают датчики детонации в транспортных средствах?

Ну, по сути, вы найдете эти штуки в головке блока цилиндров в задней части двигатель или иногда во впускном коллекторе, где будет буква Y. В тех В местах, которые он дает, он может улавливать вибрации, вызываемые стуком. И поэтому, когда двигатель начинает стучать или звенеть, эти вибрации вызывают устройство внутри этого датчика, чтобы произвести небольшое милливольтное напряжение, которое компьютер подхватит, и он знает, что пора замедлить время.

Итак, чтобы проверить что-то подобное, все, что нам нужно сделать, это измерить или записать это милливольт. Тестирование можно проводить как на автомобиле, так и вне его. Мы делаем это конечно с транспортного средства, поэтому мы возьмем его в руки и подключим это устройство, которое Я взял с собой. Это устройство компании Kastar (sp?), Которое может тестировать датчики детонации и другие устройства, производящие милливольт. Имеет два провода, которые вы просто подключаете к датчику. Я подключу один здесь, а другой внизу.И маленький светодиод здесь должен мигать каждый раз при стуке. попадает в датчик. И мы заменим стук двигателя металлическим предметом, Я просто использую этот боковой резак, и каждый раз, когда я нажимаю, свет должен вспышка. Итак, мы видим, что этот датчик действительно работает.

Это расшифровка первых двух минут пятиминутного датчика детонации. видео. Видео предоставлено Auto-Repair-Help.com.

Ознакомьтесь со всеми нашими статьями … Датчик MAP — Датчик FTP — EGR Клапан

ПРИМЕЧАНИЕ: Эта информация представлена ​​только в информационных целях.Это не является советом по ремонту, и мы не несем ответственности за какие-либо действия. вы берете на себя любую технику. Вся информация на этом сайте защищена авторским правом.

Датчик детонации: функции, неисправные симптомы и стоимость замены

Датчик детонации — это компонент двигателя, о котором многие люди, возможно, слышали, но который большинство нормальных людей может не полностью понять. Это жизненно важно для правильного выбора времени сгорания в двигателе. Когда датчик выходит из строя, двигатель может издавать ненормальные постукивания, звон или стук, может наблюдаться снижение расхода топлива, а двигатель вашего автомобиля страдает от снижения производительности.

Что такое датчик детонации и каковы его функции?

Датчик детонации — это устройство, установленное на блоке двигателя или впускном коллекторе, которое улавливает вибрации и необычные звуки из камеры сгорания. Как следует из названия, он предназначен для улавливания как нормальных, так и аномальных шумов из камеры сгорания. Детонация двигателя неправильно рассчитана, незапланированная или вторичное сгорание в камере сгорания.

Нормальная синхронизация сгорания не вызывает аномальных шумов или вибраций, но когда датчик обнаруживает отклонения от нормы, он отправляет полученную информацию в ЭБУ транспортного средства, который, в свою очередь, пытается компенсировать и задерживает синхронизацию сгорания, чтобы бороться с нерегулярным воспламенением.

Общие признаки и симптомы неисправного датчика детонации

Поскольку датчик детонации занимает центральное место во внутренней работе двигателя, признаки и симптомы, проявляемые неисправным датчиком детонации, обычно ограничиваются работой и работой самого двигателя.

Ненормальные шумы двигателя

Детонация в двигателе довольно очевидна, несмотря на отсутствие общих знаний о том, что это такое. Его название происходит от узнаваемого стука или звона, производимого этим явлением.Может быть сложно описать шум, если вы никогда не слышали его раньше, но когда он случается, он становится очевидным.

Обычно это наиболее заметно под нагрузкой или при оборотах без холостого хода. Если вы подозреваете, что двигатель вашего автомобиля стучит из-за неисправного датчика, это намного проще диагностировать, приподняв капот автомобиля и нажав на акселератор на нейтрали, позволяя двигателю немного набрать обороты. Шум обычно становится более заметным, чем выше обороты двигателя.

Низкая производительность и ускорение

Двигатель и все его движущиеся компоненты сконструированы так, чтобы работать вовремя и сбалансировано. Каждый раз, когда это время или баланс нарушены, двигатель может работать плохо. Если датчик детонации неисправен, он не будет сигнализировать о возникновении детонации и, следовательно, не изменит момент зажигания.

Может быть трудно услышать стук двигателя на высокой скорости, поскольку шум дороги и ветра также являются факторами, поэтому проблемы с ускорением и чрезмерной вибрацией двигателя должны быть проверены, как только они появятся.Вышеупомянутый звуковой тест можно легко выполнить, когда вы находитесь на парковке вдали от дороги.

Плохая экономия топлива

Экономия топлива может также пострадать из-за неправильной синхронизации сгорания или дополнительного сгорания в двигателе. Низкая экономия топлива редко является единственным признаком неисправного датчика детонации двигателя, потому что это может быть связано со многими проблемами, связанными с множеством различных систем автомобиля. Учитывая это, экономия топлива является скорее дополнительным признаком детонации в двигателе, чем основным признаком.

Проверьте освещение двигателя

Самый простой способ точно определить неисправный датчик детонации — это включить контрольную лампу двигателя. Поскольку это датчик, ЭБУ транспортного средства может легко сообщить о проблеме, когда информация, обычно получаемая от датчика, начинает замедляться или вообще не достигает компьютера.

Помимо того, что на самом деле слышен печально известный стук двигателя, связанный с датчиком, сканер OBD — это самый простой способ диагностировать неисправный датчик, поскольку он показывает точный код, связанный с этой конкретной проблемой.

Отказ двигателя и поршня

Отказ двигателя и поршня обычно возникает только в том случае, если владелец транспортного средства не позаботился о решении проблемы. Есть несколько других способов определить, вышел ли из строя датчик детонации, прежде чем произойдет серьезное повреждение двигателя. Поэтому важно исследовать эти проблемы, как только возникнут проблемы, чтобы уменьшить более дорогостоящие повреждения основных компонентов в будущем.

Каков ожидаемый срок службы датчика детонации?

Датчик детонации на блоке цилиндров

Некоторое количество детонации в каждом двигателе происходит почти постоянно из-за постоянно меняющихся факторов окружающей среды.Работающий датчик детонации может смягчить это и помогает двигателю максимально эффективно работать в различных условиях. Датчик детонации обычно прослужит в течение всего срока службы автомобиля, если нет серьезной инженерной ошибки, что является довольно редким явлением.

Наиболее частой причиной преждевременного выхода из строя датчика детонации является продолжающееся воздействие тяжелых условий или физическое повреждение. Они часто повреждаются из-за другой механической работы, выполняемой на транспортном средстве, будь то неосторожное движение в моторном отсеке или чрезмерное затягивание из-за повторной установки после другой работы.

Однако есть некоторые другие факторы, которые могут вызвать чрезмерную детонацию в двигателе — когда ЭБУ не может компенсировать аномалии сгорания в камере сгорания — или которые могут привести к полному отказу датчика.

Тепло

Несмотря на то, что детонация в двигателе случается довольно часто, слишком жаркий день может вызвать чрезмерную детонацию. Даже в самые жаркие дни обычно не может быть достаточно аномального стука, чтобы блок управления двигателем не смог отрегулировать время и компенсировать.Но уже неисправный датчик детонации может работать с высокой температурой, что усугубляет проблему детонации.

Плохое топливо

Плохое топливо обычно не вызывает большого беспокойства у большинства водителей, но бывает достаточно, чтобы вызвать сильную детонацию. Как и чрезмерный нагрев, он обычно не является причиной отказа датчика детонации, но может вызвать достаточно аномальный стук, чтобы ЭБУ не смог достаточно задержать синхронизацию и адекватно смягчить его.

Неисправные свечи зажигания

Неисправные и засоренные свечи зажигания являются причинами многих различных проблем, включая аномальный детонацию в двигателе и, если он достаточно постоянный, выход из строя датчика детонации.

Накопление углерода

Любой вид нароста или нароста — это проклятие любого датчика, поскольку он полагается на информацию, которую он использует из окружающей среды, в которой он находится. Накопление углерода — частая причина выхода из строя датчика, особенно если он находится в блоке двигателя. Некоторые датчики детонации расположены на впускном коллекторе, что снижает вероятность того, что он страдает от скопления углерода, но плохой или плохо обслуживаемый воздушный фильтр может пропускать частицы пыли, которые, по сути, могут делать то же самое.

Сколько стоит замена датчика детонации?

Замена датчиков детонации

довольно недорогая. Как и для большинства других компонентов двигателя, стоимость запчастей и рабочей силы будет зависеть от марки и модели автомобиля, а также от размещения датчика и того, сколько необходимо удалить, чтобы получить доступ к его местоположению.

Самая дешевая замена датчика детонации может стоить всего 150 долларов как за детали, так и за работу. Самый дорогой может взлететь до 500 долларов. Несмотря на высокую стоимость такой небольшой детали, это скорее исключение, чем правило, и сравнительно, датчик детонации стоит довольно недорого, насколько это важно.

Последние мысли

Датчик детонации вашего двигателя управляет синхронизацией сгорания в вашем двигателе, отправляя информацию в ЭБУ вашего автомобиля, чтобы он мог выполнять незначительные корректировки зажигания для обеспечения правильной работы двигателя. Неисправный датчик детонации издает необычный стук или свистящий шум, препятствует нормальному ускорению, снижает экономию топлива и заставляет загораться индикатор проверки двигателя. Если у вас возникнут какие-либо из этих проблем, вам следует посетить местного механика, чтобы диагностировать их.

Как работает датчик детонации

Датчик детонации — это устройство, используемое для предотвращения детонации или искрообразования. Детонация или детонация искры, как их обычно называют, представляет собой форму возгорания, которая может вызывать различные виды повреждений и отказов двигателя. Это происходит, когда тепло и давление в камере сгорания двигателя чрезмерно, что приводит к самовоспламенению топливовоздушной смеси.

Что такое датчик детонации

Датчик детонации в двигателе используется для отправки сигналов компьютеру управления двигателем, если это действие обнаруживается, предотвращая детонацию.В некотором смысле датчик детонации — это микрофон, установленный в двигателе и предназначенный для прослушивания любых необычных шумов, производимых двигателем.

Датчик детонации часто крепится болтами к центру стенки блока цилиндров. Также есть автомобили, в которых датчик детонации установлен на самой головке блока цилиндров. Расположение датчика детонации полностью зависит от того, насколько эффективно он улавливает шум, производимый двигателем.

Большинство автомобилей, которые производятся сегодня, имеют датчики детонации, установленные в двигателе.Однако есть несколько автомобилей, которые могут не иметь датчика детонации. Желательно проверить, установлен ли датчик детонации, чтобы предотвратить возможное повреждение двигателя.

Датчик детонации можно принять за свечу зажигания, потому что он выглядит как свеча только меньшего размера. Эта деталь имеет резьбовую часть на одном конце и небольшой стержневой выступ или выступ на другом конце. Большинство деталей датчика детонации расположены в его центре. Резьбовая часть используется для крепления устройства к двигателю, хотя в некоторых из них эта часть не установлена.Однако датчик детонации без резьбовой части будет иметь вместо этого отверстие для болта с резьбой.

Как работает датчик детонации

Датчик детонации работает, воспринимая «стуки» или шумы, которые издает двигатель, когда давление и тепло в двигателе слишком велики. Когда это происходит, датчик улавливает производимый шум или вибрацию. Обычны маломощные реверберации двигателя в диапазоне от 6 до 8 кГц.

Эти низкие реверберации улавливаются резонирующими пластинами внутри датчика детонации.Затем он передается на пьезоэлектрический кристаллический элемент датчика. Как только элемент получает ударную волну или сигнал, он генерирует небольшое количество напряжения, которое поступает на электронный блок управления транспортного средства.

В результате электронный блок управления транспортного средства задерживает зажигание искры в камере сгорания, предотвращая ее детонацию или образование искрового детонации.

Датчик детонации имеет два основных назначения. Первый заключается в обнаружении любого искрового детонации для оптимальной работы двигателя, а второй — в защите двигателя от преждевременных взрывов, снижающих мощность.

Уровни искрового детонации

В двигателе есть определенные уровни «шума», которые может обнаружить датчик детонации. Легкий стук часто вызывает свистящий звук, который может звучать так, как будто маленький мяч прыгает вокруг двигателя. Этот тип детонации легко обнаруживается датчиком детонации.

Однако, если двигатель транспортного средства не обслуживается должным образом, сильные удары, которые могут звучать так, как будто кто-то стучит в дверь, могут быть обнаружены не сразу, что может привести к повреждению двигателя.

.
