Как устроен вариатор — ДРАЙВ

Листая автомобильные каталоги, многие встречали такую фразу: «На автомобиль устанавливается бесступенчатый вариатор». Или могли увидеть это словосочетание в таблице технических характеристик. Что такое механическая коробка передач, знают все (кроме, разве что, американцев), к «автомату» тоже давно все привыкли (особенно американцы). А вот вариатор — зверь малоизвестный. А ведь он далеко не новинка.

Вы удивитесь, но принадлежит это изобретение не Хонде и даже не Мерседесу. Патент на вариатор был выдан в конце XIX века! Более того, первый вариатор придуман и вовсе в 1490 году. Его автором оказался добродушный бородач Леонардо да Винчи.

Первый работоспособный автомобиль с этим типом трансмиссии, правда, появился не в эпоху Возрождения, а попозже — лет через пятьсот, в 1950-х годах. Вариатор ставился серийно на автомобили DAF (в то время под этой маркой выпускались не только грузовики, но и легковушки). Потом нечто похожее начали делать и на Volvo, но по-настоящему широкое распространение вариаторы получили лишь сейчас.

По сути, вариатор (наиболее распространённое англоязычное обозначение — CVT — continuously variable transmission) — это, простите за тавтологию, вариация на тему автоматической коробки передач. И автомобиль, оборудованный им, на первый взгляд, ничем не выдаёт себя — педалей всего две и рычаг переключения режимов трансмиссии — P, R, N, D — такой же, как и у машины с традиционной АКПП. Всё привычно. Но работает вариатор совершенно по-другому. В нём нет фиксированных первой, второй, десятой передач. Попробуйте представить себе, сколько звёзд в нашей Вселенной или сколько песчинок на всех пляжах Земли вместе взятых — у вариатора передач всё равно намного больше. И «переключение» между ними происходит плавно и незаметно.

Поэтому-то здесь нет толчков при трогании и «переключении». И не зря мы написали это слово в кавычках: переключений как таковых тут и нет. Вариатор непрерывно и плавно изменяет передаточное число по мере разгона или замедления автомобиля.

Вариаторы бывают нескольких типов: клиноремённые со шкивами переменного диаметра, цепные, тороидальные… Первый тип — самый распространённый.

Посмотрим, как он устроен.

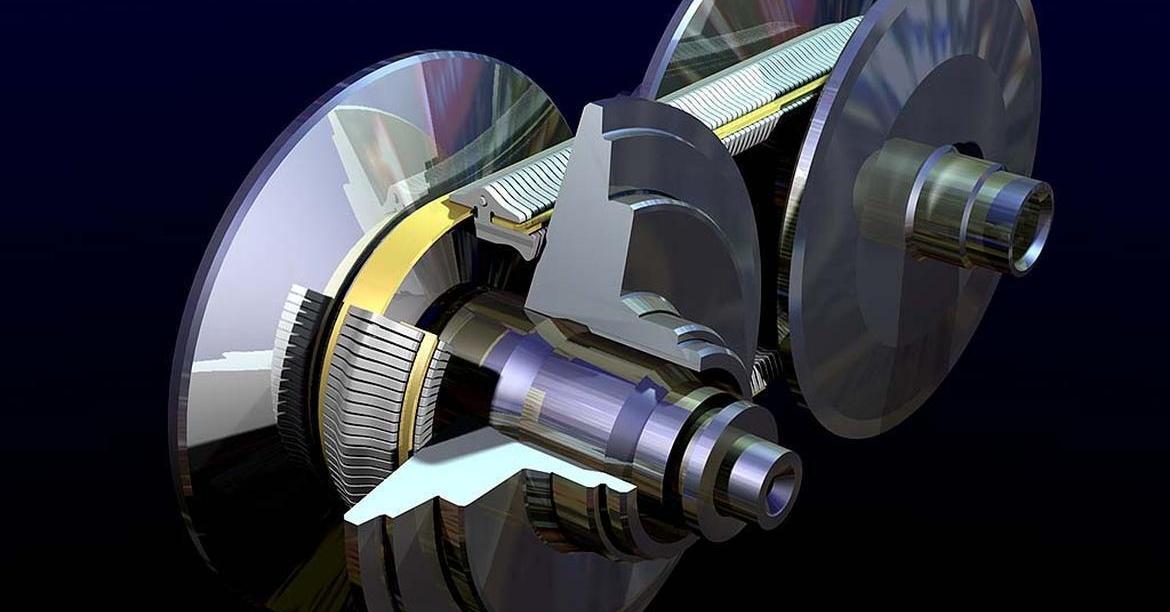

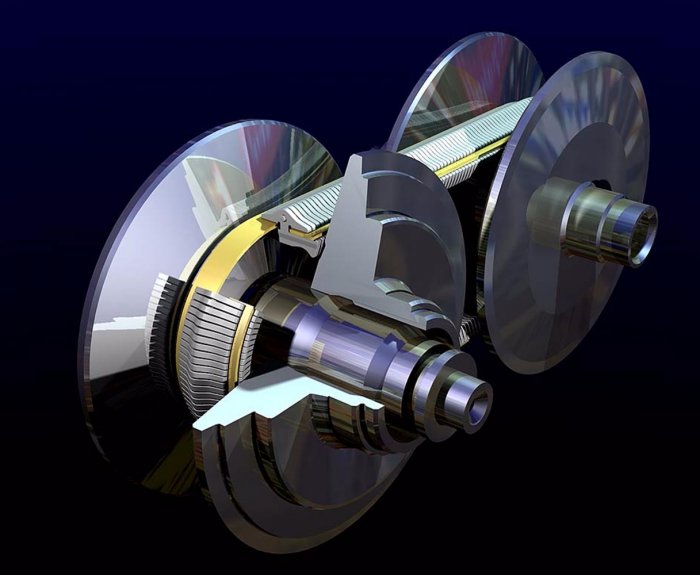

Клиноремённый вариатор MINI.

Вот наглядный пример: возьмём два карандаша (цилиндра), лежащих параллельно на некотором расстоянии друг от друга. Стягиваем их резинкой и начинаем крутить один из них. Тут же начинает крутиться и второй — с той же скоростью. Но если карандаши будут разного диаметра, начинается совсем другая история — пока один из них, что побольше, сделает один оборот, второй, скажем, два.

Вариатор устроен похоже, только диаметр «карандашей» у него постоянно меняется. У него два шкива, каждый из которых сделан в виде пары конусов, обращённых острыми концами друг к другу. А между шкивами зажат клиновый ремень.

Изменяя радиус огибания ремнём ведущего и ведомого шкива, можно плавно менять передаточное отношение.

Теперь, если каждая из пар конусов может двигаться друг к другу и обратно, мы получим шкивы с переменным рабочим диаметром. Ведь при раздвижении конусов ремень, соприкасающийся с ними своими рёбрами, будет как бы проваливаться к центру шкива и обегать его по малому радиусу.

А при сближении конусов — по большому радиусу.

Осталось только снабдить оба шкива системой (как правило, это гидравлика, но может быть и какой-то иной сервопривод), которая будет строго синхронно сдвигать половинки первого шкива и раздвигать половинки второго. И если один шкив находится на ведущем валу (который идёт от двигателя), а второй — на ведомом (который ведёт к колёсам), то можно организовать изменение передаточного отношения в весьма широких пределах.

Остаётся ещё добавить узел, отвечающий за изменение направления вращения выходного вала (для заднего хода), а это может быть, скажем, обычная планетарная передача. И вот готова коробка-вариатор.

Кстати, интересный вопрос — какой тут используется ремень? Разумеется, простой ремень из резины и ткани, наподобие тех, что вращают генераторы и прочее навесное оборудование, здесь не прожил бы и тысячи километров. Ремни в клиноремённых вариаторах имеют сложное устройство.

Ремень в вариаторах, как видно, никакой вовсе не ремень, а наборная металлическая лента.

Это может быть стальная лента с неким покрытием или набор стальных тросов (лент) сложного сечения, на которые нанизано огромное число тонких поперечных стальных пластинок трапецевидной формы, края которых и контактируют со шкивами. Кстати, именно таким образом удалось создать толкающий ремень, передающий мощность не только той его половиной, которая бежит от ведомого к ведущему шкиву, но и противоположной. Обычный ремень при попытке передать сжимающее усилие просто сложился бы, а наборный стальной — обретает жёсткость.

А ещё в качестве клинового ремня может выступать широкая пластинчатая стальная цепь, соприкасающаяся с конусами своими краями. Именно такой «ремень» работает в вариаторах машин Audi.

Вот такая цепь используется в вариаторах фирмы Audi.

Интересно, что для смазки цепи применяется особая жидкость, которая меняет своё фазовое состояние под сильным давлением, возникающим в месте контакта со шкивом. Благодаря этому цепь может передавать значительное усилие, практически не проскальзывая, несмотря на очень маленькую площадь контакта.

Как именно вариатор будет менять передаточное число при разгоне, зависит от выбранной программы управления. Если при разгоне на обычном автомобиле мы на каждой передаче раскручиваем двигатель, затем переходим на следующую передачу и так далее, то при наборе скорости автомобиля с вариатором мотор остаётся на одних и тех же оборотах (скажем, на оборотах, соответствующих максимальному крутящему моменту), зато плавно меняется передаточное отношение.

Это создаёт несколько странные ощущения. Жмём газ в пол, мотор выходит на большие обороты, да так и остаётся на них в течение всего разгона, воя как пылесос. Зато темп разгона — высокий, да и на переключения между ступенями время не тратится.

Впрочем, в некоторых случаях вариатор настраивают так, чтобы разгон с ним больше напоминал увеличение скорости с обычной коробкой передач, с постепенным ростом оборотов мотора.

Разумеется, при попытке заехать на холм и при замедлении авто, несмотря на нажатие педали газа, умный вариатор не оставит «включённой» высокую передачу.

Шкивы для уверенного штурма высоты быстро передвинутся обратно — чтобы увеличить крутящий момент на выходе из коробки.

А ещё на некоторых машинах можно выбрать режим с несколькими «виртуальными» передачами (с 6 или даже 8), задаваемыми электроникой. Передачами, между которыми вариатор будет резко перескакивать, словно классическая коробка «автомат». Ещё в этом случае можно переключать «передачи» по собственному желанию. Как на «автомате» с ручным секвентальным (последовательным) режимом.

Таким образом, у вариатора масса достоинств. Но есть и недостатки. Например, сравнительно небольшая, по современным меркам, «перевариваемая» мощность двигателя. Не зря такие коробки начали своё шествие по миру на машинах малого класса. Да и сейчас мощные автомобили — все сплошь и рядом укомплектованы либо «механикой», либо классическими «автоматами», либо роботизированными коробками.

Правда, прогресс идёт. И тут нельзя не вспомнить рекордсменов. Скажем, на Audi A4 2.0 TFSI клиноремённый вариатор Multitronic (с цепью) без проблем справляется с потоком в 200 «лошадей».

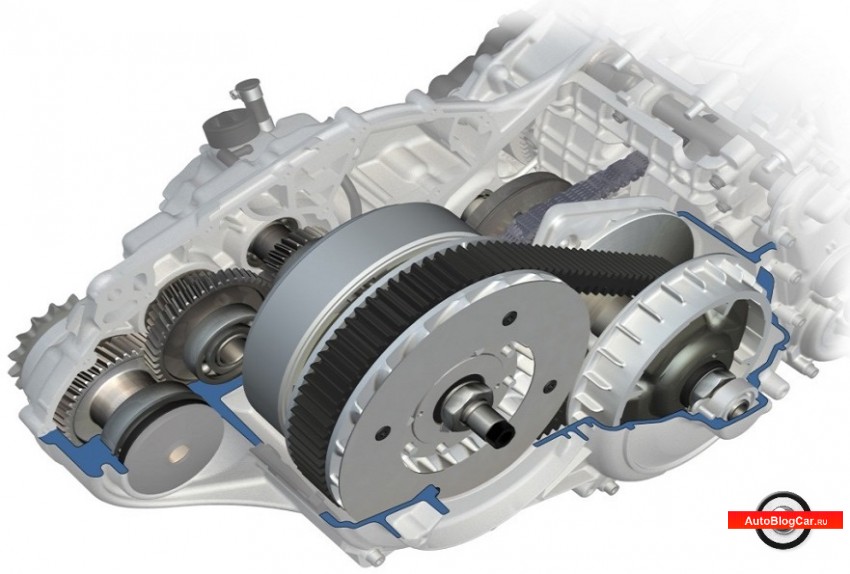

Вариатор Audi может передавать на колёса мощность свыше двухсот лошадиных сил.

Можно возразить, что класс D — это ещё не всё. Для автомобилей представительского и бизнес-класса, и тем более для крупного внедорожника — 200 сил уже не назовёшь такой уж большой величиной. Но достижения самых современных вариаторов на этом не исчерпываются. Так, на кроссовер Nissan Murano с 3,5-литровым V6 мощностью 234 лошадиные силы ставят клиноремённый вариатор X-Tronic. Это одна из самых крупных и тяжёлых моделей, оснащённых вариатором. А что будет завтра?

Второй недостаток вариаторов — сравнительно дорогое обслуживание и ремонт, специальная, а значит, недешёвая, трансмиссионная жидкость. Ремённые вариаторы могут через каждые 100—150 тысяч километров пробега требовать замены ремня. Масло при этом стоит несколько дороже, чем для «автомата», но зато менять его можно чуть реже — ориентировочно через 40—50 тысяч километров для разных моделей автомобилей.

И всё же вариаторы получают всё большее и большее распространение на машинах самых разных классов, к тому же и стоят они, обычно, дешевле хороших «автоматов» классического типа.

Поскольку вариаторы располагают бесконечным числом передач, они позволяют двигателю работать на наиболее выгодных режимах — нужна ли нам (на светофорных гонках) максимальная мощность, или, напротив, плавность и наименьший расход топлива (при спокойной езде). Потому модели с вариаторами отличает, при прочих равных, высокая экономичность, сочетающаяся с не менее приличной динамикой.

Кстати, в последнее время наметилась тенденция к росту числа передач у классических «автоматов». В последних моделях встречается уже 8 передач (на легковой, заметим, машине). И делается это именно для сочетания высокой динамики и экономичности. Скоро увидим автоматы с десятью ступенями или даже с двенадцатью? А вот вариаторы уже находятся там, куда обычные автоматы с их переключаемыми планетарными рядами никогда не придут.

Ведь число передач у вариатора бесконечно.

Что такое трансмиссия вариатор для машины

Вариатор - бесступенчатая трансмиссия автомобиля с внешним управлением. Расскажем про тип трансмиссии автомобиля - вариатор. Устройство и как работает в теории. Недостатки и достоинства на практике.

Устройство и принцип работы

Клиноременной вариатор состоит из нескольких (одной или двух) ременных передач, где шкивы образованы коническими дисками, за счет сдвигания и раздвигания которых изменяются диаметр шкивов и, соответственно, передаточное число. Разные фирмы разработали свою конструкцию вариатора и применяют вместо ремня цепь или набранный из металлических пластин ремень, но принцип не меняется.

Почему клиновидный ремень

Ремень в разрезе имеет трапециевидную форму и "вклинивается" в шкив своими боковыми поверхностями. При износе этих поверхностей, благодаря своей форме, он врезается глубже в шкив и все равно остается в хорошей сцепке с ним.

Для трогания автомобиля с места используется обычное сцепление или небольшой гидротрансформатор, который после начала движения блокируется.

Управление дисками шкивов осуществляет электронная система из сервоприводов, блока управления и датчиков.

Как изменяется передаточное число

Устройство ведущего шкива таково, что его щеки при воздействии центробежных сил плавно сжимаются и выталкивают клиновидный ремень все дальше от центра шкива. Ведомый шкив при этом наоборот, разжимается, и ремень на нем плавно утопает все ближе к центру шкива. Чем больше обороты двигателя - тем больше сжимается ведущий шкив и разжимается ведомый, тем самым меняя передаточное число от коленвала к заднему колесу. Этот процесс хорошо виден на рисунках:Двигатель не запущен

Малые обороты двигателя

Средние обороты двигателя

Максимальные обороты двигателя

Положения клиновидного ремня в разрезе на ведущем шкиве (слева) и ведомом (справа) при разных режимах работы двигателя.

Иначе устроен тороидный вариатор - он состоит из соосных дисков и роликов, передающих момент от одного диска к другому. Для изменения передаточного числа меняются положение роликов и их радиусы, по которым ролики обкатывают диски.

Недостатки и достоинства

Слабыми местами автомобильных вариаторов являются: для клиноременного - ремни, для тороидного - пятно контакта диска и ролика, где сила давления достигает 10 тонн. Поэтому применяются специальные высокотехнологичные материалы, что делает надежность вариаторов высокой, близкой к надежности коробок "автомат". Из-за нагрузок на ремень или пятно контакта вариаторы не могут работать с двигателями большой мощности и на автомобилях для перевозки грузов. Если для грузовиков вариаторы непригодны, то для легковых машин приемлемы, и здесь у бесступенчатых трансмиссий будущее, тем более технологии не стоят на месте.

Если сравнить динамические характеристики автомобилей, оснащаемых вариатором, может возникнуть недоумение - почему на одном и том же автомобиле разгон с вариатором происходит медленнее, чем с механической коробкой? Все дело в привычке - многие недовольны, что машина с вариатором "все время ноет на одной ноте".

Большинство привыкли к нарастающему шуму мотора и фирмы идут клиентам навстречу, специально настраивая электронный блок управления трансмиссией. На самом деле, при нормальной настройке блока разгон происходит быстрее.

Вариаторы для автомобиля являются продвинутым типом трансмиссии по сравнению с автоматическими коробками. Это проявляется в лучшей динамике, меньшем расходе топлива, более плавной езде. В то же время, вариаторы проще по конструкции.

Эксплуатация вариатора

Вариаторы для авто спокойно переносят езду по бездорожью, как и классический автомат. Если его целенаправленно не гробить, то прослужит долго. На долголетие вариатора сказываются две вещи: манера вождения и своевременная замена масла. Регламентированная замена жидкости при эксплуатации в тяжелых условиях (постоянна езда в горах, с высокой скоростью или с прицепом) осуществляется через 60-80 тысяч км. В обычных условиях оно рассчитано на весь срок службы. У многих авто фирменная "трансмиссионка" рассчитана строго на 60 тысяч километров.

Если появились подергивания при переводе рычага селектора в позицию D, а также ощутимые задержки при старте, "тупизна" во время движения и "зависание" при разгоне, то следует готовиться к ремонту вариатора. В запущенных случаях - замене на новый агрегат. Если вариатор замер на одном передаточном отношении - то требует замены шаговый мотор.

А если отказываются переключаться передачи - то виноват соленоид блокировки селектора или сам селектор.

Даже при бережном обращении с вариатором автомобиля, примерно через 120-150 тысяч километров пробега потребует замены толкающий ремень. Стоимость его не маленькая, но если проигнорировать замену, то он может полностью "убить" коробку. Поэтому содержание вариатора после 5-8 лет эксплуатации авто обходится недешево.

устройство, принцип работы вариатора, плюсы и минусы вариаторной коробки передач.

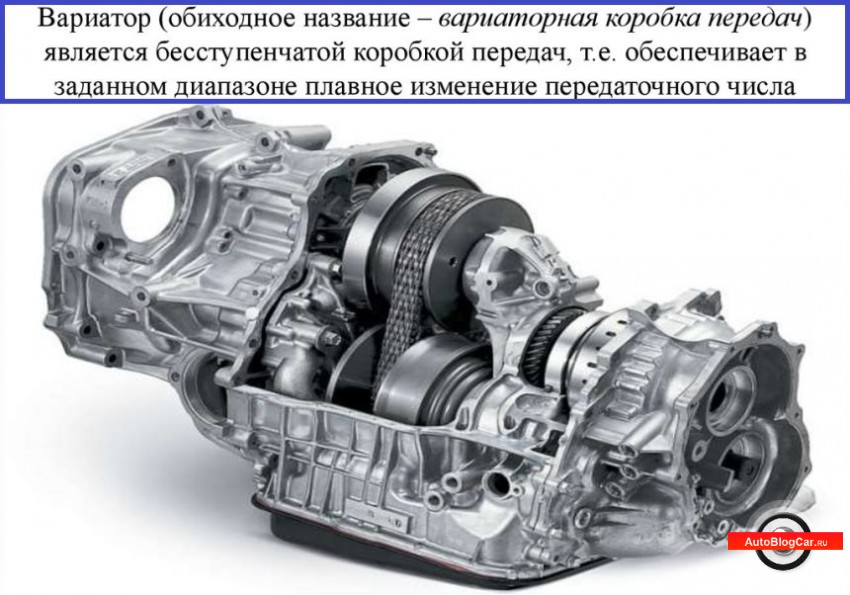

Вариатор (CVT) — бесступенчатая коробка передач, которая в определенном диапазоне позволяет добиться максимально плавного изменения передаточного числа. Главным отличием вариаторной коробки передач от аналогов является достаточно эффективное использование мощности ДВС.

Коробка CVT (от англ. Continuously Variable Transmission, «все время изменяющаяся трансмиссия») позволяет наилучшим образом изменять крутящий момент от ДВС, передаваемый на колеса, с учетом нагрузок на двигатель, скорости движения ТС и т.д. В результате вариатор позволяет добиться высокой топливной экономичности.

Содержание статьи

Отличительные особенности, устройство и принцип работы вариатора

Начнем с того, что существует несколько типов вариаторных КПП, однако на автомобилях используется клиноременный и тороидный вариатор, при этом клиноременной вариатор встречается намного чаще.

Устройство современной коробки-вариатора включает в себя такие элементы:

  • Специальный механизм, который отвечает за передачу крутящего момента от двигателя на вариатор, а также разъединяет коробку и ДВС при постановке на нейтральную передачу;
  • Сама коробка-вариатор (другое название «вариаторная передача»), а также отдельный механизм, который позволяет автомобилю двигаться назад;
  • Электронная система управления коробкой с входными и выходными датчиками;

Чтобы передать момент от двигателя, могут быть использованы: гидротрансформатор, центробежное автоматическое сцепление, электромагнитное сцепление, которое управляется электроникой, а также многодисковое сцепление. Чаще всего для этих целей используется гидротрансформатор (ГДТ), что позволяет добиться плавности и тем самым увеличить ресурс вариаторной коробки передач.

Что касается самой КПП, клиноременной вариатор включает в себя одну или две ременные передачи. Такая передача фактически является двумя шкивами, которые соединяются при помощи клиновидного ремня. Шкив образует пара конических дисков, причем диски могут сдвигаться и раздвигаться. Так удается менять диаметр самого шкива.

Чтобы сдвинуть конусы, задействовано гидравлическое давление, усилие пружины и центробежная сила. Конические диски расположены под углом наклона 20°. Это позволяет ремню перемещаться по поверхности шкива, при этом сопротивление минимально.

На начальном этапе такие вариаторы оснащались ремнем из резины, однако ресурс самого ремня оказывался небольшим. Сегодня вместо резины устанавливается металлический ремень вариатора. Такой ремень прочный и гибкий, при работе КПП создается меньше шума,  а также  решение служит заметно дольше, чем резиновый аналог.

Вращение передается посредством силы трения между шкивами вариатора и боковой поверхностью ремня. Также в некоторых вариаторах может использоваться стальная цепь. В этом случае речь идет о клиноцепном вариаторе.

Данный тип отличается от клиноременного вариатора тем, что крутящий момент передается торцевой поверхностью цепи во время ее точечного контакта с коническими дисками. При этом сами конические диски выполнены из прочной стали, а клиноцепной вариатор имеет наилучший КПД.

Еще отметим, что вариатор не способен обеспечить возможность движения назад. Для того, что автомобиль с такой КПП имел задний ход, в коробку интегрируют различные механизмы. Чаще всего это планетарный редуктор, который активно используется в АКПП.

Что касается управления вариатором,  система электронная, производит синхронное изменение диаметра шкивов с учетом режимов работы двигателя автомобиля. Также осуществляется управление сцеплением и планетарным редуктором.

Водитель управляет КПП при помощи селектора, а сами режимы напоминают режимы работы гидромеханической  АКПП. Более того, в вариаторной коробке можно выбирать фиксированные передаточные отношения, что позволяет реализовать функцию ручного переключения передач, подобно Tiptronic на АКПП.

Еще добавим, что тороидный вариатор отличается от описанных выше ременных и цепных аналогов тем, что имеет два соосных вала. Такие валы имеют сферическую или тороидную поверхность. Между валами зажимаются ролики.

Чтобы изменить передаточное число в таком вариаторе, необходимо менять положение роликов. При этом крутящий момент передается посредством сил трения между рабочими поверхностями.

Как работает вариатор в автомобиле

Если говорить о принципе работы вариаторной коробки, диаметр шкива вариатора постоянно изменяется. Изменение реализует сервопривод. Когда автомобиль только трогается с места, ведущий шкив вариатора имеет самый малый диаметр, то есть конические диски полностью разведены.

Ведомый диск в этот момент имеет самый большой диаметр, когда конические диски максимально сжаты. Когда обороты двигателя начинают расти, диаметр ведущего шкива становится больше, а ведомого уменьшается, что позволяет уменьшить передаточное число.

Как видно, вариатор путем уменьшения и увеличения диаметров шкивов позволяет двигателю работать в оптимальном режиме, чтобы получить максимум мощности и добиться лучшей динамики.

Плюсы и минусы вариатора

Прежде всего, такая трансмиссия является бесступенчатой. Это значит, что во время езды отсутствует необходимость переключаться на так называемы «ступени», при этом происходит постоянное преобразование крутящего момента, нет задержек между переключениями со ступени (передачи) на ступень.

В результате достигается максимальный комфорт  при езде на машине с вариатором. Однако данное решение не лишено недостатков. Прежде всего, установка такой трансмиссии предполагает определенные ограничения по мощности и крутящему моменту, то есть вариатор не ставят на автомобили с мощным двигателем. Еще одним минусом является сложность устройства самой вариаторной коробки передач, низкая ремонтопригодность и дороговизна самого ремонта вариатора.
