Веерные форсунки омывателя лобового стекла ВАЗ 2114: выбор и преимущества

Форсунки омывателя — важный элемент системы очистки стекол любого автомобиля, ведь они, вместе с дворниками, обеспечивают водителю хороший обзор, являющийся одним из залогов безопасного вождения. В сегодняшней статье мы расскажем о том, какие форсунки омывателя ваз 2114 лучше справляются со своей задачей, а также о том, как за ними правильно ухаживать.

Форсунки омывателя стекла ваз 2114

Виды форсунок и их отличия

Различают 2 основных вида форсунок омывателя, устанавливаемых на современные автомобили — струйные и веерные.

Струйные форсунки работают по принципу полого цилиндра, посылающего водяную струю в конкретную точку. Они характерные для всех автомобилей старого производства, а также для некоторых современных отечественных авто.

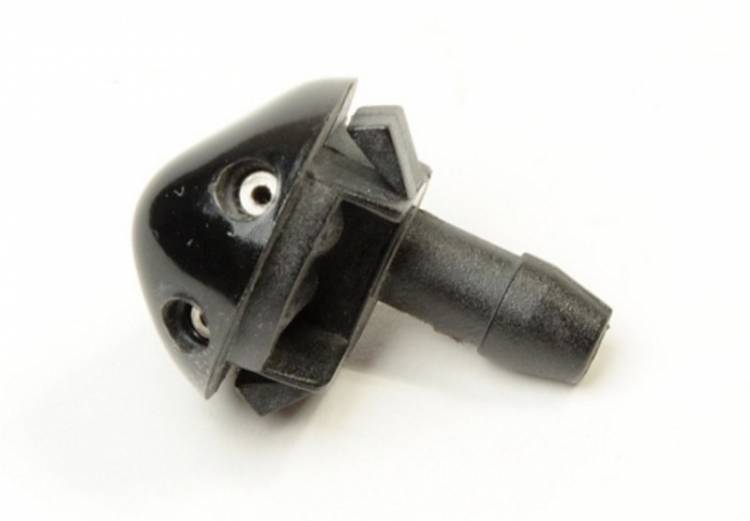

Струйные и веерные форсунки ваз 2114

В свою очередь, веерные форсунки имеют не один, а множество каналов, из которых вода попадает на различные участки лобового стекла, покрывая таким образом большую площадь.

Кроме этого, ввиду того, что сопла веерных форсунок имеют меньший диаметр, чем сопла струйных, вода выходит из них с большим давлением, а значит — и лучше удаляет загрязнения.

Плюсы и минусы веерных форсунок

Веерные форсунки омывателя лобового стекла ваз 2114 имеют такие преимущества перед форсунками классической конструкции, как:

• более эффективная очистка стекол (особенно имеющих сильные загрязнения) в виду большего давления водяной струи и большего охвата площади;
• экономичный расход воды, вызванный более быстрым процессом очистки стекол;
• отсутствие риска повреждения стекол ввиду синхронной работы веерных форсунок с дворниками.

При этом, единственным, но довольно серьезным недостатком веерных распылителей является их быстрое обмерзание в холодную погоду.

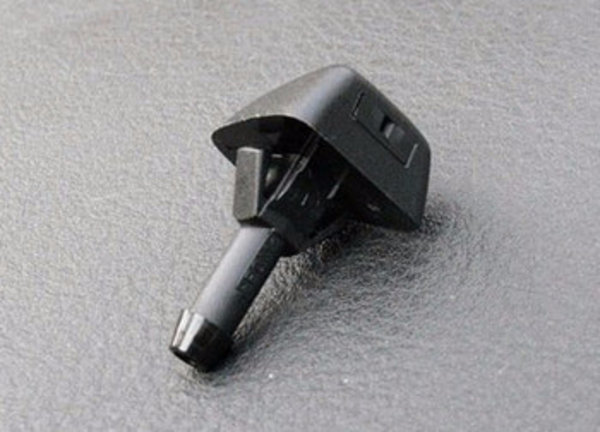

Веерная форсунка ваз 2114

Чтобы избежать проблем с обмерзанием форсунок, можно либо приобрести специальную систему обогрева омывателя либо применять для очистки стекол жидкости, не замерзающие при температурах, близких к нулю.

Какие форсунки приобрести

Решив установить веерные форсунки на ваз 2114, следует для начала решить — какую их модель приобрести. Фактически, на 14-ю можно поставить любые распылители от легковой иномарки, но дело в том, что не все они хорошо встанут на место — в некоторых случаях их придется дорабатывать, а в некоторых — они попросту будут смотреться чужеродными элементами.

Веерная форсунка от Volvo

Наиболее подходящими моделями форсунок для 2114 являются распылители, производимые фирмами Ssang Yong и Volvo и имеющие каталожные номера 7845009010 и 30655605.

Еще одним подходящим вариантом являются жиклеры от Тойоты, продаваемые под артикулом 85381-АА042 (правда, реализуются они по 1 штуке в упаковке, поэтому в случае заказа форсунок этой марки через интернет следует приобрести сразу 2 позиции).

Кроме этого, вместе с распылителями потребуется приобрести и пару обратных клапанов (в системе омывателя с классическими жиклерами они не предусмотрены).

Замена форсунок

Для того, чтобы на ваз 2114 заменить форсунку омывателя, нужно:

1. Открыть капот.
2. Демонтировать обивку и вынуть пластиковые пистоны.
3. Снять поролоновые прокладки, закрепленные клейкой лентой.
4. Отсоединить накладки пластиковых деталей.
5. Отсоединить шланги от старых форсунок.
6. Демонтировать старые форсунки и подключить к ним шланги.
7. Установить «в разрез» шлангов обратные клапаны.
8. Проверить работоспособность системы.

Одновременно с заменой распылителей рекомендуется заменить и шланги, по которым течет омывающая жидкость. С хорошей стороны себя в этой роли показали мягкие шланги, продающиеся в магазинах для аквариумистики.

Схема форсунок омывателя ваз 2114

После того, как новые распылители будут установлены, следует произвести их настройку.

Для этого потребуется:

• вставить булавку или иголку внутрь форсунки;
• если жидкость попадает на стекло слишком высоко — опустить форсунку вниз;
• если жидкость попадает слишком низко — поднять форсунку вверх.

Таким же образом можно выполнять регулировку и по горизонтали.

Для трехструйных форсунок иностранного производства рекомендуемая настройка выглядит следующим образом:

• боковые внешние форсунки должны быть направлены на нижние углы стекла;
• средние форсунки должны омывать центральную часть стекла;
• внутренние форсунки должны быть направлены на верхнюю часть стекла.

Правда, данная схема настройки является лишь рекомендацией, и каждый водитель может изменить ее по своему усмотрению.

Очистка форсунок

Иногда в ходе эксплуатации жиклеры омывателя засоряются, и перестают исправно работать. В этом случае потребуется их очистка, выполнить которую можно следующим образом:

• промыть форсунки мыльным раствором;
• прочистить отверстия тонкой иглой;
• демонтировать водяные шланги и поочередного подключить к каждой форсунке компрессор, выполнив их продувку.

Очистка форсунок омывателя

Если подобная операция помогает слабо (или не помогает вообще), то форсунки следует демонтировать и замочить на ночь в теплой воде с мылом (а лучше — с моющим средством), после чего вновь повторить весь процесс.



В завершение разговора хочется отметить, что выполнять подобную промывку рекомендуется периодически (например, с каждым новым сезоном), даже в том случае, если форсунки работают исправно. Это поможет избежать их «неожиданного» засорения и возможных неприятностей в дороге.

Полезное видео

Дополнительную полезную информацию вы сможете получить из видео ниже:

Выбираем и устанавливаем веерные форсунки омывателя лобового стекла

Лобовое стекло любого автотранспорта должно держаться в чистоте, так как хороший обзор дороги имеет прямое отношение к безопасности. Именно поэтому были разработаны струйные омыватели, теперь им на смену приходит новая разработка веерные форсунки. Они лучше очищают стекло, так как разбрызгивают воду по всей площади под действием высокого давления.

Достоинства и недостатки прибора

Веерные форсунки омывателя лобового стекла имеют отличительную черту –разбрызгивают воду или специальную жидкость по всей площади тонкими струйками. Расход воды в системе значительно ниже, чем у струйного варианта, а также выше эффективность.

Можно выделить несколько положительных моментов в использовании веерного способа разбрызгивания жидкости:

• Очищение поверхности от пыли, грязи и остатков от насекомых благодаря равномерному распределению жидкости;
• Дворники сразу работают по смоченной поверхности;
• Экономия средств на незамерзающих жидкостях, так как потребление их намного меньше;
• Не образуются микроцарапины, которые получаются из-за движения щетки по сухой поверхности.

Есть и минусы в работе такого омывателя:

• Сразу после разбрызгивания теряется видимость дороги до тех пор, пока не заработают дворники;
• Больше подвержены промерзанию зимой, чем струйные. Поэтому в смешанном климате требуется дополнительная система подогрева.

Несмотря на недостатки, такая система становится популярнее, так как видимость через лобовое стекло становится значительно лучше, а установка дополнительного подогрева занимает немного времени.

Как выбрать устройство

Самые подходящие веерные форсунки омывателя лобового стекла для вашего авто – это родные, то есть изготовленные специально для определенной марки. Тем более что на сегодняшний день очень многие производители выпускают самые разнообразные аксессуары для своих моделей транспорта.

Можно подобрать универсальные варианты, которые можно найти в каталоге деталей для автомобилей Volvo  и SsangYong. Обе модели веерных форсунок подходят для других марок престижных автомобилей, например, Тойота, Мазда или Дэу. Однако цена на них разная, образец от Вольво стоит в несколько раз дороже.

Существует еще один альтернативный вариант – это веерные форсунки от Toyota, предназначенные для бизнес-класса. В комплектацию будет входить только одна штука, так что заказывайте сразу пару. А установить их можно практически на любые модели автомобилей.

Чтобы провести замену струйных форсунок на веерный, также следует приобрести тройник со шлангами и обратный клапан.

Особенности установки

Чтобы правильно установить веерные форсунки, придерживайтесь следующей последовательности действий:

1. Снимите обивку на капоте, если она предусмотрена. Для этого аккуратно удалите все пластиковые элементы, применяя определенные инструменты или отвертку (плоскую).
2. Уберите буферные прокладки из поролона, закрепленные двухсторонним скотчем. Затем, отсоедините накладки, которые расположены поверх деталей из пластика.
3. Отсоедините трубки, которые подают воду на штатные форсунки.
4. Удалите старые форсунки, для этого открутите гайки или снимите пластиковые фиксаторы.
5. Установите новые разбрызгиватели на место старых и подсоедините шланги.
6. Подключите обратные клапаны к трубкам омывающей жидкости и патрубкам. Закрепите элементы.
7. Проверьте работу омывателей и отрегулируйте направление разбрызгивания.
8. Закрепите форсунки.
9. Соберите назад все элементы, снятые с капота.

Когда вы будете настраивать работу форсунок, может потребоваться изменение размеров отверстий и подгонка самого элемента. Для этого используйте определенные инструменты или резиновые (пластмассовые) подкладки. В итоге у вас должно получиться так, чтобы жидкость максимально покрывала всю площадь стекла при разбрызгивании, но не выходила за его пределы.

Установка системы подогрева бочка

Остался последний момент в работе форсунок для зимнего периода – это установка системы подогрева бочка. Вы можете смонтировать и собрать ее самостоятельно или приобрести готовый вариант.

Приобретая готовое изделие в магазине, особого мастерства для его установки не потребуется, достаточно следовать инструкция. Обратите внимание, что в некоторых современных моделях автомобилей уже установлен нагревательный элемент.

Для самодельного устройства можете использовать медную трубку (диаметр 6-7 мм) длиной в 2 метра, два хомута и буфер капота, подобранный по размеру к трубке.

Монтаж:

1. Просверлите 2 отверстия в бачке.
2. В каждой резинке буфера просверлите по одному отверстию для трубки.
3. Измеряем длину бачка и отрезаем столько же трубки с небольшим запасом.
4. Через горлышко помещаем трубку внутрь, затем, выводим 2 трубки через просверленные дыры.
5. Берете 2 буфера, смазываете трубки литолом и поворачиваете их в бачок.
6. Осталось разрезать шланг отработки «незамерзайки» с радиатора на бачок и подсоединить медную трубку подогрева.

После того как вы смонтируете подогрев бочка, веерные форсунки будут работать даже в мороз, оставляя ваше лобовое стекло идеально чистым.

В нашем интернет-магазине вы сможете купить автозапчасти с доставкой по всей России.



Популярные марки автомобилей для заказа запчастей

Веерная форсунка лобового стекла Мазда 3 (2003-2009) 85381AA042

В нашем интернет-магазине LikeParts. ru заказ можно получить удобным для Вас способом.

• Самостоятельное получение заказа из нашего офиса:

Вы можете получить заказ самостоятельно у нас в офисе/пункте выдачи по адресу г.Москва ул.Миклухо-Маклая владение 8 строение 3 офис 101C с понедельника по пятницу с 10 до 20, в субботу и воскресенье с 10 до 17. При оформлении заказа необходимо выбрать — «Самовывоз из пункт выдачи в основном офисе г.Москва». Если Вы не оформляете заказ на сайте, то перед приездом в офис обязательно уточните наличие необходимых Вам запчастей.

• Самостоятельное получение заказа из мобильных пунктов выдачи:

Вы можете получить заказ самостоятельно по одному из адресов у нашего водителя:

-забрать у водителя в Солнцево(ЗАО ул.Главмосстроя д.14)
-забрать у водителя в Коптево(САО ул.Михалковская д.15)
-забрать у водителя в Апрелевке(г.Апрелевка ул.Жасминовая д.8)
Заказ из этих пунктов можно забрать только по предварительному согласованию и в определенное время. Подробности уточняйте у наших менеджеров.

• Доставка заказов по Москве и Московской области:

Доставка заказов осуществляется по Москве и Московской области с понедельника по пятницу с 10:00 до 18:00(доставка в другие дни и вне установленных временных интервалов согласовывается индивидуально с клиентом). Доставка осуществляется в основном на следующий день после заказа. Доставка возможна в день заказа, но все зависит от загруженности курьеров. Каждый заказ рассматривается индивидуально и мы постараемся сделать все, чтобы заказ оказался в удобном для Вас месте и времени.
Стоимость услуги доставки по Москве и Московской области:
-доставка малогабаритного заказа (масла, фильтры, диски, колодки и пр.) по Москве в пределах МКАД — от 350 руб(при заказе на сумму более 5000 руб доставка бесплатная)
-доставка крупногабаритного заказа (кузовные запчасти, шины и пр.) по Москве в пределах МКАД — 500 руб
-доставка малогабаритного заказа по Москве и Московской области за пределами МКАД — от 350 руб + каждый 1 км 30 руб(при заказе на сумму более 5000 руб доставка оплачивается исходя из каждый 1 км 30 руб)
-доставка заказа до транспортной компании,с которыми мы сотрудничаем(ТК СДЭК, ТК Boxberry, ТК Деловые Линии, ТК ПЭК, ТК КИТ(GTD), ТК ЖДЭ), осуществляется бесплатно.

• Доставка заказов транспортными компаниями в любые города России:

Доставка осуществляется транспортными компаниями, расположенными в г.Москва. Мы осуществляем бесплатную доставку до транспортной компании из нашего офиса.
Работаем со всеми ведущими транспортными компаниями. Стоимость услуг доставки груза до Вас оплачивается самостоятельно при получении заказа. Рассчитывается стоимость доставки сотрудниками транспортной компанией в зависимости от габаритов и веса заказа по тарифам транспортной компании.
Основные транспортные компании,которыми мы отправляем: ТК СДЭК, ТК Boxberry, ТК Деловые Линии, ТК ПЭК, ТК Байкал-Сервис, ТК КИТ (по умолчанию отправка осуществляется транспортной компанией «КИТ»). Если Вас интересует доставка другой транспортной компанией, то это будет рассматриваться индивидуально — мы всегда открыты для диалога.
Отправка заказов осуществляется только после полной оплаты стоимости заказа в течении 2-3 рабочих дней с даты оплаты заказа.

При отправке масел и жидкостей сумма доставки может увеличится на стоимость дополнительной жесткой упаковки, на усмотрение сотрудников транспортной компании.

• Доставка заказов в любые города России EMS Почтой России и ФГУП Почта России:

Доставка заказов осуществляется в любые города России. Отправка заказов осуществляется только после полной оплаты стоимости заказа в течении 2-3 рабочих дней с даты оплаты заказа. Стоимость услуг доставки груза до Вас оплачивается самостоятельно при получении заказа. Рассчитывается стоимость доставки сотрудниками EMS Почты России в зависимости от габаритов и веса заказа по тарифам EMS Почты России.

Веерные форсунки омывателя лобового стекла

Замена форсунок омывателя лобового стекла веерными вместо штатных струйных жиклёров обеспечит более эффективную работу очистителя. В этом случае разбрызгивание жидкости будет осуществляться равномерно на большом участке и стеклоочистители быстрее устранят грязный налёт. Единственным недостатком веерных форсунок является то, что в момент разбрызгивания жидкости на большой площади, на мгновение ограничивается  обзор. Однако такая ситуация может быть опасной только во время движения на большой скорости.

Для замены штатных жиклёров форсунками веерного типа необходимо купить:

• комплект форсунок;
• обратный клапан;
• новые шланги;
• тройник.

В качестве обратного клапана можно использовать обратный клапан ВАЗ-2108 (2109), топливный обратный клапан или аналогичные импортные устройства. Как вариант, можно установить обратный клапан, который используется в системах подачи воздуха для аквариума. Обычно он устанавливается на трубке, которая идёт от компрессора к рассеивающему фильтру.

Обратный клапан необходимо установить, чтобы обеспечить стабильно давление в системе омывания. Клапан предотвратит стекание жидкости из шлангов в бачок после выключения насоса. В результате этого при включении омывателя вода сразу подаётся в форсунки.

Недостатком установки обратного клапана является вероятность замерзания жидкости в трубках при низких температурах. Поэтому трубки системы омывания лобового стекла рекомендуется утеплить.

Штатные трубки, которые установлены в системе омывания лобового стекла вазовских моделей, со временем теряют эластичность и становятся твёрдыми. Более практичными и долговечными являются шланги для аквариумов. Поэтому лучше установить именно такие трубки для подвода жидкости к форсункам.

Установка веерных форсунок

Особых затруднений в монтаже форсунок веерного типа вместо штатных струйных жиклёров практически нет. В зависимости от конкретной модели автомобиля могут быть некоторые нюансы с регулировкой форсунок по высоте. В таком случае снизу форсунки необходимо вставить уплотнитель необходимой толщины. Обычно нижняя часть корпуса веерных форсунок немного шире по сравнению со струйными аналогами. Возможно, придётся немного подточить, чтобы форсунка встала на своё место.

Порядок установки форсунок:

• Открыть капот и снять обивку, если она предусмотрена.
• Снять трубки подачи жидкости к форсункам.
• Демонтировать штатные форсунки. Разжать зажимы и, надавив на жиклёр снизу, вытолкнуть его со своего места вверх.
• Подключите обратные клапаны для каждой линии подачи жидкости к форсункам и подключите шланги к тройнику.
• Установите веерные форсунки омывателя лобового стекла в штатные места.

Соедините шланги подвода жидкости к форсункам.

Форсунка стеклоомывателя с веерным разбрызгиванием на ВАЗ Веста, Икс Рей

Уважаемые покупатели, во избежание ошибок при отправке форсунки стеклоомывателя с веерным разбрызгиванием 289308338R омывателя лобового стекла на Лада Веста / Lada Vesta, Лада Икс Рей / Lada Xray, Ларгус, Duster, в строке «Комментарий» указывайте модель Вашего автомобиля, год выпуска.



Любой автомобиль имеет омыватель лобового стекла, предназначенный для поддержания чистоты и сохранения должной обзорности. При любых неполадках в его работе, ремонт необходимо проводить незамедлительно, особенно в весенне-осенний период, когда грязь из-под колес соседних автомобилей постоянно оказывается на лобовом стекле.



Максимальная обзорность очень важна для любого водителя, поэтому производители автомобилей Лада Веста / Lada Vesta, Лада Икс Рей / Lada Xray, Ларгус, Duster уделяют большое внимание процессу очистки лобового стекла, который включает в себя работу нескольких систем. Благодаря дворникам, правильному обтеканию встречными потоками воздуха и форсункам автовладельцы всегда четко и ясно видят, что происходит на дорожном полотне. Однако если одна из этих систем выйдет из строя, работа другой не сможет выполняться на нужном уровне, именно поэтому необходимо правильно подбирать такие важные элементы, как форсунки или как их еще называют жиклеры.





Веерные форсунки 289308338R омывателя лобового стекла, отличаются тем, что подача стеклоомывающей жидкости на стекло осуществляется не двумя-тремя отдельными струями, а фронтом из мелких капель, попадающих сразу на большую площадь лобового стекла Лада Веста / Lada Vesta, Лада Икс Рей / Lada Xray, Ларгус, Duster. Жидкость проходит через более узкий канал, благодаря чему жидкость распыляется с большим давлением.



Преимущества веерных форсунок 289308338R для Лада Веста / Lada Vesta, Лада Икс Рей / Lada Xray, Ларгус, Duster:



— более равномерная подача омывающей жидкости практически по всей площади лобового стекла.

— щетки стеклоочистителя работают эффективнее очищая стекло, делая первый взмах по уже влажному стеклу, а не по сухому размазывая пыль, грязь.

— лучше удаляются все виды твёрдых загрязнений, налёта, насекомых за счёт равномерного попадания жидкости на большую площадь.

— снижается риск поцарапать стекло в момент сухого хода щётки стеклоочистителя.

— некоторые автовладельцы отмечают снижение расхода стеклоомывающей жидкости.



Недостатки веерных форсунок:



— из-за особенностей конструкции больше подвержены обмерзанию в мороз. именно по этому часто применяют веерные форсунки с подогревом.

— большая площадь стекла, на которую подаётся омывающая жидкость может привести к потере нормальной видимости на некоторое время, даже если стекло чистое.



Все возможные причины отказа омывателя можно разделить на механические и электрические. Первые встречаются более часто, но они достаточно легко устраняются, необходимо потратить немного времени.



Механические неисправности



Если не работает омыватель лобового стекла, в первую очередь следует проверить уровень жидкости в бачке. Часто бывает так, что она просто заканчивается. В зимний период, возможно, ее замерзание, если используется простая вода. Проблема устраняется доливом воды, а при ее замерзании прогревом двигателя, и последующей заменой простой воды на незамерзающую жидкость.



Достаточно распространенной причиной неисправности становится пережатый шланг омывателя лобового стекла, особенно при расположении форсунок на капоте. Кроме этого, он может просто слететь, его можно повредить при проведении ремонтных работ.



Следует внимательно проверить весь трубопровод – от бачка до самих форсунок. Шланги должны прочно держаться на штуцерах и быть сухими – потеки могут свидетельствовать о нарушении их целостности.



Если плохо брызгает омыватель лобового стекла с веерным потоком Лада Веста / Lada Vesta, Лада Икс Рей / Lada Xray, Ларгус, Duster, причина может заключаться в сильном загрязнение форсунок (жиклеров лобового стекла 289308338R). Такое часто происходит при использовании водопроводной и неочищенной воды, а также при попадании в бачок грязи. Выходом становится очистка форсунок, для чего может потребоваться их демонтаж. Причиной плохой работы может стать и обратный клапан омывателя лобового стекла – он также может засориться попавшим в бачок мусором.



Электрические причины неисправностей



Когда исключены наиболее очевидные механические проблемы, причину нужно искать в электрической составляющей системы. При этом в первую очередь следует проверить предохранитель. В его поиске поможет схема омывателя лобового стекла либо прилагаемый к авто мануал. Предохранитель извлекается из блока, проверяется, либо сразу меняется на заведомо исправный.



Частой причиной отказа в работе становится моторчик омывателя лобового стекла, точнее его клеммы. В процессе эксплуатации они нередко окисляются, делая прохождение электрического тока невозможным. Кроме этого, окисление часто приводит к тому, что они просто отваливаются. Для решения проблемы клеммы необходимо тщательно зачистить и вновь присоединить на место. Иногда процесс настолько выражен, что помогает лишь замена моторчика омывателя лобового стекла.

Стоит обратить внимание и на подрулевой выключатель. Для самостоятельной его диагностики потребуется мультиметр, где необходимо замкнуть электроды на клеммы выводов электромотора омывателя. Включение выключателя должно отразиться на показаниях мультиметра. Если напряжение есть, выключатель в порядке, то проблема может заключаться в моторчике. Но приобретать новый торопиться не стоит, поскольку есть вариант проблем с проводкой или реле Реле 4 — контактное Лада Ларгус (4601) (микро, коричневое). Артикул 8200263342 «RENAULT» Франция – доверить дальнейшую диагностику лучше электрику.



Даже незначительное ухудшение обзорности может стать причиной ДТП, поэтому в ситуации, когда омыватель не работает, эксплуатировать автомобиль не следует.



Другие артикулы товара и его аналогов в каталогах: 289308338R.

Лада Веста / Lada Vesta, Лада Икс Рей / Lada Xray, LADA LARGUS / Ларгус Largus, Logan, Duster.



Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно установить или заменить веерный жиклер омывателя лобового стекла на автомобиле Лада Веста и её модификации.

С интернет — Магазином AvtoAzbuka затраты на ремонт будут минимальными.



Просто СРАВНИ и УБЕДИСЬ !!!



Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже

Инструкция по замене форсунок омывателя лобового стекла, их чистке и выборе

Обзорность водителя при движении автомобиля должна быть максимальной, как по бокам, так и спереди. В России уже несколько лет действует закон, который заставляет водителей снимать тонировку, чтобы максимально увеличить видимость других участников движения. В обязанности водителя входит своевременная чистка автомобильного стекла, и передвигаться на машине, на которой не работают омыватели, нельзя, особенно в плохую погоду. В системе очистки лобового стекла не должно быть никаких проблем, и если подача жидкости для омывателя стекол нарушена, то требуется в кратчайшие сроки устранить неисправность. Ситуация здесь может развиваться по двум сценариям – водителю потребуется чистка форсунки омывателя или ее замена. Некоторые водители занимаются ремонтом подобной детали, но он нецелесообразен, учитывая ее малую стоимость.

Чистка форсунки омывателя лобового стекла

Форсунки омывателя являются довольно простыми устройствами, и их принцип работы устроен на подкачке воды из бочка омывателя с помощью трубки в разбрызгиватели, они же сопла. Исходя из этого, можно сделать вывод, что при слабой, неровной, неполной или неверно направленной струе следует винить забитые грязью сопла или трубку.

Чистка форсунки омывателя, если засорилось сопло

• С помощью сжатого воздуха. В сфере ремонта и обслуживания компьютерной техники часто используются баллончики со сжатым воздухом, которые продаются в комплекте с насадками различной толщины и длины. Чтобы очистить форсунки омывателя, необходимо купить баллон сжатого воздуха и воспользоваться им. Для этого наденьте минимальную по толщине насадку, плотно прижмите ее к засоренному соплу и сделайте несколько непродолжительных (2-3 секунды) нажатий на пульверизатор. Если вы услышали, что в бочке омывателя начала бурлить вода, можно прекращать процедуру очистки – сопло чисто.
• С помощью подручных средств. Второй способ очистки сопла омывателя можно считать бюджетным. Чтобы очистить форсунку омывателя при засорении, если проблема в сопле, достаточно взять тонкую иглу, проволоку, булавку или гитарную струн. Выбранным аксессуаром начните аккуратно чистить внутренности сопла. Данный способ помогает гораздо реже, чем вариант с использованием жидкого воздуха, поскольку удалить «неудобно» застрявшие элементы загрязнения будет затруднительно.

Чистка форсунки омывателя, если засорилась трубка

Перед тем как приступать к чистке трубки омывателя от накопившейся грязи, необходимо получить доступ к ее концу, который подходит к соплу. Для этого поднимите капот и обнаружьте место, в котором трубка соединяется с соплом. Отсоедините ее, в большинстве случаев для этого достаточно отвертки и плоскогубцев, после чего можно приступать к чистке.

Имеется два верных способа очистить трубки для передачи омывателя лобового стекла:

• С помощью сжатого воздуха. Как и в варианте с чисткой сопла, для очистки трубки отлично подойдет сжатый воздух в баллончике. Процесс очистки простой: подбирается насадка на баллон под диаметр трубки, она максимально плотно прижимается к концу трубки, после чего подается струя воздуха. Когда воздух станет проходить без особых проблем, можно констатировать, что трубка омывателя лобового стекла очищена.
• Продув трубку самостоятельно. Перед тем как приступать к продувке трубки, обязательно ее несколько раз хорошо промойте в мыльной воде. После этого прикоснитесь губами к концу трубки, максимально их сожмите и вдуйте струю воздуха в трубку. Несмотря на свою простоту и очевидность, данный метод эффективен и дешев.

Настоятельно рекомендуется после проведения чистки форсунки омывателя лобового стекла снять бачок омывателя и полностью заменить жидкость в нем, предварительно несколько раз хорошо промыв. Причиной частых засоров форсунки омывателя, в большинстве случаев, является накопленная грязь в бачке с жидкостью для омывателя.

Выбор форсунки омывателя лобового стекла

Форсунки омывателя лобового стекла могут быть заменены по двум причинам: они начали работать со сбоем, и отремонтировать их не удалось, или водитель хочет установить на свой автомобиль более современные модели устройств. Нередко на бюджетные модели машин устанавливаются форсунки омывателя однонаправленного действия, и водители решают поменять их на вариант веерного типа.

Замена форсунок омывателя на веерные модели позволяет получить важное преимущество. Вода распределяется по лобовому стеклу несколькими струями, покрывая сразу большую площадь, за счет чего дворники начинают работать по влажной поверхности, тем самым меньше портясь и царапая стекло. Благодаря наличию на всех участках стекла чистой омывающей жидкости, удается более тщательно провести удаление грязи с поверхности. Также они позволяют уменьшить расход жидкости омывателя.

Следует отметить и один серьезный недостаток, присущий веерным форсункам омывателя стекла. В холодное время года гораздо больше риск, что сопла подобных форсунок замерзнут. Именно поэтому данные модели аксессуаров рекомендуется выбирать с функцией подогрева.

Замена форсунки омывателя

Процесс замены форсунки омывателя индивидуален для каждого автомобиля, но он имеет несколько общих шагов. Чтобы заменить аксессуар, его сперва необходимо снять, а после надеть новую модель. Снять форсунку омывателя с автомобиля можно следующим образом:

1. Откройте капот и частично демонтируйте его обивку, если она имеется, в местах, где располагаются форсунки омывателя;
2. Далее отсоедините трубку с форсунки омывателя;
3. После этого демонтируйте форсунки. Они могут крепиться на автомобилях разными способами, но наиболее популярны модели, которые удерживаются на болтах или пластиковых зажимах.

Когда форсунки омывателя с автомобиля будут сняты, необходимо установить новую модель. Для этого проделайте действия в обратном направлении, но учитывайте, что в некоторых ситуациях целесообразнее сперва прикрепить трубку омывателя к форсунке, а потом его устанавливать.

Внимание: Если вы приобрели набор форсунок омывателя, который не подходит по высоте и шатается даже закрепленном состоянии, можно использовать для уплотнения соединения изоленту.

Загрузка…

Устройство веерной форсунки омывателя лобового стекла. Выбираем веерные универсальные форсунки омывателя лобового стекла

Максимальная обзорность очень важна для любого водителя, поэтому производители автомобилей уделяют большое внимание процессу очистки лобового стекла, который включает в себя работу нескольких систем. Благодаря дворникам, правильному обтеканию встречными потоками воздуха и форсункам автовладельцы всегда четко и ясно видят, что происходит на дорожном полотне. Однако если одна из этих систем выйдет из строя, работа другой не сможет выполняться на нужном уровне, именно поэтому необходимо правильно подбирать такие важные элементы, как форсунки или как их еще называют жиклеры.

Чтобы приобрести правильные устройства в первую очередь необходимо разобраться в существующих типах этих деталей.

Типы форсунок

Существуют следующие разновидности жиклеров:

• Струйные — форсунки омывателя в виде полого цилиндра. Внизу конструкции находится штуцер, благодаря которому производится подключения самой форсунки к шлангу. В верхней части находится распылитель. Сила подачи жидкости в этом случае можно настроить с помощью специального винта.
• Веерные форсунки. Особенностью такой конструкции является наличие множества распылителей (не менее 3). Также стоит отметить, что жидкость проходит в этом случае через более узкий канал, благодаря чему жидкость распыляется с большим давлением.

Первый тип чаще встречается на «немолодых» автомобилях, а также на авто отечественного производства, например, форсунки омывателя лобового стекла ваз 2110 имеют струйную конфигурацию. На иномарках и машинах произведенных за последние годы уже устанавливаются веерные жиклеры.

Форсунки омывателя, разработанные по современным технологиям, отличаются не только удобством эксплуатации, но и простотой установки. Однако и у этих элементов есть свои недостатки.

Преимущества и недостатки веерных форсунок омывателя

Благодаря удачной конструкции веерных жиклеров на стекло попадает не узкая струя, как в случае со струйными моделями, а широкий мелкодисперсный поток, который покрывает практически всю «лобовуху». Среди других достоинств стоит выделить следующие:

• Благодаря хорошему распылению, грязь растворяется более эффективно, в результате чего происходит экономия жидкости.
• Если в случае со струйными жиклерами, дворники начинают работать чуть раньше, чем жидкость попадает на стекло, то веерные модели подключаются одновременно с дворником. Это позволяет защитить стекло от царапин.

Если говорить о недостатках, то автолюбители выделили следующие нюансы:

• Жиклеры веерного типа быстро покрываются льдом при отрицательных температурах. Чтобы избегать таких неприятностей приходится докупать дополнительную систему обогрева для омывателей.
• Так как на стекло попадает сразу большое количество жидкости, видимость снижается на несколько секунд, пока дворники не начнут работать.

Как видите, недостатки у такой системы тоже есть, но все их можно решить. Главное, правильно подобрать жиклеры для своего авто.

Как выбрать форсунки омывателя

Лучше всего выбирать жиклеры именно для вашего автомобиля. Если сравнить веерные форсунки омывателя лобового стекла ВАЗ 2114 и аналогичные детали для иномарки, то они будут отличаться. Конечно, эти отличия не критичны и всегда можно подогнать деталь для вашей марки авто, но в этом случае монтаж будет намного сложнее.

Либо можно приобрести универсальные изделия, которые подходят для разных машин. Такими элементами считаются форсунки с номерами 30655605 и 7845009010. Они представлены в каталогах Volvo и Sang Yong. Оба жиклера абсолютно идентичны с одной разницей — корейская деталь будет стоить почти вдвое меньше, чем шведский аналог. Во всем остальном оба изделия можно использовать как форсунки омывателя лобового стекла Ford, Mazda, Subaru, Daewoo и для других моделей.

Еще один альтернативный вариант предлагает концерн Toyota, но при покупке жиклеров под каталожным номером 85381-АА042 от этого производителя стоит учитывать, что они продаются по 1 штуке. Поэтому при оформлении заказа через интернет необходимо добавить в корзину два наименования. После приобретения изделий их можно установить самостоятельно.

Как заменить форсунки омывателя

Процесс замены форсунок одинаков для всех автомобилей. Перед началом работы необходимо подготовить новые шланги, по которым будет проходить «омывайка». Для этих целей хорошо подойдет трубка, которая используется для аквариумов.

После этого необходимо выполнить следующие шаги:

1. Уберите обивку и аккуратно вытяните пластиковые пистоны.
2. Снимите буферные поролоновые прокладки. Обычно они держатся на скотче, поэтому для их обратной установки необходимо подготовить немного свежей клейкой ленты.
3. Отсоедините накладки на пластиковые детали.
4. Уберите шланги, через которые подается жидкость.
5. Снимите старые форсунки.
6. Подключите патрубок к новым жиклерам.
7. Подключите обратный клапан к патрубкам жиклеров и трубам.
8. Проверьте работу системы.

При замене штатных форсунок требуется также приобрести обратный клапан, который не будет допускать «отката» жидкости, из-за которого дворники часто начинают работать задолго до того, как на стекле появится чистящий состав.

Иногда новые форсунки омывателей не работают, как полагается (жидкость льется слишком высоко или наоборот низко, со смещением в сторону и так далее) и в этом случае может потребоваться дополнительная регулировка деталей.

Как отрегулировать жиклеры омывателей

Для регулировки форсунок не требуется специализированного оборудования или особых навыков. Все что вам понадобится — это обычная иголка или булавка. Для того чтобы разобраться как отрегулировать форсунки омывателя лобового стекла достаточно понять что они имеют шарообразную форму и беспрепятственно крутятся внутри пластмассового корпуса. Поэтому просто:

• Смело вставляем булавку в форсунку и начинаем ее поворачивать в нужном вам направлении.
• Если жидкость попадает на стекло через-чур низко, то крутим булавкой вверх.
• Если струя бьет очень сильно — это также можно исправить с иголкой.
• На иномарках у форсунок по 3 струи, которые лучше отрегулировать не одинаково. Крайние должны находиться в самых низких точках, так как они бьют по бокам автомобиля. Средние лучше направить в центральную часть лобового стекла, а оставшиеся центральные струи лучше направить в верхнюю часть стекла.

Также самостоятельно можно и почистить жиклеры омывателя своими руками.

Как чистить форсунки омывателя

Если жиклеры начали работать неправильно, то чаще всего решить проблему можно, очистив эти элементы от загрязнений. Перед тем как почистить форсунки омывателя лобового стекла подготовьте:

• булавку или швейную иглу;
• компрессор;
• шприц большого объема;
• мыло и воду.

Перед работой рекомендуется проверить уровень чистящей жидкости в бачке, так как жиклеры могут не работать из-за отсутствующей «омывайки». После этого нужно отсоединить форсунки омывателей от шлангов и чуть надавить на них до поднятия.

1. Промойте каждую форсунку в мыльном растворе.
2. Подключите компрессор, включите продув и обработайте жиклер под сильным давлением.
3. Если под рукой не оказалось компрессора можно использовать шприц, в который необходимо набрать воды.
4. Очистите отверстия с помощью обычной иглы или булавки.
5. Вставьте шприц в сопло и начните промывку.

Конечно, компрессор будет намного действеннее, но если форсунки сильно забились и не попускают жидкость, то с помощью подручных средств вы сможете хотя бы временно решить проблему.

Еще один способ — оставить жиклеры на ночь в мыльном растворе, а утром попробовать повторно использовать шприц или компрессор. Это будет полезно в случае особенно сильных застарелых загрязнений.

В заключении

Устанавливая форсунки омывателя фар универсальные или жиклеры для лобового стекла старайтесь настроить их таким образом, чтобы они разбрызгивали жидкость на поверхность стекла, не выходя за его пределы. Выбирая веерные жиклеры, старайтесь отдавать предпочтение тем моделям, которые были разработаны именно для вашего автомобиля, этим вы сэкономите себе время на монтаже элементов.

Не секрет, что обзорность ветрового стекла напрямую влияет на безопасность вождения автомобиля. Иногда водитель сталкивается с трудностями — на поверхность лобового попадает грязь, снег и мошкара. Тогда обзорность снижается в несколько раз, и даже один объект, который не увидел водитель, может привести к самым неприятным последствиям. Например, ночью из-за обочины может появиться пешеход, которого автолюбитель заметит в самый последний момент. Только тогда понимаешь, насколько важно держать стекло в чистоте. А чтобы подобных происшествий было как можно меньше, все автомобили укомплектовываются специальными средствами для очистки лобового стекла. Их три: омывающая жидкость, дворники и форсунки. Неработоспособность или отсутствие хотя бы одной из этих деталей исключает возможность очистки ветрового стекла. В сегодняшней статье мы хотели бы уделить внимание именно форсункам. Они хоть и кажутся на первый взгляд мелочными, но без их присутствия стекло будет всегда загрязненным.

На данный момент существуют две разновидности данных устройств:

• Струйная форсунка омывателя лобового стекла (укомплектовывалась на все автомобили 80-90 годов выпуска).
• Веерная (считается более современной и эффективной).

И действительно, в последнее время большую популярность получили омывателя лобового стекла. «Форд Фокус» и многие другие легковые автомобили сейчас снабжаются именно такими устройствами. Вообще принцип действия данной детали одинаковый, и он не менялся с годами. Сегодняшняя форсунка омывателя лобового стекла, как и ее «предки», разбрызгивает омывающую жидкость по определенной части кузова с большим давлением.

Различие между струйным и веерным устройствами заключается лишь в технологии разбрызгивания. Если первая подает жидкость на стекло струей (откуда и название), то вторая делает это мелкими каплями по всей площади лобового. Замена форсунок омывателя лобового стекла почти одинаковая, как и их внешняя конструкция.

Плюсы и минусы данных устройств

Веерная деталь, в отличие от струйной, более равномерно разбрызгивает жидкость по поверхности стекла. Последний вариант направляет средство только на малую площадь лобового, а уже потом дворники размазывают его по поверхности. Стеклоочиститель в таком случае издает неприятный скрипящий звук, в то время как веерные аналоги равномерно обрабатывают стекло, а дворники тихо прочищают его до блеска в считанные секунды. При этом поверхность практически не царапается, так как все происходит без лишнего сопротивления и с наилучшим скольжением.

Однако все же есть вещи, в которых струйная форсунка омывателя лобового стекла превосходит веерную. Дело в том, что последний элемент при разбрызгивании жидкости напрочь лишает водителя обзорности, так как рассеивается мгновенно всем слоем по периметру лобового. Несколько секунд машина управляется вслепую. Водителю ничего не остается, как доверять своей интуиции и крепким рукам. А за этот небольшой промежуток времени может случиться очень много. Поэтому здесь струйная форсунка омывателя лобового стекла однозначно лидирует.

Штатные форсунки омывателя лобового стекла на Киа Рио-3 подают воду тремя направленными струями, что недостаточно качественно позволяет щеткам смывать грязь . Для очистки стекла щеткам приходится сделать от 3 движений и больше. Все из-за того, что струйные форсунки подают недостаточное количество воды.

Другое дело веерные форсунки. Они покрывают водой большую поверхность стекла и позволяют избавиться от грязи на стекле значительно быстрее и качественнее.

Конечно, у веерных форсунок имеется два недостатка :

1. Повышенный расход воды;
2. Временное снижение обзора дороги из-за плотного потока воды во время омывания стекла.

С заменой форсунок в Киа Рио-3 желательно установить обратный клапан , который поддержит давление в системе и не даст воде стекать обратно в бачок. Это позволит моментально смачивать стекло и не даст щеткам тереть стекло «на сухую».

Веерные форсунки омывателя лобового стекла для Киа Рио-3

На Киа Рио-3 подходят веерные форсунки от Хендай Солярис (Акцент) с каталожными номерами:

• 98630-1R800 (правая форсунка).
• 98630-1R100 (левая форсунка).
• обратный клапан, который подходит, имеет номер в каталоге запасных частей — 98886-29000.

Установка веерных форсунок омывателя лобового стекла

Процедура по замене форсунок несложная и справиться с ней сможет даже новичок без специальных навыков и подготовки.

Инструмент

1. Ключ на 14 для снятия стеклоочистителей.
2. Две отвертки с плоским лезвием (одна по тоньше, другая обычная).
3. Нож (может понадобиться для разрезания трубок).
4. Двусторонний скотч (понадобится для приклеивания поролоновых буферов, о них будет сказано ниже).

Порядок действий по установке веерных форсунок

Вся процедура включает в себя: демонтаж старых форсунок и установка новых. Демонтаж штатных форсунок предлагаем сделать аккуратно, сняв переднюю пластиковую накладку в которой они установлены. Для этого придется снять:

Совет: все процедуры с демонтажем пластиковых накладок, а также форсунок, желательно выполнять в теплое время года, чтобы пластик был более податливый и менее хрупкий.

• Снять боковые пластиковые накладки.

• Аккуратно снять центральную накладку, в которой установлены форсунки и пролегают трубки для подачи воды.

• Для снятия форсунки, отсоедините трубку, сожмите усики и вытолкните ее наружу.

• Установите новую-веерную форсунку.
• Таким же способом замените другую форсунку.
• С правой стороны, где идет подача воды от бачка на форсунки, установите обратный клапан. При этом помните, что стрелка на нем должна указывать в направлении движения воды – от бачка к форсункам.
• Соберите и установите все снятые панели в обратной последовательности.

Существует также более простой способ замены форсунок омывателя, но имеется вероятность при демонтаже сломать старые (штатные) форсунки. Вся процедура заключается в «выковыривании» при помощи отвертки штатных форсунок. На следующем видео у мастера это получается достаточно аккуратно, но это не значит, что так получится у всех.

Вот собственно и вся наука!

Читайте также другие наши публикации:

Обзор водителя во время езды крайне важен. При движении часто возникают моменты, когда лобовое стекло бывает загрязнено. Обычно на нём появляются насекомые, во время дождя на элементе образуется грязь. Во всех перечисленных и прочих ситуациях водителя выручают омыватели.

Из-за плохой видимости можно стать виновником серьёзной аварии. Поэтому каждый должен осознавать важность этого момента.

Основной частью этой системы очистки являются форсунки. С их помощью вода попадает на стекло, тем самым очищая его от различного рода загрязнений. Бывают моменты, когда они не должным образом выполняют свои обязательства. Не всегда в таком случае целесообразна замена, возможно загрязнение трубки и её нужно просто очистить от грязи. Передвигаться на автомобиле с неработающей системой омывателя небезопасно.

Виды форсунок

На каждом выпущенном не так давно автомобиле ставятся жиклеры веерного типа. На автомобилях прошлых лет устанавливались форсунки струйного типа.

• Струйные форсунки омывателя. Такие форсунки имеют вид полового цилиндра. У этой конструкции внизу располагается штуцер. Благодаря ему форсунка подключается к шлангу. Сверху встроен распылитель. Сила подачи воды настраивается при помощи имеющегося винта.

• Веерные форсунки омывателя. При их работе покрывается большая площадь стекла. Щетки мгновенно очищают стекло от различных загрязнений. Главной особенностью их конструкции является множество распылителей. Обычно в этом виде форсунок распылителей не меньше трёх. При этом канал, через который проходит жидкость меньшего диаметра. Из-за этого жидкость разбрызгивается с более сильным давлением.

Особенности веерных форсунок

Верный вид является современным решением подачи воды на поверхность. Их главной особенностью является то, что они покрывают почти всю поверхность омывающей жидкостью. Струйные же форсунки омывают водой лишь определённые места.

К плюсам веерных форсунок можно отнести следующее:

• любое загрязнение удаляется быстрее за счёт полного покрытия стекла водой;
• дворники уже сразу после срабатывания работают на смоченной поверхности;
• благодаря принципу работы этого вида происходит экономия жидкости. Меньший расход незамерзайки в зимний период способен в значительной мере сократить ваши расходы;
• за счёт мгновенной подачи воды снижается вероятность нанесения микроцарапин при движении дворников.

Как выбрать универсальные веерные форсунки омывателя лобового стекла

Оптимальным вариантом будет приобрести форсунки, которые предназначены специально для вашей марки автомобиля. В наше время многие производители занимаются выпуском оригинальных форсунок под определённый автомобиль. Также в продаже имеются универсальные форсунки. Их можно установить на любой автомобиль. Но иногда может потребоваться дополнительная подработка.

Хорошего качества универсальные форсунки выпускают Volvo и Sang Yong. В целом оба изделия идентичны, имеется лишь разница в цене. Стоимость корейского элемента существенно ниже чем у шведского. Считается, что форсунки Volvo более престижные. Их устанавливают на большинство японских автомобилей. Также, как вариант можно рассматривать форсунки производства Toyota. Они также уникальны и подходят для большинства автомобилей. При замене своих родных форсунок на уникальные помимо самих форсунок необходимо прикупить тройник со шлангом и обратным клапаном. Для быстрого срабатывания форсунок после нажатия на рычаг можно поставить обратный клапан. Порой бывает, что об этом сразу заботится производитель.

Зачем приобретать обратный клапан?

Обратный клапан не является обязательным элементом омывающей системы. В момент отсутствия давления вода от форсунок будет уходить обратно в бочок. После нового нажатие произойдёт заполнения шлангов водой и лишь после этой задержки сработает омыватель. Дворники срабатывают быстрее. Пару секунд они будут работать на сухой поверхности. При наличии обратного клапана вода в момент отсутствия давления не уйдёт в бочок. Она будет находиться в системе омывателя. Таким образом, после включения омывателя вода мгновенно будет разбрызгиваться по стеклу. Но и в его использовании есть свои минусы. При сильных морозах вода будет замерзать в трубках. Разрешить эту проблему поможет установка обогрева бачка и форсунок.

Замена форсунок омывателя

Для начала надо приобрести новые шланги, при помощи которых будет подводиться жидкость. Хорошим вариантом будет трубка, которая подключается к аквариуму. Для замены не нужны большой опыт или специальное образование. Процесс довольно простой и в большинстве нынешних автомобилях совершенно одинаков. Для замены форсунок необходимо выполнить следующие действия:

• убрать обивку, если она имеется, далее нужно очень осторожно вынуть пластиковые пистоны. Для этого вам понадобится специальные инструменты;
• снятие буферных поролоновых прокладок, установленных на скотче (для их сборки необходимо приобрести ранее не использованный скотч) и отсоединение накладки на пластиковые детали;
• убрать трубки, через которую направляется вода;
• снятие ранее установленных форсунок;
• подключение патрубка на новые форсунки и монтаж без окончательной фиксации;
• обратный клапан подключается к патрубкам форсунок и трубопроводам;
• под конец проверяем работу системы, регулируем направление подачи жидкости и осуществляем окончательную фиксацию.

Также может понадобится немного отрегулировать отверстие, подкорректировать форсунки по размеру, высоте и направлению. Эти действия необходимы для наибольшей площади разбрызгивания. Также нужно отрегулировать так, чтобы вода не лилась мимо.

Как прочистить форсунки омывателя лобового стекла

В некоторых случаях форсунки достаточно всего лишь прочистить. Для этого процесса вам может потребоваться:

• булавка или аналогичный предмет;
• компрессор;
• большой шприц;
• мыло;
• вода.

Перед процессом очистки нужно удостовериться, что причина некорректной работы именно в форсунках. Лучше для полной уверенности посмотреть уровень воды в бочке. Если проблема не в этом, то надо снять шланги и включить систему. В случае если через шланги проходит сильный поток жидкости, то проблема точно кроется в загрязнении форсунок.

Перед снятием форсунок сначала нужно их отсоединить от шлангов, подающих жидкость. Затем немного надавить до их поднятия.

Сам процесс очистки можно осуществить следующими способами:

1. Сначала форсунку хорошенько промываем мыльной водой. Затем подключаем компрессор и включаем продув. Все загрязнения должны устраниться под сильным давлением воздуха.
2. Очистку также можно совершить при помощи шприца. Процесс менее эффективен, но и не требует специального оборудования. В шприц набираем воду, затем вставляем его в сопло и начинаем промывку. Такой способ тоже способен убрать грязь.
3. Очистить отверстие можно и при помощи иголки или булавки. По окончании можно, как и во втором способе подключить шприц с водой.

Когда ничего не помогло стоит попробовать оставить форсунки на ночь в мыльном растворе. А наутро снова попробовать один из методов. При дальнейшем отсутствии результата проще сменить деталь. Порой бывают разбираемые жиклеры. Промывка их проходит гораздо проще.

Так вы можете узнать из этого видео о том, как установить универсальные форсунки:

Автолюбитель, который заботится о своём транспорте должен уделять много внимания каждому элементу. Особенно если речь идёт о жиклёрах, которые, омывают лобовое стекло улучшая при этом обзор.

Сложно поверить, но омыватели лобового стекла стали появляться на автомобилях лишь во второй половине двадцатого века. До этого водители обходились без них, испытывая массу проблем при езде в непогоду. Первыми машинами в России, на которые стали устанавливать эти устройства, стали изделия Горьковского автомобильного завода.

Первоначально устройство омывателя являлось механическим. Для подачи воды на стекло необходимо было подергать рукоятку, которая устанавливалась на передней панели. Затем механический насос стали устанавливать рядом с основными педалями, а для приведения его в действие нужно было нажимать на него ногой.

Спустя некоторое время, на автомобили стали устанавливать электрический насос. С тех пор уже не было необходимости топтать педаль или дергать рукоятку. Электрический насос включался подрулевым переключателем или специальной клавишей, которая располагалась на торпедо. Прошло еще некоторое время перед тем, как конструкторы совместили включение омывателя с автоматическим началом работы щеток стеклоочистителя.

Вслед за насосом эволюции подвергались и форсунки омывателя. Тогда их именовали жиклерами. В середине двадцатого века жиклер, как правило, был один. Он располагался сверху, на рамке лобового стекла, а воду подавал только со стороны водителя. Вскоре он перекочевал на капот и обзавелся напарником. Получилась всем привычная сегодня конструкция.

Система омывателя лобового стекла включает в себя:

• Бачок, в котором находится вода или специальная жидкость;
• Электрический насос;
• Соединительные трубки и шланги;
• Форсунки;
• Переключатель.

Бачок располагается под капотом автомобиля. Его объем может быть различным. Чаще всего на легковых машинах он составляет от двух до пяти литров. Как правило, в бачок встроен электрический насос. К насосу подсоединяется трубка, соединенная с форсунками. Для подачи воды или омывающей жидкости на стекло водителю необходимо нажать на подрулевой переключатель. Насос включится, а жидкость под давлением будет направлена через форсунки на лобовое стекло автомобиля. Одновременно с этим начнут движение щетки стеклоочистителя.

На большинстве автомобилей применяются струйные форсунки. Однако в последнее время автопроизводители стали активно применять так называемые веерные устройства, которые имеют по отношению к струйным массу преимуществ. Возможна и самостоятельная замена струйных форсунок на веерные. О том, как выполняется замена, а также более детально о преимуществах веерных устройств будет рассказано чуть ниже.

На некоторых современных автомобилях есть датчик, контролирующий уровень воды или омывающей жидкости в бачке. В случае его наличия, при достижении уровнем определенной отметки, на приборной панели загорается лампочка, напоминающая о необходимости пополнить запас жидкости.

При плюсовой температуре окружающего воздуха в бачок вполне можно заливать обыкновенную воду. Иногда в нее добавляют специальный моющий состав для лучшего удаления грязи со стекла. Это особенно актуально при частом использовании автомобиля на загородных дорогах. Именно на них даже в сухую погоду стекло может быть испачкано мошкой, которая на высокой скорости бьется о лобовое стекло машины. При отрицательных температурах окружающего воздуха в бачок необходимо заливать специальную незамерзающую жидкость. Она уже должна содержать в своем составе специальные моющие присадки. Некоторые автомобилисты вместо незамерзайки применяют водку или разбавленный спирт. Специалисты не рекомендуют это делать, поскольку и то и другое может разъедать резинки стеклоочистителей.

Для недопущения засорения форсунок бачок стеклоомывателя должен быть снабжен специальной сеточкой, через которую заливают жидкость. Однако и в этом случае риск загрязнения остается. Забитая форсунка становится неспособна пропускать через себя необходимое количество жидкости, а иногда и вовсе перестает работать. В обоих случая необходима ее прочистка. Если это не поможет, то потребуется замена.

Как можно прочистить форсунку?

Прежде всего, необходимо выяснить, где конкретно случился затор. Вполне возможно, что засорилась не форсунка, а трубка, идущая к ней. В последнем случае, как правило, не работают обе форсунки. Убедившись в том, что трубка чиста, необходимо приобрести баллончик со сжатым воздухом. Их продают в специализированных магазинах. В комплекте с ним идет тоненькая трубочка. Она соответствует диаметру крошечных сопел стеклоомывателя. Один конец трубочки одевают на распылитель, а другой прижимают прямо к засорившемуся соплу. Необходимо пшикать до тех пор, пока не послышится бульканье жидкости в бачке. Как только это произошло, нужно проверить работу форсунки. Жидкость должна беспрепятственно подаваться на стекло.

Стоит помнить, что, направляя в сопло сжатый воздух, можно нечаянно сорвать трубку, по которой к форсунке поступает вода или омывающая жидкость. Если это произошло, то необходимо будет установить трубку обратно на свое место. Для этого потребуется открыть капот и, возможно, снять с него обивку для доступа к нижней части форсунки.

Если жидкость на стекло по-прежнему не подается, то можно попробовать другие возможные варианты прочистки. Необходимо взять тонкую, но плохо гнущуюся проволоку. Ее надо будет просунуть в отверстие форсунки как можно глубже. Проделать это лучше всего несколько раз. Если и этот вариант не помог, то потребуется только замена. Она выполняется довольно легко. Подробно о технологии будет рассказано далее. Можно приобрести и установить аналогичное устройство, а можно поставить конструкцию веерного типа. Такой тип форсунок обладает некоторыми преимуществами перед обычными струйными устройствами. Однако у него имеются и недостатки. Чтобы сделать правильный выбор необходимо выяснить все за и против.

Преимущества и недостатки форсунок веерного типа

Чистота лобового стекла является непременным фактором безопасности дорожного движения. Обзорность существенно снижается в непогоду, когда на стекло вместе с дождем или снегом попадает в грязь. С ней справляются так называемые автомобильные дворники, а также форсунки, которые подают на стекло чистую воду или специальную стеклоомывающую жидкость.

В последнее время широкую популярность приобретают особые веерные форсунки. С их помощью вода или специальная омывающая жидкость подается на стекло мощным фронтом мелких капелек, а не отдельными струйками, как это происходит в классических устройствах. Такими форсунками штатно комплектуются некоторые современные автомобили. Но даже если на машине стоят обычные форсунки стандартного типа, то возможна их самостоятельная замена на устройства веерного типа.

Веерные форсунки имеют множество преимуществ по сравнению с обычными. Они обеспечивают наибольшую безопасность движения. В случае с веерными форсунками разбрызгивание воды или омывающей жидкости происходит практически равномерно по большей части поверхности лобового стекла. Дворники же начинают движение не на сухую, как в случае с обычными форсунками, а сразу идут по смоченной поверхности и смывают всю грязь. В результате опасность возникновения царапин на лобовом стекле от работы дворников сводится к минимуму.

Кроме очевидных преимуществ форсунки веерного типа имеют и недостатки. Однако минусов гораздо меньше, чем плюсов. Одним из них является то, что, пока дворники не убрали воду или омывающую жидкость со стекла, водитель лишен нормальной видимости. Этот минус вытекает из того преимущества, что жидкость, при ее разбрызгивании, покрывает стекло практически полностью. В сложной дорожной обстановке и на высоких скоростях появляется риск на мгновение потерять контроль над ситуацией. Именно этот факт чаще всего и останавливает некоторых автомобилистов от установки форсунок веерного типа на свой автомобиль. Однако те, кто уже поставил себе подобные устройства, как правило, остаются довольны их работой. А к данной особенности достаточно быстро привыкают. Тот факт, что такие устройства больше подвержены обмерзанию, чем классические варианты, отпугивает намного меньше автовладельцев. В крайнем случае можно использовать незамерзающую жидкость, которая рассчитана на более низкие температуры окружающего воздуха.

Как выбрать форсунки веерного типа?

Наилучшим вариантом можно считать приобретение фирменной форсунки стеклоомывателя, разработанной для конкретной модели автомобиля. В настоящее время существует довольно много производителей, изготавливающих форсунки веерного типа для различных машин.

Если же не удается найти устройство, предназначенное для своего железного коня, то можно воспользоваться универсальными моделями таких форсунок.

К примеру, изделия шведской компании Вольво подходят большинству современных автомобилей. Кроме того, неплохим вариантом может стать выбор универсальных веерных форсунок от корейского производителя SsangYong.

Замена штатных форсунок изделиями веерного типа

В отдельных случаях с установкой универсальных веерных устройств могут возникнуть некоторые сложности. Иногда их приходится регулировать по высоте, а также применять изоляционную ленту для уплотнения, если зона распыления оказывается слишком большой. Бывают случаи, когда автомобилисты вынуждены подтачивать корпус приобретенных устройств, если их нижняя часть оказывается шире чем у стандартных.

Технология, по которой осуществляется замена, довольно проста. Необходимо открыть капот автомобиля и демонтировать его обшивку. Далее, от штатной форсунки отсоединяют трубки, через которые подается вода или стеклоомывающая жидкость. После этого можно без труда снять сами форсунки. Затем на их место устанавливаются приобретенные изделия веерного типа. К ним подсоединяются трубки для подачи жидкости. На этом замена форсунок подходит к концу. Ни насос омывателя лобового стекла, ни другие элементы никаким образом не затрагиваются.

Да Нет

СТЕКЛЯННАЯ МАШИНА / РАСПЫЛИТЕЛЬНАЯ ФОРСУНКА — Кто-нибудь обновлялся до вторичного?

Извините за то, что вытащил эту нить из могилы …..

… но есть веская причина: теперь можно перейти от струи к спрею для модели S с зимним пакетом и, следовательно, с подогревом сопел!
Это не официальное обновление, предлагаемое Tesla, но вполне может быть.

Я видел этот совет пользователя «Neon» на немецком форуме TFF.
Нашел 100% примерку форсунок с подогревом от Форда.
Есть две версии. Один с коротким кабелем (более старая модель S, например, 2013 г.) и другой с более длинным кабелем (более новая модель S, например, 2015 г.). Не уверен, когда именно дизайн изменился.
Номер детали: PM51-17666-BB (короткий кабель)
Номер детали: PM51-17666-DA (длинный кабель)

Я только что получил два из них (короткий кабель) сегодня по почте и сделал преобразование на моей Classic Model S с 2013 года. Это было довольно просто, и в моем случае мне вообще не понадобились инструменты (работа 10-20 минут):

1.Откройте дверь.
2. Найдите одну из форсунок и потяните / протолкните ее по направлению к передней части автомобиля (держите ее параллельно передней крышке).
3. При вытягивании / толкании попытайтесь осторожно приподнять ту сторону сопла, где вода вытекает из передней крышки (как бы потяните ее вниз).
4. Теперь форсунка должна быть освобождена, что дает вам немного больше свободы для ее отсоединения.
5. Отсоедините электрический разъем. Чтобы освободить механизм, нужно втянуть небольшой узел.
6. Слегка вытяните насадку (немного растягивая шланг) и просто снимите шланг.
7. Осторожно снимите сопло (будьте осторожны с большим кабельным разъемом — я обещаю вам, что он может пройти через отверстие).
8. Установите новую форсунку в обратном направлении.

Места для работы не так много, и переподключение кабеля было немного сложной задачей. На форуме TFF было предложено использовать небольшой инструмент для подделки для точки № 3.

Спрей точно такой же, как и OEM Tesla на более новых моделях и без зимнего пакета (некоторое время назад был шанс увидеть его взаймы).
Я заметил одну вещь: брызги со стороны водителя попадают на рычаг омывателя и, таким образом, частично блокируются (когда рычаги опущены).Это недоработка в общем дизайне. Шайбы находятся слишком глубоко под крышкой переднего бампера, и остается слишком мало места для вытекания воды.
Отчасти поэтому спрей лучше всего работает в неподвижном состоянии или на очень низких скоростях.

Я приложил несколько изображений, на которых показано прямое сравнение струи и вентилятора, а также двух сопел, расположенных рядом.

Надеюсь, кому-нибудь это пригодится.

Ура

Марсель

2x веерообразная форсунка стеклоочистителя, форсунка омывателя лобового стекла Fr mk2 / 3 665069960704

Отправка в: Австралия, Америка, Европа, Азия, Новая Зеландия

Исключено: APO / FPO, Руанда, Гамбия, Мали, Республика Габон, Марокко, Эритрея, Майотта, Сенегал, Нигер, Свазиленд, Реюньон, Западная Сахара, Мозамбик, Алжир, Ботсвана, Кения, Лесото, Ангола, Сейшельские острова, Малави, Танзания, Джибути, Либерия, Конго, Демократическая Республика, Сомали, Эфиопия, Южная Африка, Буркина-Фасо, Камерун, Коморские Острова, Гана, Зимбабве, Кот-д’Ивуар (Кот-д’Ивуар), Гвинея-Бисау, Бурунди, Нигерия, Намибия, Кабо-Верде Острова, Мадагаскар, остров Святой Елены, Мавритания, Замбия, Чад, Маврикий, Египет, Уганда, Экваториальная Гвинея, Того, Гвинея, Сьерра-Леоне, Конго, Республика, Бенин, Ливия, Центральноафриканская Республика, Тунис, Бутан, Таджикистан, Казахстан , Туркменистан, Непал, Индия, Азербайджанская Республика, Армения, Шри-Ланка, Мальдивы, Афганистан, Бангладеш, Китай, Пакистан, Корея, Южная, Монголия, Грузия, Кыргызстан, Узбекистан, Япония, Монтсеррат, Сент-Люсия, Багамы, Панама, Мартиника, Гаити, Барбадос, Аруба, Никарагуа, Гондурас, Тринидад и Тобаго, Гваделупа, Вирджиния на островах (U. S.), Ангилья, Белиз, Антигуа и Барбуда, Пуэрто-Рико, Коста-Рика, Доминиканская Республика, Каймановы острова, Сент-Китс-Невис, Британские Виргинские острова, Гватемала, Доминика, Сент-Винсент и Гренадины, Острова Теркс и Кайкос, Гренада, Сальвадор, Ямайка, Свальбард и Ян-Майен, Сан-Марино, Беларусь, Албания, Босния и Герцеговина, Италия, Греция, Монако, Норвегия, Швеция, Дания, Испания, Великобритания, Мальта, Исландия, Лихтенштейн, Австрия, Люксембург, Швейцария, Кипр, Сербия, Латвия, Андорра, Гернси, Черногория, Государство Ватикан, Гибралтар, Джерси, Франция, Молдова, Болгария, Оман, Иордания, Ирак, Ливан, Йемен, Кувейт, Турция, Саудовская Аравия, Бахрейн, Катар, Объединенные Арабские Эмираты , Бермудские острова, Канада, США, Сен-Пьер и Микелон, Мексика, Гренландия, Острова Кука, Тувалу, Кирибати, Западное Самоа, Палау, Американское Самоа, Новая Каледония, Уоллис и Футуна, Тонга, Маршалловы острова, Вануату, Микронезия, Соломоновы Острова , Французская Полинезия, Папуа-Новая Гвинея, Гуам, Ниуэ, Науру, M акау, Гонконг, Тайвань, Фолклендские острова (Мальвинские острова), Перу, Эквадор, Суринам, Колумбия, Парагвай, Венесуэла, Бразилия, Французская Гвиана, Боливия, Гайана, Чили, Уругвай, Аргентина, а / я

Магазин SKANDIX: Форсунка, Омыватель лобового стекла

Форсунка, омыватель ветрового стекла

Мойка окон:	allfor Заднее стеклодля обогрева ветрового стеклаНе обогреваемого
Монтажное положение:	allcentrefits left and right left right

евро.

	Изделие № Реф. №	Описание Щелкните продукт, чтобы просмотреть подробности	Цена	в наличии
	1015630 1307159	Форсунка омывателя заднего стекла Volvo 140, 200	29,00
	1003804 1342865	Сопло, стеклоомыватель для лобового стекла подходит для левого и правого Volvo 700	3,90
	1009119 1369855	Форсунка омывателя лобового стекла для заднего стекла Volvo 200, 700, 900, V90 (-1998) Volvo Genuine	18,24
	1003982 1382494	Сопло, стеклоомыватель для лобового стекла подходит для левого и правого Volvo 120130220, 140, 164, 200	5,90
	1080783 30634020	Форсунка омывателя лобового стекла заднего стекла Volvo XC90 (-2014) Volvo Genuine	9,16
	1023611 30634270	Форсунка омывателя лобового стекла заднего стекла Volvo V70 P26, XC70 (2001-2007) Volvo Genuine	9,16
	1015602 30655605	Сопло, стеклоомыватель для лобового стекла подходит для левого и правого Volvo C30, C70 (2006-), C70 (-2005), S40 V40 (-2004), S40 V50 (2004-), S70, S80 (-2006), V70 (-2000), V70 XC (-2000), XC90 (-2014) Оригинальный Volvo	9,16
	1021182 30655605	Сопло, стеклоомыватель для лобового стекла подходит для левого и правого Volvo C30, C70 (2006-), C70 (-2005), S40 V40 (-2004), S40 V50 (2004-), S80 (-2006), XC90 (- 2014)	4,90
	1014256 30655606	Сопло, стеклоомыватель для лобового стекла подходит для левого и правого Volvo S60 (-2009), V70 P26, XC70 (2001-2007) Оригинальный Volvo	9,16
	1057152 30655606	Сопло, стеклоомыватель для лобового стекла подходит для левого и правого Volvo S60 (-2009), V70 P26, XC70 (2001-2007)	4,90

все цены вкл. НДС, плюс стоимость доставки
В другие пункты доставки цены могут отличаться.

достоинства и недостатки Зубчатые форсунки омывателя лобового стекла ВАЗ 2114

Многие автовладельцы задумались об установке веерообразных форсунок омывателя лобового стекла вместо штатных. Зубчатые форсунки имеют ряд преимуществ, разбрызгивая воду на большую площадь стекла, улучшая обзор, а это влияет на безопасность, снижает расход омывающей жидкости.Зачем нужны вентиляторные форсунки, какие у них есть преимущества и недостатки, сколько стоят вентиляторные форсунки и как их выбрать для своего автомобиля — об этом читайте в нашей статье.

Зубчатые форсунки омывателя

Что такое веерные форсунки омывателя

В последнее время многие автопроизводители начали устанавливать на свои модели форсунки веерных омывателей, которые отличаются тем, что подача жидкости омывателя лобового стекла на стекло не осуществляется. двумя или тремя отдельными форсунками, но фронтом мелких капель, падающих сразу на большую площадь лобового стекла.Отличия в работе классических двухструйных форсунок омывателя от веерных хорошо видно на этом видео.

На одном и том же автомобиле одновременно установлены как обычные форсунки (слева), так и форсунки вентилятора (справа).

Зубчатые форсунки

Достоинства и недостатки веерных форсунок омывателя ветрового стекла

Если вы еще не определились, действительно ли вам нужно устанавливать веерные форсунки омывателя лобового стекла, рассмотрим основные достоинства и недостатки данной конструкции.

Преимущества веерных форсунок:

Недостатки веерных форсунок:

Выбор веерных форсунок

Первый и самый простой вариант — это подбор оригинальных форсунок специально для вашего автомобиля. Иногда такие форсунки поставляются как опция или как элемент более богатой комплектации.

Если оригинальные форсунки вентилятора не предусмотрены специально для вашей модели или вы хотите сэкономить, вам следует подумать о выборе альтернативных форсунок, которые сразу подойдут к вашему автомобилю или с небольшими доработками. Правда, сразу скажу — универсальных веерных форсунок омывателя лобового стекла не существует! То есть то, что идеально подходит для одной модели, может совершенно не подходить для другой (чаще всего из-за угла наклона их распыляют либо низко, либо на крышу).

Самый распространенный вариант, который пестрит новостями в Интернете, — это форсунки от Volvo S80, артикул Volvo 30655605. Подходит для самых разных автомобилей. Есть примеры установки на Toyota, Subaru, Daewoo (и некоторые корейцы), Mazda (3 и 6) и ряд других.

Зубчатые форсунки Volvo 30655605

Стоимость 350 руб за штуку.

Кстати, информации по этому поводу гораздо меньше, но есть очень интересный, а главное абсолютно идентичный и недорогой вариант — это Ssang Yong 7845009010. По сути, это точный клон форсунок омывателей VOLVO 30655605. — соответственно, подойдут такие же автомобили. Стоимость 160 рублей за штуку! как говорится почувствуйте разницу.

форсунки веерные Ssang Yong 7845009010

Еще один хороший и очень популярный вариант — форсунки вентилятора Camry (номер 85381-AA042). Подходит ко многим машинам, на драйве много положительных отзывов и цена вполне демократичная (около 300 рублей за штуку).

На Дэу Ланос и Шевроле Авео хорошо подходят форсунки от VW-Skoda, каталожный номер 3b0955985. Стоимость около 300 рублей за штуку.

Практически на все модели Mitsubishi, кроме Grandis, Pajero Sport, Pajero 4, Outlander XL, подходят форсунки от американского Galant 2008. Каталожные номера MR300201 и MR300202. Цена около 400 руб.

Установка веерных форсунок омывателя

Установка веерных форсунок вместо стандартных форсунок, как правило, не вызывает особых затруднений. В зависимости от модели автомобиля форсунки могут быть установлены как без дополнительных доработок, так и с некоторыми нюансами, связанными, например, с регулировкой форсунок по высоте. На некоторых автомобилях площадь распыления может быть очень высокой. Решить эту проблему можно, подложив под заднюю часть форсунки уплотнитель или два-три слоя изоленты.Иногда нижняя часть корпуса веерного сопла оказывается немного шире, чем у предыдущих форсунок. в этом случае придется немного заточить корпус, чтобы насадка встала на место.

Что нужно для установки веерных форсунок

• комплект веерных форсунок;
• клапан обратный;
• новые шланги;
• тройник.

Выбор обратного клапана

Обратный клапан необходим для установки веерообразных форсунок омывателя ветрового стекла, поэтому, если он отсутствует в системе подачи омывающей жидкости на вашем автомобиле, его необходимо приобрести и установить.

Назначение обратного клапана — обеспечить стабильное давление в системе и предотвратить попадание жидкости в резервуар сразу после выключения насоса. Именно благодаря обратному клапану при включении омывателя жидкость без промедления поступает в веерные форсунки омывателя и дворники не царапают сухое стекло.

Устраивается такая задвижка довольно просто. Внутри находится подпружиненный шарик, который блокирует проход омывающей жидкости при отсутствии давления в системе.

Требуется только один клапан, он устанавливается перед тройником. Если мы поместим его перед каждым соплом, это уменьшит силу струи.

Клапан омывателя от Тойота 85321-26020 вполне подойдет. Стоимость 50 руб.

Обратный клапан Toyota 85321-26020

Порядок установки веерных форсунок:

Если площадь распыления вентиляторных форсунок очень большая или, наоборот, слишком мала, единственный способ решить эту проблему — положить пломбу или два-три слоя изоленты под заднюю или переднюю часть насадки.

Есть еще вопросы. Хотите что-нибудь добавить? Оставляйте комментарии!

bwiper.ru

Выбор веерообразных универсальных форсунок омывателя ветрового стекла

Максимальная обзорность очень важна для любого водителя, поэтому автопроизводители уделяют большое внимание процессу очистки лобового стекла, в котором задействовано несколько систем. Благодаря дворникам, правильной подаче встречных воздушных потоков и форсункам автовладельцы всегда четко и ясно видят, что происходит на проезжей части. Однако в случае выхода из строя одной из этих систем работа другой не сможет быть выполнена на необходимом уровне, поэтому необходимо правильно выбрать такие важные элементы, как форсунки или как их еще называют жиклеры.

Чтобы получить нужные устройства, сначала необходимо понять существующие типы этих деталей.

Типы форсунок

Существуют следующие типы форсунок:

• Jet — форсунки омывателя в виде полого цилиндра.Внизу конструкции находится штуцер, благодаря которому к шлангу подключается сама насадка. Вверху находится пульверизатор. В этом случае силу подачи жидкости можно регулировать с помощью специального винта.
• Зубчатые форсунки. Особенностью такой конструкции является наличие множества форсунок (не менее 3). Также стоит отметить, что жидкость в этом случае проходит по более узкому каналу, из-за чего жидкость распыляется с большим давлением.

Первый тип чаще встречается на автомобилях «среднего возраста», а также на автомобилях отечественного производства, например, форсунки омывателя лобового стекла ВАЗ 2110 имеют струйную конфигурацию. Жиклеры вентилятора уже устанавливаются на иномарки и автомобили последних лет.

Форсунки омывателя, разработанные с использованием современных технологий, отличаются не только удобством использования, но и простотой установки. Однако у этих элементов есть и свои недостатки.

Достоинства и недостатки веерных форсунок

Благодаря удачной конструкции веерных форсунок на стекло падает не узкая струя, как в случае струйных моделей, а широкая мелкодисперсная струя, покрывающая практически всю «лобовое стекло».К другим преимуществам относятся следующие:

• Благодаря хорошему распылению грязь растворяется более эффективно, что приводит к экономии жидкости.
• Если в случае струйных форсунок дворники начинают работать немного раньше, чем жидкость попадает в стекло, то модели с вентилятором подключаются одновременно со стеклоочистителем. Это защищает стекло от царапин.

Если говорить о недостатках, то автомобилисты выделили следующие нюансы:

• Вентиляторные жиклеры при низких температурах быстро покрываются льдом. Чтобы таких неприятностей не было, придется покупать дополнительную систему обогрева стиральных машин.
• Поскольку в стекло сразу попадает большое количество жидкости, видимость снижается на несколько секунд, пока дворники не заработают.

Как видите, у такой системы тоже есть недостатки, но все они решаемы. Главное — правильно выбрать жиклеры для своего автомобиля.

Как выбрать форсунки омывателя

Форсунки лучше всего выбирать для вашего автомобиля. Если сравнить веерные форсунки омывателя лобового стекла ВАЗ 2114 и аналогичные детали для иномарки, то они будут другими.Конечно, эти отличия не критичны и вы всегда можете подогнать деталь под марку вашего автомобиля, но в этом случае установка будет намного сложнее.

Вы также можете приобрести универсальные продукты, подходящие для разных машин. Такими элементами считаются форсунки с номерами 30655605 и 7845009010. Они представлены в каталогах Volvo и Sang Yong. Оба самолета абсолютно идентичны, с одним отличием — корейская деталь будет стоить почти вдвое дешевле шведской. В противном случае оба продукта можно использовать в качестве форсунок для омывателей лобового стекла для Ford, Mazda, Subaru, Daewoo и других моделей.

Другой вариант предлагает Toyota, но при покупке форсунок по каталожному номеру 85381-AA042 у этого производителя следует иметь в виду, что они продаются 1 штукой. Поэтому при оформлении заказа через Интернет необходимо добавить в корзину два товара. После покупки товаров вы сможете установить их самостоятельно.

Как заменить форсунки омывателя

Процедура замены форсунки одинакова для всех автомобилей.Перед началом работ необходимо подготовить новые шланги, по которым будет проходить «промывка». Для этих целей хорошо подойдет трубка, которая используется для аквариумов.

После этого необходимо выполнить следующие действия:

1. Снимите обивку и осторожно вытащите пластиковые заглушки.
2. Снимите буферные подушки из пеноматериала. Обычно они приклеиваются к ленте, поэтому вам нужно подготовить новую клейкую ленту, чтобы переустановить их.
3. Снимите пластиковые крышки.
4. Снимите шланги, по которым подается жидкость.
5. Снимите старые форсунки.
6. Подсоедините трубку к новым жиклерам.
7. Подсоедините обратный клапан к форсункам и трубам.
8. Проверить работу системы.

При замене штатных форсунок также необходимо приобрести обратный клапан, который не даст жидкости «откатываться назад», из-за чего дворники часто начинают работать задолго до появления чистящего состава на стекле.

Иногда новые форсунки омывателя не работают должным образом (жидкость льется слишком высоко или наоборот, низко, смещается в сторону и т. Д.) И в этом случае может потребоваться дополнительная регулировка деталей.

Как отрегулировать форсунки омывателя

Для регулировки форсунок не требуется специального оборудования или специальных навыков. Все, что вам нужно, это обычная игла или английская булавка. Для того, чтобы разобраться, как отрегулировать форсунки омывателя лобового стекла, достаточно понять, что они имеют сферическую форму и свободно вращаются внутри пластикового корпуса. Так что просто:

• Не стесняйтесь вставить штифт в насадку и начать поворачивать его в нужном вам направлении.
• Если жидкость попадает на стекло слишком низко, поверните штифт вверх.
• Если струя ударяется очень сильно, это также можно исправить с помощью иглы.
• На иномарках форсунки имеют 3 жиклера, которые лучше регулировать иначе. Крайние должны быть в самых нижних точках, так как они ударяются о борта машины. Средние из них лучше направляются в центральную часть лобового стекла, а остальные центральные жиклеры — в верхнюю часть стекла.

Также можно самостоятельно почистить форсунки омывателя своими руками.

Как почистить форсунки омывателя

Если форсунки стали работать некорректно, то чаще всего проблему можно решить, очистив эти элементы от загрязнений. Перед очисткой форсунок омывателя лобового стекла подготовьте:

• английскую булавку или швейную иглу;
• компрессор;
• шприц большого объема;
• мыло и вода.

Перед началом работ рекомендуется проверить уровень очищающей жидкости в баке, так как форсунки могут не работать из-за отсутствия «омывателя».После этого нужно отсоединить форсунки омывателя от шлангов и слегка надавить на них, пока они не поднимутся.

1. Вымойте каждую форсунку в мыльном растворе.
2. Подключите компрессор, включите продувку и подайте высокое давление на жиклер.
3. Если у вас под рукой нет компрессора, вы можете использовать шприц, в который нужно набрать воду.
4. Прочистите отверстия обычной иглой или английской булавкой.
5. Вставьте шприц в насадку и начните промывку.

Конечно, компрессор будет намного эффективнее, но если форсунки сильно забиты и не пропускают жидкость, то с помощью подручных средств можно хотя бы временно решить проблему.

Другой способ — оставить форсунки в мыльной воде на ночь и попробовать повторно использовать шприц или компрессор утром. Это будет полезно в случае особенно стойких старых загрязнений.

На хранении

При установке универсальных форсунок омывателей фар или форсунок лобового стекла постарайтесь отрегулировать их так, чтобы они распыляли жидкость на поверхность стекла, не выходя за ее пределы.Выбирая форсунки, старайтесь отдавать предпочтение тем моделям, которые были разработаны специально для вашего автомобиля, это сэкономит вам время на сборку элементов.

avto-moto-shtuchki.ru

Как правильно отрегулировать форсунки омывателя автомобиля, типы форсунок омывателя

Безопасность автомобиля зависит от многих факторов, в том числе и от видимости. Водителю необходимо понимать, что происходит вокруг автомобиля на 360 градусов, а для этого используются стекла и зеркала. Водитель получает большую часть информации именно через лобовое стекло, которое не должно иметь трещин, сколов, преломлять световые лучи и иным образом мешать обзорности.

Во время дождя или снега видимость окружающей среды через лобовое стекло ухудшается из-за его загрязнения. Для очистки лобового стекла от бочки омывателя через форсунки к нему подается соответствующее средство, которое подхватывается дворниками и размазывается по поверхности стекла, очищая его. Обязательно, чтобы форсунки попадали в зону работы дворников и не загораживали обзор водителю струей воды. Для этого их нужно настроить, и в этой статье мы рассмотрим, как это сделать.

Форсунки омывателя лобового стекла бывают двух типов — форсунки и веерные. У большинства машин есть струйные варианты, и чаще всего таких насадок бывает две-три. Зубчатые форсунки можно установить самостоятельно, выбрав вариант для конкретного автомобиля. Можно выделить следующие преимущества веерообразных форсунок омывателей ветрового стекла перед форсунками:

Однако форсунки омывателя с вентилятором имеют два существенных недостатка по сравнению с форсунками, из-за которых многие водители не устанавливают их на автомобили:

• В российских реалиях, где температура воздуха сильно колеблется и часто оказывается ниже нуля, сопла вентилятора могут обледенеть. Чтобы этого не произошло, используется специальная система обогрева;
• Распыление антифриза такими форсунками происходит практически по всей поверхности лобового стекла. Это хорошо с точки зрения безопасности дворников и стекол, но плохо с точки зрения обзорности. Водитель практически полностью перестает получать информацию через лобовое стекло.

Чтобы струя из форсунок омывателя не мешала приему информации, форсунки необходимо правильно отрегулировать после установки.

Как отрегулировать форсунки омывателя

Любой тип форсунки омывателя можно настроить. Они представляют собой пластиковый корпус, в котором установлено несколько насадок (чаще всего 2 или 3). Эти форсунки имеют форму шара и могут регулироваться по желанию водителя. Для регулировки форсунки омывателя достаточно иметь простую иглу, с помощью которой можно плавно повернуть их в нужном направлении.

Если автомобиль оборудован трехструйными форсунками, нет необходимости устанавливать их все на одной высоте по высоте. Желательно, чтобы крайние форсунки омывателя лобового стекла были направлены в самые низкие точки. За счет этого удастся защитить стекло от микроцарапин (которые могут возникнуть, если дворники «ходят по сухому»), а распыляемая жидкость не будет закрывать обзор водителю. Центральную форсунку омывателя необходимо отрегулировать так, чтобы она касалась верхней части стекла.

На каждом конкретном автомобиле водитель должен сам решить, насколько комфортно работать форсункам лобового стекла. Не стоит пренебрегать их настройкой, на это нужно потратить всего пару минут, чтобы не было проблем с обзорностью во время движения при чистке лобового стекла.

OkeyDrive.ru

Зубчатые форсунки омывателя лобового стекла: принцип работы

Хорошая обзорность лобового стекла всегда играла ведущую роль в безопасном движении автомобиля. А как известно, безопасность важна абсолютно для всех участников дорожного движения. Видимость резко ухудшается из-за погодных условий, таких как снег, проливной дождь, туман и грязь на лобовом стекле. Очень частое явление для активных автомобилистов — сбитые насекомые, которых может быть несколько подряд даже за небольшой промежуток времени.

В такой ситуации очень важны скорость и качество очистки лобового стекла. Элементами, которым доверена эта ответственная задача, являются дворники, форсунки и промывочная жидкость.

В этом контексте будут рассмотрены форсунки, их положительные и отрицательные качества, а также возможные варианты установки системы омывателя лобового стекла автомобиля.

Что такое веерные форсунки?

В последнее время многие автопроизводители начали устанавливать на свои модели форсунки омывателя ветрового типа, которые отличаются тем, что подача жидкости омывателя ветрового стекла к стеклу осуществляется не двумя-тремя отдельными форсунками, а передней частью мелкие капли падают сразу на большую площадь лобового стекла.

Современные автомобили все чаще оснащаются вентиляторными форсунками омывателя лобового стекла. Любители тюнинга знакомы с форсунками ряда автомобилей Volvo. Это самые распространенные и популярные форсунки, хорошо зарекомендовавшие себя.

Но есть и альтернативы. Например, концерн Toyota бизнес-класса, который тоже имеет возможность предложить форсунки этого типа. Не забывайте, что в комплект входит только одна насадка, поэтому если товар выбран из каталога, то заказ следует повторить или оформить дважды.

Достоинства и недостатки веерных форсунок

Если вы еще не решили, действительно ли вам нужно устанавливать веерные форсунки омывателя лобового стекла, давайте рассмотрим основные достоинства и недостатки данной конструкции.

Преимущества веерных форсунок

Более равномерная подача омывающей жидкости практически по всей площади лобового стекла. Это позволяет щеткам стеклоочистителя очищать стекло более эффективно, подметая уже влажное стекло с первого движения, а не размазывая грязь.

Улучшено удаление всех видов твердой грязи, налета, насекомых за счет равномерного попадания жидкости на большую площадь.

Уменьшается риск поцарапать стекло при работе щетки стеклоочистителя всухую.

Некоторые автовладельцы отмечают уменьшение расхода омывающей жидкости лобового стекла.

Недостатки веерных форсунок

Зубчатые форсунки в силу конструктивных особенностей более подвержены промерзанию на морозе. Поэтому часто используются веерные форсунки с подогревом.

Большая площадь стекла, на которую подается омывающая жидкость, может на некоторое время привести к потере нормальной видимости, даже если стекло чистое.

Выбор форсунок веерообразной формы

Первый и самый простой вариант — подбор оригинальных форсунок специально для вашего автомобиля. Иногда такие форсунки поставляются как опция или как элемент более богатой комплектации. Если оригинальные форсунки вентилятора не предусмотрены специально для вашей модели или вы хотите сэкономить, стоит подумать о выборе альтернативных форсунок, которые сразу подойдут к вашему автомобилю или с небольшими доработками.

Самый распространенный вариант, который пестрит новостями в Интернете, — это форсунки от Volvo S80, артикул Volvo 30655605. Подходит для самых разных автомобилей. Есть примеры установки на Toyota, Subaru, Daewoo, Mazda и ряд других.

Кстати, информации об этом гораздо меньше, но есть очень интересный, а главное абсолютно идентичный и недорогой вариант — это Ssang Yong 7845009010. По сути, это точный клон вентиляторной мойки VOLVO. насадки — соответственно, подойдут такие же автомобили.

На Daewoo Lanos и Chevrolet Aveo хорошо подходят форсунки от VW-Skoda, каталожный номер 3b0955985. Стоимость около 300 рублей за штуку. Практически на все модели, кроме Grandis, Pajero Sport, Pajero 4, Outlander XL, устанавливаются форсунки от американского Galant 2008. Каталожные номера MR300201 и MR300202.

Выбор обратного клапана стеклоочистителя

В стандартной конструкции омывателя может не быть обратного клапана, который предназначен для предотвращения вытекания жидкости из шлангов обратно в резервуар при выключенном всасывающем насосе. Клапан обеспечивает непрерывность подачи жидкости, особенно в момент включения насоса, так как воздух не попадает в трубопроводы через отверстия сопел. Клапан представляет собой обычный подпружиненный шар, который закрывает отверстие сопла при отсутствии давления жидкости.

Систему можно использовать и без обратного клапана. Тогда необходимо предусмотреть механическую или электрическую схему задержки начала движения дворников относительно момента подачи воды.

Жидкость должна успеть пройти по шлангам от резервуара к форсункам, прежде чем дворники начнут работать. Здесь можно использовать обратный клапан для моделей Lada 8 и 9. Также можно использовать импортные клапаны, например, для марок Volvo или для марок Toyota — 85321-26020. В качестве альтернативы стоит отметить использование готовой тройника со встроенным обратным клапаном для Mitsubishi.

Нестандартным, но приемлемым решением является использование обратного клапана в аквариумном воздушном компрессоре.Обычно он стоит в выпускном патрубке компрессора и отличается высокой надежностью и эффективностью. Кроме этого, в зоомагазине можно также приобрести гибкую силиконовую трубку для изготовления насадок для обратного клапана и насадки, которые используются для подачи воздуха в аквариум. По приспособляемости к температурным перепадам и сроку службы эта трубка намного превосходит стандартные шланги, используемые в «Жигулях».

Особенности монтажа веерных форсунок

Установка веерных форсунок вместо стандартных форсунок, как правило, не вызывает особых затруднений.В зависимости от модели автомобиля форсунки могут быть установлены как без дополнительных доработок, так и с некоторыми нюансами, связанными, например, с регулировкой форсунок по высоте. На некоторых автомобилях площадь распыления может быть очень высокой.

Эту проблему можно решить, поместив уплотнение или два или три слоя изоленты под заднюю часть сопла. Иногда нижняя часть корпуса веерного сопла оказывается немного шире, чем у предыдущих форсунок. в этом случае придется немного заточить корпус, чтобы насадка встала на место.

Что нужно для установки веерных форсунок?

Для замены стандартных форсунок на форсунки веерные необходимо приобрести:

Комплект форсунок омывателей ветрового типа веерные;

Клапан обратный;

Новые шланги;

Тройник.

Обратный клапан необходим, если он совместим с системой подачи омывающей жидкости на вашем автомобиле. Его задача — обеспечить стабильное давление в системе и не допустить попадания жидкости в бак сразу после выключения насоса.Именно благодаря обратному клапану при включении омывателя жидкость без задержки подается на веерные форсунки омывателя. Нужен только один клапан, он устанавливается перед тройником. Если мы поместим его перед каждым соплом, это уменьшит силу струи.

Клапан омывателя Toyota в порядке. Стоимость 20 гривен.

Порядок установки веерных форсунок

Поднимите капот и снимите облицовку, если таковая имеется.

Снимите трубки подачи жидкости с форсунок.

Демонтировать стандартные форсунки. Для этого откройте зажимы и сдвиньте их вверх с места.

Подключите обратный клапан, если он не предусмотрен.

Установить форсунки веерных омывателей на прежние места. При необходимости измените.

Подсоедините шланги подачи жидкости к форсункам.

Регулировка веерных форсунок омывателей

Зубчатые форсунки омывателей лобового стекла не требуют регулировки. Как правило, в корпус вставляется только сама веерная насадка, в которой просто нет подвижных элементов.Соответственно регулировать нечего.

Если площадь распыления форсунок вентилятора очень большая или, наоборот, слишком низкая, единственный способ решить эту проблему — это подкладывать пломбу или два-три слоя изоленты под заднюю или переднюю часть насадка.

Подпишитесь на наши ленты в Facebook, ВКонтакте и Instagram: все самые интересные автомобильные события в одном месте.

Было ли это полезно?

Максимальная видимость очень важна для любого водителя, поэтому производители автомобилей уделяют большое внимание процессу очистки лобового стекла, который включает в себя несколько систем. Благодаря дворникам, правильной подаче встречных воздушных потоков и форсункам автовладельцы всегда четко и ясно видят, что происходит на проезжей части. Однако в случае выхода из строя одной из этих систем работа другой не сможет быть выполнена на необходимом уровне, поэтому необходимо правильно выбрать такие важные элементы, как форсунки или как их еще называют жиклеры.

Чтобы получить нужные устройства, сначала необходимо понять существующие типы этих деталей.

Типы форсунок

Существуют следующие виды форсунок:

• Jet — форсунки омывателя в виде полого цилиндра.Внизу конструкции находится штуцер, благодаря которому к шлангу подключается сама насадка. Вверху находится пульверизатор. В этом случае силу подачи жидкости можно регулировать с помощью специального винта.
• Зубчатые форсунки. Особенностью такой конструкции является наличие множества форсунок (не менее 3). Также стоит отметить, что жидкость в этом случае проходит по более узкому каналу, из-за чего жидкость распыляется с большим давлением.

Первый тип чаще встречается на автомобилях «среднего возраста», а также на автомобилях отечественного производства, например, форсунки омывателя лобового стекла ВАЗ 2110 имеют струйную конфигурацию.Жиклеры вентилятора уже устанавливаются на иномарки и автомобили последних лет.

Форсунки омывателя, разработанные с использованием современных технологий, отличаются не только удобством использования, но и простотой установки. Однако у этих элементов есть и свои недостатки.

Преимущества и недостатки веерных форсунок

Благодаря удачной конструкции веерных форсунок на стекло падает не узкая струя, как в случае струйных моделей, а широкая мелкодисперсная струя, покрывающая практически всю «лобовое стекло».К другим преимуществам относятся следующие:

• Благодаря хорошему распылению грязь растворяется более эффективно, что приводит к экономии жидкости.
• Если в случае струйных форсунок дворники начинают работать немного раньше, чем жидкость попадает в стекло, то модели с вентилятором подключаются одновременно со стеклоочистителем. Это защищает стекло от царапин.

Если говорить о недостатках, то автомобилисты выделили следующие нюансы:

• Вентиляторные жиклеры при низких температурах быстро покрываются льдом.Чтобы таких неприятностей не было, придется покупать дополнительную систему обогрева стиральных машин.
• Поскольку в стекло сразу попадает большое количество жидкости, видимость снижается на несколько секунд, пока дворники не заработают.

Как видите, у такой системы тоже есть недостатки, но все они решаемы. Главное — правильно выбрать жиклеры для своего автомобиля.

Как выбрать форсунки омывателя

Форсунки лучше всего выбирать для вашего автомобиля. Если сравнить веерные форсунки омывателя лобового стекла ВАЗ 2114 и аналогичные детали для иномарки, то они будут другими.Конечно, эти отличия не критичны и вы всегда можете подогнать деталь под марку вашего автомобиля, но в этом случае установка будет намного сложнее.

Вы также можете приобрести универсальные продукты, подходящие для разных машин. Такими элементами считаются форсунки с номерами 30655605 и 7845009010. Они представлены в каталогах Volvo и Sang Yong. Оба самолета абсолютно идентичны, с одним отличием — корейская деталь будет стоить почти вдвое дешевле шведской.В противном случае оба продукта можно использовать в качестве форсунок для омывателей лобового стекла для Ford, Mazda, Subaru, Daewoo и других моделей.

Другой вариант предлагает Toyota, но при покупке форсунок по каталожному номеру 85381-AA042 у этого производителя следует иметь в виду, что они продаются 1 штукой. Поэтому при оформлении заказа через Интернет необходимо добавить в корзину два товара. После покупки товаров вы сможете установить их самостоятельно.

Как заменить форсунки омывателя

Процесс замены форсунок одинаков для всех автомобилей.Перед началом работ необходимо подготовить новые шланги, по которым будет проходить «промывка». Для этих целей хорошо подойдет трубка, которая используется для аквариумов.

После этого необходимо выполнить следующие действия:

1. Снимите обивку и осторожно вытащите пластиковые заглушки.
2. Снимите буферные подушки из пеноматериала. Обычно они приклеиваются к ленте, поэтому вам нужно подготовить новую клейкую ленту, чтобы переустановить их.
3. Снимите пластиковые крышки.
4. Снимите шланги, по которым подается жидкость.
5. Снимите старые форсунки.
6. Подсоедините трубку к новым жиклерам.
7. Подсоедините обратный клапан к форсункам и трубам.
8. Проверить работу системы.

При замене штатных форсунок также необходимо приобрести обратный клапан, который не даст жидкости «откатываться назад», из-за чего дворники часто начинают работать задолго до появления чистящего состава на стекле.

Иногда новые форсунки омывателя не работают должным образом (жидкость льется слишком высоко или наоборот, низко, смещается в сторону и т. Д.) И в этом случае может потребоваться дополнительная регулировка деталей.

Как отрегулировать форсунки омывателя

Для регулировки форсунок не требуется специального оборудования или специальных навыков. Все, что вам нужно, это обычная игла или английская булавка. Для того, чтобы разобраться, как отрегулировать форсунки омывателя лобового стекла, достаточно понять, что они имеют сферическую форму и свободно вращаются внутри пластикового корпуса. Так что просто:

• Не стесняйтесь вставить штифт в насадку и начать поворачивать его в нужном вам направлении.
• Если жидкость попадает на стекло слишком низко, поверните штифт вверх.
• Если струя ударяется очень сильно, это также можно исправить с помощью иглы.
• На иномарках форсунки имеют 3 жиклера, которые лучше регулировать иначе. Крайние должны быть в самых нижних точках, так как они ударяются о борта машины. Средние из них лучше направляются в центральную часть лобового стекла, а остальные центральные жиклеры — в верхнюю часть стекла.

Также можно самостоятельно почистить форсунки омывателя своими руками.

Как почистить форсунки омывателя

Если форсунки стали работать некорректно, то чаще всего проблему можно решить, очистив эти элементы от загрязнений. Перед очисткой форсунок омывателя лобового стекла подготовьте:

• английскую булавку или швейную иглу;
• компрессор;
• шприц большого объема;
• мыло и вода.

Перед началом работ рекомендуется проверить уровень очищающей жидкости в баке, так как форсунки могут не работать из-за отсутствия «омывателя».После этого нужно отсоединить форсунки омывателя от шлангов и слегка надавить на них, пока они не поднимутся.

1. Вымойте каждую форсунку в мыльном растворе.
2. Подключите компрессор, включите продувку и подайте высокое давление на жиклер.
3. Если у вас под рукой нет компрессора, вы можете использовать шприц, в который нужно набрать воду.
4. Прочистите отверстия обычной иглой или английской булавкой.
5. Вставьте шприц в насадку и начните промывку.

Конечно, компрессор будет намного эффективнее, но если форсунки сильно забиты и не пропускают жидкость, то с помощью подручных средств можно хотя бы временно решить проблему.

Другой способ — оставить форсунки в мыльной воде на ночь и попробовать повторно использовать шприц или компрессор утром. Это будет полезно в случае особенно стойких старых загрязнений.

На хранении

При установке универсальных форсунок омывателей фар или форсунок лобового стекла постарайтесь отрегулировать их так, чтобы они распыляли жидкость на поверхность стекла, не выходя за ее пределы.Выбирая форсунки, старайтесь отдавать предпочтение тем моделям, которые были разработаны специально для вашего автомобиля, это сэкономит вам время на сборку элементов.

Сегодня поговорим о веерных форсунках омывателя для автомобилей ВАЗ.

Для автомобилей ВАЗ разные форсунки омывателя :

одноструйный

двухструйный

веерообразные

Чаще всего наши автомобили с завода комплектуются простейшими одноструйными форсунками.

Их напора и дальности зачастую не хватает для качественной очистки всего лобового стекла, поэтому многие ставят двухструйные форсунки (например, такие есть на автомобилях Шевроле Нива).

Однако наиболее эффективное решение — это форсунок омывателя с вентилятором … Они отличаются от обычных тем, что распыляют воду не струей, а широким вентилятором, который смачивает все лобовое стекло автомобиля.

Проблема в том, что сложно найти штатные форсунки омывателя ВАЗ … Чтобы выйти из ситуации, есть несколько вариантов.

Покупка кооперативных форсунок на авторынке. На авторынках часто встречается большое количество различных вариантов веерных форсунок, но качество их работы зачастую далеко от идеального, а процент брака слишком высок. Но цена на такие насадки начинается от 10-20 рублей.

Установка веерных форсунок омывателя от Volvo. Это самый дорогой вариант; пара таких насадок стоит около 500-600 рублей.Заказать их можно в различных интернет-магазинах, артикул: Volvo 30655605 Форсунка омывателя 2 шт. Но и здесь все не так просто, посадочный диаметр этих форсунок немного больше стандартных, поэтому их придется регулировать на месте при установке.

Купить форсунок омывателя ВАЗ через интернет-магазины. Например, 2 форсунки на ВАЗ в интернет-магазине Alamar стоят 150 рублей. При этом они довольно хорошего качества и без доработок подходят взамен стандартных.

На видео ниже показана работа веерных форсунок омывателя на автомобиле Лада Калина.

Два года эксплуатации выявили свои плюсы и минусы.

Плюсы:

Намочить сразу все лобовое стекло

позволяют очистить все стекла за пару движений дворников

не требует регулировки во время работы

Минусы:

зимой при использовании густеющей на морозе антифриза давление через форсунки ослабевает, при морозах ниже 30 градусов начинают работать как жиклеры

На

расход воды увеличивается, но ненамного, так как стекло моется быстрее, чем со стандартными насадками.

В целом можно сказать, что у форсунок омывателя на автомобилях ВАЗ плюсов больше, чем минусов.

Автопроизводители стремятся поддерживать максимальную видимость с места водителя. В этом помогает качественная очистка лобового стекла. За этот процесс отвечают несколько систем, в том числе работа «дворников», правильное прохождение встречных воздушных потоков. Форсунки омывателя ветрового стекла веерообразной формы улучшают обзор.

Этот тип гидроочистки является более совершенной технологией по сравнению с классическими струйными конструкциями.Водитель может самостоятельно установить понравившиеся ему опрыскиватели на свою модель автомобиля.

Оптимальный вариант — приобрести данный элемент конструкции под конкретную модель автомобиля. Удобство этого варианта в том, что не нужно будет что-то корректировать или укорачивать / удлинять. Но можно сэкономить и купить универсальные веерные форсунки омывателя лобового стекла. Они будут работать так же, но на этапе установки могут возникнуть небольшие проблемы.

Если «универсалы» выпускает известный производитель, то автомобилист может не почувствовать разницы в качестве с оригинальным товаром. Срок службы и гарантия тоже будут долгими. Единственная разница будет в цене и торговой марке.

Производством универсальных шайб занимаются такие концерны, как Ssang Yong, Volvo, Toyota. Из них самая доступная цена у корейских товаров. Разница со скандинавскими товарами достигает 2 раз.

Японская компания специализируется на запчастях для автомобилей премиум-класса. Но у азиатского производителя есть один нюанс. Заказать шайбу получится не попарно, а индивидуально.Поэтому при оформлении удаленной заявки на получение нужно быть внимательнее.

Правильная замена форсунки омывателя лобового стекла вместо штатного спрея подразумевает наличие дополнительных элементов типа тройников, шлангов для проводки и обратного клапана.

Отрицательные и положительные стороны использования веерных форсунок

Благодаря своей конструкции форсунка этого типа подает мелкодисперсную широкую струю на лобовое стекло. Он проходит максимальным фронтом по прозрачной плоскости. Старые омыватели обеспечивали только направленную струю под давлением в определенное место на лобовом стекле.

Сравнение шайб

За счет максимального распыления веерной форсунки происходит экономичный поток жидкости из бака. Это также приводит к более эффективному растворению грязи с помощью спрея.

Преимущества вентиляторных форсунок:

• уважение к щеткам стеклоочистителя и поверхности стекла, так как движение резины по поверхности начинается уже во влажном состоянии, и нет царапин на стекле и износа дворников;
• равномерное смачивание всей поверхности обеспечивает качественное удаление со стекла пыли, грязи, насекомых;
• экономичное использование омывающей жидкости;
• прозрачность стекла не снижается из-за возможных микроцарапин при протирании сухими «дворниками» по поверхности.

Недостатки системы при использовании роликовых шайб:

• насадки могут быстро покрываться ледяной коркой при отрицательных температурах; чтобы этого не произошло, необходимо установить дополнительные системы обогрева зоны мойки;
• сразу после распыления на стекло видимость для водителя значительно снижается, поэтому их необходимо использовать осознанно и с тщательным отслеживанием дорожной ситуации.

Работа обратного клапана в системе омывателя

Не все гидротехнические сооружения стеклоочистителя имеют обратный клапан в контуре.Наличие такой детали позволяет жидкости оставаться в шлангах, не перетекая обратно в емкость. Удобство заключается в том, что при включении насоса подача воды осуществляется без промедления и «дворники» не царапают сухое стекло.

Обратный клапан

Внутри такого клапана находится подпружиненный шарик. Именно он перекрывает проход «незамерзающего» обратно при отсутствии давления от помпы в системе. Если этот элемент не установлен, то необходимо будет установить электронную задержку запуска движения «дворников» в цепь.

Можно установить клапан на любую иномарку. Подойдет и европейская, и азиатская части. Некоторые смельчаки даже придумали для установки в этот контур клапаны от компрессоров аквариума.

Процесс установки

Алгоритм замены или установки новых шайб состоит из следующих шагов:

• избавляемся от обивки моторного отсека, которая крепится к поверхности пластиковыми фиксаторами;
• удалить звукоизоляционный слой поролона, который крепился на двухсторонний скотч;
• отсоединить гидравлические шланги, ведущие к штатным опрыскивателям;
• снимаем штатные форсунки, открутив крепления от капота;
• монтируем веерные форсунки на шланги омывателя автомобиля;
• включаем в цепь обратный клапан и закрепляем в подкапотном пространстве;
• проводим пробное опрыскивание незакрепленного устройства;
• при качественной работе схемы мы жестко монтируем все элементы на свои места.

Установленные на заводе форсунки омывателя лобового стекла не всегда очищают поверхность должным образом. Они быстро забиваются, а сама эффективность оставляет желать лучшего. Оптимальный вариант — веерные форсунки омывателя лобового стекла.

В чем их особенности? Как выбрать эти детали для своего автомобиля? О каких особенностях монтажа стоит знать? Рассмотрим эти моменты подробнее.

Запись

Зубчатые насадки отличаются более совершенной конструкцией, предполагающей «капельное» распределение жидкости по большей площади лобового стекла, что обеспечивает быструю и эффективную очистку поверхности дворниками.В отличие от изделий струйного типа, где подача происходит 2-3 струями в определенное место.

Плюсы и минусы веерных форсунок омывателя лобового стекла

Перед покупкой и установкой веерных форсунок важно изучить их особенности, положительные и отрицательные качества.

К преимуществам правильных форсунок можно отнести:

1. Эффективное удаление грязи со стеклянной поверхности. Благодаря качественному опрыскиванию дворники легче справляются с грязью, пылью и даже засохшими насекомыми.
2. Полная обработка лобового стекла, снижающая риск появления царапин. В случае струйных форсунок дворники проходят определенное расстояние по сухому стеклу.
3. Пониженный расход омывающей жидкости. При эксплуатации автомобиля в холодное время года необходимо покупать антифриз — специальную жидкость, выдерживающую низкие температуры. Зубчатые насадки позволяют снизить расход дорогостоящего состава и сэкономить деньги в кошельке.
4. Дворники лобового стекла движутся по мокрой поверхности с первым ходом.В результате грязь лучше удаляется, чем размазывается по стеклу, как это обычно бывает.

Недостатки веерных форсунок:

1. После подачи жидкости через форсунки стекло покрывается множеством мелких капель. В этом случае видимость ухудшается до тех пор, пока дворники не пройдут первый цикл. Эта особенность имеет тенденцию раздражать владельцев автомобилей, предпочитающих струйные форсунки. Нельзя забывать, что потеря контроля над дорожной обстановкой даже на доли секунды может привести к аварии.

Форсунки лобового стекла

1. Вентиляторные форсунки быстрее замерзают на морозе. Именно поэтому автовладельцам, живущим в северных регионах, важно задуматься о подогреваемых форсунках.

Правила выбора веерных форсунок омывателя лобового стекла

Оптимальный вариант — покупка оригинальных реактивных двигателей, подходящих к конкретной машине. Производством такой продукции занимается большое количество фирм, поэтому выбрать струю под конкретную модель и марку не составит труда.

Если оригинальную деталь найти не удалось, есть альтернатива — универсальные веерные форсунки. Их особенность заключается в возможности установки на целую группу марок и моделей автомобилей. В крайних случаях могут потребоваться незначительные улучшения конструкции.

В качестве альтернативы можно приобрести реактивные двигатели у производителей Volvo или Ssang Yong (каталожные номера — 30655605 и 7845009010). Выбирая между двумя типами, детали корейского бренда могут похвастаться большей универсальностью. Их преимущества — невысокая стоимость и возможность установки на целую группу автомобилей — Mazda, Toyota, Daewoo и другие.

Как выбрать обратный клапан?

Заводская конструкция омывателя часто не включает обратный клапан. Задача механизма — не допустить обратного слива рабочей жидкости в бачок омывателя в момент отключения питания от насоса. В то же время клапан обеспечивает постоянную очистку лобового стекла. Конструктивно это обычный шар с пружиной, перекрывающий выход из сопла при отсутствии давления.

Обратный клапан

Допускается использование веерных форсунок без установки клапана.Но в этом случае требуется альтернативное решение — задержка движения дворников по отношению к подаче жидкости. Его можно организовать двумя способами — с помощью электрической схемы или механических устройств. Благодаря такому изменению моющий состав проходит расстояние от емкости с жидкостью до форсунок, пока дворники не начнут работать.

Могут использоваться следующие типы клапанов:

• Клапаны обратные для ВАЗ-2108 или 2109.
• Иностранное производство (для Volvo или Toyota).
• Готовый тройник с клапаном от Mitsubishi.
• Обратный клапан от компрессора аквариума. Преимущества — надежность и эффективность.

Аппарат продается в зоомагазине. Здесь вы также можете приобрести кусок силиконового шланга для изготовления трубок. Такое изделие выдерживает повышенные температуры и имеет большой ресурс (даже по сравнению с заводскими трубками, устанавливаемыми на ВАЗ).

Как установить веерные форсунки?

Вопреки распространенному мнению, установить веерные форсунки лобового стекла несложно.Алгоритм действий следующий:

1. Снимите обивку (изоляцию), установленную на капоте (если есть). Будьте осторожны, чтобы не сломать хрупкие пластиковые колпачки. Вытащите их с помощью специального инструмента или пары отверток.
2. Удалите прокладки из пенопласта, которые удерживаются на двусторонней ленте (вам понадобится новая деталь во время установки).
3. Удалите любые накладки на пластиковые предметы.
4. Снимите трубки, по которым жидкость подается к заводским форсункам.
5. Демонтировать старые устройства.Их можно прикрепить к раме или крышке с помощью пластиковых креплений или гаек.
6. Установить веерные форсунки (без креплений) и подвести к ним патрубки.
7. Подсоедините обратные клапаны к трубопроводам и патрубкам, а затем закрепите их.
8. Убедитесь, что устройство работает правильно и брызги попадают на лобовое стекло. Закрепите форсунки.

Видео по установке сопла вентилятора

Обращаем ваше внимание, что форсунки омывателя лобового стекла веерного типа для автомобилей ВАЗ или других автомобилей часто требуют регулировки после установки, но у них нет угла наклона (вроде бы сейчас есть регулируемые форсунки, кто знает, пишите в комментариях).

Чтобы изменить угол наклона, высоту или направление, стоит отрегулировать основание форсунок с помощью выемки, обрезки или наращивания основания. Для этого могут потребоваться специальные пластиковые или резиновые прокладки. Важно, чтобы в результате регулировки жидкость покрывала стекло и не выходила за его границы.

Понравилась статья? Поделись с друзьями:

Facebook

Твиттер

Мой мир

В контакте с

Google+

22.07.2020

Электрооборудование

Как чистить и поддерживать омыватели лобового стекла

Когда грязь или мусор попадают на лобовое стекло во время движения, вашей немедленной реакцией будет использование спрея для стеклоочистителя, чтобы очистить его. Если жидкость для стеклоочистителей вашего автомобиля не распыляется должным образом, это может быть связано с засорением форсунок или трубопроводов жидкости для стеклоочистителей, что не только раздражает, но и потенциально опасно.

Со временем форсунки дворников могут забиваться мусором, который скапливается на вашем автомобиле.На то, чтобы вы заметили это, может потребоваться время, но регулярная чистка этих форсунок может помочь предотвратить возникновение проблем.

Линии подачи жидкости для стеклоочистителя редко забиваются сами по себе и обычно выходят из строя, когда в жидкости для стеклоочистителя присутствуют загрязнители или загрязнения. Иногда, когда люди пытаются сделать свою жидкость для стеклоочистителей, смесь застывает, особенно при более низких температурах, что приводит к засорению трубопроводов.

Ознакомьтесь со следующими советами о том, как избежать засоров и как их устранить, если они все же возникнут.

Часть 1 из 5. Осмотрите сопла

В большинстве автомобилей форсунки устанавливаются либо в зазоре между капотом и лобовым стеклом, либо на багажнике. В некоторых автомобилях форсунки прикреплены к самим дворникам, что затрудняет такой ремонт. Часто появляются контрольные признаки засорения форсунки стеклоочистителя. Чтобы определить источник проблемы, вам следует сначала проверить форсунки омывателя лобового стекла на вашем автомобиле на предмет видимого мусора.

Шаг 1. Проверьте наличие крупного мусора .Крупный мусор, такой как листья или веточки, можно легко удалить вручную, хотя вам может потребоваться пинцет или плоскогубцы, чтобы удалить любой мусор, прилипший к соплам.

Шаг 2. Проверьте наличие мелкого мусора . Возможно, вам придется выдуть или счистить любой другой мелкий мусор, например пыль, пыльцу или песок, со всех сопел.

Если вы живете в месте, где часто бывают снежные бури, вам, возможно, придется иметь дело с излишками снега, забивающего сопло. Очень важно всегда тщательно очищать автомобиль от снега в качестве меры предосторожности как для вашей безопасности, так и для безопасности других водителей.

Часть 2 из 5. Очистите форсунки

После определения типа мусора, забивающего форсунку омывателя ветрового стекла, вы можете выполнить один или несколько из следующих шагов, чтобы прочистить форсунки.

Необходимые материалы

Шаг 1. Используйте сжатый воздух, чтобы сдувать мусор . Засоренное сопло можно очистить, просто сдув мусор. Используя баллончик со сконденсированным воздухом, продуйте концентрированную струю воздуха на засорение и удалите мусор.

Шаг 2. Очистите сопла зубной щеткой. Вы также можете использовать старую зубную щетку и немного теплой воды для очистки форсунок стеклоочистителя вашего автомобиля. Окуните щетку в теплую воду и энергично протрите насадку и вокруг нее, чтобы удалить грязь и мусор, которые могут вызвать засорение.

• Наконечник : После каждого шага проверяйте жидкость для стеклоочистителя, чтобы убедиться, что жидкость распыляется правильно.

• Наконечник : В случае более серьезных засоров используйте небольшой кусок тонкой проволоки и вставьте его в сопло.Возможно, вам удастся протолкнуть или вытащить мусор, который вызывает засорение.

Часть 3 из 5: Очистите шланги

Необходимые материалы

Очистка шлангов для жидкости стеклоочистителя — более инвазивный процесс, который включает удаление части шланга для доступа к источнику засора.

Шаг 1. Получите доступ к шлангам стеклоочистителя . Для этого откройте капот автомобиля и проследуйте по линиям, идущим от бачка стеклоочистителя к форсункам.

• Примечание : Обычно это маленькие черные шланги с Y-образным соединением, которое соединяет обе форсунки в вашем автомобиле с бачком омывающей жидкости.

Шаг 2: Снимает шланги с муфты . К Y-образной муфте подключены три отдельных шланга. Используйте плоскогубцы для снятия шлангов с муфты.

После снятия у вас должен быть доступ к жидкостным линиям, идущим к каждой форсунке.

Шаг 3. Подайте сжатый воздух в шланг .Вы можете попытаться удалить засорение из линии сжатым воздухом. Подсоедините шланг к баллону со сжатым воздухом и затем используйте давление воздуха, чтобы удалить засор. Повторите шаг для другого шланга.

Подсоедините шланги и попытайтесь использовать спрей для стеклоочистителя, чтобы проверить, не был ли удален засор. Если после этих шагов спрей не работает должным образом, возможно, вам придется попробовать другие методы.

Часть 4 из 5. Осмотрите обратный клапан

Необходимые материалы

Шаг 1. Посмотрите на обратный клапан .Некоторые установки для жидкости стеклоочистителя имеют обратный клапан. Обратные клапаны удерживают жидкость в линиях омывателя вместо того, чтобы позволить ей течь обратно в резервуар для жидкости после отключения спрея.

Обратный клапан позволяет быстрее распылять омывающую жидкость. В автомобиле без обратного клапана насосу жидкости стеклоочистителя может потребоваться несколько секунд, чтобы создать давление, достаточное для распыления жидкости на лобовое стекло. Хотя обратный клапан удобен, он также может засориться, не давая омывающей жидкости разбрызгиваться на лобовое стекло.

Посмотрите на все шланги и проверьте, не забиты ли какие-либо обратные клапаны.

Шаг 2: Распылите сжатый воздух, чтобы удалить засор . Чтобы устранить засор в обратном клапане, вы можете попытаться удалить его и распылить сжатый воздух, как описано выше. Однако, если клапан не может быть снят или отремонтирован, его, возможно, придется заменить.

Обратные клапаны относительно недороги, хотя в ремонт может также входить замена самих шлангов.

Часть 5 из 5. Проверьте наличие других проблем

Шаг 1. Осмотрите шланг стеклоочистителя .Хотя может быть полезно проверить линии подачи жидкости стеклоочистителя и форсунки на предмет засоров, вам также следует проверить свой автомобиль на наличие других проблем с системой омывателя.

Со временем шланги жидкости стеклоочистителя могут начать выходить из строя, что приведет к утечке жидкости в моторный отсек. Это также может объяснить, почему жидкость для стеклоочистителей не распыляется свободно.

Шаг 2. Проверьте насос стеклоочистителя . Другая проблема, которая может возникнуть, связана с самим насосом стеклоочистителя.

Насос жидкости стеклоочистителя соединен с бачком для жидкости и отвечает за проталкивание жидкости по шлангам на лобовое стекло.Когда насос начинает выходить из строя, вы можете заметить снижение давления жидкости и слабую струю. Когда насос полностью выходит из строя, жидкость может вообще не течь, проявляя те же симптомы, что и засорение.

Неисправные или засоренные форсунки или трубопроводы стеклоочистителя раздражают и потенциально опасны. Регулярное техническое обслуживание этих компонентов обеспечит их долгий срок службы и оптимальную работу.

Если вы выполните следующие действия, вы сможете убрать все засоры, которые мешают правильной работе системы омывания лобового стекла вашего автомобиля.Если вы по-прежнему замечаете проблемы с омывателем лобового стекла, обратитесь к профессионалу для тщательного осмотра системы.

Если есть проблема с насосом стеклоочистителя или трубками омывателя ветрового стекла, это может быть дороже и сложнее отремонтировать самостоятельно. Обратитесь к сертифицированному механику, например, из компании YourMechanic, для замены насоса омывателя ветрового стекла или трубок омывателя ветрового стекла.

В магазине веерные форсунки — суперскидки на веерные форсунки в AliExpress

Отличные новости !!! Вы попали в нужное место для веерной форсунки.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя веерная форсунка в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели веерную форсунку на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в форсунке веерного типа и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести fan Spray nozzle по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

преимущества и недостатки Преимущества зубчатых форсунок

Установленные на заводе форсунки омывателя лобового стекла не всегда очищают поверхность должным образом. Они быстро забиваются, а сама эффективность оставляет желать лучшего. Оптимальный вариант — веерные форсунки омывателя лобового стекла.

В чем их особенности? Как выбрать эти детали для своего автомобиля? О каких особенностях монтажа стоит знать? Рассмотрим эти моменты подробнее.

Запись

Зубчатые насадки отличаются более совершенной конструкцией, предполагающей «капельное» распределение жидкости по большей площади лобового стекла, что обеспечивает быструю и эффективную очистку поверхности дворниками. В отличие от изделий струйного типа, где подача происходит 2-3 струями в определенное место.

Плюсы и минусы веерных форсунок омывателя лобового стекла

Перед покупкой и установкой веерных форсунок важно изучить их особенности, положительные и отрицательные качества.

К преимуществам правильных форсунок можно отнести:

1. Эффективное удаление грязи со стеклянной поверхности. Благодаря качественному опрыскиванию дворники легче справляются с грязью, пылью и даже засохшими насекомыми.
2. Полная обработка лобового стекла, снижающая риск появления царапин.В случае струйных форсунок дворники проходят определенное расстояние по сухому стеклу.
3. Снижение расхода омывающей жидкости. При эксплуатации автомобиля в холодное время года необходимо покупать антифриз — специальную жидкость, выдерживающую низкие температуры. Зубчатые насадки позволяют снизить расход дорогостоящего состава и сэкономить деньги в кошельке.
4. Дворники лобового стекла движутся по мокрой поверхности с первым ходом. В результате грязь лучше удаляется, чем размазывается по стеклу, как это обычно бывает.

Недостатки веерных форсунок:

1. После подачи жидкости через форсунки стекло покрывается множеством мелких капель. В этом случае видимость ухудшается до того момента, пока дворники не пройдут первый цикл. Эта особенность имеет тенденцию раздражать владельцев автомобилей, предпочитающих струйные форсунки. Нельзя забывать, что потеря контроля над дорожной обстановкой даже на доли секунды может привести к аварии.

Форсунки лобового стекла

1. Вентиляторные форсунки быстрее замерзают на морозе.Именно поэтому автовладельцам, живущим в северных регионах, важно задуматься о подогреваемых форсунках.

Правила выбора роликовых форсунок омывателя лобового стекла

Оптимальный вариант — покупка оригинальных реактивных двигателей, подходящих к конкретной машине. Производством такой продукции занимается большое количество фирм, поэтому выбрать струю под конкретную модель и марку не составит труда.

Если оригинальную деталь найти не удалось, есть альтернатива — универсальные веерные форсунки.Их особенность заключается в возможности установки на целую группу марок и моделей автомобилей. В крайних случаях могут потребоваться незначительные улучшения конструкции.

В качестве альтернативы можно приобрести реактивные двигатели у производителей Volvo или Ssang Yong (каталожные номера — 30655605 и 7845009010). Выбирая между двумя типами, детали корейского бренда могут похвастаться большей универсальностью. Их преимущества — невысокая стоимость и возможность установки на целую группу автомобилей — Mazda, Toyota, Daewoo и другие.

Как выбрать обратный клапан?

Заводская конструкция омывателя часто не включает обратный клапан.Задача механизма — не допустить обратного слива рабочей жидкости в бачок омывателя в момент отключения питания от насоса. В то же время клапан обеспечивает постоянную очистку лобового стекла. Конструктивно это обычный шар с пружиной, перекрывающий выход из патрубка при отсутствии давления.

Обратный клапан

Допускается использование вентиляторных форсунок без установки клапана. Но в этом случае требуется альтернативное решение — задержка движения дворников по отношению к подаче жидкости. Его можно организовать двумя способами — с помощью электрической схемы или механических устройств. Благодаря такому изменению моющий состав проходит расстояние от емкости с жидкостью до форсунок, пока дворники не начнут работать.

Могут использоваться следующие типы клапанов:

• Клапаны обратные для ВАЗ-2108 или 2109.
• Иностранное производство (для Volvo или Toyota).
• Готовый тройник с клапаном от Mitsubishi.
• Обратный клапан от компрессора аквариума.Преимущества — надежность и эффективность.

Аппарат продается в зоомагазине. Здесь вы также можете приобрести кусок силиконового шланга для создания сосков. Такое изделие выдерживает повышенные температуры и имеет большой ресурс (даже по сравнению с заводскими трубками, устанавливаемыми на ВАЗ).

Как установить веерные форсунки?

Вопреки распространенному мнению, установка веерных форсунок на лобовое стекло несложна. Алгоритм действий следующий:

1. Снимите обивку (изоляцию), прикрепленную к капоту (если имеется). Будьте осторожны, чтобы не сломать хрупкие пластиковые колпачки. Вытащите их с помощью специального инструмента или пары отверток.
2. Удалите прокладки из пенопласта, которые удерживаются на двусторонней ленте (вам понадобится новая деталь во время установки).
3. Выбросьте накладки на пластиковые предметы.
4. Снимите трубки, по которым жидкость подается к заводским форсункам.
5. Демонтировать старые устройства. Их можно прикрепить к раме или крышке с помощью пластиковых креплений или гаек.
6. Установить веерные форсунки (без креплений) и подвести к ним патрубки.
7. Подсоедините обратные клапаны к трубопроводам и патрубкам, а затем закрепите их.
8. Убедитесь, что устройство работает правильно и что брызги падают на лобовое стекло. Закрепите форсунки.

Видео по установке сопла вентилятора

Обращаем ваше внимание, что форсунки омывателя лобового стекла веерного типа для автомобилей ВАЗ или других автомобилей часто требуют регулировки после установки, но у них нет угла наклона (вроде бы сейчас есть регулируемые форсунки, кто знает, пишите в комментариях).

Чтобы изменить угол наклона, высоту или направление, стоит отрегулировать основание форсунок с помощью выемки, обрезки или наращивания основания. Для этого могут потребоваться специальные пластиковые или резиновые прокладки. Важно, чтобы в результате регулировки жидкость покрывала стекло и не выходила за его границы.

Максимальная видимость очень важна для любого водителя, поэтому производители автомобилей уделяют большое внимание процессу очистки лобового стекла, который включает в себя несколько систем.Благодаря дворникам, правильной подаче встречных потоков воздуха и форсункам автовладельцы всегда четко и ясно видят, что происходит на проезжей части. Однако в случае выхода из строя одной из этих систем работа другой не сможет быть выполнена на необходимом уровне, поэтому необходимо правильно выбрать такие важные элементы, как форсунки или как их еще называют жиклеры.

Чтобы получить нужные устройства, сначала необходимо понять существующие типы этих деталей.

Типы форсунок

Существуют следующие виды форсунок:

• Jet — форсунки омывателя в виде полого цилиндра.Внизу конструкции находится штуцер, благодаря которому к шлангу подключается сама насадка. Вверху находится баллончик с распылителем. В этом случае силу подачи жидкости можно регулировать с помощью специального винта.
• Зубчатые форсунки. Особенностью такой конструкции является наличие множества форсунок (не менее 3). Также стоит отметить, что жидкость в этом случае проходит по более узкому каналу, из-за чего жидкость распыляется с большим давлением.

Первый тип чаще встречается на автомобилях «среднего возраста», а также на автомобилях отечественного производства, например, форсунки омывателя лобового стекла ВАЗ 2110 имеют струйную конфигурацию.Жиклеры вентилятора уже устанавливаются на иномарки и автомобили последних лет.

Форсунки омывателя, разработанные с использованием современных технологий, отличаются не только удобством использования, но и простотой установки. Однако у этих элементов есть и свои недостатки.

Достоинства и недостатки веерных форсунок

Благодаря удачной конструкции веерных форсунок на стекло попадает не узкая струя, как в случае струйных моделей, а широкая мелкодисперсная струя, покрывающая почти все все «лобовое стекло».К другим преимуществам относятся следующие:

• Благодаря хорошему распылению грязь растворяется более эффективно, что приводит к экономии жидкости.
• Если в случае струйных форсунок дворники начинают работать немного раньше, чем жидкость попадает в стекло, то модели с вентилятором подключаются одновременно со стеклоочистителем. Это защищает стекло от царапин.

Если говорить о недостатках, то автомобилисты выделили следующие нюансы:

• Вентиляторные жиклеры при низких температурах быстро покрываются льдом.Чтобы таких неприятностей не было, придется покупать дополнительную систему обогрева стиральных машин.
• Так как в стекло сразу попадает большое количество жидкости, видимость снижается на несколько секунд, пока дворники не заработают.

Как видите, у такой системы тоже есть недостатки, но все они решаемы. Главное — правильно выбрать жиклеры для своего автомобиля.

Как выбрать форсунки омывателя

Форсунки лучше всего выбирать для вашего автомобиля. Если сравнить веерные форсунки омывателя лобового стекла ВАЗ 2114 и аналогичные детали для иномарки, то они будут отличаться.Конечно, эти отличия не критичны и вы всегда можете подогнать деталь под марку вашего автомобиля, но в этом случае установка будет намного сложнее.

Вы также можете приобрести универсальные продукты, подходящие для разных машин. Такими элементами считаются форсунки с номерами 30655605 и 7845009010. Они представлены в каталогах Volvo и Sang Yong. Оба самолета абсолютно идентичны, с одним отличием — корейская деталь будет стоить почти вдвое дешевле шведской.В противном случае оба продукта можно использовать в качестве форсунок для омывателей лобового стекла для Ford, Mazda, Subaru, Daewoo и других моделей.

Другой вариант предлагает Toyota, но при покупке форсунок по каталожному номеру 85381-AA042 у этого производителя следует иметь в виду, что они продаются 1 штукой. Поэтому при оформлении заказа через Интернет необходимо добавить в корзину два товара. После покупки товаров вы сможете установить их самостоятельно.

Как заменить форсунки омывателя

Процесс замены форсунок одинаков для всех автомобилей.Перед началом работ необходимо подготовить новые шланги, по которым будет проходить «промывка». Для этих целей хорошо подойдет трубка, которая используется для аквариумов.

После этого необходимо выполнить следующие действия:

1. Снимите обивку и осторожно вытащите пластиковые заглушки.
2. Снимите буферные подушки из пеноматериала. Обычно они приклеиваются к ленте, поэтому вам нужно подготовить новую клейкую ленту, чтобы переустановить их.
3. Снимите пластиковые крышки.
4. Снимите шланги, по которым подается жидкость.
5. Снимите старые форсунки.
6. Подсоедините трубку к новым жиклерам.
7. Подсоедините обратный клапан к форсункам и трубам.
8. Проверить работу системы.

При замене штатных форсунок также необходимо приобрести обратный клапан, который не даст жидкости «откатываться назад», из-за чего дворники часто начинают работать задолго до появления чистящего состава на стекле.

Иногда новые форсунки омывателя не работают должным образом (жидкость льется слишком высоко или наоборот, низко, смещается в сторону и т. Д.) И в этом случае может потребоваться дополнительная регулировка деталей.

Как отрегулировать форсунки омывателя

Для регулировки форсунок не требуется специального оборудования или специальных навыков. Все, что вам нужно, это обычная игла или английская булавка. Для того, чтобы разобраться, как отрегулировать форсунки омывателя лобового стекла, достаточно понять, что они имеют сферическую форму и свободно вращаются внутри пластикового корпуса. Так что просто:

• Не стесняйтесь вставить штифт в насадку и начать поворачивать его в нужном вам направлении.
• Если жидкость попадает на стекло слишком низко, поверните штифт вверх.
• Если струя ударяется очень сильно, это также можно исправить с помощью иглы.
• На иномарках форсунки имеют 3 жиклера, которые лучше регулировать иначе. Крайние должны быть в самых нижних точках, так как они ударяются о борта машины. Средние жиклеры лучше направить на центральную часть лобового стекла, а остальные центральные жиклеры — на верхнюю часть стекла.

Также можно самостоятельно почистить форсунки омывателя своими руками.

Как почистить форсунки омывателя

Если форсунки начали работать некорректно, то чаще всего проблему можно решить, очистив эти элементы от загрязнений. Перед очисткой форсунок омывателя лобового стекла подготовьте:

• английскую булавку или швейную иглу;
• компрессор;
• шприц большого объема;
• мыло и вода.

Перед началом работ рекомендуется проверить уровень очищающей жидкости в баке, так как форсунки могут не работать из-за отсутствия «омывателя».После этого нужно отсоединить форсунки омывателя от шлангов и слегка надавить на них, пока они не поднимутся.

1. Вымойте каждую форсунку в мыльном растворе.
2. Подсоедините компрессор, включите продувку и подайте на жиклер высокое давление.
3. Если у вас под рукой нет компрессора, вы можете использовать шприц, в который нужно набрать воду.
4. Прочистите отверстия обычной иглой или английской булавкой.
5. Вставьте шприц в насадку и начните промывку.

Конечно, компрессор будет намного эффективнее, но если форсунки сильно забиты и не дают поступать жидкости, то с помощью имеющихся инструментов можно хотя бы временно решить проблему.

Другой способ — оставить форсунки в мыльной воде на ночь и попробовать повторно использовать шприц или компрессор утром. Это будет полезно в случае особенно стойких старых загрязнений.

На хранении

При установке универсальных форсунок омывателей фар или форсунок лобового стекла постарайтесь отрегулировать их так, чтобы они распыляли жидкость на поверхность стекла, не выходя за ее пределы.Выбирая форсунки, старайтесь отдавать предпочтение тем моделям, которые были разработаны специально для вашего автомобиля, это сэкономит вам время на сборку элементов.

Автопроизводители стремятся поддерживать максимальную видимость с места водителя. В этом помогает качественная очистка лобового стекла. За этот процесс отвечают несколько систем, в том числе работа «дворников», правильное прохождение встречных воздушных потоков. Форсунки омывателя ветрового стекла веерообразной формы улучшают обзор.

Этот тип гидроочистки является более совершенной технологией по сравнению с классическими струйными конструкциями. Водитель может самостоятельно установить понравившиеся ему опрыскиватели на свою модель автомобиля.

Оптимальный вариант — приобрести данный элемент конструкции под конкретную модель автомобиля. Удобство этого варианта в том, что не нужно будет что-то корректировать или укорачивать / удлинять. Но можно сэкономить и купить универсальные форсунки веерного типа для омывателей лобового стекла. Они будут работать так же, но на этапе установки могут возникнуть небольшие проблемы.

Если «универсалы» выпускает известный производитель, то автомобилист может не почувствовать разницы в качестве с оригинальным товаром. Срок службы и гарантия тоже будут долгими. Единственная разница будет в цене и торговой марке.

Производством универсальных шайб занимаются такие концерны, как Ssang Yong, Volvo, Toyota. Из них наиболее приемлемая цена — на корейскую продукцию. Разница со скандинавскими товарами достигает 2 раз.

Японская компания специализируется на запчастях для автомобилей премиум-класса.Но у азиатского производителя есть один нюанс. Заказать стиральную машину можно будет не в паре, а индивидуально. Поэтому при оформлении удаленной заявки на получение нужно быть внимательнее.

Правильная замена форсунки омывателя лобового стекла вместо штатного спрея подразумевает наличие дополнительных элементов типа тройников, шлангов для проводки и обратного клапана.

Отрицательные и положительные стороны использования веерных форсунок

Благодаря своей конструкции форсунка этого типа подает мелкодисперсную широкую струю на лобовое стекло.Он проходит максимальным фронтом по прозрачной плоскости. Старые омыватели обеспечивали только направленную струю под давлением в определенное место на лобовом стекле.

Сравнение шайб

За счет максимального распыления веерной форсунки происходит экономичный поток жидкости из бака. Это также приводит к более эффективному растворению грязи с помощью спрея.

Преимущества вентиляторных форсунок:

• уважение к щеткам стеклоочистителя и поверхности стекла, так как движение резины по поверхности начинается уже во влажном состоянии, и нет царапин на стекле и износа дворников;
• равномерное смачивание всей поверхности обеспечивает качественное удаление со стекла пыли, грязи, насекомых;
• экономичное использование омывающей жидкости;
• прозрачность стекла не уменьшается из-за возможных микроцарапин при протирании сухими «дворниками» по поверхности.

Недостатки системы при использовании роликовых шайб:

• форсунки могут быстро покрыться ледяной коркой при отрицательных температурах, во избежание этого необходимо установить дополнительные системы обогрева зоны мойки;
• сразу после распыления на стекло видимость для водителя значительно снижается, поэтому их необходимо использовать осознанно и с тщательным отслеживанием дорожной ситуации.

Работа обратного клапана в системе омывателя

Не все гидротехнические сооружения стеклоочистителя имеют обратный клапан в контуре.Наличие такой детали позволяет жидкости оставаться в шлангах, не перетекая обратно в емкость. Удобство заключается в том, что при включении насоса подача воды осуществляется без промедления и «дворники» не царапают сухое стекло.

Обратный клапан

Внутри такого клапана находится подпружиненный шарик. Именно он перекрывает проход «незамерзающего» обратно при отсутствии давления от помпы в системе. Если этот элемент не установлен, то необходимо будет установить электронную задержку запуска движения «дворников» в цепь.

Можно установить клапан на любую иномарку. Подойдет и европейская, и азиатская части. Некоторые смельчаки даже придумали для установки в этот контур клапаны от компрессоров аквариума.

Процесс установки

Алгоритм замены или установки новых шайб состоит из следующих шагов:

• избавляемся от обивки моторного отсека, которая крепится к поверхности при помощи пластиковых фиксаторов;
• снимаем звукоизоляционный слой поролона, который крепился на двухсторонний скотч;
• отсоединить гидравлические шланги, ведущие к штатным опрыскивателям;
• снимаем штатные форсунки, открутив крепления от капота;
• монтируем веерные форсунки на шланги омывателя автомобиля;
• включаем в цепь обратный клапан и закрепляем в подкапотном пространстве;
• проводим пробное опрыскивание незакрепленного устройства;
• при качественной работе схемы мы жестко монтируем все элементы на свои места.

Многие автовладельцы задумались об установке веерообразных форсунок омывателя лобового стекла вместо штатных. Зубчатые форсунки имеют ряд преимуществ, разбрызгивая воду на большую площадь стекла, улучшая обзор, а это влияет на безопасность, снижает расход омывающей жидкости. Зачем нужны вентиляторные форсунки, каковы их преимущества и недостатки, сколько стоят вентиляторные форсунки и как их выбрать для своего автомобиля — об этом читайте в нашей статье.

Зубчатые форсунки омывателя

Что такое веерные форсунки омывателя

В последнее время многие автопроизводители начали устанавливать на свои модели веерные форсунки омывателя лобового стекла, которые отличаются тем, что подача жидкости омывателя ветрового стекла к стеклу осуществляется не двумя или три отдельных жиклера, но спереди мелких капель, падающих сразу на большую площадь лобового стекла. Отличия в работе классических двухструйных форсунок омывателя от веерных хорошо видно на этом видео.

На одном и том же автомобиле одновременно установлены как обычные форсунки (слева), так и форсунки вентилятора (справа).

Зубчатые форсунки

Преимущества и недостатки вентиляторных форсунок омывателей

Если вы еще не решили, действительно ли вам нужно устанавливать веерообразные форсунки омывателей лобового стекла, давайте рассмотрим основные достоинства и недостатки данной конструкции.

Преимущества веерных форсунок:

Недостатки веерных форсунок:

Выбор веерных форсунок

Первый и самый простой вариант — это подбор оригинальных форсунок специально для вашего автомобиля.Иногда такие форсунки поставляются как опция или как элемент более богатой комплектации.

Если оригинальные форсунки вентилятора не предусмотрены специально для вашей модели или вы хотите сэкономить, вам следует подумать о выборе альтернативных форсунок, которые сразу подойдут к вашему автомобилю или с небольшими доработками. Правда, сразу скажу — универсальных веерных форсунок омывателя лобового стекла не существует! То есть то, что идеально подходит для одной модели, может совершенно не подходить для другой (чаще всего из-за угла наклона их распыляют либо низко, либо на крышу).

Самый распространенный вариант, который пестрит новостями в Интернете, это форсунки от Volvo S80, артикул Volvo 30655605. Подходит для самых разных автомобилей. Есть примеры установки на Toyota, Subaru, Daewoo (и некоторые корейцы), Mazda (3 и 6) и ряд других.

Зубчатые форсунки Volvo 30655605

Стоимость 350 руб за штуку.

Кстати, информации по этому поводу гораздо меньше, но есть очень интересный, а главное абсолютно идентичный и недорогой вариант — это Ssang Yong 7845009010.По сути, это точный клон веерных форсунок омывателя VOLVO 30655605 — соответственно, он подойдет к таким же автомобилям. Стоимость 160 рублей за штуку! как говорится почувствуйте разницу.

форсунки вентилятора Ssang Yong 7845009010

Еще один хороший и очень популярный вариант — форсунки вентилятора Camry (номер 85381-AA042). Подходит ко многим машинам, на драйве много положительных отзывов и цена вполне демократичная (около 300 рублей за штуку).

На Дэу Ланос и Шевроле Авео хорошо подходят форсунки от VW-Skoda, каталожный номер 3b0955985. Стоимость около 300 рублей за штуку.

Практически на все модели Mitsubishi, кроме Grandis, Pajero Sport, Pajero 4, Outlander XL, подходят форсунки от американского Galant 2008. Каталожные номера MR300201 и MR300202. Цена около 400 руб.

Установка веерных форсунок омывателя

Установка веерных форсунок вместо стандартных форсунок, как правило, не вызывает особых затруднений. В зависимости от модели автомобиля форсунки могут быть установлены как без дополнительных доработок, так и с некоторыми нюансами, связанными, например, с регулировкой форсунок по высоте.На некоторых автомобилях площадь распыления может быть очень высокой. Решить эту проблему можно, подложив под заднюю часть форсунки уплотнитель или два-три слоя изоленты. Иногда нижняя часть корпуса веерного сопла оказывается немного шире, чем у предыдущих форсунок. в этом случае придется немного заточить корпус, чтобы насадка встала на место.

Что необходимо для установки веерных форсунок

• комплект форсунок веерных омывателей;
• клапан обратный;
• новые шланги;
• тройник.

Выбор обратного клапана

Обратный клапан необходим для установки веерообразных форсунок омывателя ветрового стекла, поэтому, если он отсутствует в системе подачи омывающей жидкости на вашем автомобиле, его необходимо приобрести и установить.

Назначение обратного клапана — обеспечить стабильное давление в системе и предотвратить попадание жидкости в резервуар сразу после выключения насоса. Именно благодаря обратному клапану при включении омывателя жидкость без промедления подается на веерные форсунки омывателя и дворники не царапают сухое стекло.

Устраивается такая задвижка довольно просто. Внутри находится подпружиненный шарик, который блокирует проход омывающей жидкости при отсутствии давления в системе.

Требуется только один клапан, он устанавливается перед тройником. Если мы поместим его перед каждым соплом, это уменьшит силу струи.

Клапан омывателя от Тойота 85321-26020 вполне подходит. Стоимость 50 руб.

Обратный клапан Toyota 85321-26020

Порядок установки веерных форсунок:

Если площадь распыления вентиляторных форсунок очень большая или, наоборот, слишком мала, единственный способ решить эту проблему — положить пломбу или два-три слоя изоленты под заднюю или переднюю часть насадки.

Есть еще вопросы. Хотите что-нибудь добавить? Оставляйте свои комментарии!

bwiper.ru

Выбор веерообразных универсальных форсунок омывателя ветрового стекла

Максимальная обзорность очень важна для любого водителя, поэтому автопроизводители уделяют большое внимание процессу очистки лобового стекла, в котором задействовано несколько систем. Благодаря дворникам, правильной подаче встречных потоков воздуха и форсункам автовладельцы всегда четко и ясно видят, что происходит на проезжей части.Однако в случае выхода из строя одной из этих систем работа другой не сможет быть выполнена на необходимом уровне, поэтому необходимо правильно выбрать такие важные элементы, как форсунки или как их еще называют жиклеры.

Чтобы получить нужные устройства, сначала необходимо понять существующие типы этих деталей.

Типы форсунок

Существуют следующие типы форсунок:

• Jet — форсунки омывателя в виде полого цилиндра.Внизу конструкции находится штуцер, благодаря которому к шлангу подключается сама насадка. Вверху находится баллончик с распылителем. В этом случае силу подачи жидкости можно регулировать с помощью специального винта.
• Зубчатые форсунки. Особенностью такой конструкции является наличие множества форсунок (не менее 3). Также стоит отметить, что жидкость в этом случае проходит по более узкому каналу, из-за чего жидкость распыляется с большим давлением.

Первый тип чаще встречается на автомобилях «среднего возраста», а также на автомобилях отечественного производства, например, форсунки омывателя лобового стекла ВАЗ 2110 имеют струйную конфигурацию.Жиклеры вентилятора уже устанавливаются на иномарки и автомобили последних лет.

Форсунки омывателя, разработанные с использованием современных технологий, отличаются не только удобством использования, но и простотой установки. Однако у этих элементов есть и свои недостатки.

Преимущества и недостатки веерных форсунок омывателя

Благодаря удачной конструкции веерных форсунок на стекло падает не узкая струя, как в случае струйных моделей, а широкая мелкодисперсная струя, покрывающая практически все все «лобовое стекло». К другим преимуществам относятся следующие:

• Благодаря хорошему распылению грязь растворяется более эффективно, что приводит к экономии жидкости.
• Если в случае струйных форсунок дворники начинают работать немного раньше, чем жидкость попадает в стекло, то модели с вентилятором подключаются одновременно со стеклоочистителем. Это защищает стекло от царапин.

Если говорить о недостатках, то автомобилисты выделили следующие нюансы:

• Вентиляторные жиклеры при низких температурах быстро покрываются льдом.Чтобы таких неприятностей не было, придется покупать дополнительную систему обогрева стиральных машин.
• Так как в стекло сразу попадает большое количество жидкости, видимость снижается на несколько секунд, пока дворники не заработают.

Как видите, у такой системы тоже есть недостатки, но все они решаемы. Главное — правильно выбрать жиклеры для своего автомобиля.

Как выбрать форсунки омывателя

Форсунки лучше всего выбирать для вашего автомобиля. Если сравнить веерные форсунки омывателя лобового стекла ВАЗ 2114 и аналогичные детали для иномарки, то они будут отличаться.Конечно, эти отличия не критичны и вы всегда можете подогнать деталь под марку вашего автомобиля, но в этом случае установка будет намного сложнее.

Вы также можете приобрести универсальные продукты, подходящие для разных машин. Такими элементами считаются форсунки с номерами 30655605 и 7845009010. Они представлены в каталогах Volvo и Sang Yong. Оба самолета абсолютно идентичны, с одним отличием — корейская деталь будет стоить почти вдвое дешевле шведской.В остальном оба продукта могут быть использованы в качестве форсунок для омывателей лобового стекла Ford, Mazda, Subaru, Daewoo и других моделей.

Другой вариант предлагает Toyota, но при покупке форсунок по каталожному номеру 85381-AA042 у этого производителя следует иметь в виду, что они продаются 1 штукой. Поэтому при оформлении заказа через Интернет необходимо добавить в корзину два товара. После покупки товаров вы сможете установить их самостоятельно.

Как заменить форсунки омывателя

Процедура замены форсунки одинакова для всех автомобилей.Перед началом работ необходимо подготовить новые шланги, по которым будет проходить «промывка». Для этих целей хорошо подойдет трубка, которая используется для аквариумов.

После этого необходимо выполнить следующие действия:

1. Снимите обивку и осторожно вытащите пластиковые заглушки.
2. Снимите буферные подушки из пеноматериала. Обычно они приклеиваются к ленте, поэтому вам нужно подготовить новую клейкую ленту, чтобы переустановить их.
3. Снимите пластиковые крышки.
4. Снимите шланги, по которым подается жидкость.
5. Снимите старые форсунки.
6. Подсоедините трубку к новым жиклерам.
7. Подсоедините обратный клапан к форсункам и трубам.
8. Проверить работу системы.

При замене штатных форсунок также необходимо приобрести обратный клапан, который не даст жидкости «откатываться назад», из-за чего дворники часто начинают работать задолго до появления чистящего состава на стекле.

Иногда новые форсунки омывателя не работают должным образом (жидкость льется слишком высоко или наоборот, низко, смещается в сторону и т. Д.) И в этом случае может потребоваться дополнительная регулировка деталей.

Как отрегулировать форсунки омывателя

Для регулировки форсунок не требуется специального оборудования или специальных навыков. Все, что вам нужно, это обычная игла или английская булавка. Для того, чтобы разобраться, как отрегулировать форсунки омывателя лобового стекла, достаточно понять, что они имеют сферическую форму и свободно вращаются внутри пластикового корпуса. Так что просто:

• Не стесняйтесь вставить штифт в насадку и начать поворачивать его в нужном вам направлении.
• Если жидкость попадает на стекло слишком низко, поверните штифт вверх.
• Если струя ударяется очень сильно, это также можно исправить с помощью иглы.
• На иномарках форсунки имеют 3 жиклера, которые лучше регулировать иначе. Крайние должны быть в самых нижних точках, так как они ударяются о борта машины. Средние жиклеры лучше направить на центральную часть лобового стекла, а остальные центральные жиклеры — на верхнюю часть стекла.

Также можно самостоятельно почистить форсунки омывателя своими руками.

Как почистить форсунки омывателя

Если форсунки начали работать некорректно, то чаще всего проблему можно решить, очистив эти элементы от загрязнений. Перед очисткой форсунок омывателя лобового стекла подготовьте:

• английскую булавку или швейную иглу;
• компрессор;
• шприц большого объема;
• мыло и вода.

Перед началом работ рекомендуется проверить уровень очищающей жидкости в баке, так как форсунки могут не работать из-за отсутствия «омывателя».После этого нужно отсоединить форсунки омывателя от шлангов и слегка надавить на них, пока они не поднимутся.

1. Вымойте каждую форсунку в мыльном растворе.
2. Подключите компрессор, включите продувку и подайте высокое давление на жиклер.
3. Если у вас под рукой нет компрессора, вы можете использовать шприц, в который нужно набрать воду.
4. Прочистите отверстия обычной иглой или английской булавкой.
5. Вставьте шприц в насадку и начните промывку.

Конечно, компрессор будет намного эффективнее, но если форсунки сильно забиты и не дают поступать жидкости, то с помощью имеющихся инструментов можно хотя бы временно решить проблему.

Другой способ — оставить форсунки в мыльной воде на ночь и попробовать повторно использовать шприц или компрессор утром. Это будет полезно в случае особенно стойких старых загрязнений.

На хранении

При установке универсальных форсунок омывателей фар или форсунок лобового стекла постарайтесь отрегулировать их так, чтобы они распыляли жидкость на стеклянную поверхность, не выходя за ее пределы.Выбирая форсунки, старайтесь отдавать предпочтение тем моделям, которые были разработаны специально для вашего автомобиля, это сэкономит вам время на сборку элементов.

avto-moto-shtuchki.ru

Как правильно отрегулировать форсунки омывателя автомобиля, типы форсунок омывателя

Безопасность автомобиля зависит от многих факторов, в том числе и от видимости. Водителю необходимо понимать, что происходит вокруг машины на 360 градусов, и для этого используются стекла и зеркала. Водитель получает большую часть информации через лобовое стекло, которое не должно иметь трещин, сколов, преломлять световые лучи и иным образом мешать обзорности.

Во время дождя или снега видимость окружающей среды через лобовое стекло ухудшается из-за его загрязнения. Для очистки лобового стекла от бочки омывателя через форсунки к нему подается соответствующее средство, которое подхватывается дворниками и размазывается по поверхности стекла, очищая его. Распылительные форсунки обязательно должны попадать в зону стеклоочистителей и не закрывать обзор водяной струи водителю. Для этого их нужно настроить, и в этой статье мы рассмотрим, как это сделать.

Форсунки омывателя лобового стекла бывают двух типов — форсунки и веерные. У большинства машин есть струйные варианты, и чаще всего таких насадок бывает две-три. Зубчатые форсунки можно установить самостоятельно, выбрав вариант для конкретного автомобиля. Можно выделить следующие преимущества веерных форсунок омывателей ветрового стекла перед струйными:

Однако веерные форсунки омывателей имеют два существенных недостатка по сравнению с форсунками, из-за которых многие водители не устанавливают их на автомобили:

• В российских реалиях, где температура воздуха сильно колеблется и часто оказывается ниже нуля, сопла вентилятора могут обледенеть.Чтобы этого не произошло, используется специальная система обогрева;
• Распыление антифриза такими форсунками происходит практически по всей поверхности лобового стекла. Это хорошо с точки зрения безопасности дворников и стекол, но плохо с точки зрения обзорности. Водитель практически полностью перестает получать информацию через лобовое стекло.

Чтобы струя из форсунок омывателя не мешала приему информации, форсунки необходимо правильно отрегулировать после установки.

Как отрегулировать форсунки омывателя

Все типы форсунок омывателя можно настроить. Они представляют собой пластиковый корпус, в котором установлено несколько насадок (чаще всего 2 или 3). Эти форсунки имеют форму шара и могут регулироваться по желанию водителя. Для регулировки форсунки омывателя достаточно иметь простую иглу, с помощью которой можно плавно повернуть их в нужном направлении.

Если автомобиль оборудован трехструйными форсунками, нет необходимости устанавливать их все на одной высоте.Желательно, чтобы крайние форсунки омывателя лобового стекла были направлены в самые низкие точки. Благодаря этому удастся защитить стекло от микроцарапин (которые могут возникнуть, если дворники будут «ходить по сухому»), а распыляемая жидкость не будет закрывать обзор водителю. Центральную форсунку омывателя необходимо отрегулировать так, чтобы она касалась верхней части стекла.

На каждом конкретном автомобиле водитель должен сам решить, насколько комфортно работать форсункам лобового стекла. Не стоит пренебрегать их настройкой, на это нужно потратить всего пару минут, чтобы не было проблем с обзорностью во время движения при чистке лобового стекла.

OkeyDrive.ru

Зубчатые форсунки омывателя лобового стекла: как они работают

Хорошая обзорность лобового стекла всегда играла ведущую роль в безопасном движении автомобиля. А как известно, безопасность важна абсолютно для всех участников дорожного движения. Видимость резко ухудшается из-за погодных условий, таких как снег, проливной дождь, туман и грязь на лобовом стекле. Очень частое явление для активных автомобилистов — сбитые насекомые, которых может быть несколько подряд даже за небольшой промежуток времени.

В такой ситуации очень важны скорость и качество очистки лобового стекла. Элементами, которым доверена эта ответственная задача, являются дворники, форсунки и промывочная жидкость.

В этом контексте будут рассмотрены форсунки, их положительные и отрицательные качества, а также возможные варианты установки системы омывателя лобового стекла автомобиля.

Что такое веерные форсунки?

В последнее время многие автопроизводители начали устанавливать на свои модели форсунки омывателя лобового стекла веерного типа, которые отличаются тем, что подача жидкости омывателя лобового стекла к стеклу осуществляется не двумя-тремя отдельными форсунками, а передней небольшой капли падают сразу на большую площадь лобового стекла.

Современные автомобили все чаще оснащаются вентиляторными форсунками омывателя лобового стекла. Энтузиасты тюнинга знакомы с инжекторами ряда автомобилей Volvo. Это самые распространенные и популярные форсунки, хорошо зарекомендовавшие себя.

Но есть и альтернативы. Например, концерн Toyota бизнес-класса, который тоже имеет возможность предложить форсунки этого типа. Не забывайте, что в комплект входит только одна насадка, поэтому если товар выбран из каталога, то заказ следует повторить или оформить дважды.

Достоинства и недостатки веерных форсунок

Если вы еще не решили, действительно ли вам нужно устанавливать веерные форсунки омывателя лобового стекла, рассмотрим основные достоинства и недостатки данной конструкции.

Преимущества веерных форсунок

Более равномерная подача омывающей жидкости практически по всей площади лобового стекла. Это позволяет щеткам стеклоочистителя более эффективно очищать стекло, подметая уже влажное стекло с первого движения, а не размазывая грязь.

Улучшено удаление всех видов твердой грязи, налета, насекомых за счет равномерного попадания жидкости на большую площадь.

Уменьшается риск поцарапать стекло при работе щетки стеклоочистителя всухую.

Некоторые автовладельцы отмечают уменьшение расхода омывающей жидкости лобового стекла.

Недостатки веерных форсунок

Зубчатые форсунки в силу конструктивных особенностей более подвержены промерзанию на морозе. Вот почему часто используются веерные форсунки с подогревом.

Большая площадь стекла, на которую подается омывающая жидкость, может на некоторое время привести к потере нормальной видимости, даже если стекло чистое.

Выбор форсунок веерообразной формы

Первый и самый простой вариант — подбор оригинальных форсунок специально для вашего автомобиля. Иногда такие форсунки поставляются как опция или как элемент более богатой комплектации. Если оригинальные форсунки вентилятора не предусмотрены специально для вашей модели или вы хотите сэкономить, стоит подумать о выборе альтернативных форсунок, которые сразу подойдут к вашему автомобилю или с небольшими доработками.

Самый распространенный вариант, который пестрит новостями в Интернете, это форсунки от Volvo S80, артикул Volvo 30655605. Подходит для самых разных автомобилей. Есть примеры установки на Toyota, Subaru, Daewoo, Mazda и ряд других.

Кстати, информации об этом гораздо меньше, но есть очень интересный, а главное абсолютно идентичный и недорогой вариант — это Ssang Yong 7845009010. По сути, это точный клон вентиляторной мойки VOLVO. насадки — соответственно, подойдут такие же автомобили.

На Daewoo Lanos и Chevrolet Aveo хорошо подходят форсунки от VW-Skoda, каталожный номер 3b0955985. Стоимость около 300 рублей за штуку. Практически на все модели, кроме Grandis, Pajero Sport, Pajero 4, Outlander XL, устанавливаются форсунки от американского Galant 2008. Каталожные номера MR300201 и MR300202.

Выбор обратного клапана стеклоочистителя

В стандартной конструкции омывателя может не быть обратного клапана, который предназначен для предотвращения вытекания жидкости из шлангов обратно в резервуар при выключенном всасывающем насосе.Клапан обеспечивает непрерывность подачи жидкости, особенно при включенном насосе, поскольку воздух не попадает в трубопроводы через отверстия сопел. Клапан представляет собой обычный подпружиненный шар, который закрывает отверстие сопла при отсутствии давления жидкости.

Систему можно использовать и без обратного клапана. Тогда необходимо предусмотреть механическую или электрическую схему задержки начала движения дворников относительно момента подачи воды.

Жидкость должна успеть пройти по шлангам от резервуара к форсункам, прежде чем дворники начнут работать.Здесь можно использовать обратный клапан для моделей Lada 8 и 9. Также можно использовать импортные клапаны, например, для марок Volvo или Toyota — 85321-26020. Как вариант, заслуживает внимания использование готовой тройника со встроенным обратным клапаном для Mitsubishi.

Нестандартное, но приемлемое решение — использование обратного клапана в аквариумном воздушном компрессоре. Обычно он стоит в выпускном патрубке компрессора и отличается высокой надежностью и эффективностью. Кроме этого, в зоомагазине можно также приобрести гибкую силиконовую трубку для изготовления насадок для обратного клапана и насадки, которые используются для подачи воздуха в аквариум.Эта трубка намного лучше адаптируется к перепадам температуры и сроку службы, чем стандартные шланги, используемые в «Жигулях».

Особенности монтажа веерных форсунок

Установка веерных форсунок вместо стандартных форсунок, как правило, не вызывает особых затруднений. В зависимости от модели автомобиля форсунки могут быть установлены как без дополнительных доработок, так и с некоторыми нюансами, связанными, например, с регулировкой форсунок по высоте. На некоторых автомобилях площадь распыления может быть очень высокой.

Эту проблему можно решить, поместив уплотнение или два или три слоя изоленты под заднюю часть сопла. Иногда нижняя часть корпуса веерного сопла оказывается немного шире, чем у предыдущих форсунок. в этом случае придется немного заточить корпус, чтобы насадка встала на место.

Что нужно для установки веерных форсунок?

Для замены штатных форсунок на форсунки веерные необходимо приобрести:

Комплект форсунок омывателя ветрового типа веерные;

Клапан обратный;

Новые шланги;

Тройник.

Обратный клапан необходим, если он соответствует системе подачи омывающей жидкости на вашем автомобиле. Его задача — обеспечить стабильное давление в системе и не допустить попадания жидкости в бак сразу после выключения насоса. Именно благодаря обратному клапану при включении омывателя жидкость без промедления поступает на веерные форсунки омывателя. Нужен только один клапан, он устанавливается перед тройником. Если мы поместим его перед каждым соплом, это уменьшит силу струи.

Клапан омывателя Toyota в порядке. Стоимость — 20 гривен.

Порядок установки веерных форсунок

Поднимите капот и снимите облицовку, если таковая имеется.

Снимите трубки подачи жидкости с форсунок.

Демонтировать стандартные форсунки. Для этого откройте зажимы и сдвиньте их вверх с места.

Подключите обратный клапан, если он не предусмотрен.

Установить форсунки веерных омывателей на прежние места. При необходимости измените.

Подсоедините шланги подачи жидкости к форсункам.

Регулировка веерных форсунок омывателей

Зубчатые форсунки омывателей лобового стекла не требуют регулировки. Как правило, в корпус вставляется только сама веерная насадка, в которой просто нет подвижных элементов. Соответственно регулировать нечего.

Если площадь распыления форсунок вентилятора очень большая или, наоборот, слишком низкая, единственный способ решить эту проблему — это подкладывать пломбу или два-три слоя изоленты под заднюю или переднюю часть насадка.

Подпишитесь на наши ленты в Facebook, ВКонтакте и Instagram: все самые интересные автомобильные события в одном месте.

Было ли это полезно?

Для чтения 8 мин.

Форсунки омывателя ветрового стекла необходимы для безопасности движения в плохую погоду. Работа машины с неисправными или забитыми форсунками крайне нежелательна. У вас должна быть возможность чистить их или заменять новыми.

Эволюция системы омывателей лобового стекла

Трудно поверить, но омыватели лобового стекла стали появляться на автомобилях только во второй половине ХХ века.До этого водители обходились без них, испытывая массу проблем при движении в непогоду. Первые автомобили в России, на которых были установлены эти устройства, были изделиями Горьковского автомобильного завода.

Изначально омыватель был механическим. Для подачи воды в стакан необходимо было потянуть за ручку, которая была установлена ​​на передней панели. Затем рядом с основными педалями установили механический насос, и для его включения нужно было надавить на него ногой.

Через некоторое время на автомобили установили электронасос. С тех пор больше не нужно было нажимать на педаль или дергать ручку. Электронасос включался подрулевым переключателем или специальным ключом, который располагался на панели приборов. Прошло время, прежде чем конструкторы совместили включение омывателя с автоматическим запуском щеток стеклоочистителей.

Вслед за насосом эволюционировали и форсунки омывателя. Тогда их называли реактивными. В середине двадцатого века струя обычно была только одна.Он располагался сверху, на раме лобового стекла, и подавал воду только со стороны водителя. Вскоре он перебрался в капюшон и обзавелся партнершей. В результате получился знакомый сегодня всем дизайн.

В систему омывателя лобового стекла входят:

• Бак с водой или специальной жидкостью;
• Электронасос;
• Трубки и шланги соединительные;
• Форсунки;
• Переключатель.

Бачок находится под капотом автомобиля.Его объем может быть разным. Чаще всего на легковых машинах он составляет от двух до пяти литров. Как правило, в бак встраивается электронасос. К насосу подсоединяется трубка, подсоединенная к форсункам. Для подачи воды или омывающей жидкости к стеклу водитель должен нажать подрулевой переключатель. Насос включится, и жидкость под давлением будет направлена ​​через форсунки на лобовое стекло автомобиля. Одновременно с этим начинает двигаться щетка стеклоочистителя.

В большинстве автомобилей используются форсунки. Однако в последнее время автопроизводители начали активно использовать так называемые веерообразные устройства, которые имеют массу преимуществ по сравнению с реактивными. Также возможна самостоятельная замена струйных форсунок на веерные. Как производится замена, а также более подробно о преимуществах веерообразных устройств будет рассказано ниже.

В некоторых современных автомобилях есть датчик, контролирующий уровень воды или омывающей жидкости в бачке. Если он есть, при достижении уровня определенной отметки на приборной панели загорается лампочка, напоминая о необходимости пополнить запас жидкости.

При положительной температуре окружающей среды в бак можно наливать обычную воду.Иногда в него добавляют специальное моющее средство, чтобы лучше удалить загрязнения со стекла. Особенно это актуально при частом использовании автомобиля на проселочных дорогах. Именно на них даже в сухую погоду на стекле могут быть пятна мошек, которые на большой скорости бьются о лобовое стекло автомобиля. При отрицательных температурах окружающей среды в емкость необходимо заливать специальную жидкость-незамерзание. Он уже должен содержать специальные моющие добавки. Некоторые автомобилисты вместо антифриза используют водку или разбавленный спирт.Специалисты не рекомендуют это делать, так как оба могут разъедать резинки дворников.

Во избежание засорения форсунок бачок омывателя должен быть оборудован специальной сеткой, через которую сливается жидкость. Однако даже в этом случае риск заражения остается. Забитая форсунка становится неспособной пропустить через себя необходимое количество жидкости, а иногда и вовсе перестает работать. В обоих случаях требуется чистка. Если это не поможет, то потребуется замена.

Как очистить сопло?

Прежде всего, необходимо выяснить, где именно произошла перегрузка. Возможно, забита не форсунка, а ведущая к ней трубка. В последнем случае, как правило, не работают обе форсунки. Убедившись, что трубка чистая, нужно приобрести баллончик со сжатым воздухом. Они продаются в специализированных магазинах. Поставляется с тонкой трубкой. Он соответствует диаметру крошечных форсунок омывателя. Один конец трубки надевается на распылитель, а другой прижимается непосредственно к забитой форсунке. Пшикать нужно до тех пор, пока не услышите бульканье жидкости в емкости. Как только это произошло, нужно проверить работу инжектора. Жидкость должна беспрепятственно стекать по стеклу.

Стоит помнить, что, направив сжатый воздух в форсунку, можно ненароком сломать трубку, по которой в форсунку поступает вода или омывающая жидкость. Если это произойдет, необходимо будет вернуть трубку на место. Для этого потребуется открыть капот и, возможно, снять с него накладку, чтобы получить доступ к нижней части инжектора.

Если жидкость по-прежнему не поступает в стекло, вы можете попробовать другие возможные варианты очистки. Необходимо брать тонкую, но плохо гнущуюся проволоку. Его нужно будет протолкнуть в отверстие насадки как можно глубже. Лучше сделать это несколько раз. Если этот вариант не помог, то требуется только замена. Сделать это довольно просто. Подробнее о технологии мы поговорим позже. Вы можете приобрести и установить подобное устройство или поставить вентиляторную конструкцию. Этот тип сопла имеет ряд преимуществ перед обычными струйными устройствами. Однако у него есть и недостатки. Чтобы сделать правильный выбор, нужно выяснить все плюсы и минусы.

Преимущества и недостатки вентиляторных форсунок

Чистое лобовое стекло необходимо для безопасности дорожного движения. Видимость значительно ухудшается в непогоду, когда вместе с дождем или снегом попадает в грязь. С этим справляются так называемые автомобильные дворники, а также форсунки, подающие на стекло чистую воду или специальную жидкость для омывателя лобового стекла.

В последнее время все большую популярность приобретают специальные веерные форсунки. С их помощью вода или специальная моющая жидкость подается на стекло мощным фронтом мелких капелек, а не отдельными потоками, как в классических устройствах. Некоторые современные автомобили стандартно комплектуются такими насадками. Но даже если у станка обычные стандартные форсунки, есть возможность самостоятельно заменить их на устройства вентиляторного типа.

Зубчатые форсунки имеют много преимуществ перед обычными форсунками.Они обеспечивают максимальную безопасность движения. При использовании веерных форсунок вода или омывающая жидкость почти равномерно разбрызгиваются по большей части поверхности лобового стекла. С другой стороны, дворники не начинают двигаться на сухую, как в случае с обычными насадками, а сразу проходят по смоченной поверхности и смывают всю грязь. В результате сводится к минимуму риск появления царапин на лобовом стекле дворниками.

Помимо очевидных преимуществ у форсунок веерного типа есть и недостатки. Однако минусов гораздо меньше, чем плюсов.Одна из них заключается в том, что до тех пор, пока дворники не удалят воду или омывающую жидкость со стекла, водитель лишается нормальной видимости. Этот недостаток проистекает из того преимущества, что жидкость при разбрызгивании почти полностью покрывает стекло. В сложных дорожных условиях и на высоких скоростях есть риск на мгновение потерять контроль над ситуацией. Именно этот факт чаще всего останавливает некоторых автомобилистов от установки на свой автомобиль форсунок вентиляторного типа. Однако те, кто уже установил себе такие устройства, как правило, довольны своей работой.И они быстро привыкают к этой особенности. То, что такие устройства более подвержены обледенению, чем классические варианты, отпугивает гораздо меньше автовладельцев. В крайнем случае можно использовать жидкий незамерзающий раствор, рассчитанный на более низкие температуры окружающей среды.

Как выбрать форсунки веерного типа?

Оптимальный вариант — приобрести фирменную форсунку омывателя лобового стекла, рассчитанную на конкретную модель автомобиля. В настоящее время существует довольно много производителей, которые производят форсунки веерного типа для различных машин.

Если вы не можете найти приспособление, предназначенное для вашего железного коня, то можете воспользоваться универсальными моделями таких насадок.

Например, продукция шведской компании Volvo подходит для большинства современных автомобилей. Кроме того, хорошим вариантом может стать выбор универсальных веерных форсунок от корейского производителя SsangYong.

Замена стандартных форсунок на изделия вентиляторного типа

В отдельных случаях могут возникнуть трудности с установкой универсальных вентиляторных устройств.Иногда их нужно отрегулировать по высоте, а также использовать изоленту для герметизации, если площадь распыления слишком велика. Бывают случаи, когда автомобилисты вынуждены подрывать корпус купленных устройств, если их нижняя часть шире, чем у штатных.

Технология, по которой проводится замена, довольно проста. Необходимо открыть капот автомобиля и демонтировать его обшивку. Далее от штатной форсунки отсоединяются трубки, по которым подается вода или жидкость для омывания лобового стекла.После этого вы легко сможете снять сами форсунки. Затем на их место устанавливаются купленные изделия вентиляторного типа. К ним подключаются трубки для подачи жидкости. На этом замена форсунок завершена.
