Втулки клапанов: Направляющие втулки клапанов.

Содержание

Направляющие втулки клапанов.

Направляющие втулки клапанов, какие они должны быть, зазоры их установки и другое.

Приветствую всех любителей самостоятельного ремонта двигателя, своего мотоцикла или автомобиля. В этой статье мы поговорим о достаточно мелких, но важных деталях любого двигателя — направляющих втулках клапанов. Не смотря на свой скромный размер, направляющая втулка клапана деталь очень важная, и рано или поздно ей начинает интересоваться каждый опытный водитель, даже тот, который отдаёт свой мотор на ремонт в автосервис.

Направляющие втулки любого двигателя, обеспечивают точное направление возвратно-поступательному движению клапанов, для их открытия и закрытия в нужный момент, и от состояния трущейся пары втулка-клапан, напрямую зависит расход моторного масла, а так же плотное и точное прилегание тарелки клапана к своему седлу. К тому же, направляющая втулка — это деталь, по которой осуществляется отвод тепла от стержня клапана к головке двигателя.

Так же тепло к головке двигателя отводится и через тарелку клапана и седло (когда клапан находится в закрытом состоянии).

Появление в своё время сёдел и направляющих втулок клапанов, послужило толчком для замены вечно перегревающихся чугунных головок двигателя, более продвинутыми алюминиевыми головками, которые лучше отводят тепло и быстрей остывают.

Ведь во времена, когда головки были чугунными, направляющих втулок и сёдел клапанов не было, то есть эти детали составляли с чугунным телом головки одно целое. И при износе направляющих отверстий, по которым скользили стержни клапанов, а так же при износе (или прогаре) мéста прилегания тарелки клапана, чугунную головку приходилось менять на новую.

Но с другой стороны, каждое конструктивное решение головки двигателя, может исходить из многих причин. Ведь процессы отвода тепла от клапана в монолитную деталь и через запрессованную деталь (втулку или седло) ощутимо отличаются. И если втулка запрессована в тело головки, то средняя температура выпускного клапана большинства бензиновых двигателей около 400 градусов, а максимальная температура может достигать более 800 градусов.

В монолитной же конструкции головки, когда втулки не запрессованы в головку, а просто просверлены направляющие отверстия в теле головки, средняя температура выпускного клапана меньше — примерно 300 — 315 градусов, а максимальная температура достигает не более 700 — 720 градусов.

Но всё же, несмотря на меньшую температуру монолитных головок, от них постепенно отказались из-за их не ремонтопригодности (хотя и их можно отремонтировать — расточить и завтулить, но температура нагрева клапанов, восстановленной таким образом чугунной головки, будет намного больше чем у алюминиевой).

Я думаю, что отказались от чугунных монолитных головок всё таки из-за их веса, и из-за их меньшего теплоотвода, по сравнению с алюминием. Вспомните хотя бы то, как греются чугунные цилиндры старых двигателей, и как греются современные алюминиевые цилиндры (или блоки цилиндров). Естественно, более современный мотор с алюминиевыми цилиндрами греется меньше.

Материал, для изготовления направляющих втулок клапанов.

Раньше втулки точили из чугуна (да и сейчас на некоторых моторах тоже, и ниже станет понятно почему), но чуть позже использовали и металлокерамику (смешивание в точной пропорции порошка меди, графита и железа и затем пропитка маслом этой смеси и далее спрессовка и спекание при определённой температуре).

Металлокерамические направляющие втулки можно встретить и сейчас, например на 412-х Москвичах, или «газонах» — ГАЗ 66. Но минус таких втулок — это то, что их не сделаешь самостоятельно (на токарном станке), так как требуется специальное оборудование. Чугунные же втулки или втулки из латуни или бронзы, можно выточить на обычном токарном станке для любого, даже редкого автомобиля или мотоцикла.

Для более современных форсированных моторов, в том числе и с надувом, втулки начали точить из алюминиевой бронзы. Этот сплав способен обеспечить более лучший отвод тепла от стержня клапана. К тому же этот сплав очень медленно изнашивается от трения, даже в условиях недостаточной смазки трущейся пары (клапан-втулка). Это важное качество особенно полезно для форсированных моторов с надувом, где условия смазки стержня клапана и втулки очень плохие, так как температура здесь очень высокая (любое масло почти теряет свои смазывающие свойства).

А на стержнях выпускных клапанов условия ещё хуже, так как они сильнее греются. Но на впускном клапане условия смазки тоже плохие, так как масло выдувается из зоны трения стержня клапана, потоком воздуха во впускном коллекторе, который находится под избыточным давлением от надува.

Сейчас, на некоторых иномарках, например Вольво, Ауди,  можно встретить направляющие втулки  из латуни. Но лучше конечно точить втулки из бронзы, так как коэффициент трения у неё меньше. К тому же, как у латуни так и у бронзы, теплопроводность в два раза лучше, чем у чугуна и это очень полезное преимущество перед чугунными втулками.

Но устанавливая направляющие втулки из латуни или бронзы на свой двигатель, не смотря на то, что они более скользкие и износостойкие чем чугун, следует учитывать один важный момент. Как видно из таблицы слева, у латуни и бронзы ощутимо больше коэффициент теплового расширения, чем у чугуна. А это значит что зазор между стержнем клапана и направляющей втулкой из бронзы или латуни, должен быть больше, чем у втулок из чугуна, иначе при нагреве клапан заклинит в отверстии втулки.

При меньшем чем требуется для латуни зазоре, при нагреве втулки она расширяется и зазор исчезает вовсе. А клапан продолжает своё возвратно-поступательное движение. В итоге, латунь начинает как бы намазываться (наволакиваться) на  твёрдую поверхность (HRC 50-60) стержня клапана, и от этого трущиеся детали нагреваются ещё сильнее. В конечном итоге происходит сварка стального стержня клапана и латунной втулки. В итоге мотор выходит из строя, а при его разборке иногда выбить приварившийся клапан бывает очень сложно, и как правило он выбивается вместе со втулкой.

Причём более склонны к наволакиванию, латуни с небольшим содержанием меди, такие как Л68, Л70, Л62. Цифра в обозначении рядом с буквой, означает процентное содержание меди в латуни, остальное составляет цинк.

Но при большем зазоре в сопряжении стержня клапана и направляющей втулки, увеличится расход моторного масла (несмотря на новые сальники клапанов). Но дело не только в этом, при большем зазоре и приводе клапана через коромысло и рычаг, возникает пусть и небольшое, но всё же боковое усилие, действующее на стержень клапана.

А из-за этого немного нарушается точная посадка тарелки клапана к седлу (очень небольшой перекос), и это означает хоть и очень небольшую, но всё же потерю герметичности клапана (конечно же не как на изношенном моторе, но всё же). Но это происходит только пока мотор не прогреется, ведь при прогреве, втулки расширяются от нагрева и зазор практически полностью уменьшается, и клапан начинает работать идеально ровно.

Но зато втулки из латуни, а тем более из бронзы, намного выигрывают чугунным по ресурсу, так как медленнее изнашиваются, потому что имеют маленький коэффициент трения.

Ну а при слишком маленьком зазоре, нарушаются условия смазки, и как я уже говорил, стержень клапана может заклинить в отверстии втулки. Поэтому точность зазора между отверстием втулки и стержнем клапана очень важна, и причём величина этого зазора зависит от температурных условий каждого двигателя, а так же от материала втулки. Говоря проще — для каждого материала (сплава) втулки, требуется свой зазор.

И раз латунь или бронза больше расширяются при нагреве, чем чугун, значит при установке на свой двигатель латунной или бронзовой втулки, зазор между её отверстием и стержнем клапана, при одинаковой (нормальной) температуре, всегда должен быть больше, по сравнению с зазором чугунной втулки. Естественно, что на иномарках с латунными или бронзовыми втулками зазоры больше, чем на чугунных, и при ремонте (замене) втулок, всегда следует обязательно проверять и сравнивать эти зазоры с указанными в мануале конкретного двигателя.

Если же вы не можете достать оригинальные втулки для головки двигателя своей машины или мотоцикла, и собираетесь заказать токарю выточить новые, но у вас стояли чугунные, а вы хотите латунные (или наоборот), то тогда следует делать отверстия во втулках согласно приведённой здесь таблице слева, в которой указаны зазоры между стержнем и втулкой для каждого материала. В таблице приведены зазоры, которые зависят от коэффициента линейного расширения разных материалов ( и естественно коэффициент расширения при нагреве, сделанных из них втулок, во время работы мотора).

Следует только помнить, что при вытачивании втулки, отверстие в ней следует сверлить всегда меньшего диаметра, чем требуется, для того, чтобы после сверления иметь возможность довести отверстие до нужного диаметра с помощью развёртки. Это позволит сделать нормальную (гладкую) внутреннюю поверхность отверстия во втулке — это важно.

После вытачивания новых втулок и развёртывания их отверстий, чтобы получить зазор стержня клапана в отверстии как в таблице (у латуни почти такое же расширение как у бронзы, поэтому бронза не показана в таблице) старые втулки выпрессовываются из головки, и запрессовываются новые. Как это сделать и с помощью чего, я написал вот в этой статье.

К тому же там написано, каким должен быть зазор между наружной поверхностью втулки и отверстием в головке, чтобы запрессовать втулку в тело головки с нормальным натягом. А о ремонте сёдел клапанов, желающие могут почитать вот здесь.

Надеюсь данная статья поможет многим ремонтникам-новичкам, иметь полное представление о направляющих втулках клапанов, а так же о важности правильных зазоров, между ними и стержнями клапанов, успехов всем.

Справочная и техническая информация о деталях двигателей

Направляющие втулки клапанов предназначены для центрирования клапана относительно седла при движения во время открытия и закрытия. Направляющая должна обеспечивать необходимую плотность прилегания клапана к седлу, обеспечивая герметичность камеры сгорания. Помимо этого направляющая втулка должна предотвращать попадание чрезмерного количества масла в камеру сгорания через внутренне отверстие, но при этом создавать оптимальные условия для длительной работы клапана и предотвращать износ штока. Направляющие втулки воспринимают на себя боковые силы, действующие на стержень клапана. Направляющие втулки клапанов отводят большую часть тепла клапана (особенно выпускных).

Основные размеры направляющей втулки клапана

D = наружный диаметр
d1 = диаметр пояска / буртика
d = диаметр внутреннего отверстия
L = общая длина

Для облегчения ремонта, и увеличения срока службы более дорогой детали — головки блока, направляющие втулки клапанов выполняют сменными. Они устанавливаются в посадочные места головки блока с натягом, и поле запрессовки разворачиваются, для обеспечения минимально необходимого теплового зазора в отверстии втулки. Тепловой зазор необходим, для того, что бы избежать «прихвата», т.е. заклинивания клапана в направляющей втулке по причине расширения материала клапана при нагреве. Относительно установленной и развернутой втулки и производится обработка седел и притирка клапана.



В связи со всем выше перечисленным одним из самых важных факторов при проектировании клапанного механизма является выбор материала направляющей втулки клапана. Направляющие втулки клапанов изготавливают из материалов обладающих отличными антифрикционными свойствами и хорошей теплопроводностью:

  • Серый чугун с перлитной структурой. Этот материал отличается хорошей износостойкостью и подходит для направляющих втулок, к которым предъявляются обычные требования. (G1).
  • Серый чугун с перлитной структурой и повышенным содержанием фосфора. Сетчатое образование фосфора повышает устойчивость к износу и улучшает аварийную способность. Используется в двигателях, к которым предъявляются средние требования. (G2).
  • Серый чугун с перлитной структурой и повышенным содержанием фосфора, а также более высоким содержанием хрома. Для использования в двигателях, подверженных особенно высоким нагрузкам. (G3).
  • Сплав меди, цинка и алюминия. Этот материал отличается хорошей износостойкостью при высоких антифрикционных свойствах. Такая направляющая втулка клапана подходит для использования в двигателях, к которым предъявляются нормальные и средние требования. (B1).
  • Металлокерамический материал разработан для всех видов двигателей, к которым предъявляются высокие требования. Для двигателей с увеличенной производительностью и газовых двигателей. (SM).

Замена направляющих втулок клапанов и седел в двигателе автомобиля

Расскажем как заменить направляющие втулок клапанов и седел в двигателе автомобиля. Исходим из того, что трещин в головке двигателя нет, а клапанные сёдла имеют износ.

Как происходит выпрессовка старых втулок

Технология выпрессовки старых втулок бывает разной, но чаще применяют ударный способ. Со стороны седла на втулку устанавливают латунную или бронзовую оправку, по которой наносят удары молотком. Чтобы не повредить посадочное гнездо в головке, оправка должна быть ступенчатой: по меньшему диаметру она с небольшим зазором входит во втулку на глубину 30—40 мм, а по большему — свободно проходит через гнездо в головке цилиндров. Втулки из бронзы не создают больших проблем при выпрессовке, обычно они устанавливаются в головку с небольшим натягом. При выпрессовке «твердых» втулок головку желательно нагреть до 150 градусов, чтобы несколько уменьшить натяг. Нагревать головку лучше в электропечи, но в условиях гаража подойдет бытовая электроплитка.

Если ни один из способов не позволяет выпрессовать втулку из-за слишком плотной посадки в гнезде, ее приходится высверливать. Обычный сверлильный станок вполне подойдет, а вот при пользовании ручной электродрели неизбежны перекосы и повреждение посадочного гнезда. Кстати, деталь лучше высверливать не полностью. При толщине стенки около 1 мм оставшуюся часть удается выбить без особого труда.

Измеряем натяг втулки перед заменой

Общее правило замены втулок на любых двигателях гласит: ни в коем случае нельзя запрессовывать новые детали без измерений фактического натяга. Поэтому надо точно измерить диаметр гнезда и новой втулки, чтобы определить натяг. Он должен быть в пределах 0,03—0,05 мм (то есть диаметр втулки больше диаметра гнезда на эту величину).

Если натяг недостаточен из-за “слабого” гнезда, придется увеличивать его диаметр, чтобы установить втулку ремонтного размера. Эту работу также следует выполнять только на станке во избежание перекоса отверстия. Натяг для ремонтной втулки желательно сделать большим, поскольку в старом гнезде материал на поверхности уже деформирован, а в новом нет, да и шероховатость поверхности здесь больше.

Как запрессовать втулки клапанов

Перед запрессовкой надо обеспечить разность температуры деталей: головку нагреть до 150 градусов, а втулки охладить. Запрессовку выполняют быстро, двумя-тремя ударами молотка по оправке. Если втулка имеет тонкий поясок для посадки маслосъемного колпачка, то оправка не должна опираться на этот поясок ни с одной стороны, иначе втулка сломается. Некоторые мотористы запрессовывают втулки “вхолодную”, без нагрева и охлаждения деталей. Это плохо. Алюминиевый сплав при большом натяге деформируется, и реальный натяг уменьшается. Когда при работе двигателя посадка естественным образом ослабляется, клапан в такой втулке начинает перегреваться. Это связано с нарушением отвода тепла от стержня клапана к головке. В дальнейшем втулка начнет “ездить” в гнезде. Иными словами — потребуется повторный ремонт, причем сложнее предыдущего.

После запрессовки втулок и остывания головки их отверстия калибруют развертками. Здесь тоже есть свои хитрости. Желательно применять специальные алмазные развертки — они дают стабильный размер отверстия при довольно долгой работе. Простые ручные развертки из инструментальной стали быстро изнашиваются, обычно их хватает на одну-две головки.

Обработав отверстия, надо обязательно проверить зазоры клапанов во втулках. Для впускных клапанов они должны быть в пределах 0,02—0,04 мм, для выпускных — 0,03—0,04 мм. Стремиться к минимальным зазорам не следует, особенно у выпускных клапанов, поскольку это чревато их заклиниванием при работе.

Ремонт седел клапанов

Основные задачи — обеспечение соосности рабочей фаски и отверстия втулки и создание определенного профиля седла, рекомендуемого заводом-изготовителем для данной модели двигателя.


Для обработки сёдел применяют различный инструмент. В гараже чаще всего используют ручные угловые фрезы с жестким креплением на направляющем стержне (пилоте). Фрезы обычно имеют углы при вершине 30, 45 и 60 град. Такие фрезы могут быть изготовлены из инструментальной стали или с твердосплавными пластинами.

Основной недостаток данного инструмента — люфт пилота в направляющей втулке, особенно когда у нее есть какой-либо износ. Из-за люфта очень трудно обеспечить соосность седла и втулки.

При обработке формируют определенный профиль седла: уплотнительную фаску и две фаски, примыкающие к ней. Здесь надо руководствоваться данными производителей автомобиля, но есть и некоторые общие рекомендации. У подавляющего большинства моторов уплотнительная фаска имеет угол 45 град. и ширину примерно 1,5 мм. Примыкающие фаски чаще сделаны под углами 30 и 60 град., хотя изредка встречаются седла с более сложным профилем.

Если для ремонта используют ручные фрезы и резцовые головки, то предварительную обработку уплотнительной фаски ведут, пока не получится ровная поверхность без дефектов.

Окончательный этап: притирка клапанов

Окончательная обработка стыка клапана и седла — притирка клапанов. При профессиональном ремонте такая операция практически не применяется. Если седло и фаска клапана обработаны точно, то притирка не нужна, но даже вредна. Другое дело при ручной обработке деталей фрезами и резцовыми головками. Поверхности после ремонта могут иметь не идеальную форму и шероховатость.

Притирка нужна не столько для обработки, сколько для контроля качества сопряжения. Если притертые поверхности вытереть насухо и несколько раз провернуть клапан в обе стороны, прижимая его к седлу, то на фасках деталей появится блестящая линия. Получится замкнутой, проходящей по всей окружности — все сделано правильно и прилегание хорошее.

Как заменить направляющие втулки клапанов

Ремонт головки блока цилиндров (ГБЦ) зачастую предполагает необходимость замены направляющих втулок клапанов ГРМ. Для замены необходимо выпрессовывать старые втулки клапанов, после чего на их место устанавливаются новые элементы. Существует несколько способов для выпрессовки старых втулок. Наиболее простым и самым неправильным является выбивание втулок молотком и зубилом. Данный ударный способ широко применяется в практике «гаражных» мастеров. Отметим, что извлечение втулок в подобных случаях часто заканчивается повреждением посадочного гнезда в головке блока цилиндров.

Немного более правильным вариантом является использование специальной  ступенчатой оправки из латуни или бронзы вместо зубила. Такая оправка устанавливается со стороны седла на направляющую втулку, далее по ней ударяют молотком. Указанный способ выпрессовки втулок снижает риск повреждений ГБЦ, но не исключает полностью. Оптимальным же способом выпрессовки втулок является использование специального съемника. Указанный съёмник для снятия направляющих втулок клапанов также используется для последующей установки новых втулок в ГБЦ. Далее мы рассмотрим способы замены направляющих втулок клапанов при помощи оправки и съемника.

Содержание статьи

Как самому менять направляющие втулки клапанов

Сначала рассмотрим способ выпрессовки направляющих втулок клапанов при помощи оправки, так как указанный способ является распространенным. Перед заменой втулок снимаются пружины и сами клапана. Как уже было сказано выше, оправка для выпрессовывания втулок клапанов используется ступенчатая. Ступенька необходима для того, чтобы снизить риск повреждений посадочного гнезда в головке блока. Меньший диаметр оправки позволяет ей войти во втулку на 3-4 см, причем с зазором. Больший диаметр позволяет свободно пройти через гнездо в ГБЦ.

Отметим, что зачастую бронзовые втулки достаточно легко выпрессовываются из головки, так как установлены с относительно слабым натягом. Если же необходимо выпрессовать направляющую втулку клапана из более жесткого материала, тогда ГБЦ следует предварительно нагреть до температуры 140-160 градусов Цельсия в электропечи или до 80-90 градусов в емкости с горячей водой. Нагрев головки блока цилиндров позволит уменьшить натяг.

В крайних случаях плотно запрессованную втулку нужно высверливать. Обратите внимание, делать это разрешается только на станке, так как попытки высверлить втулку клапана дрелью приведут к перекосу и повреждениям посадочного гнезда. Втулку также желательно высверливать не до конца, то есть оставлять стенки толщиной около 1-го миллиметра. Так снижается риск повреждений гнезда, а сам остаток втулки  легко удаляется оправкой.

Следующим шагом становится обязательный замер натяга новой втулки перед установкой в головку, так как строго запрещается производить запрессовку новых втулок до измерения натяга.  Для замеров натяга понадобится определить диаметр гнезда и направляющей втулки. Допускается показатель на отметке от 0.03 до 0.05 мм.  Этот показатель следует понимать как то, что диаметр новой втулки превышает диаметр посадочного гнезда на указанную величину.

Слабый натяг по причине гнезда потребует увеличения диаметра гнезда, куда потом устанавливается ремонтная втулка увеличенного размера. Рассверливать гнездо в ГБЦ также нужно исключительно на станке, что позволит избежать возможного перекоса при выполнении нового отверстия. Что касается степени натяга ремонтной втулки, данный показатель следует максимально увеличить, так как в новом отверстии материал более твердый и имеет большую шероховатость на поверхности стенок.

Чтобы запрессовать новые втулки клапанов головку блока следует повторно нагреть в печи аналогично способу снижения натяга при снятии. Параллельно с этим новые втулки охлаждают. Запрессовка новых втулок без нагрева ГБЦ является неправильной. Это касается алюминиевого сплава ГБЦ, в котором происходит деформация при наличии сильного натяга. После такой установки итоговый натяг будет меньше необходимого. В результате после сборки мотора и его нагрева при работе направляющая втулка клапана не будет иметь плотной посадки, а сам клапан в указанной втулке начнет страдать от перегревов. Перегрев клапана будет происходить в результате того, что эффективность отвода избыточного нагрева от стержня клапана к ГБЦ существенно снизится. Неисправность будет быстро прогрессировать, втулка начнет болтаться в посадочном гнезде, что потребует повторной разборки двигателя для проведения ремонта.

Читайте также

Втулки впускного и выпускного клапанов из чугуна и латуни, размеры

У бензиновых автомобильных двигателей температура впускного клапана достигает 400 градусов, а выпускного более 800 градусов. Впускные клапаны омываются топливо-воздушной смесью, а выпускные — отработавшими газами. При этих условиях втулки клапанов должны прочно сидеть в головке блока цилиндров, осуществлять смазку и обеспечивать отвод тепла от стержня клапана.

Втулки впускного и выпускного клапанов из чугуна и латуни, геометрические параметры и особенности материала клапанных втулок двигателя.

Требования к геометрии направляющих втулок и характеру их сопряжений по наружному диаметру (D) в головке блока и по внутреннему диаметру (d) со стержнем клапана строго нормированы. Втулки впускного и выпускного клапанов легко отличить. У втулок впускного клапана винтовая канавка для удержания масла нарезана на половину длины, что уменьшает поступление масла в камеру сгорания, а втулка выпускного клапана для лучшего отвода тепла сделана более длинной.

Для головок блоков цилиндров из алюминиевых сплавов втулки изготавливают из чугуна, латуни или бронзы. Бронзовые и латунные втулки обеспечивают более интенсивный отвод тепла от стержня клапана и лучше работают в условиях недостаточной смазки.

Чугунные направляющие втулки впускных и выпускных клапанов.

Их обычно устанавливают в более форсированных двигателях, в которых условия смазки стержней выпускных клапанов весьма неблагоприятны из-за высокой температуры последних, а стержней впускных клапанов — вследствие выдувания и смывания масла топливовоздушной смесью, постоянно находящейся во впускном трубопроводе под пульсирующим давлением.

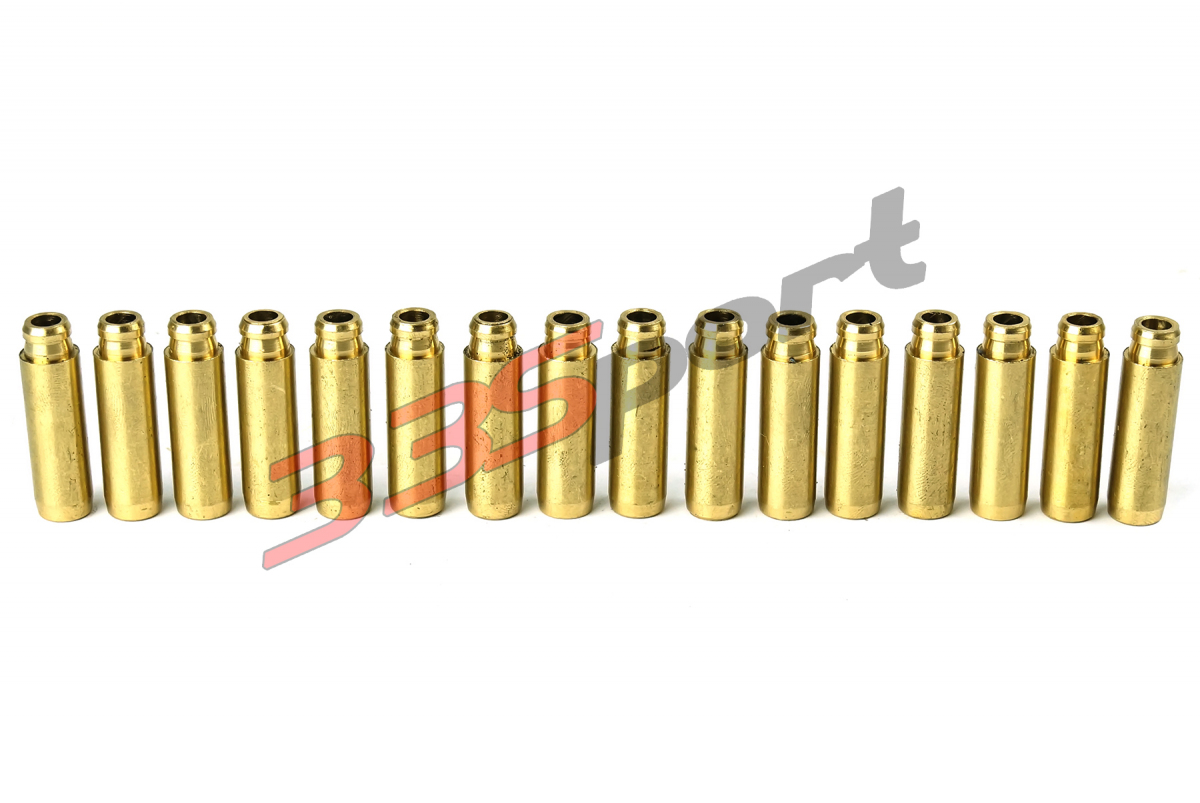

Латунные направляющие втулки клапанов.

Латунь лучше чем чугун работает в условиях ограниченной смазки, ее теплопроводность в два раза выше, чем у чугуна. У латунных втулок есть смысл изменить посадочную поверхность под маслоотражательный колпачок, удалить канавку под стопорное кольцо и сделать ребро охлаждения, которое одновременно является и фиксатором положения втулки в головке блока цилиндров. Латунные клапанные втулки применяются в двигателях автомобилей Audi, BMW, Volvo.

Размеры направляющих втулок впускных и выпускных клапанов различных автомобилей, зазор и натяг, мм (d — внутренний диаметр, D — наружный диаметр).

Вышеперечисленные свойства латуни позволяют отказаться от винтовых канавок в отверстиях клапанных втулок и сделать втулки впускных и выпускных клапанов одинаковой длины. Так сделано у упомянутых выше иномарок. У части иномарок одинаковыми (короткими) делают ремонтные латунные втулки.

Тепловые характеристики чугуна, стали, бронзы, латуни и алюминия.

Латунные втулки клапанов позволяют уменьшить рабочий зазор в паре втулка — стержень клапана, что уменьшает расход масла. Большой коэффициент теплопроводности латуни способствует быстрой передаче тепла от стержня клапана к головке блока цилиндров и далее к охлаждающей жидкости.

При выборе марки латуни необходимо иметь в виду, что латуни с большим содержанием цинка более дешевые, лучше обрабатываются резанием, лучше прирабатываются и меньше изнашиваются. Вместе с тем у этих латуней меньше теплопроводность. Более низкая температура латунных втулок способствует более длительной работе маслосъемных колпачков, что также уменьшает расход масла.

К сожалению, у латунных втулок есть и минусы. При нормальном рабочем зазоре «разогретой» втулки зазору «неразогретой» слишком велик. Так у Audi (латунь) в соединении втулка — клапан зазор у впускных клапанов 0,1 мм, у выпускных 0,13 мм. Тогда как у автомобилей ВАЗ (чугун) соответственно 0,022-0,055 мм и 0,029-0,062 мм, т.е. примерно в два раза меньше. Попытка уменьшить этот зазор всегда приводит к заклиниванию (схватыванию) стержней клапанов латунными втулками.

При изготовлении втулок необходимо обеспечить максимальную соосность внутреннего отверстия (под стержень клапана) и наружных посадочных поверхностей (в головку и под колпачок). Заметим, что у чугунных втулок, поступающих в запасные части, несоосность встречается довольно часто.

Если головка блока цилиндров чугунная, то установка специальных направляющих втулок клапанов не обязательна, отверстия под клапаны выполнены непосредственно в головке. Усилие запрессовки латунных втулок в 2-3 раза меньше, чем чугунных. Процесс их запрессовки — легкое постукивание по оправке. На втулку колпачок напрессовывают нажатием руки на специальное приспособление. А вот спрессовывается колпачок в этом случае значительно труднее.

По материалам книги «Приспособления для ремонта автомобилей».
Росс Твег.

Похожие статьи:

  • Руководство по эксплуатации на ГАЗ-330811 Вепрь многофункционального назначения, 330811-3902010 РЭ.
  • Термическая обработка титановых сплавов, виды термической, термомеханической и химикотермической обработки, сведения о взаимодействии титана с легирующими элементами, принципы классификации титановых сплавов.
  • Руководство по эксплуатации на УАЗ Патриот и УАЗ Пикап с МКПП Dymos, АКПП Punch 6L50, раздаточными коробками Dymos, Divgi TTS и УАЗ, 316300-3902002-18.
  • Устройство вызова экстренных оперативных служб ЭРА-ГЛОНАСС на УАЗ Патриот и УАЗ Пикап, назначение, компоненты, режимы работы и тестирования.
  • Руководство по эксплуатации и ремонту на Toyota Camry V50 с 2011 года выпуска с двигателями 2,5 л 2AR-FE и 3,5 л 2GR-FE.
  • Руководство по эксплуатации на Валдай ГАЗ-33106, ГАЗ-331061 и ГАЗ-331063 с двигателями Cummins ISF3.8s3154 Евро-3 и Cummins ISF3.8е4R154 Евро-4, 33106-3902010 РЭ.

Седла и направляющие втулки клапанов из металлических порошков

Компания Federal-Mogul Powertrain создала материалы, которые предназначенные для изготовления направляющих втулок и седел клапанов.  Особенность нового материала заключается в повышенной стойкости к коррозии, более высокой механической прочности. Новинка так же уменьшает расходы по сравнению с традиционными материалами для литья.

Новая технология производства позволяет изготавливать седла клапанов с фаской под таким углом, при котором выхлопные газы быстрее покидают камеру сгорания. Преимущества металлических порошков обусловлены особенностями их структуры: такие материалы не должны быть однородными, поэтому для достижения конкретных свойств можно подбирать фазы и микроструктуры порошков — все зависит от поставленных задач. Кроме того, изделия из таких материалов сразу производятся в чистовом размере, что уменьшает количество операций обработки и повышает рентабельность производства изделий и заготовок.

Federal-Mogul FM-S20B — это новый материал для изготовления седел впускных клапанов, создан на основе железа, чем выгодно отличается от сравнимых литых сплавов на базе дорогостоящего кобальта.

Для седел выпускных клапанов, которые подвергаются более высоким тепловым и механическим нагрузкам, специалисты компании разработали материал FM-S33P. Входящие в состав кобальт и быстрорежущая сталь делают его исключительно износостойким.

Экстремальные нагрузки, которые испытывают седла клапанов двигателей тяжелой техники, вынудили разработчиков перейти от традиционного 45-градусного угла фаски к углу, равному 30 и даже 20 градусам, что позволяет повысить износостойкость. Такое решение — компромисс: ухудшились характеристики потока газов, но увеличился срок службы деталей.

Еще одним преимуществом стала двуслойность конструкции: задняя поверхность седла, прилегающая к головке блока цилиндров, отличается по составу от передней поверхности, которая контактирует с клапаном. В зависимости от требований заказчика задняя поверхность седла может быть изготовлена из различных материалов.

Для задней поверхности седел клапанов разработано два материала — FM-S60A и FM-S60B, соответствующие требованиям при изготовлении чугунных головок блока цилиндров двигателей тяжелой техники.

Для направляющих втулок клапанов компания подготовила два новых металлических порошка:

  • FM-G15E представляет собой специально обработанный вакуумным маслом порошок стали с большим содержанием твердых смазывающих частиц.
  • Для применения в условиях чрезмерно высоких температур и поперечных нагрузок создан материал FM-G15N. Надежность и износостойкость обеспечивается за счет применения хромистой стали с однородным распределением твердых смазывающих частиц и обработки вакуумным маслом.

Преимущества материалов из порошковой стали дают возможность применять их и в двигателях с направляющими втулками клапанов длиной более 100 мм, так как специалистам компании удалось преодолеть проблему сжатия таких длинных деталей. Направляющие втулки поставляются как полностью готовыми к установке, так и в виде заготовки необходимой длины. Процесс обработки предусматривает предварительное рассверливание и последующую развертку для получения окончательного отверстия.

🚘 Замена втулок клапанов на классике

Заменять направляющие втулки клапанов приходится довольно редко, хоть и постигает большинство владельцев автомобилей ВАЗ классического семейства.

Геометрия седла, клапана, втулок

Для начала о назначении этих самых втулок — они, исходя из названия, призваны ограничивать пространственное перемещение клапанов относительно ГБЦ, сводя его к возвратно-поступательному движению. Проще говоря — это втулки в которых перемещаются клапана.

Зачем же их заменяют? Вопрос правильный, но нужно смотреть в корень. Главным показателем к замене является износ втулки (соответственно увеличение внутреннего диаметра под стержень клапана) более чем на 0,15мм и его никак нельзя устранить заменой клапана на новый. Также вытекающим отсюда дефектом есть быстрый износ маслоотталкивающих колпачков (в народе — сальники клапанов), в более сложных случаях откровенно «шатающийся» клапан во втулке разрывает сальник. Соответственно через плохой сальник в цилиндр попадает масло, синий дым из выхлопной, лицо ужаса и дергающийся глаз у владельца… Также появляются шумы, как итог возникшего зазора. Но стоит заметить, что ресурс втулок клапанов приближаются к 300тис км. пробега и (как правило, возможно для вас это и не правило) при первом капремонте не заменяются.

Замена направляющих втулок естественно проводится на снятой ГБЦ, с извлеченными и рассухаренными клапанами.

Втулки для впускных и выпускных клапанов разные! Направляющие для впускных клапанов меньше по длине, внутри их присутствует смазывающая спиральная канавка до половины длинны втулки, это сделано для минимизации попадания масла во впускной коллектор. Направляющие втулки выпускных клапанов длине по размеру, внутри канавка проходит по всей длине втулки. Когда-то читал, что не плохо себя показывают втулки изготовленные из бронзы.

Для замены направляющих втулок клапанов вам понадобится следующий инструмент:

  • Молоток
  • Оправка для выпресовки и запресовки самих втулок (на фото ниже)
  • Развертки на 8.022 и 8.028

Оправка для замены направляющих втулок клапанов

Начинать замену нужно с выпресовки старой втулки, сделать это довольно легко, необходимо взять оправку в левую руку, молоток в правую и выбить старую втулку. Так следует поступить со всеми втулками. Если вам не удастся изготовить или купить такую оправку, то можно использовать любой стержень подходящего диаметра, но это весьма не желательно!, легче отдать мастеру.

При запресовке новых направляющих втулок, необходимо проявить смекалку, а собственно ГБЦ разогреть до температуры около 100 градусов, а втулки предварительно положить на сутки-двое в морозилку. Это позволит, говоря просто, максимально расширить посадочное отверстие и максимально сузить направляющую втулку. Также не забываем, что перед запресовкой на втулки необходимо одеть стопорные кольца.

Спасибо за подписку!

Казалось бы и все? Да почти, осталась самая ответственная часть — вставляем клапана, а они не влазят? Все дело в том, что при запресовке втулок, они могут несколько изменять свой внутренний диаметр, тут нам пригодятся развертки.

Про развертки необходимо заметить отдельно, так как довольно часто встречал выражения, что развертка  8.028 (для выпускного клапана) возможно несколько большая. Дело в том, что замена направляющих втулок клапанов в большинстве случаев подразумевает и зенковку клапанного седла, ведь новая втулка может дать небольшое отклонение, вследствие чего добиться герметичности будет очень тяжело. Так вот в процессе притирания, особенно если это делать дрелью, стержень клапана имеет свойство растирать внутренний диаметр втулки и в конце процесса притирки (а он может быть и не очень скорым) получается, что клапан болтается в новой направляющей втулке. Что бы избежать этого, советуют сначала пробрать отверстие меньшей разверткой — 8.022, и если стержень клапана влазит, то притирать с таким отверстием. В конце процесса клапан должен перемещаться во втулке легко и непринужденно:), вместе с этим не болтаться в стороны (помним про 0.15мм).

Надеюсь информация будет вам полезна, если возникнут вопросы, то я отвечу на них в комментариях. В следующих постах рассмотрим притирку клапанов на классике.
