Замена сальника хвостовика заднего моста уаз патриот: Меняем сальник хвостовика УАЗ Патриот

Содержание

Меняем сальник хвостовика УАЗ Патриот

Внедорожник УАЗ Патриот в конструкции заднего моста оснащен не только дифференциалом, состоящим из шестерней и валов, но также и подшипниками и уплотнительными сальниками. В емкостях агрегатов, где имеется смазочная жидкость невозможно обойтись без сальников, основным предназначением которых является уплотнение отверстий. На внедорожнике УАЗ Патриот важную роль играет сальник хвостовика заднего моста, с помощью которого осуществляется уплотнение емкости моста. В данном материале уделим внимание такому немаловажному элементу, как сальник хвостовика моста. Рассмотрим, как осуществляется его замена, когда нужно осуществлять такие действия, какой уплотнитель лучше установить на УАЗ Патриот.

Назначение и конструкция

Конструктивно сальник на внедорожнике УАЗ Патриот представляет собой резиновый уплотнитель, который имеет стальное основание, облитое резиной. Сальник хвостовика редуктора УАЗ Патриот предназначается для предотвращения вытекания масла из заднего моста автомобиля в области соединения кардана с мостом.

С завода уплотнитель на УАЗ Патриот устанавливается стандартный, который имеет незначительный ресурс работы и уже через несколько тысяч километров может потребоваться его замена. Данное изделие относится к сменным деталям, которые достаточно быстро изнашиваются и требуют замены. К счастью процесс замены сальника хвостовика редуктора УАЗ Патриот не представляет собой особой сложности и с легкостью может быть произведен в домашних условиях.

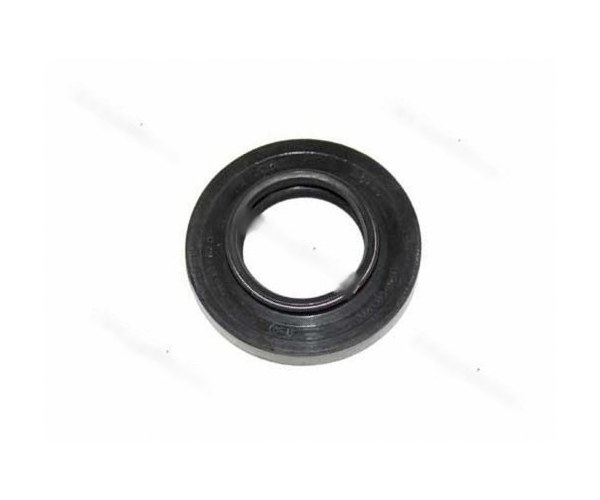

Вот как может выглядеть уплотнитель хвостовика заднего моста УАЗ Патриот. При покупке, новые изделия могут отличаться от тех, которыми комплектуются Патриоты с завода. Прежде чем прибегнуть к покупке, рекомендуется измерить диаметр наружного отверстия моста, где будет располагаться деталь. Конструктивно на вид все уплотнители одинаковы, но на самом деле они отличаются качеством использованной резины, а также соблюдением точных размеров.

Помните, что сальник хвостовика редуктора должен непросто устанавливаться в отверстие уплотнения, а запрессовываться. Только таким образом, можно сказать, что изделие будет работать безотказно.

Самым оптимальным вариантом для внедорожника считается резиновый уплотнитель марки “Rodamiento”. Приблизительный ресурс работы уплотнителя хвостовика редуктора составляет около 10-15 тысяч км. Но не следует производить его замену, если на то, нет весомых причин. Что это за причины и, каковы признаки того, что требуется замена сальника, рассмотрим далее.

Как определить неисправность

Определить неисправность резинового уплотнителя не составляет большого труда. Ведь первым признаком его неисправности является течь масла. Поэтому если вы обнаруживаете замасленность или подтекание масла в районе хвостовика заднего моста, то первым делом необходимо выяснить причину течи.

Зачастую причина течи масла через сальник возникает по причине нарушения его целостности. Это может быть нарушение целостности пружинки, которая прижимает изделие к внутреннему валу, механическое повреждение резинового основания. Возможно резина сальника стала более жесткой от времени и перестала плотно прилегать к поверхности вала.

Прежде чем начинать мероприятия по замене сальника, необходимо проверить работу сапуна заднего моста. Он должен быть чистый и нормально открывающийся. Если он не функционирует, внутри моста создается избыточное давление и это может быть причиной выдавливания масла через сальник.

Если вы визуально обнаружили, что подтекание масла через сальник достаточно сильное, то необходимо тотчас же произвести замену изделия. Как это сделать, рассмотрим подробнее.

Замена

Замена рассматриваемого приспособления в гараже, не представляет собой никакой сложности, но при этом потребуется осуществить слив масла из моста. Хотя делать это необязательно, так как расположение уплотнителя находится выше, чем верхний уровень масла. Но это является не достоинством такого агрегата, а, наоборот, недостатком. Масло попадает на подшипники и шестерни только во время функционирования устройства. При этом большую часть времени такие основные агрегаты остаются плохо смазанными. Поэтому рекомендуется осуществлять заправку масла в мост не через специальную заливную пробку, которая и является верхним уровнем, а через сапун. Рекомендуемое количество заправки масла составляет не 1,5-1,7 литра, а 2 литра.


Процесс замены сальника хвостовика редуктора выглядит следующим образом:

  1. Для начала необходимо очистить место расположения сливной пробки и вывинтить ее с помощью шестигранника.
  2. После того, как будет слито масло, можно приступать к демонтажу кардана. Для облегчения откручивания можно воспользоваться баллоном WD-40. После этого болты с гайками следует вывинтить и снять кардан. Обязательно при снятии сделайте метки, чтобы поставить кардан на место в том же положении.
  3. Теперь ключом отвинчивается гайка, которая крепит фланец к мосту.
  4. Осуществляется снятие фланца с вала ведущей шестерни, за которым находится сальник хвостовика внедорожника УАЗ Патриот.
  5. Демонтировать его можно с помощью отвертки. Если он не поддается демонтажу, то с ним нет необходимости церемониться, так как на его место будет установлена новая деталь.
  6. Новый уплотнитель перед установкой обязательно подлежит смазке в масле.
  7. Изделие должно заходить на контур уплотнения с трудом, поэтому важно осуществить аккуратную запрессовку. Поэтому можно воспользоваться стальной трубкой аналогичного диаметра сальника.
  8. После запрессовки сальника можно установить все извлеченные детали в порядке обратном снятию и в завершение не забыть о заправке масла. Гайку фланца обязательно нужно законтрить. Для этого с помощью молотка и зубила необходимо нарушить целостность резьбы, в результате чего гайка не сможет самопроизвольно открутиться.

Таким образом, осуществляется замена уплотнителя на внедорожнике УАЗ Патриот, что занимает не более одного часа времени. После замен можно обнаружить отсутствие течи масла, что свидетельствует о правильности проведения работ.

Сальник хвостовика редуктора заднего моста

Механизм редуктор, в процессе своей работы, нуждается в надежной смазке, однако для того, чтобы масло не вытекло из корпуса, необходимо уплотнить соединение механизма редуктора с карданным валом. Именно для этого и предназначен сальник хвостовика редуктора.



Данный сальник представляет собой уплотнительное резиновое кольцо, которое устанавливается в месте соединения редуктора с карданным валом и должен быть всегда в исправном состоянии. Неудовлетворительное состояние сальника влечет за собой утечку смазочного вещества, что может привести к преждевременному износу и выходу из строя механизму редуктора. В последствие, автолюбителя ждет весьма дорогостоящий ремонт.

Главным признаком неисправности сальника является утечка трансмиссионного масла. Достаточно осмотреть внешний вид редуктора, чтобы понять, нужно ли менять сальник или нет. Если заметны различимые капли, то сальник находится в негодном состоянии, однако тонка пленка масла, образованная в месте соединения карданного вала и редуктора, еще не говорит  о том, что происходит утечка. Кроме того, стоит учитывать, что вместе с заменой сальника, необходимо будет провести ремонт всего редуктора целиком, так как он, скорее всего, поработав некоторое время без масла, будет достаточно сильно изношен. Эту работу рекомендуется доверить специально обученным людям. Тем не менее, сальник сможет поменять любой ответственный автолюбитель, не прибегая к помощи автосервиса.

Как заменить сальник хвостовика редуктора

В первую очередь, необходимо купить заменяемую деталь. К выбору детали рекомендуется отнестись как можно серьезнее, так как всегда есть риск приобрести некачественный сальник, который, в последствие, снова даст о себе знать и ни о чем не подозревающий водитель может запросто столкнуться с более серьезной поломкой редуктора.

Сальник обязан быть ровным и без трещин. Любые трещины на резине, говорят о ее непригодности к использованию и такой уплотнитель долго не прослужит. Помимо этого, всегда обращайте внимание на маркировку товара.

Порядок действий:



1. Поставьте автомобиль на смотровую яму или специализированную эстакаду. Исключите любое его случайное перемещение, во избежание несчастных случаев и приготовьте необходимый набор инструментов. Вам понадобятся: специальный двухзахватный съемник, динамометрический ключ, новое трансмиссионное масло и новый сальник. Кроме этого, пригодится стандартный набор инструментов.

2. Слейте масло из редуктора. Для этого нужно открутить сливную пробку, которая находится сзади, и поставить любую пустую тару.

3. После того, как масло выйдет из редуктора, нужно включить стояночный тормоз.

4. Демонтируйте с фланца зубчатого колеса карданный вал, а торцевым ключом открутите специальную гайку крепления хвостовика. Использование ручного тормоза необходимо для того, чтобы хвостовик не прокручивался во время демонтажа.

4. Выдавите фланец шестерни с помощью заранее приготовленного съемника. Иногда эта процедура получается и без съемника, руками. Но для большей верности, рекомендуем применять съемник во всех случаях.

5. Возьмите в руки отвертку и подденьте старый сальник. После этого вытащите его и приступите к установке нового. Перед монтажом, не забудьте проверить исправность фланца. Если он покрыт ржавчиной, почистите его с помощью шлифовального инструмента. Также, перед установкой нового сальника, рекомендуется смазать посадочное место трансмиссионным маслом.

6. Сальник запрессовывается с помощью специальной втулки (металлический цилиндр такого же диаметра из мягкого металла и не острой окружностью) мягкими ударами молотка. Старайтесь, при этом, не допускать возможных перекосов или повреждений резинового уплотнителя.



7. Произведите сборку узлов в обратной последовательности, однако не затягивайте гайку хвостовика.

8. Поднимите зад автомобиля и вытащите полуоси из шестерен. Для этого потребуется снять колеса, демонтировать бараны и открутить гайки крепления полуосей.

9. Затяните гайку хвостовика с помощью динамометрического ключа. Попробуйте покрутить фланец рукой. Вращение должно быть равномерным, без каких либо сопротивлений и заеданий.

10. Соберите все узлы, поставьте автомобиль на колеса и не забудьте залить трансмиссионное масло в редуктор.

Видео - Как затянуть гайку хвостовика редуктора

После окончания работ, необходимо выехать на автомобиле и проехать, примерно, пару километров. Затем посмотрите на состояние редуктора. Если течи масла не обнаружено, значит, замена сальника хвостовика редуктора заднего моста прошла успешно и на этом ремонт окончен.

Таким образом, вы сэкономили кучу денег на услугах автосервиса и узнали, как поменять сальник редуктора своими руками. Удачи на дорогах!

Сальник полуоси заднего моста и его замена на УАЗ

Сегодня, дорогие патриотоводы, мы вместе с вами проведем ревизию одного из важнейших элементов заднего моста – сальника полуоси. Сальник является своеобразным барьером от течи масла из моста и сохраняет его в рабочем состоянии. Замена сальника полуоси заднего моста необходима тогда, когда из-под фланца редуктора образуется течь масла. Как и в случае с передним мостом, замену сальника проводим после того, как убедились, что течь не связана с переизбытком масла или с засорением сапуна.



Для Патриота, как для полноприводной машины, задний мост является постоянно рабочим, а передний – вспомогательным, соответственно постоянная силовая нагрузка на задний мост требует повышенного внимания к его состоянию. Замена сальника полуоси заднего моста УАЗ Патриот считается мелким ремонтом, но очень ответственным, т.к. смещение сальника даже на 1 мм приведет к образованию новой течи и все придется начинать заново.



Замена сальника рекомендуется после 20 тыс. км пробега, а если автомобиль эксплуатировался в жестких условиях, то после 15 тыс. км. Еще один симптом для замены сальника полуоси заднего моста УАЗ патриот – это истирание тормозных колодок. Перебирать стоит весь узел заднего моста и при необходимости сразу заменять тормозные колодки, сальники, пыльники, подшипники и сапуны  УАЗ Патриот.



Начнем с порядка действий, а по ходу сделаем заметки из практического опыта автомобилистов, уже столкнувшихся с особенностями и сложностями замены сальника.



  • Патр нужно зафиксировать на месте стояночным тормозом и для надежности подстраховаться опорами под передние колеса, т.к. заднюю часть придется приподнять для съема колеса.



  • Поддомкратили и снимаем колесо. Масло с заднего моста лучше слить, но если есть возможность приподнять одну сторону, то можно и не сливать, т.к. оно просто перетечет в противоположную подъему сторону.



  • Отвинчиваем болты крепления фланца к ступице. И теперь нужно выпрессовать полуось из шестерни. Если не особо повезло и вручную полуось не поддается, то есть еще силовой способ: тормозной барабан торцом прикрепить парой болтов к полуоси. Хорошенько поддернув барабан на себя, можно вытащить саму ось.



  • После скручивания стопорной гайки можно снять фигурную шайбу. Открывается доступ к наружному подшипнику – остается только выкрутить основную гайку и снять подшипник.



  • Рекомендуется проверить целостность карданного вала УАЗ Патриот на отсутствие повреждений и выработки. Теперь можно провести ревизию и самому подшипнику. Промыв подшипник в спецсредстве для очистки деталей, можно увидеть его реальное состояние. Важно, чтобы не было никаких повреждений в виде сколов, потертостей или утери роликов.



  • Новый сальник нужно обязательно смазать. Подойдет и классический Литол и любая тугоплавкая синтетическая смазка. Не лишним будет смазать и крепежные соединения, чтобы предохранить их от развития коррозионных процессов.



  • При сборке в обратном порядке крышку ступицы можно посадить на герметик, устойчивый к воздействию высоких температур, что надежнее посадки на прокладку.



  • Процесс разборки при замене сальника полуоси заднего моста позволяет заменить сразу же штатные полуоси на усиленные. Они разработаны для модификации заднего моста «Спайсер», установленной на УАЗ Патриот и позволяют смелее преодолевать бездорожье.



Замена сальника вала ведущей шестерни редуктора заднего моста УАЗ Патриот

 Износ сальника на редукторе заднего моста сопровождается течью масла. Как правило, место сальника выглядит промокшим, при этом покрытым слоем грязи, которая прилипла к протекающему маслу.
Течь масла может следствием его высокого уровня в редукторе, поэтому прежде всего проверьте уровень масла, а затем сделайте соответствующие выводы о замене сальника.
Инструменты для замены сальника вала ведущей шестерни редуктора заднего моста УАЗ Патриот

Вам потребуются: торцовая головка «на 27», вороток, отвертка с плоским лезвием, динамометрический ключ.

Процесс замены сальника вала ведущей шестерни редуктора заднего моста УАЗ Патриот

1. Заблокируйте колеса автомобиля стопорными башмаками и установите заднюю часть автомобиля на опоры.
2. Удерживая болты от проворачивания, отверните четыре гайки крепления карданного вала к фланцу редуктора заднего моста, выньте болты и отведите вал в сторону

3. Отверните гайку крепления фланца вала ведущей шестерни редуктора заднего моста.

4. Снимите фланец с отражателем. Перед тем как снять фланец слейте масло из редуктора моста, так как там может остаться достаточное количество, чтобы протечь наружу, в том числе и на вас.
5. Подденьте отверткой сальник и извлеките его из горловины редуктора. Так как сальник будет заменен его допускается повредить при демонтаже.

6. Оправкой подходящего размера запрессуйте новый сальник. Вместо оправки можно применить старый сальник, который аналогичен по диаметру новому. (Сальник 42*68*10*15,5 20-1701210). Также перед установкой сальника лучше его смазать маслом или Литолом.
7. Установите детали в порядке, обратном снятию.
8. Затяните гайку фланца, проворачивая вал за фланец, чтобы ролики подшипников встали на место (см. «Регулировка подшипников главной передачи переднего моста УАЗ Патриот»). Рекомендуемый момент затяжки по нанометрическому ключу 120 Н*м

9. Установите на место карданный вал.

Залейте масло в редуктор обратно.

Замена сальника хвостовика заднего моста уаз патриот

Заменяйте сальник при обнаружении утечек масла из-под фланца редуктора заднего моста. Утечка масла может быть вызвана также избытком масла в картере моста или засорением сапуна.

Вам потребуются: торцовая головка «на 27», вороток, отвертка с плоским лезвием, динамометрический ключ.

1. Установите упоры под передние колеса автомобиля. Поднимите и установите заднюю часть автомобиля на опоры.

Удерживая болты от проворачивания, отверните четыре гайки крепления карданного вала к фланцу редуктора заднего моста, выньте болты и отведите вал в сторону.

Отверните гайку крепления фланца вала ведущей шестерни редуктора заднего моста.

Снимите фланец с отражателем.

Подденьте отверткой и извлеките сальник из горловины редуктора.

Оправкой подходящего размера запрессуйте новый сальник.

В качестве оправки можно использовать старый сальник.

Установите детали в порядке, обратном снятию.

Затяните гайку фланца, проворачивая вал за фланец, чтобы ролики подшипников встали на место.

Устанавливаем новую гайку фланца и динамометрическим ключом постепенно затягиваем ее до момента в пределах 12–26 кгс•м, периодически проверяя усилие проворачивания вала динамометром.

Если первоначальное усилие было больше или равно 2,9 кгс (что соответствует моменту 6 кгс•см), то затягиваем гайку до получения усилия проворачивания фланца на 0,5–1,0 кгс (1–2 кгс•см) большего, чем первоначальное.

Если первоначальное усилие было меньше 2,9 кгс (6 кгс•см), то гайку затягиваем до получения усилия проворачивания 2,9–4,3 кгс (6–9 кгс•см).

Если при затягивании гайки момент проворачивания превысил 9 кгс•см, то разбираем редуктор и заменяем распорную втулку.

Момент затяжки должен быть 170 — 210 Нм (17 — 21 кгс.м)

Решил таки заменить сальник и заодно сделал небольшое ТО

Сальник хвостовика потел потел и вот результат
Вся дверь задка в пятнах от масла

Если заглянуть под Патриот, то картина маслом вот такая.

Весь хвост моста в масленом налете.

Откручиваем кардан.
4 болта под хитрый ключ на 14

Откручиваем гайку хвостовика.
Головка на 27

И вытаскиваем старый сальник.
Я его подцепил обычным рожковым ключем.

Дальше все собираем в обратном порядке.
Динамометрического ключа у меня нет, гайку закрутил прям так. на ощупь

Болты и гайки кардана лучше посадить на резьбовой герметик.

Я использую вот такой хитрый ключ для кардана (ключ на 14)
Другим ключем или головкой очень неудобно подлезать.

Пока валялся под Патриотом, решил заменить хомут глушителя, который мы оторвали еще зимой.

Потом полез дальше и пролил раму и везде где смог достать антикором.
Хватило двух баллонов.

Протянул шкворня, проверил все люфты и т.д.
Вообщем к бою готов

Намыл машину, намазал стекла антидождем.

Выходной прошел не зря

Вернулся из поездки на Урал и на пути домой обнаружил масляные пятна на двери задка:

заглянул под машину — потек сальник хвостовика заднего моста.

Mileage: 45000 km

FakeHeader

Comments 28

Rubena збс сальники.

У меня как раз скрипеть начал, сменил тоже на рубену и смазку заложил, только распорную втулку не менял, пробег 300 полет нормальный

А я чото почитал отчёты по замене — кто-то меняет втулку, кто-то оставляет старую, кто-то вообще без неё ездит.
И решил "по-инструкции" сделать 🙂

По букварю, к стати тоже про замену ни слова, чертеж моста глянул уаза и волги, втулка нужна для упрощения преднатяг подшипника хвостовика в нашем случае

Кто как пишет. Вроде не только преднатяг эта втулка задает, но ещё и при движении задним ходом обеспечивает нужные зазоры в подшипниках.
В общем решил её поставить, раз уж купил.

Типа при движении назад, подшипники сдвигаются?

Это что то новенькое.)))))У меня мосты собраны без втулок.Сколько езжу, ни чего ни куда не сдвинулось)))))

Ну я на истину не претендую. Это одна из версий. И потом ты откуда знаешь, что не сдвинулось? 😆

Я учился еще в конце 90ых потому знаю.)))))

Я тоже учился в конце девяностых 🙂
Как это связано с тем, что без втулки ездить можно и всё будет хорошо? 😉

Просто тогда реально преподавли.А сейчас…(((((

Преподавали, да.
А еще ученики были по-другому воспитаны.
Это тема сложная и неоднозначная.
Я хоть и учился на оптику и радиоэлектронику, но тянет больше к авто и механике.
Поэтому я "ЗА" преднатяг в подшипниках ГП.
Ну а если ты видишь, благодаря образованию 90-х, что преднатяг там нафиг не нужен, то я не против 😆
