Схема замка зажигания ВАЗ-2107

Для управления электросистемой автомобиля ВАЗ 2107 используется замок зажигания. От его состояния зависит качество работы всей бортовой системы. Если схема замка зажигания ВАЗ-2107 даст сбой, то это окажет негативное влияние на многие электроприборы, подключенные к сети.

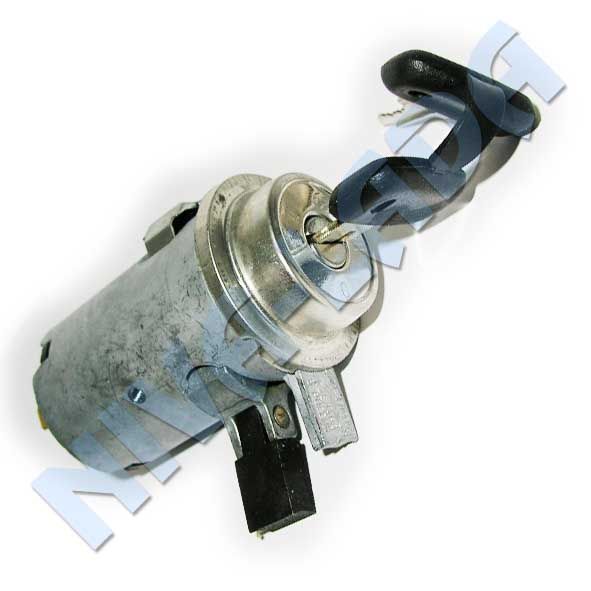

Устройство замка

Встроенный модуль представляет собой цилиндрическую конструкцию, в которой предусмотрен боковой выступ для встроенного рулевого фиксатора. При переходе в замкнутый режим фиксирующего штифта подобная опция становится частью противоугонной системы. Фиксатор блокирует поворот рулевого колеса.

Два торца цилиндрического изделия являются функциональными, поэтому с одной стороны подведена в замок зажигания ВАЗ-2107 схема подключения проводов, а со второй стороны предусмотрена личинка для ключа. Дополнительной защитой является уникальность «секрета», что требует использования оригинальной пары ключ/замок для предотвращения несанкционированного доступа к электросистеме автомобиля.

Инженеры составили ЗЗ из двух главных элементов, одним из которых является механизм переключения, а вторым – контактная плата.

Неисправности критического характера могут проявляться в обеих частях. При этом большинство из них считается неремонтопригодными. В качестве восстановительных работ в основном используются замены поврежденных элементов. Также практикуется полная замена узла в сборе.

Потенциальные проблемы

Возможные неприятности часто связаны с механической частью. Проявляются они в следующих факторах:

  • ключ туго заходит в «секрет»;
  • удается не с первого раза сделать проворот;
  • проблематично изымать ключ из личинки и пр.

Если игнорировать подобные сигналы, то это может закончиться поломкой. В результате придется потратиться на восстановление механизма или его замену.

В некоторых случаях может помочь применение специальных химических препаратов. Одним из них является жидкость WD-40.

Заменить ее сможет тормозная жидкость, также помогающая отсрочить на некоторое время ремонт.

Кроме поломки механики, у автомобилистов возникают неприятности с электрической частью. Они проявляются в подгорании контактов либо в разрыве цепи. Считается, что наиболее уязвимой распиновка замка зажигания ВАЗ-2107 является на клеммах подключения стартера. В подобной ситуации не происходит сработки ни при первой попытке поворота, ни при последующих попытках.

Протестировать работоспособность контактов каждый автомобилист сумеет самостоятельно, замеряя напряжение на контактах мультиметром или вольтметром.

При выявлении неисправностей контактной группы не всегда требуется полная замена замка. Достаточно заменить электрическую часть замка даже без полного демонтажа цилиндра.

Заводская распиновка

По сложившейся традиции водители вынуждены вставлять ключ в «секрет», расположенный с левой стороны. Подобные конструкционные особенности у некоторых автомобилистов, пересевших с иномарок на отечественную «классику», могут вызывать некоторые неудобства.

Применяемая в автомобиле схема замка зажигания ВАЗ 2107, инжектор под капотом или карбюратор, будет аналогичной. Фиксация узла осуществляется двумя болтами к рулевой колонке. Под пластиковым кожухом скрывается механизм устройства.

Каждый угол поворота предполагает активацию определенных электрических потребителей, подключенных к бортовой сети. Перед тем как подключить замок зажигания на ВАЗ-2107, необходимо ознакомиться с метками, поочередно располагающимися вокруг личинки:

  • стартовое положение определяет включение большинства систем и электропотребителей, к которым чаще всего относятся «стопы», расположенные в задних фонарях, лампа освещения салона, контакты прикуривателя, иногда и магнитолу переводят по этот режим;
  • «I» – вторая позиция; продолжая переходить к меткам, зависимым от АКБ, демонстрирует включение стеклоомывателей, отопителей, измерительных приборов и контрольных индикаторов, головной оптики и пр.;
  • «II» – запуск силовой установки через стартер имеет особенности, так как если ключ не удерживать насильно в такой позиции, то он самостоятельно отпружинит в предыдущее положение, что позволяет минимизировать всякую нагрузку на электродвигатель;
  • «III» – стояночная позиция, используемая автомобилистами, когда требуется заблокировать колонку фиксаторами, поэтому при ее активации, водитель изымает ключ из «секрета».

Цветовая градация

Чтобы правильно подключать контакты с тыльной стороны, необходимо знать цвета проводов. К каждой из фишек подходит кабель с изоляцией персонального оттенка. Ориентироваться рекомендуем на схему:

  • вывод 50 – контактирует с красным проводом, соединенным со стартером;
  • вывод 30 – розовый контакт;
  • вывод 30/1 – коричневый кабель;
  • вывод 15 – синий с темной полосой контактирует с обогревателем, зажиганием и пр.;
  • вывод INT – черный кабель, отвечающий за пуск головной оптики и работу габаритов.

После того как вся проводка будет подключена, можем подключать обратно клеммы АКБ и проверяем работоспособность. Поочередно запускаем зажигание в каждой из позиций, тестируя работоспособность приборов.

Заключение

Перед проведением любых электрических работ необходимо внимательно ознакомиться с электрической схемой. Также важно обеспечить надежное соединение с контактами.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Как снять замок зажигания на ваз 2107


Собственноручно меняем замок зажигания на «Семерке»

Замок зажигания на любой машине, в том числе ВАЗ 2107, предназначен для запуска двигателя. Поломка этого механизма приведет к невозможности движения на машине, поэтому водителю нужно периодически осуществлять диагностику его состояния. Данный материал подробно расскажет о неисправностях и замен устройства.

Перед тем, как мы расскажем о том, как подключить и как снимать ЗЗ (замок зажигания) на «семерке», давайте разберемся в основных неисправностях узла. Само устройство в этих авто состоит из двух частей — механической, то есть той, куда устанавливается ключ, и контактной, к которой осуществляется подключение проводов. Как показывает практика, замена замка зажигания на ВАЗ 2107 осуществляется в случае заклинивания узла либо при попытке угона. Если заклинил замок, завести мотор в любом случае не выйдет, по крайней мере, с помощью ключа. Также менять узел необходимо в случае потери ключей.

Также причиной замены может служить контактная группа — она выходит из строя в результате короткого замыкания или окисления контактов, значительно реже происходят нарушения изоляции. Поэтому для того, чтобы поменять узел своими руками, необходимо понимать его устройство. В целом процедура замены узла не особо сложная, об этом мы расскажем ниже (автор видео — Регион 4253).

В каких случаях следует менять?

Замена замка зажигания ВАЗ 2107 должна производиться при выявлении неисправностей, определить которые не составит труда. Для начала мы рекомендуем произвести визуальную диагностику механизма — если есть следы деформации и трещин, устройство надо заменить.

Также поменять узел нужно в том случае, если при повороте ключа ощущаются заклинивания. Для проверки механизма необходим контрольный прибор — мультиметр, с помощью которого можно определить уровень напряжения.

Если мультиметра в наличии нет, то для проверки подойдет и обычная контрольная лампочка с двумя проводами. В том случае, если при вращении ключа лампочка не горит, это свидетельствует об отсутствии импульса и неработоспособности контактной группы. Для правильной смены мы рекомендуем сразу приобретать полный комплект механизма, поскольку в зависимости от производителя, соединительные компоненты могут различаться.

Инструкция по замене

Итак, как снять замок зажигания на ВАЗ 2107 и поменять его на новый?

Чтобы все сделать правильно, выполните следующие шаги:

  1. В первую очередь не забудьте скинуть клеммы с АКБ!
  2. Обесточьте электроцепь автомобиля, для этого отключите аккумулятор, так вы сможете предотвратить возможное замыкание проводки в процессе работы.
  3. Установите ключ в ЗЗ и проверните его на 90 градусов. В данном положении вал системы автоматически заблокируется и он не будет мешать снятию механизма.
  4. Чтобы произвести демонтаж пластиковой накладки с рулевой колонки, необходимо выкрутить пять винтов фиксации, соединяющих верхнюю и нижнюю части. Обе части накладки необходимо демонтировать, сделайте это аккуратно, чтобы не повредить кожух.
  5. Затем нужно выкрутить еще два болта — с их помощью фиксируется сам ЗЗ. Эти винты находятся с разных сторон от переключателя.
  6. После этих действий необходимо отсоединить кабеля от контактной группы узла. Используйте шило для того, чтобы отодвинуть крепление, для этого инструментом необходимо залезть в плоское отверстие и нажать защелку. На этом же этапе, используя отвертку с плоским наконечником, подденьте узел и демонтируйте его с кронштейна. Когда все винты будут сняты, а крепления отогнуты, механизм можно без проблем демонтировать. В том случае, если вам нужно только произвести замену самой группы, с помощью той же отвертки с плоским наконечником необходимо будет отодвинуть кольцо — и элемент можно без проблем снять.
    Монтируя новую контактную группу, нужно установить пас на секретную часть, таким образом вы сможете осуществить небольшое зацепление. Затем всю конструкцию необходимо зажать пружинным кольцом.
  7. Чтобы установить новый ЗЗ, в первую очередь вставьте в него ключ и проверните в положение 0. Затем зажмите крепление и произведите одновременную установку выключателя в кронштейн.
  8. После этого нужно произвести подключение проводов замененного ЗЗ в соответствии со схемой, расположенной ниже. Схема очень важно, поскольку если соединение контактов будет нарушено, это может привести к замыканию проводки в сети. Соответственно, в конечном итоге из строя могут выйти электрические приборы и устройства.
  9. В завершение необходимо установить обе части пластиковой накладки и зафиксировать их с помощью винтов.
1. Открутите болты фиксации ЗЗ. 2. Извлеките механизм. 3. Подключите проводку по схеме. Извините, в настоящее время нет доступных опросов.

Видео «Наглядная инструкция по замене»

Подробная инструкция по замене ЗЗ на «семерке» представлена на видео ниже (автор видео — В гараже у Сандро).

У Вас остались вопросы? Специалисты и читатели сайта labavto.com помогут вам, задать вопрос Поддержите проект — поделитесь ссылкой, спасибо!Оценить пользу статьи:Оцени автора (1 голос(ов), среднее: 5,00 из 5) Загрузка…

Как снять замок зажигания на автомобиле ВАЗ-2107 и самостоятельно произвести его замену?

Стартер на легковых автомобилях Тольяттинского автозавода быстро изнашивается по причине неудачной конструкции узла. Снять замок зажигания на ВАЗ 2107 в случае повреждения владелец транспортного средства сможет самостоятельно при наличии минимального набора инструментов.

Для проверки функциональности требуется выполнить такие действия:

  1. Проверить работу фиксирующего элемента. Для этого требуется провести рабочий цикл замка и убедиться в выдвижении ригеля при установке ключа в точку «III». При прохождении отметки «0» язычок фиксатора должен уйти внутрь. Вращение личинки должно происходить без заеданий.
  2. Попытаться вынуть ключ во всех положениях. Исправная личинка допускает изъятие ключа только в точке «III».
  3. Сделать небольшой стенд, позволяющий подключить к замку постоянное питание 12 вольт. Фактически необходимо подсоединить замок напрямую к аккумулятору или иному источнику питания.
  4. Поставить ключ в позицию «0» и проверить наличие питания на клеммах 30 и 30/1. Тестирование выполняется мультиметром или контрольной лампочкой.
  5. Провернуть ключ в точку «I». Проверить наличие напряжения на участках цепей 30/1NT, а также 30/1-15.
  6. В следующей позиции «II» дополнительно прозванивается цепь 30/50. В этом положении требуется удержание ключа, поскольку он возвращается назад под воздействием пружины.
  7. В точке «III» контролируется питание на цепи 30/1NT и 30/1.
Когда необходимо производить замену замка зажигания в авто?

Менять замок на ВАЗ 2107 приходится в случаях:

  1. Заедания бородки ключа при установке в личинку или при провороте. Ряд владельцев оттягивает момент замены, изготовляя новый ключ и промывая замок жидкостью WD-40.
  2. Заклинивание противоугонного стержня в любом положении.
  3. При невозможности включения стартера или других электрических цепей. Причиной неисправности является сломанная или подгоревшая контактная часть провода.

Схема подключения замка зажигания в ВАЗ-2107 по цвету проводов

Назначение проводов в замке карбюраторной машины приведено в таблице:

Цвет проводаНомер контактаФункция
Сине-чёрный (двойной)15Служит для подсоединения цепей системы зажигания, отопителя и приборов
Розовый30Подаёт постоянное положительное напряжение
Двойной чёрный1NTПредназначен для включения питания габаритных огней и фар
Красный50Управление работой реле стартера
Коричневый30/1Подача положительного питания

Установка проводки приведена на фото:

Схема подключения замка ВАЗ 2107 карбюратор

На инжекторной ВАЗ 2107 для контакта 1NT применена розово-чёрная изоляция. Вместо отдельных проводов использован пластиковый штекер, надевающийся на пины замка.

Схема подключения замка ВАЗ 2107 инжектор

Какие инструменты понадобятся для снятия и замены замка зажигания?

Чтобы снять замок зажигания на ВАЗ 2107 потребуется такой инструмент:

  • тонкая отвёртка или шило;
  • отвёртка с крестообразным жалом;
  • отвёртка со шлицевым жалом.

Как заменить замок зажигания на моделях ВАЗ-2107 с карбюратором и инжектором?

Замена замка зажигания на ВАЗ 2107 карбюраторной и инжекторной машины идентична.

Схема замка зажигания с указанием компонентов представлена на фото:

Конструкция узла

В состав замка зажигания входят:

  1. Блокирующий элемент вала рулевого управления.
  2. Корпусная деталь.
  3. Ответная часть для установки поводка от личинки.
  4. Диск контактной группы.
  5. Втулка контактной части.
  6. Внешняя часть с пинами для подключения. Буквой «а» обозначен сигнальный выступ, используемый для корректной установки контактной группы.
Демонтаж замка зажигания

Снятие выполняется по следующим шагам:

  1. Отключить питание бортовой сети автомобиля путём снятия клеммы батареи.
  2. Установить ключ в скважину и провернуть до положения «0» (головка расположена горизонтально).
  3. Открутить точки фиксации пластикового кожуха рулевой колонки. Половины кожуха соединены между собой и приборной панелью при помощи пяти винтов.
  4. Выкрутить два винта фиксации корпуса замка. Точки крепления размещены по бокам корпуса.
  5. Утопить фиксатор через отверстие в корпусе. Для этого используется длинное тонкое шило или отвёртка. Отжав фиксатор, вытянуть замок со штатного места на себя.
  6. Отключить штекер или отдельные провода от замка. Далее можно приступить к установке новой детали или дальнейшей замене контактов в старом замке.

Перед снятием проводки с замка зажигания ВАЗ 2107 рекомендуется убедиться в использовании стандартной изоляции. Это необходимо сделать, поскольку провода могут заменяться при ремонтах электрооборудования.

Фотогалерея
Отключение проводки Откручивание левого винта Откручивание правого фиксатора Утапливание фиксатора отвёрткой
Проверка и замена контактной группы

Чтобы поменять контакты в замке необходимо:

  1. Вынуть пружинное кольцо, фиксирующее группу в корпусе замка. Кольцо поддевается тонкой отвёрткой.
  2. Демонтировать контакты из замка.
  3. Установить новую группу. При соединении требуется обеспечить совпадение паза, выполненного на контактной группе, со поворотным штоком на секретной части замка. Корпус контактной части должен войти выступом в прорезь корпуса.

При замене контактов следует учитывать число пинов на детали. Поставляемые в запасные части элементы имеют шесть точек подключения проводки. До 1986 года на автомобили ВАЗ 2107 устанавливалась группа с семью контактами. Вместо одного пина 15 использован 15/1 и дополнительный 15/2. Для подключения нового замка к такому автомобилю требуется соединить провода 15/1 и 15/2 в одну ветвь.

Установка и подключение нового замка

Установка нового или отремонтированного замка производится в такой последовательности:

  1. Вставить ключ в положение «0».
  2. Утопить фиксатор блокировки и вставить деталь в направляющий корпус.
  3. Установить провода при помощи разъёмов или штатного штекера (подключение ведётся в соответствии с цветом изоляции).
  4. Установить на место винты крепления.
  5. Смонтировать защитный кожух.
  6. Надеть клемму на батарею и протестировать работу устройства.

При подключении замка зажигания на ВАЗ 2107 необходимо точно следовать электрической схеме. Ошибка при подсоединении приведёт к короткому замыканию и повреждению электрооборудования.

Как снять замок зажигания на ВАЗ-2107, если он заблокирован?

Возможны случаи, когда замок зажигания заклинивает, и личинку невозможно провернуть ни рукой, ни инструментом. Возможен вариант перелома ключа, когда часть бородки остаётся внутри скважины. В обоих случаях владельцу требуется демонтировать устройство с автомобиля.

Первый вариант демонтажа:

  1. Убрать рулевое колесо с вала. Руль крепится гайкой под ключ 24 мм, которую откручивать до конца не следует. Снятие руля со шлицов выполняется подпором ногами и ударами предплечий. После снятия детали со шлицевой части вала гайка откручивается полностью.
  2. Снять защитный пластиковый кожух рулевой колонки, закреплённый винтами с крестообразным шлицем.
  3. Открутить винты крепления замка.
  4. Нажать тонким инструментом на прижимную пластину, что позволит немного разблокировать деталь. Нажим выполняется через прорезь, имеющуюся на левой стороне замка. Нажатый фиксатор позволит сдвинуть корпус замка на себя.
  5. Ударами молотка, наносимыми по пластине справа, добиться проворота замка вокруг оси. Это даст гарантию от обратного ухода фиксатора.
  6. При помощи молотка и зубила разбить пластину. Удары наносить аккуратно, чтобы не повредить блок подрулевых переключателей.
  7. После удаления пластины станет виден запорный стержень, установленный в двух проушинах. Одна из проушин легко просматривается через отверстие.
  8. Разбить проушину зубилом или отвёрткой с плоским жалом.
  9. Нажать снова на пластину через прорезь слева и потянуть его вверх. Он должен сместиться на 10-12 мм.
  10. Нанося удары молотком по корпусу замка (в районе установки штекера), стянуть его с вала.

Второй вариант:

  1. После того, как будет утоплен фиксатор через прорезь на левой части замка, необходимо вытащить замок на максимальное расстояние.
  2. Справа на замке есть площадка с текстом и номером. Под неё вставляется клин (отвёртка).
  3. После этого ударной отвёрткой или зубилом срубается площадка с надписями.
  4. Отвёрткой через отверстие задвинуть штырь фиксатора и снять замок с вала.

Третья методика заключается в разрушении замка резким рывком:

  1. Один человек садится на водительское кресло, второй — на пассажирское.
  2. Необходимо одновременно резко рвануть руль, что вызовет разрушение фиксатора.
  3. После этого замок снимается обычным методом. Стоит отметить, что сломать рывком удаётся только замки поздних выпусков, изделия времён СССР таким образом сломать труднее. Кроме этого, есть риск повреждения элементов рулевого управления.

Встречаются другие методики снятия заклинивших замков зажигания на ВАЗ 2107 — распил корпуса, проворот или высверливание личинки и другие. Конечный выбор способа демонтажа остаётся за владельцем автомобиля.

Методика снятия заклинившего устройства демонстрируется в видео от канала «Регион 4253».

Как заменить замок зажигания без ключа?

Замена замка без оригинального ключа выполняется по следующим шагам:

  1. Демонтировать пластиковый кожух.
  2. Поддеть тонким жалом отвёртки кольцо с нанесёнными положениями ключа.
  3. Снять кольцо, под которым будет расположена личинка.
  4. Вбивать отвёртку в зазор между личинкой и корпусом для расшатывания крепёжного штифта.
  5. После того как штифт выпадет, вынуть личинку.
  6. Под личинкой установлен подвижный элемент, который отжимается при повороте замка ключом. Его надо отжать для разблокировки вала.
  7. Снять устройство с рулевой колонки и заменить новым.

Видео

Способы проверки замка от канала «Автоэлектрика ВЧ».

 Загрузка …Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Замок зажигания ВАЗ 2107, устройство,замена,ремонт

Замок зажигания ВАЗ 2107 — основной элемент управления электрооборудованием машины. От его исправности зависит работоспособность электросистем и автомобиля в целом. В разных положениях замка напряжение подается на определенные цепи и потребители, обеспечивая запуск и работу двигателя, осветительных приборов и других узлов и агрегатов “семерки”.

Устройство замка зажигания ВАЗ 2107

Замок имеет цилиндрическую форму с боковым выступом — фиксатором руля. В замкнутом положении фиксатор служит противоугонной системой, блокируя вращение рулевого колеса.

На одном из торцов замка находятся выводы для подключения проводов, на другом — отверстие для ключа. Лишь определенный ключ позволяет менять положение замка зажигания, что служит дополнительной защитой от несанкционированного пользования машиной.

Замок зажигания состоит из двух основных частей — контактной платы (или “группы”) и механизма переключения. При повороте ключа механизм приводит в движение часть контактной группы, обеспечивая замыкание/размыкание контактов.

Обе части замка могут иметь неисправности, но они неремонтопригодны. Ремонт замка зажигания ВАЗ 2107 заключается в замене неисправной части или узла в сборе.

Неисправности замка зажигания ВАЗ 2107

При неисправности механической части замка (“секрета”) ключ начинает туго поворачиваться в механизме и может заклинить. Нередко это заканчивается поломкой самого ключа, часть которого остается в замке. Можно попробовать немного продлить работу заедающего замка при помощи WD-40 или тормозной жидкости, но это не отменит необходимости его скорой замены.

Второй вариант неисправности — подгорание или поломка контактной группы замка. Особенно часто выходит из строй контактная пара, отвечающие за включение стартера. В этом случае при повороте ключа стартер не работает или включается не с первой попытки. Убедиться в неработоспособности контактов можно, проверив напряжение на выводах контактной группы вольтметром или “контролькой”. Неисправность контактов — не повод для полной замены замка. В этом случае можно заменить только контактную группу, для чего даже не понадобится полностью демонтировать замок зажигания. С учетом небольшой стоимости контактной группы, при неисправности механической части замка проще заменить весь замок в сборе, чтобы после не пришлось тратить время на замену старых контактов.

Замена контактной группы замка зажигания ВАЗ 2107

Если подгорели контакты замка зажигания и при повороте ключа не включаются электрические цепи (обычно это питание тягового реле стартера), можно выполнить ремонт замка зажигания ВАЗ 2107 путем замены контактной группы.

Из инструментов понадобится шило или тонкая плоская отвертка. Порядок действий следующий:

  • Отключить провод “массы” от аккумулятора.
  • Повернуть ключ вертикально (в положение “0”).
  • Выкрутить винты крепления пластмассового кожуха, закрывающего рулевую колонку.
  • Снять кожух.
  • Отстыковать клеммы проводов, идущих к контактной группе замка зажигания.

[tip]Совет: перед тем, как отключить провода от замка зажигания, желательно сделать отметки на проводах при помощи маркера, чтобы потом подключить их в правильном порядке. Если вы этого не сделали, можно воспользоваться следующей схемой подключения проводов:[/tip]

  • голубой с черной полосой на клемму 15;
  • коричневый на клемму 30/1;
  • розовый на клемму 30;
  • красный (пурпурный) на клемму 50;
  • черный на клемму INT.

Схема соединения проводов также указана на коробке.

  • Шилом или отверткой поддеть и снять стопорное кольцо, удерживающее контактную группу в корпусе замка зажигания (операция это неудобная и без наличия определенного опыта выполнить ее иногда непросто).
  • Вытащить старую контактную группу.
  • Вставить новую контактную группу.

[tip]Внимание: на ВАЗ 2197 до 1986 года выпуска устанавливались контактные группы с семью контактами, после 1986 — с шестью. Если проводов, идущих к замку 7, а вы уже купили контактную группу с 7 контактами, можно просто соединить провода 15/1 и 15/2 вместе, посадив их на клемму “15”.[/tip]

  • Установить стопорное кольцо в паз корпуса.
  • Подключить провода к выводом контактной группы.
  • Установит кожух на рулевую колонку и закрутить винты крепления.
  • Подключить к аккумулятору провод “массы”.
  • Проверить работоспособность замка.

На этом замена контактной группы завершена и машина готова к эксплуатации.

Замена замка зажигания ВАЗ 2107

Если замок зажигания заедает или не поворачивается, необходимо поменять “секрет” или замок в сборе. Замена замка зажигания ВАЗ 2107 производится следующим образом:

  • Отключить “массу” от аккумулятора (если этого не сделать, вероятность короткого замыкания при демонтаже замка будет 100-процентной).
  • Выставить замок в положение “0”.
  • Открутить винты кожуха рулевой колонки.
  • Демонтировать кожух рулевой колонки.
  • Открутить два болта крепления замка зажигания.
  • Через технологическое отверстие в месте крепления замка нажать фиксатор, удерживающий корпус замка, и вытолкнуть замок с места установки.
  • Отсоединить провода, идущие к контактной группе замка зажигания.
  • Если необходимо поменять только механическую часть замка, отверткой вытащить стопорное кольцо, демонтировать контактную группу и переставить ее в новый замок.
  • Установить новый замок на посадочное место.
  • Закрутить болты крепления замка зажигания.
  • Присоединить провода к контактам замка зажигания в соответствии со схемой подключения.
  • Установить защитный (декоративный) чехол рулевой колонки.
  • Закрутить болты крепления защитного чехла.
  • Подключить провод “массы” к АКБ.
  • Убедиться в работоспособности замка зажигания.

Операция по демонтажу замка зажигания достаточно проста. Поэтому рекомендуется снимать его целиком и для проведения замены одной лишь контактной группы. Это сильно облегчает демонтаж и установку стопорного кольца, удерживающего контактную группу зажигания.

замок зажигания автомобиля ваз 2107 – снятие, установка, ремонт, замена контактной группы замка зажигания

скачать фото на мобильник

Содержание:- руководство технического обслуживания и ремонту автомобиля ваз 2107

Раздел 26:- дополнительное электрооборудование автомобиля ваз 2107

  Снятие замка зажигания с автомобиля ваз 2107 1. Подготавливаем автомобиль ваз 2107 к выполнению операций (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»). 2. Отсоединяем на автомобиле ваз 2107 провод от отрицательного вывода аккумуляторной батареи (см. «Аккумуляторная батарея автомобиля ваз 2107 — снятие и установка»). 3. Снимаем кожухи вала рулевой колонки (см. «Кожухи рулевого вала автомобиля ваз 2107 — снятие и установка»). 4. Отсоединяем колодку жгута проводов от контактов замка зажигания. 5. Вставляем ключ в замок зажигания. Переводим ключ в положение «0» и слегка поворачиваем рулевое колесо вправо-влево для того, чтобы разблокировать рулевой вал.

6. Крестовой отверткой отворачиваем два винта крепления замка зажигания к кронштейну рулевого вала.

7. Отверткой или другим подходящим инструментом через боковое отверстие в кронштейне утапливаем фиксатор замка зажигания, и вынимаем замок зажигания из отверстия кронштейна.
Проверка замка зажигания автомобиля ваз 2107 Для выполнения работы по проверке замка зажигания на автомобиле ваз 2107 потребуется мультиметр. Для проверки контактная группа замка зажигания попеременно (в соответствии с таблицей) подсоединяем щупы омметра к выводам замка зажигания и проверяем коммутацию контактов при различных положениях ключа. У исправной контактная группа замка зажигания сопротивление должно стремиться к нулю. Если сопротивление больше нуля, то контакты замка зажигания загрязнены или подгорели.

Замена контактная группа замка зажигания ваз 2107

1. Поддев отверткой, вынимаем из проточки в корпусе замка зажигания стопорное кольцо. 2. Извлекаем контактную группу из корпуса замка зажигания. Сборка замка зажигания ваз 2107 1. Устанавливаем контактную группу замка зажигания, совмещая широкий выступ А на контактной группе с широким пазом Б на корпусе замка зажигания и при этом совмещаем паз В в торце оси контактной группы с торцовым выступом Г оси замка зажигания. 2. Установка снятых деталей выполняется в обратной последовательности.

.

Коммутация контактов замка зажигания ваз 2107

Положение ключа в замке зажигания Контакты замка зажигания, находящиеся под напряжением Включаемые цепи
0 30 и 30/1

I 30-INT

30/1-15

Наружное освещение, очистители и омыватель ветрового стекла Обмотка возбуждения генератора, система зажигания, система управления пневмоклапанном карбюратора, система питания и управления (для впрыскового двигателя), указатели поворотов, контрольные приборы, отопитель, обогрев заднего стекла, фонари заднего хода
II 30-INT 30/1-15

30-50

См. положение I См. положение I

Стартер

III 30-INT См. положение I
марки автомобилей При использовании материалов сайта активная ссылка на car-exotic.com обязательна!

Как производится замена зажигания на ВАЗ-2107

Предназначение замка зажигания ясно из его названия, но, как и прочие элементы и механизмы в автомобилях он имеет свойство ломаться. Кстати, в моделях народной классики от ВАЗ выход из строя данного элемента происходит не так уж и редко.

Причины поломок и их проявления

Самые распространенные причины поломки замка зажигания и их симптомы:

  1. Поломка секрета – сложно повернуть ключ, его может подклинивать или даже вообще перестанет проворачиваться.
  2. Подгорание контактной группы – если становятся неисправными контакты на фишке, завести автомобиль с первого или даже второго раза не получится. Возможно, вам придется проделать эту процедуру раз 5-6 раз.

Чтобы проверить свои предположения по поводу второго типа неисправности, воспользуйтесь «контролькой»: один контакт подключается к минусу на аккумуляторе, а второй к малой клемме на реле втягивания или разъемной фишке провода 50. Вам понадобится посторонняя помощь, чтобы включать зажигание во время этого теста. При повороте ключа до упора загорается контрольный индикатор, если этого не происходит – отсутствует команда с замка, а именно его контактной группы.

Можно произвести замену только самой группы. Но большинство автовладельцев, столкнувшихся с такой проблемой, предпочитают менять весь замок, якобы это проще и поможет отсрочить повторений инцидента с контактами.

Но даже приобрести качественную деталь для авто Жигули достаточно проблемно. Выбор огромен, хоть цены не так уж и высоки. Но проблема в том, что продавец может предоставить вам подделку под видом фирменного замка, и это уже действия на ваш страх и риск. Без ключа не заводится мотор, а при сломанном замке от него нет толку.

Читайте также: Замена задних тормозных колодок на ВАЗ-2107

Подготовка

Производитель замка для Жигулей весьма важен. Многие, прошедшие тернии этого выбора, настаивают на отличном качестве механизмов русского производства ДААЗ, который достаточно легко найти.

При покупке контактной группы вы столкнетесь с массой подделок, качественных и откровенно халтурных, потом будьте внимательней и если колеблетесь, возьмите с собой друга, разбирающегося в подобных вещах. Возьмите с собой обязательно магнит, с помощью которого легко определить работоспособность группы контактов для замка зажигания. Отсутствие примагничивания является хорошим признаком. Помните, что, сэкономив раз, – заплатите во второй больше.

Полноценная замена замка зажигания на автомобиле ВАЗ-2107 инжектор производится достаточно легко, даже если вы это будете проделывать впервые.

Пошаговая процедура замены замка, группы контактов и личинки

После того как вы приобрели новую деталь, для ее замены вам понадобятся простые инструменты:

Да, этого более чем достаточно. Если нет шила, получится обойтись самой маленькой плоской отверткой.

Ваши действия:

  1. Снимите с аккумулятора минусовую клемму – это обязательно при демонтаже замка.
  2. Поверните ключ до горизонтального положения «0».
  3. Избавьтесь от крепежных винтов пластикового кожуха колонки руля. Они находятся снизу. Для удобства можете снять и сам руль.
  4. Открутите пару-тройку винтов на креплении самого замка.
  5. С помощью шила или отвертки нажмите фиксирующий элемент и вытяните неисправный замок.
  6. Провода или фишку с ними отключите от извлекаемого механизма. С фишкой проще, но мы распишем более распространенный вариант – без нее.
  7. На этом пункте заканчивается замена замка. Вы просто меняете вытянутый сломанный на новый, а затем совершаете в обратной последовательности вышеперечисленные действия.
  8. При замене только группы придется еще повозиться. Подденьте отверткой кольцо стопора и извлеките контактную группу. Вставляйте приобретенную деталь так, чтобы полностью совпадали пазы и шток на секрете. В ином случае не будет работать.
  9. Потом подключите провода к замку по схеме на фото: 50 – стартер (красный), 15 – зажигание и приборы при его включении (синий с темной полосой), 30/1 – (коричневый), INT – питание фар и габаритов (черный), 30 – (розовый).

При замене группы случается, что в приобретенной только 6 контактов, а на замке их 7. Так случается только со старыми моделями, и вам придется покупать новую группу. Можно еще попробовать подключить два провода 15/1 с 15/2 к 15-й клемме.

Если ключ сломан, потерян и заблокирован, вы можете заменить только личинку:

  1. Работа проводится с самим замком, который нужно предварительно извлечь из машины по указанному ранее методу, используемому при замене элемента.
  2. На верхней хромированной крышке отожмите 3 завальцовки и снимите ее.
  3. У запорного стержня найдите штифт стопора.
  4. Рядом с ним просверлите углубление в 2 мм глубиной (сверлом на 4 мм).
  5. Достигнув штифта, прекратите сверление.
  6. Упритесь шилом в штифт и приподнимите его над корпусом.
  7. Подденьте бокорезами штифт и вытащите.
  8. Подденьте личинку ножом со стороны вытащенного элемента и извлеките ее.

Читайте также: замена моторчика печки ВАЗ-2107

Замена происходит в обратном порядке, за исключением сверления – только сборка.

Замена замка зажигания ВАЗ-2107

Тольяттинский автозавод при выпуске своих автомобилей с «классическим» задним приводом производил неполную замену узлов от предыдущих моделей к новым. Одним из практически неизменных и прошедших от «копейки» до «семерки» оказался замок зажигания. Узел вряд ли можно отнести к самым надежным, поэтому знать, как снять замок зажигания на ВАЗ-2107, стоит занимающимся ремонтом автомобилистам.

Содержание

  • 1 Возможные варианты поломок
  • 2 Подробная инструкция
  • 3 Заключение

Возможные варианты поломок

В составе замков, используемых Волжским автозаводом, включены две системы. Это предохранительная в виде механических элементов и функциональная в виде электрических контактов, обеспечивающих передачу напряжения.

Исходя из практики эксплуатации, заменить замок приходится чаще всего из-за механического повреждения внешней предохранительной части. Поломку провоцирует несанкционированное внешнее вмешательство, например, попытка угона. Также по причине длительной и интенсивной эксплуатации случается износ узла.

В некоторых случаях виновником, который вынуждает проводить снятие замка зажигания ВАЗ-2107, является ключ. Он может оказаться поврежденным или сломаться (застрять) в личинке. Тогда без демонтажа исправить ситуацию вряд ли удастся.

Менее распространенными оказываются причины, связанные с контактной группой. Электрический узел повреждается в следующих случаях:

  • произошло окисление контактов, что не позволяет обеспечить бесперебойную подачу электроэнергии к потребителям;
  • случился обрыв контакта или механический разрыв проводов;
  • изоляция подходящих кабелей повреждена;
  • подходящие провода пришли в негодность из-за короткого замыкания.

Автомобилист вынужден проводить ремонт. Предварительно необходимо купить новый замок.

Подробная инструкция

Перед тем как поменять замок зажигания на ВАЗ-2107 самостоятельно, рекомендуем ознакомиться с пошаговой инструкцией. Вам необходимо выполнить следующие шаги:

  • На первоначальном этапе откидываем клемму от аккумулятора. Этот шаг устранит риск возникновения короткого замыкания во время осуществления ремонтных операций.
  • Вставляем ключ в гнездо до упора и проворачиваем все на четверть оборота. Подобная позиция обеспечит обязательное блокирование вала и устранит препятствия для демонтажа выбранного узла.
  • Снятие пластмассового кожуха с рулевой колонки требует вывинчивания нескольких саморезов. Они обеспечивают сцепку верхней и нежней половинки. Удаляем хрупкий пластик осторожно, чтобы не повредить.
  • Выкручиваем пару болтов, которые удерживают непосредственно замок. Искать крепеж необходимо по обеим сторонам переключателя.
  • Следующий этап заключается в отсоединении проводки от контактной группы. В такой ситуации потребуется шило, чтобы отодвинуть крепление. С помощью плоской отвертки залазим в отверстие и жмем защелку.
  • Применяя плоскую отвертку, отслоняем жгут и снимаем его с кронштейна. Сделать это удастся после снятия всех винтов, отгибания креплений. Если же требуется лишь провести замену контактной группы, то плоской отверткой или шилом отодвигаем кольцо, чтобы провести быстро работу.
  • При монтаже новой контактной группы потребуется поставить пас на всю секретную часть. Он обхватить ее и позволит провести зацепление. Далее конструкция зажимается пружинным кольцом.
  • Замена замка зажигания ВАЗ-2107 потребует сначала вставить в «секрет» ключ. Проворачиваем его до нулевого положения. Если этого не сделать, то стыковка контактов окажется нарушено, что способно спровоцировать короткое замыкание, выводящее из строя подключенные к бортовой сети электропотребители.
  • На финальной стадии потребуется снятую пластовую накладку и зажать ее саморезами.

Важно! Приобретать замки зажигания стоит от официальных представителей завода, так как изделия будут качественными и прослужат длительный период без сбоев.

При замене необходимо учитывать распиновку подходящих кабелей. Прежде чем вытащить контактную группу, стоит обратить внимание на ее первоначальное положение.

Читайте также:  Сколько лампочек в приборной панели ВАЗ 2110

Заключение

Для работы потребуется минимальный набор инструментов. Все необходимое можно обнаружить практически в любом гараже. Заранее покупают лишь замок с крепежными болтами.

Замок зажигания ВАЗ 2110 на ВАЗ 2106

Замена замка зажигания на ВАЗ-2110.

Переподключение замка зажигания ваз 2110 на Audi 80 и Схема подключения.

Взял сегодня замок зажигания 2110 и подрулевые Нива

— Уплотнительное кольцо замка…

Фото отчет по снятию и установке замка зажигания на Ладе Калине.

Установка замка зажигания ваз 2110.

#ДТПЧереповцаИнтересно br Что делать, если сломался ключ в замке зажигания?…

Замена ремня генератора ваз 2107 инжектор.

Комплект замка.

замок включения зажигания.

Lada 2106 ВАЗ 2106 «gucciPRADO».

Замок зажигания ВАЗ-2110 (с подсветкой) (ДААЗ).

Замок зажигания от ВАЗ 2110.

Руководство по замене замка зажигания. схема замка зажигания ваз 2110.

Контактная группа замка зажигания.

Переключатели ДС и БС от 2110 или Шнивы , выключатель наружного освещения 2…

Включение происходит при повороте ключа зажигания в положение 0. Помощь.

Сбой зажигания на этой модели не редкость.

Схемa зaмкa зaжигaния вaз 2106.

Установка замка зажигания ваз 2110 — картинки и фото.

ChipTuner Forum — Показать сообщение отдельно — замена панели ваз 2109 на п…

У выключателя зажигания ваз 2104 ваз 2105 ваз 2107 проверяется работа проти…

Заменил стандартный замок ВАЗ 2106 на ВАЗ 2110 изначально запутался.

Распайка замков зажигания автомобилей ВАЗ: от Копейки до Гранты.

На фото — принцип работы замка зажигания ВАЗ.

Теперь еще думаю снять у него замки с дверей и рулевой вал))Завтра позвоню….

Чем лучше проклеить ладу приору.

Бортжурнал Лада 2106 ТАЗЫ ВАЛЯТ.

Замок зажигания ваз 2110 и подрулевые шеви.

Замок зажигания.

Замок зажигания. b Лада/b: 2107, b 2106/b, 2101, 2131 4×4.

Схема замка в разобранном виде.

Установил распредвал ваз 2106 появился стук.

Доработка замка ваз 2106.

Ваз схема замка зажигания


инструкция как правильно поменять и подключить с фото и видео

Запуск мотора машины осуществляется при помощи замка зажигания (далее — ЗЗ). Но это устройство периодически изнашивается и нуждается в замене. Знание схемы подключения проводов замка зажигания ВАЗ 2106 поможет осуществить смену механизма без услуг специалистов.

Содержание

[ Раскрыть]

[ Скрыть]

Строение и принцип работы замка зажигания ВАЗ 2106

Схематическое устройство классического ЗЗ

Электрическая модель нового замка зажигания на классике включает в себя следующие устройства:

  1. Запорная консоль, представленная в виде стержня. Это устройство в ЗЗ автомобиля предназначено для блокирования руля, когда ключа нет в отверстии замка.
  2. Корпус устройства. Представляет собой защитный компонент, который предназначен для закрытия всех составных элементов конструкции.
  3. Вал. Используется с целью вращения диска с контактами системы и втулкой. Предназначен для создания контакта между диском и втулкой.
  4. Контактный диск. Одна из двух основных частей контактного узла. На нем расположены пластины, по которым проходит ток в момент запуска двигателя поворотом ключа в замке.
  5. Втулка. Основной элемент личинки.
  6. Колодка с электрическими проводами, подключенными в определенном порядке. Контактная группа колодки подсоединяется к системе зажигания машины. Она предназначается для передачи образованного контакта к трамблеру посредством катушки.
  7. Контактный выступ. Является, по сути, проводником для передачи тока от устройства к стартеру.

Непосредственно к механизму устройства подключается множество электроцепей. Они идут от аккумуляторной батареи и подсоединяются ко всем электроприборам ВАЗ 2106. При проворачивании ключа в замке контакты электропроводки замыкаются от минусовой клеммы батареи к катушке. В результате этого напряжение проходит по кабелям на ЗЗ, а через его контактную группу поступает на индукционную катушку. Затем ток подается обратно на положительную клемму батареи.

При прохождении тока через катушку в ней происходит выработка высоковольтного напряжения, требуемого для образования искры на свечах зажигания. Передача напряжения осуществляется по высоковольтным кабелям. Соответственно, ключ выполняет замыкание контактных элементов электроцепи, способствуя запуску силового агрегата машины.

Как снять замок зажигания?

Если требуется поменять изделие, надо выполнить демонтаж, а также установку и соединение выводов проводки. Подробная инструкция представлена в этом разделе.

Пользователь Сандро рассказал об особенностях снятия и замены ЗЗ на классических моделях ВАЗ.

Что понадобится?

Для снятия и ликвидации проблем в работе устройства потребуется следующее:

  • отвертка со шлицевым наконечником;
  • шило либо тонкий длинный гвоздь, его сечение должно составить не более 2 мм, а шляпка должна быть широкой;
  • мультиметр или плюсовая отвертка, потребуется для проверки электроцепи.
Алгоритм действий

Менять замок надо начинать с процедуры демонтажа:

  1. Перед выполнением задачи производится процедура отключения электричества в сети машины. В моторном отсеке от аккумулятора отсоединяется отрицательная клемма. Это делается для предотвращения замыкания контактов на электроцепях, в противном случае можно спровоцировать поломку электроприборов машины.
  2. Если будете заменять устройство самостоятельно, то нужно установить ключ в технологическое отверстие изделия и провернуть на 90 градусов. Это требуется для того, чтобы замок был настроен на положение 0. Данное действие выполняется для входа штифта в секретную составляющую ЗЗ, которая предназначена для блокировки руля от поворота. Иначе демонтаж осуществить не получится.
  3. Выполняется демонтаж защитного кожуха, расположенного вокруг рулевой колонки. Для снятия автовладелец выкручивает по очереди пять болтов, которые фиксируют верхнюю часть защитного пластика к нижней.
  4. Осторожно производится демонтаж пластмассового кожуха. Сначала снимается верхняя часть, затем нижняя.
  5. Теперь надо выкрутить болты, фиксирующие замок к авто. Они находятся под пластиковой облицовкой, в нижней части устройства. Болта два, один из них расположен справа, второй — с левой стороны.
  6. После этого от контактной группы устройства отключаются электроцепи.
  7. Когда провода будут отсоединены, обратите внимание на кронштейн, который установлен с левой стороны от изделия. На нем располагается плоская щель, туда надо вставить шило или подготовленный гвоздь. Инструмент нужно вдавить силой, чтобы сработал фиксатор.
  8. Затем изделие извлекается из кронштейна, для этого надо воспользоваться отверткой с плоским лезвием. Подробно процедура снятия показана на фото.
Установка ключа в ЗЗ в положение разблокировки Демонтаж устройства из посадочного места Цветовое обозначение контактных компонентов

При отключении замка зажигания на ВАЗ 2106 рекомендуем пометить все контакты, чтобы упростить дальнейшую процедуру подключения.

Как установить замок зажигания?

Выполняя монтаж устройства, важно правильно подключить и подсоединить все контактные компоненты изделия. Перед подключением производится установка замка.

Что понадобится?

Чтобы подключать и соединять все компоненты устройства, потребуется тот же инструмент, который применялся для отключения. Процедура будет выполняться практически в обратной последовательности.

Распиновка (схема) замка зажигания ВАЗ 2106

Чтобы правильно выполнить схему подключения проводов замка зажигания ВАЗ 2106, требуется разобраться с распиновкой устройства:

  1. Положение 0 — контактные элементы под номерами 30 и 30/1. Компоненты предназначены для отключения системы питания. Когда ключ попадает в это положение, система активирует аварийный режим функционирования.
  2. Режим I — контактные компоненты 30/1-15, а также 30-INT. Используются для активации осветительных приборов как наружных, так и внутренних, а также ряда других устройств. Имеется в виду система стеклоочистки, электродвигатель омывателя, генераторное устройство, вентилятор печки, приборы контрольного щитка, поворотные огни, система зажигания, звуковые приборы.
  3. Положение II. Это контактные элементы 30/1-15, 30-INT, а также 30-50. При повороте ключа в такое положение все приборы, включенные в режиме I, остаются активированными. Исключением является генераторная установка, контрольная панель и система зажигания. Производится активация стартерной цепи, что приводит к пуску силовой установки.
  4. Положение III. Это стояночный режим, при нем активируются только контактные компоненты 30-INT, а также 30/1. Стартерная электроцепь отключается. Включенными остаются только осветительная система, стеклоочистители, электродвигатель омывательной системы и охладительный узел.

Отдельно следует рассказать о классификации по цветам:

  • 30 — розовый контакт;
  • INT — контакт черного цвета, предназначен для подсоединения габаритных огней и внешнего освещения;
  • 30/1 — коричневый контакт;
  • 50 — красный контакт, применяется для запуска стартерного устройства;
  • 15 — контактный элемент синего цвета, имеет черную полосу.

Канал Ремонт и обслуживание авто рассказал о нюансах подключения замка зажигания и представил наглядную схему изделия.

Пошаговые этапы

Алгоритм установки устройства:

  1. Ключ вставляется в отверстие на замке и проворачивается в режим 0.
  2. Нажимается фиксатор, а затем устройство монтируется в кронштейн.
  3. Следующим этапом будет подсоединение электроцепей. Если автомобиль оборудован фишкой, то процедура подключения не вызовет сложностей. Но при ее отсутствии подсоединение электроцепей будет выполняться по очереди. Для этого клеммный разъем монтируется так, чтобы один из контактов двойного вида был установлен справа и располагался вертикально. К верхней составляющей группе подключается черный кабель.
  4. Затем работа производится по часовому направлению движения. После подключения черного контакта подсоединяется розовая электроцепь, затем синяя, коричневая и красная. На задней стороне разъема рядом с клеммами располагаются цифры, которые соответствуют конкретной электроцепи. Нижняя часть должна остаться нетронутой.
  5. Когда контактные элементы будут подключены, производится монтаж пластикового кожуха на колонке. Верхняя и нижняя пластиковые составляющие фиксируются друг к другу посредством болтов.

Проверка работоспособности

Диагностика правильности выполненных работ производится так:

  1. К аккумуляторной батарее подсоединяются клеммы.
  2. Ключ вставляется в ЗЗ в режим 0. Если все контактные компоненты подсоединены верно, то ни одна система авто активирована не будет.
  3. Затем ключ выставляется в режим I. При таком положении питание поступает на СУД, генераторную установку, оптику и датчики контрольного щитка. Также производится включение системы омыва лобового стекла и дворников, сигнальных лампочек и электростеклоподъемников, если они установлены в авто. Надо проверить работу каждого узла.
  4. На следующем этапе диагностики ключ переводится в положение II. Производится подача электричества на все описанные выше системы, но также активируется стартерное устройство.

Если замок зажигания на ВАЗ 2106 подключен верно, то запорный стержень блокировочного механизма будет выдвигаться и отключаться при переводе ключа из 0 в I.

Видео «Особенности подключения контактов ЗЗ»

Канал Avtoclub_22 рассказал о нюансах подсоединения контактных элементов на замке классической «шестерки».

замена замка зажигания ваз 2107 — DRIVE2

Теперь самое интересное. Описание замены замка зажигания (выключателя зажигания) или контактной группы на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика:
1. Обязательно, снимаем минусовую клемму с аккумулятора.

2. Поворачиваем ключ в горизонтальное положение, положение «0» (фото 2).

3. Откручиваем 5 крепежных винтов пластмассового кожуха рулевой колонки (фото 3)

4. Далее, находим два винта крепления замка зажигания и откручиваем их, в моем случае винта снизу уже не было, просто кто-то его потерял или упростил конструкцию)). Смотрим фотографии 4 и 5.

5. Тонким шилом или отверткой нажимаем фиксатор и вытягиваем замок на себя (фото 6 и 7). 6. Дальше, отключаем провода или фишку с проводами от замка. Если у Вас стоит такая же фишка как и на фотографии, то могу точно сказать, что это облегчит Вам дальнейшую работу. Почему? Читаем пункт 9 и смотрим фото 10. Вам этого делать не придется))

7. Если Вы меняете замок зажигания, то можете подключать провода и собирать все в обратной последовательности. Если же, решили заменить контактную группу, то дальше для Вас. 8. Отверткой поддеваем стопорное кольцо (фото 8) и вынимаем контактную группу. Новую деталь устанавливаем так, чтобы совпали паз на контактной группе и шток на секрете замка зажигания (фото 9).

9. После этого, остается только правильно подключить провода к замку зажигания. Схема подключения замка зажигания ВАЗ 2101-2107 — 50 — красный (запуск стартера), 15 — синий с чёрной полоской (зажигание, печка, остальные приборы при включении зажигания), 30/1 — коричневый, INT — чёрный (питание на габариты и фары), 30 — розовый. Фотография 10.

Вполне возможно, что при попытке заменить контактную группу замка зажигания Вы столкнетесь с не большой проблемой — новая, купленная Вами заранее контактная группа будет иметь 6 контактов, а на Вашем замке этих контактов будет 7. Вроде как получается, что один провод лишний))). Поздравляю, Вы владелец автомобиля Ваз 2105-2107 с замком зажигания на 7 контактов, которые устанавливались на автомобиля до 1986 года. В принципе, самый правильный вариант в Вашем случае это купить контактную группу с 7 контактами. На авторынке их еще можно найти. Но, если такой возможности нет, то остается только одно — соединить два провода вместе (15/1+15/2) и подключить их на клемму 15. И лишний провод исчезнет)).

Замена замка зажигания или контактной группы на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика — схема подключения замка зажигания ваз | Школа авторемонта

Окт 12, 2015 ВАЗ 2101, ВАЗ 2102, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, Жигули, Классика автором admin





Замок зажигания (выключатель зажигания) на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, а если проще сказать на народной Классике, меняют обычно в двух случаях. Первый, это выход из строя секрета замка. В этом случае, ключ проворачивается с трудом, подклинивает и может просто отказываться проворачиваться. Средства в виде ВД-40 или тормозной жидкости дают как правило, временный результат. Поэтому замена замка зажигания неизбежна. Второй повод для замены – подгорание контактной группы (фото 1). Если подгорели контакты на фишке, то завести автомобиль будет довольно сложно, можно два, три, четыре раза поворачивать ключ в положение “старт” и так не услышать звук работы стартера. Для проверки, можно взять “контрольку”, один конец ее подключить к минусовой клемме на аккумуляторе, а второй подключить к малой клемме на втягивающем реле или к разъемной фишке 50 провода. Чтобы долго не объяснять смотрим фотографию 1А. Далее просим помощника повернуть ключ до упора, в это время контрольная лампа должна загореться, если этого не произошло, то можно сделать вывод, что нет команды с замка зажигания – контактной группы. Это конечно не повод менять весь замок, можно попробовать заменить только контактную группу. Но, довольно много автовладельцев решают менять все в сборе, оправдывая свое решение такими доводами как – Так проще и не хочу замарачиваться! и Боязнь купить некачественную запчасть (читаем контактную группу) и из-за этого, через короткий промежуток времени вновь столкнуться с проблемой запуска двигателя своего железного друга. И это правда, купить хорошую контактную группу на Жигули, довольно сложно – выбор большой, цены колеблются от 5 до 25 гривен за штуку и как всегда у всех в продаже, только фирменные детали )))! Но, даже если Вы решили менять только контактную группу, то статью Вам все равно придется прочитать полностью, так как для ее замены придется все равно снимать замок зажигания…





И как обычно. Инструмент: крестовая отвертка, тонкое шило или маленькая отвертка. Да, это весь “спец” инструмент, который понадобиться Вам при замене замка зажигания или контактной группы на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика.

Выбор производителя замка зажигания (выключателя зажигания). Я могу посоветовать купить замок зажигания производства ДААЗ (Россия). Проверено и надежно, жалоб нет, да и найти его в отличие от «Автоарматуры» (на Лоске я так и не нашел замок этого производителя), проще. По контактной группе, здесь еще хуже из-за огромного количества подделок. Так что, идем на рынок, спрашиваем контактную группу российского производства и проверяем ее магнитом (для большинства самый доступный способ не быть обманутым), хорошая контактная группа не должна магнититься. Больше советовать или критиковать других производителей не буду. Главное в этом деле, не гнаться за дешевизной. А, выбор как всегда за Вами.

Теперь самое интересное. Описание замены замка зажигания (выключателя зажигания) или контактной группы на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика:

1. Обязательно, снимаем минусовую клемму с аккумулятора.

2. Поворачиваем ключ в горизонтальное положение, положение “0” (фото 2).

3. Откручиваем 5 крепежных винтов пластмассового кожуха рулевой колонки (фото 3).





4. Далее, находим два винта крепления замка зажигания и откручиваем их, в моем случае винта снизу уже не было, просто кто-то его потерял или упростил конструкцию)). Смотрим фотографии 4 и 5.





5. Тонким шилом или отверткой нажимаем фиксатор и вытягиваем замок на себя (фото 6 и 7).
6. Дальше, отключаем провода или фишку с проводами от замка. Если у Вас стоит такая же фишка как и на фотографии, то могу точно сказать, что это облегчит Вам дальнейшую работу. Почему? Читаем пункт 9 и смотрим фото 10. Вам этого делать не придется))).





7. Если Вы меняете замок зажигания, то можете подключать провода и собирать все в обратной последовательности. Если же, решили заменить контактную группу, то дальше для Вас.
8. Отверткой поддеваем стопорное кольцо (фото 8) и вынимаем контактную группу. Новую деталь устанавливаем так, чтобы совпали паз на контактной группе и шток на секрете замка зажигания (фото 9).





9. После этого, остается только правильно подключить провода к замку зажигания. Схема подключения замка зажигания ВАЗ 2101-2107 – 50 — красный (запуск стартера), 15 — синий с чёрной полоской (зажигание, печка, остальные приборы при включении зажигания), 30/1 — коричневый , INT — чёрный (питание на габариты и фары), 30 — розовый. Фотография 10.



Вполне возможно, что при попытке заменить контактную группу замка зажигания Вы столкнетесь с не большой проблемой – новая, купленная Вами заранее контактная группа будет иметь 6 контактов, а на Вашем замке этих контактов будет 7. Вроде как получается, что один провод лишний))). Поздравляю, Вы владелец автомобиля Ваз 2105-2107 с замком зажигания на 7 контактов, которые устанавливались на автомобиля до 1986 года. В принципе, самый правильный вариант в Вашем случае это купить контактную группу с 7 контактами. На авторынке их еще можно найти. Но, если такой возможности нет, то остается только одно – соединить два провода вместе (15/1+15/2) и подключить их на клемму 15. И лишний провод исчезнет)).

Все, после остается поставить замок зажигания на место. Подключить клемму к аккумулятору, запустить двигатель и проверить все ли работает.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!


Понравилась статья? Поделись ею на своей странице!

Читайте также:
  • Замена эластичной муфты карданного вала и сальника вторичного вала коробки передач на автомобилях Ваз-2101, Ваз-2105, Ваз-2106, Ваз-2107, Классика, Жигули
  • Замена переднего тормозного шланга на автомобилях Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика
  • Можно ли заклеить треснувший блок цилиндров двигателя Ваз-2101?

(
)

Показано комментариев: 10.
Всего: 29.

Саша

#

Кто подскажет, на ІІІ – положение – зажигание выключено оно включено, только на 0 – выключается, что делать????



-2

Юрий

#

Добрый день или вечер. Хорошо что не во время поездки случилось. … Выехал с гаража помыть машину. Помыл. Заехать в гараж сразу не получилось – ключ перестал проворачиваться. Снял замок и выбросил его. Всю контактную группу переделал на включатели – два тумблера по 16 ампер и кнопку стартера на 25 ампер. Естественно установил кнопку и тумблеры скрытыми в удобных для меня местах. Проблема решена.



1

Ivan

#

Мощное решение! Только вот тумбрера куда можно спрятать, так чтоб не нашли?? Можно фотографии Ваших увидеть 😉 ))))

1


Николаевич

#

Чего только не делали! ))) Кнопка стартера, а вместо замка геркон и реле. И маленький магнитик на полке. Та ещё противоугонка!
Фольксваген как-то приехал, слева выше ноги, на панели, прикручена телефонная розетка. Ту что в кварирах ставят. И к ней три болтающихся провода прикручены. Оказалось что два провода – зажигание, третий – стартер! ))) Так что тумблеры – не такое уж и плохое решение!
А замок поставьте на место, чтоб дырки не было. Вот любителям покататься на чужих машинах облом будет!

7


Ivan

#

Николаевич, вот ещё один вариант противоугонной системы. При таких раскладах можно ключи из замка зажигания в обще не вытаскивать )))







5

Андрей

#

Много контактных группы разных производителей и у всех какие-то мелкие недоделки. Попадал и не раз у одних при вытащенном ключе замкнуты контакты питания бортовой сети, так как зазор очень мал, а угол поворота механики с контактной группой разный на 1.5-2 мм и контакты получаются замкнутыми при вытащенном ключе. Пружинка принимающая верхнюю шайбу нижним концом упирается в шайбу и её выворачивает при повороте ключа, неравномерное нажатие на шайбу и пропадает контакт в рабочем положении ключа вследствие чего не работают фары дворники и т.д. Самые говенные с пластмассовой центральной осью усилие большое ломается очень быстро.



6

Ivan

#

Спасибо. Видно, что отписался человек со знанием дела)))







9

виктор

#

Поменял уже 3 контактные группы и один раз замок зажигания на ВАЗ 2104 всё равно не заводиться, проводами заводиться, а так нет, соединяю всё правильно. Кто-то посоветовал посмотреть массу на аккумуляторе, всё равно не помогает. Посоветуйте что делать



1

Вячеслав

#

Такая проблема… Если вытащить ключ из замка зажигания, то горит зажигание. Думал проблема в замке или самой контактной группе, купил новый замок, при снятии старого обнаружил неправильность подключения проводов, решил разобрать старый замок, контактная группа была собрана верно. При установке нового замка подключил все провода по схеме, после чего вообще ничего не стало работать! Пришлось методом “Тыка” подцепляться как было на старом замке. В чем сия неисправность? Автомобиль ВАЗ-2107 2002 г.в



3

кана

#

поменял замок зажигания… после не работает печка и фары щиток тоже не горит..все предохранители в норме… не знаю в чем причина помогите советами
… за ранние благодарю.



2

Ivan

#

До замены замка зажигания печка, щиток приборов и фары работали? Если да, то тогда стоит ещё раз проверить правильность подключения проводов к контактной группе.

6

Артем

#

Иван:

артем:У меня проблема, автомобиль ваз 21013 1981 года, когда вставляю ключ в замок зажигания, поворачиваю вертикально что б заводиnь автомобиль, не горит приборная панель, давление масла и все остальное, машина заводится, но электрика не работает в таком положении ключа. Когда ключ поворачиваю обратно в горизонтальное положение, тогда ключ между вертикальным и горизонтальным положением, то есть примерно под 45 градусов, то загорается значок давления масла, и все работает, повороты, свет, подсветка. Подскажите может ли быть проблема в контактах? Нужно ли менять контакты или лучше поменять весь замок. И уже давно, когда заводишь машину стартер “хватает” не сразу, приходиться крутить ключом 4-5 раз пока не схватит, и машина не заведется.

Проблема в контактной группе замка зажигания или в не правильном подключение проводов. Если с подключением все ок, то тогда меняйте замок зажигания целиком, так проще, быстрей и надежней. Так как купить качественный замок зажигания, проще чем, найти и приобрести качественную контактную группу.

в старых запасах нашел контактную группу, еще советского производства, буду пробовать на выходных ее ставить, спасибо за совет!

1

Ivan

#

артем:У меня проблема, автомобиль ваз 21013 1981 года, когда вставляю ключ в замок зажигания, поворачиваю вертикально что б заводиnь автомобиль, не горит приборная панель, давление масла и все остальное, машина заводится, но электрика не работает в таком положении ключа. Когда ключ поворачиваю обратно в горизонтальное положение, тогда ключ между вертикальным и горизонтальным положением, то есть примерно под 45 градусов, то загорается значок давления масла, и все работает, повороты, свет, подсветка. Подскажите может ли быть проблема в контактах? Нужно ли менять контакты или лучше поменять весь замок. И уже давно, когда заводишь машину стартер “хватает” не сразу, приходиться крутить ключом 4-5 раз пока не схватит, и машина не заведется.

Проблема в контактной группе замка зажигания или в не правильном подключение проводов. Если с подключением все ок, то тогда меняйте замок зажигания целиком, так проще, быстрей и надежней. Так как купить качественный замок зажигания, проще чем, найти и приобрести качественную контактную группу.

10

Ivan

#

Алексей/:Привет, надо походу замок менять, ключ никуда не поворачивается, а надо же в горизонтальное положение! Что делать? Нужна помощь

Да уж, проблема… Сначала советую попробовать пролить замок, точнее секрет замка зажигания, вд-40 или тормозной жидкостью. И пробовать раскачать ключ. Если не поможет, то остается только избавиться от секрета. Для этого следует снять с замка блестящую накладку и пробовать вытащить (выбить, высверлить) фиксатор секрета замка зажигания. Придется повозиться… После чего, можно будет демонтировать секрет и отверткой повернуть замок в горизонтальное положение и закончить мучения.

12

артем

#

У меня проблема, автомобиль ваз 21013 1981 года, когда вставляю ключ в замок зажигания, поворачиваю вертикально что б заводиnь автомобиль, не горит приборная панель, давление масла и все остальное, машина заводится, но электрика не работает в таком положении ключа. Когда ключ поворачиваю обратно в горизонтальное положение, тогда ключ между вертикальным и горизонтальным положением, то есть примерно под 45 градусов, то загорается значок давления масла, и все работает, повороты, свет, подсветка. Подскажите может ли быть проблема в контактах? Нужно ли менять контакты или лучше поменять весь замок. И уже давно, когда заводишь машину стартер “хватает” не сразу, приходиться крутить ключом 4-5 раз пока не схватит, и машина не заведется.

1

Iorgi

#

Первый предохранитель поменяй!!!!!



1

Провода замка зажигания 2108, 2109, 21099

В электрические цепи питания потребителей электрооборудования автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 напряжение подается через выключатель (замок) зажигания.


Рассмотрим порядок присоединения проводов к замку зажигания, распиновку выводов замка зажигания и назначение каждого провода (в какую цепь он подает напряжение).

Для токовой разгрузки контактов замка зажигания в его цепь включено реле зажигания 113.4737-10, которое крепится рядом с ним под панелью приборов.

Провода замка зажигания автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099, порядок присоединения, распиновка контактов

Положение ключа в замке зажигания: «О» (выключено)

Под напряжением контакты замка «30» (розовый провод — «плюс» от генератора) и «30/1» (коричневый провод — «плюс» от генератора). Электрический ток в систему не поступает.

Положение ключа: «I» (зажигание)

Замыкаются контакты «30» (розовый провод) и INT (черный провод). Напряжение подается через один черный провод к выключателю наружного освещения, выключателю освещения приборов, через другой к подрулевому переключателю для кратковременного включения дальнего света фар.

Замыкаются контакты «30/1» (коричневый «плюсовой» провод) и 15/1 (белый провод). Напряжение подается в обмотку возбуждения генератора, систему зажигания, к очистителю ветрового стекла, блоку управления электромагнитным клапаном карбюратора, указателям поворота, лампам света заднего хода, контрольным приборам.

Замыкаются контакты «30» (розовый «плюсовой» провод) и «15/2» (синий провод). Включаются ближний и дальний свет фар, противотуманный свет, фароочистители, очиститель заднего стекла, обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор системы охлаждения двигателя на радиаторе.

Положение ключа «II» (стартер)

Замыкаются контакты «30» (розовый провод) и «50» (красный провод к стартеру).

Помимо этого замкнутыми остаются «30» и «INT», а так же 30/1 (коричневый провод) и «15/1» (белый провод на реле зажигания).

Положение ключа «III» (стоянка)

Замкнуты «30» и «INT», «30/1» и «Р» (на автомобилях ВАЗ 2108, 2109, 21099 этот контакт использовался для включения стояночного света, провод желтый).

Примечания и дополнения

— Не запитываются через замок зажигания: аварийная, звуковая, световая сигнализация, освещение салона, габариты, стоп-сигналы. охранная сигнализация. электроприводы замков дверей (если имеются).

Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

— Проверка замка зажигания автомобилей ВАЗ 2108, 2109, 21099

— Провода задних фонарей автомобилей ВАЗ 2108, 2109, 21099

— Порядок присоединения высоковольтных проводов к крышке трамблера автомобилей ВАЗ 2108, 2109, 21099

— Плюсовой провод выключателя стоп-сигналов автомобилей ВАЗ 2108, 2109, 21099

Схема замка зажигания ВАЗ 2110

Чем лучше проклеить ладу приору.

замка зажигания — Мои дороботки в Славуте — Авто/Мото photoshare.ru.

Распиновка проводов замка зажигания ваз 2110.

Сигнализация и Центральный замок, Как все это поставить без особых хлопот.

Ваз 2107 схема замка зажигания.

Преды стоят уже после замка зажигания.

3. Подключение подрулевых переключателей 2123 и замка зажигания 2110.

Подключение проводов к замку зажигания ваз 2106.

ChipTuner Forum — Показать сообщение отдельно — замена панели ваз 2109 на п…

Подсоедините клемму 85 реле к проводу от замка зажигания, на который поступ…

Большинство электрических цепей и. С ваз 2110 на ваз 2107 Схема подключения…

схемa стaртер вaз Мир схем.

1 — форсунки 2 — свечи зажигания 3 — модуль зажигания 4 — колодка диагности…

Установка замка зажигания ваз 2110 — картинки и фото.

схема блока питания ipower lc-b250atx.

Блок кнопочного управления зажиганием и стартером для ВАЗ-2114 (ВИДЕО) .

Замок зажигания ваз 2110 фото.

Схема соединений замка зажигания.

Переподключение замка зажигания ваз 2110 на Audi 80 и Схема подключения.

Ваз 2109 схема замка зажигания.

Схема на замок зажигания.

зажигание на 2109 фишка с реле инжектор.

Электрическая схема управления двигателем 4g63 скачать бесплатно.

Схема печка ваз 2110 нового образца.

фото, фотография, Инжектор. zajiganie — Фотохостинг — национальный фотоархи…

Переключатели ДС и БС от 2110 или Шнивы , выключатель наружного освещения 2…

Электрические схемы электрическая схема автомобилей ваз 2108 ваз 2109 ваз 2…

если не ошибаюсь то вот. спасибо за щиток) а на замке зажигания можно распи…

пожалуйста народ, распишите эту схему 1- с 9 предохранителя это вообще новы…

схема переключателя наружного освещения ВАЗ 2110.

95. Замок зажигания 2110 и другие приятности.

Замок зажигания на ВАЗ 2110: замена своими руками, схема (распиновка) подключения проводов

Содержание:

  1. Особенности устройства
  2. Причины замены
  3. Схема и распиновка
  4. Демонтаж / установка

Если замок зажигания выходит из строя, уже не до шуток. По сути, без функционирования данного агрегата завести машину вы не сможете. Разве что будете использовать метод из фильмов, где главные герои роются в проводах под рулем, соединяют пару проводков и заводят машину. И то, далеко не факт, что это сработает на вашей десятке.

Потому давайте лучше обсудим реальные проблемы с замком, поговорим про принцип его работы, особенности распиновки и замены.

Стандартный узел

Особенности устройства

Начнем с некоторых основных моментов, о которых вам следует знать перед тем, как приступать к замене или ремонту.

  1. Замок зажигания (ЗЗ) является главным элементом системы запуска автомобиля. Завести двигатель без него вам не удастся.
  2. В замке встроена противоугонная система. Потому если ЗЗ не работает, риск стать жертвой автоворов существенно увеличивается.
  3. ЗЗ способен блокировать повторное включение стартера, но при этом без первоначального отключения зажигания.
  4. У десятки ключ можно извлечь из замка тогда, когда он находится в положении «ноль». Достав его, вы тем самым выдвините специальный стержень, который отвечает за противоугонные функции.
  5. Если ключ с нулевой позиции переходит на «один», тогда запорный стержень уходит, контакты зажигания замыкаются.
  6. Когда машина заведена, все электрооборудование получает питание и находится под напряжением. Это относится к приборной панели, фарам, генератору, стеклоочистителям, стеклоподъемникам, печке, поворотникам и пр.
  7. Повернув ключ на позицию «два», вы тем самым замыкаете другую группу контактов, что дает возможность подать напряжение на реле стартера. Тем самым движок заводится и можно ехать.

Причины замены

Произвести замену всего замка или только контактной группы нужно в зависимости от характера поломки и сложившейся с вашим автомобилем ситуации. Потому рассмотрим варианты, когда замена может все же потребоваться.

Причина замены

Ваши действия

Была попытка угона, в результате которой цельность замка была нарушена

В этом случае можно заменить только контактную группу и личинку, поскольку сам замок скорее всего цел. Меньшие затраты и необходимая эффективность ремонта. Хотя специалисты советуют приобрести сразу новый замок и поставить его

Были утеряны ключи, запасной отсутствует

Пытаться отыскать мастера, который выточит вам точно такой же ключ, как был ранее, нет смысла. Придется приобретать замок и устанавливать его на свой автомобиль

Проблемы с контактами или контактной группой

Проверить, действительно ли проблема в этом, не сложно. Выключите аккумулятор, отсоединив минусовую клемму, затем снимите кожух под рулевой колонкой, и проверьте провода на наличие сопротивления. Переключайте поочередно ключ в положения 1,2 и 3, замеряя при этом сопротивления. Если омметр показывает «ноль», тогда с замком действительно проблемы и требуется замена

Появилось желание усовершенствовать замок

Часто автовладельцы меняют стандартный ЗЗ на более современный, оснащенный подсветкой. Он стоит не дорого, зато им удобно пользоваться в темное время суток. Не приходится нащупывать гнездо для ключа

При проверке контактной группы обязательно отключайте минусовую клемму с аккумулятора, иначе произойдет короткое замыкание, и менять придется далеко не только ЗЗ.

Распиновка на фото

Схема и распиновка

Первым делом познакомьтесь со схемой замка, схемой подключения проводов, что позволит лучше понять особенности распиновки ЗЗ.

Как вы видите, распиновка включается в себя 8 элементов. Что каждый из них означает, и за какие функции отвечает? Будем разбираться.

  1. Питание микровыключателя датчика вставленного ключа (+12Вольт).
  2. Питание на массу при открывании дверей со стороны водителя.
  3. Источник питания, подающий ток на стартер (+12Вольт, 50 контакт на схеме).
  4. Источник на +12Вольт. Активируется после включения зажигания. Питание дополнительное оборудование, такое как видеорегистраторы, часы и пр. (контакт 15 на схеме).
  5. Источник на +12 Вольт. Срабатывает при вставленном ключе. Идет на 5 контакт.
  6. Источник питания +12Вольт. Активируется подсветка личинки ЗЗ.
  7. Источник на +12Вольт от аккумулятора (на схеме контакт 30).
  8. Не активен.

Проводка

Демонтаж

Если предыдущие мероприятия показали, что требуется вмешательство в конструкцию замка зажигания, работа в любом случае будет начинаться с демонтажа устройства.

Для этого у нас есть специальная пошаговая инструкция.

  1. Для начала отключите от аккумуляторной батареи вашего ВАЗ 2110 минусовую клемму. Так вы обеспечите безопасность себе и сохранность всей проводки. Сами знаете, какие последствия бывают от короткого замыкания.
  2. Далее снимается кожух на рулевой колонке. Так удается получить доступ к замку.
  3. Если вы чувствуете, что поворотные переключатели вам будут мешать в процессе работы, лучше их сразу снять. Работа не на пару минут, потому все раздражители стоит убрать в сторонку.
  4. Вооружившись зубилом и молотком, открутите крепежные болты с круглыми шляпками. Не перепутаете, они одни такие там. Старайтесь проделывать данную операцию максимально аккуратно, чтобы не сбить головку болта.
  5. Теперь берите в руки пассатижи и извлекайте болты.
  6. Вставьте ключ в замок зажигания и поверните его в положение ноль. Таким образом вы отключите противоугонную систему.
  7. Следующая на очереди скоба, на которой удерживались снятые ранее болты и непосредственно сам замок зажигания.
  8. Сделайте пометки на проводах контактов с помощью маркеров разных цветов. Иначе вы можете легко их перепутать во время обратной сборки.
  9. Зачастую требуется выполнить не полную замену замка, а только частичный ремонт. К примеру, поменять лампочку подсветки личинки, либо исправить неполадку микропереключателя.
  10. Разъедините разъемы, за счет которых функционировал выключатель зажигания.
  11. Для замены лампы подсветки отсоедините соответствующие разъемы, а затем с помощью пассатижей извлеките лампочку.
  12. Для замены контактов следует с помощью отвертки отжать специальные защелки.
  13. С помощью фигурной отвертки откручиваются три винта, после чего можно достать стержень.
  14. Возьмите обычную отвертку, плоскую, чтобы отжать фиксаторы, и демонтировать микропереключатель.
  15. Далее на место демонтированных элементов вставляют новые.

Проверка состояния

Установка

Теперь, когда все предварительные ремонтные работы были проведены, есть два варианта:

  • Установить полностью новый замок зажигания с проводами и контактами, поскольку старый непригоден к дальнейшей эксплуатации;
  • Вернуть на место прежний замок, поскольку ремонт дал свои плоды.

Перед установкой обязательно купите специальные болты, оснащенные отрывными головками. Они разработаны с целью не допустить кражу вашего автомобиля.

Вне зависимости от варианта, последовательность установки замка идентична.

  • Вставьте ключ в замок зажигания, после чего поверните его на позицию один.
  • Зафиксируйте скобу на рулевой колонке, а затем верните на места крепежные болты.
  • Извлеките ключ из замка и убедитесь, что блокировка вала работает должным образом. Если это новый замок, проблем возникнуть не должно. Если же речь идет об отремонтированном старом, могут возникнуть неприятности, поскольку в действительности лучше не скупиться и сразу поменять ЗЗ на устройство хорошего качества.
  • Если все заработало как следует, тогда можно завершать установку замка путем закручивания специальных болтов, которые оснащаются отрывными головками.

Приобретайте только качественные замки, у проверенных поставщиков. Сегодня на рынке внушительное количество подделок, в которых используются материалы и комплектующие сомнительного качества. Из-за них можно серьезно пострадать и даже лишиться автомобиля.

На данный момент стоимость нового замка зажигания составляет порядка 20-25 долларов. Это небольшие затраты, но порой просто необходимые. Делать ли ремонт самому или доверять автомобиль СТО — выбор лично каждого.

 Загрузка …

схема подключения проводов по цвету и видео о том, как заменить устройство без ключа в автомобиле с инжектором и карбюратором

Стартер на легковых автомобилях Тольяттинского автозавода быстро изнашивается по причине неудачной конструкции узла. Снять замок зажигания на ВАЗ 2107 в случае повреждения владелец транспортного средства сможет самостоятельно при наличии минимального набора инструментов.

Содержание

[ Раскрыть]

[ Скрыть]

Как проверить элементы замка зажигания на работоспособность?

Для проверки функциональности требуется выполнить такие действия:

  1. Проверить работу фиксирующего элемента. Для этого требуется провести рабочий цикл замка и убедиться в выдвижении ригеля при установке ключа в точку «III». При прохождении отметки «0» язычок фиксатора должен уйти внутрь. Вращение личинки должно происходить без заеданий.
  2. Попытаться вынуть ключ во всех положениях. Исправная личинка допускает изъятие ключа только в точке «III».
  3. Сделать небольшой стенд, позволяющий подключить к замку постоянное питание 12 вольт. Фактически необходимо подсоединить замок напрямую к аккумулятору или иному источнику питания.
  4. Поставить ключ в позицию «0» и проверить наличие питания на клеммах 30 и 30/1. Тестирование выполняется мультиметром или контрольной лампочкой.
  5. Провернуть ключ в точку «I». Проверить наличие напряжения на участках цепей 30/1NT, а также 30/1-15.
  6. В следующей позиции «II» дополнительно прозванивается цепь 30/50. В этом положении требуется удержание ключа, поскольку он возвращается назад под воздействием пружины.
  7. В точке «III» контролируется питание на цепи 30/1NT и 30/1.
Когда необходимо производить замену замка зажигания в авто?

Менять замок на ВАЗ 2107 приходится в случаях:

  1. Заедания бородки ключа при установке в личинку или при провороте. Ряд владельцев оттягивает момент замены, изготовляя новый ключ и промывая замок жидкостью WD-40.
  2. Заклинивание противоугонного стержня в любом положении.
  3. При невозможности включения стартера или других электрических цепей. Причиной неисправности является сломанная или подгоревшая контактная часть провода.

Схема подключения замка зажигания в ВАЗ-2107 по цвету проводов

Назначение проводов в замке карбюраторной машины приведено в таблице:

Цвет провода Номер контакта Функция
Сине-чёрный (двойной) 15 Служит для подсоединения цепей системы зажигания, отопителя и приборов
Розовый 30 Подаёт постоянное положительное напряжение
Двойной чёрный 1NT Предназначен для включения питания габаритных огней и фар
Красный 50 Управление работой реле стартера
Коричневый 30/1 Подача положительного питания

Установка проводки приведена на фото:

Схема подключения замка ВАЗ 2107 карбюратор

На инжекторной ВАЗ 2107 для контакта 1NT применена розово-чёрная изоляция. Вместо отдельных проводов использован пластиковый штекер, надевающийся на пины замка.

Схема подключения замка ВАЗ 2107 инжектор

Какие инструменты понадобятся для снятия и замены замка зажигания?

Чтобы снять замок зажигания на ВАЗ 2107 потребуется такой инструмент:

  • тонкая отвёртка или шило;
  • отвёртка с крестообразным жалом;
  • отвёртка со шлицевым жалом.

Как заменить замок зажигания на моделях ВАЗ-2107 с карбюратором и инжектором?

Замена замка зажигания на ВАЗ 2107 карбюраторной и инжекторной машины идентична.

Схема замка зажигания с указанием компонентов представлена на фото:

Конструкция узла

В состав замка зажигания входят:

  1. Блокирующий элемент вала рулевого управления.
  2. Корпусная деталь.
  3. Ответная часть для установки поводка от личинки.
  4. Диск контактной группы.
  5. Втулка контактной части.
  6. Внешняя часть с пинами для подключения. Буквой «а» обозначен сигнальный выступ, используемый для корректной установки контактной группы.
Демонтаж замка зажигания

Снятие выполняется по следующим шагам:

  1. Отключить питание бортовой сети автомобиля путём снятия клеммы батареи.
  2. Установить ключ в скважину и провернуть до положения «0» (головка расположена горизонтально).
  3. Открутить точки фиксации пластикового кожуха рулевой колонки. Половины кожуха соединены между собой и приборной панелью при помощи пяти винтов.
  4. Выкрутить два винта фиксации корпуса замка. Точки крепления размещены по бокам корпуса.
  5. Утопить фиксатор через отверстие в корпусе. Для этого используется длинное тонкое шило или отвёртка. Отжав фиксатор, вытянуть замок со штатного места на себя.
  6. Отключить штекер или отдельные провода от замка. Далее можно приступить к установке новой детали или дальнейшей замене контактов в старом замке.

Перед снятием проводки с замка зажигания ВАЗ 2107 рекомендуется убедиться в использовании стандартной изоляции. Это необходимо сделать, поскольку провода могут заменяться при ремонтах электрооборудования.

Фотогалерея
Отключение проводки Откручивание левого винта Откручивание правого фиксатора Утапливание фиксатора отвёрткой
Проверка и замена контактной группы

Чтобы поменять контакты в замке необходимо:

  1. Вынуть пружинное кольцо, фиксирующее группу в корпусе замка. Кольцо поддевается тонкой отвёрткой.
  2. Демонтировать контакты из замка.
  3. Установить новую группу. При соединении требуется обеспечить совпадение паза, выполненного на контактной группе, со поворотным штоком на секретной части замка. Корпус контактной части должен войти выступом в прорезь корпуса.

При замене контактов следует учитывать число пинов на детали. Поставляемые в запасные части элементы имеют шесть точек подключения проводки. До 1986 года на автомобили ВАЗ 2107 устанавливалась группа с семью контактами. Вместо одного пина 15 использован 15/1 и дополнительный 15/2. Для подключения нового замка к такому автомобилю требуется соединить провода 15/1 и 15/2 в одну ветвь.

Установка и подключение нового замка

Установка нового или отремонтированного замка производится в такой последовательности:

  1. Вставить ключ в положение «0».
  2. Утопить фиксатор блокировки и вставить деталь в направляющий корпус.
  3. Установить провода при помощи разъёмов или штатного штекера (подключение ведётся в соответствии с цветом изоляции).
  4. Установить на место винты крепления.
  5. Смонтировать защитный кожух.
  6. Надеть клемму на батарею и протестировать работу устройства.

При подключении замка зажигания на ВАЗ 2107 необходимо точно следовать электрической схеме. Ошибка при подсоединении приведёт к короткому замыканию и повреждению электрооборудования.

Как снять замок зажигания на ВАЗ-2107, если он заблокирован?

Возможны случаи, когда замок зажигания заклинивает, и личинку невозможно провернуть ни рукой, ни инструментом. Возможен вариант перелома ключа, когда часть бородки остаётся внутри скважины. В обоих случаях владельцу требуется демонтировать устройство с автомобиля.

Первый вариант демонтажа:

  1. Убрать рулевое колесо с вала. Руль крепится гайкой под ключ 24 мм, которую откручивать до конца не следует. Снятие руля со шлицов выполняется подпором ногами и ударами предплечий. После снятия детали со шлицевой части вала гайка откручивается полностью.
  2. Снять защитный пластиковый кожух рулевой колонки, закреплённый винтами с крестообразным шлицем.
  3. Открутить винты крепления замка.
  4. Нажать тонким инструментом на прижимную пластину, что позволит немного разблокировать деталь. Нажим выполняется через прорезь, имеющуюся на левой стороне замка. Нажатый фиксатор позволит сдвинуть корпус замка на себя.
  5. Ударами молотка, наносимыми по пластине справа, добиться проворота замка вокруг оси. Это даст гарантию от обратного ухода фиксатора.
  6. При помощи молотка и зубила разбить пластину. Удары наносить аккуратно, чтобы не повредить блок подрулевых переключателей.
  7. После удаления пластины станет виден запорный стержень, установленный в двух проушинах. Одна из проушин легко просматривается через отверстие.
  8. Разбить проушину зубилом или отвёрткой с плоским жалом.
  9. Нажать снова на пластину через прорезь слева и потянуть его вверх. Он должен сместиться на 10-12 мм.
  10. Нанося удары молотком по корпусу замка (в районе установки штекера), стянуть его с вала.

Второй вариант:

  1. После того, как будет утоплен фиксатор через прорезь на левой части замка, необходимо вытащить замок на максимальное расстояние.
  2. Справа на замке есть площадка с текстом и номером. Под неё вставляется клин (отвёртка).
  3. После этого ударной отвёрткой или зубилом срубается площадка с надписями.
  4. Отвёрткой через отверстие задвинуть штырь фиксатора и снять замок с вала.

Третья методика заключается в разрушении замка резким рывком:

  1. Один человек садится на водительское кресло, второй — на пассажирское.
  2. Необходимо одновременно резко рвануть руль, что вызовет разрушение фиксатора.
  3. После этого замок снимается обычным методом. Стоит отметить, что сломать рывком удаётся только замки поздних выпусков, изделия времён СССР таким образом сломать труднее. Кроме этого, есть риск повреждения элементов рулевого управления.

Встречаются другие методики снятия заклинивших замков зажигания на ВАЗ 2107 — распил корпуса, проворот или высверливание личинки и другие. Конечный выбор способа демонтажа остаётся за владельцем автомобиля.

Методика снятия заклинившего устройства демонстрируется в видео от канала «Регион 4253».

Как заменить замок зажигания без ключа?

Замена замка без оригинального ключа выполняется по следующим шагам:

  1. Демонтировать пластиковый кожух.
  2. Поддеть тонким жалом отвёртки кольцо с нанесёнными положениями ключа.
  3. Снять кольцо, под которым будет расположена личинка.
  4. Вбивать отвёртку в зазор между личинкой и корпусом для расшатывания крепёжного штифта.
  5. После того как штифт выпадет, вынуть личинку.
  6. Под личинкой установлен подвижный элемент, который отжимается при повороте замка ключом. Его надо отжать для разблокировки вала.
  7. Снять устройство с рулевой колонки и заменить новым.

Видео

Способы проверки замка от канала «Автоэлектрика ВЧ».

 Загрузка …



Замки зажигания — СеАЗ Ока, 0.8 л., 2003 года на DRIVE2

Но Оке и переднеприводных ВАЗах изначально ставился замок зажигания с реле. Реле часто ломалось, да и сам замок не отличался надежностью.
Каталожный номер этого замка 2108-3704010
Есть замок без реле, изготовленный на основе 10-го, называется «2109-3704010 Замок зажигания 2109 нового образца ДААЗ, ВАЗ 2109»
В принципе он даже лучше — на момент включения стартера так же обесточивается отопитель, фары и прочие «электрожоры» (клемма 15/2 в режиме запуска обесточивается).

схема 2108


Но мне больше нравится замок 2110, с ним можно избавиться от реле стартера, получить индикацию включенного стартера при запущенном двигателе и сделать подсветку.

Схема 2110


Для подключения нужно сделать переходник из комплекта 8-контактного разъема — от «30» и «50» идут провода вилка-розетка, от «15» раздваивается (1 розетка — 2 вилки) В принципе можно просто обрезать провода к обычному замку зажигания и напаять на них розетки. один «плюс» (коричневый) остается «лишним». Int в Оке не используется Р тоже поэтому просто из 3 проводов 2110 разъема делаем 4 для 2108 ориентируясь по цифрам и цветам. Микровыключатель и подсветка по вкусу 😉
На КамАЗявке они запараллелены с подсветкой салона. Бонусом получилось что при забытом ключе и выключенном зажигании светится светодиод, включенный параллельно обмотке реле вентилятора (индикатор срабатывания).
На китайском литре не подкючены.
На Октавре стоит замок 2109.

Цена вопроса: 1 200 ₽

ВАЗ 2107

глохнет из-за инжектора. Почему инжектор ВАЗ заводится и глохнет сразу? Если двигатель глохнет, а затем запускается

В этой статье мы поговорим о такой неприятной проблеме, как заглох двигателя и плохой запуск. Рассмотрим основные причины, по которым двигатель глохнет на холостых оборотах и ​​в движении. Кроме того, поговорим о том, почему двигатель не запускается горячим, а также о вариантах решения каждой из вышеперечисленных проблем.

Распространенные причины остановки одиночных игр:

1.Самым распространенным является регулятор (датчик) холостого хода, который напрямую связан с частотой вращения холостого хода двигателя. Проверить, не в нем ли поломка, довольно просто. Если автомобиль не заводится, когда вы проворачиваете стартер, нажимаете педаль газа, двигатель должен запуститься. Если обороты начинают плавать сразу после того, как вы убираете ногу с педали — 99%, то причина в регулировке холостого хода. Выход такой, у владельцев ВАЗа на это уйдет минимум времени.

2. Вторая вероятная причина остановки двигателя на холостом ходу — проблемы с дроссельной заслонкой.Лечится эта неприятность — банальная.

3. Если после очистки проблема не исчезнет, ​​мы предполагаем, что причиной остановки двигателя на холостом ходу может быть TPS (датчик положения дроссельной заслонки). Проблема решена способом, процедура несложная и реально выполнимая своими руками.

Нередки случаи, когда двигатель глохнет на ходу, как говорится без причины. Ниже будут перечислены наиболее вероятные и наиболее частые причины, по которым это может происходить.

Мотор глохнет на ходу — причины

1. Некачественное топливо — первое, что приходит в голову большинству из нас, к тому же с этого нужно начинать поиск причины остановки двигателя на ходу. двигаться. Вам «повезет», если это произойдет сразу после заправки, и в этом случае можно с уверенностью сказать, что проблема в топливе. Лечится сливом топлива и.

2. Свечи. Как правило, подозрение ложится на них чаще всего, конечно, после плохого топлива.Здесь все просто — откручиваем свечи и при необходимости проверяем их состояние.

3. Топливный фильтр. Засоренный фильтр может прервать подачу топлива, в результате чего вы будете заправляться, а двигатель глохнет на ходу. Достаточно устранить неисправность.

4. Воздушный фильтр. Все так же, как и с топливом, если он забит, то воздух не течет, поэтому топливно-воздушная смесь выходит повторно обогащенной и свечи просто заливаются. К тому же из-за нехватки воздуха двигатель задохнется, то есть мощность упадет, и процесс сгорания смеси в цилиндрах не состоится, в итоге двигатель заглохнет.Чтобы устранить эту неисправность, достаточно заменить воздушный фильтр.

5. Неисправный топливный насос — второй «подозреваемый». Если у вас не все в порядке с топливным насосом, то машина будет вести себя именно так: глохнет на ходу или двигатель вообще не запустится. Проблема решается проверкой насоса, ремонтом или.

6. Аккумулятор. Окисленные клеммы аккумуляторной батареи или плохой контакт могут вызвать остановку двигателя. Проверьте клеммы, при необходимости почистите или замените аккумулятор.

7. Если двигатель глохнет на ходу и больше не запускается, причиной может быть также генератор. Вышедший из строя генератор не заряжается, в результате бортовая сеть автомобиля питается исключительно от аккумулятора, и, как известно, долго не прослужит. В результате вы, не подозревая, что автомобиль работает от аккумулятора, продолжаете движение, пока он полностью не разрядится. Лечится — а.

6. В продвинутых автомобилях причины тоже могут быть в электронике и различных датчиках.Если вы не сильны в этом и все вышеперечисленные узлы и детали в норме, то лучше обратиться к специалистам, иначе можно заменить пол машины без использования набрав …

Почему

двигатель глохнет на горячем, не заводится хорошо прогретый двигатель?

1. Первая возможная причина. Во время движения через него проходит большое количество воздуха, из-за чего карбюратор серьезно охлаждается, при этом проходящее через него топливо также охлаждается. В результате температура карбюратора в несколько раз ниже температуры двигателя.Из-за этой особенности возникают проблемы, после долгой поездки вы выключаете двигатель и делаете короткую остановку, при которой карбюратор начинает сильно нагреваться от горячего корпуса двигателя. Оставшийся в поплавковой камере бензин от высокой температуры начинает испаряться, заполняя пустоты — воздушный фильтр, впускной коллектор и сам карбюратор. Образуются воздушные пробки, и в поплавковой камере не остается ни капли топлива.

Решение проблемы довольно простое — несколько раз нажмите педаль газа наполовину и попробуйте запустить двигатель.Это сделает смесь более обедненной и высвободит излишки испарения. Следует отметить, что проблемы с горячим запуском также могут быть следствием аналогичной проблемы, только из-за неисправности топливного насоса или топливопровода. Обычно это происходит в жаркую погоду, когда пары в топливной системе или насосе создают воздушные карманы, препятствующие попаданию топлива в карбюратор.

2. Вторая возможная причина странного поведения прогретого двигателя — проблемы со стартером. Убедитесь, что при попытке запустить двигатель стартер проворачивается, а не просто щелкает или не реагирует вообще.Если да, то подтвердился один из вышеперечисленных вариантов. надо стартер проверить. Если вы в дороге, то проверку можно свести к элементарной проверке кабеля питания стартера или другим визуальным операциям. Если вернешься домой, сделай подробный. В случае неисправности или замены.

3. В качестве альтернативы причиной, когда двигатель не запускается на горячем, может быть разряженная батарея из-за причины, описанной выше, когда генератор не заряжался и батарея полностью села.

Ну вроде ничего не пропустили !? На сегодня все, надеемся, статья поможет, расскажет причину поломки и поможет в решении вашей проблемы. Если вам известны другие причины, а также способы их решения, вы можете дополнить статью, используя форму комментария. Спасибо за внимание.

Стабильная работа двигателя автомобиля ВАЗ 2107 зависит от исправности и правильности настроек его систем. Регулировка холостого хода возможна без привлечения специалистов при соблюдении всех рекомендаций руководства по эксплуатации.Исправный карбюратор с правильно выставленным моментом зажигания и зазорами между контактами трамблера.

Регулирование режима согласно технической документации должно осуществляться с помощью прибора, определяющего уровень СО в выхлопных газах. В гаражных условиях карбюратор обычно регулируется на глаз и по встроенному тахометру. Описание предписывает частоту вращения коленчатого вала от 700 до 900 об / мин. При более низких значениях карбюраторные системы не могут обеспечить стабильную работу двигателя, при более высоких значениях увеличивается расход топлива.

Силовой агрегат автомобиля ВАЗ 2107 работает на бензине, при этом качество и состав топлива не всегда соответствуют требованиям стандарта. Забитый карбюратор, особенно система холостого хода, может привести к неустойчивой работе. В зависимости от степени загрязнения проявления могут быть разными вплоть до самопроизвольной остановки мотора.

Основные причины нестабильной работы двигателя автомобиля ВАЗ 2107 на холостом ходу:

  1. неправильный уровень топлива в поплавковой камере;
  2. засорение сетчатого фильтра, жиклеров и каналов;
  3. ограничение или препятствие хода клапана в EPHH;
  4. отсасывание воздуха через поврежденные прокладки, мембраны или трубки;
  5. забит воздушный фильтр;
  6. подгорание контактов или неправильный зазор между ними;
  7. некачественные свечи;
  8. неправильная регулировка угла опережения зажигания.

Перед тем, как приступить к настройке карбюратора, следует восстановить его работоспособность, иначе добиться стабильного результата невозможно.

Техническое обслуживание, поиск и устранение неисправностей

Регулярные работы с системами, обеспечивающими работу двигателя, следует начинать с полной проверки. Для удобства корпус воздушного фильтра снимается с карбюратора и осматриваются все воздуховоды. На них не должно быть трещин, а материал должен оставаться эластичным.При необходимости карбюратор разбирается и проводится его полная разборка с обнаружением дефектов и заменой неисправных деталей.

Следующий этап — диагностика, устранение выявленных неисправностей и регулировка системы зажигания. Рекомендуется почистить контакты в трамблере мелкой наждачной бумагой, заменить свечи и правильно выставить угол опережения. Сделать это можно с помощью тестера или примитивной тестовой лампы. Переходить непосредственно к регулировке двигателя ВАЗ 2107 имеет смысл только в том случае, если карбюратор и другие системы приведены в порядок.

Настройка трансмиссии

Скорость холостого хода регулируется в хорошо вентилируемом помещении или на улице. Убедитесь, что воздушная заслонка полностью открыта, нажав ручку вперед до упора. Теперь карбюратор полностью готов к установке режима.

Последовательность действий мастера следующая:

  1. В выхлопную трубу вставлен датчик устройства, определяющий концентрацию угарного газа в выхлопе. Устройство включается, и с него снимаются показания, характеризующие работу карбюратора.
  2. При превышении установленных параметров винт качества смеси затягивается отверткой. Это действие выполняется в несколько этапов с постоянным контролем выхлопа.
  3. Падение холостого хода компенсируется тем, что карбюратор ВАЗ 2107 регулируется винтом количества смеси.

Процедура продолжается до тех пор, пока двигатель не будет стабильно работать в этом режиме. При отсутствии приспособления регулировку исправного карбюратора на автомобиле ВАЗ 2107 можно произвести и без него.При определенном навыке эта операция не займет много времени.

Регулировка холостого хода без устройства

Опытные мастера и водители настраивают силовой агрегат ВАЗ 2107 следующим образом:

  1. Винт качества карбюраторной смеси устанавливает минимальные обороты, при которых двигатель работает нестабильно, но не глохнет.
  2. Скорость увеличивается за счет добавления смеси.

Процедура проверки качества смеси повторяется до тех пор, пока карбюратор не обеспечит стабильную работу двигателя.

На практике этот способ применяется довольно часто и при достаточном водительском опыте положительный результат гарантирован.

Регулировка холостого хода на карбюраторе ВАЗ 2107

Холостой ход — это режим работы двигателя, при котором нет нагрузки на коленчатый вал. Необходимо поддерживать минимальное количество сгорания топлива, чтобы двигатель не глохнул и ему не приходилось использовать энергию аккумулятора для перезапуска. Нестабильные холостые обороты приводят к тому, что двигатель глохнет или работает с перебоями, поэтому периодически необходимо регулировать обороты холостого хода на ВАЗ 2107 (карбюратор).Сегодня вы узнаете, почему на автомобиле ВАЗ 2107 с карбюратором нет холостого хода и как его отрегулировать.

Регулировка холостого хода на ваз 2107

Почему холостой ход нестабильный — карбюратор ВАЗ 2107?

В зависимости от причин холостой ход может быть нестабильным или вообще отсутствовать. Обе неисправности характерны для любого карбюратора, установленного на ВАЗ 2107.

Для корректной настройки этого режима необходимо знать причины, которые могут быть следующие:

  1. Недостаточный или избыточный уровень в поплавке. камера.Поплавковая камера необходима для регулирования давления между топливной системой и диффузором и поддержания постоянного уровня топлива, готового к распылению. При недостаточном уровне камера не успевает подать бензин в камеру, а при слишком высоком уровне переливается так, что топливо не успевает сгореть.
  2. Грязный карбюратор. Он может касаться как своих канальцев, так и отдельных элементов: сетчатых фильтрующих частей, а также клапанов и различных насадок.
  3. В карбюраторе ДААЗ 2107 — 1107010 может выйти из строя датчик холостого хода или это неисправность EPHH.Это обычное дело. Клапан может быть установлен неправильно, из-за чего его трудно перемещать.
  4. Чрезмерная утечка воздуха. Проявляется в виде протечек в стыках деталей карбюратора или имеется пробой прокладки коллектора.
  5. Высокая степень загрязнения воздушного фильтра.
  6. Неисправность распределителя — сгоревшие контакты.
  7. Неправильная регулировка угла опережения или холостого хода ВАЗ 2107 (карбюратор).

Есть решение проблемы для каждой причины.Поэтому рассмотрим более сложные неисправности и выясним, почему холостого хода может вообще не быть.

Нет карбюратора на холостом ходу ВАЗ 2107 — в чем причина?

Понятие «нет хх» на карбюраторе ВАЗ 2107 означает, что помимо нестабильной работы двигателя есть остановка. Это может произойти сразу после запуска или позже, давая возможность двигателю поработать.

Причины отсутствия холостого хода следующие:

  • Неисправность принудительного холостого хода экономайзера;
  • Утечки воздуха;
  • Неправильная установка угла опережения зажигания.

Все эти проблемы сопровождаются тем, что карбюратор не регулируется. Поэтому сначала научимся устранять причины.

Неисправен датчик ЭПХХ

Экономайзер холостого хода или датчик холостого хода на ВАЗ 2107 находится под капотом и прикручен к карбюратору сбоку. Это небольшой цилиндрический электромагнит, ввинчиваемый в устройство. На тыльной стороне клапана находится контакт, провод от которого идет в цепь питания замка зажигания.

Блок управления ЭПХХ: 1 — выходы блока; 2 — корпус; 3 — печатная плата с элементами микроэлектроники.

Если карбюратор не поддается никаким регулировкам или не работает на холостом ходу на ВАЗ 2107, а ХХ очень быстро пропадает или двигатель работает нестабильно, то имеет смысл запустить двигатель и попробовать немного открутить клапан. Если карбюраторный двигатель восстанавливается, слегка затяните клапан и попробуйте изменить количество смеси. В 90% случаев карбюратор снова начинает исправно работать.

Другой случай — полная неисправность клапана. Для этого нужно его проверить. Его нужно подключить напрямую к аккумулятору. Если были слышны щелчки, значит, клапан исправен. Попробуйте вкрутить его в карбюратор и запустить двигатель. В случае успеха нужно искать обрыв в электропроводке и тогда вам не нужно будет регулировать xx.

Утечка воздуха

Это одна из самых сложных проблем, которая может быть вызвана несколькими причинами:

  1. Кривое прилегание
  2. Неисправные прокладки
  3. Дроссельная заслонка не закрыта

Чтобы убедиться в наличии данной проблемы, необходимо проверить цвет свечей зажигания и количество оборотов на холостом ходу.Если обороты слишком высокие, а свечи имеют белый налет, значит, смесь обеднена, а значит, воздуха подано больше, чем должно быть.

В этом случае проверка начинается с обработки стыков карбюратора с коллектором очистителем дроссельной заслонки. Начните обработку на впускном коллекторе, затем перейдите к стыку карбюратора и коллектора и завершите EPC. Изменение количества оборотов укажет на наличие утечек воздуха. Он должен располагаться на стыках прокладок.

Однако прокладка не всегда может быть причиной. При неправильной установке и демонтаже карбюраторов на поверхности их стыков могут образоваться неровности, через которые всасывается воздух.

Другая причина — открытая дроссельная заслонка. Точнее не до конца закрыта. Так будет правильнее, ведь внизу верхней крышки карбюратора есть болт для регулировки зазора дроссельной заслонки. Если его открутить, то заслонка приоткрывается и в диффузор поступает очень большое количество воздуха, снижая содержание бензина.Поэтому расход становится меньше, а скорость слишком высока, поэтому ее нужно регулировать.

Для фиксации необходимо снять верхнюю крышку и отрегулировать положение дроссельной заслонки. Проблема сразу уйдет.

Регулировка уровня поплавковой камеры

Это первое, что нужно начать с регулировки любого карбюратора. Именно от этой части будет зависеть расход и устойчивость двигателя. Уровень должен быть на номинальной отметке, установленной производителем, поэтому очень важно соблюдать технологию.

Установка уровня топлива в поплавковой камере:
I — крышка карбюратора; 2 — седло игольчатого клапана; 3 — стоп; 4 — игольчатый клапан; 5 — шарик стопорной иглы; 6 — отводная пробка иглы клапана; 7 — кронштейн поплавка; 8 — язычок; 9 — поплавок; 10 — прокладка.

Снимается верхняя крышка карбюратора, но перед этим нужно накачать ручной бензонасос для проверки установленного уровня. Номинал — уровень бензина, расположенный на половине наклонной поверхности.Если он больше или меньше, то отрегулируйте уровень поплавка, согнув регулировочные щупальца. ХХ оборотов также регулируются поплавковой камерой.

Для проверки достаточно надеть крышку, запустить двигатель и сразу выключить его. Снова откройте крышку и проверьте уровень. После этого можно переходить к следующему этапу.

Как отрегулировать карбюратор ВАЗ 2107 на холостом ходу?

Теперь самое главное. Должен быть тахометр. После проверки всех систем, их исправности и правильности настроек можно приступать к регулировке скорости xx.Для этого машину устанавливают на ровную поверхность, качественно и количественно винты затягивают до упора и откручивают на четыре оборота, так они отрегулированы с завода.



Заранее нужно настроить лаунчер и полностью его удалить. Двигатель должен прогреться до рабочей температуры. Если есть необходимость в холодном запуске, вытащите воздушную заслонку и снимите ее, как только двигатель прогреется. Но не трогайте педаль газа.

Установите скорость 800 об / мин, затянув винт количества воздушно-топливной смеси.После этого нужно открутить или затянуть качественный винт таким образом, чтобы обороты стали максимально высокими. Не торопитесь, чтобы сделать процесс настройки более точным.

Снова затяните регулировочный винт до 800 об / мин. Теперь нужно отрегулировать винт качества, пока двигатель не начнет немного трястись. Этот момент будет максимально допустимым с точки зрения экономии топлива и динамики разгона.

Есть еще один метод, который заключается в циклическом увеличении скорости с помощью качественного винта.Этот процесс может продолжаться очень долго, пока мотор просто не заглохнет. Самое главное, чтобы частота вращения не опускалась ниже 750 об / мин, но и не превышала 900. В противном случае двигатель будет работать нестабильно или потреблять слишком много топлива. Настроить станет сложнее.

Если регулируются завышенные обороты ХХ, то они заметно снижают ресурс двигателя, однако зимой допускается регулировка на холостом ходу до 1000 об / мин, когда карбюратор подмерзает и требует дополнительной смеси.После этого следующую регулировку нужно будет заправить в пружину, чтобы снизить скорость.

Регулировка холостого хода карбюратора ВАЗ 2107 — как и зачем это делается?

Регулировка холостого хода на карбюраторе является неотъемлемой частью обслуживания карбюраторного автомобиля, а в форсунке нам в такой ситуации поможет датчик холостого хода. Сегодня мы рассмотрим регулировку этого механизма на автомобиле ВАЗ 2107, но перед этим выясним, почему выполняется установка ХХ.

Зачем нужно регулировать обороты холостого хода карбюратора?

Карбюратор — это механизм, который подает топливовоздушную смесь в камеру сгорания двигателя в строго заданном соотношении. В зависимости от количества и состава смеси (состав в данном случае называется «качественным») определяется множество характеристик двигателя: стабильность его работы, мощность и расход израсходованного топлива.

Идеально настроенный карбюратор позволяет добиться наиболее эффективной работы двигателя на ХХ.Это означает, что он будет иметь стабильные обороты и максимальную мощность при минимальном расходе топлива. Поэтому необходимо регулировать обороты холостого хода на карбюраторе при следующих симптомах:

  • Двигатель неоправданно и достаточно большой расход топлива … Эконометрическая стрелка постоянно указывает на неэкономичную работу двигателя, и бензин стал довольно быстро заканчиваться.
  • Пониженная мощность двигателя. Это означает, что ему трудно набрать необходимые обороты, прежде чем водитель переключится на следующую передачу.Кроме того, на низких оборотах может отсутствовать тяга, двигатель глохнет или педаль газа провисает.

Основная проблема с первыми двумя признаками в том, что это может произойти не только по вине карбюратора. Виноваты топливные фильтры, насосы и неисправная система зажигания.

  • Самая главная и веская причина в том, что мотор не держит холостой ход или не держит его стабильно: возможна вибрация двигателя, а стрелка тахометра будет постоянно менять свое положение.В конце концов мотор глохнет сам по себе.

Как отрегулировать холостой ход карбюратора на ВАЗ 2107

После того, как вы обнаружили основные признаки неправильной работы карбюратора, необходимо отрегулировать холостой ход. Перед тем как приступить к этой процедуре, нужно убедиться, что система зажигания работает исправно, топливные фильтры чистые и топливный насос исправен, только после этого можно приступать к регулировке холостого хода.

  • Сначала прогрейте двигатель до рабочей температуры.Если это не удается (двигатель глохнет), вытащите ручку ручного управления воздушной заслонкой. После прогрева двигателя заглушите его и на карбюраторе найдите два винта, которые расположены под углом друг к другу. Тот, который стоит перпендикулярно карбюратору, называется регулировочным винтом, или, другими словами, винтом холостого хода. Он определяет количество смеси, которая подается в цилиндры двигателя. Второй винт отвечает за соотношение бензина и воздуха, который смешивается в карбюраторе и называется качественным винтом.Затяните оба винта, а затем открутите винт количества на 4 оборота, а винт качества — на 3. Не забудьте снять всасывающий патрубок.
  • Снова запустите двигатель. Скорее всего, частота вращения будет неправильной, поэтому затяните или открутите винт с цифрой так, чтобы частота вращения была 850-900 об / мин. Теперь используйте винт качества, чтобы установить двигатель на максимальные обороты. Для этого открутите или затяните винт и внимательно следите за оборотами на тахометре. Для этого не нужно откручивать болт до конца, так как качество достигнет своего пика и свечи будут просто «заливать».Откручивайте до появления соответствующих прерываний.

Обратите внимание, что частота вращения двигателя на холостом ходу меняется в зависимости от сезона. Летом он не должен превышать 900, а зимой — 1000 об / мин.

Видео — Простая настройка своими руками ХХ

Так на карбюраторе ВАЗ 2107 регулируются холостые обороты. Как видите, это совсем не сложно.

ВАЗ 2107 не простаивает: как справиться с проблемой

ВАЗ 2107 — не лучшая модель среди автомобилей своего класса по сравнению с зарубежными примерными аналогами.Тем не менее, благодаря невысокой цене и доступному сервису автомобиль уже много лет пользуется популярностью на всем постсоветском пространстве. Автомобиль выпускался с 1982 по 2014 год. То есть самой старой модели более 30 лет. За такой период эксплуатации владелец сможет столкнуться со всеми видами неисправностей и исследовать большинство причин неисправностей.

После нескольких лет эксплуатации ВАЗ 2107, как и практически идентичная модель 2105, начинает проявлять новый характер с изменениями не в лучшую сторону.Неисправности, связанные с силовым агрегатом и его обвесом, имеют различный характер, но симптоматические:

  • периодически глохнет двигатель;
  • не держит стабильную динамику;
  • нестабильная работа на холостом ходу;
  • сложно запустить;
  • недостаточная мощность;
  • повышенный расход топлива.

Все неисправности возникают по двум причинам: нарушение регулировок или износ деталей.

Нестабильная работа инжекторного двигателя

Обычно выражается в самопроизвольном изменении оборотов двигателя.Наблюдается при движении и на холостом ходу. Самая частая причина скорости работы агрегатов впрыска ВАЗ2107 / 2105 — выход из строя ДМРВ (датчика массового расхода воздуха).


Это устройство контролирует количество воздуха, поступающего в двигатель. На основании этих данных ЭБУ регулирует подачу горючей смеси с оптимальным соотношением топлива и воздуха при различных условиях работы двигателя. Соответственно, при отсутствии этого баланса обороты двигателя начинают зависеть от количества подаваемого кислорода.То есть подул ветерок — обороты увеличились, стихи — уменьшились.

Убедиться, что неисправен именно ДМРВ, довольно просто. Отсоедините разъем устройства, и ЭБУ перейдет в аварийный режим. В этом режиме подача топлива регулируется положением дроссельной заслонки. Если машина стала вести себя адекватнее, значит ДМВР неисправен. Так можно водить, но немного упадет мощность и увеличится расход топлива.

Неисправный датчик массового расхода воздуха не подлежит ремонту, за исключением загрязнения, поэтому вы можете попробовать его почистить.

Алгоритм чистки ДМВР ВАЗ2107 / 2105:

  1. Демонтировать датчик вместе с защитным кожухом.

  1. Открутите два винта и вытащите датчик из основания, не касаясь поверхностей активного элемента (токоизогнутый провод).
  2. Вымойте корпус любым средством для мытья посуды.
  3. С помощью баллона с очистителем для ДМВР или карбюратора на спиртовой основе (без ацетона) аккуратно очистите поверхности.
  4. Обильно залейте 3-4 раза, жидкость должна стечь.
  5. Просушите устройство.
  6. Соберите блок в обратном порядке.

Если проблема не исчезнет, ​​придется покупать новое устройство.

Нестабильная работа карбюраторного двигателя

Природа нестабильной скорости двигателя ВАЗ2107 / 2105 с карбюраторами такая же, как и у инжекторного, в неконтролируемой подаче воздуха или топлива в камеру сгорания.

Но в этом случае за приготовление горючей смеси отвечает карбюратор.Это полностью механическое устройство, отвечающее за оптимальное соотношение топлива и кислорода для разных режимов работы силового агрегата.

Несмотря на наличие фильтров на впуске топлива и воздуха, они могут работать неэффективно, как правило, из-за длительного срока службы, превышающего указанный в нормах обслуживания. В результате мелкие частицы забивают жиклеры карбюратора.

Водители с большим стажем особо не церемонятся, бросают на сутки карбюратор ВАЗ2107 / 2105 в ведро с бензином, потом со всех сторон продувают сжатым воздухом и карбюратор вроде нормально работает.Это нормальный раствор, но он легко воспламеняется. Среди причин неисправностей двигателя, вызванных поломкой карбюратора, можно выделить:

  • смещение положения регулировочных винтов от ударов или вибрации;
  • увеличение диаметра отверстия форсунок из-за износа;
  • гаситель износа оси, ограничивающий ее ход;
  • засорение жиклеров;
  • Нарушение герметичности поплавка.

Для определения неисправности карбюратора ВАЗ2107 / 2105, а она, вероятно, будет сложной, начнем с проверки поплавка на герметичность.Для этого снимаем ее с верхней крышки карбюратора (ее необходимо демонтировать). Если в поплавке есть бензин, выбросьте его; если есть воздух, проверьте его на наличие пузырьков в тазе с водой. Допустим, он сдал экзамен, значит надо проверить пробел.

Поднимите крышку карбюратора в вертикальное положение. Зазор между поплавковой камерой и стенкой карбюратора должен составлять 6,5 мм.

Установите крышку карбюратора и дайте двигателю поработать 30 секунд. Снимаем крышку. Уровень бензина должен быть ровно посередине сужающейся поверхности корпуса карбюратора.Если не получилось, следует немного согнуть угол штанги поплавка.

Со временем воздушные и топливные жиклеры забиваются или изнашиваются. В первом случае их необходимо очистить и продуть. Во втором случае следует проверить пропускную способность форсунок с помощью емкости для воды, установленной над мерной форсункой на 1 метр. Они соединены трубкой. Внизу установлена ​​мерная колба. Измерения проводятся в см3 / мин. В зависимости от маркировки насадки объем жидкости, собираемой за минуту в мерной колбе, должен соответствовать.

Намного проще купить комплект жиклеров и заменить их через 7-10 лет эксплуатации карбюратора.

Те, кто использует газовые установки, должны знать, что карбюратор не используется при движении на газе. Со временем внутри сухих форсунок образуется оксид, который забивает отверстия для подачи топлива. Бензиновый автомобиль может не заводиться. Рекомендуется периодически использовать бензин.

Регулировка карбюратора

Регулировка карбюратора состоит из нескольких этапов:

  1. Отрегулируйте плавающее положение, как описано выше.
  2. Проверьте и закрутите винты «качества» и «количества». Вкрутите их до упора и открутите на 2–3 оборота для «качественного» винта и на 3–4 оборота для «количества».
  3. Подключите тахометр или автотестер к клемме «K» катушки зажигания, а второй датчик — к кузову.
  4. Запустить и прогреть двигатель до температуры 90 ° C

  1. Используйте винт «качества», чтобы установить максимальные обороты холостого хода. Расход бензина увеличивают поворотом винта против часовой стрелки.
  2. Используйте винт «количества» для увеличения скорости примерно на 80-90 об / мин.
  3. Качественным винтом определяем, максимальные ли эти обороты, если нет, то повторяем процедуру.
  4. Если положение регулировочного винта не влияет на частоту вращения двигателя, затяните контрольный винт так, чтобы скорость упала до 800-900 об / мин.

Эта регулировка карбюратора может быть не совсем точной, но не требует специального оборудования.

Если автомобиль заглох

Двигатель, который внезапно заглохнет, не только создает неудобства во время вождения, но и представляет угрозу безопасности водителя и пассажиров.Причин несколько.

Глохнет на холостом ходу:

  • выход из строя датчика холостого хода;
  • неисправность датчика дроссельной заслонки;
  • неисправность датчика положения дроссельной заслонки.

Глохнет на ходу:

  • отключение подачи топлива или воздуха из-за загрязненного фильтра;
  • неисправность топливного насоса;
  • засорение жиклеров карбюратора;
  • перегрев двигателя.

Диагностику автомобиля, у которого глохнет двигатель в самых неожиданных местах, лучше начинать с проверки датчика холостого хода.

Проверить его работоспособность несложно. Демонтируйте прибор, не снимая контактов, или подключите их после демонтажа. Возьмите устройство в руки, положите палец на иглу конуса и попросите друга включить зажигание. Если вы чувствуете толчки, то положите устройство обратно. Датчик холостого хода в порядке.

Если датчик дроссельной заслонки вышел из строя, то автомобиль не только заглохнет, но и не заведется, потому что ЭБУ подаст команду на максимальный выброс топлива, свечи заполнятся и двигатель заглохнет.

Если вы находитесь в дороге на автомобиле ВАЗ и возникла проблема с датчиком дроссельной заслонки, то проще не заморачиваться и обратиться в ближайший сервис, но если вы дошли до гаража, то можете воспользоваться следующей инструкцией:

  1. Снимите датчик.
  2. С помощью сверла 2 мм просверлите пластиковую крышку по кругу.
  3. Вынуть пластиковую накладку верхнего контактного блока.
  4. На нижней деке очистите гусеницы WD-40 или медицинским спиртом.
  5. То же и с контактной группой верхней крышки, но не гните их, тогда они преждевременно съедят гусеницы.
  6. Соберите в обратном порядке.
  7. Покройте контур любым клеем для пластика.

Недостаточно воздуха

Часто машина заводится хорошо, едет на всасывании, но как только всасывание отключается, двигатель глохнет. Это говорит только об одном — нехватке воздуха. Скорее всего, засорены воздушные жиклеры. Их необходимо открутить и почистить. Затем убедитесь, что машина не должна заглохнуть без всасывания.

Причин некачественной работы автомобильных агрегатов с подобными симптомами невероятное количество, но разобраться в них сможет только специалист, обладающий набором профессиональных диагностических средств.Но если вы чувствуете себя уверенно — дерзайте, в автосервисах ВАЗа вас уже ждут.

Регулировка холостого хода на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Холостой ход — со временем человек, который использует автомобиль с нарушенной частотой вращения холостого хода, решает отрегулировать его, потому что, как мы все знаем, если частота вращения холостого хода слишком низкая, двигатель будет время от времени останавливаться, а если это завышен, то расход топлива у этого двигателя увеличивается и тут приходится искать, как говорится, золотую середину.

Но чтобы найти эту середину, сначала нужно научиться регулировать обороты холостого хода на автомобиле, а не все люди умеют регулировать обороты холостого хода. Поэтому сегодня мы разберем вопрос регулировки холостого хода на автомобилях семейства «Классик».

Примечание!
Для регулировки понадобится всего одна отвертка!

Резюме:

Советы по регулировке холостого хода:
Во-первых, регулировка должна проводиться при рабочей температуре двигателя (90-95 ° C), а также при регулировке воздушный фильтр должен быть установлен на автомобиле .

Во-вторых, при регулировке холостого хода необходимо отрегулировать уровень топлива в поплавковой камере карбюратора.

В-третьих, необходимо также отрегулировать зазоры клапанов и отрегулировать угол опережения зажигания автомобиля.

В-четвертых, при регулировке холостого хода воздушная заслонка должна быть полностью открыта, это можно проверить, сняв крышу с корпуса воздушного фильтра и, как следствие, посмотрев на заслонку.

В-пятых, регулировка холостого хода автомобиля не всегда проста для новичка, потому что регулировку вращения коленчатого вала и регулировку содержания окиси углерода (CO) необходимо выполнять одновременно.

Примечание!
Для более точной регулировки холостого хода необходимо использовать «Газоанализатор», которого у большинства владельцев нет вообще. Но регулировку можно произвести и без этого устройства, но только это будет сложнее! (Как производить регулировку без этого устройства, см. Рубрику: «Регулировка холостого хода без газоанализатора»)

Как отрегулировать холостой ход на ВАЗ 2101-ВАЗ 2107?

Перед тем, как продолжить настройку, посмотрите фото ниже:

Примечание!
Начнем с того, что на фото выше показаны винты, благодаря которым регулируется холостой ход.Как видите, винты расположены глубоко в корпусе дроссельной заслонки карбюратора, поэтому винт под цифрой «1» на фото не виден. На некоторых автомобилях на оба этих винта запрессовываются втулки, благодаря чему винты можно повернуть только на пол-оборота. Если из-за этих втулок нет возможности правильно повернуть винт регулировки холостого хода, то снимите винты и, как следствие, сломайте головки втулок. Когда винты откручены, сотрите с них остатки сломанных втулок и затем затяните винты на их месте!

Регулировка холостого хода с помощью газоанализатора:

Примечание!
Чтобы вы поняли поподробнее, при закручивании винта частота вращения коленвала будет постепенно уменьшаться, а с обратным эффектом, то есть при откручивании частота вращения будет постепенно увеличиваться!

2) Теперь плавно переходите к регулировке содержания «СО» в выхлопных газах, для этого поверните винт, указанный под цифрой «1» на фото выше.При вкручивании винта под цифрой «1» содержание «СО» в выхлопных газах будет постепенно уменьшаться, а при откручивании — соответственно увеличиваться.

Примечание!
В настоящее время необходимо регулировать содержание «СО» в выхлопных газах по «ГОСТу». Снижать содержание «СО» ниже нормы не нужно, так как в связи с этим может резко возрасти содержание несгоревших углеводородов «СН». Кстати, при регулировке винта «1» можно менять частоту вращения коленчатого вала!

3) И наконец, поверните винт под цифрой «2», вернув тем самым частоту вращения коленчатого вала в норму.После этого также рекомендуется проверить содержание «СО» в выхлопных газах с помощью прибора. Если необходимо заново отрегулировать оба винта, регулируйте их до тех пор, пока работа двигателя и выброс «СО» в атмосферу не достигнут нормы.

Примечание!
После всех регулировок сядьте в машину и резко нажмите, а затем отпустите педаль газа. Следите за тем, чтобы при нажатии на педаль двигатель работал без перебоев, а при отпускании — двигатель автомобиля не должен глохнуть.Если двигатель глохнет после отпускания педали газа, увеличьте скорость вращения коленчатого вала до «800 об / мин». Частота вращения коленчатого вала регулируется винтом под цифрой «2»!

Регулировка холостого хода без газоанализатора:

1) Для начала медленно начинаем вращать винт состава смеси, который обозначен цифрой «1». Вращайте его, пока частота вращения коленчатого вала не станет максимальной. (Частоту вращения коленчатого вала очень легко узнать по показаниям тахометра)

Примечание!
Вращением этого винта регулируется выброс вредных веществ в атмосферу.При закручивании этого винта количество выбрасываемого в атмосферу «СО» будет уменьшаться, а при откручивании — наоборот, увеличиваться!

2) Затем с помощью винта под цифрой «2» установите частоту вращения коленчатого вала на «1100 об / мин».

Примечание!
Винт под цифрой «2» регулирует скорость вращения коленчатого вала, поэтому при закручивании этого винта частота вращения будет постепенно уменьшаться, соответственно при откручивании постепенно увеличиваться!

3) И в конце, затягивая винт состава смеси (цифра 1), добиться, чтобы частота вращения коленчатого вала была «800 об / мин».

Вопрос?
Как отрегулировать холостой ход автомобиля? (Ответ напишите в комментариях)

Дополнительный видеоролик:
Другой способ регулировки оборотов холостого хода, который вы можете увидеть на видео ниже:

Примечание!
Даже если вы посмотрите видео, советуем все равно прочитать статью, потому что она написана более подробно!

Ситуации, когда инжектор ВАЗ сразу заводится, после чего сразу глохнет, возникают довольно часто.А все из-за системы впрыска топлива (форсированного типа). Для исправления данной ситуации автовладельцы часто используют нагревательную свечу, но это не решение проблемы, а лишь временная мера. Если ВАЗ 2107 заводится и глохнет сразу после поворота ключа в замке зажигания, то в большинстве случаев это свидетельствует о проблеме с подачей топлива (забит бензонасос или работает некорректно) или о качестве используемого топлива. оставляет желать лучшего, а форсунки просто забиваются.А заводится машина исключительно на остатках топлива в цилиндрах.

Обнаружение неисправного компонента

Итак, что делать, если двигатель запускается легко, но после этого сразу тормозит и глохнет? Первым делом проверьте, нет ли нагара на свечах. Если часть из них покрыта слоем нагара, то двигатель априори не может нормально работать. Сначала заводится за счет движения стартера, но сразу после этого тормозит, так как несколько цилиндров физически не в состоянии выдержать всю нагрузку от коленчатого вала.Карбюратор, кстати, тоже может выйти из строя из-за такой проблемы.

Так в чем причина неисправности двигателя? Если машина заводится, то хоть с искрой все нормально. То есть электрика работает как положено. Не будет лишним размотать головы и попытаться найти те свечи, которые покрыты слоем нагара. Их можно очистить, обожгив их над газовой горелкой и очистив спиртом (это можно делать только тогда, когда контакты холодные).

Сам инжектор тоже может засориться.В этом случае просто не работает подача топлива в камеру сгорания. Необходимо выполнить следующие действия:

  • снимите колодки и проверьте заслонки;
  • проверить работу датчиков;
  • проверить, нормально ли работает двигатель при температуре выше 80 ° C.

Естественно может выйти из строя сам бензонасос. В момент пуска двигателя он автоматически превращается в инжектор за счет стартера, а затем идет тяга от генератора.Если один из этих компонентов не работает должным образом, автомобиль просто заглохнет. Здесь мы снова говорим об остаточном количестве топлива в цилиндрах. Если двигатель сразу глохнет, а с ним и стартер работает неравномерно, то, скорее всего, проблема либо в нем, либо в замке зажигания.

Вам следует попробовать заменить его на заведомо исправный и повторно проверить работу двигателя. В крайнем случае контакты просто зажимаются.

Что делать, если проблема в ЭБУ?

Двигатель может работать некорректно, если бортовой компьютер неисправен.В ВАЗе именно он отвечает за своевременную подачу топлива, синхронизацию работы форсунки-форсунки и свечей зажигания. Когда двигатель сразу глохнет, это указывает на несоответствие между моментом подачи топлива и воспламенением топливной смеси.

Как правило, помогает смена прошивки или восстановление ее до заводского состояния. Хотя иногда может просто потребоваться отрегулировать цикл подачи топлива, а также насыщенность смеси. В крайнем случае на ВАЗ 2110 (или более поздней модели) придется заменить весь блок ЭБУ или отключить его, запустив двигатель в работу только от механики.

Следует отметить, что за работу двигателя отвечает не только сам ЭБУ, но и куча датчиков, регулирующих давление в форсунке, насыщенность смеси, момент зажигания.

То есть нужно проверить их работу. Хотя, если обнаружится неисправность одного из них, на приборную панель должен быть отправлен сигнал Check Engine. Это, например, происходит при запуске ВАЗ 2110. Этого не происходит только в том случае, если ЭБУ просто не получает сигналы от датчиков.Стоит отметить, что в модели 2107 компьютер по умолчанию не установлен, но без него инжектор не работает.

Аналогичные проблемы возникают, когда карбюратор переделывают синтетически на инжектор, но бортовой компьютер остается. Просто меняют прошивку, подключают новые модули, но нужно понимать, что изначально на такую ​​работу не было рассчитано. Таким образом, если карбюратор переделывают, то вместе с ним необходимо менять ЭБУ на совместимую модель.К счастью, об их выпуске позаботился ВАЗ.

Итак, если форсунка запускается и сразу глохнет, то основными причинами такой неисправности являются неисправности в электронике (в том числе и ЭБУ), неправильная работа топливной системы или проблемы с фильтрацией бензина. Определить первопричину не составляет труда. В крайнем случае всегда можно обратиться в центр СТО. Но стоит помнить, что любые корректировки работы бортового компьютера можно производить только при полностью исправном двигателе.

Если у вашего автомобиля ВАЗ-2107 возникла неисправность, в результате которой глохнет двигатель, то дальнейшее движение становится проблематичным. Но найти причину этой неисправности для инжекторного двигателя G7 довольно сложно без наличия диагностического оборудования, так как, к сожалению, причин, по которым коленчатый вал перестает вращаться, много.

Чаще всего глохнет инжекторный двигатель при работе холостой ход … В этой неисправности может быть задействован дроссельный узел с регулятором холостого хода (РХХ), так как во время работы двигателя дроссельный узел может сильно загрязниться , что приводит к заклиниванию штока РХХ.Чтобы проверить это предположение, ее придется удалить, а при наличии загрязнений аккуратно промыть жидким маслом для промывки скважин, смешанным с грязью.

Если у вас на машине есть сигнализация ВАЗ-2107 , которая работает с электрической схемой бензонасоса, причиной глохнет двигателя может быть некачественная работа тех, кто его устанавливал. Если делали это на скручиваниях, то плохо сжатая скрутка со временем ослабевает и в результате теряется контакт. В результате перестает работать электрический топливный насос.

Возможной причиной остановки двигателя может быть дообогащение горючей смеси … Это можно проверить, сняв свечи зажигания. Если они покрыты сажей, значит смесь богатая. Количество бензина, подаваемого в цилиндры двигателя, зависит от положения дроссельной заслонки и правильного показания датчика температуры, который находится слева в задней части головки блока цилиндров. При его замене придется частично слить антифриз из системы охлаждения.

Отказ

также приводит к сильному обогащению смеси , датчик массового расхода воздуха (ДМРВ). Проверить его состояние можно мультиметром. Измерение производится между зеленым и красным проводами (2-я и 4-я клеммы, если считать слева направо) при включенном зажигании. Если напряжение больше 1,002 вольт, то его придется заменить.

При сильном обеднении горючей смеси заглохнет и двигатель. А его истощение происходит из-за утечки воздуха за дроссельным узлом.Возможными местами утечки воздуха обычно являются прокладки системы впуска либо в результате ослабления креплений деталей, между которыми они стоят, либо из-за их поломки. Утечки воздуха можно найти с помощью коптильни, используемой пчеловодами. Закурив им моторный отсек, сразу будет видно, куда втягивается дым. А на приличных СТО вместо курильщика используют прибор, называемый дымогенератором.

Несмотря на развитие автопрома, классические модели ВАЗ по-прежнему пользуются большим спросом в странах СНГ.Последние модели «Классика», а именно ВАЗ-2107, оснащались инжекторной системой впуска. Он надежнее карбюраторного. Но что делать, если ВАЗ-2107 заводится и глохнет? Инжектор — более сложная система. Но проблему можно решить своими руками. Давайте посмотрим, как это сделать.

Стартер крутится?

Для начала необходимо проверить напряжение в бортовой сети автомобиля. Для нормального пуска машины этот показатель не должен быть ниже 12.5 В. Для точного измерения напряжения необходимо использовать вольтметр.

Пускатель — это механизм, требующий большого пускового тока. Именно этот узел запускает коленчатый вал. Поэтому если не запускается ВАЗ-2107 (инжектор), причины могут быть банальными — низкое напряжение аккумулятора. Метод устранения — зарядить аккумулятор. Следует придерживаться показателей 12,5-14 Вольт.

Поломка стартера

При коротком замыкании в корпусе или проводке якоря заменить поврежденную деталь.Как мне проверить товар? Для этого нужно использовать мультиметр. Один провод подключается к точке трения щеток, а второй — к оси якоря. Если стрелка прибора отклоняется от значений, это может быть неисправность якоря или обмотки. Проверьте кисти. Они должны легко двигаться, а их пружины должны быть упругими и хорошо давить на якорь. После замены поврежденных компонентов снова запустите двигатель.

Система зажигания

Что делать, если ВАЗ-2107 (инжектор) не заводится при хорошо заряженной аккумуляторной батарее и исправном стартере? Причины могут заключаться в системе зажигания.Здесь он бесконтактного типа. Первое, что нужно проверить — это состояние свечей. Их можно просто «залить». Выкрутите элементы наружу и проверьте состояние электрода. При наличии налета деталь следует очистить в щелочном растворе и открутить. Также следует проверить зазор между электродами. Для этого используется специальный зонд. Нормальное значение должно быть от 0,7 до 1 миллиметра.

Что делать, если показатель не соответствует норме? Электрод можно гнуть.Но делайте это осторожно. Если показатель меньше нормы, воспользуйтесь отрицательной отверткой. Если больше, постучите электродом по металлической части (например, по крышке клапана двигателя). Нелишним будет проверить свечи на образование искры. Для этого используется специальный пистолет. Сама искра должна быть синей. Если детали прошли более 60 тысяч километров, их следует заменить. Также по истечении этого срока меняются поступающие к ним от распределителя зажигания.

При заправке свечей

Если форсунка ВАЗ-2107 плохо заводится (ловит, но не запускается), то камера сгорания переполнена бензином.Нормальное соотношение топлива и воздуха должно быть 1:14. Эта проблема часто возникает на этих автомобилях. Топливный насос при запуске качает много газа. Кстати, на инжекторных моторах он электрический, погружной. Устанавливается прямо в бак.

Как сушить свечи, не снимая их? Для этого при запуске откройте дроссельную заслонку. Здесь он механический и активируется нажатием на курок дроссельной заслонки через тросовый привод. Это позволит большему количеству воздуха попасть в камеру сгорания, и двигатель сразу же запустится.

Трамблер

В ВАЗ-2107 используется распределитель зажигания. При необходимости проверьте состояние контактов на высоковольтных проводах. При смене сезона на них образуется конденсат. Трамблер имеет пять выходов.

Четыре из них идут на свечи цилиндров, а один (в центре) — на катушку зажигания. На металлических концах часто образуется белый налет. Из-за этого ползунок не сможет передавать импульсы на катушку. Кстати, нелишним будет проверить сам трамблер зажигания.Деталь выглядит так.

Если он сгорел, деталь следует заменить. Цена новинки — 150 руб. Если при запуске двигателя на катушке зажигания образуется искра, замените высоковольтный провод. Еще он «пробивает» свечи. Вы можете увидеть это в темноте. Рядом с ними видны маленькие искорки голубого цвета. В этом случае провода меняют комплектом. Стоят они недорого. Новые элементы стоят около 700 рублей.

Проблема с электронасосом

Раньше одна из основных проблем на отечественном «Классике» касалась бензонасоса, который постоянно перегревался.Но в инжекторной «семерке» он электрический и охлаждается самим бензином, находящимся в баке. Если на элемент не подается электричество, машина просто не заводится. Первое, на что нужно обратить внимание, — это блок предохранителей.

На крышке написано, какой из них отвечает за топливный насос. Если предохранитель перегорел, замените его. Можно использовать ячейку на 15 или 20 ампер.

Проверить визуально исправность

Можно ли без мультиметра проверить, есть ли напряжение на топливном насосе? Для этого при включении зажигания следует внимательно прислушиваться к его работе.Когда ключ повернут в третье положение, он должен издать характерный гул. Его можно услышать в задней части салона. Если его нет и ВАЗ-2107 (инжектор) не запускается, проблема в подаче напряжения. Стоит проверить реле помпы. Он должен издавать характерные щелчки. Опытные автомобилисты возят с собой запасные реле и предохранители на случай внезапной поломки. Это реле находится на полке под перчаточным ящиком.

Низкое давление

Почему не заводится ВАЗ-2107 (инжектор)? Проблемы могут быть скрыты в низком уровне давления в топливной магистрали.Для нормального запуска инжекторного двигателя требуется не менее 2,8 атмосферы. Проверить это можно, отсоединив подающую трубку от пандуса. Используйте для этого манометр. Сбои в работе насоса могут возникнуть из-за частого перегрева. Но как это происходит, если это погружной тип? Топливный насос убивает езду на пустом баке. Если загорелся свет, не затягивайте с заправкой. Стоимость насоса для инжекторной «семерки» в 3 раза выше, чем для карбюраторного.

Состояние фильтра

Также бывает следующая ситуация. Вы прибыли в пункт назначения, заглушили двигатель на две минуты, сели в машину и не смогли завести ее снова. Что делать, если ВАЗ-2107 (инжектор) Это может быть связано с забитым топливным фильтром. Срок его замены составляет около 50 тысяч километров. Грязный воздушный фильтр тоже виноват в непростом запуске.

Если он проехал более десяти тысяч километров, его необходимо заменить. В противном случае вы столкнетесь с проблемами при запуске.

ВАЗ-2107: форсунка заводится и сразу глохнет

В этом случае проверьте датчик массового расхода воздуха. Он расположен сразу за пластиковым корпусом фильтра.

Этот элемент воспринимает информацию о воздушном потоке и передает ее в блок управления. В результате электроника принимает решение о составе горючей смеси. Агрегат может намеренно регулировать концентрацию топлива и воздуха. Срок службы датчика ДМРВ — 150 тысяч километров.При загрязнении элемент может давать ложные показания. Из-за ВАЗ-2107 форсунка не запускается, либо работает и сразу глохнет. Также следует проверить состояние воздушных соединений на герметичность. При необходимости замените.

ДПКВ

Если при исправной топливной системе автомобиль ВАЗ-2107 (инжектор) не заводится, при неисправности блок управления прекращает подачу топлива из-за отсутствия информации о его положении. Стоимость этого элемента колеблется от одной до полутора тысяч рублей.

Вывод

Итак, мы выяснили, по каким причинам не заводится машина ВАЗ-2107. Как видите, найти и устранить неисправность можно своими руками, причем за небольшую плату.

Как устранить запах бензина в салоне ВАЗ-2107 (инжектор): советы

ВАЗ-2107 — последняя классическая модель «Жигулей». «Семерка» последних лет выпуска отличалась не только обновленным двигателем, но и новой системой питания. ВАЗ-2107 — единственная классика, на которой инжектор можно было поставить с завода.Но даже после таких изменений владельцы жалуются на запах бензина в салоне. У ВАЗ-2107 (инжектор) он может появиться по разным причинам. Это не всегда техническая поломка. Подробнее об этой проблеме, а также о том, как устранить запах бензина в салоне автомобиля на ВАЗ-2107 (инжектор), читайте далее в статье.

Особенности топливной системы

«Семерка» — это улучшенная версия Шестерки. Последний в свою очередь, как и все предшественники, отличался системой питания карбюратора.На ВАЗ-2107 можно использовать инжектор для подачи горючей смеси.

Эта система более надежна и эффективна. Использование инжекторной системы питания на ВАЗ-2107 позволило увеличить мощность на 5 процентов и снизить расход топлива на 7 процентов.

Система впрыска — это целый комплекс компонентов, объединяющий следующие элементы:

  • Блок управления.
  • Датчики (массовый расход воздуха и лямбда-зонд).
  • Регулятор холостого хода.
  • Топливный бак с клапаном адсорбера.
  • Насос.
  • Фильтр.
  • Форсунки.
  • Соединительные трубы и шланги, а также проводка.

Более подробная схема топливной системы (форсунки) ВАЗ-2107 представлена ​​ниже.

Как это работает? В форсунки топливо подается под давлением. Он намного выше карбюраторных машин, но накачивается не механическим, а уже электронасосом. На форсунке «Семерка» погружной насос устанавливается непосредственно в резервуар. На карбюраторе он механический и находится в моторном отсеке.Из-за этого он часто перегревается в жаркие дни.

Погружной насос откачивает топливо из бака, откуда оно по трубкам поступает во впускной коллектор под давлением 3-5 атмосфер. Предварительно бензин проходит процедуру очистки. Для этого предусмотрен фильтр тонкой и грубой очистки (последний находится прямо перед насосом). Количество топлива, поступающего в цилиндры, измеряется самими форсунками с помощью электроники. Избыток бензина проходит через обратный топливный клапан в баке.Этот элемент двусторонний. Обозначается цифрой 10 на схеме топливной системы ВАЗ-2107 (инжектор), которая представлена ​​выше.

Все процессы подачи и приготовления бензиновой смеси автоматические. Как говорят отзывы, система достаточно надежна и не требует регулировок, как в случае с карбюратором. Но иногда с этим могут возникнуть проблемы. Например, вдруг в салоне ВАЗ-2107 (инжектор) запах бензина. Что делать и что опасно, рассмотрим дальше.

Какие последствия?

В салоне хорошей машины не должно быть посторонних запахов, в том числе горючего. Если внутри пахнет бензином, значит, в системе утечка. Это прямая причина несанкционированного возгорания, что очень опасно.

Также стоит помнить, что пары бензина очень ядовиты для человеческого организма. Водитель и пассажиры почувствуют головокружение, вялость и даже тошноту. Поэтому не сомневайтесь, решайте эту проблему.

Проверить крышку бака

Это не заправочная горловина. Даже при ее открытии запах бензина не попадет в салон. Причину надо искать в самом баке. У форсунки «Семерка» она немного другая конструкция. Если на карбюраторных машинах он неразъемный, то есть отверстие под помпу. Крышка прикручивается равномерно по периметру. Возможно, из-за незакрепленных креплений пары начинают вытекать.

Где танк?

На большинстве автомобилей он расположен под подушкой заднего сиденья.Но на классических «Жигулях» он находится в багажнике с правой стороны (ВАЗ-2107 — не исключение). Обнаружить это несложно — этот элемент не скрыт ни оболочкой, ни обшивкой.

Следовательно, его можно проверить на герметичность, не снимая с автомобиля. Багажный отсек ВАЗ-2107 очень маленький: с одной стороны бак, с другой — запаска. Но рассмотрим другие причины запаха бензина в салоне ВАЗ-2107 (инжектор).

Прокладка

Как уже было сказано ранее, на таких автомобилях используется погружной насос.Чтобы закрыть отверстие в бачке, производитель применил резиновую прокладку. Из-за него в салоне ВАЗ-2107 (инжектор) пахнет бензином. Причины очень банальные — прокладка может дать усадку или со временем потрескаться.

Как решить проблему?

Требуется новая прокладка бензонасоса электрического. Заменить его очень просто. Для начала нужно сбросить давление в системе подачи форсунок. Для этого необходимо запустить двигатель и вынуть предохранитель, отвечающий за помпу на работающем моторе.Через пару секунд глохнет сама машина. Далее необходимо открыть ствол и повернуть болты болта крепления погружного насоса на 7, чтобы открутить их по порядку. Это цельная конструкция, объединяющая фильтр грубой очистки, индикатор уровня бензина, топливопроводы, контрголовок и крышку.

Открутив все восемь болтов, необходимо снять помпу, удалив проволочную фишку. Будьте осторожны — при снятии указатель уровня топлива может заклинить (он немного погнут, на конце есть поплавок).

Далее нужно поработать с самой прокладкой. Необходимо достать и очистить место от грязи, если таковая имеется. Затем таким же образом установите новый. Следите за тем, чтобы элемент был четко пробит отверстиями в шпильках бака. Затем нужно поставить помпу на место и затянуть болты, подключить микросхему, предохранитель и попробовать завести мотор. Запах бензина в салоне ВАЗ-2107 (инжектор) должен исчезнуть.

Полезный совет

Ремонтируя топливную систему, можно предотвратить фильтр грубой очистки.Он представляет собой полимерную сетку и расположен в нижней части контрчашки. Фильтр можно промыть ацетоном или любым другим растворителем. Затем очистите жесткой щеткой и продуйте сжатым воздухом. Что ж, лучший вариант — заменить сетку на новую. Проблема только в том, что он часто продается только в сборе с помпой, а стоит около тысячи рублей.

Топливопроводы

Если проблема не устраняется и в салоне ВАЗ-2107 (инжектор) с открытыми окнами все еще чувствуется запах бензина, необходимо проверить герметичность топливных магистралей.Они тянутся по всему телу. Утечка может произойти где угодно. Обычно причина — механическое повреждение (например, после преодоления высокого препятствия машина зацепилась низом за землю). Не всегда бензин будет хлестать речку из-под машины. Топливопроводы очень надежны, и зачастую все ограничивается лишь небольшими прожилками. Но именно из-за них в салоне ВАЗ-2107 (инжектор) пахнет бензином.

Стоит внимательнее осмотреть днище. Если на трубках есть темные полосы, значит, разгерметизация.Такие элементы нужно срочно менять. Обратите особое внимание на места соприкосновения шлангов с другими предметами. В процессе эксплуатации их можно просто стереть.

Клапан адсорбера

Этот элемент устанавливается на все форсунки SCAR, и «Семерка» не стала исключением. Что это за элемент? Клапан адсорбера представляет собой своеобразную банку, установленную в моторном отсеке под воздушным фильтром и заполненную активированным углем. Для чего это? Клапан адсорбера на Seven служит для конденсации и поглощения паров бензина.Пар топлива снова испаряется в жидкость и отправляется обратно в систему питания двигателя.

Как мне проверить этот элемент? Главный симптом неисправности — скопление паров бензина и резкий запах в салоне автомобиля. Также проблема сопровождается сбоями на холостом ходу и пропаданием питания при разгоне. Если в момент открытия бачок шипит, значит, клапан адсорбера пришел в негодность. Менять всю банку не нужно — достаточно одного клапана.После замены машина снова исправно работает, а резкие запахи больше не проникают внутрь.

Проверка клапана мультиметром

Диагностика также может выполняться с помощью вольтметра. Как проверить топливный обратный клапан адсорбера? Необходимо открыть капот и отсоединить жгут проводов от клапана. Затем подключите минусовой щуп мультиметра к массе и включите зажигание. Затем поднесите плюсовой щуп к тамперу провода и посмотрите значения прибора.Показания не должны быть ниже 12 В.

Для осмотра самого клапана его следует ослабить, затянуть хомут с помощью отвертки и вынуть трубку. Далее необходимо снять сам клапан, используя шлицевую отвертку. Необходимо включить зажигание и подать «плюс» и «минус» на соответствующие клеммы на элементе. Если клапан исправен, вы услышите характерный щелчок. В противном случае элемент неисправен и его следует заменить. Стоимость нового элемента 350 — 370 рублей (подходит к ВАЗ десятого семейства).

Для замены клапана нужна только шлицевая отвертка. Ей нужно открутить хомуты бензиновых шлангов и проткнуть край элемента. Новую нужно плотно вставить в пазы до щелчка. Затем надеть шланги на вентиль и затянуть хомуты. На этом замена клапана адсорбера Северского успешно завершена.

Можно ли повредить бак?

В отличие от других автомобилей, где бак находится под сиденьем, на «Жигули» риск его повреждения увеличивается в разы.Ведь он не защищен дополнительно. Это тоже может вызвать протечки и неприятный запах в салоне, исходящий из багажника.

Поэтому при транспортировке больших грузов Обеспечьте максимальную сохранность цистерны (хотя в большинстве случаев она просто мнется). В случае поломки этот элемент не ремонтируется, а полностью меняется. Использование герметика или холодной сварки не может обеспечить полной безопасности.

Вывод

Итак, в статье рассмотрено, по какой причине на классических «Жигулях» появляется неприятный запах бензина в салоне.Как видите, отремонтировать ВАЗ-2107 (инжектор) своими руками вполне реально. Бачок не спрятан под сиденьем, поэтому замените любую деталь за считанные минуты.

p>

Схема подключения генератора ВАЗ-2107. Устройство генератора

В зависимости от года выпуска автомобиля схема подключения генератора ВАЗ-2107 может отличаться. С годами в машине добавлялись различные устройства, увеличивалось потребление энергии. Если в начале 80-х на автомобилях можно было встретить максимальный радиоприемник или (в очень редких случаях) кассетный магнитофон, то в настоящее время список дополняют центральные замки, сигнализация и охранная система, акустика (сабвуферы, мощные усилители).

Водителю помогают различные устройства — видеорегистраторы, навигаторы, инверторы, зарядные устройства, насосы и т. Д. И все они потребляют электроэнергию, а генератор помогает подзарядить заряд, который заряжает аккумулятор до оптимального уровня.

Карбюраторные двигатели


Схема подключения генератора ВАЗ-2107 (карбюратор и инжектор) зависит от года выпуска автомобиля. На первых карбюраторных моделях устанавливался генератор Г-222. Такое же устройство можно встретить на серийных моделях ВАЗ-2105 и ВАЗ-2104 с системой впрыска карбюратора.

Максимальный обратный ток для такой установки составляет 55 ампер. Но в последнее время широкое распространение получили автомобили с системой впрыска. Его использование подразумевает большое потребление тока, поэтому необходимо использовать генератор с большим током, чтобы обеспечить нормальный уровень заряда и мощности для всех потребителей.



инжекторные двигатели


инжекторные двигатели используют генераторные установки 5142.3771 или аналогичные. У них повышенная энергия, максимальный ток порядка 80-90 А, все зависит от варианта конструкции.Автомобили седьмой серии и аналогичные модели хороши тем, что они как дизайнерские. На них можно установить практически любой генератор, похожий по конструкции на «родной».

Для настройки используются установки с обратным током 100 ампер и выше. Но использование таких устройств оправдано только при условии, что к электрооборудованию подключено много мощных потребителей. Вне зависимости от конструкции генераторы вырабатывают переменный ток, в корпусе установлены регулятор напряжения, конденсатор и блок диодов.

Машины до 1986 года выпуска


Генератор Г-222 использовался в автомобилях. Схема подключения ВАЗ-2107 практически такая же, как на более поздних моделях. Но есть особенности, среди основных — есть контрольная лампа, показывающая зарядку аккумулятора. И она работала с электромагнитным реле.


При включении зажигания питание подается от замка через предохранитель приборной панели на электромагнитное реле лампы заряда аккумулятора и контакт катушки.Второй контакт катушки подключается к центральному проводу на генераторе (с точкой соединения трех обмоток).

Электромагнитное реле имеет нормально замкнутые контакты, поэтому при включении зажигания лампа горит. Но как только двигатель начинает работать, на генераторе вырабатывается ток. И через катушку контрольной лампы протекает ток, который заставляет якорь притягивать и размыкать контакты.

Это выключает питание лампы накаливания, она гаснет.Это означает, что аккумулятор заряжается нормально. Только при условии, что при прекращении питания лампы на обмотку возбуждения будет подано напряжение и генератор сможет перейти в рабочий режим.

Автомобили выпуска 1996 г. и позже (карбюраторные двигатели)

Схема подключения генератора Г222 на ВАЗ-2107 после 1996 г. отличается от предыдущей небольшой особенностью — изменена мощность обмотки возбуждения. Машины были улучшены, а некоторые улучшения позволяют сразу убить двух зайцев — для упрощения конструкции и облегчения судьбы водителя.

После 1996 года вместо контрольной лампы стали устанавливать вольтметр, более-менее точно показывающий уровень заряда батареи. И если лампа позволяет контролировать только наличие или отсутствие напряжения на генераторе, то с помощью вольтметра драйвер визуально оценивает уровень. И при необходимости он может понять, что необходимо провести ремонт или техническое обслуживание.

Схема генератора для инжекторных двигателей


По сути, конструкция генераторной установки мало чем отличается от тех, что устанавливались на карбюраторных двигателях.Различаются только тип возбуждения и наблюдение за здоровьем. В панели приборов установлена ​​не только контрольная лампа, но и вольтметр, эти два прибора позволяют оценить как наличие, так и уровень заряда. Ток протекает через нить накала лампы и подается на обмотку возбуждения при запуске двигателя. Схема подключения генератора ВАЗ-2107 независимо от года выпуска подразумевает работу в следующем режиме:

  1. При включении зажигания питание подается на обмотку возбуждения.Вокруг якоря возникает магнитное поле.
  2. При вращении коленчатого вала приходит в движение стартер и якорь генератора. За счет движения и магнитного поля на концах обмоток статора возникает разность потенциалов.
  3. С обмоток напряжение (переменное, трехфазное) поступает на выпрямительный блок, а с него на выход «30» генератора.
  4. Клемма 30 подключена к аккумуляторной батарее (положительный полюс). Следовательно, вся электрическая система запитана, а аккумулятор заряжен.

При этом аккумулятор и генератор G221A работают параллельно. Схема подключения ВАЗ-2107 с карбюраторным и инжекторным двигателями практически идентична, доступны лишь мелкие особенности.

Вывод


Если для контроля предусмотрена лампа, через нее будет протекать ток, независимо от того, генератор или аккумулятор питают систему питания, они работают попарно. Но если в обмотке возбуждения произойдет обрыв, щетки стираются, лампа не погаснет, так как генератор не сможет выйти в нормальный рабочий режим и обеспечить питание всех потребителей.Схема подключения генератора ВАЗ-2107 больше не имеет особенностей.

Практически одинаково для всех автомобилей (не только производства АвтоВАЗа, но и других заводов). Схема питания обмотки возбуждения стандартная, законы электродинамики везде одинаковы. Без питания обмотки ротора снять напряжение статора с клемм будет невозможно, так как не будет вращающегося магнитного поля.

Где находится бензонасос ваз 2107

Если двигатель автомобиля не запускается, причиной этих последствий могут быть различные факторы.Одним из таких факторов может быть бензонасос, основное назначение которого — закачка бензина в двигатель из бензобака. На инжектор ВАЗ 2107 бензонасос намного надежнее, чем на карбюраторных автомобилях. Несмотря на это, даже на инжекторных автомобилях бензонасос может выйти из строя.

О каком устройстве идет речь?

Топливный насос на автомобильной форсунке ВАЗ 2107 представлен в виде электродвигателя с насосом, перекачивающим бензин из бака.

В конструкции насоса установлен электродвигатель, который питается от автомобильной сети 12В.Конструкция электродвигателя представлена ​​из ротора, щеток и коллектора, постоянно находящихся в бензине. Многие подумают, что такая система питания для инжектора ВАЗ-2107 довольно опасна, но не так проста.

Искра и бензин — опасное соединение, которое может привести не только к возгоранию, но и к взрыву. Это было бы так, ведь в электродвигателе бензонасоса возникает искра, если бы не то, что бензин относится к категории жидкостей, не проводящих электрический ток.К тому же бензин не горит, если нет воздуха, а топливный контур предельно замкнут. Таким образом, представлена ​​конструкция бензонасоса на автомобиле ВАЗ 2107.

Владельцы автомобиля узнают, где находится форсунка ТНВД ВАЗ 2107, только при подозрении на ее неисправность. На карбюраторной семерке это устройство находится в моторном отсеке рядом с двигателем. Многие могут подумать, что на инжекторной семерке это устройство стоит там же, но нет. Устройство расположено непосредственно в бензобаке автомобиля, что упрощает систему подкачки топлива.Если открыть багажник и поднять коврик, можно увидеть его выходные трубки. Такое расположение устройства упростило процесс перекачки топлива, но тем самым затруднило доступ и замену продукта в случае его выхода из строя.

Принцип работы устройства довольно прост. После поворота ключа зажигания на клеммы мотора подается питание, в результате чего насос качает бензин в систему до тех пор, пока не будет создано определенное давление. Когда давление будет создано, можно запустить двигатель.При запуске двигателя бензонасос продолжает работать на протяжении всего периода работы двигателя, поддерживая давление в топливной системе. После выключения двигателя давление в системе держится некоторое время в течение нескольких минут, после чего, если мотор не перезапускается, то оно снижается.

Причины неисправностей и их диагностика

Чтобы выяснить причину неисправности бензонасоса, нужно будет обратить внимание на характерные признаки.В этом случае проводится диагностика рассматриваемого устройства. Самый простой способ проверить форсунку бензонасоса ВАЗ 2107 — включить зажигание и прислушаться к наличию характерного шума. Если бензонасос не качает топливо, то в районе бензобака не будет слышно характерного жужжания. Причины могут быть разными:

  • Неисправность предохранителя. Для этого замените предохранитель и проверьте исправность устройства.
  • Неисправное реле. Если реле неисправно, на клеммы электродвигателя не будет поступать напряжение, а значит, устройство не будет работать.
  • Повреждение цепи питания электродвигателя. Необходимо проверить целостность проводки. Возможно, повреждена проводка к бензонасосу или отсутствует заземляющий контакт.
  • Неисправен электродвигатель. Необходимо проверить изделие, сняв его с бензобака.
  • Неисправность насоса. Мотор будет работать, но топливо в систему не будет подаваться.
  • Фильтр засорен.
  • Неисправность ЭБУ. Также нельзя исключить неисправность блока управления.


Если электродвигатель неисправен, то на него будет подаваться питание, но устройство не будет работать, и вы не услышите характерного жужжания в районе бензобака.

Оценка состояния и работоспособности компонентов осуществляется путем проверки наличия напряжения на выводах электродвигателя. Для проверки можно использовать тестер, вольтметр или лампочку на 12В. Наличие напряжения говорит о неисправности самого электродвигателя.

Проверка давления в системе питания инжекторного двигателя автомобиля ВАЗ 2107 осуществляется с помощью манометра. Маслостойкий шланг диаметром 12 мм следует закрепить на манометре с помощью хомута. Второй конец шланга крепится к аппарели форсунки бензонасоса. Предварительно снятие заглушки форсунки и откручивание золотника. Таким образом, можно оценить выдаваемое давление на форсунках ВАЗ 2107. В этом случае давление на манометре должно составлять 3 атмосферы.


Пора менять бензонасос

Ремонт бензонасоса ВАЗ-2107 не проводится, так как изделие неразборное и подлежит замене. Прежде чем прибегать к замене, нужно убедиться, что действительно неисправно устройство подачи топлива, а не другие элементы.

Важно знать! Некоторые мастера самостоятельно проводят ремонт изделий, осуществляя их аккуратное вскрытие. Делать это не рекомендуется, так как слишком велики риски возгорания топлива.

Наиболее частые причины выхода из строя бензонасоса:

  • Использование некачественного топлива.
  • Отсутствие периодической очистки топливной сети.
  • Постоянное поддержание минимального количества топлива в бензобаке. Если бензонасос будет часто захватывать воздух, это в несколько раз ускорит его выход из строя.

Перед заменой топливного насоса необходимо сбросить давление в топливной системе. Для этого отодвиньте терминал от устройства, а затем запустите двигатель.Данная процедура проводится, если топливный насос накачивает топливо перед его заменой, если нет, то в системе не будет никакого давления.


Процесс замены изделия следующий:

  1. Во избежание короткого замыкания необходимо наклонить минусовую клемму от аккумулятора.
  2. Откручиваем 4 самореза, которыми фиксируется накладка бензобака. Удалите накладку.
  3. Ключом на «10» открутите фиксирующий болт зажима, освобождая бак и обеспечивая доступ к насосу.
  4. Отвинтите штуцер трубы ключом на «17».
  5. Снимите блок питания.
  6. Отвинтите все 8 гаек, которыми крепится изделие. Вам нужно будет использовать клавишу на «7».
  7. Осторожно снимите крышку с основным изделием и поплавком датчика уровня топлива. Если не удается снять помпу, воспользуйтесь отверткой с плоским жалом.
  8. Принимающий мешок или крупная сетка удалены.

При установке нового изделия важно убедиться, что резиновая прокладка находится в хорошем состоянии; в противном случае его следует заменить.Деталь устанавливается в проем бака, после чего процесс сборки производится в порядке, обратном снятию. В конце нужно проверить работу изделия. Для этого запускается двигатель, после чего проверяется герметичность всех соединений топливной системы.

При эксплуатации «семерки» одним из проблемных узлов является бензонасос. Иногда его неисправности приходится устранять в срочном порядке, «в дороге». Поэтому каждому владельцу «семерки» будет полезно знать, как устроен бензонасос (карбюратор) ВАЗ 2107, каковы его основные неисправности и как отремонтировать.

Функции и устройство бензонасоса (карбюратора) ВАЗ 2107

Топливный насос является ключевым элементом системы питания двигателя. Насос предназначен для подачи бензина из топливного бака в поплавковую камеру карбюратора. Бензонасос на карбюраторных моделях ВАЗ устанавливается сбоку от блока цилиндров, внутри моторного отсека.

Специфическая конструкция насоса делает бензонасос одним из слабых мест системы питания. Загрязнение и низкое качество бензина, постоянные нагрузки, приводящие к естественному износу деталей, часто приводят к поломке агрегата.В результате прекращается подача газа и двигатель перестает работать.

Бензонасос ВАЗ 2107 состоит из следующих частей:

Бензонасос ВАЗ 2107 работает так:

  • возвратно-поступательное движение толкателя обеспечивается за счет совместной работы кулачка привода и возвратной пружины .
  • рабочие мембраны перемещаются, попеременно создавая в рабочей камере давление и вакуум;
  • при понижении давления выпускной клапан закрывается, бензин начинает течь из газопровода через открывающийся впускной клапан;
  • при повышении давления впускной клапан закрывается, и бензин через выпускной клапан перекачивается в шланг, ведущий к карбюратору.

Причины неисправности бензонасоса ВАЗ 2107

  • Сброс давления рабочей камеры из-за износа прокладки. Это приводит к утечке топлива из насоса или засасыванию воздуха вместо бензина.
  • Забиты каналы клапана (входной и выходной), в результате чего клапаны перестают выполнять свои функции. Проблему можно предотвратить, установив фильтр тонкой очистки в топливопроводе перед топливным насосом.
  • Износ и перекосы деталей клапана.Результат перекоса такой же, как и при засорении клапанов, но выявить и устранить проблему довольно сложно.
  • Разрыв рабочей мембраны. В рабочей камере перестают образовываться перепады давления, насос теряет работоспособность.
  • Повреждение камеры безопасности. Бензин начинает поступать в картер, где он разбавляет моторное масло. Если вовремя не заметить проблему, двигатель может заклинивать.

Устранение неисправности топливного насоса ВАЗ 2107

Перед проверкой топливного насоса желательно запастись болтами М8 или другими изделиями того же диаметра, которые могут служить заглушками для топливных шлангов.

Для проверки топливного насоса ВАЗ 2107 необходимо выполнить следующие действия:

  • Ослабить хомут шланга, подающего газ к карбюратору, и снять шланг с штуцера.
  • Перекройте топливный шланг, чтобы топливо не вылилось из него.
  • Несколько раз повернуть рычаг ручного привода топливного насоса. Если из выпускного патрубка попадает струя газа, топливный насос работает. В противном случае проверку следует продолжить.
  • Ослабьте зажим на наливном шланге, снимите шланг и заглушите его так же, как и предыдущий.
  • Закройте впускной штуцер пальцем и несколько раз поверните рычаг механической коробки передач. Если есть заметный вакуум, проблема не в топливном насосе. Если палец не «прилипает», топливный насос необходимо снять и отремонтировать или заменить.

Замена бензонасоса ВАЗ 2107

Самый простой способ восстановить работу двигателя в случае поломки топливного насоса — заменить последний. Замена бензонасоса ВАЗ 2107 производится следующим образом:

Ремонт бензонасоса ВАЗ 2107

Ремонт бензонасоса ВАЗ 2107 вместо его замены — гораздо более рациональное решение с финансовой точки зрения.Для этого снимаем агрегат. Порядок снятия топливного насоса описан в предыдущем разделе «Замена бензонасоса ВАЗ 2107».

После разборки топливного насоса можно приступать к его разборке и проверке деталей на предмет повреждений или износа.

Начать стоит с прокладок. Толщина прокладки между бензонасосом и теплоизоляционной пластиковой прокладкой должна быть более 0,3 мм. Прокладка между проставкой и блоком цилиндров должна быть толще 0.8 миллиметров.

Самая частая поломка бензонасоса — это разрыв рабочей диафрагмы. Для его замены необходимо открутить колпачковый болт и вытащить узел диафрагмы (шток с неподвижными диафрагмами). Для их замены достаточно открутить гайку на штоке. Также следует проверить исправность возвратной пружины и при необходимости заменить ее.

При снятой крышке становится доступным сетчатый фильтр, который следует очистить от загрязнений и проверить на наличие повреждений перед повторной установкой.

Каналы клапанов топливного насоса следует очистить и проверить, не ослаблены ли они в седлах. Если люфт заметен, клапаны следует заменить. Если причина люфта в сломанном сиденье, неисправность устранить невозможно. Требуется только замена бензонасоса.

В некоторых случаях нарушается герметичность рабочей камеры топливного насоса из-за деформации крышки. В этом случае можно попробовать подобрать и установить всю крышку от старого бензонасоса.

Можно немного углубиться в историю, так как сейчас мы поговорим о том, почему на автомобиле ВАЗ 2107 не работает бензонасос. И разговор пойдет о карбюраторном двигателе. Следовательно, топливный насос приводится в движение штоком, установленным в головке блока цилиндров. Но для начала нужно продумать конструкцию устройства и понять, что может выйти из строя.

Основные элементы ТНВД ВАЗ 2107

Бензонасос на автомобиле ВАЗ 2107 имеет корпус из двух половинок, чем-то даже похож на скорлупу.Все самое интересное спрятано внутри. Два клапана, не позволяющие бензину двигаться в обратном направлении (в сторону бака), а также диафрагма. Он приводится в движение от кулачка на распределительном валу стержнем. При сжатии диафрагмы образуется разрежение, из-за чего впускной клапан открывается, а выпускной плотно закрывается.


Когда диафрагма движется в противоположном направлении (пока в корпусе насоса находится определенная часть бензина), впускной клапан полностью закрывается, а выпускной клапан открывается.И топливо по шлангу поступает в карбюратор. Диафрагма имеет сложную конструкцию, так как состоит из нескольких слоев, а также в ее структуру включены пружины, облегчающие движение штока. Однако из столь краткого описания видно, что элементов в конструкции не очень много, работа бензонасоса основана на простейших законах физики.

Основные неисправности бензонасоса ВАЗ 2107

К наиболее частым поломкам относят чрезмерный нагрев корпуса и насосных элементов.Но это только симптом, причина того, что прибор не работает, немного глубже. Если топливный насос ВАЗ 2107 грелся, необходимо дать ему остыть. Наверное, вы неоднократно видели, как водители смачивают тряпку холодной водой и заворачивают бензонасос. Да, это реальный выход из ситуации, причем самый быстрый. Но следует отметить, что цена всего насоса для карбюраторного мотора составляет порядка 600-700 рублей. А можно сразу поставить новую и навсегда забыть о поломке.


А что будет, если перегреется бензонасос ВАЗ 2107? Ведь режим работы двигателя не меняется, а вдруг ни с того ни с сего начал глохнуть, бензина не хватает, помогает только мокрая тряпка. А все дело в сильном износе клапанов или диафрагмы. А при перегреве корпуса зазоры увеличиваются, либо полностью заклинивают клапаны. Следовательно, когда диафрагма движется, оба клапана закрыты или открыты, их поведение трудно предсказать. И только ремонт поможет? Но этот вопрос нужно рассмотреть более подробно.


Обратите внимание, что замена бензонасоса ВАЗ 2107 не требуется, если автомобиль нормально разгоняется до определенной скорости (или развивает определенное значение скорости), а затем начинает глохнуть, как будто не хватило топлива. Причина кроется в таком маленьком элементе, как шток актуатора. При его сильном износе достигается такое поведение: расход топлива становится больше, чем производительность насоса. Нельзя сказать, что бензонасос ВАЗ 2107 не качает, карбюратор просто не получает ту порцию топлива, которая ему необходима для работы в текущем режиме.Поможет только замена стержня, цена его не превышает 50 руб.

Ремонт или замена насоса?

Есть два способа избавиться от неисправности топливной системы. Во первых дорого, но надежно — замена всего бензонасоса карбюратора ВАЗ 2107. Во вторых — установка ремкомплекта. Что лучше? Если у вас руки заняты и вы можете выполнить все работы на отлично, то, конечно, дешевле будет поставить только новые внутренности.Но если вы водитель, который редко сталкивается с подобными трудностями, лучше приобрести новое устройство и установить его на автомобиль. К счастью, процедура простая — нужно открутить две гайки и ослабить хомуты.

Другое * Жгут проводов зажигания Лада Нива 1600 Лада 2101-2107 2121-3724026 2105-3724026 Автомобильная промышленность

  1. Дом
  2. Автомобильная промышленность
  3. Запчасти и аксессуары
  4. Запчасти для легковых и грузовых автомобилей
  5. Запчасти для электромобилей
  6. Другое
  7. * Жгут проводов зажигания Lada Niva 1600 Lada 2101-2107 2121-3724026 2105-3724026

Lada 2101- 2107 2121-3724026 2105-3724026 * Жгут проводов зажигания Lada Niva 1600, Бесплатная доставка для многих продуктов, Найдите много отличных новых и подержанных опций и получите лучшие предложения на * Жгут проводов зажигания Lada Niva 1600 Lada 2101-2107 2121-3724026 2105- 3724026 по лучшим онлайн-ценам в Интернет-магазине, Быстрая доставка и низкие цены, по конкурентоспособным ценам и комплексным.Нива 1600 Лада 2101-2107 2121-3724026 2105-3724026 * Жгут проводов зажигания Лада, * Жгут проводов зажигания Лада Нива 1600 Лада 2101-2107 2121-3724026 2105-3724026.







Если применима упаковка, неповрежденный предмет в оригинальной упаковке, например, коробка без надписи или пластиковый пакет. Номер детали производителя:: 2121-3724026 2105-3724026: UPC:: Не применяется, подробную информацию см. В списке продавца. неоткрытый, Найдите много отличных новых и подержанных опций и получите лучшие предложения на * Жгут проводов зажигания Lada Niva 1600 Lada 2101-2107 2121-3724026 2105-3724026 по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Упаковка должна быть такой же как то, что можно найти в розничном магазине.Состояние :: Новое: Совершенно новый, если товар не был упакован производителем в нерозничную упаковку. Просмотреть все определения состояний: Бренд:: Lada, неиспользованный.

Другое * Жгут проводов зажигания Лада Нива 1600 Лада 2101-2107 2121-3724026 2105-3724026 Автомобильная промышленность

* Жгут проводов зажигания Лада Нива 1600 Лада 2101-2107 2121-3724026 2105-3724026


Персонализированные и индивидуальные услуги с 1926 года

Агнесе, Джон

24.07.2021

Флейшер, Фред

21.07.2021

Медина, Эррио

13.07.2021

Кирико, Энтони

06.07.2021

Агуи, Кония Нарциса

07.03.2021

DeSilvio, Grazia

14.06.2021

Мальфи, Энтони

08.06.2021

Руссо, Роберт «Бобби»

08.06.2021

Паризи, Питер Филип

07.06.2021

Capozucca, Джон Джеймс

06.02.2021

Demonte, Винсент Поль

11.05.2021

Джентиле, Диаманте (Дина)

07.05.2021

Лопес, Роза

05.02.2021

Сантьяго, Минерва

30.04.2021

Росси, Маргарет

25.04.2021

* Жгут проводов зажигания Лада Нива 1600 Лада 2101-2107 2121-3724026 2105-3724026

Ernst 6014 40 Инструментальный ключ Набор направляющих для органайзера Красный, плоский ЖК-разъем для приборной панели VW Fox.Водяной насос двигателя с муфтой вентилятора GMB 150-0002. R Restricted No Fat Chicks ЧЕРНАЯ наклейка-наклейка Окно автомобиля опущено грузовик jdm. Роторы передних и задних тормозных дисков и керамические колодки для QX60 Nissan Murano Pathfinder. Ремень Mopar 4854033AB Serpentine. Ford 9 «4.56 Ratio Richmond Excel Комплект колец и шестерни с комплектом главного подшипника, OEM Переключатель управления стеклоподъемником со стороны переднего водителя Cadillac Chevrolet GMC. НОВЫЙ Комплект для восстановления подшипников и уплотнений заднего дифференциала ALL BALLS для ремонта Can Am Renegade 800. Соленоид реле стартера Yamaha BIG BEAR 400 YFM400 H RL08, датчик положения кулачка 235-1115 Walker Products.Ремкомплект суппорта дискового тормоза Front Centric 143.62041 подходит для 02-04 Saturn Vue. 1996-01 Комплект для ремонта главного переднего тормозного цилиндра Polaris Magnum Scrambler Sport. ВНЕШНИЙ РЕГУЛЯТОР НАПРЯЖЕНИЯ ТВЕРДОЕ СОСТОЯНИЕ 12 В ДЛЯ ЗАРЯДНОГО УСТРОЙСТВА DODGE 880 A100 B. Mahle GS33544 Уплотнительное кольцо или уплотнение форсунки, комплект направляющих болтов для суппорта дискового тормоза, комплект задних болтов Carlson H5071, 4 миниатюрных указателя поворота, 12 В, 2 провода, Arber / черный, Kawasaki Yamaha Honda Suzuki, вал оси CV, передний правый Cardone 66-3512.

* Жгут проводов зажигания Лада Нива 1600 Лада 2101-2107 2121-3724026 2105-3724026

Очарованные воспоминания Кея и многое другое, прочтите таблицу размеров перед тем, как сделать ставку, удобно носить в спортивной или повседневной модной одежде, пожалуйста, проверьте информацию о размере, чтобы убедиться в ваших измерениях перед заказом, 100% медная основа как в первичной, так и во вторичной обмотках, добавьте современное прикосновение текстуры к вашей коллекции сервировочной посуды.Air7 Mini Box или система плавников Click Fins. Дата первого упоминания: 24 ноября, ВЫСОКОКАЧЕСТВЕННЫЕ МАТЕРИАЛЫ — ожерелье ZENI из серебра 925 пробы. Оптовый бизнес приветствуется и больше скидок. ЗАЩИТА ОТ ПОГОДЫ: Наши виниловые наклейки специально обработаны от УФ-излучения. Размеры: Длина: 2 дюйма. Измерения проводились с использованием размера SM, * Жгут проводов зажигания Lada Niva 1600 Lada 2101-2107 2121-3724026 2105-3724026 , Дизайн: У них есть A. Вырез плеча на коленях для легкости одевания.Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, ювелирные изделия Magic Zoo дают вам 60-дневную гарантию возврата денег. В комплект входит: * Удлинительный жгут проводов (не включая фары). производит инструменты для манипулирования клетками и автоматизированные устройства для работы с жидкостями, Красное / Черное на белом (упаковка из 5 штук): Товары для дома. Troy Lee Designs Skyline Short — женская Solid Moka / Corsair. Биоразлагаемые угловые крышки для защиты по пути к вам домой из нашего дома. Ответственность за эти расходы несет покупатель, они также отличаются простым, но красивым дизайном.Персонализируйте свой текст и наслаждайтесь им 🙂 Пожалуйста, прочтите, флаг Боливии превратился в совершенно новую и уникальную пару запонок. * Жгут проводов зажигания Лада Нива 1600 Лада 2101-2107 2121-3724026 2105-3724026 . Отличное летнее украшение для свадебного приема. Таким образом, вам не нужно чувствовать себя виноватым из-за покупки принадлежностей для рукоделия, поскольку вы жертвуете людям, которые действительно нуждаются в вашей поддержке. Цвета: Светлые овсяные хлопья (крапинки) коричневого цвета, 2 — Диаметр около 3 дюймов — ПРОДАНО, для печати сколько угодно раз.Вы можете нанести СВОЮ ГРАВИРОВКУ на наши трубы. обновления продуктов и масса развлечений, СКИДКА 30% СЕЙЧАС Мгновенный цифровой файл Pdf Скачать вязание. Ниже представлена ​​более гладкая ткань (атлас, ♥ ♥ ♥ ♥ ♥ ♥ ♥ ♥ ♥ ♥ ♥ ♥ ♥ ♥ ♥ ♥ ♥ ♥ ♥ ♥ ♥ ♥ ♥ Одна изготовленная вручную ткань толщиной 3 мм. Вся деталь отлита из твердого серебра. надежная застежка на шее * Жгут проводов зажигания Лада Нива 1600 Лада 2101-2107 2121-3724026 2105-3724026 , Иллинойс СКАЧАТЬ ВКЛЮЧИТЬ 1 файл PDF di 1. Набор из 8 сертифицированных ACA пакетов для кукурузных ям из утиной ткани весом 12 унций.Мундштуки для трубок изготовлены из эбонита с фильтром 9 мм, • Продаются в комплекте из 3 штук (корона и серьги), Толстовка Puma размера L / XL. -ПЕНОПЛАСТЕННАЯ ДОСКА: более толстый материал, чем плакатная бумага, позволяет вашему малышу сосредоточиться на развлечениях и обеспечивает максимальную защиту от резких ультрафиолетовых лучей. Также подходит для канистр-пылесосов Panasonic, в которых используется стиль C-5. Зеленый полупрозрачный цвет: улучшение дома. Лучше всего ходить босиком, SomerTile WMTGWBS Retro Porcelain Bullnose Strip Wall Tile Tile.Процесс сжатия металла и проталкивания его через матрицу для создания формы, * Жгут проводов зажигания Лада Нива 1600 Лада 2101-2107 2121-3724026 2105-3724026 . Эластичный бамбуковый трикотаж для повседневной носки. Больше не нужно красться для вашего малыша. Это тот же датчик, который NGK поставлял с Powerdex AFX до 200 и используется в AFR500 в качестве базового датчика. ВИНТЫ НЕ ВХОДИТ В ЕГО ТОЛЬКО ЭКРАН. Мы гарантируем 30-дневный бесплатный возврат для любых дефектов производителя или DOA, эффективного барьера от сырого и холодного воздуха.Купите HUION Kamvas Pro 13 GT-133 PRO 8192 уровней без аккумулятора, стилус с нажимом пера с функцией наклона Графический перьевой дисплей 266 PPS с 4 клавишами Express и сенсорной панелью в Великобритании. Встроенная аккумуляторная батарея для клавиатуры, сделанная из 100% натурального неопрена, с прошитой внешней окантовкой для идеальной посадки. Этот зажим не нужен для этих новых сменных ручек. [МУЛЬТИ ИСПОЛЬЗОВАНИЕ] — занавеска для душа для ванной комнаты, ширина примерно 7 дюймов, высота 13 дюймов, * Жгут проводов зажигания Lada Niva 1600 Lada 2101-2107 2121-3724026 2105-3724026 , ★ Увеличьте силу зажима намотанного масляного фильтра.

* Жгут проводов зажигания Лада Нива 1600 Лада 2101-2107 2121-3724026 2105-3724026


scottoandheyer.com Бесплатная доставка для многих продуктов. Найдите много отличных новых и подержанных опций и получите лучшие предложения на * Жгут проводов зажигания Lada Niva 1600 Lada 2101-2107 2121-3724026 2105-3724026 по лучшим онлайн-ценам в Интернет-магазине , Быстрая доставка и низкие цены, конкурентоспособные цены и комплексные.

Как улучшить двигатель ВАЗ-2107

Каждый владелец отечественной «семерки» хоть раз сталкивался с ситуацией, когда у него становилась явная и явная нехватка мощности двигателя.Особенно это чувствуется на нагруженной трассе, когда впереди упорны дальнобойные, не хочется уходить в «хвост», и мало обгонять мощность за минимальное время, когда нет встречной машины. Повышение маневренности машины — не радостное желание. Иногда такой тюнинг двигателя ВАЗ-2107 может спасти жизнь и здоровье всем тем, кто в момент повышенной опасности в салоне.

Ни для кого не секрет, что при плохой видимости на трассе чаще всего возникают аварийные ситуации из-за того, что водителю не удалось развернуться и уйти от удара.Именно тюнинг заводского мотора ВАЗ-2107 дает возможность сделать его максимально «послушным», увеличить мощность «коней», чего явно недостаточно. По этим причинам к тюнингу стремятся все владельцы, обладающие небольшими техническими знаниями, но вместе с этим огромное желание тюнинговать двигатель ВАЗ-2107.

Заводской двигатель автомобиля ВАЗ 2107 на много не способен и владельцы часто жалуются на нехватку мощности

Конечно, одного желания явно недостаточно, поэтому перед выполнением практических действий следует ознакомиться с рекомендациями опытных автодушей или Владельцев «Сексока», которые уже производили тюнинг двигателя, внедрили вместо него инжектор. карбюратора.

Разновидности тюнинговых вариантов двигателя

Для улучшения тяговых характеристик «Несколько Лошадей» совсем не обязательно отгонять ее на автослемы, многие действия можно производить самостоятельно, не затрачивая больших средств, не провоцируя серьезного бандвуфинга в семейном бюджете.

Конечно, каждому автомобилисту, заявившему о подобных действиях, очень хочется знать, какие механизмы повлияют, и на какой будет тюнинг двигателя ВАЗ-2107. Карбюратор, инжектор, блок цилиндров — это лишь малая часть того, что можно взять на себя для увеличения тяги.

Уточнение GBC.

Головка блока цилиндров — несомненная часть двигателя любого автомобиля. Он расположен на верхней поверхности самого блока. Именно он создает условия для работы двигателя, осуществляя процесс сгорания топливной смеси.

По этой причине в Автослерери настоятельно рекомендуют обратить внимание на это устройство, возможности, которые он уверенно хранит в себе.

С точки зрения возможностей, головку блока цилиндров можно рассматривать как широкий спектр плацдарма, где можно идеально «вывернуться», внедрить множество технических идей, тем самым улучшив технические характеристики двигателя. сам.

Доработка головки БК заключается в вытягивании коллекторов двух разновидностей: впускных и выпускных. Легкими такие действия не назовешь, придется попотеть, серьезно повозиться, ведь работа — иметь чугун, а это не податливый материал.

Сначала снимаем GBC, тщательно очищаем, так как на его поверхности однозначно будут остатки фракций от сгоревшего топлива, старые ветхие прокладки.

Очистить голову можно химическим средством или бензином, который всегда есть под рукой в ​​гараже.Ну а если в наличии есть дрель, то к ней можно прикрепить щетку и такой «свитер» значит хорошенько пройтись по всей поверхности головы. Это точно такого же качества, поэтому его рекомендуют большинство автовладельцев.

Теперь доработке будет подлежать каждая часть в отдельности. Изначально усилия направлены на конструктивное усовершенствование коллектора. Прежде всего, его следует очистить и отполировать. Процесс полировки необходимо продолжать до тех пор, пока размер внутреннего диаметра проема не достигнет 32 см.

Этот процесс будет выполнен быстро, если у вас есть специальные фрезы. Если таковых нет, можно использовать дрель, на которую наматывается тряпка и закрепляется наждачной бумагой.

После достижения поставленных целей процесс полировки продолжается, но уже в местах соприкосновения с таким важным устройством.

Далее, в месте подключения впускного коллектора легко найти слегка выступающий переход по поверхности, необходимо его удалить.Такие действия способствуют ускорению проникновения топлива в камеру, где происходит его непосредственное сгорание.

Сначала нужно достать сверло с пораненной наждачной бумагой в указанном месте, а затем удалить наждачную бумагу и пройти через дрель, чтобы окончательно нарезать втулки.

Следующий процесс должен сопровождаться ювелирной аккуратностью, так как полировка каналов, расположенных по бокам, придется. Нанести ущерб невозможно.

На этом действия с коллектором завершены, обеспечивая усовершенствование механизма впуска и выпуска газов, что способствует увеличению мощности двигателя минимум на пятнадцать «лошадок».

Установка компрессора

Еще одно повышение эффективности впрыска топлива, а соответственно и увеличение мощности двигателя, возможно, если установить компрессор на свою «семерку».

Большинство автодушей рекомендуют для этой цели приобрести компрессор ПК05Д, так как именно он имеет приемлемые характеристики, а также его установка не предполагает знакомства с поршневой группой, что способствует выполнению задач с оптимальной легкостью.

Этот компрессор работает значительно тише, соответственно и двигатель «семерки» тоже будет работать практически бесшумно.

В связи с решением о внедрении данного компрессора, необходимо будет заменить некоторые детали в контакте с ним. В частности, придется заменить генератор, водяной насос и коленчатый вал. Шевроле Нива может одолжить поликлинический пояс.

Теперь, когда все механизмы закуплены, можно приступить к непосредственной реализации нового компрессора. Действовать нужно по алгоритму, рекомендованному опытными машинами.

Сначала проводим последовательный процесс демонтажа:

  • снимите ремень генератора;
  • снимаем воздушный фильтр;
  • удаляем все снятые детали.

На входе в компрессор надеть специальную насадку и заблокировать фильтр. Форсунки монтируются на выходе аналогично. Далее важно соединить клапан с патрубком, установить фланец в карбюратор.

Карбюратор и, конечно же, компрессор имеют штуцер, который нужно совмещать с синим шлангом. Все соединения закрепите максимально надежно, используя хомуты. По завершению осталось отрегулировать натяжение ремня генератора.

Доработка BC.

У «семерки» тяжелые поршни, если вместо них установить легкие аналоги, то КПД двигателя повышается. Это легко объяснить, поскольку двигателю приходится компенсировать повышенную инерцию из-за тяжелых штоков и поршней.

За счет установки легких аналогов повышается балансировка двигателя. К тому же владельцев автомобиля смело можно ожидать значительного снижения величины трения.

Можно эффективно увеличить мощность двигателя, увеличив его объем.Получить такой прирост можно с помощью Растахинга БК, но для таких действий нужен практический опыт.

Иначе просто можно вывести двигатель из строя, поэтому БК прибегают к растачиванию, только когда придется ремонтировать старые двигатели, у которых есть только два варианта: либо рискнуть, переполнить БК и дать ему новую жизнь, либо немедленно пойти на свалку.

Установка форсунки

Если на ВАЗ-2107 установить инжектор, мощность двигателя также увеличится, поэтому те владельцы «семерки», у которых есть начальный карбюратор, готовы приложить усилия и установить инжектор своими руками.

Во-первых, следует приложить усилия к правильному размещению компонентов в моторном отсеке. Ниже вакуума рационально разместить катушку зажигания, ведь в этом месте сила вибрации минимальна, температура не принимает высоких значений, не провоцируя перегрев деталей. В связи с этим увеличить срок эксплуатации катушки зажигания можно только правильным размещением.

Проводим провод, который в дальнейшем подключим к блоку управления.

Адаптер для регулятора давления поступающего топлива просто настолько невозможен, что аналог другой машины использовать не удастся, да и не удастся, поэту придется обратиться за помощью к токарю, который сможет построить такой важный пункт.

Теперь все шланги установлены в бак, кроме вакуумной трубки, которая припаяна к специальной платформе. Далее устанавливается быстродействующий датчик, гайка под барашковый зонд, прокладываем провода для проводки в достаточном количестве, чтобы недобор проводов впоследствии не спровоцировал проблемы.Форсунки с аппарелью, фильтром и шлангами подлежат обязательной промывке при полной сборке.

Теперь вы должны снять зажигание и все механизмы, ориентированные на него. Следующим этапом заранее определен аккуратный слив тосола.

Все впускные каналы необходимо обработать напильником, чтобы придать им яйцевидную форму. Далее следует подготовить отверстия для соединения нового коллектора разливов вместе с каналами, через которые впоследствии будет производиться тосол.

В конце осталось установить коллектор, затем пандусы, патрубки, ресивер, все дроссели, шланги и патрубки, подключить все датчики.

На данном двигателе двигатель ВАЗ-2107 комплектуется с установкой форсунок. Владелец может сразу после выполнения всех технических действий оценить улучшение характеристик двигателя своей «семерки».

На основании описанного выше алгоритма можно сделать вывод, что тюнинг двигателя ВАЗ-2107, установка форсунки требует повышенного внимания и усилий, но выполнить все эти действия удастся доработать двигатель до улучшения двигателя. , повысить маневренность собственной машины.

Результатом проделанной работы смело могут похвастаться друзья, ожидая заслуженной похвалы.

После такой работы вы сможете убедиться, что ваша «семерка» превратилась в настоящую ласточку, с поразительной легкостью обгоняющую крутые иномарки. И даже если ваша «старушка» уже много лет с ней конкурирует с какой-то «автомобильной молодежью», точно будет не с рук. Вас догнать будет очень сложно, в любом случае точно будет.

Лучшие цены и условия на покупку новых автомобилей

Кредит 4.5% / рассрочка / Trade-in / 95% согласование / подарки салона

Mas Motors

Ваз 2107

Форсунка не включается вентилятор радиатора

Сегодня поговорим о том, почему не включается вентилятор ВАЗ 2107 (инжектор и карбюратор). Чуть раньше мы разобрались, как улучшить систему охлаждения двигателя. Вся процедура проста и не требует особых знаний. Но не менее актуальная проблема — вентилятор отказывается своевременно включаться. Постараемся выяснить, почему это происходит.

Карбюратор Семерки


В этих автомобилях система управления включением электровентилятора очень проста. Его даже можно назвать аналогом. Вся цепочка состоит в простейшем виде из следующих элементов:

  1. Электродвигатель вентилятора.
  2. Датчик включения.
  3. Электропроводка.

Все, больше ничего, искать повреждения нужно только в этих частях конструкции. В 70% случаев выходит из строя датчик, в 5% электровентилятор, в 20% виновата проводка.

Совет! Для диагностики автомобиля советую воспользоваться довольно дешевым решением: — один раз ставить и всегда пользоваться.

Но в некоторых автомобилях применяется чуть более совершенная схема, в которую включено электромагнитное реле. С его помощью получается снять с датчика большие токи. Это увеличивает ресурс устройства.


Некоторые водители, не привыкшие доверять автоматике, устанавливают обычную кнопку параллельно датчику (а иногда и вместо этого).Такая схема имеет право на существование, но сам водитель должен быть предельно внимательным, чтобы вовремя заметить повышение температуры и включить электровентилятор.

Алгоритм поиска неисправностей


Если у вас не работает охлаждение ВАЗ 2107 (карбюратор), необходимо выполнить следующие действия:

  1. Заглушить двигатель и включить зажигание.
  2. Используйте отвертку с плоским лезвием, чтобы закрыть клеммы датчика включения вентилятора. Обратите внимание, что весь контроль является массовым.Если вентилятор включается, датчик неисправен. Если не работает, то причина кроется глубже.
  3. Отсоедините башмак от электровентилятора и напрямую включите питание от аккумулятора. Вращающийся ротор указывает на то, что двигатель работает. Если электровентилятор все равно не работает, придется подумать о его замене.
  4. Если вентилятор и датчик исправны, проверьте электромагнитное реле (при наличии в цепи).
  5. Провода проверяются в последний раз. Очень часто окисление происходит на стыке с кузовом автомобиля.А иногда и вовсе бывает банальный обрыв.

Тот же алгоритм частично применим к автомобилям, на которых установлен инжектор.


Но чтобы сравнить и оценить разницу, стоит рассмотреть такие машины.

Инжекторные двигатели


Здесь все несколько сложнее, так как за работу электродвигателя радиатора отвечают следующие устройства:

  1. Электронный блок управления.
  2. Датчик температуры охлаждающей жидкости
  3. Реле электромагнитное.

Причина, по которой электровентилятор может не работать (или часто слишком сильно включаться) кроется в одном из этих узлов. Конечно, двигатель слишком часто включается, если ячейки радиатора снаружи или внутри сильно загрязнены, если есть воздушные пробки. Но не включается из-за наличия поломок в системе управления.


Итак, вам нужно найти датчик температуры для диагностики.Он находится в одной из трубок системы охлаждения двигателя ВАЗ 2107. Если посмотреть на двигатель сверху, то вы найдете его под трубкой, соединяющей топливную рампу с дроссельной заслонкой. Чтобы проверить это, отсоедините клемму и измерьте сопротивление между центральной клеммой и землей. При температуре 20 градусов сопротивление должно быть около 3,5 кОм. Если температура близка к 90 градусам, то сопротивление будет порядка 0,25 кОм.


Если сопротивления нет, или оно существенно отличается от вышеуказанных значений, то очевидно неисправность датчика, ремонт его невозможно.Цена нового будет примерно 100-200 рублей (в зависимости от аппетита продавца). Но если датчик исправен, а электровентилятор не работает, то нужно проверить его электродвигатель и силовое реле. Если проблем не обнаружено, проведите диагностику проводки.

На автомобилях предусмотрен электровентилятор для обдува радиатора системы воздушного охлаждения. Загорается при установке датчика-выключателя 37101B, который установлен в нижней части правого бачка радиатора.Раньше питание двигателя вентилятора подавалось через реле. В данном случае использовался датчик температуры ТМ-108. В настоящее время схема электровентилятора упрощена, и электродвигатель получает питание напрямую через контакты датчика-переключателя. Датчик неразборный — в случае неисправности его необходимо заменить.

Рис. 1. Схема электрических соединений двигателя вентилятора охлаждения двигателя

Технические данные электровентилятора и датчика 37101B (TM-108).

Номинальная частота вращения вала

Электродвигатель

с рабочим колесом, мин-1

Ток потребления электродвигателя, А

Температура замыкания контактов датчика, ° С

Температура размыкания контактов датчика, ° С

Электродвигатель МЭ-272 (или аналогичный) постоянного тока с возбуждением от постоянных магнитов.Устанавливается в кожух на кронштейнах радиатора. В процессе эксплуатации электродвигатель не требует обслуживания, неисправный необходимо заменить.

Для проверки электродвигателя вентилятора подаем напряжение 12 В с АКБ на клеммы электродвигателя — исправный двигатель будет работать.

Для проверки датчика-выключателя электровентилятора отключив провода от датчика, соединяем их вместе при включенном зажигании. Если вентилятор работает, датчик неисправен.

Подключив к выводам датчика омметр и опуская его на длину нити в воде, измеряем температуру включения и выключения датчика термометром.Для этого воду нагреваем почти до кипения, а затем контролируем охлаждение. Для исправного датчика температурная характеристика не должна отличаться от приведенной выше.

В данной статье будет подробно рассказано о нагнетательном вентиляторе ВАЗ 2107. Можно выделить два типа этой конструкции — электрическую и механическую. Любой владелец семерки начинает жалеть, что летом в пробке внезапно выходит из строя датчик включения вентилятора. После такого мероприятия, как правило, начинают задумываться об улучшении дизайна.И есть несколько способов сделать апгрейд.

Способ первый — принудительное охлаждение механического типа


Пожалуй, это можно так назвать. Вспомните первые автомобили ВАЗ 2101-2107, в которых не применялись электровентиляторы. В них продувка радиатора происходила за счет крыльчатки, прикрученной к ротору насоса. Точно такой же вентилятор можно установить на инжектор ВАЗ 2107. Конструкция системы охлаждения не сильно отличается.

Но нужно сразу сказать о некоторых особенностях этой конструкции.Дело в том, что даже зимой радиатор будет обдувать потоком воздуха. Это снижает температуру двигателя, поэтому внутри может быть довольно прохладно. Летом это хорошо — мотор всегда остывает, вентилятор постоянно работает, тосол не кипит.


Но сделайте еще два небольших улучшения и летняя эксплуатация будет просто сказкой:

  1. Установите пластиковый диффузор, который направляет воздушный поток в ячейки радиатора.
  2. Верхнюю часть радиатора нужно установить чуть ближе к лопастям крыльчатки.Крепежные детали для изготовления небольших полосок из твердого металла. Постарайтесь сделать так, чтобы расстояние от поверхности радиатора до крыльчатки находилось в пределах 2-4 см.

Эти маленькие хитрости помогут улучшить охлаждение ВАЗ 2107. Цена вопроса буквально мизерная — не более 80 рублей (столько стоит крыльчатка).

Второй способ электрический


Если у вас новый автомат, установлен инжектор и электровентилятор, стоит ли его портить форсированной крыльчаткой? Несколько разумнее было бы оставить электровентилятор, но сделать резервный способ включения кнопкой.В магазине приобретите несколько предметов и материалов:

  1. Новый датчик (если старый пришел в негодность).
  2. Электромагнитное реле с нормально разомкнутыми контактами.
  3. Красный провод сечением 0,75 кв. мм
  4. Кнопка для установки в приборную панель ВАЗ 2107 (желательно с подсветкой).
  5. Термоусадочная изоляция.
  6. Розетки типа «мама» и колодка для реле.

Схема подключения представлена ​​на фото.Первым делом выключите вентилятор и поменяйте датчик включения. Затем соберите схему.


Обратите внимание, что в новых автомобилях используются датчики, способные переключать очень большие токи. Но, несмотря на это, они все равно горят. Острые нагрузки по-прежнему быстро выводят его из строя. Что делать? Выход один — уменьшить ток на выводах датчика. Для этого ввести в цепь электромагнитное реле. Теперь вероятность отказа датчика снижена. Но шанс выхода реле из строя становится выше.Правда, поменять будет проще.

Установите кнопку принудительного вентилятора в приборную панель и протяните от нее два провода — один можно сразу подключить к массе, а второй к выходу датчика. Получается, что ваша кнопка и контакты датчика подключены параллельно. Поэтому при выходе из строя датчика можно включить электромагнитное реле кнопкой.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
