Клапан Датчик давления топлива в рампе (рейке)
Без некоторых датчиков невозможна работа дизельных и инжекторных двигателей. К одним из них относится датчик давления в топливной рампе. Благодаря этому устройству электроника автомобиля получает сигнал о том, как работают все основные узлы техники. Датчик давления топлива измеряет уровень давления дизельного или другого вида топлива в системе питания двигателя, точнее – в его рампе. Этот прибор установлена на подающем топливопроводе. Чувствительный элемент, встроенный в датчик, представляет собой полупроводниковое устройство, преобразующее давление в электрический сигнал. С его помощью (сигнала) контролируется нужное количество поступающего в двигатель топлива и координируется его давление при помощи регулятора давления топлива. Координация осуществляется только тогда, когда необходимое давление существенно отличается от фактического, измеряемого датчиком давления в рампе.
Признаки выхода из строя датчика давления топлива в рампе
- падение мощности двигателя;
- высокий выброс углекислого газа;
- работа двигателя «рывками» на холостом ходу;
- чрезмерный расход топлива.
Всё это происходит оттого, что система не может понять, сколько именно подавать топлива в цилиндры, т. к. расчет объема топлива происходят в зависимости от давления. Если давление низкое – топливо распыляется большими каплями, а это провоцирует создание смеси плохого качества. Но если датчик топливной рейки выше из строя, система машины переходит в аварийный режим. Да, при этом увеличится количество расхода топлива и мощность двигателя станет существенно меньше, но на автомобиле можно будет передвигаться и доехать до ближайшего СТО. На некоторых двигателях ставят одновременно два датчика топливной рампы
: на контуре с высоким и низким давлением.Конструктивные особенности
датчика давления топлива в рампеВсе они представляют собой приборы мембранного или сенсорного типа. Сенсором служит тензорезистор, меняющий электрическое сопротивление в условиях определённого давления. Данные с датчика давления в топливной рейке попадают в специальный электронный блок, где с помощью программ на основе определённого алгоритма происходят вычисления, определяющие, под каким давлением находится дизельное топливо в рампе.
Затем данные поступают в «мозг» двигателя, где и определяется, на какое время необходимо открыть форсунку. Открывается она с помощью импульса электротока, поэтому время её открытия прямо пропорционально длине импульса.
Процесс замены датчика
Прежде чем заменить датчик давления топлива в рампе дизель, убедитесь в том, что вышел из строя именно он, а не топливный насос или другой узел автомобиля. Чтобы это выяснить, необходимо манометром, подсоединённым к штуцеру, измерить давление в рампе. Перед этим выверните из штуцера золотник. После подсоединения манометра к штуцеру двигатель запускают и следят за значениями давления, они должны быть идентичны значениям для определённой марки автомобиля. Затем, не выключая двигатель, необходимо отсоединить вакуумный регулятор от датчика давления и снова посмотреть на манометр. Если показания остались прежними, датчик нуждается в замене.
Перед тем, как заменить датчик давления топлива в рампе дизель, нужно уменьшить давление в топливной магистрали и бросить минусовую клемму с аккумулятора, чтобы не было кроткого замыкания в процессе ремонта.
Помните, что датчики давлении топлива в рампе – это расходный материал, также как прокладки, масло и т. д. По этой причине не экономьте на их покупке, отдавая предпочтение дешевым аналогам. Выйдет себе дороже. Покупайте брендовые датчики, подходяще к вашей марке автомобиля. От этих миниатюрных устройств зависит безотказность и надёжность благополучной работы всех основных узлов автомобиля.
Клапан регулировки давления топлива ВАЗ 2110
2.17.1.7. Проверка и замена регулятора давления топлива.
В регуляторе бежит только клапан.
…как проверить регулятор давления топлива.
Снятие топливной рампы и регулятора давления топлива двигателя ВАЗ-2112.
Фото принципа работы регулятора давления топлива, volkswagenbox.
ru.
1. Отверните пробку штуцера для контроля давления топлива на торце рампы.
6.7 Снятие регулятора давления топлива.
Ваз 2121 фото салона.
2. Снимаем декоративную накладку двигателя (см. 8.1.4).

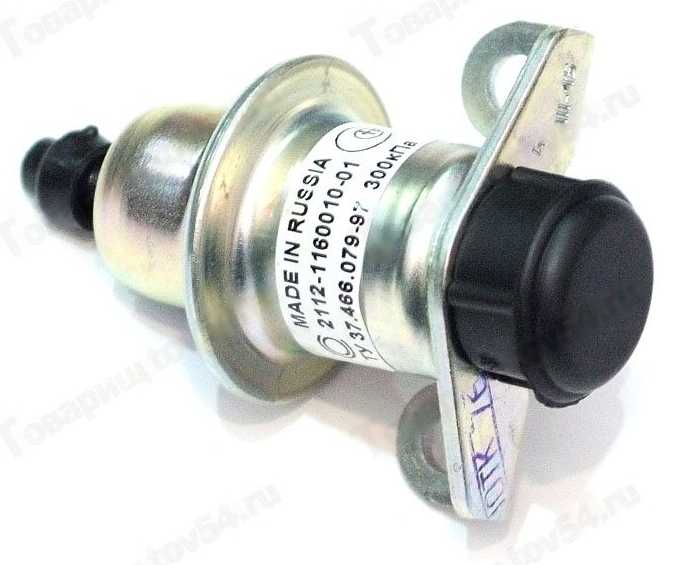

Регулятор давления топлива 2110 «СОАТЭ» .
схема разборки топливной рампы ваз 2110.
топлива Разберёмся с топливной системой. электроусилитель руля (ЭУР)) в hyu…
Название: Снятие топливной рампы и регулятора давления топлива двигателя ВА…
регулятора Замена давления топлива ваз 2110 (и авто другие) .
8. Заворачиваем прокачной штуцер до упора.
Регулятор давления топлива, Ставим от Ваз на двигатель.
Регулятор давления топлива с ручной регулировкой 0.5-9.6бар.
Регулировка клапанов ВАЗ 2110.
как купить нормальный регулятор топлива на ваз.
Проверка и замена регулятора давления топлива ВАЗ 2110.
Регулятор давления топлива РДТ-380 (Утес) — 3160.ru Запчасти для автомобиле…
kia стеклоподъемник двигатель
Признаки неисправности регулятора давления топлива
Конструкция современных автомобилей во многом отличается от предыдущих поколений.
Это связано с тем, что внутренности легковушек ведущих автокомпаний буквально нашпигованы прогрессивными усовершенствованными системами, работающими слаженно друг с другом. При вероятных отказах работоспособности отдельных узлов проблемы могут становиться глобальными для функционирования авто в целом.
Особая ответственность лежит на топливной системе. Четкая подача горючей смеси в цилиндры и выдерживание рабочих режимов обеспечит стабильную работу двигателю. В такой ситуации автомобилистам нужно знать признаки неисправности регулятора давления топлива.
Принцип работы РДТ
Прежде чем выяснять, как устроен и из чего состоит прибор, необходимо учитывать, где находится регулятор давления топлива. Обычно данный мембранный клапан монтируется на рампе. Последняя представляет собой обязательный элемент ДВС, работающего на принципе распределенного впрыска. В задачи рампы входит подача топлива и перераспределение его по форсункам.
Обнаружить можно клапан давления топлива в рампе или в топливном баке.
Второй вариант актуален для конструкции, в которой не предусматривается рециркуляция горючего.
В классическом варианте исполнения регулятор состоит из таких компонентов:
- жесткий металлический корпус;
- блокирующая крышка;
- патрубок для вакуумной системы;
- гибкая мембрана;
- рабочий топливный клапан.
Внутреннее деление пространства происходит на вакуумную и топливную плоскости.
Как работает регулятор давления топлива
С одной стороны в регуляторе давление формируется благодаря пружине и это сочетается с давлением от впускного коллектора. В обратном направлении усилие создается топливным насосом. При превышении сил сжатия пружины и энергии от впускного коллектора открывается мембранный клапан. В данном цикле обеспечивается впуск горючего в необходимом объеме. Далее давление от подаваемого топлива снижается и происходит закрытие мембраны регулятора давления.
Схематически функциональность обеспечивается благодаря особенностям конструкции.
В одной из двух камер происходит нагнетание топлива. В оставшейся работает пружинка. Разделены полости мембраной, открывающейся при разнице в давлении.
Важно знать, что некоторые модели современных автомобилей не имеют такой детали, как клапан регулировки давления топлива.
При отсутствии клапана его функции возлагаются на электронный спецдатчик. Он замеряет напряжение в электронасосе, обеспечивающем подачу бензина в систему. Благодаря данному решению удается фиксировать на оптимальном уровне давление, а также заниматься дистанционной регулировкой подачи топлива. Таким образом удается непосредственно управлять насосом.
Разработанная на электрической базе система является весьма точной при сравнении с механическим аналогом. Однако, практика показывает, что «механика» дает больше надежности при эксплуатации в отечественных условиях. Блок в меньшей степени подвергается негативному внешнему воздействию.
Признаки неработоспособности прибора
Эксплуатируется клапан в интенсивном ритме.
Длительные нагрузки сказываются на его работоспособности. Необходимо своевременно выявлять симптом неисправности регулятора давления топлива, чтобы проводить его замену. Сбои и неполадки определяются в большинстве случаев по косвенным признакам. К подобным факторам относятся следующие явления:
- повышается топливный расход;
- ухудшаются мощностные характеристики ДВС;
- силовая установка теряет стабильность работы на холостом ходу;
- возникают провалы или появляются рывки во время переключения скоростных режимов;
- машина неадекватно отзывается на нажатие педали «газа».
Начинается зачастую проверка регулятора давления топлива с определения качества пружин. Со времени эксплуатации прибора их жесткость снижается. Такое явление негативно отражается на работоспособности, в частности, происходит открытие клапана раньше, чем требует этого рабочий цикл.
Результатом падения жесткости служит отправка топлива в бак в больших количествах, чем это предполагалось конструкторами.
Одновременно снижается давление в системе, а двигатель теряет КПД и мощность. Если имеется конструкционная возможность, то проводится замена слабой пружинки.
Оказывает негативное влияние на функционирование также низкое качество отечественного топлива. В результате происходит засорение мембраны, после которого она не может закрываться частично или полностью. В результате также падает топливное давление в системе, что приводит к отрицательным явлениям.
Избавиться от механических засорений можно с помощью чистки. Это осуществляется, если позволяет конструкция аппарата. Стоит учитывать, что ремонт регулятора давления топлива не всегда спасает пользователей. Это случается при значительном износе или выработке клапан в целом либо отдельных его частей. Не всегда удается восстановить работу элемента в полной мере.
Встречаются случаи, когда происходит заклинивание РДТ. При этом движок просто глохнет, а параллельно топливо начинает течь из слабогерметичных стыков. Здесь ремонт является малоперспективным, остается лишь полная замена узла на новый.
Если такое случается, то стоит менять заправочную станцию или заранее не заправляться на сомнительных АЗС, также стоит проверить работоспособность топливного фильтра, несправившегося с качественной очисткой.
Нередко случаются частичные потери работоспособности клапанов. В такой ситуации мотор работает рывками, которые водитель прекрасно ощущает во время эксплуатации авто. Иногда их чувствуют и пассажиры. Актуальной будет своевременная очистка проходов, возвращая изделию работоспособность.
Менее восприимчивым к качеству бензина является электронный прибор. Также на него мало оказывают влияние механические факторы. Однако, он не лишен своих недостатков, слабых мест и характерных уязвимостей. Но если избегать ситуаций с некачественным топливом, то можно в большей степени устраниться от потери работоспособности регулятора.
Способы проверки на работоспособность
Проконтролировать состояние РДТ для машин, которые оборудованы непосредственным топливным впрыском, удастся с помощью манометра, рассчитанного на измерение в пределах до 10 атм.
Правильное подключение прибора будет в промежуток между выходным штуцером и топливным шлангом.
Выявить расхождения удастся при сравнении показаний с эталонными значениями. Это поможет определить исправность регулятора давления топлива.
На ВАЗовских старых моделях бывалые водители пережимают или полностью отсоединяют перепускной клапан. В этот момент необходимо обращать внимание на силу струи. Чем она выше, тем соответственно больше давление. Для инжекторных ДВС данная методика теряет актуальность, также и в высокой достоверности ее результатов можно усомниться.
При замерах манометром на холостых оборотах нужно откидывать вакуумный шланг. Оптимальными считаются колебания в пределах с 0,3 до 0,7 бар. Когда такое отклонение отсутствует, то можно провести замену вакуумного шланга. При отрицательном результате давление будет близким к нулю, что свидетельствует о неисправности клапана. Последний в такой ситуации требует замены.
Установка нового регулятора давления топлива
В первую очередь для контроля на торце вывинчиваем штуцерную пробку, оснащенную для герметичности уплотнительным кольцом.
Визуально контролируем степень изношенности кольца, при необходимости проводим его замену или пробки в сборе.
Выкручиваем зонтик из штуцера. Обычно в этом автослесарям помогает тыльная сторона металлического защитного колпака, свинченного с шины.
Надеваем шланг с манометра на освободившийся штуцер. Для фиксации необходимо воспользоваться качественными хомутами.
При диагностике можно воспользоваться автомобильным манометром. Проворачиваем ключ в зажигании и заводим мотор на холостых оборотах. Предпочтительными значениями являются показания в пределах 285-320 кПа либо 2,85-3,2 кгс/см2.
На следующем этапе откидываем патрубок шланга от регулятора и смотрим на показания манометра. Повышение должно достигнуть значений на 20–70 кПа больше от стартового уровня. Когда отсутствует требуемый эффект, то в обязательном порядке проводим замену.
Нужно знать, каким образом понижать давление в системе питания. Придется отвинтить гайку крепления топливной трубки. Также вывинчиваем пару болтов, которыми регулятор фиксируется к раме.
Аккуратно вынимаем штуцер регулятора из полости топливной рампы, чтобы полностью избавиться от него при демонтаже. Заранее нужно откинуть топливную трубку.
Таким образом полный демонтаж завершен. Осталось поставить на свое место новую деталь и проконтролировать ее работоспособность таким же методом, как и предыдущую (манометром). Сборка осуществляется в порядке, обратном разборке.
Интересное по теме:
загрузка…
Вконтакте
Одноклассники
Google+
Сообщение в блоге о давлении топлива
В отдел технической поддержки Radium задают множество вопросов по разным вопросам, связанным с доставкой топлива.
На многие вопросы можно ответить, изучив давление топлива и то, как оно влияет на производительность топливных насосов. Основы
Прежде чем обсуждать детали давления в системе, важно понять некоторые основы:
1. Единицы: бар или фунт / кв. Дюйм. PSI (фунты на квадратный дюйм) и бар — это два разных способа выражения давления.Чтобы преобразовать бар в давление, просто умножьте на 14,5. Чтобы преобразовать PSI в бар, просто разделите на 14,5.
Постоянное давление в зависимости от скорости нарастания
Если регулятор давления топлива (вторичный рынок или OEM) соединен вакуумным шлангом с впускным коллектором, то регулятор имеет скорость нарастания 1: 1. Это означает, что давление топлива увеличивается с наддувом и уменьшается с вакуумом в соотношении 1: 1.
Если в автомобиле используется встроенный в бак модуль насоса / регулятора или отсутствует вакуумное соединение с регулятором, то это, скорее всего, не является эталонным давлением.
В этом случае давление топлива устанавливается производителем оригинального оборудования и поддерживается на этом уровне независимо от того, что делает двигатель.
Данная статья посвящена системам с повышающимся тарифом.
Какое у меня давление топлива?
Давление топлива часто измеряется в топливной рампе с помощью индикатора часового типа или датчика давления топлива. Это лучшее место для измерения давления при регулировке регулятора давления топлива и калибровке управления двигателем, потому что именно это давление видят топливные форсунки.
Однако давление в топливной рампе не обязательно то, что видит насос. Из-за ограничений, присущих шлангам и фитингам, насос фактически испытывает более высокое давление. Если это не измерено явным образом, трудно узнать точное значение. Как правило, давление на 5-10 фунтов на квадратный дюйм больше, чем давление в топливной рампе, является хорошей оценкой. Знание (или разумная оценка) давления в насосе (-ах) имеет решающее значение при поиске и устранении неисправностей, связанных с подачей топлива.
Отсутствует поток или давление ??
Когда настройка транспортного средства становится проблемой и подача топлива становится проблемой, важно точно выяснить, в чем проблема, а не просто предположить, что «у нас закончился насос!».
Современные топливные насосы, включая все насосы диаметром 39 мм, которые Radium использует в своих продуктах, имеют встроенный предохранительный клапан. Эти клапаны предназначены для защиты насосов от избыточного давления и повреждений.
Давление, при котором открываются эти клапаны, указано на идентификационной странице топливного насоса. Наиболее открыт в диапазоне 87 фунтов на квадратный дюйм. Когда клапан открывается, топливо разбрызгивается, снижая внутреннее давление насоса. Когда это происходит, поток в двигатель уменьшается из-за потери потока через предохранительный клапан.
Когда регулятор давления 1: 1 используется на автомобиле с принудительной индукцией, существует вероятность достижения максимального давления.
В приведенном ниже примере базовое давление в топливной рампе составляет 44 фунта на квадратный дюйм, давление наддува — 30 фунтов на квадратный дюйм, а 7 фунтов на квадратный дюйм используются для учета задержек в магистрали. Сложение этих трех чисел вместе дает 81 фунт / кв. Дюйм на топливном насосе. Эта установка должна подходить для использования со стандартными насосами, так как она находится под максимальным давлением сброса 87 фунтов на квадратный дюйм.
Если посмотреть на другой случай, результат может быть совсем другим.В этом случае было использовано более высокое базовое давление топлива, 60 фунтов на квадратный дюйм, чтобы компенсировать немного заниженные форсунки или улучшить распыление форсунок. Когда добавляются 25 фунтов на квадратный дюйм давления наддува и 7 фунтов на квадратный дюйм ограничения линии, давление в насосе оказывается равным 92 фунтам на квадратный дюйм. Это значение превышает обычное давление сброса 87 фунтов на квадратный дюйм и приведет к потере потока топлива при открытии клапана сброса давления.
Это часто ошибочно принимают за то, что насос выходит из строя.
Эту проблему можно решить, снизив базовое давление топлива до 50 фунтов на квадратный дюйм или меньше.С помощью этой регулировки и перенастройки можно было бы использовать тот же топливный насос, и автомобиль можно было бы успешно настроить.
В приложениях, где снижение давления топлива невозможно, можно найти топливный насос с более высоким давлением предохранительного клапана. Radium Engineering предлагает насос Walbro F
274 с настройкой предохранительного клапана 112 фунтов на квадратный дюйм и может использоваться в системах с высоким давлением.
На рынке есть и другие насосы, которые можно использовать для высокого давления (комбинированное давление 90+ фунтов на квадратный дюйм).
Что такое регулятор давления топлива невозвратного типа?
Регуляторы невозвратного типа распространены на старых автомобилях. Обычно они используются с карбюратором. Их также называют «блокирующими» или «мертвыми» регуляторами.
Как это работает?
Топливо от насоса поступает на впуск. Он проходит через «топливный клапан», который удерживается в открытом положении пружиной. Топливо выходит из выпускного отверстия. (В этом примере на изображении показан регулятор с двумя выходами.При нормальной установке одно из выпускных отверстий было бы закупорено.) Наконец, он течет к топливным бакам или топливным направляющим.
По мере увеличения давления он давит на пружину через диафрагму. Когда давление становится достаточно высоким, регулирующий клапан начинает закрываться. Это снижает расход топлива и давление после регулятора.
При падении давления пружина открывает клапан. Это позволяет топливу течь и давлению повышаться. Регулирующий клапан продолжает открываться и закрываться для поддержания заданного давления топлива.Давление можно отрегулировать с помощью гайки / болта наверху регулятора.
Большинство регуляторов также имеют опорный порт вакуума / повышения.
Подсоедините его к карбюратору или впуску (проверьте ваши инструкции). Это позволяет давлению в коллекторе влиять на мембрану регулятора. Таким образом, регулятор будет регулировать давление топлива в зависимости от давления наддува. Это помогает обеспечить правильную подачу топлива.
Как это влияет на производительность?
Регулятор невозвратного типа предлагает несколько преимуществ по сравнению с регуляторами байпаса:
- Сантехника не требует обратной линии.
- Меньше веса, сложности и стоимости.
- Может использоваться в системах с одним насосом и несколькими регуляторами.
- Например, система закиси азота с одним насосом и несколькими регуляторами, настроенными на разное давление.
Однако есть и недостатки:
- Требуется дополнительное давление топлива для полного закрытия регулирующего клапана.
- Это приводит к скачку выходного давления.
- Это может вызвать избыточное давление или переполнение топливных баков.
- При условии «ползучести под давлением».
- Высокое давление может вытечь через закрытый регулирующий клапан.
- Это вызывает дальнейшее повышение выходного давления.
- Может быть тяжелее с электрическими топливными насосами.
- Противодавление создается, потому что регулятор блокирует поток топлива.
- Это нагружает насос и может вызвать больше шума, больше тепла и сократить срок службы.
- Подлежит пароизоляции.
ID ответа 5244 | Опубликовано 20.11.2019 11:30 | Обновлено 20.11.2019 11:57
