Установка момента зажигания на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Примечание!
Перед началом работы мы вам советуем запастись стробоскопом, потому что без него проверка момента зажигания будет не очень то и удобной! (Что такое автомобильный стробоскоп?)

Когда нужно устанавливать момент зажигания?
Из-за неправильно выставленного момента зажигания, в двигателе автомобиля будут происходить следующие изменения:

  • Во-первых машина потеряет свои скоростные качества, то есть она будет хуже ехать.
  • А так же автомобиль будет хуже откликаться на педаль газа, появятся небольшие провалы при нажатии на неё.
  • Ко всему этому может добавиться неустойчивая работа двигателя, на холостом ходу.
  • Еще может быть затруднён запуск двигателя.
  • А так же двигатель у автомобиля, может чаще перегреваться.
  • И в завершение хочу отметить, то что у двигателя так же может повыситься расход топлива.

Как установить момент зажигания на ВАЗ 2108-ВАЗ 21099?

Установка момента зажигания, и его проверка:

Примечание!
Прежде чем начать, обязательно для себя учтите один факт.

Установка зажигания производится строго на холостом ходу, при этом вращение коленвала должно быть в районе «820-900» оборотов в мин!

1) Сперва отсоедините тоненький шланг, от штуцера вакуумного регулятора.

2) Далее для того что бы проверить момент зажигания, проделайте следующие операции:

Подсоедините «плюсовой» зажим который идет от стробоскопа, к клеме «плюс» которая находится на аккумуляторной батареи.

Затем подсоедините всё к той же аккумуляторной батареи, но только на этот раз уже к клеме «минус», зажим «массы» который идет от стробоскопа.

Следом отсоедините кончик высоковольтного провода, от вывода крышки трамблера «первого цилиндра».

Примечание!
Где располагается на крышки трамблера, вывод «первого цилиндра» вы сможете увидеть по маркировки, которая нанесена на самой крышки, подробнее смотрите фото:

Теперь подсоедините к выводу «первого цилиндра» датчик который идёт от стробоскопа, а после того как датчик будет подсоединён, установите высоковольтный провод на этот датчик.

После чего извлеките резиновую заглушку, которая закрывает отверстие картера сцепления, от попадания в него грязи.

Затем вставьте отвертку в отверстие картера сцепления, и после чего прокрутите маховик, до того пока метка на маховике не встанет между вырезом и деление. (Где находится метка, а так же вырез и деление, смотрите на фото чуть ниже, которое размещено над рубрикой «Примечание!»)

Далее заведите двигатель у автомобиля, а после этого направьте мигающий свет стробоскопа на отверстие катера сцепления.

Пока свет стробоскопа будет мигать, метка которая выбита на маховике, в это время должна визуально казаться неподвижной.

Примечание!
Если зажигание на вашем автомобиле установлено правильно, то в таком случае метка которая обозначена цифрой «1», должна в обязательном порядке находится между вырезом «2» и делением «3».

Если у вас метка «1» вынесена за пределы выреза и деления, то в таком случае отрегулируйте момент зажигания!

3) После всех операций если у вас момент зажигания не исправен, то в таком случае ослабьте сперва три гайки которые крепят трамблер.

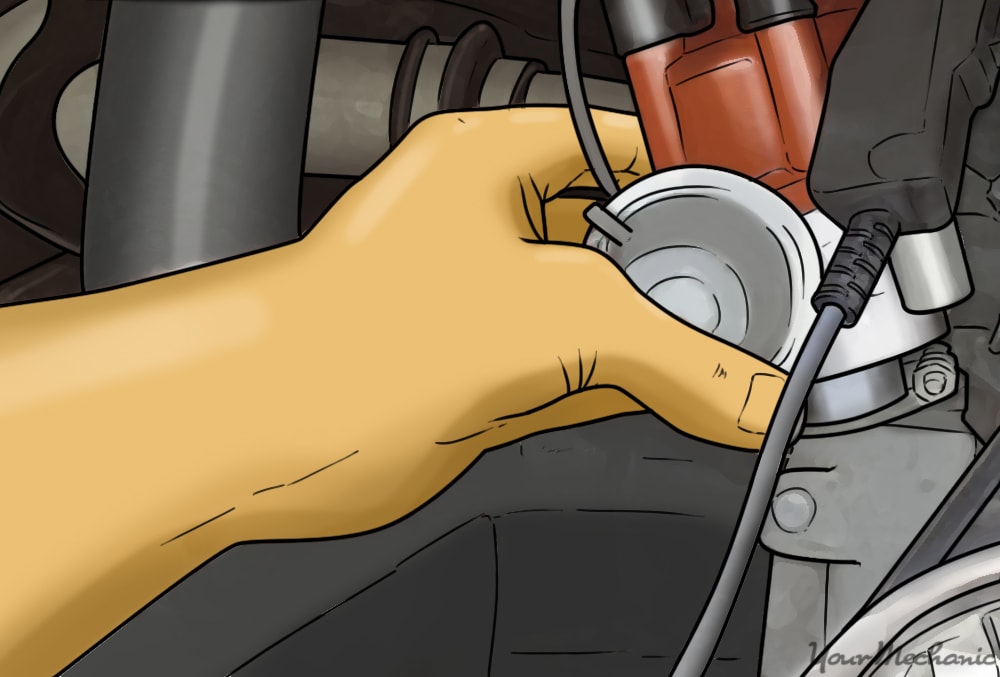

4) А после чего поверните сам трамблер, до нужного совмещения меток.

Примечание!
Если вам нужно будет увеличить угол опережения зажигания, то в таком случае трамблер понемногу поворачивайте к отметки «+». А в том случае если вам нужно наоборот убавить угол опережения зажигания, то в таком случае трамблер проворачивайте ближе к отметки «-». Вот в этих промежутках «плюс» и «минус», выставите угол зажигания который будет соответствовать вашему автомобилю!

5) Когда момент зажигания будет выставлен, установите все ранее детали на своё место.

Дополнительная информация:
Что бы вам было более понятней, просмотрите видео в котором «Наиль» всё подробно описывает:

Регулировка зажигания ВАЗ-2109 карбюратор: пошаговая видеоинструкция

Система зажигания автомобиля играет очень важную роль в процессе работы двигателя, независимо от системы питания. Благодаря ей происходит контроль подачи искры в каждую из камер, в зависимости от меток на расположенных на крышке цилиндров. В карбюраторной «девятке» этот порядок пронумерован цифрами: 1-3-4-2.

В зависимости от угла опережения, выставленного в трамблере, зажигание может быть поздним, ранним или же нормальным. Для переднеприводных автомобилей этот процесс имеет особое значение.

Признаки неверной настройки зажигания

Признаки того, то необходима регулировка зажигания на карбюраторном ВАЗ-2109, могут быть разными. Первый симптом сбитого угла зажигания – снижение мощности автомобиля. Это часто происходит в том случае, когда карбюратор засорен и в камеру сгорании не попадает нужное количество топлива.

Второй признак, по которому удастся заподозрить неправильную работу зажигания – провал педали газа в пол, при ее нажатии.

Третий – неустойчивая работа автомобиля на холостом ходу. Часто это происходит из-за засорения жиклеров или неправильной смеси, подающейся карбюратором.

Читайте также: Как поменять замок зажигания на ВАЗ-2109

Четвертым признаком является повышенный расход топлива. Его впору выделить как главный симптом неправильной работы системы зажигания. Естественно, он может проявляться и при других неисправностях, но, как показывает практика, сбитый угол трамблера становится причиной большого расхода топлива.

Пятый признак – проблемный запуск двигателя. Столкнувшись с такой проблемой, не стоит винить карбюратор, он не причем, причину необходимо искать в системе зажигания.

Чтобы избежать ложных признаков, необходимо настроить карбюратор, перед тем как искать неисправности системы зажигания.

Регулировка зажигания

Перед тем как начать регулировку зажигания, необходимо подготовить двигатель. Для этого его следует прогреть несколько минут. После этого на работающем на минимальном холостом ходу, двигателе нужно снять силиконовую трубку со стороны карбюратора, чтобы она осталась прикрепленной к вакуумному регулятору опережения зажигания, и проверьте, разряжена ли она. Если нет вакуума, можно выключить двигатель. Далее следует заглушить отверстие в трубке. Для этого желательно воспользоваться обычным болтом. После этого можно приступать к регулировке системы зажигания.

В первую очередь необходимо открутить три гайки, на которых крепится трамблер. На «девятке» предусмотрен специальный лючок со шкалой для регулировки угла зажигания.

Маховик ВАЗа нужно расположить так, чтобы поперечная метка была напротив треугольника, расположенного на шкале. Это положение маховика рассчитано на пребывание поршней первого и четвертого цилиндра в верхней мертвой точке, с углом опережения зажигания равным нулю.

Дальше понадобится стробоскоп. Его нужно подключить к цепи, согласно схеме, применяемой к модели устройства. Обычная схема подключения следующая: Красный провод от стробоскопа нужно подключить к плюсовой клемме АКБ, а черный – к знаку минус, а металлический зажим должен быть установлен на провод четвертого цилиндра.

Далее можно проверять установку. Для этого заведите двигатель и наведите устройство определения на лючок со шкалой. Метка, расположенная на маховике, обязана соответствовать правильному делению на шкале, а треугольник должен указывать на нулевое положение. Не спеша проворачивайте трамблер по часовой стрелке, пока метка на шкале не сдвинется на 2 градуса (92 бензин) или на 6 градусов (для 95-го).

После установки зажигания отсоедините стробоскоп и последовательно снимите: провода с четвертого цилиндра, аккумулятора и катушки. Силиконовую трубку подключите обратно, к карбюратору.

Читайте также: Что лучше: ВАЗ-2109 или ВАЗ-2114

Далее необходимо проверить, насколько правильно выставлена система зажигания. Для этого заводите мотор и прогревайте его до рабочего температурного показателя. Если все сделано правильно, симптомы, присутствующие до этого пропадут. Если все по-прежнему – искать проблему нужно в карбюраторе.

Иногда, например, на безлюдной проселочной дороге, не всегда есть возможность найти стробоскоп. В этом случае можно отрегулировать без стробоскопа, воспользовавшись лампочкой. Для этого необходимо:

  1. Отсоединить провод, идущий от катушки зажигания к трамблеру. К нему нужно подсоединить провод от лампы, второй подключить к кузову автомобиля.
  2. Так же как и при работе со стробоскопом, открутить крепление трамблера.
  3. Завести мотор. Лампа должна загореться. После этого следует не торопясь вращать трамблер, пока свет от лампочки не погаснет. После этого нужно плавно осторожно проворачивать трамблер в другую сторону, до включения лампы. Как только появится свет, крепление можно затягивать.

Читайте также: Порядок затяжки болтов головки на ВАЗ-2109

Регулировка зажигания ваз 2109.

Регулировка момента зажигания является самой неотъемлемой частью регулировки двигателя и рабочей составляющей  в целом. При неправильном выставлении момента зажигания, можно просто напросто убить двигатель, просто перегрев его и погнуть клапана при разрыве ремня ГРМ. Поэтому, если зажигание выставлено неверно, начитается множество непонятных действий со стороны двигателя.

Например, это:

  1. Детонация.
  2. Перегрев двигателя.
  3. Двигатель не развивает полной мощности.
  4. Увеличенный расход топлива.

Установка зажигания на ваз 2109 производится при холостых оборотах равных  800 – 900 об/сек., и в пределах  -1 ,0, +1 от верхней мертвой точки. Чтобы выставить первый и четвертый поршень в верхнюю мертвую точку нужно соединить метки, которые находятся на моховике и люке картера. Запомни, что одно деление это один градус поворота коленчатого вала.

Регулировка и установка зажигания ваз 2109.

  1. Убираем шланг от вакуум корректора.
  2. Подсоедините “+” стробоскопа к “+” аккумулятора.
  3. По такой же схеме подсоедините минусовой провод стробоскопа.
  4. Подсоедините датчик стробоскопа к контакту первого цилиндра и сверху него прикрепите бронепровод.
  5. Не забудьте убрать резиновую заглушку.
  6. Заведите автомобиль и направьте стробоскоп в люк на картере.
  7. Если вы делаете все правильно, то метка на маховике под цифрой 1 будет не подвижна, и находиться между вырезом под цифрой 2 и делением шкалы под цифрой 3.
  8. В противном случае откручиваем три гайки на трамблере.
  9. При вращении трамблера по часовой стрелки угол опережения увеличивается, а при вращении против часовой стрелки угол опережения уменьшается. Одно деление на трамблере является 8 градусами вращения коленчатого вала.

Если у вас нет стробоскопа, то можно выставить зажигание “на дороге” а точнее сказать ”на глаз”. Предлагаю вашему вниманию видео о том как выставить зажигание своими руками или на дороге:

Переводчик – словарь и онлайн перевод на английский, русский, немецкий, французский, украинский и другие языки. | ★ Как перевести «регулировка зажигания ваз 2109

Пользователи также искали:

под газ, какой должен быть угол опережения, установка, бесконтактное зажигание, как выставить зажигание на, установка трамблера, угол опережения, регулировка зажигания ваз 2109 под газ, какой должен быть угол опережения зажигания ваз 2109, установка зажигания ваз 2109 по лампочке, бесконтактное зажигание ваз 2109 карбюратор, как выставить зажигание на ваз 2109 карбюратор без стробоскопа, как выставить зажигание на ваз 2110 карбюратор без стробоскопа, установка трамблера ваз 2109, угол опережения зажигания ваз 2109 инжектор, вперед на дорогу установка, зажигания, ваз 2109, зажигание, регулировка зажигания, ваз, регулировка, зажигания ваз, зажигания ваз 2109, регулировки зажигания ваз 2109, регулировка зажигания ваз 2109, регулировка зажигания ваз, зажигание ваз 2109, зажигание ваз, регулировки, как выставить зажигание на ваз 2110 карбюратор без стробоскопа, регулировка зажигания ваз 2109 под газ, угол опережения зажигания ваз 2109 инжектор,

Установка зажигания ВАЗ 2109 советы профессионалов

Система зажигания двигателя отвечает за воспламенение в нужное время смеси в камере сгорания в конце такта сжатия. Возгорание смеси происходит в момент образования искры между электродами свечи. Следовательно, регулировка момента зажигания ВАЗ – это выбор времени возникновения искры относительно нахождения поршня по отношению к его верхней мертвой точке (ВМТ).

На процесс горения смеси в цилиндре необходимо некоторое время. Если смесь воспламенится во время нахождения поршня в ВМТ, то сгорать она будет уже после прохода поршнем ВМТ, догоняя его, то есть на такте расширения камеры сгорания и выпуска отработанных газов. Это создаст недостаточное давление на поршень, вследствие чего будет заметно снижен КПД и увеличится расход топлива (зажигание позднее).

При воспламенении смеси задолго до прохождения поршнем ВМТ значительная часть энергии будет тратиться на преодоление поршнем давления во время процесса взрывного горения смеси. В таком случае возникает детонация (зажигание раннее). Кроме того, если зажигание ВАЗ выставлено неправильно, будет наблюдаться перегрев двигателя из-за увеличенного во времени поглощения стенками цилиндра тепла, выделяющегося при сгорании смеси.

Именно поэтому оптимальным моментом зажигания считается тот, при котором воспламенение смеси происходит незадолго до прохождения поршнем ВМТ, с тем, чтобы горение смеси максимально совпадало по времени с прохождением поршнем ВМТ. В таком случае угол опережения зажигания ВАЗ обеспечивает наилучший режим работы.

С целью контроля зажигания ВАЗ 2109 в шахте люка картера сцепления нанесены деления, а на маховике установлена метка. Во время совпадения точки на маховике с центральной отметкой в люке, в первом и четвертом цилиндрах поршни устанавливаются в верхнюю мертвую точку (ВМТ).

Способ контроля установки зажигания ВАЗ «на ходу» заключается в следующем: двигаясь со скоростью 40-50 км/ч по ровному участку дороги при включенной четвертой передаче нужно утопить педаль газа до пола. Если во время набора скорости слышится небольшая детонация, которая практически тут же исчезает – зажигание установлено верно. Отсутствие детонационных проявлений указывает на позднее воспламенение. Чрезмерные проявления детонации являются признаком раннего воспламенения горючей смеси.

Во время регулировки зажигания ВАЗ 2108-09-099 с бесконтактной системой зажигания используется стробоскоп. Последовательность действий при этом такая:

  1. Отсоединяется трубка вакуум-корректора, провода стробоскопа, соблюдая полярность, присоединяются к аккумулятору, датчик – к высоковольтному проводу цилиндра №1.
  2. После этого датчик с проводом нужно поместить в отверстие крышки распределителя, запустить силовой агрегат и установить стробоскоп напротив люка со шкалой, предварительно достав крышку люка. Если настройка зажигания ВАЗ 2109 правильная, точка на маховике не будет достигать центральной отметки шкалы плюс-минус на одну отметку. Оптимально она расположится строго напротив центральной отметки. Если это не так – зажигание на ВАЗ 2109 нуждается в настройке.
  3. Чтобы правильно выставить зажигание на ВАЗ 2108 (2109, 21099), необходимо заглушить силовой агрегат, отпустить трамблер и сдвинуть его по часовой стрелке, смотря со стороны переднего левого колеса, для повышения опережение воспламенения смеси (более раннее), и против часовой стрелки – уменьшая угол (более позднее зажигание).
  4. Изменив угол, следует закрепить распределитель, надеть вакуумную трубку на вакуум-корректор проверить момент снова. Если имеет место повторное несовпадение с оптимальными параметрами – операцию регулировки повторить.
  5. Цилиндр №1 выставляется в ВМТ такта сжатия. В этом можно убедиться, если извлечь свечу из цилиндра №1 и плотно закрыть резьбовое отверстие скатанным бумажным шариком, или прижав его пальцем. Вылет бумаги или прорыв воздуха из-под пальца при прокручивании коленвала вручную укажет ВМТ поршня в конце такта сжатия. При этом отметка на шкиве коленвала должна быть совмещена с большей из трех меток, на крышке блока цилиндров или, из-за растяжения ремня, находиться за ней.
  6. Распределитель устанавливается в нулевое положение октан-корректора. Контакты прерывателя распределителя зажигания при ВМТ первого цилиндра должны разомкнуться. Подтвердить это поможет контрольная лампа 12В с отрезками проводов и зажимами. «Плюсовой» зажим подключается к «плюсовому» контакту катушки зажигания, «минусовой» – к «массе» автомобиля.
  7. После этого необходимо включить зажигание. Если контакты прерывателя разомкнуты – лампа загорится. В случае если она не загорелась, необходимо ослабить крепление стопорной пластины распределителя зажигания и медленно поворачивать корпус распределителя в одну и (или) другую сторону до момента загорания контрольной лампочки. Положение распределителя, при котором лампа загорелась (или погасла) и будет являться оптимальным моментом зажигания.

После его нахождения нужно не изменяя положения распределителя зажигания, закрепить стопорную пластину. В случае если после регулировки зажигания обороты двигателя возросли, их следует уменьшить до 800-900 оборотов в минуту. Проделав описанные действия, необходимо убедиться в том, как выставлено зажигание на ВАЗ при движении автомобиля используя описанный выше способ.

как выставить и установить момент

Система зажигания автомобиля играет очень важную роль в процессе работы двигателя, независимо от системы питания. Благодаря ей происходит контроль подачи искры в каждую из камер, в зависимости от меток на расположенных на крышке цилиндров. В карбюраторной «девятке» этот порядок пронумерован цифрами: 1-3-4-2.

В зависимости от угла опережения, выставленного в трамблере, зажигание может быть поздним, ранним или же нормальным. Для переднеприводных автомобилей этот процесс имеет особое значение.

Принцип работы системы зажигания

На процесс горения смеси в цилиндре необходимо некоторое время. Если смесь воспламенится во время нахождения поршня в ВМТ, то сгорать она будет уже после прохода поршнем ВМТ, догоняя его, то есть на такте расширения камеры сгорания и выпуска отработанных газов. Это создаст недостаточное давление на поршень, вследствие чего будет заметно снижен КПД и увеличится расход топлива (зажигание позднее).

При воспламенении смеси задолго до прохождения поршнем ВМТ значительная часть энергии будет тратиться на преодоление поршнем давления во время процесса взрывного горения смеси. В таком случае возникает детонация (зажигание раннее). Кроме того, если зажигание ВАЗ выставлено неправильно, будет наблюдаться перегрев двигателя из-за увеличенного во времени поглощения стенками цилиндра тепла, выделяющегося при сгорании смеси.

Именно поэтому оптимальным моментом зажигания считается тот, при котором воспламенение смеси происходит незадолго до прохождения поршнем ВМТ, с тем, чтобы горение смеси максимально совпадало по времени с прохождением поршнем ВМТ. В таком случае угол опережения зажигания ВАЗ обеспечивает наилучший режим работы.

С целью контроля зажигания ВАЗ 2109 в шахте люка картера сцепления нанесены деления, а на маховике установлена метка. Во время совпадения точки на маховике с центральной отметкой в люке, в первом и четвертом цилиндрах поршни устанавливаются в верхнюю мертвую точку (ВМТ).

Способ контроля установки зажигания ВАЗ «на ходу» заключается в следующем: двигаясь со скоростью 40-50 км/ч по ровному участку дороги при включенной четвертой передаче нужно утопить педаль газа до пола. Если во время набора скорости слышится небольшая детонация, которая практически тут же исчезает – зажигание установлено верно. Отсутствие детонационных проявлений указывает на позднее воспламенение. Чрезмерные проявления детонации являются признаком раннего воспламенения горючей смеси.

Регулировка зажигания по лампочке

Если стробоскоп не включается или у вас его попросту нет, то неисправность коммутатора или другого элемента, которая привела к необходимости регулировки, может быть решена с помощью лампочки. Кстати, неисправность коммутатора для многих является проблемой. Итак, для выставления момента искры на модуле вам потребуется обычная лампа на 12 вольт. Сама процедура заключается в установке момента модуля путем ослабления фиксатора регулятор момента появления искры.

Процедура осуществляется следующим образом:

  1. Чтобы правильно выставить момент искры на модуле ДВС с карбюратором, с помощью специального ключа необходимо провернуть коленчатый вал до совпадения рисок. Ели такого ключа у вас нет (необходим именно специальный ключ), то установите четвертую передачу на автомобиле и двигайте его до того момента, пока эти метки не совпадут.
  2. Вам требуется подсоединить подготовленную лампу к проводу, который связывает трамблер с катушкой. Используя второй провод, необходимо подключить лампу к массе.
  3. Теперь можно подсоединить центральный кабель к массе транспортного средства, то есть к кузову авто. На корпусе трамблера следует ослабить винты фиксации, после чего активировать зажигание — если проблем нет, то лампа загорится.
  4. Далее, чтобы правильно выставить искру на модуле, следует вращать корпус вправо до того момента, пока лампа не погаснет. Когда лампа погаснет, начните проворачивать трамблер влево. Остановиться необходимо только тогда, когда лампочка загорится. Постарайтесь больше не двигать устройств, просто затяните винты корпуса. Схема настройки искры на карбюраторе с помощью лампы позволяет решить проблему регулировки своими руками, при этом вам не нужно будет тратиться на прибор. В принципе, справиться с такой задачей сможет любой автомобилист (автор видео — Наиль Порошин).

Регулировка по тахометру

В том случае, если у вас нет ни стробоскопа, ни контрольной лампочки, то в принципе, и без этого можно будет решить проблему настройки УОЗ. Для выполнения этой задачи вам потребуется обычный автомобильный тахометр, который предназначен для считывания оборотов коленчатого вала. В данном случае для выполнения задачи вам потребуется помощь напарника, поскольку один из вас будет сидеть за рулем автомобиля, а второй в это же время будет вращать корпус распределителя.

Как выставить УОЗ с помощью тахометра:

  1. В первую очередь необходимо будет активировать зажигание и завести силовой агрегат, при этом обратите внимание на перемещение стрелки на приборе. Не во всех карбюраторных «девятках» имеется тахометр, поэтому процедура регулировки будет актуальна только для тех авто, в которых это устройство имеется.
  2. Когда двигатель будет запущен, вы или ваш помощник должны открутить болты, которые фиксируют корпус распределительного механизма. Сам трамблер после этого нужно будет повернуть.
  3. После того, как ключ в замке будет повернут, стрелка на циферблате устройства может резко дернуться, после чего вернуться в значение 0. Это нормально и переживать не стоит, трамблер выставляем до того момента, пока это не произойдет. Когда стрелка на тахометре будет перемещаться, то есть только начнет отклоняться, корпус трамблера нужно будет перестать вращать и надежно закрепить. Учтите, что такой метод требует внимательности и терпеливости, а также сосредоточенности, так что выполняя его впервые, не факт, что у вас все получится сделать правильно. Для регулировки потребуется время, учтите это.

Фотогалерея «Регулировка УОЗ по тахометру»

Схема зажигания Ваз 2109

Схему зажигания Ваз 2109 должен знать каждый его владелец. Не зная этой схему, Вы не сможете завести автомобиль в случае проблем с зажиганием. Тем более, что схем эта элементарно простая. На Ваз 2109 установлена бесконтактная система зажигания. Состоит он из следующих узлов: коммутатор, катушка зажигания, трамблер, датчик Холла, высоковольтные провода и свечи. Задача системы зажигания — своевременная, циклическая подача искры в цилиндры двигателя. Рассмотрим подробно как работает схема заж

Схема зажигания Ваз 2109

игания Ваз 2109: подача питания на систему зажигания осуществляется через реле. Пока ключ не будет в положении зажигания, реле не включится и не подаст питание на схему. Как только ключ повернут система зажигания запитывается. Питание +12В с аккумулятора подается на контакт Б катушки зажигания, 4-й контакт коммутатора. Датчик Холла запитывает сам коммутатор. Обратите внимание, что реле зажигания питается через монтажный блок, и если будет плохой контакт в разъемах Ш1,Ш8 или по какой-то причине окиснет или сгорит дорожка, система зажигания не будет запитана и Ваз 2109 не будет заводиться. Чтобы искра начала формироваться необходимо провернуть коленчатый вал двигателя. Вместе с ним провернется и распределительный вал и датчик Холла подаст импульс на коммутатор. Коммутатор в свою очередь соединит контакт К катушки зажигания с массой, в результате чего на центральном проводе появится искра. Когда бегунок трамблера соединит центральный провод и провод ведущий на конкретный цилиндр двигателя искра проскочит на свече, воспламеняя горючую смесь. Двигатель заведется. Когда необходимо заглушить двигатель, водитель с помощью поворота ключа в замке зажигания выключает реле, которое в свою очередь разбирает питание системы. Коммутатор, катушка зажигани становятся обесточены и перестают работать. Наиболее частые неисправности системы зажигания Ваз 2109: 1) Выход из строя коммутатора. 2) Выход из строя датчика Холла. 3) Плохой контакт бегунка в трамблере. 4) Отсутствие питания системы зажигания Ваз 2109. На Главную.

Признаки неверной настройки зажигания

Признаки того, то необходима регулировка зажигания на карбюраторном ВАЗ-2109, могут быть разными. Первый симптом сбитого угла зажигания – снижение мощности автомобиля. Это часто происходит в том случае, когда карбюратор засорен и в камеру сгорании не попадает нужное количество топлива.

Второй признак, по которому удастся заподозрить неправильную работу зажигания – провал педали газа в пол, при ее нажатии.

Третий – неустойчивая работа автомобиля на холостом ходу. Часто это происходит из-за засорения жиклеров или неправильной смеси, подающейся карбюратором.

Читайте также: Как поменять замок зажигания на ВАЗ-2109

Четвертым признаком является повышенный расход топлива. Его впору выделить как главный симптом неправильной работы системы зажигания. Естественно, он может проявляться и при других неисправностях, но, как показывает практика, сбитый угол трамблера становится причиной большого расхода топлива.

Пятый признак – проблемный запуск двигателя. Столкнувшись с такой проблемой, не стоит винить карбюратор, он не причем, причину необходимо искать в системе зажигания.

Чтобы избежать ложных признаков, необходимо настроить карбюратор, перед тем как искать неисправности системы зажигания.

Установка зажигания на ВАЗ девятой модели

Во время регулировки зажигания ВАЗ 2108-09-099 с бесконтактной системой зажигания используется стробоскоп. Последовательность действий при этом такая:

  1. Отсоединяется трубка вакуум-корректора, провода стробоскопа, соблюдая полярность, присоединяются к аккумулятору, датчик – к высоковольтному проводу цилиндра №1.
  2. После этого датчик с проводом нужно поместить в отверстие крышки распределителя, запустить силовой агрегат и установить стробоскоп напротив люка со шкалой, предварительно достав крышку люка. Если настройка зажигания ВАЗ 2109 правильная, точка на маховике не будет достигать центральной отметки шкалы плюс-минус на одну отметку. Оптимально она расположится строго напротив центральной отметки. Если это не так – зажигание на ВАЗ 2109 нуждается в настройке.
  3. Чтобы правильно выставить зажигание на ВАЗ 2108 (2109, 21099), необходимо заглушить силовой агрегат, отпустить трамблер и сдвинуть его по часовой стрелке, смотря со стороны переднего левого колеса, для повышения опережение воспламенения смеси (более раннее), и против часовой стрелки – уменьшая угол (более позднее зажигание).
  4. Изменив угол, следует закрепить распределитель, надеть вакуумную трубку на вакуум-корректор проверить момент снова. Если имеет место повторное несовпадение с оптимальными параметрами – операцию регулировки повторить.
  5. Цилиндр №1 выставляется в ВМТ такта сжатия. В этом можно убедиться, если извлечь свечу из цилиндра №1 и плотно закрыть резьбовое отверстие скатанным бумажным шариком, или прижав его пальцем. Вылет бумаги или прорыв воздуха из-под пальца при прокручивании коленвала вручную укажет ВМТ поршня в конце такта сжатия. При этом отметка на шкиве коленвала должна быть совмещена с большей из трех меток, на крышке блока цилиндров или, из-за растяжения ремня, находиться за ней.
  6. Распределитель устанавливается в нулевое положение октан-корректора. Контакты прерывателя распределителя зажигания при ВМТ первого цилиндра должны разомкнуться. Подтвердить это поможет контрольная лампа 12В с отрезками проводов и зажимами. «Плюсовой» зажим подключается к «плюсовому» контакту катушки зажигания, «минусовой» – к «массе» автомобиля.
  7. После этого необходимо включить зажигание. Если контакты прерывателя разомкнуты – лампа загорится. В случае если она не загорелась, необходимо ослабить крепление стопорной пластины распределителя зажигания и медленно поворачивать корпус распределителя в одну и (или) другую сторону до момента загорания контрольной лампочки. Положение распределителя, при котором лампа загорелась (или погасла) и будет являться оптимальным моментом зажигания.

После его нахождения нужно не изменяя положения распределителя зажигания, закрепить стопорную пластину. В случае если после регулировки зажигания обороты двигателя возросли, их следует уменьшить до 800-900 оборотов в минуту. Проделав описанные действия, необходимо убедиться в том, как выставлено зажигание на ВАЗ при движении автомобиля используя описанный выше способ.

Регулировка по тахометру

Если у вас под рукой нет лампы или стробоскопа, для выставления модуля в нужное положение можно воспользоваться тахометром. Нет необходимости обладать специфическими знаниями для выполнения этой процедуры. Для ее осуществления вам потребуется напарник — один человек должен находиться за рулем авто, другой в этой время будет вращать трамблер.

Как произвести регулировку тахометром:

  1. Сначала нужно включить зажигания, сделав это, следите за стрелкой тахометра.
  2. В это время вам или вашему напарнику необходимо ослабить винты фиксации трамблера, устройство необходимо провернуть.
  3. Когда ключ в зажигании повернется, стрелка на приборе должна резко отклониться и вернуться на нулевое значение. В тот момент, когда стрелка на приборе начнет отклоняться, прибор необходимо зафиксировать в одном положении. У многих автолюбителей не выходит произвести регулировку таким образом — у них просто нет терпения. Такая схема требует сосредоточенности и терпеливости, с первого раза осуществить ее практически невозможно.

Схема регулировки по тахометру

Как проверить правильность выполненных работ?

Если вы самостоятельно отрегулировали УОЗ, то также вам надо будет произвести проверку правильности выполненных действий.

Для выполнения проверки нужно будет сделать следующее:

  1. Заведите двигатель, диагностика осуществляется во время движения, для этого вам потребуется выехать на ровную дорогу.
  2. Для получения более точных результатов проверки вам нужно будет разогнать автомобиль примерно до 50 км/ч.
  3. После того, как эта скорость будет набрана, нужно будет включить четвертую передачу, а затем нажать резко на газ. При нажатии на педаль вы можете услышать, как из-под капота транспортного средства начнет доноситься детонация, то есть металлический стук. При этом сами звуки могут быть кратковременными. Если это так, то все действия по настройке вы выполнили верно и трамблер установлен правильно. В том случае, если звуки будут затяжными и длительными, то это будет говорить о том, что УОЗ выставлен слишком ранний, при этом детонация будет довольно громкой. При отсутствии каких-либо звуков из-под капота можно сделать вывод, что выставлен слишком поздний УОЗ.

Заключение по теме

Следите за исправностью свечей, отсутствием пробоев в проводке и надежностью крепления отдельных элементов схемы. Время от времени проводите диагностику состояния всего автомобиля, не забывайте проверять электронику. При соблюдении правил эксплуатации СЗ зажигания вашей «девятки» будет работать исправно несколько лет, пока не потребуется полная замена.

»
