Замена троса (тросика) сцепления, ремонт привода сцепления в Одинцово

Главная функция, выполняемая тросом сцепления, — гашение достаточно серьезных силовых нагрузок. В силу этого фактора, при эксплуатации транспортного средства трос сцепления со временем растягивается, изнашивается и может оборваться, что нередко происходит после 70 – 75 тыс. км. Так как деформированная и, тем более, нерабочая деталь пригодной уже не является, ее требуется менять на новую ремонтную.

Признаки выхода из строя троса сцепления

Во время компьютерной диагностики сцепления автомастера техсервисов «h3O-Auto» обращают внимание на отмеченные автовладельцем дефекты. В целом, известно о двух основных причинах неполадок с тросом сцепления, которые подсказывают автомеханику о необходимости его замены. Это или слишком тугой ход, или, наоборот, провал при нажатии педали сцепления. В первом варианте тросик предположительно «заедает», а во втором – западание педали при незначительном усилии говорит о разрыве.

Процесс замены троса сцепления

Последовательность технологических операций:

• Снимается часть лицевой обшивки салона авто, и несколько раз нажимается педаль сцепления.
• Над оболочкой регулировочного механизма крепится фиксирующая лента, и тросик извлекается из скобы крепления.
• Выполняется сжатие механизма регулировки, и фиксация его в таком положении лентой. Сжатие производится путем подтягивания оболочки тросика сцепления по направлению движения.
• Проводится открепление троса от рычага, находящегося над коробкой передач, и от педали сцепления.
• Вынимается буфер в опоре троса, после чего вынимается поврежденный трос сцепления.
• В рабочее пространство ставится новый тросик, и проводится сборка узлов в обратном порядке.

Тестовая проверка работы тросика

Обязательной операцией замены троса сцепления, которую выполняют мастера«h3O-Auto» в Одинцово, является выходное тестирование установленного ремонтного комплекта.

Проверочные работы предусмотрены техническим регламентом автопроизводителя, и проводятся двумя автомеханиками. Проверка заключается в нажатии до упора педали сцепления, и отслеживанием движений рычага. Он должен передвигаться абсолютно свободно в заданном направлении с 10-ти миллиметровым шагом.

Уточнить цены на замену троса сцепления вы можете у наших менеджеров по телефонам!

Заделка троса сцепления мотоблока — Мысли и идеи

Паял я эти тросики во время своей мотоциклетной молодости себе и друзьям.. Увы, качественно, как на заводе, сделать обычно не удавалось. Ходила пайка тросика ижевского сцепления обычно год-два, а если удачно — то и несколько лет.



Проблемы обычно две. Первая — надежно залудить тросик перед пайкой. Обычный припой ПОС цепляется плохо, нужно тщательно обезжиривать, а тросик, он обычно в масле-солидоле. Канифоль помогает слабо, а после т.н. паяльной кислоты пайка очень быстро рассыпается. Уже позже эта проблема более-менее решилась использованием паяльного жира.

Вторая проблема — скорее продолжение первой: как надежно припаять. Обычно тросик или ломается-рвется возле старой пайки, или просто вытягивается из нее, особенно если плохо залужен. Поэтому его конец обычно всегда распушен или даже поврежден — жилы растянуты неравномерно. С одной стороны, распушенка позволяет получше залудить жилы, с другой — пайка может стать слишком толстой. Далее, закон подлости — сначала не лудится ни фига, а затем припой уходит внутрь тросика, делая его жестким и, опять же, склонным к отламыванию. Если же удалось идеально отрезать конец, хорошо залудить его, то с течением времени он просто вырывается из пайки из-за отставания припоя, мало помогает даже небольшое распушивание торца.



Некоторые тросики, особо «устойчивые» к лужению припоем, я просто варил угольным электродом от батарейки. Подаешь напряжение от аккумулятора, быстро касаешься электродом кончика, он плавится и сворачивается в шарик, соединяя жилы. Просто и эффективно, но металл жил возле наварки отпускается, становится мягким и впоследствии быстро ломается.

А вот если после небольшой наварки убрать окалину кислотой, тщательно промыть и запаять как обычно припоем — держится достаточно долго.



Предлагаемые выше наконечники-бобышки с винтиком хороши, особенно в дороге, но почему-то тросик в них очень быстро обламывается.

Изменено 25 апреля, 2018 пользователем Adventurer

трос сцепления с автоматом натяжения

Троса сцепления бывают с механической или автоматической регулировкой натяжения.

Определить, какой именно у вас – очень просто. Если нечего регулировать, значит стоит автомат.

Однако отсутствие регулировок не означает, что снять и поставить его можно просто.  Новые троса продаются во «взведённом состоянии», при определённых видах работ, связанных со сцеплением, его так же нужно приводить в такое состояние.

Рассмотрим этот вопрос плотно. Наверняка многие обращали внимание, заглядывая под капот, что на тросу болтаются белые (иногда чёрные) пластиковые хомуты с прорезями.

А на утолщении рубашки троса есть «уши», прекрасно подходящие к прорезям хомута.

Одна незадача: в распущенном состоянии механизма натяжения они очень далеко друг от друга находятся.

Способ «взведения» троса, когда он отсоединён от коробки передач,  на самом деле очень прост, и состоит из трёх движений:

-взяв в одной рукой конец троса, второй возьмитесь за основание рубашки, где и расположен механизм самонатяжения. Первым движением втолкните трос внутрь рубашки, сантиметров на 5, а затем потяните на себя. В момент, когда трос полностью вытянется, начнёт складываться механизм.

Вот тут понадобится определённая сноровка, или помощник, который и зафиксирует механизм во взведённом положении, надев хомут на «уши»

-если вы только собираетесь отсоединить трос от коробки, то действий ещё меньше:

Нажав предварительно несколько раз на педаль сцепления, затем надавите на сам рычаг привода, в месте, в котором крепится трос, в сторону земли.

И механизм сложится. Удерживая одной рукой рычаг, второй вполне можно и самостоятельно надеть хомут.

Кстати, нежелание рычага опускаться говорит о неисправности автомата натяжения, и трос необходимо заменить.

К сожалению, пластиковые хомуты являются частью троса, и если на вашем кто-то по глупости его срезал, пристроить чужой не получится.

но если и её найти не сможете, можно использовать обычную проволку, обмотав её сначала вокруг рубашки троса, в начале механизма натяжения, а затем, взведя его, накрутить на «уши».

если же вы купили новый трос, помните, что хомут фиксации нужно снимать с «ушей» только после полной установки троса!



это НЕ правильное крепление троса к педали!

Ремонт (восстановление) троса сцепления — Техничка Xsara Picasso

итак в очередной раз пипец подкрался незаметно! опять тросик, и самое обидное что позвонив на 30 мин раньше мне привезли бы его завтра (2045 р), а так только 11 января (а ехать надо сейчас?!?) !

Пришлось колхозить! (я пошел немного дальше чем VEB)

необходимые материалы:

трос сцепления 2108

трос ручника 2108

(общая стоимость 274 руб)

Снял тросик, разобрал (необходима та часть которая крепится у педали (в ней механизм натяжения, но его больше не используем), и конец который одевается в рычаг вилки (пластиковые детали)

С тросика сцепления 2108 снял механизм регулировки (натяжения)

С троса ручника срезаем ту часть которая заводится в барабан (большее ушко), вытаскиваем тросик, и отпиливаем конец второго ушка (этот конец будет одет в механизм крепления на педали)

Отрезаем рубашку, длинной примерно как рубашка родного троса, минус 3-4 см на механизм регулировки.



немного очищаем (1-2 см) пластиковую оплетку троса, и устанавливаем её в механизм регулировки (от 2108), и в родной механизм натяжения (для установки в последний надо надавить на торец этого узла и трос войдет на максимум — это обязательно!) — можно смазать концы герметиком, и потом опрессовать.



вставляем трос в рубашку со стороны крепления к педальному узлу.



Далее вставляем собранный трос в отверстие (в салон)



Устанавливаем упор троса в фиксатор троса на педали ( внимание — в верхний фиксатор — не перепутайте с нижним они идут подряд)



Изготавливаем из болта деталь для упора (высверливаем отверстие, и обтачиваем головку, что бы входила в пластиковую шайбу, на конец вставляем кусок тефлоновой трубки (для защиты))



После этого, устанавливаем трос в механизм сцепления, натягиваем свободный конец троса и в районе рычага вилки сцепления метим маркером (там где приваривать фиксатор(упор)) механизм натяжения при этом лучше установить с среднее положение.



Само собой, трос смазан, защитные пыльники одеты.



варим упор, устанавливаем на авто, регулируем!



вышло вот ЭТО:

Замена тросика сцепления : АВТОСЕРВИС КИЕВСКИЙ КАЛИНИНГРАД АВТОРЕМОНТ

Тросик сцепления устанавливается на транспортные средства с механической коробкой передач. Это незамысловатый механизм, обеспечивающий плавность сцепления машины с дорогой.

Что из себя представляет

Тросовый привод сцепления представляет собой небольшой трос, который двумя болтами крепится к педали сцепления и к втулке в щите. Причем, к педали механизм прикручивается крепко, а к втулке более свободно, что позволяет ему без затруднений вращаться на своей оси.

Этим нехитрым устройством оснащаются только отечественные автомобили. Иностранные производители уже давно отказались от тросов сцепления, отдав предпочтение более надежной гидравлике.

И неудивительно, ведь в процессе эксплуатации трос сцепления выходит из строя и его постоянно нужно регулировать. Кроме того, он довольно быстро покрывается ржавчиной и может оборваться в самый неожиданный момент.

Как понять, что пора менять?

Определить, что существует проблема с тросиком сцепления довольно просто. Если при переключении передач педаль сцепления «падает» в пол, значит, пора на диагностику. И чем быстрее, тем лучше.

Замена тросика сцепления не всегда единственное решение проблемы. Иногда можно отделаться обычной регулировкой. Для этого на станции техобслуживания сначала слегка ослабляют контргайку, чтобы натяжная гайка имела возможность свободного хода. Затем эту гайку подкручивают до момента, пока тросик не придет в необходимое натяжение. Проверяется это путем нажатия на педаль сцепления.

Если должного хода педаль сцепления не приобрела, значит замены не избежать. Стоимость замены тросика зависит от многих факторов. Например, от типа этого механизма, ведь на некоторые автомобили устанавливаются храповые механизмы, которые регулируются самостоятельно. Во время изнашивания в процессе эксплуатации длина троса регулируется автоматически. Если педаль сцепления дала сбой, значит, трос точно подлежит замене.

Замена тросика сцепления

Специалисты не рекомендуют самостоятельно производить замену каких-либо частей и механизмов машины. Лучше довериться профессионалам. Если вы интересуетесь, где выполняется профессиональный ремонт машин в Калининграде, то вам точно в автосервис «Киевский», который расположен по ул. Узловая, 16б. Высококвалифицированными сотрудниками сначала производится диагностика коробки, а затем ремонт трансмиссии, в частности, тросика сцепления.

Опытные водители всегда на всякий случай имеют в багажнике запасной тросовый привод сцепления. Купить его по доступной цене можно в магазине автозапчастей «Запчасти 39». Магазин гарантирует высокое качество своей продукции. Помните, что оригинальные запчасти — основа безопасной езды!

Замена троса сцепления на Калине — «Клуб-Лада.

рф»

Если на Лада Калина педаль сцепления провалилась, либо появились скрипы или щелчки при нажатии на педаль, тогда возможно пришло время заменить трос привода сцепления автомобиля.

---

Как снять и установить трос сцепления Калины

Потребуется: ключ «на 8», плоская отвертка, штангенциркуль.

Снятие тросика сцепления Калина начинается с салона, под панелью:

1. Отвернуть гайку кронштейна оболочки троса к пе­дальному узлу, используя ключ «на 8».
2. Поддеть и снять пружинную скобу из проточки пальца педали сцепления с помощью плоской отвертки.
3. Снять проушину корпуса меха­низма автоматической регулиров­ки длины троса с пальца педали сцепления.
4. Вывести верхнюю часть троса из кронштейна педального узла.

Затем уже в моторном отсеке:

1. Вытащить поводок троса из паза рычага вилки выключения сцепления, потянув его вперед.
2. Свинтить поводок с резьбово­го наконечника троса, вращая против часовой стрелки.
3. Снять с наконечника троса ре­зиновый чехол.
4. Вытащить наконечник оболочки троса из отверстия кронштейна на коробке передач.

Возвращаемся в салоне и вынимаем уплотнительный че­хол троса из отверстия в щитке пе­редка, а затем вытягиваем трос в салон.

Перед установкой троса следует проверить состояние пластмас­совой втулки на пальце педали сцепления Калины.

При необходимости заменяем изношенную втулку новой и наносим пластичную смазку. Порядок установки троса:

1. Продеть трос через отверстие в щитке передка из салона в мотор­ный отсек;
2. Установить уплотнительный чехол в отверстие щитка передка;
3. Надеть механизм автоматичес­кой регулировки длины троса на па­лец педали и закрепить его;
4. Навернуть на резьбовой нако­нечник троса пластмассовый пово­док, так чтобы торец наконечника троса оказался заподлицо с торцом поводка;
5. Завести поводок в паз рычага вилки выключения сцепления;

---

Регулировка троса сцепления на Калине

Чтобы отрегулировать сцепление потребуется вытянуть трос за резьбо­вой наконечник вперед до упора, преодолевая усилие пружины педали сцепления, и удерживаем трос в та­ком положении. Затем:

1. Измеряем рас­стояние от торца пластмассового поводка до рычага вилки выклю­чения сцепления с помощью штангенциркуля, расстояние долж­но быть 27мм.
2. При необходимости добиваемся требуемого рас­стояния, вращением по­водка.
3. При отпу­скании троса, поводок должен прилегать к рычагу вилки без зазо­ра.
4. После этого нажимаем педаль сцепления 3 раза, чтобы сработал механизм автоматической ре­гулировки длины троса.
5. В результате, полный ход педали Калины не должен превышать 146мм.

Для справки: Каталожный номер троса сцепления Лада Калина 1118-1602210, примерная стоимость на текущий момент 500р.

---

Ключевые слова:

Понравилась статья? Поделитесь с друзьями!

Замена троса сцепления на Рено Логан: пошаговая инструкция, необходимые инструменты

Автомобиль Renault Logan и его доработанная версия Logan 2 пользуются огромным спросом среди россиян. Необходимость в ремонте узлов транспортного средства с передним приводом и механической трансмиссией возникает часто — из-за того, что приходится ездить по разбитым дорогам. Замена троса сцепления Рено Логан — несложная операция. Установка и регулировка новой детали занимает не более получаса.

Для чего и когда меняют тросик сцепления на Logan?

Интенсивная эксплуатация транспортного средства неизбежно приводит к износу агрегатов. Сигнал о том, что нужно менять тросик — появление скрипов педали сцепления. Особенно ясно слышен звук в жаркую погоду, после продолжительной поездки. Причин возникновения скрипа может быть несколько:

• Трос сцепления выработал положенный ресурс — нуждается в замене.
• Упор педали сильно загрязнен, требует чистки, смазки.
• Вышел из строя выжимной подшипник
• Износилась корзина.

Замена троса сцепления Логан при появлении скрипов — лучший способ решения проблемы.

Ресурс элемента зависит от интенсивности езды, а также от качества запчасти. Замена — недорогая процедура, специнструмент не нужен. По сравнению с другими типовыми операциями — например, с заменой наконечника — установка нового троса производится быстрее.

Какие инструменты понадобятся

Замена тросика сцепления Рено Логан выполняется одним человеком. Из инструмента потребуются:

• 2 ключа на 10;
• 1 ключ на 7;
• плоскогубцы;
• простая отвертка;
• небольшая линейка.

Для смазывания вилки и регулировки системы потребуется стандартный медицинский шприц. Чтобы избежать частых замен, регулировку нужно выполнять каждые 15 тыс. километров пробега.

Подготовка к замене троса

Перед началом процедуры транспортное средство нужно застопорить, зажигание выключить, чтобы исключить самопроизвольное движение автомобиля. Ключи и линейка размещаются в удобном и доступном месте.

Обязательно снимается гофра фильтра. Если автомобиль оснащен 16-клапанным силовым агрегатом, потребуется ослабить хомут. Работам будет сильно мешать глушитель впуска в виде пластиковый короб. После снятия гофры элемент отводится в сторону и перестает препятствовать доступу к тросу. Последовательное выполнение операций занимает не более 5 минут, затем можно приступать непосредственно к замене оборудования.

Меняем трос на Логане: пошаговый план

Выполнив подготовительные операции, владелец авто увидит трос с наконечником-стержнем. На нём закреплен груз. В исходном состоянии грузик не виден. Снятие и установка элемента производятся так:

• За грузиком находятся гайка и контргайка, которые нужно открутить с помощью ключей. Так ослабляется фиксация троса, его можно вытянуть из вилки и кронштейна.
• Внутри салона снимается часть шумоизоляции, размещенная под рулевой колонкой. Потребуется максимально сдвинуть назад водительское сиденье. Снимать шумоизоляцию следует аккуратно, ведь можно легко порвать материал.
• Педаль сцепления отгибается вверх, трос освобождается из нее с некоторым усилием.
• Трос крепится в отверстии щитка моторного отсека усиками оболочки, которые нужно отщелкнуть пассатижами.
• Под левой опорой хомут крепления. Его также необходимо открыть.
• Старую запчасть вытаскиваем через моторный отсек. На этом демонтаж завершен.

После снятия детали производится смазка вилки. Можно использовать медицинский шприц со срезанным наискосок колпачком. С вилки снимаем пыльник. Много смазки не потребуется, достаточно 2-5 мл. Установить пыльник на место сложно. Для упрощения процесса перед демонтажем желательно запомнить его исходную позицию.

Обратная установка троса сцепления тоже требует определенных усилий. Действовать нужно так:

• Тросик монтируем под опору силового агрегата, фиксируем в кронштейне и вилке.
• Ослабляем регулировочную гайку, гибкий элемент просовываем в салон авто.
• Защелкиваем оболочку тросика, что позволяет закрепить его в отверстии моторного отсека.
• Педаль сцепления приподнимаем вверх, тросик заводим в небольшое углубление, выполняем регулировку с использованием линейки.
• Под опорой фиксируем ослабленный хомут.
• Устанавливаем гайку и контргайку, которые надежно фиксируют элемент на исходном месте.
• Возвращаем в начальное состояние глушитель впуска, гофру воздуховода.

Если процедуре не возникло проблем, можно начинать ездить.

Регулировка тросика сцепления

Обязательной операцией как при замене, так и при техническом обслуживании является регулировка тросика. Накладки диска сцепления изнашиваются, поэтому изменяются исходные регулировки. После замены также требуется вернуть исходные значения длины выпуска троса.

Для выставления интервалов можно воспользоваться линейкой, подготовленной до начала работ. Регулировке подлежат два параметра: расстояние между вилкой сцепления и кронштейном, а также между кронштейном и наконечником троса. Первый интервал должен равняться 86 мм, второй – 60 мм. Допуски в обоих случаях составляют 0,5 мм в большую или меньшую сторону.

Для регулировки потребуется вращать гайку наконечника, предварительно ослабив контргайку. Чтобы сам гибкий элемент не вращался, его необходимо удерживать за граненую часть ключом номер 7. После выставления интервалов проверяется ход педали, удобство ее использования. Может потребоваться еще раз изменить параметры в большую или меньшую стороны. Гайка с контргайкой затягиваются в исходное состояние, автомобиль готов к эксплуатации.

Артикулы и подходящие модели тросиков

Ассортимент тросиков сцепления достаточно обширен, цены на них доступны для любого владельца Рено Логан. Чтобы не ошибиться с покупкой, достаточно знать артикул. Для транспортных средств, выпускаемых до 2014 года, необходимы запчасти с артикулами 8200215961, 6001546867. После 2014 года на Логан устанавливались тросики с артикулом 307705043R.

Марку запчасти автовладельцу можно выбирать на основании советов мастеров, собственного опыта, стоимости. Популярны запчасти Sachs, Cabor, Triscan. Если бюджет не сильно ограничен, можно приобрести оригинал в сервисном центре.

Наш автосервис также выполняет следующие работы с автомобилями Рено:

Замена бензонасоса и чтение ошибок Renault Logan 1.4

Техобслуживание Renault Logan 1.4

Замена опоры двигателя Renault Megane

Ремонт кнопки стеклоподъёмника Рено Меган

Диагностика ходовой Renault Megane

Советы по ремонту троса сцепления мотоцикла

Возможность самостоятельно провести некоторые работы по техническому обслуживанию, например, отремонтировать трос сцепления мотоцикла , может значительно сэкономить деньги. Выполнив несколько шагов, вы обнаружите, что не всегда нужно ехать в гараж.

Совет №1 — Тест

Убедитесь, что вы выполнили первоначальную проверку, чтобы убедиться, что на самом деле замену требует трос сцепления мотоцикла, а не какой-либо другой компонент. Трос, скорее всего, будет проблемой, если у вас возникнут проблемы с переключением мотоцикла. Однако, если проблема возникает после того, как трансмиссия издает скрежет, проблема, скорее всего, кроется в последней. Коробка сцепления может заклинивать, если оставить ее слишком долго на холостом ходу, но ее можно освободить, резко нажав на тормоз во время движения.

Совет № 2 — Проверка руководства

Если вы сохранили руководство для мотоцикла, просмотрите его, чтобы получить подтверждение расположения троса сцепления мотоцикла и способа его снятия или ремонта.Это также может подтвердить, какие шаги можно предпринять, чтобы найти причину проблемы. Точно так же, если вам требуется запасной кабель, в руководстве может быть указано, где его можно получить.

Совет № 3 — Удалите правильный трос

Убедитесь, что вы выбираете трос сцепления мотоцикла поверх любого другого, проследив линию троса от левой рукоятки до коробки сцепления. Там будет резиновая застежка, которую необходимо удалить, прежде чем можно будет ослабить кабель. Убедитесь, что у вас есть правильный инструмент, который позволит вам выполнить этот процесс.

Совет № 4 — Добавьте смазку

После снятия конца троса сцепления с держателя, который его удерживает, можно будет добавить смазку. После того, как трос вынут из держателя, нанесите несколько капель смазочного масла в углубление между тросом и муфтой.

Совет № 5 — Выполните регулировки

В некоторых случаях трос сцепления мотоцикла можно отремонтировать путем регулировки, а не путем замены. В зависимости от типа мотоцикла, на котором вы работаете, есть разные места для регулировки троса.Для большинства кабелей это будет один конец, а другие — посередине. Регулировочный винт часто находится под крышкой сцепления, и при необходимости с его помощью можно натянуть трос. Убедитесь, что кабель надежно затянут.

Совет № 6 — Оставайтесь свободными

Для эффективной работы троса сцепления требуется небольшой свободный ход, чтобы сцепление работало наилучшим образом. Чтобы это произошло, полностью затяните гайку, фиксирующую кабель, перед тем, как ослабить его всего на одну восьмую оборота.Сам кабель также требует небольшого провисания, и это можно сделать, оставив зазор примерно в один миллиметр между кабелем и держателем, в котором он будет закреплен.

Техническое обслуживание и замена троса сцепления

Проверка и замена троса сцепления часто упускается из виду, хотя это важная часть машины. Мы установили новый трос сцепления ProX Racing Parts на YZ250F и собрали эти советы по регулировке и замене троса сцепления.

Знаете ли вы, что предписанный интервал проверки работы троса, описанный в большинстве руководств по обслуживанию тросовых муфт, составляет после каждой гонки или 2,5 часа? Некоторым это может показаться чрезмерным, однако обеспечение правильной работы троса сцепления является невероятно важной задачей технического обслуживания. Неправильно отрегулированный трос сцепления может привести к плохому управлению сцеплением, проскальзыванию или нестабильной работе. В этой статье мы подробно рассмотрим проверки троса сцепления, которые необходимо выполнить, и рассмотрим необходимые шаги, необходимые для замены троса и установки нового.

Руководство по обслуживанию или эксплуатации должно содержать всю необходимую информацию о регулировке троса для вашей конкретной марки / модели машины и должно использоваться в качестве дополнения к советам и рекомендациям, приведенным в этом описании. В руководстве по обслуживанию вы должны найти характеристики свободного хода, информацию о прокладке троса сцепления, информацию о смазке и предписанную процедуру настройки.

Состояние кабеля

Трос сцепления необходимо осмотреть на предмет повреждений.Трещины, перегибы, коррозия и сильно изношенные участки из-за трения должны вызывать беспокойство. Систематически осматривайте трос от ручки руля до двигателя как можно лучше визуально.

Визуально проследите за тросом сцепления по всей его трассе и убедитесь в отсутствии видимых повреждений.

Проверка свободного хода кабеля

Свободный ход троса сцепления обычно проверяется путем измерения расстояния, на которое перемещается рычаг сцепления до того, как сцепление начинает отключаться.Для большинства марок / моделей требуется свободный ход рычага сцепления 8-13 мм.

Для проверки люфта большой шестигранный регулятор, если он есть, следует сдвинуть с места, чтобы можно было видеть область, где встречаются конец троса и регулятор. Убедитесь, что конец троса полностью прилегает к регулятору. Слегка потяните за рычаг сцепления и измерьте расстояние, которое проходит конец рычага, прежде чем почувствуете сопротивление. Ощущается точка сопротивления — это точка, в которой рычаг начинает отключать сцепление.На конце рычага можно удерживать линейку, штангенциркуль или шкалу, чтобы измерить свободный ход.

Чтобы проверить свободный ход троса сцепления, потяните в сторону резиновый регулятор и пылезащитные кожухи и измерьте расстояние, на которое перемещается рычаг при нажатии, прежде чем возникнет сопротивление.

Проверка срабатывания сцепления

Некоторое представление о том, как работает сцепление, можно получить, просто потянув за рычаг сцепления. Рычаг должен плавно перемещаться в пределах своего диапазона движений и постоянно возвращаться в исходное положение.Иногда рычаг может быть заблокирован цевьем, которое было выбито из положения, что может привести к частичному отключению сцепления. Любые зазубрины могут указывать на перегибы или узкие места на тросе или на износ корзины сцепления. Если рычаг не возвращается последовательно, возможно, один из концов троса установлен неправильно.

Регулировка троса сцепления

Свободный ход троса сцепления можно легко отрегулировать для корректировки слишком малого или слишком большого люфта. Большинство марок / моделей используют две точки регулировки.Первая точка регулировки находится на выступе сцепления и обычно имеет большую шестигранную ручку регулировки, которую можно поворачивать для увеличения или уменьшения свободного хода. Вторая точка регулировки обычно расположена рядом с концом троса на руле и оснащена контргайкой и регулятором. Точка регулировки на выступе сцепления обычно используется при регулировке на ходу и незначительных уточнениях свободного хода троса. Точка регулировки, врезанная в кабель, обычно используется для больших регулировок.

Регулировка на выступе сцепления обычно имеет большую резиновую ручку для легкой регулировки на лету. Хотя в нашем конкретном проекте не было вторичной точки регулировки, многие модели также будут оснащены регулировкой внутри троса с контргайкой, такой как та, которая изображена здесь для горячего запуска.

Небольшие регулировки на регуляторе высоты сцепления

Просто поверните ручку регулятора внутрь или наружу, чтобы увеличить или уменьшить свободный ход. После того, как регулировка произведена, проверьте еще раз свободный ход, как обсуждалось ранее.Иногда ручка регулировки может проскальзывать и вращаться независимо от регулятора троса. Это может быть распространенной проблемой на старых машинах. В этом случае изменений в бесплатном воспроизведении не произойдет. Чтобы решить эту проблему, просто потяните ручку регулятора в сторону и отрегулируйте регулятор троса напрямую, чтобы вызвать изменение свободного хода.

Если резиновая крышка вращается на регуляторе, просто снимите крышку и отрегулируйте ее с помощью металлической ручки.

Большие корректировки на стыковочном регуляторе

Чтобы изменить свободный ход, просто ослабьте стопорную гайку и вкрутите или вывинтите регулятор, чтобы увеличить или уменьшить свободный ход.Если регулировки выполняются с помощью этого регулятора, лучше попытаться сбросить регулятор руля так, чтобы он находился в начале и в середине своего полезного диапазона. Таким образом, если требуются дальнейшие регулировки, регулировочную ручку можно легко использовать, не опасаясь выхода из строя. После выполнения любых регулировок с помощью регулятора троса необходимо проверить свободный ход, затянуть контргайки и установить пылезащитные крышки на место.

Замена троса сцепления

Если трос сцепления требует замены, это можно сделать довольно легко.Выбор и приобретение нового троса сцепления не менее важны, чем выполнение работ. Цены на прямые OEM-компоненты могут быть завышены, но опции от ProX предлагают OEM-качество и характеристики по разумной цене. Тросы сцепления и дроссельной заслонки ProX изготавливаются в точном соответствии со спецификациями OEM-производителей и имеют внешнюю оболочку из ПВХ, предварительно смазанную внутреннюю нейлоновую втулку и стальные внутренние тросы. Их производят одни и те же OEM-поставщики, поэтому вам не нужно беспокоиться об установке, бесперебойной работе или долговечности.

Трос сцепления ProX легко заменил изношенный трос Yamaha благодаря заводской установке и качеству.

Найдите здесь кабели ProX для вашей машины.

Архитектура вашей конкретной машины будет во многом определять, что необходимо удалить для успешной замены троса сцепления. Обычно необходимо удалить следующие компоненты:

• Номерной знак передний
• Кожух радиатора
• Экран радиатора (при наличии)
• Болты крепления радиатора

В этом случае с Yamaha нам также пришлось снять рычаг горячего старта с насадки, чтобы снять пылезащитный чехол.

После снятия необходимых компонентов заменить трос сцепления несложно. Начните с ослабления контргайки на регуляторе троса, который вставлен в трос сцепления. После ослабления поверните регулятор до упора, чтобы минимизировать длину оболочки кабеля, которая ослабит кабель. Затем на регуляторе жёсткости сцепления сдвиньте с пути все необходимые пылезащитные колпачки, а также большую ручку регулировки. Поверните регулятор, чтобы еще больше уменьшить длину оболочки троса.

Перед тем, как пытаться отсоединить конец троса от рычага, убедитесь, что регулировка на насесте произведена полностью.

Затем совместите прорезь в регуляторе с прорезью в рычаге сцепления. На этом этапе трос должен быть достаточно провисшим, чтобы его конец можно было вытащить из регулятора. После выхода конец троса можно отсоединить от рычага сцепления, совместив трос с прорезью в рычаге сцепления.

Полностью вставив регулятор, выровняйте все прорези и сначала снимите трос со стороны регулятора, затем поверните и выпустите его из прорези в рычаге.

Когда трос сцепления освобожден от опоры и рычага сцепления, конец троса можно отсоединить от двигателя. Для этого сдвиньте конец оболочки кабеля обратно из держателя на двигателе. Затем совместите конец кабеля с прорезью на приводном рычаге, чтобы освободить его. На этом этапе трос сцепления можно осторожно снять с машины.

Теперь мы можем снять трос с двигателя. Ослабьте крепление кабеля, чтобы он мог свободно перемещаться, затем поверните конец кабеля и вытащите его из прорези в приводном рычаге.

Подготовьте новый трос сцепления, нанеся тросовую смазку на оба конца троса. Перед установкой проверьте гладкость кабеля, перемещая его вперед и назад. Используя старую прокладку троса или руководство по обслуживанию в качестве справки, установите новый трос сцепления на место.

Установите соответствующий конец троса в рычаг включения сцепления, совместив необходимые элементы. Затем установите конец оболочки кабеля в держатель кабеля, расположенный на двигателе. Дважды проверьте прокладку троса, затем вставьте оставшийся конец троса в рычаг сцепления.Пропустите трос через прорези в рычаге и регуляторе так, чтобы конец оболочки троса мог попасть в регулятор на выступе сцепления. Установите на место все снятые компоненты и затяните соответствующие крепежи в соответствии со спецификациями, указанными в руководстве по обслуживанию.

Убедитесь, что новый кабель проложен точно так, как он был проложен на заводе. Установите новый трос так же, как вы сняли старый, начиная с рычага управления и подвески двигателя и заканчивая рычагом сцепления.

Установите регулятор троса на выступ сцепления так, чтобы регулятор был повернут примерно на своего полезного хода. Затем используйте регулятор троса, вставленный в трос, чтобы правильно установить свободный ход. См. Вышеупомянутые инструкции по установке и регулировке свободного хода. Как только свободный ход установлен, убедитесь, что все контргайки, пылезащитные крышки и регуляторы правильно натянуты или находятся на своих местах. Поверните руль от упора до упора и проверяйте работу рычага сцепления при каждой остановке. Любые изменения в работе рычага могут указывать на то, что кабель защемлен или переплетен, и необходимо дважды проверить прокладку.Предполагая, что все прошло проверку, работа сделана, и байк можно тестировать. Проверьте сцепление и работу троса во время пробной поездки и убедитесь, что после этого люфт не изменился.

После регулировки нового кабеля тем же способом, который описан ранее в статье, обязательно установите все пылезащитные крышки, ручки и все остальное, что было снято во время процесса, в исходное положение.

Замена и замена тросиков сцепления

Схема муфты с тросовым приводом

Если в вашем автомобиле кабельное схватить и вы обнаружите, что шестерни являются трудно включить, педаль жесткая или есть какие-либо признаки того, что педаль сцепления неохотно возвращается в исходное положение, тогда есть вероятность, что трос сцепления поврежден.

Муфта с тросовым приводом

Наиболее вероятная причина в том, что внутренний трос изношен, а его концы зацепление за внешний кабель. Другими возможными причинами являются необходимость в кабеле. смазки или что она упала близко к выхлопная труба и был поврежден жара.

Флоппи-клатч

Проверка кабеля

Осмотрите оголенные участки троса сцепления на концах педали и рычага сцепления в поисках следов потертостей.

Другая возможная проблема сцепления с тросовым приводом заключается в том, что педаль бесполезно плюхается на пол. Для этого есть две возможные причины. В во-первых, просто оборвался кабель, хотя вы должны были предупредить из-за того, что сцепление становится все более жестким. Единственное лекарство это к соответствовать новый кабель.

Вторая возможная причина — обрушился металл переборки или заржавела в месте прохождения кабеля. После этого внешняя оболочка кабеля может войти в машина и весь трос бесполезно движутся вперед и назад без управление сцеплением.

Найдите проблему

Если сцепление кажется жестким, сначала проверьте весь трос сцепления. Начните с того места, где он соединен с педалью сцепления под приборной панелью, и следуйте за ним. пока не исчезнет в переборке. Ищите признаки внутреннего троса истирается. Сломанные жилы могут лежать очень близко к внутреннему тросу и быть сложно отличить, поэтому смотрите очень внимательно. Не игнорируйте даже малейшие повреждения.

Если на конце педали нет признаков повреждения, найдите, где выходит из двигатель переборку и следуйте по ней до корпус сцепления . Смотреть для участков, которые сломаны, или для изгибов, которые могут ограничить внутренний трос.

Если кабель проходит близко к выхлопной трубе, убедитесь, что он не соскользнул. не к месту и подошел слишком близко к трубе. Тепло могло расплавить внешний пластиковое покрытие кабеля и, если есть, нейлоновое покрытие с внутренней стороны кабель.

Наконец, проверьте, где трос крепится к картеру сцепления, снова посмотрев на наличие признаков износа внутреннего троса.

Проверить педаль

Если трос не поврежден, убедитесь, что педаль сцепления не повреждена. вызывая проблему.Педаль вращается на валу, а иногда и на нейлоновом или металлическая втулка в шкворне схватывает вверх.

Осмотрите ось шарнира с помощью горелки, одновременно нажимая на педаль сцепления. другая рука. Педаль должна двигаться, а поворотный вал — нет.

Если педаль застряла, дайте ей хороший проникающее масло и оставь это впитаться. Убедитесь, что педаль теперь движется свободно. Если улучшения все еще нет, вам придется снять трос сцепления и попробовать его смазать.

Смазка троса сцепления

Используйте пластилин, чтобы сделать воронку вокруг внешнего кабеля.

Если кабель не поврежден, его может просто смазать. Ты можешь иногда смазывайте кабель, пока он находится в машине, но чтобы сделать действительно хорошую работу вам нужно сначала удалить кабель.

Налейте масло в воронку и дайте ему стечь.

Чем смазывать трос, зависит от типа внутреннего троса. установлен. Если внутренний кабель состоит из простых металлических жил, используйте легкий машинное масло. Повесьте кабель и сделайте воронку вокруг верхнего конца, используя глина для моделирования .Наполните воронку маслом и дайте ему впитаться. кабель на ночь. Если после смазки кабель все еще остается жестким, вы будете придется покупать новый.

Для кабелей с нейлоновым покрытием используйте силиконовую смазку.

Если внутренний кабель имеет нейлоновое покрытие, необходимо использовать силикон. смазка — никогда не используйте обычное масло, так как оно повредит нейлоновое покрытие и сделать тросик. Эти смазки выпускаются в аэрозольных баллончиках. Использовать расширение сопло подается для распыления масла внутрь внешнего кабеля.

Регулярно смазывайте кабель. Используйте масленку насосного типа на конце педали.

Если возможно, регулярно смазывайте трос после того, как он снова окажется в автомобиле. Металлические внутренние кабели нужно делать примерно раз в месяц, чтобы все было в порядке работает плавно. Вам понадобится масленка насосного типа, чтобы масло попадало на педальный конец. Кабели с нейлоновым покрытием требуют внимания только примерно раз в год. потому что они самосмазывающиеся.

Силиконовая смазка

Некоторые водопроводчики могут предоставить прозрачную смазку на силиконовой основе, которую вы можете можно использовать для смазки как обычных кабелей, так и кабелей с нейлоновым покрытием. Если ты сможешь получить удерживайте эту смазку, используйте ее для смазывания открытых частей сцепления кабель. Он прослужит намного дольше, чем масляная или силиконовая аэрозольная смазка.

Никогда не используйте смазку с высокой температурой плавления для смазывания открытых частей трос сцепления. Это загустеет и засорится, что сделает сцепление очень сильным. липкий.

Соединения коробки передач

Поднимите машину и поставьте ее на ось стоит. Поставьте упоры под колеса, оставшиеся на земля .Найдите, где трос сцепления подходит к рабочему сцеплению. рычаг на колокол корпус . Соединение может иметь резиновую пылезащитную крышку, поэтому потяните ее назад. вдоль кабеля.

Наиболее распространенная конструкция подключения имеет конец внутреннего кабеля. резьбовой, с установленной на ней регулировочной гайкой и контргайкой. Внутренний трос проходит через рычаг сцепления и гайки на конце троса, чтобы обезопасить это.

Удерживая регулировочную гайку одним гаечным ключом, ослабьте контргайку другим. Полностью снимите обе гайки с конца кабеля и положите их куда-нибудь. безопасно, так как новый кабель может не поставляться с ним.Если внутренний трос пытается двинуться круглой формы, снимая регулировочную гайку, удерживая металлический конец кабеля плоскогубцами, пока регулятор не откроется.

Другое соединение, широко используемое на автомобилях Ford, имеет ниппель на конце трос, который входит в прорезь на конце рычага сцепления. Вы можете быть в состоянии отсоединить его, оттолкнув рычаг сцепления от ниппеля. пальцами, затем вытащив соску из рычага плоскогубцами.

Но если трос слишком натянут, необходимо ослабить натяжение троса.Оглядываться вдоль троса и найдите регулятор троса. Это может быть в том месте, где внешний трос проходит через раструб коробки передач или там, где он проходит переборка (см. Механику 35 и 36).

После того, как трос достаточно ослаблен, вытащите ниппель троса из муфты. рычаг. Снимите резиновый чехол (если есть) и проверьте его на наличие отверстий. Замените его, если нужно.

Отсоедините трос от рычага сцепления.

Снимите резиновую пылезащитную крышку, чтобы открыть соединение.Снимите регулятор и контргайку, чтобы освободить трос. При соединении через ниппель отпустите кабель в сторону и через отверстие в рычаге.

Если на соединение кабеля с рычагом установлена ​​резиновая пылезащитная крышка, отпустите — он останется висеть на кабеле.

Если ваш кабель имеет конец с резьбой с регулятором и контргайкой на конце, снимите их и отсоедините кабель.

Если имеется только штуцер, сдвиньте рычаг сцепления до упора. вперед и потяните кабель плоскогубцами вбок, пока ниппель проходит через отверстие в рычаге.

Автоматические регуляторы

Многие Форды, такие как Fiesta, Cortina Mk5 и Escort Mk3, имеют саморегулирующийся трос сцепления. Педальный конец кабеля проходит между зубчатый квадрант и собачка расположен в верхней части педали. Чтобы отсоединить трос, сначала отсоедините его со стороны корпуса сцепления. Затем найдите ниппель кабеля в том месте, где он торчит между квадрантом и собачка. Рукой потяните педаль вверх, чтобы освободить защелку.Если При необходимости поднимите защелку небольшой отверткой. Квадрант откинется, и вы сможете вытащить кабель из паз в середине квадранта с помощью маленьких плоскогубцев на соске. При установке троса просто снова поверните квадрант вперед и поместите кабель в прорезь так, чтобы ниппель находился в задней части квадрант. Несколько раз нажмите на педаль

Без педали

На пути может быть некоторая обрезка, поэтому загляните под приборная панель

, чтобы проверить, нет ли каких-либо панелей, закрывающих верхнюю часть педалей. Вы можете придется открутить пару саморезов, чтобы освободить накладку, или это может быть зажимается под металлическими бирками, которые вы наклоняете.

При свободном доступе найдите, где кабель подходит к верхней части педали. Если он закрыт, нажмите на педаль так, чтобы ее верхняя часть была видна. В кабель будет проходить одним из нескольких способов. У самого простого есть соска или крючок. конец, который входит в паз кабеля. Вы просто используете плоскогубцы, чтобы потянуть кабель из слота.

На других автомобилях на тросе есть проушина, которая подходит к штифту на педаль или, альтернативно, которая удерживается на педали штифтом с вилкой.На Фордах штифт просто сидит в углублении в верхней части педали, так что он удерживается натяжение троса. Штифт просто вынимается.

В других конструкциях используется пружинный зажим или стопорное кольцо, которое подходит к выемке на конце. штифта. Освободите его с помощью отвертки.

Другая распространенная конструкция имеет скобу или вилку, прикрепленную к концу трос и закреплен на педали сцепления шплинтом. Булавка может быть тугой вставьте в соединение, и в этом случае вытолкните его отверткой.В качестве альтернативы его можно удерживать шплинтом — снимите шплинт и вытолкните штифт с головкой.

Отсоединить трос от педали и перегородки.

Самая простая конструкция имеет ниппель или крючок, который входит в прорезь педали сцепления. Эта конструкция имеет петлю, которая надевается на фигурный крючок на верхнем конце педали сцепления. Другая конструкция имеет проушину на конце троса, которая надевается на штифт педали сцепления.Ушко фиксируется клипсой. Отсоедините кабель от направляющих зажимов или скоб. Некоторые кабели просто отсоединяются от перегородки. Этот трос крепится к переборке болтами.

Внешняя оболочка

Теперь, когда внутренний трос с обоих концов свободен, внешний трос должен быть отключен. Найдите место прохождения кабеля через отверстие в картере сцепления.Вытяните кабель из отверстия (это просто вставка).

Теперь посмотрите на кабельную трассу и найдите, где он проходит через направляющие кронштейны. или клипы. Запомните, где они должны быть установлены, затем отсоедините кабель от них.

Теперь трос будет удерживаться на месте только у переборки. Во многих случаях соединение — это просто фигурная резина подушечка на конце кабеля, который входит в дыра в переборке. Вся сборка просто вытаскивается. Другой распространенный крепление имеет металлический тарелка на тросе, который крепится к переборке двумя винты или болты.Расстегните их и вытащите кабель.

Некоторые производители устанавливают несколько более сложные крепления. Иногда внешний трос имеет конус

, который вставляется в пластиковую втулку определенной формы на переборке. Освободить вы вытягиваете кабель из втулки до упора, а затем складываете втулку и выньте ее из отверстия. После этого кабель вытащится.

Еще одна конструкция имеет два выступа на конце кабеля, которые удерживают его на месте. В дырка в переборке больше похожа на щель.Чтобы удалить его, пропустите кабель через На 90 градусов, чтобы выступы находились в более широкой части паза, затем потяните за него. бесплатно.

Ремонт переборки

Если на переборке видны признаки коррозии или усталости металла, или если кабель уже протянут, нужно усилить участок металлическим тарелка. Возможно, вам удастся получить готовую тарелку для работы, потому что на некоторых автомобили проблема обычная — спрашивайте у производителя.

Даже если тарелка недоступна, велика вероятность, что у вашего дилера инструкции и размеры для изготовления одного.Вы можете либо помириться себя из подходящего куска стального лома; или иметь гараж работа.

Поднесите пластину к перегородке со стороны двигателя. Просверлить отверстия и закрепите его саморезами или болтами.

Установка нового кабеля

Перед установкой троса тщательно смажьте его, используя соответствующий тип смазка (см. предыдущий лист сбоку). Смажьте рабочую зону сцепления. рычаг со смазкой с высокой температурой плавления для обеспечения плавной работы.

Подсоедините трос, начиная с перегородки. Когда вы прокладываете кабель, убедитесь, что он проходит через все направляющие кронштейны и зажимы и находится на достаточном расстоянии от выхлопной трубы. Проденьте внешний трос через отверстие в муфте сцепления. корпус, затем снова подсоедините внутренний трос к педали и рычагу сцепления. Не забудьте при необходимости установить на место защитную резиновую втулку.

Регулировка, ремонт и замена троса сцепления

Для чего нужен трос сцепления?

Трос сцепления соединяет сцепление с другими компонентами механической трансмиссии (коробки передач), обеспечивая плавное переключение передач.

При нажатии педали сцепления трос прерывает трансмиссию, позволяя переключиться на правильную передачу. Он делает это, нажимая на рычаг сцепления, который прижимает упорный подшипник сцепления к нажимному диску сцепления, который затем отключает сцепление от маховика двигателя.

Что вызывает проблемы с тросом сцепления?

Трос сцепления постоянно находится под сильным давлением. Это означает, что со временем он изнашивается и ломается.Уход за сцеплением продлит срок службы троса сцепления и окружающих компонентов. Например, когда вы используете свой автомобиль, ваша накладка сцепления со временем изнашивается, а это означает, что ваш трос сцепления может стать слишком натянутым и все время слегка расцеплять сцепление.

Это может привести к пробуксовке сцепления и быстрому износу или разрушению сцепления, опорного подшипника, нажимного диска и маховика двигателя.

Если трос сцепления со временем растянулся, вы можете только частично выключить сцепление, нажав на педаль сцепления.

В большинстве случаев ваш автомобиль может продолжать движение с поврежденным или плохо отрегулированным тросом сцепления. Если вы все еще можете частично выключить сцепление, вам может быть сложно переключить передачу. Продолжительное вождение с повреждением или неправильной регулировкой троса сцепления может также вызвать серьезные повреждения других частей вашей системы трансмиссии, таких как синхронизирующие кольца шестерен (синхронизирующие кольца) и подшипники коробки передач, и даже опоры двигателя.

Каковы симптомы повреждения троса сцепления

Педаль сцепления опускается на пол — Если трос сцепления отсоединяется от коробки передач, педаль сцепления при нажатии опускается до пола.Это не позволит вам включить первую передачу или задний ход и переключить передачи.

Сопротивление в педали сцепления — Если ваш трос сцепления выходит из строя, поврежден или частично зажат, может потребоваться гораздо больше усилий для включения педали сцепления вашего автомобиля. Вполне вероятно, что в этой ситуации ваше сцепление быстро выйдет из строя.

Пробуксовка сцепления — Если трос сцепления затянут слишком сильно, сцепление может проскальзывать во время движения.Чаще всего это происходит при ускорении.

Сцепление Запах гари — если ваше сцепление начинает постоянно проскальзывать, вы часто будете ощущать запах гари, так как накладки сцепления вынуждены вращаться под некоторым давлением между нажимным диском сцепления и маховиком двигателя.

Двигатель набирает обороты, но автомобиль не ускоряется должным образом — если вы сожмете трос слишком сильно, вы можете обнаружить, что при движении двигатель набирает обороты, но автомобиль не разгоняется с правильной скоростью из-за внутреннего проскальзывания сцепления в МКПП.

---

Регулировка, ремонт и замена троса сцепления в Hamilton

Трос сцепления вашего автомобиля требует регулировки, ремонта или замены? Если да, мы можем вам помочь!

В Grimmer Motors наши уважаемые, квалифицированные и опытные механики могут обеспечить надежное обслуживание и ремонт вашего сцепления и механической трансмиссии (коробки передач). Это позволит механической коробке передач вашего автомобиля работать плавно. По вопросам ремонта сцепления в Гамильтоне обращайтесь в Grimmer Motors прямо сейчас.

СВЯЗАТЬСЯ С НАМИ

Как заменить трос сцепления

Тросы сцепления начинают изнашиваться по мере старения автомобиля. Однако часто случается, что тросы сцепления выходят из строя на ранней стадии из-за чрезмерного использования сцепления. Многие операторы транспортных средств используют сцепление каждый раз при перемещении переключателя передач. Часто другие операторы используют сцепления с плавающей запятой, что исключает необходимость нажатия на педаль сцепления.

Трос сцепления различается в зависимости от автомобиля в зависимости от того, где он находится и к чему подключается.Большинство тросов сцепления прикрепляются к верхней части педали сцепления, а затем подводятся к вилке сцепления, расположенной на раструбе механической коробки передач. Автомобили большой грузоподъемности могут иметь более одного троса сцепления, соединенного с вилкой сцепления. В большинстве новых автомобилей используются гидравлические системы сцепления, а не механические системы.

Часть 1 из 5. Проверьте состояние троса сцепления

Шаг 1: Попробуйте включить передачу . Нажмите на педаль сцепления и попытайтесь включить передачу, переместив переключатель в положение по вашему выбору.

Обязательно сделайте это при работающем двигателе и оставьте вокруг стола достаточно места. Если вы начинаете слышать скрежет при попытке сдвинуть переключатель, это означает, что трос сцепления работает неправильно.

• Примечание : Если вы заводите свой автомобиль и слышите громкий щелкающий звук и замечаете, что ваша педаль сцепления упирается в коврики в кабине, немедленно выключите двигатель, поскольку вилка сцепления движется по пружинам сцепления.

Часть 2 из 5: Замена троса сцепления

Наличие всех необходимых инструментов и материалов до начала работ позволит вам: выполнять работу более эффективно.

Необходимые материалы

Шаг 1. Припаркуйте автомобиль на ровной твердой поверхности . Убедитесь, что коробка передач находится в нейтральном положении.

Шаг 2: Включите стояночный тормоз на задних колесах автомобиля . Установите противооткатные упоры вокруг задних колес автомобиля, которые останутся на земле.

Шаг 3: Откройте капот . Это позволит вам получить доступ к двигателю.

Шаг 4: Поднимите автомобиль . Использование напольного домкрата рекомендуется для веса автомобиль, поднимите его под автомобилем в указанных точках поддомкрачивания.

Делайте это, пока колеса полностью не оторвутся от земли.

Шаг 5: Установите домкрат . Стойки домкрата должны заходить под точку поддомкрачивания. локации.

Затем опустите автомобиль на домкратные опоры.Для большинства современных автомобилей точки поддомкрачивания для домкратов будут на сварном шве прямо под дверьми вдоль днище машины.

• Предупреждение : Обязательно следуйте инструкциям по эксплуатации транспортного средства для правильного размещения домкрата.

Часть 3 из 5: Замена троса сцепления

Необходимые материалы

• Набор шестигранных ключей
• Молоток шариковый
• Ключ торцевой в коробке
• Долото
• Ходьба
• Пробойник
• Набор сверл
• Электродрель
• Игольчатые плоскогубцы
• Трещотка с метрической и стандартной головкой
• Отвод обратный
• Молоток с мягким бойком
• Динамометрический ключ
• Набор динамометрических бит

Шаг 1. Возьмите инструменты .Найдите педаль сцепления со стороны водителя в кабине автомобиля.

Шаг 2: Снимите шплинт . Используя игольчатые ножницы, вам нужно будет удалить шплинт, удерживающий фиксирующий штифт с прорезью на конце троса.

Если на вашем автомобиле есть болт, удерживающий конец троса, вам необходимо удалить этот болт. В некоторых автомобилях кабель может быть просто вставлен в прорезь на педали. В этом случае вам нужно использовать игольчатые пластинки, чтобы вытащить кабель настолько, чтобы вывести его из паза.

Шаг 3: Снимите кронштейны . Снимите с брандмауэра внутри кабины любой кронштейн, который может крепить корпус кабеля.

Шаг 4: Потяните за кабель . Протяните кабель через перегородку в моторный отсек.

Имейте в виду, что будут изолированные кабельные зажимы, крепящие кабель вдоль крыла и рамы автомобиля. Эти изолированные зажимы могут иметь биты крутящего момента или винты с шестигранной головкой или болты, удерживающие их.

Иногда монтажные приспособления такого типа имеют тенденцию сниматься из-за использования инструмента неправильного размера. Когда это произойдет, вам нужно будет просверлить или вырезать их.

Шаг 5: Возьмите инструменты и ходунки и пройдите под автомобиль . Найдите вилку сцепления на картере коробки передач.

На некоторых автомобилях выхлоп может мешать вилке сцепления.

Если выхлопная труба мешает добраться до болтов, которыми трос крепится к кронштейну рядом с вилкой сцепления, вам необходимо опустить или снять выхлопную трубу.Найдите ближайшие точки крепления выхлопной системы автомобиля.

• Примечание : Помните, что болты могут сломаться из-за ржавчины и заедания. Если выхлопные болты сломаются, вам нужно будет просверлить и выбить болты.

Шаг 6: Отверните болты крепления троса сцепления на кронштейне вилки сцепления . Некоторые кронштейны могут быть установлены на кожухе трансмиссии.

Другие кронштейны могут быть установлены на задней части двигателя, в зависимости от того, является ли автомобиль переднеприводным или заднеприводным.

Может быть встроенный регулятор с резьбовыми гайками с обеих сторон, позволяющими тросу двигаться вперед или назад, регулируя трос. Вам нужно будет ослабить регулятор, чтобы облегчить снятие троса.

• Предупреждение : Не помню настройки регулятора, так как старый трос растянут.

Шаг 7: Проденьте конец кабеля через . Убедитесь, что он проходит через паз вилки сцепления.

Шаг 8: Сняв трос, проверьте состояние вилки сцепления .Смажьте любые смазочные масленки, расположенные на вилке сцепления и раструбе.

Шаг 9: Вставьте конец троса в паз вилки сцепления . Закрепите трос на кронштейне возле вилки сцепления.

• Примечание : Если на тросе есть регулятор с резьбой, убедитесь, что регулятор полностью ослаблен, и видно много резьбы.

Шаг 10: Пропустите кабель через моторный отсек . Оберните изолированные монтажные зажимы вокруг корпуса кабеля и прикрепите его в тех местах, где они оторвались.

Шаг 11: Пропустите кабель через перегородку моторного отсека . Это позволит кабелю войти в кабину автомобиля.

Шаг 12: Присоедините конец троса к педали сцепления . Установите анкерный штифт, чтобы удерживать кабель на месте.

Используйте новый шплинт, чтобы зафиксировать анкерный штифт.

• Предупреждение : Не используйте старый шплинт из-за рабочего твердения и усталости. Старый шплинт может преждевременно сломаться.

Шаг 13: Зайдите под автомобиль и затяните регулировочные гайки на тросе . Нажмите на педаль сцепления и измерьте длину педали от колодки до пола.

При правильной регулировке педаль сцепления должна немного двигаться. Как показывает практика, большая часть зазора педали сцепления составляет от 1/4 до 1/2 дюйма от педали до пола. Для получения информации о надлежащем зазоре педали сцепления рекомендуется ознакомиться с руководством пользователя.

Шаг 14: Зайдите под автомобиль и затяните контргайку против регулировочной гайки . Благодаря этому регулировочная гайка не будет двигаться.

Шаг 15: Проверьте педаль сцепления на регулятор . Регулятор имеет конец с резьбой и отделен от кабеля.

Крепится к педали и тросу. Поверните регулятор по часовой стрелке, чтобы натянуть трос. Поверните регулятор против часовой стрелки, чтобы ослабить трос.

Шаг 16: Затяните стопорную гайку на задней стороне регулятора . Это удерживает регулятор от любых движений.

Обычно этот тип регулятора педали сцепления устанавливается на больших транспортных средствах, таких как пикапы, дома на колесах и полноприводные автомобили.

• Примечание : Некоторые автомобили оснащены выжимным подшипником сцепления с постоянным контактом и не требуют движения педали сцепления.

Шаг 17: Соберите все инструменты и ходунки . Уберите их с дороги.

Шаг 18: Поднимите автомобиль . Используя напольный домкрат, поднимите автомобиль под автомобилем в указанных точках, пока колеса полностью не оторвутся от земли.

Шаг 19: Снимите опоры домкрата .

Шаг 20: Опустите автомобиль так, чтобы все четыре колеса были на земле . Вытащите домкрат и отложите в сторону.

Шаг 21: Снимите противооткатные упоры . Отложите их в сторону.

Часть 4 из 5: Проверка собранного троса сцепления

Шаг 1: Убедитесь, что коробка передач находится в нейтральном положении . Включите зажигание и запустите двигатель.

Шаг 2: Нажмите на педаль сцепления .Переместите переключатель передач в положение по вашему выбору.

Переключатель должен легко переходить на выбранную передачу. Выключите двигатель, когда закончите тест.

Часть 5 из 5: Тест-драйв автомобиля

Шаг 1: Объехать на машине вокруг квартала .

• Примечание : Во время тест-драйва поочередно переключайте передачи с первой передачи на высшую.

Шаг 2: Нажмите педаль сцепления .Сделайте это при переходе с выбранной передачи на нейтраль.

Шаг 3: Выжмите педаль сцепления . Сделайте это при переходе из нейтрального положения в другое положение.

Этот процесс называется двойным сцеплением. Это гарантирует, что трансмиссия будет получать небольшую мощность от двигателя или вообще не получать ее с должным образом выключенным сцеплением. Этот процесс предназначен для предотвращения повреждения сцепления и повреждения трансмиссии.

Если вы не слышите скрежета и переключение с одной передачи на другую кажется плавным, значит трос сцепления закреплен правильно.

Если звук скрежета сцепления возвращается или педаль сцепления кажется слишком ослабленной или слишком тугой, возможно, вам придется отрегулировать трос, чтобы зафиксировать его растяжение. Если трос сцепления был заменен, но при запуске вы слышите скрежет, возможно, требуется дальнейшая диагностика выжимного подшипника сцепления трансмиссии и вилки сцепления или возможная неисправность трансмиссии. Если проблема не устраняется, вам следует обратиться за помощью к одному из наших сертифицированных механиков, который может осмотреть сцепление и трансмиссию и диагностировать проблему.

Универсальный комплект для ремонта кабеля Pit Posse

4.80/5 звезд из 41 Отзывы

Сортировать по По умолчаниюСамые недавние обзорыПоследние обзорыСамый высокий рейтинг от самого низкого до самого высокого рейтинга

Проверенный покупатель

Отлично

5

| 4 июня 2020 г.

Отлично

Проверенный покупатель

Похоже на удобный комплект

5

| 23 мая 2020

Не приходилось его использовать.Купил себе на всякий случай. Детали выглядят крепкими, и у них достаточно различного оборудования, чтобы вы смогли вернуться в дорогу после поломки. Надеюсь, мне это никогда не понадобится, но по этой цене это дешевая страховка.

| 21 апреля 2020

большая сделка

Проверенный покупатель

Супер набор купить дополнительно

5

| 5 апреля 2020

Набор кабелей имеет несколько концов, чтобы подобрать подходящий вариант.Кабели для акселератора красивые и тяжелые. Обязательно должен быть набор, если вы строите уличный трайк.

Вес:	0,20 фунта
Высота:	в
Ширина:	в
Длина:	в
Цвет:
Размер:
Расположение:
Бренд:	Пит Поссе
OEM:
Завышение:
Гарантия:	5 лет
Перекрестная ссылка:

Стоимость замены троса сцепления

❤️ Все, что вам нужно знать

Стоимость замены троса сцепления колеблется от 146 до 176 долларов. Стоимость рабочей силы составляет от 68 до 86 долларов, а стоимость запчастей — от 78 до 90 долларов.

Авторемонт стоит ДОРОГОЙ

Трос сцепления является основным компонентом всех механических коробок передач. Когда вы нажимаете педаль сцепления, трос сцепления преобразует это давление в трансмиссию, чтобы прерывать его при переключении передач.

Со временем очень вероятно, что повредится трос сцепления. К сожалению, никогда не рекомендуется продолжать движение с обрывом троса сцепления.В противном случае вы серьезно повредите трансмиссию вашего автомобиля.

В этой статье вы найдете всю необходимую информацию о затратах на замену троса сцепления. Мы также предоставим вам дополнительную информацию об основных симптомах неисправного троса сцепления, так что вы должны помнить о том, чтобы предотвратить любые серьезные осложнения.

В конце этой статьи мы предоставим вам пошаговые инструкции по самостоятельной замене троса сцепления вашего автомобиля, чтобы снизить затраты на рабочую силу.

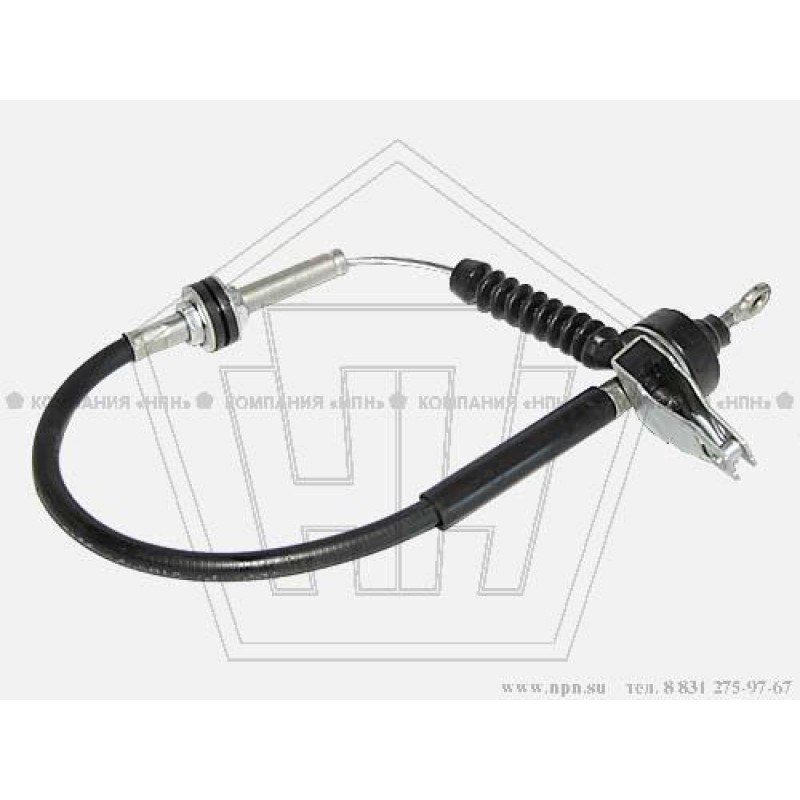

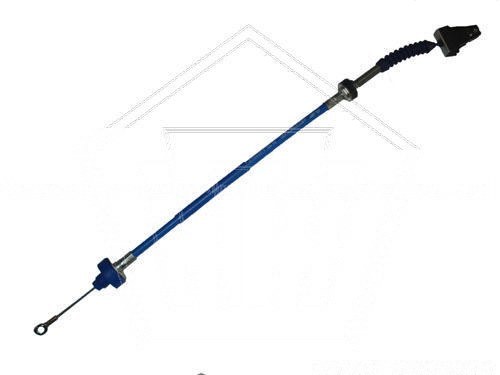

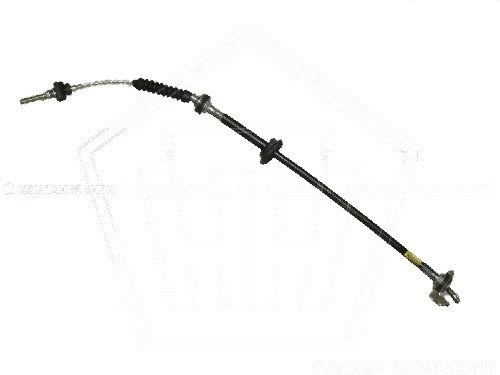

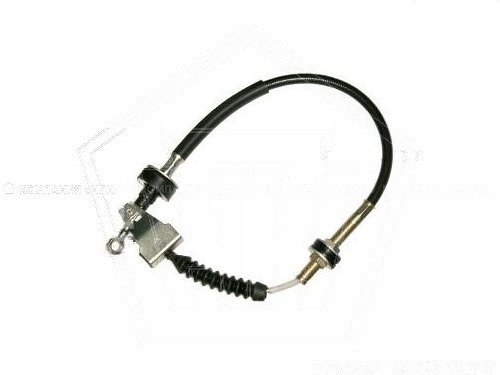

Что такое трос сцепления и для чего он нужен?

В автомобилях с механической коробкой передач водителям необходимо использовать сцепление для прерывания трансмиссии и переключения на необходимую передачу в зависимости от скорости движения.

Трос сцепления отвечает за транспортировку нажатия на педаль сцепления для остановки трансмиссии и кратковременного прерывания.

При движении с механической коробкой передач необходимо использовать правую передачу коробки передач в зависимости от ситуации. Например, если вы переходите из неподвижного состояния в мобильное, вам придется переключить передачи. Кроме того, если вы едете по дороге и планируете изменить ускорение, вам необходимо переключить передачу.

Таким образом, трос сцепления играет главную роль в вашем вождении.Поскольку трос сцепления состоит из внешней оболочки с сердечником из стальной проволоки внутри, высока вероятность того, что трос может сломаться или износиться.

Какие повреждения являются очень распространенными сверхурочными злоупотреблениями, и если это произойдет, вы должны немедленно осмотреть и отремонтировать свой автомобиль профессиональным механиком. В противном случае, если вы проигнорируете проблему с тросом сцепления, вы можете серьезно повредить всю систему трансмиссии.

Иногда проблемы с тросом сцепления могут быть связаны с ослабленным тросом сцепления, что означает, что некоторые автомобили могут иметь системы автоматической регулировки, а другие могут требовать ручной регулировки.

Сколько стоит замена троса сцепления?

По данным repairpal.com, если вы хотите заменить трос сцепления в своем автомобиле, вам придется заплатить от 146 до 176 долларов. Ожидается, что затраты на рабочую силу составят от 68 до 86 долларов. С другой стороны, стоимость запчастей составляет всего от 78 до 90 долларов.

Имейте в виду, что затраты на рабочую силу значительно различаются в зависимости от того, где вы выполняете работу. Например, если вы решили обратиться в свое представительство, затраты на рабочую силу будут высокими, потому что они обычно намного выше, чем в небольшой ремонтной мастерской.

Точно так же, если вы решили заменить трос сцепления, вы можете сократить все затраты на рабочую силу.

Некоторые водители роскошных автомобилей предпочитают обращаться в автосалон, даже если это будет стоить им намного дороже, потому что они уверены, что профессиональный механик сделает эту работу. С другой стороны, не рискуйте, что неопытный механик в небольшой ремонтной мастерской поиграет с автомобилем, так как это может привести к неожиданным повреждениям окружающих компонентов.

Таким образом, вам нужно найти баланс между минимальными затратами на ремонт и поиском опытного механика, который сделает эту работу.

Давайте подробнее рассмотрим, сколько будет стоить замена троса сцепления на моем автомобиле:

Тип автомобиля	Стоимость замены троса сцепления
1986 Subaru DL	$ 155,40
1982 GMC C2500	$ 232,26
1996 Ford E-350 Econoline	291,60 долл. США
1985 Кадиллак Эльдорадо	291 руб. 60
1980 Volvo 242	$ 189,82
1990 Nissan D21	$ 124,75

Можно ли управлять автомобилем с обрывом троса сцепления?

Никогда не рекомендуется продолжать движение на автомобиле с неисправным сцеплением. Это связано с тем, что вы можете серьезно повредить стартер, рычаг переключения передач или само сцепление вашего автомобиля. В некоторых тяжелых случаях обрыв троса сцепления может даже вызвать серьезные повреждения самой трансмиссии.

Автомобильные эксперты придумали метод, который поможет вам управлять автомобилем со сломанным сцеплением в качестве последнего средства, чтобы не продолжать движение, а добраться до автомастерской и решить проблему.

Как узнать, неисправен ли трос сцепления?

Если у троса сцепления вашего автомобиля есть какие-либо проблемы, он покажет некоторые общие симптомы, за которыми вы можете следить. Очень важно обнаружить эти симптомы на ранней стадии, чтобы предотвратить серьезные повреждения вашего автомобиля.

Давайте посмотрим, что вы увидите, когда у вас выходит из строя трос сцепления:

• Проблемы с пробуксовкой коробки передач

Первый очевидный признак неисправности троса сцепления — пробуксовка коробки передач. Когда тросик не выполняет свою работу, при каждом нажатии на сцепление он не сработает и, следовательно, переключение и переключение передач.

Для вас это будет больше похоже на ощущение пробуксовки двигателя, чем на понимание того, что в точности происходит.

Поскольку пробуксовка двигателя могла быть вызвана множеством проблем, таких как проблема с самим сцеплением или, возможно, с переключением передач или коробкой передач, очень трудно сказать, что пробуксовка трансмиссии происходит только из-за троса сцепления.

Таким образом, ваш лучший вариант — посетить профессионального механика и попросить его осмотреть ваш автомобиль, чтобы подтвердить проблему и убедиться, что она исходит от троса сцепления вашего автомобиля.

• Сопротивление педали сцепления

Еще один серьезный симптом неисправности троса сцепления, связанный с самой педалью сцепления.Каждый раз, когда вы нажимаете на педаль, будет ощущение, что под ней что-то есть, особенно если проблема связана с заклиниванием троса сцепления.

Все может усложниться, если продолжать пытаться нажимать на педаль. Если вы нажмете на педаль слишком сильно и заставите ее опуститься, вы можете сломать сам трос сцепления, и, следовательно, вам может потребоваться замена детали, а не ее регулировка.

• Серьезная проблема с опусканием педали сцепления в пол

Одна из самых серьезных проблем, которые могут возникнуть из-за обрыва троса сцепления, — это проблема с самой педалью.

Если вы заметили, что при нажатии на педаль она синхронизируется с полом, это означает, что кабель оборван и, следовательно, к педали ничего не подключено. Таким образом, панель отключается. Когда вы нажимаете на нее, она не оказывает никакого сопротивления.

Если это так, вы не можете проехать на своем автомобиле ни дюйма, и вы должны немедленно осмотреть этот автомобиль и отремонтировать его у профессионального механика. Возможно, вы даже не сможете отвезти этот автомобиль в автомастерскую, и вместо этого вам придется буксировать автомобиль.

Сколько времени нужно для замены троса сцепления?

К сожалению, нет точных оценок, сколько времени он заменит сам трос сцепления. Однако замена самого сцепления занимает от 4 до 8 часов, в зависимости от марки, модели и года выпуска вашего автомобиля.

Что вызывает разрыв троса сцепления?

Существует множество причин, по которым трос сцепления может оборваться или сломаться:

• Проблема с прижимными пластинами

Поскольку прижимной диск является первым компонентом, который давит на сцепление вашего автомобиля, если он не в хорошей форме, он может оказать чрезмерное давление на сцепление и, следовательно, сломать трос сцепления.

Когда вы устанавливаете новое сцепление на свой автомобиль, должно быть достаточно места для движения или того, что автомобильные эксперты называют свободным люфтом. Если для вашего сцепления недостаточно свободного места, вы можете легко сломать трос сцепления, нажав на него слишком сильно.

Как и любые другие компоненты автомобиля, тросы сцепления не рассчитаны на вечный срок службы, и будет момент времени, когда они сами сломаются или сломаются только из-за времени использования.

Поскольку трос сцепления является одним из компонентов, находящихся под большим давлением, он, скорее всего, будет поврежден быстрее, чем другие компоненты.

• Коррозия или ржавчина из-за влаги

Если вы долго припарковали свой автомобиль на очень длинной траве или на воде, где влага попадает в систему сцепления, он не может легко заржаветь или корродировать.

Ржавый трос сцепления более подвержен повреждениям, чем любой обычный трос. Таким образом, очень важно не допускать парковки вашего автомобиля на длительное время в местах с высокой влажностью, чтобы предотвратить повреждение внутренних компонентов вашего автомобиля.Это, в свою очередь, влияет не только на трос сцепления, но и на все наши нижние компоненты.

Как заменить трос сцепления?

Как мы упоминали ранее, возможно, стоит узнать, как заменить трос сцепления самостоятельно. Таким образом вы экономите все трудозатраты.

Важно знать, что все «сделай сам» не получается с первого раза. Таким образом, если вам неудобно заменять трос сцепления, не рекомендуется возиться со своим автомобилем и вызвать некоторые повреждения.Иногда ущерб, который вы можете нанести, будет намного дороже, чем если бы профессиональный механик заменил трос сцепления вашего автомобиля.

Хороший способ начать — это посмотреть видео на YouTube или онлайн-руководства для аналогичных автомобилей вашего производителя.

Вот краткое изложение основных шагов, которые необходимо выполнить для замены троса сцепления вашего автомобиля:

• Убедитесь, что у вашего автомобиля проблема с тросом сцепления. Как вы упомянули ранее, иногда проблема может быть не связана напрямую с тросом сцепления.Таким образом, вам может потребоваться персональный механик для осмотра автомобиля и определения виновника.
• Поднимите автомобиль. Используя напольный домкрат, подставку для домкрата и противооткатные упоры, безопасно поднимите автомобиль и убедитесь, что он не движется, потому что вы будете работать под ним.
• Снимите старый трос сцепления. После обнаружения троса сцепления вашего автомобиля, обратившись к руководству по эксплуатации вашего автомобиля, вам необходимо сначала снять педаль сцепления, вывернуть крепежные болты троса сцепления и вынуть старый трос сцепления.
• Установите новый трос сцепления. Имейте в виду, что трос сцепления необходимо отрегулировать так, чтобы оставалось определенное свободное пространство. Таким образом, вам нужно обратиться к руководству по эксплуатации автомобиля, чтобы узнать, насколько вам нужно затянуть этот новый трос сцепления.
• После того, как вы установили новый кабель, но все остальные компоненты верните обратно и проведите тест-драйв автомобиля.
• К настоящему времени вы не должны сталкиваться с какими-либо симптомами неисправного троса сцепления. В противном случае вам может потребоваться проверить, не сделали ли вы что-нибудь не так. Если вам не удалось определить, почему трос сцепления не работает, вам может потребоваться профессиональный механик для выполнения этой работы.

Чистая прибыль

Трос сцепления является основным компонентом вашей системы механической трансмиссии. Он отвечает за передачу давления, которое вы нажимаете на педаль сцепления, на трансмиссию, поэтому она останавливается, и вы плавно переключаете передачи.

Со временем трос сцепления может быть поврежден, поэтому вам необходимо немедленно заменить его, чтобы предотвратить серьезные повреждения трансмиссии вашего автомобиля.

Если у вашего автомобиля есть какие-либо другие серьезные проблемы, такие как отказ двигателя или проблемы с трансмиссией, возможно, не стоит ремонтировать трос сцепления, а вместо этого вам следует сэкономить деньги и продать этот автомобиль.
